Ｓａｎｓｕｉ　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１１１MOS VINTAGE．　２台目　修理記録　
　平成１４年６月３日到着　　７月２５日終了
  1. 　修理前の状況
    　ＥＱ−ＡＭＰ不動

  2. 　原因
    　各部劣化の復元


  3. 　修理．改造状況
    　ＳＰ接続リレー交換
    　メインＡＭＰバイアス／バランス半固定ＶＲ交換
    　終段ＦＥＴ（電界効果トランジスター）交換
    　メインAMP初段ＦＥＴ（電界効果トランジスター）交換
    　コントロールAMP初段ＦＥＴ（電界効果トランジスター）交換
    　各ＡＭＰカップリング電解コンデンサーをＢＰコンデンサーに交換
    　各基盤半田補正
    　メインＡＭＰ入力切り替えＳＷ交換
    　メインＡＭＰ−ＶＲ交換
    　プリＶＲ交換

  4. 　使用部品
    　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　２個
    　半固定ＶＲ　　　　　　　　　　　　　　　 　　　　１２個
    　終段ＴＲ（トランジスター）　　　　　　　　　　　１６個
    　メインAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　４個
    　コントロールAMP初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　２個
    　電源コンデンサー　　　　　　　　　　　　　　　　１２個
    　メインＡＭＰ入力切替ＳＷ
    　メインＡＭＰ−ＶＲ
    　プリＶＲ

  5. 　修理費　１００，０００円／２台　　　　　通常修理。
    　　　　　　　　　　　　　　　　　ＳＰ接続端子、メインＡＭＰ入力切り替えＳＷ、メインＡＭＰ−ＶＲ２個、プリＶＲ支給。
  6. Ｓａｎｓｕｉ　ＡＵ−Ｘ１１１１MOS VINTAGE　の仕様（マニアルより）
１．　前面パネルを取る

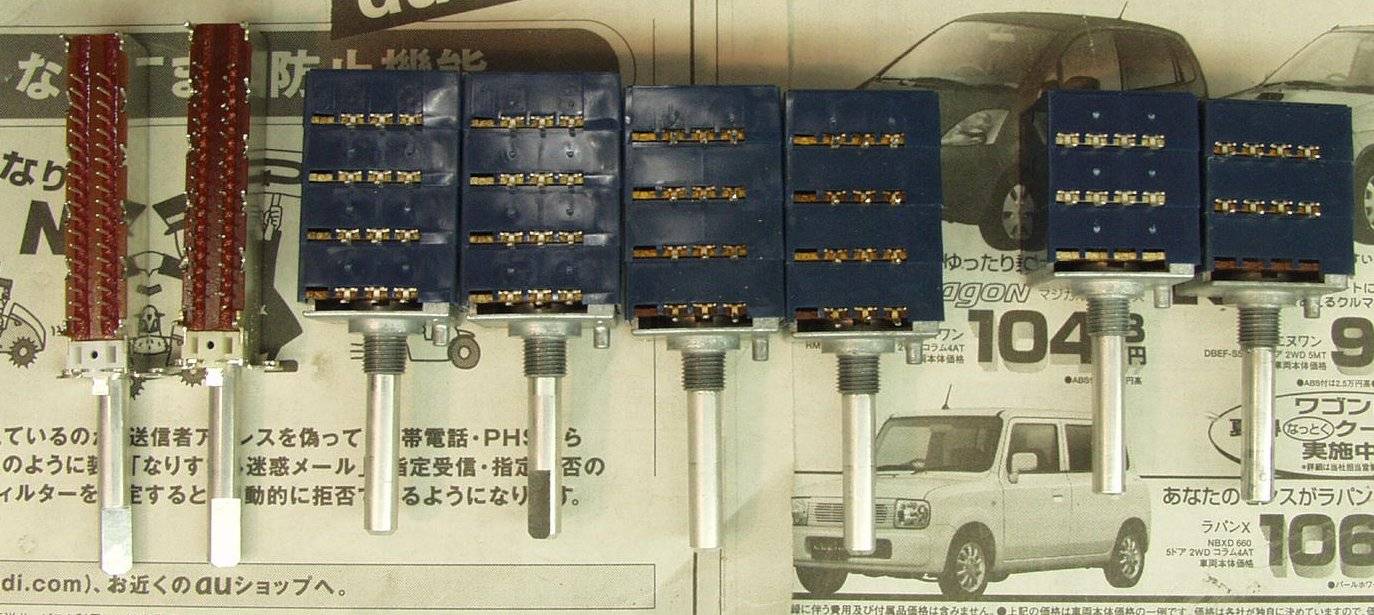

２．　新旧の部品　左＝新品、右＝古いの
　　　メインＡＭＰ入力切り替えＳＷ＝左、メインＡＭＰ−ＶＲ＝中、プリＶＲ＝右

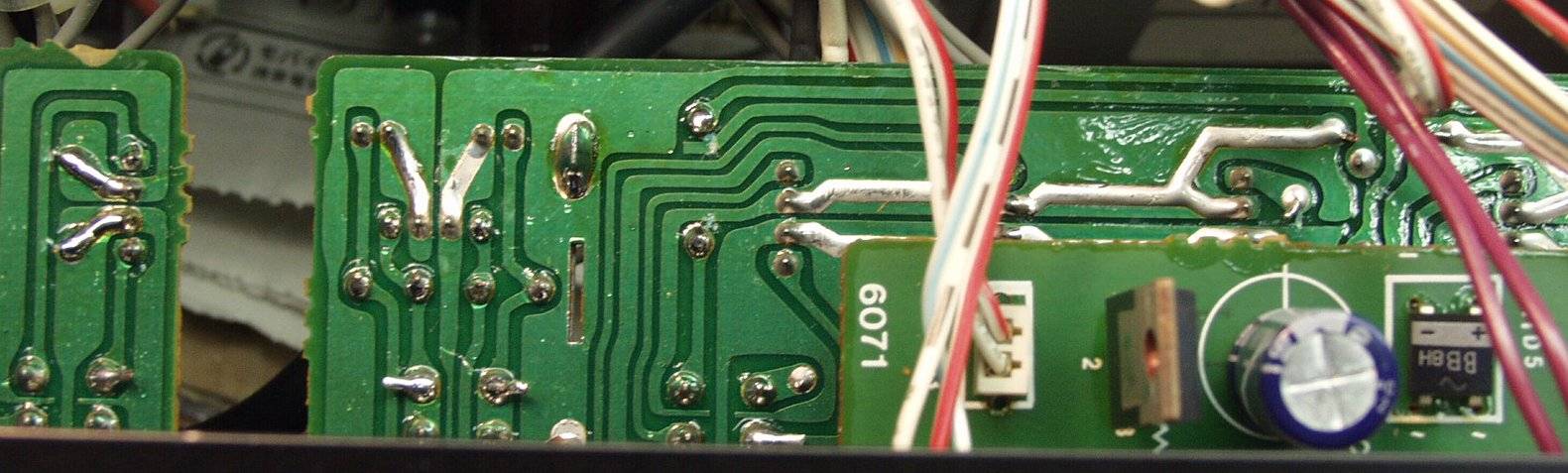

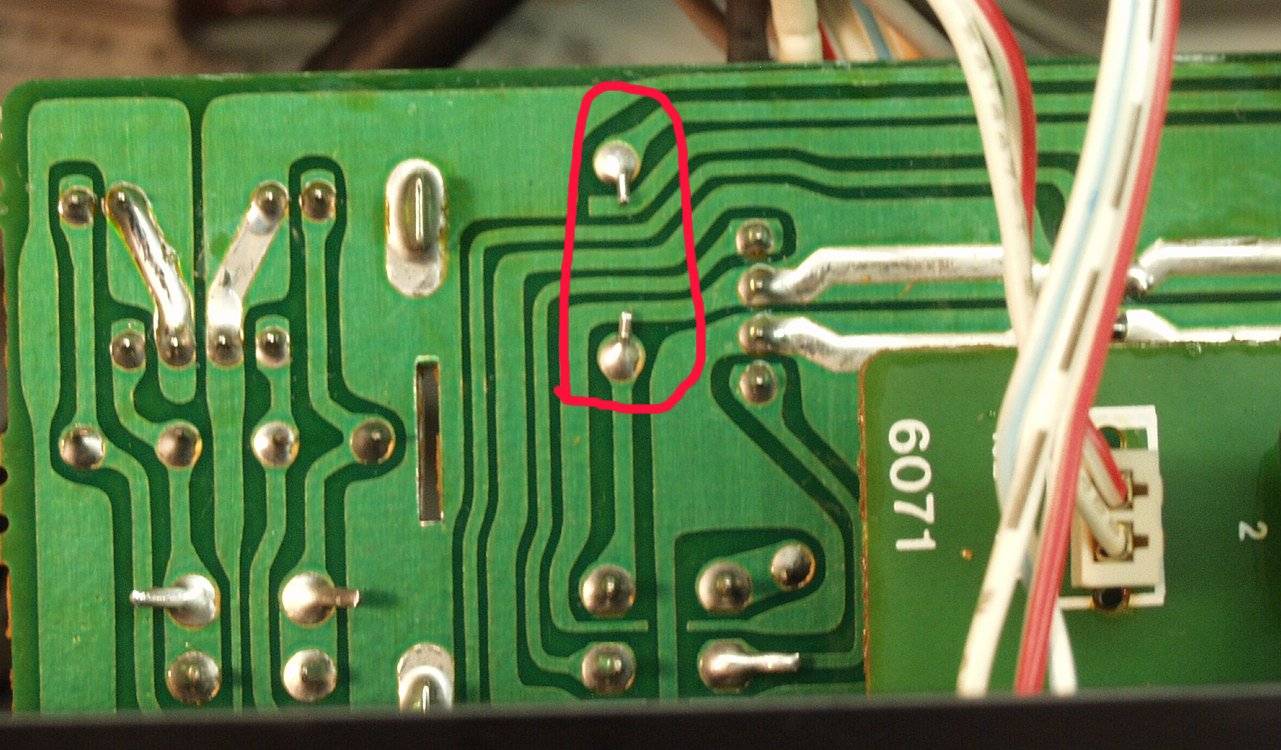

３．　ＳＷ基板のジャンパー線の取り付け不良（赤い中）
　　　作業者への指導が悪く、何でも内側に曲げるだけ、隣のラインに掛かっている
４．　ＳＷ基板のジャンパー線の取り付け不良修理後、半田補正する

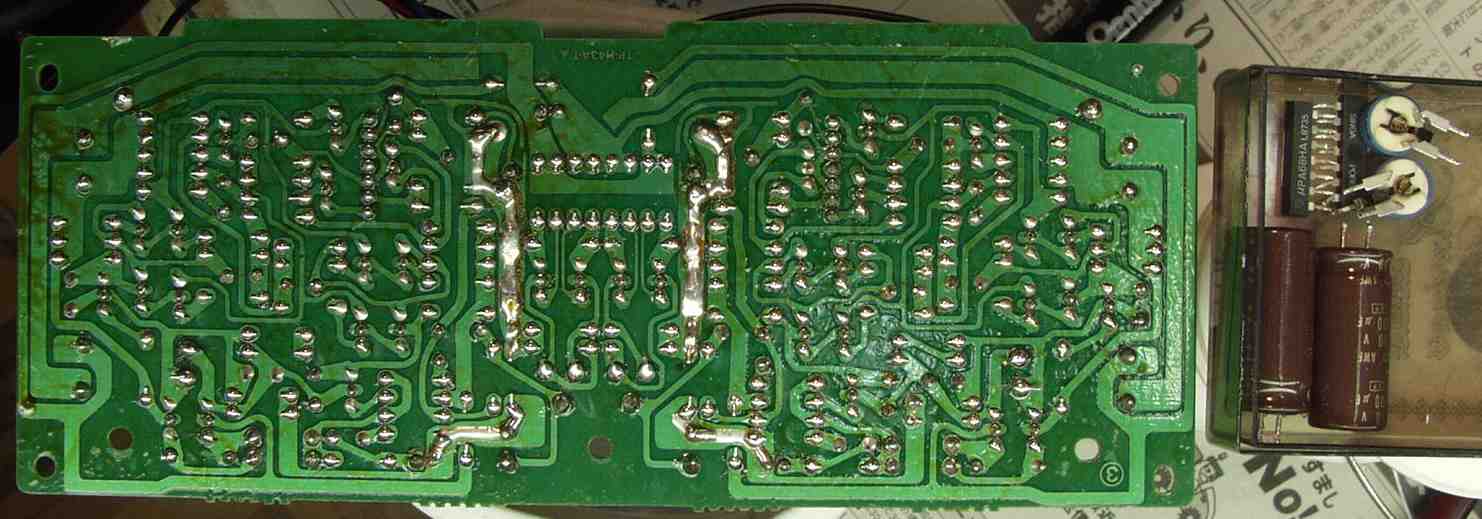

５．　ＳＷ基板の半田補正する
６．　コントロール基板のジャンパ−線の取り付け不良（赤い中）
　　　作業者への指導が悪く、何でも内側に曲げるだけ、隣のラインに掛かっている
７．　コントロール基板のジャンパ−線の取り付け不良を修理後、半田補正する
８．　ＳＰ接続リレー＋ＳＰ接続端子交換、右にあるのが交換した古い物
９．　コントロール・ＡＭＰ基板修理
　　　初段ＦＥＴ（電界効果トランジスター）、バランス半固定ＶＲ、ＢＰコンデンサー交換
１０．　コントロール・ＡＭＰ基板半田補正後　　全ての半田をやり修す
１１．　終段ＡＭＰ部の修理
　　　　右＝修理後、　左＝修理前
　　　　FET（電界トランジスター）、バイアス・バランス用半固定ＶＲ、カップリングコンデンサー交換。

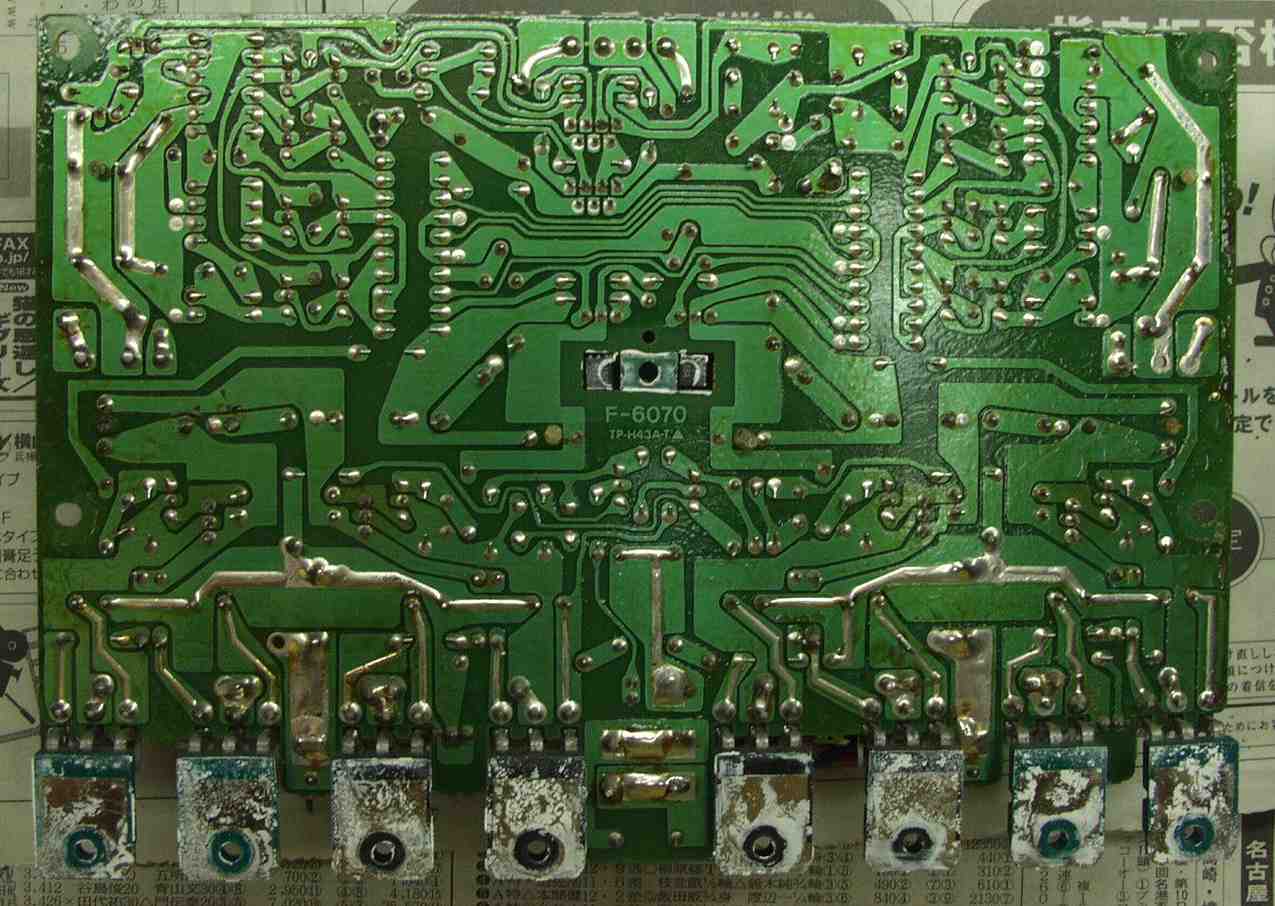

１２．　修理前　終段ＡＭＰ部基盤

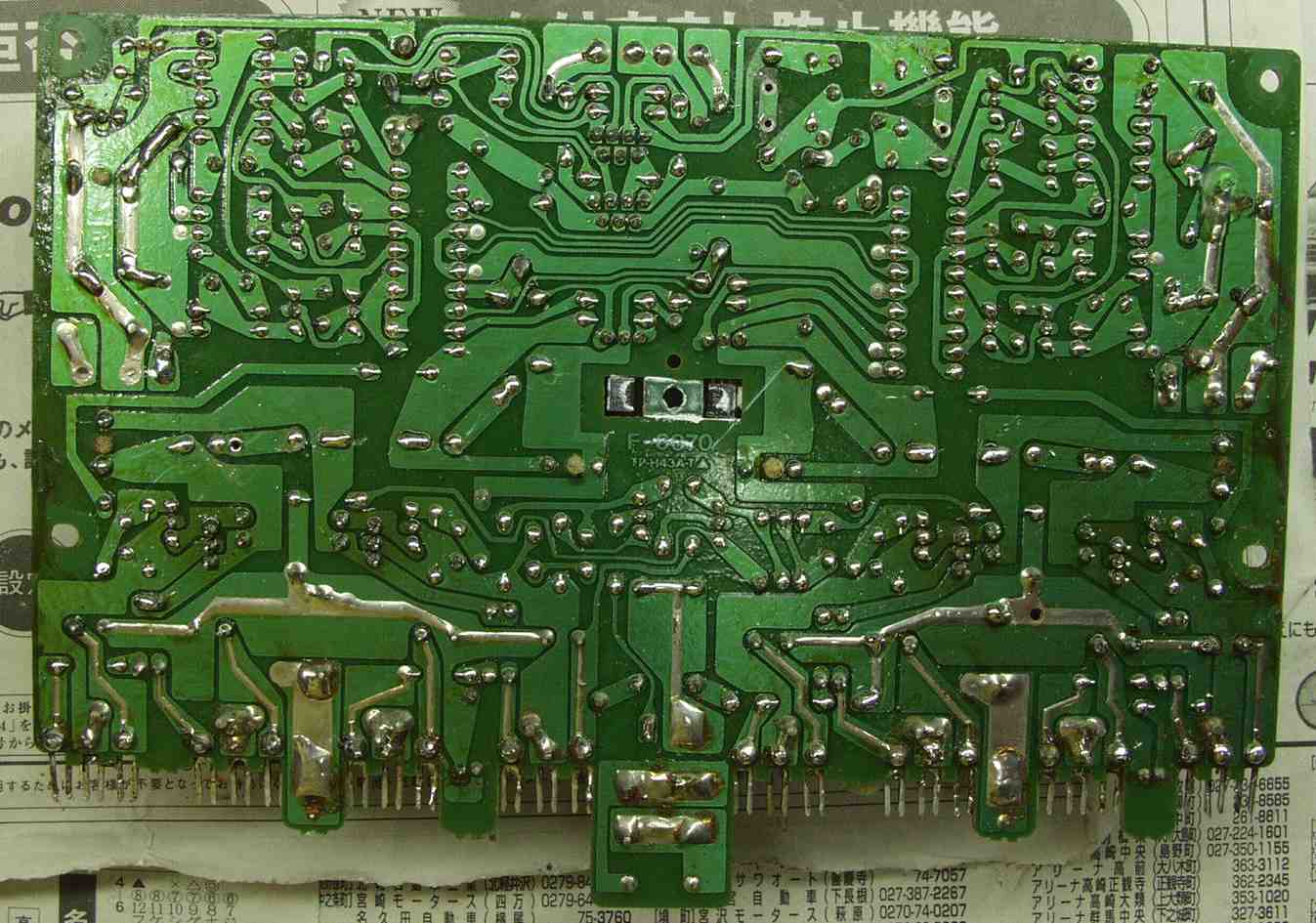

１３．　修理後（半田補正後）　終段ＡＭＰ部基盤　　全ての半田をやり修す

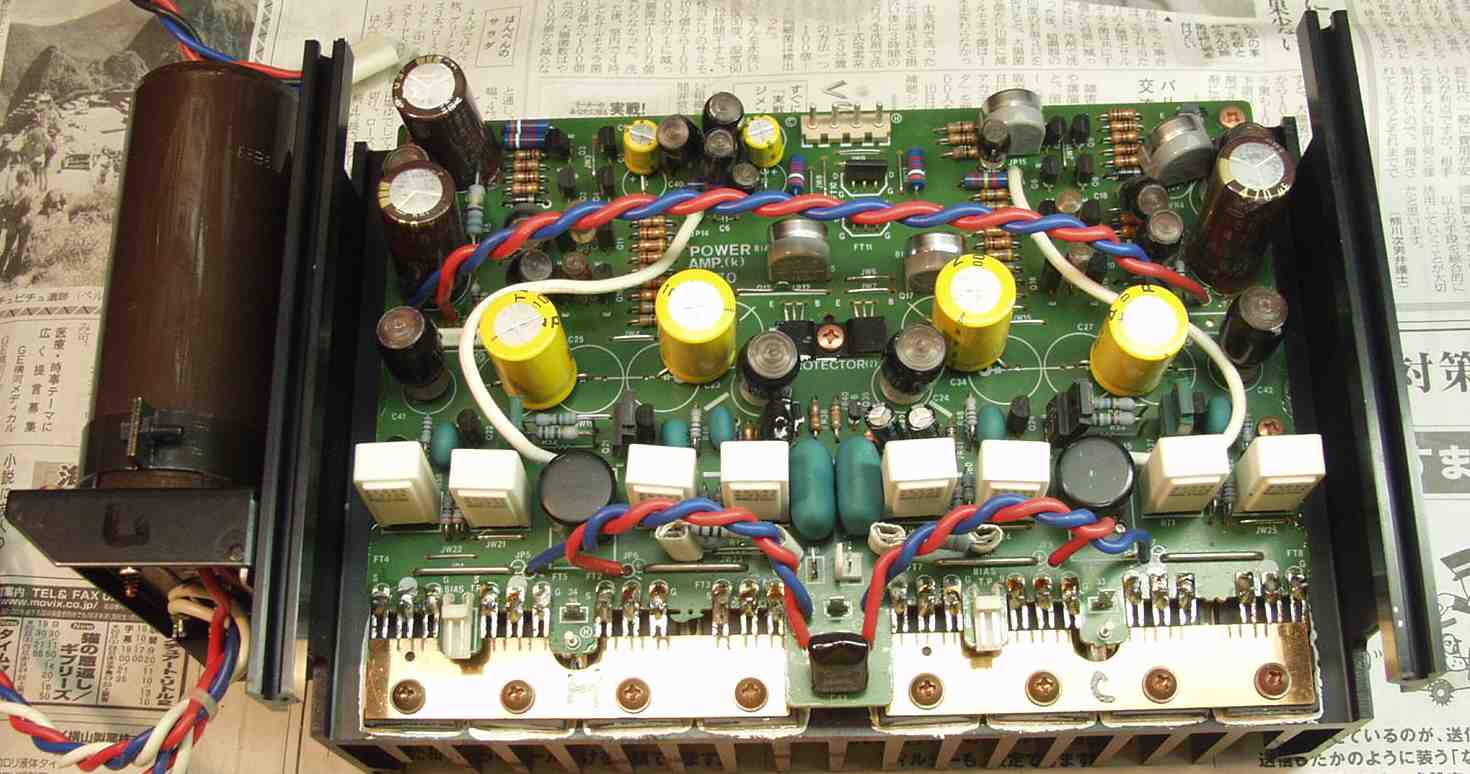

１４．　終段ＡＭＰ部完成
　　　下に８個付いているのが、終段ＴＲ（トランジスター）損失＝１８０Ｗに交換
　　　これで、増幅率も上がり前段が楽になる。
　　　カップリングコンデンサーはＢＰコンデンサー交換
　　　４個の半固定ＶＲも１３φ密閉型（金メッキ足）に交換
　　　初段FET（電界トランジスター）交換
１５．　定電圧基盤修理、終段ＴＲ（トランジスター）焼損

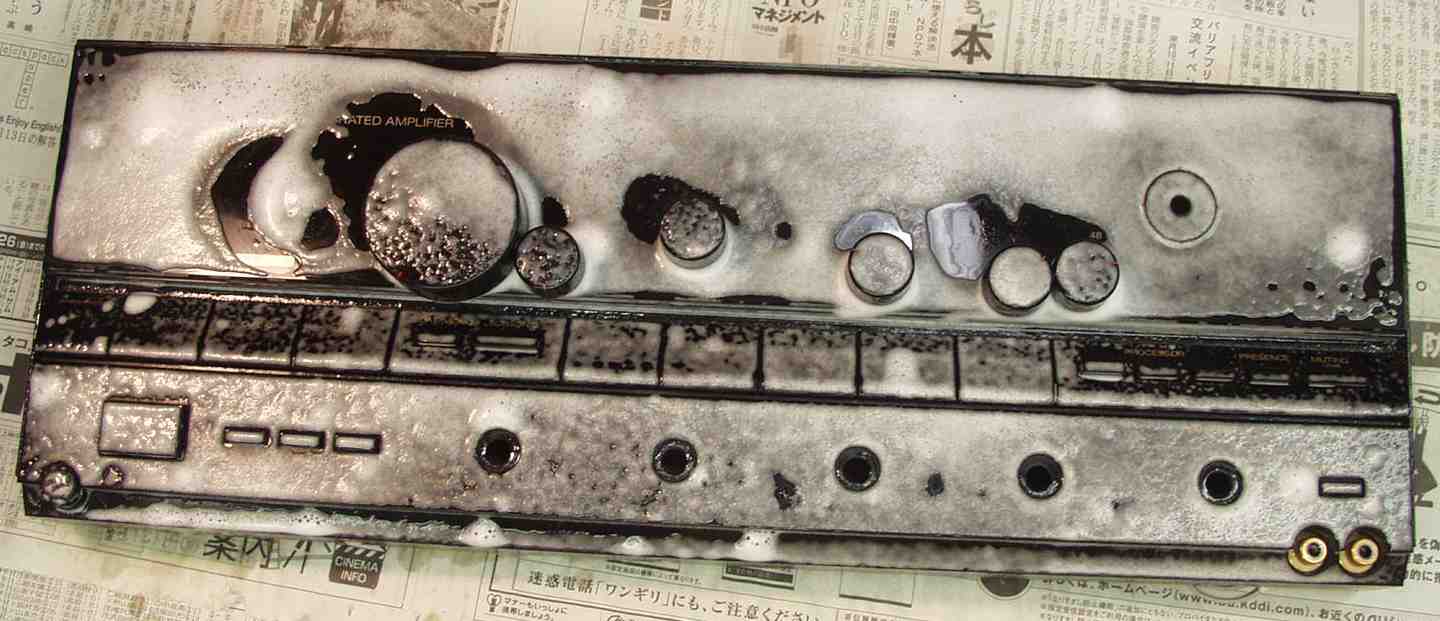

１６．　ガラスクリーナーでパネルの洗浄

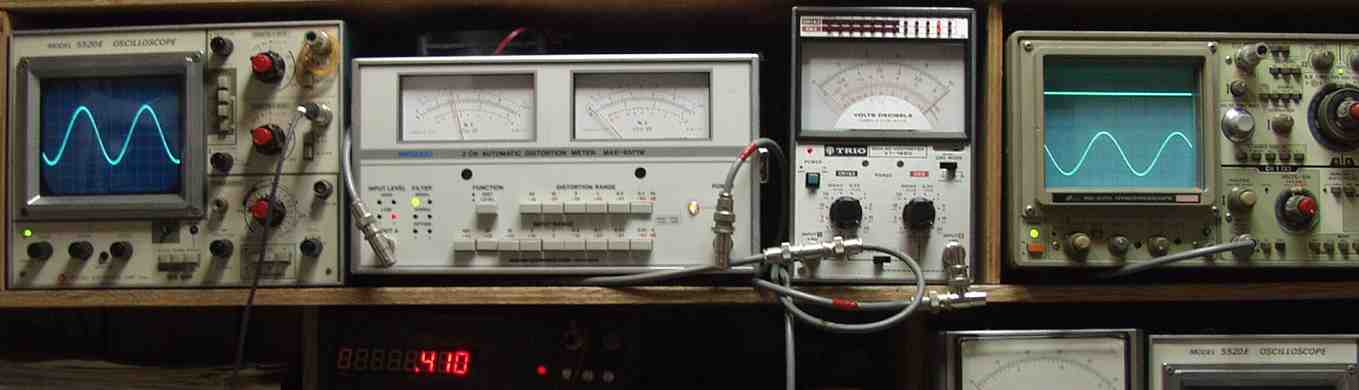

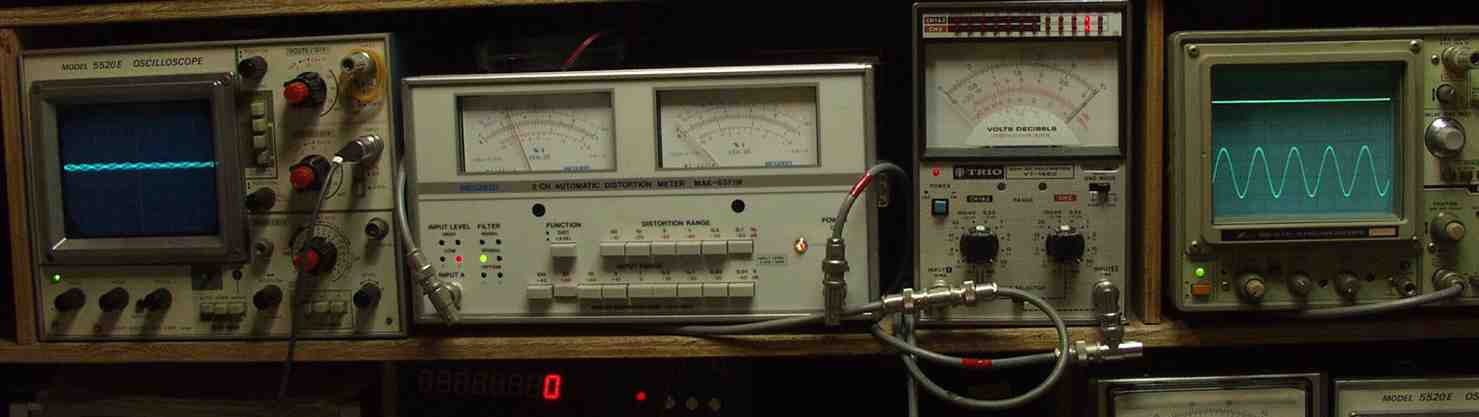

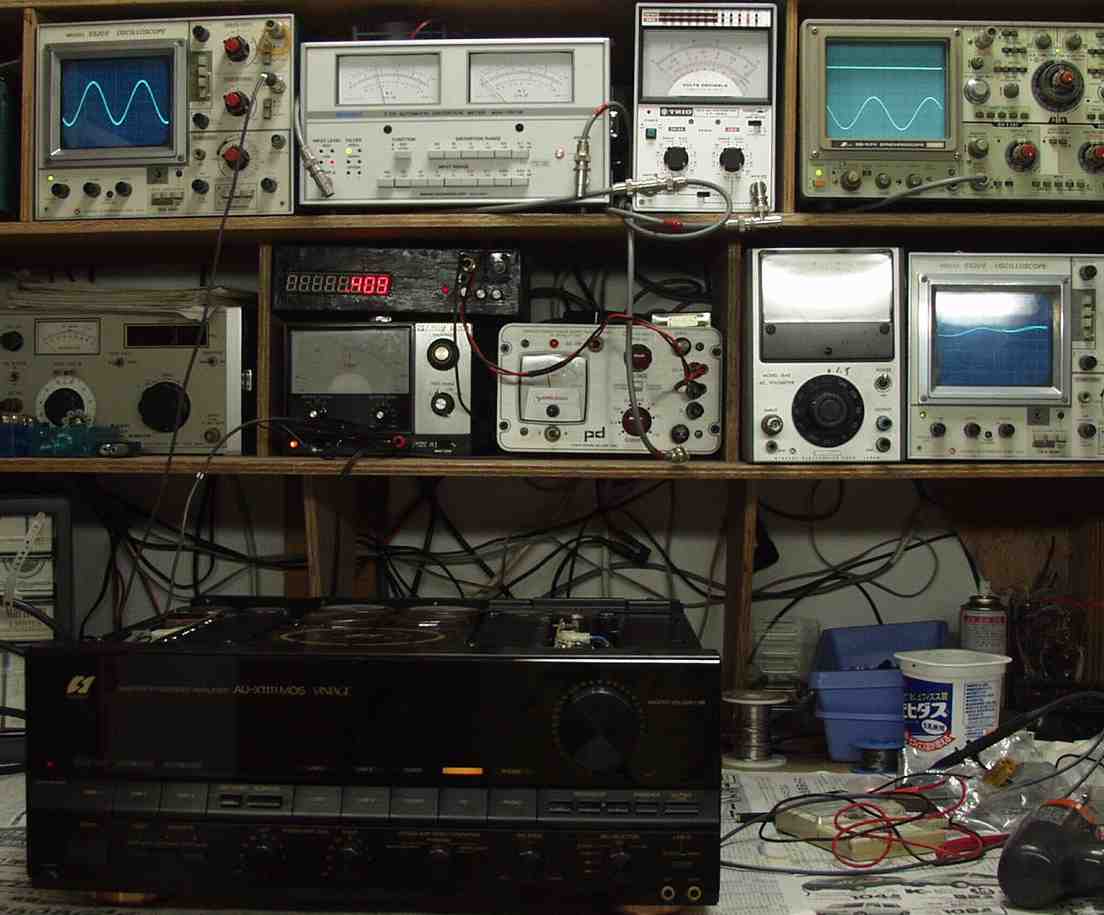

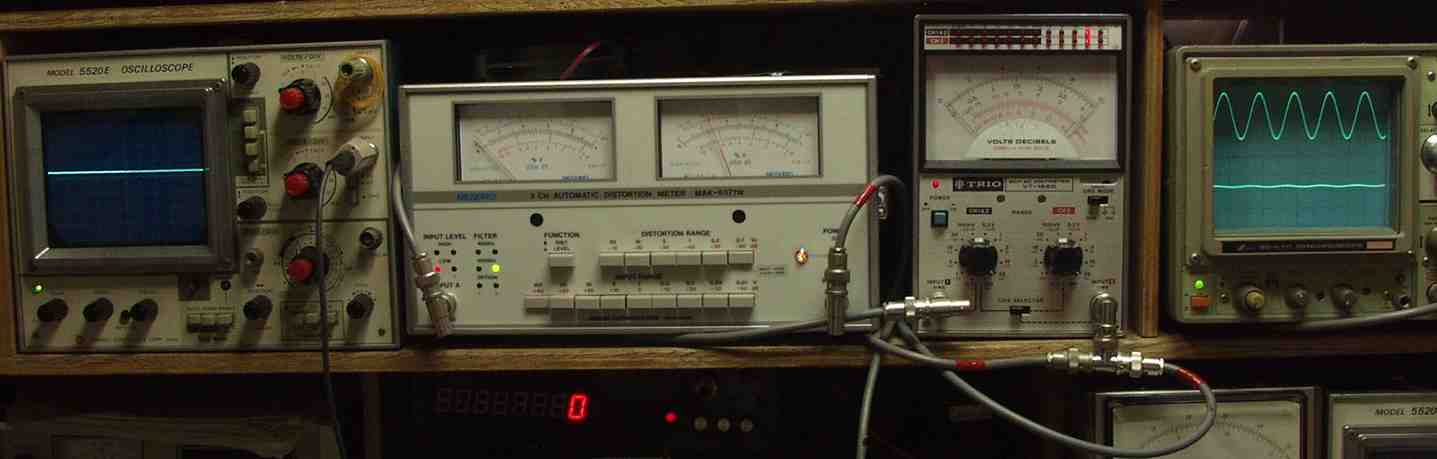

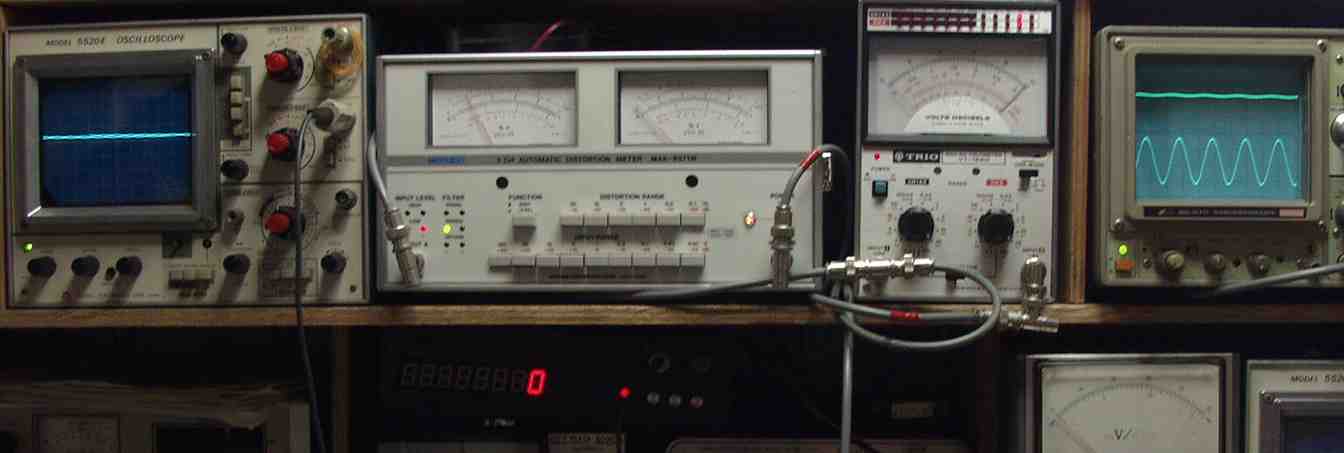

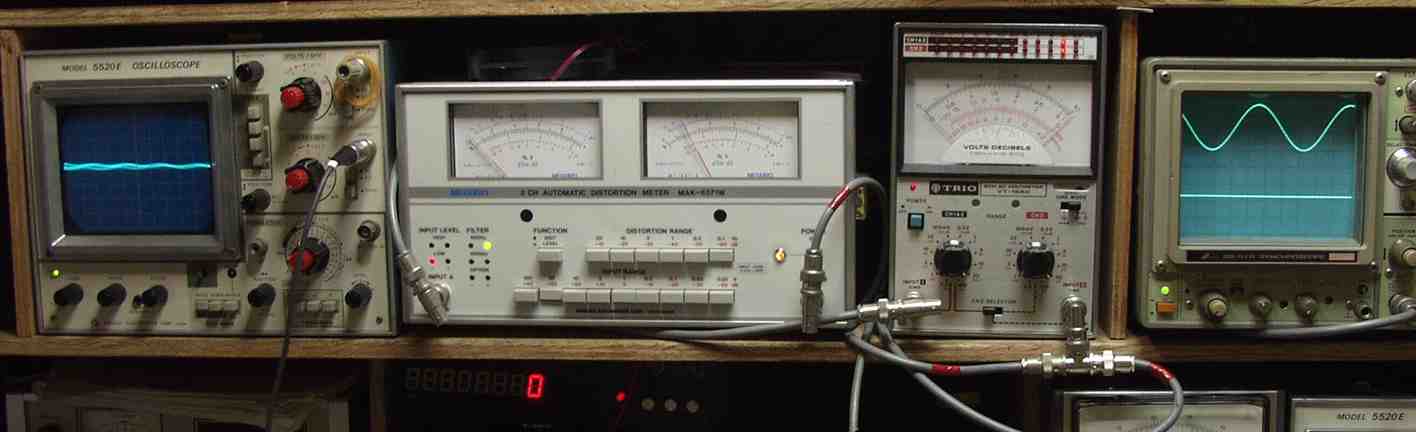

１７．　出力／歪み率測定

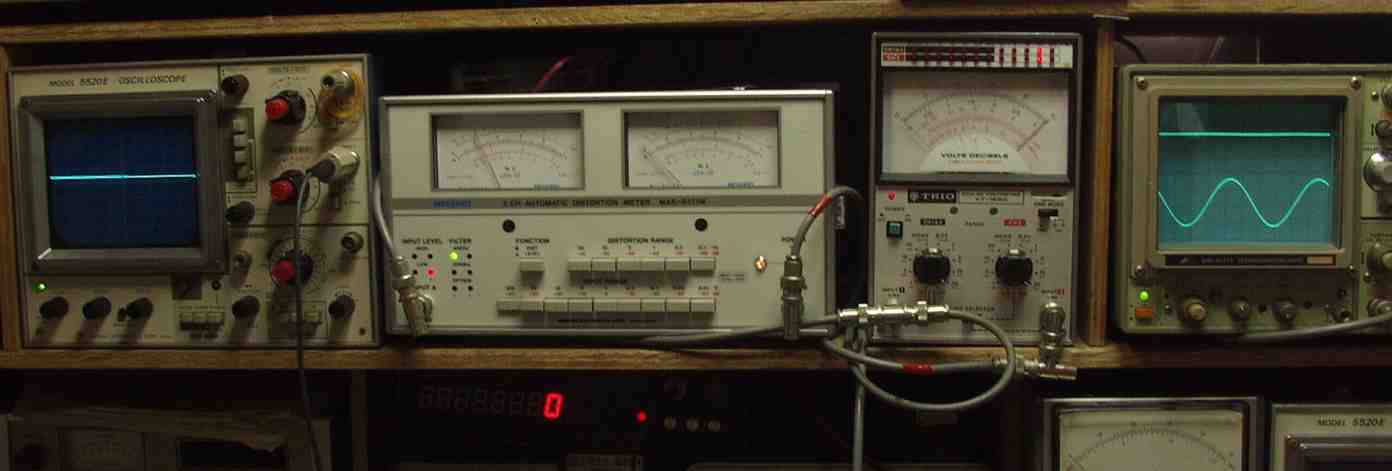

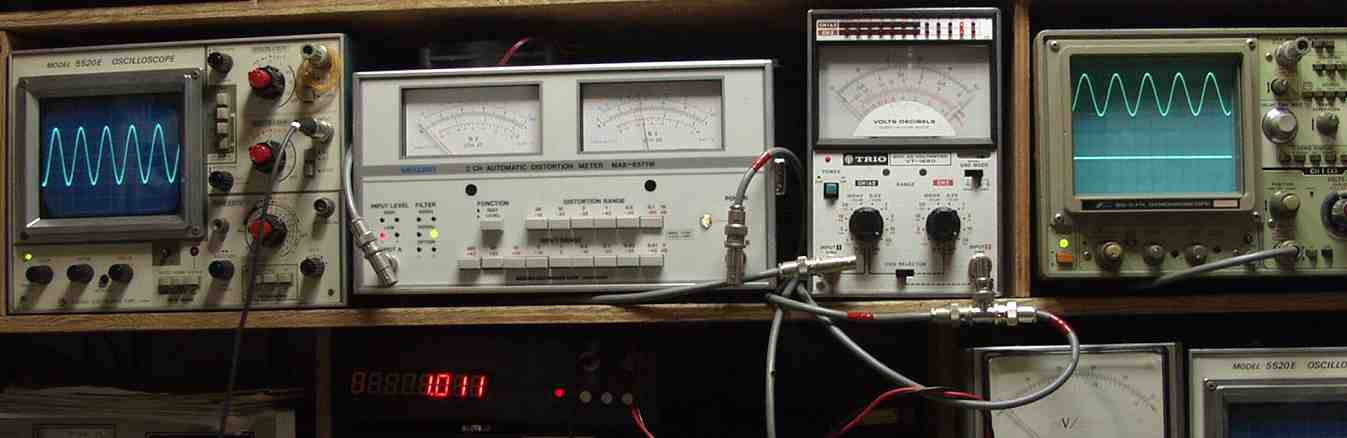

１８．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ
　　　　設計（メ−カ−規格）出力＝１１０Ｗです

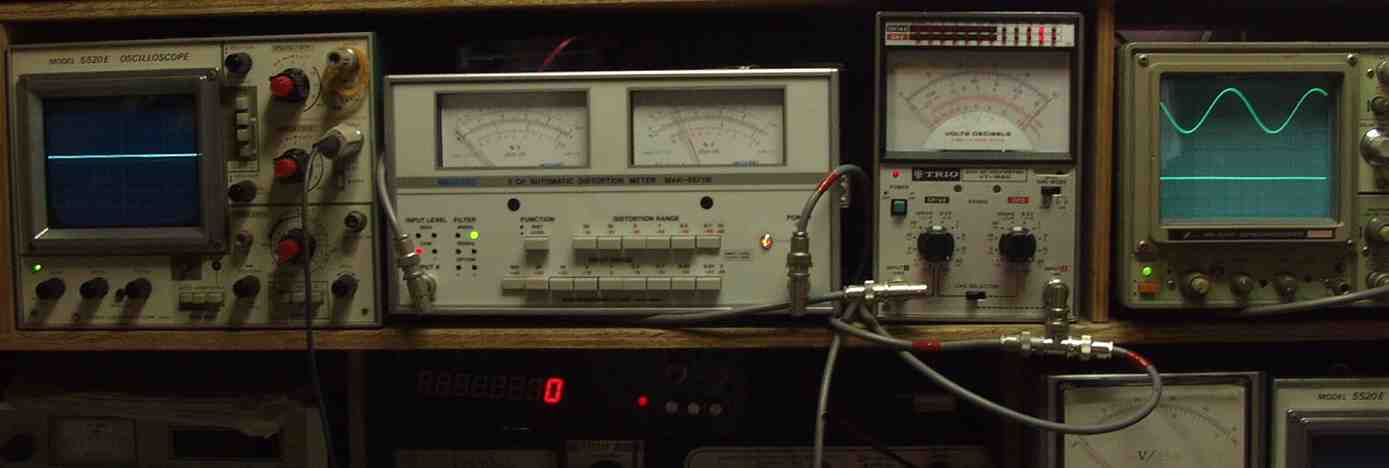

１９．　Ｌ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ

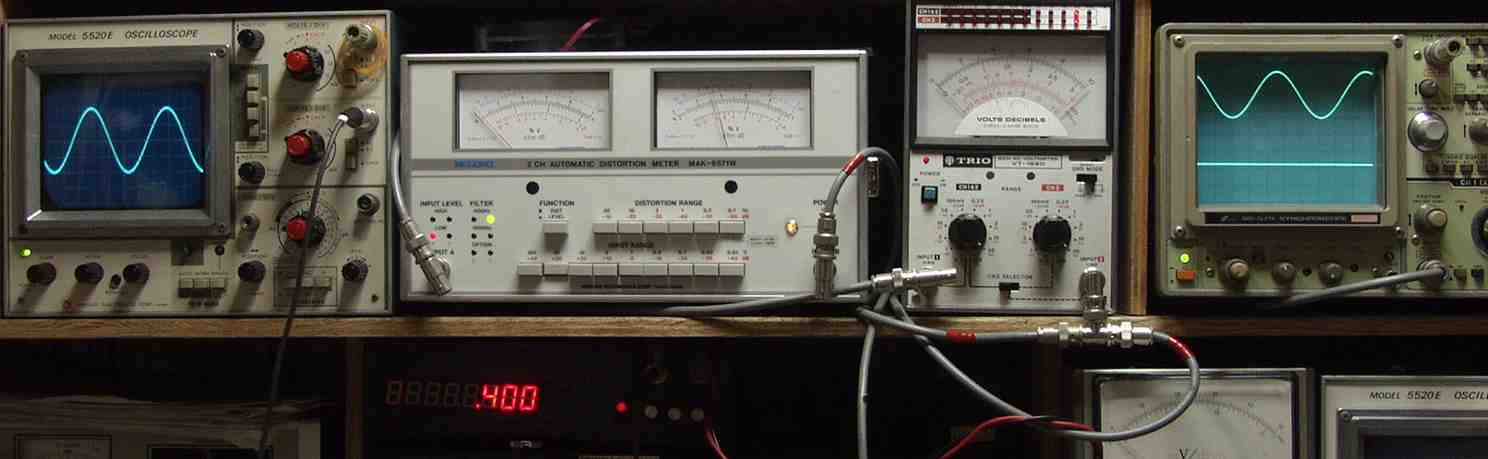

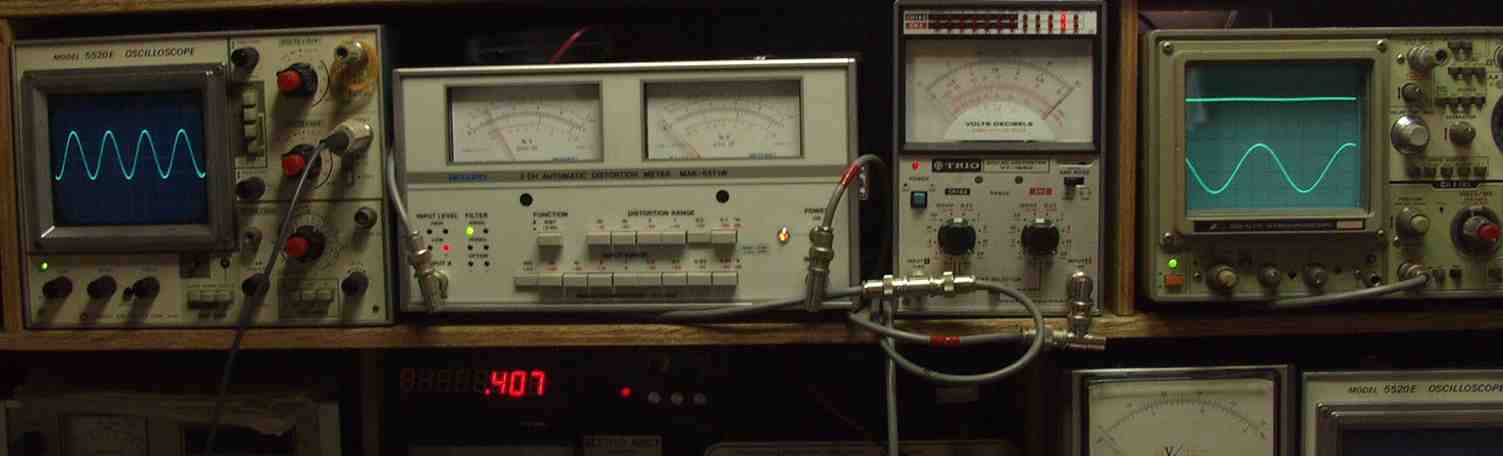

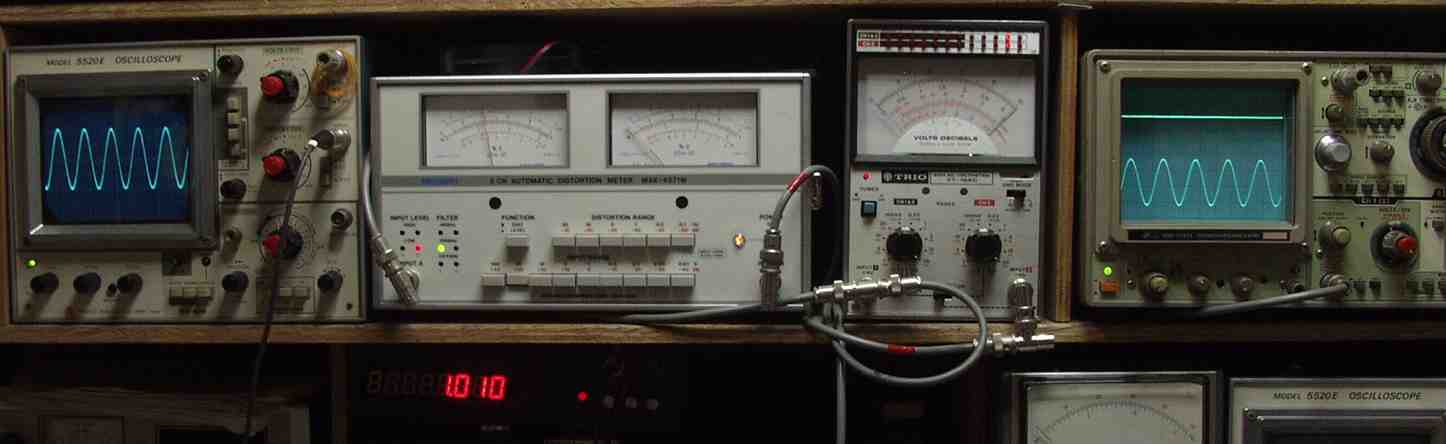

２０．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ

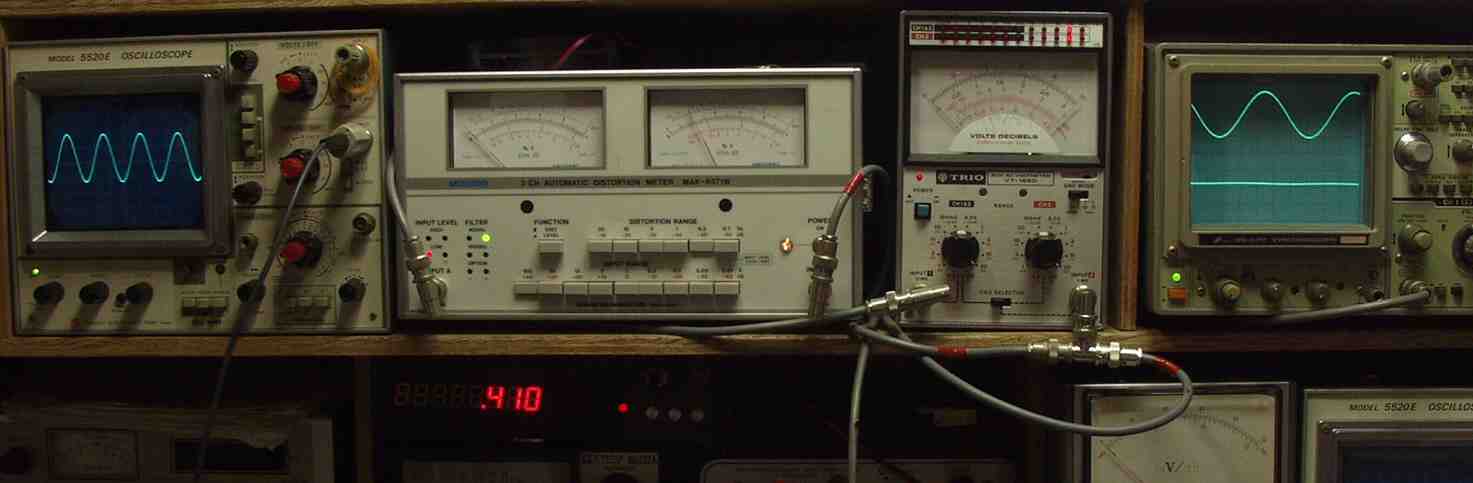

２１．　Ｌ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ
２２．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ
２３．　Ｌ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ
２４．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ
２５．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ

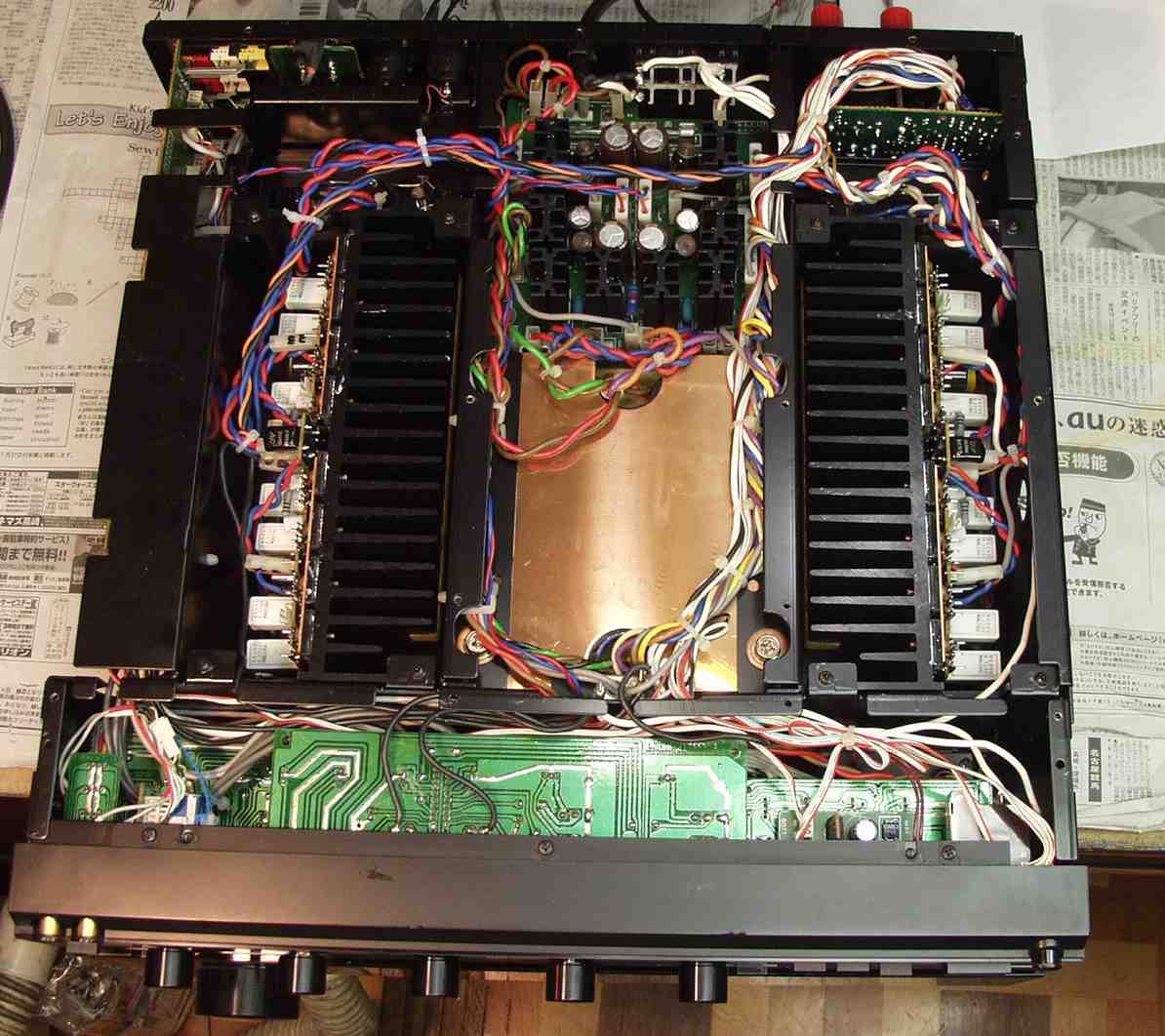

２６．　完成、下から見る

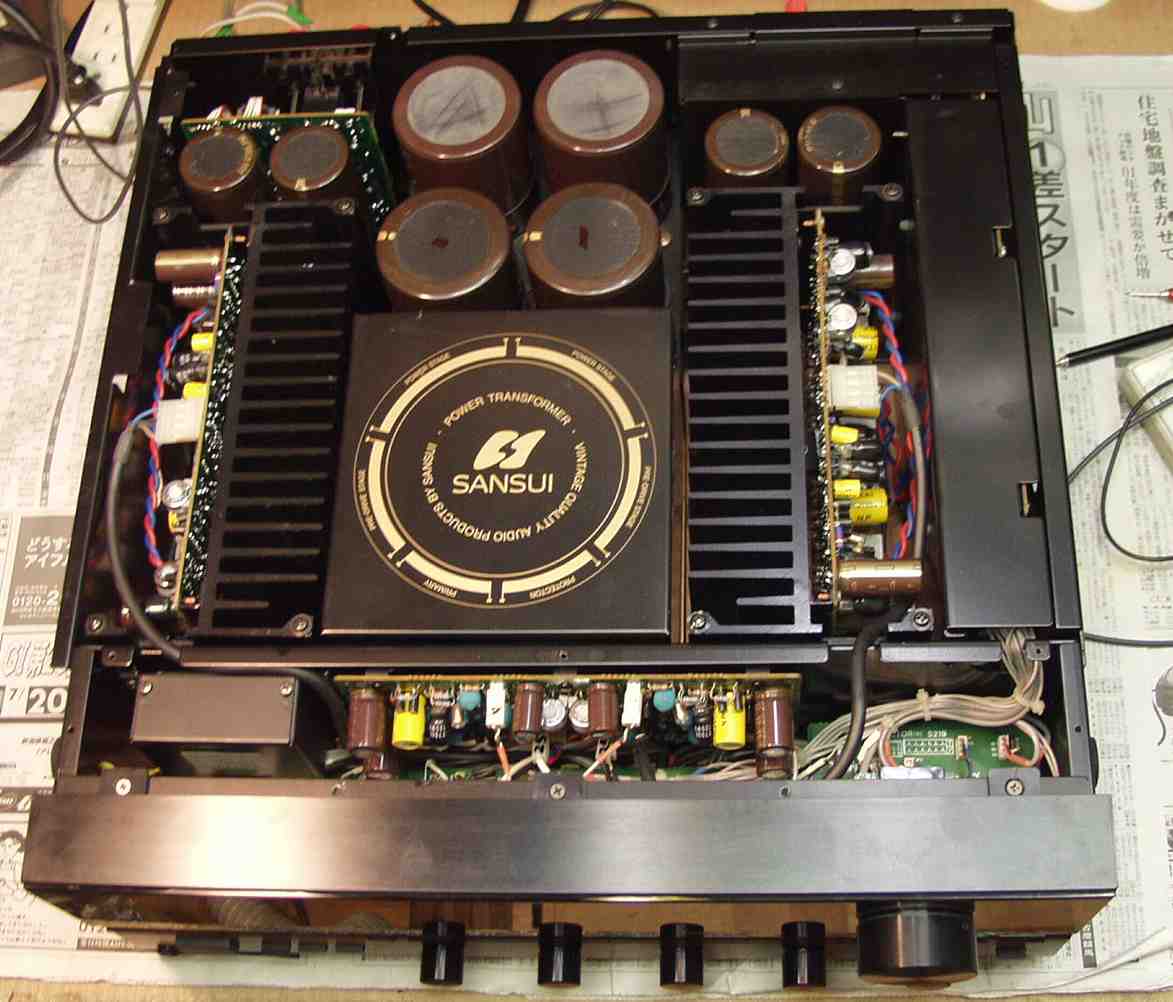

２７．　完成、上から見る
２８．　交換部品
２９．　　２４時間エージング。
　　　　　以下２台目
２−１．　製作時か修理の時、配慮が悪く曲げられて取り付けられて居る

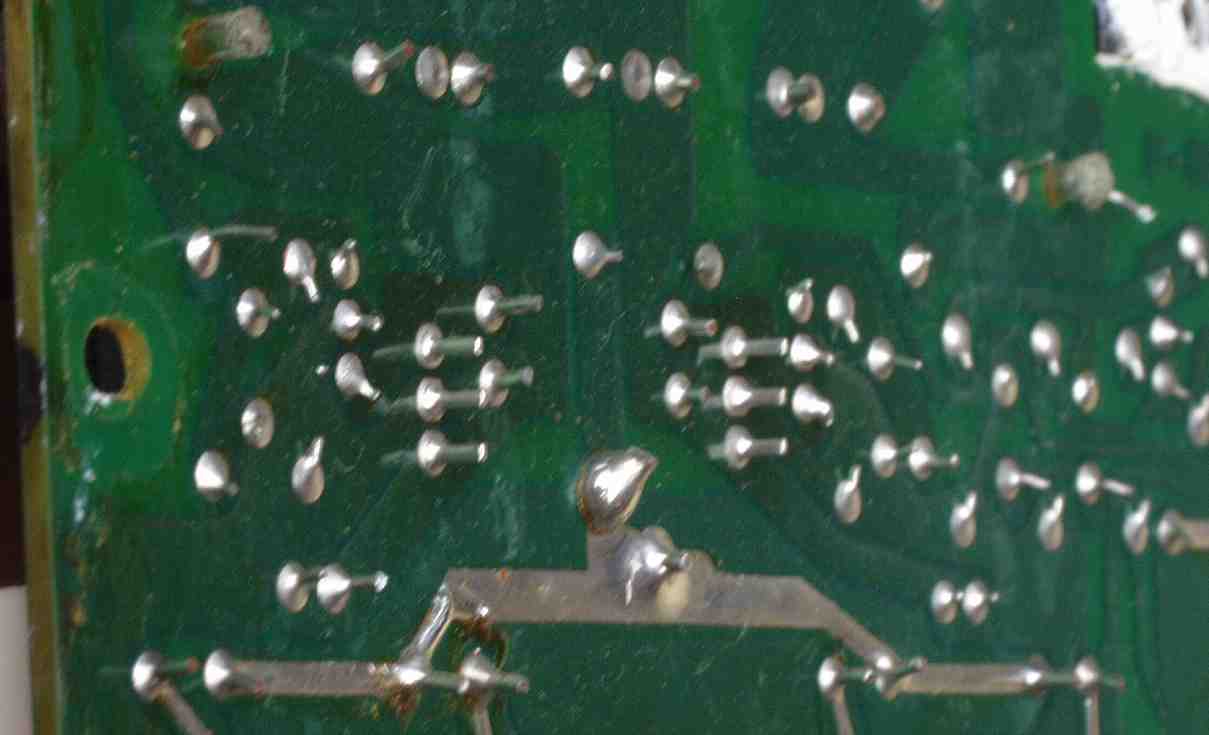

２−２．　熱のため終段ＴＲ（トランジスター）の３本の足が半田不良
２−３．　測定
２−４．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ
２−５．　Ｌ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ
２−６．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ
２−７．　Ｌ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０４％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＡＵＸ＝１５０ｍＶ
２−８．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ
２−９．　Ｌ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、１０００ＨＺ、右オシロ＝入力波形
　　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ
２−１０．　Ｒ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ
２−１１．　Ｌ−出力　　３４Ｖ＝１４４Ｗ／８Ω　歪み率＝０．０３％（測定レンジ０．１％）、４００ＨＺ、右オシロ＝入力波形
　　　　　　　終段ＦＥＴ（電界効果トランジスター）が良いのでオーバー出力、入力端子ＭＭ＝２ｍＶ

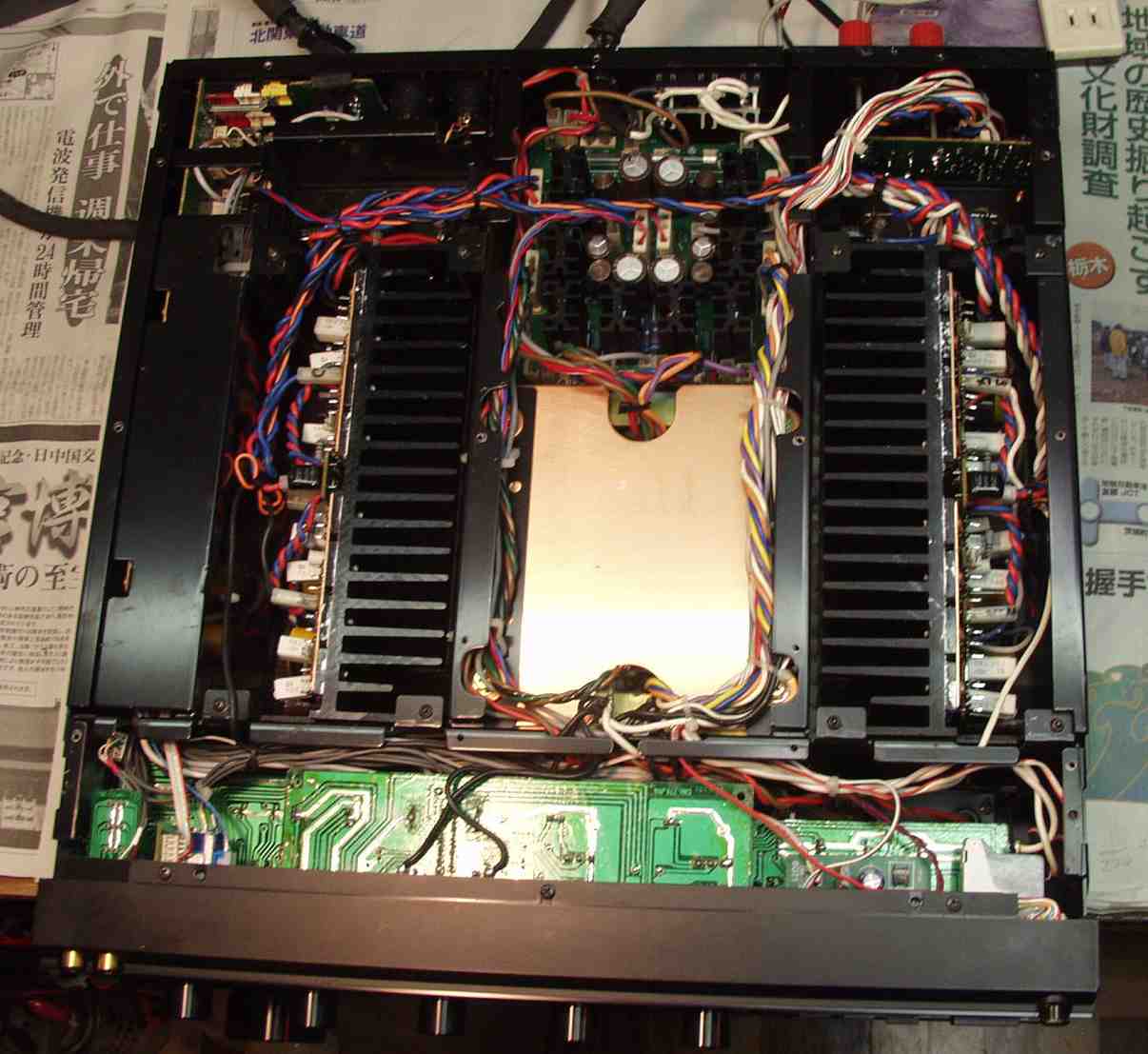

２−１２．　完成下から
２−１３．　完成上から
修理後のユーザからのメール
音ですが、記憶にある「昔の音」と比べてみると、かなり柔らかで奥行きを感じる 音になりました。
当初は粗い感じも受けましたが、現在は粗さも消え、なめらかな音です。 低音もふんわりして、コンサートホールで聞く低音に近づいた感じです。 これはＭＯＳとコンデンサーを交換したことが影響しているのでしょうか？
Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１１１MOS VINTAGE　の仕様（マニアルより）
型式 マスターインテグレーテッドアンプ　ＡＵ−Ｘ１１１１MOS VINTAGE
パワーアンプ部
実効出力（10Hz〜20kHz、両ch動作） 150W＋150W（6Ω負荷）
110W＋110W（8Ω負荷）
ダイナミックパワー 320W＋320W（2Ω負荷）
240W＋240W（4Ω負荷）
190W＋190W（6Ω負荷）
全高調波歪率（10Hz〜20kHz、実効出力時） 0.008％（8Ω負荷）
混変調歪率（60Hz：7kHz＝4：1、SMPTE） 0.008％（8Ω負荷）
ダンピングファクター 200（8Ω負荷）
周波数特性（1W出力時） DC〜300kHz（+0dB、-3dB）
入力感度/入力インピーダンス（1kHz） 1V（5kΩ）
SN比（Aネットワーク） 115dB以上
エンベロープ歪 測定限界値以下
TIM歪（SAWTOOTH） 測定限界値以下
スルーレイト ±150V/μsec（8Ω）
ライズタイム 0.5μsec
ヘッドホン出力 400mW（33Ω）
負荷インピーダンス 4〜16Ω
プリアンプ部
入力感度/入力インピーダンス（1kHz） Phono MM：2.0mV/47kΩ
Tuner、CD、Tape Play 1、2、3、Line1、2：150mV/47kΩ
最大許容入力 Phono MM：200mV（1kHz）
出力電圧（1kHz） Tape Rec（PIN）：150mV/47kΩ
出力インピーダンス（1kHz） Tape Rec（PIN）：600Ω以上
SN比（Aネットワーク） Phono MM：88dB以上
Tuner、CD、Tape Play1、2、3、Line1、2：110dB以上
サブソニック・フィルター 16Hz（-3dB、6dB/oct）
プレゼンス（Volume -40dB） +2dB（200Hz）
オーディオ・ミューティング -20dB
その他
定格消費電力（電気用品取締法） 350W
外形寸法 幅470×高さ178×奥行486mm
重量 35.1kg
価格 40万円　１９８８年頃
