QUAD 67 CDプレイヤ− 修理
募集
   同機で同様の故障の方連絡ください、歯車1個も10個も制作費は変わりません
平成14年10月21日到着   月日完成
  • A. トレーの開閉が上手 くいきません。(手で押し込めば何とかなりますが)ピックアップ その他には問題がありません。中でカラカラいうので、ケースを開 けるとプラスチック片が少し出てきました。何かが劣化したのかも しれません。
  • B. 原因
      歯車が欠けている
  • C. 修理状況
  • D. 使用部品
  • F. 修理費   50,000円
  • S. QUAD 67 の仕様(カタログ・マニアルより)

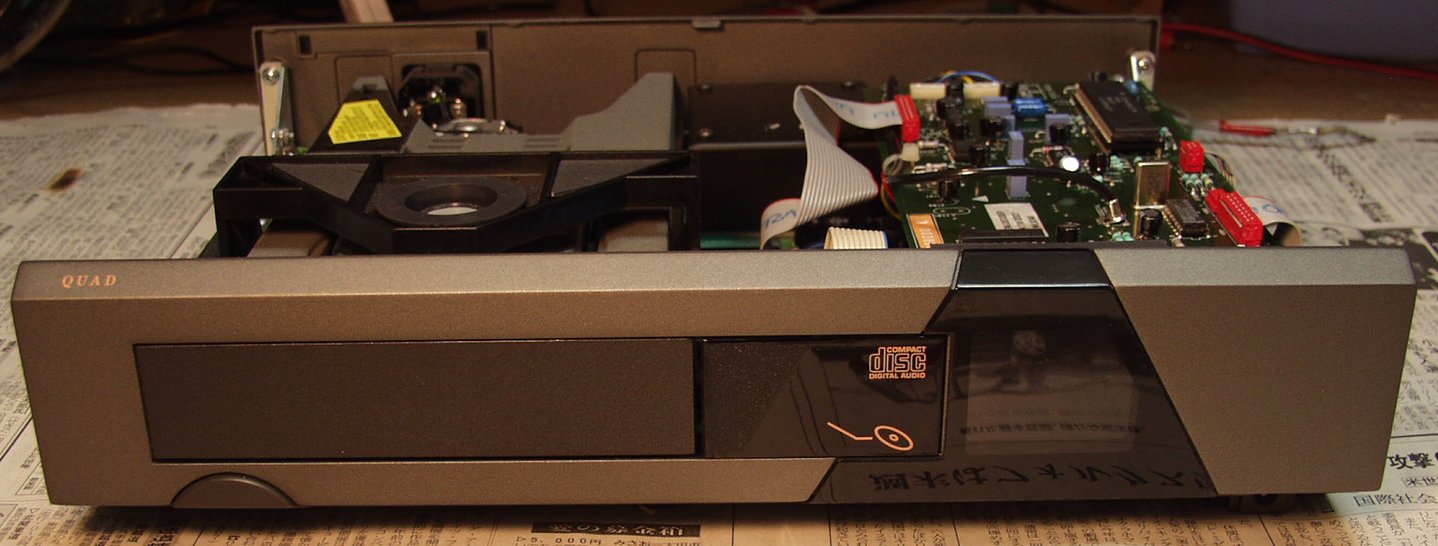

A−1. 前から見る
A−2. 上から見る
A−3. 後ろからCD部分を見る

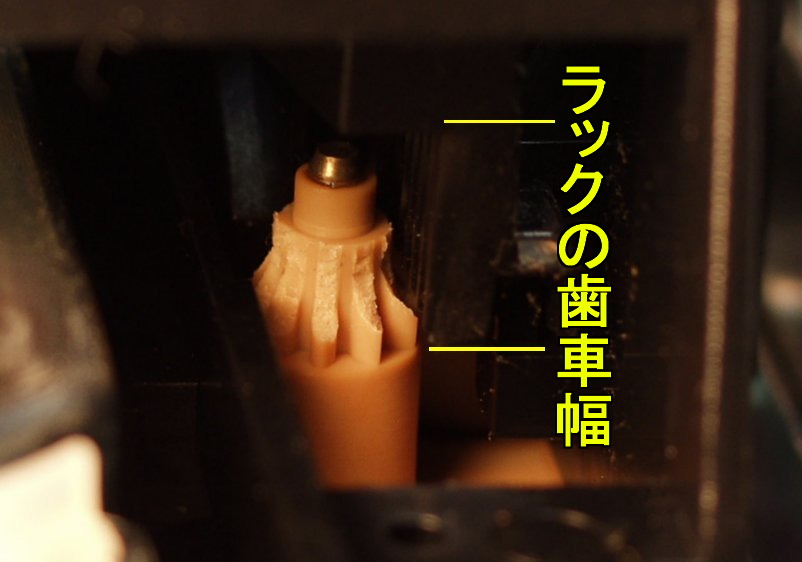

A−3. CD部の駆動歯車 の拡大
     写真の様に、ラックの歯幅に比べて、噛み合う歯車の幅が、半分しかない!
     この製作費が問題、現在製作できるところを検索中
A−3. CD部の駆動歯車 の拡大
     歯車を点検したところ、素材が悪く、ぼろぼろ、よって下のプールまで全て作る。
  この歯車を作るのに5個で6万円かかります(材料は真鍮、プラスチック可)。
  NC旋盤なので10個以下価格に関係なし、納期=暇なとき。
  それ以下で制作出来る方メール下さい
S. QUAD 67 の仕様(カタログ・マニアルより)
Operation Full function by infrared remote control
or simple direct to play operation without remote control.
Frequency response 2Hz〜20kHz ±0.1dB以下
Phase linearity 0.5以下 20Hz〜20kHz
Signal/Noise ratio -100dB以下 20Hz〜20kHz
Crosstalk -100dB以下(1kHz)
Total harmonics distortion 0.002%以下(1kHz)
Wow and flutter Below measurement levels
D/A conversation 18 Bit 64x Oversampling, Delta−Sigma Convertor
Error correction system Cross interleaved Reed Solomon Code(CIRC)
Audio output 2V RMS max.
300mV on normal programmmaterial.
Minimaum load impedance 10kΩ
Optical readout system Laser semi−conductor AlGaAs wavelength 800nm
Sampling Frequency 44.1kHz
Digital output For Digital signal processors
Remote control interface RC−5 system
Mains voltage AC100V、50Hz/60Hz
Power consumption 14W
Fuse 220-240V t125mA,110-120V t250mA
Dimension 幅321x高さ80x奥行240mm
Weight 約3.5kg
