SoundCraft Spirit LX7 修理
平成14年5月23日到着   5月24日完成
A. 修理前の状況
   電源入らず

B. 原因
   電源回路焼損、1CHのEQ−SW不良

C. 修理状況
   整流ブリッジ交換
   定電圧IC交換
   即断フューズ交換
   プリント基板半田補正

D. 使用部品
   整流ブリッジ交換          1個
   定電圧IC               3個
   即断フューズ             2個
   抵抗                  2個
   電解コンデンサー           2個

F. 修理費   27,000円 通常修理。

1. 電源のIC、整流ブリッジ交換

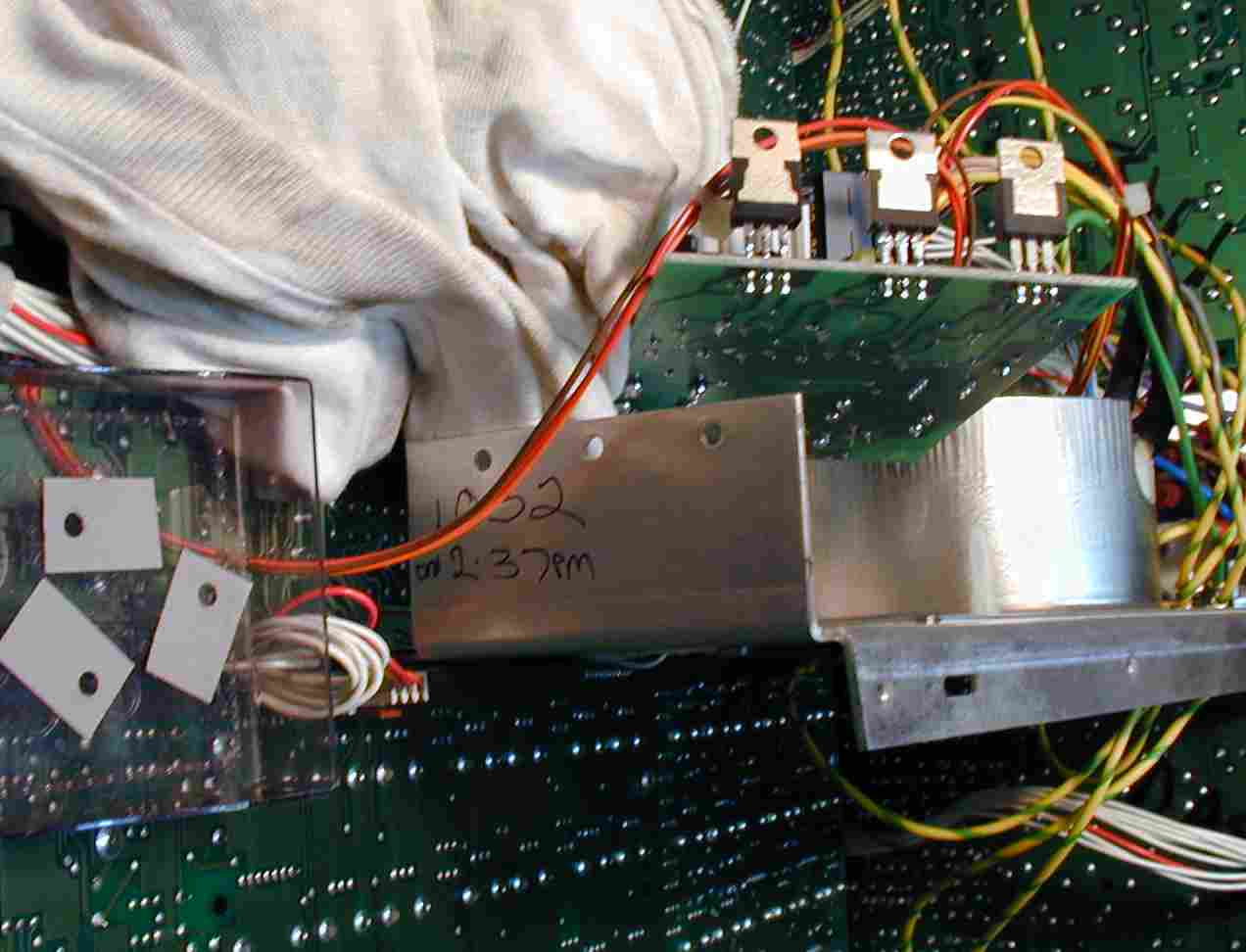

2. 定電圧ICにシリコンオイルを塗り取り付ける

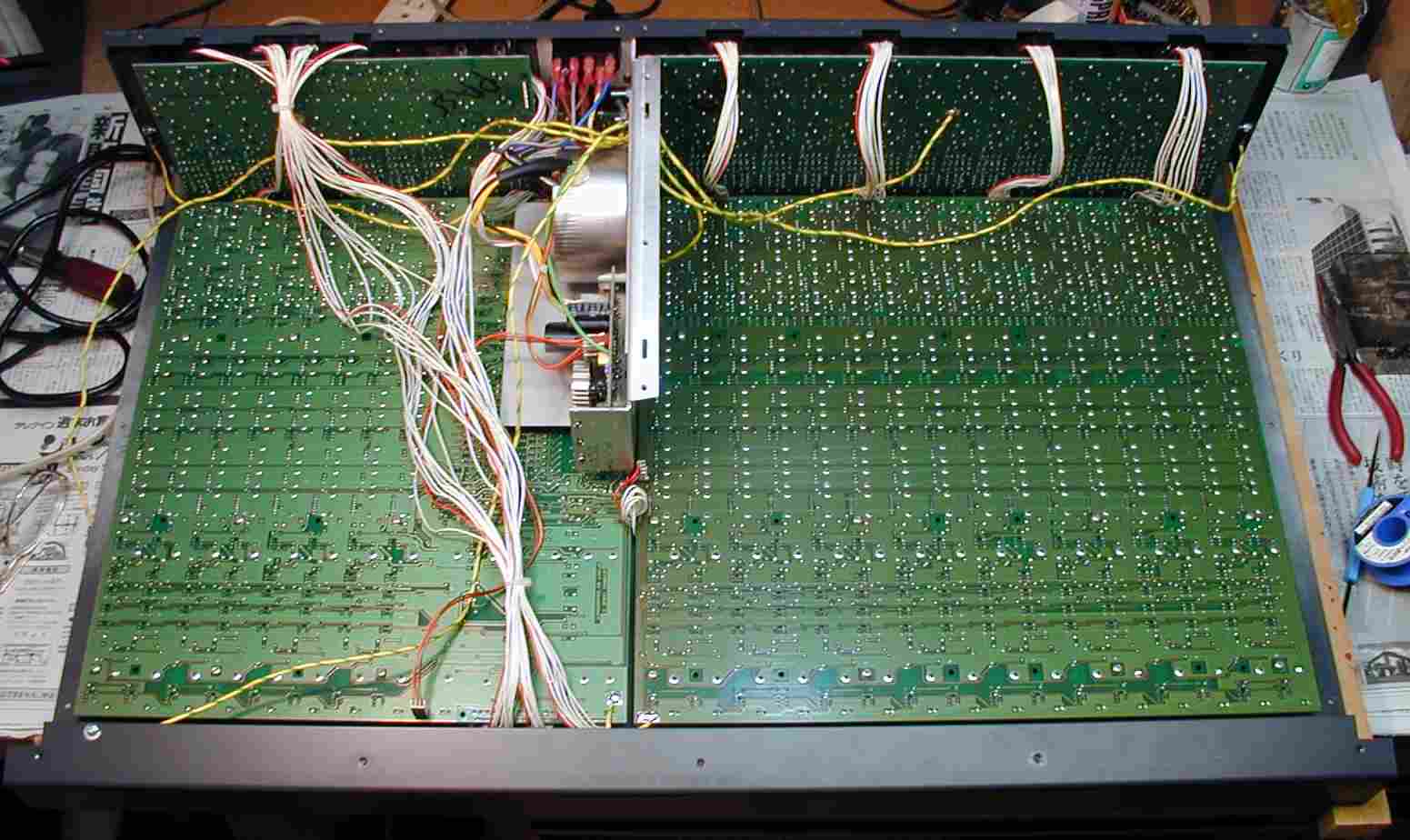

3. 半田補正している所、1CHが動作しない、配線も雑

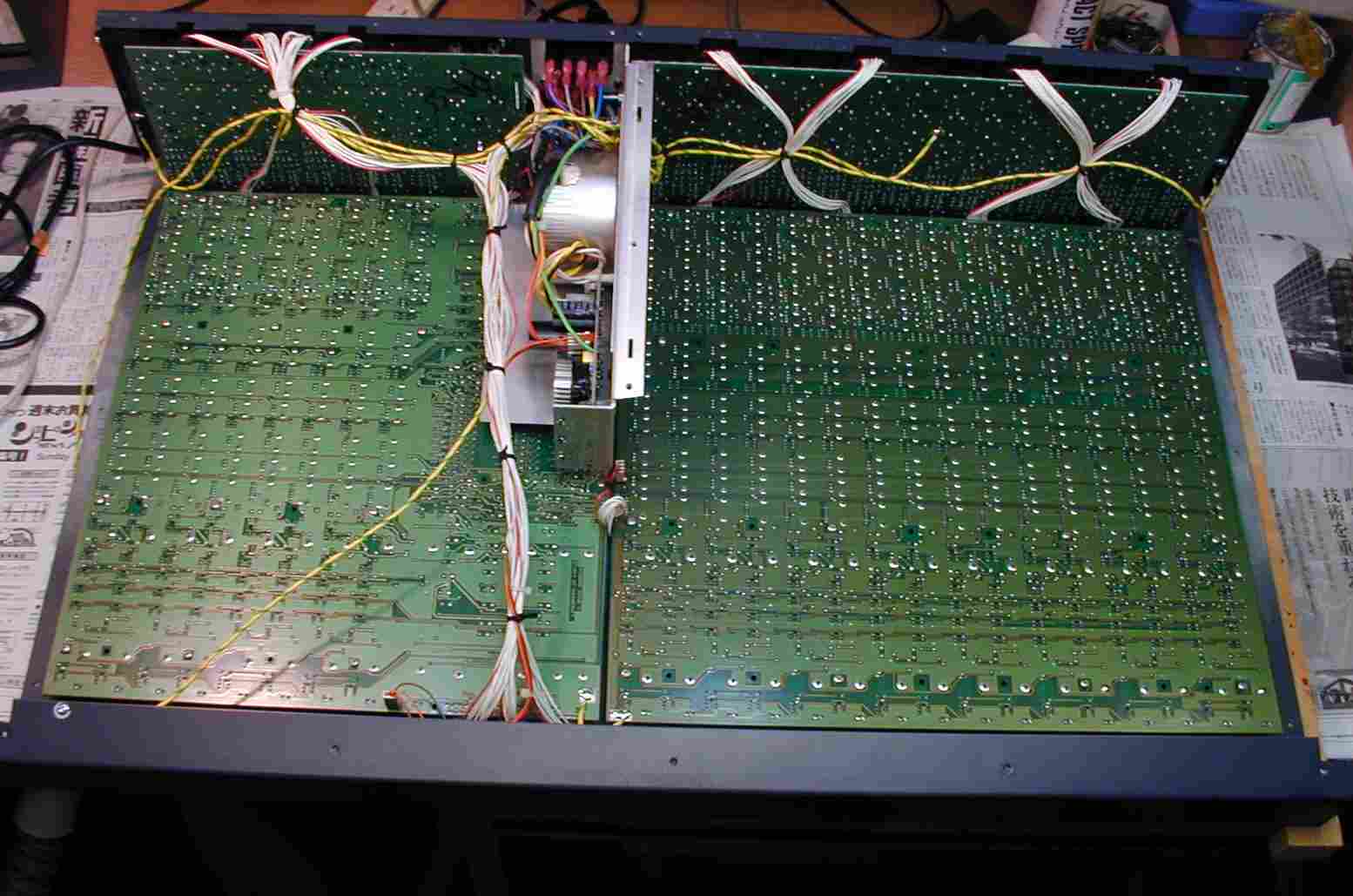

4. 半田補正終了、配線は束ねる

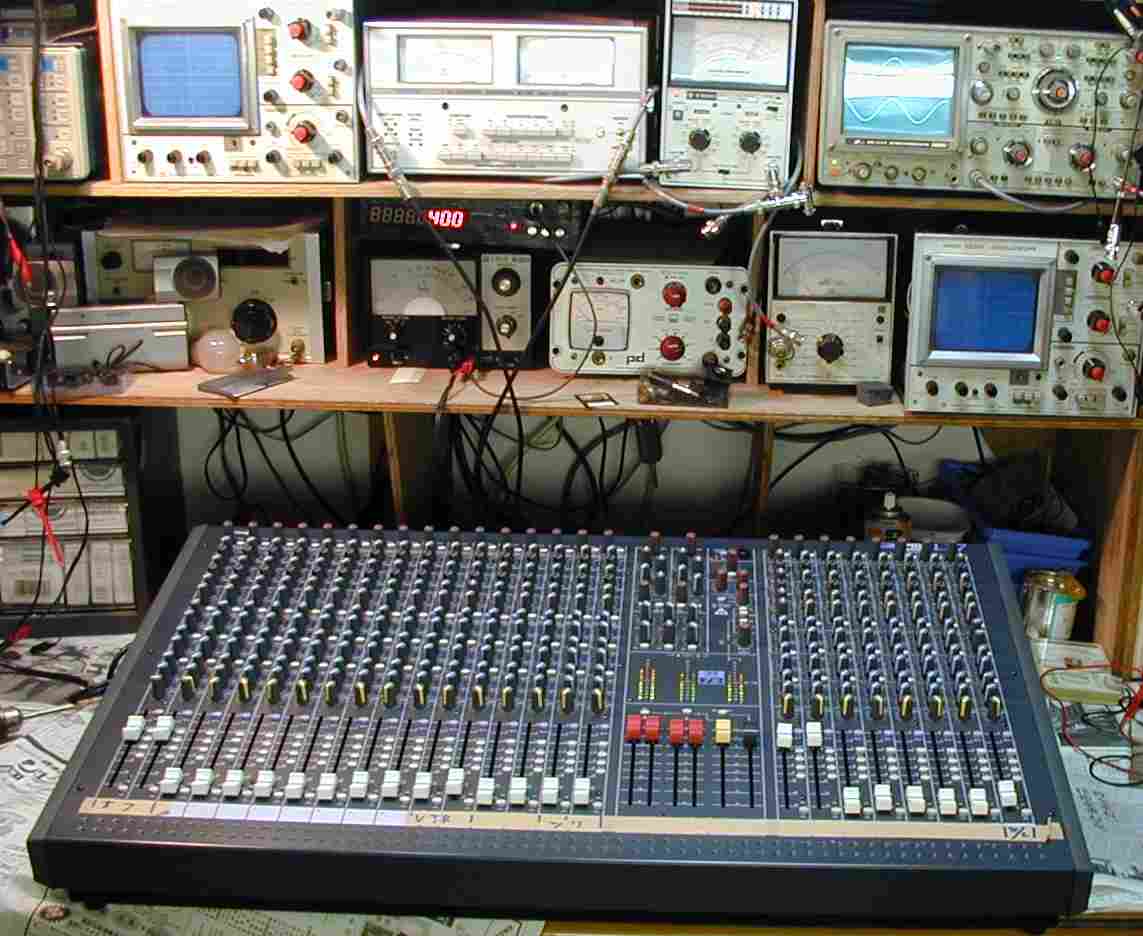

5. 出力/歪み率測定・調整

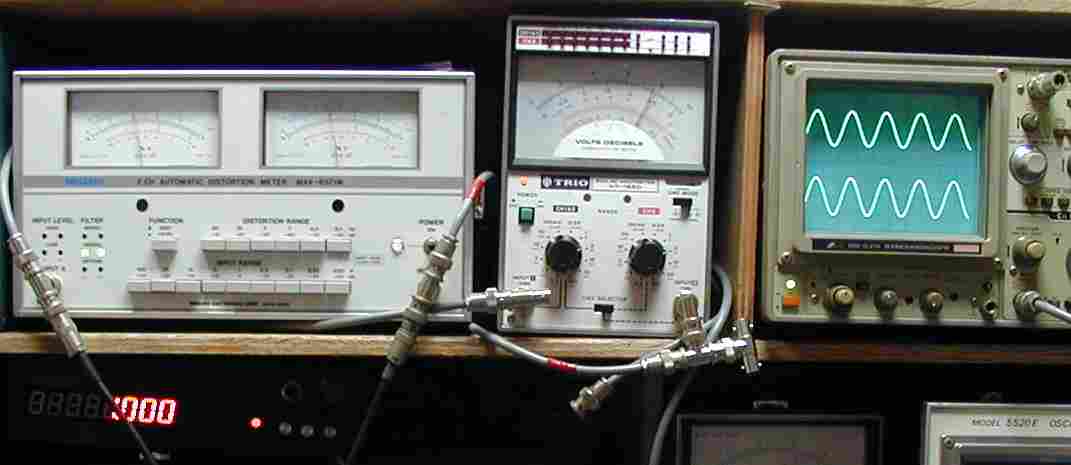

6. 出力2.5V 0.03%歪率 1000HZ
7. 出力2.5V 0.03%歪率 400HZ。

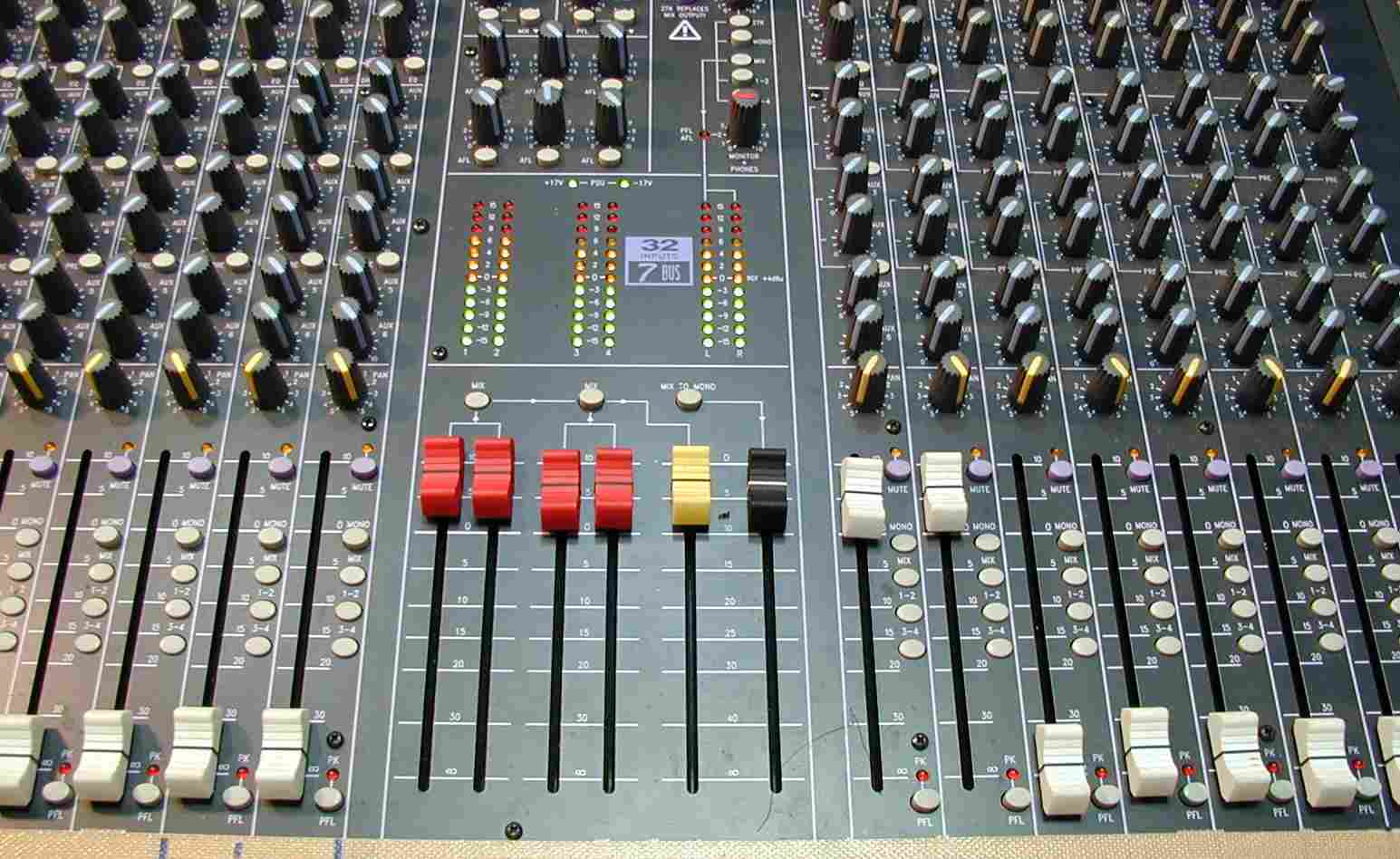

8. LED表示部
9. 24時間エージング

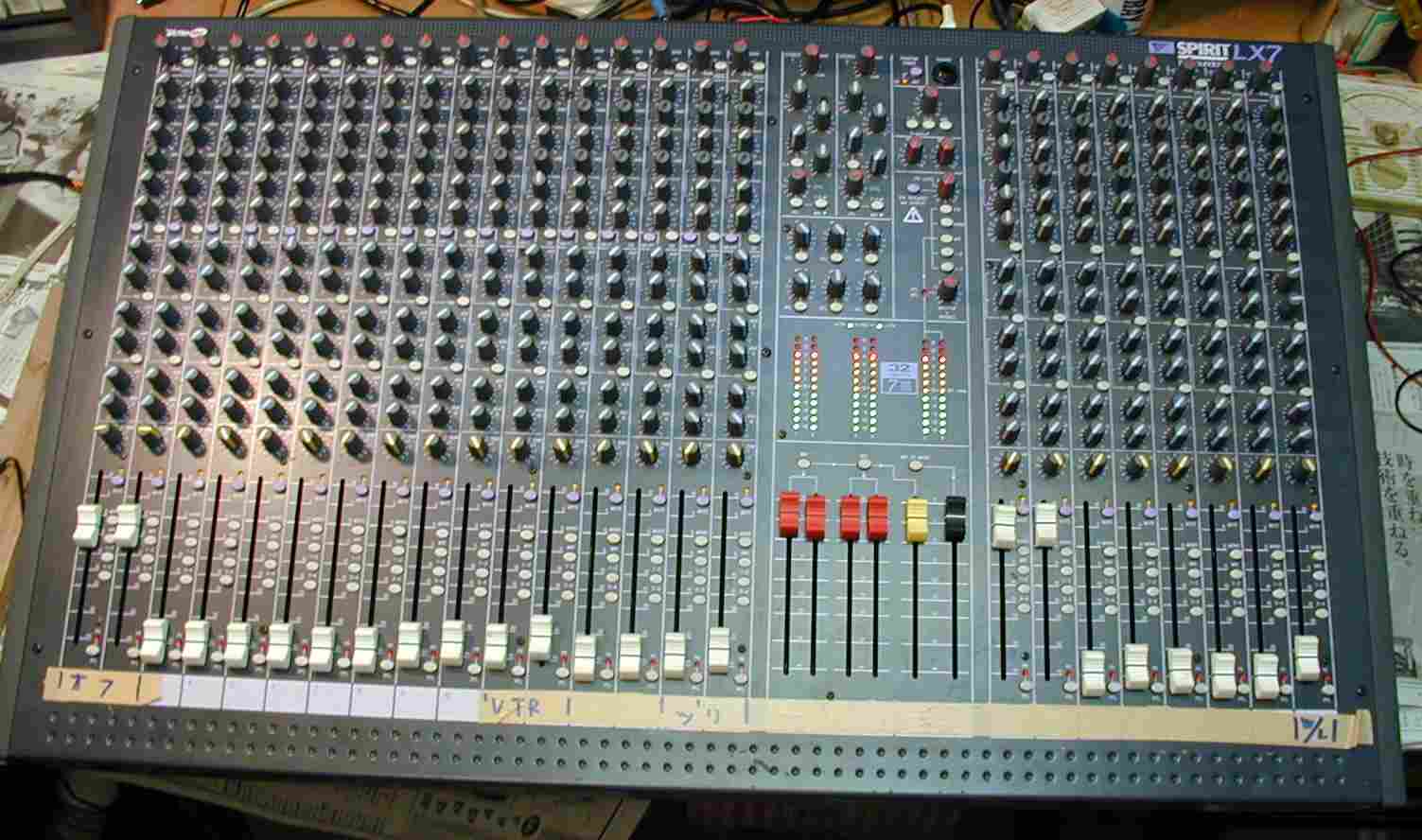

           spirit79
