ＭＩＣＲＯＳＥＩＫＩ　ＲＰ５０７０

ＭＩＣＲＯＳＥＩＫＩ　ＲＰ５０７０．　３台目修理記録

同時修理　ＳＸ－７７７Ａｉｒ．　２台目　　　　　　　　　　２０２４／４/１６到着　　完成　

Ａ．　修理前の状況

三年ぶり位に電源を入れて回転させてみたらモーターの辺りからクゥーンというような音がして止まりません。
以前は音はしませんでした。
モーターのオイル切れかなとも思うのですが、修理および各所オーバーオールをお願いいたします。

Ｔ．　修理前　吐出圧力測定。

Ｂ．　原因

ポンプ劣化で圧力弱い。
ポンプユニット吸込口フイルターに埃りあり。

Ｃ．　修理状況

ポンプ修理。
木箱の修理。
「電源ＳＷ」取付穴修理。
「電源入り口、吐出口取付板」穴修理。
下蓋修理。
ヒューズ基板修理。
吐出口裏側接続端子清掃。
チャンバー出口接続端子清掃。
チャンバーのクションスポンジ補修。

Ｄ．　使用部品

新品ポンプユニット　　　　１組。

Ｅ．　調整・測定

Ｆ．　修理費　　　　５０，０００円。　オーバーホール修理。

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

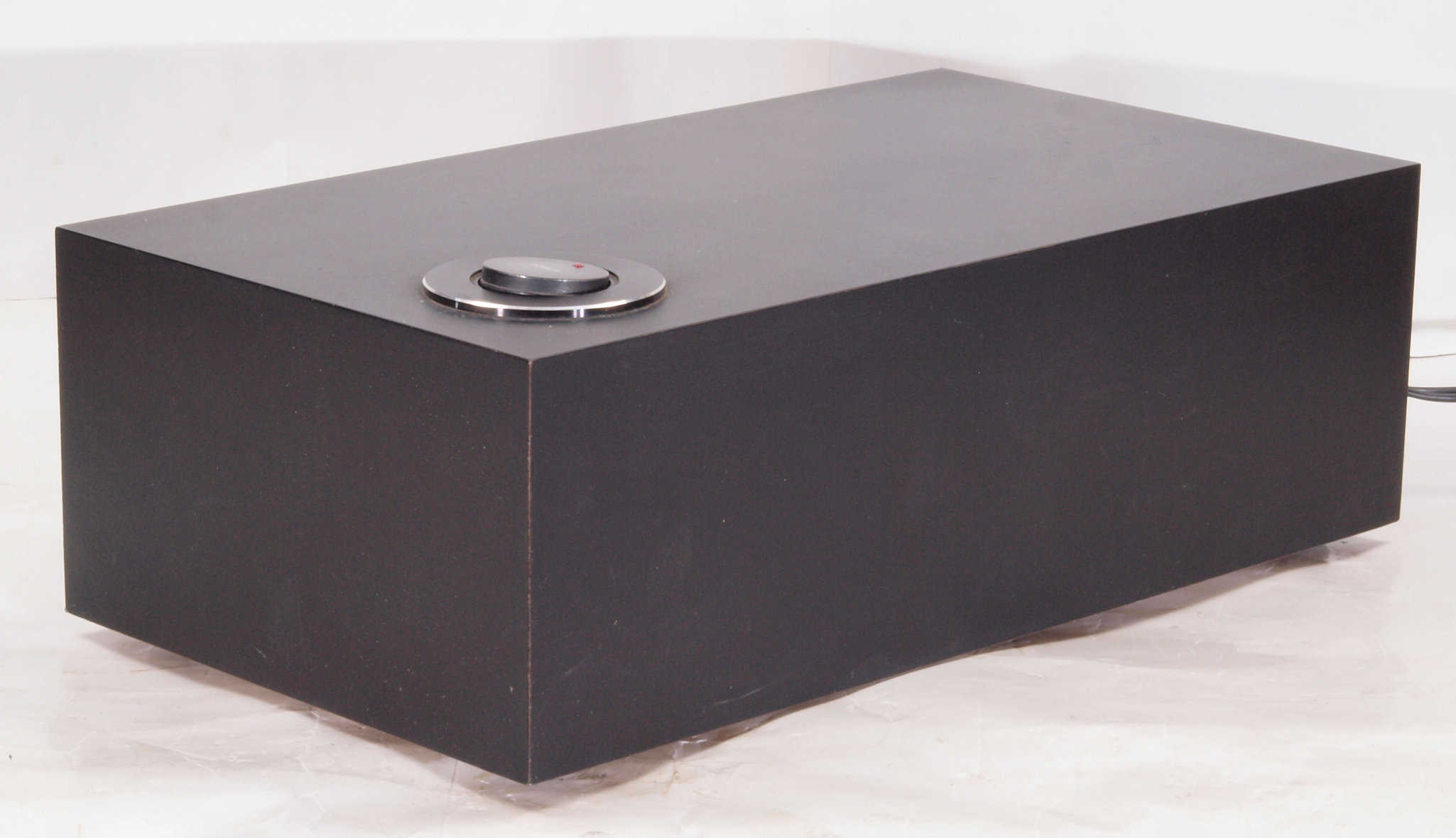

Ａ１１．　点検中、　前から見る。

Ａ１２．　点検中、　前右から見る

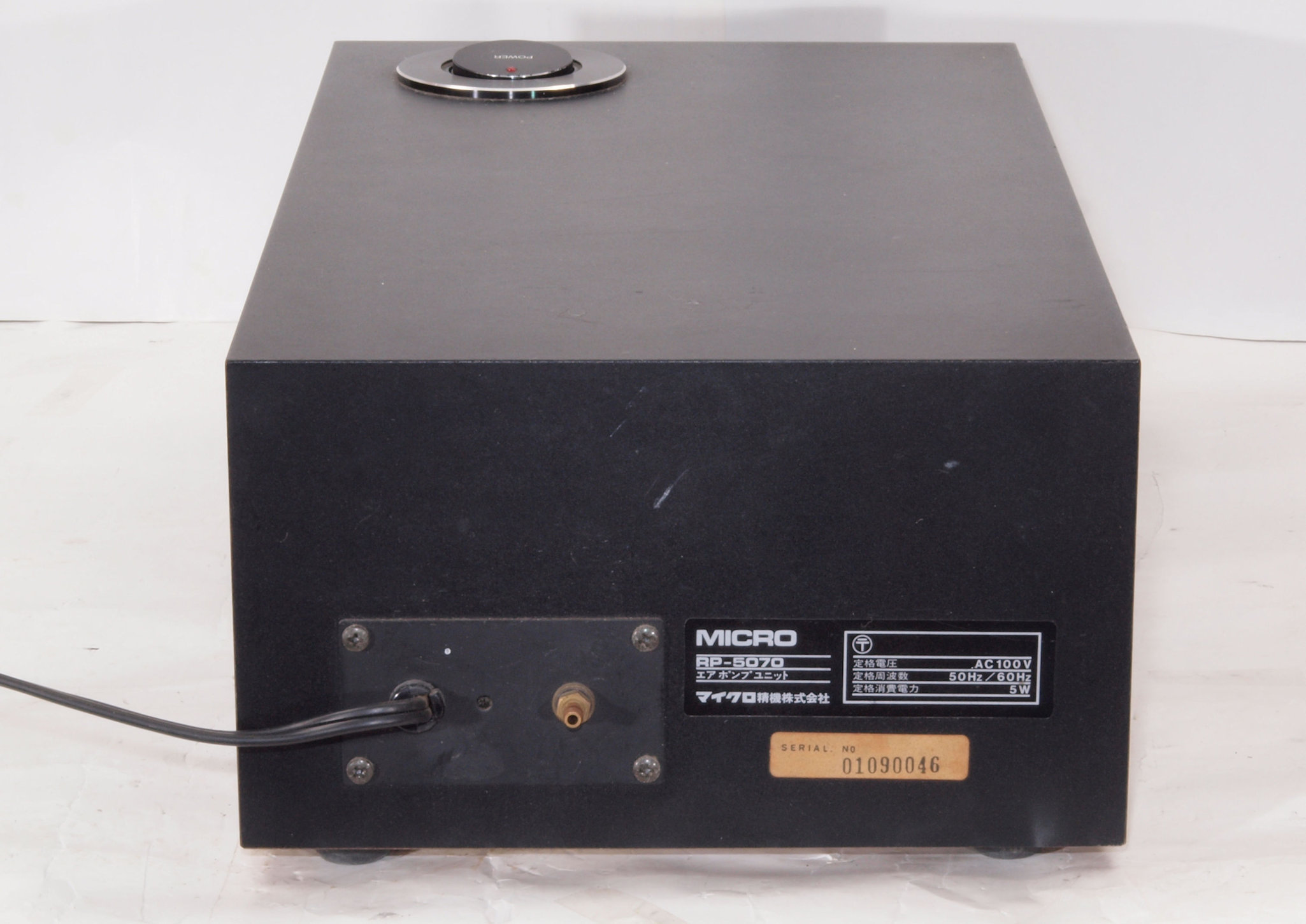

Ａ１３．　点検中、　後から見る

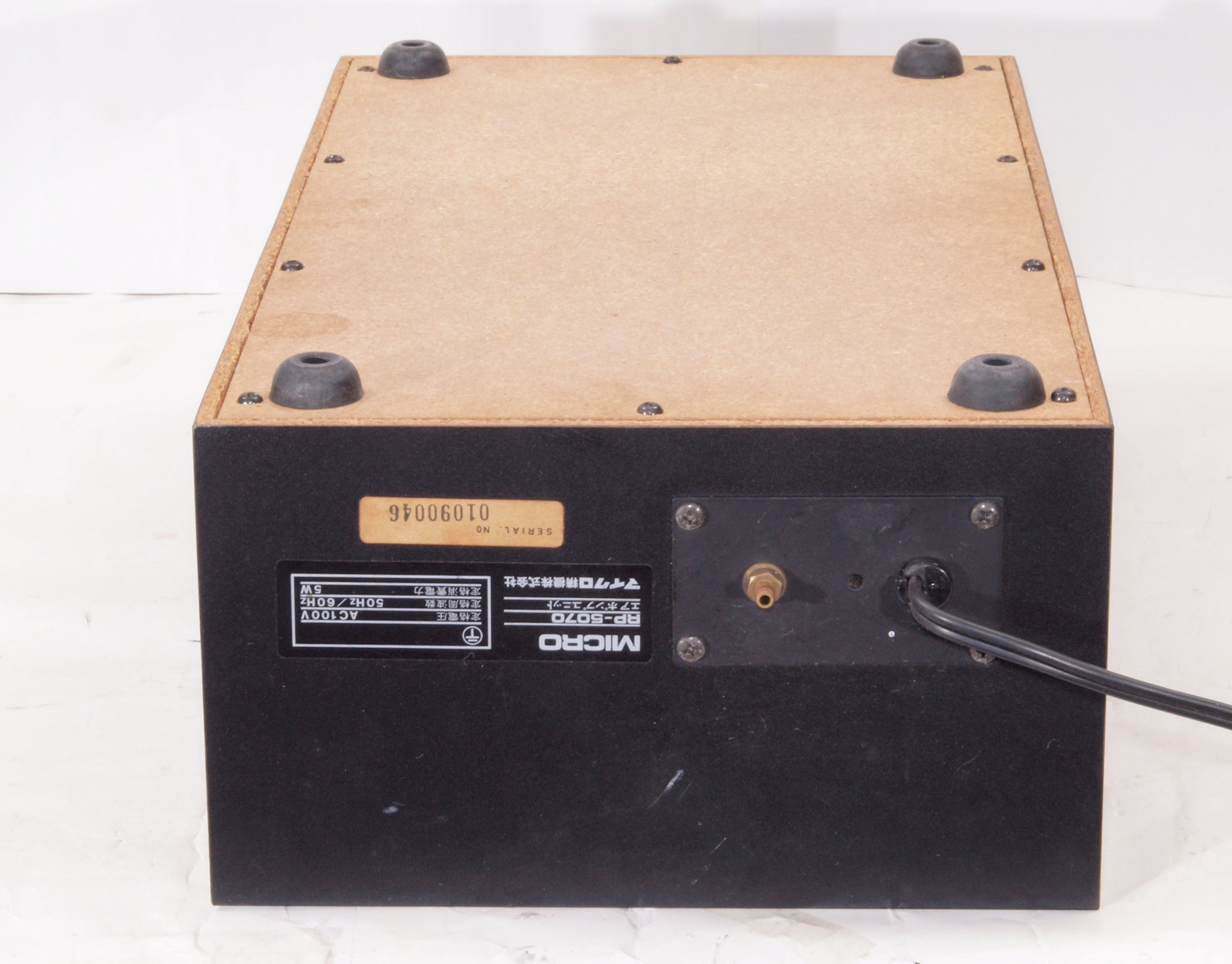

Ａ１４．　点検中、　後から、電源入り口、吐出口見る。

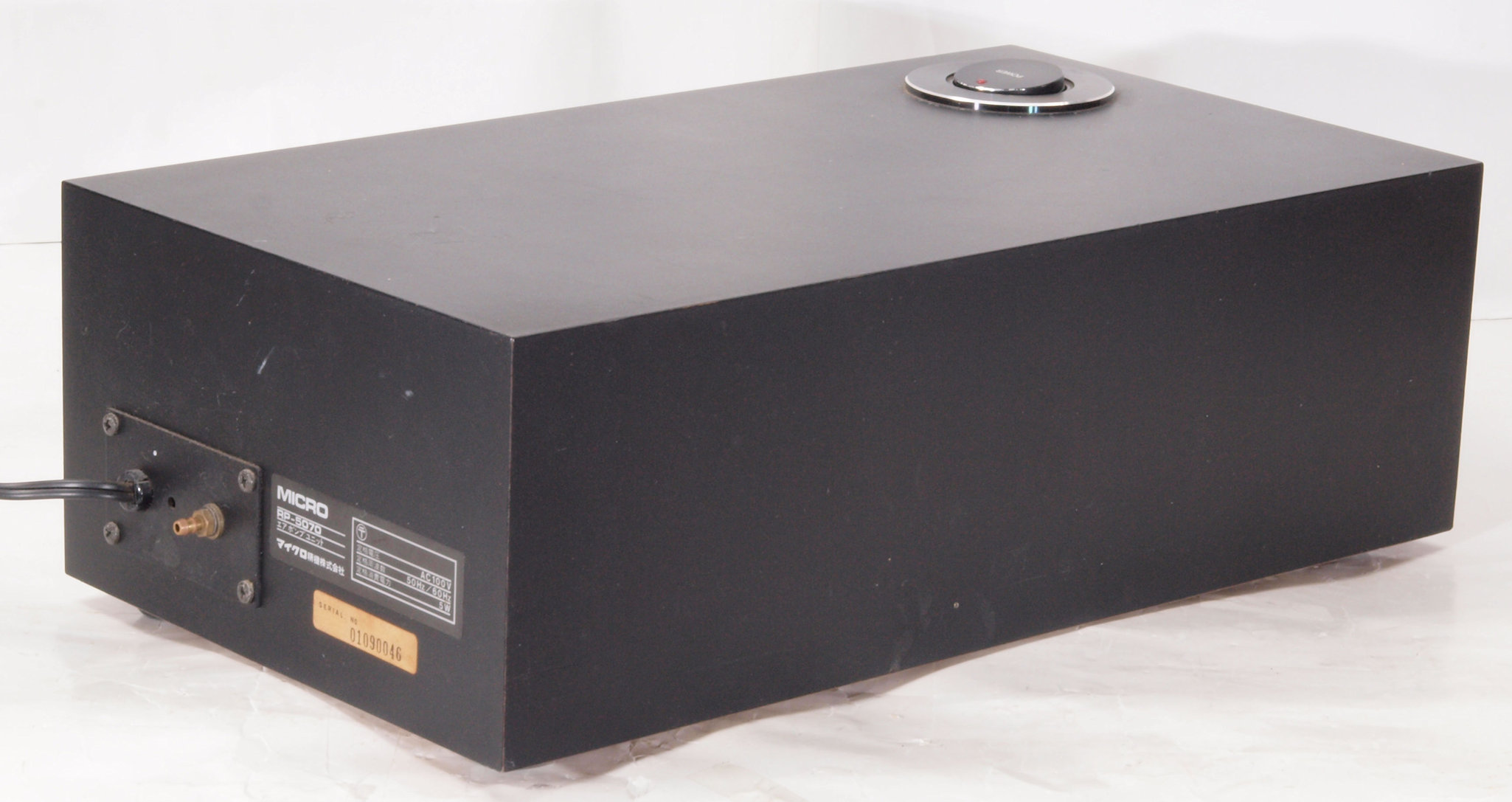

Ａ１５．　点検中、　後左から見る

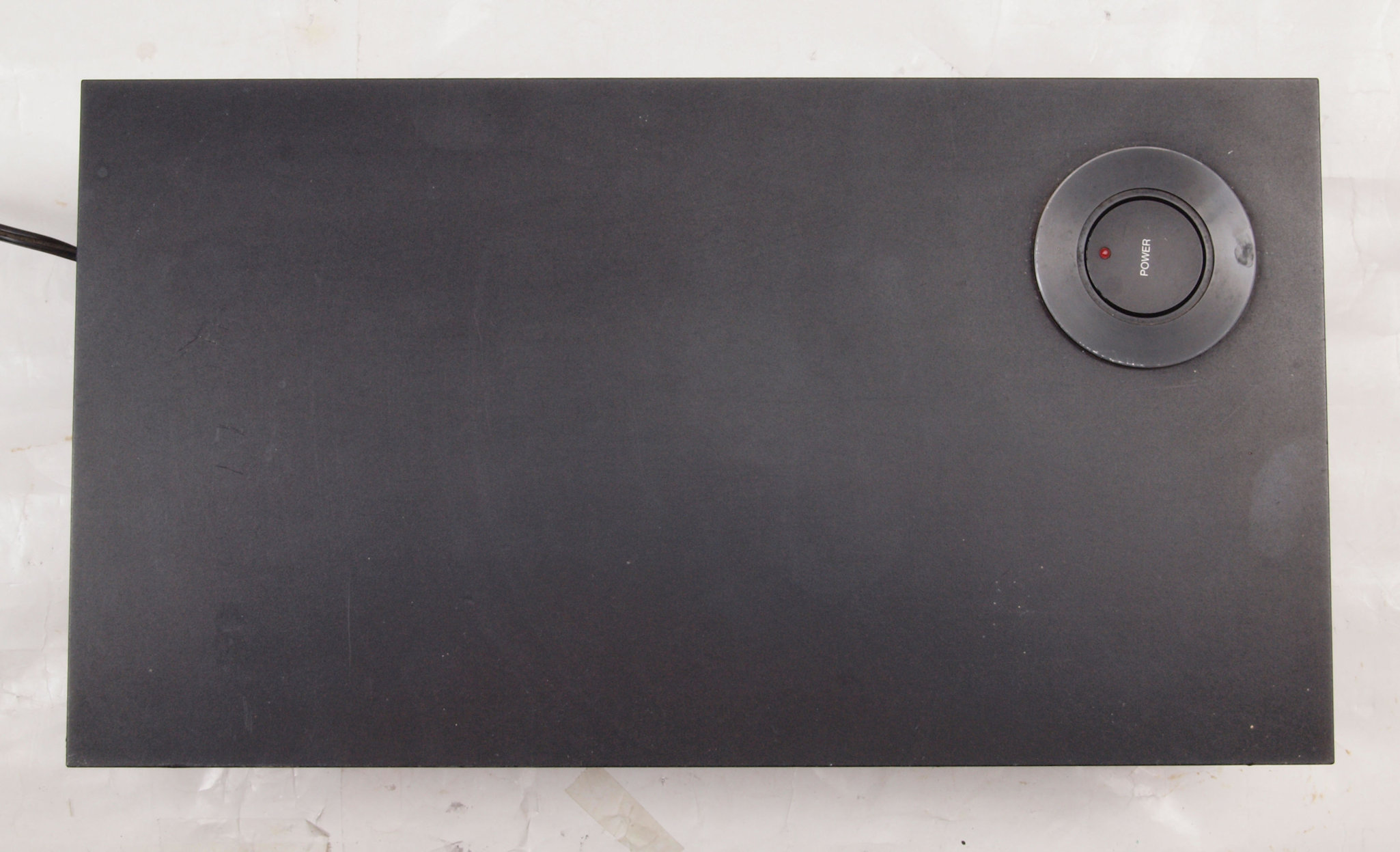

Ａ１６．　点検中、　上から見る

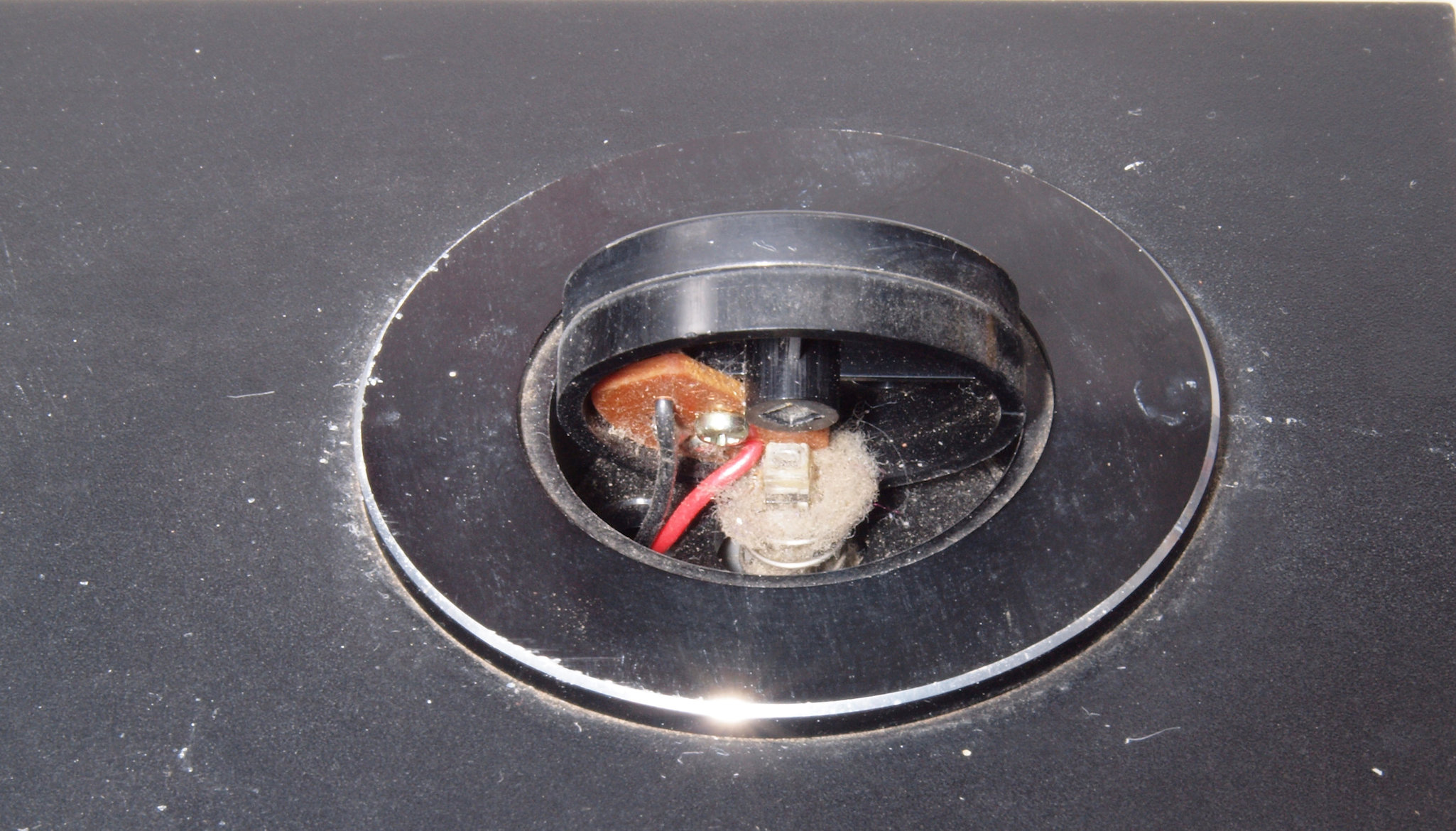

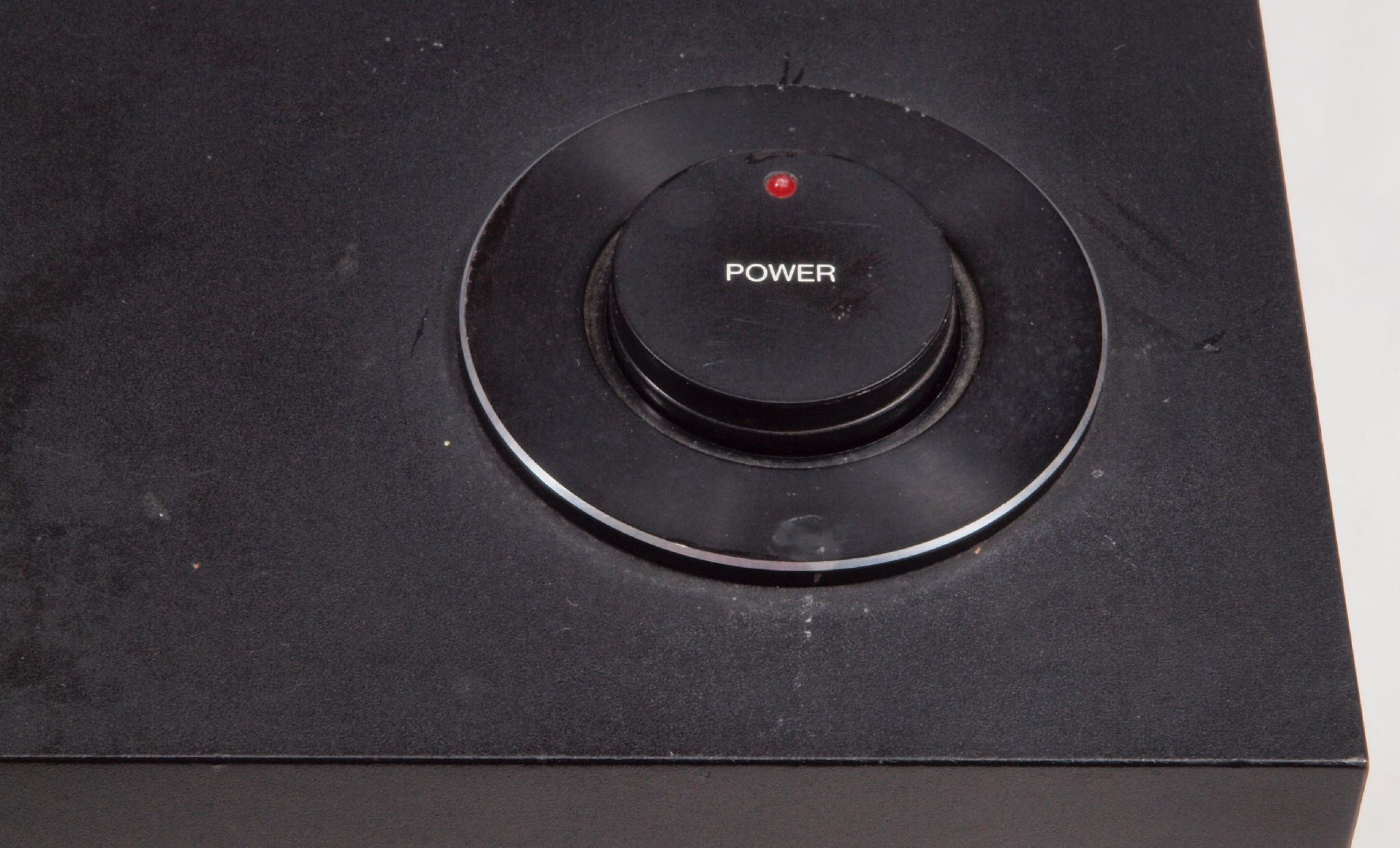

Ａ１７．　点検中、　上から見る。電源ＳＷのノブのツメが折れている。

Ａ２１．　点検中、　下前から見る

Ａ２２．　点検中、　下前左から見る

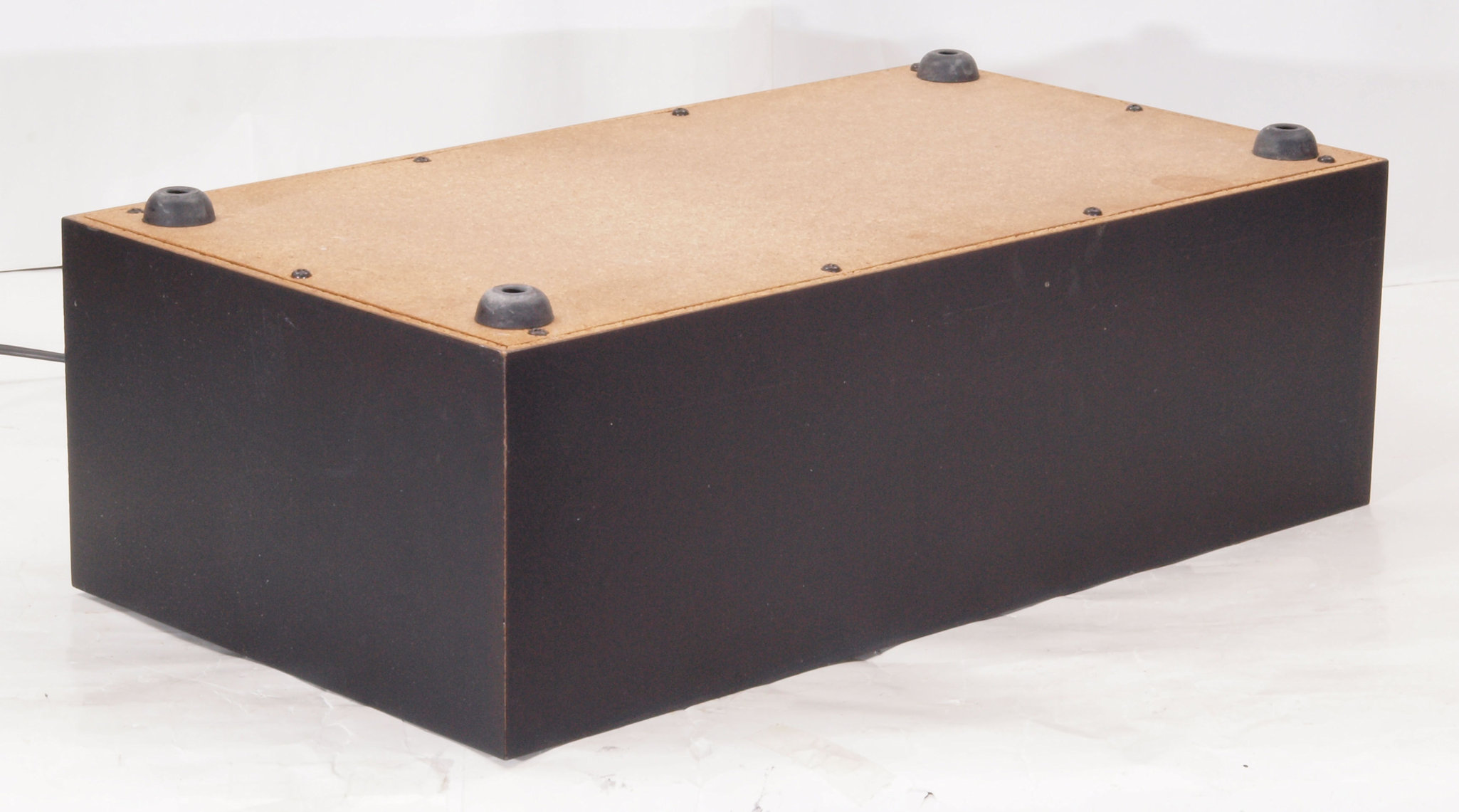

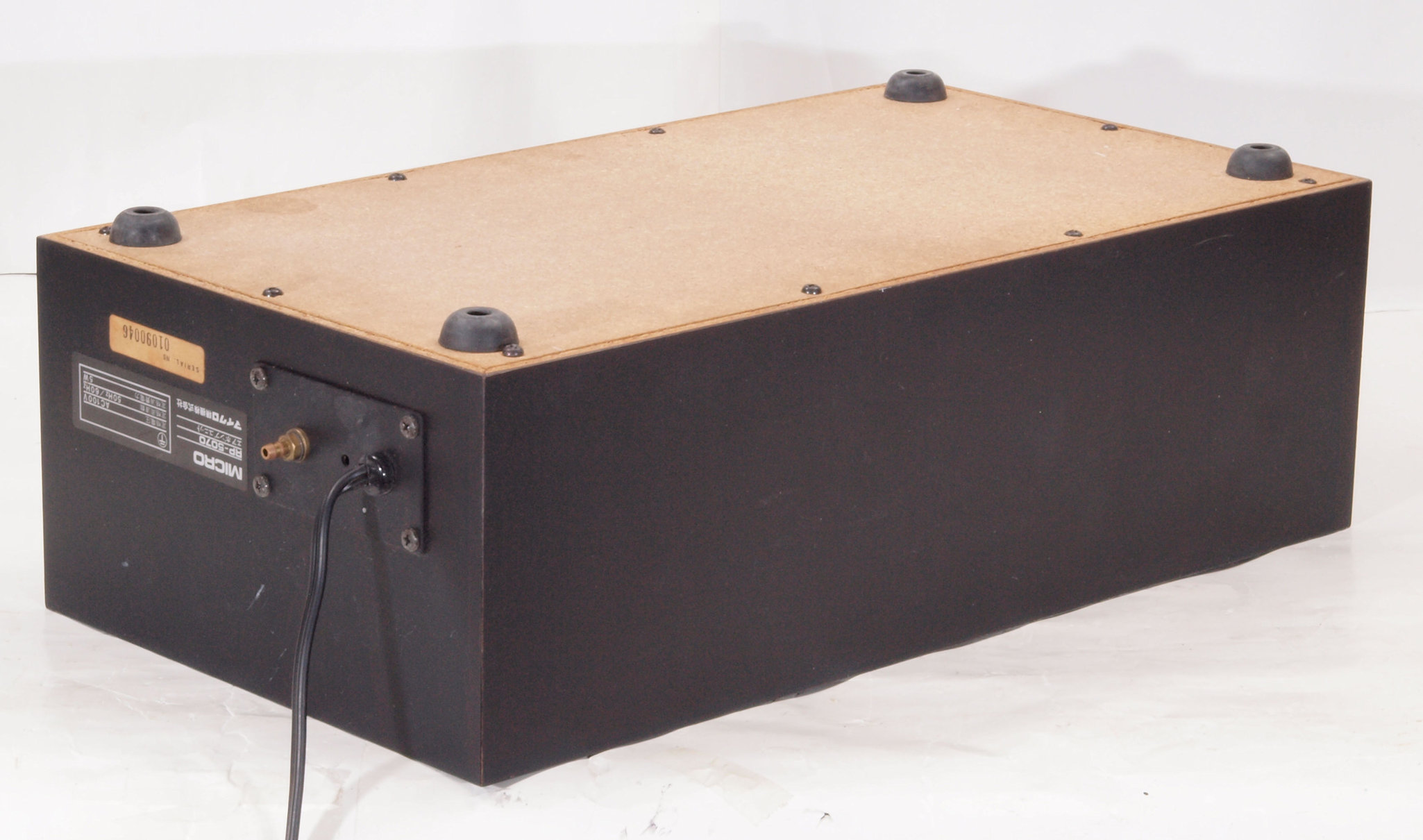

Ａ２３．　点検中、　下後から見る

Ａ２４．　点検中、　下後右から見る

Ａ３１．　点検中、　下から見る。

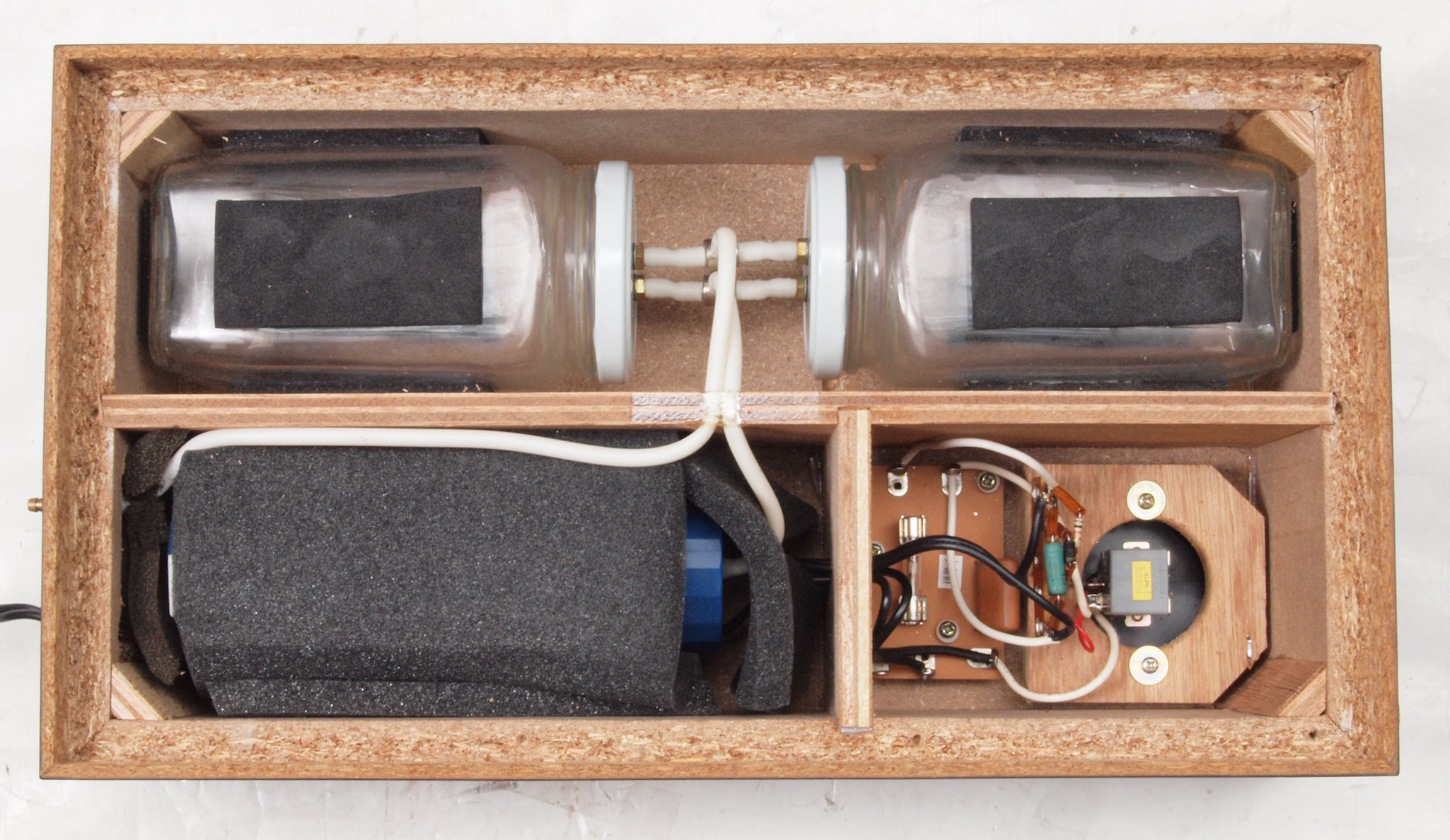

Ａ３２．　点検中、　下蓋を取り、下から見る。

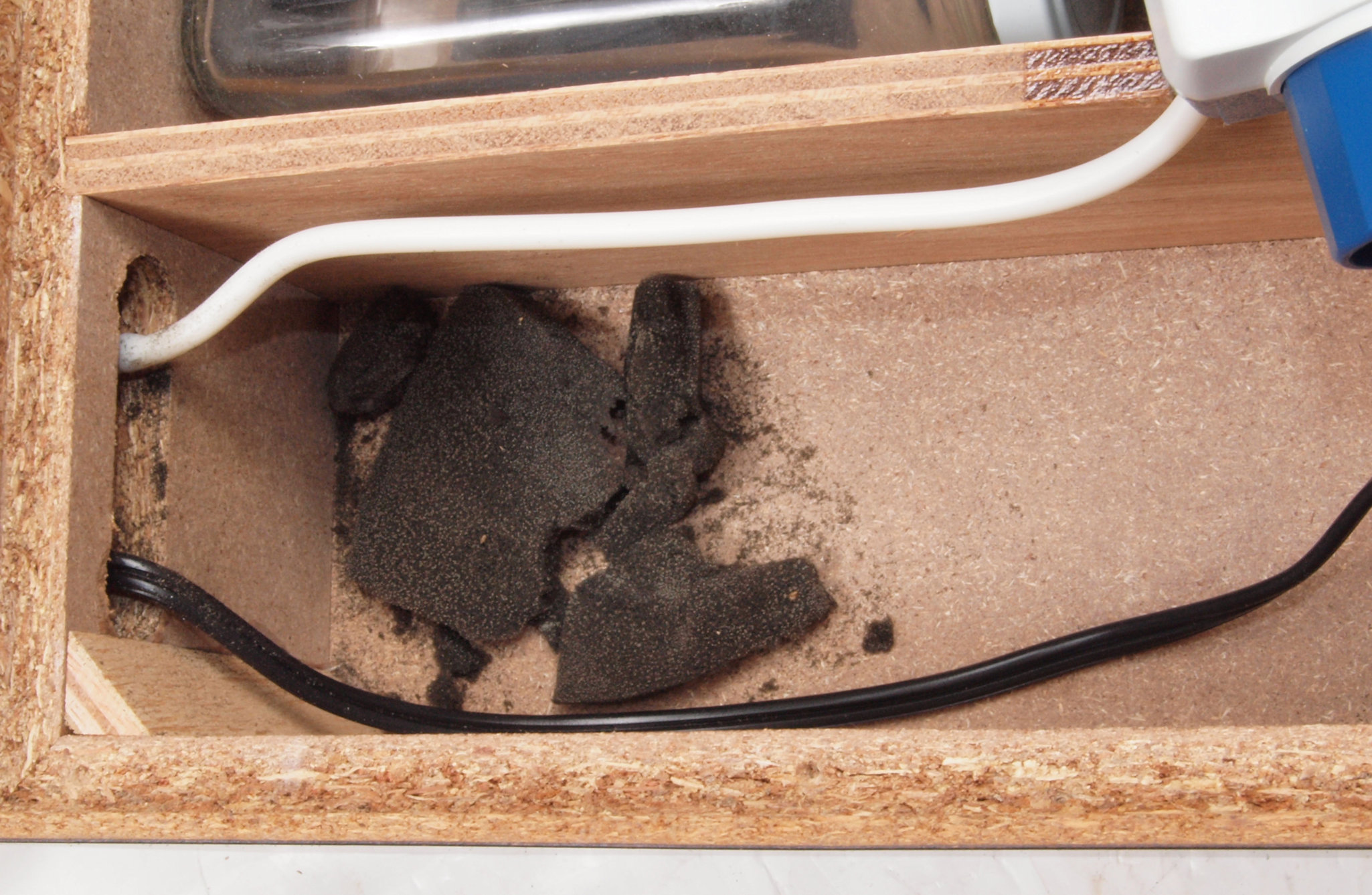

Ａ３３．　点検中、　下蓋を取り、下から見る。ポンプ出口側クション・スポンジが熱の為劣化してボロボロ。

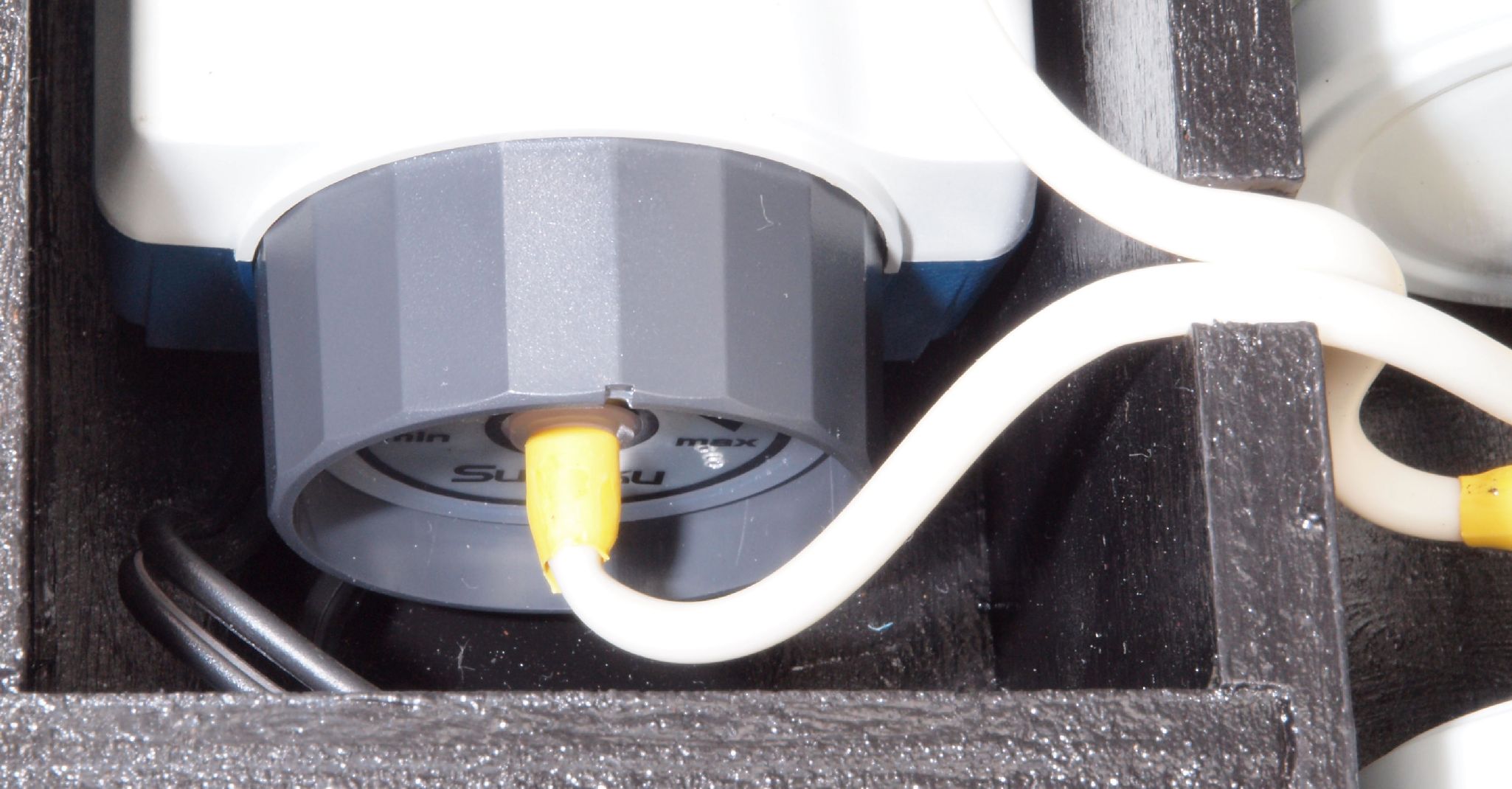

Ｔ１．　点検中、　吐出圧力測定。１００位は欲しい。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

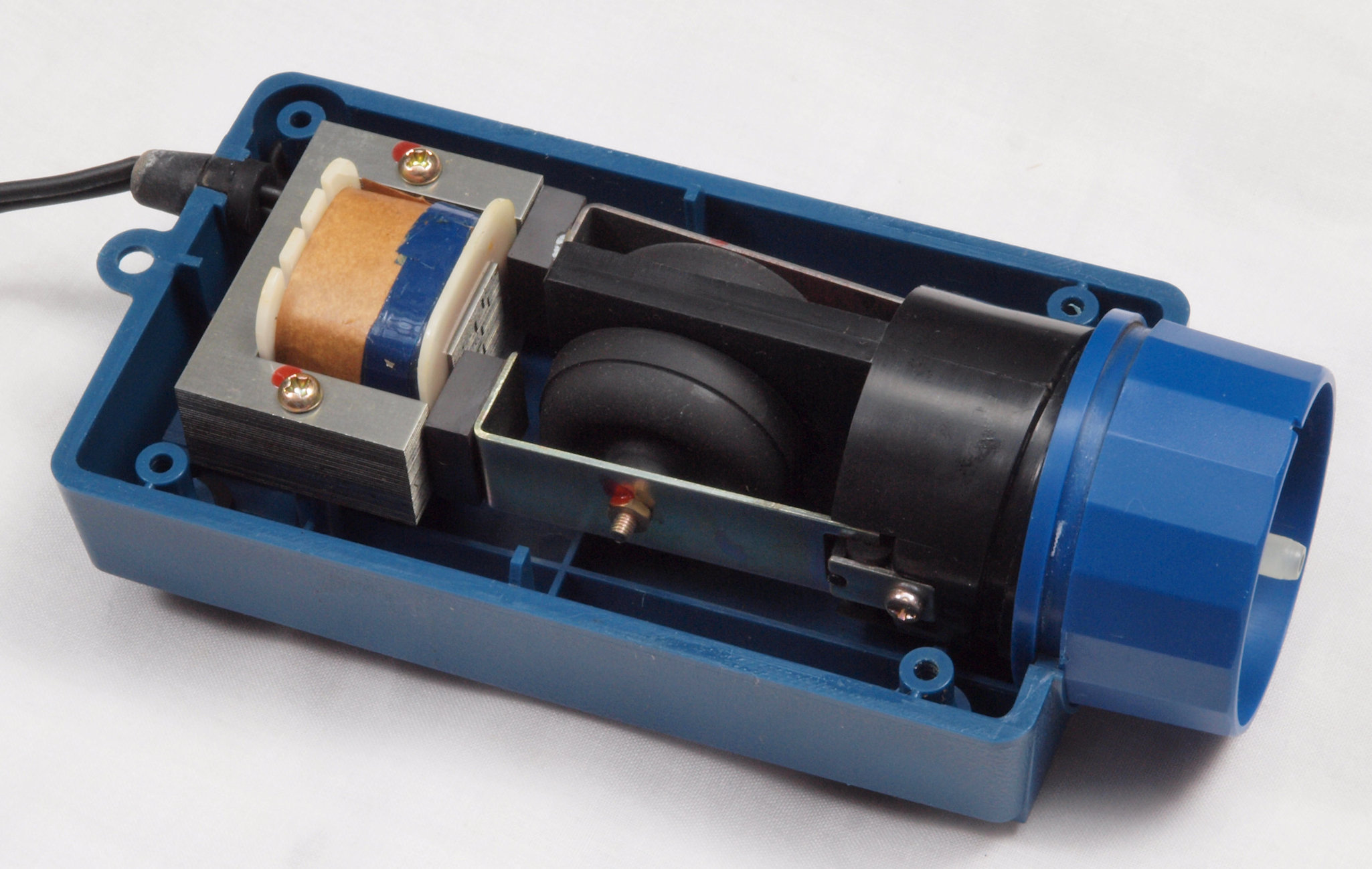

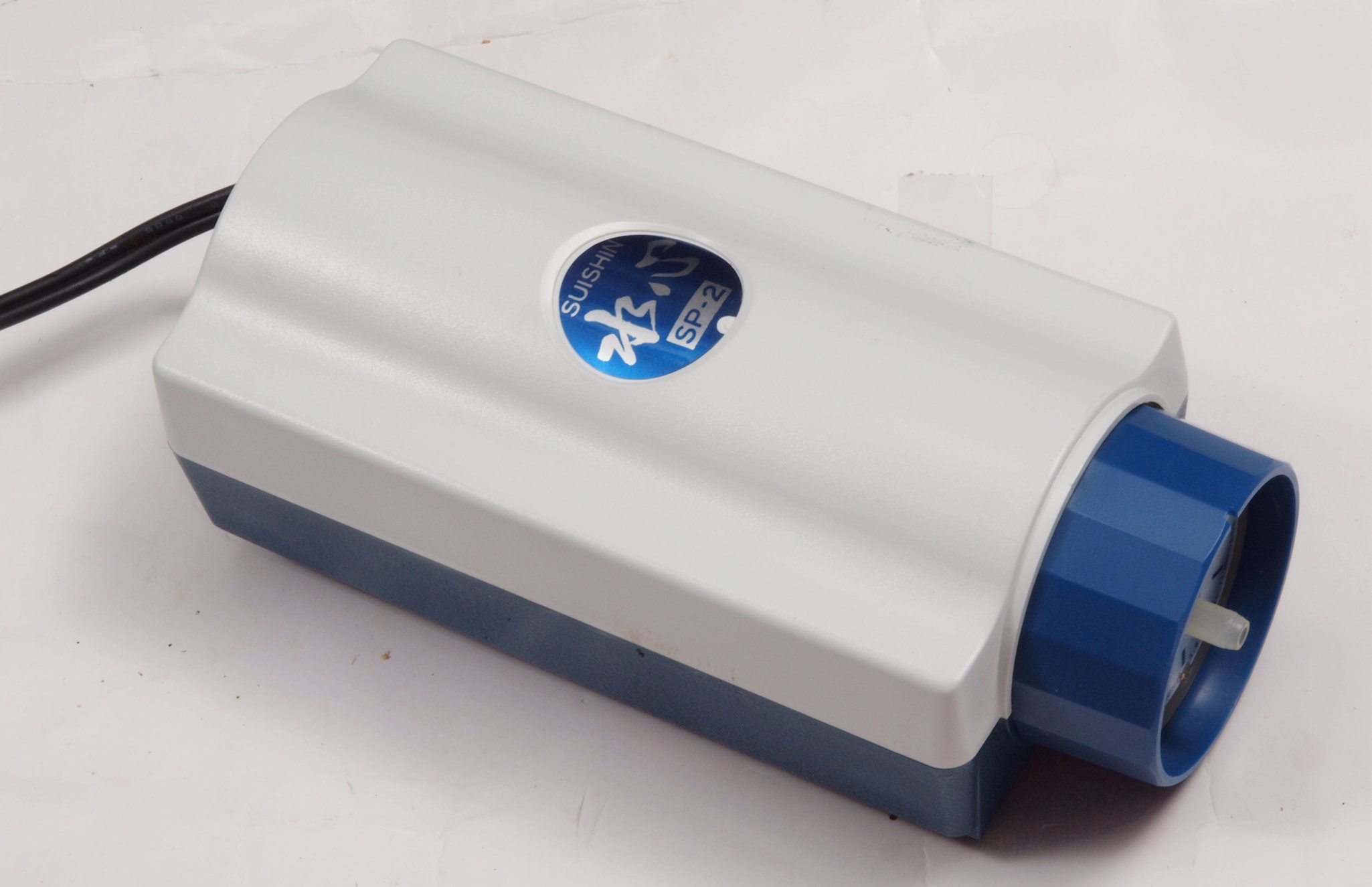

Ｃ１１．　修理前　ポンプ取り出し、上から見る。ＲＰ５０７０．２台目修理と異なる。

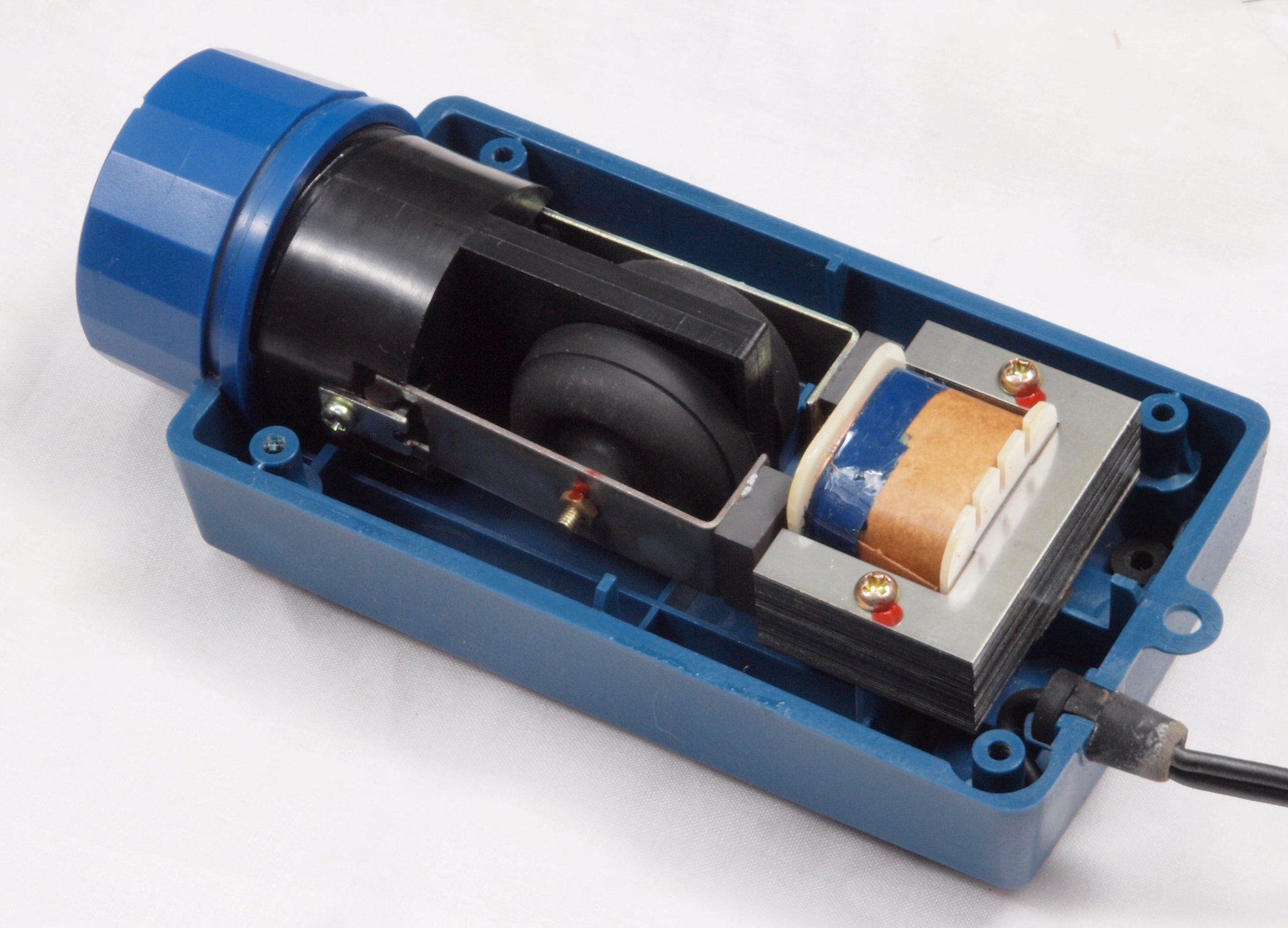

Ｃ１２．　修理後　ポンプ取り出し、上から見る。

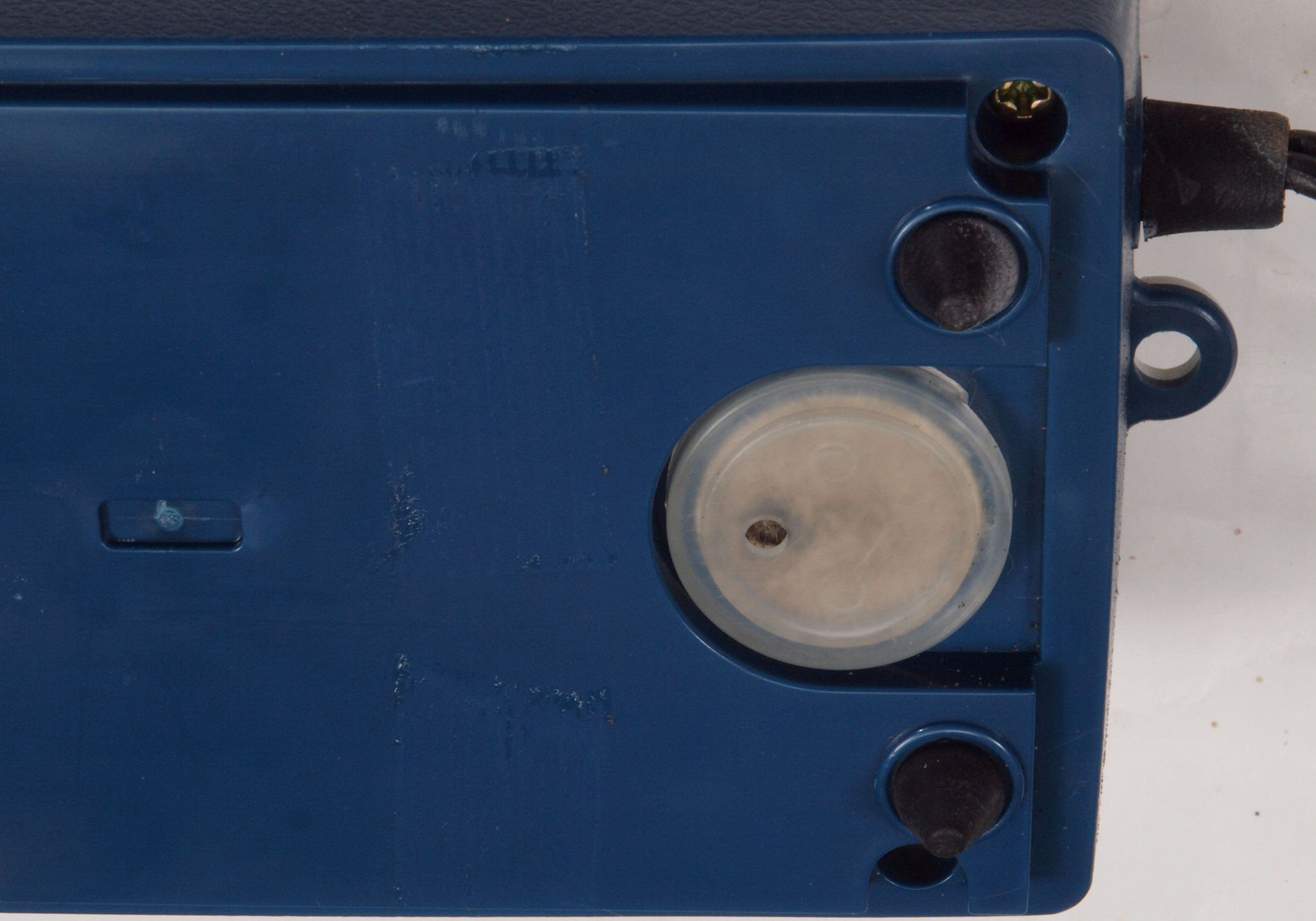

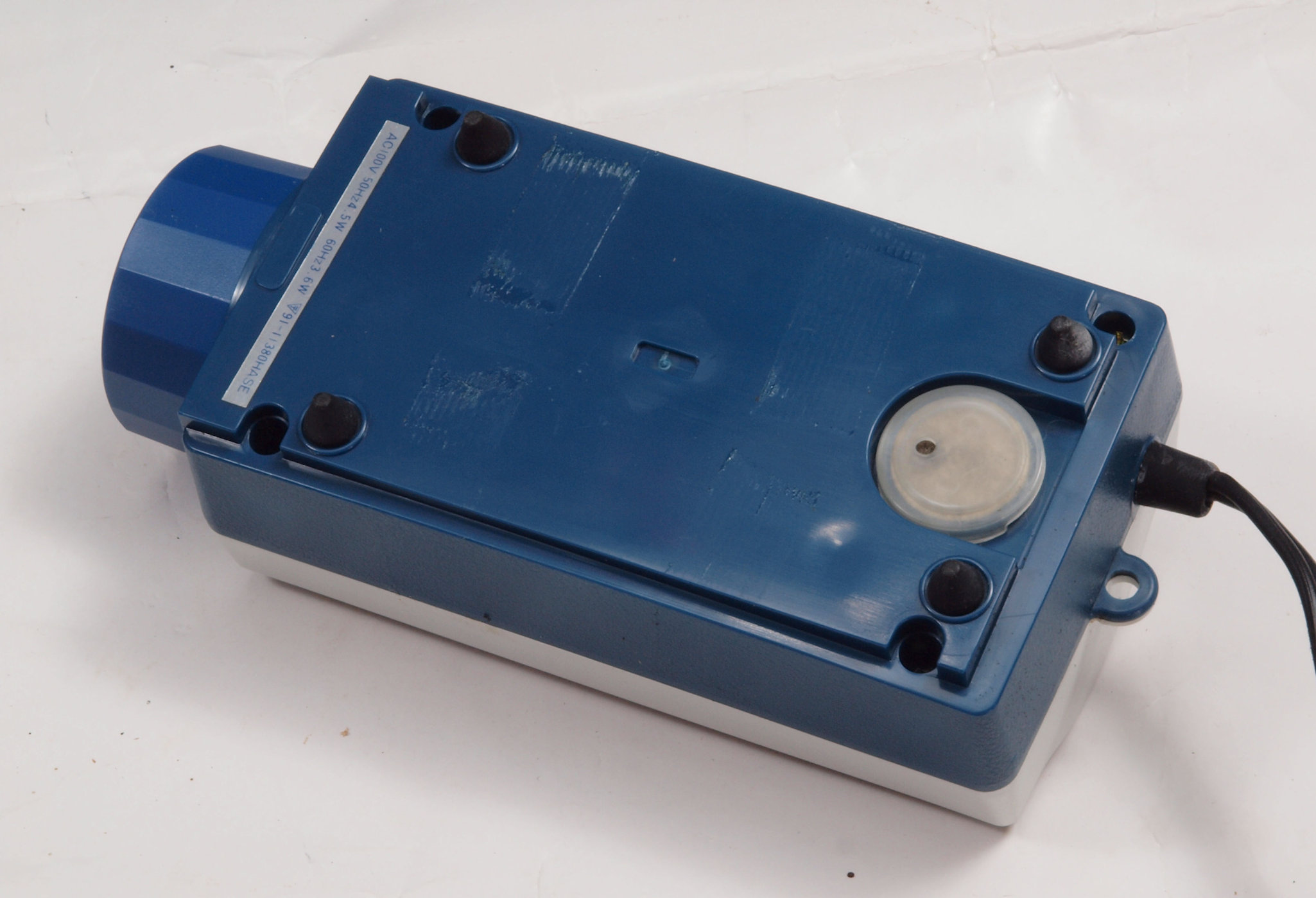

Ｃ１３．　修理前　ポンプ取り出し、下から見る。

Ｃ１４．　修理後　ポンプ取り出し、下から見る。

Ｃ２１．　修理前　ポンプ取り出し下蓋を取り、下から見る。

Ｃ２２．　修理後　ポンプゴム類の交換する。

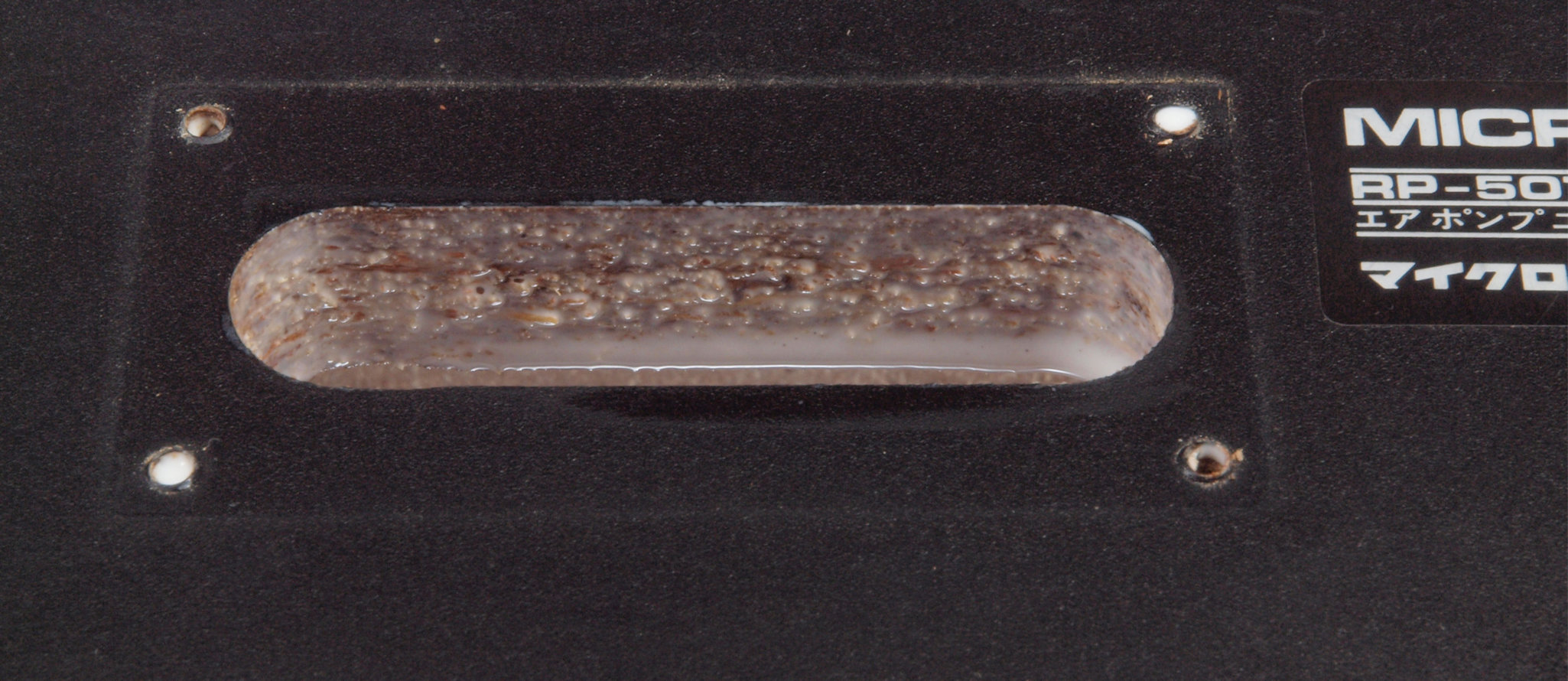

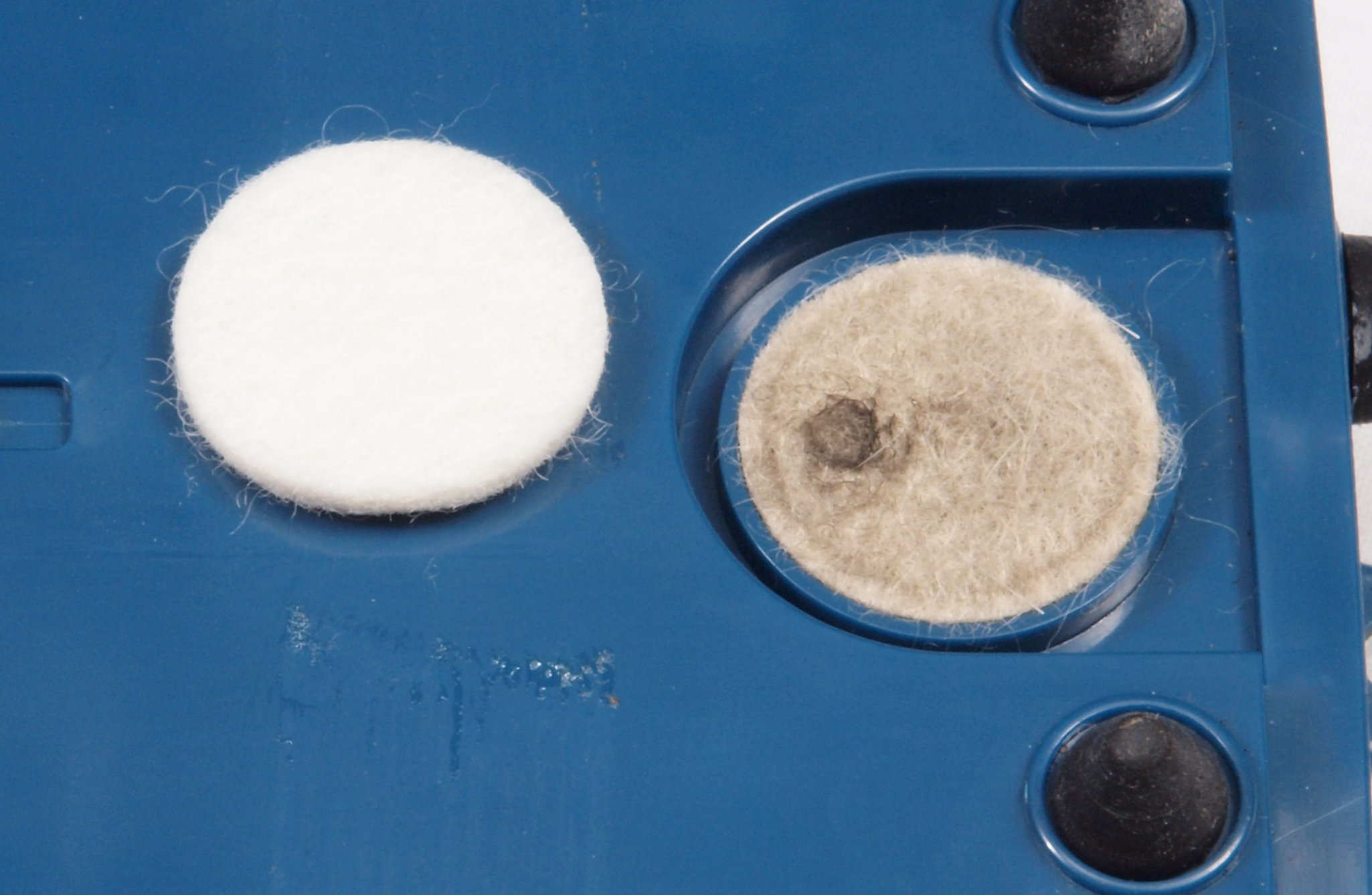

Ｃ３１．　修理前　ポンプ吸い込み口のフイルター。

Ｃ３２．　修理（交換）後　ポンプ吸い込み口のフイルター。

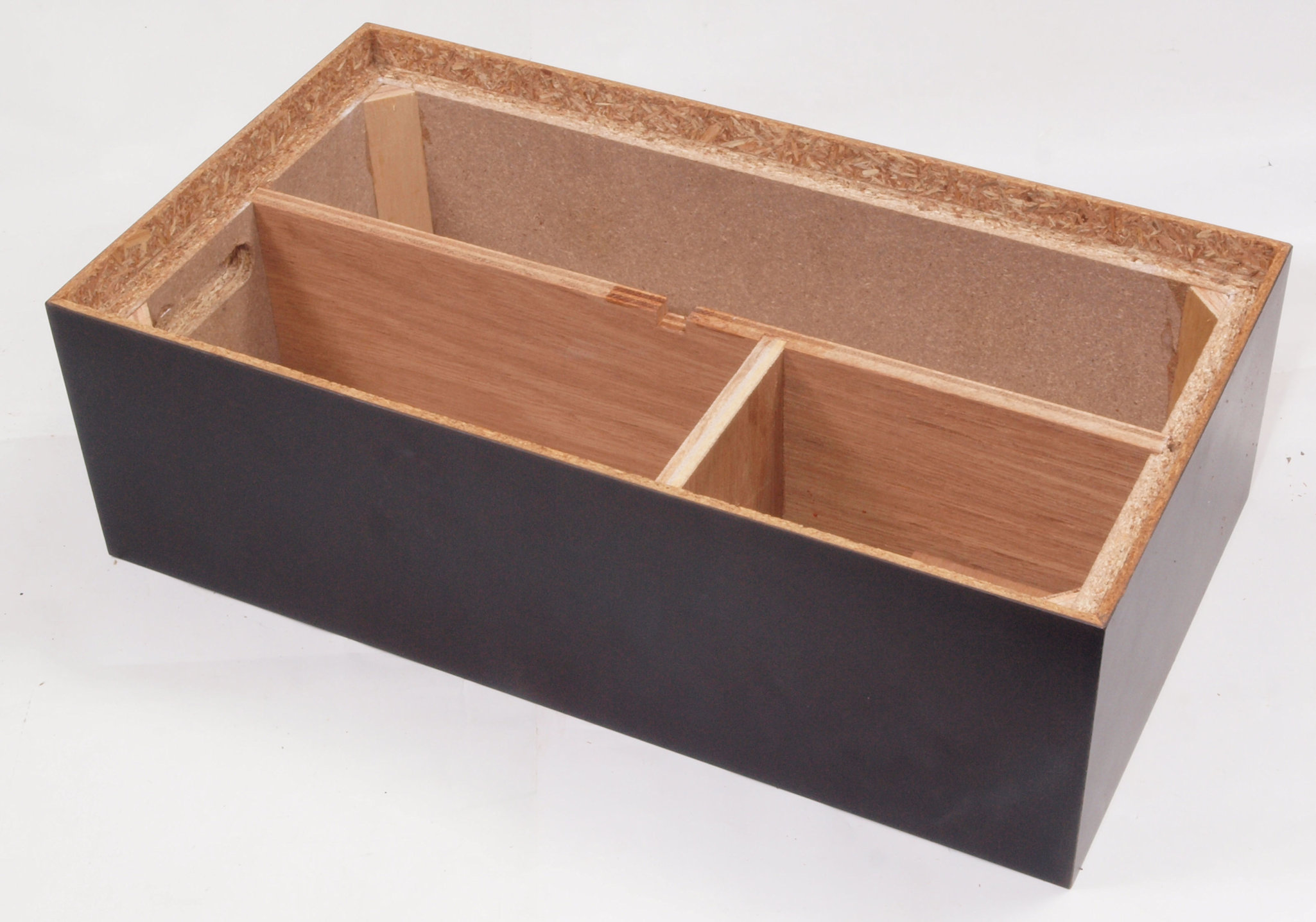

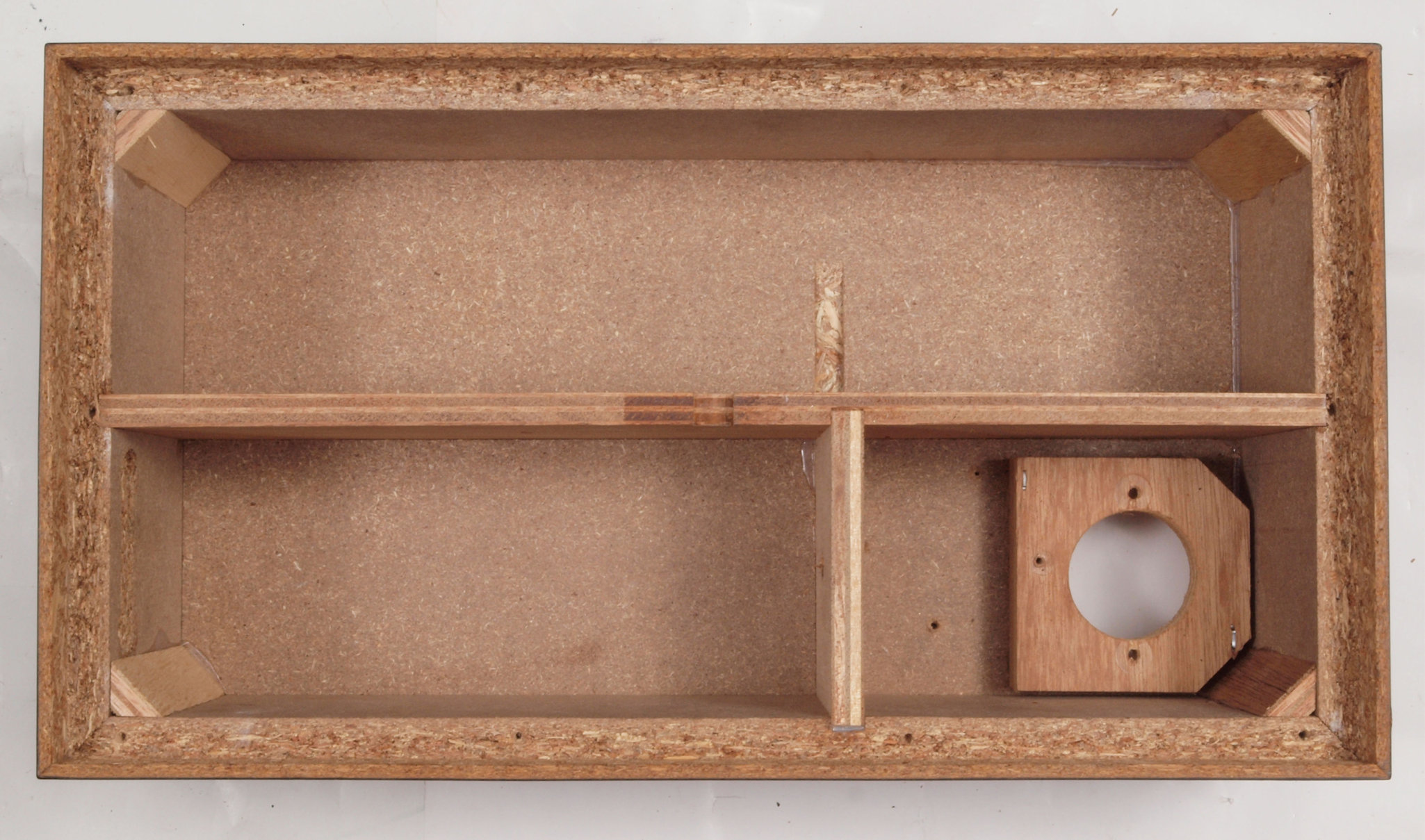

Ｃ４１．　修理前　圧縮材の接着材が劣化した木箱。

Ｃ４２．　修理中　２回目圧縮板にボンドを塗って固めている。

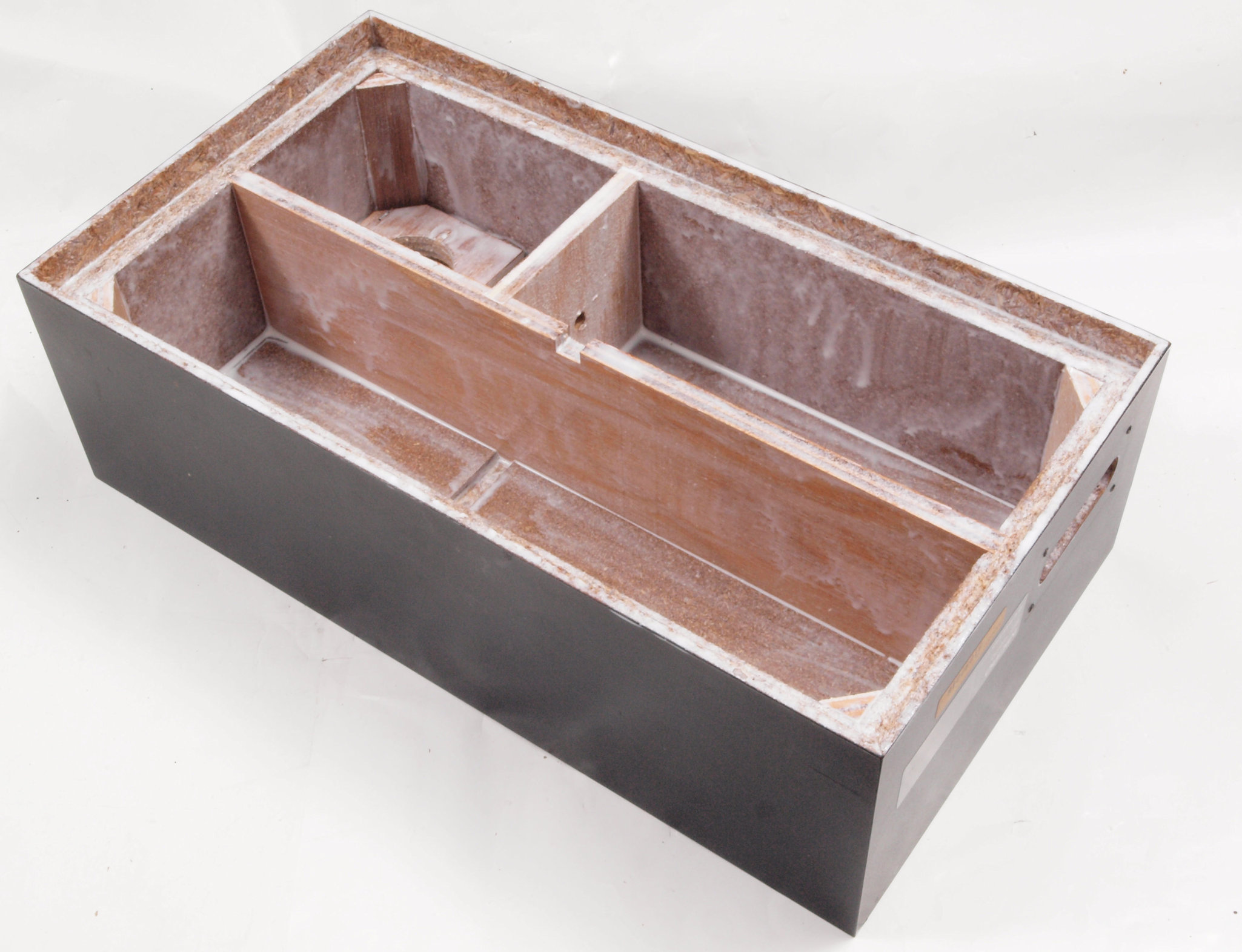

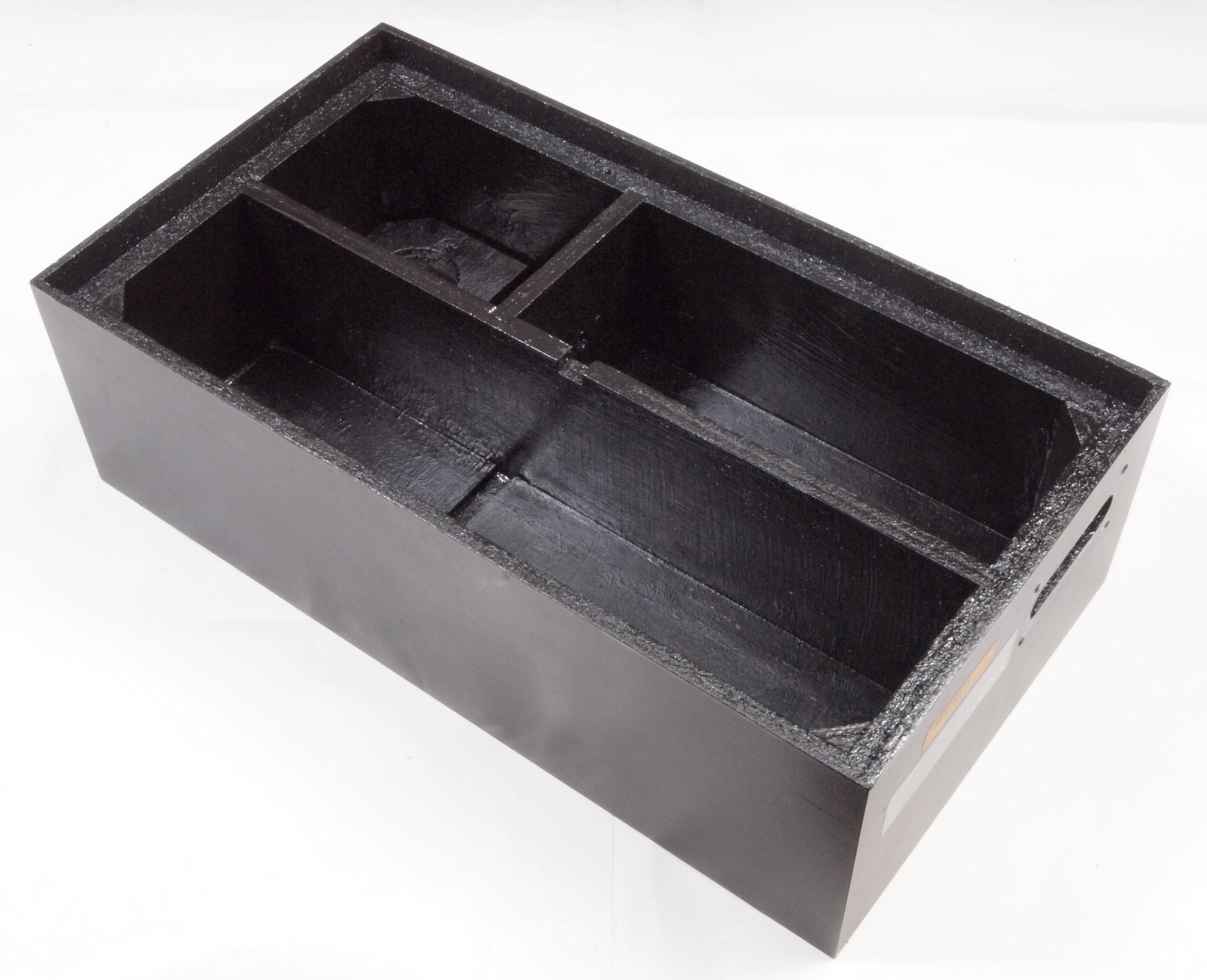

Ｃ４３．　修理後　さらに、塗装する。

Ｃ４４．　修理前　接着材が劣化した木箱、下前右から見る。

Ｃ４５．　修理中　接着材が劣化した木箱、下前右から見る。圧縮板にボンドを塗って固めている。

Ｃ４６．　修理後　接着材が劣化した木箱、下前右から見る。　さらに、塗装する。

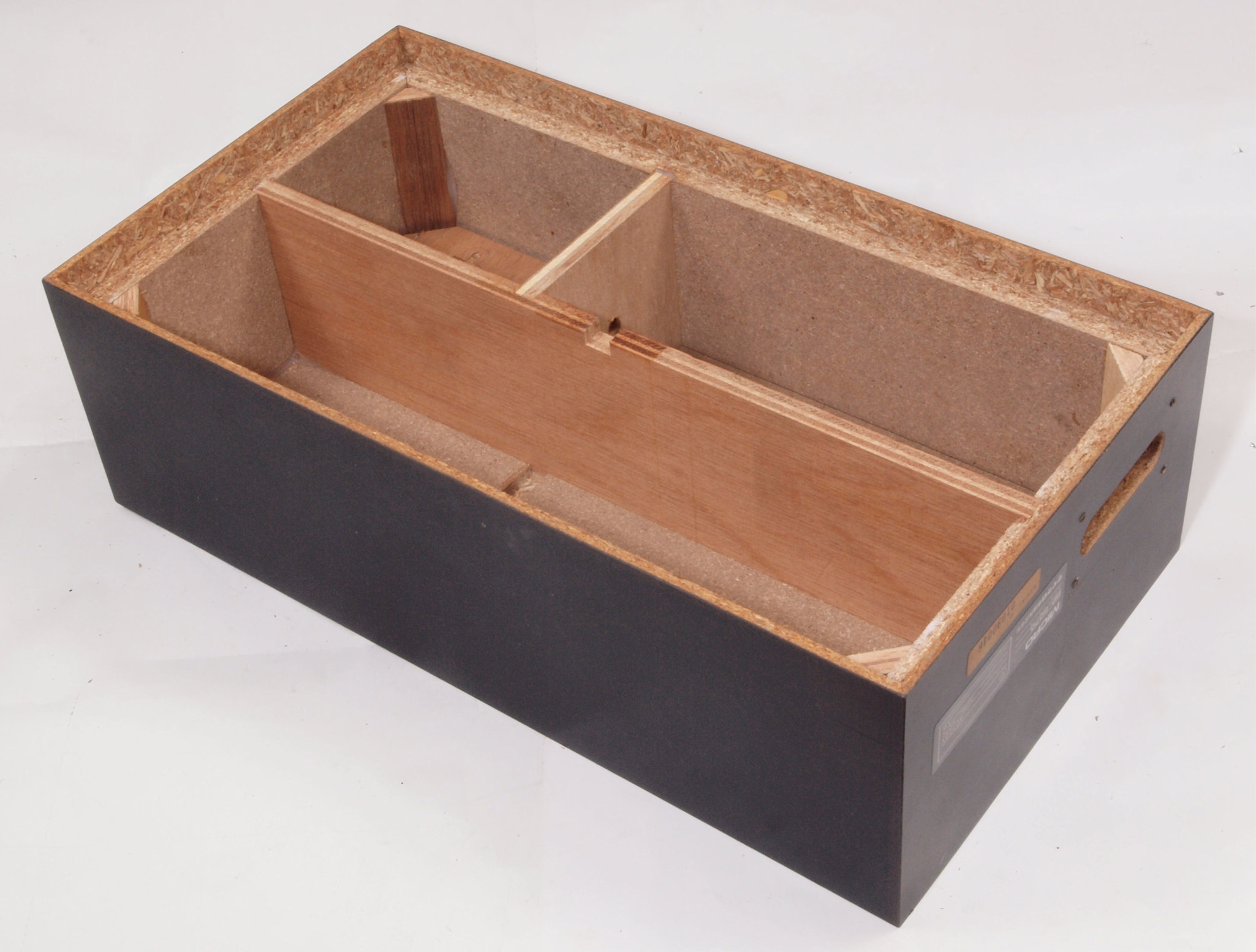

Ｃ４７．　修理前　接着材が劣化した木箱、下後左から見る。

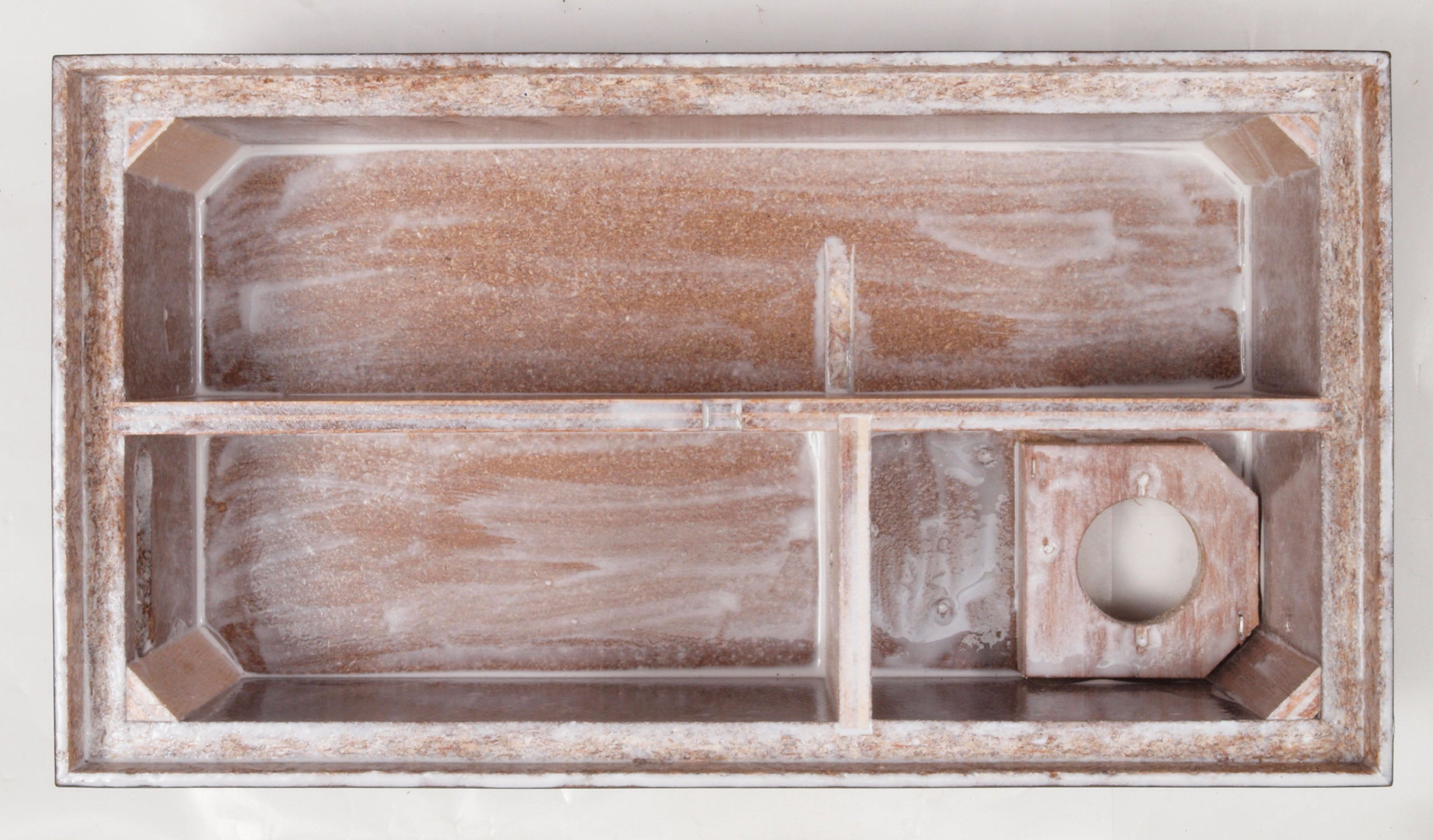

Ｃ４８．　修理中　接着材が劣化した木箱、下後左から見る。圧縮板にボンドを塗って固めている。

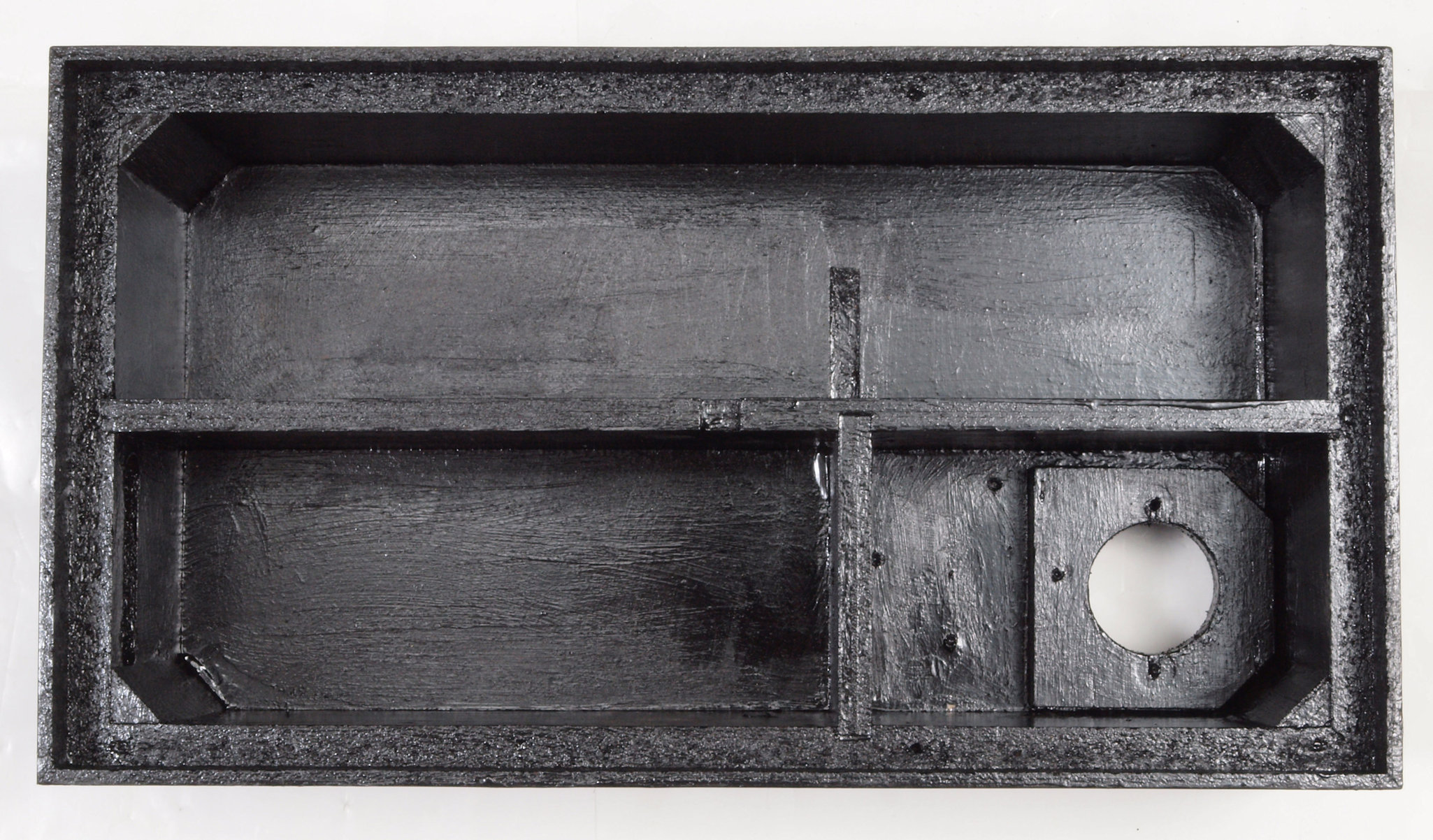

Ｃ４９．　修理後　接着材が劣化した木箱、下後左から見る。　さらに、塗装する。

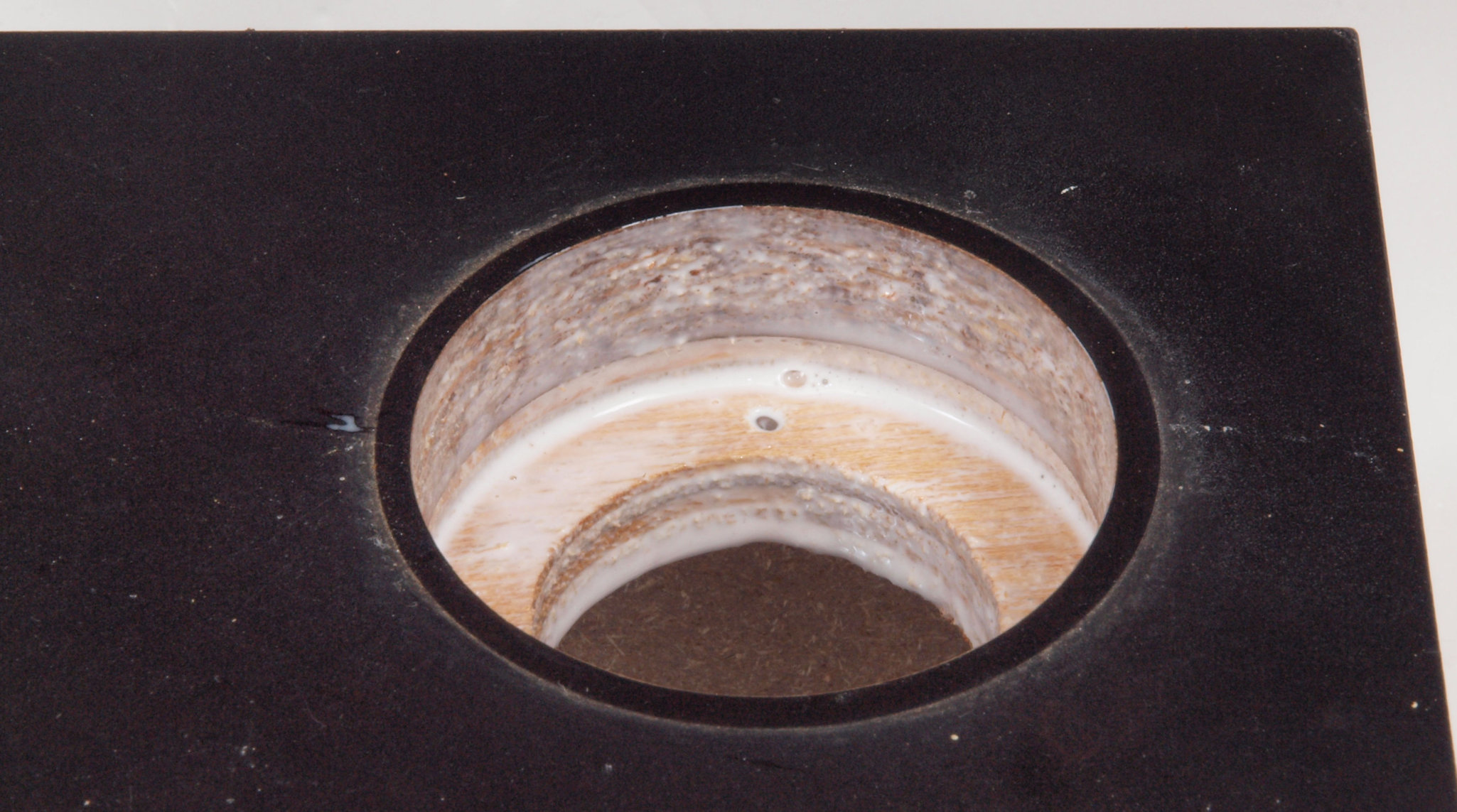

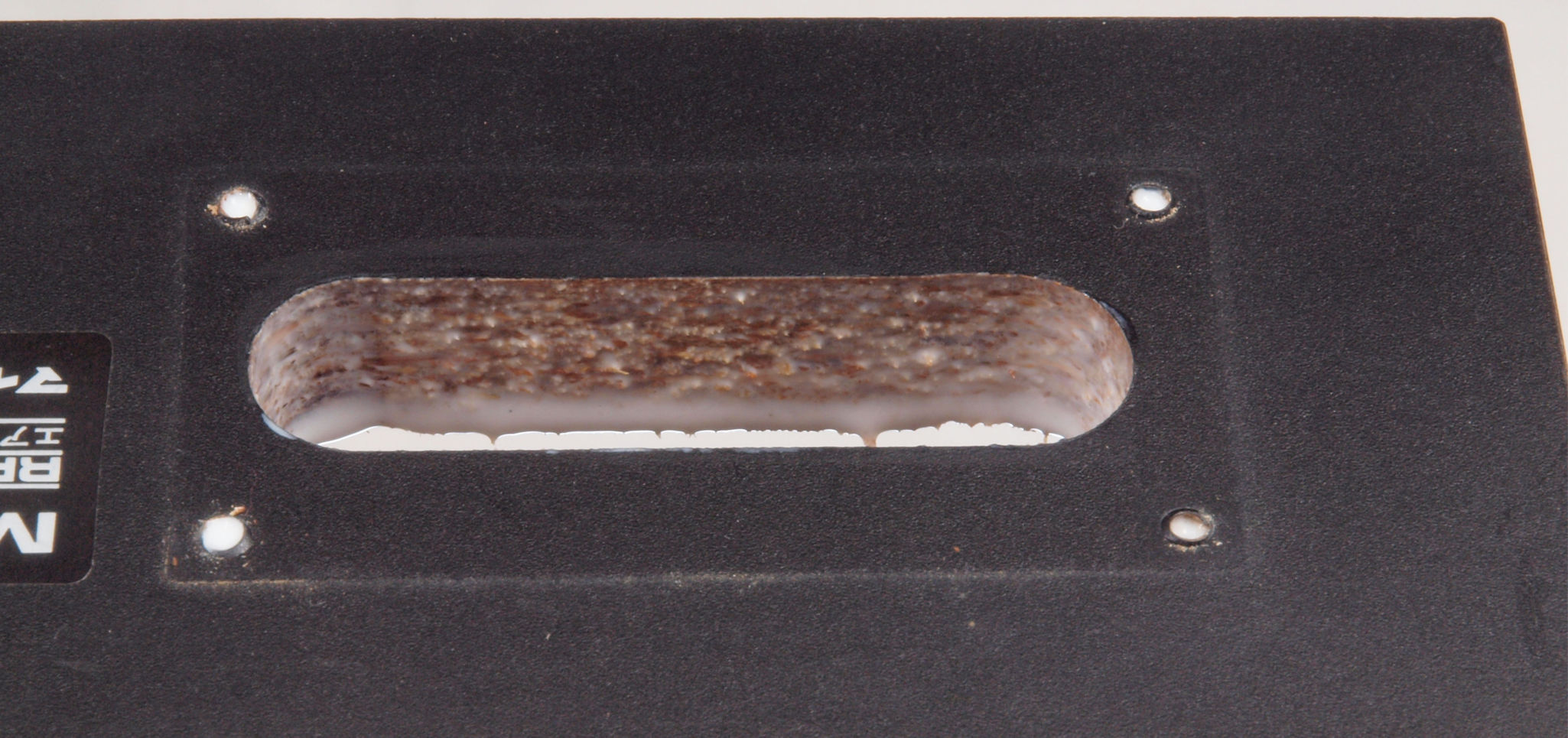

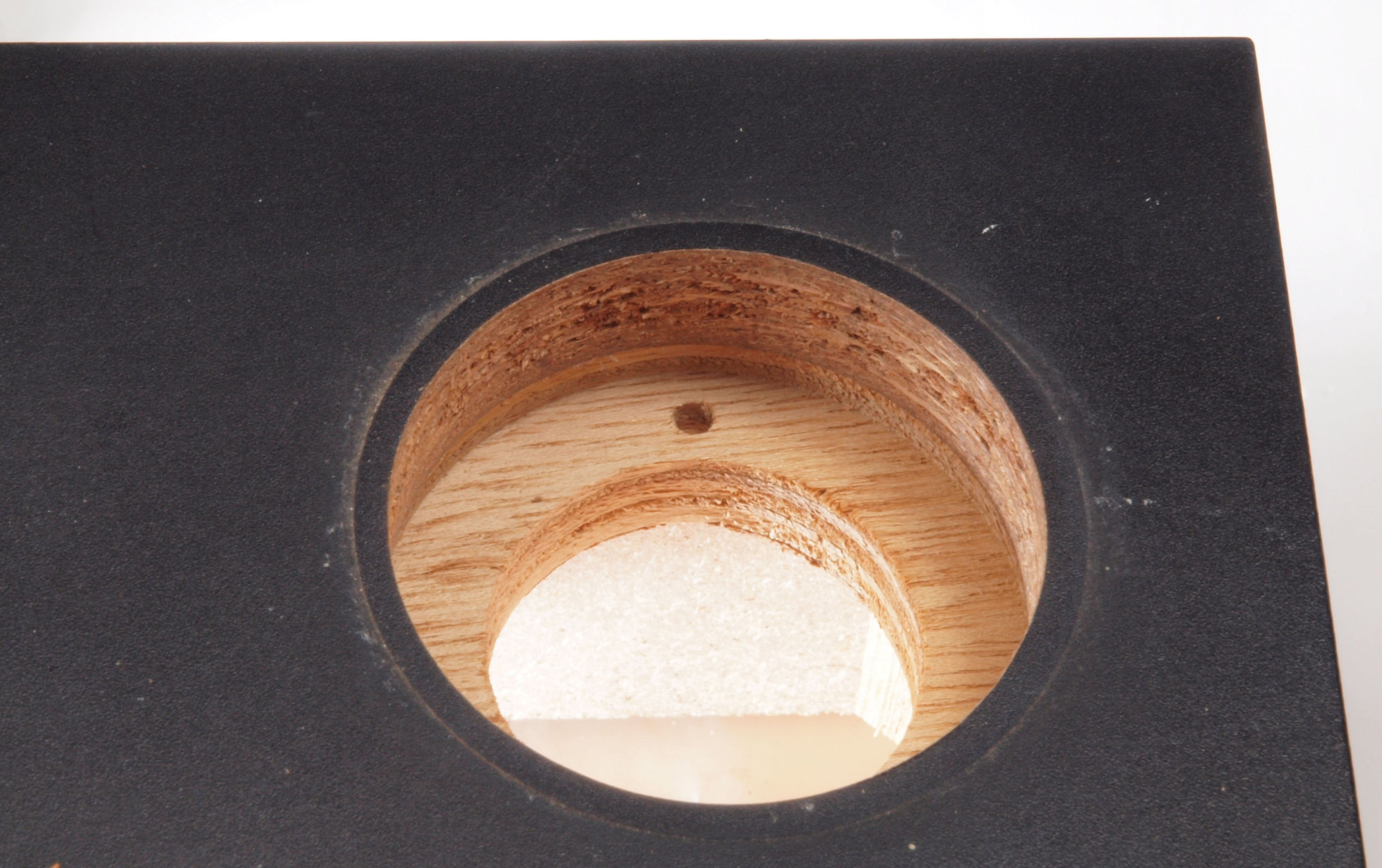

Ｃ５１．　修理前　「電源ＳＷ」取り付穴

Ｃ５２．　修理中　「電源ＳＷ」取り付穴、ボンドを染みこませる。

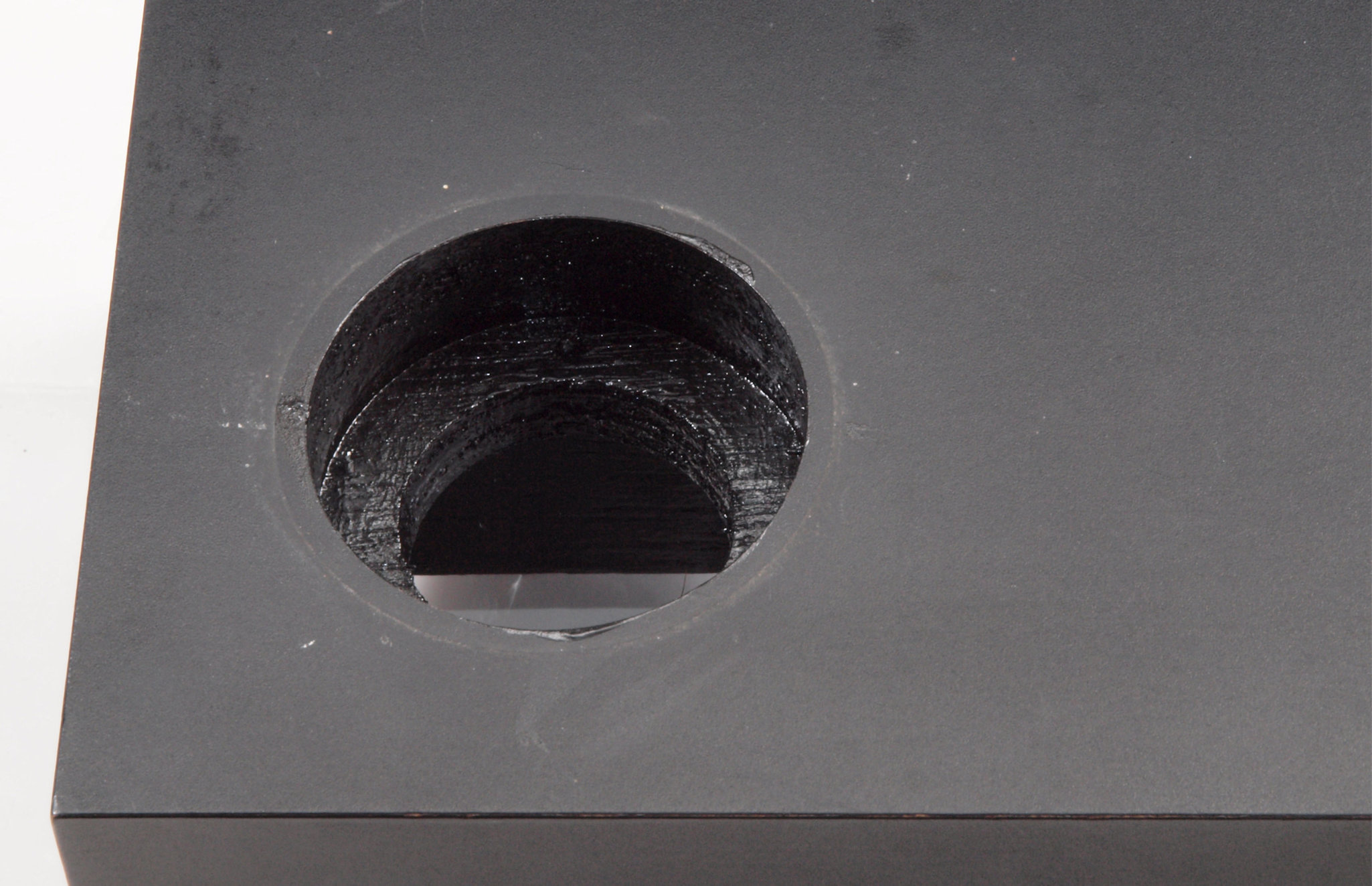

Ｃ５３．　修理後　「電源ＳＷ」取り付穴、さらに、塗装する。

Ｃ５４．　修理前　「電源ＳＷ」取り付穴反対側。

Ｃ５５．　修理中　「電源ＳＷ」取り付穴反対側、ボンドを染みこませる。

Ｃ５６．　修理後　「電源ＳＷ」取り付穴反対側、さらに、塗装する。

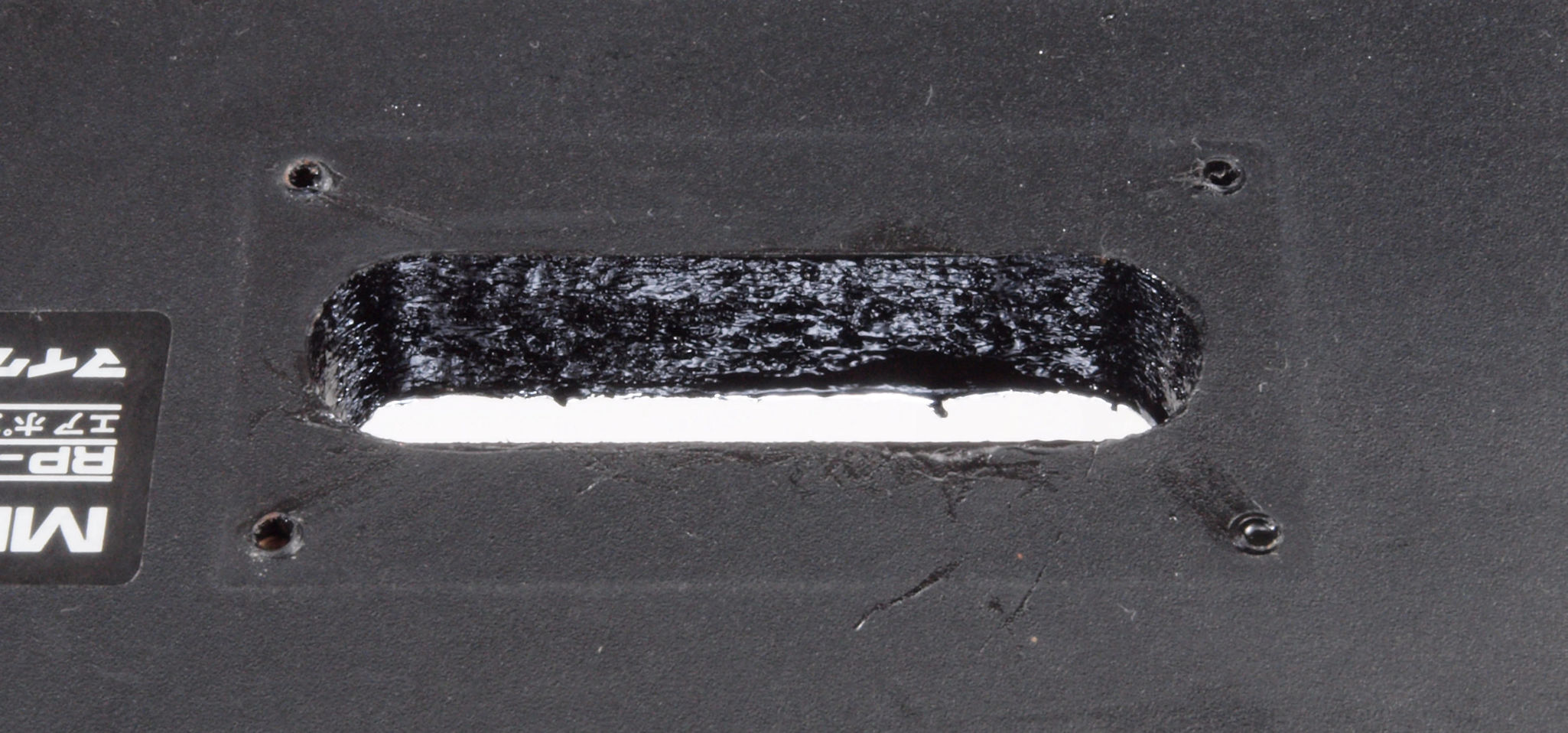

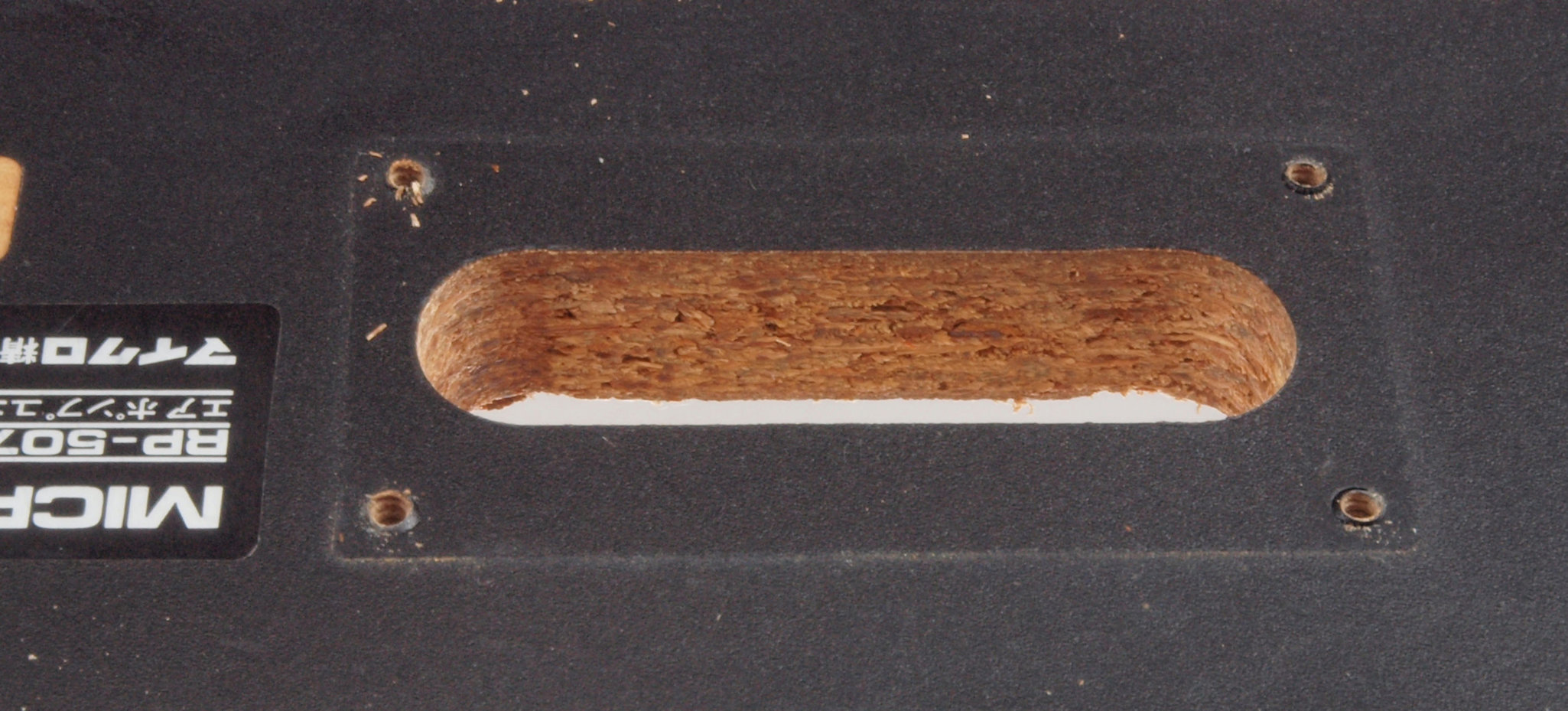

Ｃ６１．　修理前　「電源入り口、吐出口取り付け板」　の穴

Ｃ６２．　修理中　「電源入り口、吐出口取り付け板」　の穴、ボンドを染みこませる。

Ｃ６３．　修理後　「電源入り口、吐出口取り付け板」　の穴、さらに、塗装する。

Ｃ６４．　修理前　「電源入り口、吐出口取り付け板」　の穴反対側。

Ｃ６５．　修理中　「電源入り口、吐出口取り付け板」　の穴反対側。、ボンドを染みこませる。

Ｃ６６．　修理後　「電源入り口、吐出口取り付け板」　の穴反対側。、さらに、塗装する。

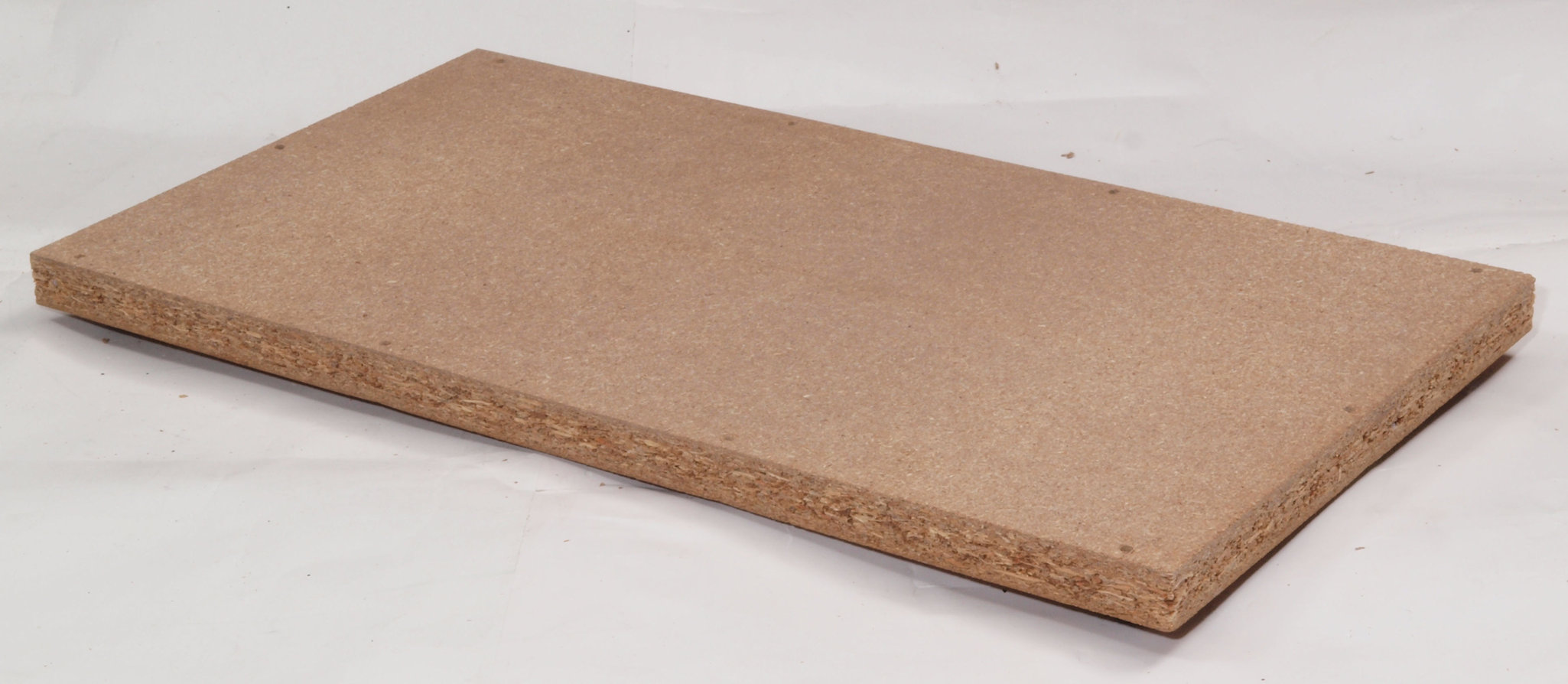

Ｃ７１．　修理前　取り外した下蓋（底板）表。

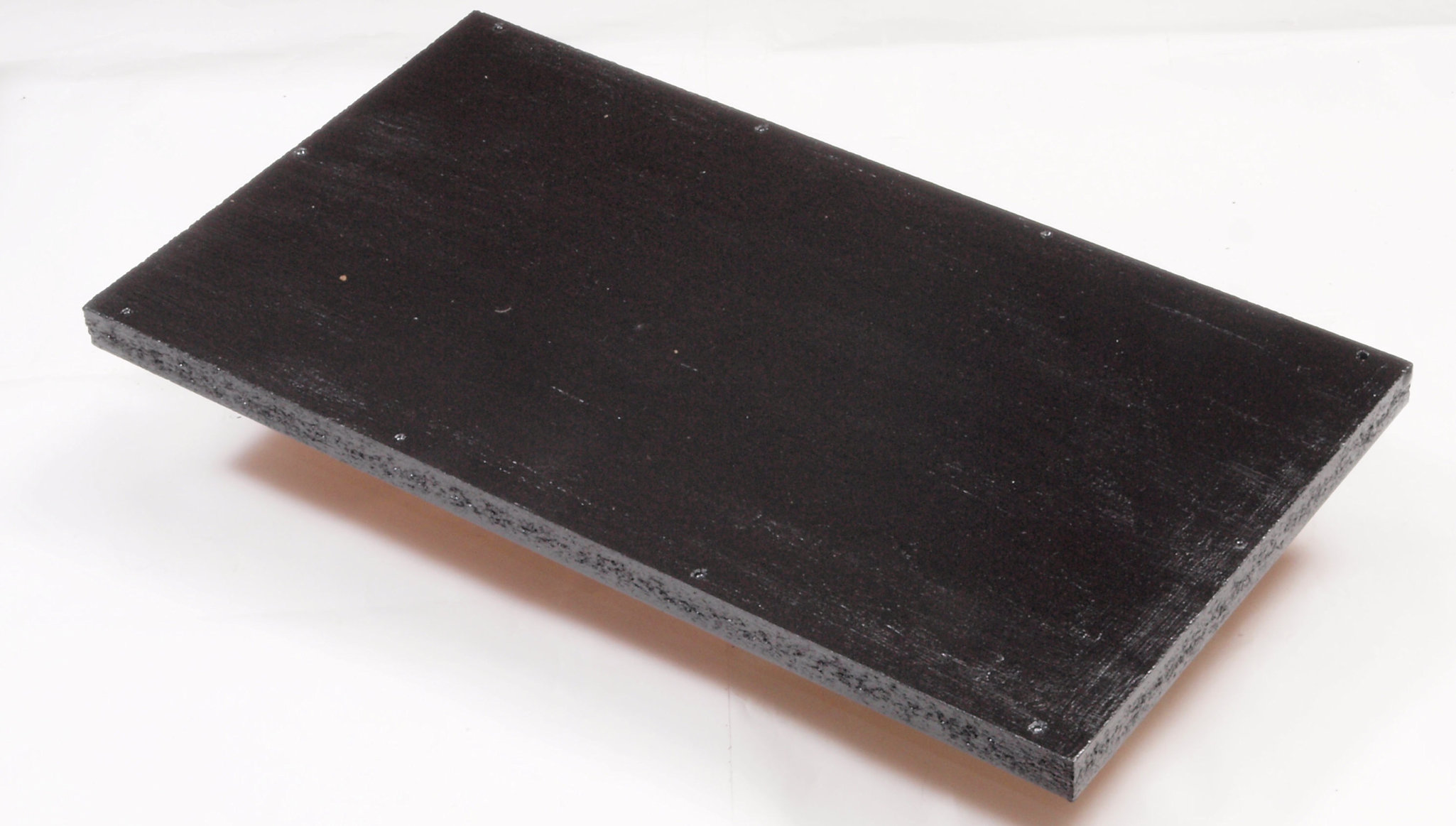

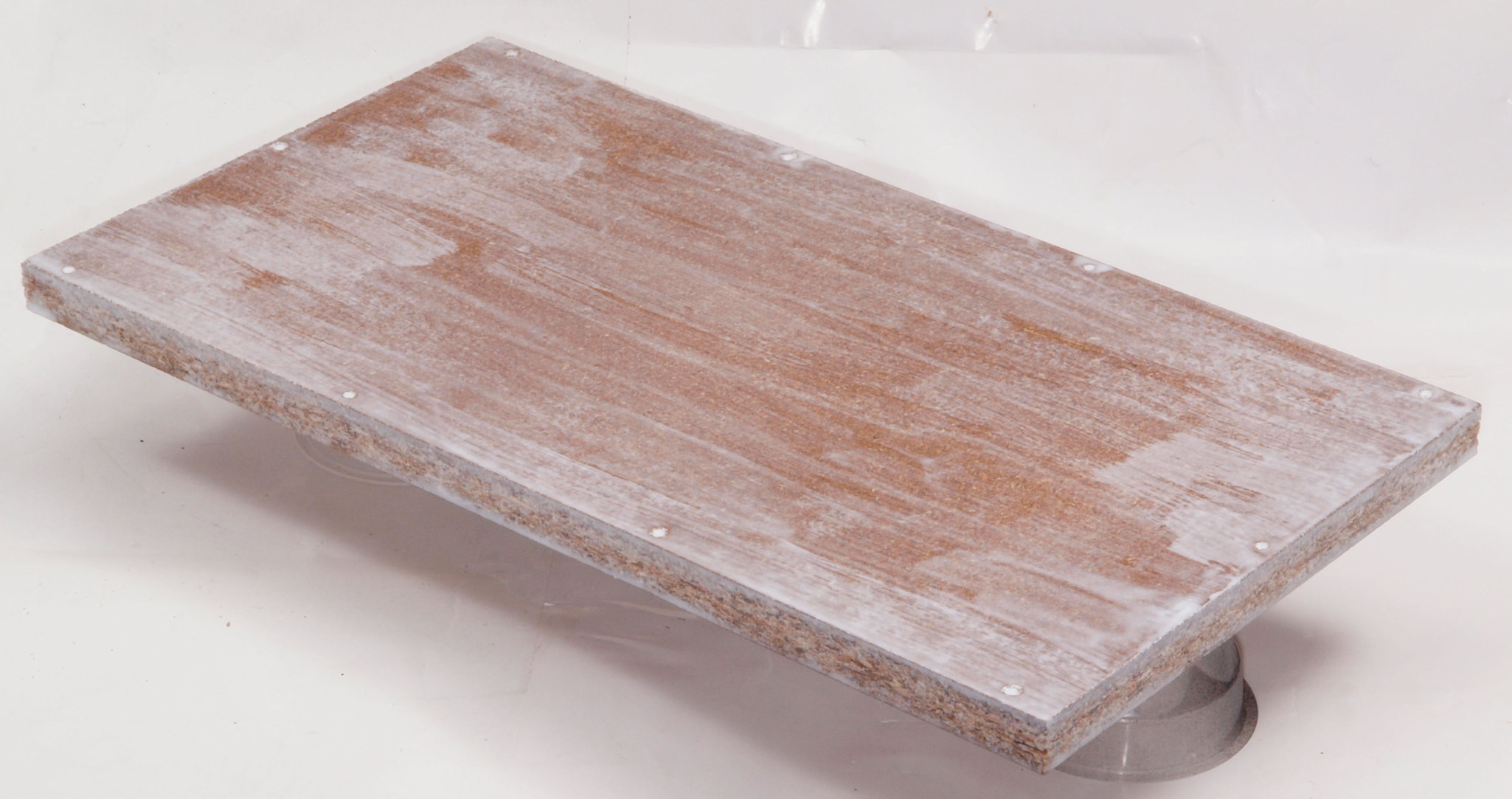

Ｃ７２．　修理後　取り外した下蓋（底板）表。ペイントする。

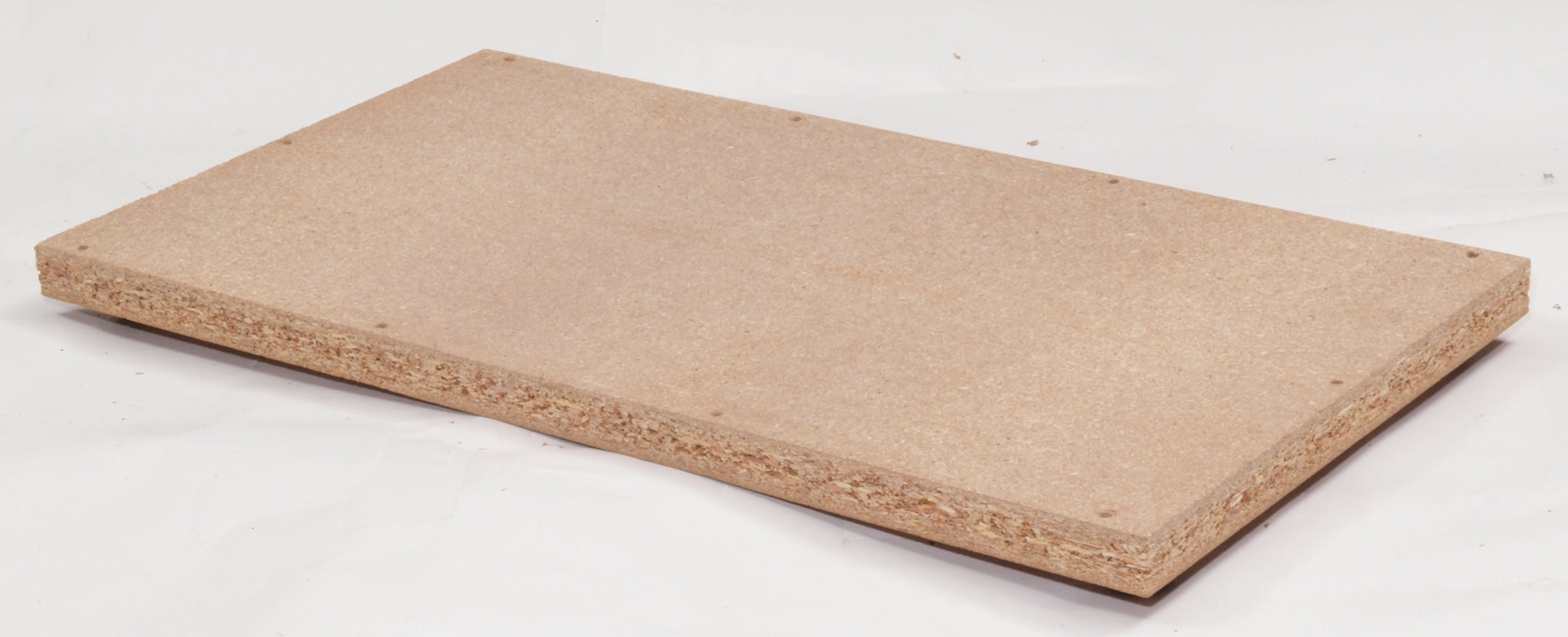

Ｃ８１．　修理前　下蓋（底板）裏。

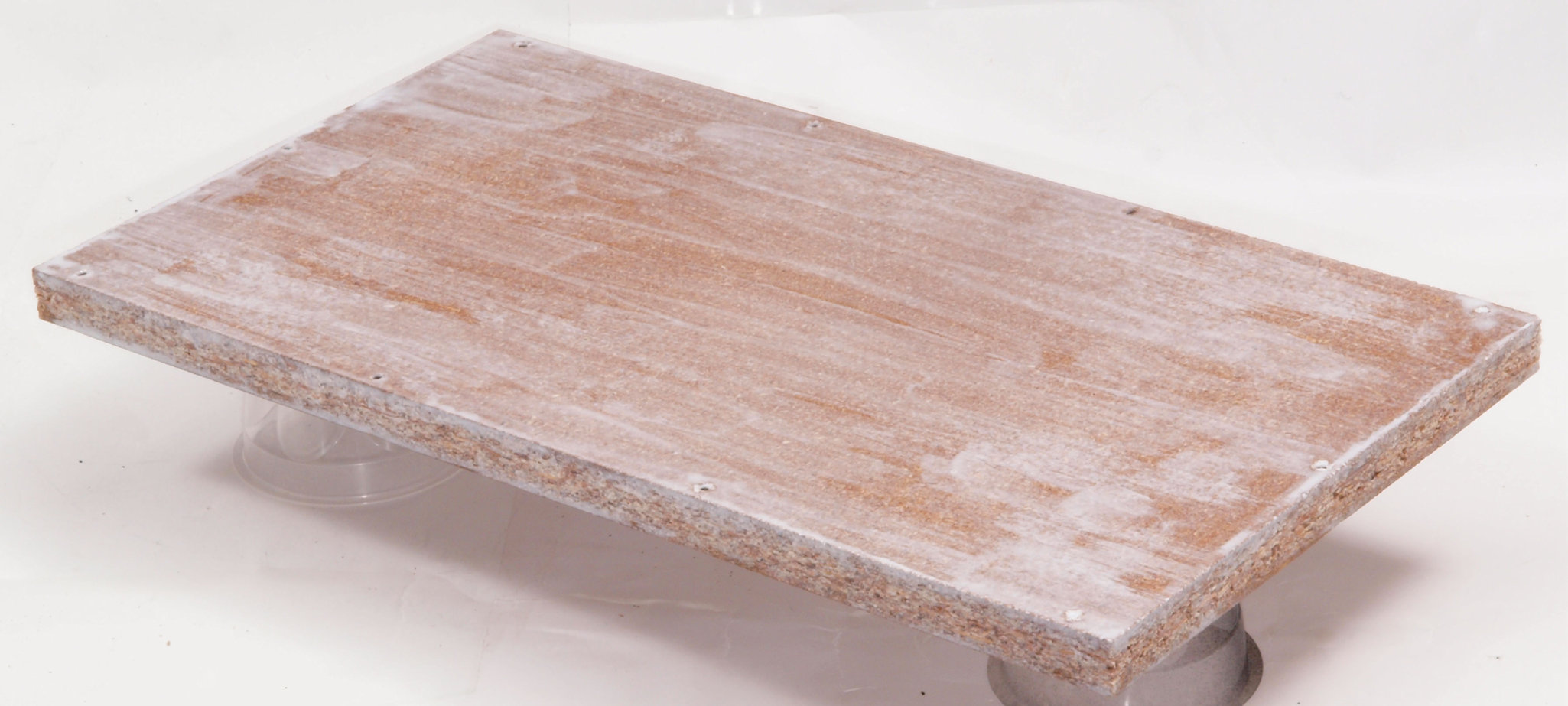

Ｃ８２．　修理中　下蓋（底板）裏、ボンドを染みこませる。

Ｃ８３．　修理（塗装）後　下蓋（底板）裏、　さらに塗装する。

Ｃ９１．　修理中　天日で乾燥中。

ＣＡ１．　修理中　取り付けビス類。

ＣＡ２．　修理後　取り付けビス類。ペイントする。

ＣＣ１．　修理前　ヒューズ基板。

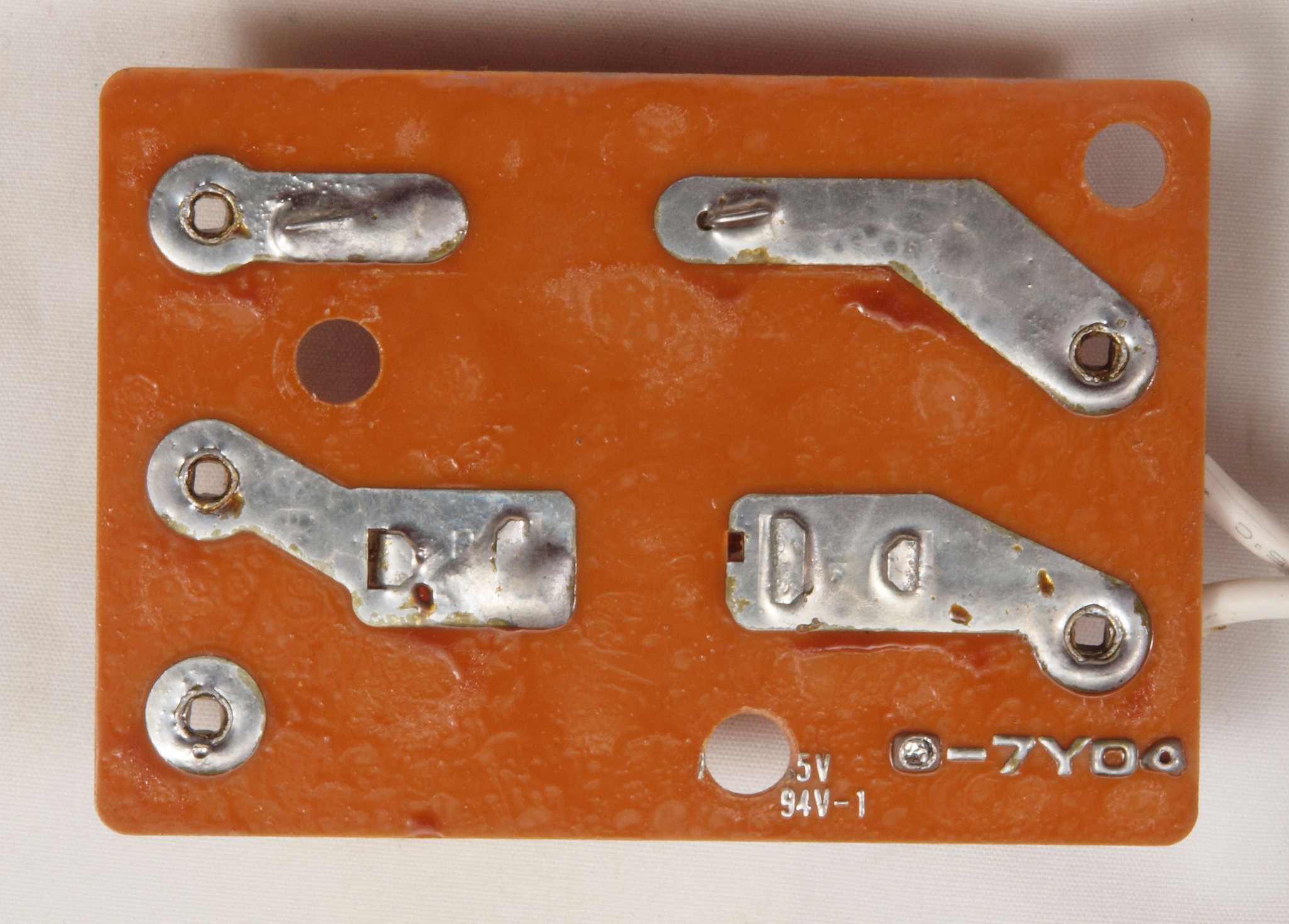

ＣＣ２．　修理前　ヒューズ基板裏。

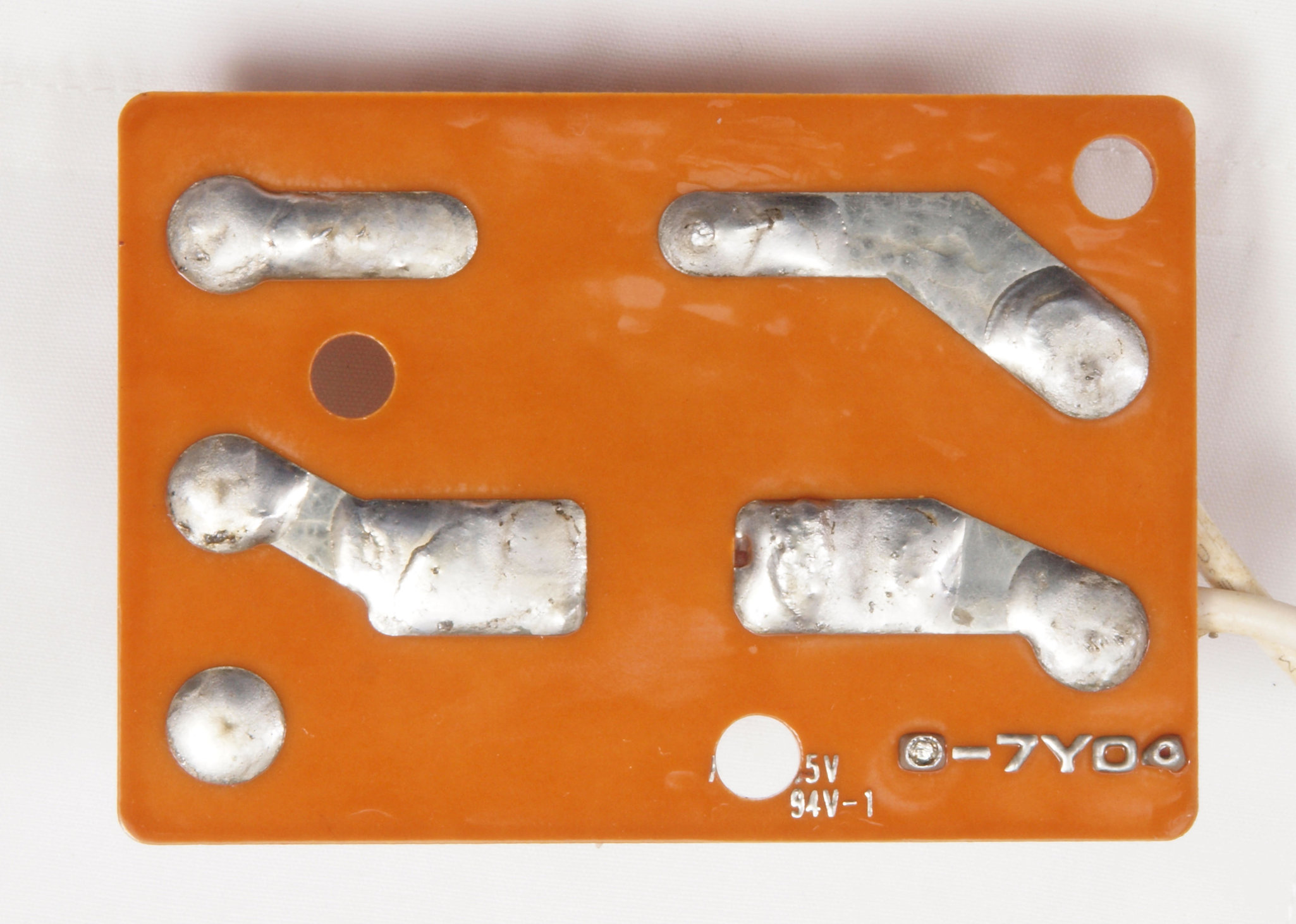

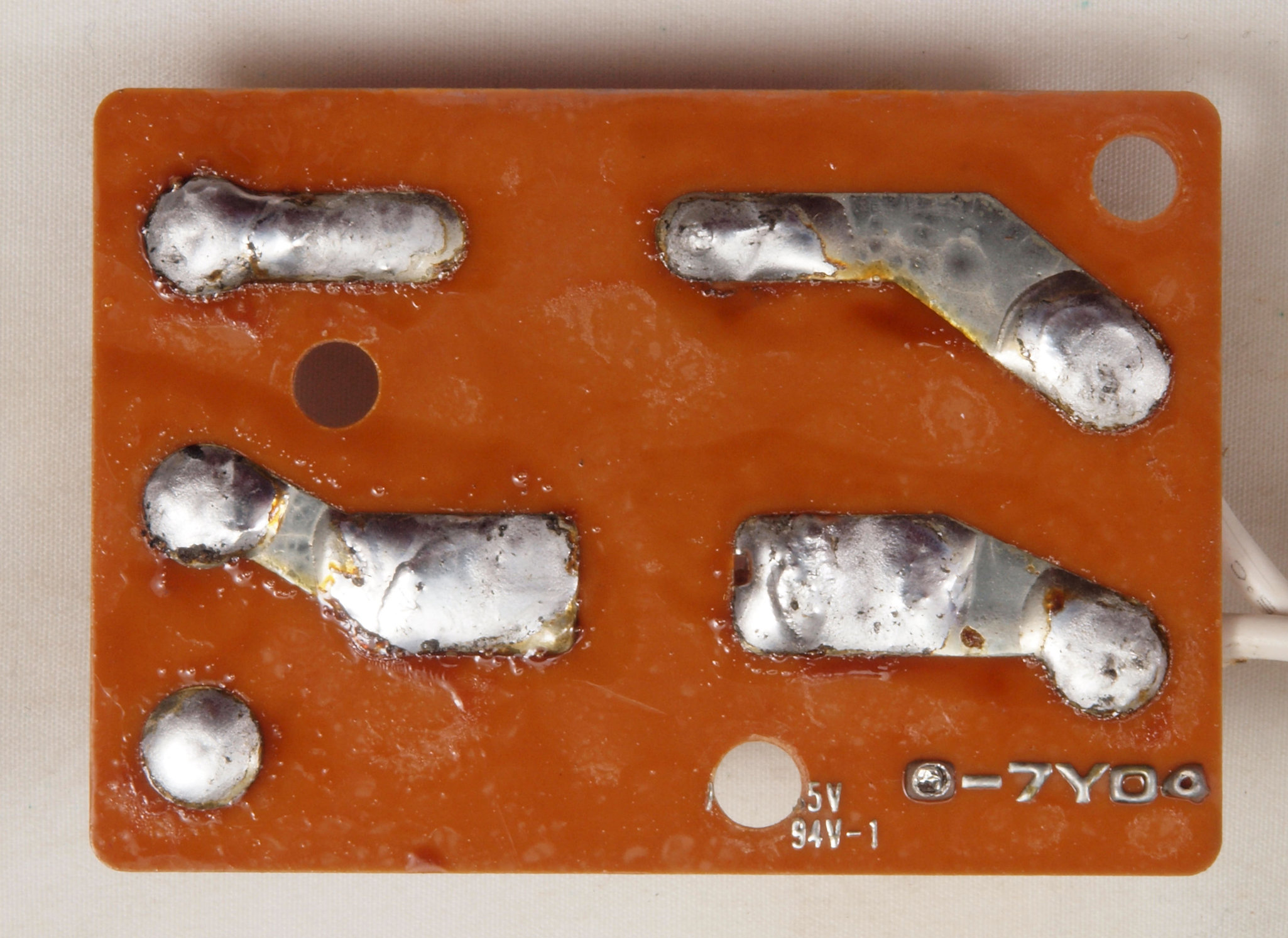

ＣＣ３．　修理（半田補正）後　ヒューズ基板裏。

ＣＣ４．　完成ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

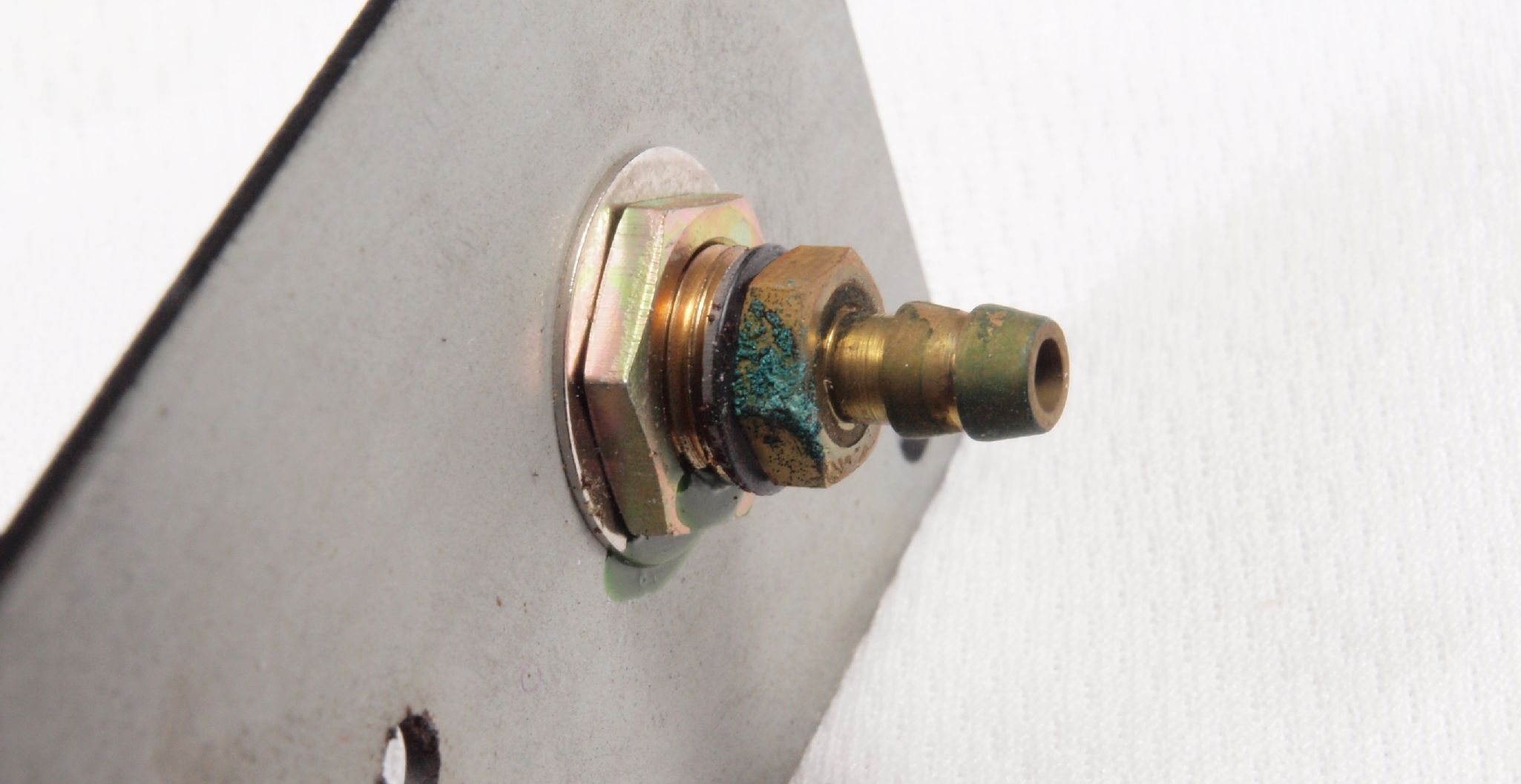

ＣＤ１．　修理前　吐出口裏側接続端子。錆が出ている。

ＣＤ２．　修理（清掃）後　吐出口裏側接続端子。

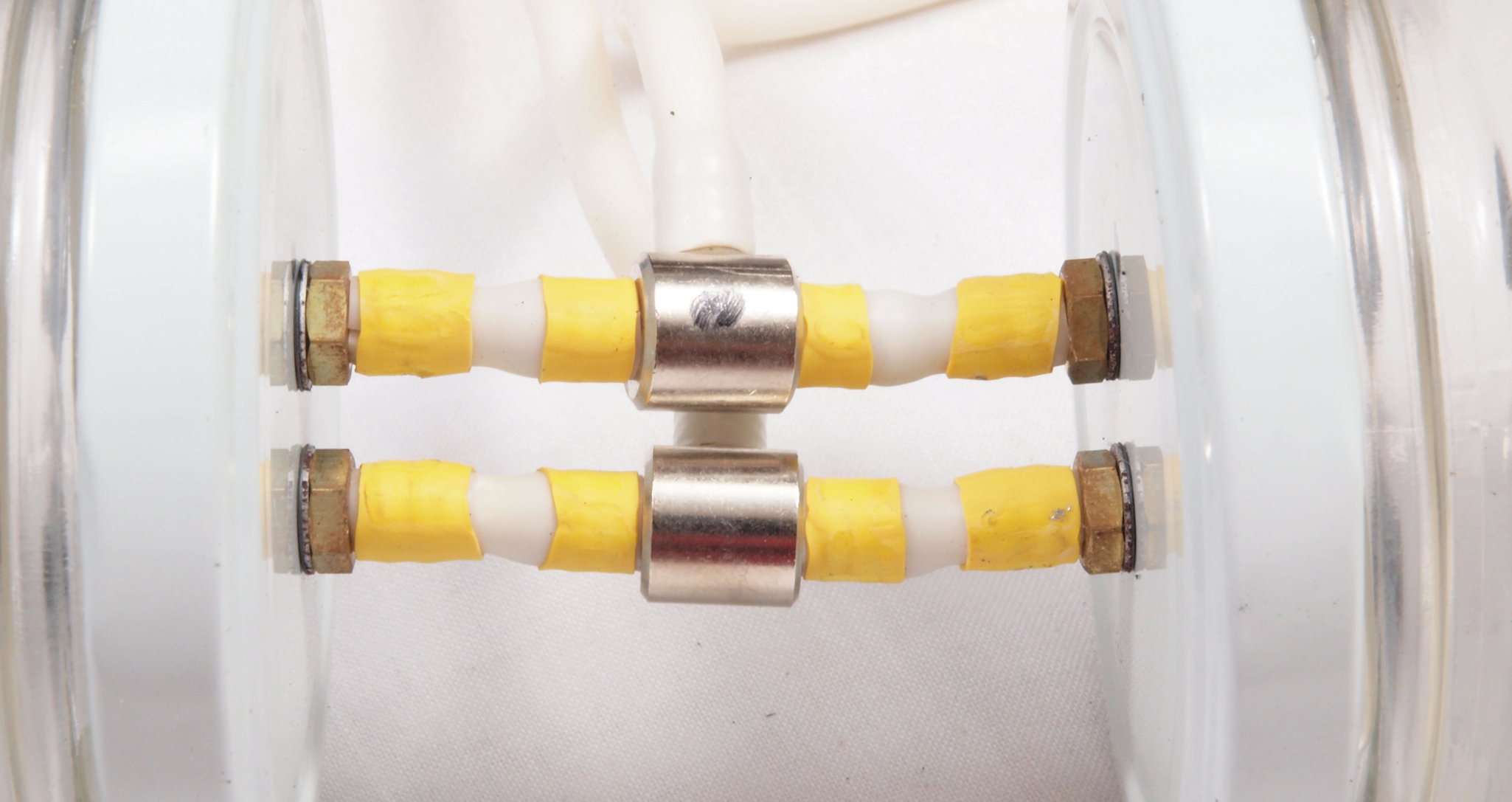

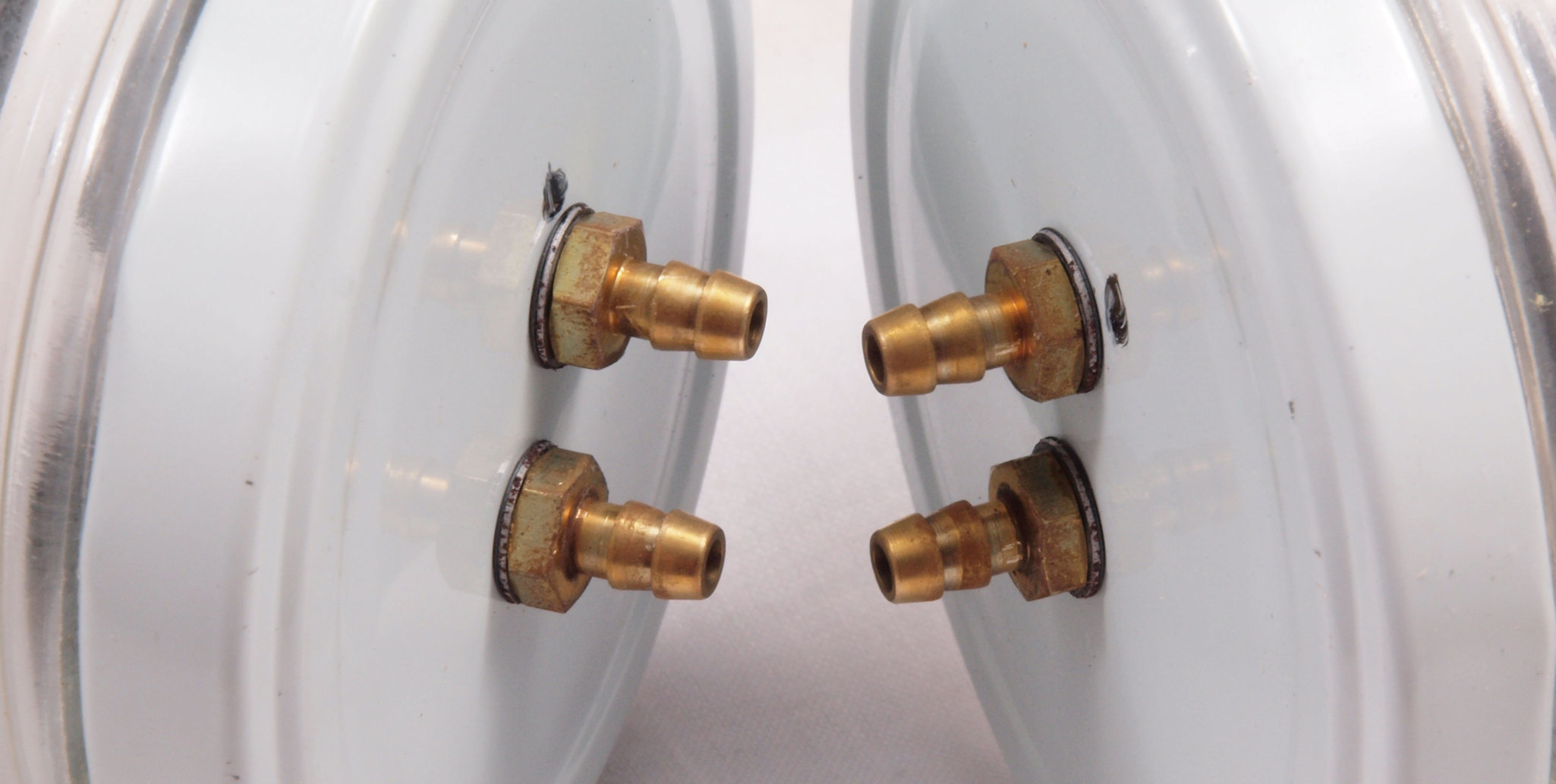

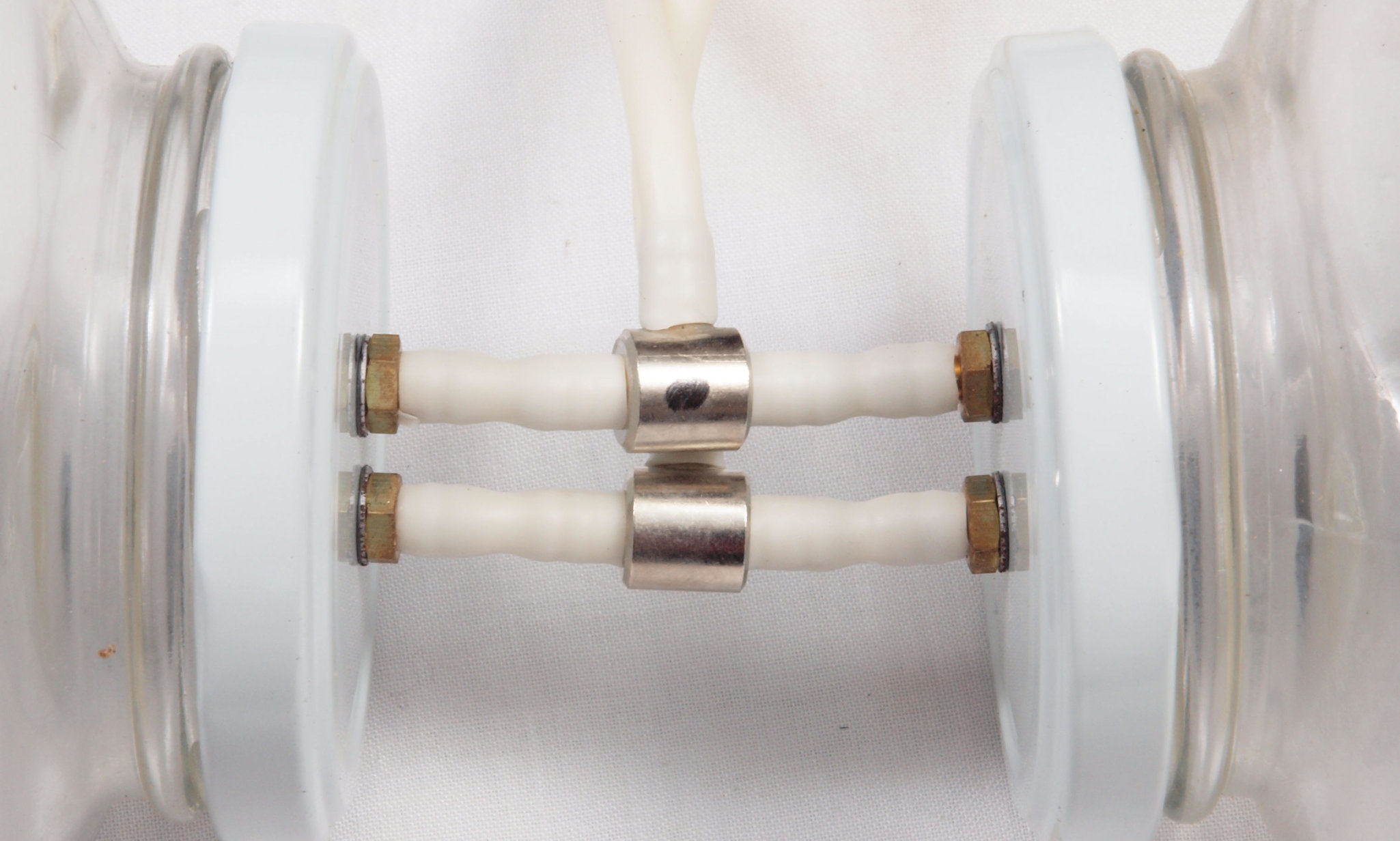

ＣＥ１．　修理前　チャンバー出口接続端子。錆が出ている。

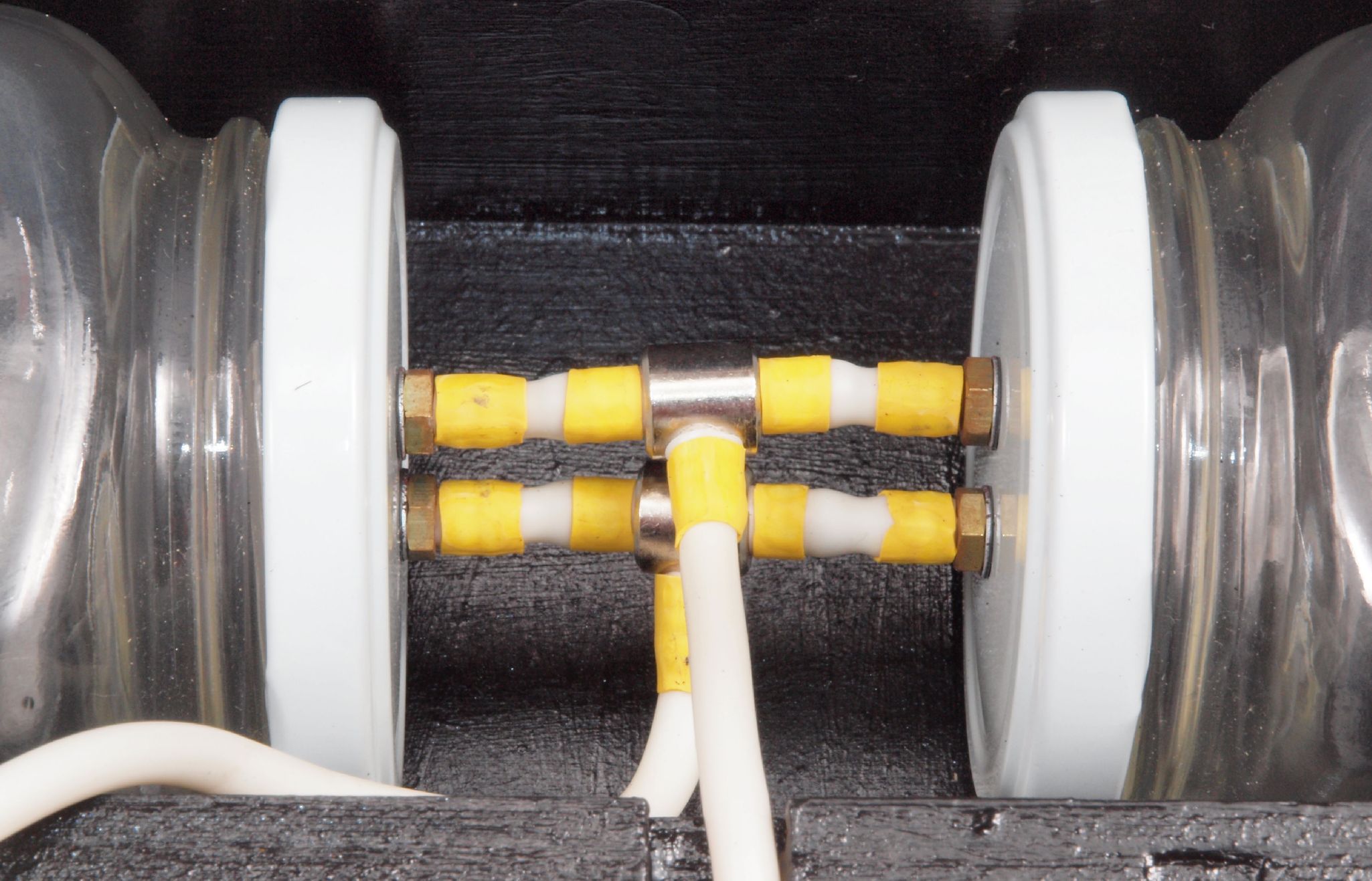

ＣＥ２．　修理（清掃）後　チャンバー出口接続端子

ＣＥ３．　修理前　チャンバーのクションスポンジ。前回の修理で破損。

ＣＥ４．　修理後　チャンバーのクションスポンジ。補修する。

ＣＦ１．　修理前　下蓋を取り、下から見る。

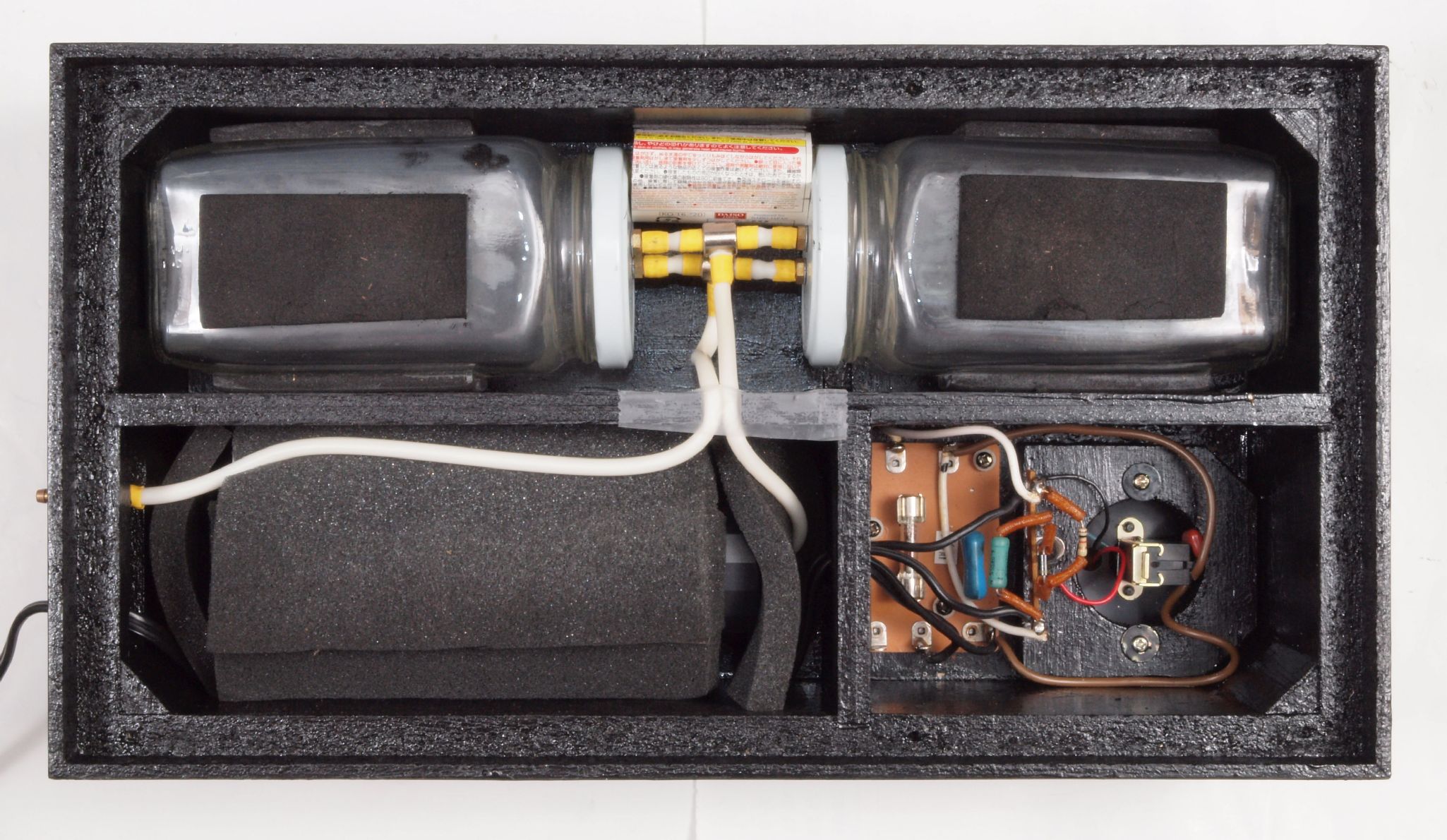

ＣＦ２．　修理後　下蓋を取り、下から見る。

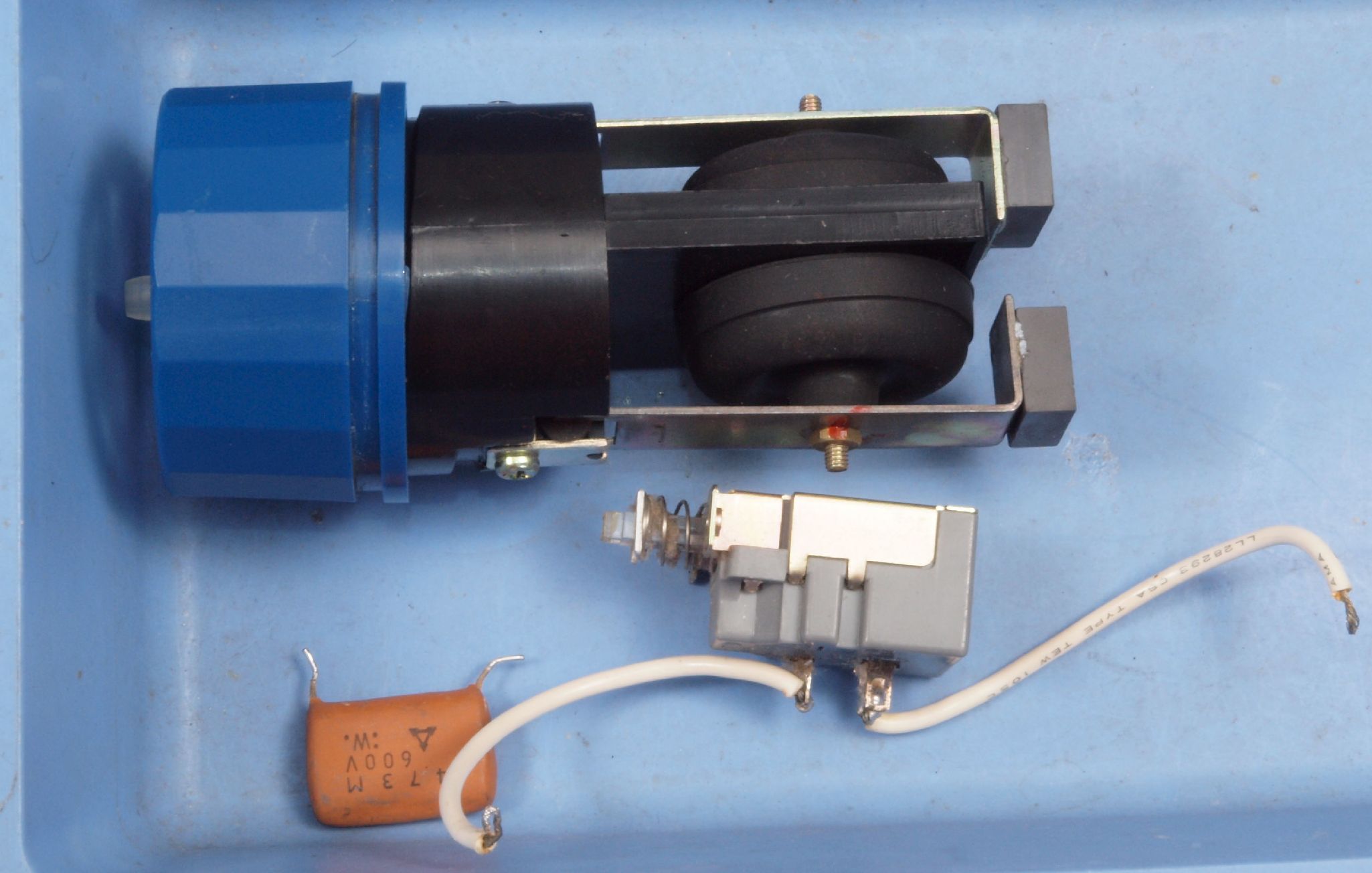

ＣＧ．　交換部品。

Ｅ．　調整・測定.。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

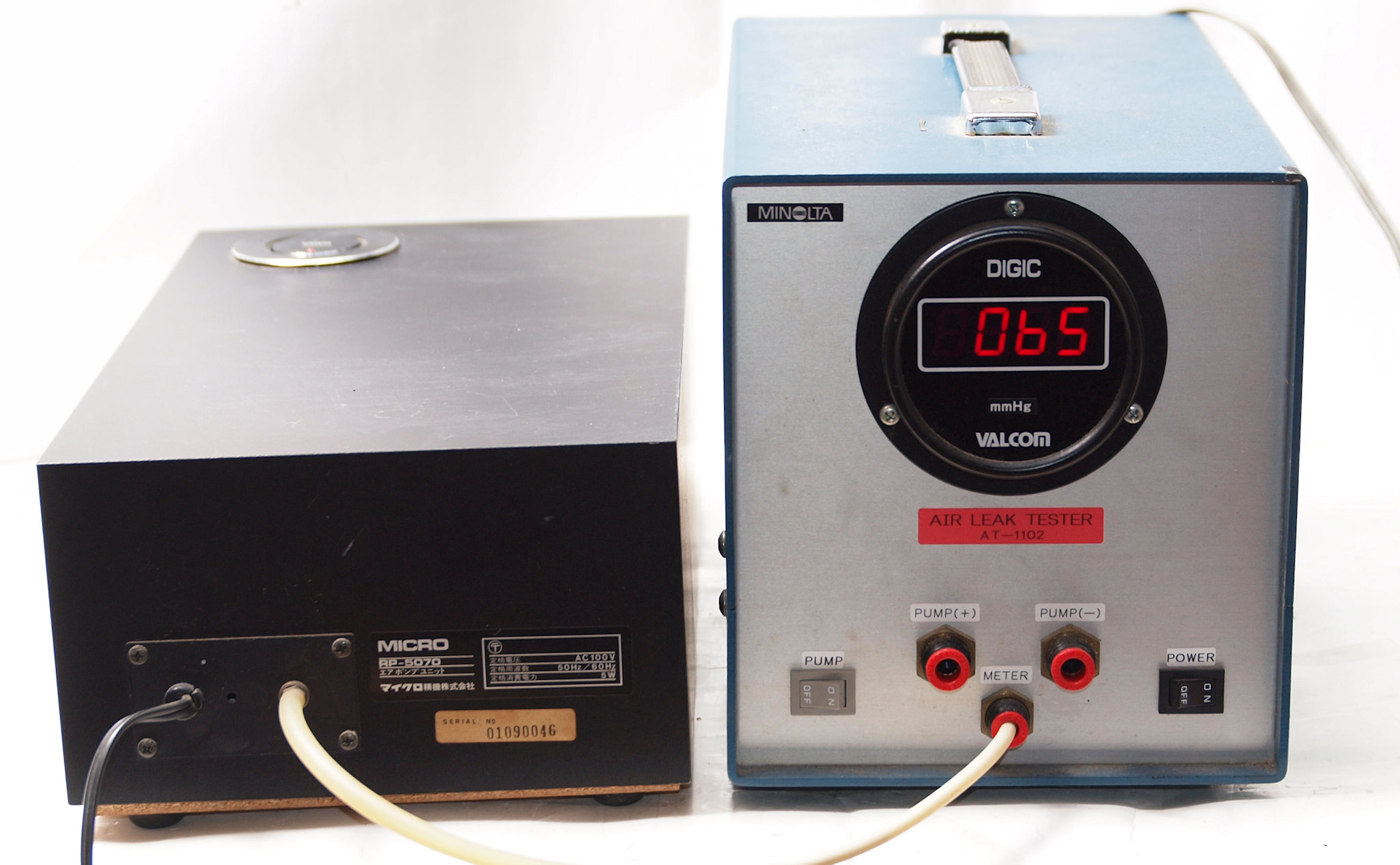

Ｅ１．　圧力測定　ターンテーブル浮かし圧力。
