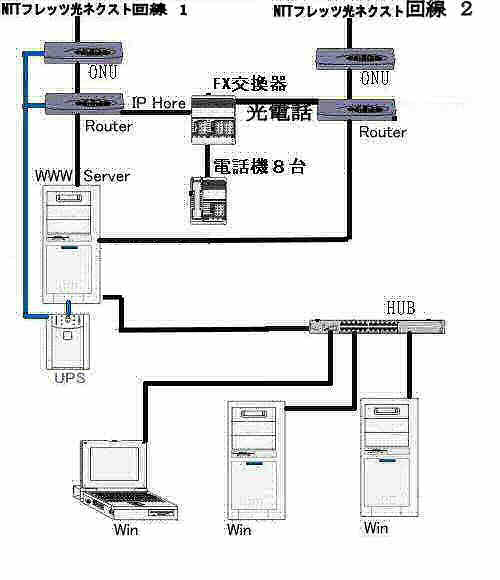

自宅サーバー構築図(amp8.com)
回線1=NTT東日本 フレッツ 光ネクスト 平成23年1月までの古いのは此方
回線2=NTT東日本 フレッツ 光ネクスト 平成16年11月までの古いのは此方
  (株)クラスト DiX の固定IPで運用===http://www.amp8.com/===NTT東日本 フレッツ 光ネクスト回線1
  (株)ラット IOQ の固定IPで運用===http://amp8.com/===NTT東日本 フレッツ光 ネクスト回線2
  1. 安全の為、完全な「Webサーバー」のみにして有ります。
    ftp、掲示板、CGI等も無しです。勿論POP、SMTPも有りません。「本当は力量が無い為です。」
  2. カウンター等のCGIは「ぷらら」の専用サーバー使用。
  3. 掲示板は「ぷらら」のサーバー使用。
  4. メールも全て、DNSサーバーより「ぷらら」へ振り向け、ウイルスチエック後、受信しています。
  5. クライアントはプロクシーサーバーを経由して使用していますが、出来るだけ早く、別経路を作り、切り離しますす。
  6. クライアントからサーバーへのファイルUPはLANで行います。
  7. 固定IP導入に伴い、アパッチ・アナログ使用
SERVER
  • DISP=I・O DATA LCD−AD19H
  • MotherBoard= ASUS P5Q Deluxe
  • CPU= Intel Core 2 Quad Q9650
  • Memory=DDR2-1066 8GB
     UMAX Pulsar DCDDR2-4GB-1066C*4
  • GraphicCard= inno GeFORCE6600
  • SSD=INTEL X25-M 120GB 2台 RAID0
  • HDD=Seagate ST31000340AS
      1TB/SATA2/7200rpm/32MB 1台
      Back_UP用(通常は電源断)
  • 光学式ドライブ=LITEON iHAS324-32A
  • OS=Windows Vista Ultimate 64Bit
  • Ruter
       NTT V110S
       NTT PR−S300SE

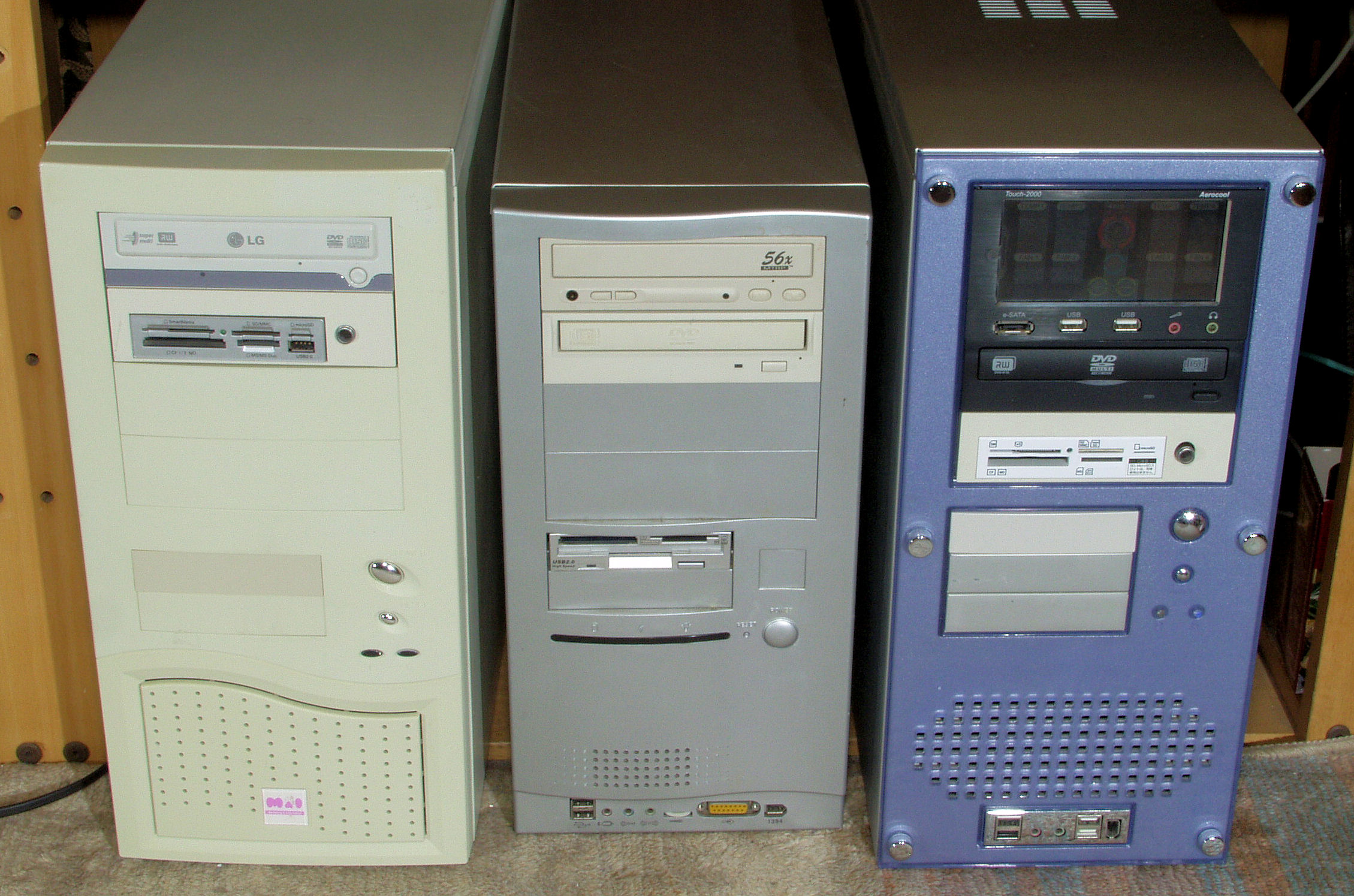

1. 右=画像処理用、DISP=GREEN HOUSE GH-JEF263SHB
   左=AMP8.COMサーバー、DISP=I・O DATA LCD−AD19
2.右=画像処理用   <製作過程はこちら
   1. MotherBoard= ASUS P5Q Premium
   2. CPU= Intel Core 2 Quad Q9650
   3. Memory=DDR2-1066 8GB、  UMAX Pulsar DCDDR2-4GB-1066C*4
   4. GraphicCard= ASUS ENGTX-260
   5. HDD=Seagate ST31000333AS  1TB/SATA2/7200rpm/32MB 4台 RAID0
           インテル 335 Series SC2CT240A4K5 4台 RAID0 に変更(2013/4/10)
           Seagate ST31000340AS  1TB/SATA2/7200rpm/32MB 1台 Back_UP用(通常は電源断)
   6. TV-Bord=PIX-DT012-PP0
   7. 光学式ドライブ=LITEON iHAS324-32A
   8. OS=Windows Vista Ultimate 64Bit
          Windows 7 Ultimate 64Bit に変更(2013/4/10)
  左=「AMP8.COM」用
   1. MotherBoard= ASUS P5Q Deluxe
   2. CPU= Intel Core 2 Quad Q9650
   3. Memory=DDR2-1066 8GB  UMAX Pulsar DCDDR2-4GB-1066C*4
   4. GraphicCard= inno GeFORCE6600
   5. SSD=INTEL X25-M 120GB 2台 RAID0
          インテル 335 Series SC2CT240A4K5 に変更(2013/4/10)
   6. HDD=Seagate ST31000340AS  1TB/SATA2/7200rpm/32MB 1台 Back_UP用(通常は電源断)
   7. 光学式ドライブ=LITEON iHAS324-32A
   8. OS=Windows Vista Ultimate 64Bit

  中=「AMP8.COM」予備用
   1. CPU=PW3.2GHZ
   2. MB=ASUS/P4P800Delux
   3. MEM=PC3200−DDR 512MB×4
   4  ビデオカード=nVIDIA GeForceFX5600
   5  光学式ドライブ1=BUFFALO DVDR−R42FB
   6  光学式ドライブ2=CD−ROM=56×
   7. MultiCardReader
   8  LAN=オンボード+CoregaPCI−TXSの2枚
   9. HDD=Seagate ST31000333AS  1TB/SATA2/7200rpm/32MB 1台
           Seagate ST31000340AS  1TB/SATA2/7200rpm/32MB 1台 Back_UP用(通常は電源断)

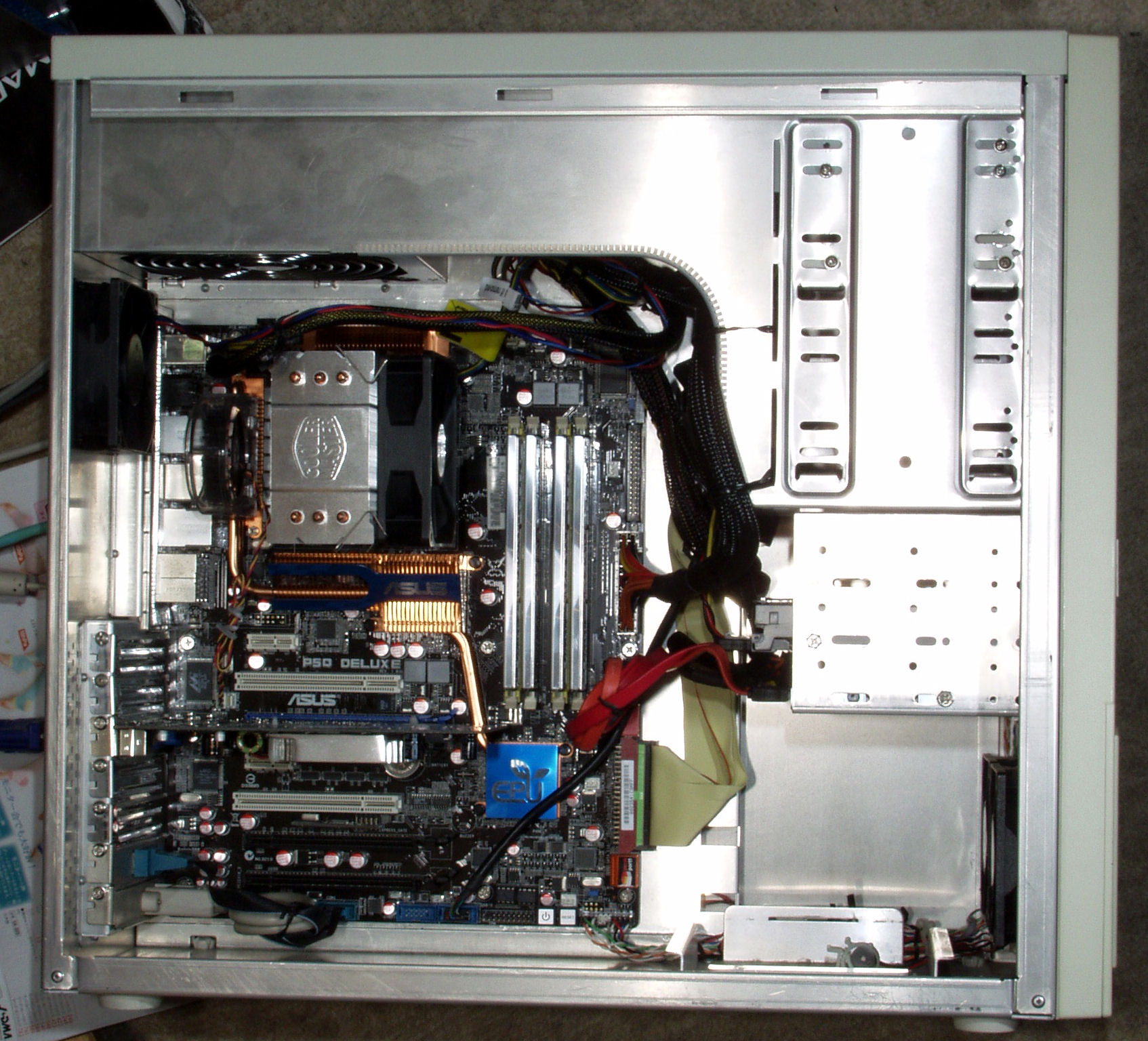

3. 自宅サーバー器の内部、SSDを導入したので、発熱は少ない、HDDや光学式ドライブは通常は電源断

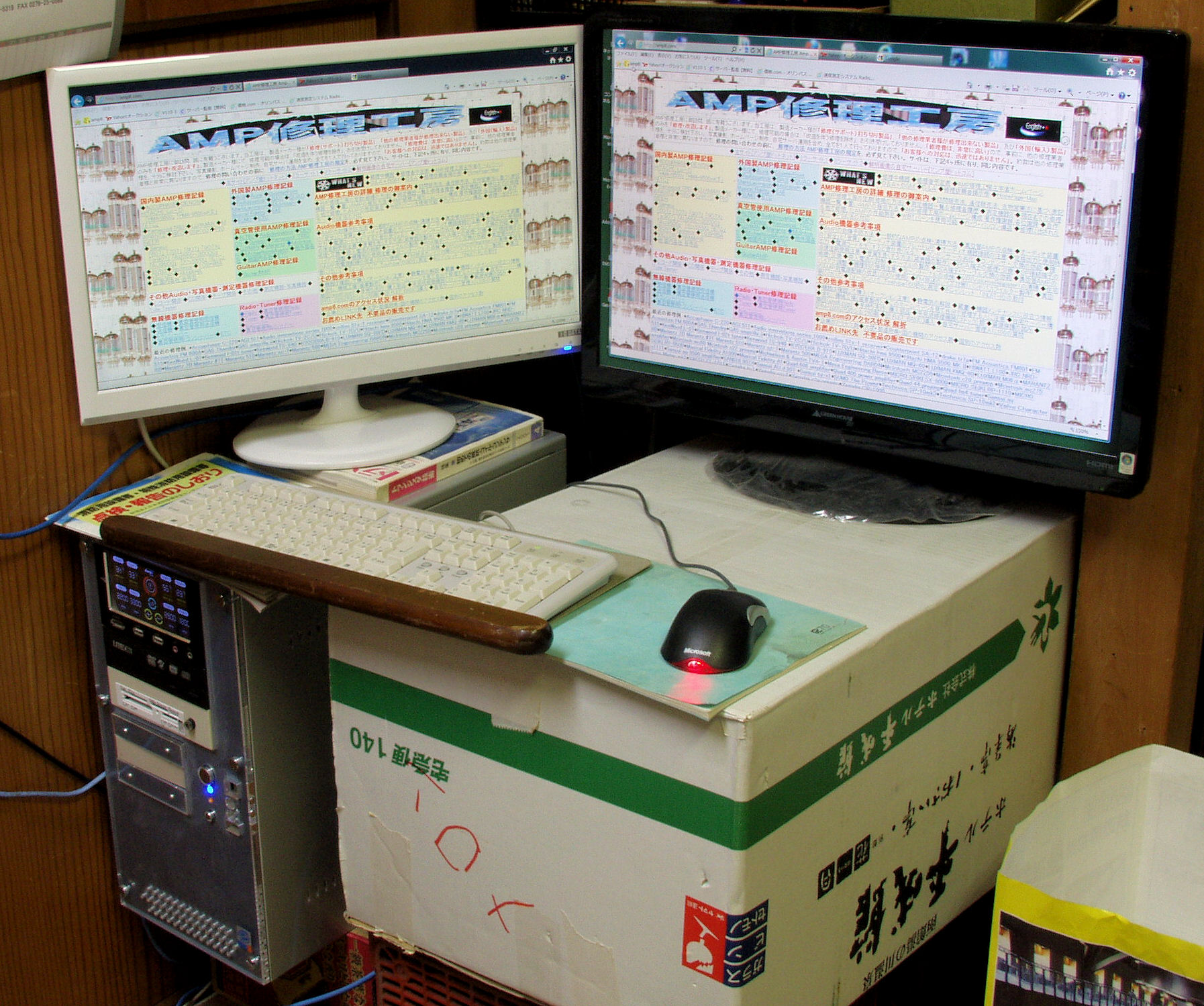

4.臨時のサバー構築時の確認用
   右DISP=GREEN HOUSE GH-JEF263SHB
   左DISP=I・O DATA LCD−MF231XWR

   1. MotherBoard= ASUS P5Q Premium
   2. CPU= Intel Core 2 Quad Q9650
   3. Memory=DDR2-1066 8GB  UMAX Pulsar DCDDR2-4GB-1066C*4
   4. GraphicCard= ASUS ENGTX-260
   5. HDD=Seagate ST1500DL     1.5TB/SATA2/7200rpm/32MB 4台 RAID0
           インテル 335 Series SC2CT240A4K5 4台 RAID0 に変更(2013/4/10)
           Seagate ST31000340AS  1TB/SATA2/7200rpm/32MB 1台 Back_UP用(通常は電源断)
   6. 光学式ドライブ=LITEON iHAS324-32A
   8. OS=Windows Vista Ultimate 32Bit
