書斎(仕事場)エアコン取付工事(平成15年)
1.仕事部屋にエアコンが無く、居間のエアコンを駆動しているので、最近老犬が居間に入り込み終日寝ている。

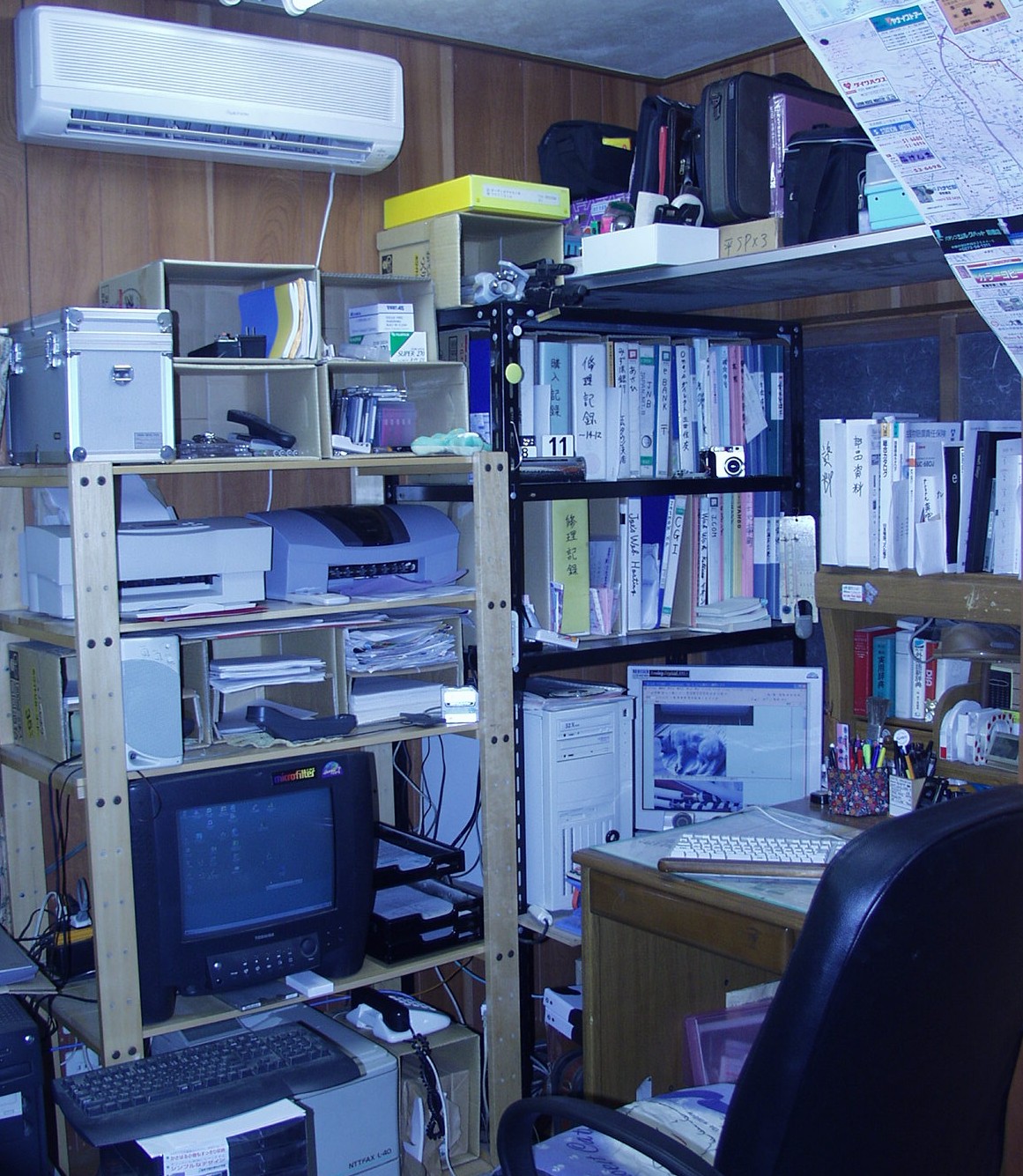

21.書斎(仕事場) に室内機 取り付け完成

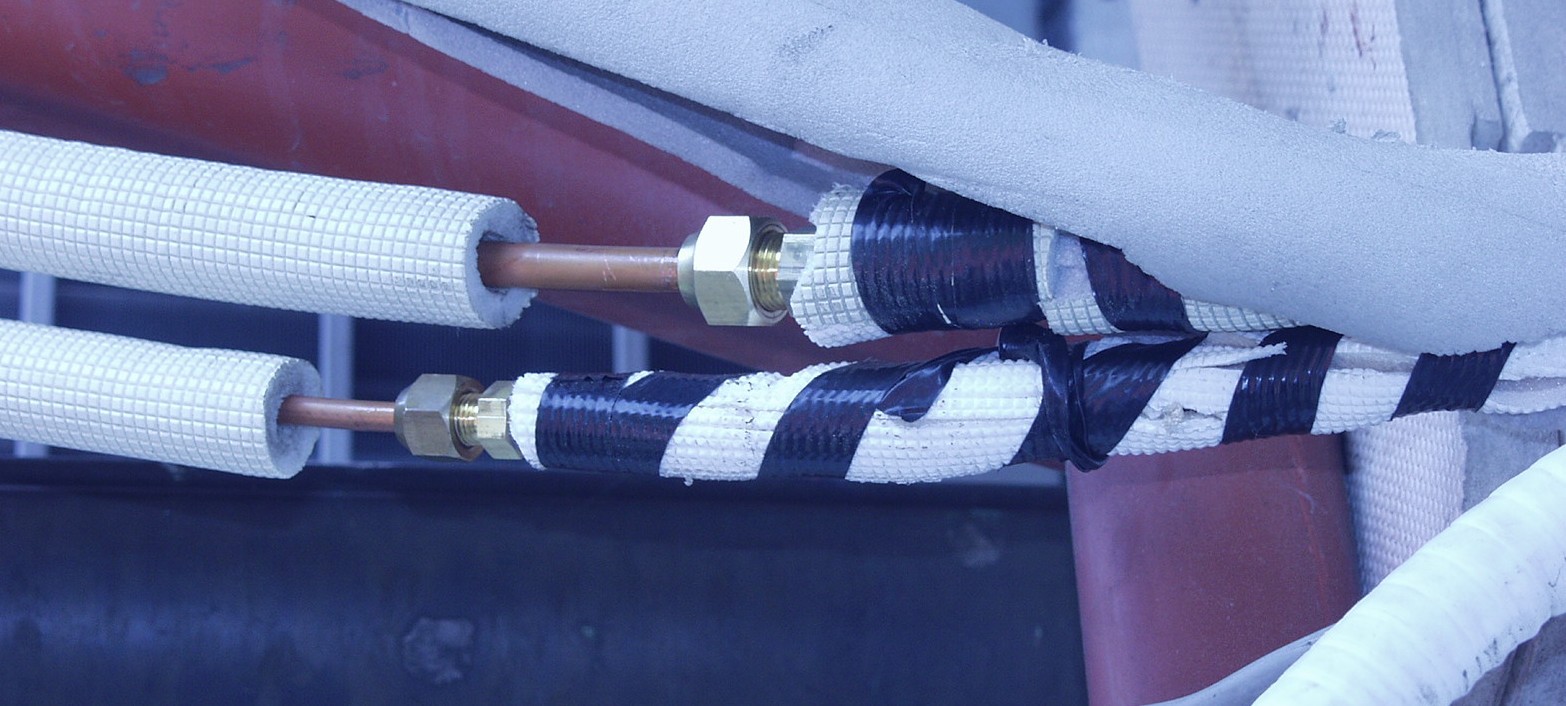

22.室外機からの配管のジョイント部分。 タービン・オイルを塗り、しっかりと締める

23.しっかりと保温する

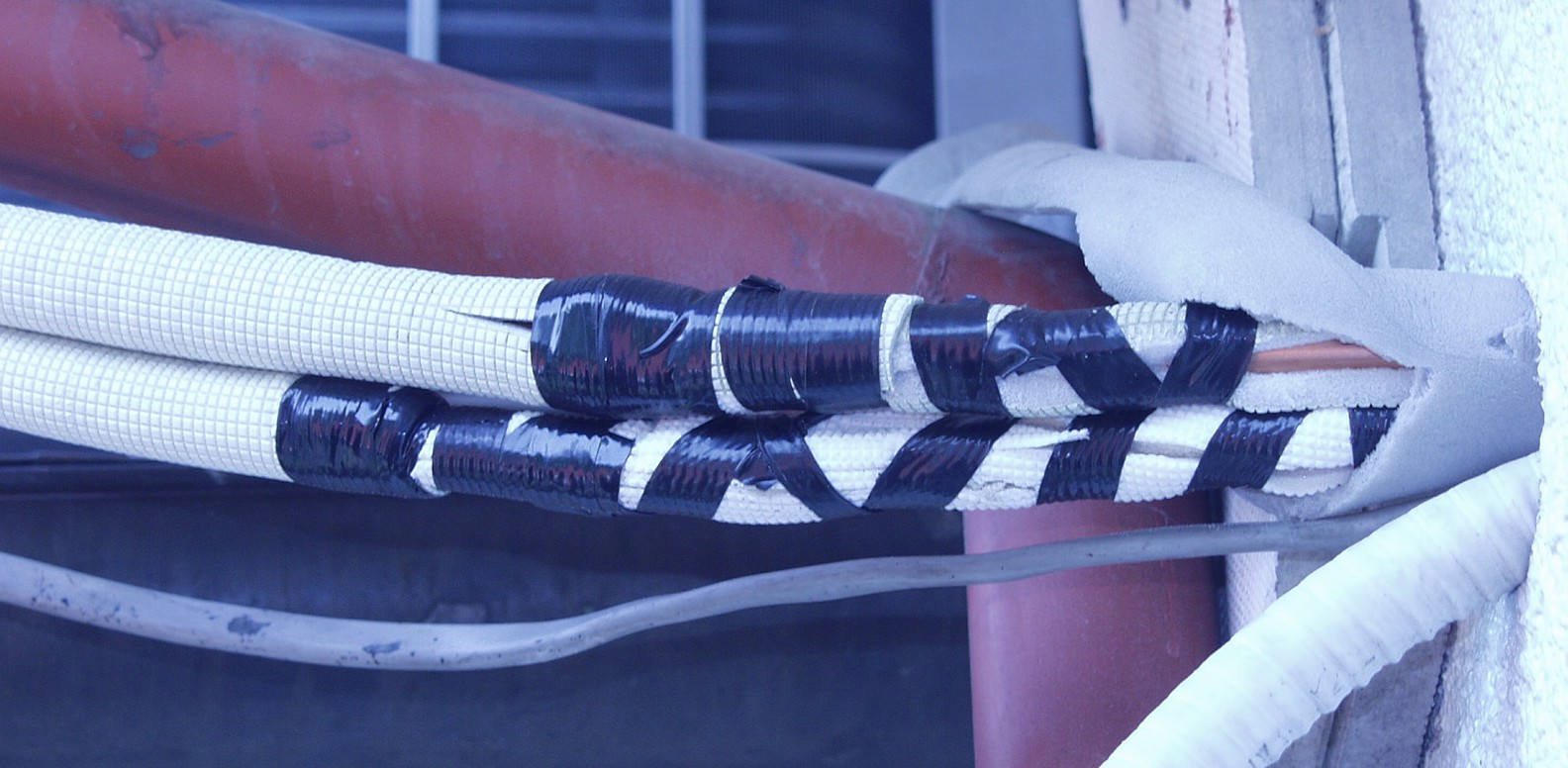

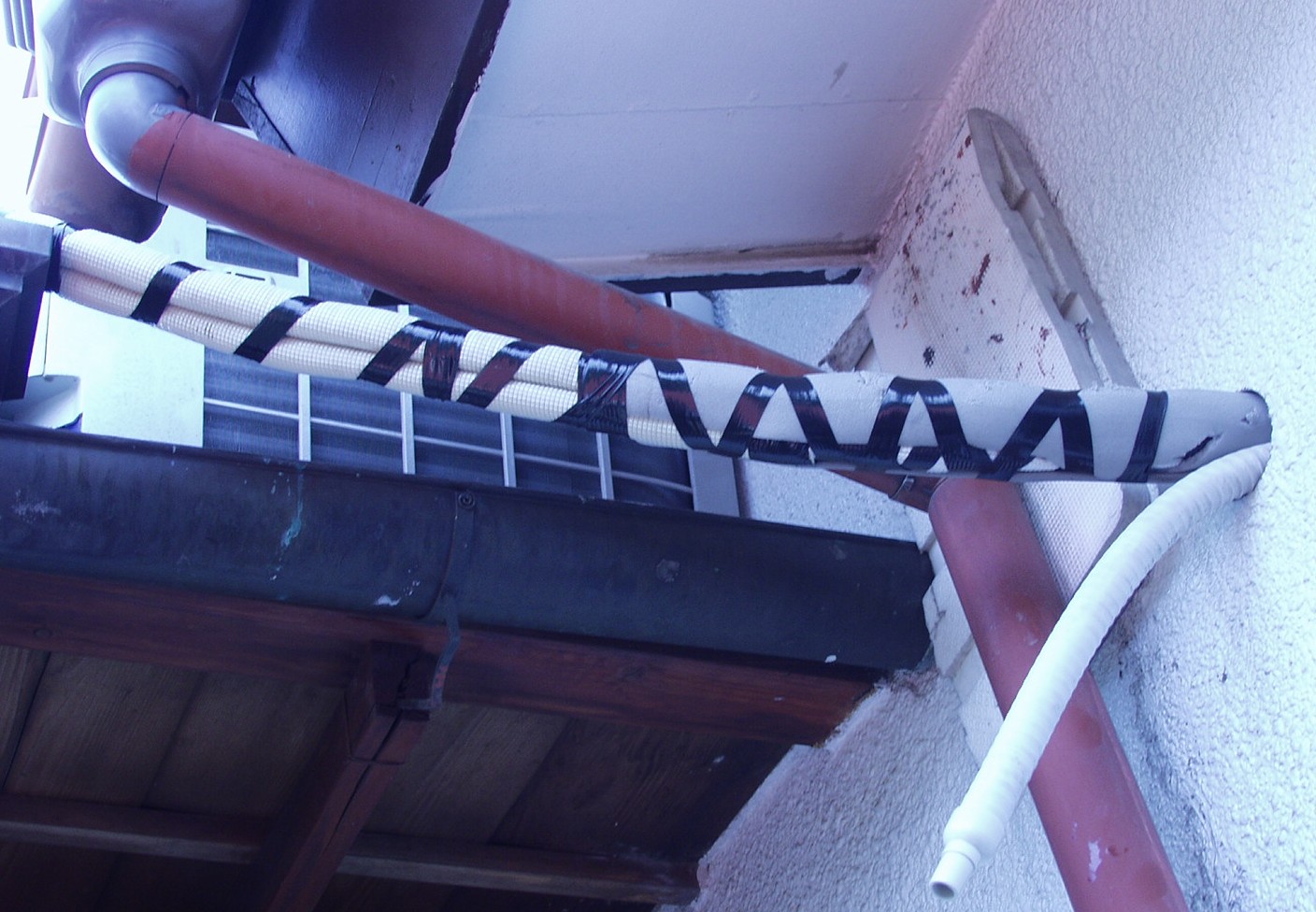

24.仮止めして置く、この後(エフコ)テープを巻く

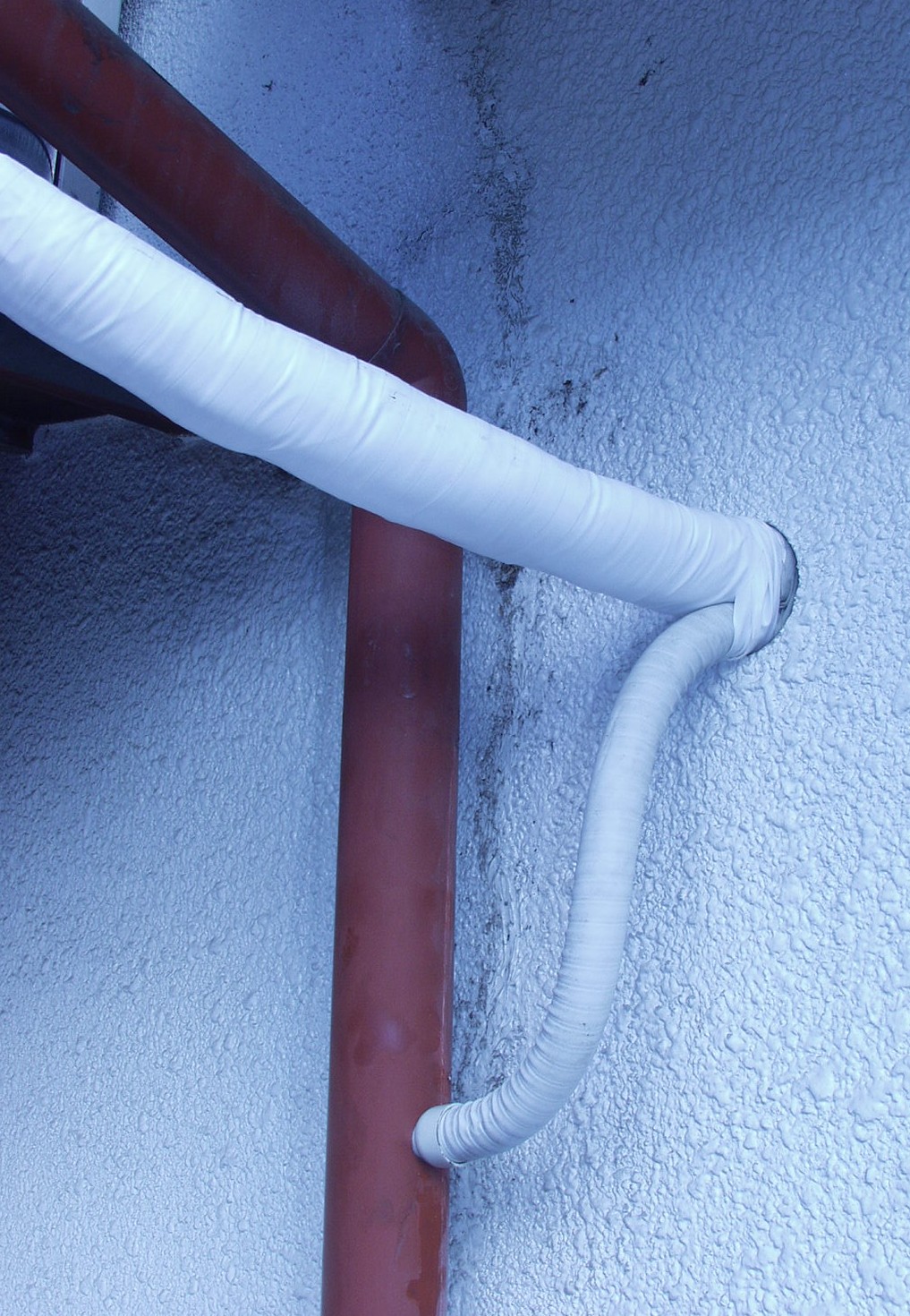

25.ドレインの配管は雨樋にジョイント 壁穴へのコンパウンドは後で入れる(在庫が見つからない)
26.冷媒配管の雨滴対策 2ヶ所取り付ける

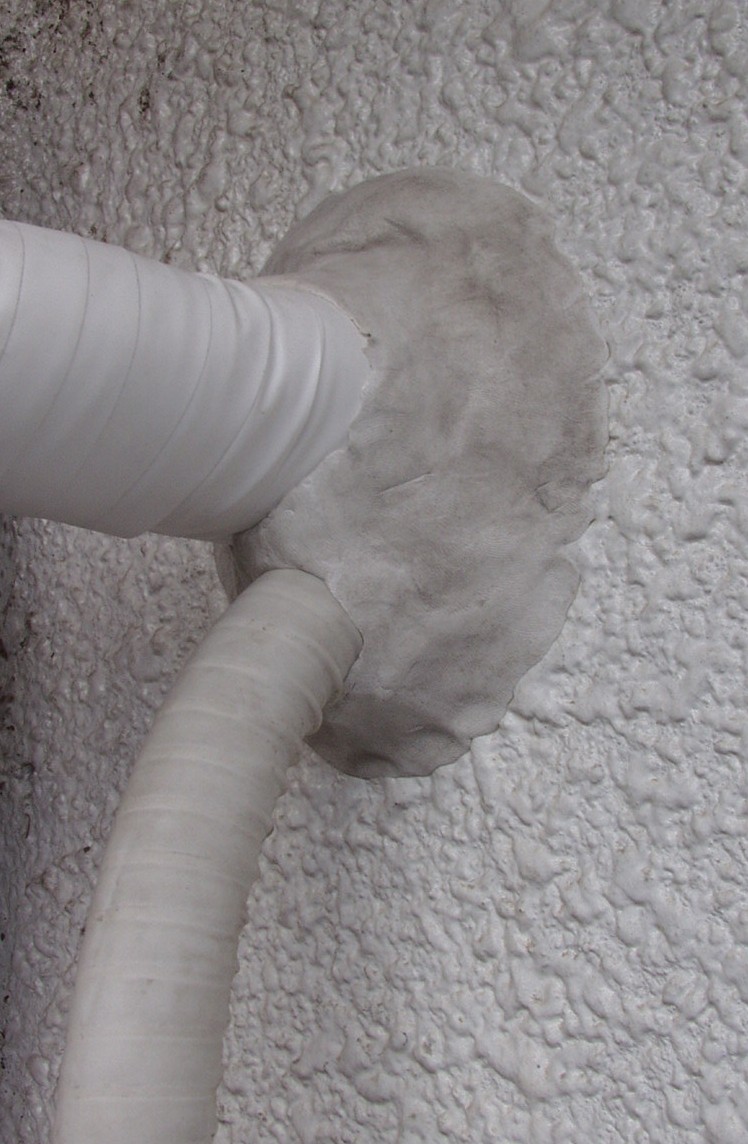

27.壁穴へのコンパウンドを付ける

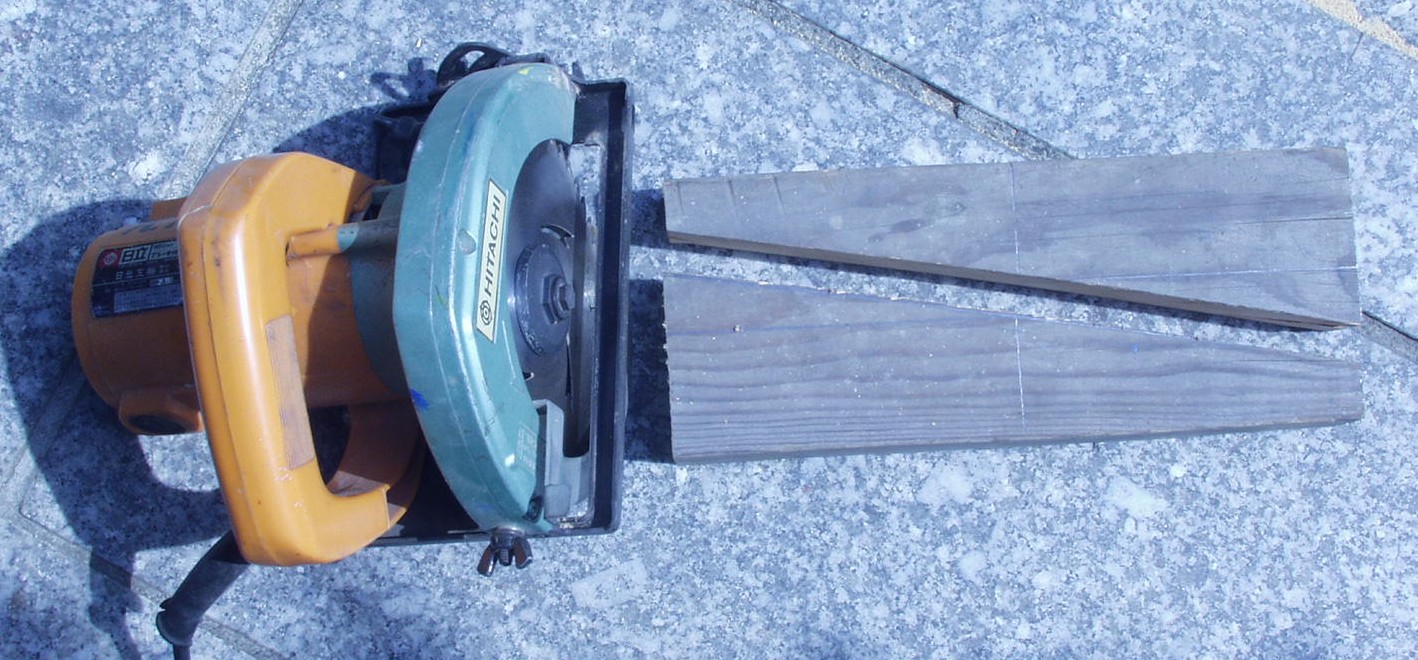

31.屋根の勾配に合わせ、室外機の足のかいものを作る

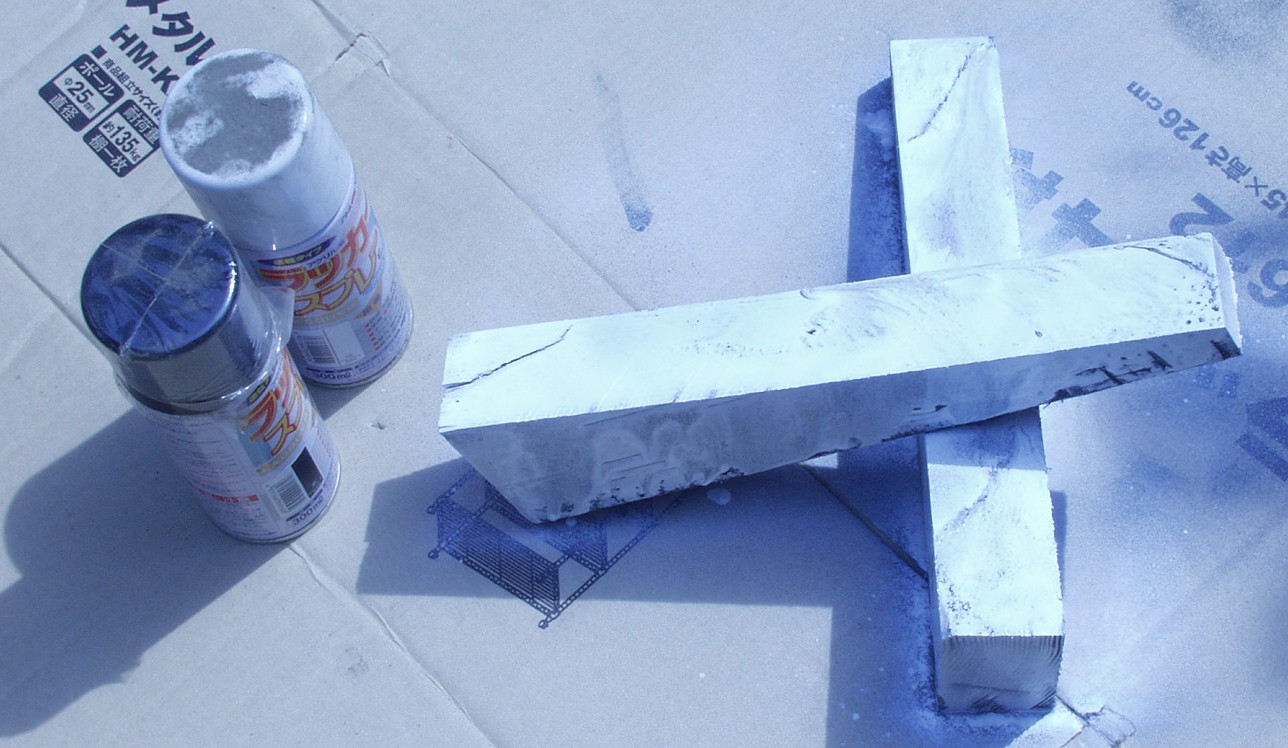

32. ラッカー・ペイントを塗る 黒を下塗り、中塗りを白、仕上げに黒を塗る

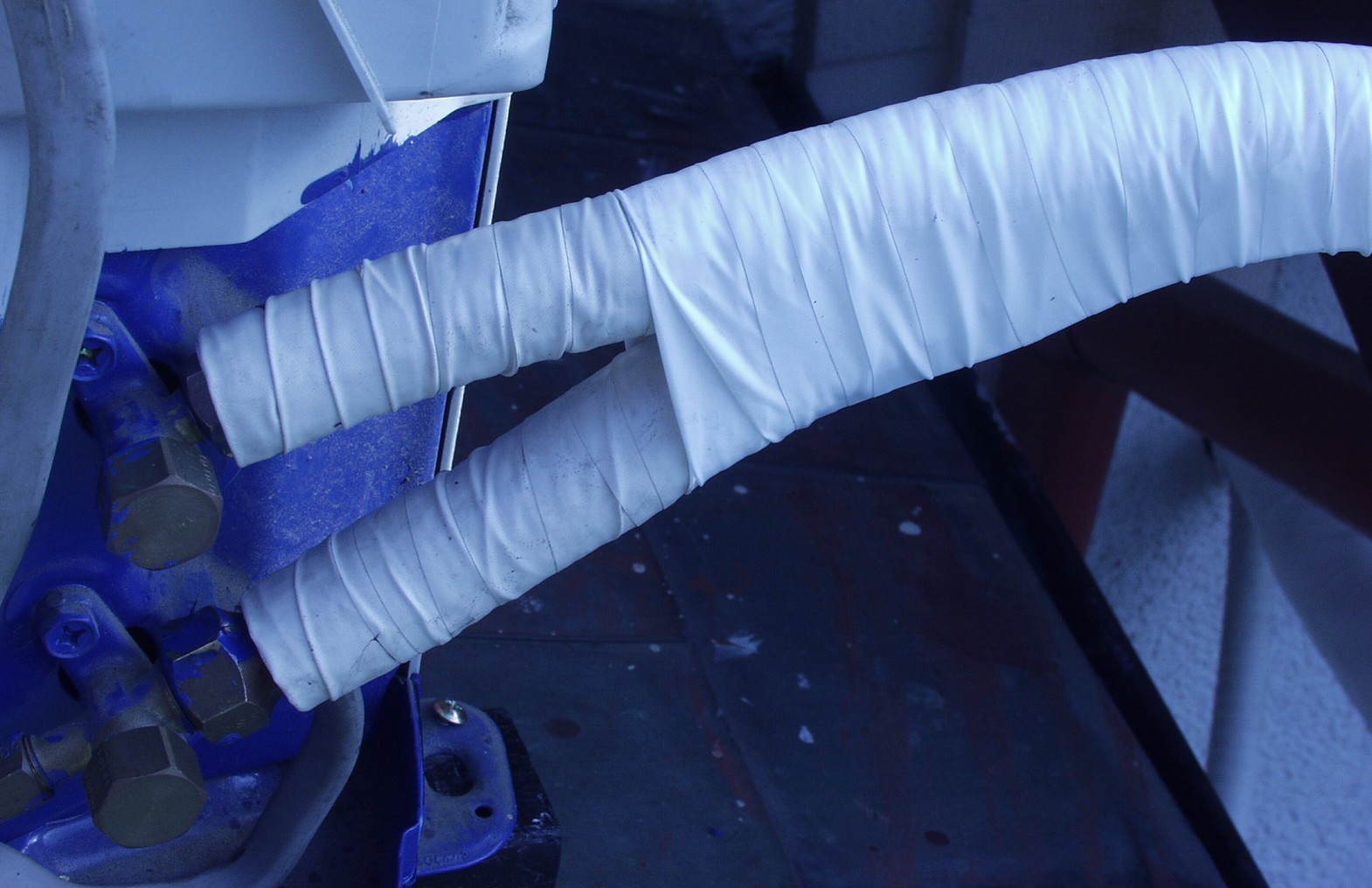

33.室外機側の配管の様子 頭の(エフコ)・テープは折って巻く

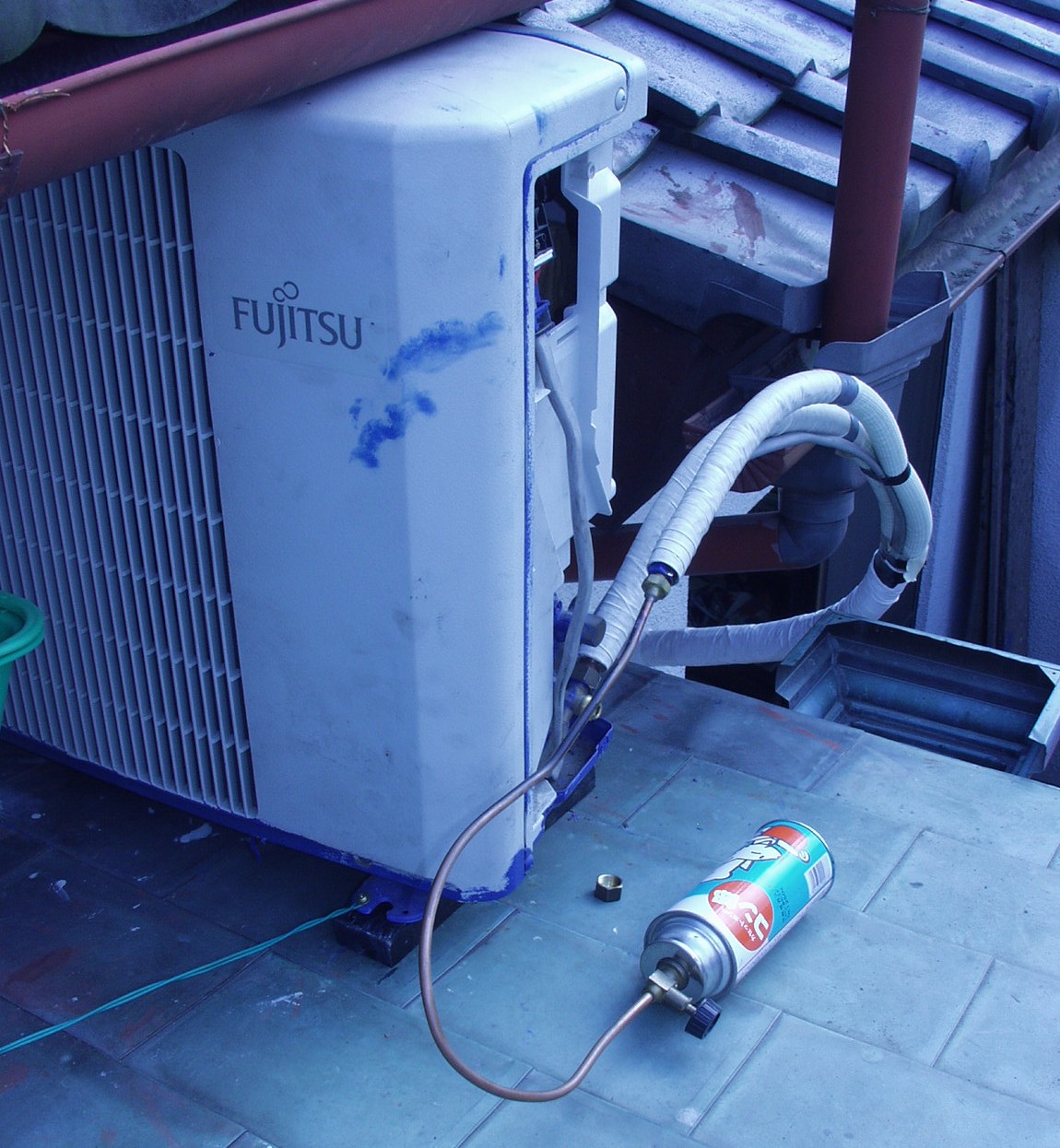

34.エアー・パージ。 卓上コンロ用のブタン・ガスで十分行い、フロンガスの流出を出来るだけ無くす
35.室外機側の配管接続・ 頭の(エフコ)・テープは折って巻く
36.室外機側の取付 東側から見る
37.室外機側の取付 西側から見る 風通しが良いので暖房運転も期待出来る
4.完成 1人で取り付けて、所用時間は5時間(12時開始、17時終了)
