Sansui AU−D907X Decade修理記録
平成14年5月5日到着 平成14年5月21日完成
注意 このAMPはRL−SPのアース側にもAMPが入っています
    よって、AMPのシャーシにSPの線(アース側)を接続してはいけません、共通にしてもいけません、終段TRが死にます
  1. 修理前の状況
    オーバーホール

  2. 原因


  3. 修理状況
    メインAMPのバランス/バイアス半固定VR交換、13mmΦ高級品。
    メインAMPの初段FET(電界効果トランジスター)交換
    コントロールAMPの初段FET(電界効果トランジスター)交換
    フラット/コントロールAMPの初段FET(電界効果トランジスター)交換。
    SP接続リレー                       2個
    バランスVR                         1個
    取り外し、各基板の半田不良を修理します、所謂、半田補正作業。

  4. 使用部品
    バランス、バイアス調整用 半固定VR        10個
    FET(電界効果トランジスター)   4個
    TR(コンデンサー)                    6個
    SP接続リレー                       2個
    バランスVR                         1個

  5. 修理費  34,000円    通常修理。

  6. Sansui AU−D907X Decade の仕様(マニアル・カタログより)

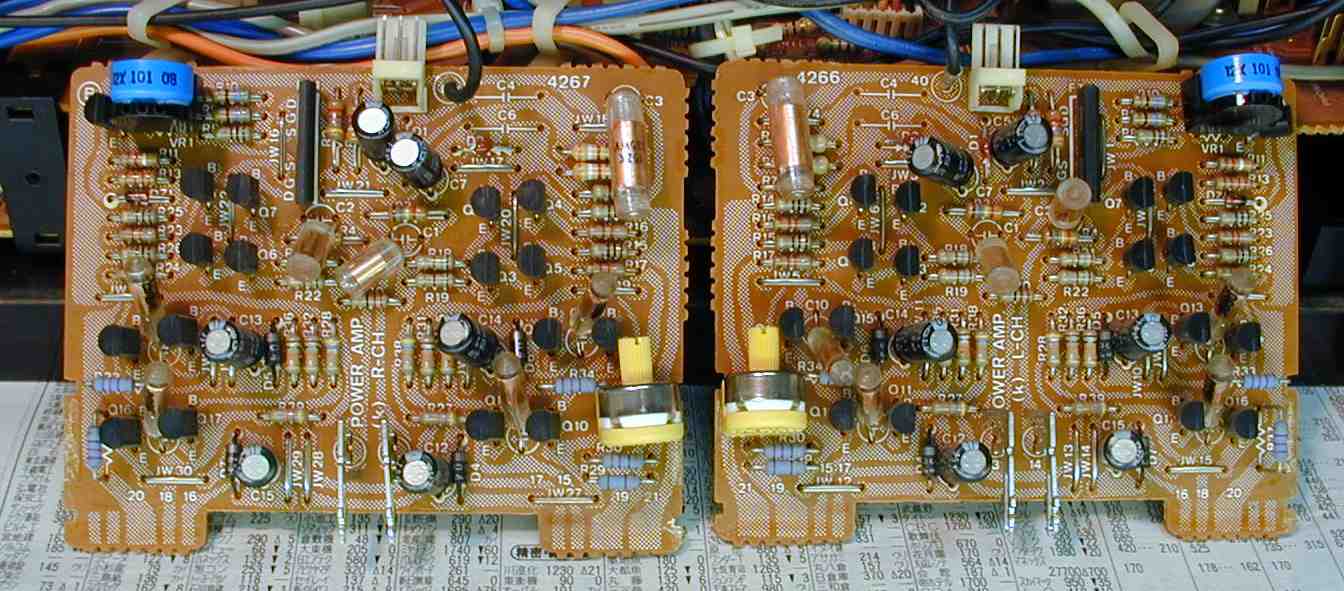

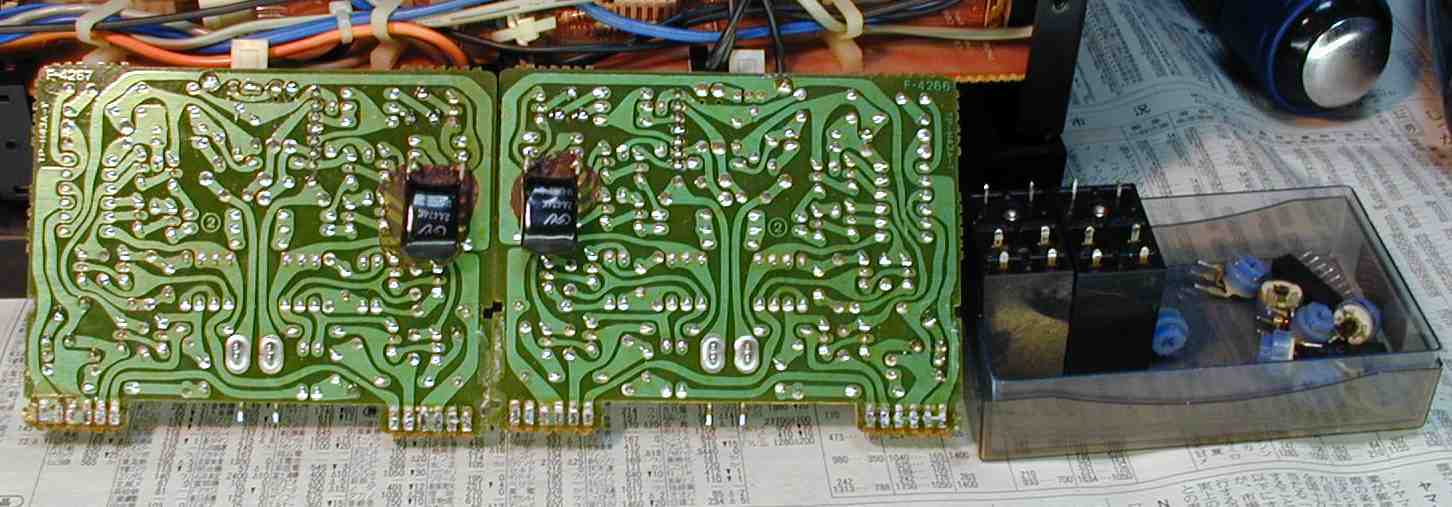

1. RLドライブ基板修理、FET(電界効果トランジスター)、半固定VR交換

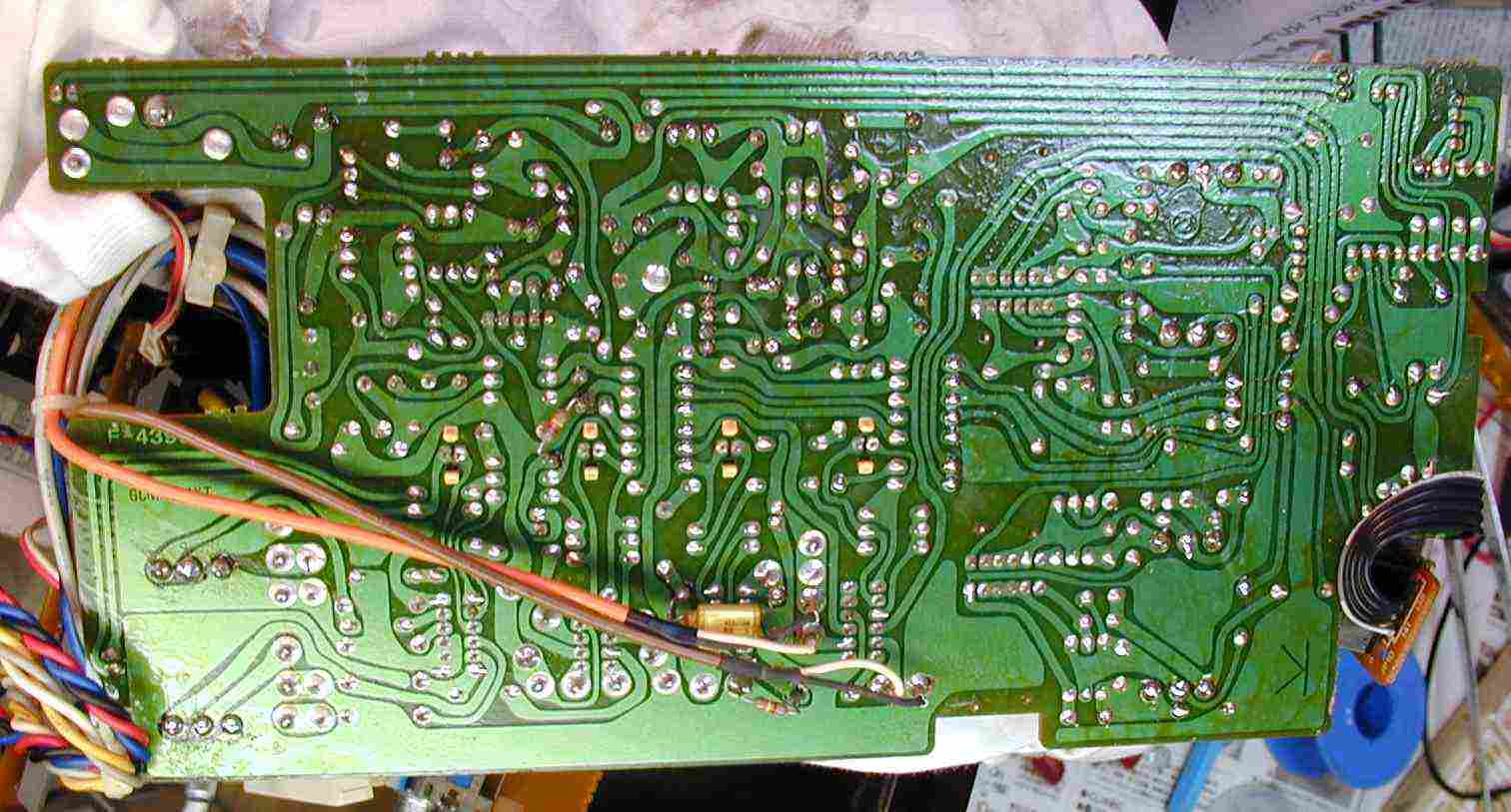

2. RLドライブ基板半田補正

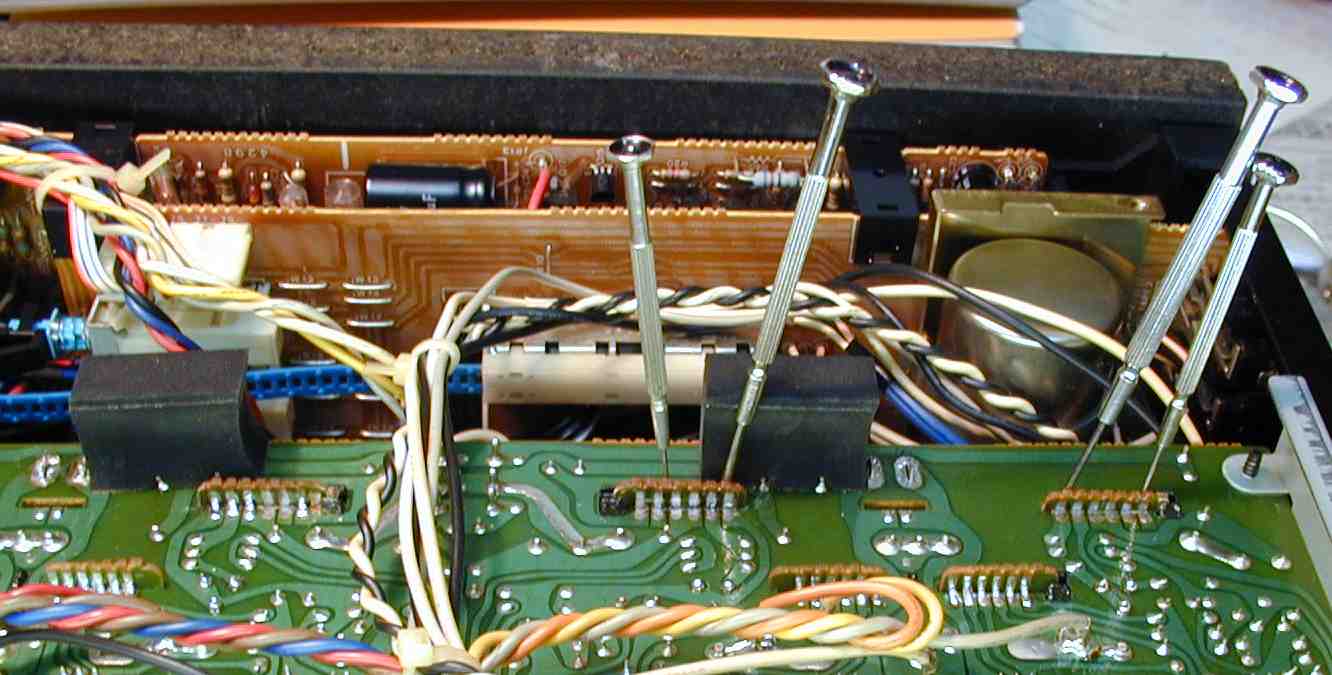

3. ドライブ基板修理取り付け、隙間を狭め、半田の強度を増す
4. RCA端子が付いた入力切り替え基板の半田補正

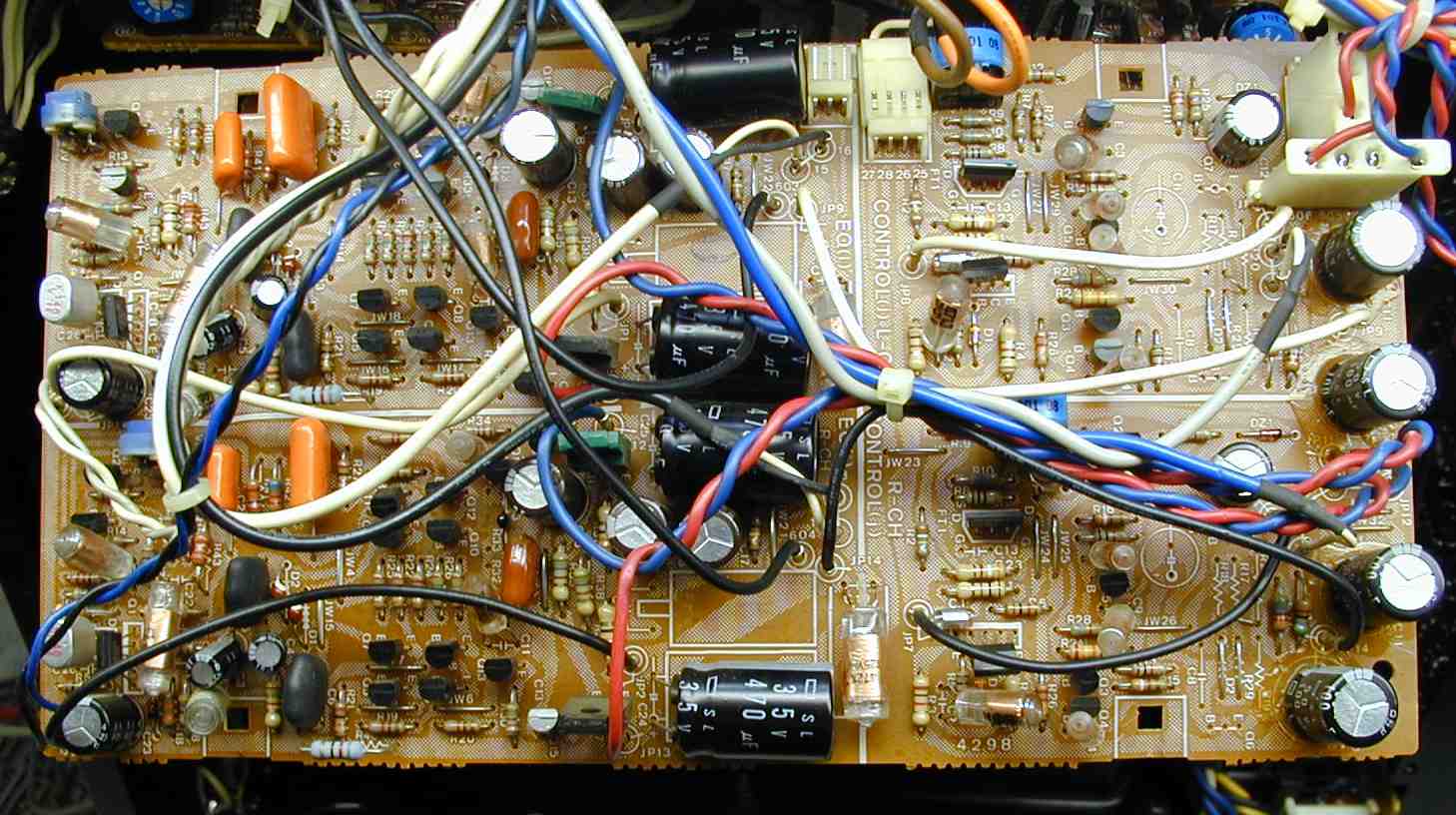

5. EQ/コントロール基板修理、FET(電界効果トランジスター)、半固定VR交換

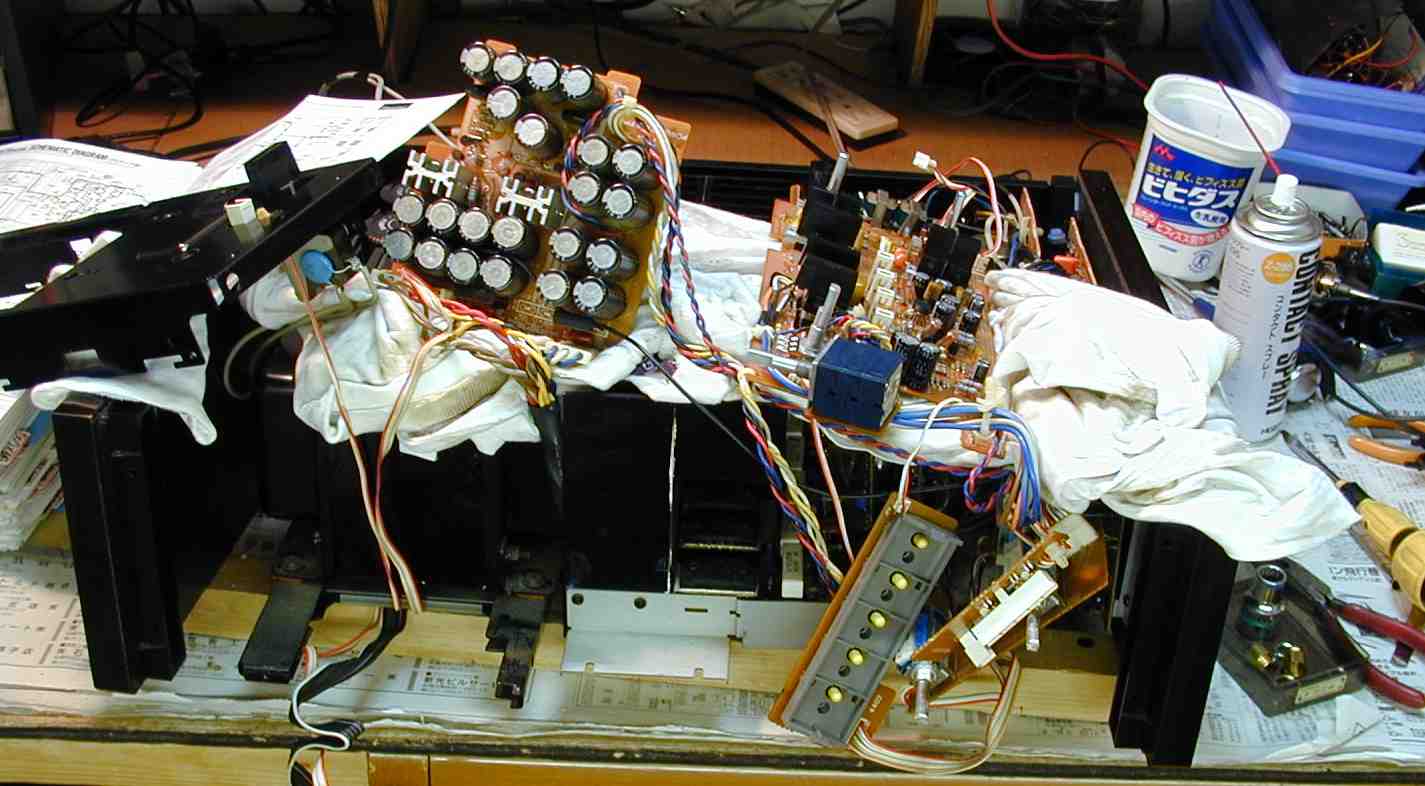

6. パネルを取り、トーン基板、定電圧基板の修理
7. トーン基板、半固定VR、TR(コンデンサー)交換
8. パネル洗浄
9. SP出力リレー交換
    写真紛失

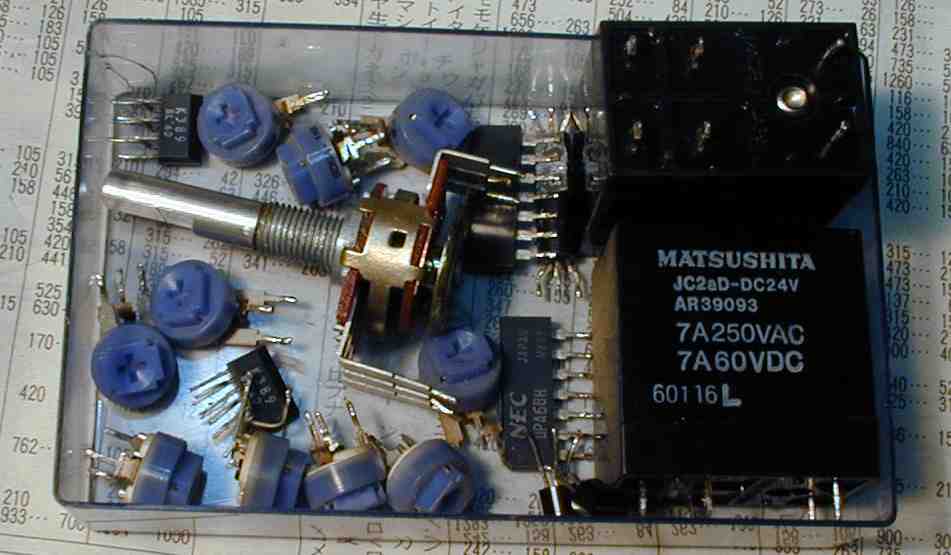

10. 交換部品

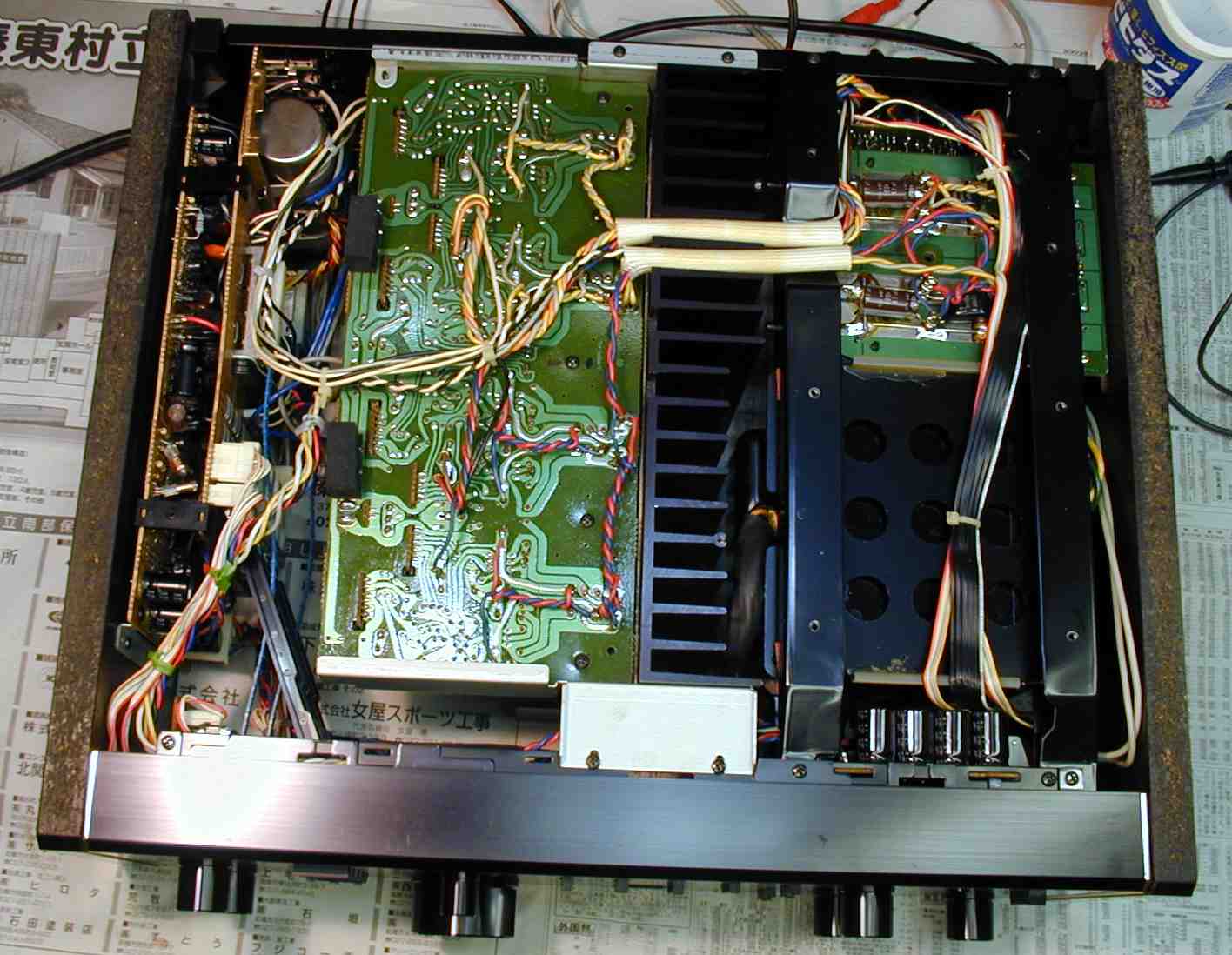

11. 完成、下から見る

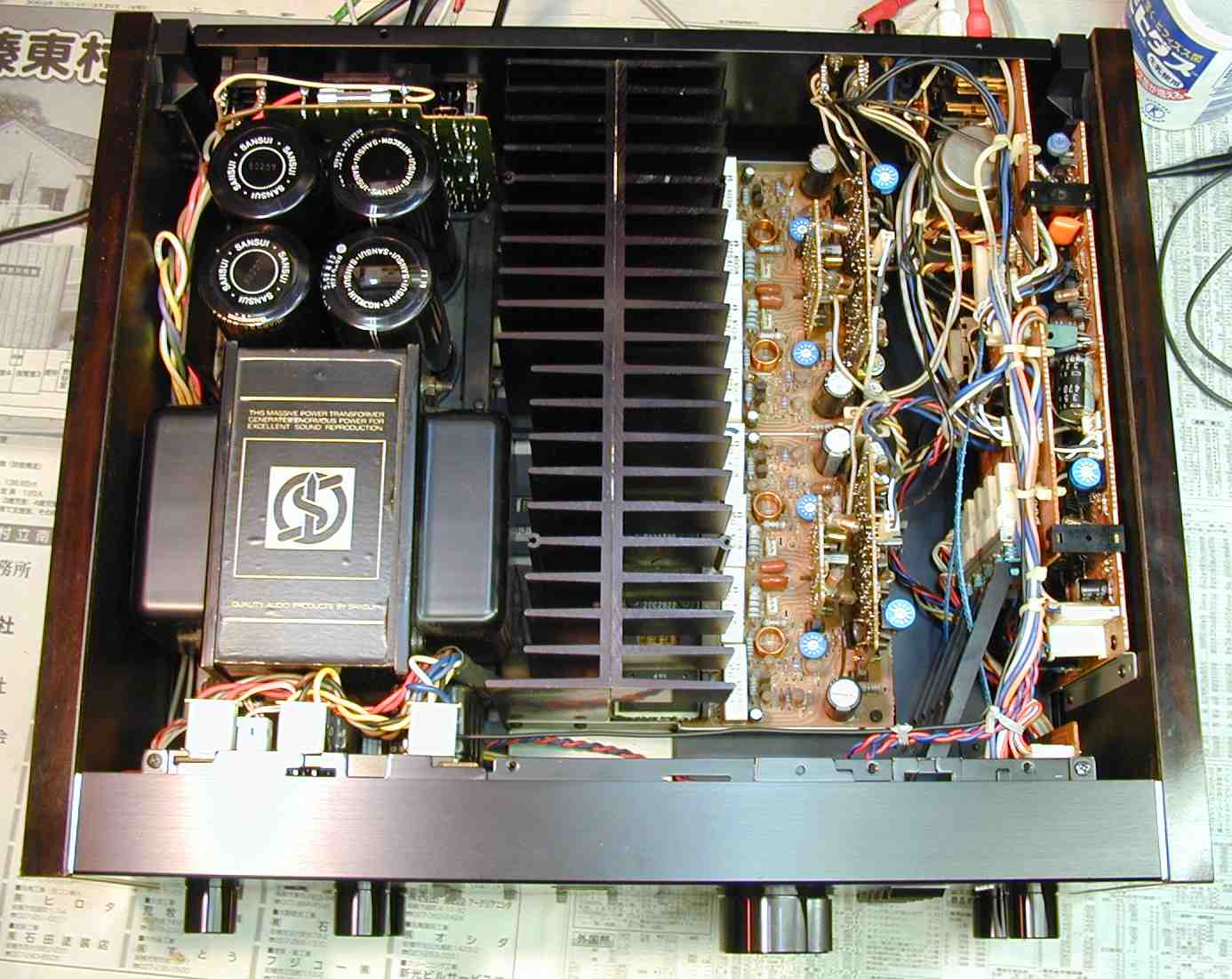

12. 完成、上から見る
13. 出力/歪み率測定・調整

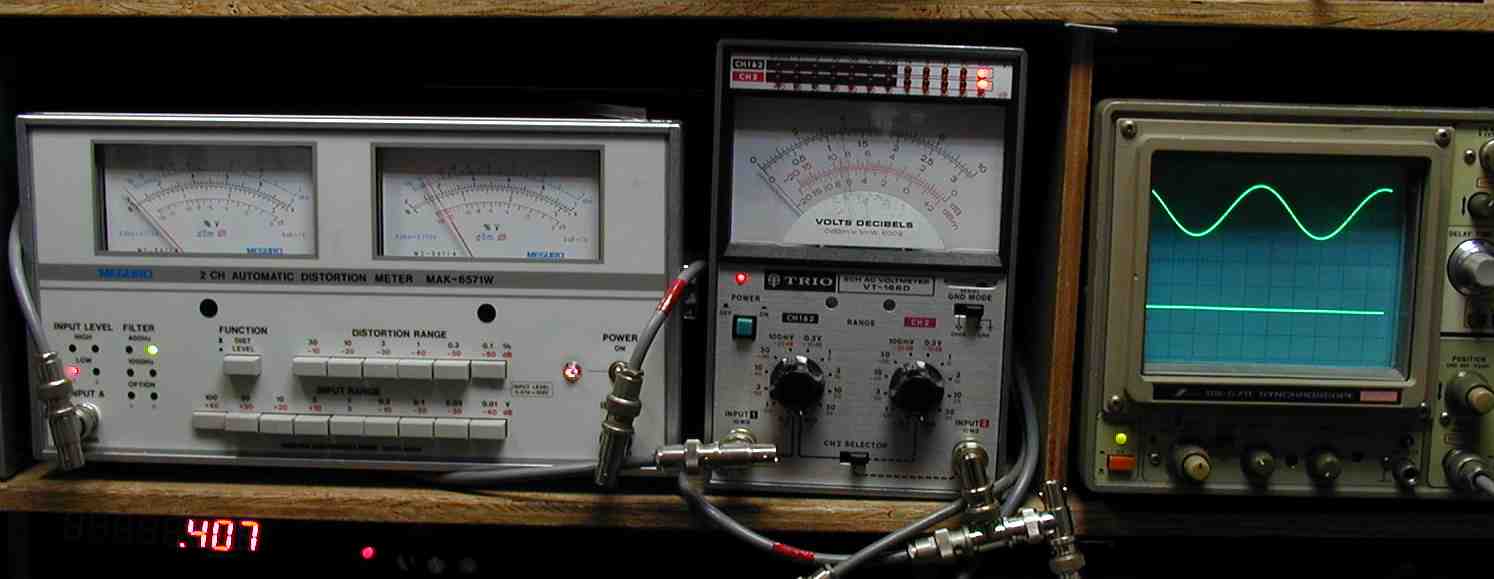

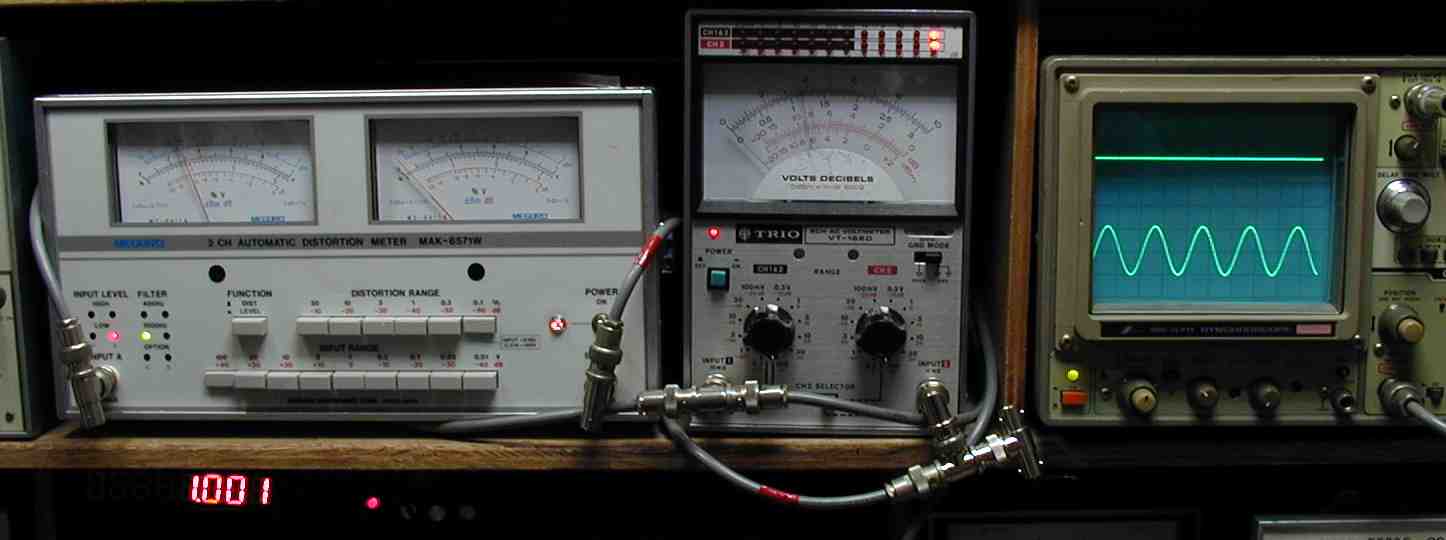

14. 右出力/歪み率測定・調整  38V=180W 歪み率0.03% at=1000HZ
15. 右出力/歪み率測定・調整  38V=180W 歪み率0.03% at=400HZ

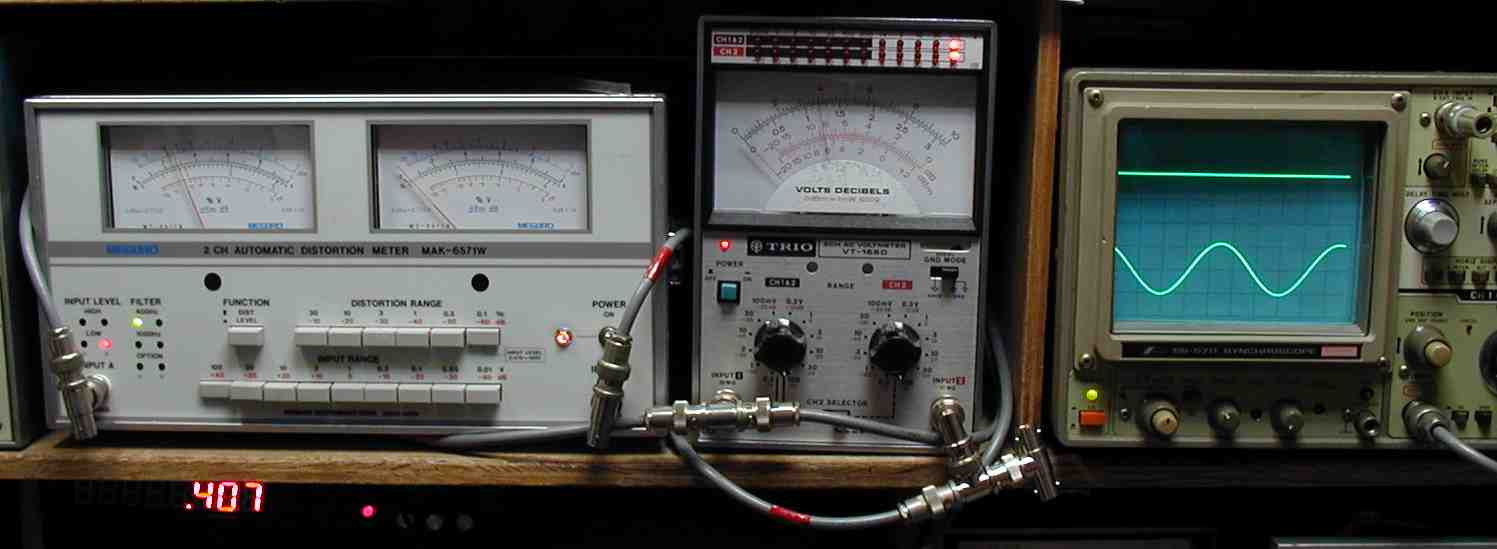

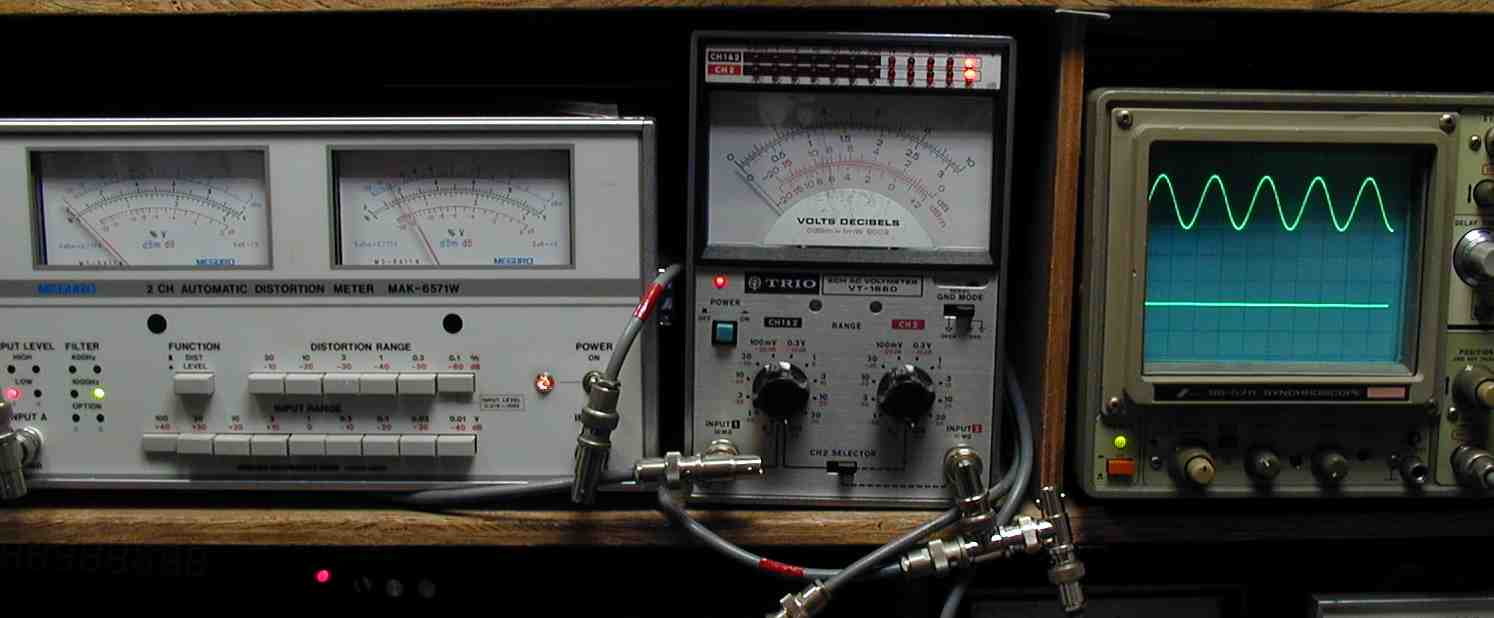

16. 左出力/歪み率測定・調整  38V=180W 歪み率0.03% at=1000HZ
17. 左出力/歪み率測定・調整  38V=180W 歪み率0.03% at=400HZ
S. Sansui AU−D907X Decade の仕様(マニアル・カタログより)
型式 インテグレーテッドDCアンプ AU-D907X (Decade)
パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式
実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz)
160W+160W(8Ω、10Hz〜20kHz)
250W+250W(4Ω、1kHz)
210W+210W(6Ω、1kHz)
180W+180W(8Ω、1kHz)
全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時)
0.005%(6Ω、10Hz〜20kHz、1/2実効出力時)
混変調歪率(60Hz=7kHz=4=1) 0.003%(8Ω、実効出力時)
出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz
ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω)
周波数特性(1W) DC〜300kHz +0 -3dB
エンベロープ歪 測定限界以下
TIM歪(Sawtooth法) 測定限界以下
スルーレイト ±300V/μsec(6Ω)
ライズタイム 0.5μsec
イコライザーアンプ部(Hi-Precisionイコライザー)
入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ
Phono High MC=2.5mV/100Ω
Phono MC Low=100μV/3.2Ω(MCトランス採用)
Phono MC High=300μV/40Ω(MCトランス採用)
CD、Tuner、Tape1、2=150mV/47kΩ
Phono最大許容入力(1kHz、THD 0.01%) MM=300mV
High MC=300mV
MC High=35mV(トランス方式)
出力レベル/インピーダンス Tape rec=150mV/600Ω
RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB
SN比(Aネットワーク、ショートサーキット) Phono MM=90dB
Phono MC=80dB以上(100μV)
CD、Tuner、Tape=110dB
トーンコントロール Bass最大変化量=±10dB(20Hz)
Treble最大変化量=±10dB(20kHz)
トーンセレクター Bass=100Hz、200Hz
Treble=4kHz、8kHz
サブソニックフィルター 16Hz(-3dB、6dB/oct)
オーディオミューティング -20dB
総合
定格消費電力(電気用品取締法) 370W
外形寸法 幅466x高さ161x奥行431mm
重量 20.5kg
価格 189,000(1984年発売)
