Ｓａｎｓｕｉ　ＡＵ−７５００．　４台目修理記録

平成１４年１月３０日到着　３月１６日完成

A．修理前の状況 　　状態が悪いので、部品取りを探す 　　 B．　原因 　　経年変化多数 Ｃ．　修理状況 　メインAMPの調整用　半固定ＶＲ交換 　メインAMPの初段ＴＲ（トランジスター）交換 　終段ＴＲ（トランジスター）取り付け直し 　ＳＰ接続リレ−交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 Ｄ．　使用部品 　部品と利用１台使用 Ｅ．　修理費　３８，５００円　　　　＜＜通常修理＞＞

１．　ＲＣＡ端子の交換

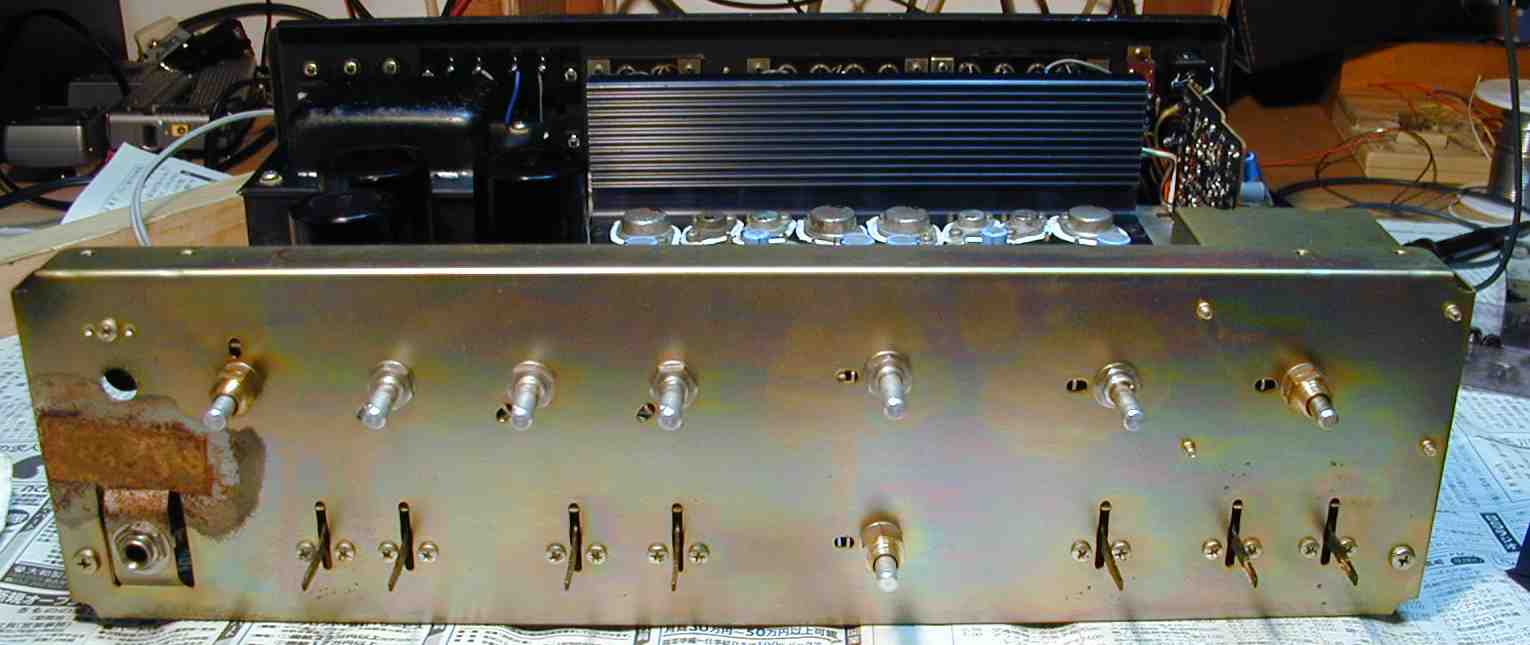

２．　前面パネルははずす、ＶＲ／ＳＷの「ガリ」取り

３．　ついでにパネル／ツマミの洗浄

４．　ＳＰ接続リレ−の交換、右端が交換した物

５．　終段／前段のＴＲ（トランジスター）、シリコンが長年の熱で流れだし全く無い 　　ＴＲ（トランジスター）は２組から選別して良い物を使用する。

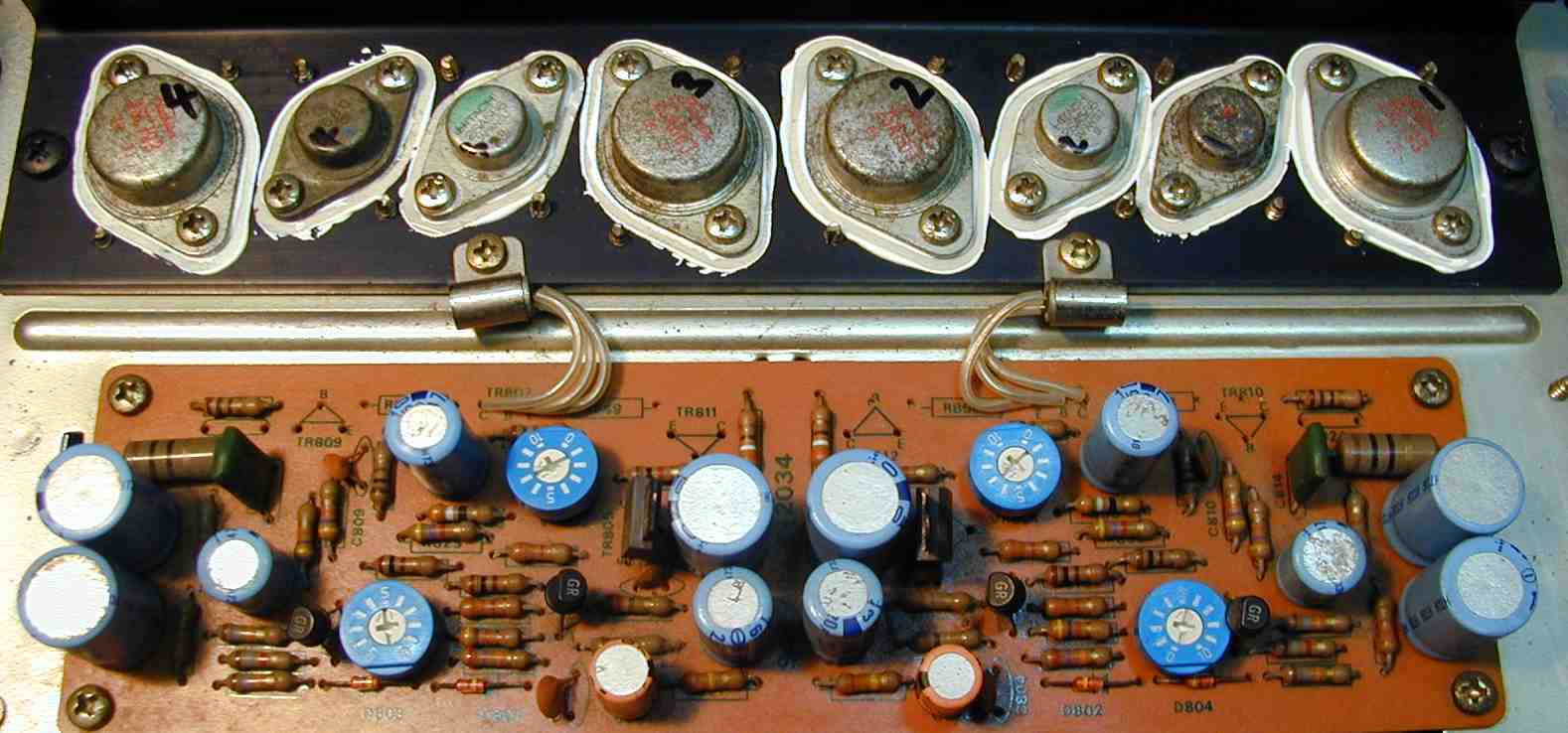

６．　修理の終わった終段部、半固定ＶＲを交換したドライブ基板。

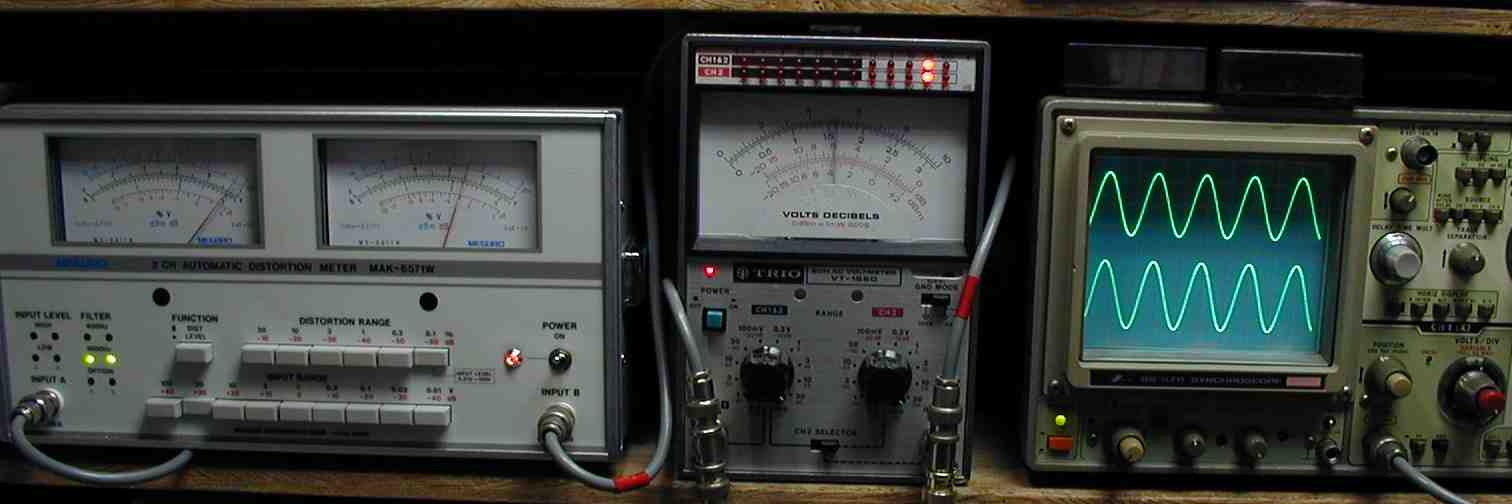

７．　出力／歪み測定・調整

８．　１７Ｖ＝３６Ｗ／８Ω　歪み率＝０．１％　　４００ＨＺ

９．　１７Ｖ＝３６Ｗ／８Ω　歪み率＝０．１％　　１０００ＨＺ

１０．　完成下から見る

１１．　完成上から見る

１２．　修理完成し、２４時間エージング中。
