Sansui AU−9900. 5台目修理記録
15年4月1日到着  4月25日完成
  • A. 修理前の状況
     プロテクト動作

  • B. 原因
     経年変化による劣化、何回か修理履歴がある、最後の修理方法が悪い

  • C. 修理状況
      SP接続リレー交換
      メインAMPバイアス/バランス半固定VR交換
      メインAMP TR(トランジスター)交換
      コントロールAMP TR(トランジスター)交換
      EQ−AMP TR(トランジスタ−)交換
      結合コンデンサー交換
      電源ケーブル交換
      SW、VR清掃
      配線手直し、補強
      経年劣化による各部ハンダ補正


  • D. 使用部品
      SP接続リレー                      1個
      メインAMPバイアス/バランス半固定VR     4個
      メインAMP TR(トランジスター)     +
      コントロールAMP TR(トランジスター) +
      EQ−AMP TR(トランジスター)      =  46個
      電解コンデンサー                   60個
      整流ダイオード                      6本
      フュ−ズ                          2本
      電源コード

  • E. 調整

  • F. 修理費   94,600円    オーバーホール修理。
  • . Sansui AU−9900 の仕様(マニアル・カタログより)

A. 修理前の点検状況

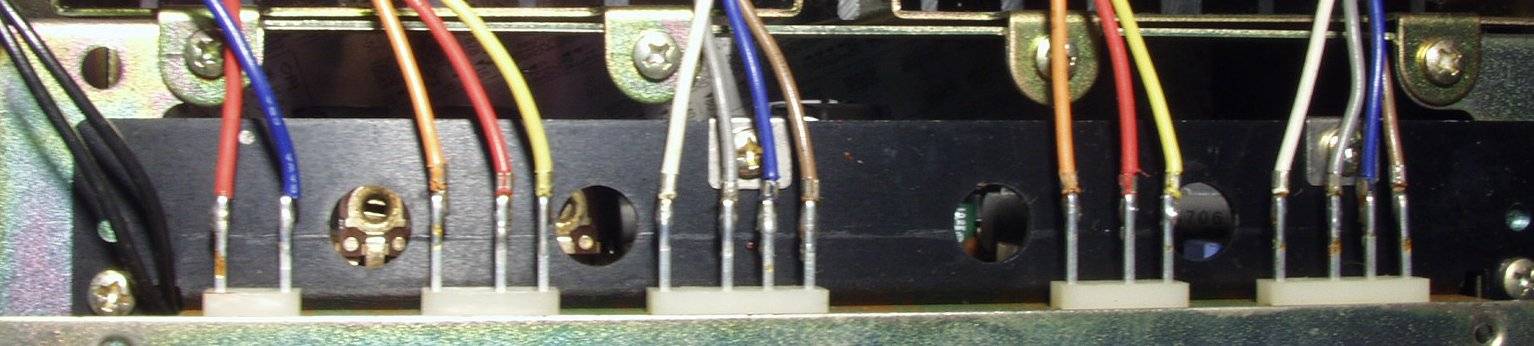

A1. 修理前  雑音がコネクターと思い半田付けした物 その1
          お陰で、修理は倍の時間が必要、基盤が抜けない

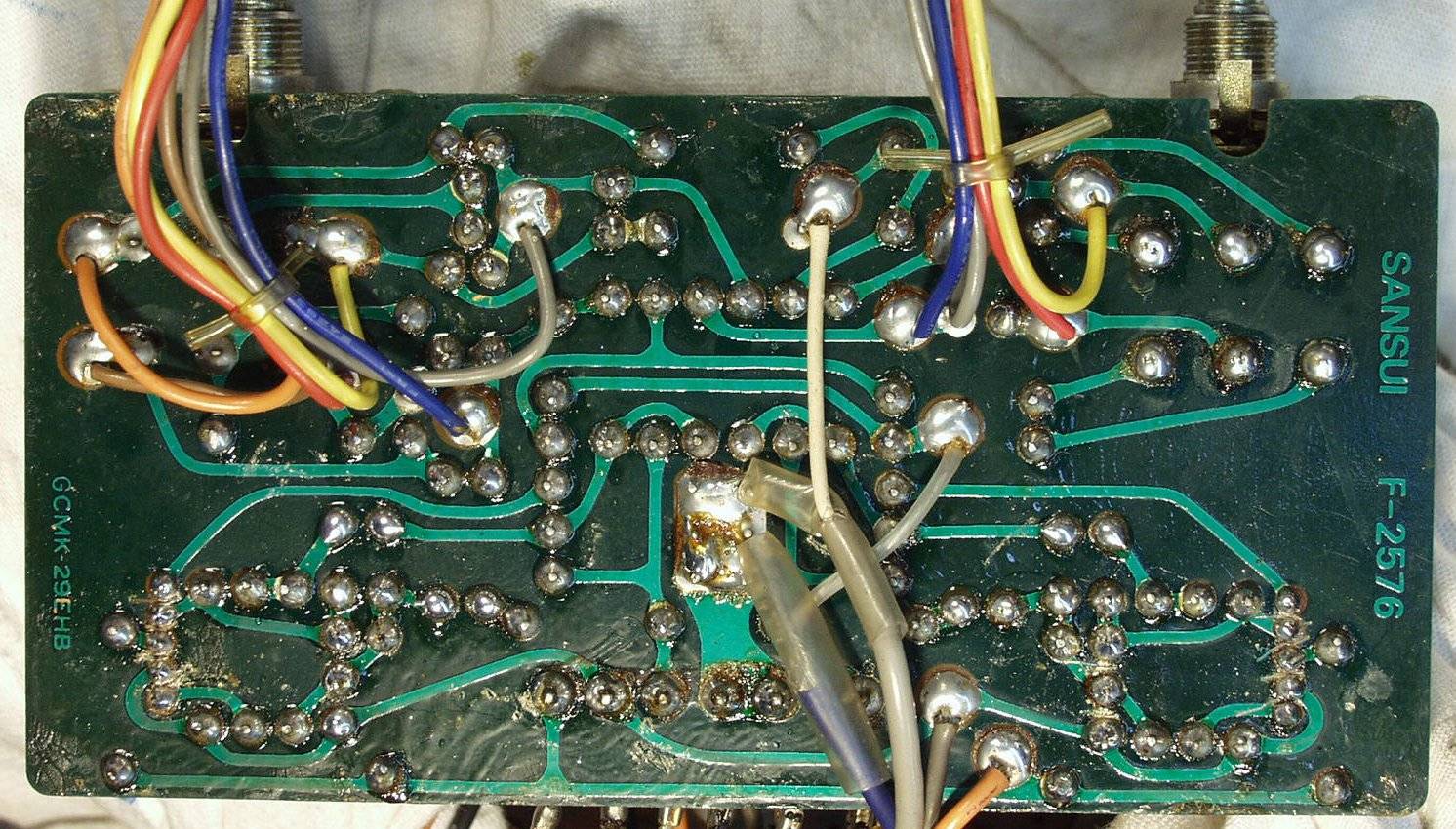

A2. 修理前 雑音がコネクターと思い半田付けした物 その2
A3. 修理前 雑音がコネクターと思い半田付けした物 その3 コントロール部
A4. 修理前 雑音がコネクターと思い半田付けした物 その4
C. 修理状況

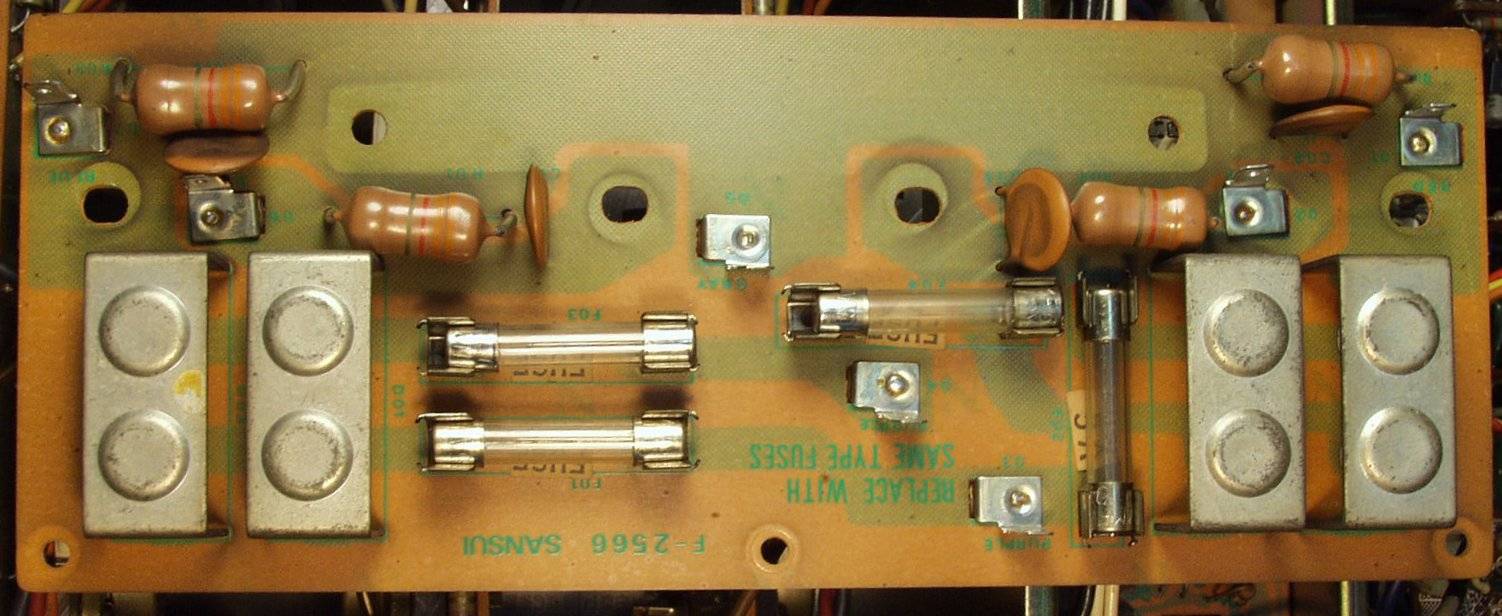

C1A. 修理後 終段整流基盤

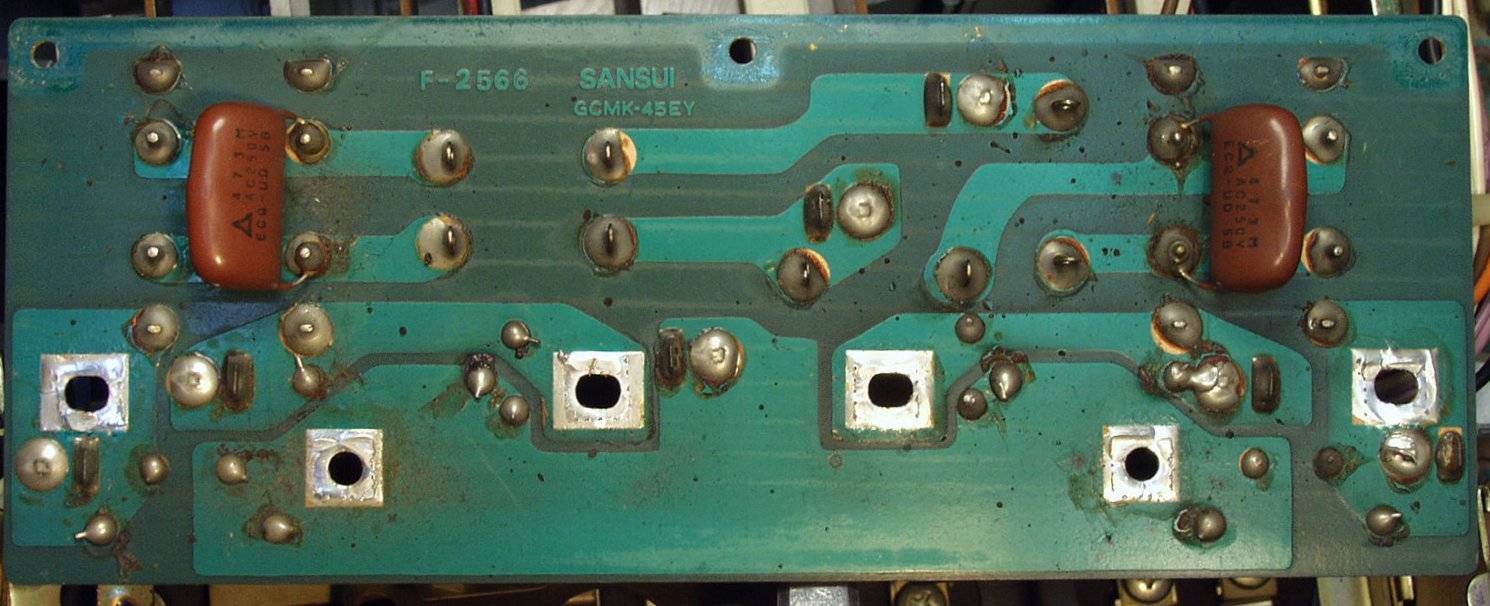

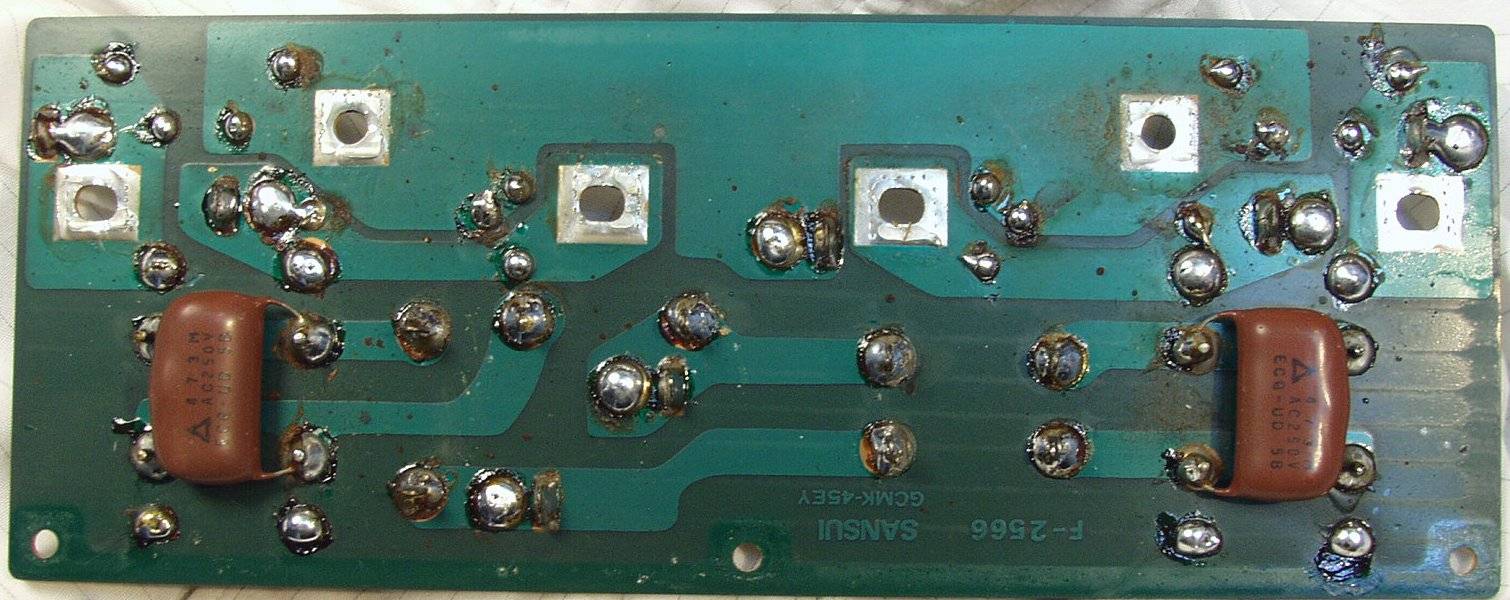

C1B. 修理前 終段整流基盤裏
C1C. 修理(半田補正)後 終段整流基盤裏 全半田やり直す

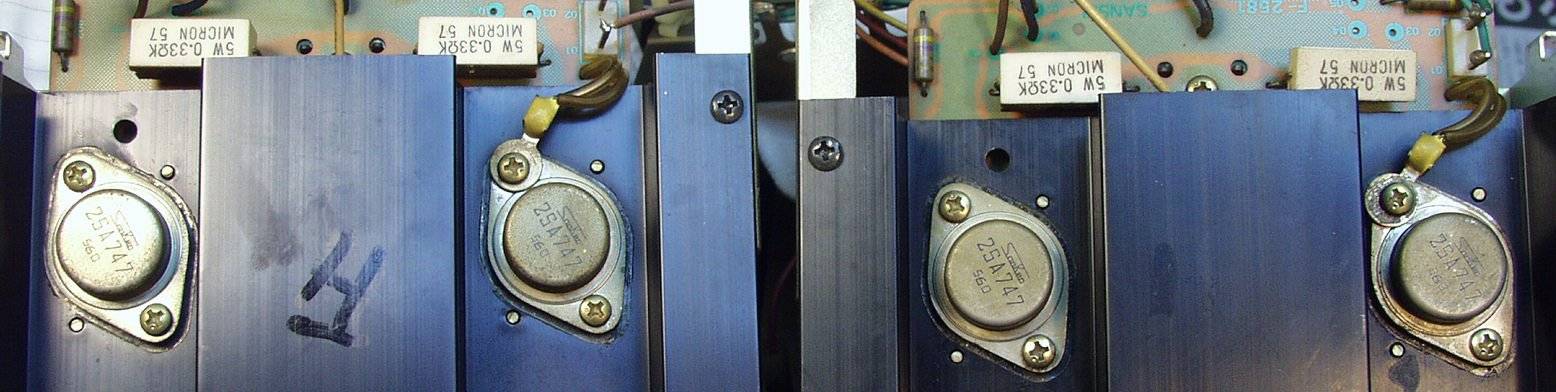

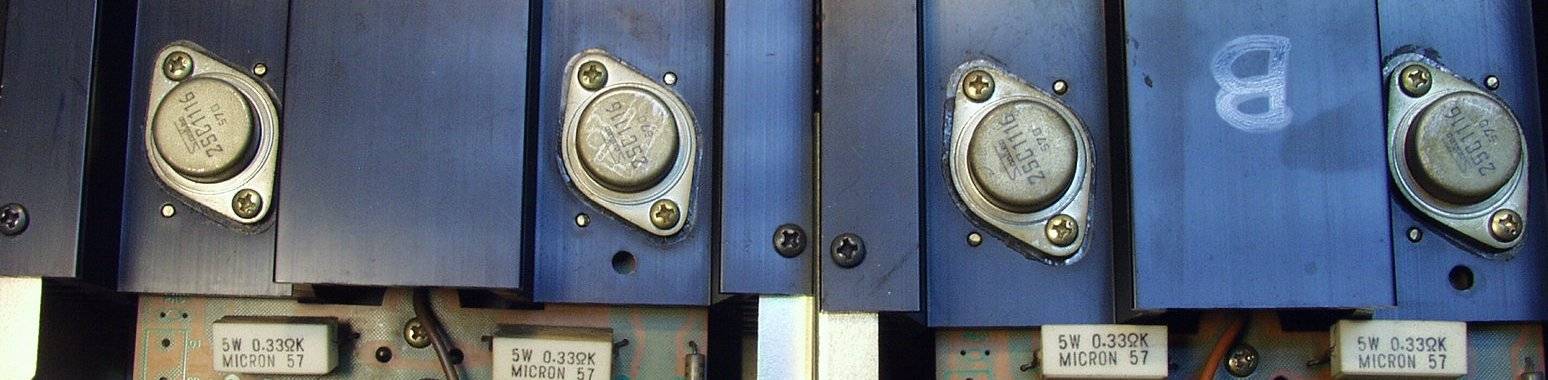

C1D. 修理前 終段TR(トランジスター)NPN側 シリコングリスが殆ど無い

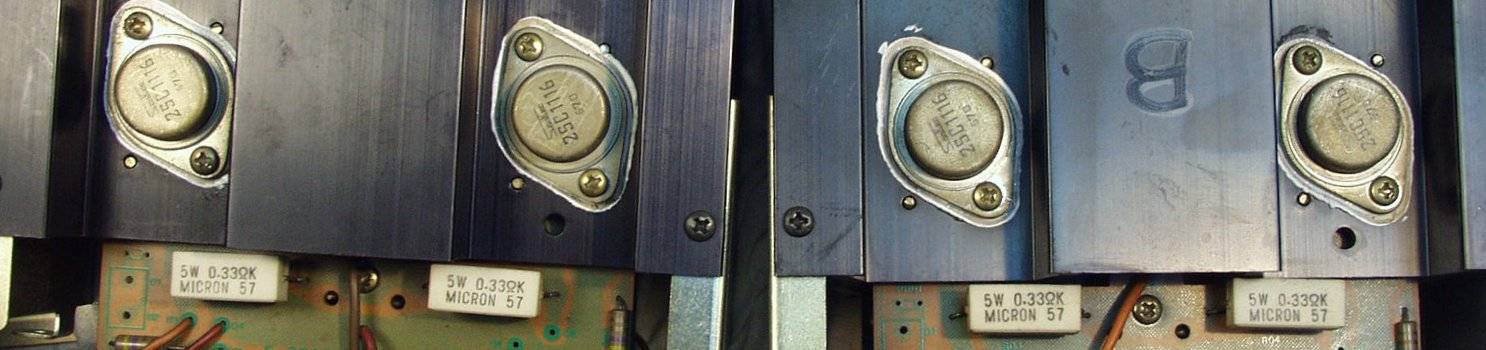

C1E. 修理後 終段TR(トランジスター)
C1F. 修理前 終段TR(トランジスター)PNP側 シリコングリスが殆ど無い
C1G. 修理後 終段TR(トランジスター)

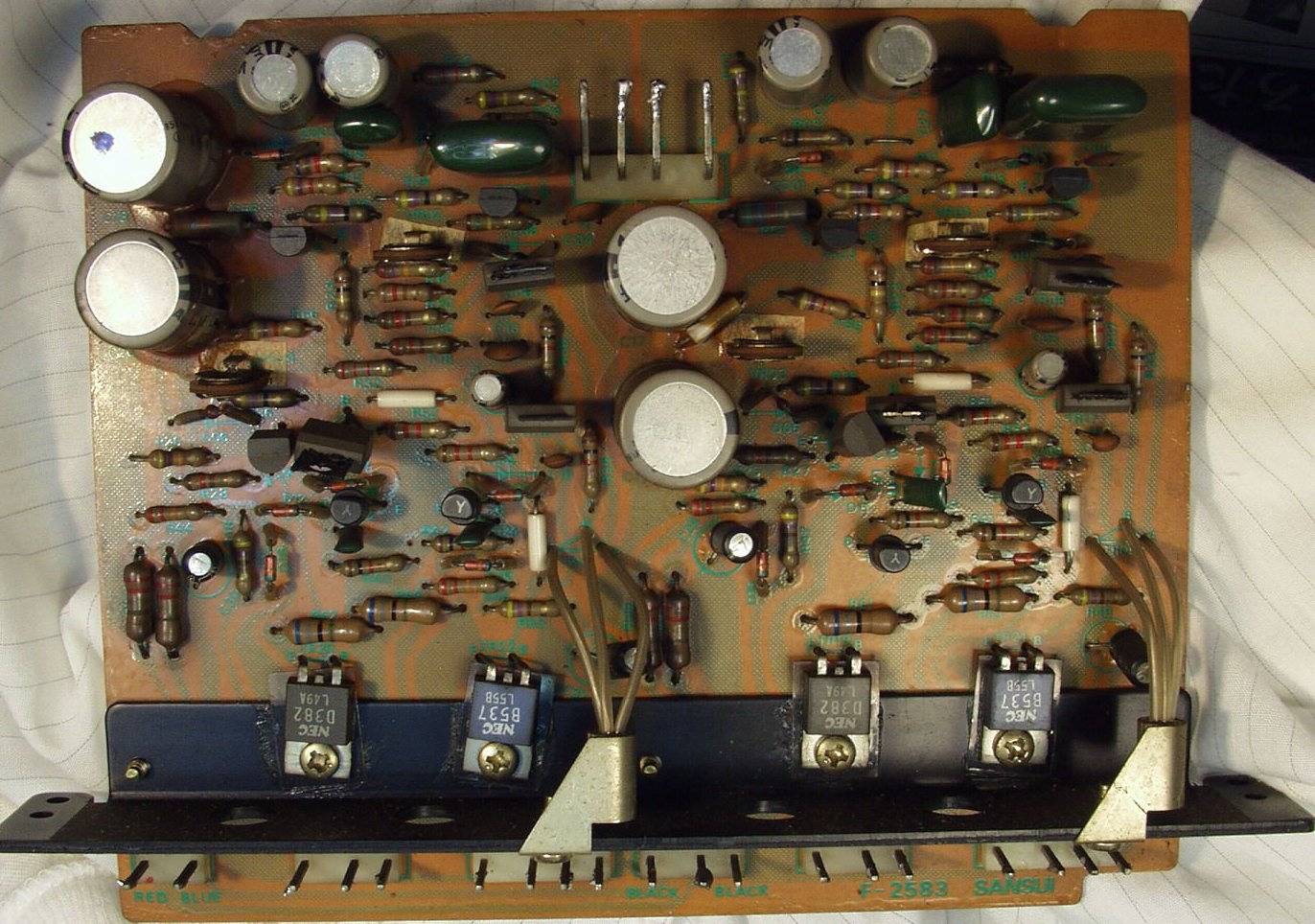

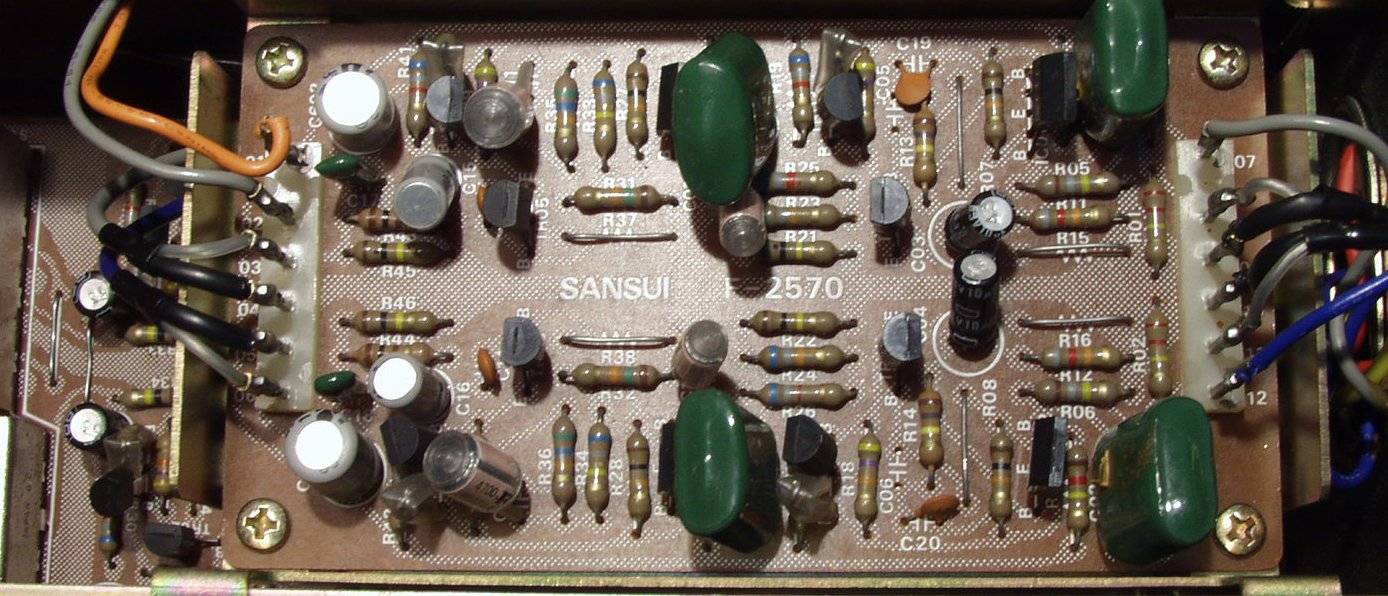

C2A. 修理前 ドライバー基盤

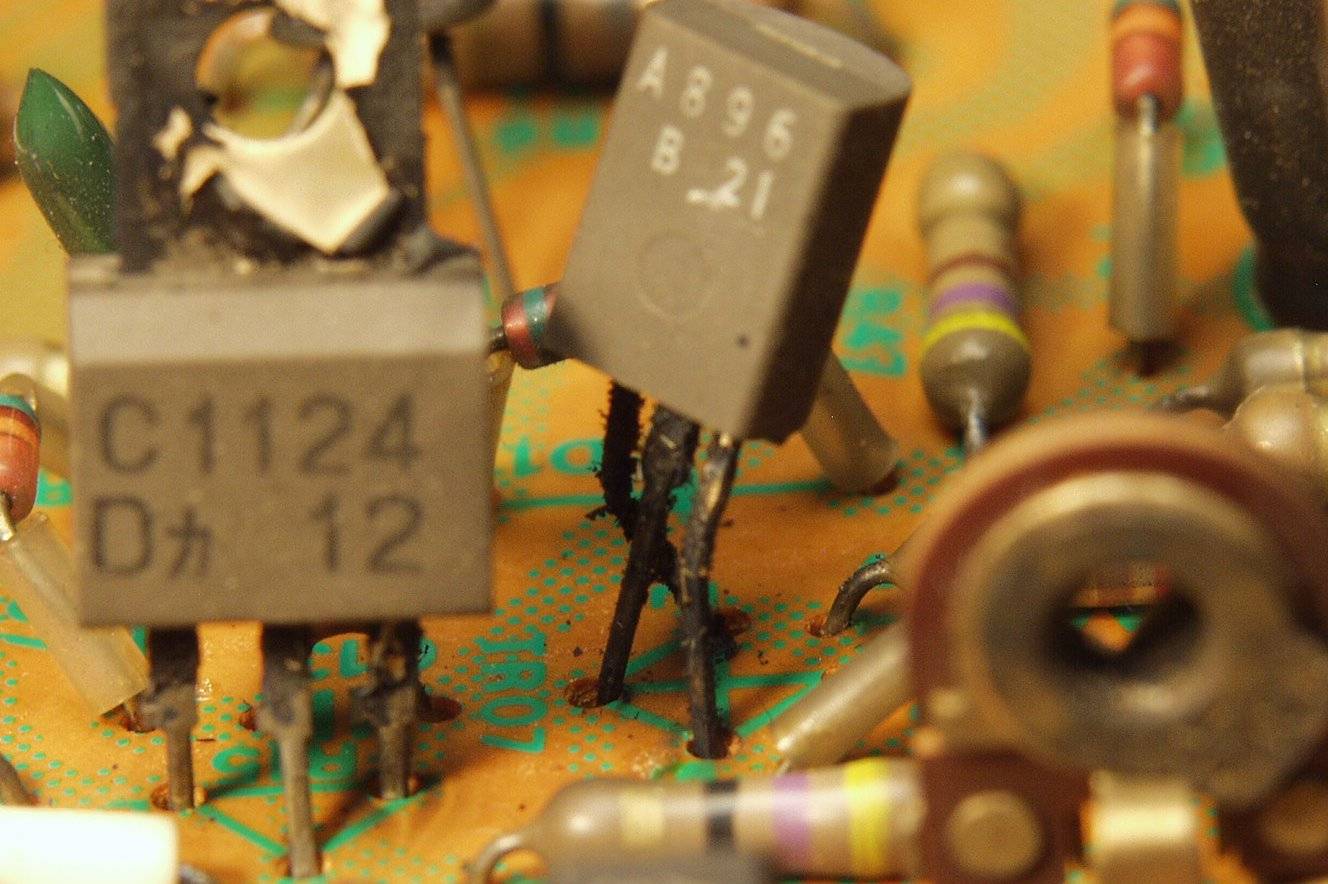

C2B. 修理前 ドライバー基盤 左=半固定VR  右=腐食した初段TR(トランジスター) 何れも交換

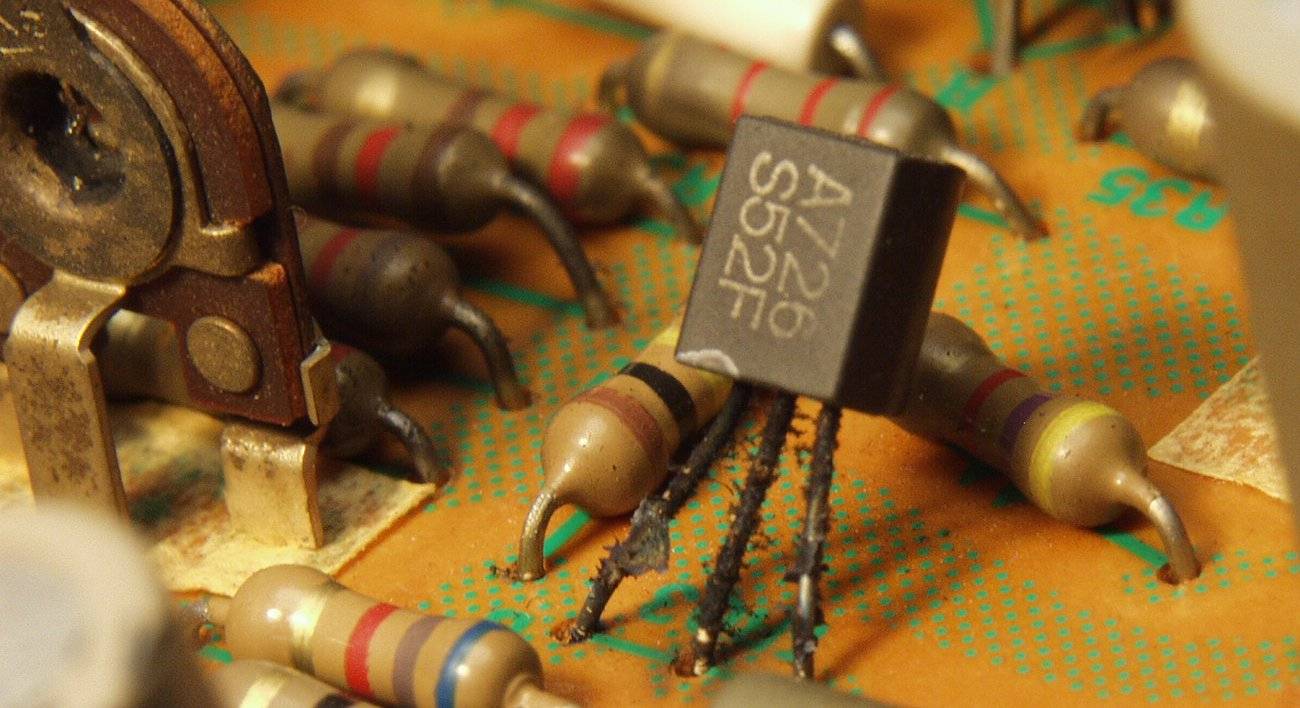

C2C. 修理前 ドライバー基盤 左=腐食した中段TR(トランジスター) 右=半固定VR 何れも交換

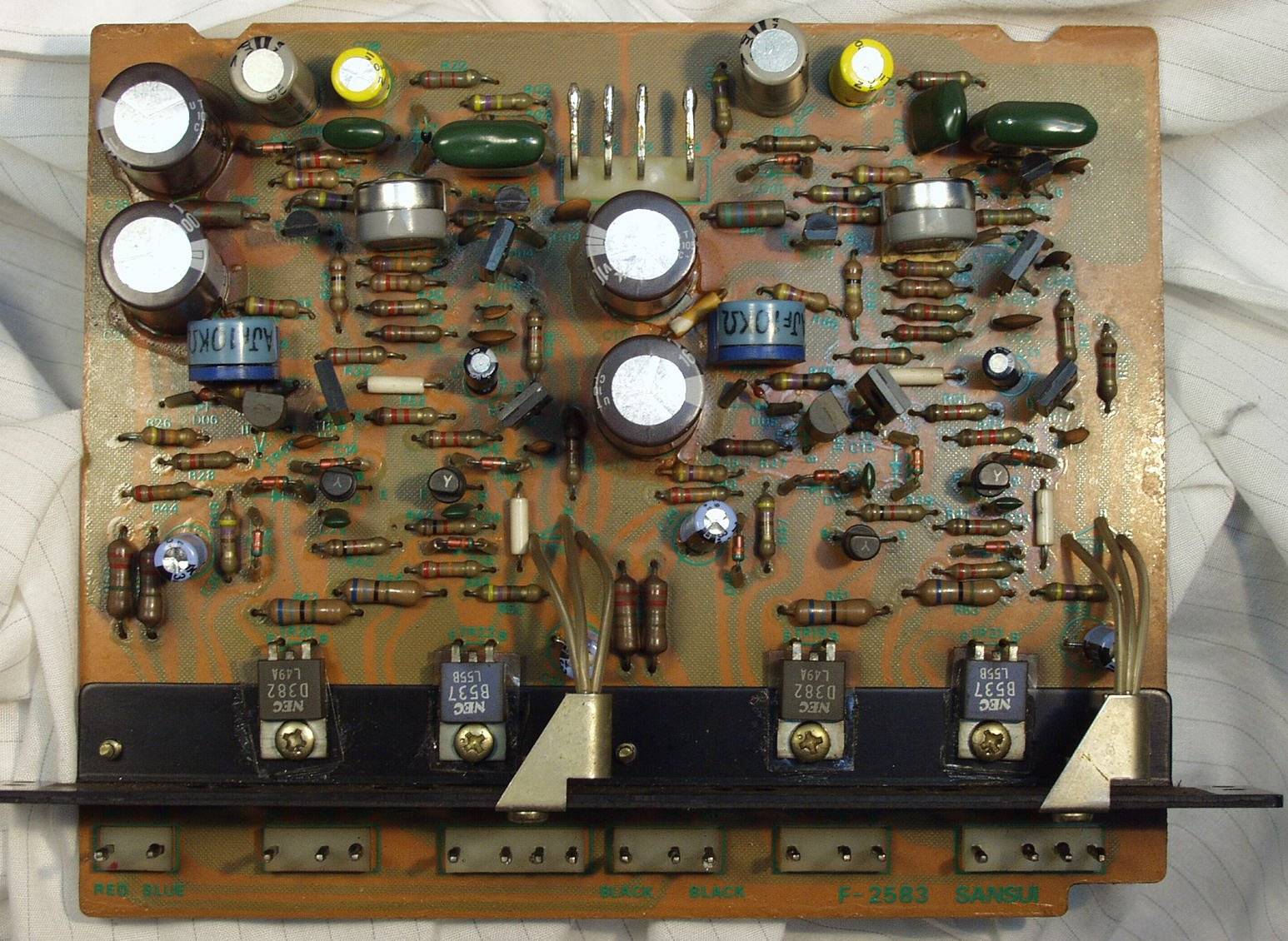

C2D. 修理後 ドライバー基盤 初段TR(トランジスター)4個 中段TR(トランジスター)6個 半固定VR4個
            電解コンデンサー14個交換

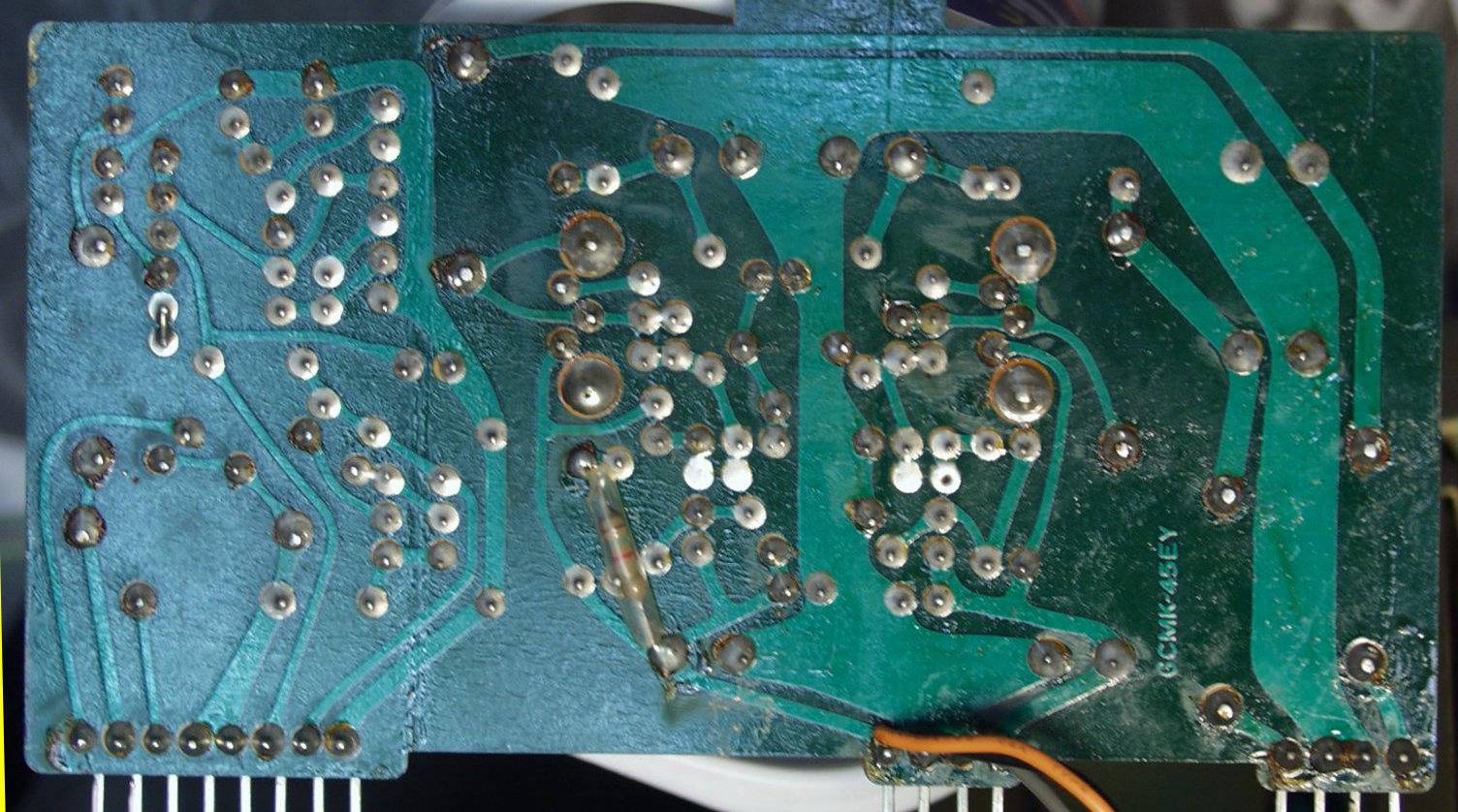

C2E. 修理前 ドライバー基盤裏
C2F. 修理(半田補正)後 ドライバー基盤裏 全半田やり直す

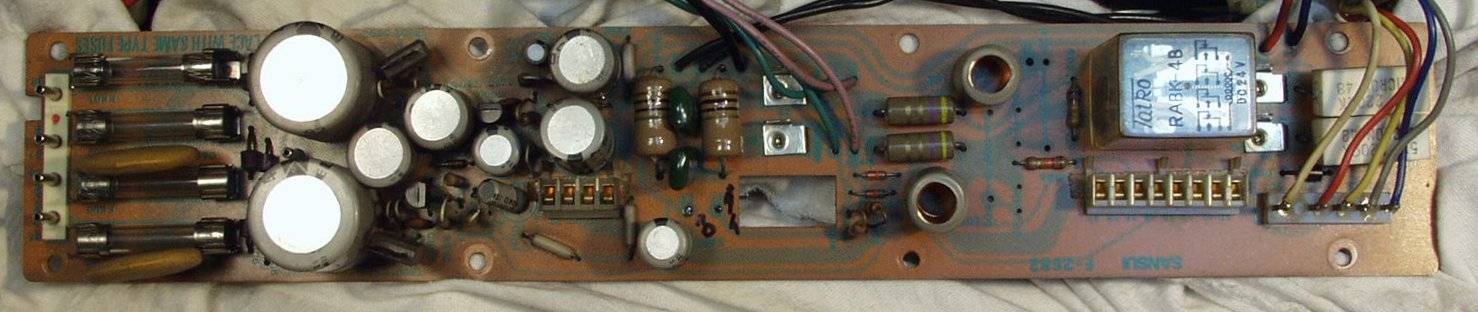

C3A. 修理前 整流プロテクト基盤
C3B. 修理後 整流プロテクト基盤 SP接続リレー 電解コンデンサー10個 TR(トランジスター)2個整流ダイオ−ド6本交換
C3C. 修理前 整流プロテクト基盤裏
C3D. 修理(半田補正)後 整流プロテクト基盤裏 全半田やり直す

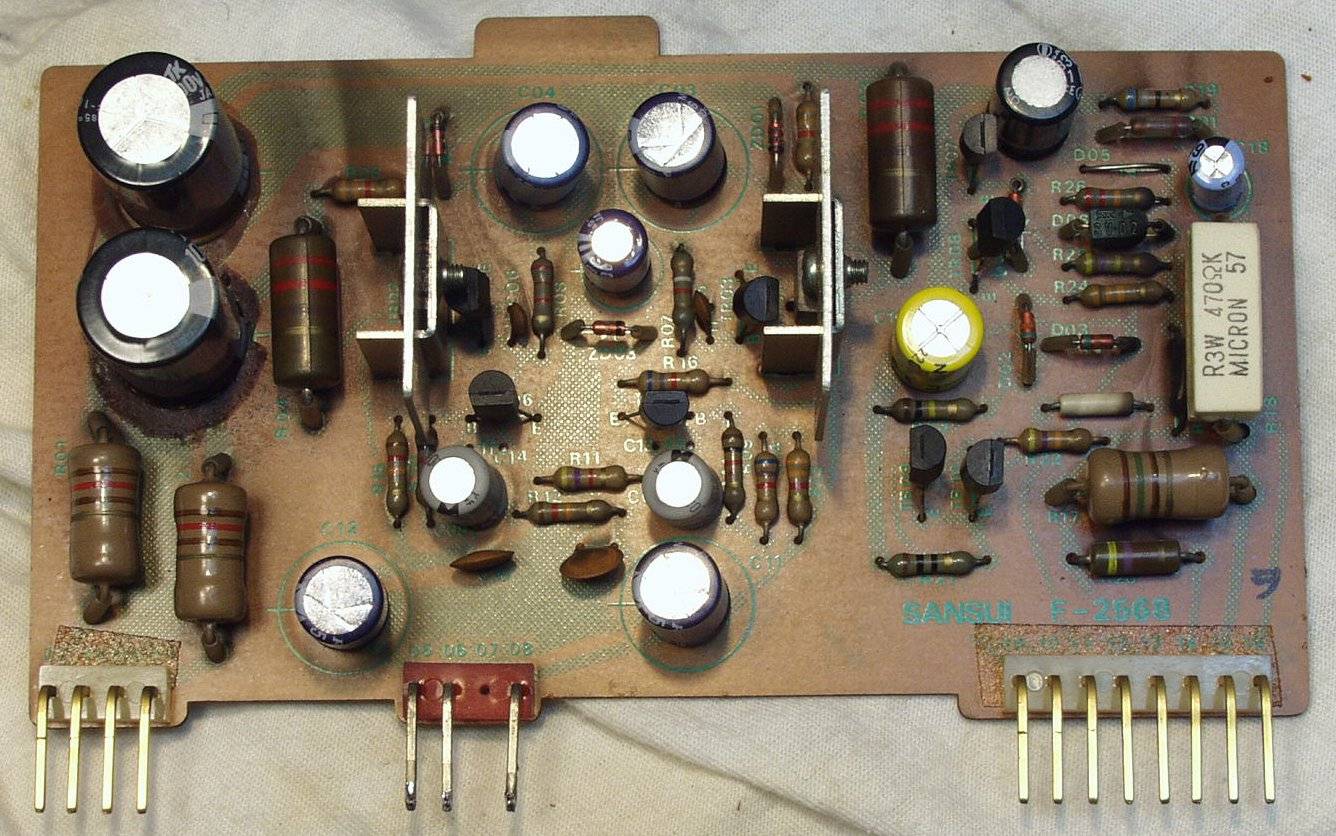

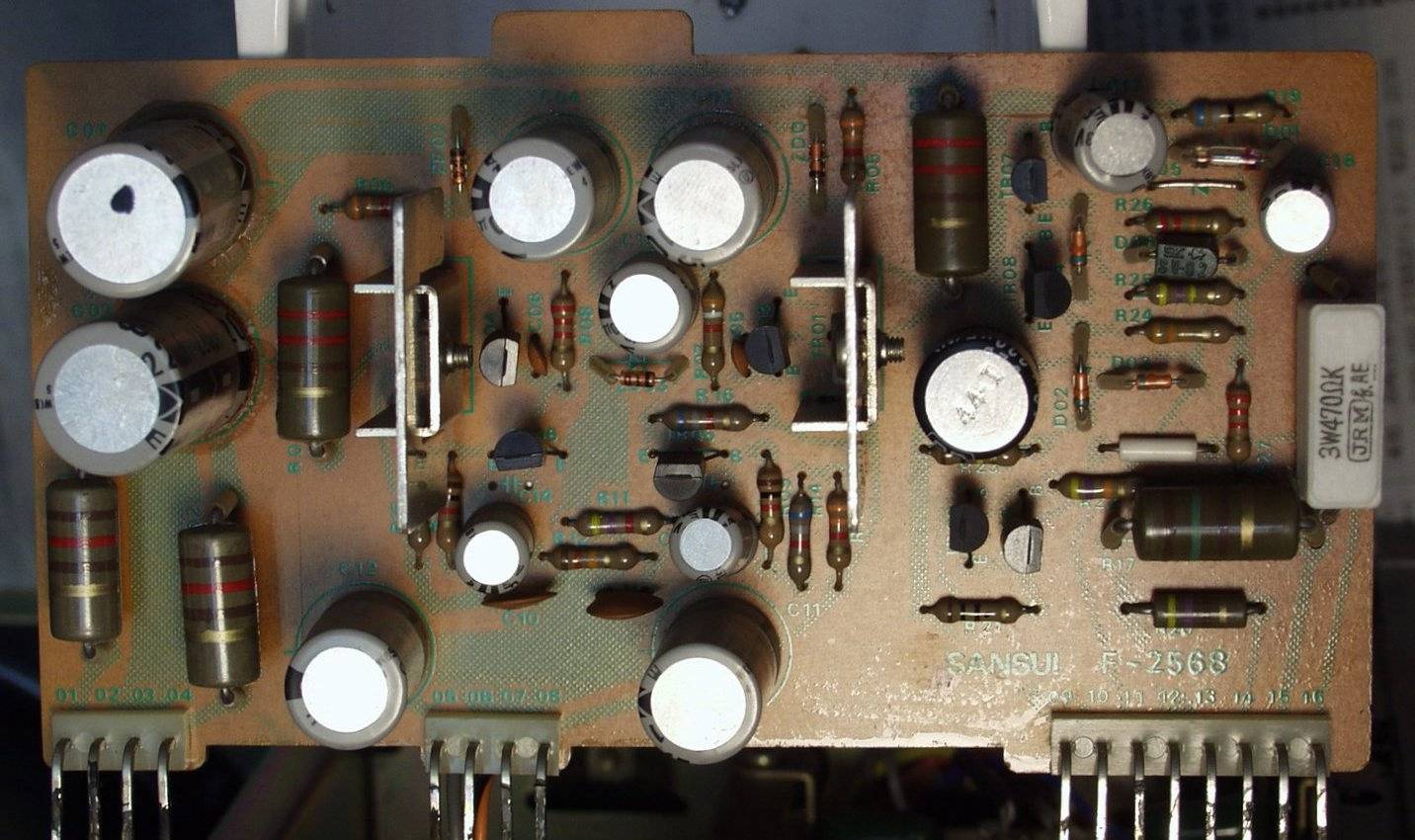

C3E. 修理前 定電圧基盤
C3F. 修理後 定電圧基盤 電解コンデンサー12個交換

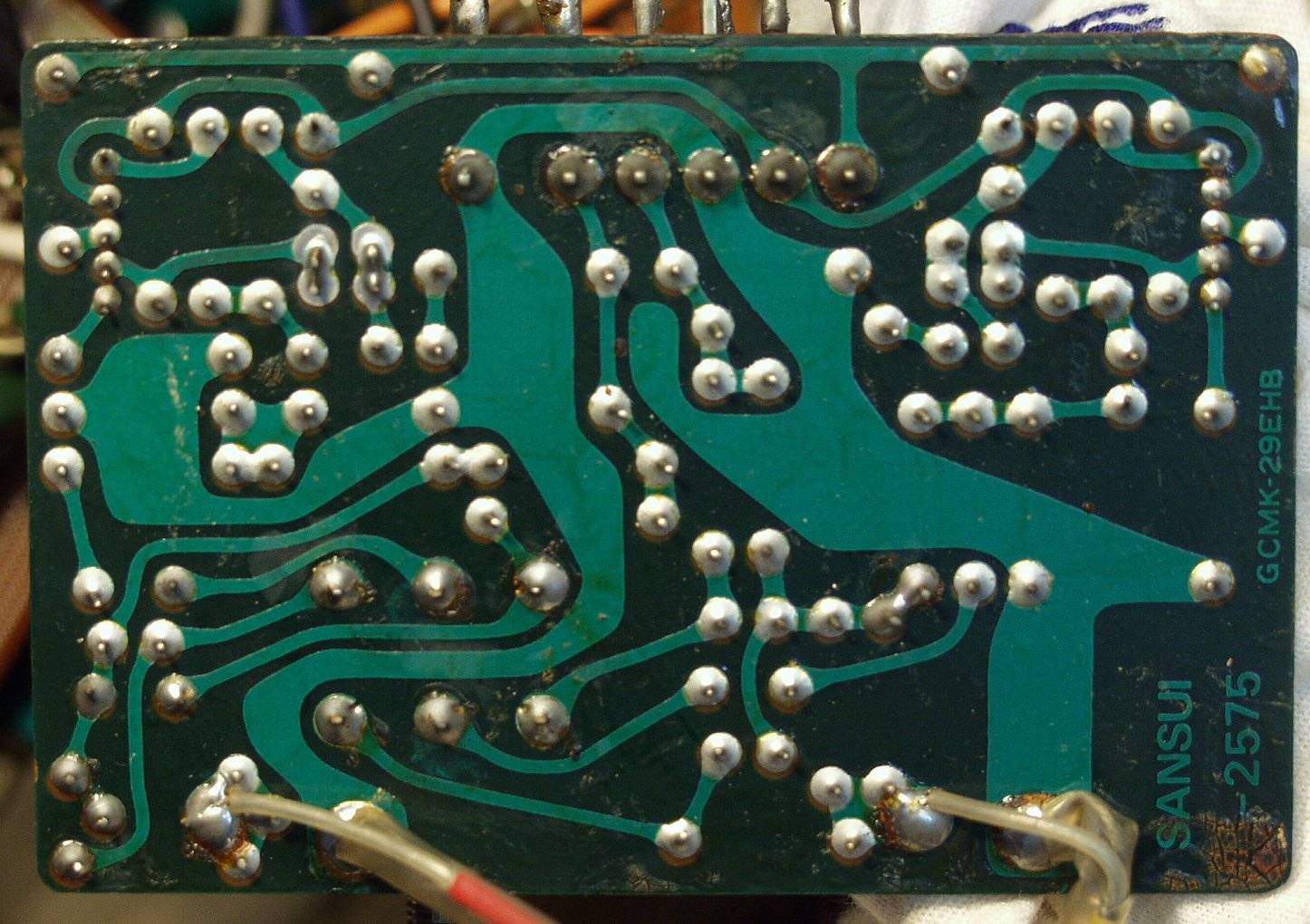

C3G. 修理前 定電圧基盤裏
C3H. 修理(半田補正)後 定電圧基盤裏 全半田やり直す

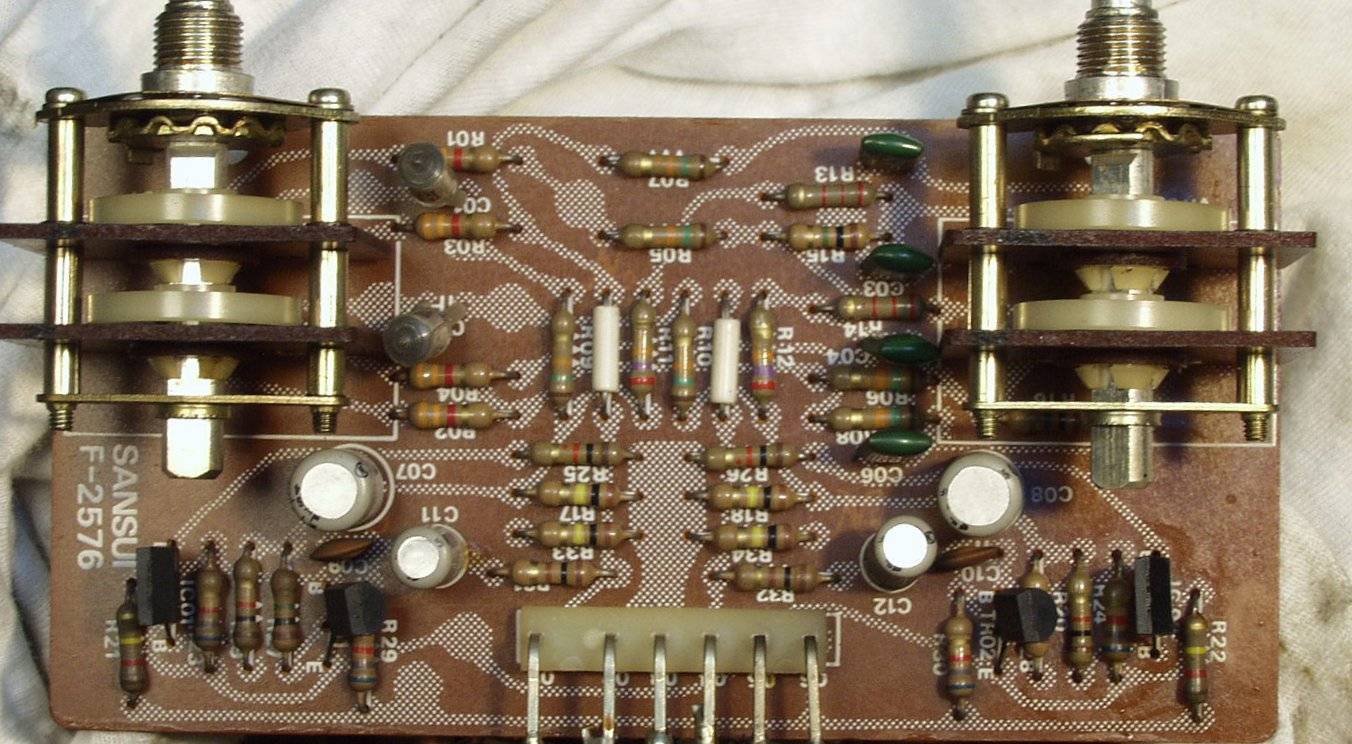

C4A. 修理前 コントロール(低音+高音)基盤
C4B. 修理後 コントロール(低音+高音)基盤 TR(トランジスター)6個 電解コンデンサー4個交換

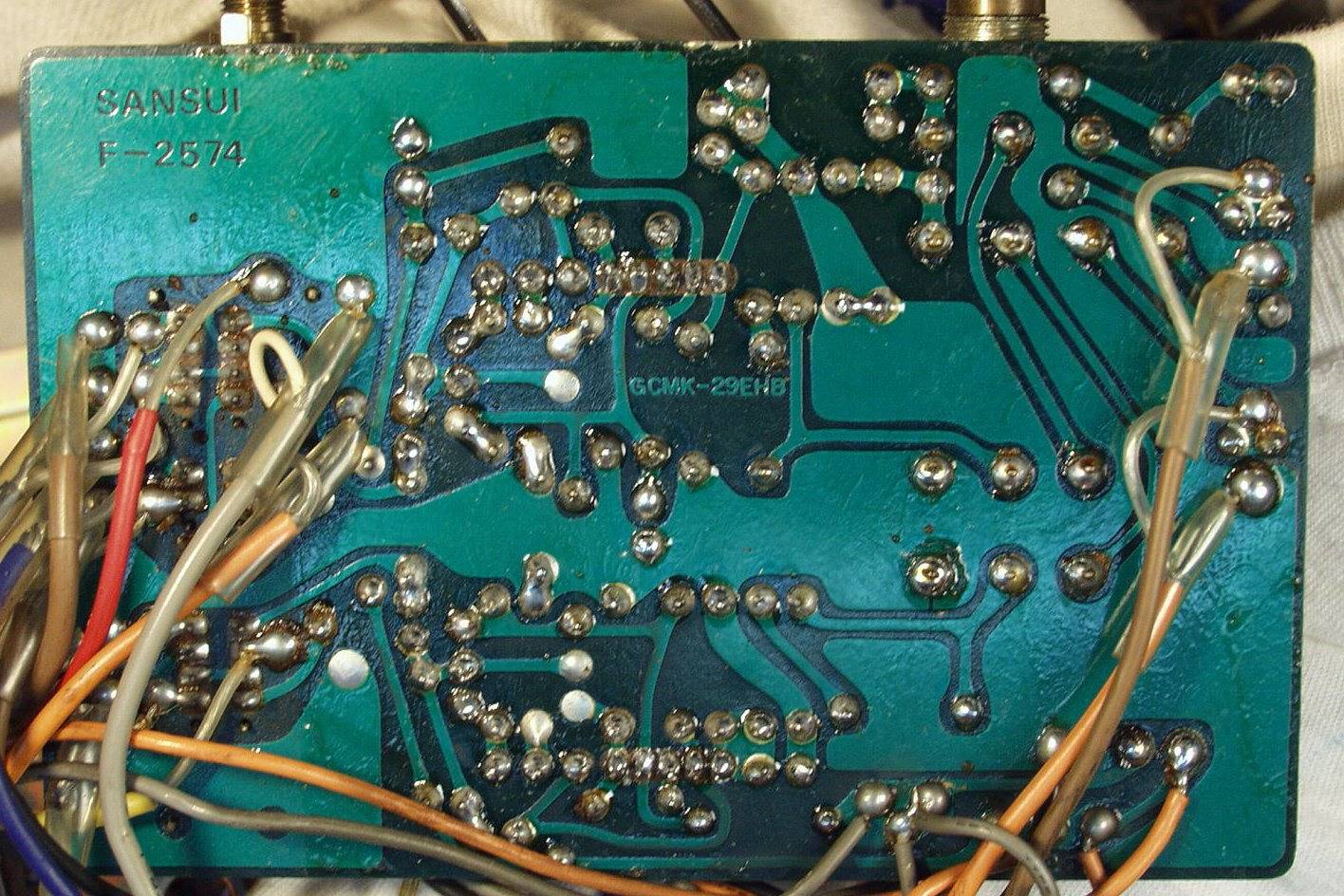

C4C. 修理前 コントロール(低音+高音)基盤裏

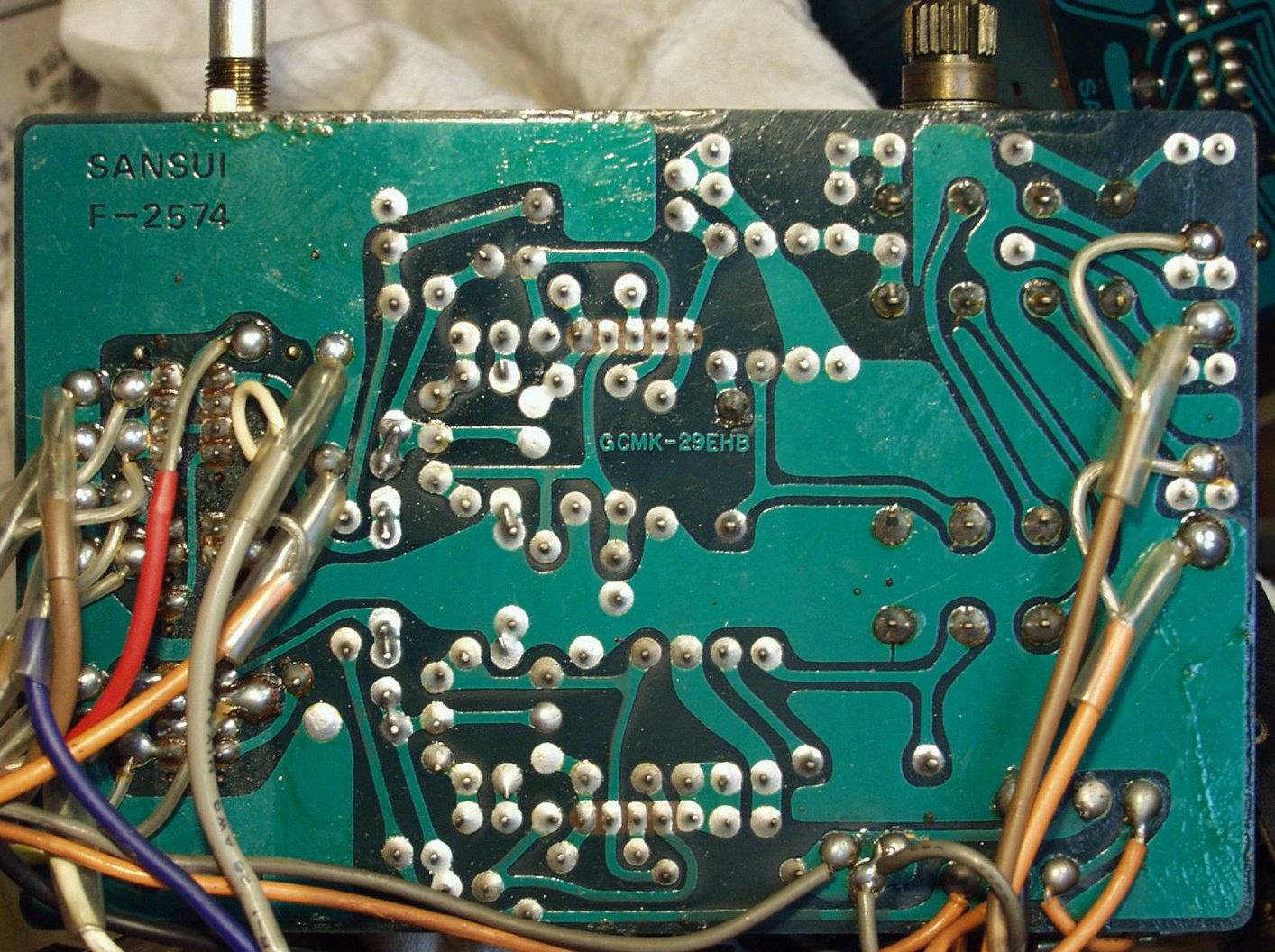

C4D. 修理(半田補正)後 コントロール(低音+高音)基盤裏 全半田やり直す

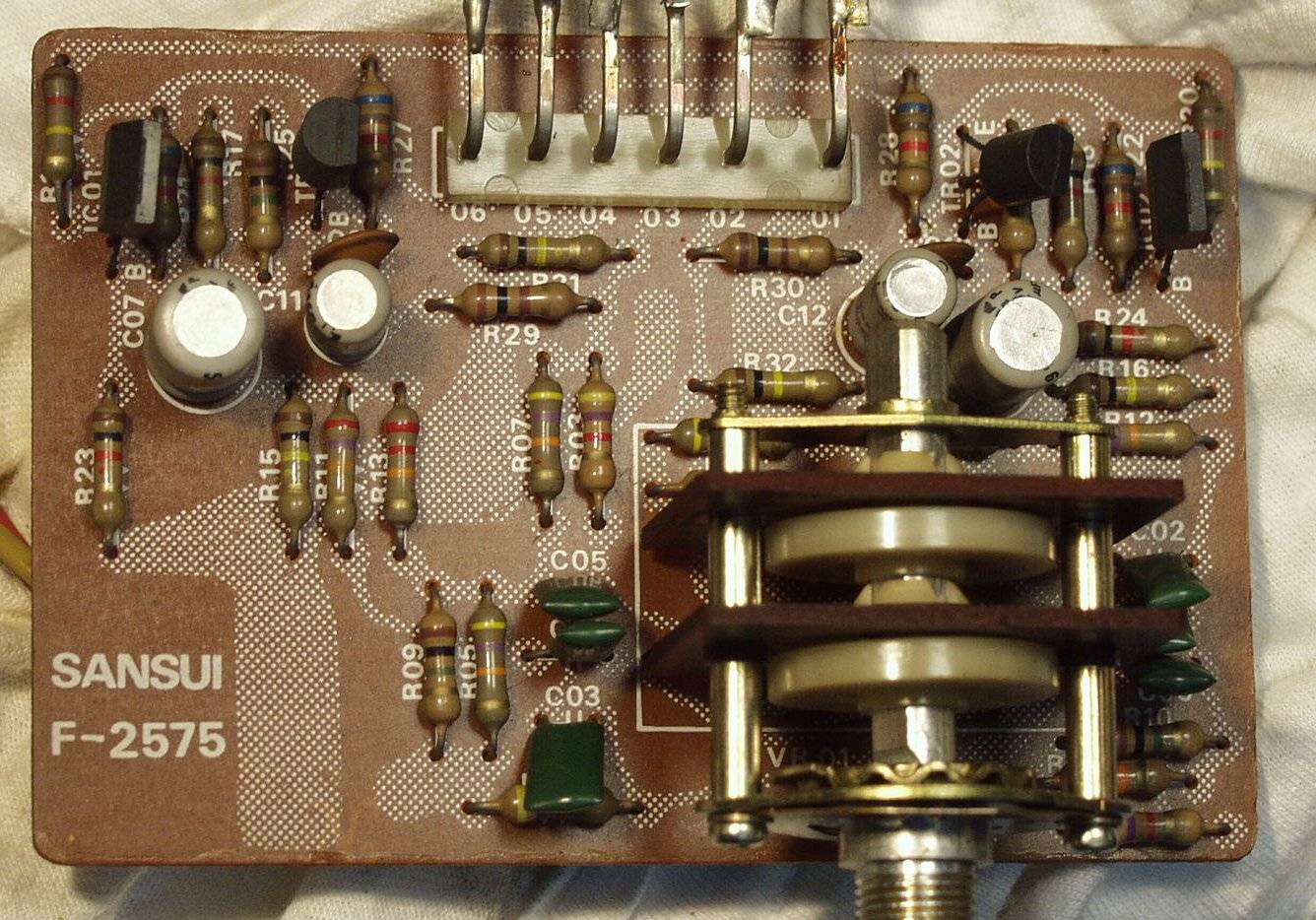

C4E. 修理前 コントロール(中音)基盤
C4F. 修理後 コントロール(中音)基盤 TR(トランジスター)6個 電解コンデンサー4個交換
C4G. 修理前 コントロール(中音)基盤裏
C4H. 修理(半田補正)後 コントロール(中音)基盤裏 全半田やり直す
C4I. 修理前 メインVR基盤 このVRは特殊な2軸構造
C4J. 修理後 メインVR基盤 TR(トランジスター)6個 電解コンデンサー4個交換

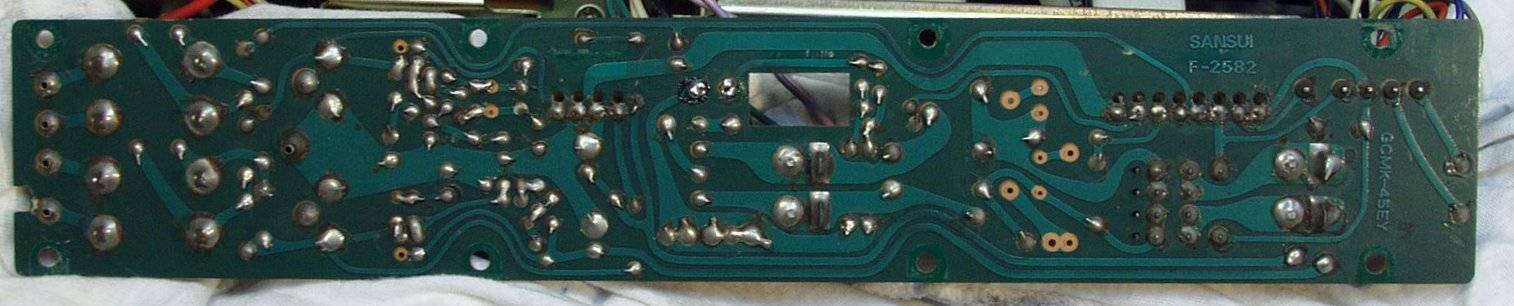

C4K. 修理前 メインVR基盤裏
C4L. 修理(半田補正)後 メインVR基盤裏 全半田やり直す

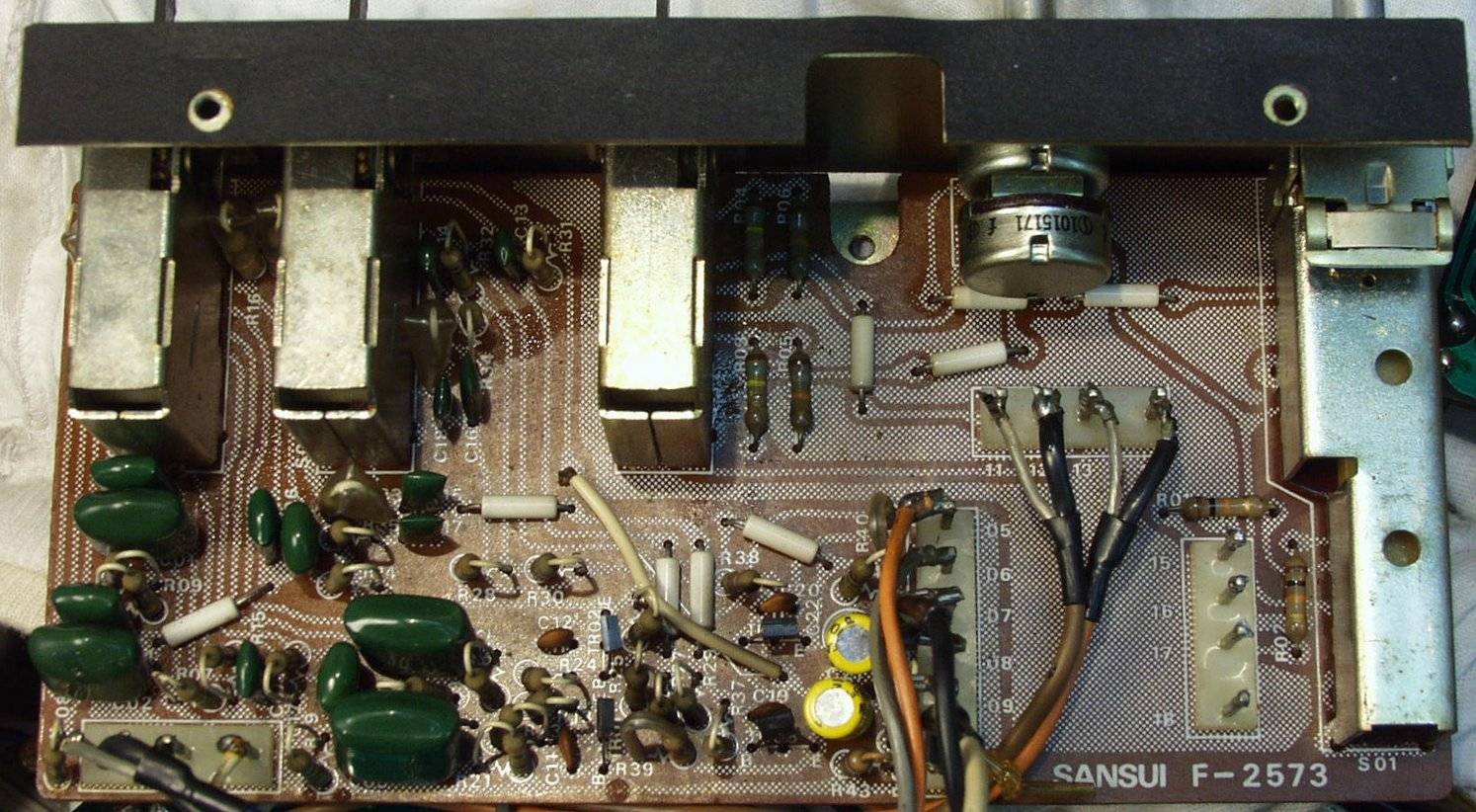

C4M. 修理前 フイルター基盤
C4N. 修理後 フイルター基盤 電解コンデンサー2個 TR(トランジスター)4個交換
C4O. 修理前 フイルター基盤裏

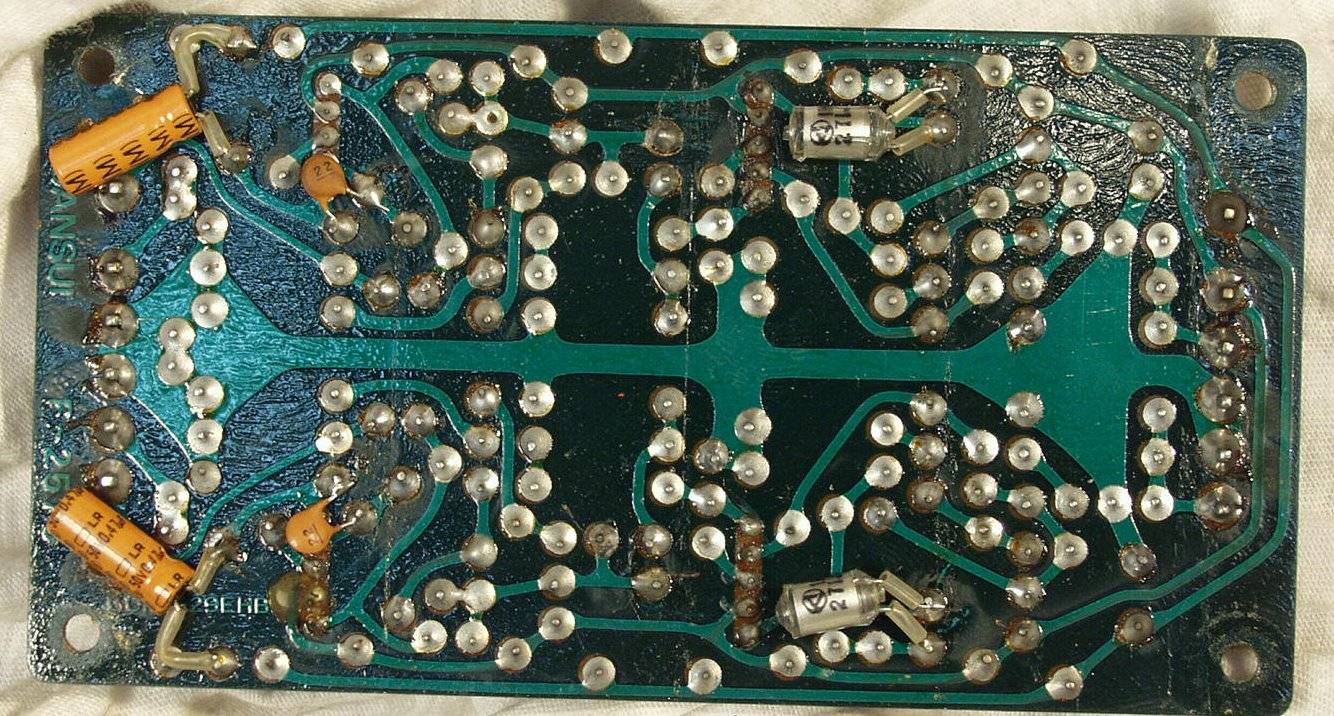

C4P. 修理(半田補正)後 フイルター基盤裏

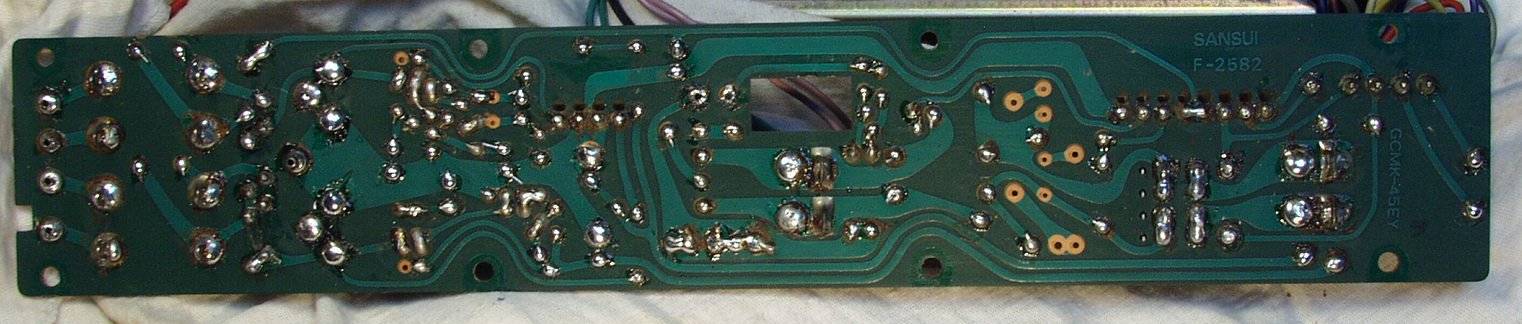

C4Q. 修理(半田補正)後 SW基盤 裏 全半田やり直す

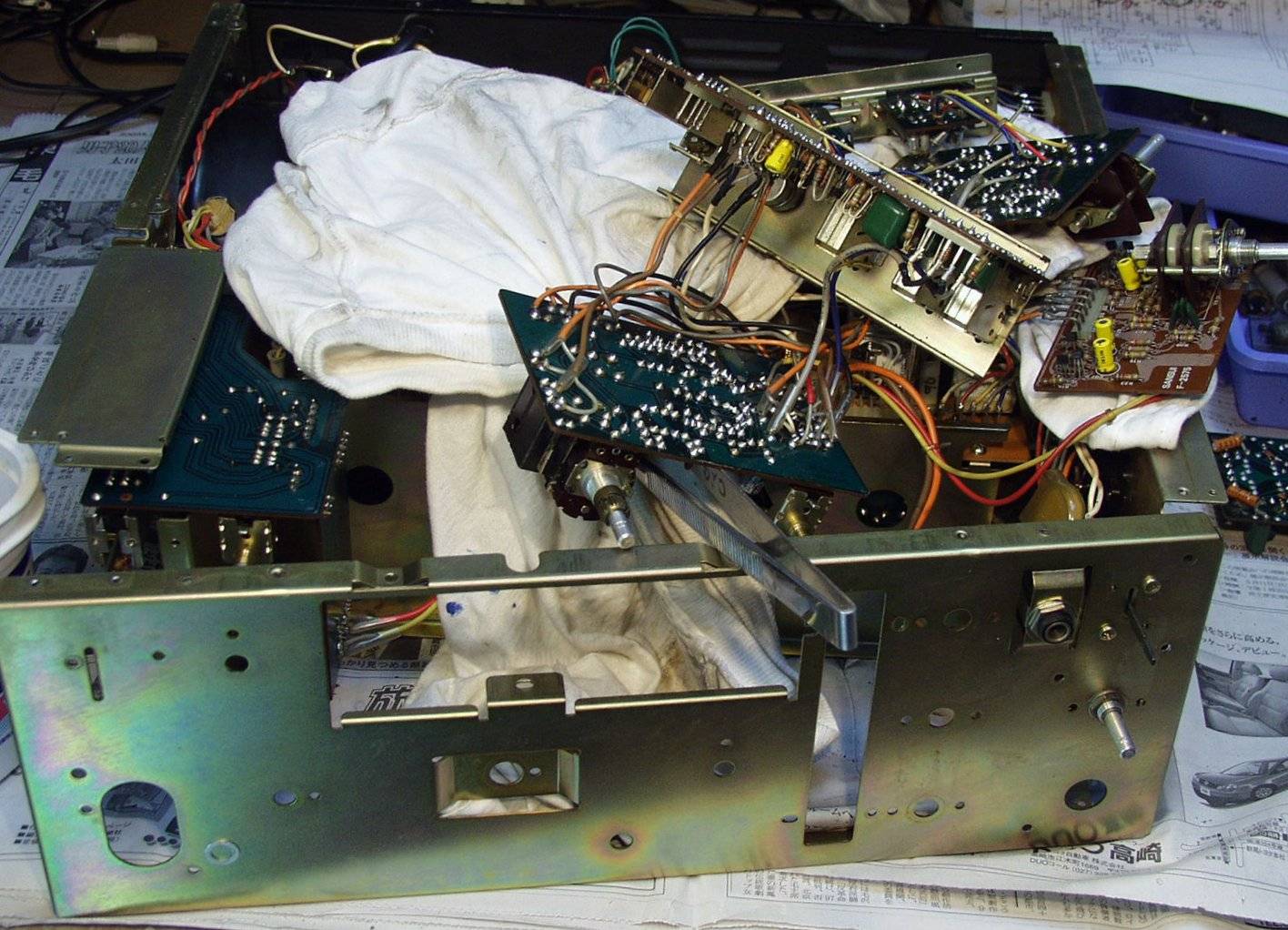

C5. 修理中 パネルを取り基盤を取り出す
C6A. 修理前 EQ_AMP基盤
C6B. 修理後 EQ_AMP基盤 TR(トランジスター)12個 電解コンデンサー6個交換
C6C. 修理前 EQ_AMP基盤裏
C6D. 修理(半田補正)後 EQ_AMP基盤裏 全半田やり直す 電解コンデンサー2個交換
C7A. パネル、ツマミ清掃

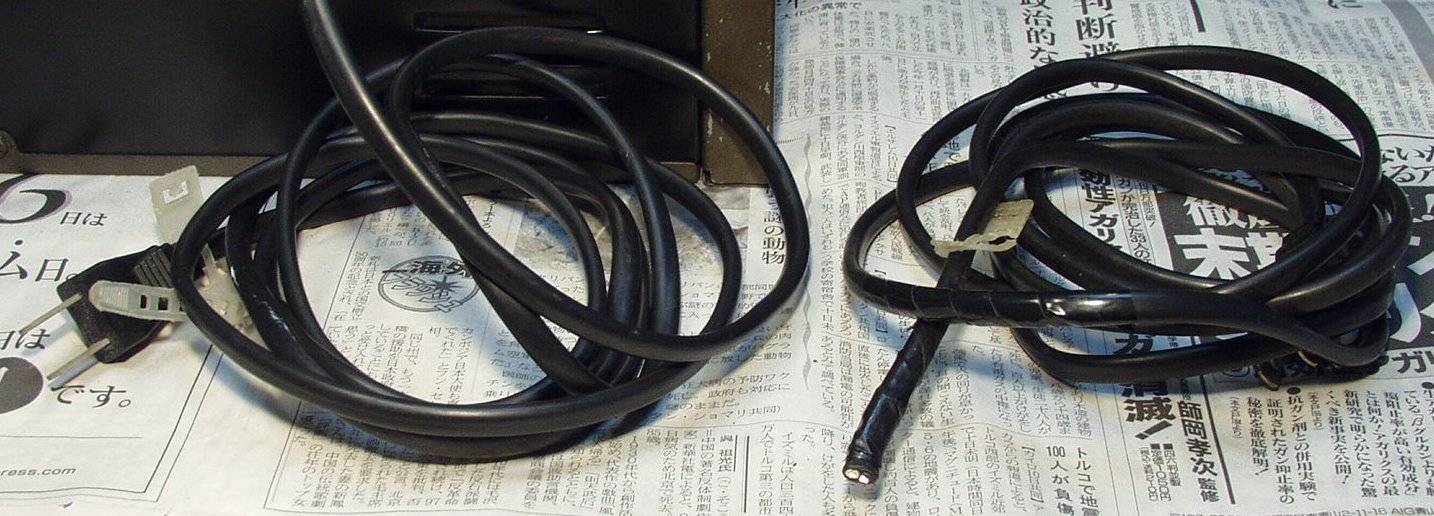

C7B. 電源コード交換 右=交換したコード

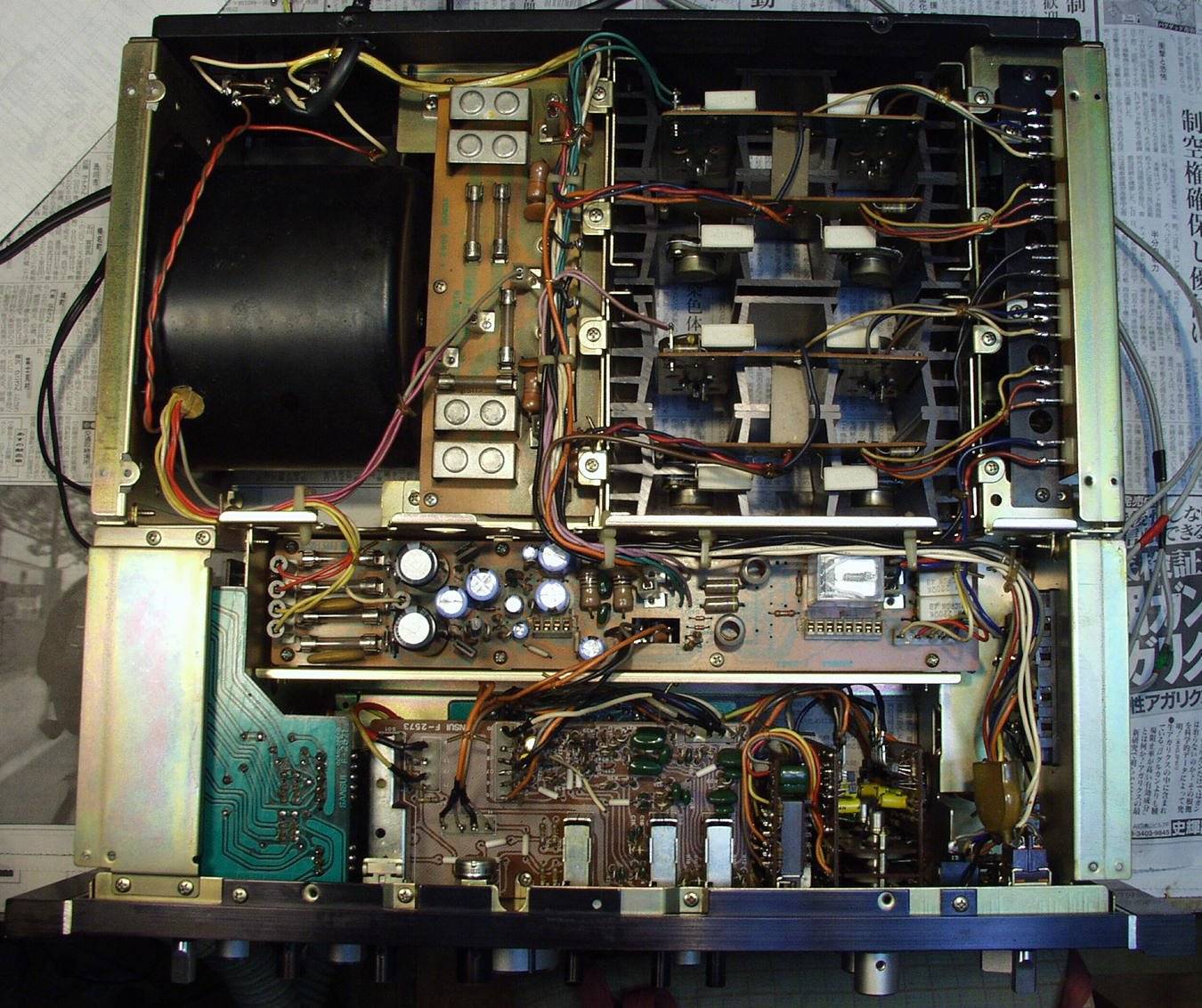

C8A. 修理後 上から
C8B. 修理後 下から

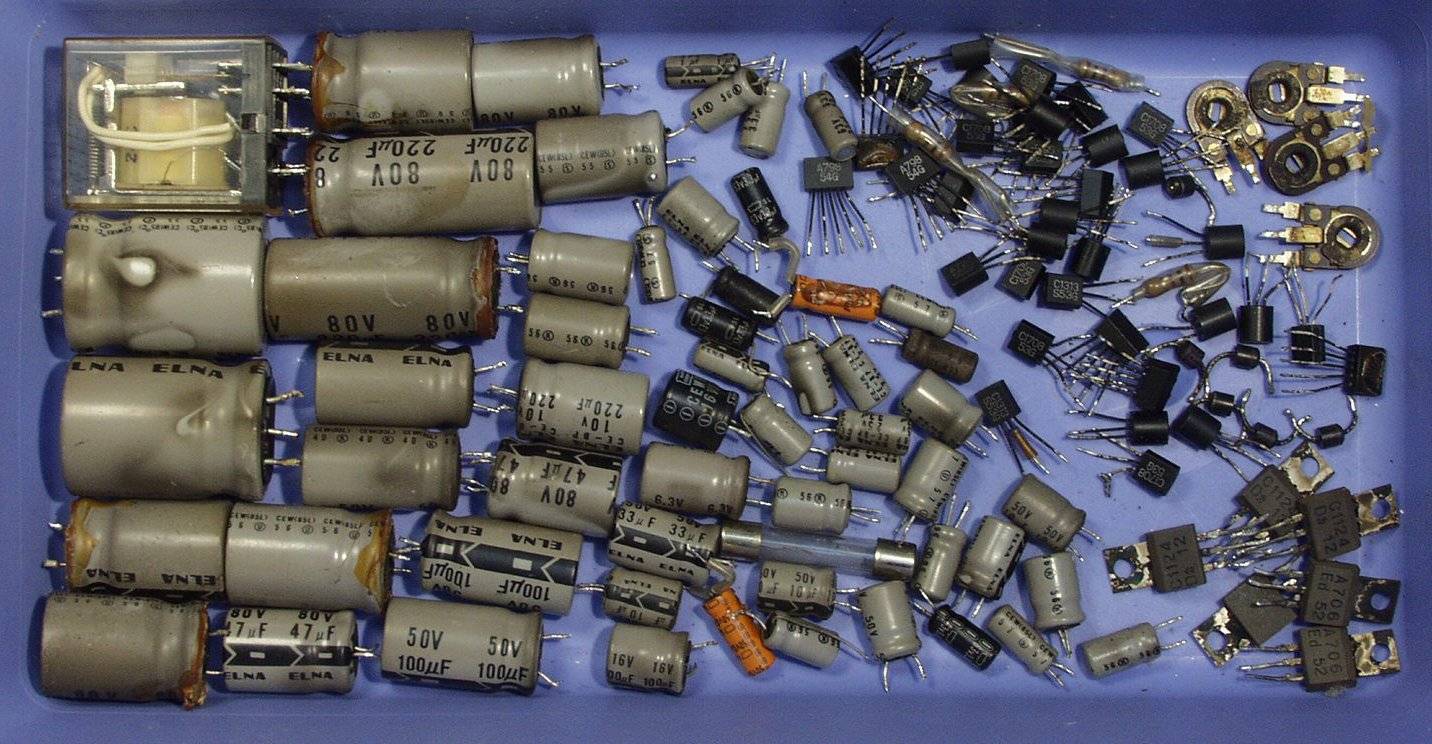

C9. 交換部品
E. 測定・調整

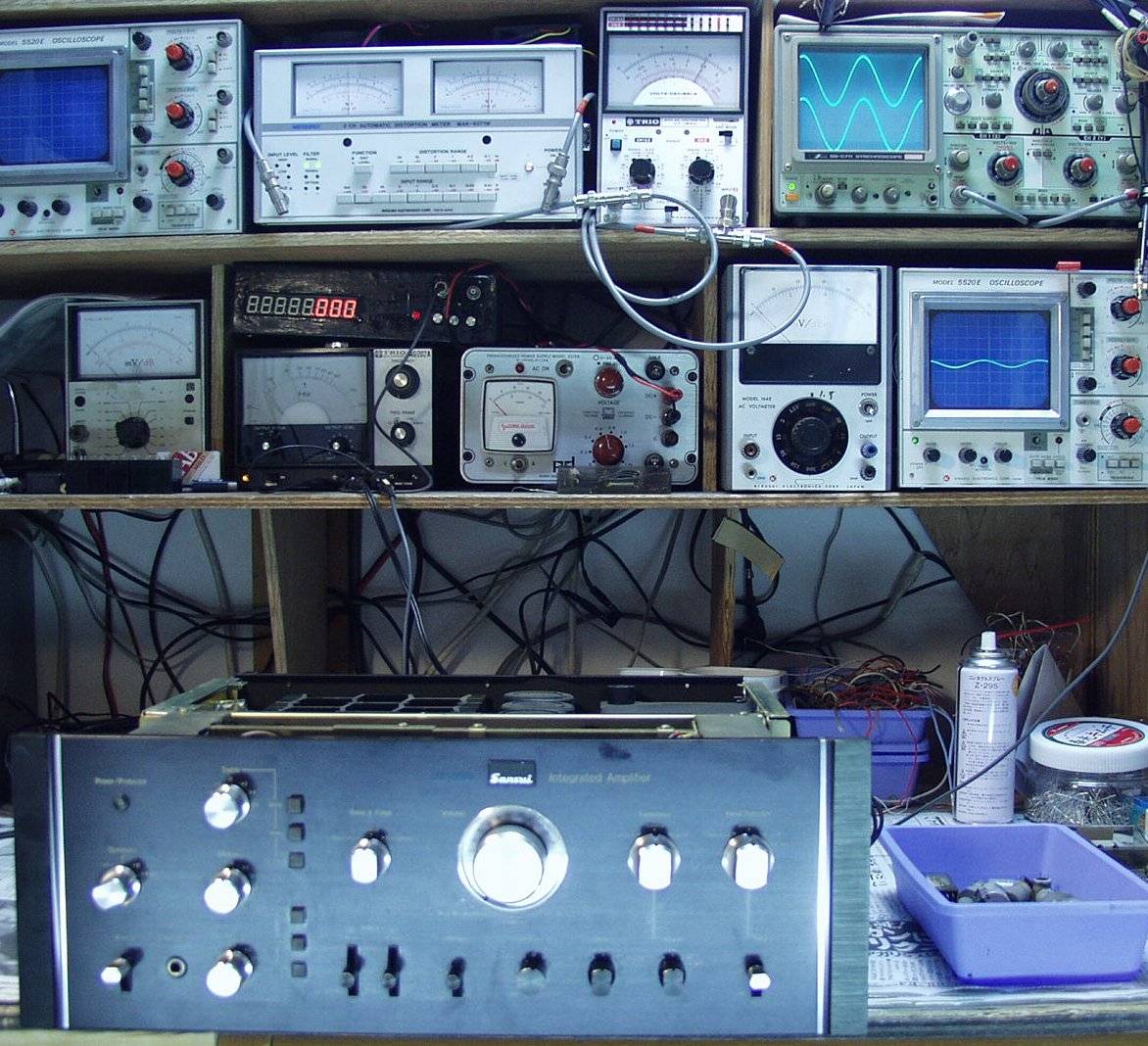

E1. 出力/歪み率測定・調整
E2A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.06% at=1000HZ AUX端子入力
E2B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.05% at=400HZ AUX端子入力
E3A. 出力/歪み率測定・調整  出力=24V=72W 歪み率0.06% at=1000HZ MM端子入力
E3B. 出力/歪み率測定・調整  出力=24V=72W 歪み率0.05% at=400HZ MM端子入力
S. Sansui AU−9900 の仕様(マニアル・カタログより)
型式 プリメインアンプ AU−9900
実効出力(両ch動作) 80W+80W(4Ω、8Ω、20Hz〜20kHz)
80W+80W(4Ω、8Ω、1kHz、THD 0.05%以下)
全高調波歪率(定格出力) 0.08%以下
混変調歪率(70Hz:7kHz=4:1、SMPTE) 0.08%以下
周波数特性(1W時) 10Hz〜50kHz +0 -1dB
ダンピングファクター 80(8Ω)
RIAA偏差(30Hz〜15kHz) ±0.3dB
負荷インピーダンス 4Ω、8Ω
チャンネルセパレーション(1kHz) Phono1、2:55dB以上
Tuner、Aux1、2、Tape Monitor:60dB以上
ハム及びノイズ(IHF) Phono1、2:65dB以上
Tuner、Aux1、2、Tape Monitor:80dB以上
入力感度/インピーダンス(1kHz) Phono1:2mV、4mV、8mV/30kΩ、50kΩ、100kΩ
Phono2:2mV/50kΩ
Tuner、Aux1、2、Tape Monitor1:130mV/50kΩ
Tape Monitor2(Pin/Din):130mV
最大許容入力(1kHz、THD 0.1%以下) Phono1:1000mV(入力感度切替8mV)
Phono2:300mV
Aux、Tuner:3V
出力レベル Tape rec1(Pin):130mV
Tape rec2(Pin/Din):130mV/30mV
トーンコントロール Bass:±10dB(30Hz)
Midrange:±5dB(1.5kHz)
Treble:±10dB(20kHz)
トーンセレクター Bass:150Hz、300Hz、600Hz
Treble:2kHz、4kHz、8kHz
ローフィルター -3dB(20Hz)、12dB/oct
-3dB(60Hz)、12dB/oct
ハイフィルター -3dB(7kHz)、6dB/oct
-3dB(12kHz)、12dB/oct
定格消費電力 180W
外形寸法 幅460x高さ160x奥行375mm
重量 17.9kg
価格 ¥140,000(1975年発売)
