Ｓａｎｓｕｉ　ＡＵ−Ｘ１１．　５台目修理記録

平成２７年４月５日持込　　　５月３日完了

Ａ．　修理前の状況 私は埼玉県の団地で育ちました。 父親の影響で６歳の時からクラシック音楽を聴き始め、現在５０歳に至るまで変わらず聴き続けております。 しかし事情がありまして、これまで６回引越し(埼玉県→福井県内３回→埼玉県２回)を経験し、 平成２３年１月にようやくふる郷春日部に戻って来ることができました。 ＡＵＸ−１１と出会いましたのは１７歳、当時高校２年の秋でした。 以来６回の引越しの際にいつも一緒だったのがこのアンプと５００枚のレコードです。 福井県では部屋が狭くてセットできず、押し入れに何年もしまったままでしたが、処分する気になれず、かと言って福井では修理にも出せず、引越しのたびに持ち歩いて、とうとう一緒に春日部へ戻って参りました。 現在春日部で仕事にも恵まれ、近頃ようやく住居も落ち着いて来ました。 そして先日久々に電源を入れてみましたが、スピーカーの性能があまり良くないこと YAMAHA　 NS-F500、そして私の難聴のせいもあるかとは思いますが、残念ながら以前のような音が聴こえて来ません。 左右の音量もバラつきがあるように感じます。 オーバーホールが困難な場合でもこのアンプとは思い出が深いので、大事にしまっておきたいと思っております。 しかし、きちんと手入れをして一生付き合うことが出来たら、これほどな幸せはないと思っております。 そうなればいずれの時期にかスピーカーを買い替えることが出来たらと考えております。 B．原因 初段ＦＥＴ（電界効果トランジスター）等経年変化による、各部劣化 Ｃ．　修理状況 調整用半固定ＶＲ交換。 初段ＦＥＴ（電界効果トランジスター）交換。 大型ブロックを除き全電解コンデンサー交換。 配線手直し、補強。 各部、半田補正。 SP接続リレー交換。 電源投入リレー交換。 制御リレー交換。 SP接続端子交換。 入出力ＲＣＡ端子交換。 ＯＰ−ＡＭＰ交換。 １部整流ブリッジ交換。 電源コードを３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ。 アース端子交換 Ｐ．　上下蓋、左右側板パネル、前後パネルの塗装 　別ファイルが開きます。 錆や表示文字消えがあるので、これ以上進行させない為に、透明スプレーで押さえる。 Ｄ．使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　１４個。 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　 　　　８個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 整流ブリッジ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 電解コンデンサー（オ−デオコンデンサー使用）　　　　　　１２０個。 SP接続端子交換　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０個 制御リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　１４個。 セラミックコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　１０個。 SP接続端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４組８個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１２組２４個。 アース端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ３Pインレット　　　　　　　　　　　　　　１個、　FURUTECH　FI-10(R) ロジウムメッキ。 Ｅ．　調整・測定　別ファイルが開きます。 Ｆ．　修理費　　　　　　　１８５，０００円　　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより） Ｙ．　納品後のユーザの使用状況

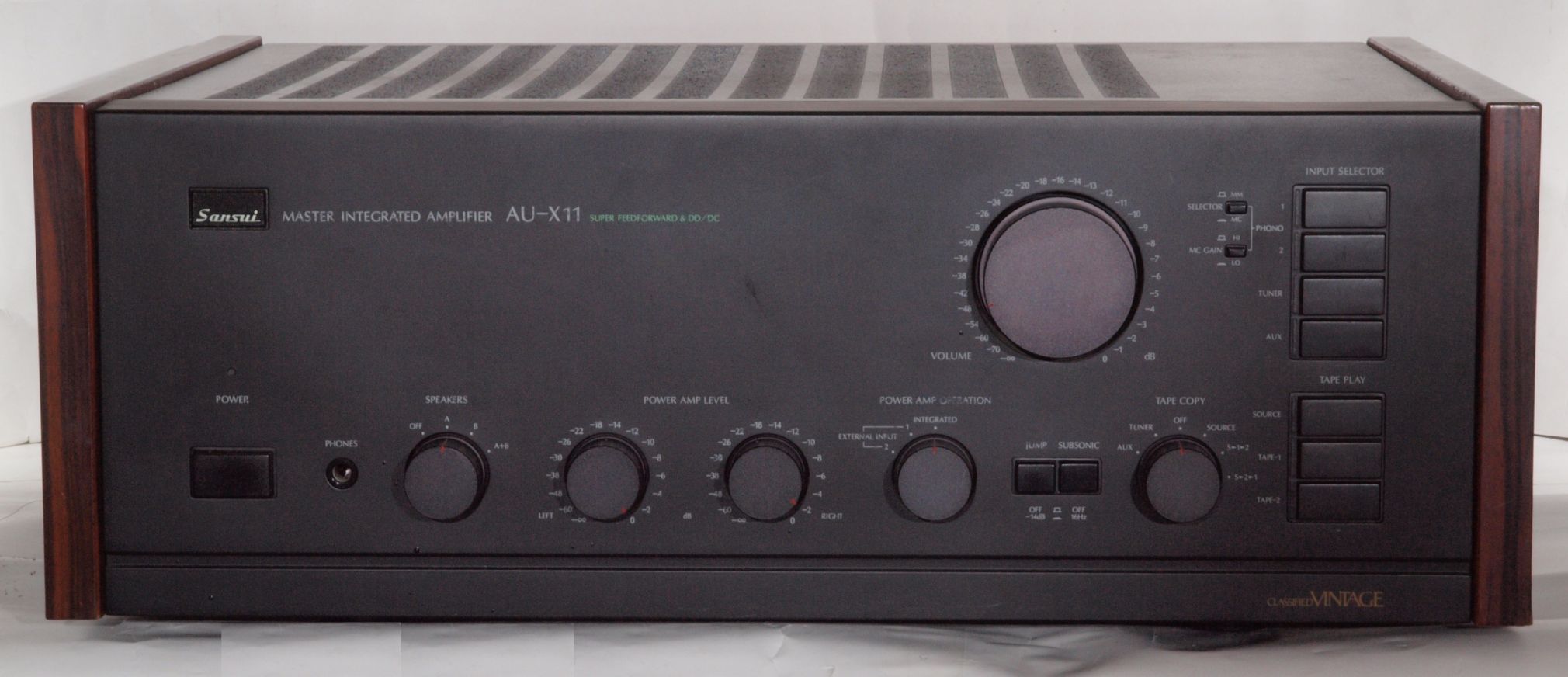

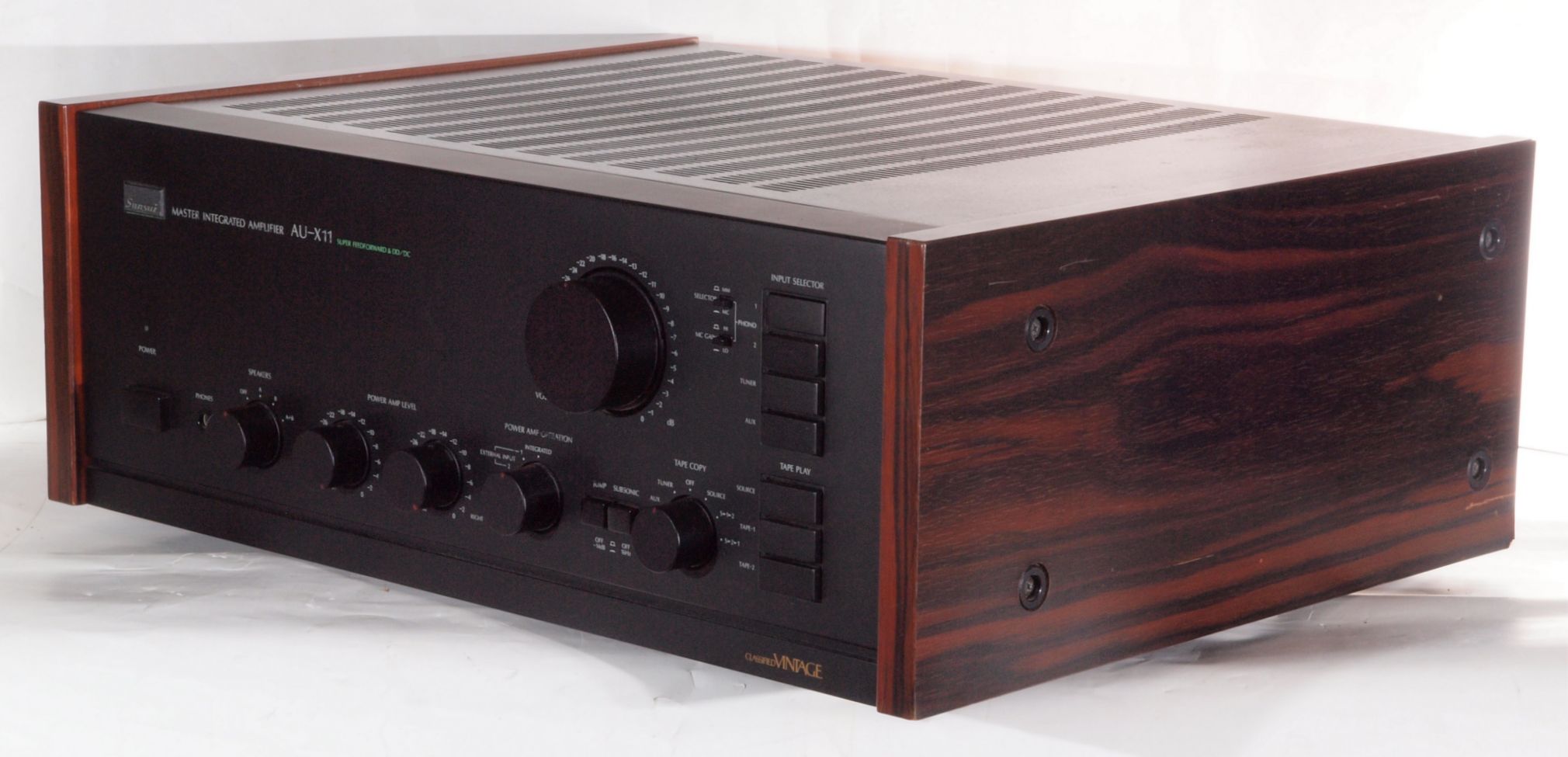

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

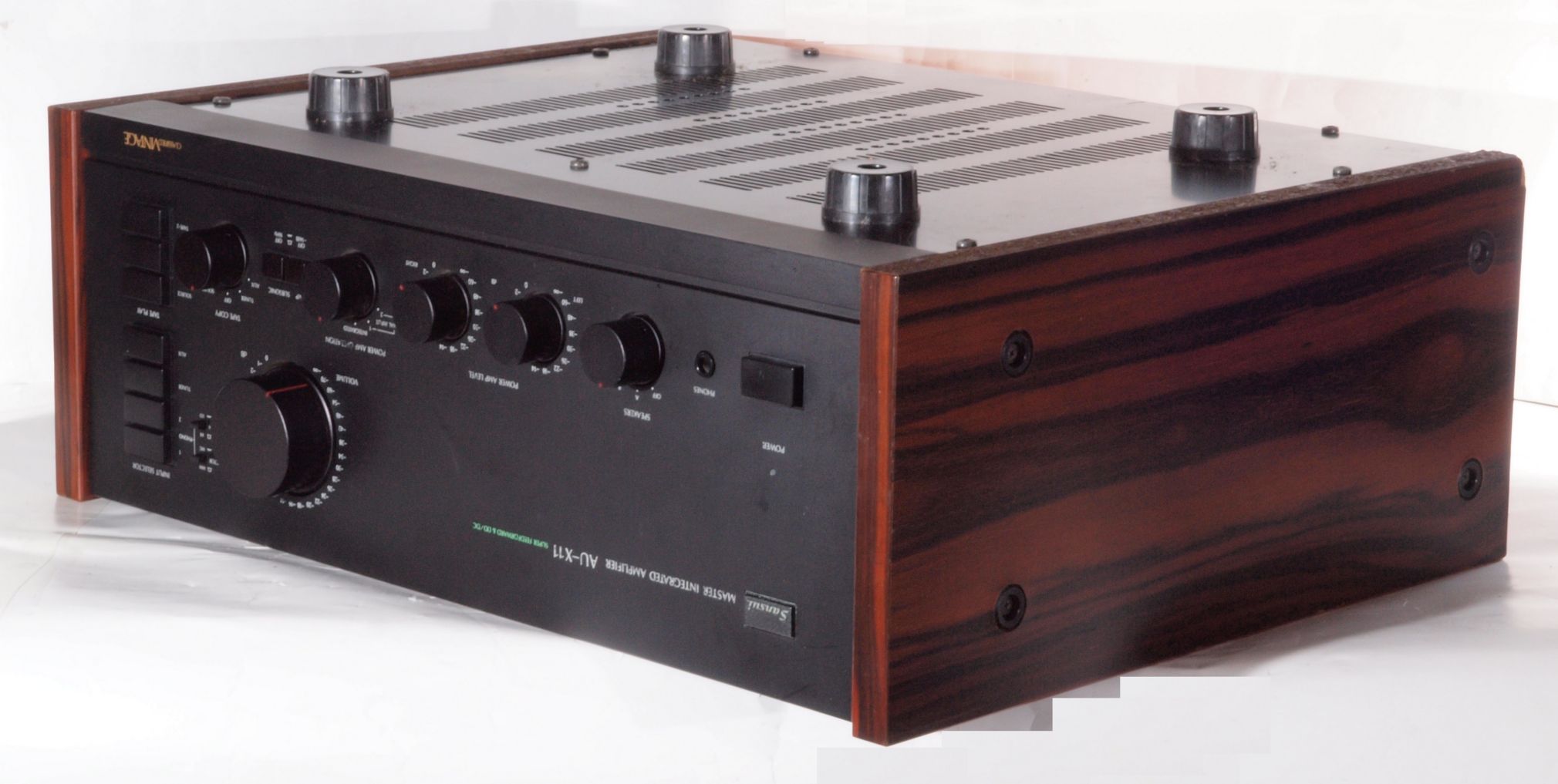

Ａ１２．　点検中　前右から見る

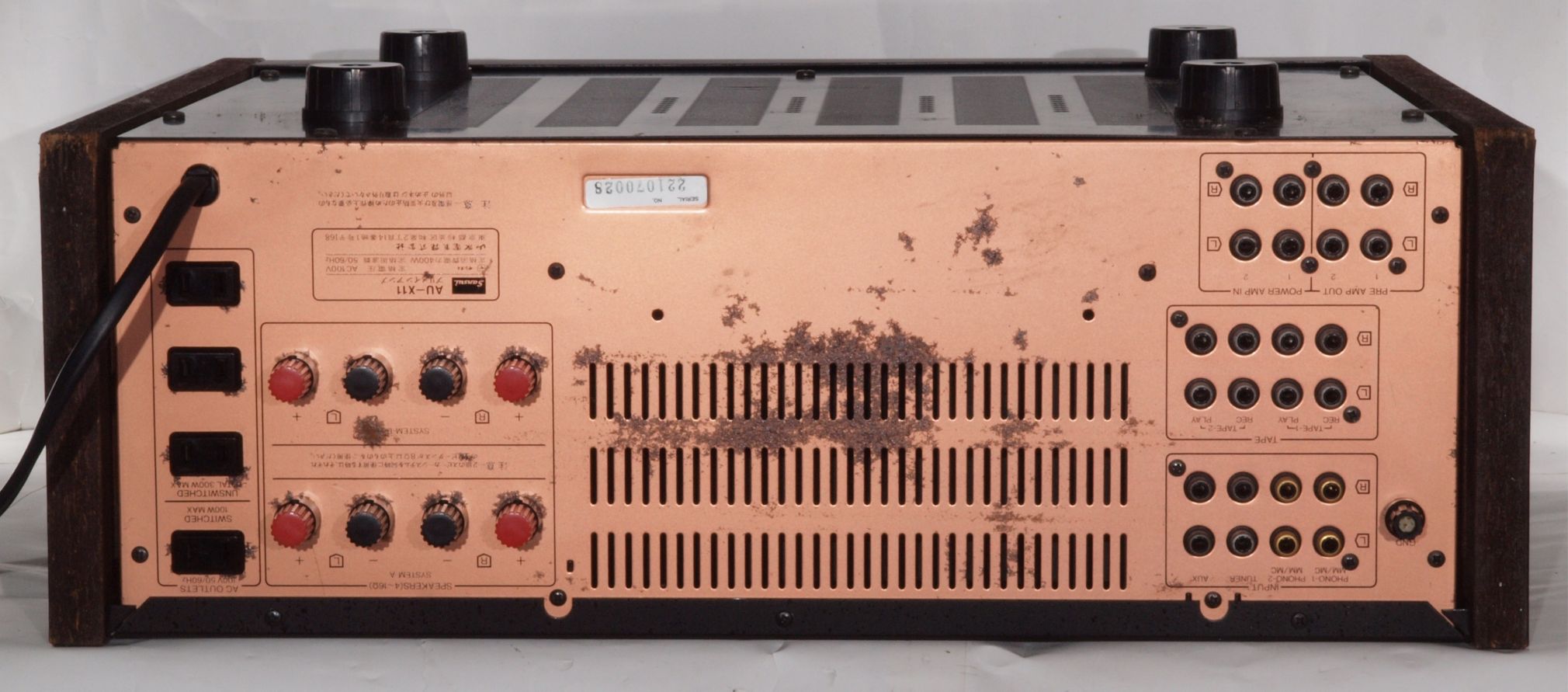

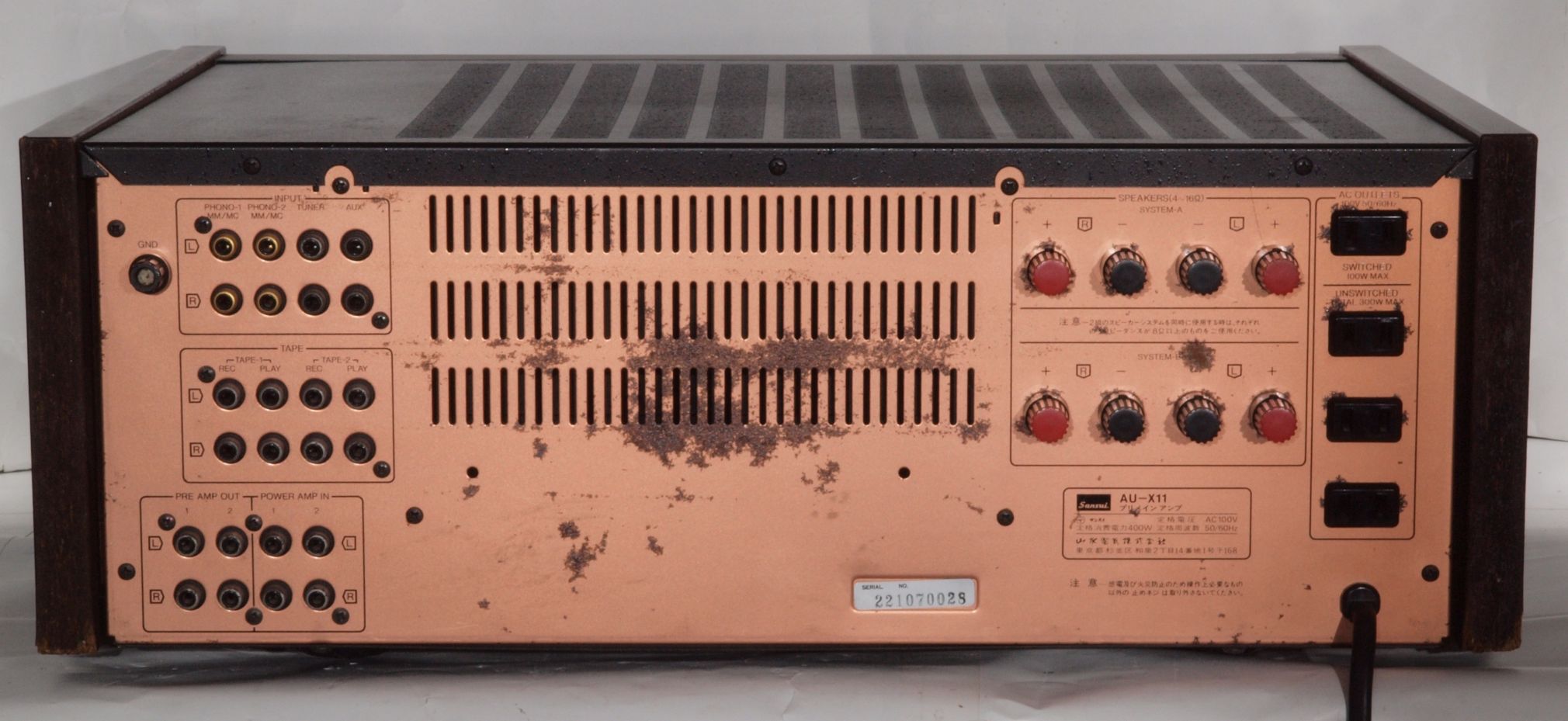

Ａ１３．　点検中　後から見る

Ａ１９．　点検中　後左から見る

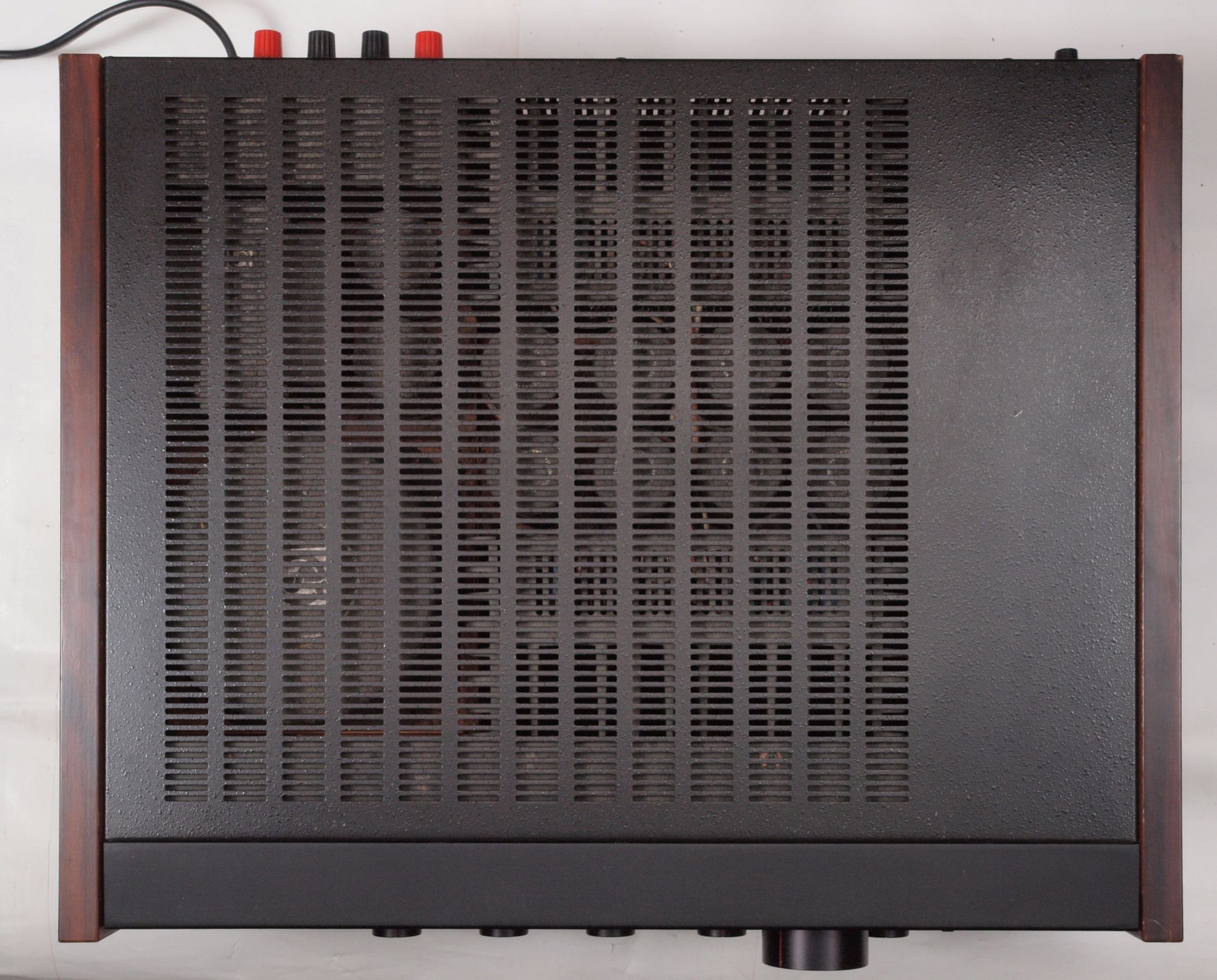

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　上下蓋を取り、上から見る。

Ａ２３．　点検中　上下蓋を取り、清掃後　上から見る。

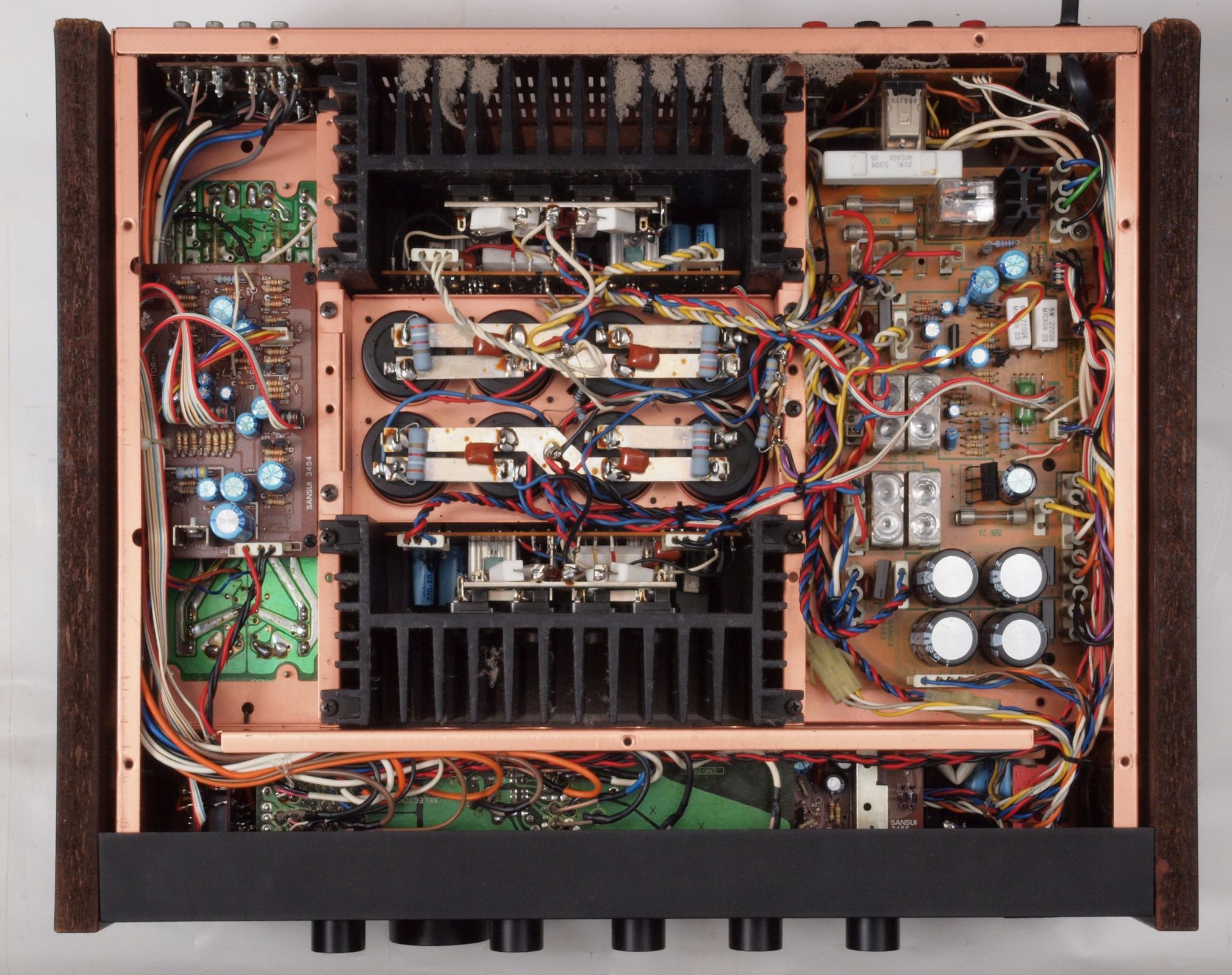

Ａ２４．　点検中　左右測板パネル、前パネル、上下蓋を取り、清掃後　上から見る。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

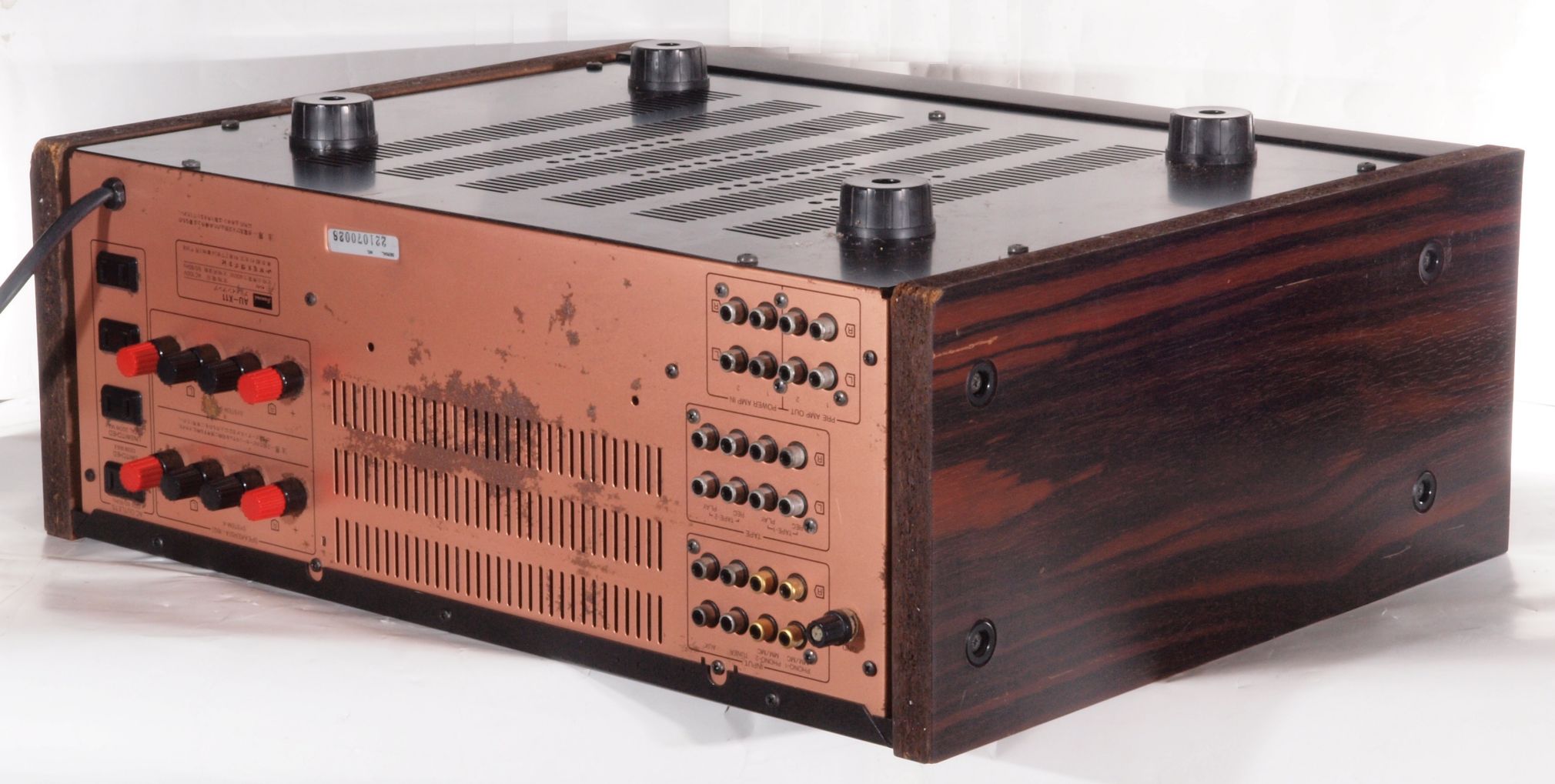

Ａ３４．　点検中　下後右から見る

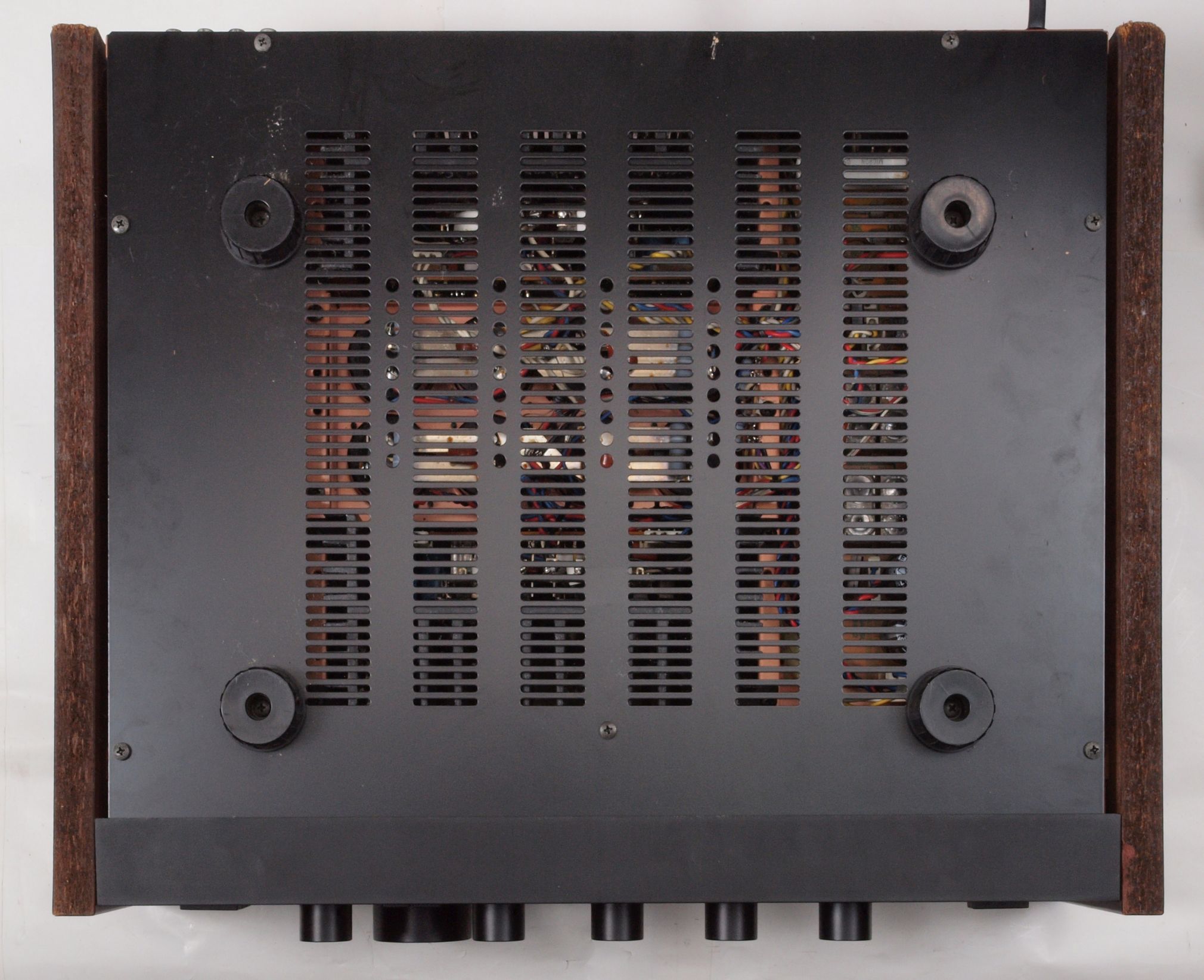

Ａ４１．　点検中　下から見る

Ａ４２．　点検中　　上下蓋を取り、下から見る。

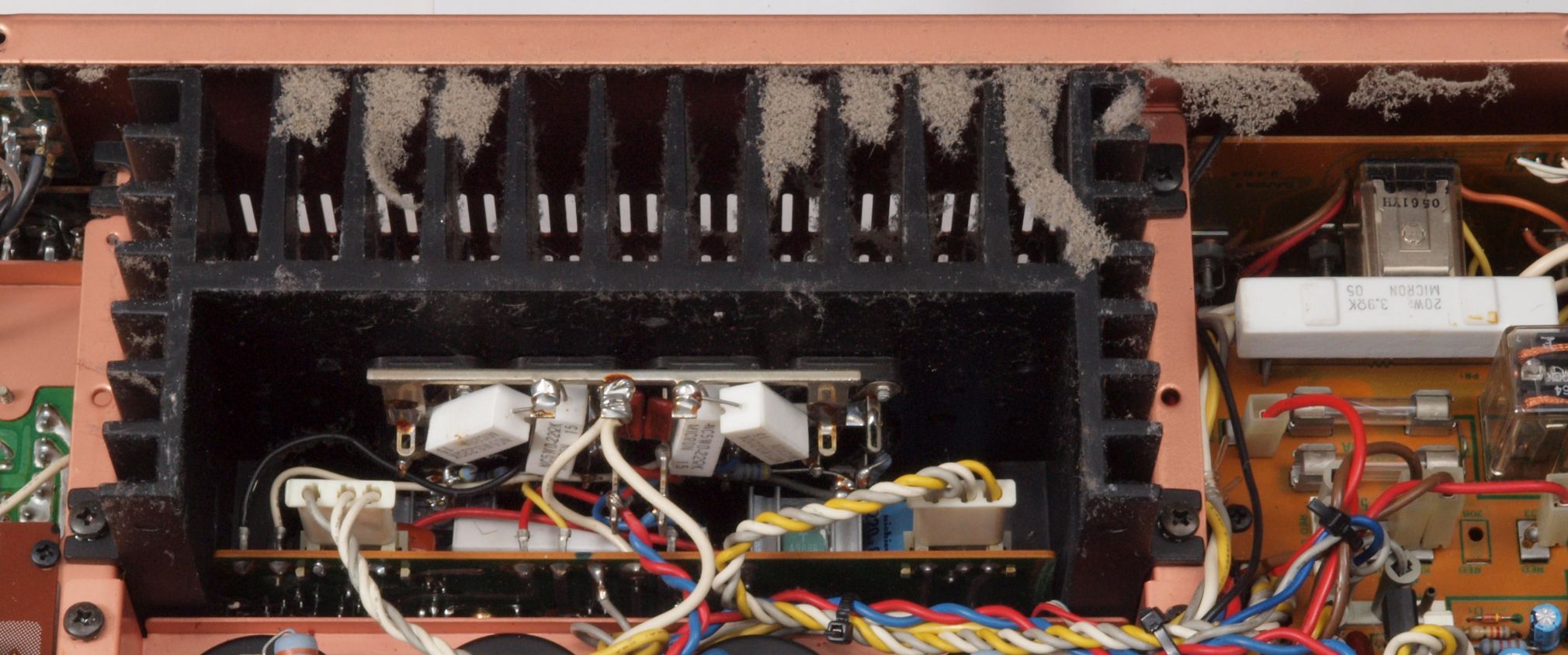

Ａ４３．　点検中　終段放熱器の埃

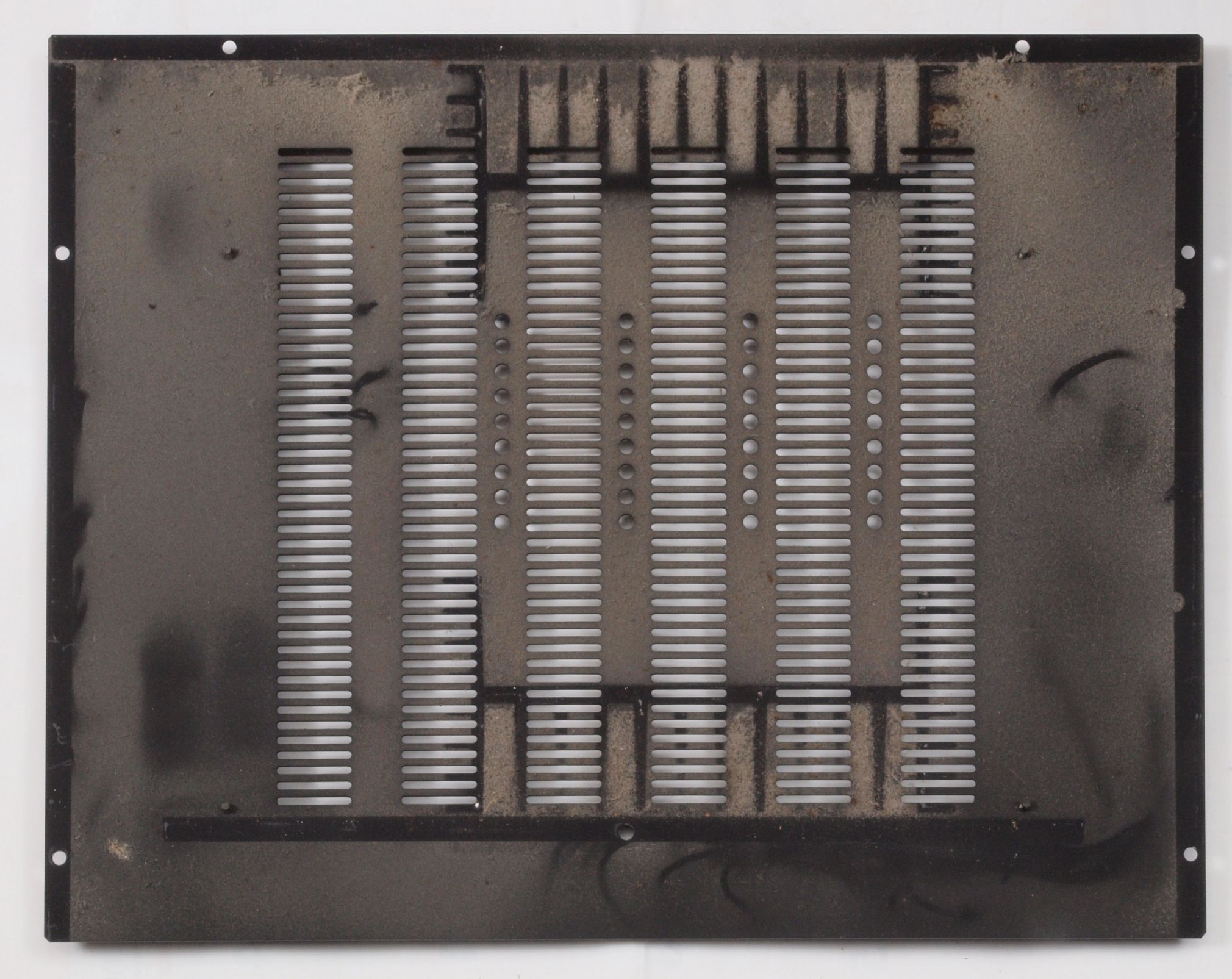

Ａ４４．　点検中　下蓋裏埃

Ａ４５．　点検中　左右測板パネル、前パネル、上下蓋を取り、清掃後　下から見る。

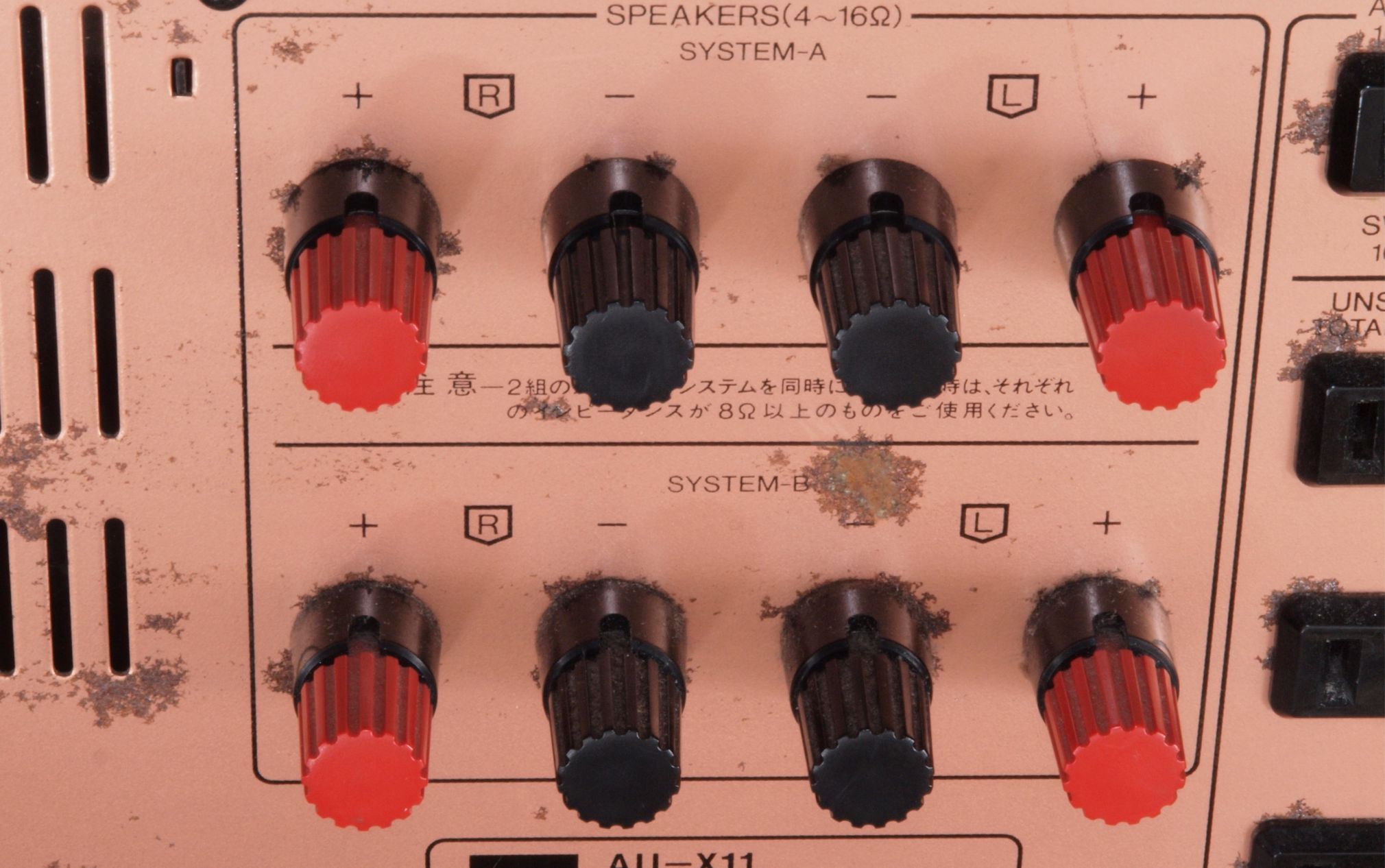

Ａ５１．　点検中　SP接続端子。

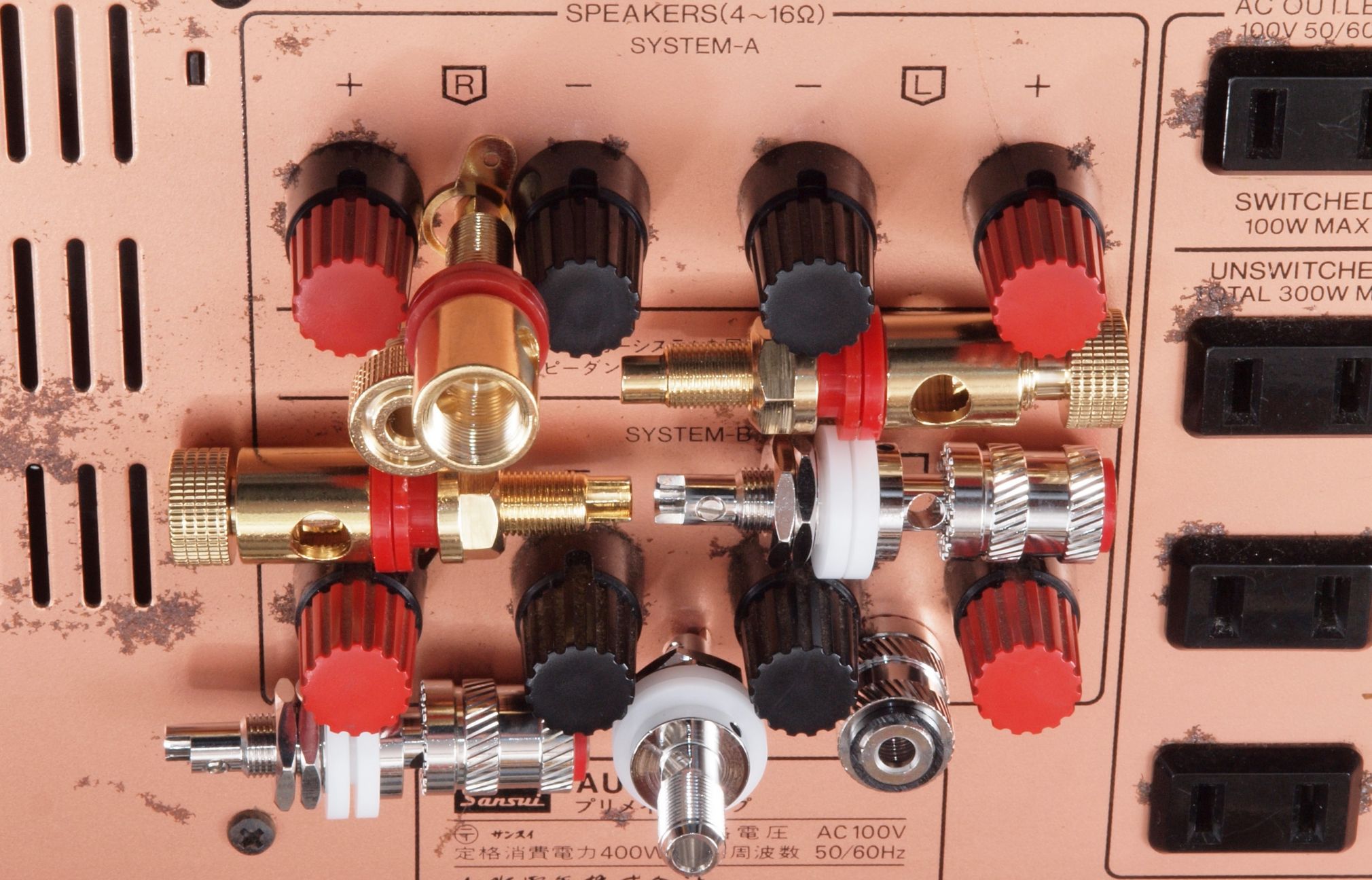

Ａ５２．　点検中　SP接続端子。　裏に基板があるので、下記２種類が使用出来る。

Ａ６１．　点検中　Ｐｈｏｎｏ、Ｔｕｎｅｒ、ＡＵＸ　ＲＣＡ端子。

Ａ６２．　点検中　Ｐｈｏｎｏ、Ｔｕｎｅｒ、ＡＵＸ　ＲＣＡ端子。テフロン絶縁金メッキ端子に交換。

Ａ６３．　点検中　Ｔａｐｅ　ＲＣＡ端子。

Ａ６４．　点検中　Ｔａｐｅ　ＲＣＡ端子、ＡＵＸ　ＲＣＡ端子。テフロン絶縁金メッキ端子に交換。

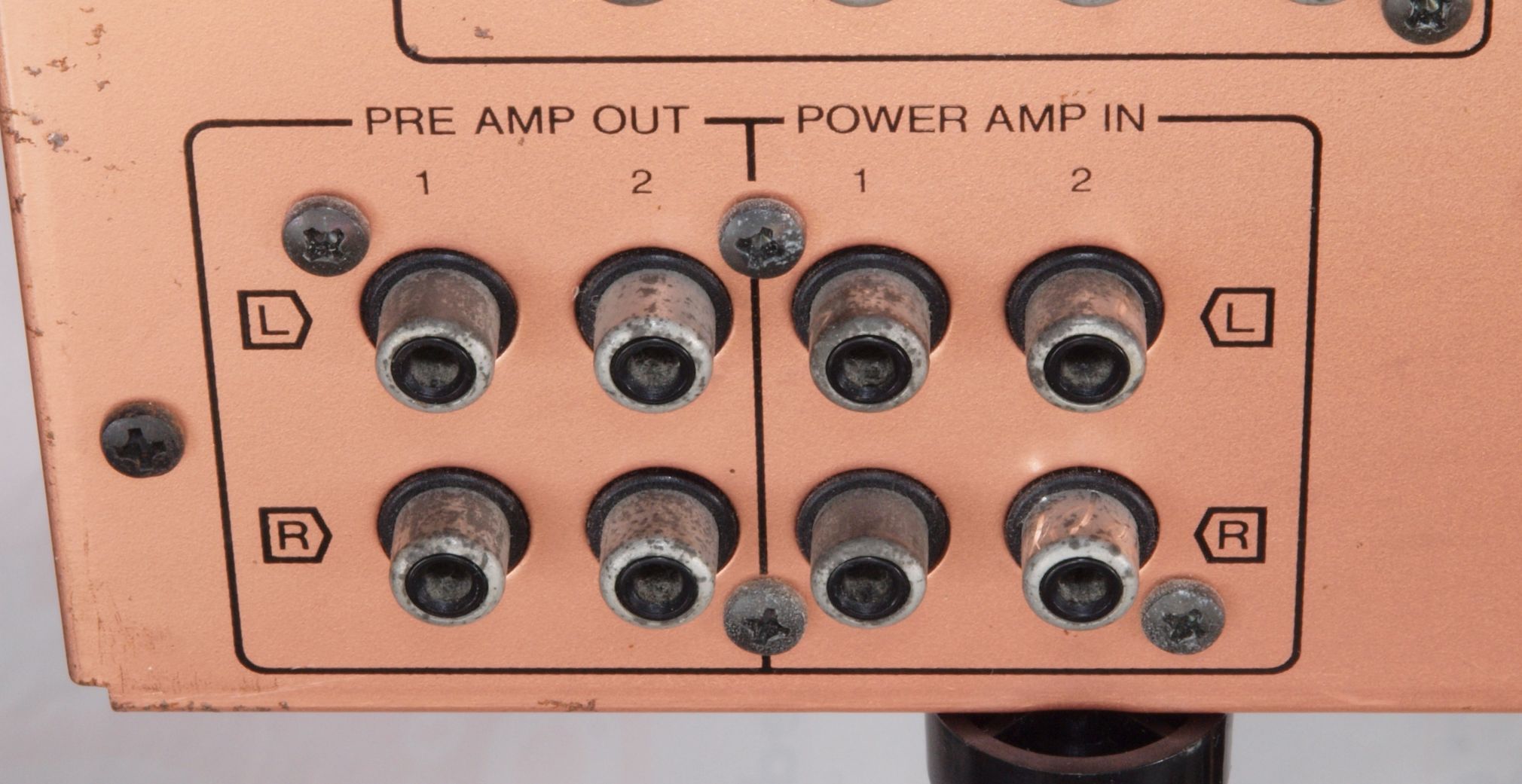

Ａ６５．　点検中　ＰｒｅＯｕｔ、ＰｏｗｅｒＡｍｐ　Ｉｎ　ＲＣＡ端子。

Ａ６６．　点検中　ＰｒｅＯｕｔ、ＰｏｗｅｒＡｍｐ　Ｉｎ　ＲＣＡ端子。テフロン絶縁金メッキ端子に交換。

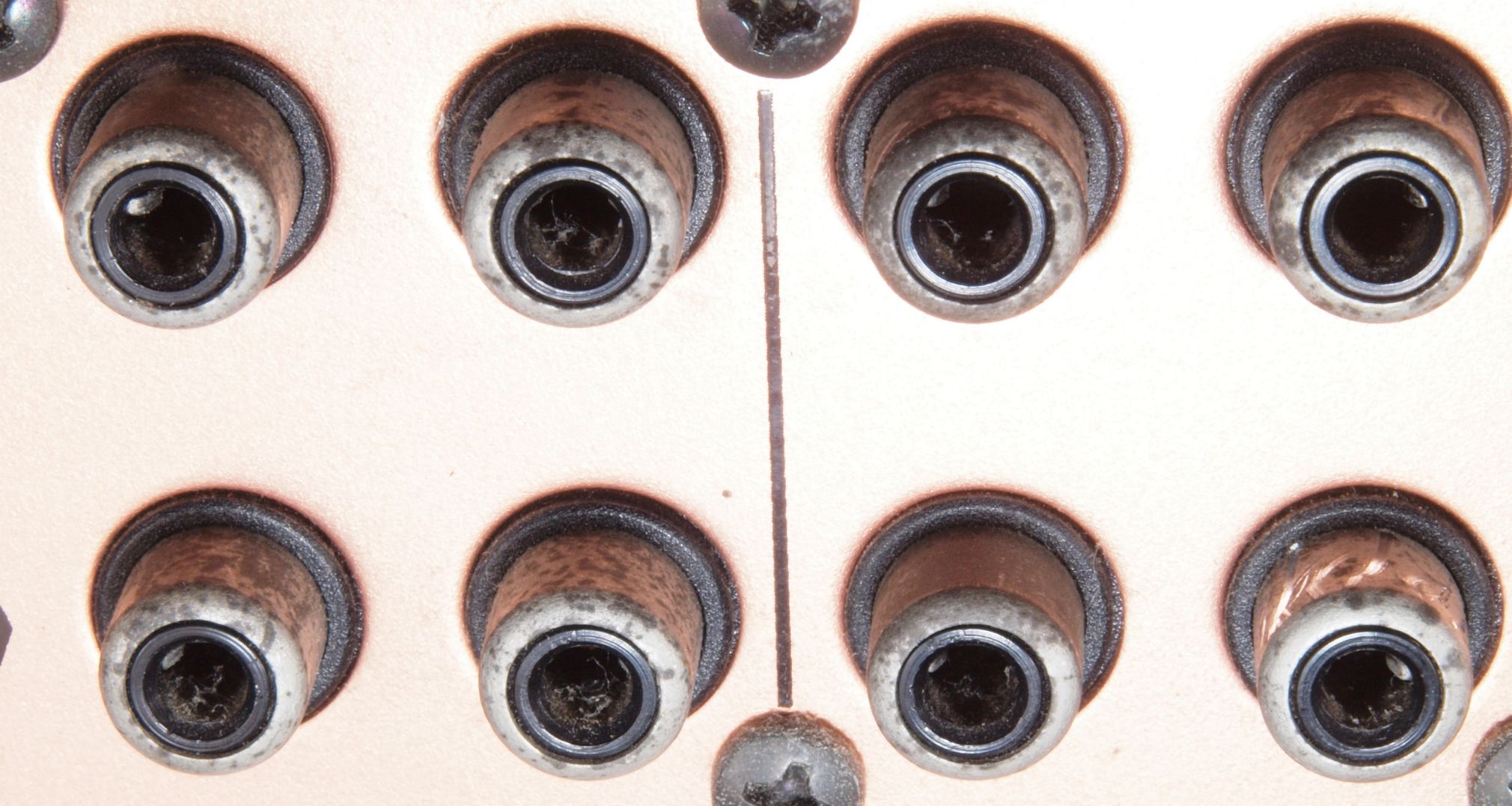

Ａ６７．　点検中　ＲＣＡ端子の穴の埃？

Ａ７１．　点検中　電源ケーブル。

Ａ７２．　点検中　３Ｐインレットに交換。 FURUTECH　FI-10(R) ロジウムメッキ。

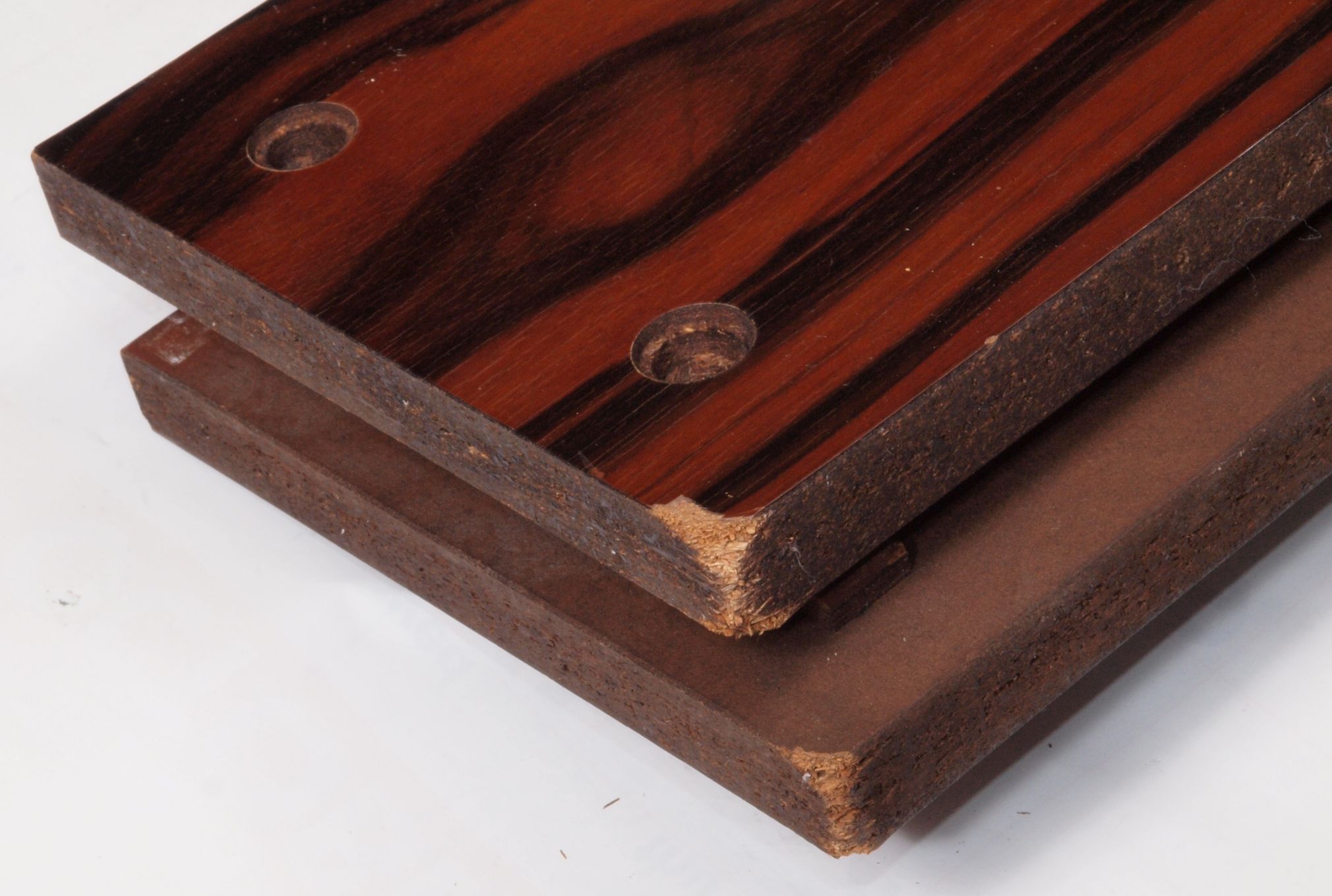

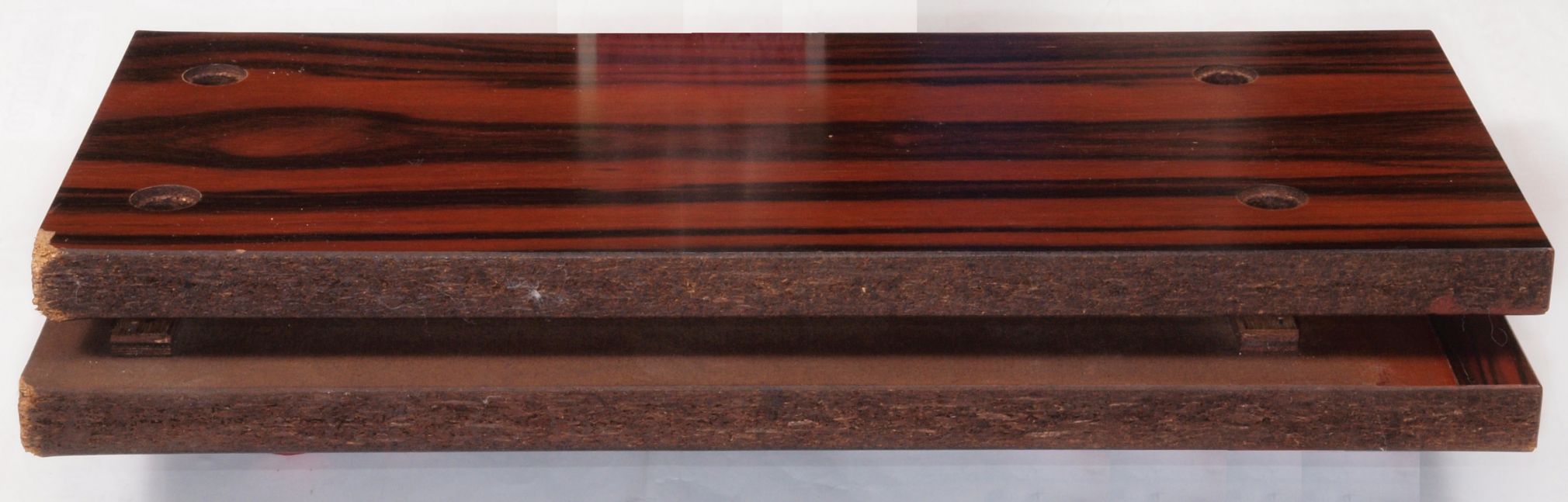

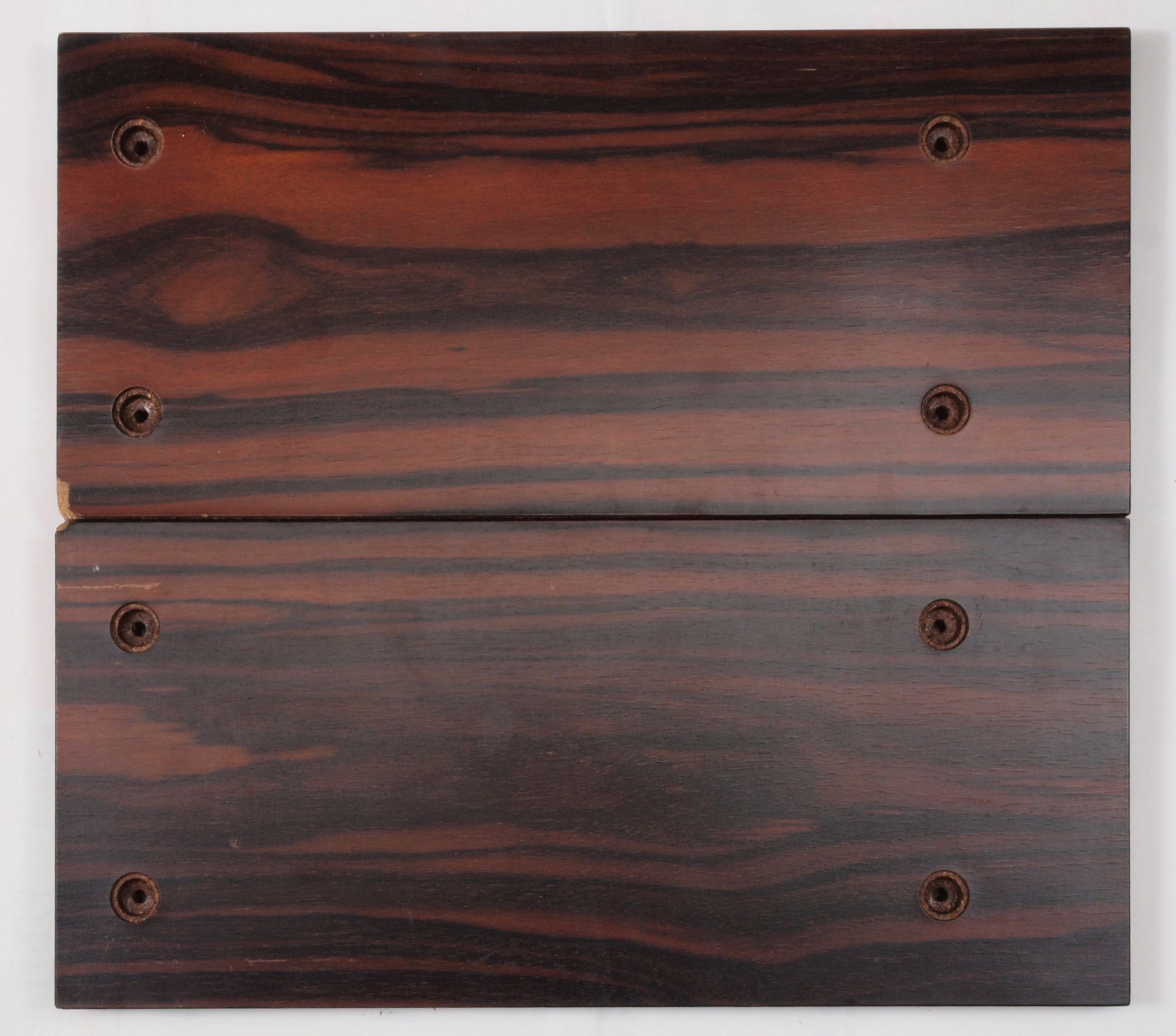

Ａ８１．　点検中　サイドパネル。

Ａ８２．　点検中　サイドパネル下側。　接着材が劣化している。

Ａ８３．　点検中　サイドパネル後ろ下。　接着材が劣化して剥げる。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０１．　修理中　前後パネル、基板を取り外し、上から見る。

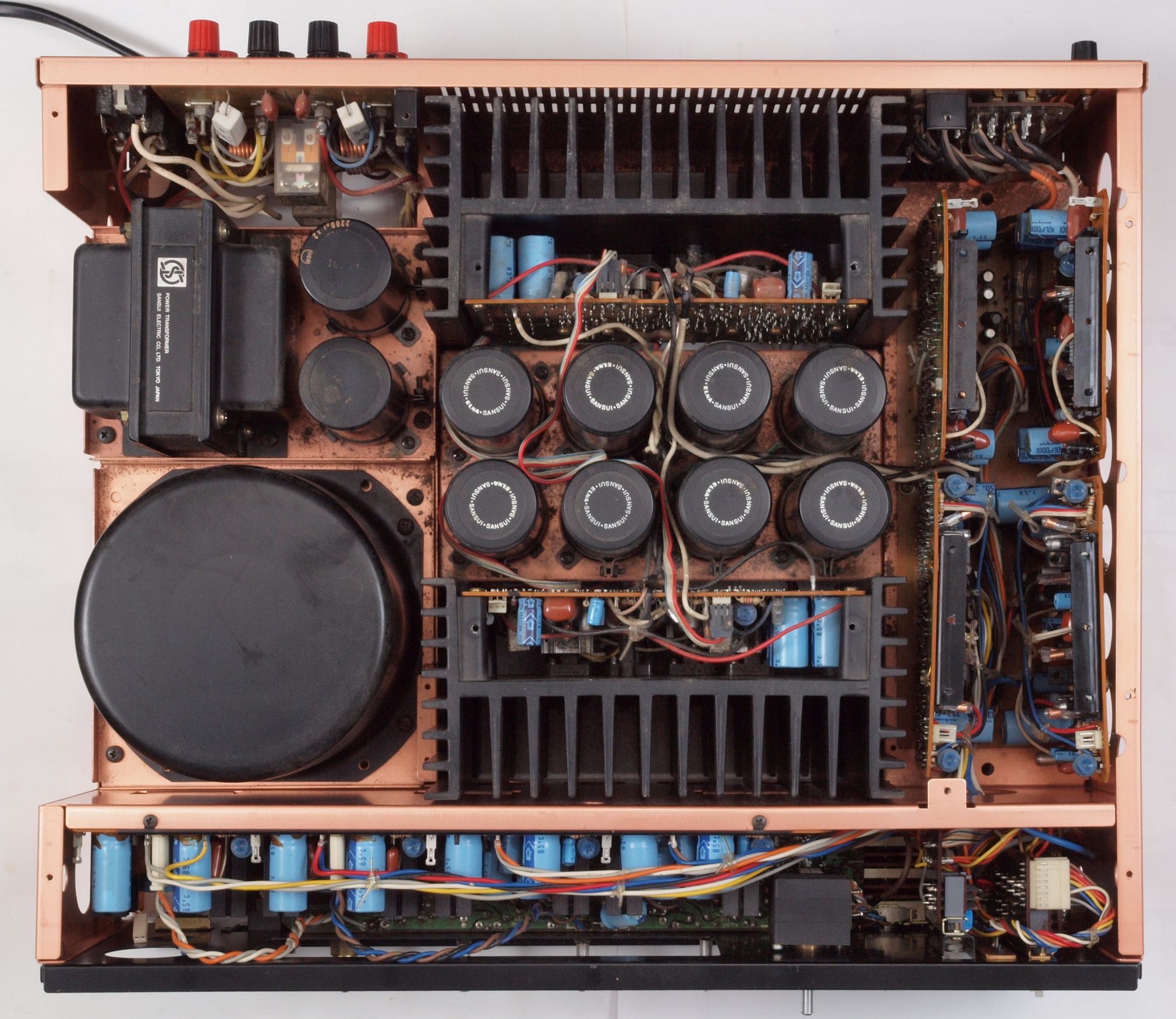

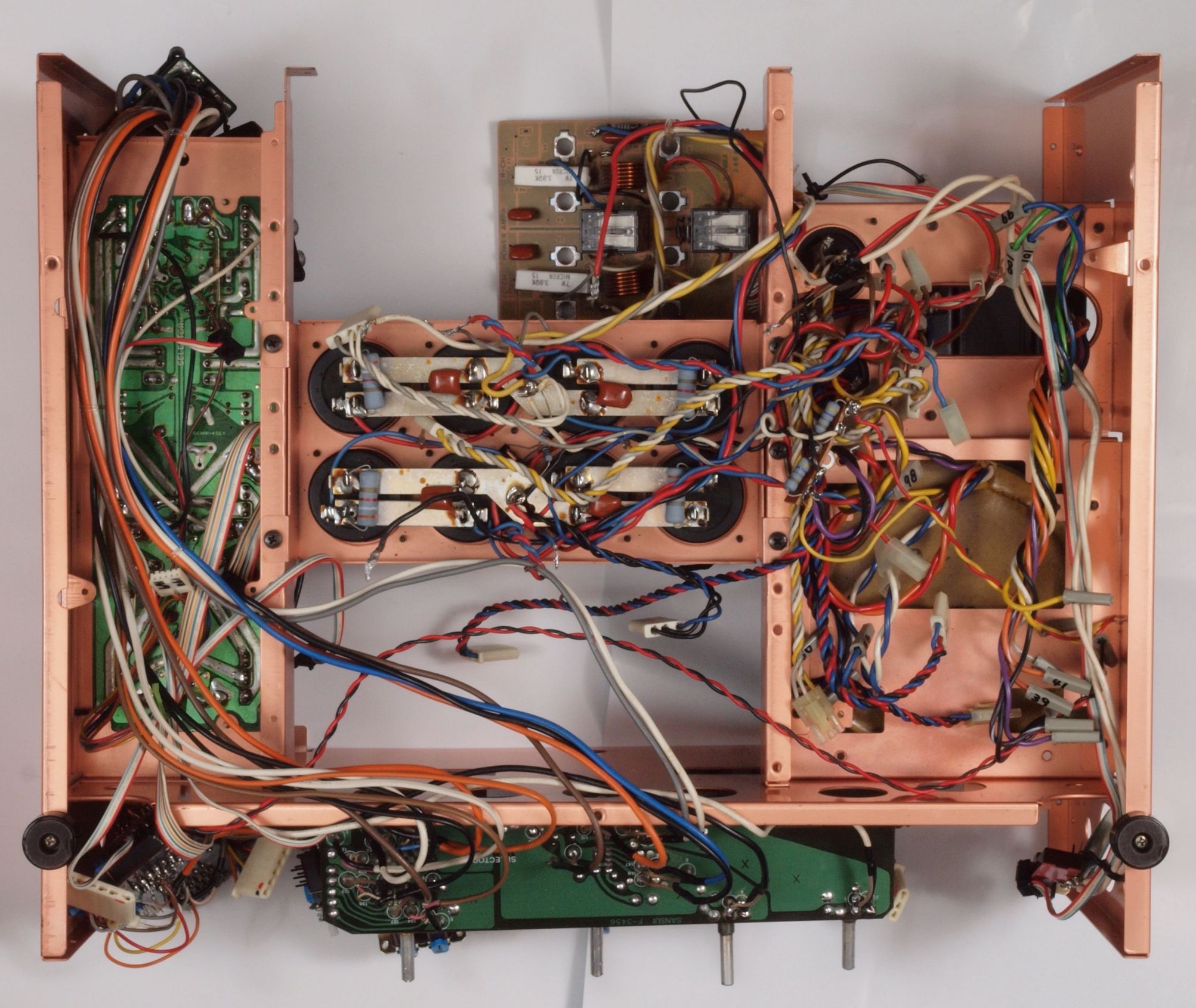

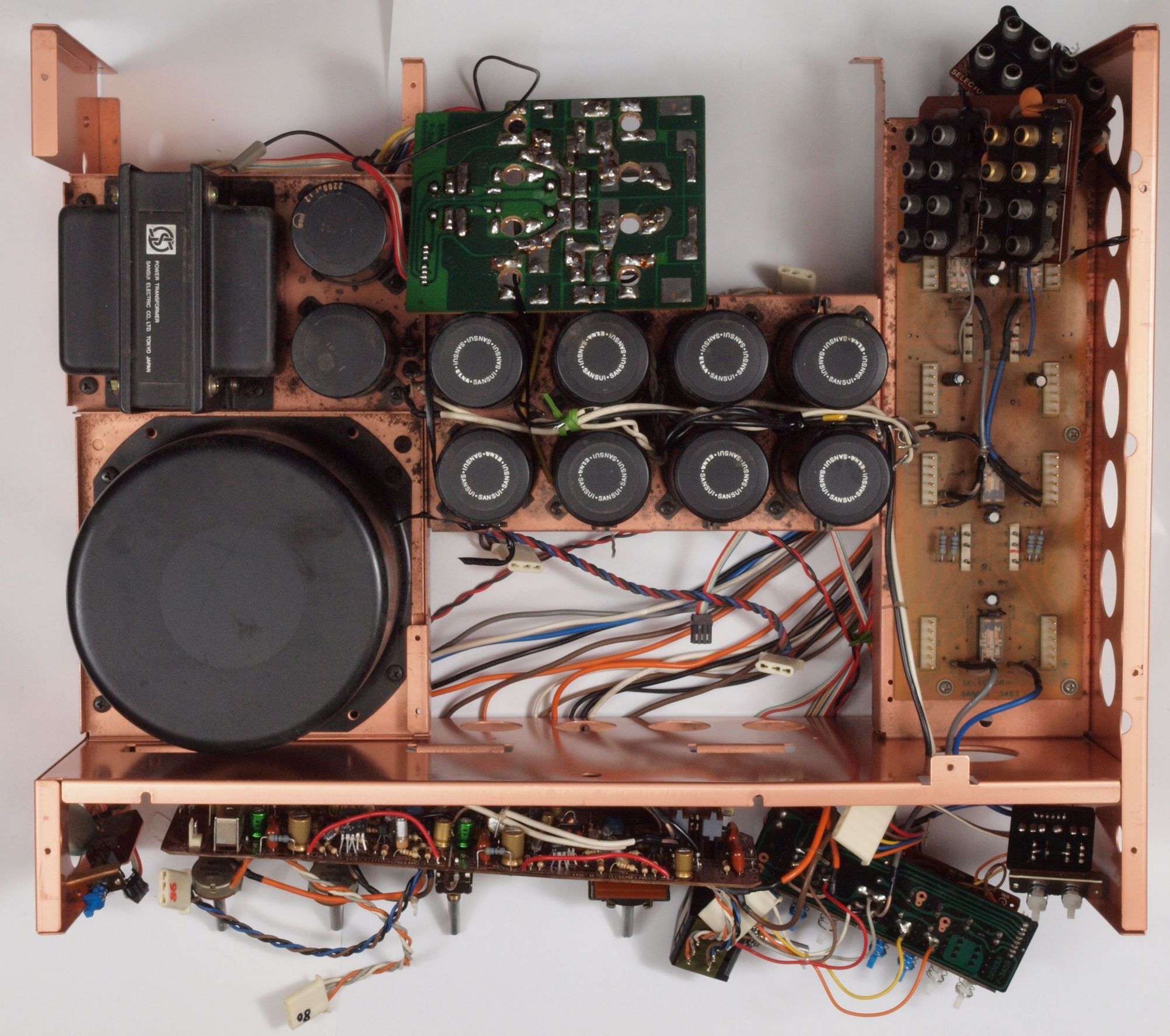

Ｃ０２．　修理中　前後パネル、基板を取り外し、下から見る。

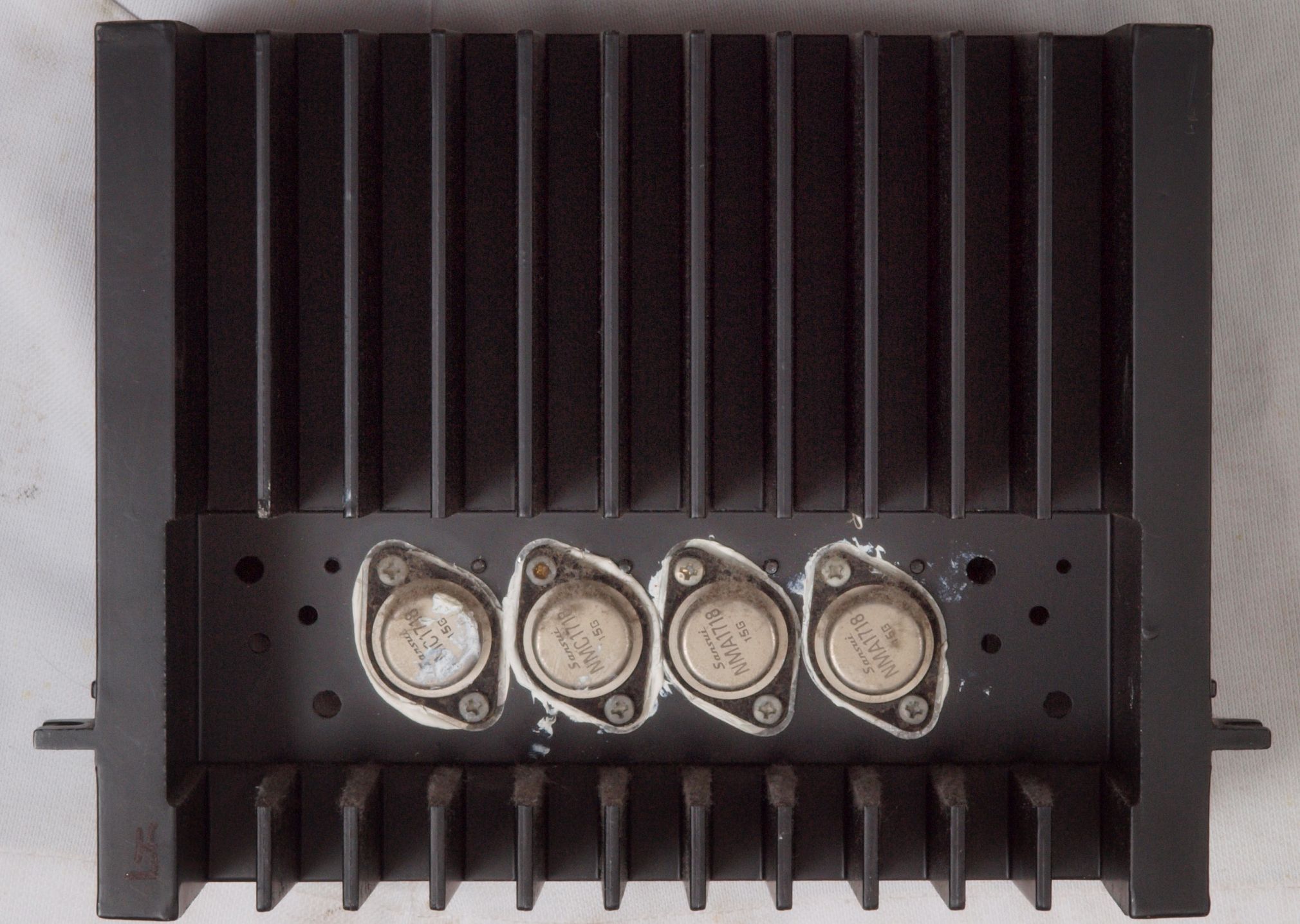

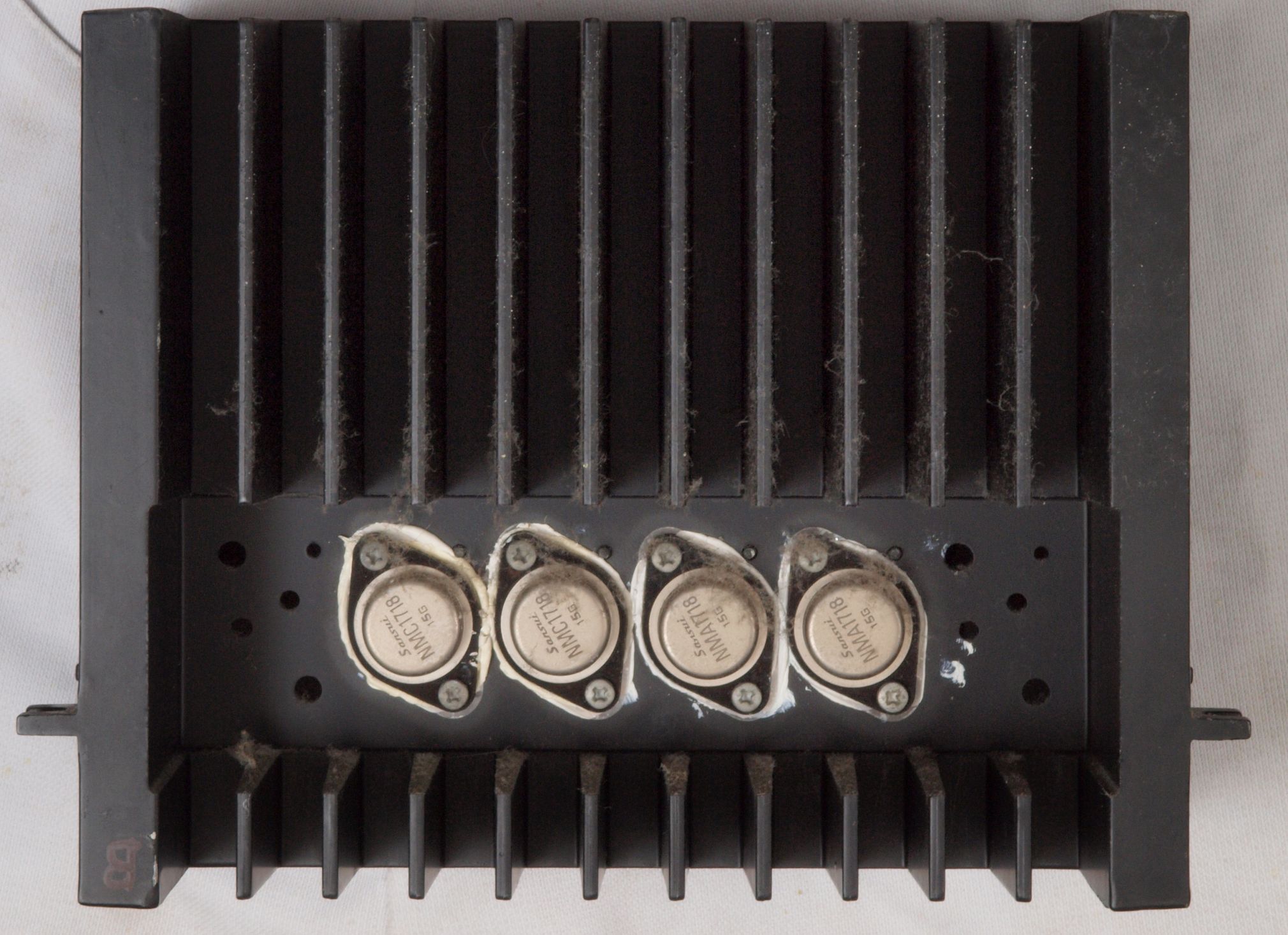

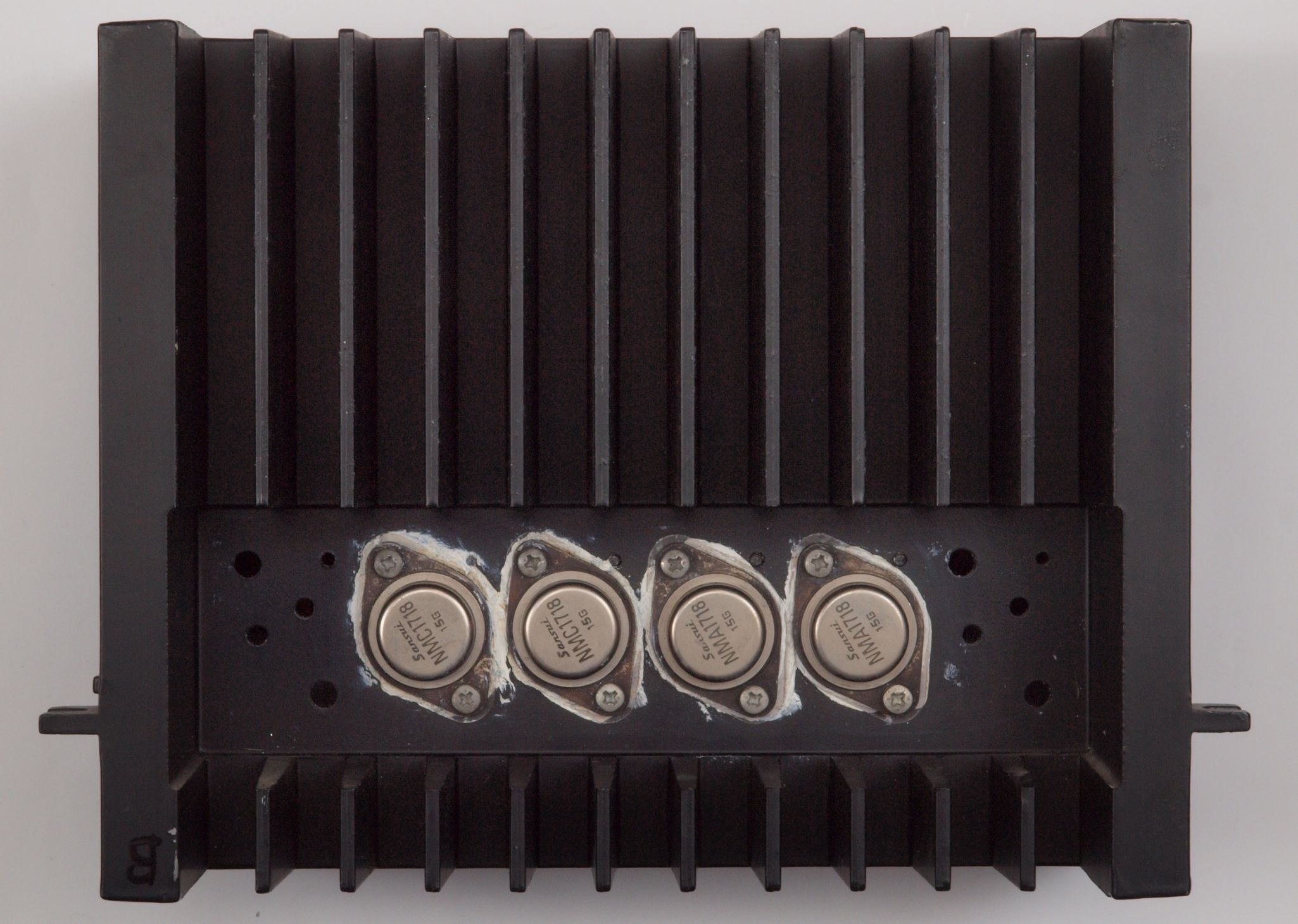

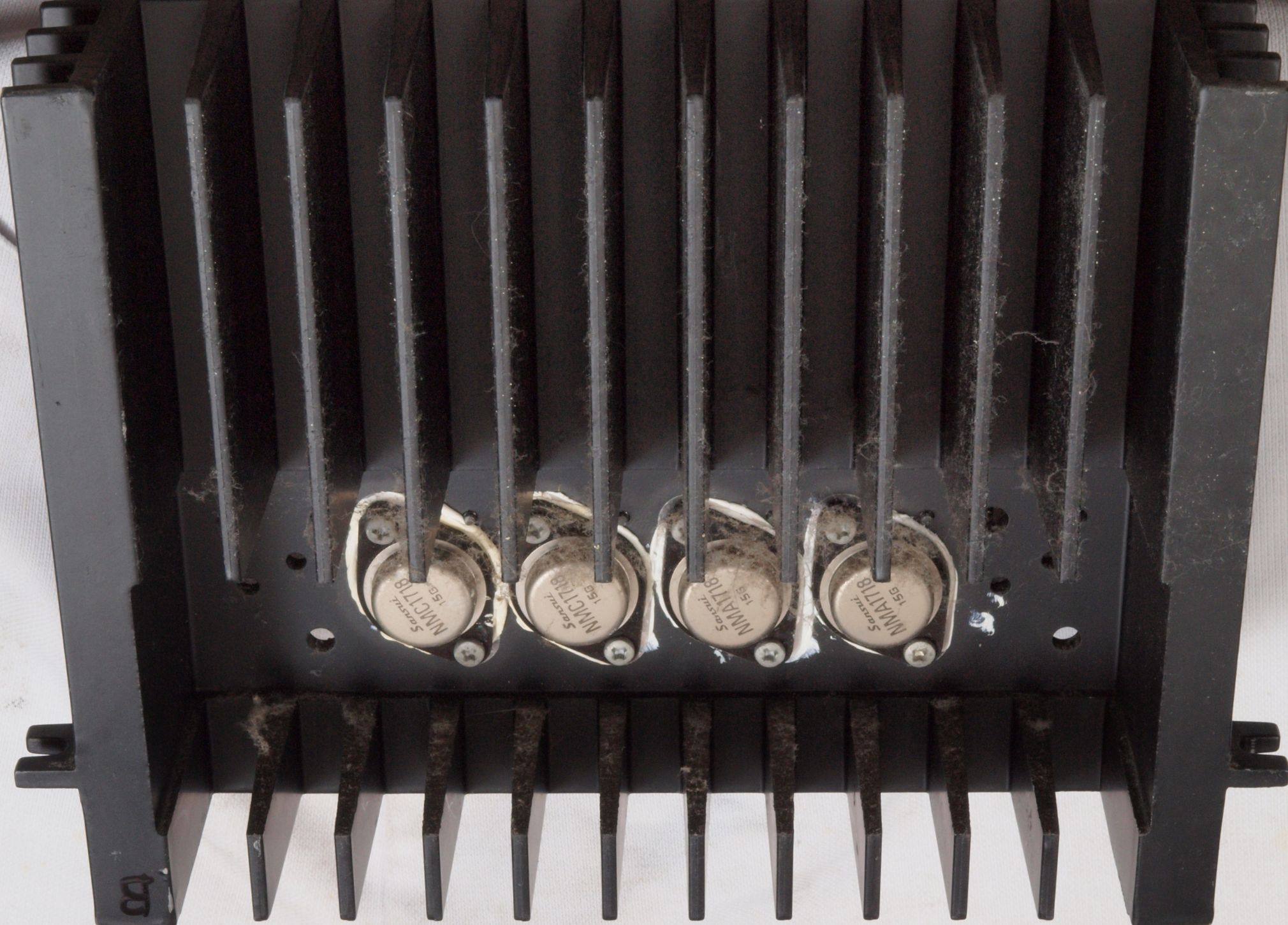

Ｃ１．　修理前　Ｒ側終段ブロック

修理前　Ｒ側終段ブロック埃

Ｃ２．　修理後　Ｒ側終段ブロック

Ｃ３．　修理前　Ｒ側終段ブロック裏

修理前　Ｒ側終段ブロック裏埃

Ｃ４．　修理後　Ｒ側終段ブロック裏

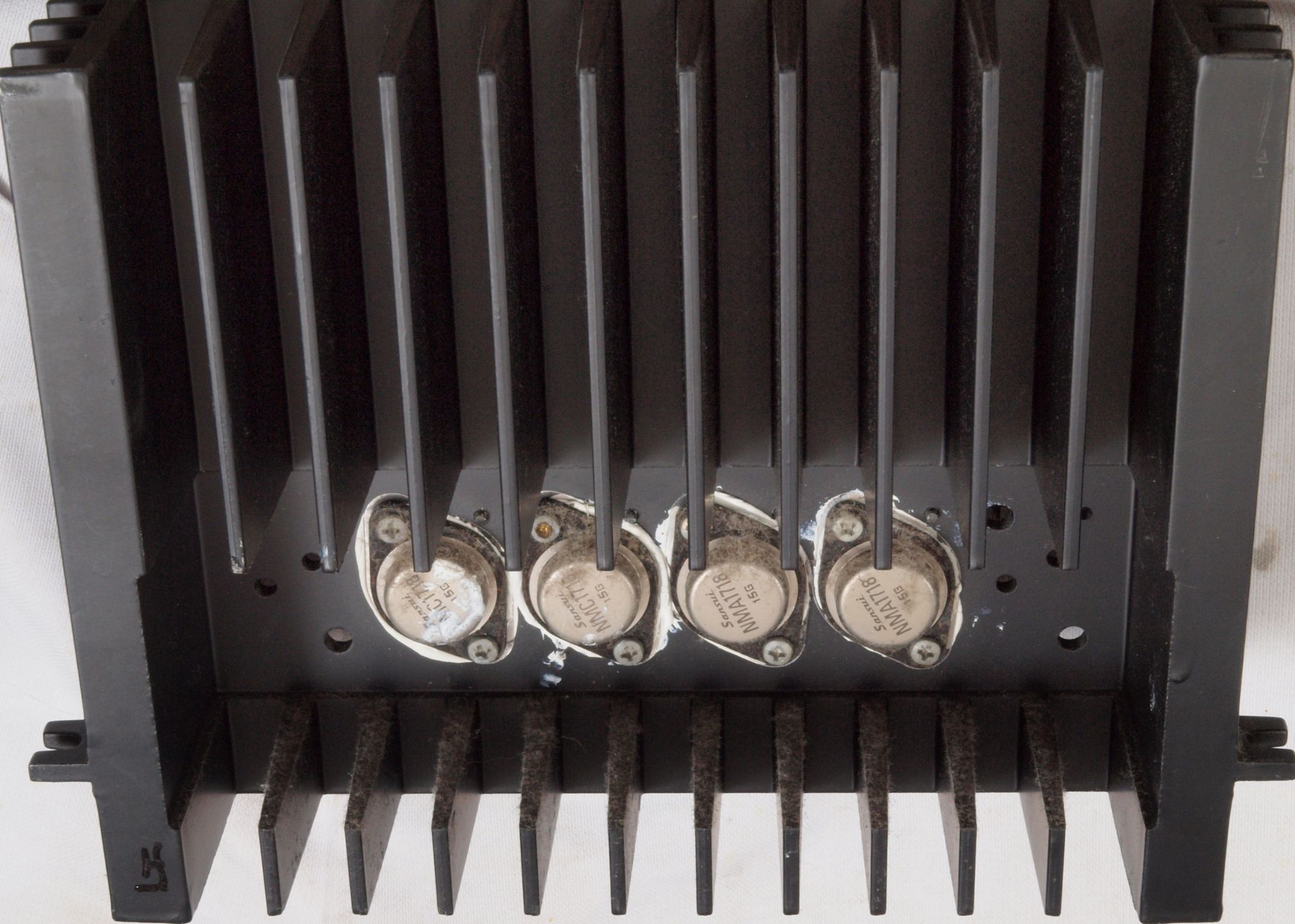

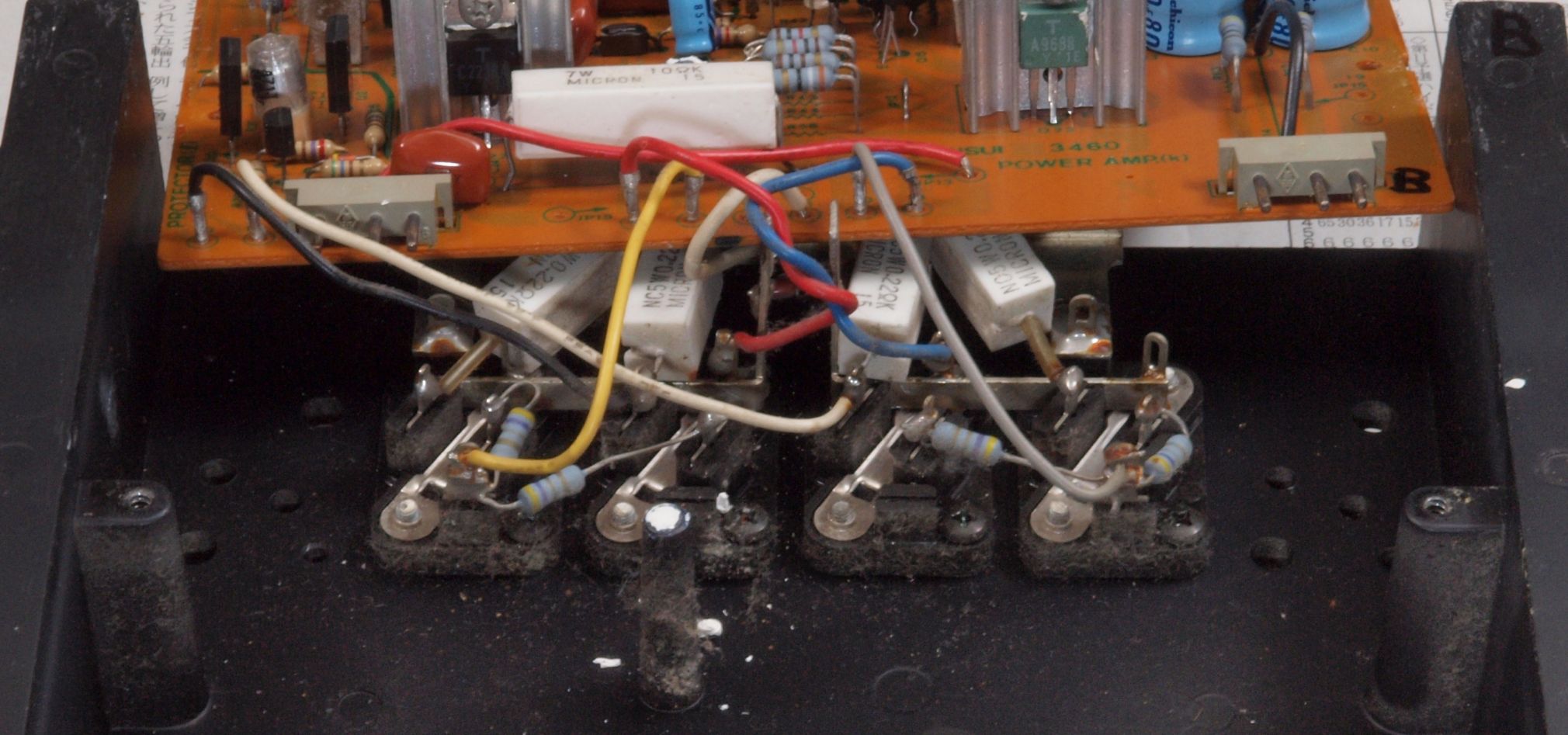

Ｃ５．　修理前　Ｌ側終段ブロック

修理前　Ｌ側終段ブロック埃

Ｃ６．　修理後　Ｌ側終段ブロック

Ｃ７．　修理前　Ｌ側終段ブロック裏

修理前　Ｌ側終段ブロック裏埃

Ｃ８．　修理後　Ｌ側終段ブロック裏

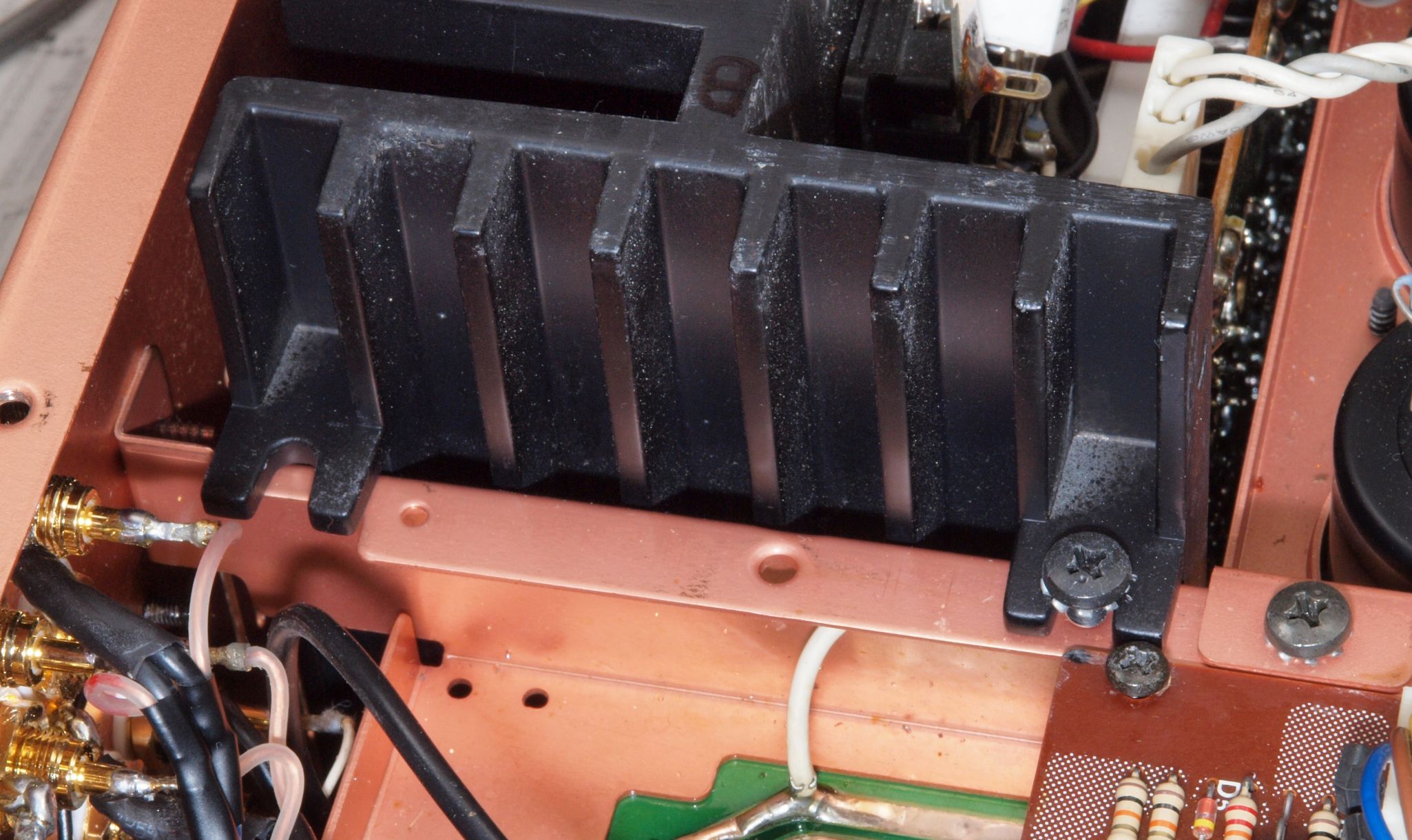

Ｃ９．　修理中　Ｌ側終段ブロック。　設計が悪く放熱器（終段ブロック）の止めビスが無。

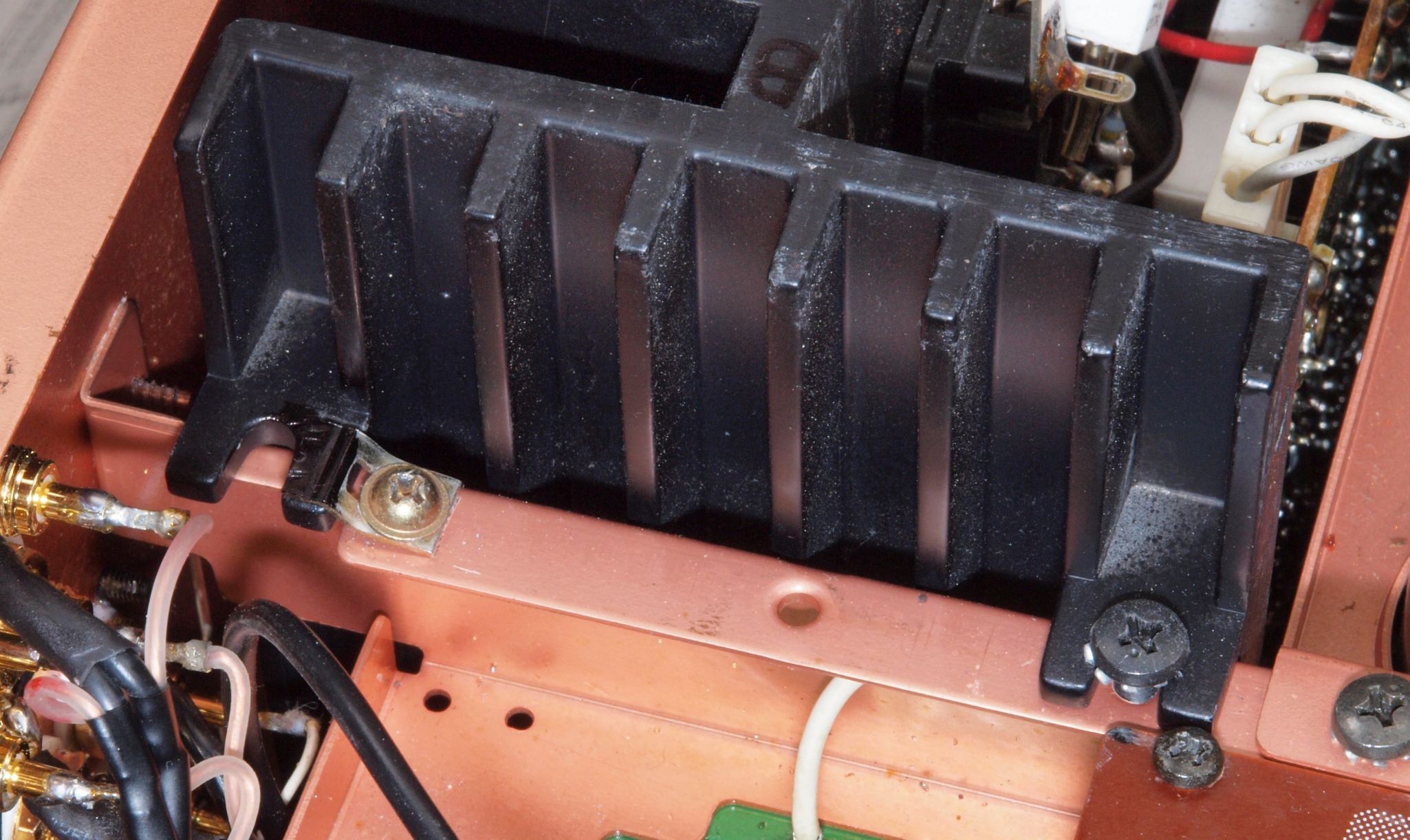

ＣＡ．　修理後　Ｌ側終段ブロック。　Ｌ型金具を利用して固定。

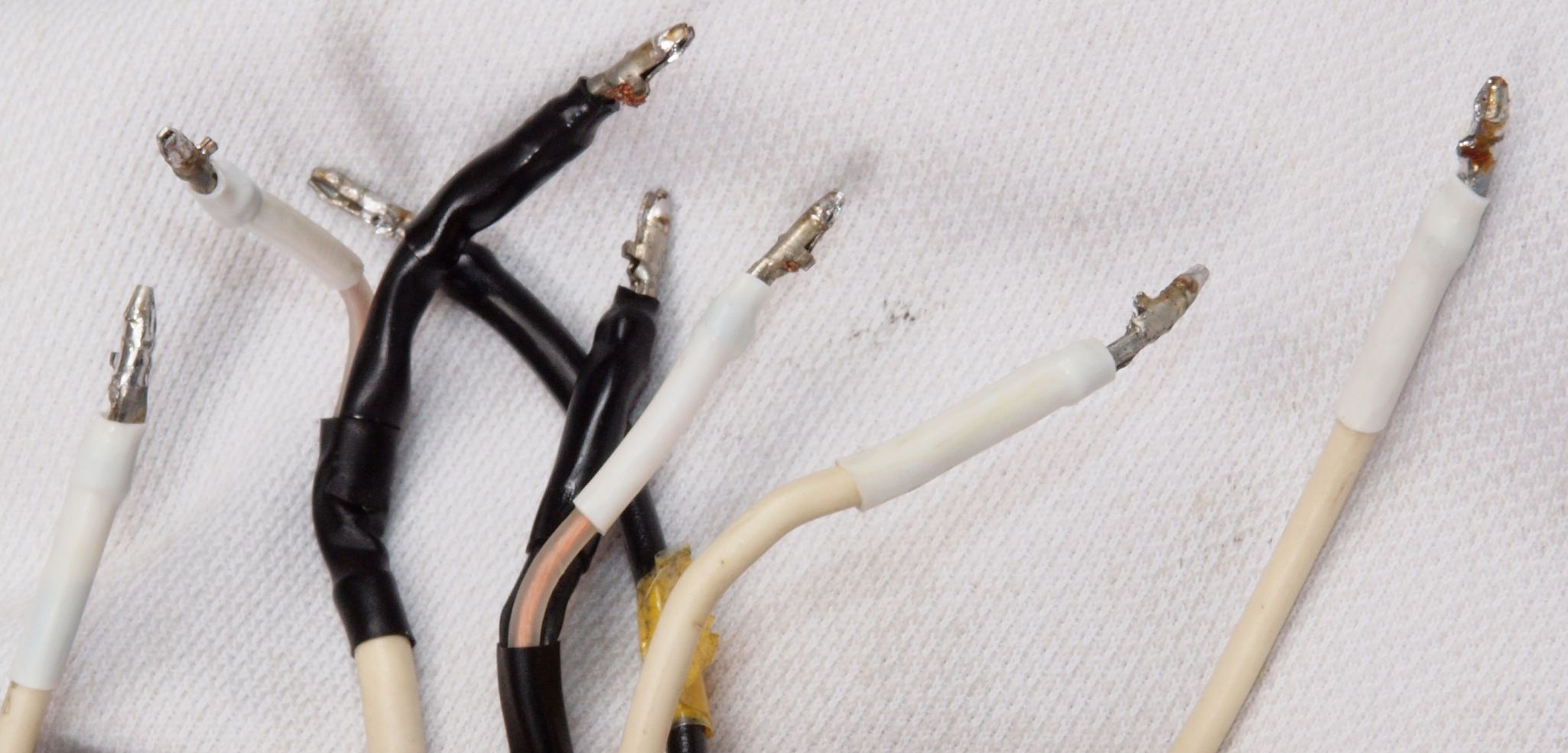

ＣＢ．　修理後　Ｌ側終段ブロック。　基板への配線は古く劣化しているので、収縮チューブで固定。

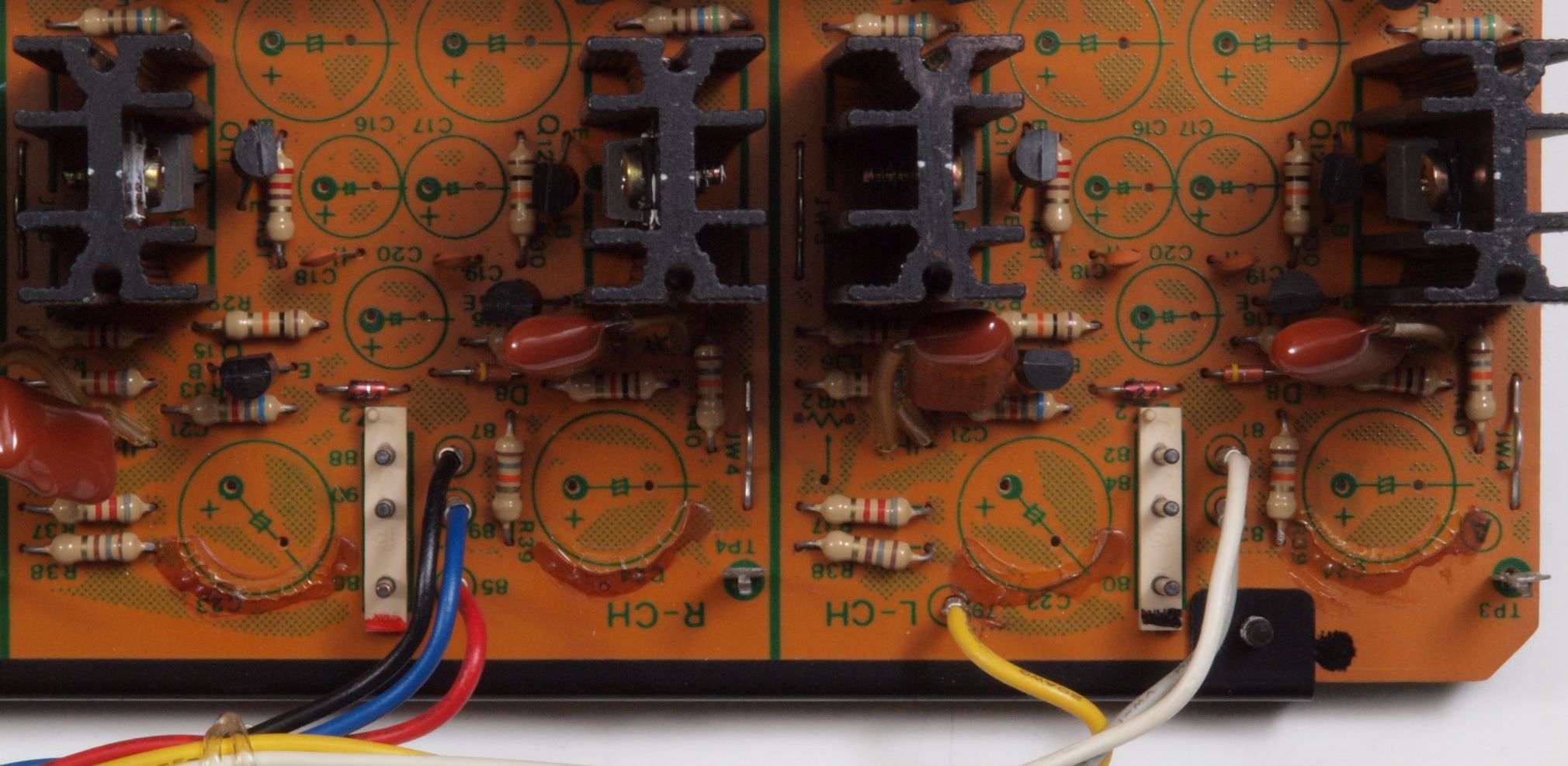

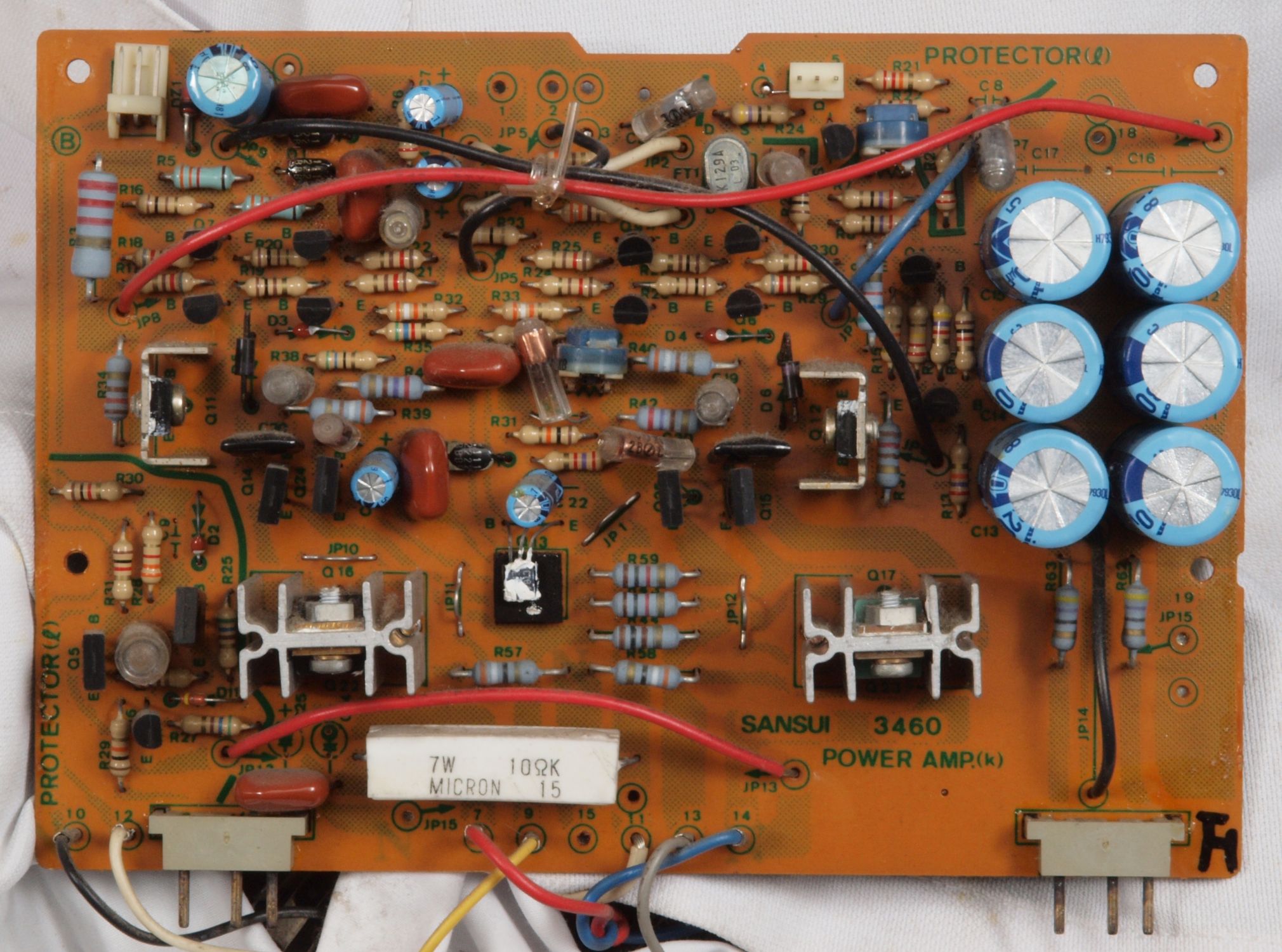

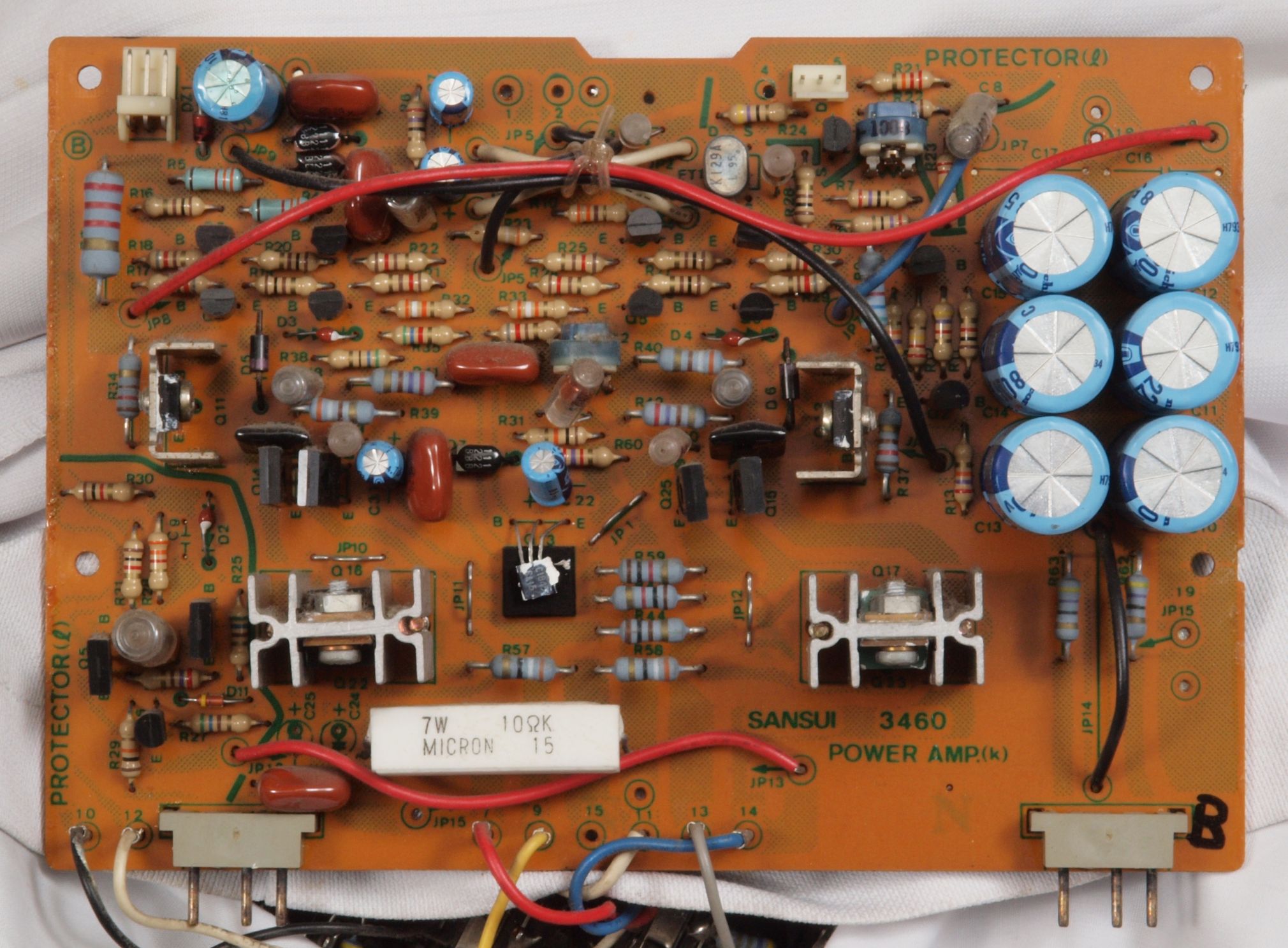

Ｃ１１．　修理前　Ｒ側終段基板

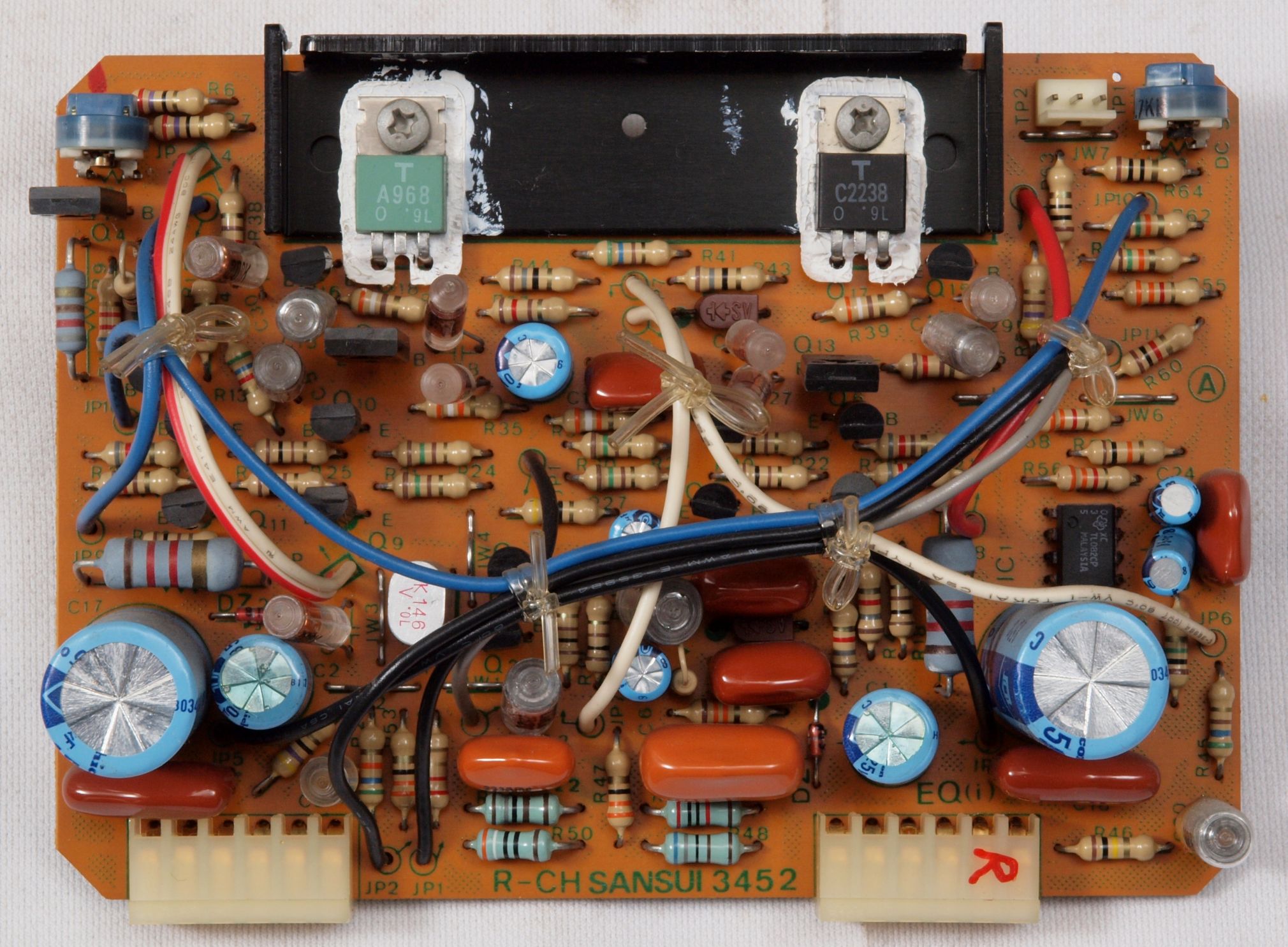

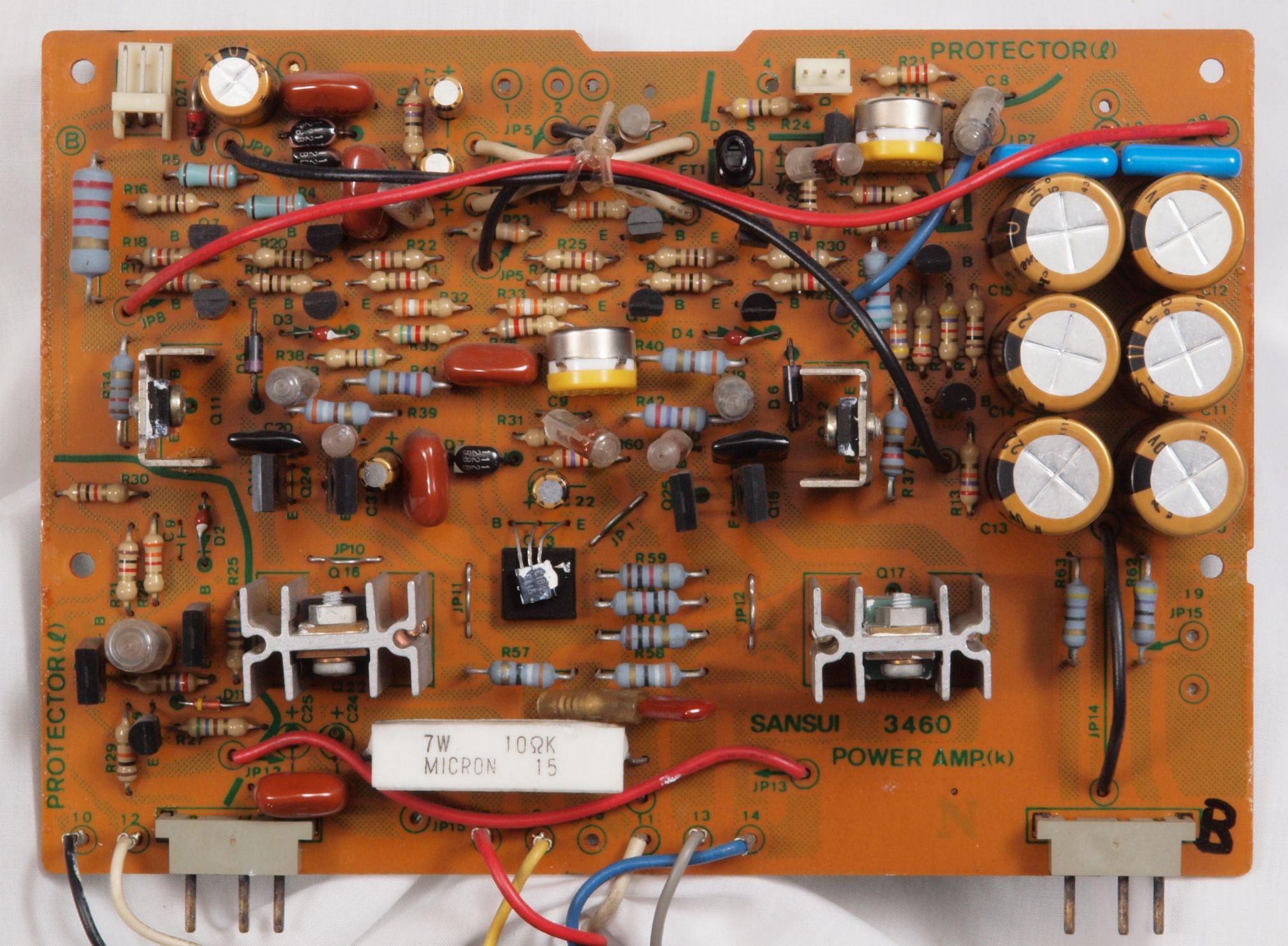

Ｃ１２．　修理後　Ｒ側終段基板。 　初段ＦＥＴ（電界効果トランジスター）、半固定ＶＲ２個、電解コンデンサー１１個交換。フイルムコンデンサー２個追加。

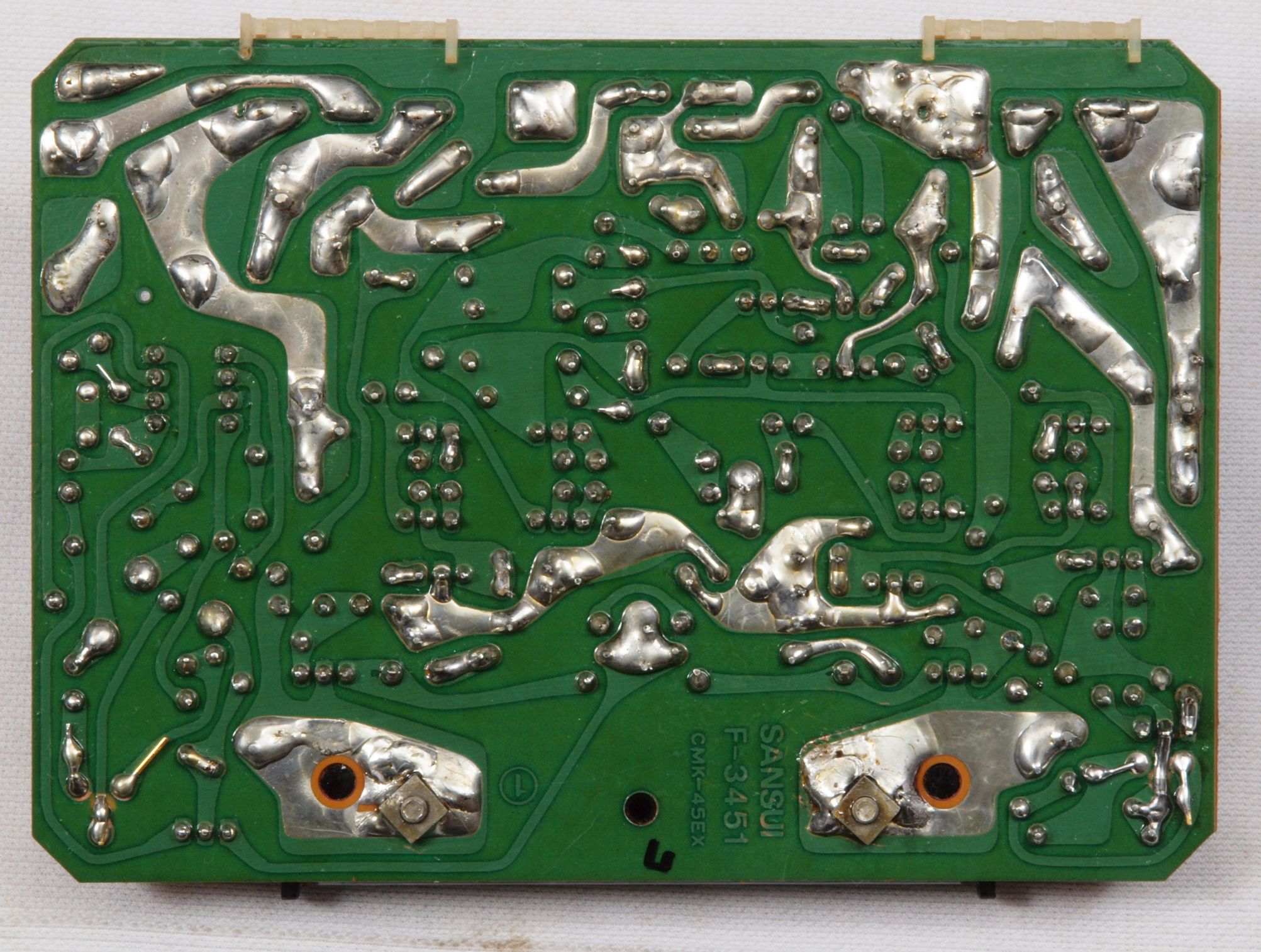

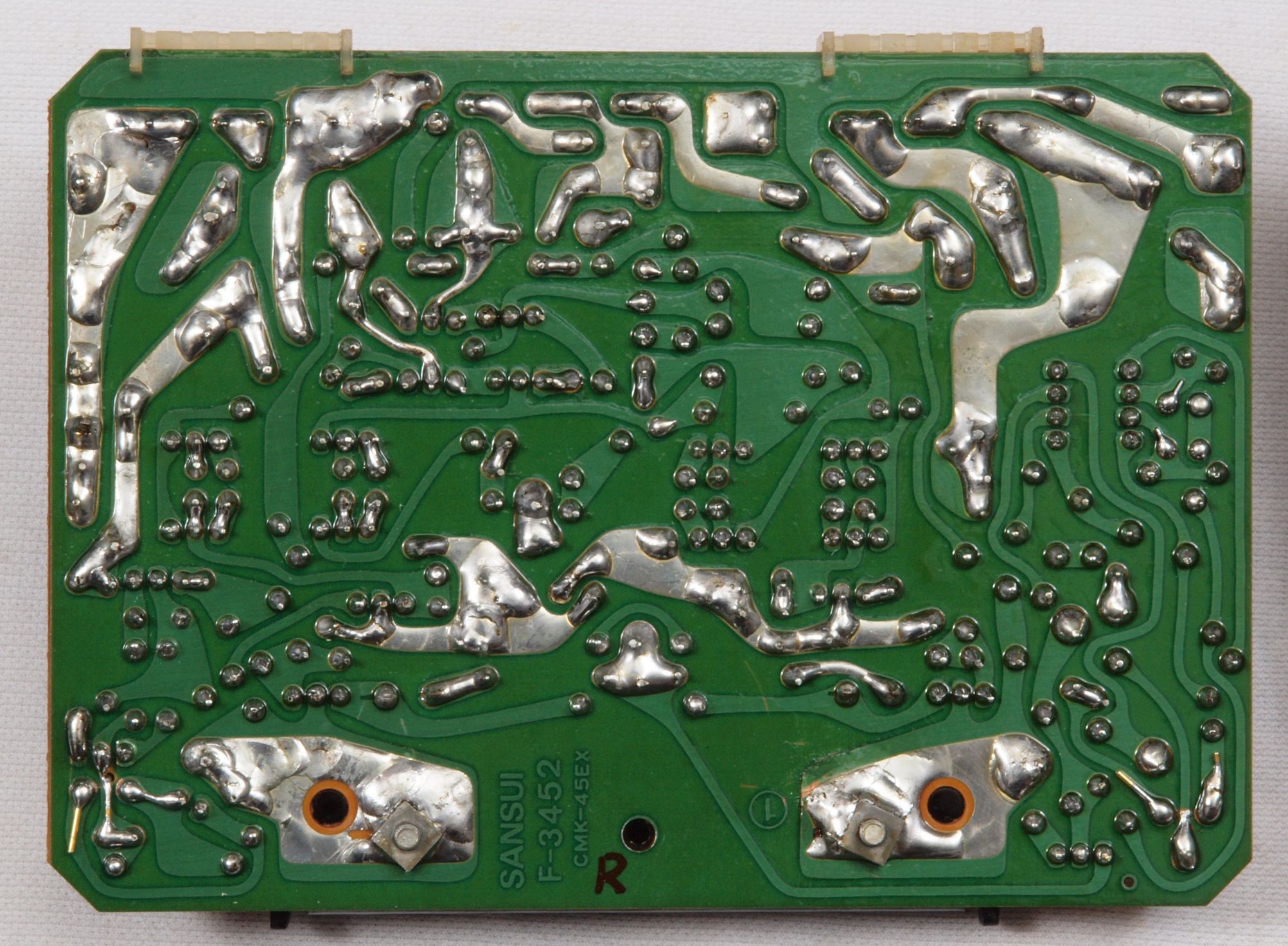

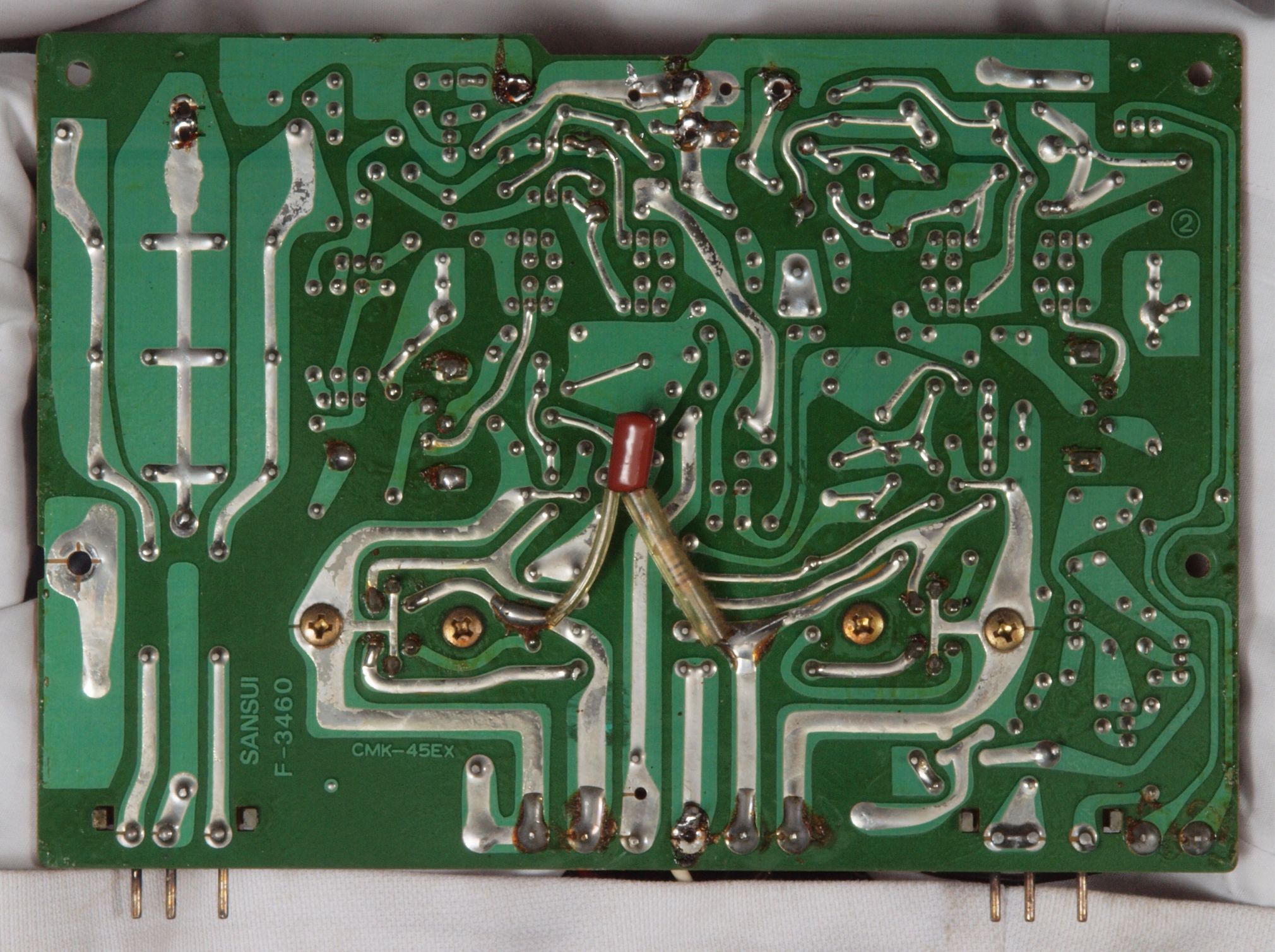

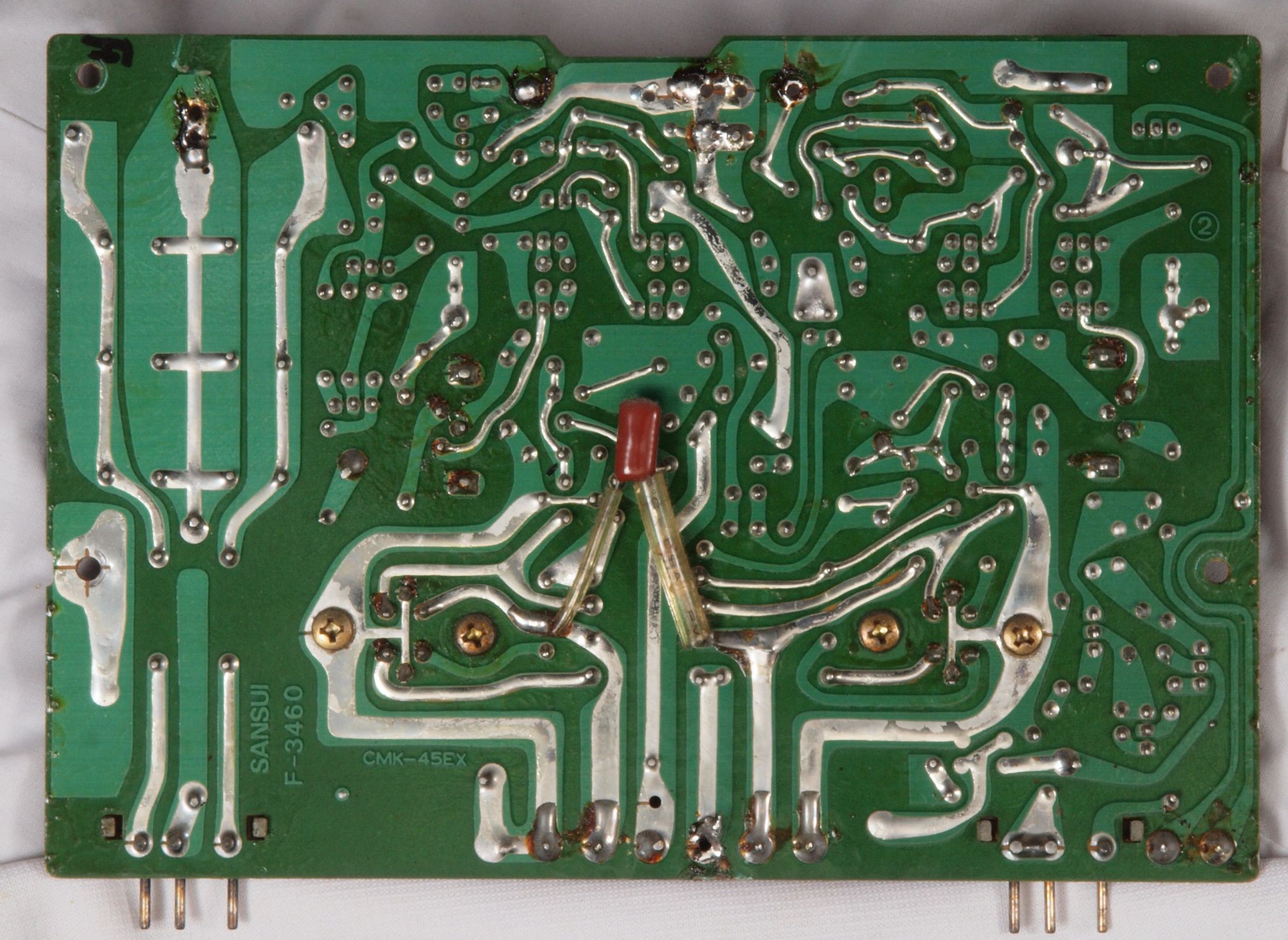

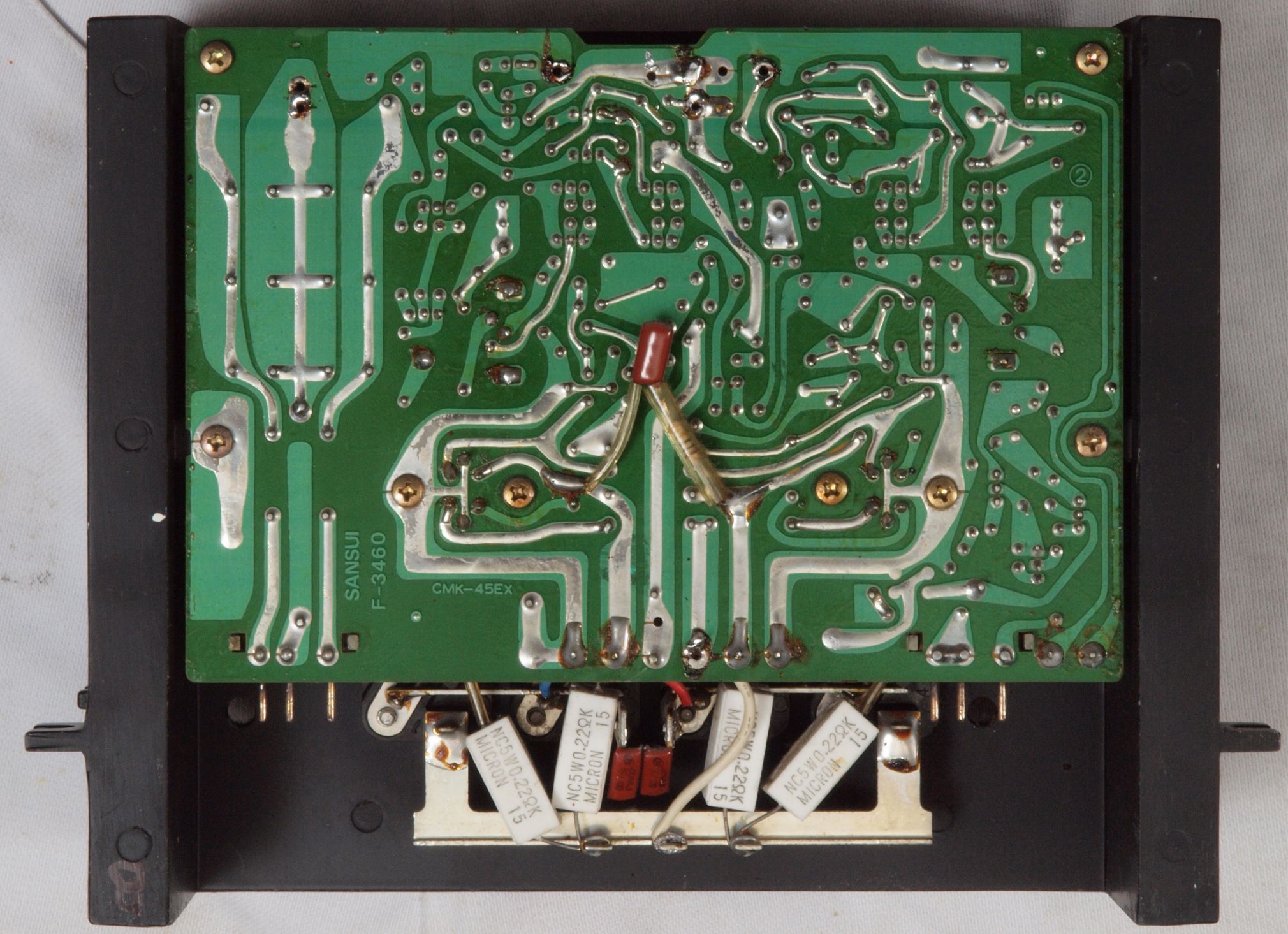

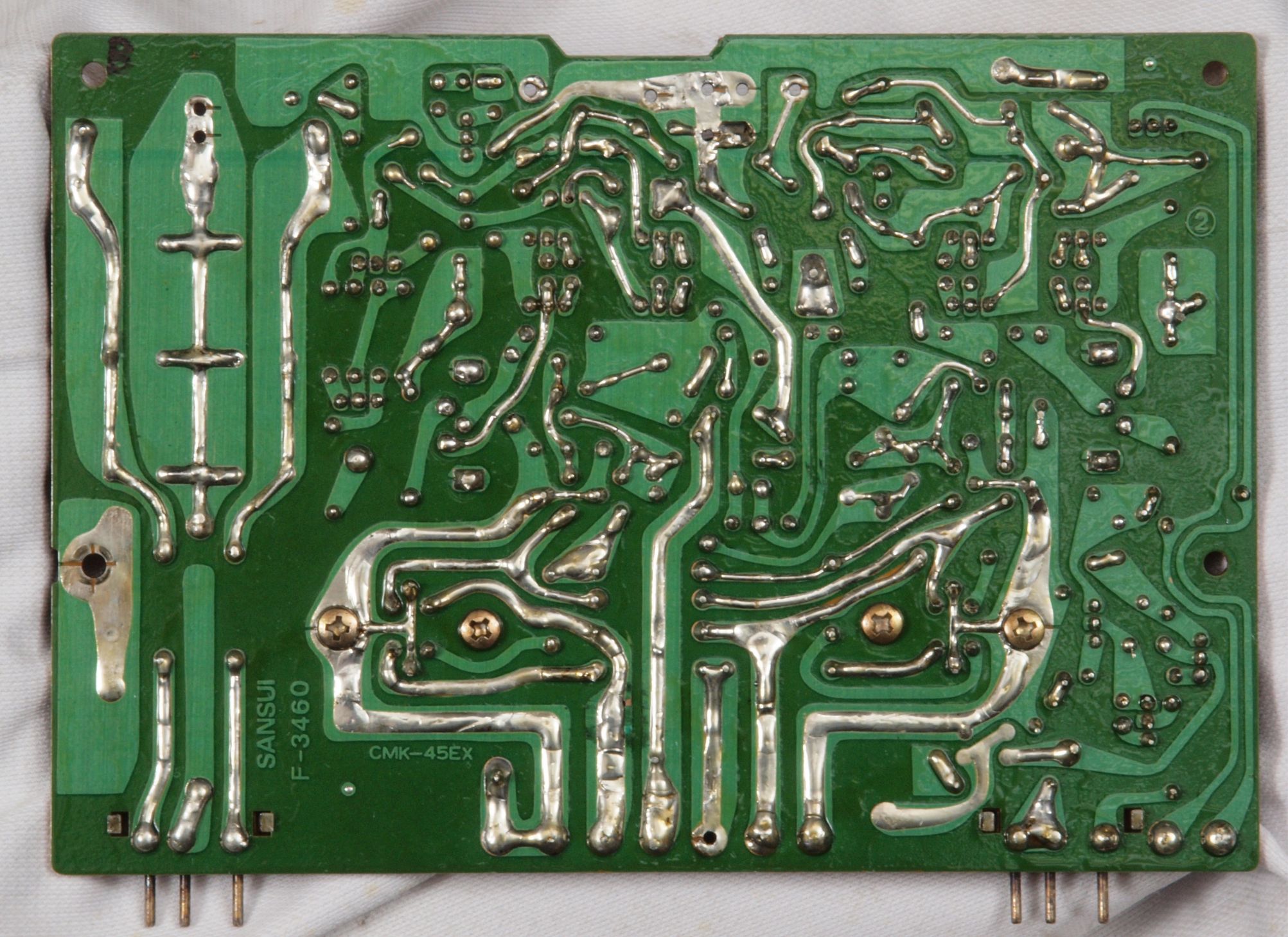

Ｃ１３．　修理前　Ｒ側終段基板裏

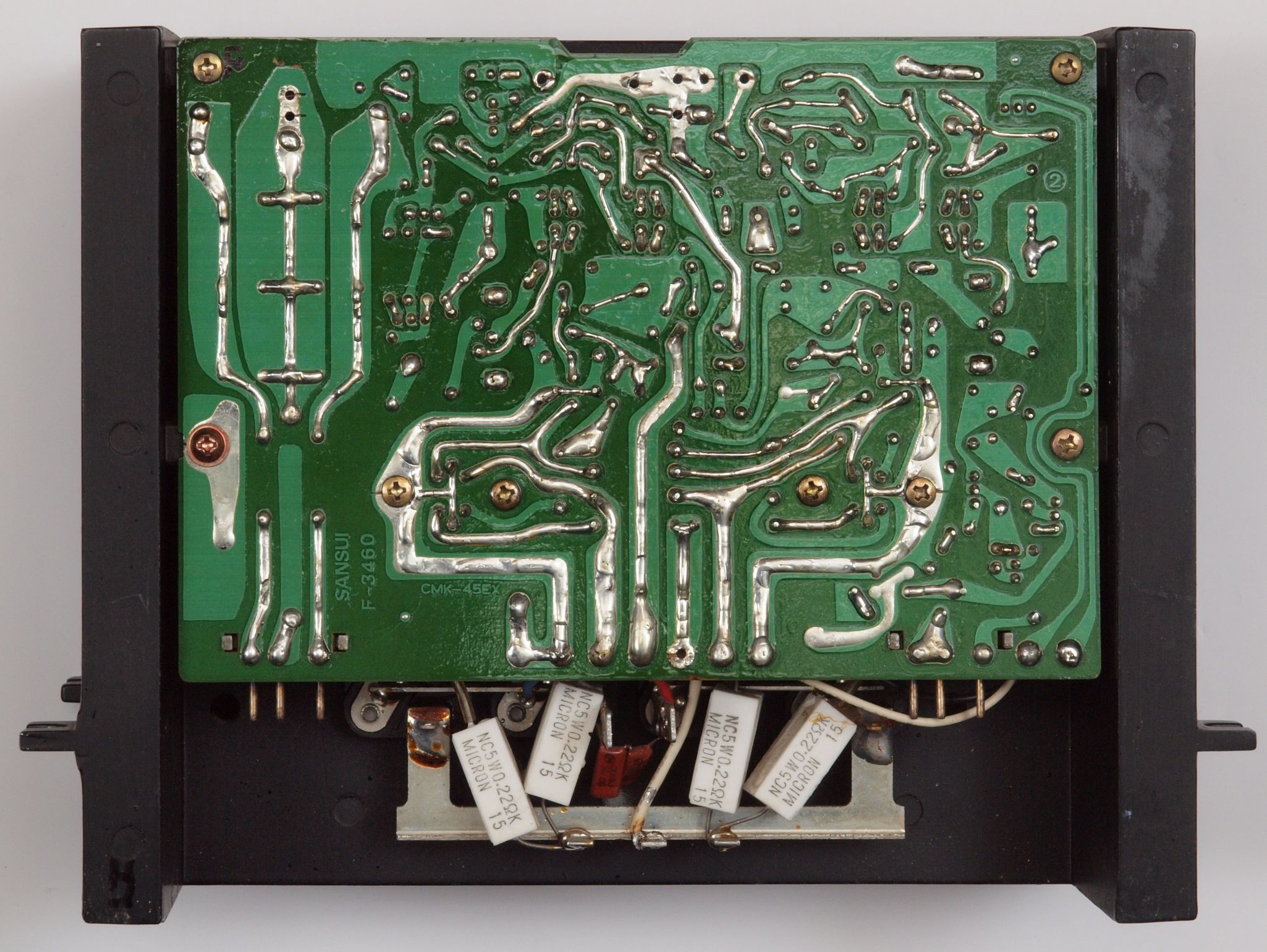

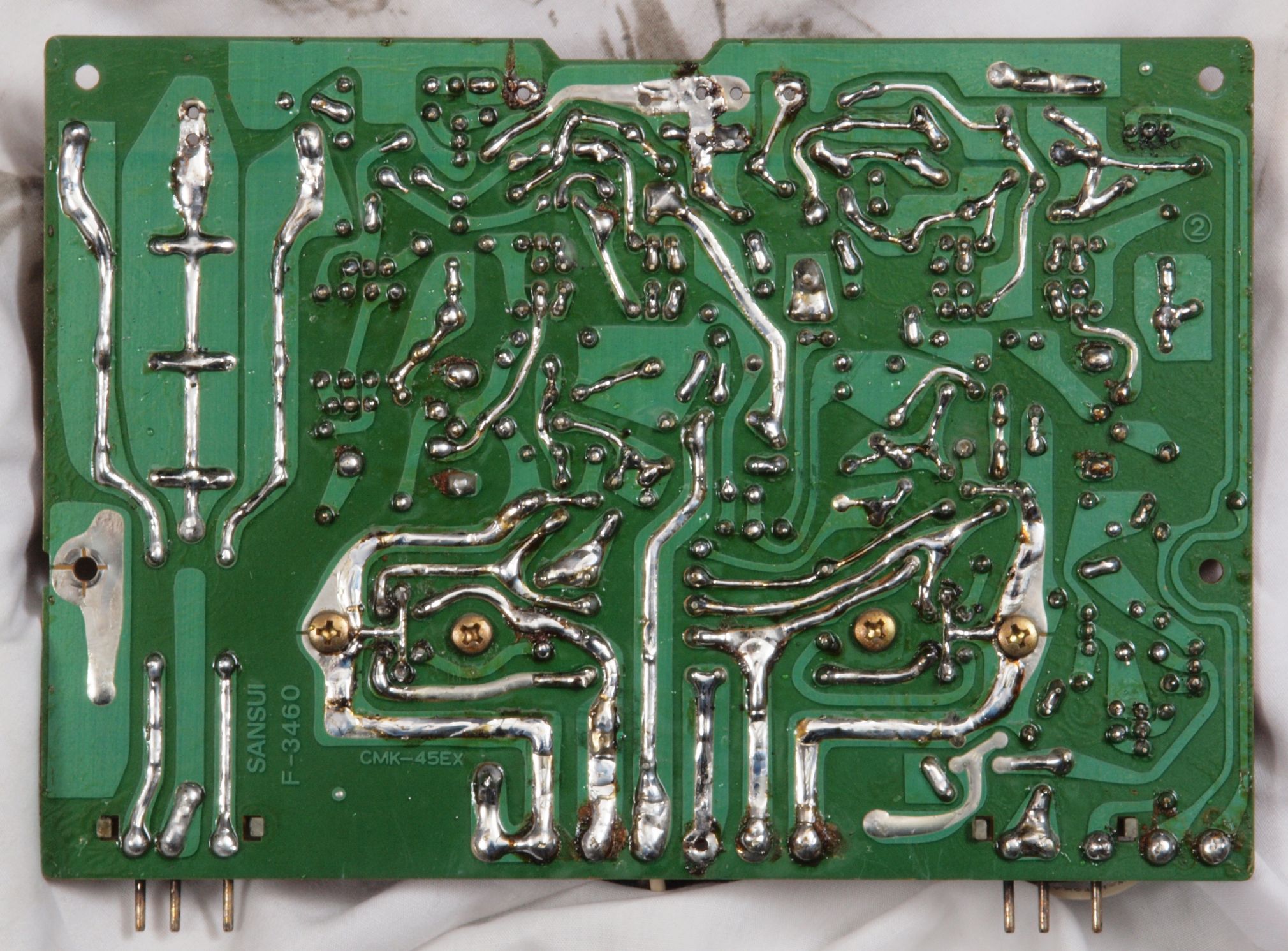

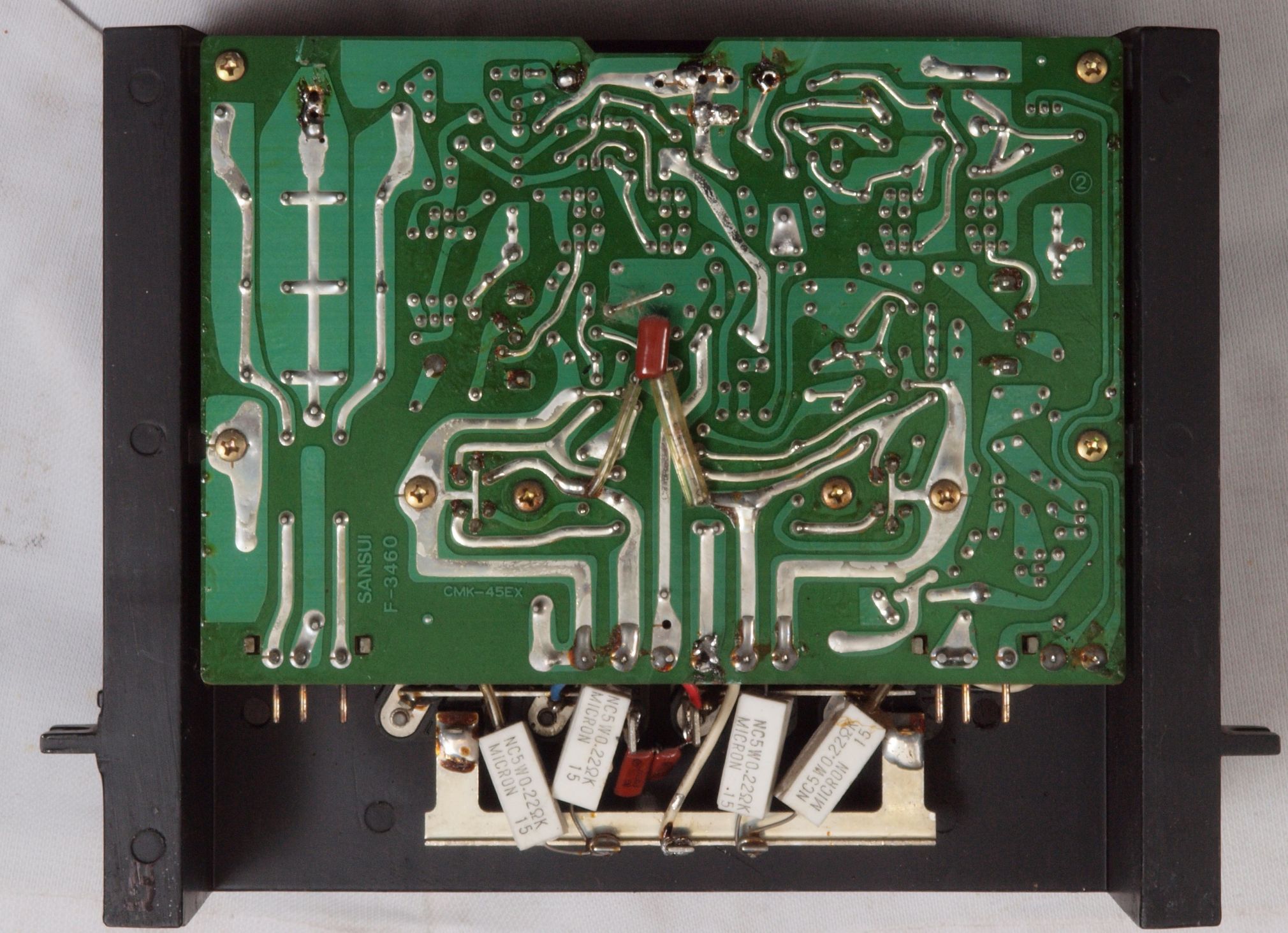

Ｃ１４．　修理後（半田補正）　Ｒ側終段基板裏、　全ての半田をやり修す。

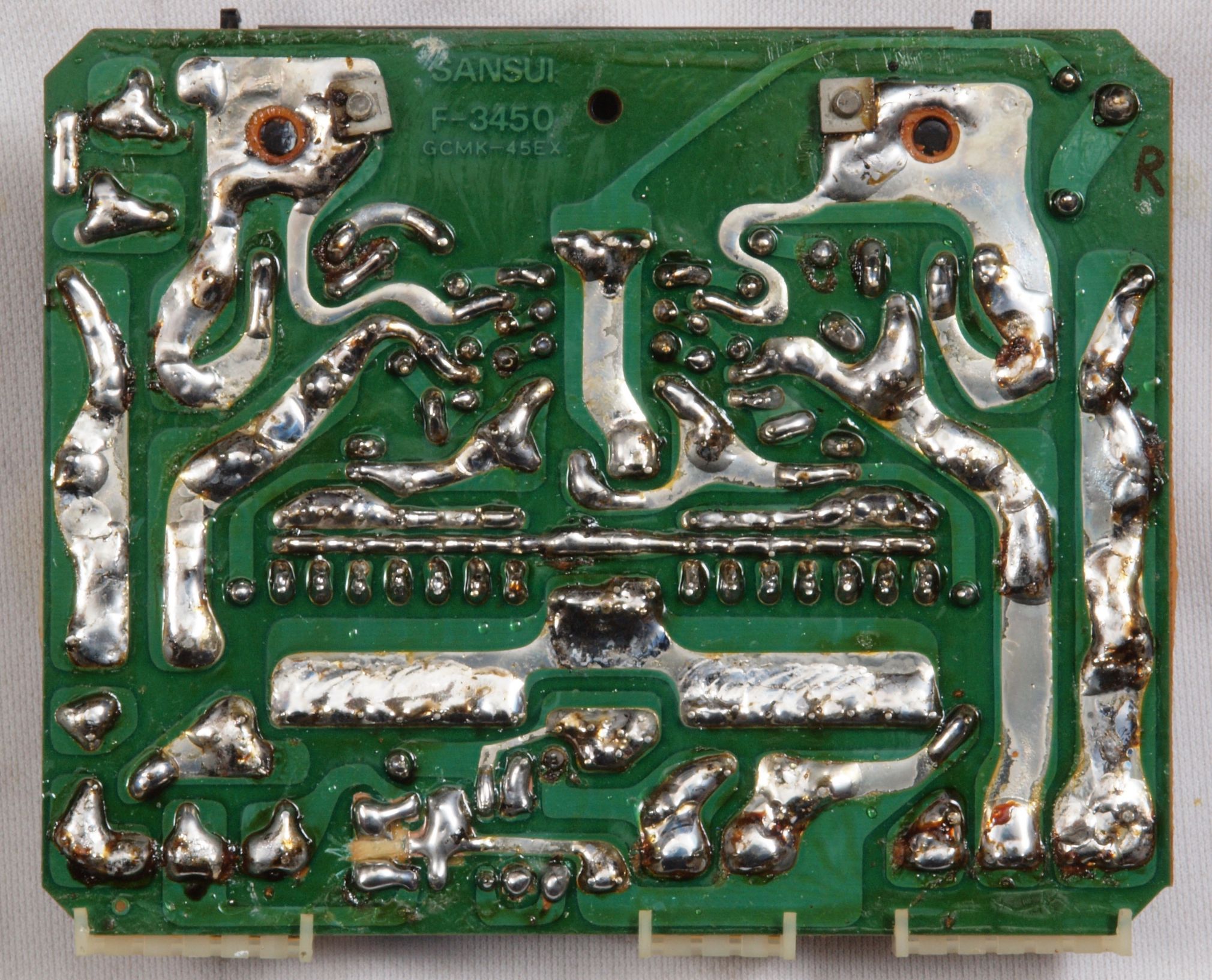

Ｃ１５．　完成　Ｒ側終段基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

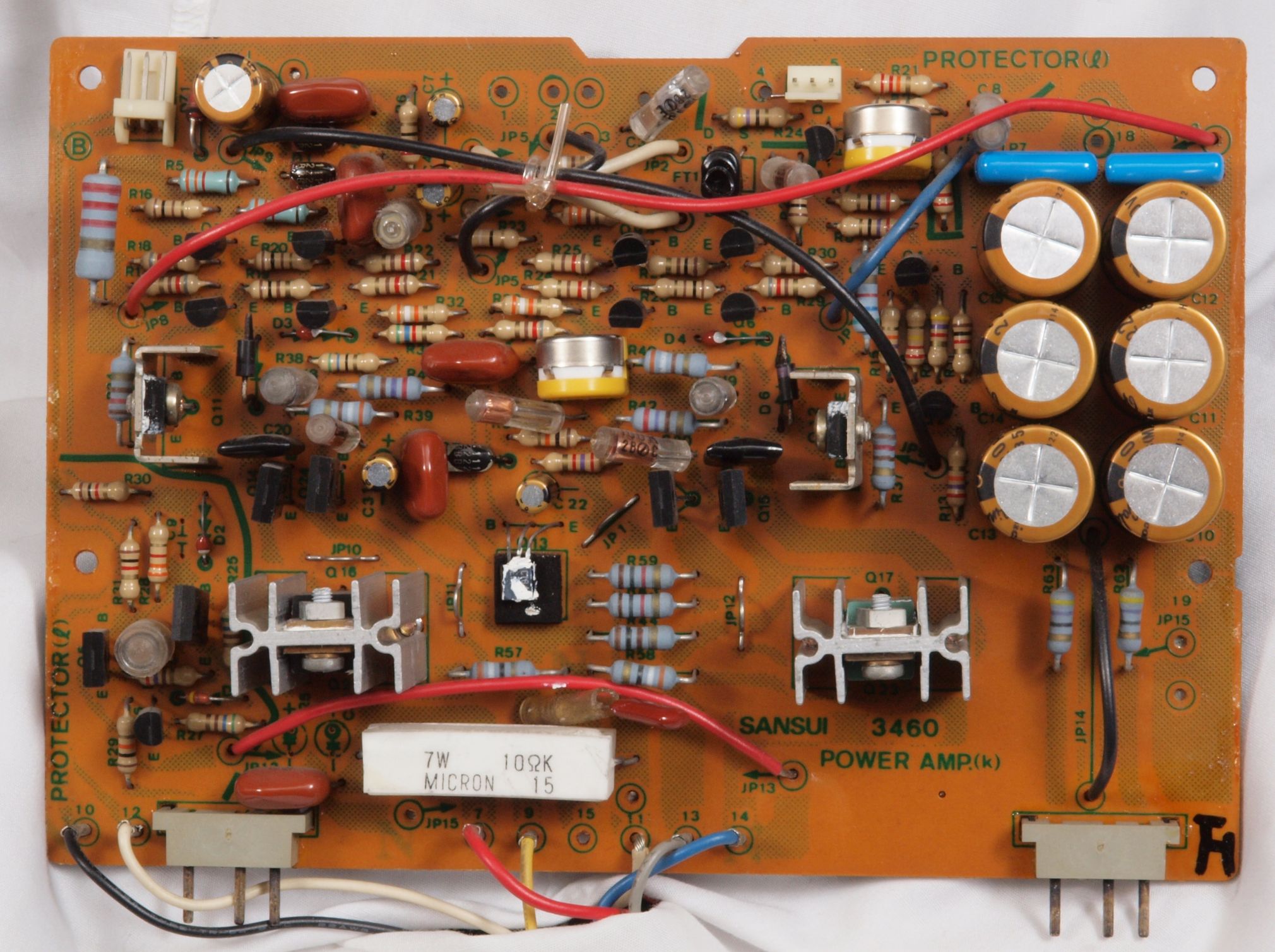

Ｃ２１．　修理前　Ｌ側終段基板

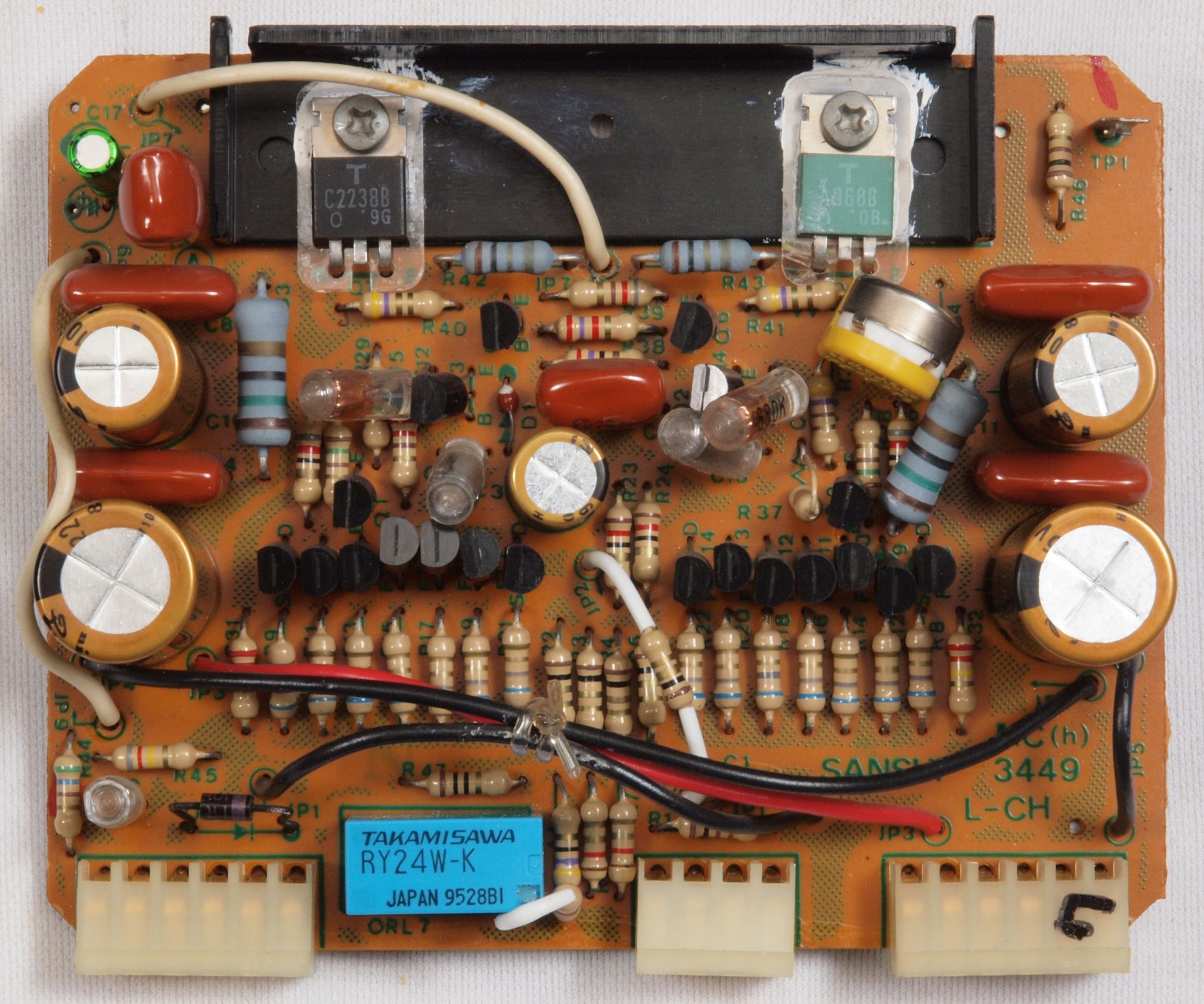

Ｃ２２．　修理後　Ｌ側終段基板。 　　　　初段ＦＥＴ（電界効果トランジスター）、半固定ＶＲ２個、電解コンデンサー１１個交換。フイルムコンデンサー２個追加。

Ｃ２３．　修理前　Ｌ側終段基板裏

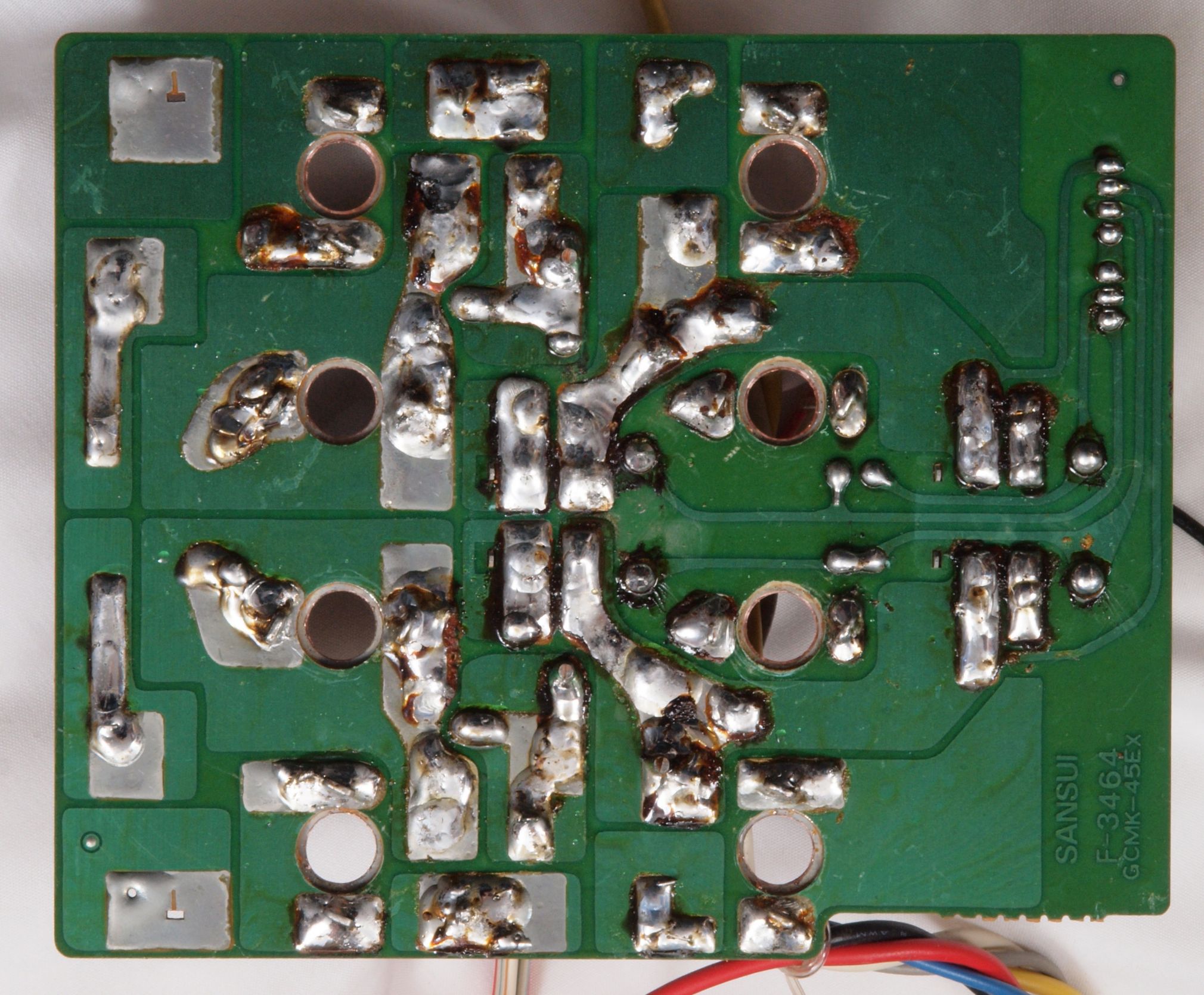

Ｃ２４．　修理後（半田補正）　Ｌ側終段基板裏、　全ての半田をやり修す。

Ｃ２５．　完成　Ｌ側終段基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

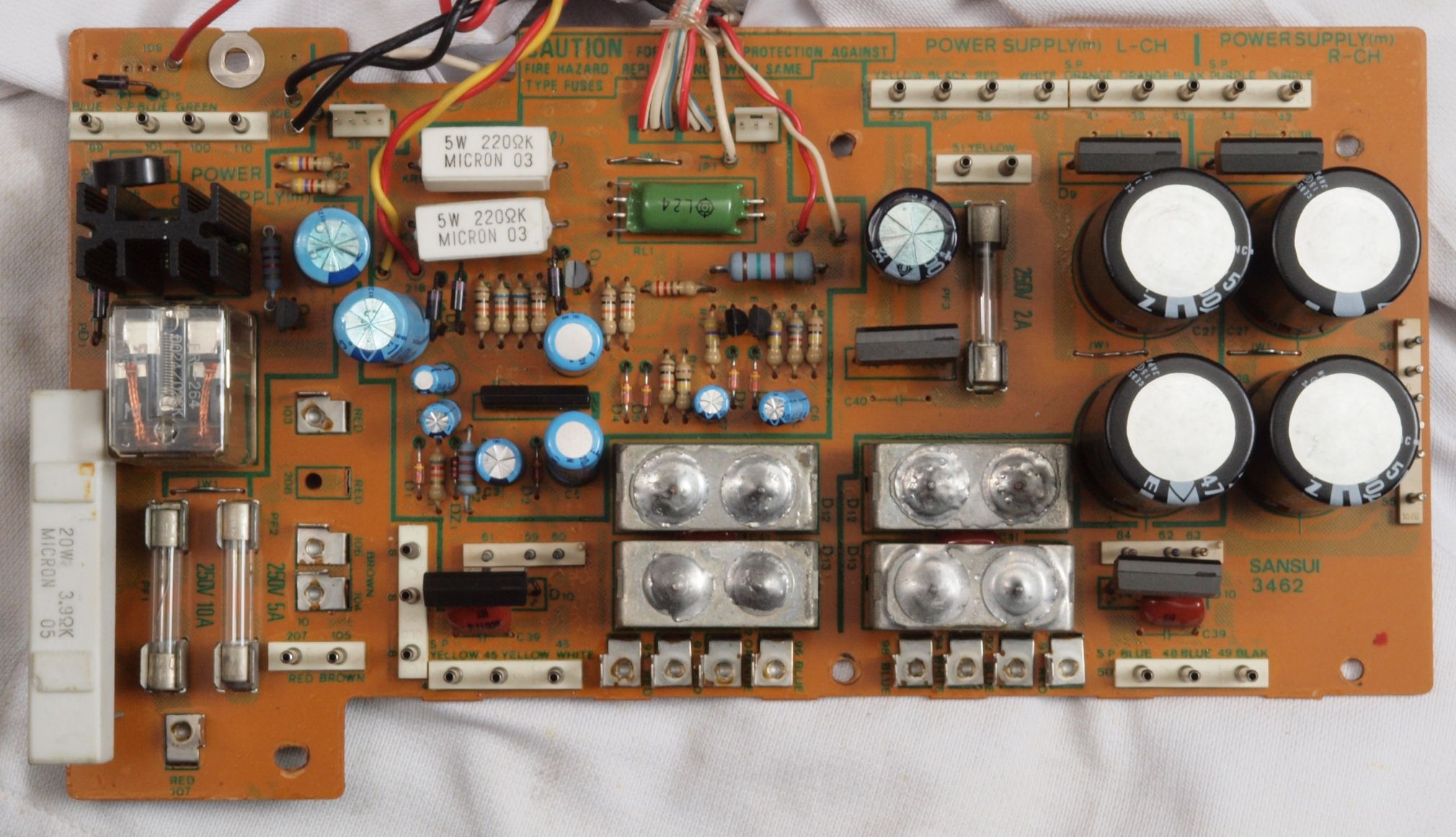

Ｃ３１．　修理前　整流・プロテクト基板

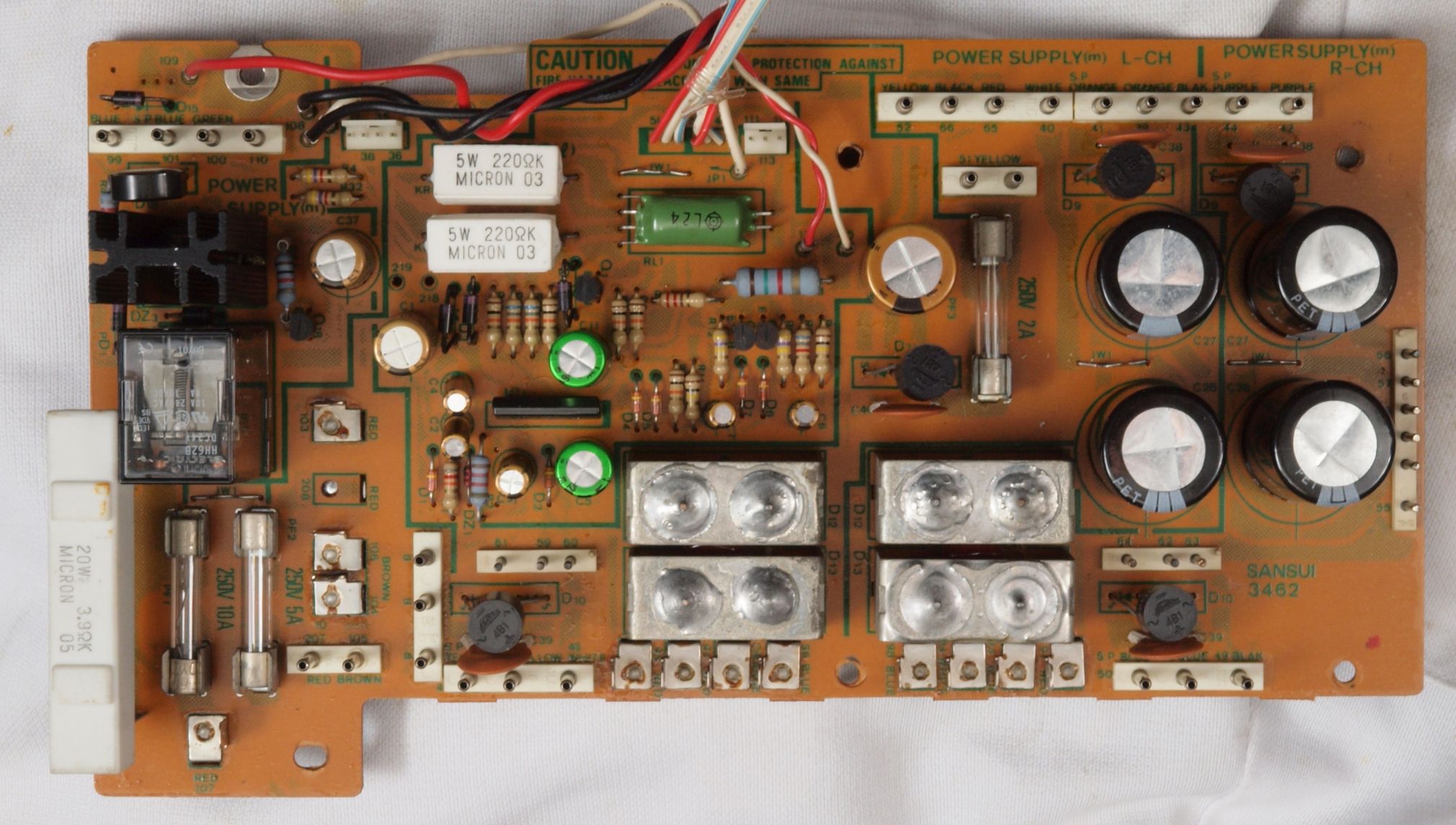

Ｃ３２．　修理後　整流・プロテクト基板。　整流ブリッジ５個、電源投入リレー、電解コンデンサー１４個交換。

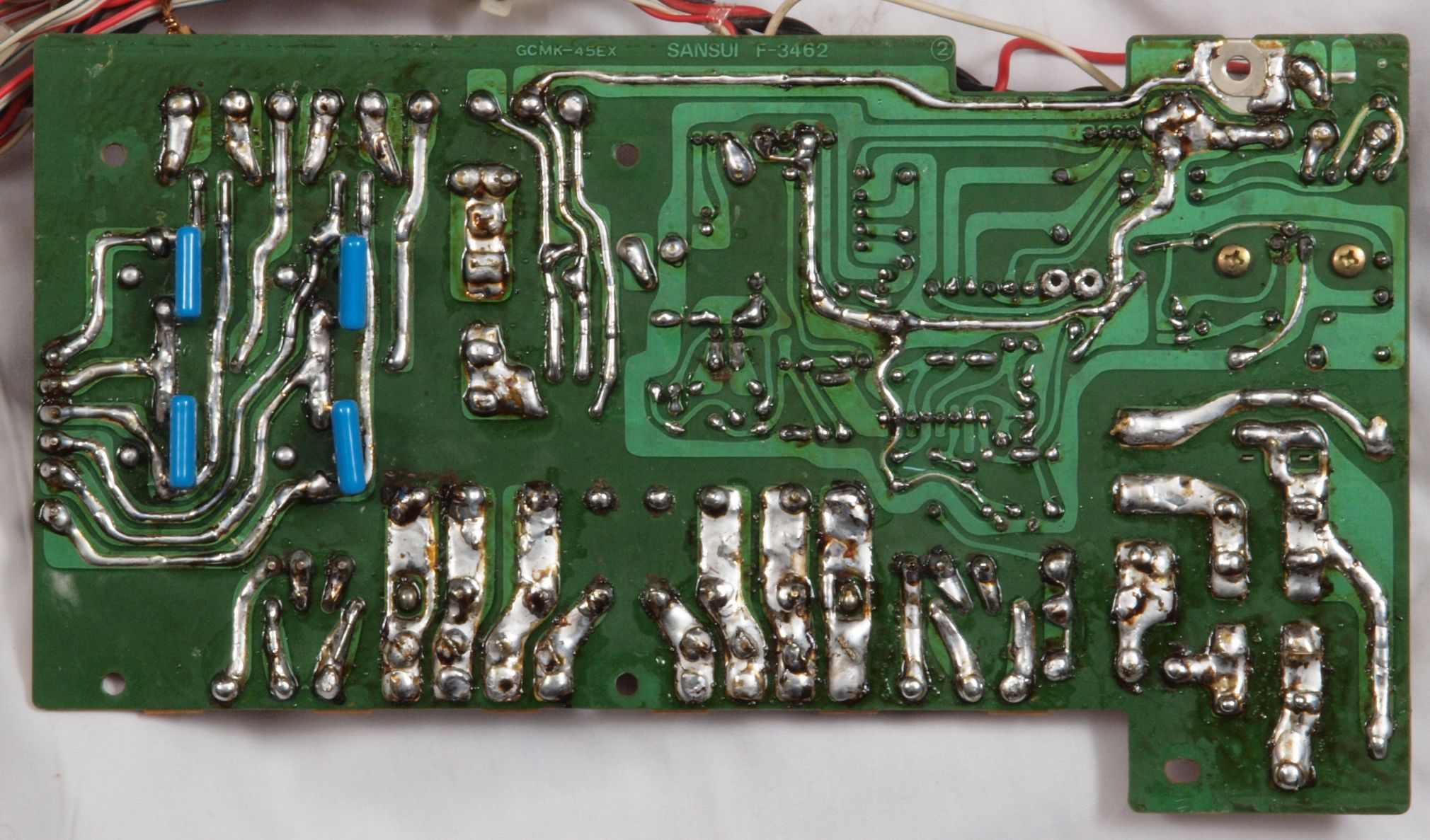

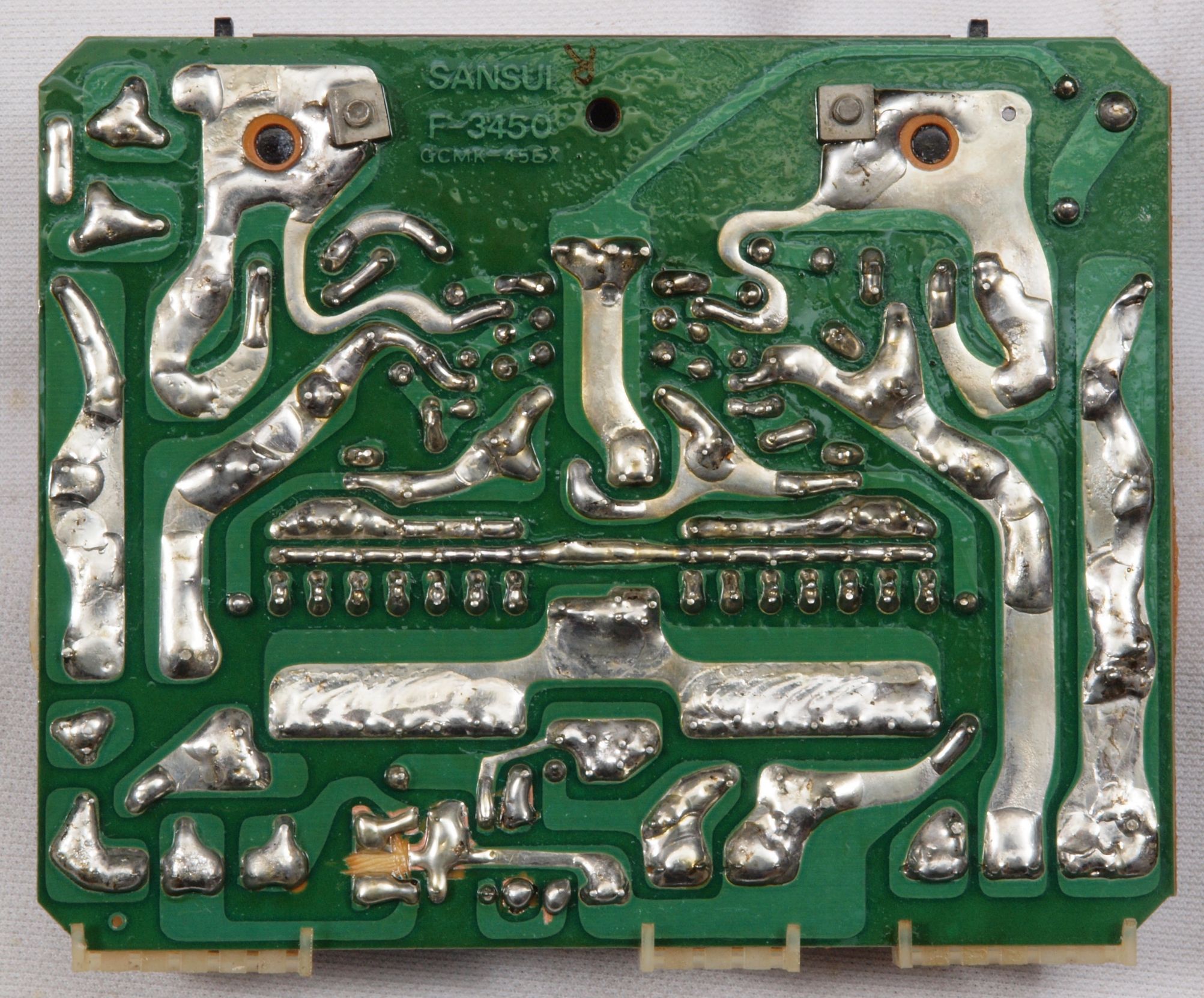

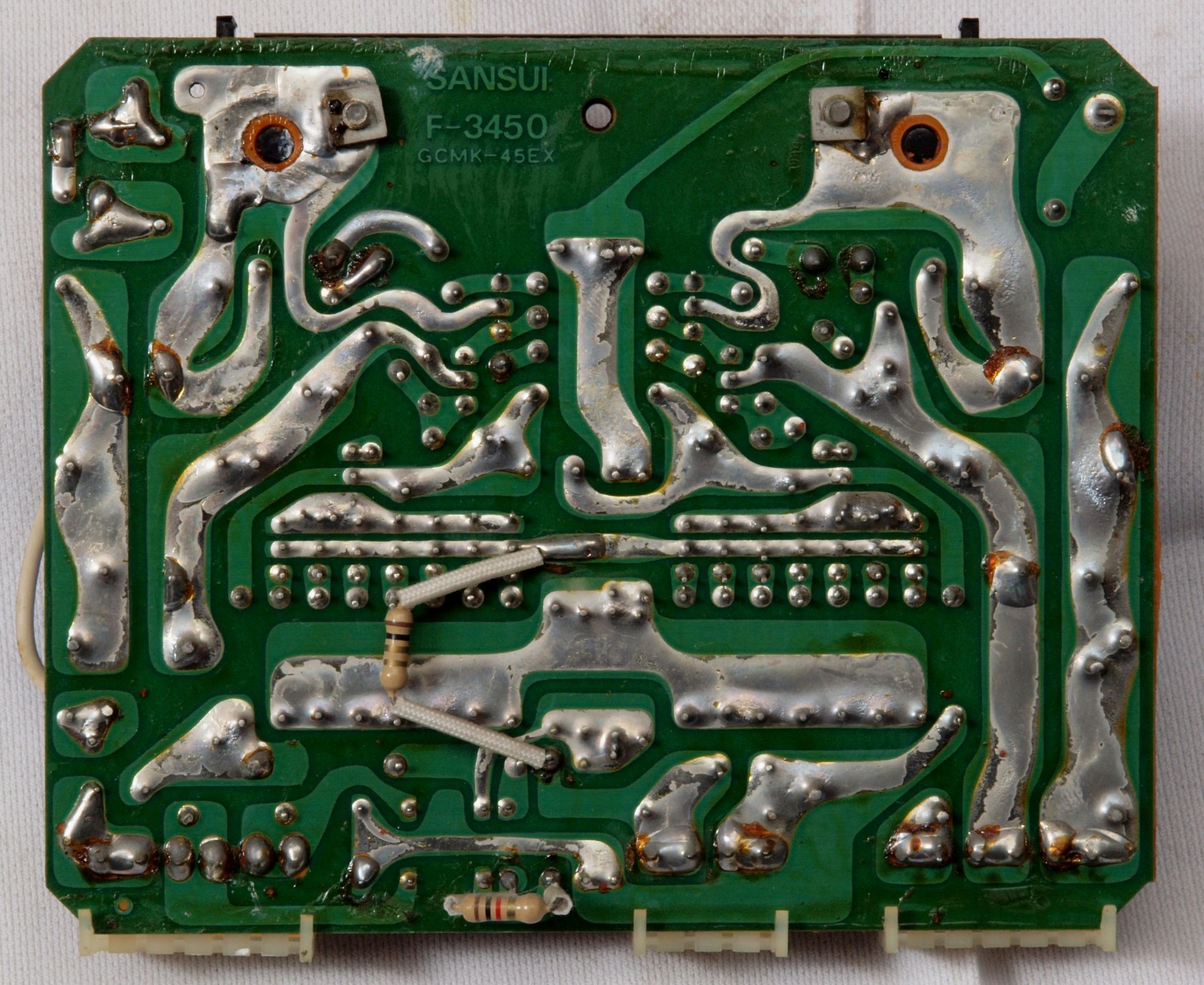

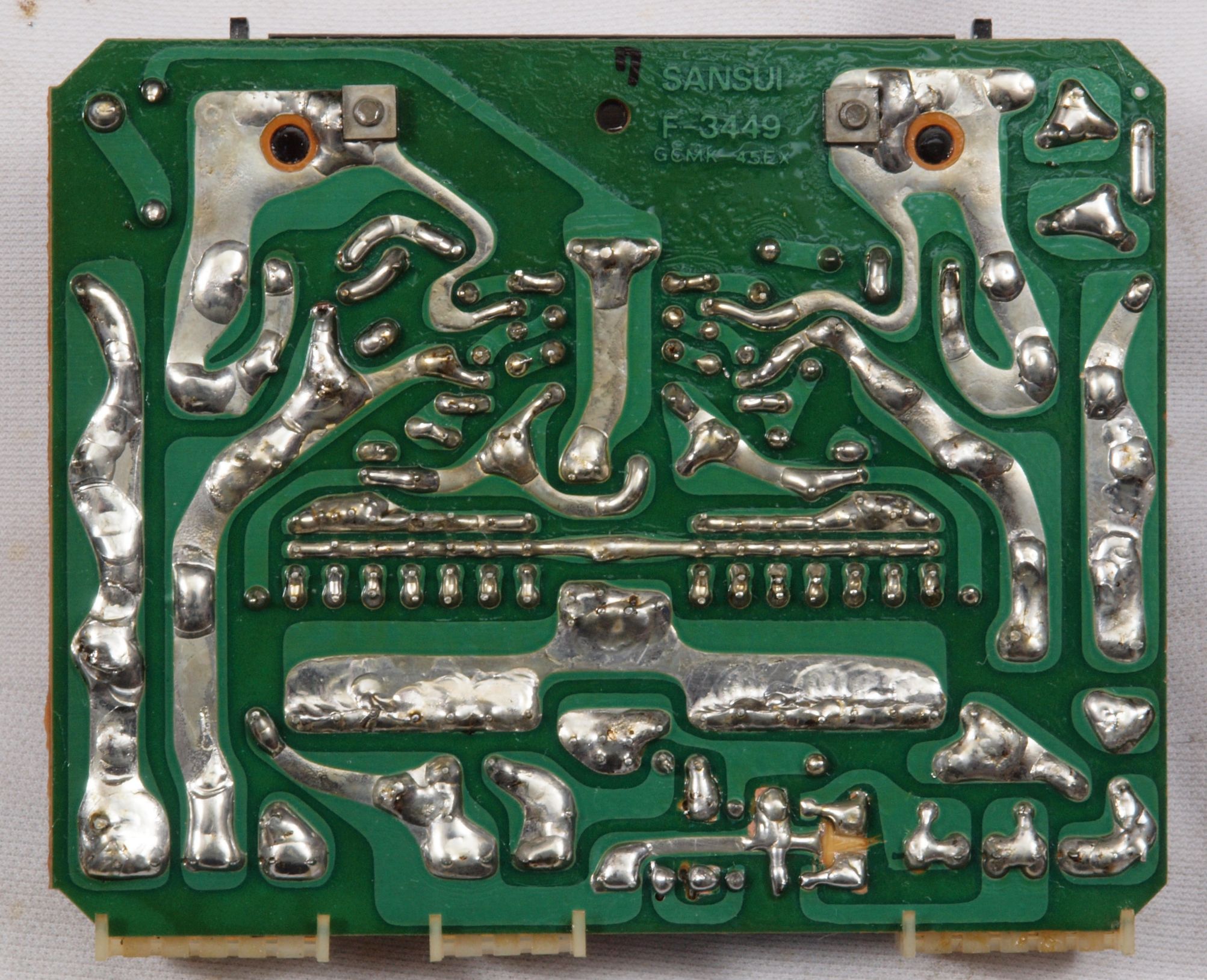

Ｃ３３．　修理前　整流・プロテクト基板裏

Ｃ３３２．　修理中　整流・プロテクト基板裏。　半田不良予備郡。

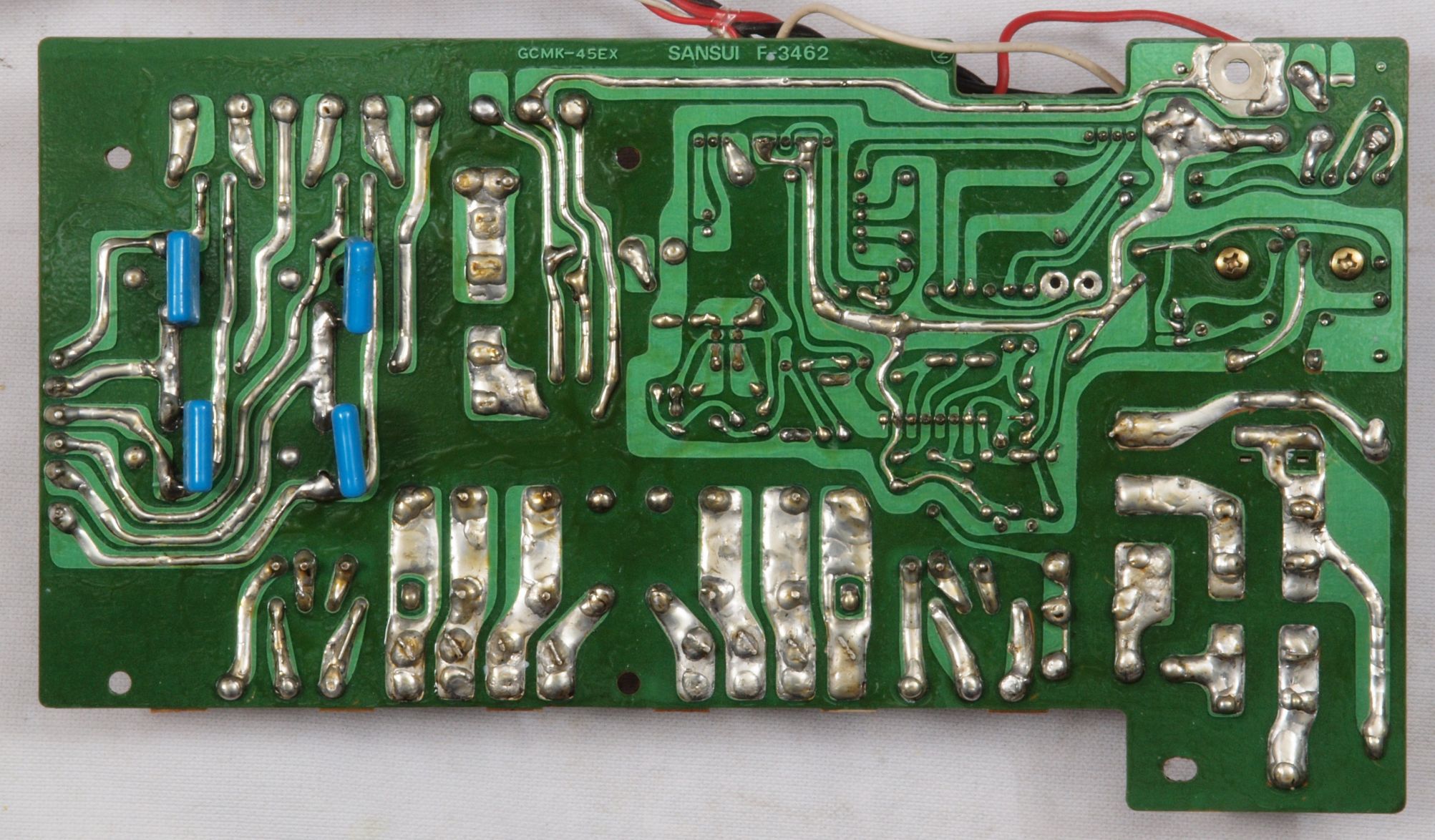

Ｃ３４．　修理後（半田補正）　整流・プロテクト基板裏。　　全ての半田をやり修す。　フイルムコンデンサー４個追加。

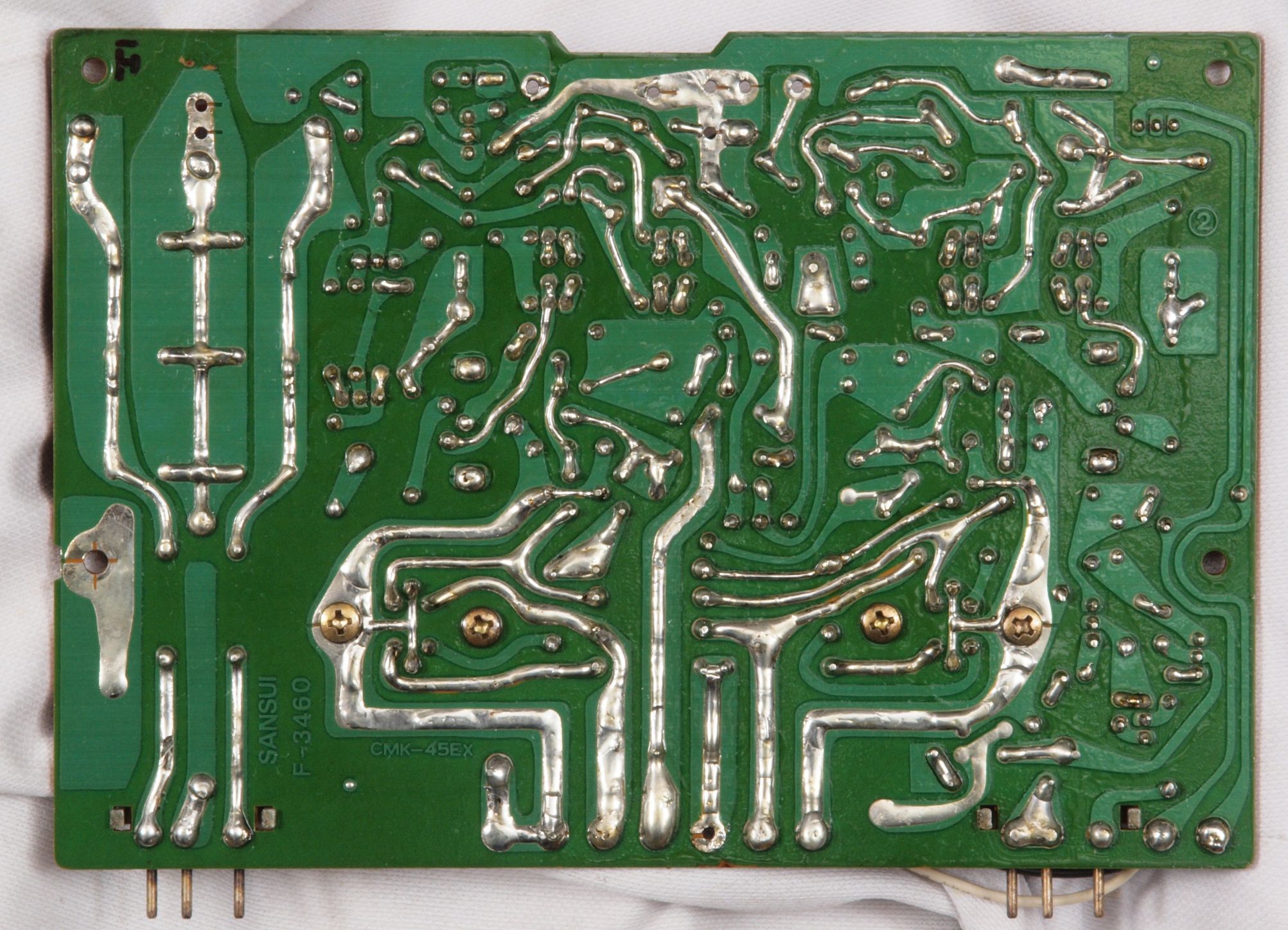

Ｃ３５．　完成　整流・プロテクト基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

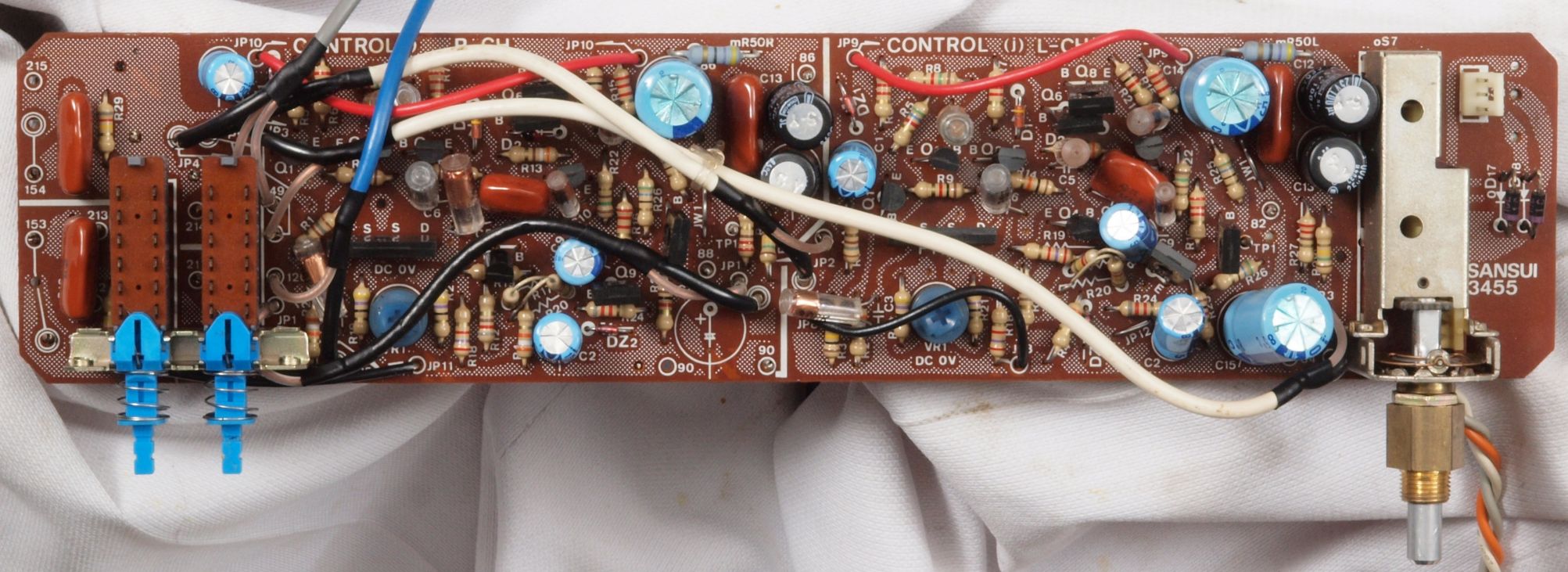

Ｃ４１．　修理前　コントロ−ル基板

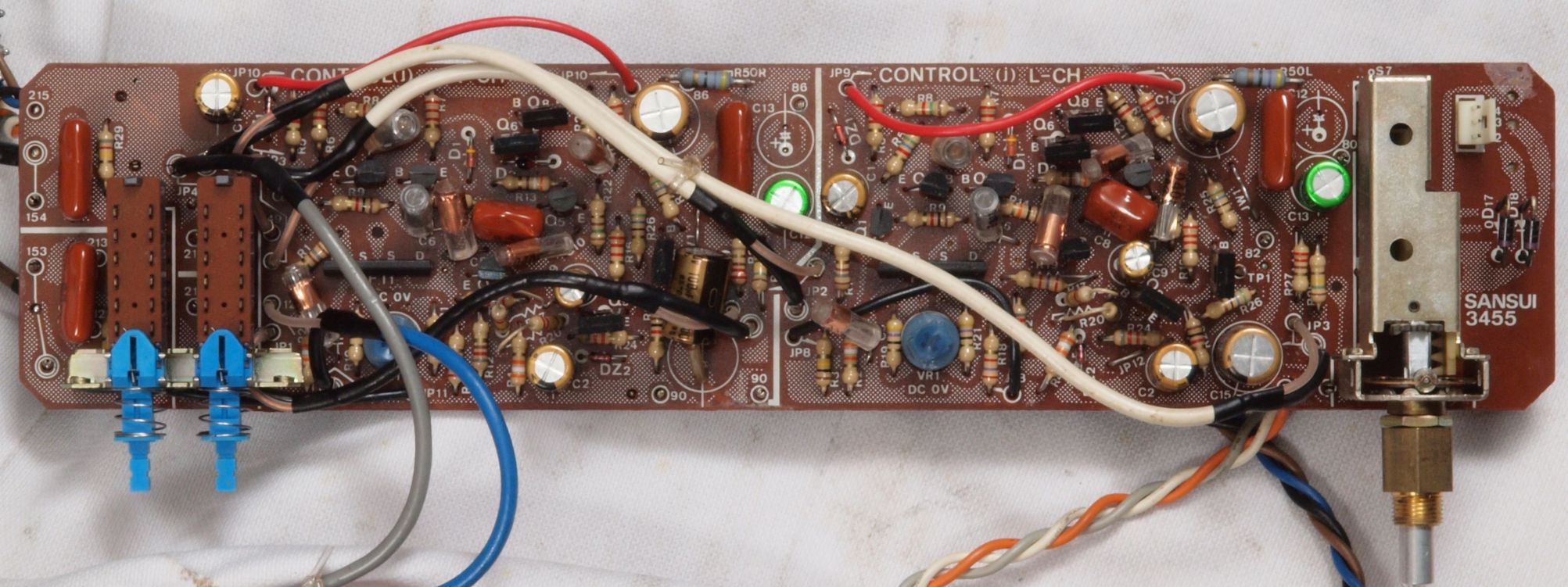

Ｃ４２．　修理後　コントロ−ル基板。　初段複合ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー１４個交換。

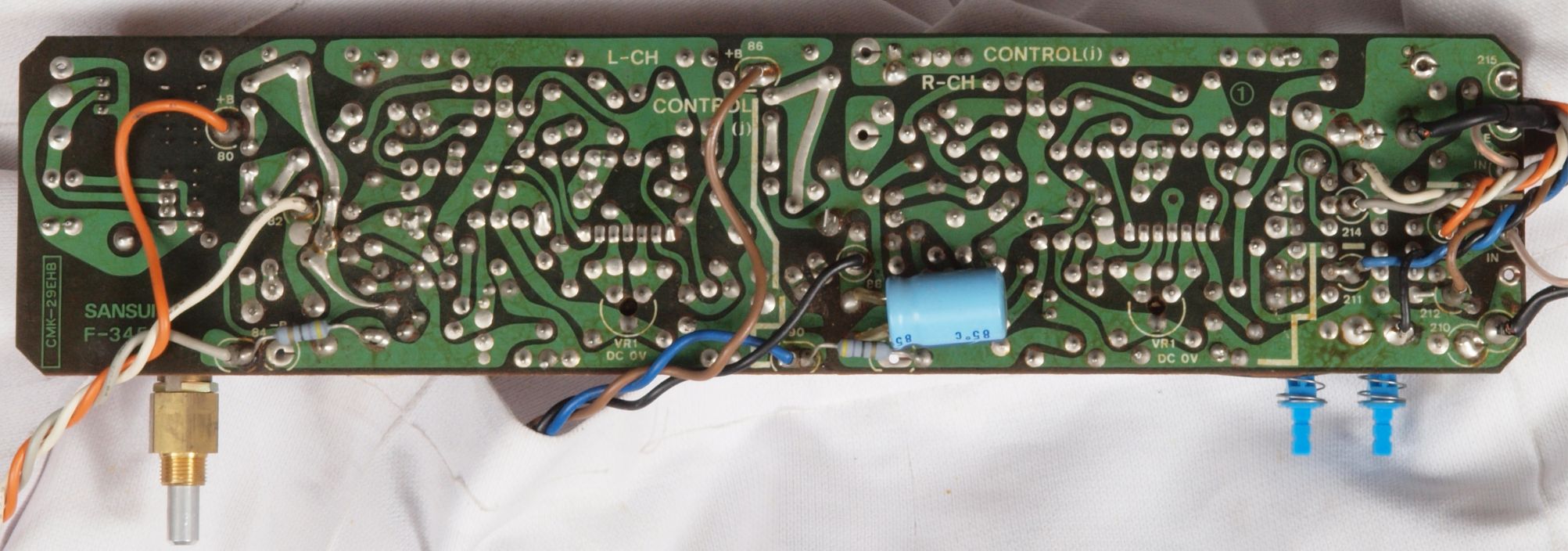

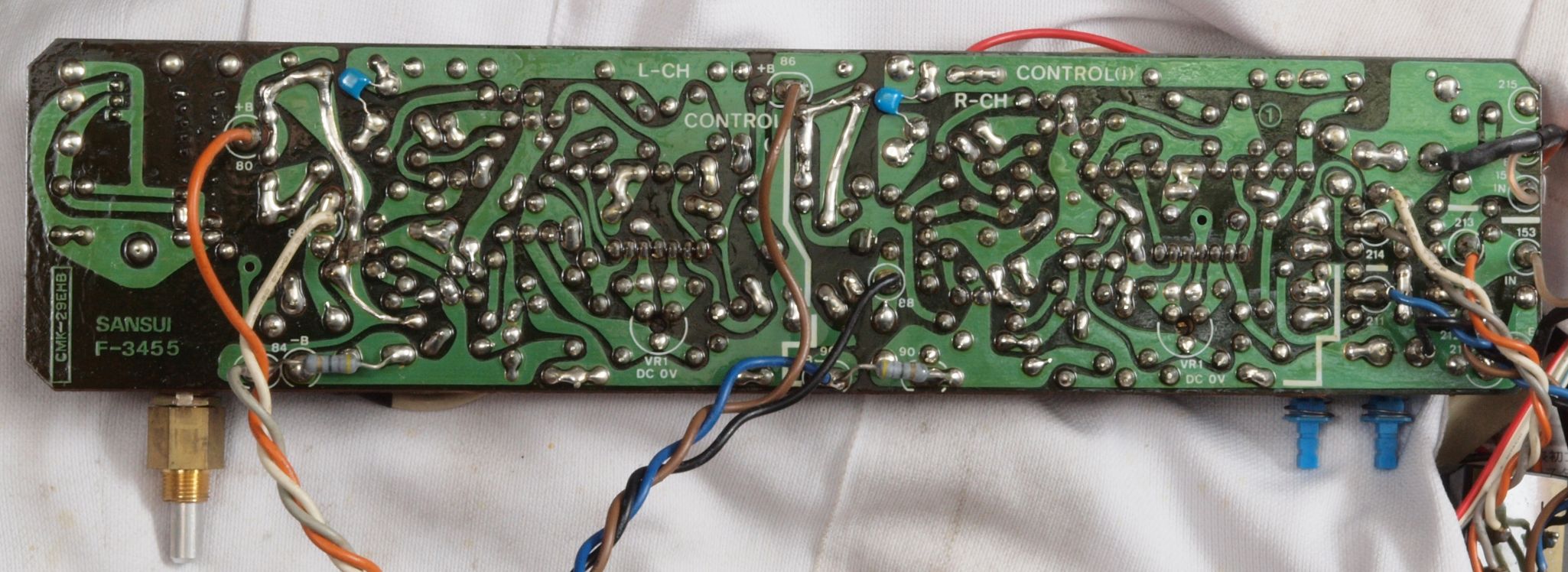

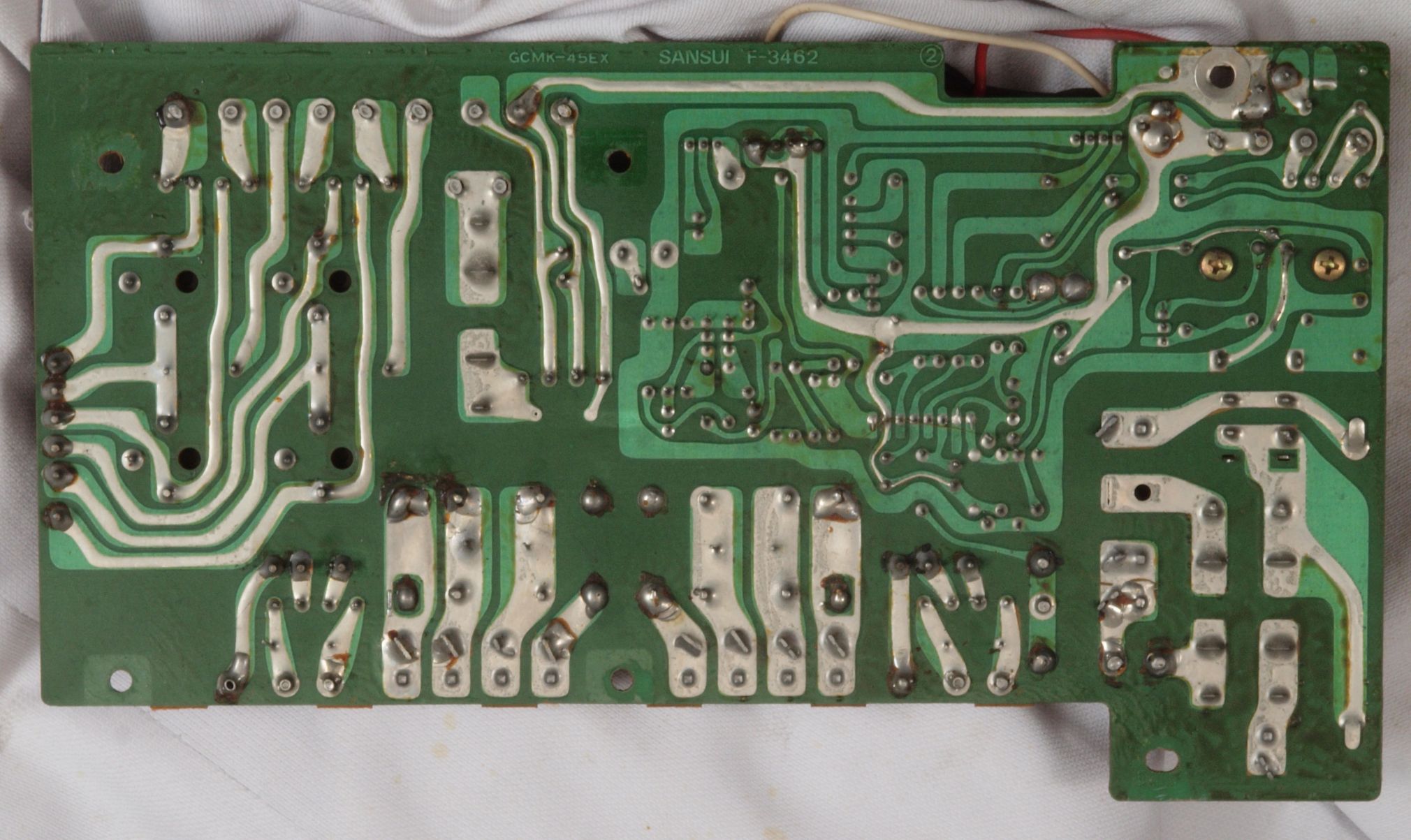

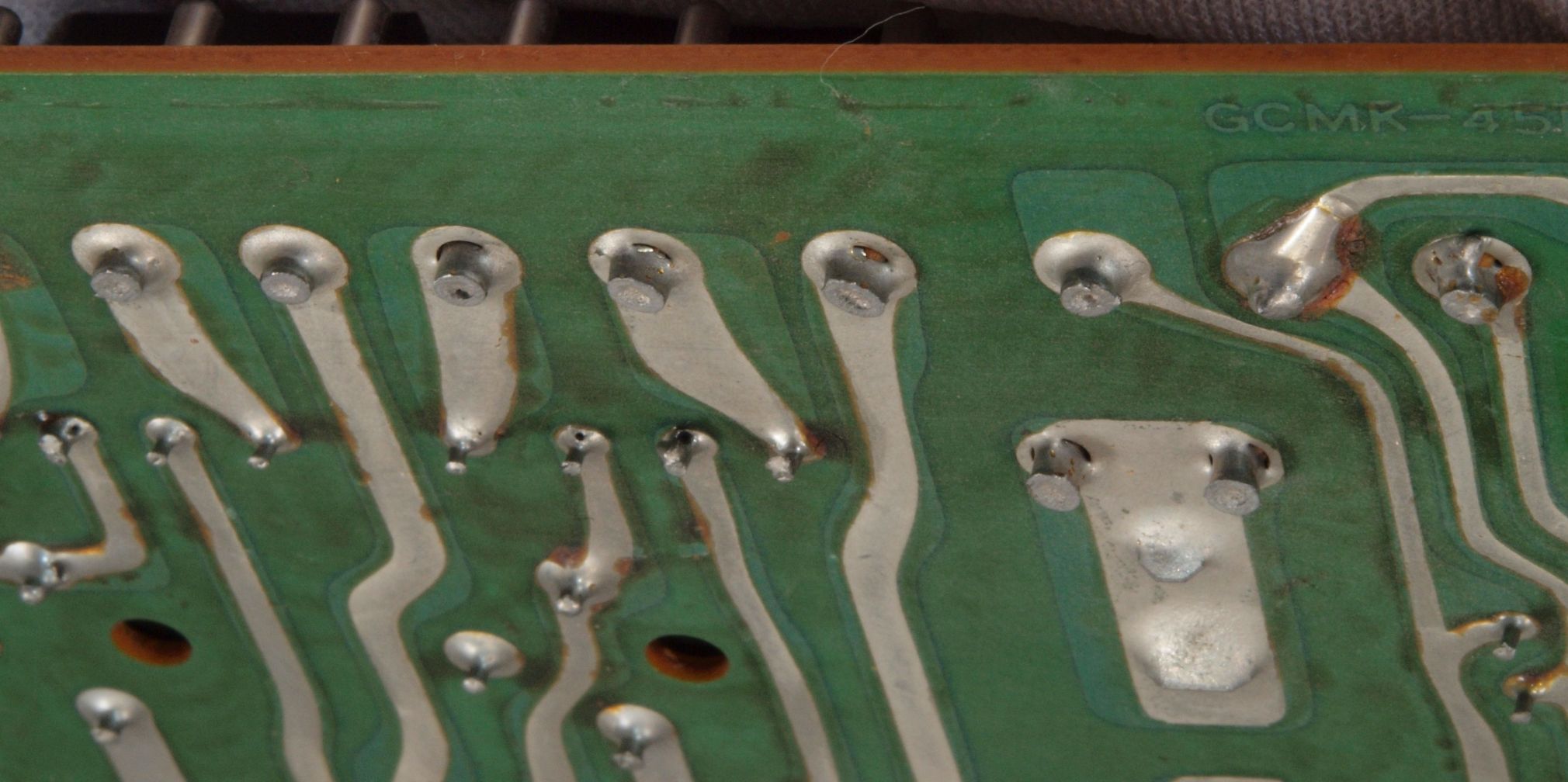

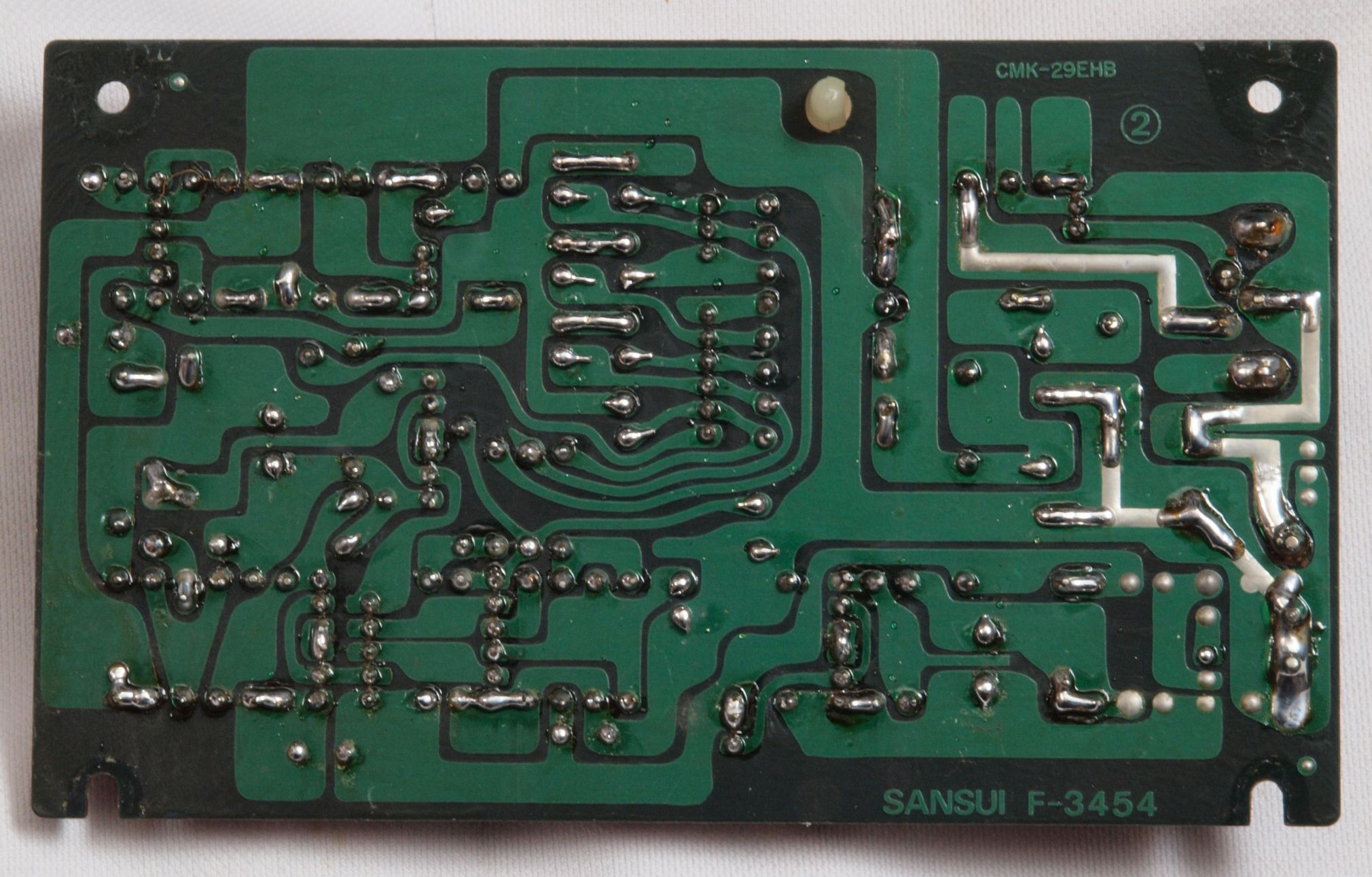

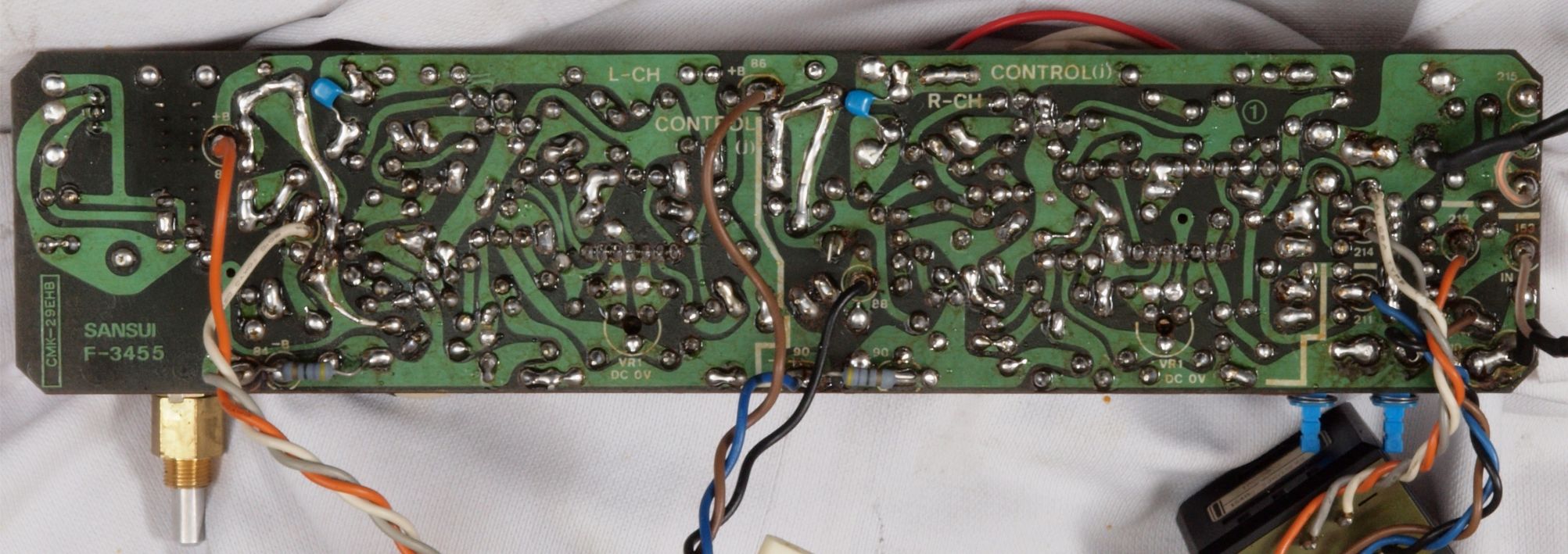

Ｃ４３．　修理前　コントロ−ル基板裏

Ｃ４４．　修理後（半田補正）　コントロ−ル基板裏。　全ての半田をやり修す。セラミックコンデンサー２個追加。

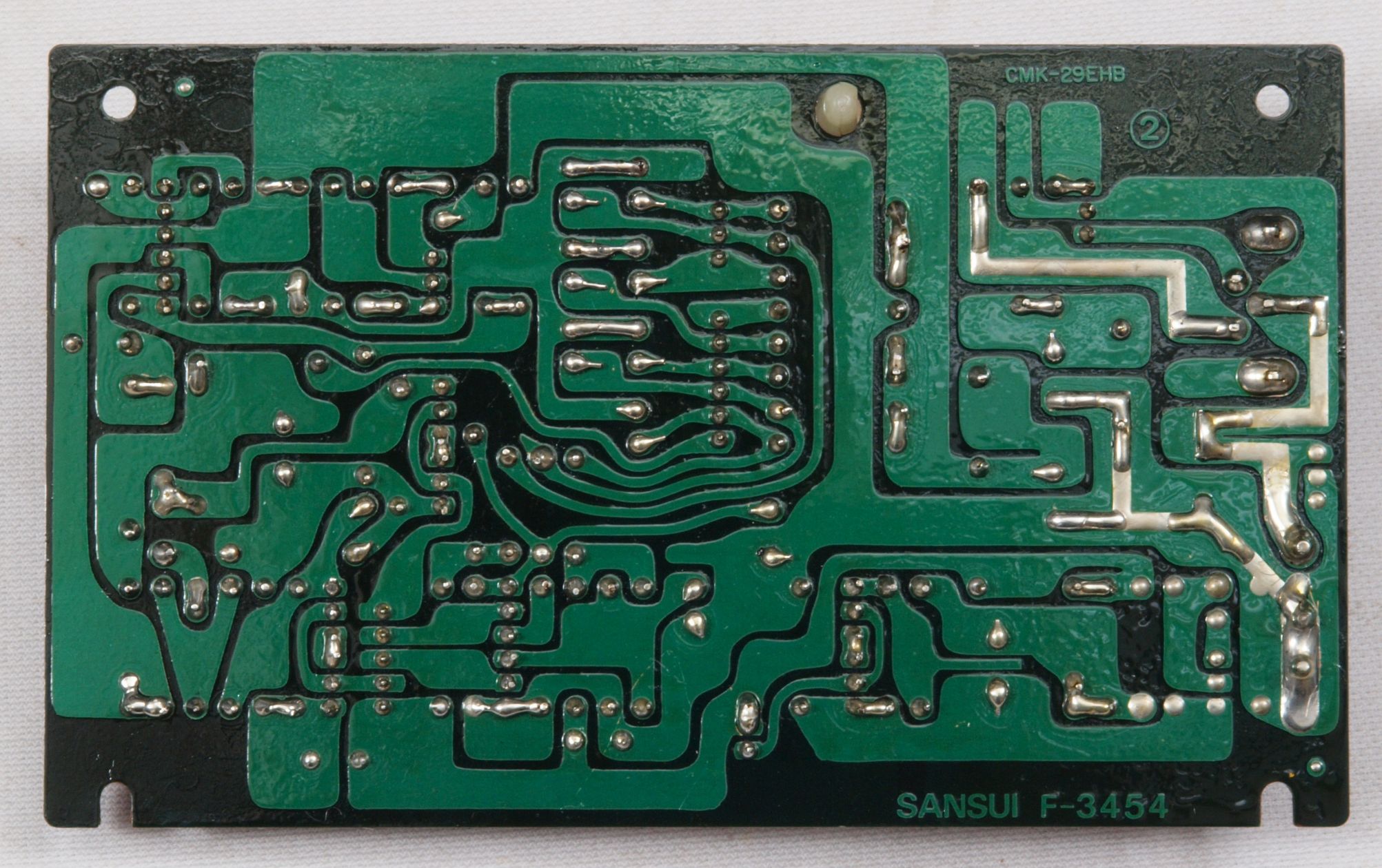

Ｃ４５．　完成　コントロ−ル基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

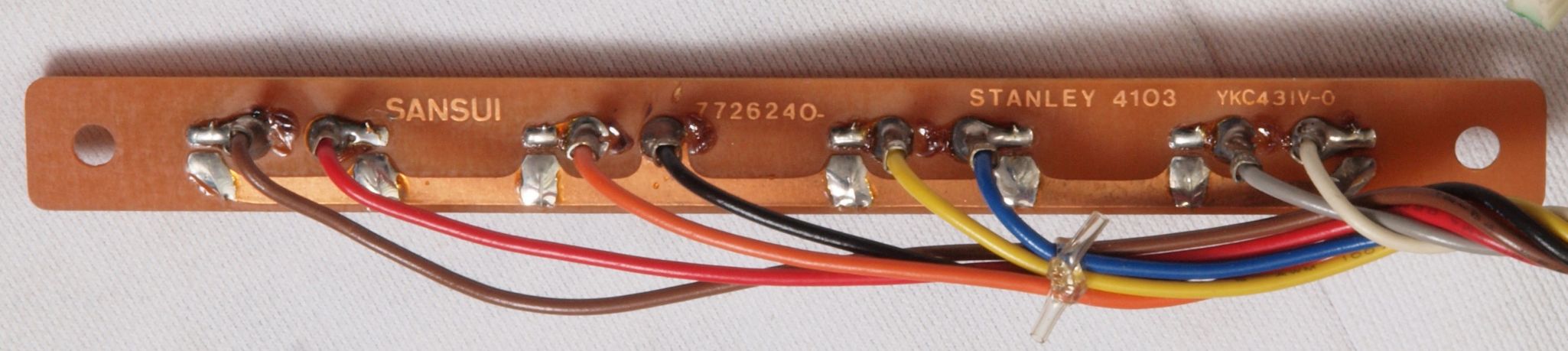

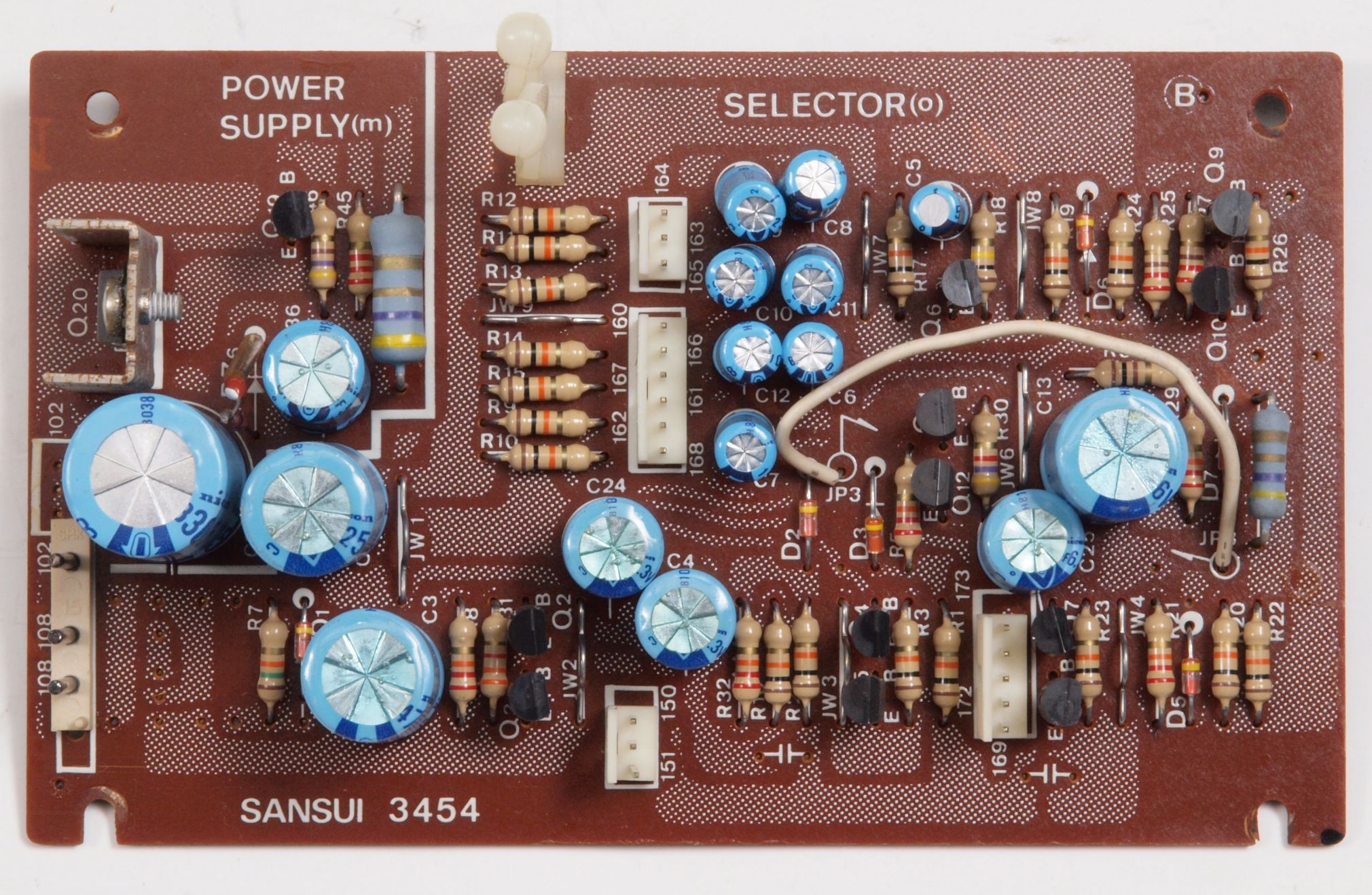

Ｃ５１．　修理前　ＳＷ基板

Ｃ５２．　修理（半田補正）後　ＳＷ基板。　全ての半田をやり修す。

Ｃ５３．　完成　ＳＷ基板。　不要なフラックスを取って洗浄し、コートを塗布後。

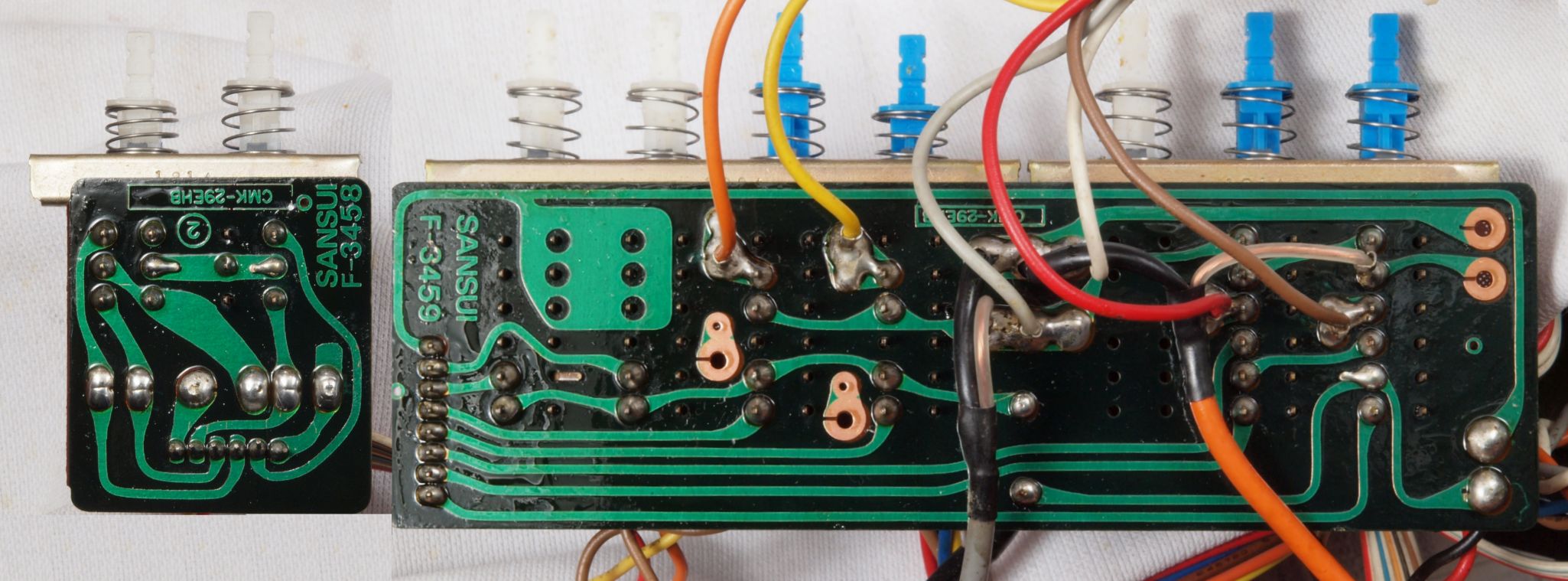

Ｃ５４．　修理前　ＳＷ基板裏

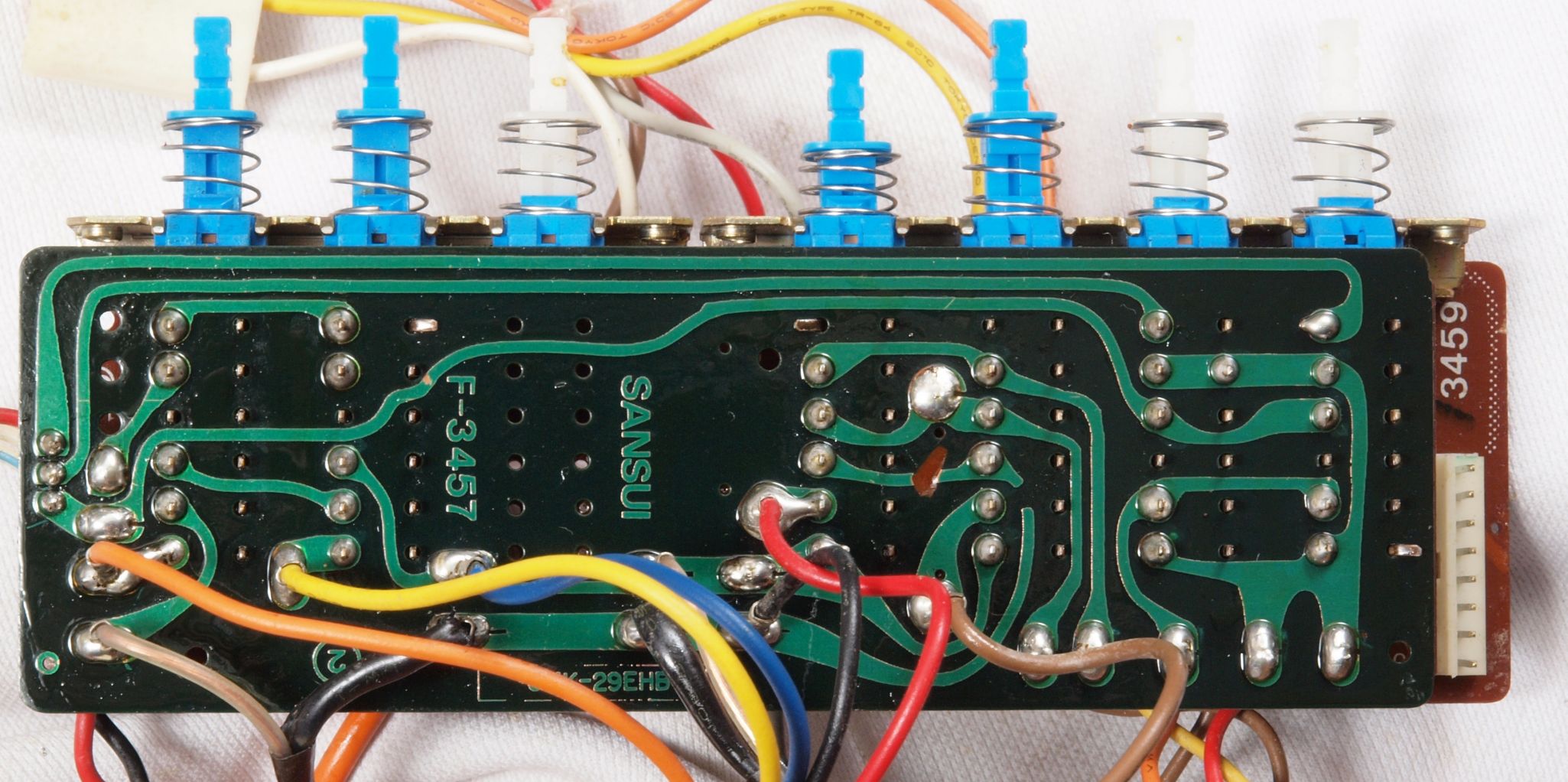

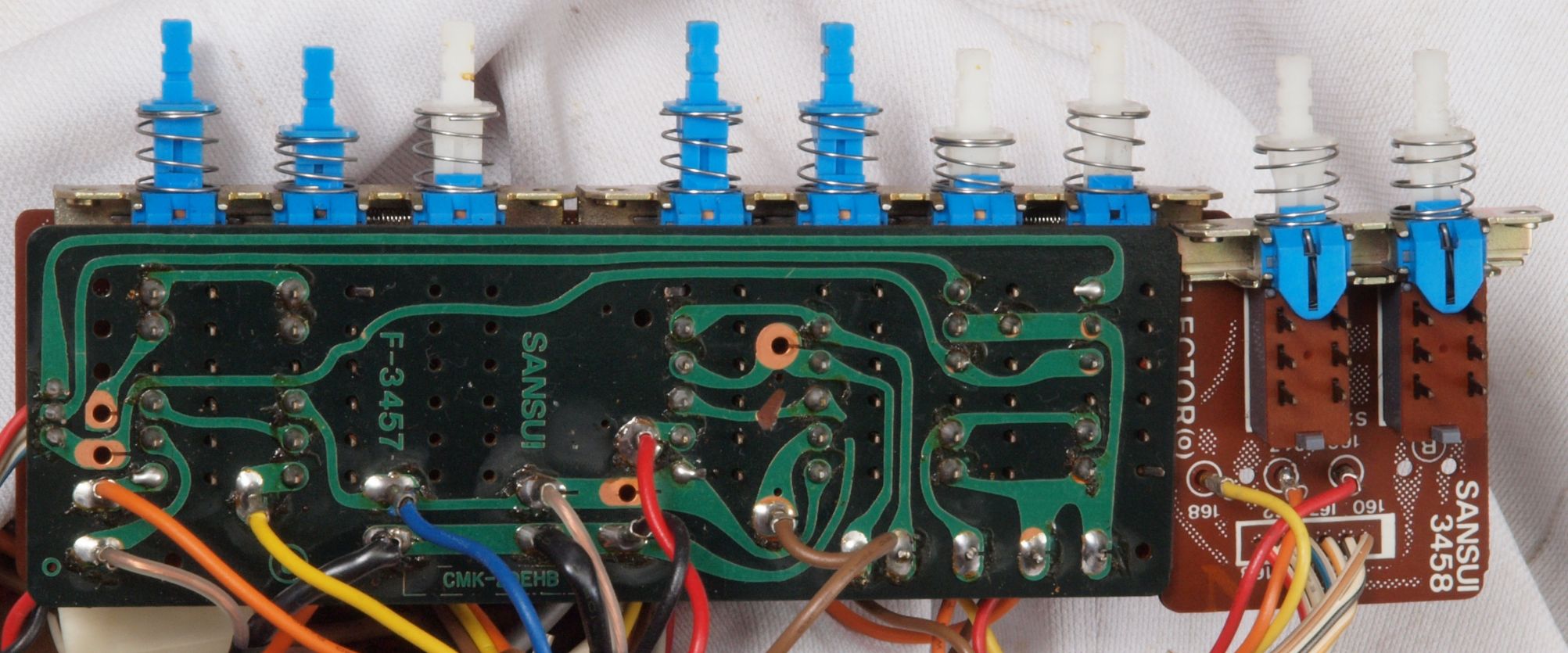

Ｃ５５．　修理（半田補正）後　ＳＷ基板裏。　全ての半田をやり修す。

Ｃ５６．　完成　ＳＷ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

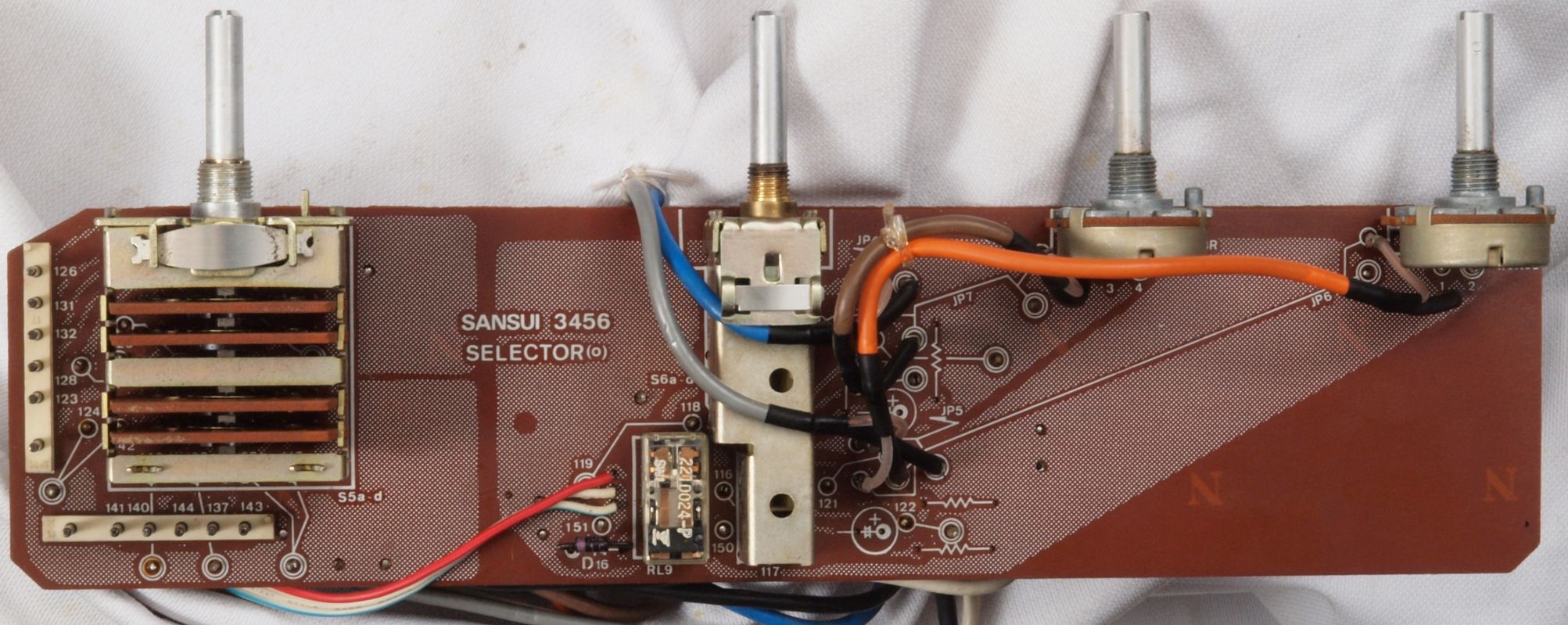

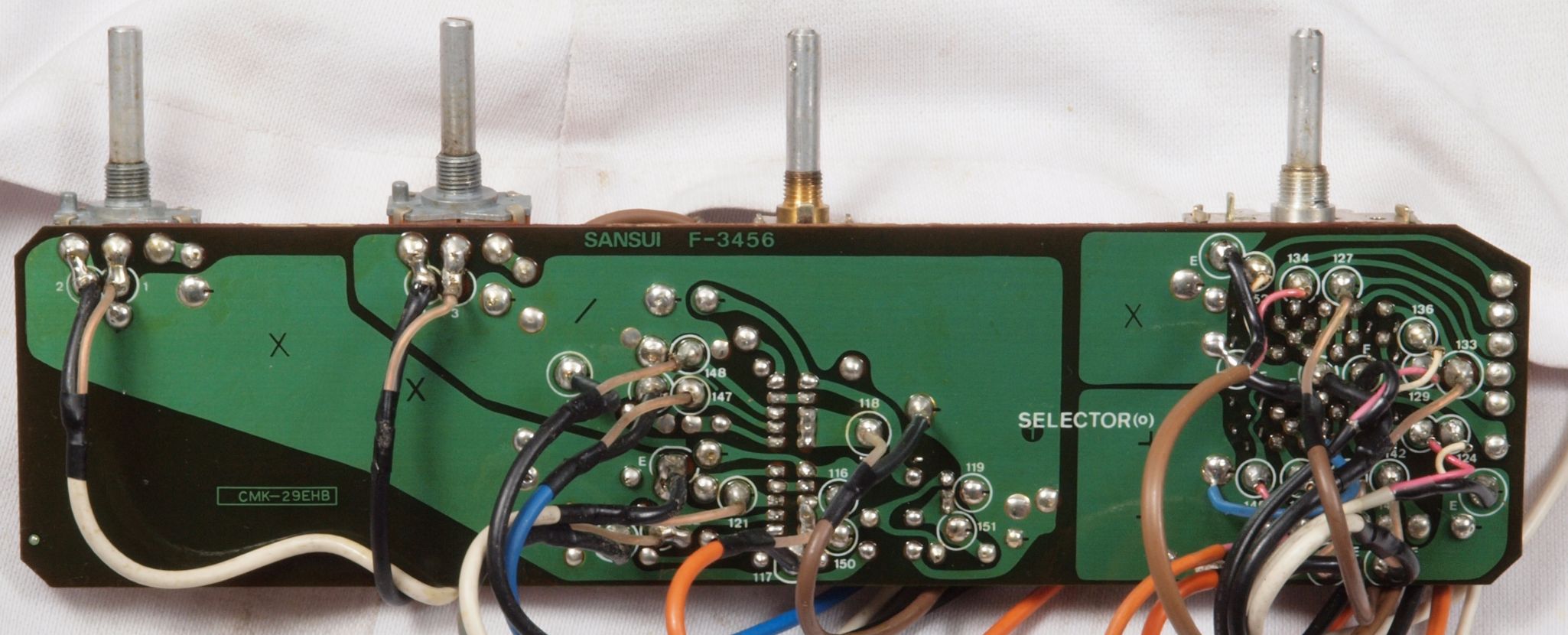

Ｃ６１．　修理前　Ｓｅｌｅｃｔｏｒ＆ＶＲ基板

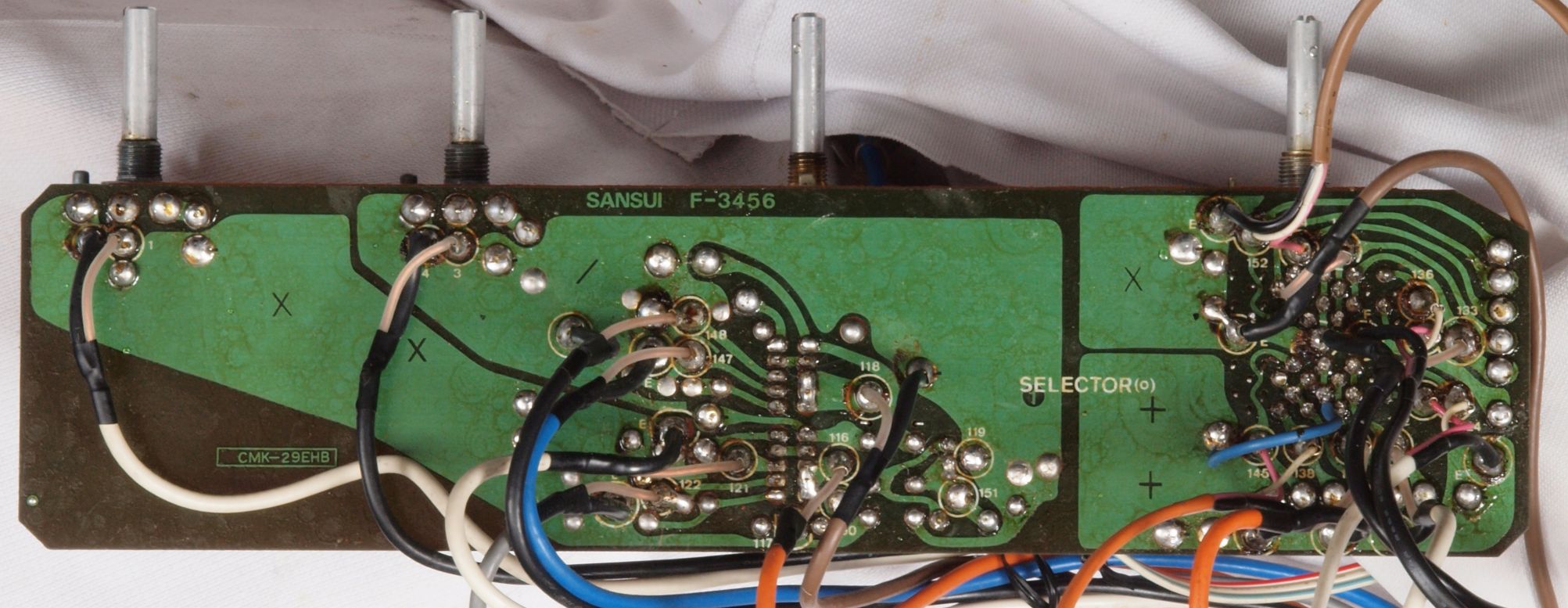

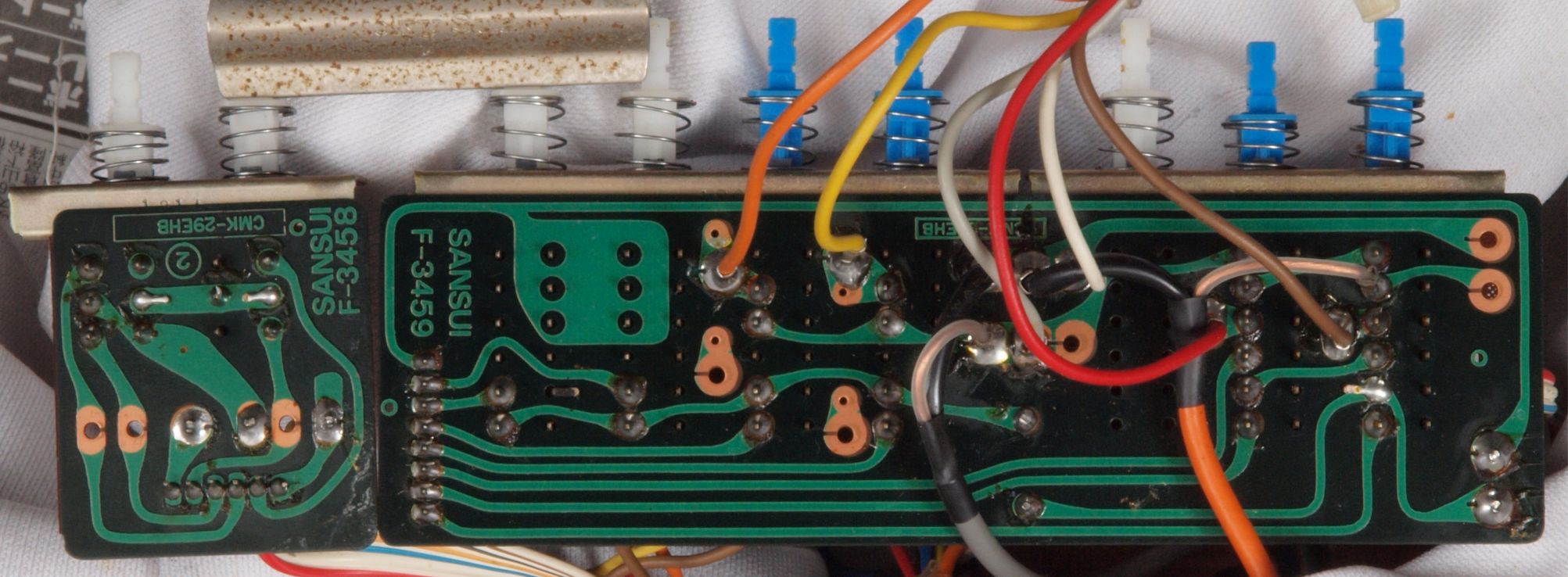

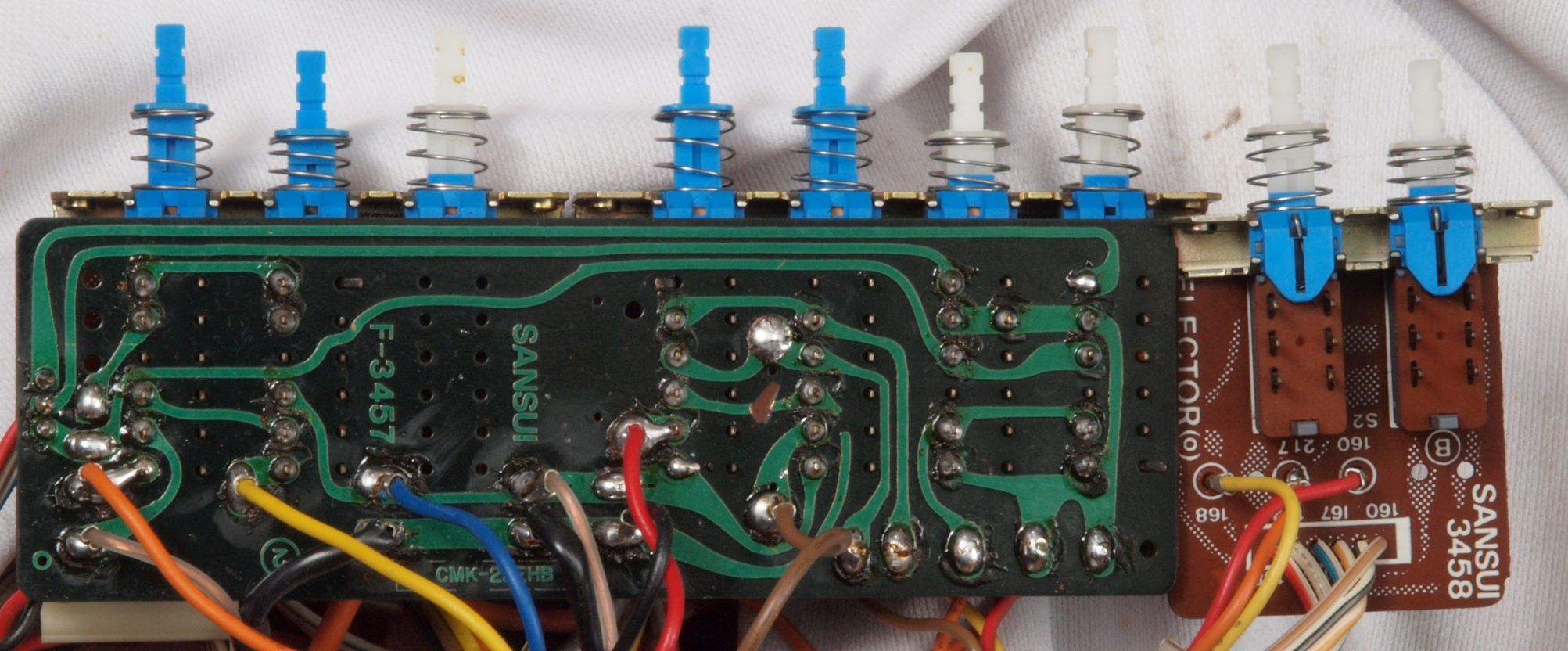

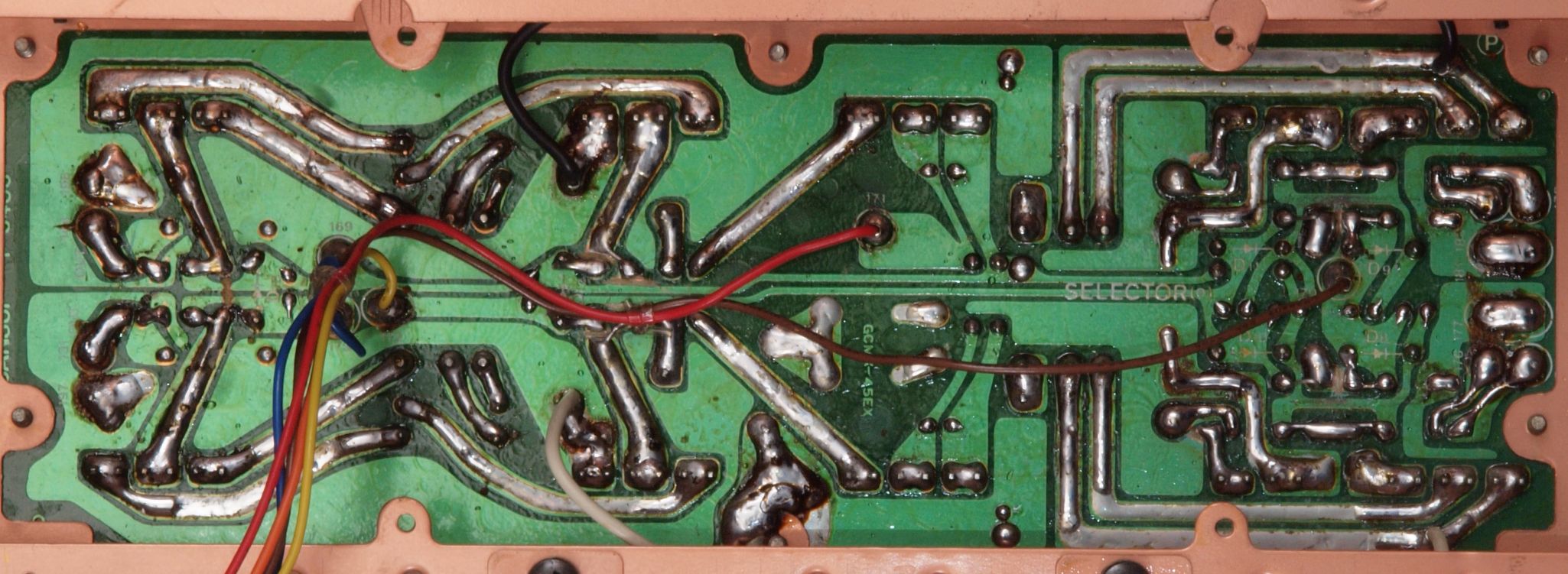

Ｃ６２．　修理前　Ｓｅｌｅｃｔｏｒ＆ＶＲ基板裏

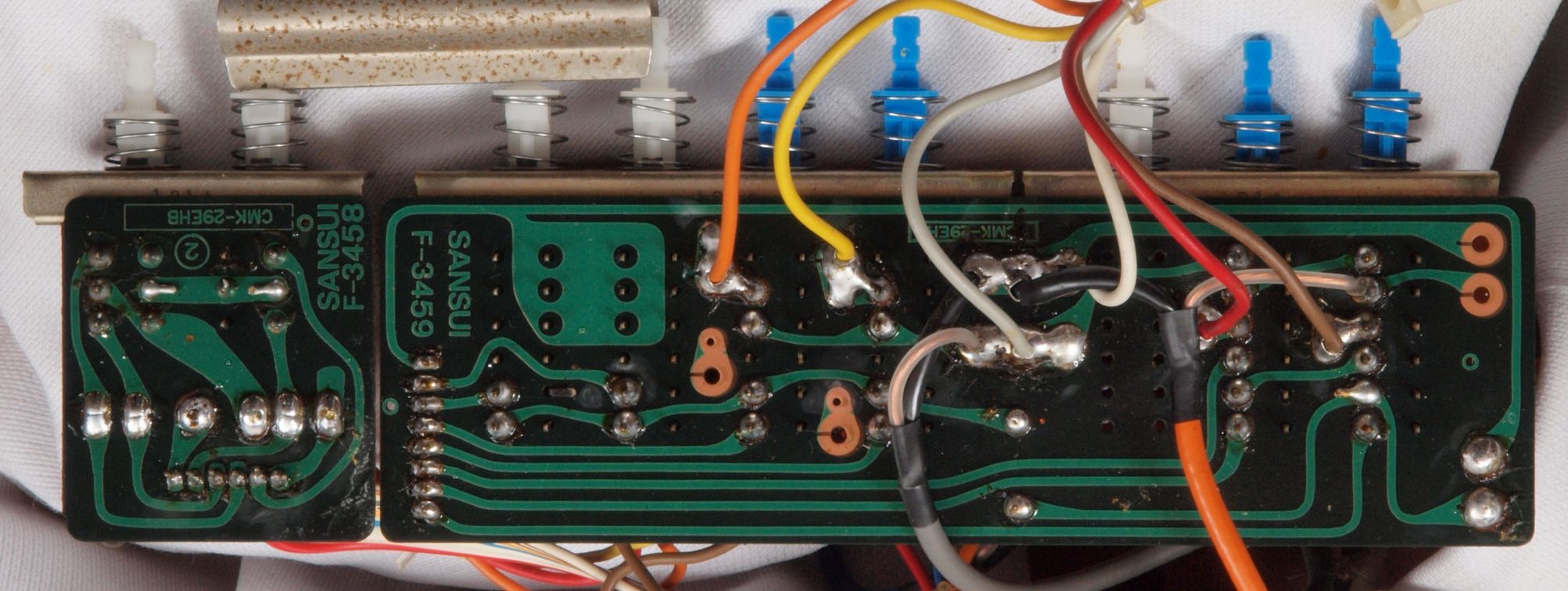

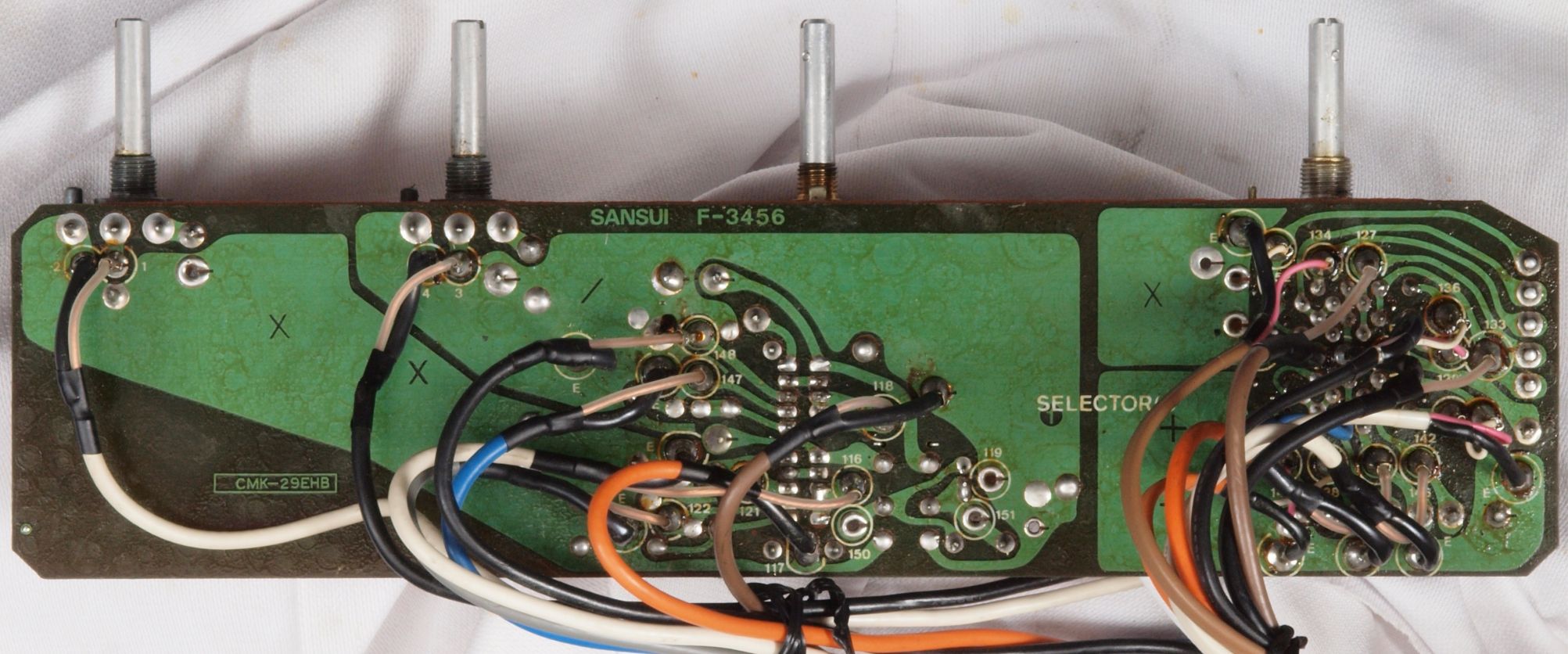

Ｃ６３．　修理（半田補正）後　Ｓｅｌｅｃｔｏｒ＆ＶＲ基板裏、　全ての半田をやり修す。

Ｃ６４．　完成　Ｓｅｌｅｃｔｏｒ＆ＶＲ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

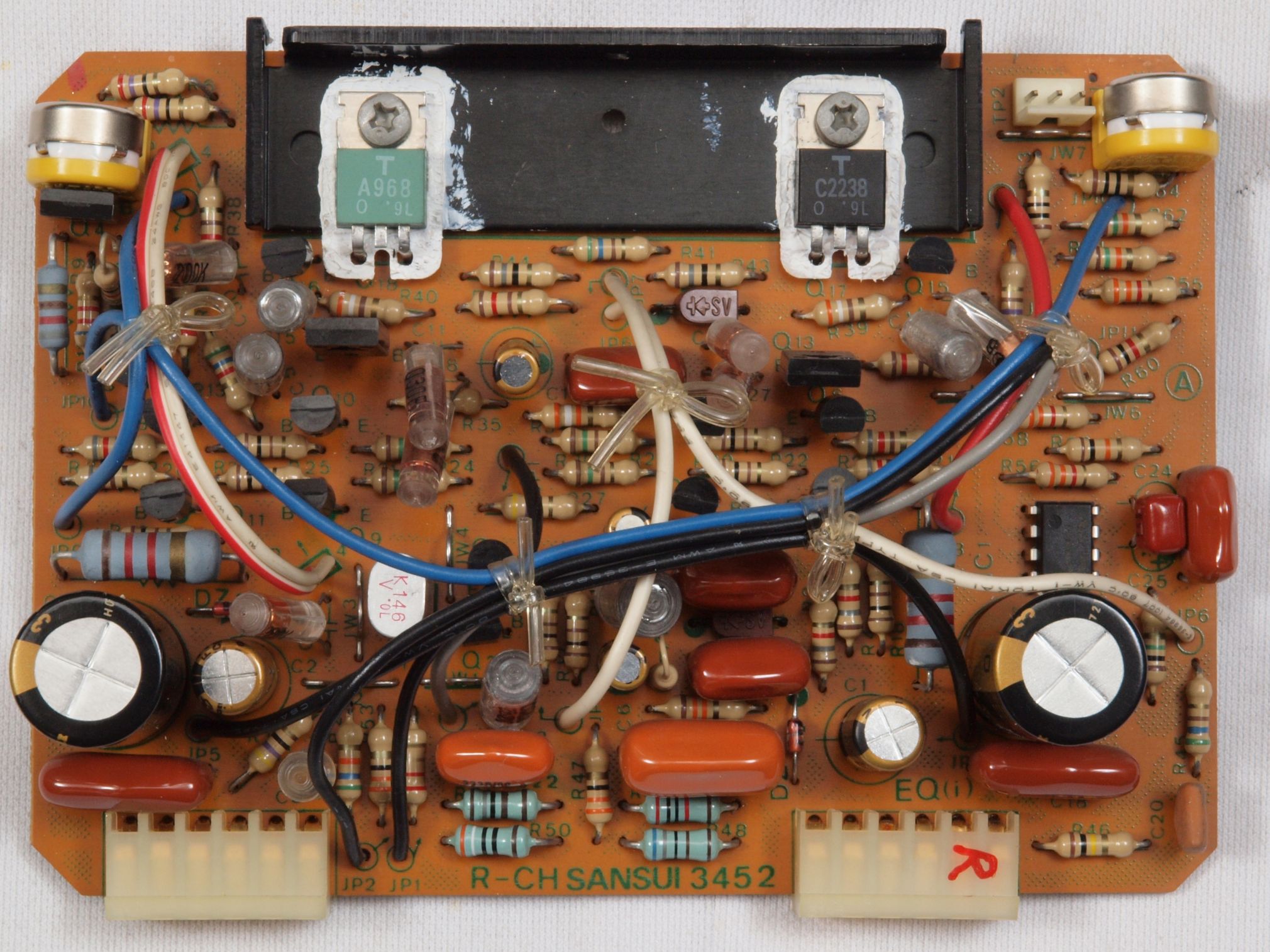

Ｃ７１．　修理前　Ｒ−ＥＱ−ＡＭＰ基板

Ｃ７２．　修理後　Ｒ−ＥＱ−ＡＭＰ基板。　ＯＰ−ＡＭＰ、半固定ＶＲ２個、電解コンデンサー９個交換。

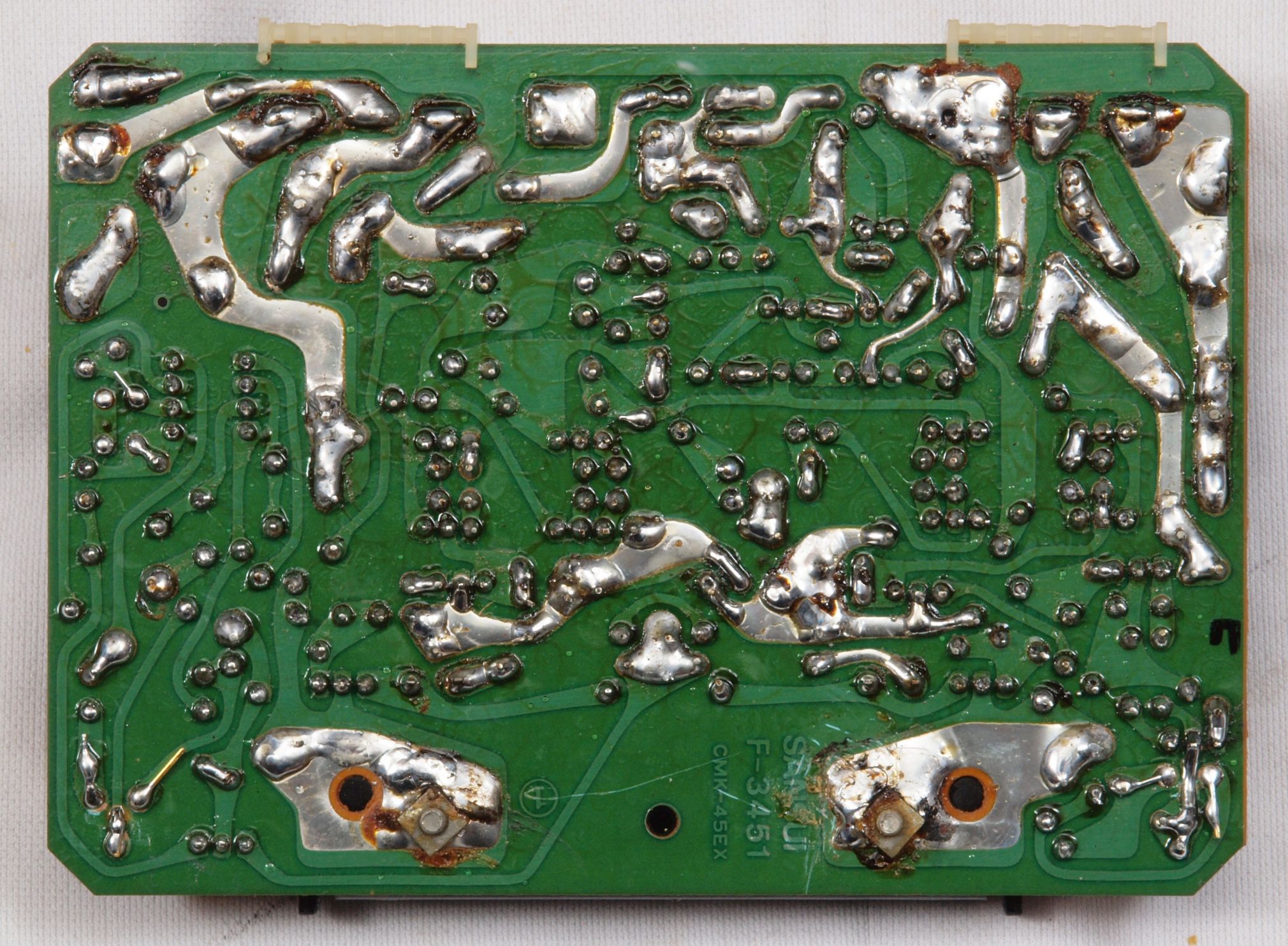

Ｃ７３．　修理前　Ｒ−ＥＱ−ＡＭＰ基板裏

Ｃ７４．　修理後（半田補正）　Ｒ−ＥＱ−ＡＭＰ基板裏。　全ての半田をやり修す。

Ｃ７５．　完成　Ｒ−ＥＱ−ＡＭＰ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

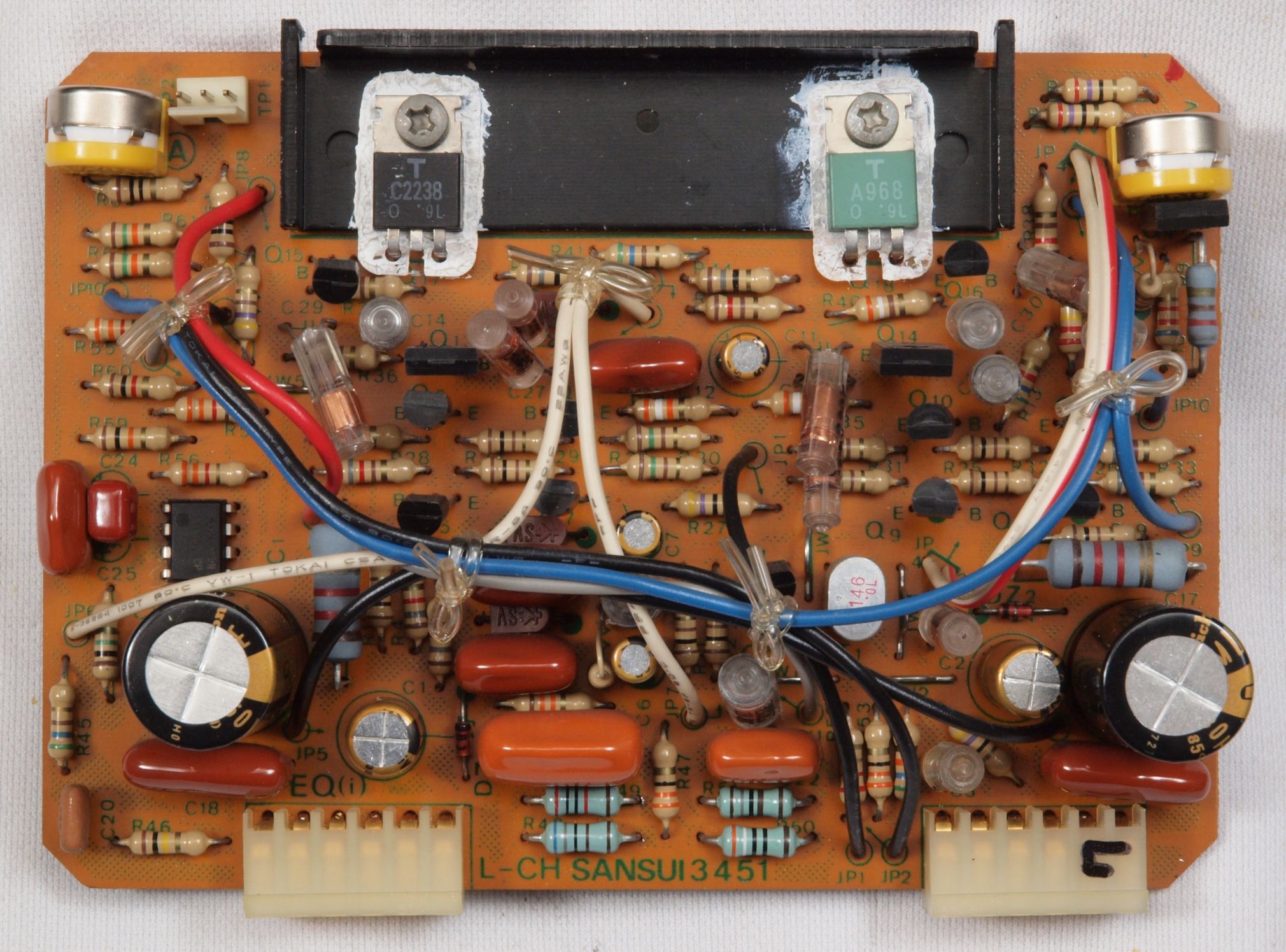

Ｃ８１．　修理前　Ｌ−ＥＱ−ＡＭＰ基板

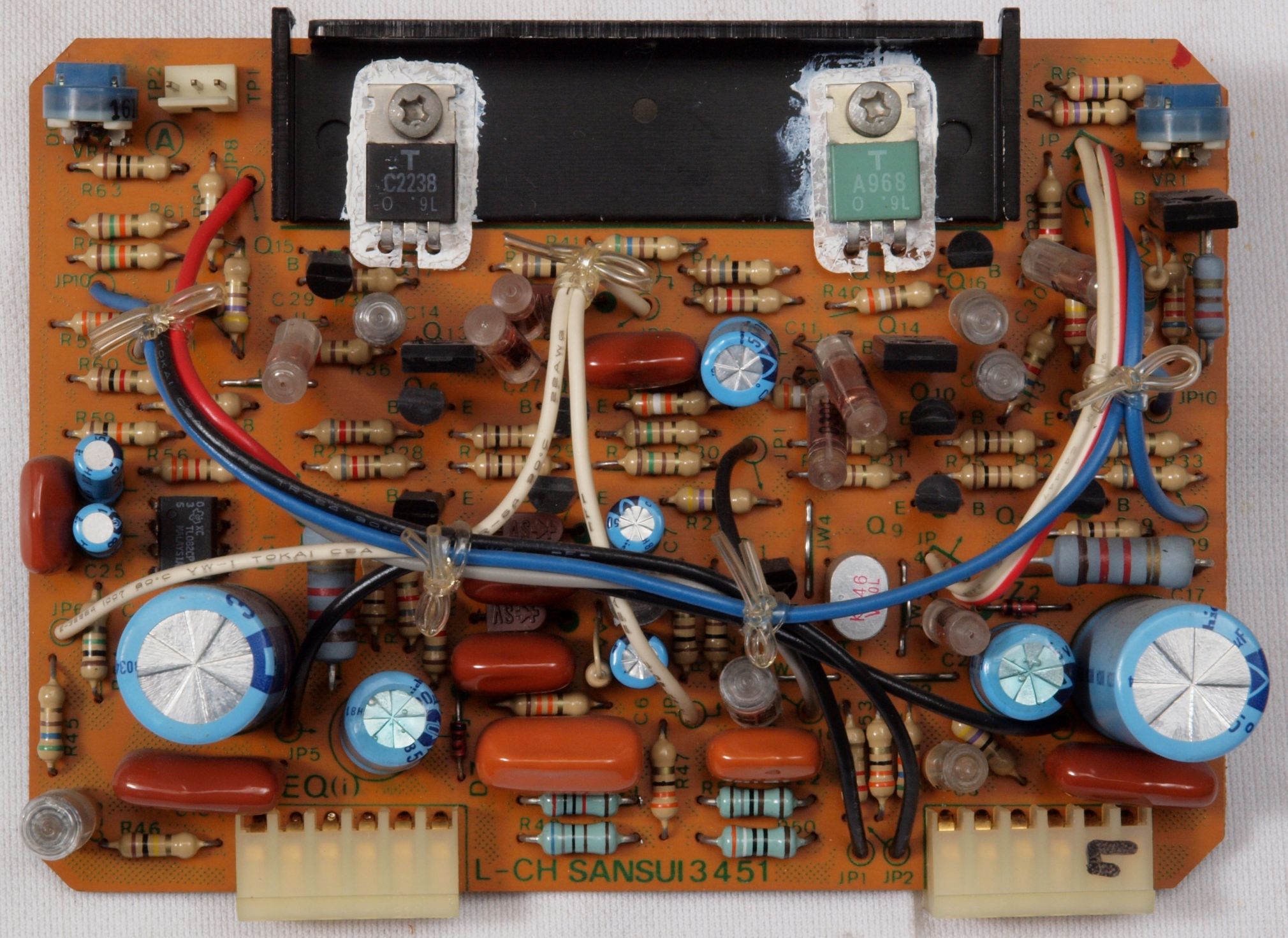

Ｃ８２．　修理後　Ｌ−ＥＱ−ＡＭＰ基板。　ＯＰ−ＡＭＰ、半固定ＶＲ２個、電解コンデンサー９個交換。

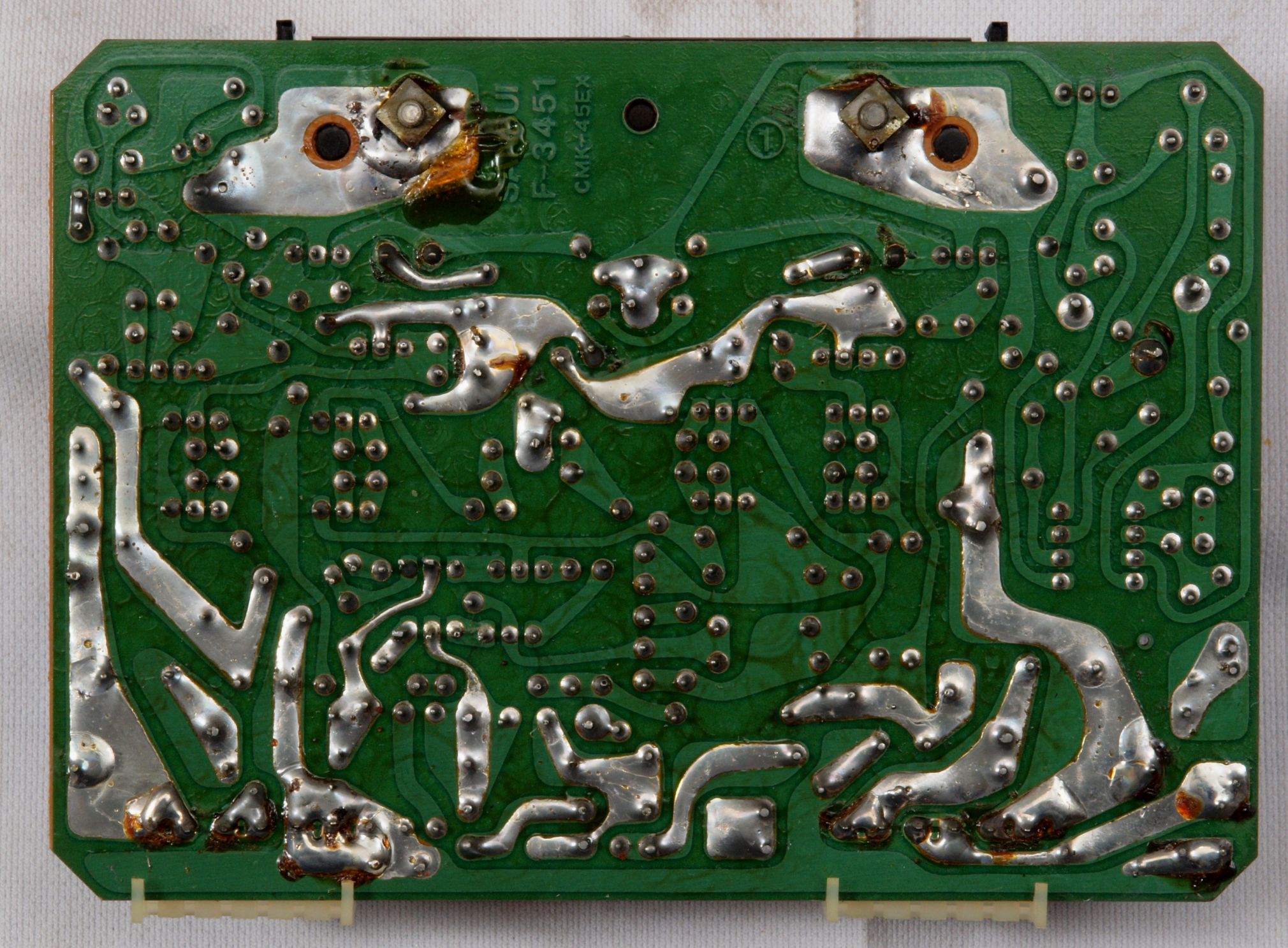

Ｃ８３．　修理前　Ｌ−ＥＱ−ＡＭＰ基板裏

Ｃ８４．　修理後（半田補正）　Ｌ−ＥＱ−ＡＭＰ基板裏。　全ての半田をやり修す。

Ｃ８５．　完成　Ｌ−ＥＱ−ＡＭＰ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

Ｃ９１．　修理前　Ｒ−ＭＣ−ＡＭＰ基板。 　　　　　　　　　　　　　　　電解コンデンサー３個の吐出安全弁にアラルダイドと思われる接着材が付いている。

Ｃ９１２．　修理中　Ｒ−ＭＣ−ＡＭＰ基板、　使用リレー比較。 左＝交換する新しい物で接点腐食に強い密閉型で不活性ガス（窒素）封入。 右＝付いていた物　同じ様に見えるが、足のピッチだけでなく、足の順番も異なる。 よって、交換は基板カットが生じ、リレーの価格の１０倍以上の修理費になる。

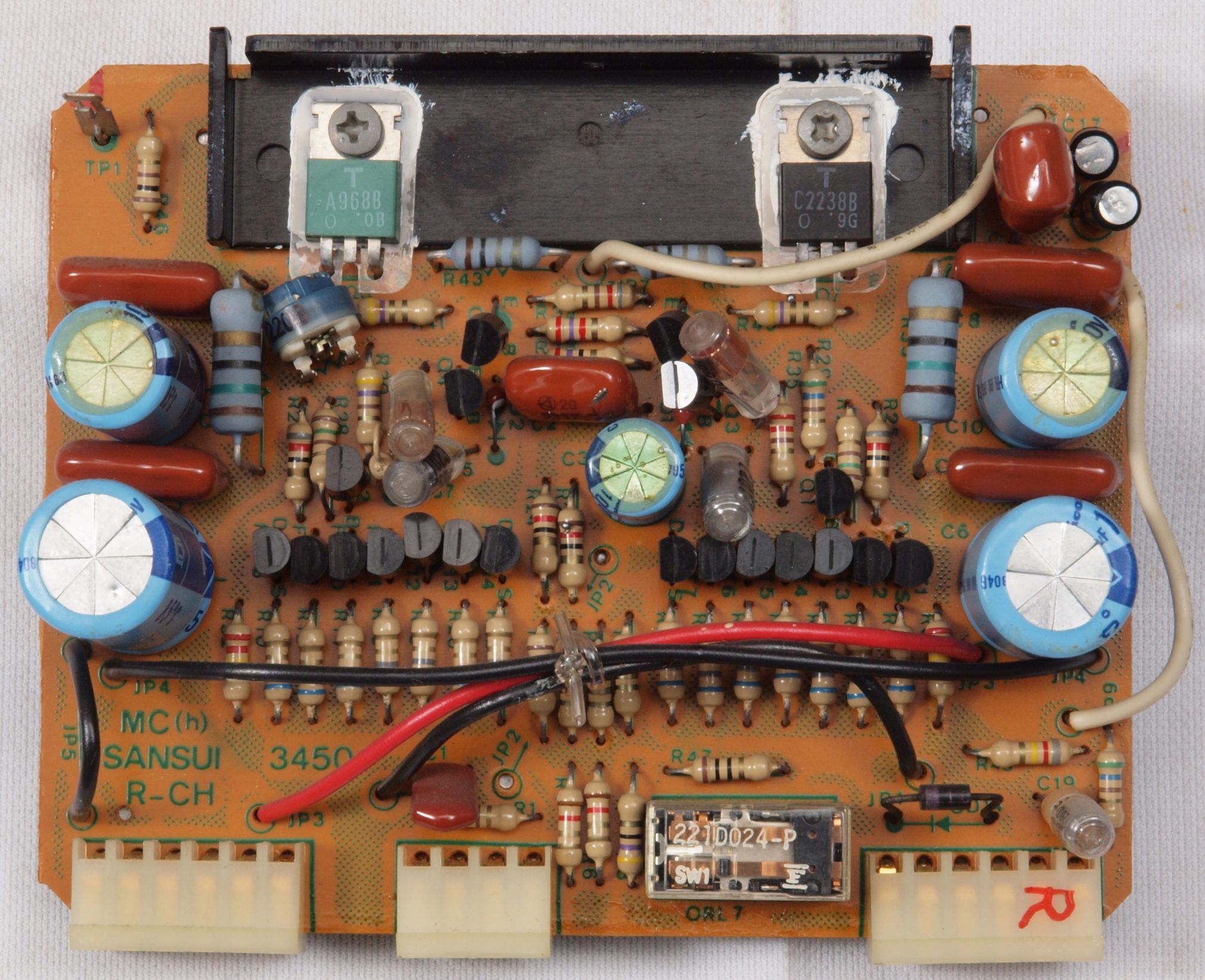

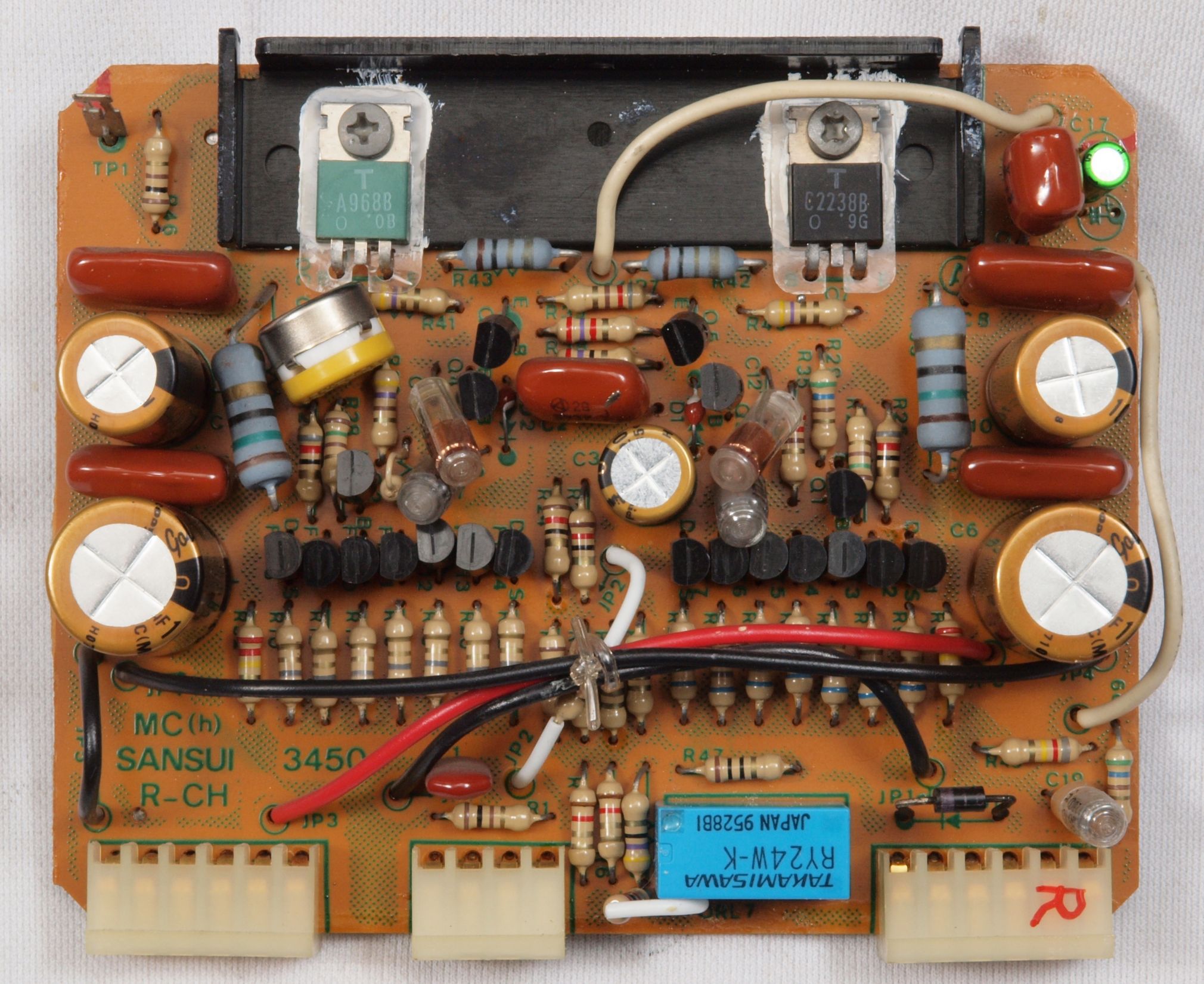

Ｃ９２．　修理後　Ｒ−ＭＣ−ＡＭＰ基板。　リレー、半固定ＶＲ、電解コンデンサー７個交換 　　　　　　　　　　　　　　　　　　元は１０００μ＋１０００μでしたが、高域が不安定なので、１０００μ＋２２００μに変更

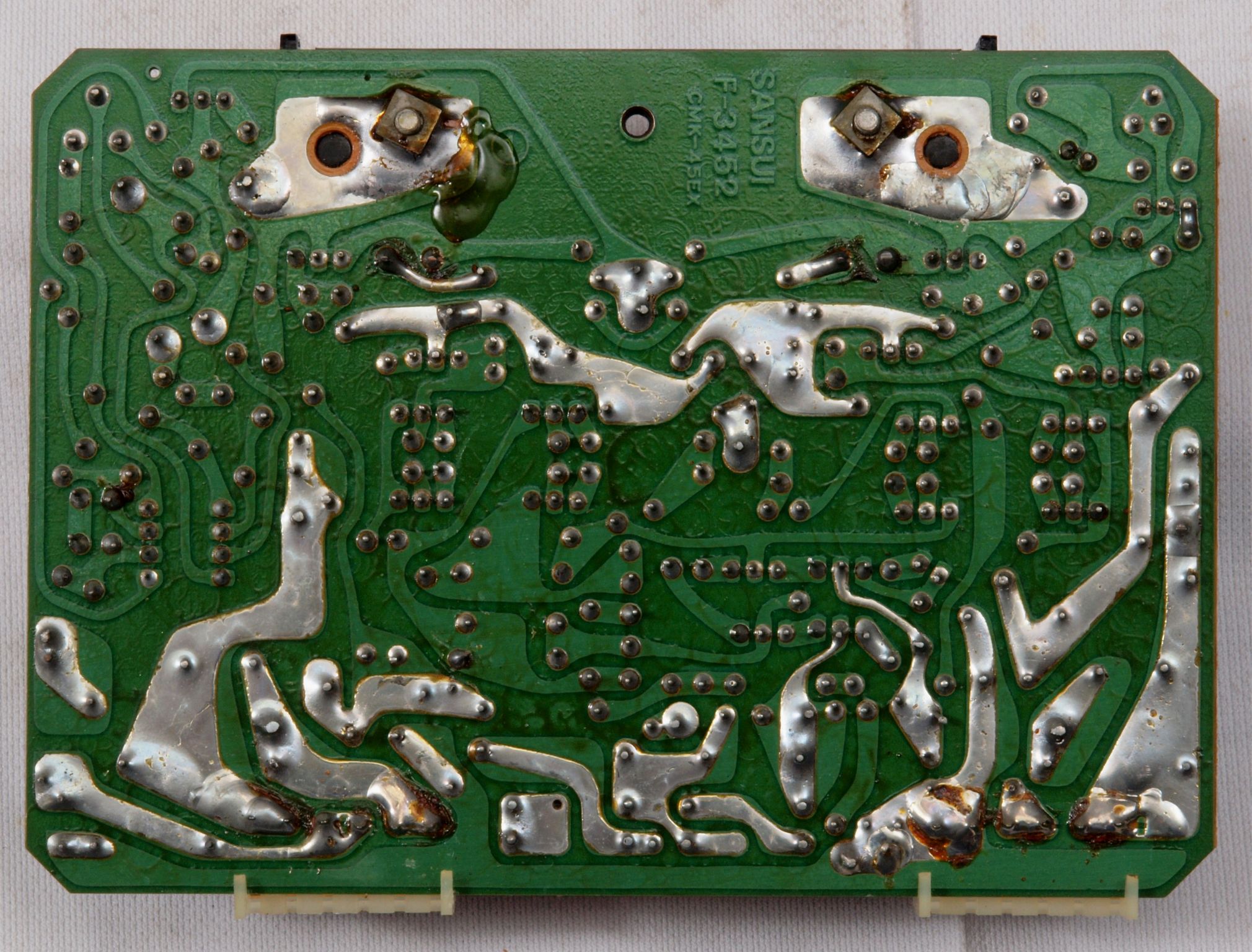

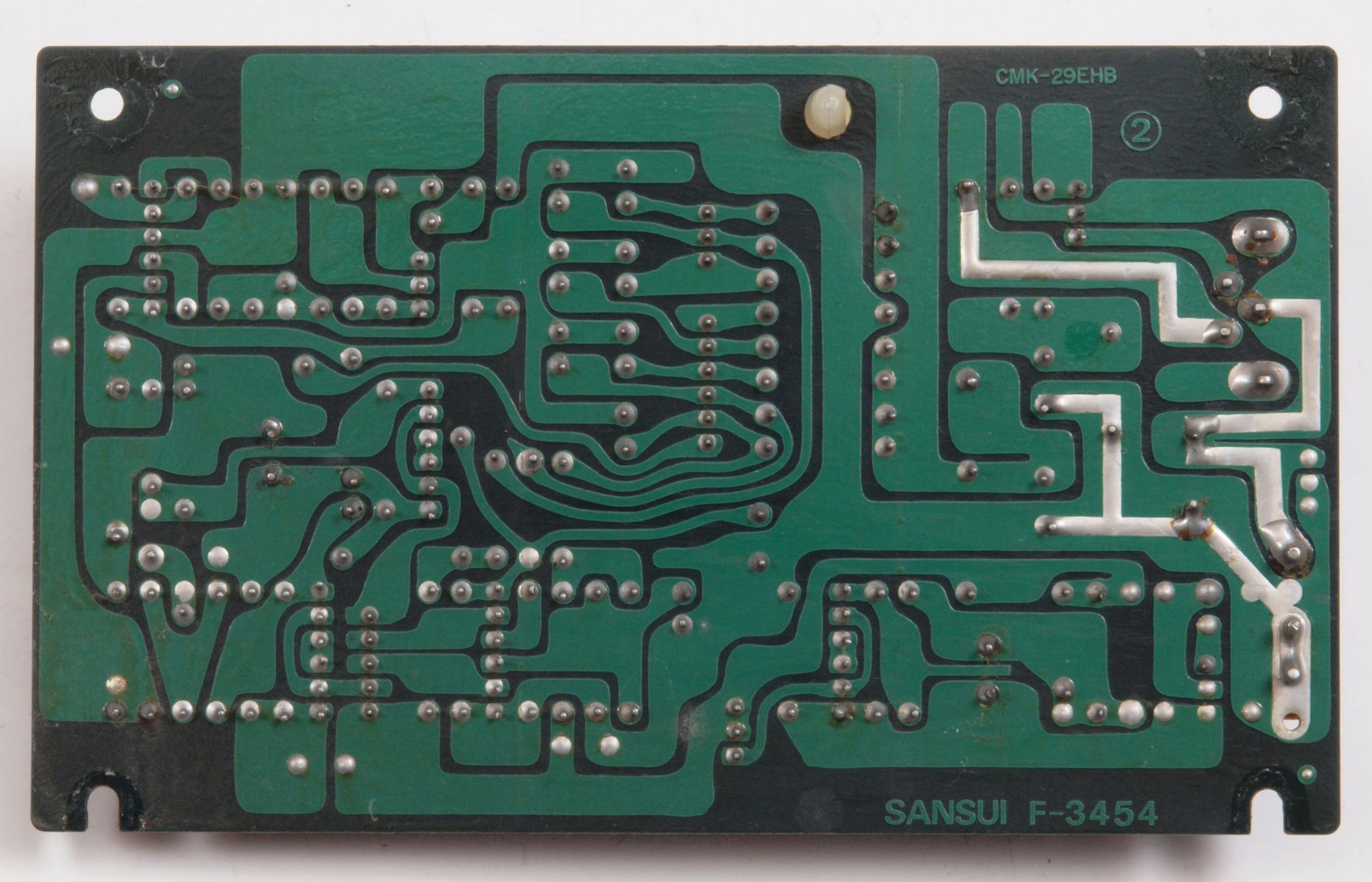

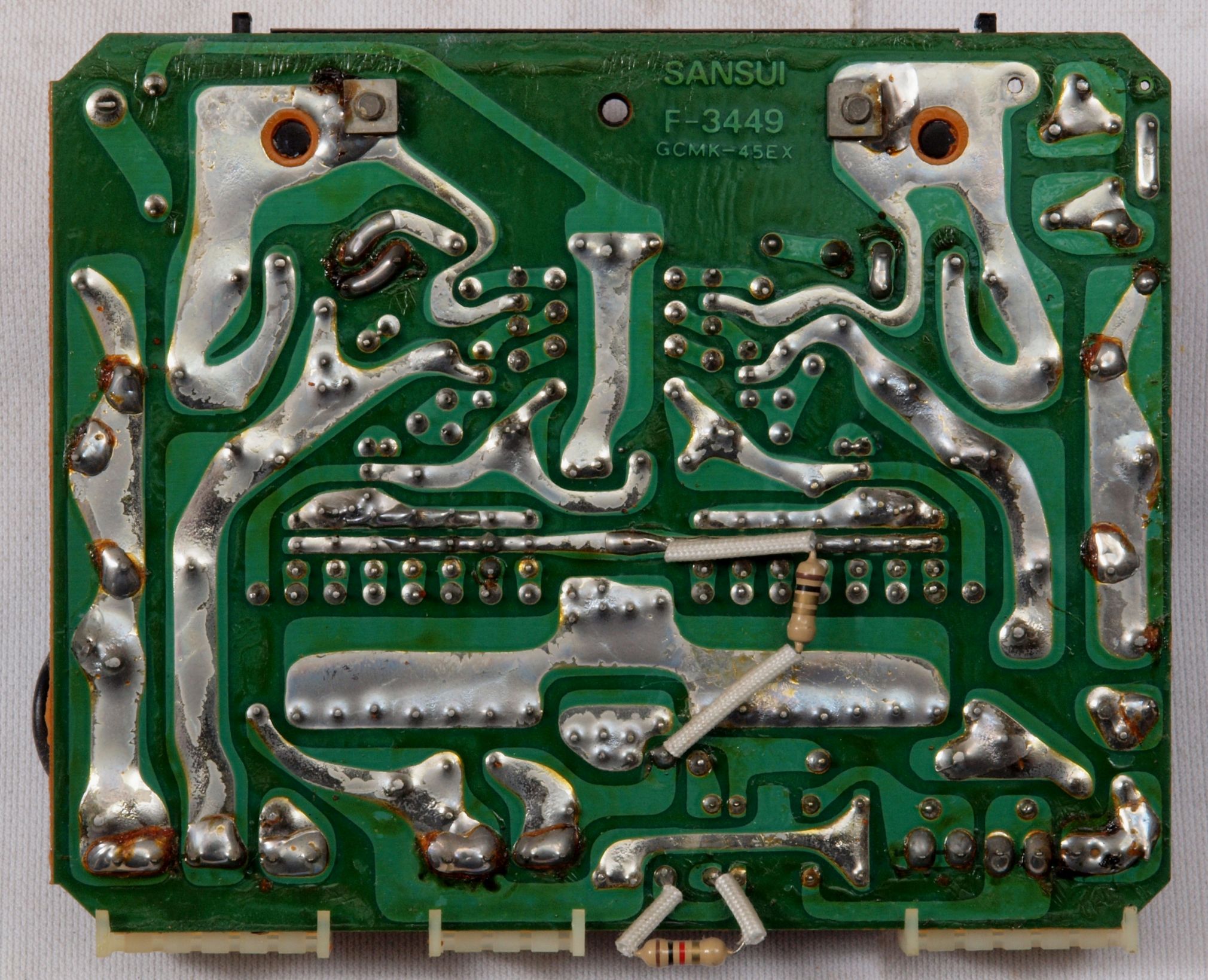

Ｃ９３．　修理前　Ｒ−ＭＣ−ＡＭＰ基板裏

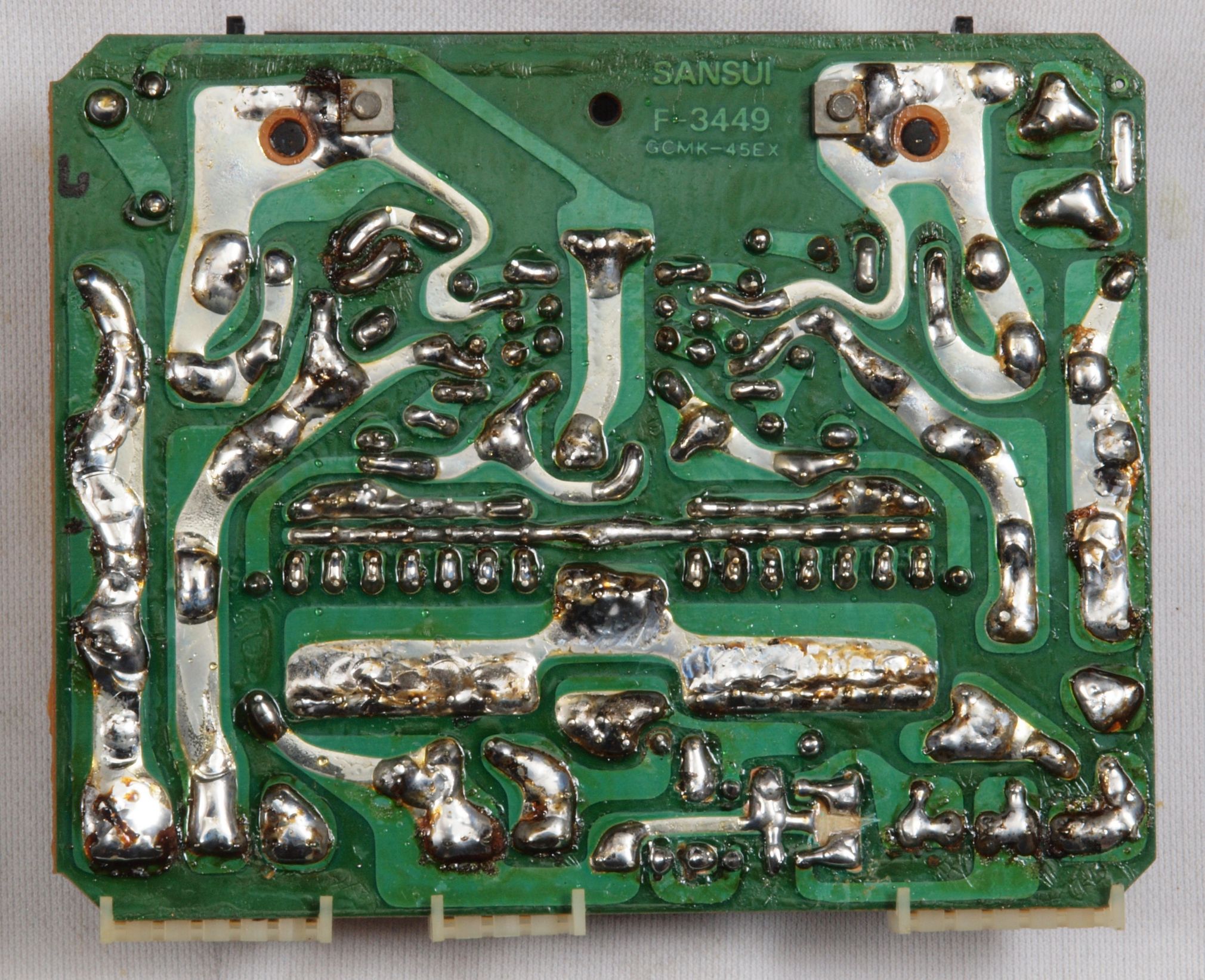

Ｃ９４．　修理後（半田補正）　Ｒ−ＭＣ−ＡＭＰ基板裏。　全ての半田をやり修す。基板裏の抵抗は表へ移動。

Ｃ９５．　完成　Ｒ−ＭＣ−ＡＭＰ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

ＣＡ１．　修理前　Ｌ−ＭＣ−ＡＭＰ基板 　　　　　　　　　　　　　　　電解コンデンサー３個の吐出安全弁にアラルダイドと思われる接着材が付いている。

ＣＡ１２．　修理中　L−ＭＣ−ＡＭＰ基板、　使用リレー比較。 左＝交換する新しい物で接点腐食に強い密閉型で不活性ガス（窒素）封入。 右＝付いていた物　同じ様に見えるが、足のピッチだけでなく、足の順番も異なる。 よって、交換は基板カットが生じ、リレーの価格の１０倍以上の修理費になる。

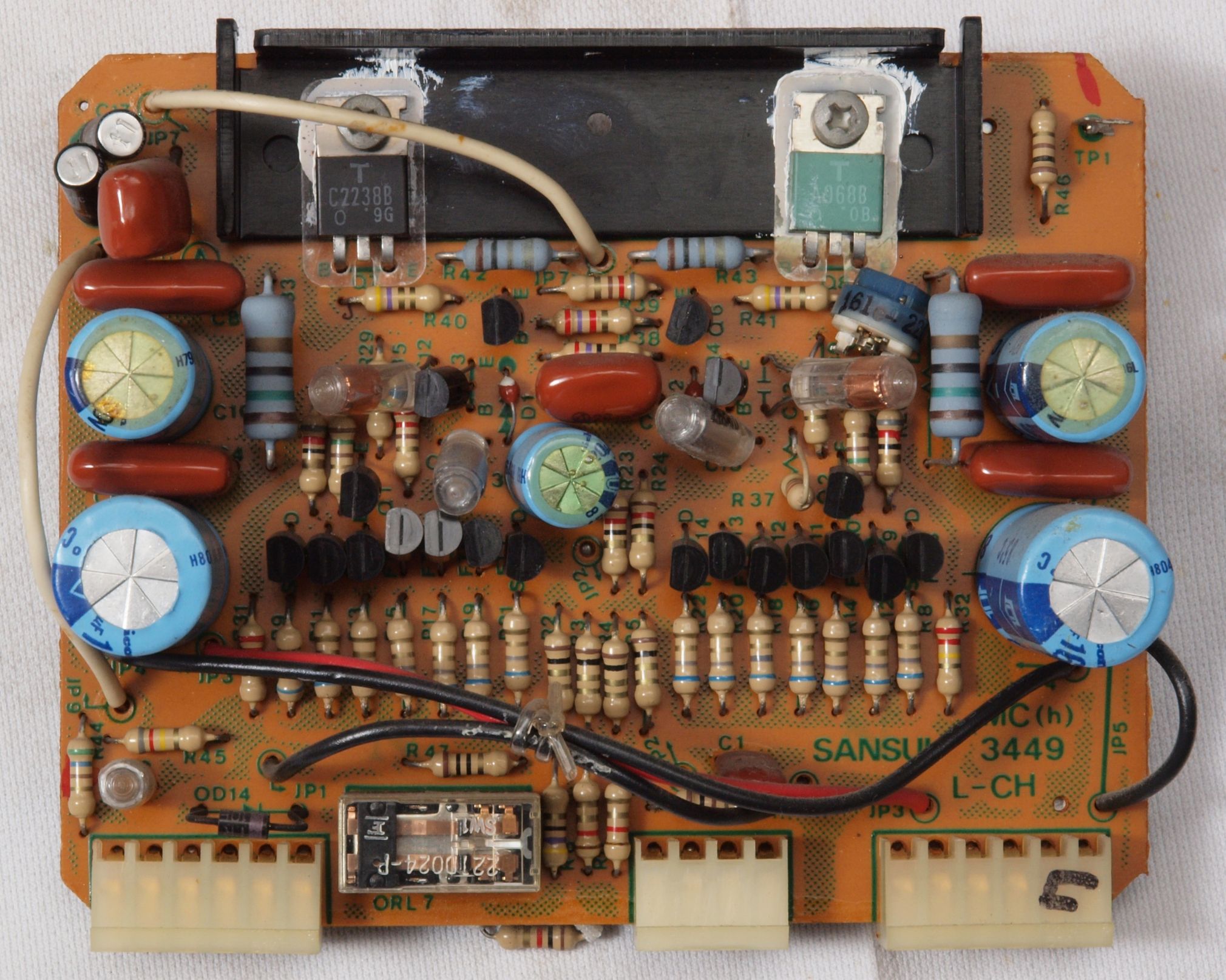

ＣＡ２．　修理後　Ｌ−ＭＣ−ＡＭＰ基板。　リレー、半固定ＶＲ、電解コンデンサー７個交換 　　　　　　　　　　　　　　　　　　元は１０００μ＋１０００μでしたが、高域が不安定なので、１０００μ＋２２００μに変更

ＣＡ３．　修理前　Ｌ−ＭＣ−ＡＭＰ基板裏

ＣＡ４．　修理後（半田補正）　Ｌ−ＭＣ−ＡＭＰ基板裏。　全ての半田をやり修す。基板裏の抵抗は表へ移動。

ＣＡ５．　完成　Ｌ−ＭＣ−ＡＭＰ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

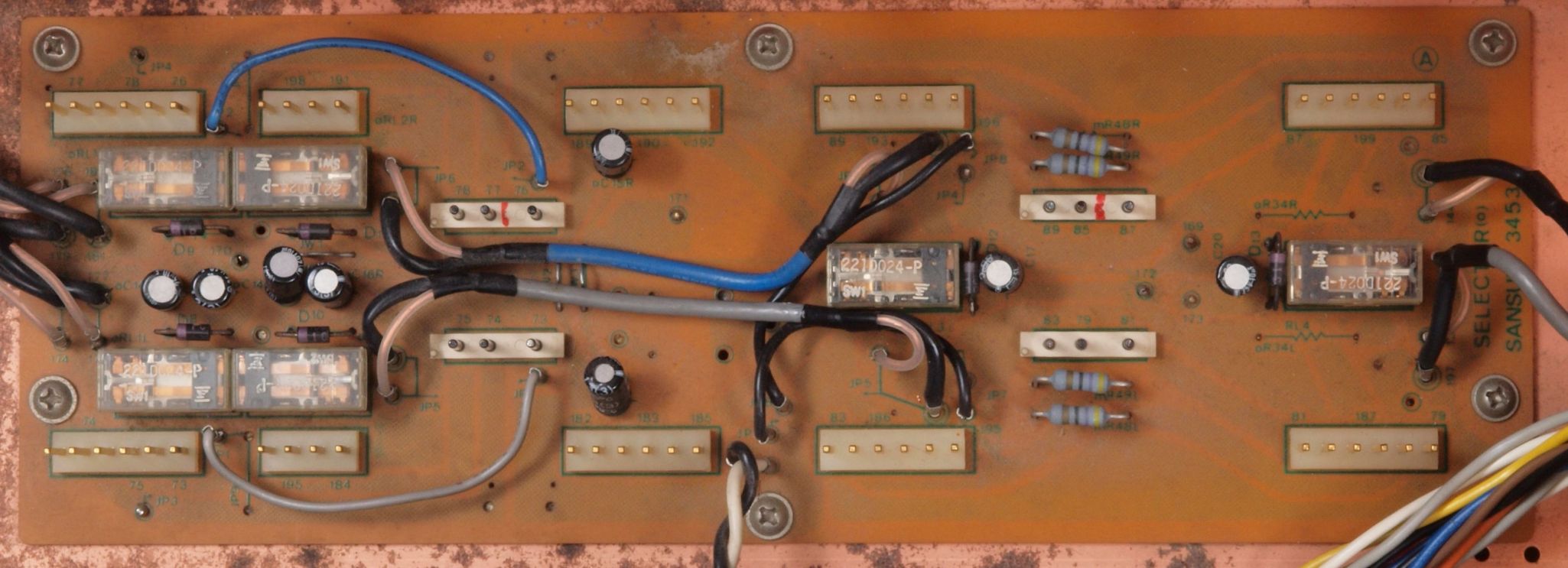

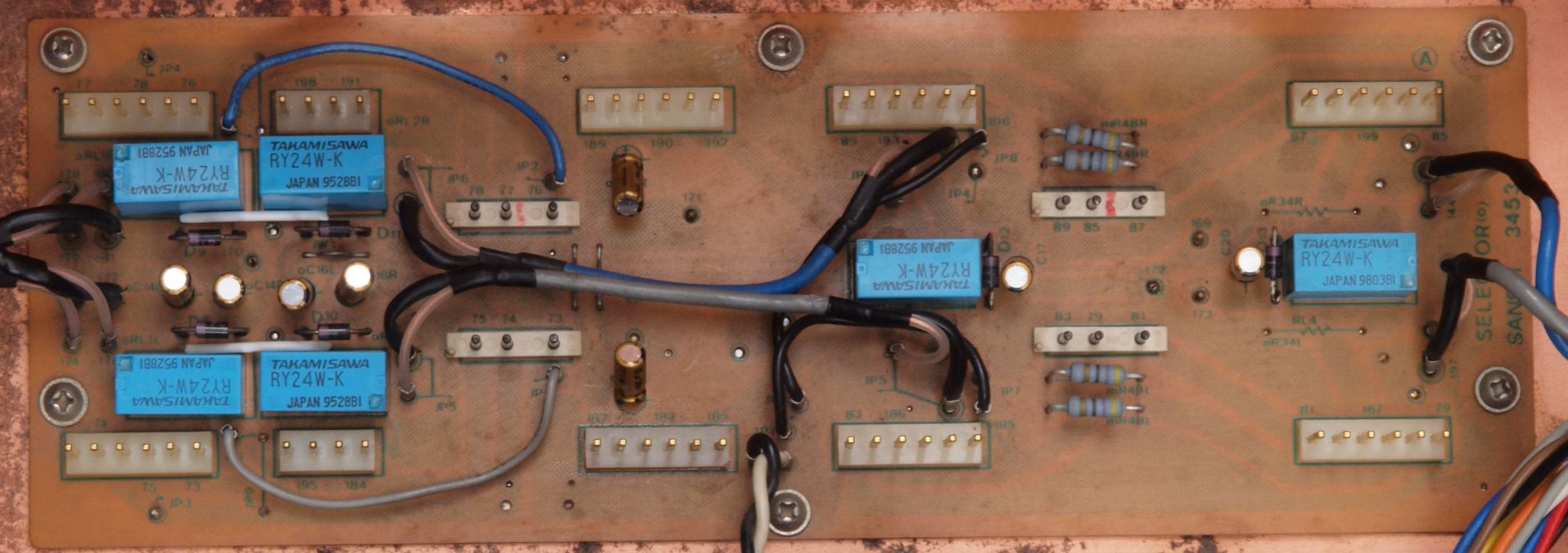

ＣＢ１．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板

ＣＢ１２．　修理中　L−ＭＣ−ＡＭＰ基板、　使用リレー比較。 左＝交換する新しい物で接点腐食に強い密閉型で不活性ガス（窒素）封入。 右＝付いていた物　同じ様に見えるが、足のピッチだけでなく、足の順番も異なる。 よって、交換は基板カットが生じ、リレーの価格の１０倍以上の修理費になる。

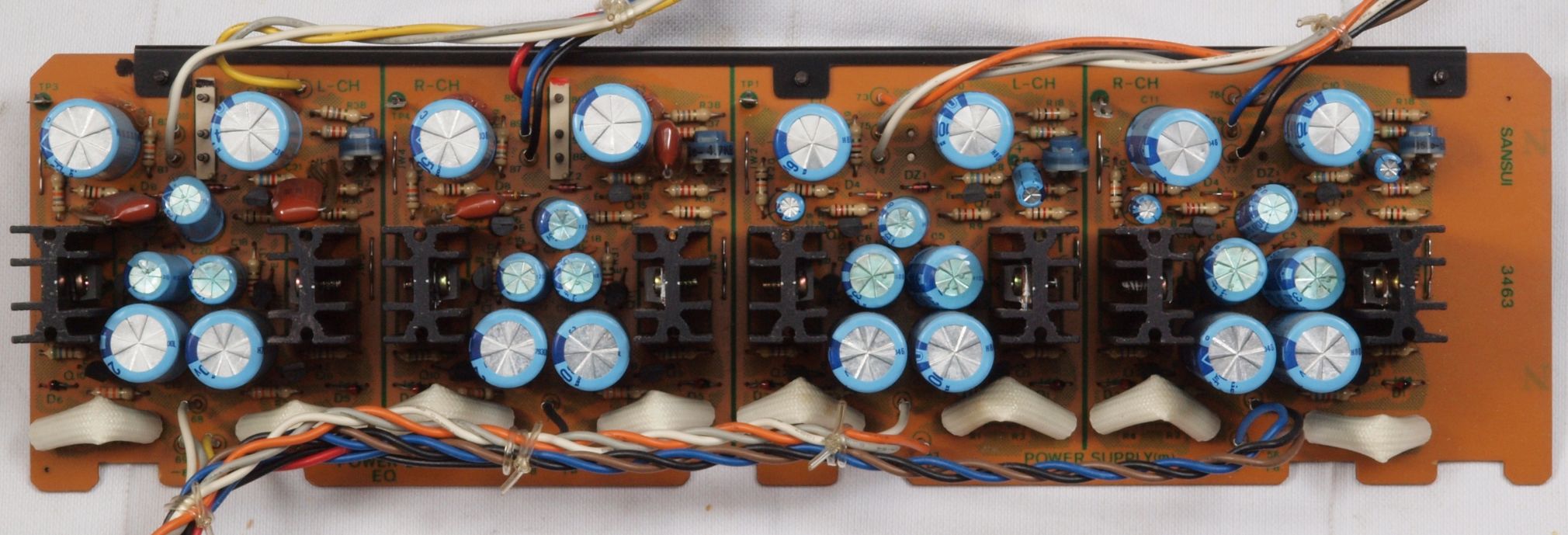

ＣＢ２．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板。　電解コンデンサー８個、リレー６個交換。

ＣＢ３．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏

ＣＢ４．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏。　全ての半田をやり修す。

ＣＢ５．　完成　ＥＱ＆ＭＣ−ＡＭＰ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

ＣＣ１．　修理前　ＥＱ＆ＭＣ電源基板

ＣＣ２．　修理後　ＥＱ＆ＭＣ電源基板。　電解コンデンサー１６個交換

ＣＣ３．　修理前　ＥＱ＆ＭＣ電源基板裏

ＣＣ４．　修理（半田補正）　ＥＱ＆ＭＣ電源基板裏。　全ての半田をやり修す。

ＣＣ５．　完成　ＥＱ＆ＭＣ電源基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

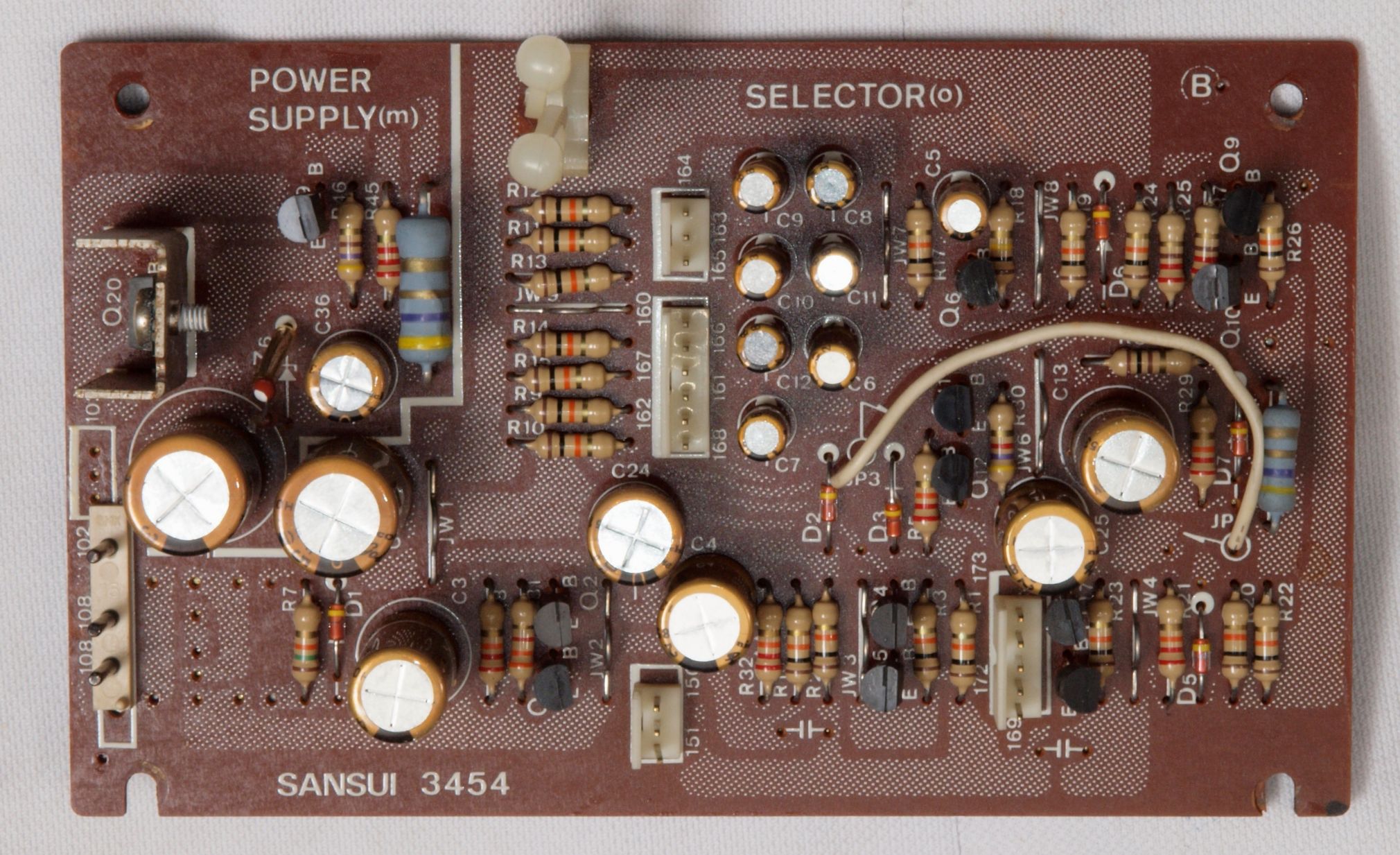

ＣＤ１．　修理前　ＥＱ＆ＭＣ電源基板２

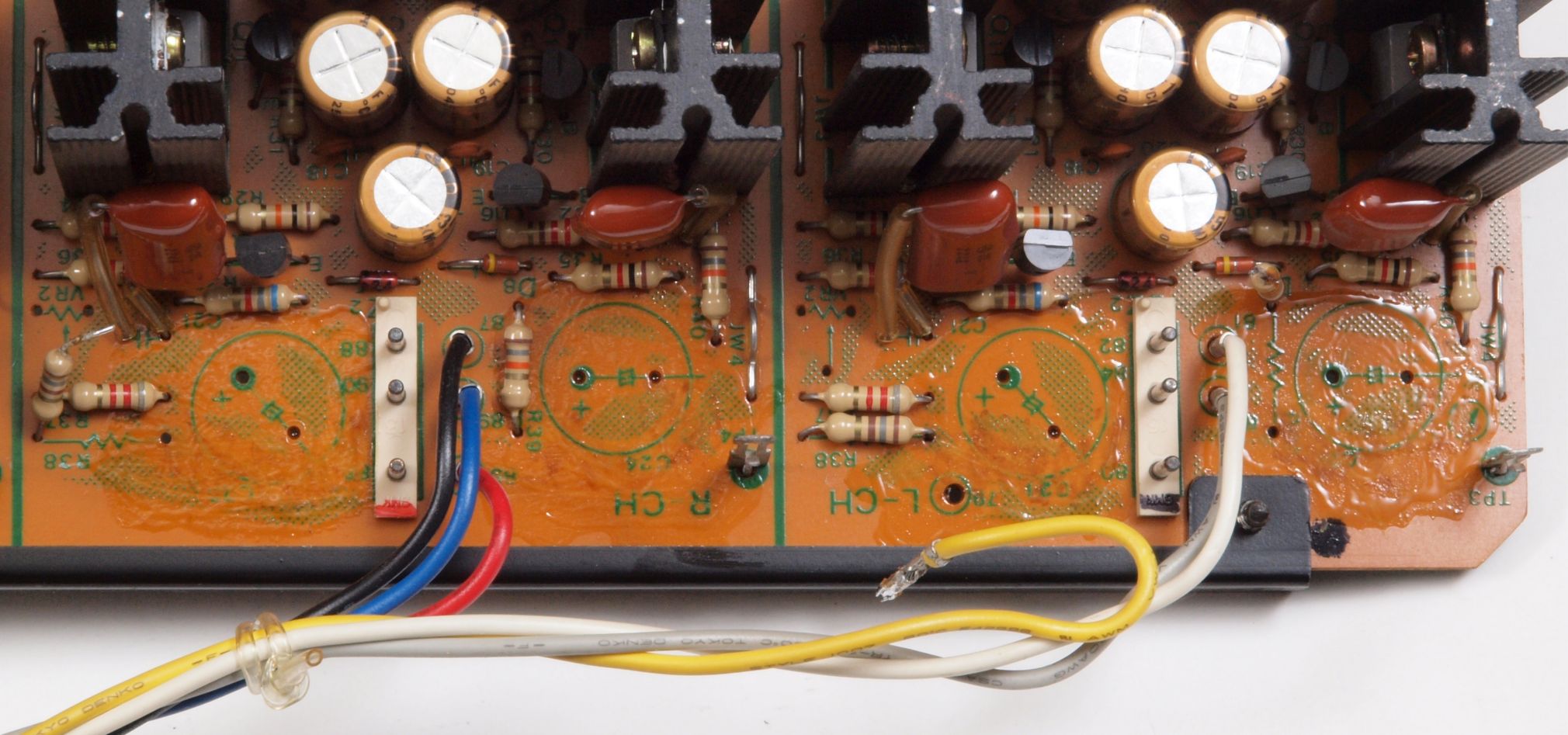

ＣＤ２２．　修理中　ＥＱ＆ＭＣ電源基板２。　電解コンデンサー固定するトルエン溶媒の接着剤。

ＣＤ２３．　修理中　ＥＱ＆ＭＣ電源基板２。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

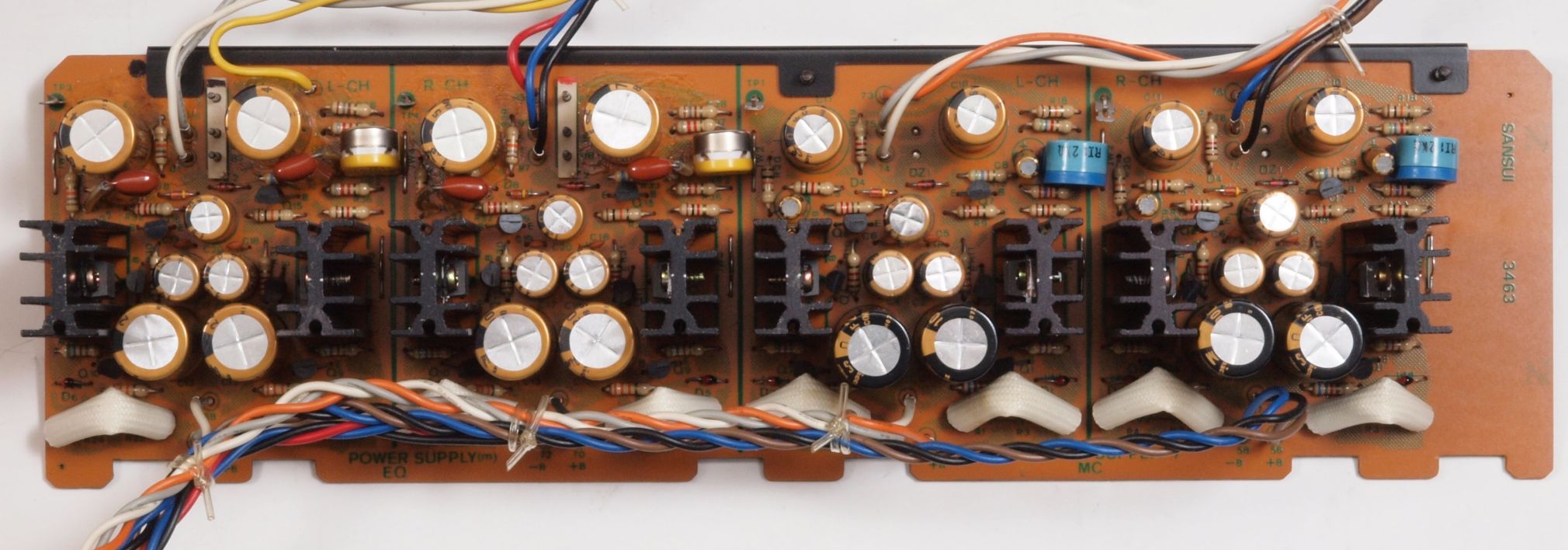

ＣＤ３．　修理後　ＥＱ＆ＭＣ−ＡＭＰ電源基板２　半固定ＶＲ４個、電解コンデンサー３２個交換

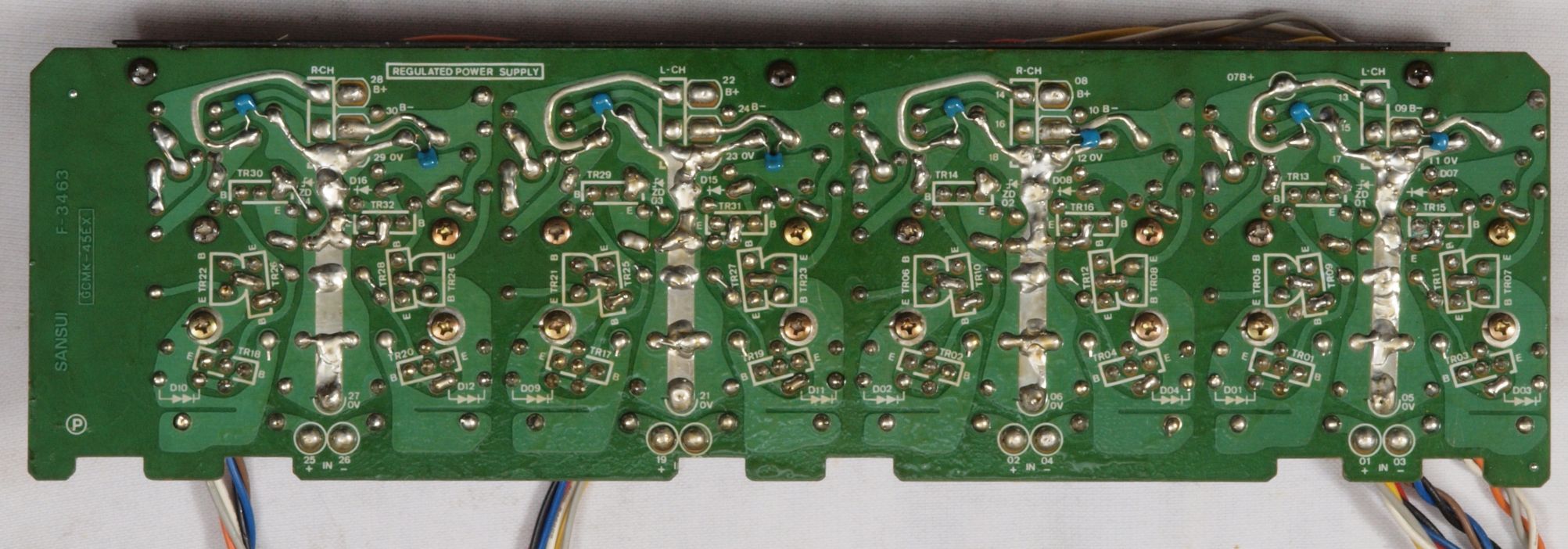

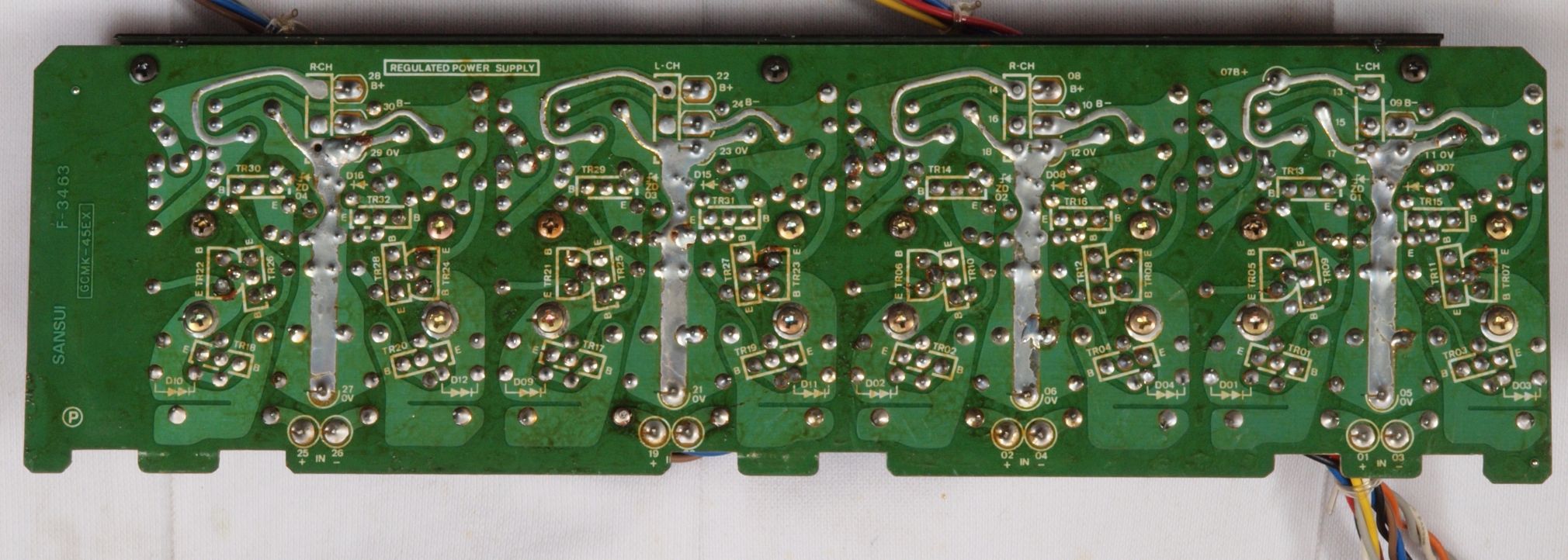

ＣＤ４．　修理前　ＥＱ＆ＭＣ−ＡＭＰ電源基板２裏

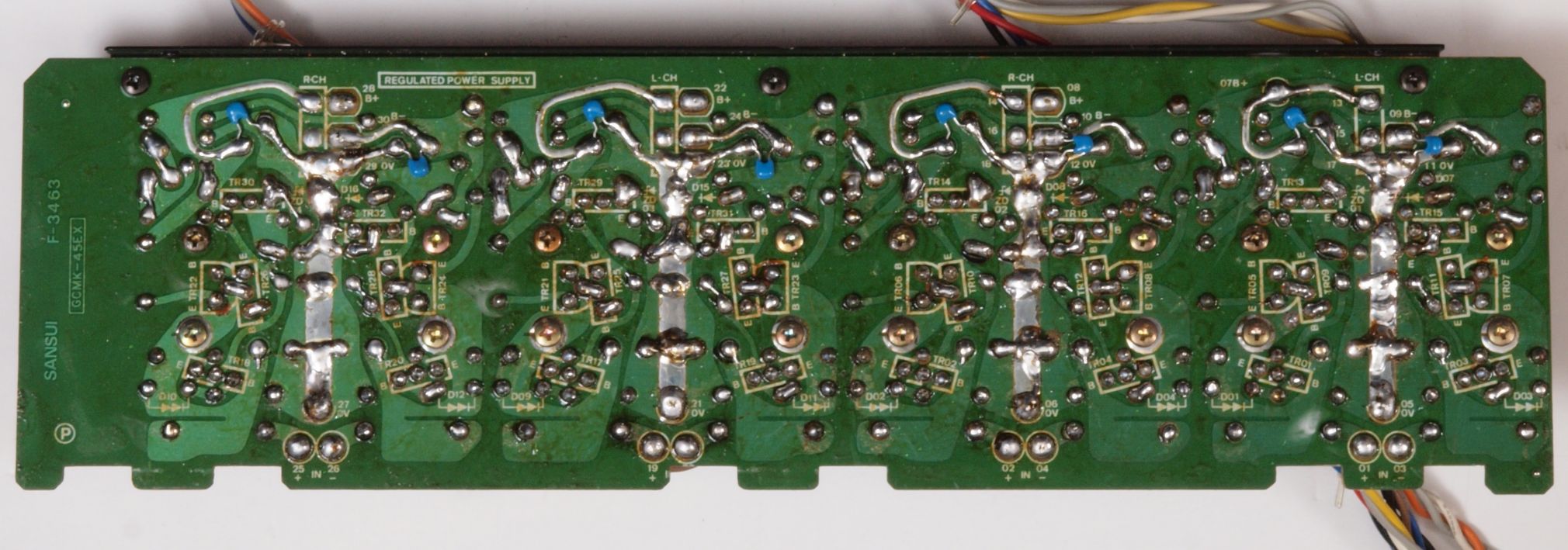

ＣＤ５．　修理後（半田補正）　ＥＱ＆ＭＣ−ＡＭＰ電源基板２裏。 　　　　　　　　　　　　　　　　　　　　　　　全ての半田をやり修す。　セラミックコンデンサー８個追加。

ＣＤ６．　完成　ＥＱ＆ＭＣ電源基板２裏、　不要なフラックスを取って洗浄し、コートを塗布後。

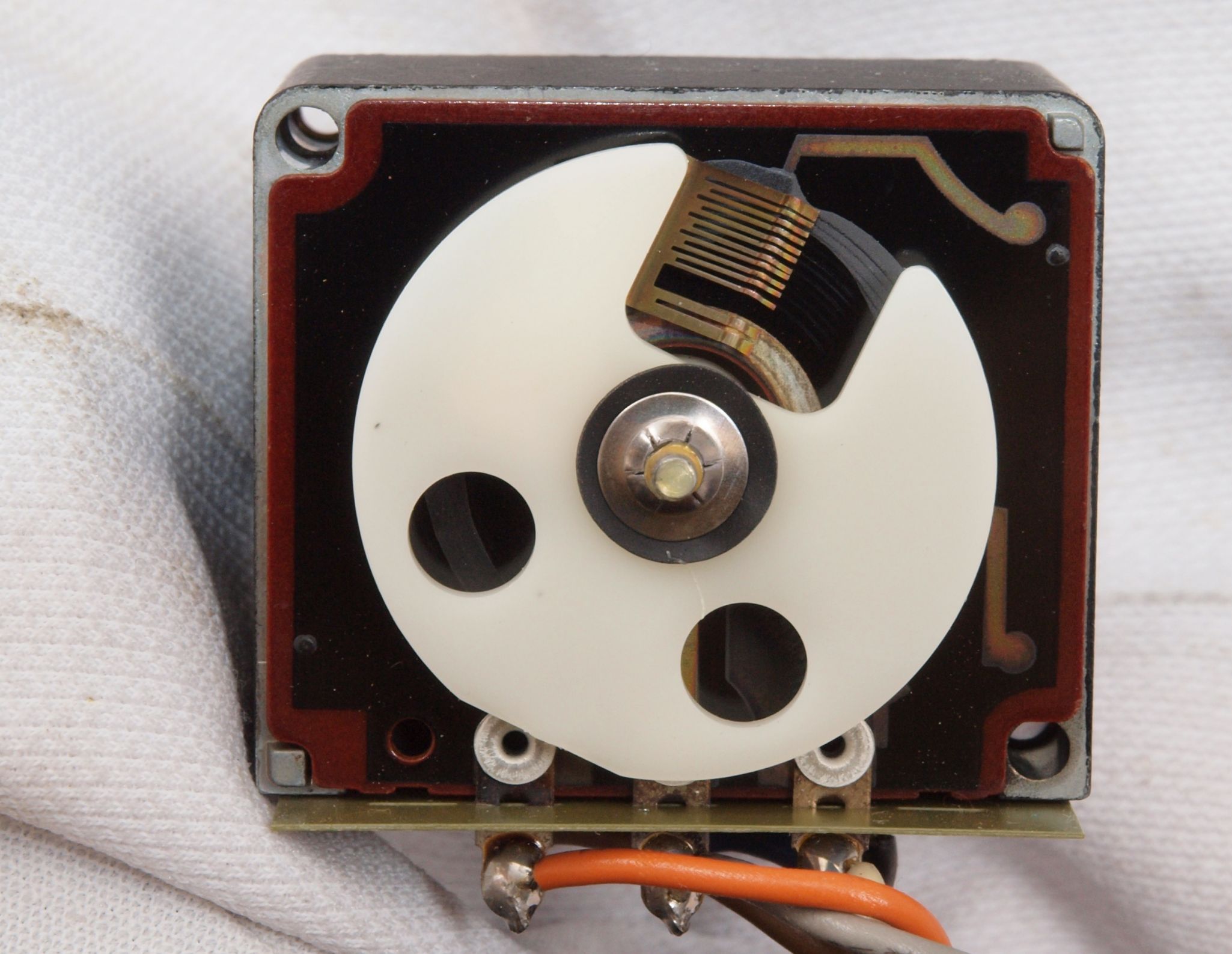

ＣＥ１．　修理中　メインＶＲ　軸がカシメ手あるので解体は此処まで

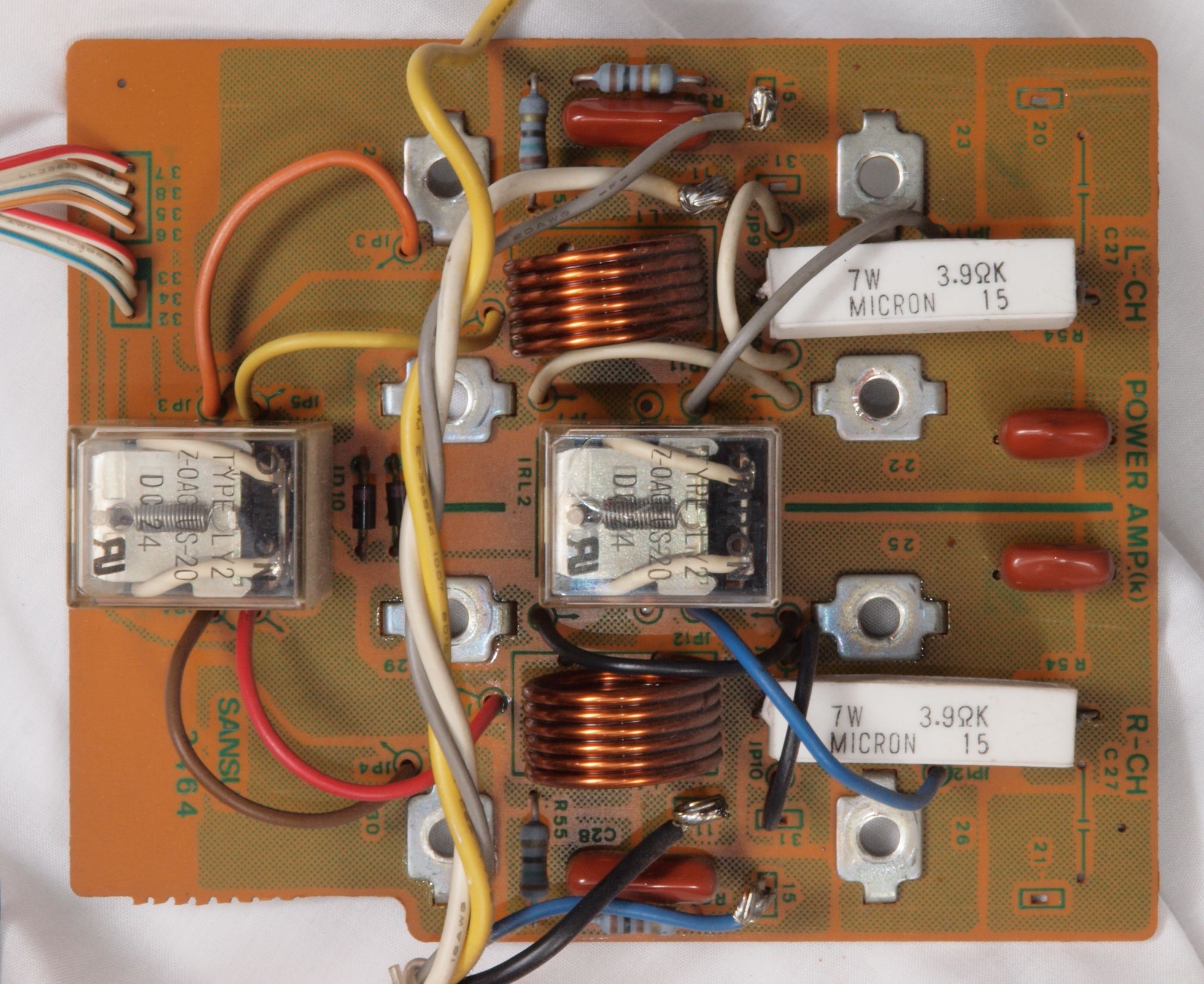

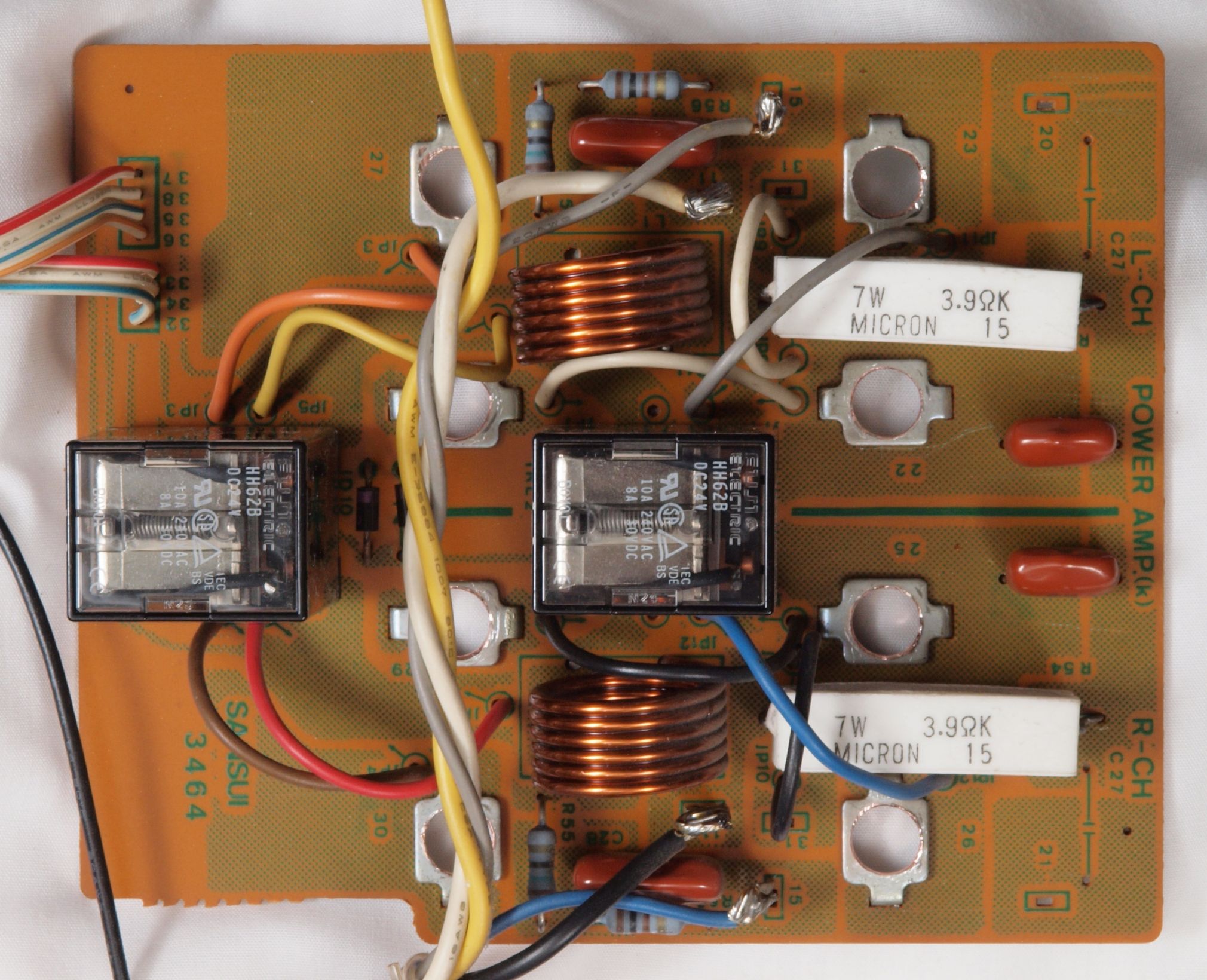

ＣＦ１．　修理前　ＳＰ接続端子基板

ＣＦ２．　修理後　ＳＰ接続端子基板　ＳＰ接続リレ−２個交換

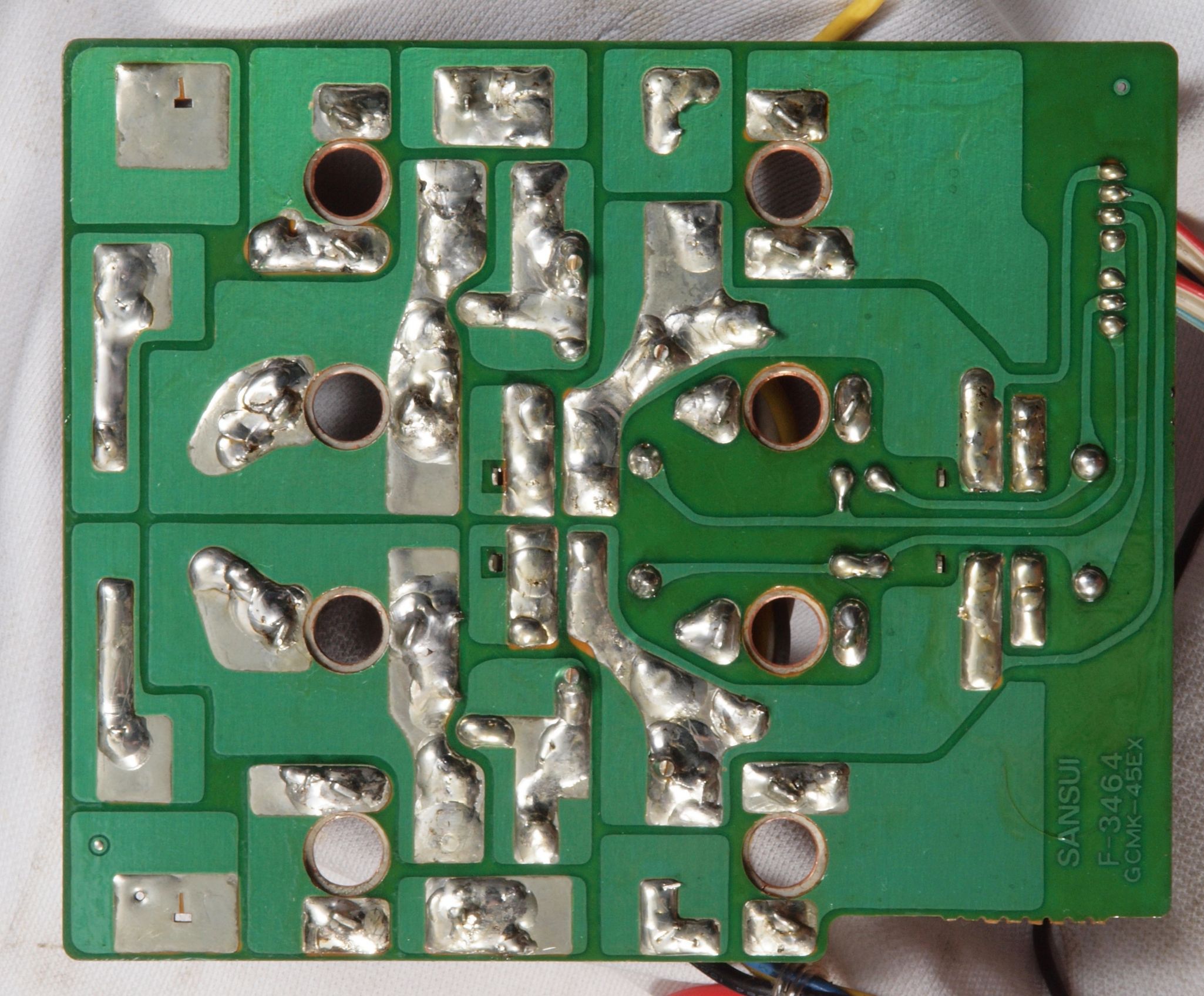

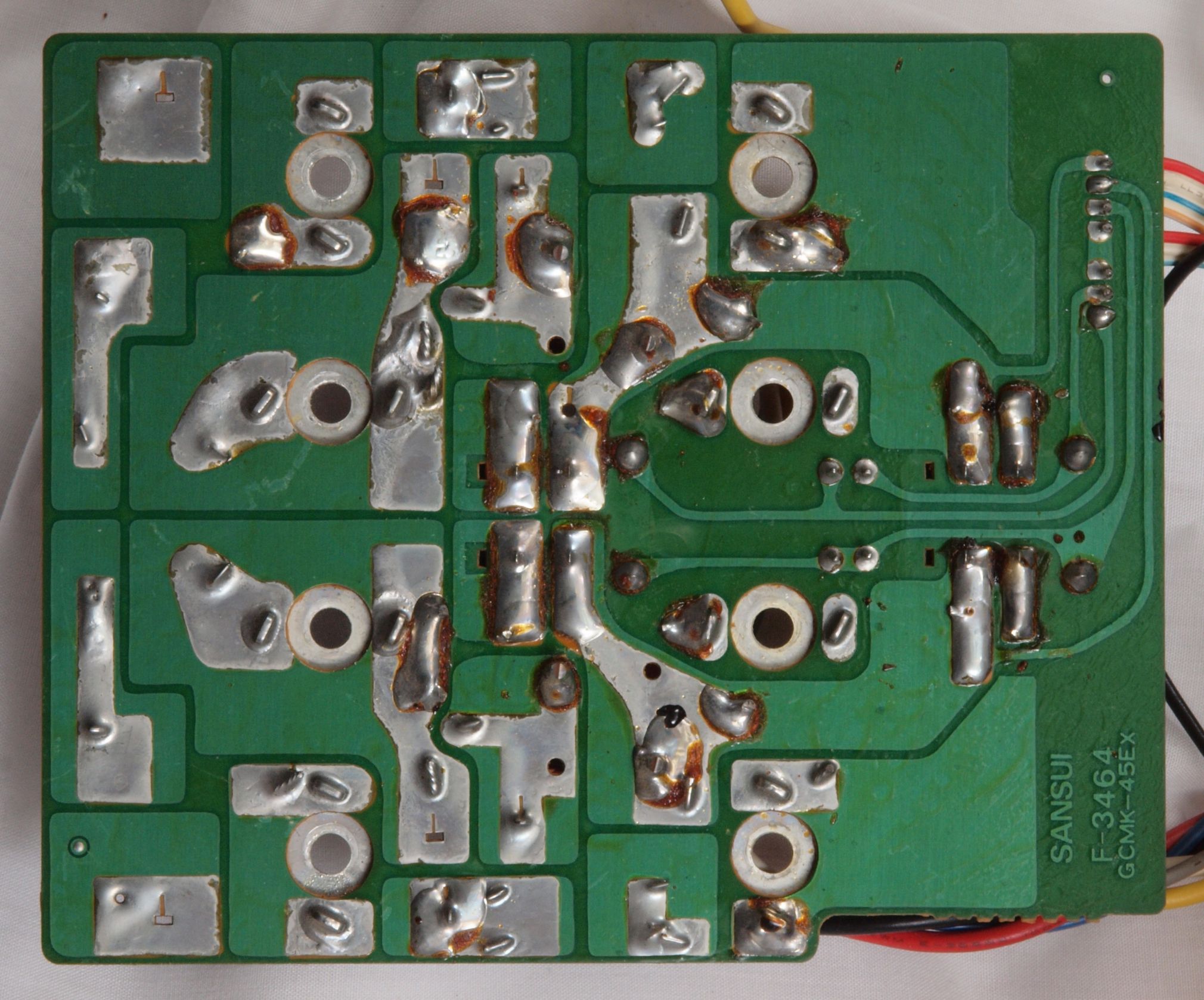

ＣＦ３．　修理前　ＳＰ接続端子基板裏

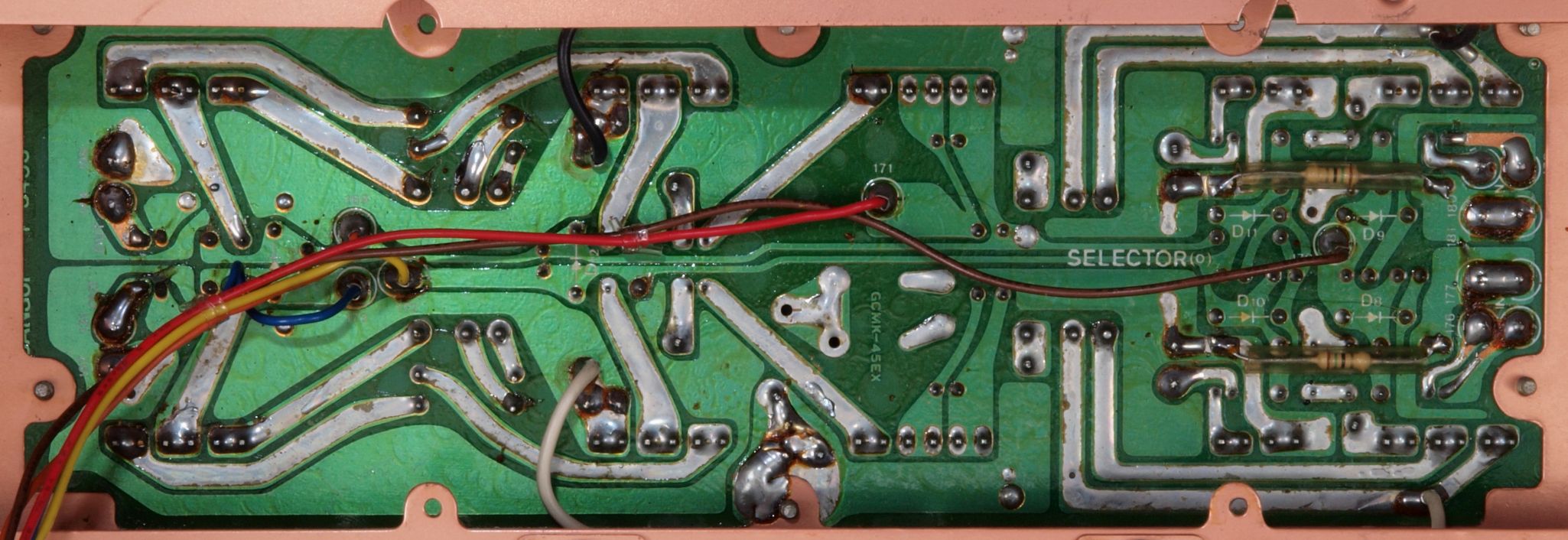

ＣＦ４．　修理後　ＳＰ接続端子基板裏、　全ての半田をやり修す。

ＣＦ５．　完成　ＳＰ接続端子基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

ＣＧ１．　修理前　ＳＰ端子

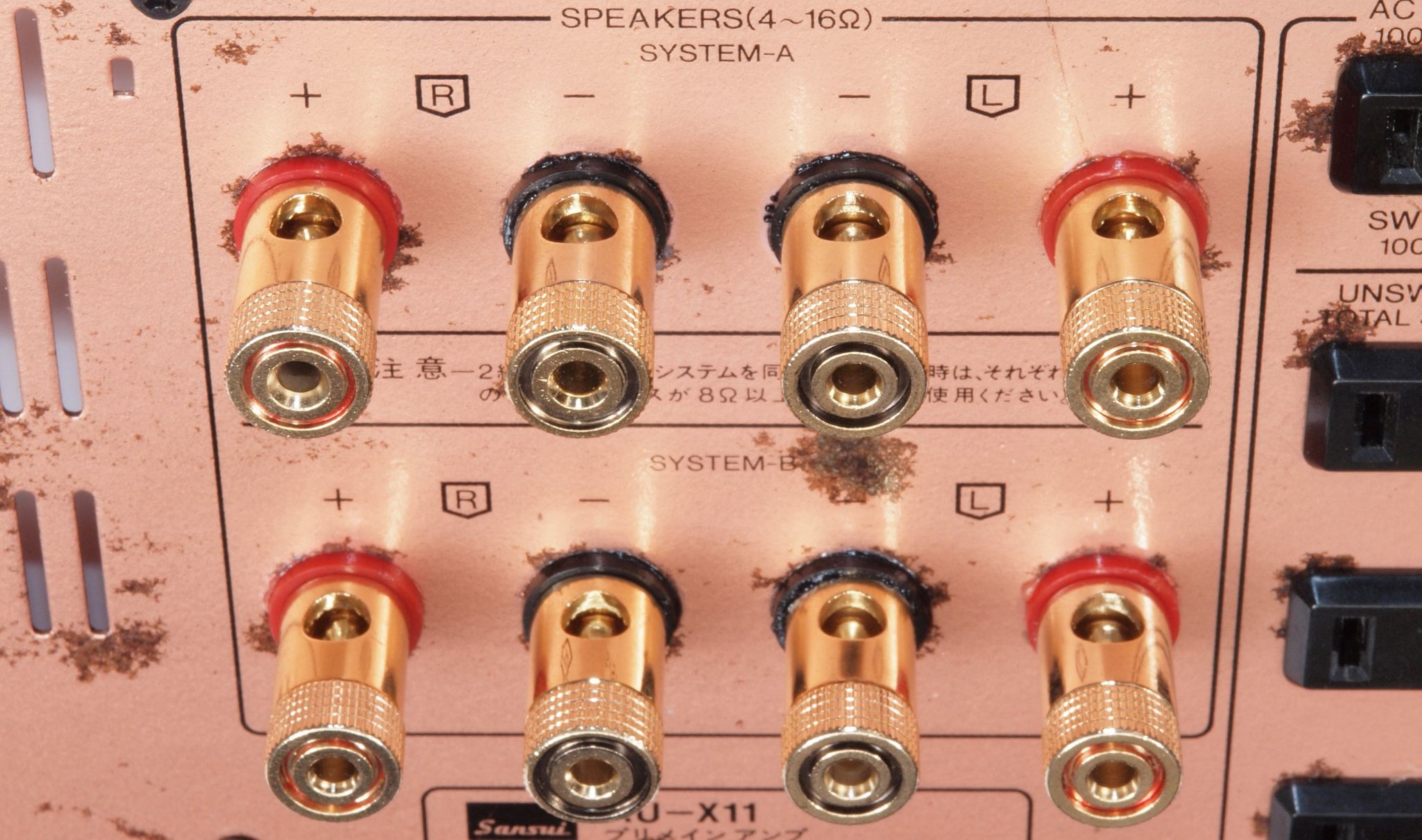

ＣＧ２．　修理後　交換したＳＰ端子

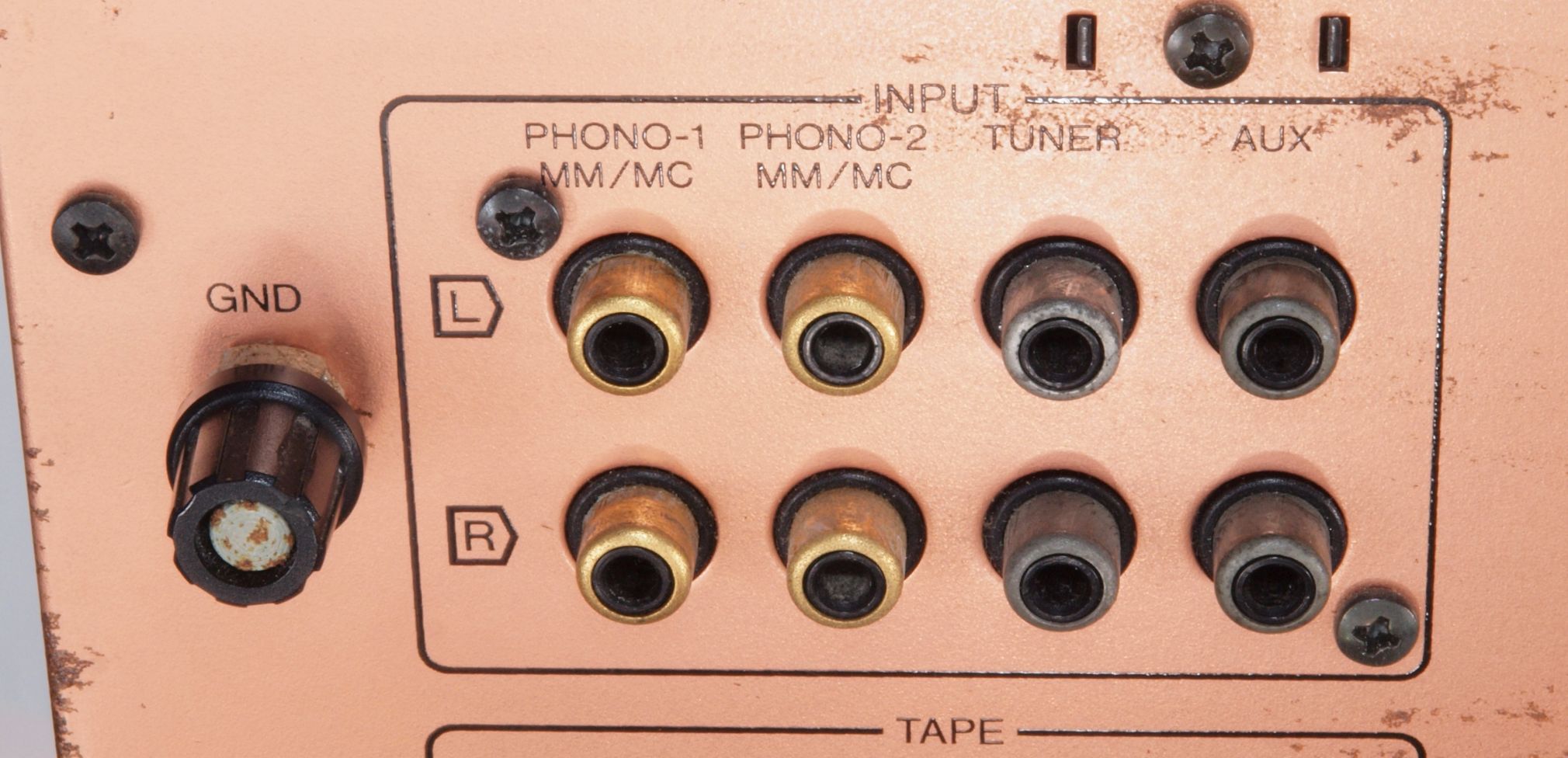

ＣＨ１．　修理前　Ｐｈｏｎｏ、Ｔｕｎｅｒ、ＡＵＸ　ＩＮＰＵＴ−ＲＣＡ端子

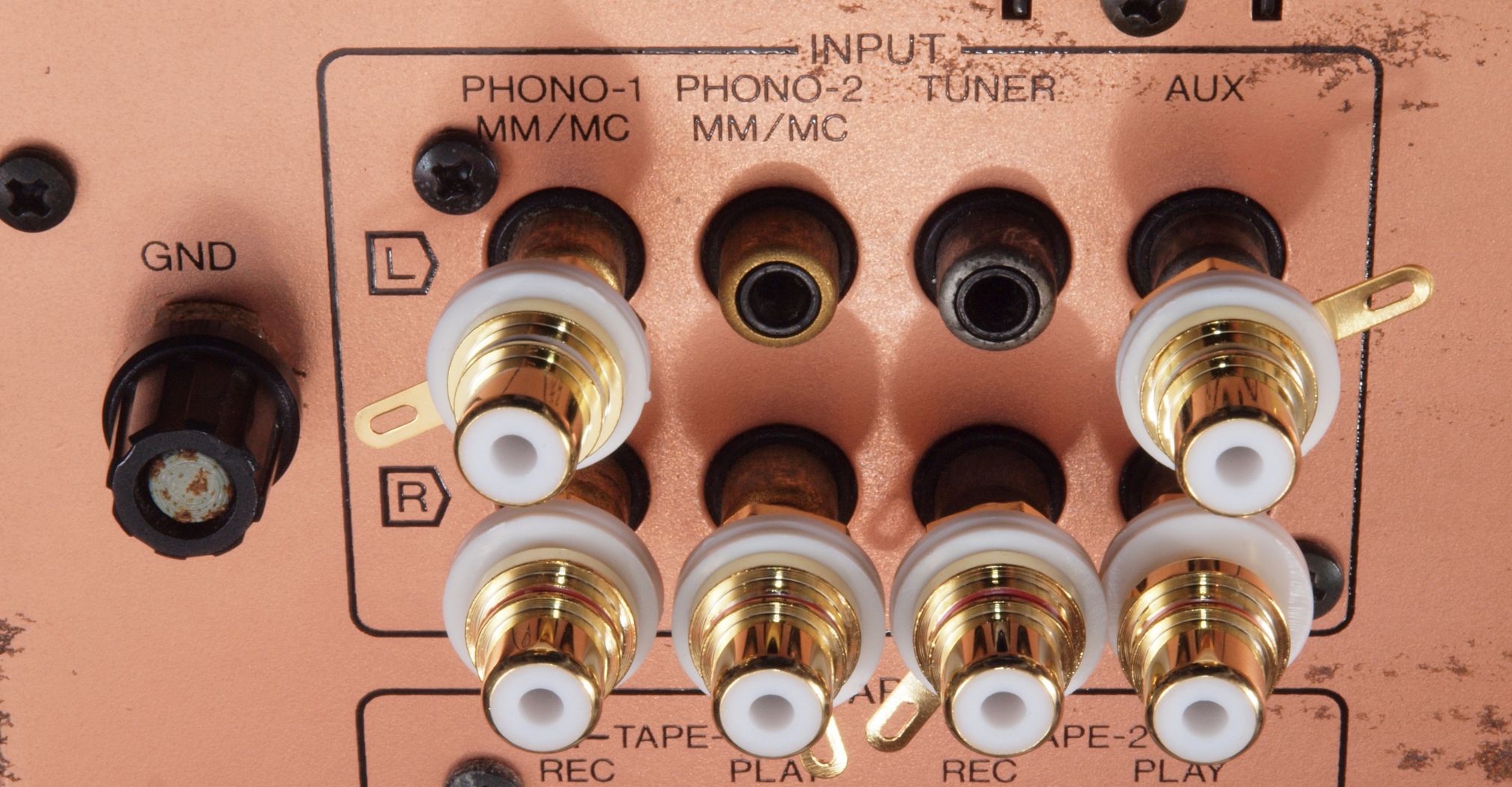

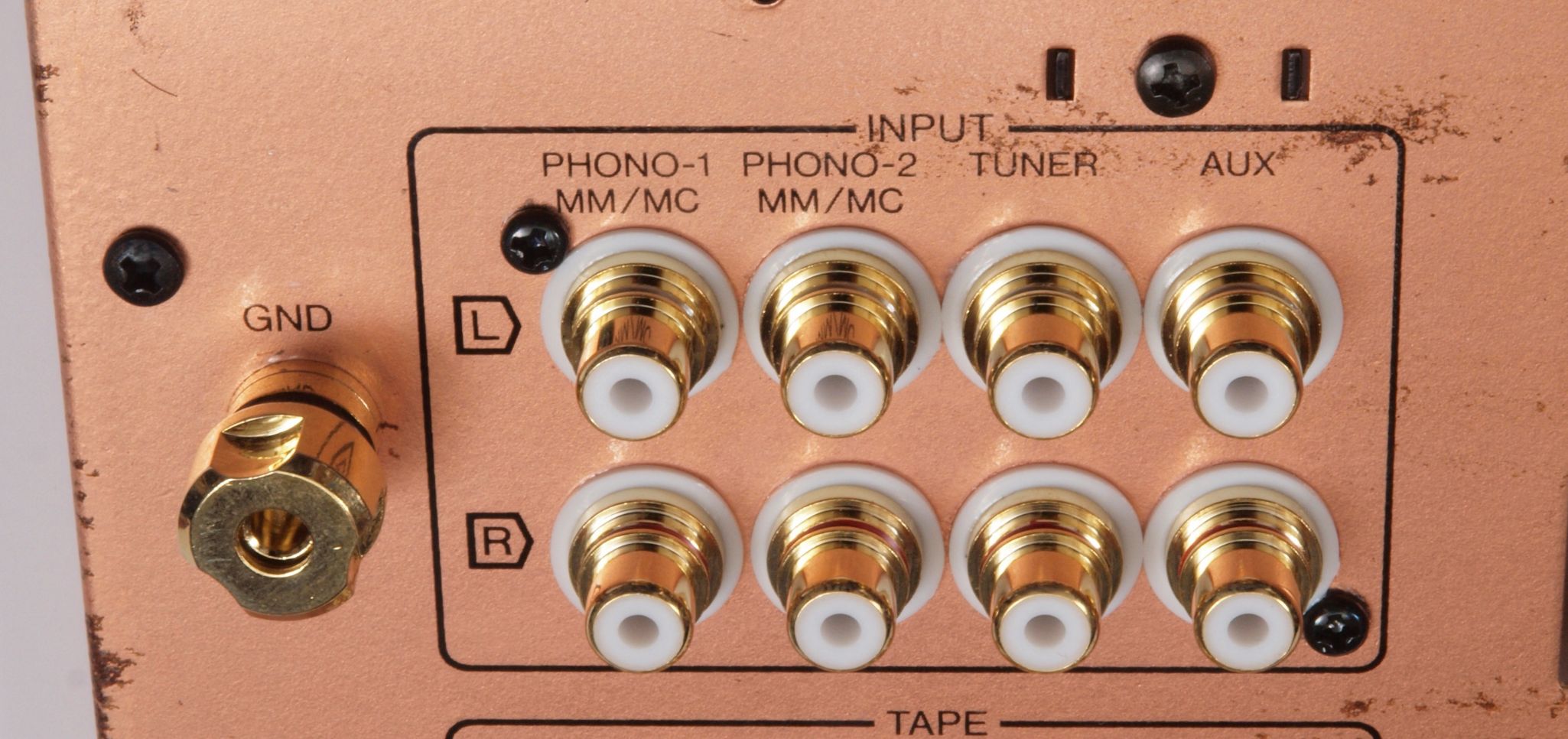

ＣＨ２．　修理後　ＩＮＰＵＴ−ＲＣＡ端子。　アース端子も交換する。

ＣＨ３．　修理前　ＴＡＰＥ−ＲＣＡ端子

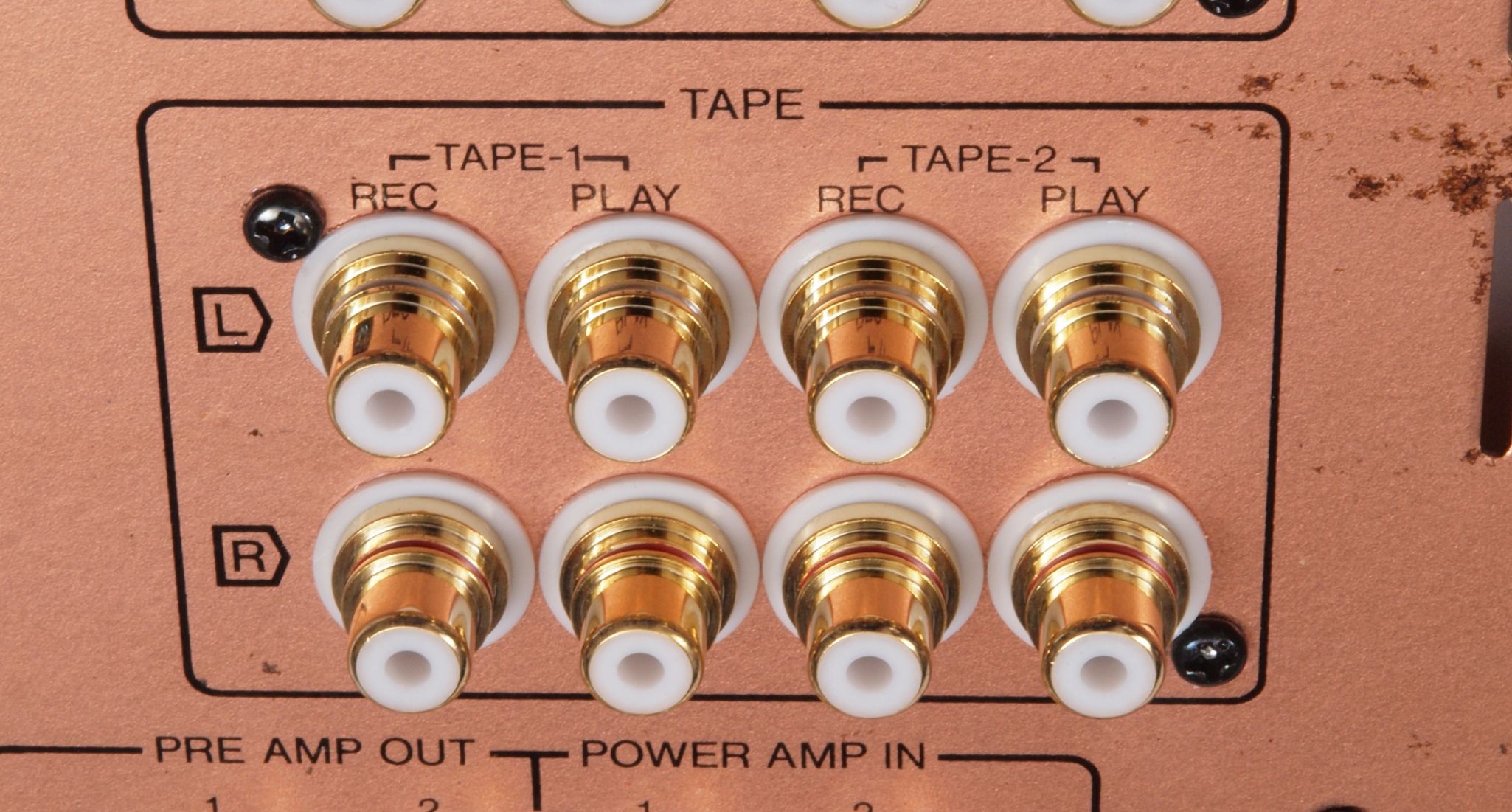

ＣＨ４．　修理後　ＴＡＰＥ−ＲＣＡ端子

ＣＨ５．　修理前　ＰＲＥＡＭＰ−ＯＵＴ　＆　ＰＯＷＥＲ−ＩＮ−ＲＣＡ端子

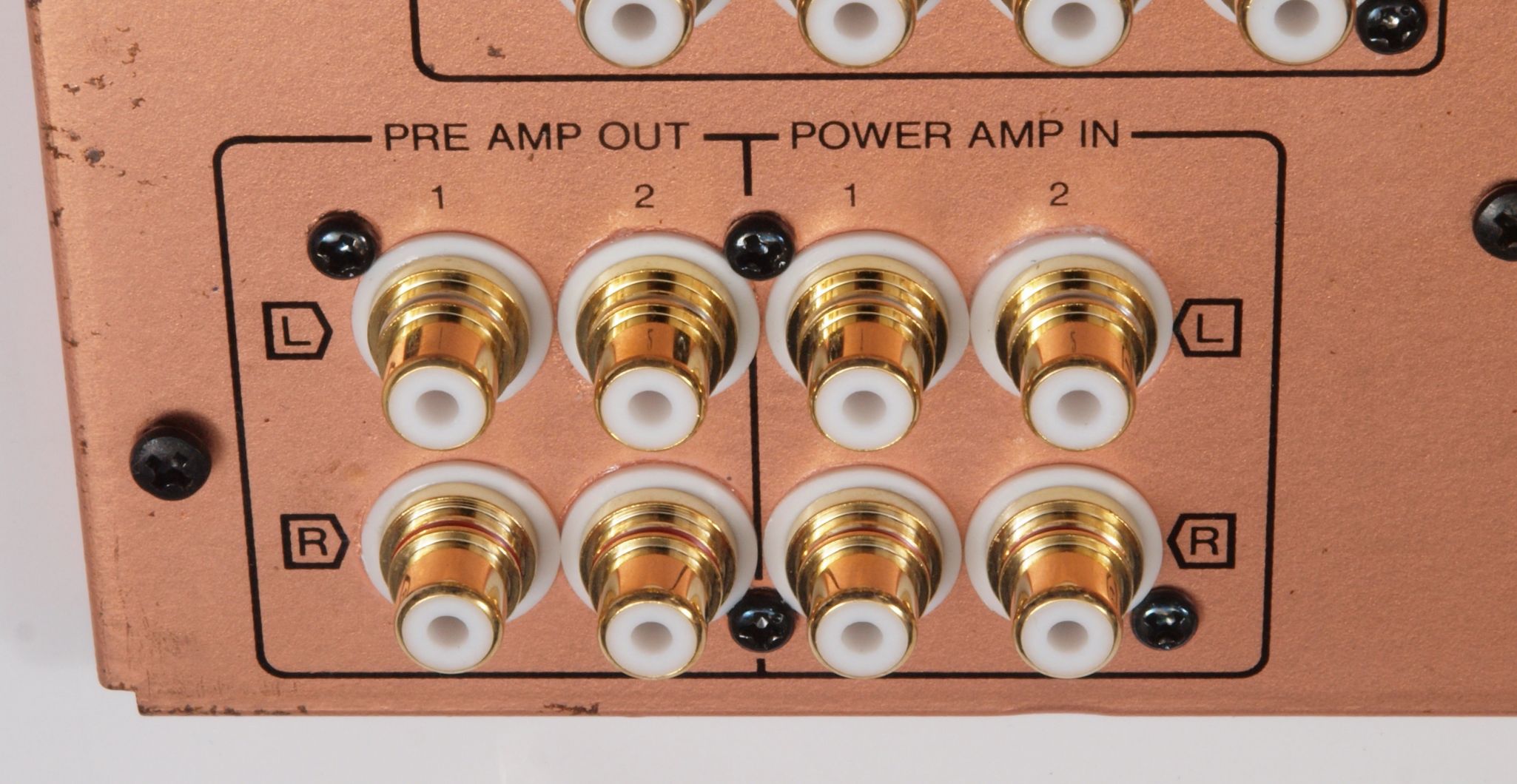

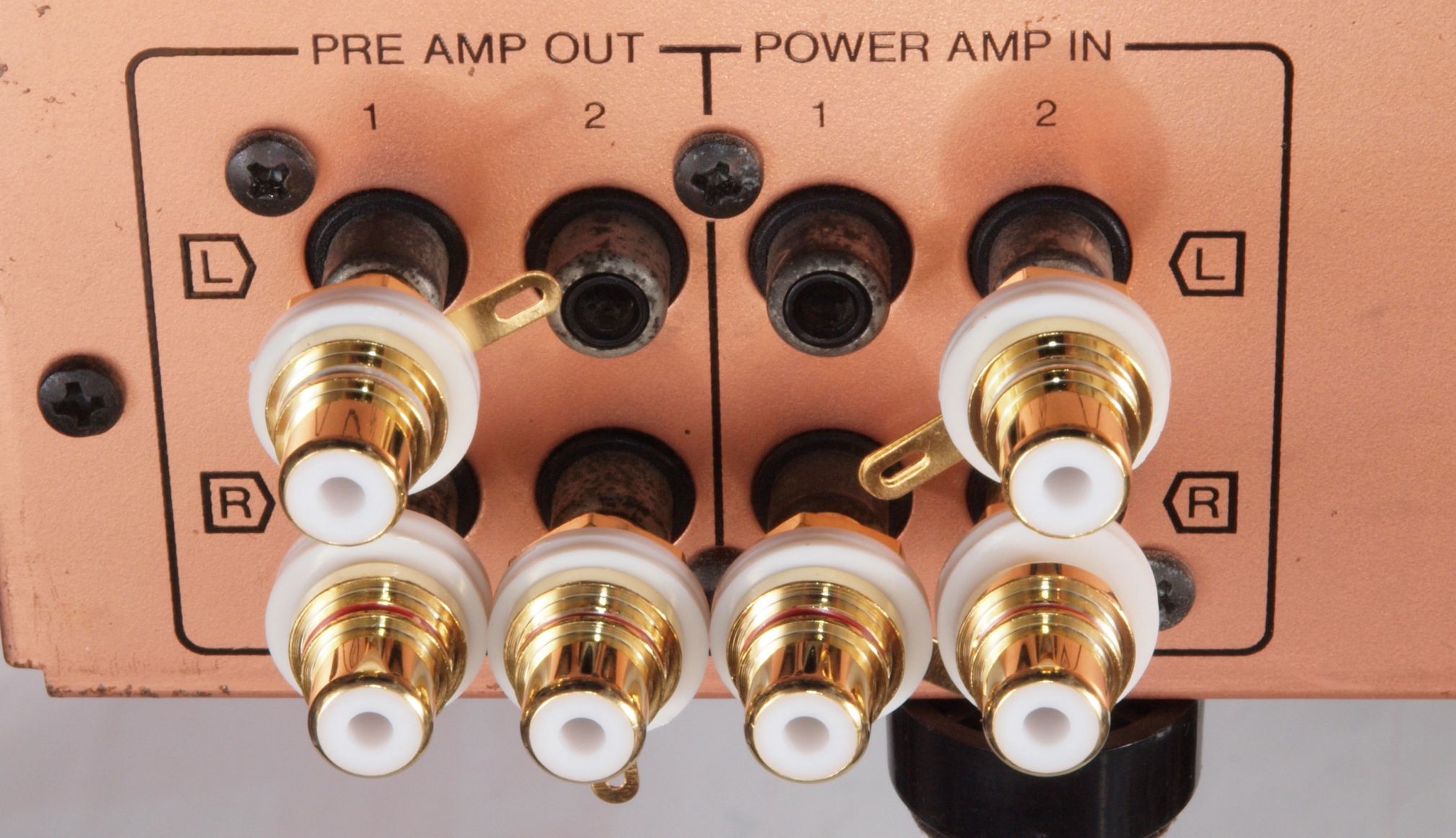

ＣＨ６．　修理後　ＰＲＥＡＭＰ−ＯＵＴ　＆　ＰＯＷＥＲ−ＩＮ−ＲＣＡ端子

ＣＩ１．　修理前　電源ケーブル。

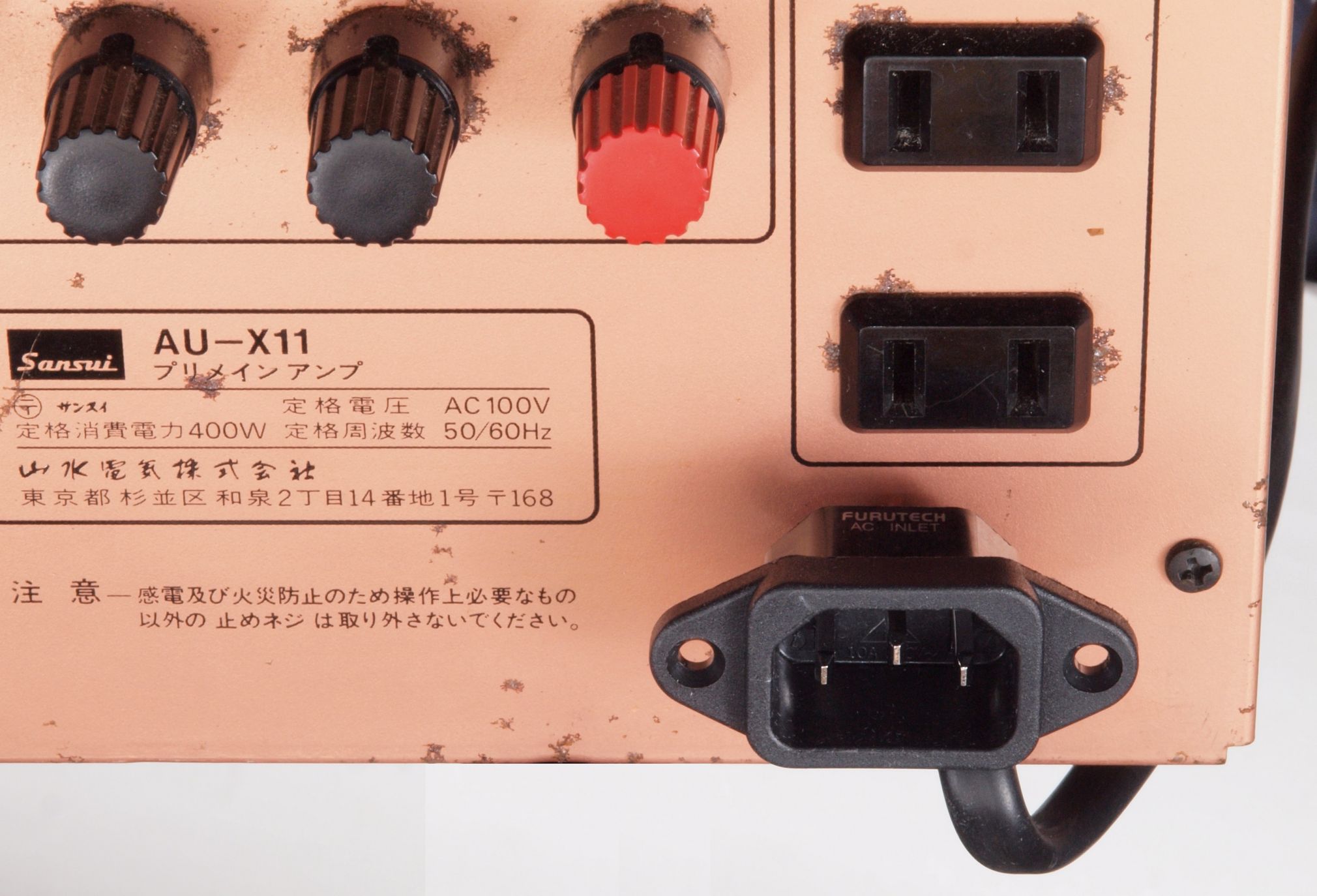

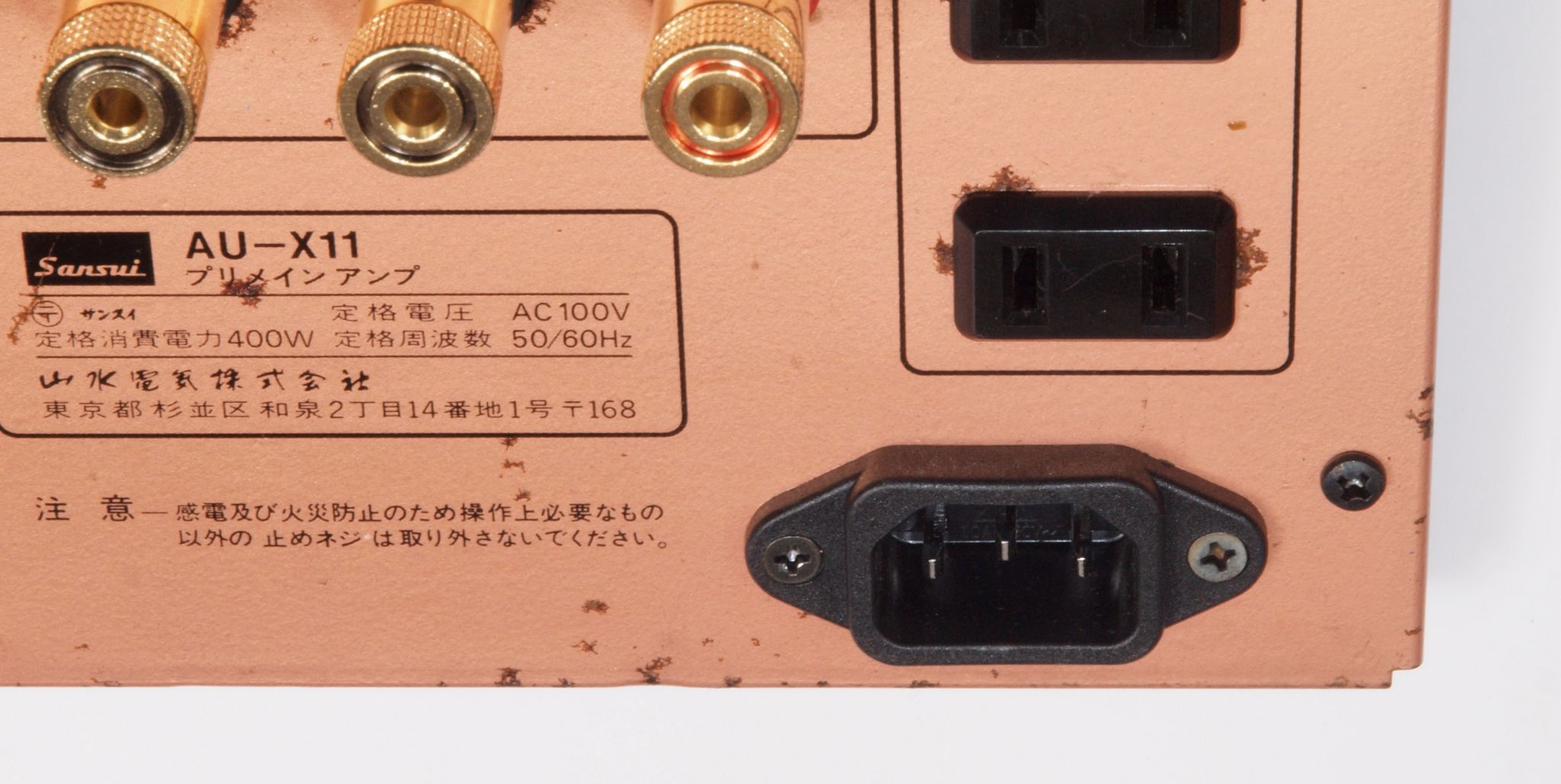

ＣＩ２．　修理後　電源コードを３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ。

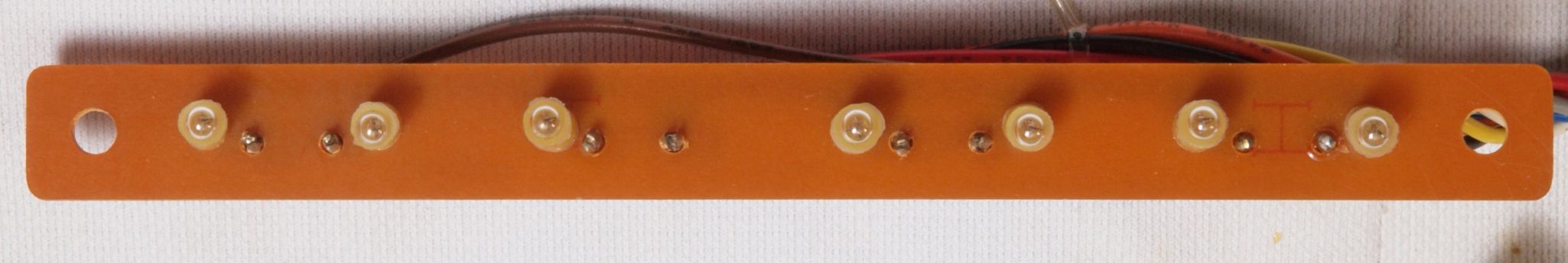

ＣＪ１．　修理前　表示ランプ基板

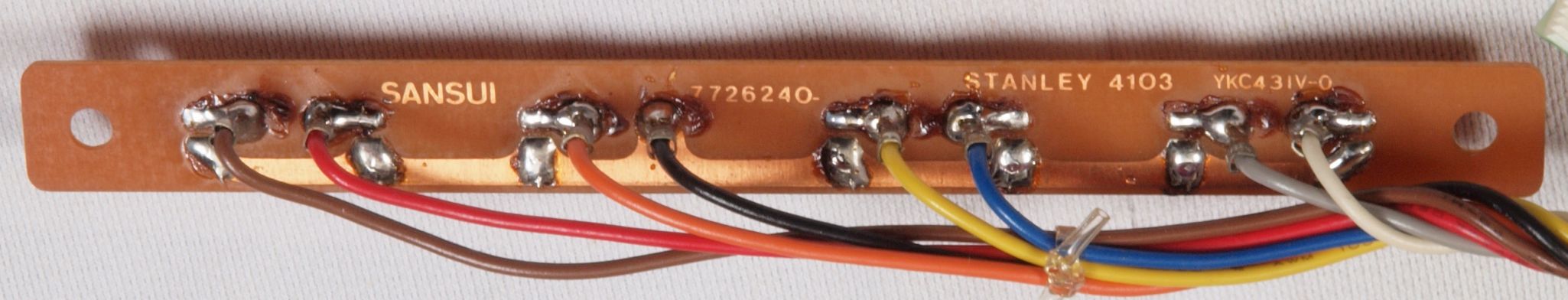

ＣＪ２．　修理前　表示ランプ基板裏

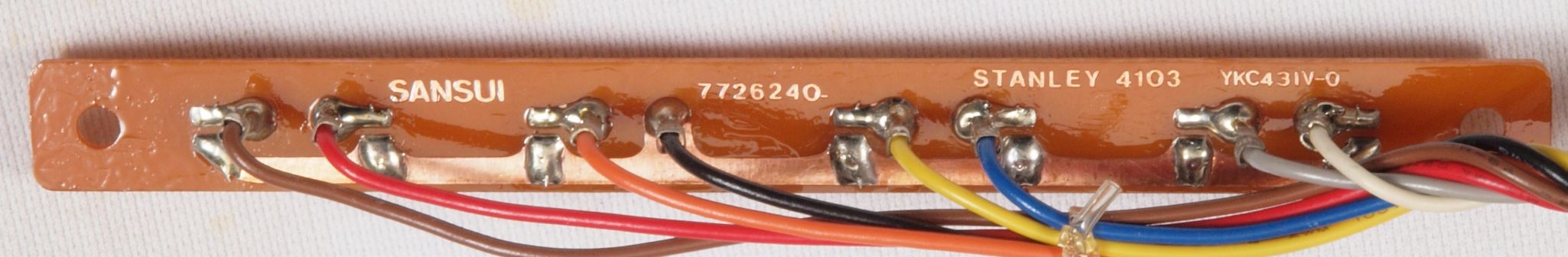

ＣＪ３．　修理（半田補正）後　表示ランプ基板裏修理後、　全ての半田をやり修す。

ＣＪ４．　完成　表示ランプ基板裏、　不要なフラックスを取って洗浄し、コートを塗布後。

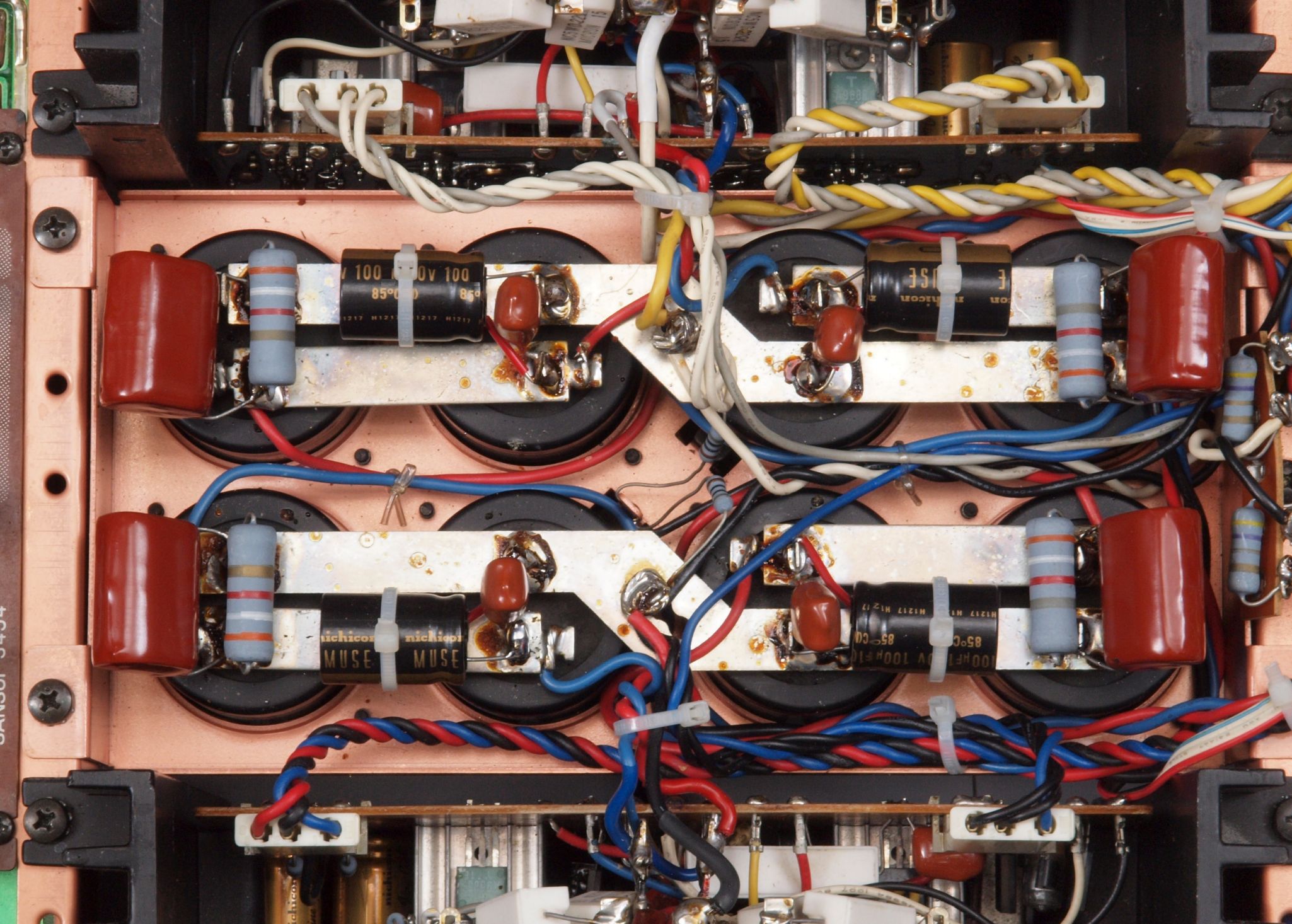

ＣＫ１．　修理後　終段ＴＲ（トランジスター）電源用ブロック電解コンデンサー。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー４個、フイルムコンデンサー４個追加。

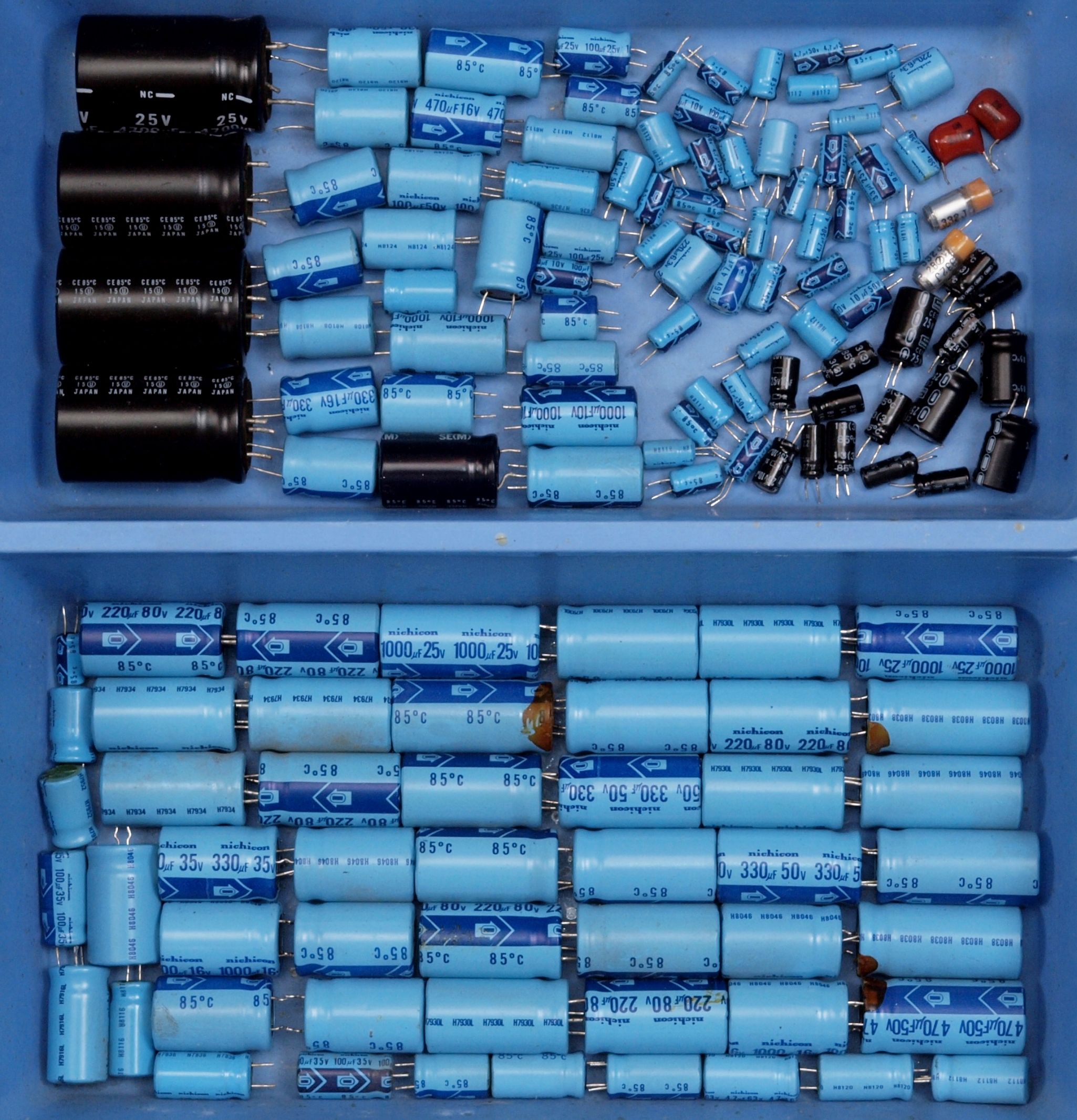

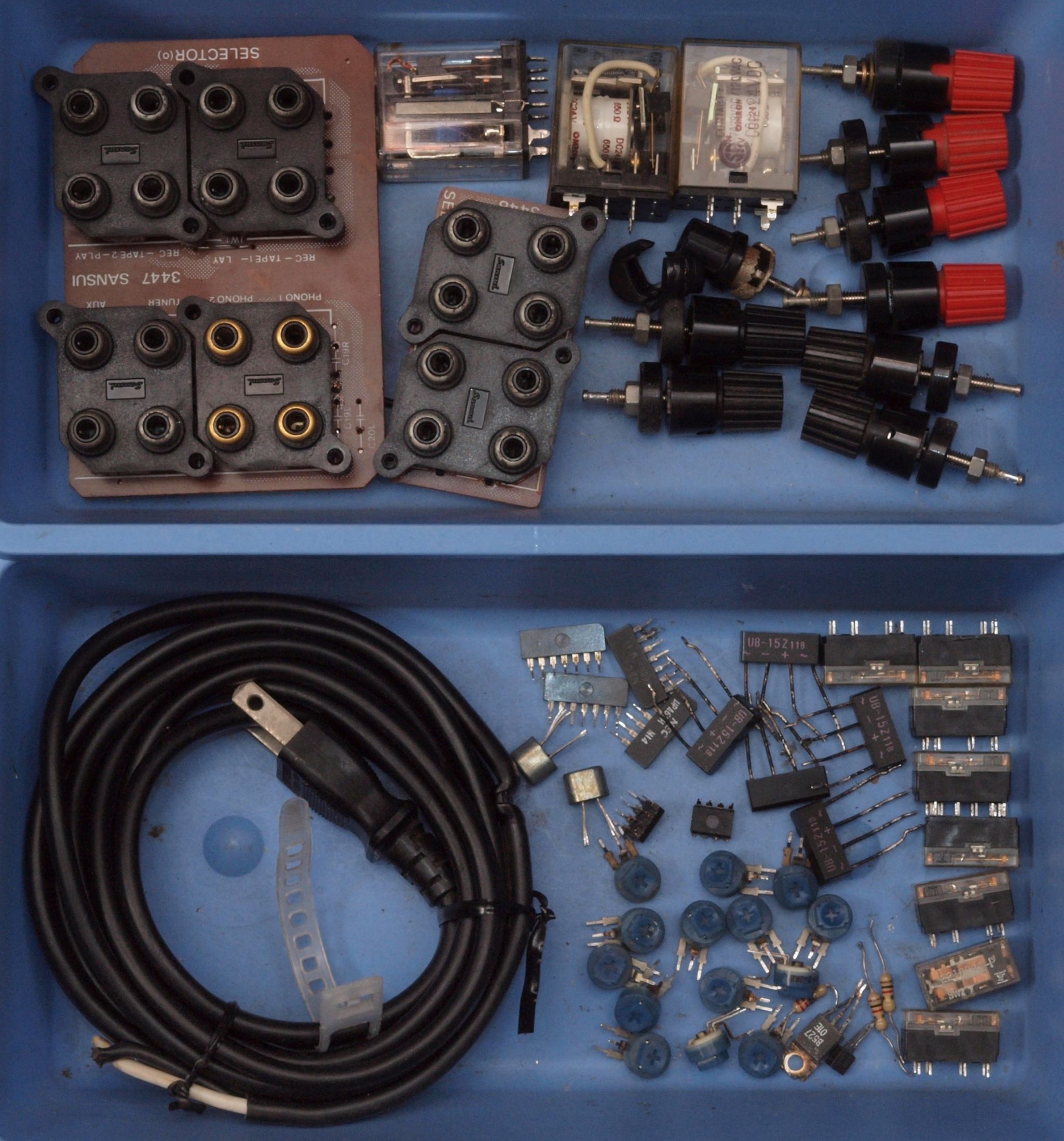

ＣＬ１．交換部品

ＣＬ２．交換部品２

ＣＭ１．　修理前　上から

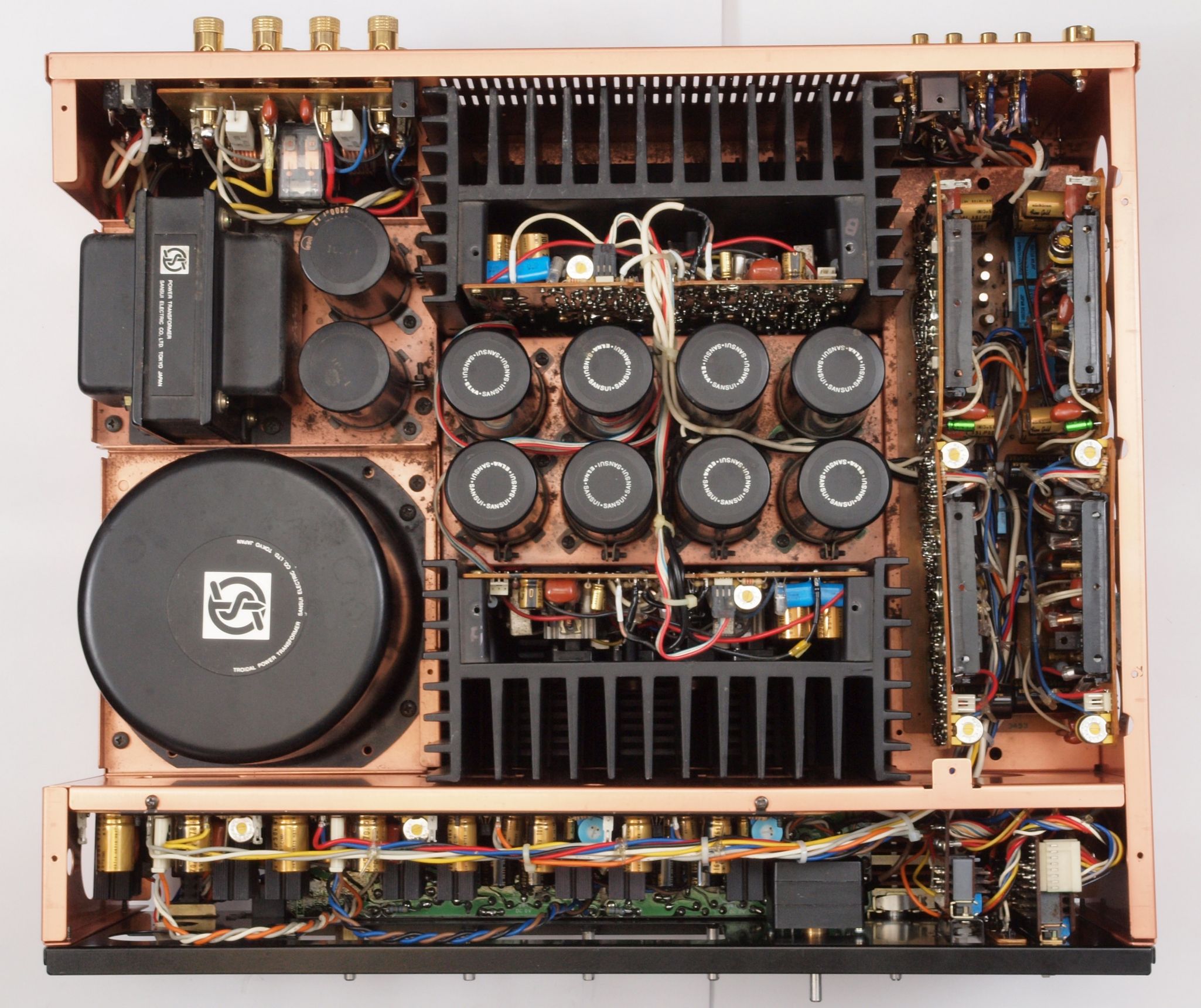

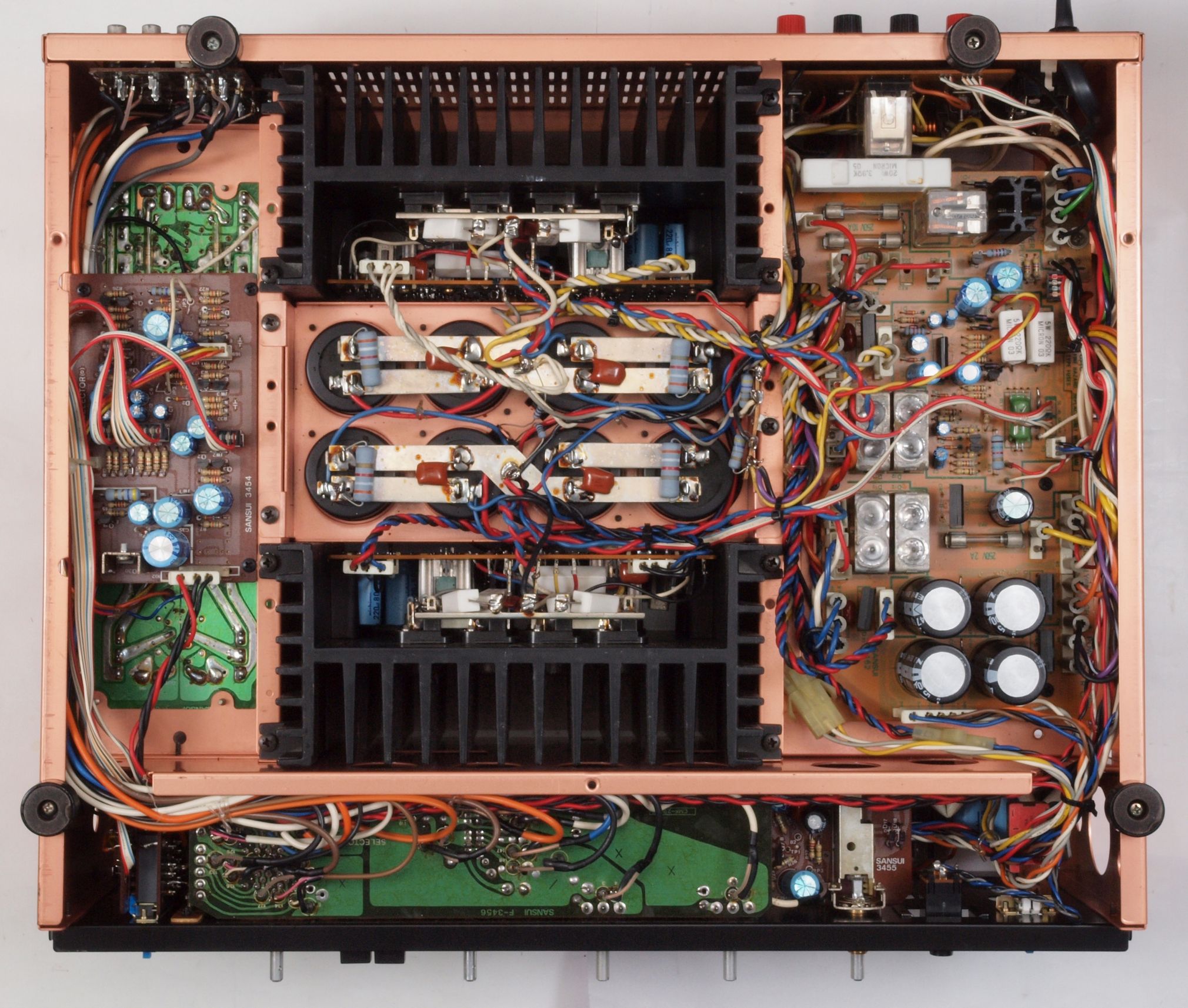

ＣＭ２．　修理後　上から

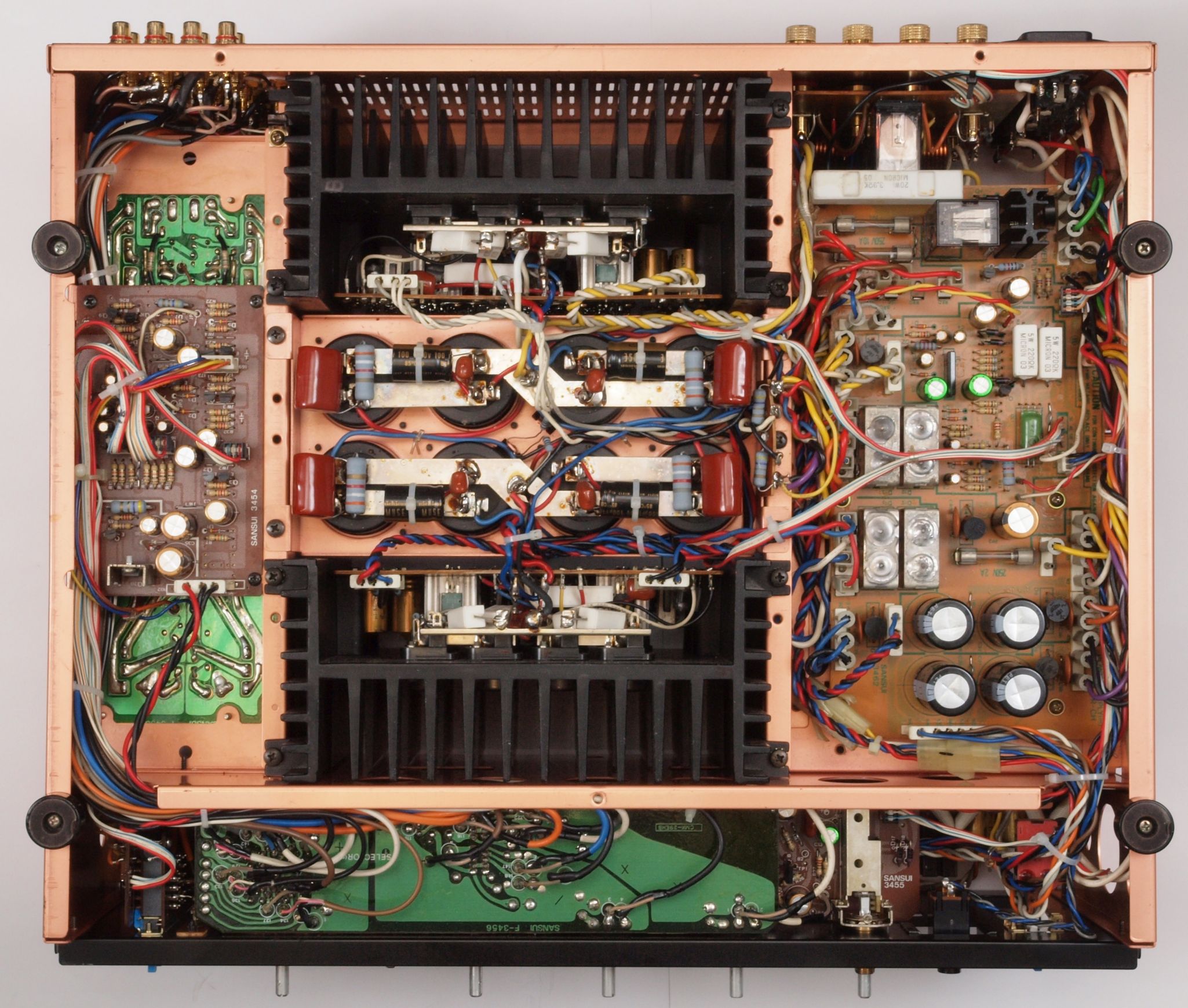

ＣＭ３．　修理前　下から

ＣＭ４．　修理後　下から

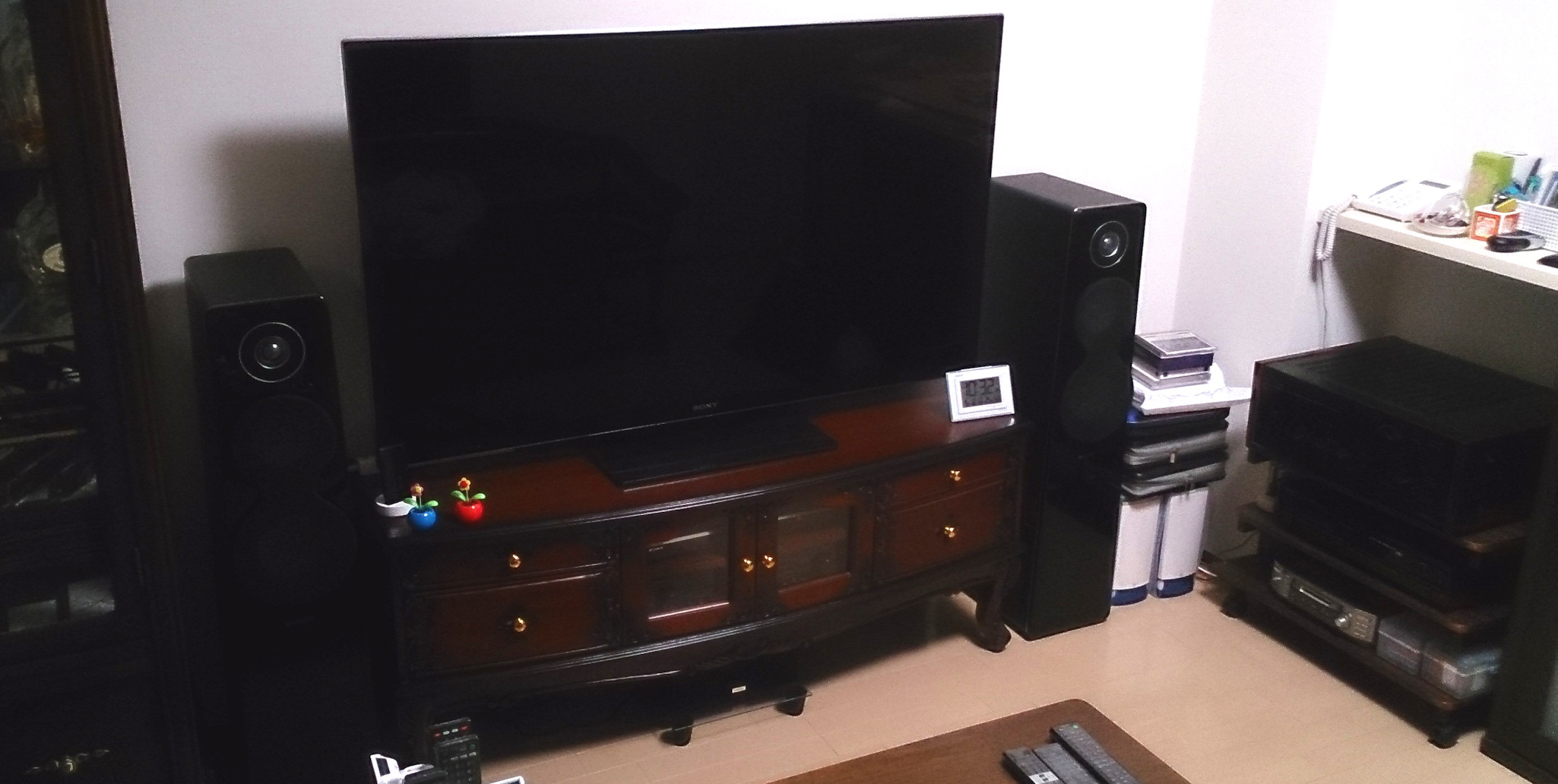

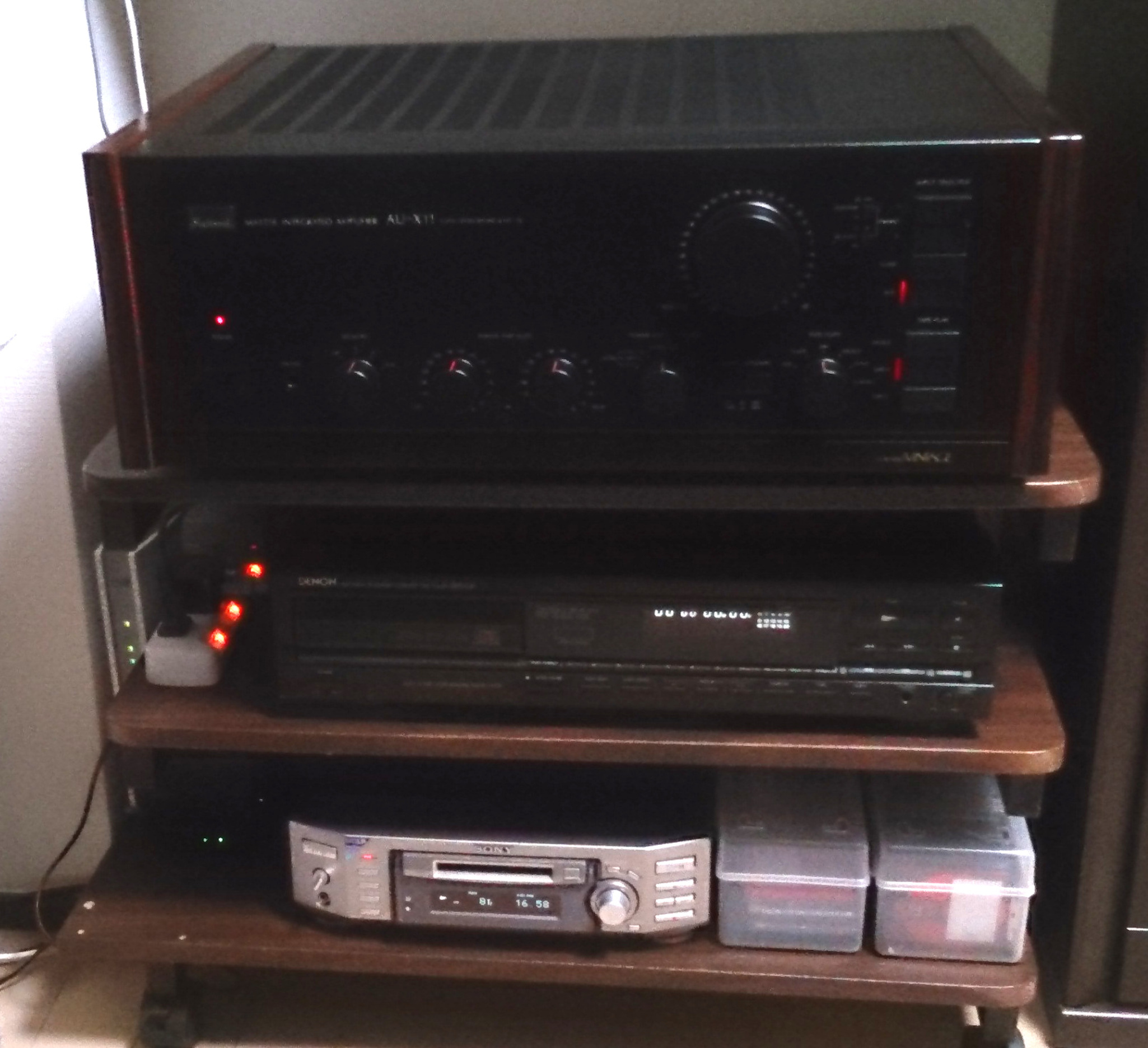

Ｙ．　納品後のユーザの使用状況、配置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体を見る。ＡＵ−Ｘ１１は右サイドに鎮座。

Ｙ２．　設置状況、　正面から見る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

形式　 スーパーインテグレーテッドアンプ ＡＵ-Ｘ１１ メイン部　回路方式 ＳＵＰＥＲ　ＦＥＥＤＦＯＲＷＡＲＤ＆ＤＤ／ＤＣ 実効出力 （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　１６０Ｗ＋１６０Ｗ（８Ω） （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　２２０Ｗ＋２２０Ｗ（４Ω） （１ｋＨｚ，ＴＨＤ０．００３％）、　１６０Ｗ＋１６０Ｗ（８Ω） （１ｋＨｚ，ＴＨＤ０．００５％）、　２２０Ｗ＋２２０Ｗ（４Ω） 全高調波歪率 （５Ｈｚ〜２０ｋＨｚ） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 混変調歪率 （６０Ｈｚ：７ｋＨｚ＝４：１） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 出力帯域幅 （ＩＨＦ，ＴＨＤ０．０２％） ５Ｈｚ〜１００ｋＨｚ（８Ω） ダンピングファクター １００（ＩＨＦ，１０Ｈｚ〜２０ｋＨｚ，８Ω） 周波数特性（１Ｗ） ＤＣ〜３００ｋＨｚ（＋０dB−３dB） 入力感度／入力インピーダンス １Ｖ／２５ｋΩ（１ｋΩ） 残留雑音 ＰＯＷＥＲ　ＡＭＰ　０．２ｍＶ（８Ω） ＰＲＥ　ＡＭＰ＋ＰＯＷＥＲ　ＡＭＰ　０．４ｍＶ（８Ω） ライズタイム／フォールタイム ０．５μｓｅｃ スルーレイト ±２３０Ｖ／μｓｅｃ（８Ω） インサイドスルーレイト ±２６０Ｖ／μｓｅｃ（８Ω） エンベロープ歪 測定限界以下 ＴＩＭ歪 想定限界以下 入出力位相 同相 ヘッドホン端子出力 １５０ｍＷ（８Ω） 負荷インピーダンス ４〜８Ω 使用スピーカー ４〜１６Ω（Ａ，Ｂ） 、８〜１６Ω（Ａ＋Ｂ） プリ部　回路方式 ＭＣ　ＡＭＰ　コンプリンメンタリーＦＥＴ（電界効果トランジスター）入力，ＩＣＬ ＭＭ　ＡＭＰ　ＤＤ/ＤＣ　ＳＥＲＶＯ　ＥＱＵＡＬＩＺＥＲ　 入力感度/入力インピーダンス （１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＭ）　２．５ｍＶ（４７ｋΩ） ＰＨＯＮＯ-1,2（ＭＣ）　Ｈｉｇｈ　８５μＶ（３０Ω） 　　　　　　　　　　　　　Ｌｏｗ　２７０μＶ（１００Ω） ＡＵＸ，ＴＵＮＥＲ　　　　２００ｍＶ（３３ｋΩ） ＴＡＰＥ　ＰＬＡＹ-1,2（ＰＩＮ）　　２００ｍＶ（３３ｋΩ） 最大許容入力 （１ｋＨｚ，ＴＨＤ０．０１％） ＰＨＯＮＯ-1,2（ＭＭ）　３３０ｍＶ、ＰＨＯＮＯ-1,2（ＭＣ）　４０ｍＶ 出力電圧（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　２００ｍＶ（４７ｋΩ時） ＰＲＥ　ＯＵＴ-1,2　　　　　　１Ｖ（４７ｋΩ時） ＭＡＸ　ＰＲＥ　ＯＵＴ（ＴＨＤ０．０５％）　１０Ｖ（４７ｋΩ時） 出力インピーダンス（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　６００Ω以下 ＰＲＥ　ＡＭＰ　ＯＵＴ-1,2　　６００Ω以下 全高調波歪率 　　　　　　（２０Ｈｚ〜２０ｋＨｚ，２０Ｖ出力時） 　ＰＨＯＮＯ-1,2（ＭＭ）ＲＥＣ　ＯＵＴ　０．００５％以下 　ＰＨＯＮＯ-1,2（ＭＣ）ＲＥＣ　ＯＵＴ　０．００５％以下 混変調歪率 （７０Ｈｚ：７ｋＨｚ＝４：１） ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＴ-1,2（１Ｖ時）　０．００５％以下 周波数特性 ＰＨＯＮＯ-1,2 ＝（ＭＣ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．２dB ＰＨＯＮＯ-1,2 ＝（ＭＭ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．３dB ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2 ＝　（ＤＣ〜３００ｋＨｚ）＋０dB，−３dB ＳＮ比 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　７７dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　９１dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　１１０dB以上 入力換算雑音 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　−１５６dBＶ ＰＨＯＮＯ-1,2（ＭＭ）　−１４３dBＶ ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　−１２５dBＶ チャンネルセパレーション （ＩＨＦ，１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＣ）　５０dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　７０dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 入力間セパレーション （１ｋＨｚ，ショートサーキット） ＴＵＮＥＲ−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1,2−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＵＮＥＲ−ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1−ＴＡＰＥ　ＰＬＡＹ-2　１００dB以上 サブソニックフィルター １６Ｈｚ（−３dB，６dB/oct） 入出力位相 ＰＨＯＮＯ　ＭＭ→ＳＰ　ＯＵＴ　同相 ＰＨＯＮＯ　ＭＣ→ＳＰ　ＯＵＴ　同相 定格消費電力 （電気用品取締法） ４００Ｗ 寸法 ５１５Ｗ×１９７Ｈ×４５０Ｄmm 重量 ２８ｋｇ 価格 ￥２７５，０００／１９７９年〜１９８２年頃。

Ｓ．　YAMAHA　NS-F500 の仕様（マニアル・カタログより）

型式 3ウェイ・バスレフ型（非防磁） NS-F500 スピーカーユニット 16cmコーン型ウーファー、13cmコーン型ミッドレンジ、3cmアルミドーム型ツィーター 再生周波数帯域 40Hz〜50kHz（-10dB）、〜100kHz（-30dB） インピーダンス 6Ω 許容入力 40W 最大入力 160W 出力音圧レベル 88dB/2.83V,1m クロスオーバー周波数 580Hz/4.1kHz 入力端子 バナナプラグ対応ネジ式 外形寸法（幅×高さ×奥行） 224W×981H×349Dmm 質量 19.1kg 付属品 スピーカーケーブル（4m）、取扱説明書 価格 希望小売価格: 53,000 円(税抜) [1台]
