山水　α６０７　ＣＤプレイヤ−　修理

平成１５年３月１０日到着　　　平成１６年８月１日完成

Ａ．　修理前の状況 　高精度発振器の交換・オペアンプ交換・ダイオード交換・ DAC周りのコンデンサーをOS−CONに交換 ところが最近、私が抵抗を交換しようかと内部を触った際に故障してしまいました。 　症状としてはなぜか再生せず、またトレイが出てこなくなりました。 私が抵抗を交換する際、メインの基盤と前面コントロールパネルを繋ぐテープ電線を 折ってしまったので、当初はこの部分の断線が原因かと思っておりました。 そこで、サンスイサービスに相談したところ、一度中を見てみないとわからない と言われましたので、CDPを送り昨日連絡をいただきました。 まず症状としては、フリードモーター？が回らない・フォーカスが出ていない・ ピックアップの前後の動きがない、といったものでメカ自体かメカの基盤が 故障しているのではないかといわれました。 ところがサンスイサービスが修理するためには、発振器などチューンしてある部分を ノーマルに戻さないと修理でできないと言われました。 修理をせねば再生できず、修理をするにはチューンを元に戻す必要がある状況です。 B．　原因 　　ICが焼損（人為的事故は被害甚大＝壊れない物も壊れる） Ｃ．　修理状況 　　DALE抵抗　　　　　　　　　　　　　　　　　　４９個 　　電解コンデンサー　　　　　　　　　　　　　１０個 　　配線手直し、補強 　　各部、半田補正 Ｄ．　使用部品 Ｆ．　修理費　　　６８，０００円

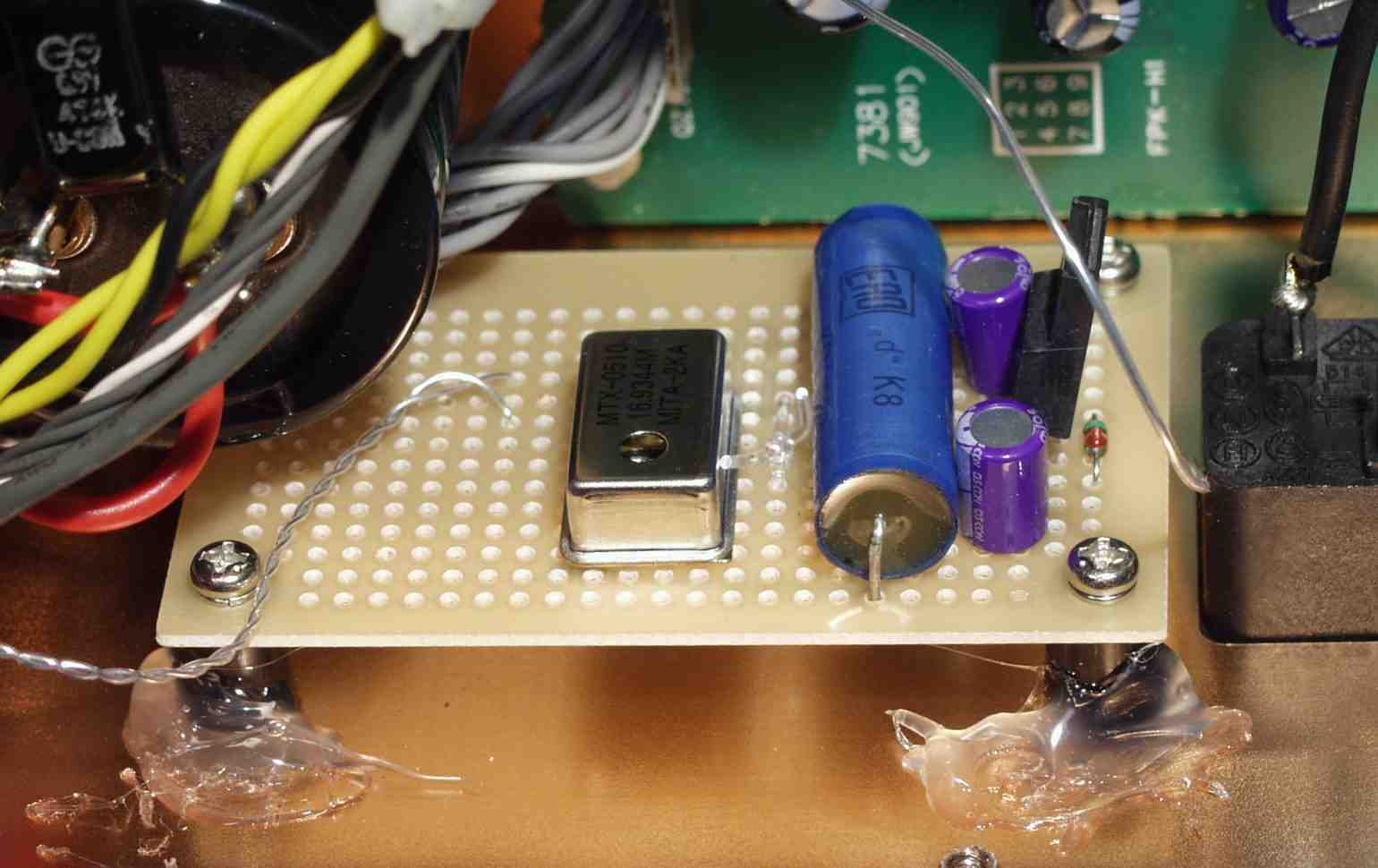

Ａ．　修理前の状況 Ａ−２．　交換高精度発振器？＝普通のCPU用のXTAL　取り付けは接着 　　　　　しかも、出力は撚り線？　常識的には同軸ケーブル使用　また、電源のアースが取っていない 　　　　　これでは、メーカーは認めないのは当たり前！

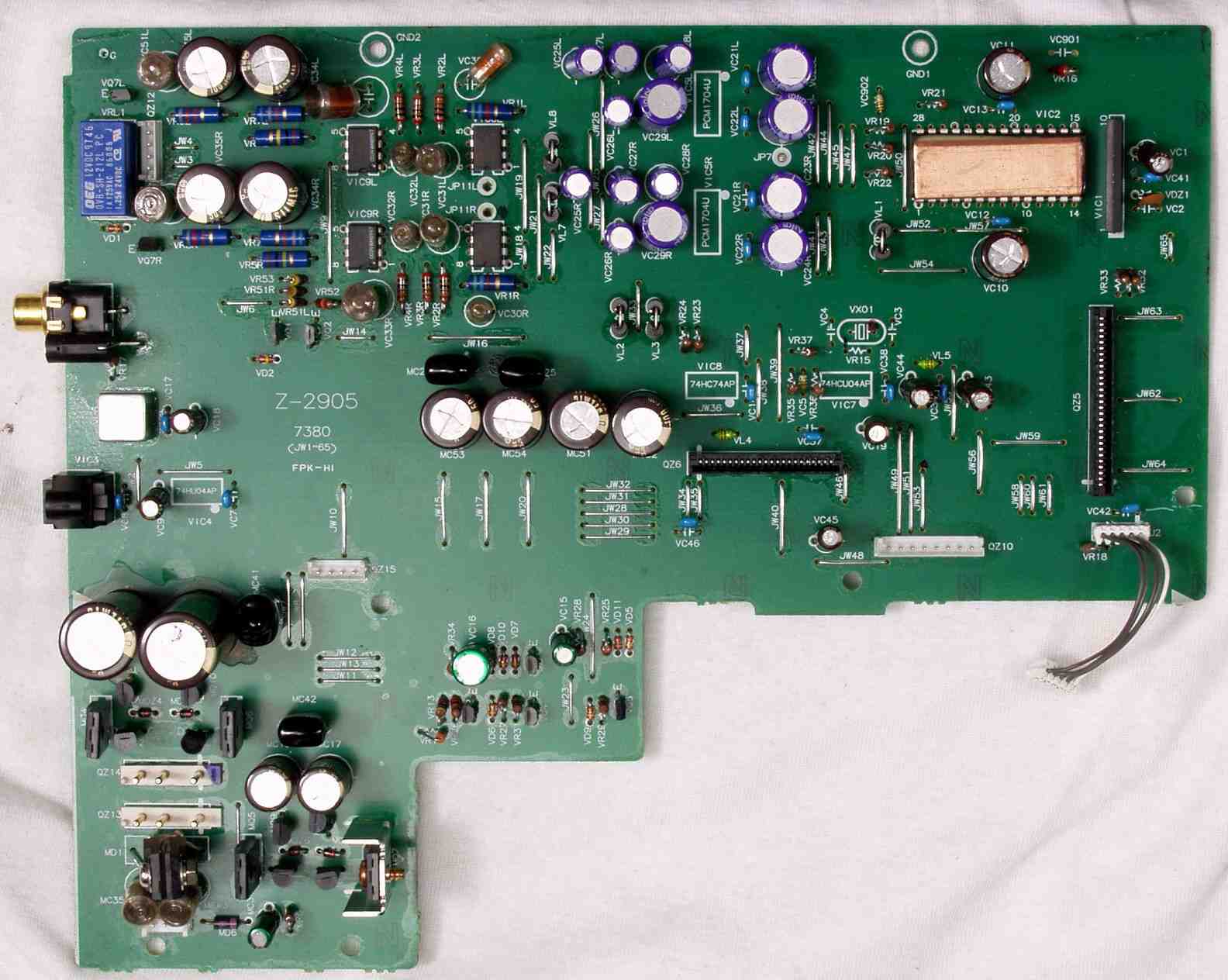

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　メイン基板

Ｃ−１B．　修理後　メイン基板　普通の抵抗をDALEに３６個、電解コンデンサー２個交換

Ｃ−１C．　修理前　メイン基板裏

Ｃ−１D．　修理後　メイン基板裏

Ｃ−１Ｅ．　完成　メイン基板裏　洗浄後

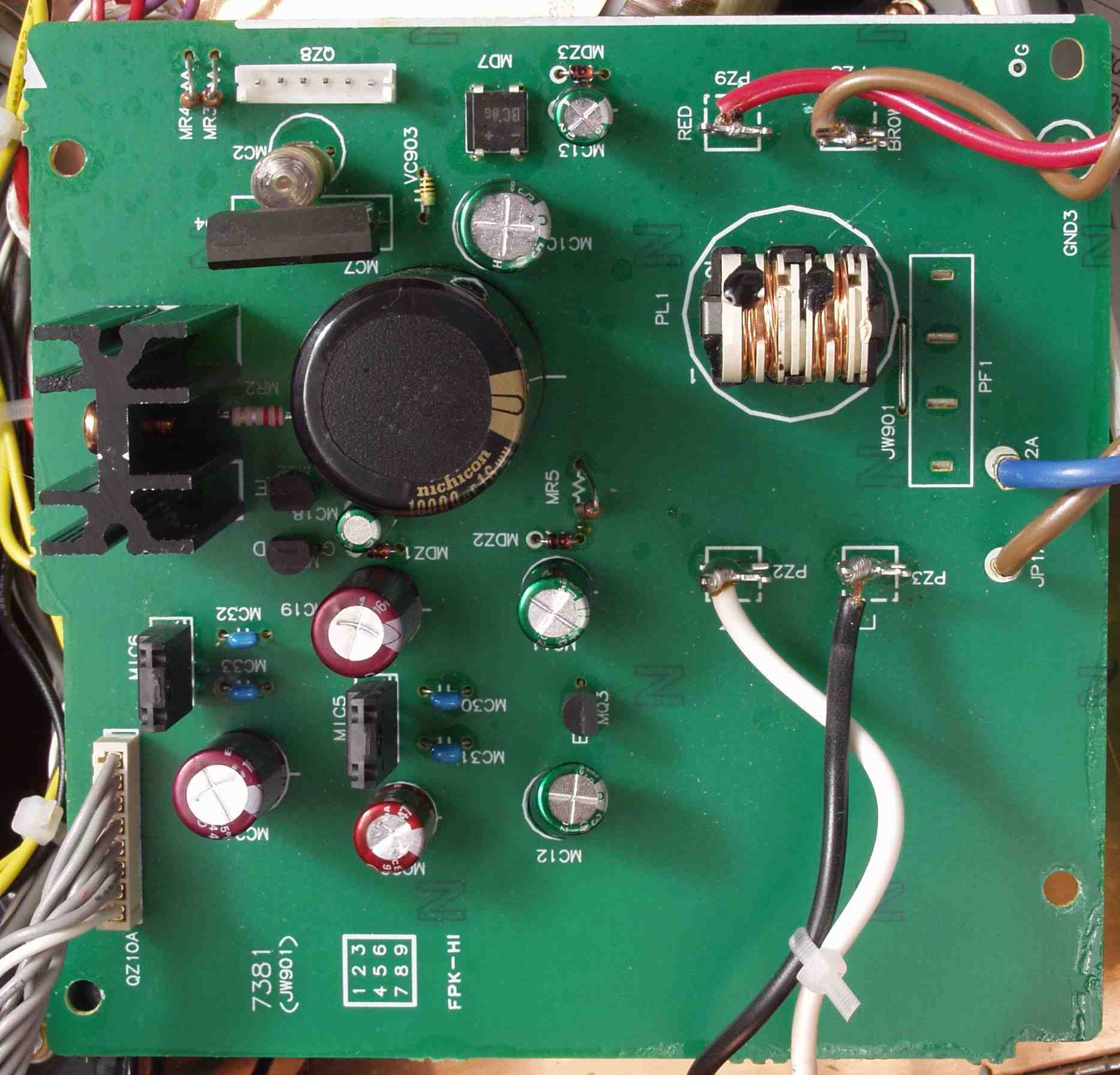

Ｃ−２Ａ．　修理前　電源基板

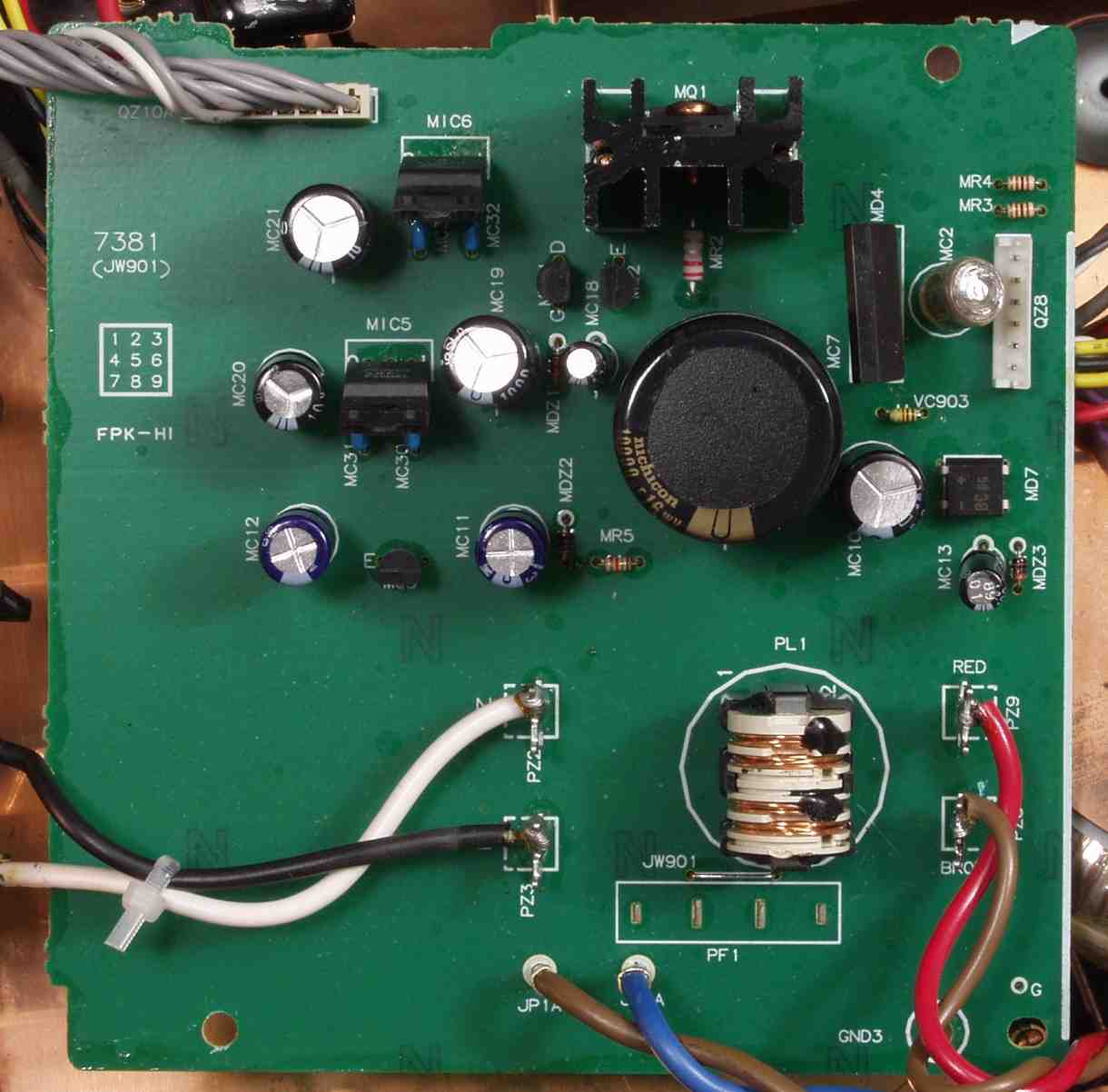

Ｃ−２Ｂ．　修理後　電源基板　普通の抵抗をDALEに３個、電解コンデンサー８個交換

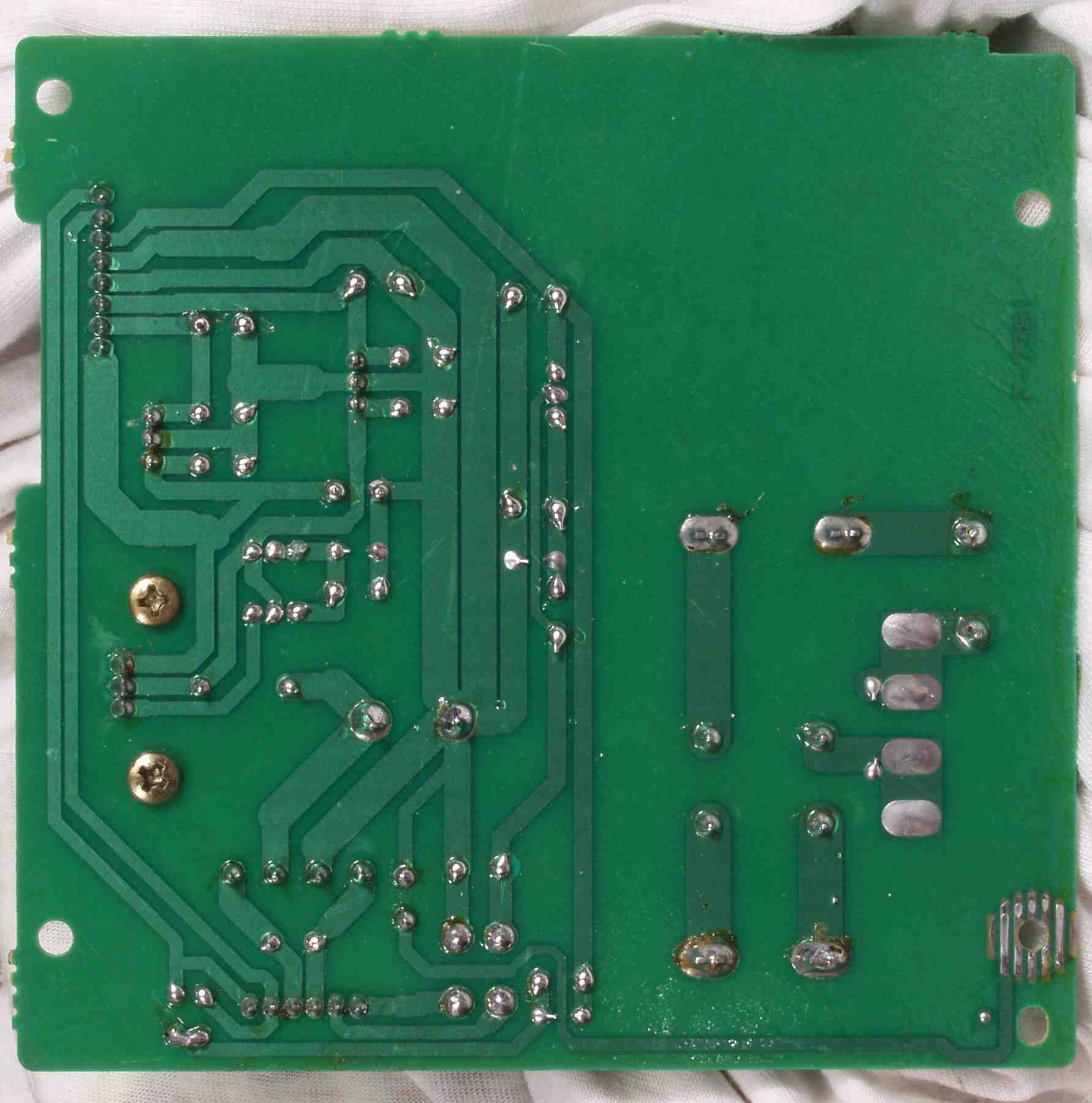

Ｃ−２Ｃ．　修理後　電源基板裏

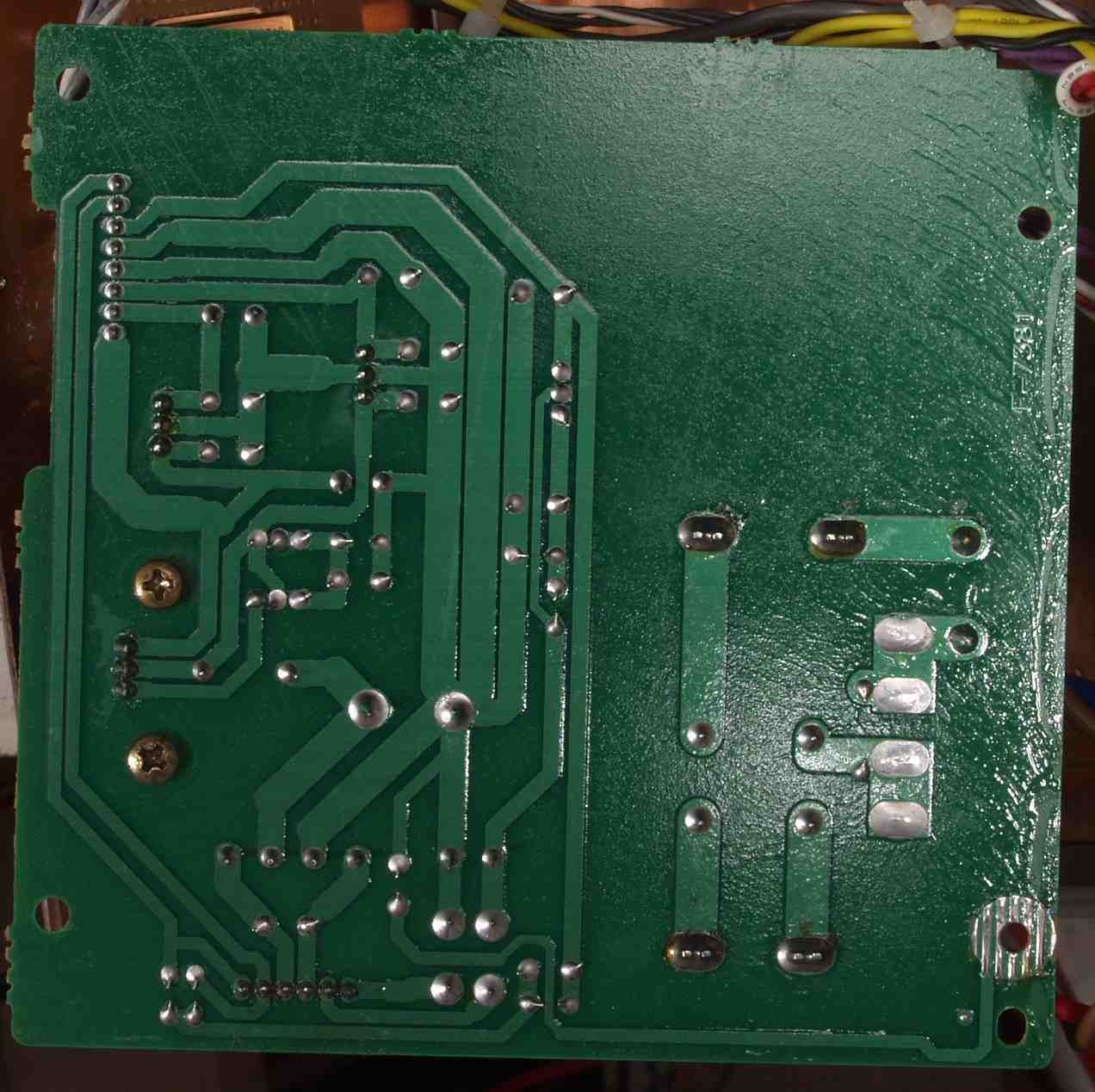

Ｃ−２Ｄ．　修理後　電源基板裏

Ｃ−２Ｅ．　完成　電源基板裏　洗浄後

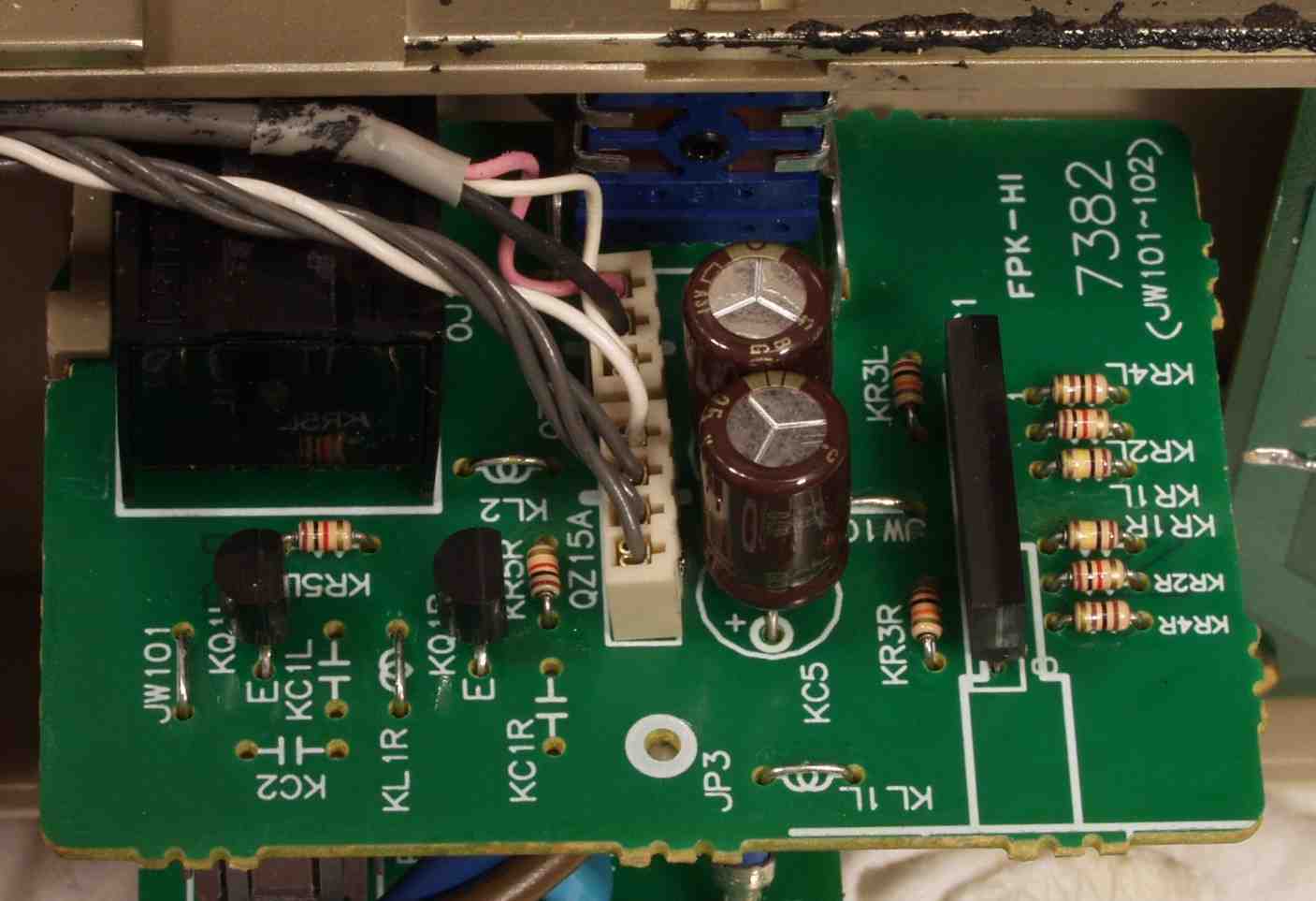

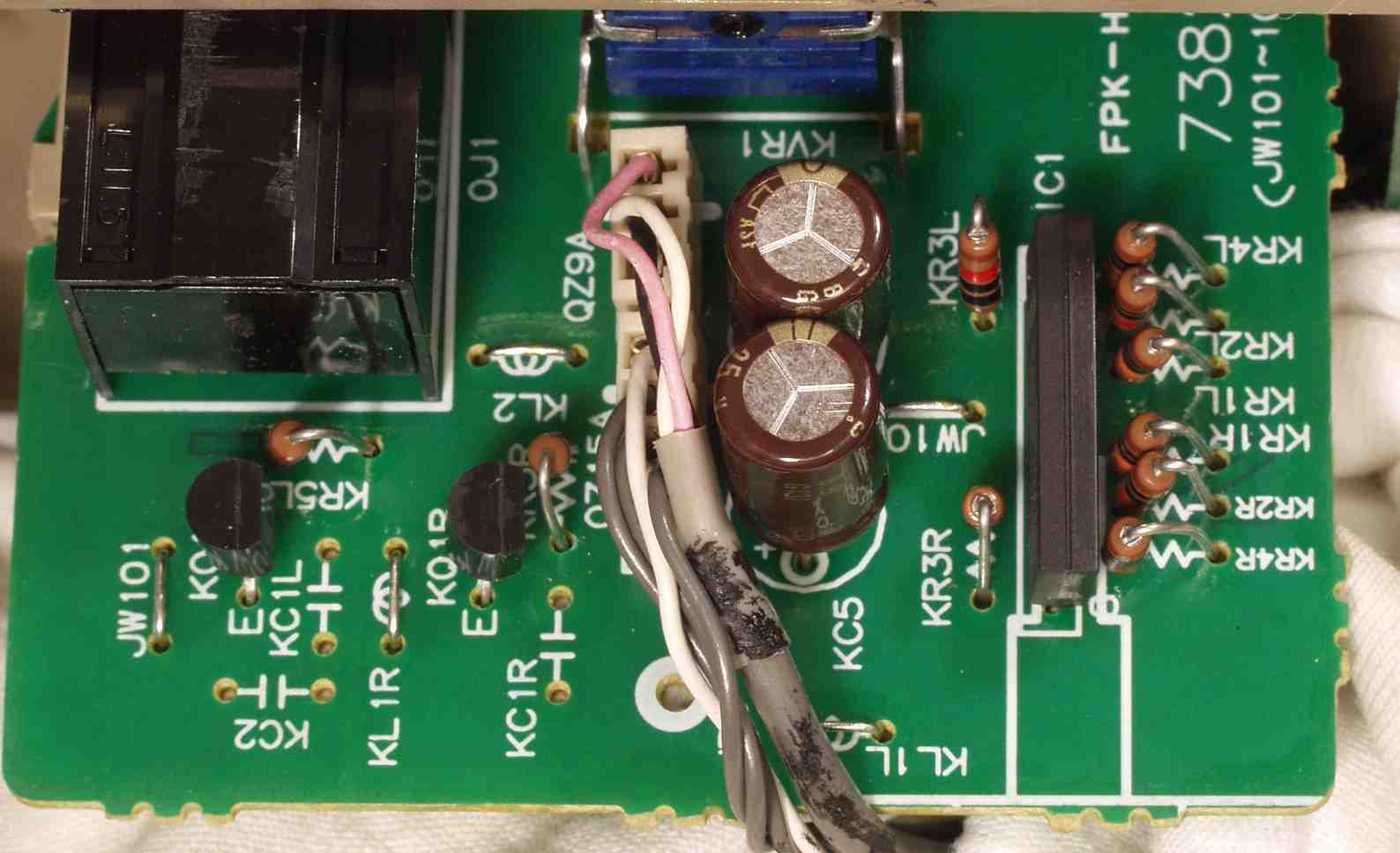

Ｃ−３Ａ．　修理前　ヘッドホーンＡＭＰ基板

Ｃ−３Ｂ．　修理後　ヘッドホーンＡＭＰ基板　普通の抵抗をDALEに１０個交換

Ｃ−３Ｃ．　修理後　ヘッドホーンＡＭＰ基板裏

Ｃ−４Ａ．　修理中　ＶＲ回りの半田不良ヶ所　未だ新しいのに？？？

Ｃ−４Ｂ．　修理中　上の接点部分拡大

Ｃ−５．　交換部品

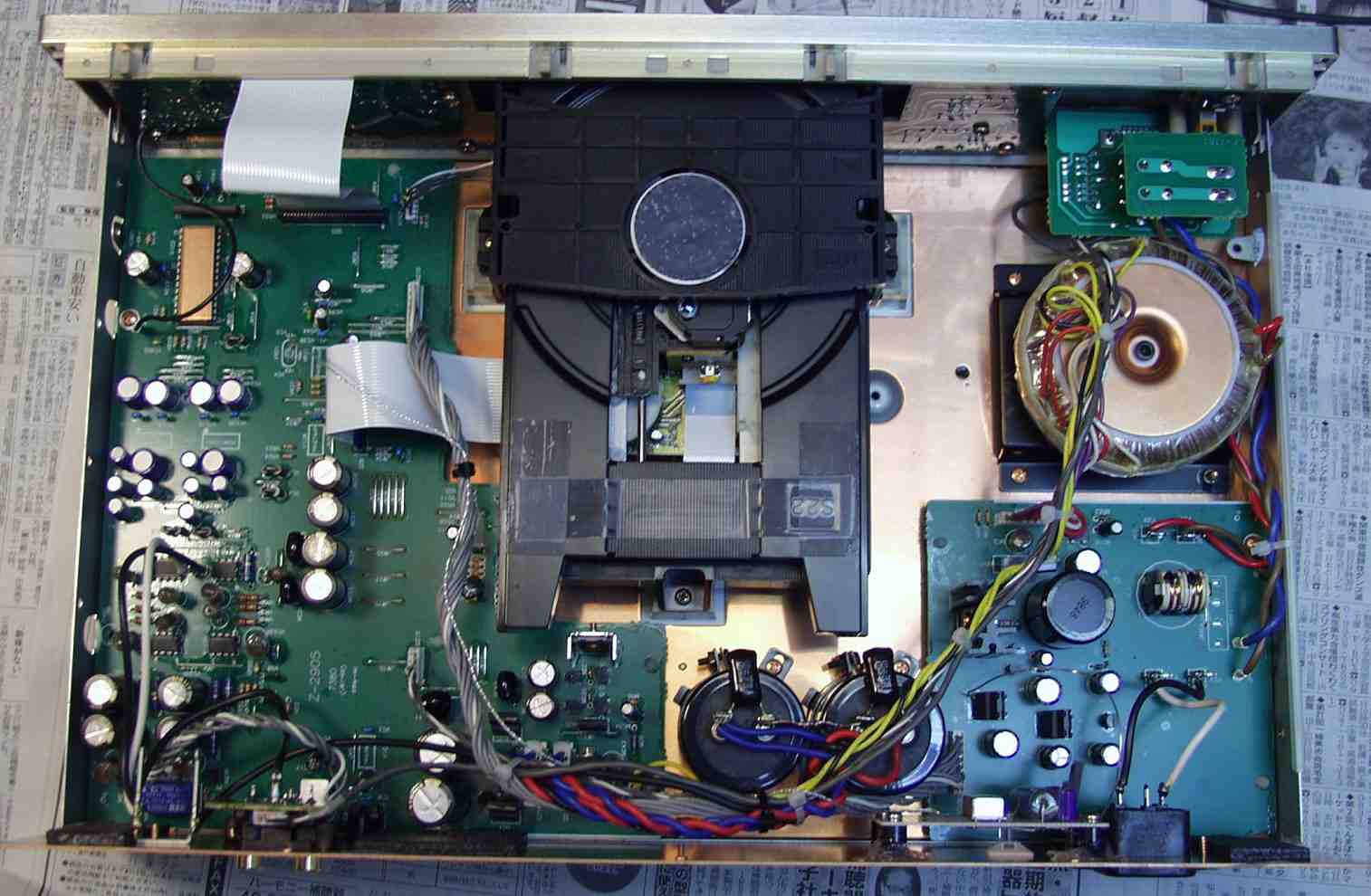

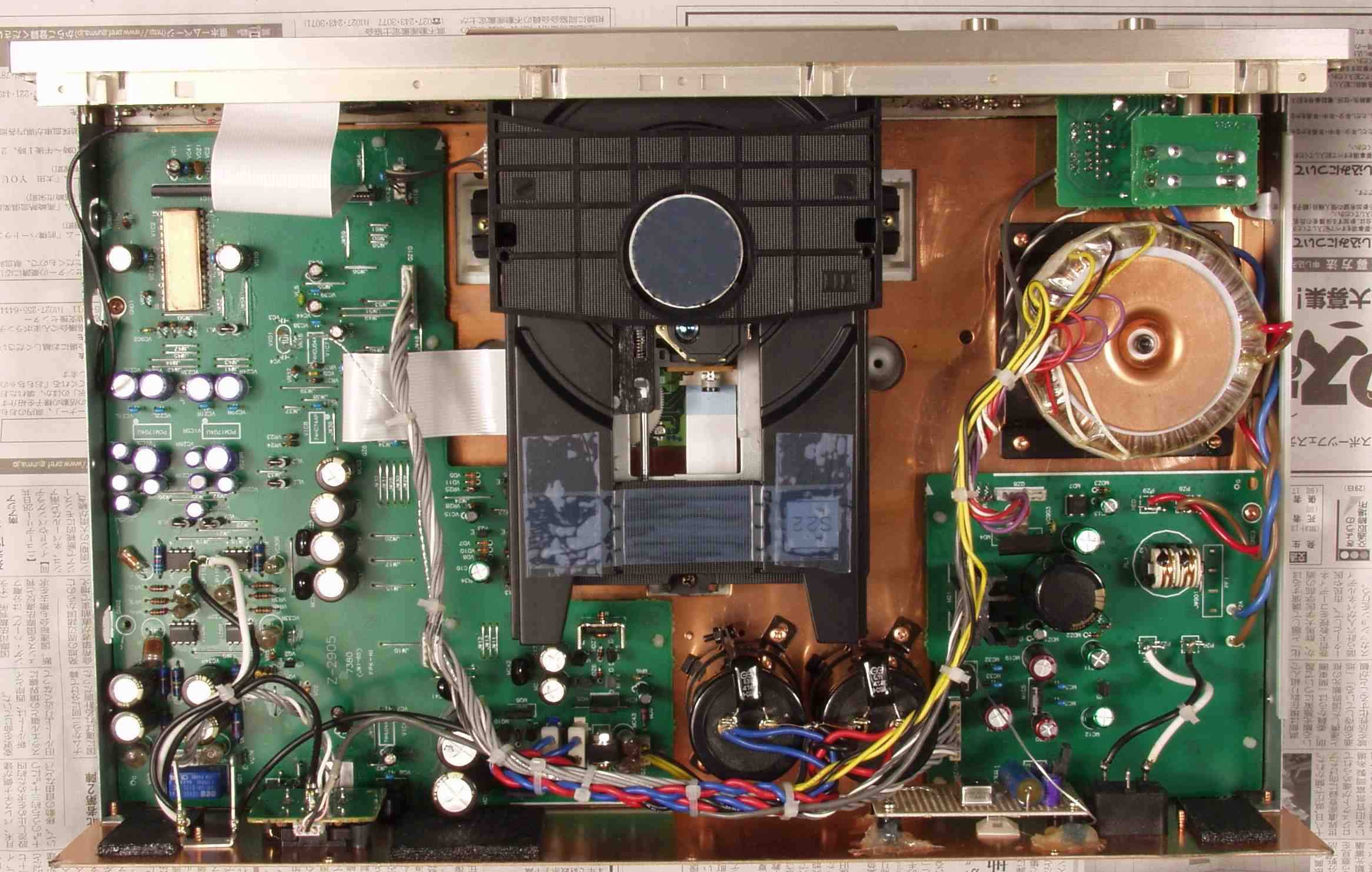

Ｃ−６Ａ．　修理前　上から見る

Ｃ−６Ｂ．　修理後　上から見る

Ｃ−７．　完成　引き続き２４時間エージング
