LEADER　Ｄｉｐ　Ｍｅｔｅｒ　LDM-815修理記録
Ａ．　修理前の状況。
  • オークションで購入。

Ｃ．　点検・清掃・修理状況。

Ｅ．　校正・測定。

Ｓ．　LEADER　Ｄｉｐ　Ｍｅｔｅｒ　LDM-815　仕様（マニアル・カタログより）
Ａ１．　外観−上から見る。
Ａ２．　外観−左横から見る。

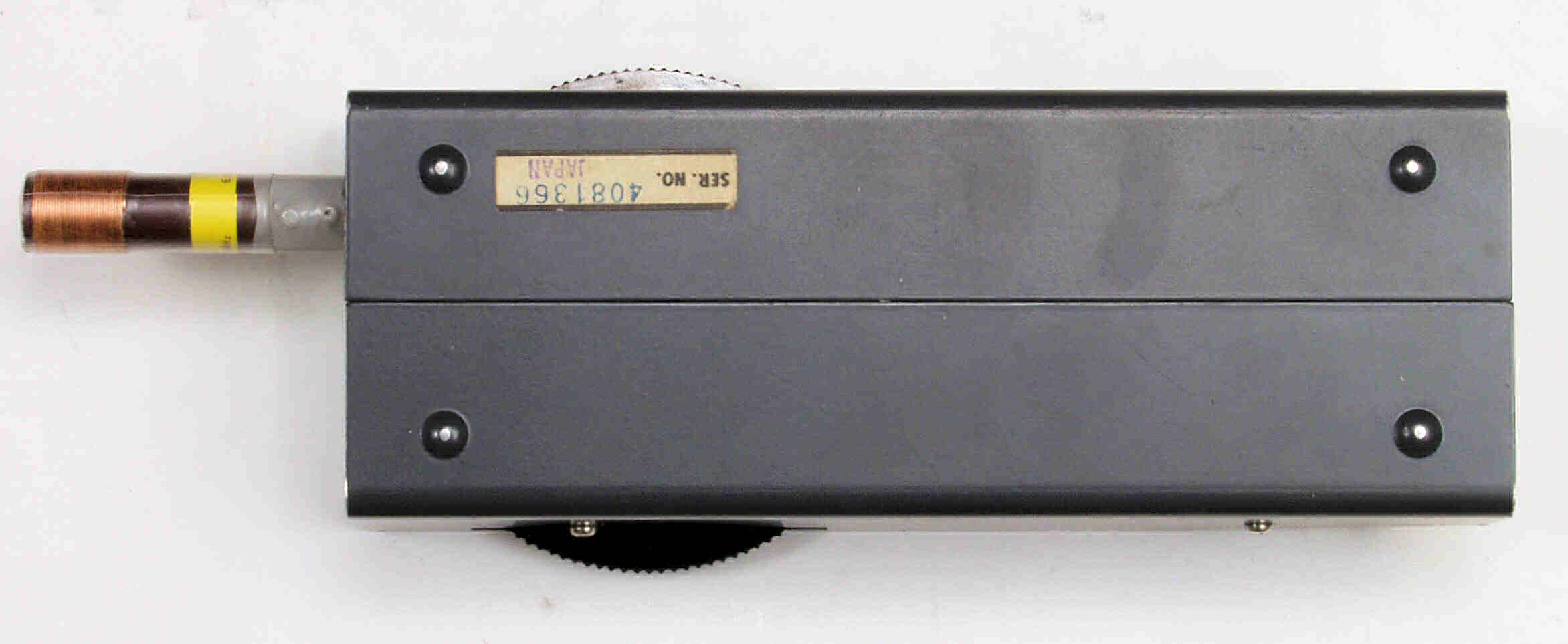

Ａ３．　外観−下から見る。
Ａ４．　外観−右横から見る
Ｃ．　点検・清掃・修理状況
Ｃ１．　下から見る。

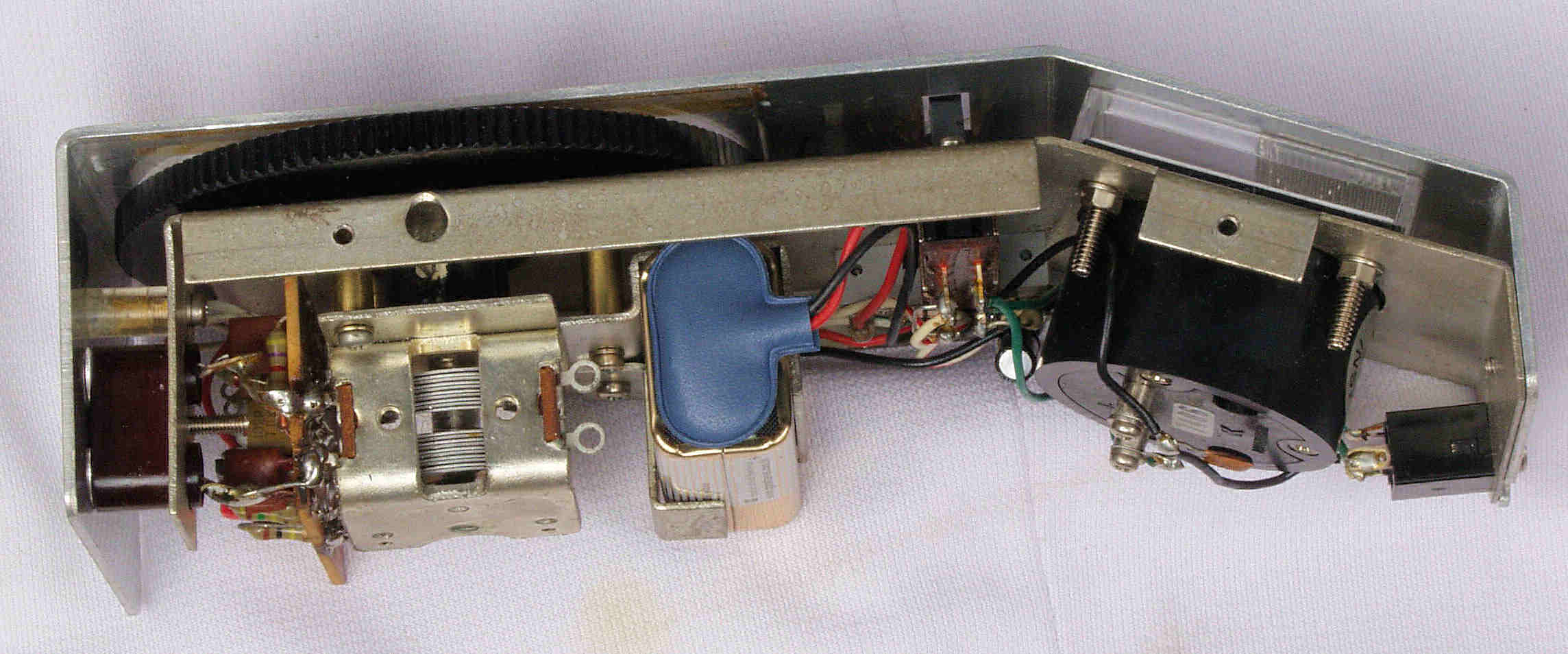

Ｃ２．　右から見る。

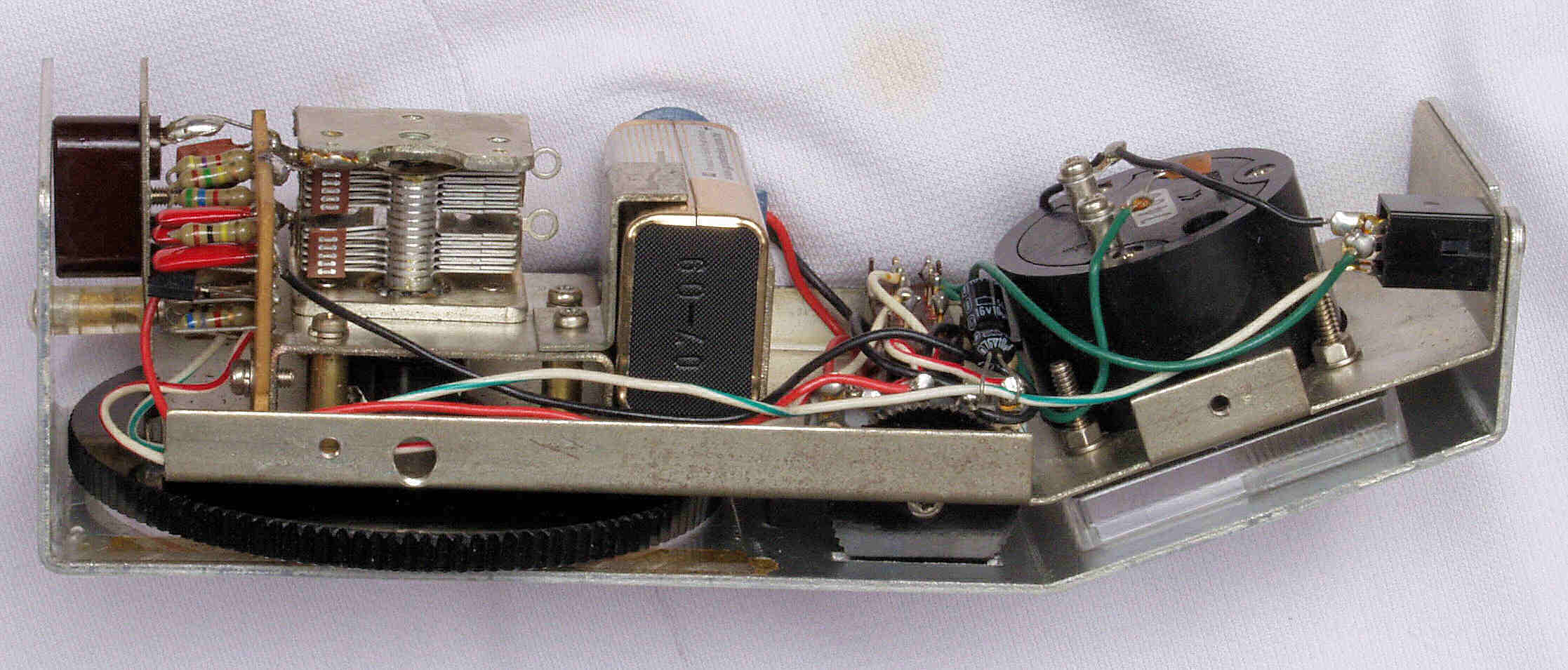

Ｃ３．　左から見る。
Ｅ．　校正・測定。

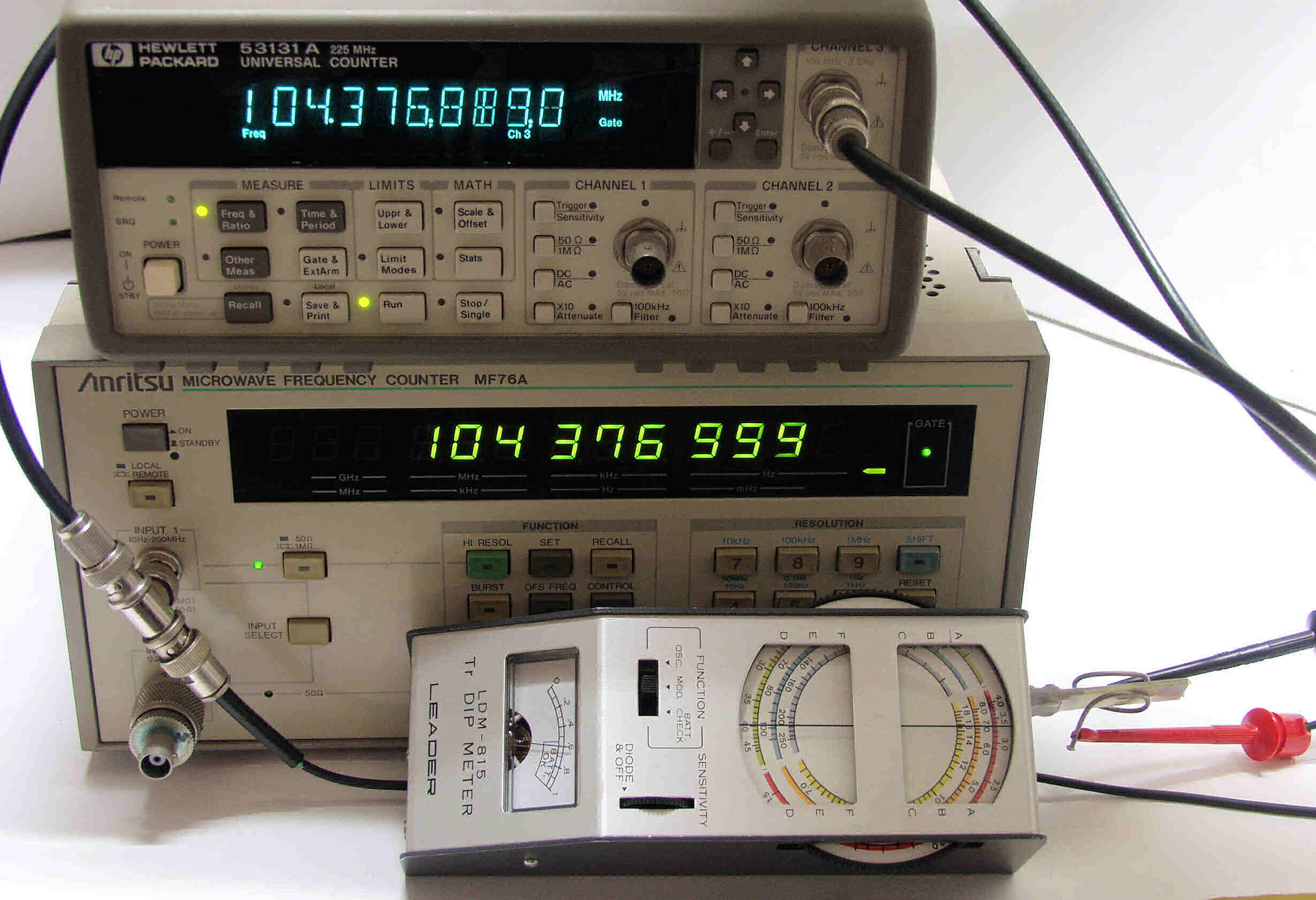

Ｅ１．　ＨＰ　５３１３１Ａ　と　Ａnritsu　MF76A　で測定。
Ｅ１１．　Ａバンド１．５ＭＨＺ、測定値＝１．５ＭＨＺ

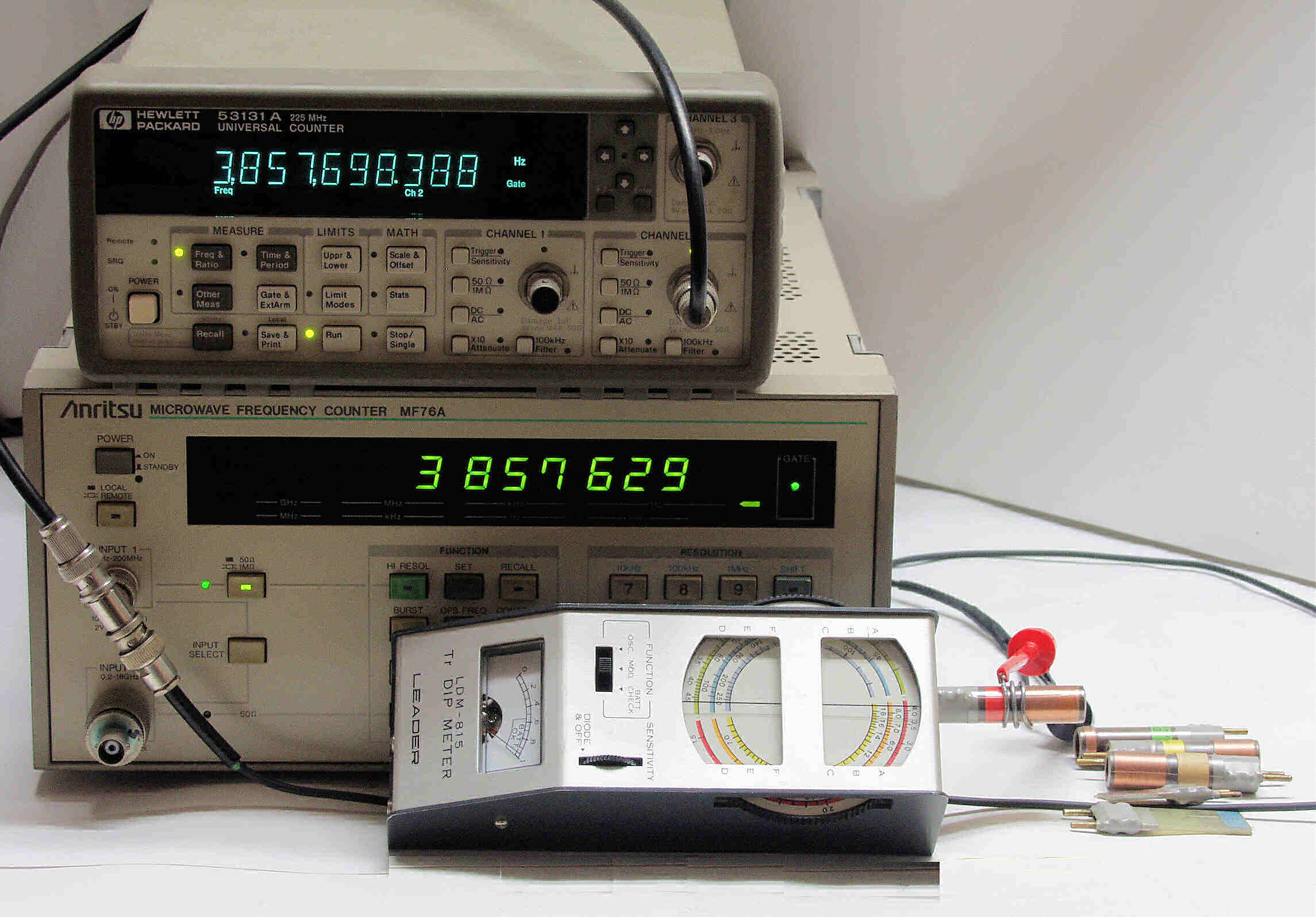

Ｅ１２．　Ａバンド４．０ＭＨＺ、測定値＝３．９ＭＨＺ
Ｅ２１．　Ｂバンド３．５ＭＨＺ、測定値＝３．５ＭＨＺ
Ｅ２２．　Ｂバンド８．０ＭＨＺ、測定値＝８．３ＭＨＺ
Ｅ３１．　Ｃバンド７．０ＭＨＺ、測定値＝７．１ＭＨＺ

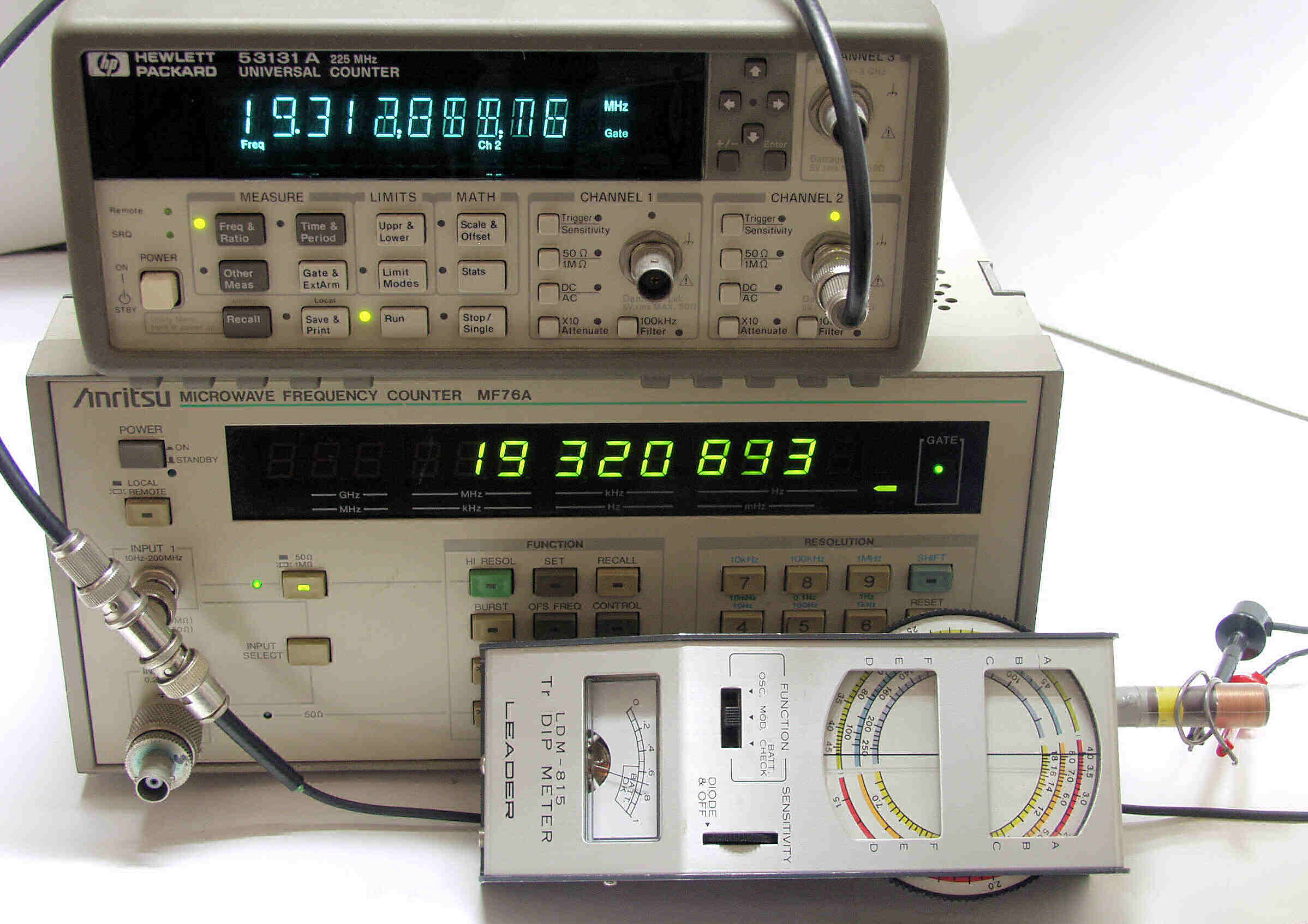

Ｅ３２．　Ｃバンド１８．０ＭＨＺ、測定値＝１９．３ＭＨＺ
Ｅ４１．　Ｄバンド２０ＭＨＺ、測定値＝２０．５ＭＨＺ

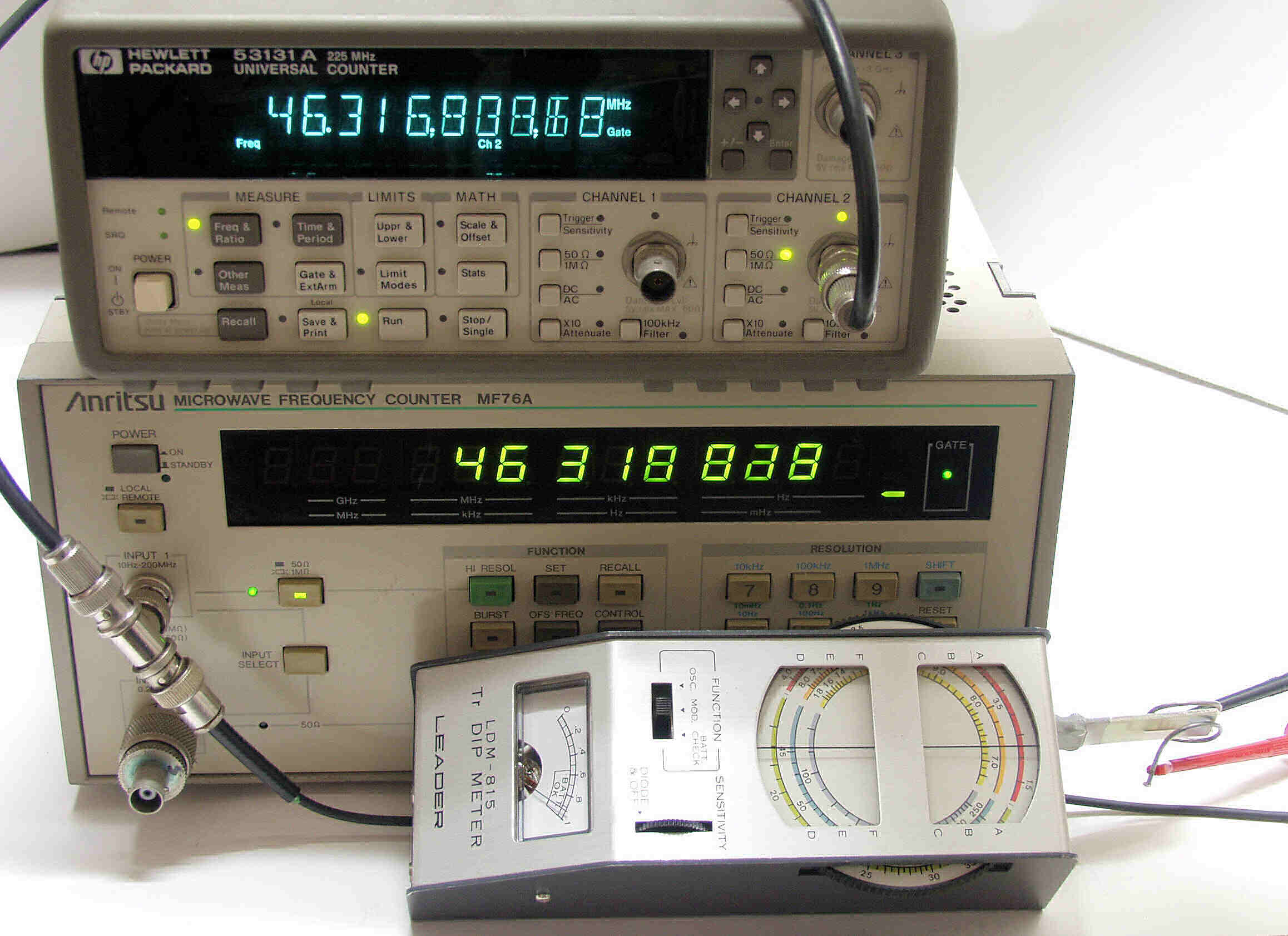

Ｅ４２．　Ｄバンド４５ＭＨＺ、測定値＝４６ＭＨＺ

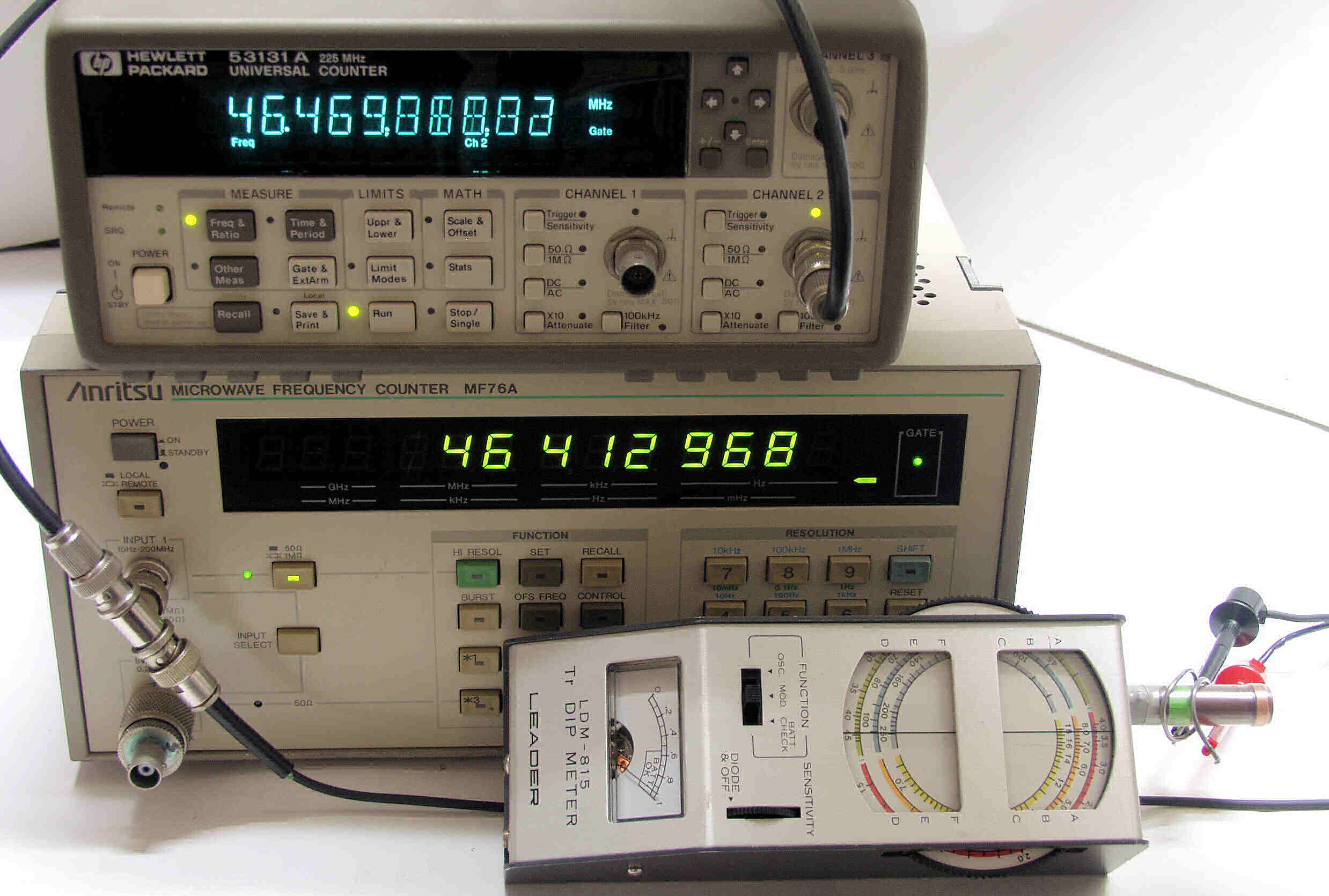

Ｅ５１．　Ｅバンド４５ＭＨＺ、測定値＝４６ＭＨＺ
Ｅ５２．　Ｅバンド１００ＭＨＺ、測定値＝１０４ＭＨＺ

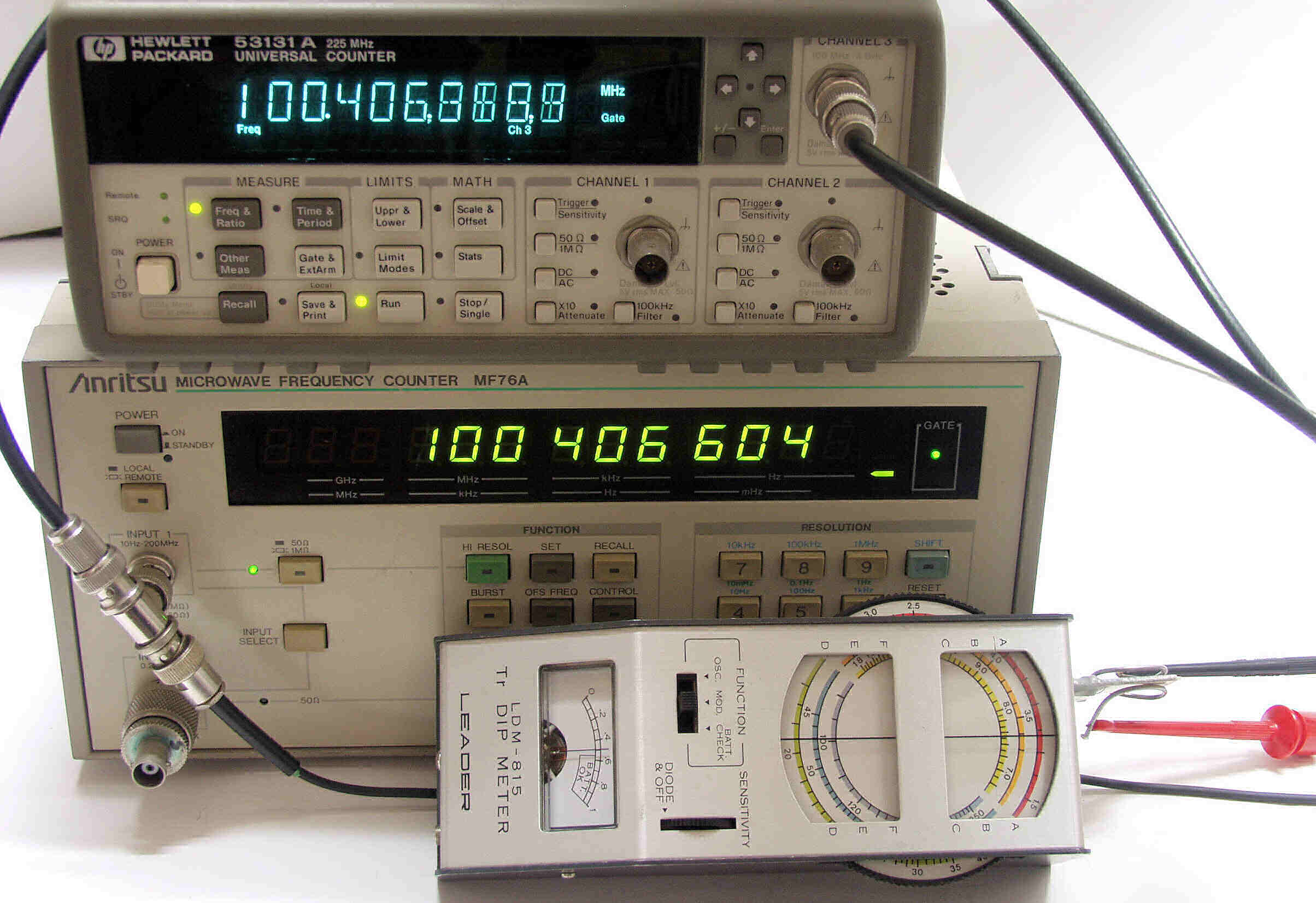

Ｅ６１．　Ｆバンド１００ＭＨＺ、測定値＝１００ＭＨＺ
Ｅ６２．　Ｆバンド２５０ＭＨＺ、測定値＝２５０．９ＭＨＺ
Ｓ．　LEADER　Ｄｉｐ　Ｍｅｔｅｒ　LDM-815　の仕様 （マニアル・カタログより）
周波数範囲 １．５〜２５０ＭＨｚ　６バンド
バンド Ａ＝　　　１．５ＭHz　　〜　４．０ＭHz　　赤色
Ｂ＝　　　３．３ＭHz　　〜　８．０ＭHz　　橙色
Ｃ＝　　　６．８ＭHz　　〜　１８．０ＭHz　　黄色
Ｄ＝　　　１８ＭHz　　〜　４７ＭHz　　黄緑色
Ｅ＝　　　４５ＭHz　　〜　１１０ＭHz　　青色
Ｆ＝　　　１００ＭHz　　〜　２５０ＭHz　　紫色
変調 約２ｋＨｚ　正弦波
電源 ９Ｖ乾電池　０００６Ｐ
消費電流 最大２ｍＡ
外形寸法 約　１７５（Ｗ）　×　６５（Ｈ）　×　５０（Ｄ）mm
重量 約５００ｇ
　　 　　　　　　　　　　　　　　　　　　　ldm-k
