Ｐａｎａｓｏｎｉｃ　ＶＰ−７２０１Ａ　備品修理　　平成１９年８月２１日完成
A．　ＹＡＨＯＯで購入。

B．　原因。
　　　電解コンデンサー劣化で歪み率が非常に多い。

Ｄ．　使用部品。
　　　ついでに電解コンデンサーを、オーディオ用電解コンデンサーに交換する。

Ｓ．　Ｐａｎａｓｏｎｉｃ　ＶＰ−７２０１Ａ　仕様（マニアル・カタログより）
Ａ．　修理前の点検。
Ａ１．　修理前の測定

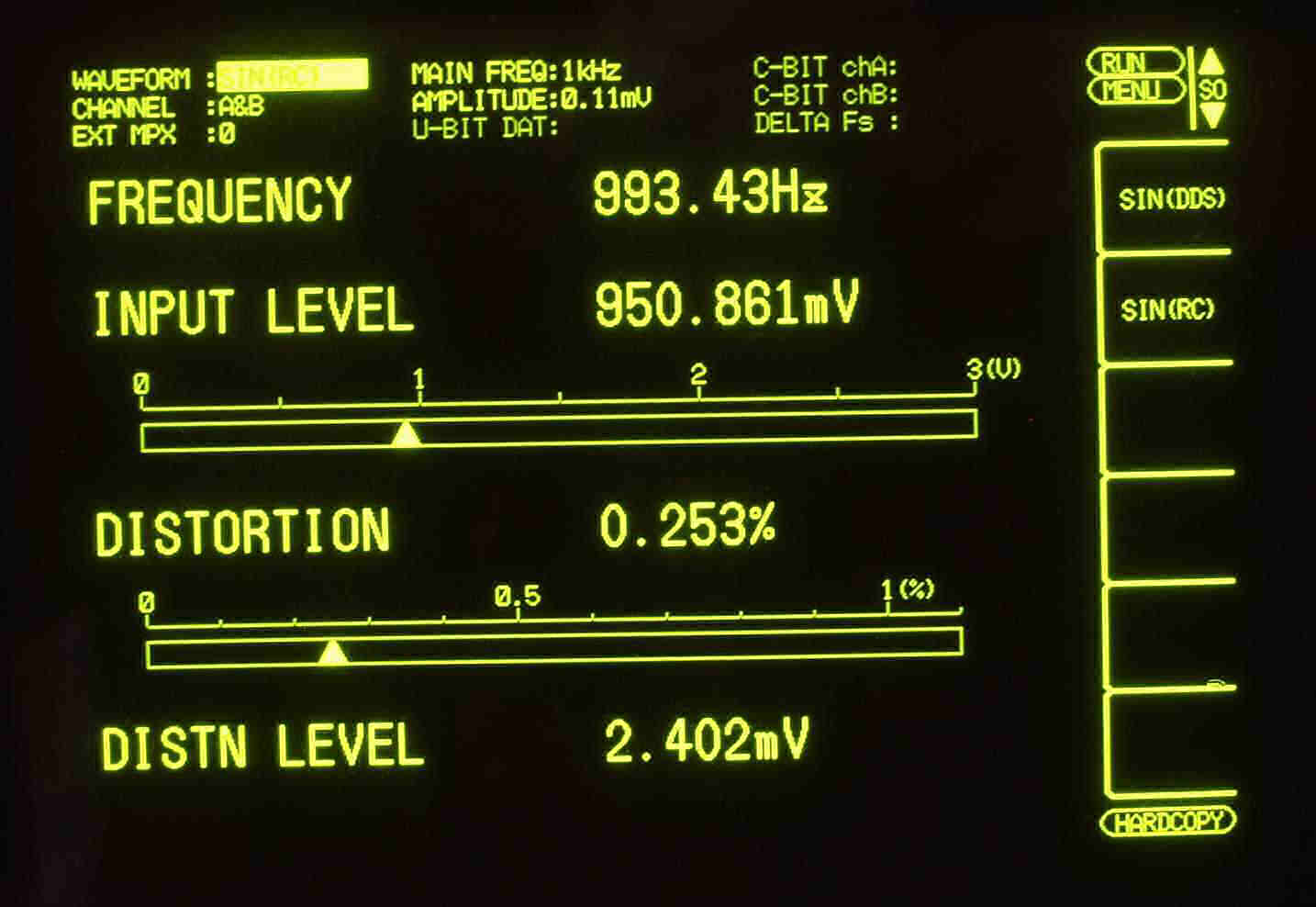

Ａ２Ａ．　修理前の測定　出力＝０ｄＢ　１ＫＨＺを測定、歪み率＝０．２５３％　規定値（設計値）では０．００５％以下。
Ａ２Ｂ．　修理前の測定　出力＝０ｄＢ　５００ＨＺを測定、歪み率＝０．４４３％　規定値（設計値）では０．００５％以下。
Ｃ．　修理状況。
Ｃ１Ａ．　修理前　メイン基盤
Ｃ１Ｂ．　修理後　メイン基盤　電解コンデンサー、ＦＥＴ（電界トランジスター）交換
Ｃ１Ｃ．　修理前　メイン基盤裏
Ｃ１Ｄ．　修理（半田補正）後　メイン基盤裏

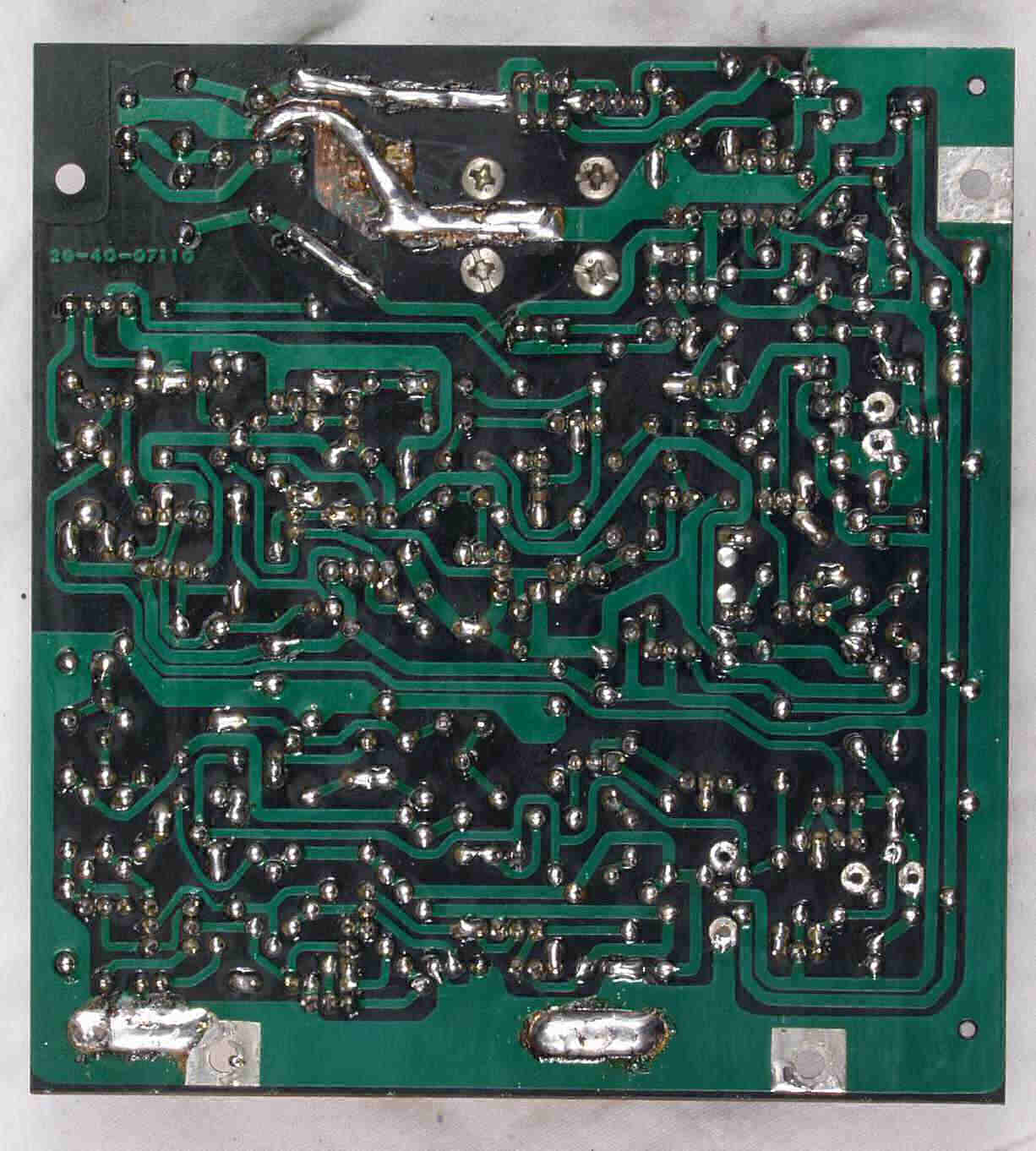

Ｃ１Ｅ．　完成メイン基盤裏　洗浄後
Ｃ２Ａ．　修理前　ＶＲ基盤裏

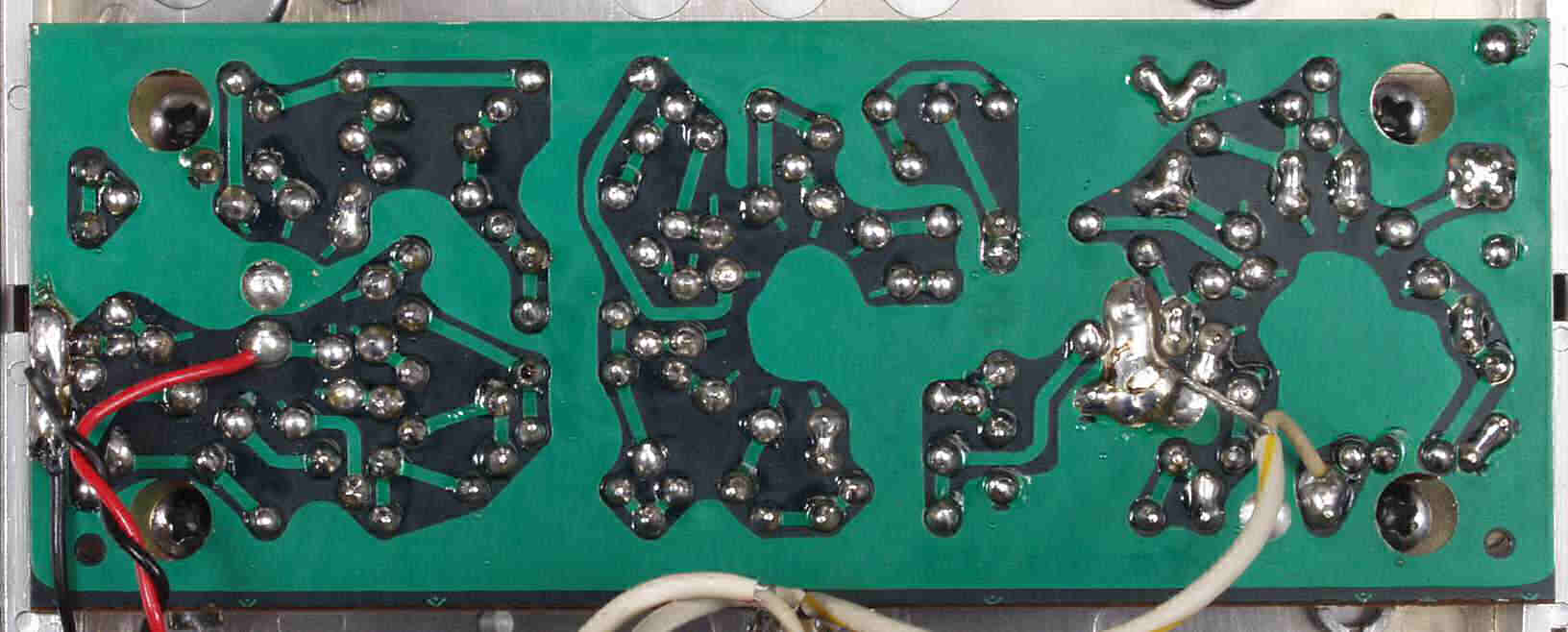

Ｃ２Ｂ．　修理（半田補正）後　ＶＲ基盤裏

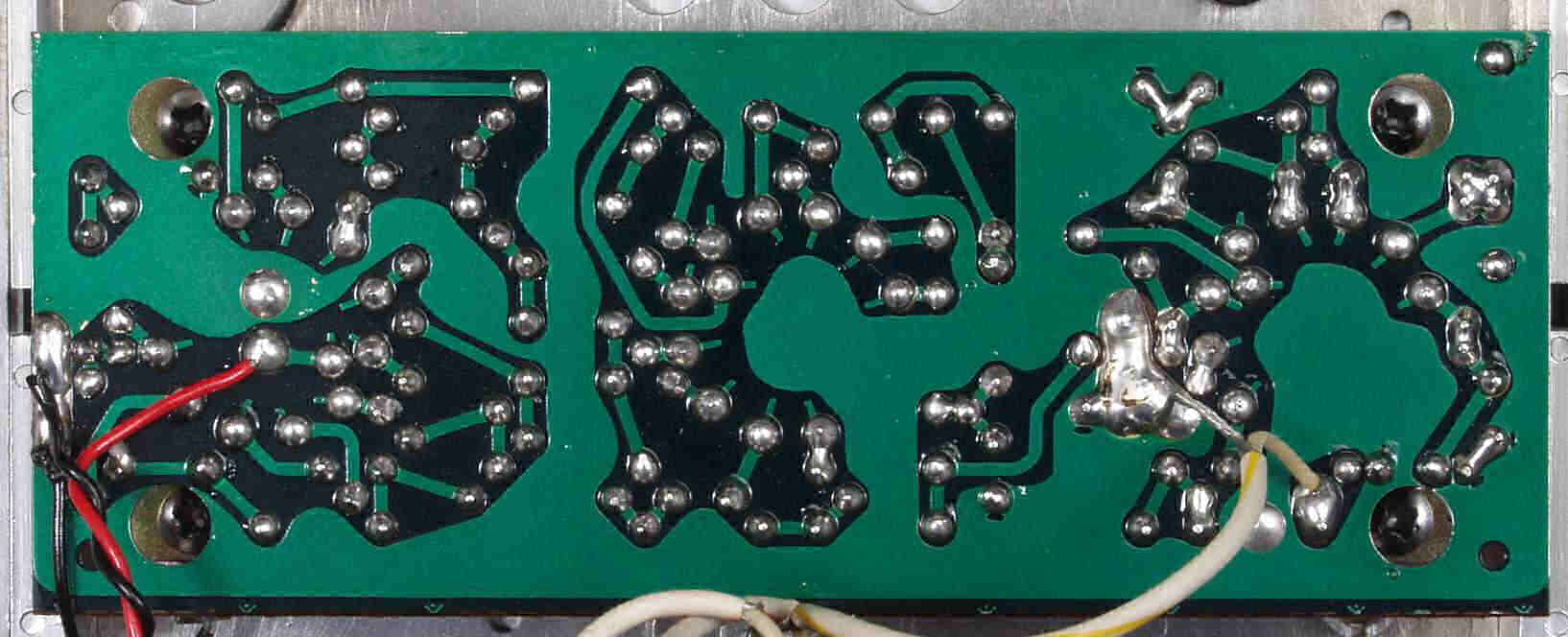

Ｃ２Ｃ．　完成ＶＲ基盤裏　洗浄後
Ｃ３Ａ．　修理前　ＳＷ基盤裏
Ｃ３Ｂ．　修理（半田補正）後　　ＳＷ基盤裏

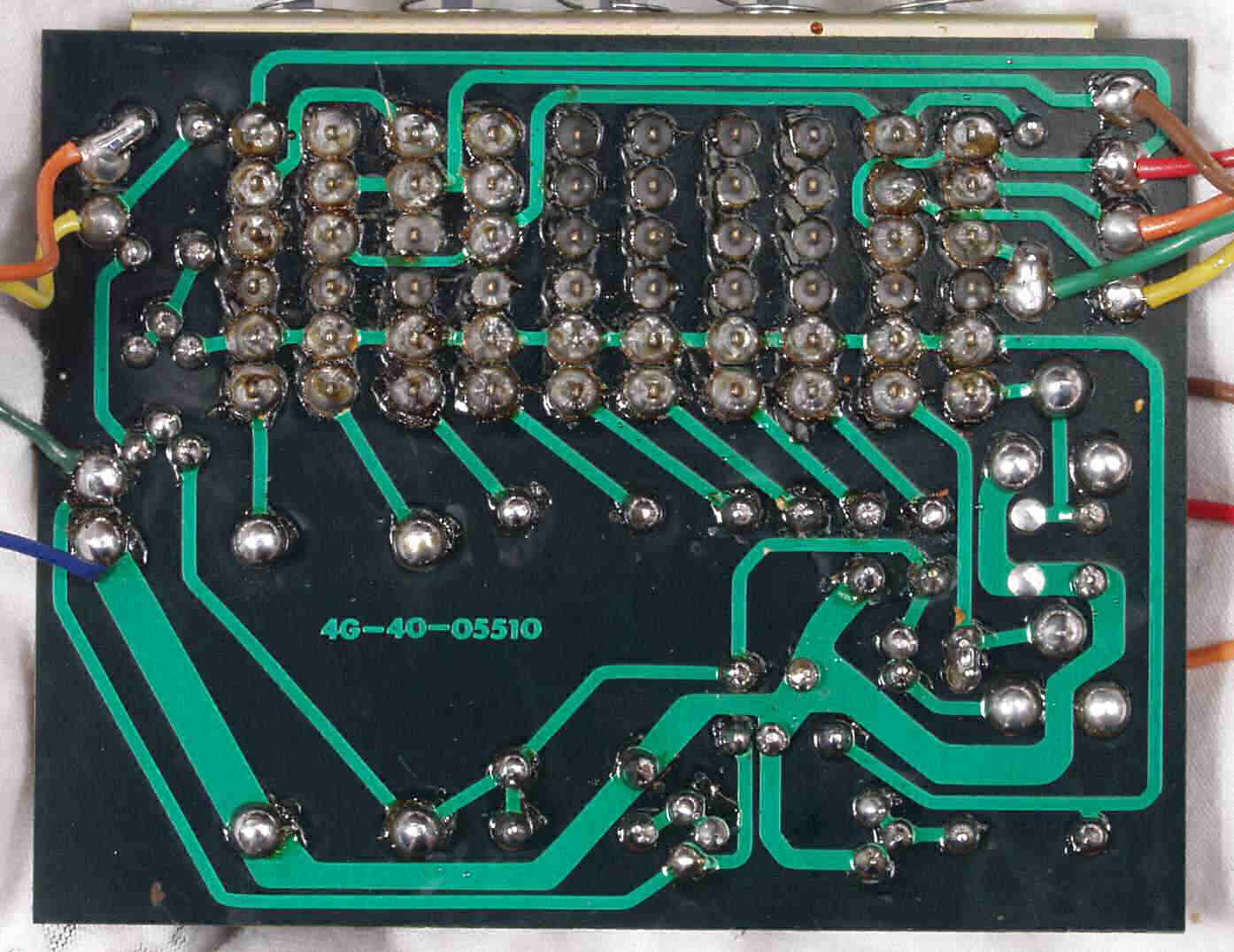

Ｃ３Ｃ．　完成ＳＷ基盤裏　洗浄後
Ｅ．　出力・歪み率測定
Ｅ１．　出力＝０ｄＢ　１ＫＨＺを測定、歪み率＝０．００２１９％　規定値（設計値）では０．００５％以下

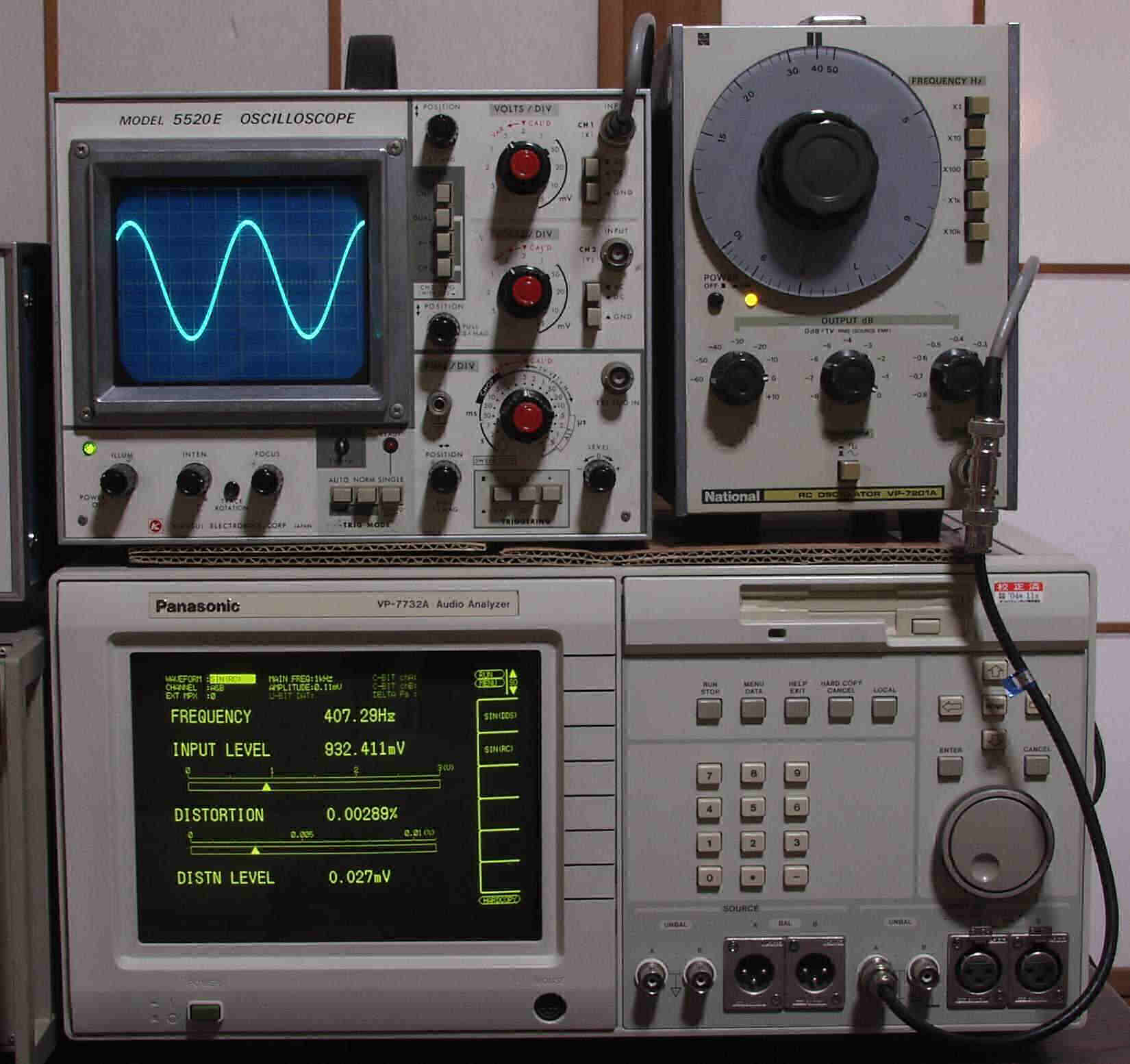

Ｅ２．　出力＝０ｄＢ　４００ＨＺを測定、歪み率＝０．００２８９％　規定値（設計値）では０．００５％以下
Ｓ．　Ｐａｎａｓｏｎｉｃ　ＶＰ−７２０１Ａ　仕様（マニアル・カタログより）
周波数範囲 ５Ｈｚ〜５００ｋＨｚ、５レンジ
×１　　　：　５〜５０Ｈｚ
×１０　　：　５０〜５００Ｈｚ
×１００　：　５００〜５ｋＨｚ
×１ｋ　　：　５ｋ〜５０ｋＨｚ
×１０ｋ　：　５０ｋ〜５００ｋＨｚ
周波数誤差 ±（３％＋１Ｈｚ）　以内
出力電圧 最大出力　１０ｄＢ±１ｄＢ、　可変範囲　−６９．９ｄＢ〜１０ｄＢ（０ｄＢ＝１Ｖｒｍｓ、開放端）
出力周波数特性（１ｋＨｚ基準） ±０．２ｄＢ以内　５Ｈｚ〜２０ｋＨｚ、　±０．５ｄＢ以内　２０ｋＨｚ〜５００ｋＨｚ
ひずみ率 ０．００５％以下　２０Ｈｚ〜２０ｋＨｚ
０．０１％以下　　１０Ｈｚ〜５０ｋＨｚ（ただし　×１０ｋは除く）
０．１％以下　　　　５Ｈｚ〜５００ｋＨｚ
出力インピーダンス ６００Ω不平衡
出力減衰器 １０ｄＢステップ×７、　１ｄＢステップ×９、　００１ｄＢステップ×９　
方形波出力（６００Ω負荷） 出力電圧　４Ｖp-p以上
特性（出力−３０ｄB以上）
　立上り時間　　２００ｎｓｅｃ以内、　ザグ　５％以下、　オーバーシュート　５％以下
　　　 　　　　　　　　　　　　　　　　　　　　　vp7201-g
