ＪＢＬ　ＮＥＴＷＯＲＫ　ＬＸ１０修理記録

平成１８年８月２８日持込　１２月２３日完成

Ａ．　修理前の状況 　　　オーバーホール B．　原因 　　　コンデンサー劣化 Ｃ．　修理状況 　　　フイルムコンデンサー交換 　　　接続端子交換 　　　配線強化（線支給） Ｄ．　使用部品（２台１組） 　　　フイルムコンデンサー　　　　　　　　　　　　　　４個 　　　接続端子交換　　　　　　　　　　　　　　　　　　１２個 Ｅ．　調整・測定 Ｆ．　修理費　　３５，０００円

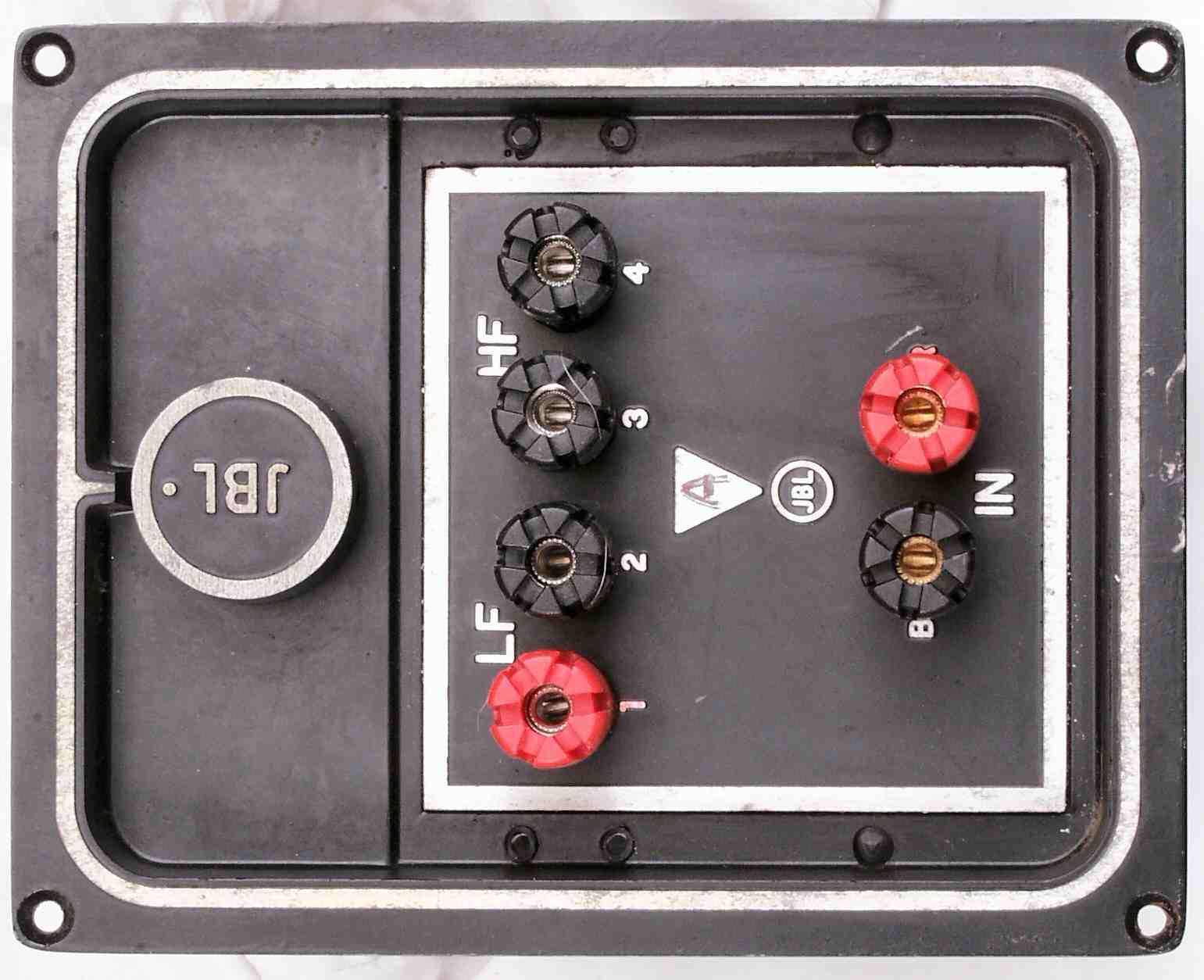

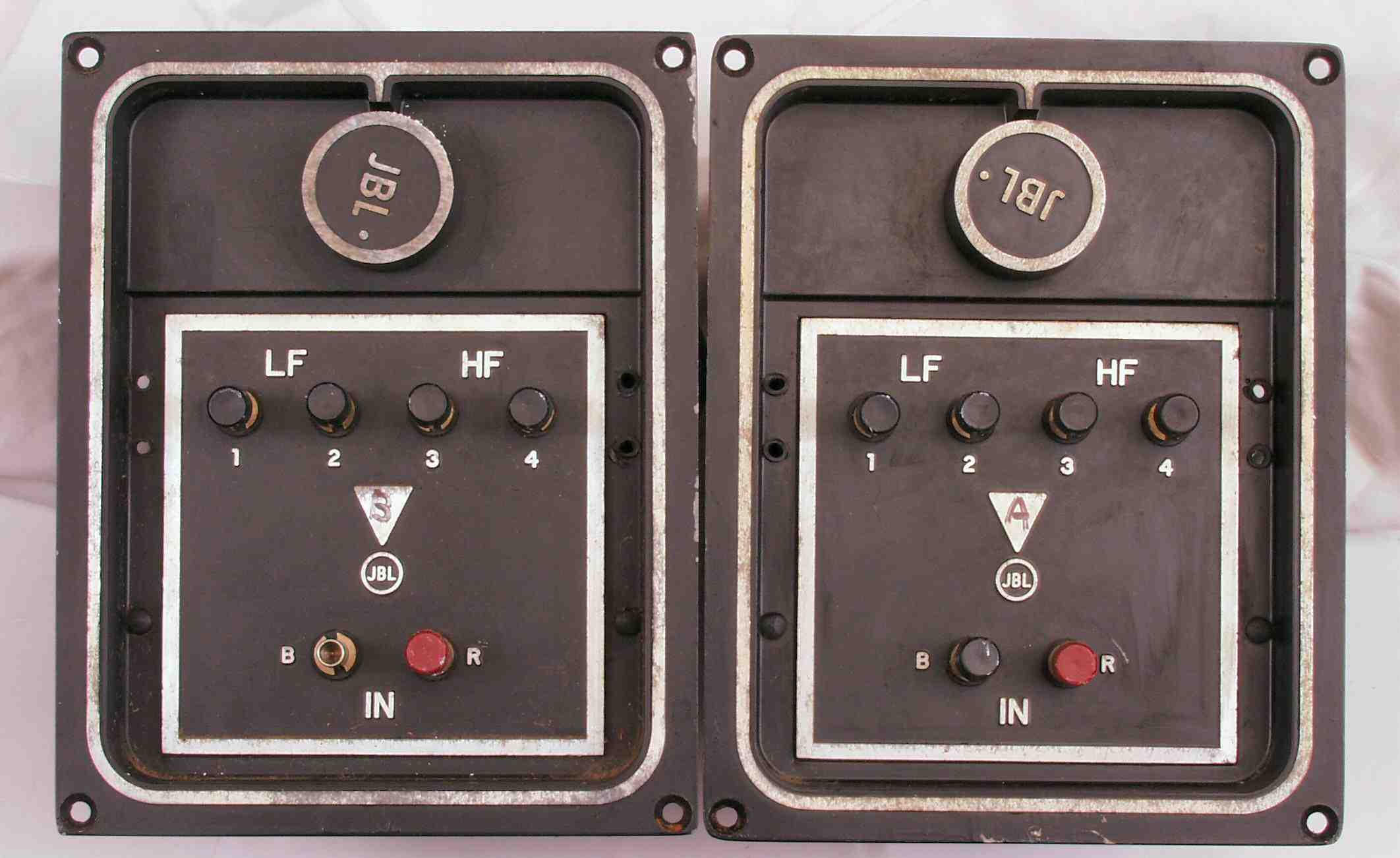

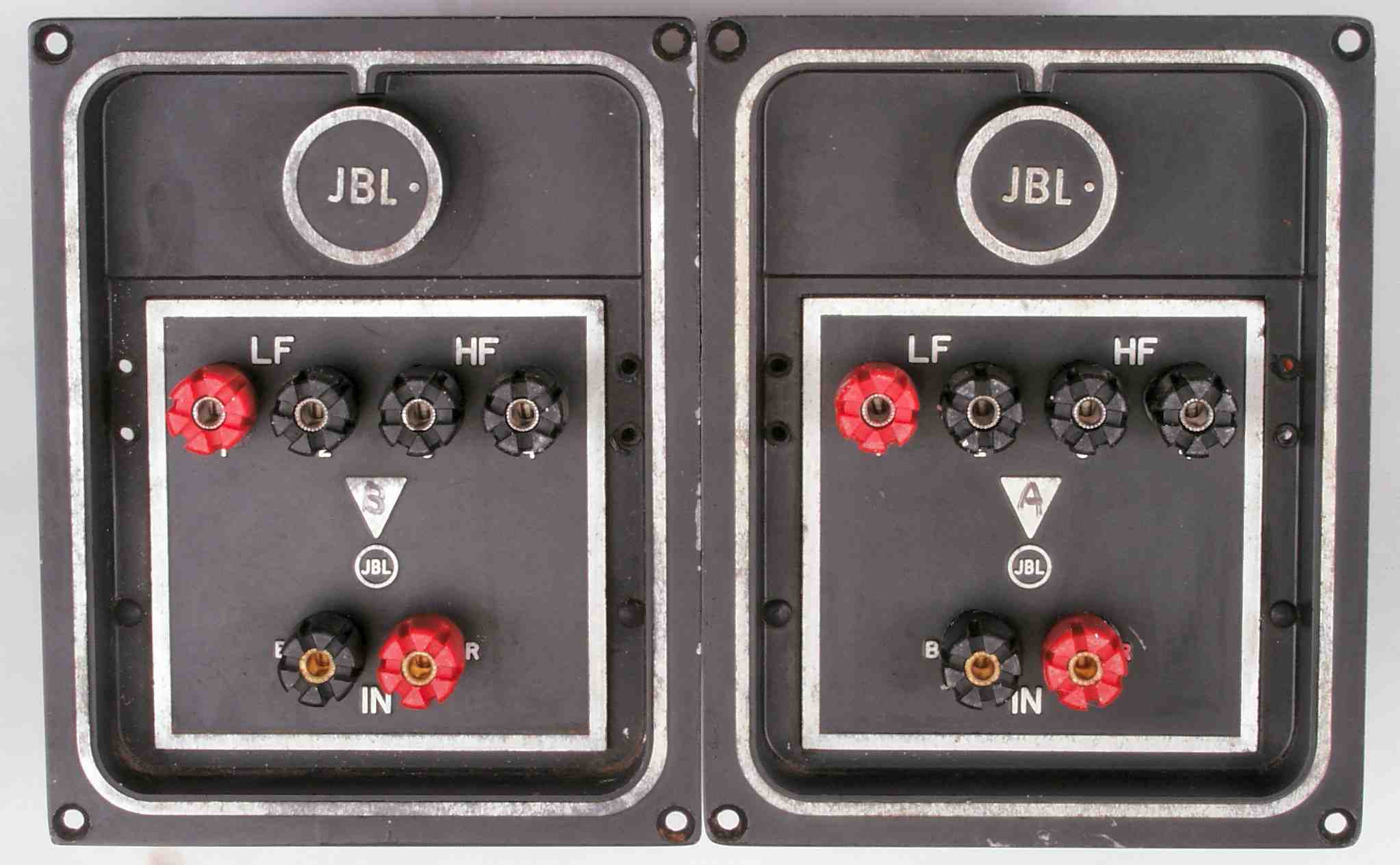

Ａ．　修理前の状況 Ａ−１．点検中　外観

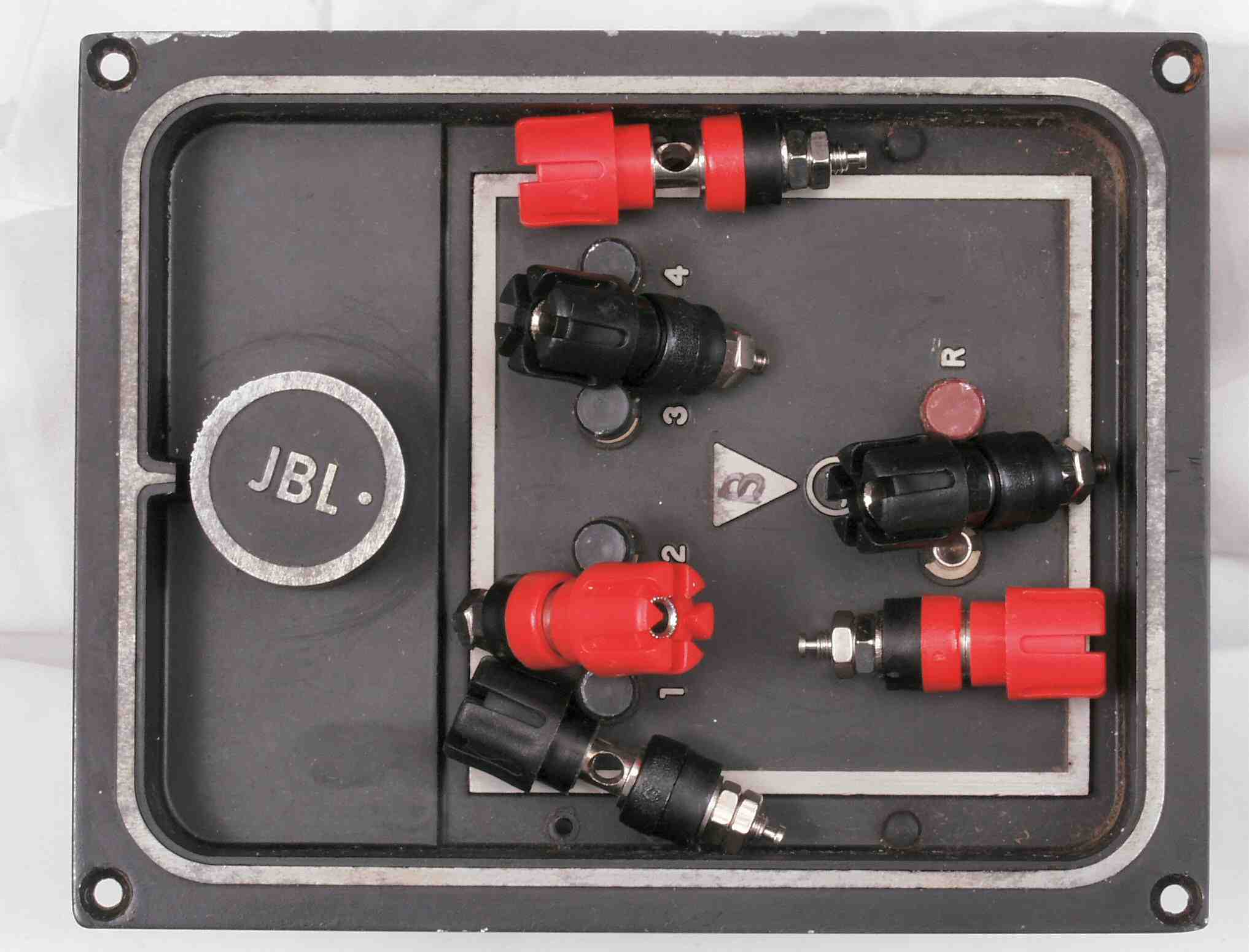

Ａ−２．点検中　端子は交換する

Ａ−３．点検中　３８年経つとこれだけ劣化する

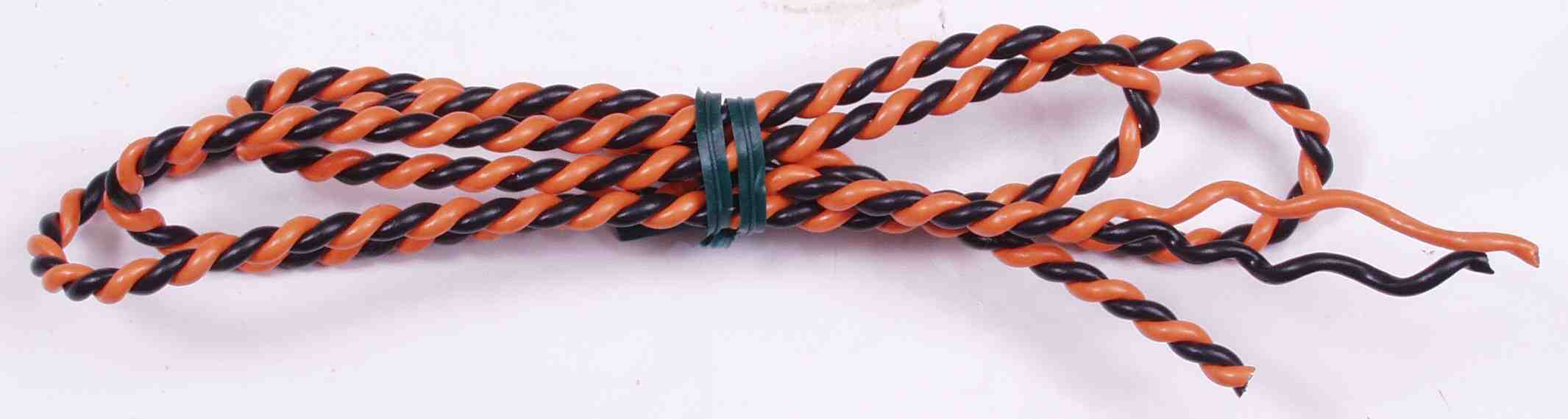

Ａ−４．点検中　支給品　ヴェルデンのＳＰ線

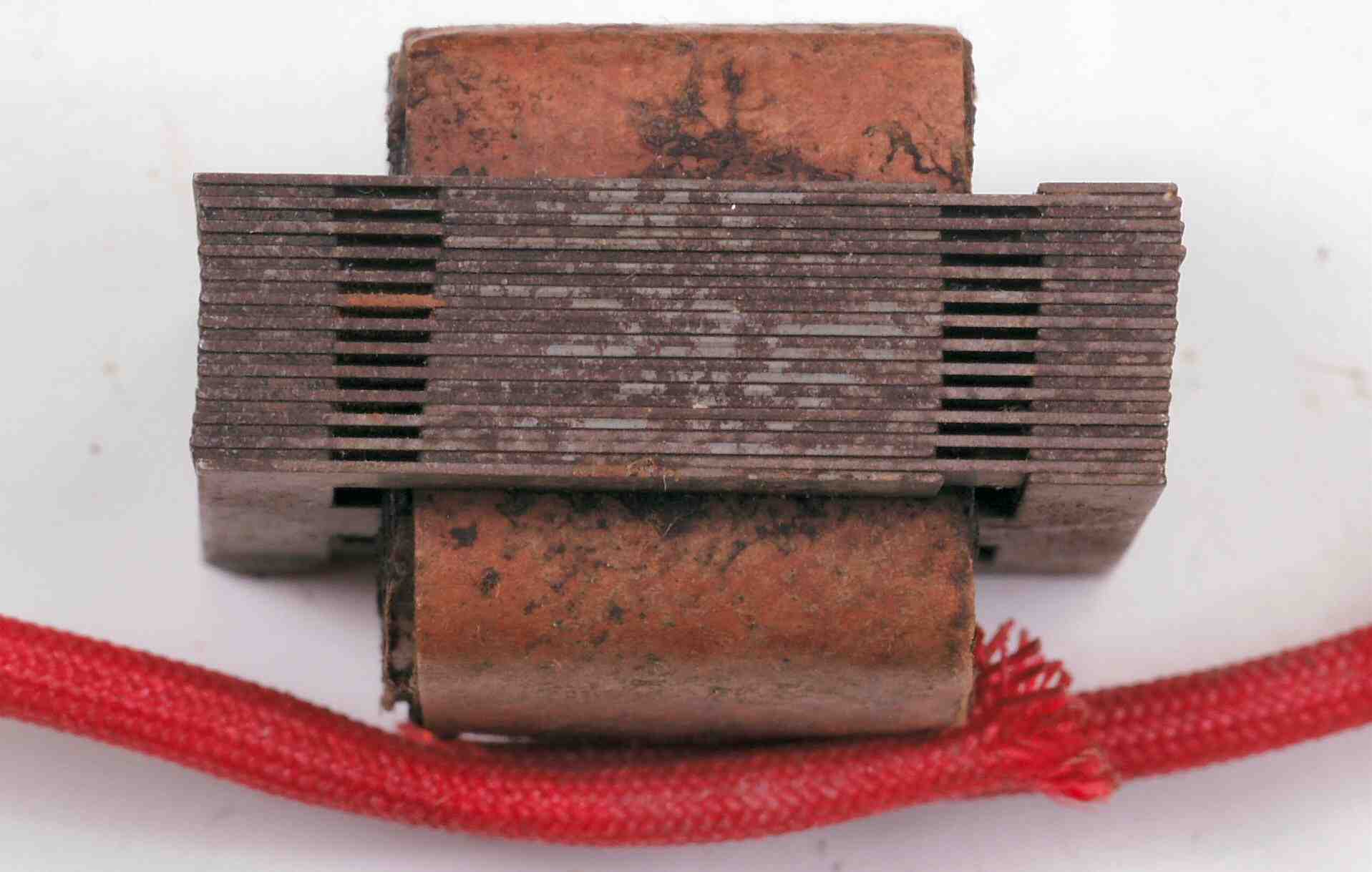

Ａ−５．点検中　インダクタンス、このギャプに秘密あり！！

Ｃ．　修理状況 Ｃ−１Ａ．　修理中　フイルムコンデンサーの容量測定、ＲＬ揃える為に選別して使用する　１０μを測定

Ｃ−１Ｂ．　修理中　フイルムコンデンサーの容量測定、２．２μを測定

Ｃ−２Ａ．　修理前Ａユニット

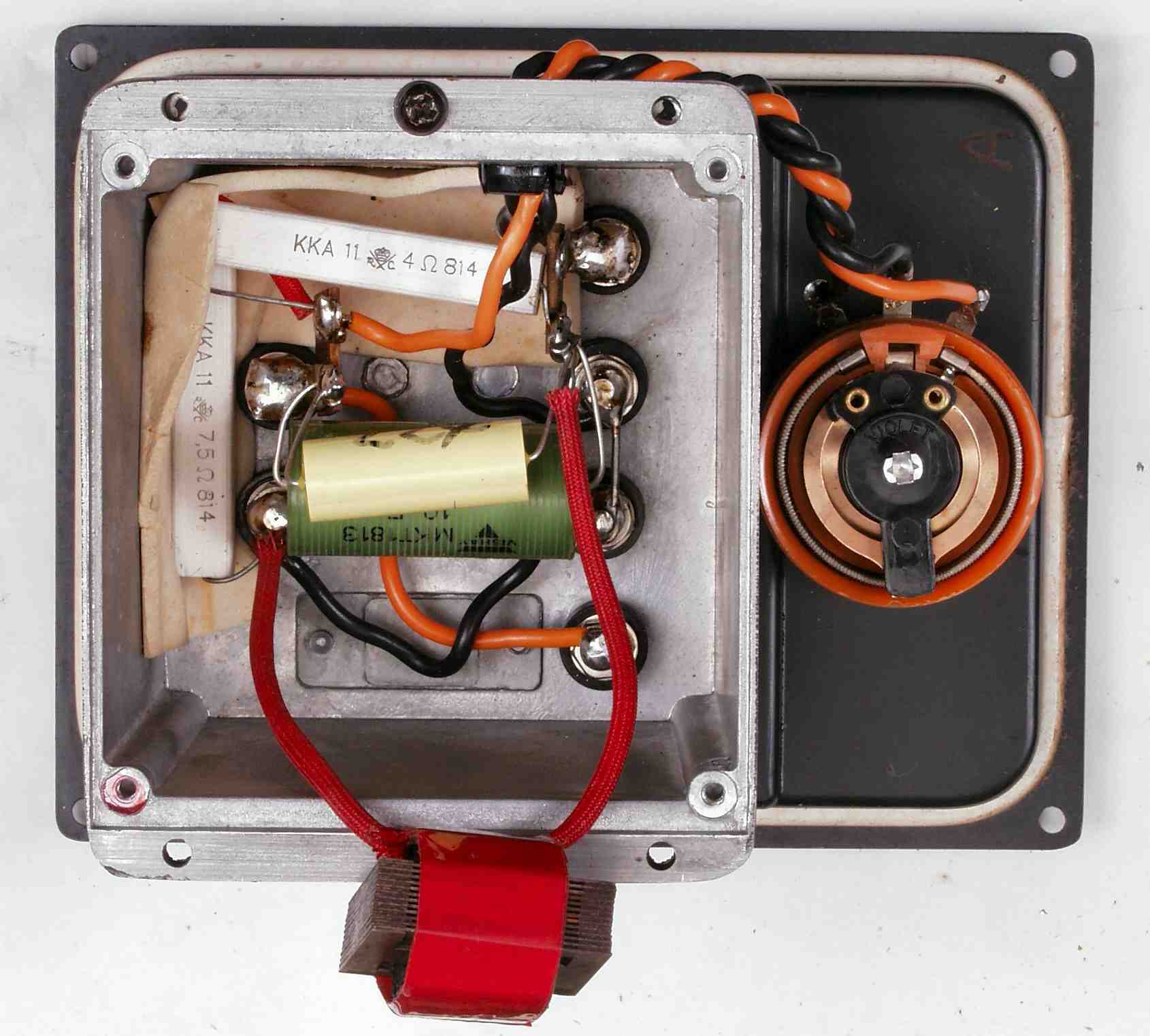

Ｃ−２Ｂ．　修理後Ａユニット

Ｃ−２Ｃ．　修理後Ａユニット、　端子は交換する

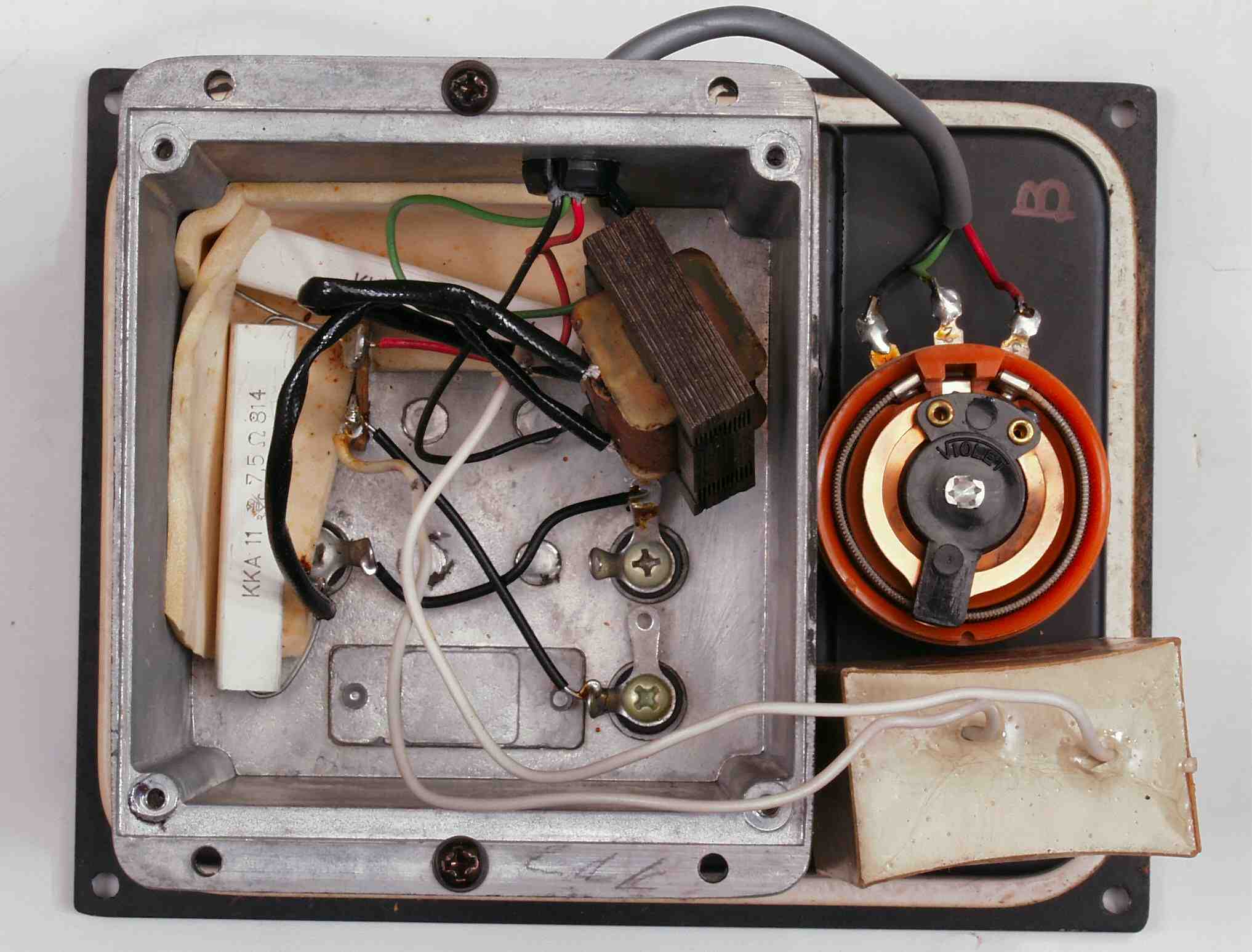

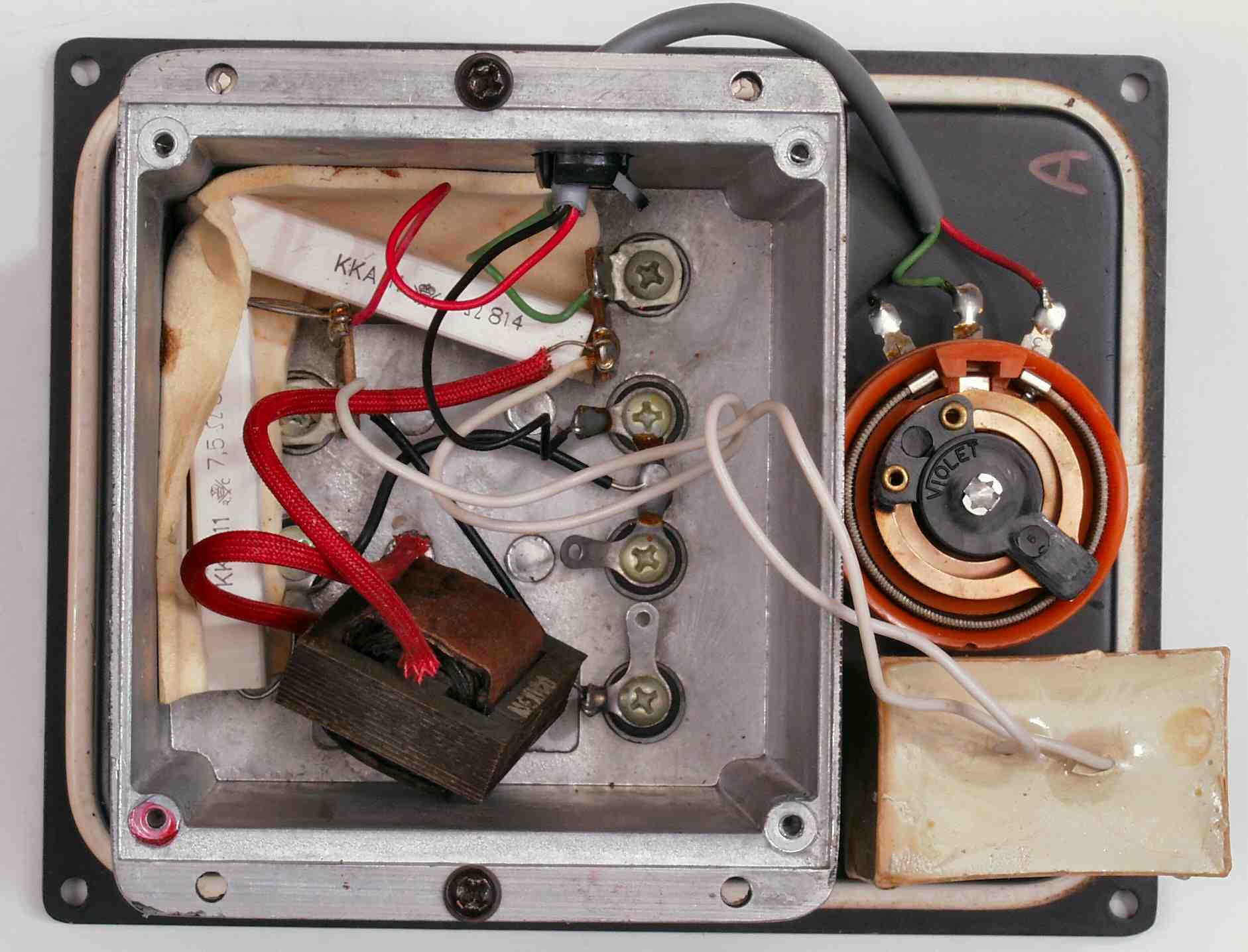

Ｃ−３Ａ．　修理前Ｂユニット

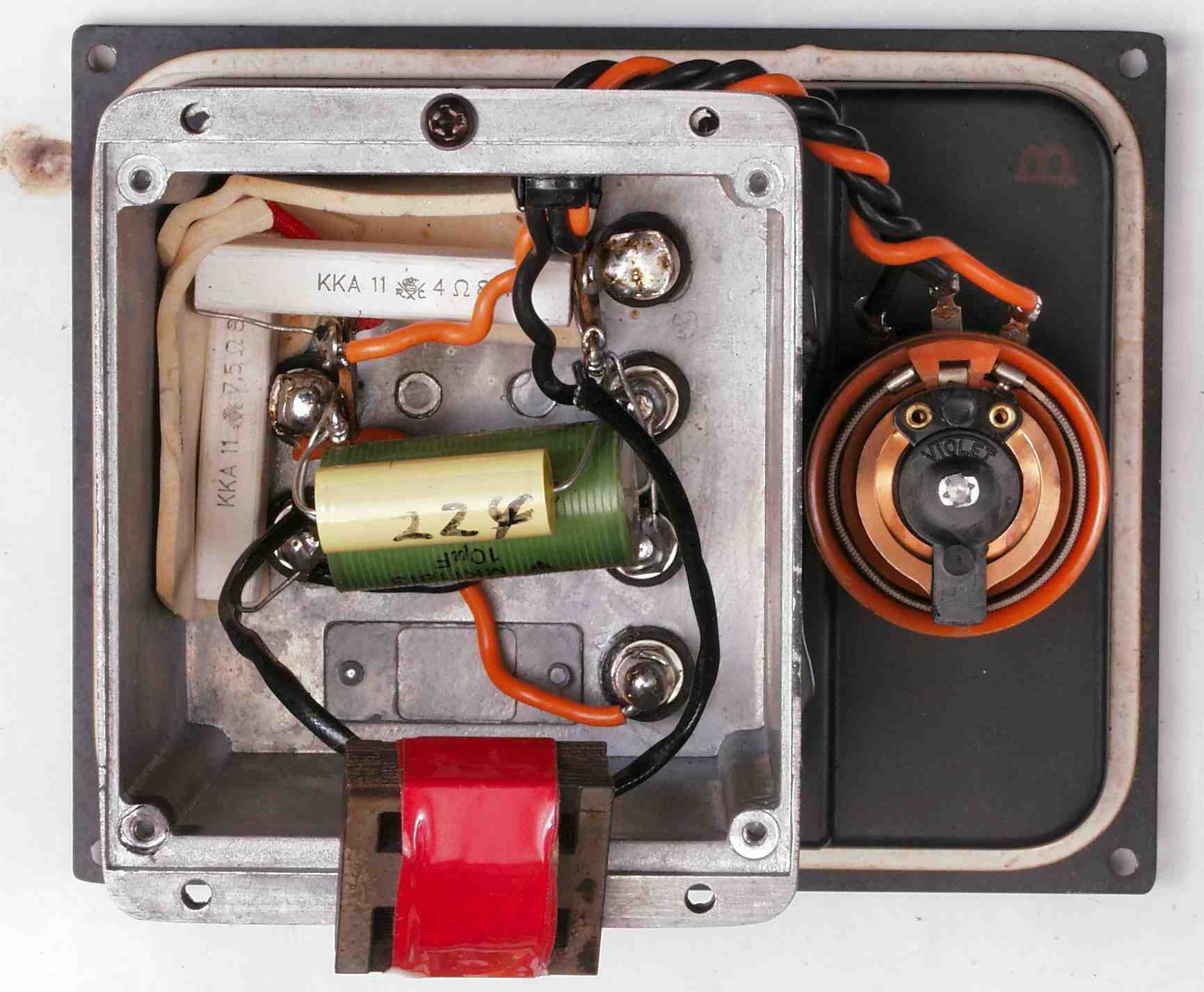

Ｃ−３B．　修理後Ｂユニット

Ｃ−３Ｃ．　修理後Ｂユニット、　端子は交換する

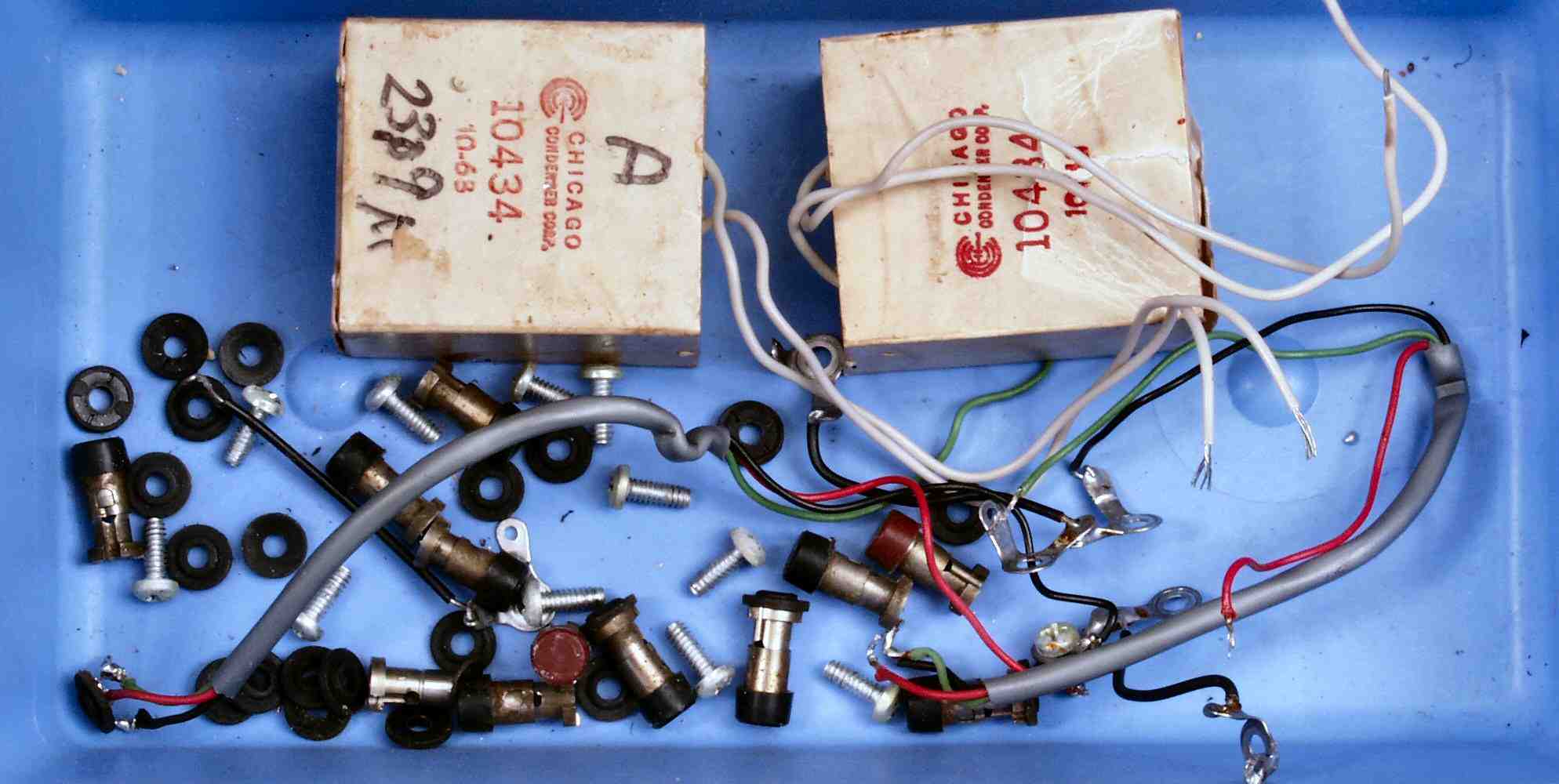

Ｃ−４．　交換部品

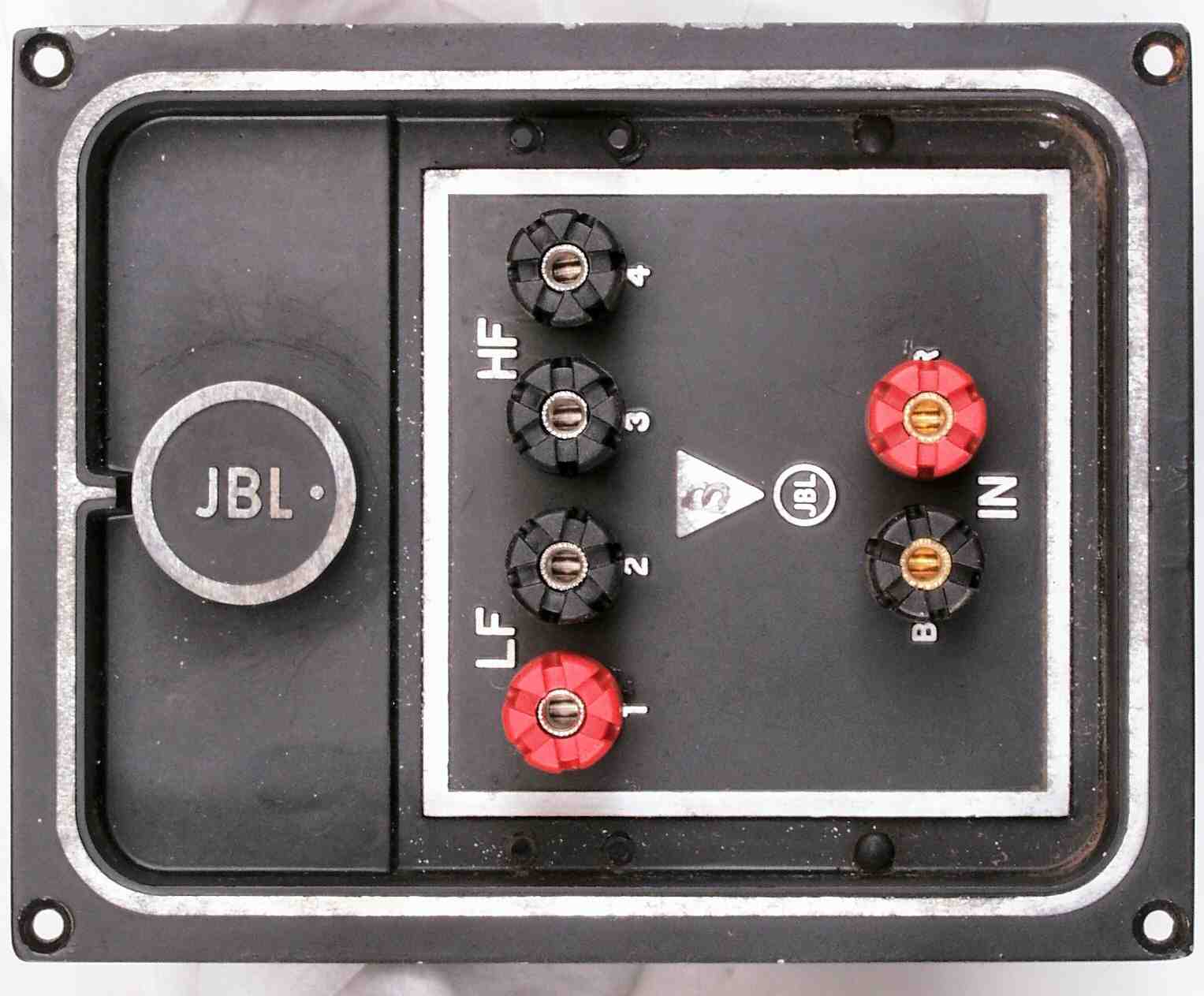

Ｃ−５Ａ．　完成

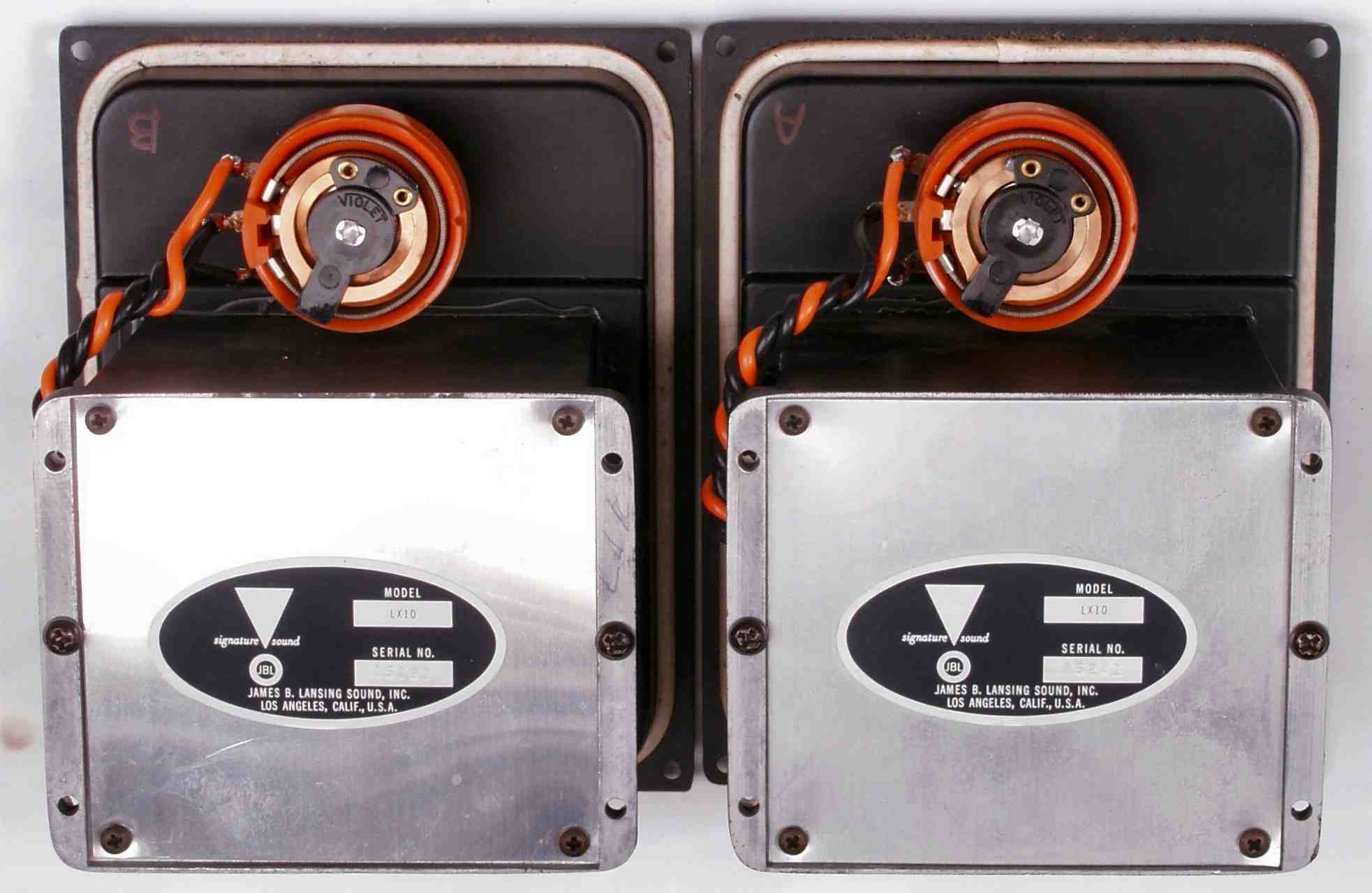

Ｃ−５Ｂ．　完成　裏から見る

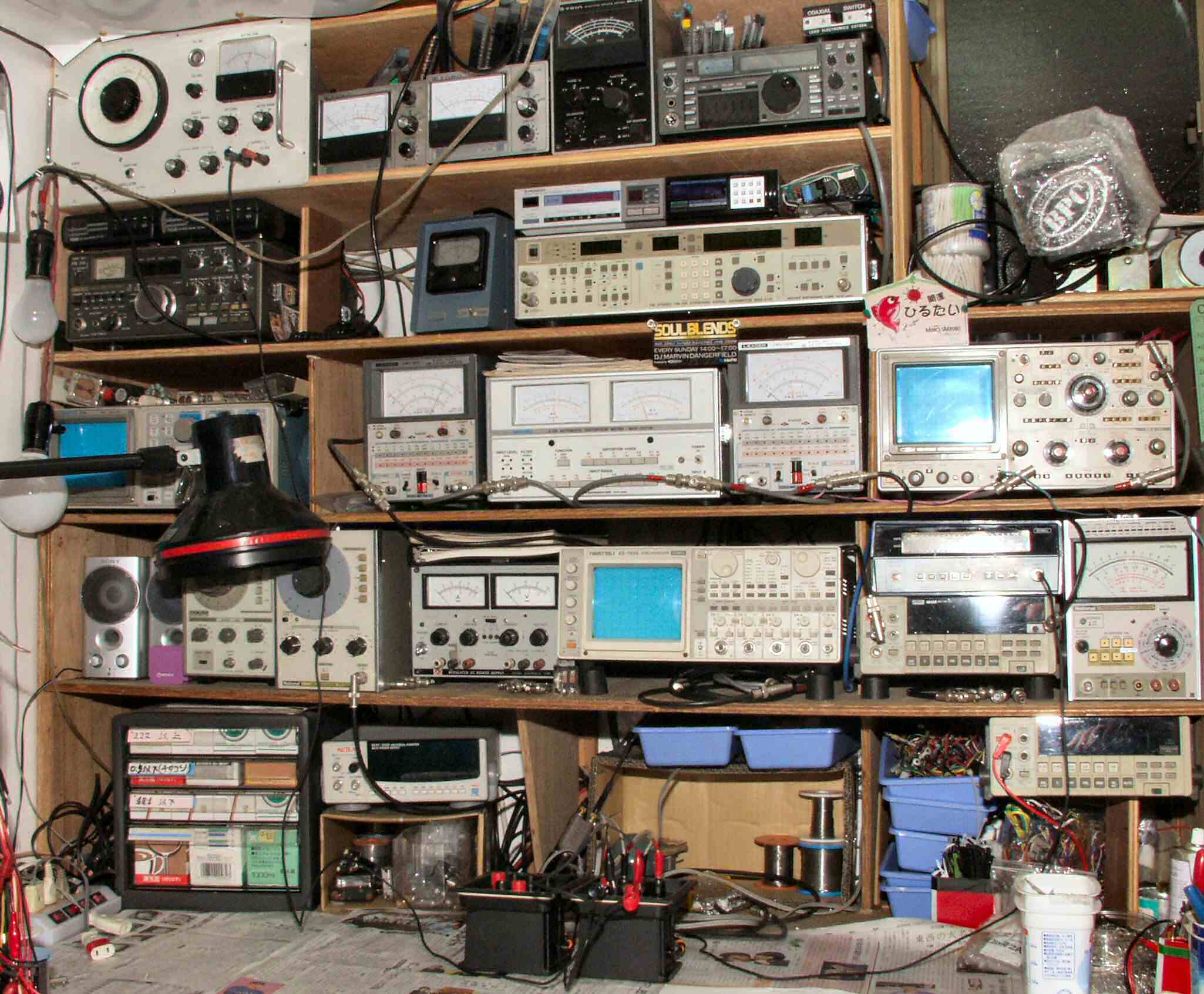

Ｅ．　調整・測定 Ｅ−１．　調整・測定　左上のパワーオーディオ発振器からネットワークに入力、ＬF出力＝Ｌ出力、ＨF出力＝Ｒ出力とする。

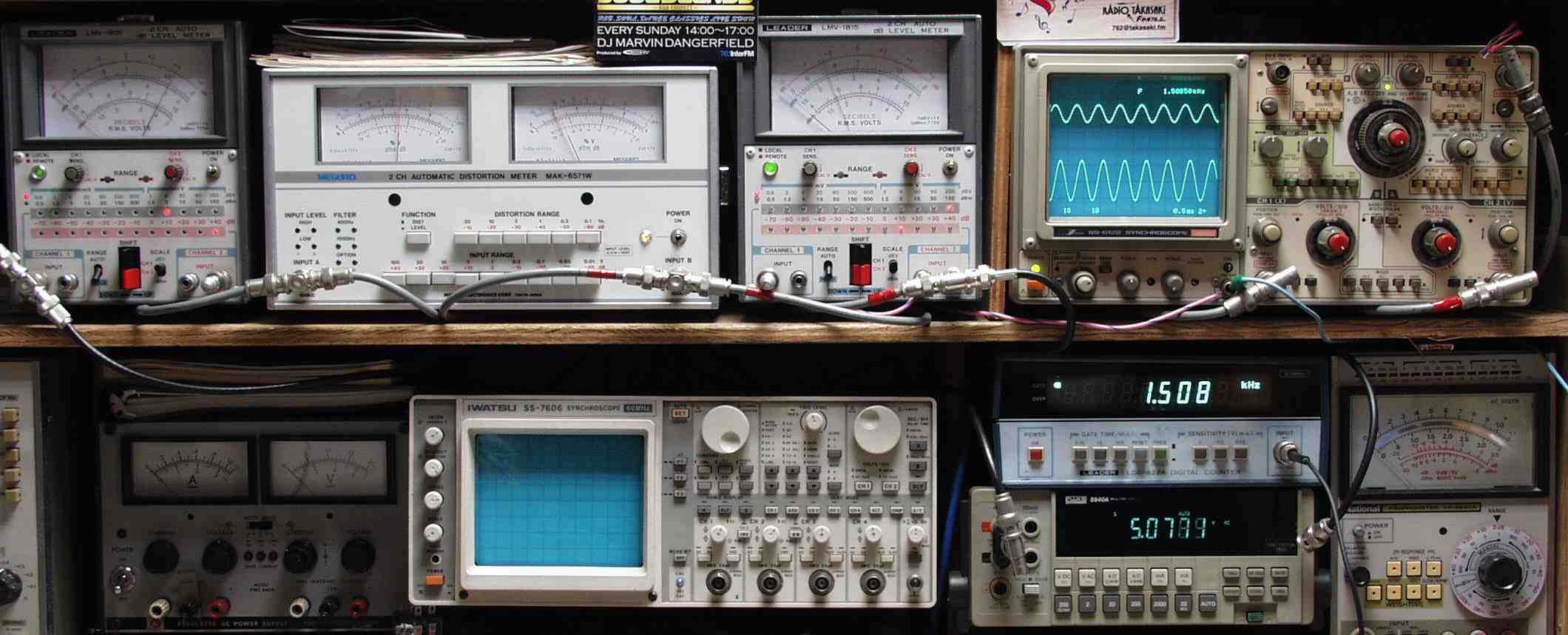

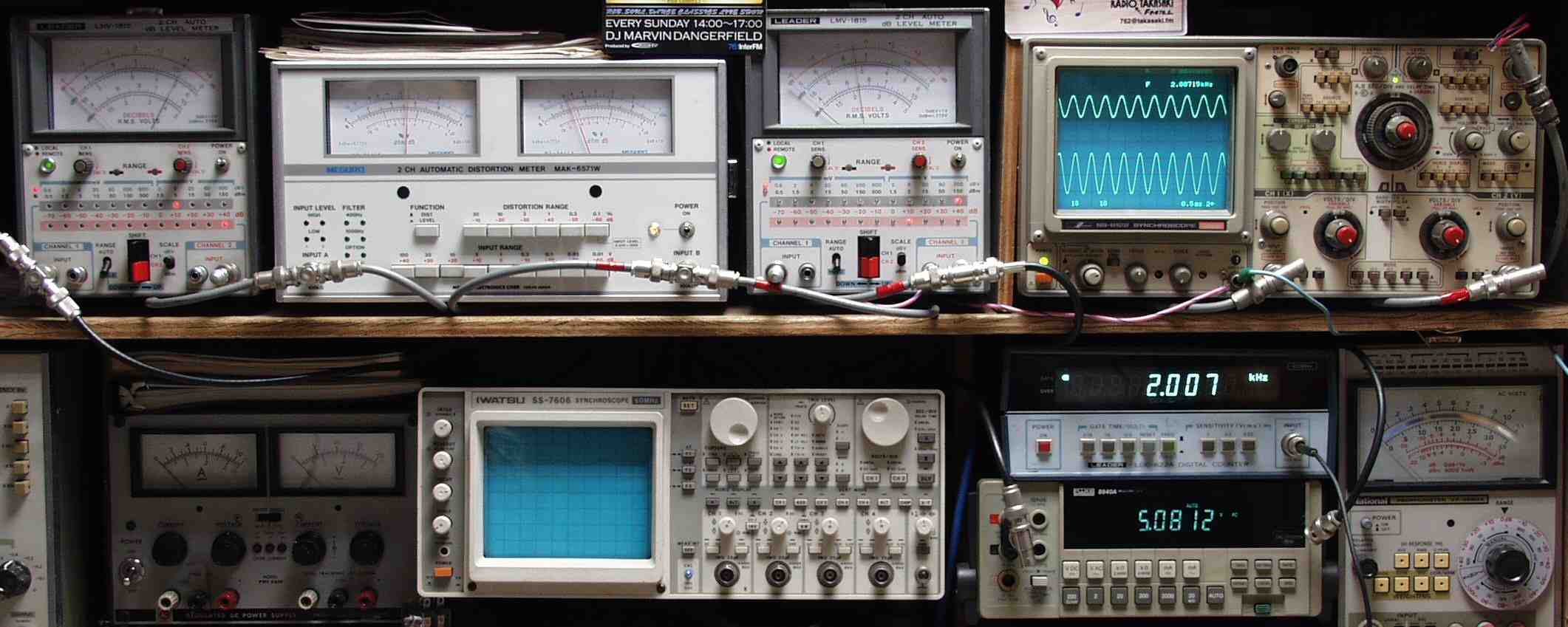

Ｅ−２Ａ．　調整・測定　周波数＝１０００ＨＺ（Ａ側） 　　　　＜見方＞　このネットワークはＨＦ（Ｌ）ＳＰの能率を考慮して、レベルダウンしているので、スポットで測定 　　　　　上左端＝L出力レベルの測定 　　　　　上中左＝LR出力レベル測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中右＝R出力レベルの測定 　　　　　上右端オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下右下＝L出力レベルの測定 　　　　　下右上＝周波数計

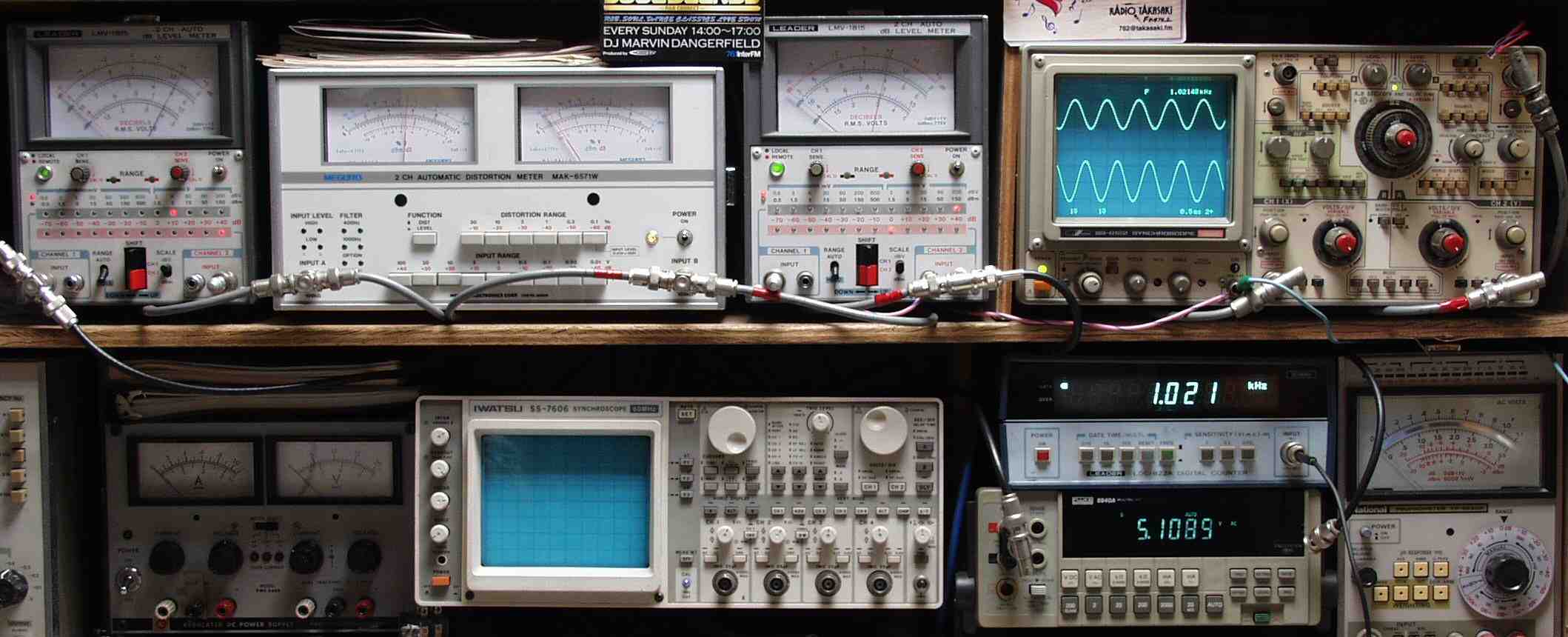

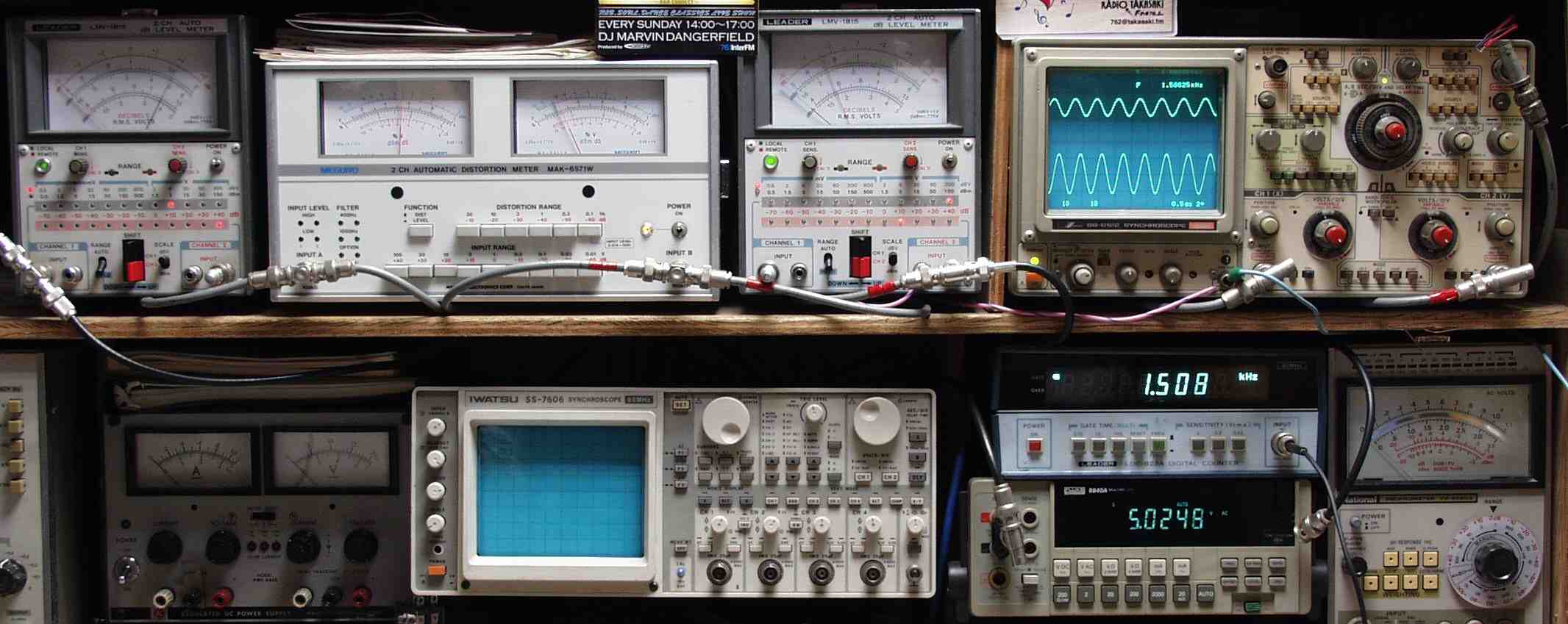

Ｅ−２Ｂ．　調整・測定　周波数＝１５００ＨＺ（Ａ側）

Ｅ−２Ｃ．　調整・測定　周波数＝２０００ＨＺ（Ａ側）

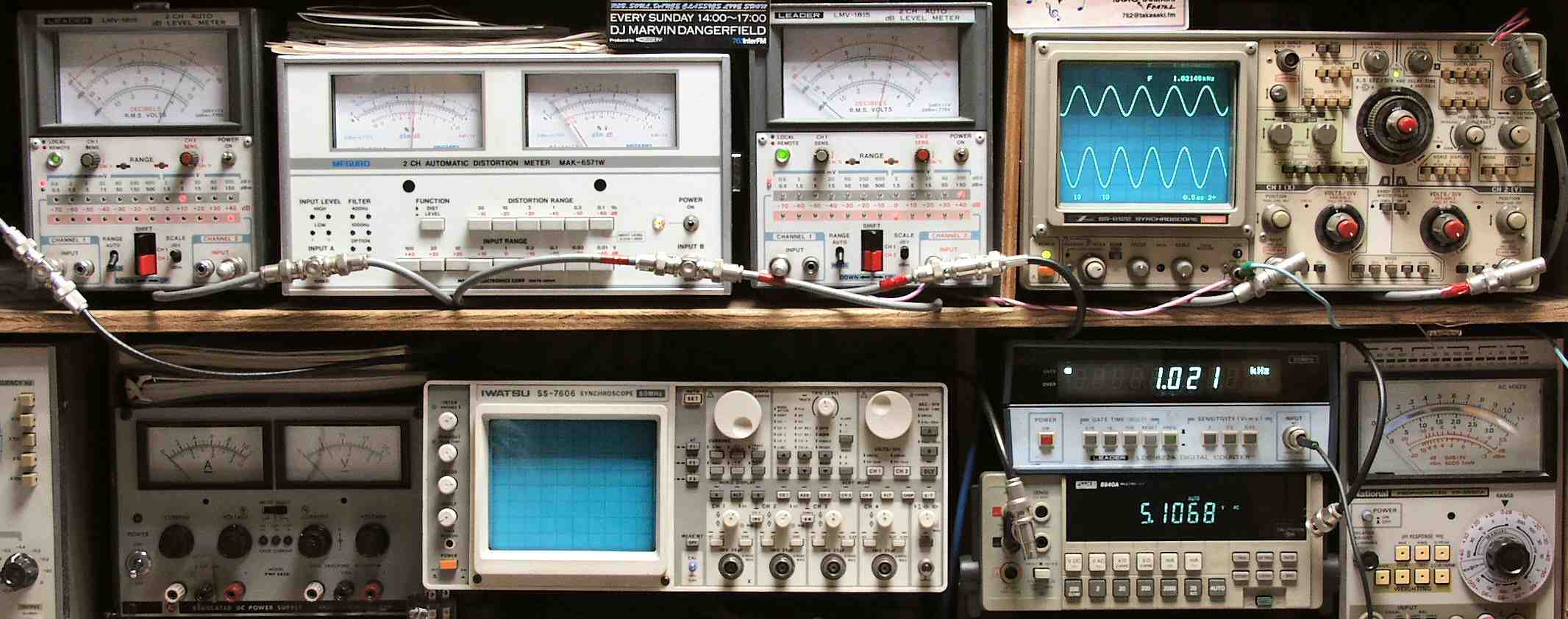

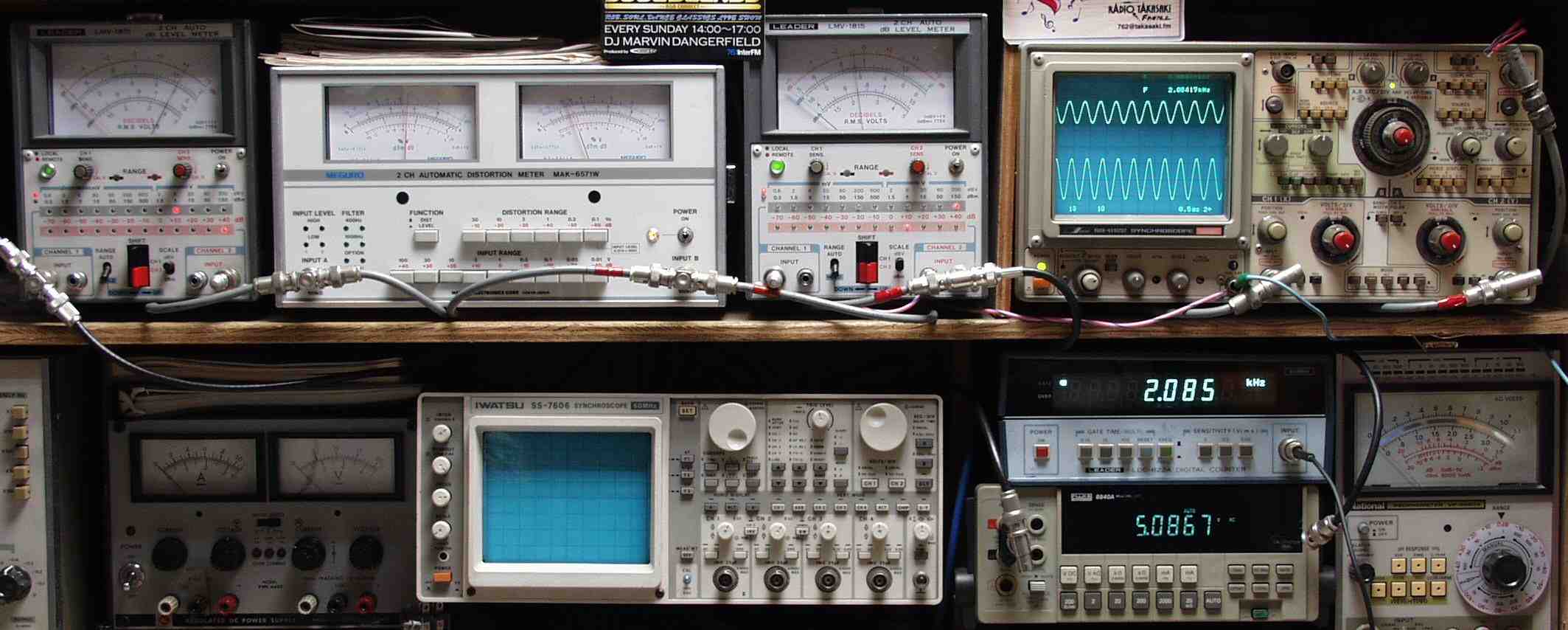

Ｅ−３Ａ．　調整・測定　周波数＝１０００ＨＺ（Ｂ側）

Ｅ−３Ｂ．　調整・測定　周波数＝１５００ＨＺ（Ｂ側）

Ｅ−３Ｃ．　調整・測定　周波数＝２０００ＨＺ（Ｂ側）
