| ＵＲＥＩ Ｍｏｄｅｌ ５２５ ＣｒｏｓｓＯｖｅｒ修理記録 |
| 平成２１年１月２６到着 ２月１３日完成 |
Ａ． 修理前の状況
ＥＥ． 上位測定器による 調整・測定 Ｆ． 修理費 ６５，０００円 ＜＜３台目からの、お馴染みさん価格＞＞ |

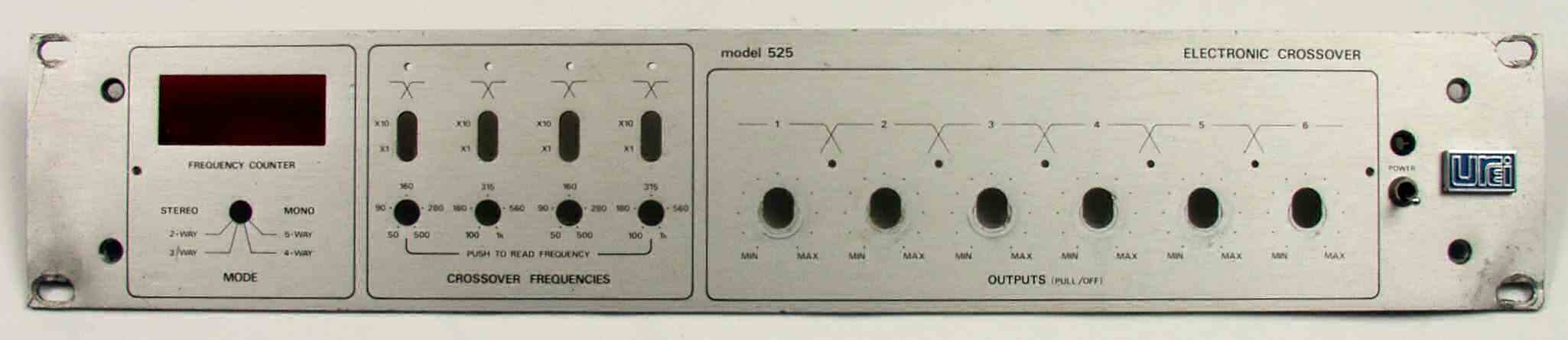

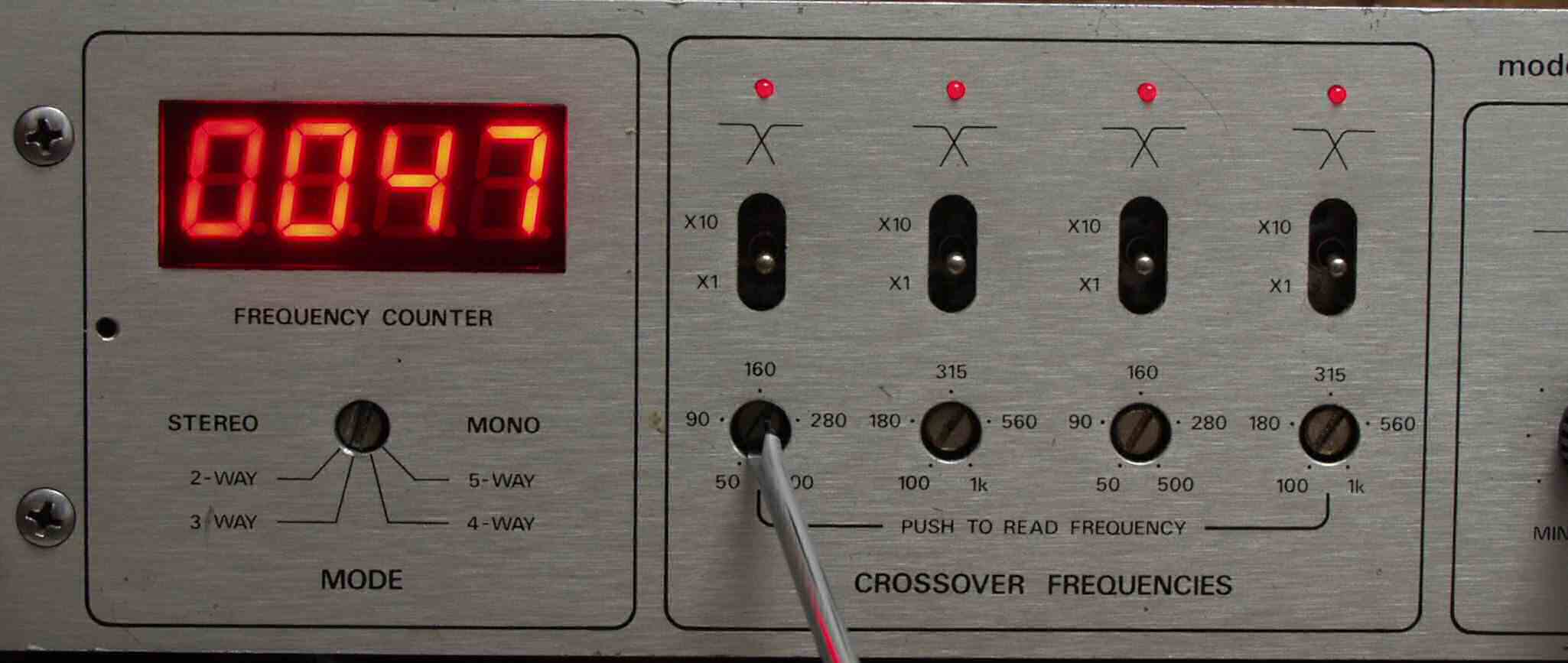

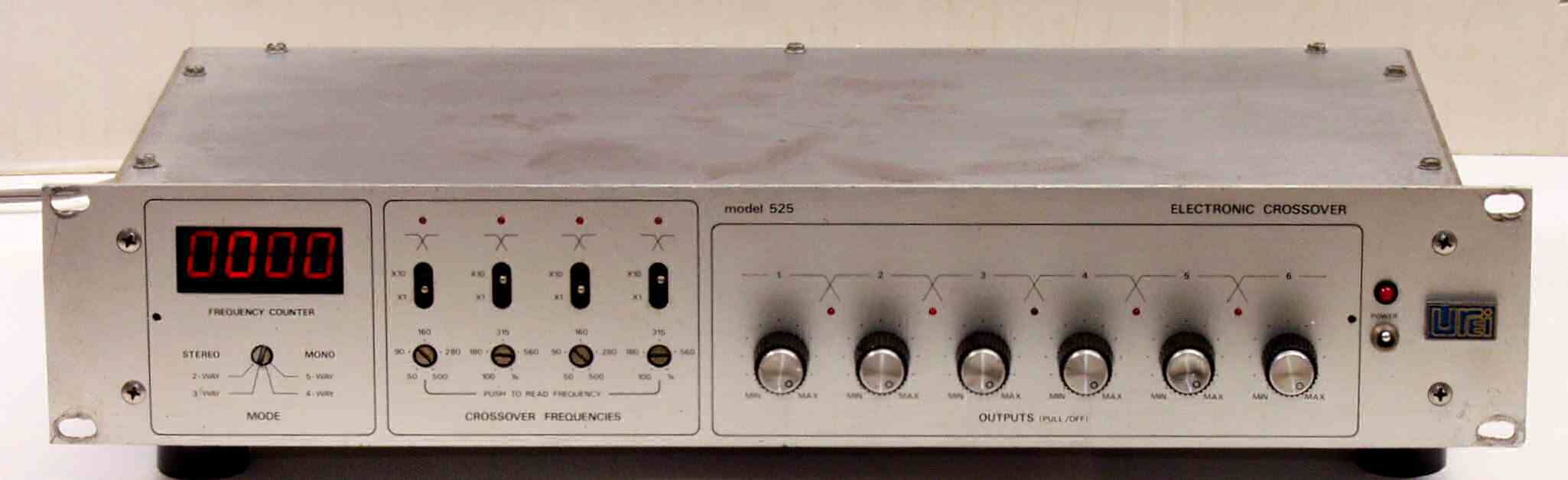

| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 前から見る、ＣｒｏｓｓＯｖｅｒ周波数がカウンターで確認出来る。 |
 |

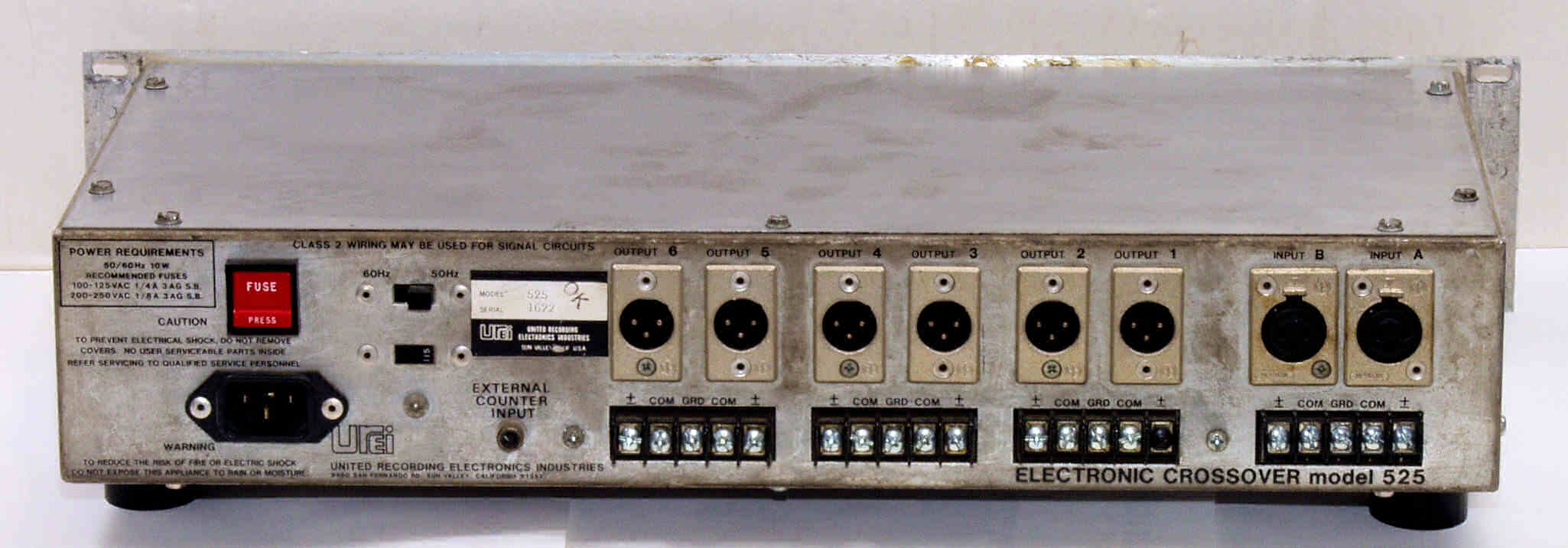

| Ａ−１Ｂ． 点検中 後から見る、入出力はキャノンコネクター＋ネジ端子。RCA端子を排除は業務用の為？ |
 |

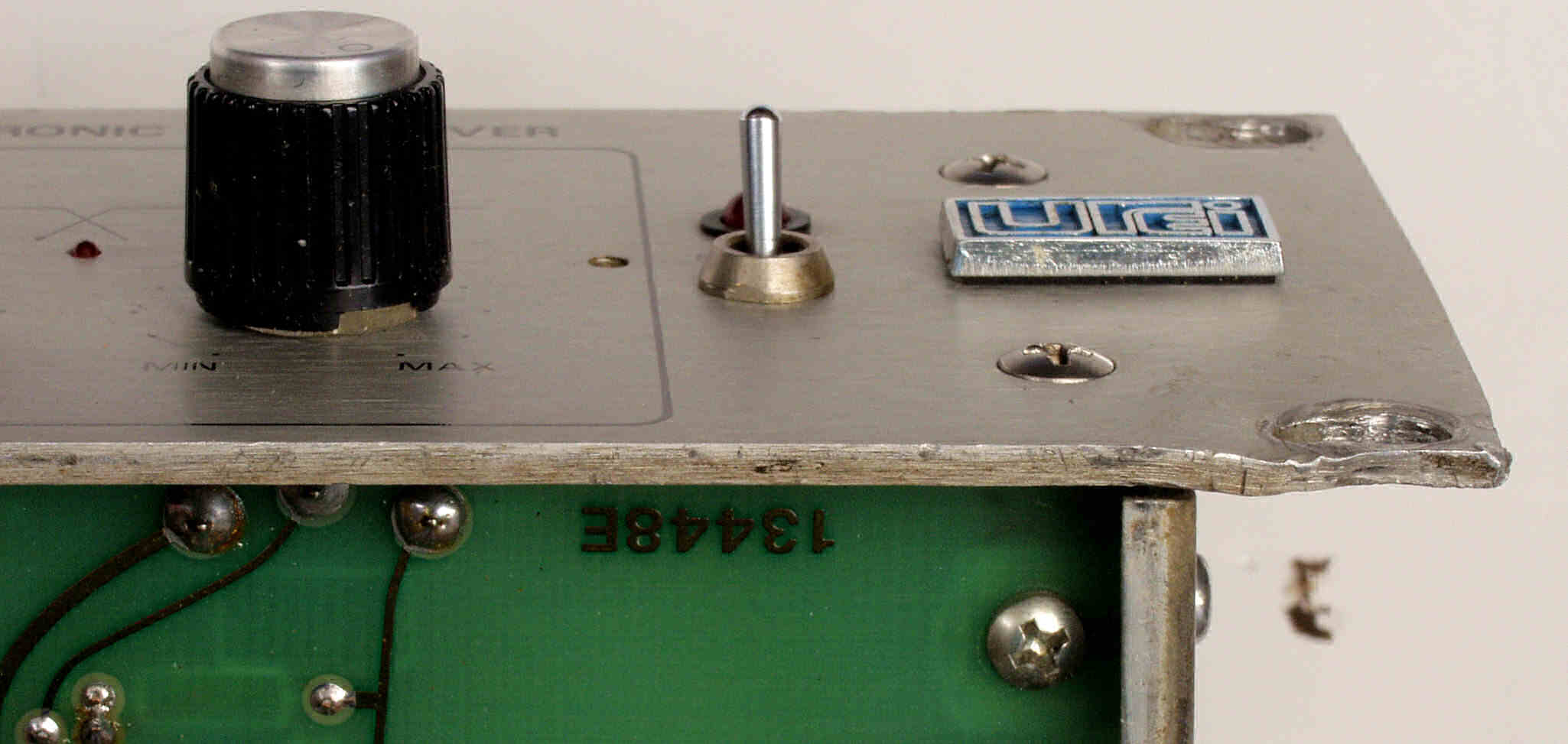

| Ａ−１Ｃ． 点検中 前面パネルの右側曲がり。 |
 |

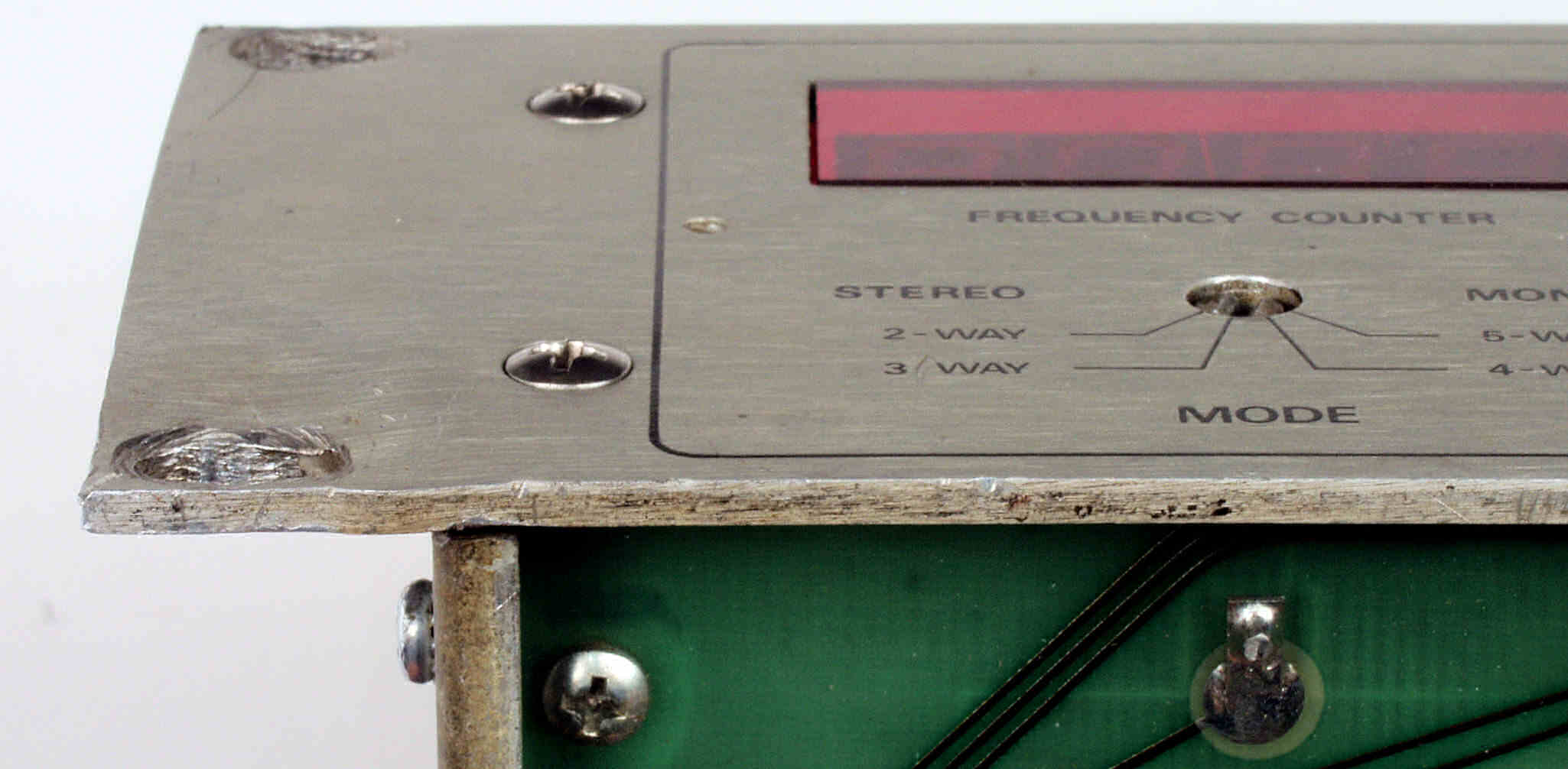

| Ａ−１Ｄ． 点検中 前面パネルの左側曲がり。 |
 |
| Ａ−２Ａ． 点検中 上から見る、天板はステンレス製。 |
 |

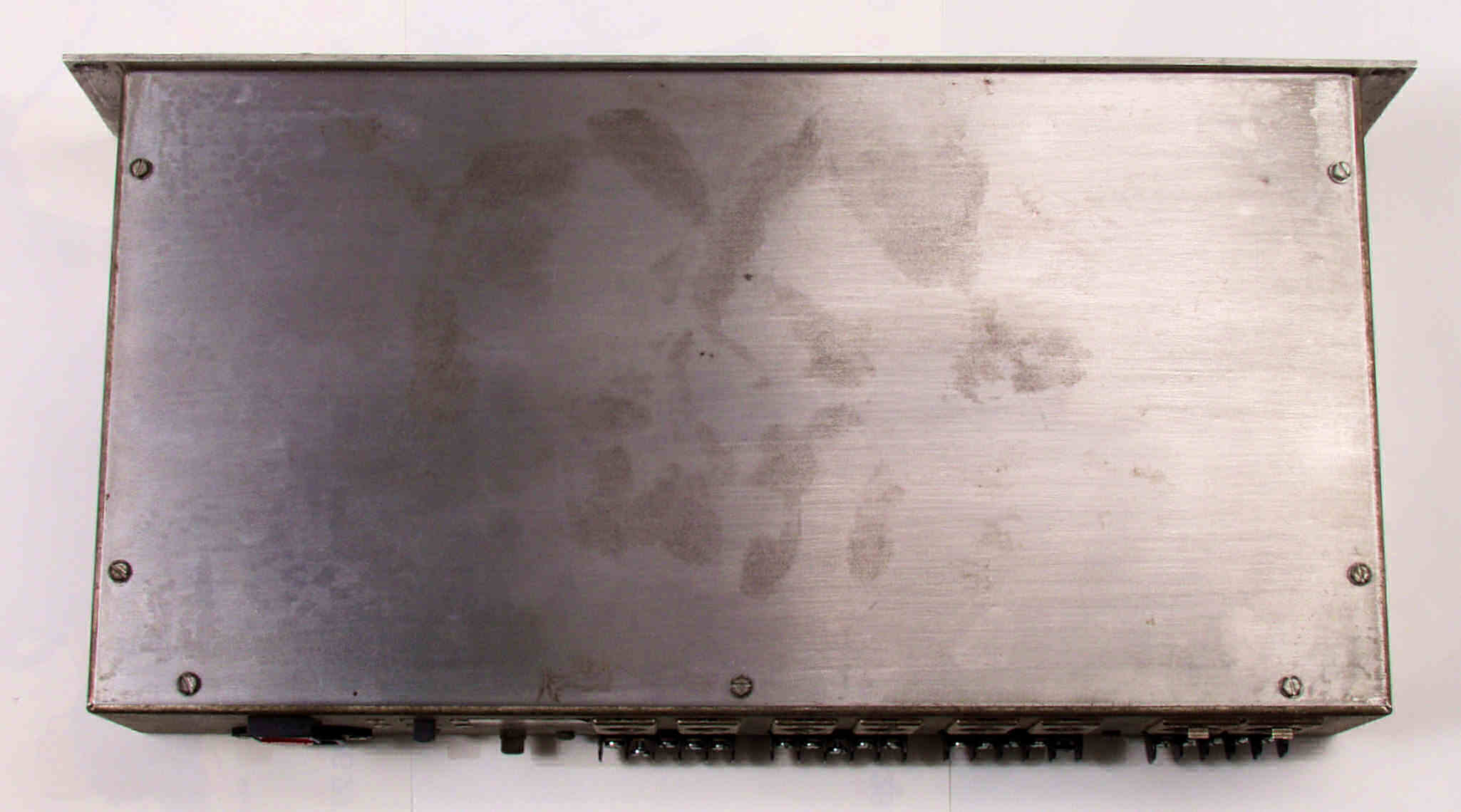

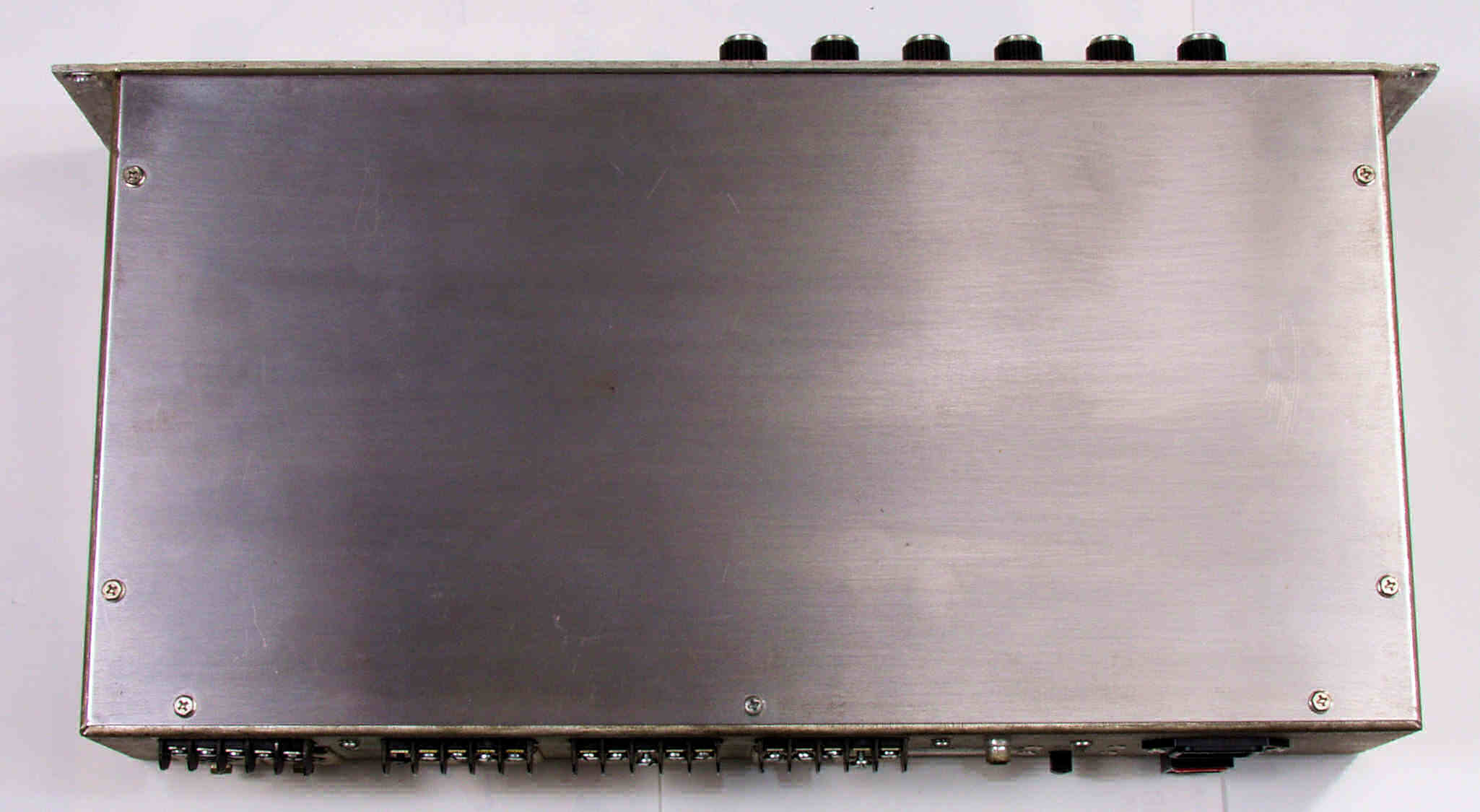

| Ａ−２Ｂ． 点検中 下から見る、底板はステンレス製。 |
 |

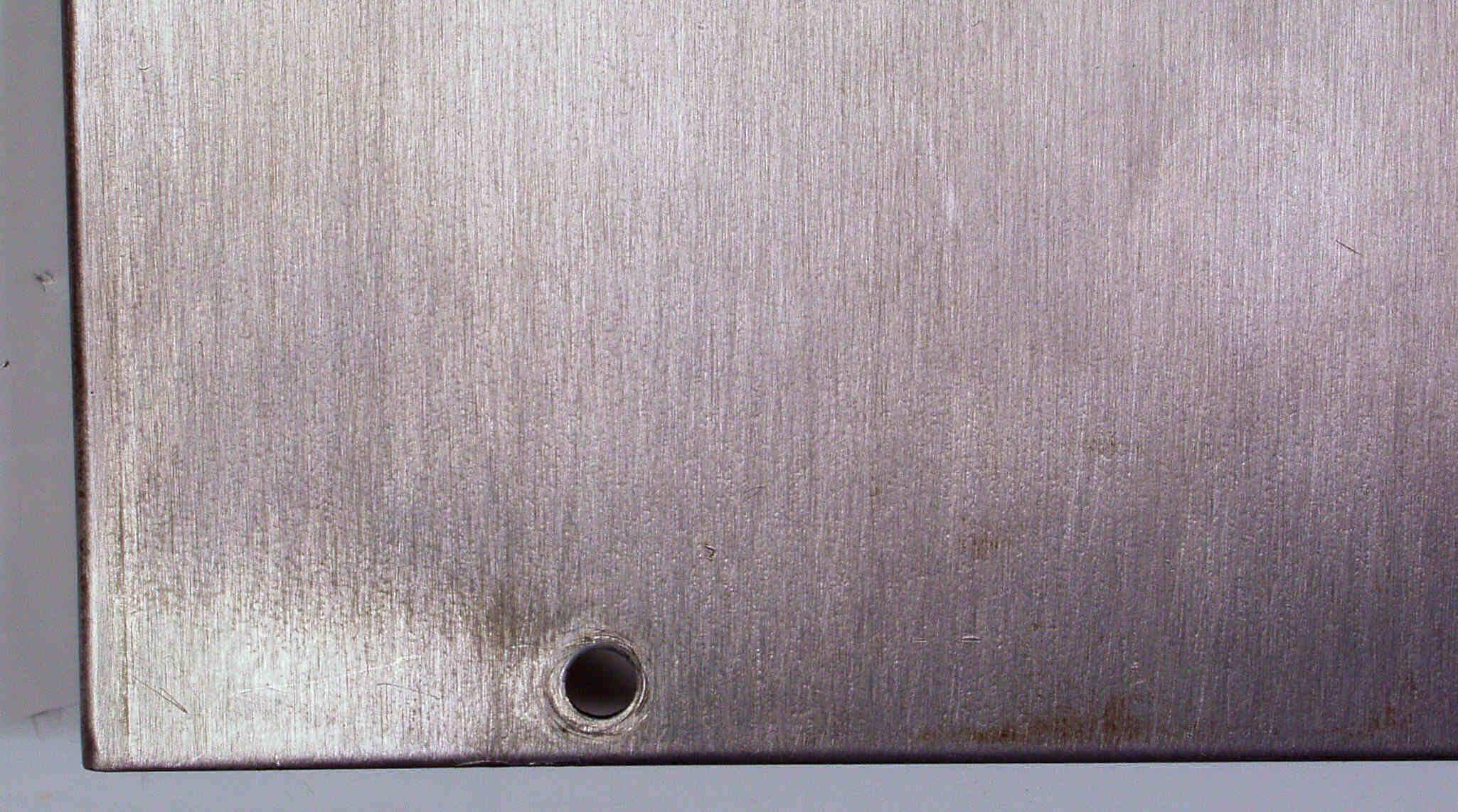

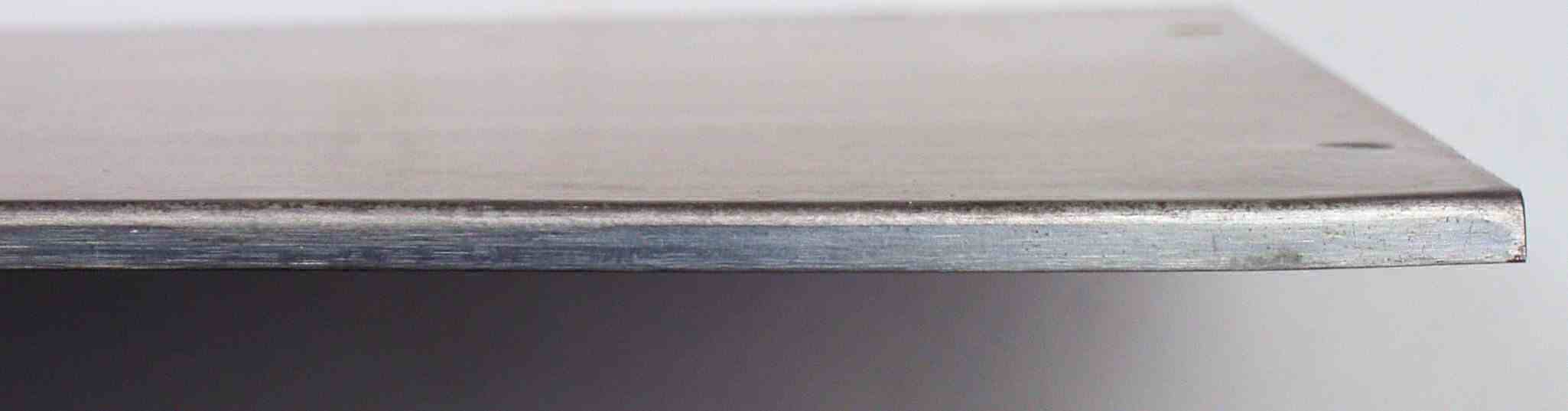

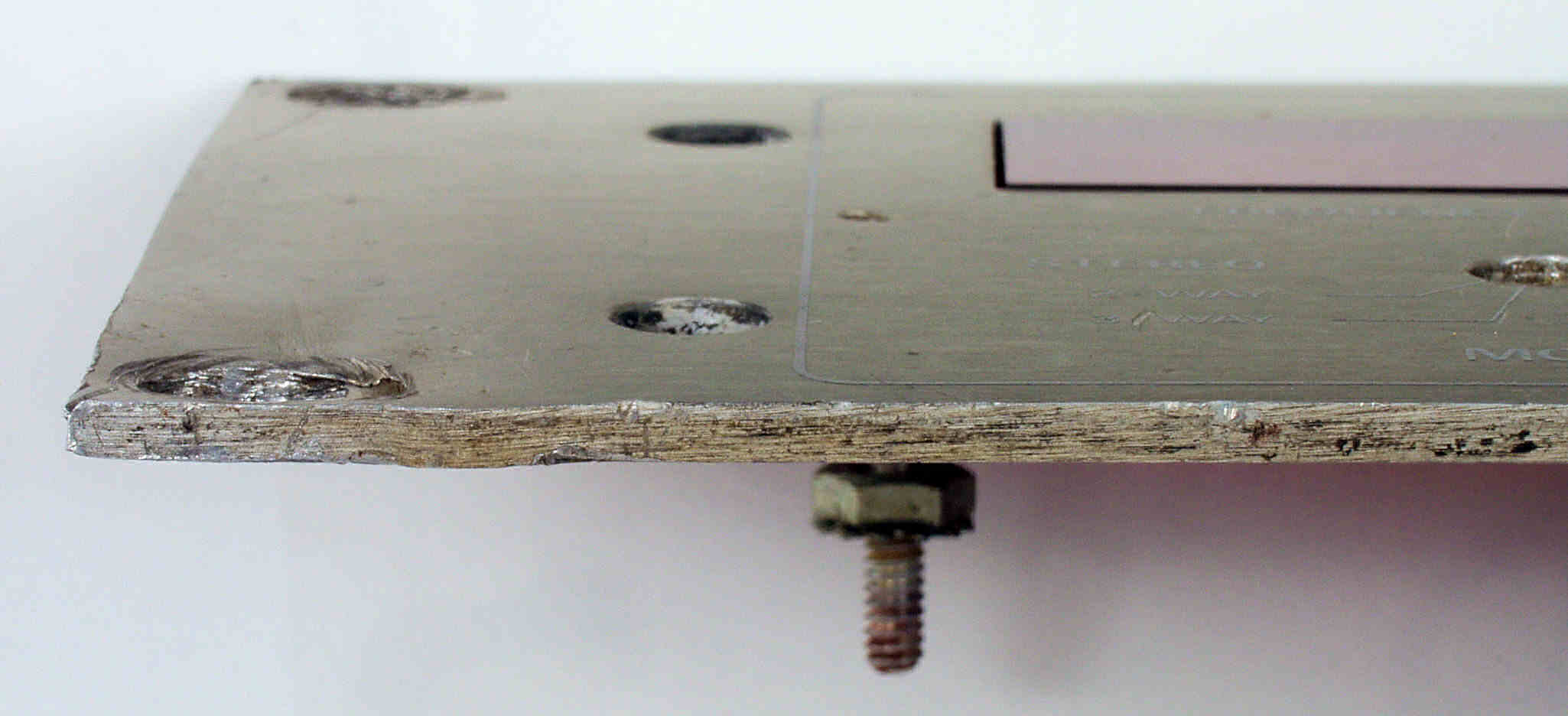

| Ａ−２Ｃ． 点検中 底板の曲がり、ステンレス製なのでどの程度治せるか？ |
 |
| Ａ−２Ｄ． 点検中 底板裏の曲がり、ステンレス製なのでどの程度治せるか？ |
 |

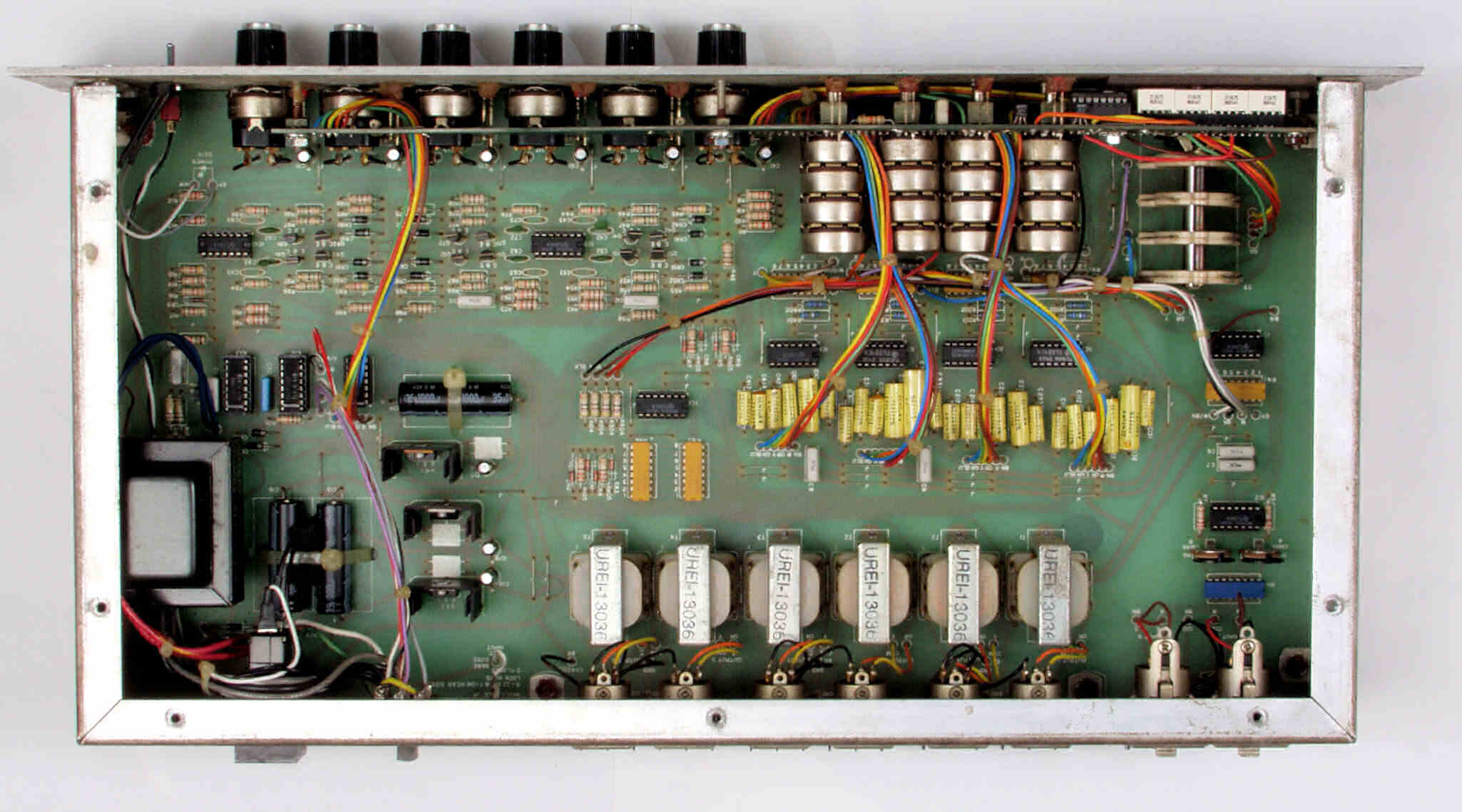

| Ａ−３Ａ． 点検中 天板を取り、上から見る。 |
 |

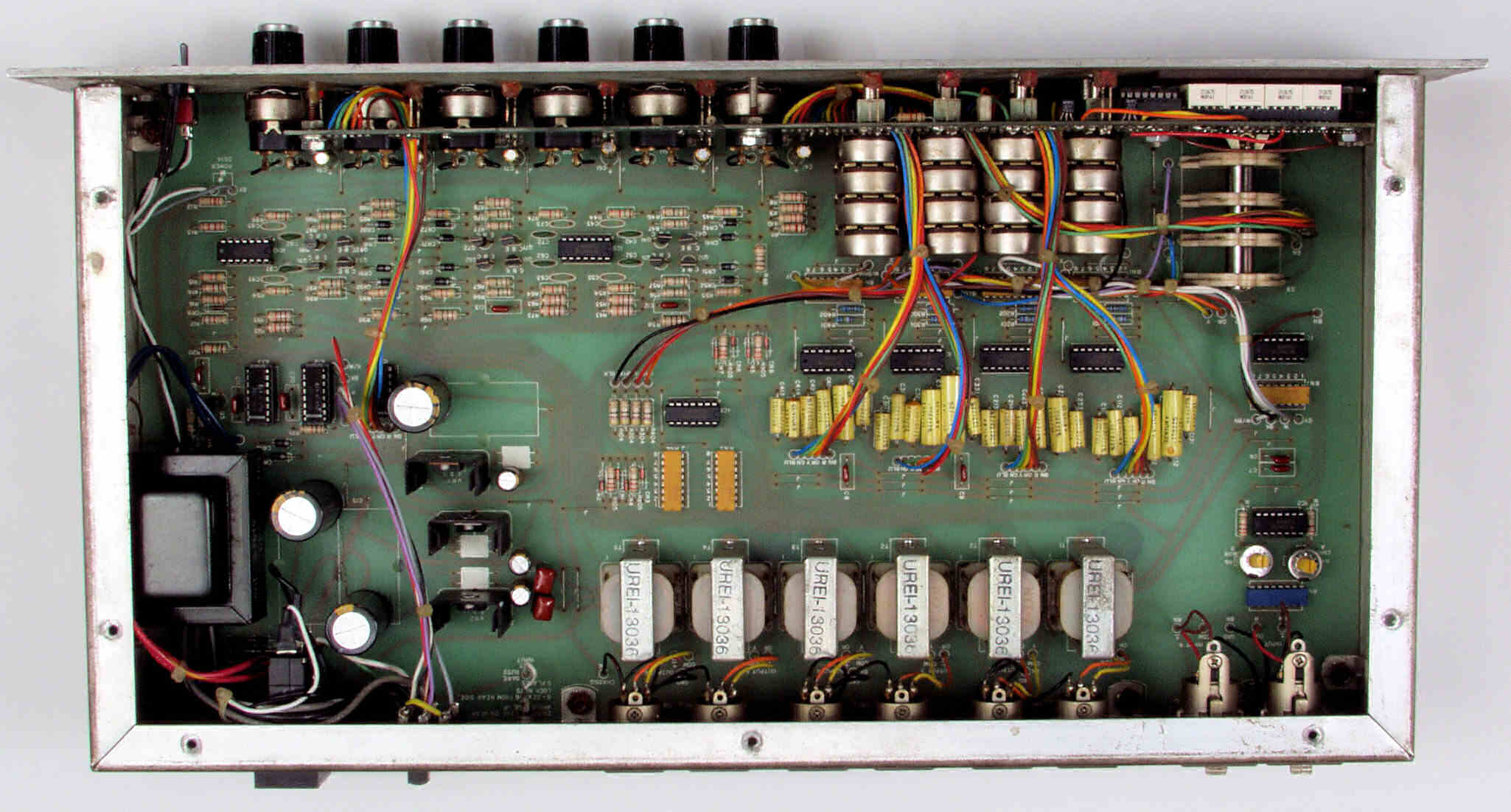

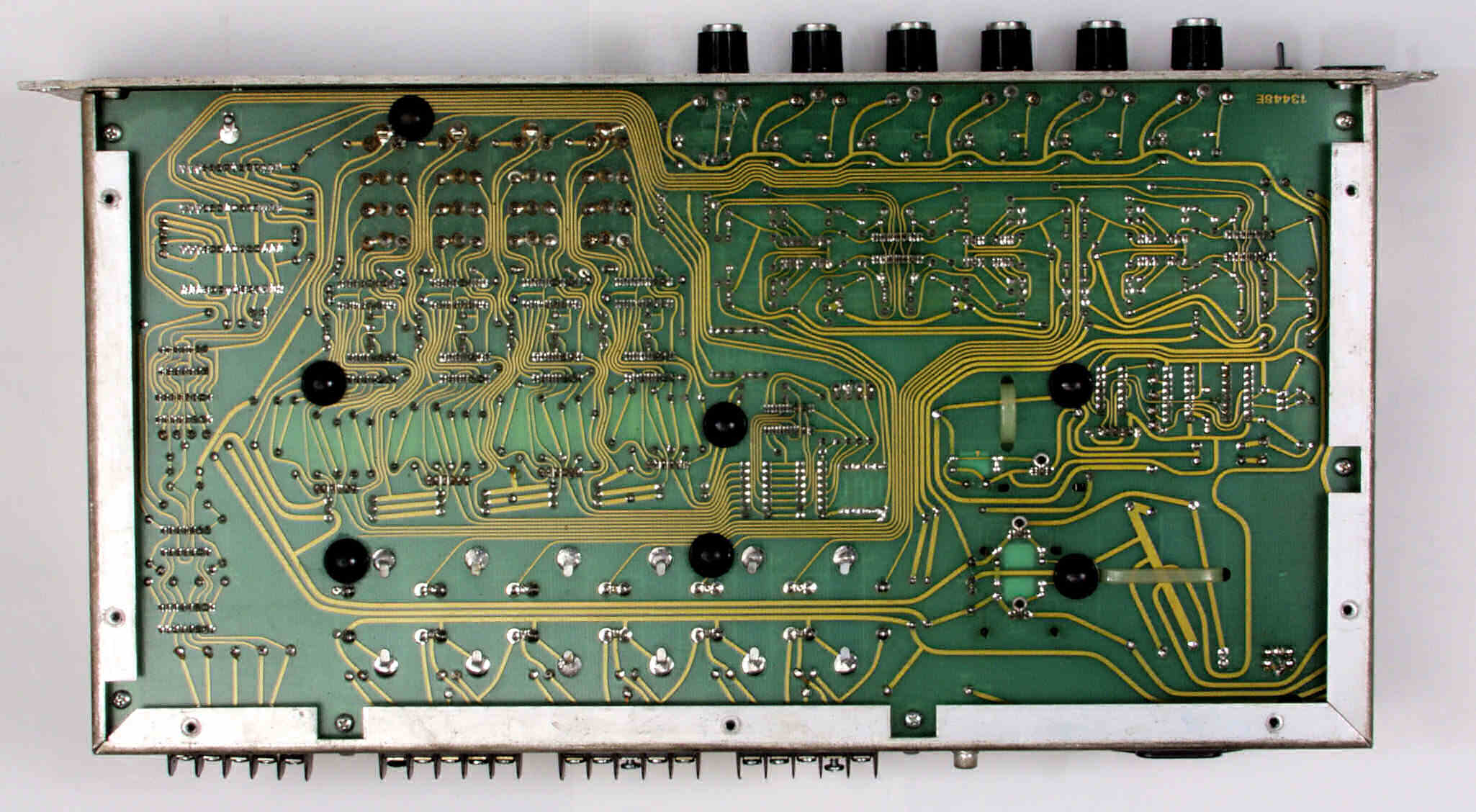

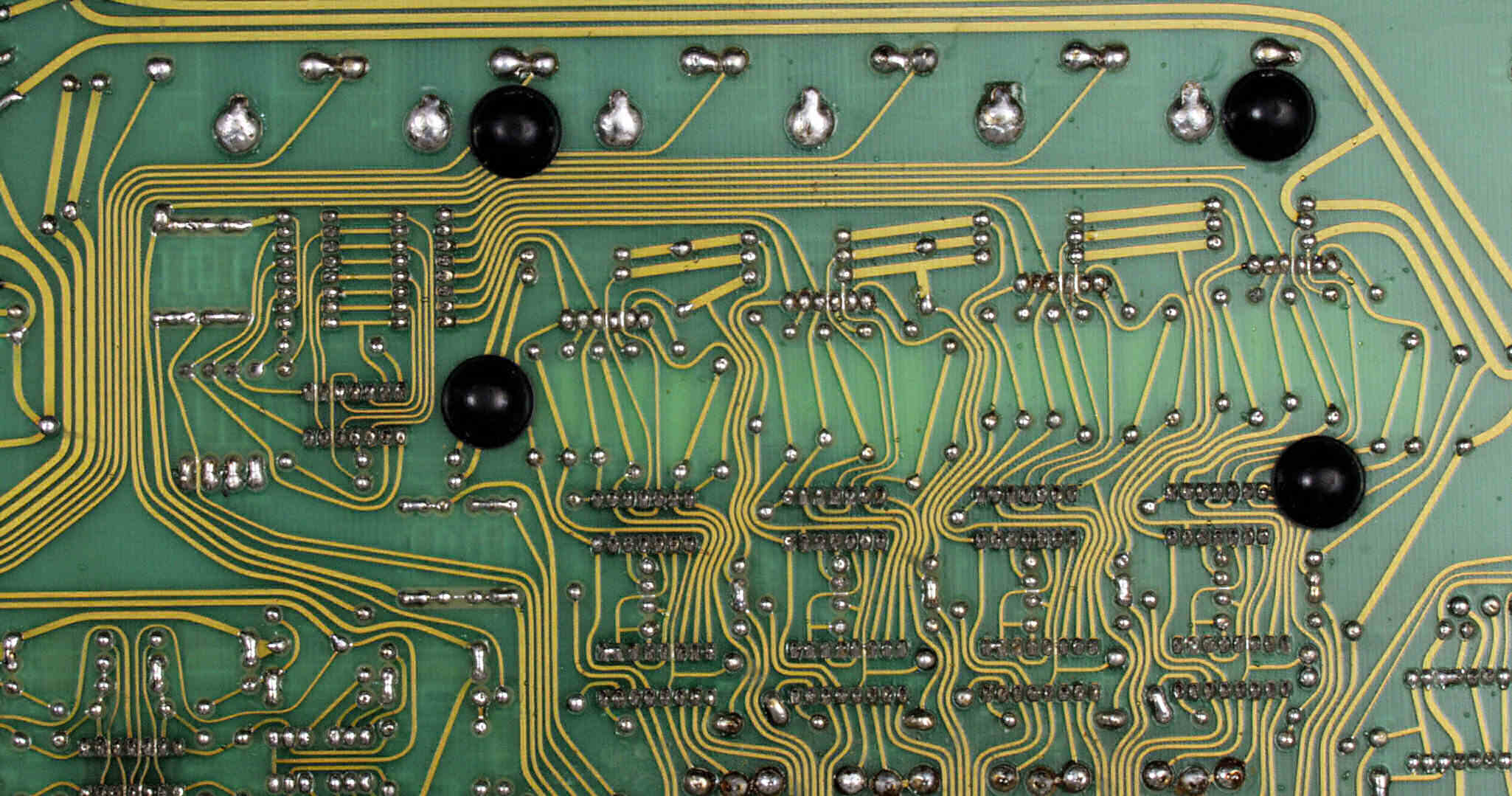

| Ａ−３Ｂ． 点検中 底板を取り、下から見る。 |
 |

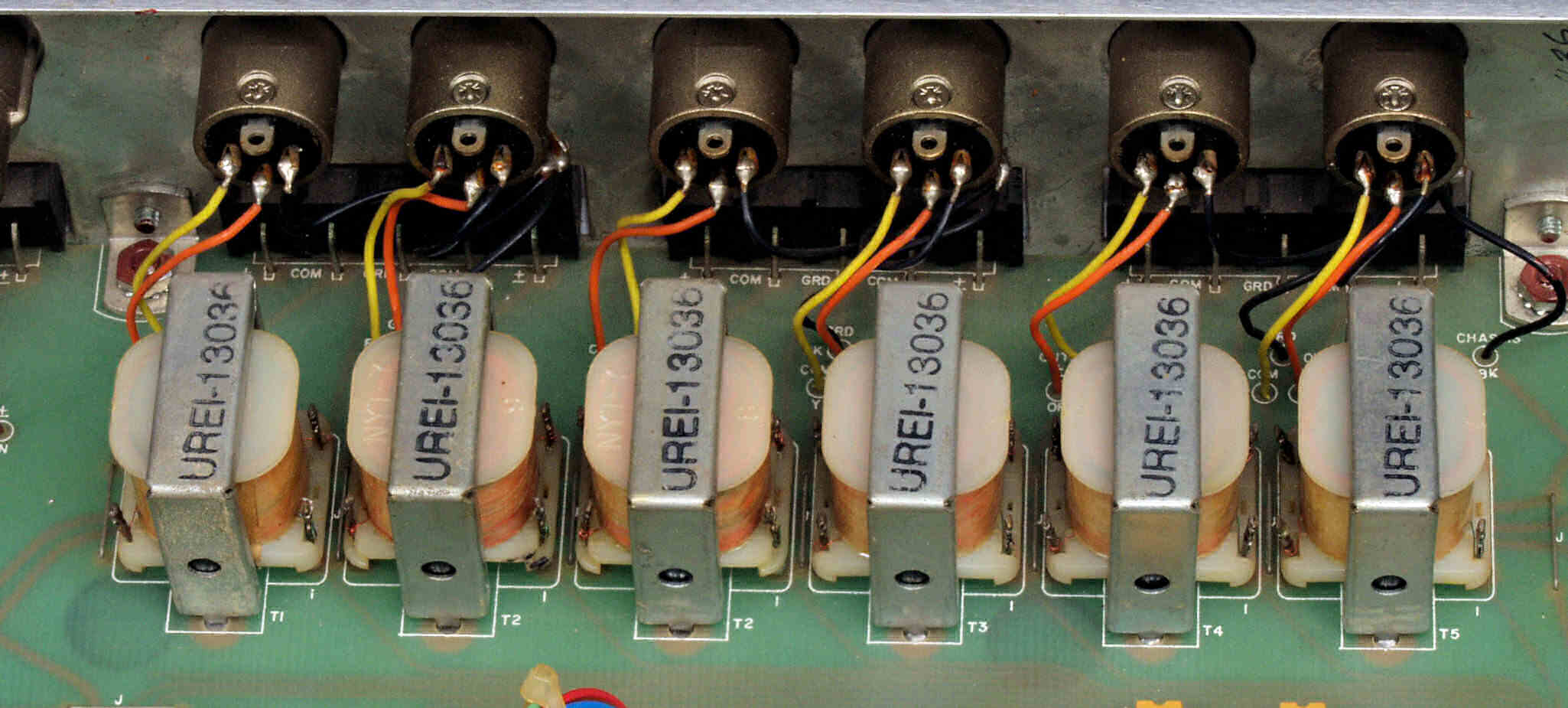

| Ａ−４． 点検中 出力にはマッチィングトランスが使用されている。 |
 |

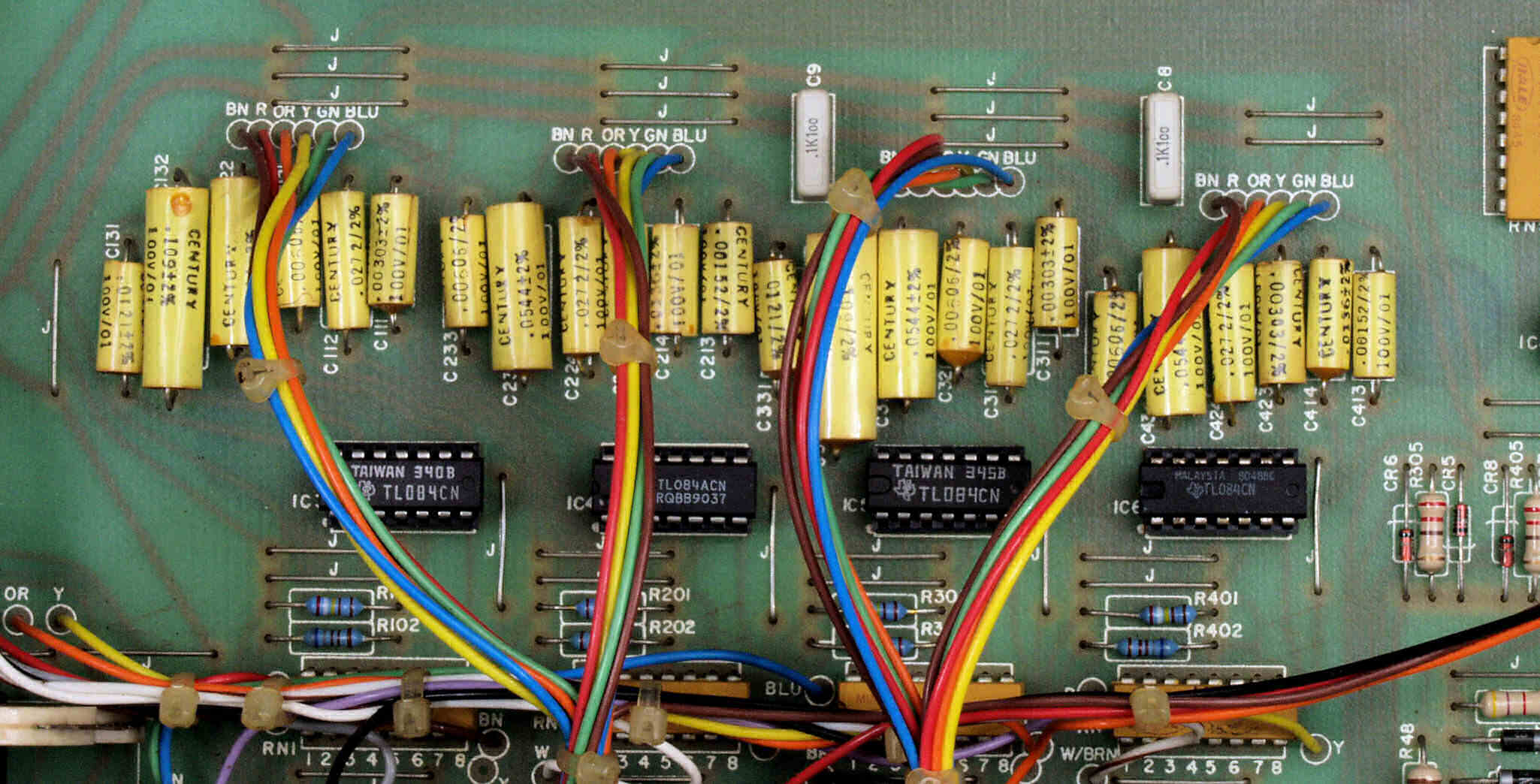

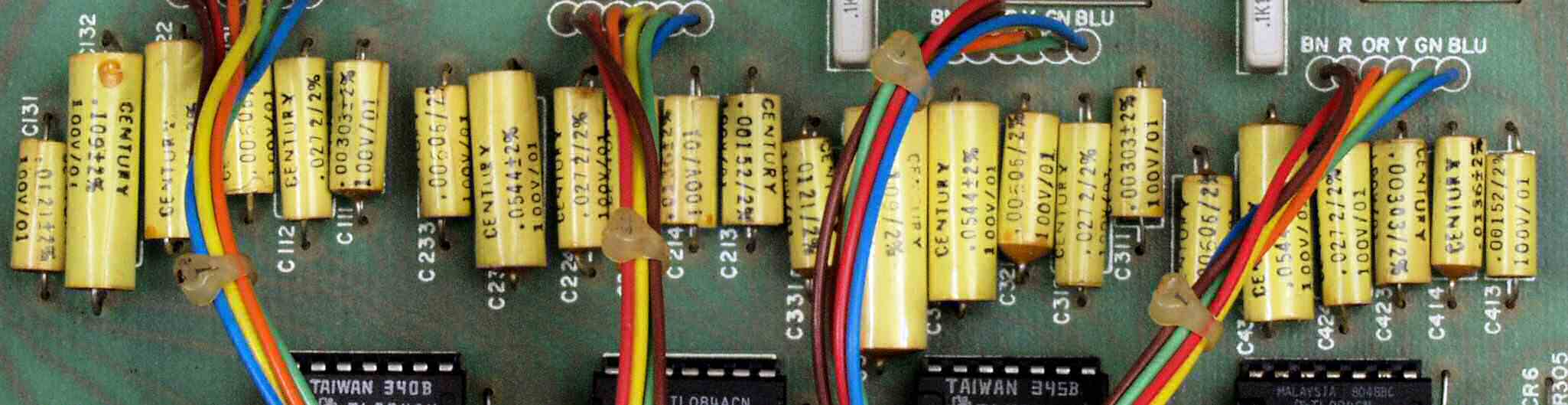

| Ａ−５． 点検中 クロス周波数を決定するフイルター回路のフイルムコンデンサー。 ０．００１５２μ、 ０．００３０３μ、 ０．００６０６μ、 ０．０５４４μ、 ０．１０９μ （２％誤差）入手困難な為、交換出来ず。 |
 |

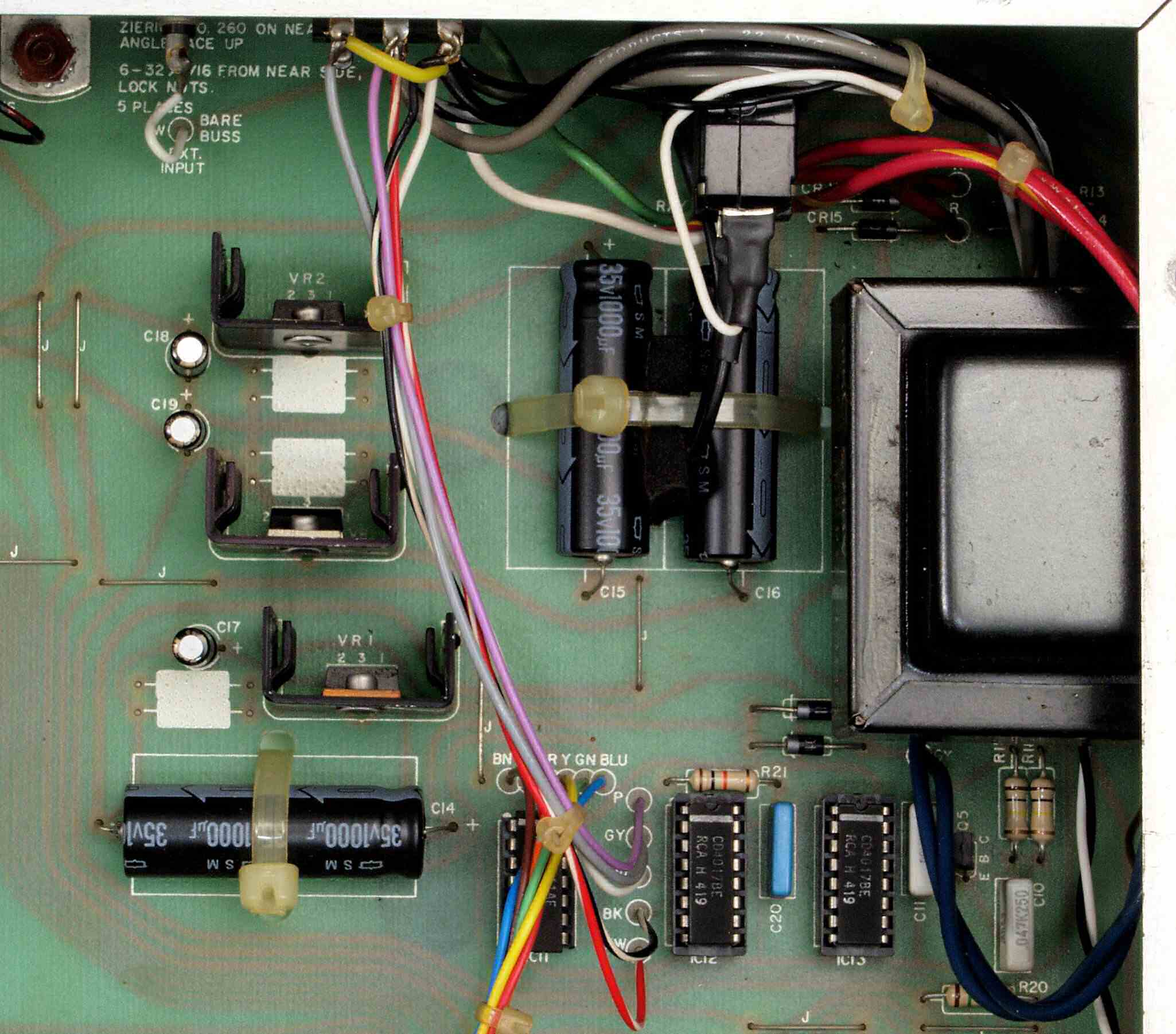

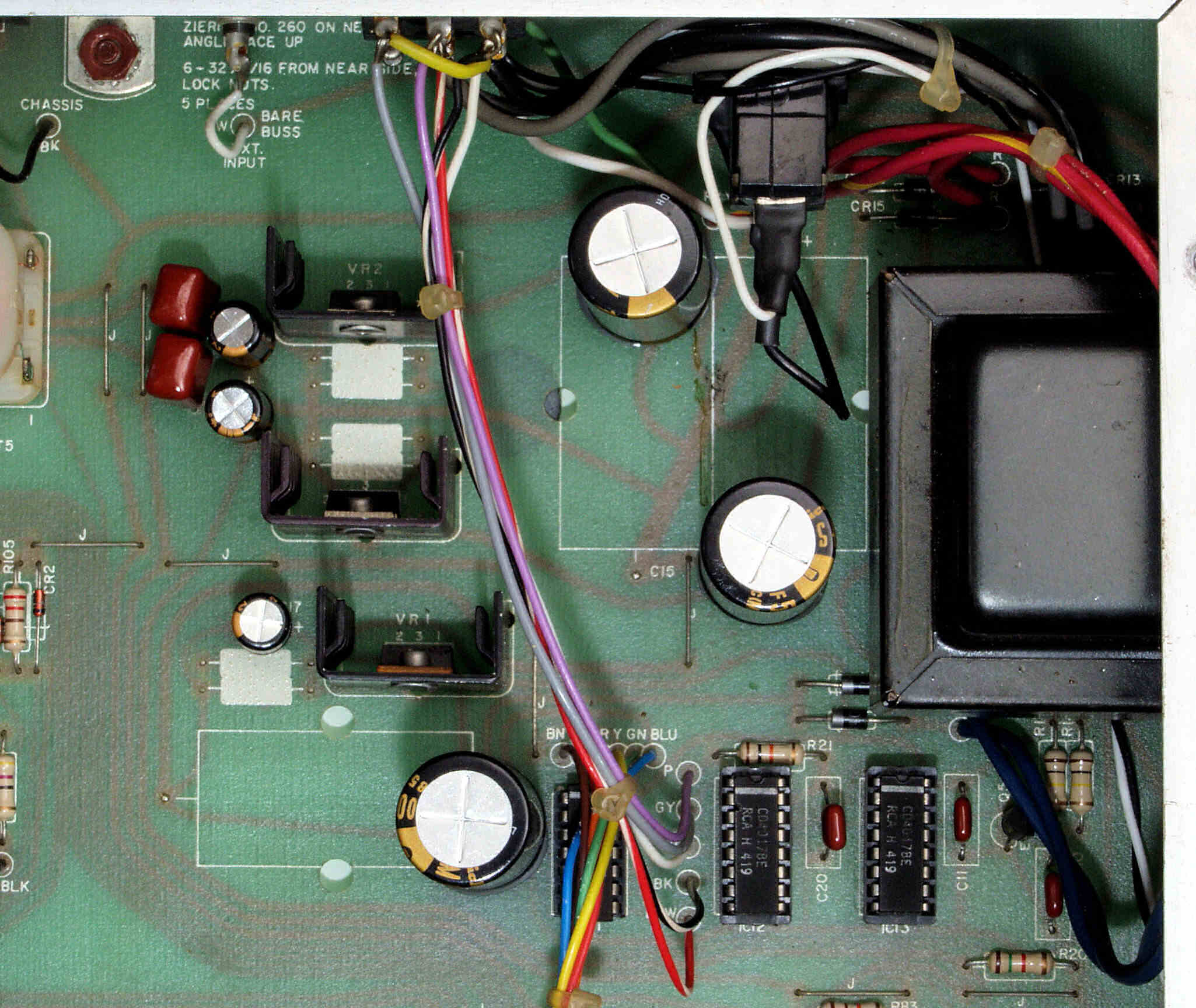

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 電源・カウンター基板 |
 |
| Ｃ−１Ｂ． 修理後 電源・カウンター基板 フイルムコンデンサー２個追加 |
 |
| Ｃ−１Ｃ． 修理前 電源・カウンター基板裏 |
 |

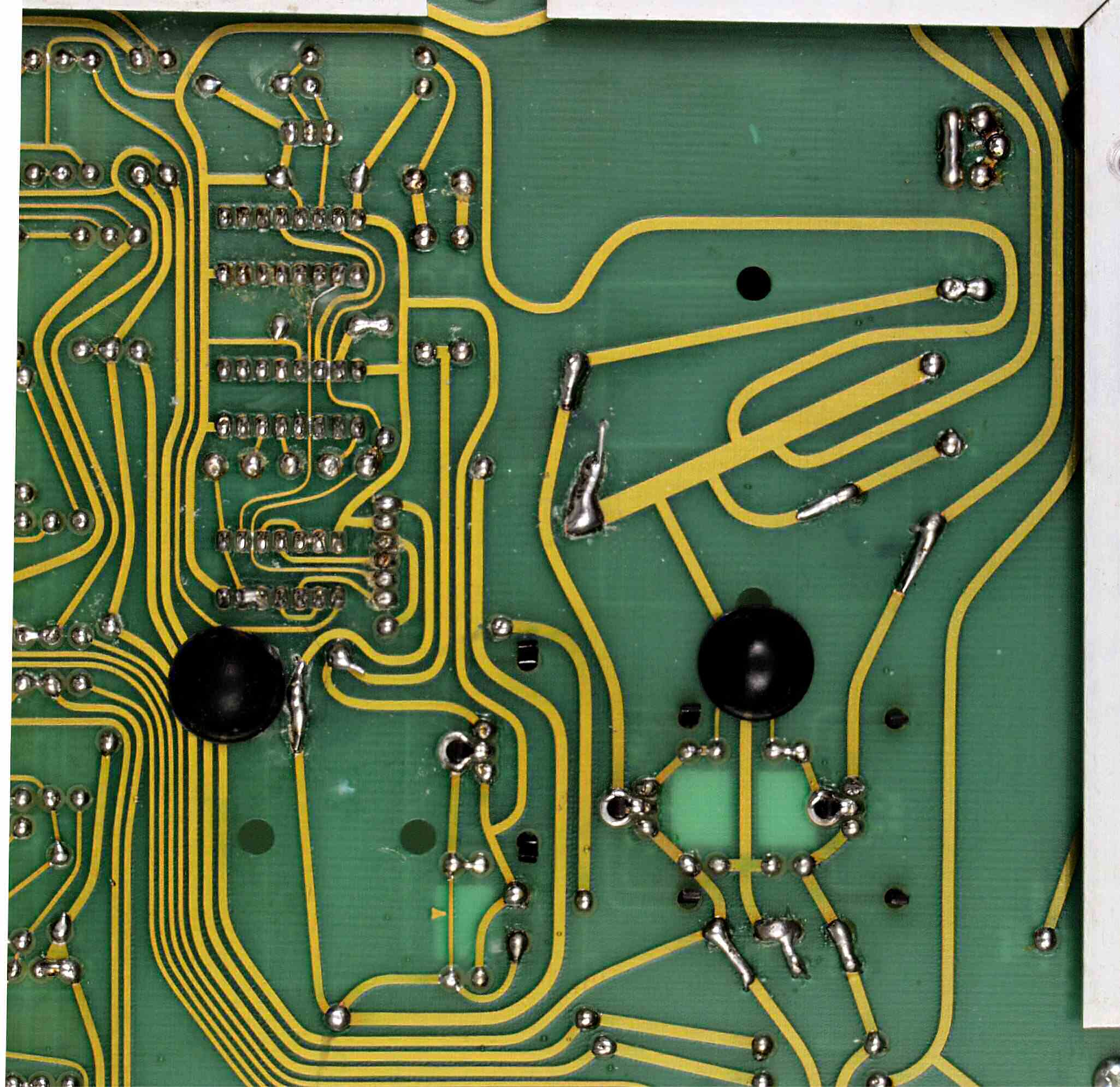

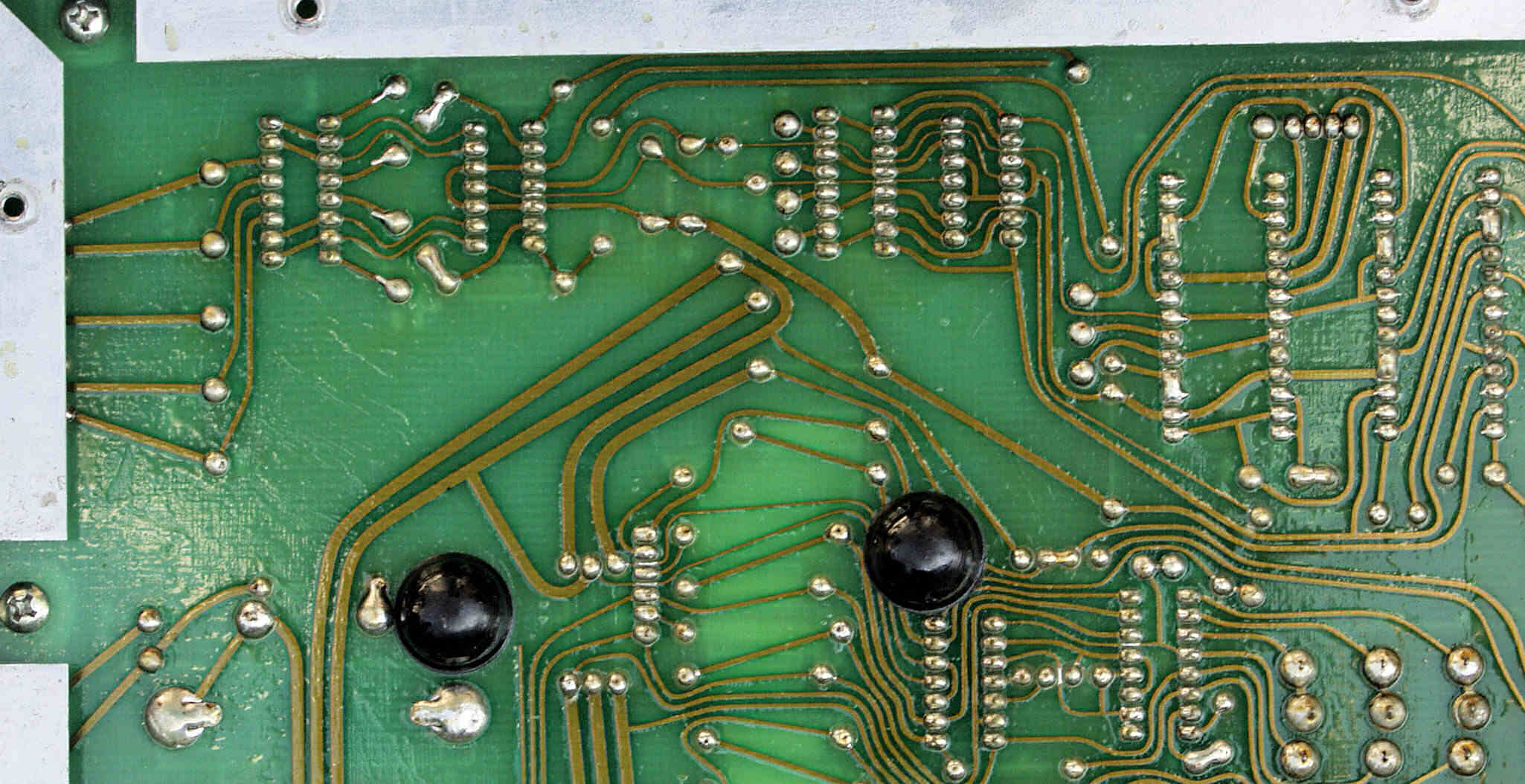

| Ｃ−１Ｄ． 修理（半田補正）後 電源・カウンター基板裏 半田を全部やり直す、普通はこれで完成 |
 |
| Ｃ−１Ｅ． 完成電源・カウンター基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

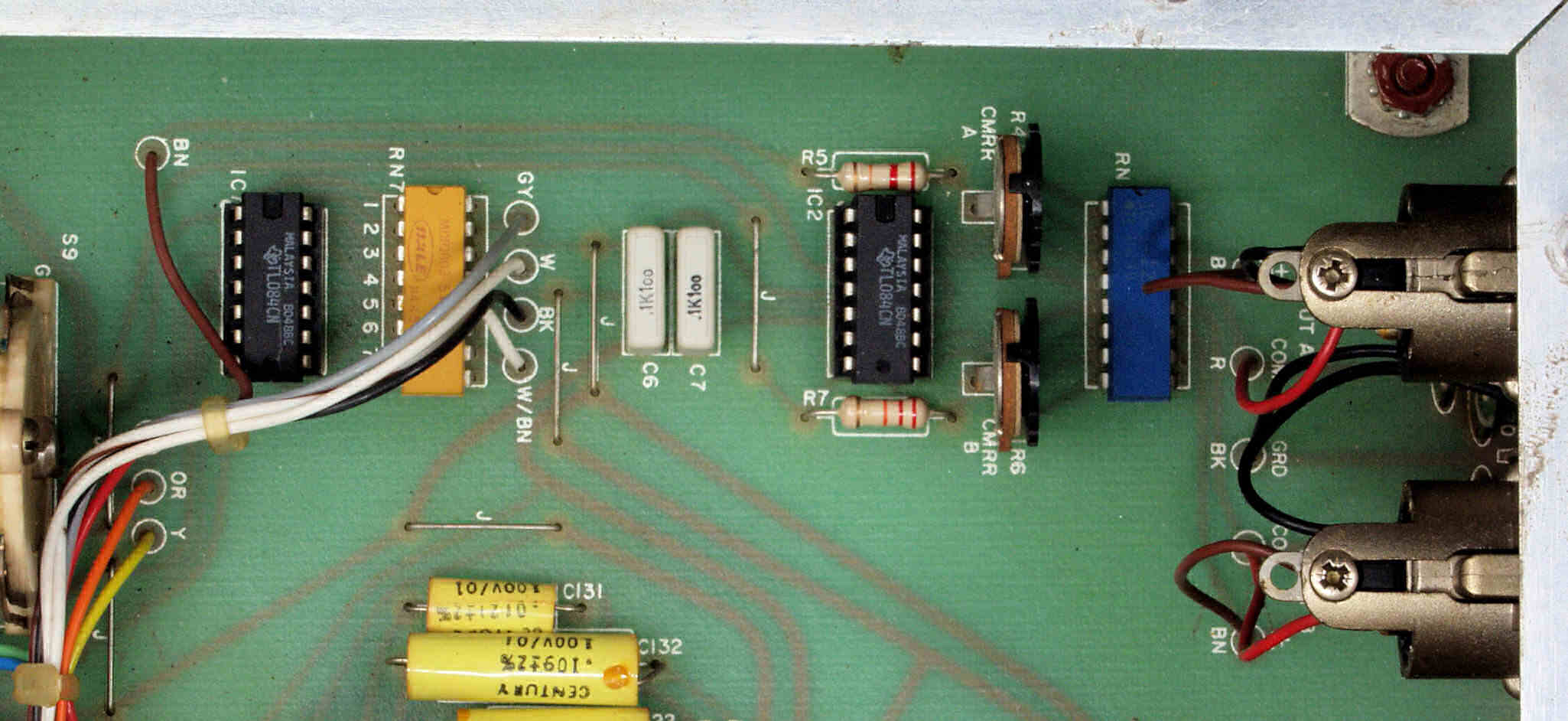

| Ｃ−２Ａ． 修理前 入力ＡＭＰ基板 |
 |

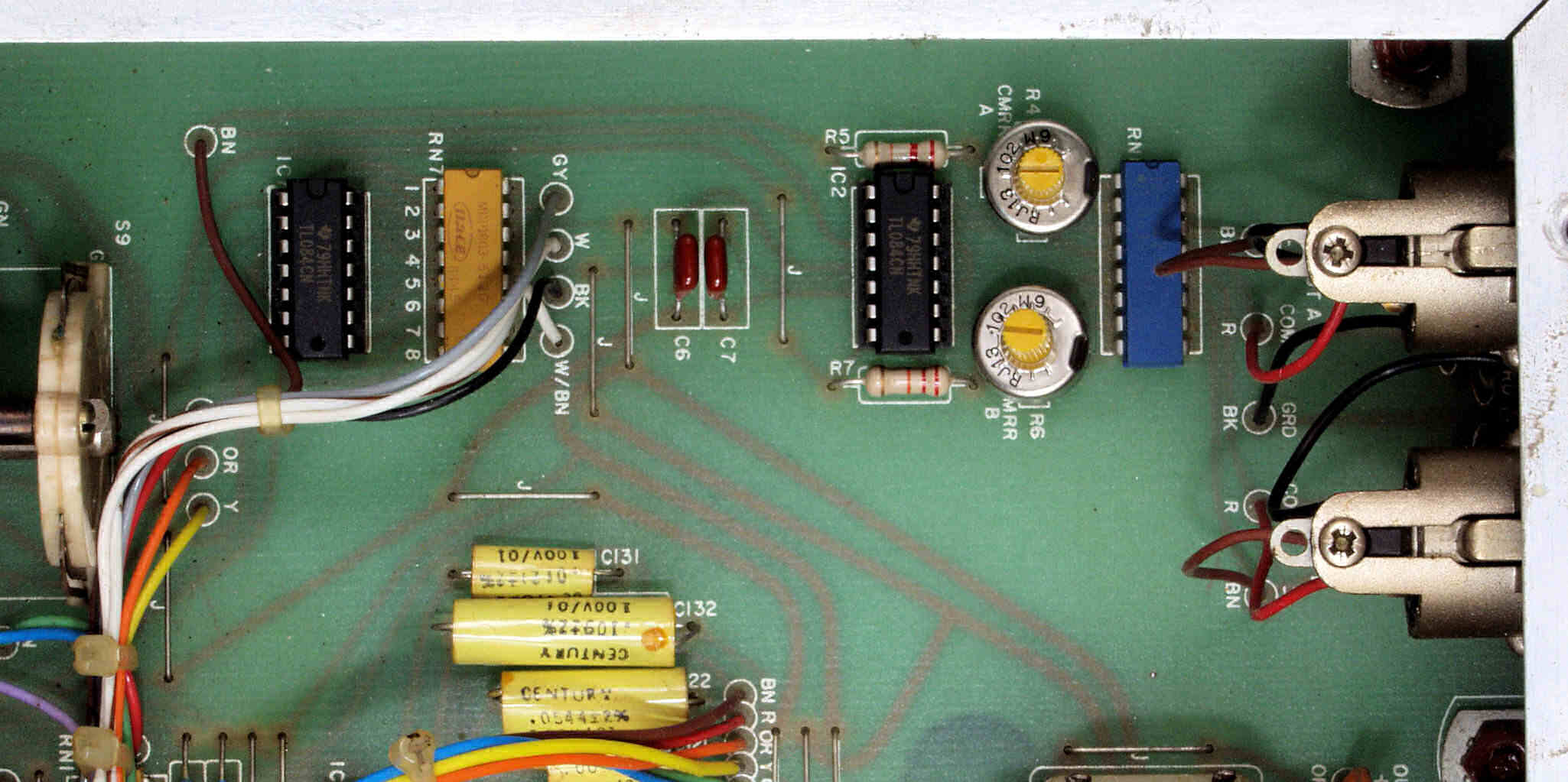

| Ｃ−２Ｂ． 修理後 入力ＡＭＰ基板 |
 |

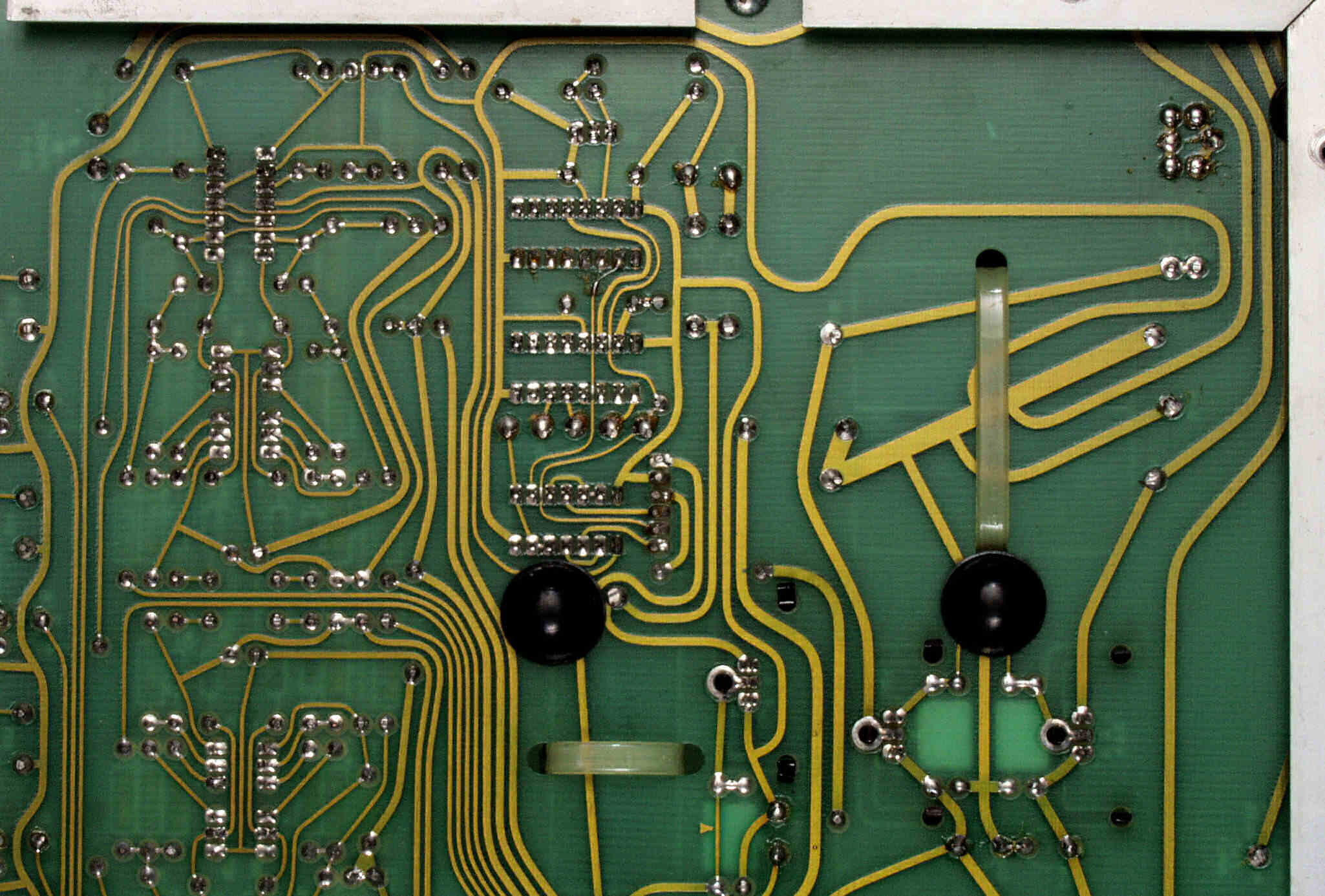

| Ｃ−２Ｃ． 修理前 入力ＡＭＰ基板裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 入力ＡＭＰ基板裏 半田を全部やり直す、普通はこれで完成 |
 |

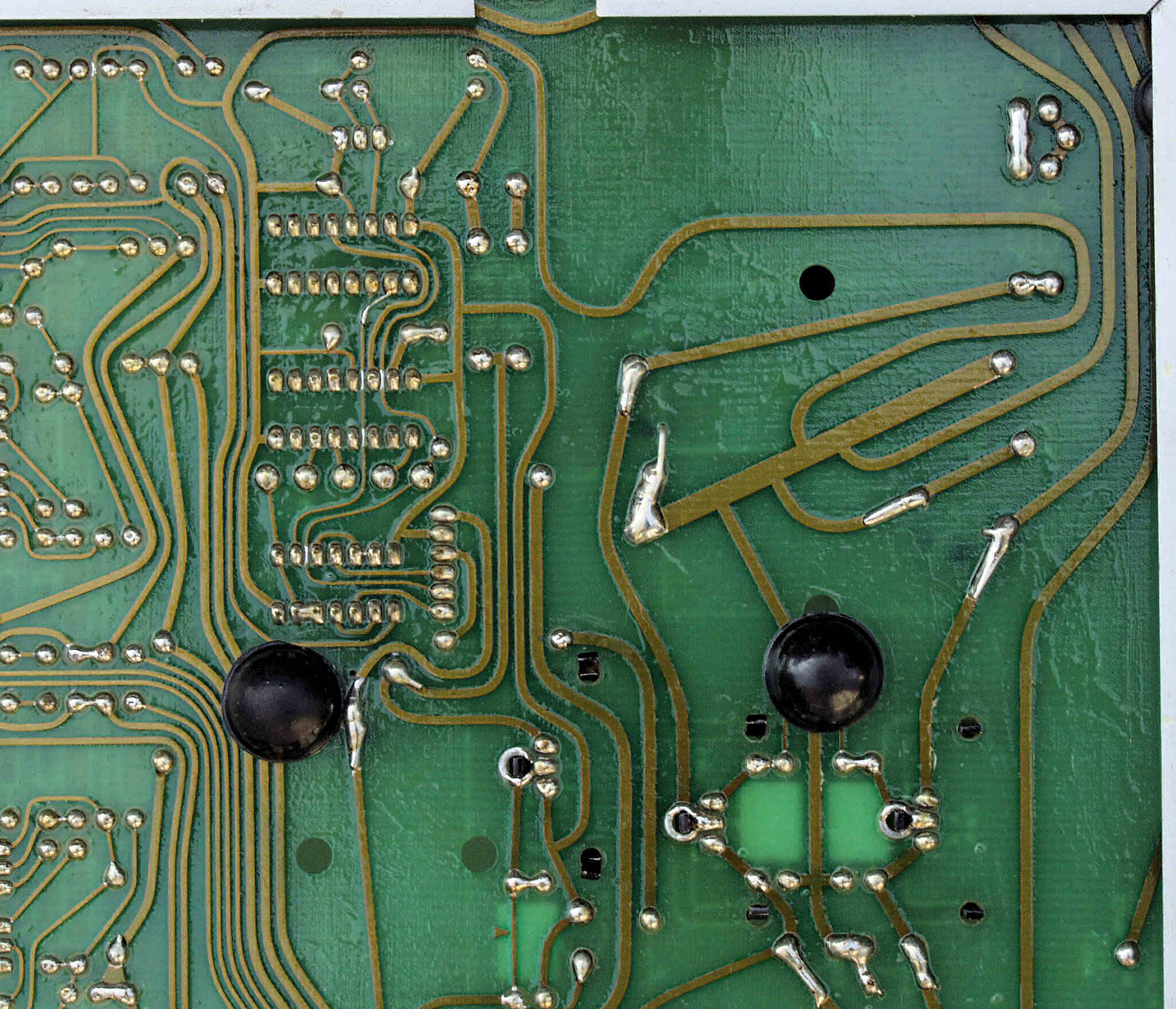

| Ｃ−２Ｅ． 完成入力ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

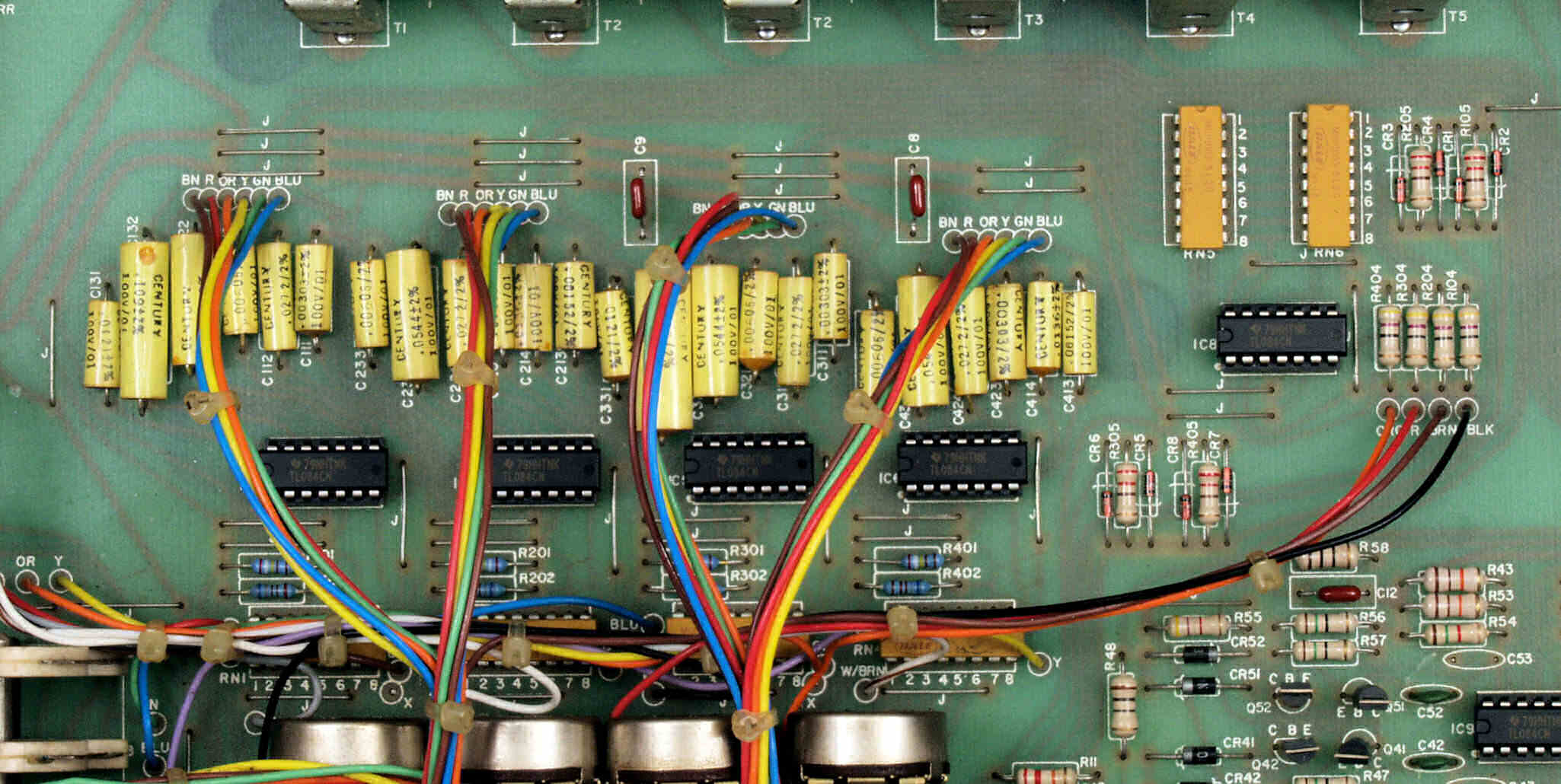

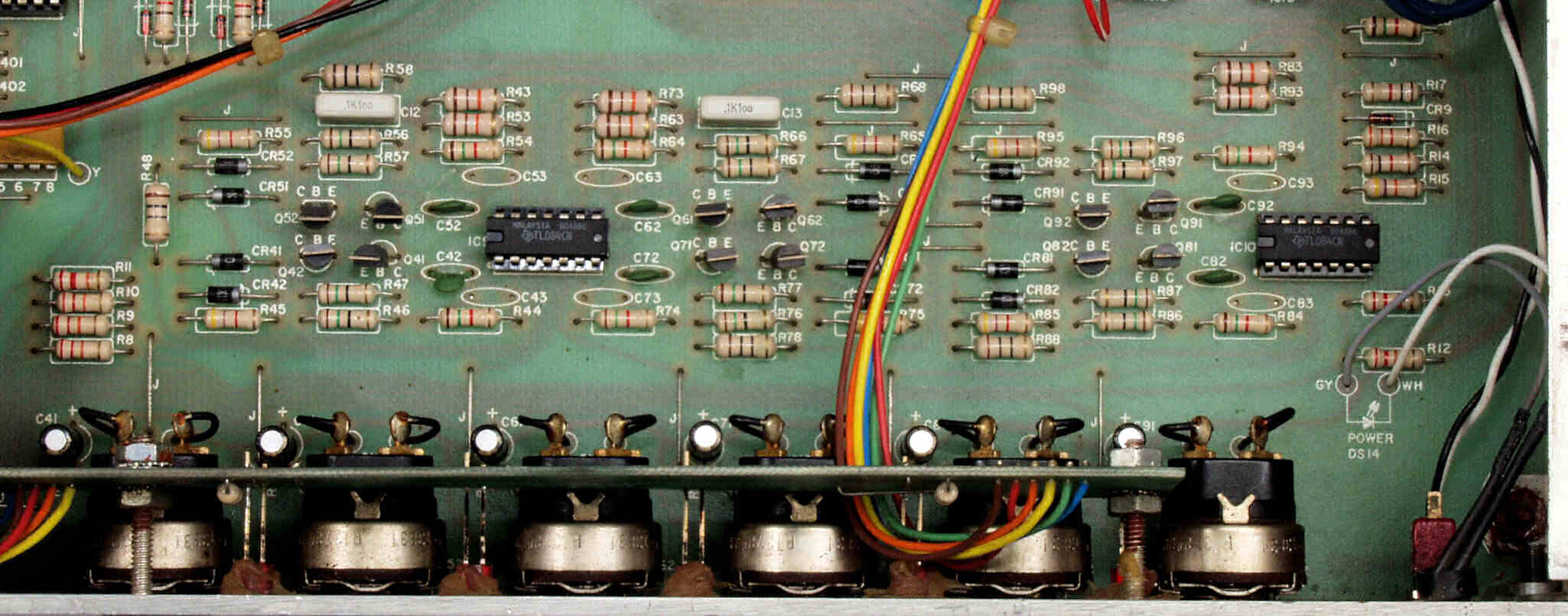

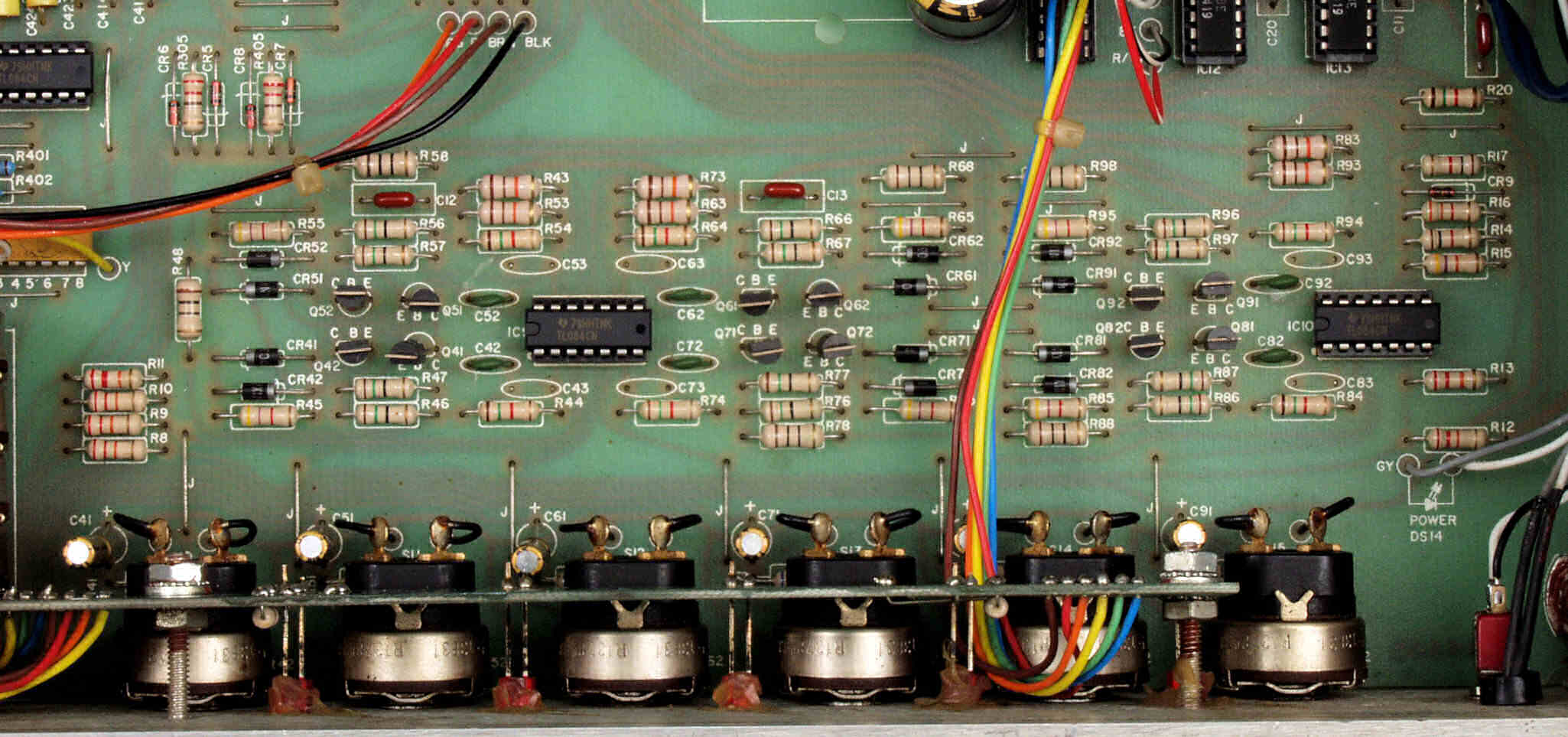

| Ｃ−３Ａ． 修理前 フイルター基板 |
 |
| Ｃ−３Ｂ． 修理後 フイルター基板 |
 |
| Ｃ−３Ｃ． 修理前 フイルター基板裏 |
 |

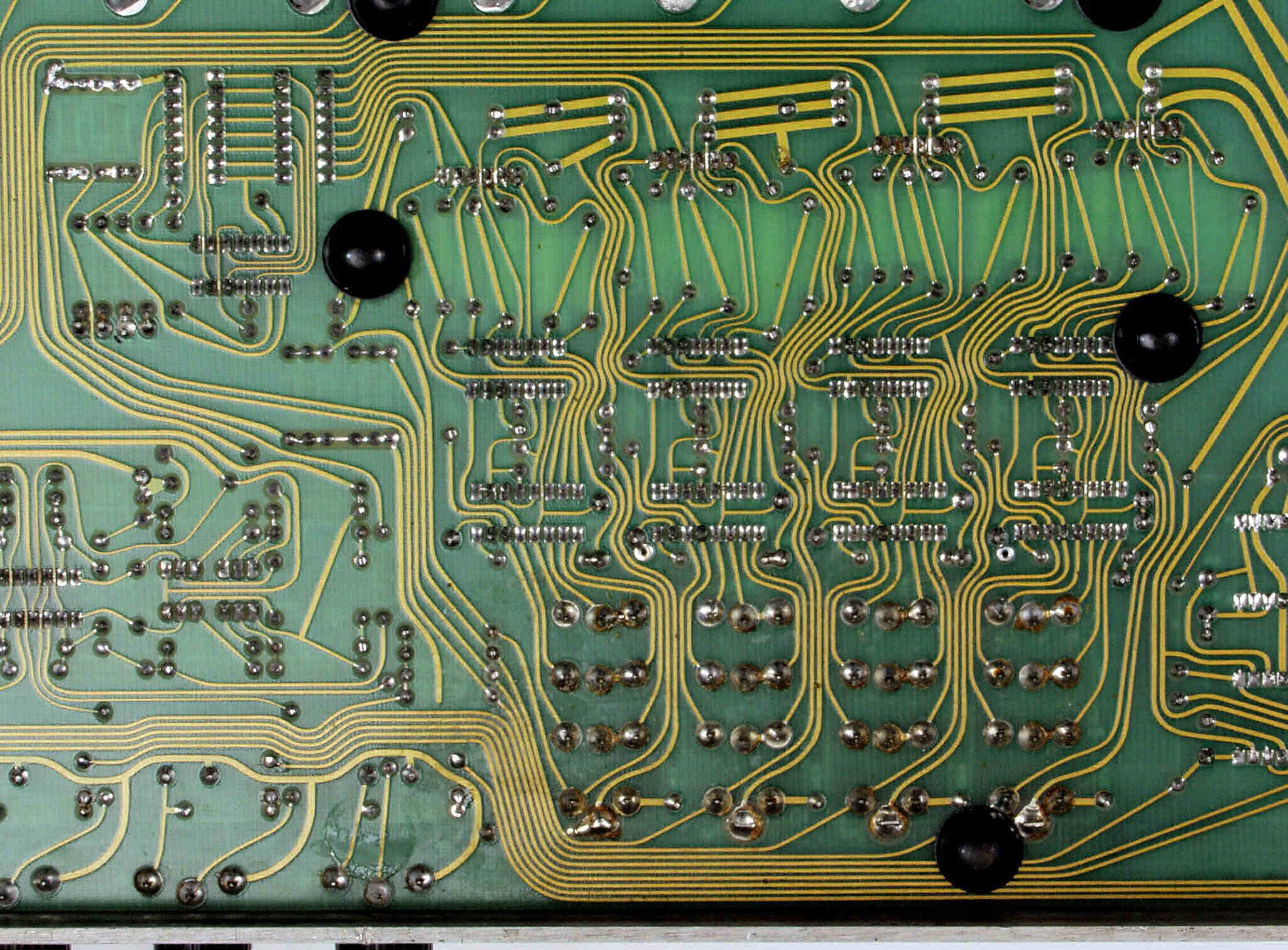

| Ｃ−３Ｄ． 修理（半田補正）後 フイルター基板裏 半田を全部やり直す、普通はこれで完成 |
 |
| Ｃ−３Ｅ． 完成フイルター基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−４Ａ． 修理前 出力ＡＭＰ基板 |
 |
| Ｃ−４Ｂ． 修理後 出力ＡＭＰ基板 |
 |

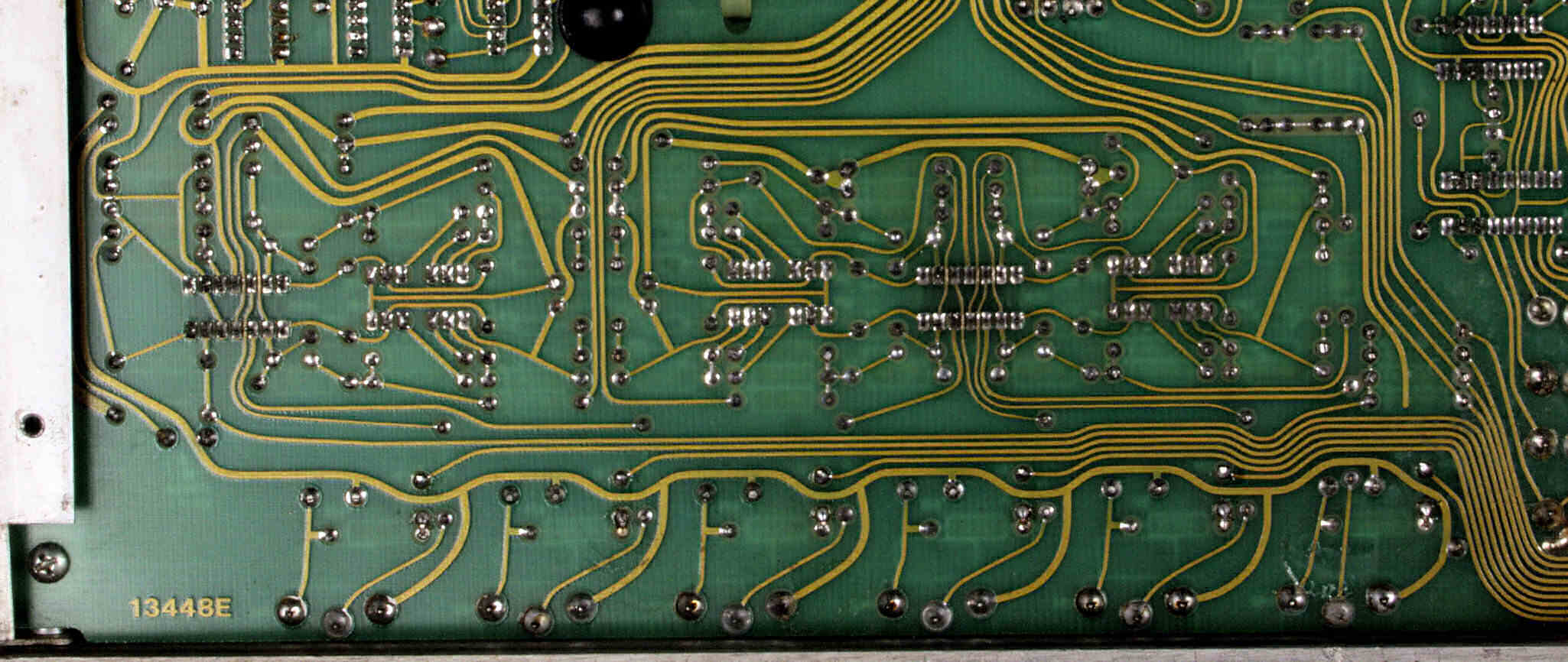

| Ｃ−４Ｃ． 修理前 出力ＡＭＰ基板裏 |
 |

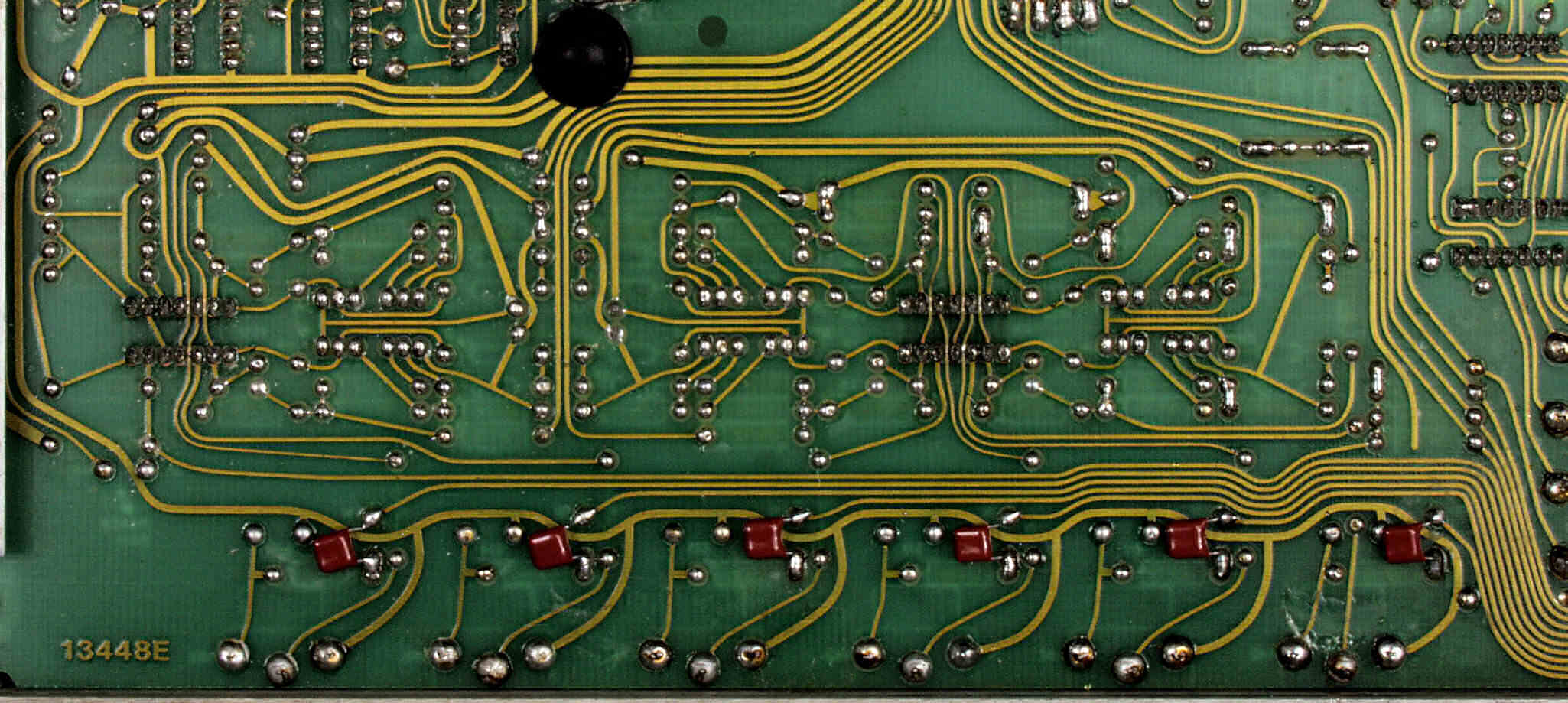

| Ｃ−４Ｄ． 修理（半田補正）後 出力ＡＭＰ基板裏 半田を全部やり直す、普通はこれで完成 |
 |

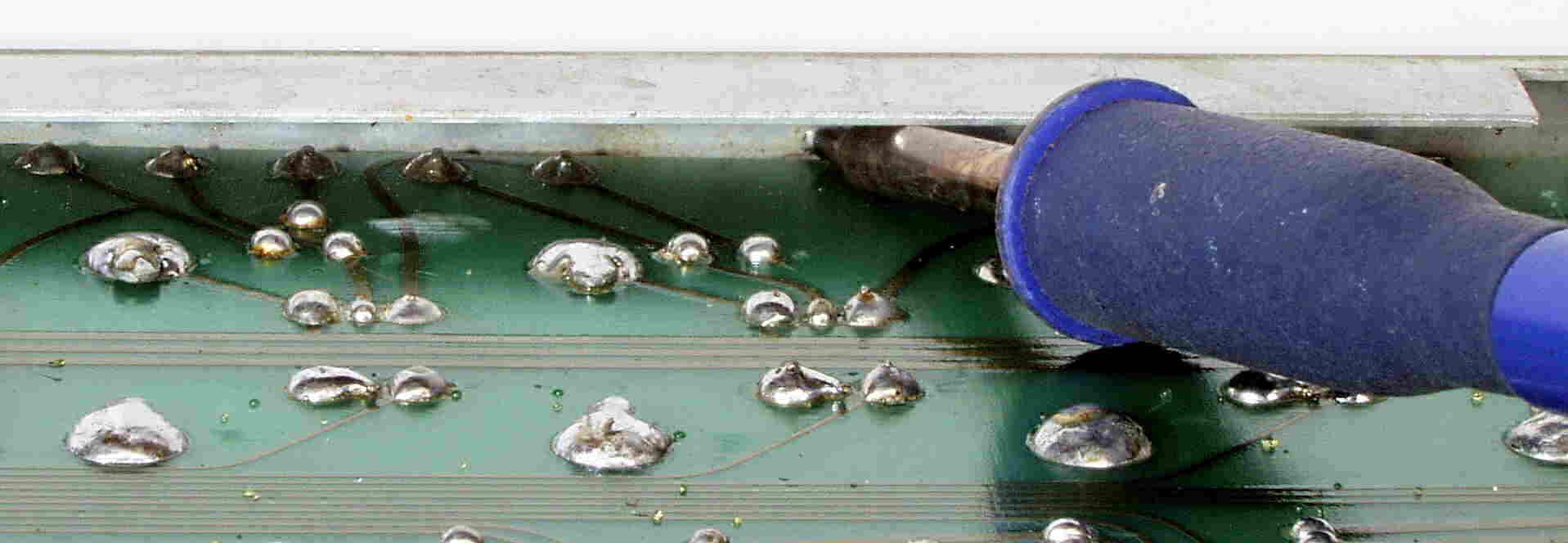

| Ｃ−４Ｄ−１． 修理（半田補正）中 基板裏、 狭い所でもペンシル型半田こてだと入ります。 |
 |

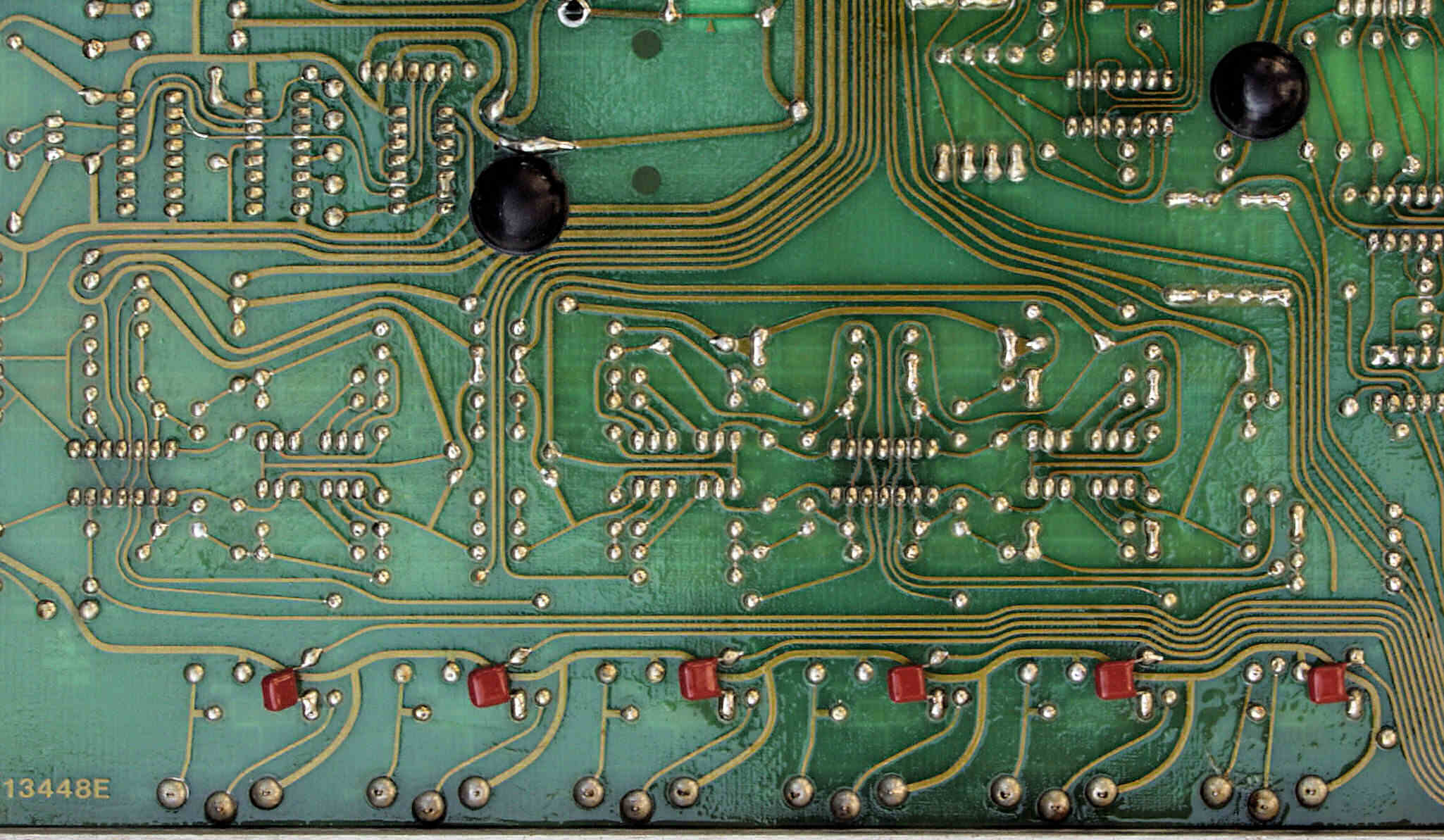

| Ｃ−４Ｅ． 完成出力ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

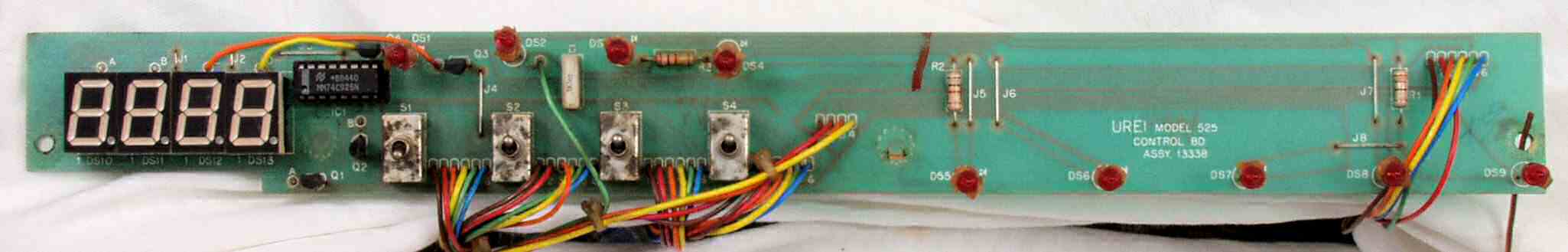

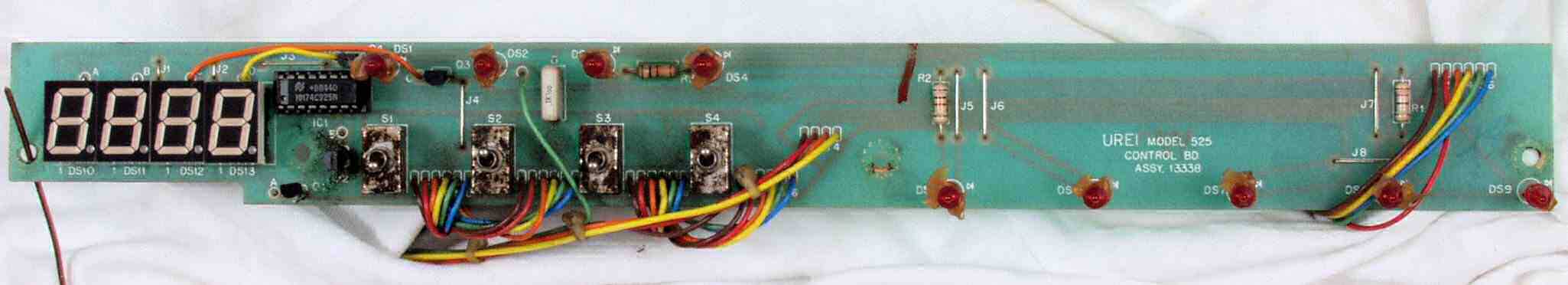

| Ｃ−５Ａ． 修理前 表示基板 |
 |

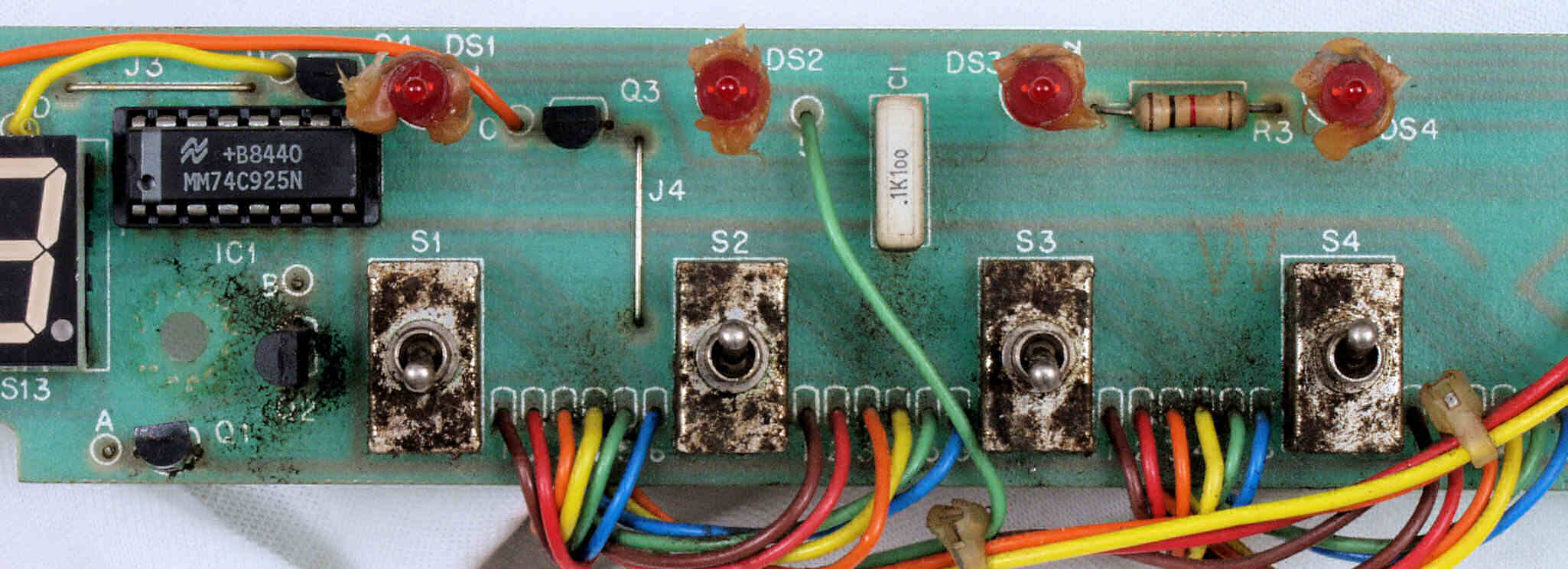

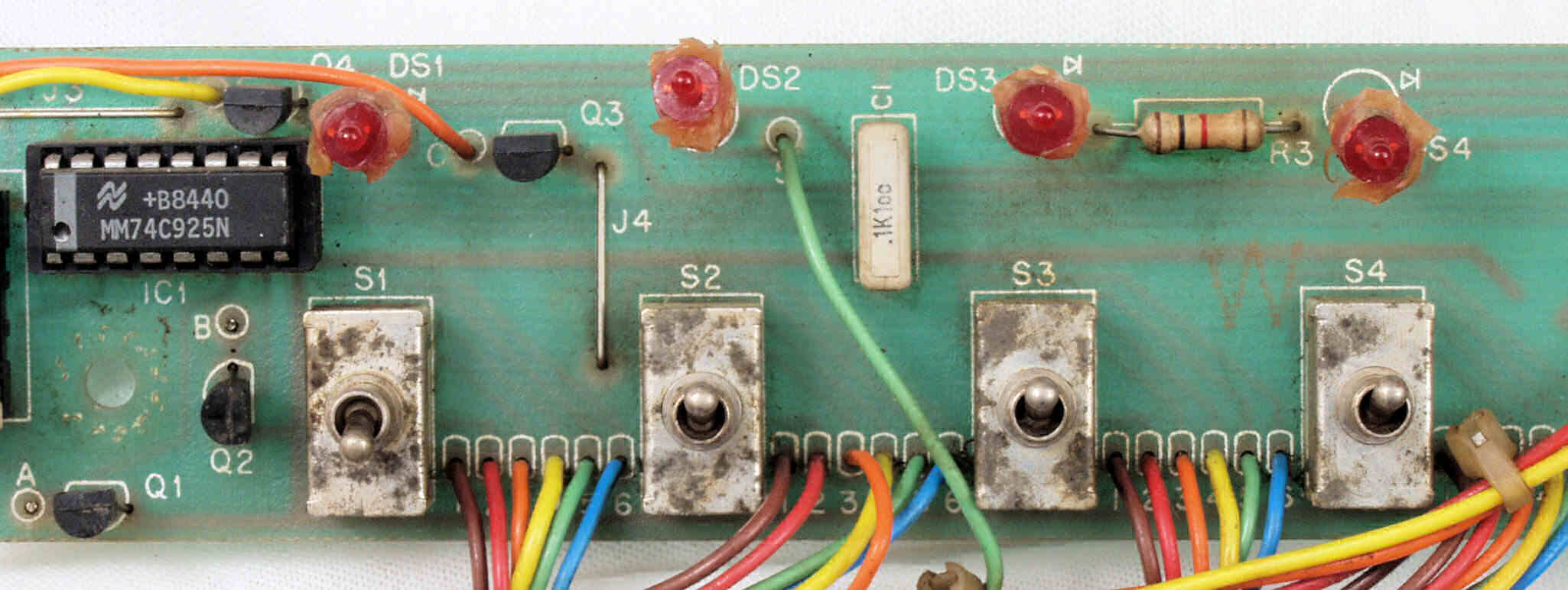

| Ｃ−５Ａ−１． 修理前 表示基板、ＳＷ部 |
 |
| Ｃ−５Ａ−２． 修理（清掃）後 表示基板、ＳＷ部 |
 |
| Ｃ−５Ｂ． 修理後 表示基板 |
 |

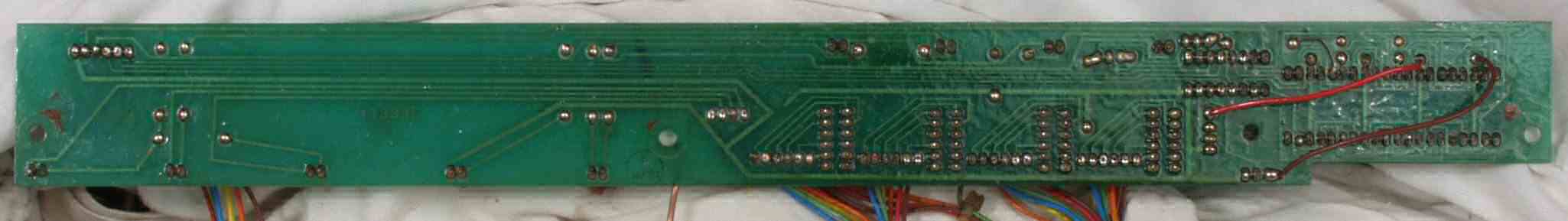

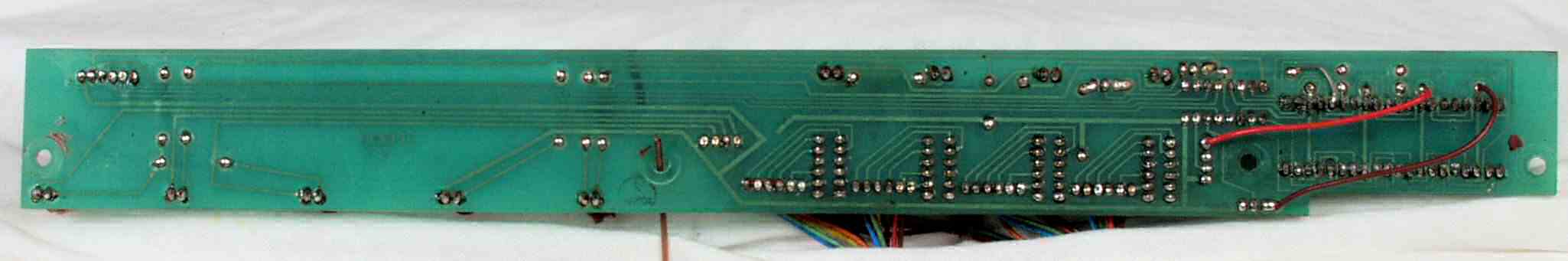

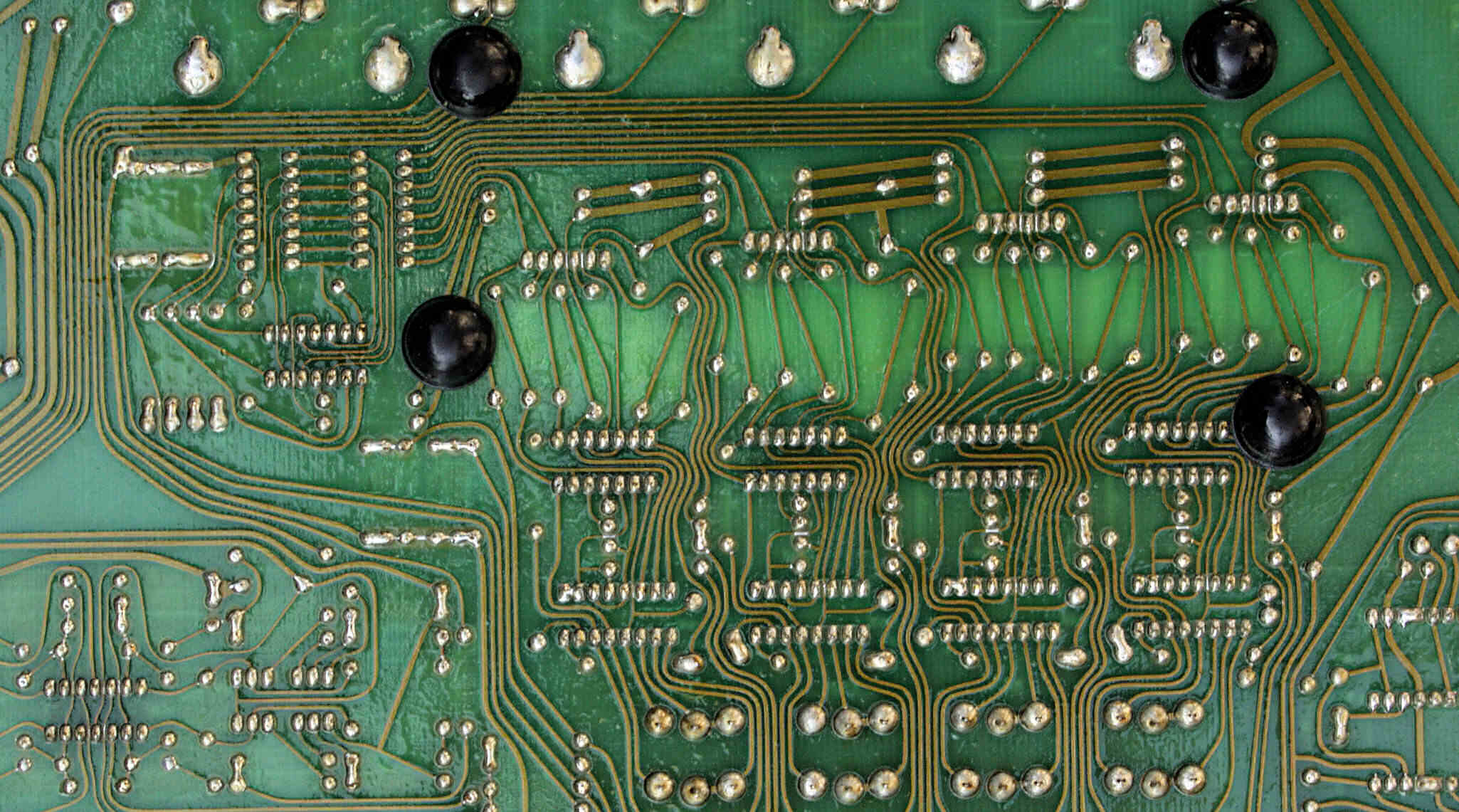

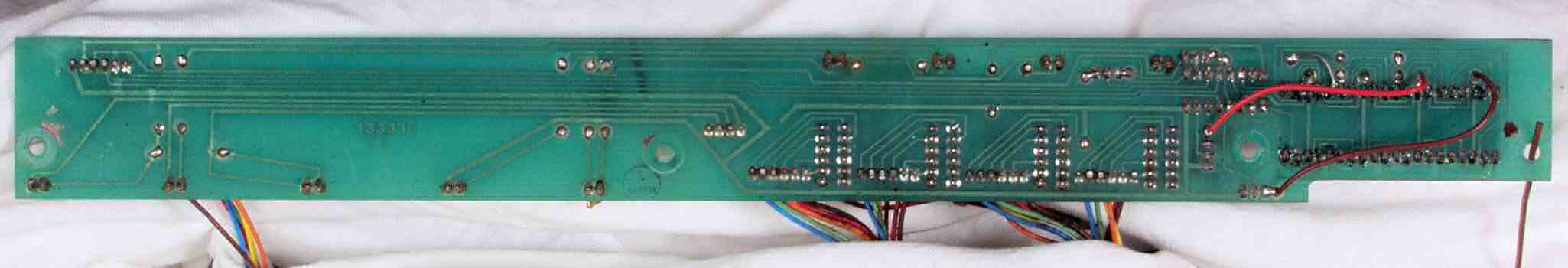

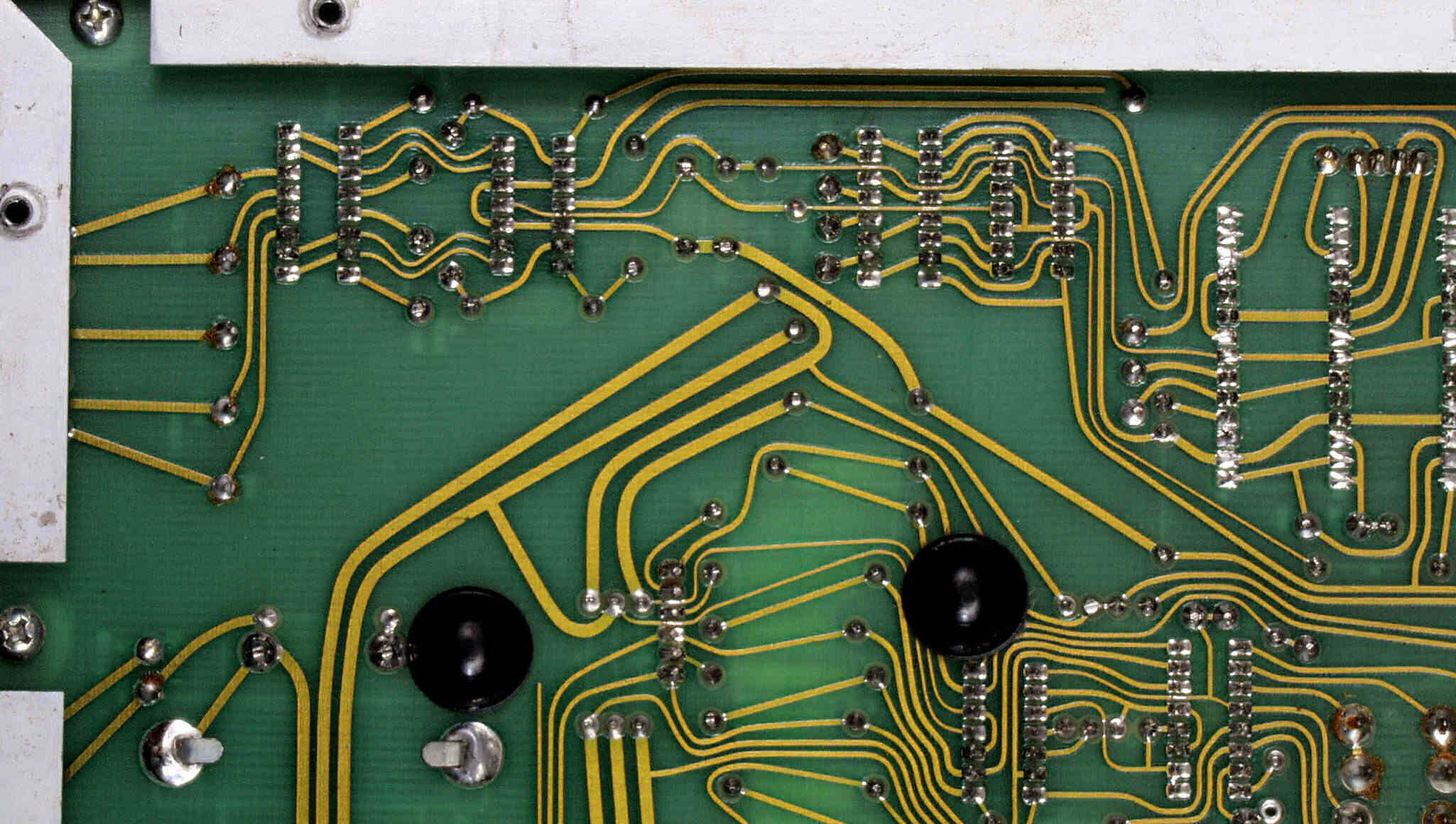

| Ｃ−５Ｃ． 修理前 表示基板裏 |
 |

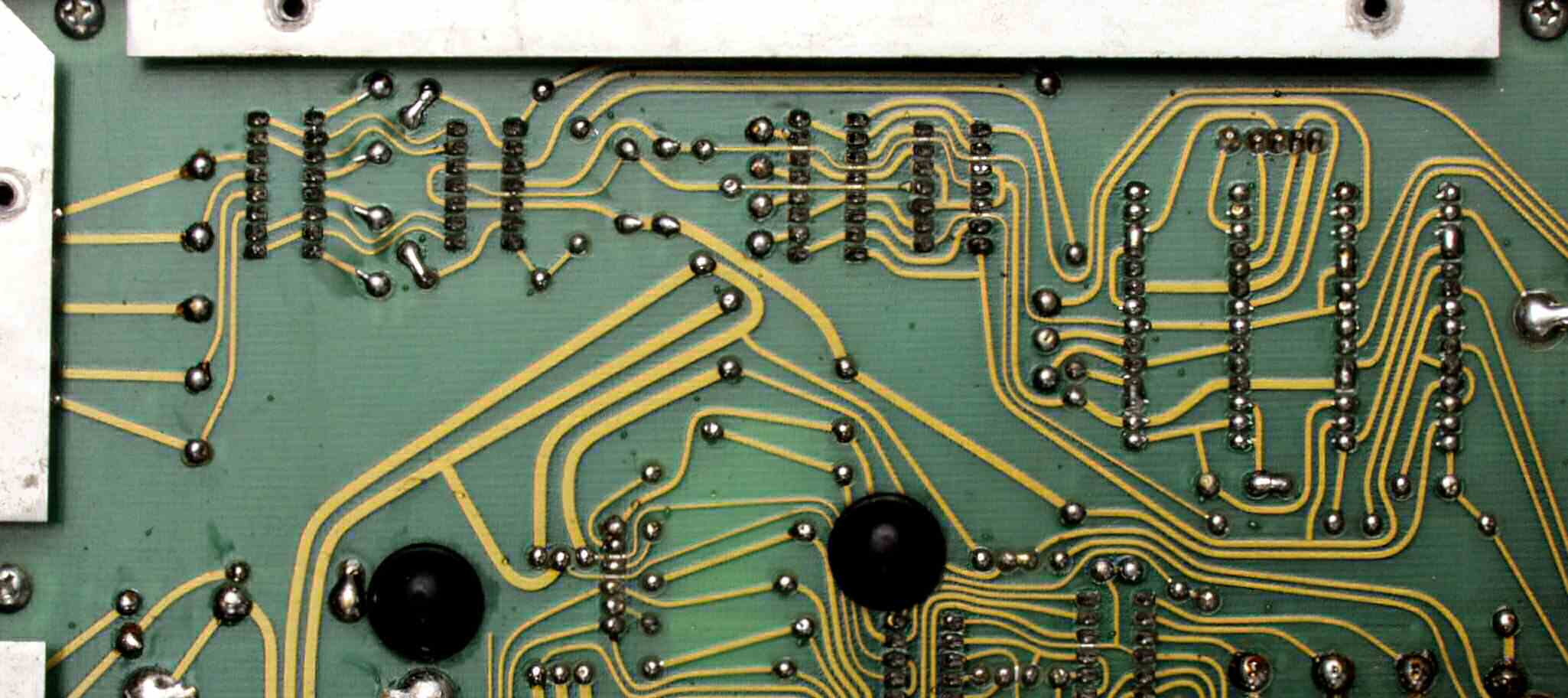

| Ｃ−５Ｄ． 修理（半田補正）後 表示基板裏 半田を全部やり直す、普通はこれで完成 |
 |
| Ｃ−５Ｅ． 完成表示基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

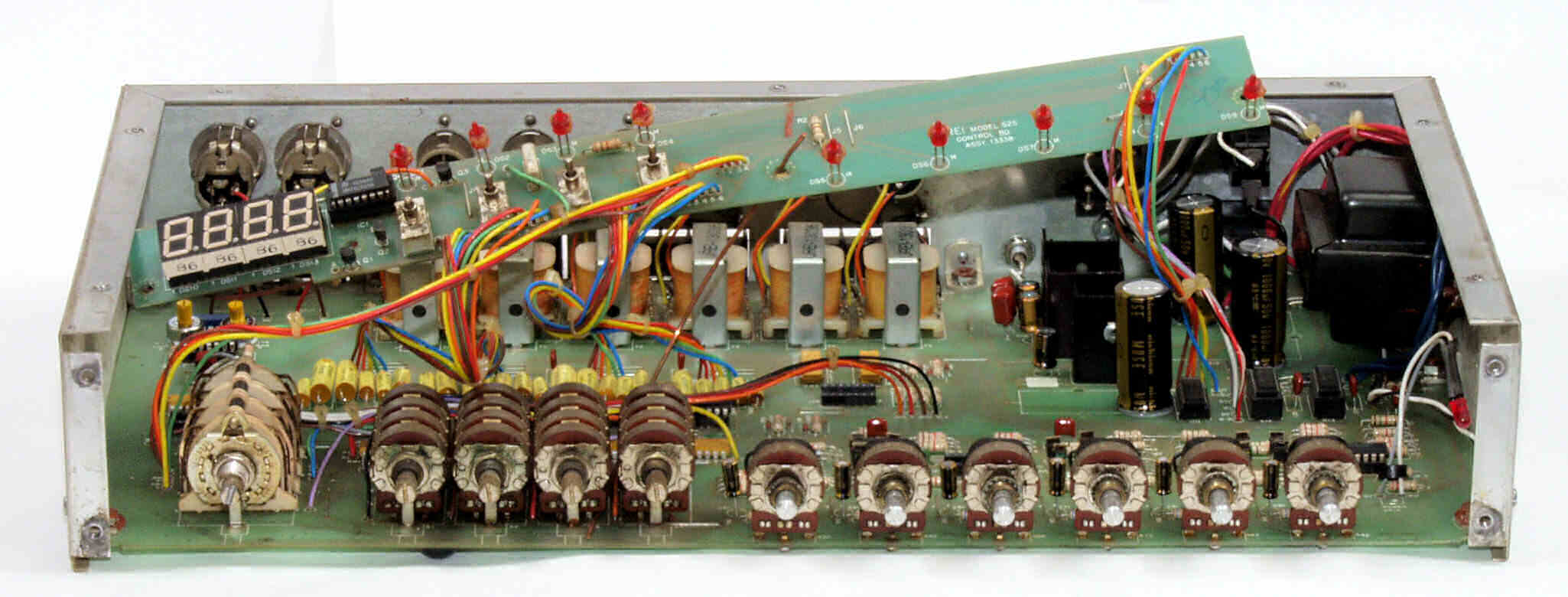

| Ｃ−６． 修理中 パネルを取り修理 |
 |
| Ｃ−７Ａ． 修理中 取り外したパネル |
 |

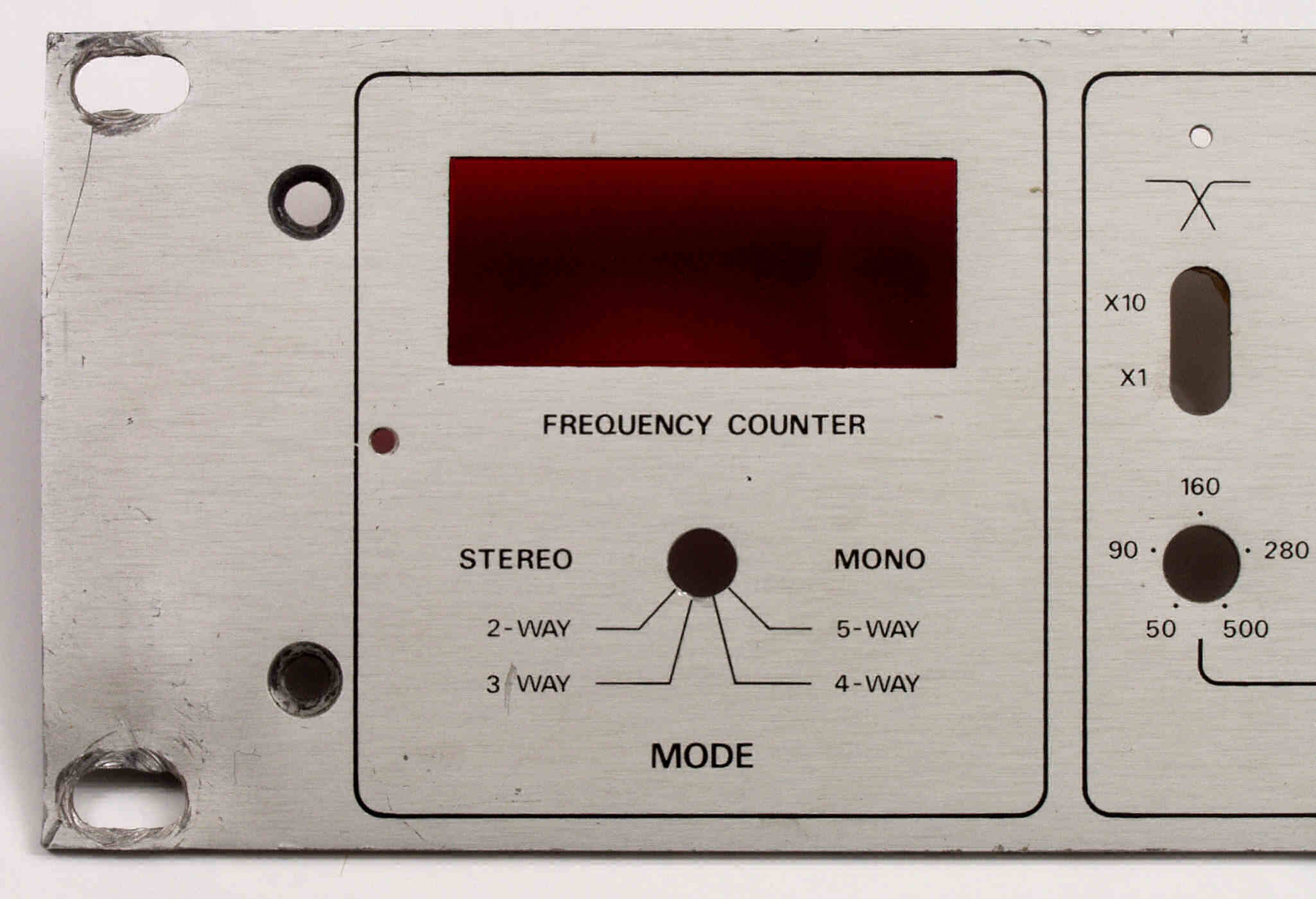

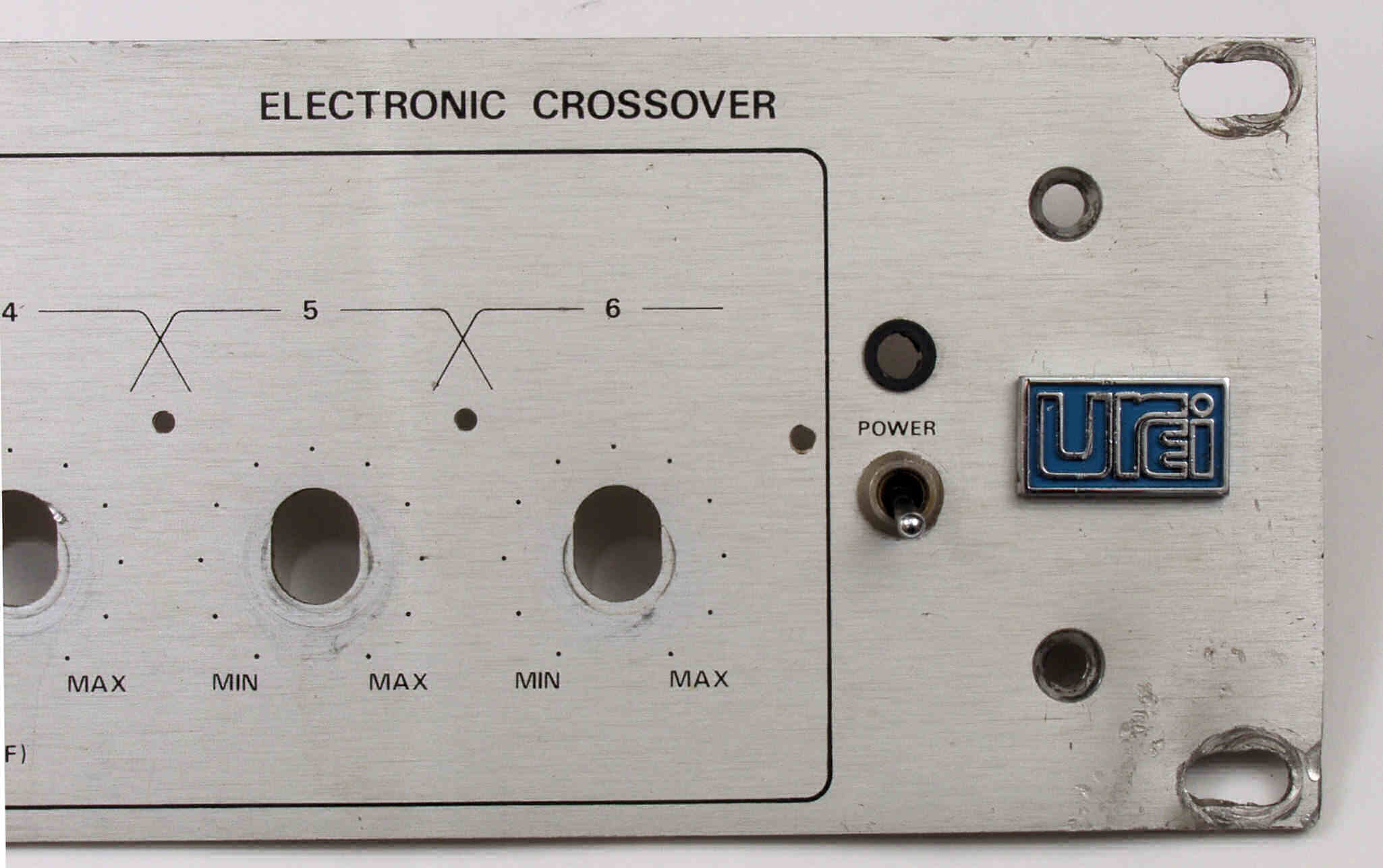

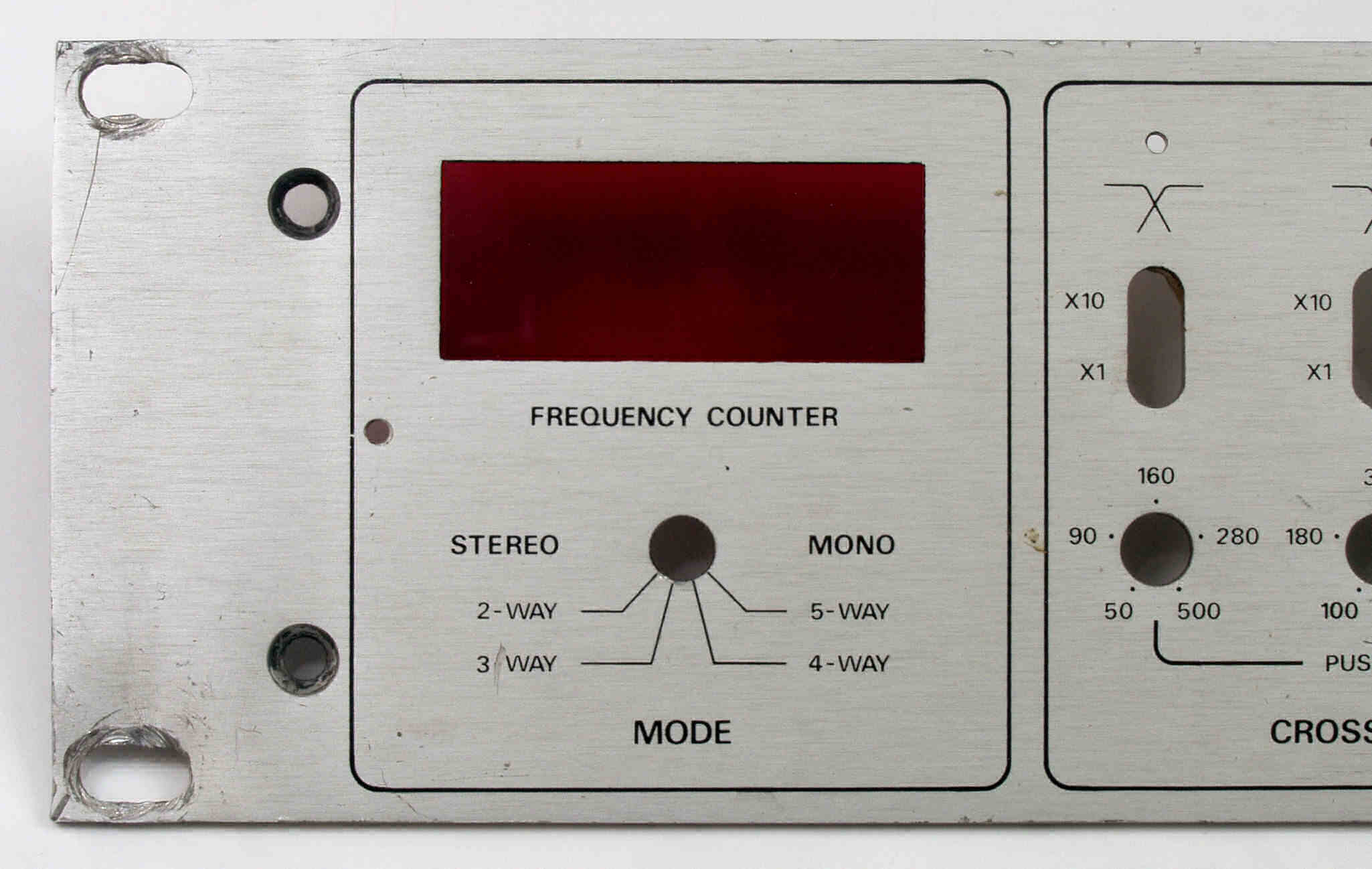

| Ｃ−７Ｃ． 修理前 パネル左 |
 |
| Ｃ−７Ｄ． 修理後 パネル左 |
 |
| Ｃ−７Ｅ． 修理前 パネル右 |
 |

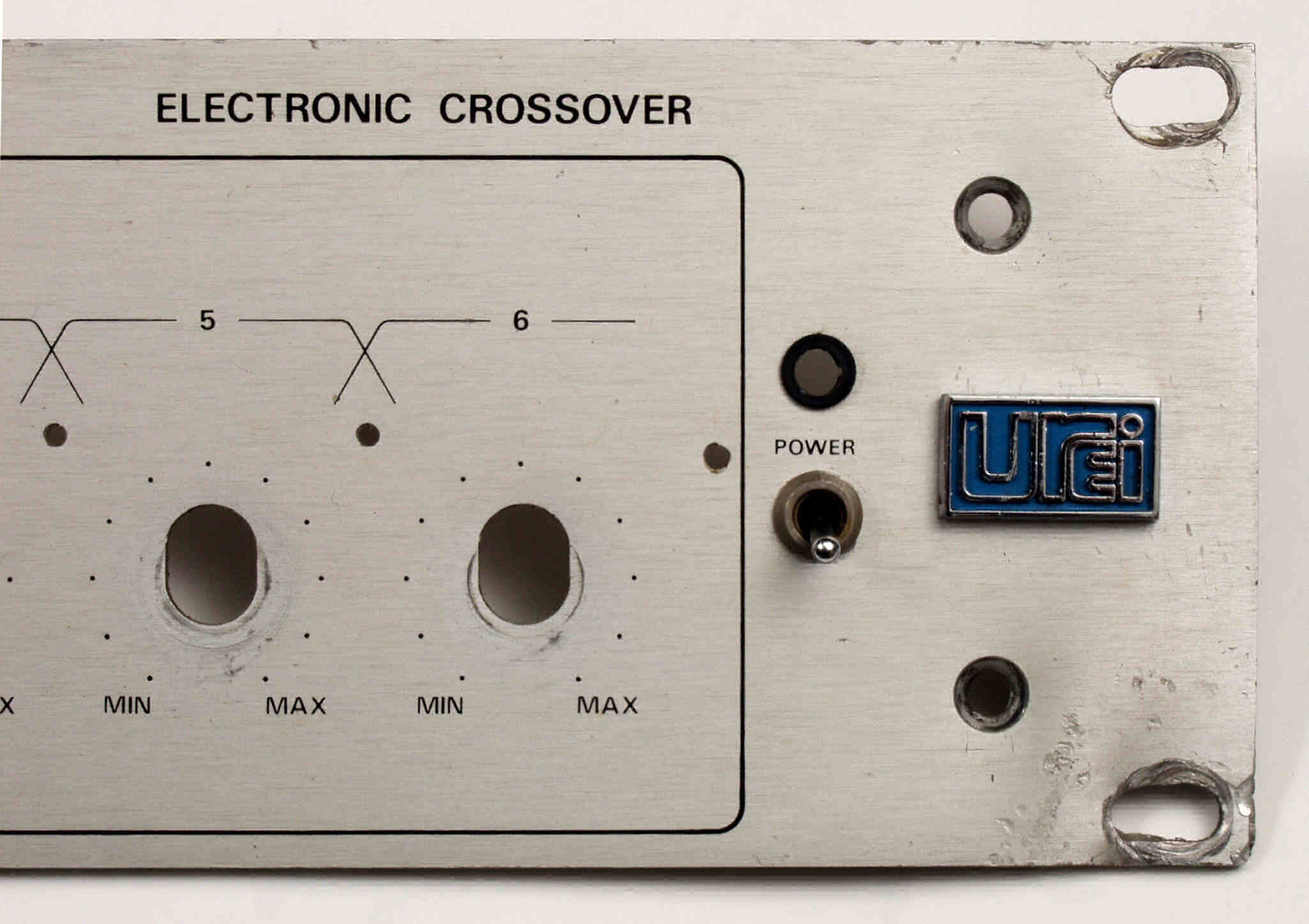

| Ｃ−７Ｆ． 修理後 パネル右 |
 |

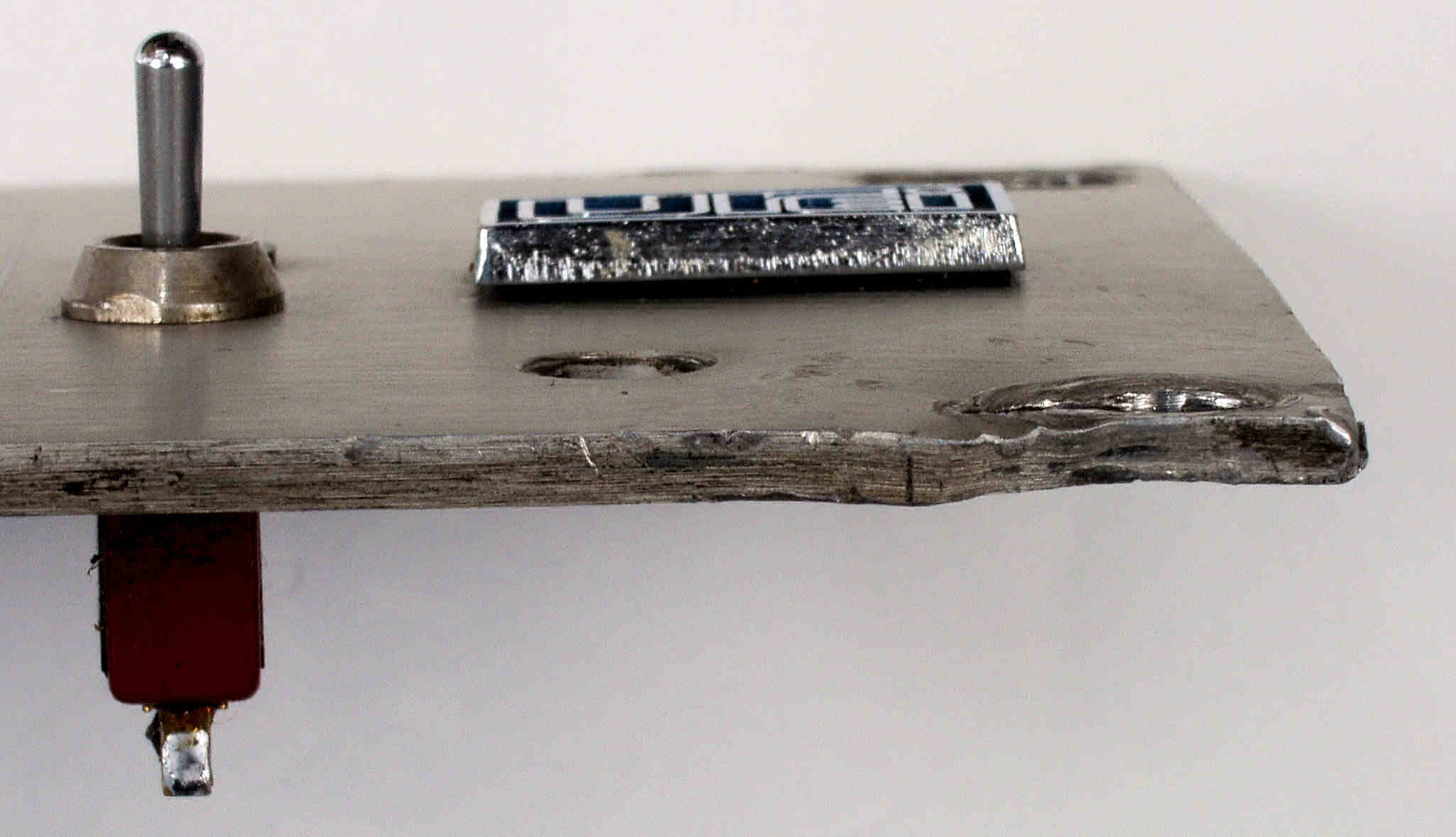

| Ｃ−７Ｇ． 修理前 パネルの左側曲がり。 |
|
| Ｃ−７Ｈ． 修理後 パネルの左側曲がり。 |
 |
| Ｃ−７Ｉ． 修理前 パネルの右側曲がり。 |
|
| Ｃ−７Ｊ． 修理後 パネルの右側曲がり。 |
 |

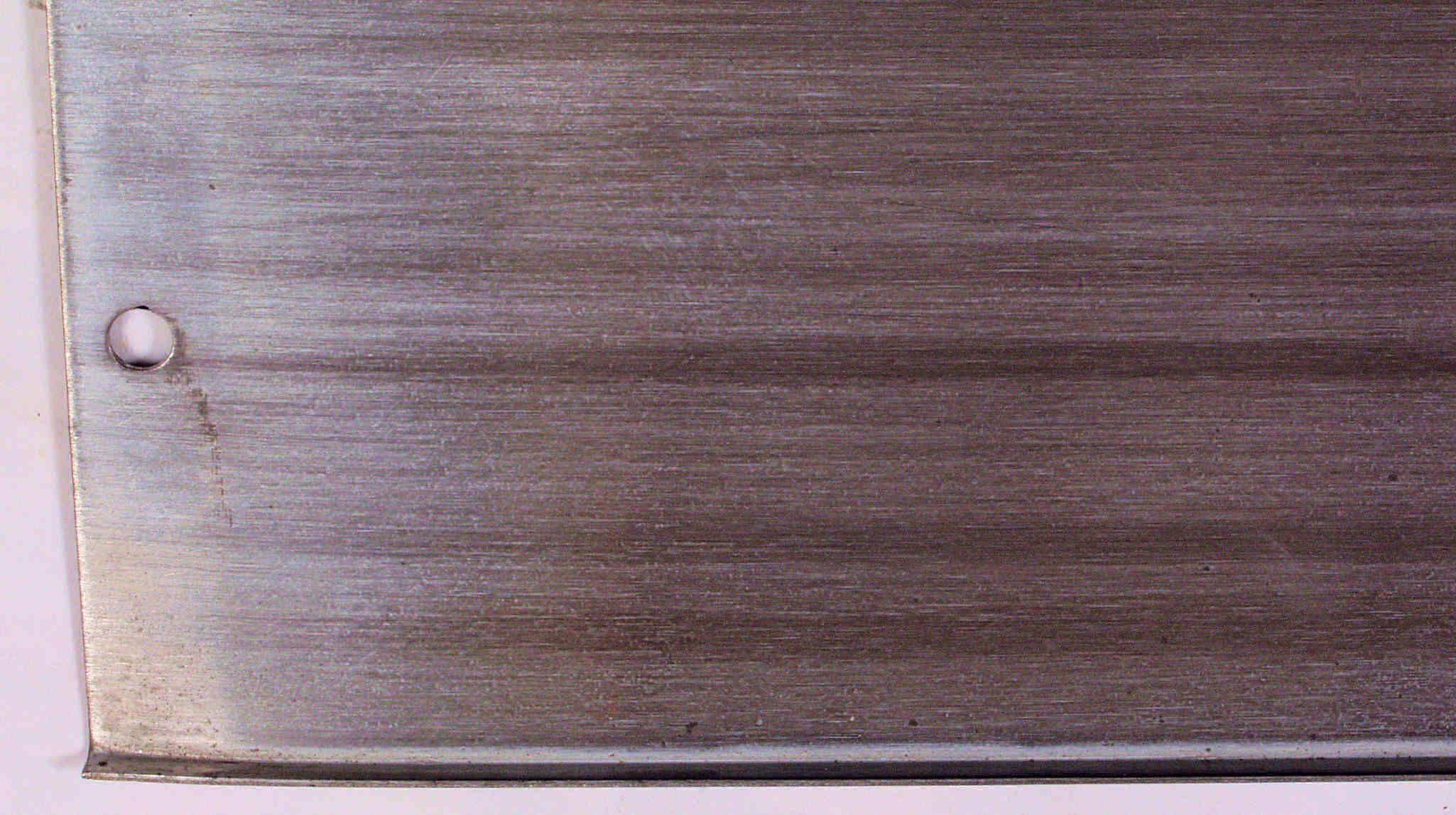

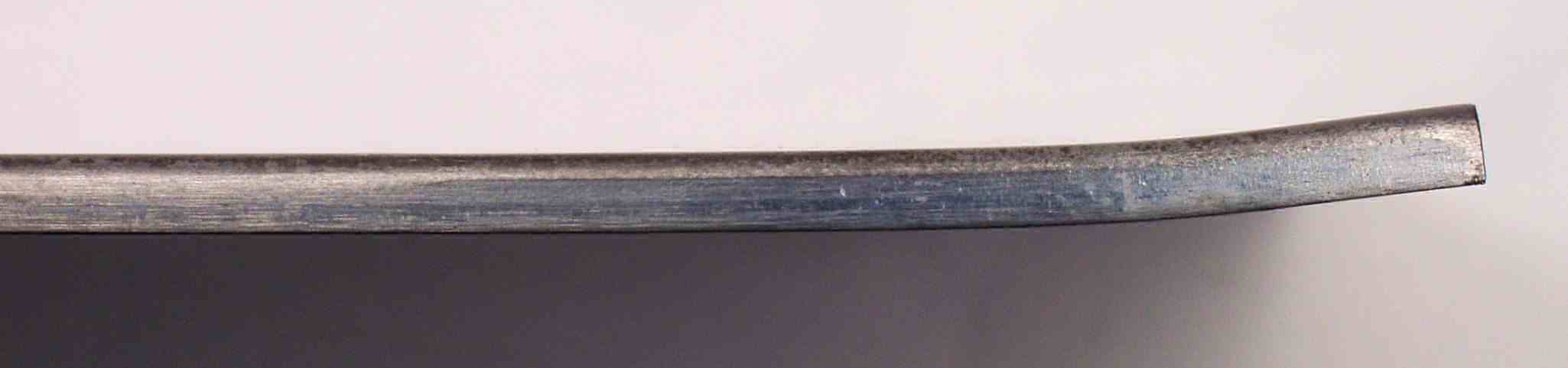

| Ｃ−８Ａ． 修理前 底板の曲がり。 |
 |
| Ｃ−８Ｂ． 修理後 底板の曲がり。 |
 |

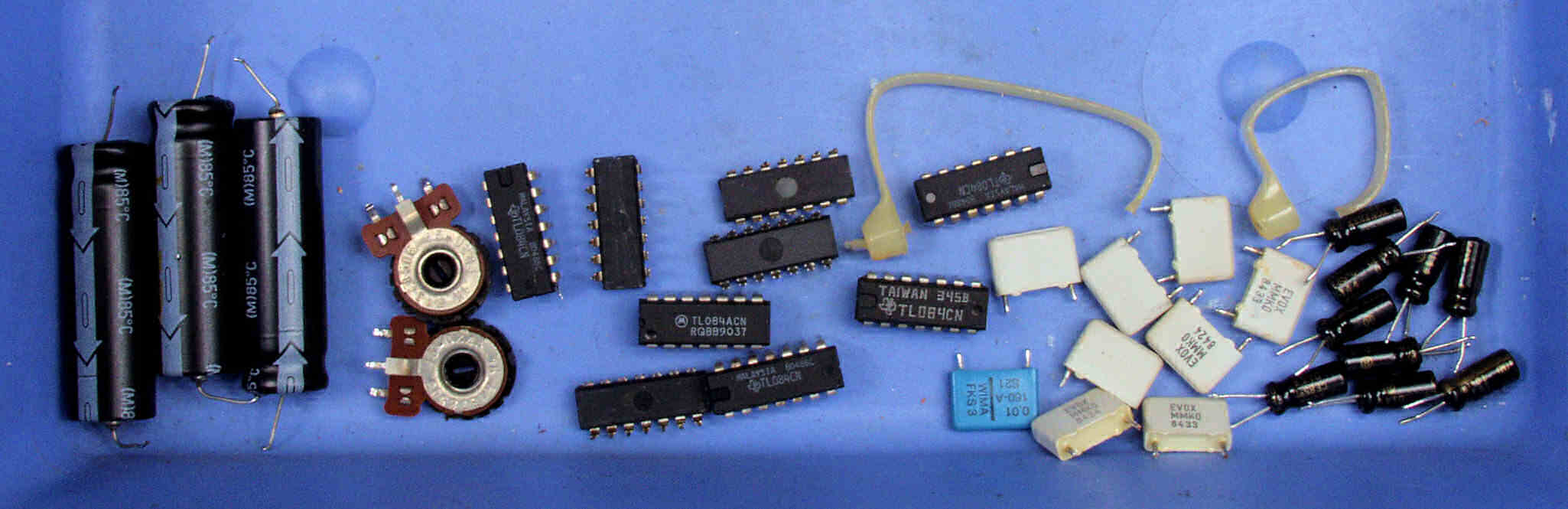

| Ｃ−９． 交換部品 |
 |
| Ｃ−ＡＡ． 修理前 上から見る |
|
| Ｃ−ＡＢ． 修理後 上から見る |
 |
| Ｃ−ＡＣ． 修理前 下から見る |
|

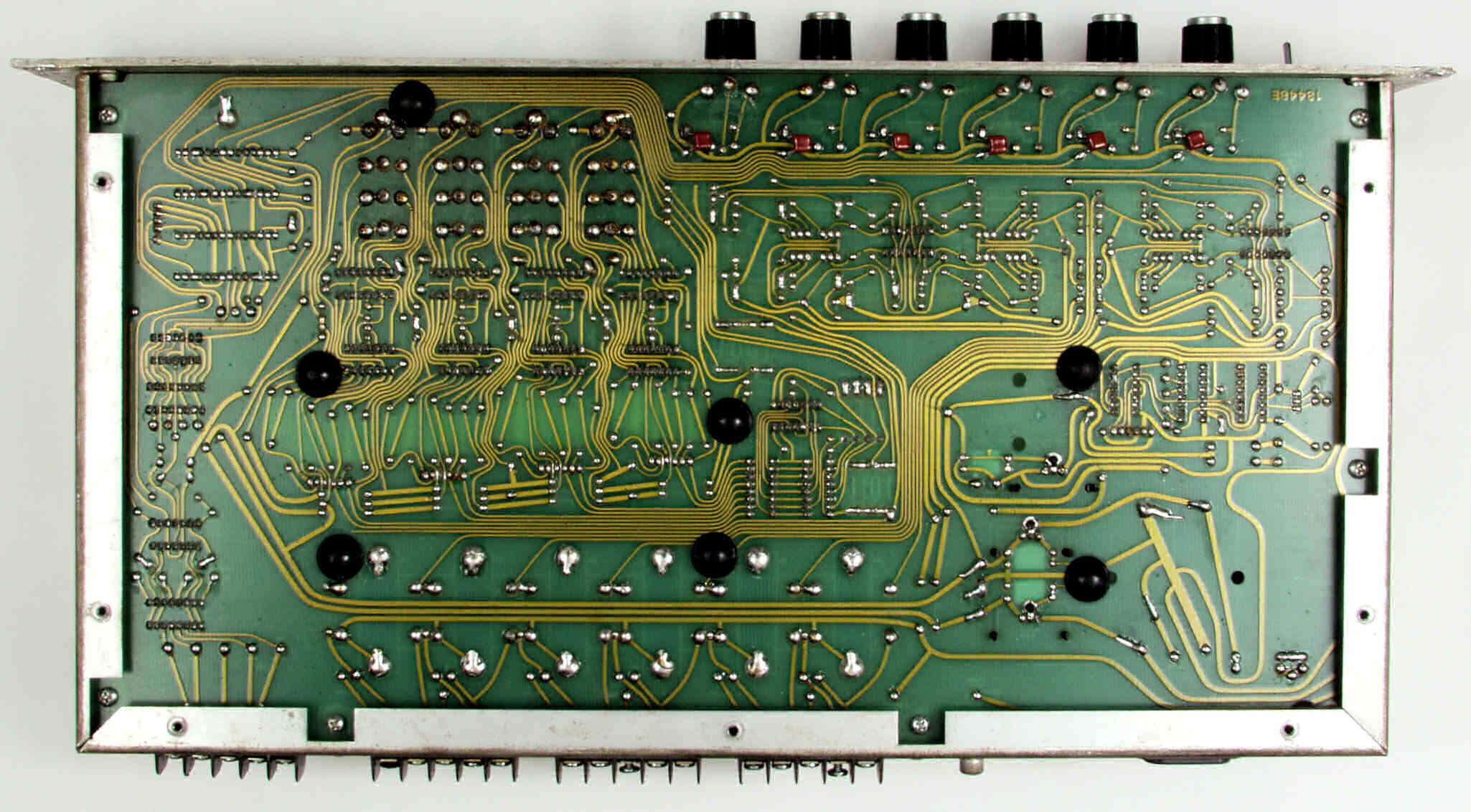

| Ｃ−ＡＤ． 修理後 下から見る |
 |

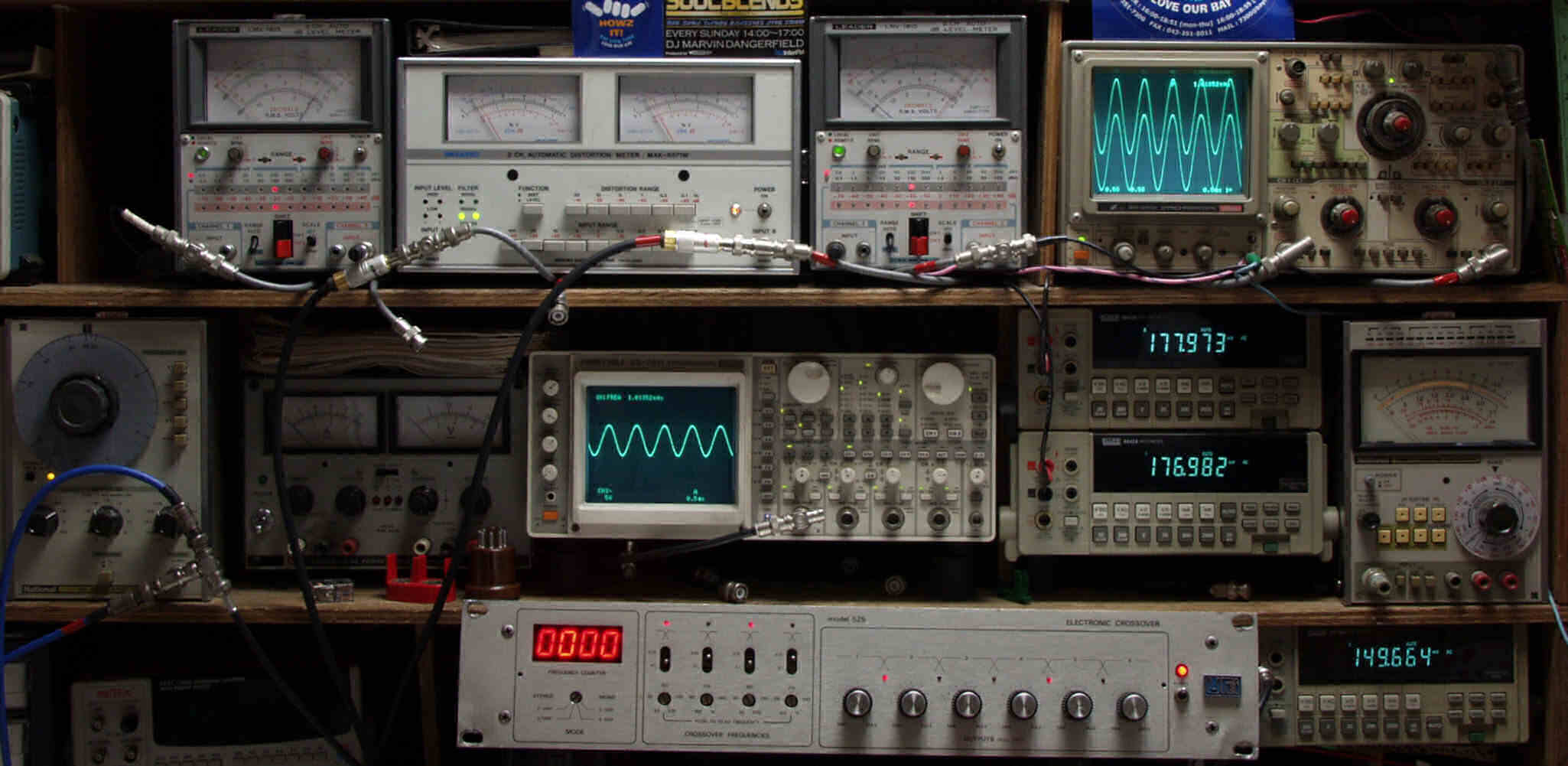

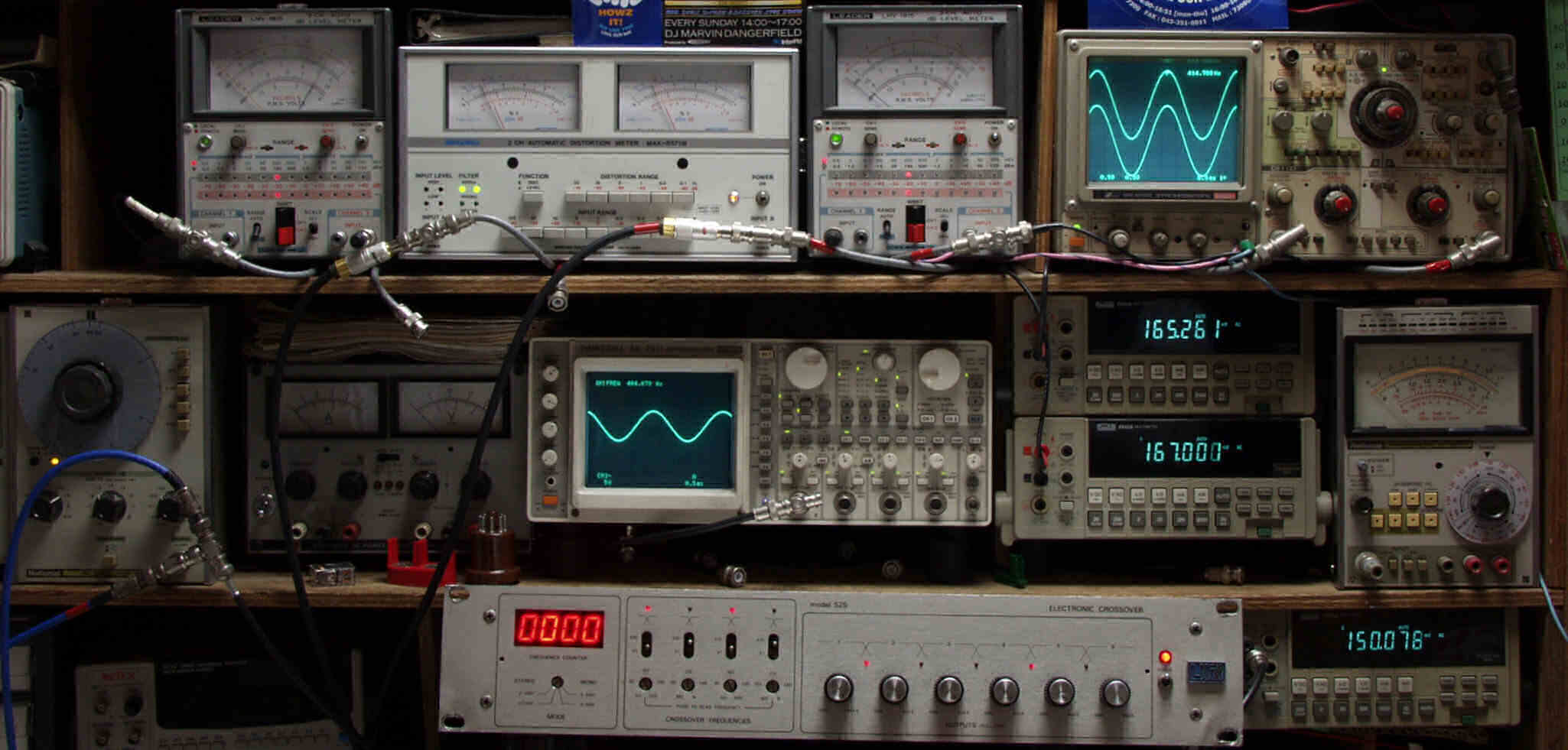

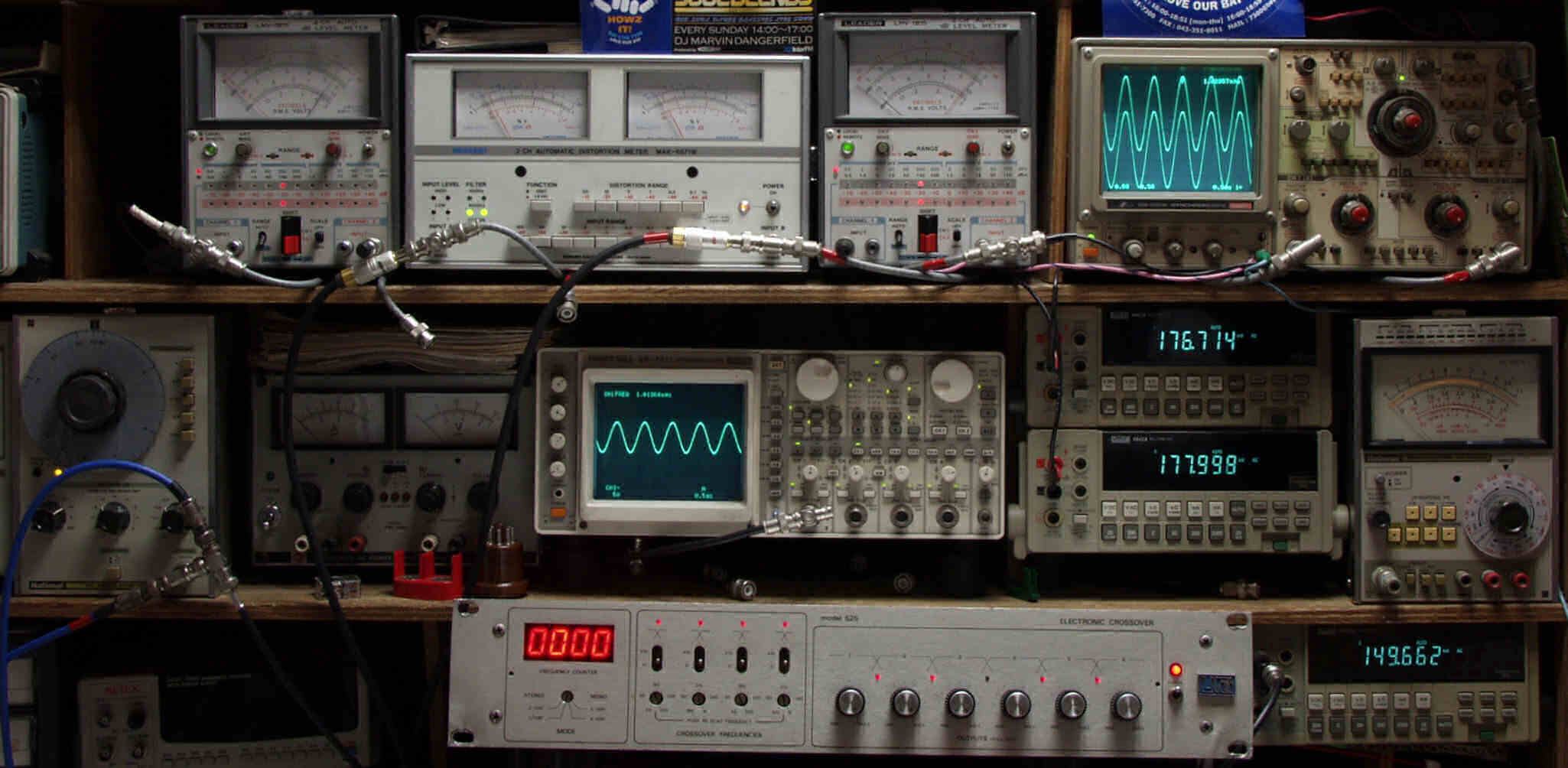

| Ｅ． 調整・測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル）、周波数表示 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 下段右端の下＝オーディオ発振器よりの出力レベル＝１５０ｍV 出力ＶＲは最大位置 Ｅ−１Ａ． ＣＨ１＝Ｒ、 ＣＨ４＝Ｌの出力・歪み率測定・調整。 ４００ＨＺ入力１５０ｍＶ、出力１６０ｍＶ、歪み率０．０２％ |
 |
| Ｅ−１Ｂ． ＣＨ２＝Ｒ、 ＣＨ５＝Ｌの出力・歪み率測定・調整。 １０００ＨＺ入力１５０ｍＶ、出力１６０ｍＶ、歪み率０．０２％ |
 |
| Ｅ−１Ｃ． ＣＨ３＝Ｒ、 ＣＨ６＝Ｌの出力・歪み率測定・調整。 １０００ＨＺ入力１５０ｍＶ、出力１６０ｍＶ、歪み率０．０２％ |
 |

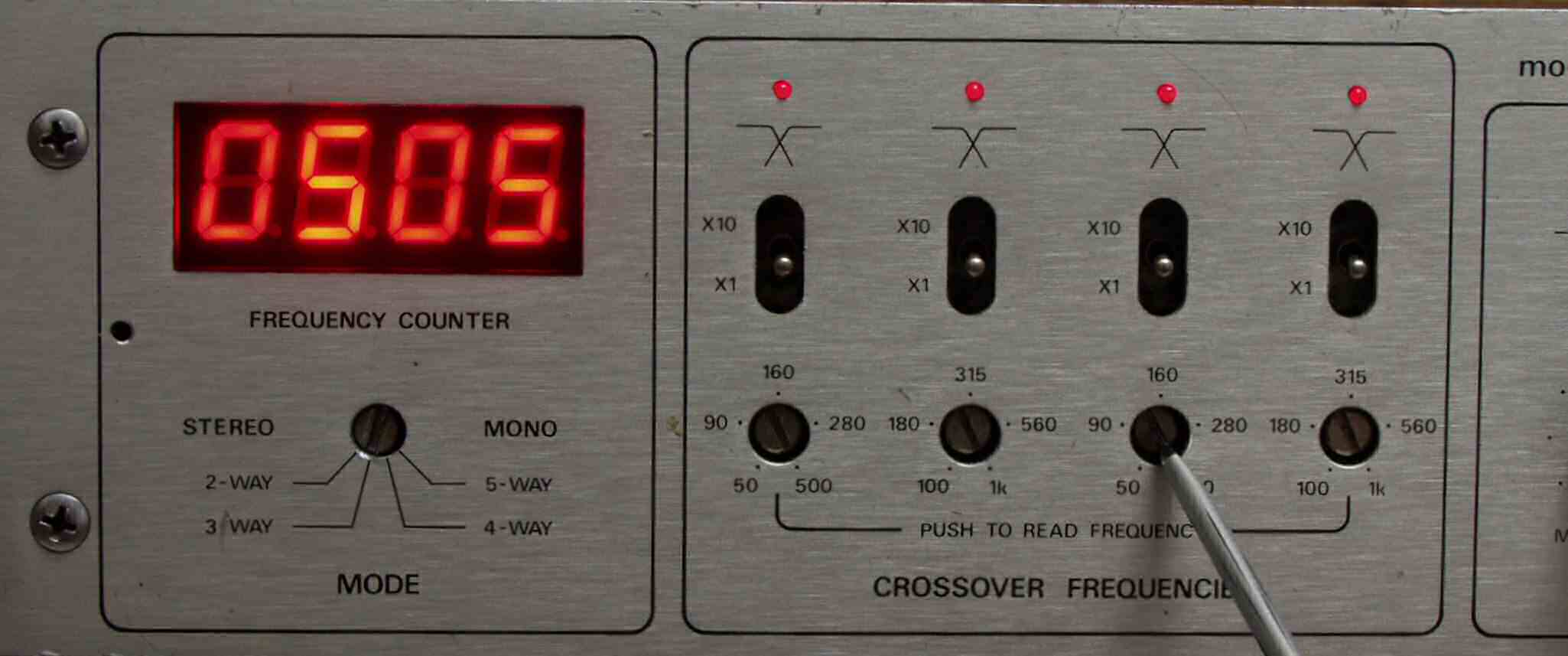

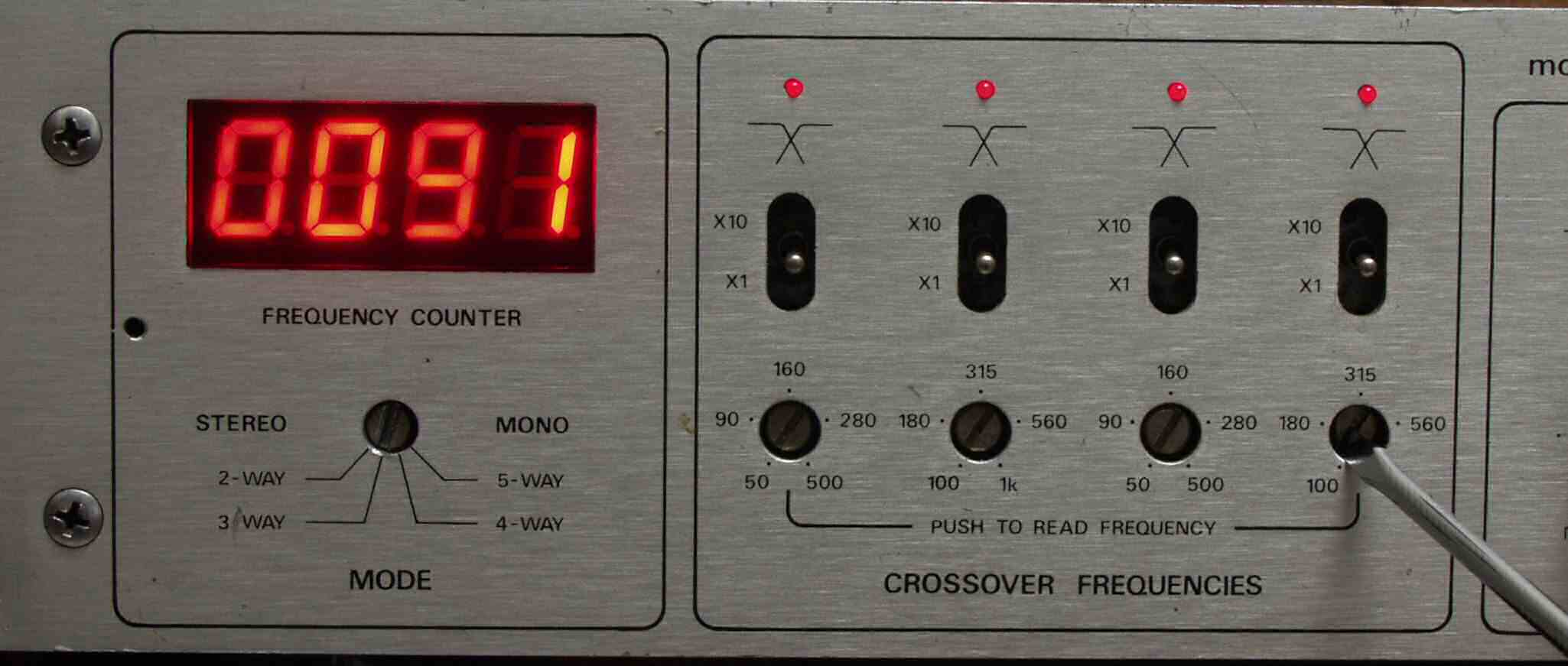

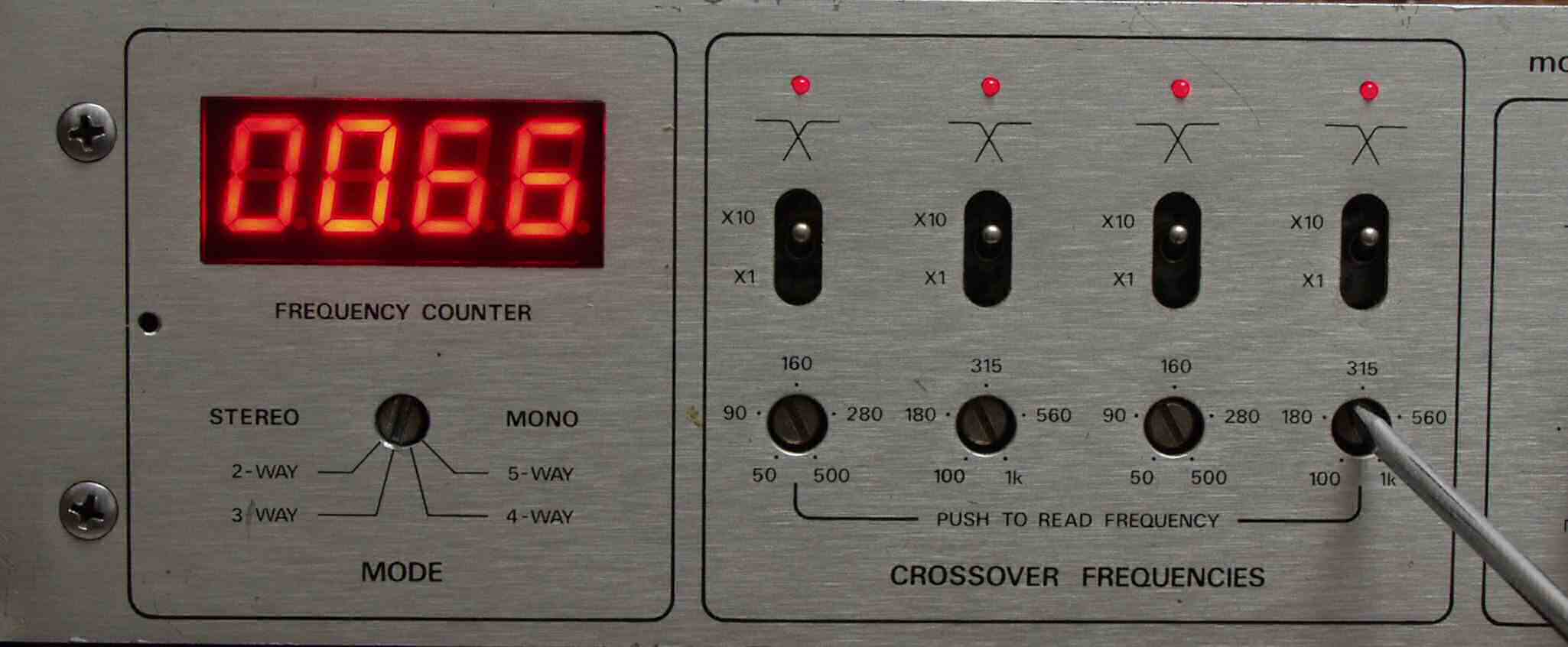

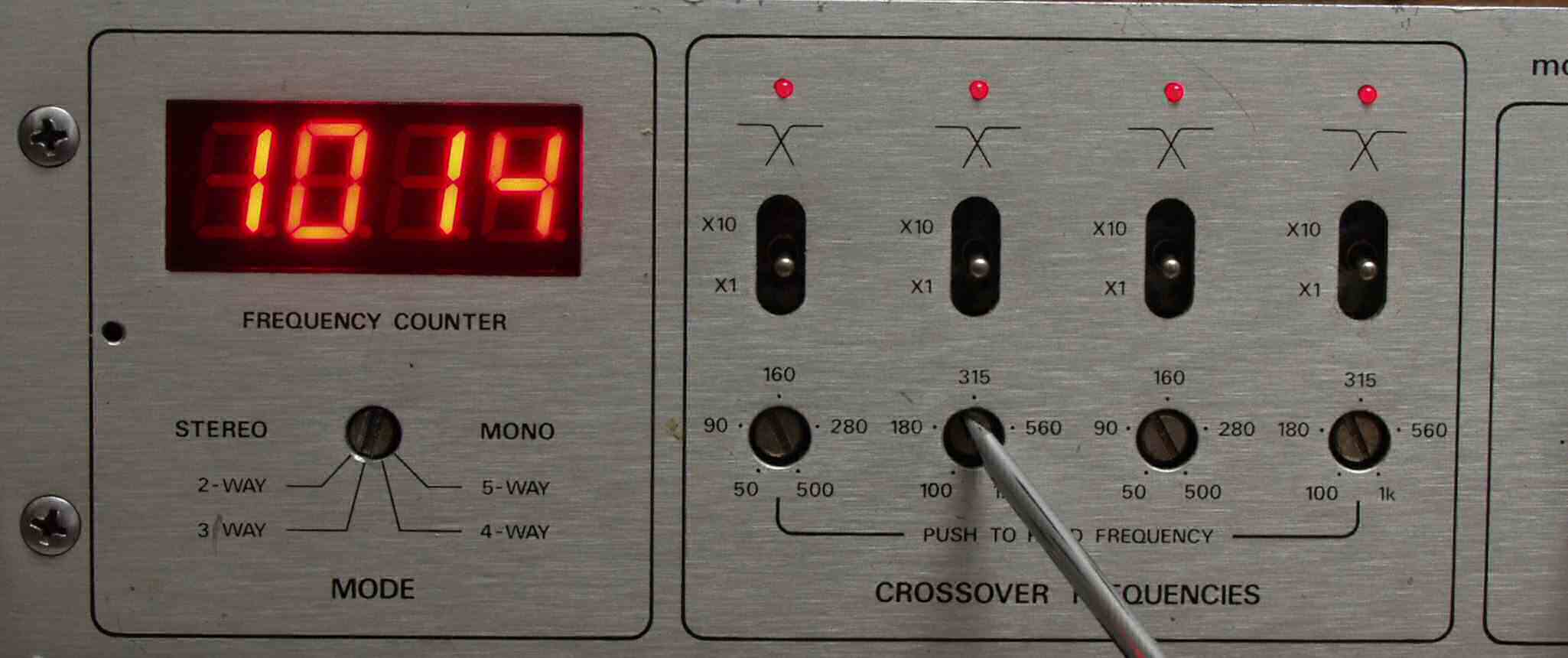

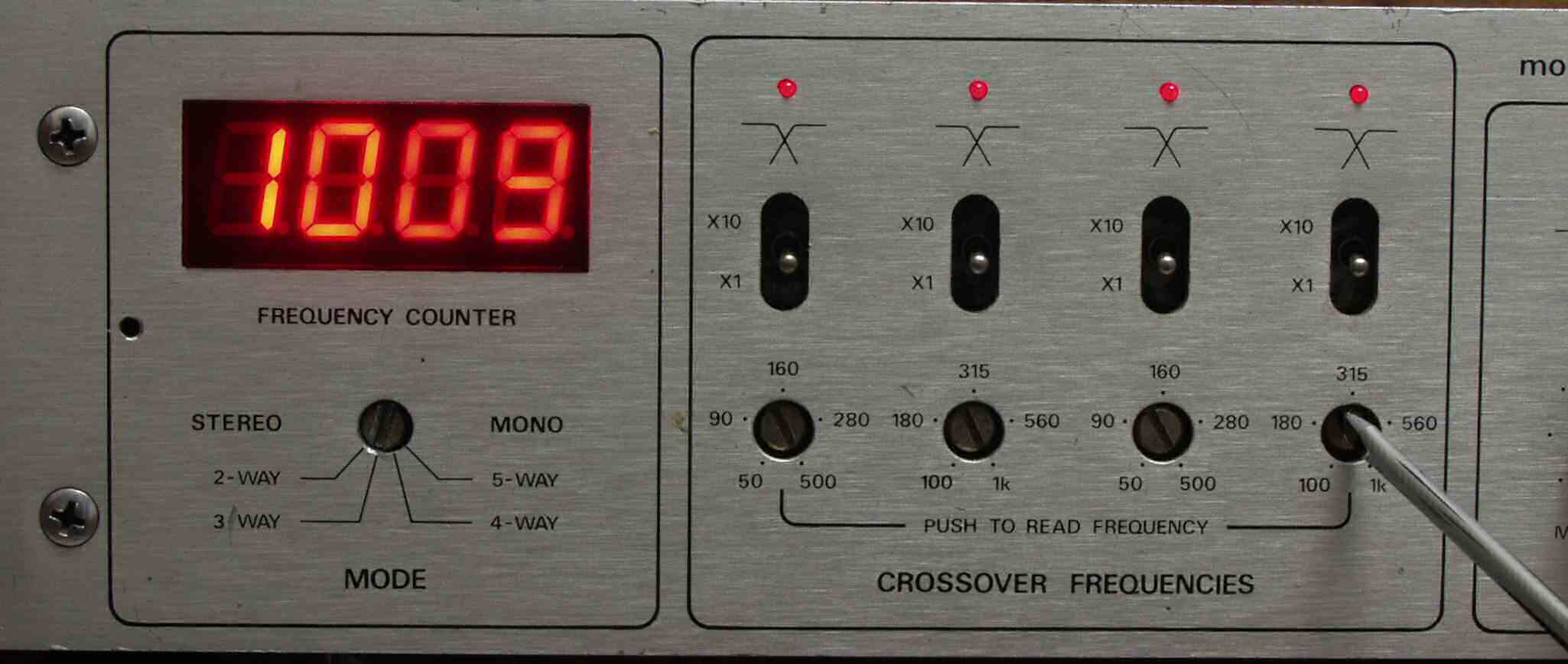

| Ｅ−２Ａ． ＣＨ１クロス周波数カウンター点検ＶＲmin＝５０HZ |
 |

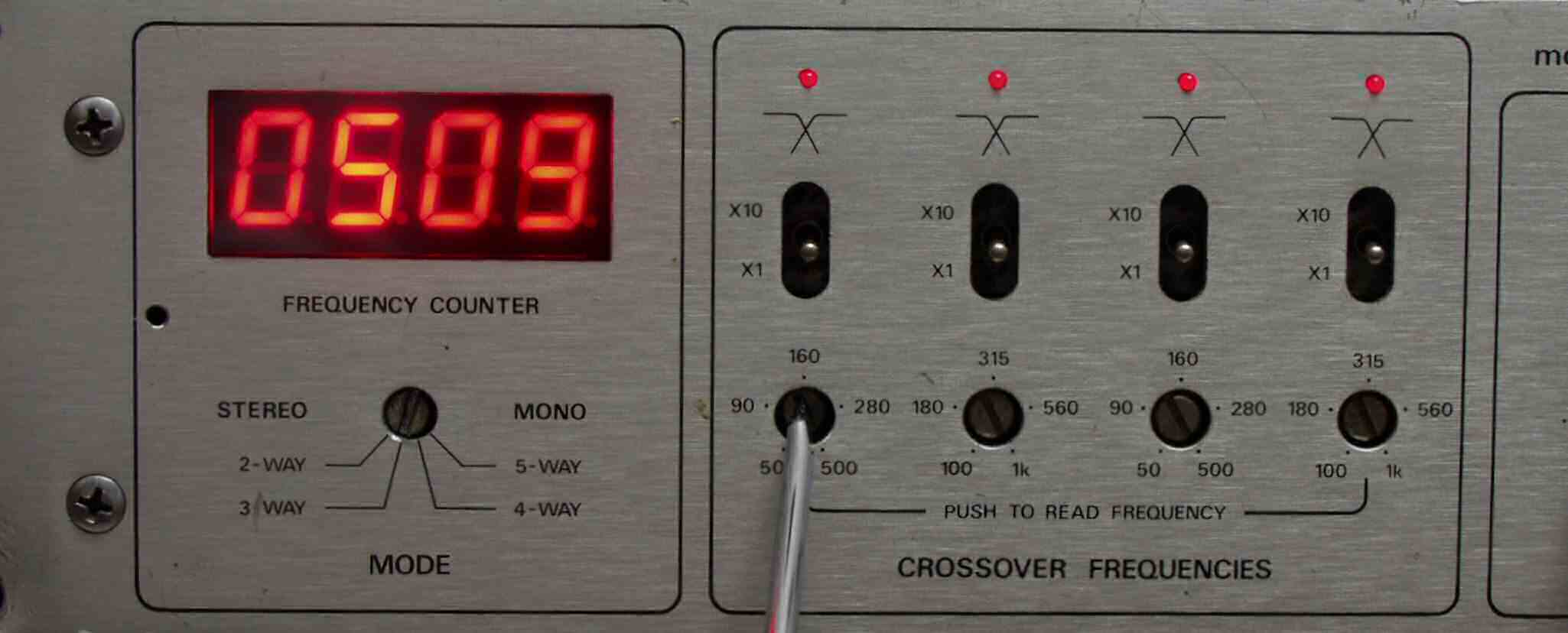

| Ｅ−２B． ＣＨ１クロス周波数カウンター点検ＶＲmax＝５００HZ |
 |

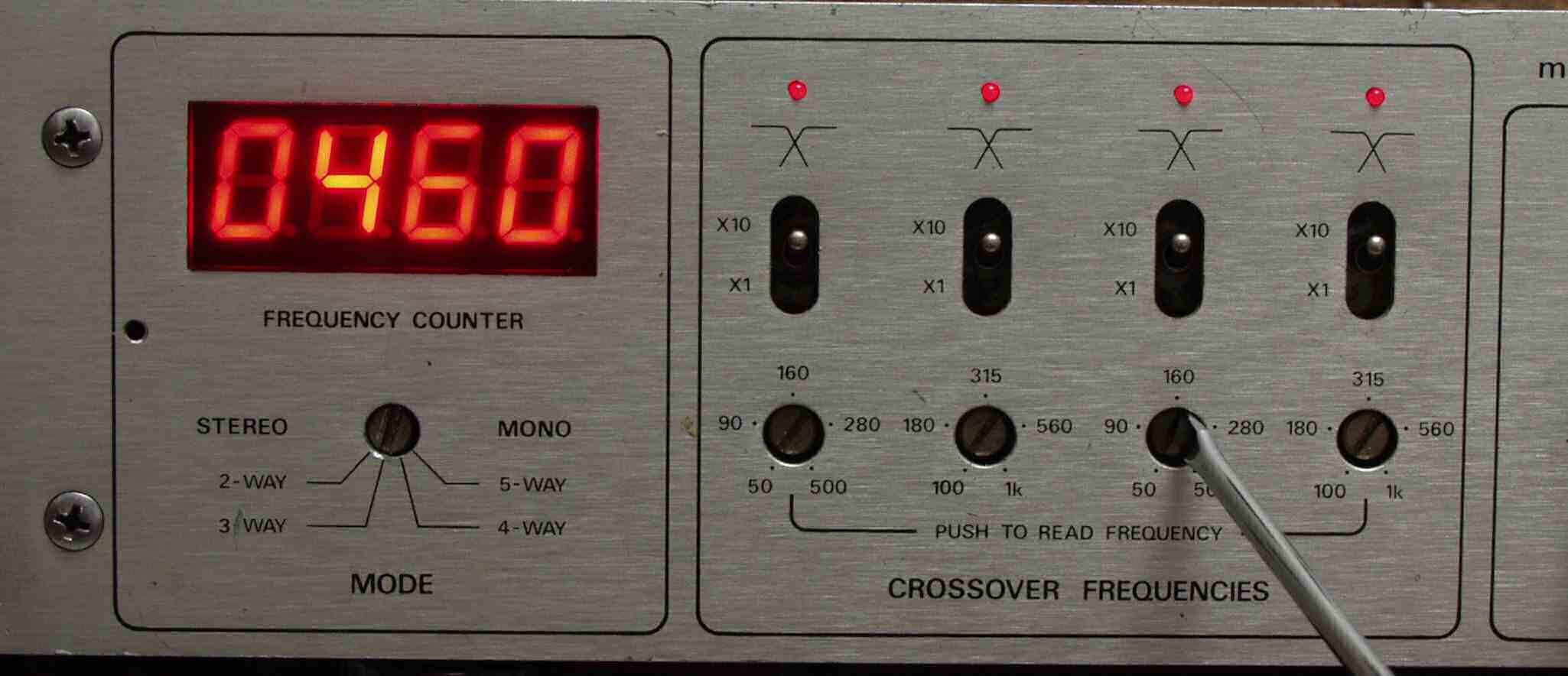

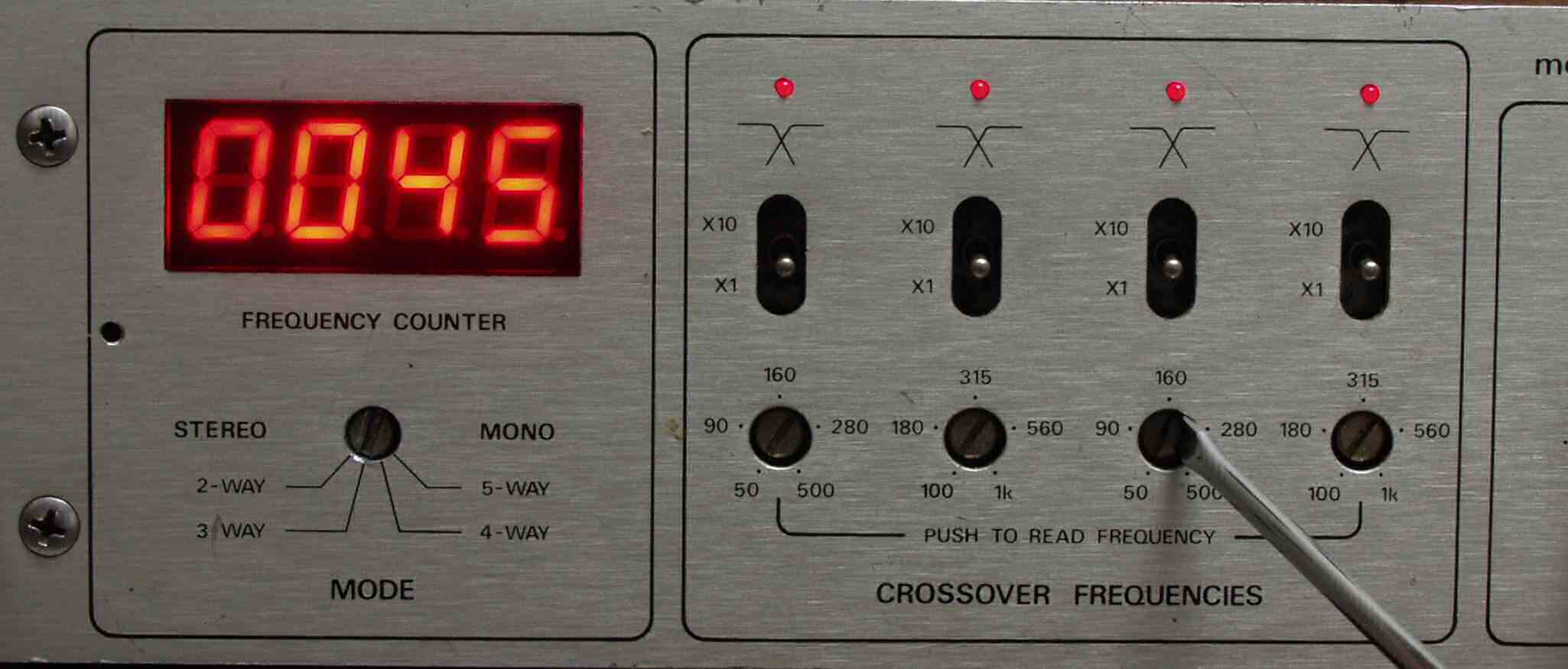

| Ｅ−２C． ＣＨ３クロス周波数カウンター点検ＶＲmin＝５０HZ |
 |
| Ｅ−２D． ＣＨ３クロス周波数カウンター点検ＶＲmax＝５００HZ |
 |

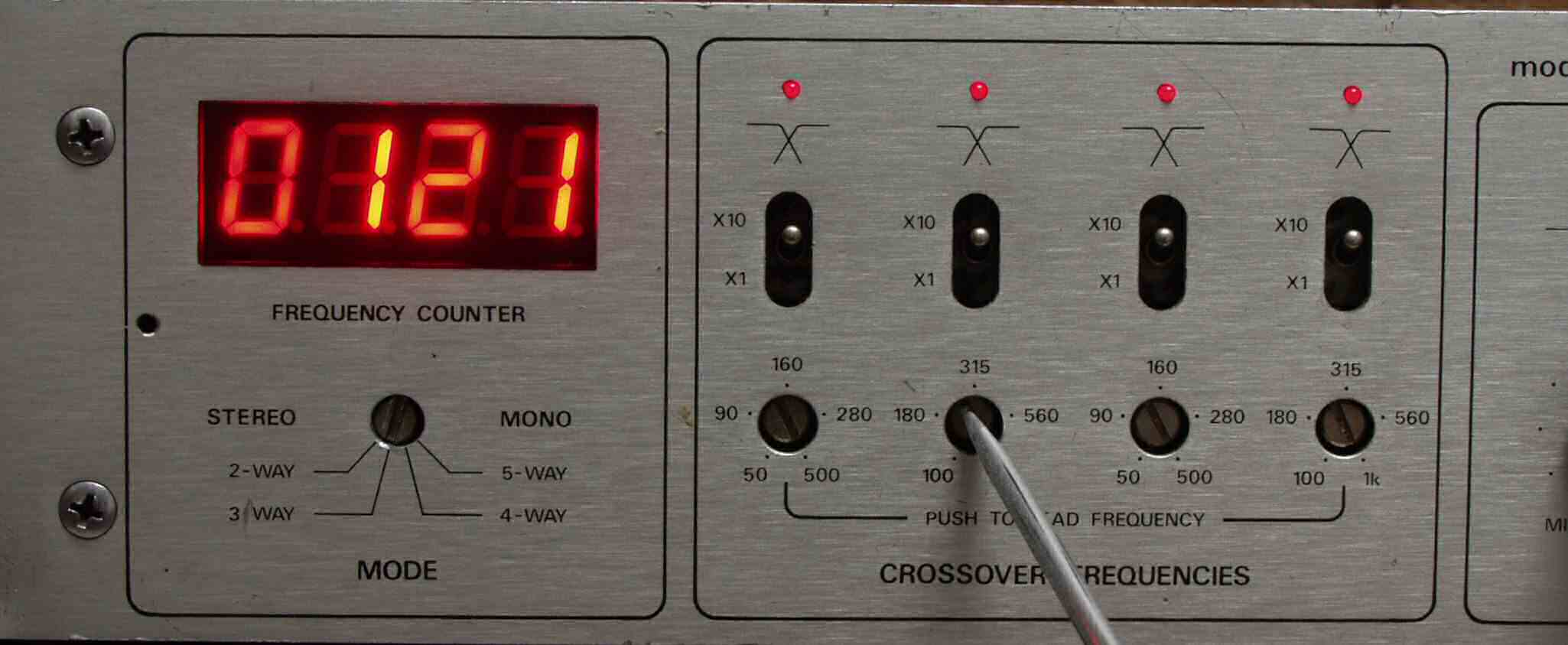

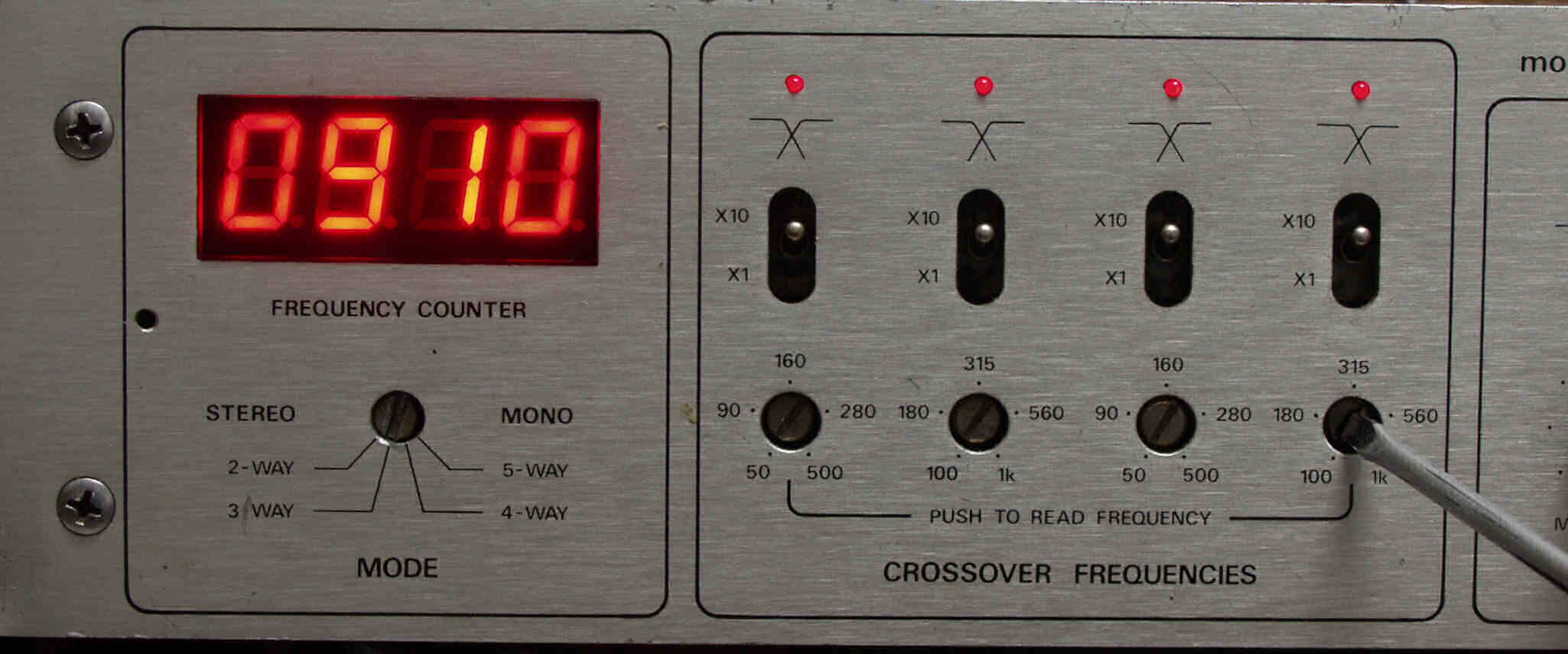

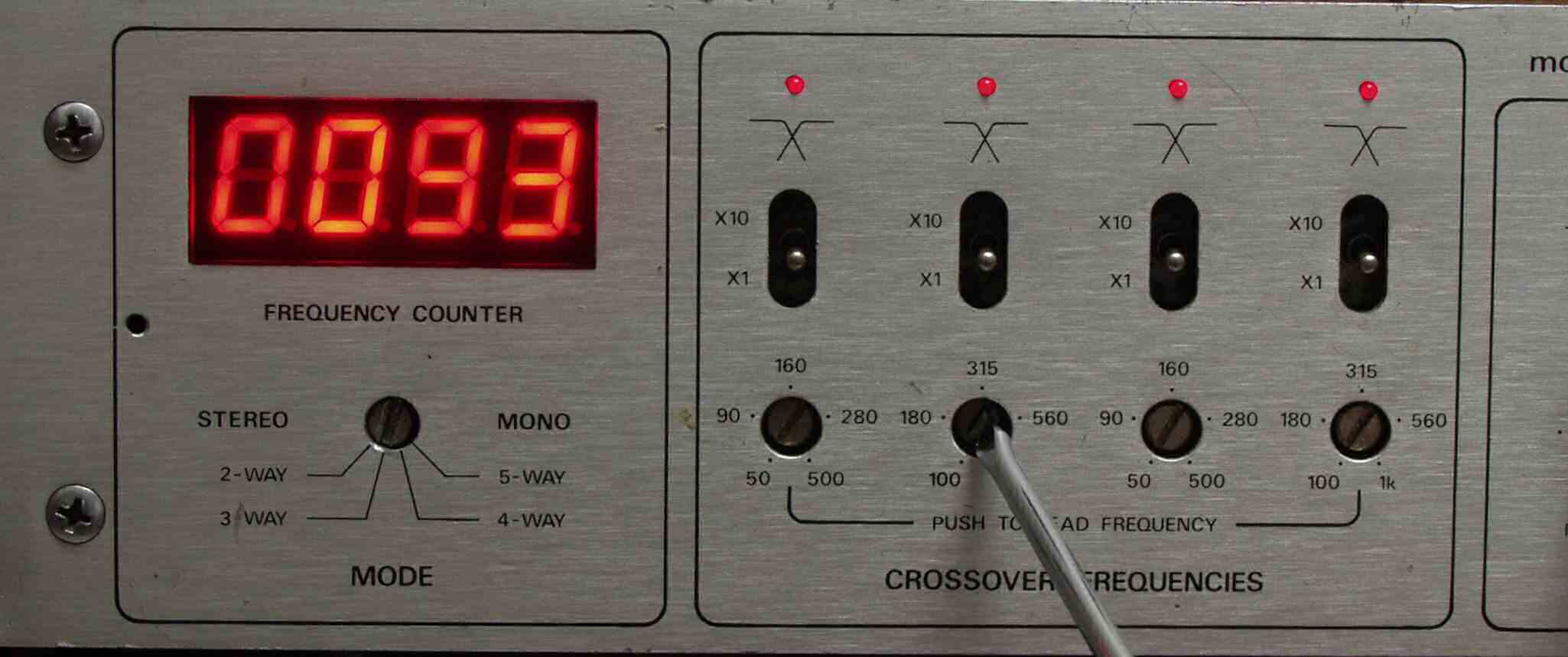

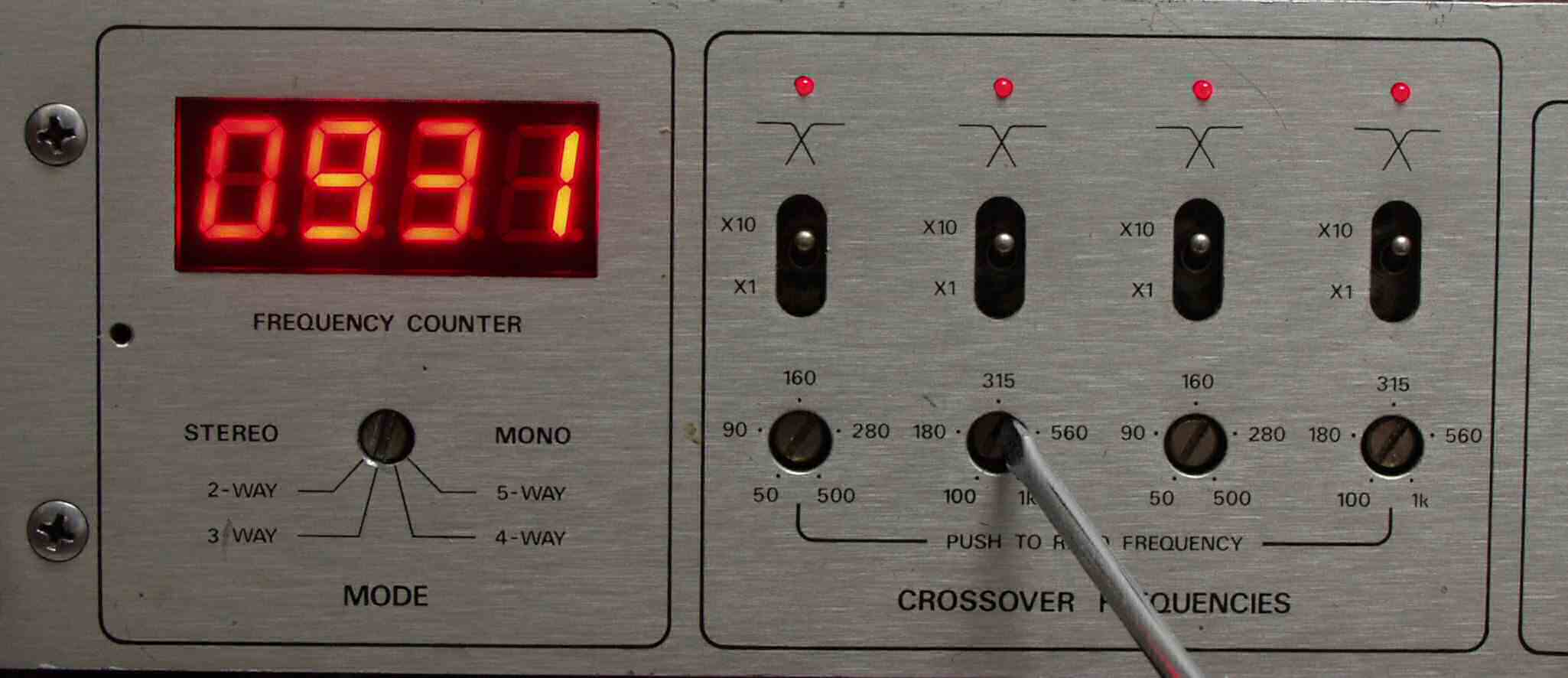

| Ｅ−２E． ＣＨ２クロス周波数カウンター点検ＶＲmin＝１００HZ |
 |
| Ｅ−２F． ＣＨ２クロス周波数カウンター点検ＶＲmax＝１KHZ |
 |
| Ｅ−２G． ＣＨ４クロス周波数カウンター点検ＶＲmin＝１００HZ |
 |
| Ｅ−２H． ＣＨ４クロス周波数カウンター点検ＶＲmax＝１KHZ |
 |

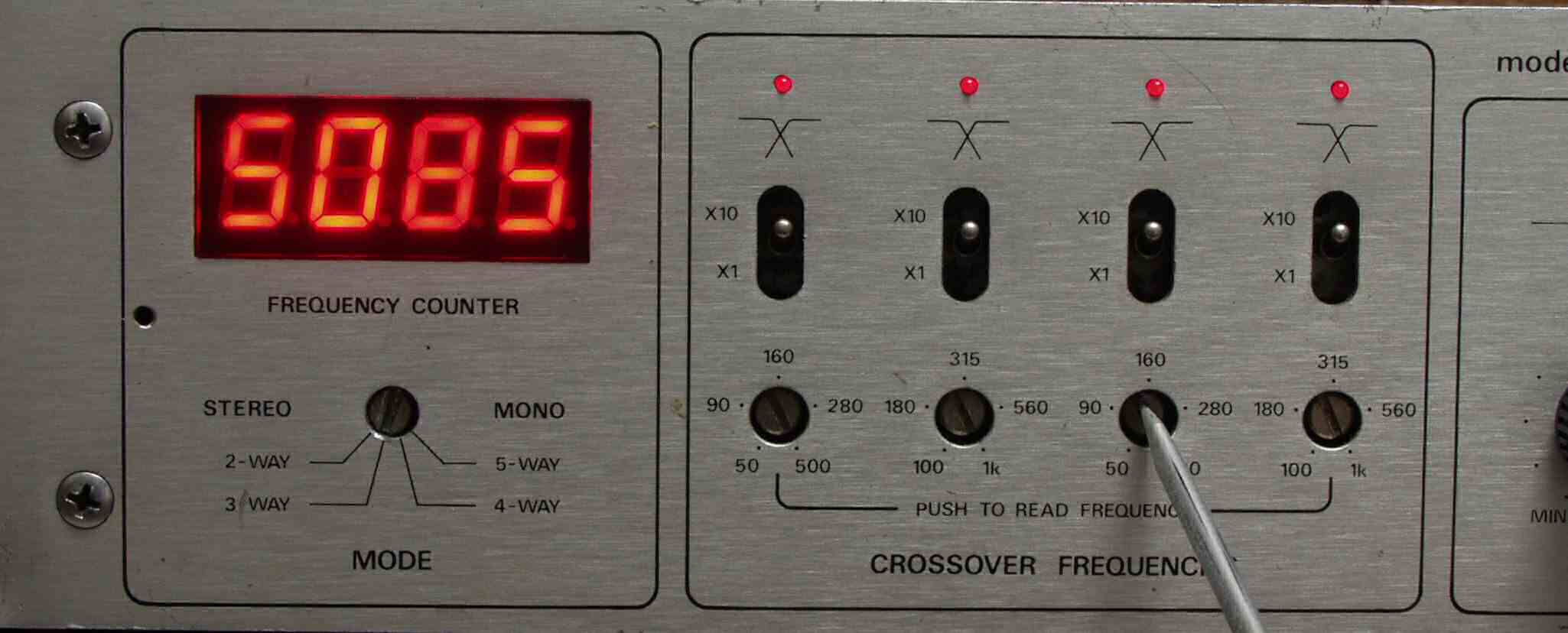

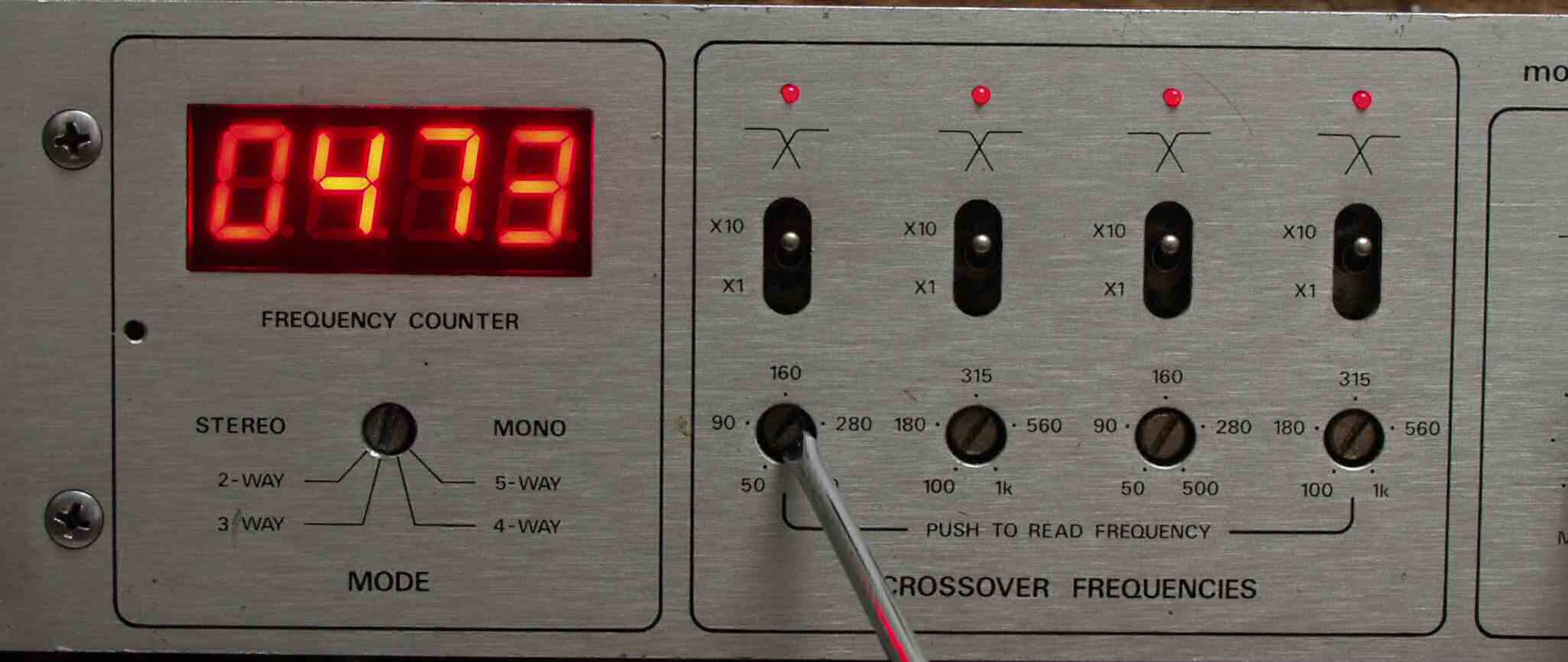

| Ｅ−３Ａ． ＣＨ１クロス周波数カウンター点検ＶＲmin＝５００HZ |
 |

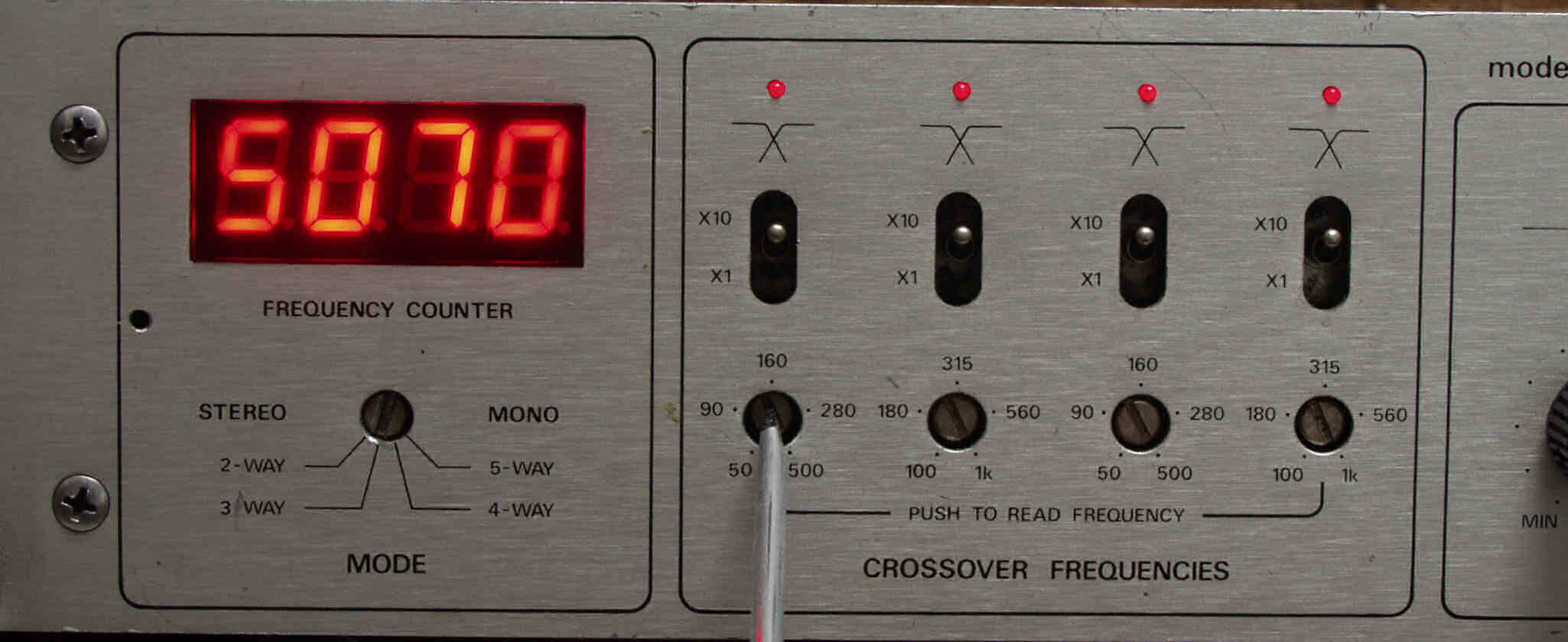

| Ｅ−３B． ＣＨ１クロス周波数カウンター点検ＶＲmax＝５KHZ |
 |
| Ｅ−３C． ＣＨ３クロス周波数カウンター点検ＶＲmin＝５００HZ |
 |
| Ｅ−３D． ＣＨ３クロス周波数カウンター点検ＶＲmax＝５KHZ |
 |
| Ｅ−３E． ＣＨ２クロス周波数カウンター点検ＶＲmin＝１KHZ |
 |
| Ｅ−３F． ＣＨ２クロス周波数カウンター点検ＶＲmax＝１０KHZ |
 |
| Ｅ−３G． ＣＨ４クロス周波数カウンター点検ＶＲmin＝１KHZ |
 |
| Ｅ−３H． ＣＨ４クロス周波数カウンター点検ＶＲmax＝１０KHZ |
 |

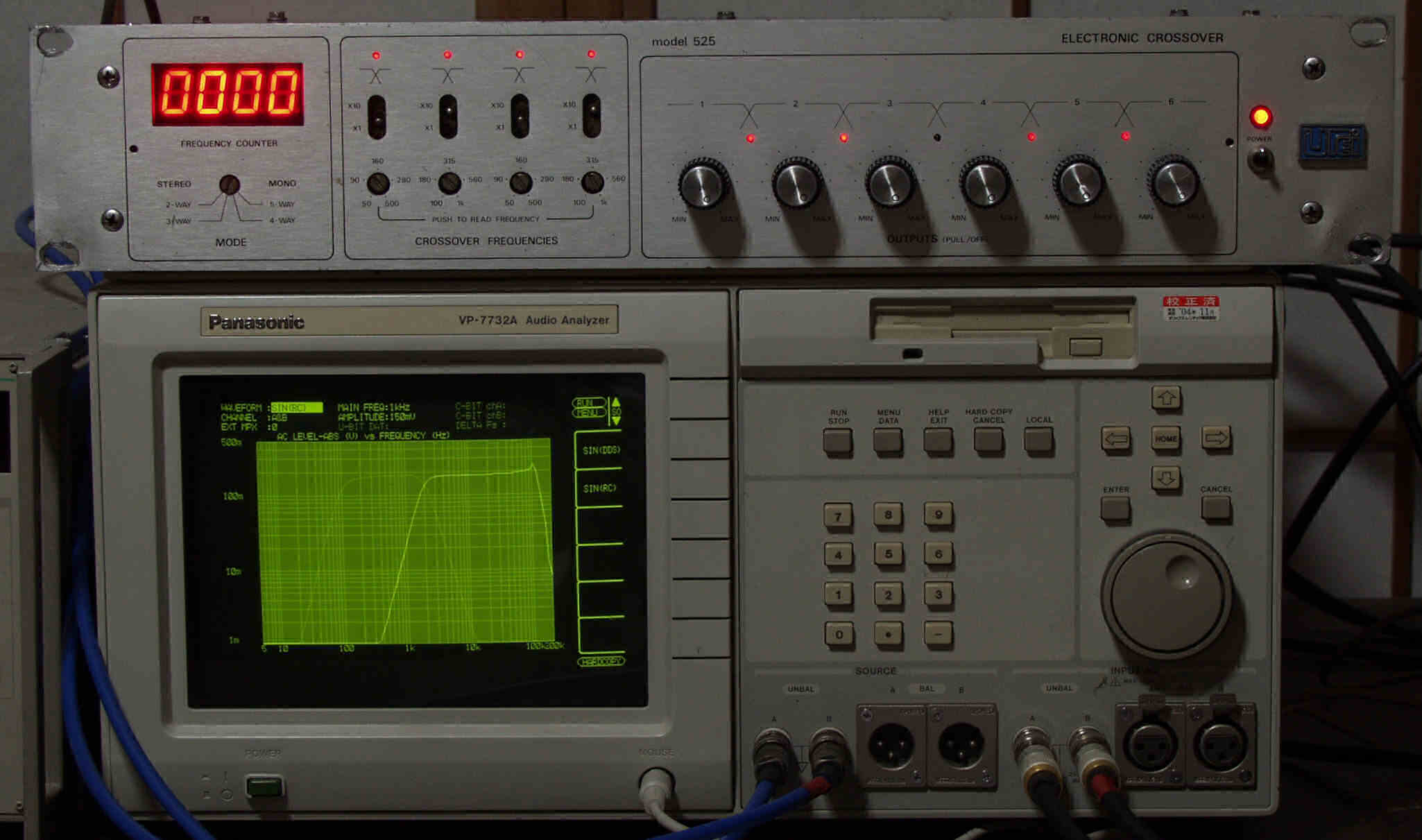

| ＥＥ． 上位測定器による 調整・測定 ＥＥ−１． 出力ＶＲは最大位置、入力レベルは１５０ｍＶ。 |
 |

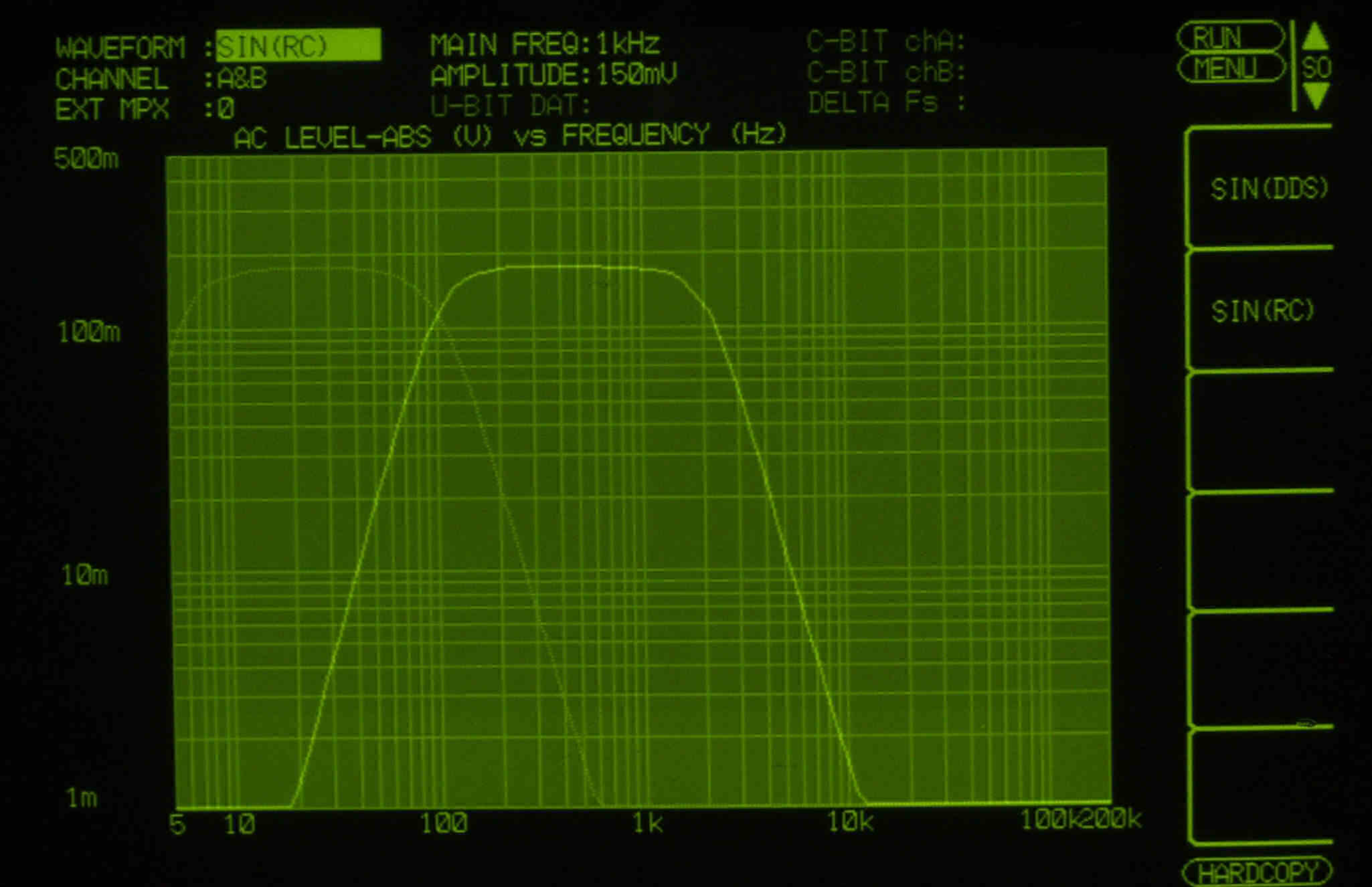

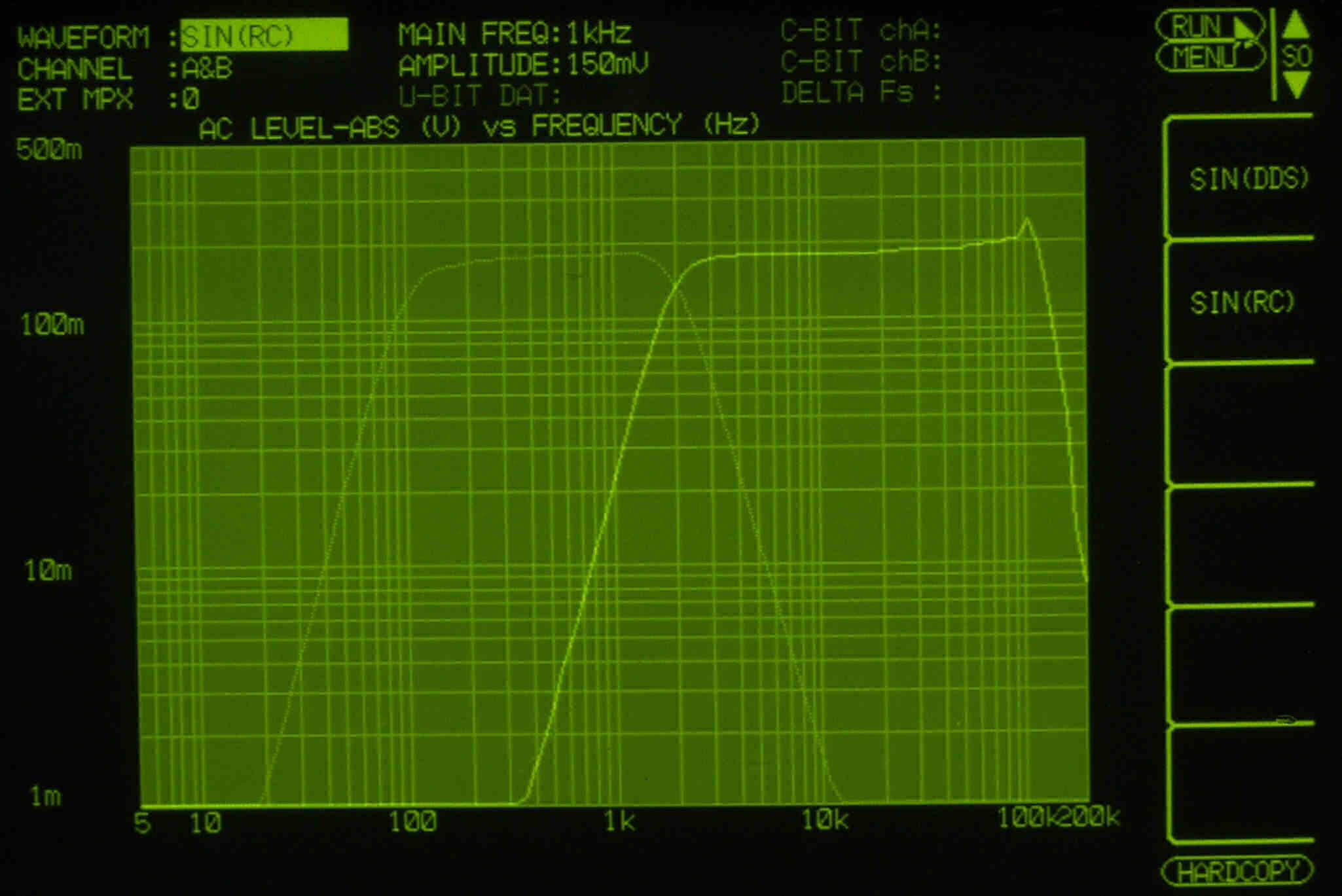

| ＥＥ−２Ａ． クロス周波数＝１００ＨＺ、２ＫＨＺ。 出力、Ｌ＝ＣＨ１＝Ｌｏｗ、Ｒ＝ＣＨ２＝Ｍｉｄ |
 |
| ＥＥ−２Ｂ． クロス周波数＝１００ＨＺ、２ＫＨＺ。 出力、Ｌ＝ＣＨ２＝Ｍｉｄ、Ｒ＝ＣＨ３＝Ｈｉｇｈ |
 |

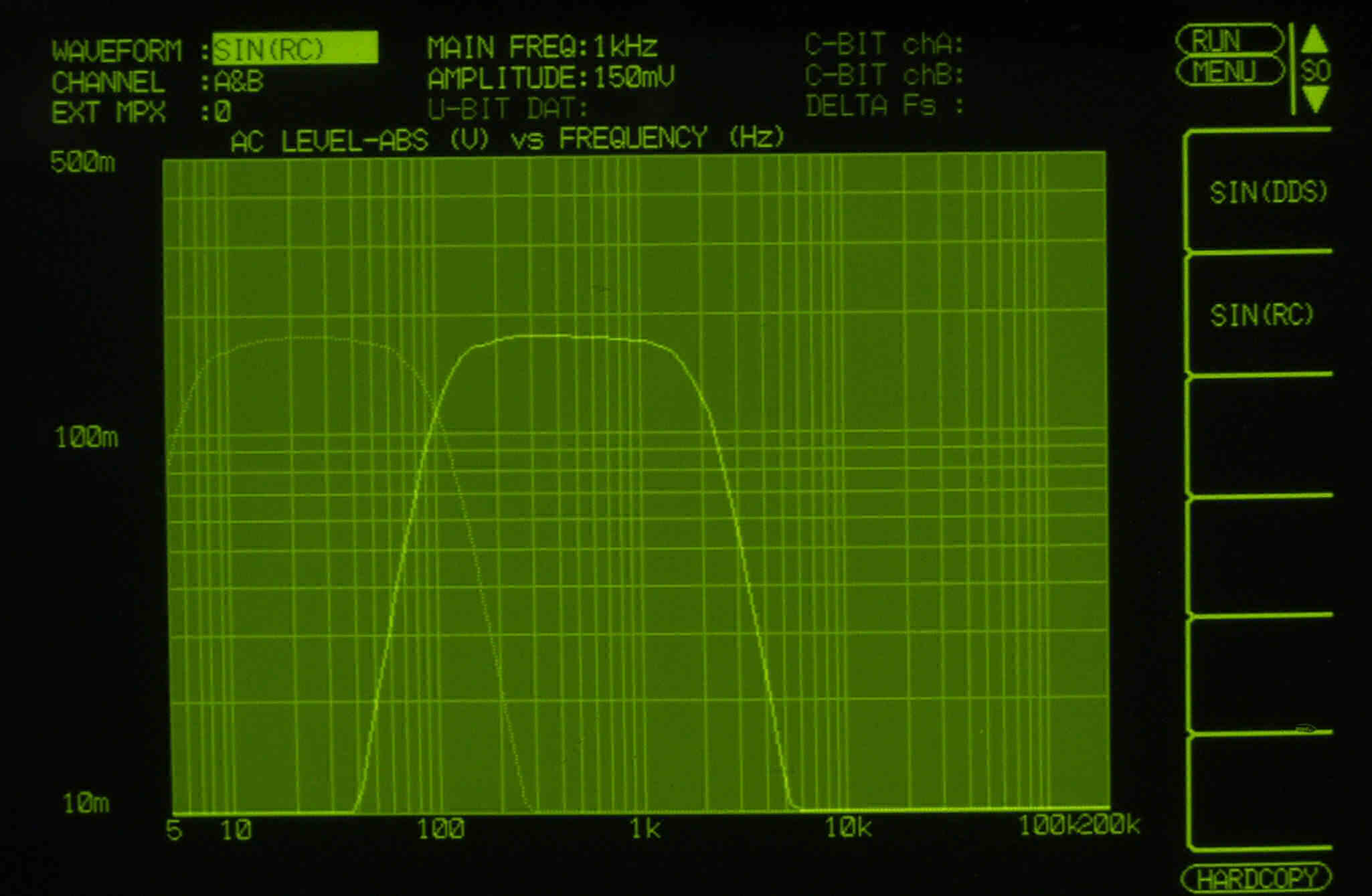

| ＥＥ−３Ａ． クロス周波数＝１００ＨＺ、２ＫＨＺ。 出力、Ｌ＝ＣＨ４＝Ｌｏｗ、Ｒ＝ＣＨ５＝Ｍｉｄ |
 |
| ＥＥ−３Ｂ． クロス周波数＝１００ＨＺ、２ＫＨＺ。 出力、Ｌ＝ＣＨ５＝Ｍｉｄ、Ｒ＝ＣＨ６＝Ｈｉｇｈ |
 |

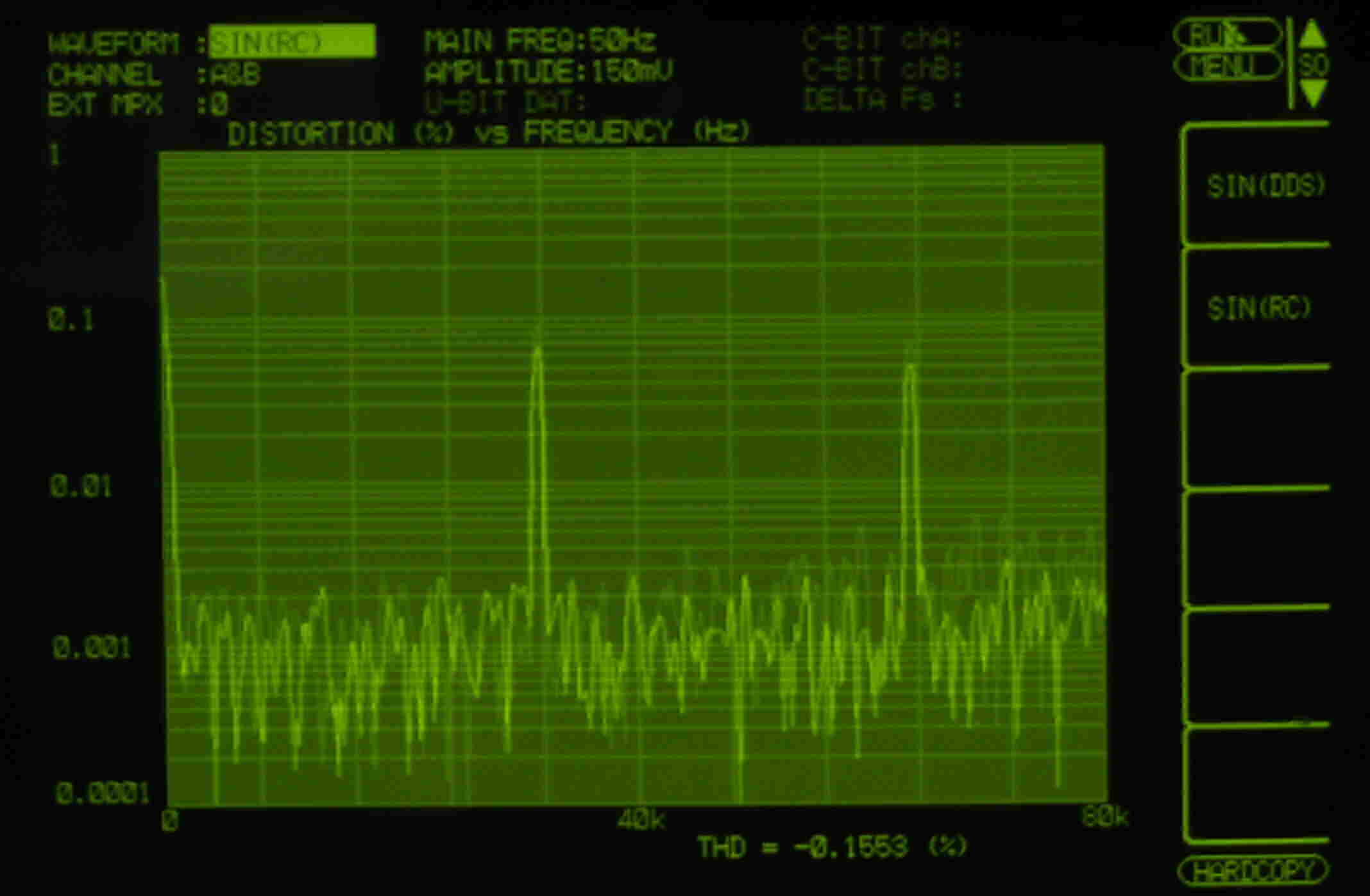

| ＥＥ−４Ａ． Ｌｏｗ出力歪み率測定、５０ＨＺ。 出力、Ｌ＝ＣＨ１、Ｒ＝ＣＨ３、 歪み率＝０．１５５％ |
 |

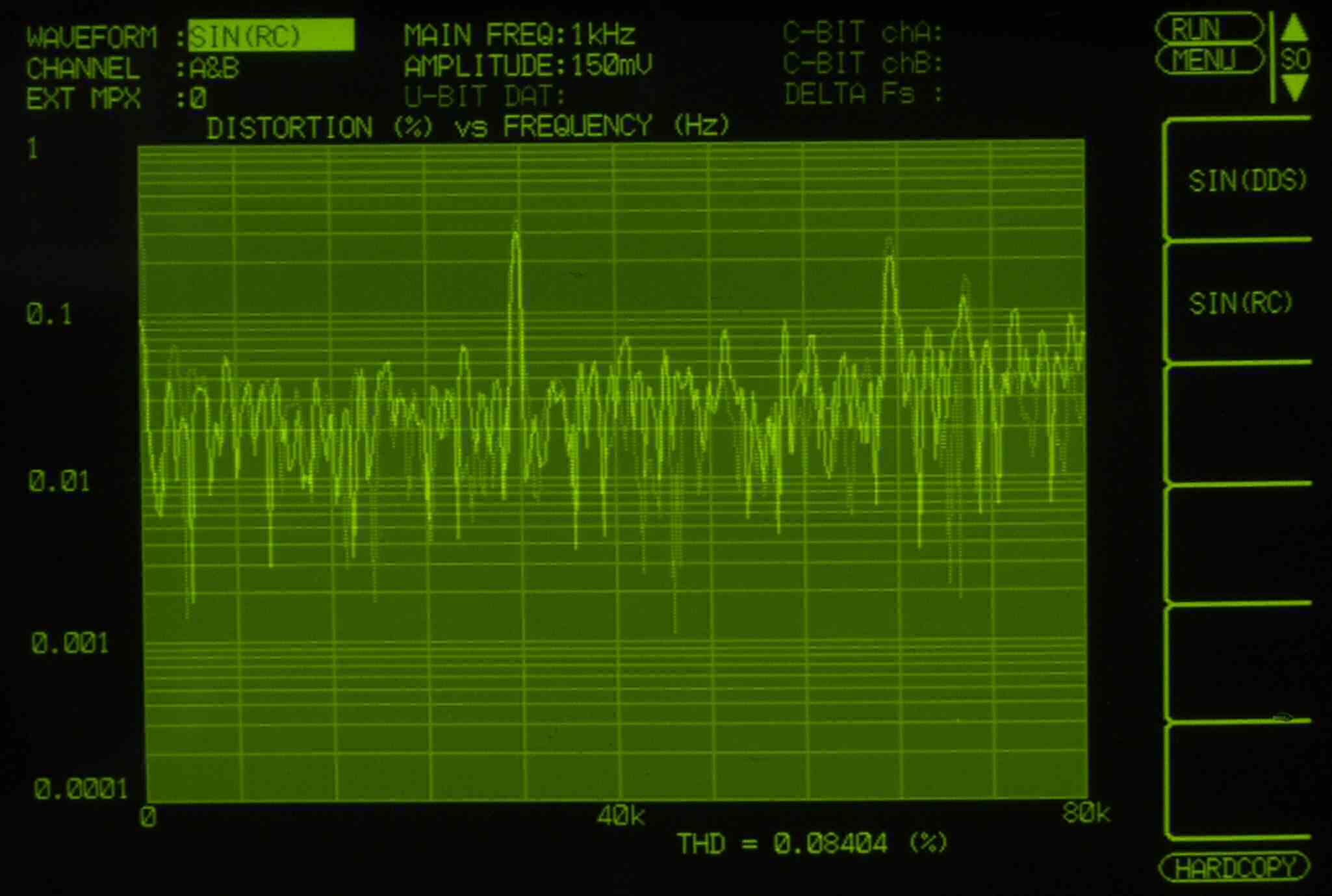

| ＥＥ−４Ｂ． Ｍｉｄ出力歪み率測定、１ＫＨＺ。 出力、Ｌ＝ＣＨ２、Ｒ＝ＣＨ４、 歪み率＝０．０８％ |
 |

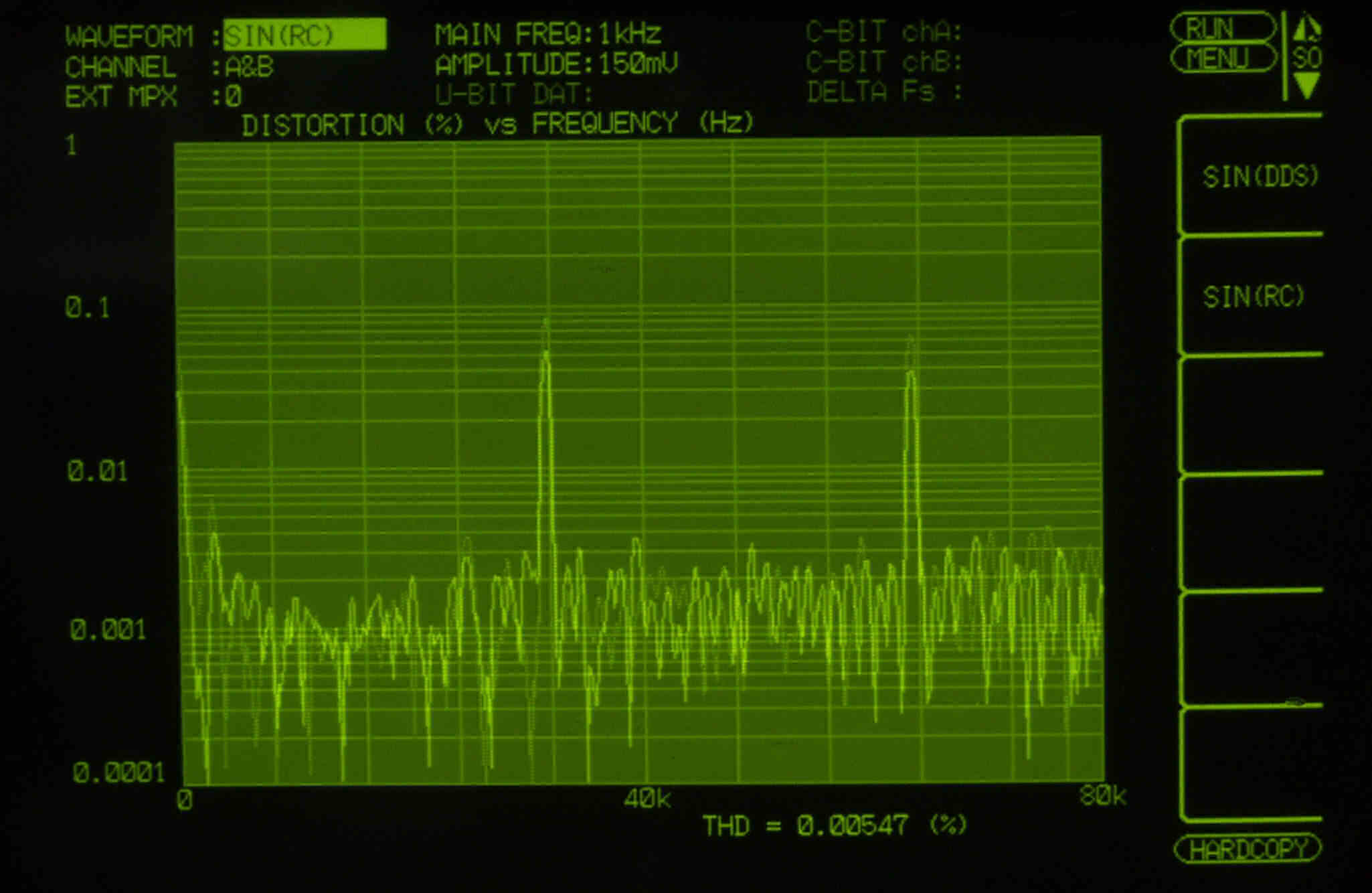

| ＥＥ−４Ｃ． Ｈｉｇｈ出力歪み率測定、５ＫＨＺ。 出力、Ｌ＝ＣＨ３、Ｒ＝ＣＨ６、 歪み率＝０．００５％ |
 |

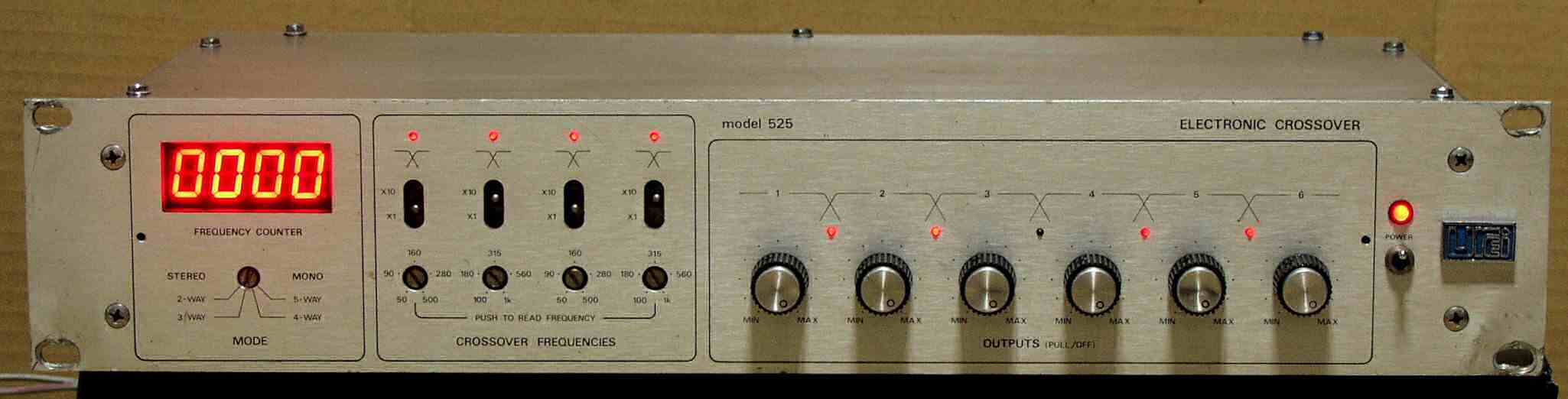

| Ｅ−６． 完成 引き続き２４時間エージング |
 |
