| ＫＥＮＷＯＯＤ Ｌ−０７Ｄ． ３台目修理記録 |
| ＜＜梱包はこちらを参考＞＞ 平成２１年３月１５日到着 ４月４日完成 |
Ａ． 修理前の状況
ＥＥ． デジタルオシロで最終計測・調整 機器は デモで拝借 ＜＜ＹＯＫＯＧＡＷＡ ＤＬＭ２０２４＞＞ Ｆ． 修理費 ７５，０００円 ＜＜オーバーホール修理＞＞ |
| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 北海道から「木箱による梱包」！ ＜＜梱包はこちらを参考＞＞ |
 |
| Ａ−１Ｂ． 点検中 前から見ます。 |
 |
| Ａ−１Ｃ． 点検中 底板に本体を固定します。 |
 |
| Ａ−１Ｄ． 点検中 底板に本体を固定、もう少し箱を大きくするか、外した方が安心です。 |
 |
| Ａ−１Ｅ． 点検中 底板の中に、タンテーブルシート（スタビライザー）を収納。 |
 |
| Ａ−１Ｆ． 点検中 タンテーブルシート（スタビライザー）。 |
 |
| Ａ−１Ｇ． 点検中 タンテーブルシート（スタビライザー）裏。 |
 |
| Ａ−２Ａ． 点検中 木箱、上側に電源等を収納。 |
 |
| Ａ−２Ｂ． 点検中 木箱、上側に電源等を収納、底板を外した所。 |
 |
| Ａ−２Ｃ． 点検中 タンテーブル。 |
 |
| Ａ−２Ｄ． 点検中 タンテーブル裏。 |
 |
| Ａ−２Ｅ． 点検中 ＥＰ（ドーナツ盤）用 アダプター。 |
 |
| Ａ−２Ｆ． 点検中 ＥＰ（ドーナツ盤）用 アダプター裏。 |
 |
| Ａ−３Ａ． 点検中 ターンテーブルを外し、上から見る。 |
 |
| Ａ−３Ｂ． 点検中 モーター部拡大。 |
 |
| Ａ−４Ａ． 点検中 下から見る。 |
 |
| Ａ−４Ｂ． 点検中 コネクター形状が異なる、後期型？ |
 |
| Ａ−４C． 点検中 コネクター分解・点検・清掃。 |
 |
| Ａ−４D． 点検中 付属出力RCAケーブル。 |
 |
| Ａ−４E． 点検中 付属出力RCAケーブル、端子拡大。 |
 |
| Ａ−５Ａ． 点検中 アーム、右から。 |
 |
| Ａ−５Ｂ． 点検中 アーム、右から、拡大。 |
 |
| Ａ−５Ｃ． 点検中 アーム、左から。 |
 |
| Ａ−５Ｄ． 点検中 アーム、左から、拡大。 |
 |

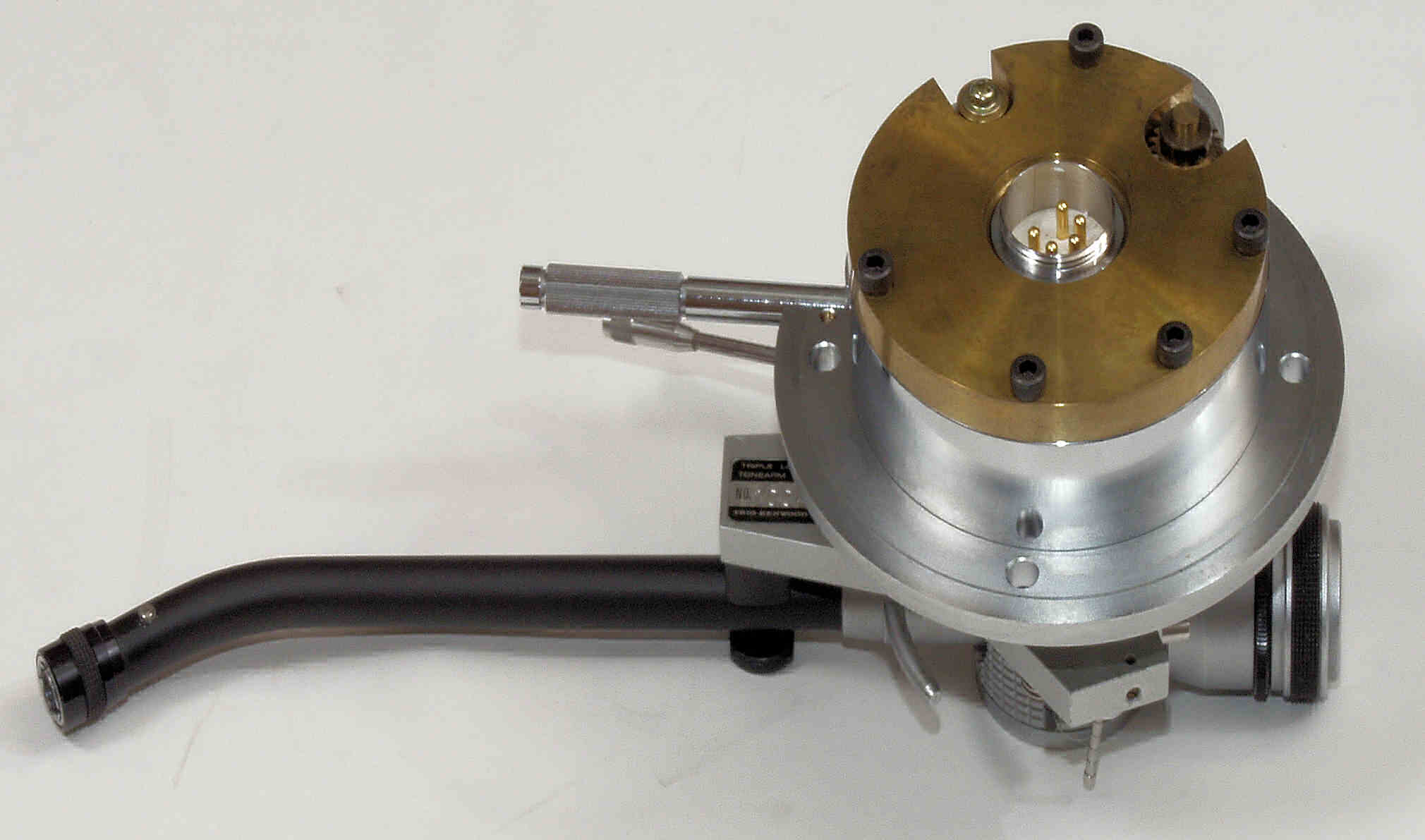

| Ａ−５Ｅ． 点検中 アーム、下から。 |
 |
| Ａ−５Ｆ． 点検中 アーム、下右から。 |
 |
| Ａ−５Ｇ． 点検中 アーム、下左から。 |
 |
| Ａ−６Ａ． 点検中 電源・制御部、 上から見る |
 |
| Ａ−６Ｂ． 点検中 電源・制御部、 前上から見る |
 |
| Ａ−６Ｃ． 点検中 電源・制御部、 前左上から見る |
 |
| Ａ−６Ｄ． 点検中 電源・制御部、 後から見る |
 |
| Ａ−６Ｅ． 点検中 電源・制御部、 後右上から見る |
 |
| Ａ−６Ｆ． 点検中 電源・制御部、 下から見る |
 |
| Ａ−６Ｇ． 点検中 電源・制御部、 前右下から見る |
 |
| Ａ−６Ｈ． 点検中 電源・制御部、 後左下上から見る |
 |

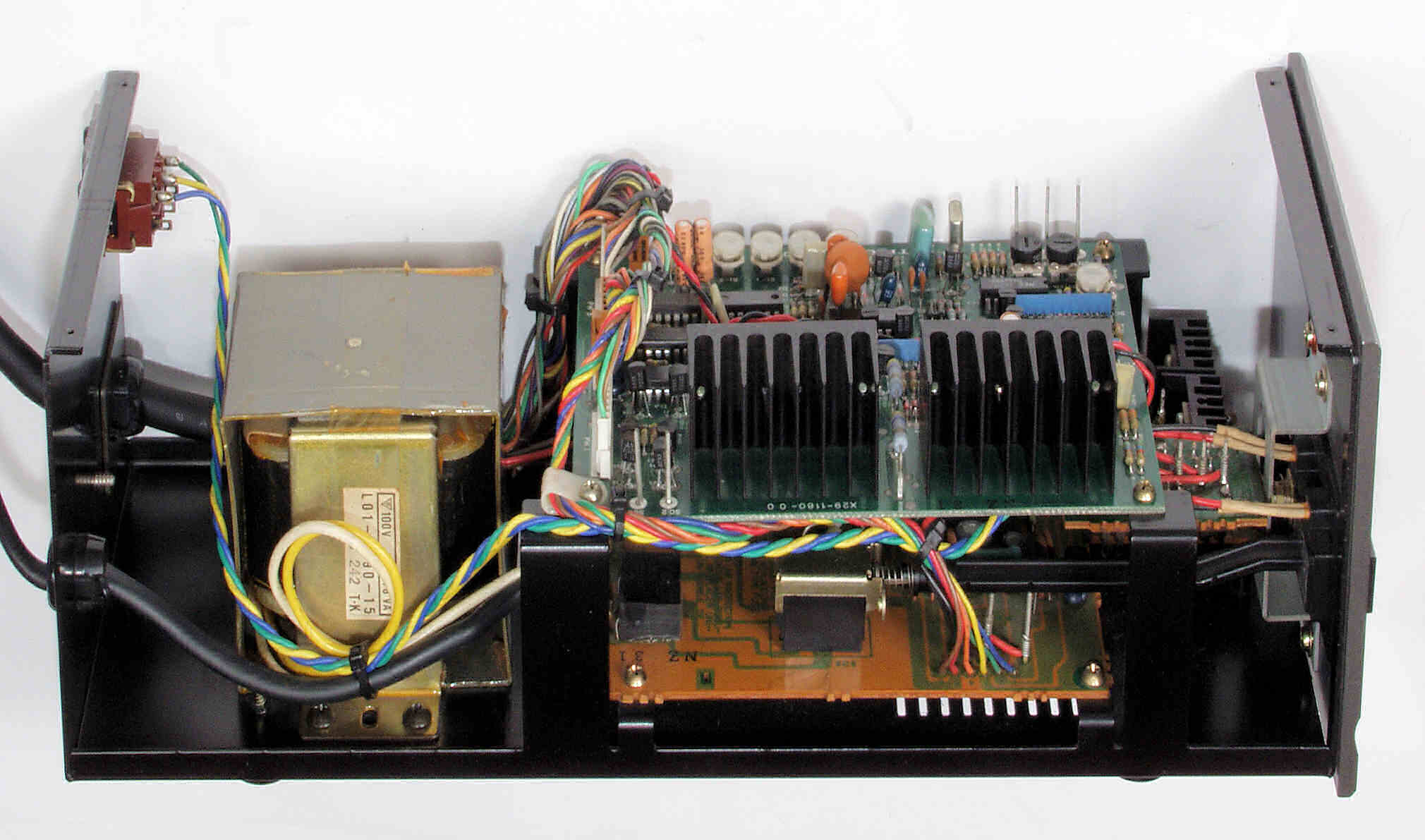

| Ａ−７Ａ． 点検中 電源・制御部、 ケースを取り、上から見る。 |
 |
| Ａ−７Ｂ． 点検中 電源・制御部、 右上から見る |
 |
| Ａ−７Ｃ． 点検中 電源・制御部、 左上から見る |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 電源定電圧基板 |
 |
| Ｃ−１Ｂ． 修理後 電源定電圧基板 電解コンデンサー３個交換 |
 |
| Ｃ−１Ｃ． 修理前 電源定電圧基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 電源定電圧基板裏 |
 |
| Ｃ−１Ｅ． 完成電源定電圧基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−２Ａ． 修理前 電源定電圧基板、 ラッピング |
 |
| Ｃ−２Ｂ． 修理（半田補正）後 電源定電圧基板、 ラッピングに半田をしみこませる。 |
 |
| Ｃ−２Ｃ． 修理前 電源定電圧基板、 ラッピング２ |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 電源定電圧基板、 ラッピング２に半田をしみこませる。 |
 |
| Ｃ−３Ａ． 修理前 制御基板 |
 |
| Ｃ−３Ｂ． 修理後 制御基板 半固定VR７個、電解コンデンサー５個、フイルムコンデンサー１個交換 |
 |
| Ｃ−３Ｃ． 制御基板。さらにＴＴＬ−ＩＣ２個、ＯＰ−ＡＭＰ４個交換。余分なフラックスを落として、コート液を塗る。 |
 |

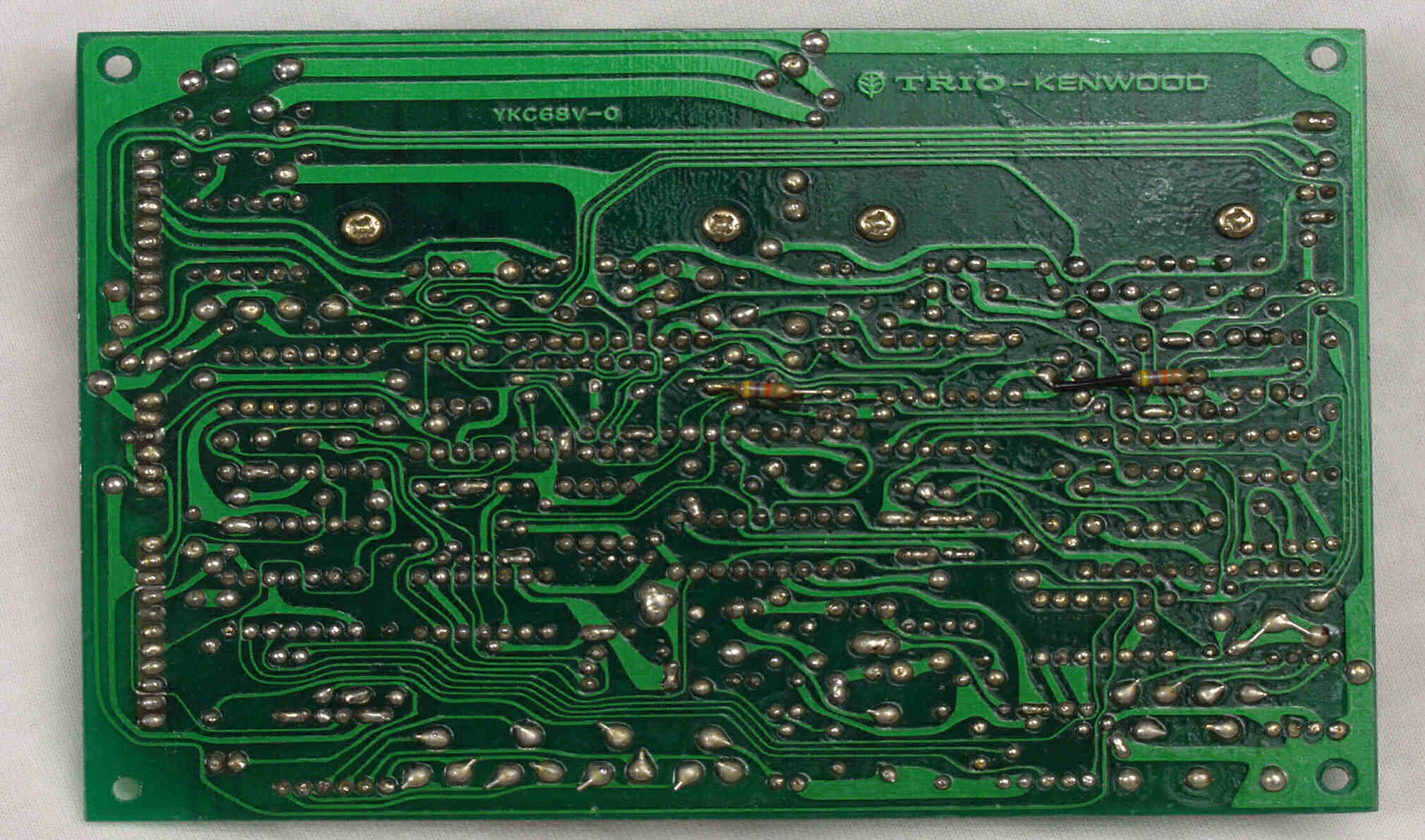

| Ｃ−３Ｄ． 修理前 制御基板裏 |
 |
| Ｃ−３Ｅ． 修理（半田補正）後 制御基板裏 |
 |
| Ｃ−３Ｆ． 完成制御基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−４Ｄ． 修理前 ＳＷ基板裏 |
 |
| Ｃ−４Ｅ． 修理（半田補正）後 ＳＷ基板裏 |
 |
| Ｃ−４Ｆ． 完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−５Ａ． 修理前 ＳＷ基板裏、 ラッピング |
 |
| Ｃ−５Ｂ． 修理（半田補正）後 ＳＷ基板裏、 ラッピングに半田をしみこませる。 |
 |
| Ｃ−５Ｃ． 修理前 ＳＷ基板裏、 ラッピング２ |
 |
| Ｃ−５Ｄ． 修理（半田補正）後 ＳＷ基板裏、 ラッピング２に半田をしみこませる。 |
 |
| Ｃ−６Ａ． 修理前 ＡＭＰ・コネクター基板 |
 |
| Ｃ−６Ｂ． 修理後 ＡＭＰ・コネクター基板 電解コンデンサー４個交換 |
 |
| Ｃ−６Ｅ． 修理前 ＡＭＰ・コネクター基板裏 |
 |
| Ｃ−６Ｆ． 修理（半田補正）後 ＡＭＰ・コネクター基板裏 |
 |
| Ｃ−６Ｇ． 完成ＡＭＰ・コネクター基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ−７． 修理中 ブレーキ分解・点検・清掃・給油 |
 |
| Ｃ−８Ａ． 修理中 モーター上から見る |
 |
| Ｃ−８Ｂ． 修理中 モーター下から見る |
 |
| Ｃ−８Ｃ． 修理中 モーター分解・点検・清掃・給油 |
 |
| Ｃ−８Ｄ． 修理中 回転センサー（発電機）＝ＦＧコイル。 |
 |
| Ｃ−８Ｅ． 修理中 回転センサー（発電機）＝ＦＧコイル。 |
 |
| Ｃ−８Ｆ． 修理後 回転センサー（発電機）に絶縁コートを塗る。 |
 |
| Ｃ−８Ｇ． 修理中 軸受けにグリス（オイル）が殆ど無い！ |
 |
| Ｃ−８Ｈ． 修理中 軸受けにグリス（オイル）が殆ど無い２！ |
 |

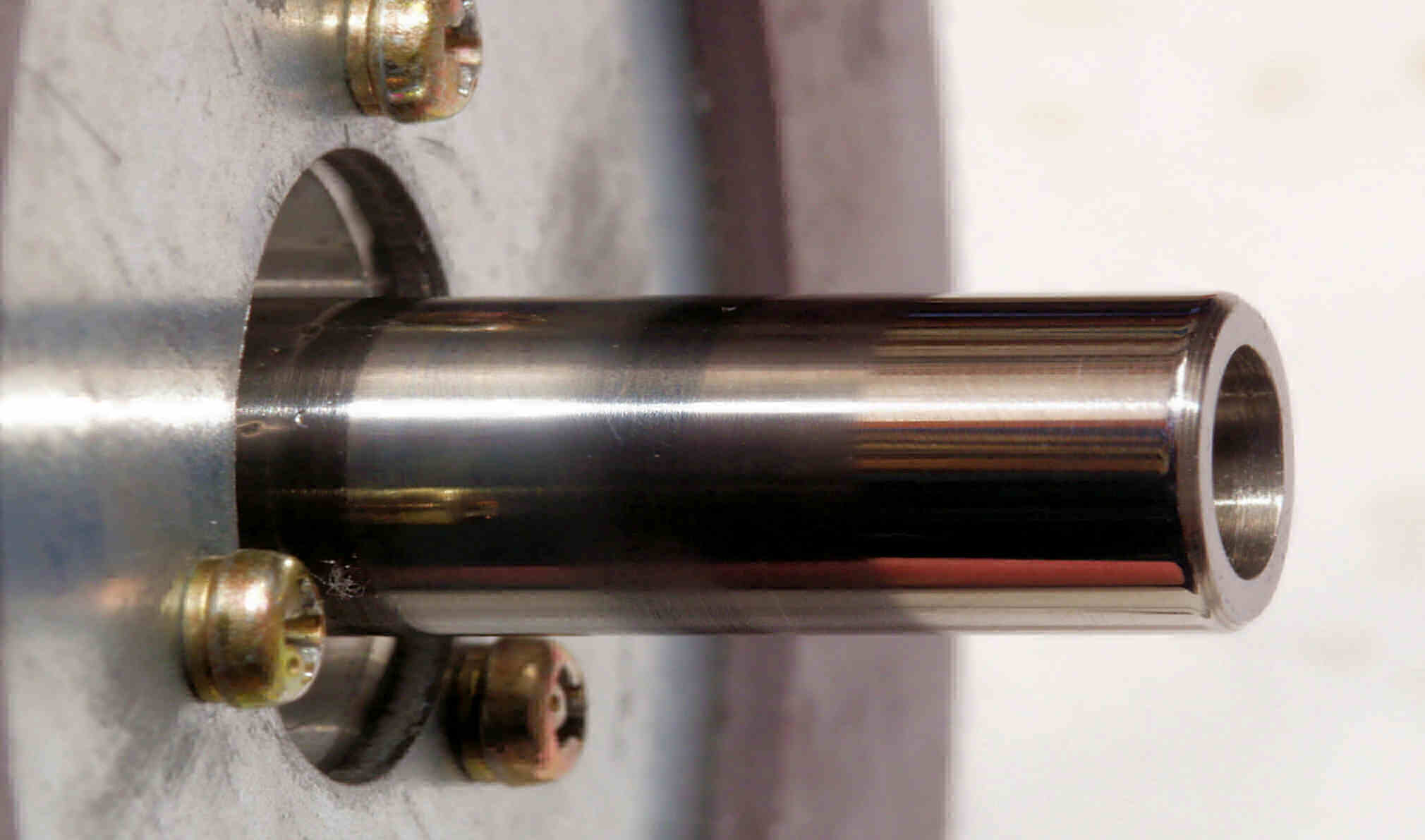

| Ｃ−８Ｉ． 修理中 軸に変色有り！ |
 |
| Ｃ−９Ａ． 修理前 フィールドコイル。 |
 |
| Ｃ−９Ｂ． 修理後 フィールドコイル、絶縁コーテイングで押さえる。 |
 |
| Ｃ−ＢＡ． 修理前 回転子下磁石。 |
 |
| Ｃ−ＢＢ． 修理前 回転子上磁石。 |
 |
| Ｃ−ＢＣ． 修理前 軸受けと受け玉、グリス（オイル）が殆ど無い！ |
 |
| Ｃ−ＤＡ． 修理中 前右足の点検・清掃・給油 |
 |
| Ｃ−ＤＢ． 修理中 前左足の点検・清掃・給油 |
 |
| Ｃ−ＤＣ． 修理中 後右足の点検・清掃・給油 |
 |
| Ｃ−ＤＤ． 修理中 後左足の点検・清掃・給油 |
 |
| Ｃ−Ｆ． 交換部品 |
 |
| Ｃ−ＧＡ． 修理前 電源・制御部 |
|

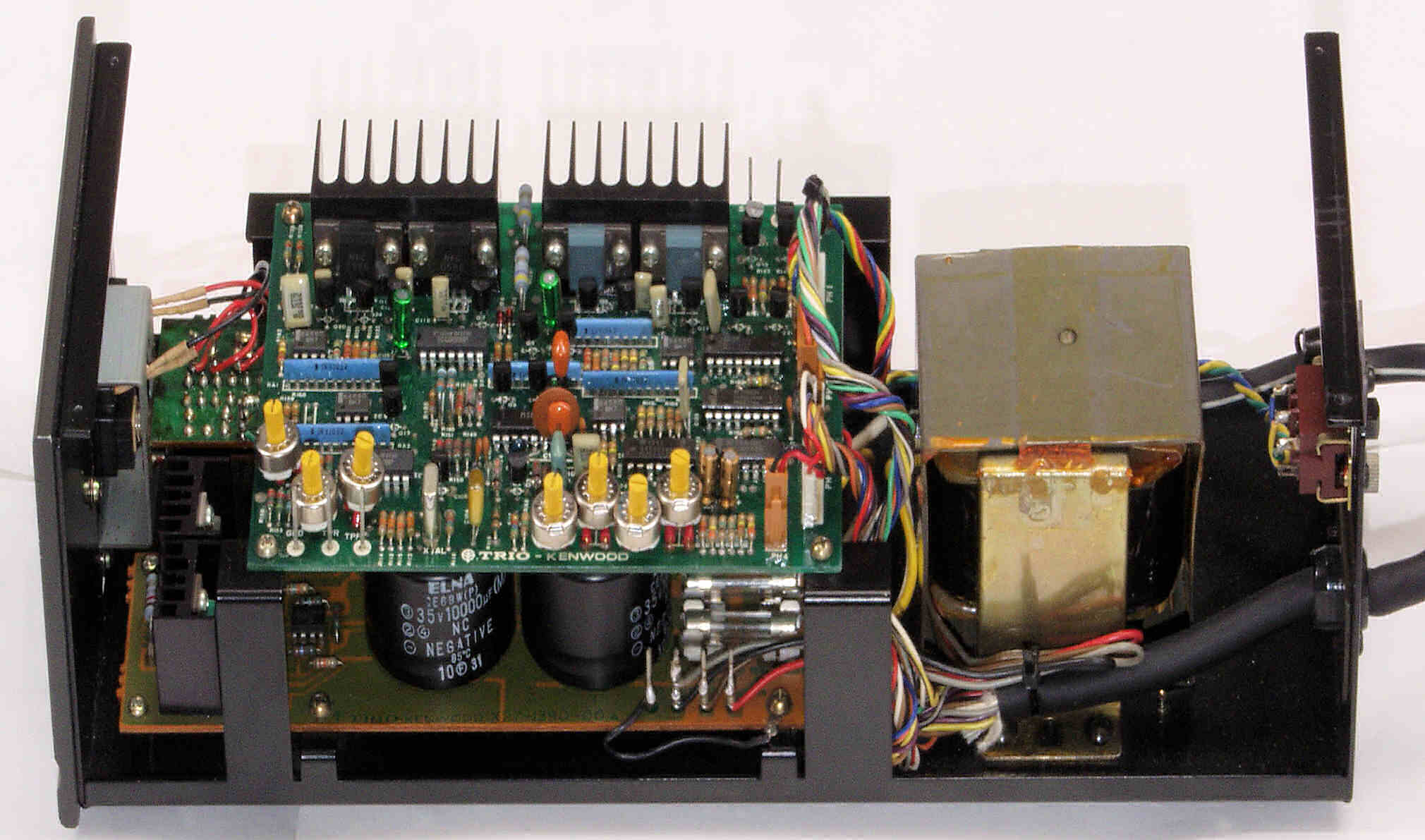

| Ｃ−ＧＢ． 修理後 電源・制御部 |
 |
| Ｃ−ＧＣ． 修理前 電源・制御部、 右上から見る |
|
| Ｃ−ＧＤ． 修理後 電源・制御部、 右上から見る |
 |
| Ｃ−ＧＥ． 修理前 電源・制御部、 左上から見る |
|
| Ｃ−ＧＦ． 修理後 電源・制御部、 左上から見る |
 |
| Ｃ−ＨＡ． モータ固定する |
 |
| Ｃ−ＨＢ． タンテーブル取り付け |
 |
| Ｃ−ＨＣ． ステンレス製スタビライザー取り付けて完成 |
 |
| Ｅ． 調整・測定 Ｅ−１． 調整・測定 |
 |
| Ｅ−２． ３３回転、ストロボ |
 |
| Ｅ−３． ４５回転、ストロボ |
 |
| ＥＥ． デジタルオシロで最終計測・調整 ＥＥ−１． 左のデジタルオシロはデモで拝借＜＜ＹＯＫＯＧＡＷＡ ＤＬＭ２０２４＞＞ |
 |

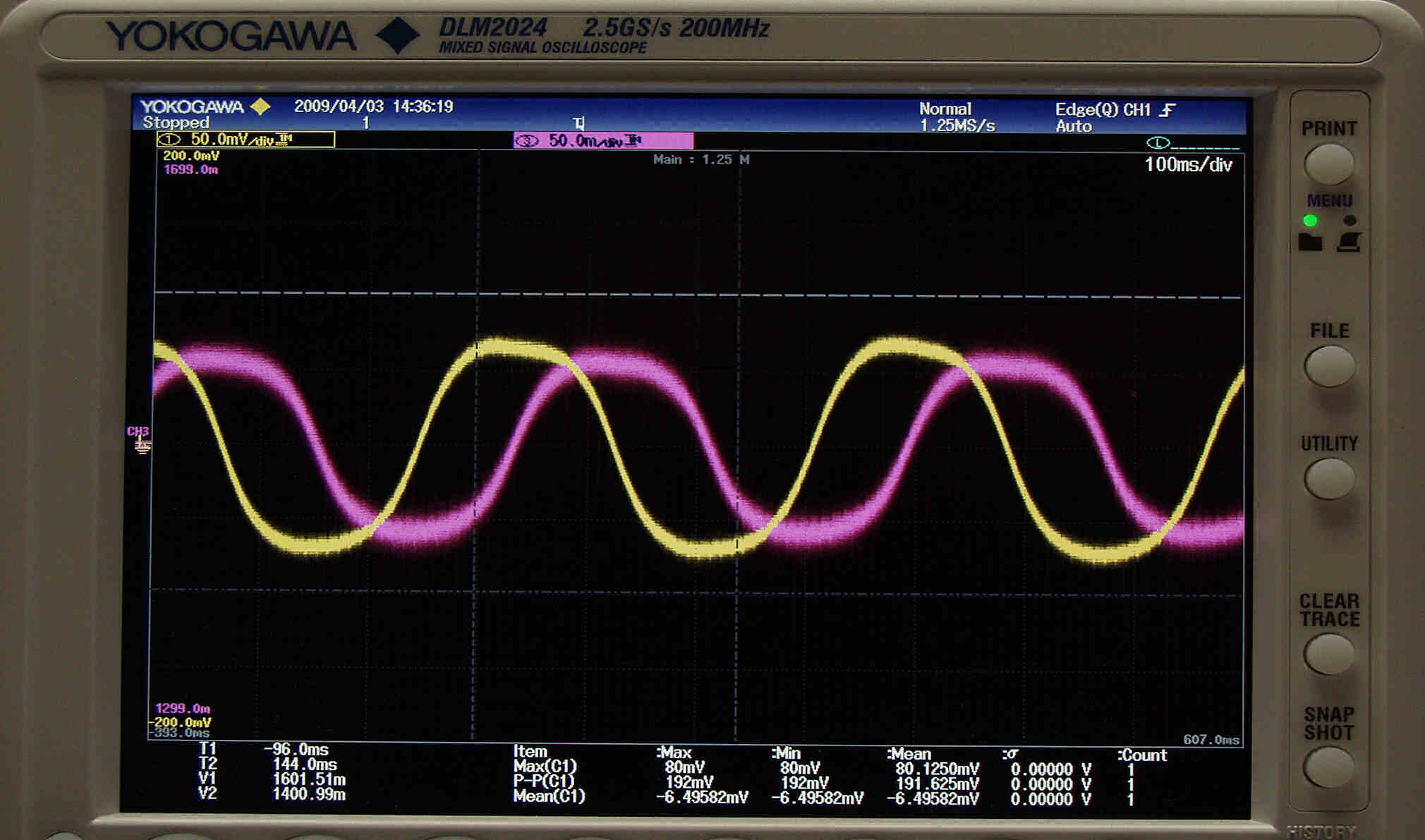

| ＥＥ−２Ａ． ４５回転駆動電流波形 |
 |
| ＥＥ−２Ｂ． ３３回転駆動電流波形 |
 |
| ＥＥ−３Ａ． ４５回転ＰＬＬ制御波形 |
 |
| ＥＥ−３Ｂ． ３３回転ＰＬＬ制御波形 |
 |
| Ｅ−４． 完成２４時間エージング、右は「Ｌ−０７ｄ ２台目」 |
 |
