| MICRO SEIKI ＳＸ−７７７ Ａｉｒ修理記録 |
| 平成２０年１２月２５日到着 平成２１年６月８日完成 |
Ａ． 修理前の状況
Ｂ． 原因
Ｃ． 修理状況
ＣＢ． 下蓋及び本体木部 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ９５，０００円 |

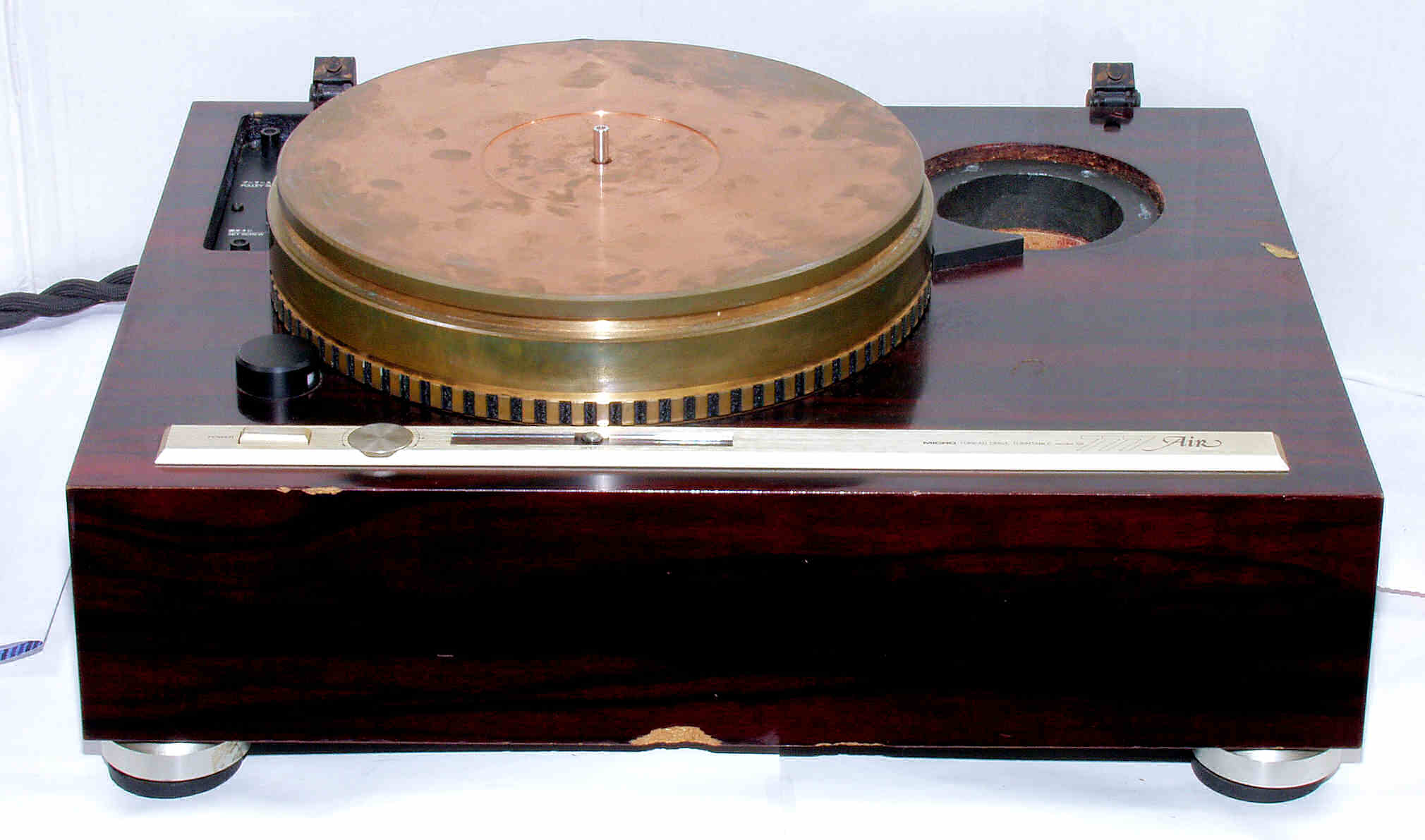

| Ａ． 修理前の点検状況 Ａ１Ａ． 点検中、上から見る。 |
 |
| Ａ１Ｂ． 点検中、ネオン管ストロボ。 |
 |

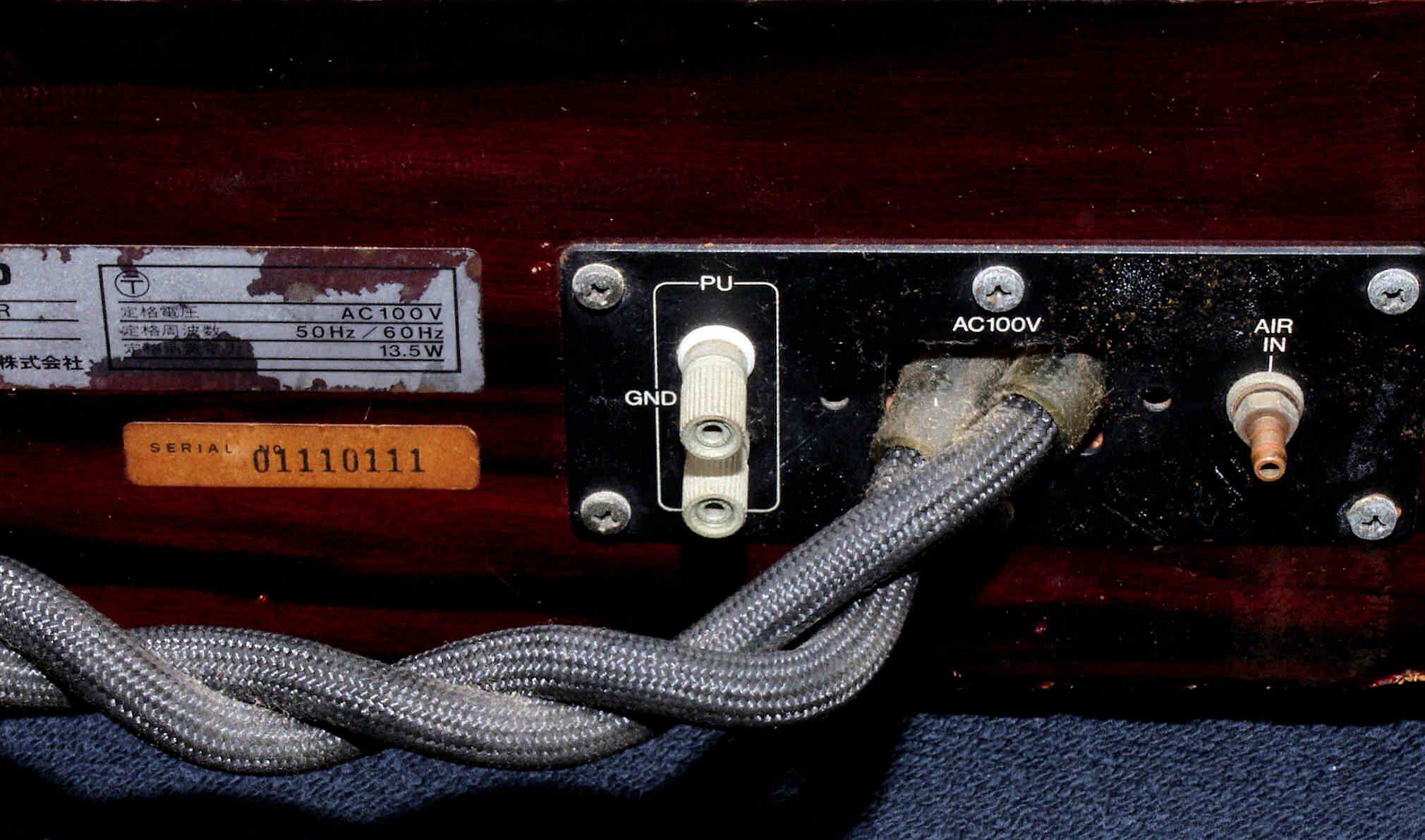

| Ａ１Ｃ． 点検中、後上から見る、太い電源コード！ |
 |

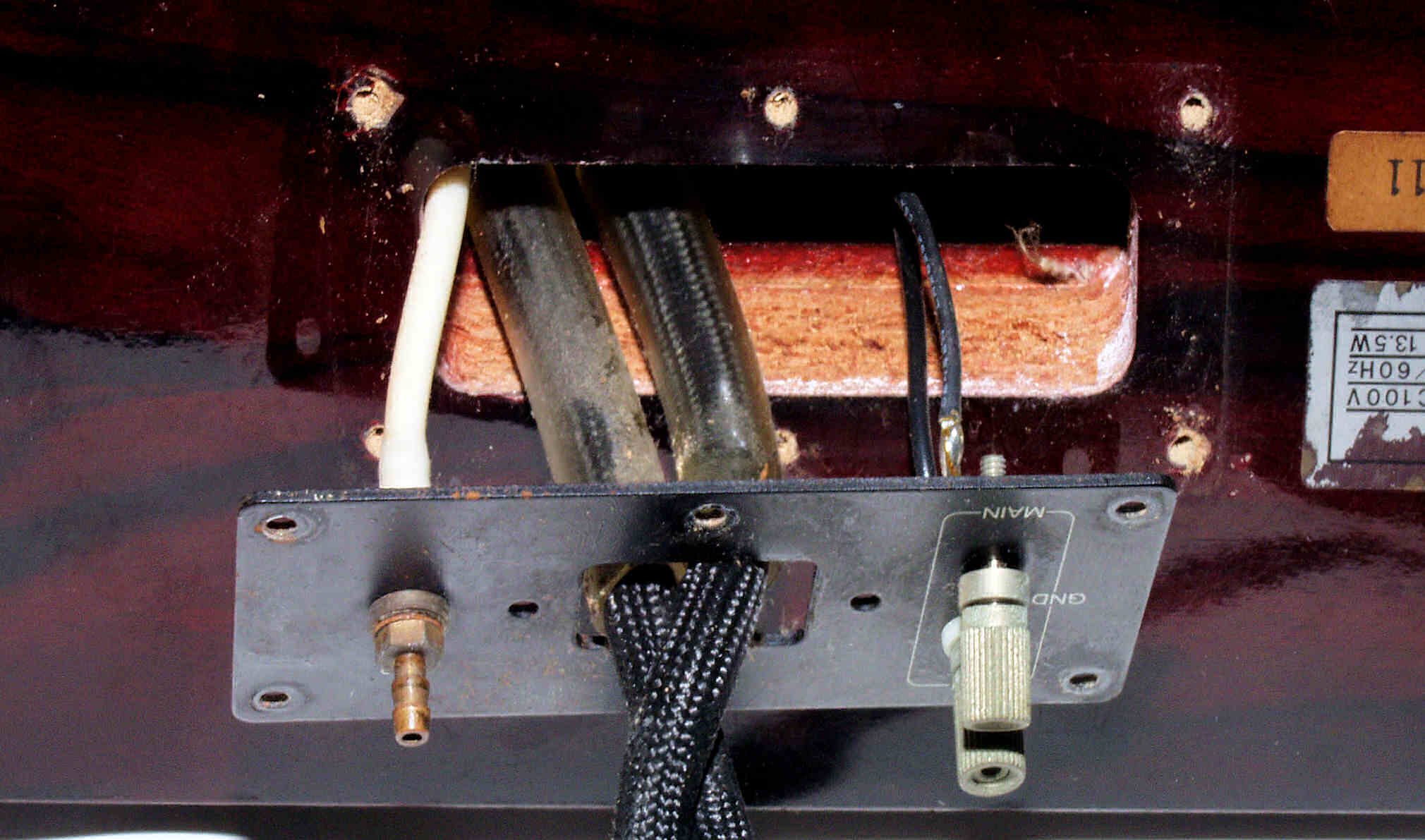

| Ａ１Ｄ． 点検中、太い電源コード引き出し部。 |
 |
| Ａ１Ｅ． 点検中、ターンテーブル軸。 |
 |
| Ａ２Ａ． 点検中、下から見る。 |
 |
| Ａ２Ｂ． 点検中 下蓋を外し、下から見る。 |
 |

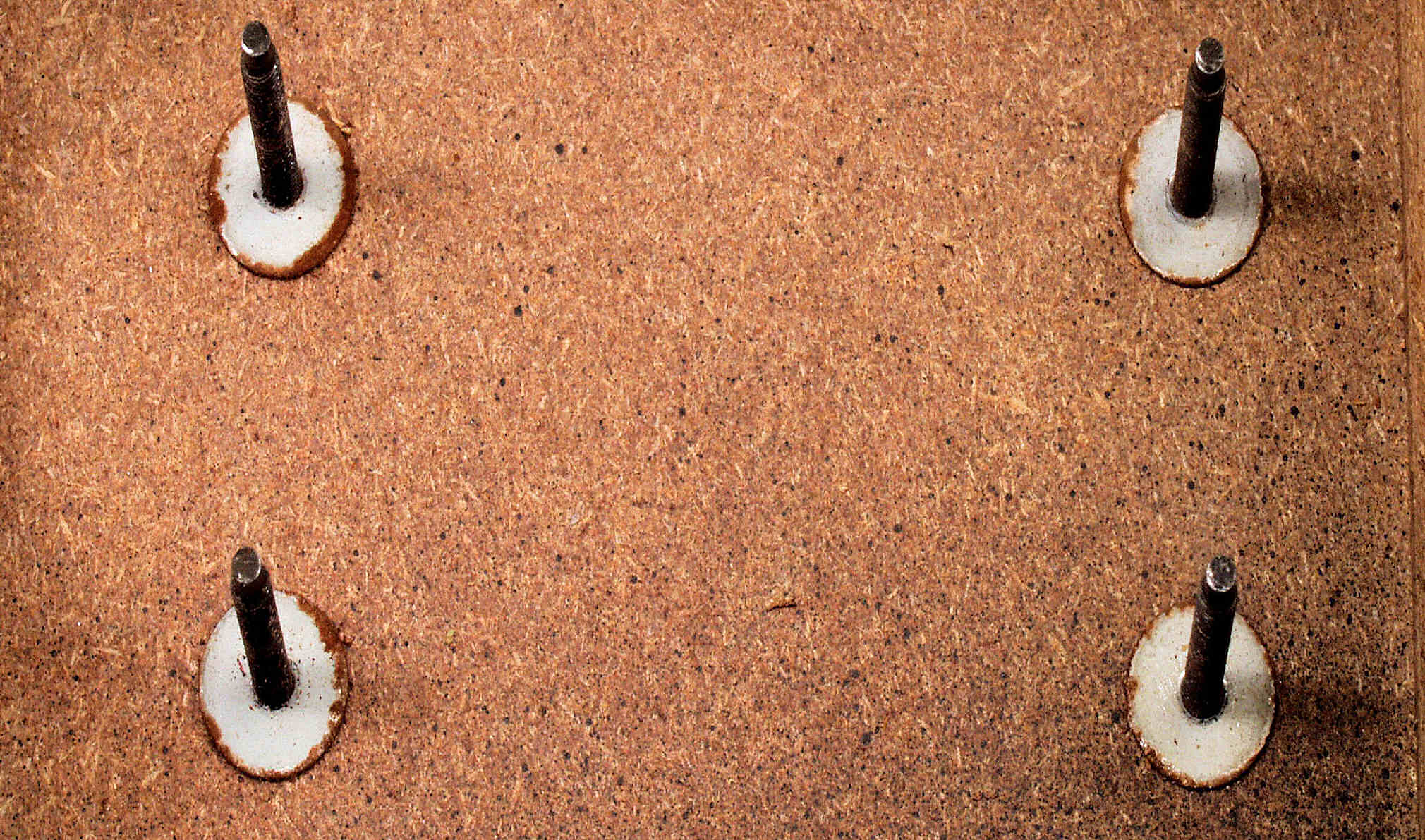

| Ａ３Ａ． 点検中 アームベース取り付け穴の圧縮材が、接着材の」劣化で、ボロボロになっている。 |
 |
| Ａ３Ｂ． 点検中 内部電源線の配線。 |
 |
| Ａ３Ｃ． 点検中 ０．５Ａフューズ！ |
 |
| Ａ３Ｄ． 点検中 基準は水晶発振子。 |
 |

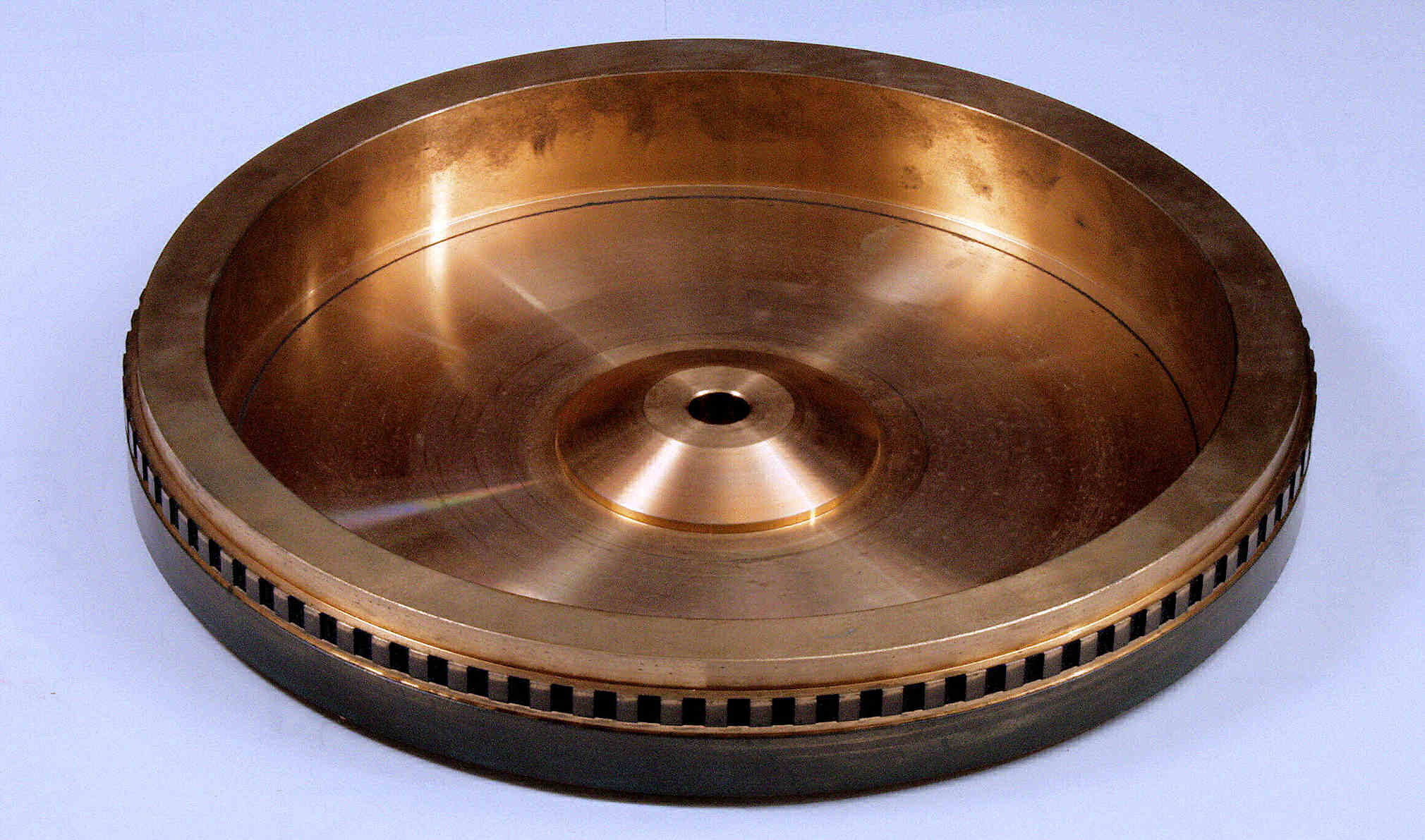

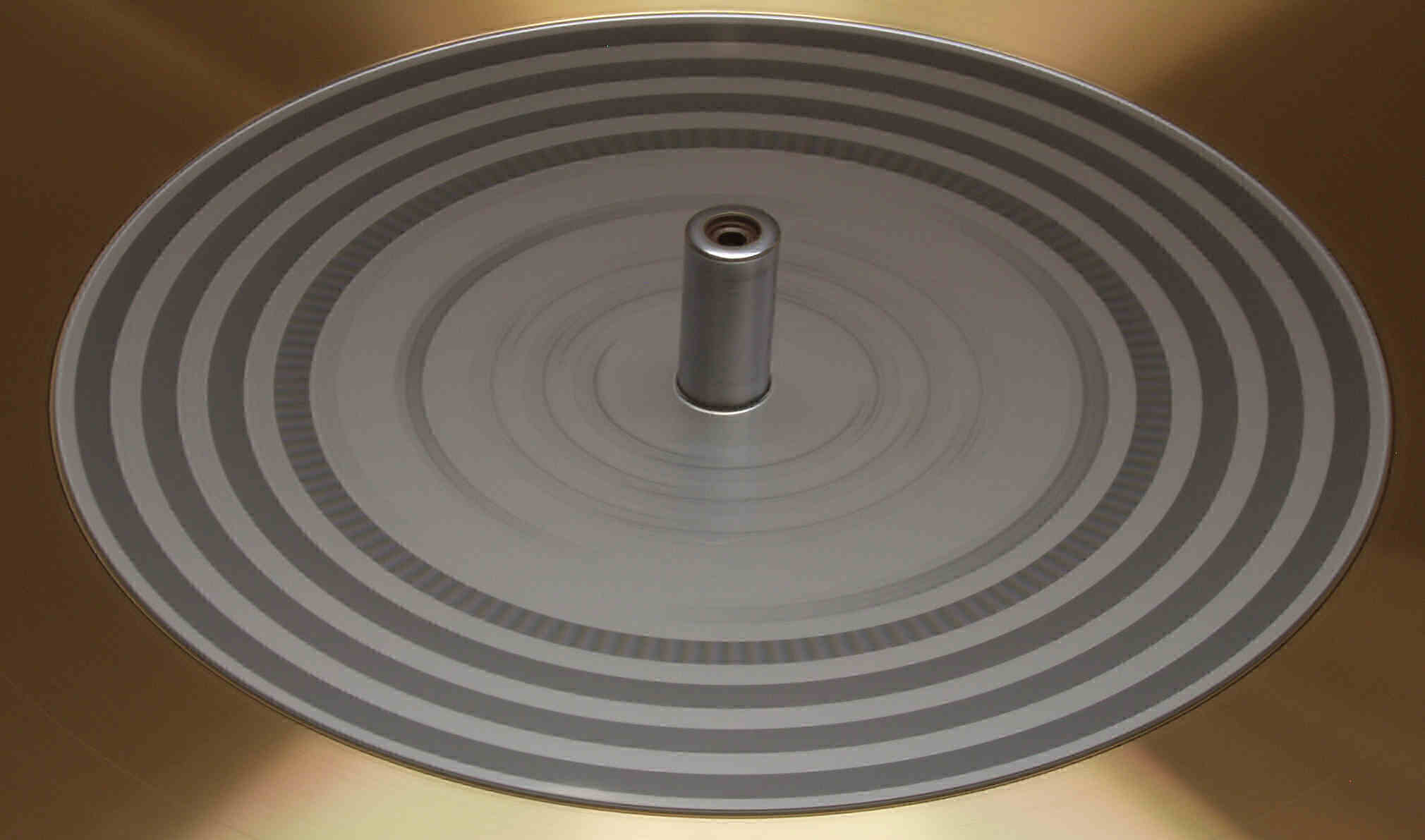

| Ａ４Ａ． 点検中、ターンテーブル。 |
 |

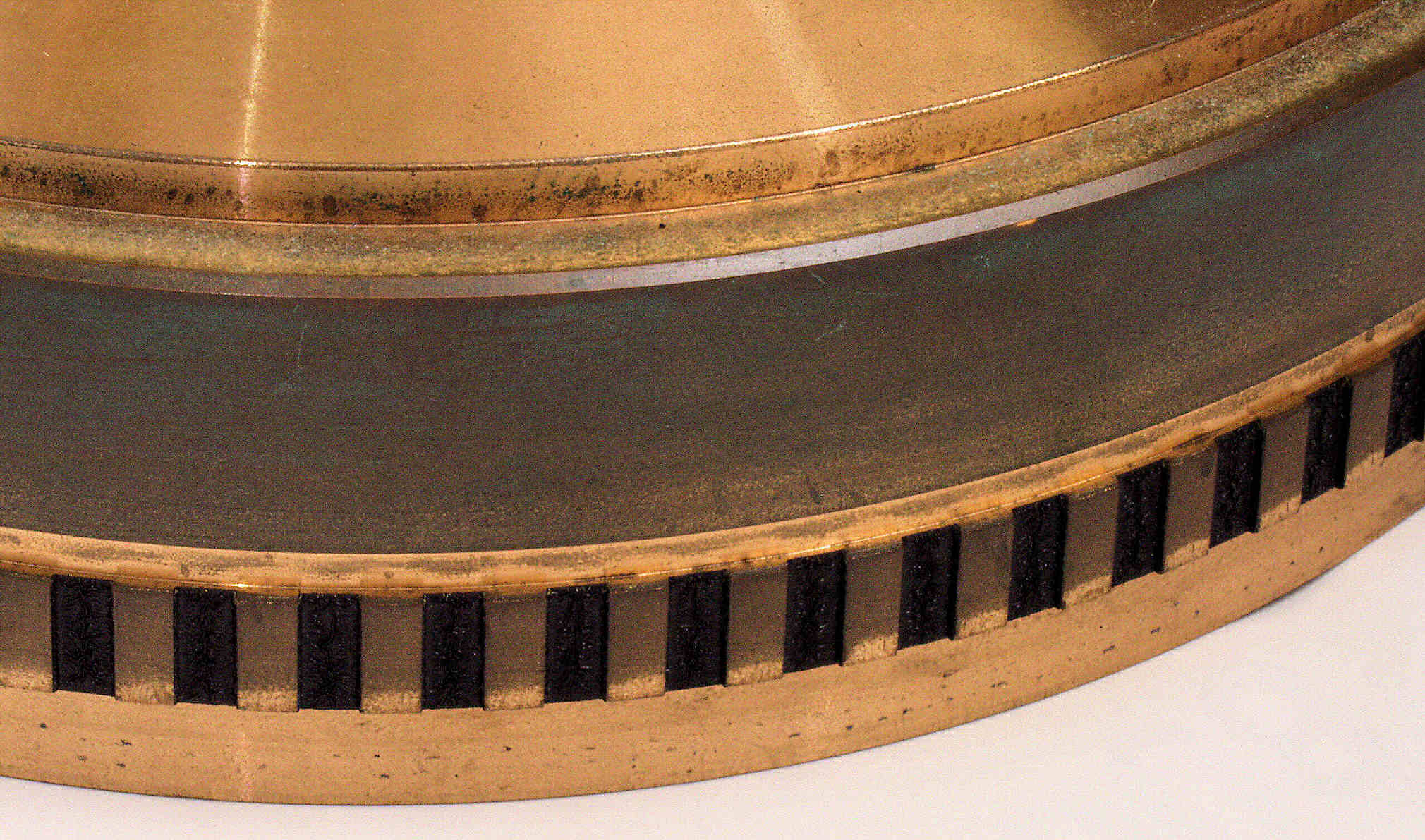

| Ａ４Ｂ． 点検中、ターンテーブルの横、緑青が出始めている。 |
 |
| Ａ４Ｃ． 点検中、ターンテーブルの横、緑青が出始めている。２ |
 |
| Ａ４Ｄ． 点検中、ターンテーブルの裏。 |
 |
| Ａ４Ｅ． 点検中、ターンテーブルを乗せる。 |
 |
| Ａ５Ａ． 点検中、上ターンテーブル、緑青が出始めている。 |
 |
| Ａ５Ｂ． 点検中、上ターンテーブル裏。 |
 |
| Ａ５Ｃ． 点検中、ターンテーブル＋上ターンテーブルを乗せる。 |
 |

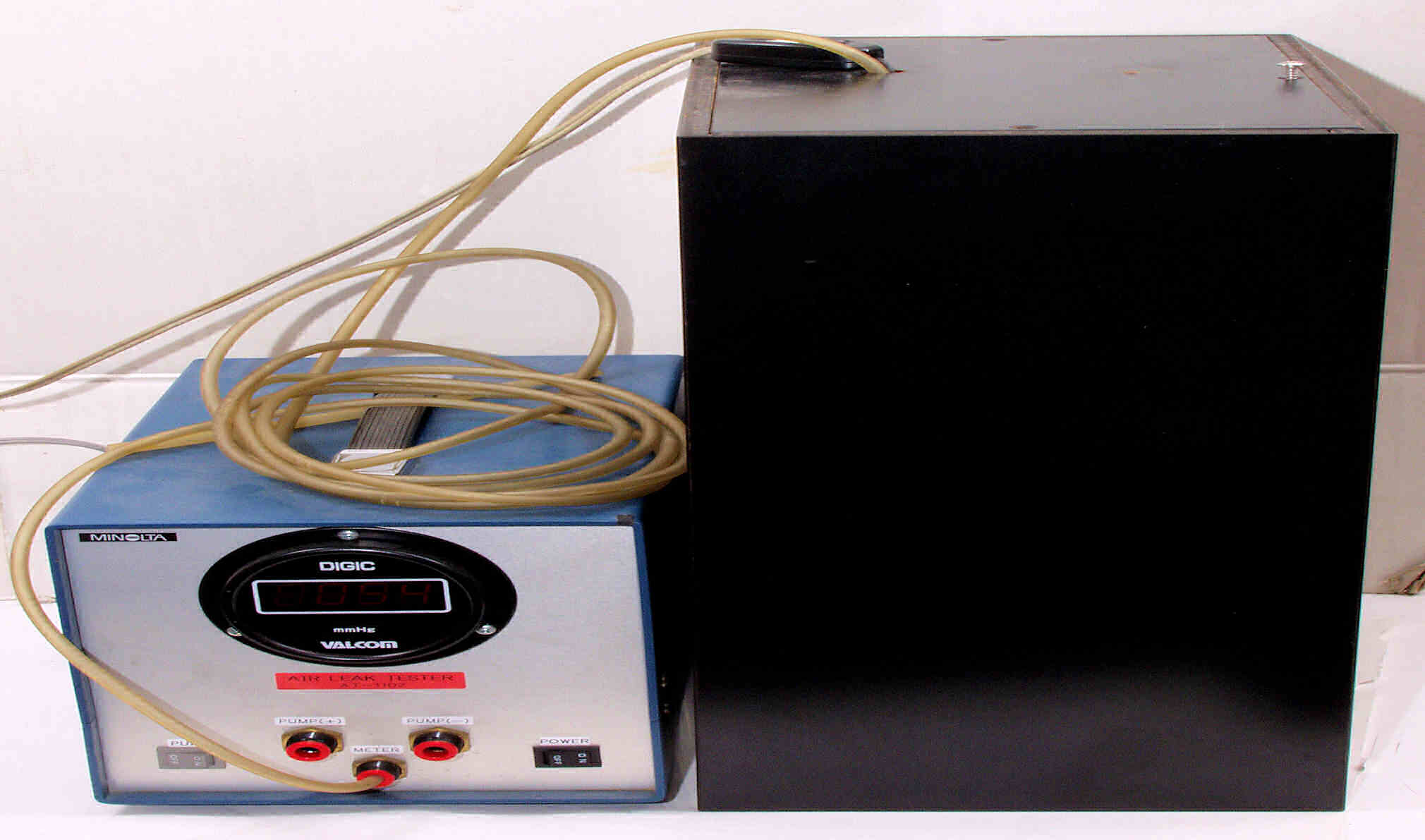

| Ａ６Ａ． ポンプ点検中、圧力測定中。 |
 |
| Ａ６Ｂ． ポンプ点検中、圧力測定中、これでは浮上しない（１１０〜１５０）。 |
 |

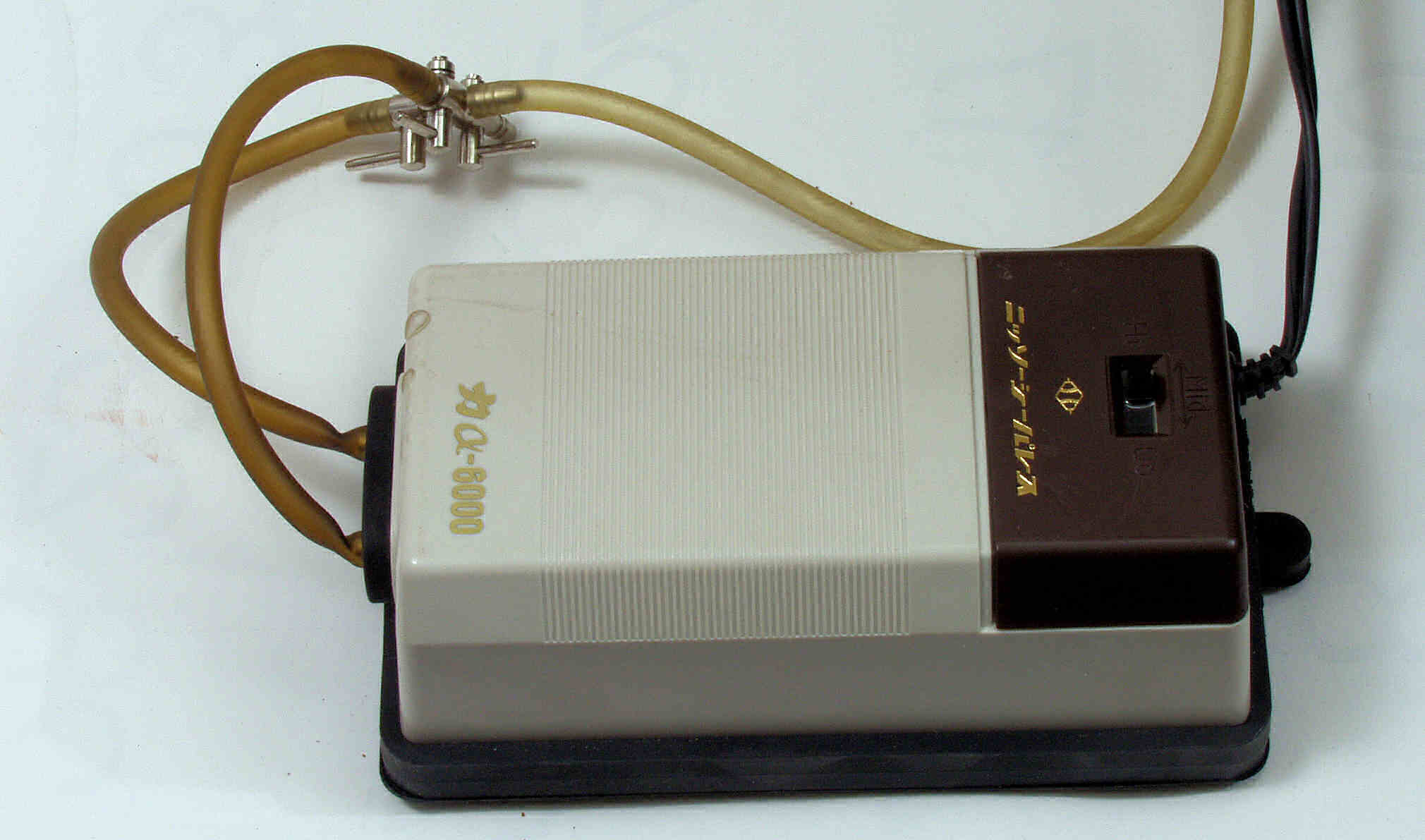

| Ａ６Ｃ． ポンプ点検中、ポンプユニット、この大きなケースにこれだけ！ 多分チャンバーが有ったはず？ |
 |

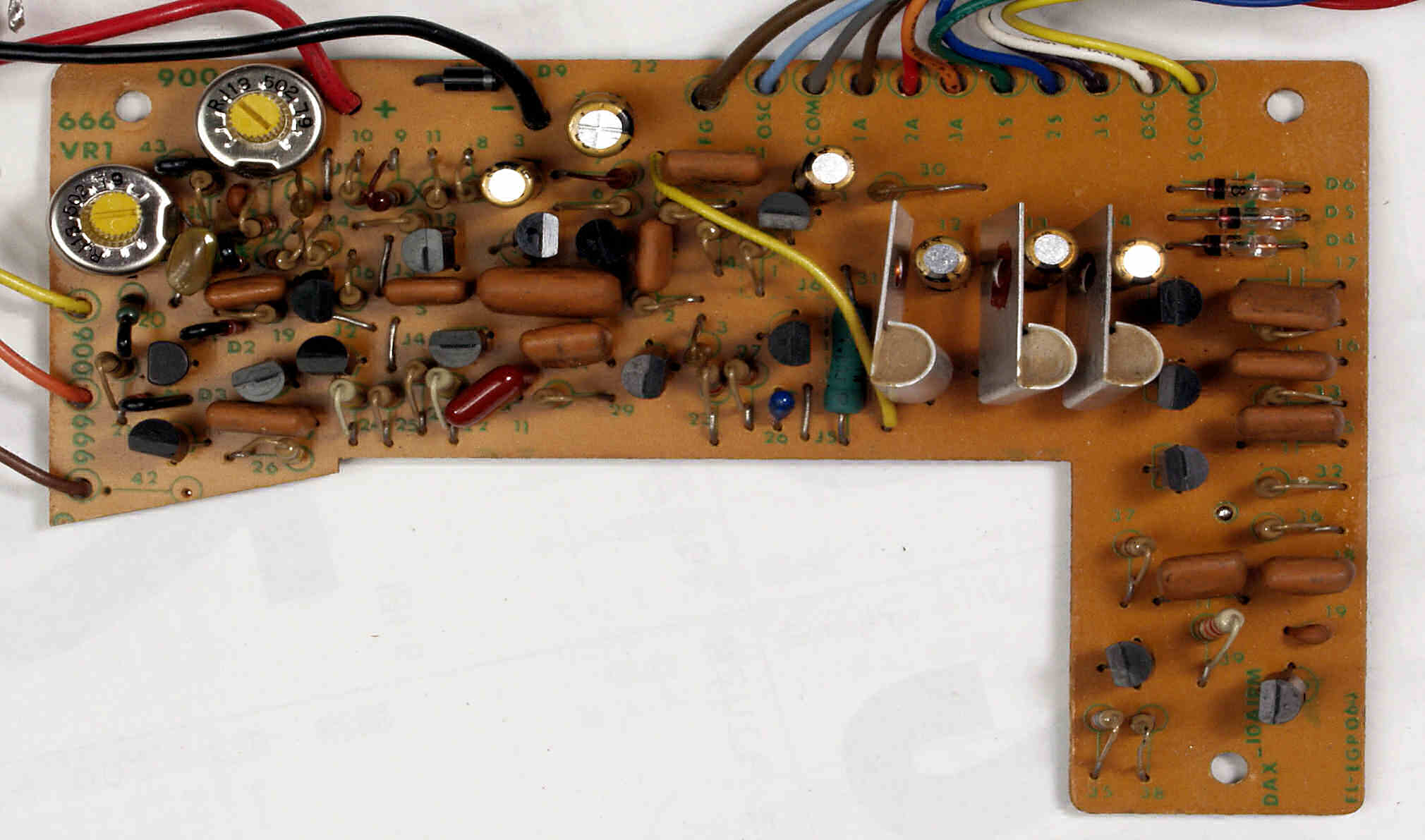

| Ｃ． 修理状況 Ｃ１Ａ． 修理前 制御基板 |
 |
| Ｃ１Ｂ ．修理後 制御基板、 半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換 |
 |

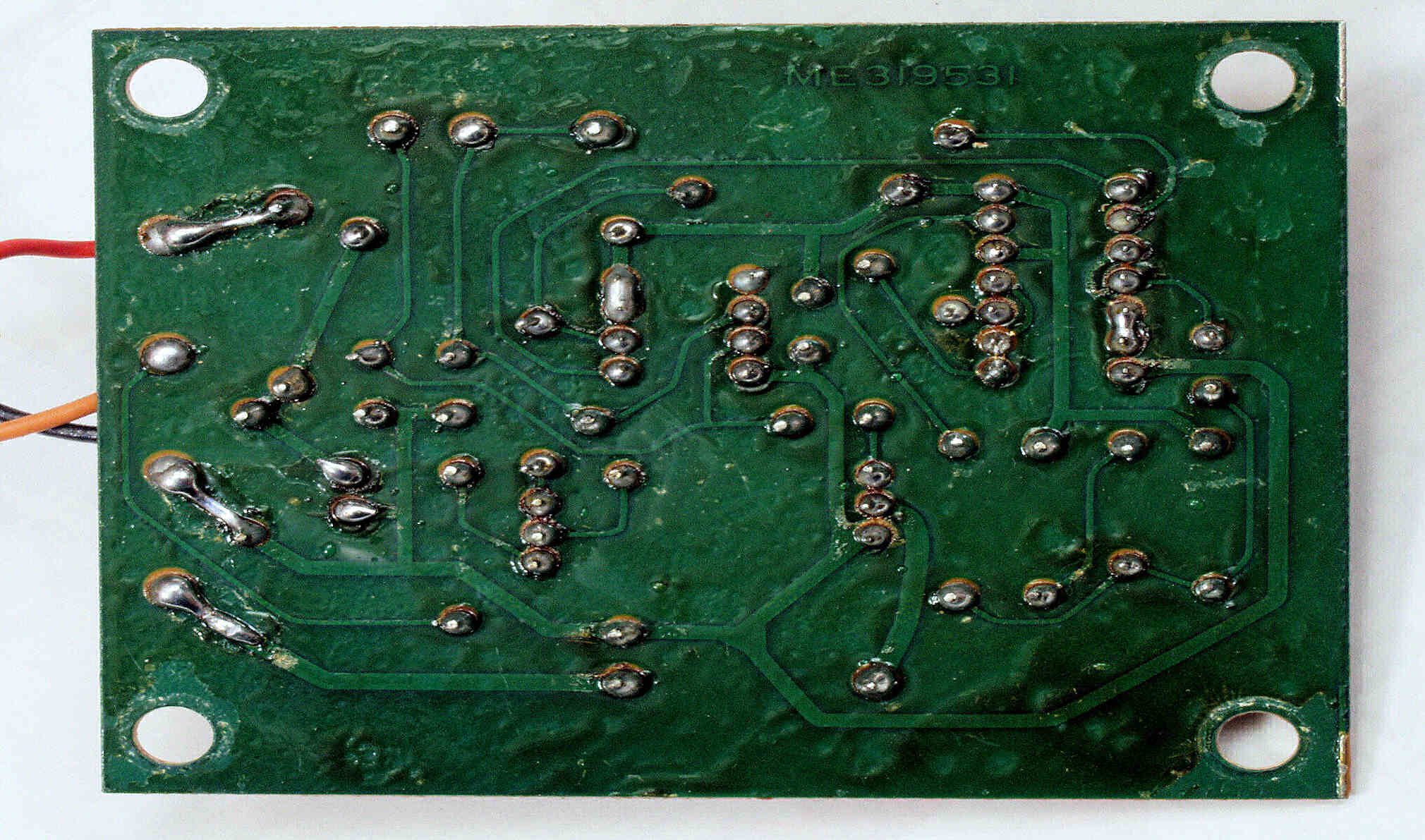

| Ｃ１Ｃ． 修理前 制御基板裏 |
 |

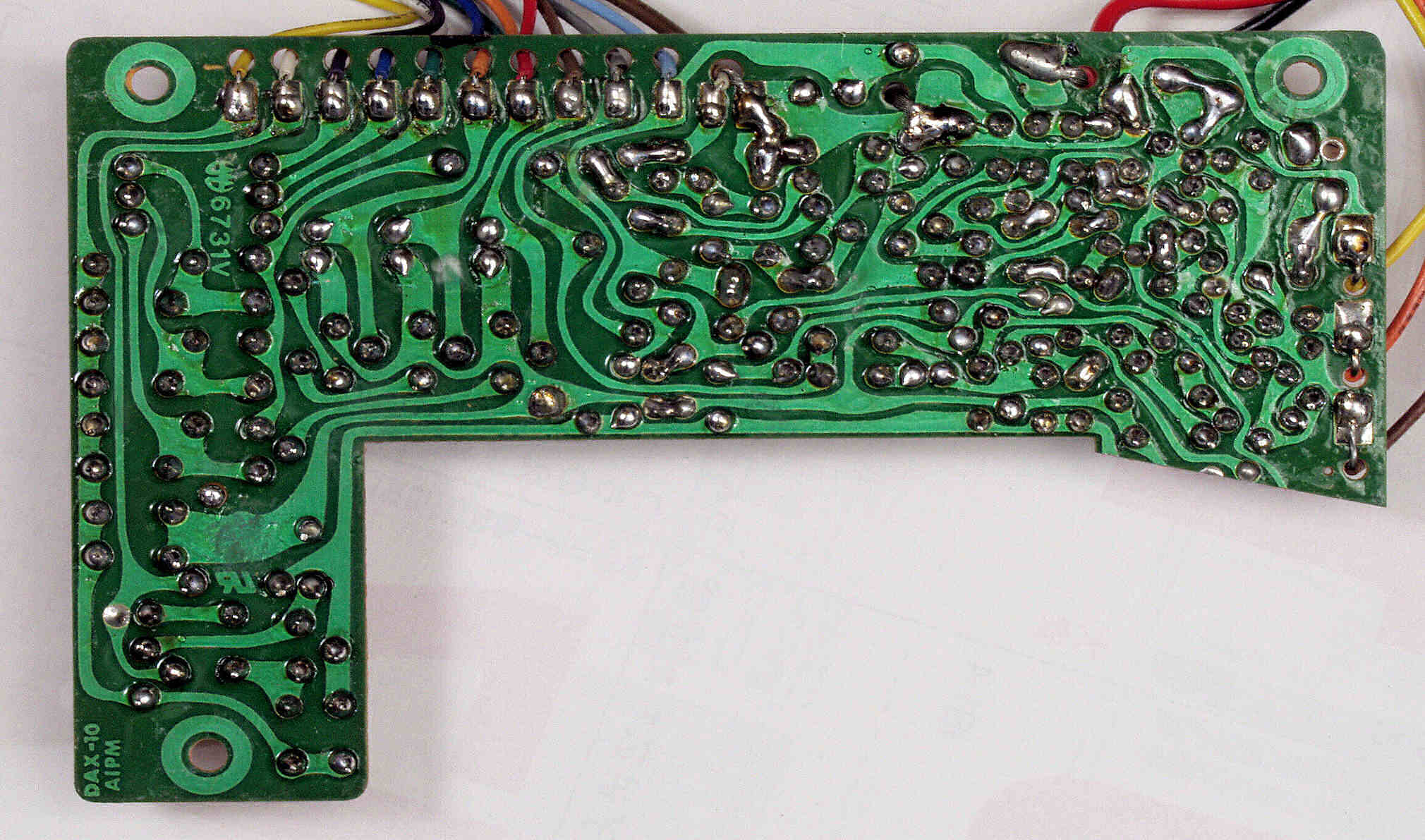

| Ｃ１Ｄ． 修理（半田補正）後 制御基板裏 |
 |

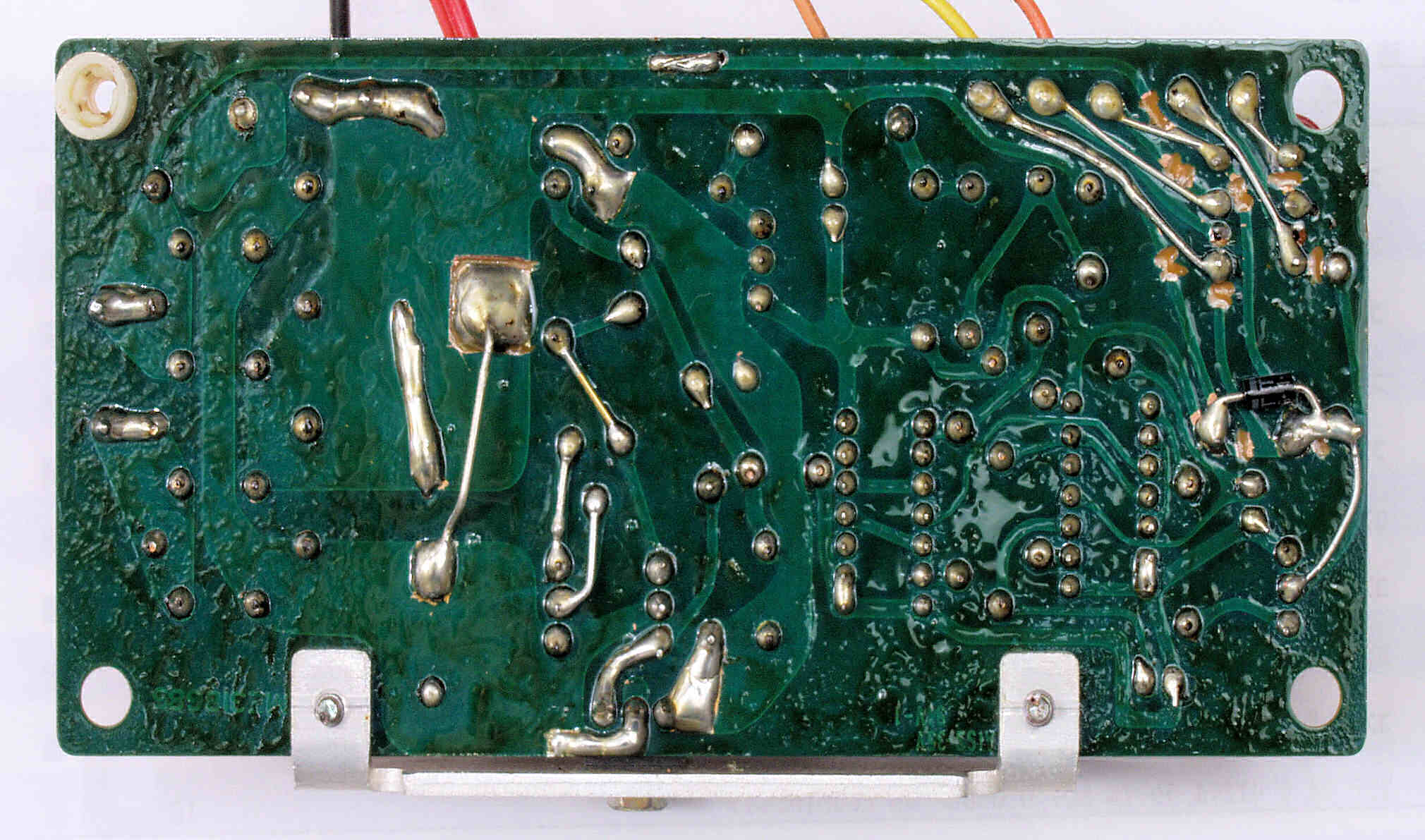

| Ｃ１Ｅ． 完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

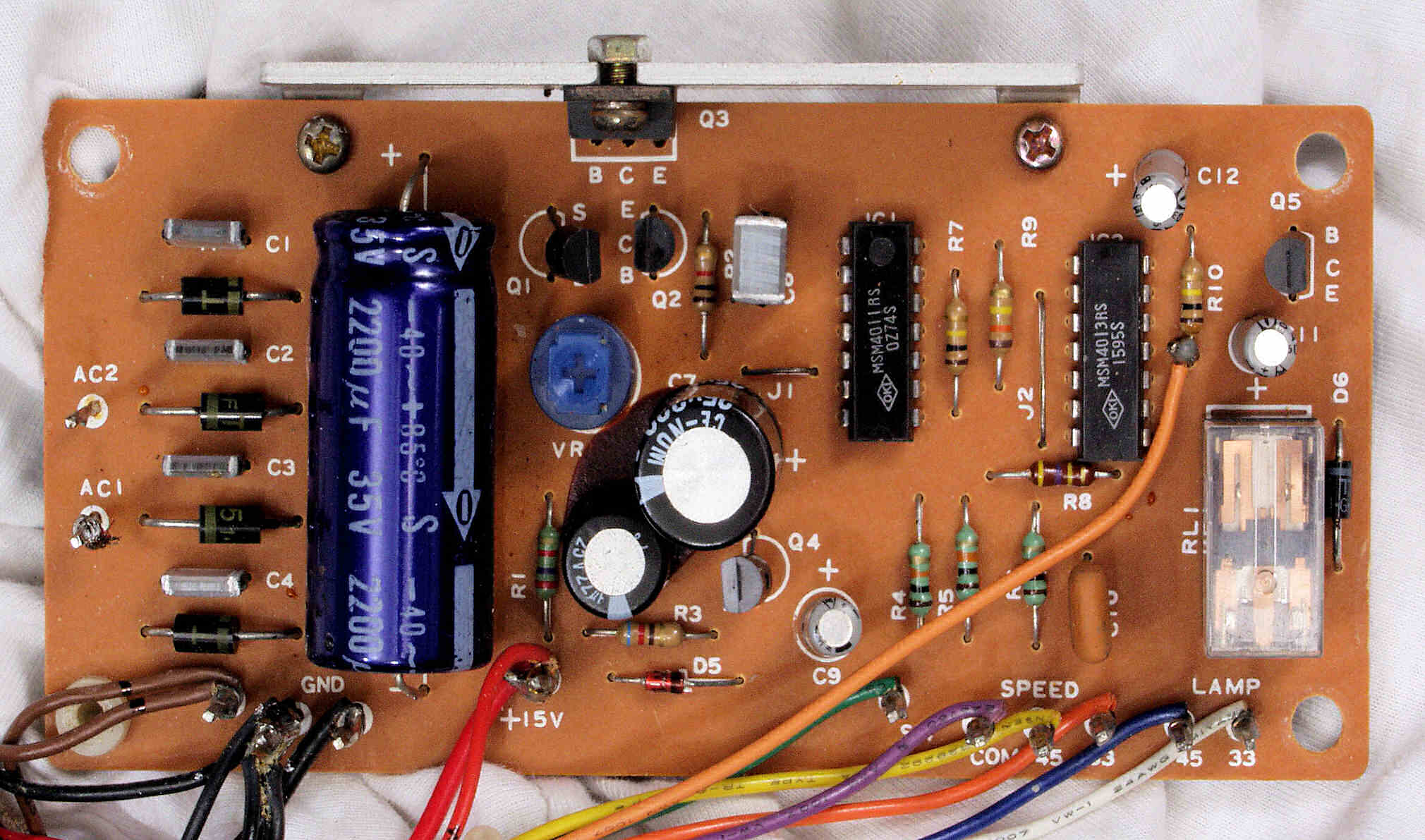

| Ｃ２Ａ． 修理前 電源・３３／４５切替基板 |
 |

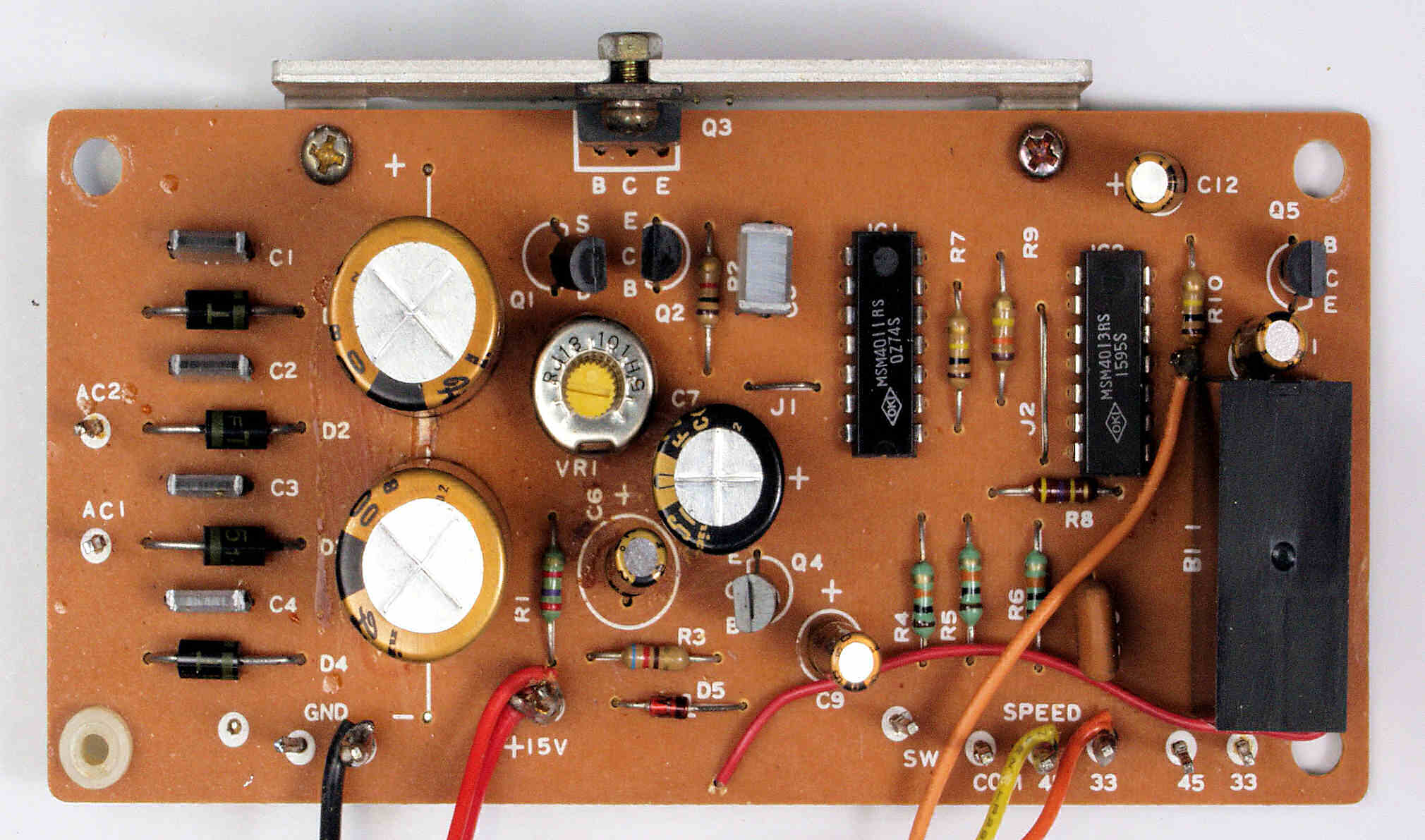

| Ｃ２Ｂ． 修理後 電源・３３／４５切替基板。 半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換 |
 |

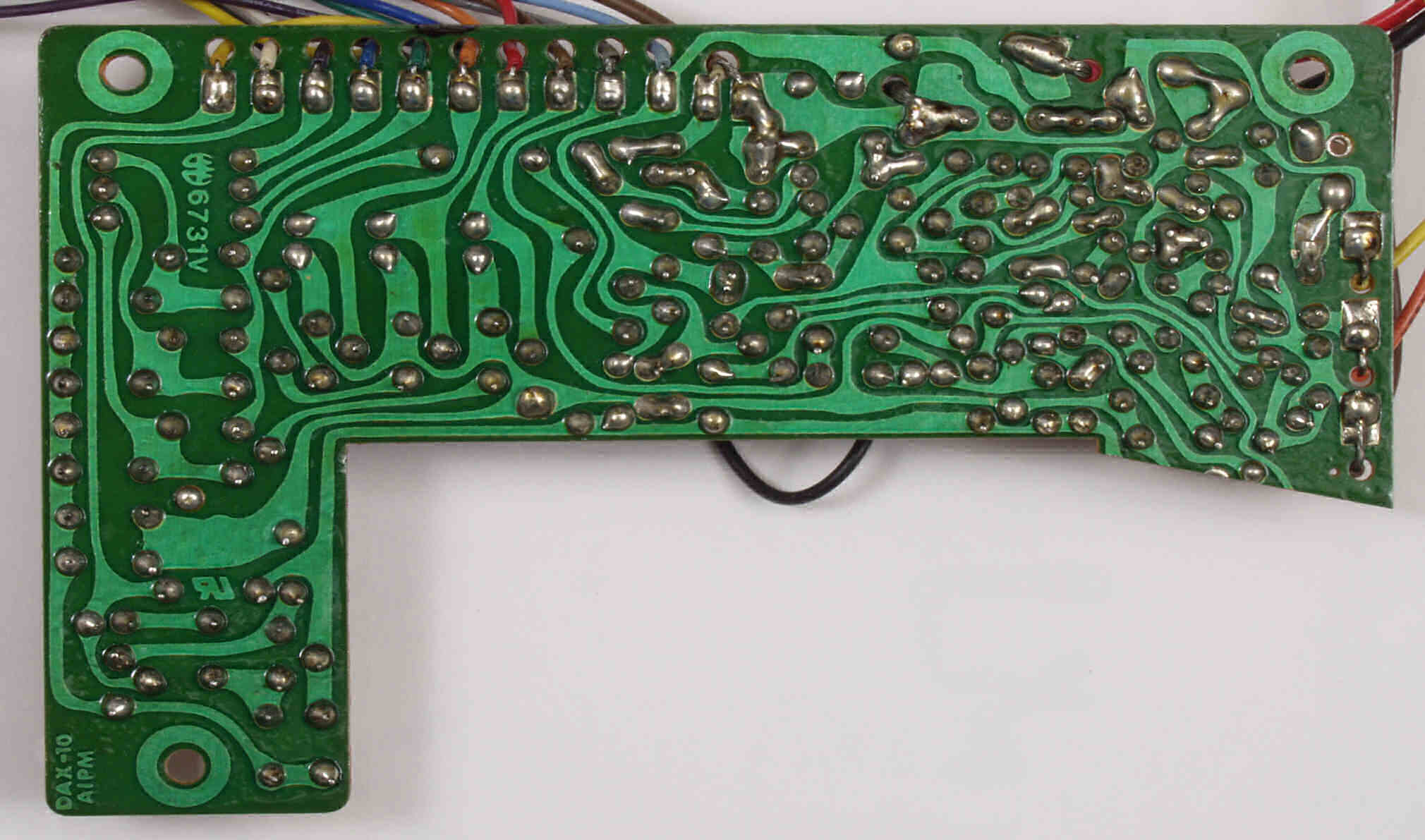

| Ｃ２Ｃ． 修理前 電源・３３／４５切替基板裏 |
 |

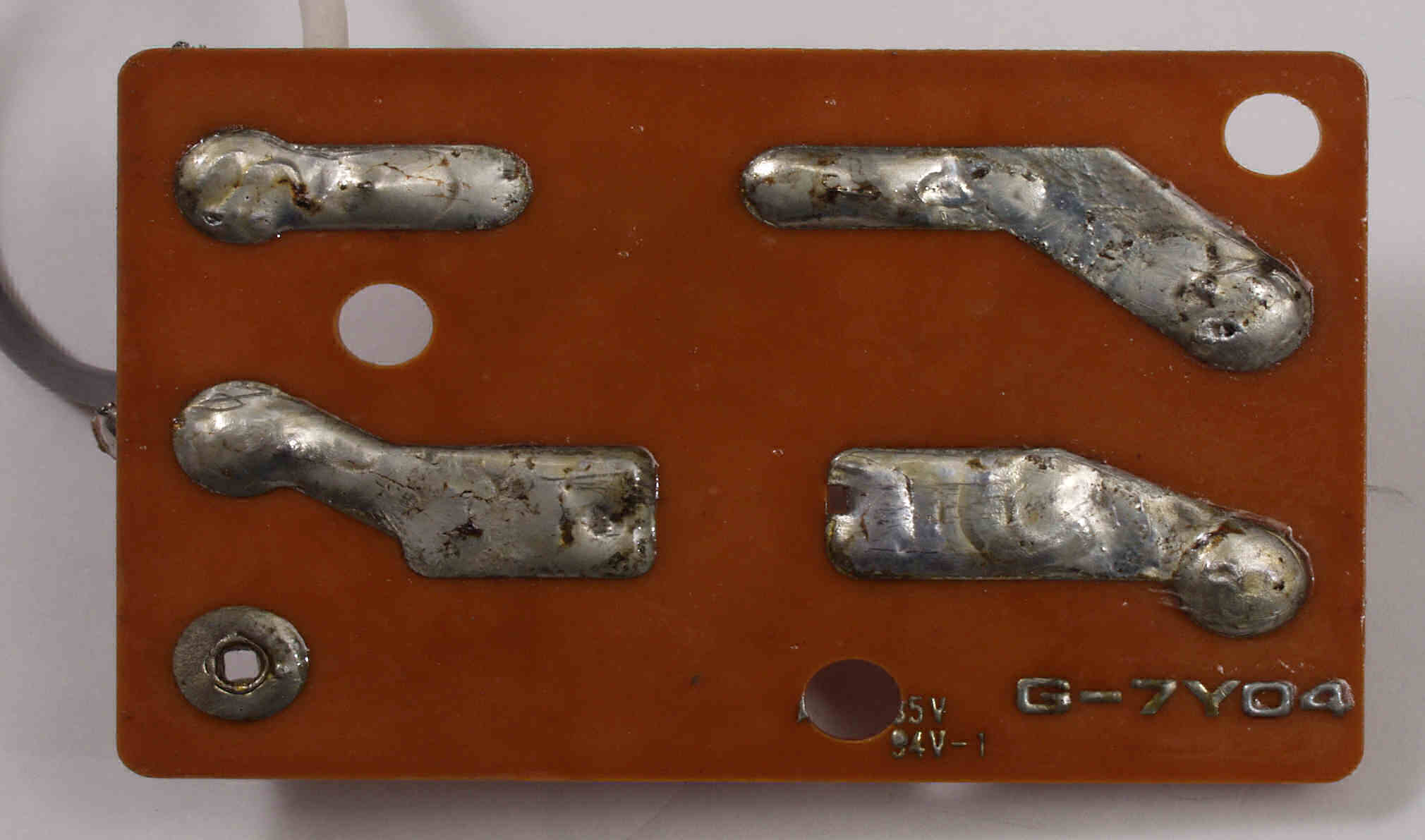

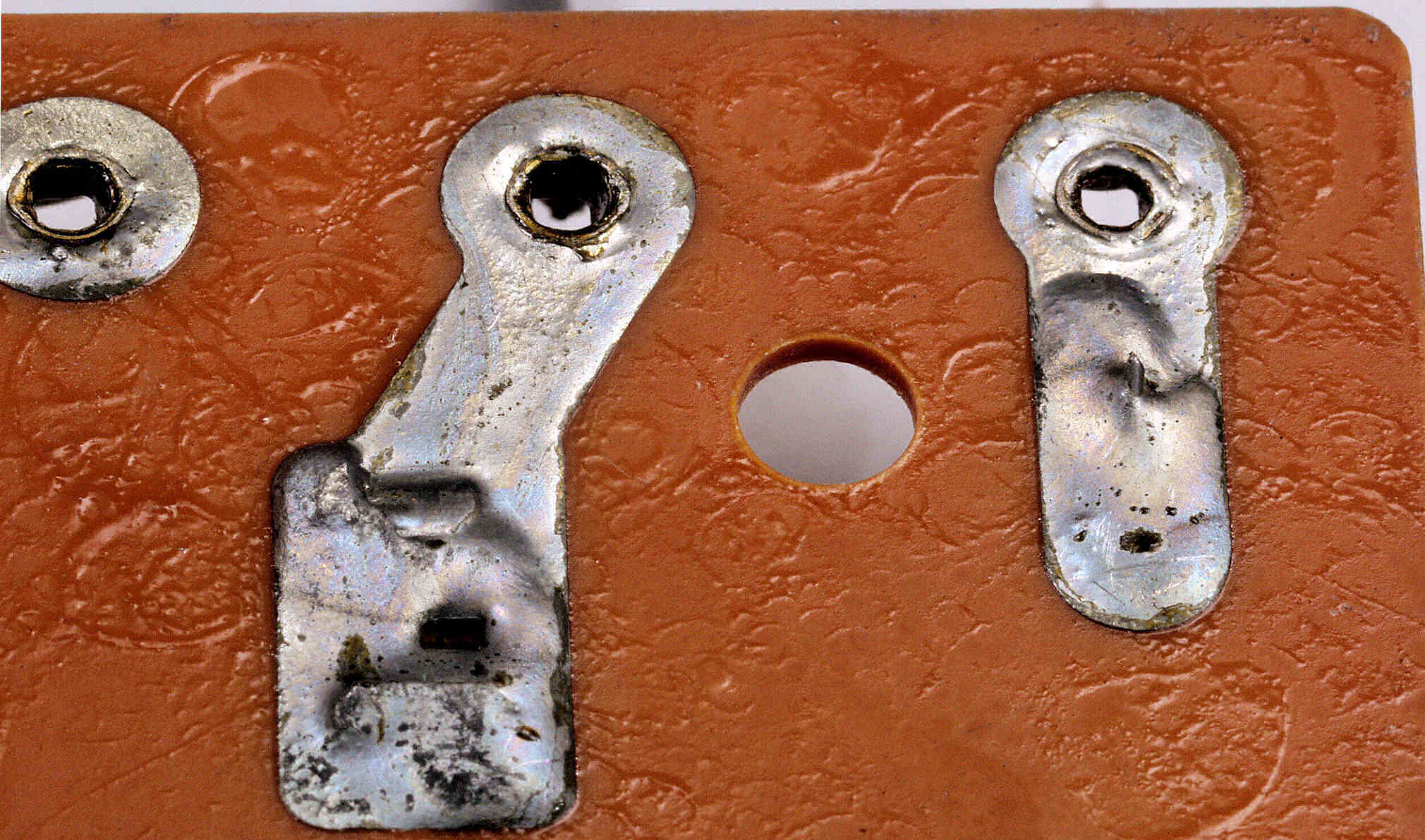

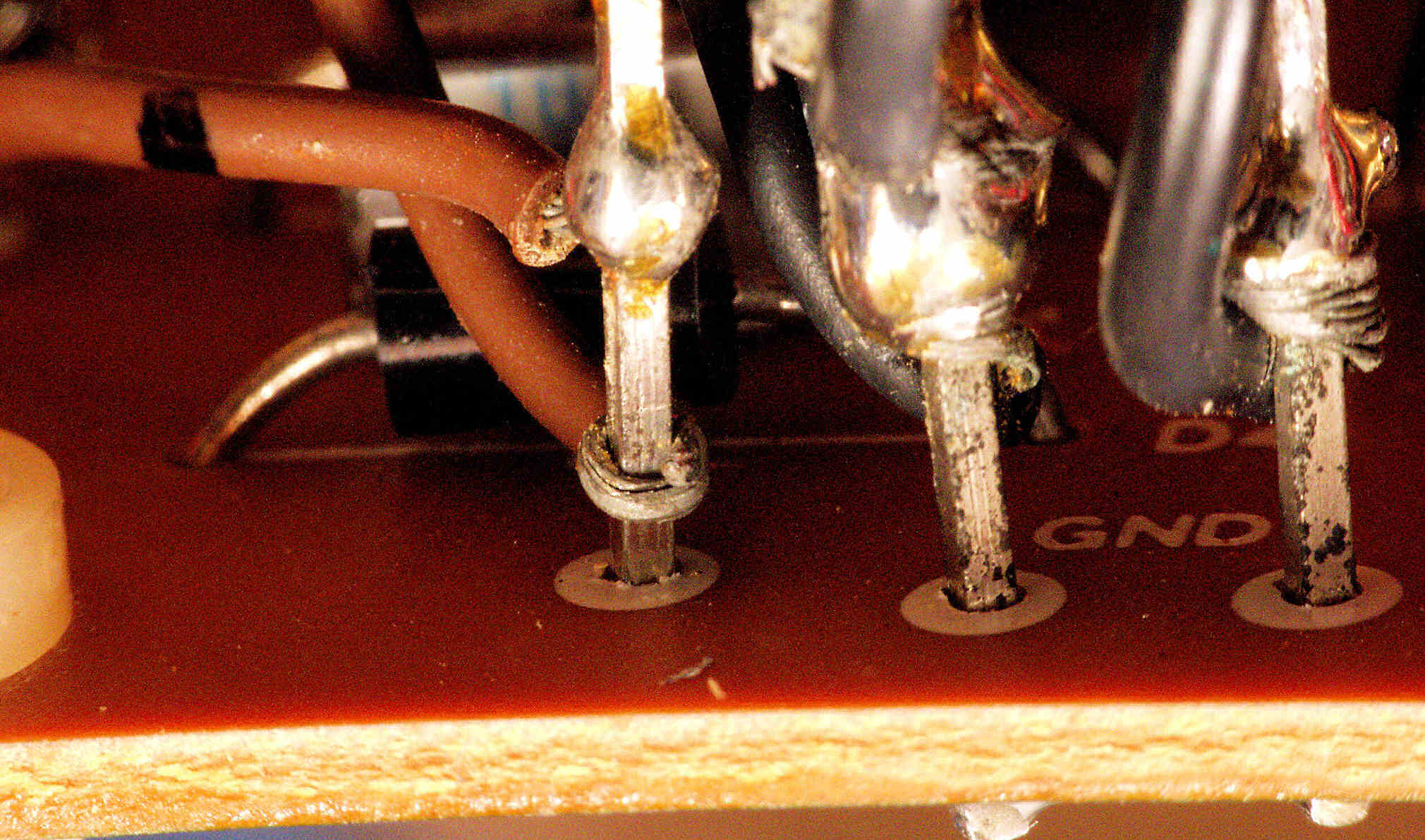

| Ｃ２Ｃ−１． 修理前 電源・３３／４５切替基板裏、半田不良ｹ所。 |
 |
| Ｃ２Ｃ−２． 修理前 電源・３３／４５切替基板裏、半田不良ｹ所。 |
 |
| Ｃ２Ｄ． 修理（半田補正）後 電源・３３／４５切替基板裏 |
 |
| Ｃ２Ｅ． 完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ３Ａ． 修理前 ストロボ基板 |
 |
| Ｃ３Ａ−１． 修理前 ストロボ基板、半田不良ｹ所（制作時不良）。 |
 |
| Ｃ３Ｂ． 修理後 ストロボ基板 ＩＣ２個、電解コンデンサー９個交換 |
 |
| Ｃ３Ｃ． 修理前 ストロボ基板裏 |
 |
| Ｃ３Ｄ． 修理（半田補正）後 ストロボ基板裏 |
 |
| Ｃ３Ｅ． 完成ストロボ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

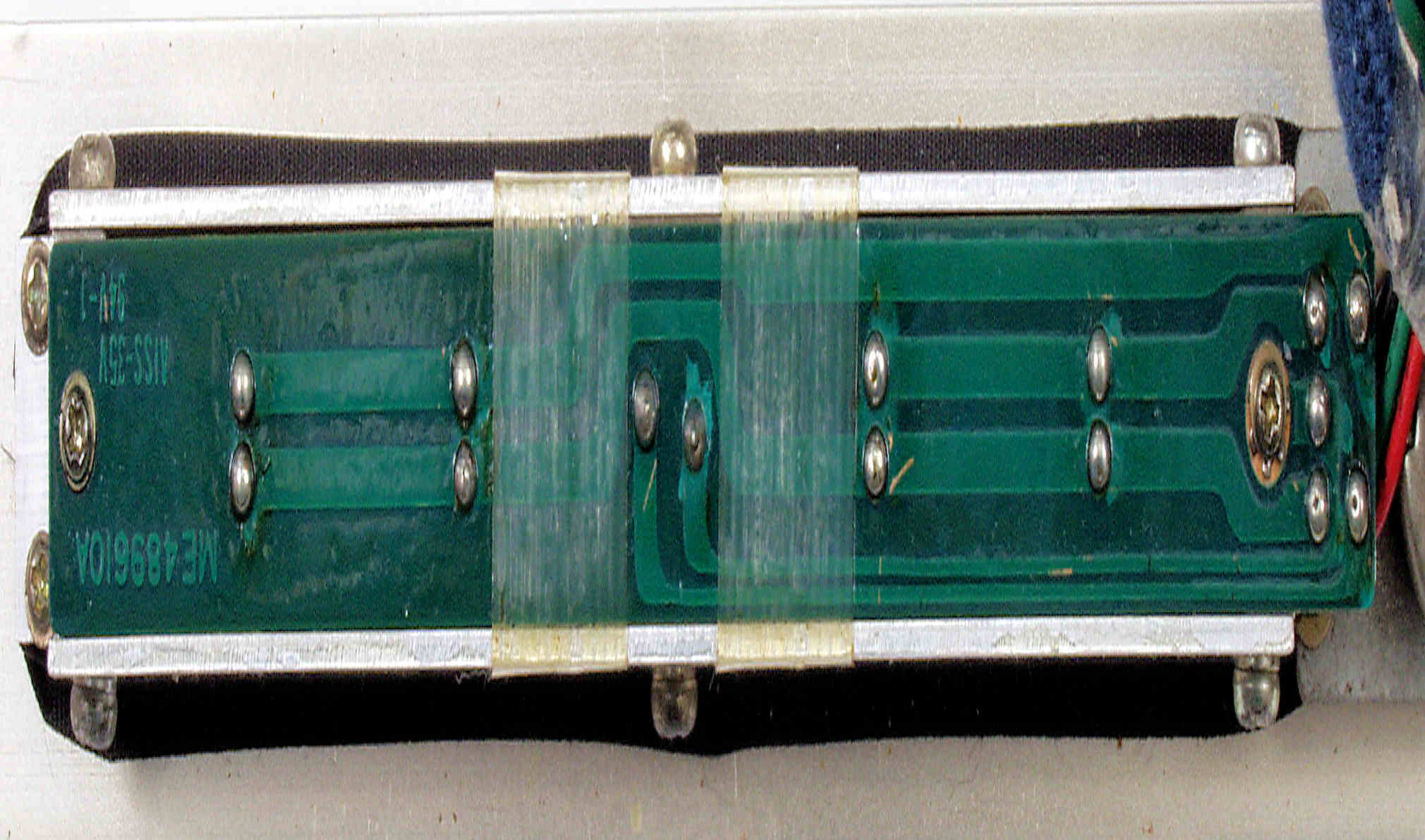

| Ｃ４Ａ． 修理前 フューズ基板 |
|

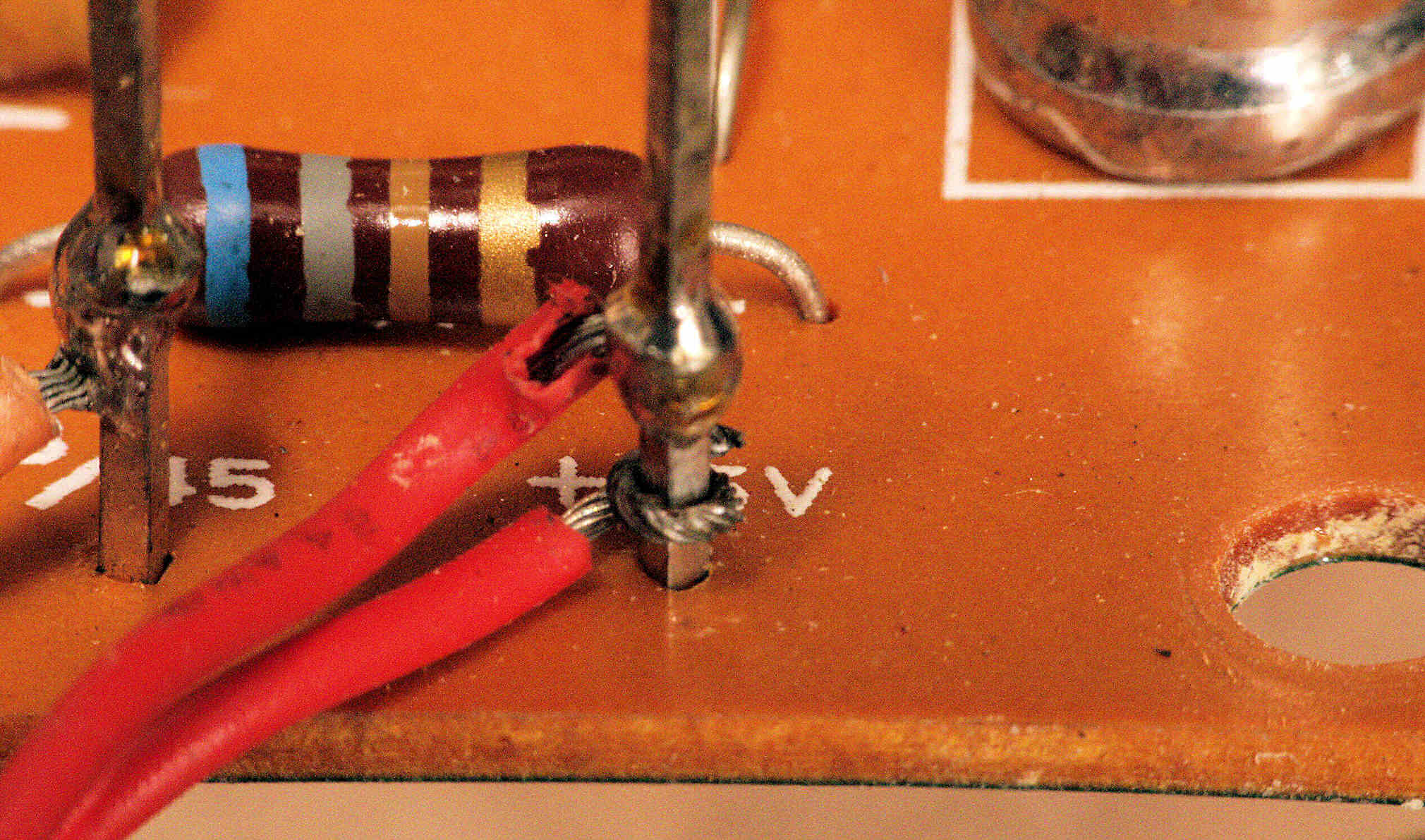

| Ｃ４Ｂ． 修理中 フューズ基板、太い配線を外した所、前の配線がそのまま！ |
 |

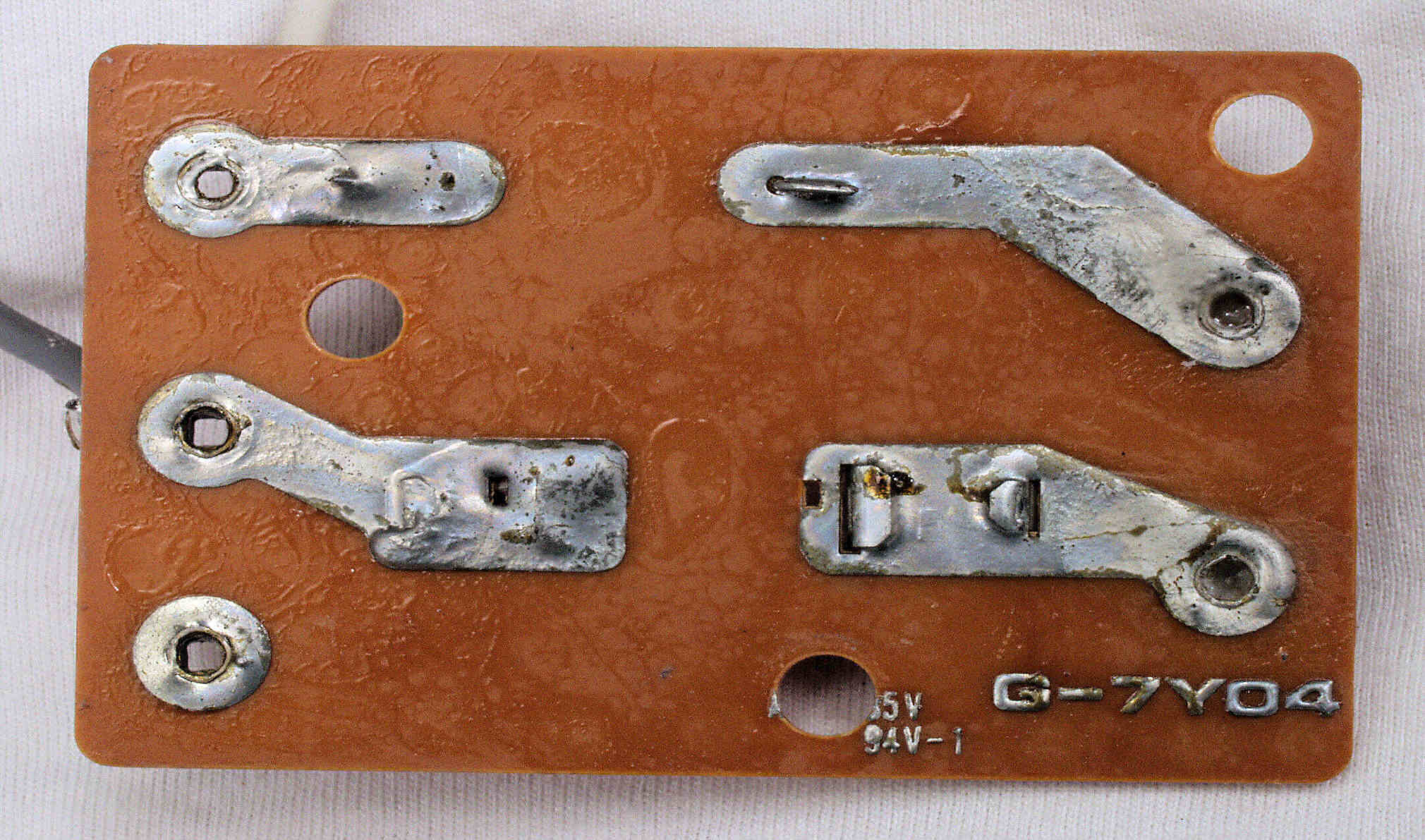

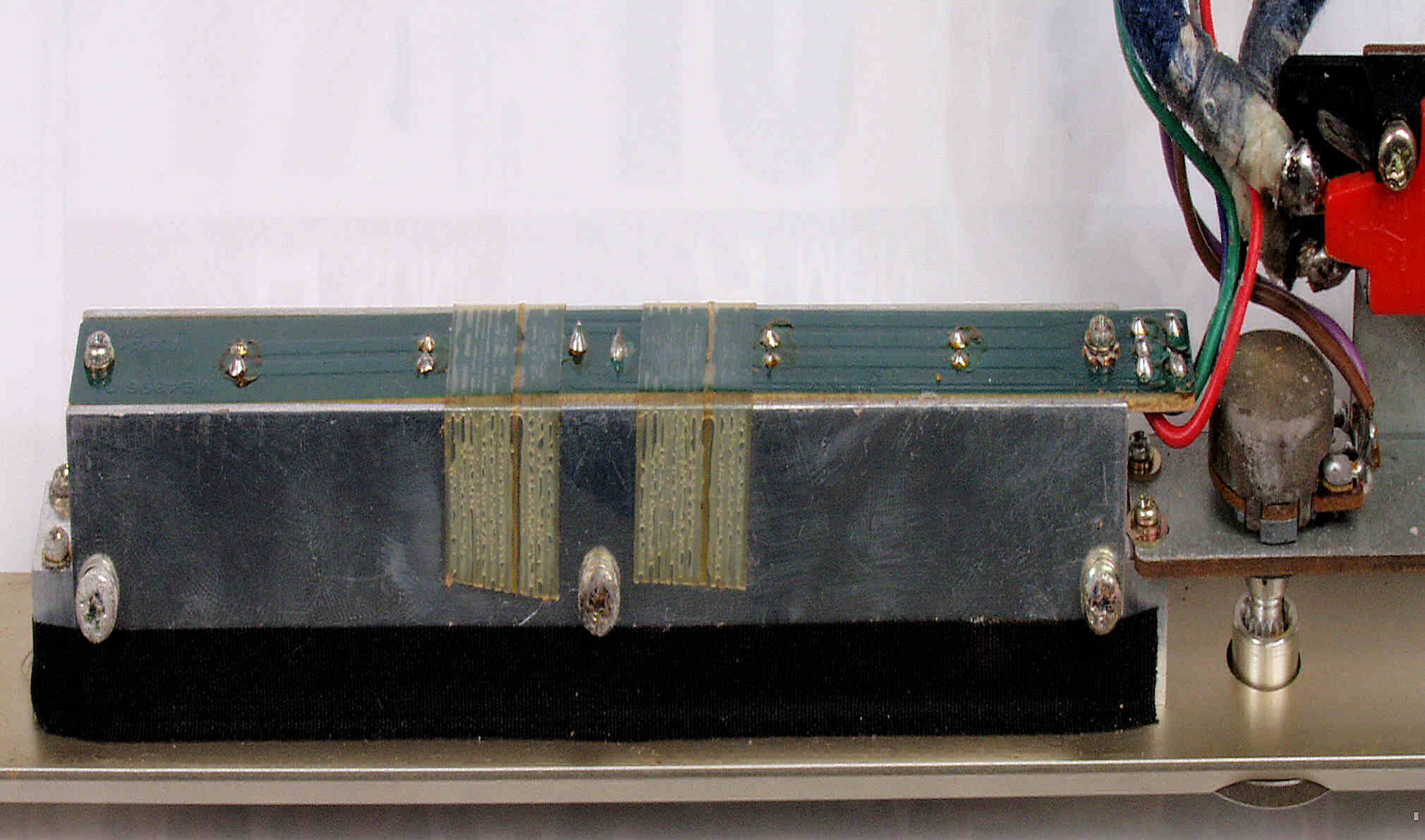

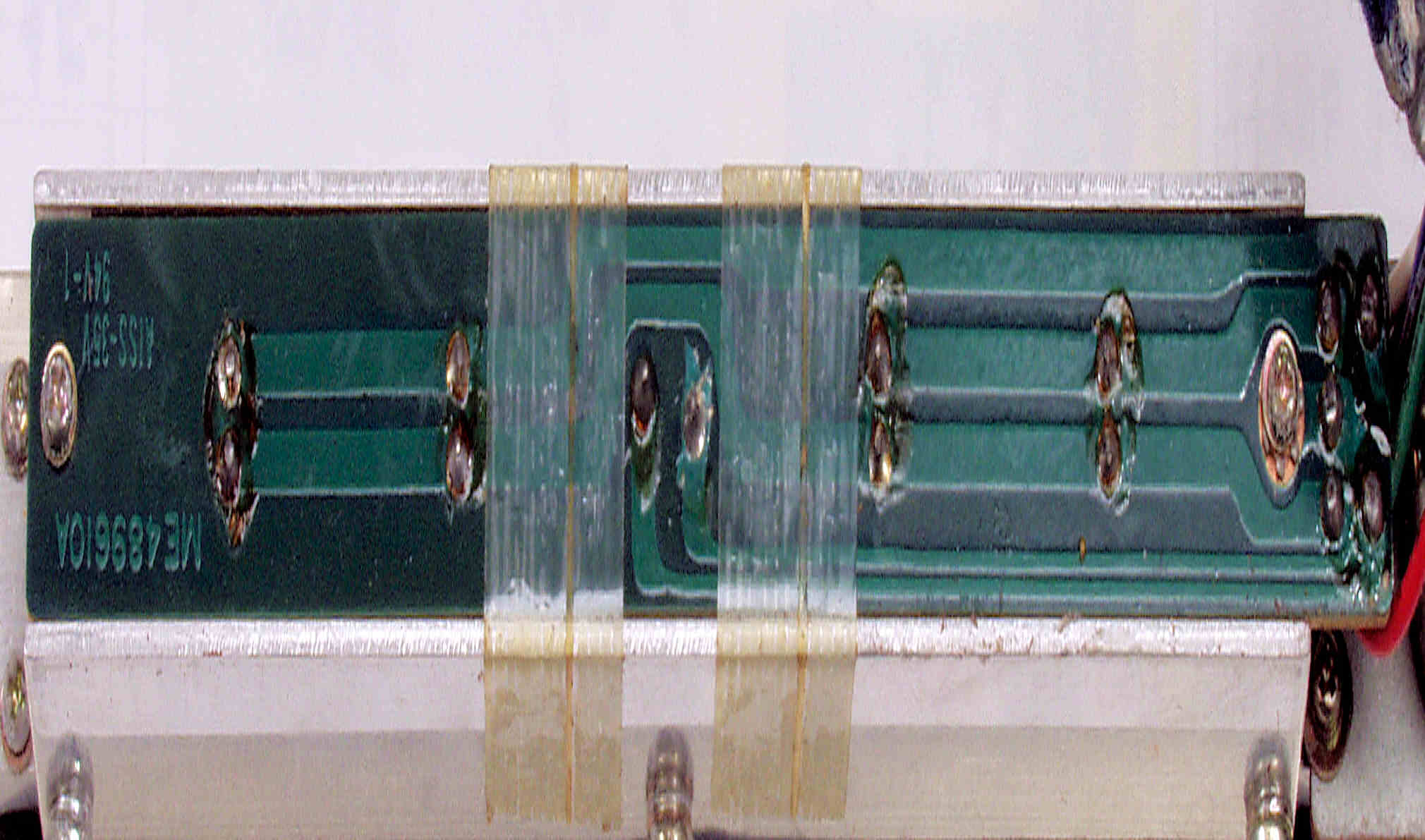

| Ｃ４Ｃ． 修理前 フューズ基板裏 |
 |
| Ｃ４Ｃ１． 修理前 フューズ基板裏、太い線交換よりも、鳩目の半田補正の方が効果ありでは？ |
 |
| Ｃ４Ｄ． 修理（半田補正）後 フューズ基板裏 |
 |
| Ｃ４Ｅ． 完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

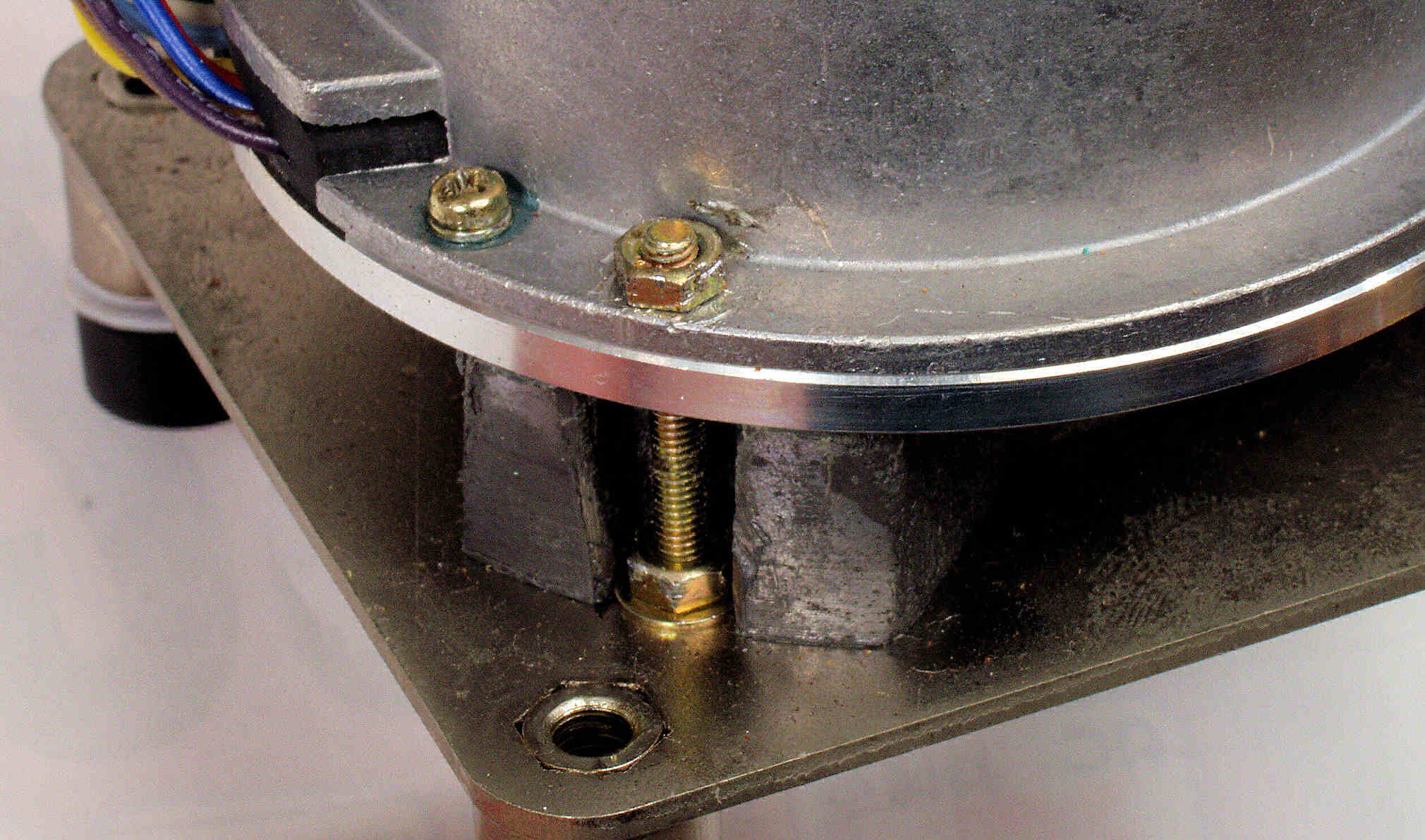

| Ｃ５Ａ． 修理中 モーター固定ネジが無い |
 |
| Ｃ５Ｂ． 修理中 モーター固定ネジ、スパナで締めて欲しい。 |
 |
| Ｃ５Ｃ． 修理中 モーター固定ネジ２、、スパナで締めて欲しい。 |
 |

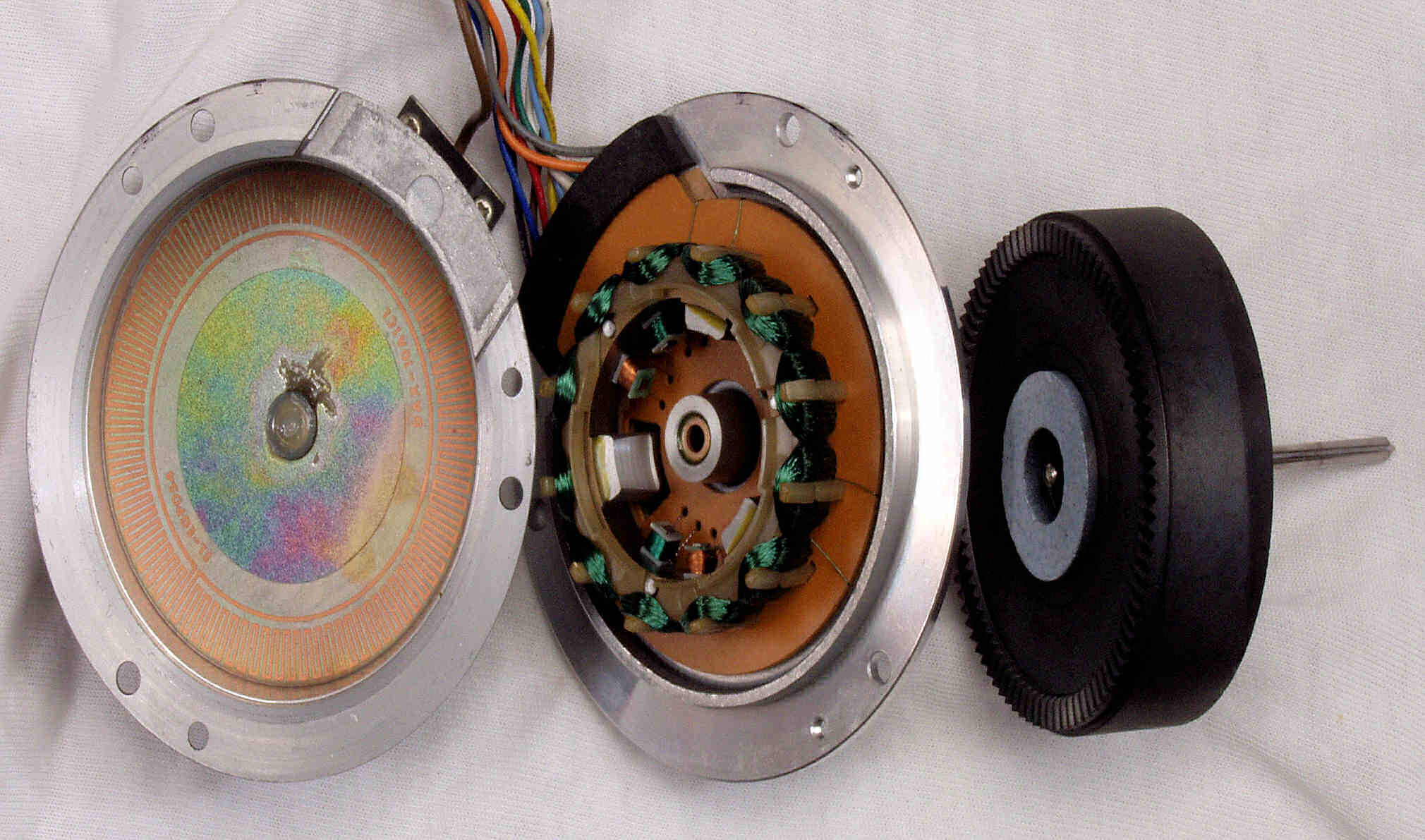

| Ｃ５Ｄ． 修理中 モーター分解、清掃・点検・注油 |
 |

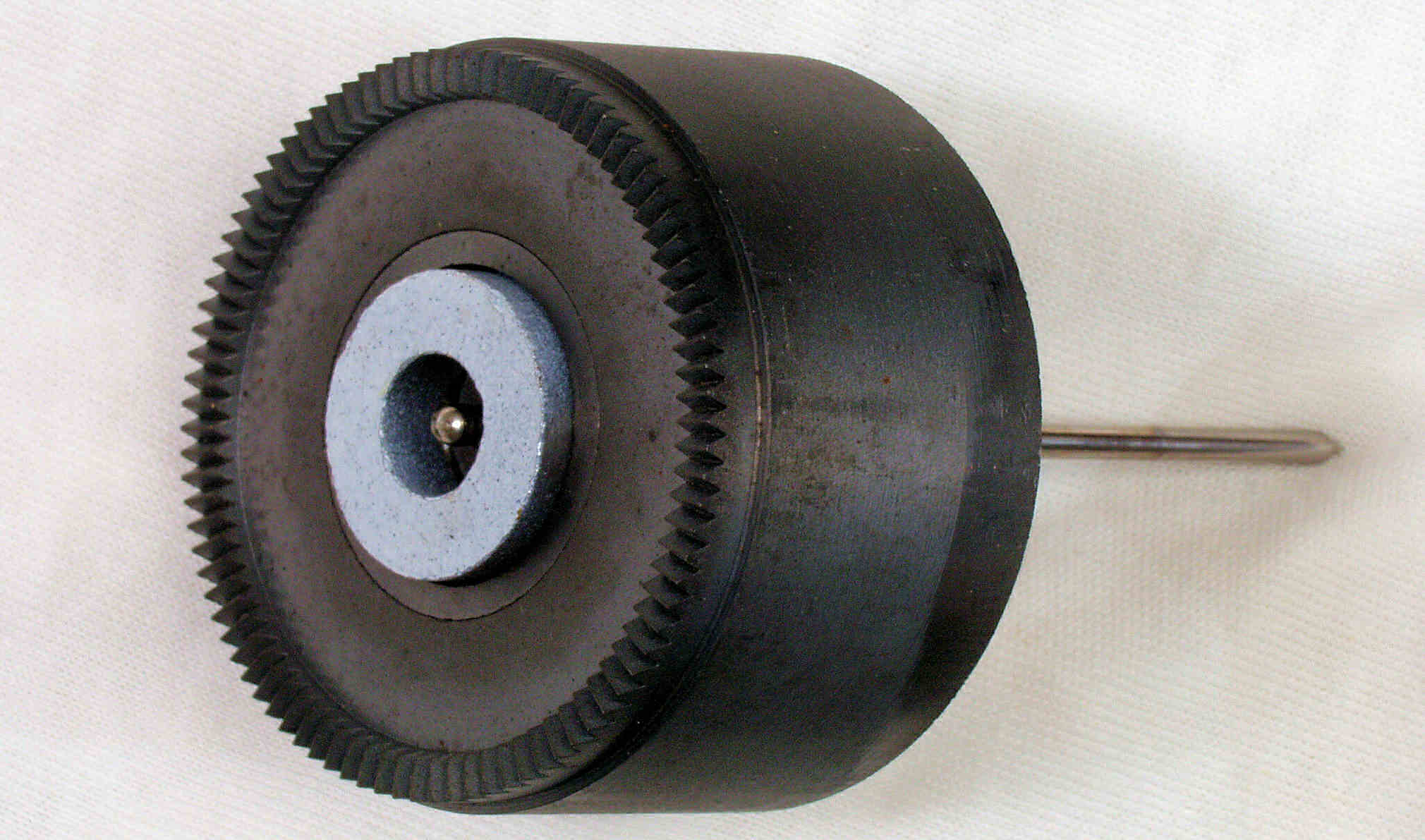

| Ｃ５Ｅ． 修理中 モーター回転子（アマチュア）点検。 |
 |
| Ｃ５Ｆ． 修理中 モーター回転子（アマチュア）の軸、少しキズ有り。 |
 |

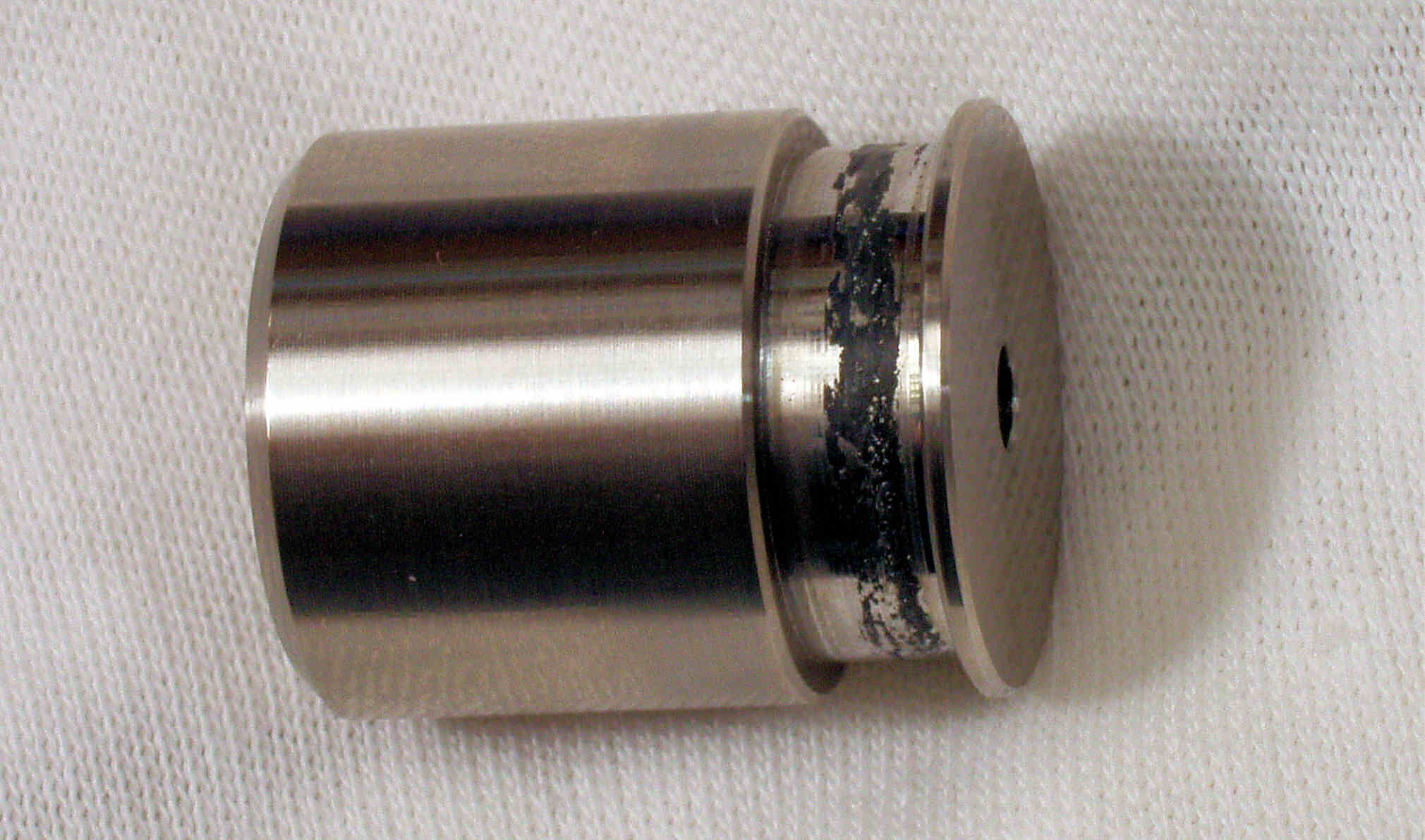

| Ｃ５Ｇ． 修理中 モーター回転子（アマチュア）プーリ、ベルトのゴムが張り付いている。 |
 |
| Ｃ５Ｈ． 修理中 モーターＦＧコイル。 |
 |
| Ｃ５Ｉ． 修理後 モーター。 |
 |
| Ｃ５Ｊ． 修理後 モーター２。 |
 |
| Ｃ６． 交換部品 |
 |
| Ｃ９Ａ． 修理前 下から見る |
|
| Ｃ９Ｂ． 修理後 下から見る |
 |
| Ｅ９Ｃ． 完成 |
 |

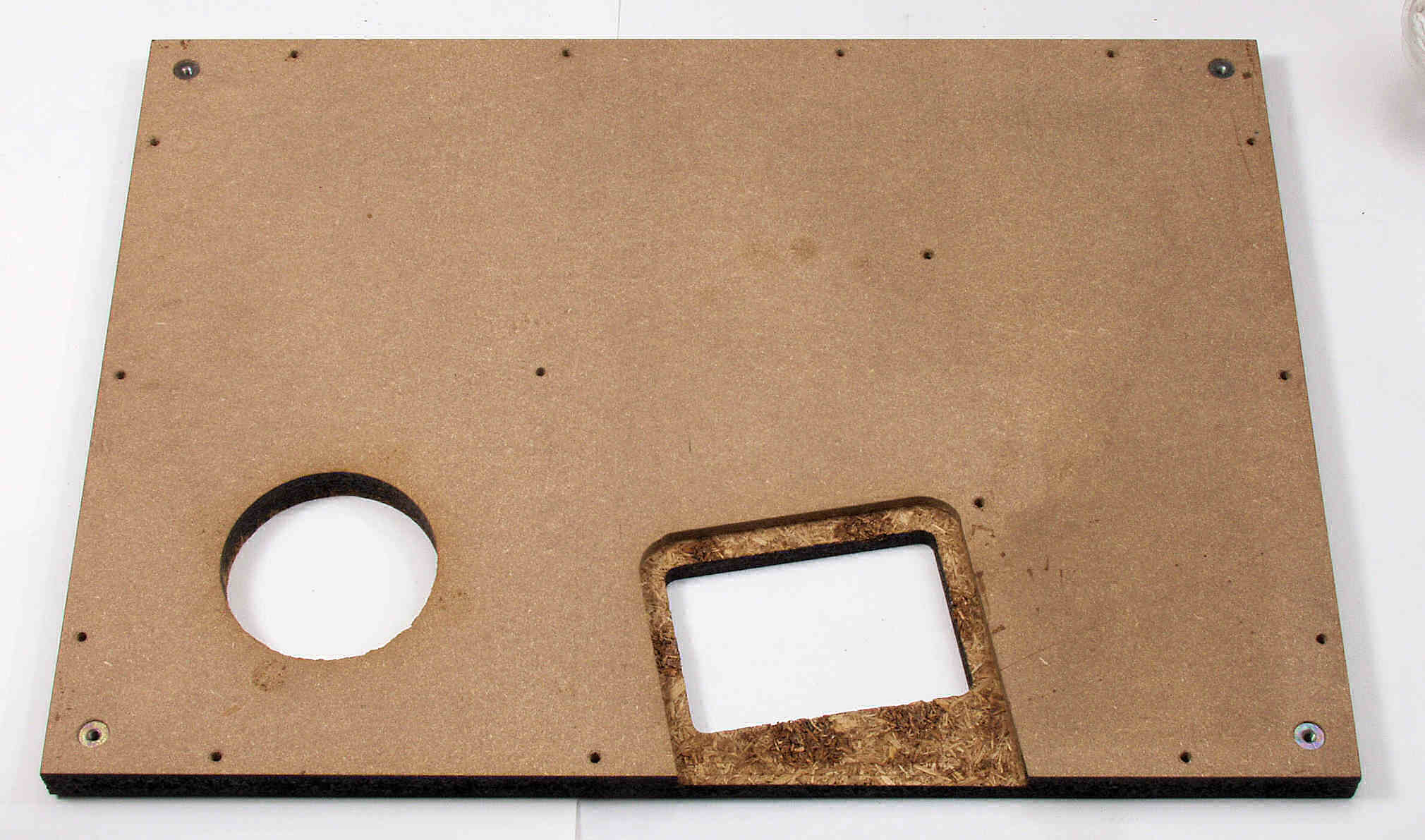

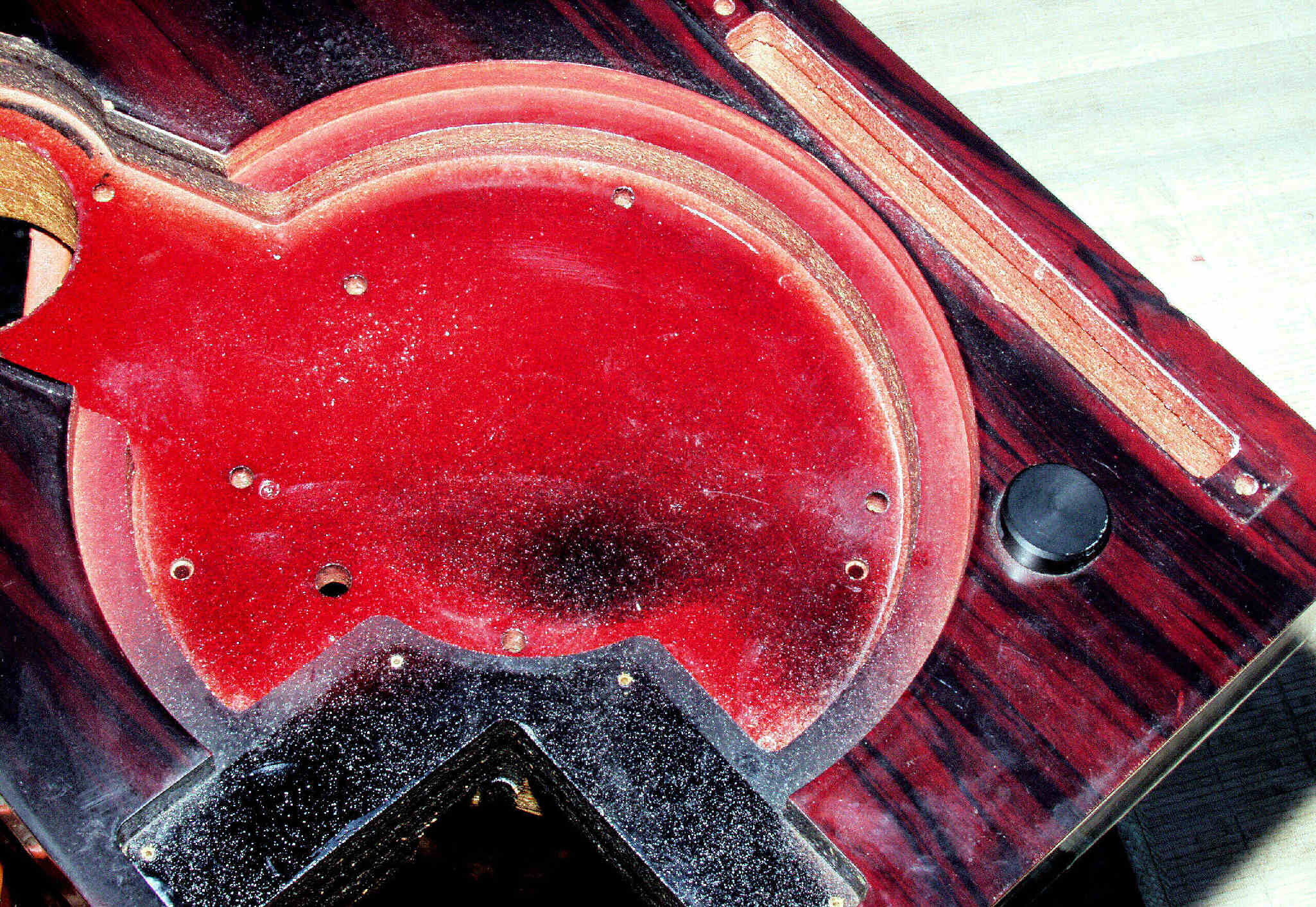

| ＣＢ． 下蓋及び本体木部 修理状況。 ＣＢ１Ａ． 修理中 装備を外した本体 |
 |

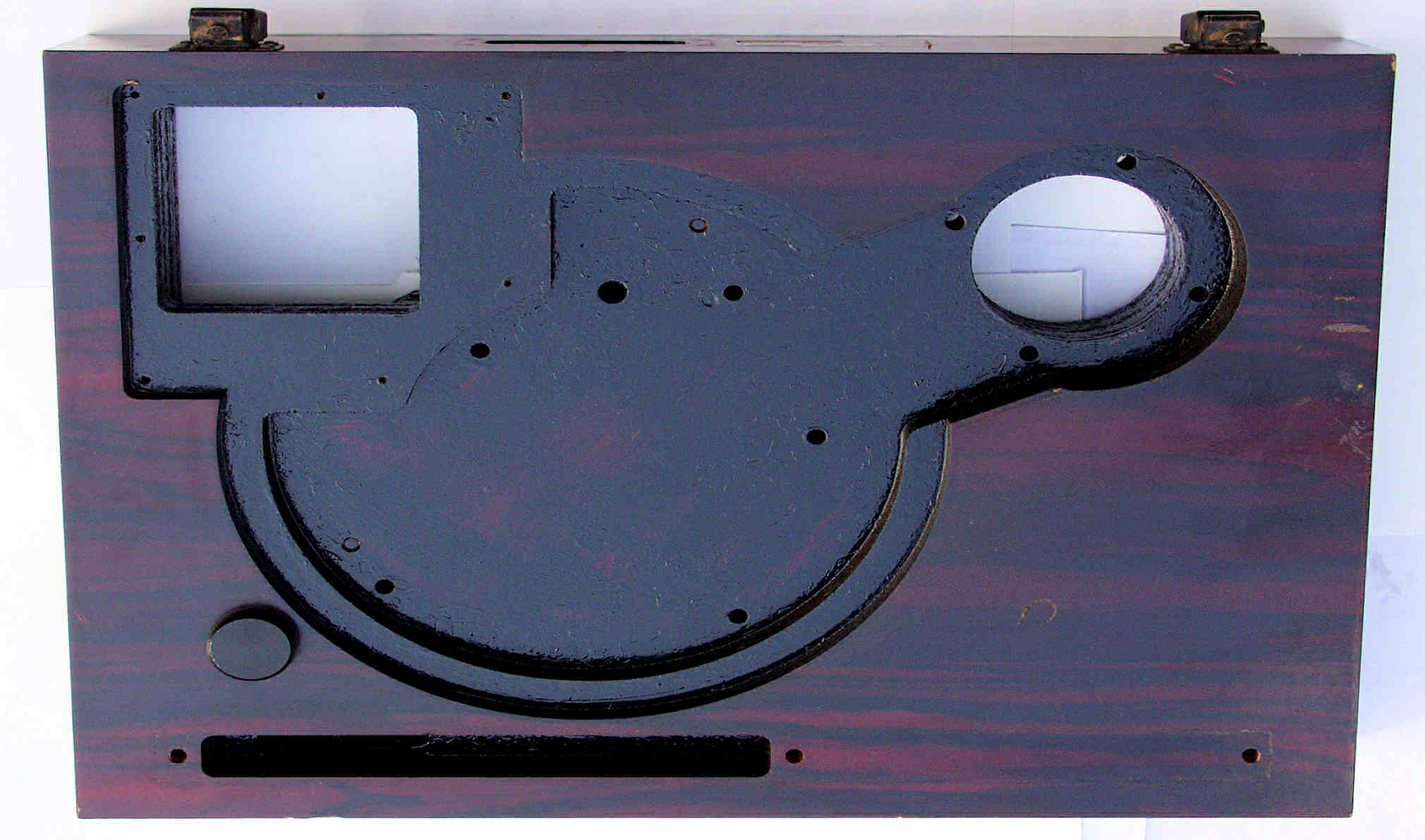

| ＣＢ１Ｂ． 修理（塗装・目止め）後 装備を外した本体、冬場で２度塗りしたので、乾燥に１週間。 |
 |
| ＣＢ１Ｃ． 修理中 装備を外した本体、アーム取り付け穴。 |
 |
| ＣＢ１Ｄ． 修理（塗装・目止め）後 装備を外した本体、アーム取り付け穴。 |

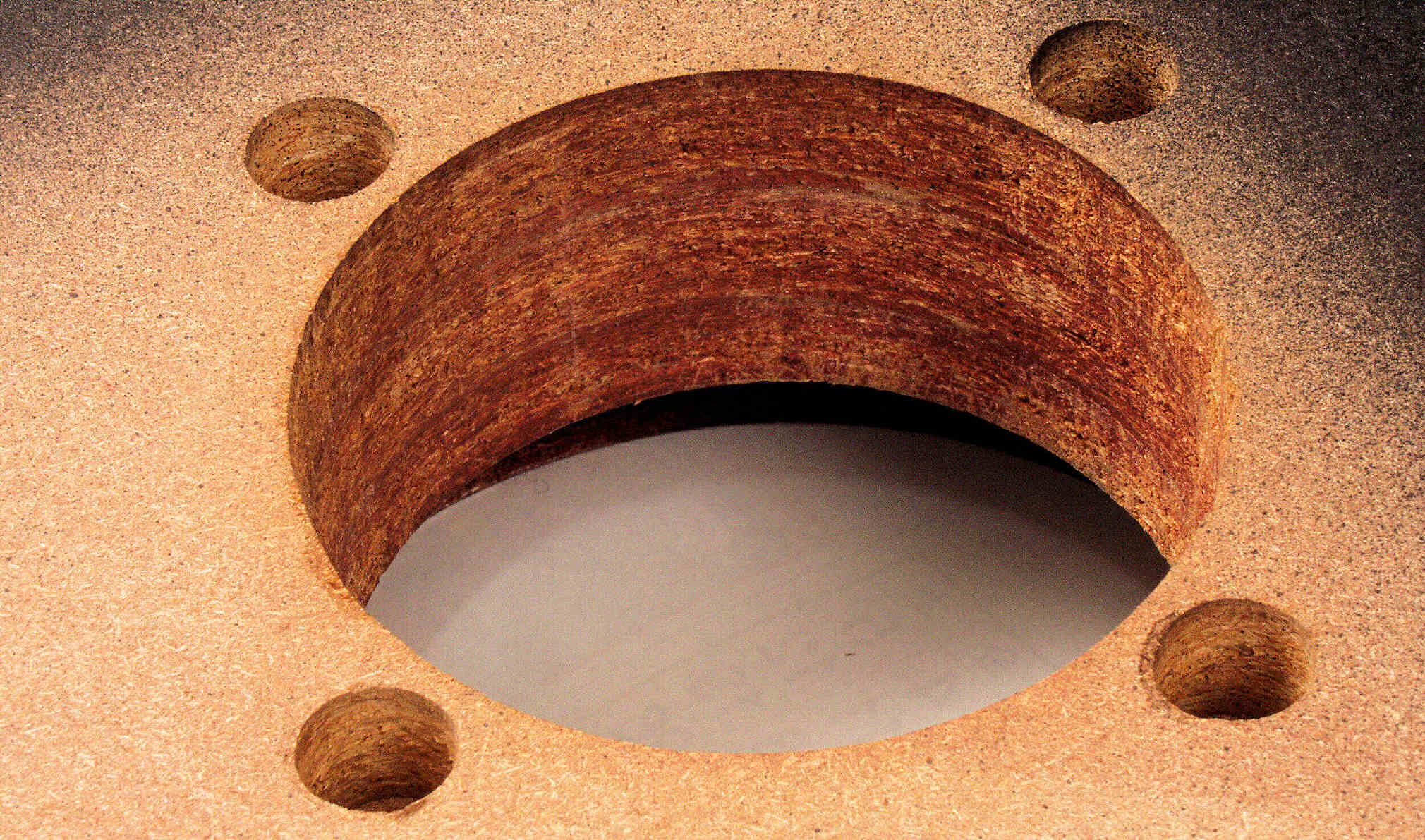

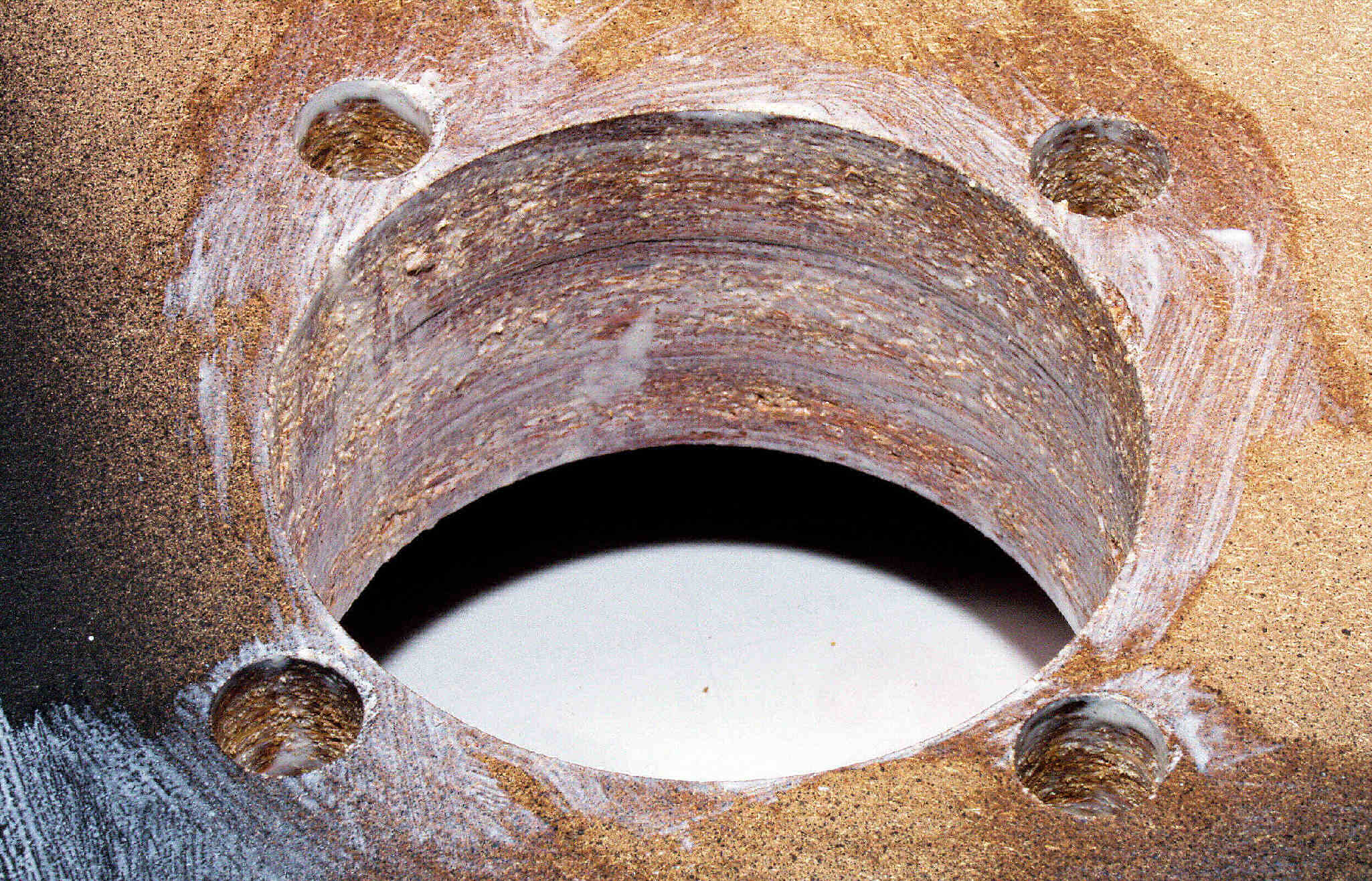

| ＣＢ１Ｅ． 修理中 装備を外した本体、モータ取り付け穴 |
 |
| ＣＢ１Ｆ． 修理（塗装・目止め）後 装備を外した本体、モータ取り付け穴 |
 |
| ＣＢ１Ｇ． 修理前 装備を外した本体、取り付け台 |
 |
| ＣＢ１Ｈ． 修理（塗装・目止め）後 装備を外した本体、取り付け台 |
|

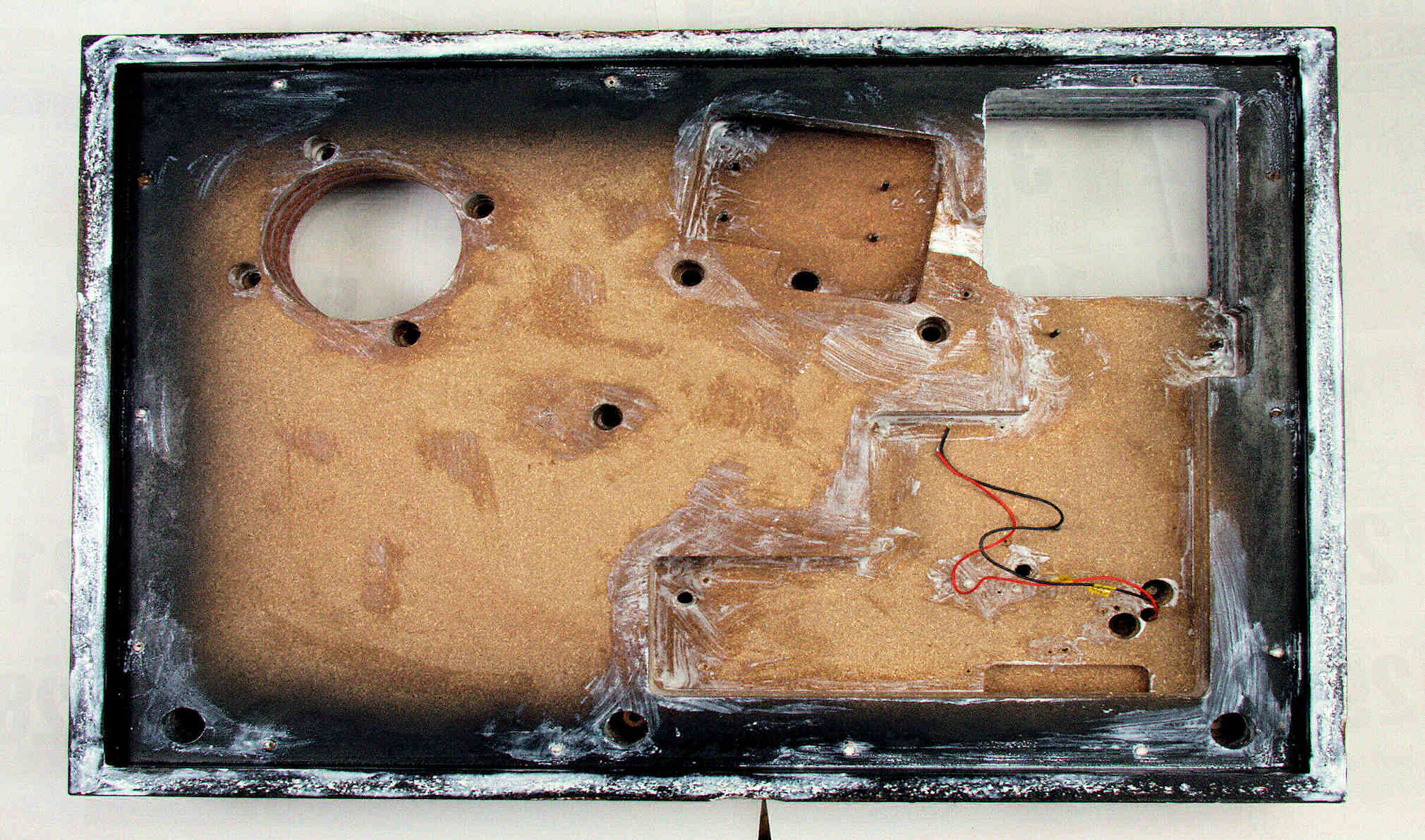

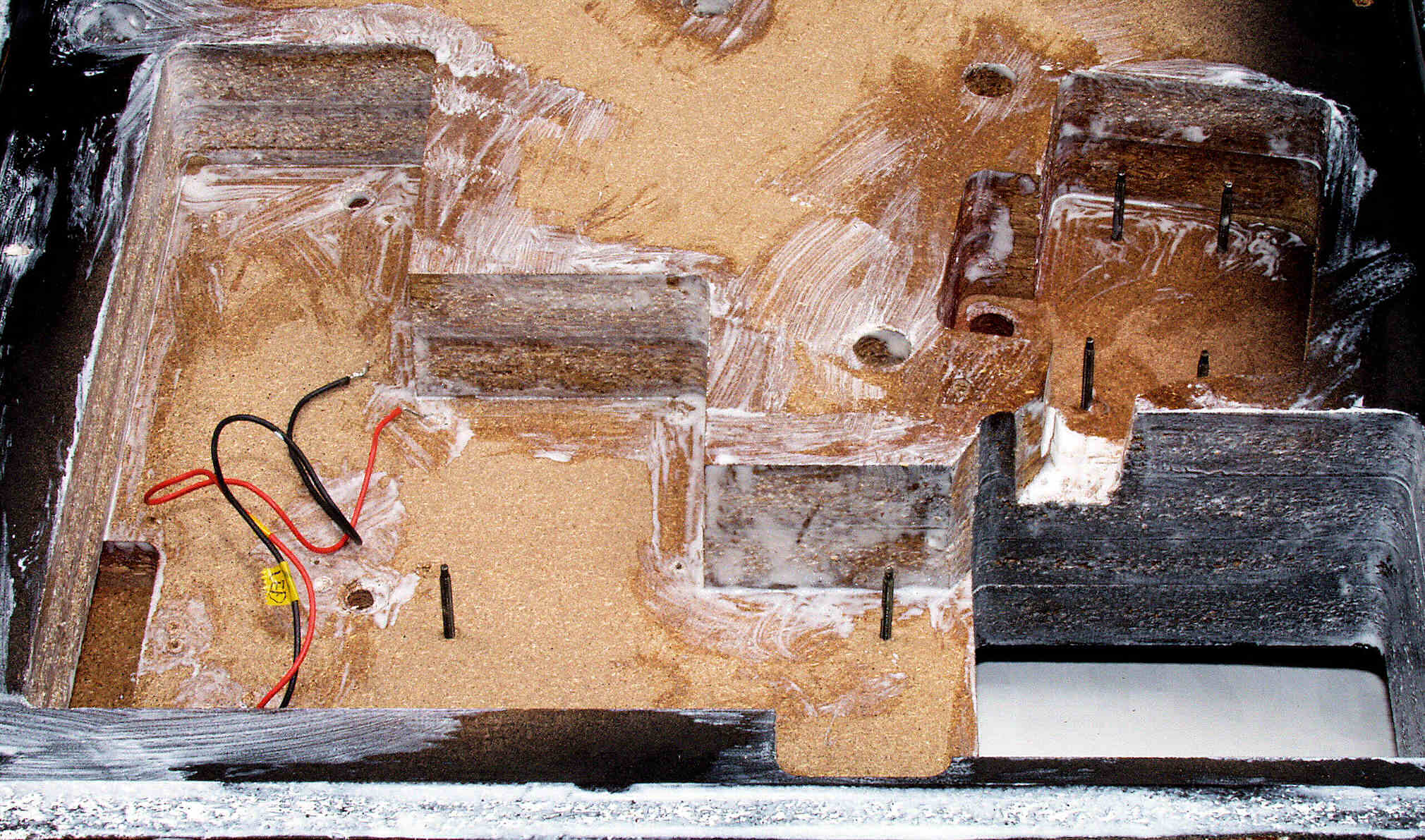

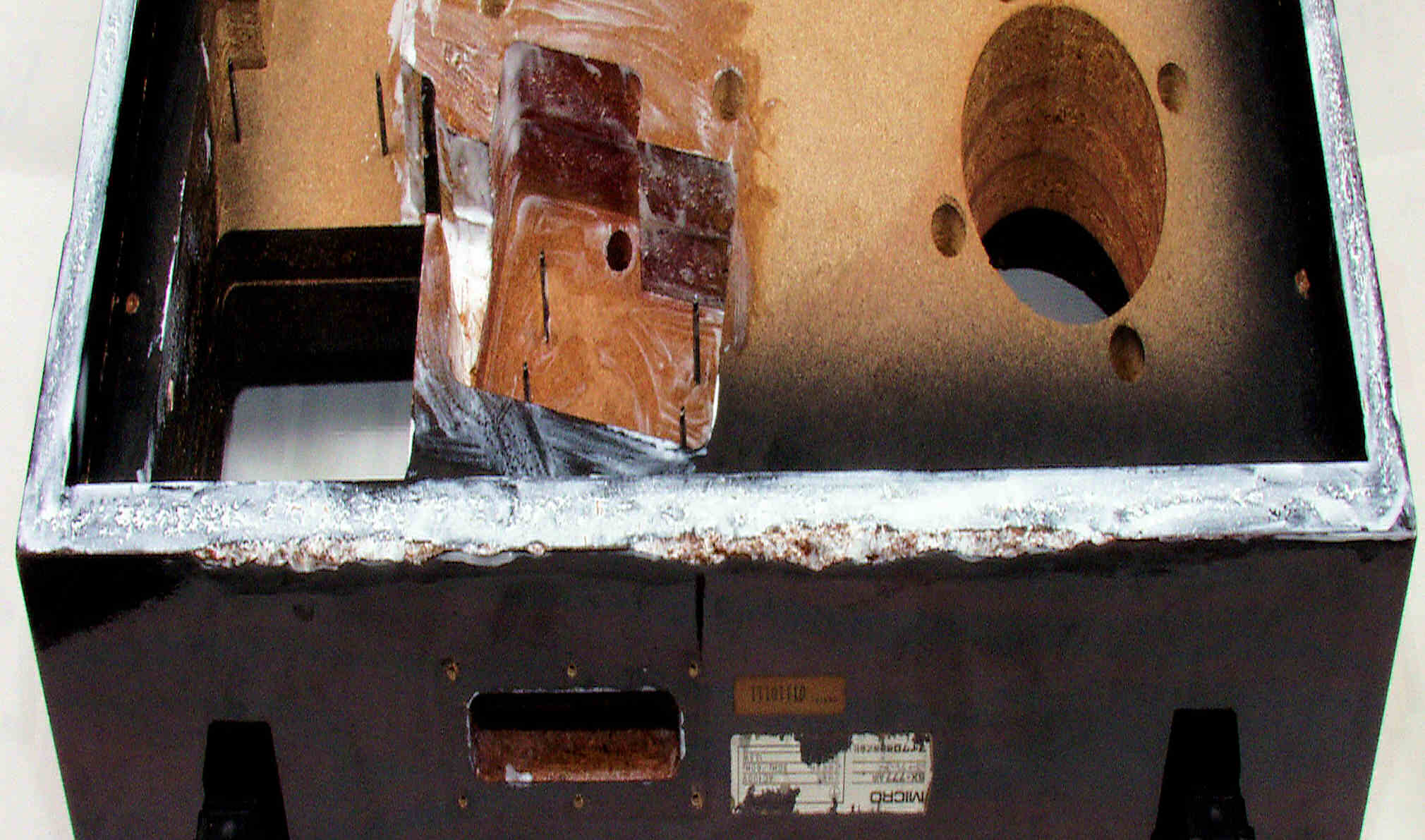

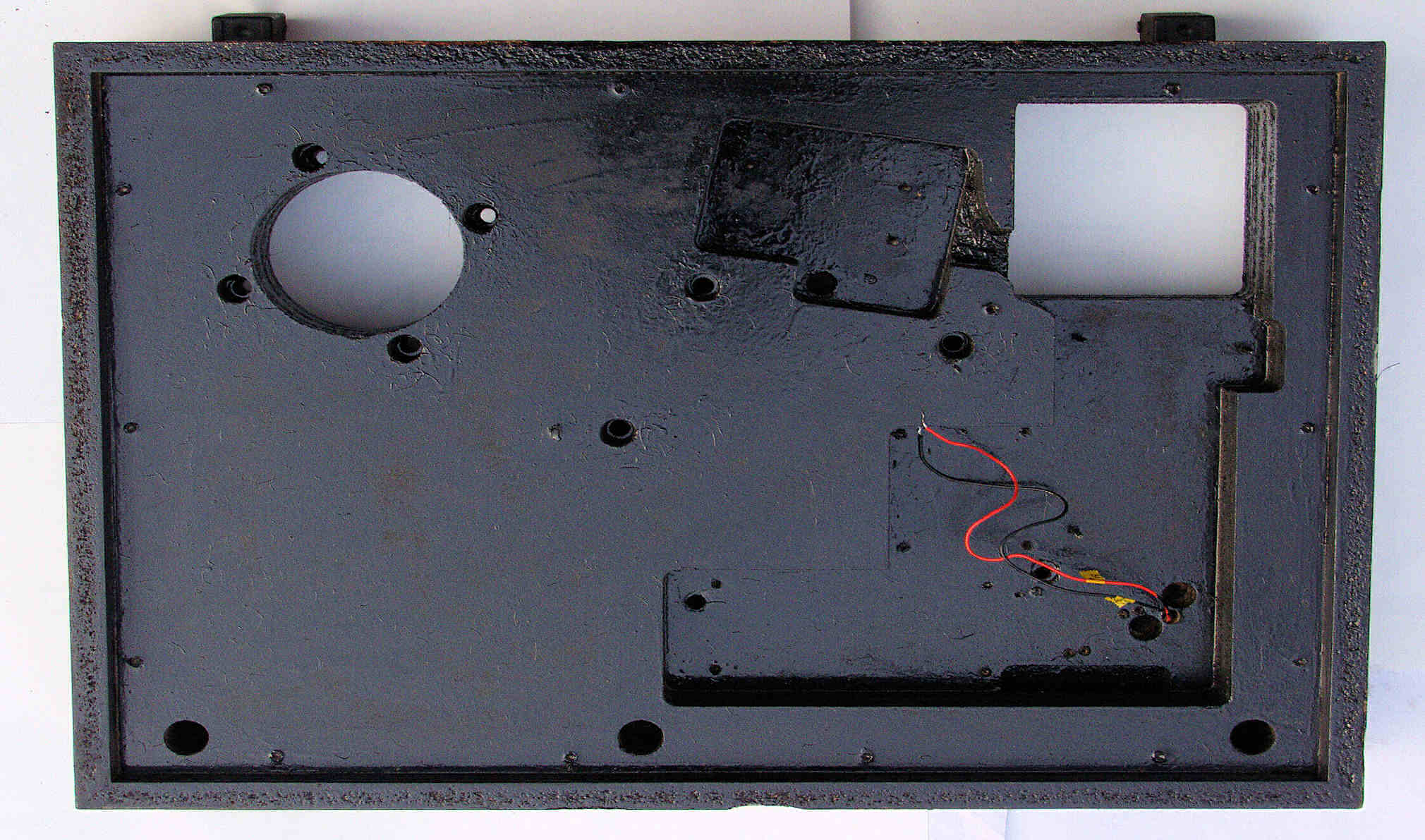

| ＣＢ２Ａ． 修理中 装備を外した本体裏、１回目水性木工ボンドを塗布した後。 |
 |
| ＣＢ２Ｂ． 修理中 ２回目水性木工ボンドを塗布した後。 |
 |
| ＣＢ２Ｃ． 修理（塗装・目止め）後 装備を外した本体、冬場で２度塗りしたので、乾燥に１週間。 |
 |

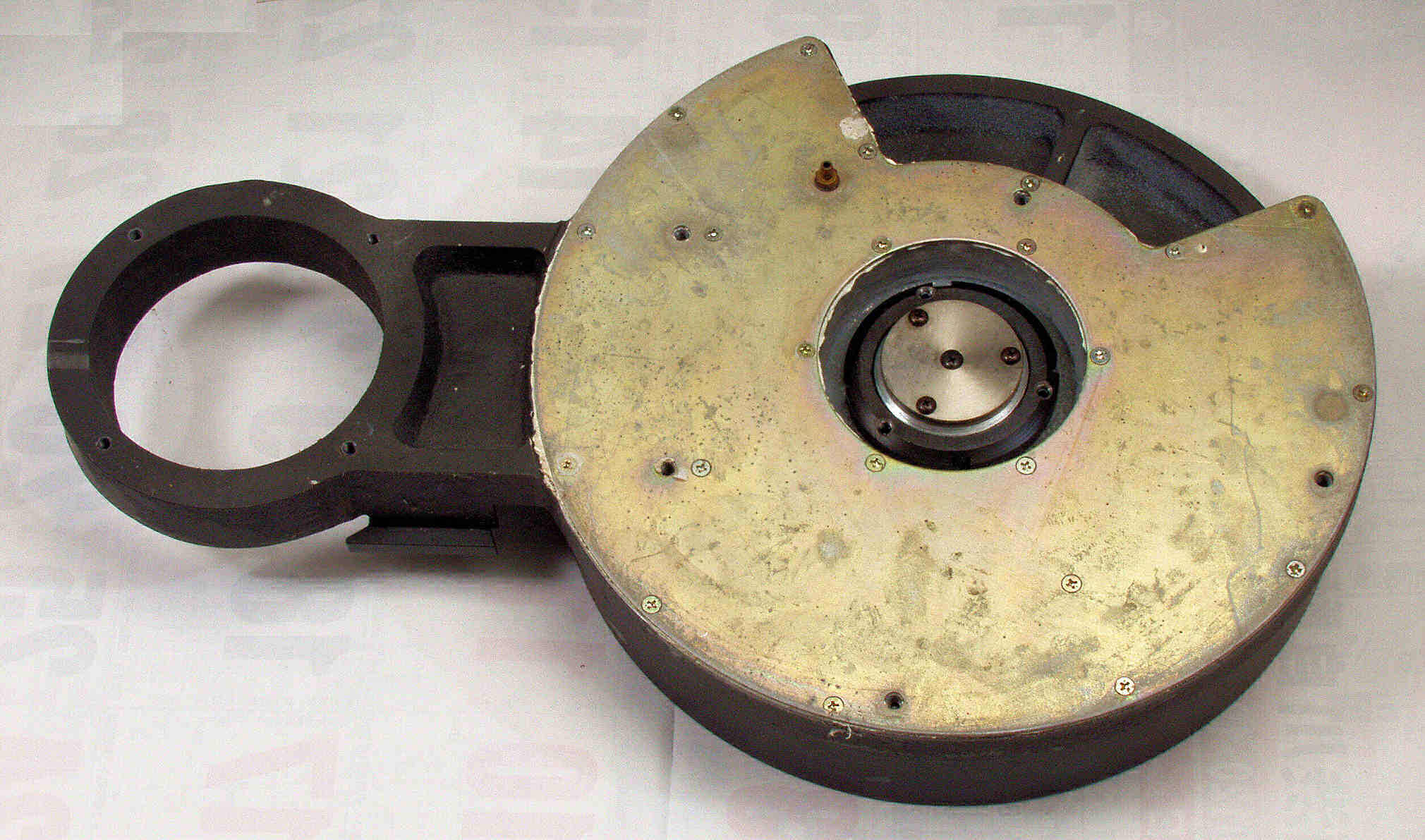

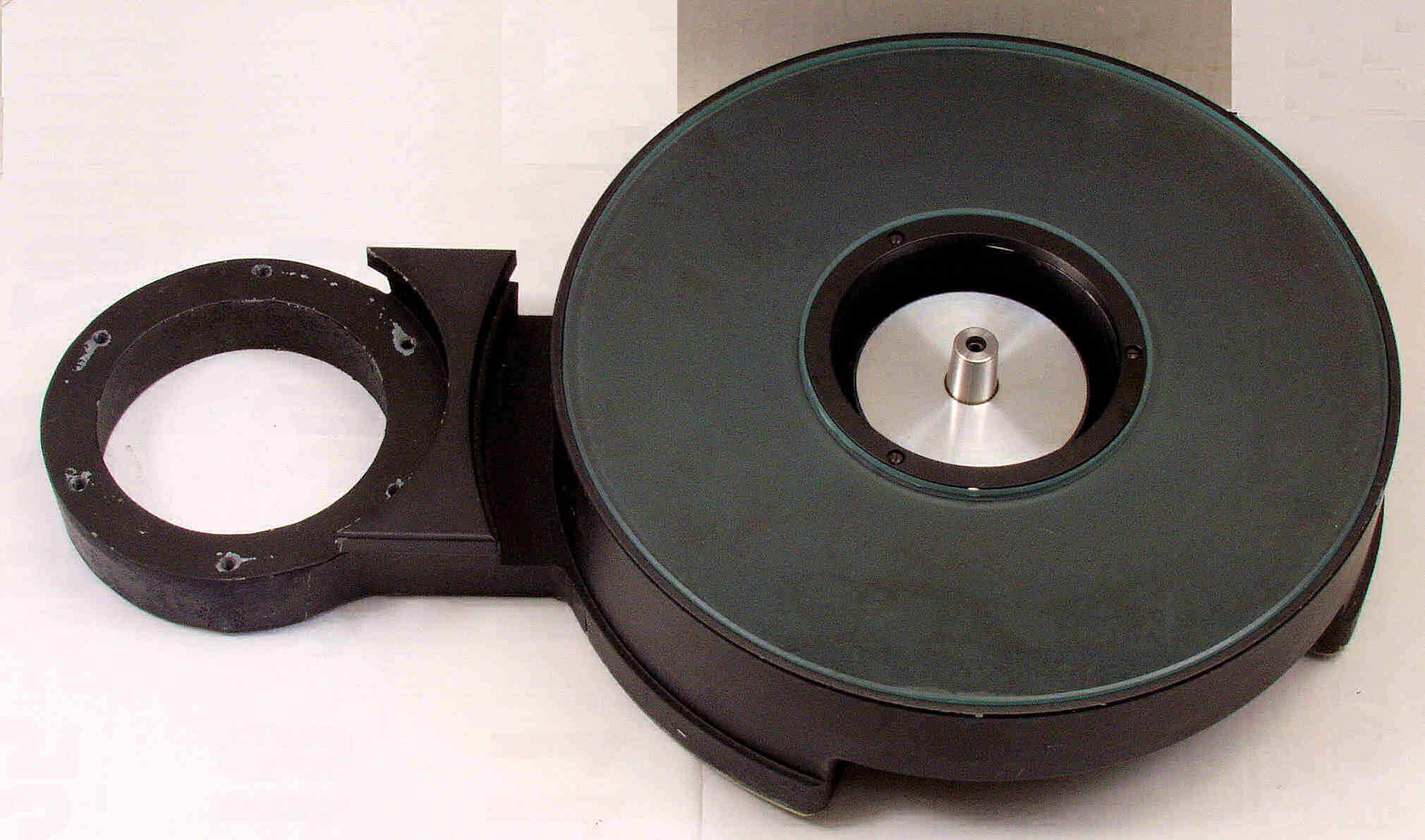

| ＣＢ３Ａ． 修理中 取り外したタンテーブル本体＋アーム固定台。 |
 |
| ＣＢ３Ｂ． 修理中 取り外したタンテーブル本体＋アーム固定台裏。この後軸オイル交換する |
 |

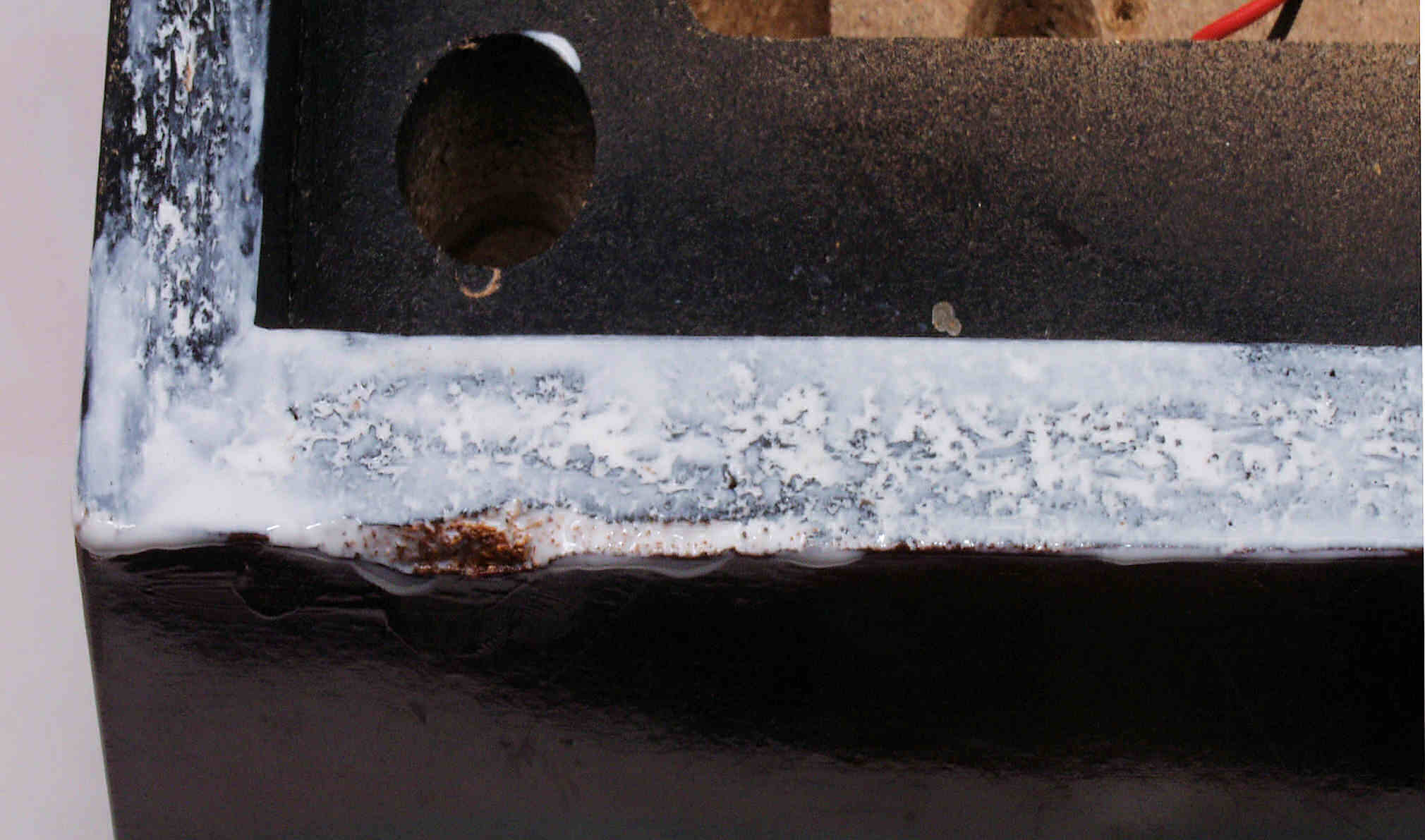

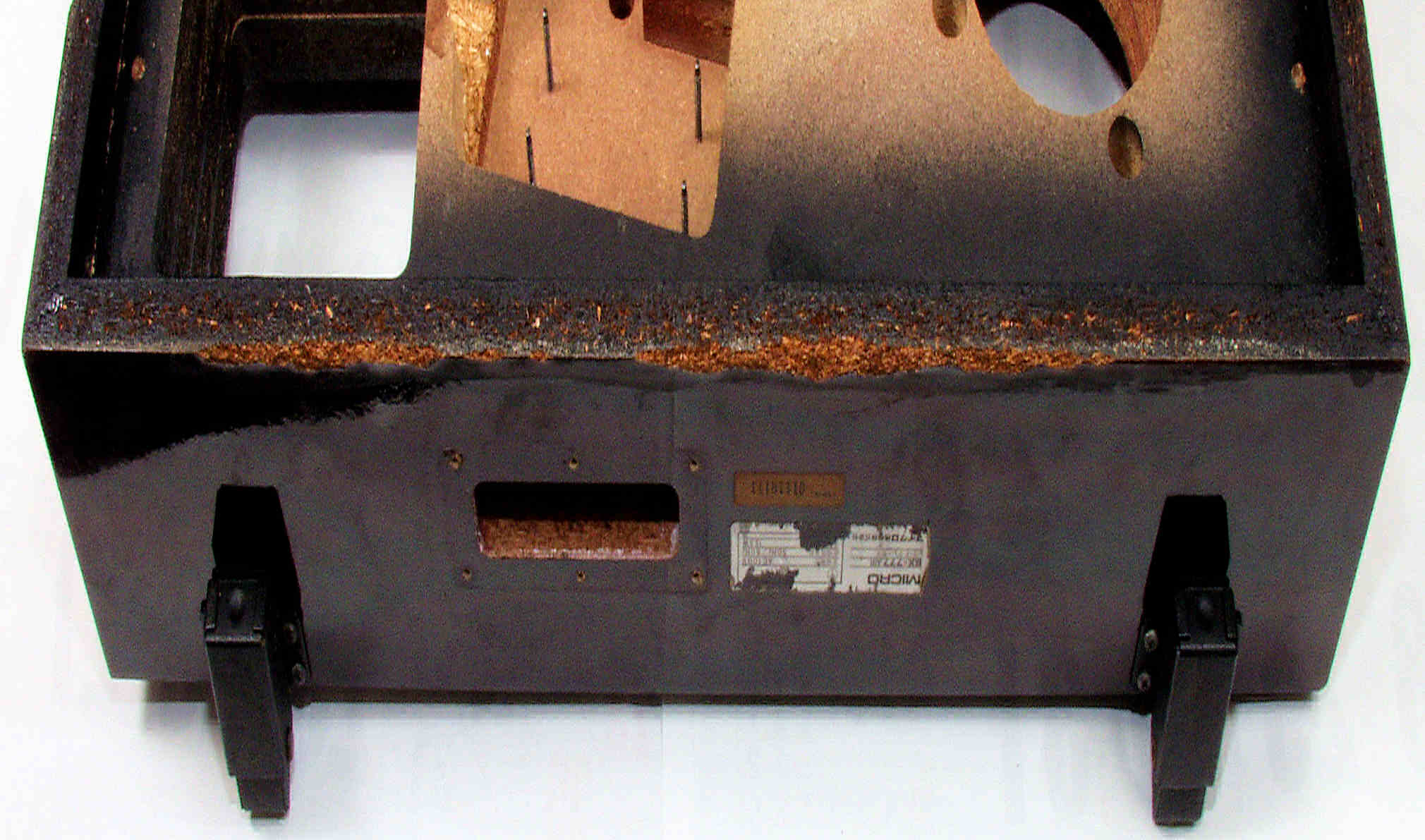

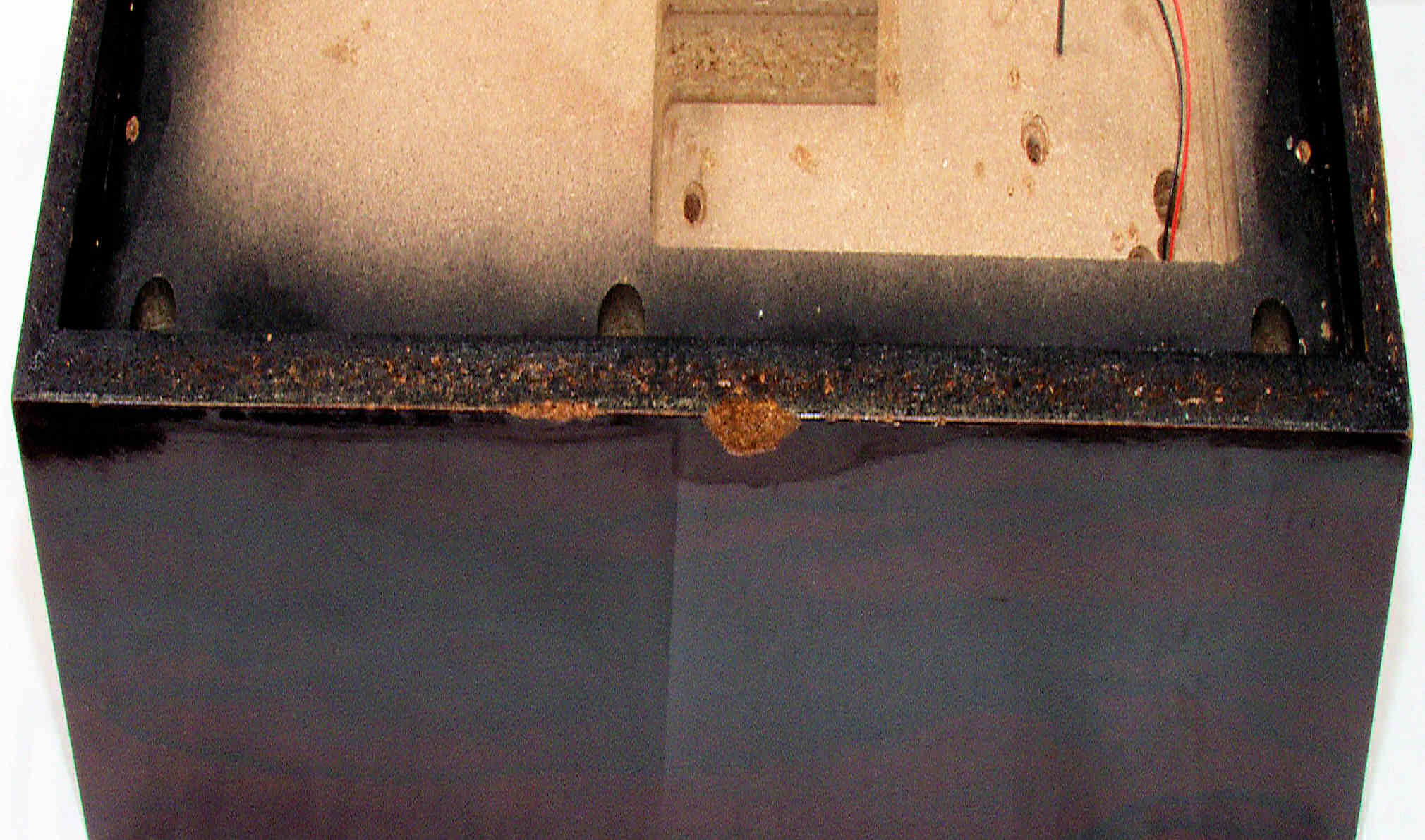

| ＣＢ４Ａ． 修理前 外箱前下側 |
 |

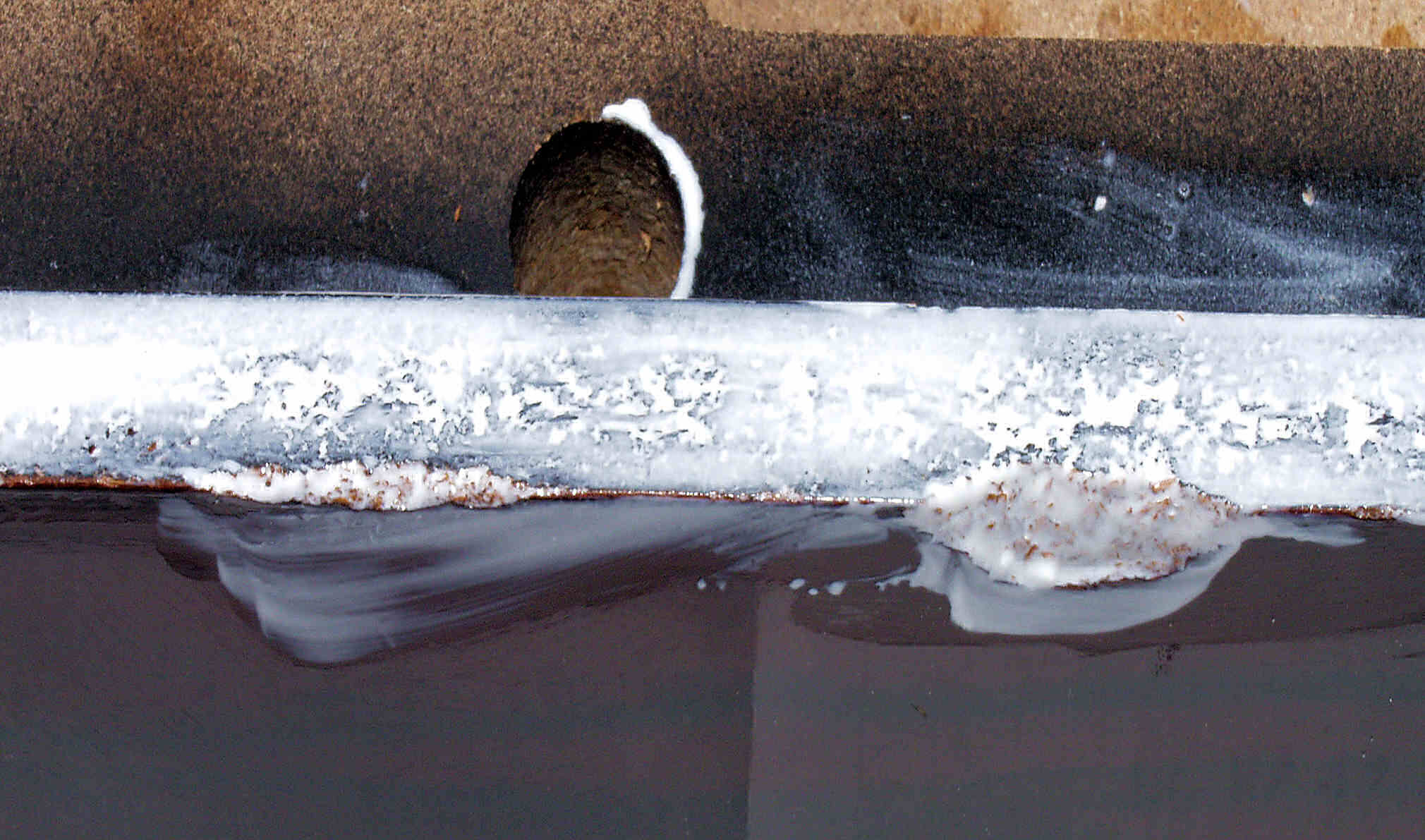

| ＣＢ４Ｂ． 修理中 外箱前下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 |
 |
| ＣＢ４Ｃ． 修理中 外箱前下側、水性木工ボンドを塗布乾燥 |
 |
| ＣＢ４Ｄ． 修理後 外箱前下側、２回目水性木工ボンドを塗布 |
 |

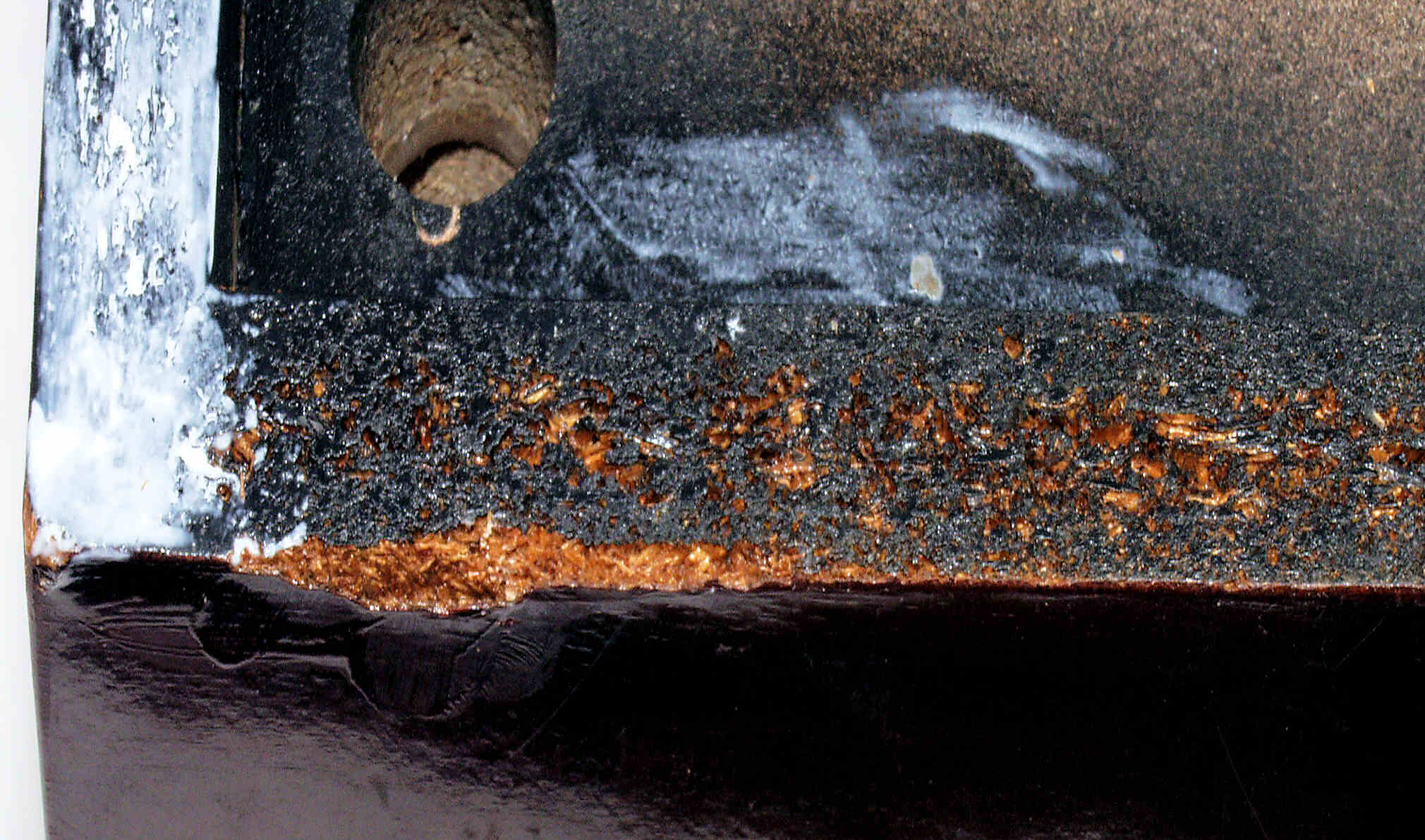

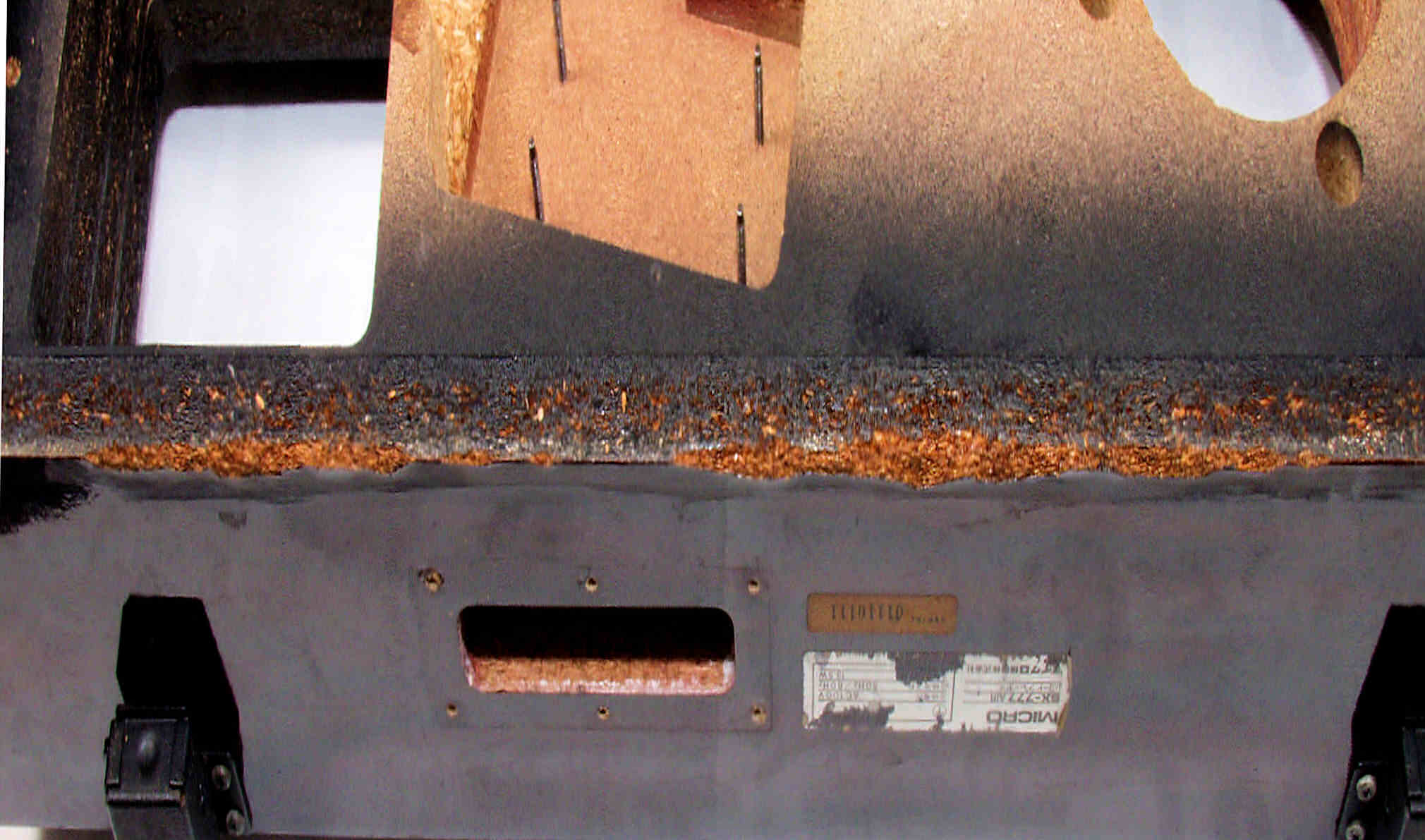

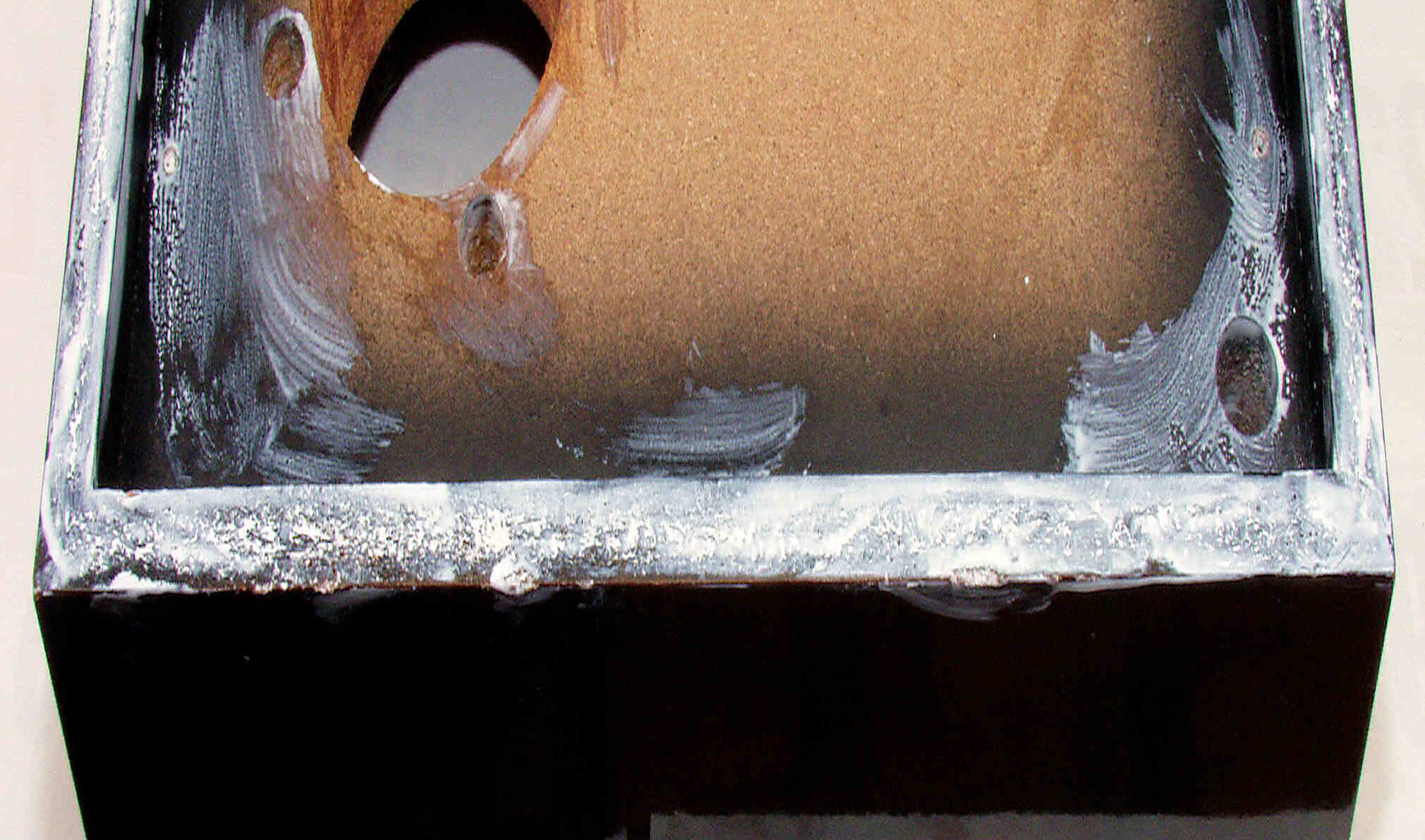

| ＣＢ４Ｅ． 修理前 外箱前下側拡大 |
 |
| ＣＢ４Ｆ． 修理中 外箱前下側拡大 |
 |
| ＣＢ４Ｇ． 修理中 外箱前下側、水性木工ボンドを塗布乾燥 |
 |
| ＣＢ４Ｈ． 修理後 外箱前下側、２回目水性木工ボンドを塗布 |
 |
| ＣＢ５Ａ． 修理前 外箱右下側 |
 |
| ＣＢ５Ｂ． 修理中 外箱右下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 |
 |
| ＣＢ５Ｃ． 修理中 外箱右下側、水性木工ボンドを塗布乾燥 |
 |
| ＣＢ５Ｄ． 修理後 外箱右下側、２回目水性木工ボンドを塗布 |
 |
| ＣＢ６Ａ． 修理前 外箱左下側 |
| 写真紛失 |
| ＣＢ６Ｂ． 修理中 外箱左下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 |
 |
| ＣＢ６Ｃ． 修理中 外箱左下側、水性木工ボンドを塗布乾燥 |
 |
| ＣＢ６Ｄ． 修理後 外箱左下側、２回目水性木工ボンドを塗布 |
 |
| ＣＢ６Ｅ． 修理中 外箱左下側拡大、水性木工ボンドを塗布乾燥 |
 |
| Ｃ６Ｆ． 修理後 外箱左下側拡大、２回目水性木工ボンドを塗布 |
 |

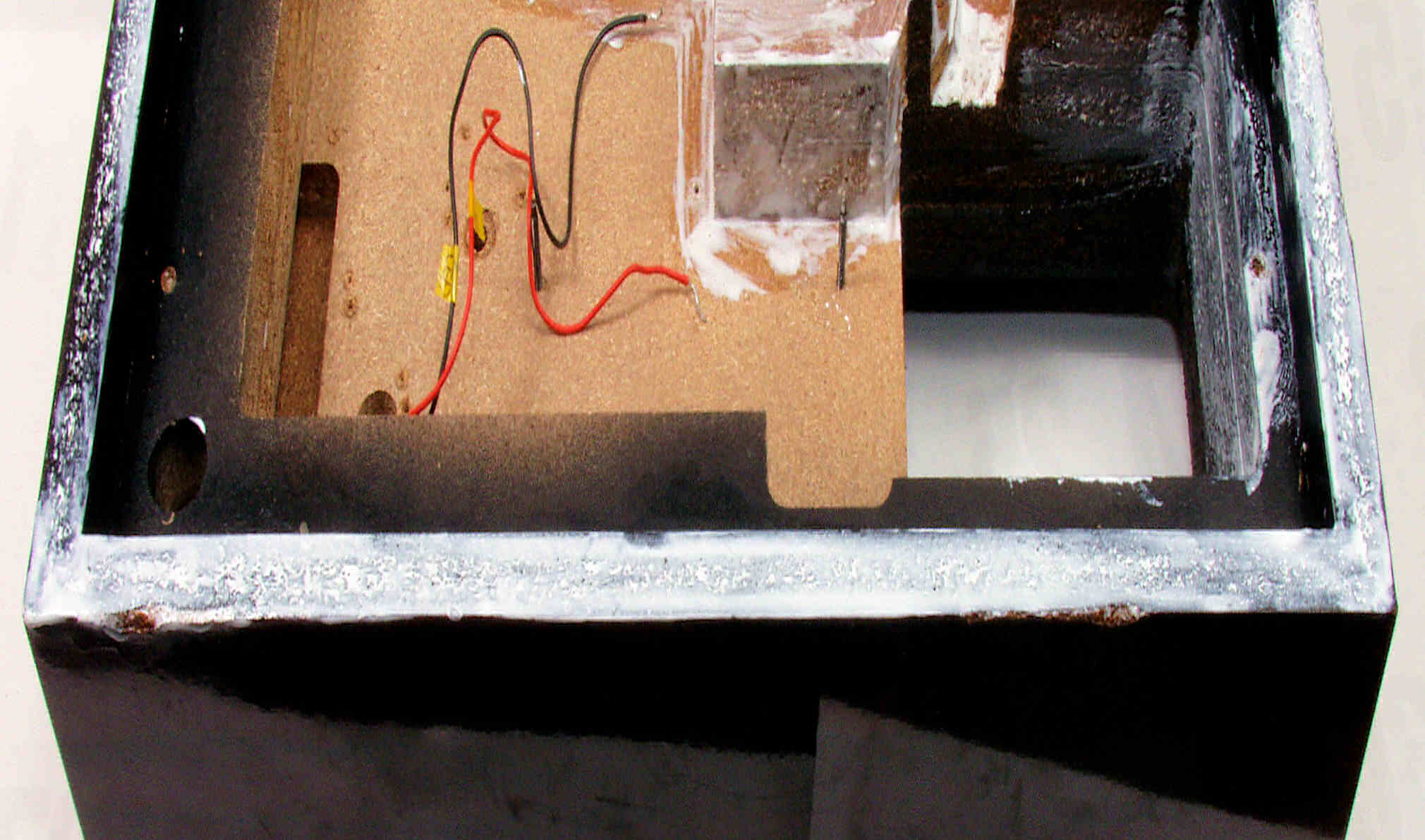

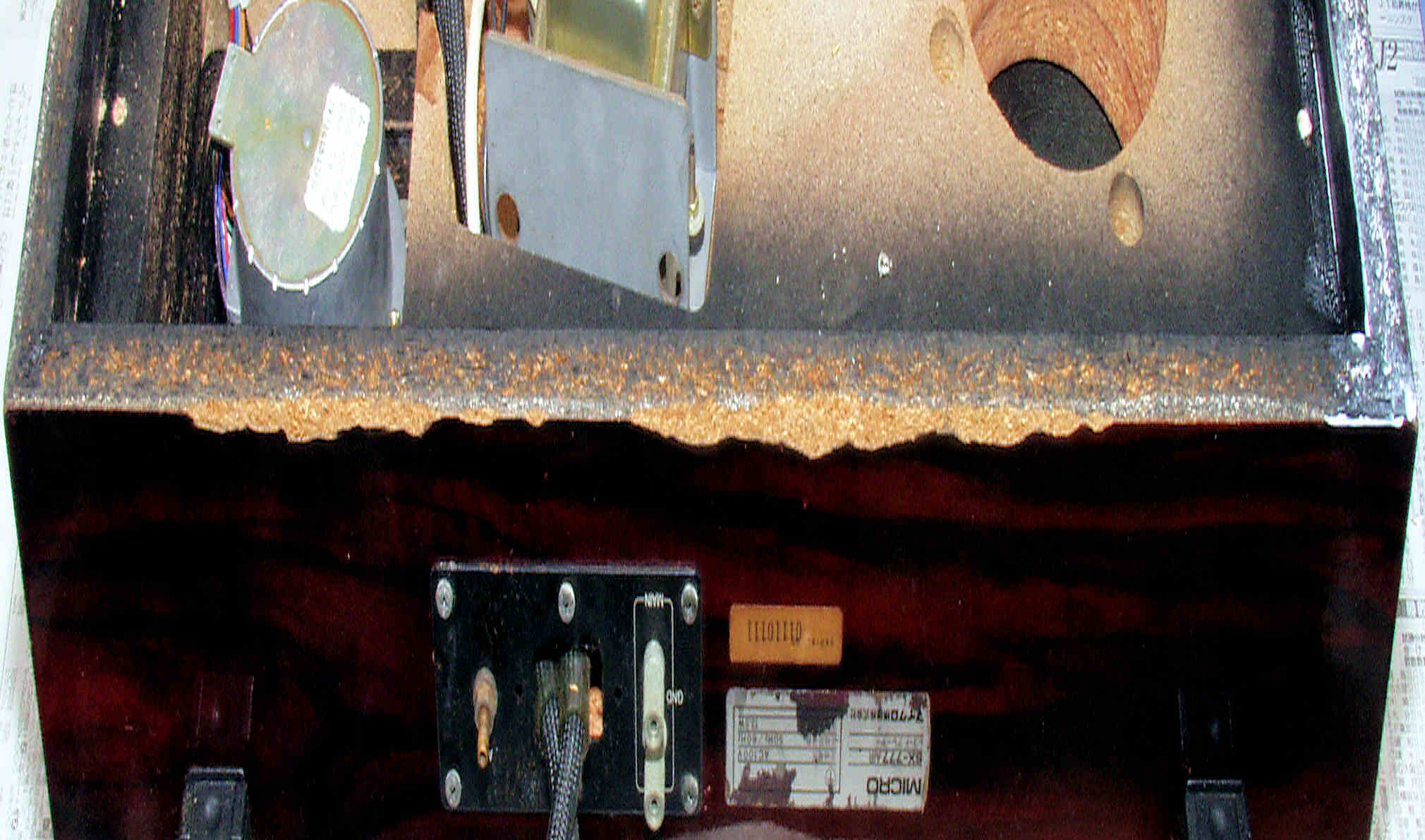

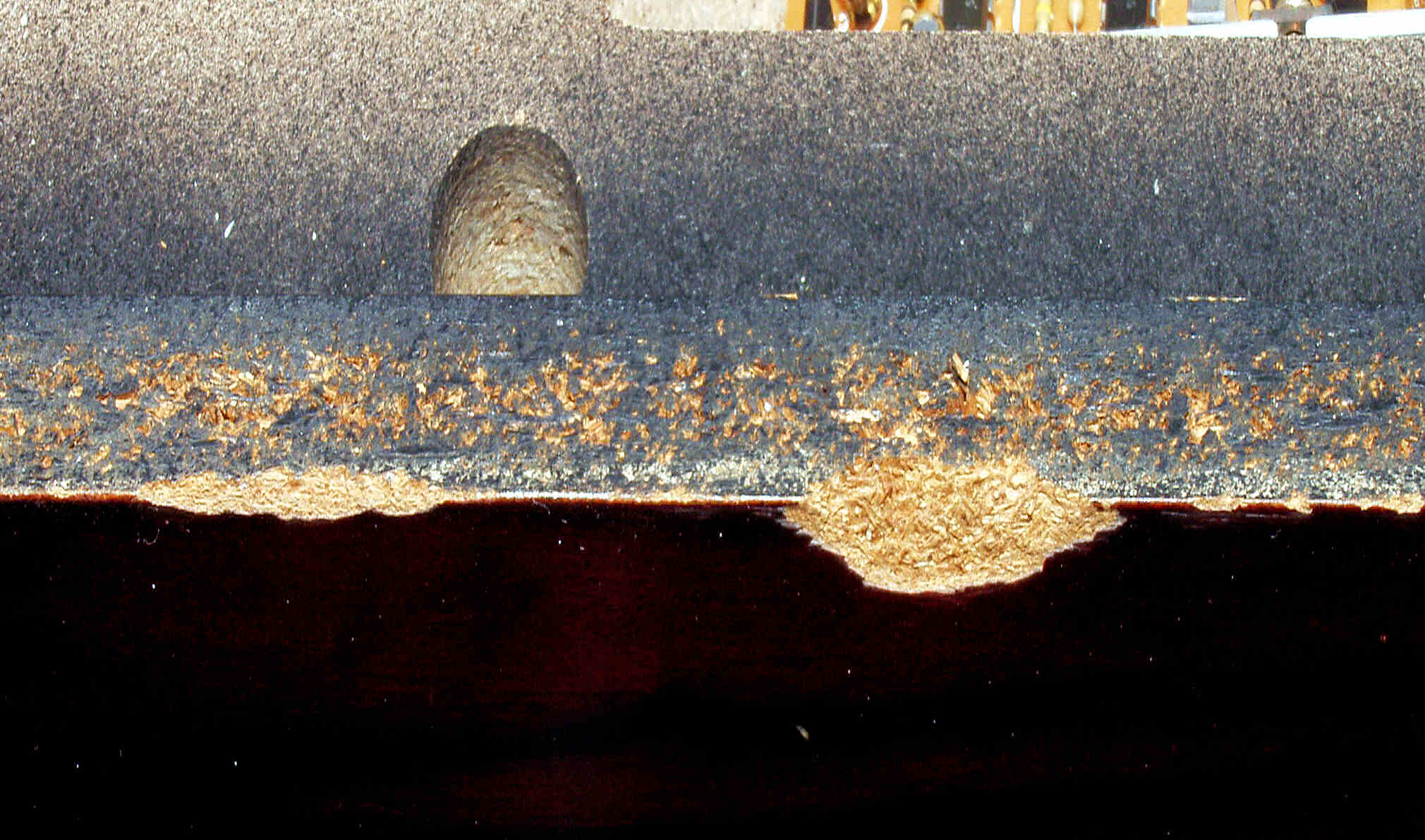

| ＣＢ７Ａ． 修理前 外箱後下側 |
 |
| ＣＢ７Ｂ． 修理中 外箱後下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。 |
 |
| ＣＢ７Ｃ． 修理前 外箱後下側拡大 |
 |
| ＣＢ７Ｄ． 修理中 外箱後下側拡大 |
 |
| ＣＢ７Ｅ． 修理中 外箱後下側、水性木工ボンドを塗布乾燥 |
 |
| ＣＢ７Ｆ． 修理後 外箱後下側、２回目水性木工ボンドを塗布 |
 |
| ＣＢ７Ｇ． 修理中 外箱後下側拡大、水性木工ボンドを塗布乾燥 |
 |
| ＣＢ７Ｈ． 修理後 外箱後下側拡大、２回目水性木工ボンドを塗布 |
 |
| ＣＢ７Ｉ． 修理中 外箱後下側、ケーブル取り付け当て板。 |
 |

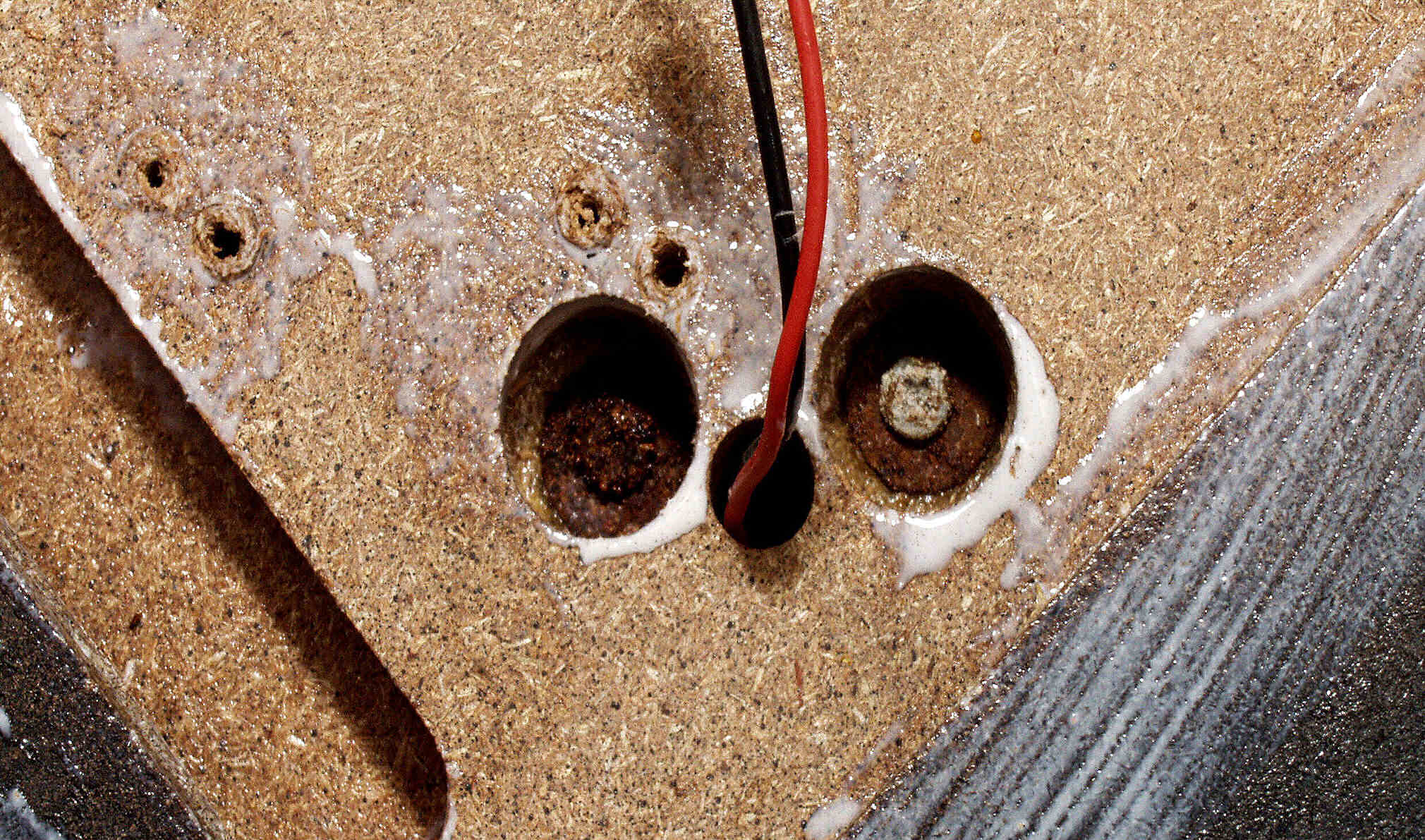

| ＣＢ８Ａ． 修理中 ストロボ取り付け止ネジ、錆付き取れない。 |
 |
| ＣＢ８Ｂ． 修理中 基板取り付け止ネジ、座金が錆付。 |
 |

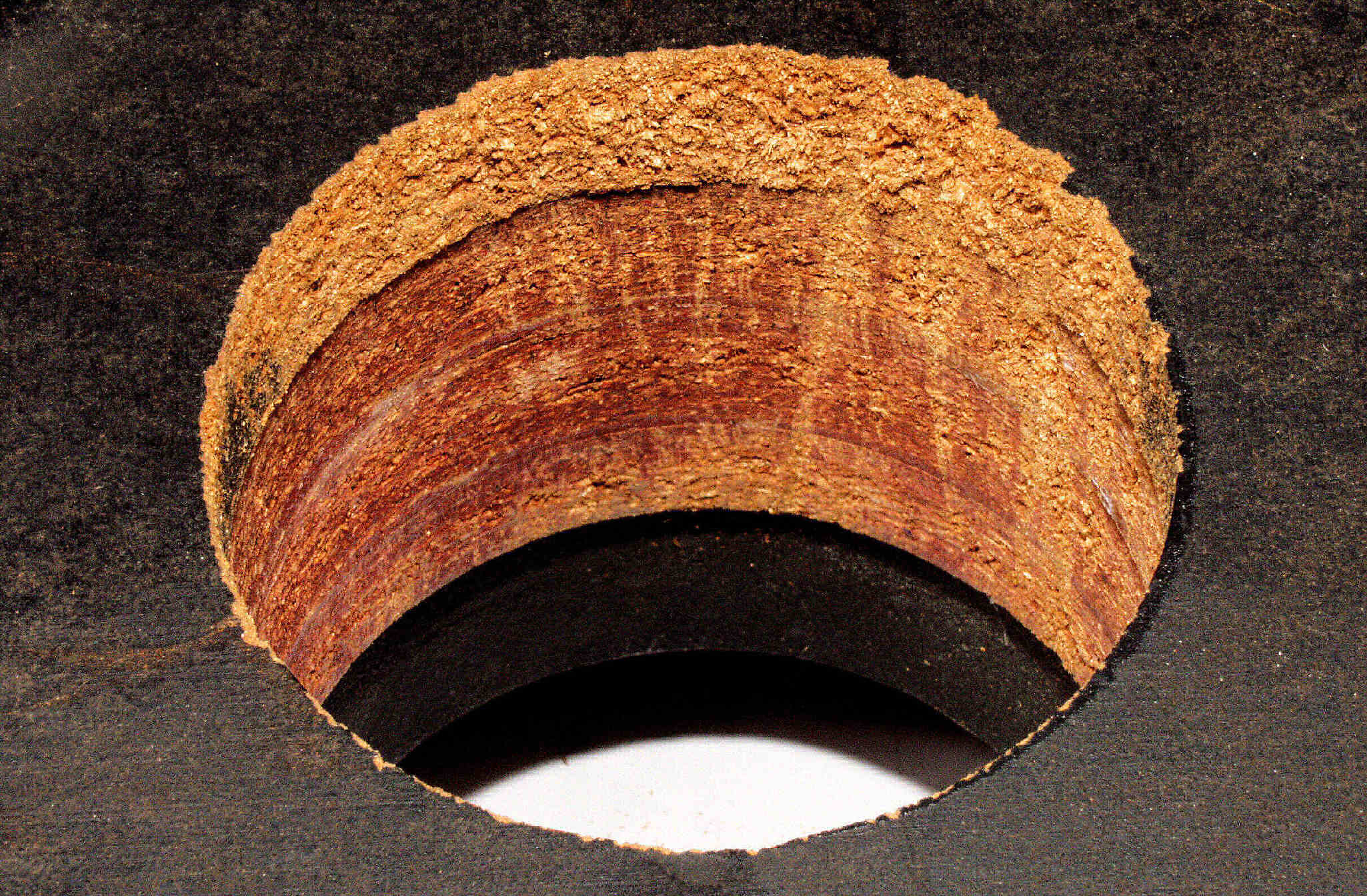

| ＣＢ９Ａ． 修理前 アーム取り付け穴。 |
 |
| ＣＢ９Ｂ． 修理後 アーム取り付け穴、水性木工ボンドを塗布 |
 |
| ＣＢ９Ｃ． 修理前 基板取り付け穴。 |
 |
| ＣＢ９Ｄ． 修理後 基板取り付け穴、水性木工ボンドを塗布。 |
 |
| ＣＢ９Ｅ． 修理前 基板取り付け穴２。 |
 |
| ＣＢ９Ｆ． 修理後 基板取り付け穴２、水性木工ボンドを塗布。 |
 |
| ＣＢＡＡ． 修理中 操作部。 |
 |
| ＣＢＡＢ． 修理中 操作部、ネジや鉄部に錆がある、ＣＲＣで落とす。 |
 |

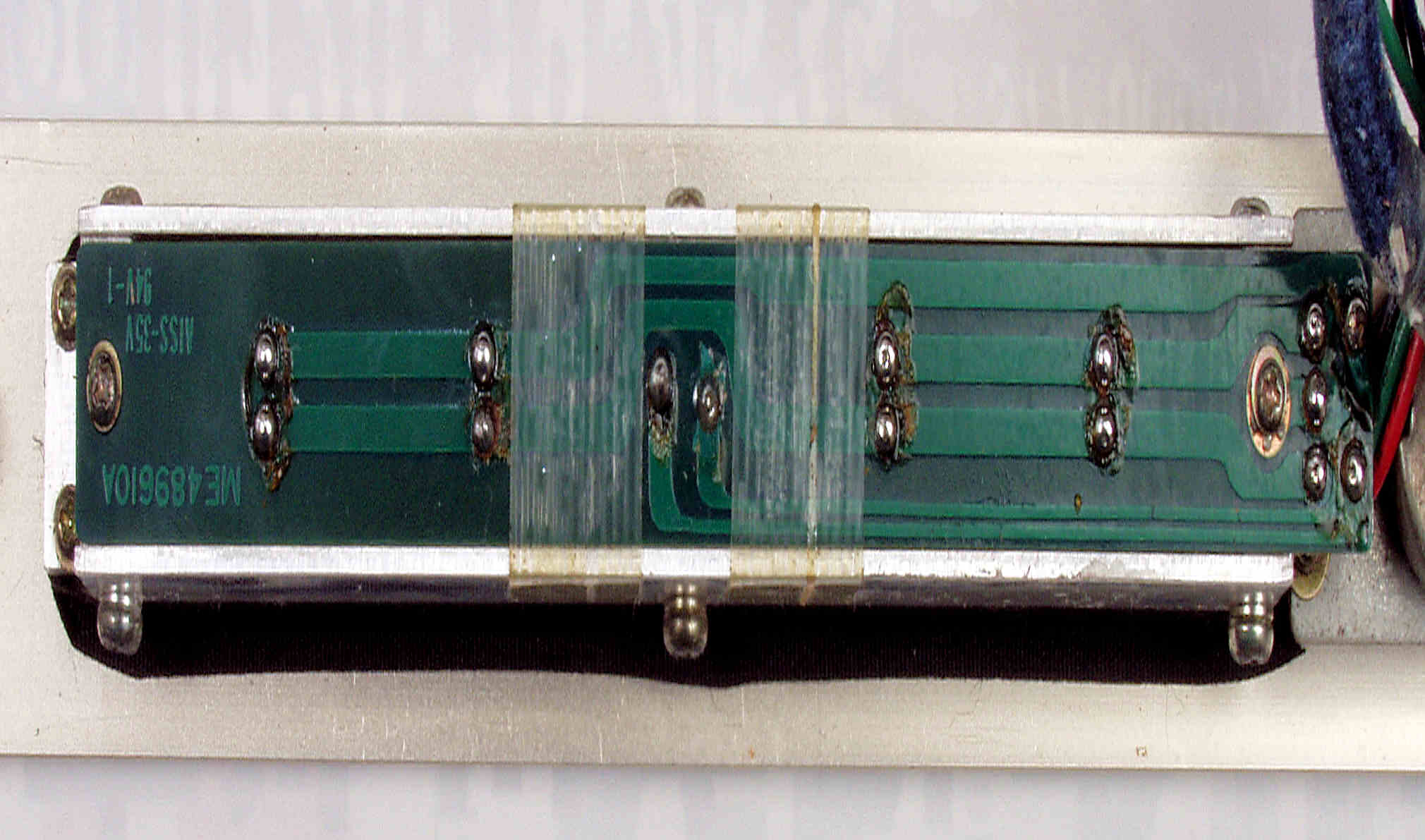

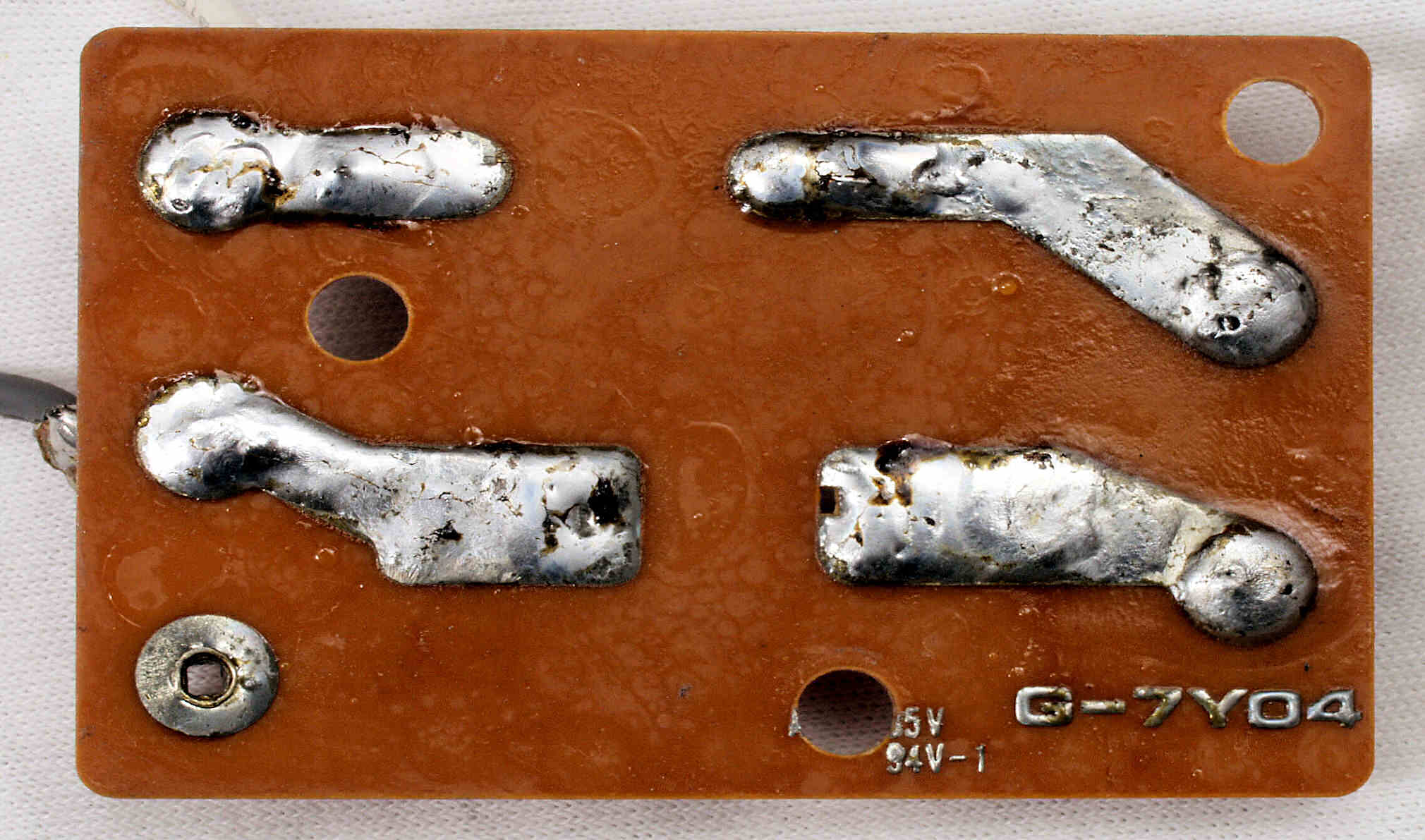

| ＣＢＢＡ． 修理前 ランプ基板裏 |
 |
| ＣＢＢＢ． 修理（半田補正）後 ランプ基板裏 |
 |
| ＣＢＢＣ． 完成ランプ基板裏 |
 |

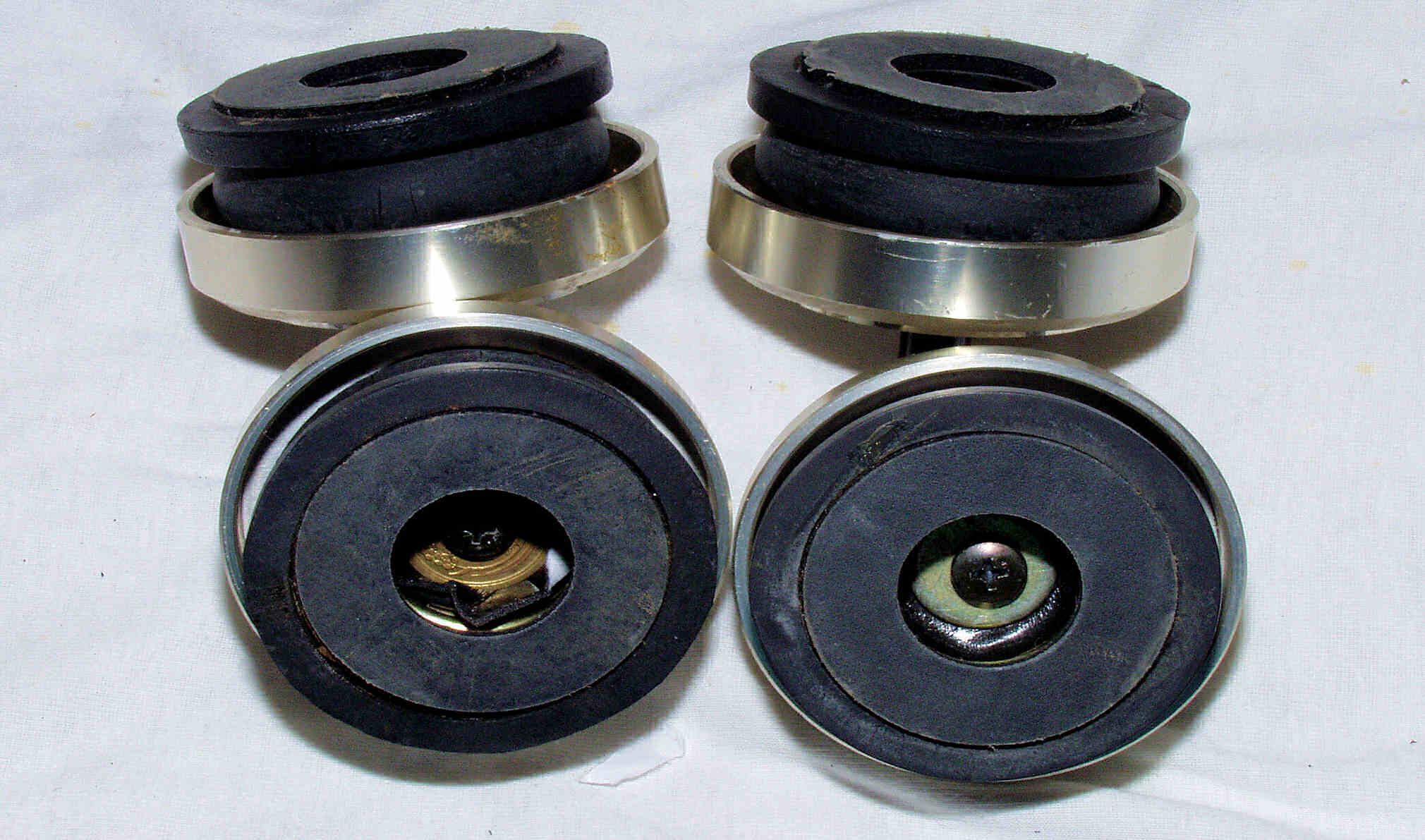

| ＣＢＣＡ． 修理前 クション足、ネジ止め部分のゴムが切れている。ユーザーが５円玉を座金で使用。 |
 |

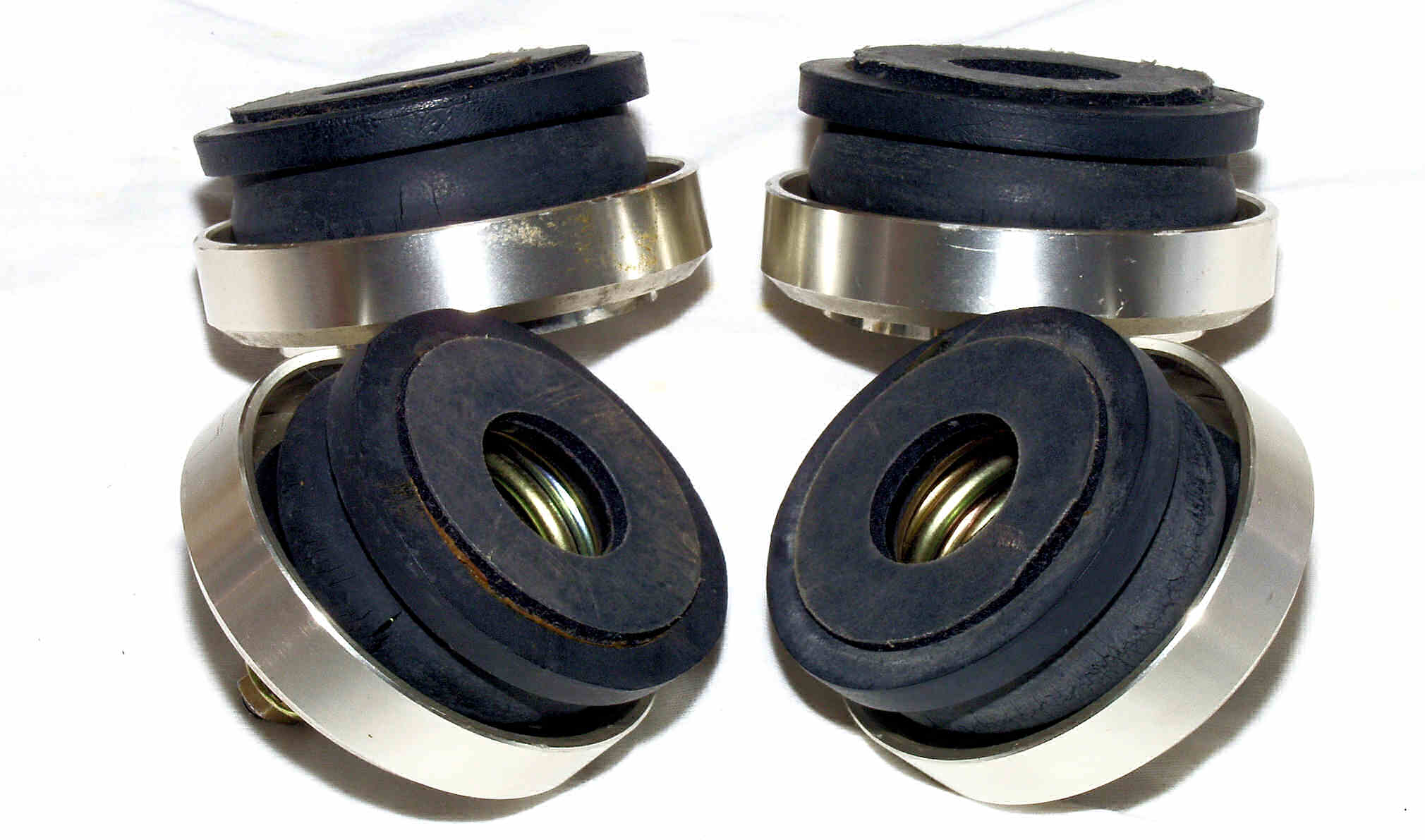

| ＣＢＣB． 修理後 クション足、両面テープ、座金使用。 |
 |
 |

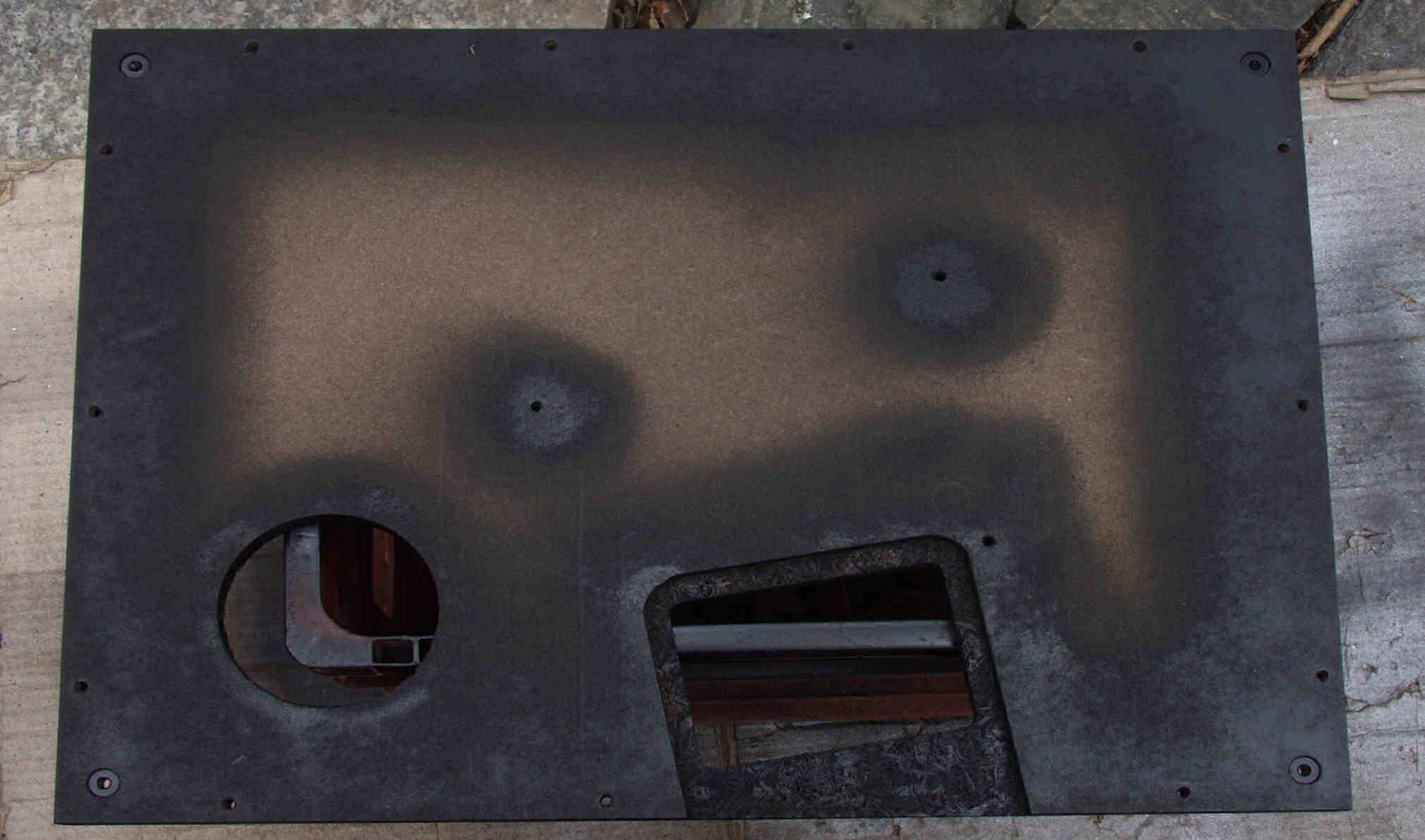

| ＣＢＤＡ． 修理前 底板。 |
 |
| ＣＢＤＢ． 修理中 底板、キズを消す為と割れを防ぐのに、ラッカーを吹く。 |
 |
| ＣＢＤＣ． 修理後 底板、キズを消す為と割れを防ぐのに、ラッカーを吹く。 |
 |
| ＣＢＤD． 修理前 底板裏。 |
 |
| ＣＢＤE． 修理後 底板裏、圧縮材の糊がきかなくなり始めているので接着材を流し込む。 |
 |
| ＣＢＤＦ． 修理中 底板のトランスカバー止ネジ、左＝清掃前、右＝清掃後。 |
 |
| ＣＢＤＧ． 修理後 底板裏、キズを消す為と割れを防ぐのに、ラッカーを吹く。 |
 |
| ＣＢＤＨ． 修理後 底板裏、さらにもう１度吹く。これで、湿気を吸収しないので、変形しない。 |
 |

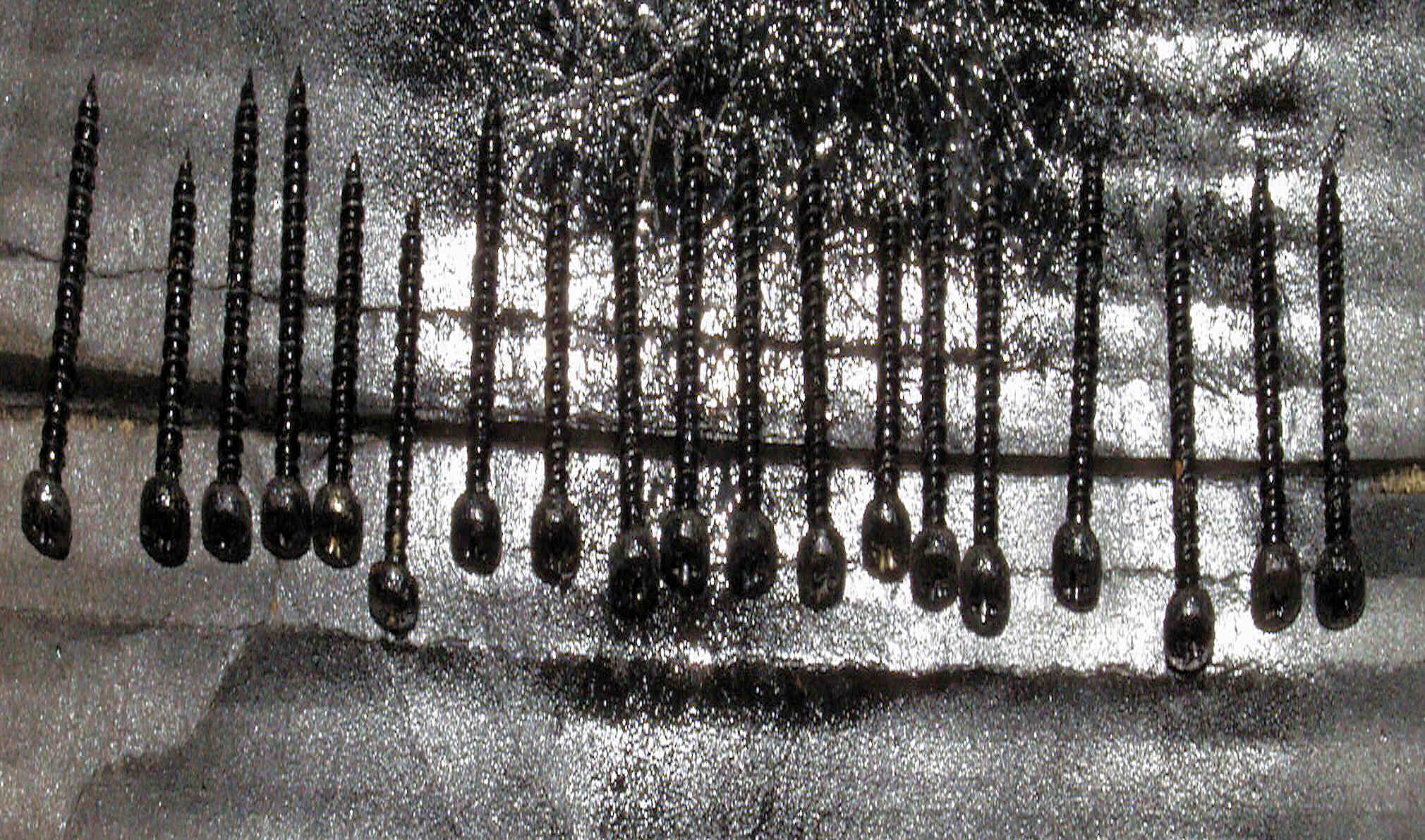

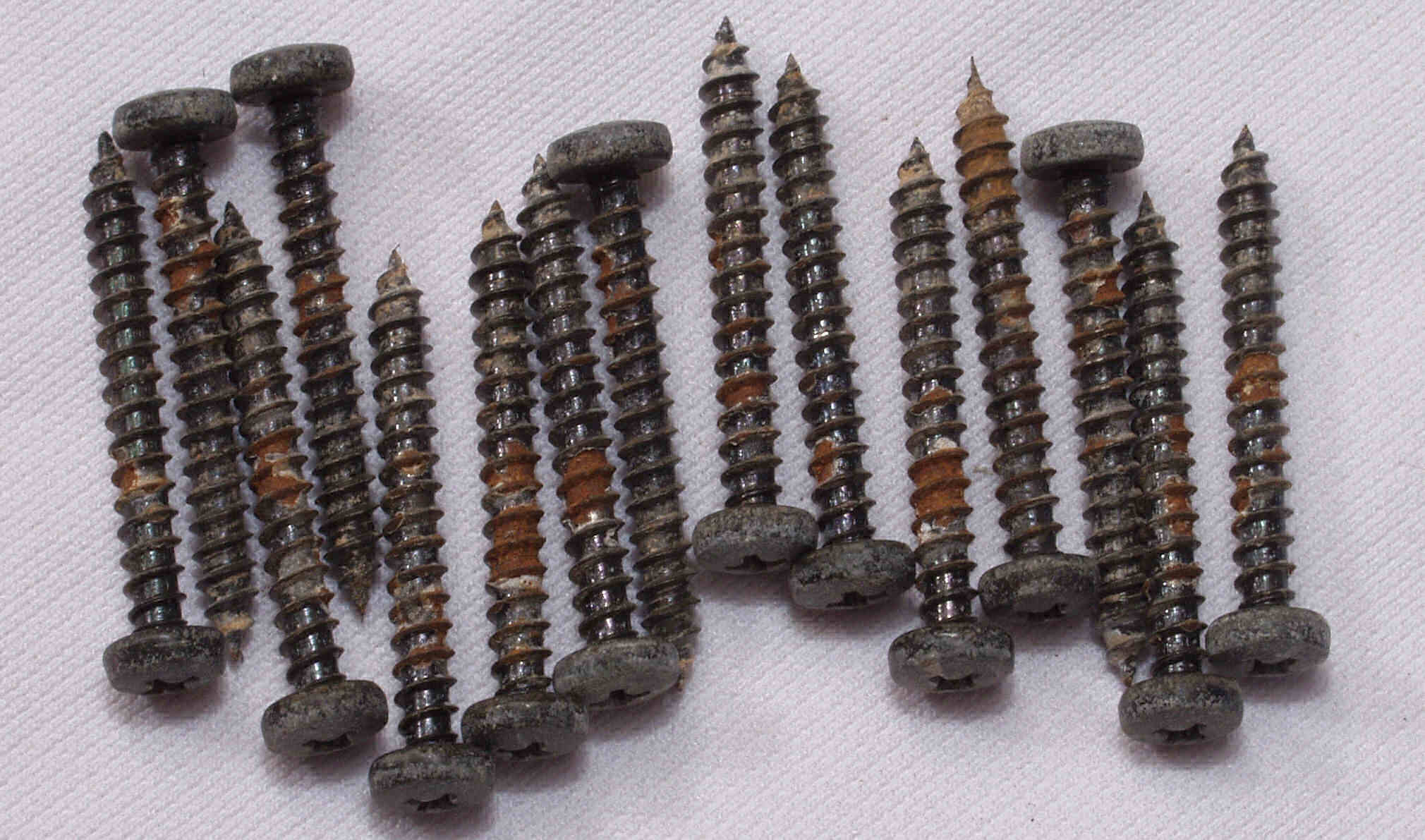

| ＣＢＥＡ． 修理前 下蓋等止めネジ、錆が出ている。 |
 |
| ＣＢＥＢ． 修理中。 下蓋等止めネジ、ラッカーを軽く吹き付ける。 この時期は日差しが強く、８０度C位いまで上がるので、塗料の食いつきが良い。 |
 |
| Ｅ． 調整・測定 |
| Ｅ１． トロボで測定。「３３回転」 |
 |
| Ｅ２． トロボで測定。「４５回転」 |
 |

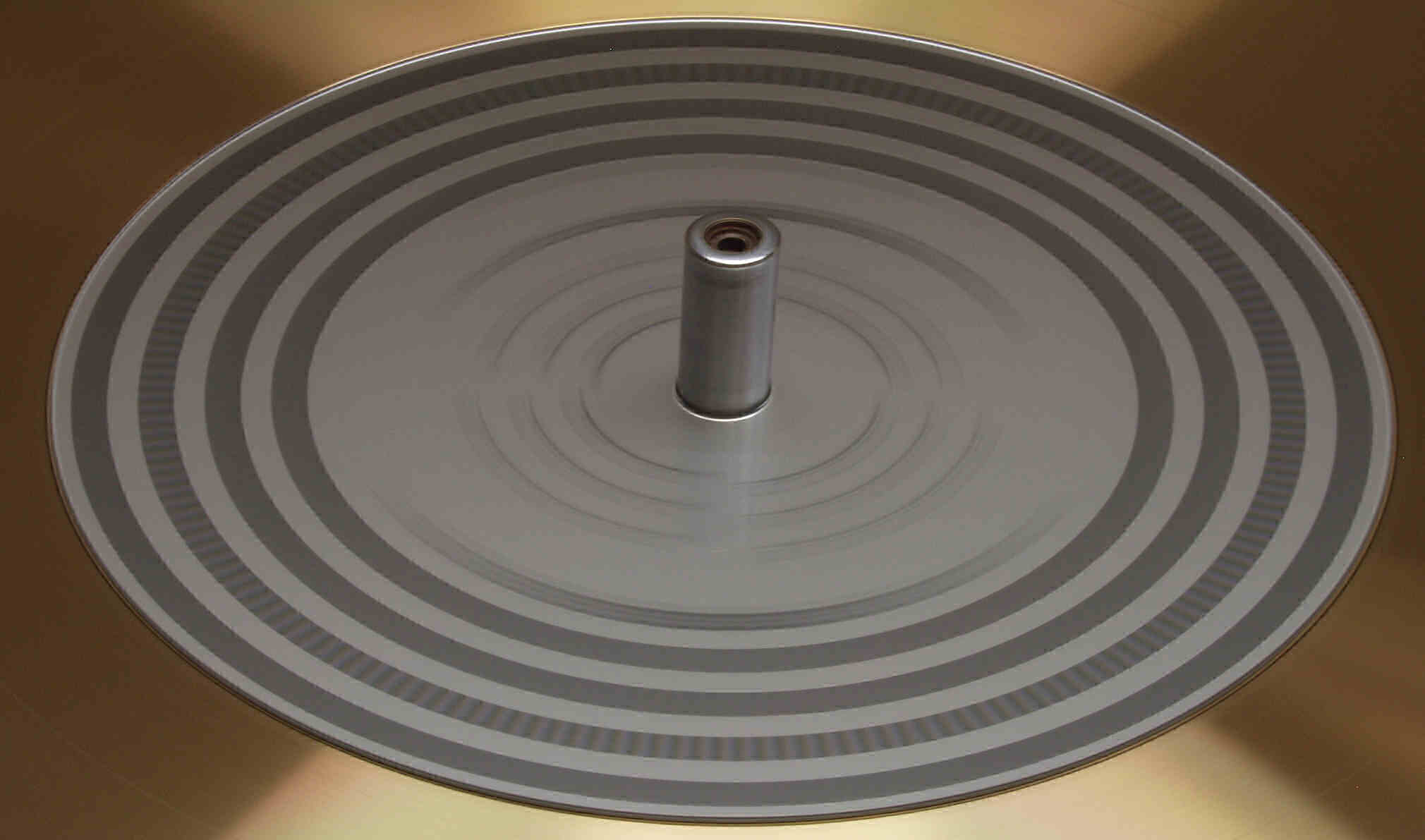

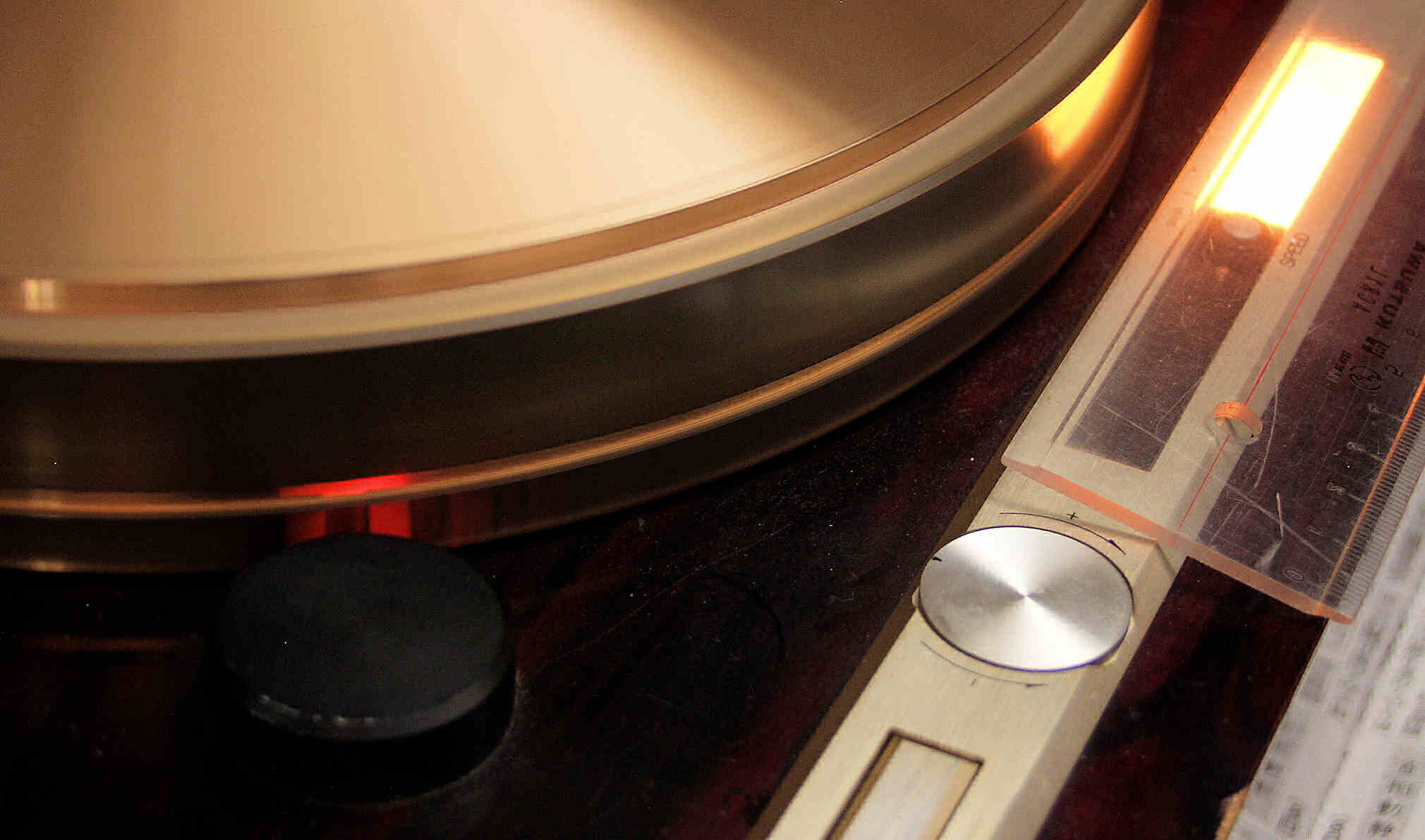

| Ｅ３． 内蔵トロボで測定。「３３回転」。 物差しは照度調整。 |
 |
| Ｅ４． 内蔵トロボで測定。「４５回転」。 物差しは照度調整 |
 |
| Ｅ５． 完成。 ２４時間エージング、左は「ＢＬ−１１１． ３台目」。 |
 |
