6an8 Gm、Ｉｐ測定

VacuumTubeTester Hickok TV-2B/Uで
６ＡＮ８　Ｇｍ、Ｉｐ測定

Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　３台目付属　６ＡＮ８測定。

６ＲＡ８　三極部測定。　Ｇｍ＝５５００μmho、Ｉｐ＝２０．４ｍＡ。
６ＲＡ８　五極部測定。　Ｇｍ＝８１００μmho、Ｉｐ＝　８．５５ｍＡ。

Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　４台目付属　６ＡＮ８測定。

６ＲＡ８　三極部測定。　Ｇｍ＝５０００μmho、Ｉｐ＝１７．６０ｍＡ。
６ＲＡ８　五極部測定。　Ｇｍ＝８４００μmho、Ｉｐ＝　６．４０ｍＡ。

Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　５台目付属　６ＡＮ８測定。

６ＲＡ８　三極部測定。　Ｇｍ＝　６００μmho、Ｉｐ＝０．６４ｍＡ。
６ＲＡ８　五極部測定。　Ｇｍ＝１２００μmho、Ｉｐ＝６．０８ｍＡ。

Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　６台目付属　６ＡＮ８測定。

６ＲＡ８　三極部測定。　Ｇｍ＝１２００μmho、Ｉｐ＝２．０２ｍＡ。
６ＲＡ８　五極部測定。　Ｇｍ＝４０００μmho、Ｉｐ＝９．０６ｍＡ。

Ａ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／ＵによるＤｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　３台目付属真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ０．　付属真空管、左からＫＴ－８８１本目、２本目。　５ＡＲ４。　６ＡＮ８。
　　　　　真空管ハンドブック（規格表）の、
　　　　　ＫＴ－８８相互コンダクタンス＝１１５００μmho
　　　　　６ＡＮ８　三極部　相互コンダクタンス＝４５００μmho
　　　　　６ＡＮ８　五極部　相互コンダクタンス＝７８００μmho
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ａ１１．　付属真空管６ＡＮ８　三極部。　Gm測定＝５５００μmho、Ｉｐ＝２０．４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｅｇ１＝－２Ｖ、Ｉｐ＝１５ｍＡ」、Ｃレンジ＝７５００μmhoレンジでの測定。

Ａ１２．　付属真空管６ＡＮ８　五極部。　Gm測定＝８１００μmho、Ｉｐ＝８．５５ｍＡ。
　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｒｋ＝５６Ω、Ｉｐ＝１２ｍＡ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｂ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／ＵによるＤｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　４台目付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｂ０．　付属真空管、左からＫＴ－８８１、２。　５ＡＲ４。　６ＡＮ８。
　　　　　真空管ハンドブック（規格表）の、
　　　　　ＫＴ－８８相互コンダクタンス＝１１５００μmho
　　　　　６ＡＮ８　三極部　相互コンダクタンス＝４５００μmho
　　　　　６ＡＮ８　五極部　相互コンダクタンス＝７８００μmho
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｂ１１．　付属真空管６ＡＮ８　三極部。　Gm測定＝５０００μmho、Ｉｐ＝１７．６０ｍＡ。
　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｅｇ１＝－２Ｖ、Ｉｐ＝１５ｍＡ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｂ１２．　付属真空管６ＡＮ８　五極部。　Gm測定＝８４００μmho、Ｉｐ＝６．４０ｍＡ。
　　　　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｒｋ＝５６Ω、Ｉｐ＝１２ｍＡ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｃ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／ＵによるＤｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　５台目付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ０．　付属真空管、左からＫＴ－８８１本目、２本目。　５ＡＲ４。　６ＡＮ８。
　　　　　真空管ハンドブック（規格表）の、
　　　　　ＫＴ－８８相互コンダクタンス＝１１５００μmho
　　　　　６ＡＮ８　三極部　相互コンダクタンス＝４５００μmho
　　　　　６ＡＮ８　五極部　相互コンダクタンス＝７８００μmho
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｃ１１．　付属真空管６ＡＮ８　三極部。　Gm測定＝６００μmho、Ｉｐ＝０．６４ｍＡ。
　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｅｇ１＝－２Ｖ、Ｉｐ＝１５ｍＡ」、Ｃレンジ＝６０００μmhoレンジでの測定。

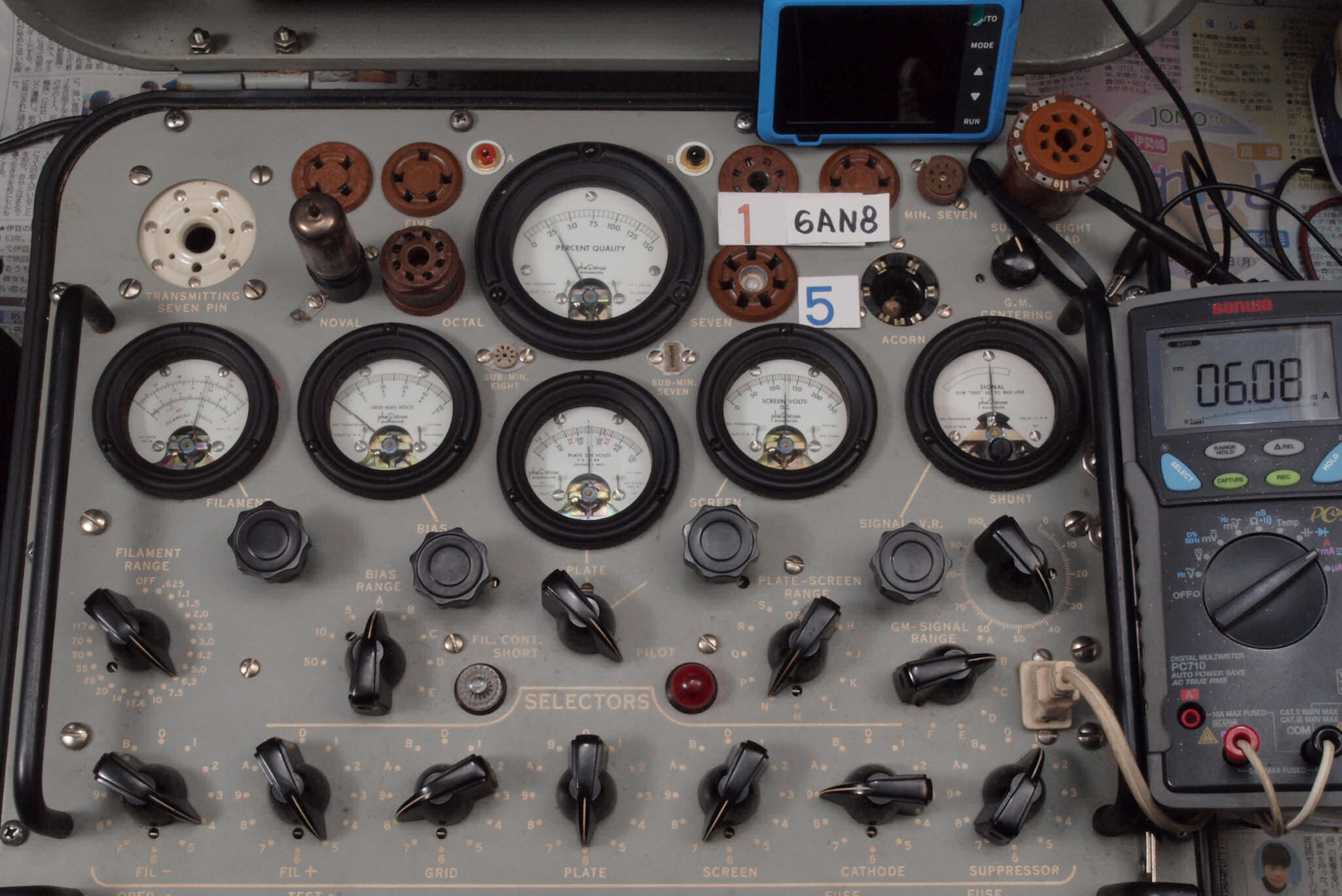

Ｃ１２．　付属真空管６ＡＮ８　五極部。　Gm測定＝１２００μmho、Ｉｐ＝６．０８ｍＡ。
　　　　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｒｋ＝５６Ω、Ｉｐ＝１２ｍＡ」、Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｄ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／ＵによるＤｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　６台目付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

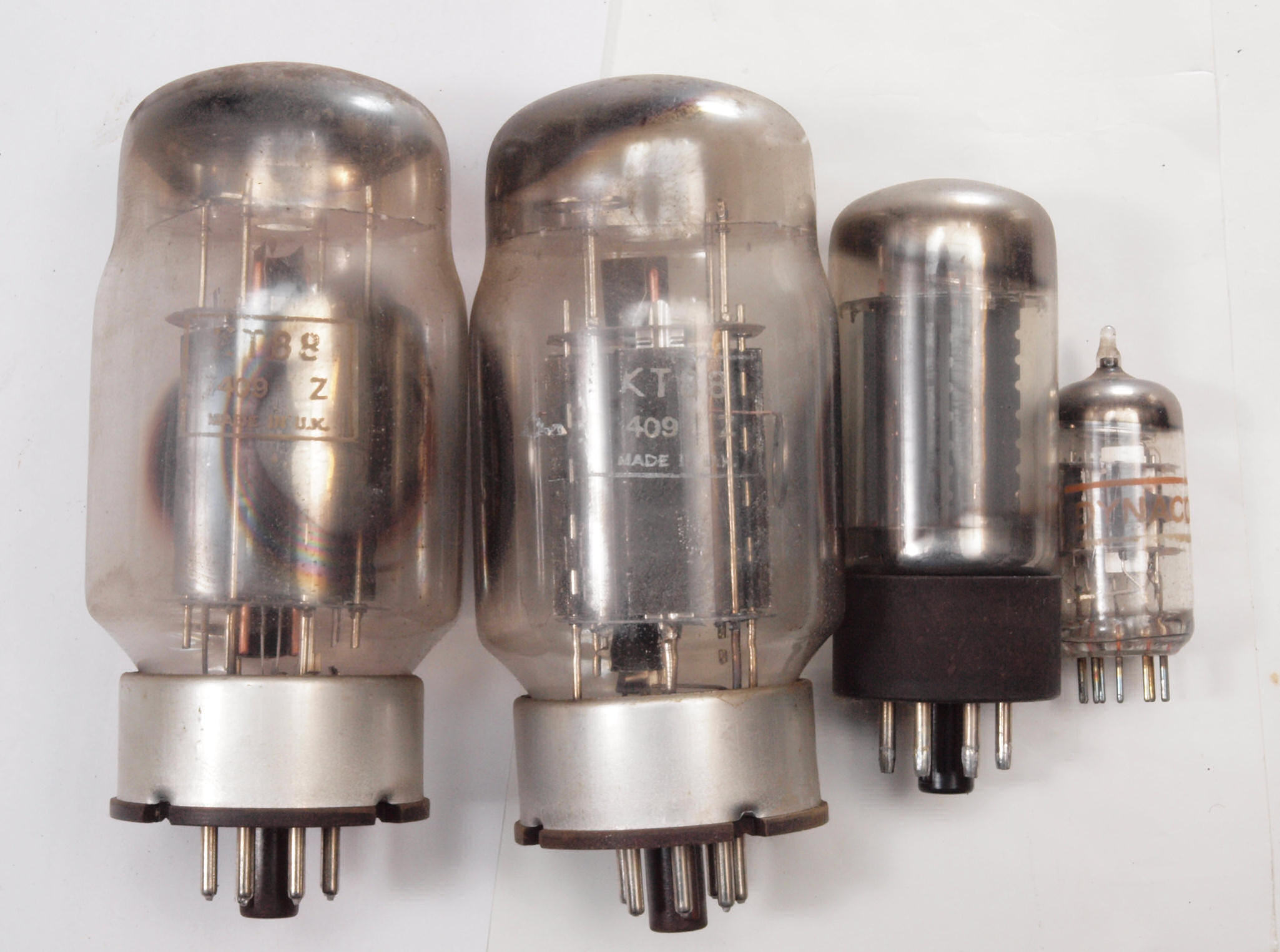

Ｄ０．　付属真空管、左からＫＴ－８８１、２。　５ＡＲ４。　６ＡＮ８。
　　　　　真空管ハンドブック（規格表）の、
　　　　　ＫＴ－８８相互コンダクタンス＝１１５００μmho
　　　　　６ＡＮ８　三極部　相互コンダクタンス＝４５００μmho
　　　　　６ＡＮ８　五極部　相互コンダクタンス＝７８００μmho
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｄ１１．　付属真空管６ＡＮ８　三極部。　Gm測定＝１２００μmho、Ｉｐ＝２．０２ｍＡ。
　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｅｇ１＝－２Ｖ、Ｉｐ＝１５ｍＡ」、Ｃレンジ＝６０００μmhoレンジでの測定。

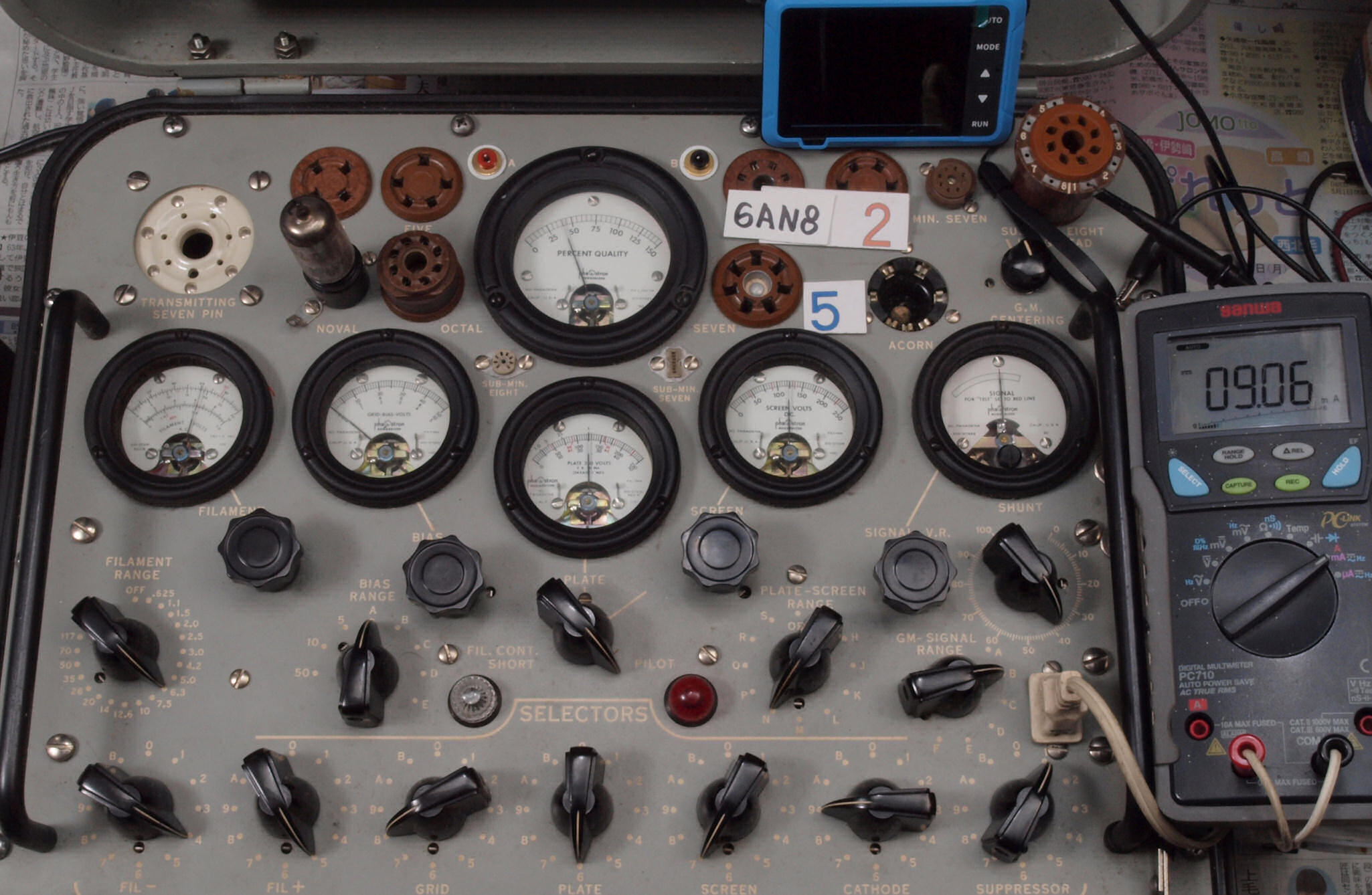

Ｄ１２．　付属真空管６ＡＮ８　五極部。　Gm測定＝４０００μmho、Ｉｐ＝９．０６ｍＡ。
　　　　　　　　　測定条件、「Ｅｐ＝Ｅsg＝１２５Ｖ、Ｒｋ＝５６Ω、Ｉｐ＝１２ｍＡ」、Ｂレンジ＝１５０００μmhoレンジでの測定。
