VacuumTubeTester Hickok TV-2B/Uで
6L6WXT Gm、Ip測定
YAHOOオークションで購入、 SOVTEK 6L6WXT 8本。
  • 1回目の購入。
    1本目 6L6WXT測定。 Gm=6000μmho、Ip=59.0mA。
    2本目 6L6WXT測定。 Gm=6400μmho、Ip=58.7mA。
    3本目 6L6WXT測定。 Gm=6500μmho、Ip=68.1mA。
    4本目 6L6WXT測定。 Gm=7500μmho、Ip=73.7mA。
    5本目 6L6WXT測定。 Gm=6750μmho、Ip=65.0mA。
    6本目 6L6WXT測定。 Gm=6000μmho、Ip=66.9mA。
    7本目 6L6WXT測定。 Gm=5850μmho、Ip=62.5mA。
    8本目 6L6WXT測定。 Gm=6250μmho、Ip=69.0mA。
  • 2回目の購入。
    1本目 6L6WXT測定。 Gm=7500μmho、Ip=77.9mA。

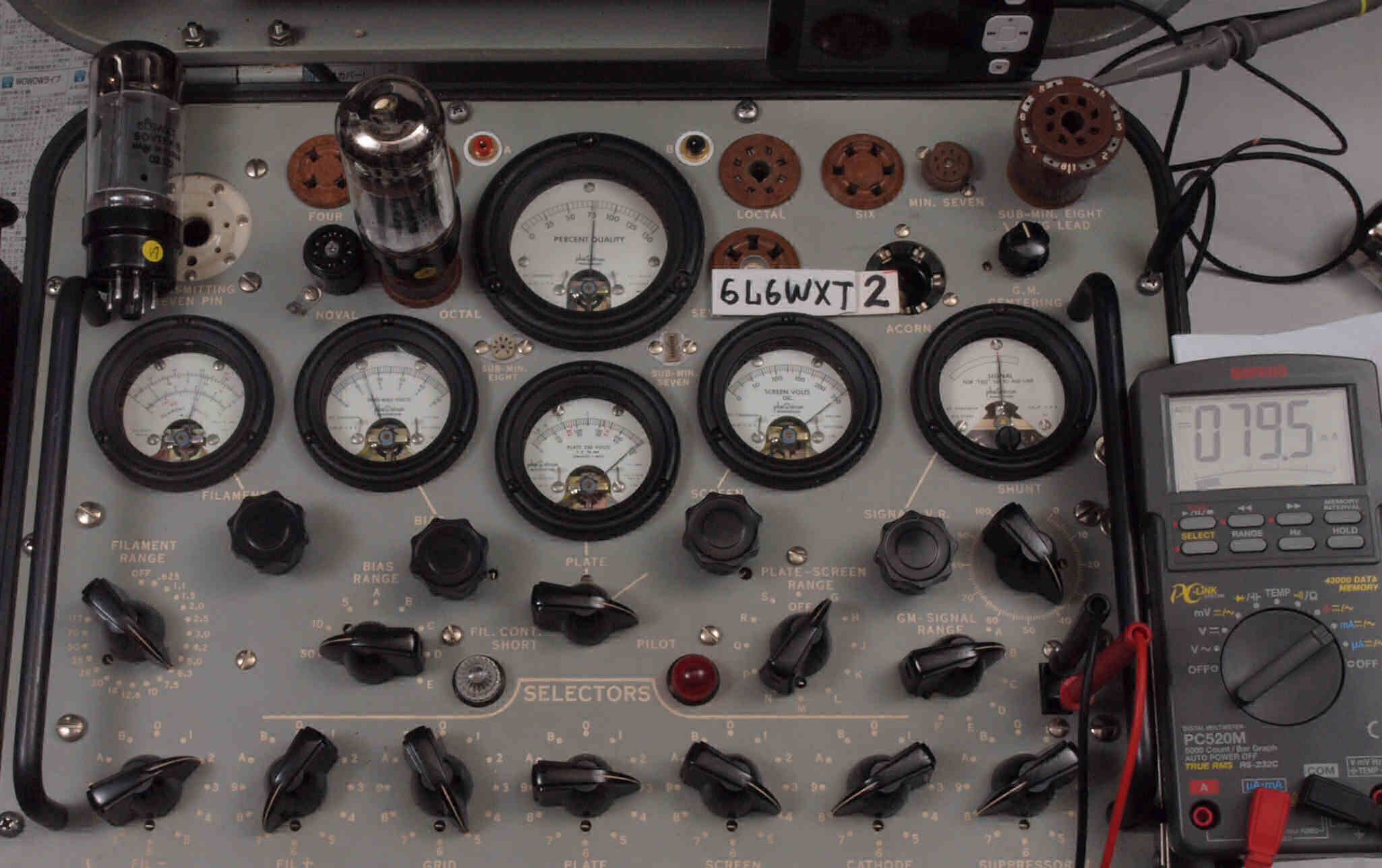

    2本目 6L6WXT測定。 Gm=7700μmho、Ip=79.5mA。
    3本目 6L6WXT測定。 Gm=7500μmho、Ip=74.7mA。
    4本目 6L6WXT測定。 Gm=7600μmho、Ip=80.6mA。
A1. YAHOOオークションで購入、 SOVTEK 6L6WXT 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho
    「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

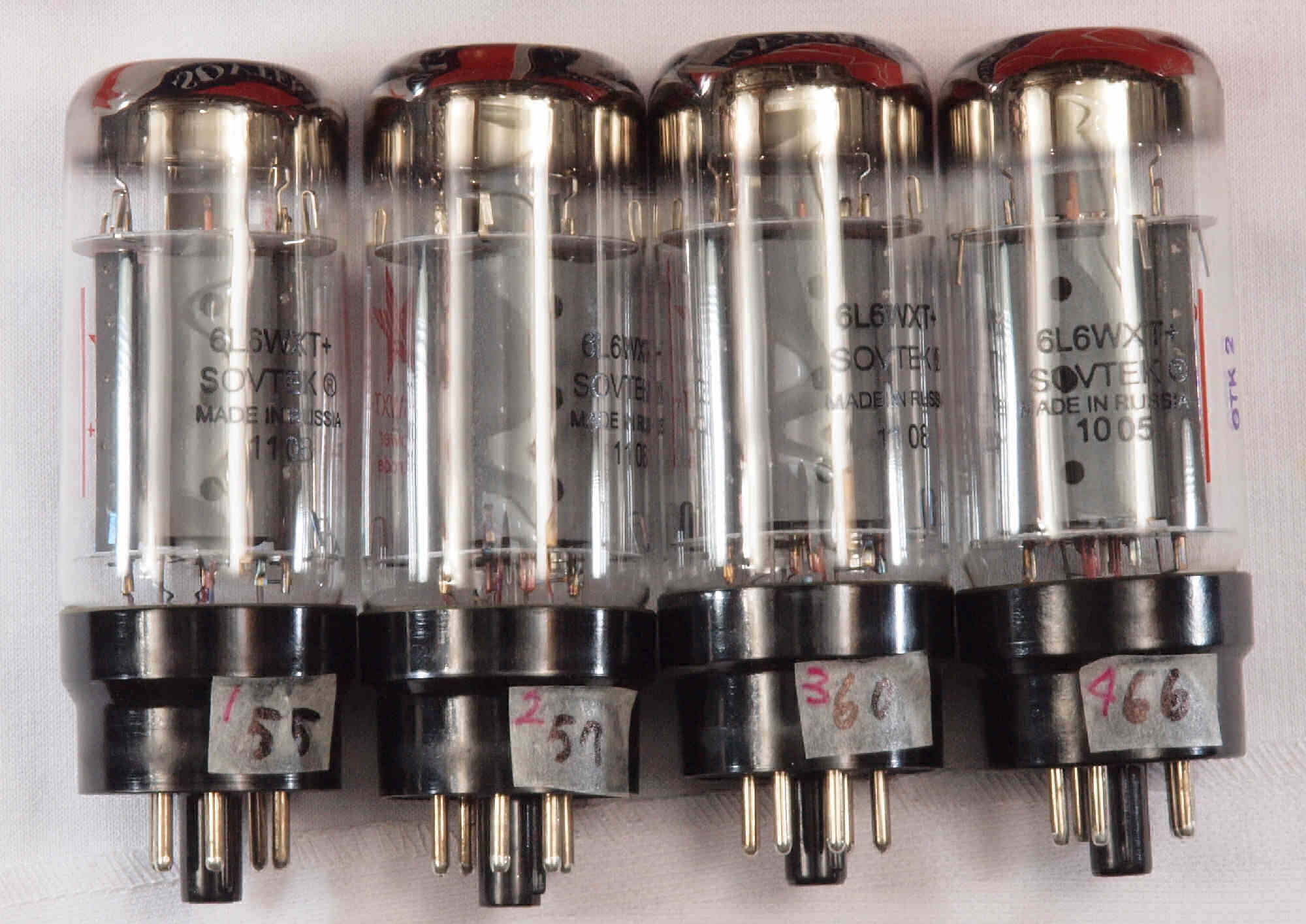

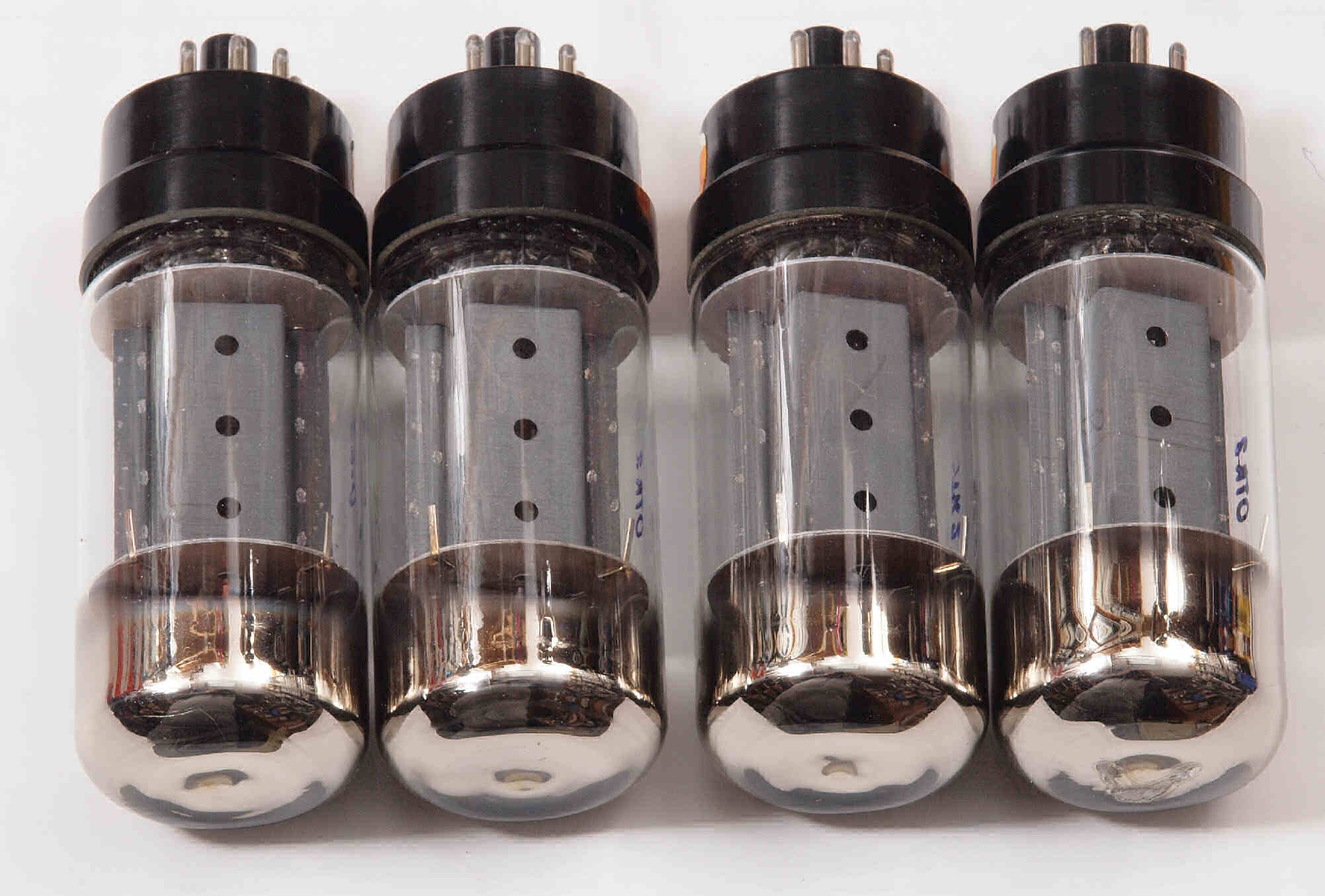

SOVTEK 6L6WXT 4本 左から、
  • 1本目 6L6WXT測定。 Gm=6000μmho、Ip=59.0mA。
    2本目 6L6WXT測定。 Gm=6400μmho、Ip=58.7mA。
    3本目 6L6WXT測定。 Gm=6500μmho、Ip=68.1mA。
    4本目 6L6WXT測定。 Gm=7500μmho、Ip=73.7mA。
ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
55=6875μmho、60=7500μmho。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。

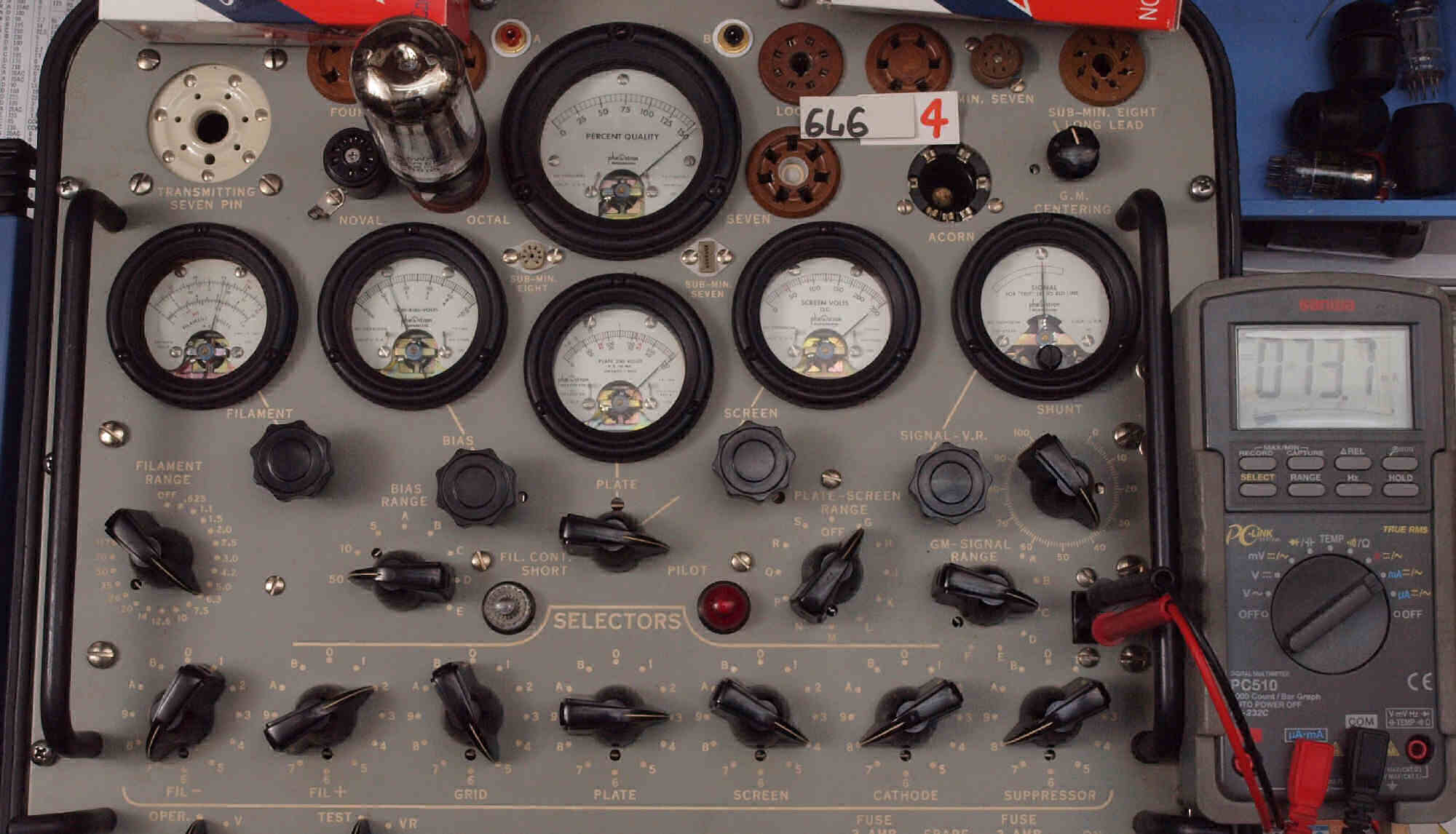

A11. 1本目 6L6WXT測定。 Gm=6000μmho、Ip=59.0mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

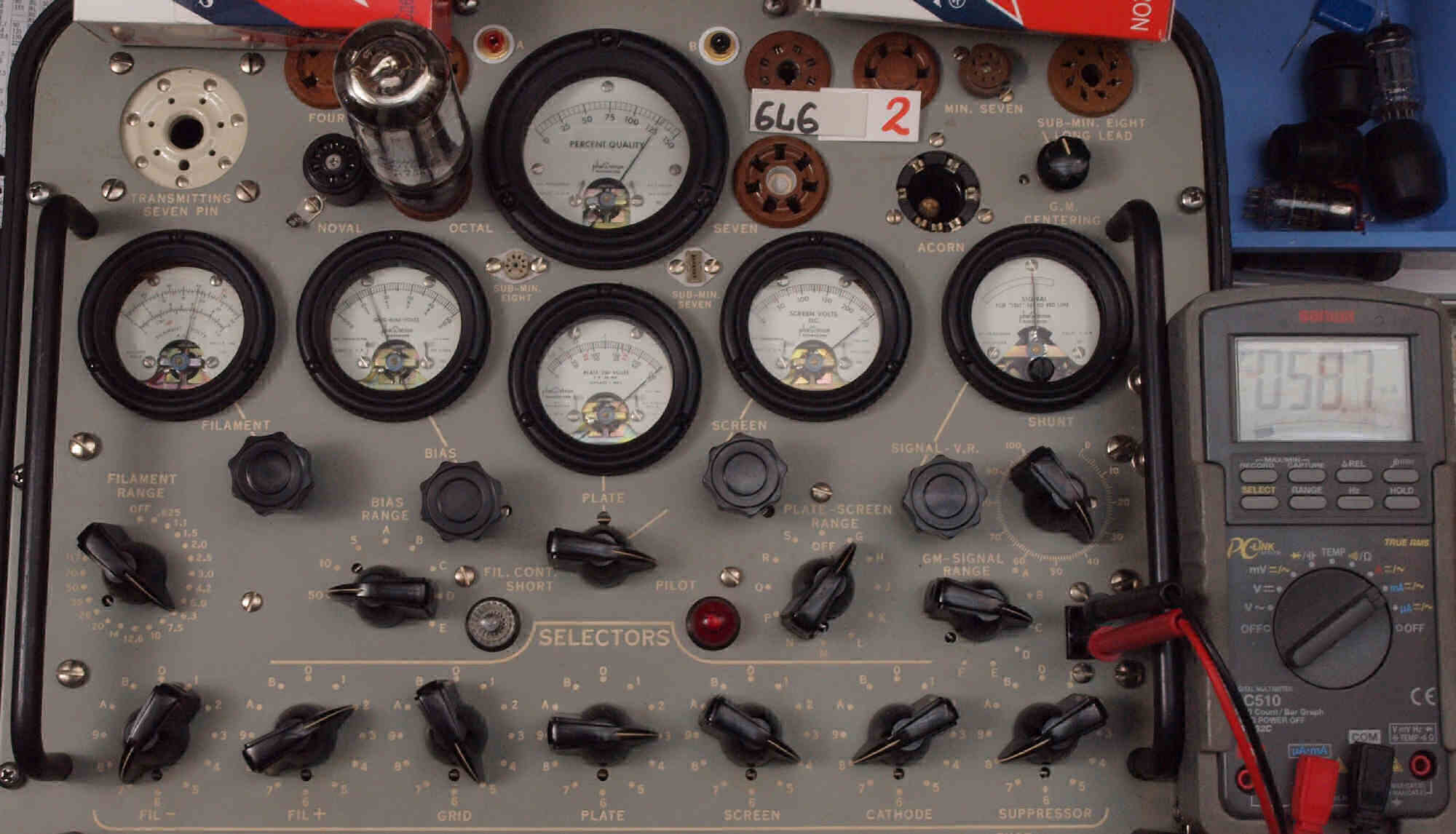

A12. 2本目 6L6WXT測定。 Gm=6400μmho、Ip=58.7mA。

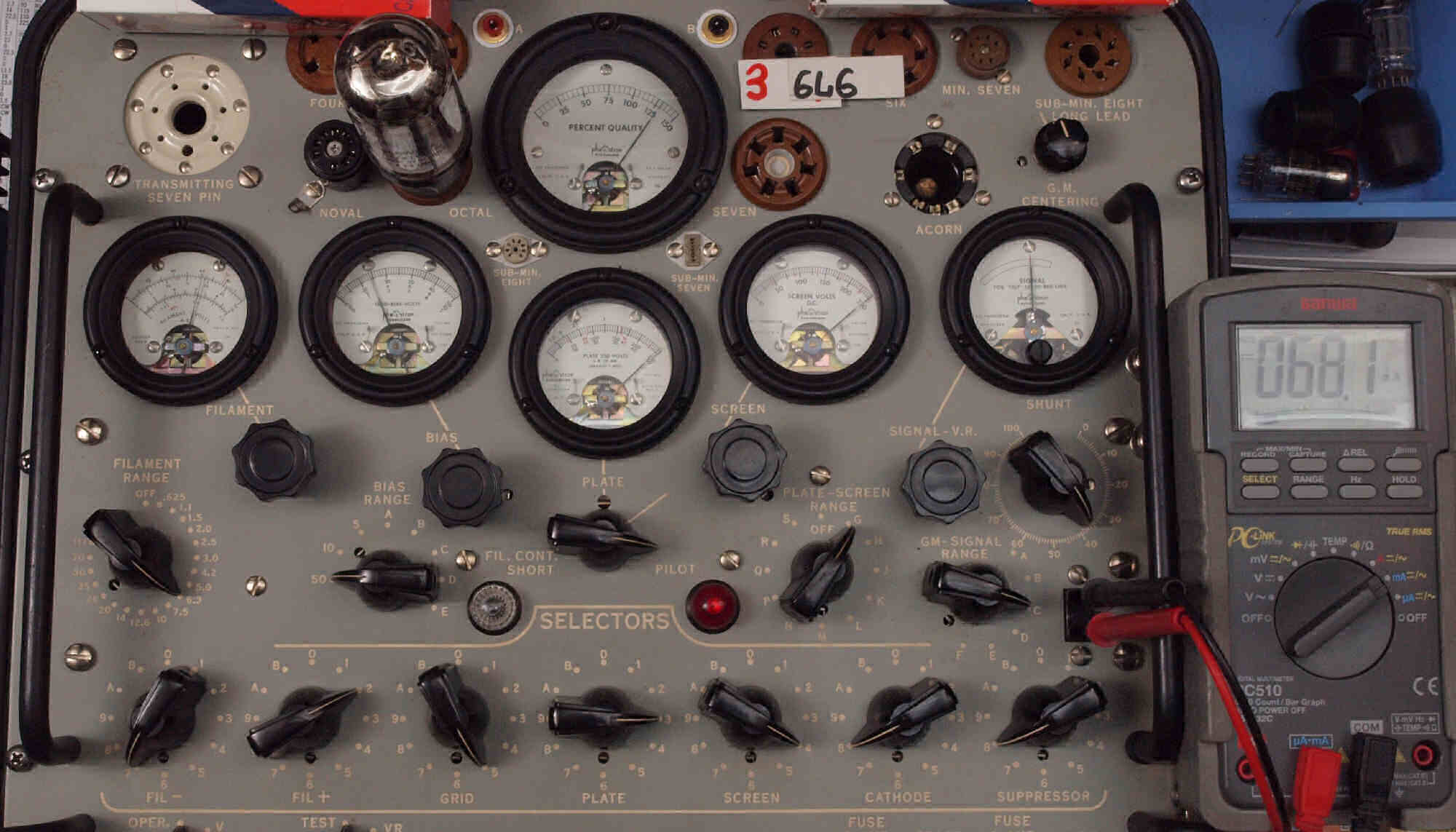

A13. 3本目 6L6WXT測定。 Gm=6500μmho、Ip=68.1mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A14. 4本目 6L6WXT測定。 Gm=7500μmho、Ip=73.7mA。
A2. YAHOOオークションで購入、 SOVTEK 6L6WXT 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho
    「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

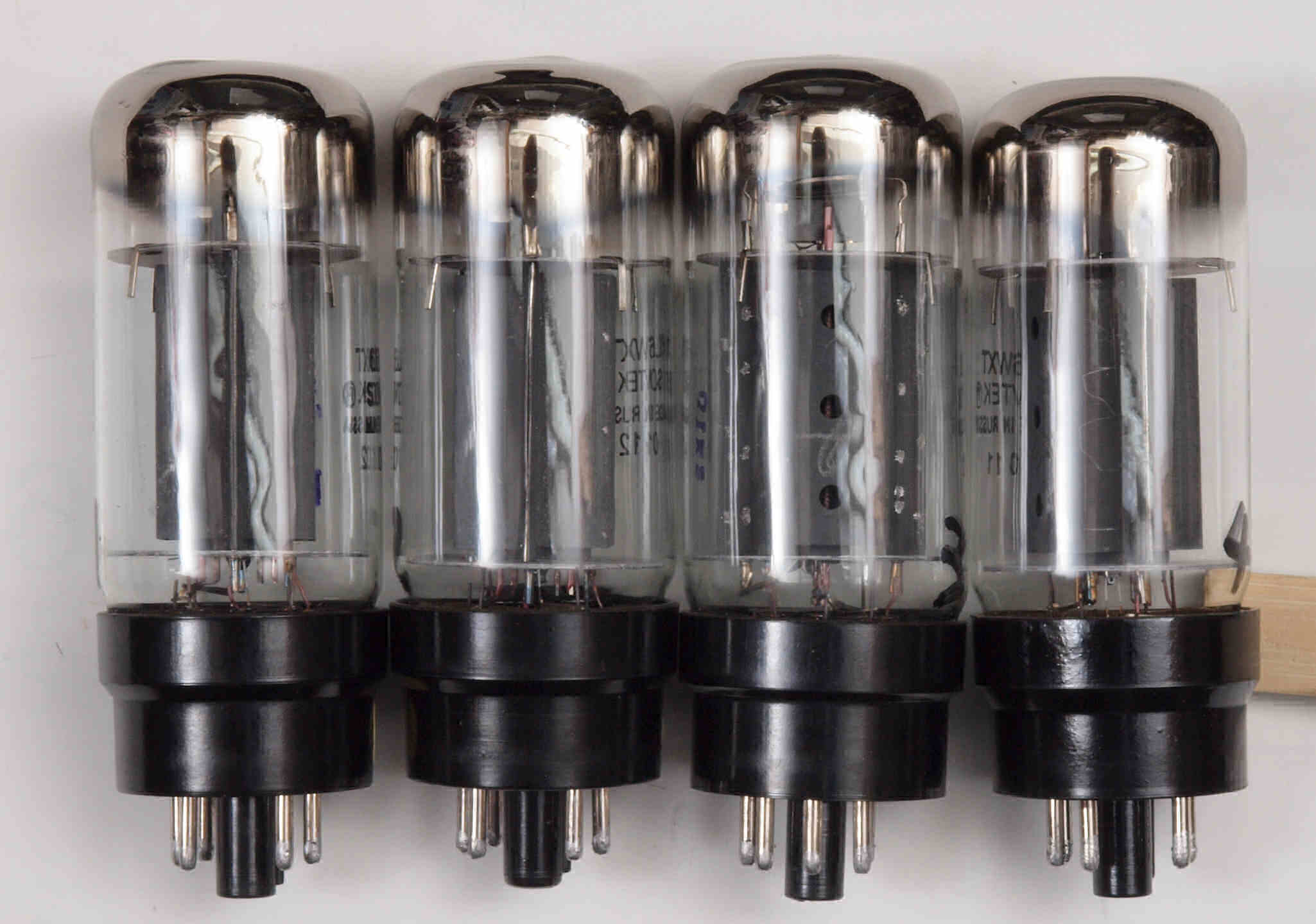

SOVTEK 6L6WXT 4本 左から、

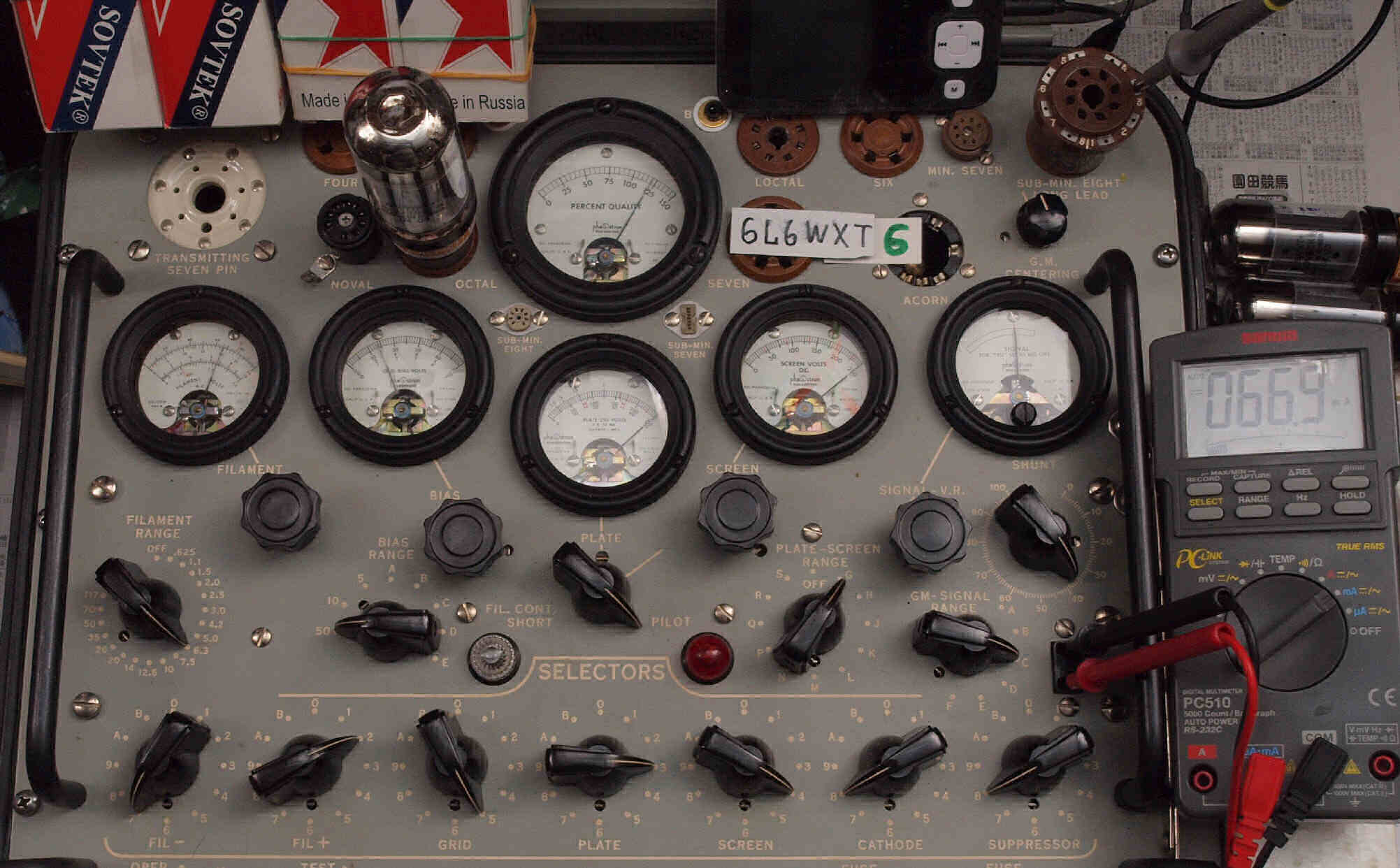

  • 5本目 6L6WXT測定。 Gm=6750μmho、Ip=65.0mA。
    6本目 6L6WXT測定。 Gm=6000μmho、Ip=66.9mA。
    7本目 6L6WXT測定。 Gm=5850μmho、Ip=62.5mA。
    8本目 6L6WXT測定。 Gm=6250μmho、Ip=69.0mA。
ソケットの赤い数字は、販売者のTV-7D/uでの測定値。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。
A21. 5本目 6L6WXT測定。 Gm=6750μmho、Ip=65mA。
       RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A22. 6本目 6L6WXT測定。 Gm=6000μmho、Ip=66.9mA。
         RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

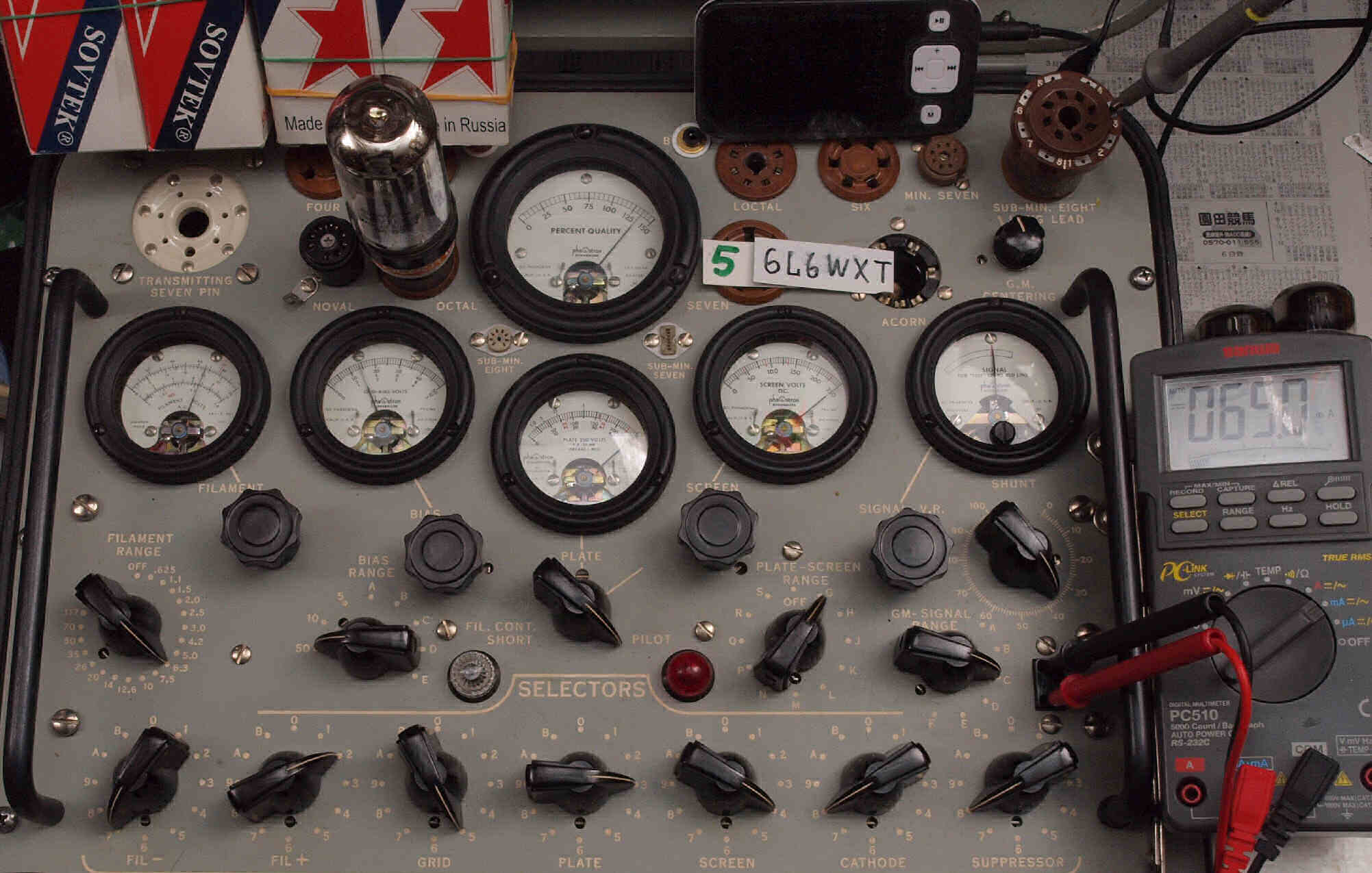

A23. 7本目 6L6WXT測定。 Gm=5850μmho、Ip=62.5mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

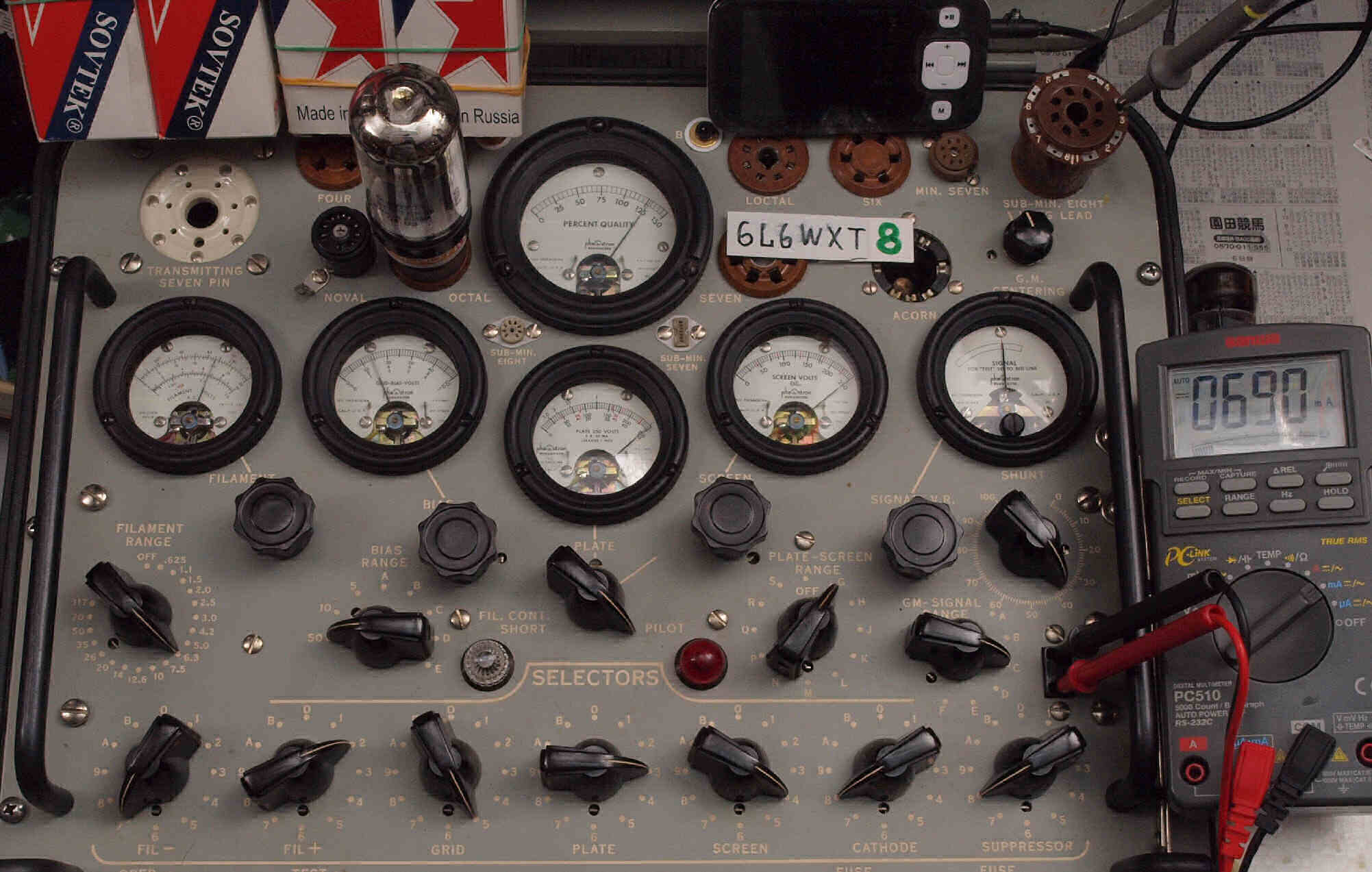

A24. 8本目 6L6WXT測定。 Gm=6250μmho、Ip=69mA。
        RangeSW=C、FullScale=7500μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

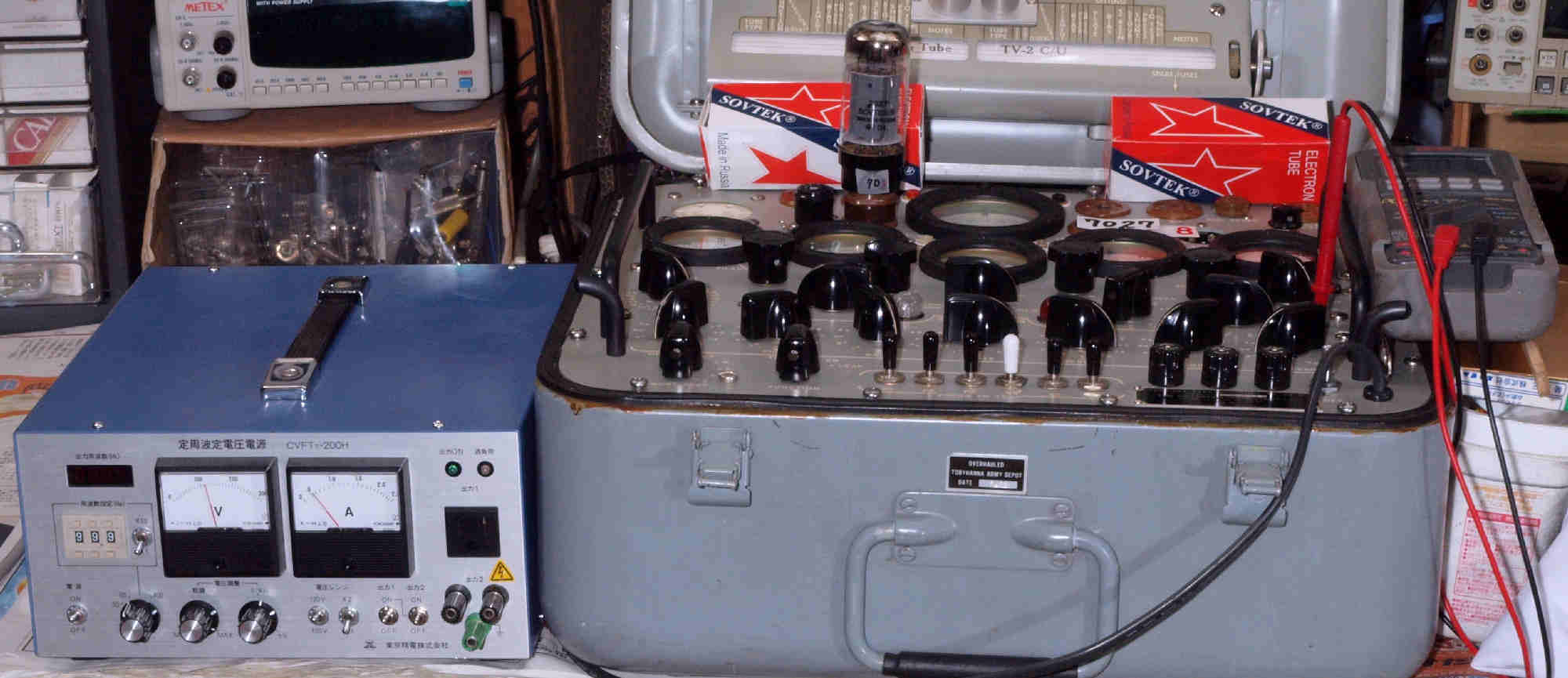

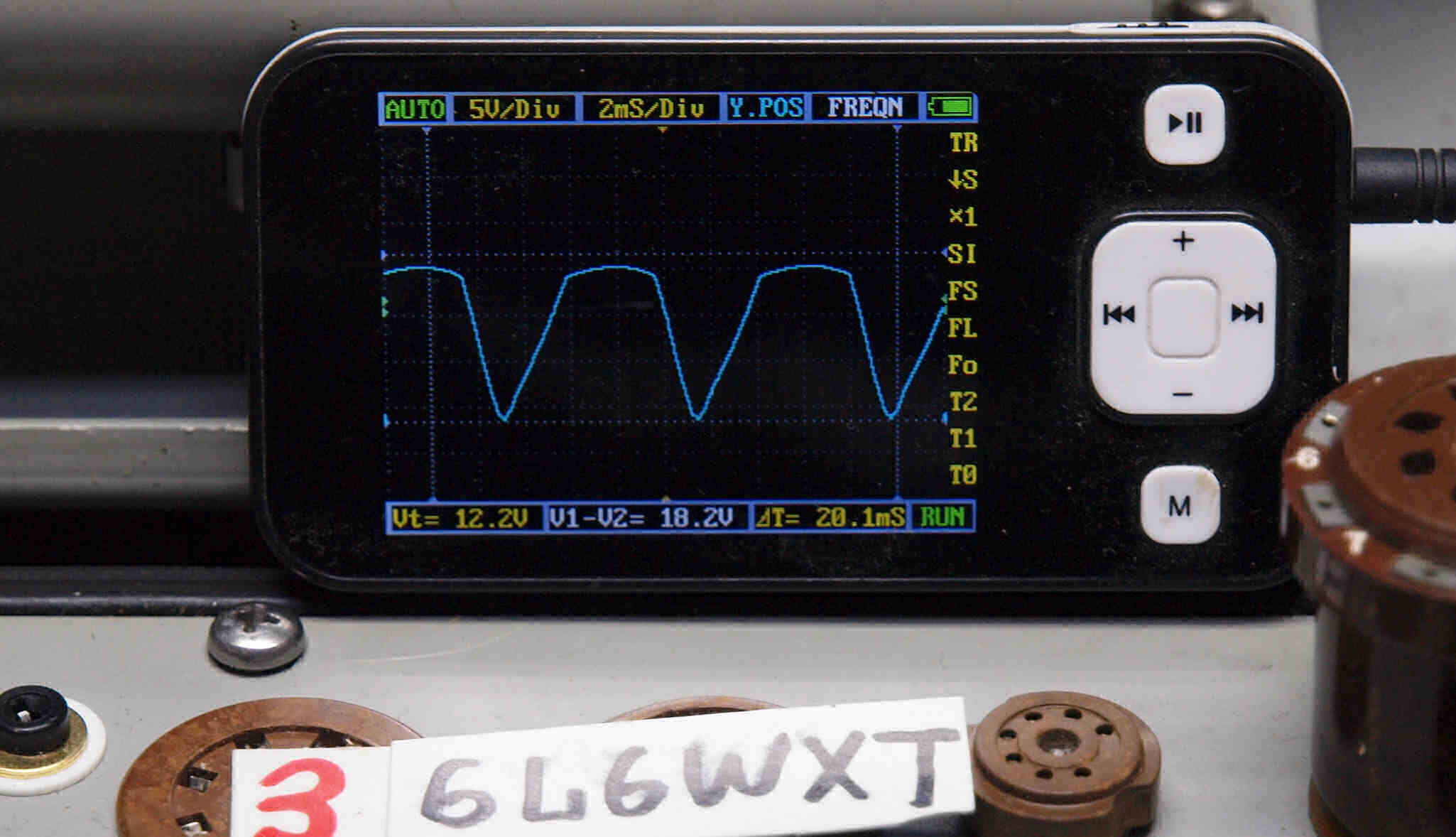

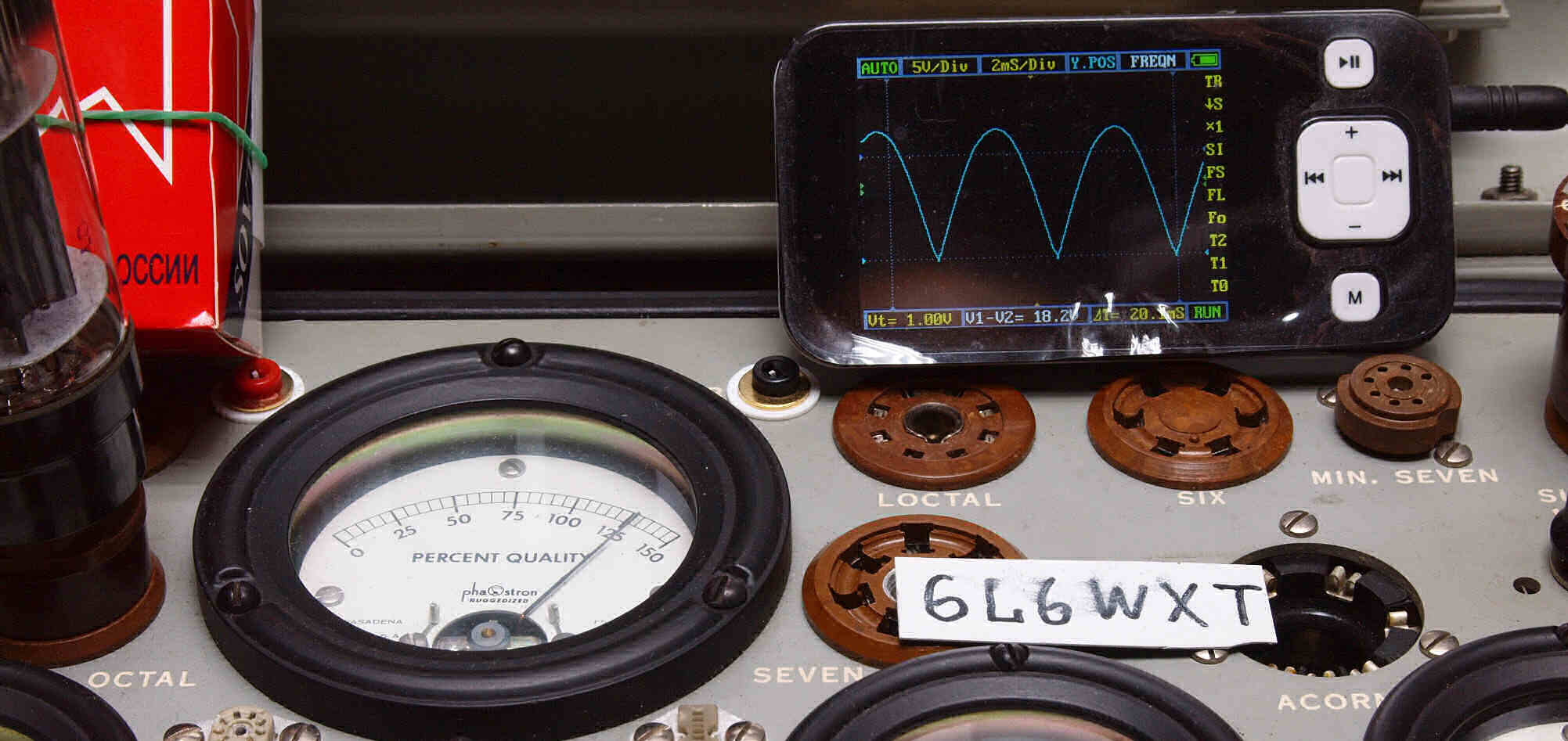

プレート波形を観測しながら測定する。
測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。
B. YAHOOオークションで購入、 SOVTEK 6L6WXT 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=6000μmho
    「Ep=250V、Esg=250V、Ip=72mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
SOVTEK 6L6WXT 4本 左から、

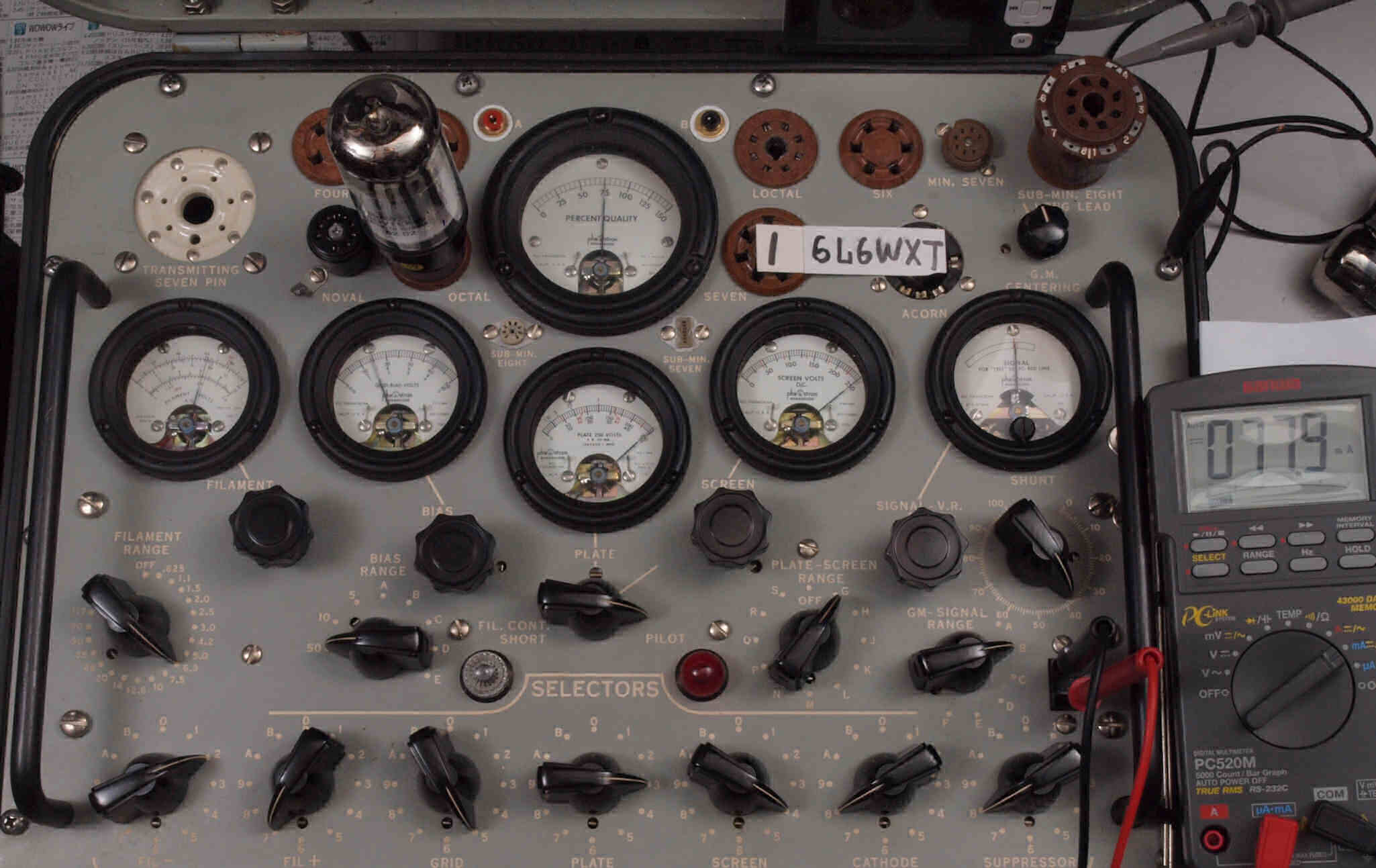

  • 1本目 6L6WXT測定。 Gm=7500μmho、Ip=77.9mA。
    2本目 6L6WXT測定。 Gm=7700μmho、Ip=79.5mA。
    3本目 6L6WXT測定。 Gm=7500μmho、Ip=74.7mA。
    4本目 6L6WXT測定。 Gm=7600μmho、Ip=80.6mA。

ソケットの数字は、販売者のTV-7D/uでの測定値。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。
B1. 1本目 6L6WXT測定。 Gm=7500μmho、Ip=77.9mA。
        RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
B2. 2本目 6L6WXT測定。 Gm=7700μmho、Ip=79.5mA。
B3. 3本目 6L6WXT測定。 Gm=7500μmho、Ip=74.7mA。
        RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

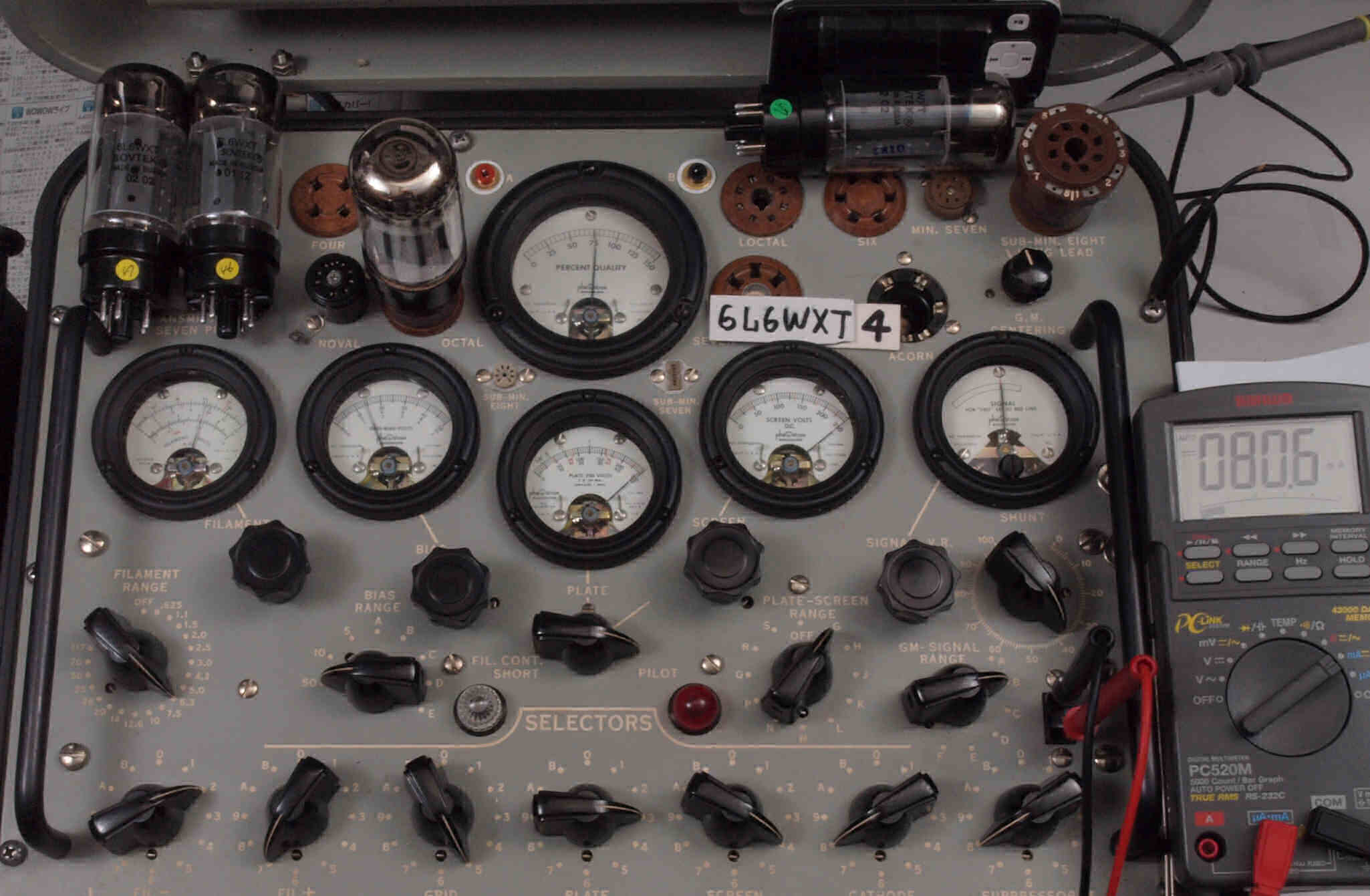

B4. 4本目 6L6WXT測定。 Gm=7600μmho、Ip=80.6mA。
プレート電圧波形を観測しながら測定する。
電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
