Hickok TV-7D/U

Vacuum Tube Tester Ｈｉｃｋｏｋ　ＴＶ－７Ｄ／Ｕ備品修理記録

「整流管８３」、「整流管５Ｙ３ＧＴ」をダイオードに単純に交換すると、電源が強化する事になり、相互コンダクタンス（conductance）の測定には信頼性（精度）が増すことになります。　しかし、チャートのAver.Mut.Cond.とは誤差がでます。又、他の試験方法にも誤差がでます。よって、回路の変更、全体的な調整・校正が必要となります。
純正のフューズランプ（6.5V/6.63W）では、大きすぎますので、（12V/10W）が良いです。

Ａ．　修理前の状況。

　　２００９年８月、YAHOOオークションにて９０，０００円で購入。　「詳しくはこちら参照」

Ｖ．　「ＢＡＩＡＳ目盛」　と「バイアス電圧」の点検・調整。

Ｃ．　修理状況。

外箱凹み修理。
ＵＳソケットアダプター分解修理。
ＡＣＯＲＮソケット割れ修理。
電源コードを交換する。
整流管「８３」「５Ｙ３」をダイオードに置き換える。
誤動作防止の為、チキンヘッドツマミをカラーに交換。

Ｅ．　測定

Ｇ．　最近の真空管のＧｍ測定＋波形確認

Ｆ．　変更回路図

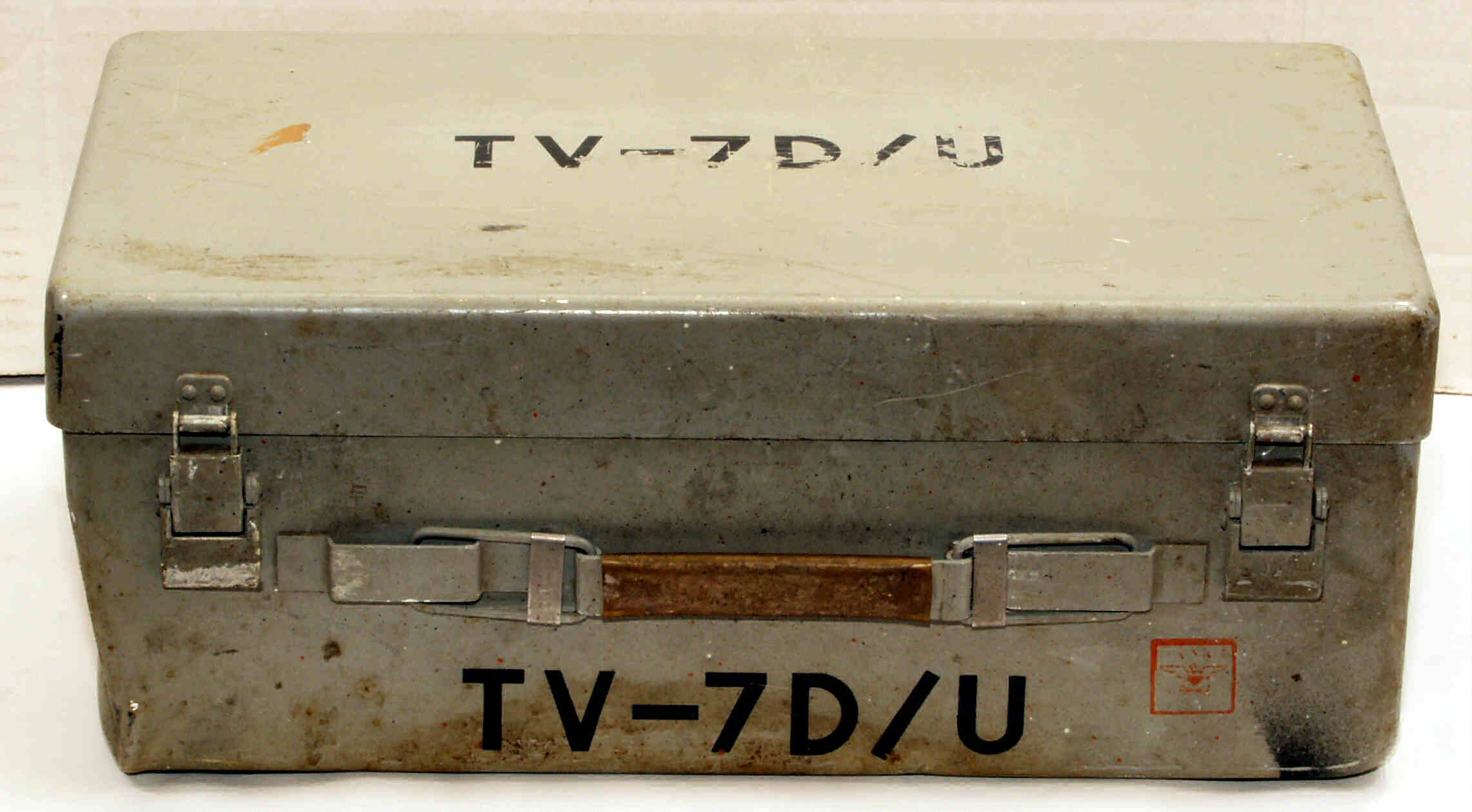

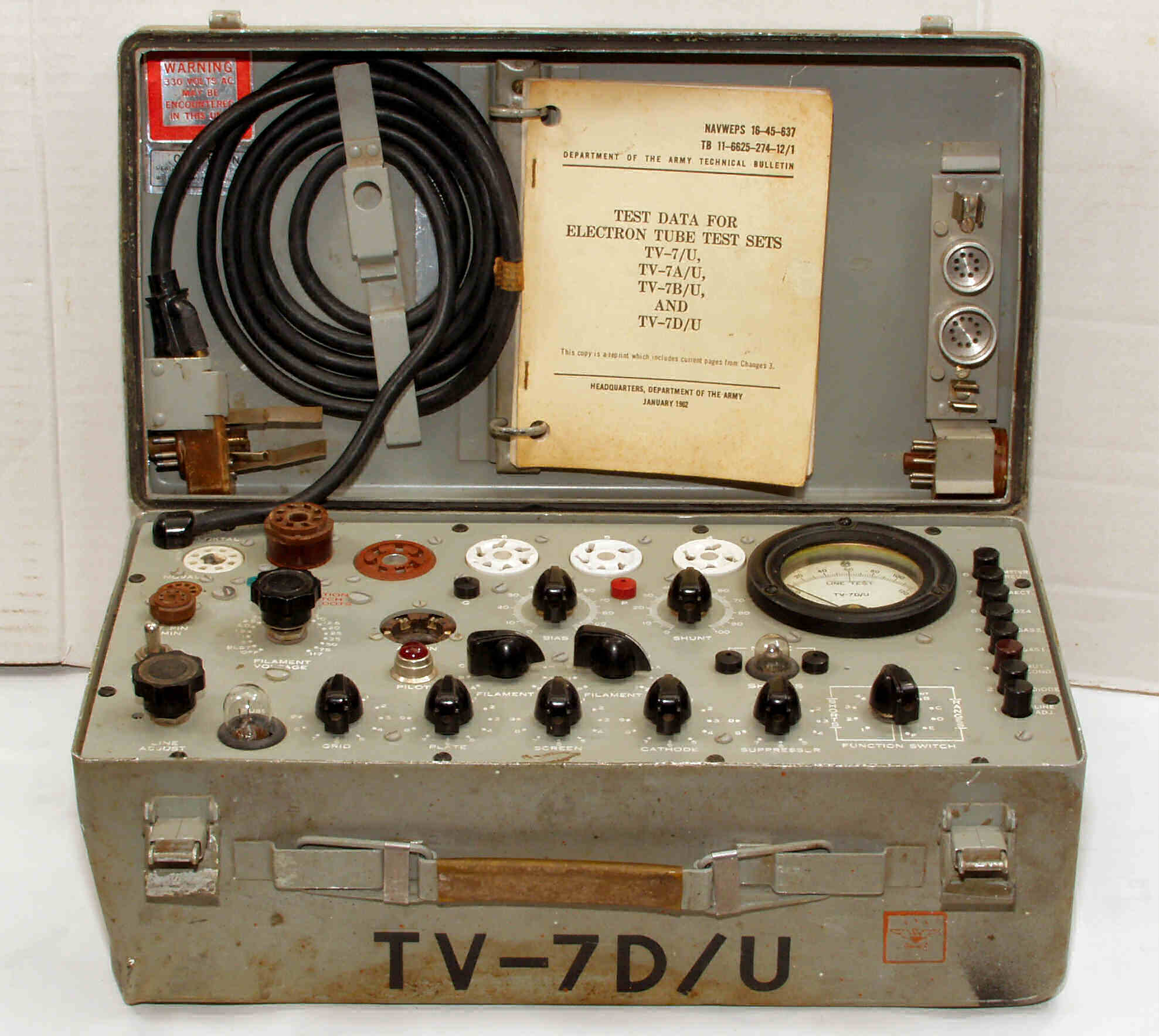

Ａ１１．　外観　前から見る

Ａ１２．　外観　後から見る

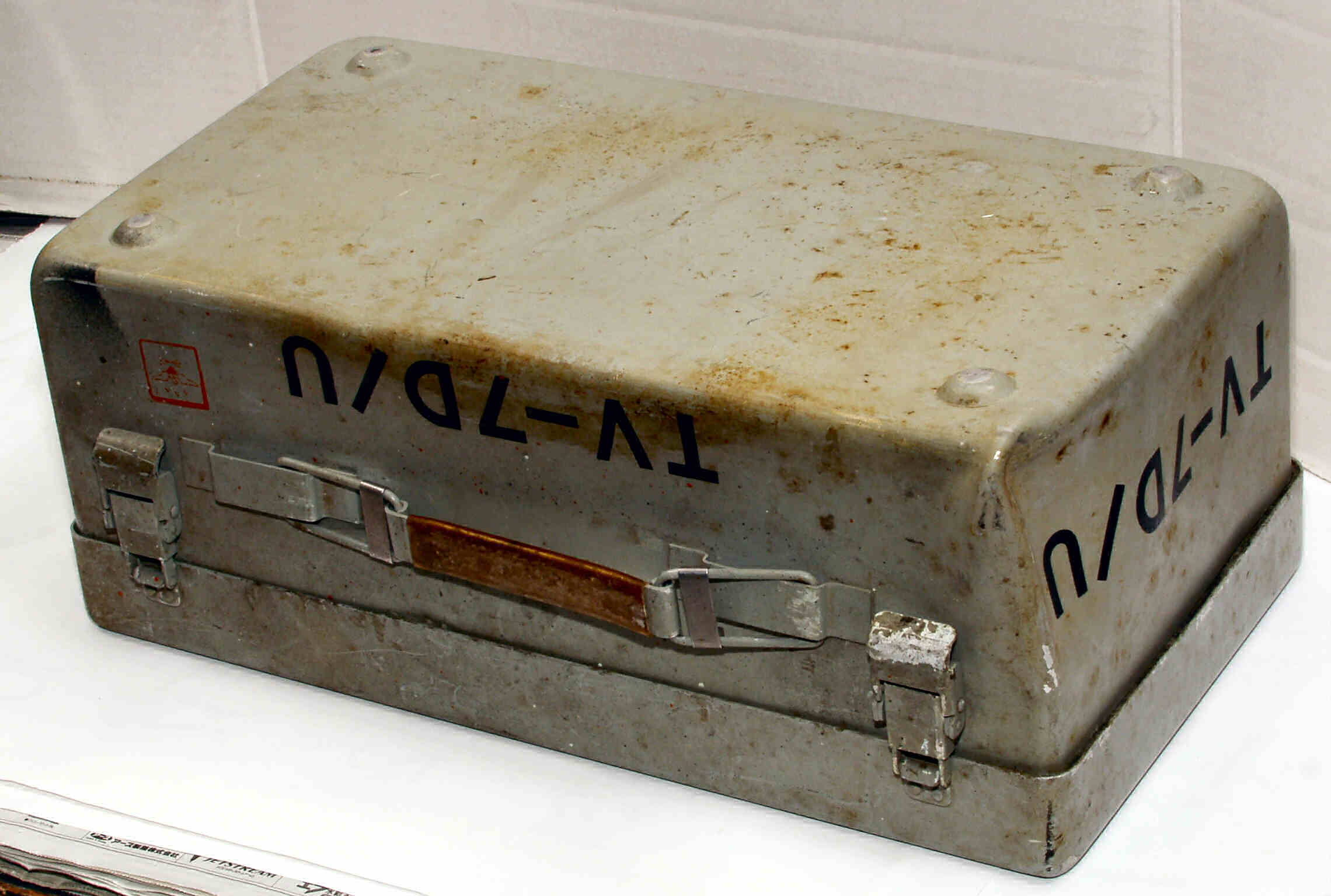

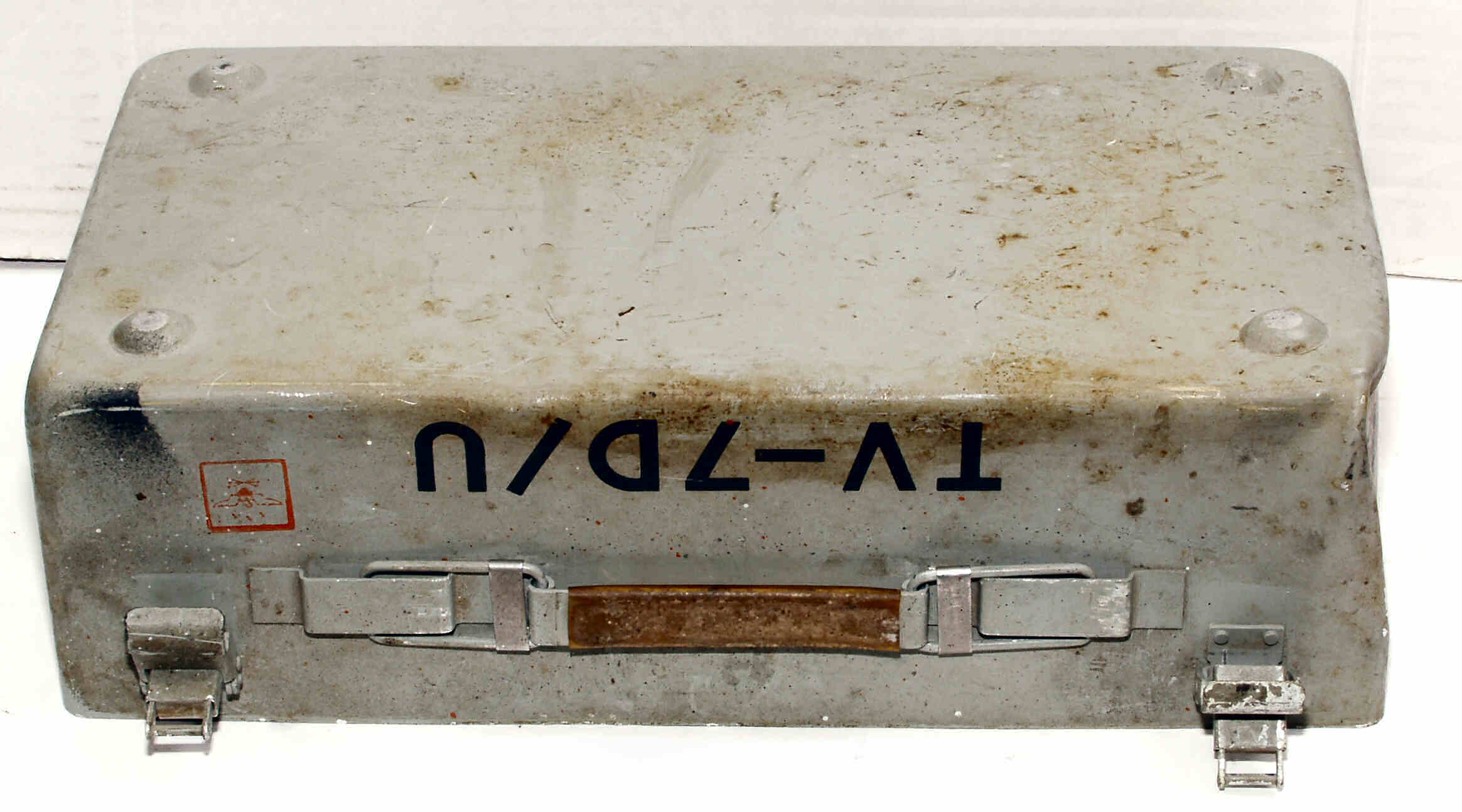

Ａ１３．　外観　下から見る

Ａ２１．　上蓋を開ける、電源線が移動していないので軍隊でメンテナンスしていない。

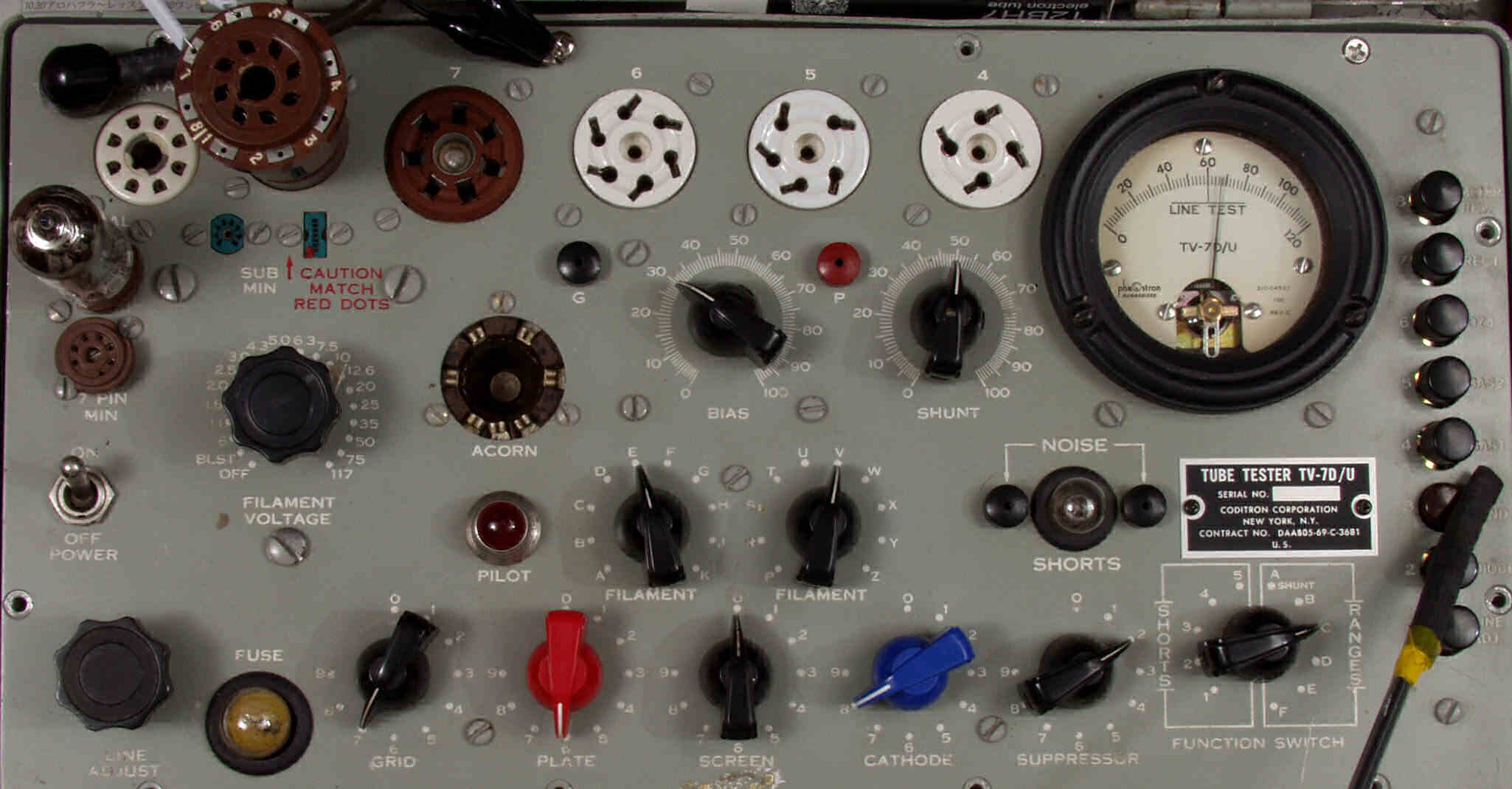

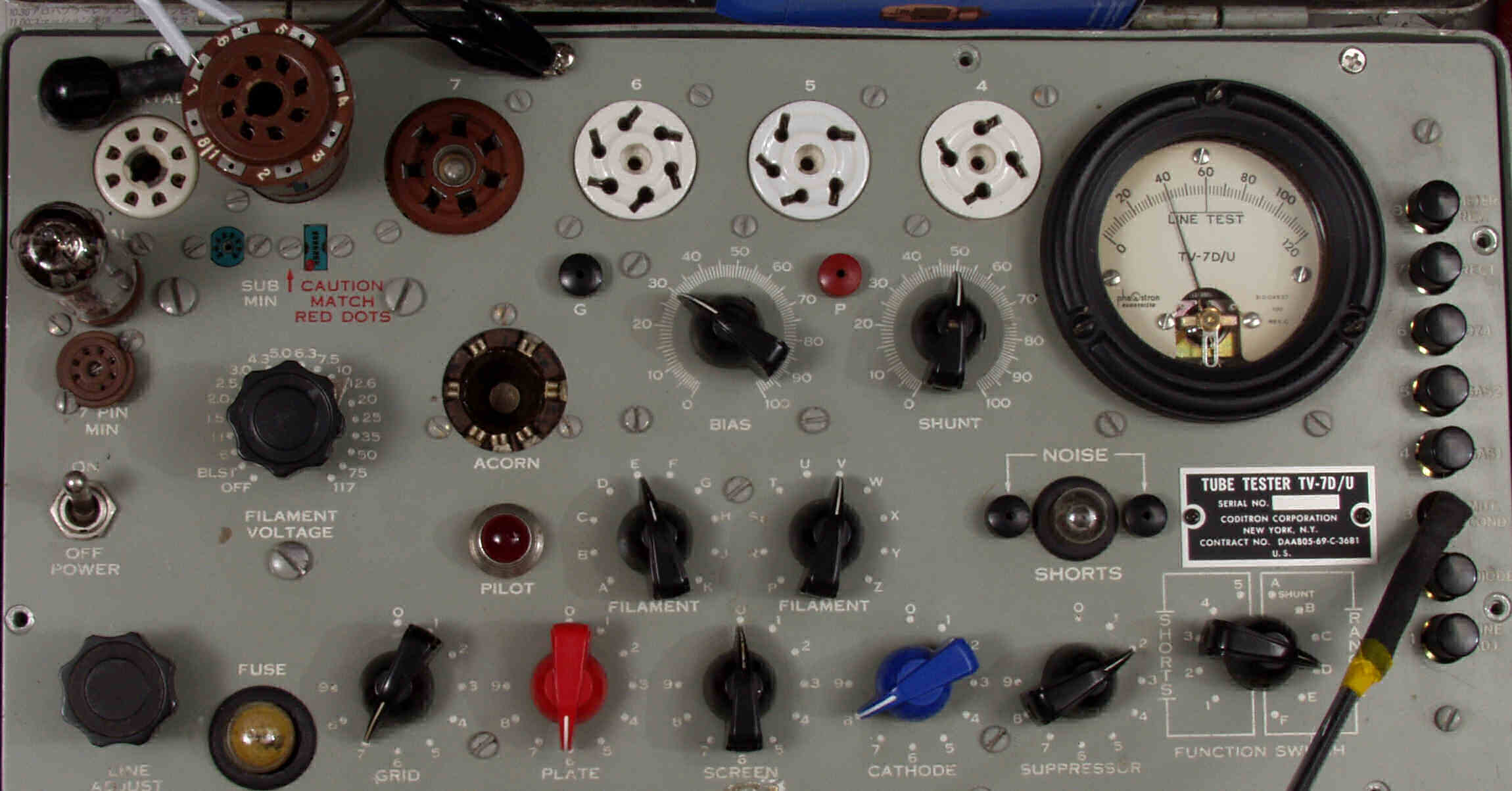

Ａ２２．　パネル

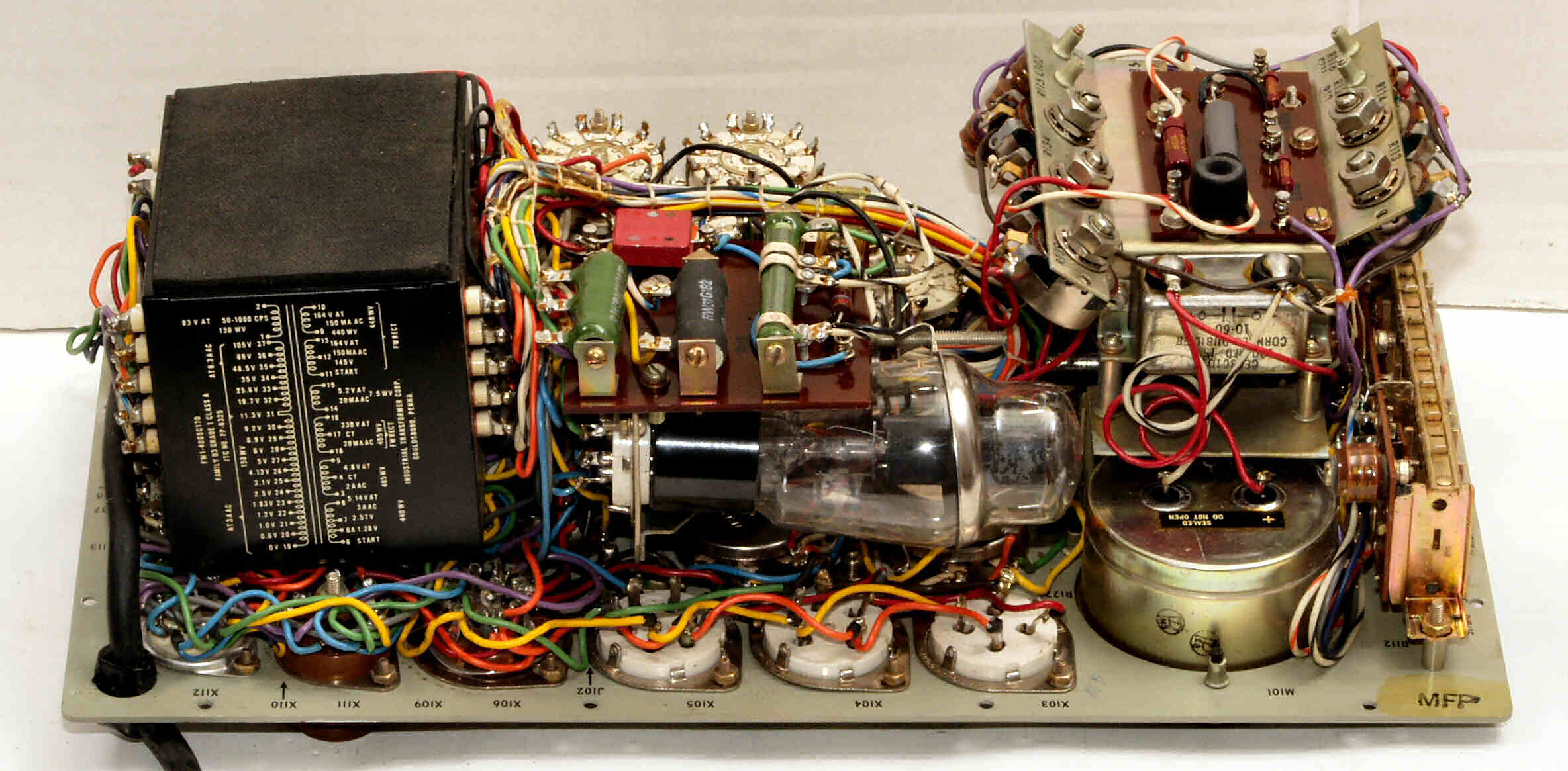

Ａ３１．　パネル裏、殆ど製作時のままで、手が入れてない。

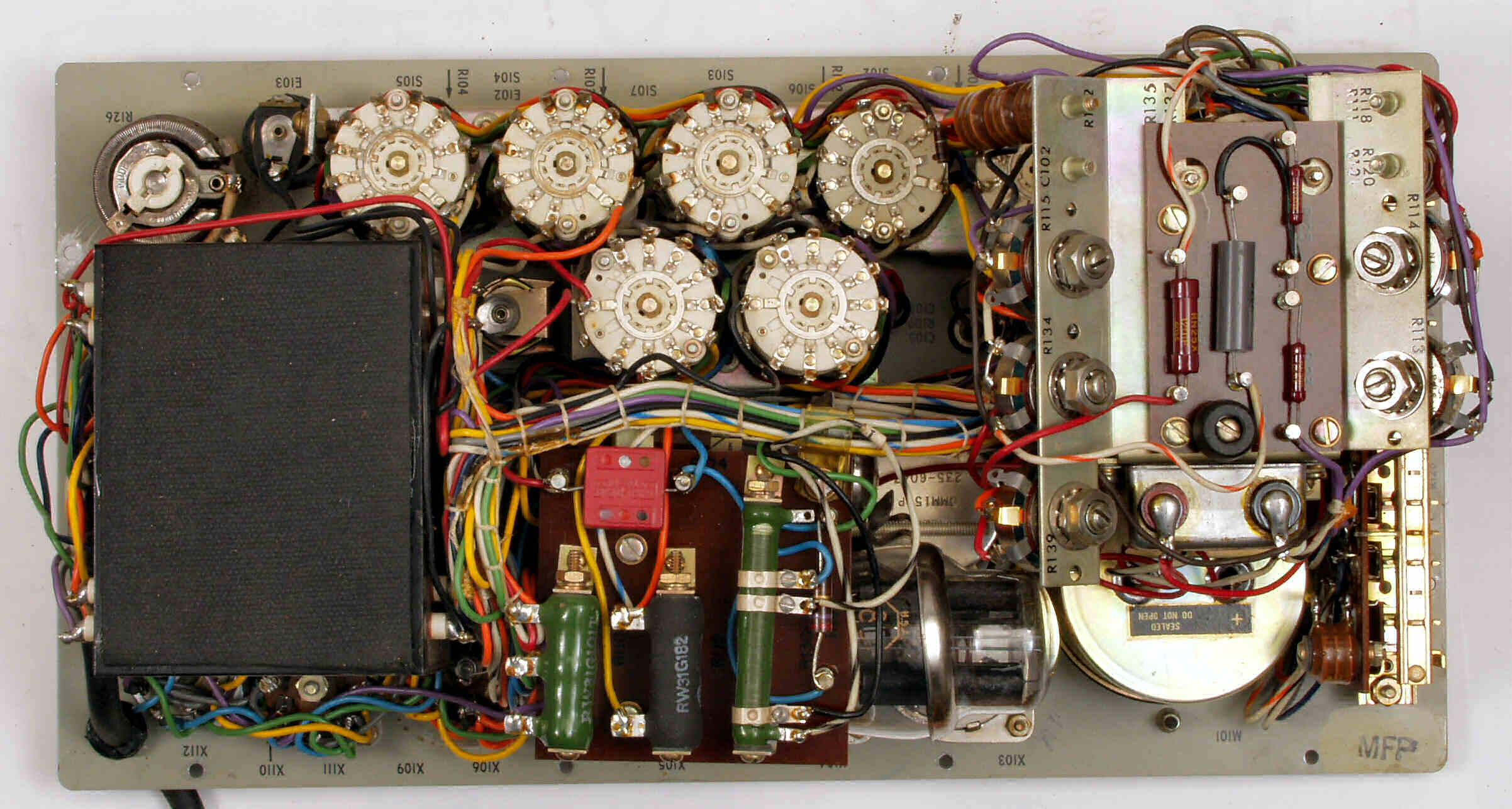

Ａ３２．　パネル裏、下から見る

Ａ３３．　パネル裏、上から見る。

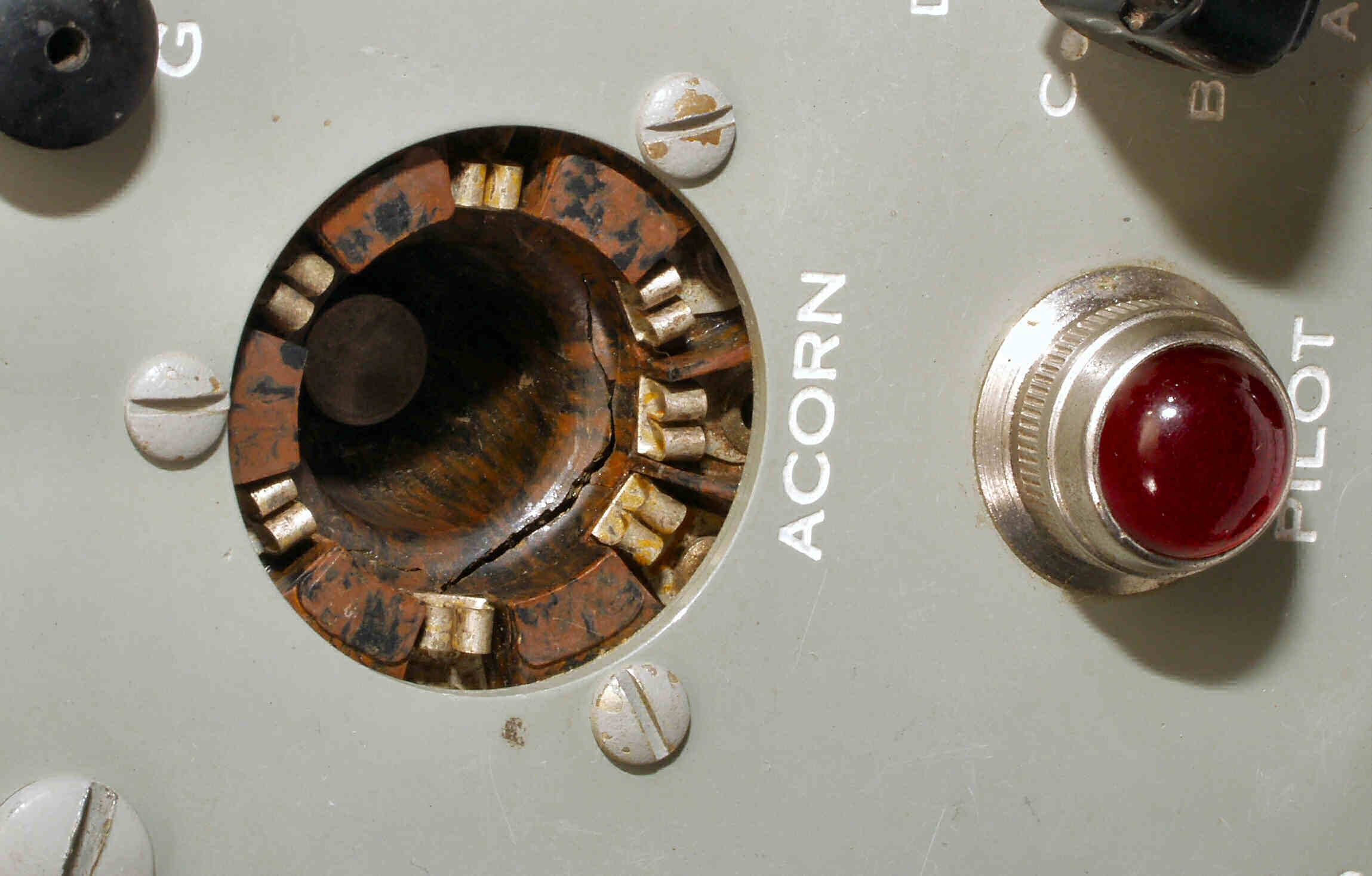

Ａ４１．　ＡＣＯＲＮソケットに割れ。

Ａ４２．　ＡＣＯＲＮソケットに割れ。

C．　修理状況。
C１１．　修理前　下ケースの凹み。

C１２．　修理前　下ケースの凹み２。

C１３．　　修理後　下ケースの凹みを大まかに打ち出す、ペンキを入手してから細かいところを修理する。

C２１．　修理前　ＵＳアダプター、長年の使用でピンが伸び接触不良なので分解修理

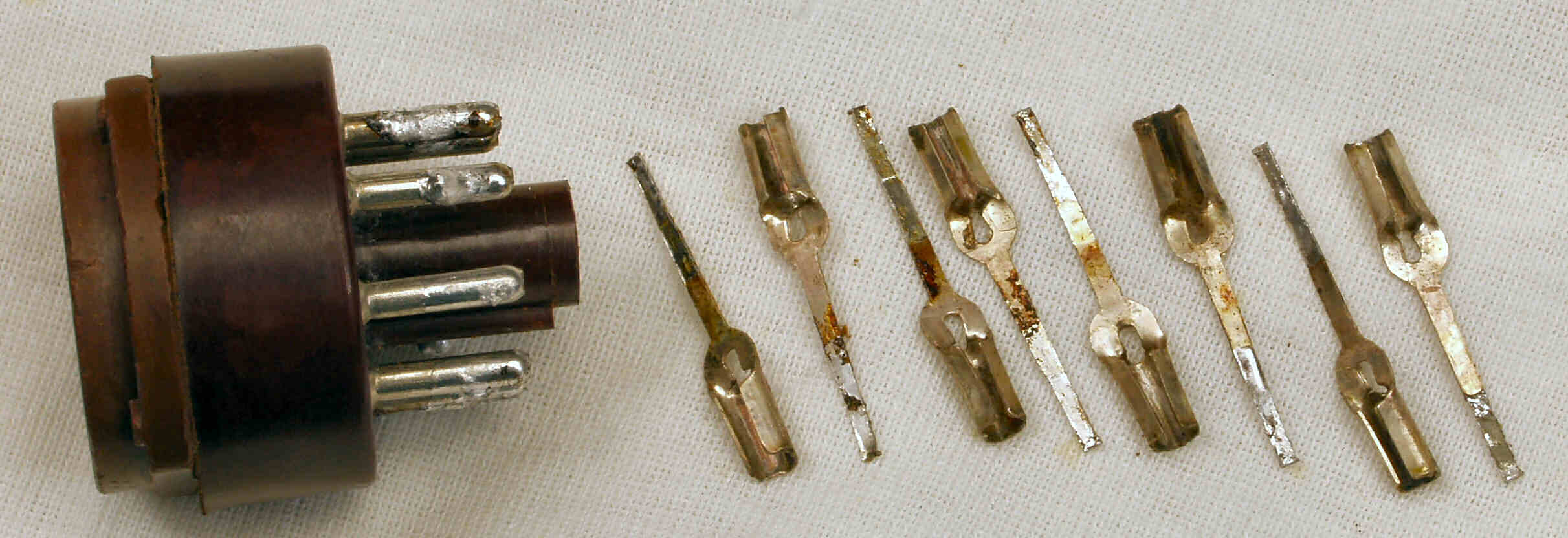

C２２．　修理中　ＵＳアダプター、ピンの拡大

C２３．　修理後　ＵＳアダプター、ピンをしめておく

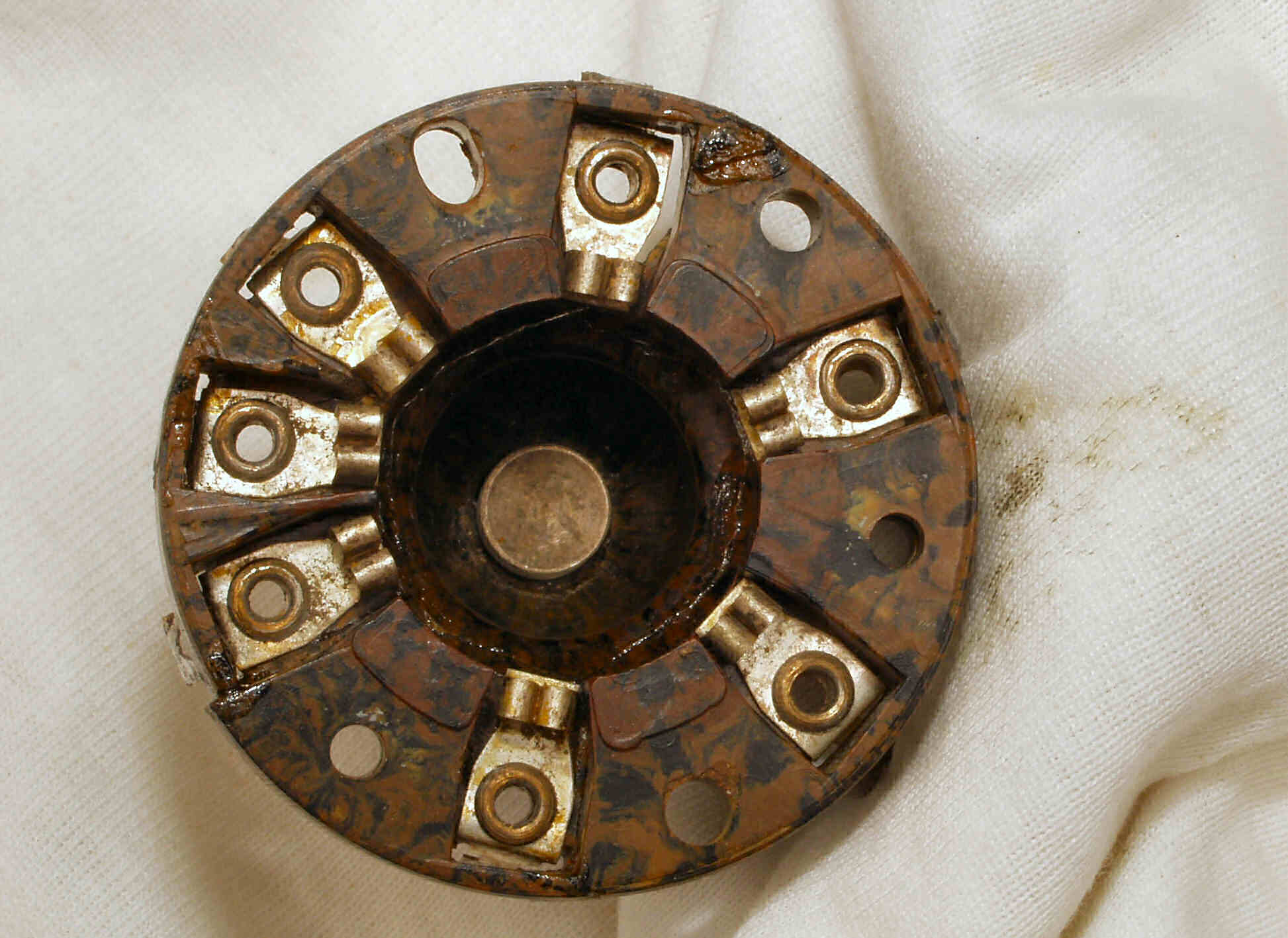

C３１．　修理前．　ＡＣＯＲＮソケットに割れ。

C３２．　修理中．　接着材で付ける。

C３３．　修理中．　接着材で付ける２。

C３４．　修理後．　さらにホットボンドで接着する。

C４１．　修理後．　太く・堅い電源コードを交換する。

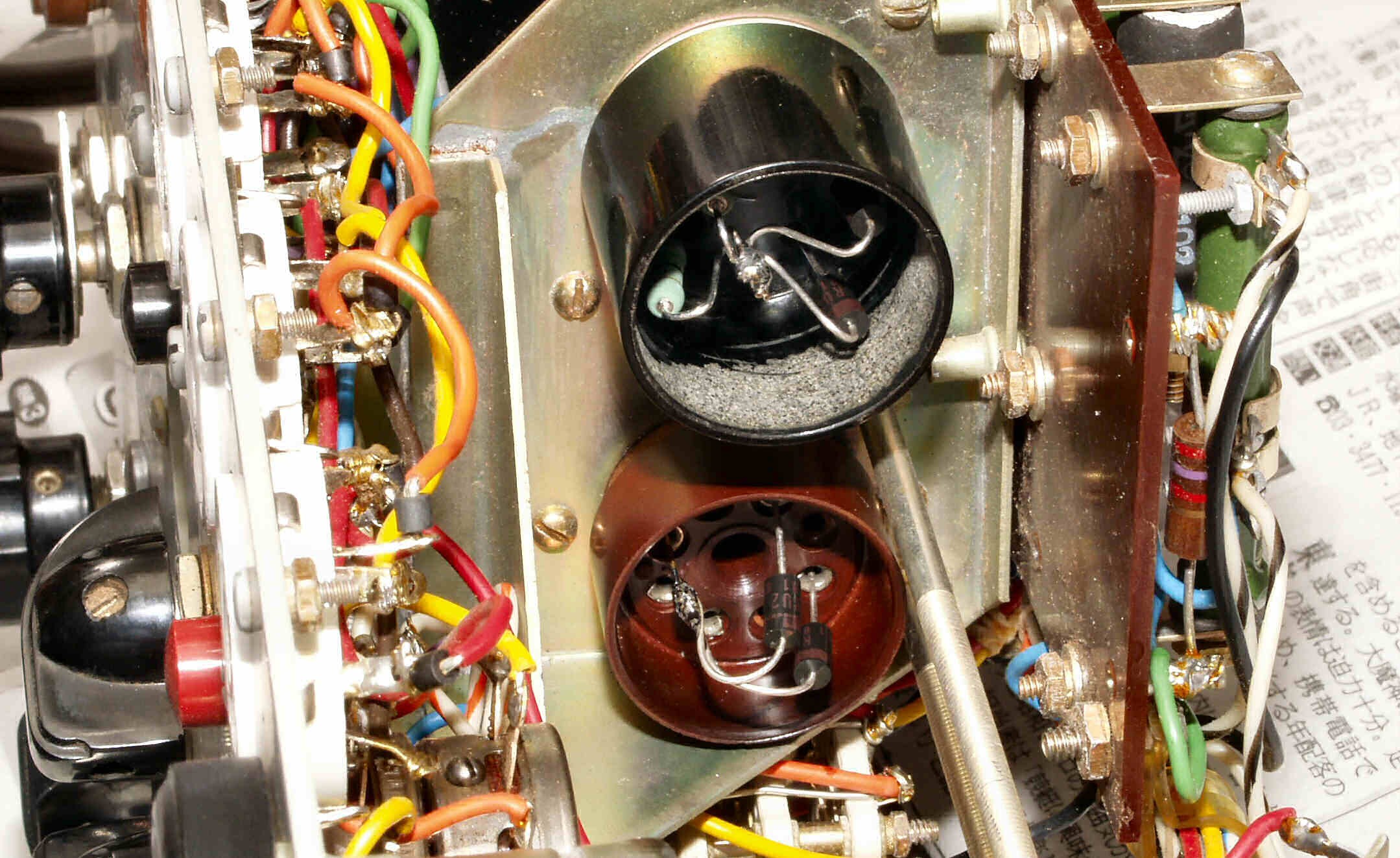

C５１．　修理後．　「整流管８３」、「整流管５Ｙ３」をダイオードに置き換える。　但し、以下の改造・調整が必要です。

Ｃ６１．　整流管「８３」「５Y3」をダイオードに交換しましたので以下の改造・調整が必要です。

１．　Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝トランス１次電圧＝９３Ｖに調整して（以下同じ）、電圧の確認する。
２．　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝ゼナーダイオード＋ダイオード挿入。
３．　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ＝「ＤＣ１３０Ｖ」、以下の様にブリダー抵抗を挿入して、１３０Ｖ確定、５６Ｖも「Ｒ１３０」のタップ調整でＯＫ。
４．　Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ＝「Ｒ１３０」のタップ調整でＯＫ。
５．　Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ＝「ＡＣ５Ｖ」、トランス巻き線端子「１４」と抵抗「Ｒ１２０」の間にブリーダ抵抗挿入。
６．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ３５Ｖ＝抵抗「Ｒ１０６」とダイオード挿入。
７．　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「Ｒ４７」の調整。
８．　Ｇａｓ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「Ｒ１１９」の調整。

以上を確定後、Ｈｉｃｋｏｋ　Ｍｏｄｅｌ　ＴＶ７Ｄ／ＵのＣａｌｉｂｒａｔｉｏｎに入る。

C７１．　修理後．　１９６０年代の水銀たっぷり入った「整流管８３」。

Ｖ．　「ＢＡＩＡＳ目盛」　と「バイアス電圧」の点検・調整。
Ｖ１．　修理中．　ＢＡＩＡＳ－ＶＲのツマミ１００目盛りで、ＤＣ＝－４０ＶになるようＬｉｎｅＡｄｊｕｓｔＶＲを調整する。

Ｖ２．　修理中．　ＢＡＩＡＳ－ＶＲのツマミ２２目盛りで、ＤＣ＝－３ＶになるようＬｉｎｅＡｄｊｕｓｔＶＲを調整する。

Ｖ３．　修理中。　ＢＡＩＡＳ－ＶＲの軸は下の写真の様に円形で、ツマミは自由な位置に固定出来る。

Ｖ４．　修理中．　ＢＡＩＡＳ－ＶＲのツマミ０目盛りで、ＤＣ＝０Ｖを確認。

Ｖ５．　修理（調整）前．　ＴＶ－７の「ＢＡＩＡＳ目盛」と　実際の「バイアス電圧」の関係。
　　　　　　　　　　　　　　　　　１００目盛＝４０V、２２目盛＝３V、０目盛＝０V　が規定値。

目盛	１００	９５	９０	８５	８０	７５	７０	６５	６０	５５	５０	４５	４０	３５	３０	２５	２２	２０	１５	１０	５	０
１台目	40	39.3	36.0	32.3	29.9	26.6	24.4	21.4	19.2	16.2	14.3	12.2	10.2	7.8	5.8	3.7	3.3	2.9	2.0	0.9	0.2	0

Ｖ６．　修理（調整）後．　ＴＶ－７の「ＢＡＩＡＳ目盛」と　実際の「バイアス電圧」の関係。

目盛	１００	９５	９０	８５	８０	７５	７０	６５	６０	５５	５０	４５	４０	３５	３０	２５	２２	２０	１５	１０	５	０
１台目	40	38.8	35.3	31.6	28.9	26.4	23.6	20.9	18.5	15.8	13.9	12.0	9.6	7.4	5.6	3.6	3.2	2.9	2.0	0.7	0.1	0

Ｅ．　完成後測定、ＥＣＣ８３（１２AX7）を測定。

Ｇ．　最近の真空管のＧｍ測定＋波形確認。

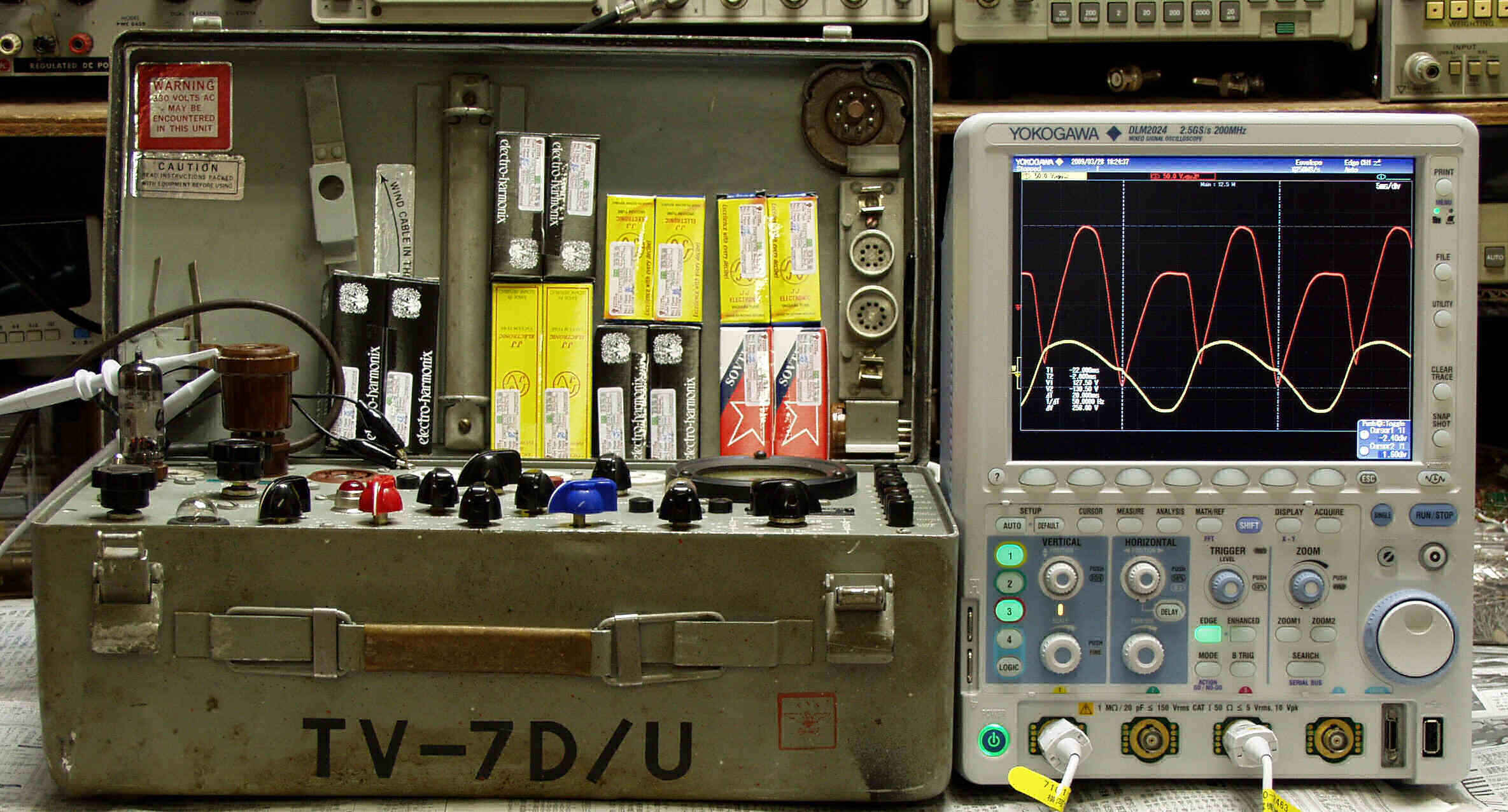

Ｇ１．　右のデジタルオシロはデモで拝借。　「ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４」

Ｇ２．　ＪＪ－ＥＣＣ９９、electro－harmonix１２ＢＨ７ＡＥＨ。　「購入先はこちら」　
　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１０．５Ｖ、ＩＰ＝１１．５ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｇ２２．　Ｄレンジでの「ＪＪ－ＥＣＣ９９」測定＝５０００μmho

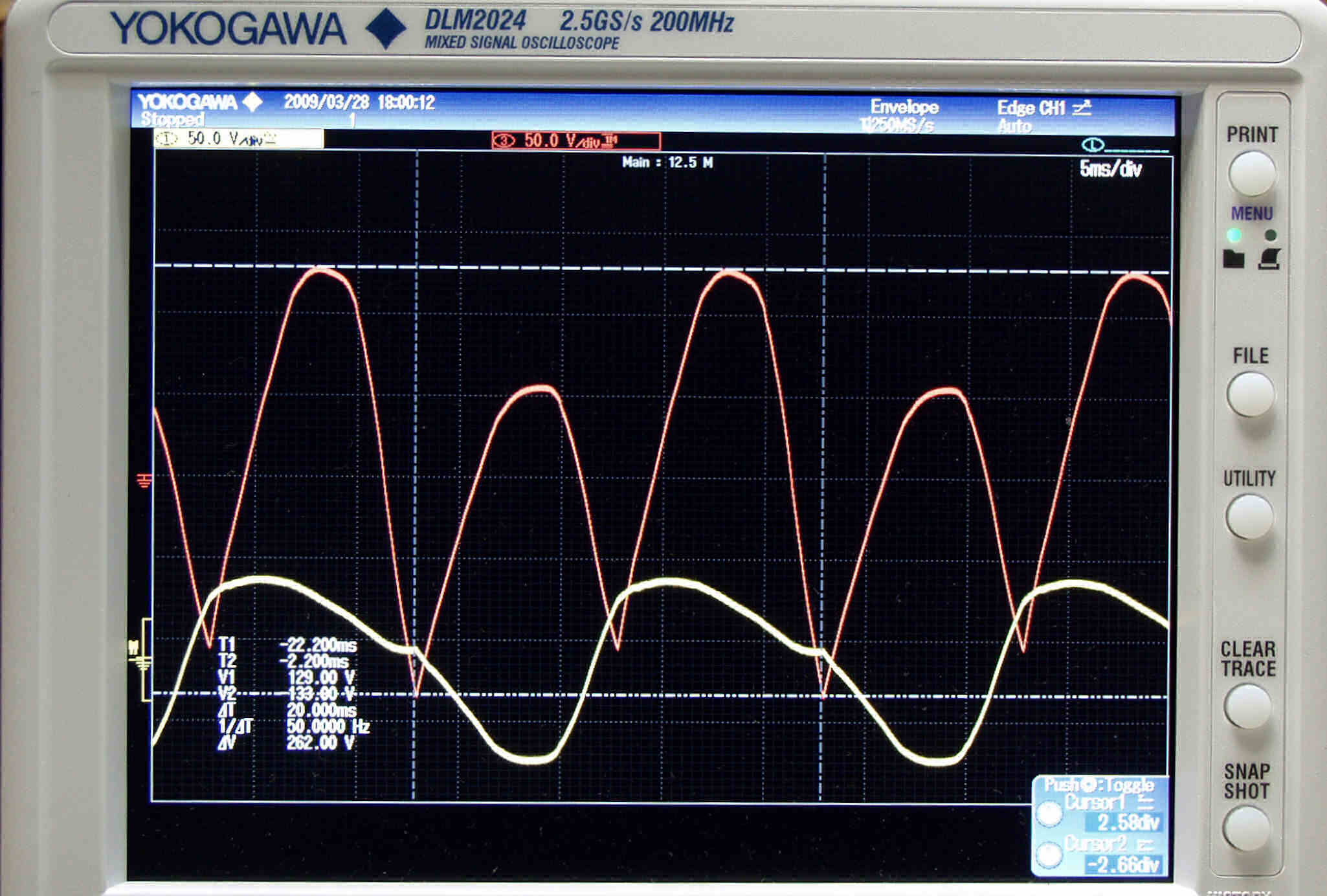

Ｇ２３．　「ＪＪ－ＥＣＣ９９」測定の入出力波形、赤色＝プレート電圧、黄色＝グリッド電圧。

Ｇ２４．　Ｃレンジでの「electro－harmonix１２ＢＨ７ＡＥＨ」測定＝３３５０μmho

Ｇ２５．　「electro－harmonix１２ＢＨ７ＡＥＨ」測定の入出力波形、赤色＝プレート電圧、黄色＝グリッド電圧。

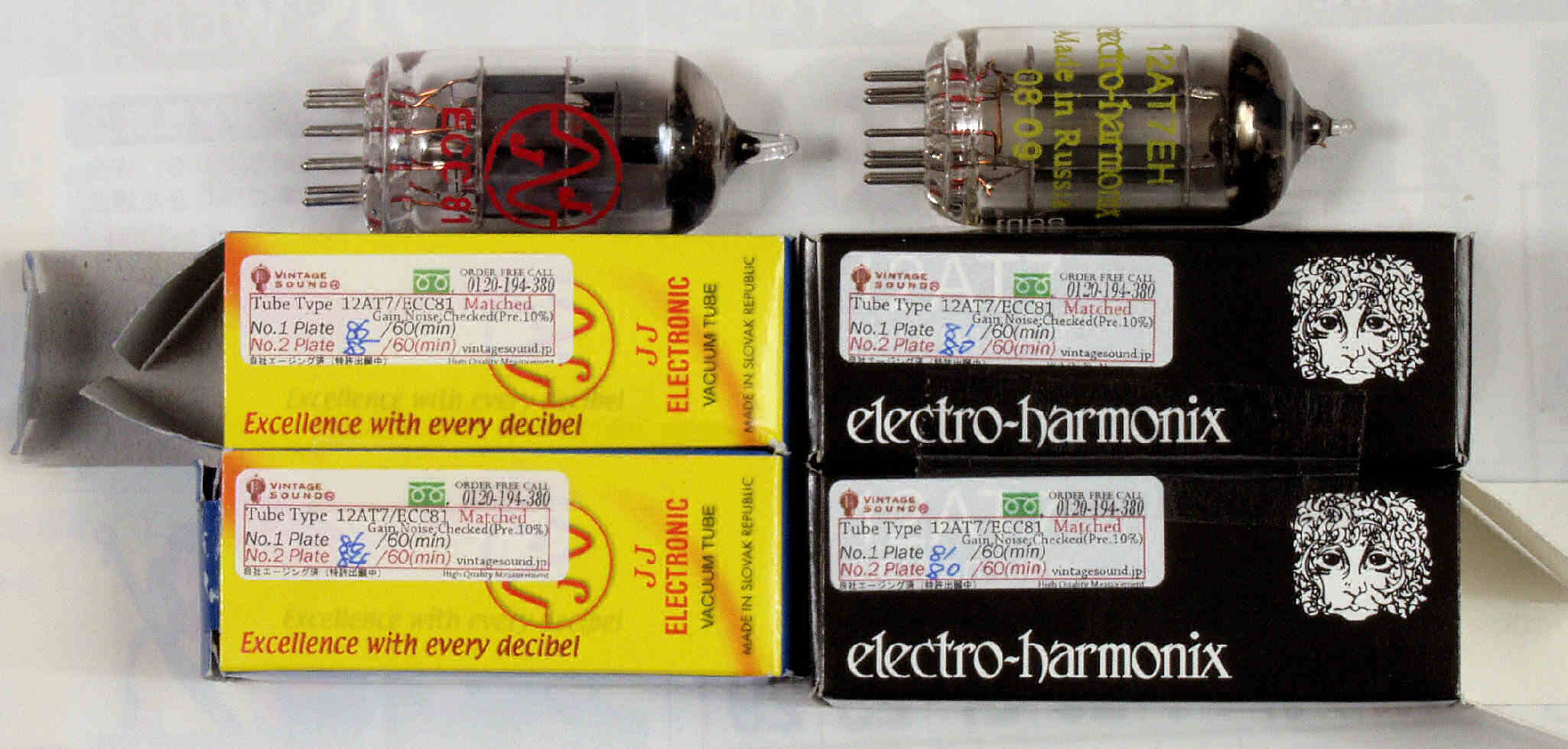

Ｇ３．　　JJ－ECC８１、electro－harmonix１２ＡＴ7ＥＨ。　「購入先はこちら」
　　　　　　　１２ＡＴ７　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１２Ｖ、Ｉｐ＝１０ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｇ３１．　Ｃレンジでの「ＪＪ－ＥＣＣ８１」測定＝６０００μmho

Ｇ３３．　Ｃレンジでの「electro－harmonix１２ＡＴ７ＥＨ」測定＝３５００μmho

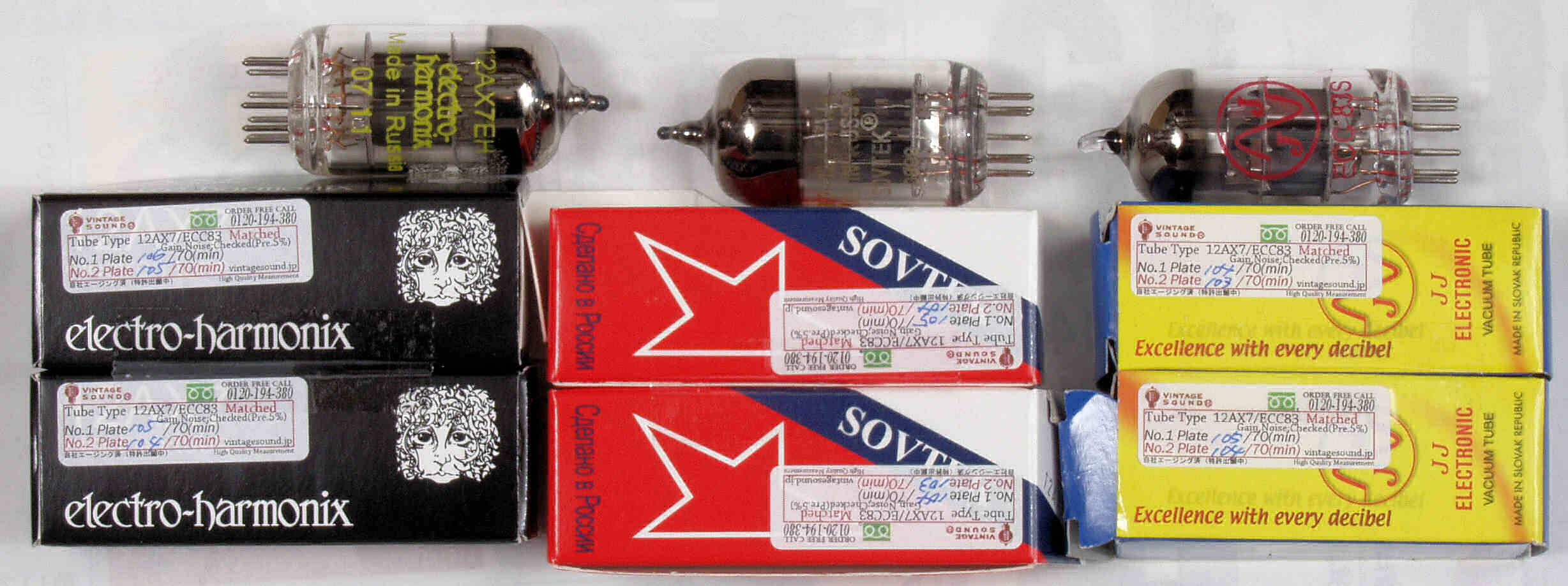

Ｇ４．　electro－harmonix１２ＡＸ7ＥＨ、ＳＯＶＴＥＣ１２ＡＸ７ＷＡ、JJ－ECC８３Ｓ。　「購入先はこちら」
　　　　　　１２ＡＸ７　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－２Ｖ、Ｉｐ＝１．２ｍＡ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
