コンデンサー交換の効能

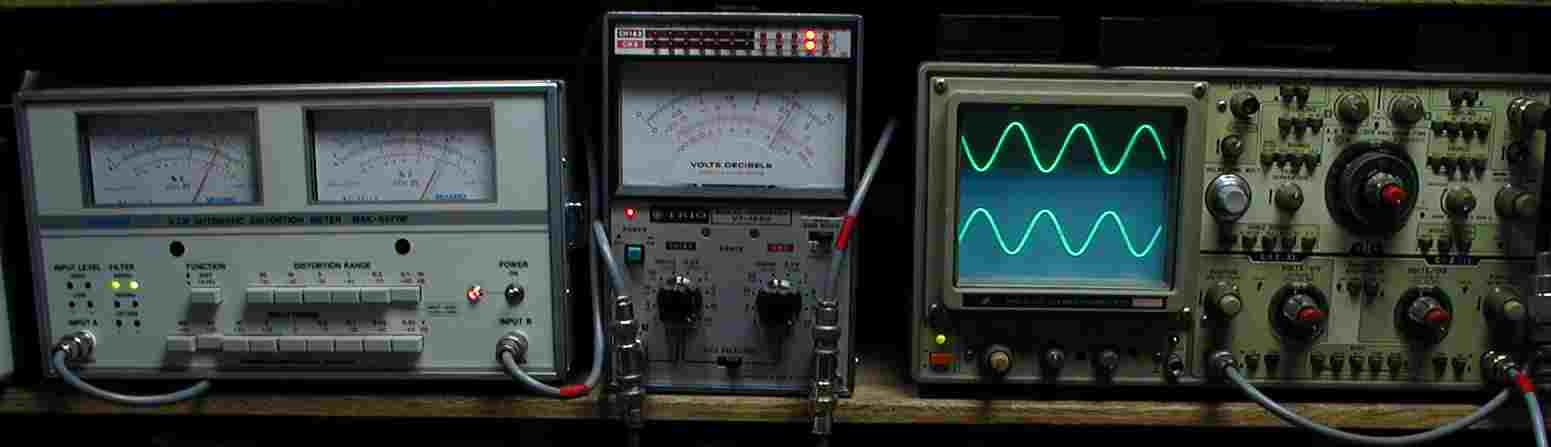

ＡＵ−α９０７ｉ　ＭＯＳＬｉｍｉｔｅｄＤ６０７に於ける、電解コンデンサー交換の効能 １Ａ．修理前測定　　Ｒ側　２７Ｖ＝９１Ｗ　歪率＝０．８％　ＡＵＸ入力　１０００ＨＺ　　　　　　修理の様子はこちら 　　　　　　　　　　　　　　　＊上左＝歪率計　　＊上中＝ＳＰ（８Ω）出力電圧計、黒針＝左出力、赤針＝右出力 　　　　　　　　　　　　　　　＊上右＝ＳＰ出力電圧波形、下＝左出力、上＝右出力 　　　　　　　　　　　　　　　＊下中＝ＳＰ出力周波数計　　　　下左＝入力電圧波形

１Ｂ．Ｒ側　３０Ｖ＝１１２Ｗ　歪率＝０．０２％　ＡＵＸ入力　１０００ＨＺ　　　　　　 修理の様子はこちら 　　　　　　　　　　　　　　　＊上左＝歪率計　　＊上中＝ＳＰ（８Ω）出力電圧計、黒針＝左出力、赤針＝右出力 　　　　　　　　　　　　　　　＊上右＝ＳＰ出力電圧波形、下＝左出力、上＝右出力 　　　　　　　　　　　　　　　＊下中＝ＳＰ出力周波数計　　　　下左＝入力電圧波形

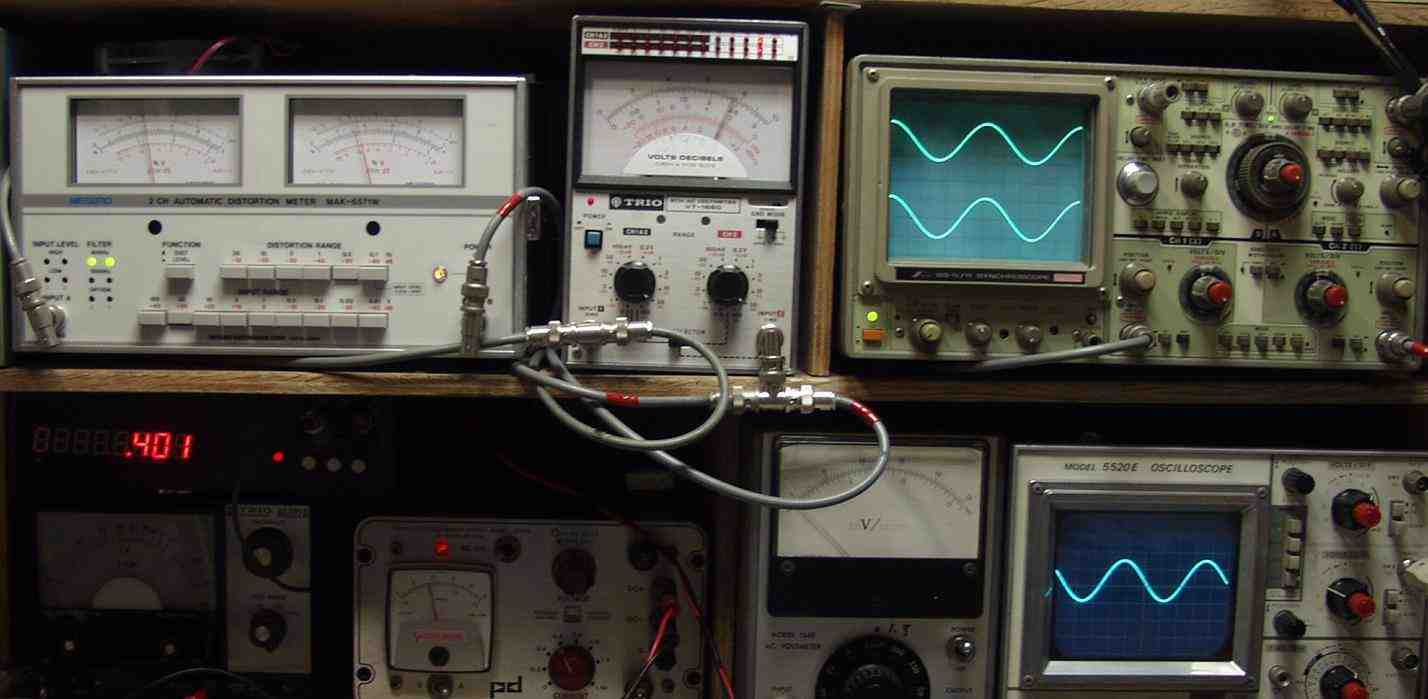

ＡＵ−Ｄ６０７に於ける、電解コンデンサー交換の効能 ２Ａ．悪い所のみの修理例 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　修理の様子はこちら 　　　　　出力／歪み率測定・調整　　ＳＰ出力＝２４Ｖ＝７２Ｗ　歪み率＝０．１％　ＡＵＸ端子４００ＨＺ入力

２Ｂ．電解コンデンサーをオーディオ用に交換 　　　　　　　　　　　　　　　　　　　　　　　修理の様子はこちら 　　　　　出力／歪み率測定・調整　　ＳＰ出力＝２５Ｖ＝７８Ｗ　歪み率＝０．０５％　ＡＵＸ端子４００ＨＺ入力

ＡＵ−９５００に於ける、電解コンデンサー交換の効能 ３Ａ．悪い所のみの修理例 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　修理の様子はこちら 　　　　　出力／歪み率測定・調整　　ＳＰ出力２６Ｖ＝８５Ｗ　歪み率＝０．０８％　ＡＵＸ端子４００ＨＺ入力

３Ｂ．電解コンデンサーをオーディオ用に交換 　　　　　　　　　　　　　　　　　　　　　　　　修理の様子はこちら 　　　　　出力／歪み率測定・調整　　ＳＰ出力＝２５Ｖ＝７８Ｗ　歪み率０．０３％　ＡＵＸ端子４００ＨＺ入力

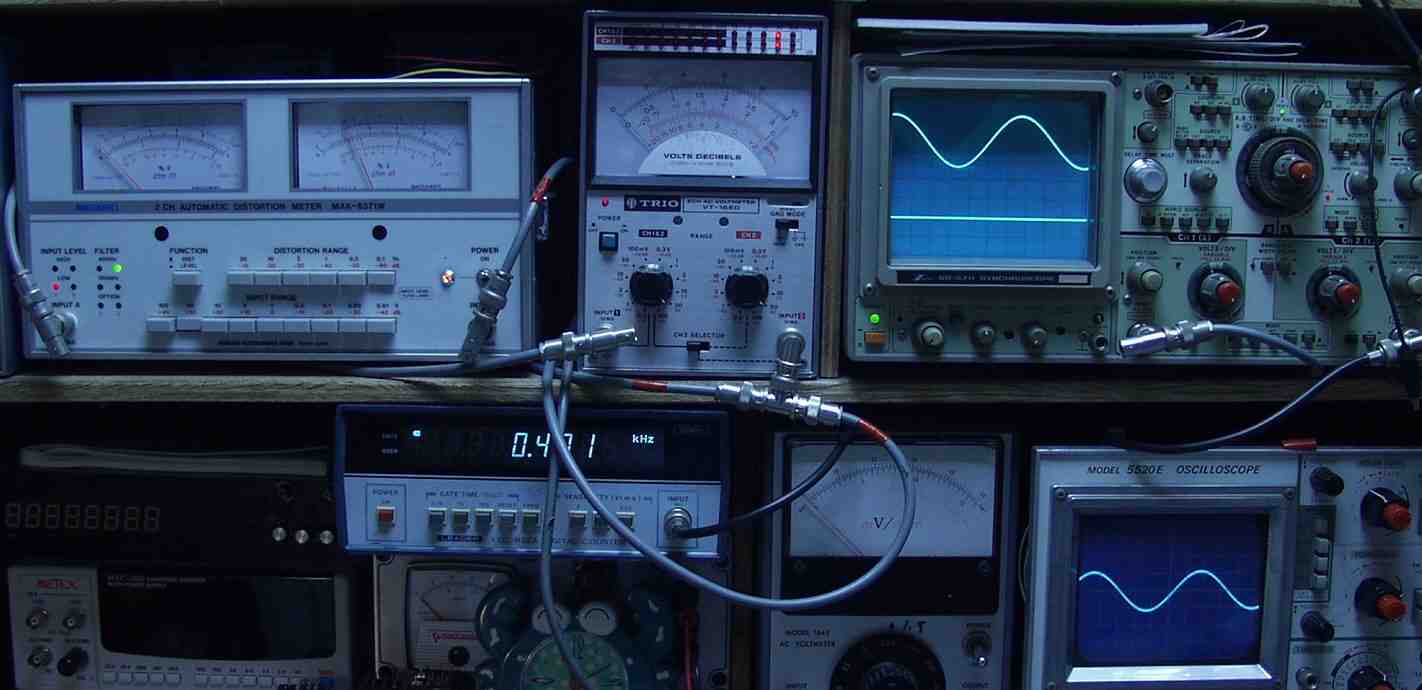

ＨＭＡ−９５００に於ける、電解コンデンサー交換の効能 ４Ａ．悪い所のみの修理例　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　修理の様子はこちら 　　　　　出力／歪み率測定・調整　　Ｒ側ＳＰ出力３１Ｖ＝１２０Ｗ　歪み率０．１％　ＡＵＸ端子４００ＨＺ入力

４Ｂ．電解コンデンサーをオーディオ用に交換　　　　　　　　　　　　　　　　　　　　　　　修理の様子はこちら 　　　　　出力／歪み率測定・調整　　Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０４％歪み　ＡＵＸ端子４００ＨＺ入力
