カメラ・パソコン備品

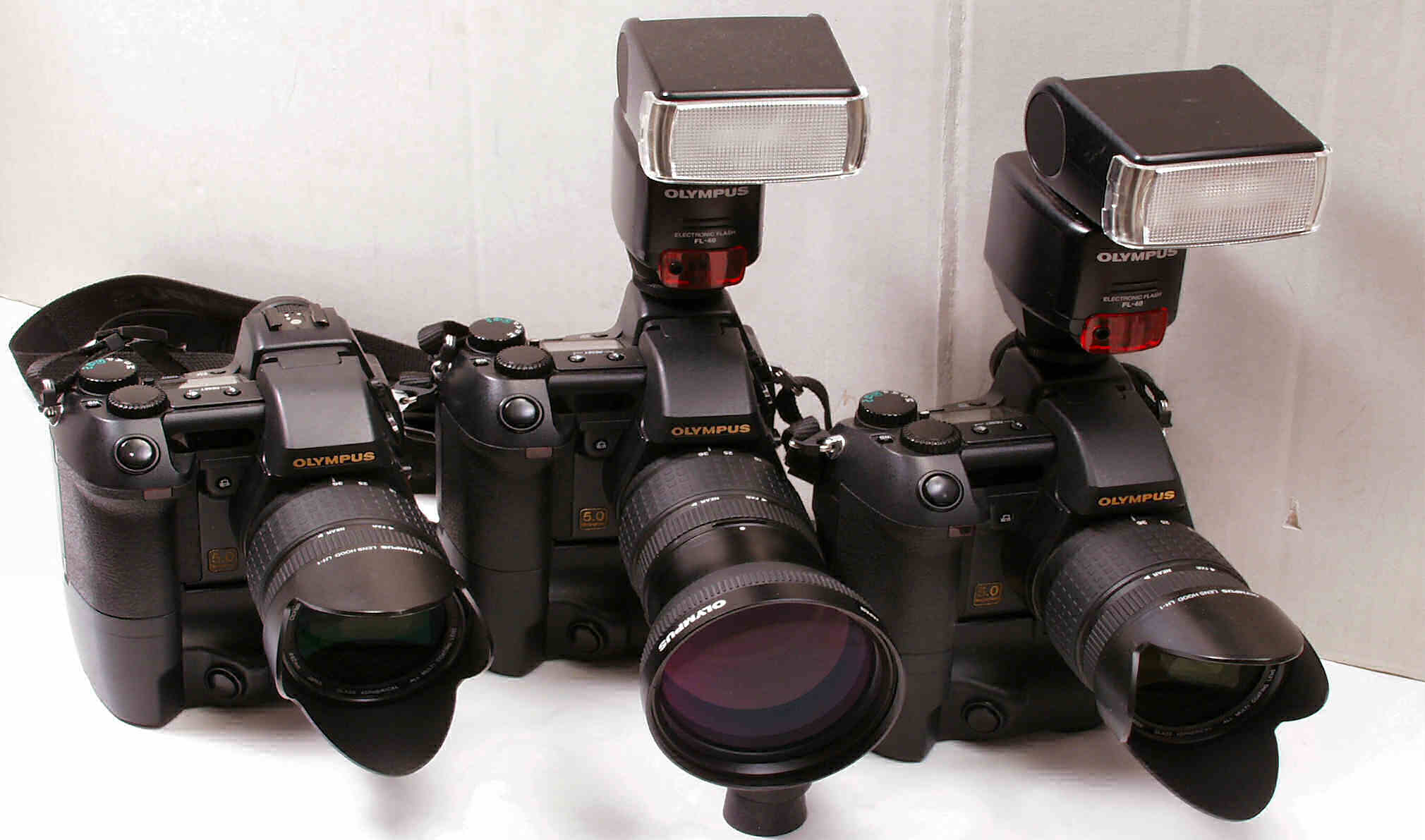

過去の使用カメラはこちらです
11. 「OLYMPUS E−620レンズキット」 を8台購入し、常時下記の仕様で5台を使用する。
    現在まで、3台破棄。

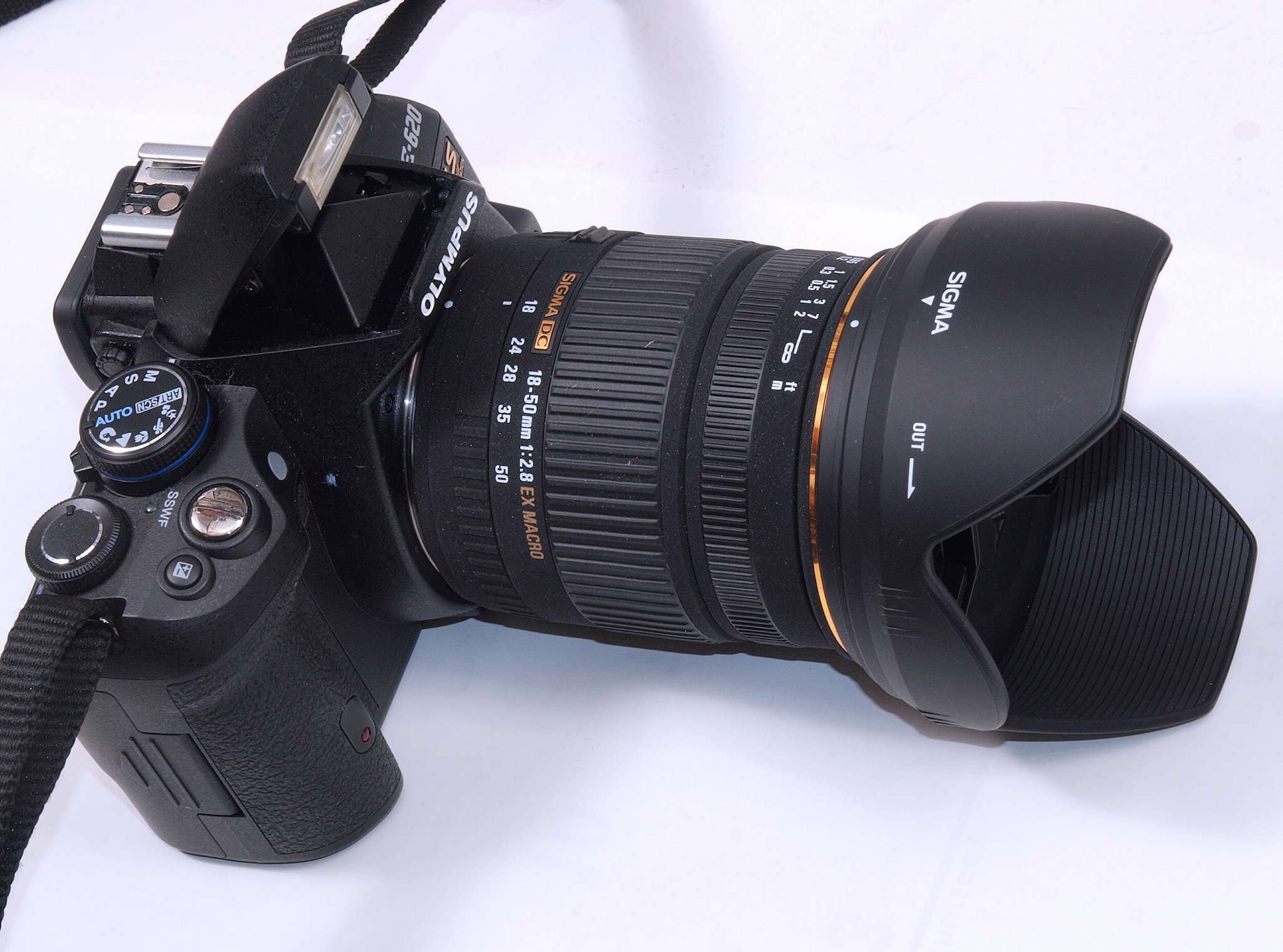

  • A.OLYMPUS E−620+ 「SIGMA 18-50mm F2.8 EX DC MACRO」。
      撮影距離=2m位、絞り=8〜16、シャッターは遠隔自動
      3脚で固定し、測定機器を撮影。

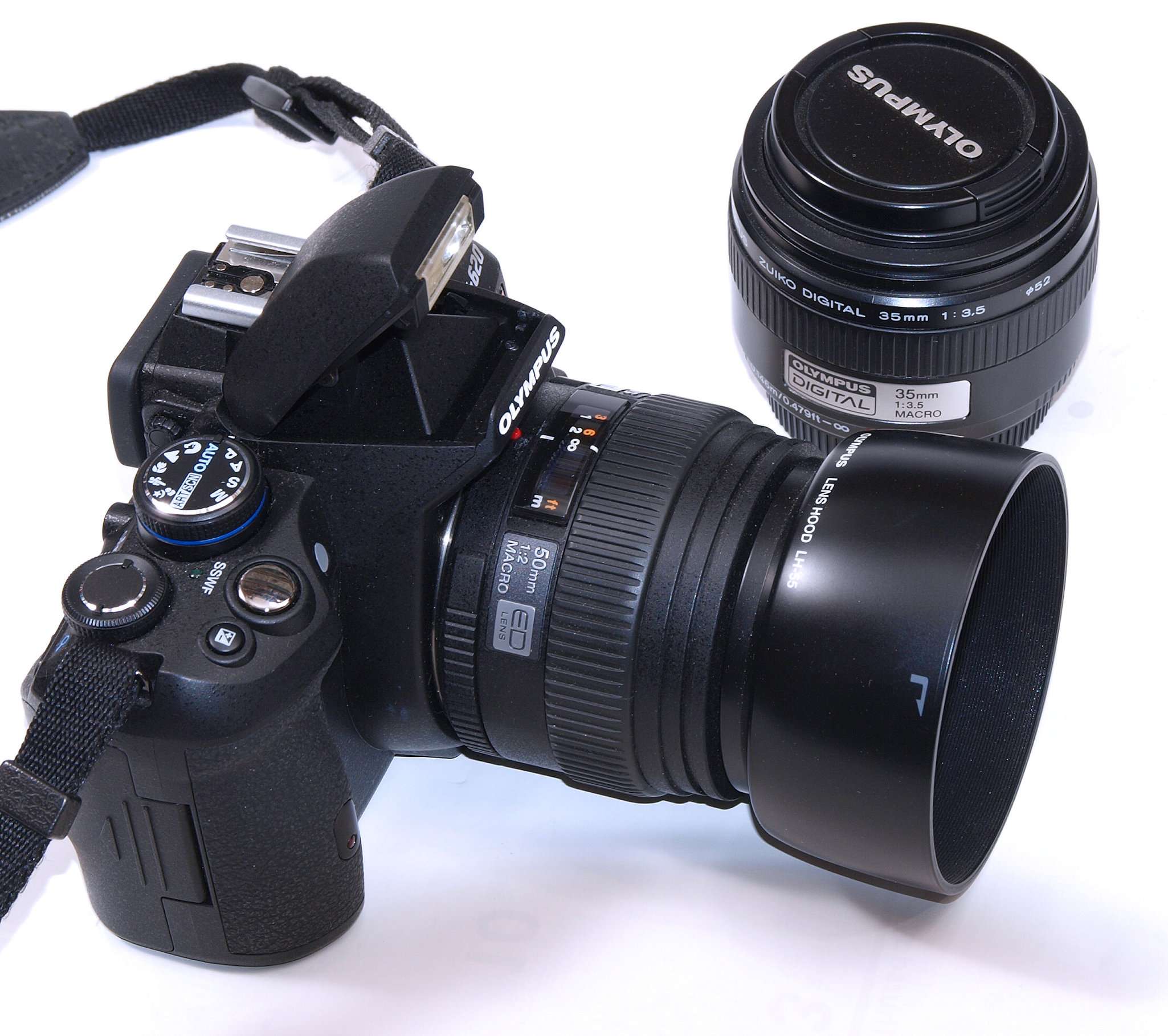

  • B.OLYMPUS E−620+「ZUIKO DIGITAL ED 50mm F2.0 Macro+ZUIKO DIGITAL 2x Teleconverter EC-20」。
      内蔵ストロボ使用(1/16)+固定外部スレーブストロボ+移動スレーブストロボ
      撮影距離=20Cm以下、絞り=22〜40、シャッター速度1/125
      マクロ撮影

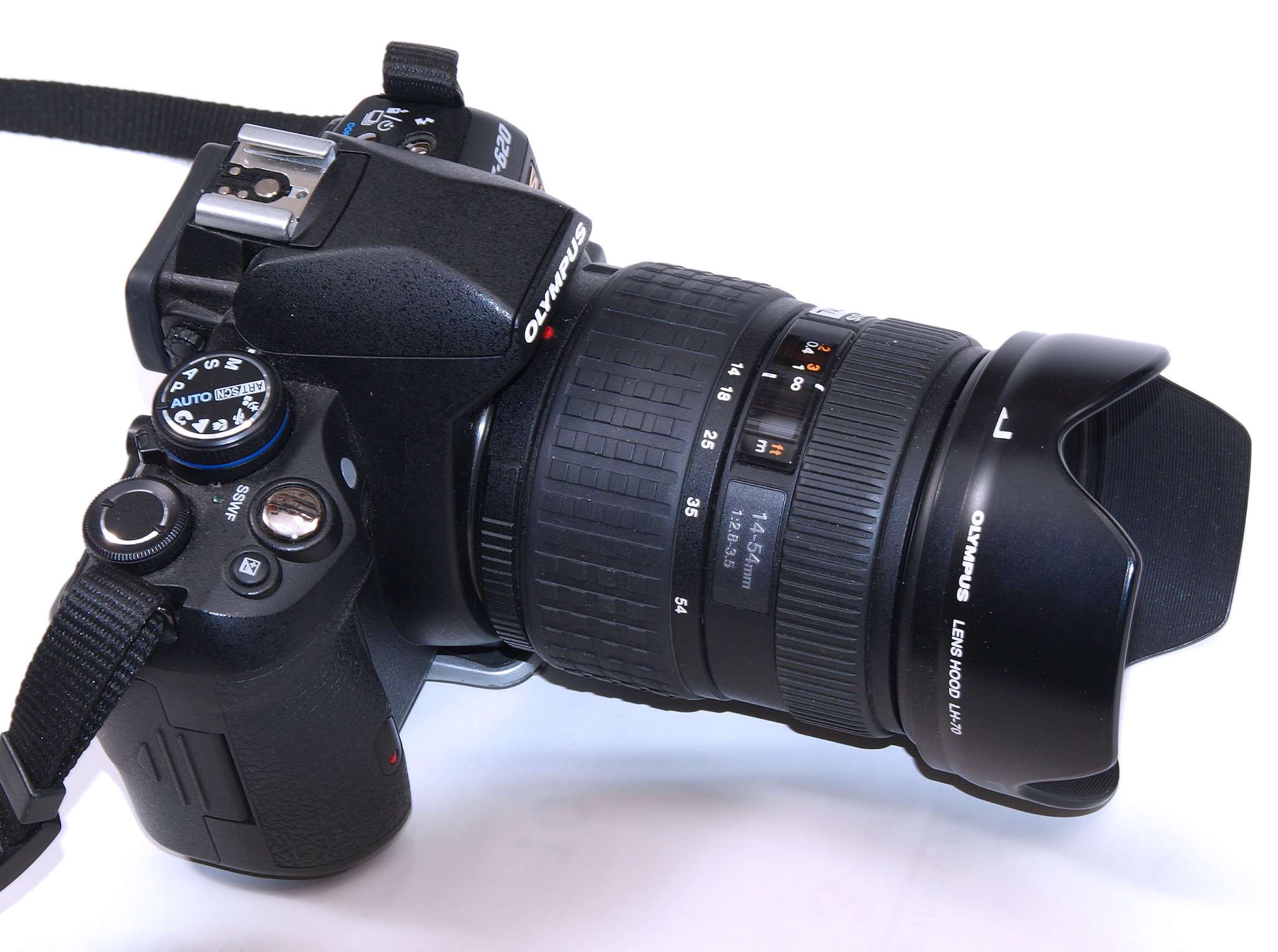

  • C.OLYMPUS E−620+ 「ZUIKO DIGITAL ED 12-60mm f2.8-4.0 SWD」。
      内蔵ストロボ使用(1/16)+外部スレーブストロボ
      撮影距離=50〜130Cm、絞り=10〜22、シャッター速度1/125。
      機器内部や基板を撮影

  • D.OLYMPUS E−620+「ZUIKO DIGITAL ED 12-60mm f2.8-4.0 SWD+ZUIKO DIGITAL 1.4x Teleconverter EC-14」。
      内蔵ストロボ使用(1/16)+外部スレーブストロボ
      撮影距離=50〜130Cm、絞り=22〜32、シャッター速度1/125
      機器内部や基板を撮影

  • E.OLYMPUS E−620」+ 「SIGMA 105mm F2.8 EX DG MACRO」。
      内蔵ストロボ使用(1/16)+外部スレーブストロボ
      撮影距離=100〜250Cm、絞り=8〜18、シャッター速度1/125。
      全体や拡大を撮影

A.OLYMPUS E−620+ 「SIGMA 18-50mm F2.8 EX DC MACRO」。
  3脚で固定し、測定機器を撮影用
  撮影距離=2m位、絞り=5〜10、シャッターは遠隔自動
B.OLYMPUS E−620+「ZUIKO DIGITAL ED 50mm F2.0 Macro+ZUIKO DIGITAL 2x Teleconverter EC-20」。
  内蔵ストロボ使用(1/16)+固定外部スレーブストロボ+移動スレーブストロボ
  撮影距離=20Cm以下、絞り=22〜40、シャッター速度1/125〜180
  機器内部や基板を撮影。
C.OLYMPUS E−620+ 「ZUIKO DIGITAL ED 12-60mm f2.8-4.0 SWD」。
  内蔵ストロボ使用(1/16)+外部スレーブストロボ
  撮影距離=50〜130Cm、絞り=10〜22、シャッター速度1/125〜180。
  機器内部や基板を撮影。
D.OLYMPUS E−620+「ZUIKO DIGITAL ED 12-60mm f2.8-4.0 SWD+ZUIKO DIGITAL 1.4x Teleconverter EC-14」。
  内蔵ストロボ使用(1/16)+外部スレーブストロボ
  撮影距離=50〜130Cm、絞り=22〜32、シャッター速度1/125〜180。
  機器内部や基板を撮影。
E.OLYMPUS E−620」+ 「SIGMA 105mm F2.8 EX DG MACRO」。
  内蔵ストロボ使用(1/16)+外部スレーブストロボ
  撮影距離=100〜250Cm、絞り=8〜18、シャッター速度1/125〜180。
F.OLYMPUS E−620」+ 「SIGMA 50mm F1.4 EX DG HSM」。
  内蔵ストロボ使用(1/16)+外部スレーブストロボ
  撮影距離=100Cm以下、絞り=16、シャッター速度1/125〜180。
G.OLYMPUS E−620」+ 「SIGMA APO 70-200mm F2.8 II EX DG MACRO HSM」。
  内蔵ストロボ使用(1/16)+外部スレーブストロボ
  撮影距離=100Cm以上、絞り=16以上、シャッター速度1/125〜180。

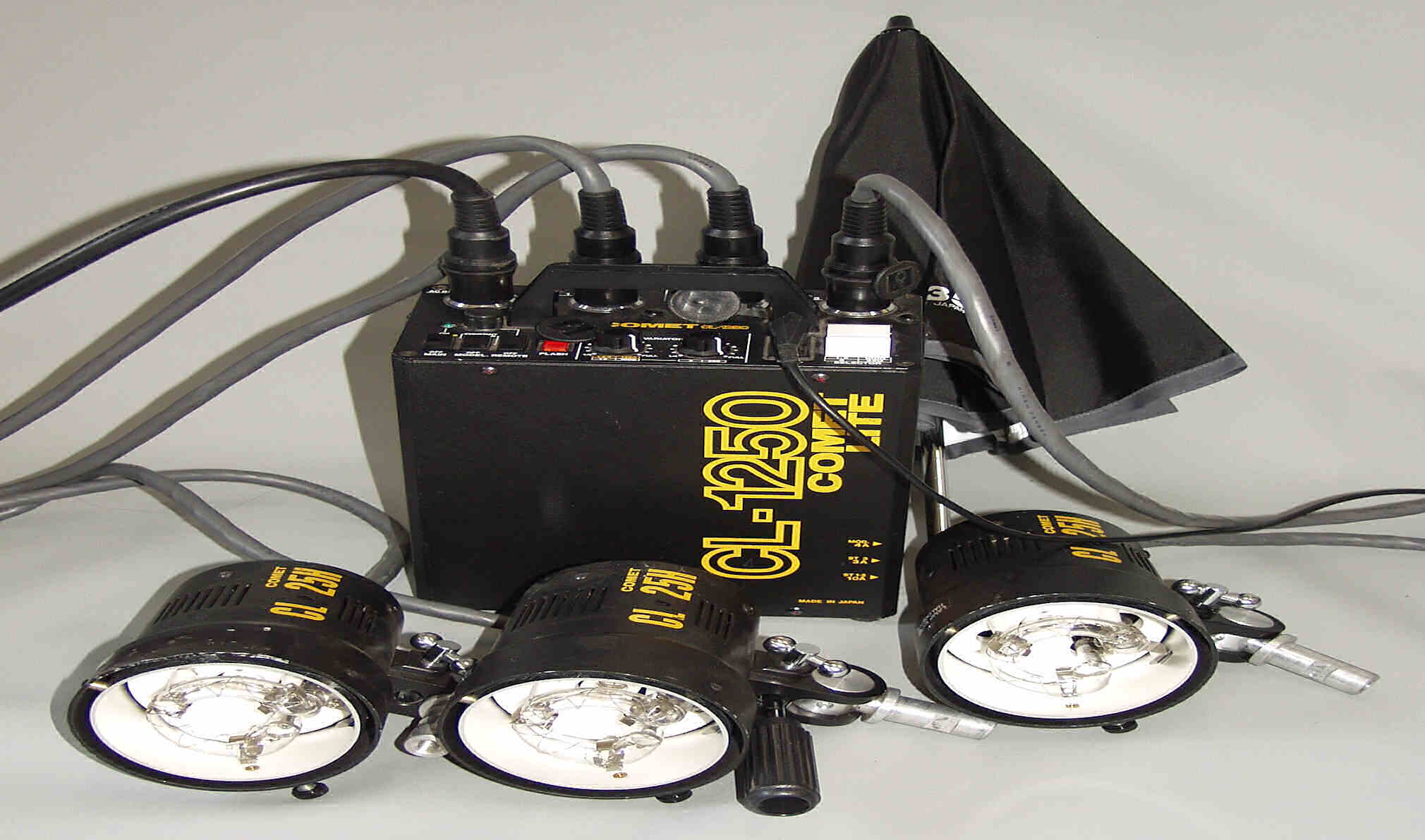

21. 撮影用ストロボ1。 COMET−LITE CL−125
22. 撮影用ストロボ2。 NationalPE−5651+PE−560MG+PE−561ガイドナンバー56 実際の傘は反対に取り付ける。
                       「修理の様子は此方」

これらのストロボを最近のデジタルカメラに接続するときの注意
シンクロ端子電圧が最近のストロボ機器(PE−480SG)に比べ高いので接続時にはTR(トランジスター)1個入れると良い。
小生も気づくのが遅れ、2台のデジカメ(E−10、E−20)を壊した
   PE−400       約280V
   PE−560MGN    約50V
   PE−5651N      約50V
   PE−480SG       約9V
   PE−60SG        約9V  以上カタログより

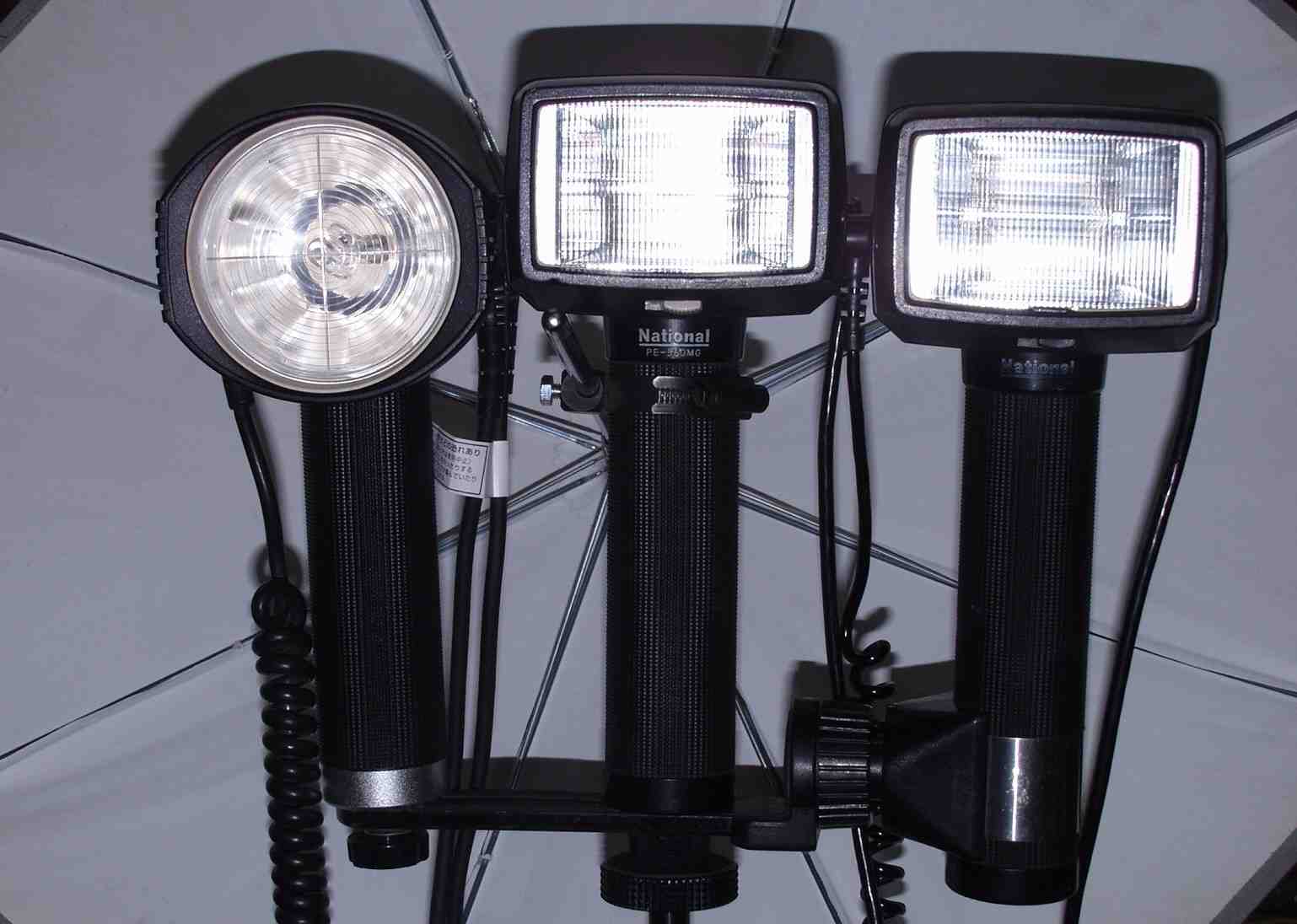

23. 撮影用ストロボ3。 National PE−5651+PE−560MG+PE−400 実際の傘は反対に取り付ける
              現在手持ちは PE−5651=8個 PE−560MG=6個 PE−563=7個 PE−562 PE−400=3個。

これらのストロボを最近のデジタルカメラに接続するときの注意
シンクロ端子電圧が最近のストロボ機器(PE−480SG)に比べ高いので接続時にはTR(トランジスター)1個入れると良い。
小生も気づくのが遅れ、2台のデジカメ(E−10、E−20)を壊した。
   PE−400       約280V
   PE−560MGN    約50V
   PE−5651N      約50V
   PE−480SG       約9V
   PE−60SG        約9V  以上カタログより
24. 携帯時撮影用ストロボ4。 National PE−5651+PW200+PP−ZN/P3×2+PW3SB
                    しかし、重い!!         PW3SBを改造して電池を組み込を計画中。
                    「PP−ZN/P3の改造は此方」
これらのストロボを最近のデジタルカメラに接続するときの注意
シンクロ端子電圧が最近のストロボ機器(PE−480SG)に比べ高いので接続時にはTR(トランジスター)1個入れると良い。
小生も気づくのが遅れ、2台のデジカメ(E−10、E−20)を壊した
   PE−400       約280V
   PE−560MGN    約50V
   PE−5651N      約50V
   PE−480SG       約9V
   PE−60SG        約9V  以上カタログより

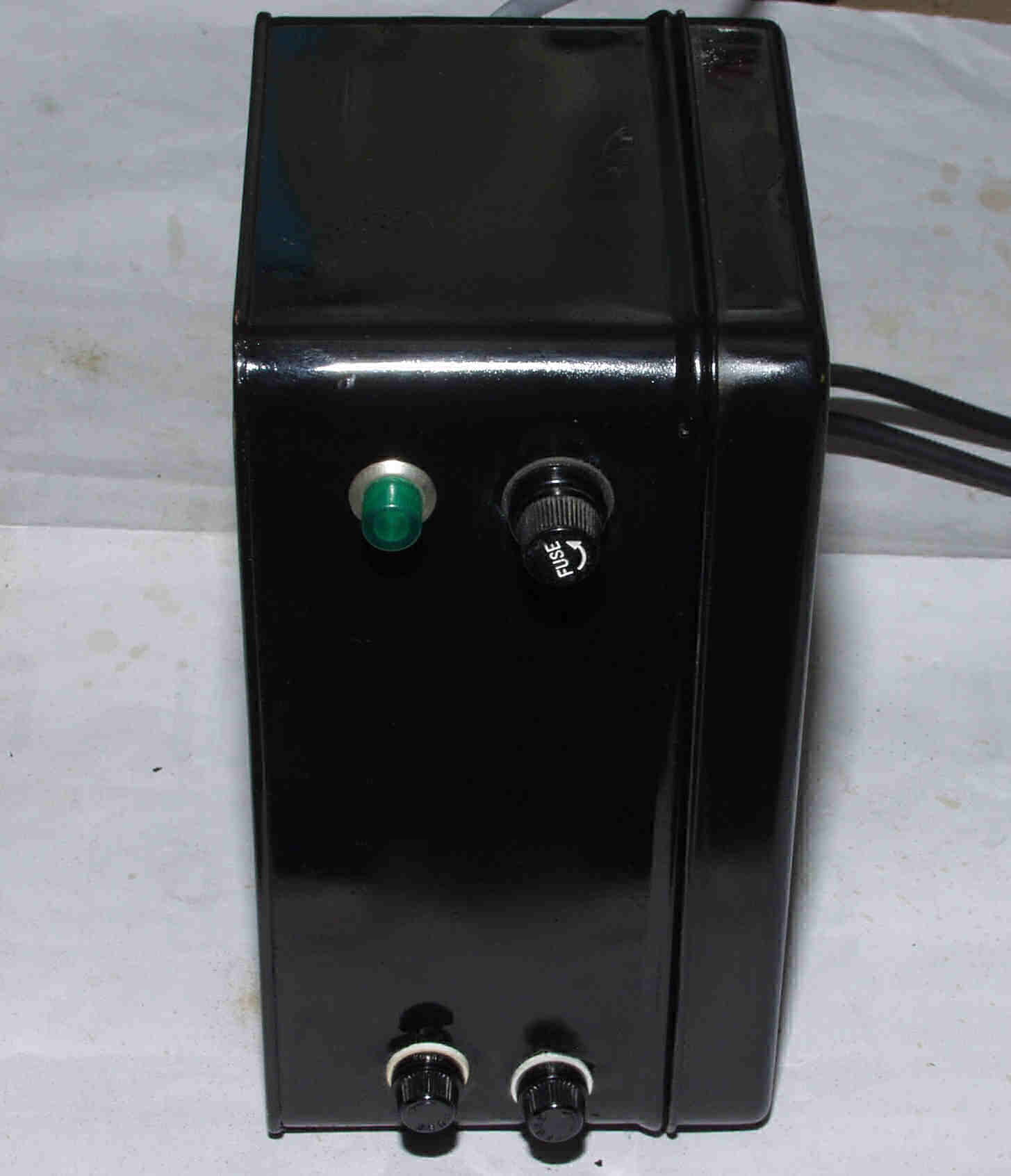

25. ストロボ電源。 今まで「純正PP−AJ/P3」を多用していたのですが、充電時間が長いので、自作しました。
    積層電池と同じ460Vを供給する、
    よって、AC UNIT−3型 PP−AJ/P3 より高いので、ガイドNOは十分確保出来ます。
    トランスはジャンク品を改造して流用したので、電流容量は20倍以上なので、安全の為、フューズを多用する
    積層電池(0160W)は480Vの起電力ですが、内部抵抗や安全を考慮して460Vとした。
    充電時間はストロボの安全を考慮し、1〜2秒としました。
    純正のACユニット(PP−AJ/P3)は420〜440V出力。 連灯用強力ストロボAC電源 自作

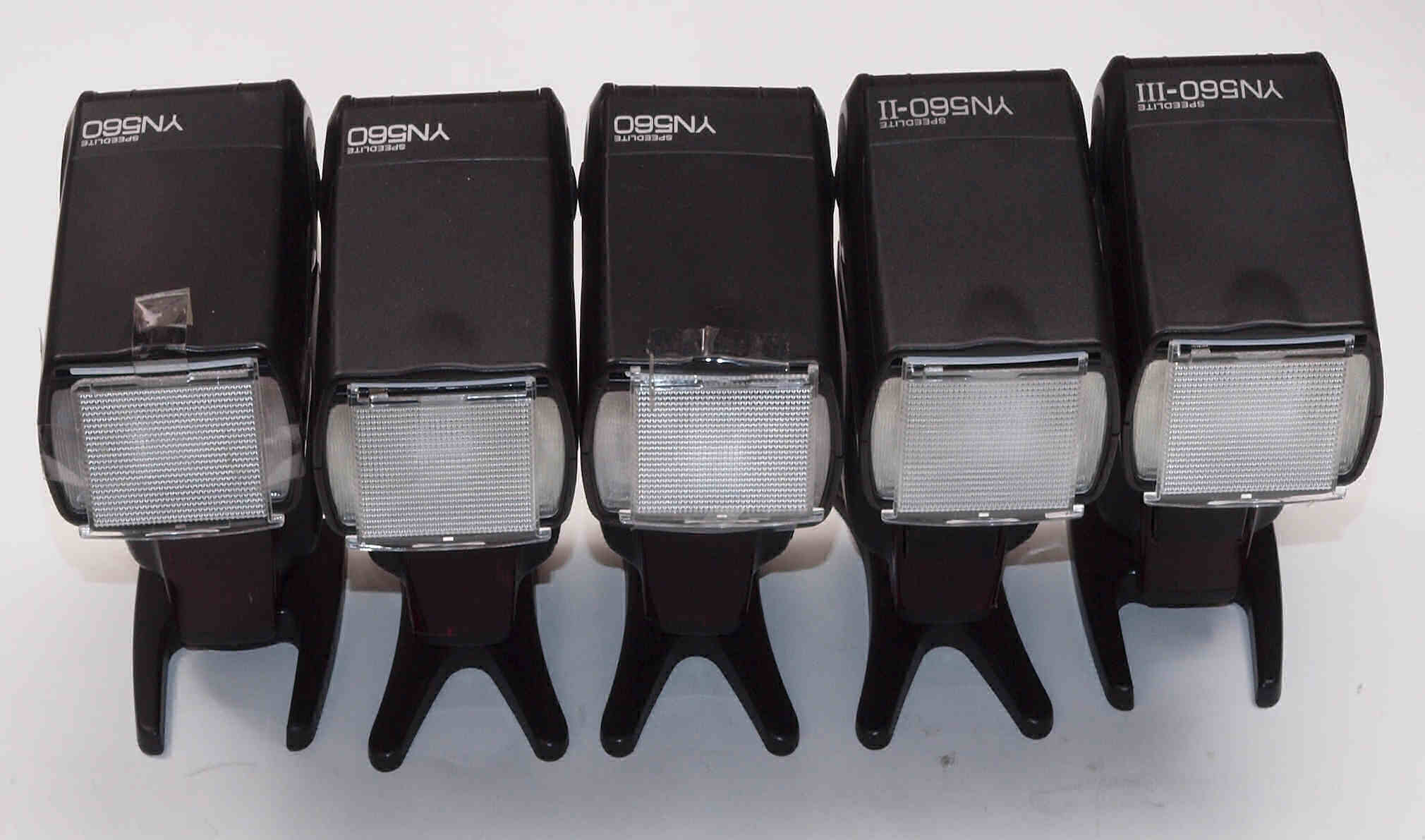

26. 撮影用ストロボ5。 中国製の携帯ストロボをアクセントを付ける為や陰を消す為に使用する。
                 小型で便利ですが、電池(単3本)の消耗が激しい!

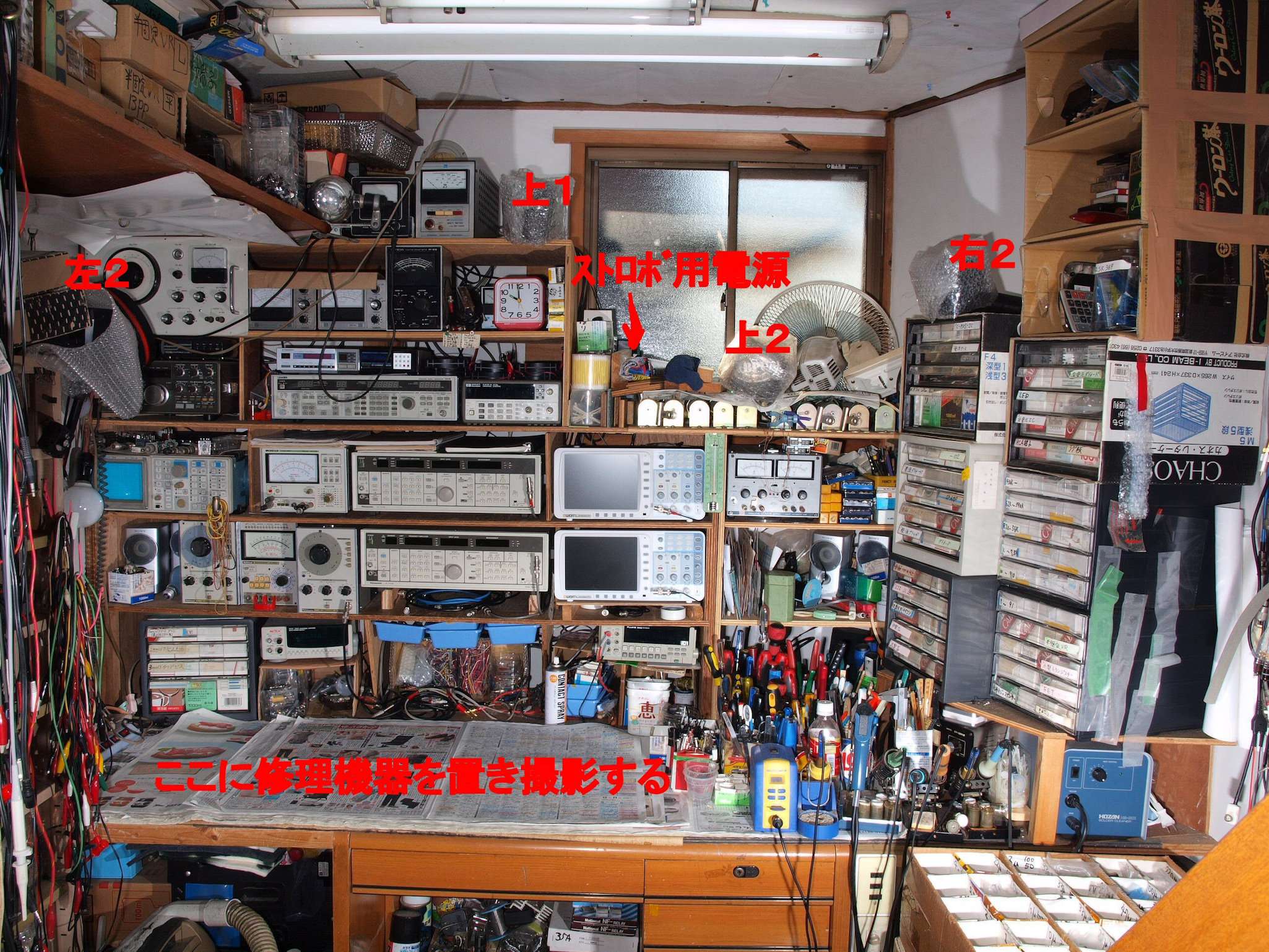

27. 撮影の様子。 左より2台、上より3台、右より2台をバウンズして使用する。
31. 撮影用三脚 プロの写真屋からのお下がり品
41. Canon N656U スキャナ−

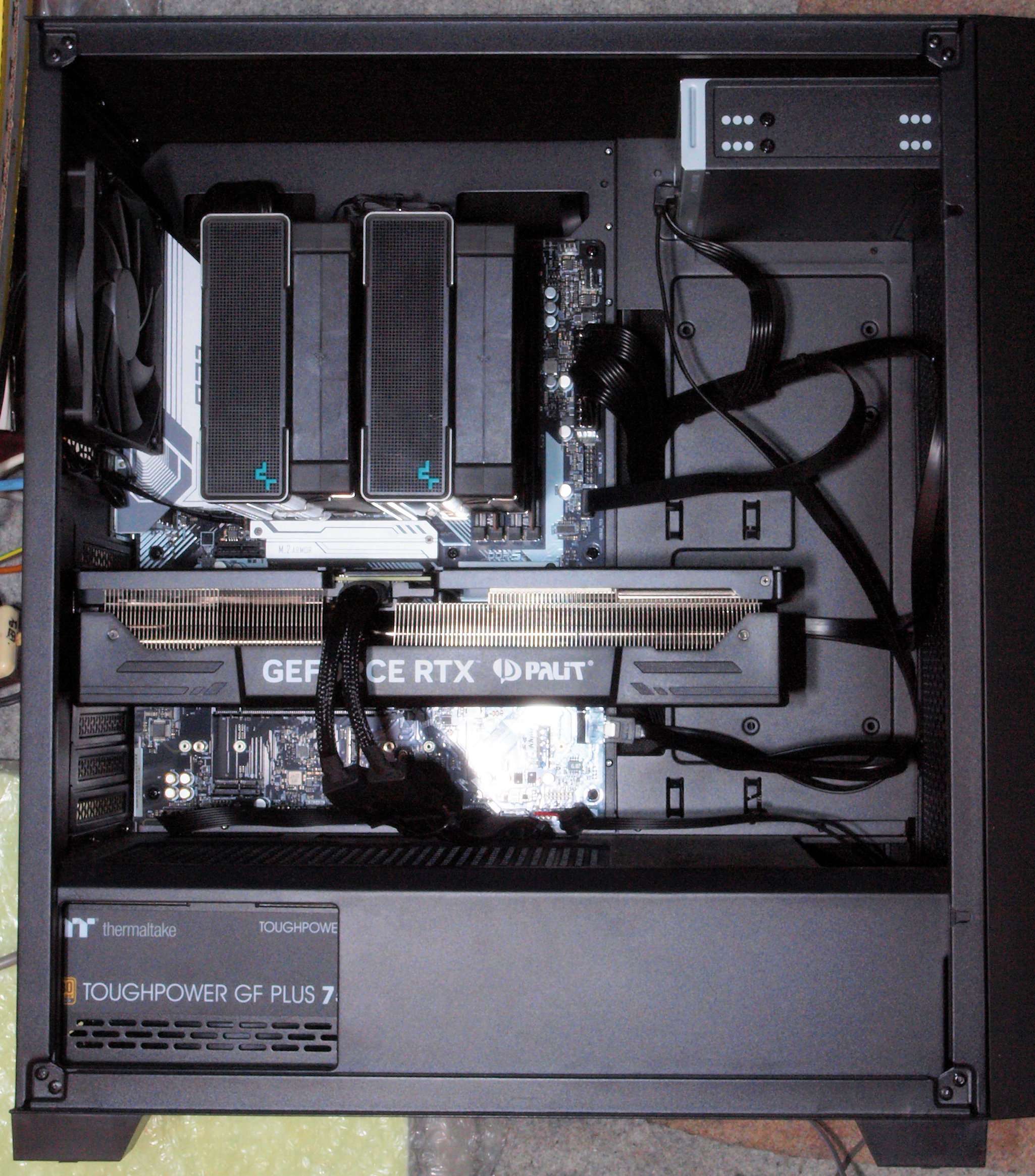

51. 製作中の画像処理用パソコン=調整中2021/1/10〜

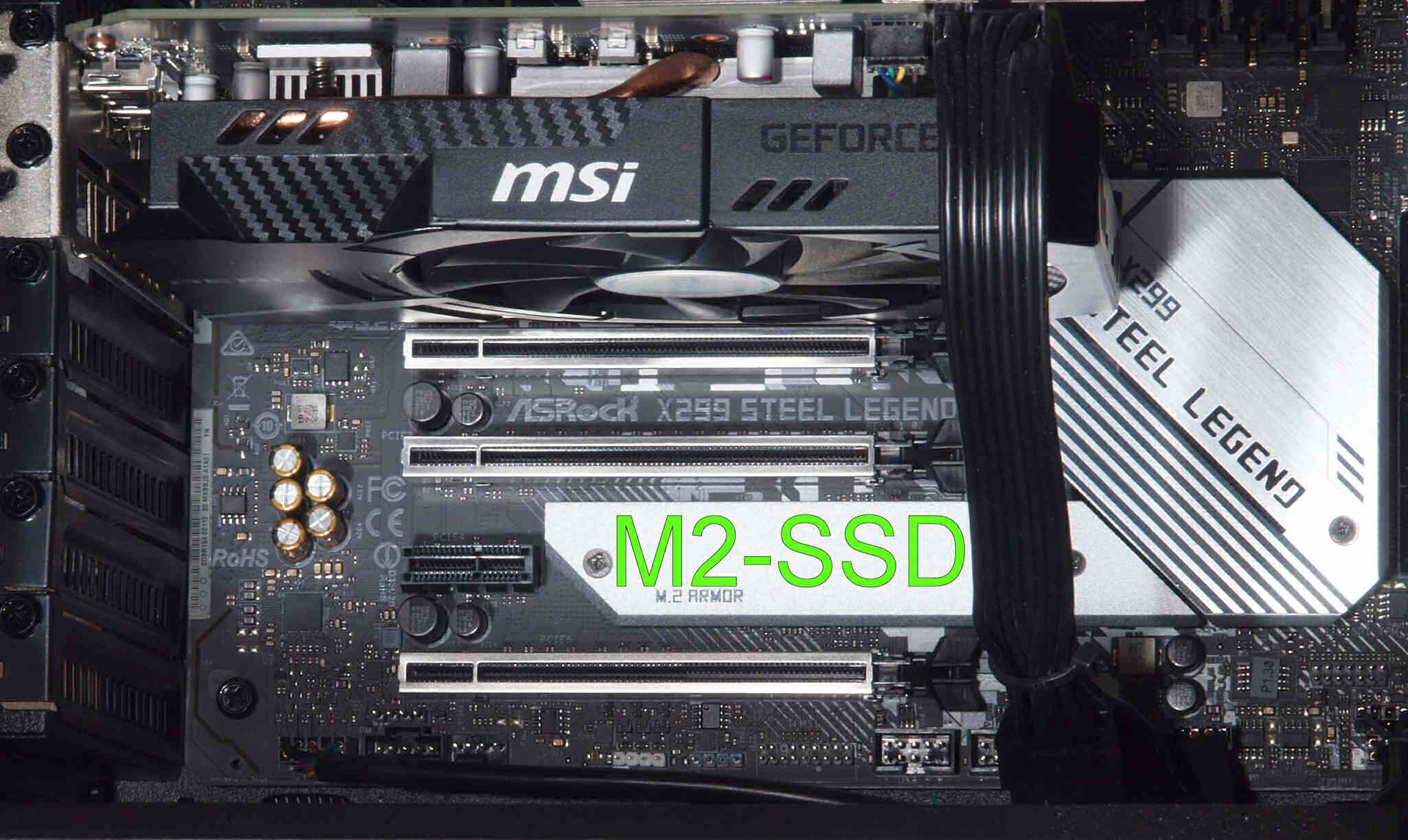

   MotherBoard=ASROC X299 Steal Legend
   CPU=Intel Core i9-10980XE
   CPUクーラー=Scythe 忍者五
   Memory=DDR4 64GB(16GB×4)
   GraphicCard=GeForce GTX 1660 SUPER
   M.2 SSD=WD Black SN750 NVMe WDS100T3X0C 1TB2021/12にCFD M.2−2280 2TBに交換
   DATA用HDD=東芝NM07ACA12T/JP 12TBチッソ入。
   光学ドライブ=DVDドライブ
   OS=Windows 10 Pro 64bit
   ケース=クーラーマスターCM694
   電源=Antec NeoECO 750Gold 750W
   ディスプレイ=27インチ フルHD ワイド液晶モニター

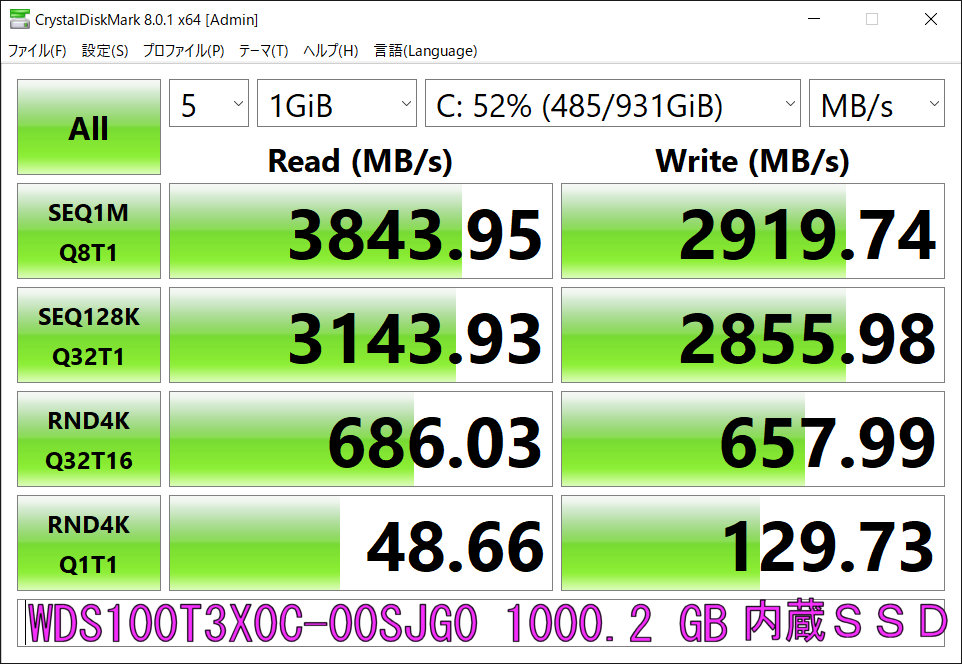

C52. WD Black SN750 NVMe WDS100T3X0C 測定。

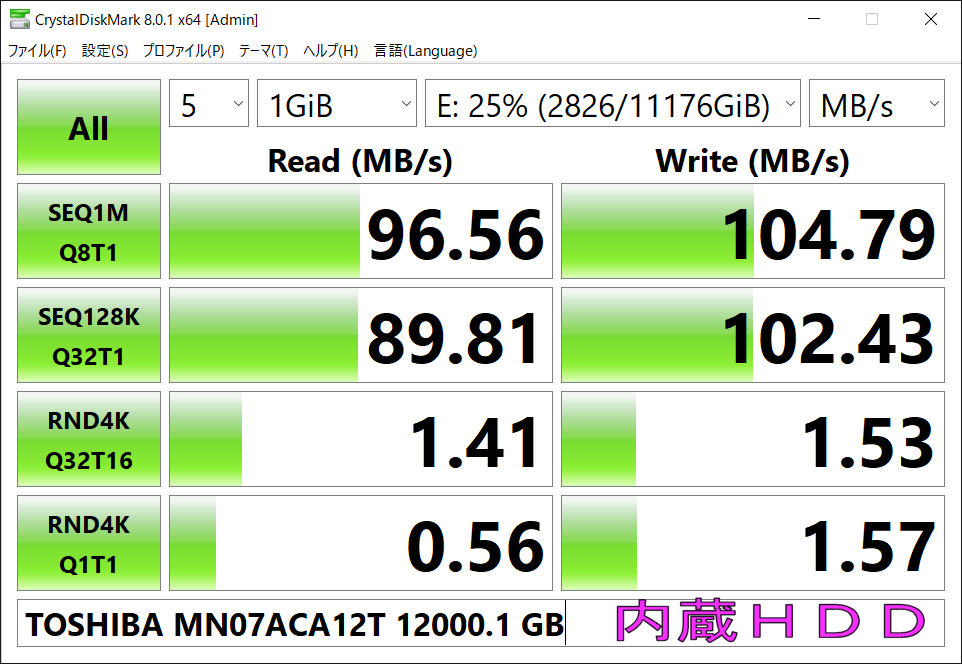

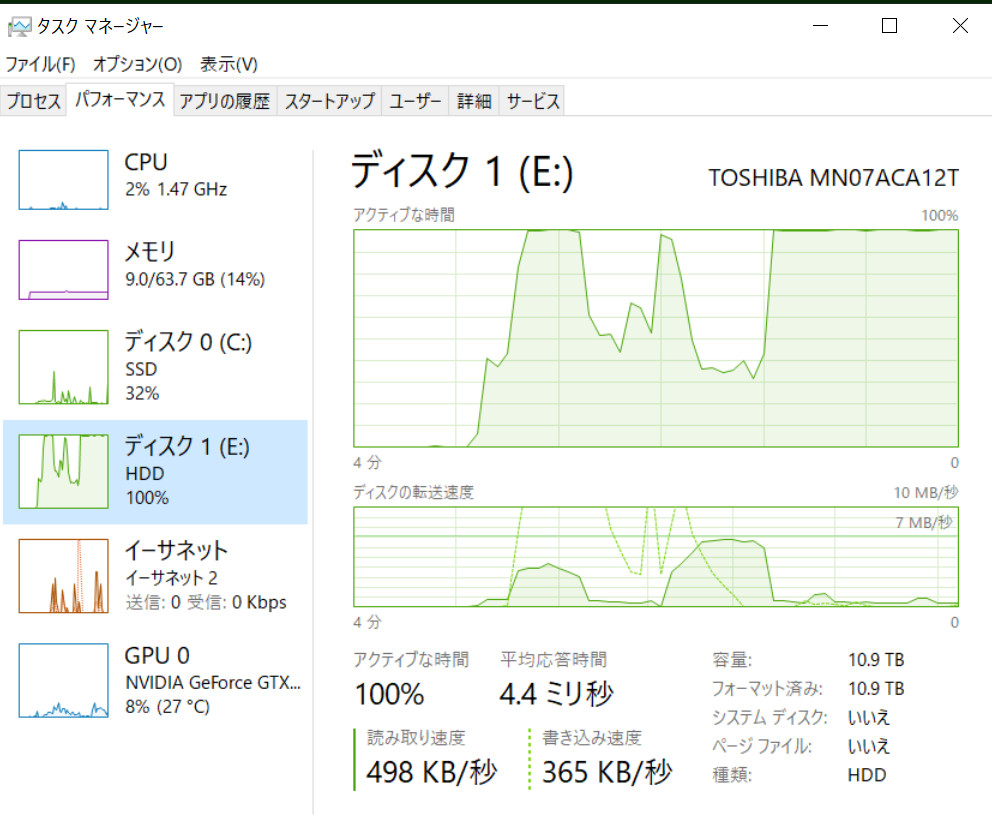

C53. 東芝NM07ACA12T/JP 測定。
C54.  SUSB3.1外付けHDD WD Red Plus 10TB 測定。
C55. CドライブからEドライブへのファイル転送。

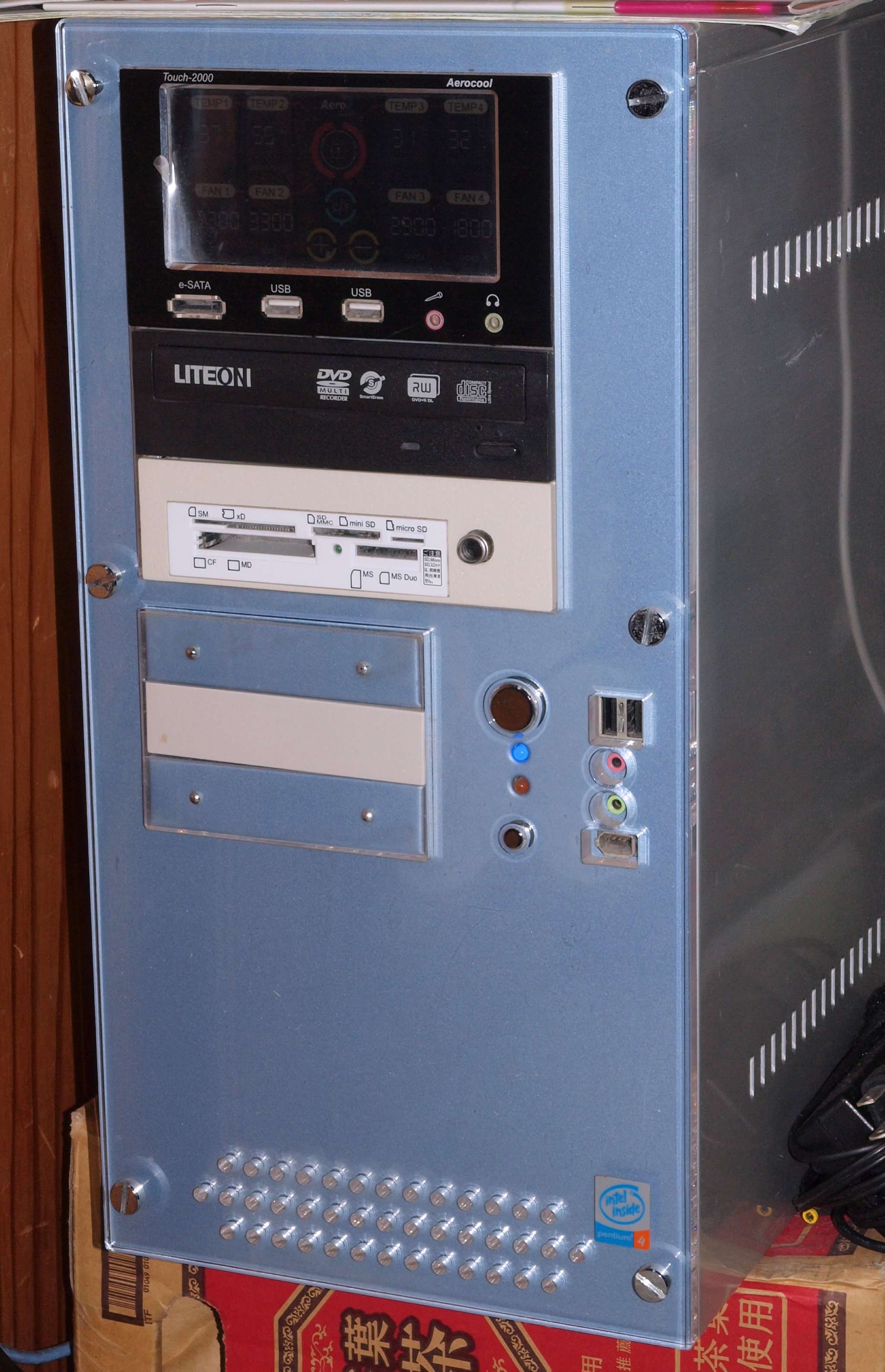

53. 下記は3台目サーバ器

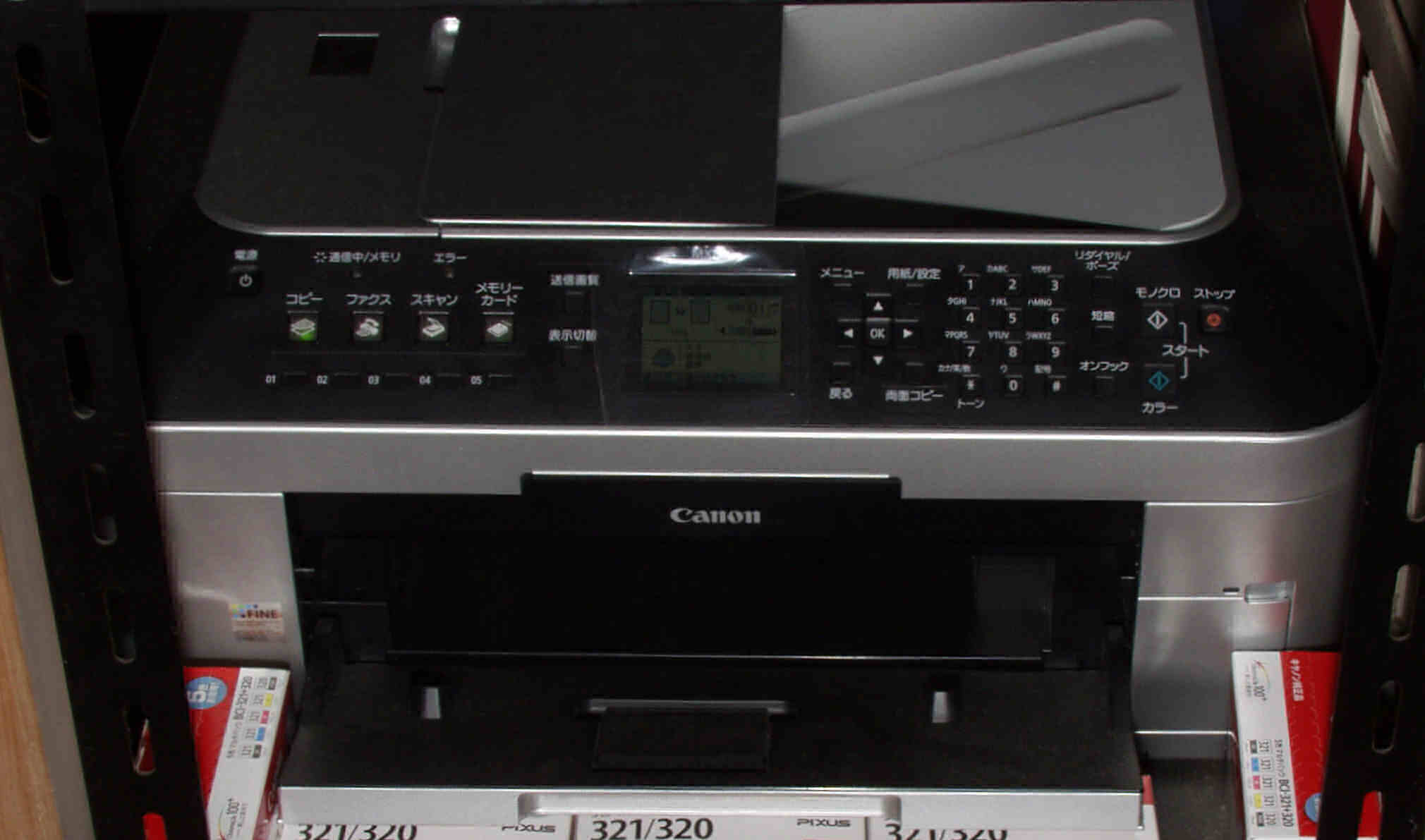

61. プリンター1、CanonMX860。 Canon

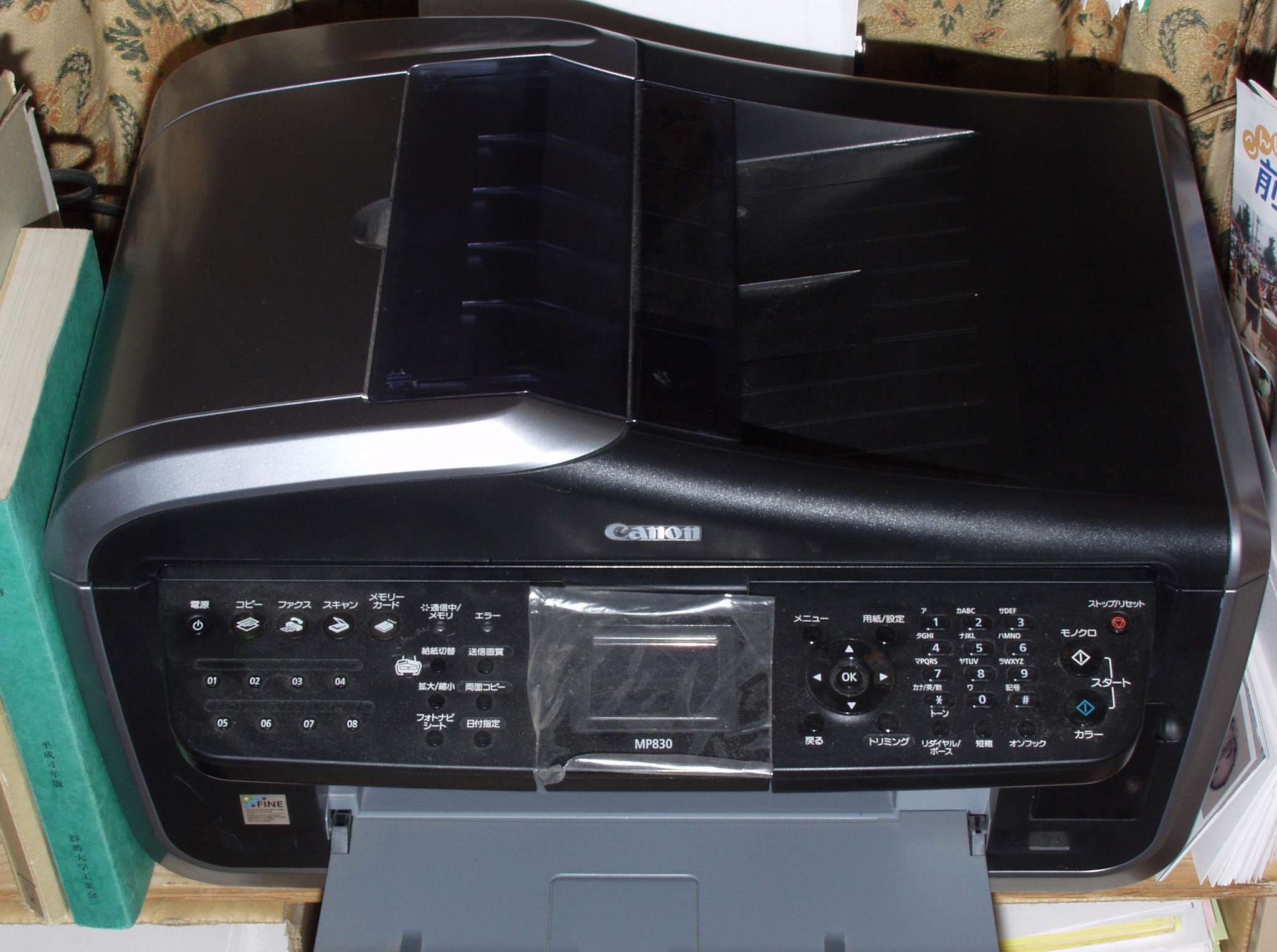

62. プリンター2、CanonMP830

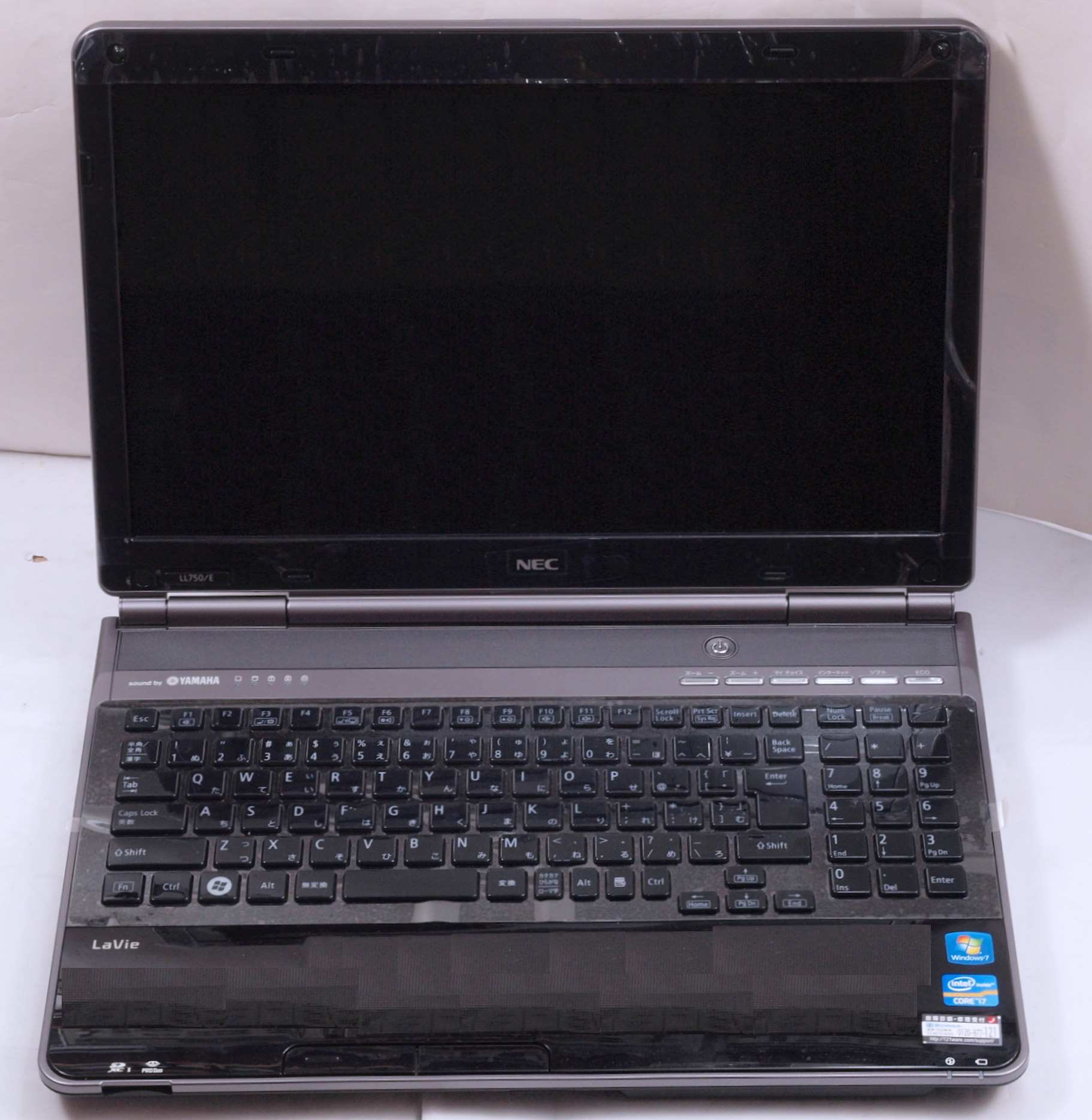

71. NEC PC−LL750/ES6B ノ−トパソコン 2T−SSDに改造
81. GE-ONU 2台、 V110 PRS300S ルータ。           自宅サーバー構築図は此方
