タンデム電源製作 その1(平成20年)

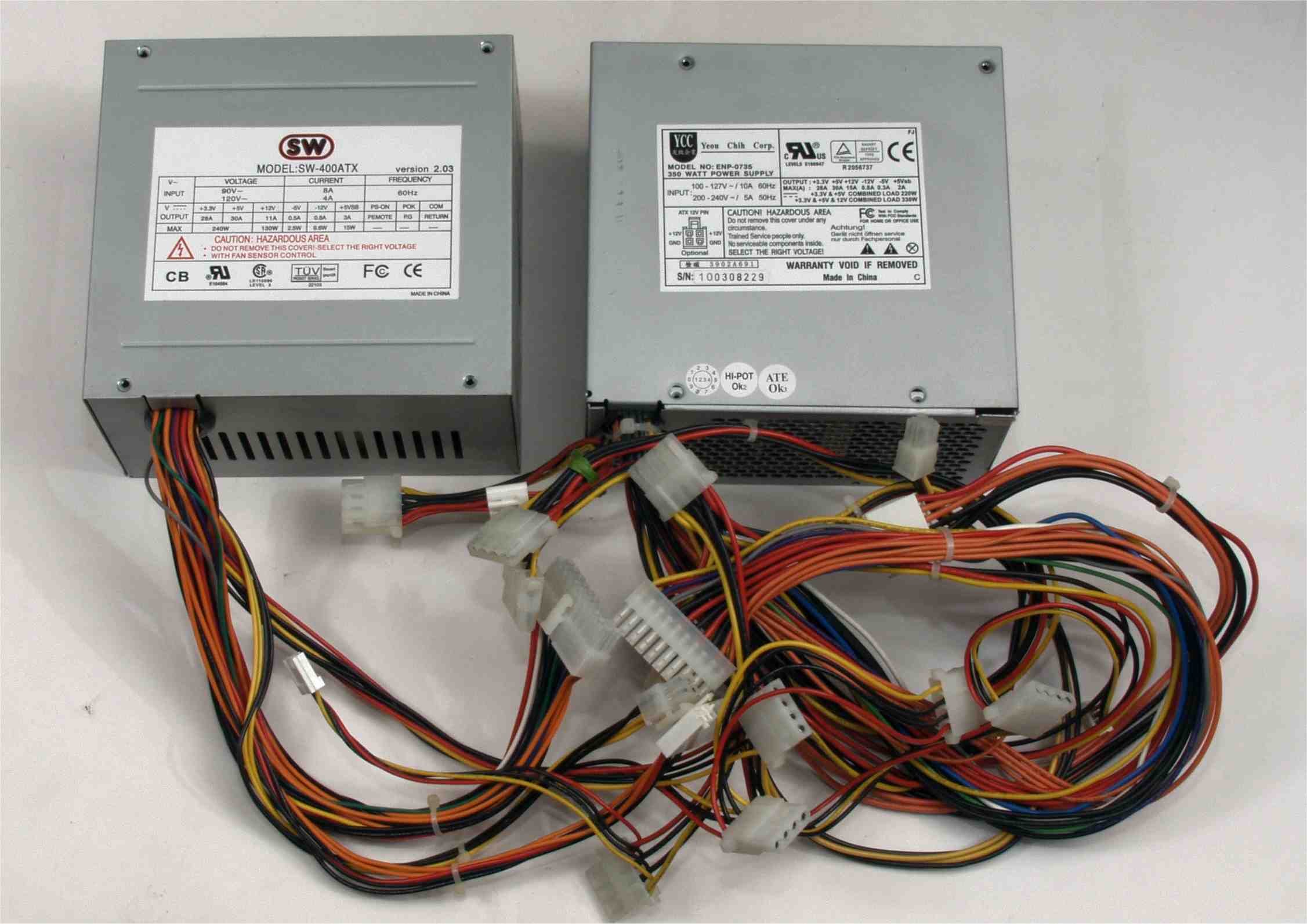

11. つなげる電源2個。
12. 電源を2個使用する為に改造する。

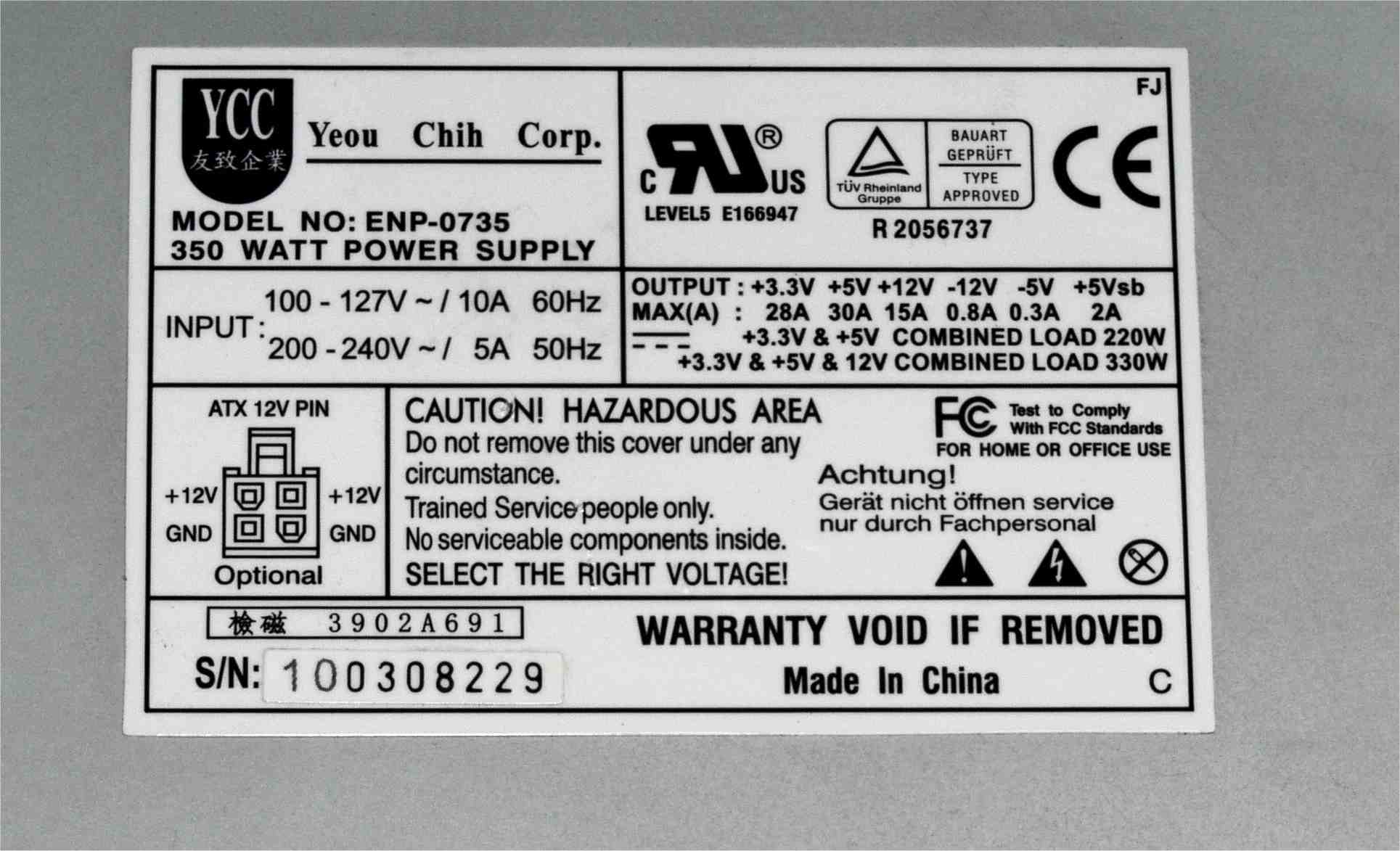

21. CPU用に3.3V=28A、5V=30A、12V=15A。

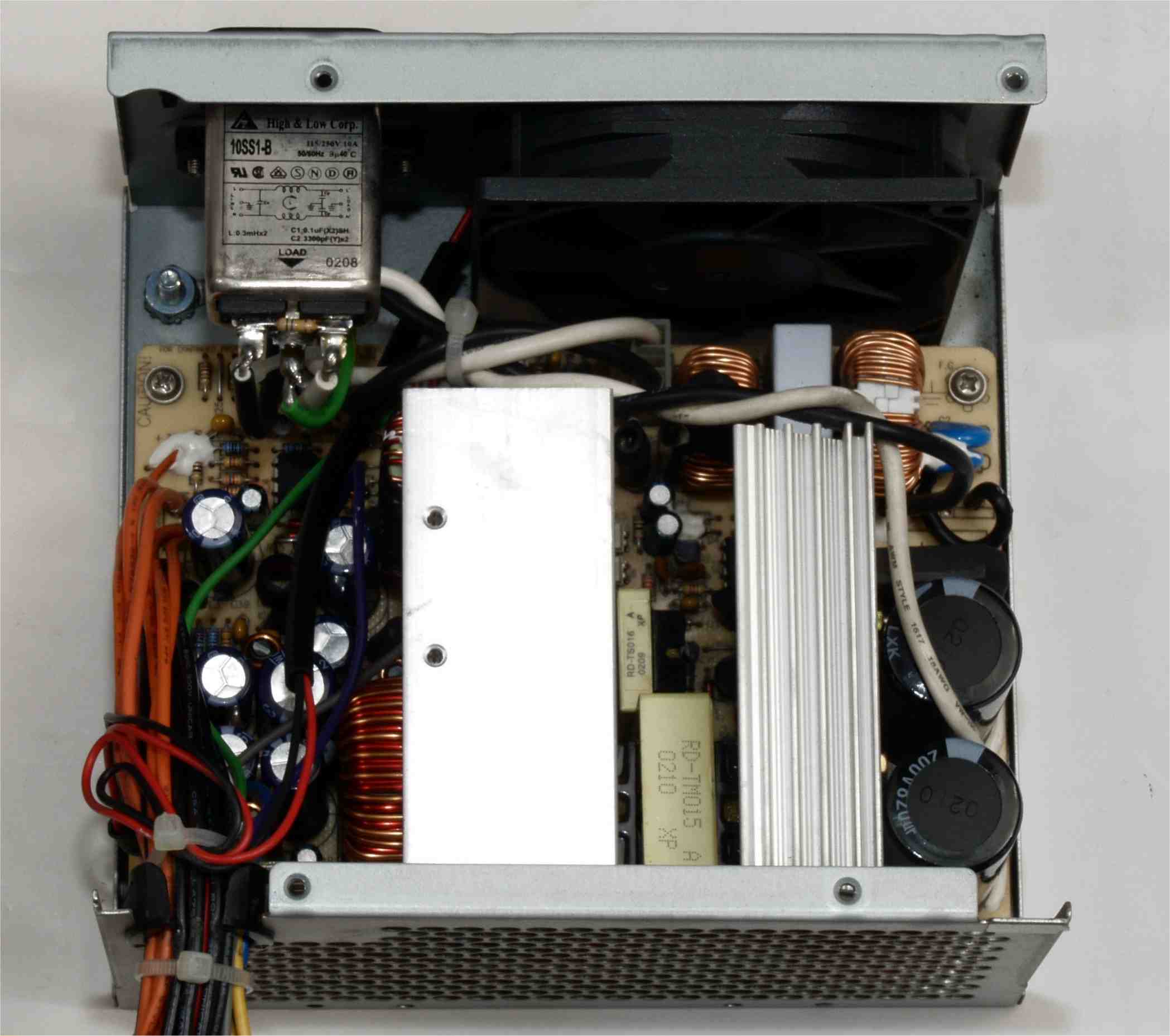

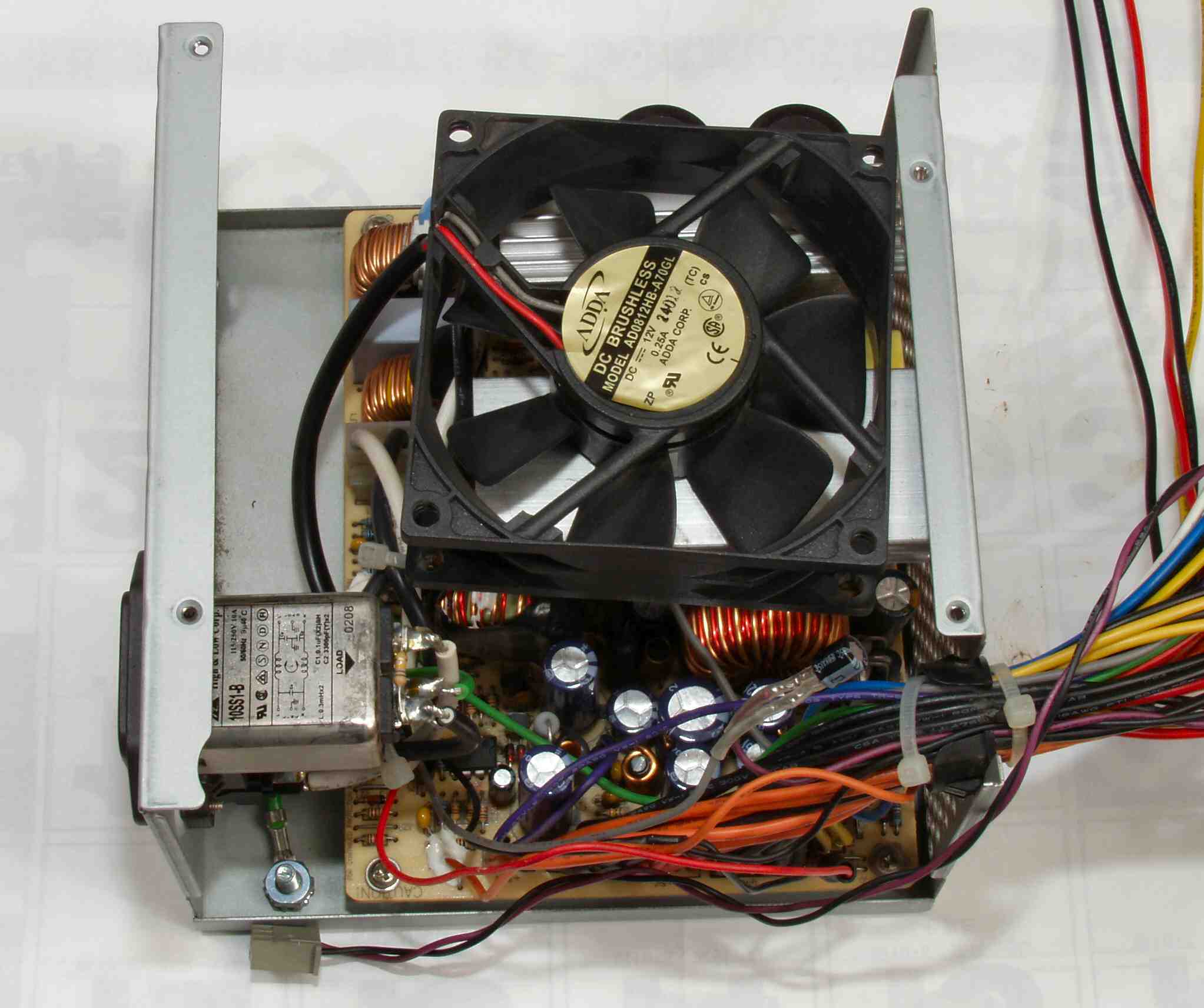

22. CPU用内部、電源にシールドフィルター装備。

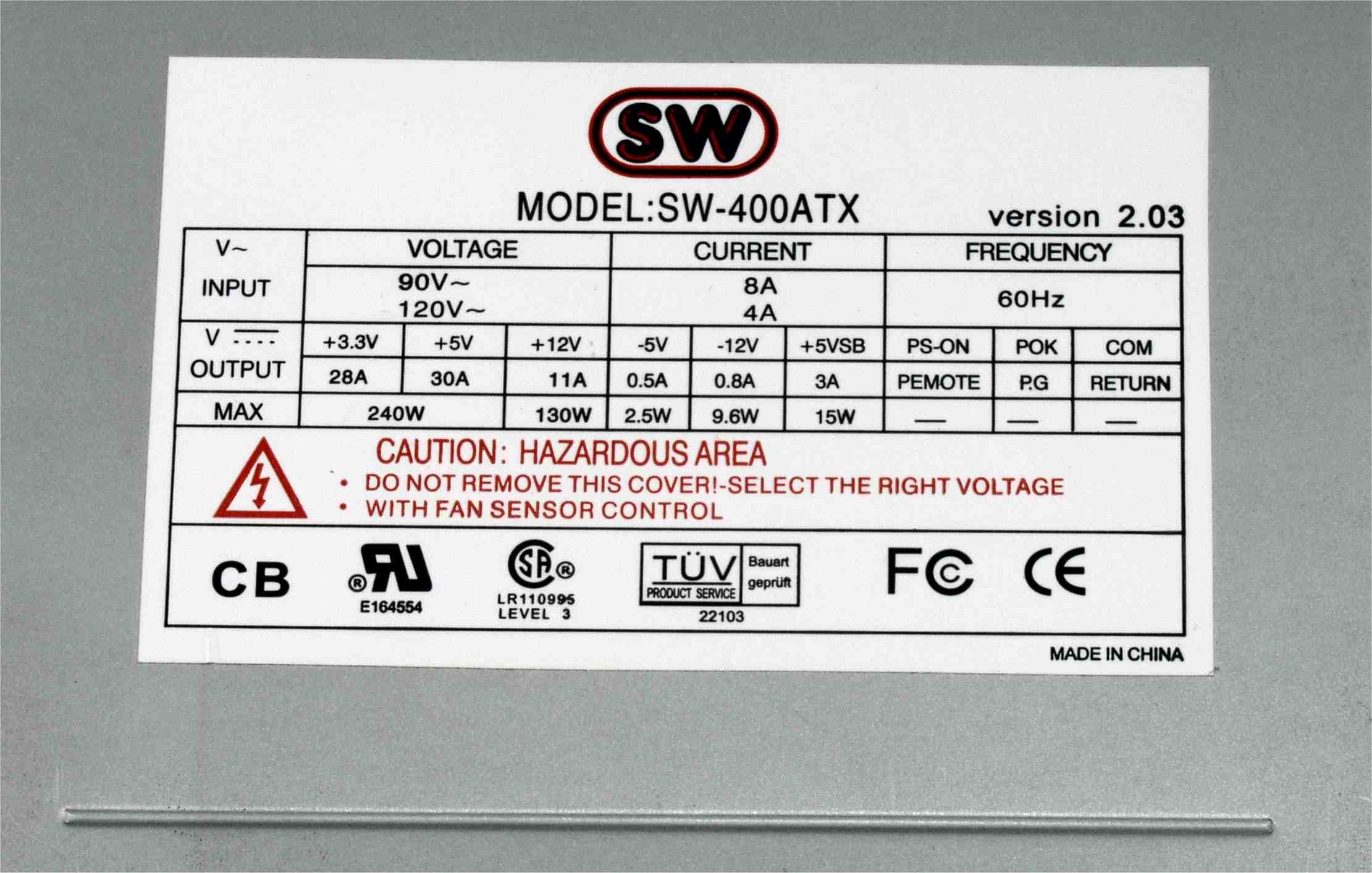

31. HDD用に5V=30A、12V=11A。

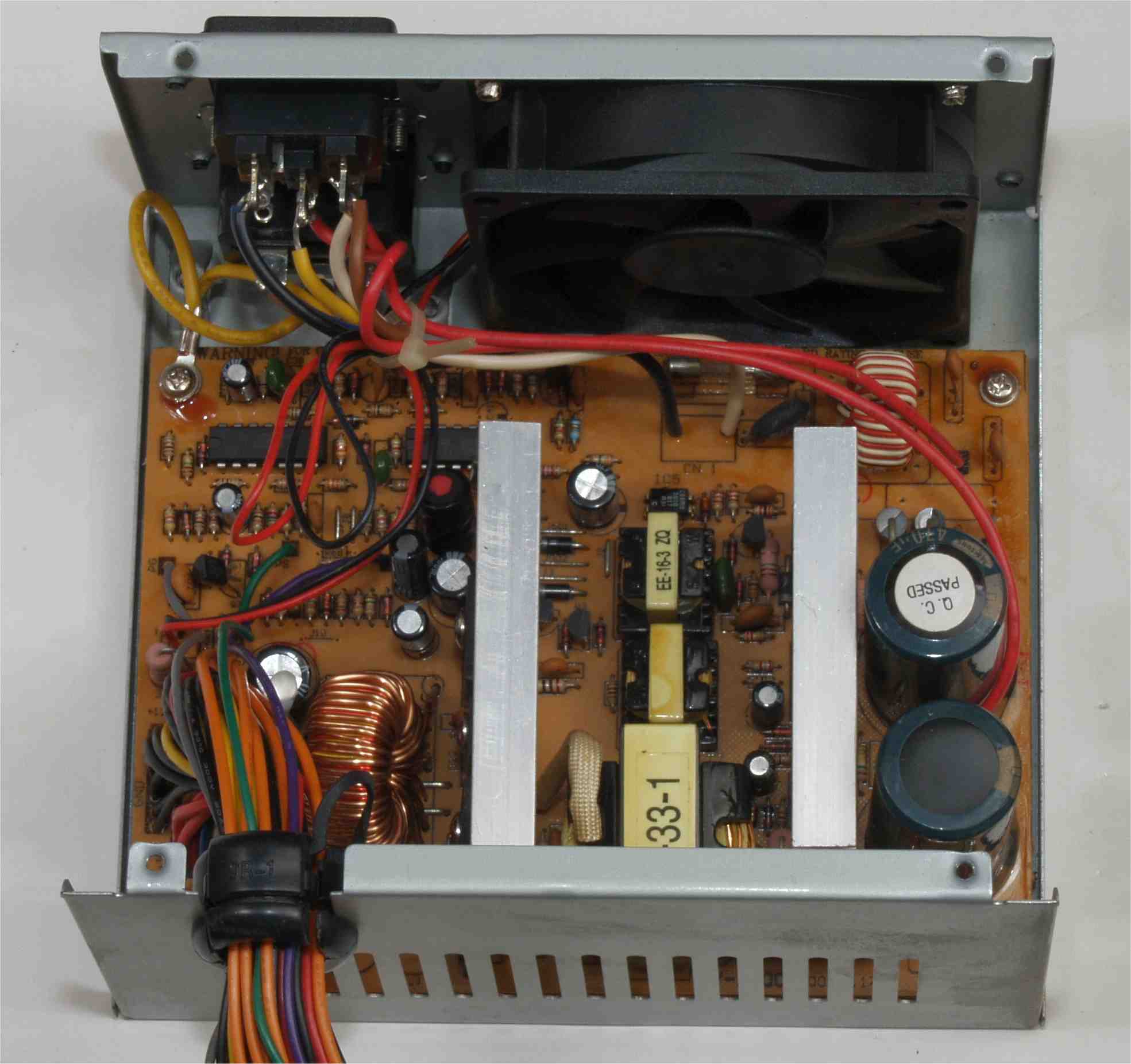

32. HDD用内部、使用時間が短く、電解コンデンサーも健在。

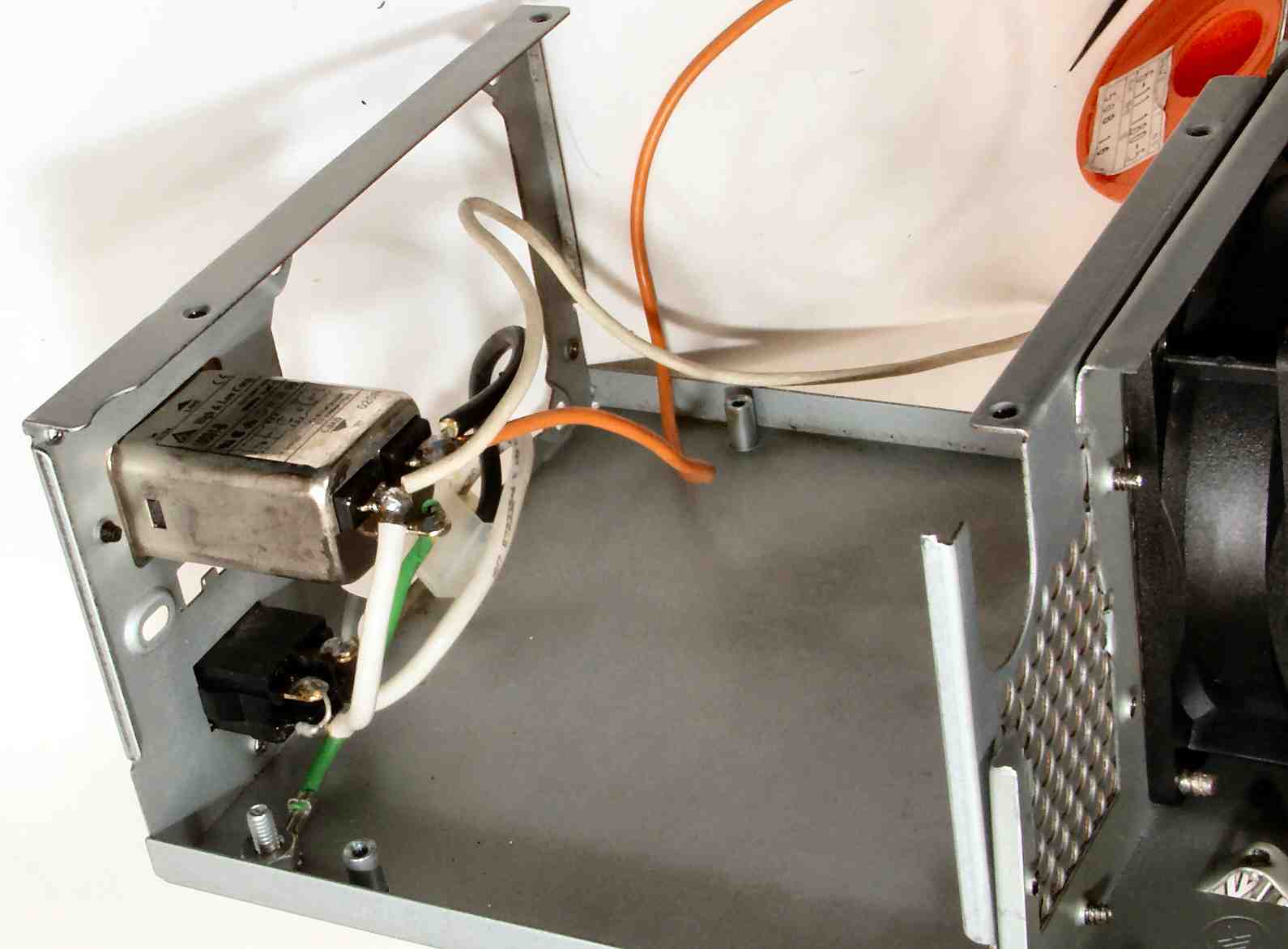

41. メイン電源SWを片切りにし、接点をパラレルにする。
42. フアンは回転感知ライン、2台並列運転引き出し線完成。

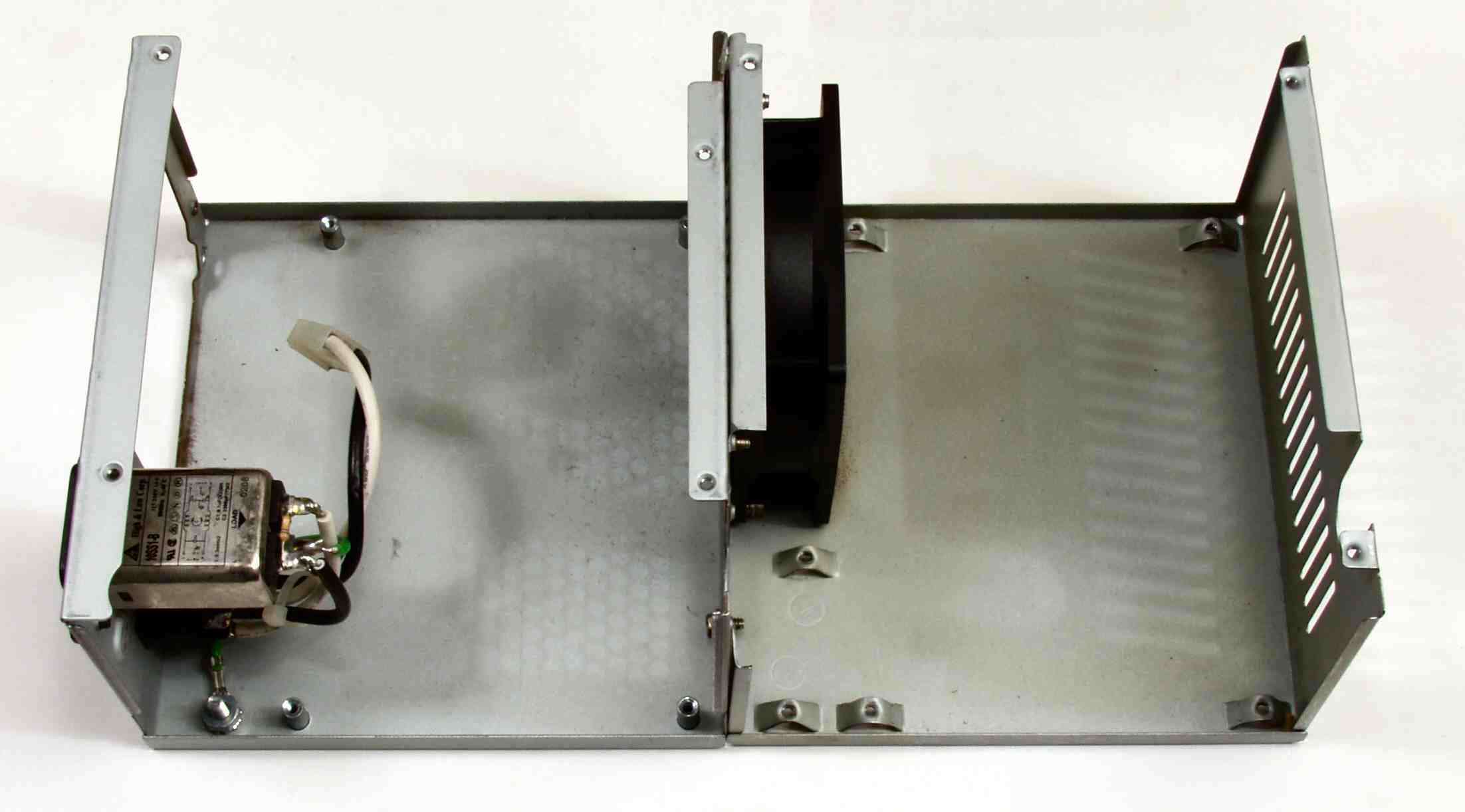

43. 2個のシャシを連結する。

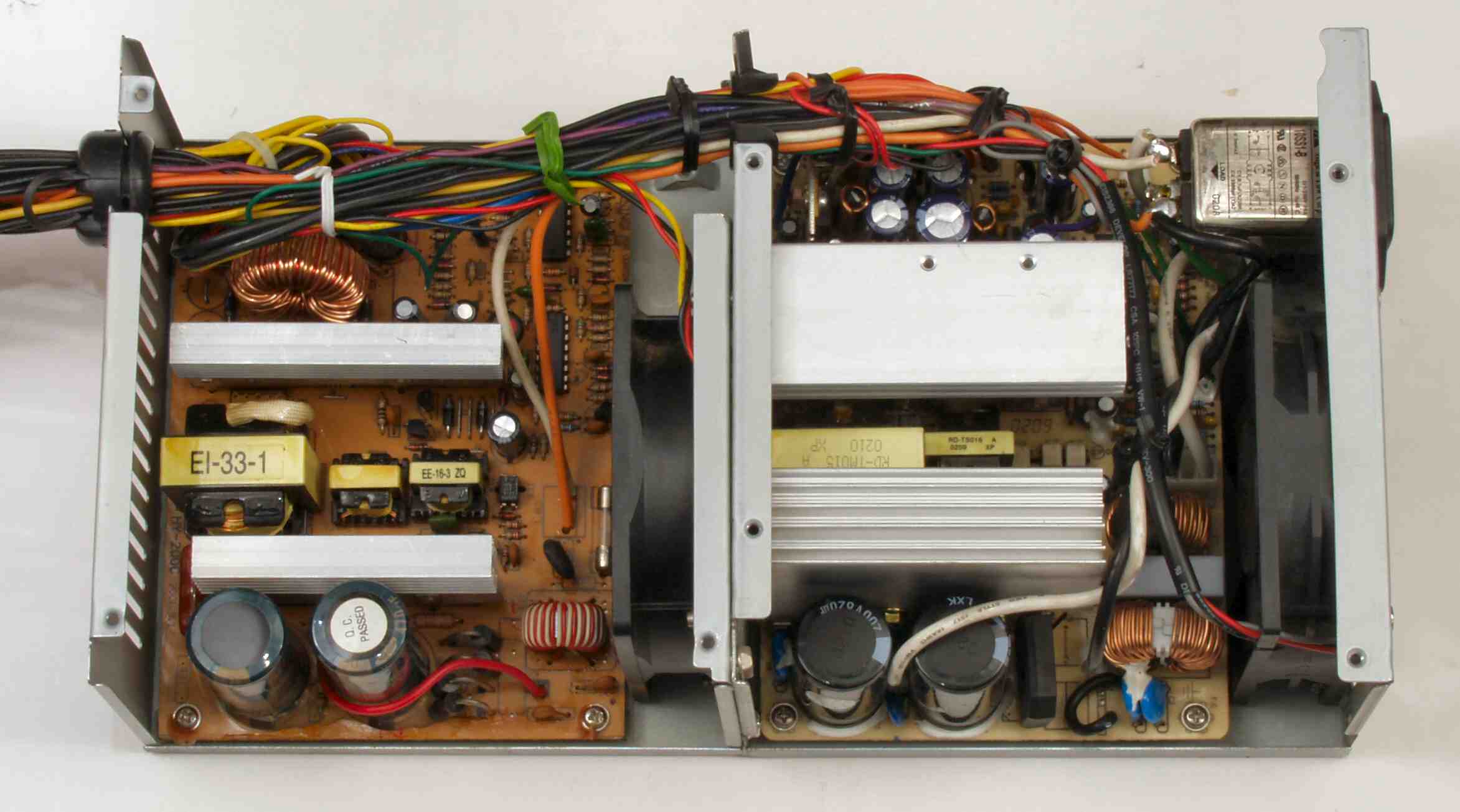

51. 電源完成、上から見る。

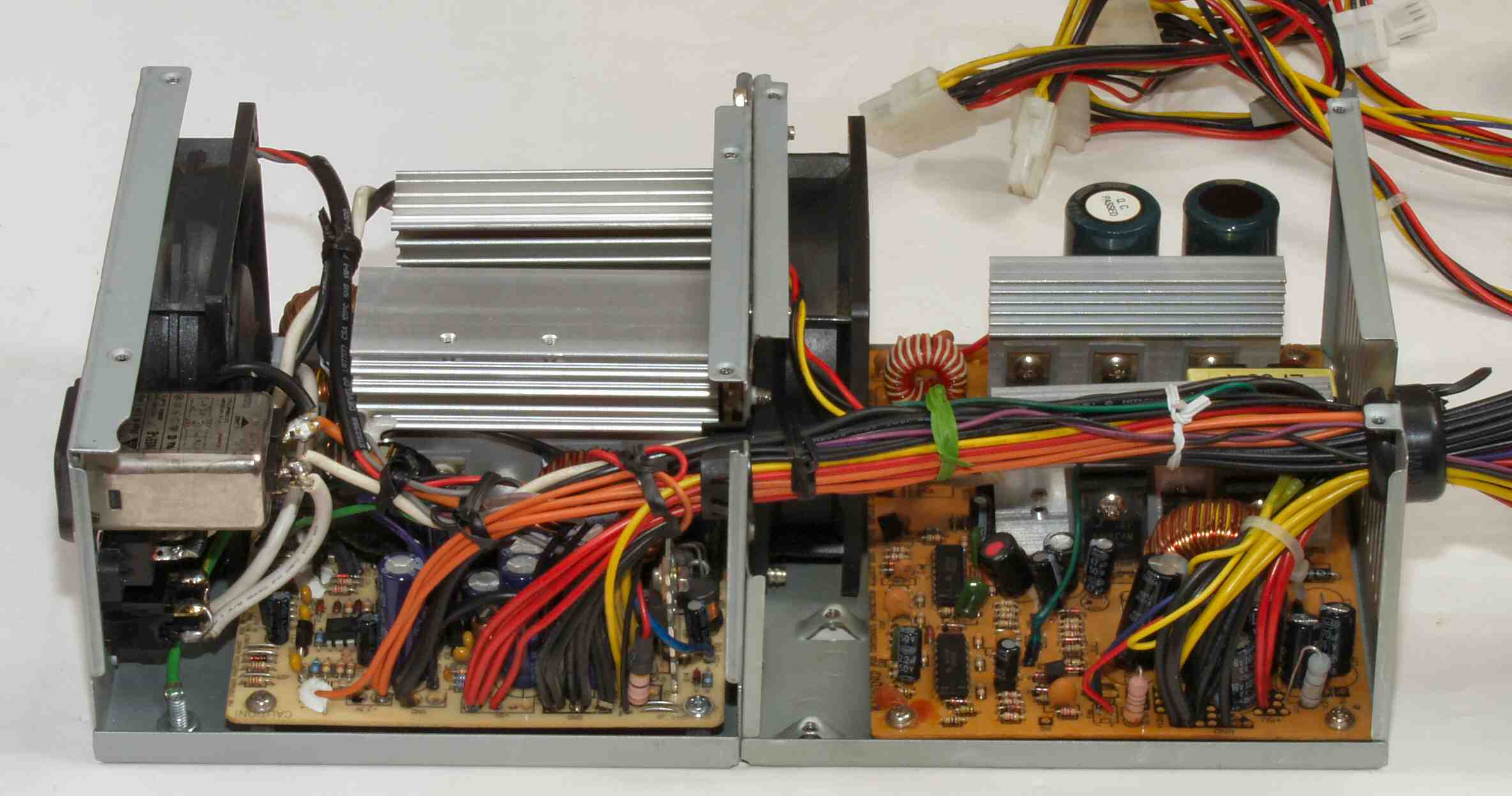

52. 電源完成、左横から見る。

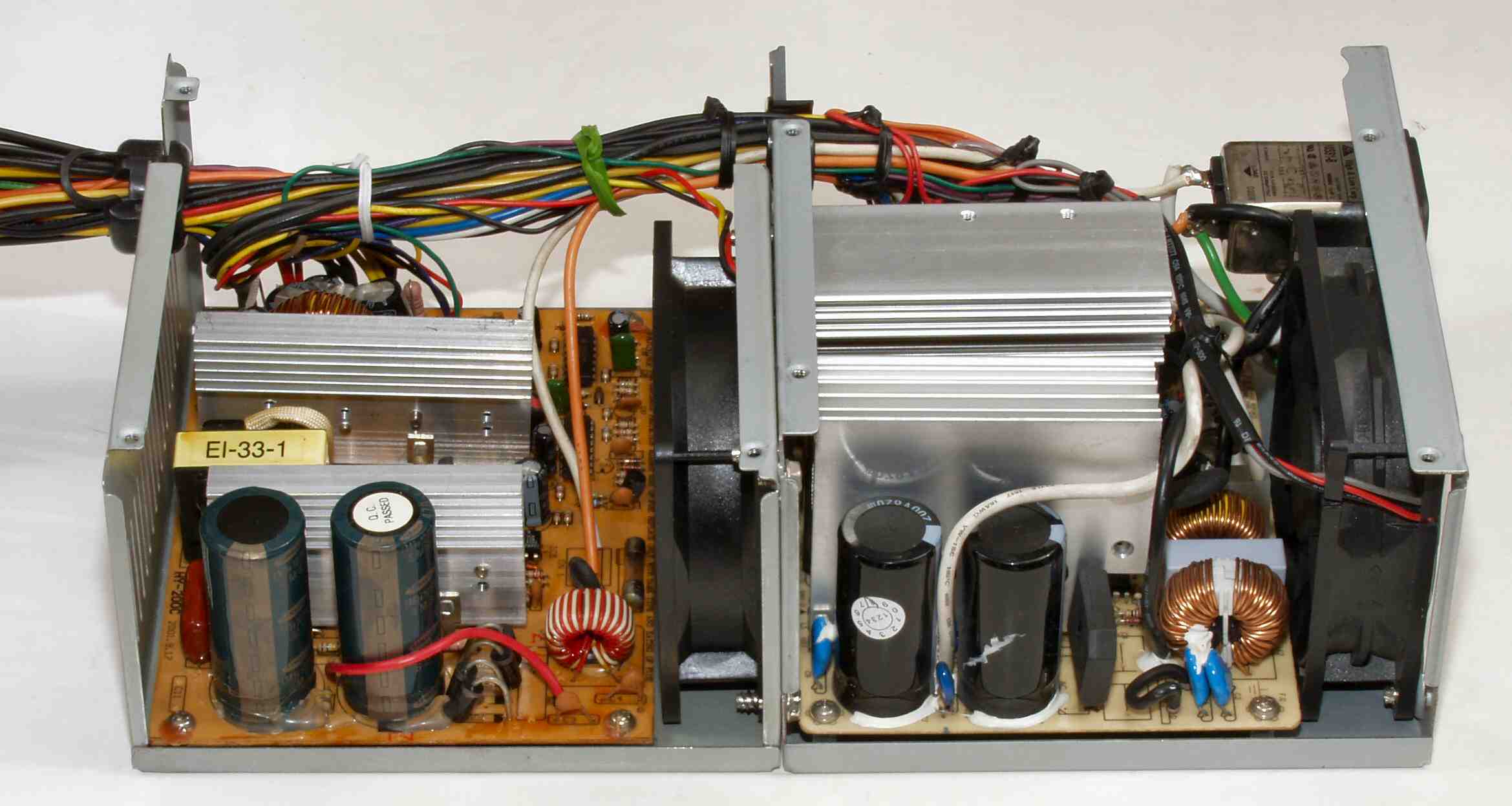

53. 電源完成、右横から見る。
