エアコン取り付け工事(平成10年)

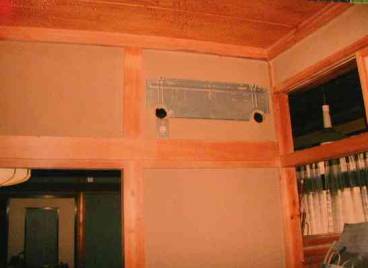

11.取り付け板を付けた所、間柱に確実に止める。
    左の穴=ドレイン。 右の穴=電気+冷媒。

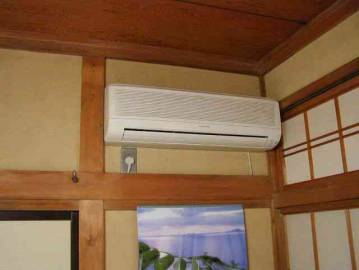

12. 取り付け完成

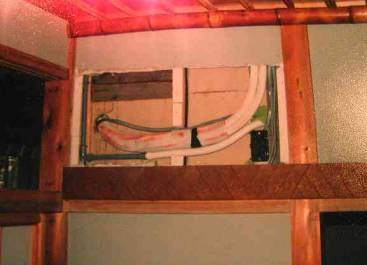

13.その壁の裏の配管、配線の様子 左端がドレイン配管、上に空気抜き。
     右壁際に電線の束が立ち下がる

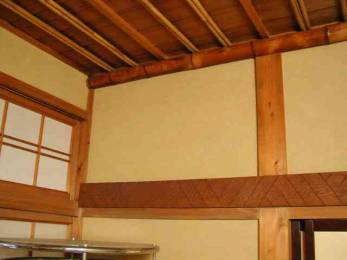

14.塗って仕上げた様子

15.室外機の設置 左2台が1階2室用

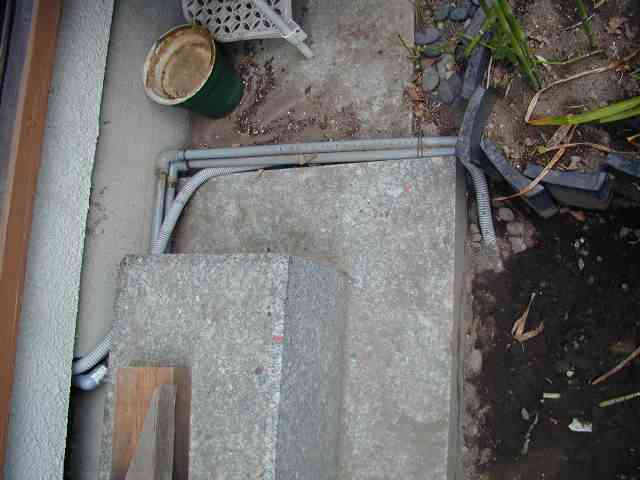

16.ドレインの配管出口

21.他の取り付け様子

22.その後ろの裏の配管、配線の様子
    冷媒配管は1F天井裏を通り、1F屋根の室外機へ、ドレインは壁を下がり床下を通り外へでる
    隠蔽されるので、フレア・ナットは2回にわたり十分締結し、ラッカー・ペイントを流し込む

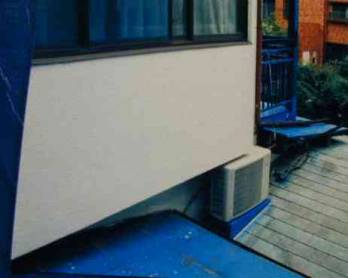

23.室外機の設置

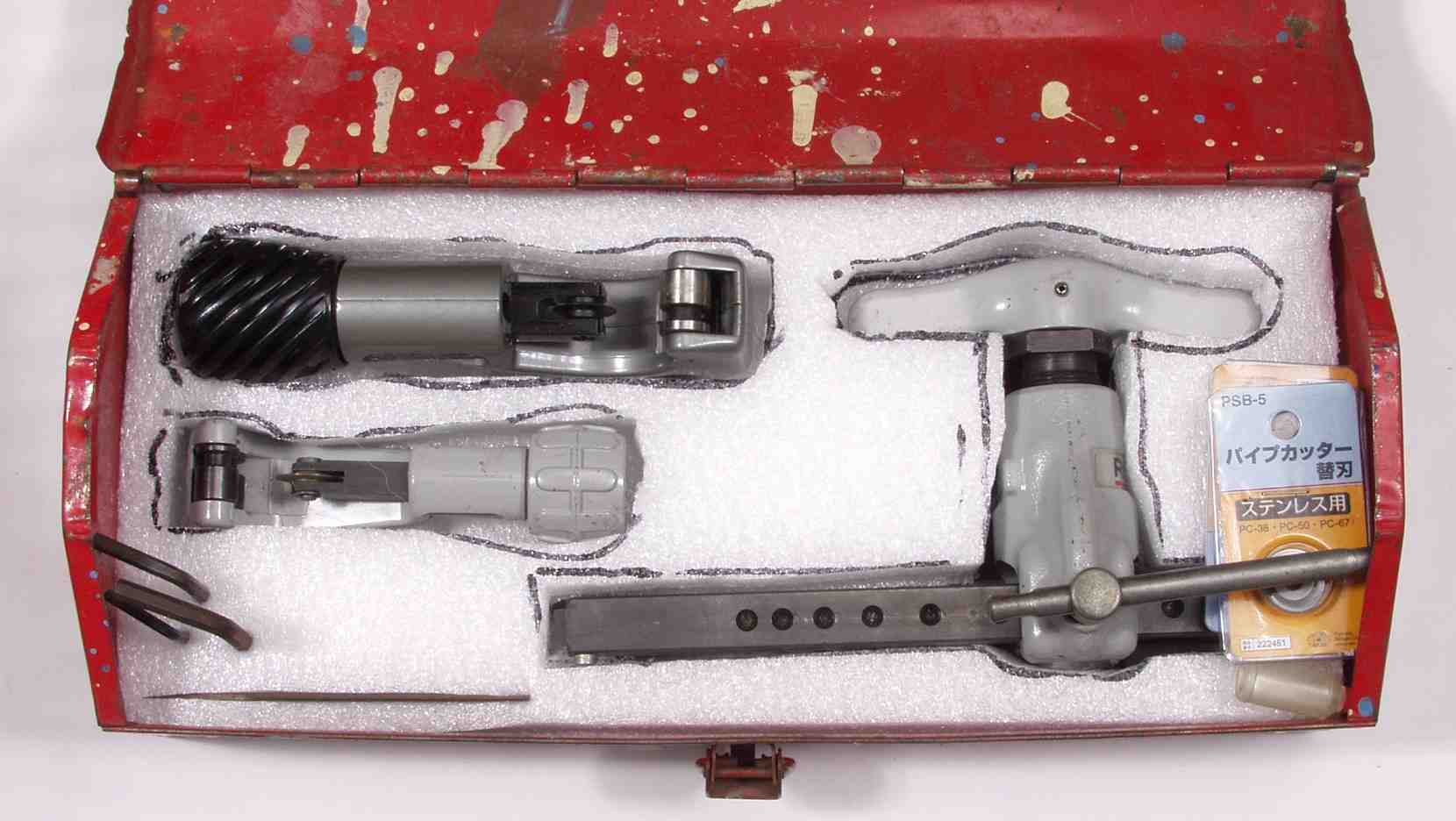

31.使用する道具 フレア加工器、カッター

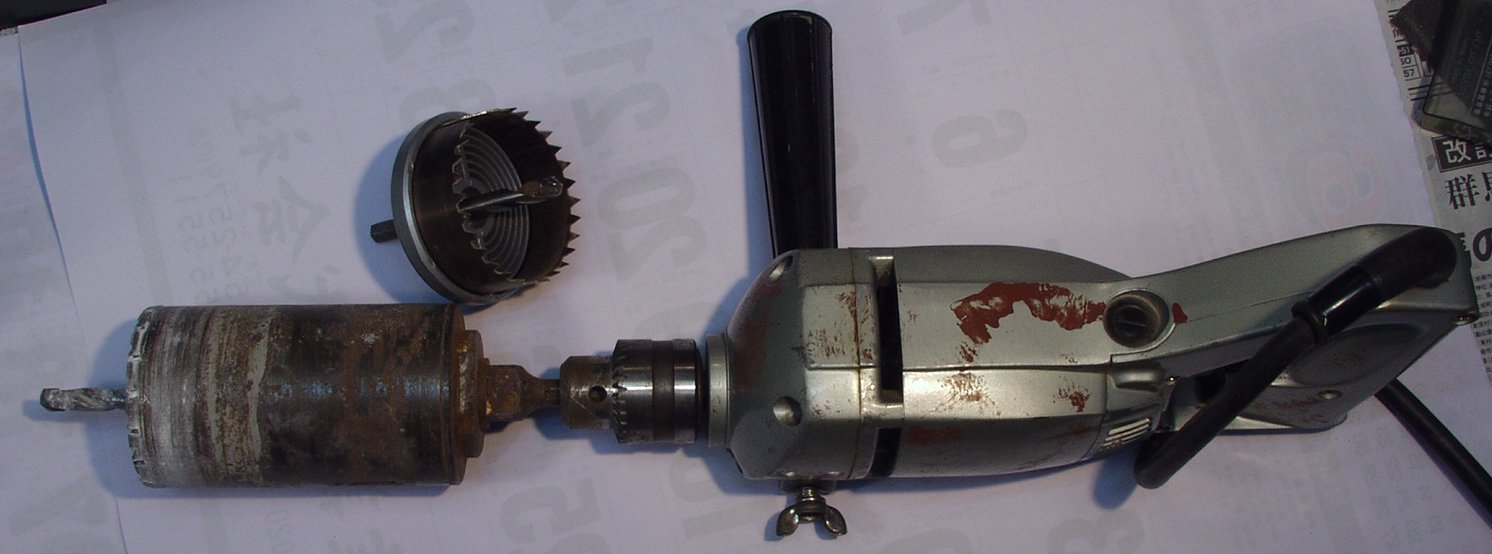

32.電気ドリルとホルソー。 木板ですと、上のでOK
33.エアーパージ用の秘密兵器
    少しでもフロンの空気中の流出を防ぐため、事前に、卓上コンロ用のブタンガスで行う
