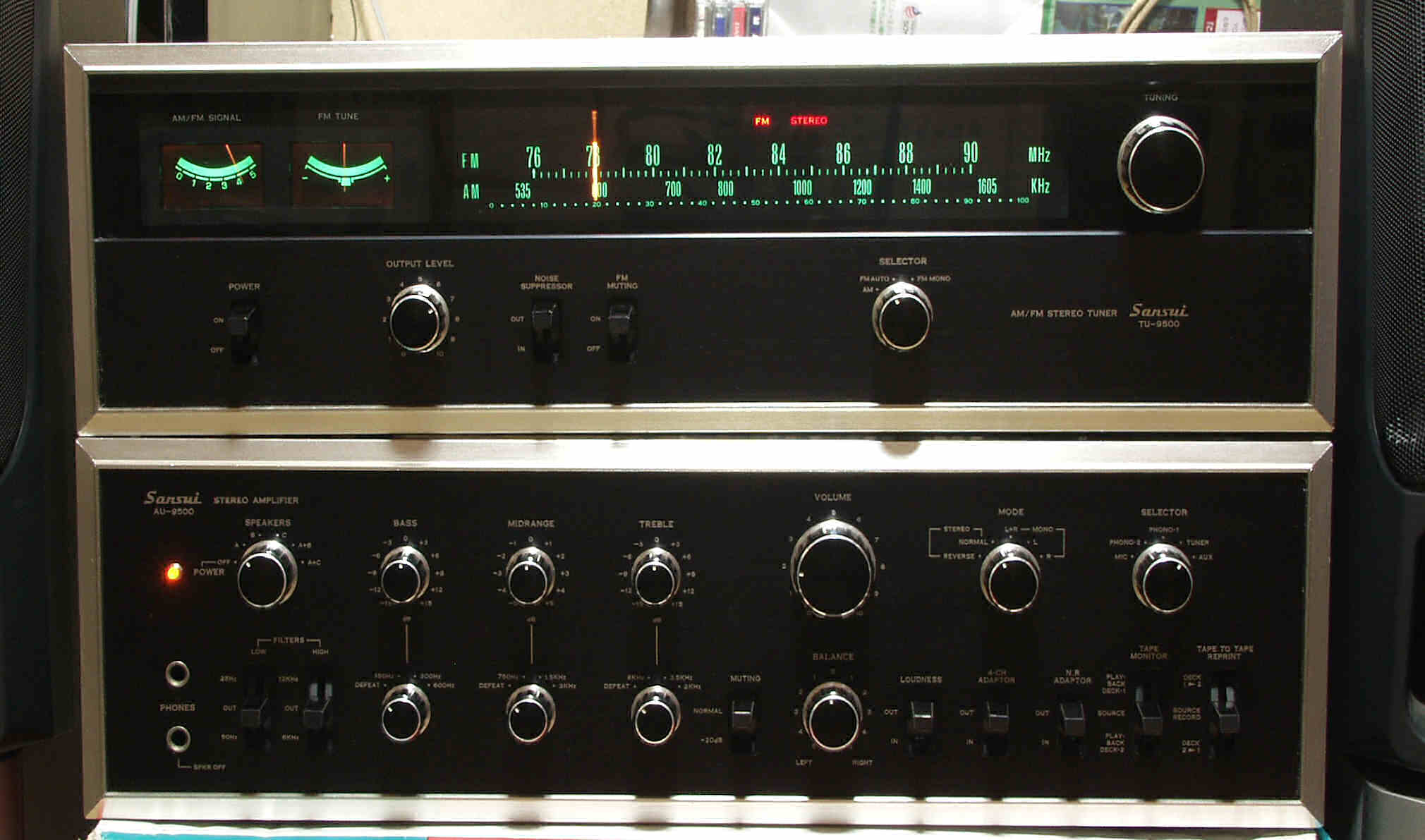

ＳＡＮＳＵＩ　ＴＵ−９５００．　３台目修理

平成１８年７月２９日持込　　　８月１１日完成

修理前の状況 　FMステレオ受信不能 　FM時、チューニングメーター振れません 　 　原因 　各部劣化・調整不良 　修理状況 　ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　ＡＭ回路調整 　半固定ＶＲ交換 　電解コンデンサーをオーディオ用に交換 　半田補正 　劣化ＴＲ（トランジスター）・ＦＥＴ（電解トランジスター）交換 　 　使用部品 　電解コンデンサ−（ミューズ使用）　　　　　　　３６個 　フイルムコンデンサー　　　　　　　　　　　　　　　４個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　９個 　ＴＲ（トランジスター）　　　　　　　　　　　　　　　１２個 　ＦＥＴ（電解トランジスター）　　　　　　　　　　　　　２個 　 　調整・測定 　修理費　　６５，０００円　　　　＜＜オーバーホール修理＞＞＜＜通常修理＞＞　＆＜＜オーバーホール修理＞＞の違いは此方参照

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　上蓋を取った所

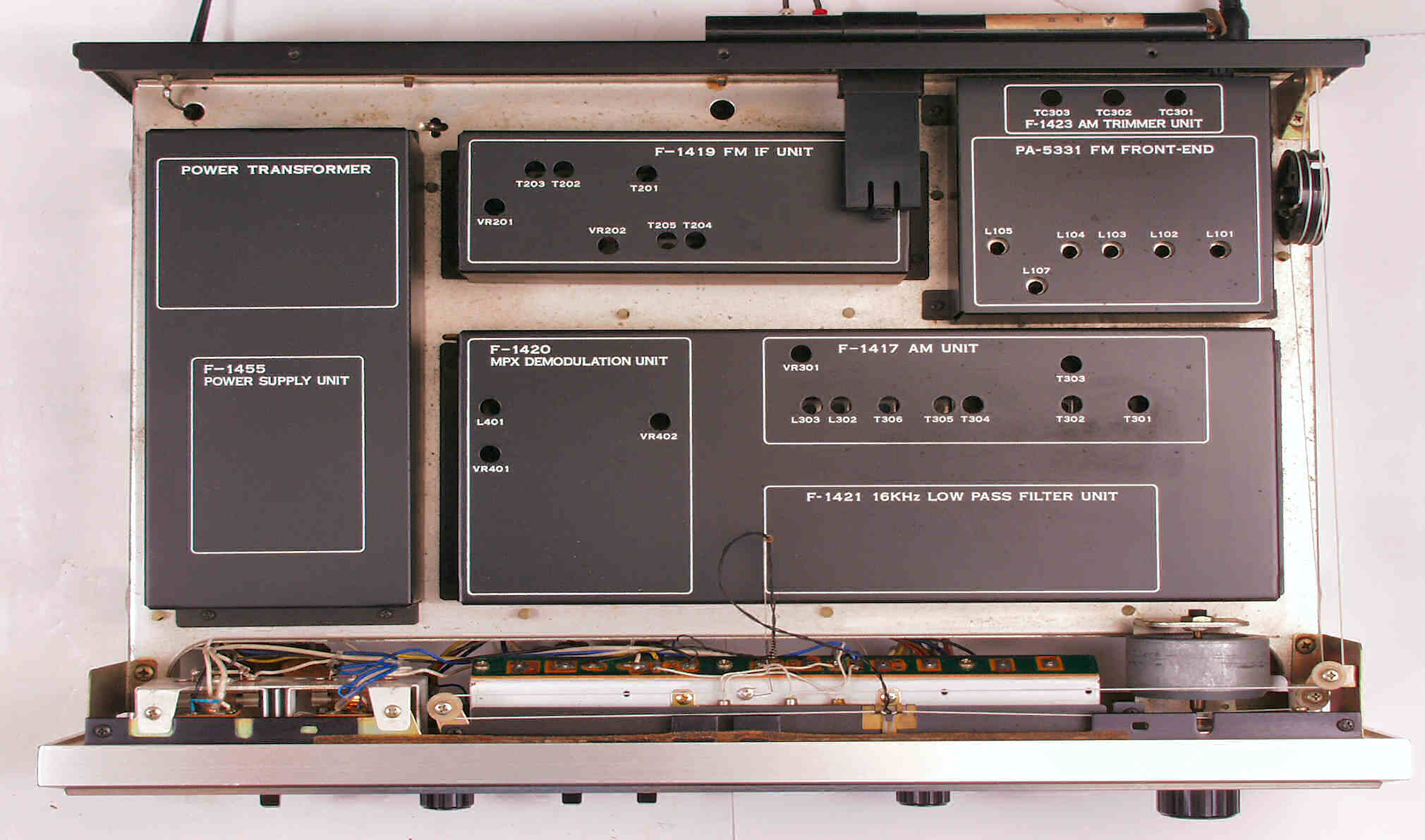

Ａ−１B．　点検中　上蓋を取り、シールドを外す

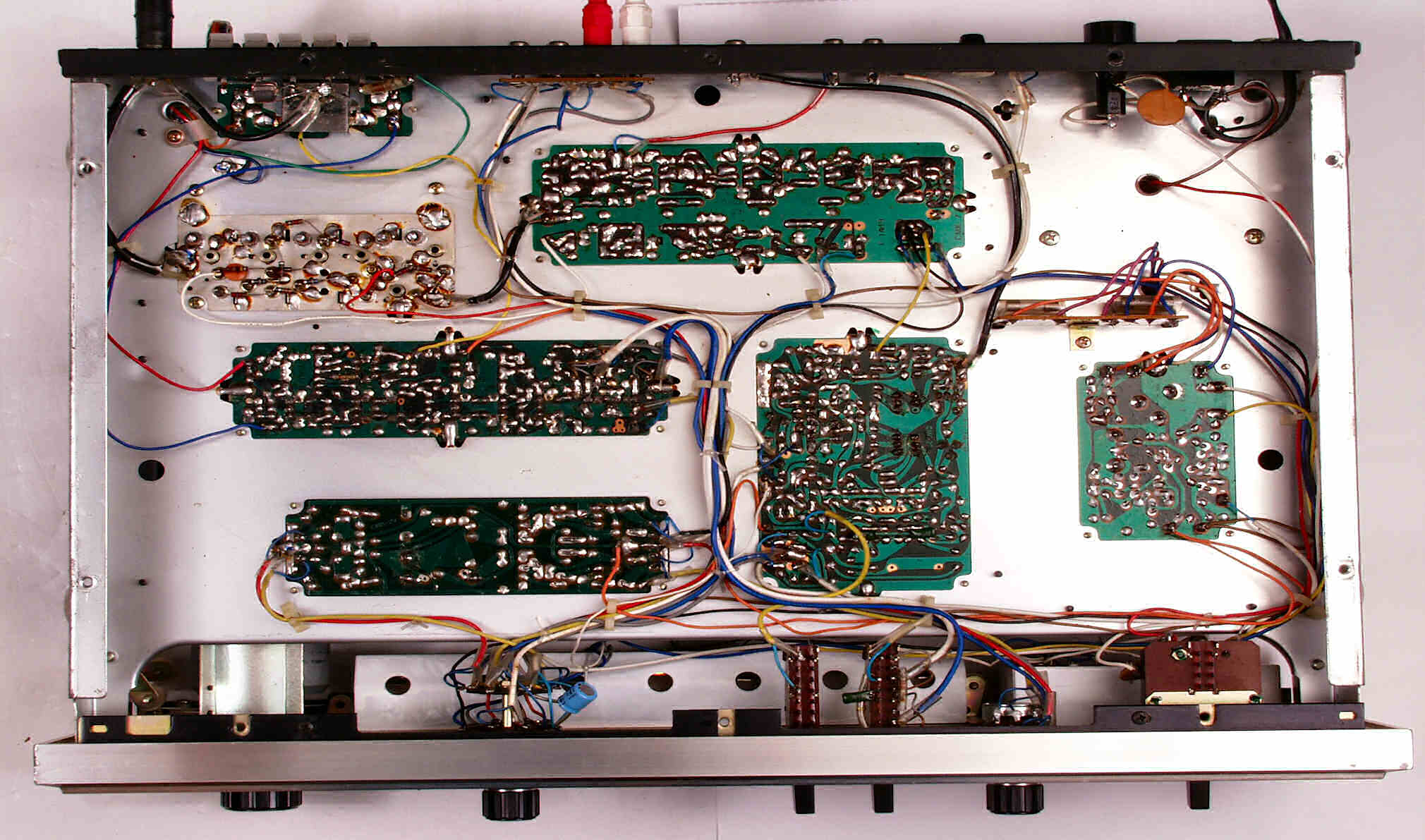

Ａ−１C．　点検中　下蓋を取る

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　フロント・エンド（ＲＦ、ＭＩＸ）　ＭＯＳ−ＦＥＴによるＲＦ２段増幅、ＭＯＳ−ＦＥＴ−ＭＩＸ

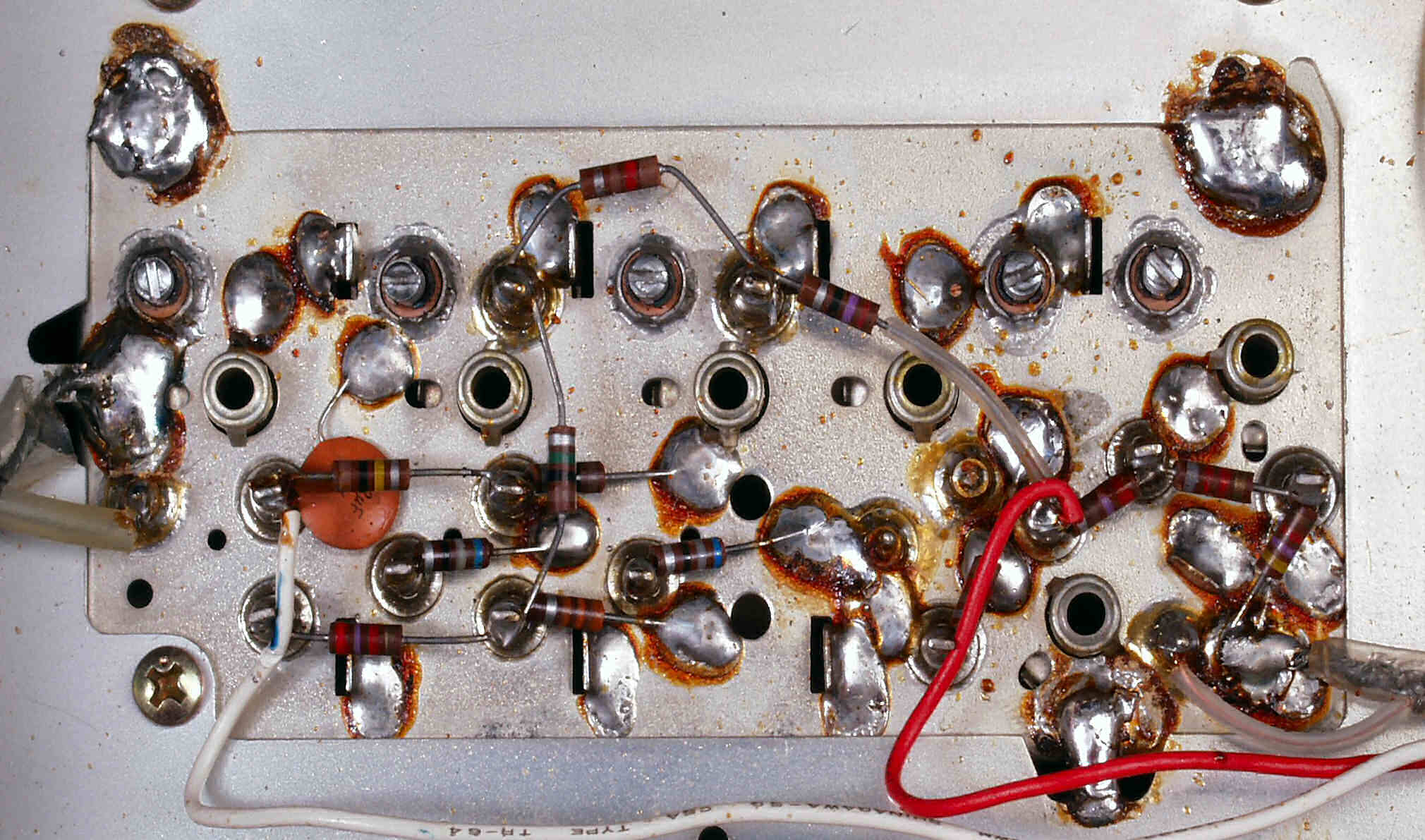

Ｃ−１Ｃ．　修理前　フロント・エンド裏

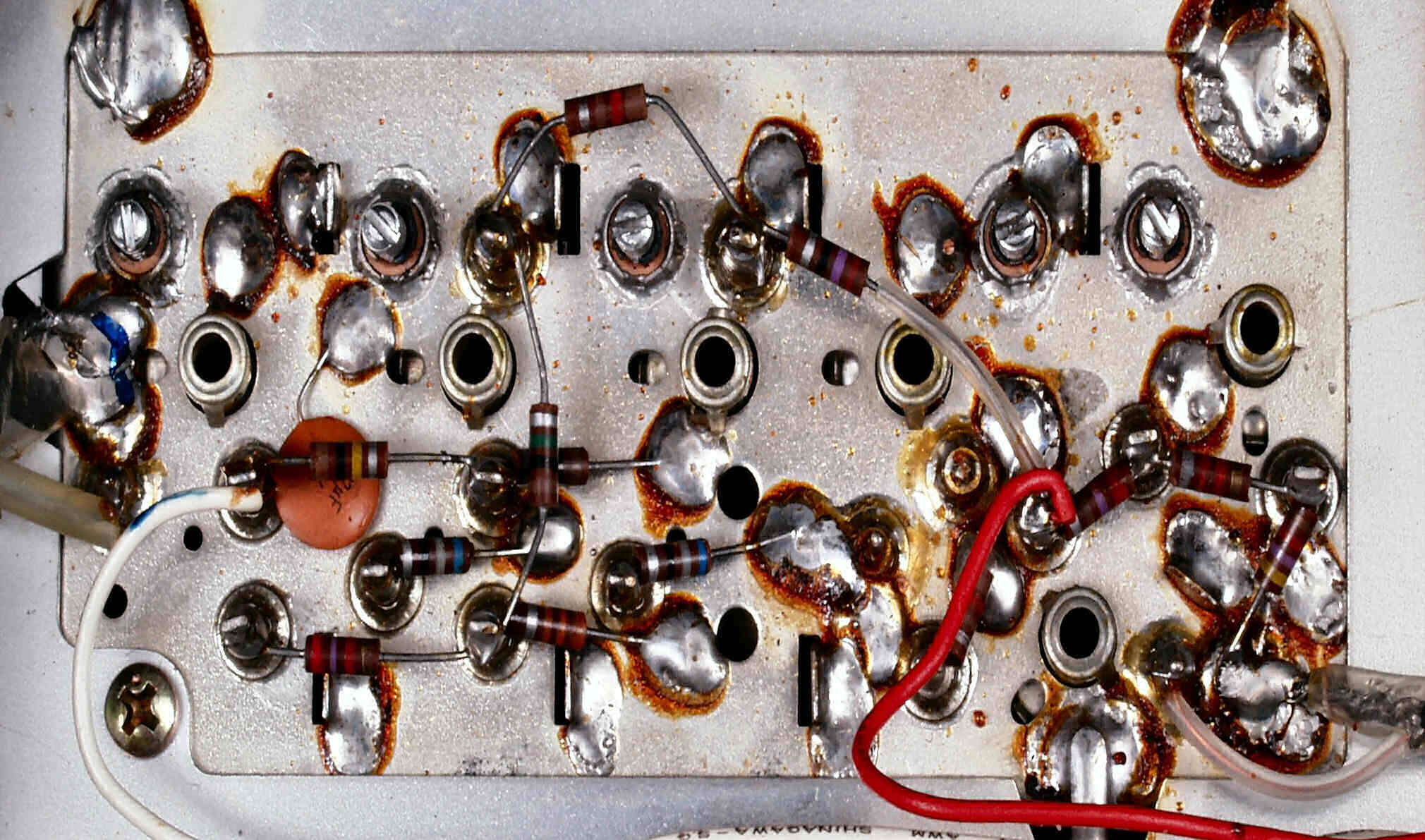

Ｃ−１Ｄ．　修理（半田補正）後　フロント・エンド裏

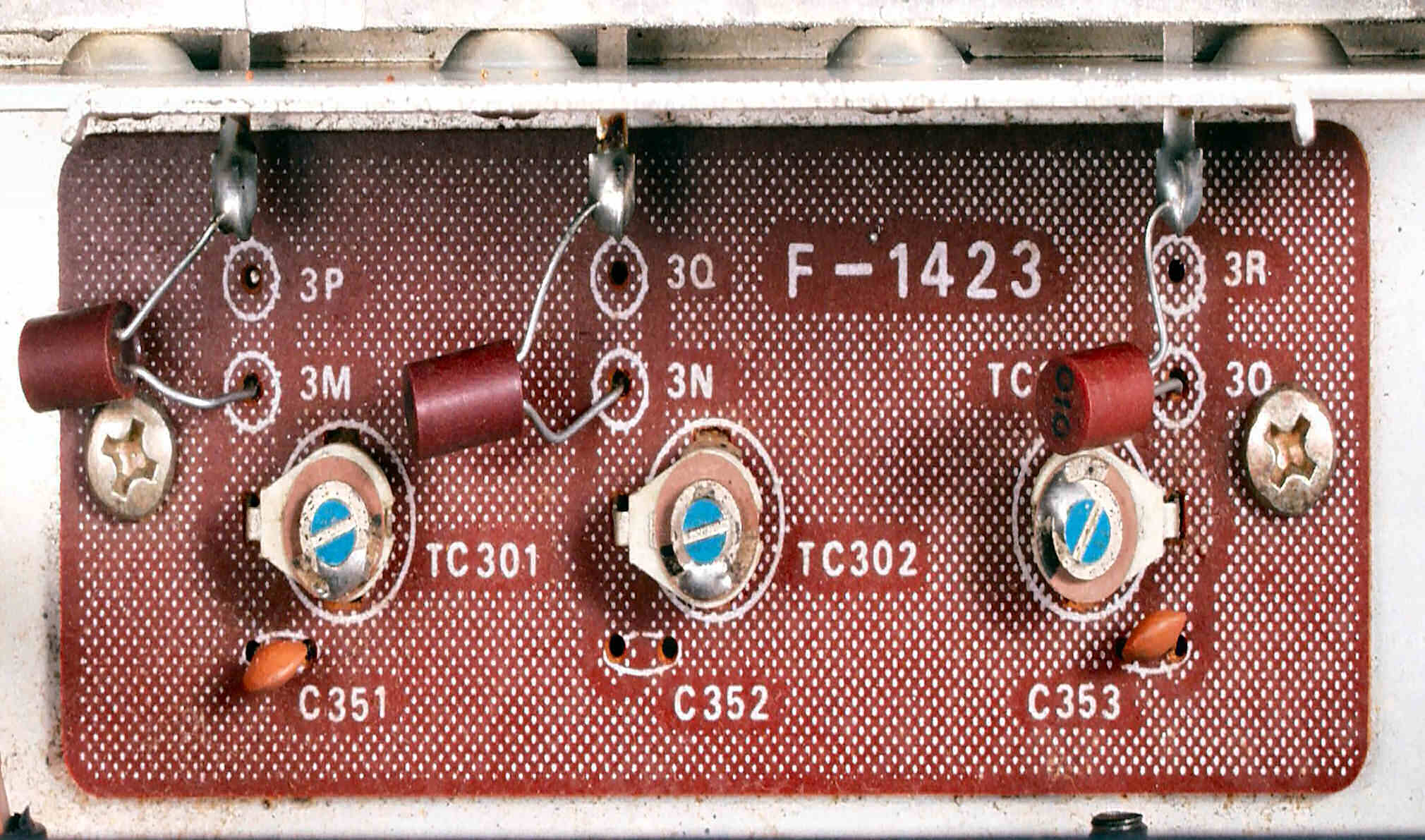

Ｃ−１Ｅ．　修理前　ＡＭ−ＲＦトリマー

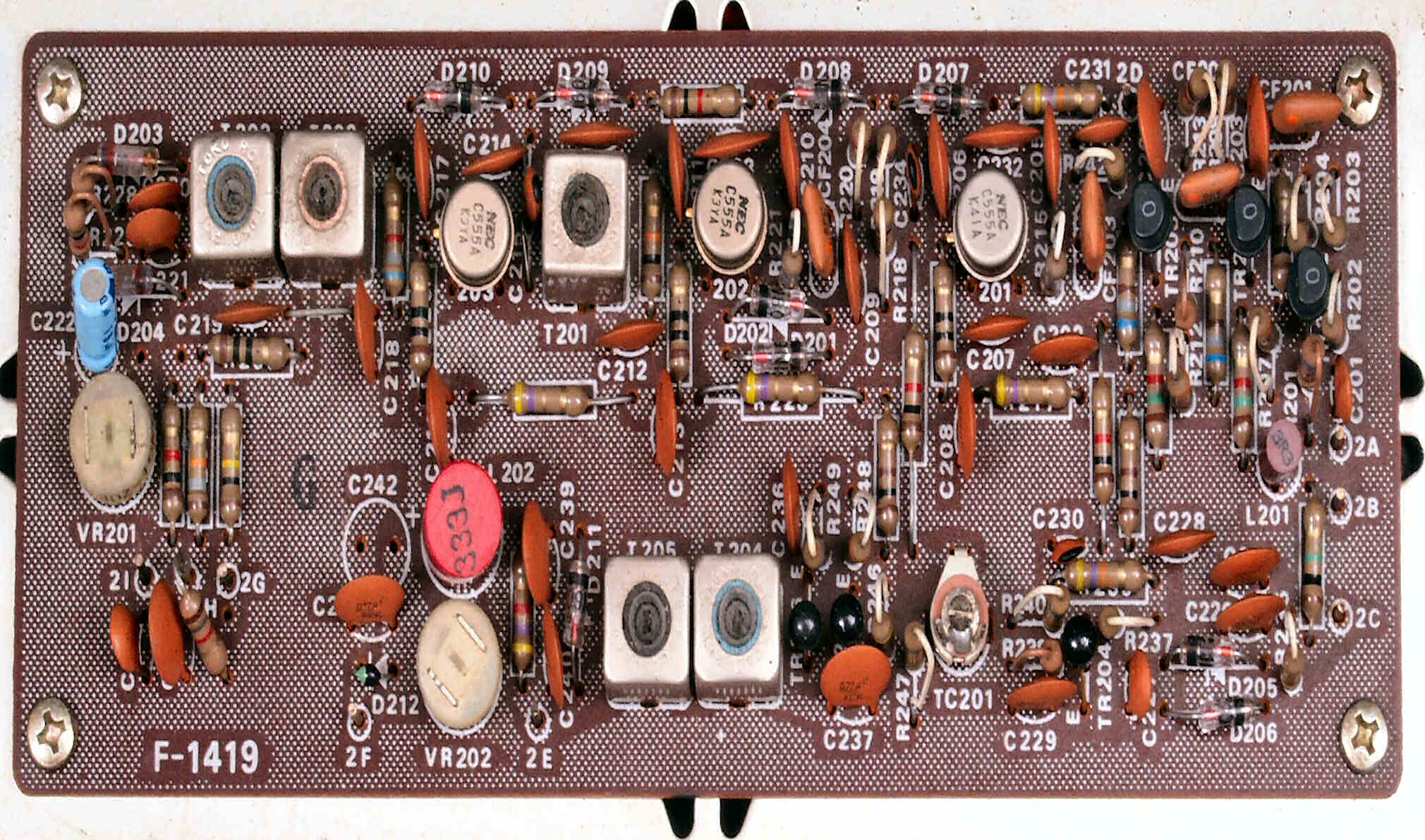

Ｃ−２Ａ．　修理前　ＦＭ−ＩＦ基板

Ｃ−２B．　修理後　ＦＭ−ＩＦ基板　電解コンデンサー１個交換、半固定ＶＲ２個交換

Ｃ−２C．　修理前　ＦＭ−ＩＦ基板裏

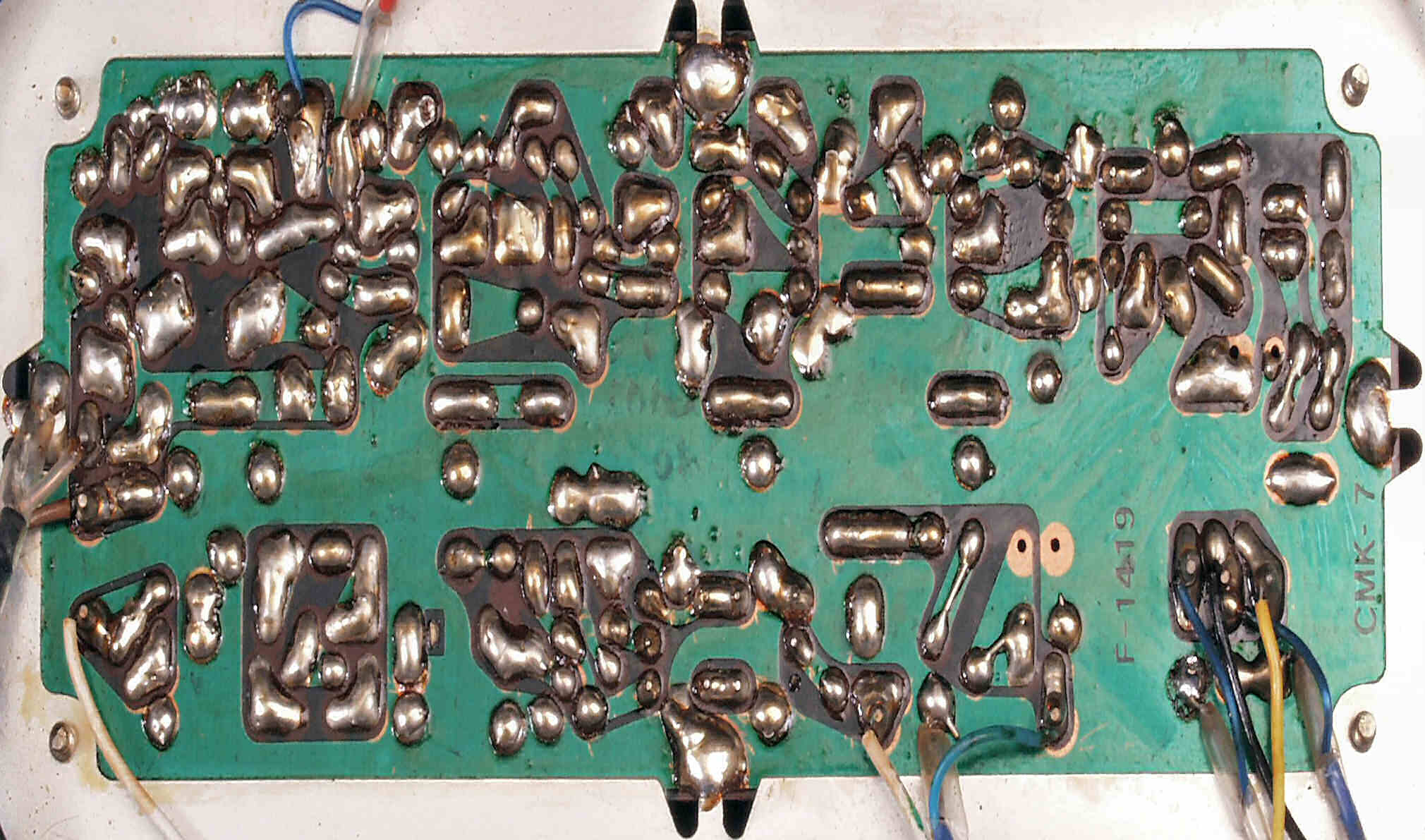

Ｃ−２D．　修理（半田補正）後　ＦＭ−ＩＦ基板裏

Ｃ−２Ｅ．　完成ＦＭ−ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ−３Ａ．　修理前　ＡＭ基板

Ｃ−３Ｂ．　修理後　ＡＭ基板　電解コンデンサー６個交換、半固定ＶＲ１個、ＴＲ（トランジスタ−）６個交換

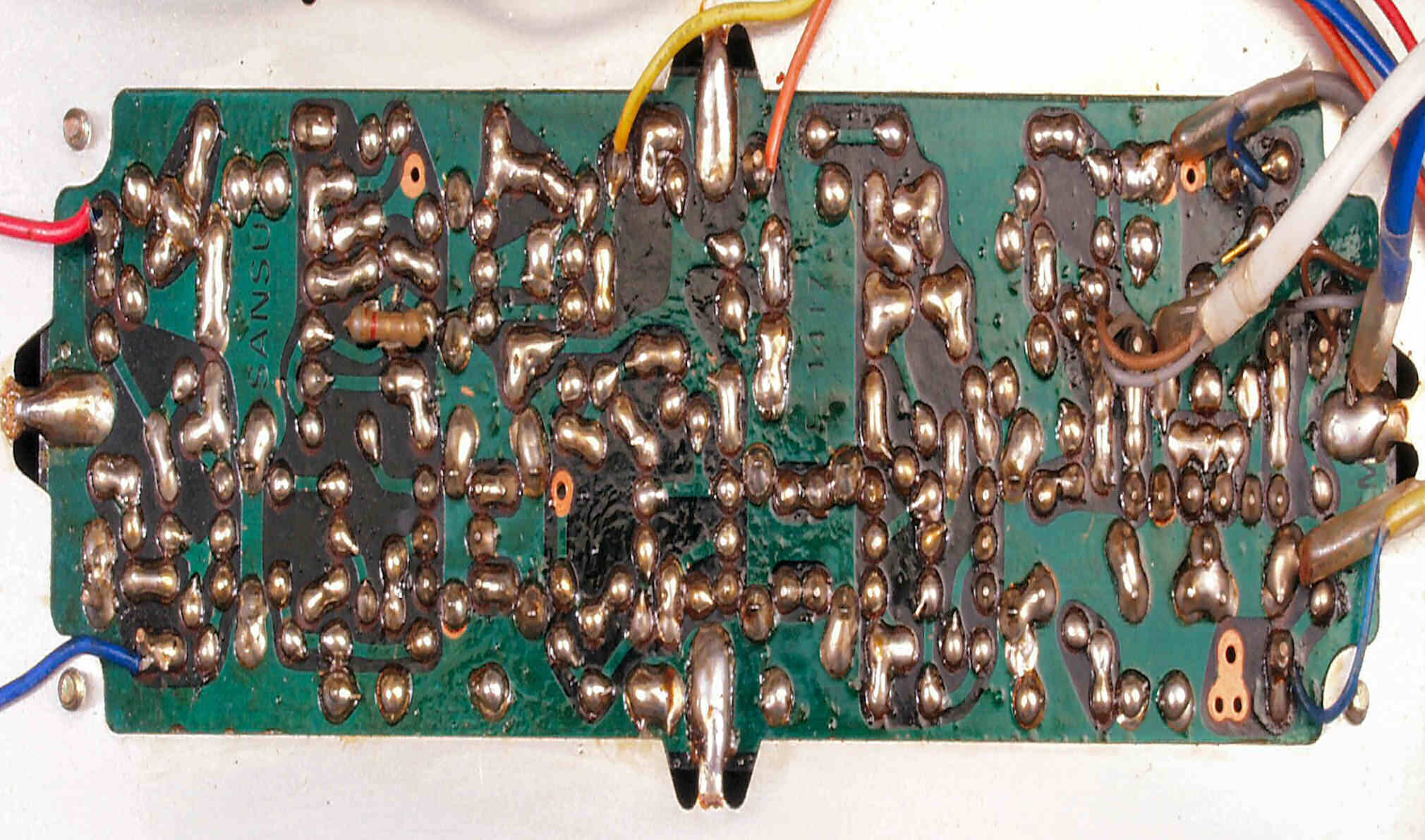

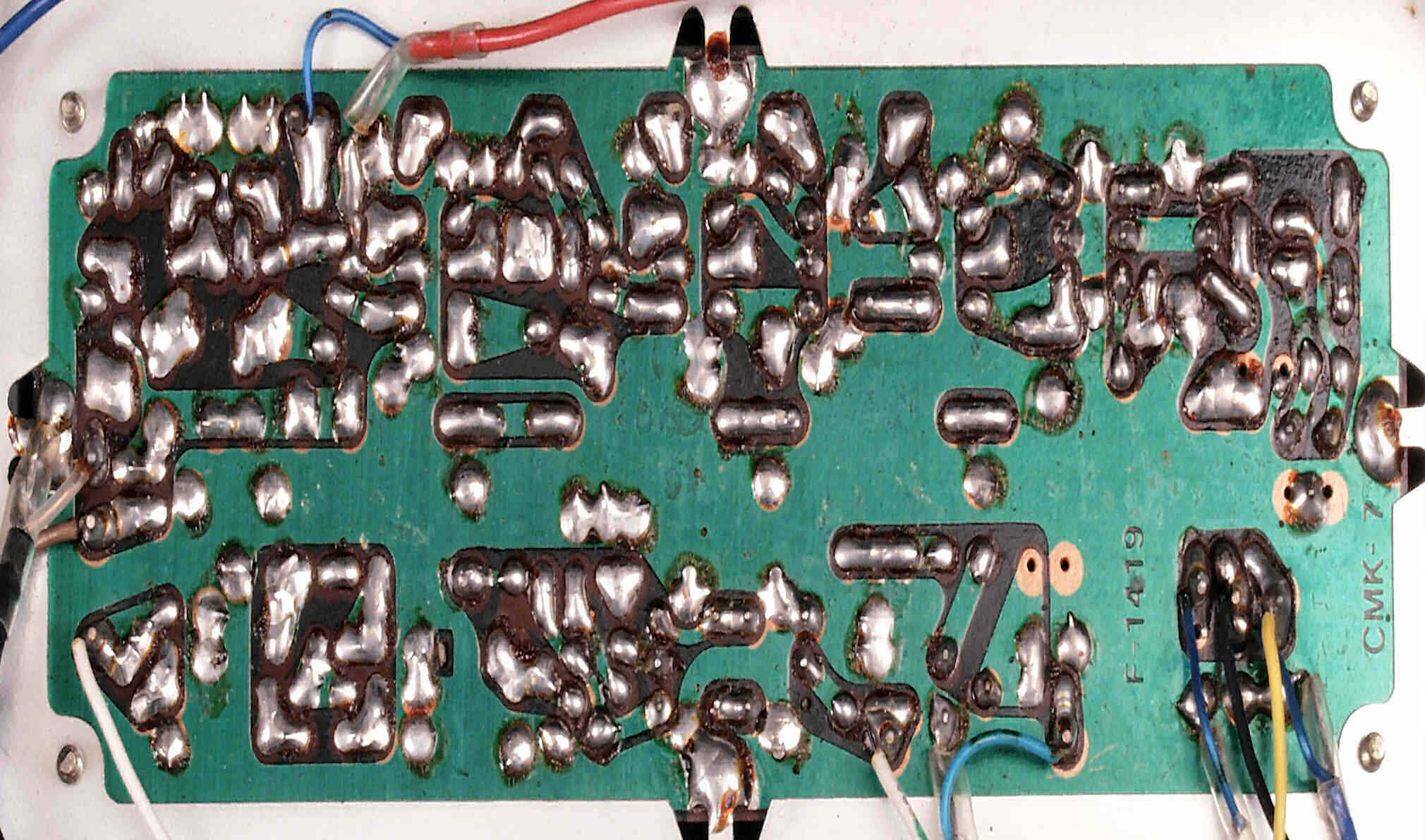

Ｃ−３Ｄ．　修理前　ＡＭ基板裏

Ｃ−３Ｄ．　修理（半田補正）後　ＡＭ基板裏

Ｃ−３Ｅ．　完成ＡＭ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ−４Ａ．　修理前　ＭＰＸ基板

Ｃ−４Ｂ．　修理後　ＭＰＸ基板　電解コンデンサー１３個交換、半固定ＶＲ２個、ＴＲ（トランジスタ−）６交換

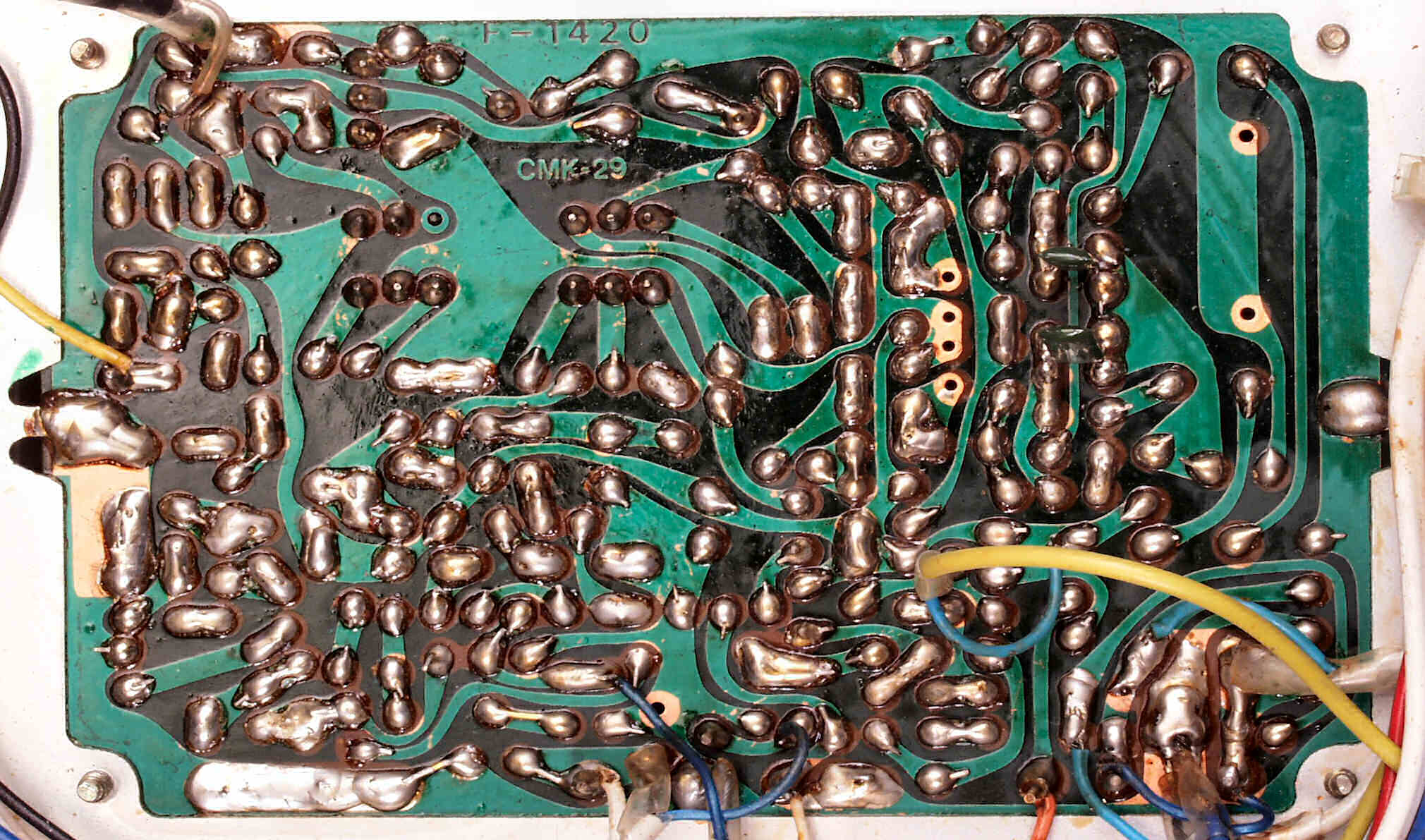

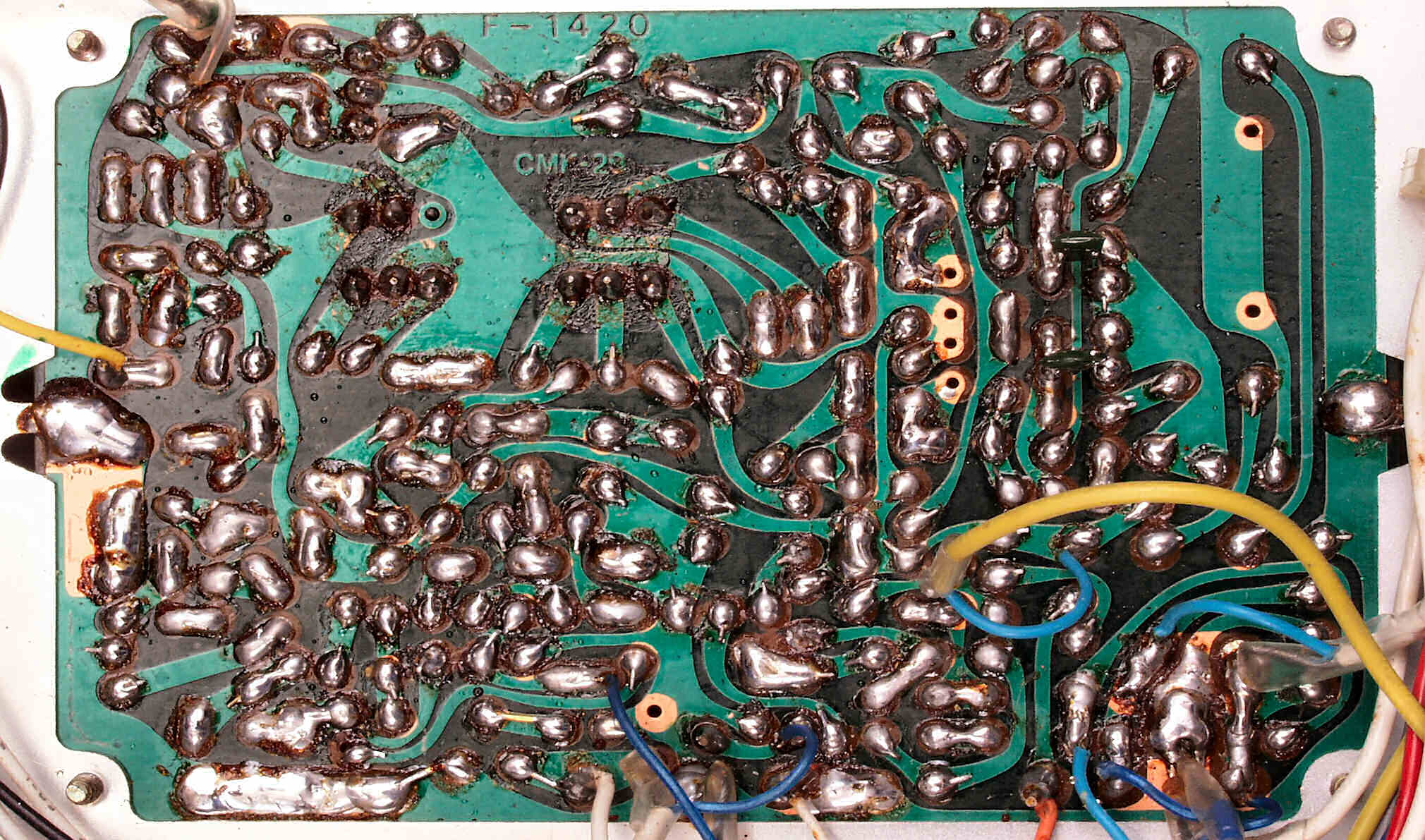

Ｃ−４Ｃ．　修理前　ＭＰＸ基板裏

Ｃ−４Ｄ．　修理（半田補正）後　ＭＰＸ基板裏

Ｃ−４Ｅ．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ−５Ａ．　修理前　フイルター・ＡＦ基板

Ｃ−５Ｂ．　修理後　フイルター・ＡＦ基板 　　　　　　　　　　　　　電解コンデンサー９個、ＴＲ（トランジスター）４、ＦＥＴ（電解トランジスター）２個、フイルムコンデンサー４個交換

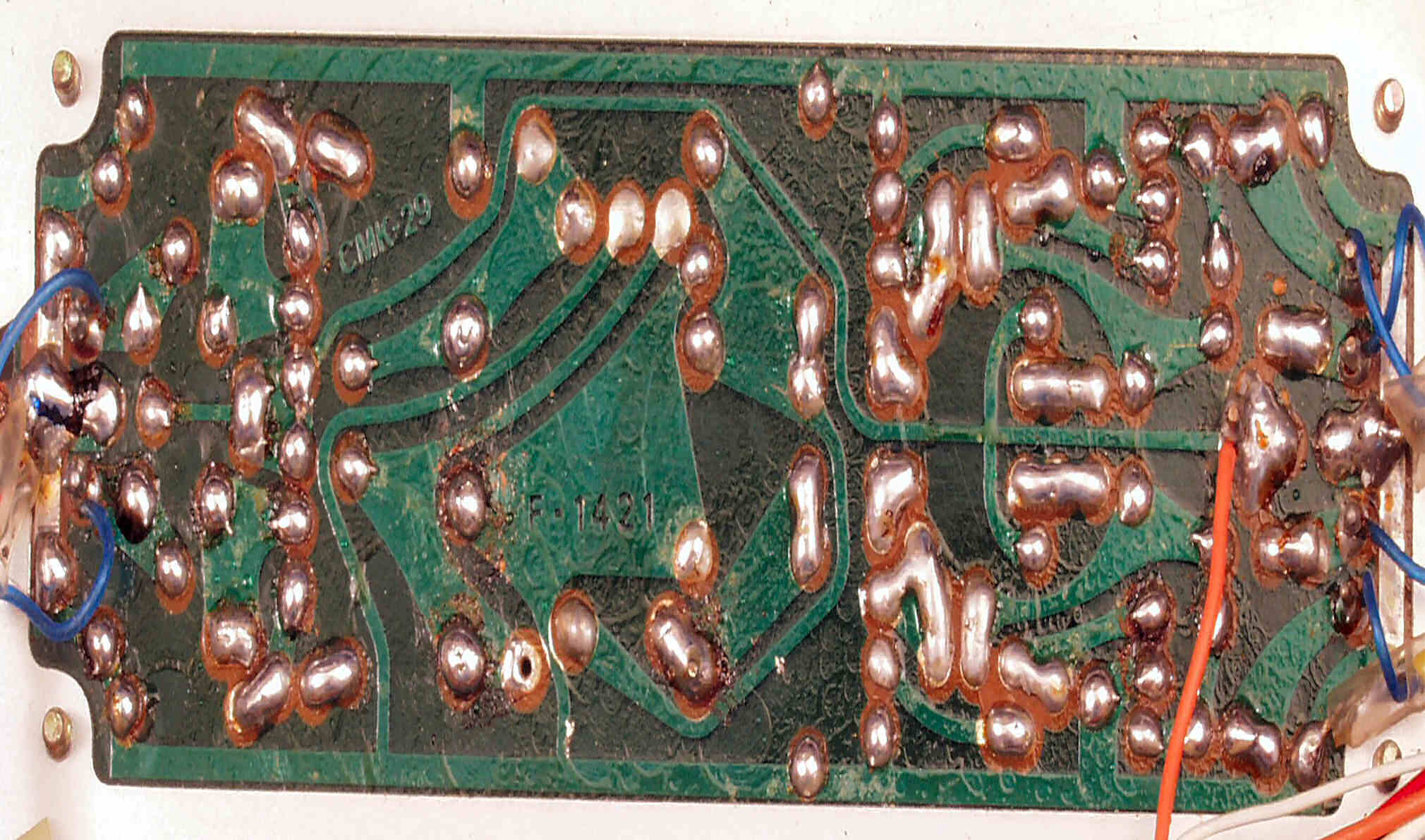

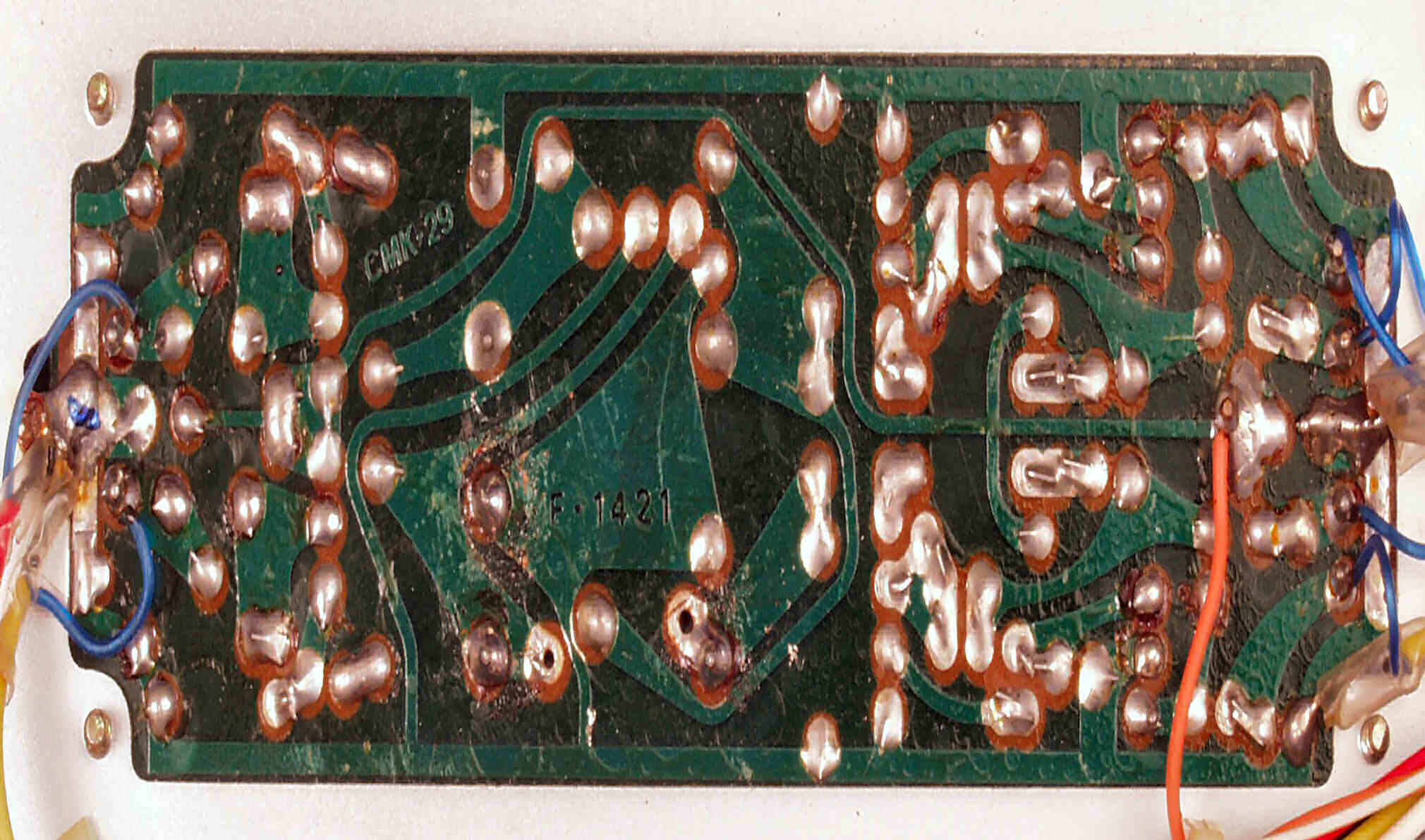

Ｃ−５C．　修理前　フイルター・ＡＦ基板裏

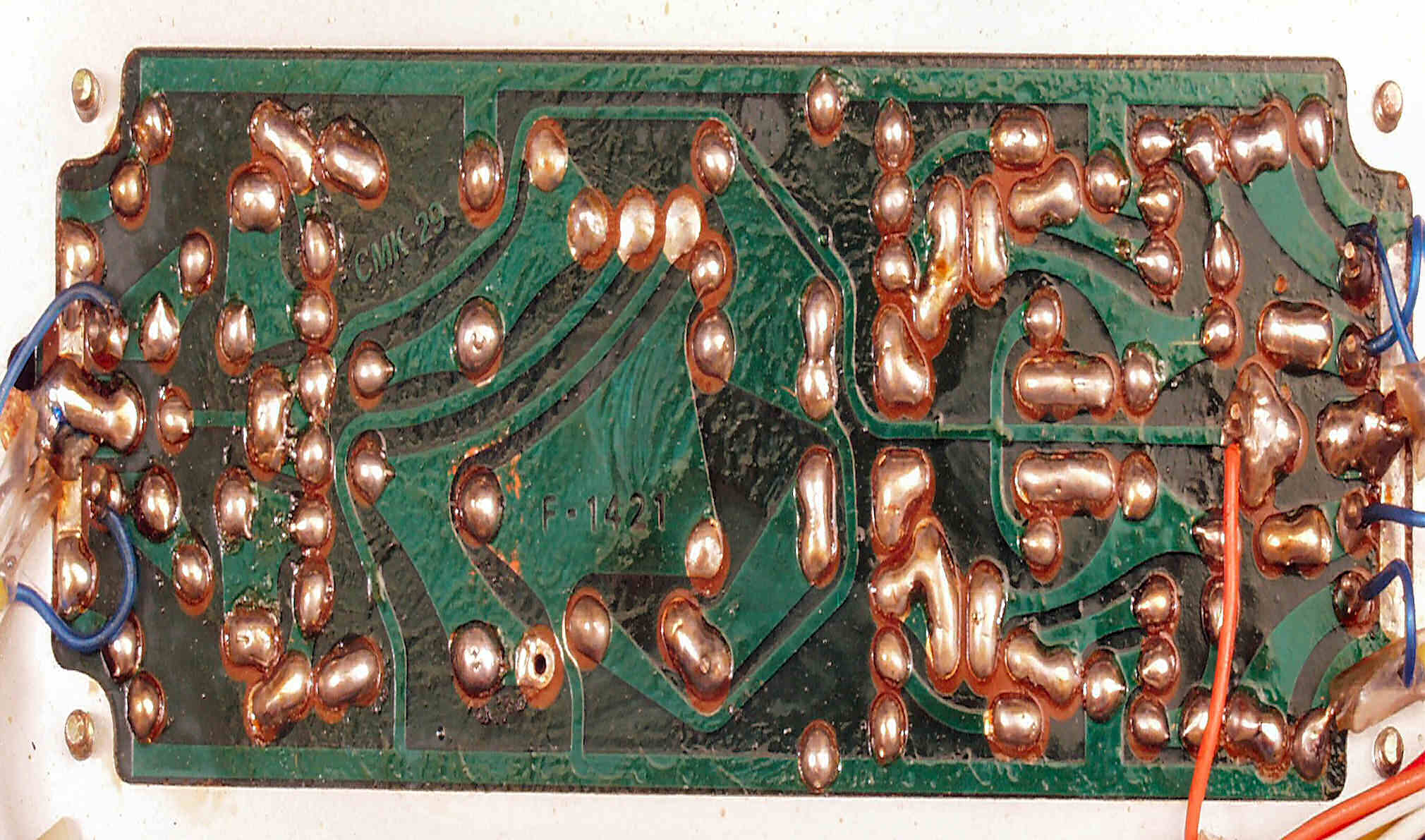

Ｃ−５D．　修理（半田補正）後　フイルター・ＡＦ基板裏

Ｃ−５Ｅ．　完成フイルター・ＡＭ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ−６Ａ．　修理前　電源基板

Ｃ−６Ｂ．　修理後　電源基板　電解コンデンサー６個交換

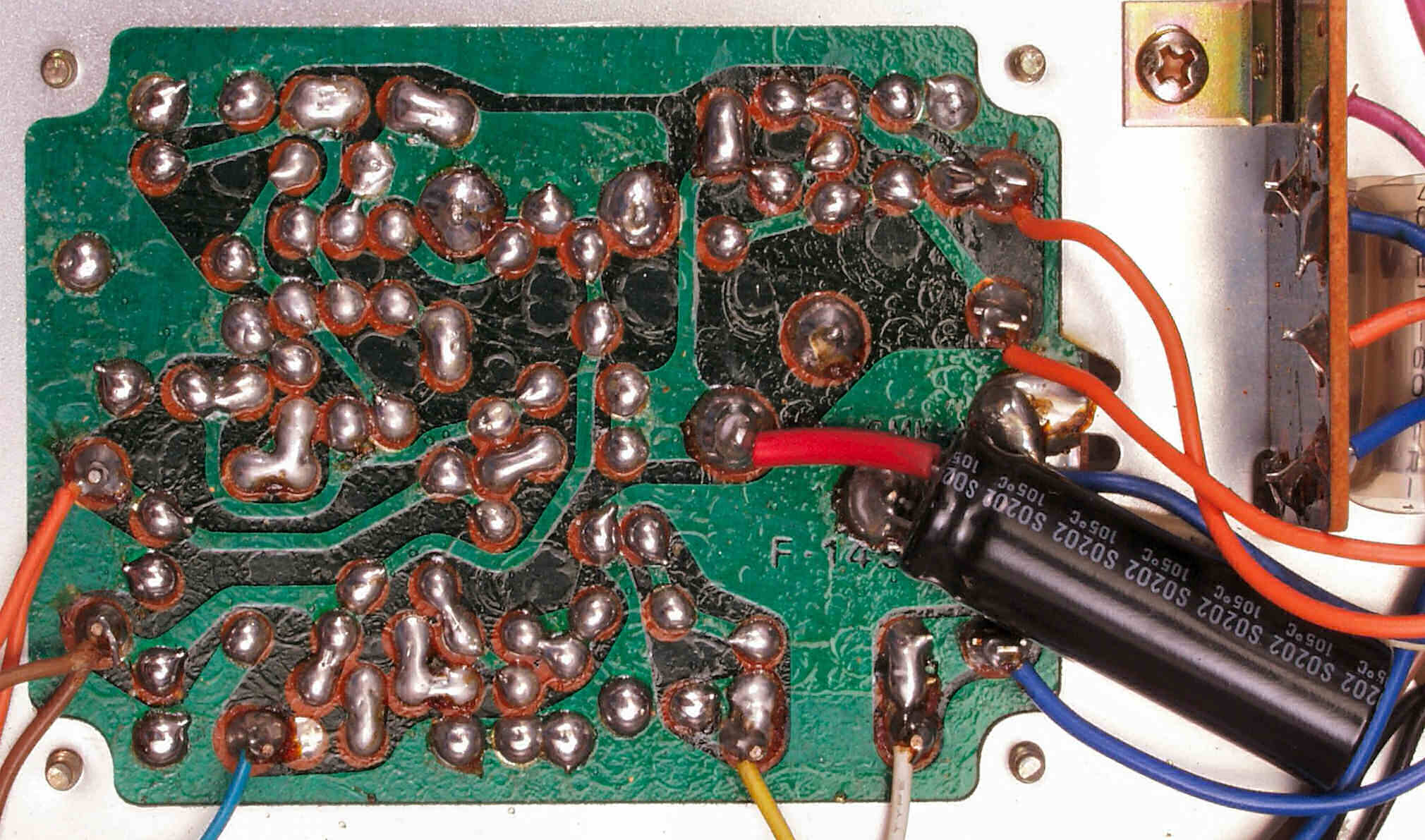

Ｃ−６Ｃ．　修理前　電源基板裏

Ｃ−６Ｄ．　修理（半田補正）後　電源基板裏

Ｃ−６Ｅ．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

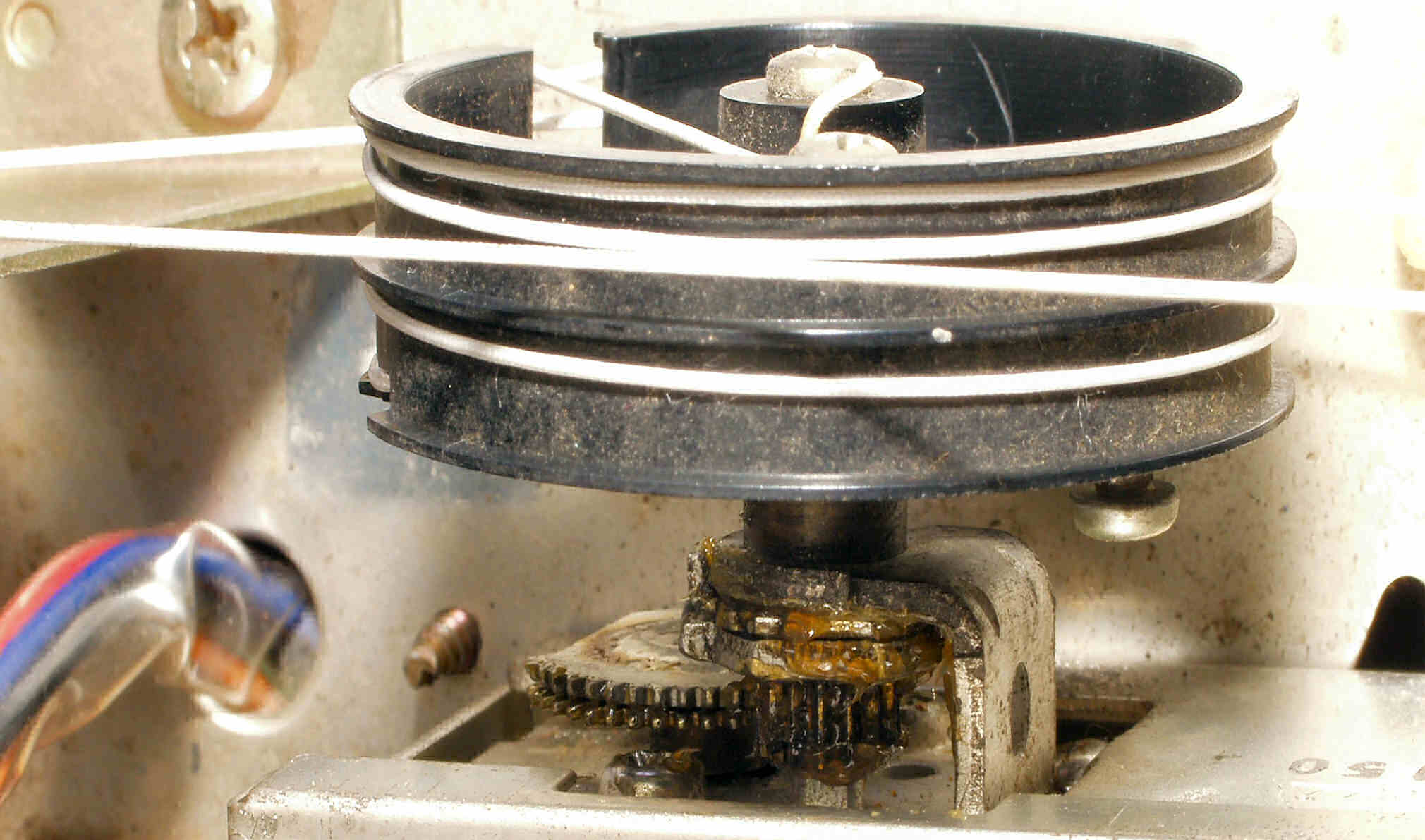

Ｃ−７Ａ．　修理前　バリコン歯車

Ｃ−７Ｂ．　修理後　バリコン歯車

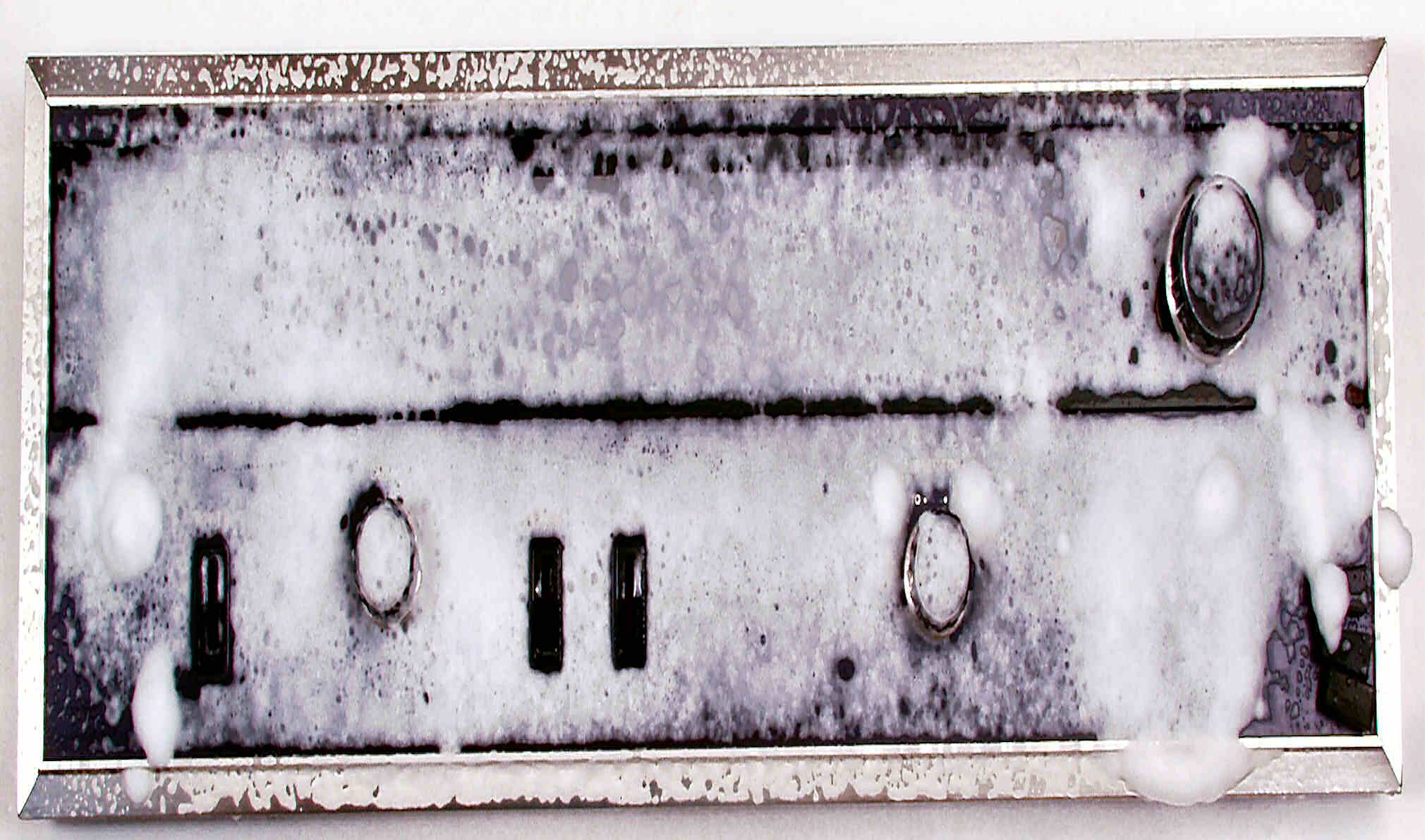

Ｃ−８Ａ．　修理中　パネル清掃

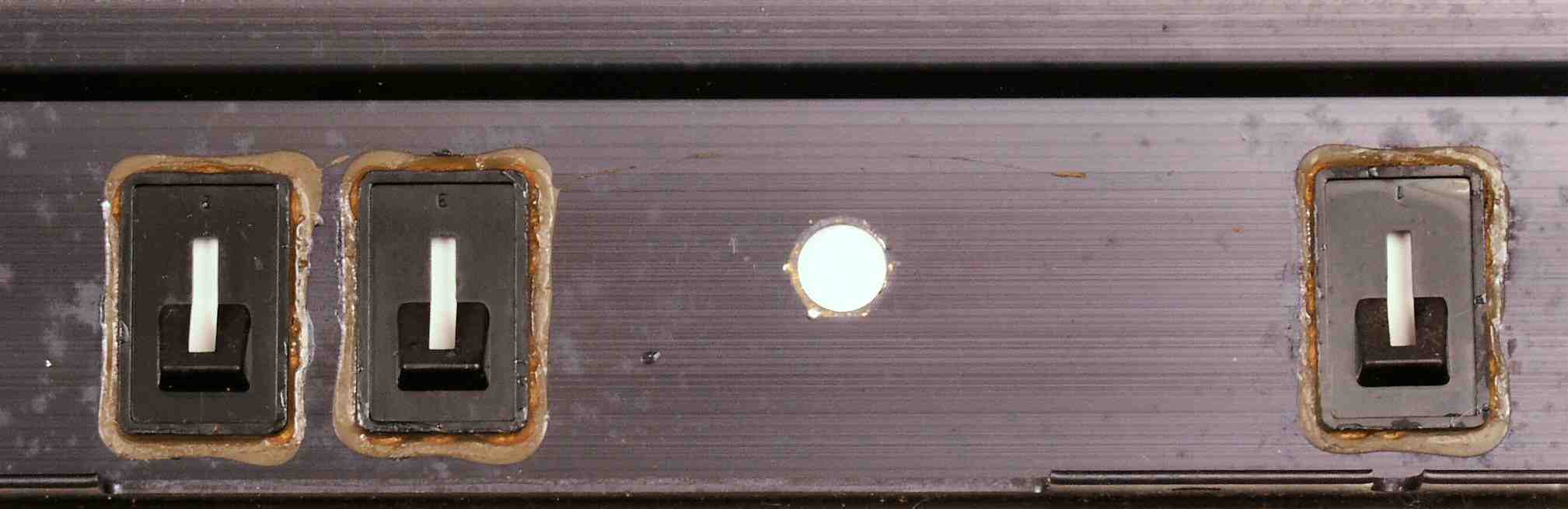

Ｃ−８Ｂ．　修理中　パネル裏、接着材を流し込んで置く

Ｃ−９Ａ．　交換部品

Ｃ−ＡＡ．　修理前　上から

Ｃ−ＡＢ．　修理後　上から

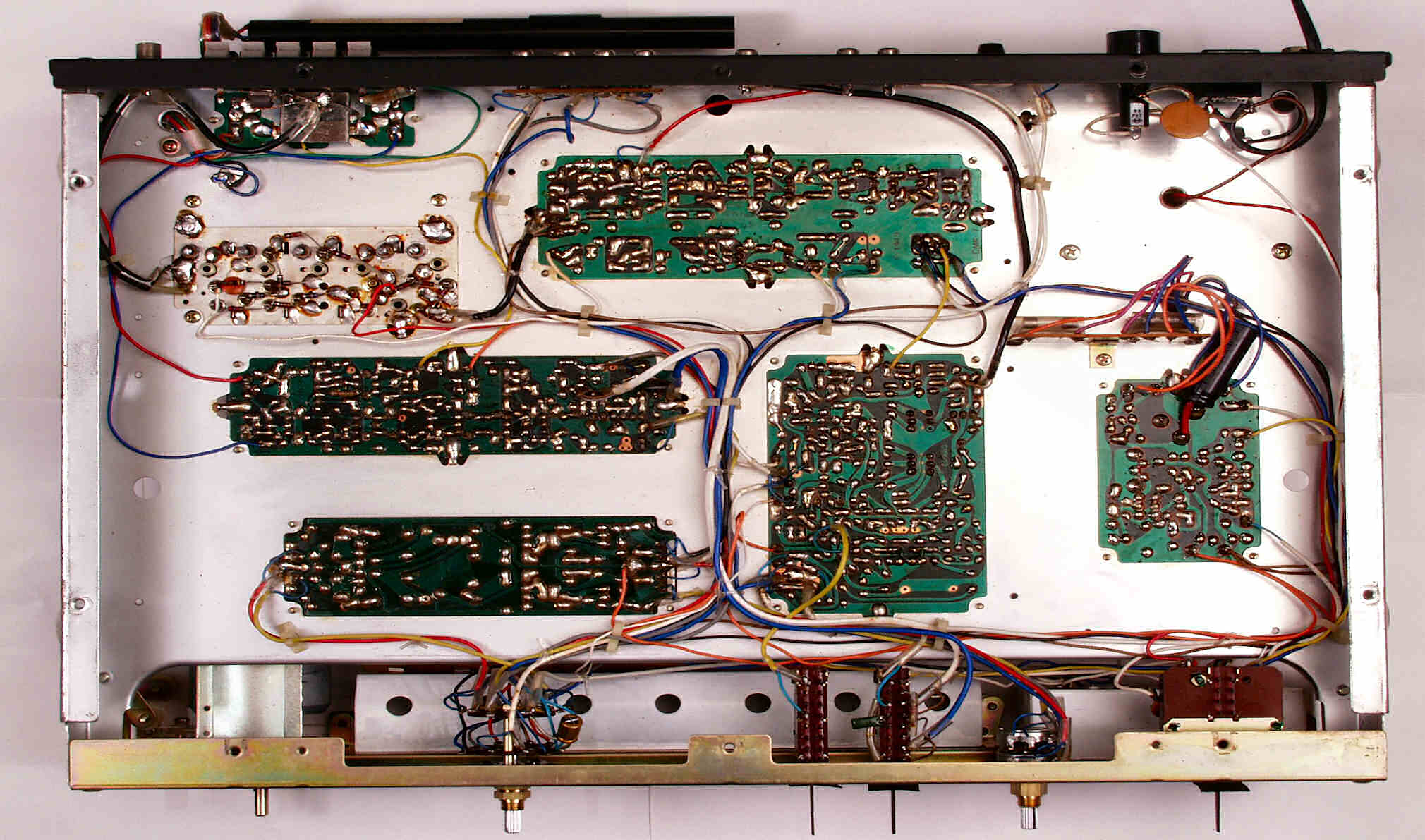

Ｃ−ＡＣ．　修理前　下から

Ｃ−ＡＤ．　修理後　下から

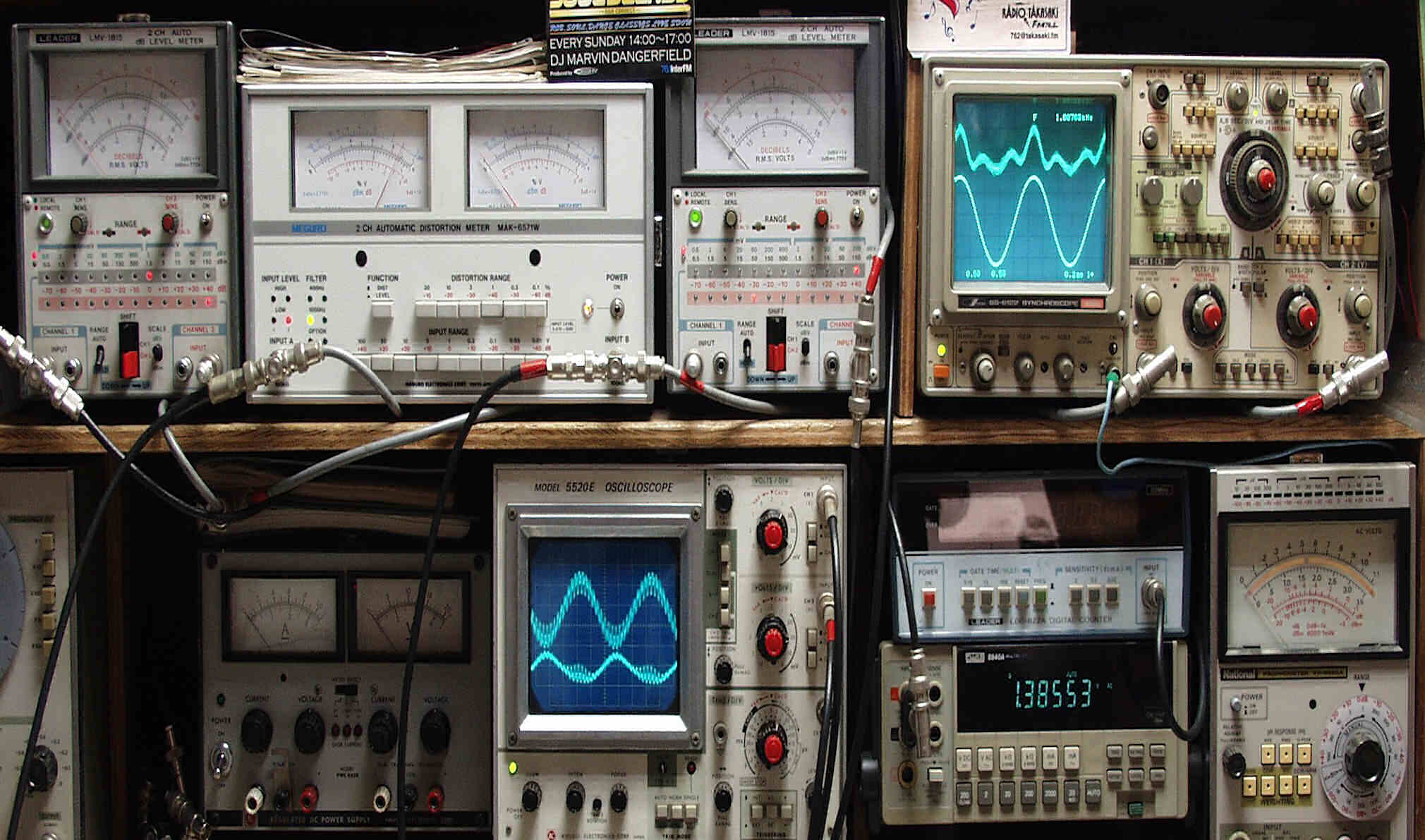

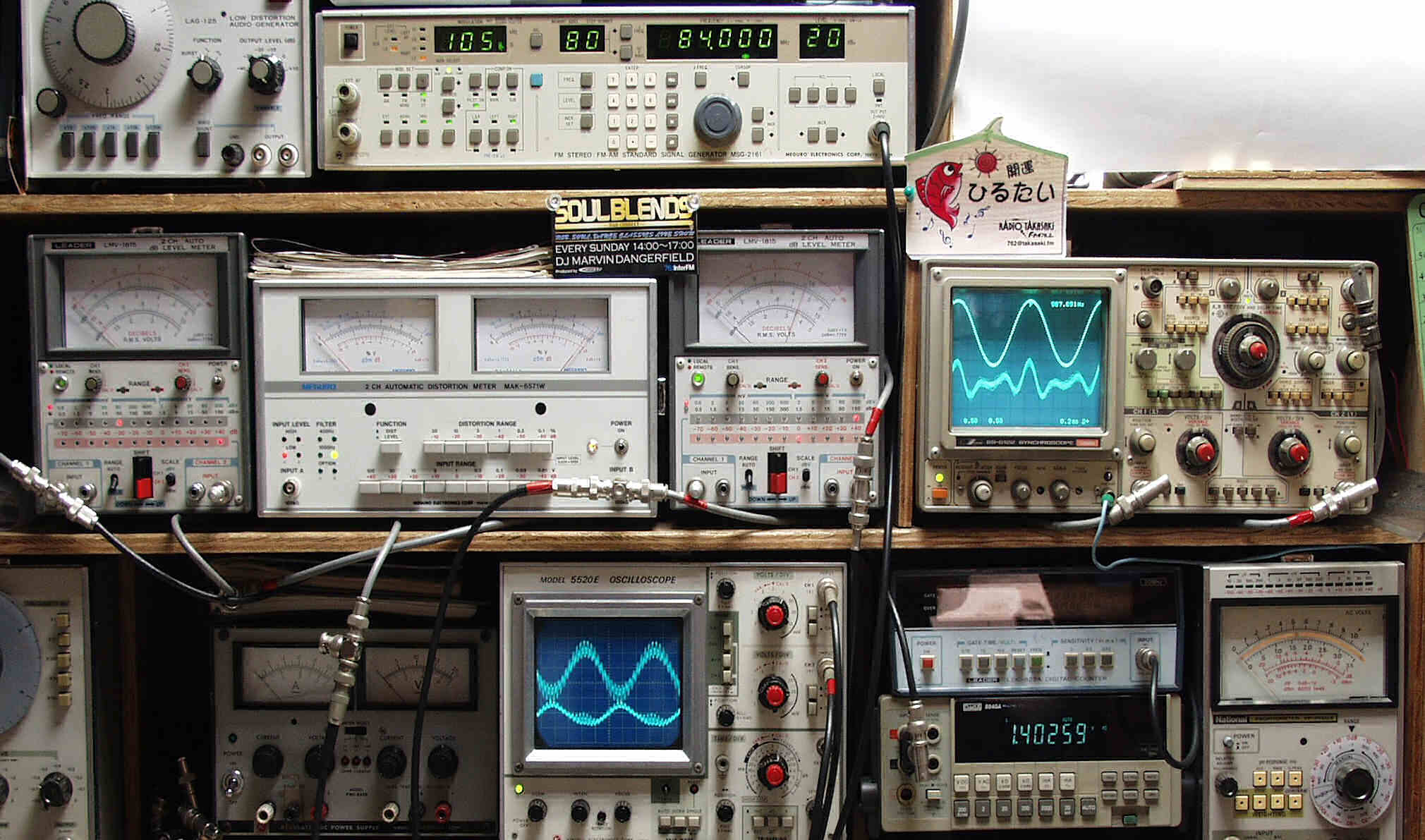

Ｅ．　調整・測定 Ｅ−１．　感度測定調整 　　　　　＜見方＞ 　　　上右＝ＡＭ・ＦＭステレオ信号発信器 　　　中左端電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　中中左歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　中中右＝Ｒ側出力電圧測定、赤針のみ使用 　　　中右端オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｅ−２Ａ．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　変調信号を　２０ｄＢで出す 　　　　　これを受信し出力を測定する、変調はＲ側のみ 　　　　　Ｌ出力＝５ｍＶ（Ｍａｘ５０ｍＶレンジ）　　　　Ｒ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝--％、右出力＝０．９％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ−２Ｂ．　ＦＭ受信感度、歪み、分離度測定調整 　　　　　　見方 　　　　　ＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　変調信号を　２０ｄＢで出す 　　　　　これを受信し出力を測定する、変調はＬ側のみ 　　　　　Ｌ出力＝１．４Ｖ（Ｍａｘ１．５Ｖレンジ）　　　　Ｒ出力＝５ｍＶ（Ｍａｘ５０ｍＶレンジ） 　　　　　歪み率、Ｌ出力＝０．９-％、右出力＝−％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ−３．　ＡＭ　感度測定調整 　　　　見方 　　　　　上のＡＭ信号発信器より　８００ＫＨＺで　１ＫＨＺの　５０％変調信号を　７４ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　Ｌ出力＝０．２８Ｖ（Ｍａｘ０．５Ｖレンジ）　　　　Ｒ出力＝０．２８Ｖ（Ｍａｘ０．５Ｖレンジ） 　　　　　歪み率、Ｌ出力＝１％、右出力＝１％ 　　　　　出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ−４．　　２４時間エージング。
