Ｓｏｎｙ　ＩＣＦ−５８００

平成1５年７月２６日

A．修理前の状況 　　・ B．原因 　　経年変化による調整不良。 Ｃ．修理状況 　 Ｄ．使用部品 　　 Ｅ．修理費　１０　，０００円　　通常修理 　　　　　　　　　　　　　　　　　　下記の様に感度低下はあるが、実用の範囲内、点検のみで上返却

A．修理前の状況 Ａ−１．ＢＣ帯受信感度測定　１０００ＫＨＺ　４００ＨＺ５０％ＡＭ変調　１００μＶ＿ＡＮＴ入力　オシロはＳＰ出力波形

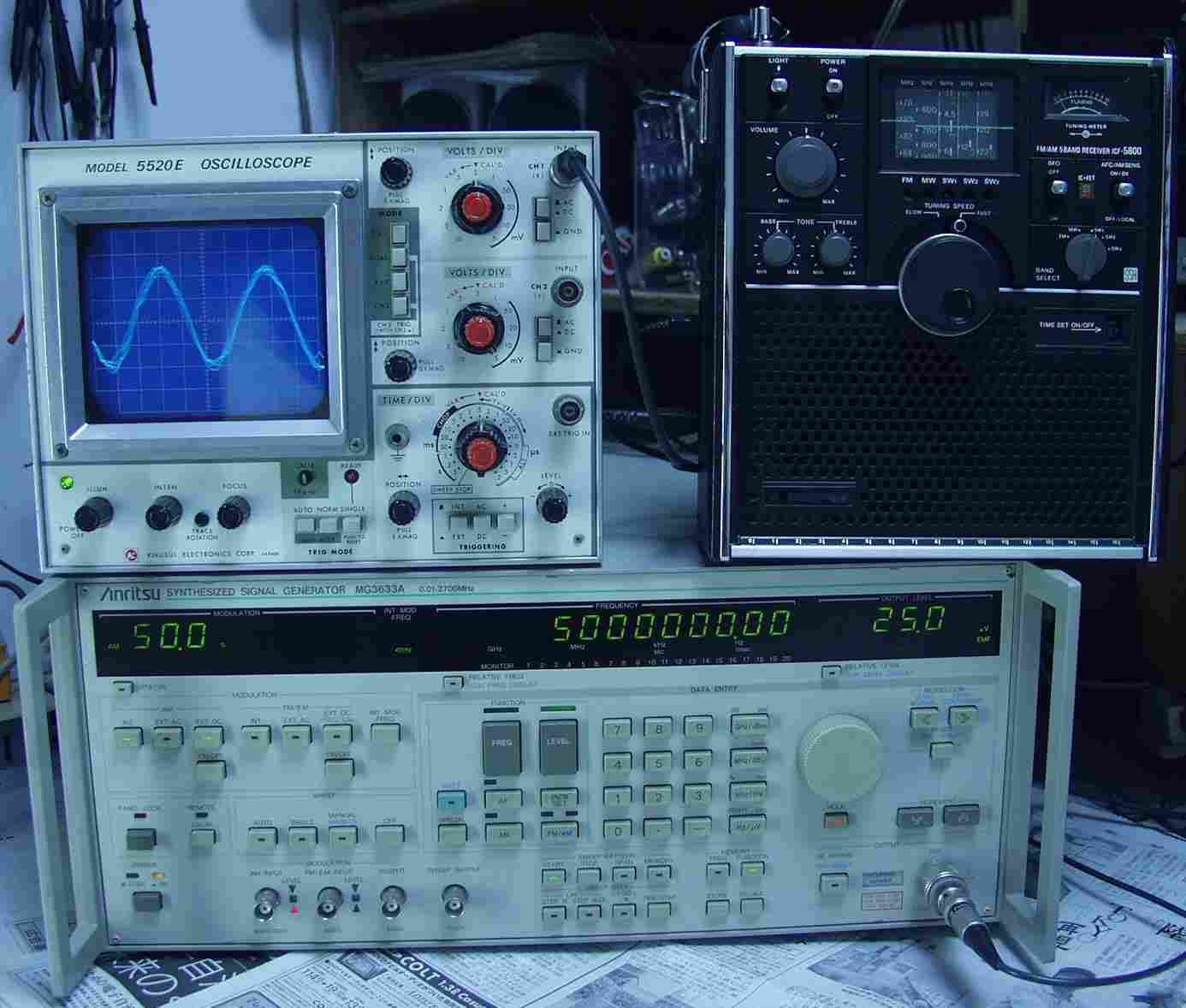

Ａ−２．ＳＷ１受信感度測定　５ＭＨＺ　４００ＨＺ５０％ＡＭ変調　２５μＶ＿ＡＮＴ入力　オシロはＳＰ出力波形

Ａ−３．ＳＷ２受信感度測定　１５ＭＨＺ　４００ＨＺ５０％ＡＭ変調　５０μＶ＿ＡＮＴ入力　オシロはＳＰ出力波形

Ａ−４．ＳＷ２受信感度測定　２５ＭＨＺ　４００ＨＺ５０％ＡＭ変調　５０μＶ＿ＡＮＴ入力　オシロはＳＰ出力波形

Ａ−５．前から見る

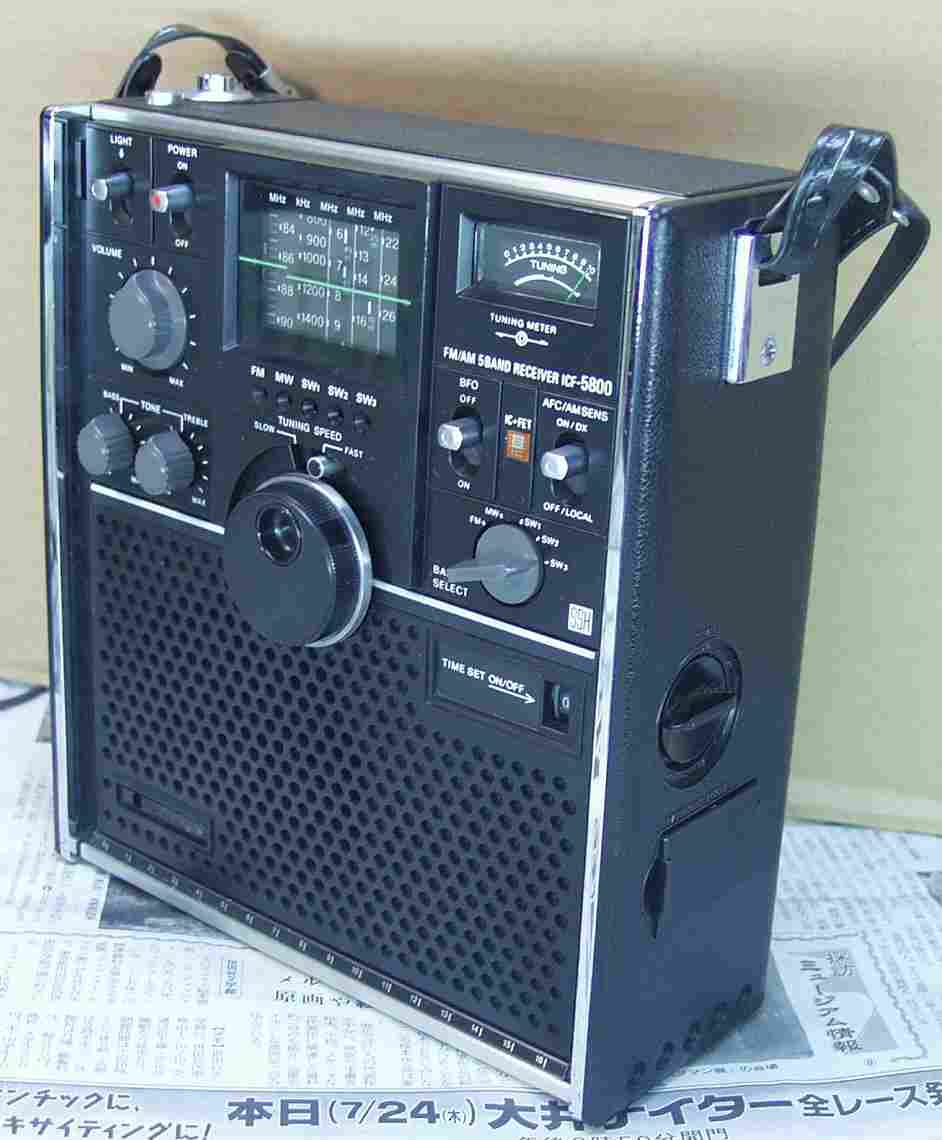

Ａ−５．横前から見る

icf590025
