ＱＵＡＤ　ＡＭＩＩ　修理記録
同時修理ＱＵＡＤ　ＦＭ１＋ＭＰＸ.　２台目、　QUAD－QCⅡ．　３台目　　２０２６／３／２０到着　　　完成　
Ａ．　修理前の状況
  • １０年以上前にQUADのプリ、パワー、チューナー、ESLスピーカー、ガラードのプレーヤーを（本人が亡くなり家族から）譲り受けたのです。
    しかし、自分も手術をして体調を崩し配線せずに保管してました。
    今回、試聴使用とセットしたのですがレコードからの音は聴けるのですが、チューナーからは聴けません。
    通電するのですがプリもあやしいです。
    色々ヴィンテージショップに問合わせをしたのですがチューナー修理はしませんと断わられました。
    修理できるでしょうか？
    尚、プレーヤー、プリ、チューナーは木製ボックスにセットされたものです。

B．原因
  • 各部経年劣化
    全体的に感度が悪い、特に高い周波数。

Ｃ．　修理状況
  • 劣化ＴＲ（トランジスタ－）交換。
    劣化ＦＥＴ（電解トランジスタ－）交換。
    全電解コンデンサー交換。


Ｄ．使用部品
  • ＴＲ（トランジスタ－）　　　　　２個。
    ＦＥＴ（電解トランジスタ－）　３個。
    電解コンデンサー　　　　　　４１個。
    フイルムコンデンサー　　　　１個。
    セラミックコンデンサー　　　　１個。


Ｅ．　測定・調整
Ｆ．修理費　　，０００円　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＱＵＡＤ　ＦＭ１＋ＭＰＸ.　２台目　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

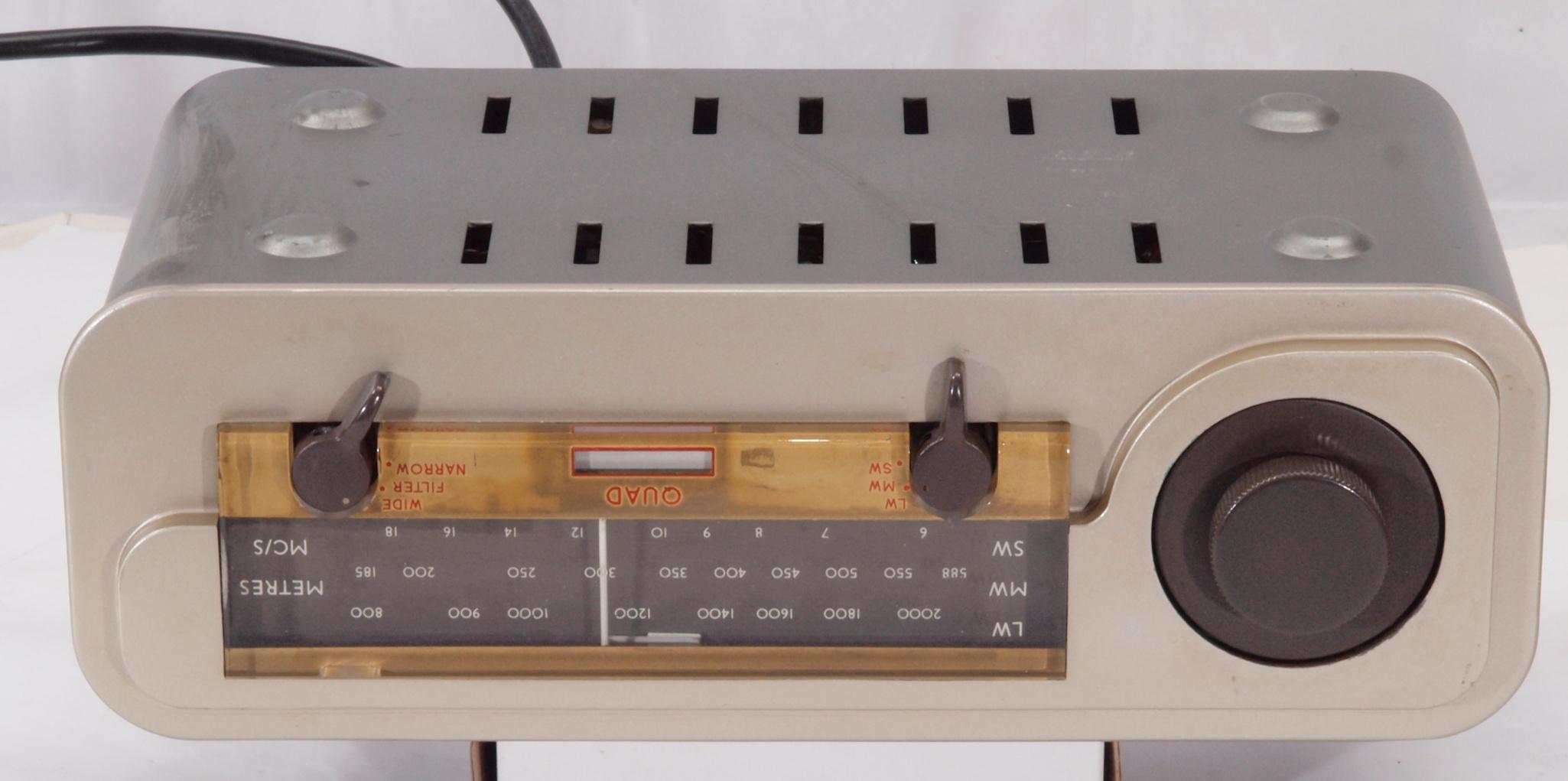

Ａ１１．　点検中　前から見る。

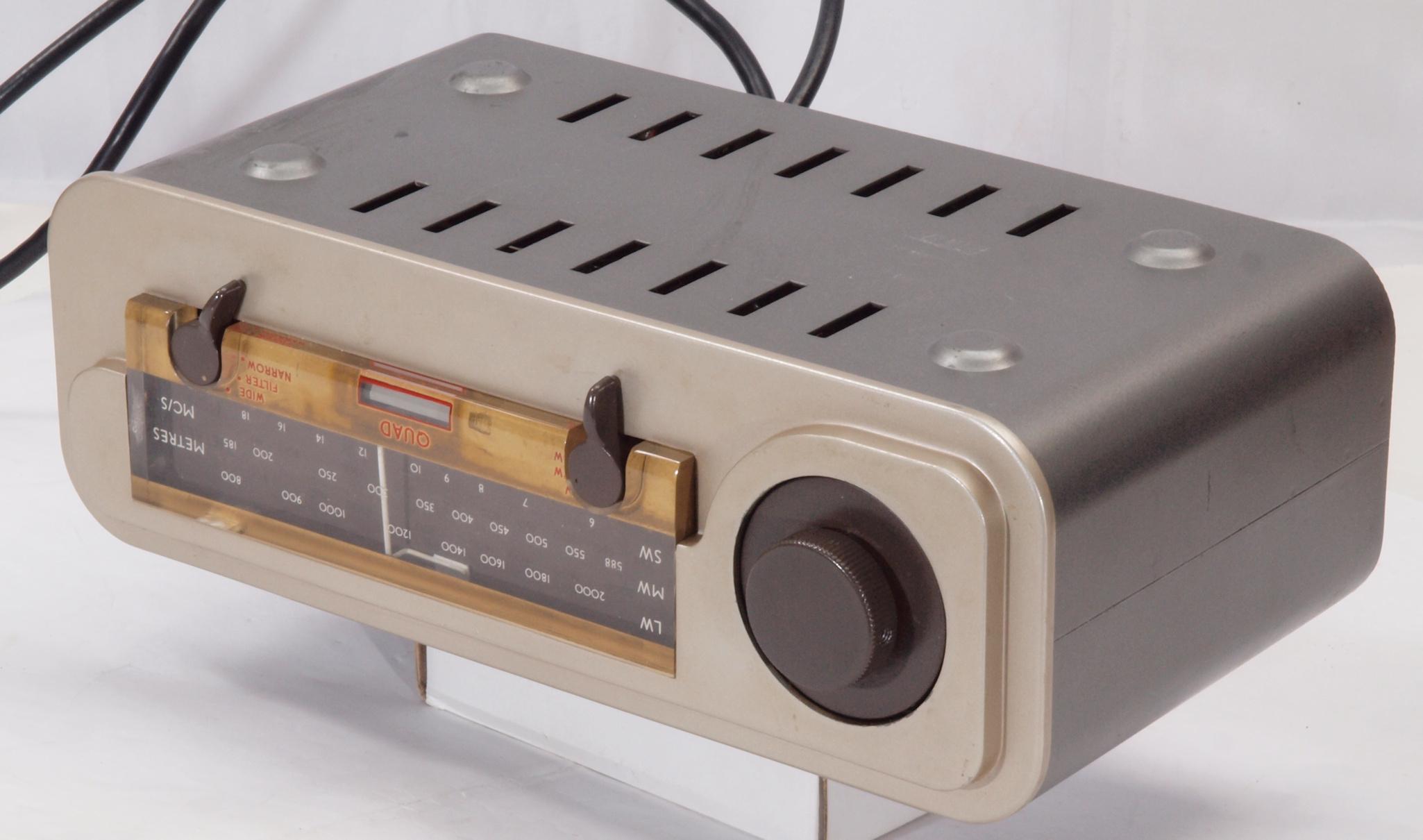

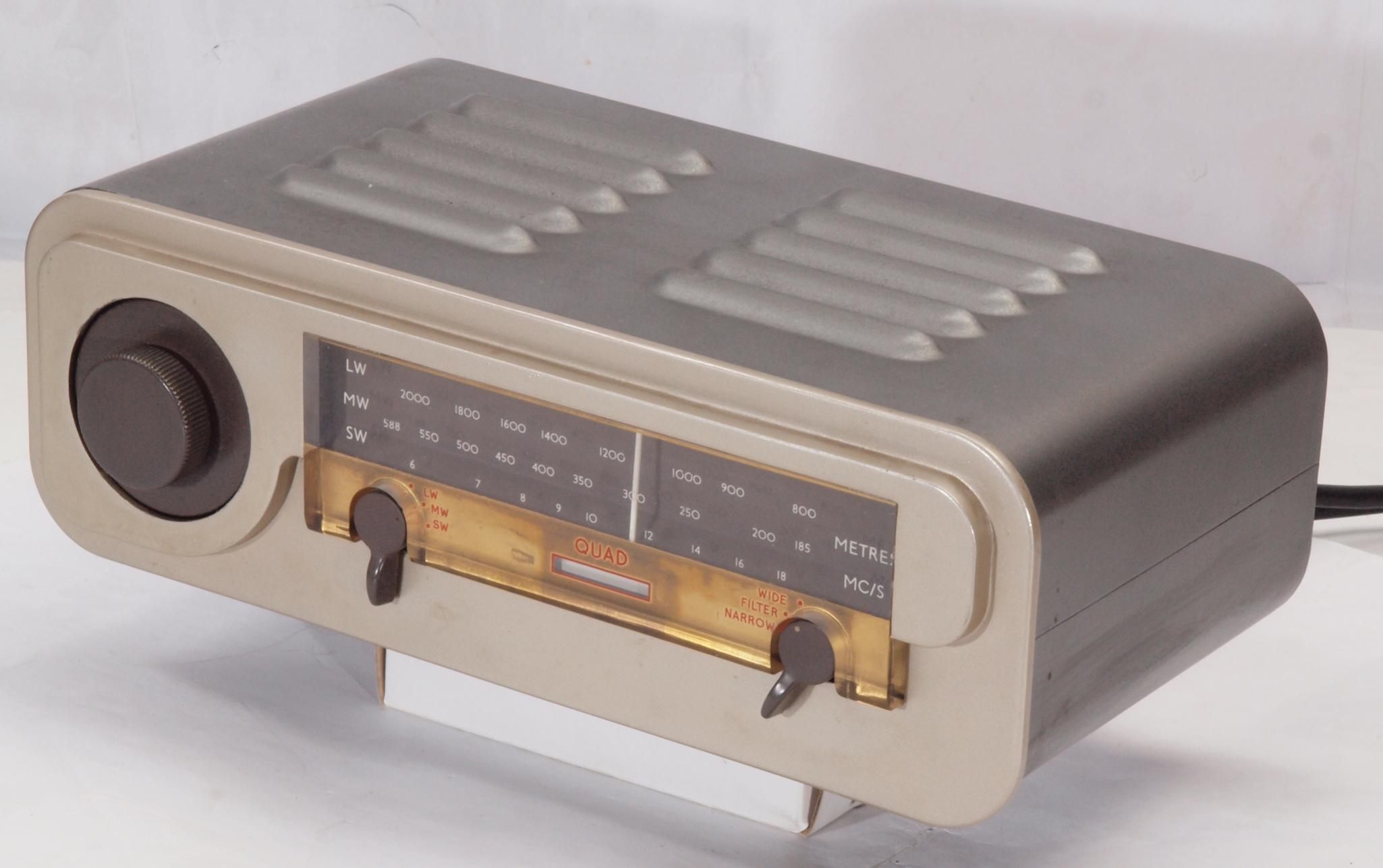

Ａ１２．　点検中　前右から見る。

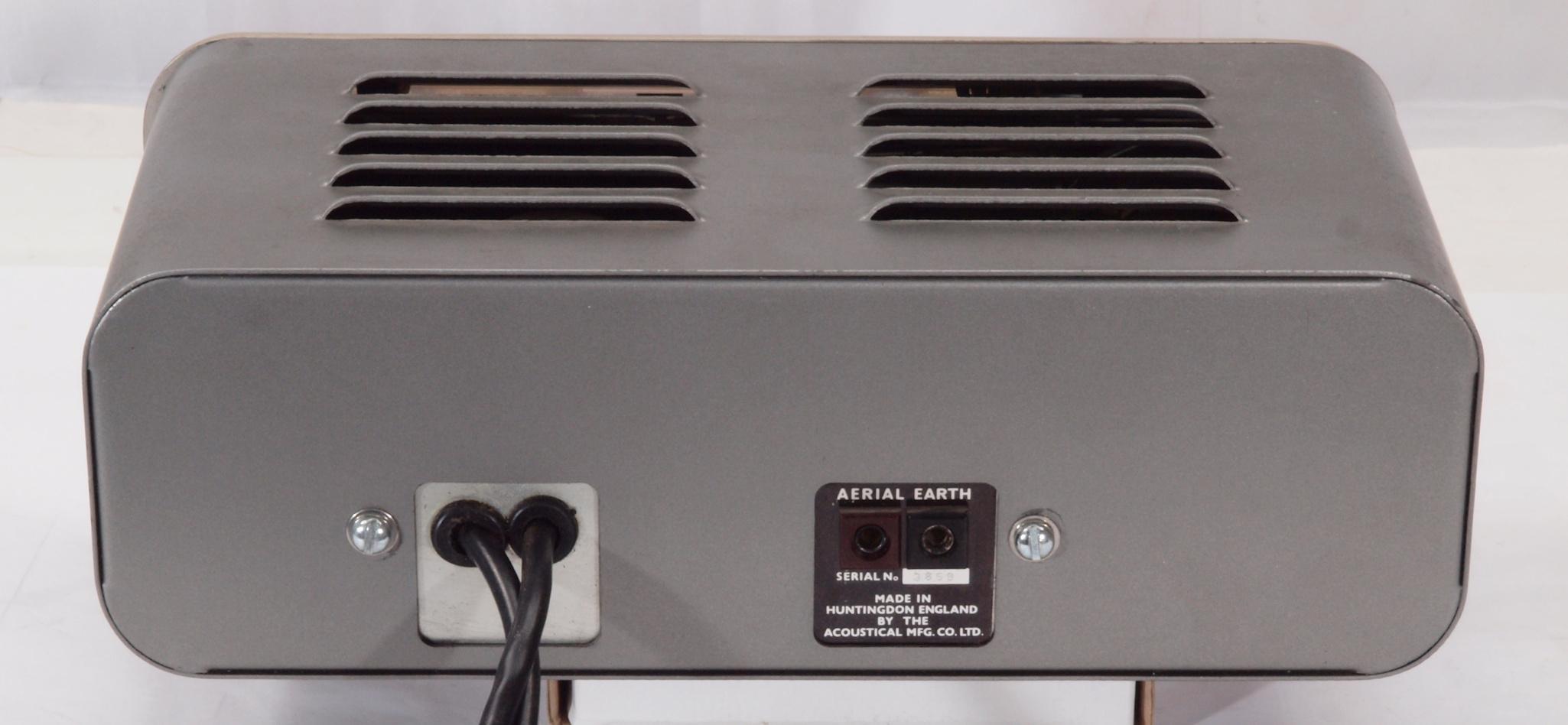

Ａ１３．　点検中　後から見る。

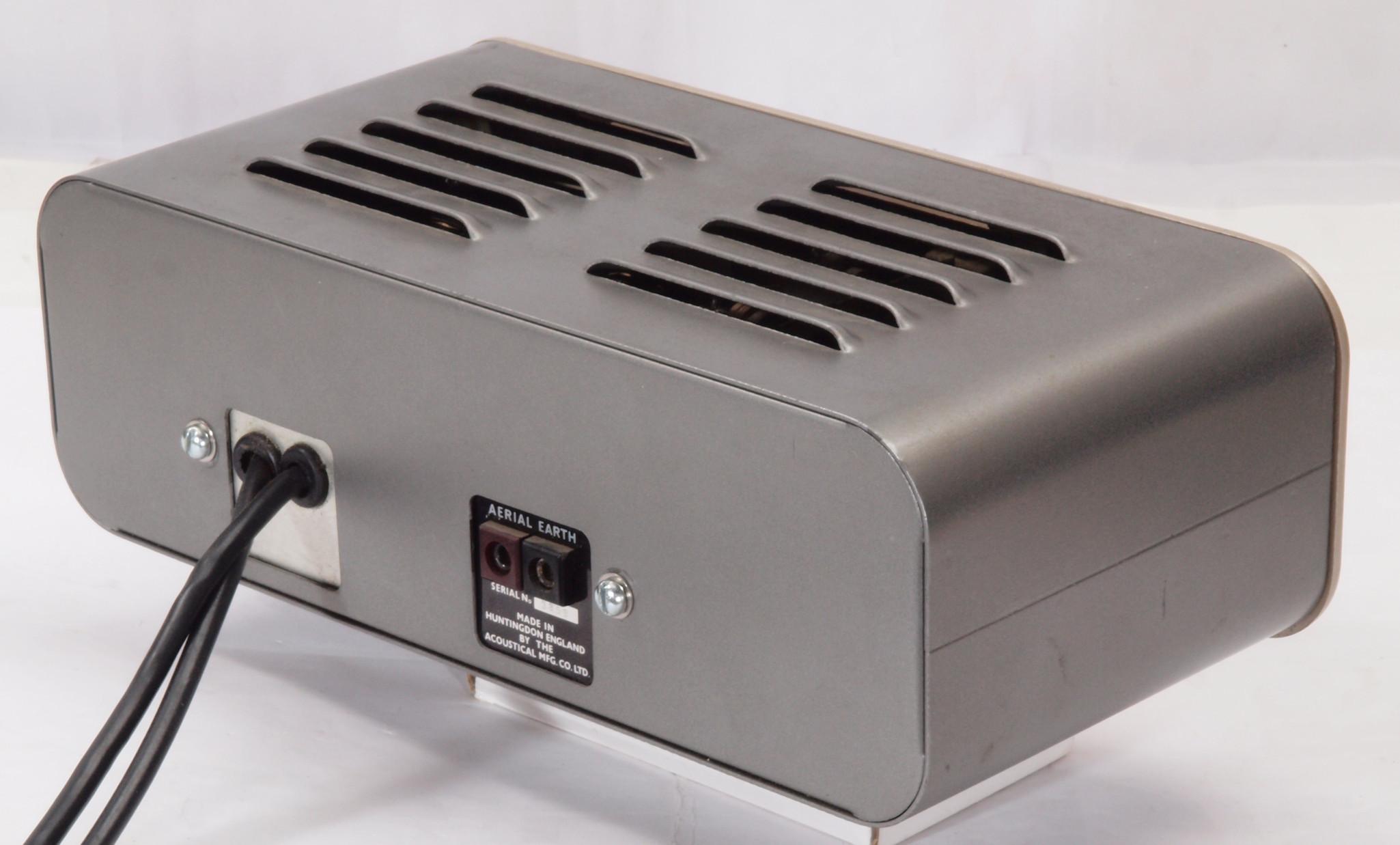

Ａ１４．　点検中　後左から見る。

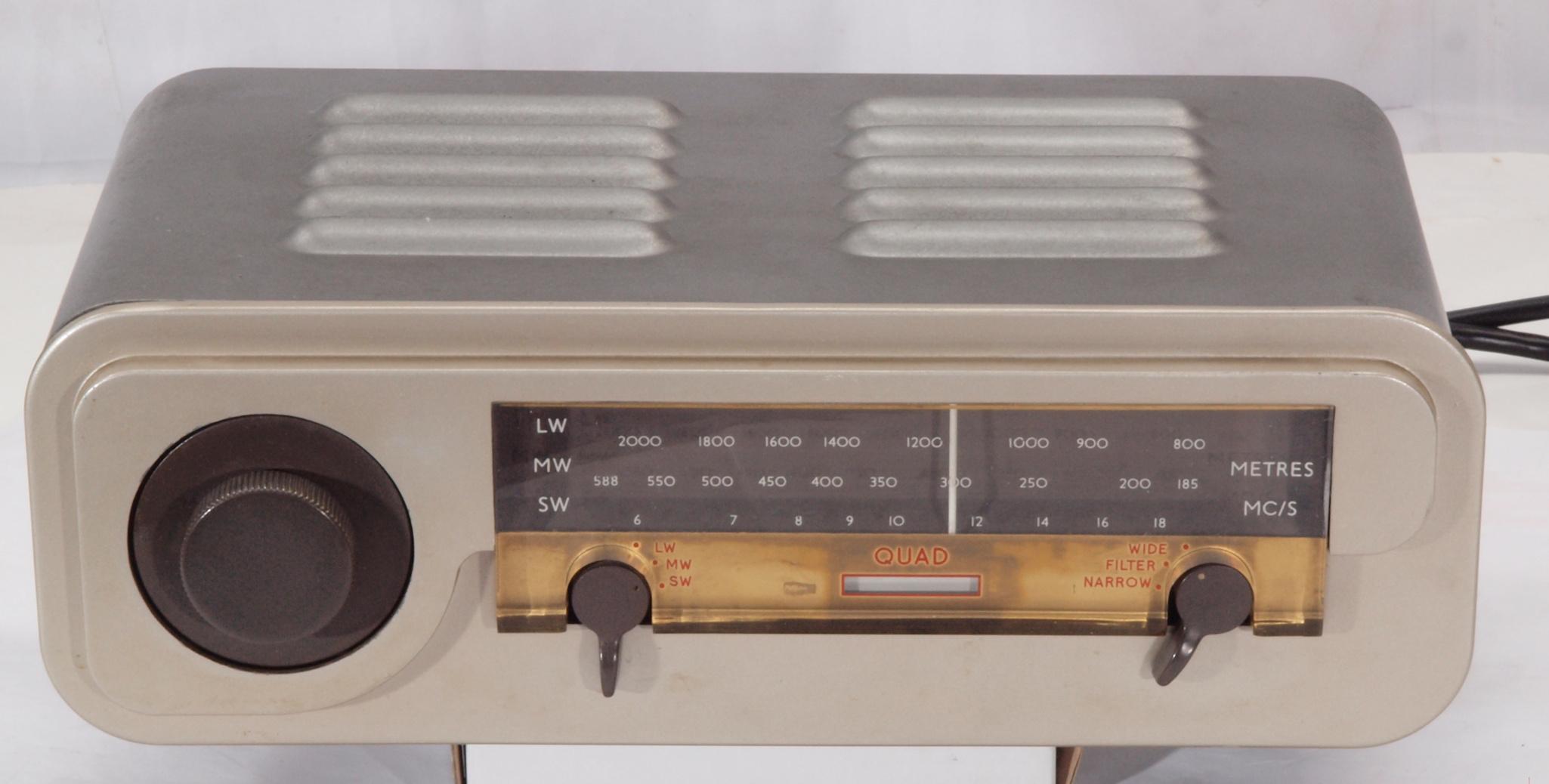

Ａ１５．　点検中　上から見る。

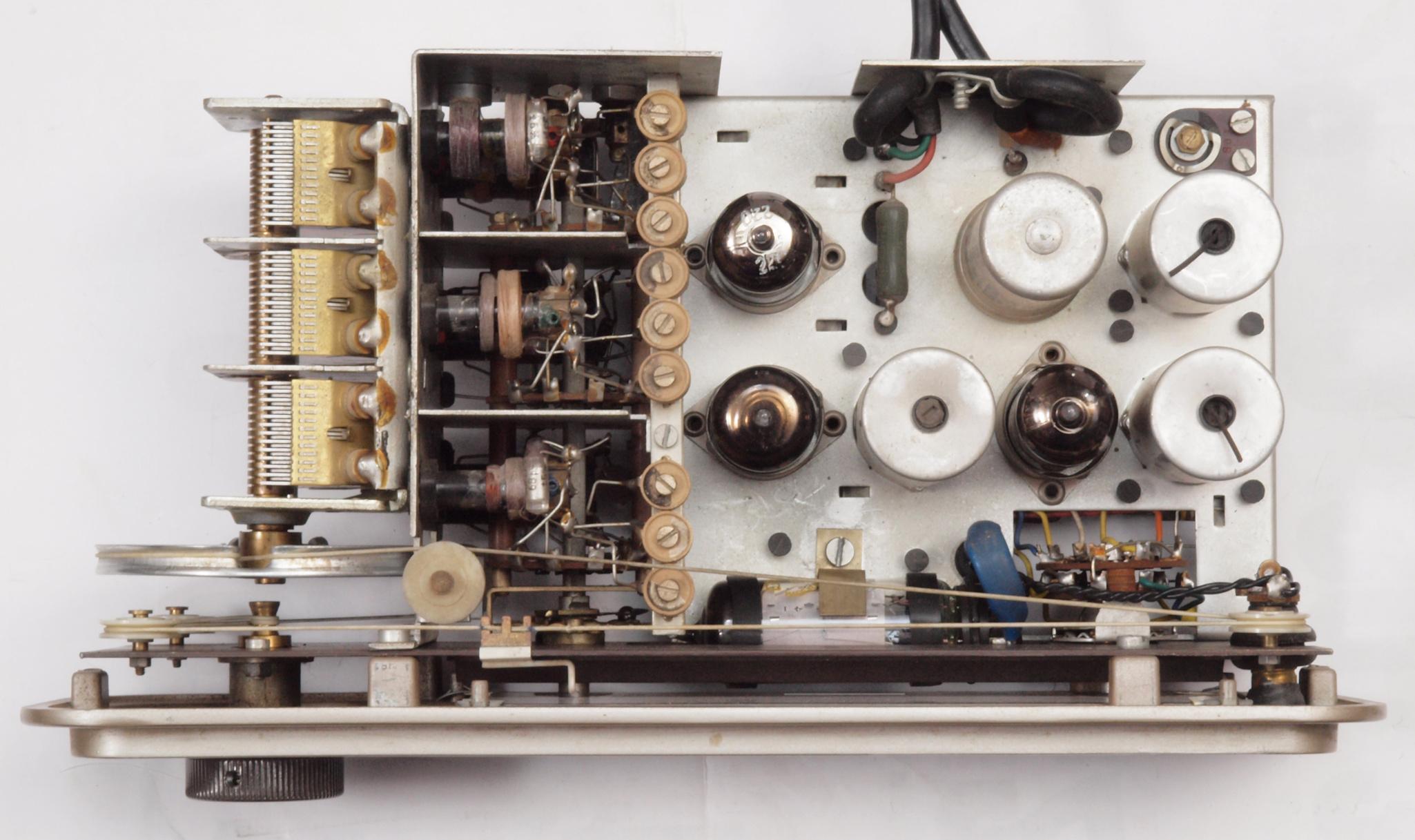

Ａ１６．　点検中　上蓋を取り、上から見る。　部品交換等修理跡は無。

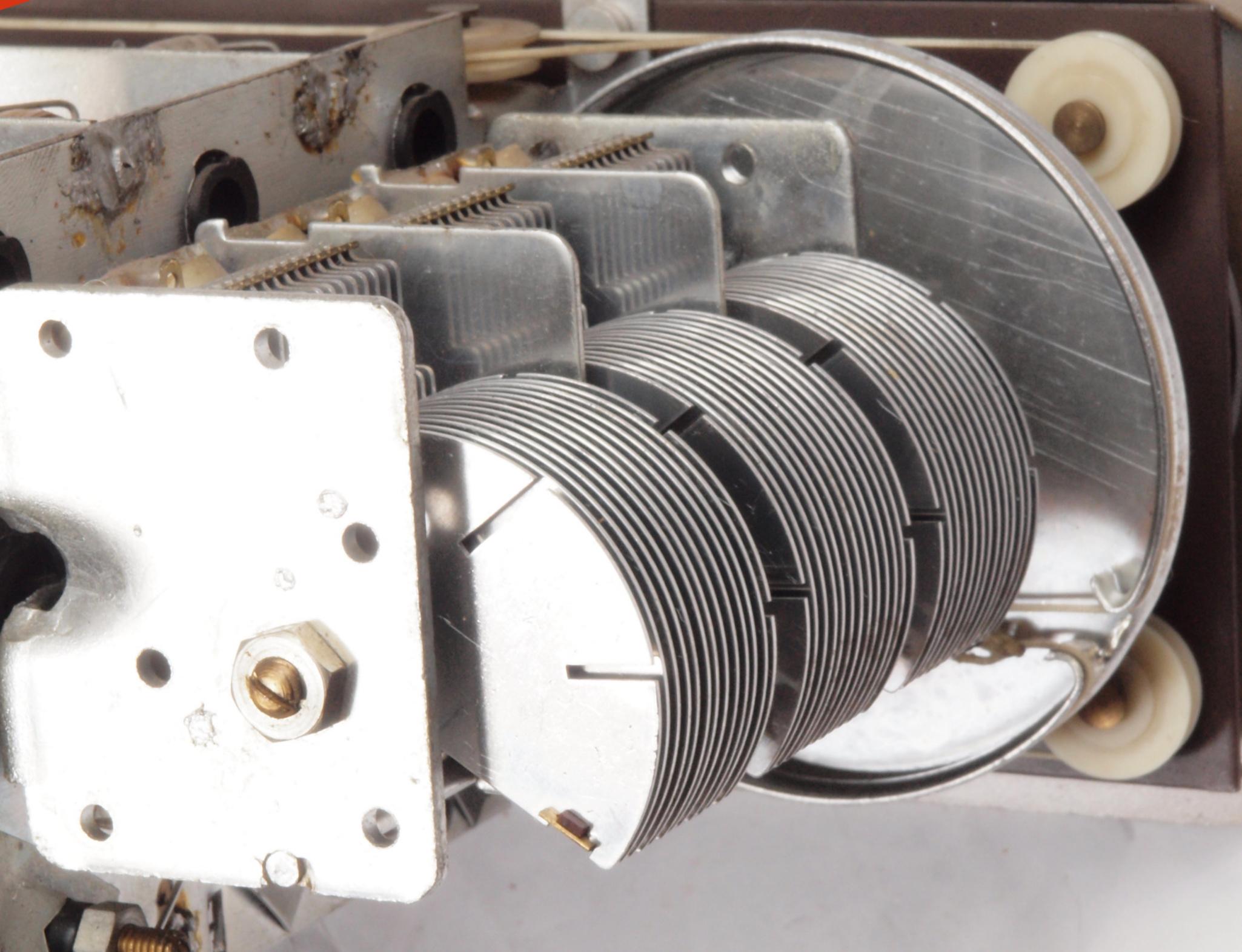

Ａ１７．　点検中　上蓋を取り、上から見る。　周波数直線バリコン。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る

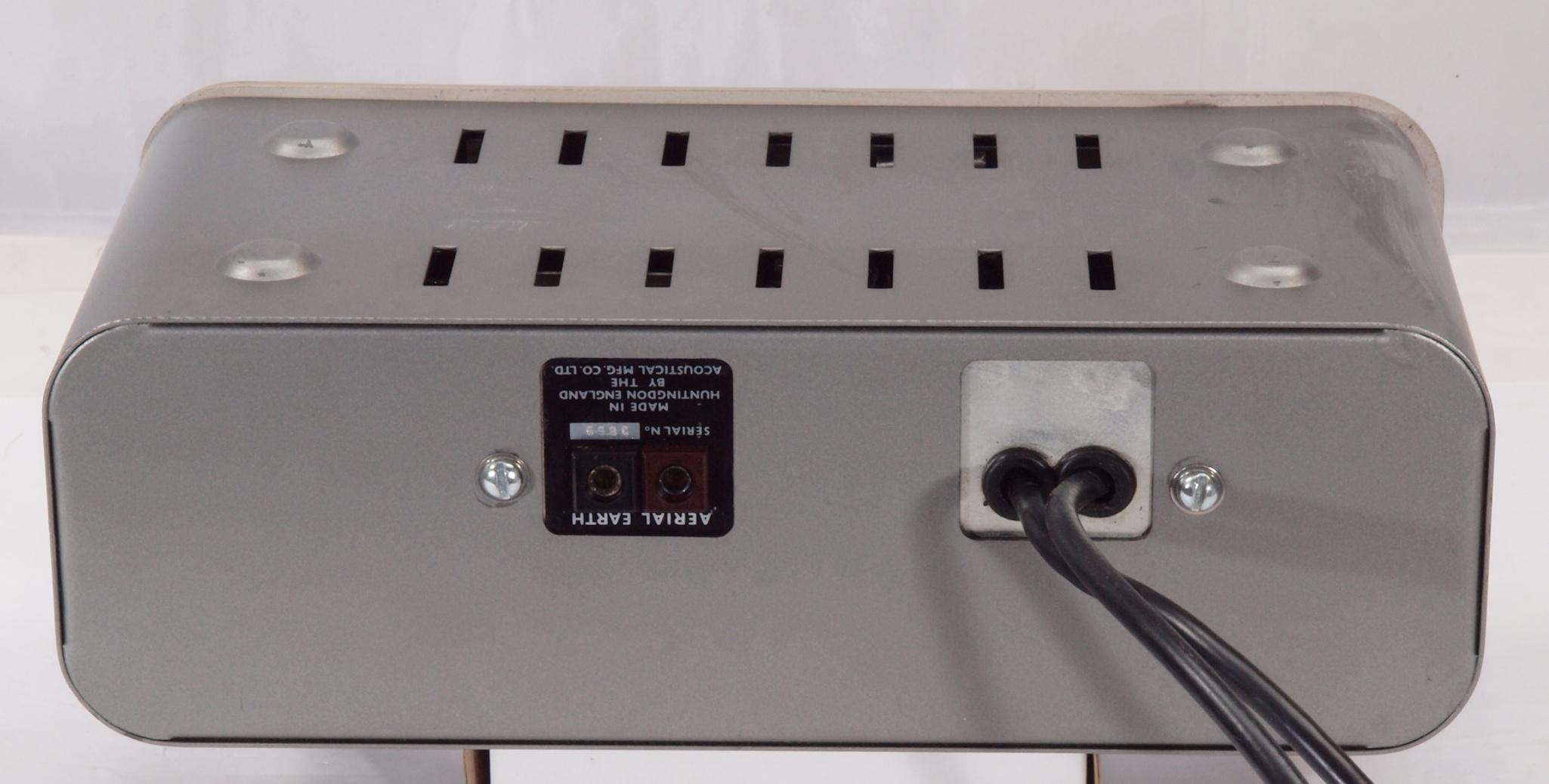

Ａ２３．　点検中　下後から見る

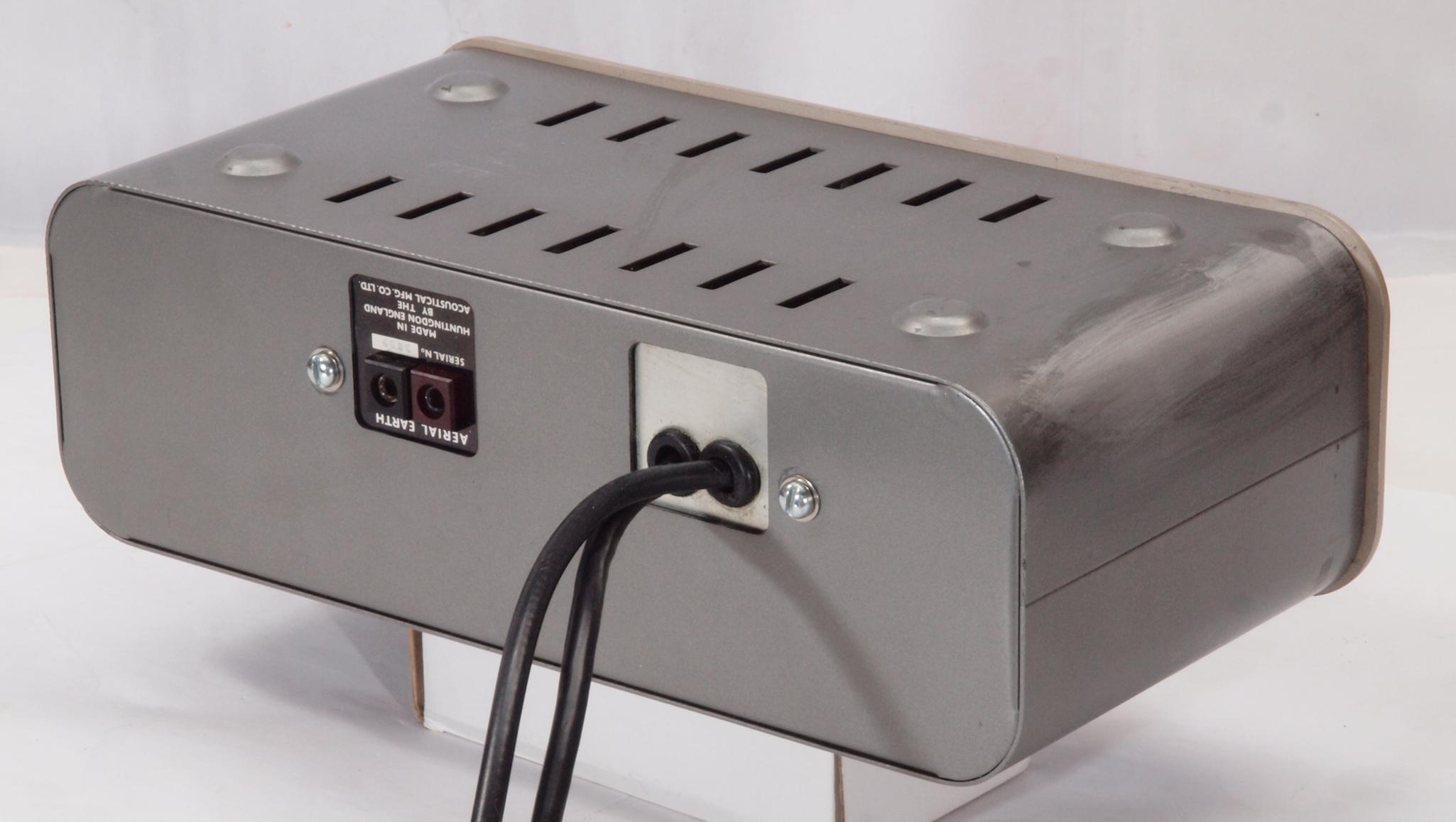

Ａ２４．　点検中　下後右から見る

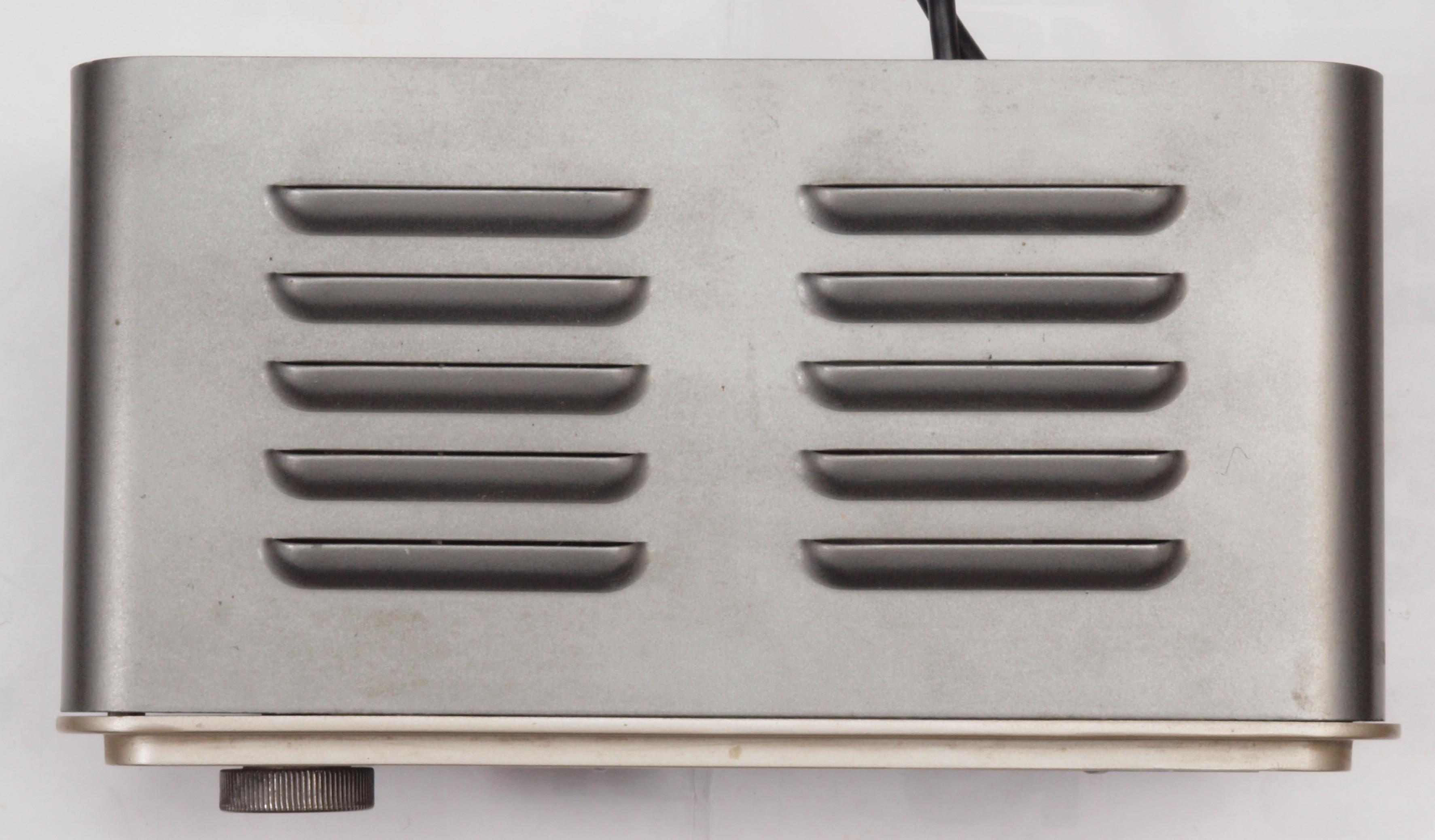

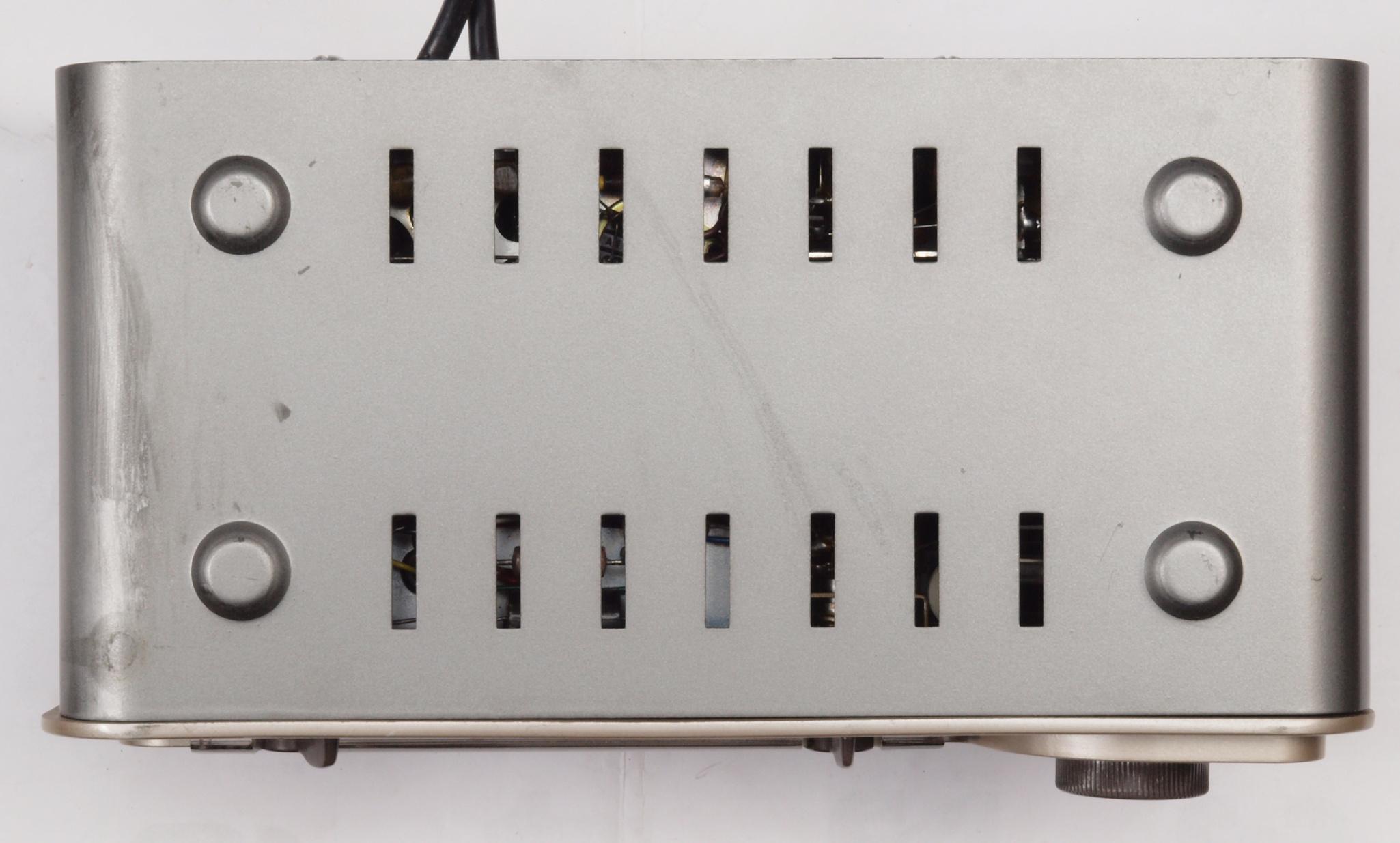

Ａ３１．　点検中　下から見る。

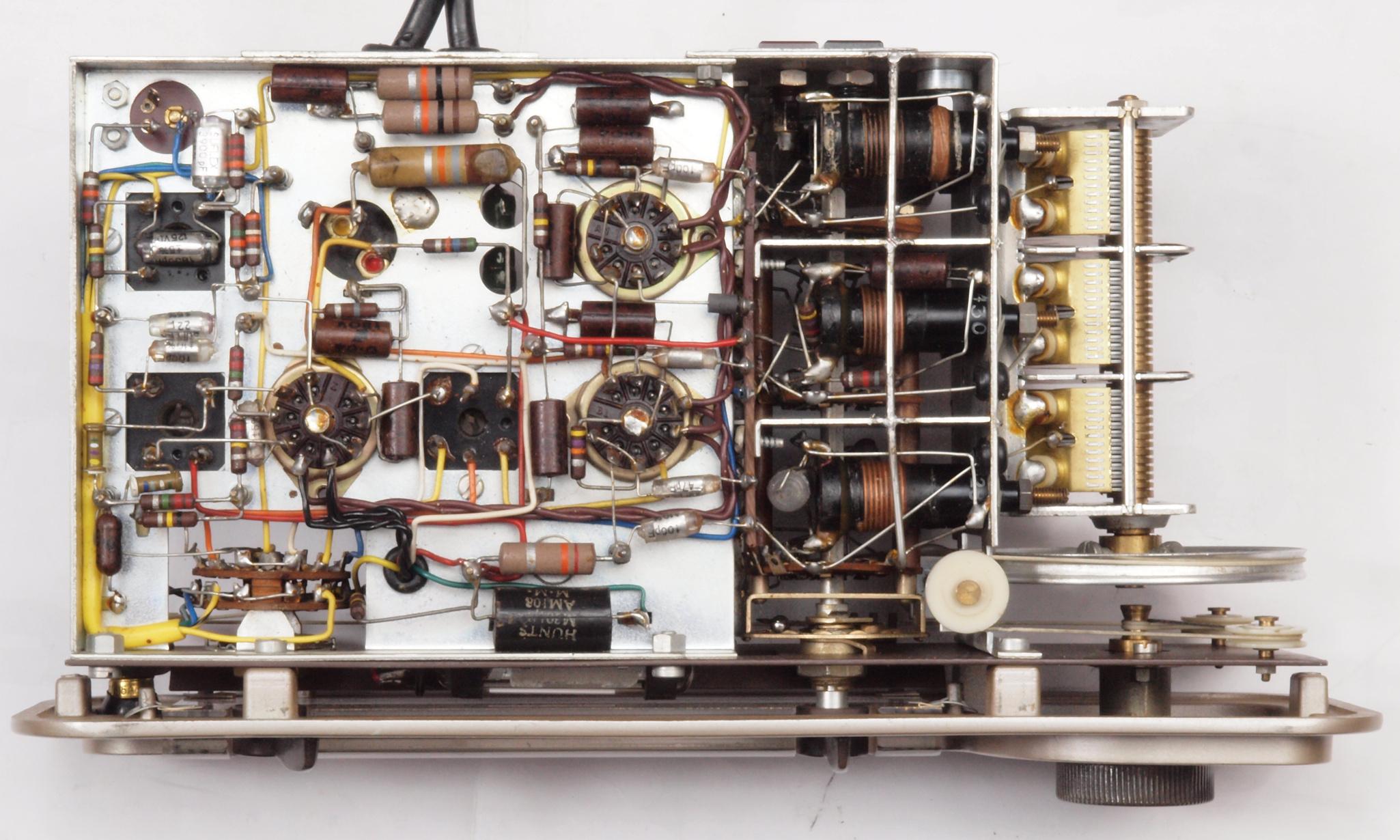

Ａ３２．　点検中　下蓋を取り、下から見る。　

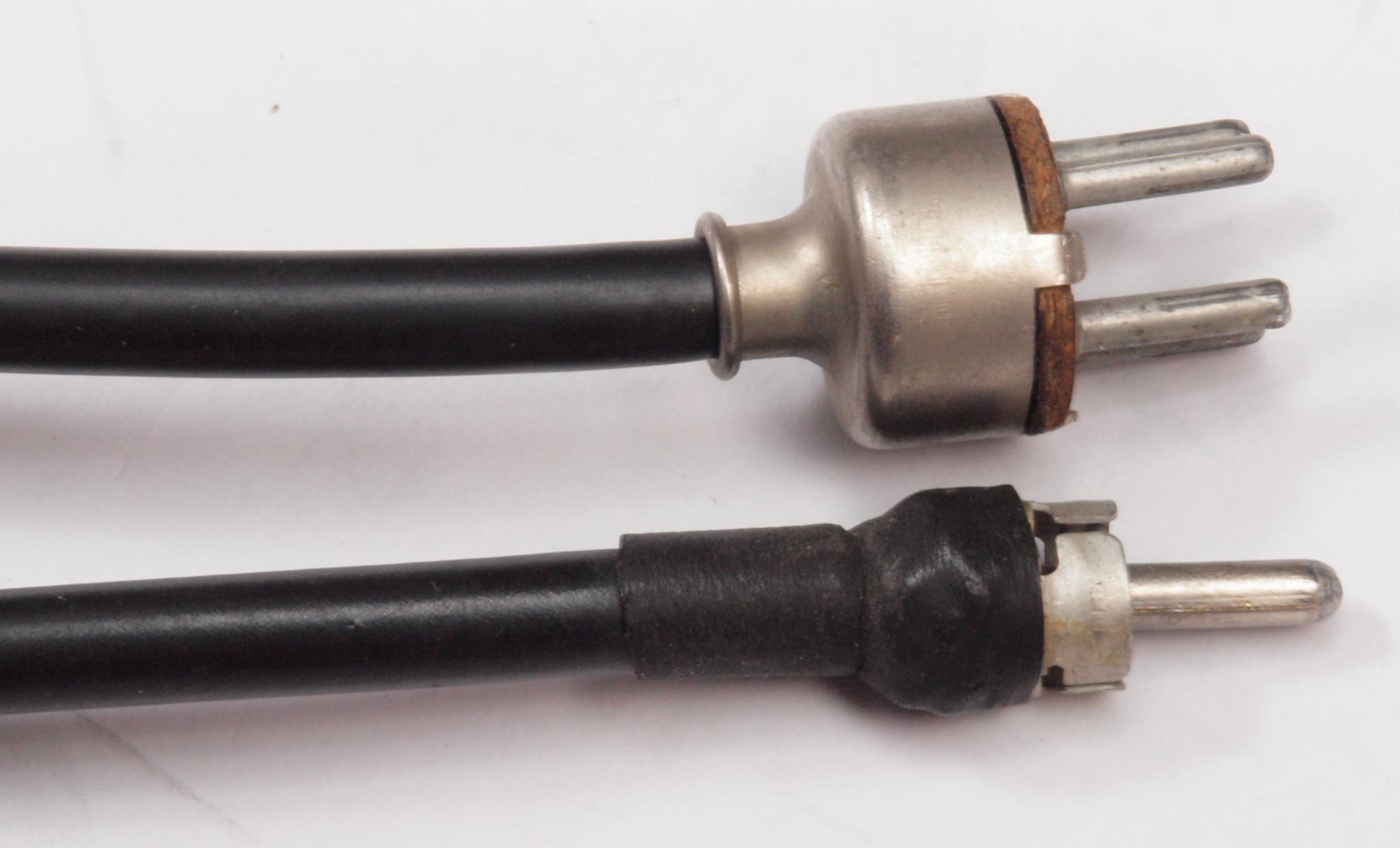

Ａ４１．　点検中　入出力ケーブル点検。　
Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　前パネルを保護して修理開始。
Ｃ１１．　修理前　電源・ＡＦ基板。
Ｃ１２．　修理中　電源・ＡＦ基板。　ＩＣの足が黒い、現在では入手難のＩＣ。
Ｃ１３．　修理中　電源・ＡＦ基板。ＩＣの足を洗浄、サビ防止の為。
Ｃ１４．　修理後　電源・ＡＦ基板　電解コンデンサー１７個交換、フイルムコンデンサー１個追加。
Ｃ１５．　完成電源・ＡＦ基板　洗浄後防湿材を塗る。
Ｃ１６．　修理前　電源・ＡＦ基板裏。
Ｃ１７．　修理（半田補正後）後　電源・ＡＦ基板裏。　半田を全部やり直す、セラミックコンデンサー１個追加。
Ｃ１８．　完成電源・ＡＦ基板裏　洗浄後防湿材を塗る。
Ｃ２１．　修理前　ＩＦ・検波基板
Ｃ２２．　修理後　ＩＦ・検波基板　電解コンデンサー１３個、ＴＲ（トランジスタ－）２個交換
Ｃ２３．　修理前　ＩＦ・検波基板裏
Ｃ２４．　修理（半田補正後）後　ＩＦ基板・検波裏。　半田を全部やり直す。
Ｃ２５．　完成ＩＦ・検波基板裏　洗浄後防湿材を塗る。
Ｃ３１．　修理前　ＲＦ基板
Ｃ３２．　修理後　ＲＦ基板　電解コンデンサー３個、ＴＲ（トランジスタ－）個、ＦＥＴ（電界トランジスタ－）３個交換
Ｃ３３．　修理前　ＲＦ基板裏
Ｃ３４．　修理（半田補正後）後　ＲＦ基板裏。　半田を全部やり直す。
Ｃ３５．　完成ＲＦ基板裏　洗浄後防湿材を塗る。
Ｃ６１．　修理前　電源基板
Ｃ６３．　修理前　電源基板裏
Ｃ６４．　修理（半田補正後）後　電源基板裏。　半田を全部やり直す。
Ｃ６５．　完成電源基板裏　洗浄後防湿材を塗る。
Ｃ７１．　修理後　ライトＳＷ基板。
Ｃ７２．　修理前　ライトＳＷ基板裏。
Ｃ８２．　修理前　モードＳＷ基板裏。
Ｃ８３．　修理（半田補正後）後　モードＳＷ基板裏。　半田を全部やり直す。ＳＷが遊んでいる所はＷ接点にする。
ＣＥ１．　交換した部品。　ＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）は無。
ＣＦ１．　修理前　下から見る
ＣＦ２．　修理後　下から見る
ＣＦ３．　修理前　上から見る
ＣＦ４．　修理後　上から見る
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　受信感度測定調整
　　　＜見方＞
　　　　下のＬＥＡＤＥＲ　３２１６Ｐ信号発信器より信号を出す、これを受信する。
　　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベルｄＢμ。　　　
Ｅ１．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。 　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は－５．７ｄＢ低くなる。
  • ２０ｄＢμ－５．７ｄＢ＝１４．３ｄＢμ
    １５ｄＢμ－５．７ｄＢ＝８．３ｄＢμ
    １０ｄＢμ－５．７ｄＢ＝４．３ｄＢμ
Ｅ１１．　ＦＭトラッキング調整　７８ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ１２．　ＦＭトラッキング調整　９０ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ２１．　ＭＷトラッキング調整　５３０ｋＨＺ　ＡＮＴ入力１０ｄＢμを受信
Ｅ２２．　ＭＷトラッキング調整　１４００ｋＨＺ　ＡＮＴ入力１０ｂＢμを受信
Ｅ３１．　ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。－３ｄＢの所でｋHzの幅。
Ｅ３２．　ＦＭ　ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。－３ｄＢの所で１５３．３ｋHzの幅。
Ｅ３３．　ＭＷ　ＷＩＤＥ－ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。－３ｄＢの所で６．６７ｋHzの幅。
Ｅ３４．　ＭＷ　ＮＡＲＲＯＷ－ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。－３ｄＢの所で３．０ｋHzの幅。
Ｅ４１．　ＳＷ１トラッキング調整　１．６ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ４２．　ＳＷ１トラッキング調整　３ＭＨＺ　ＡＮＴ入力２０ｄＢμを受信
Ｅ５１．　ＳＷ２トラッキング調整　３ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ５２．　ＳＷ２トラッキング調整　７ＭＨＺ　ＡＮＴ入力１０ｄＢμを受信
Ｅ６１．　ＳＷ３トラッキング調整　７ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　ＱＵＡＤ　ＦＭ１＋ＭＰＸ.　２台目　の仕様（カタログ・マニアルより）　
回路方式 真空管式（スーパーヘテロダイン方式）
受信周波数 中波 (MW): 510kHz ～ 1620kHz
長波 (LW): 150kHz ～ 250kHz
短波 (SW): 5.8MHz ～ 18.5MHz
（※モデルや仕向地により構成が異なる場合があります）
選択(Selectivity) スイッチにより「Wide（広帯域）」と「Narrow（狭帯域）」の切り替えが可能
同調インジケーター マジックアイ（EM84）を搭載
音声出力 QUAD 22 等のコントロールアンプから電源供給を受ける専用プラグ接続
フィルター機能 隣接チャンネルの混信（口笛のようなヘテロダイン音）を除去するフィルター回路を搭載
外観 QUAD 22 や QUAD II パワーアンプと調和するデザイン
特徴 当時の放送局の状況に合わせ、音質重視の「Wide」設定と、遠距離受信や混信回避を目的とした「Narrow」設定を使い分けられる点が特徴です。
