Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ．　１１台目修理記録

使用上の注意　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１９年８月１３日持込　　　８月４日完了

本ＡＭＰは片側終段ＴＲ（トランジスター）が死んでいます。　下記３修理方法を提示し、ユーザーが１を選択 　　１．全終段ＴＲ（トランジスター）４組８個を、上位損失のに置き換える。 　　２．現在、手持ちが無いので、ジャンク機器を購入し交換する。 　　３．サンスイより片側分２組４個購入。

Ａ．　修理前の状況 買ってから２６年経ちます。　ここ15年鳴らしていません。 つい2年前に電源を入れて、プロテクター回路が働いて、30分ほどしてから 使用可能になり、 レコードを聴いていいなーと感動 数日後、プロテクター回路が、なかなか切れず、焦げ臭くなり、 再度、電源をいれますが、 同じでした。現在に至る。 B．　原因 各部劣化による終段ＴＲ（トランジスター）焼損 初段ＦＥＴ（電界効果トランジスター）劣化 ＥＱ−ＡＭＰポップノイズでる ＭＣ−ＡＭＰポップノイズでる Ｃ．　修理状況 ＲＬ側終段ＴＲ（トランジスター）交換（上位品） ＳＰ接続リレー交換 各初段ＦＥＴ（電界効果トランジスター）交換 電解コンデンサー交換（ミューズ使用） 配線手直し、補強 各部、半田補正 Ｄ．　使用部品 　　　Ｒ側終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　４個 　　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 　　　ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　９０個（ミュ−ズ使用） 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７個 　　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　６個 　　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　７個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　１２０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

Ａ　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　シールドを取り、清掃後上から見る

Ａ３．　点検中　前面パネルのトメネジが無い！　前回の修理の時か？

Ａ４．　点検中　下から見る　修理履歴あり

Ａ５．　点検中　下蓋に残る埃！

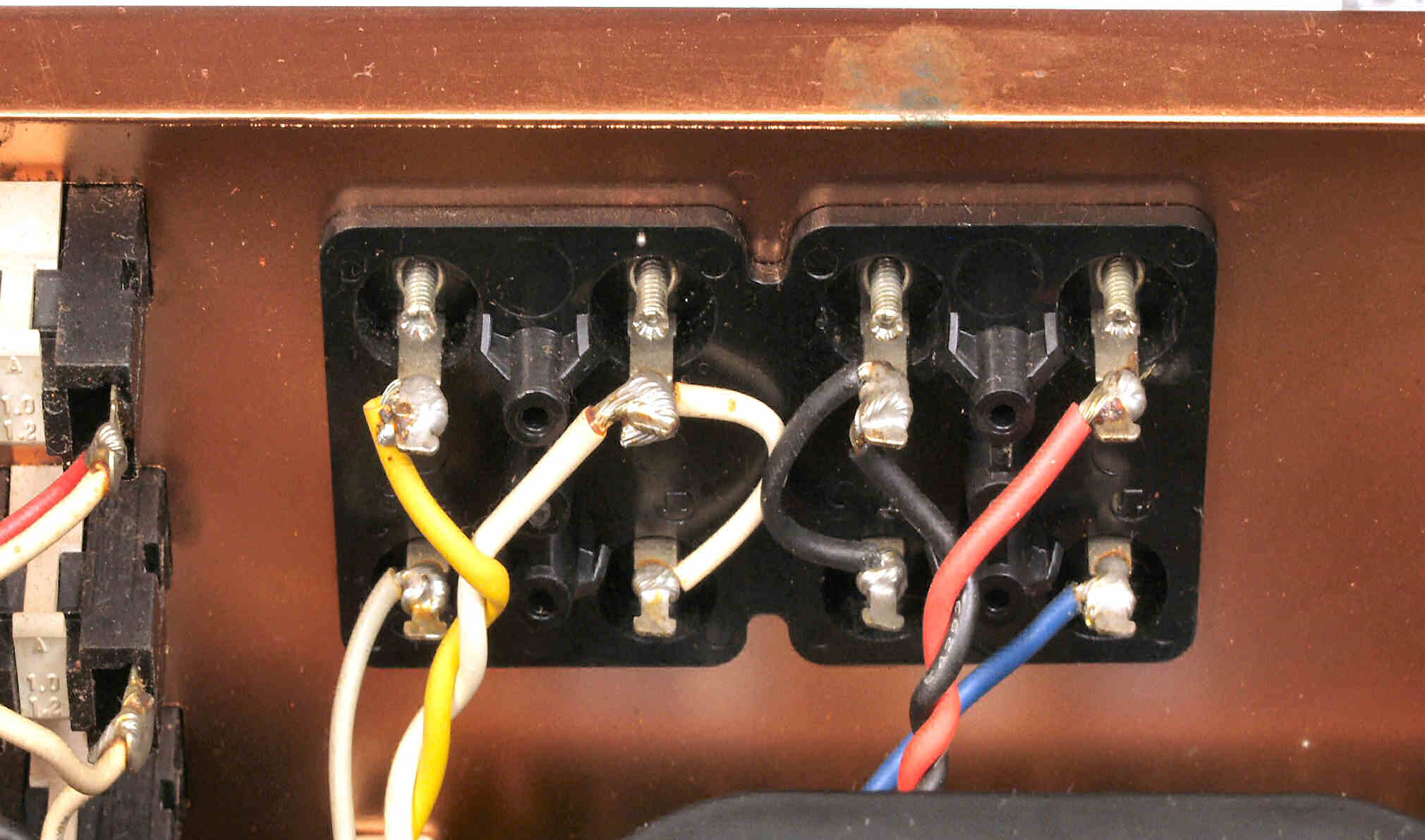

Ａ６．　点検中　ＳＰ接続端子の裏側、十分な空きがあるので、現在の端子に交換出来るが、空けてある穴が大きいので当て板の製作が必要。

Ａ７．　点検中　Ｌ側終段ＴＲ（トランジスター）全滅

Ａ８．　点検中　Ｌ側ＡＭＰ出力のフイルターのコイルが放熱器（アース電位）に接触している、これが原因かも？

Ａ９．　点検中　電源整流基板の電解コンデンサー

ＡＡ．　点検中　使用する電解コンデンサーの比較。　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、 　　　　　　　　　　　　　　　　　　　　使用出来ない場所があります 　　　　　　　　　　　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ（在庫限り）

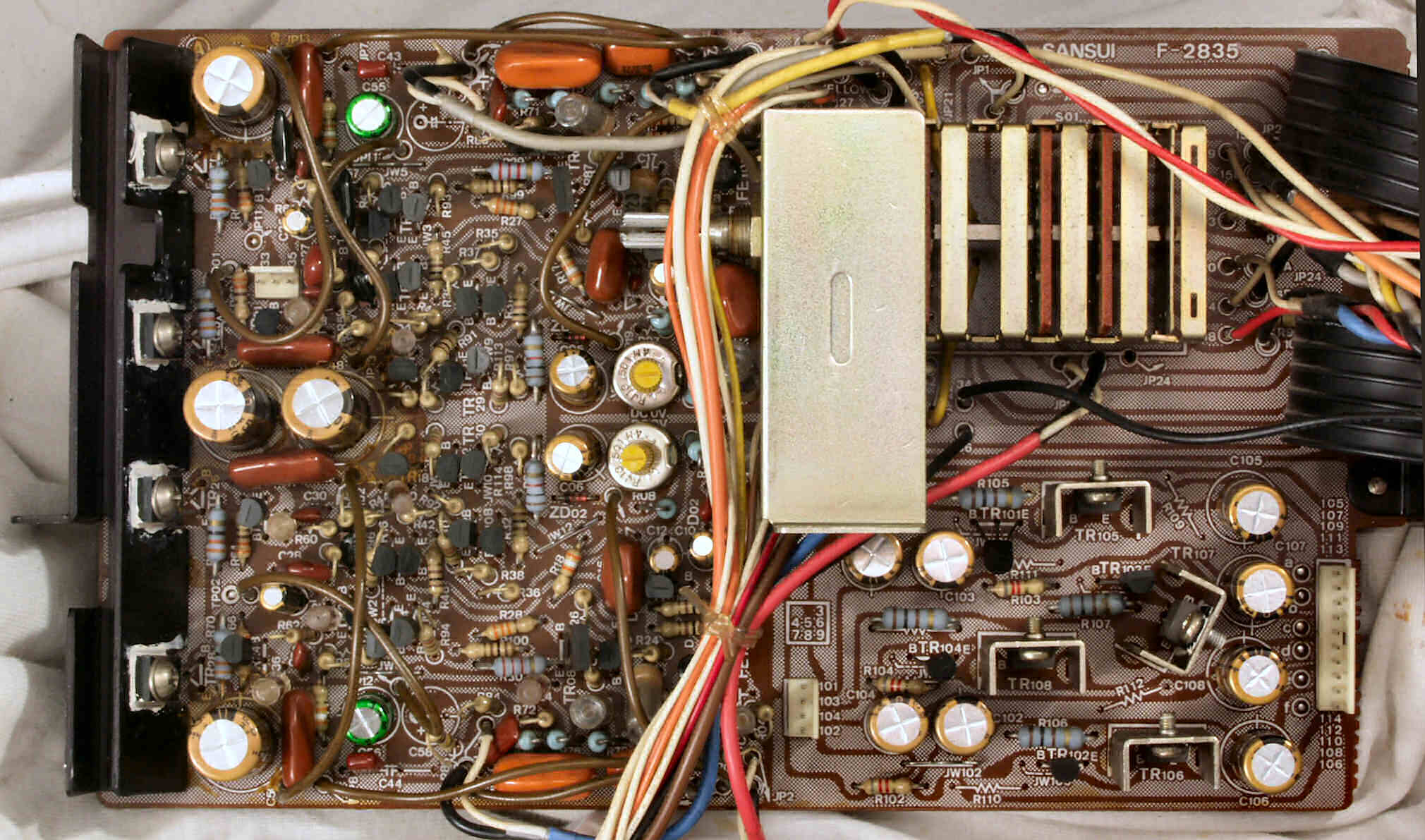

Ｃ．　修理状況 Ｃ１Ａ．　修理前　メイン・ドライブＡＭＰ基板

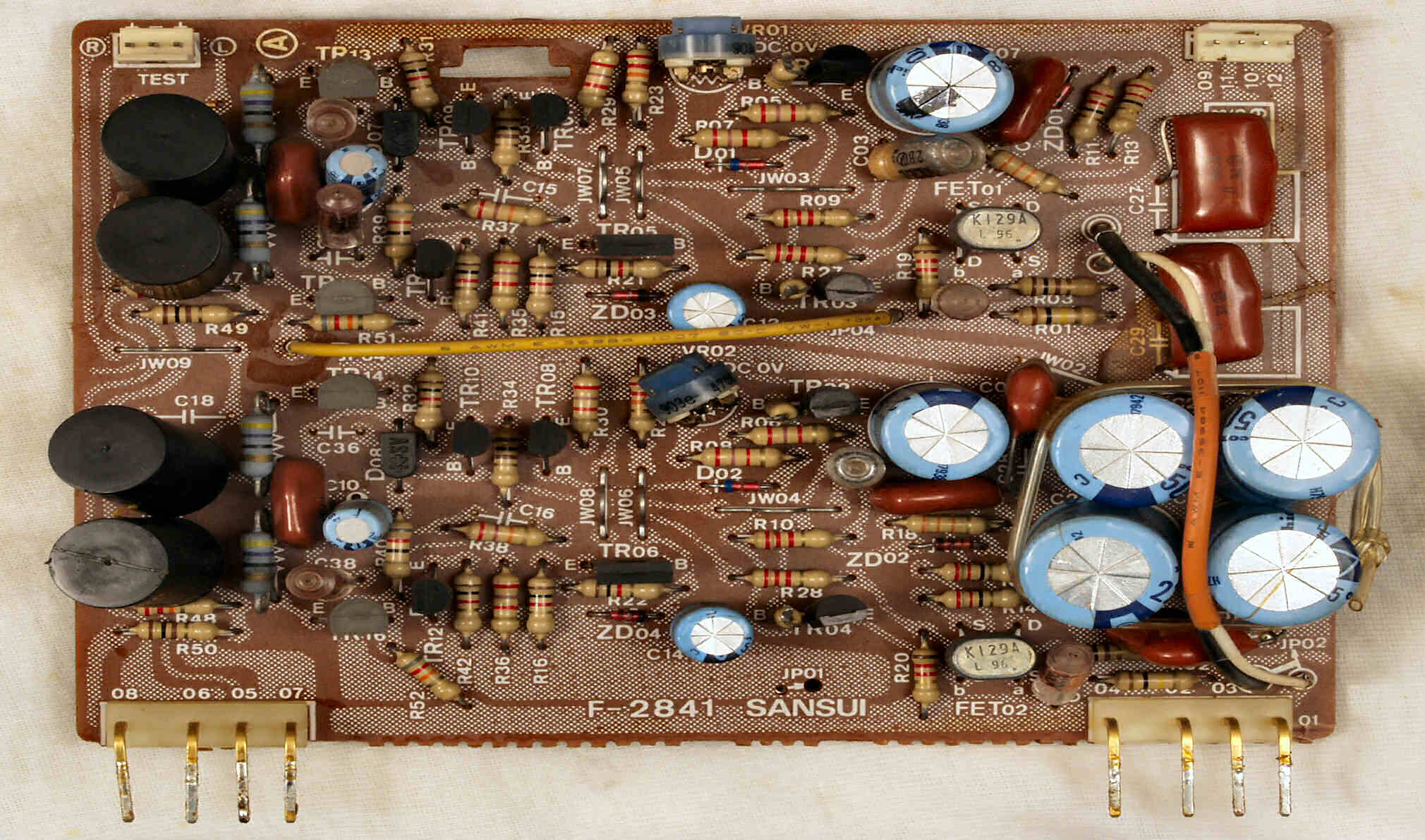

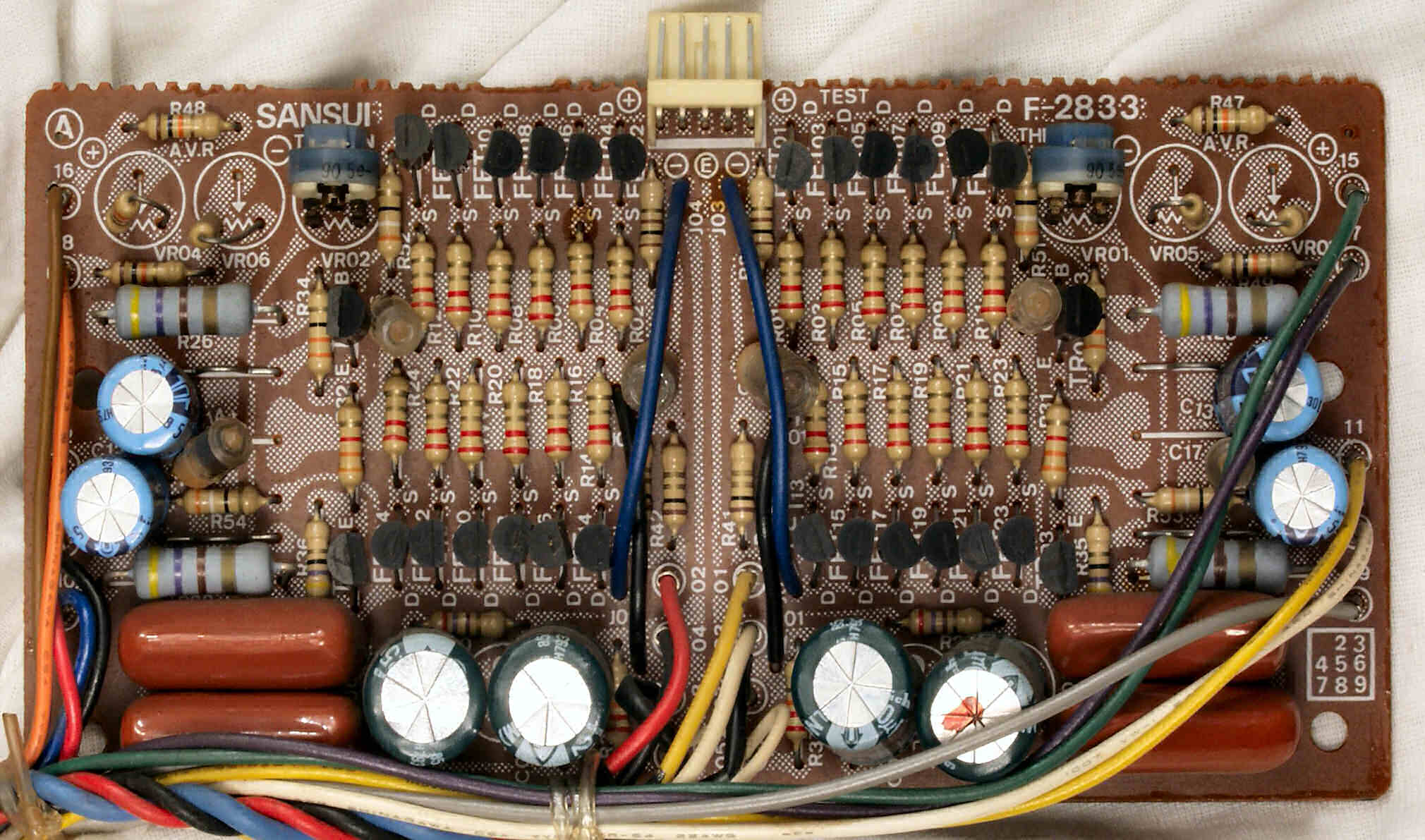

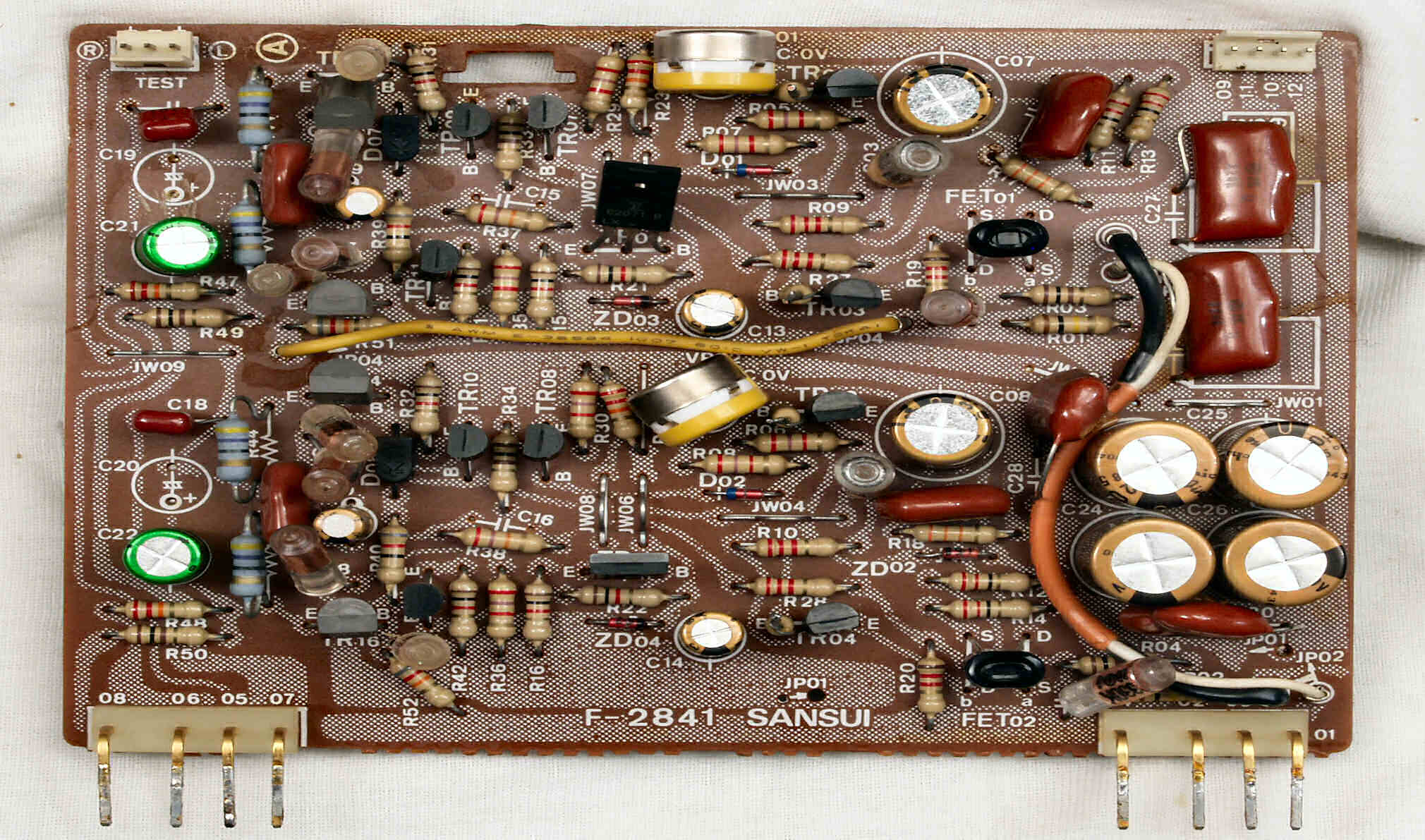

Ｃ１Ｂ．　修理後　メイン・ドライブＡＭＰ基板 　　　　　　　　　　　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ４個、電解コンデンサ−２０個、抵抗６個、ＴＲ（トランジスター）６個交換

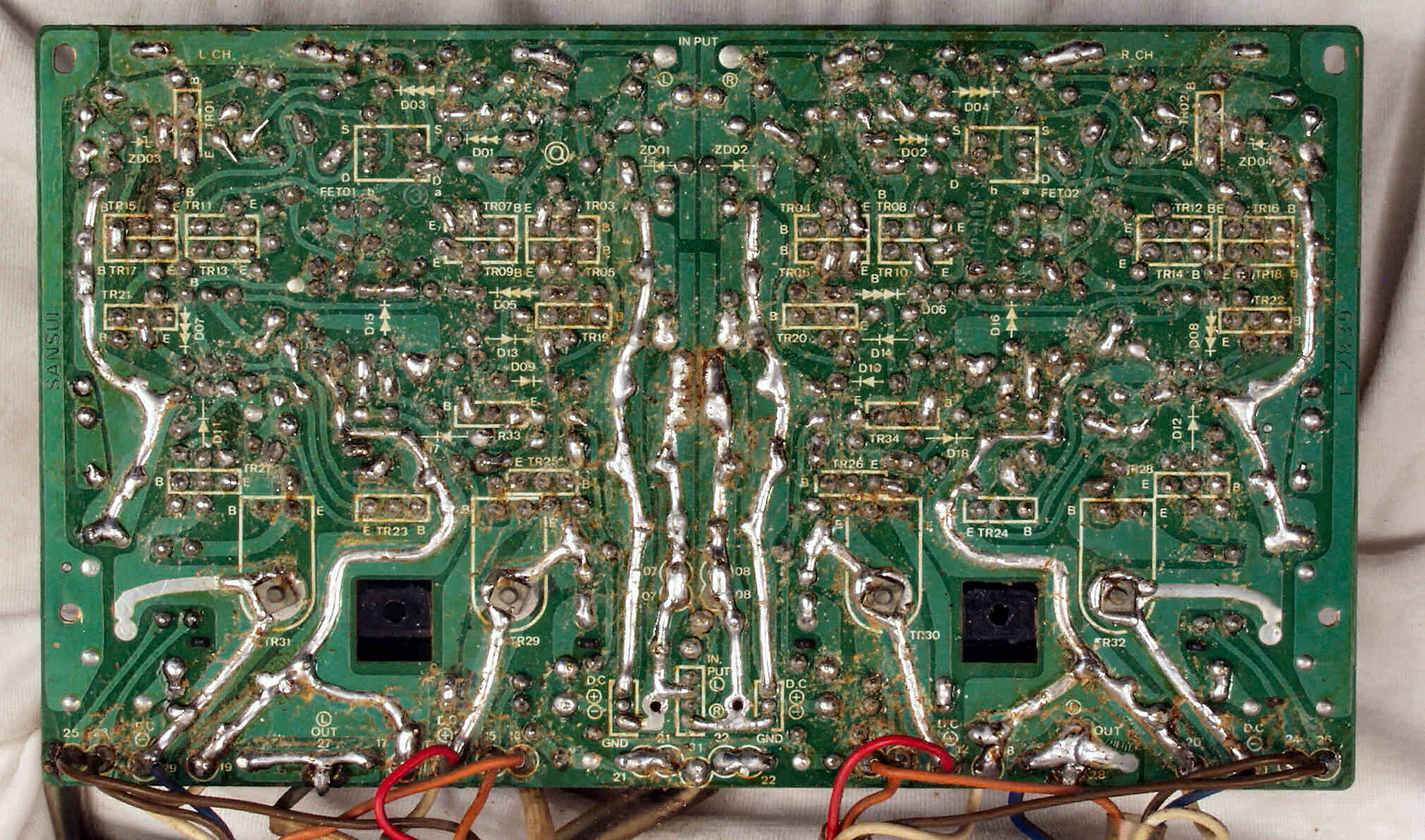

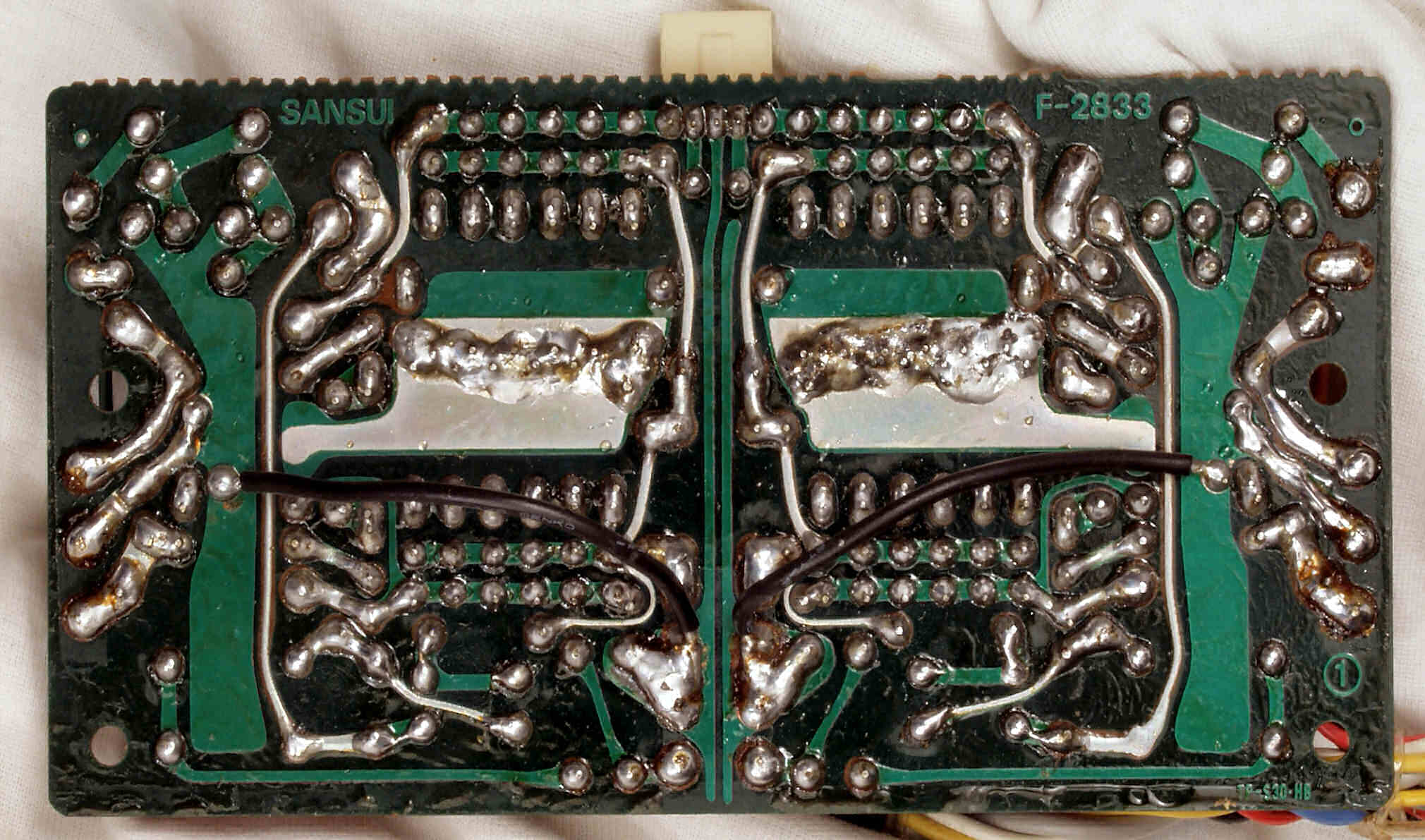

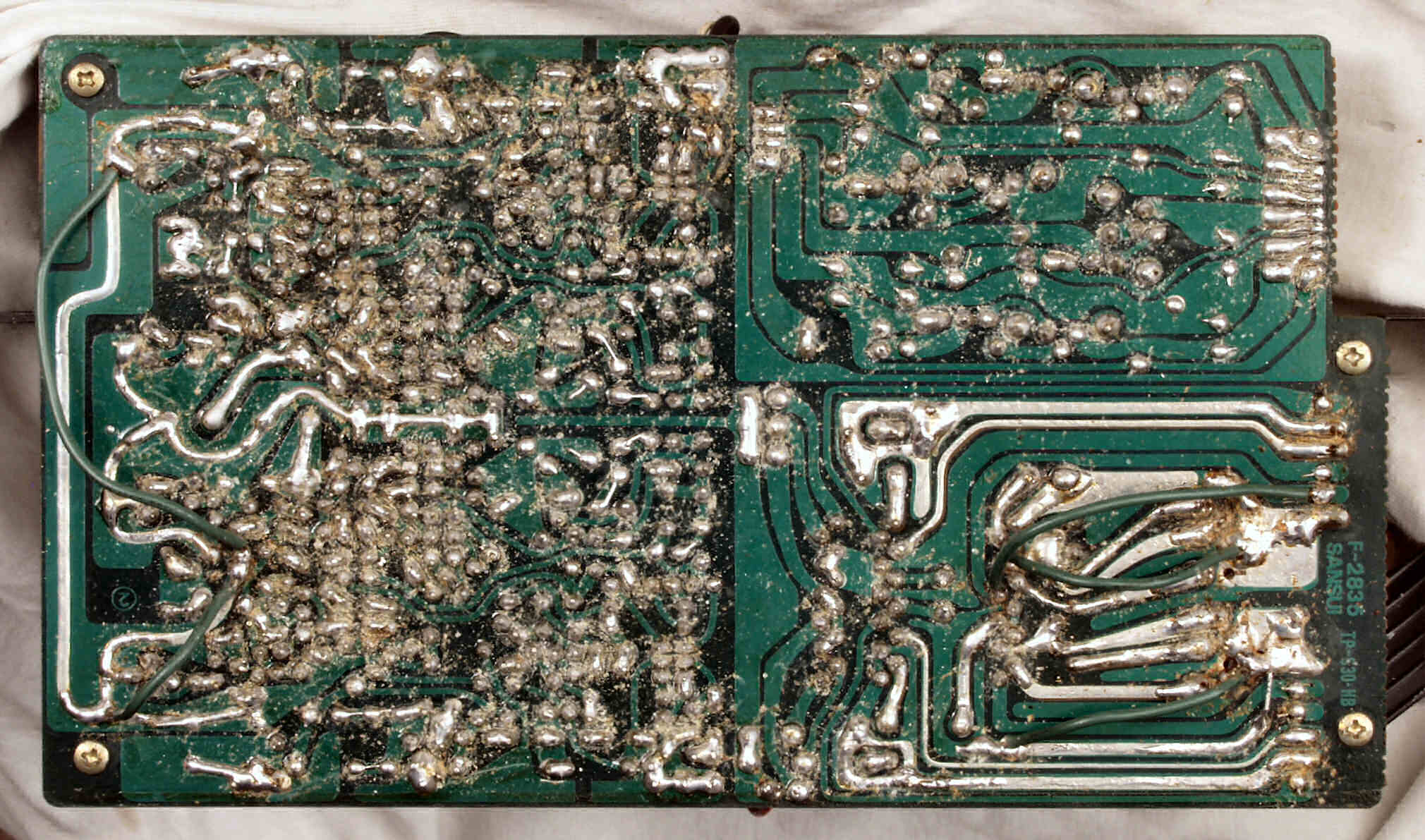

Ｃ１Ｃ．　修理前　メイン・ドライブＡＭＰ基板裏

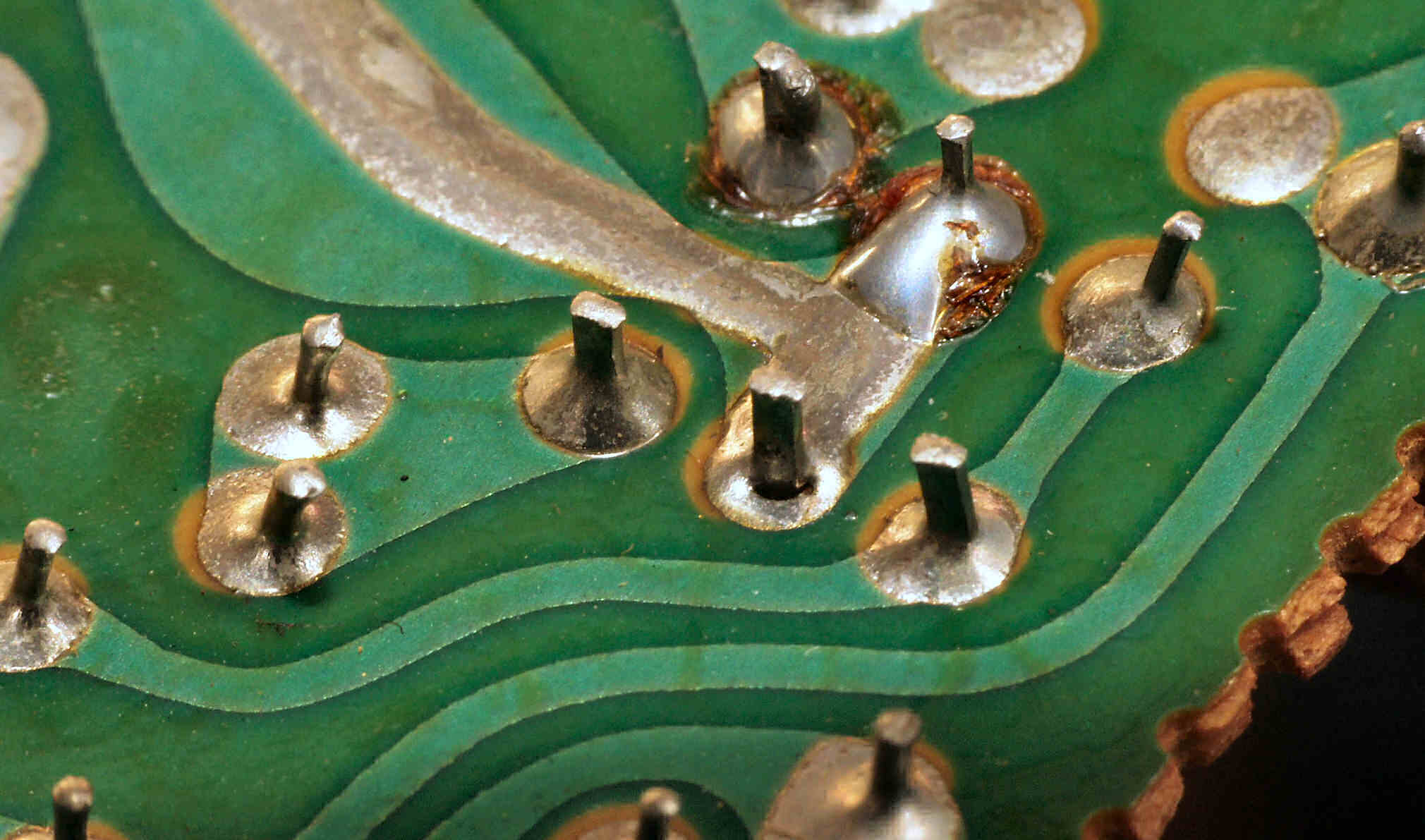

Ｃ１Ｃ１．　修理前　メイン・ドライブＡＭＰ基板裏　製作時・前回修理時か？　半田玉が張り付いている！

Ｃ１Ｃ２．　修理前　メイン・ドライブＡＭＰ基板裏　短絡で焼けた銅箔や半田。

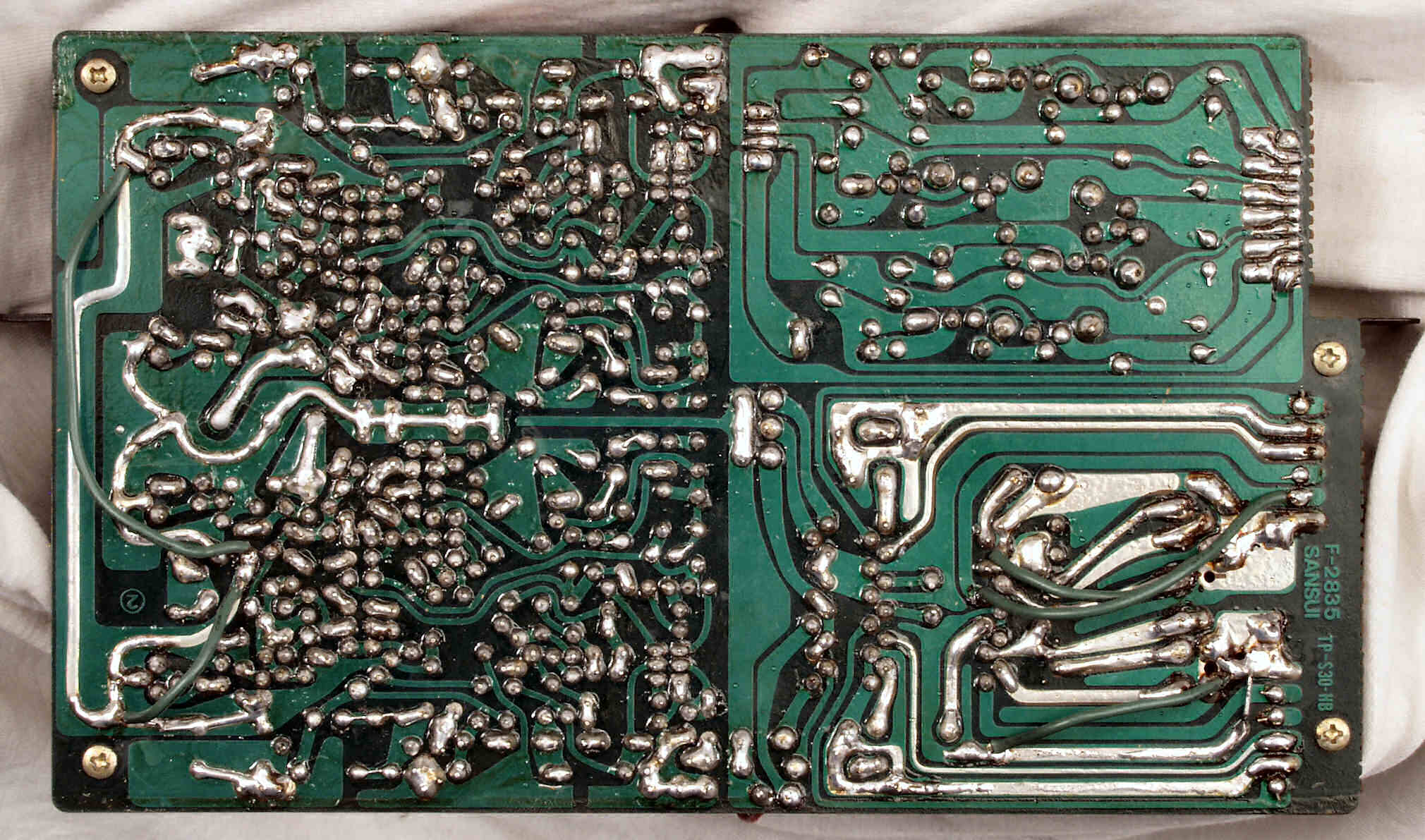

Ｃ１Ｄ．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏　全ての半田をやり直す

Ｃ１Ｅ．　修理中　メイン・ドライブＡＭＰ基板裏　不要なフラックスを取る、単純な作業で非常に時間がかかる。

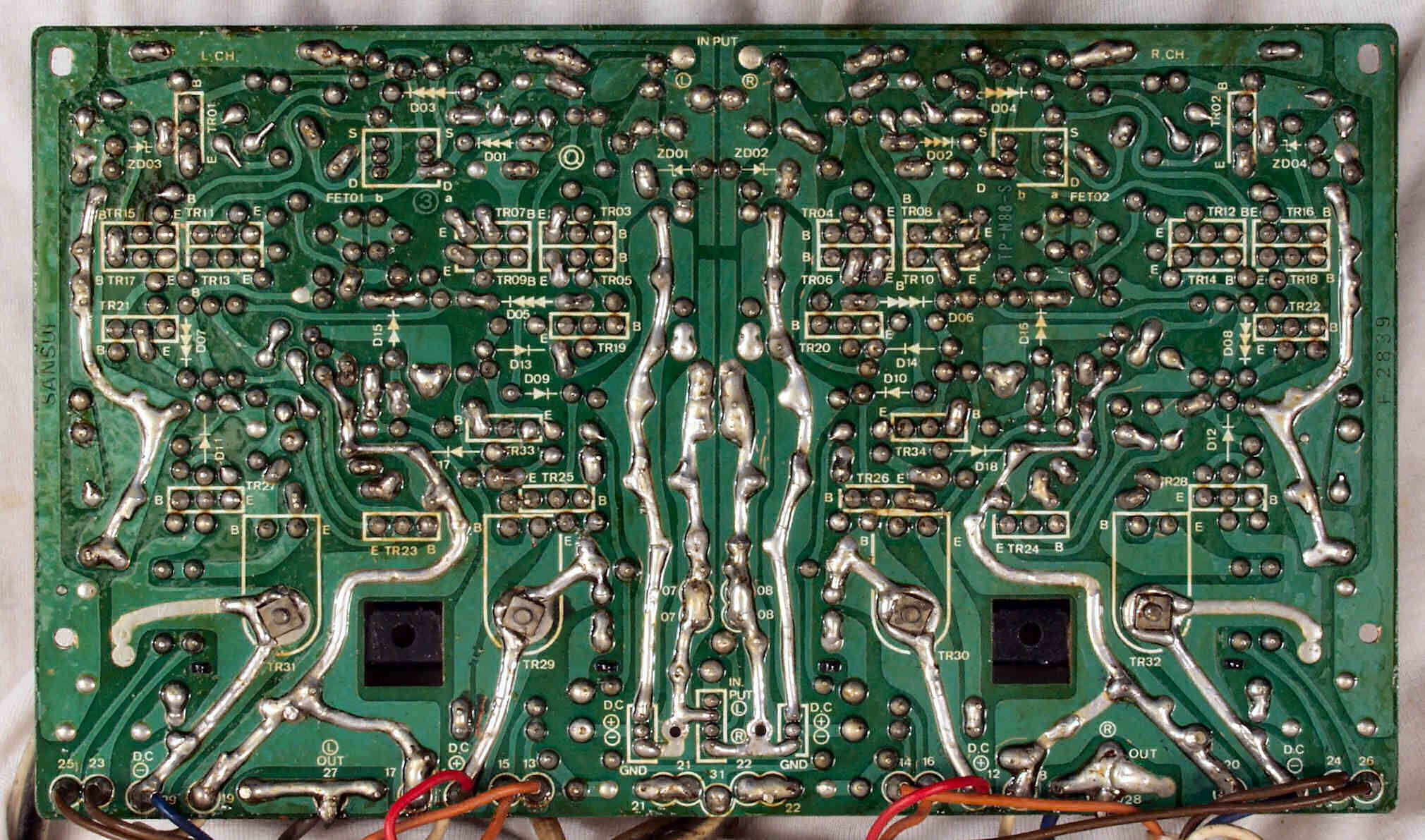

Ｃ１Ｅ．　完成メイン・ドライブＡＭＰ基板裏　洗浄後

Ｃ１Ｆ．　修理中　メイン・ドライブＡＭＰ基板裏　アースラインの接続,、普通は基板の裏からだが、銅箔保護の為表から差し込む

Ｃ１Ｇ．　修理後　メイン・ドライブＡＭＰ基板裏　アースラインの接続

Ｃ２Ａ．　修理前　終段ＴＲ（トランジスター）

Ｃ２Ｂ．　修理後　終段ＴＲ（トランジスター）　全ＴＲ（トランジスター）交換 　　　　　　　　　　　　増幅率は同じで、損失は２倍の２００Ｗの物を使用。銘板（品名）は消してあります

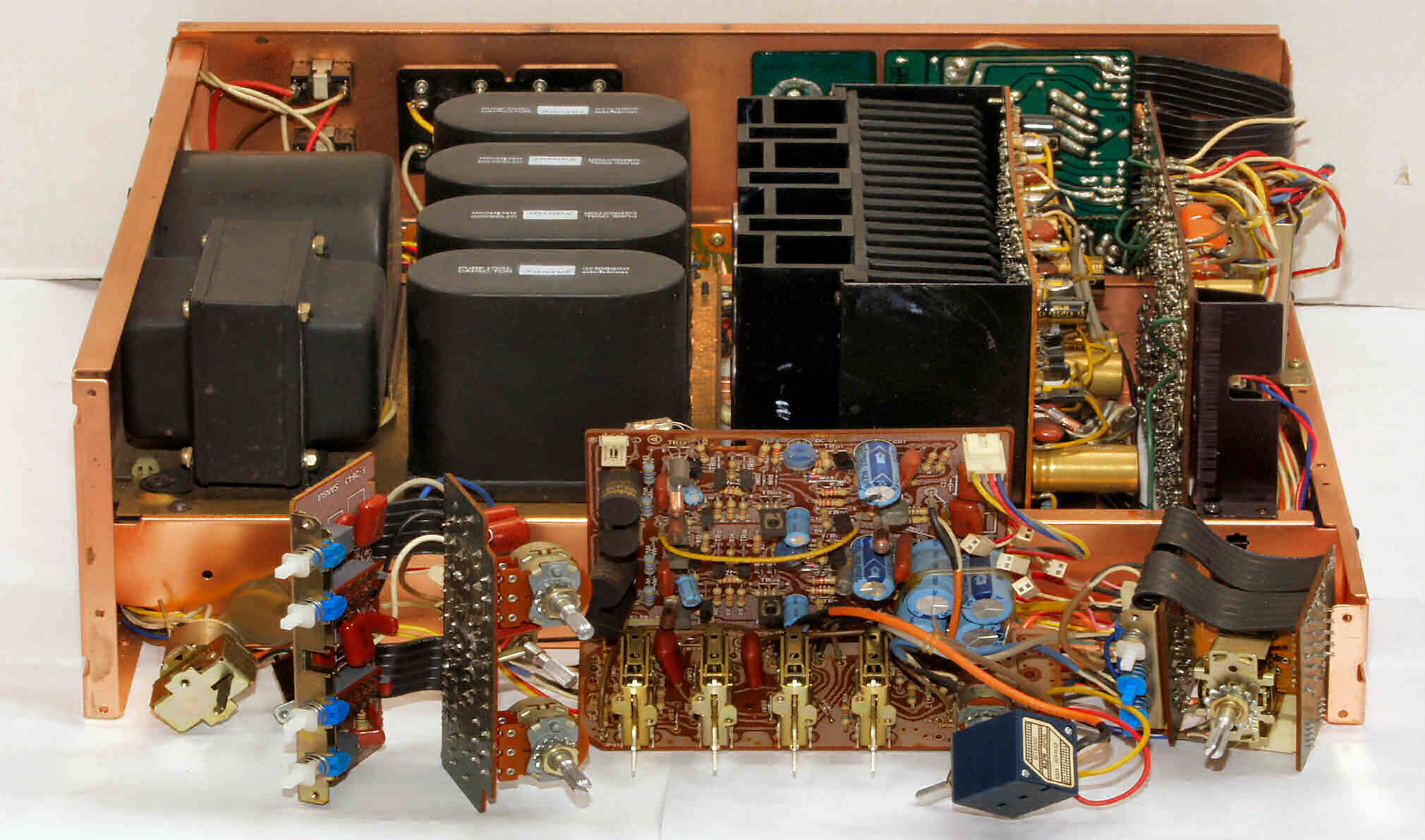

Ｃ３．　前面パネルを取り外して、修理中

Ｃ３Ａ．　パネル裏のシャーシに、使用した接点復活材の残り跡

Ｃ３Ｂ．　修理前　ＦＬＡＴ−ＡＭＰ基板

Ｃ３Ｃ．　修理後　ＦＬＡＴ−ＡＭＰ基板 　　　　　　　　　　　　　　ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー１２個交換、フイルムコンデンサー２個追加

Ｃ３Ｄ．　修理前　ＦＬＡＴ−ＡＭＰ基板裏

Ｃ３Ｄ−１．　修理中　ＦＬＡＴ−ＡＭＰ基板裏、コネクター足の銅箔を広げる。

Ｃ３Ｄ−２．　修理中　ＦＬＡＴ−ＡＭＰ基板裏、コネクター足の銅箔を広げる。２

Ｃ３Ｅ．　修理（半田補正）後　ＦＬＡＴ−ＡＭＰ基板裏　　全ての半田をやり直す

Ｃ３Ｅ１．　修理中　ＦＬＡＴ−ＡＭＰ基板裏　　不要なフラックスを取る、単純な作業で非常に時間がかかる。

Ｃ３Ｆ．　完成ＦＬＡＴ−ＡＭＰ基板裏　洗浄後

Ｃ４．　修理中　ＣＯＮＴＲＯＬ基板

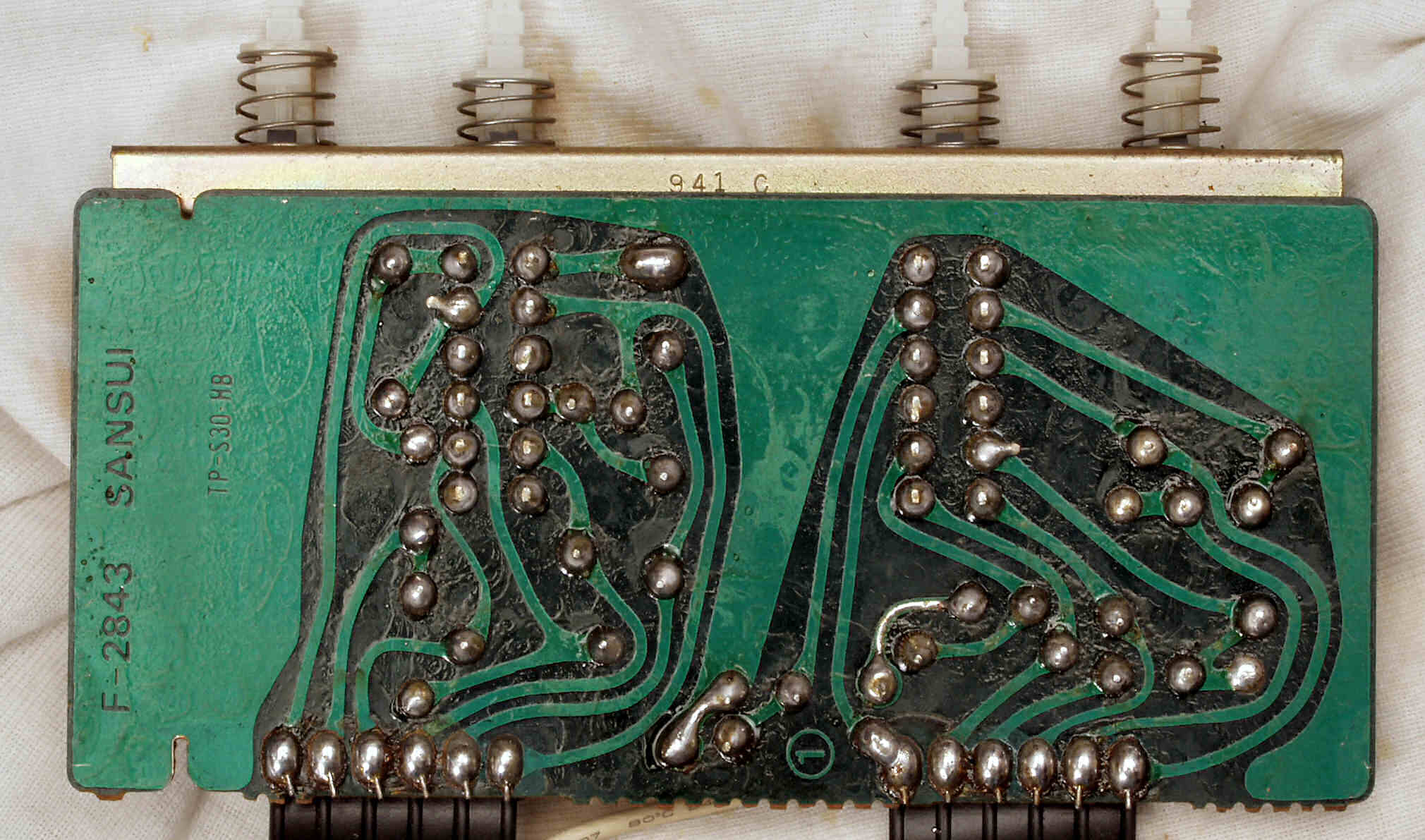

Ｃ４Ａ．　修理前　ＣＯＮＴＲＯＬ基板裏

Ｃ４Ｂ．　修理（半田補正）後　ＣＯＮＴＲＯＬ基板裏　　全ての半田をやり直す

Ｃ４Ｂ−１．　修理中　ＣＯＮＴＲＯＬ基板裏　不要なフラックスを取る、単純な作業で非常に時間がかかる。

Ｃ４Ｃ．　完成ＣＯＮＴＲＯＬ基板裏　洗浄後

Ｃ５．　修理中　ＴａｐｅＣｏｐｙＳＷ基板

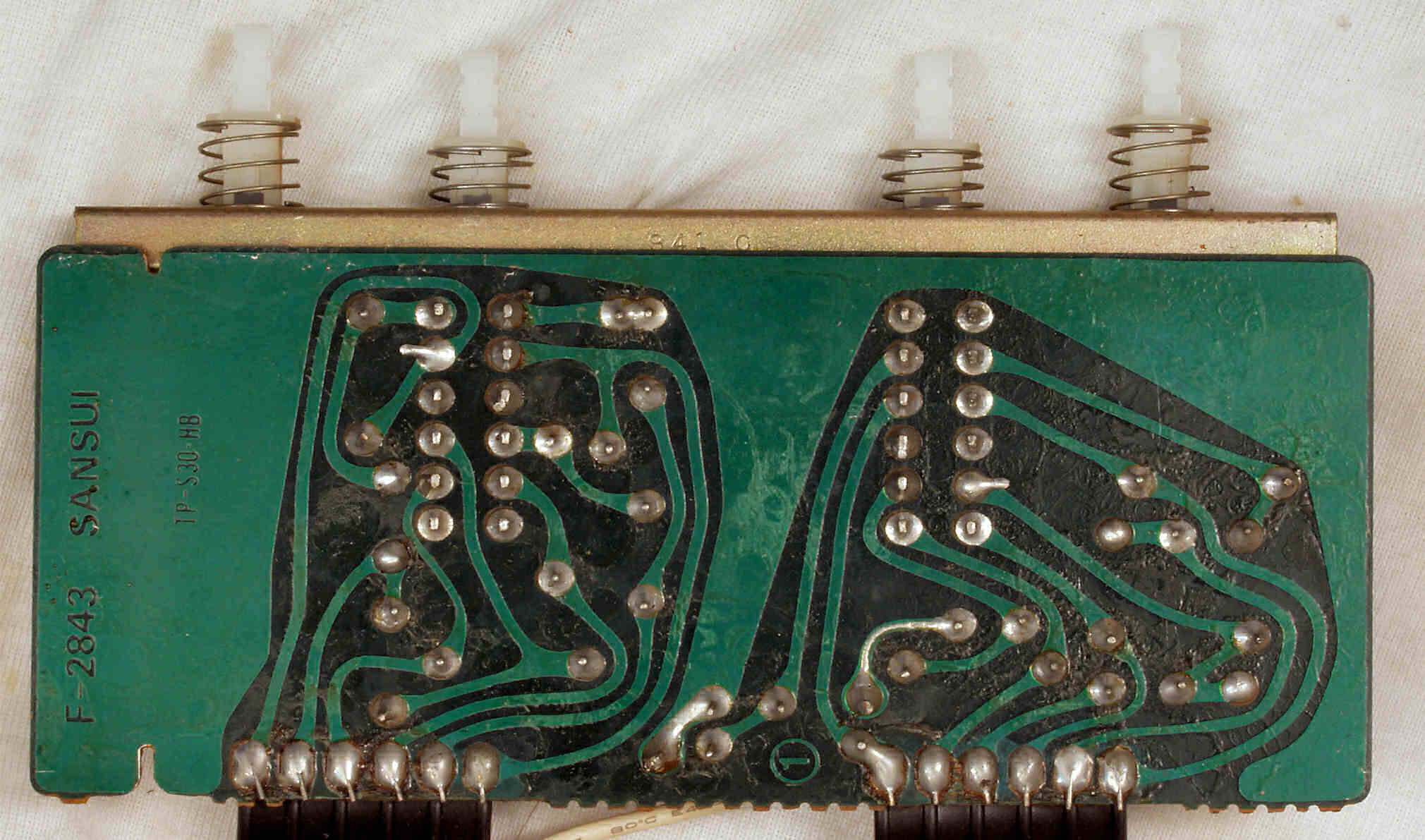

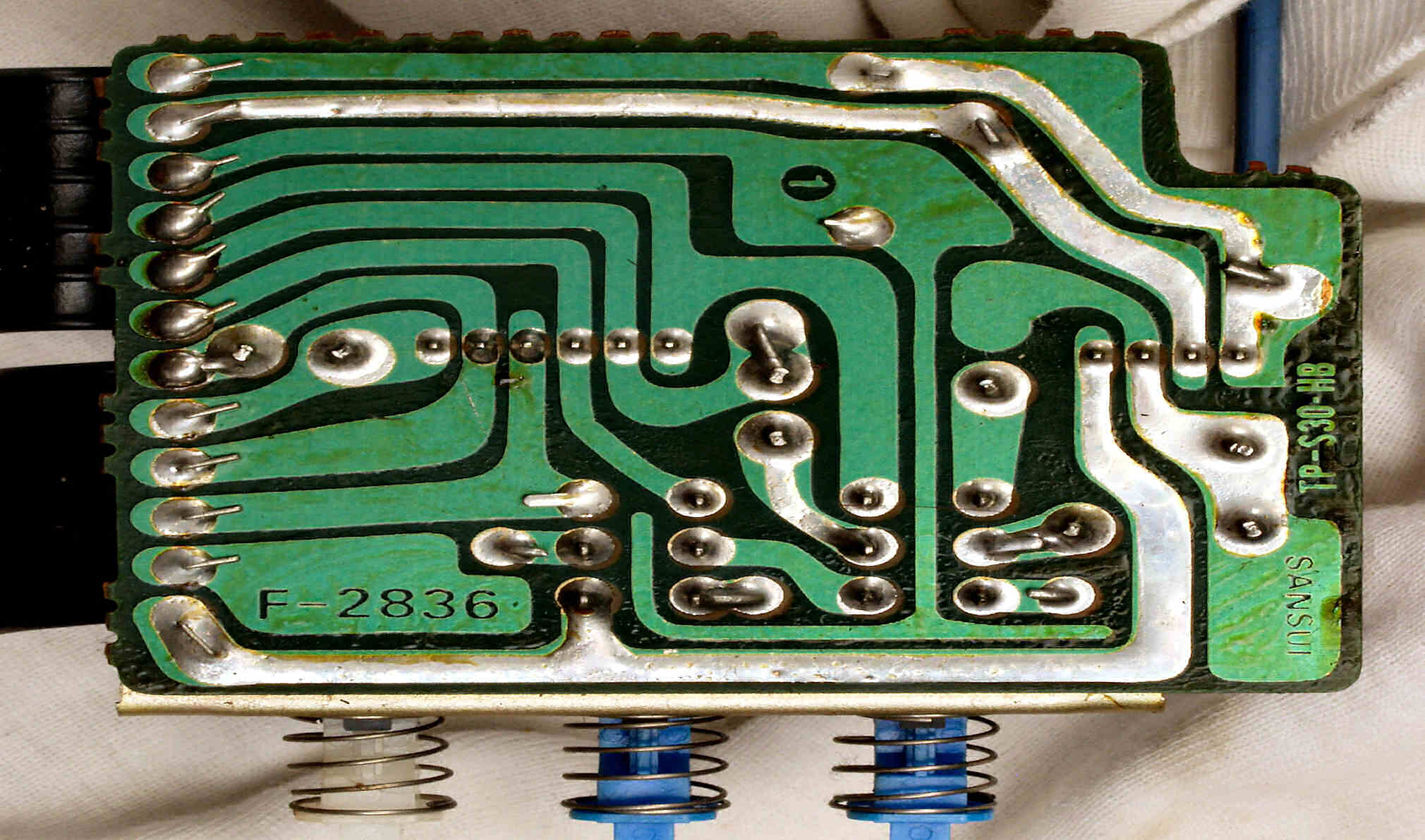

Ｃ５Ａ．　修理前　ＴａｐｅＣｏｐｙＳＷ基板裏

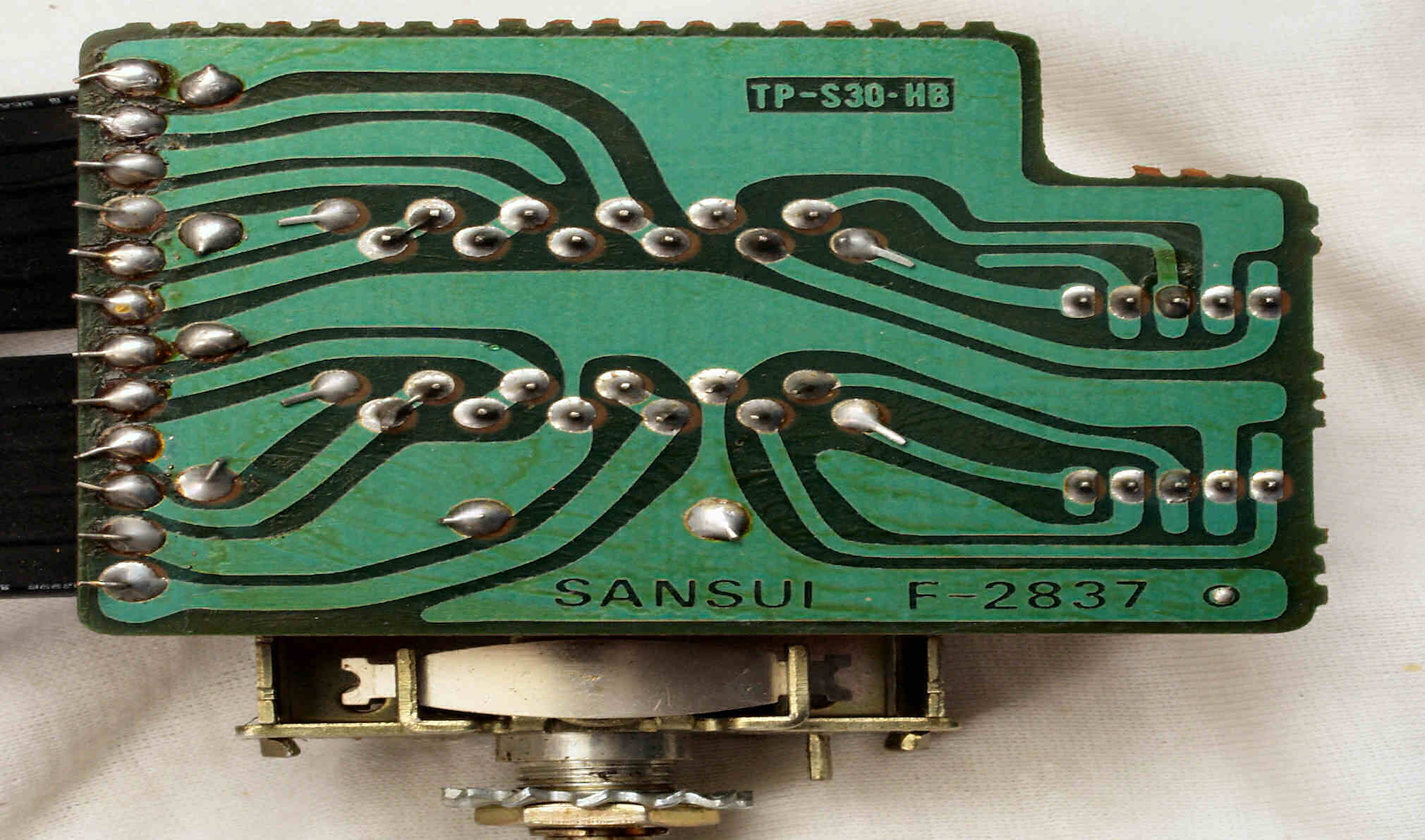

Ｃ５Ｂ．　修理（半田補正）後　　ＴａｐｅＣｏｐｙＳＷ基板裏　全ての半田をやり直す

Ｃ５Ｃ．　完成ＴａｐｅＣｏｐｙＳＷ基板裏　洗浄後

Ｃ６．　修理中　ＴａｐｅＰｌａｙＳＷ基板

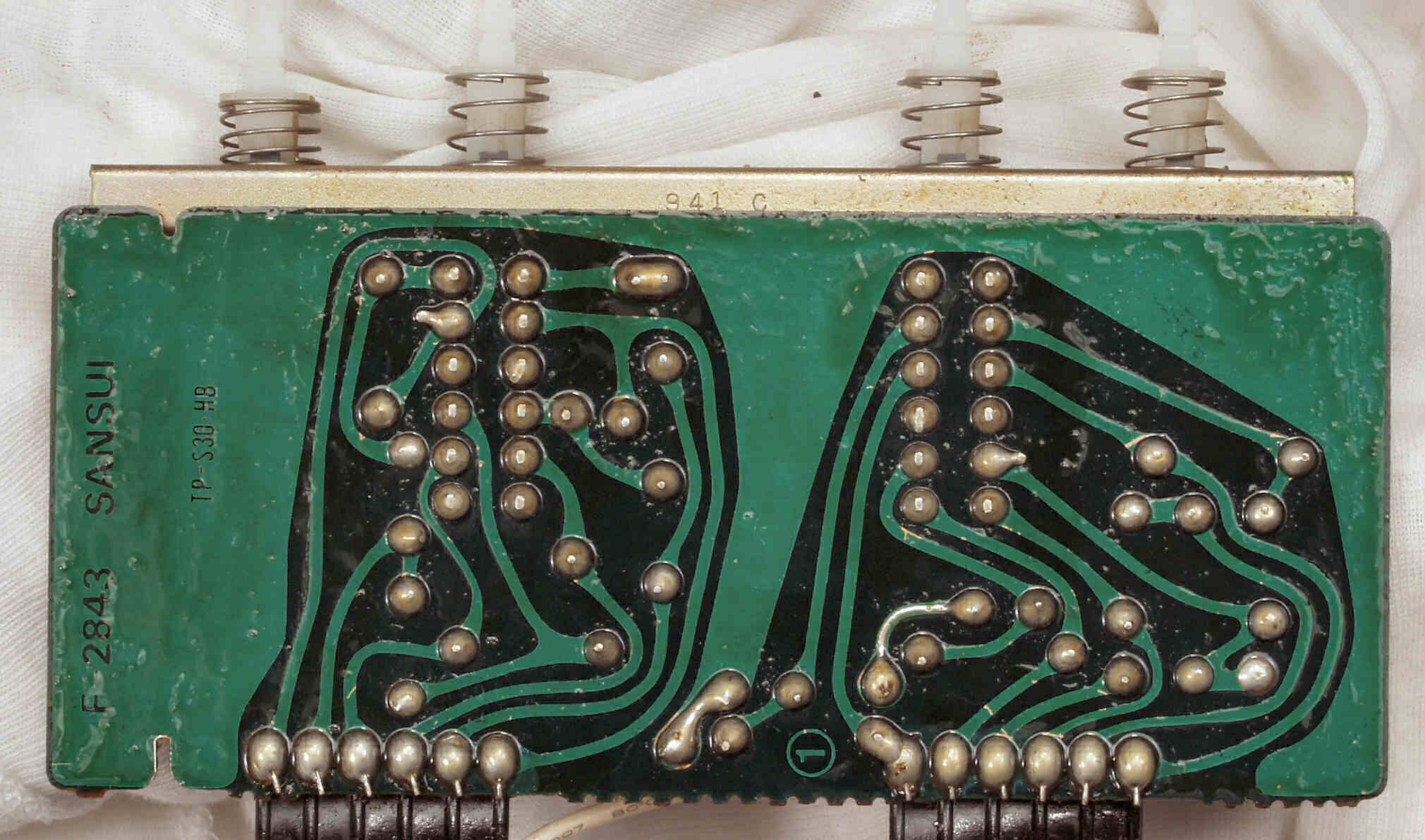

Ｃ６Ａ．　修理前　ＴａｐｅＰｌａｙＳＷ基板裏

Ｃ６Ａ１．　修理中　ＴａｐｅＰｌａｙＳＷ基板裏、コネクター足の銅箔を広げる。

Ｃ６Ａ２．　修理中　ＴａｐｅＰｌａｙＳＷ基板裏、コネクター足の銅箔を広げる。２

Ｃ６Ｂ．　修理（半田補正）後　ＴａｐｅＰｌａｙＳＷ基板裏　　全ての半田をやり直す

Ｃ６Ｃ．　完成ＴａｐｅＰｌａｙＳＷ基板裏　洗浄後

Ｃ７．　修理中　ＴＯＮＥ−ＳＷ基板

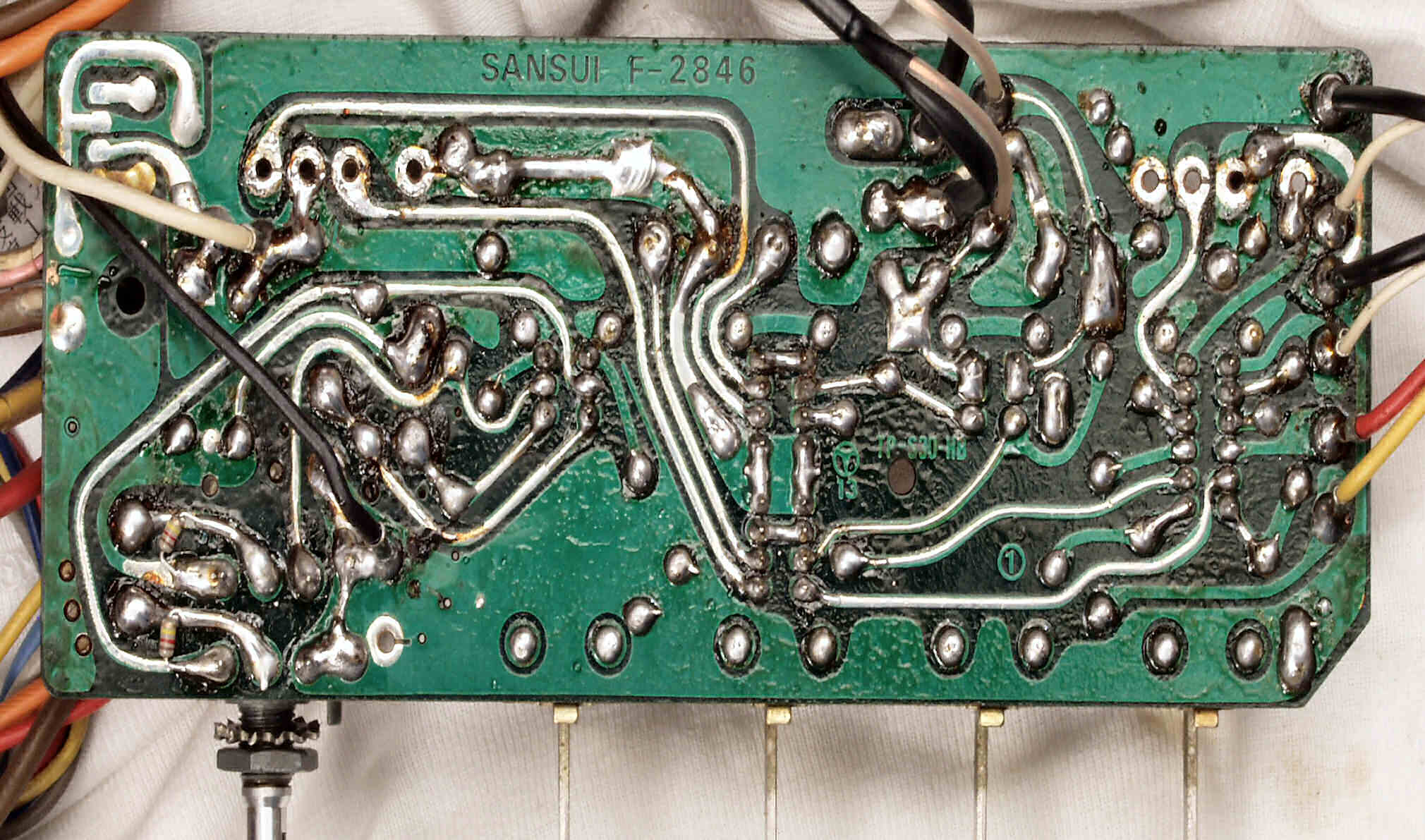

Ｃ７Ａ．　修理前　ＴＯＮＥ−ＳＷ基板裏

Ｃ７Ｂ．　修理（半田補正）後　ＴＯＮＥ−ＳＷ基板裏　　全ての半田をやり直す

Ｃ７Ｃ．　完成ＴＯＮＥ−ＳＷ基板裏　洗浄後

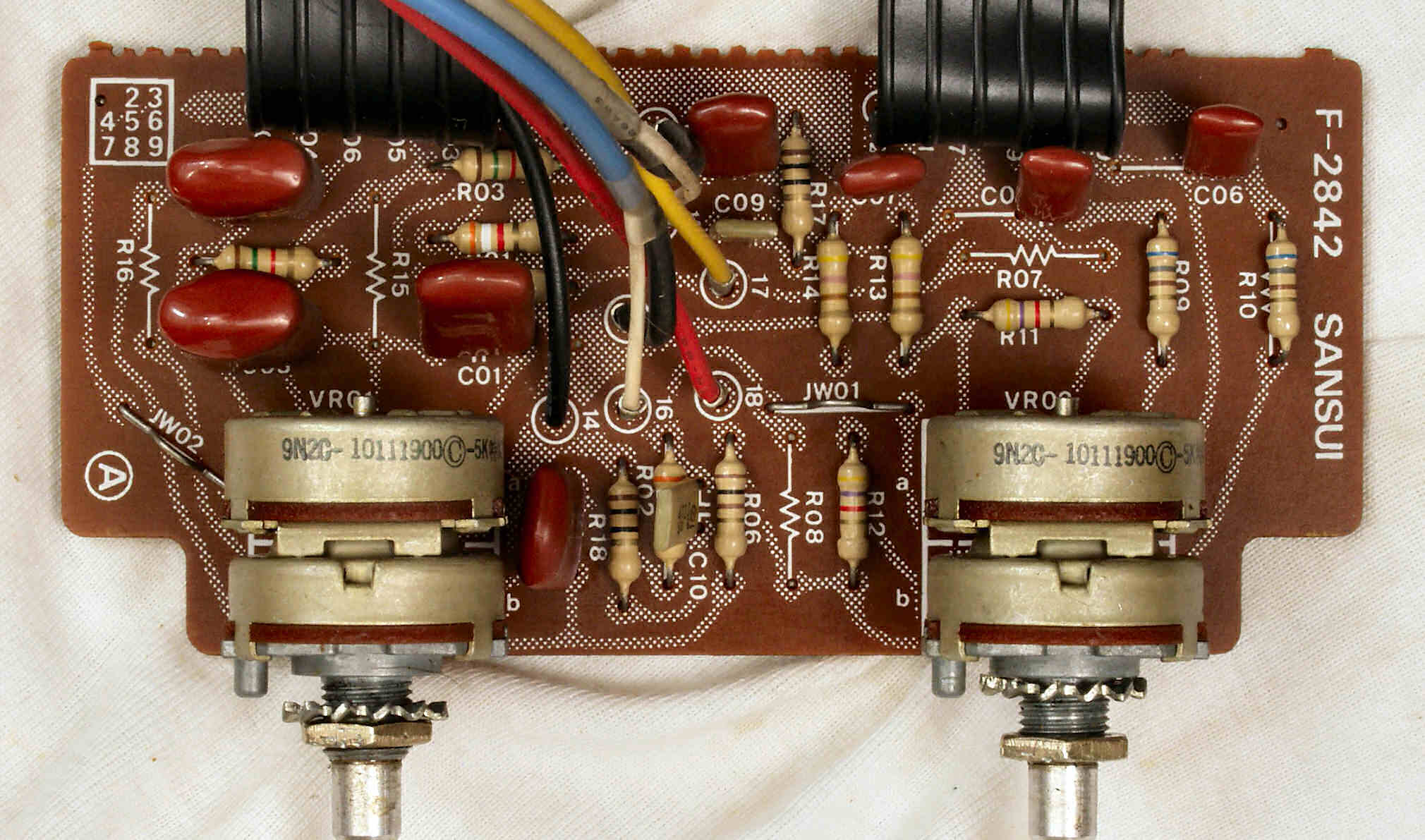

Ｃ８．　修理中　ＴＯＮＥ−ＶＲ基板

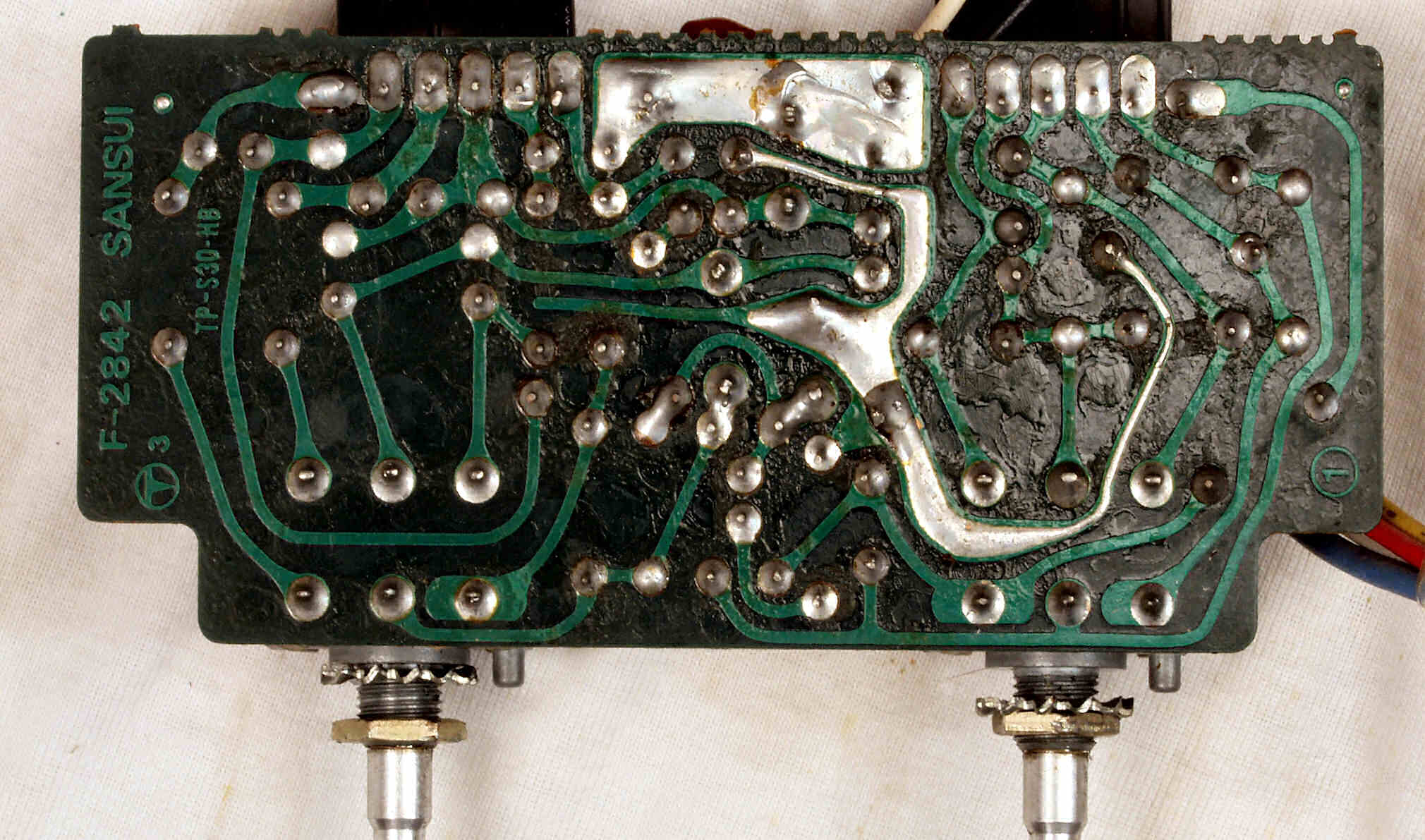

Ｃ８Ａ．　修理前　ＴＯＮＥ−ＶＲ基板裏

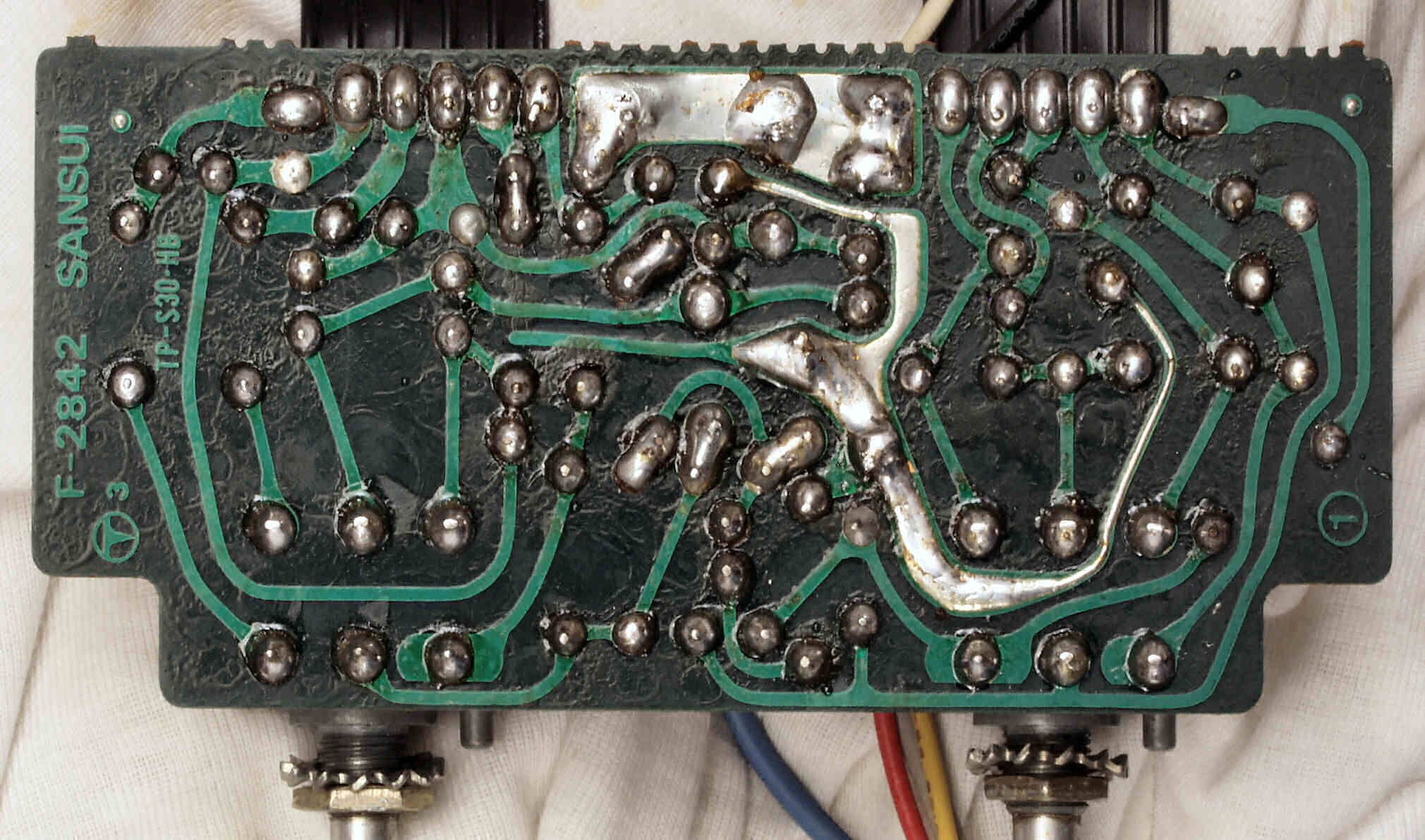

Ｃ８Ｂ．　修理（半田補正）後　ＴＯＮＥ−ＶＲ基板　裏　　全ての半田をやり直す

Ｃ８Ｃ．　完成ＴＯＮＥ−ＶＲ基板裏　洗浄後

Ｃ９Ａ．　修理前　電源整流基板

Ｃ３Ａ１．　修理前　電源整流基板　半田のノリが少ない

Ｃ３Ａ２．　修理前　電源整流基板　半田のノリが少ない。

Ｃ９Ｂ．　修理後　電源整流基板　電解コンデンサー１２個交換

Ｃ３Ｂ１．　修理中　終段ＴＲ（トランジスター）電源電解コンデンサーの点検

Ｃ３Ｂ２．　修理中　終段ＴＲ（トランジスター）電源電解コンデンサーの点検 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　大型の半田こてで、一気に行ったので、下に垂れた半田。

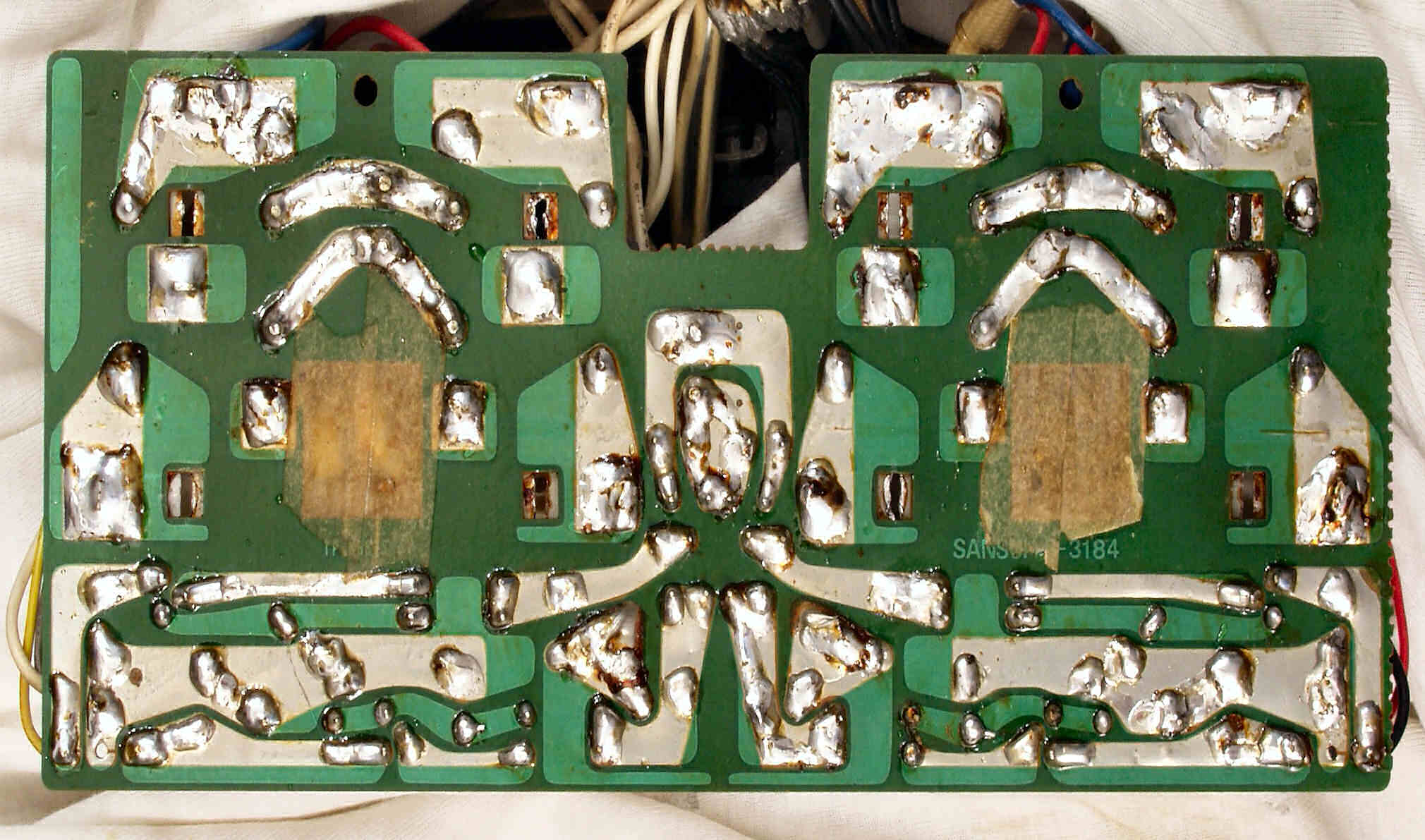

Ｃ９Ｃ．　修理前　電源整流基板裏

Ｃ９Ｄ．　修理（半田補正）後　電源整流基板裏　　全ての半田をやり直す

Ｃ９Ｅ．　完成電源整流基板裏　洗浄後

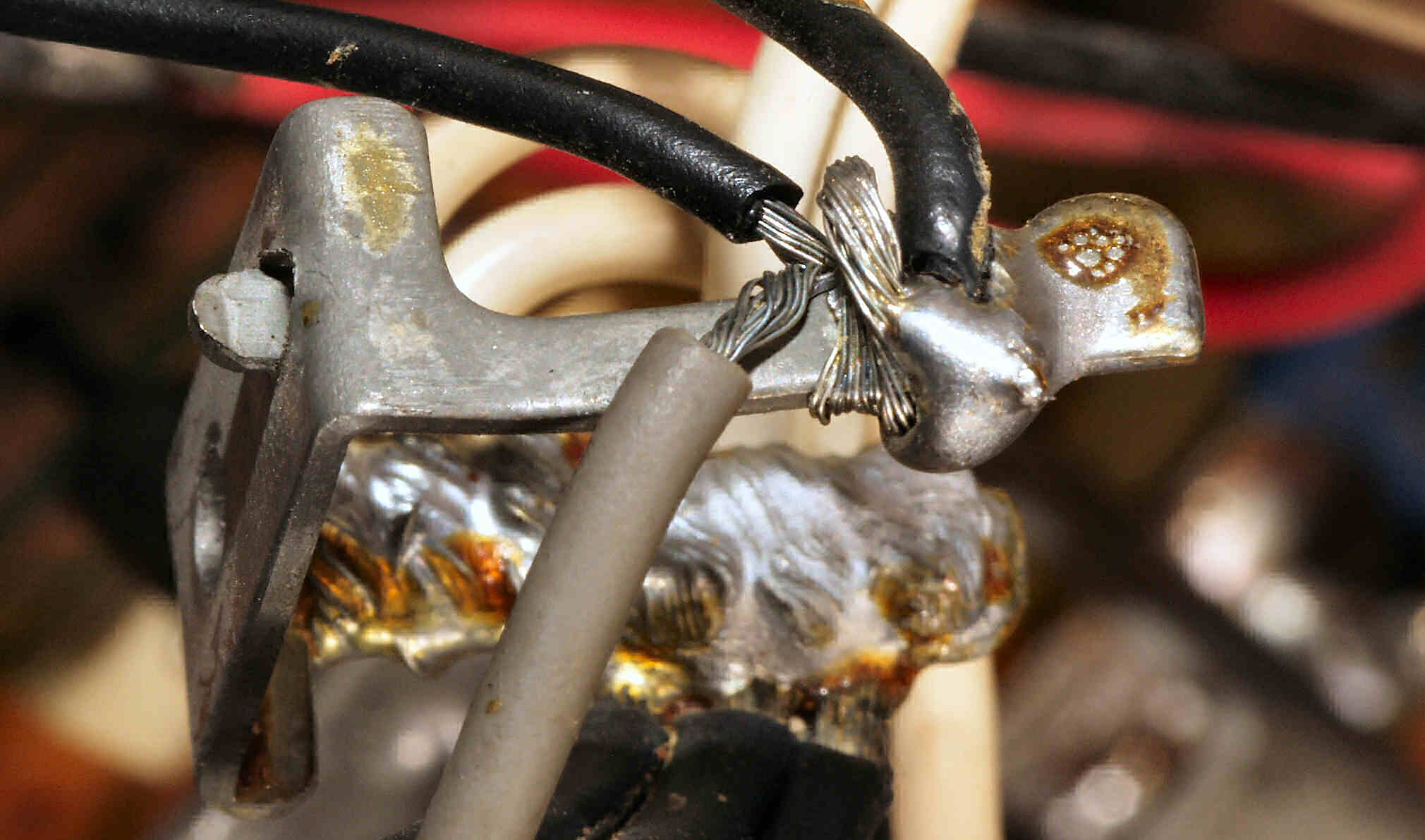

Ｃ３Ｅ１．　修理前　シャーシへのアースポイント

Ｃ３Ｅ２．　修理後　シャーシへのアースポイント、止めネジは銅メッキに交換する

Ｃ３Ｅ３．　修理前　シャーシへのアースポイント２

Ｃ３Ｅ４．　修理後　シャーシへのアースポイント２、止めネジは銅メッキに交換する

Ｃ３Ｅ５．　修理中　シャーシへのアースポイント２、半田ののりが少ない！

ＣＡＡ．　修理前　電源整流基板２

ＣＡＢ．　修理後　電源整流基板２　電解コンデンサー８個、ＴＲ（トランジスター）６個交換

ＣＡＣ．　修理前　電源整流基板２裏

ＣＡＤ．　修理（半田補正）後　電源整流基板２裏　　全ての半田をやり直す

Ｃ３Ｃ１．　修理前　電源整流基板裏　半田不良ヶ所

Ｃ３Ｃ２．　修理前　電源整流基板裏　半田不良ヶ所、製造時の「ドブ付」けで、半田が落ちてのりが少ない！

ＣＡＥ．　完成電源整流基板２裏　洗浄後

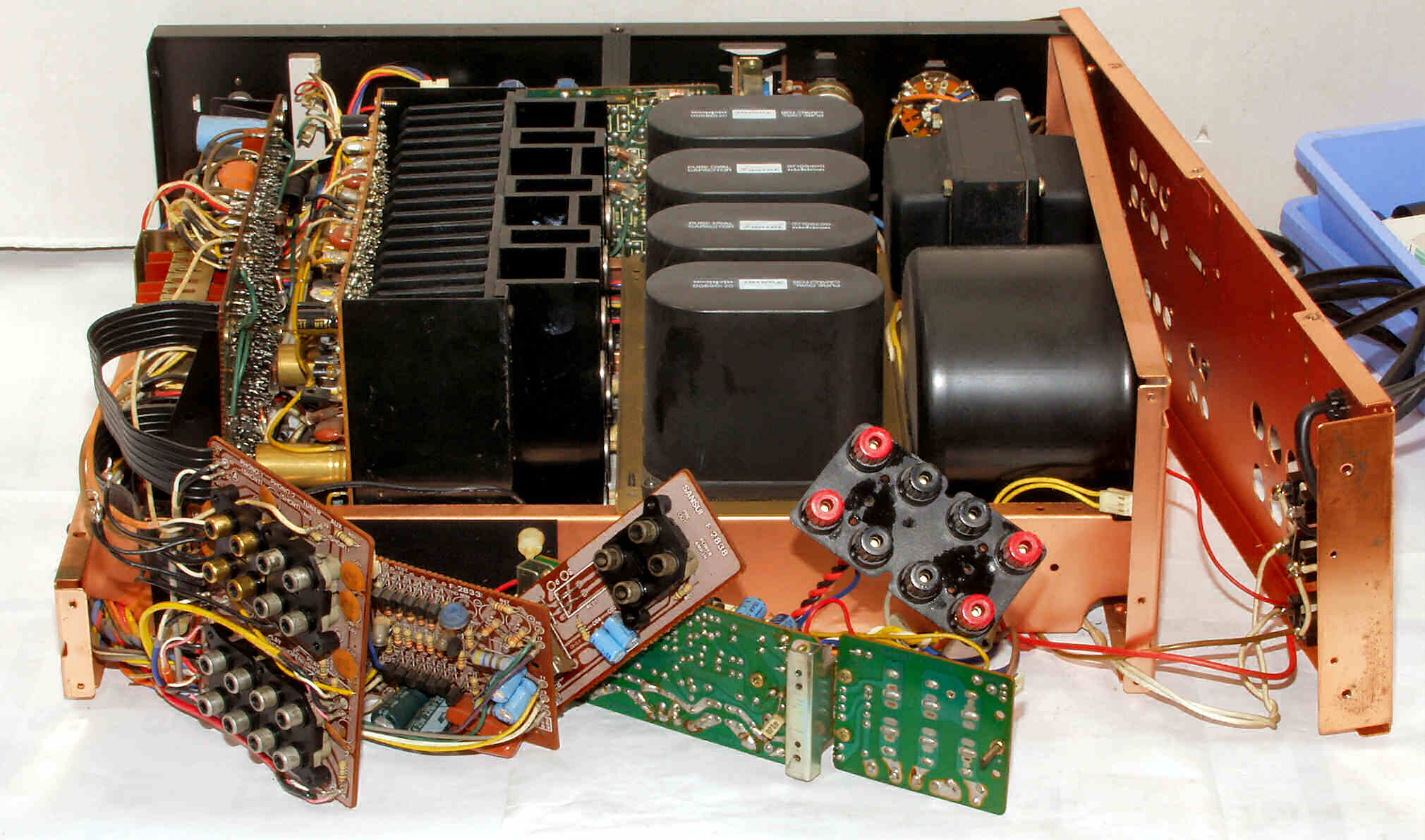

ＣＢ．　後面パネルを取り外して、修理中

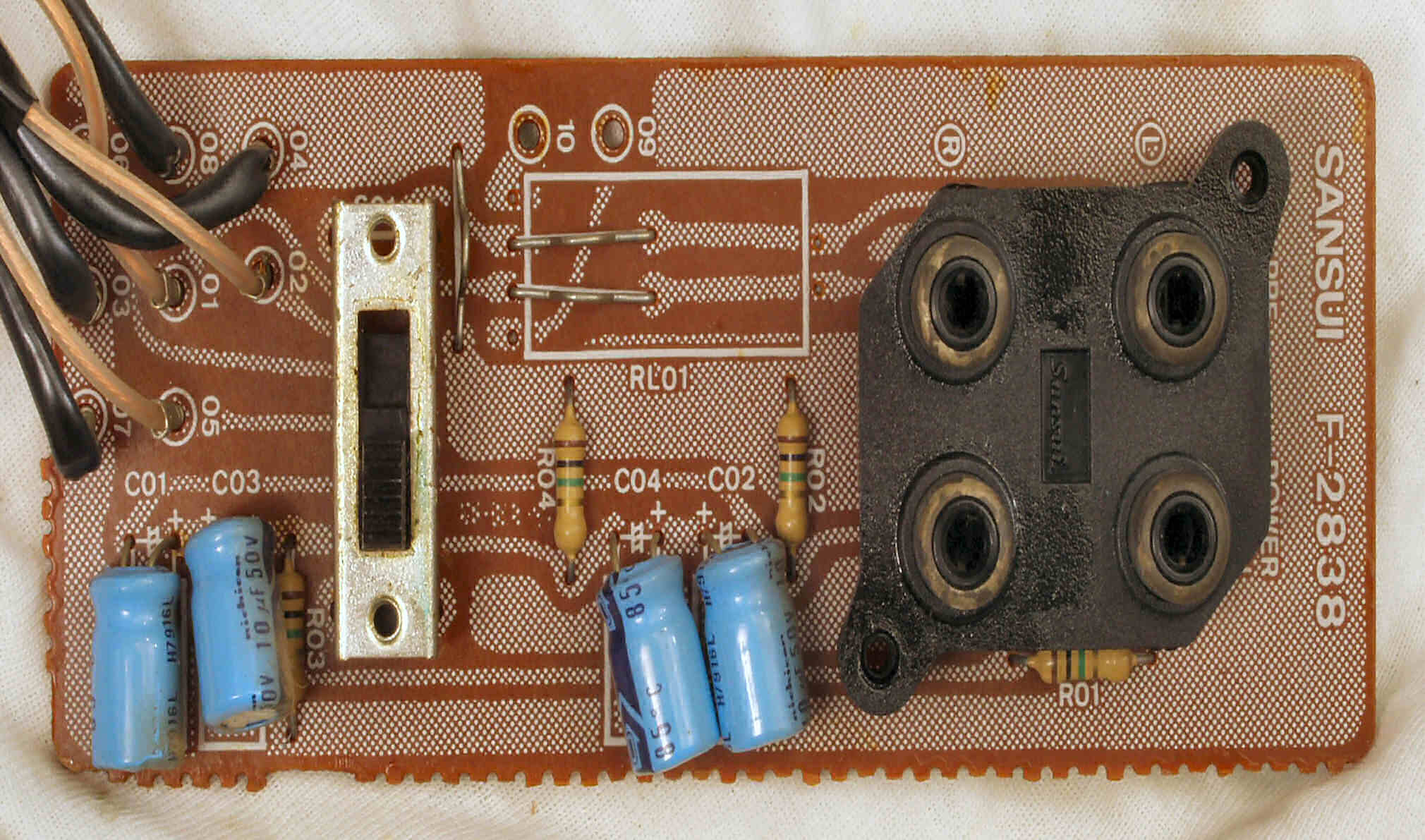

ＣＢＡ．　修理後　ＲＣＡ端子基板　接点復活材の跡がある

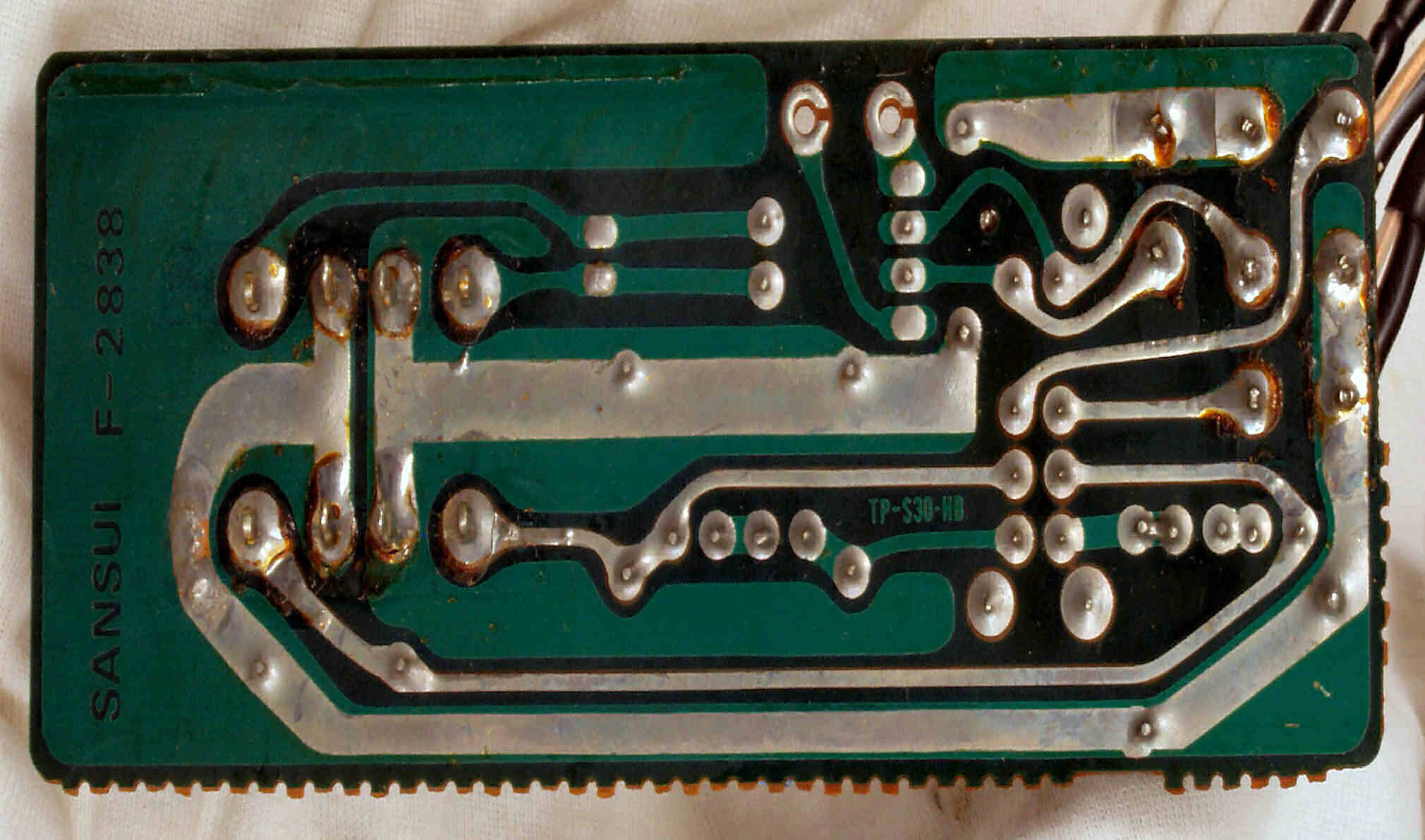

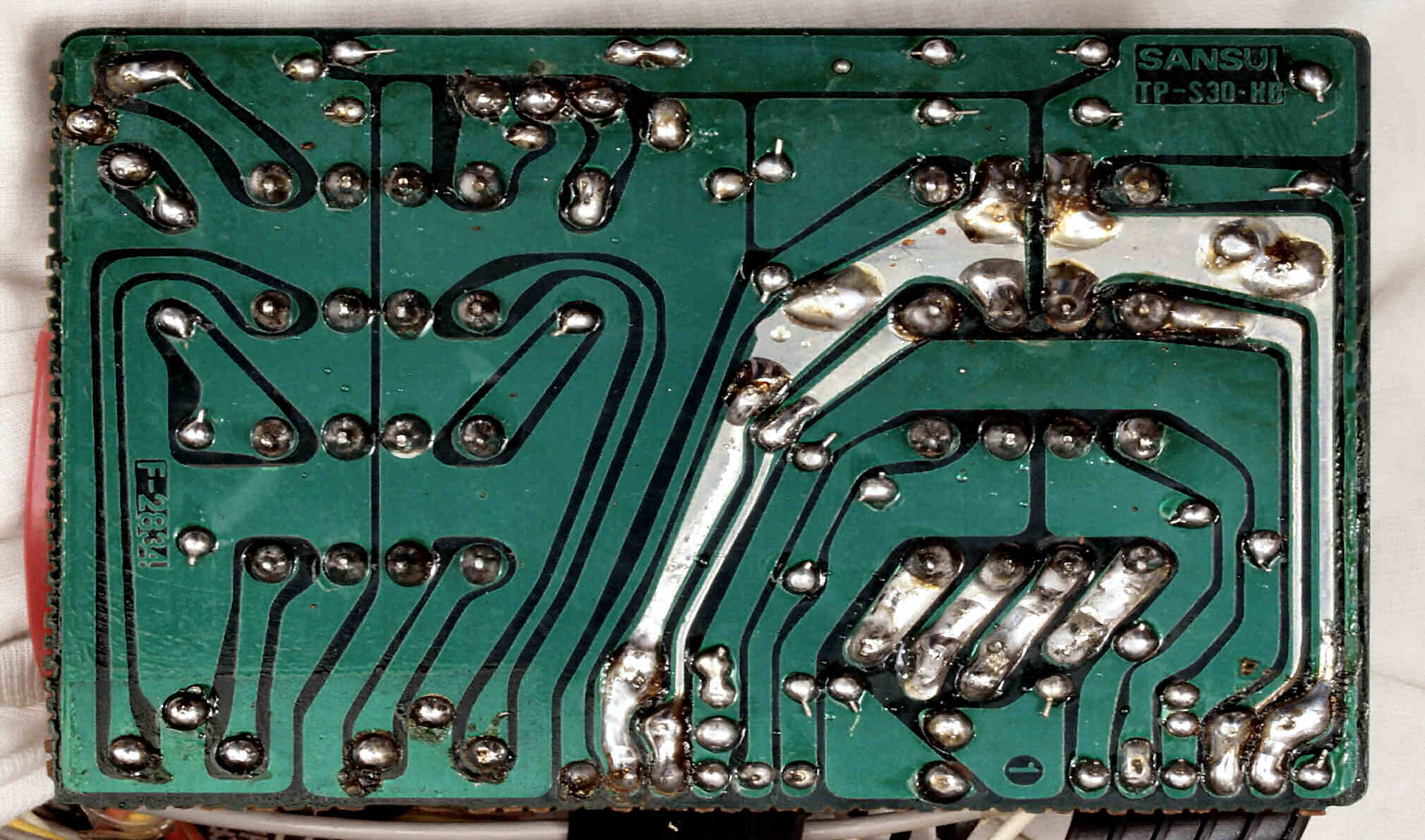

ＣＢＢ．　修理前　ＲＣＡ端子基板裏

ＣＢＢ−１．　修理前　ＲＣＡ端子基板裏、半田不良ヶ所

ＣＢＣ．　修理（半田補正）後　ＲＣＡ端子基板裏　　全ての半田をやり直す

ＣＢＤ．　完成ＲＣＡ端子基板裏　洗浄後

ＣＣＡ．　修理前　プリメインＲＣＡ端子基板　接点復活材の跡がある

ＣＣＢ．　修理後　プリメインＲＣＡ端子基板　高価なBPに変更したので「２個→１個」、フイルムコンデンサー２個追加

ＣＣＣ．　修理前　プリメインＲＣＡ端子基板裏

ＣＣＤ．　修理（半田補正）後　プリメインＲＣＡ端子基板裏　太いケーブルを付けるのでRCA端子は十分に半田盛る

ＣＣＥ．　完成プリメインＲＣＡ端子基板裏　洗浄後

ＣＤＡ．　修理前　ＥＱ基板

ＣＤＡ１．　修理中　ＥＱ基板の入力切り替えＳＷ点検、十分に接点復活材が使用してある。

ＣＤＢ．　修理後　ＥＱ基板 　　　　　　　　　　　　　　ＦＥＴ（電界効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサー２２個交換、フイルムコンデンサー２個追加

ＣＤＣ．　修理前　ＥＱ基板裏

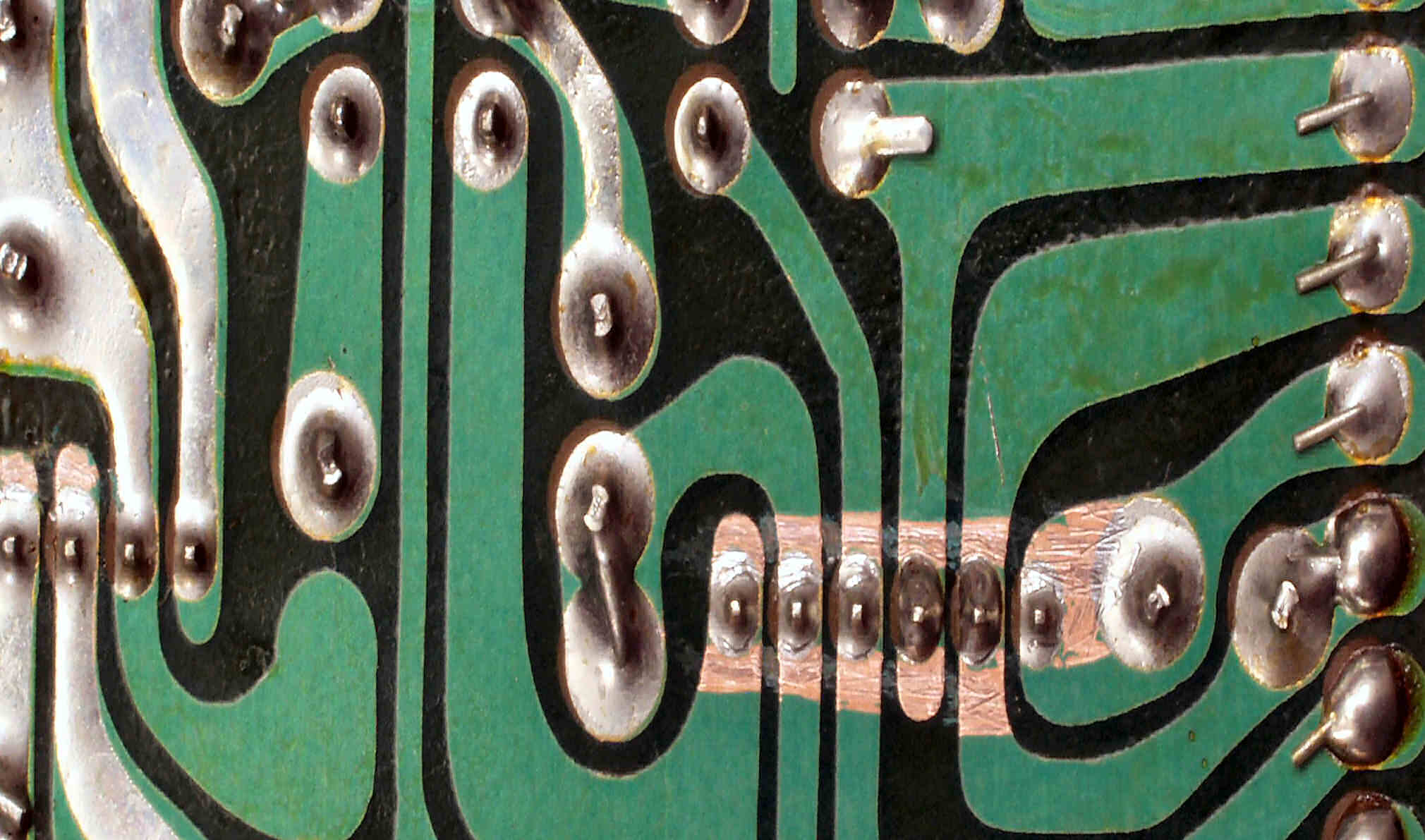

ＣＤＣ１．　修理中　ＥＱ基板裏　接続」端子足の銅箔を広げる

ＣＤＣ２．　修理中　ＥＱ基板裏　接続」端子足の銅箔を広げる２

ＣＤＣ３．　修理前　ＥＱ基板裏、半田のむしっくい

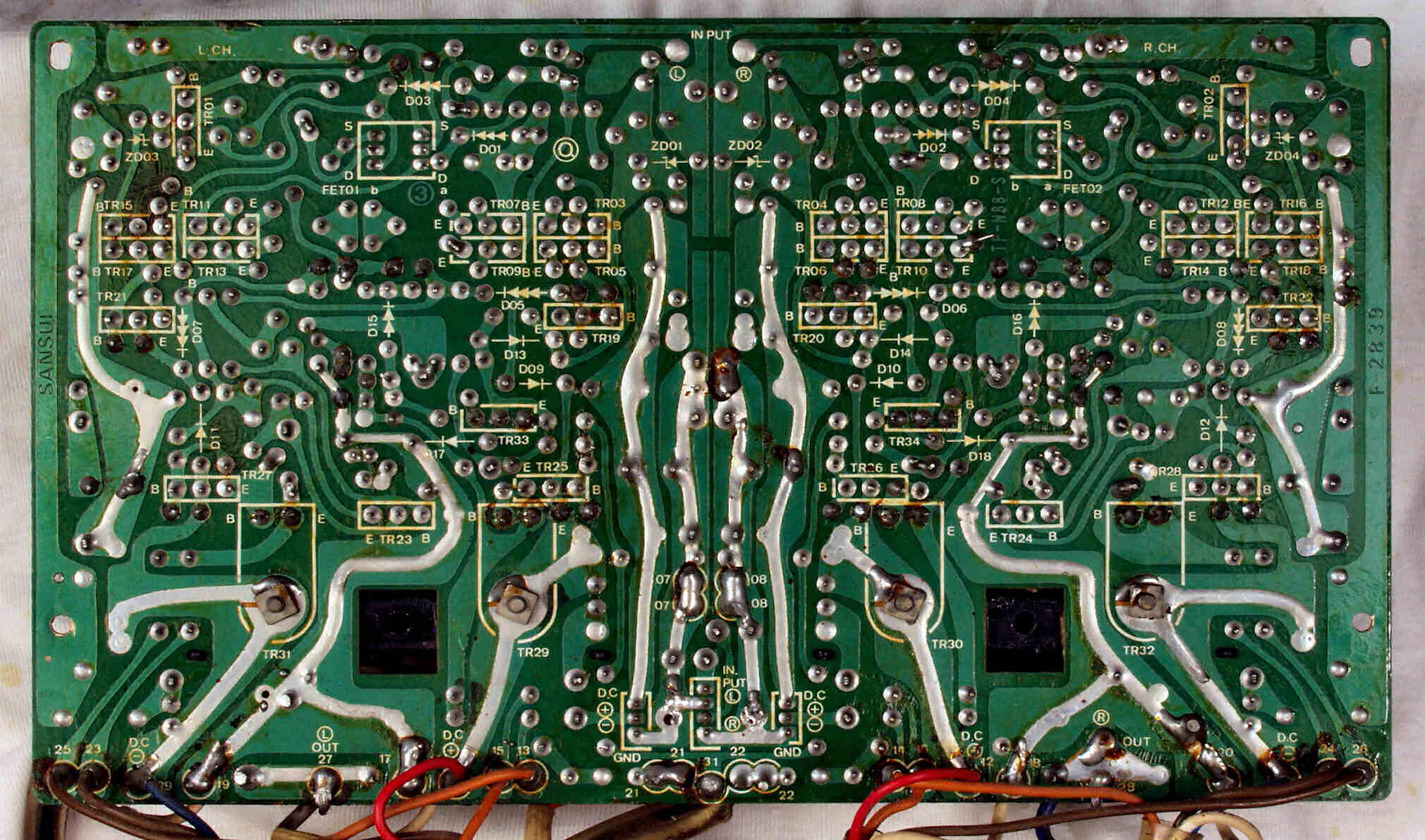

ＣＤＤ．　修理（半田補正）後　ＥＱ基板裏　　全ての半田をやり直す

ＣＤＤ−１．　修理中　ＥＱ基板裏　不要なフラックスを取る、単純な作業で非常に時間がかかる。

ＣＤＥ．　完成ＥＱ基板裏　洗浄後

ＣＥＡ．　修理前　ＭＣ基板

ＣＥＢ．　修理後　ＭＣ基板　電解コンデンサー８個、半固定ＶＲ６個交換

ＣＥＣ．　修理前　ＭＣ基板裏

ＣＥＤ．　修理（半田補正）後　ＭＣ基板裏　　全ての半田をやり直す

ＣＥＥ．　完成ＭＣ基板裏　洗浄後

ＣＦＡ．　修理前　ＳＰ接続リレー・プロテクト基板

ＣＦＡ１．　修理中　ＳＰ接続リレー・プロテクト基板

ＣＦＢ．　修理後　ＳＰ接続リレー・プロテクト基板 　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＳＰ接続リレー２個、電解コンデンサー６個、フイルムコンデンサー１個、抵抗１個交換

ＣＦＣ．　修理前　ＳＰ接続リレー・プロテクト基板裏

ＣＦＤ．　修理（半田補正）後　ＳＰ接続リレー・プロテクト基板裏　　全ての半田をやり直す

ＣＦＤ−１．　修理中　ＳＰ接続リレー・プロテクト基板裏　　定電圧ＴＲ（トランジスター）の足の銅箔を広げる

ＣＦＥ．　完成ＳＰ接続リレー・プロテクト基板裏　洗浄後

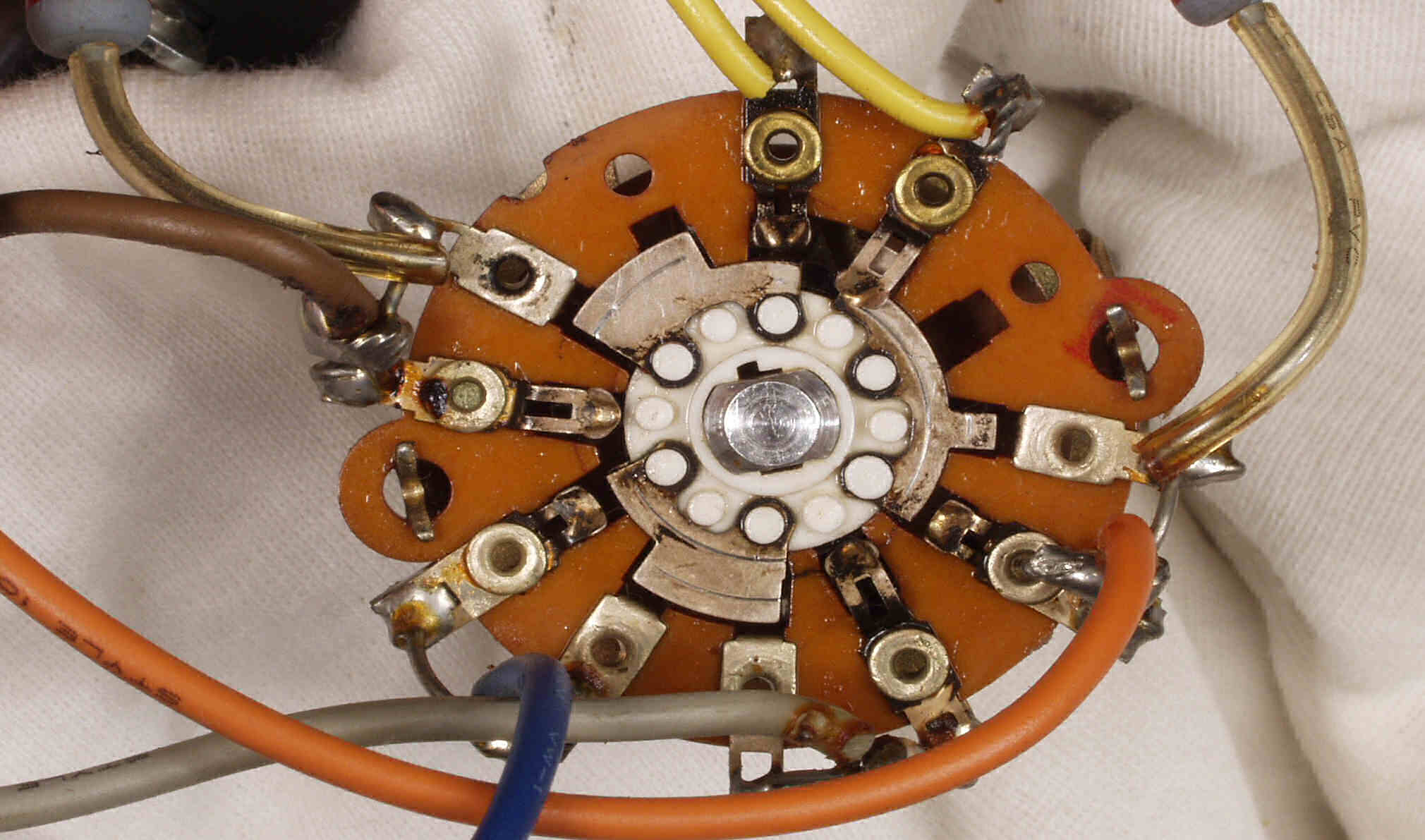

ＣＧＡ．　修理前　ＳＰ接続切り替えＳＷ

ＣＧＣ．　修理後　ＳＰ接続切り替えＳＷ、清掃後

ＣＨＡ．　修理後　フューズ基板

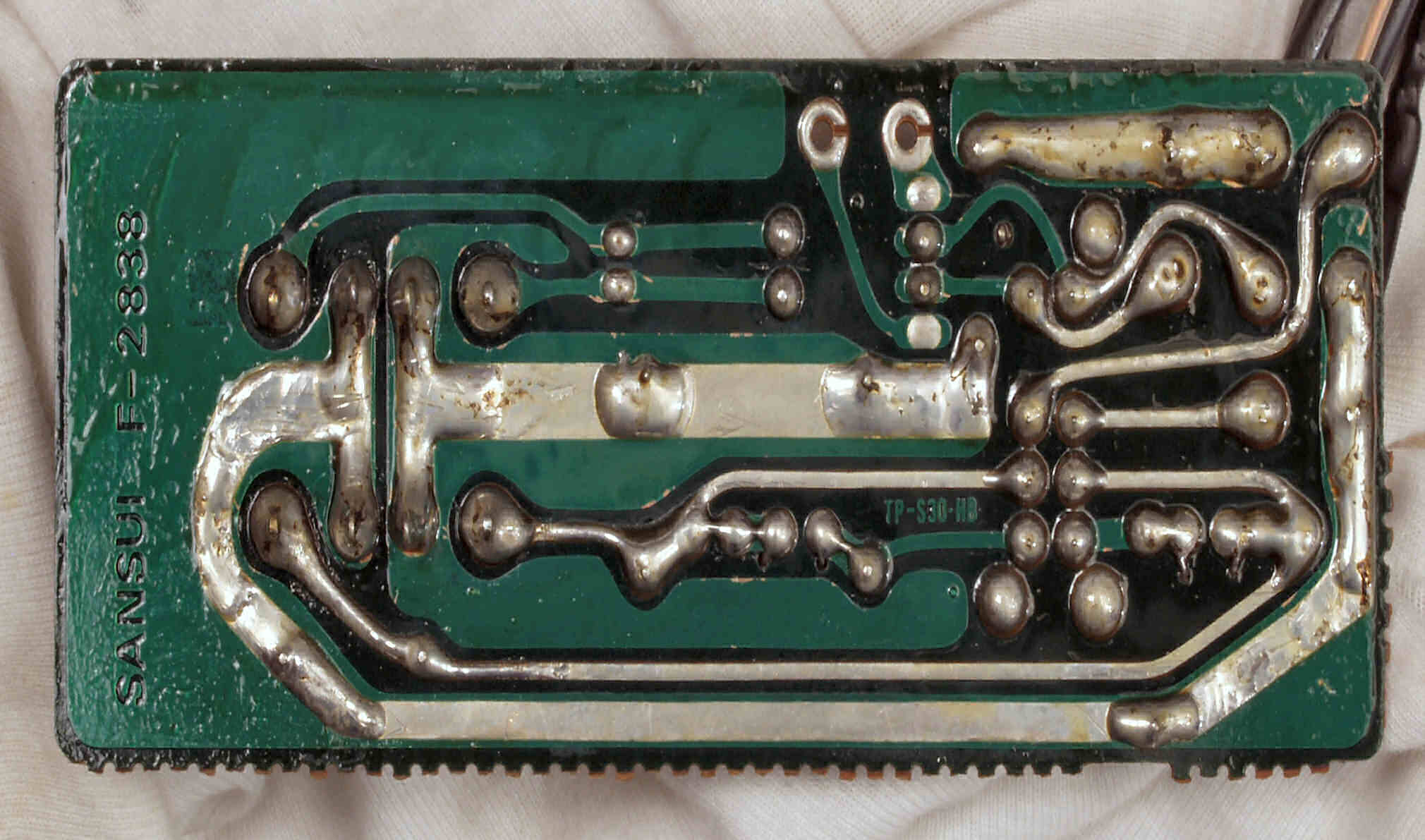

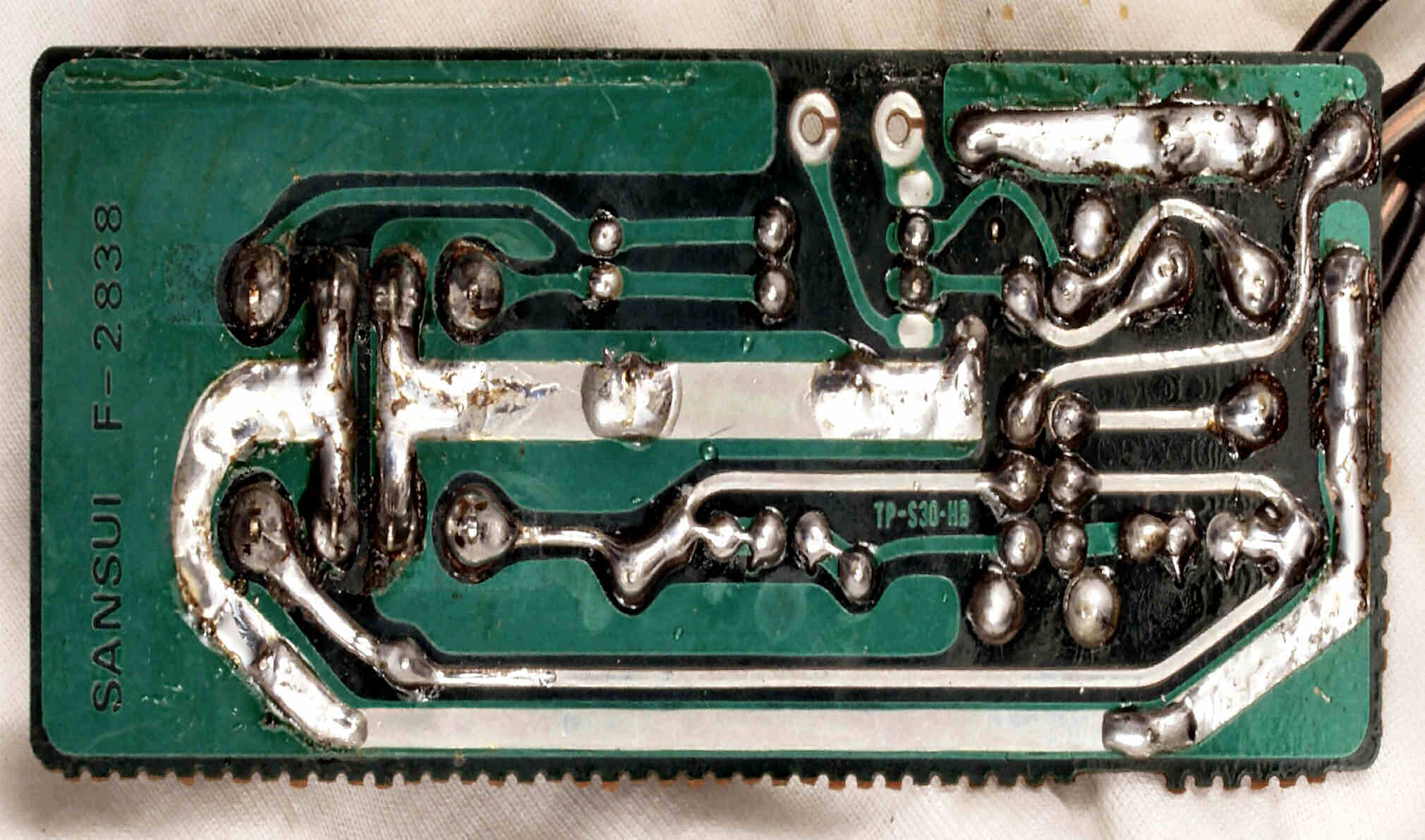

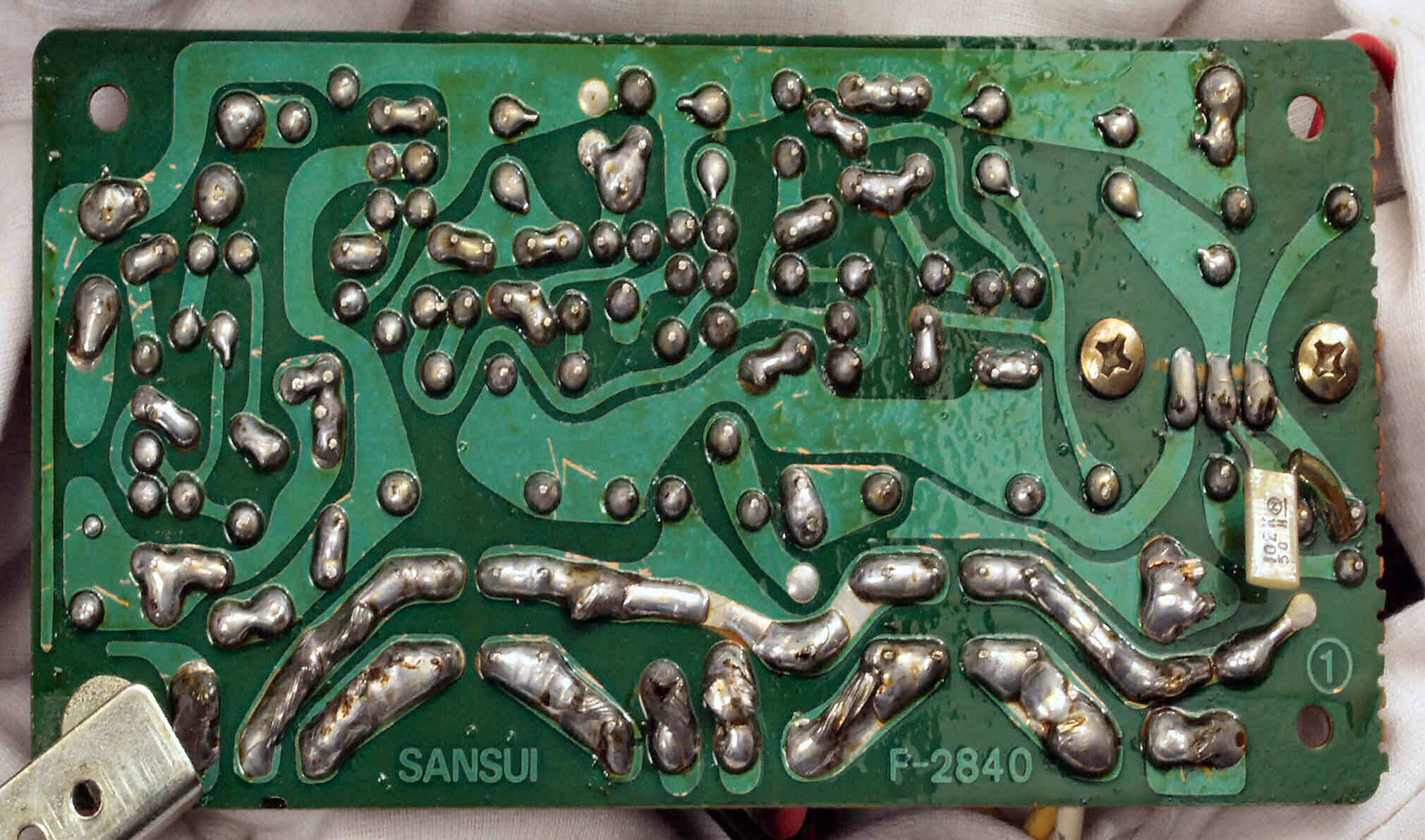

ＣＨＢ．　修理前　フューズ基板裏

ＣＨＢ−１．　修理前　フューズ基板裏、半田のむしっくい

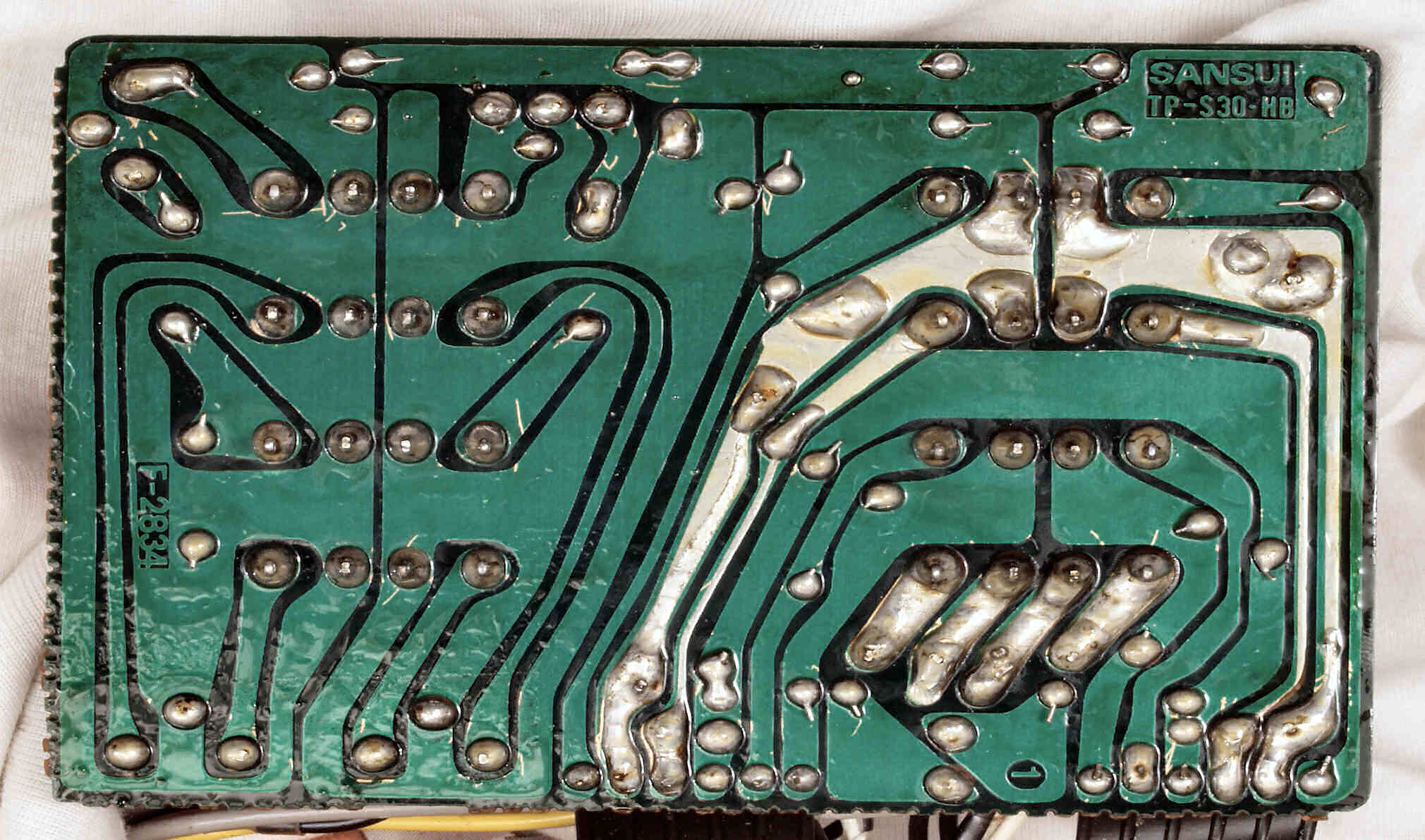

ＣＨＣ．　修理後　フューズ基板裏

ＣＨＤ．　完成フューズ基板裏　洗浄後

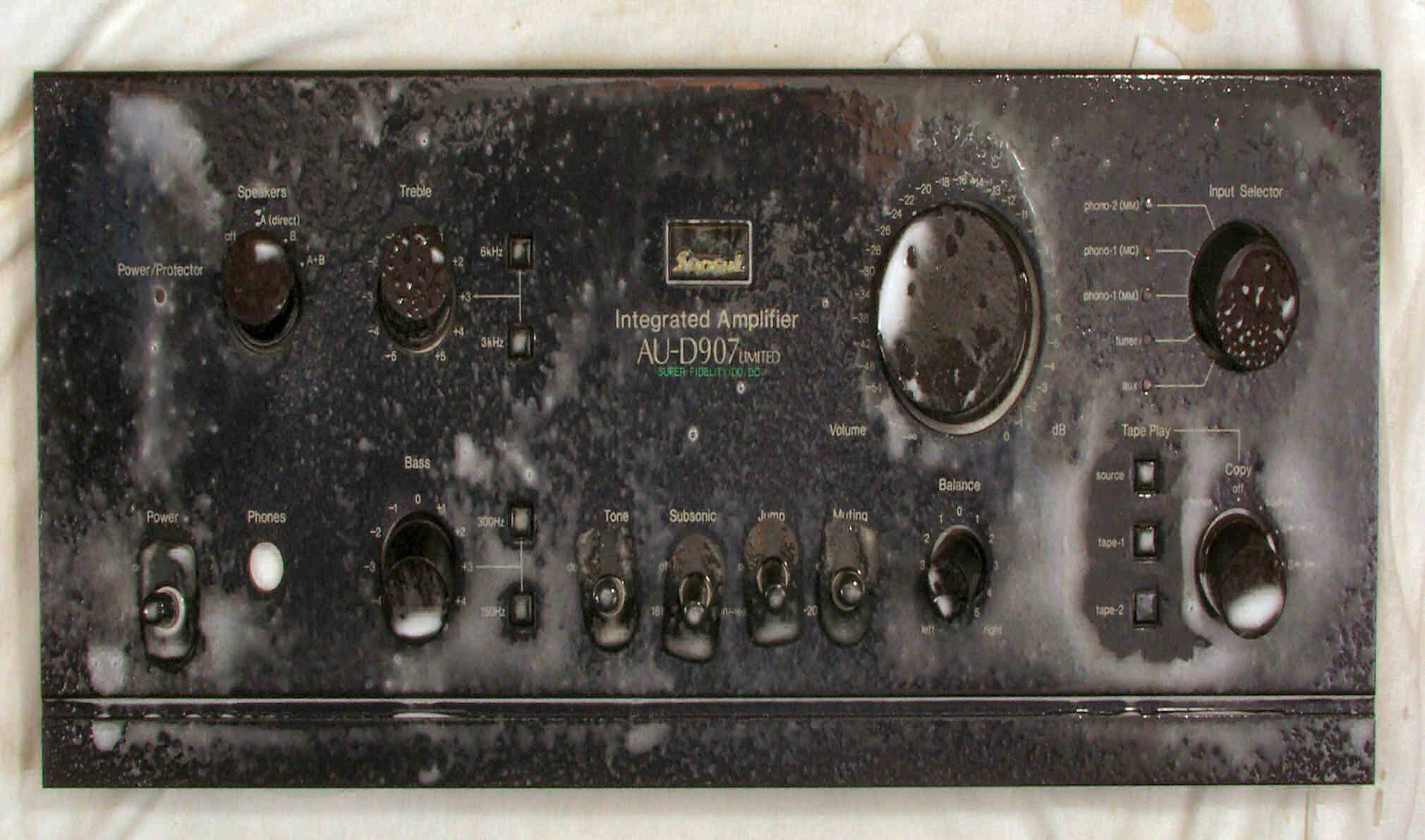

ＣI．　パネル清掃

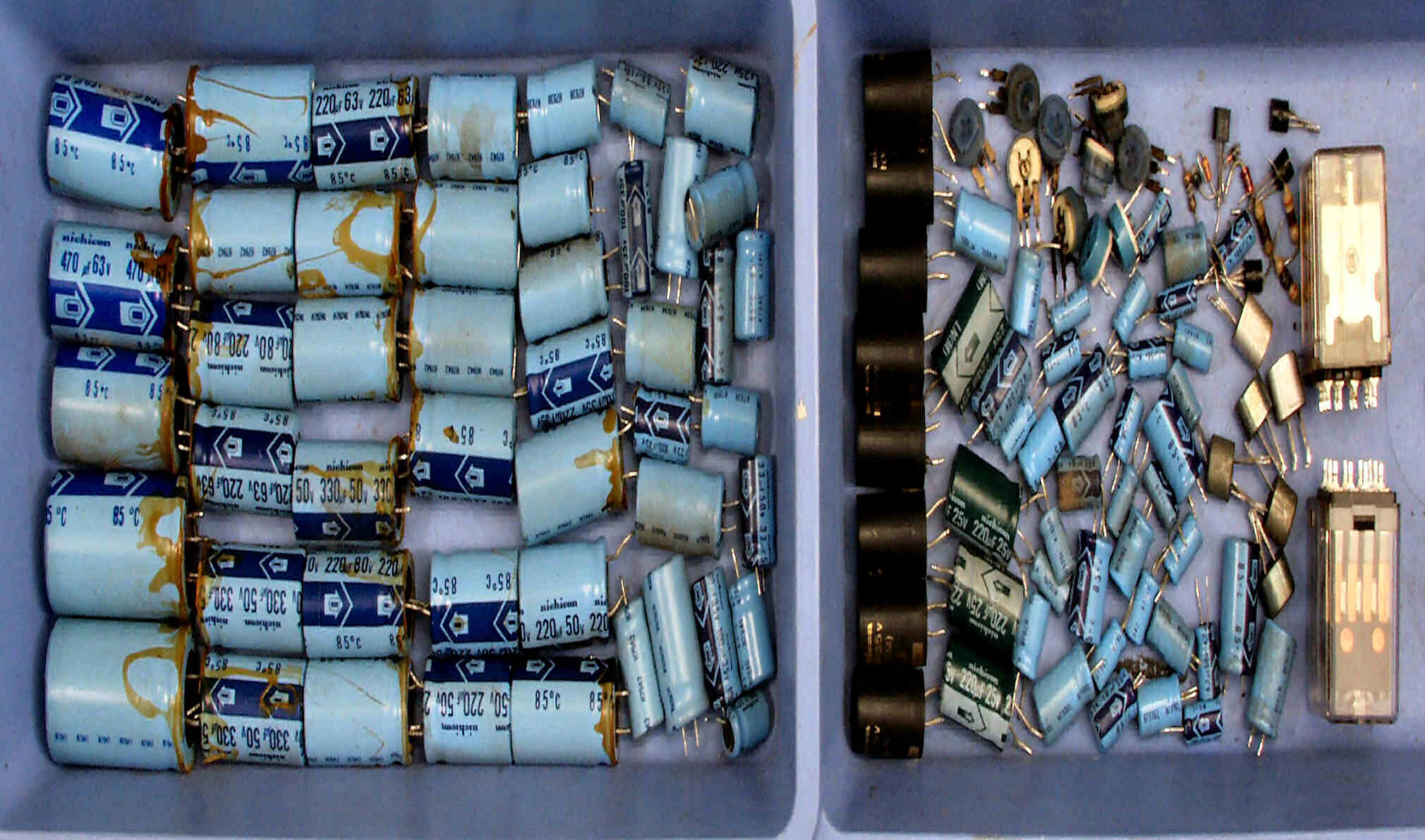

ＣJ．　交換部品

ＣＫＡ．　修理前　上から

ＣＫＢ．　修理後　上から

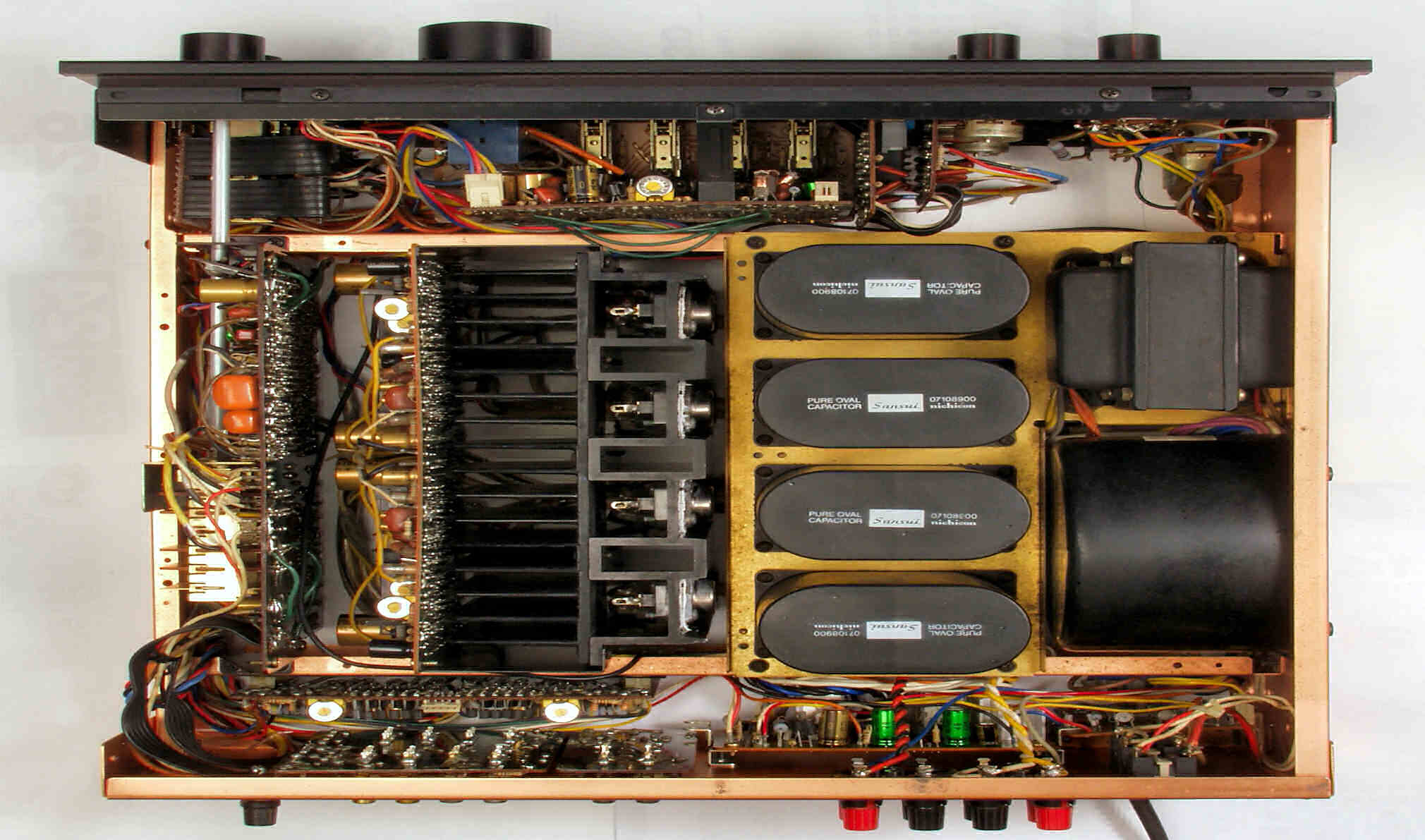

ＣＫＣ．　修理前　下から

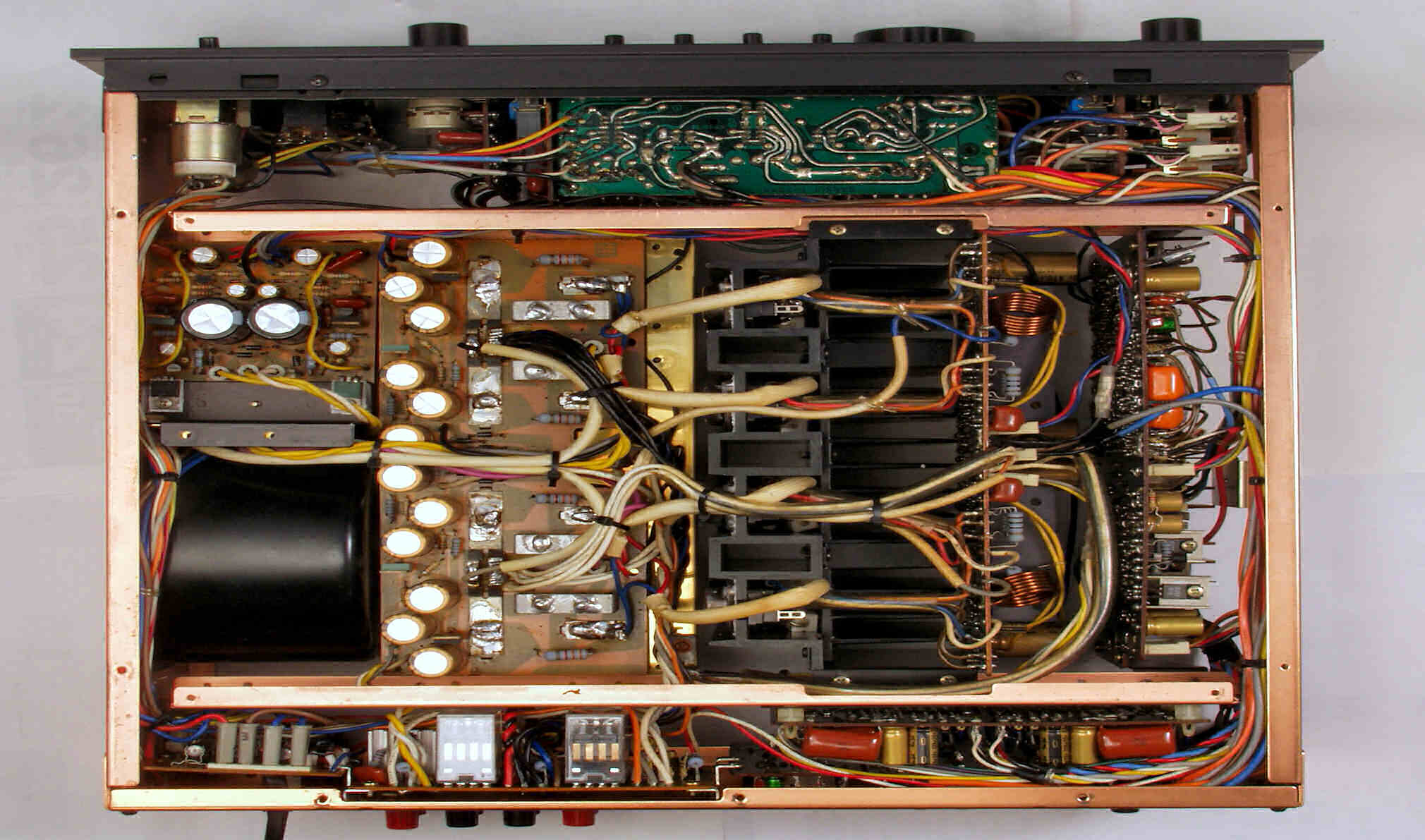

ＣＫＤ．　修理後　下から

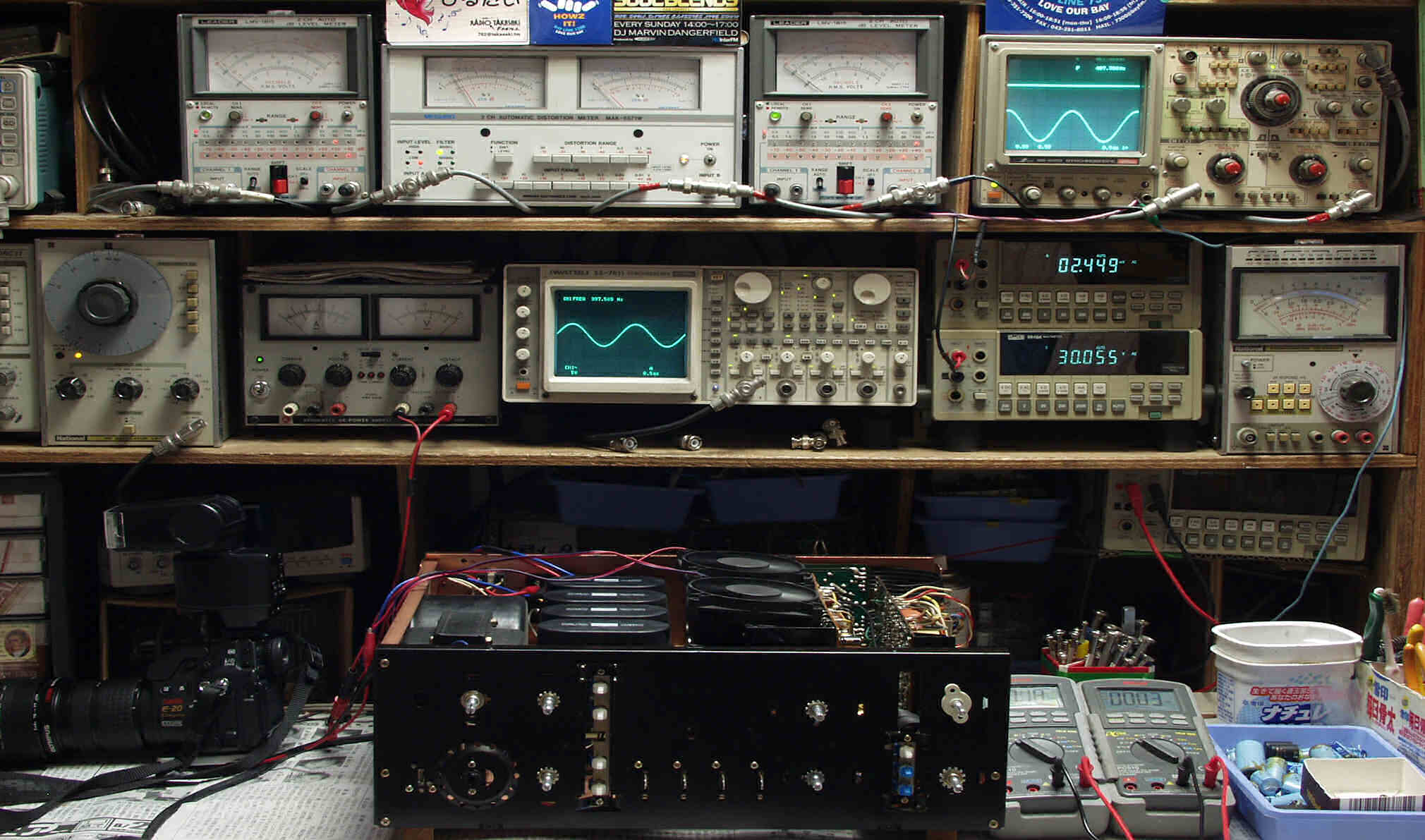

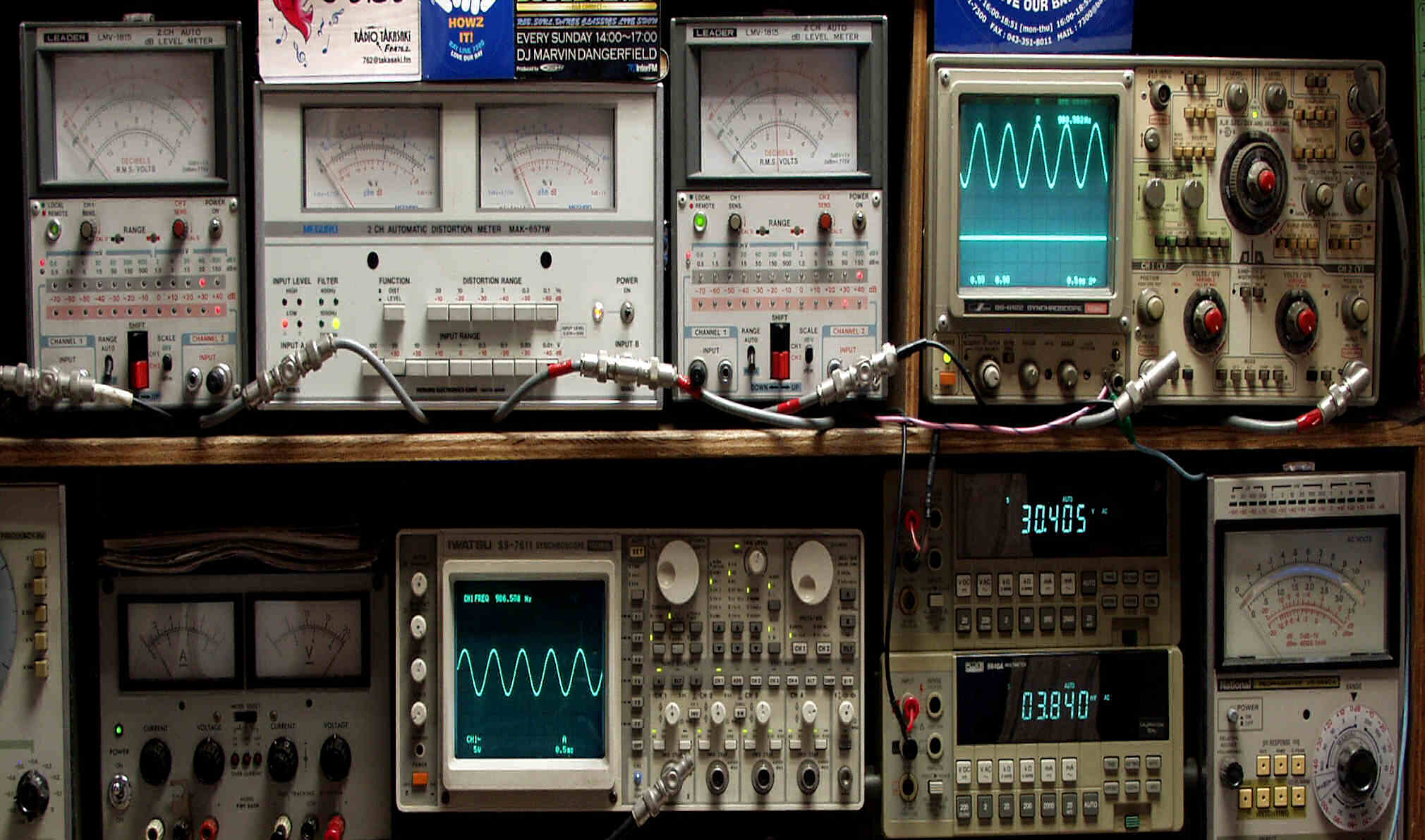

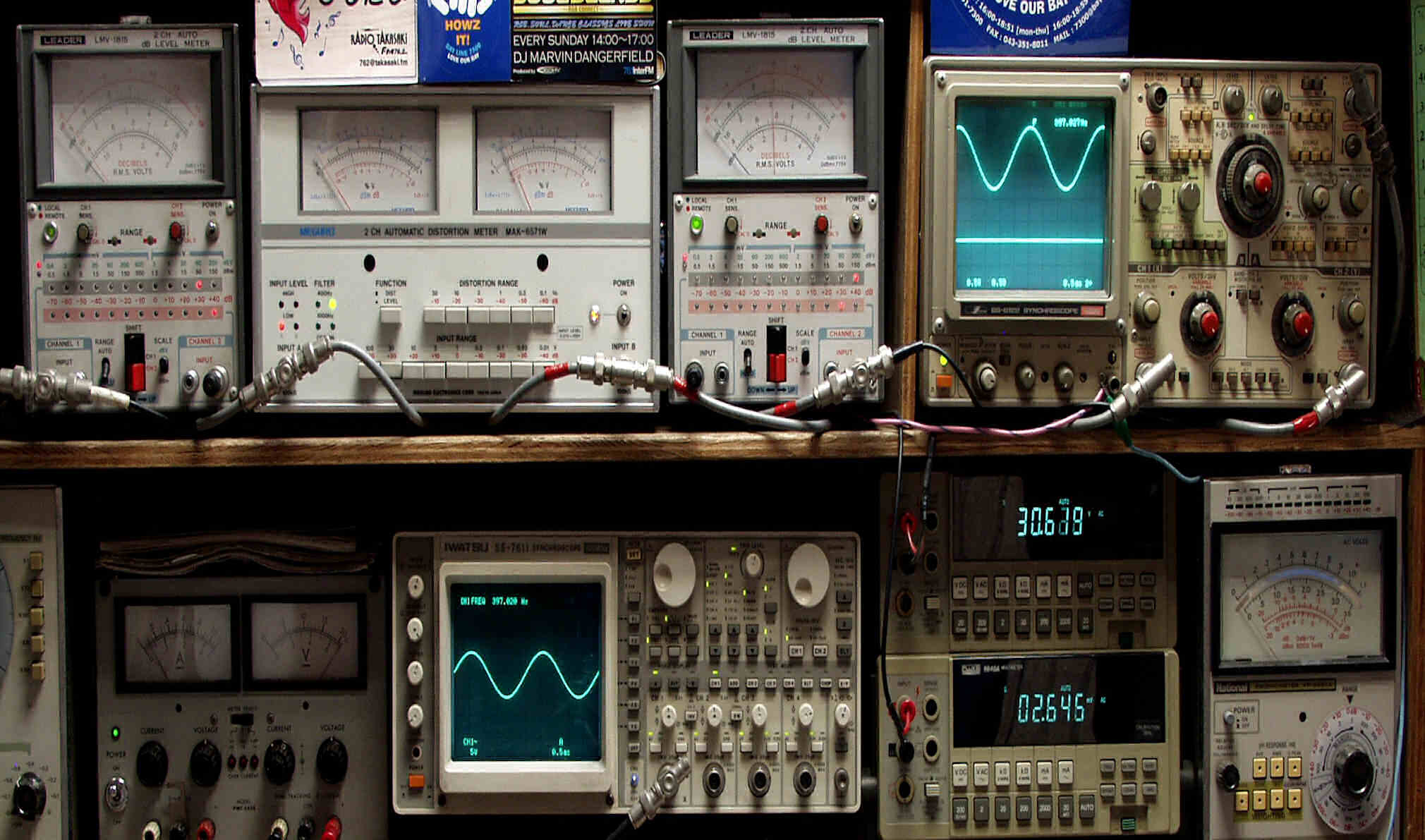

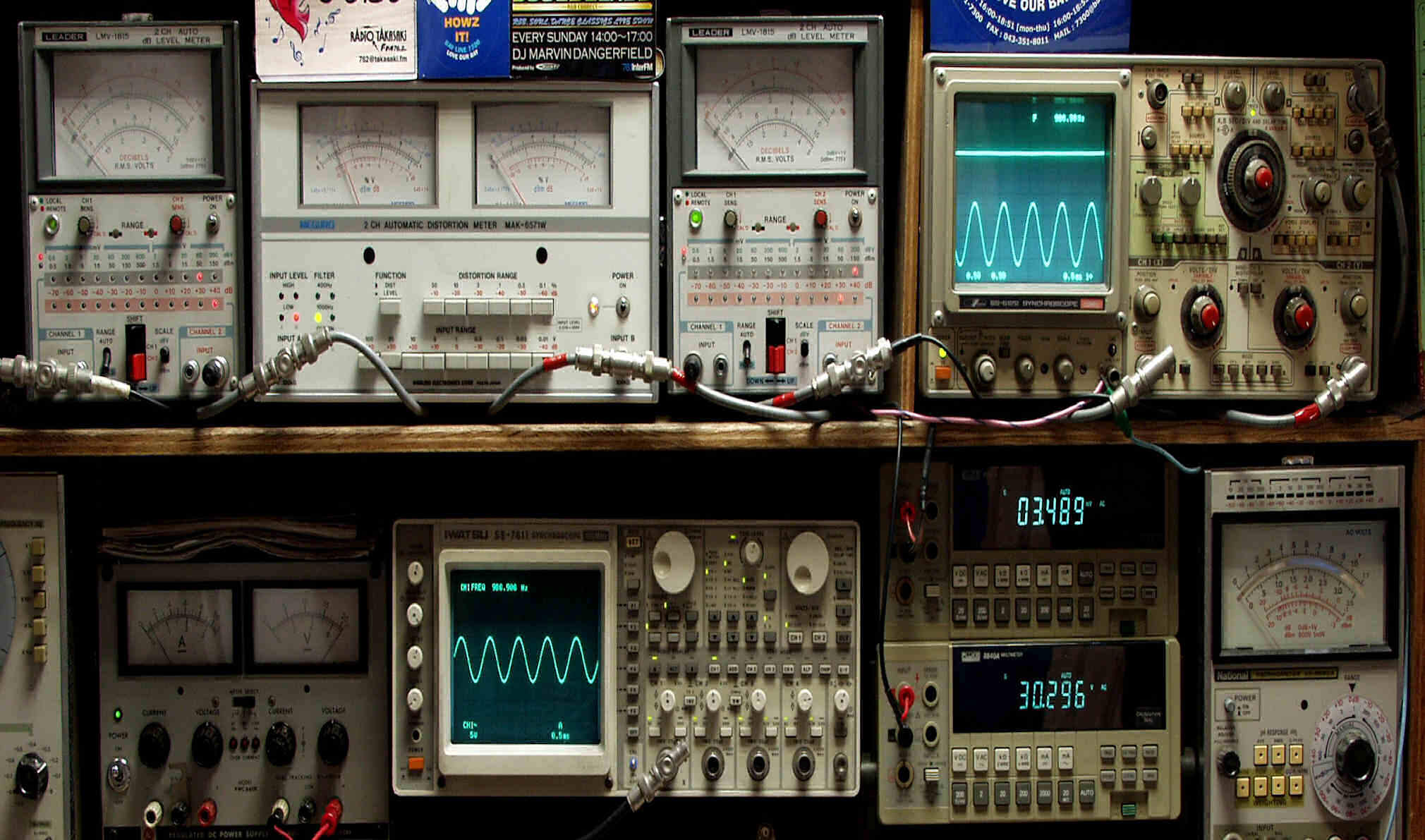

Ｅ．　測定・調整 Ｅ１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

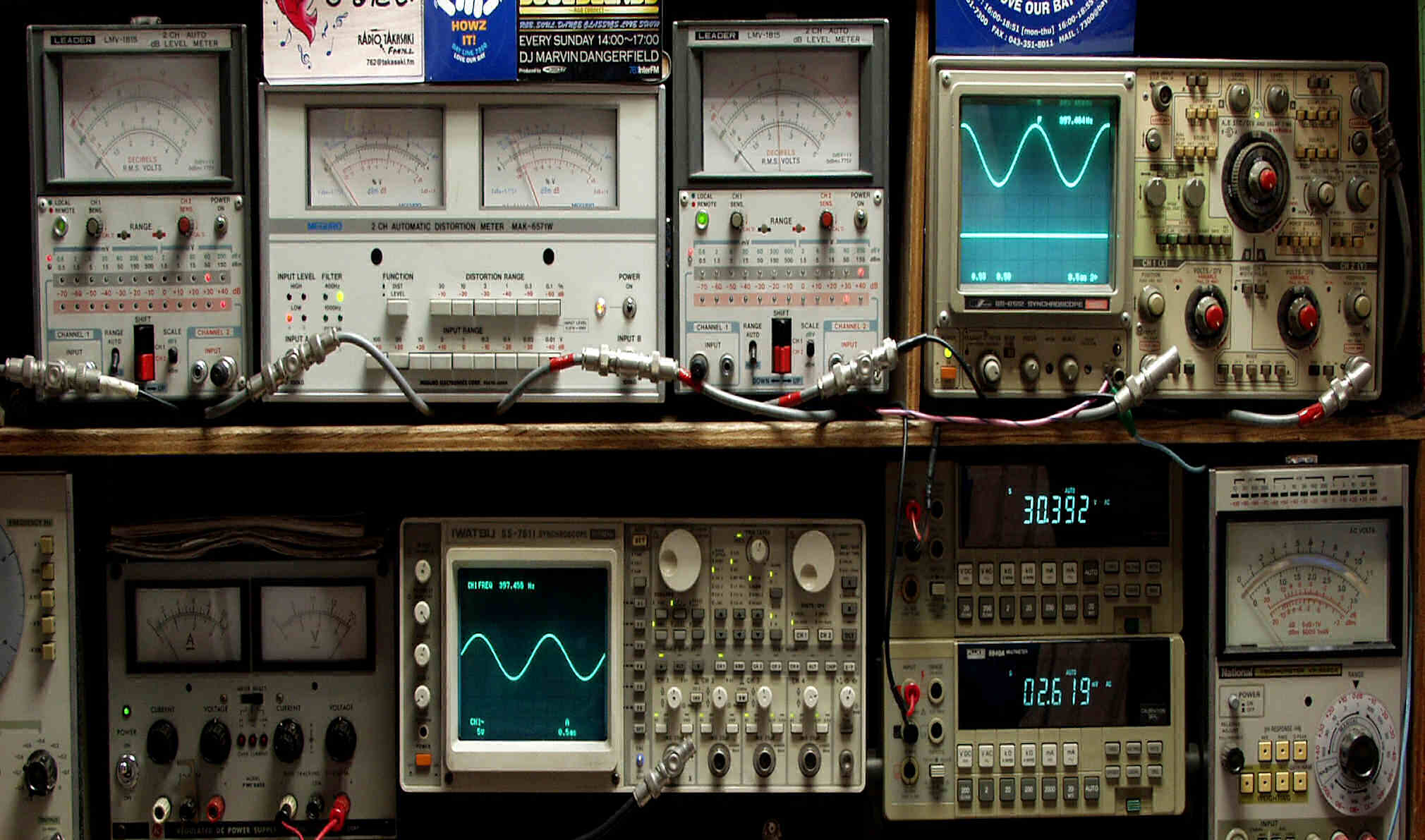

Ｅ２Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ２Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ２Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ２Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ３Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ３Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ３Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ３Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ４Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ−２端子入力

Ｅ４Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ−２端子入力

Ｅ４Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ−２端子入力

Ｅ４Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ−２端子入力

Ｅ５Ａ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ５Ｂ．　Ｒ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ５Ｃ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ５Ｄ．　Ｌ−ＳＰ出力＝３０Ｖ＝１１２Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ６．　完成　２４時間エージング。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 ワイドレンジＤＣプリメインアンプ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ パワーアンプ部 実効出力 100W+100W(8Ω、10Hz〜20kHz、THD 0.008%) 100W+100W(8Ω、1kHz、THD 0.003%) 全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω) 混変調歪率(60Hz:7kHz＝4:1) 0.008%以下 出力帯域幅 3Hz〜70kHz(IHF、両ch動作、THD0.02%、8Ω) ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω) 周波数特性(1W) DC〜500kHz +0 -3dB 入力感度/インピーダンス(1kHz) 1V/47kΩ SN比 125dB以上(IHF、Aネットワーク、ショートサーキット) チャンネルセパレーション 95dB以上(IHF、1kHz) ライズタイム 0.5μsec スルーレイト(8Ω) ±200V/μsec インサイドスルーレイト(8Ω) ±300V/μsec TIM歪(SAWTOOTH法、8Ω) 0.001%以下(LPF、100KHz) エンベロープ歪(8Ω) 0.001%以下 プリアンプ部 入力感度/インピーダンス(1kHz) Phono-1 MM=2.5mV/47kΩ Phono-1 MC=0.1mV/10Ω Phono-2 MM=2.5mV/47kΩ AUX、Tuner、Tape Play 1、2=150mV/30kΩ MC適合インピーダンス 100Ω以下 Phono最大許容入力(1kHz) Phono MM(THD 0.01%)=350mV Phono MC(THD 0.03%)=30mV 出力電圧(1kHz) Tape Rec 1、2(PIN)=150mV(47kΩ時) Pre Out=1V(47kΩ時) Max Pre Out(THD 0.05%)=4V(47kΩ時) 出力インピーダンス(1kHz) Tape Rec 1、2=600Ω以下 全高調波歪率 Phono MC(1kHz、6V)=0.005%以下 Phono MM(20Hz〜20kHz、6V)=0.005%以下 AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V)=0.005%以下 混変調歪率(60Hz=7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V)=0.005%以下 周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz)=±0.2dB AUX、Tuner、Tape Play 1、2=5Hz〜100kHz、+0 -1dB SN比(IHF、Aネットワーク、 ショートサーキット) Phono MC(入力換算)=-154dBV Phono MM=90dB以上 AUX、Tuner、Tape Play 1、2=100dB以上 チャンネルセパレーション (IHF、1kHz) Phono MC=70dB以上 Phono MM=75dB以上 AUX、Tuner、Tape Play 1、2=80dB以上 入力間セパレーション (入力ショート、1kHz) Tuner⇔Phono MM=90dB以上 Tape Play 1、2⇔Phono MM=90dB以上 Tuner⇔Tape Play 1、2=90dB以上 Tape Play 1⇔Tape Play 2=100dB以上 トーンコントロール Bass=±6dB(50Hz) トーンセレクター(ターンオーバー周波数)=300Hz、150Hz Treble=±6dB(15kHz) トーンセレクター(ターンオーバー周波数)=6kHz、3kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) オーディオミューティング -20dB ヘッドホン端子出力 120mW(8Ω) 総　合 負荷インピーダンス 4〜16Ω 定格消費電力(電気用品取締法) 260W 外形寸法 幅466x高さ182x奥行432mm 重量 20.0kg 価格 ￥175,000(1979年発売)
