| ＡＵ－α９０７ｉ ２台目修理記録 | |
| 平成１６年９月２９日到着 １１月１６日完成 | |
| 注意 このＡＭＰはＳＰ出力の線（ア－ス側）も増幅しています。 ア－スに接続してはいけません。ＲＬ－ＳＰのア－ス線も接続（共通）してもいけません 又、ＤＣ－入力が可能ですが、絶対に使用しないこと＝詳しくはここ参照 終段ＴＲ（トランジスタ－）を、現在の高性能に交換してありますので、出力が１．２倍出ますので注意して使用する事 |
|
|
|

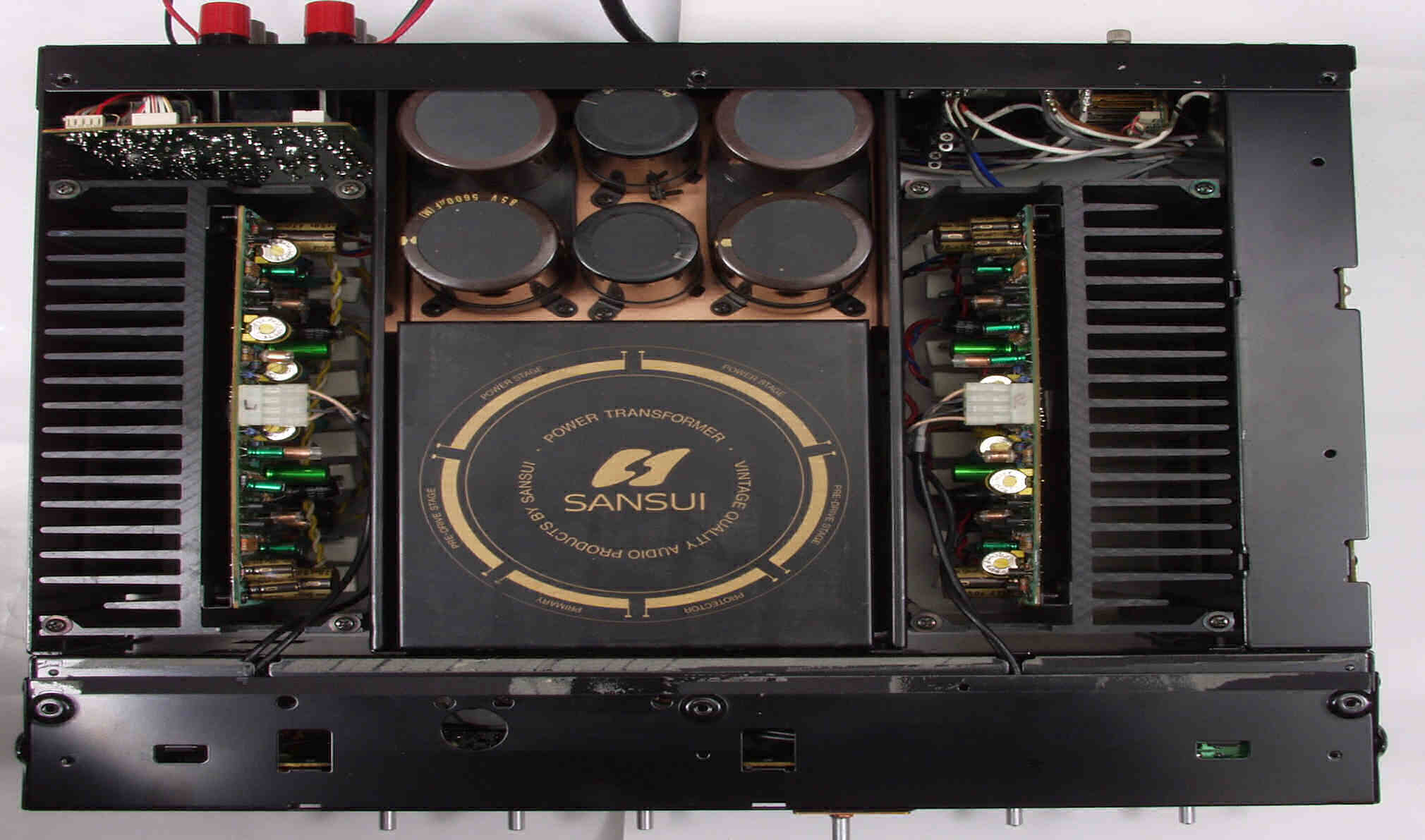

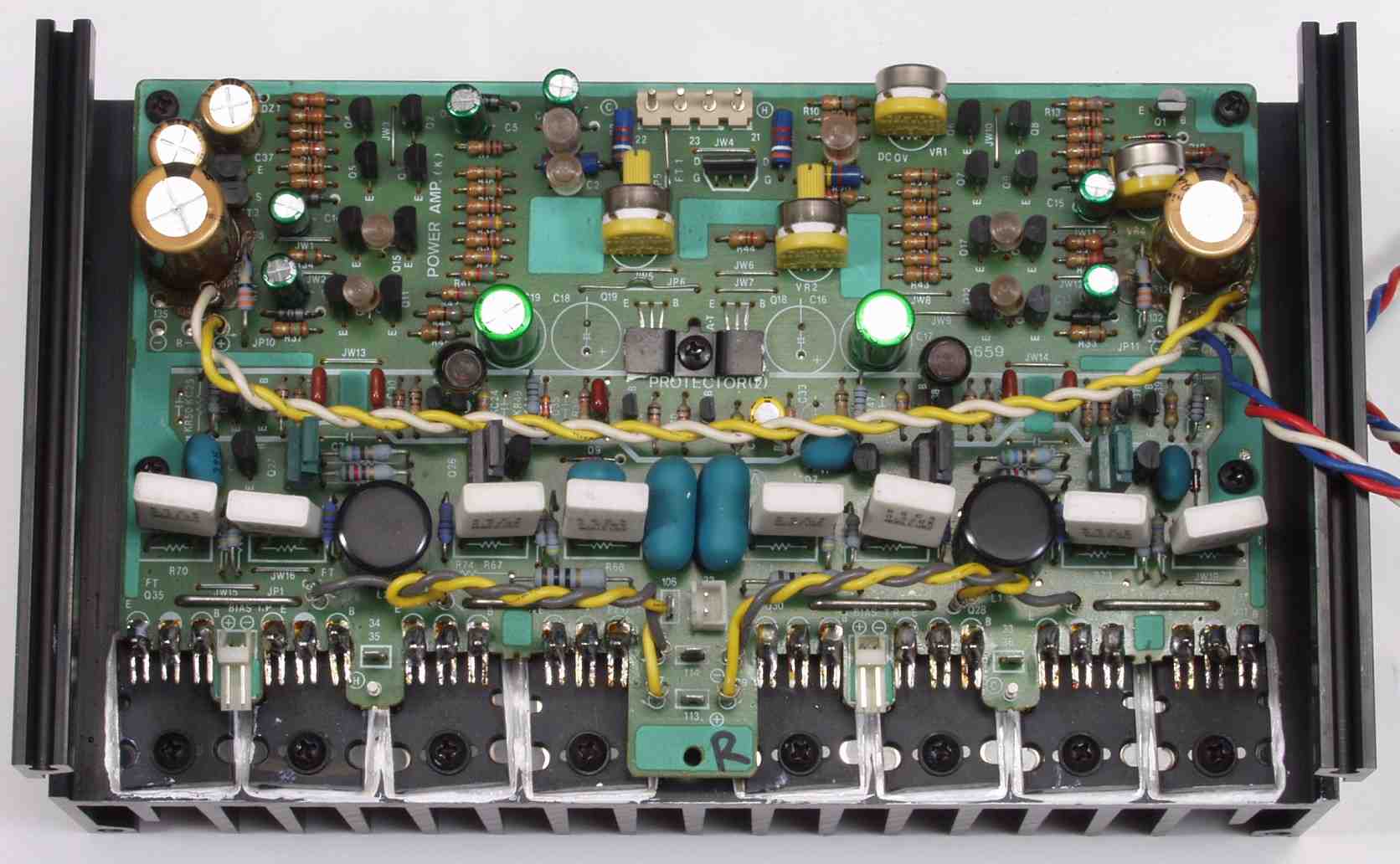

| Ａ．修理前の点検 Ａ－１Ａ．清掃後 上からみる |
|
 |
|
| Ａ－１Ｂ．清掃後 下からみる | |
 |
|

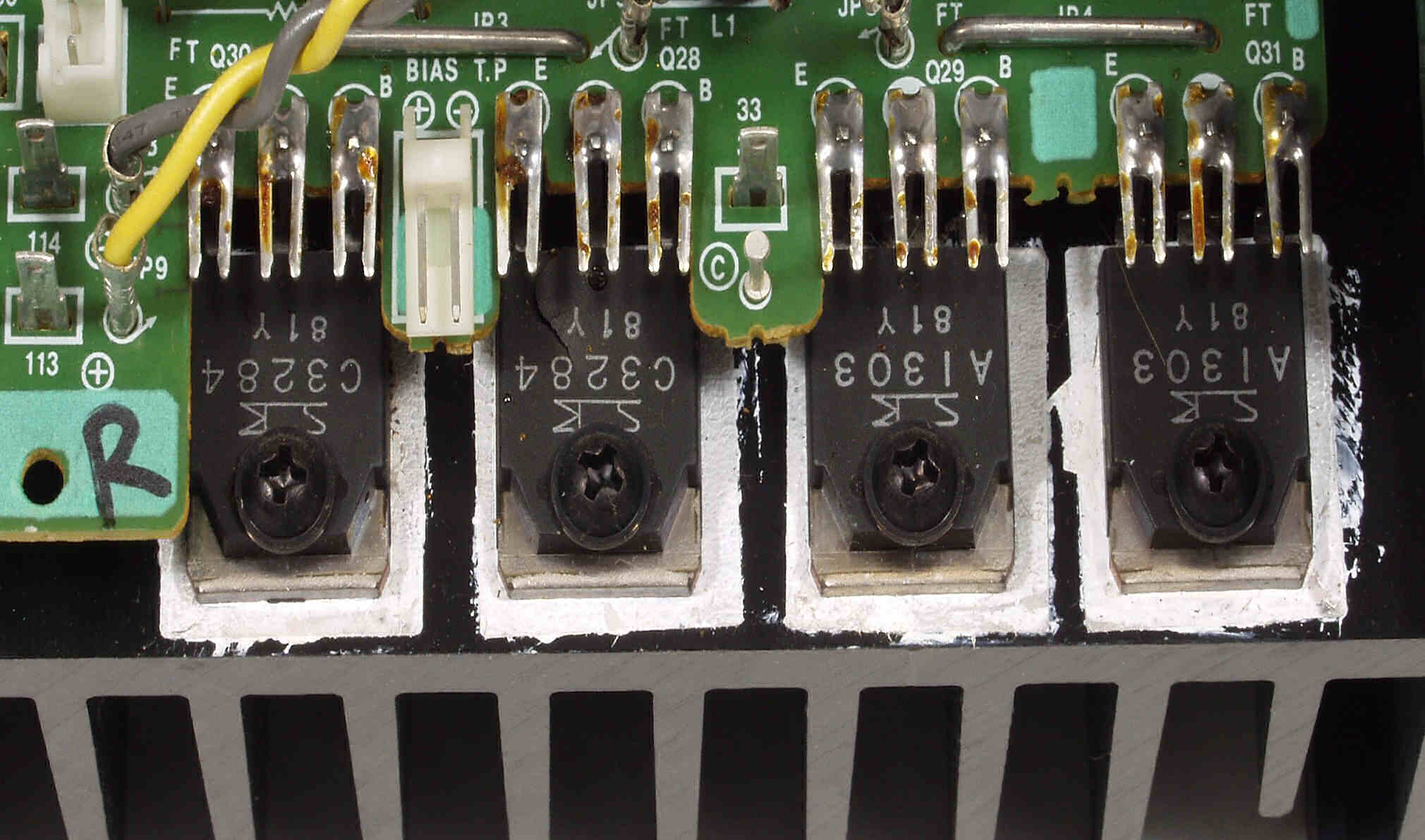

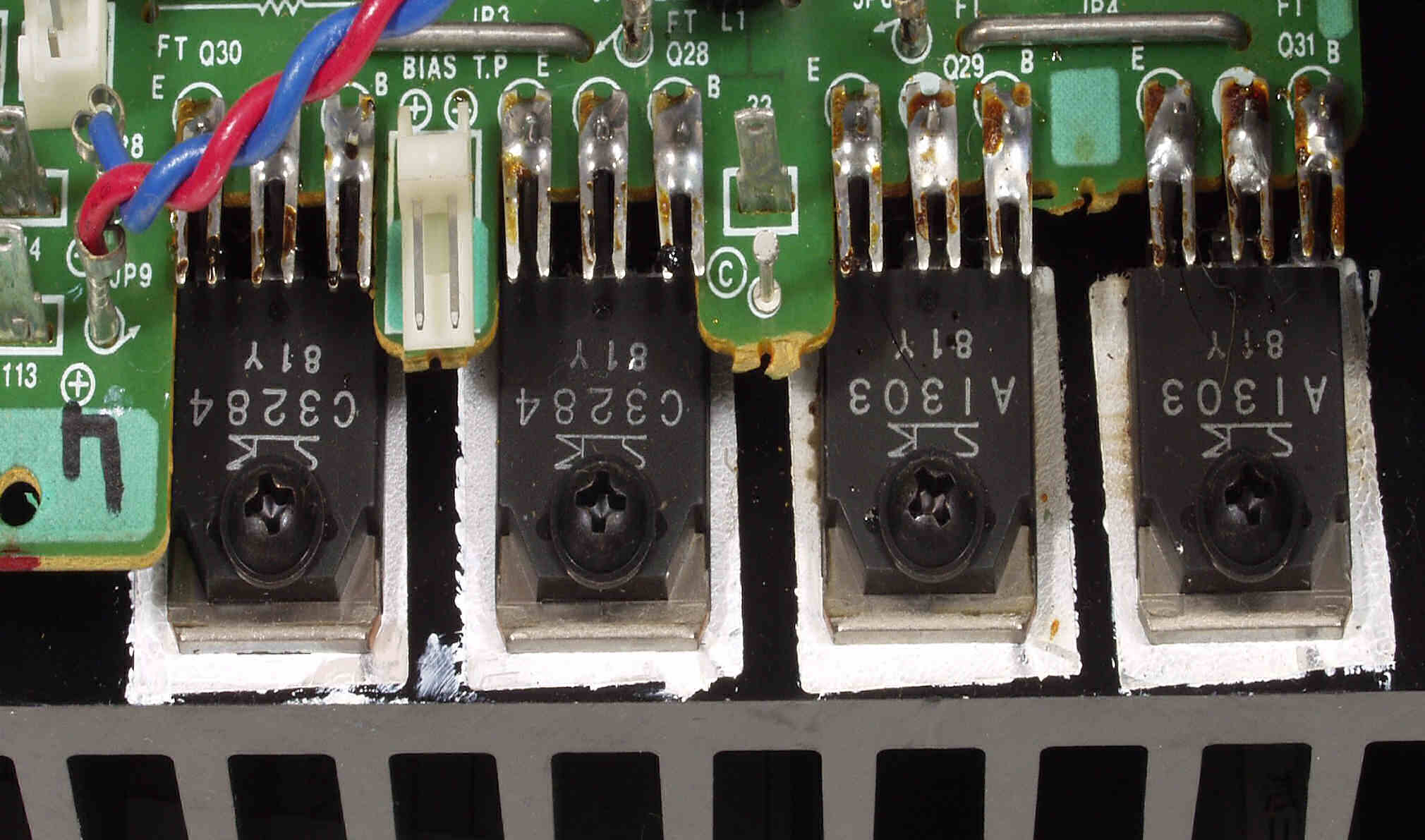

| Ａ－２Ａ．点検中 Ｒ側終段ＴＲ（トランジスタ－） 割れているのが解る | |
 |
|
| Ａ－２Ｂ．点検中 Ｌ側終段ＴＲ（トランジスタ－） 割れているのが解る | |
 |
|

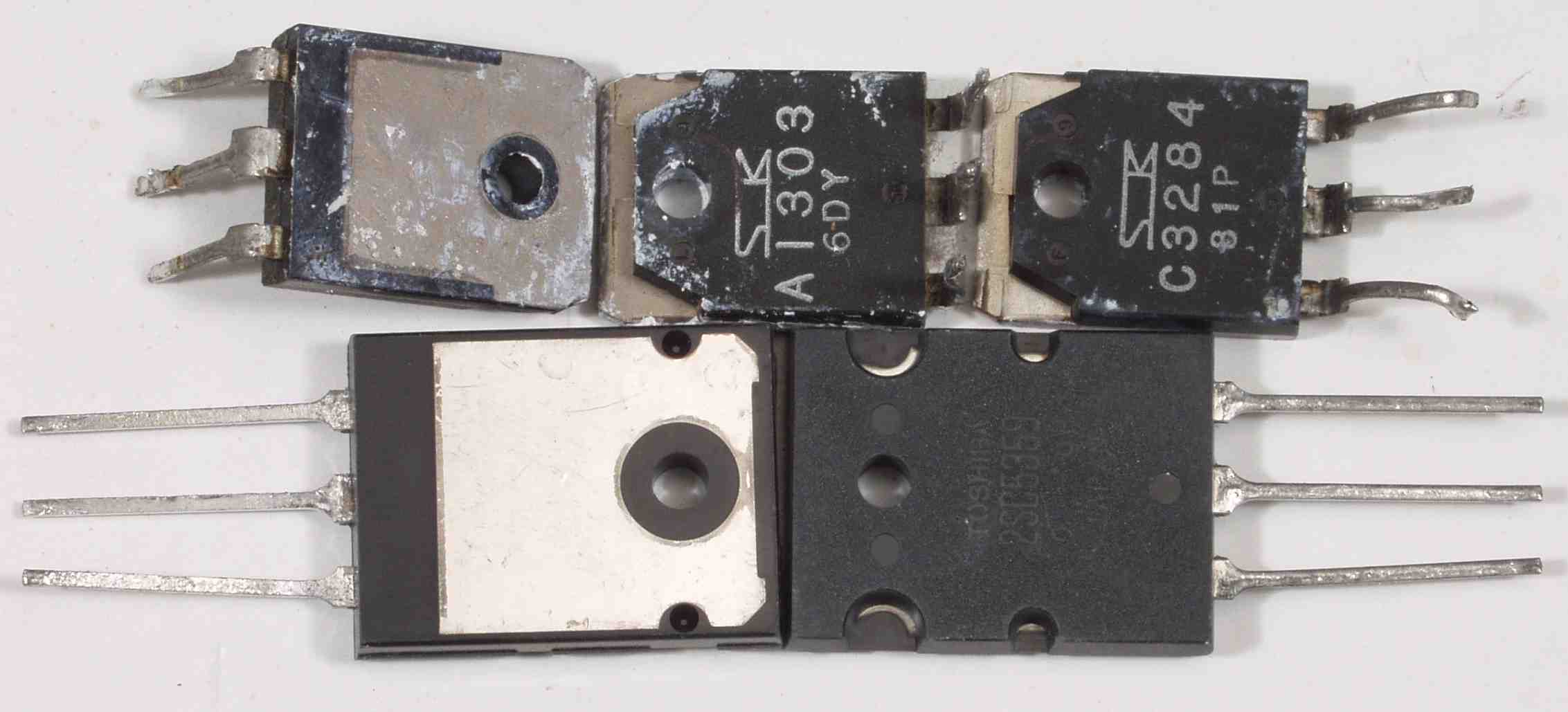

| Ａ－３．点検中 交換終段ＴＲ（トランジスタ－）比較 左＝今回使用する１８０Ｗ損失の物で最新の物（これ以後開発された物はなし） 中・右＝使用されていた１２５Ｗ損失 全て東芝製品 |
|
 |
|
| Ａ－４．点検中 電解コンデンサ－を全部（Ａ－１．の上の６個の大容量は除く）オ－デオ用に交換 下記のミューズを６２個使用（大きさ、容量異なる） |
|
 |
|

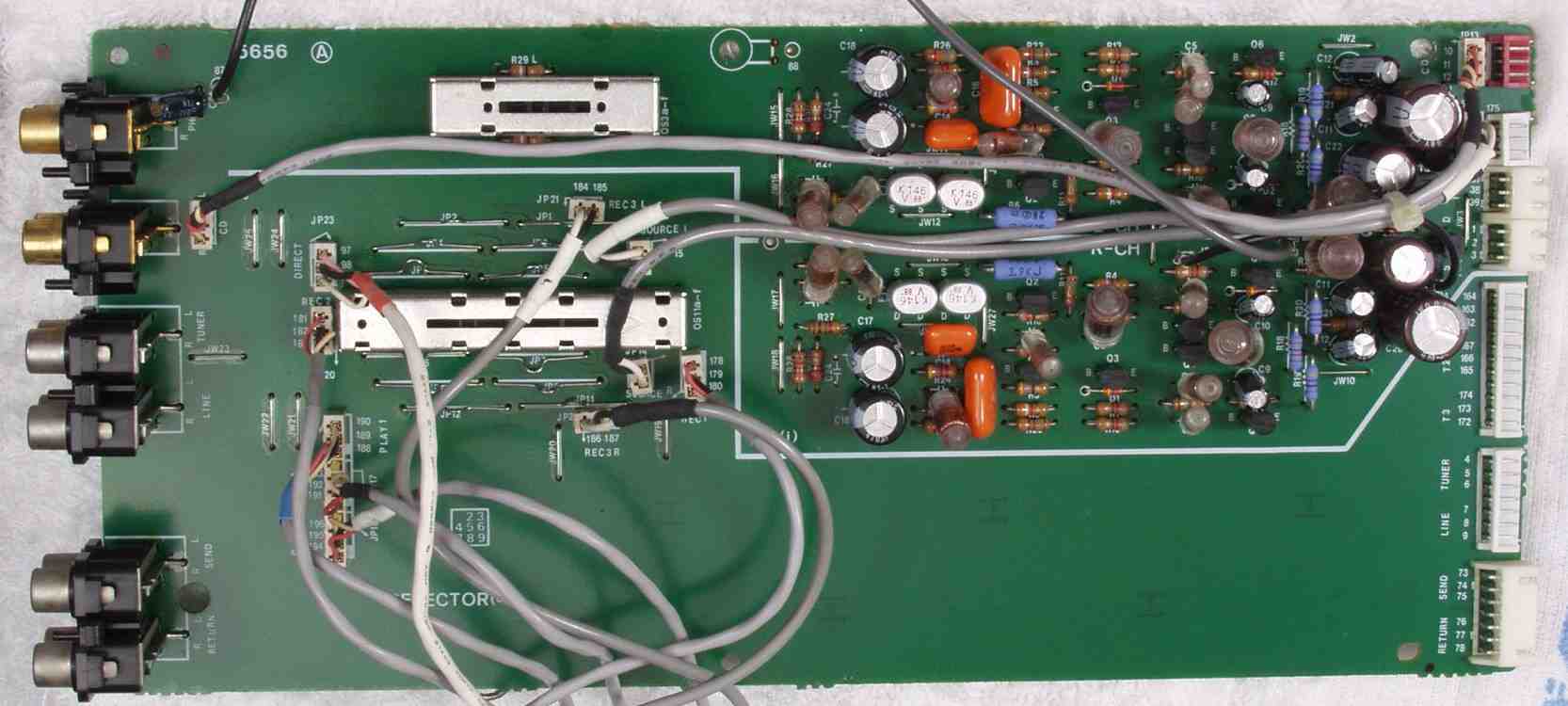

| Ｃ．修理状況 ＜＜基板の半田不良の写真は割愛しました＞＞ Ｃ－１Ａ．修理前 ＥＱ基板 |
|
 |
|
| Ｃ－１Ａ－１．修理前 ＥＱ基板 ＲＣＡ端子 | |
 |
|
| Ｃ－１Ａ－２．修理後 ＥＱ基板 ＰＨＮＯＥ－ＲＣＡ端子 網線を埋め込み、ホットボンドを充填する | |
 |
|
| Ｃ－１Ｂ．修理後 ＥＱ基板 音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 電解コンデンサー１７個、ＦＥＴ（電界トランジスタ－）４個交換 |
|
 |
|

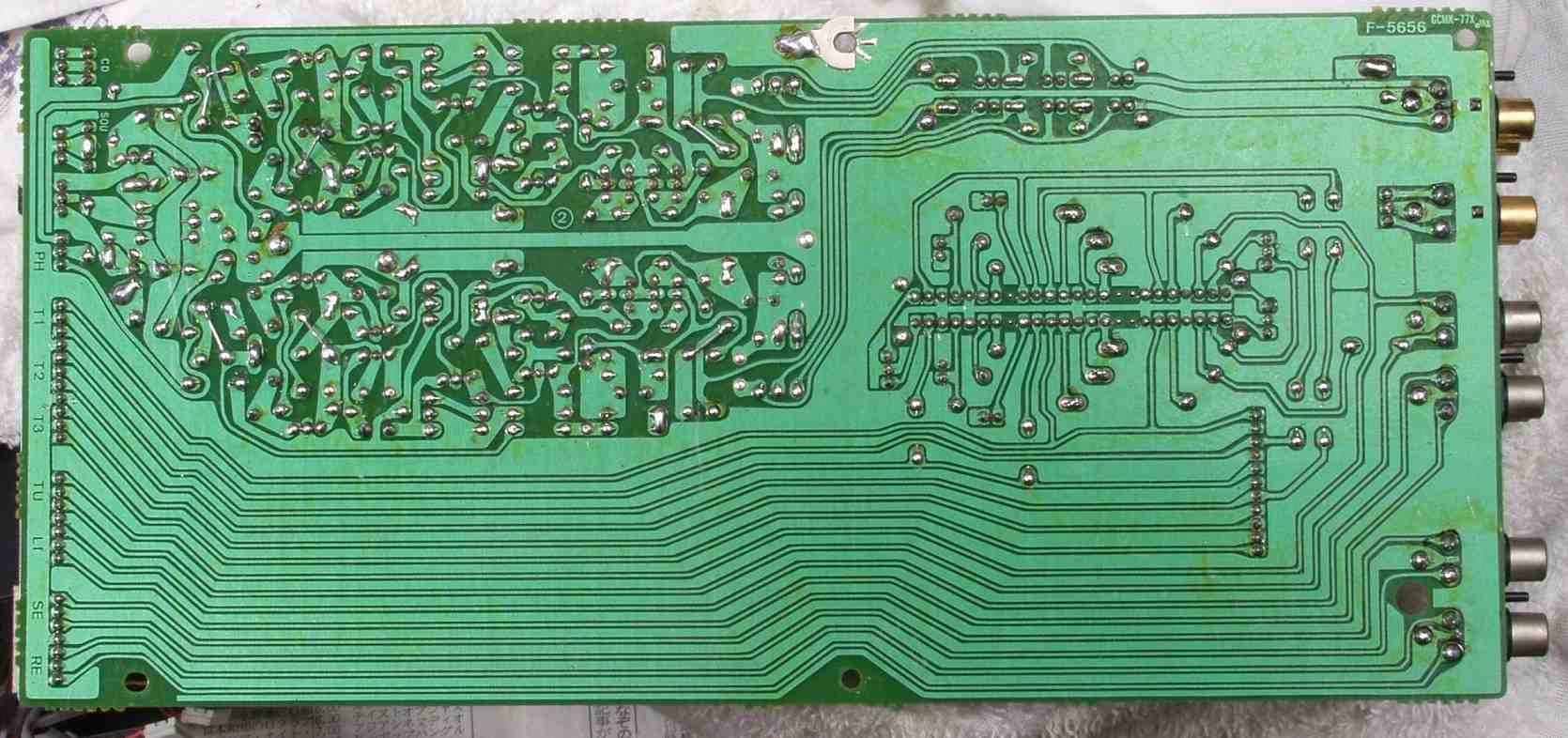

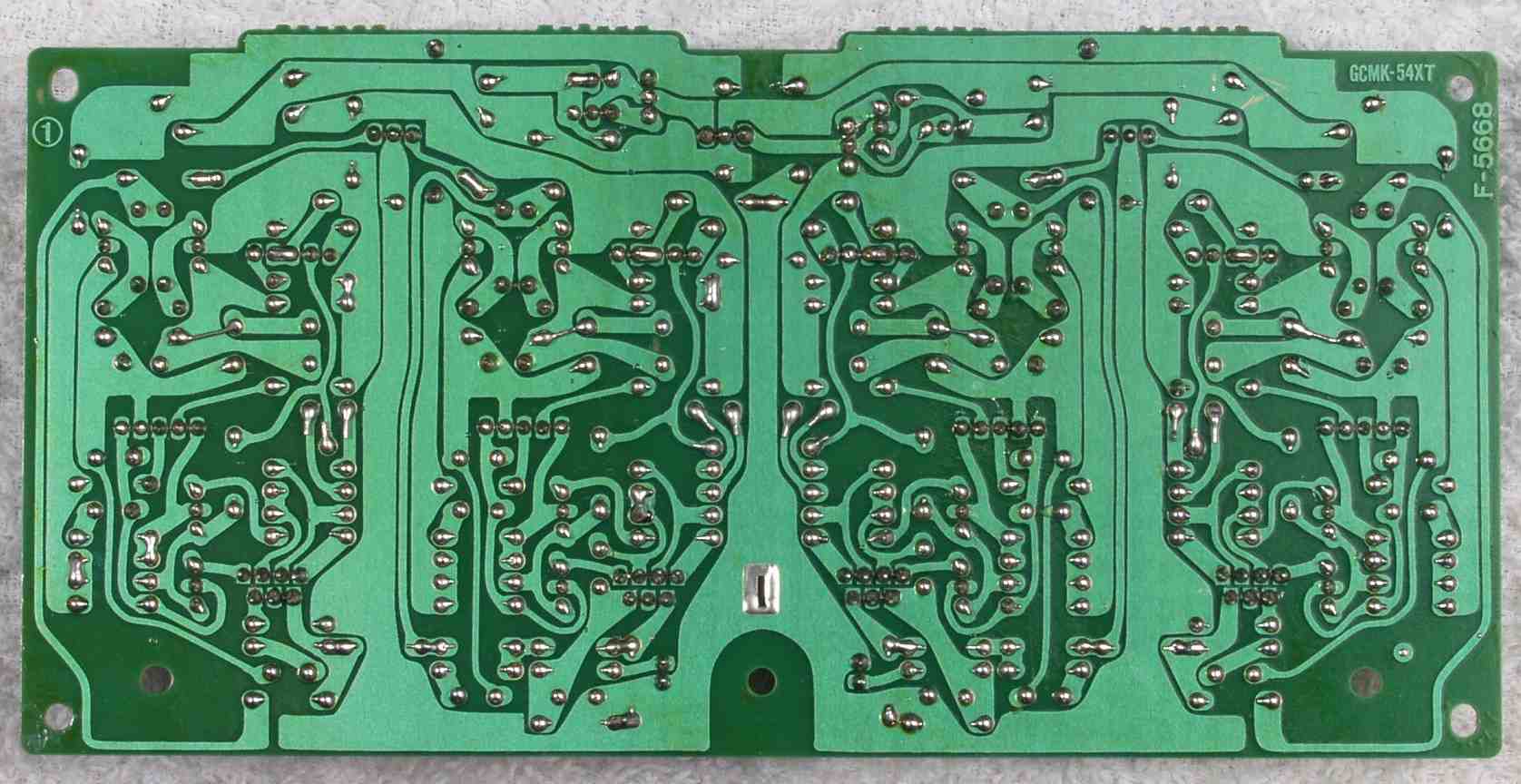

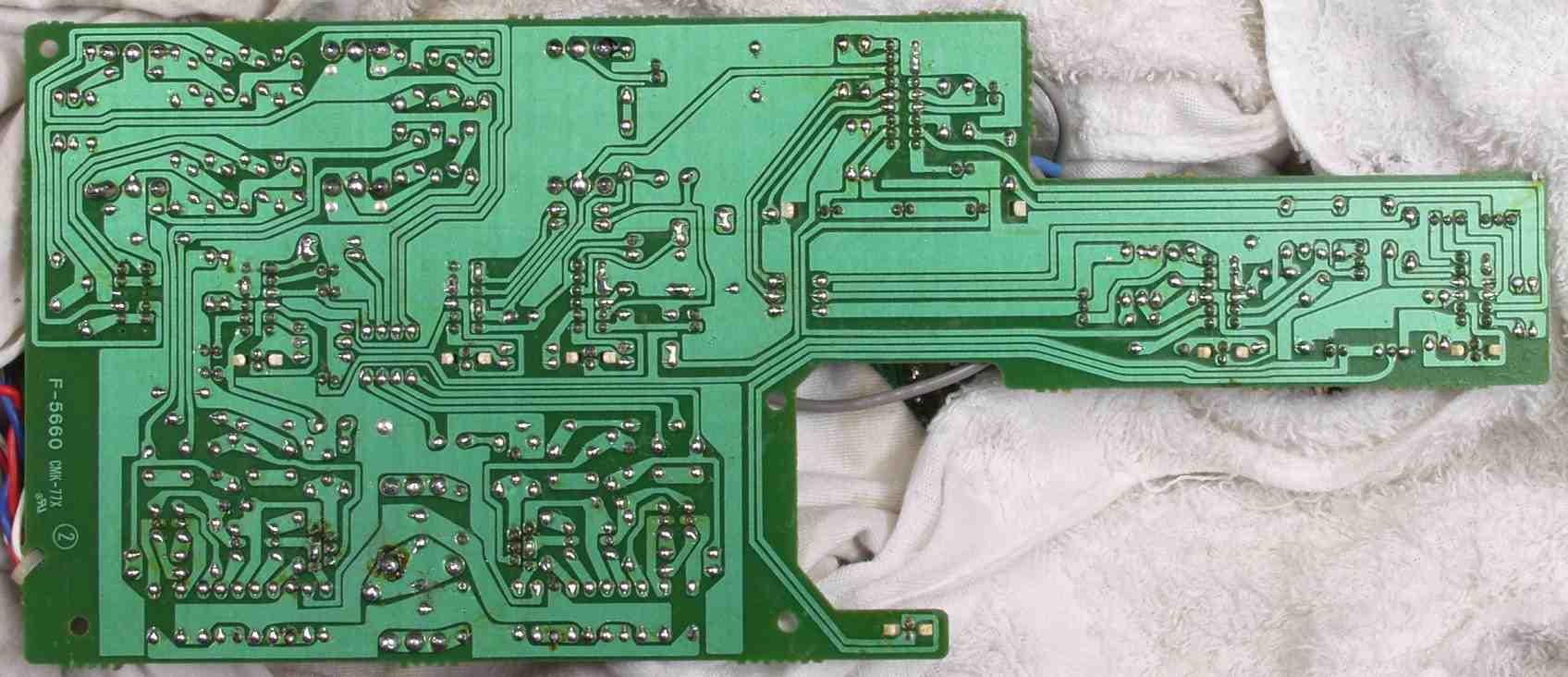

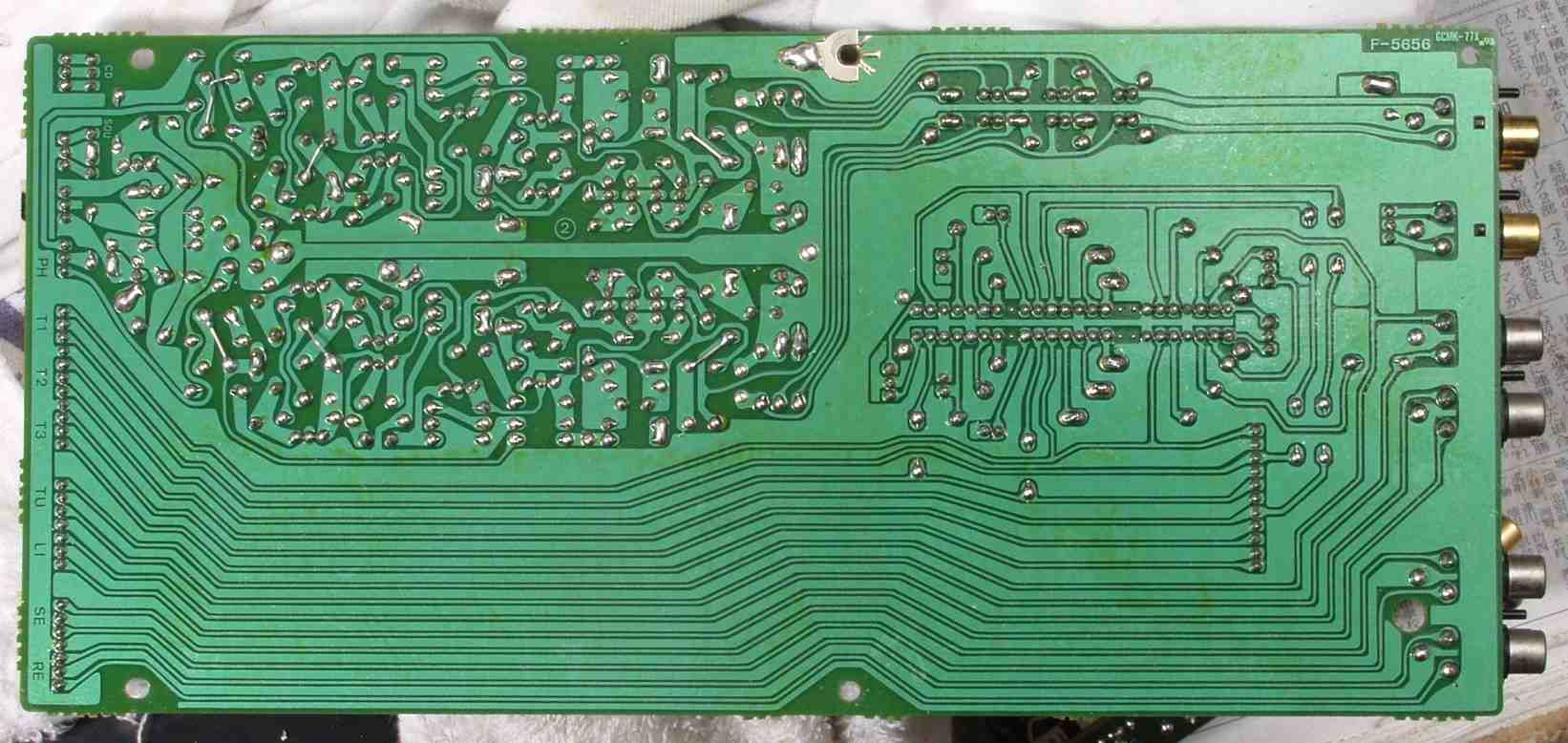

| Ｃ－１Ｃ．修理前 ＥＱ基板裏 | |
 |
|
| Ｃ－１Ｄ．修理後（ハンダ補正） ＥＱ基板裏 全ての半田をやり修す | |
 |
|
| Ｃ－１Ｅ．完成ＥＱ基板裏 洗浄後 | |
 |
|
| Ｃ－１Ｆ．修理前 Ｔａｐｅ入出力ＲＣＡ端子＆メインＡＭＰ入力端子 | |
 |
|
| Ｃ－１Ｆ－１．修理前 Ｔａｐｅ入出力ＲＣＡ端子 | |
 |
|
| Ｃ－１Ｆ－２．修理後 メインＡＭＰ入力ＲＣＡ端子＆Ｔａｐｅ入出力ＲＣＡ端子 網線を埋め込み、ホットボンドを充填する | |
 |
|

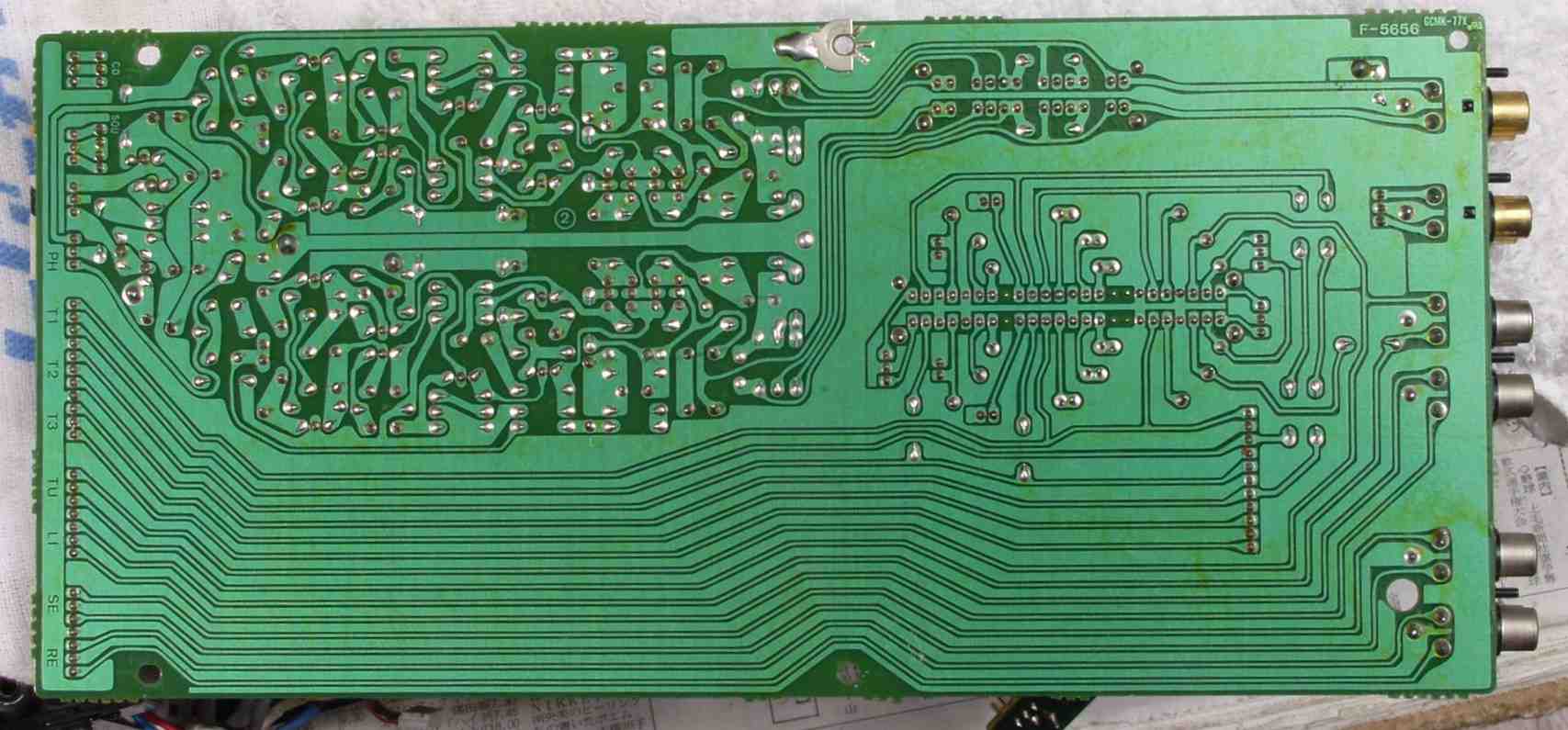

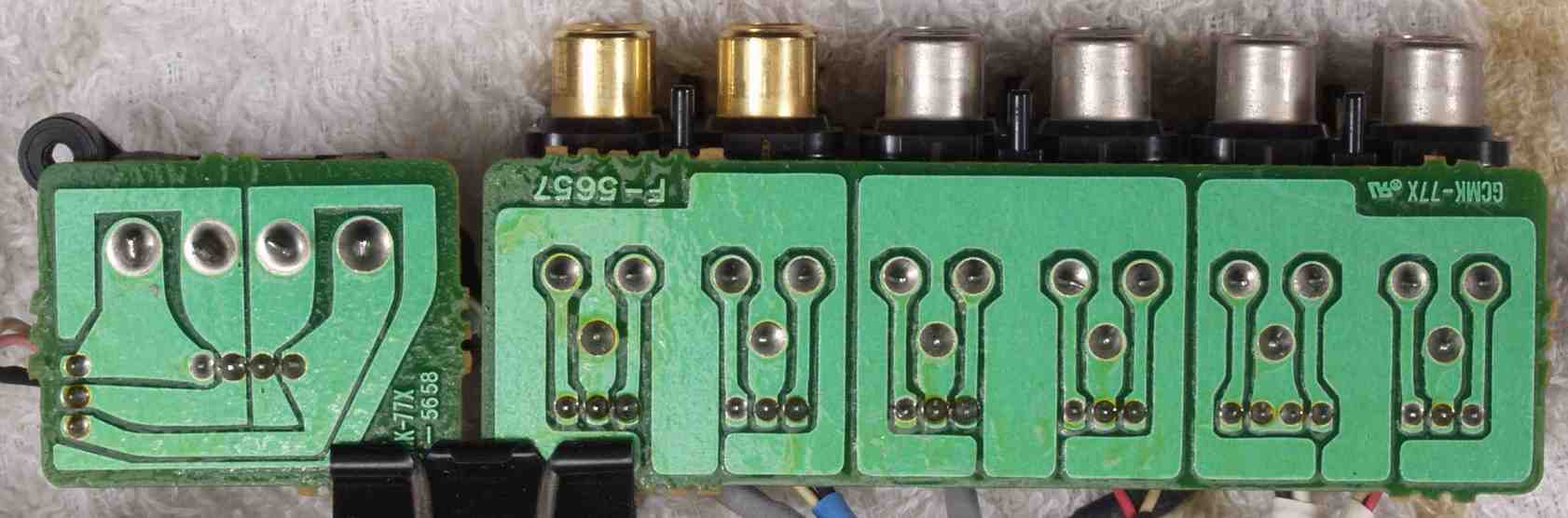

| Ｃ－１Ｆ－３．修理前 Ｔａｐｅ入出力ＲＣＡ端子裏＆メインＡＭＰ入力端子裏 | |
 |
|

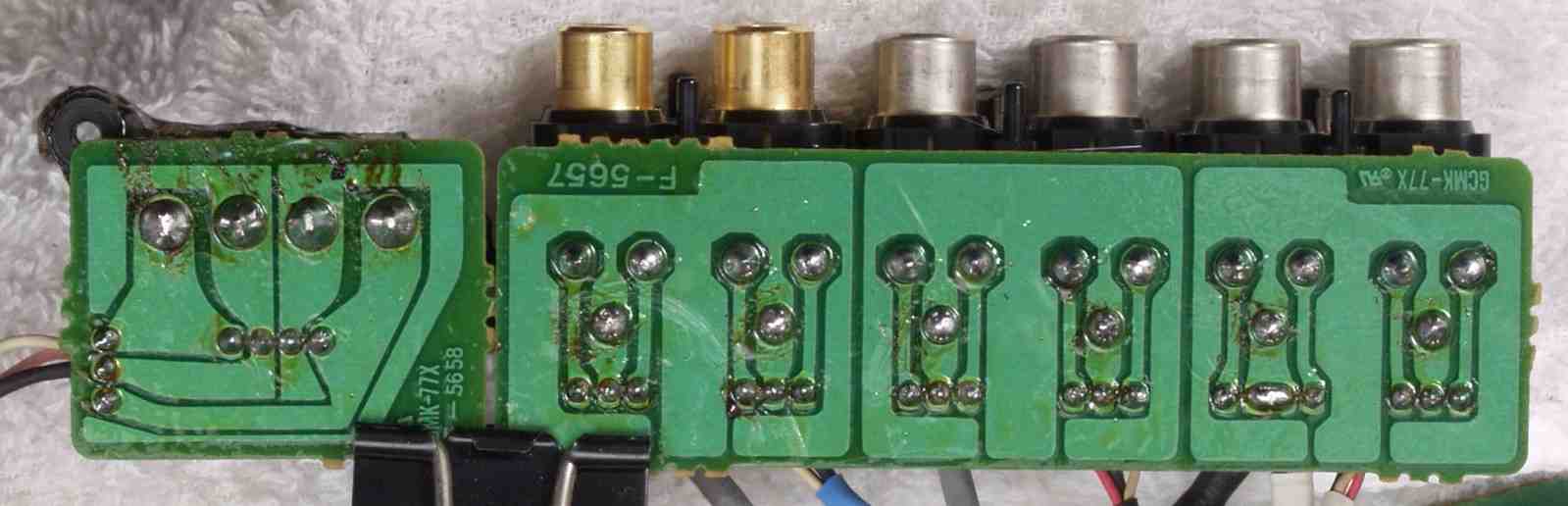

| Ｃ－１Ｆ－４．修理（ハンダ補正）後 Ｔａｐｅ入出力ＲＣＡ端子裏＆メインＡＭＰ入力端子裏 全ての半田をやり修す | |
 |
|
| Ｃ－１Ｆ－５．完成Ｔａｐｅ入出力ＲＣＡ端子裏＆メインＡＭＰ入力端子裏 洗浄後 | |
 |
|

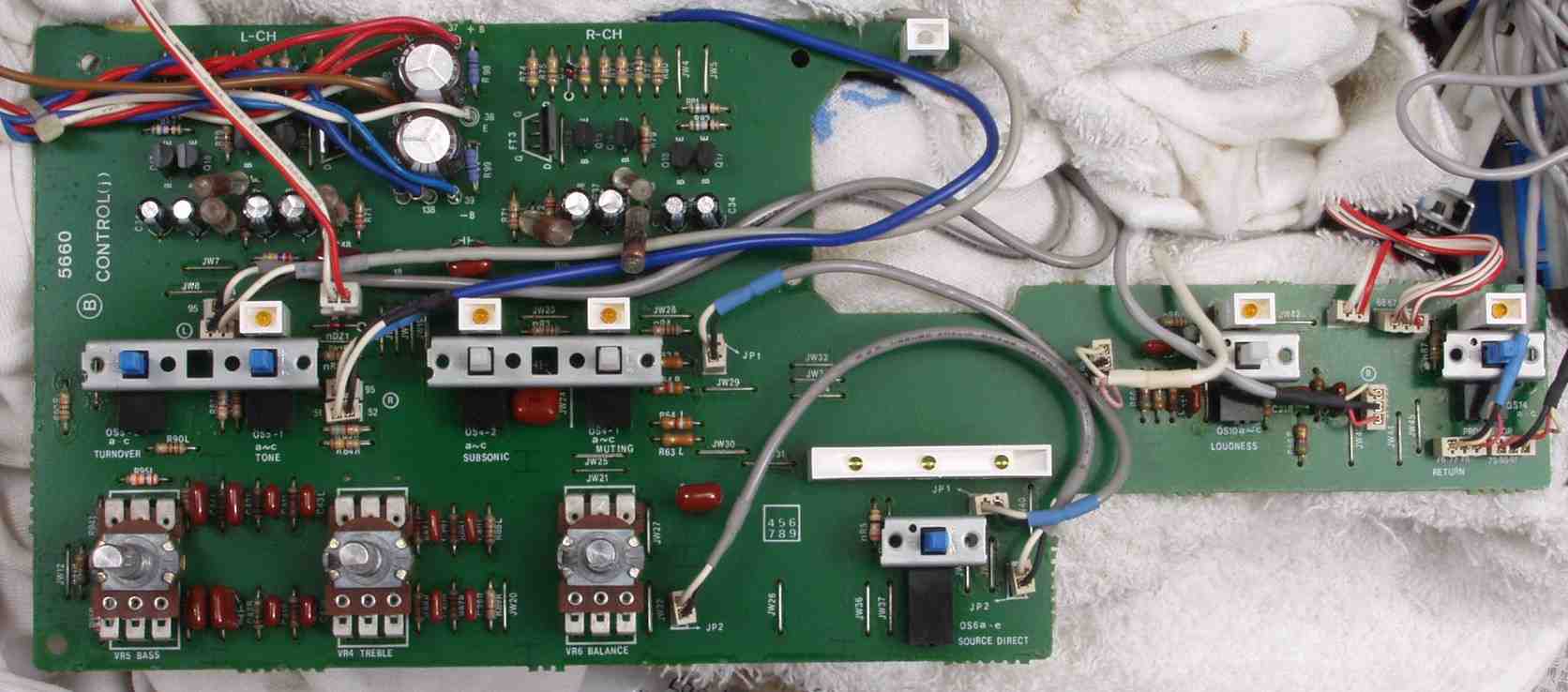

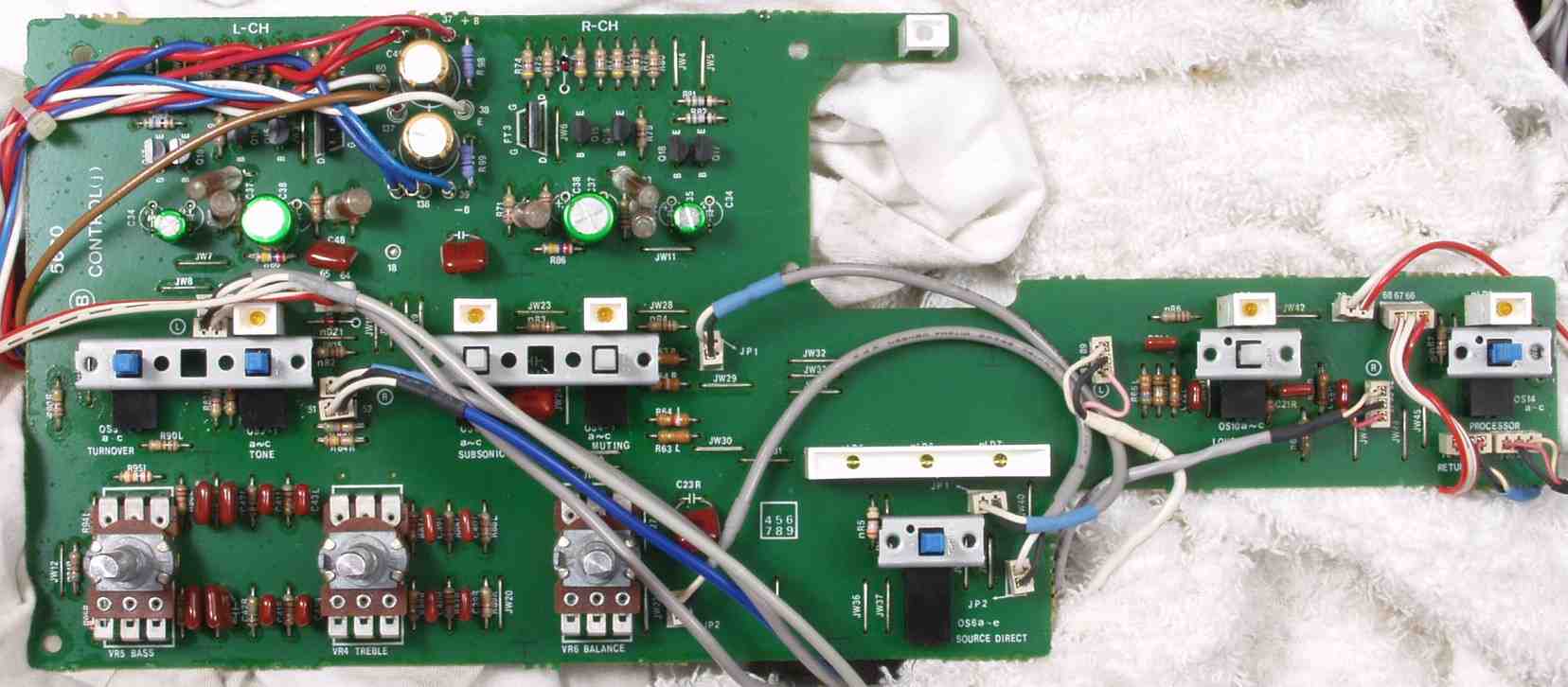

| Ｃ－２Ａ．修理前 コントロール1Ⅰ基板 | |
 |
|

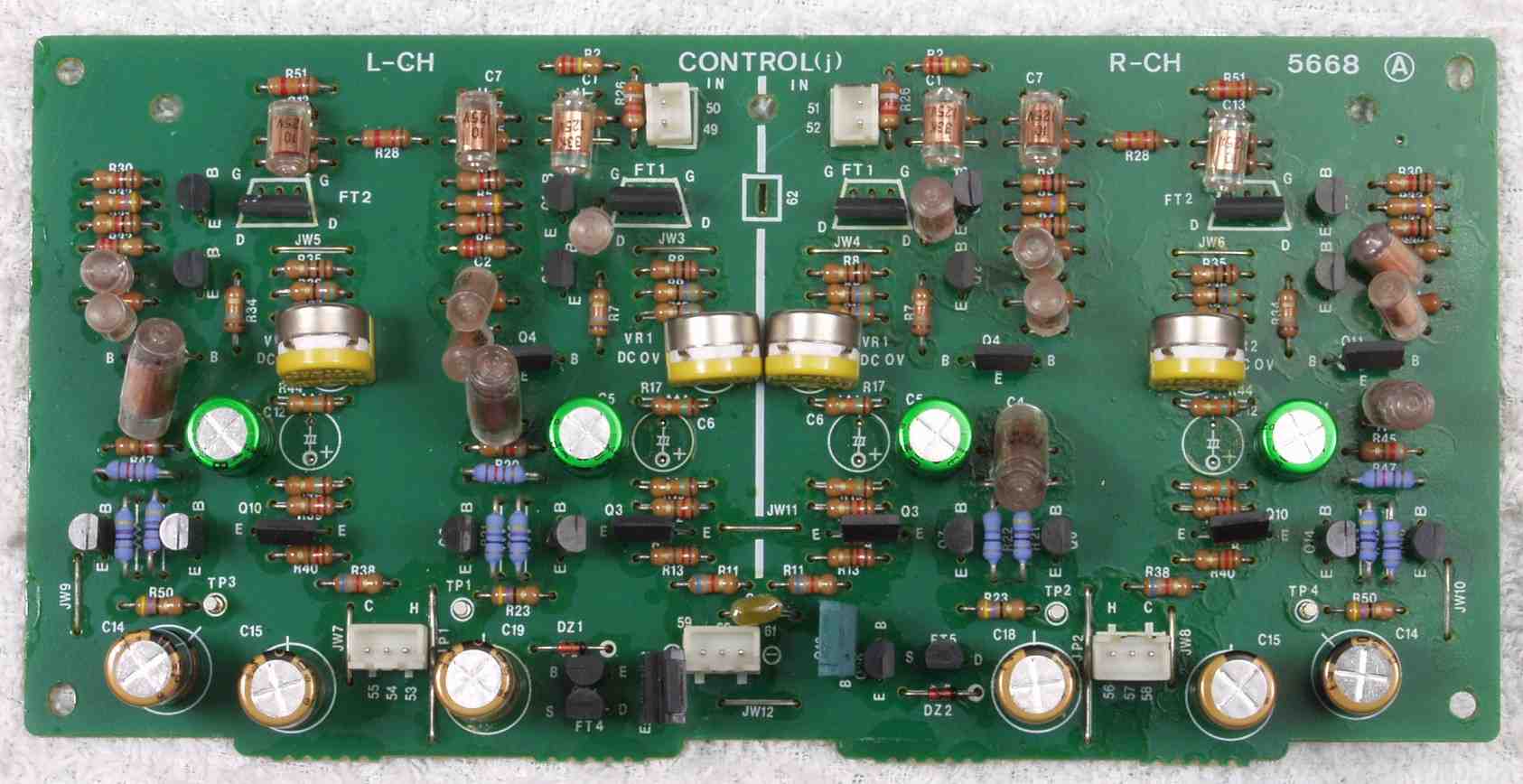

| Ｃ－２Ｂ．修理後 コントロール基板Ⅰ 音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 電解コンデンサー１４個、ＦＥＴ（電界トランジスタ－）４個、半固定ＶＲ４個交換 |
|
 |
|

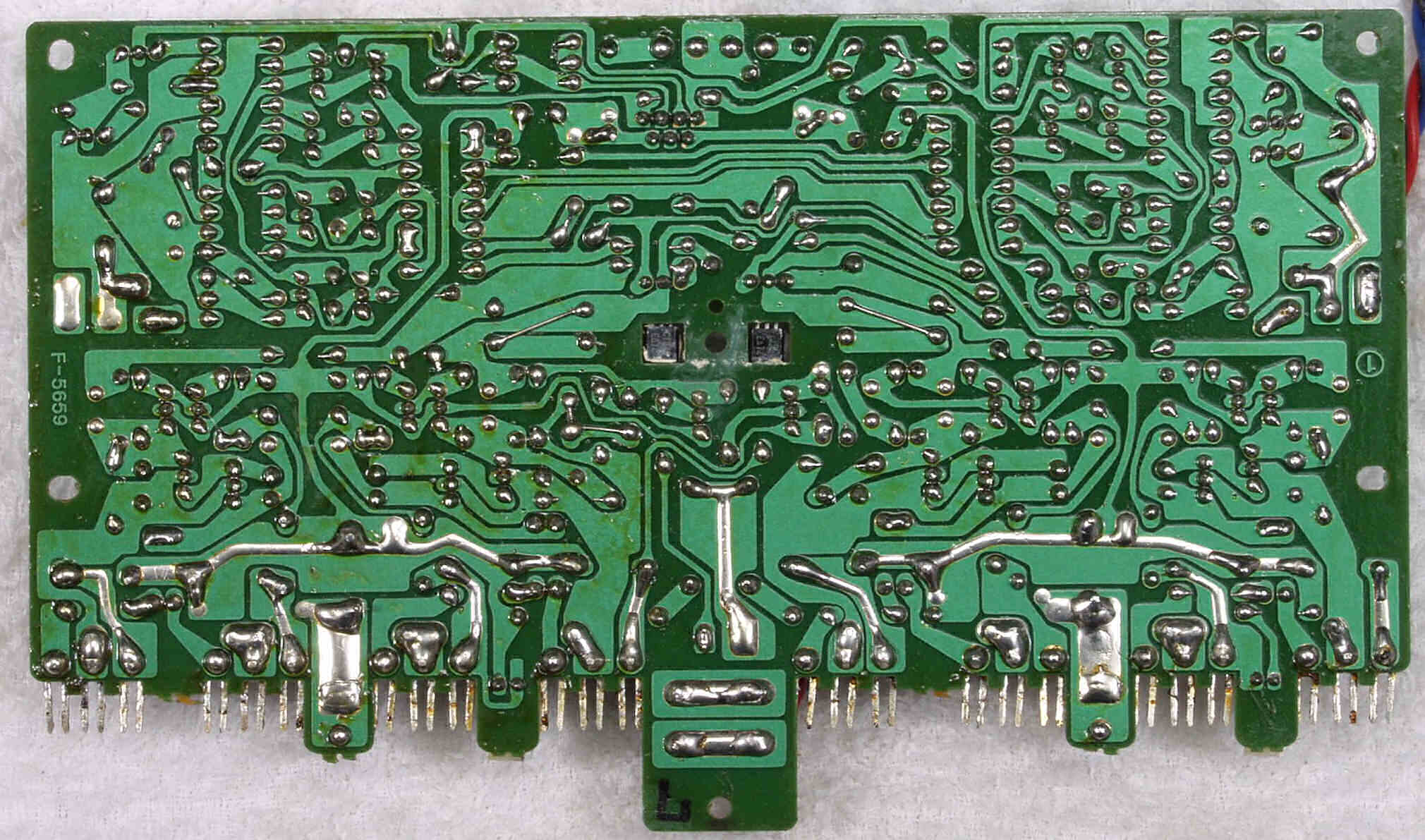

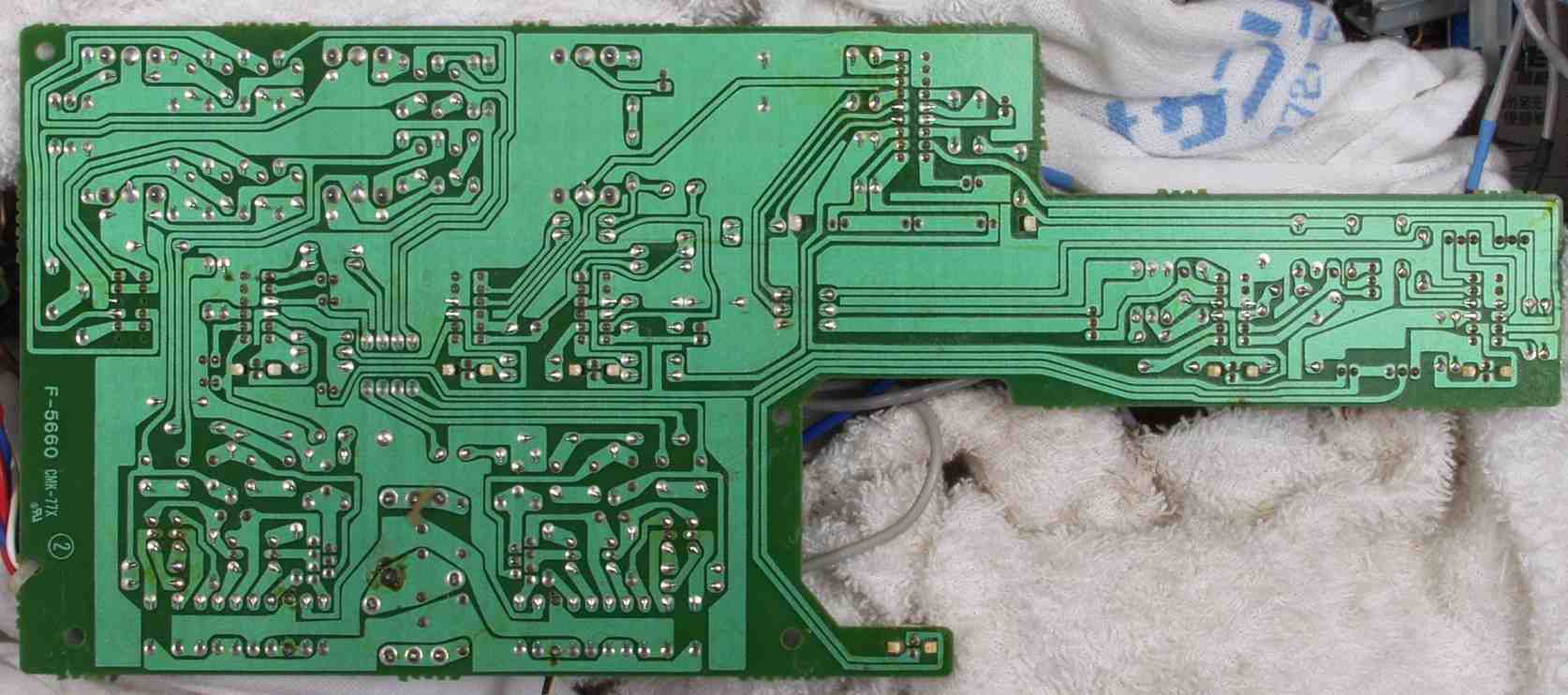

| Ｃ－２Ｃ．修理前 コントロール基板Ⅰ裏 | |
 |
|

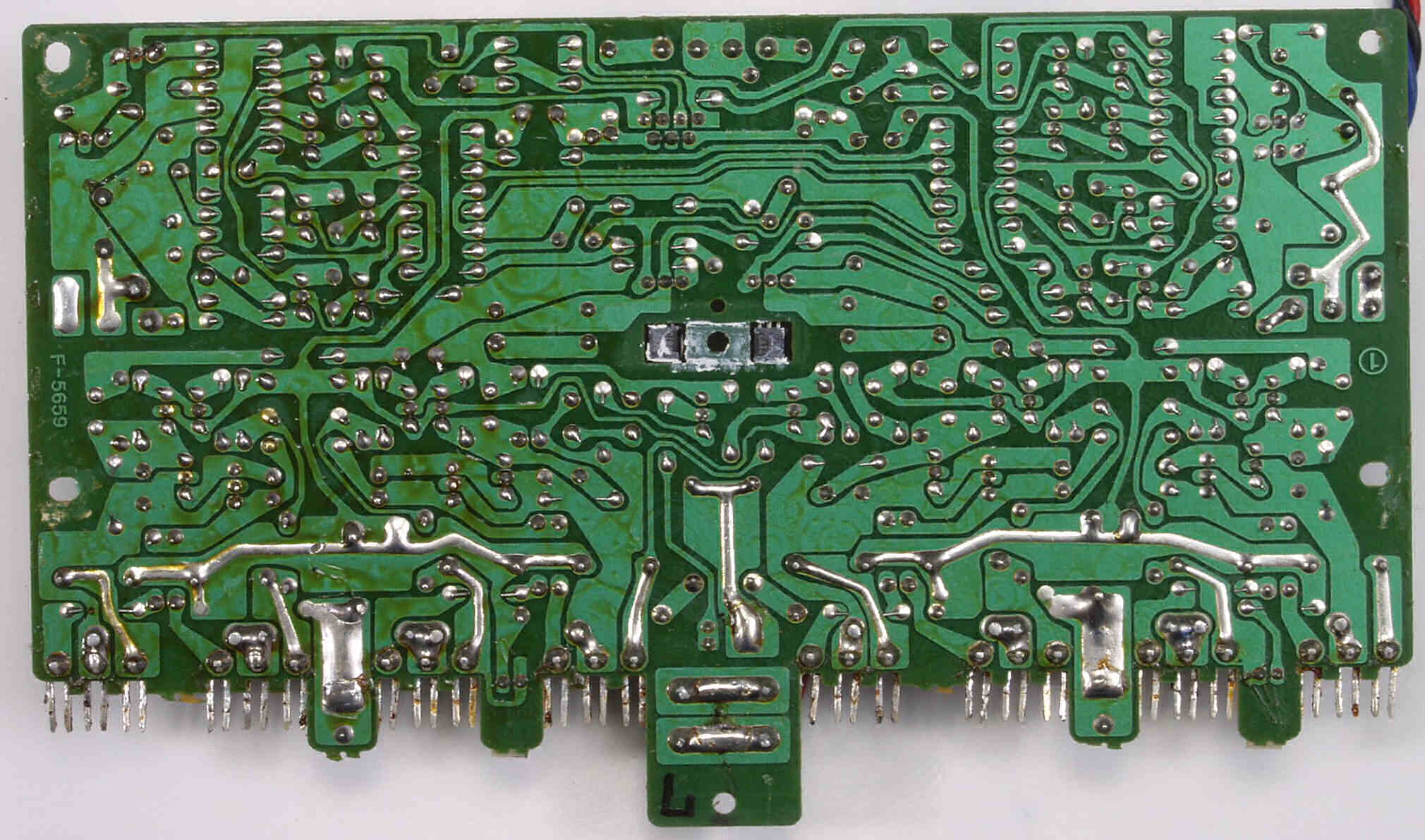

| Ｃ－２Ｄ．修理（ハンダ補正）後 コントロール基板Ⅰ裏 全ての半田をやり修す | |
 |
|
| Ｃ－２Ｅ．完成コントロール基板Ⅰ裏 洗浄後 | |
 |
|
| Ｃ－３Ａ．修理前 コントロール基板Ⅱ | |
 |
|
| Ｃ－３Ｂ．修理後 コントロール基板Ⅱ 音が通る結合（カップリング）コンデンサーは、ＢＰコンデンサーに交換したので２個→１個 電解コンデンサー１０個、ＦＥＴ（電界トランジスタ－）２個交換 |
|
 |
|

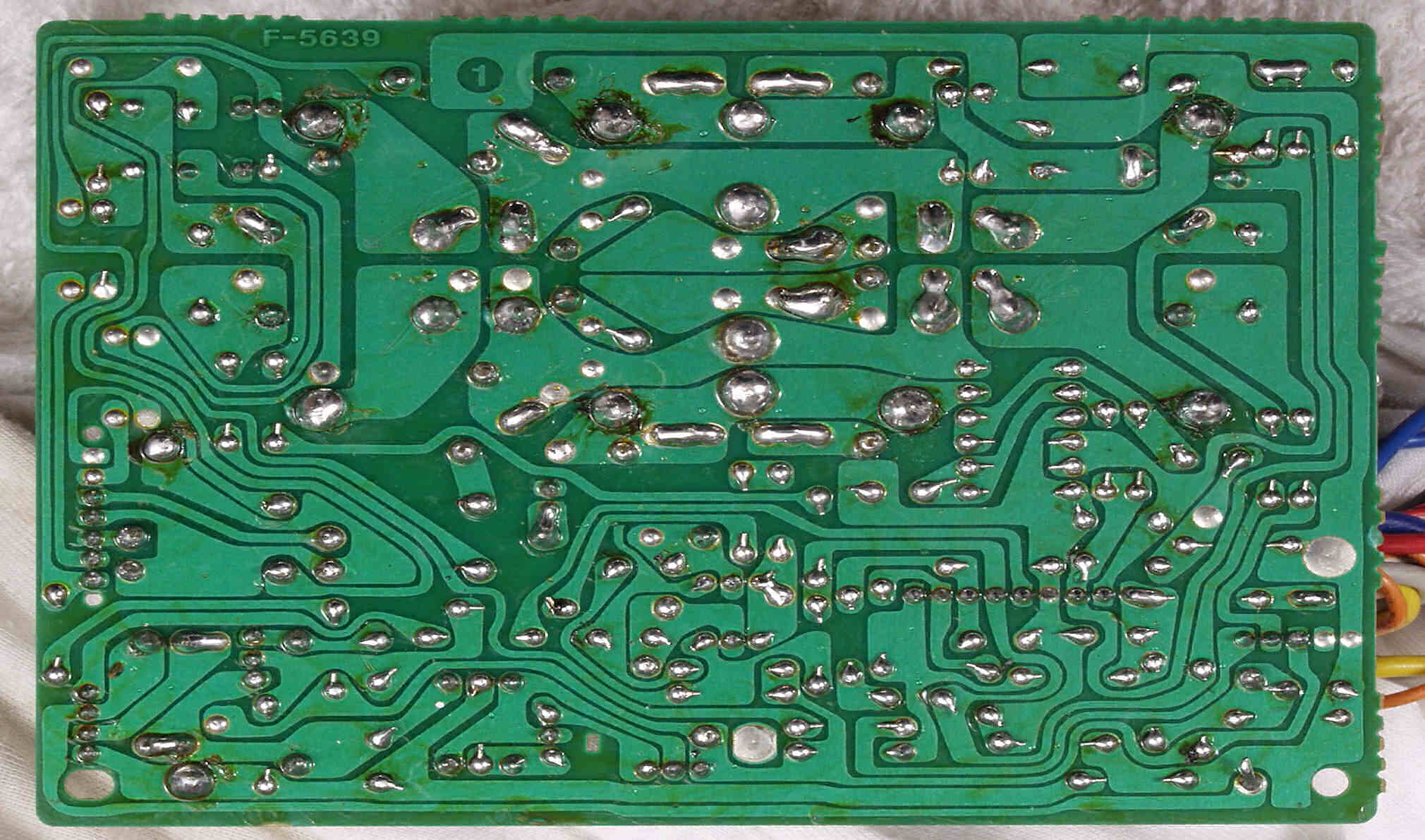

| Ｃ－３Ｃ．修理前 コントロール基板Ⅱ裏 | |
 |
|
| Ｃ－３Ｄ．修理（ハンダ補正）後 コントロール基板Ⅱ裏 | |
 |
|
| Ｃ－３Ｅ．完成コントロール基板Ⅱ裏 洗浄後 | |
 |
|

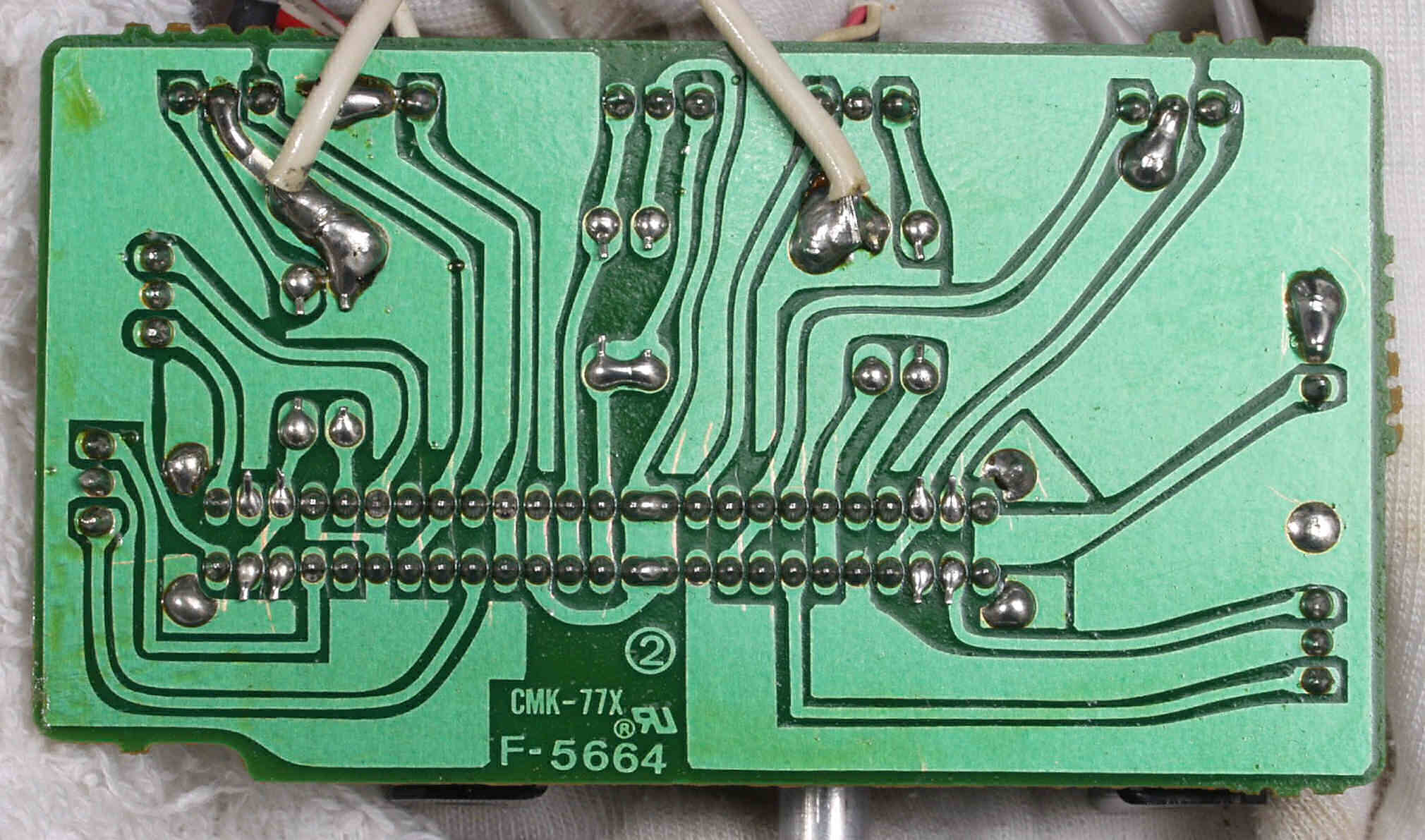

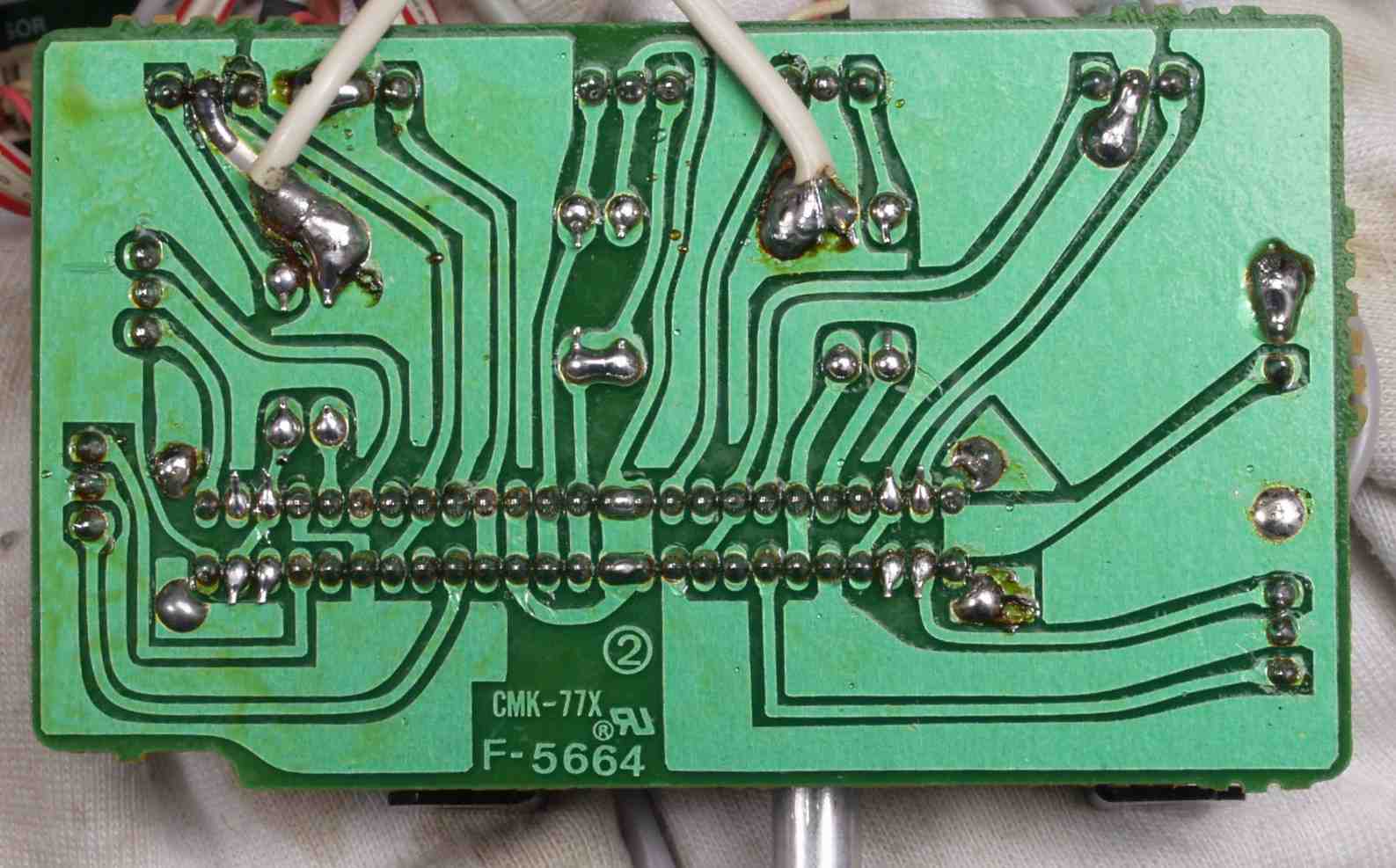

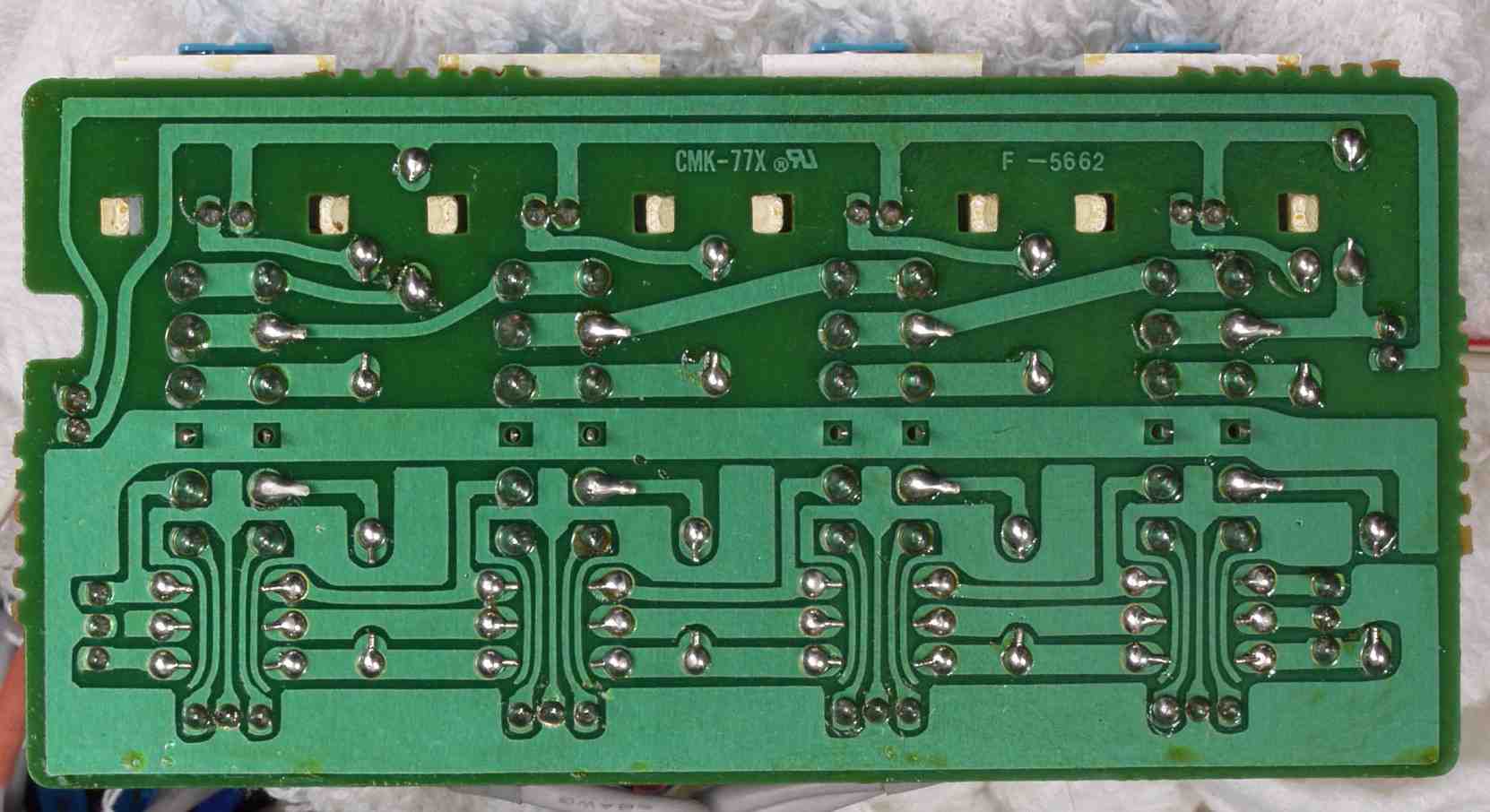

| Ｃ－４Ａ．修理前 入力切り替えSW基盤裏 | |
 |
|
| Ｃ－４Ｂ．修理（ハンダ補正）後 コントロール基板Ⅱ裏 全ての半田をやり修す | |
 |
|
| Ｃ－４Ｃ．完成コントロール基板Ⅱ裏 洗浄後 | |
 |
|

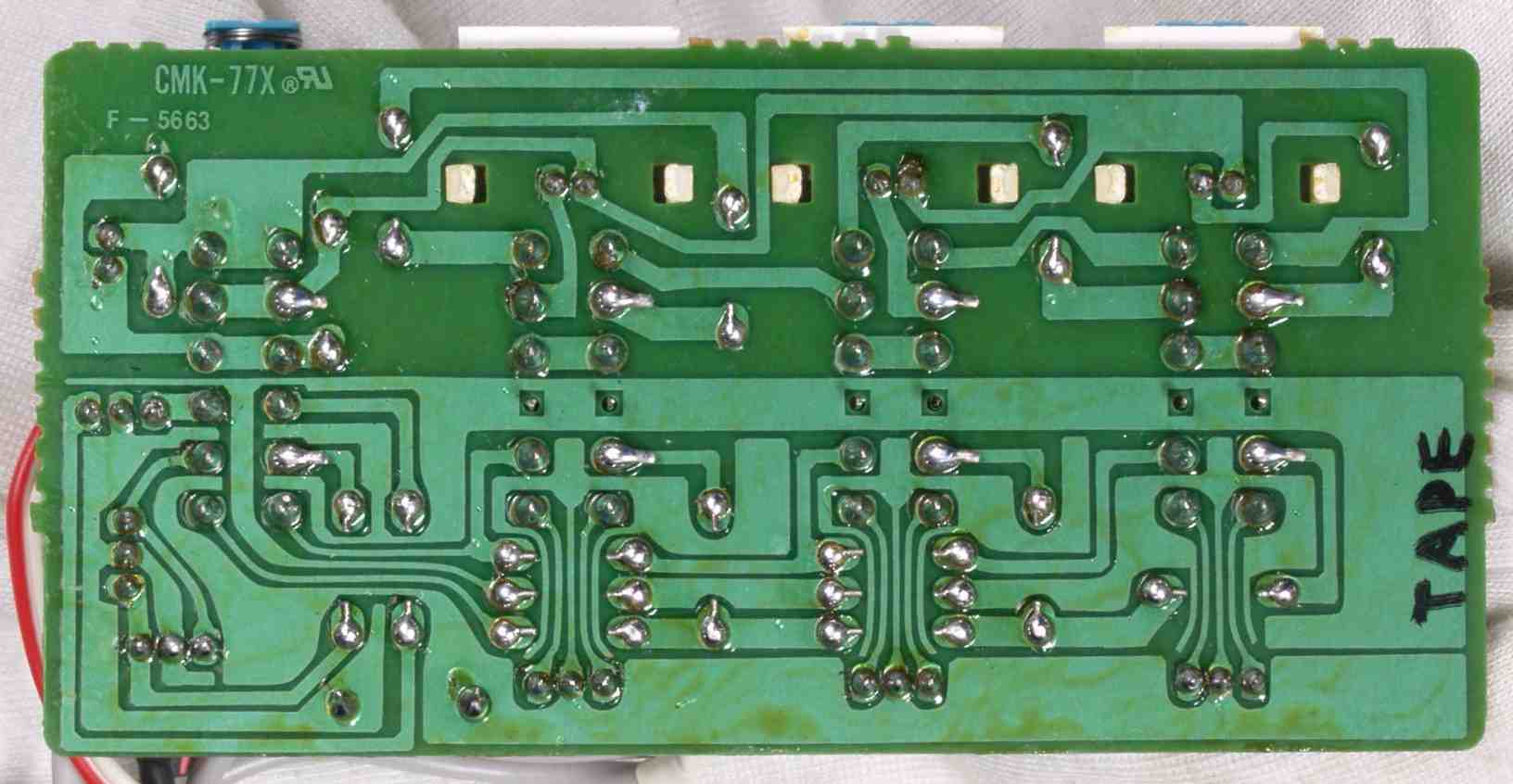

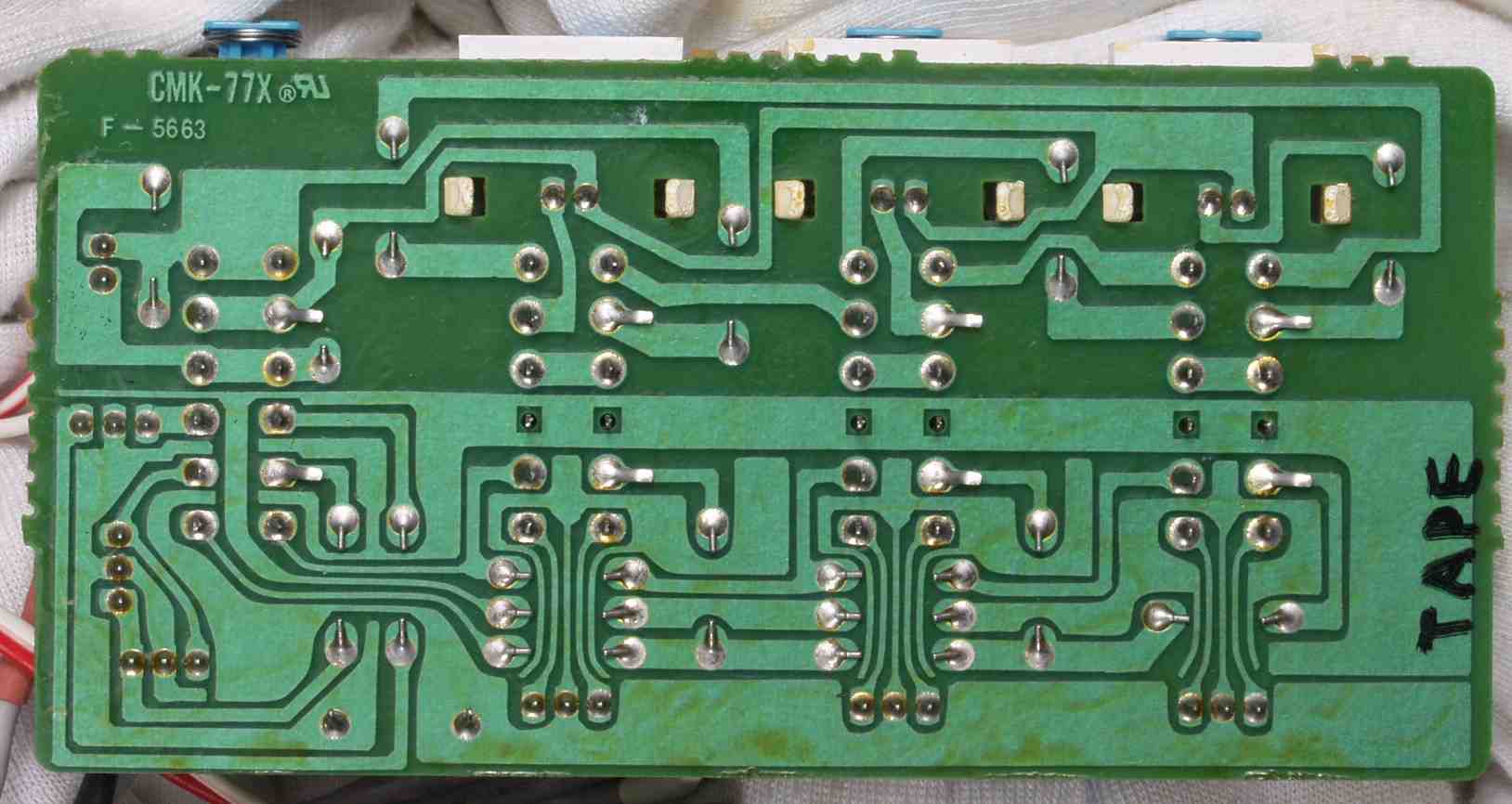

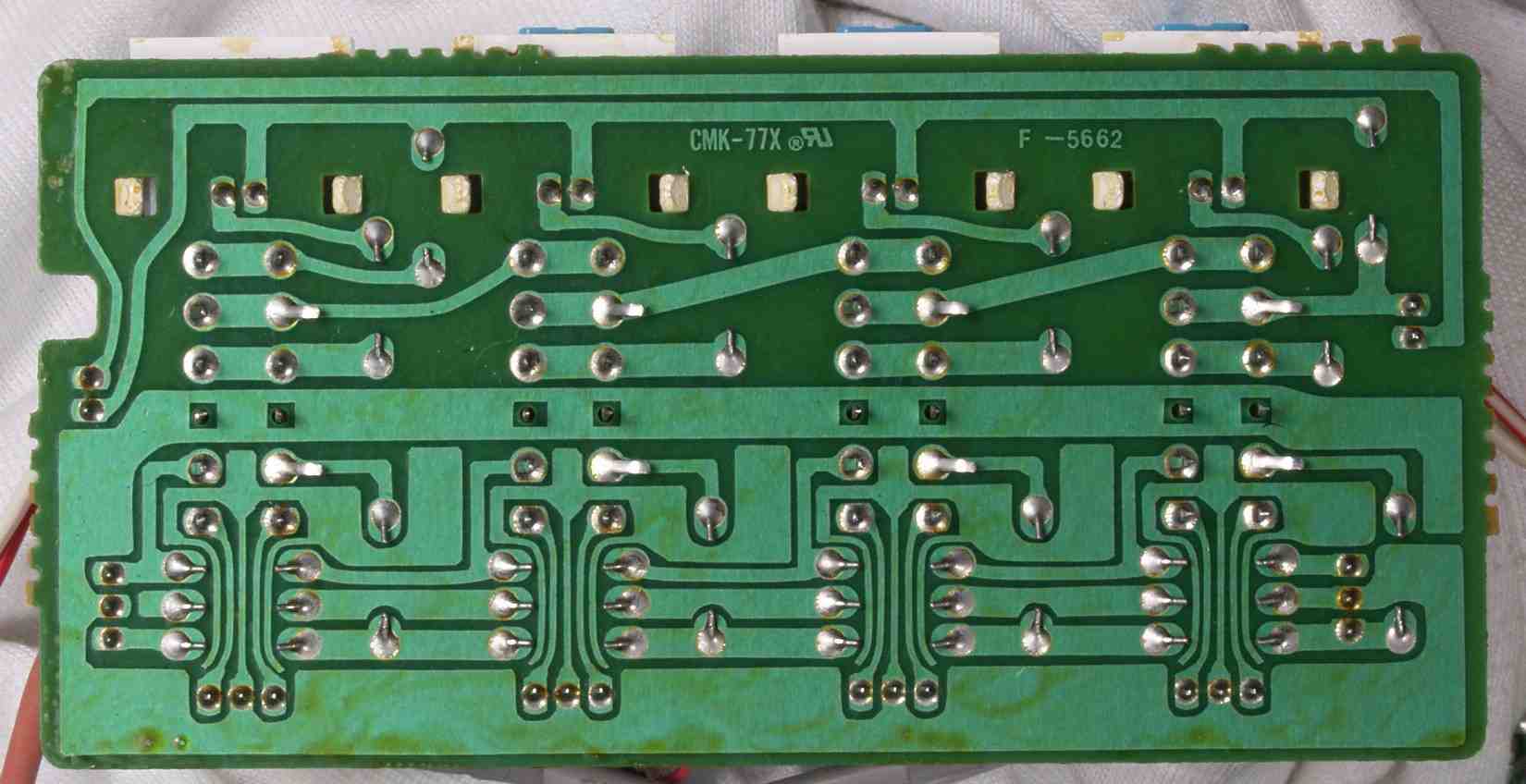

| Ｃ－４Ｄ．修理前 ＴＡＰＥ切り替えSW基盤裏 | |
 |
|

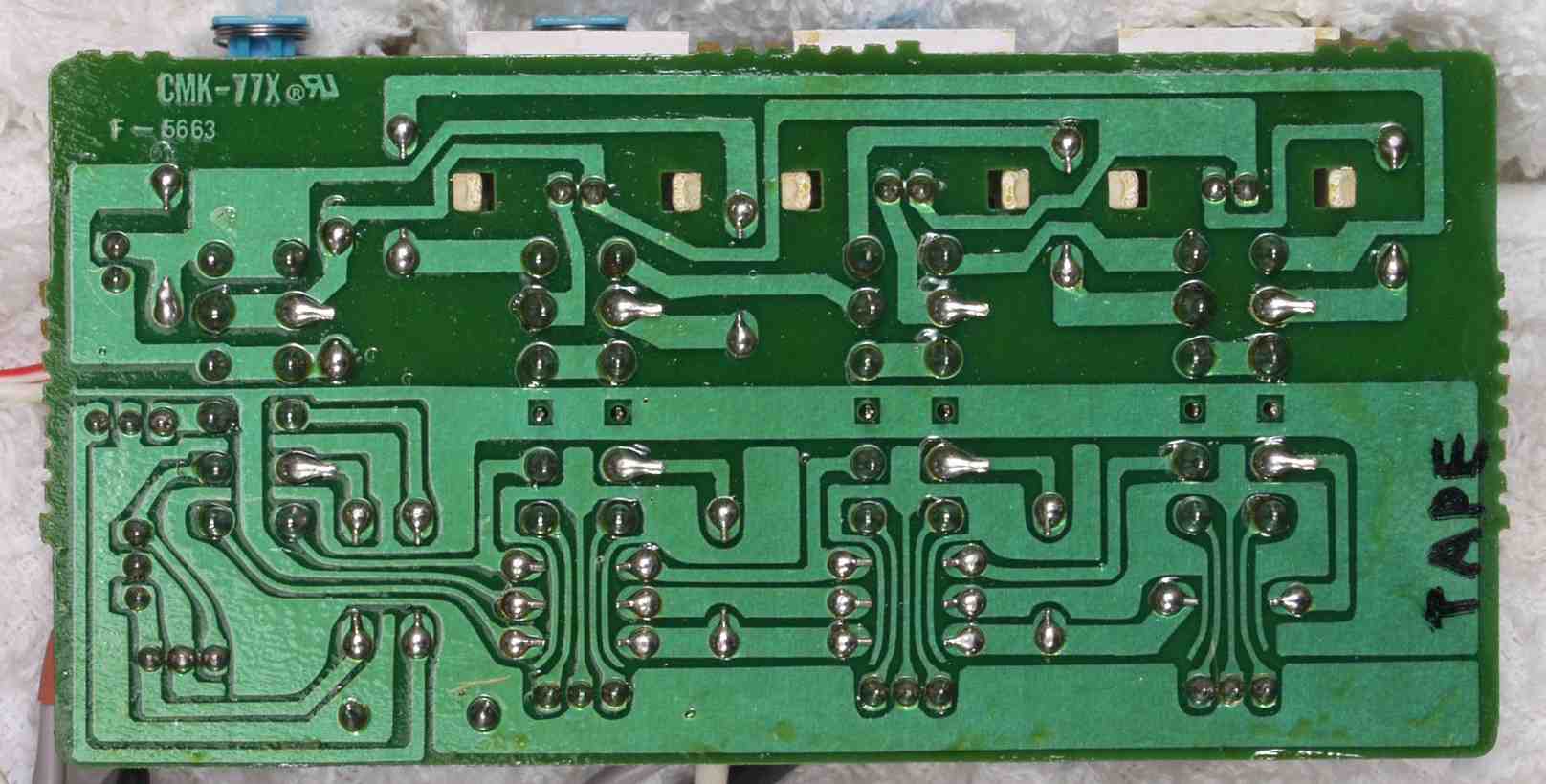

| Ｃ－４Ｅ．修理（ハンダ補正）後 ＴＡＰＥ切り替えSW基盤裏 全ての半田をやり修す | |
 |
|
| Ｃ－４Ｆ．完成ＴＡＰＥ切り替えSW基盤裏 洗浄後 | |
 |
|
| Ｃ－４Ｇ．修理前 ＲＥＣ－ＯＵＴ切り替えSW基盤裏 | |
 |
|
| Ｃ－４Ｈ．修理（ハンダ補正）後 ＲＥＣ－ＯＵＴ切り替えSW基盤裏 全ての半田をやり修す | |
 |
|
| Ｃ－４Ｉ．完成ＲＥＣ－ＯＵＴ切り替えSW基盤裏 洗浄後 | |
 |
|

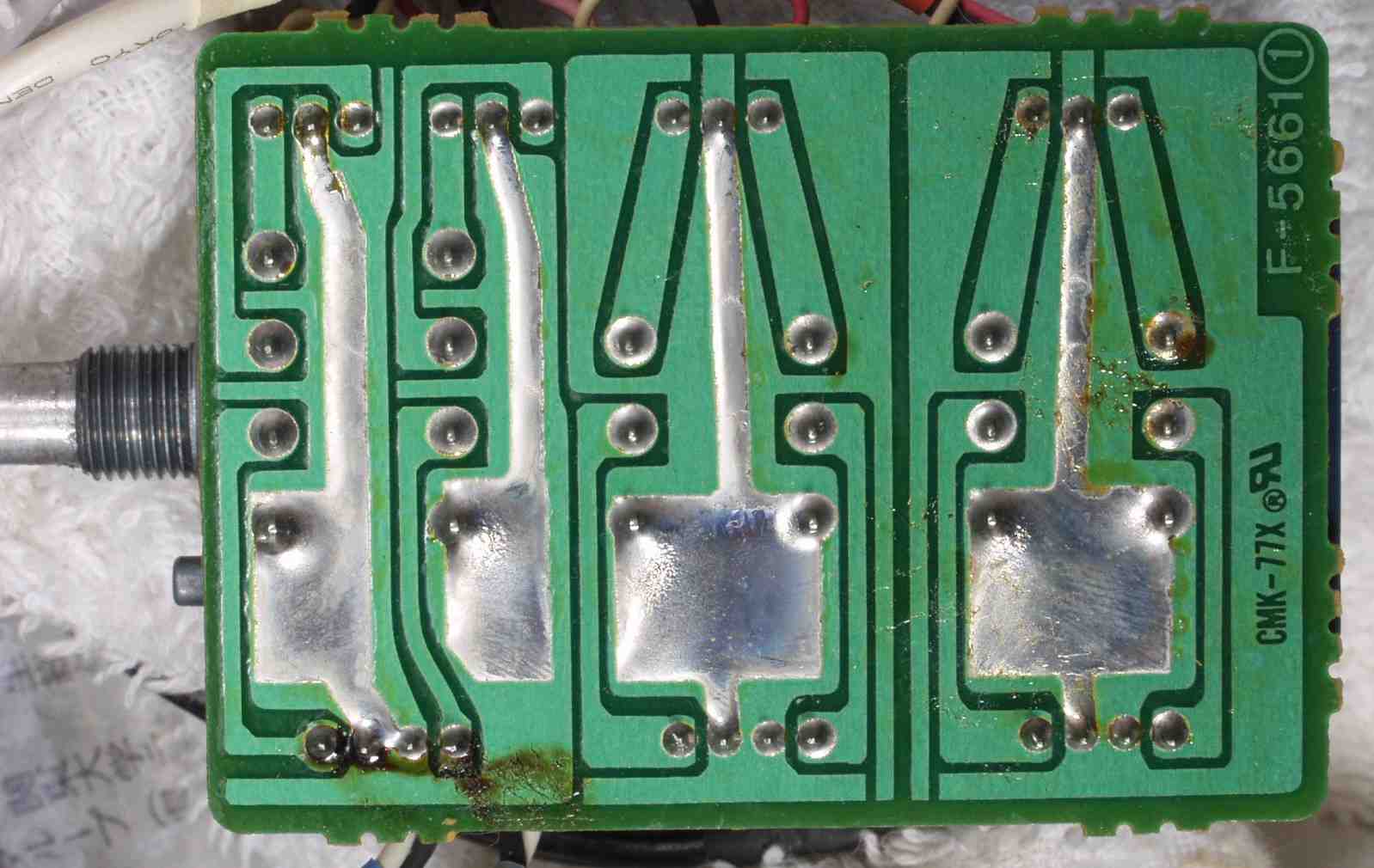

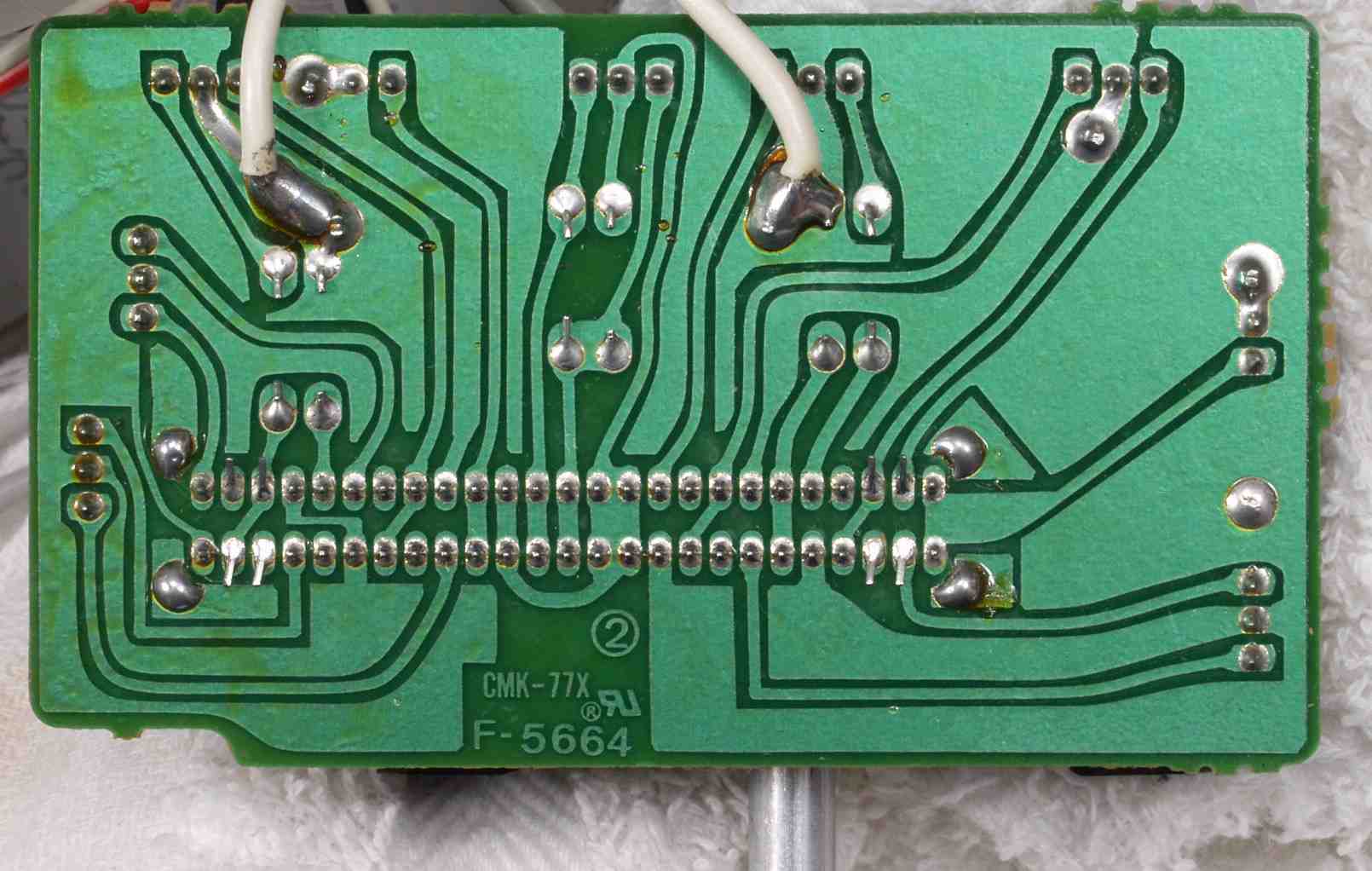

| Ｃ－４Ｊ．修理前 メインＶＲ基盤裏 | |
 |
|
| Ｃ－４Ｋ．修理（ハンダ補正）後 メインＶＲ基盤裏 全ての半田をやり修す | |
 |
|
| Ｃ－４Ｌ．完成メインＶＲ基盤裏 洗浄後 | |
 |
|

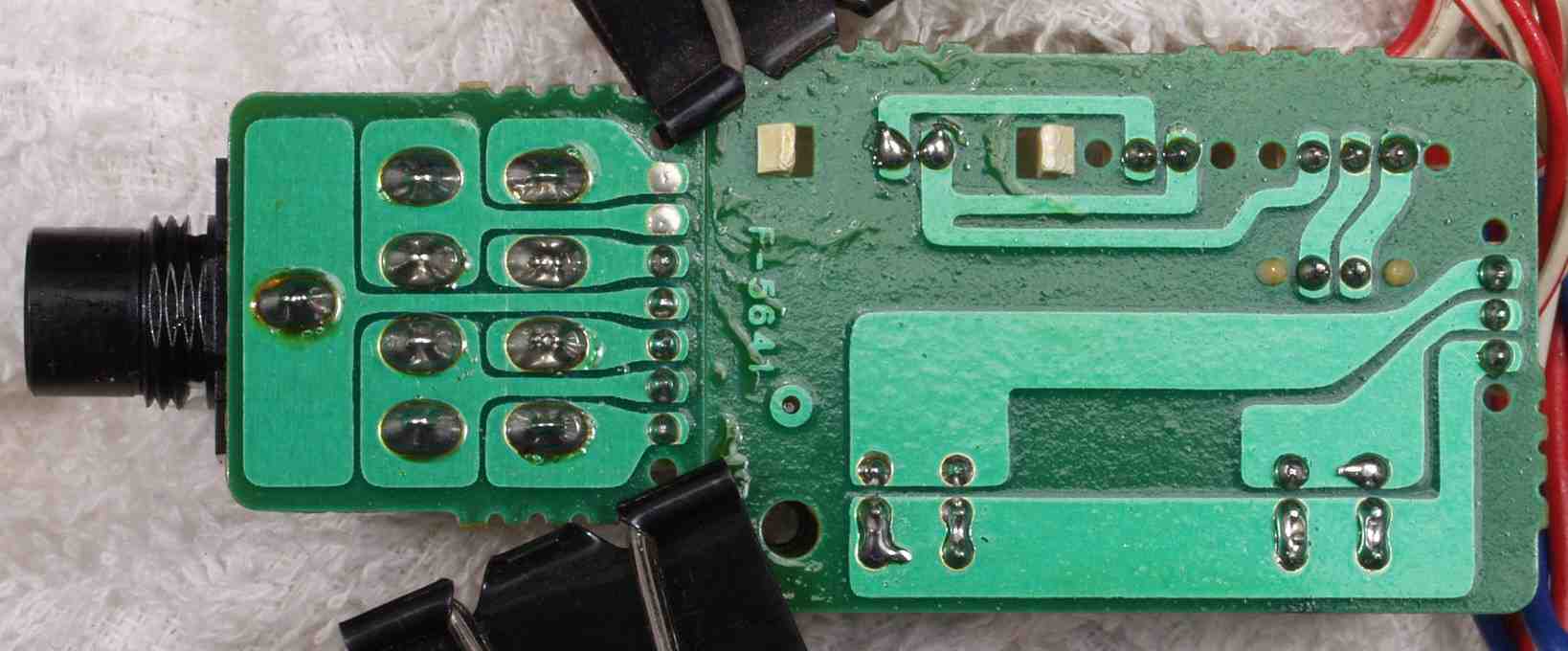

| Ｃ－４Ｍ．修理前 電源SW＆イヤーホーンジャック基盤裏 | |
 |
|
| Ｃ－４Ｎ．修理（ハンダ補正）後 電源SW＆イヤーホーンジャック基盤裏 | |
 |
|
| Ｃ－４Ｏ．完成電源SW＆イヤーホーンジャック基盤裏 洗浄後 | |
 |
|

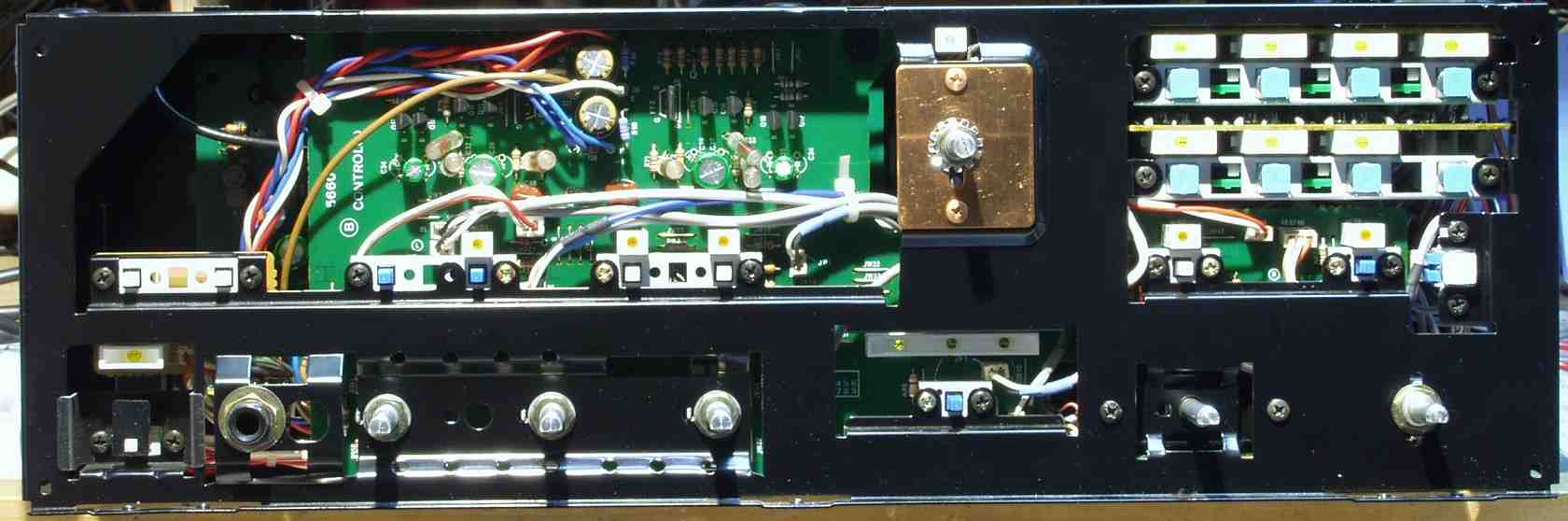

| Ｃ－４Ｐ．パネル取り付け前 白いネジが増やした物 このケチった「ネジ」で会社は利益が増すが、その分信用は減る |
|
 |
|
| Ｃ－５Ａ．修理前 ＳＰ接続端子 肉薄なので割れやすい ＬＶ－１０９修理記録 Ｃ－８Ａ．修理前 ＳＰ接続端子基盤 参考 |
|
 |
|
| Ｃ－５Ｂ．修理後 ＳＰ接続端子 太い線を付けられるので、補強しておく | |
 |
|

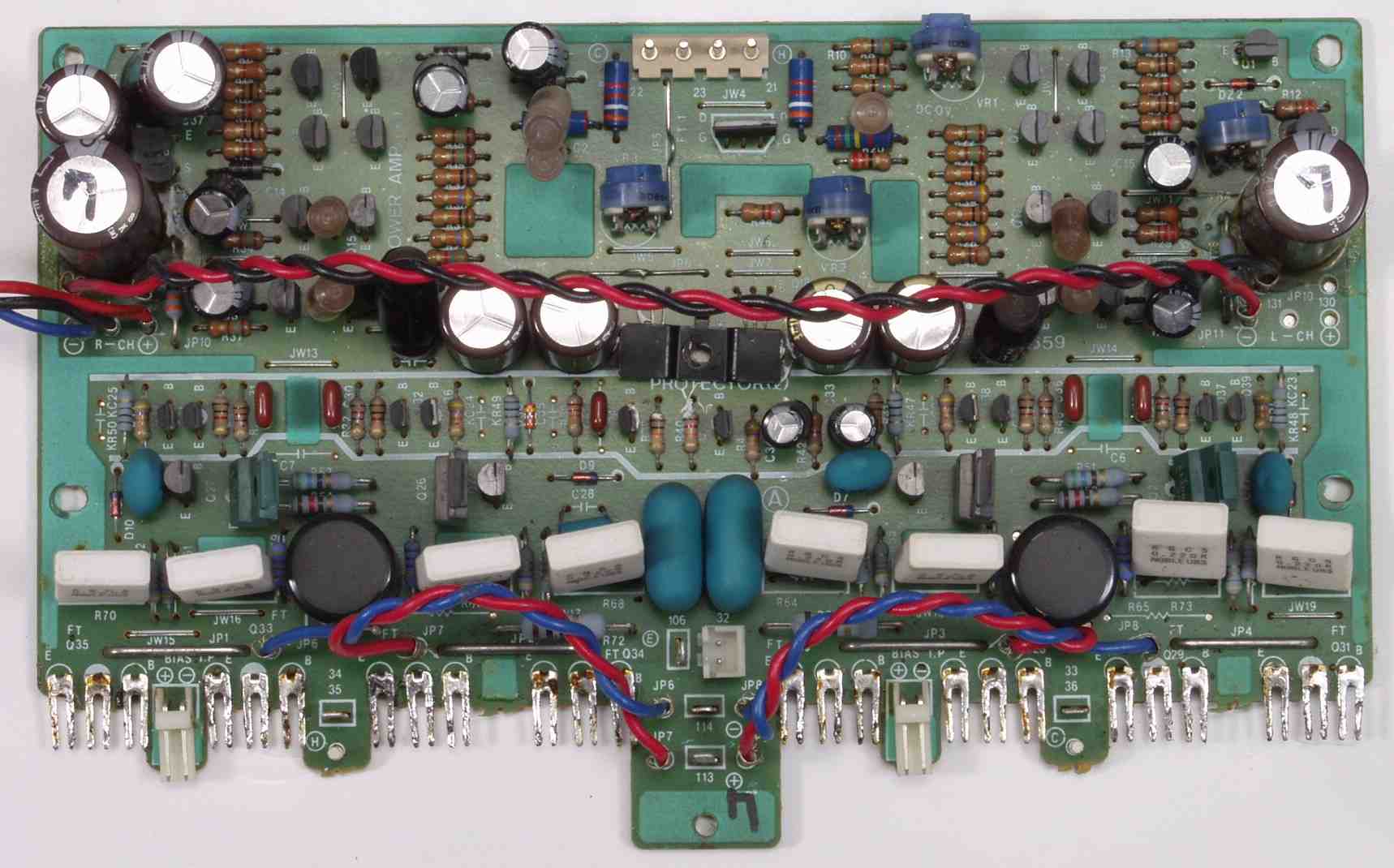

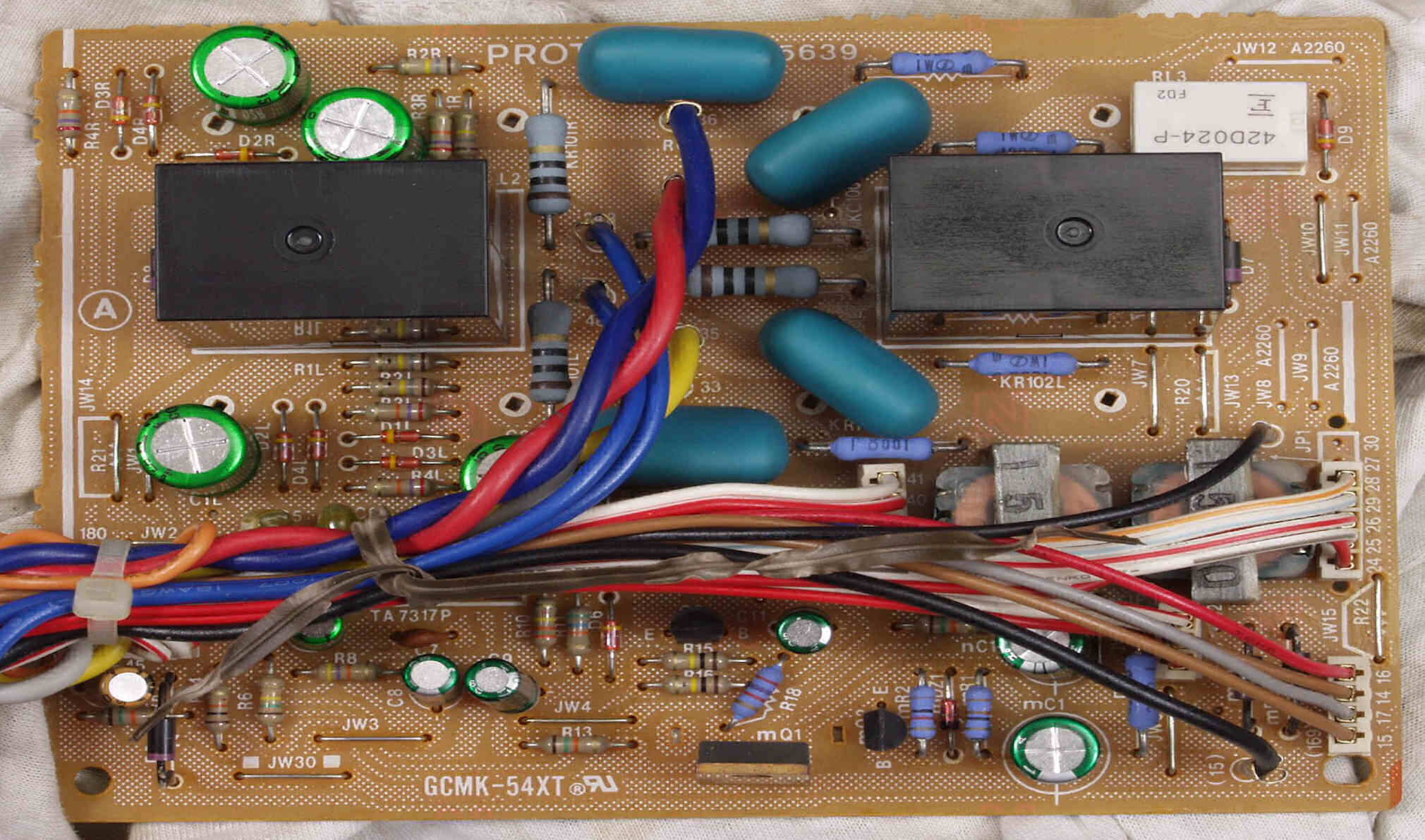

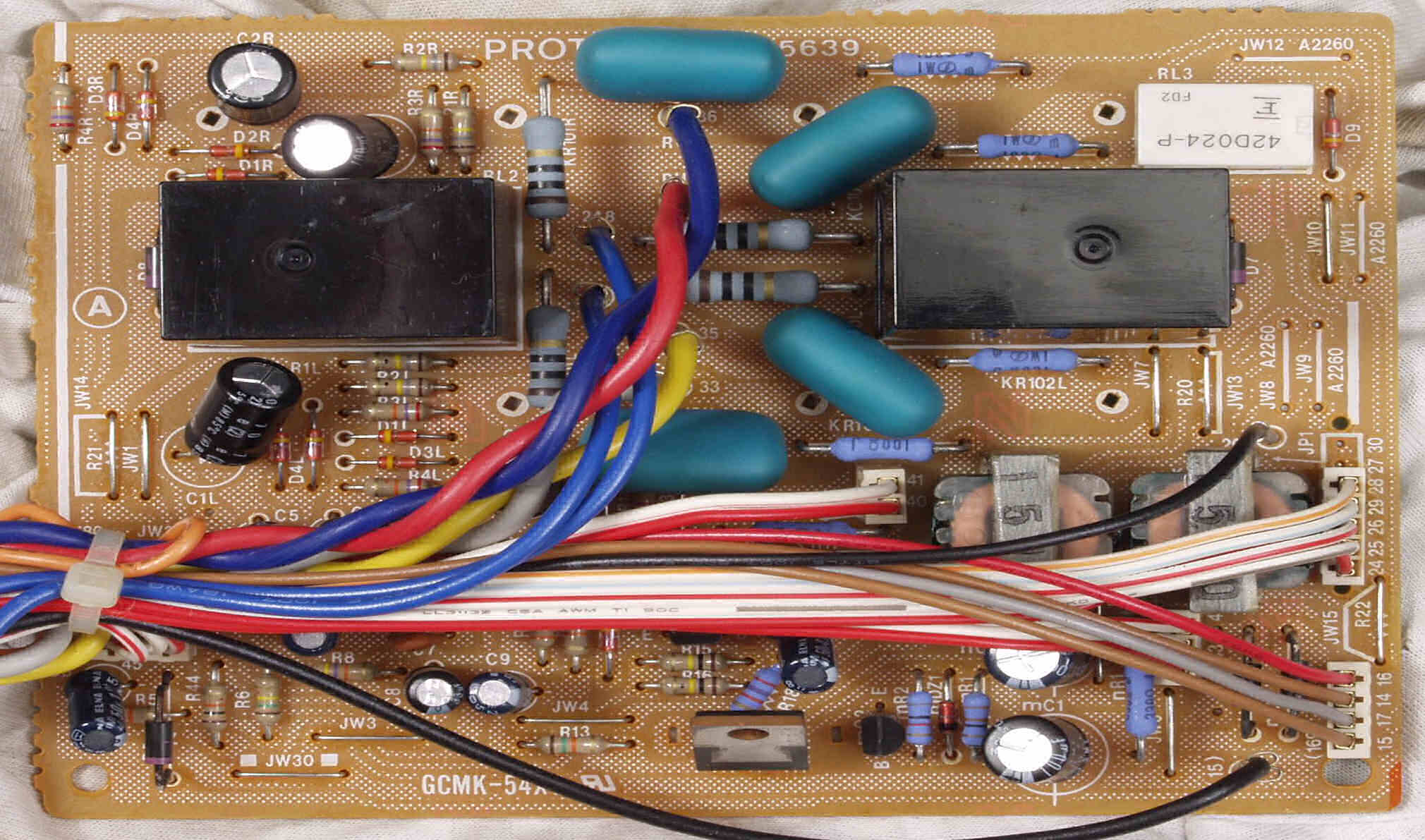

| Ｃ－５Ｃ．修理前 ＳＰ接続リレ－＆プロテクト基盤 | |
 |
|
| Ｃ－５Ｄ．修理後 ＳＰ接続リレ－＆プロテクト基盤 リレ－２個、電解コンデンサ－１１個、フイルムコンデンサー２個交換 | |
 |
|
| Ｃ－５Ｅ．修理前 ＳＰ接続リレ－＆プロテクト基盤裏 | |
 |
|
| Ｃ－５Ｆ．修理（ハンダ補正）後 ＳＰ接続リレ－＆プロテクト基盤裏 全ての半田をやり修す | |
 |
|
| Ｃ－５Ｇ．完成ＳＰ接続リレ－＆プロテクト基盤裏 洗浄後 | |
 |
|

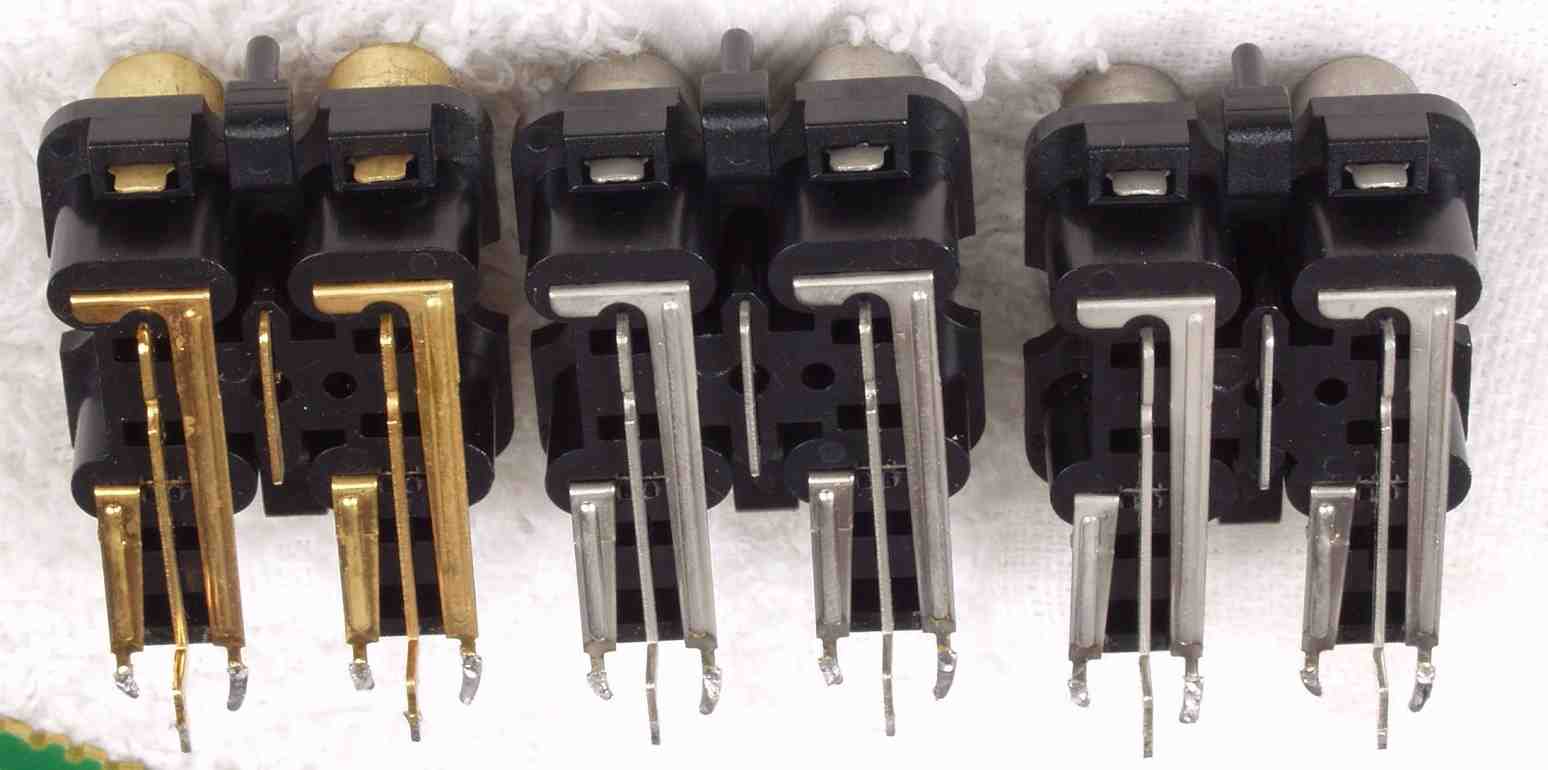

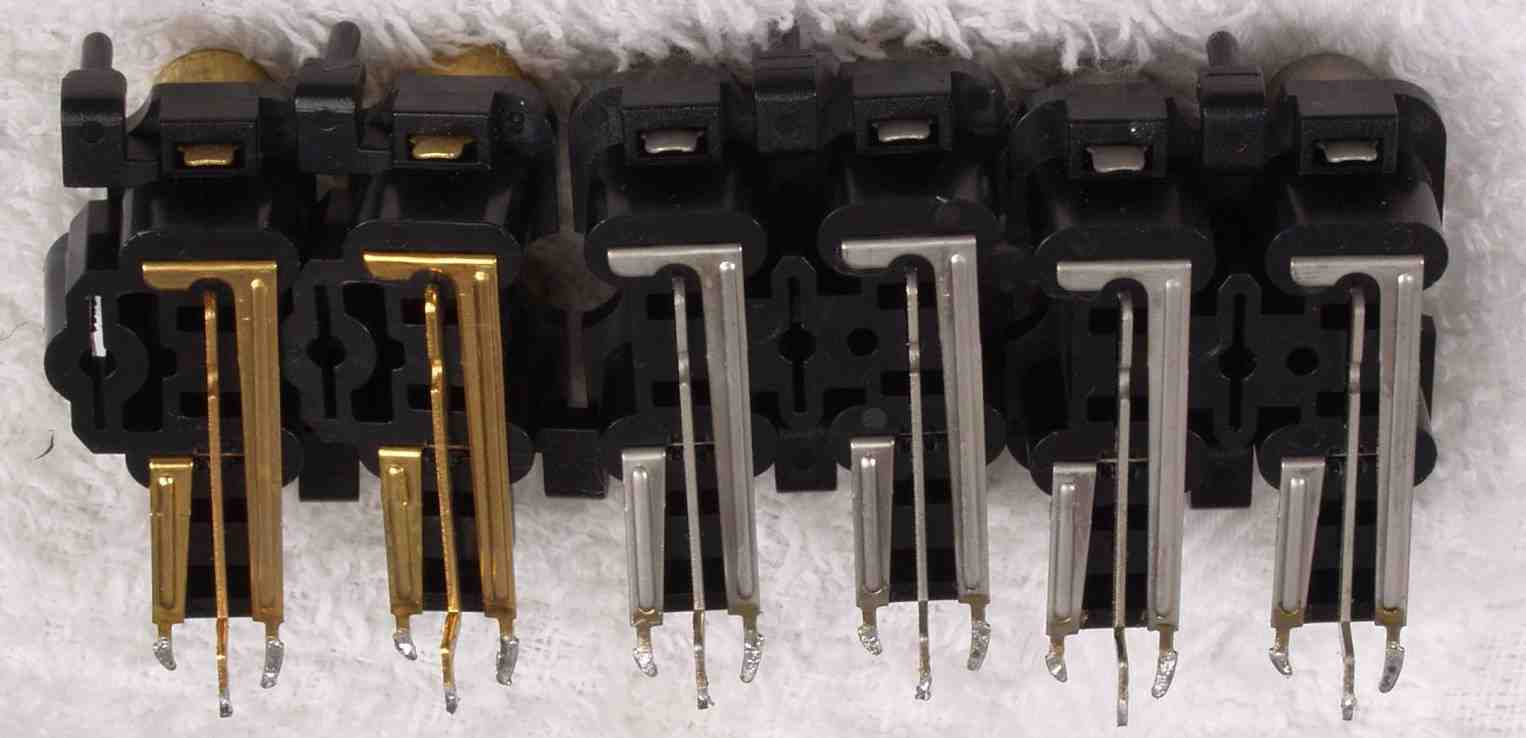

| Ｃ－５Ｈ．SP接続リレー比較 左＝着いていた７A 右＝交換する１０A | |
 |
|

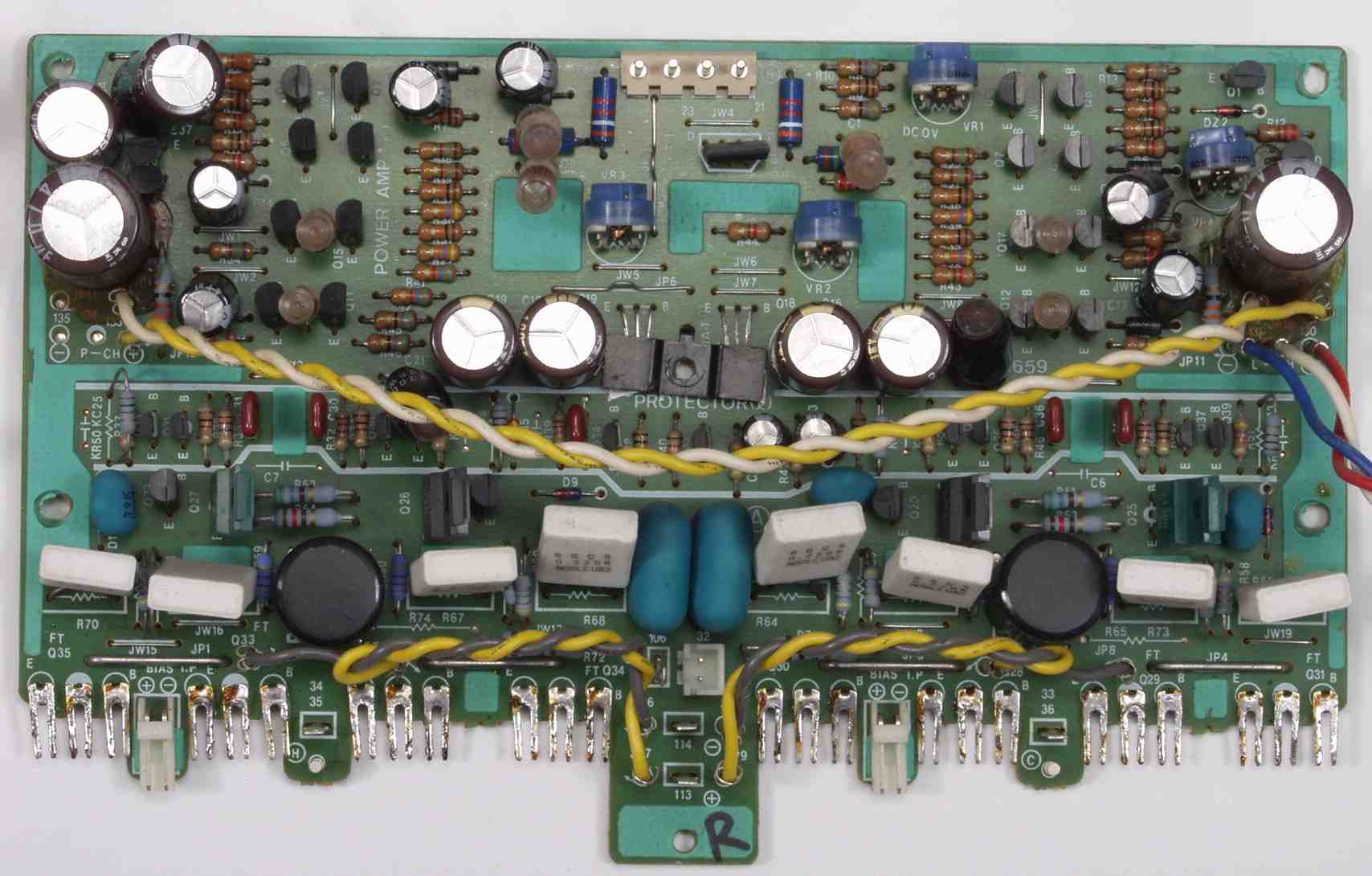

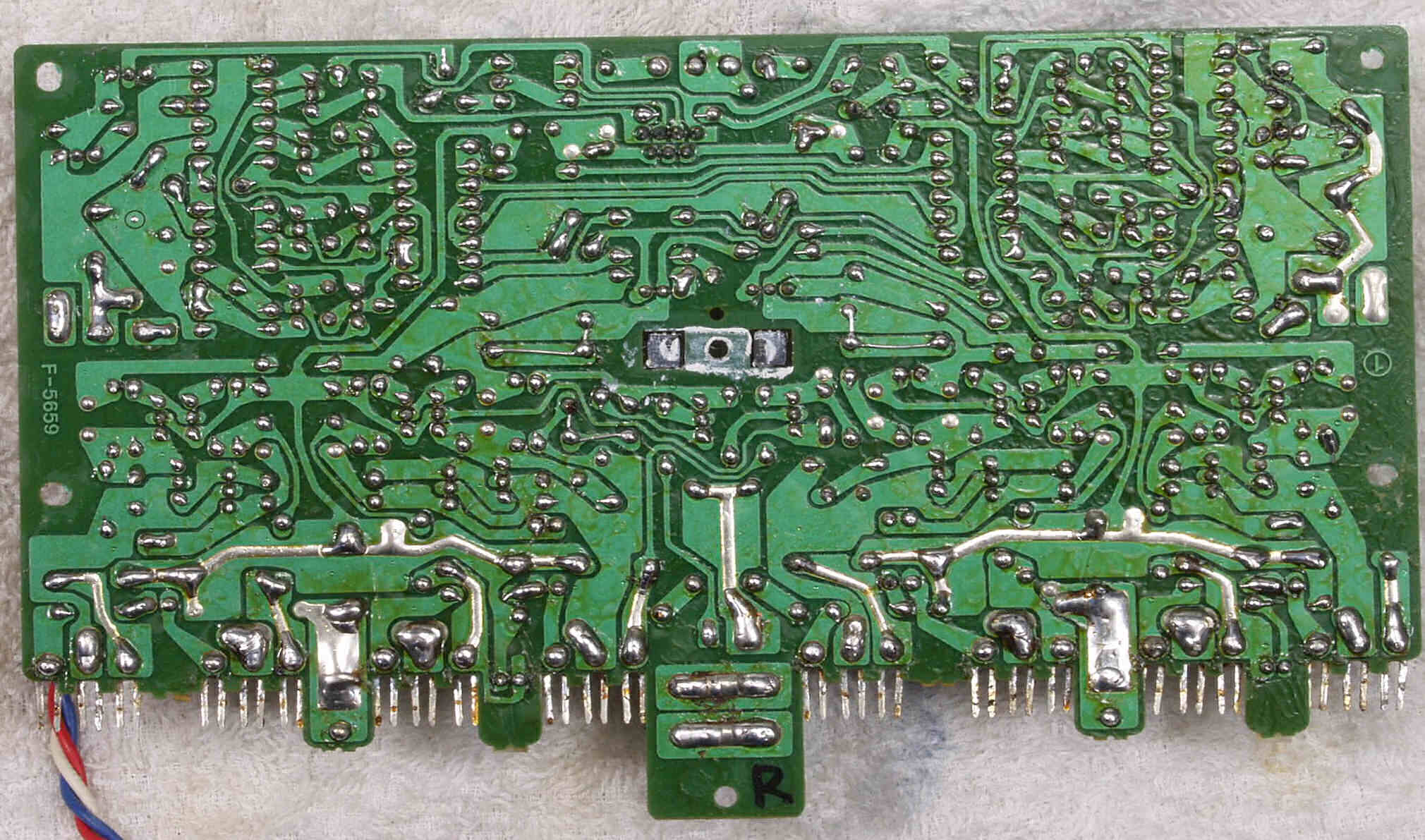

| Ｃ－６Ａ．修理前 Ｒ側終段基盤 | |
 |
|
| Ｃ－６Ｂ．修理後 Ｒ側終段基盤 半固定ＶＲ４個、初段ＦＥＴ（電解トランジスタ－）、電解コンデンサ－１６個交換 | |
 |
|

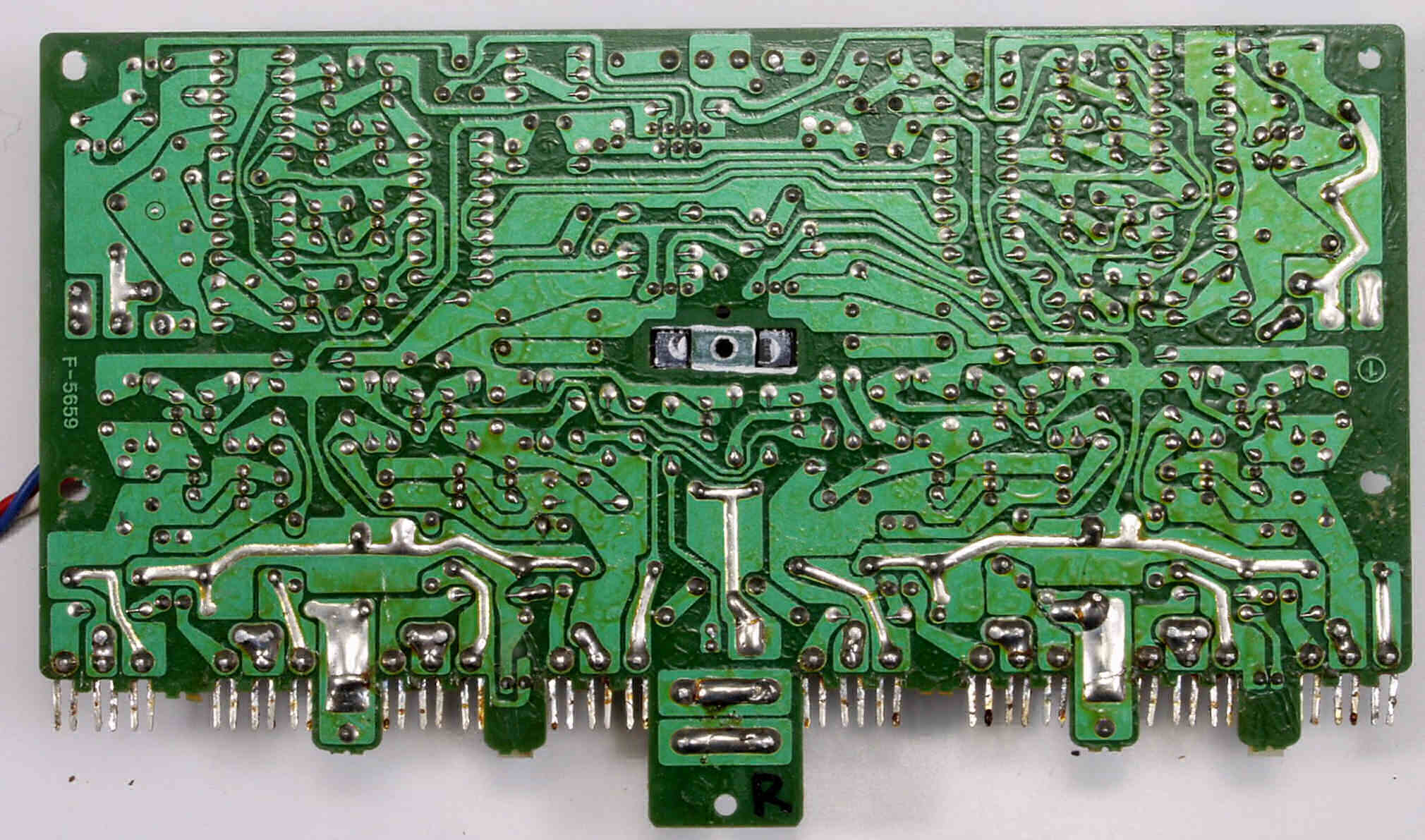

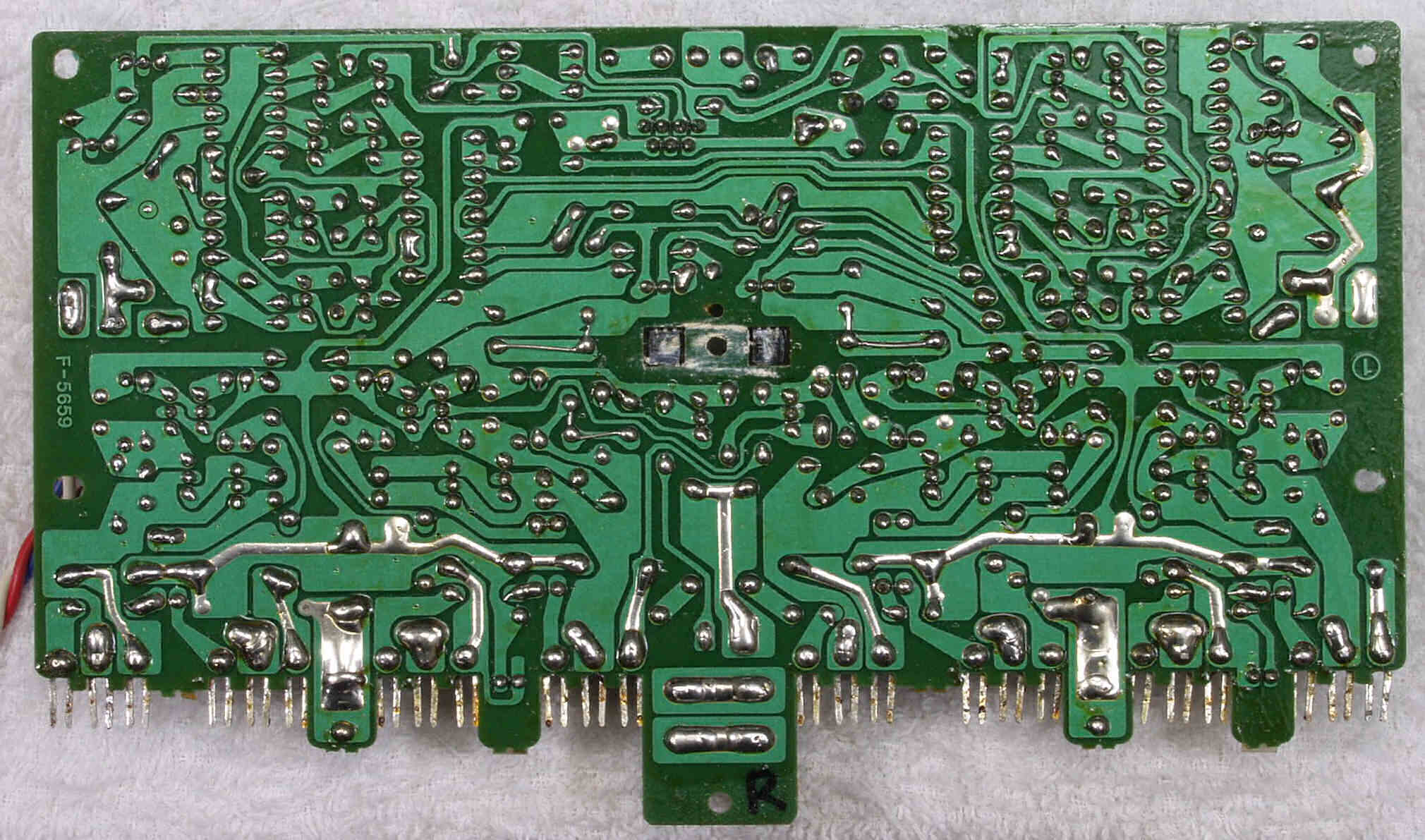

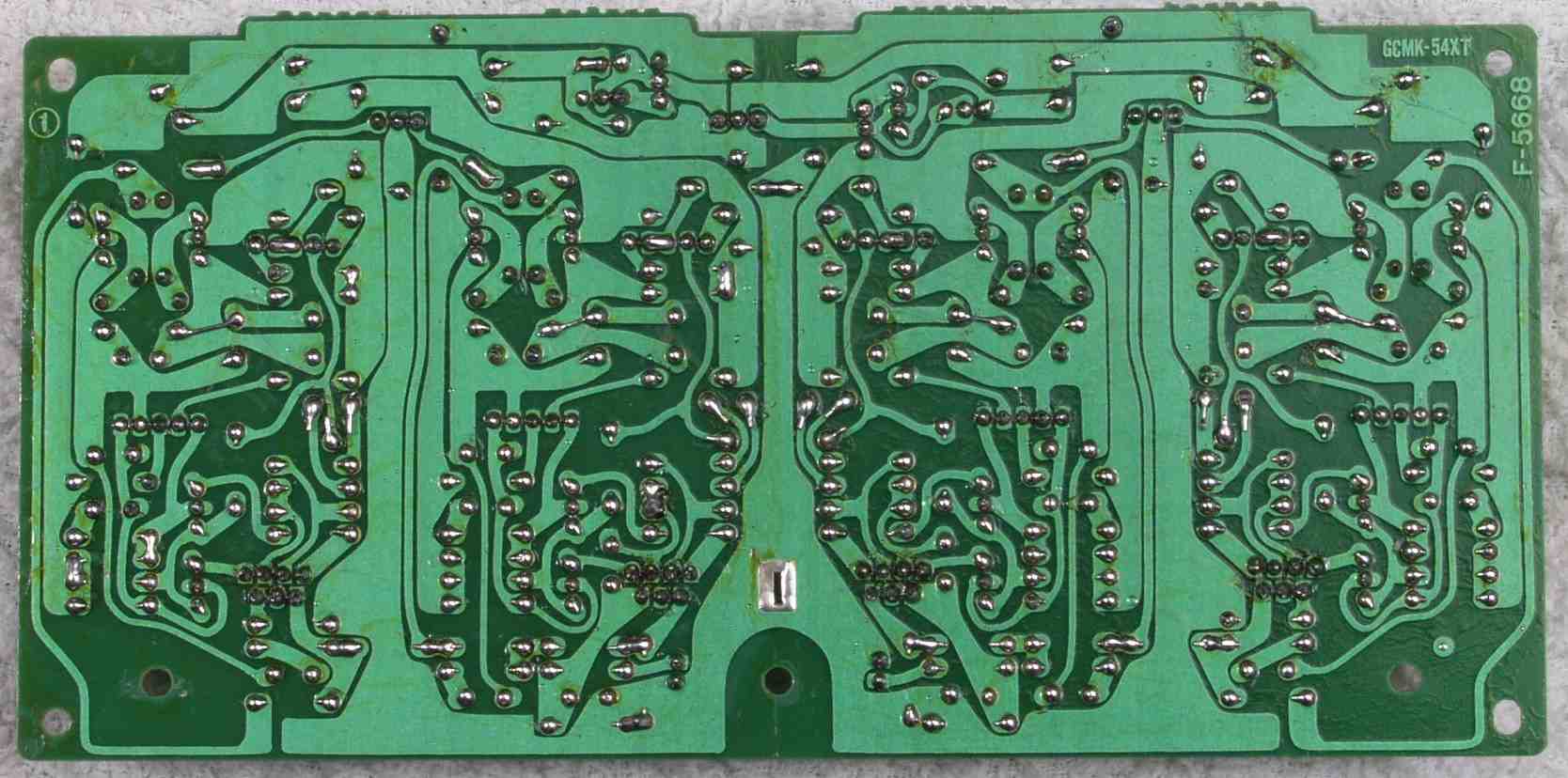

| Ｃ－６C．修理前 R側終段基盤裏 | |
 |
|
| Ｃ－６D．修理（半田補正）後 R側終段基盤裏 全ての半田をやり修す | |
 |
|
| Ｃ－６Ｅ．完成Ｒ側終段裏 洗浄後 | |
 |
|

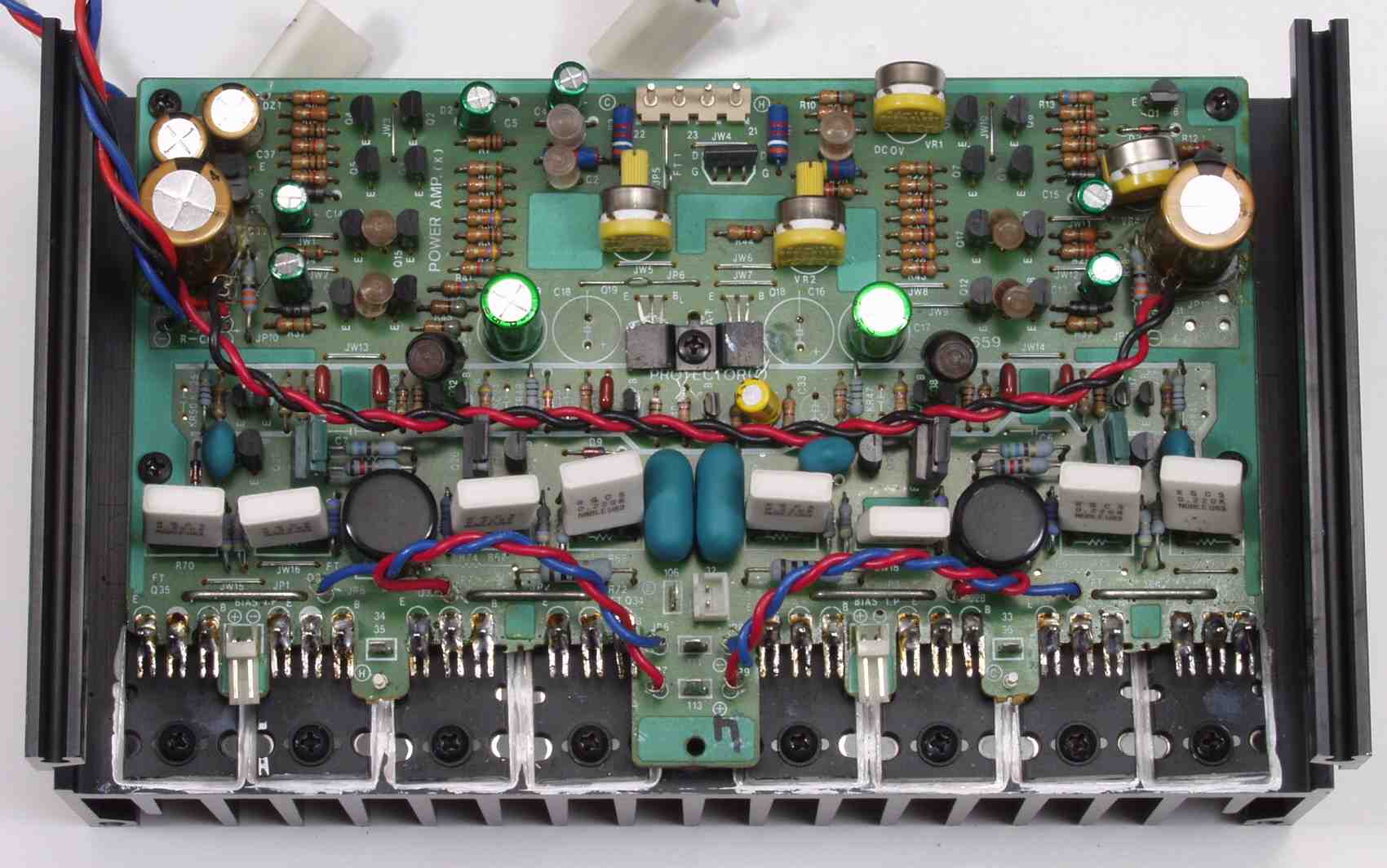

| Ｃ－６Ｆ．修理後 Ｒ側終段 | |
 |
|
| Ｃ－７Ａ．修理前 Ｌ側終段基盤 | |
 |
|
| Ｃ－７Ｂ．修理後 Ｌ側終段基盤 半固定ＶＲ４個、初段ＦＥＴ（電解トランジスタ－）、電解コンデンサ－１６個交換 | |
 |
|

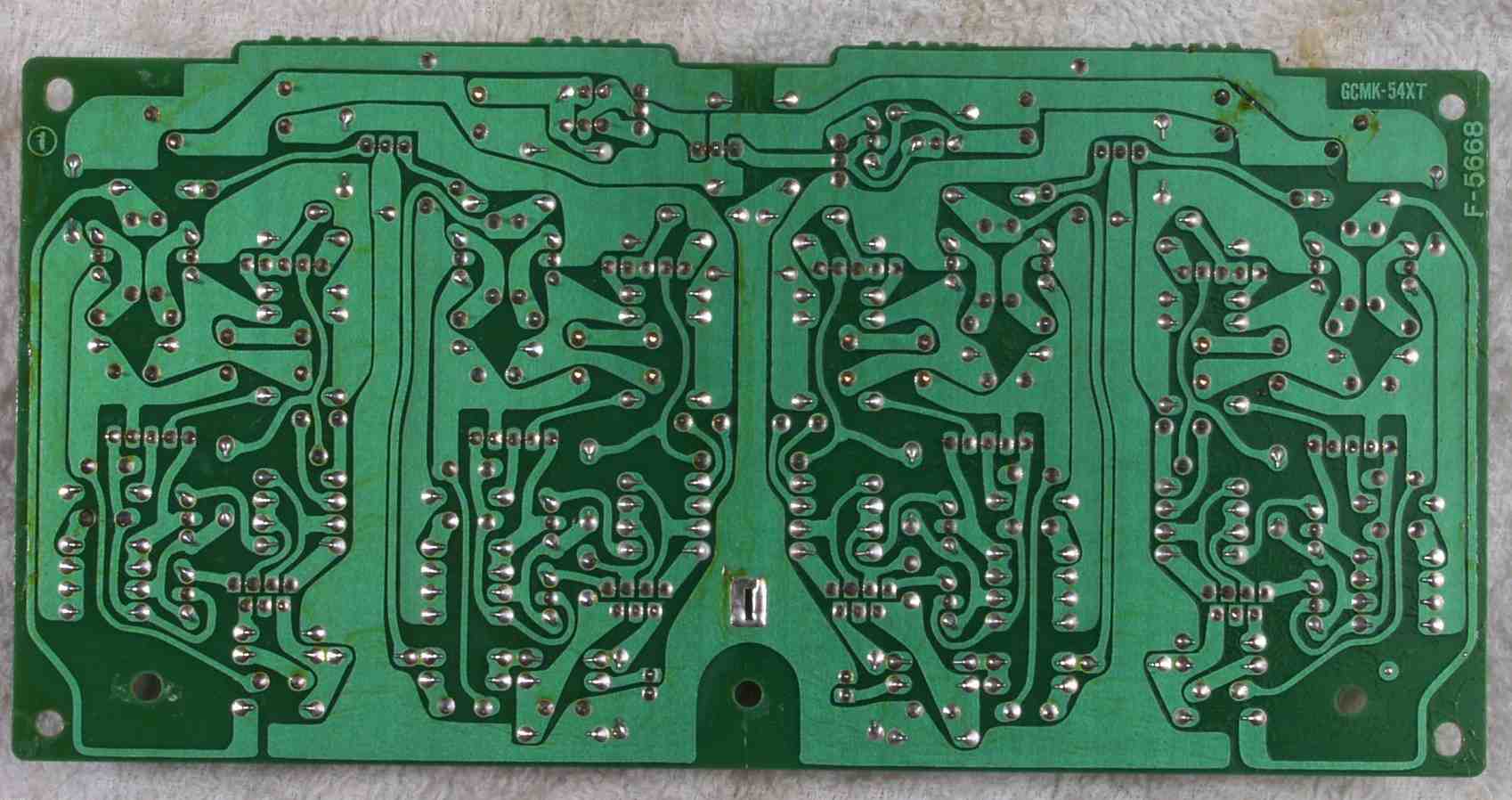

| Ｃ－７Ｃ．修理前 Ｌ側終段基盤 裏 | |
 |
|
| Ｃ－７Ｄ．修理（半田補正後）後 Ｌ側終段基盤 裏 全ての半田をやり修す | |
 |
|
| Ｃ－７Ｅ．完成Ｌ側終段裏 洗浄後 | |
 |
|
| Ｃ－７Ｆ．修理後 Ｌ側終段 | |
 |
|

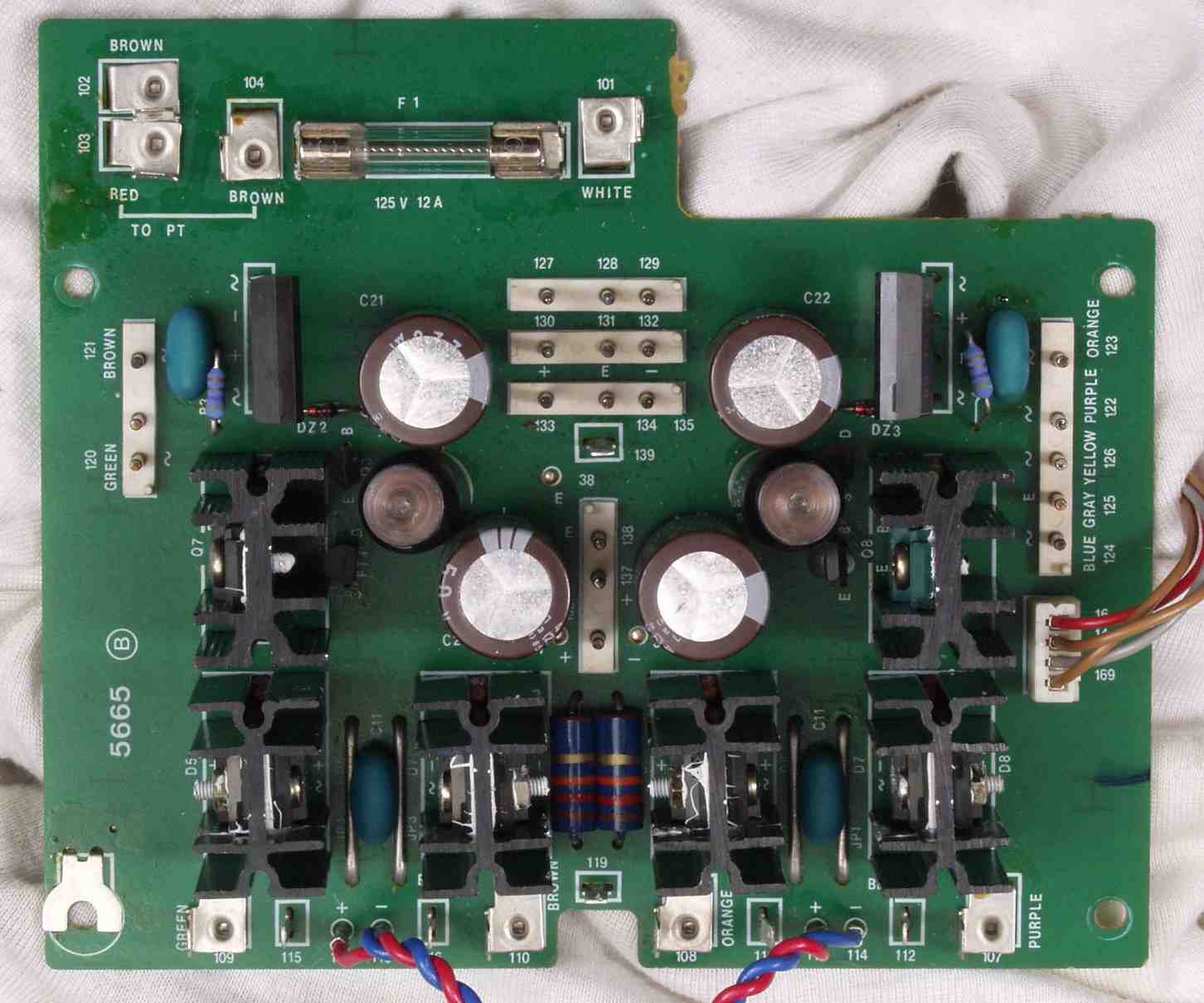

| Ｃ－８Ａ．修理前 電源基盤 | |
 |
|
| Ｃ－８Ｂ．修理後 電源基盤 電解コンデンサ－４個交換 | |
 |
|

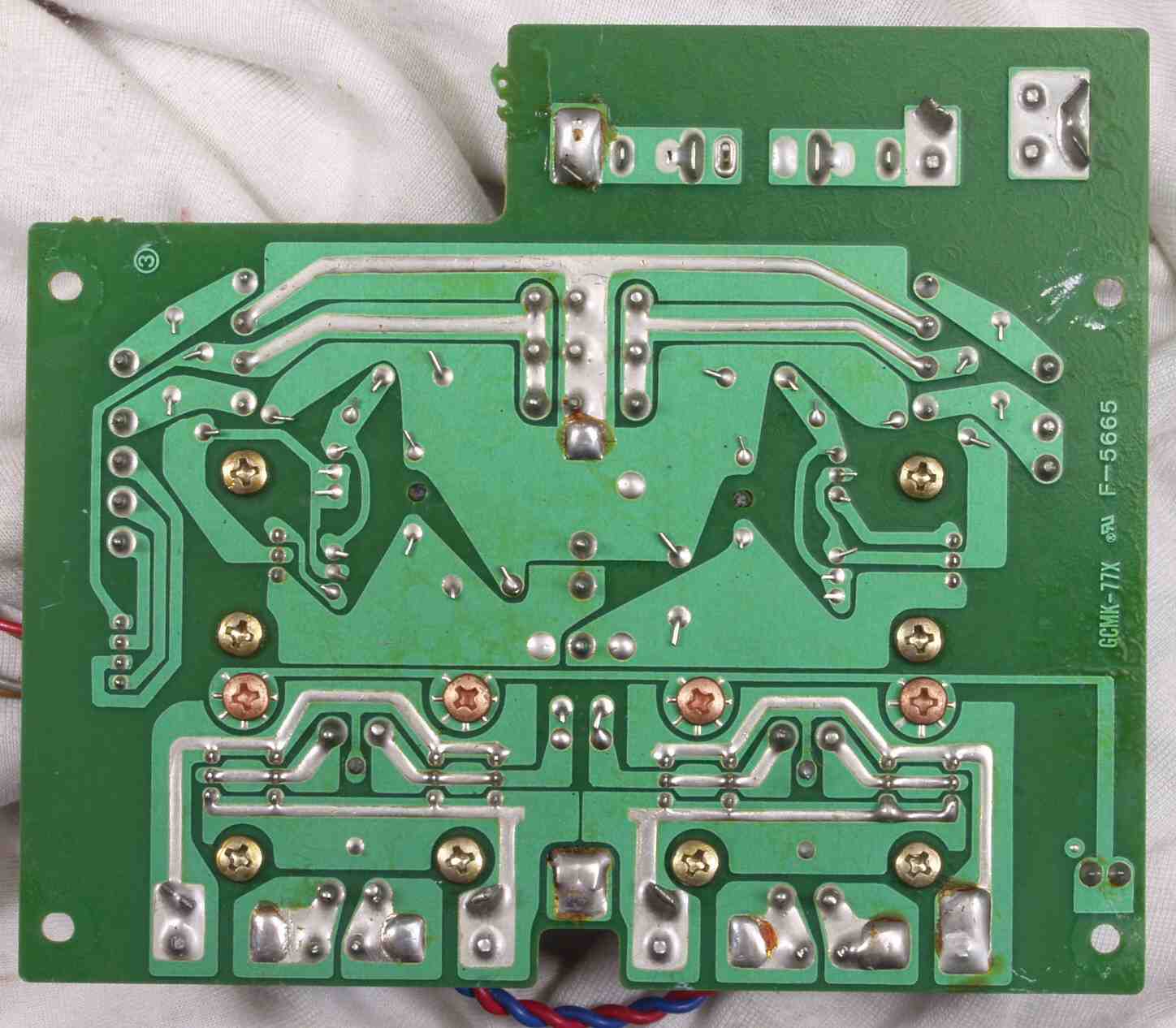

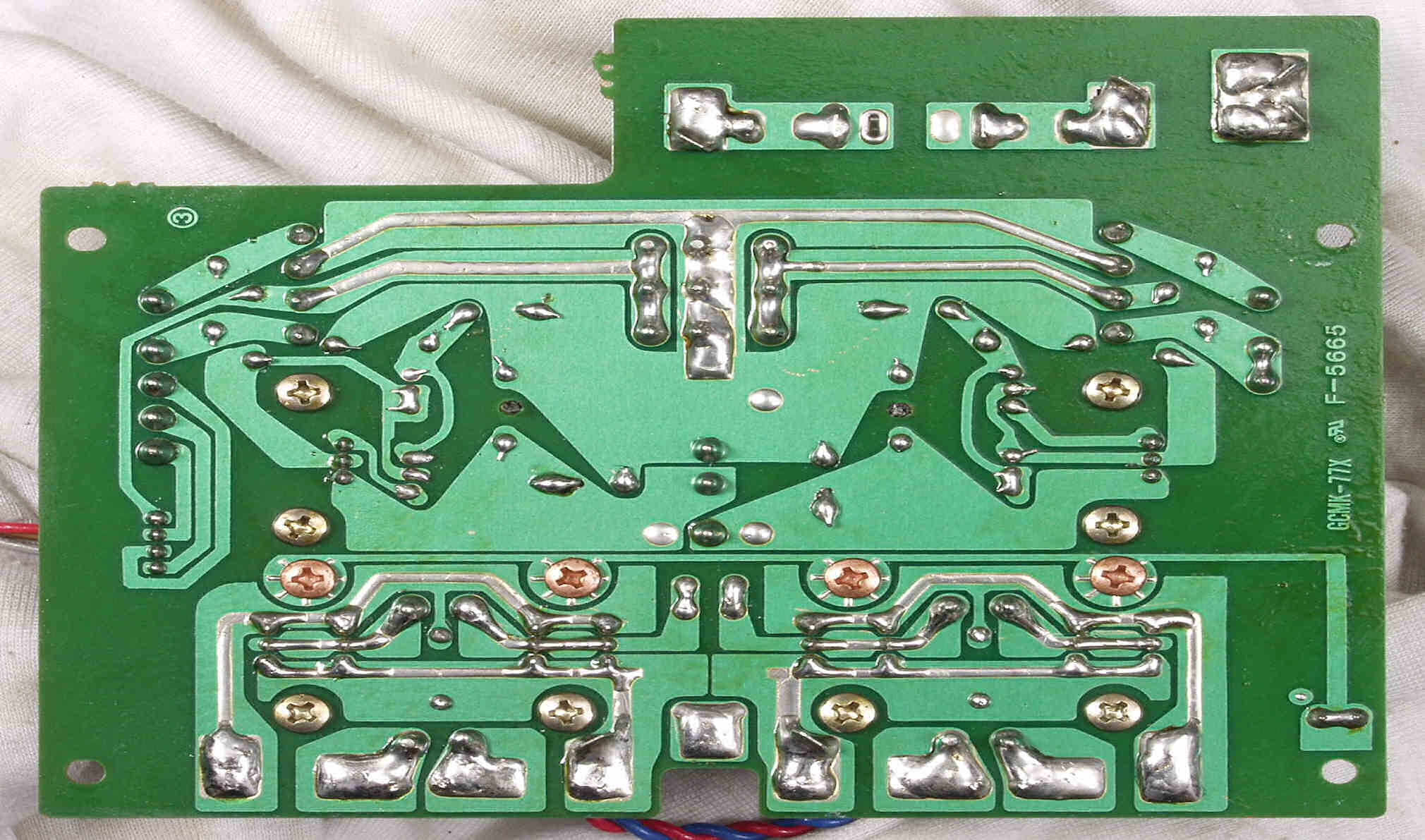

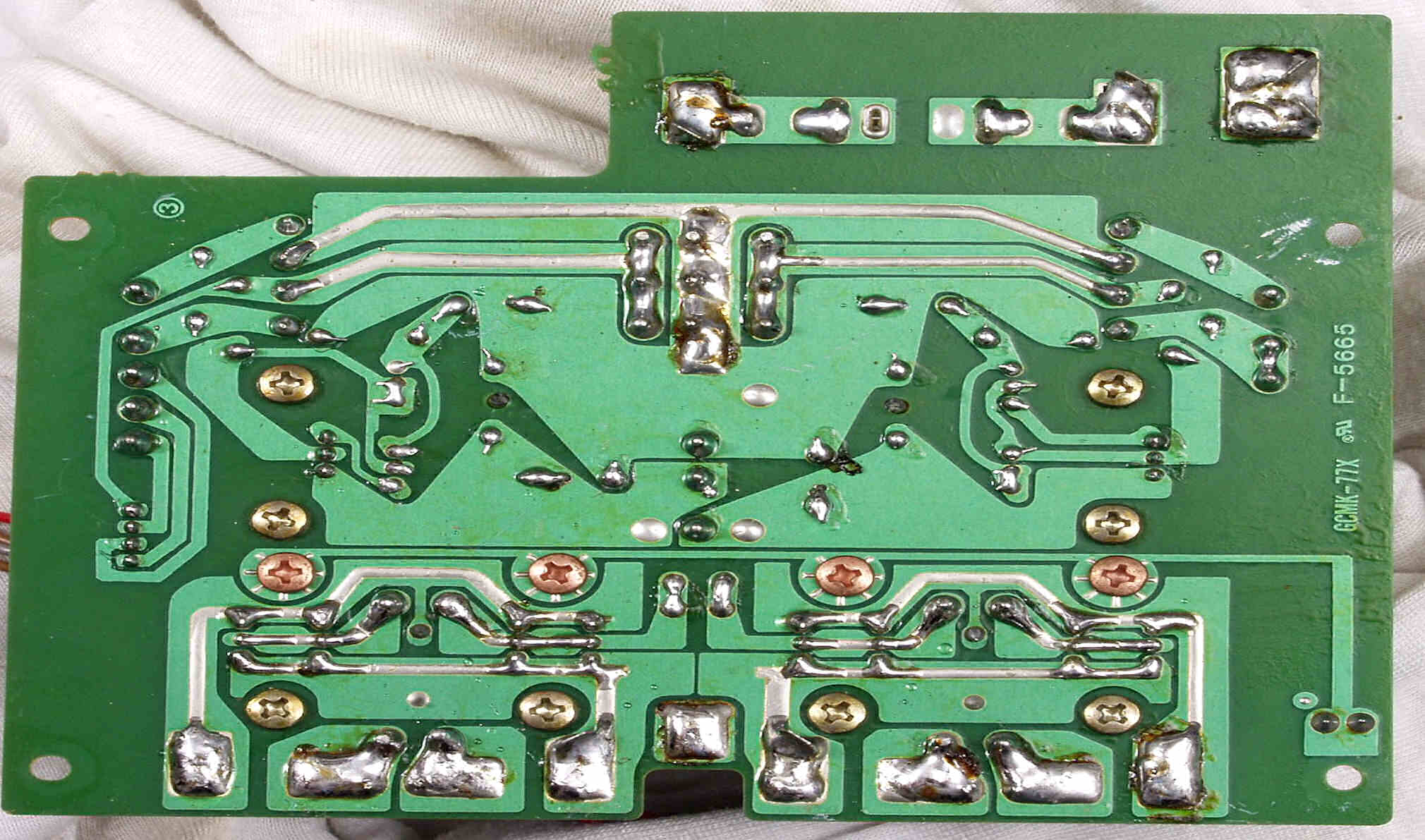

| Ｃ－８Ｃ．修理前 電源基盤裏 | |
 |
|

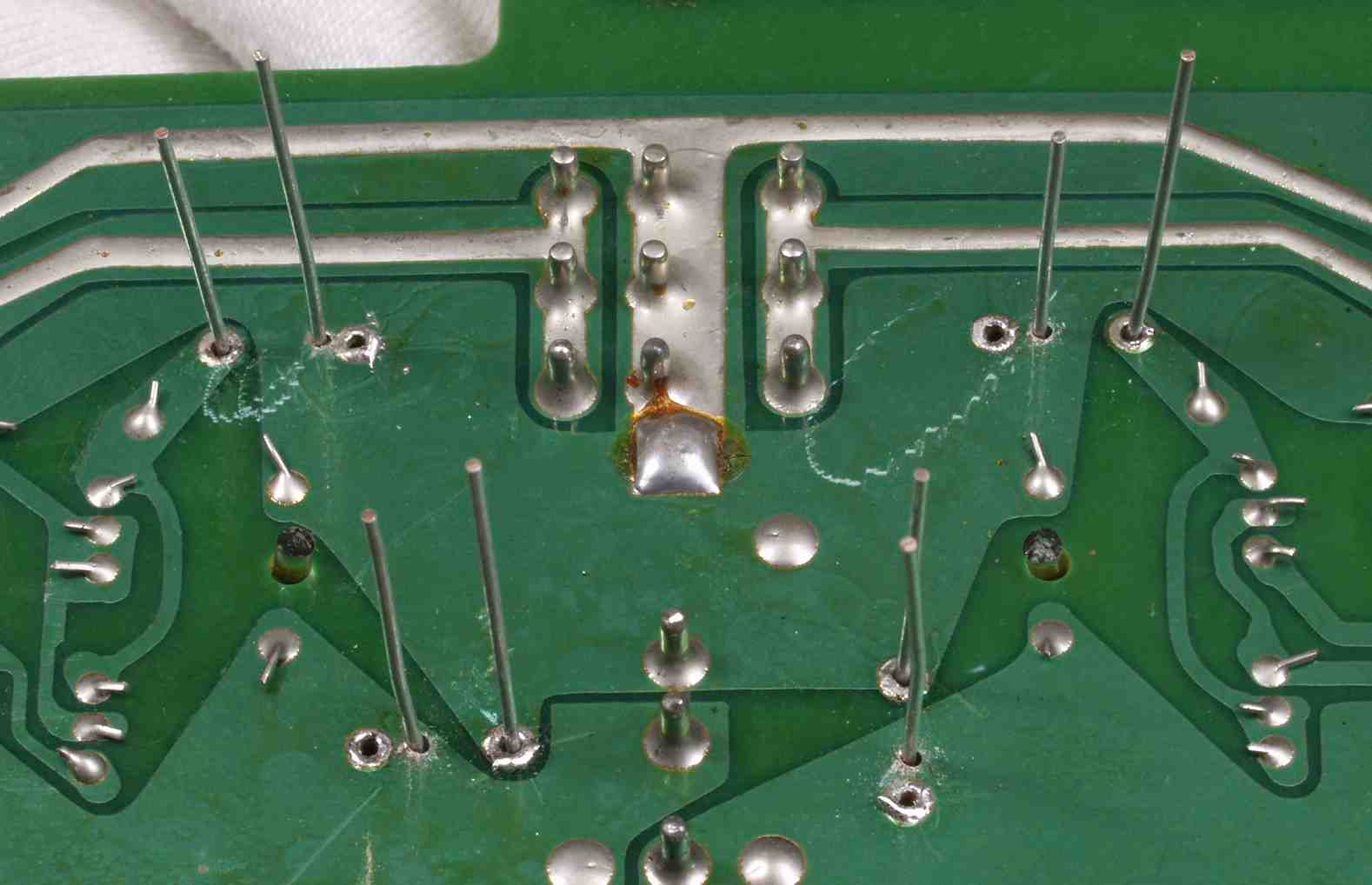

| Ｃ－８Ｃ－１．修理前 電源基盤裏 電解コンデンサーの足ピッチが異なるので、穴開けが必要 | |
 |
|
| Ｃ－８Ｄ．修理後（ハンダ補正） 電源基盤裏 全ての半田をやり修す、写真では５ヶ所残っているが、この跡補正 | |
 |
|
| Ｃ－８Ｅ．完成電源基盤裏 洗浄後 | |
 |
|
| Ｃ－９Ａ．何時ものパネル清掃 | |
 |
|

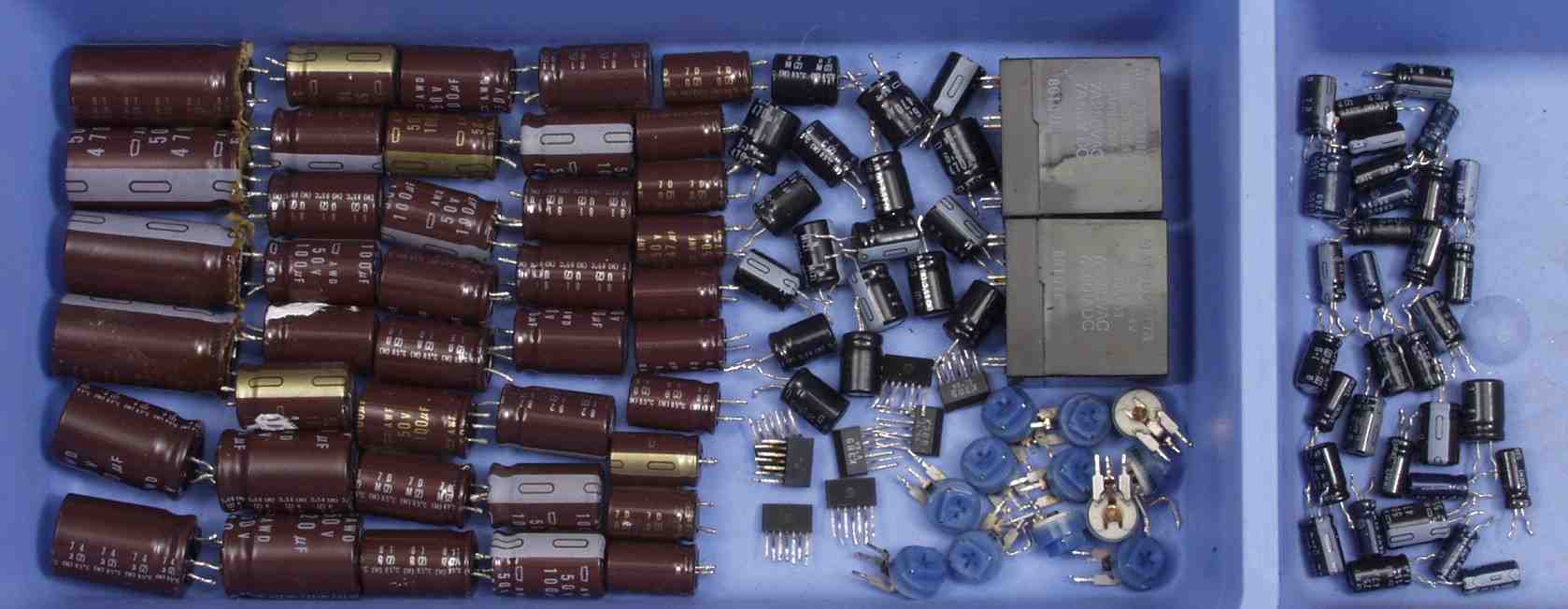

| Ｃ－９Ｃ．交換部品 終段ＦＥＴは除く | |
 |
|

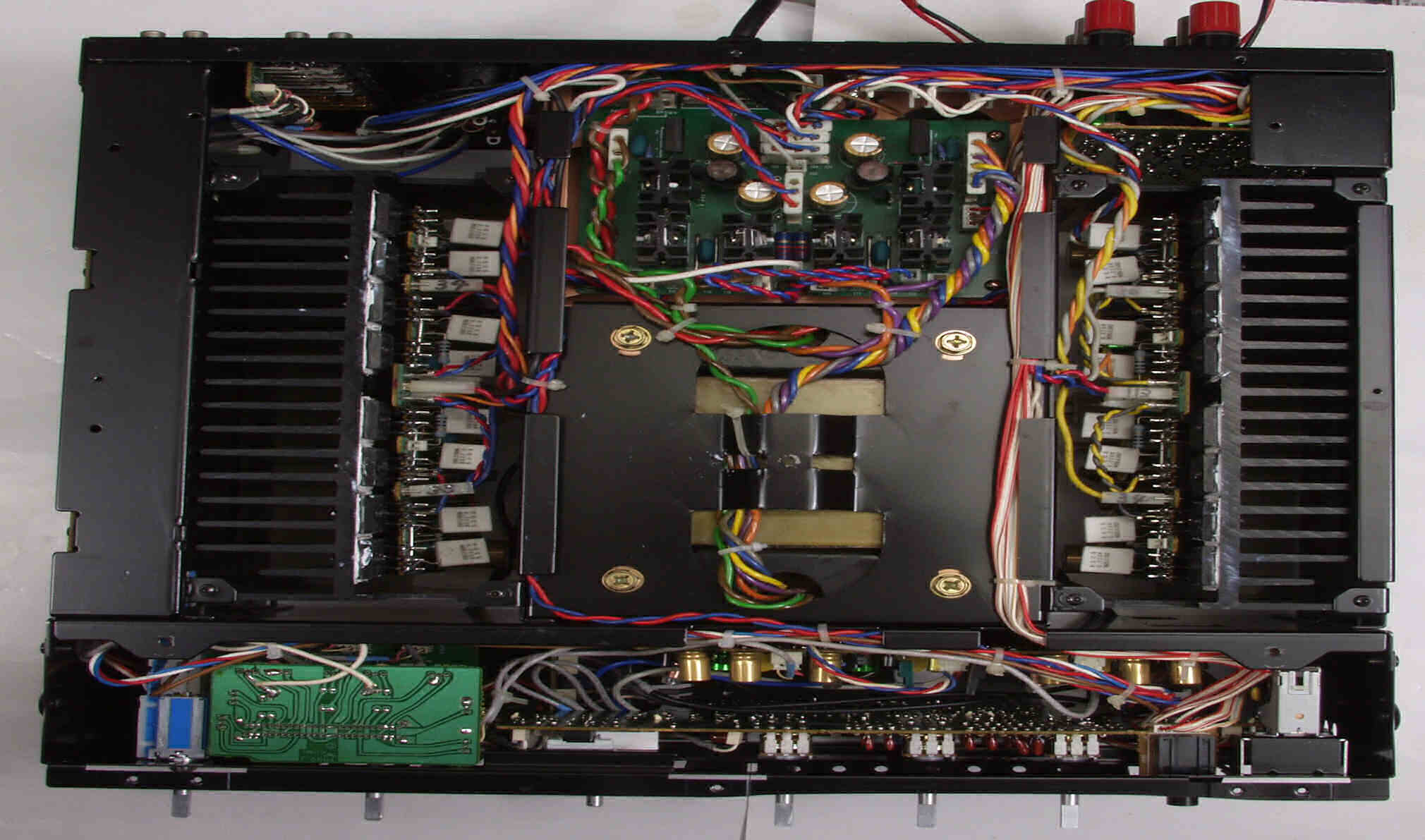

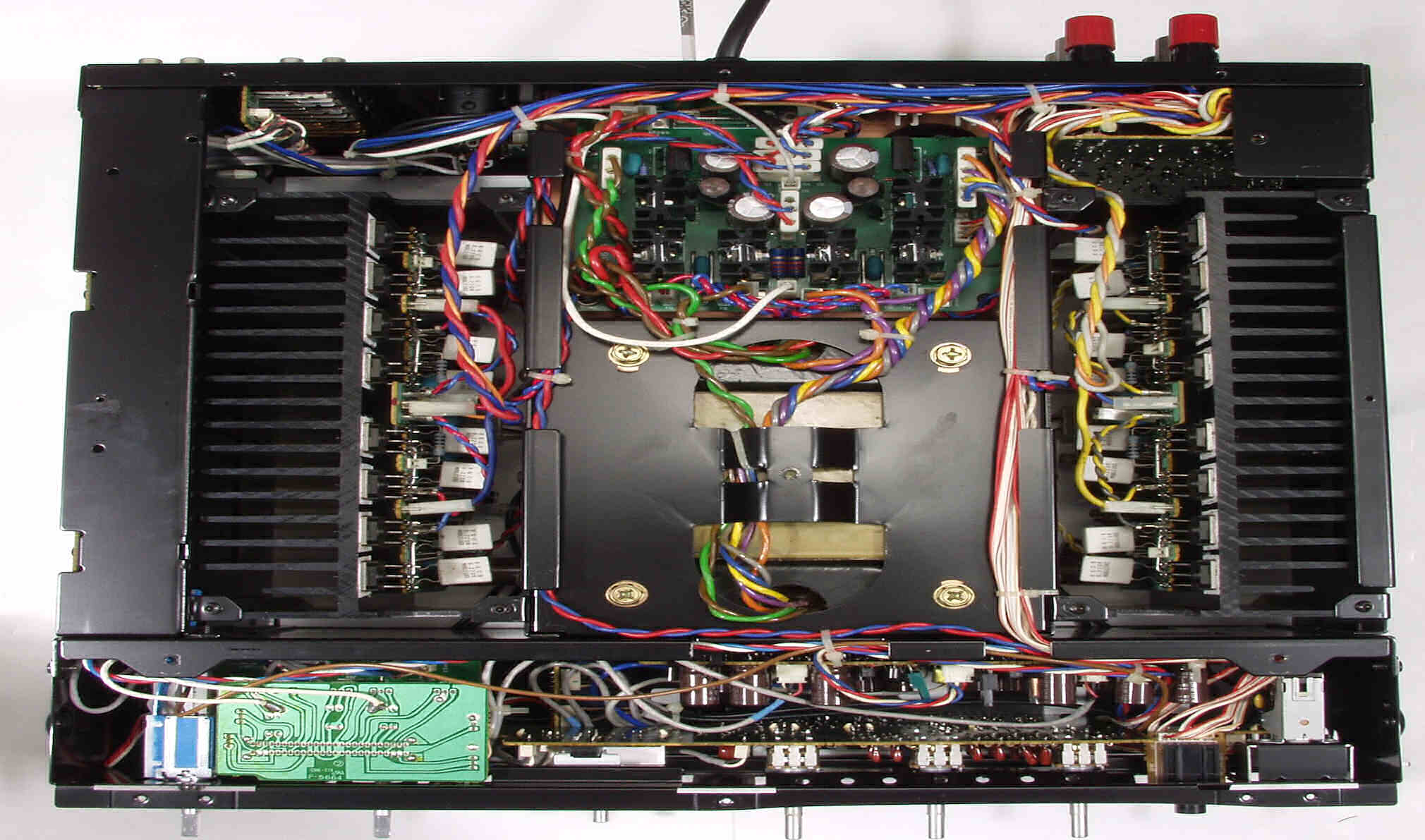

| Ｃ－１０Ａ．修理前 上から | |
|
|
| Ｃ－１０Ｂ．修理後 上から | |
 |
|
| Ｃ－１０Ｃ．修理前 下から | |
|
|
| Ｃ－１０Ｄ．修理後 下から | |
 |
|

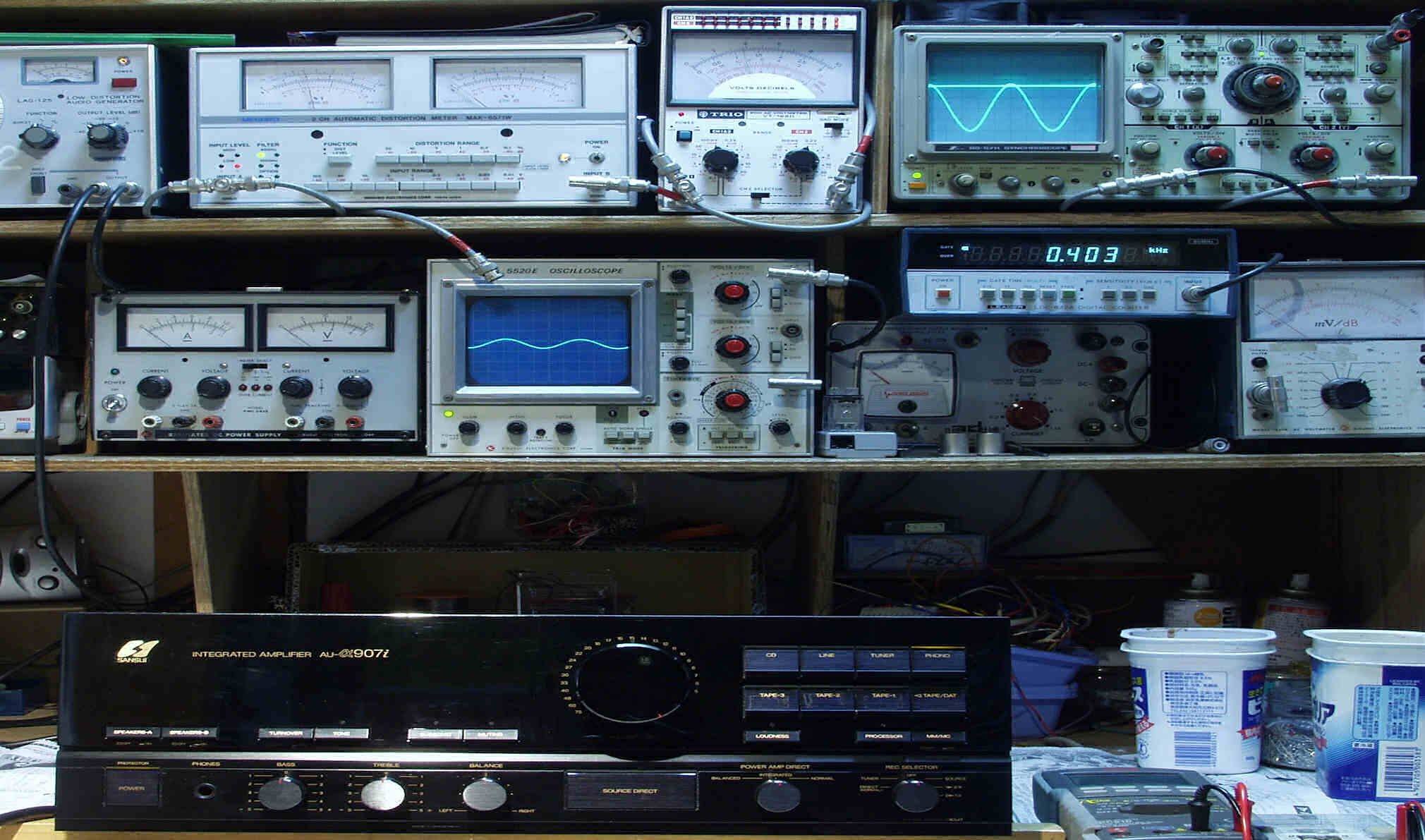

| Ｅ．調整・測定 Ｅ－１．出力確認、調整、夕方（１９時）の電源電圧が変動するので測定値がばらつきます |
|
 |
|

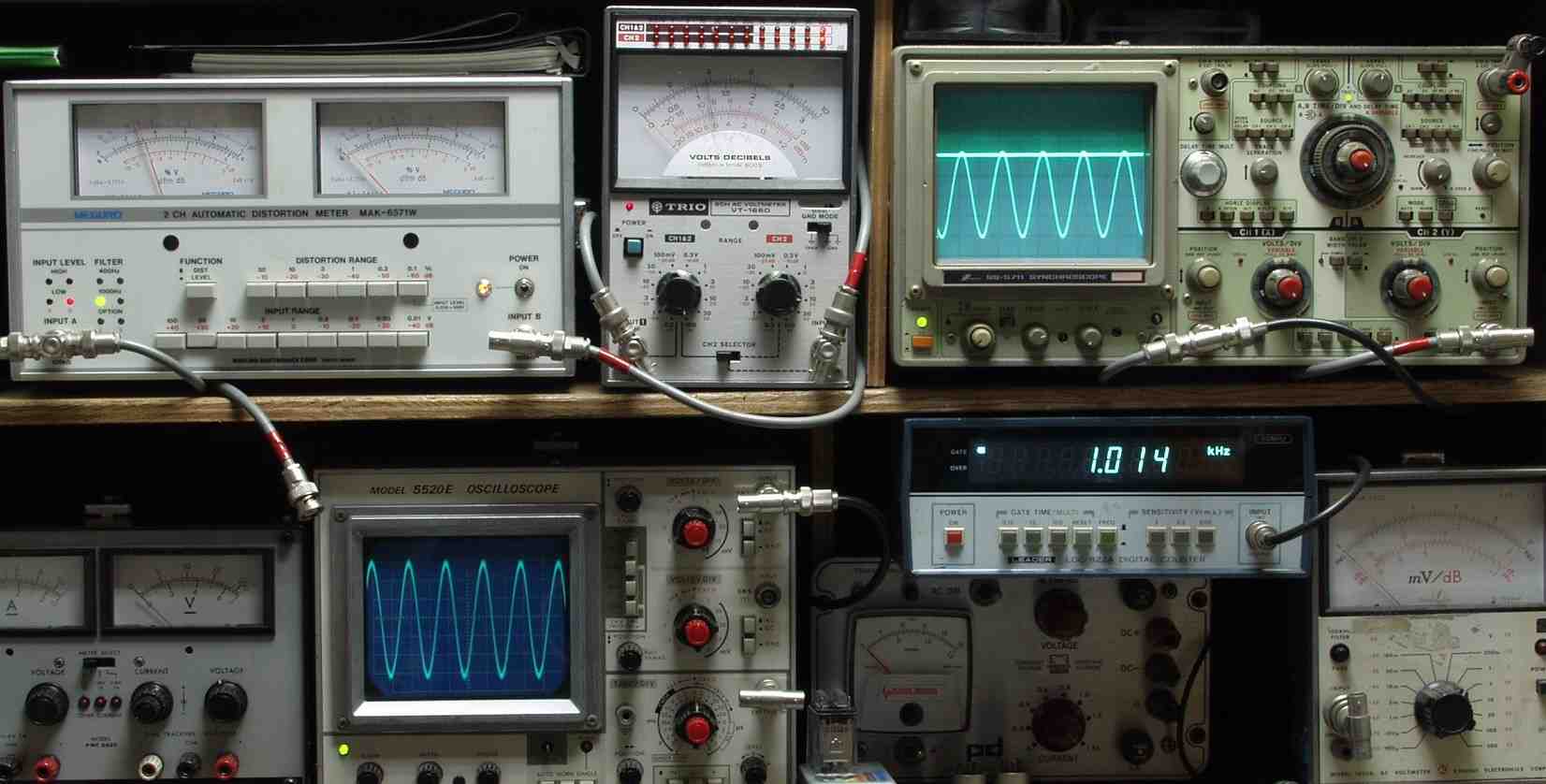

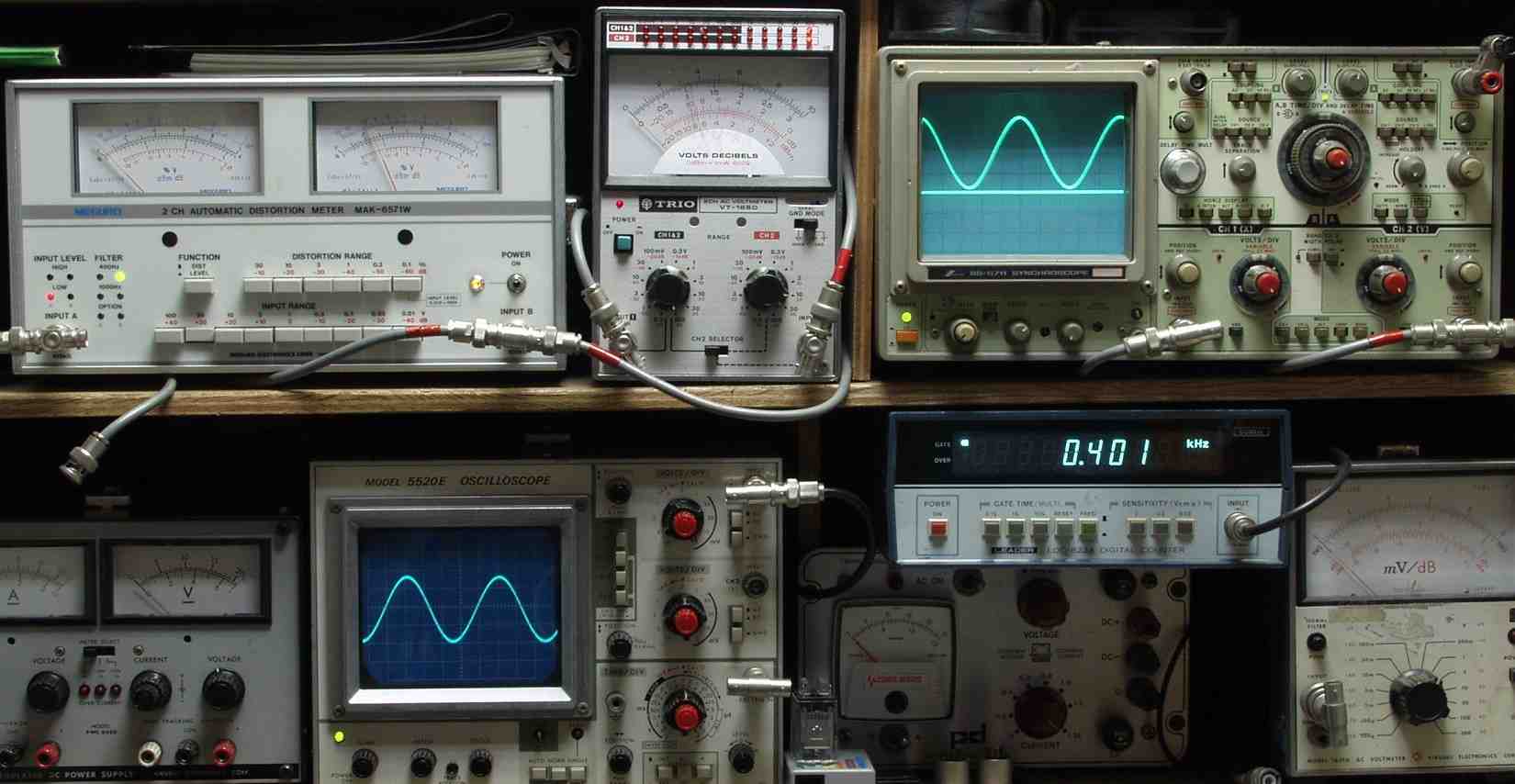

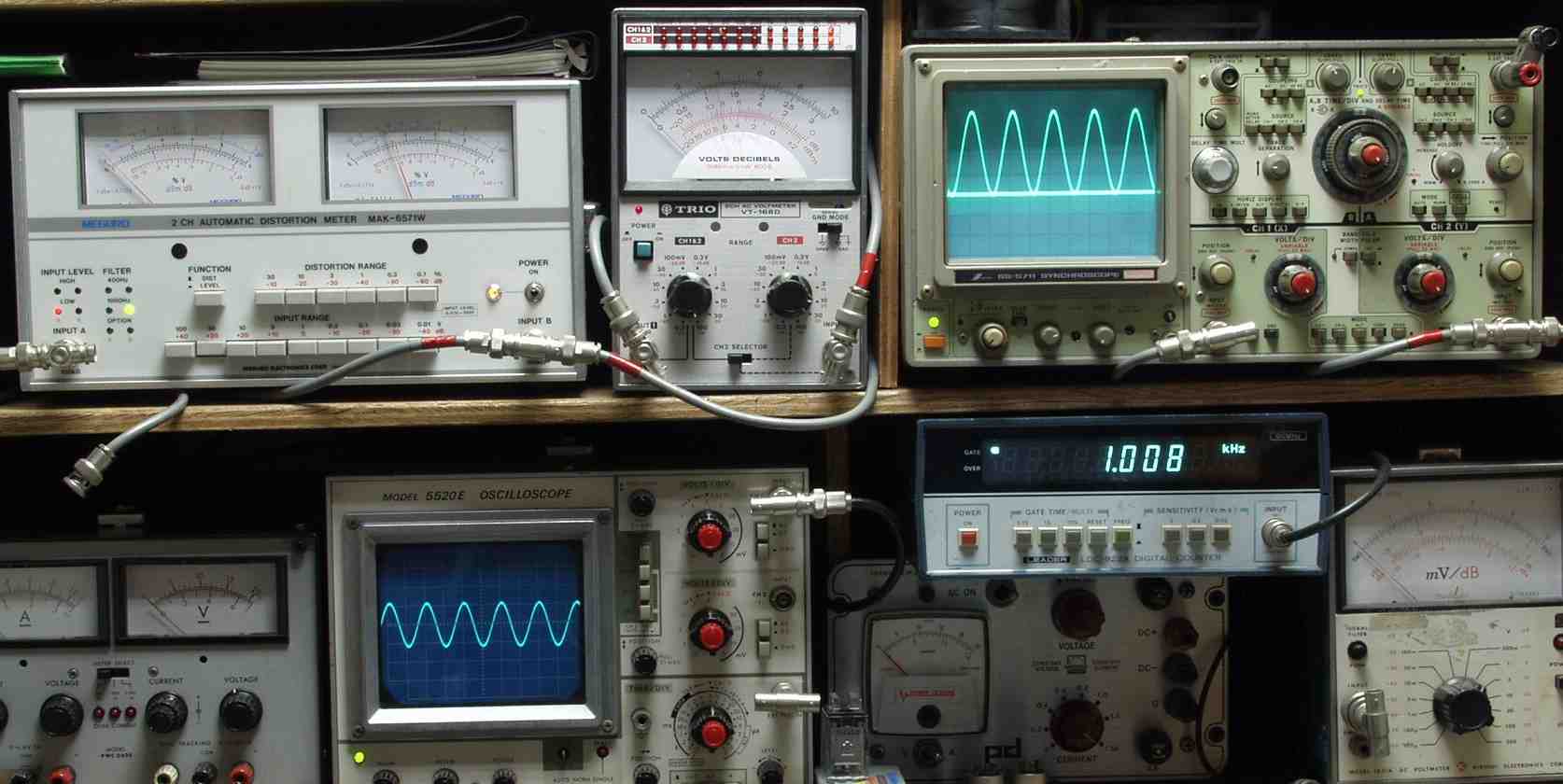

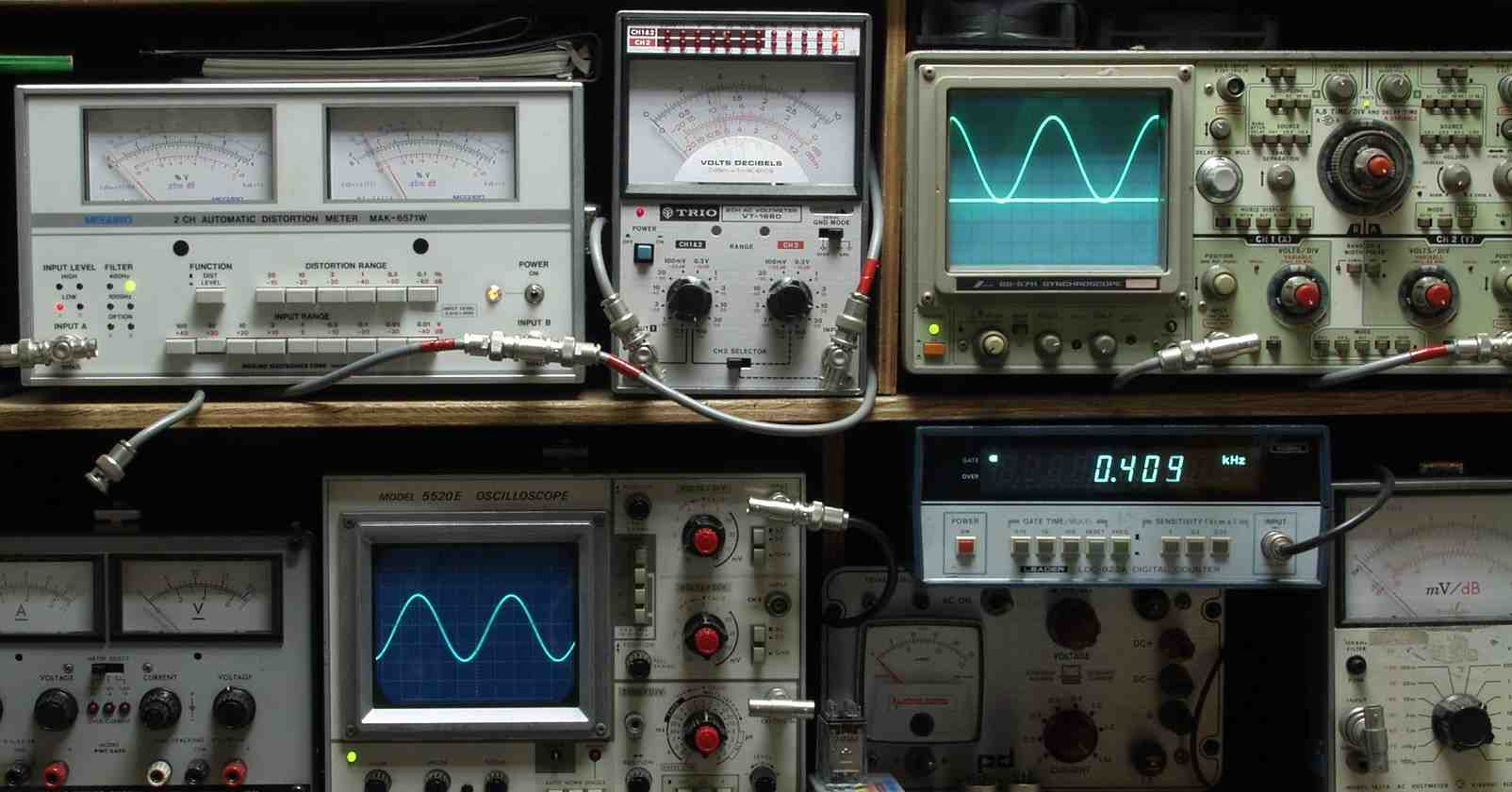

| Ｅ－２Ａ．Ｒ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０３％ ＡＵＸ入力 １０００ＨＺ ＊上左＝歪率計 ＊上中＝ＳＰ（８Ω）出力電圧計、黒針＝左出力、赤針＝右出力 ＊上右＝ＳＰ出力電圧波形、下＝左出力、上＝右出力 ＊下中＝ＳＰ出力周波数計 下左＝入力電圧波形 |
|
 |
|
| Ｅ－２Ｂ．Ｌ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０３％ ＡＵＸ入力 １０００ＨＺ | |
 |
|

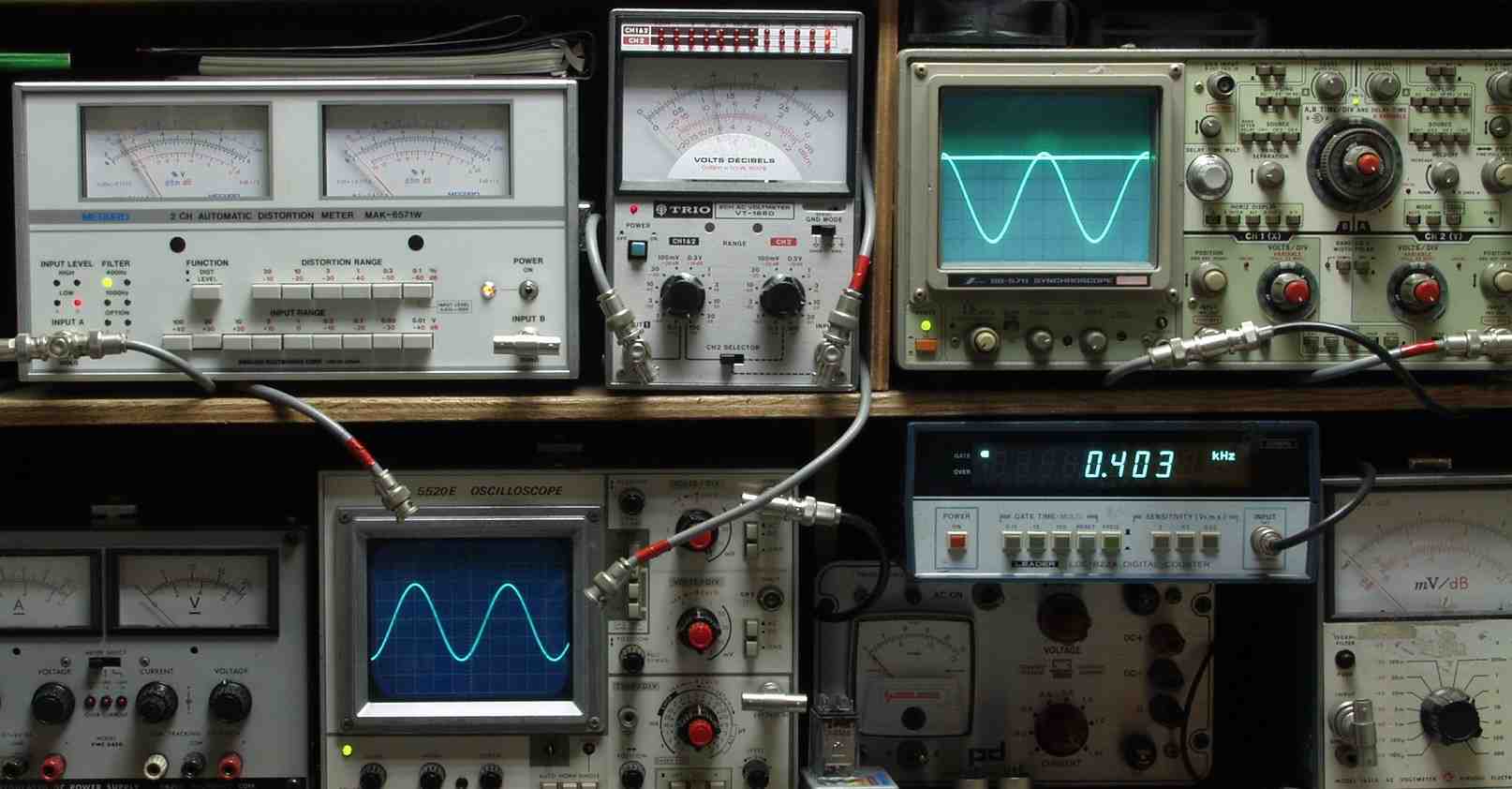

| Ｅ－２Ｃ．Ｒ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０２％ ＡＵＸ入力 ４００ＨＺ | |
 |
|
| Ｅ－２Ｄ．Ｌ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０２％ ＡＵＸ入力 ４００ＨＺ | |
 |
|

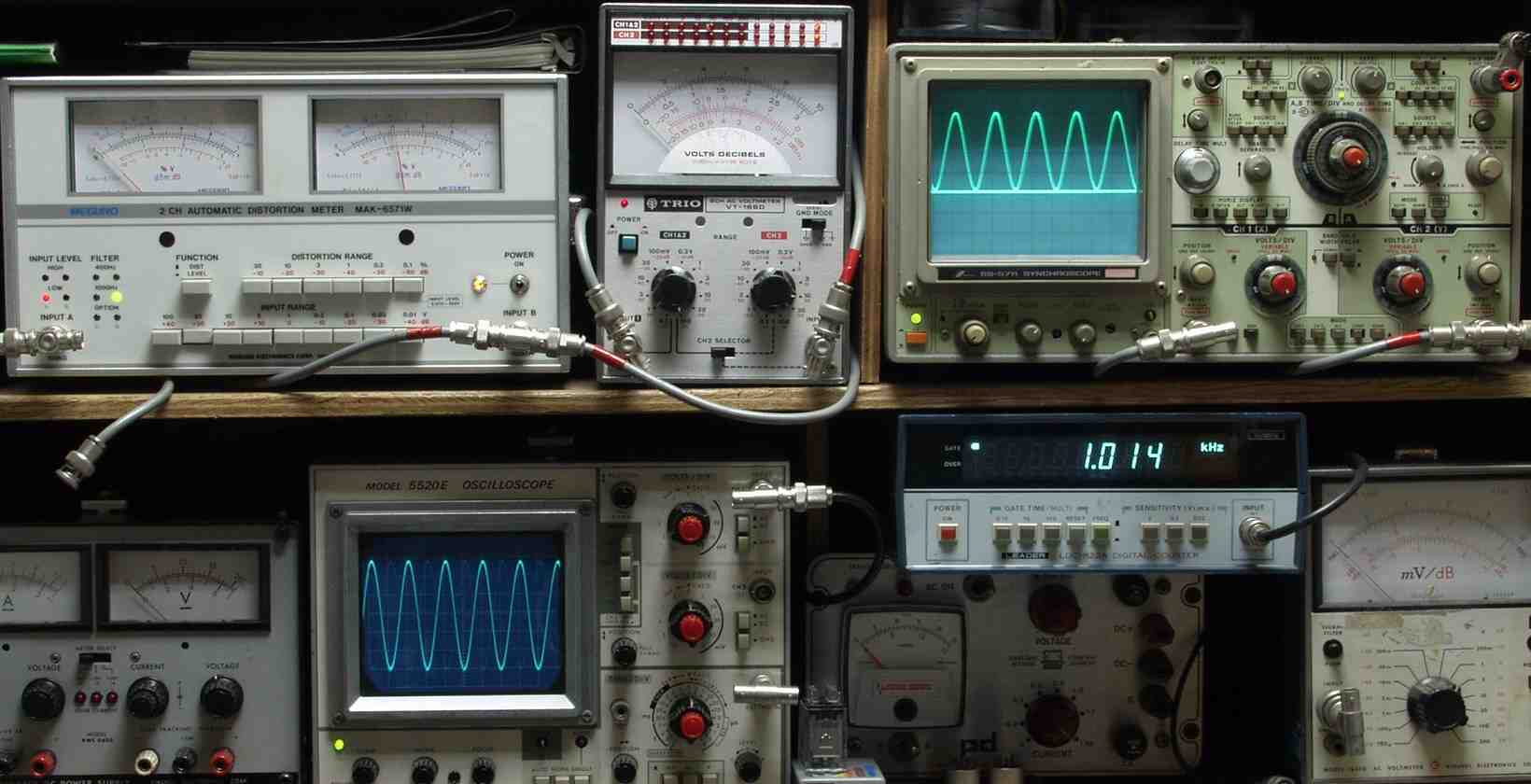

| Ｅ－３Ａ．Ｒ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０４％ ＭＭ入力 １０００ＨＺ | |
 |
|
| Ｅ－３Ｂ．Ｌ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０３％ ＭＭ入力 １０００ＨＺ | |
 |
|
| Ｅ－３Ｃ．Ｒ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０３％ ＭＭ入力 ４００ＨＺ | |
 |
|
| Ｅ－３Ｄ．Ｌ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０２％ ＭＭ入力 ４００ＨＺ | |
 |
|
| Ｅ－４Ａ．Ｒ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０２％ ＭＣ入力 １０００ＨＺ | |
 |
|
| Ｅ－４Ｂ．Ｌ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０２％ ＭＣ入力 １０００ＨＺ | |
 |
|
| Ｅ－４Ｃ．Ｒ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０２％ ＭＣ入力 ４００ＨＺ | |
 |
|
| Ｅ－４Ｃ．Ｌ側ＳＰ出力３８Ｖ＝１８０Ｗ 歪率＝０．０２％ ＭＣ入力 ４００ＨＺ | |
 |
|
| Ｅ－５．２４時間エ－ジング | |
 |
|
