Ｓａｎｓｕｉ　ＡＵ−６６６　修理記録

平成１６年１０月２７日到着　　１２月１０日完成

Ａ．　修理前の状況 　オーバーホール 　ヘッドＡＭＰ故障 B．　原因 電解コンデンサー劣化 ＴＲ（トランジスター）劣化 Ｃ．　修理状況 ＴＲ（トランジスター）交換 バイアス・バランスＶＲ交換 電解コンデンサー交換（オーデオコンデンサー使用） フイルムコンデンサー交換 ブロック電解コンデンサー交換 Ｄ．　使用部品 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　１０個 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　４個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　３９個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　８個 ブロック電解コンデンサー　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費　　　６５，０００円

Ａ．　修理前の状況 Ａ−１．　修理前点検中　上から見る

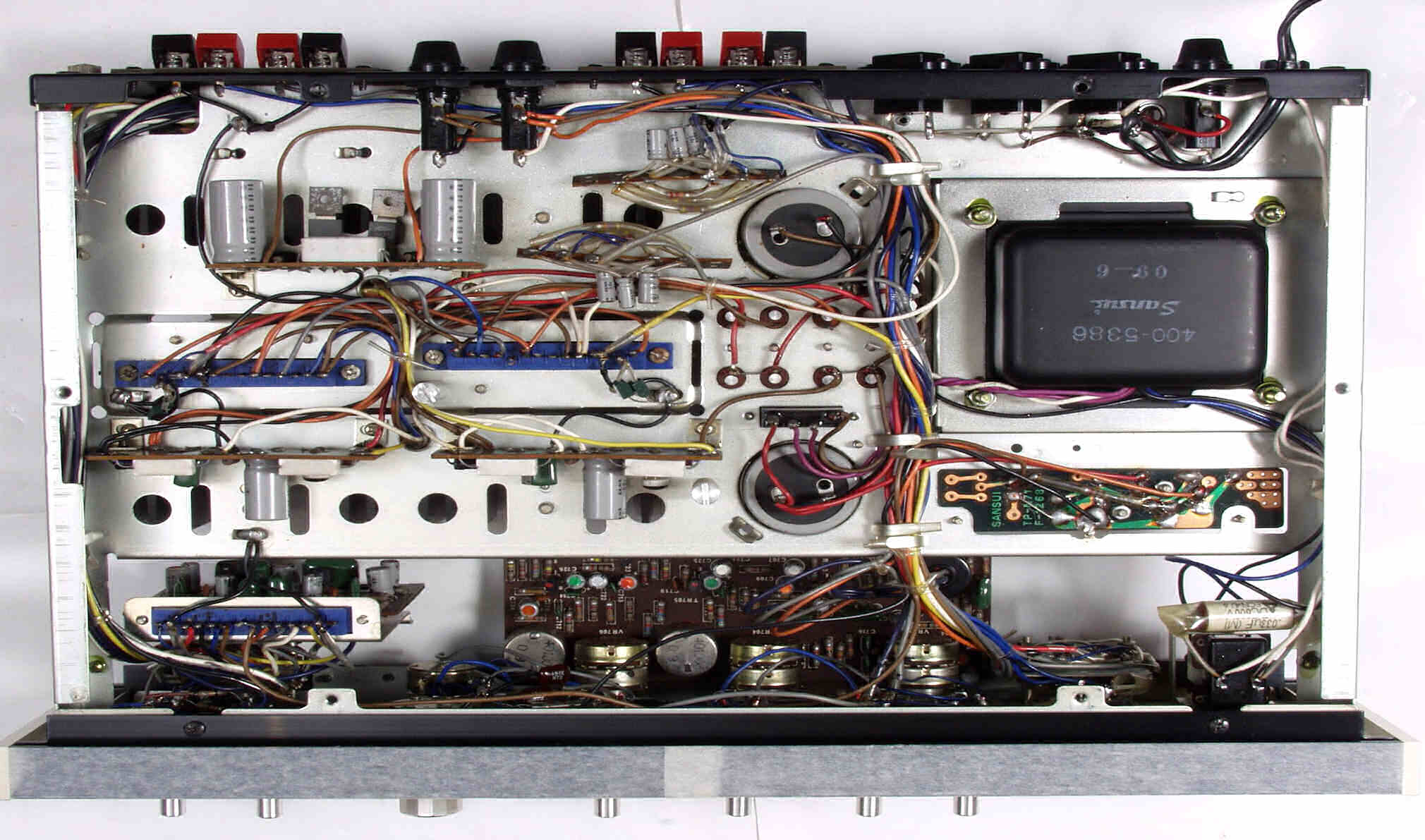

Ａ−２．　修理前点検中　下から見る

Ａ−３．　修理前点検中　ＳＰ出力測定１１Ｖ＝１３Ｗ出力　８％歪み　１０００ＨＺ　ＡＵＸ入力

Ａ−４．　修理前点検中　ＳＰ出力測定１１Ｖ＝１３Ｗ出力　１０％歪み　１０００ＨＺ　ＭＭ入力

Ａ−５．　電解コンデンサーの比較　上が交換する物

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　R側終段ドライブ基板

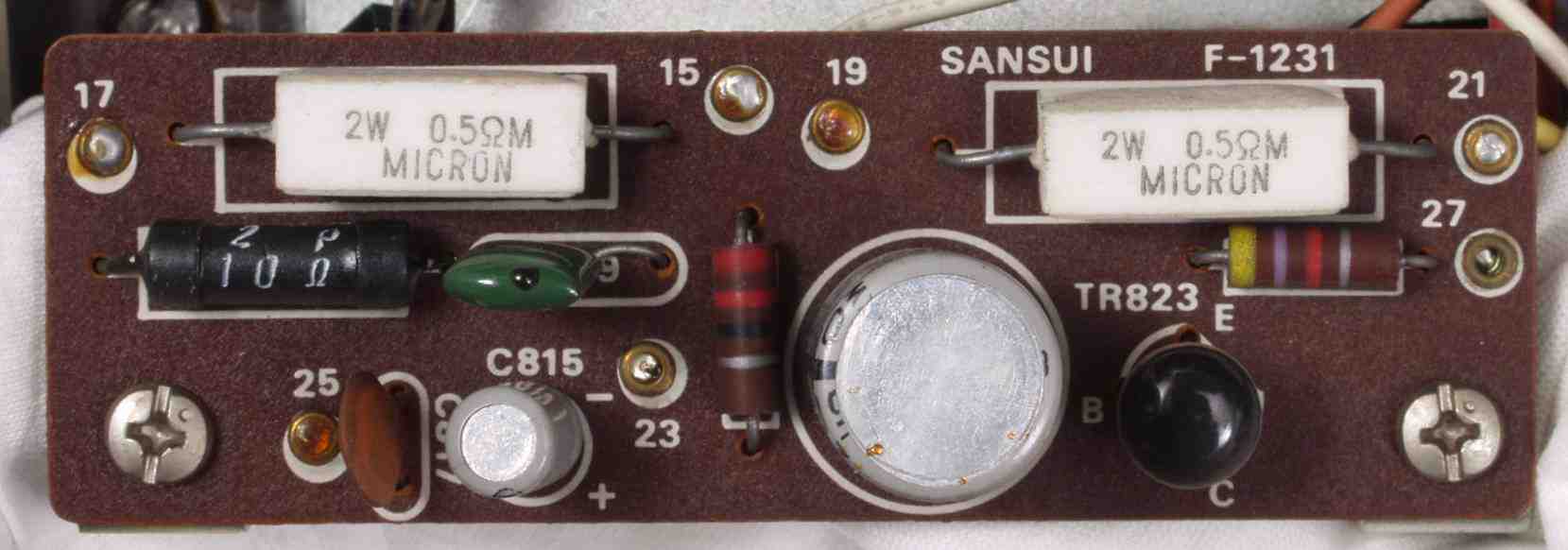

Ｃ−１Ｂ．　修理後　R側終段ドライブ基板　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー２個交換

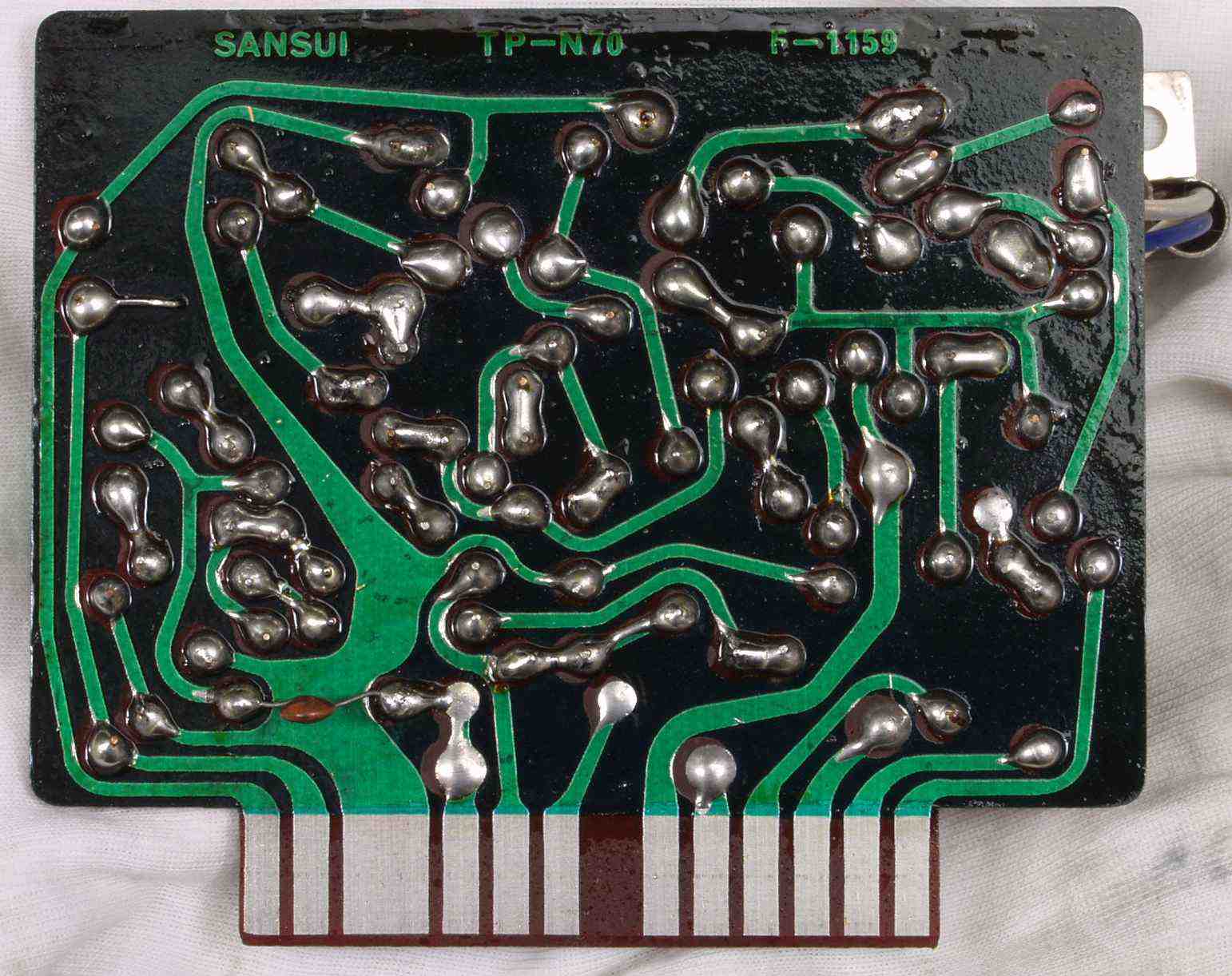

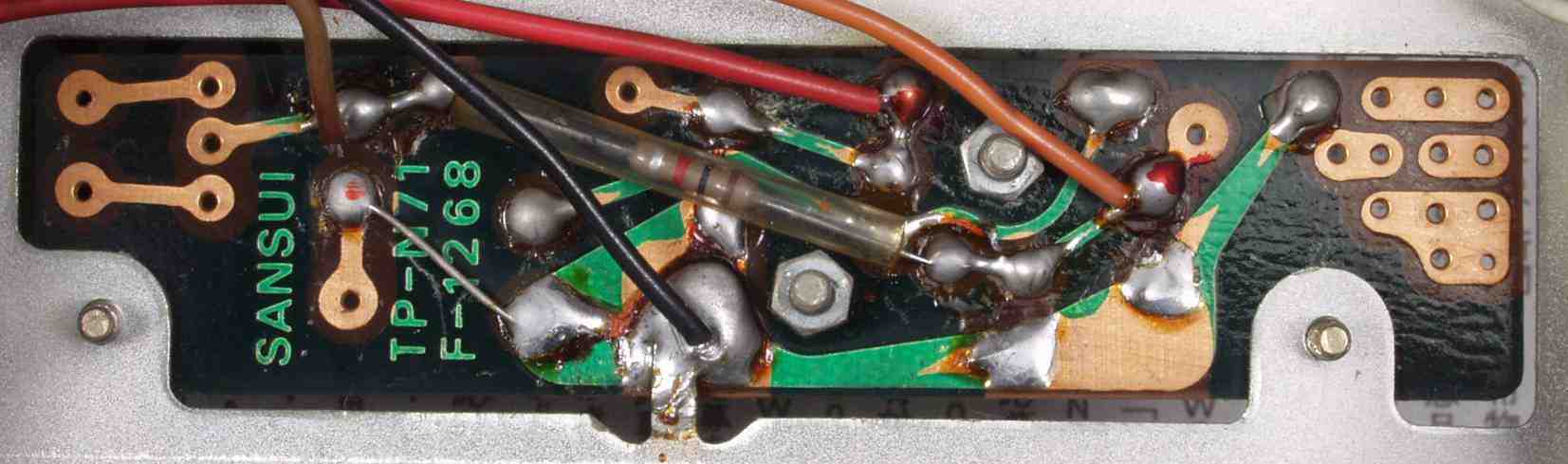

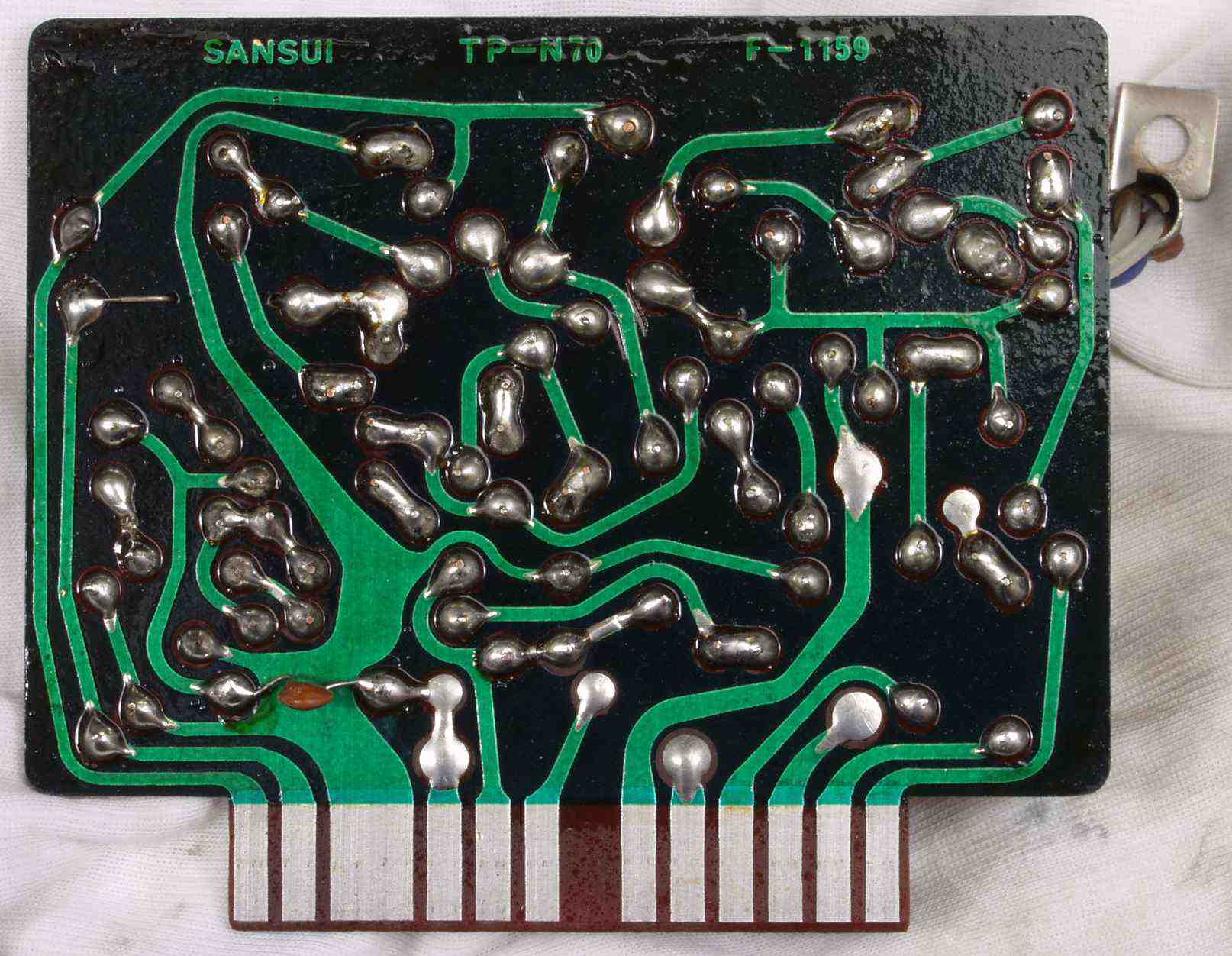

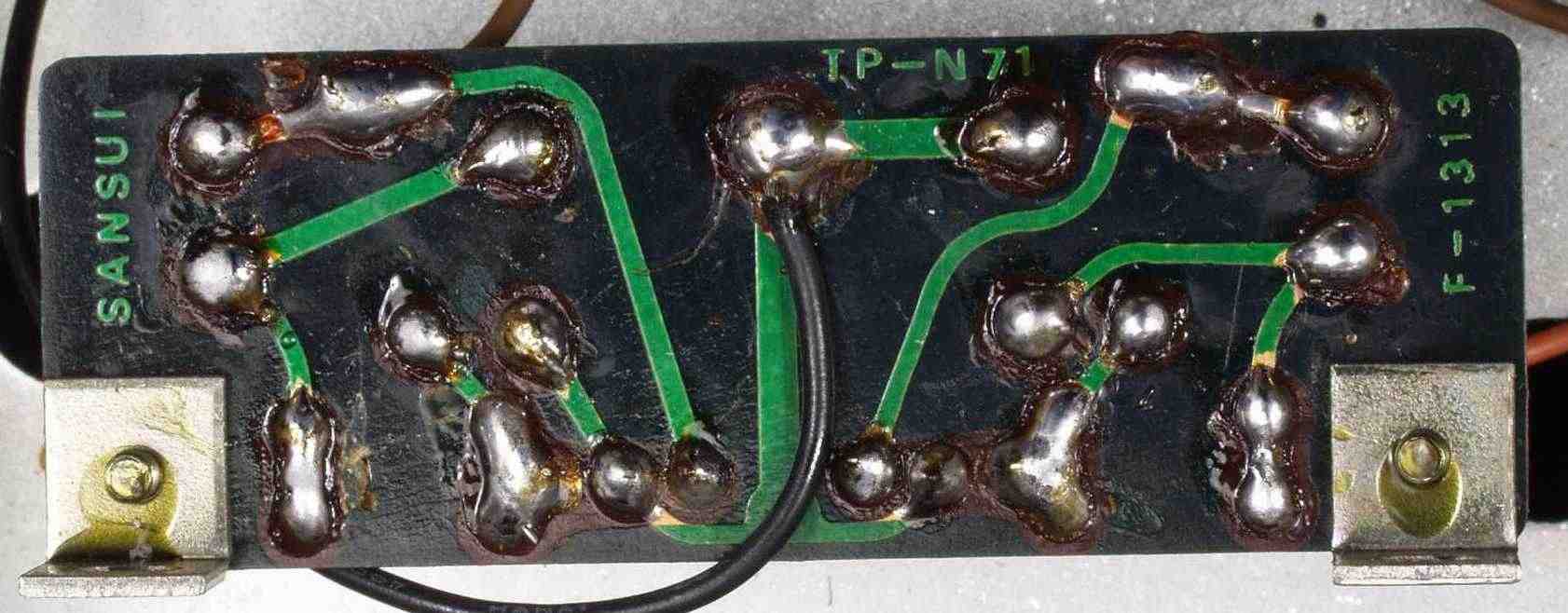

Ｃ−１Ｃ．　修理前　R側終段ドライブ基板裏

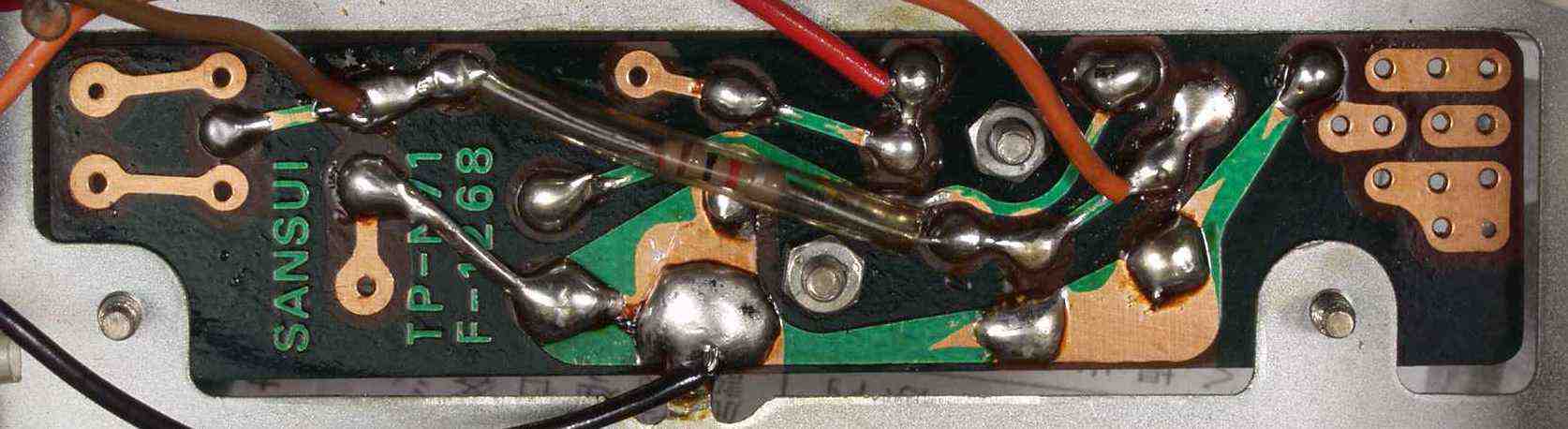

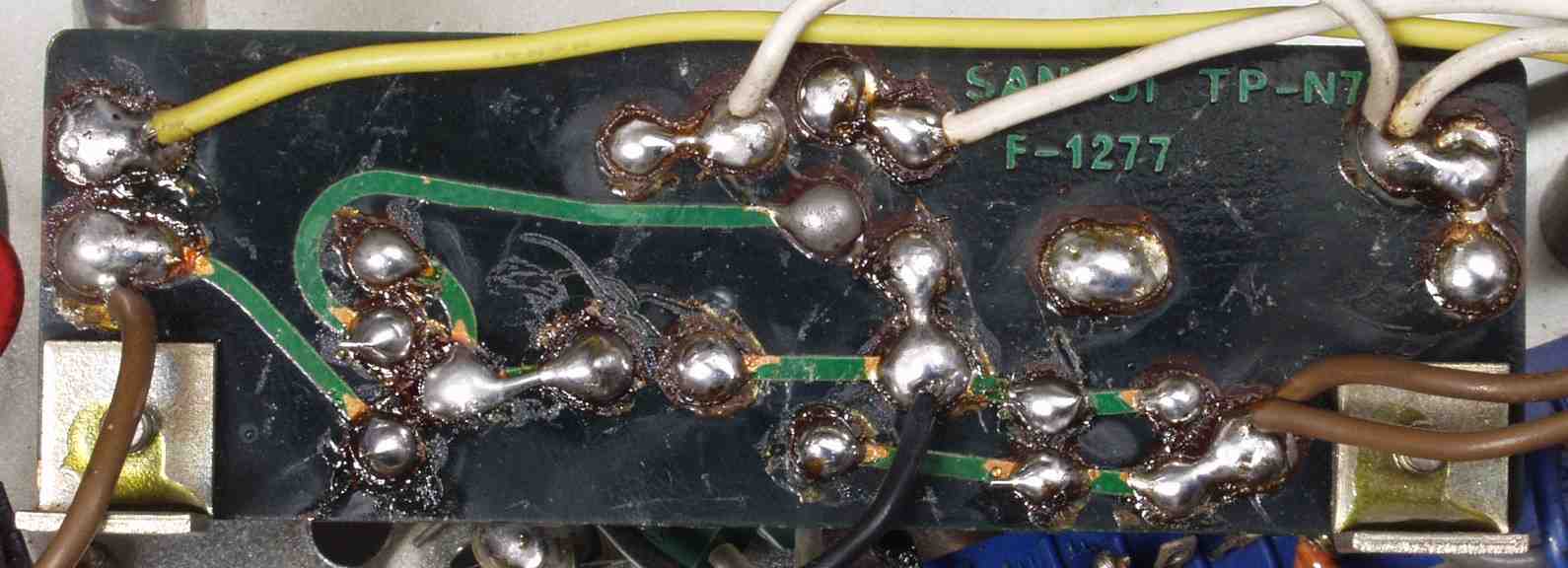

Ｃ−１Ｄ．　修理（半田補正）後　R側終段ドライブ基板裏　半田を全部やり直す

Ｃ−１Ｅ．完成R側終段ドライブ基板裏　洗浄後

Ｃ−２Ａ．　修理前　R側終段ドライブ基板

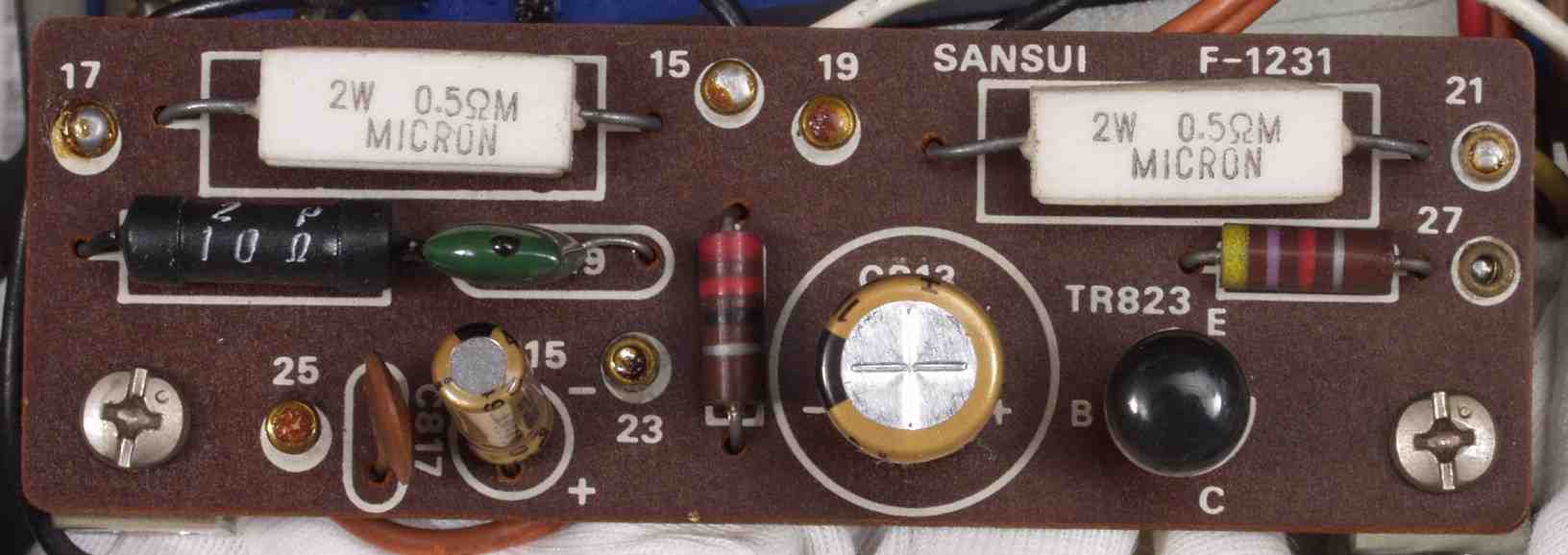

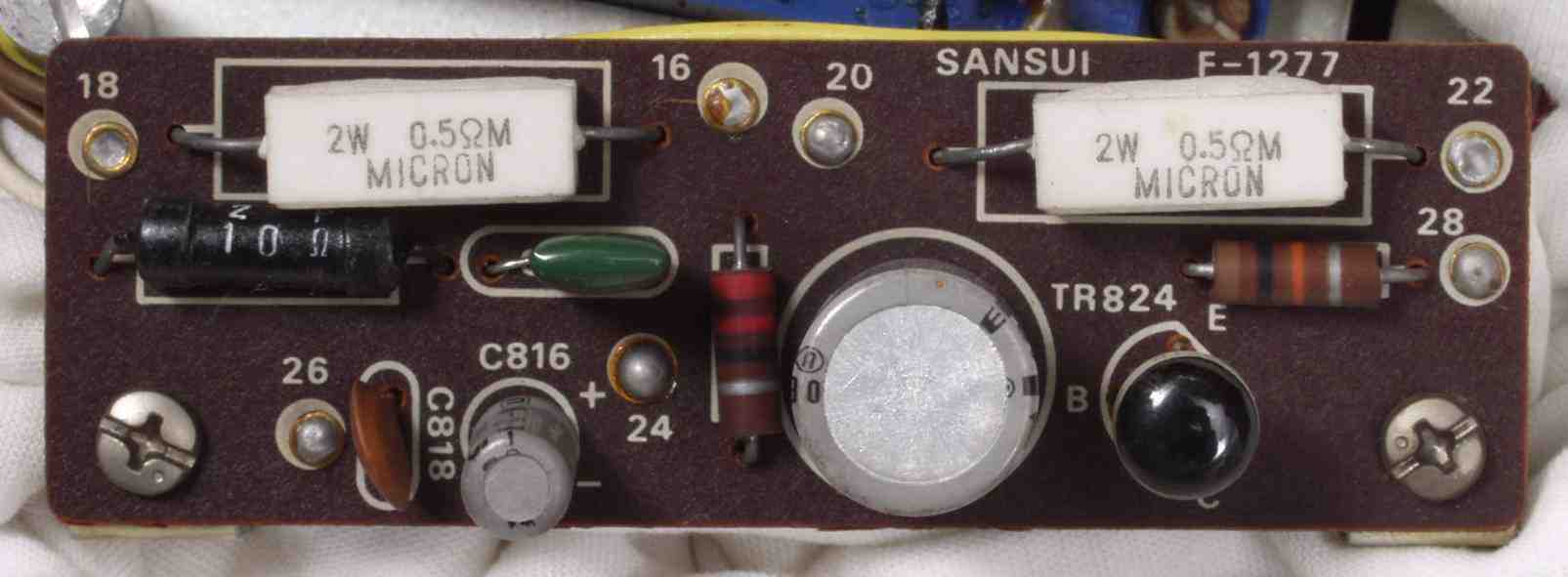

Ｃ−２Ｂ．　修理後　R側終段ドライブ基板　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー２個交換

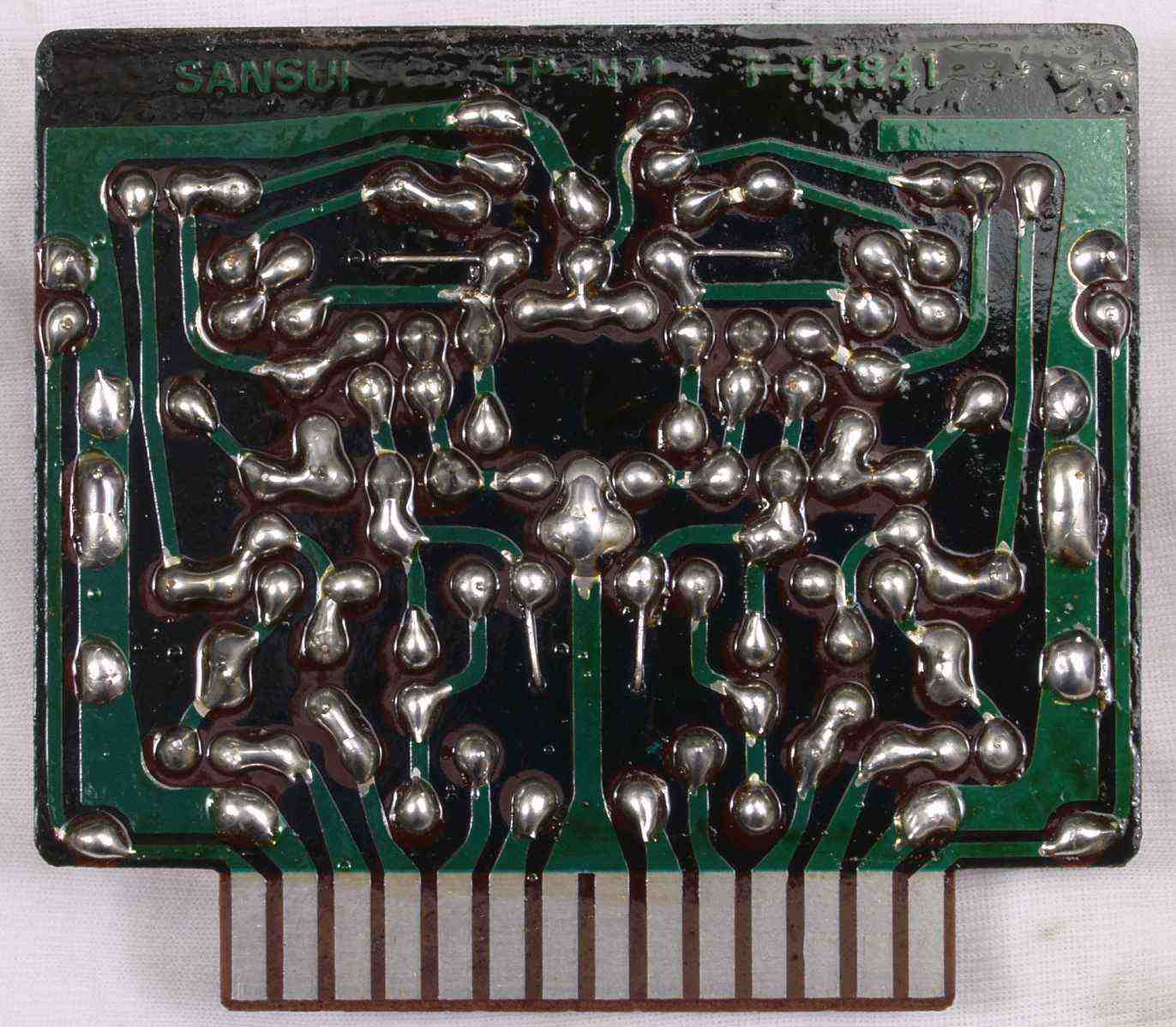

Ｃ−２Ｃ．　修理前　R側終段ドライブ基板裏

Ｃ−２Ｄ．　修理（半田補正）後　R側終段ドライブ基板裏　半田を全部やり直す

Ｃ−２Ｅ．　完成R側終段ドライブ基板裏　洗浄後

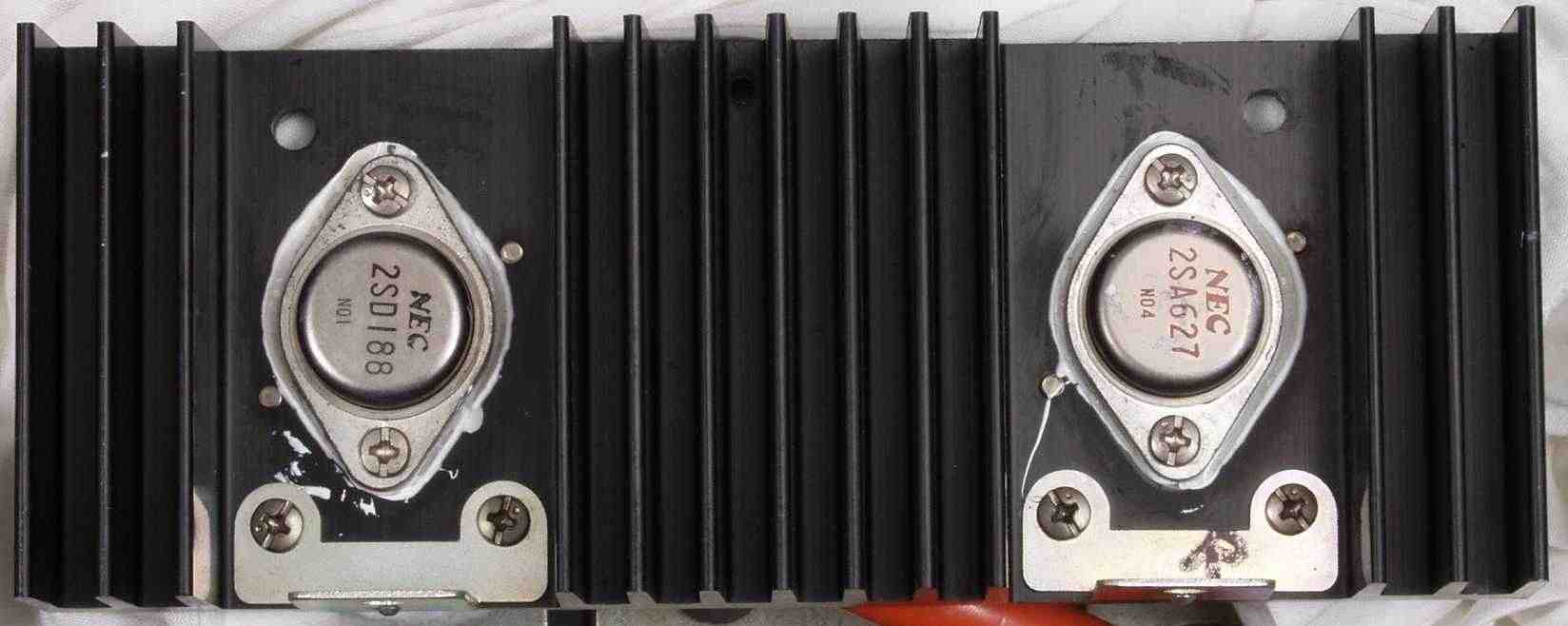

Ｃ−３Ａ．　修理前　Ｒ側終段ＴＲ（トランジスター）

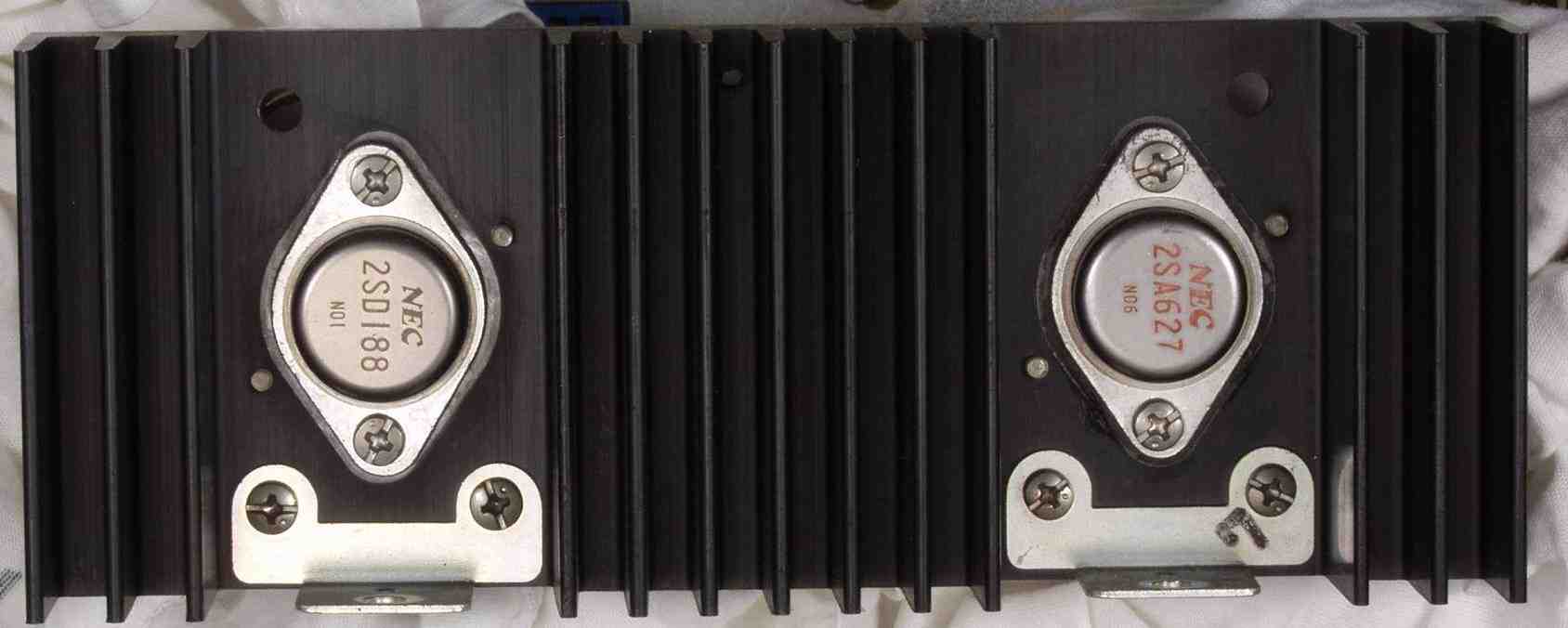

Ｃ−３Ｂ．　修理後　Ｒ側終段ＴＲ（トランジスター）

Ｃ−３Ｃ．　修理前　Ｌ側終段ＴＲ（トランジスター）

Ｃ−３Ｄ．　修理後　Ｌ側終段ＴＲ（トランジスター）

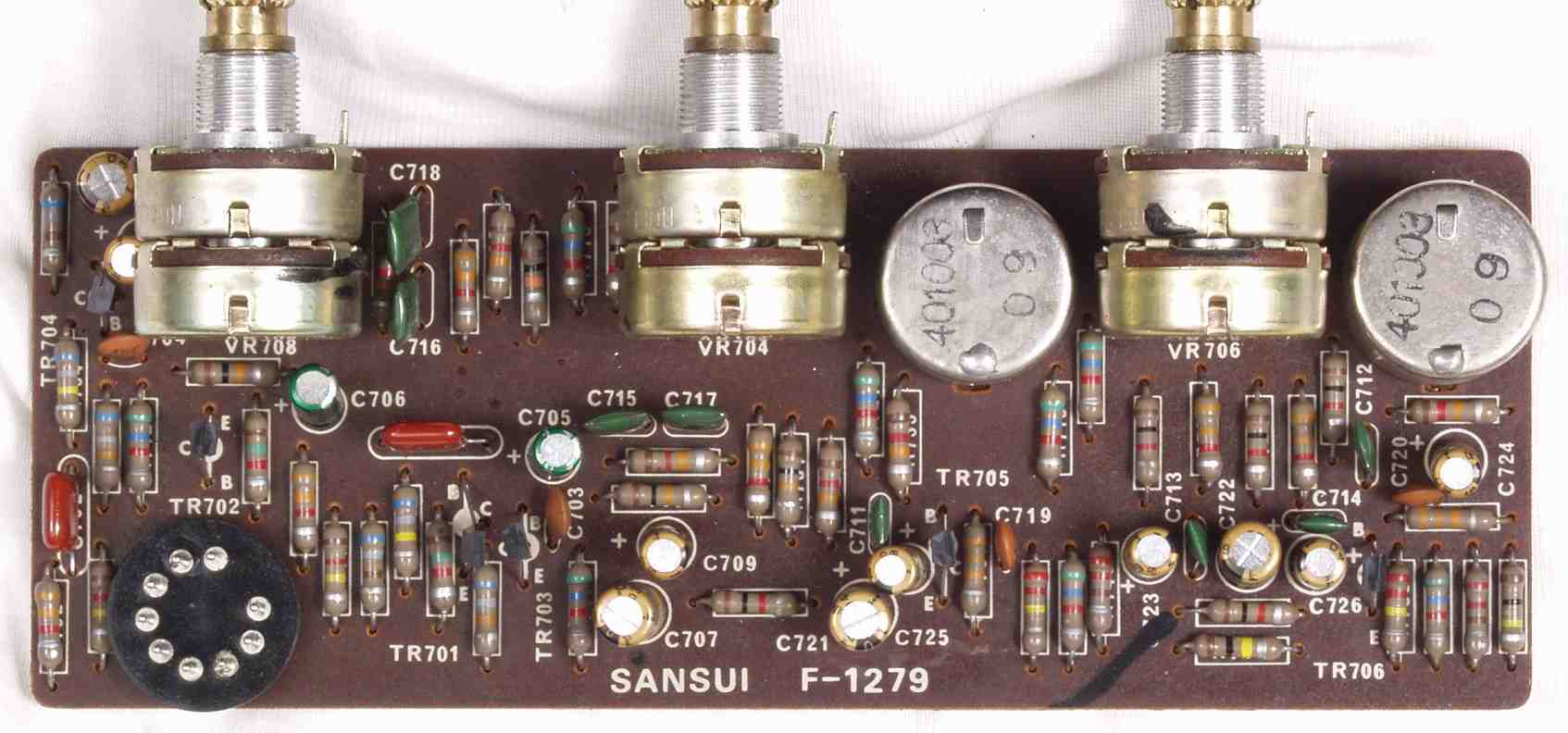

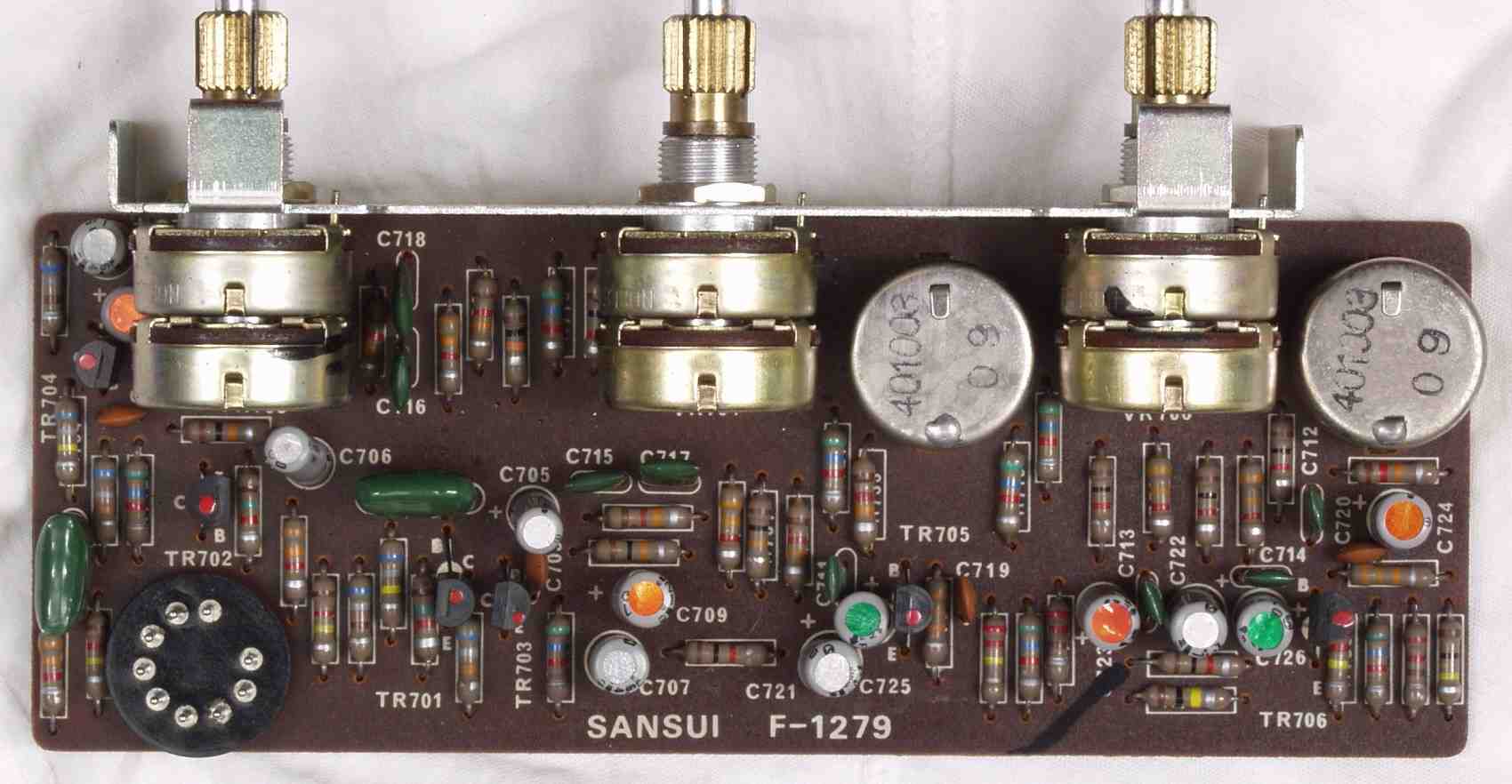

Ｃ−４Ａ．　修理前　コントロール基板

Ｃ−４Ｂ．　修理後　コントロール基板　　電解コンデンサー１２個、ＴＲ（トランジスター）６個、フイルムコンデンサー２個交換

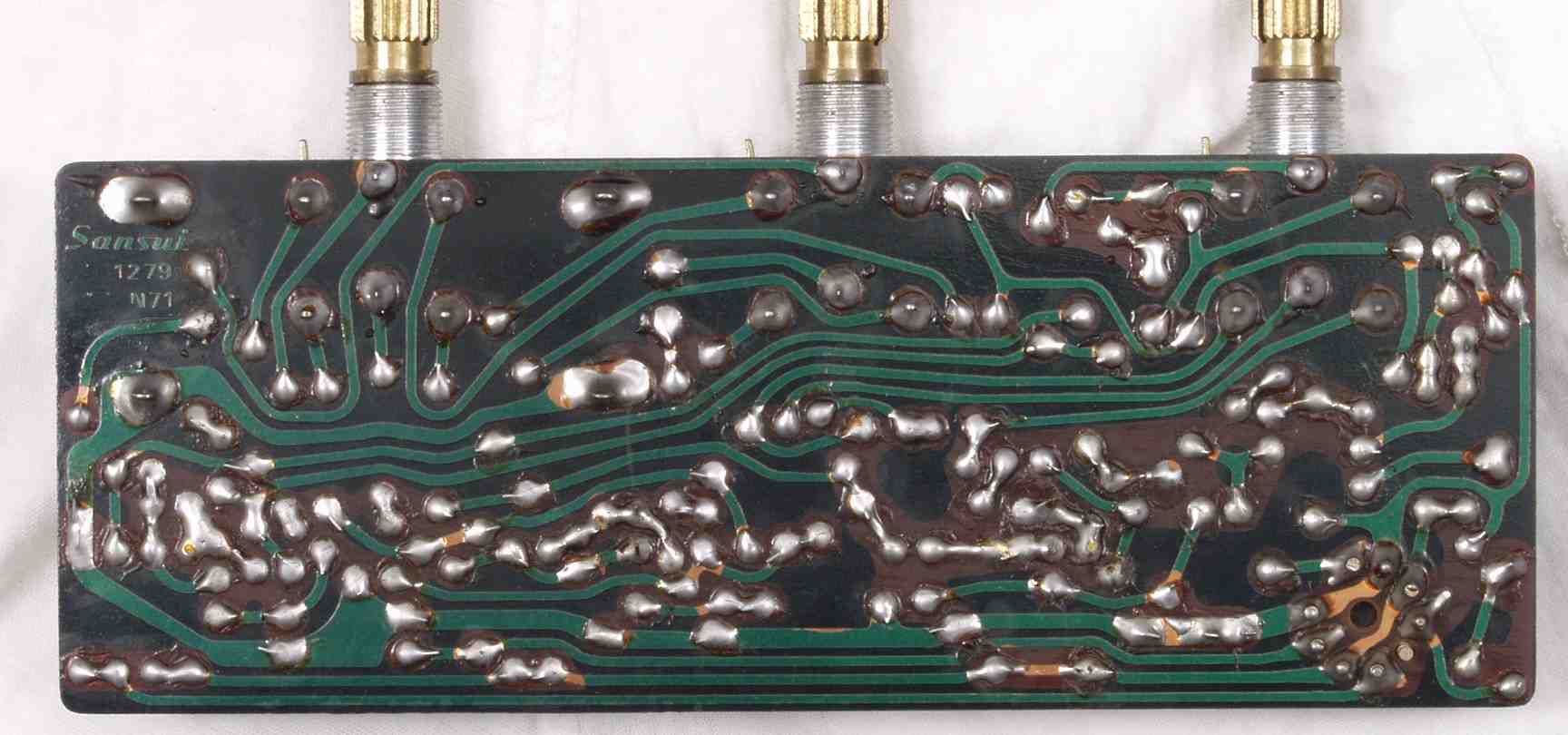

Ｃ−４Ｃ．　修理前　コントロール基板裏

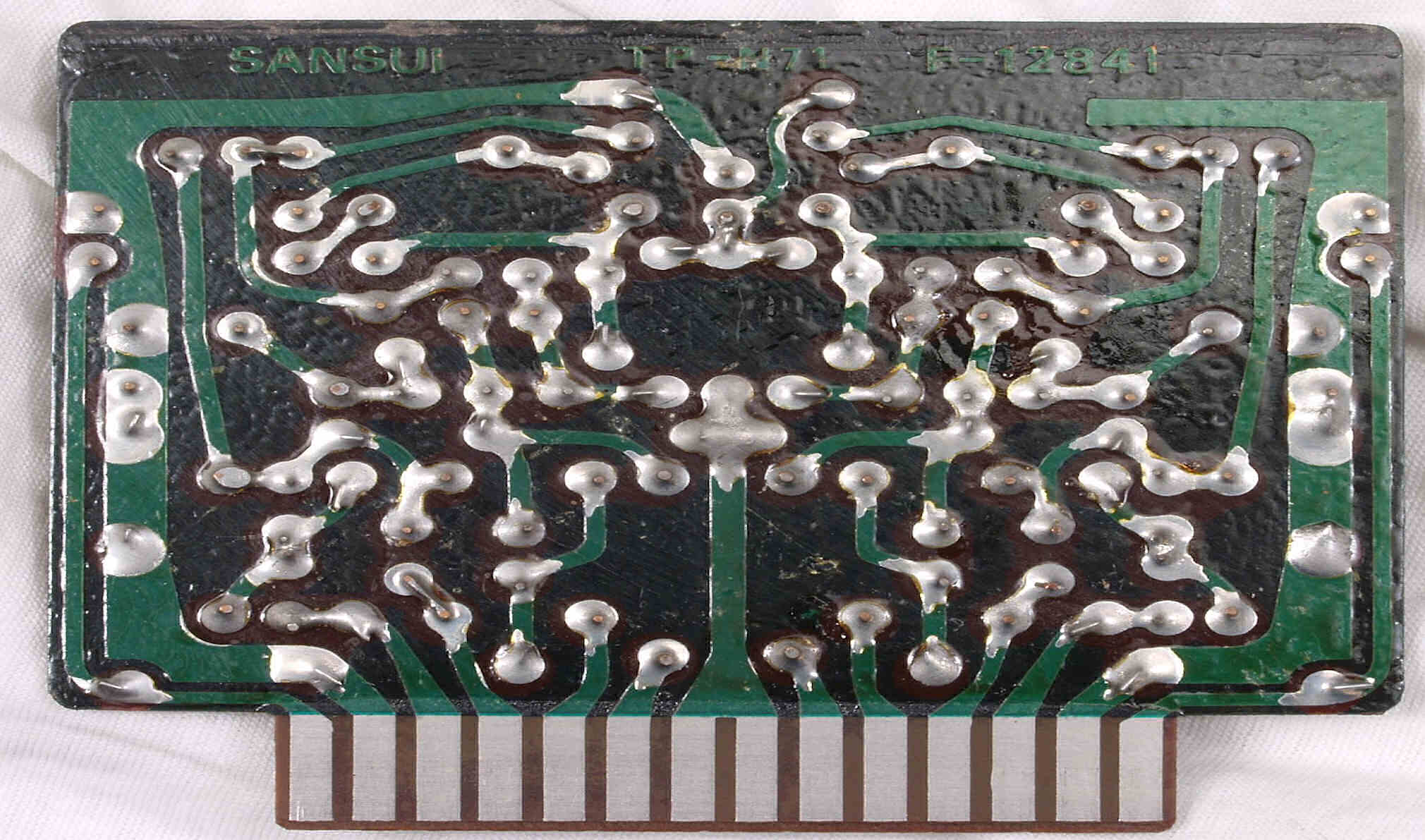

Ｃ−４Ｄ．　修理（半田補正）後　コントロール基板裏

Ｃ−４Ｅ．　完成コントロール基板裏　洗浄後

Ｃ−５Ａ．　修理前　ＥＱ基板

Ｃ−５Ｂ．　修理後　ＥＱ基板　　電解コンデンサー９個、ＴＲ（トランジスター）４個、フイルムコンデンサー４個交換

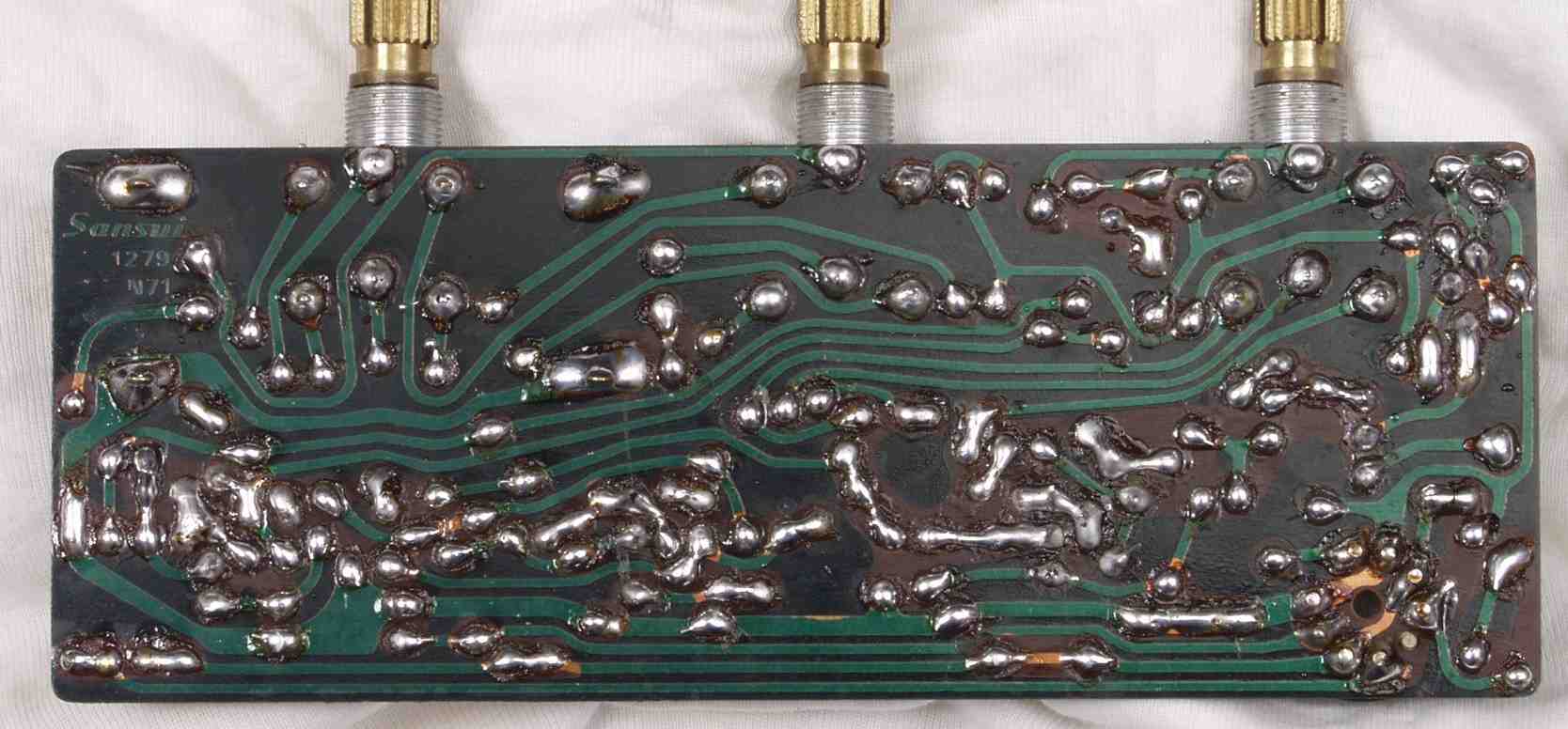

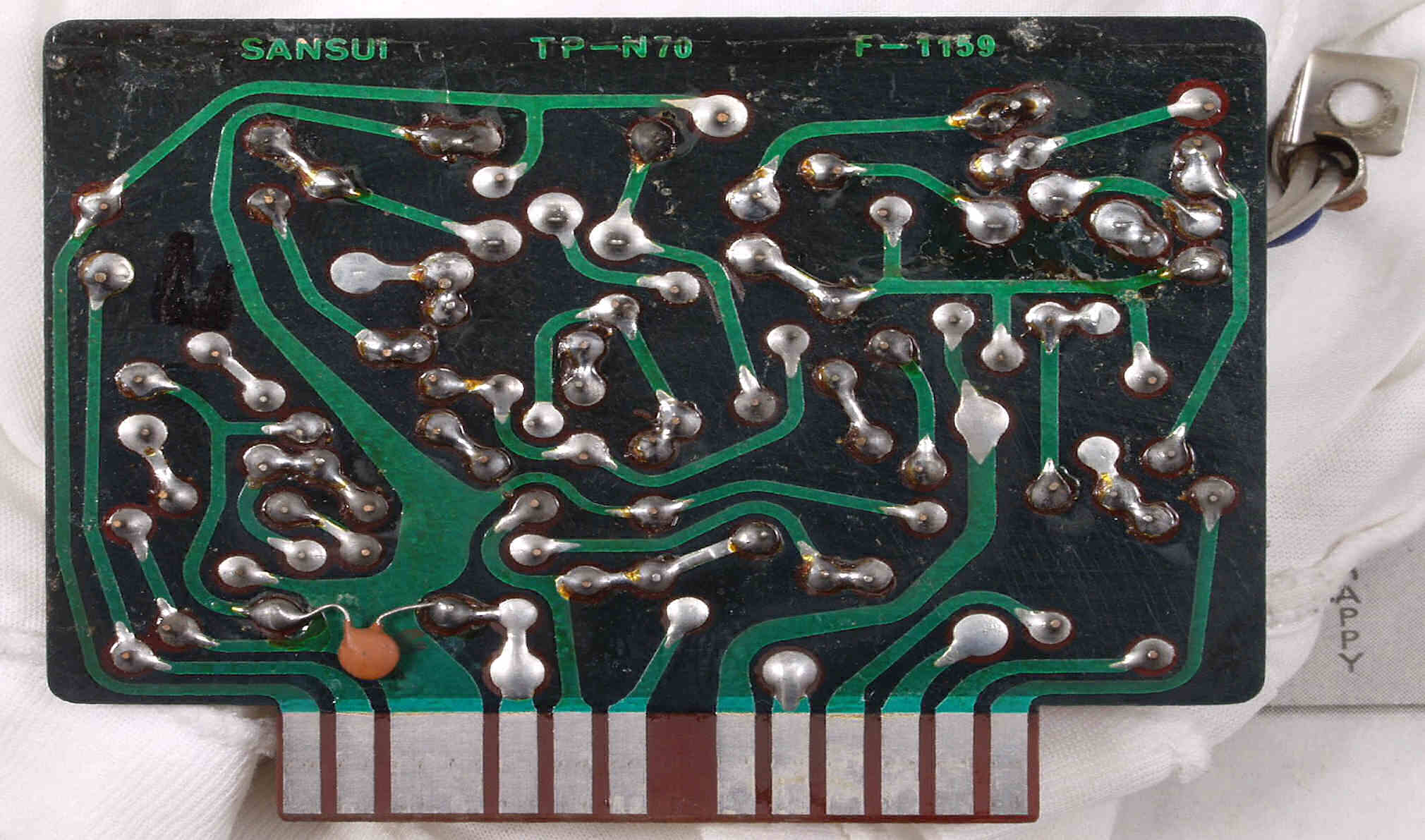

Ｃ−５Ｃ．　修理前　ＥＱ基板裏

Ｃ−５Ｄ．　修理（半田補正）後　ＥＱ基板裏

Ｃ−５Ｅ．　完成ＥＱ基板裏　洗浄後

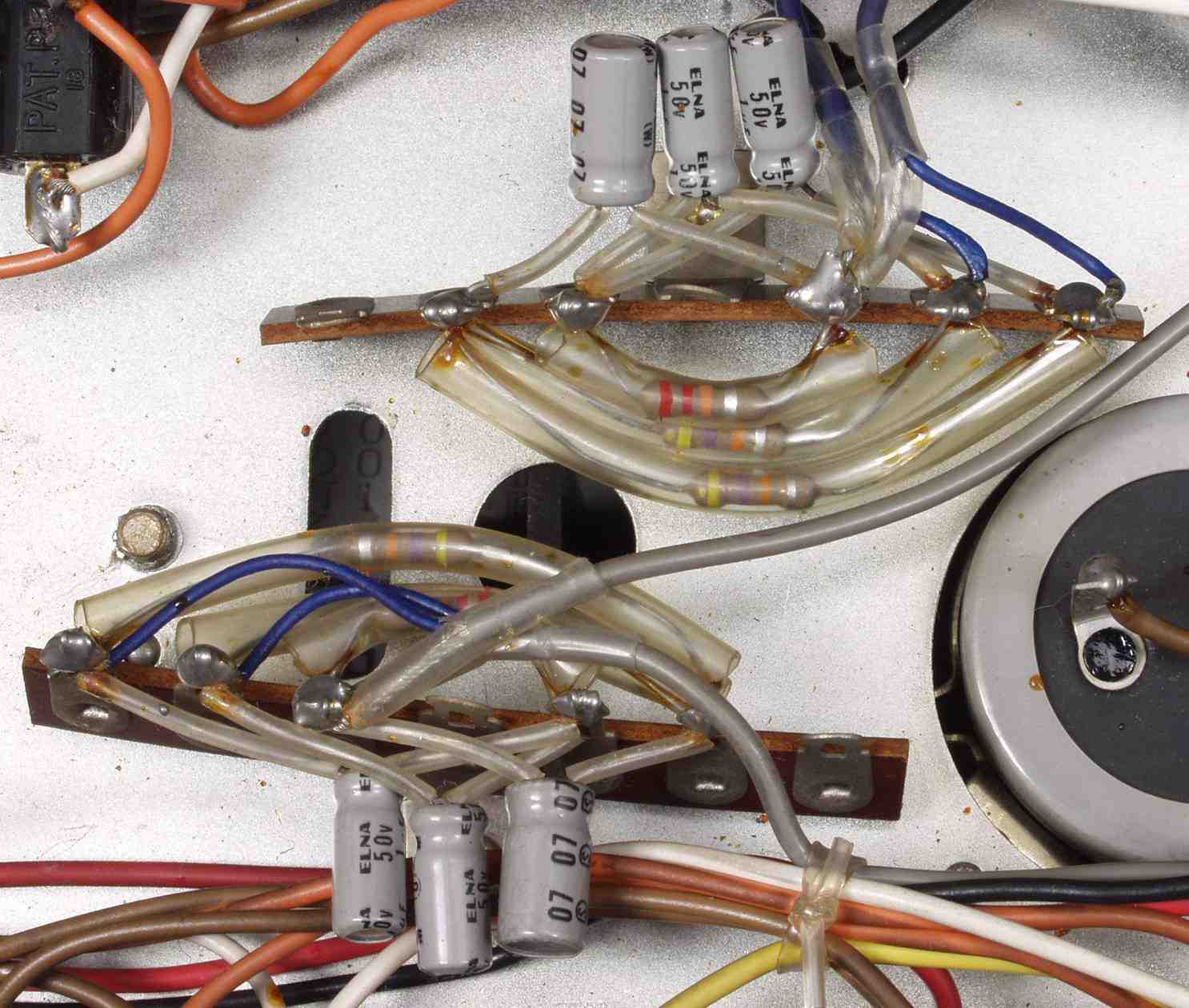

Ｃ−５Ｆ．　修理前　ＤＣカット入力コンデンサー

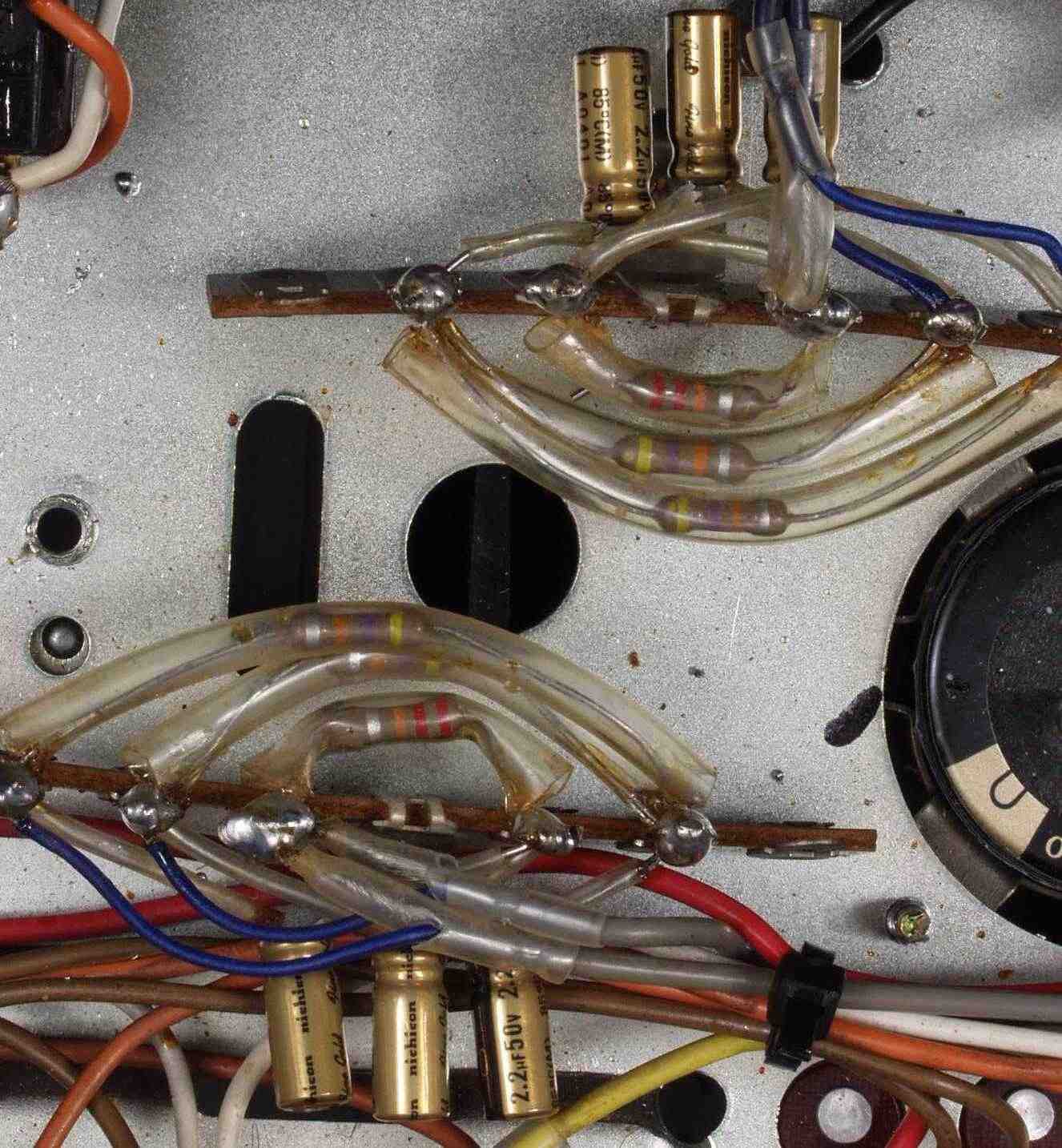

Ｃ−５Ｇ．　修理後　ＤＣカット入力コンデンサー　電解コンデンサー６個交換

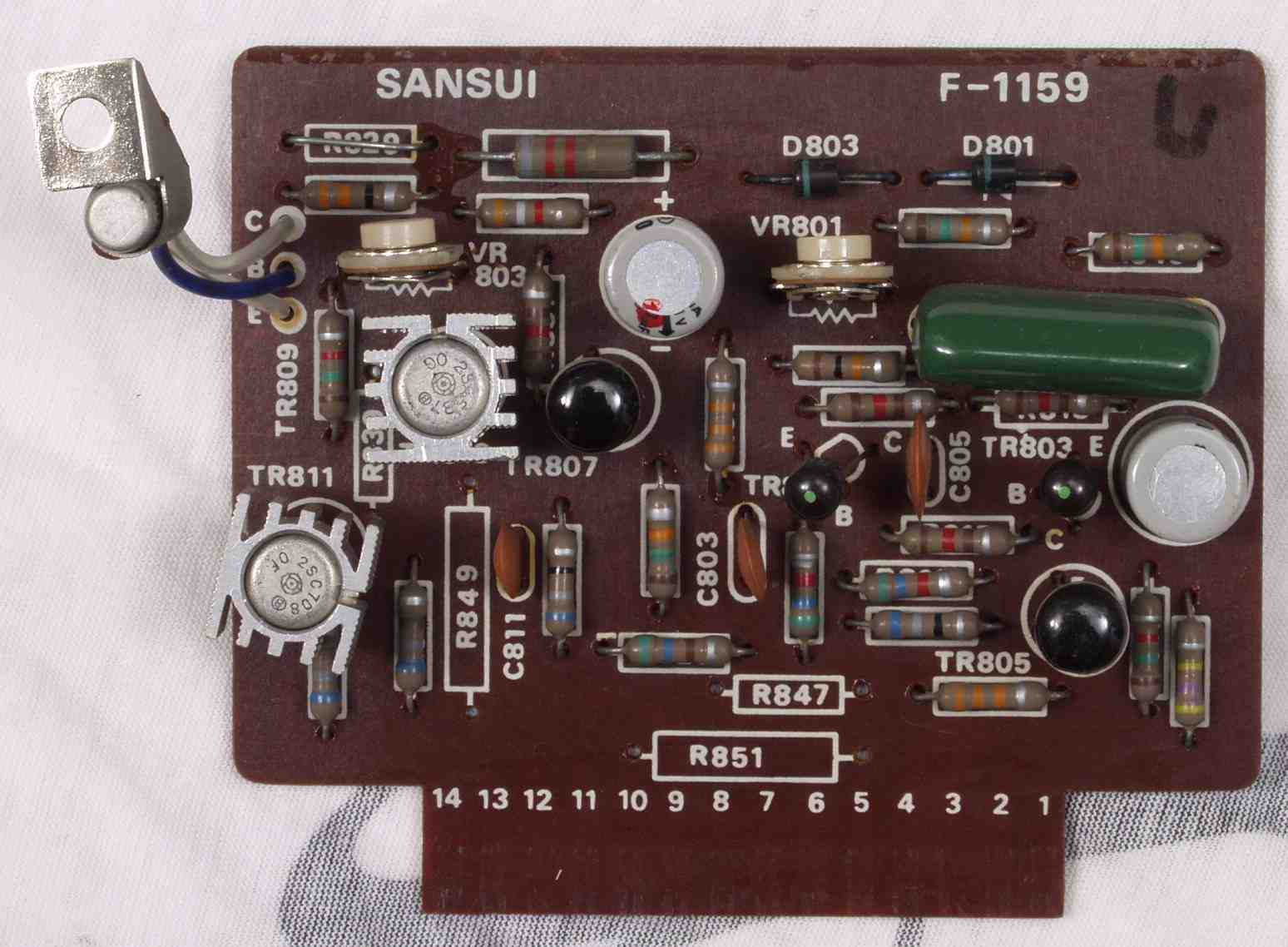

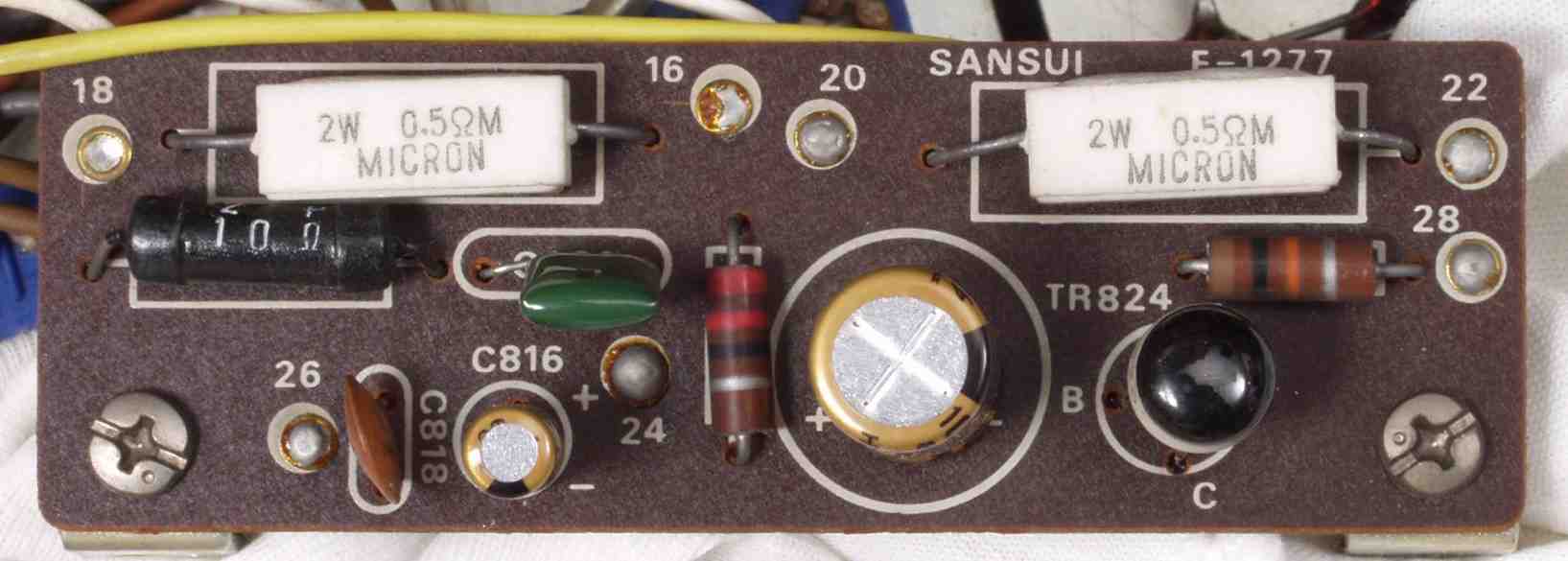

Ｃ−６Ａ．　修理前　プロテクト基板

Ｃ−５Ｂ．　修理後　プロテクト基板　電解コンデンサー２個交換

Ｃ−６Ｃ．　修理前　プロテクト基板裏

Ｃ−６Ｄ．　修理（半田補正）後　プロテクト基板裏

Ｃ−６Ｅ．　完成プロテクト基板裏　洗浄後

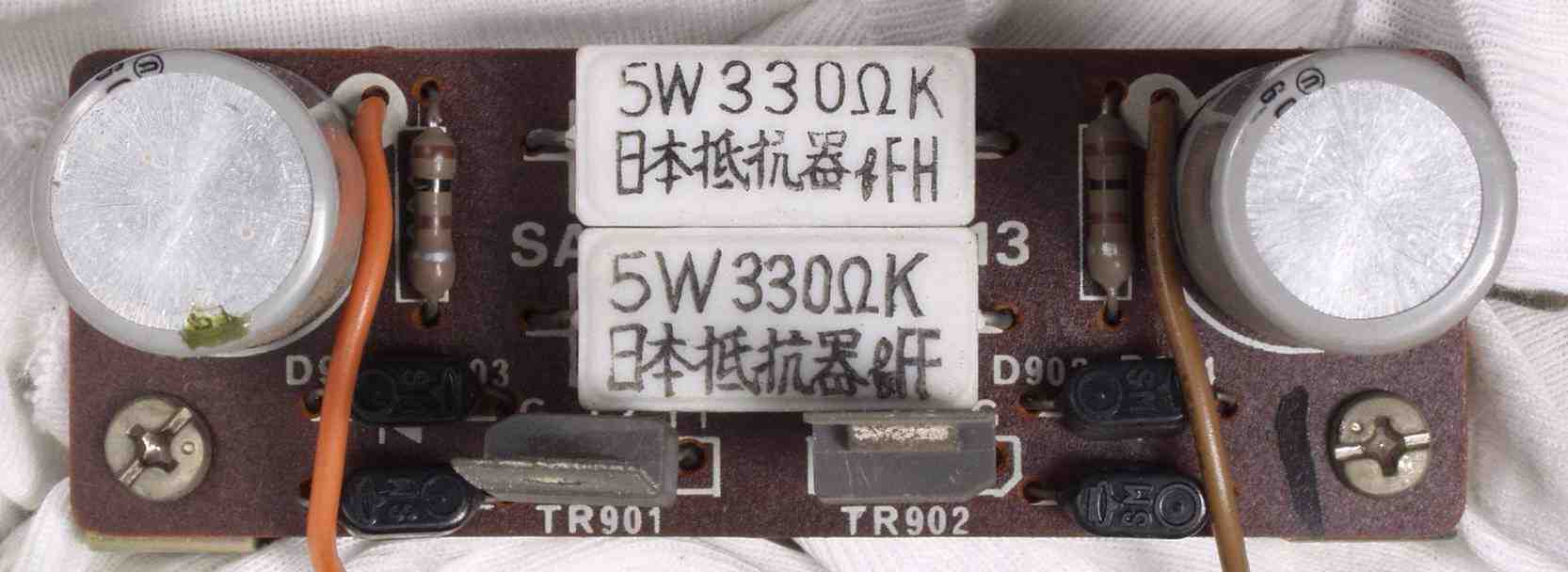

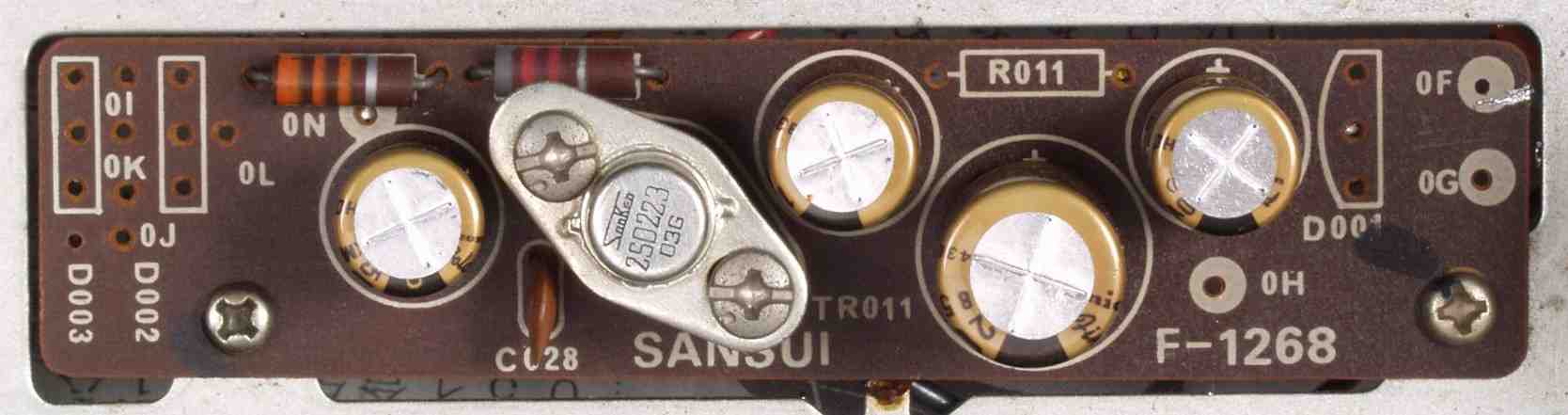

Ｃ−７Ａ．　修理前　定電圧基板１

Ｃ−７Ｂ．　修理後　定電圧基板１　電解コンデンサー４個交換

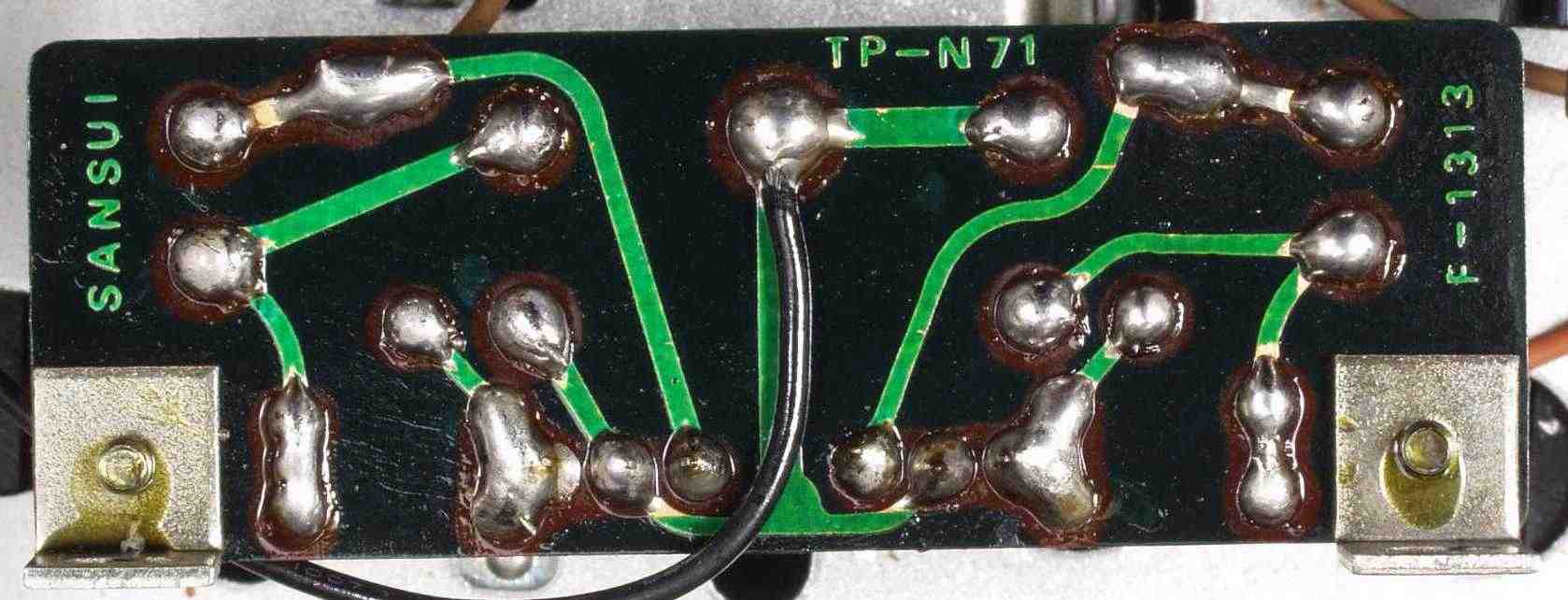

Ｃ−７Ｃ．　修理前　定電圧基板１裏

Ｃ−７Ｄ．　修理（半田補正）後　定電圧基板１裏

Ｃ−７Ｅ．　完成定電圧基板１裏　洗浄後

Ｃ−８Ａ．　修理前　定電圧基板２

Ｃ−８Ｂ．　修理後　定電圧基板２　電解コンデンサー２個交換

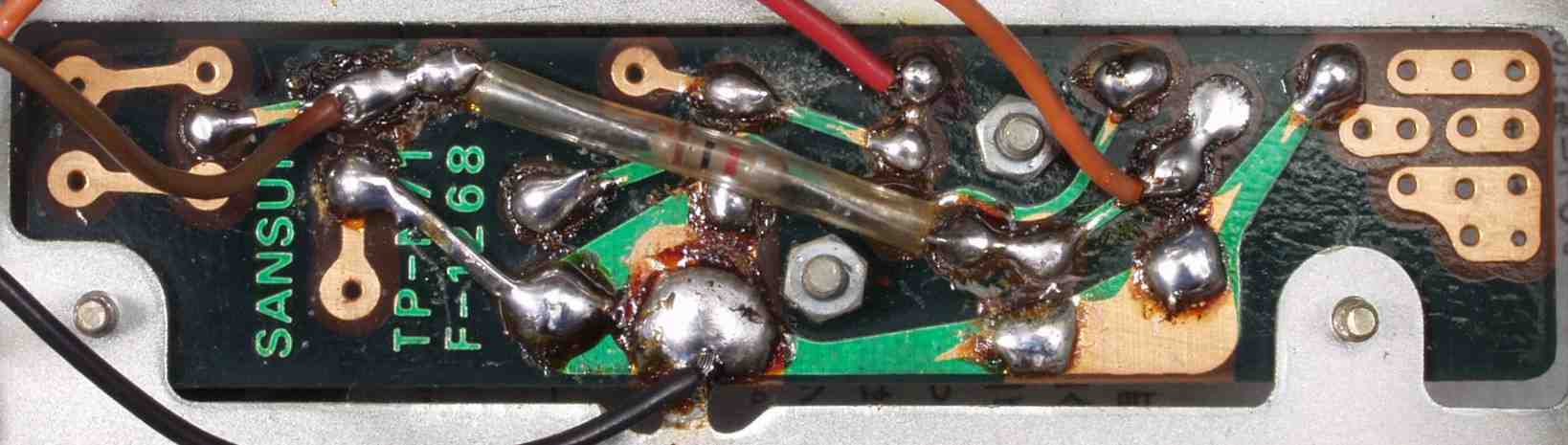

Ｃ−８Ｃ．　修理前　定電圧基板２裏

Ｃ−８Ｄ．　修理（半田補正）後　定電圧基板２裏

Ｃ−８Ｅ．　完成定電圧基板２裏　洗浄後

Ｃ−９Ａ．　修理前　定電圧基板３

Ｃ−９Ｂ．　修理後　定電圧基板３　電解コンデンサー２個交換

Ｃ−９Ｃ．　修理前　定電圧基板３裏

Ｃ−９Ｄ．　修理（半田補正）後　定電圧基板３裏

Ｃ−９Ｅ．完成定電圧基板３裏　洗浄後

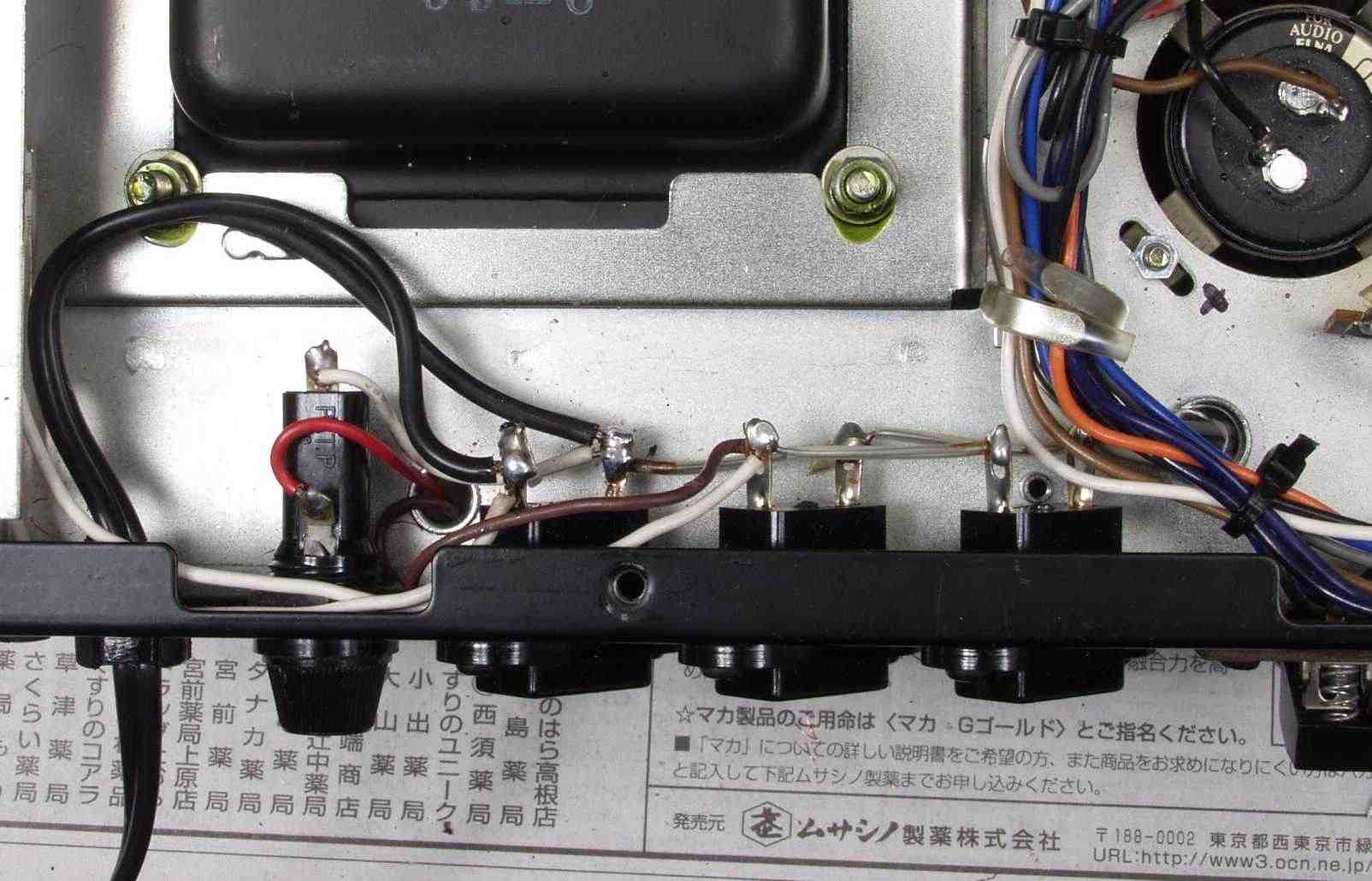

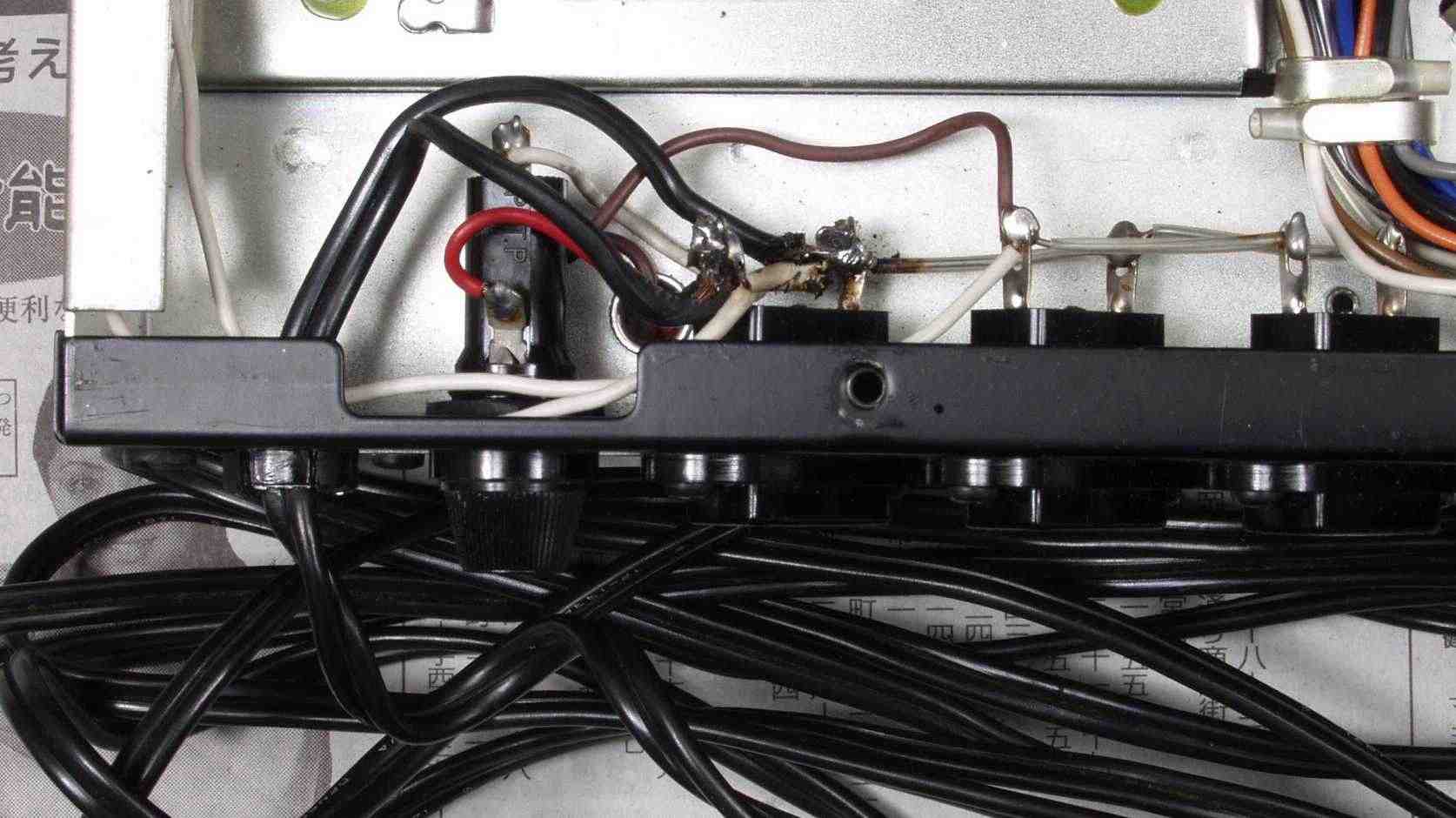

Ｃ−ＡＡ．　修理前　撚れてきたＡＣコード、ハンダが雑

Ｃ−ＡＢ．　修理後　少し詰めたＡＣコード、ハンダはやり直す

Ｃ−Ｂ．　交換した部品、2個位少ないです

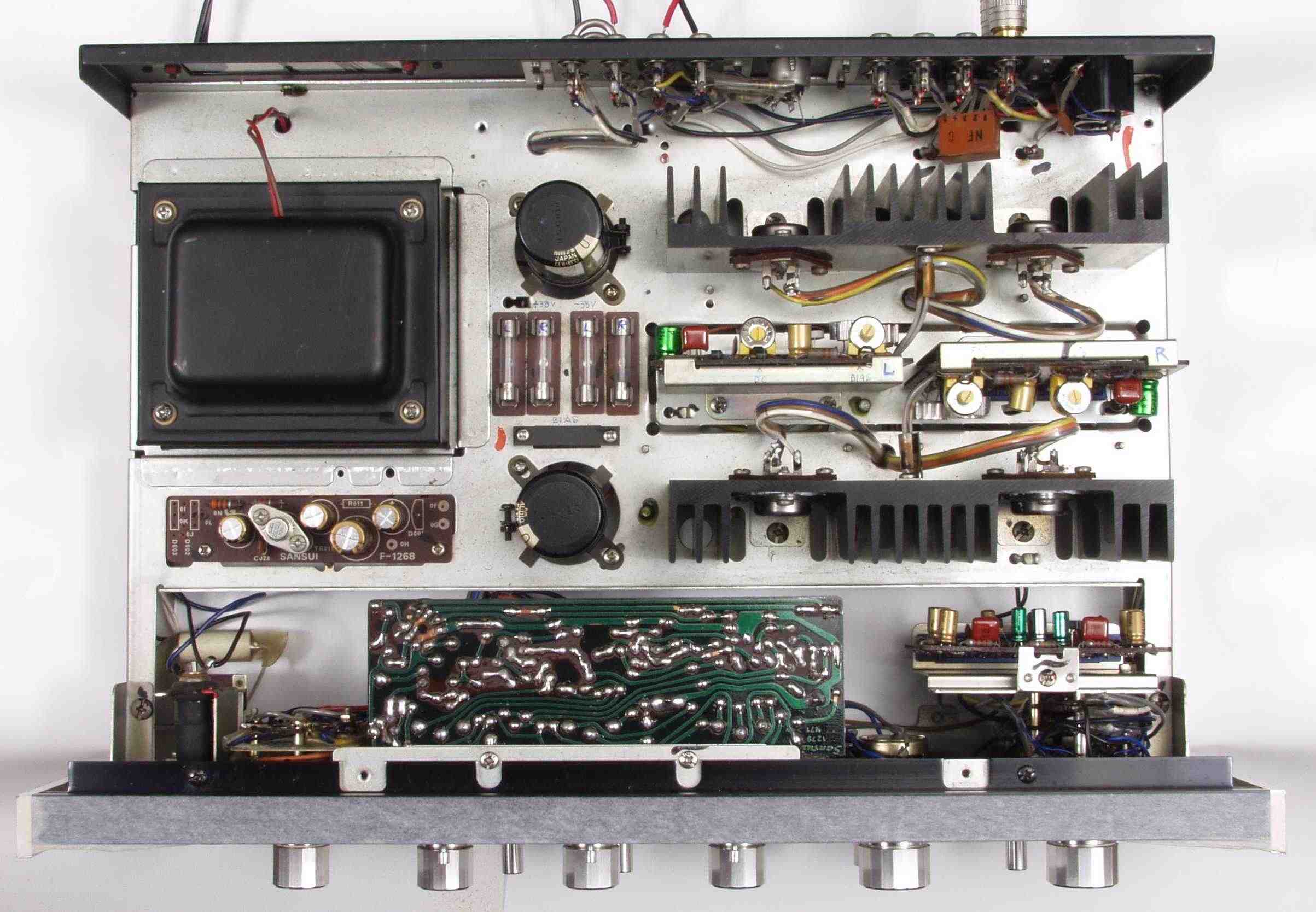

Ｃ−ＣＡ．　修理前　上から見る

Ｃ−ＣＢ．　修理後　上から見る

Ｃ−ＣＣ．　修理前　下から見る

Ｃ−ＣＤ．　修理後　下から見る

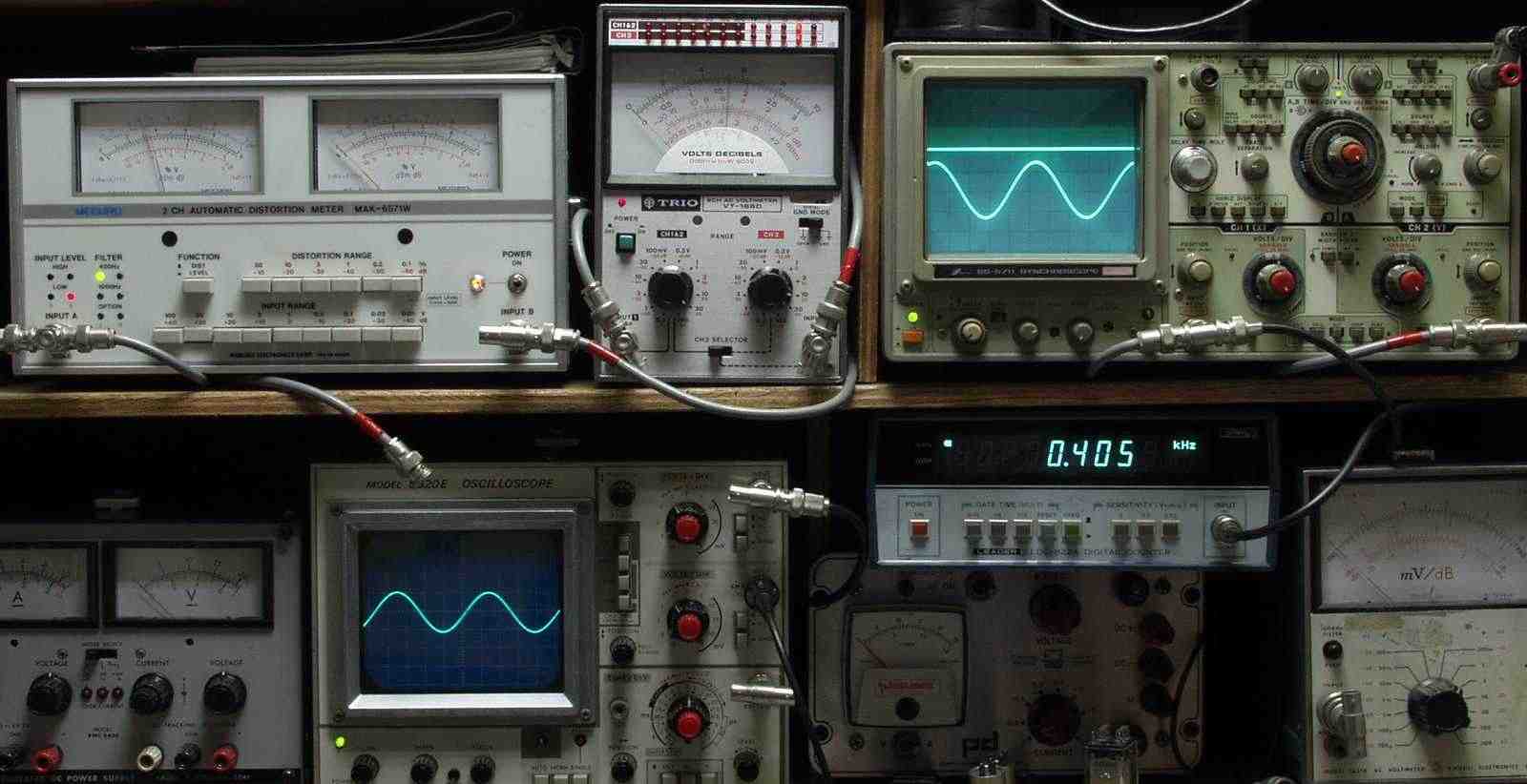

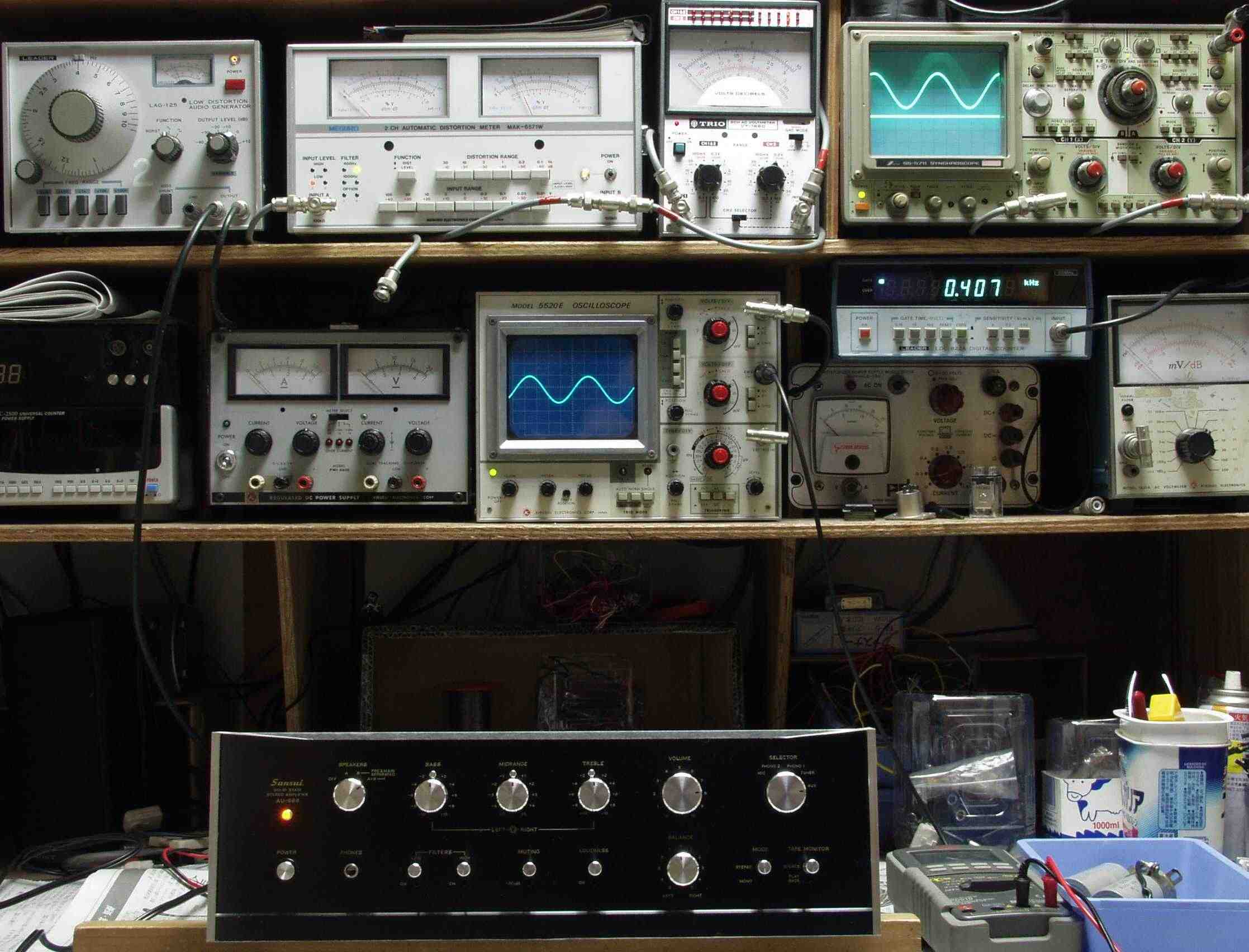

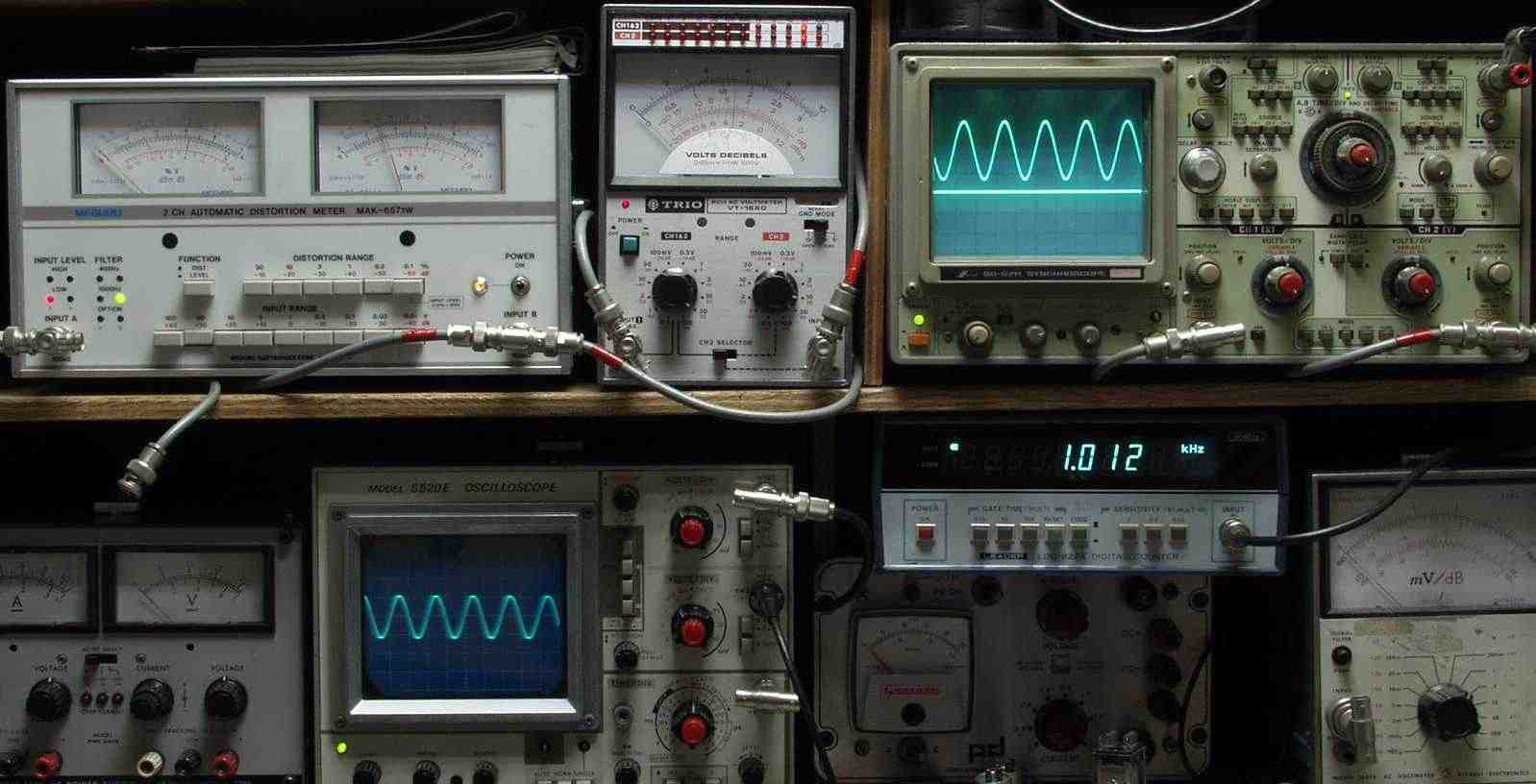

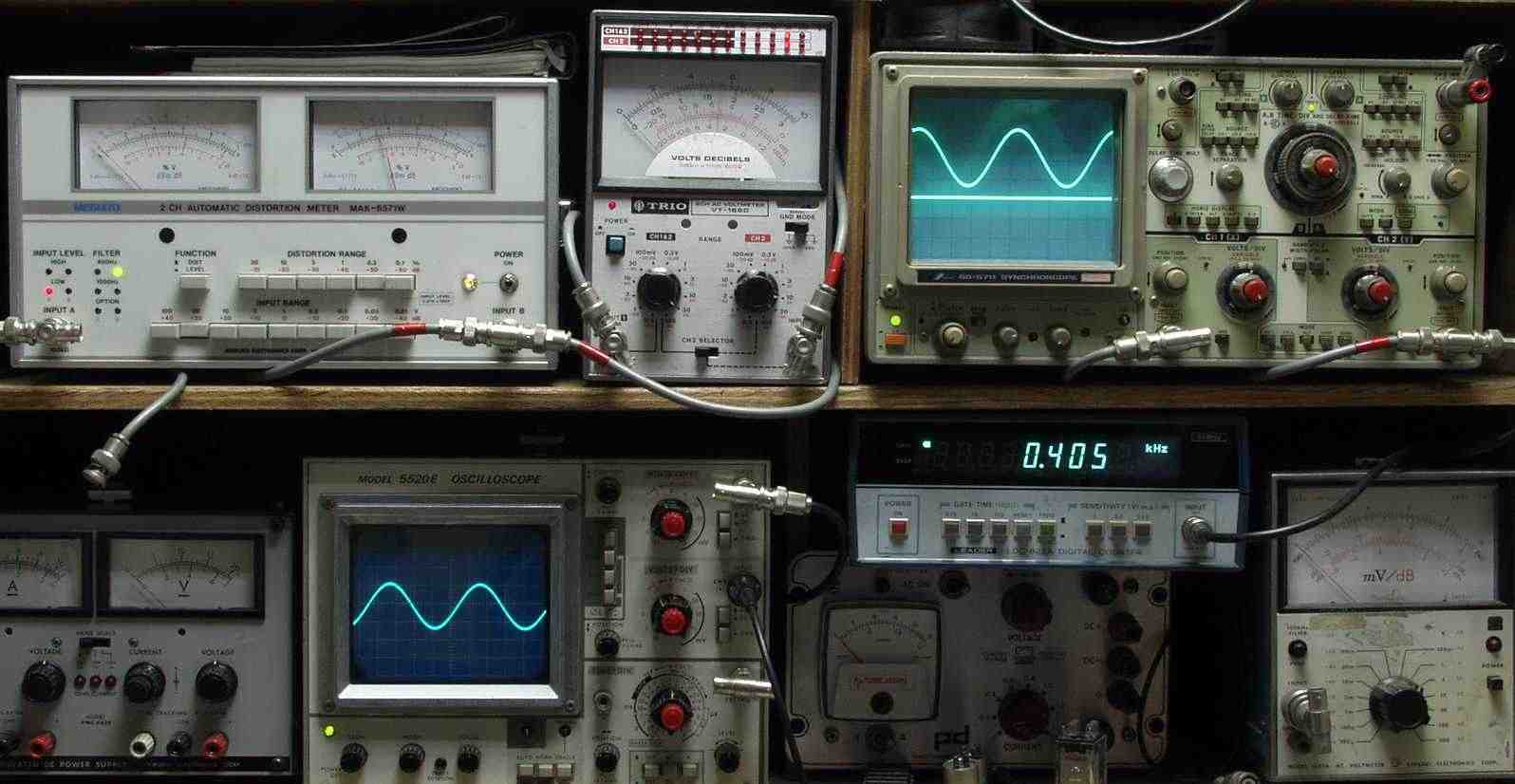

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ−２Ａ．　Ｒ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．１４％歪み　１０００ＨＺ　ＡＵＸ入力

Ｅ−２Ｂ．　Ｌ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．１２％歪み　１０００ＨＺ　ＡＵＸ入力

Ｅ−２Ｃ．　Ｒ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．０９％歪み　４００ＨＺ　ＡＵＸ入力

Ｅ−２Ｄ．　Ｌ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．１％歪み　４００ＨＺ　ＡＵＸ入力

Ｅ−３Ａ．　Ｒ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．１％歪み　１０００ＨＺ　ＭＭ入力

Ｅ−３Ｂ．　Ｌ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．１２％歪み　１０００ＨＺ　ＭＭ入力

Ｅ−３Ｃ．　Ｒ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．１２％歪み　４００ＨＺ　ＭＭ入力

Ｅ−３Ｄ．　Ｌ−ＳＰ出力１７Ｖ＝３６Ｗ出力　０．１２％歪み　４００ＨＺ　ＭＭ入力

Ｅ−３．　完成　　２４時間エージング
