Ｓａｎｓｕｉ　Ｃ−２３０１　修理記録

ストック品希望有れば修理・販売します　　　平成１５年５月１０日持込　　　月日完了

A．　修理前の状況 電源入らず。 B．　原因 電源トランス１次断線。 整流ダイオード短絡 Ｃ．　修理状況 電源部トランス交換（山水より購入）。 リレー交換。 初段ＦＥＴ（電界効果トランジスター）交換。 全電解コンデンサー交換（ミューズ使用）、大型を除く。 配線手直し、補強。 各部、半田補正。 ＴＲ（トランジスター）交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　６２個（ミューズ使用）。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　４個。 フイルム・コンデンサー　　　　　　　　　　　　　　　　　　　　２個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。 電源部トランス　　　　　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｅ．　修理費（販売価格）　　　　　　　３５０，０００円　　　　オーバーホール修理。 Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。 Ａ１．　修理前　巨大なＭＣトランス

Ａ２．　断線した電源トランス

Ｃ．　修理状況 Ｃ１１．　修理前　下電源

Ｃ１２．　修理後　下電源　整流ダイオード４個、電解コンデンサー個１０、抵抗２個、フイルムコンデンサー２個交換

Ｃ１３．　修理前　下電源裏

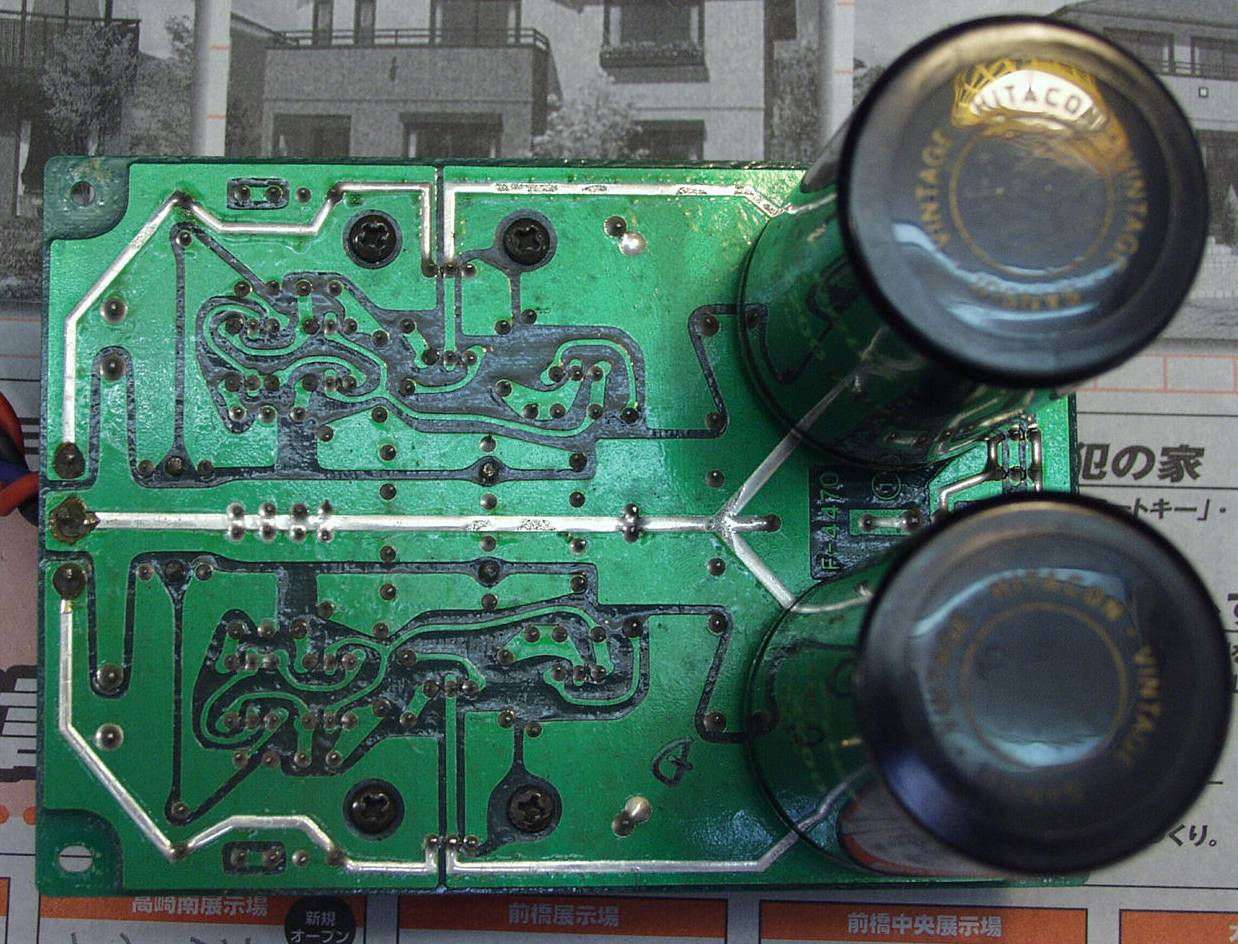

Ｃ１４．　修理（半田補正）後　　下電源裏　全ての半田をやり直す

Ｃ２１．　修理前　上電源

Ｃ２２．　修理後　上電源　整流ダイオード４個、電解コンデンサ−個１０、抵抗２個、フイルムコンデンサー２個交換

Ｃ２３．　修理前　上電源裏

Ｃ２４．　修理（半田補正）後　　上電源裏　全ての半田をやり直す

Ｃ２Ａ．　修理前　下コントロール・バランスＡＭＰ

Ｃ２Ｂ．　修理後　下コントロ−ル・バランスＡＭＰ 　　　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサ−１３個、リレー１個、フイルムコンデンサー２個交換

Ｃ２Ｃ．　修理前　下コントロ−ル・バランスＡＭＰ　裏

Ｃ−２Ｄ．　修理（半田補正）後　下コントロ−ル・バランスＡＭＰ　裏　　全ての半田をやり直す

Ｃ−２Ｅ．　修理前　上コントロ−ル・バランスＡＭＰ

Ｃ−２Ｆ．　修理後　上コントロ−ル・バランスＡＭＰ 　　　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサ−１３個、リレー１個、フイルムコンデンサー２個交換

Ｃ−２Ｇ．　修理前　上コントロ−ル・バランスＡＭＰ　裏

Ｃ−２Ｈ．　修理（半田補正）後　上コントロ−ル・バランスＡＭＰ　裏　全ての半田をやり直す

Ｃ−３Ａ．　修理前　下ＥＱ−ＡＭＰ

Ｃ−３Ｂ．　修理後　下ＥＱ−ＡＭＰ 　　　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）１個、電解コンデンサ−７個、リレー１個、フイルムコンデンサー３個交換

Ｃ−３Ｃ．　修理前　下ＥＱ−ＡＭＰ　裏

Ｃ−３Ｄ．　修理（半田補正）後　下ＥＱ−ＡＭＰ　裏

Ｃ−３Ｅ．　修理前　上ＥＱ−ＡＭＰ

Ｃ−３Ｆ．　修理後　上ＥＱ−ＡＭＰ 　　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）１個、電解コンデンサ−７個、リレー１個、フイルムコンデンサー３個交換

Ｃ−３Ｇ．　修理前　上ＥＱ−ＡＭＰ　裏

Ｃ−３Ｈ．　修理（半田補正）後　上ＥＱ−ＡＭＰ　裏

Ｃ−４Ａ．　修理前　コントロール整流基板

Ｃ−４Ｂ．　修理後　コントロール整流基板　　電解コンデンサ−４個交換

Ｃ−４Ｃ．　修理前　コントロール整流基板　裏

Ｃ−４Ｄ．　修理（半田補正）後　コントロール整流基板　裏

Ｃ−５．　パネル清掃

Ｃ−７Ａ．　修理前　上から

Ｃ−７Ｂ．　修理後　上から

Ｃ−７Ｃ．　修理前　下から

Ｃ−７Ｄ．　修理後　下から

Ｃ−８．　修理後　交換部品

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整

Ｅ−２Ａ．　出力＝２Ｖ　　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｂ．　出力＝２Ｖ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−４．　　２４時間エージング。

Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

型式 ハイグレード・ステレオ・コントロールアンプ　C-２３０１ 入力感度／インピーダンス ＰＨＯＮＯ-1,2　　ＭＭ−−−２ｍＶ／４７ｋΩ 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−　２ｍＶ／１００Ω 　　　　　　　　　　ＭＣ−−−−７０μＶ／３Ω，２００μＶ／３０Ω　 ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3−−−　１５０ｍＶ／４７ｋΩ 最大許容入力 ＰＨＯＮＯ-1,2　ＭＭ−−−３５０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−４０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 出力電圧/出力インピーダンス Tape Rec（ＲＣＡピン)−−−150mV/50Ω コントロールアンプ出力−−ノーマル出力＝1.2V/50Ω 　　　　　　　　　　　　　　　　　バランス出力＝+4dBm 周波数特性 ＰＨＯＮＯ-1,2（ＭＭ）＝　１０Ｈｚ〜３００ｋＨｚ±０．２dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3＝ＤＣ〜５００ｋＨｚ＋０，−３ SN比（Aネットワーク、ショートサーキット） ＰＨＯＮＯ-1,2（ＭＭ）　９０dB ＰＨＯＮＯ-1,2（ＭＣ）　８０dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3　１１０dB 外形寸法 幅474×高さ160×奥行422mm 重量 20.9kg 価格 ￥550,000(1985年頃)
