| Apt Corp. Cambridge, Massachusetts Holman Preamplifier |

        | 平成20年1月2日持込  12月10日返却 |

        | A.  修理前の状況
 B. 原因・現状

 AE. 仮修理での測定

 F. 修理費       110,000円
 オーバーホール修理
 修理費会わず返却
 |

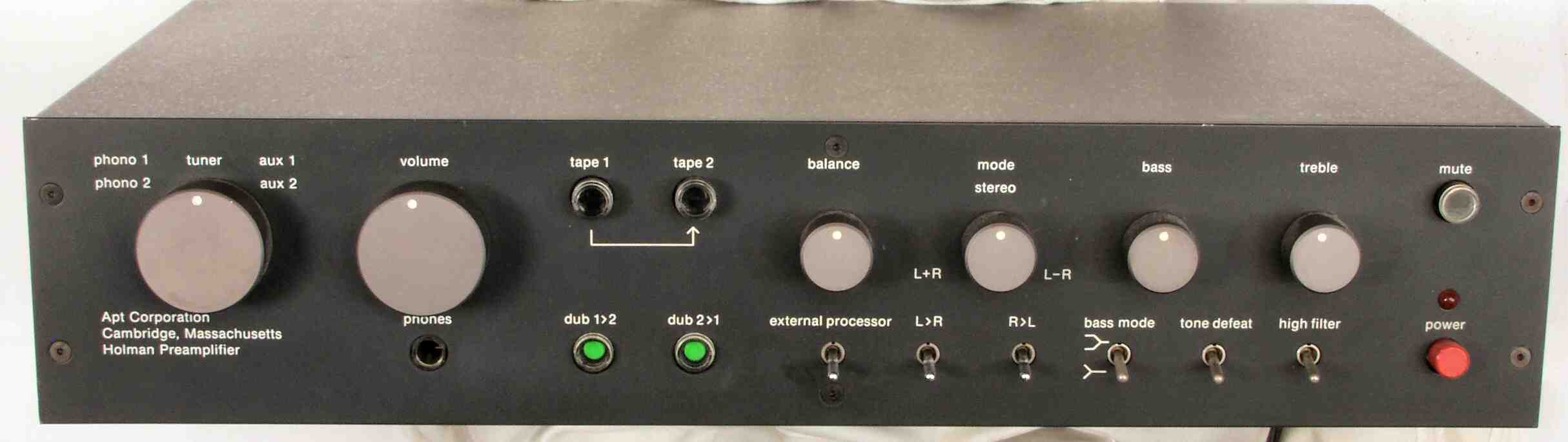

        | A. 修理前の状況 A1. 点検中 前から見る
 |

        |  |

        | A2. 点検中 後から見る 2回の修理履歴のシ−ルが有る |

        |  |

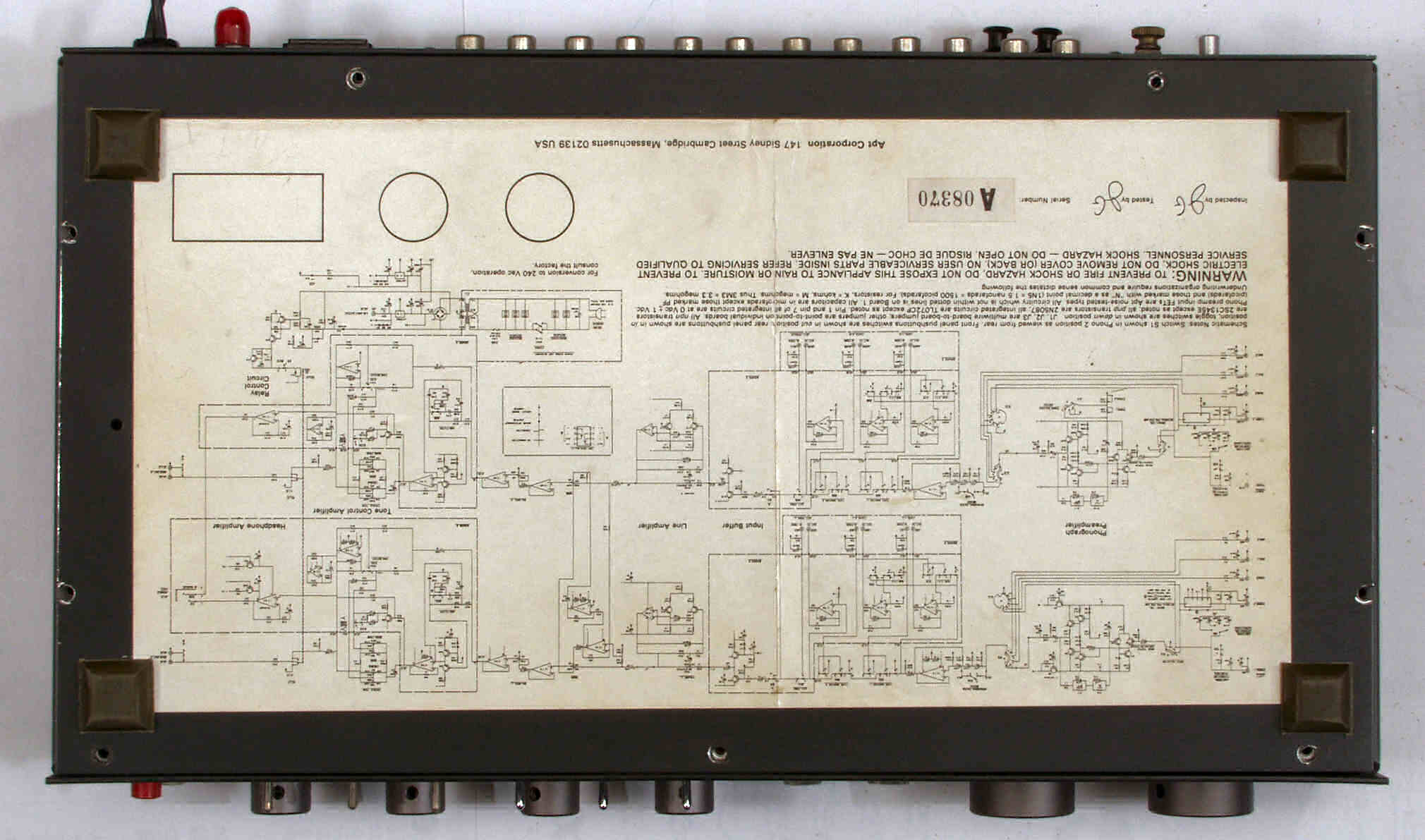

        | A3. 点検中 下から見る 下蓋に回路図が貼られている、これだと紛失の心配が無い! |

        |  |

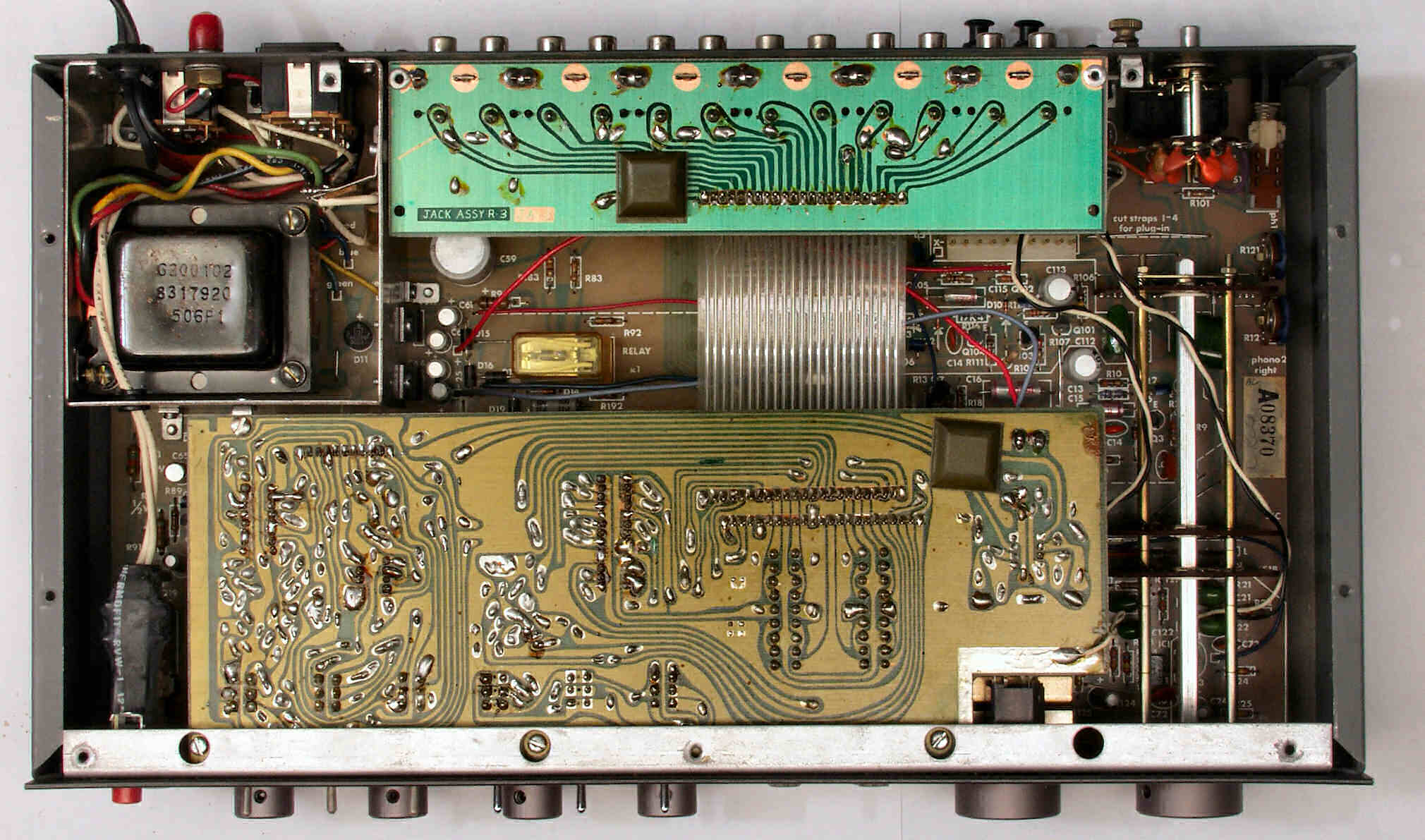

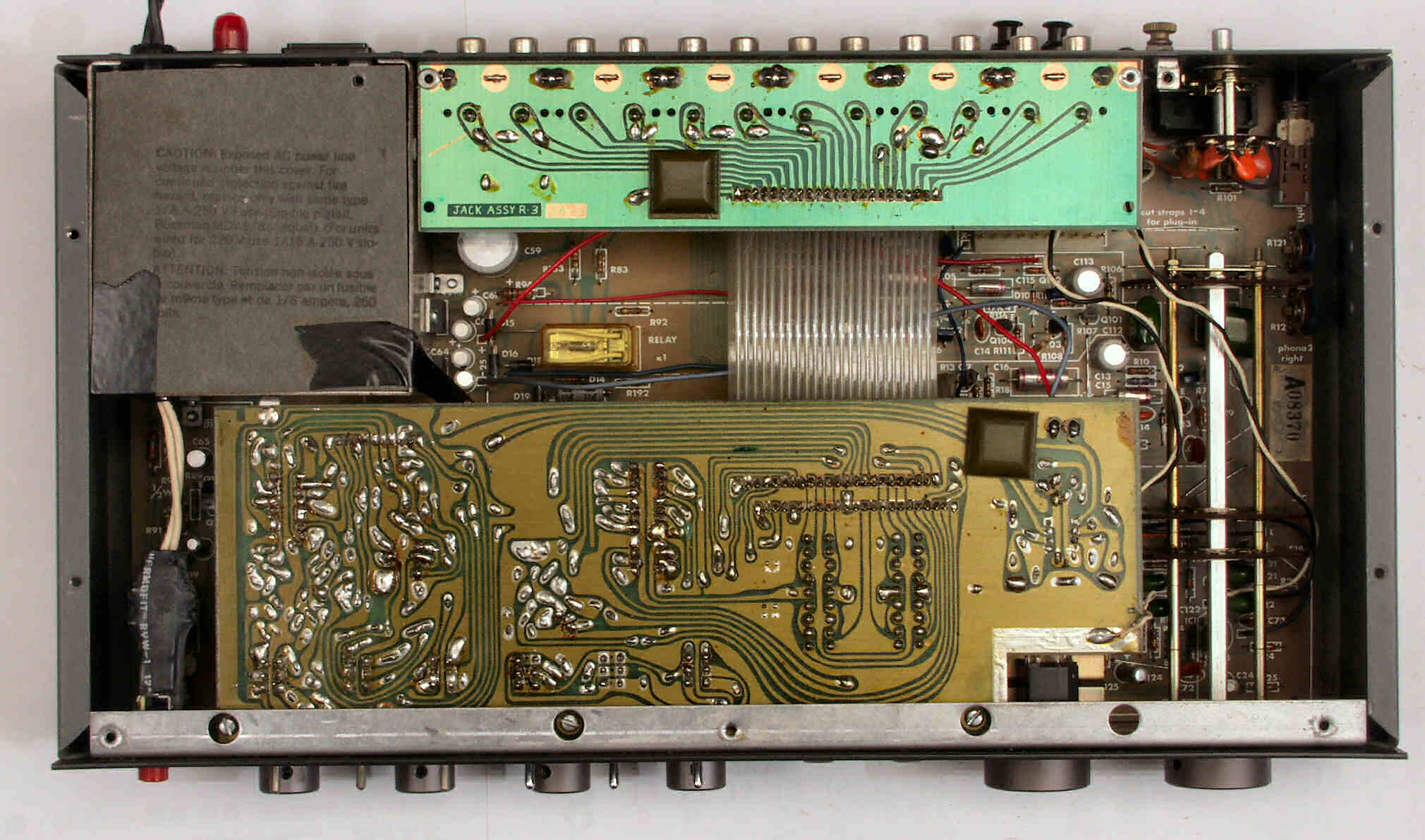

        | A4A. 点検中 下蓋を取り、下から見る |

        |  |

        | A4B. 点検中 下蓋&トランスシールドを取り、下から見る |

        |  |

        | A5. 点検中 入出力RCA端子基板のアースに半田が盛られていない! |

        |  |

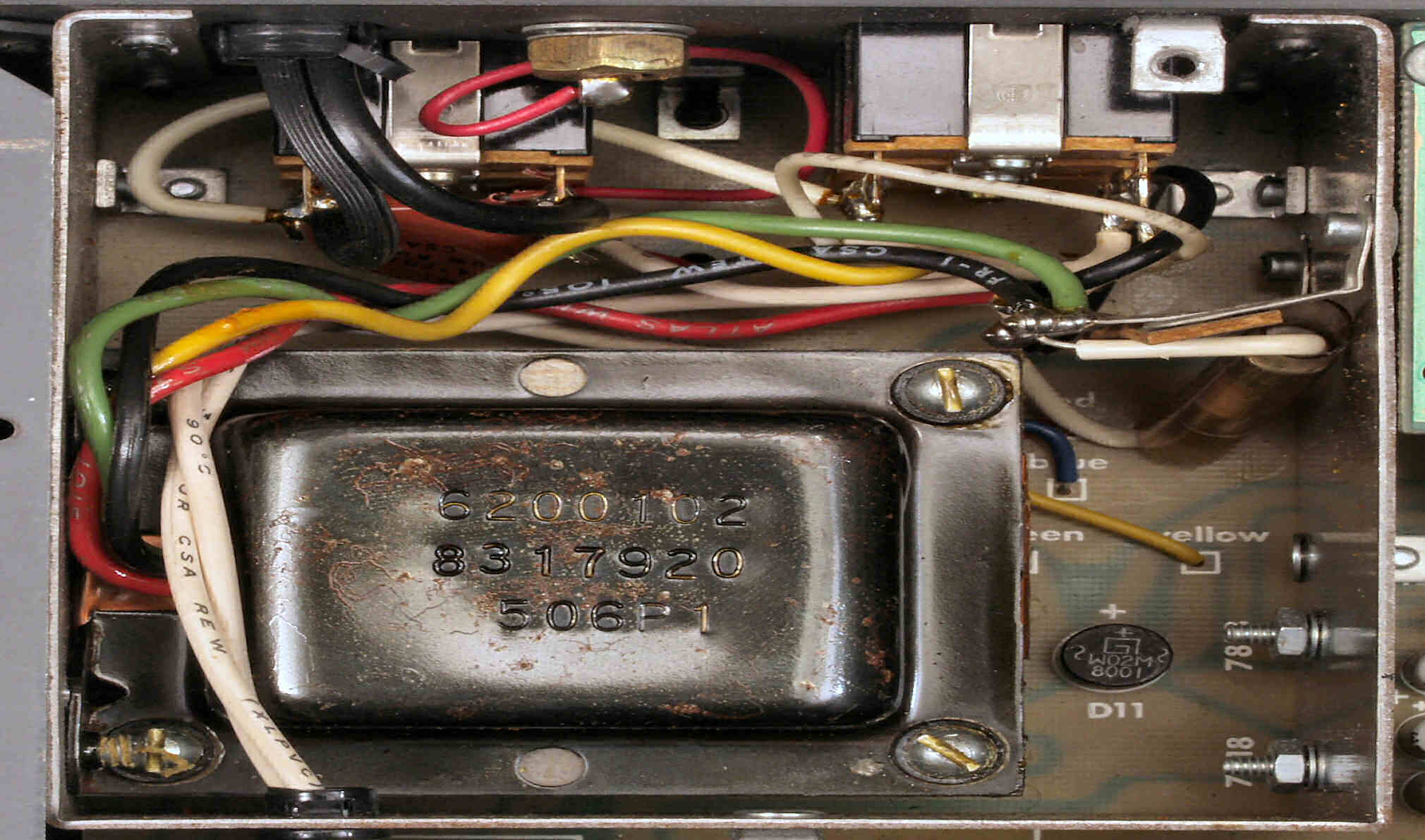

        | A6. 点検中 電源トランス回り |

        |  |

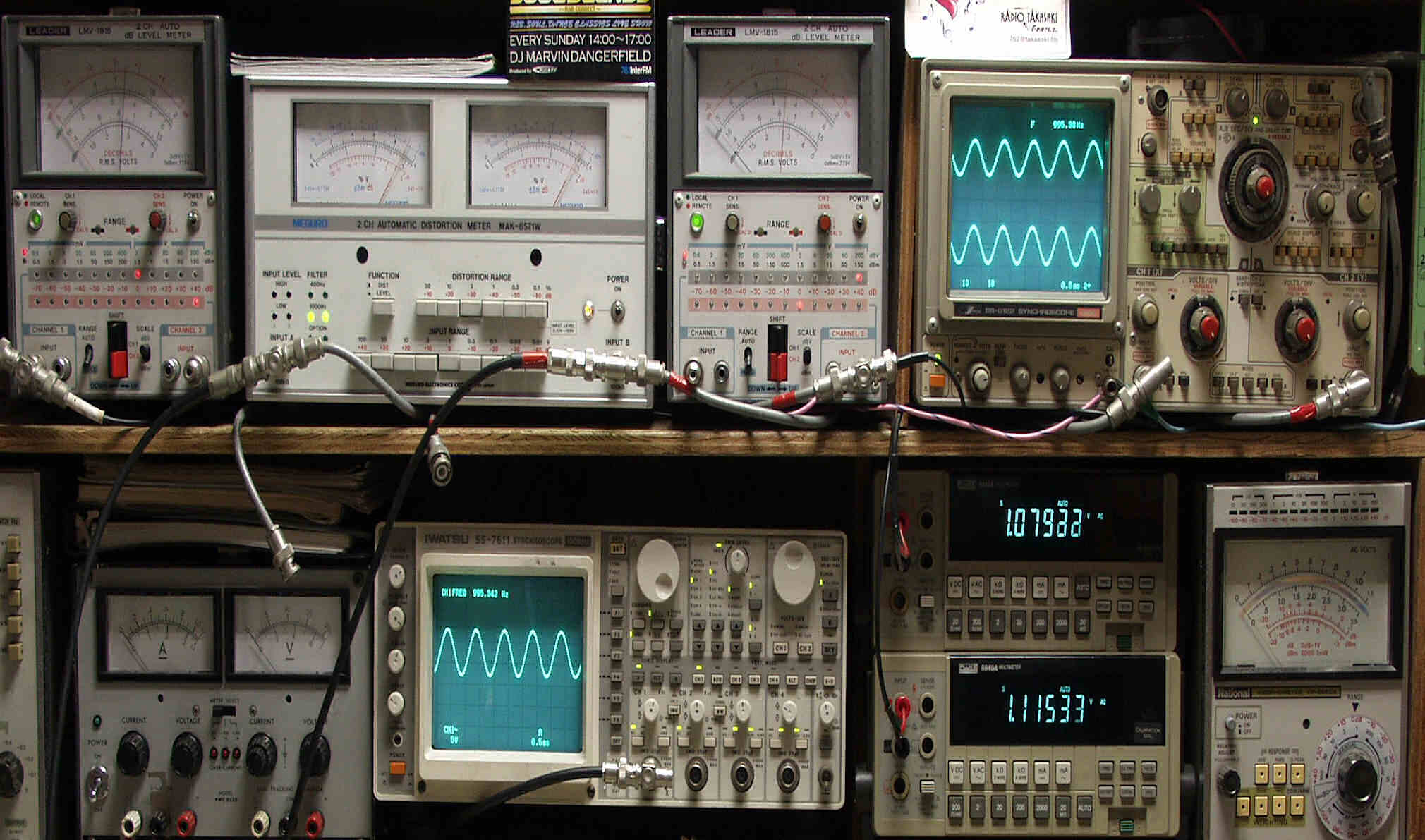

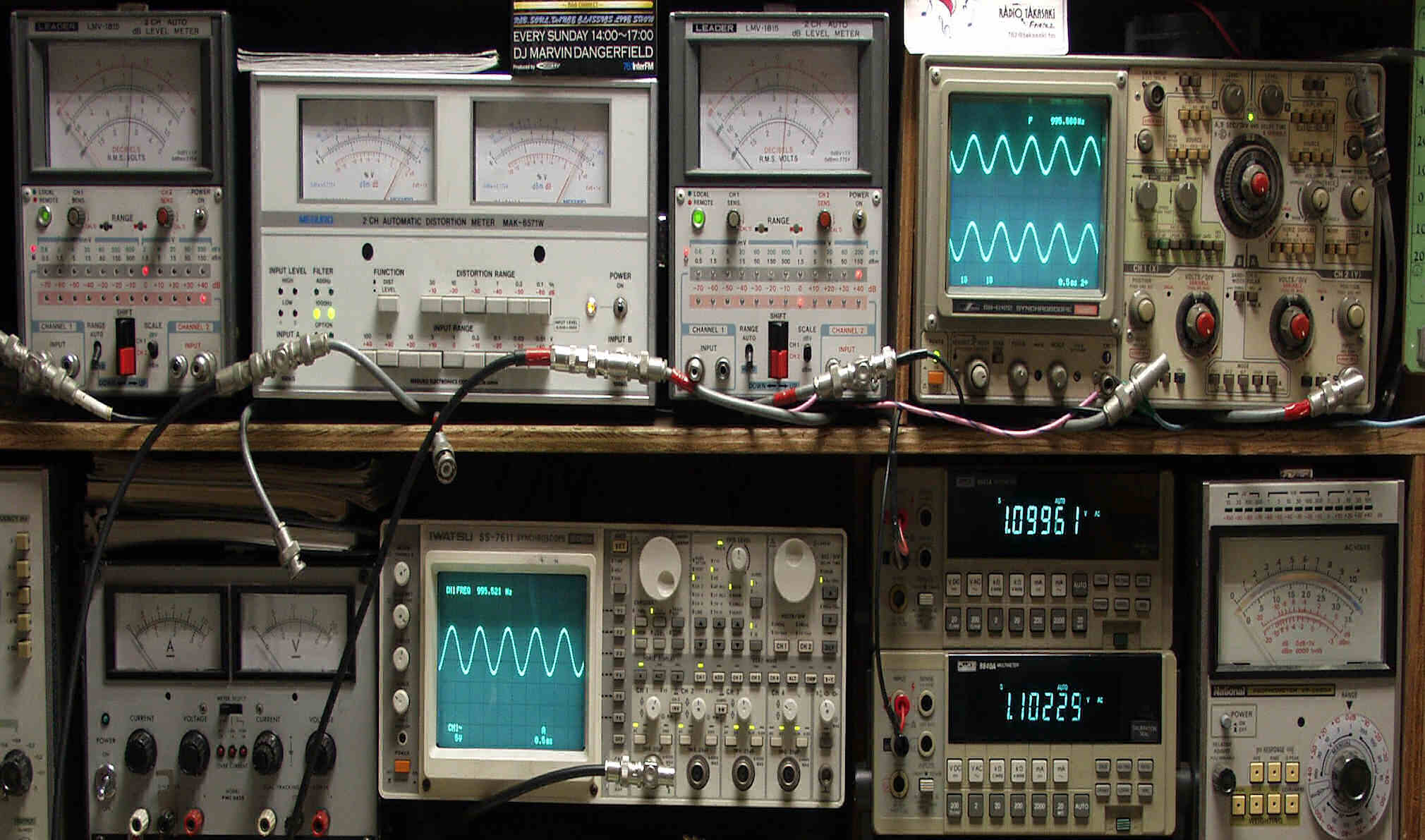

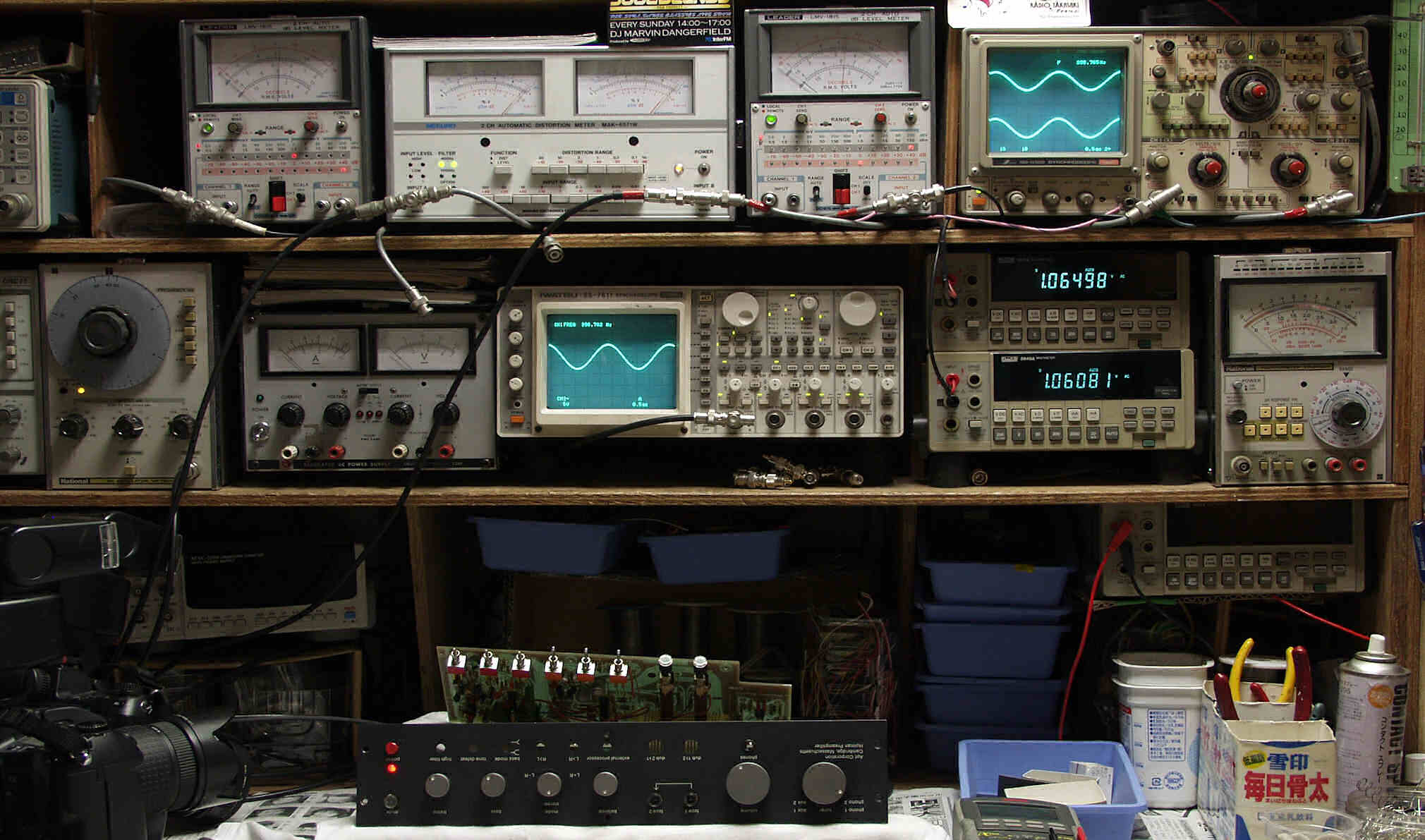

        | AE. 仮修理での測定 AE1. 出力・歪み率測定・調整
 <見方>
 下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
 下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
 上段左端 電圧計=L側出力電圧測定、黒針のみ使用
 上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
 上段中右 電圧計=R側出力電圧測定、赤針のみ使用
 上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
 下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定
 |

        |  |

        | AE2A. 出力電圧1V 歪み率=2%(測定レンジ=3%) AUX入力 1000HZ |

        |  |

        | AE2B. 出力電圧1V 歪み率=2%(測定レンジ=3%) AUX入力 400HZ |

        |  |

        | AE3A. 出力電圧1V 歪み率=2.8%(測定レンジ=3%) MM1入力 1000HZ |

        |  |

        | AE3B. 出力電圧1V 歪み率=2.5%(測定レンジ=3%) MM1入力 400HZ |

        |  |

        | AE4A. 出力電圧1V 歪み率=2.8%(測定レンジ=3%) MM2入力 1000HZ |

        |  |

        | AE4B. 出力電圧1V 歪み率=3%(測定レンジ=3%) MM2入力 400HZ |

        |  |

        |
          C. 修理状況

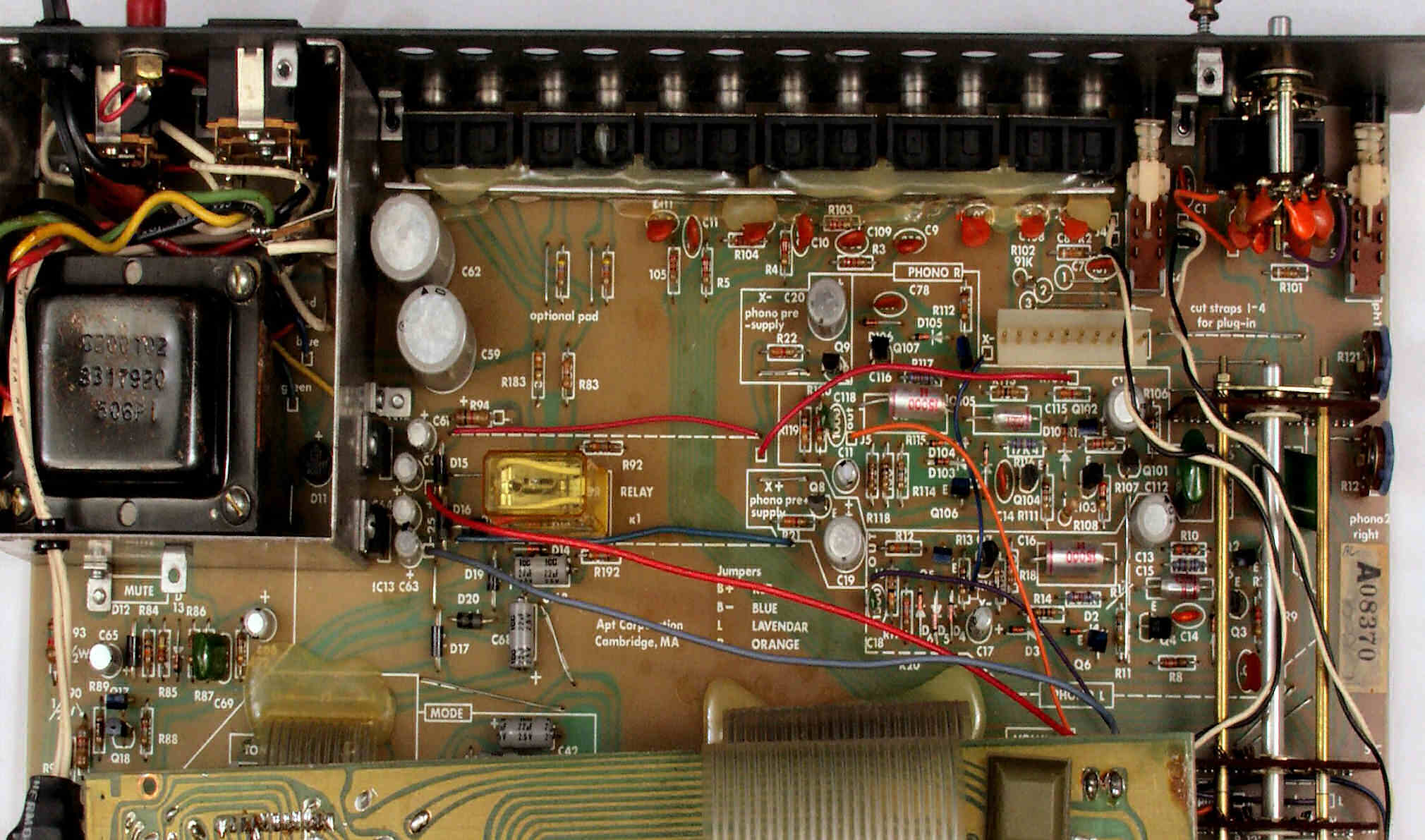

          C1A. 修理前 メイン基板後部 半固定VR個、電解コンデンサー個、フイルムコンデンサー個、OP−AMP交換
         |

        |  |

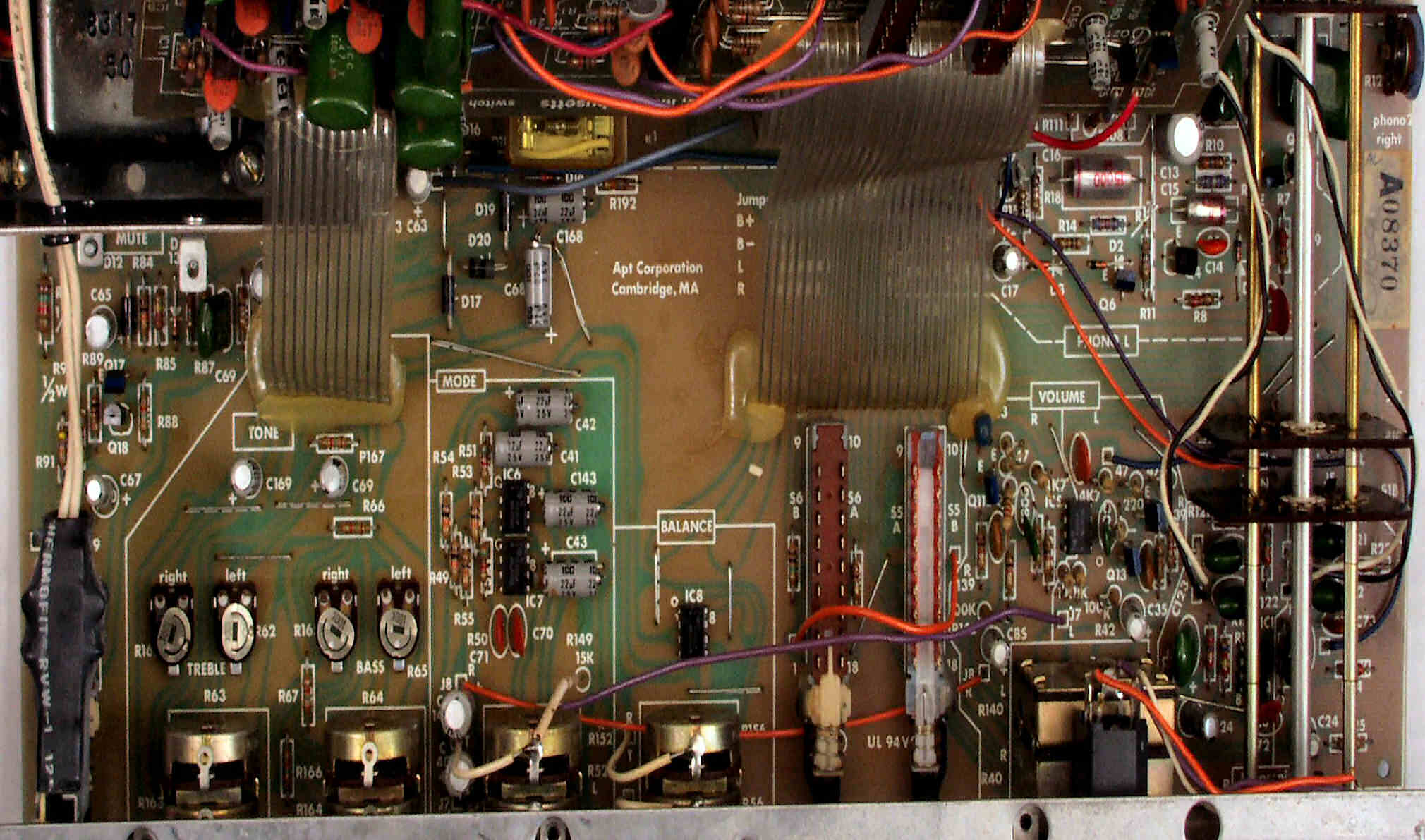

        | C2A. 修理前 メイン基板前部 半固定VR個、電解コンデンサー個、フイルムコンデンサー個、OP−AMP交換 |

        |  |

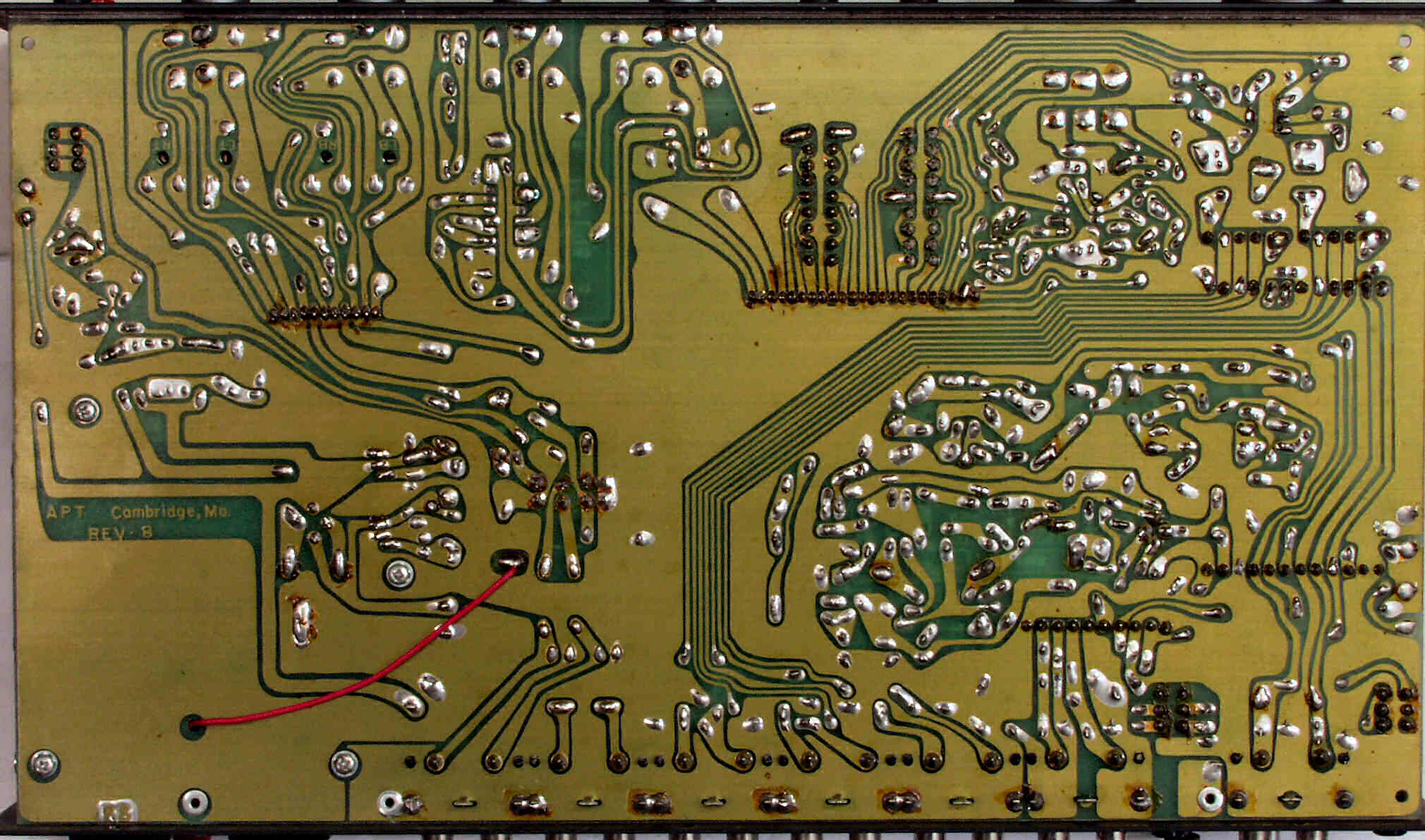

        | C3A. 修理前 メイン基板裏 |

        |  |

        |

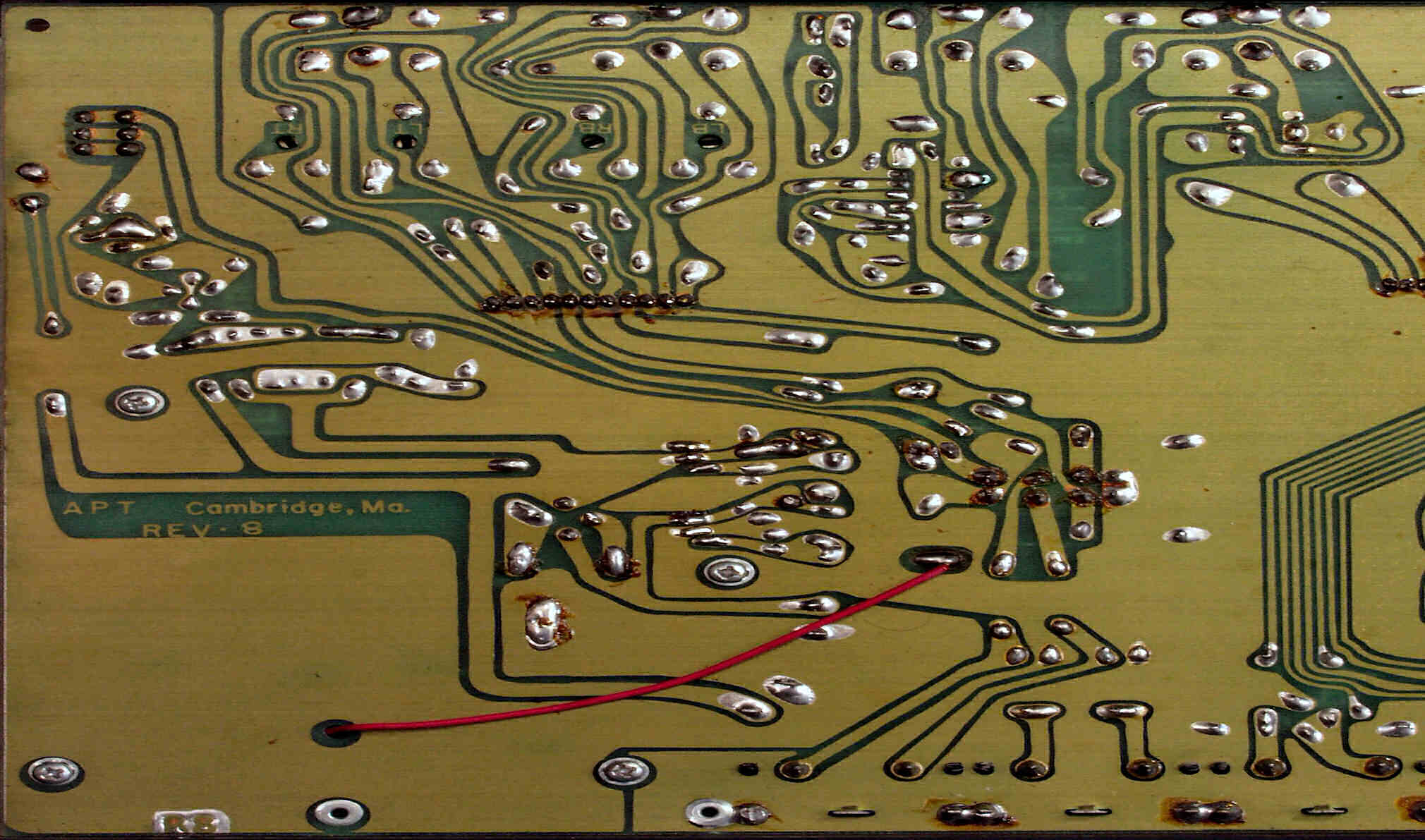

          C4A. 修理前 メイン基板裏右側部
         |

        |  |

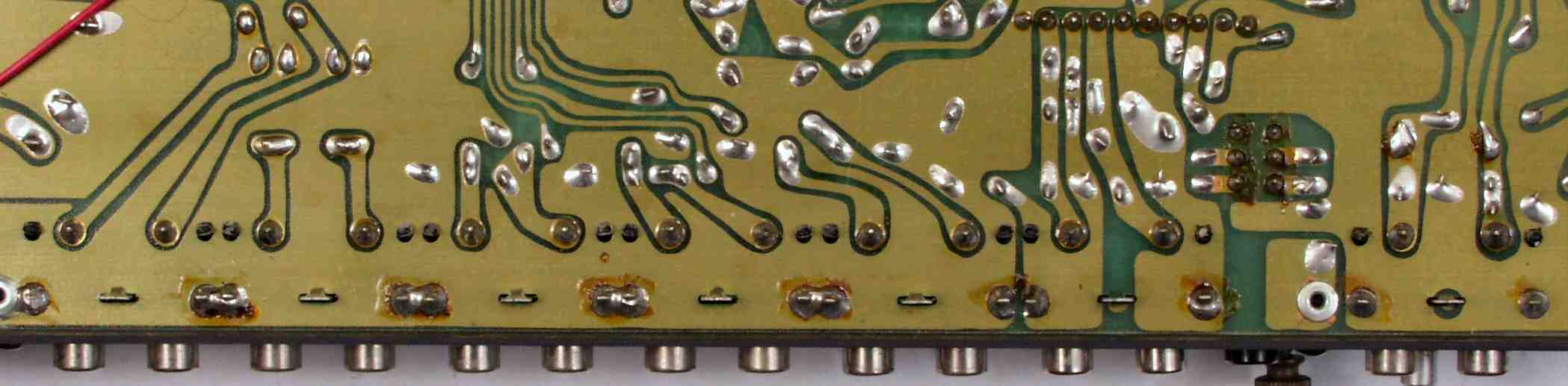

        | C5A. 修理前 メイン基板裏左側部 |

        |  |

        | C6A. 修理前 基板RCA端子郡 |

        |  |

        | C7A. 修理前 基板2 |

        |  |

        | C7C. 修理前 基板2裏 |

        |  |

        | C8A. 修理前 電源部 |

        |  |

        | C9A. 修理前 入出力RCA端子基板 |

        |  |
