VENDETTA　RESEARCH　SCP-2A 修理記録

平成１８年６月１８日持込　　８月２７日完成

Ａ． 　修理前の状況 　　個人的に海外から購入したフォノイコライザーAMPです。　開封したところ 「ベタベタ」と液体が機器に付着しています。 　　 コンデンサーの液漏れだと思います。 送り主からは、発送時はそんなことは決してないので搬送時のトラブル ではないかとの指摘。 　　いずれにしましても、個人的にどうしても使いたかった機 器なので 先方には返送せず、何とか使用したいと思います Ｂ．　原因・現状 Ｔ．　仮修理での測定 Ｃ．　修理状況 　　電解コンデンサー交換 　　ＯＰ−ＡＭＰ交換 　　フイルムコンデンサー交換 D．　使用部品 　　オ−ディオ用電解コンデンサー　　　　　　　　　　　　　２４個（ニチコン・ミューズ使用） 　　ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　フイルムコンデンサー　　　　　　　　　　　　　　　　　　１２個 Ｅ．　調整・測定 F．　修理費　　　　　　　８５，０００円 　　　　　　　　　　　　　　　　オーバーホール修理

Ａ．　修理前の状況 Ａ−１．　点検中

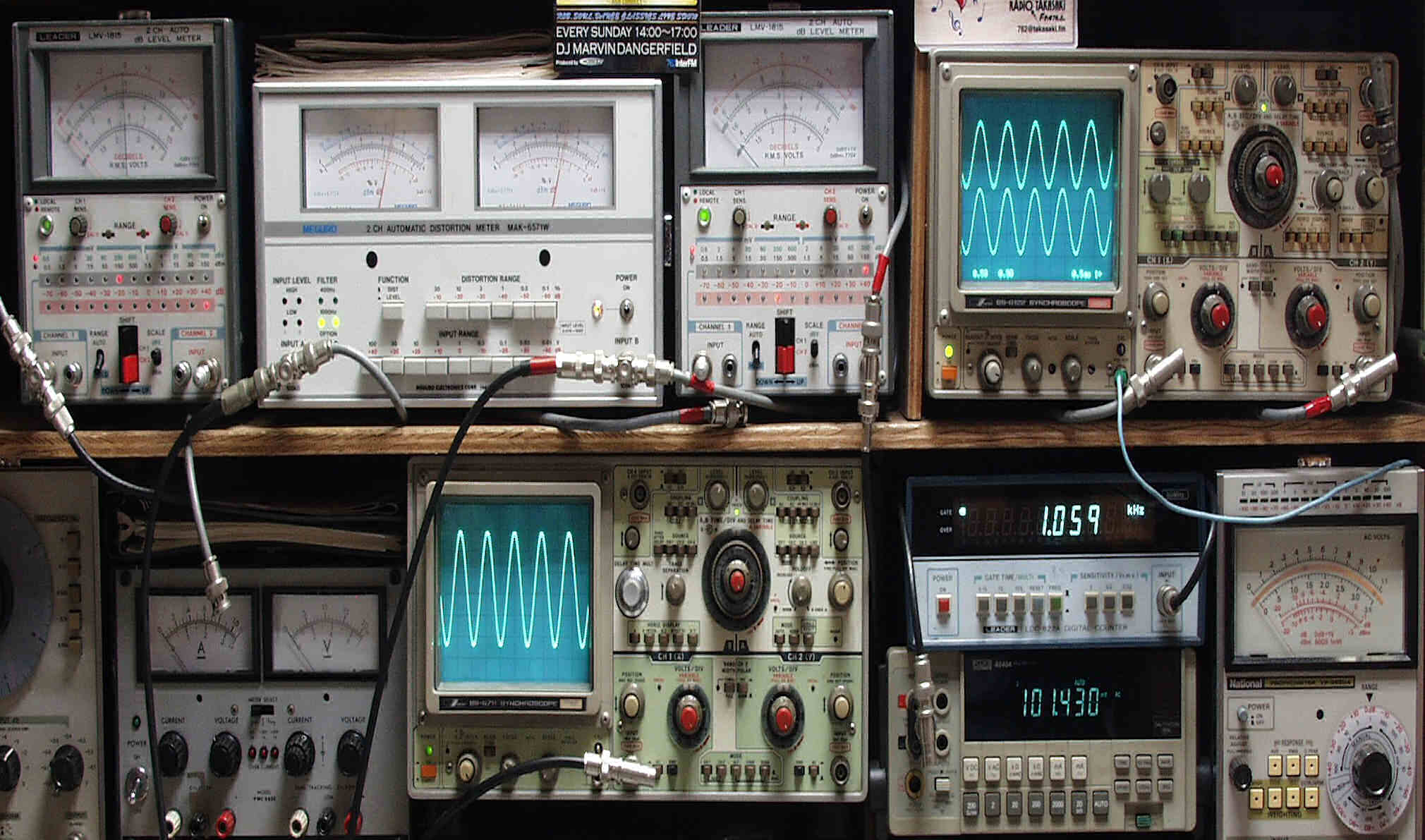

Ｔ．　仮修理での測定 Ｔ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｔ２Ａ．　修理前歪み率測定　出力電圧１００ｍＶ　歪み率＝０．８％　測定レンジ＝１％　１０００ＨＺ入力

Ｔ２Ｂ．　修理前歪み率測定　出力電圧１００ｍＶ　歪み率＝０．９％　測定レンジ＝１％　４００ＨＺ入力

Ｔ３．　点検中　入力を短絡してノイズの測定　上＝B　下＝A

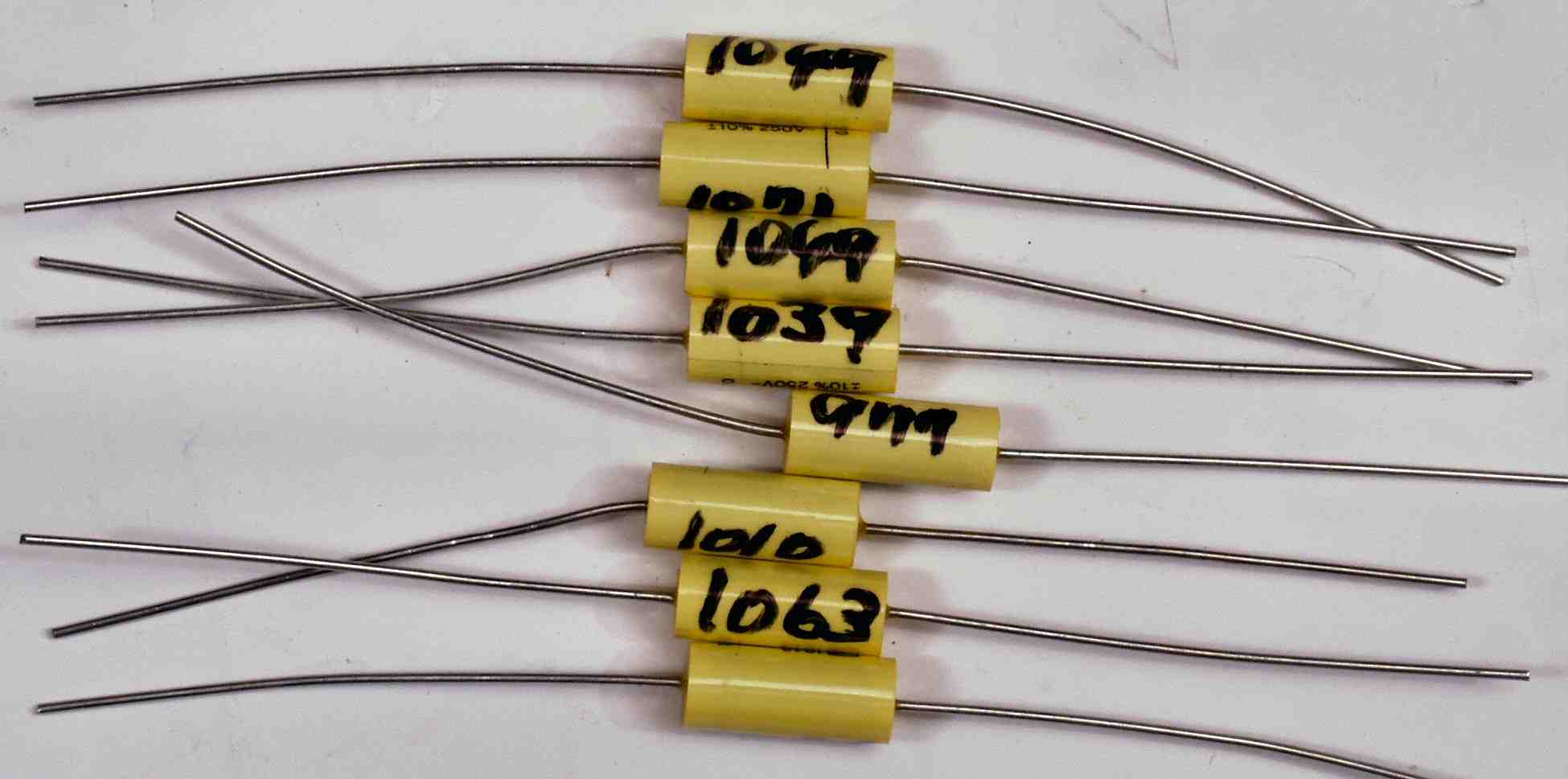

Ｔ４．　点検中　フイルムコンデンサーは測定して選別して使用する

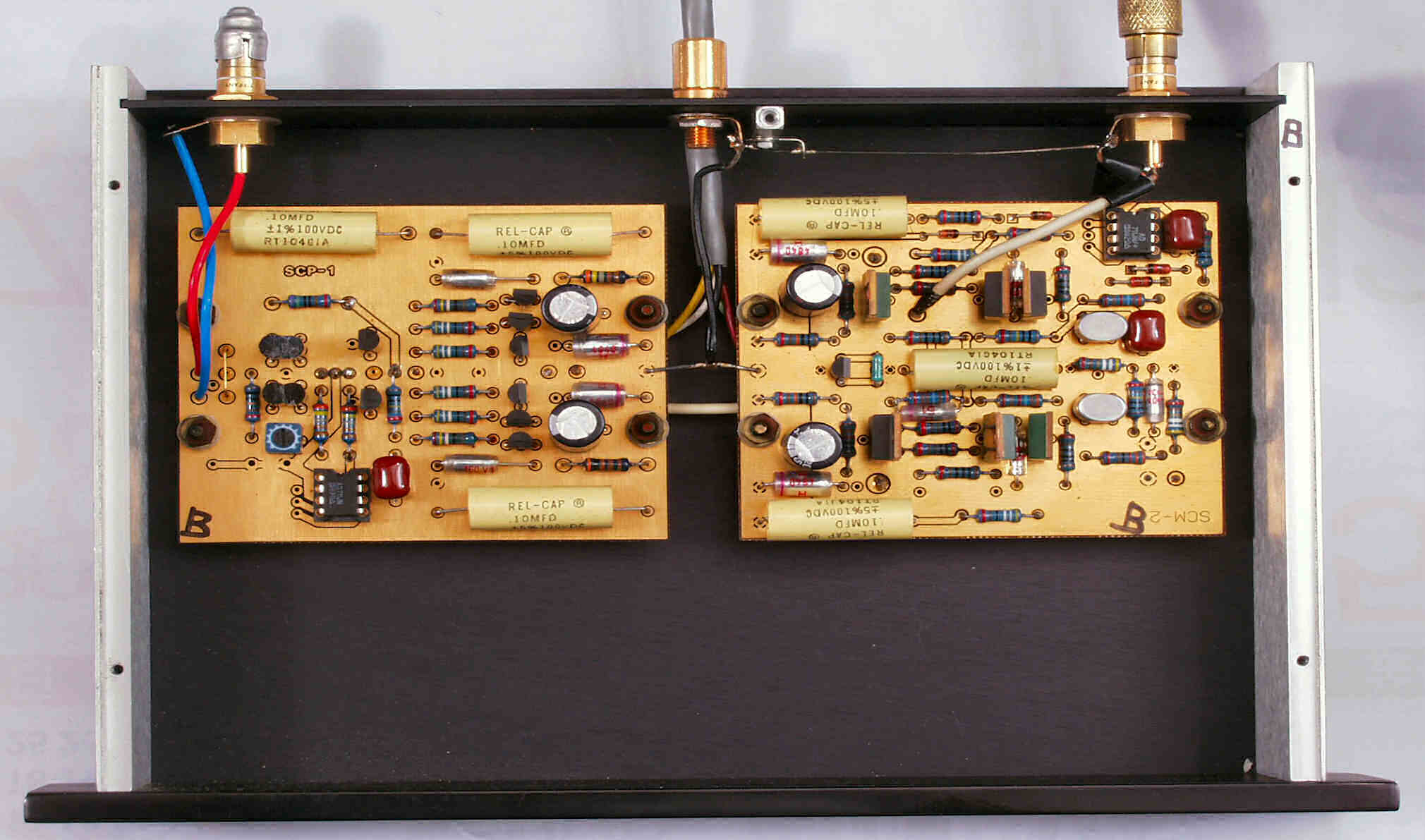

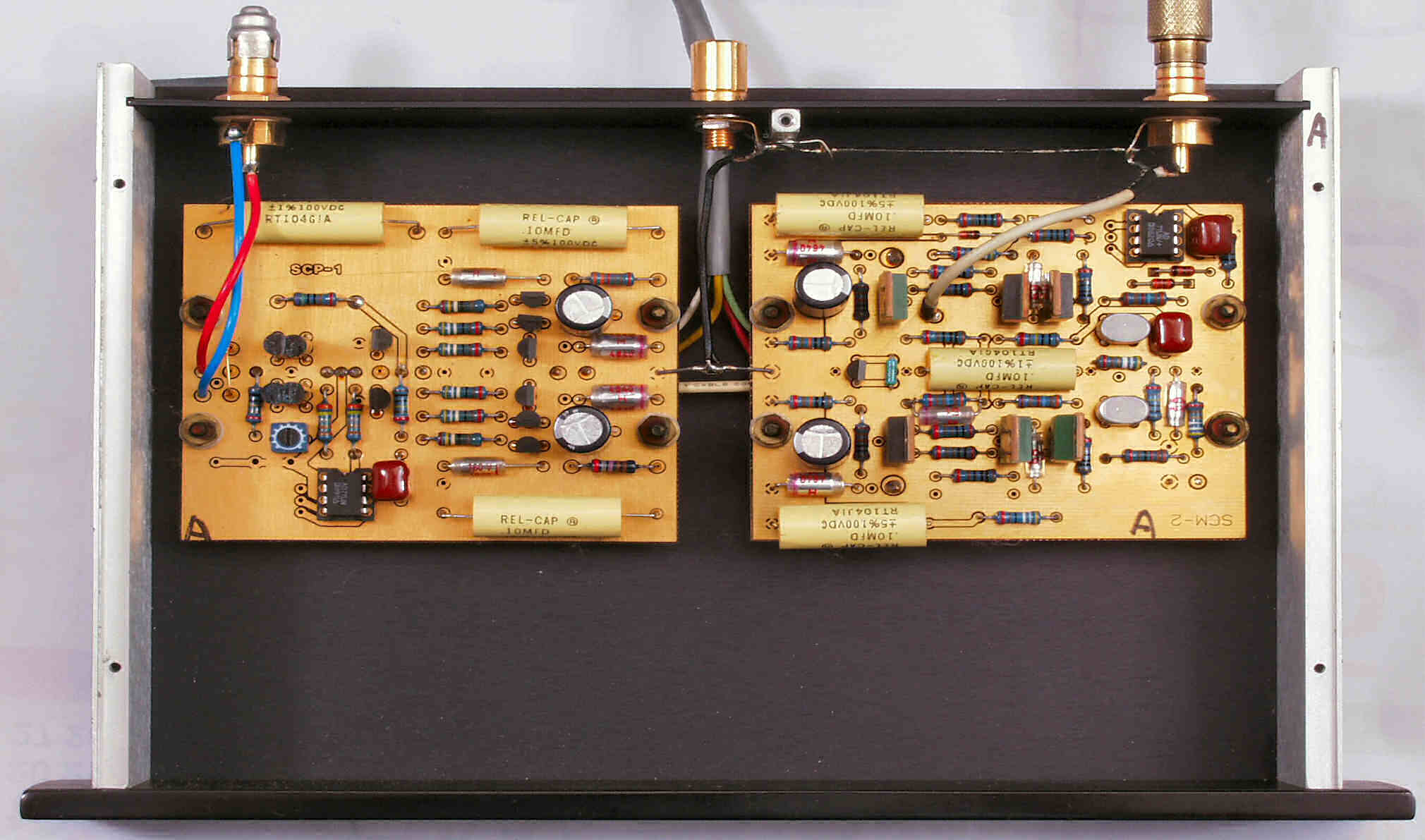

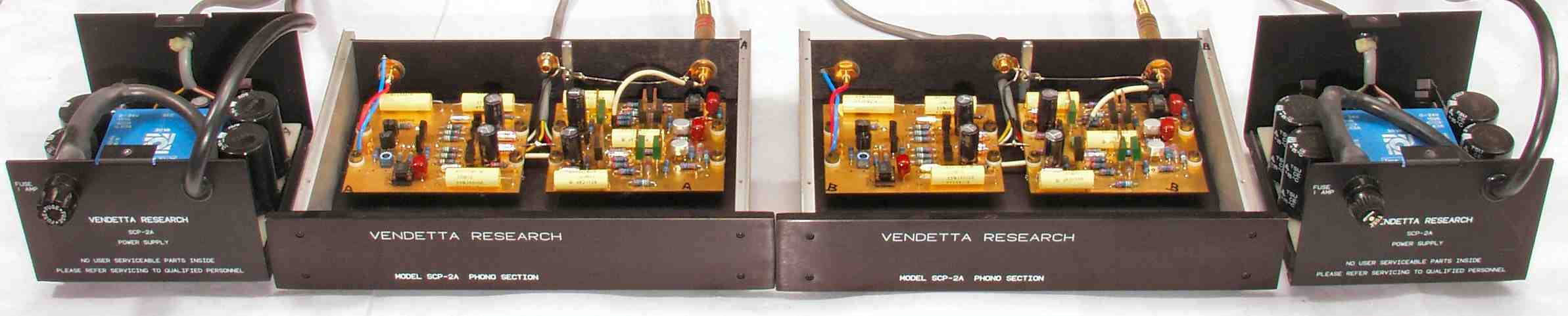

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＡＭＰ−Ａ　上から見る

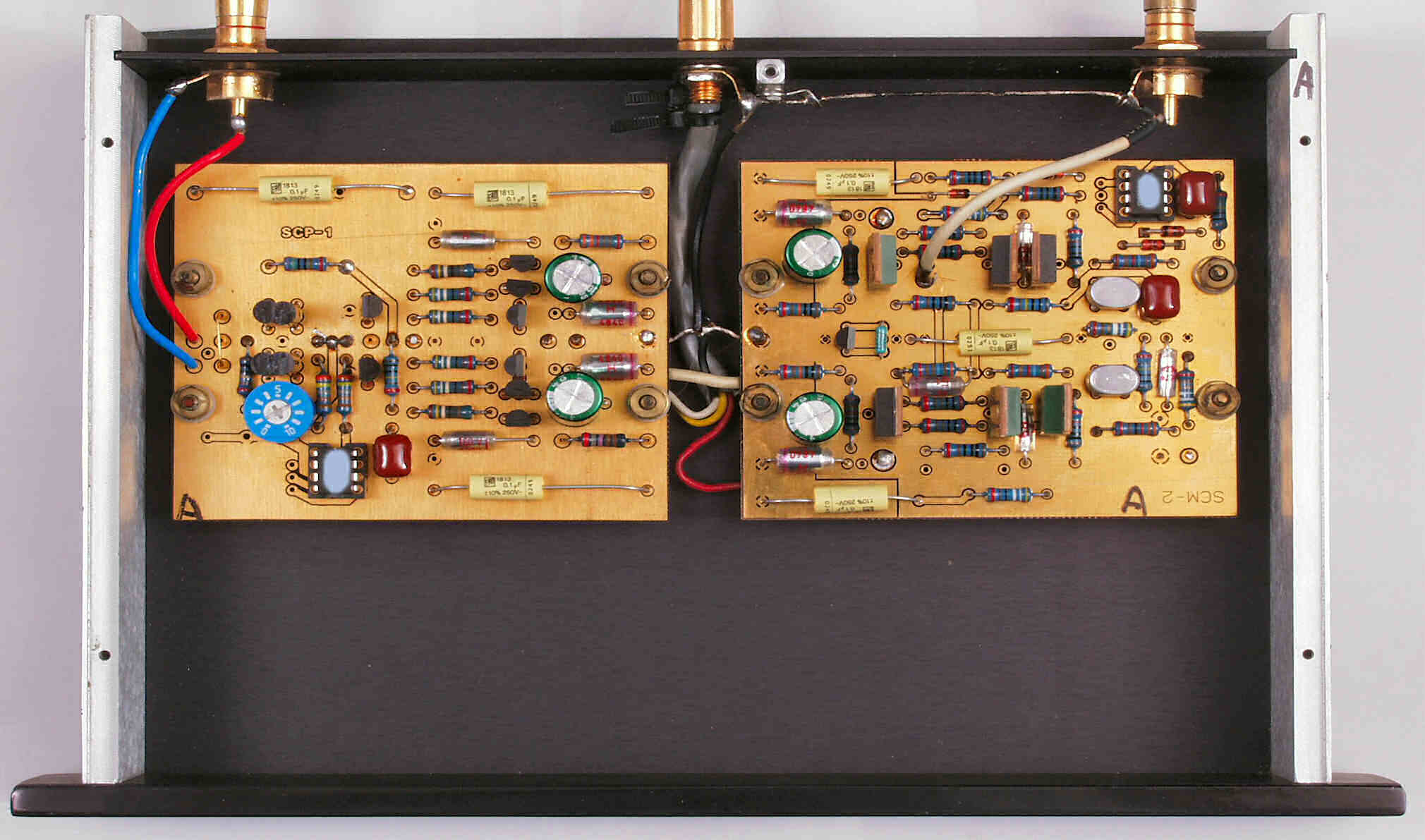

Ｃ１Ｂ．　修理後　ＡＭＰ−Ａ　上から見る

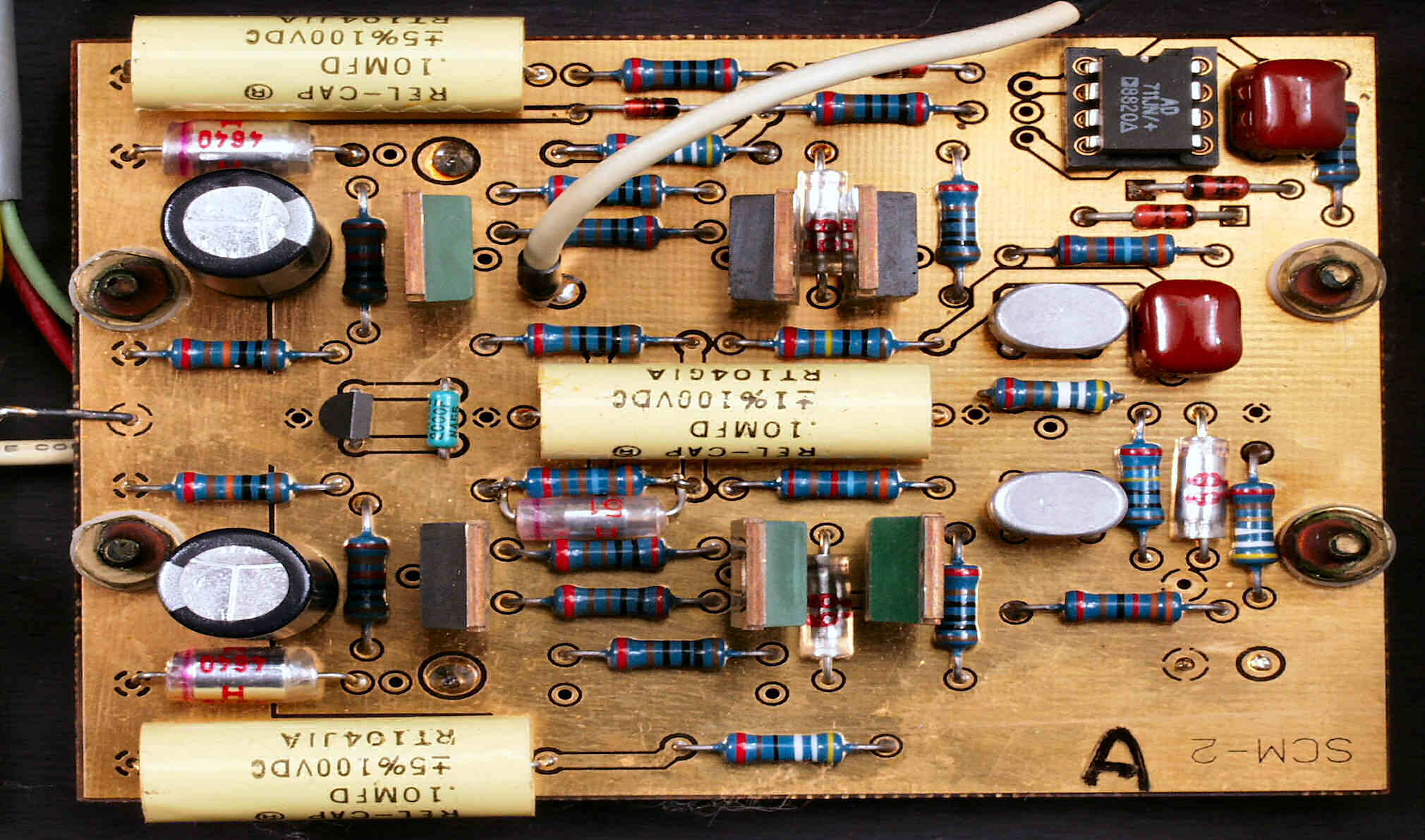

Ｃ２Ａ．　修理前　ＭＣ−HEAD-ＡＭＰ基板

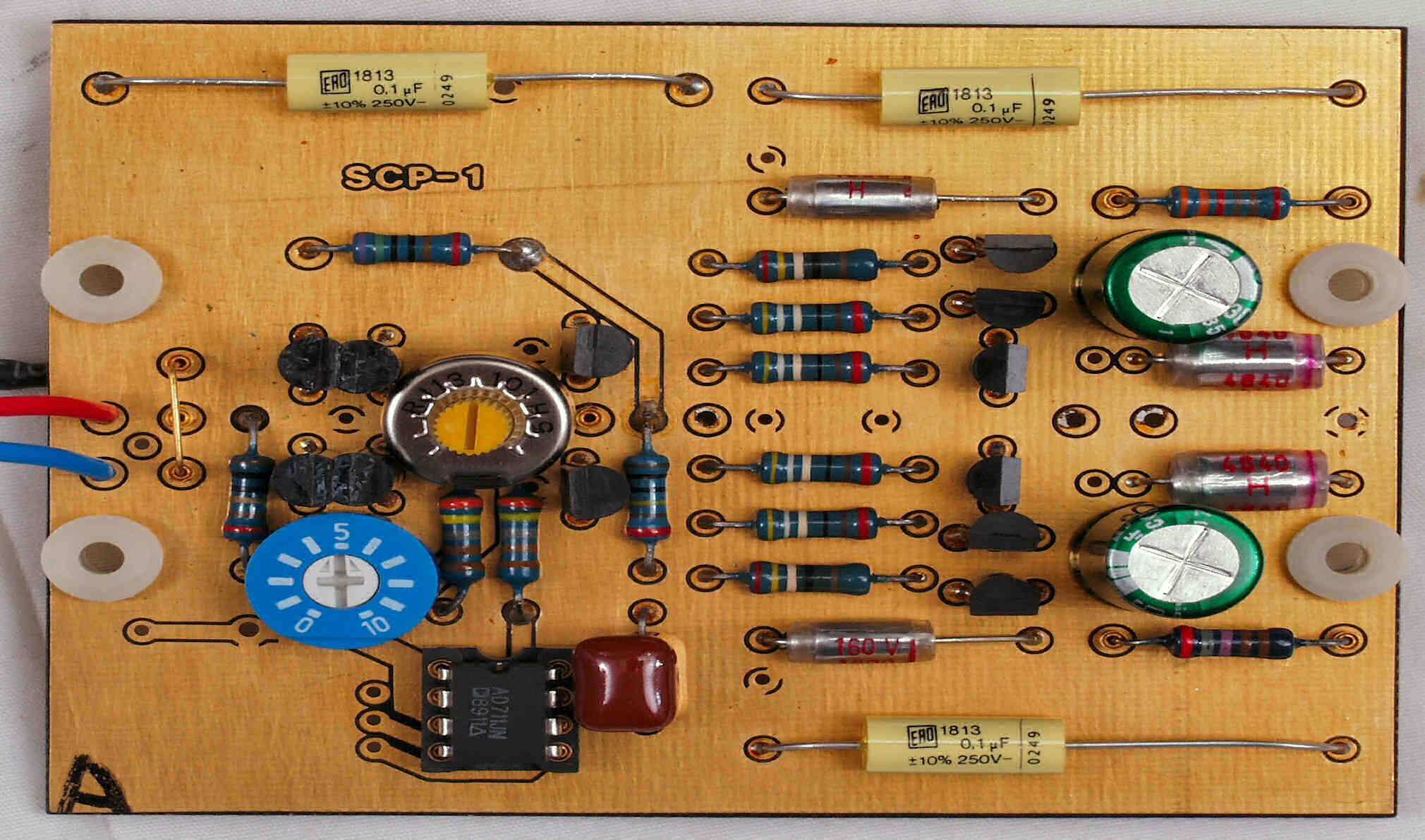

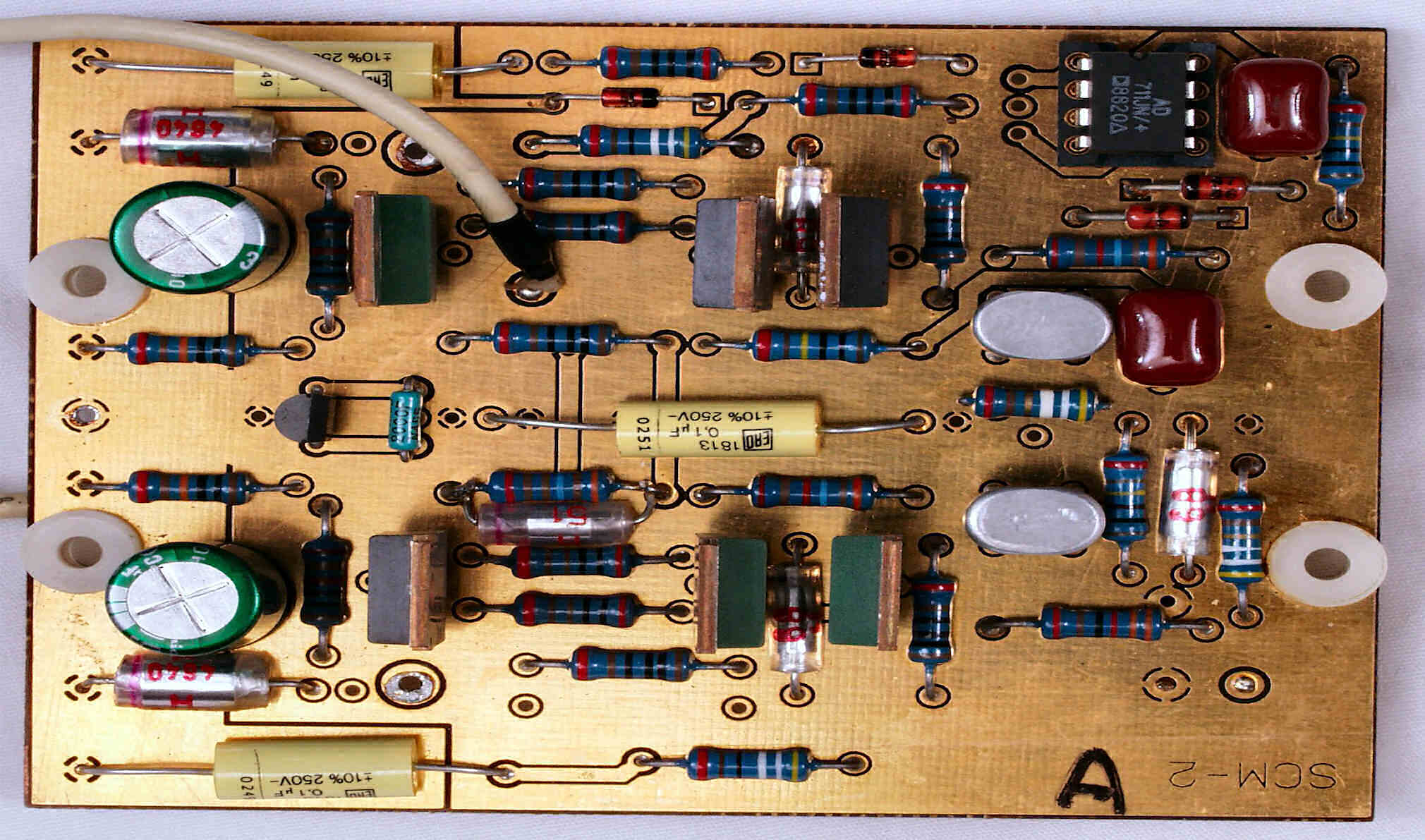

Ｃ２Ｂ．　修理後　ＭＣ−HEAD-ＡＭＰ基板　電解コンデンサー２個、フイルムコンデンサー３個、半固定ＶＲ２個交換

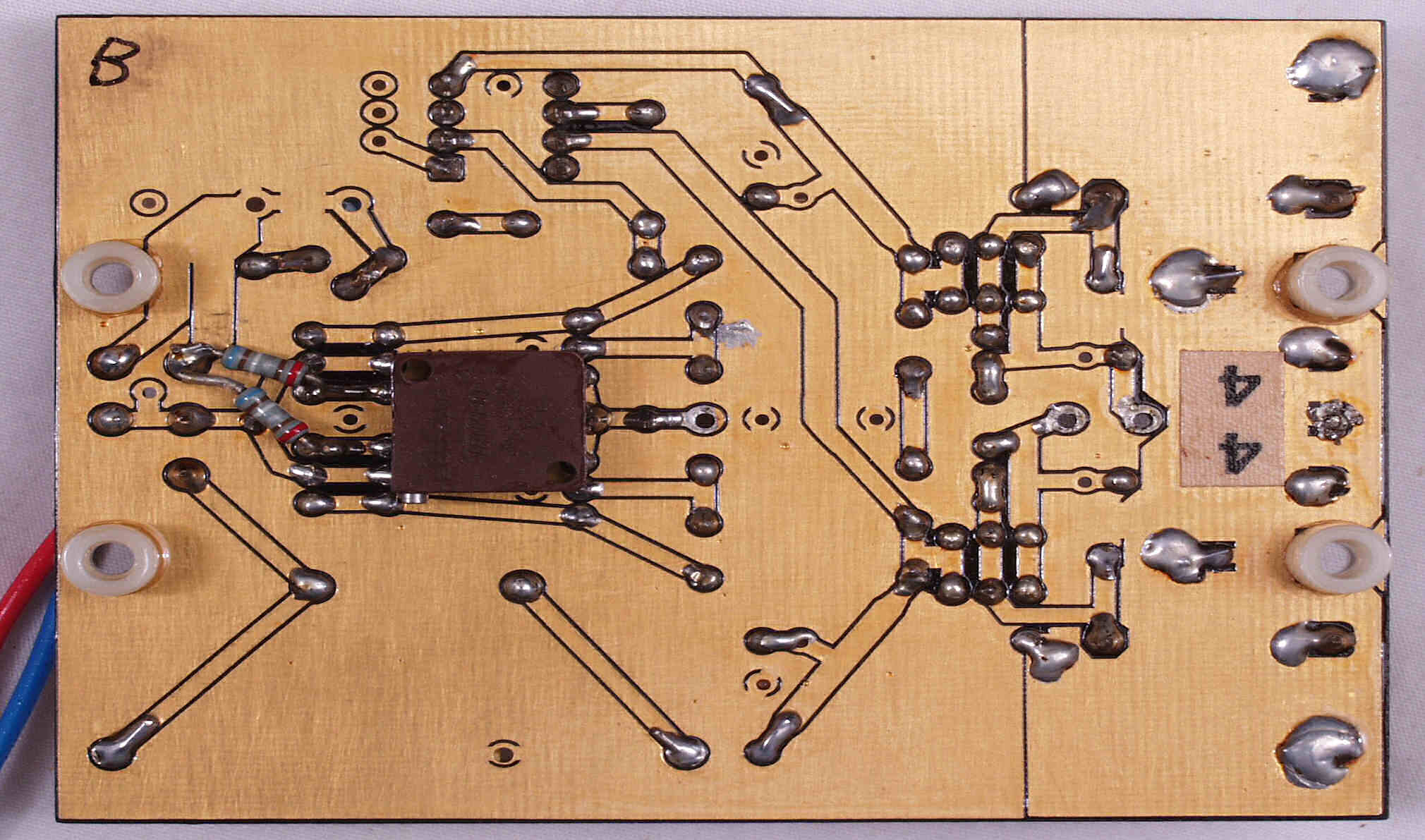

Ｃ２Ｃ．　修理前　ＭＣ−HEAD-ＡＭＰ基板裏

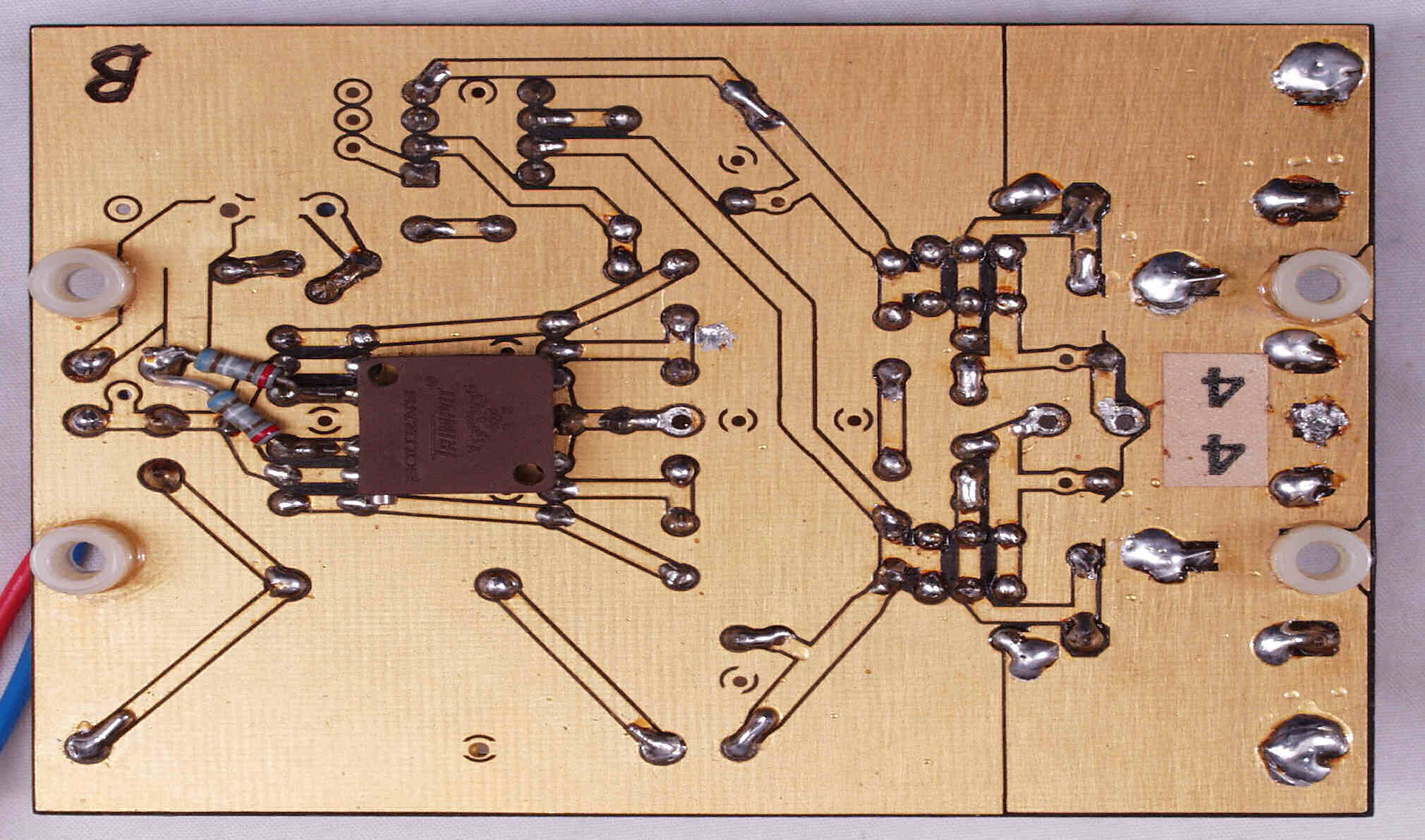

Ｃ２Ｄ．　修理（半田補正）後　ＭＣ−HEAD-ＡＭＰ基板裏 　全ての半田をやり修す

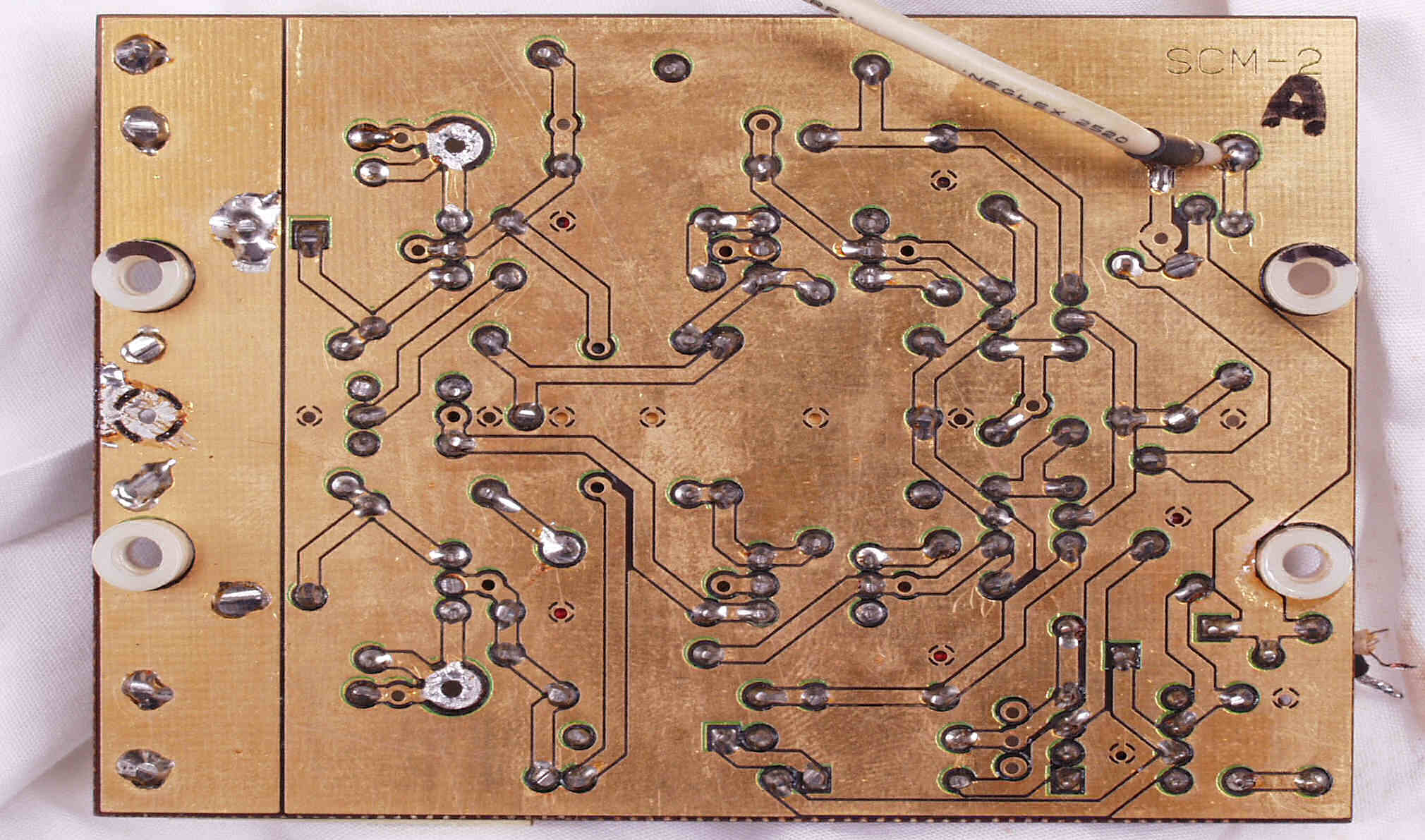

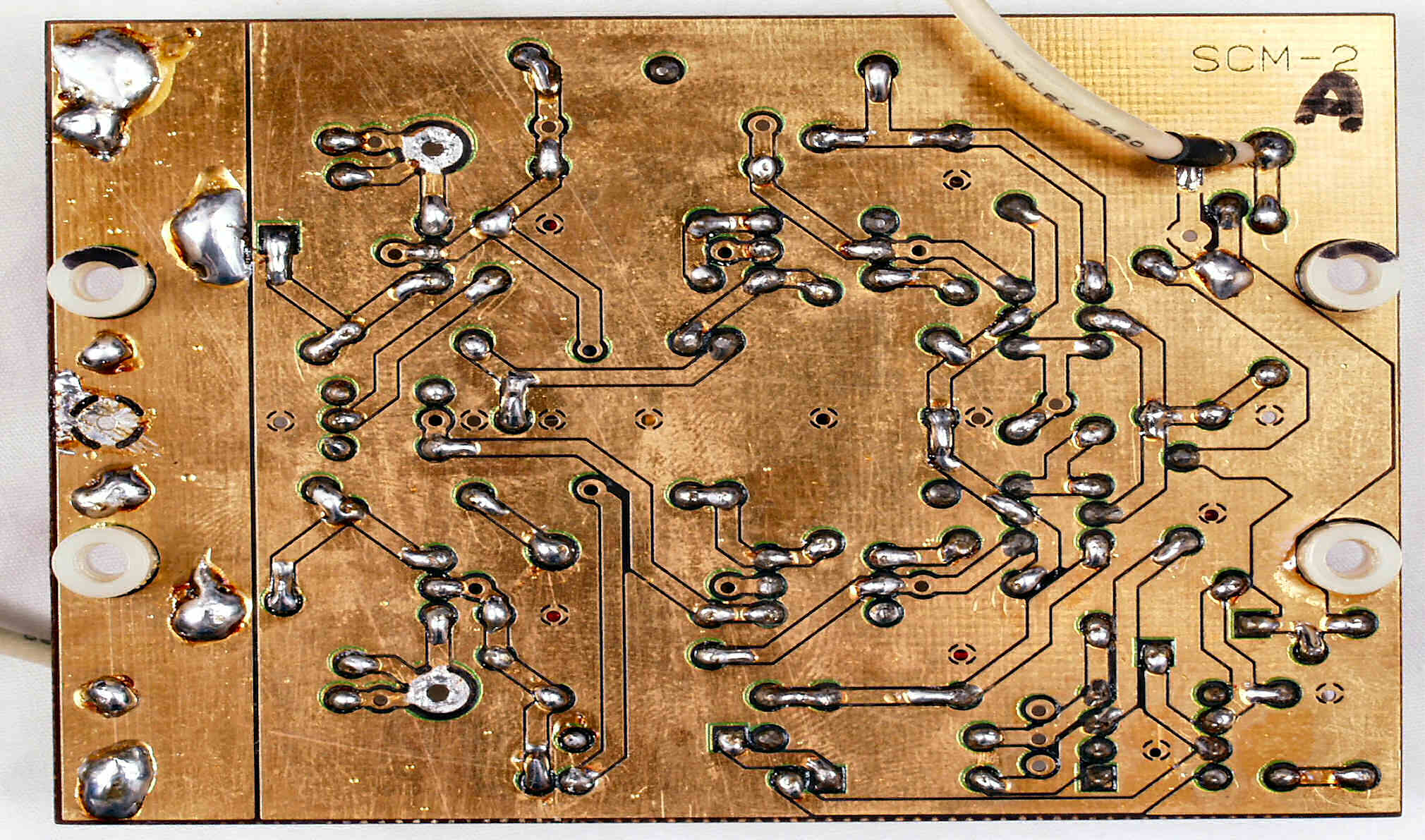

Ｃ２Ｅ．　完成ＭＣ−HEAD-ＡＭＰ基板裏 　洗浄後

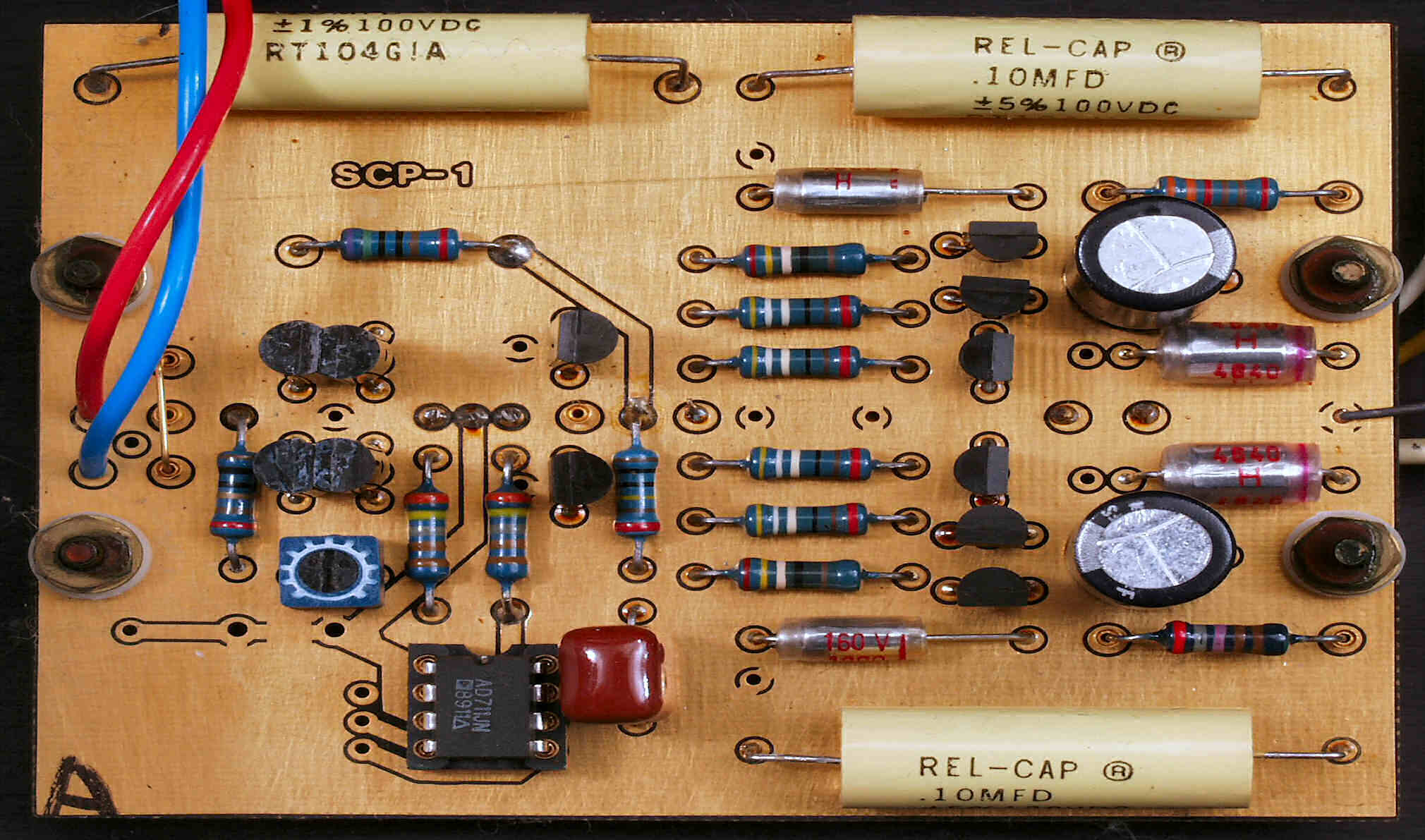

Ｃ３Ａ．　修理前　ＥＱ−ＡＭＰ基板

Ｃ３Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー２個、フイルムコンデンサー３個、ＯＰ−ＡＭＰ交換

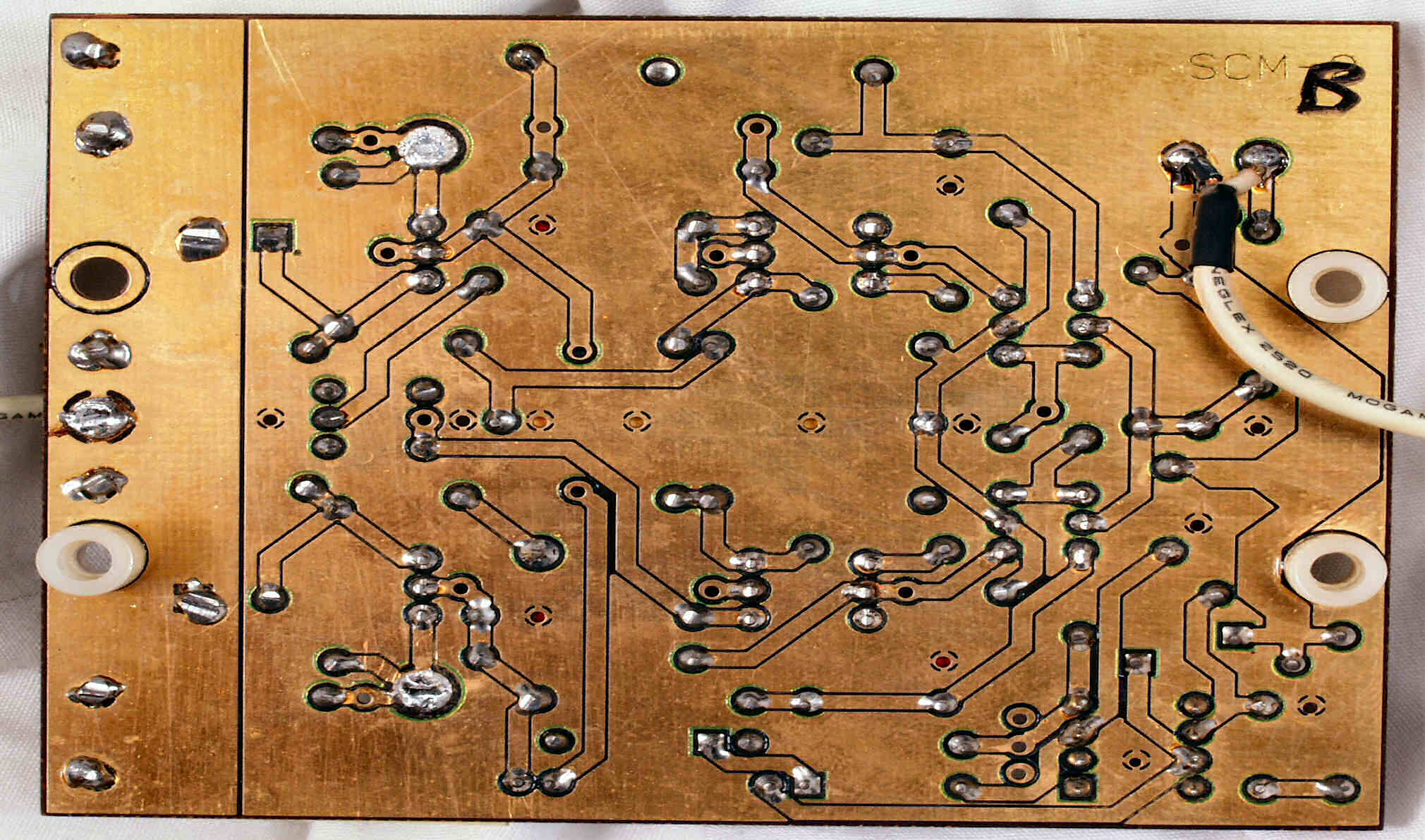

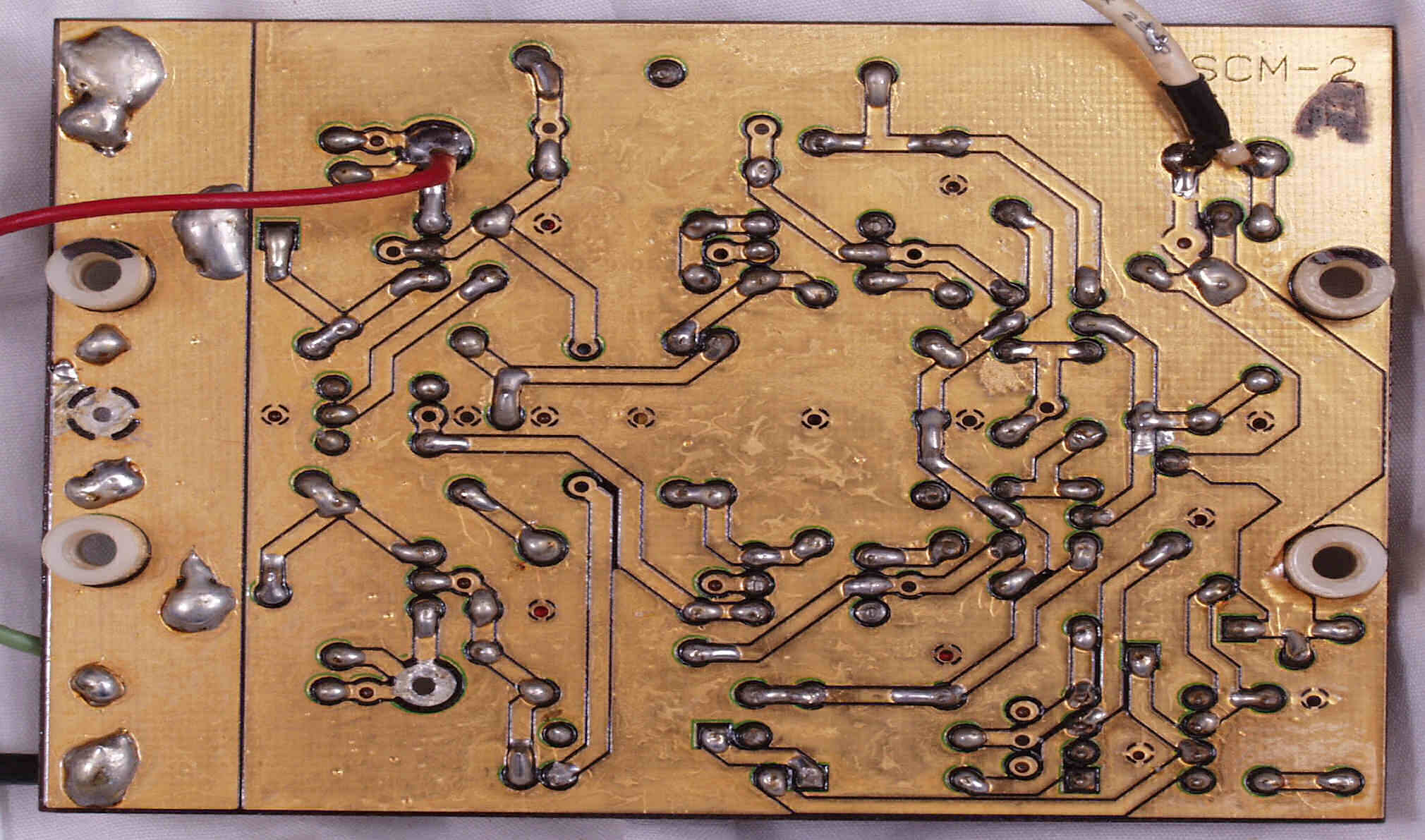

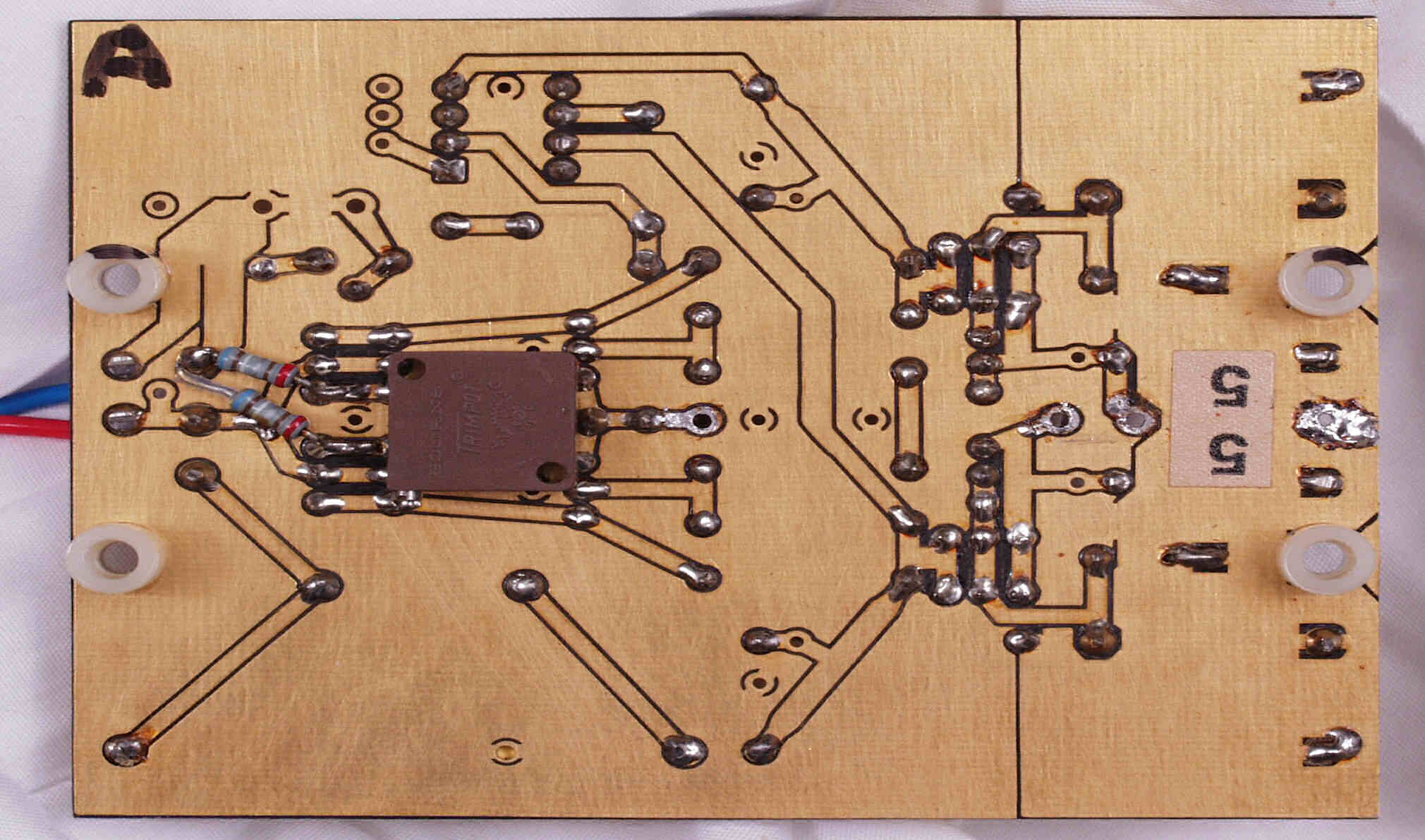

Ｃ３Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏

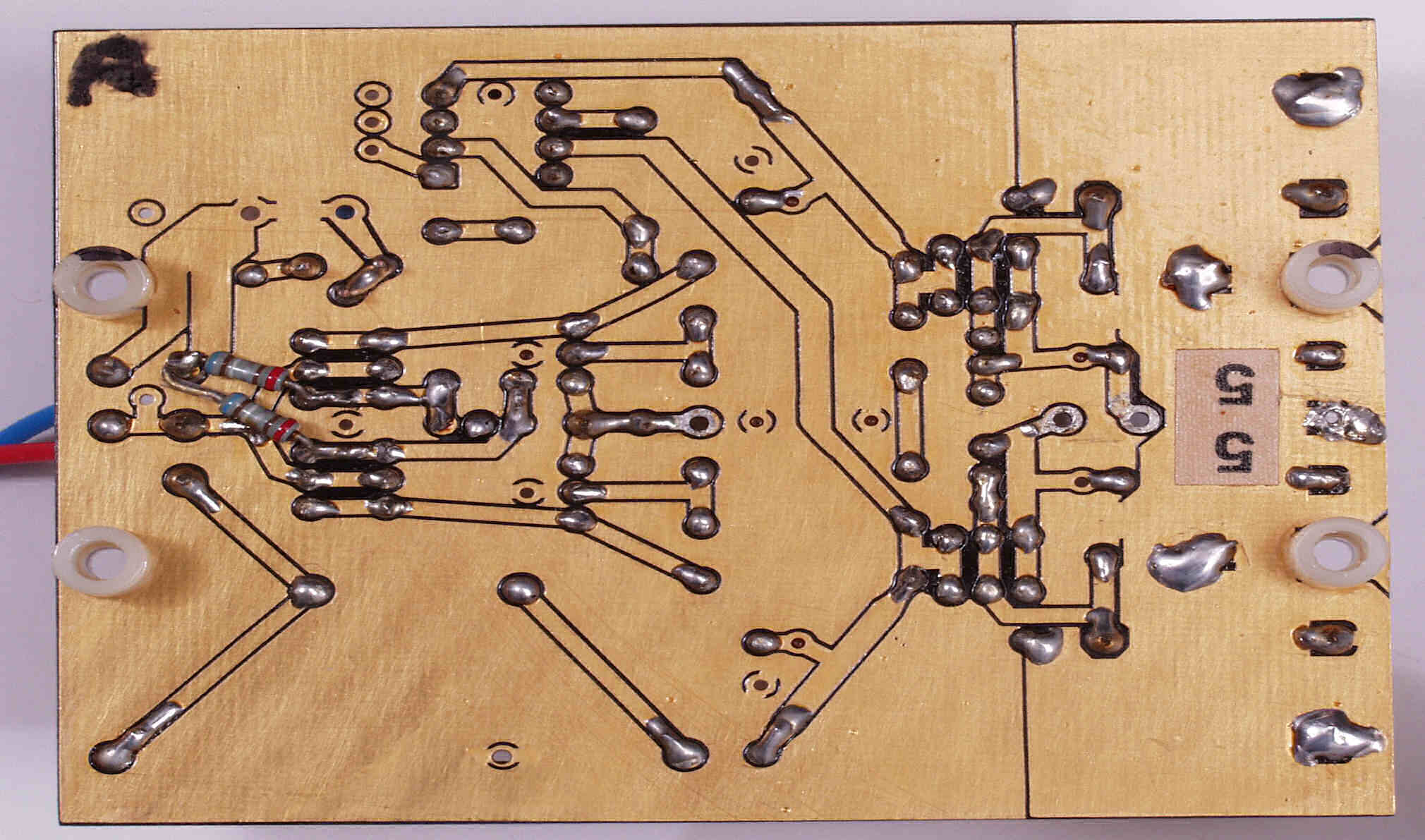

Ｃ３Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏 　全ての半田をやり修す

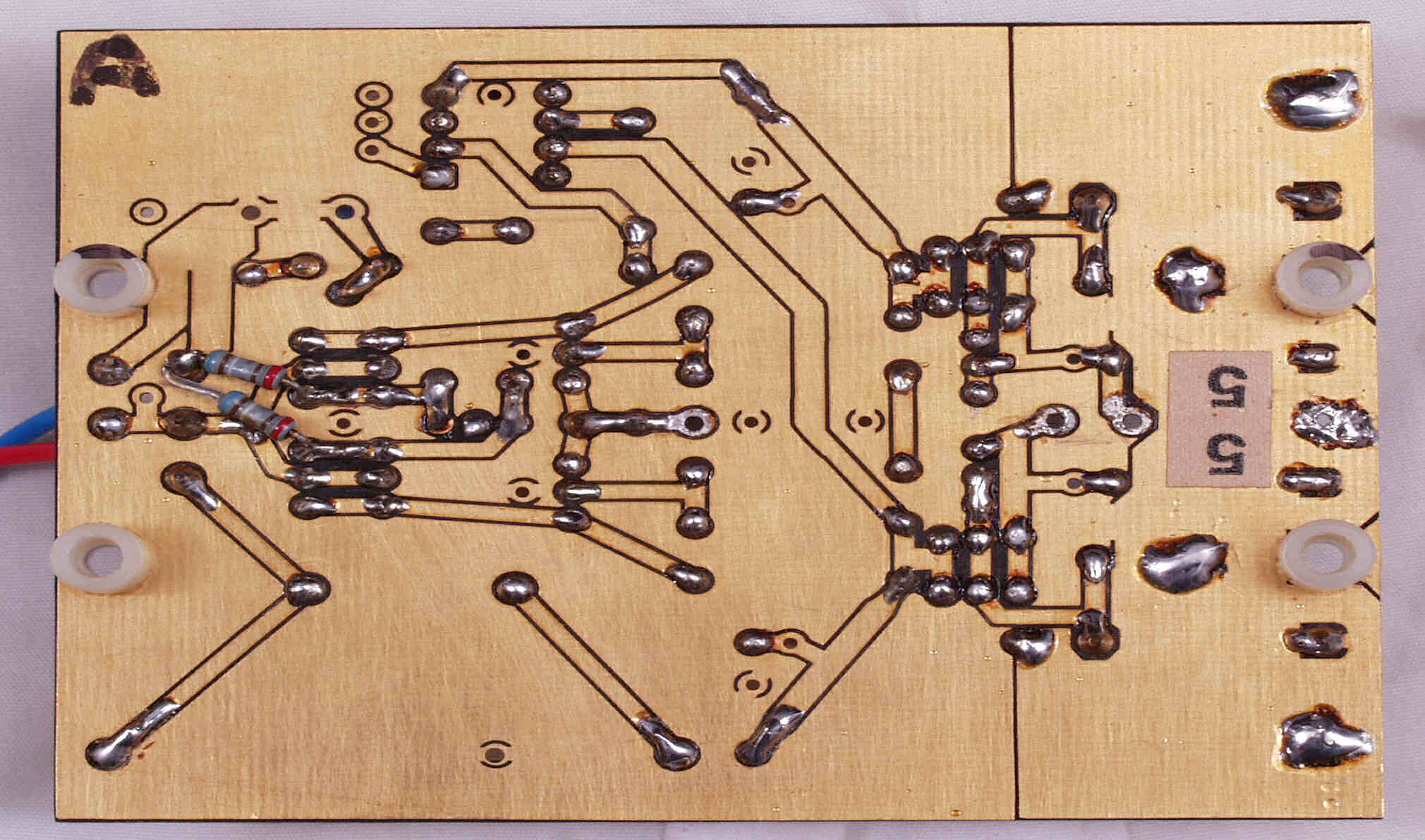

Ｃ３Ｅ．　完成ＥＱ−ＡＭＰ基板裏 　洗浄後

Ｃ４Ａ．　修理前　ＡＭＰ−Ｂ　上から見る

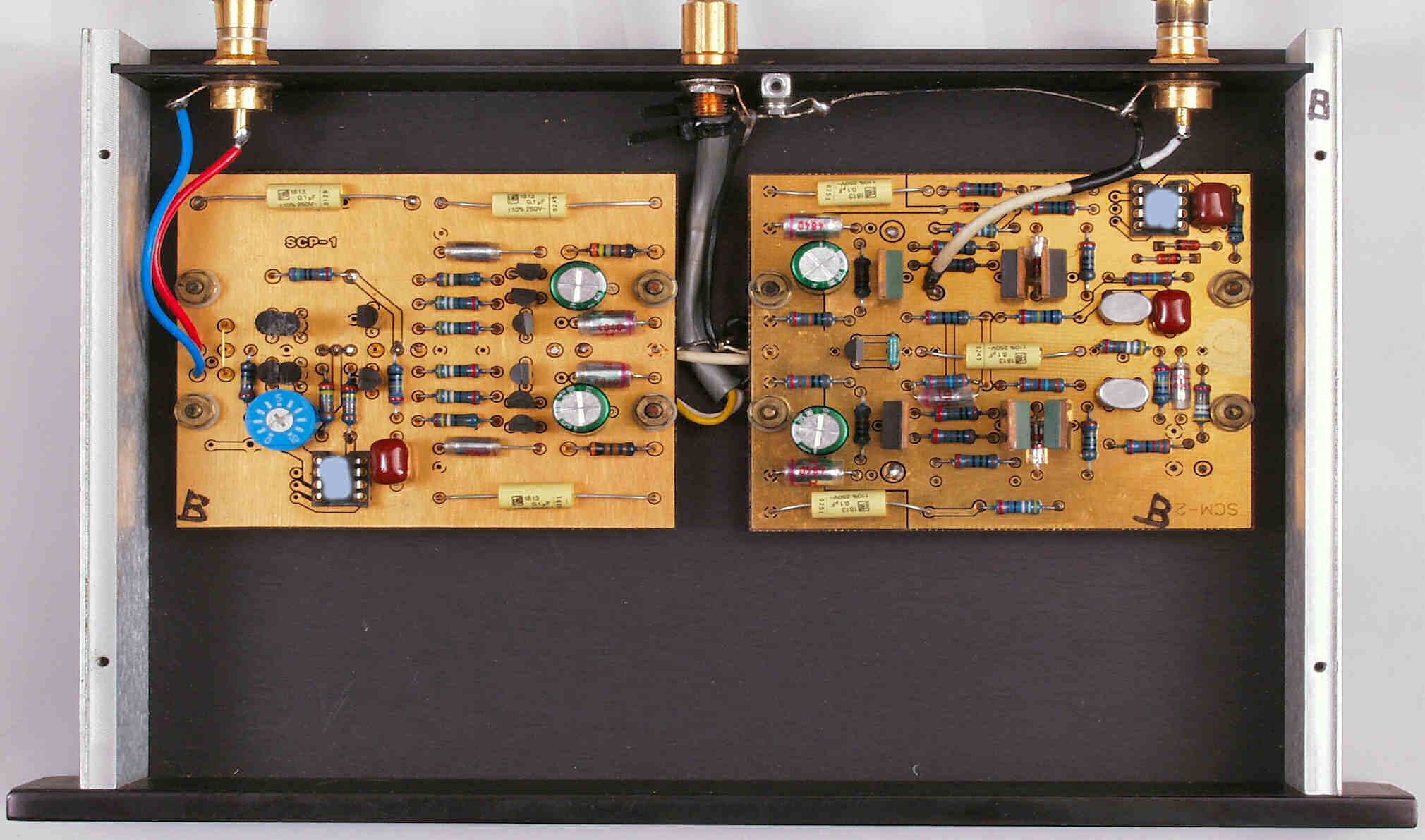

Ｃ４Ｂ．　修理後　ＡＭＰ−Ｂ　上から見る

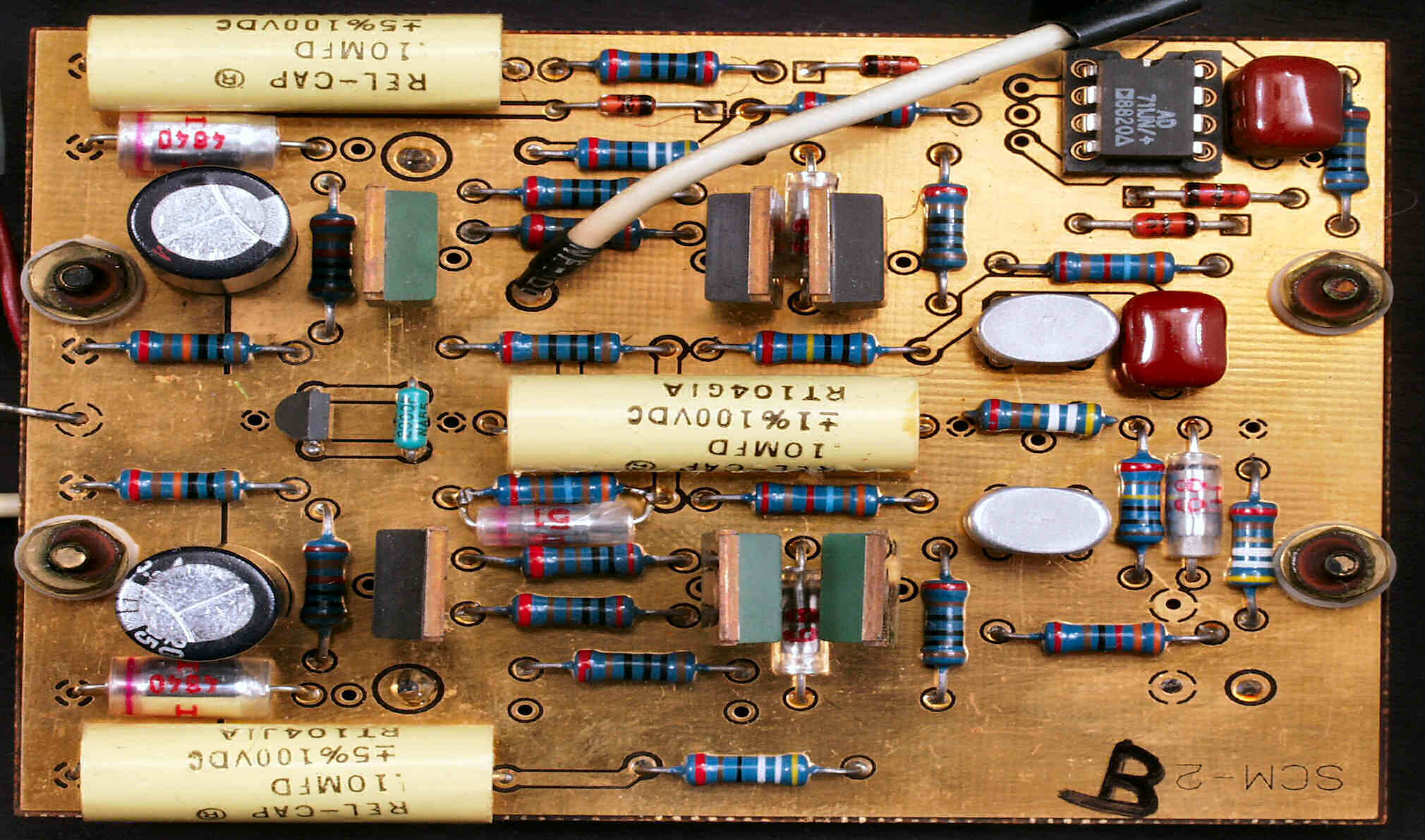

Ｃ５Ａ．　修理前　ＭＣ−HEAD-ＡＭＰ基板

Ｃ５Ｂ．　修理後　ＭＣ−HEAD-ＡＭＰ基板　電解コンデンサー２個、フイルムコンデンサー３個、半固定ＶＲ２個交換

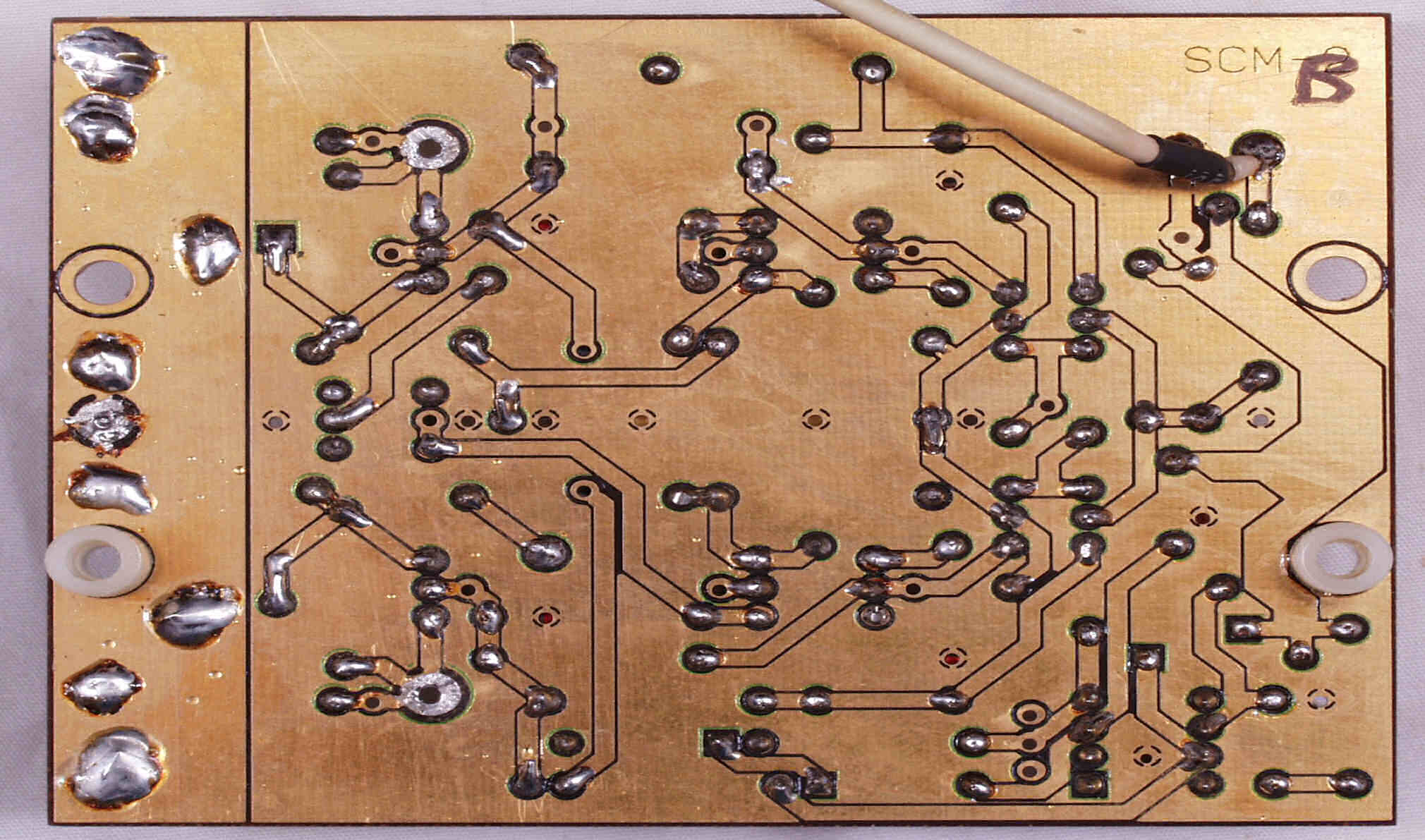

Ｃ５Ｃ．　修理前　ＭＣ−HEAD-ＡＭＰ基板裏

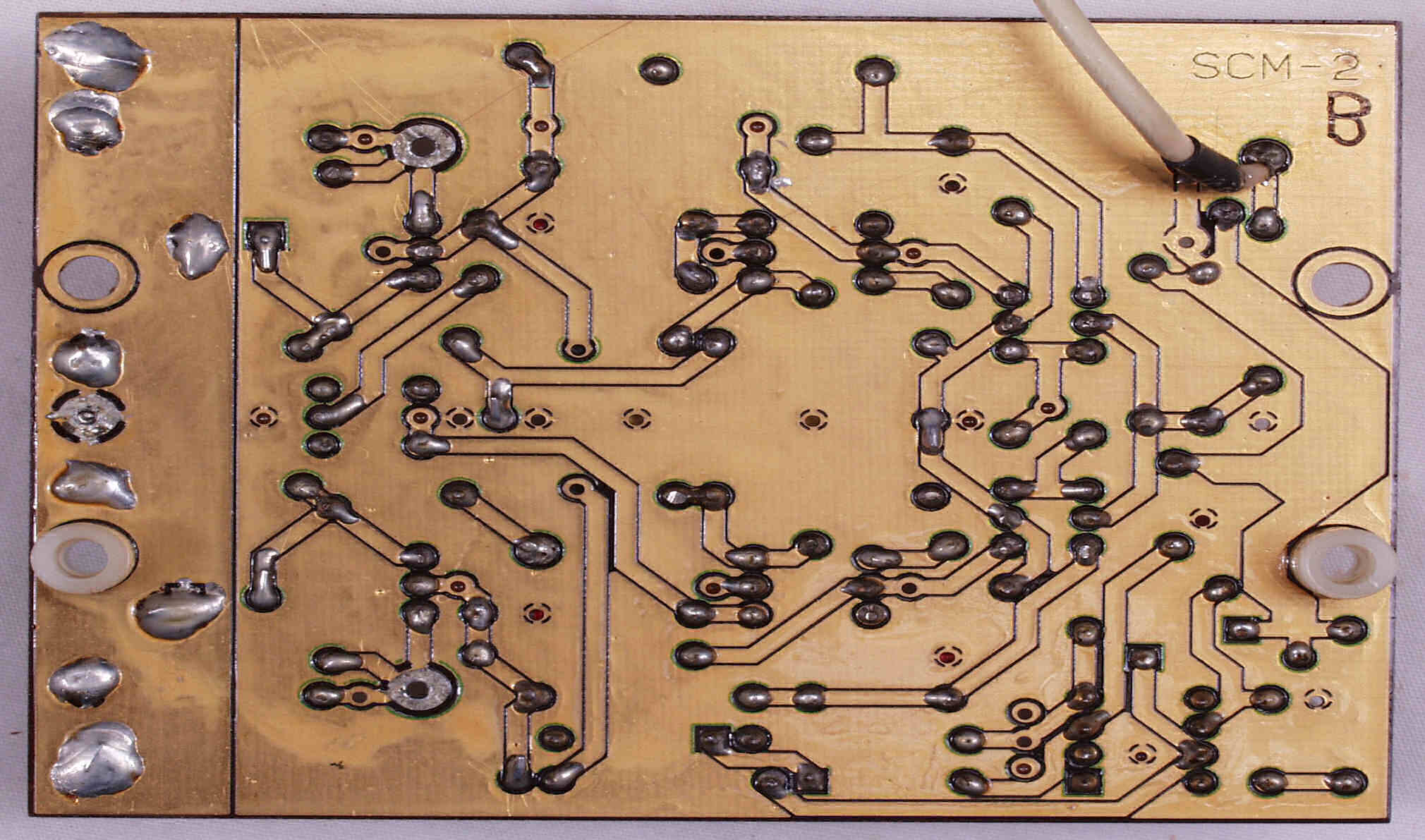

Ｃ５Ｄ．　修理（半田補正）後　ＭＣ−HEAD-ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ５Ｅ．　完成ＭＣ−HEAD-ＡＭＰ基板裏 　洗浄後

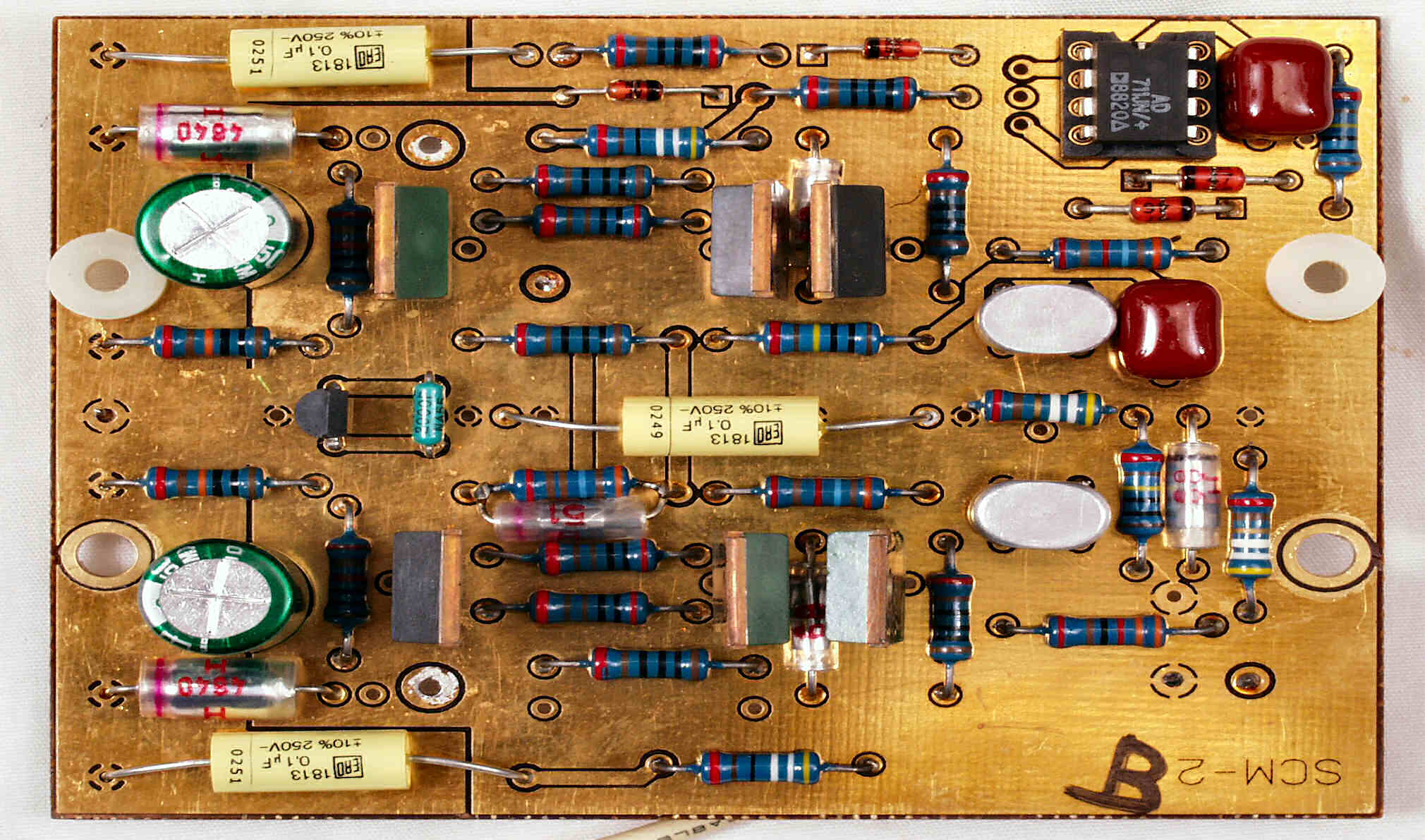

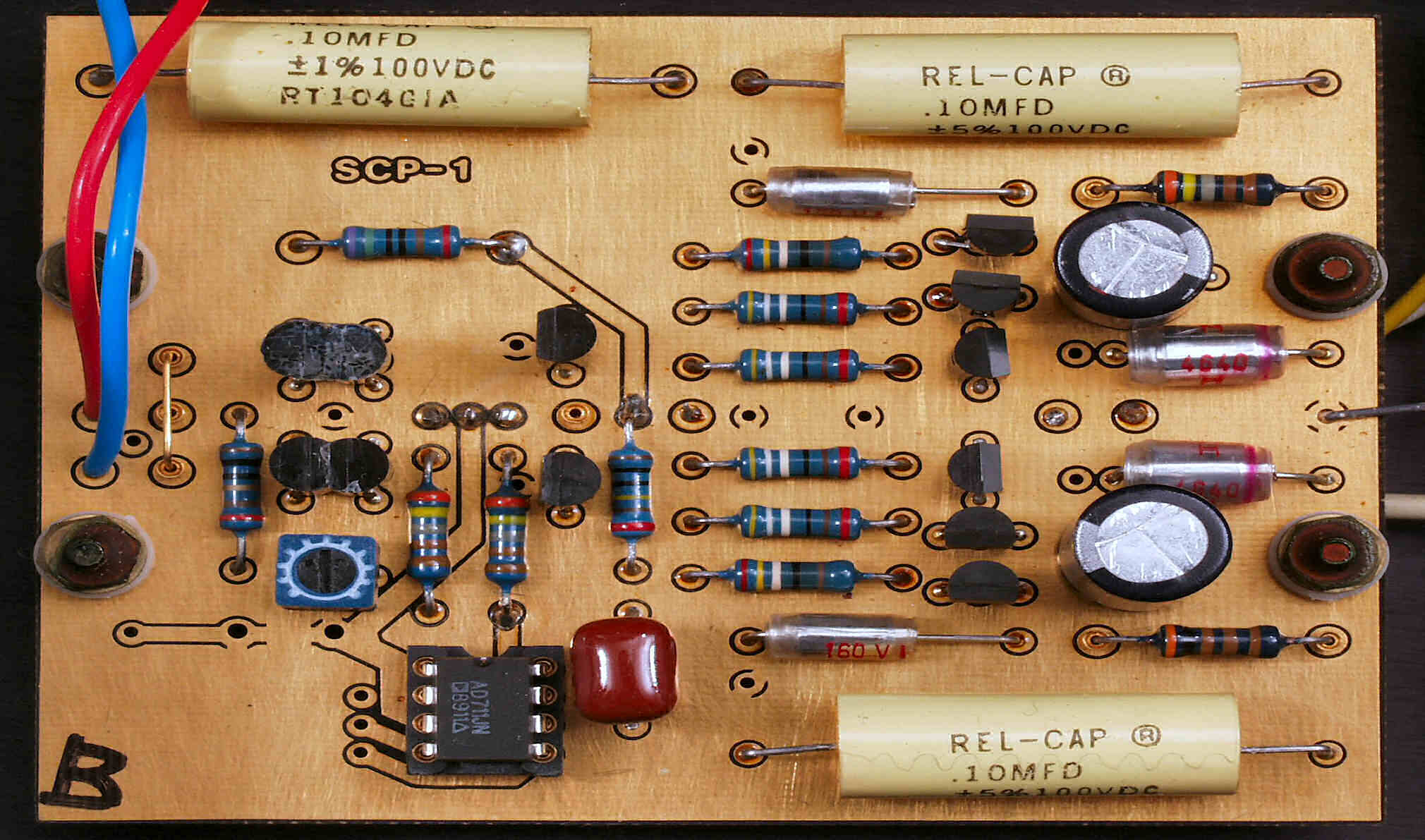

Ｃ６Ａ．　修理前　ＥＱ−ＡＭＰ基板

Ｃ６Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー２個、フイルムコンデンサー３個、ＯＰ−ＡＭＰ交換

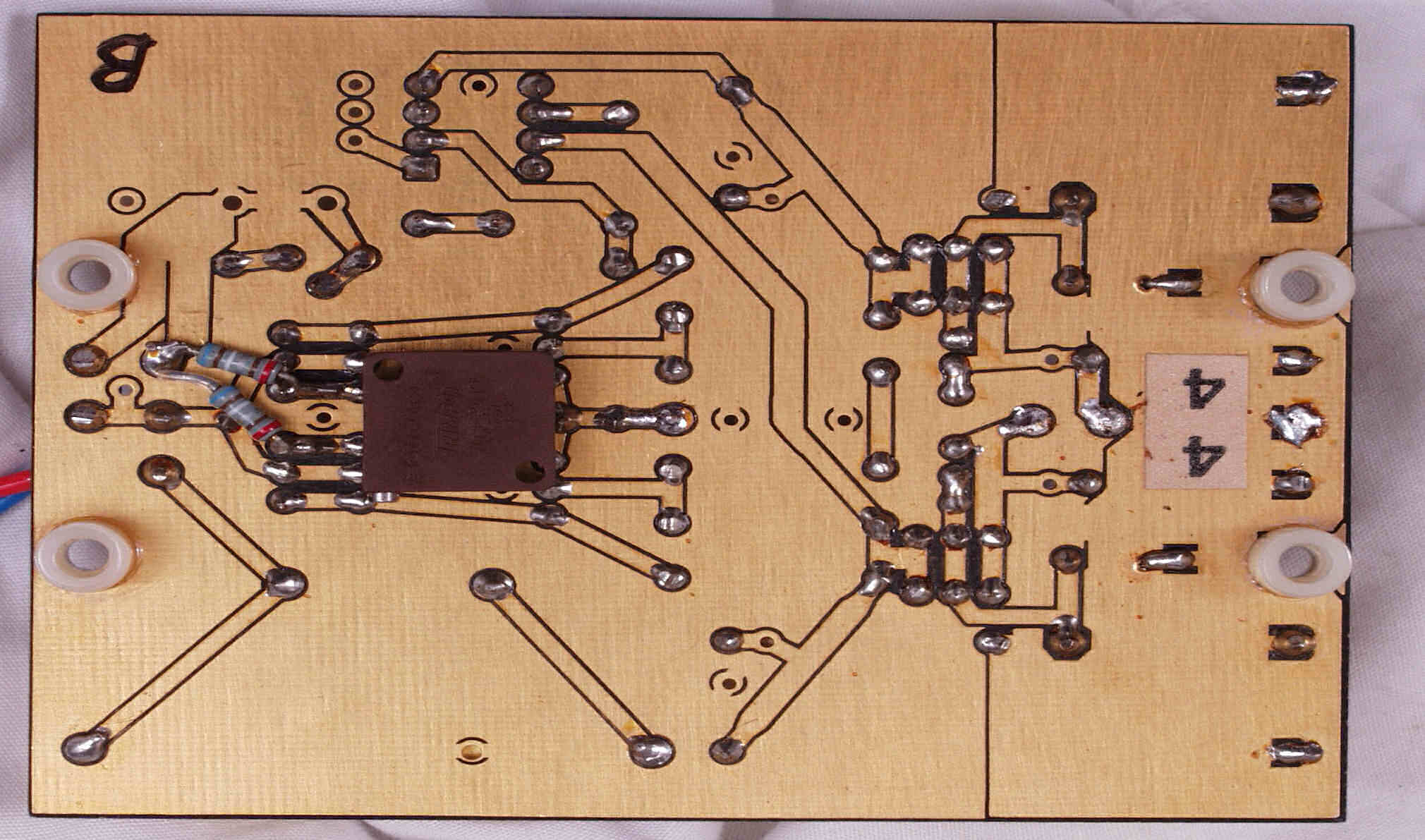

Ｃ６Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏

Ｃ６Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ６Ｅ．　完成ＥＱ−ＡＭＰ基板裏 　洗浄後

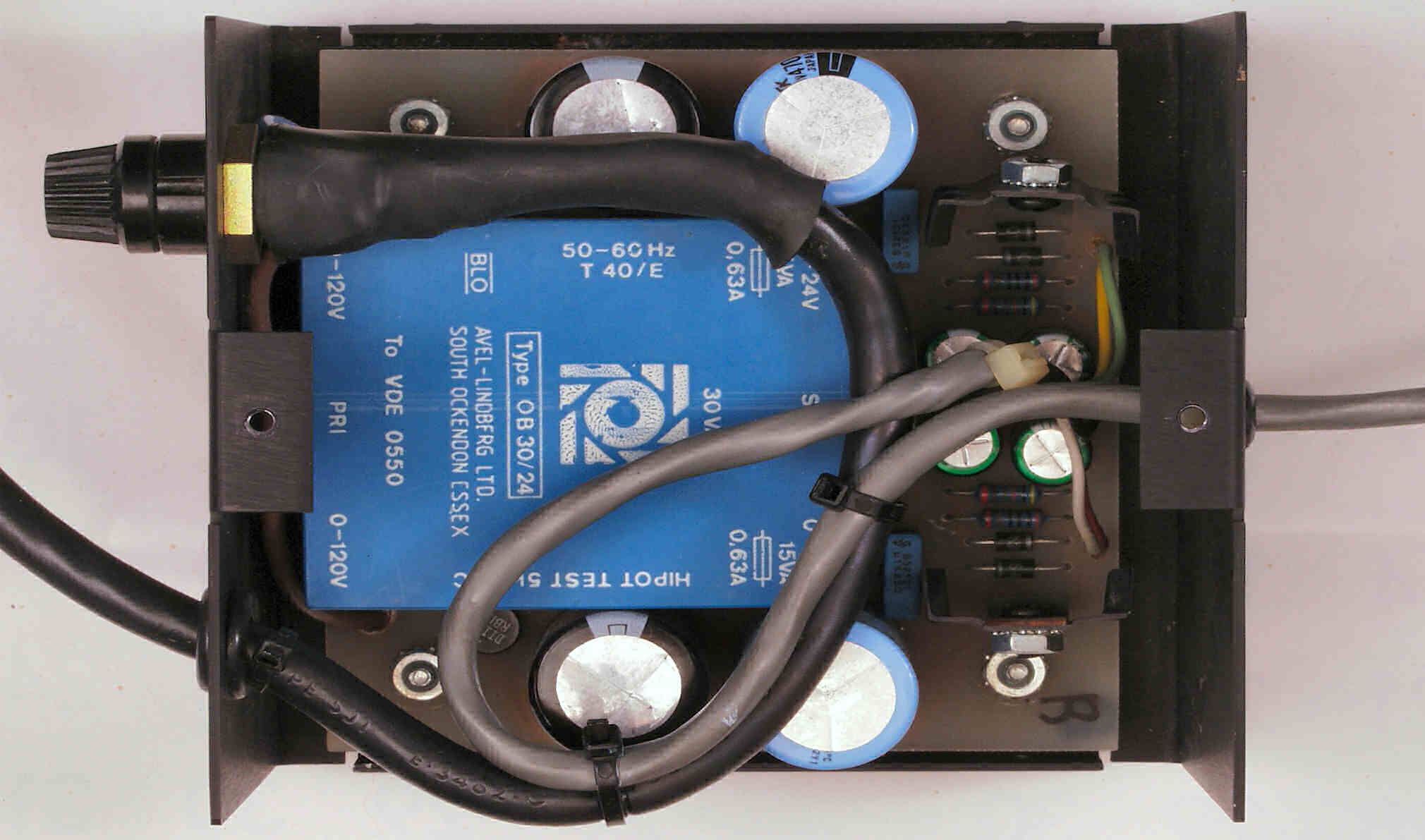

Ｃ７Ａ．　修理前　電源−Ａ　上から見る

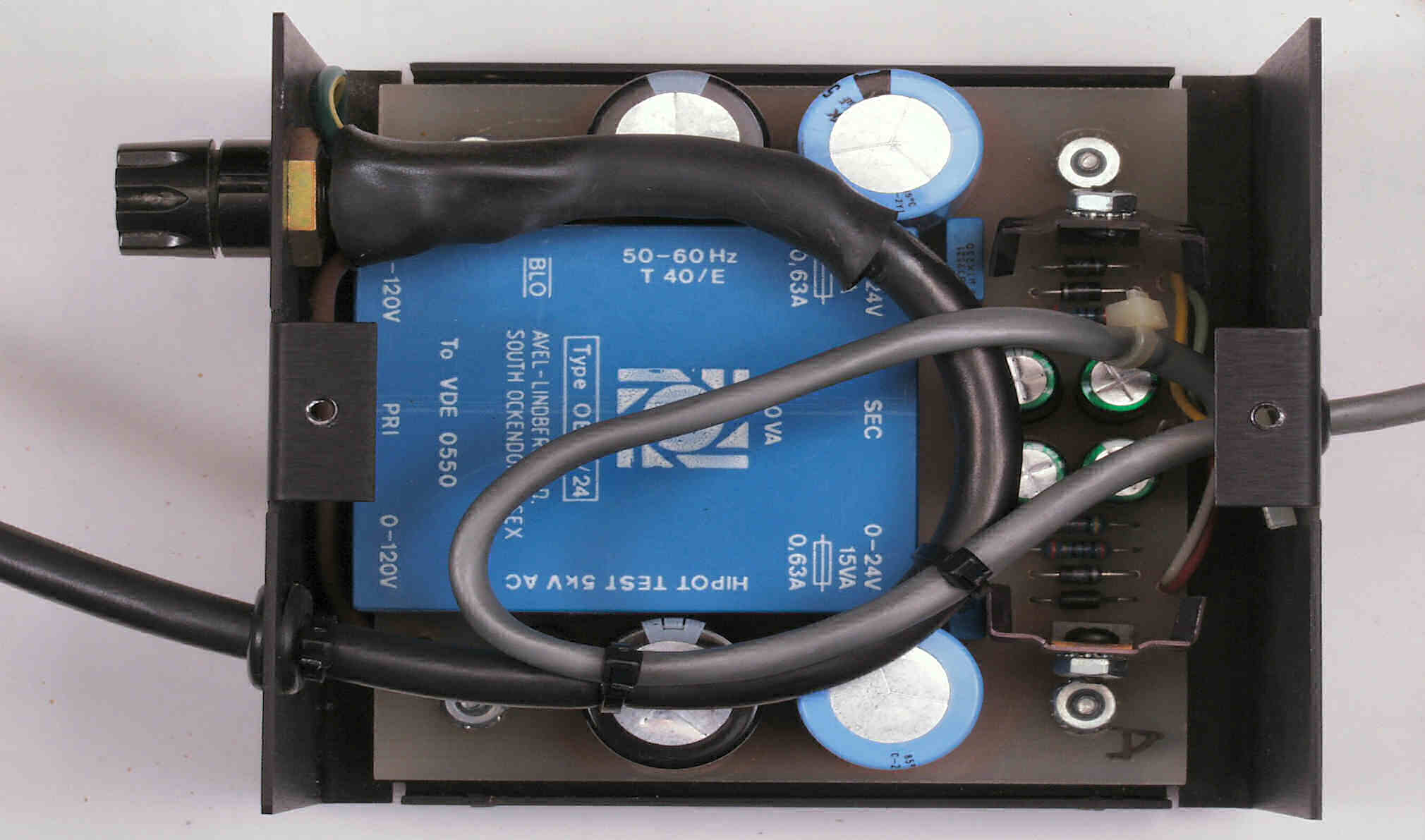

Ｃ７Ｂ．　修理後　上から見る

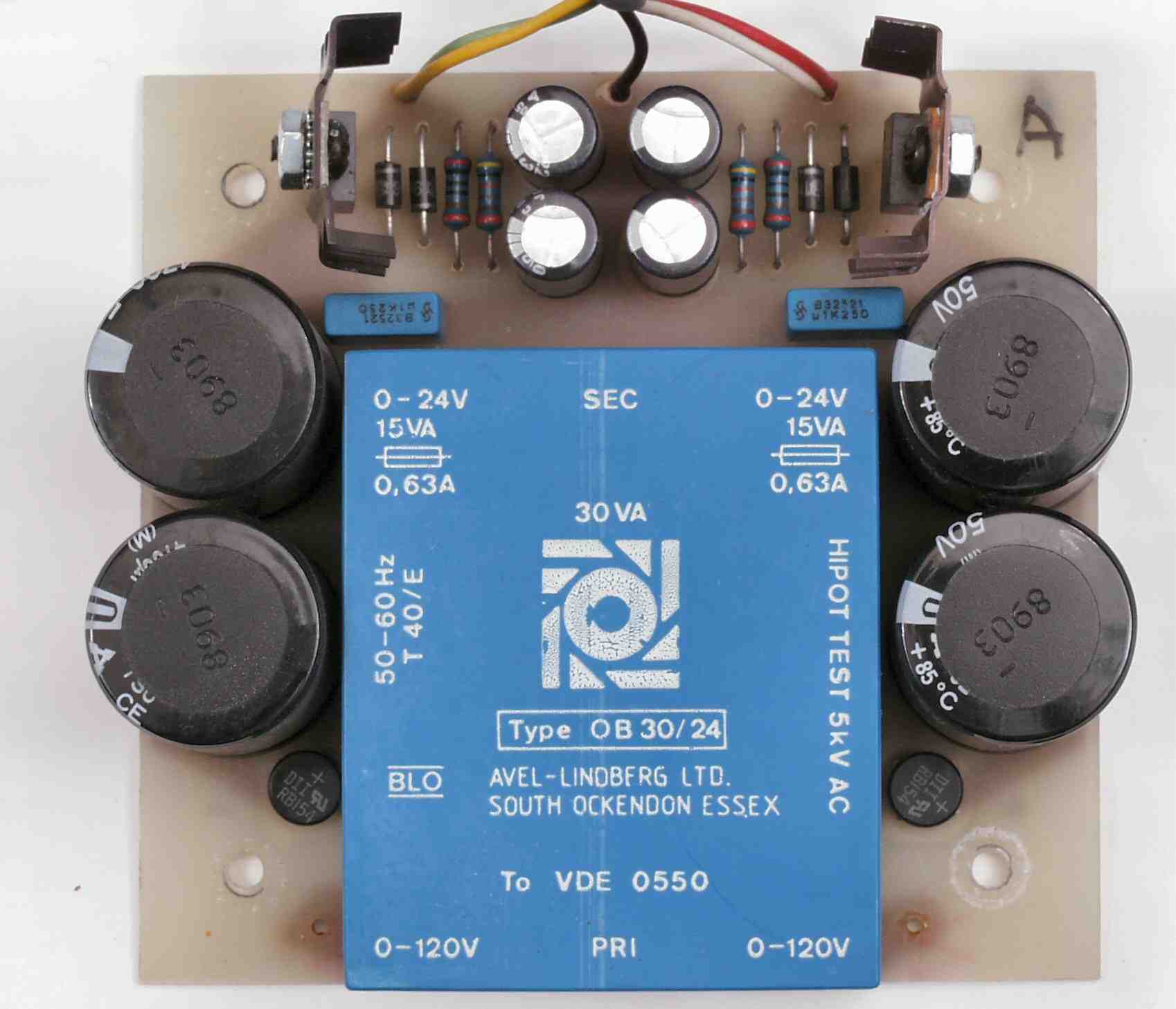

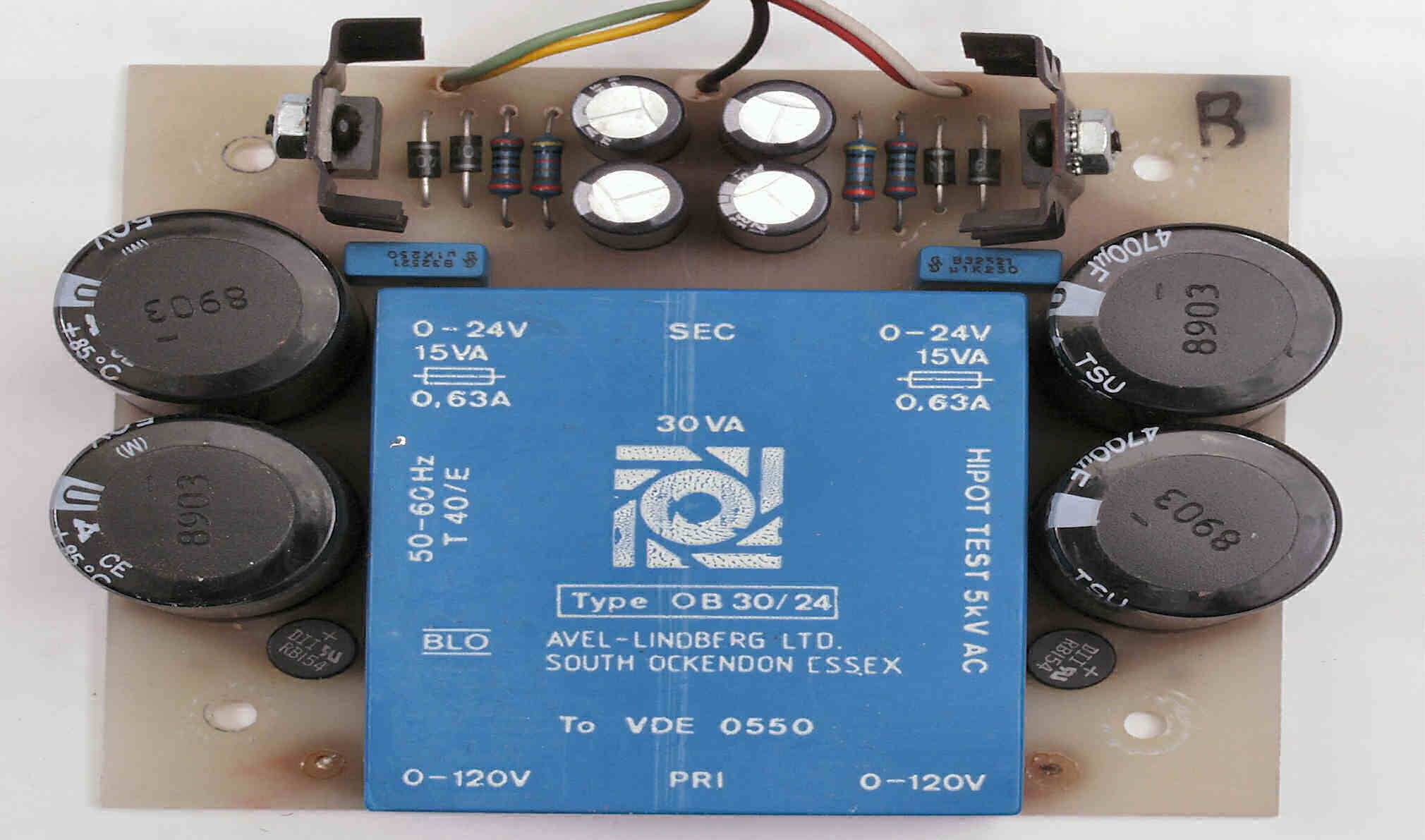

Ｃ８Ａ．　修理前　電源基板

Ｃ８Ｂ．　修理後　電源基板　電解コンデンサー８個交換

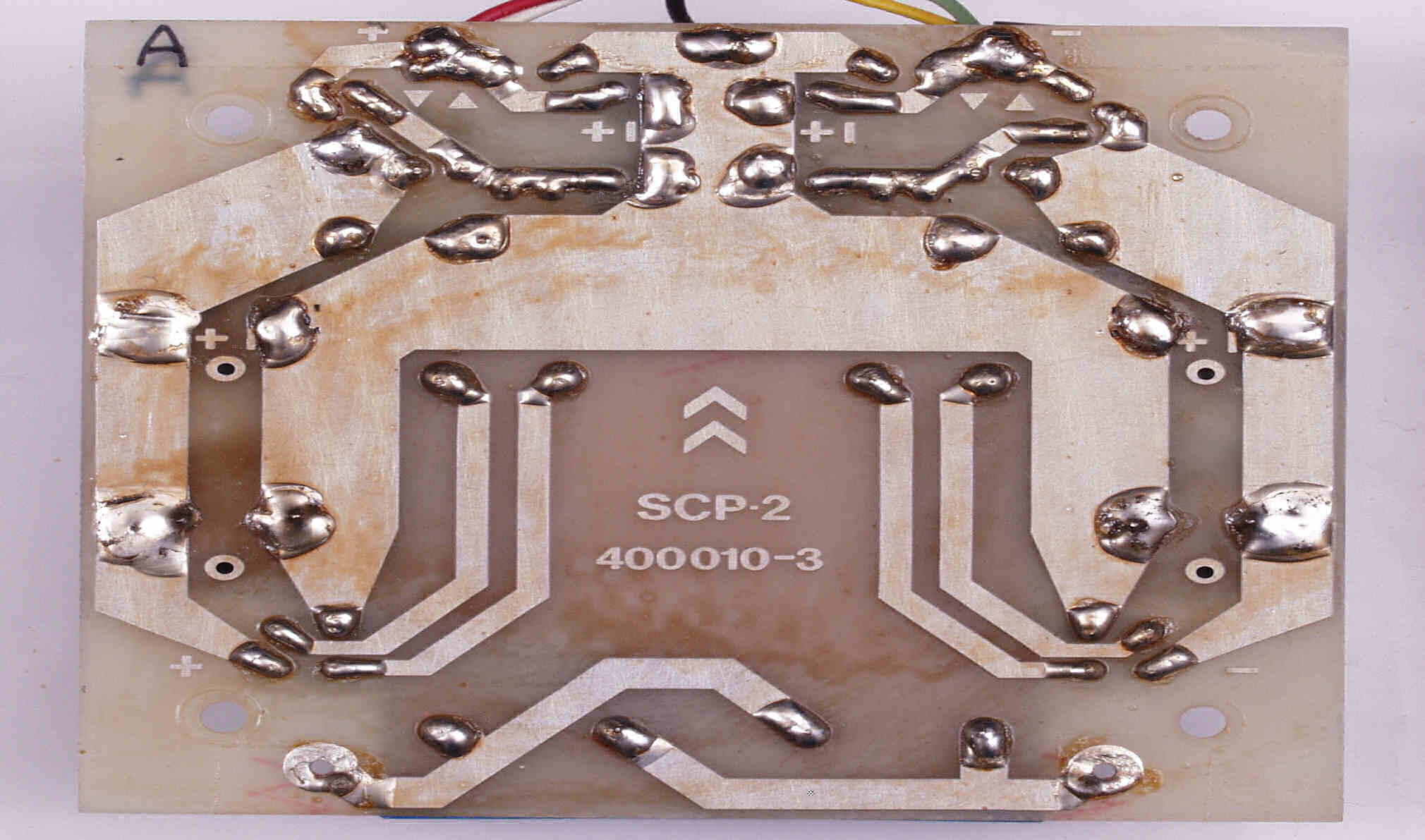

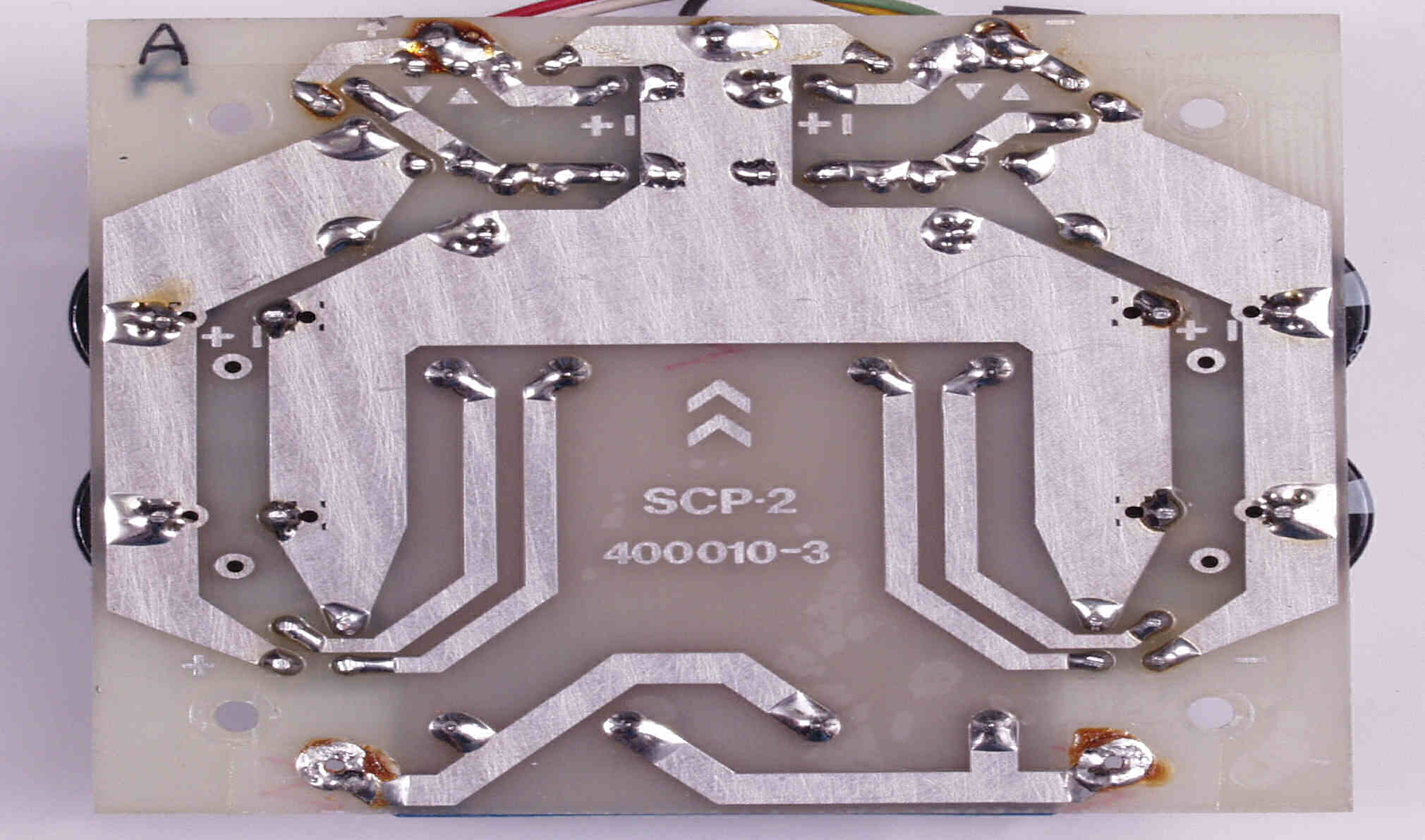

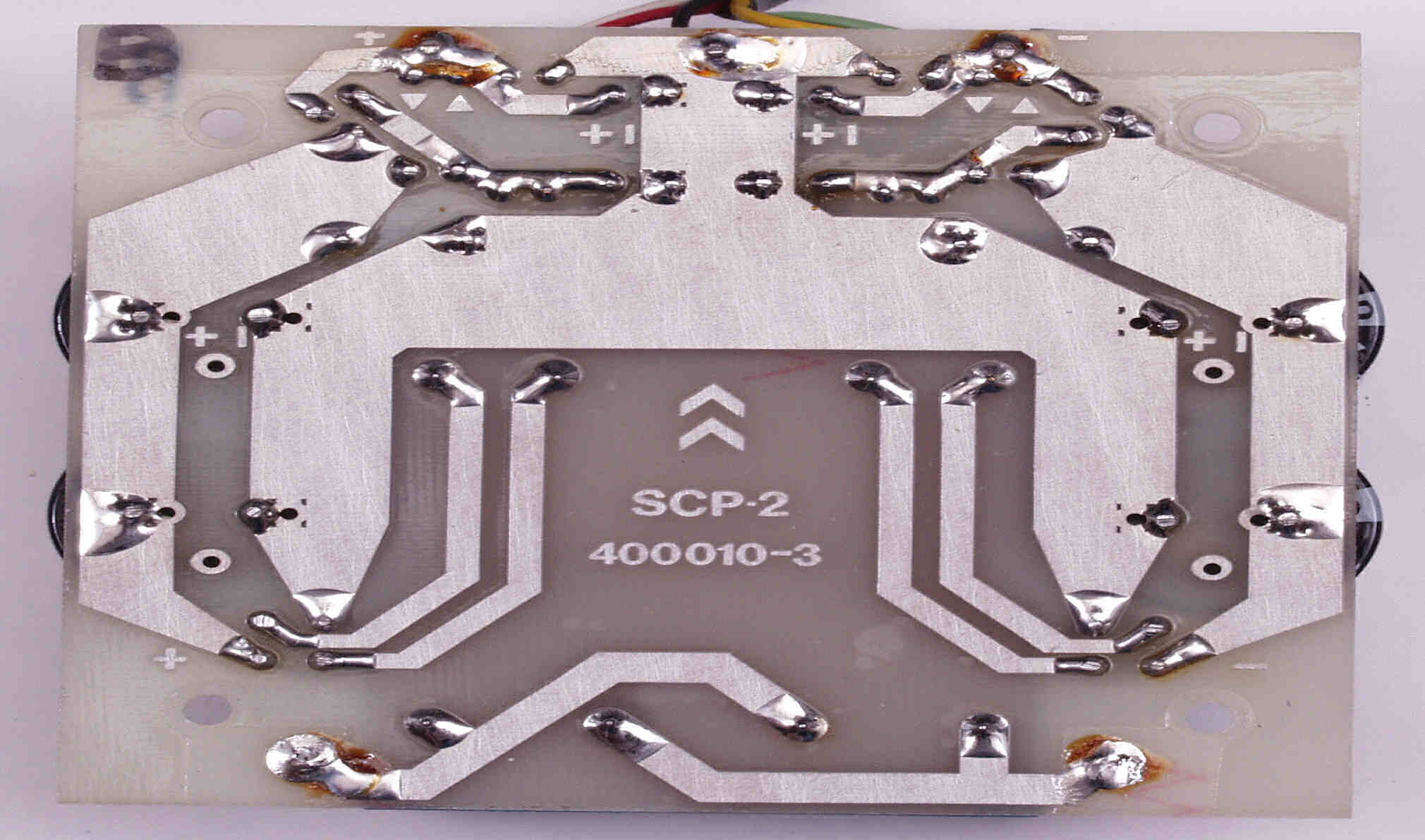

Ｃ８Ｃ．　修理前　電源基板裏

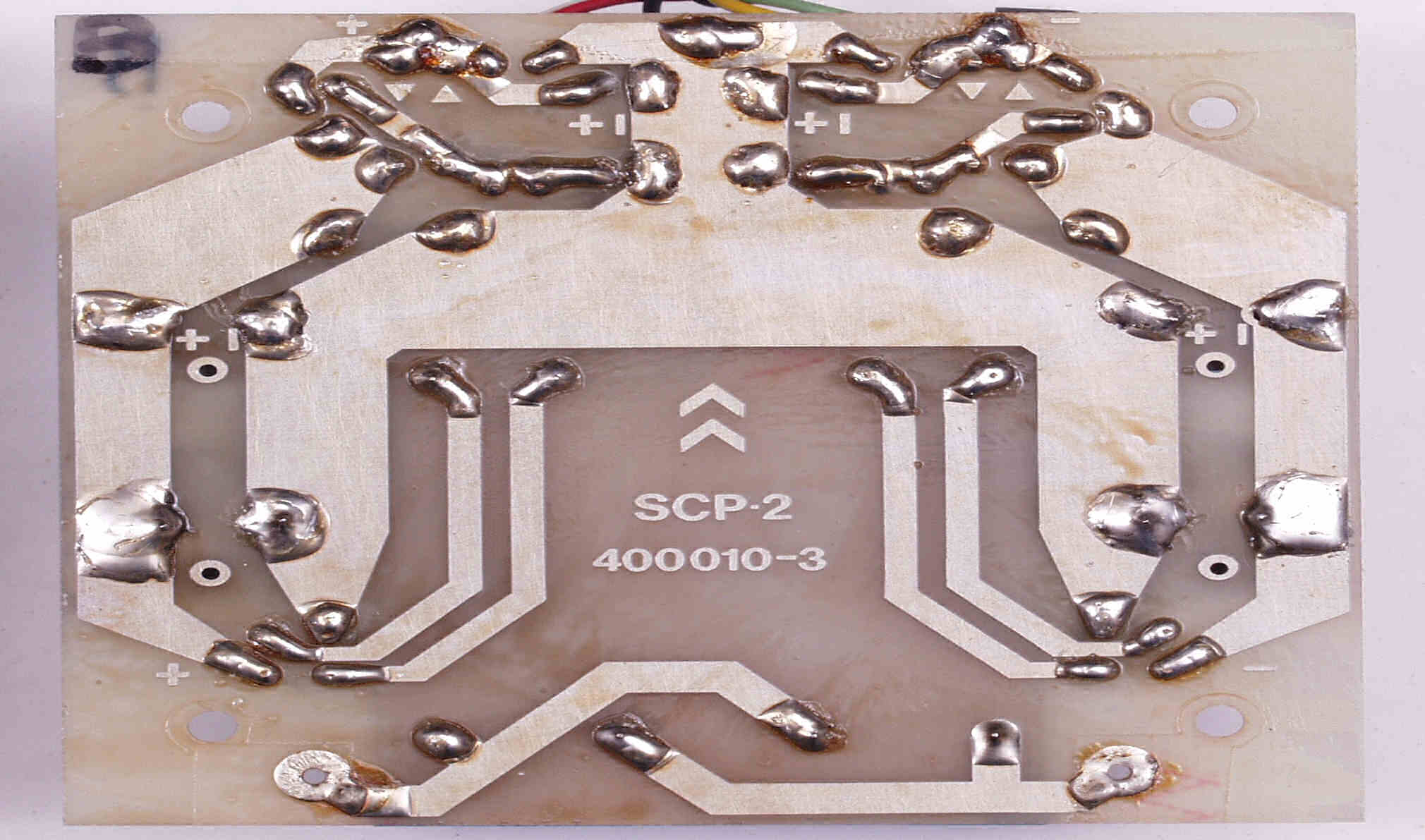

Ｃ８Ｄ．　修理（半田補正）後　電源基板裏　全ての半田をやり修し洗浄後

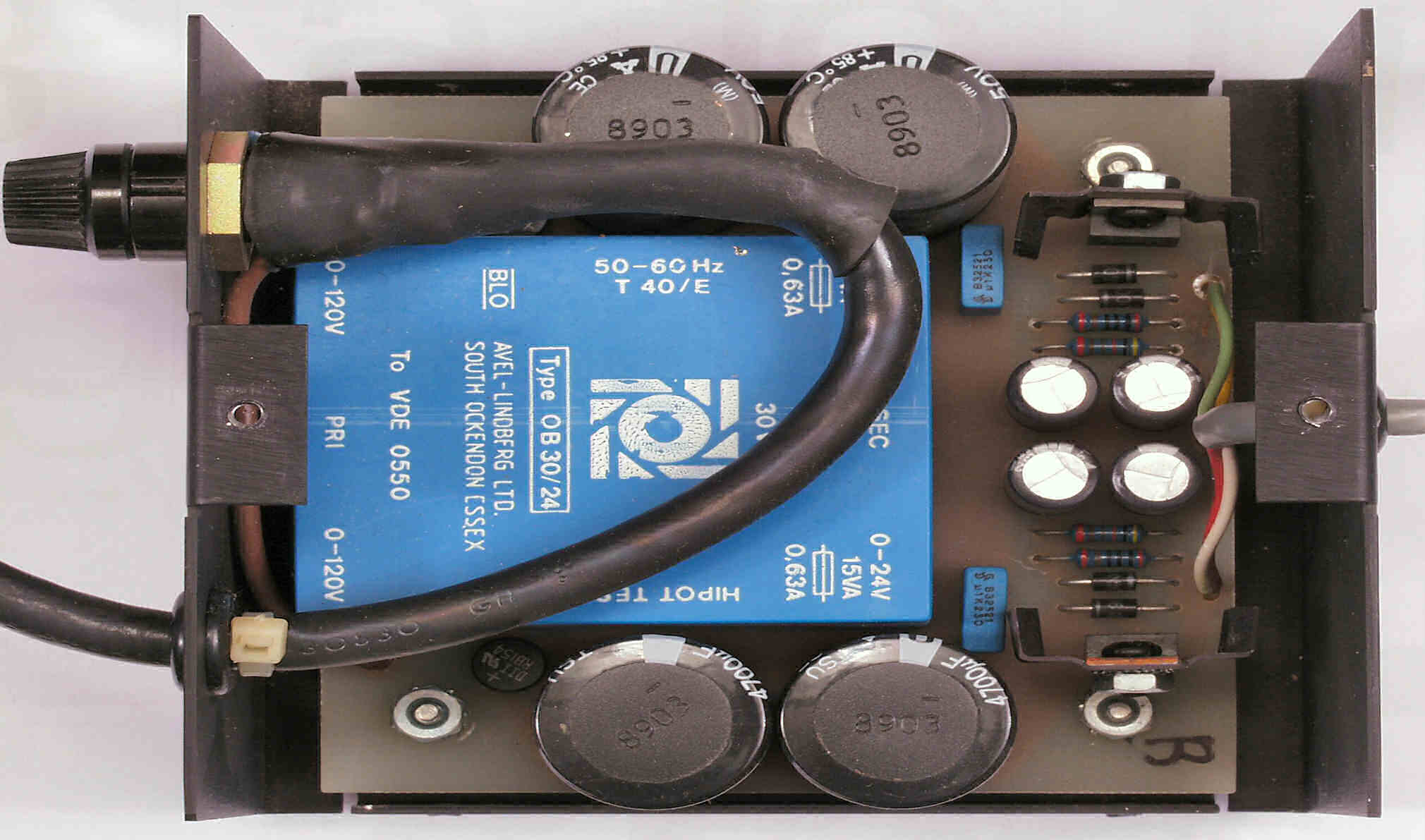

Ｃ９Ａ．　修理前　電源−Ｂ　上から見る

Ｃ０Ｂ．　修理後　上から見る

ＣＡＡ．　修理前　電源基板

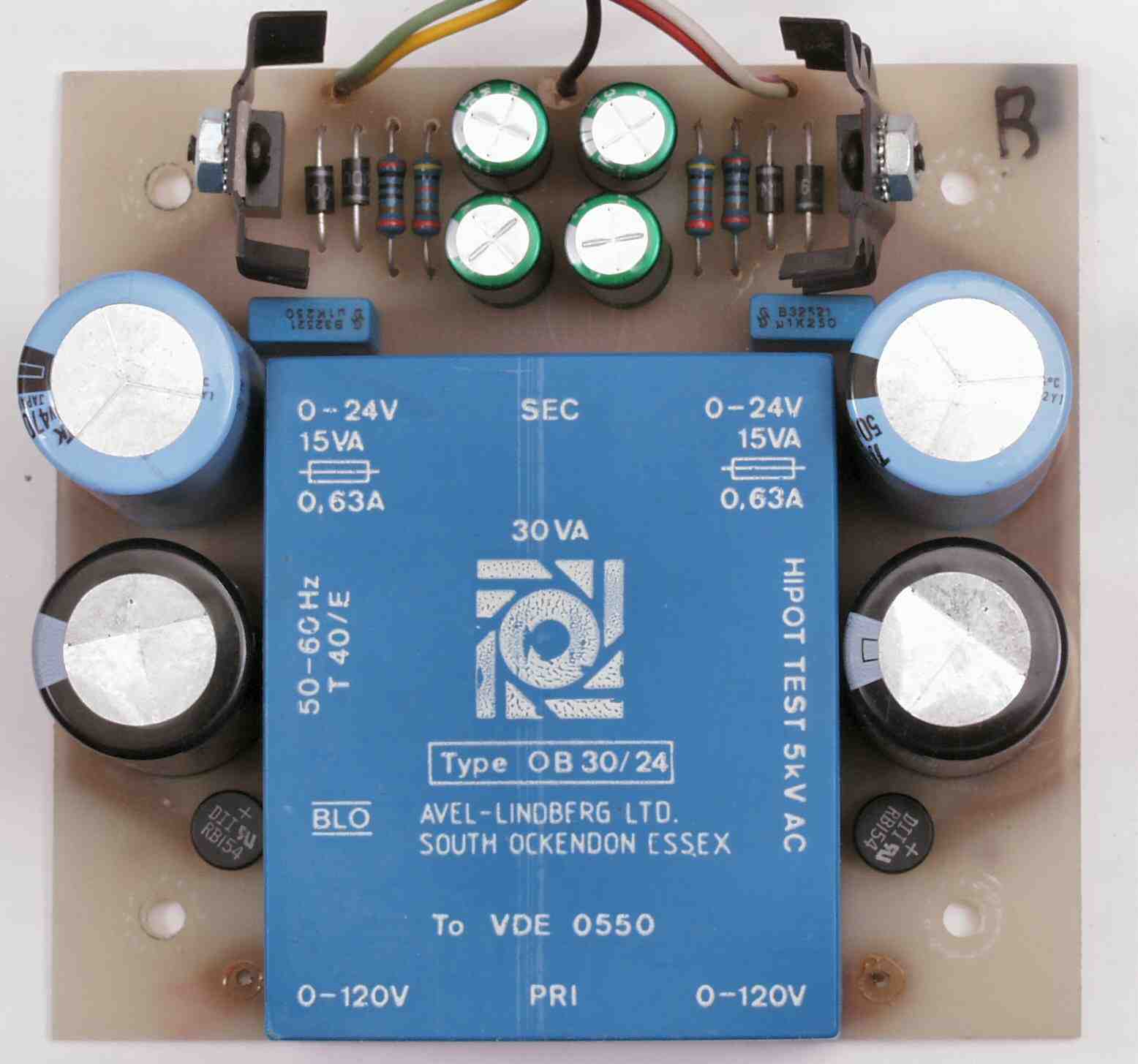

ＣＡＢ．　修理後　電源基板　電解コンデンサー８個交換

ＣＡＣ．　修理前　電源基板裏

ＣＡＤ．　修理（半田補正）後　電源基板裏　　全ての半田をやり修し洗浄後

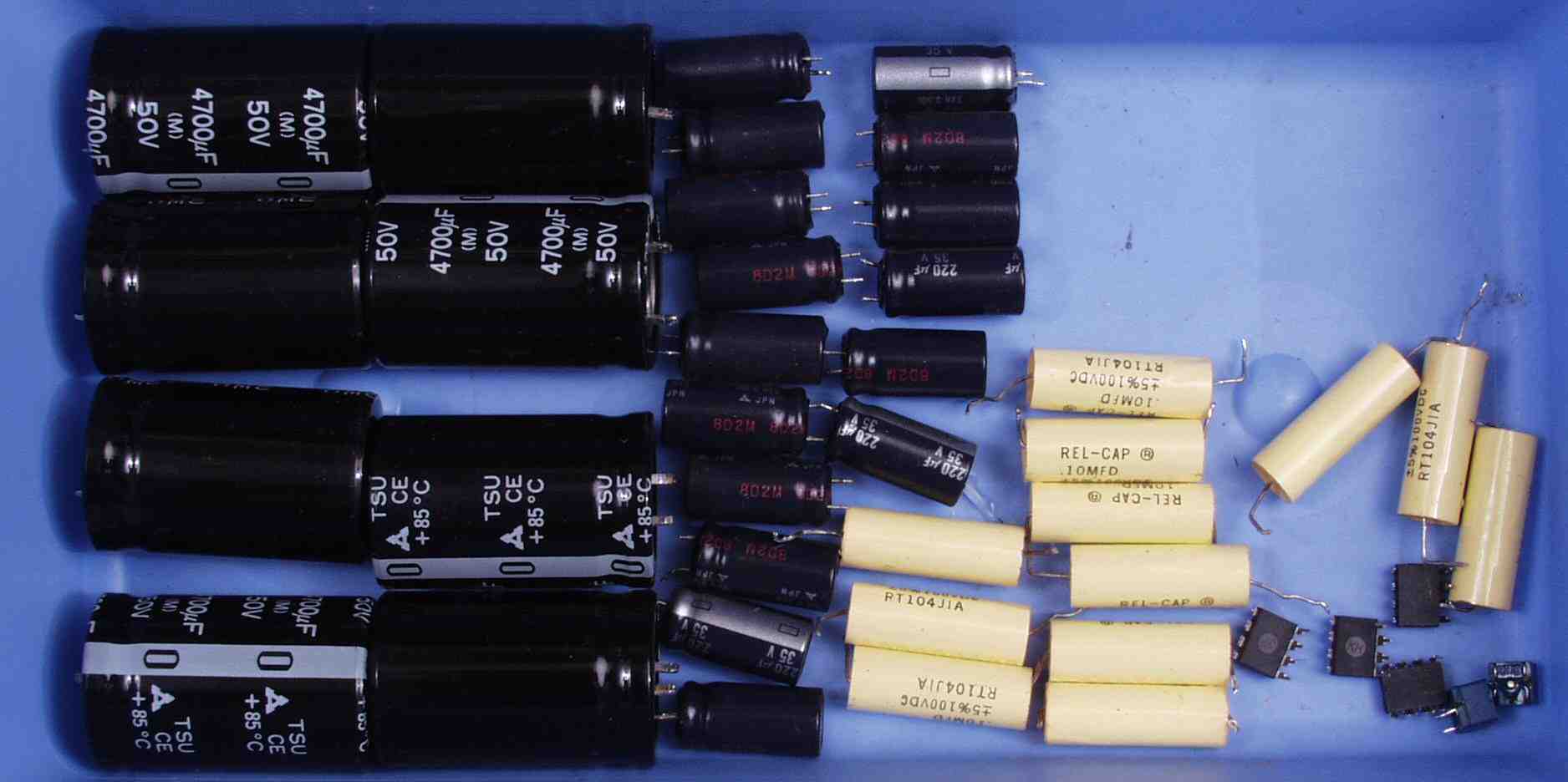

C−９．　交換部品

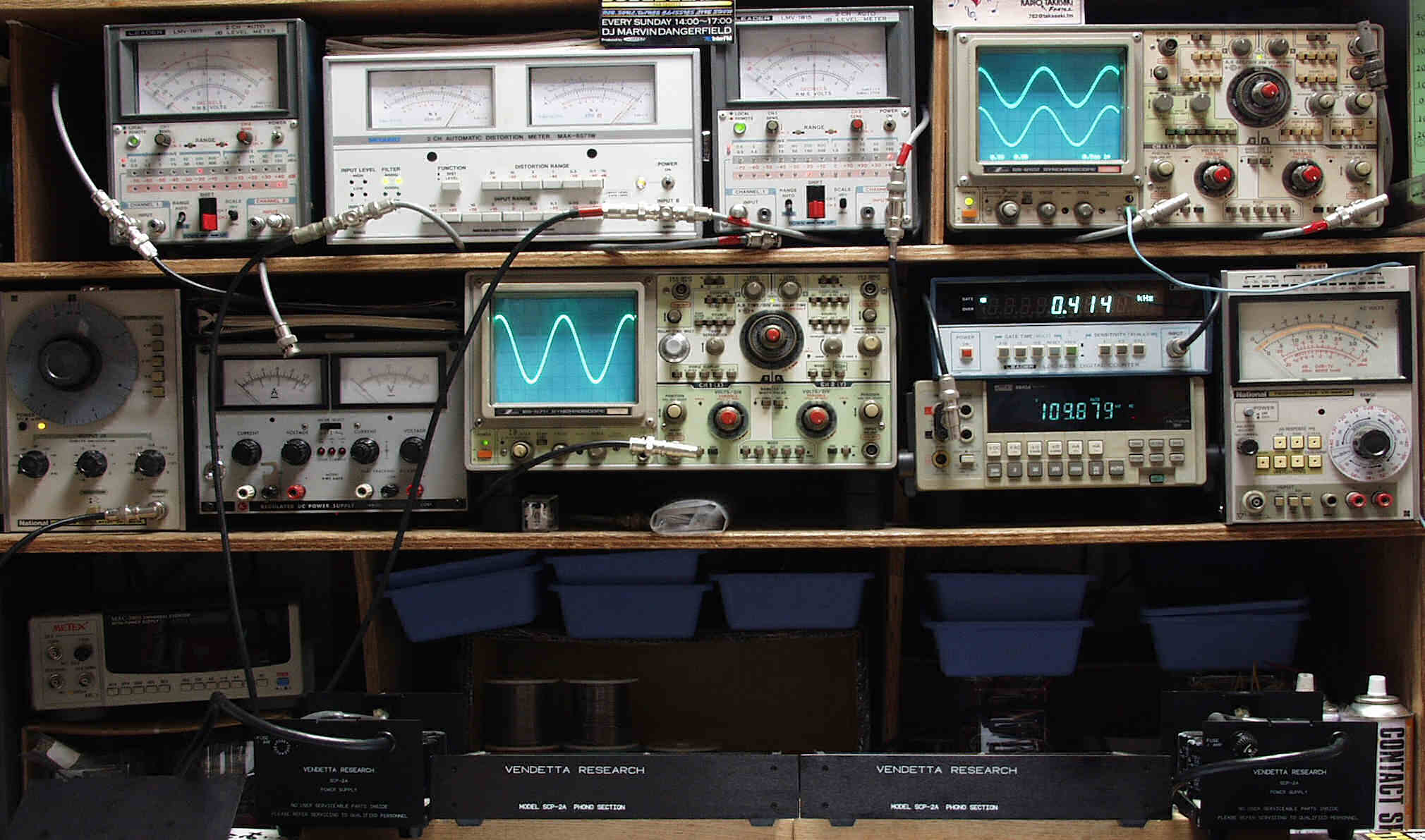

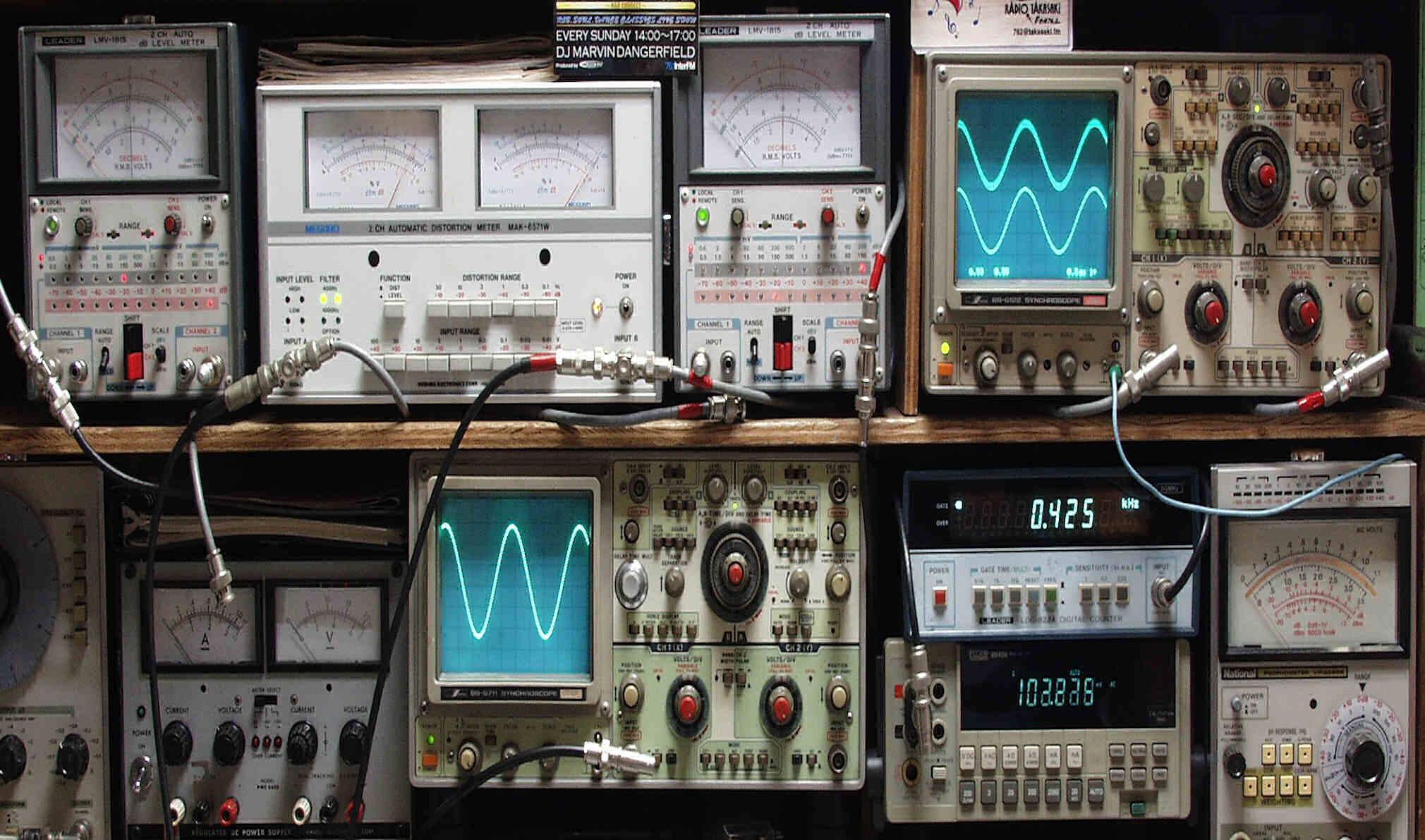

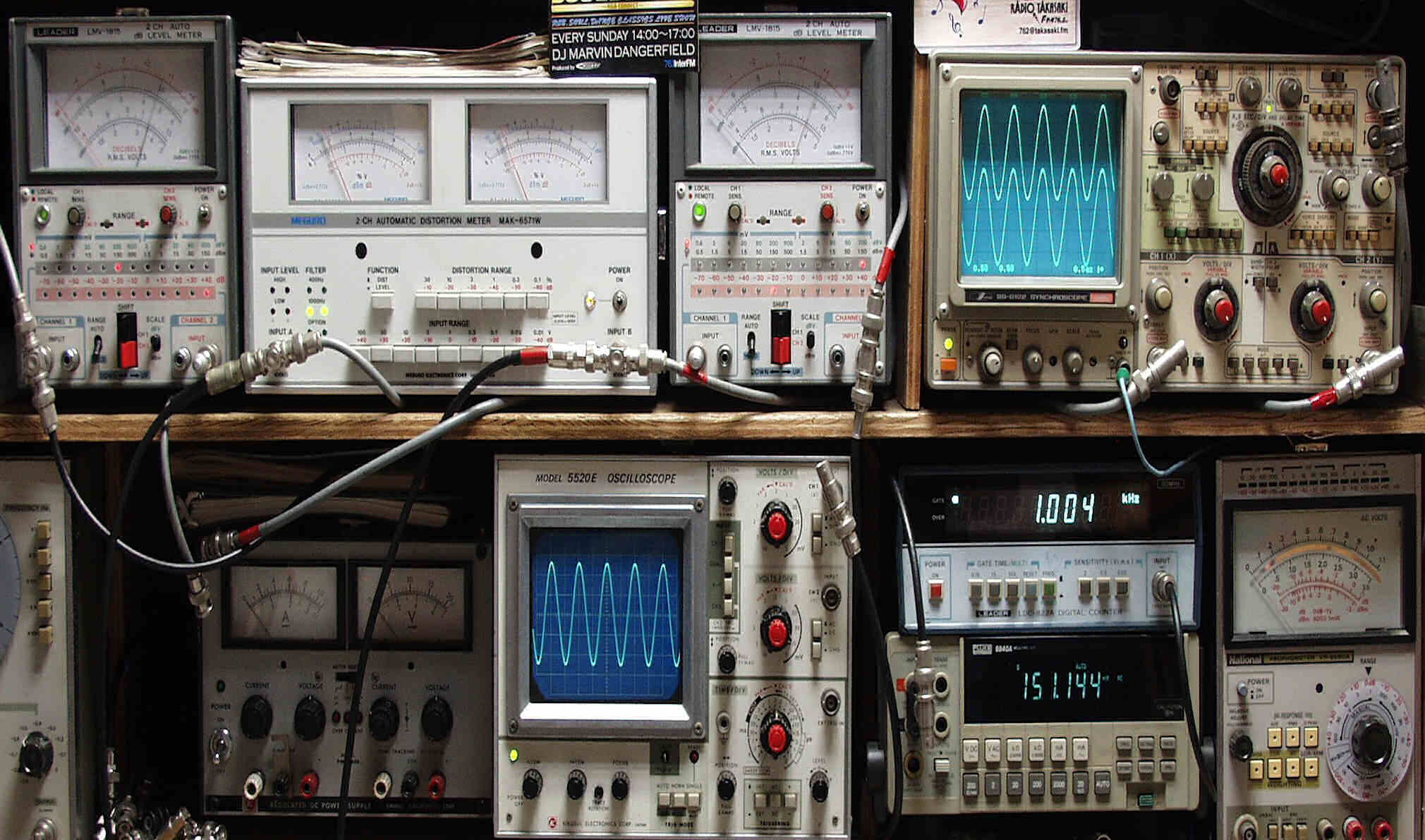

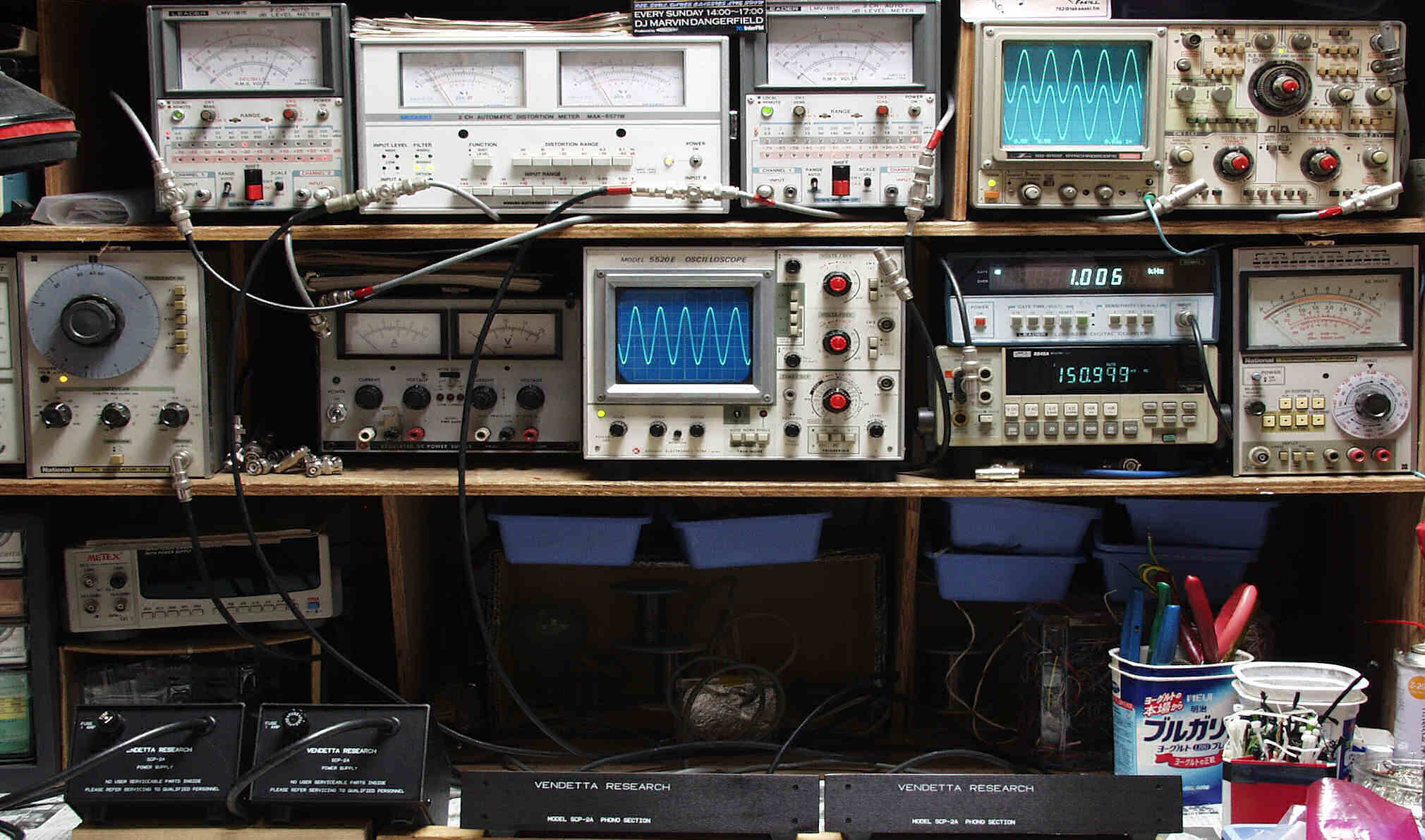

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｅ１Ａ．　出力電圧１５０ｍＶ　歪み率＝０．０２％　測定レンジ＝０．１％　１０００ＨＺ

Ｅ１Ｂ．　出力電圧１５０ｍＶ　歪み率＝０．０２％　測定レンジ＝０．１％　４００ＨＺ

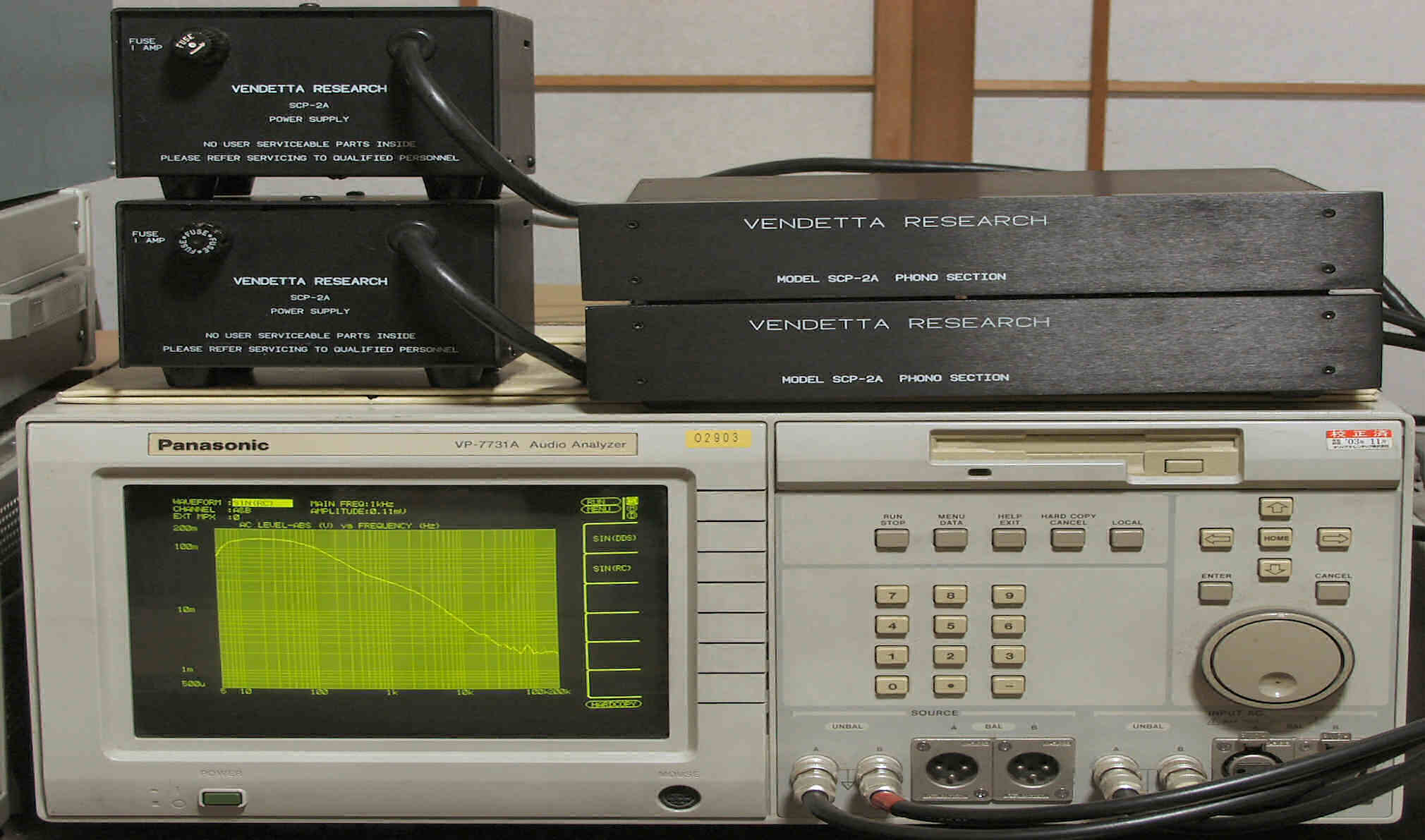

Ｆ．　上位測定器による　調整・測定

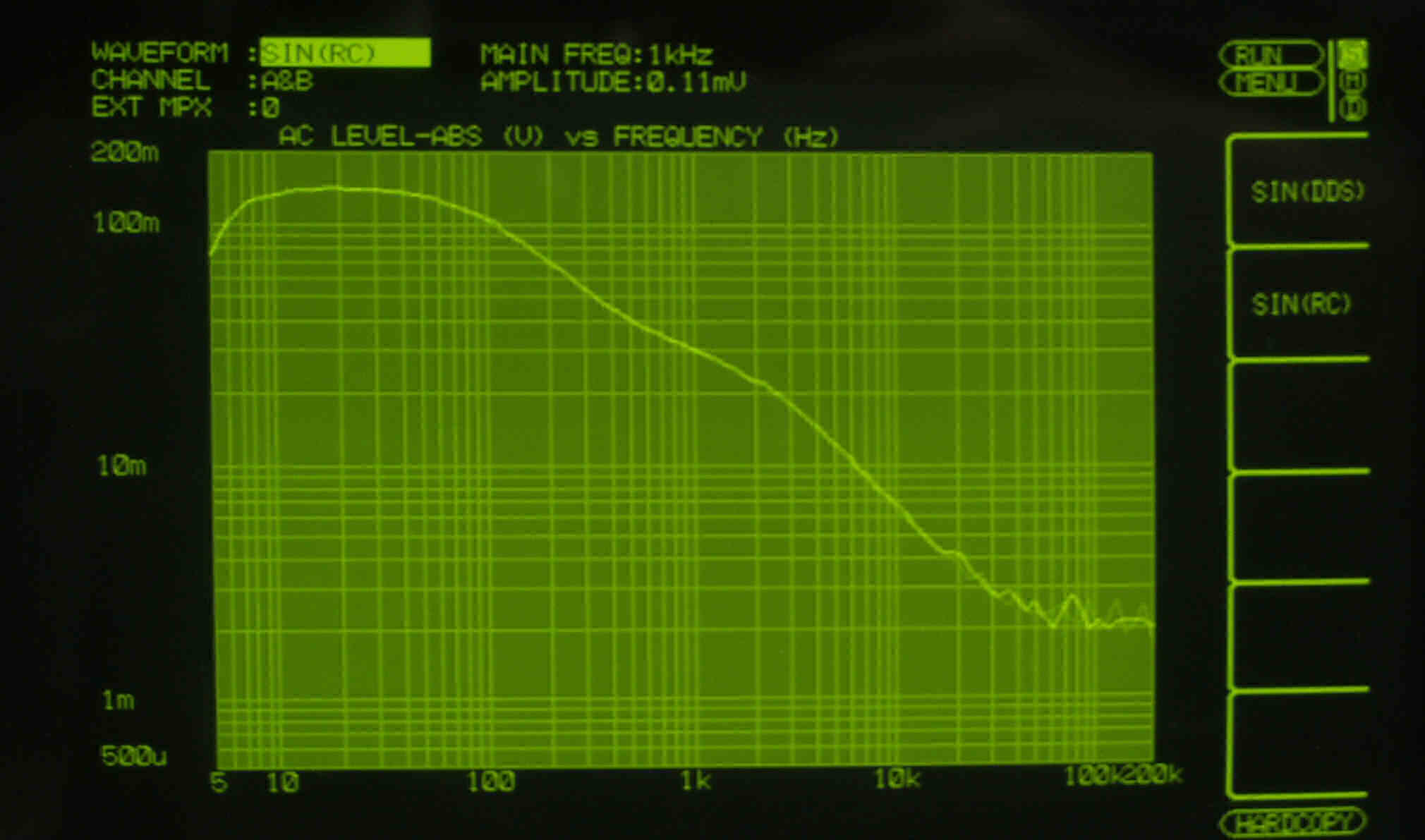

Ｆ１．　入出力特性測定　入力端子へ０．１１ｍＶ入力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ５．　引き続き２４時間エージング
