ＭｃＩｎｔｏｓｈ　Ｃ２８．　４台目修理記録

同時修理機器　ＭＣ２１０５　　　　　　　　　　　　　　　　　平成２０年６月９日到着　　１１月１５日完成

Ａ．　修理前の状況 バランスがまったく取れていない。 漏電しているように思える（機種を触るとピリピリする）。 B．　原因 電解コンデンサ−＆ＴＲ（トランジスタ−）劣化 Ｃ．　修理状況 フイルムコンデンサー交換。 電解コンデンサー交換（オーディオコンデンサー使用） パネルランプ修理・交換。 入出力ＲＣＡ端子交換（テフロン絶縁） 電源コード交換。 Ｄ．　使用部品 フイルムコンデンサー　　　　１８個。 ランプ　　　　　　　　　　　　　　２個。 電解コンデンサー　　　　　　２１個。 入出力ＲＣＡ端子　　　　１４組２８個。 電源コード　　　　　　　　　１本。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　１２５，０００円 Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２８ の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１１．　点検中　外観を上から見る

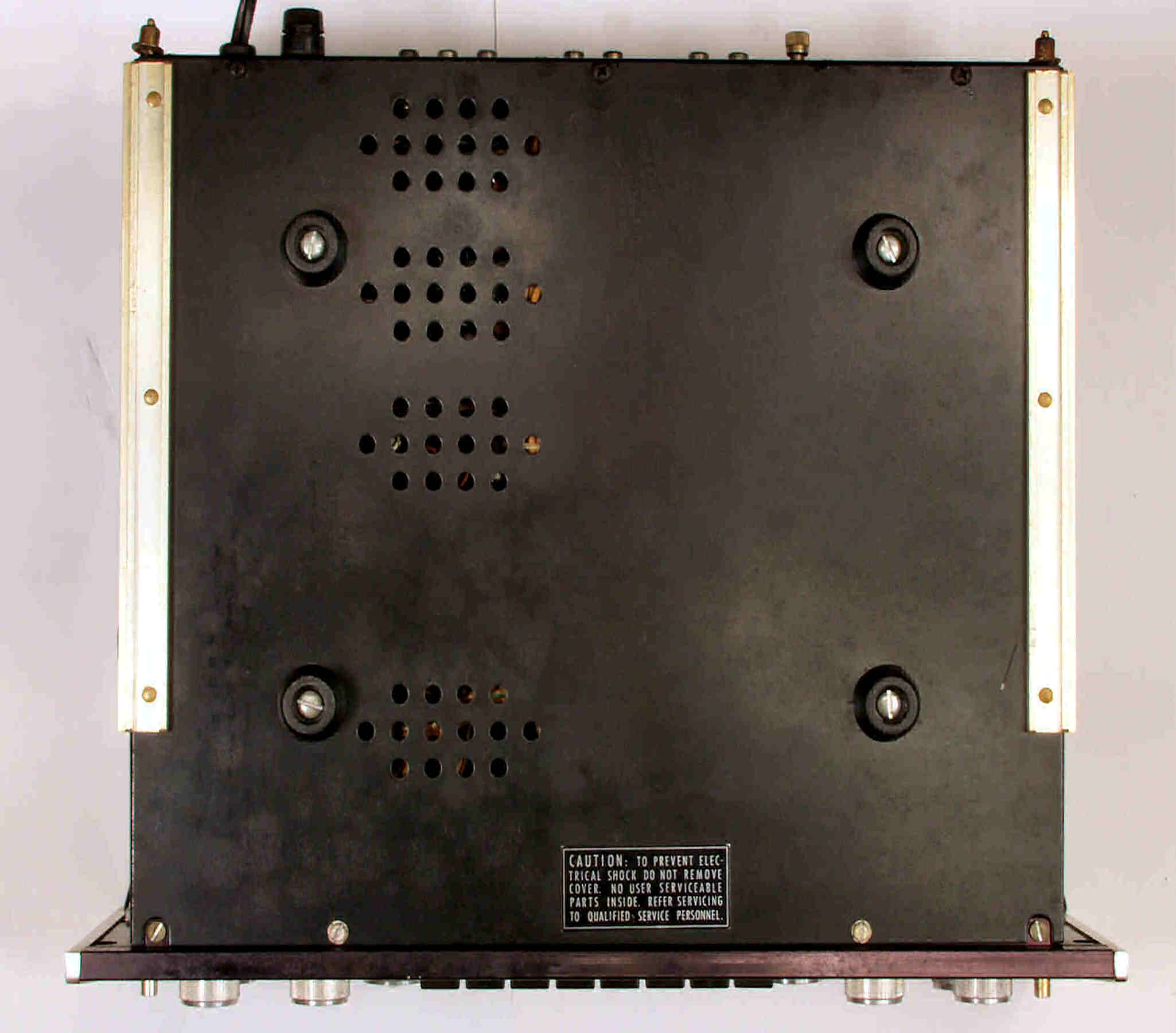

Ａ１２．　点検中　外観を下から見る

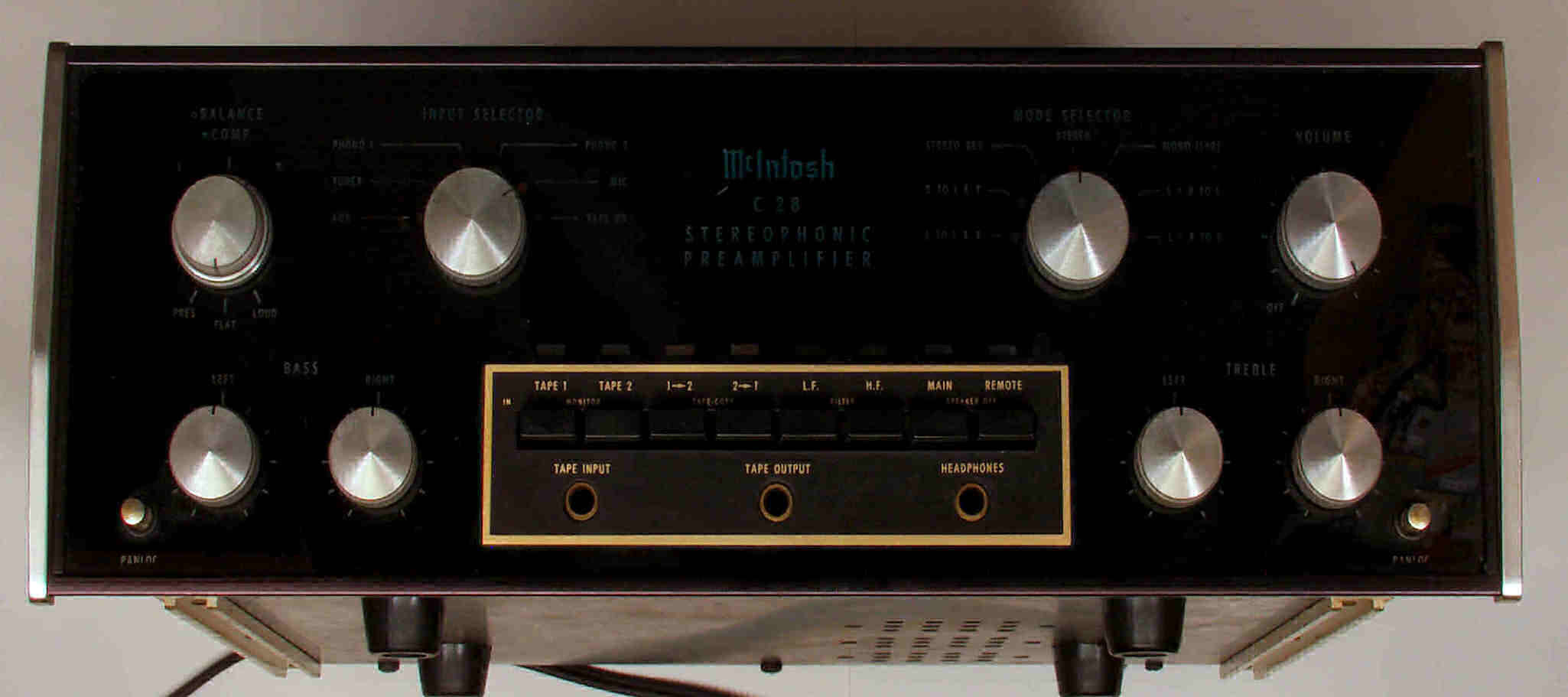

Ａ１３．　点検中　外観を前から見る

Ａ１４．　点検中　外観を後から見る

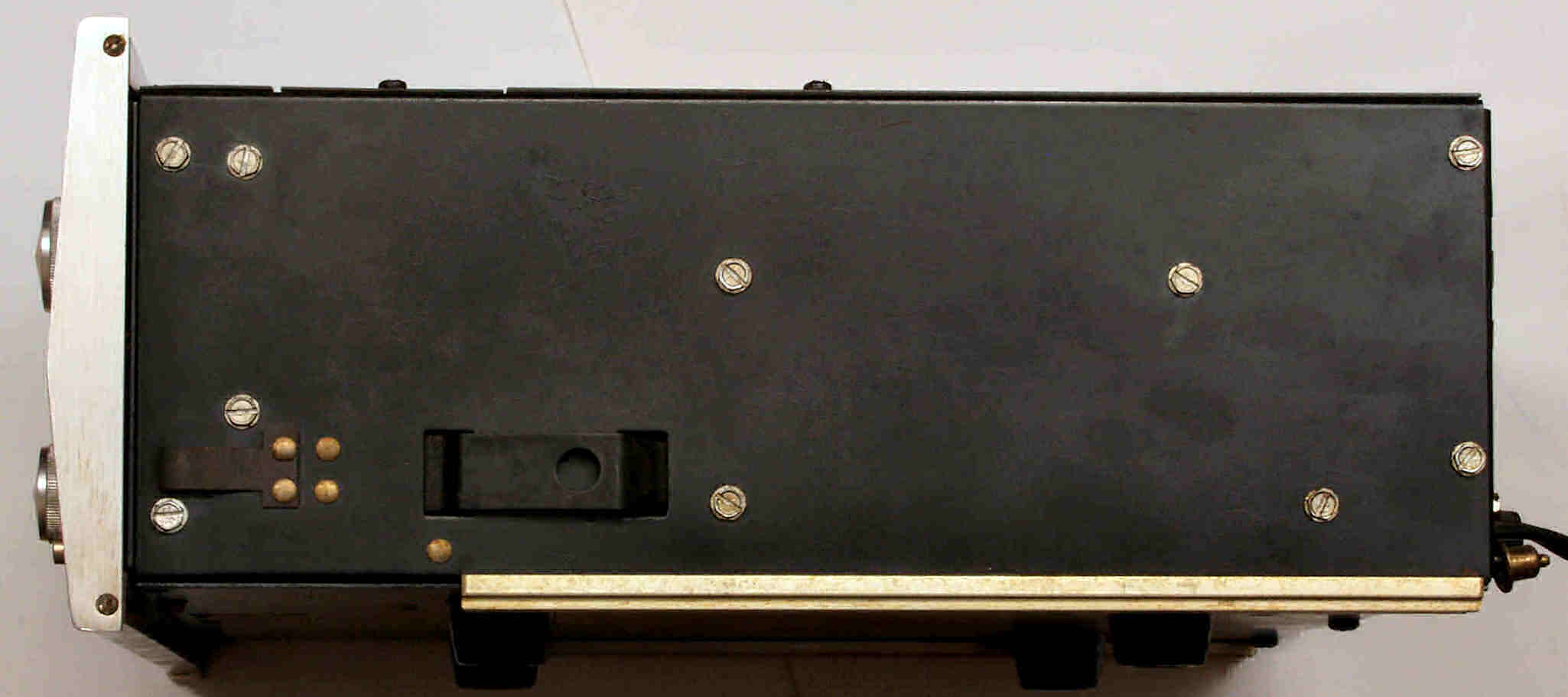

Ａ１５．　点検中　外観を右横から見る

Ａ１６．　点検中　外観を左横から見る

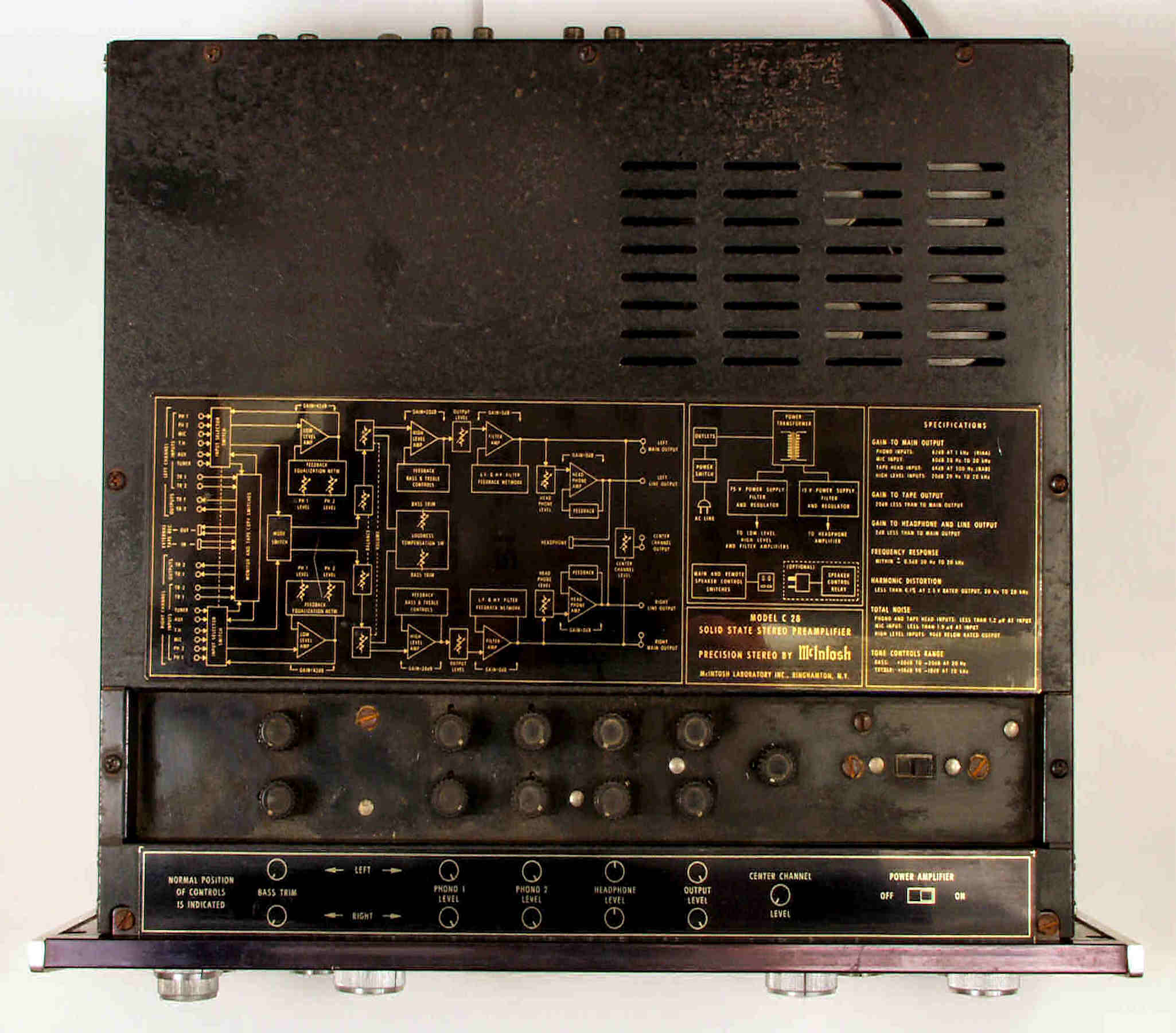

Ａ２１．　点検中　上から見る

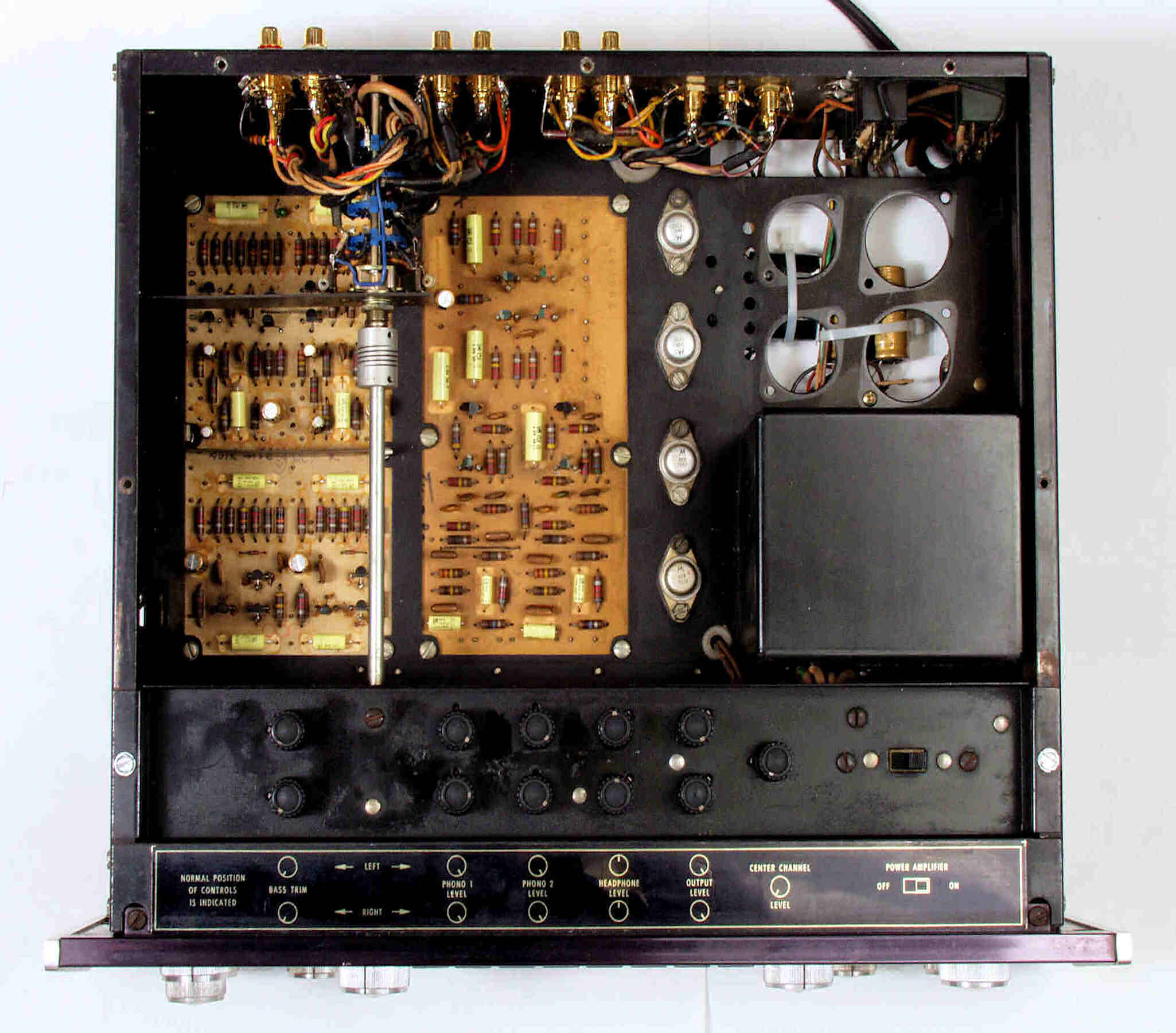

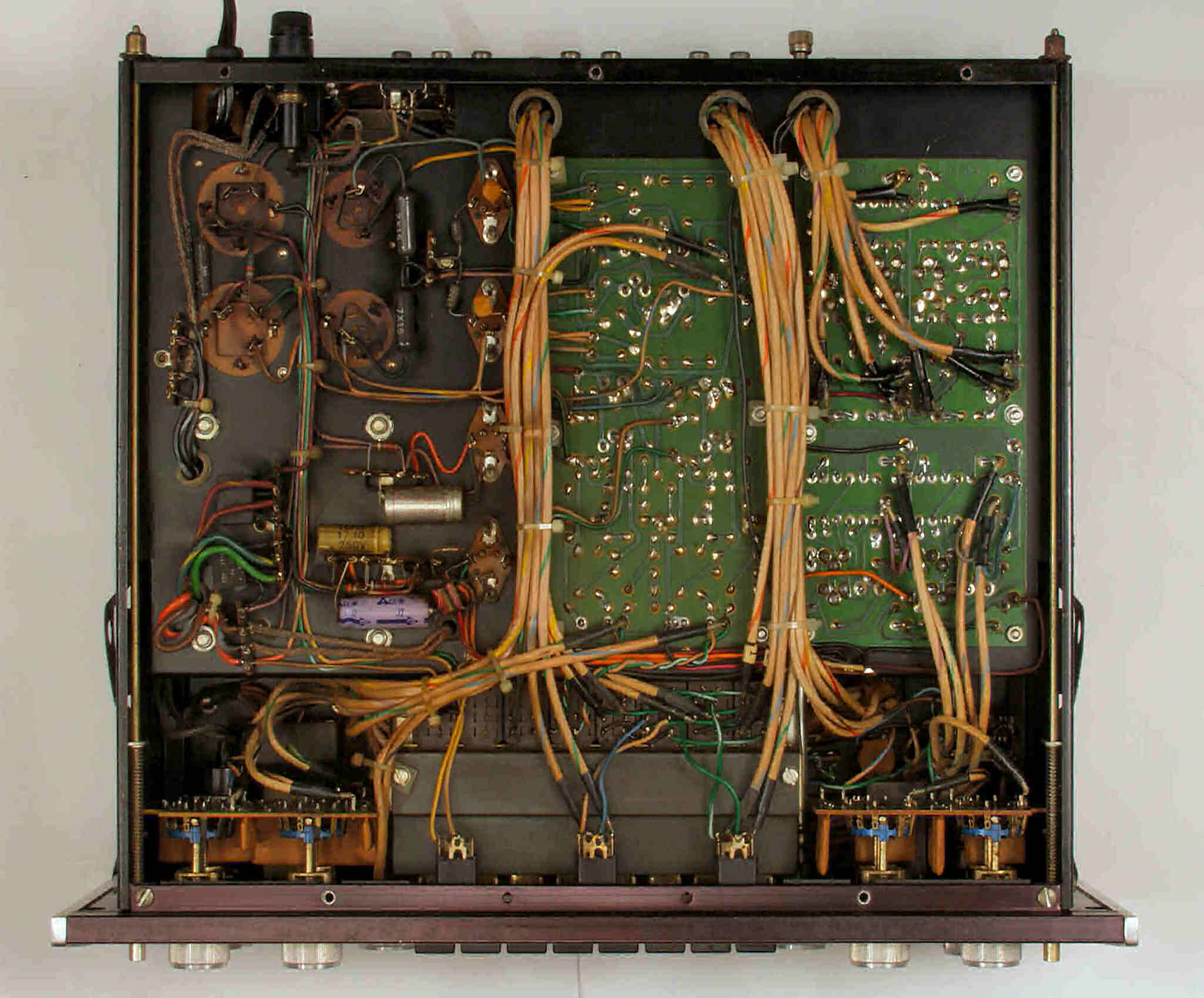

Ａ２２．　点検中　下から見る

Ａ３１．　点検中　基板を見る

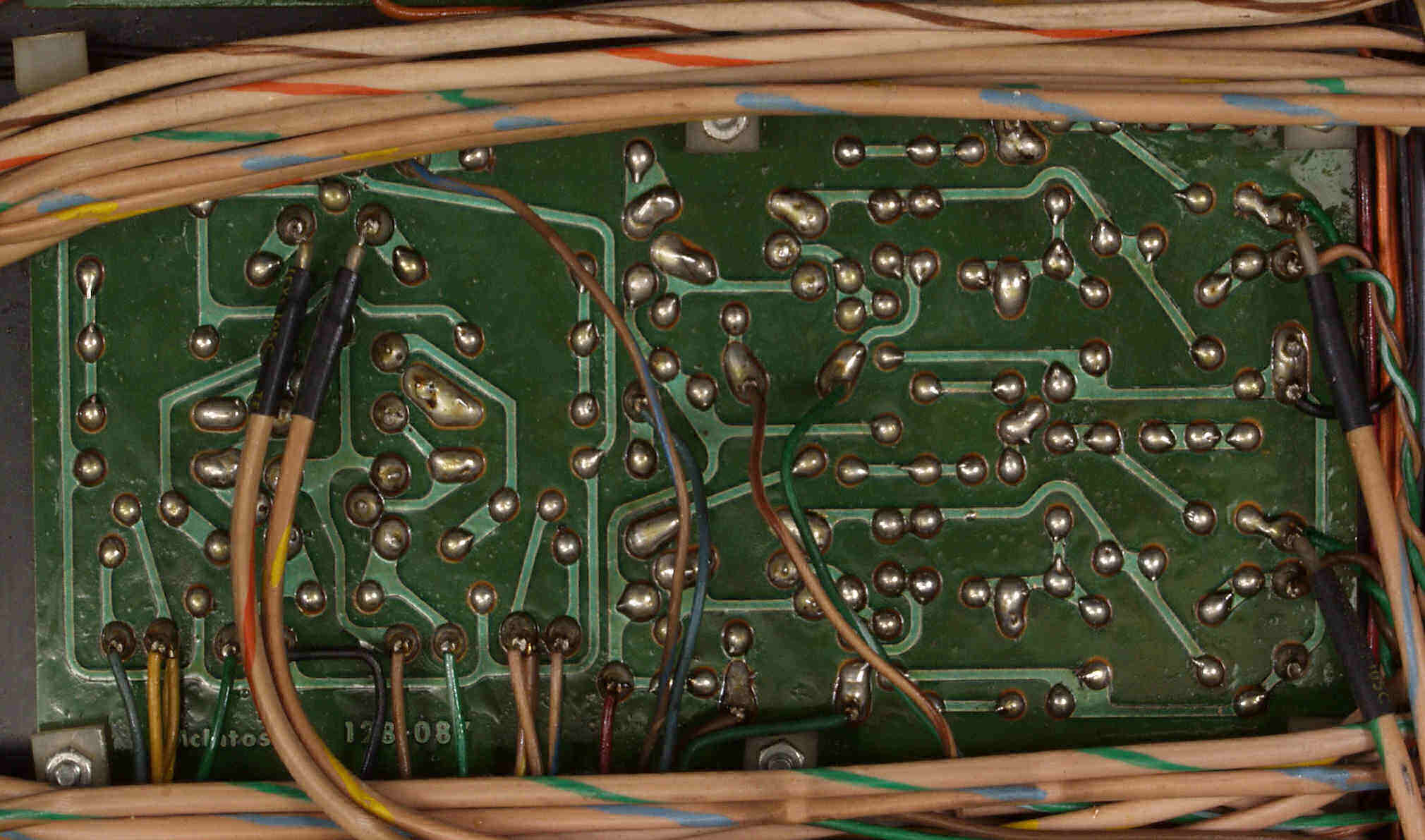

Ａ３２．　点検中　基板裏を見る

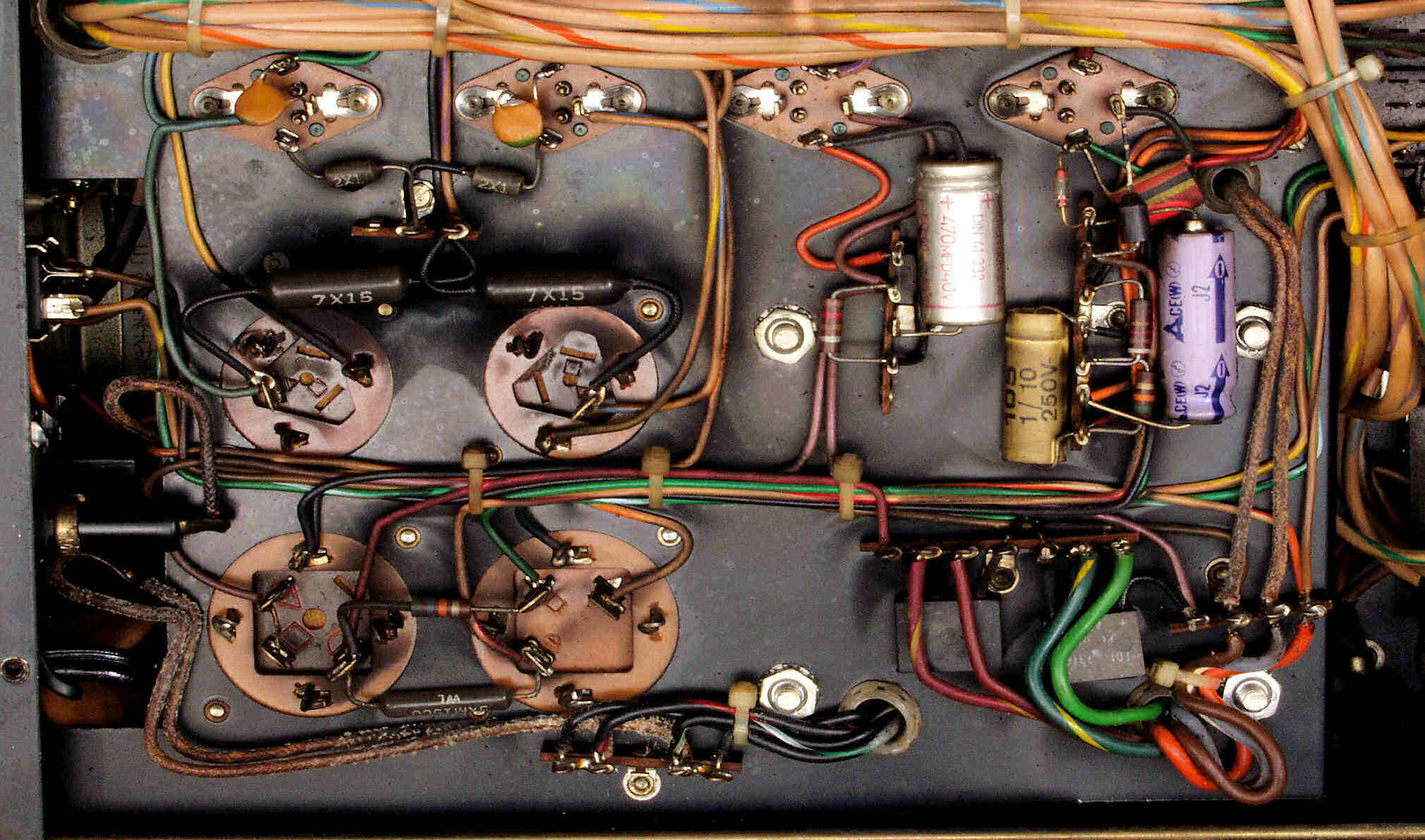

Ａ３３．　点検中　電源部下を見る

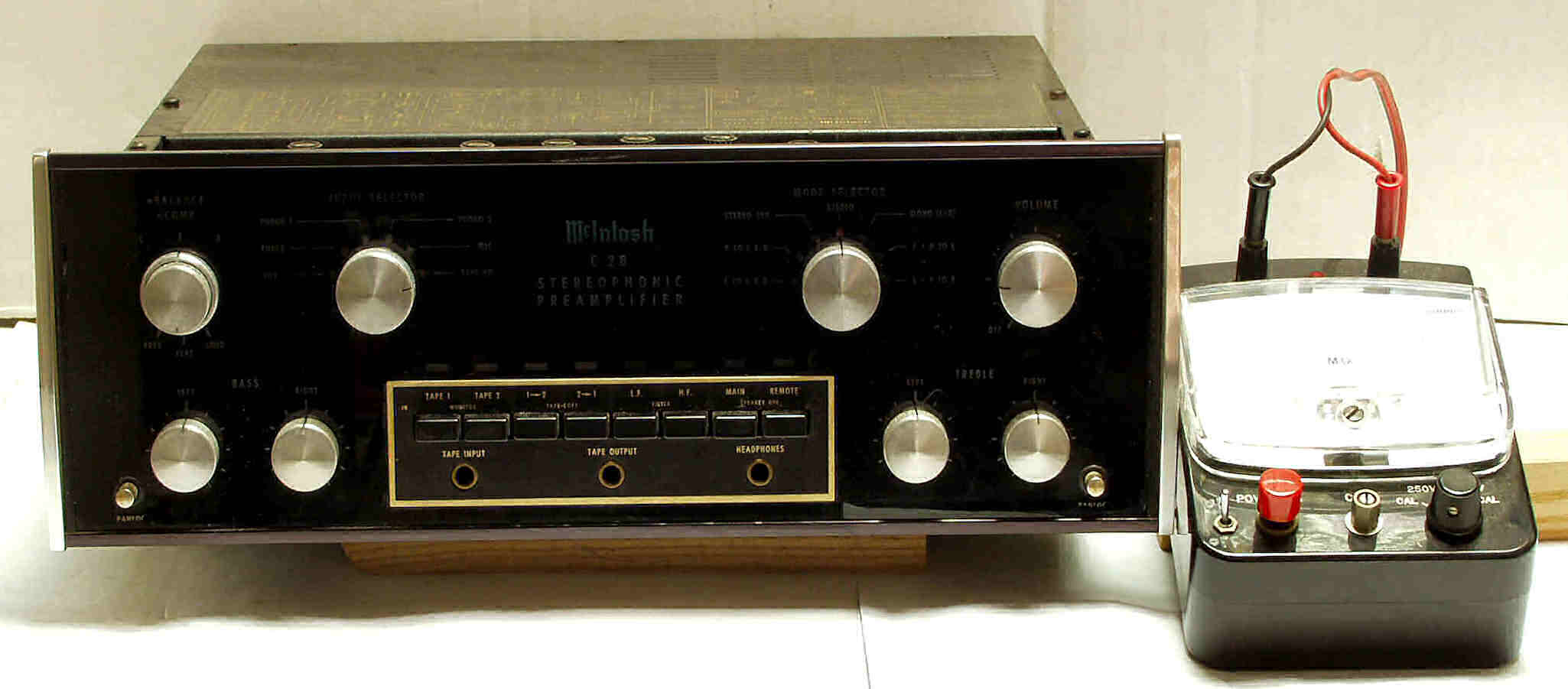

Ａ４１．　点検中　電源ラインの絶縁測定

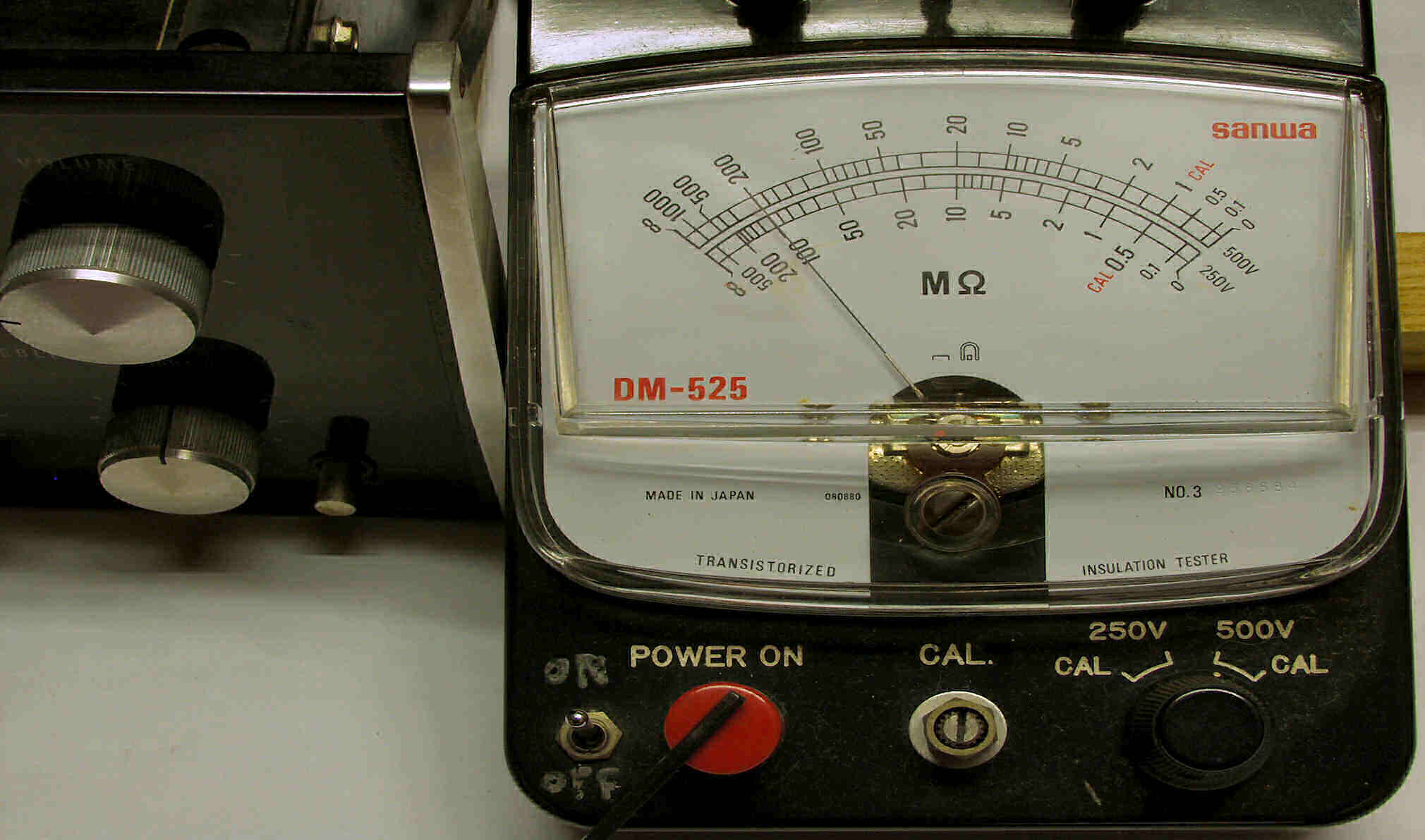

Ａ４２．　点検中　電源ラインの絶縁測定。　２００ＭΩ／５００Ｖ　で合格

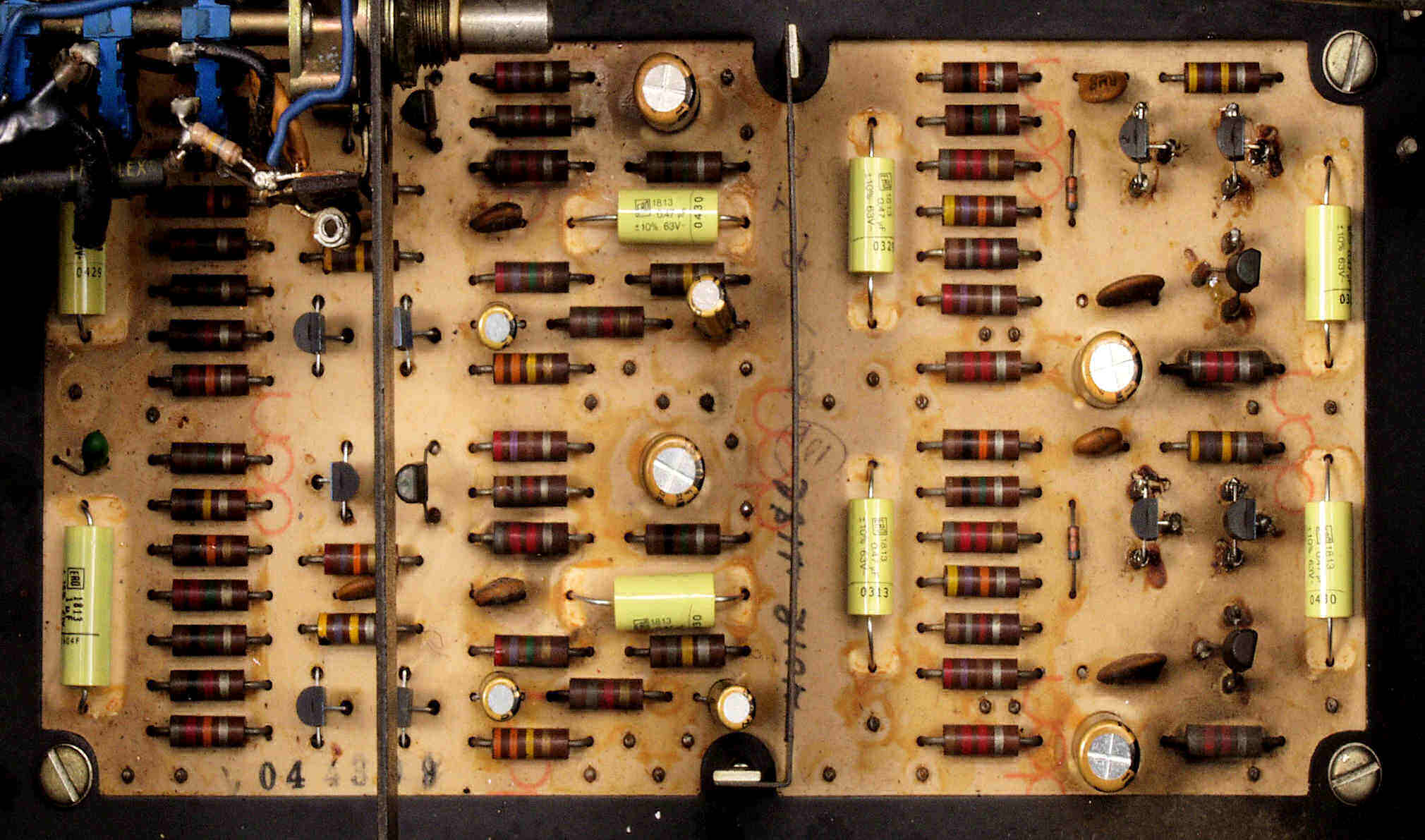

Ｃ．　修理状況 Ｃ１１．　修理前　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板

Ｃ１２．　修理後　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板　フイルムコンデンサー８個、電解コンデンサー１個交換

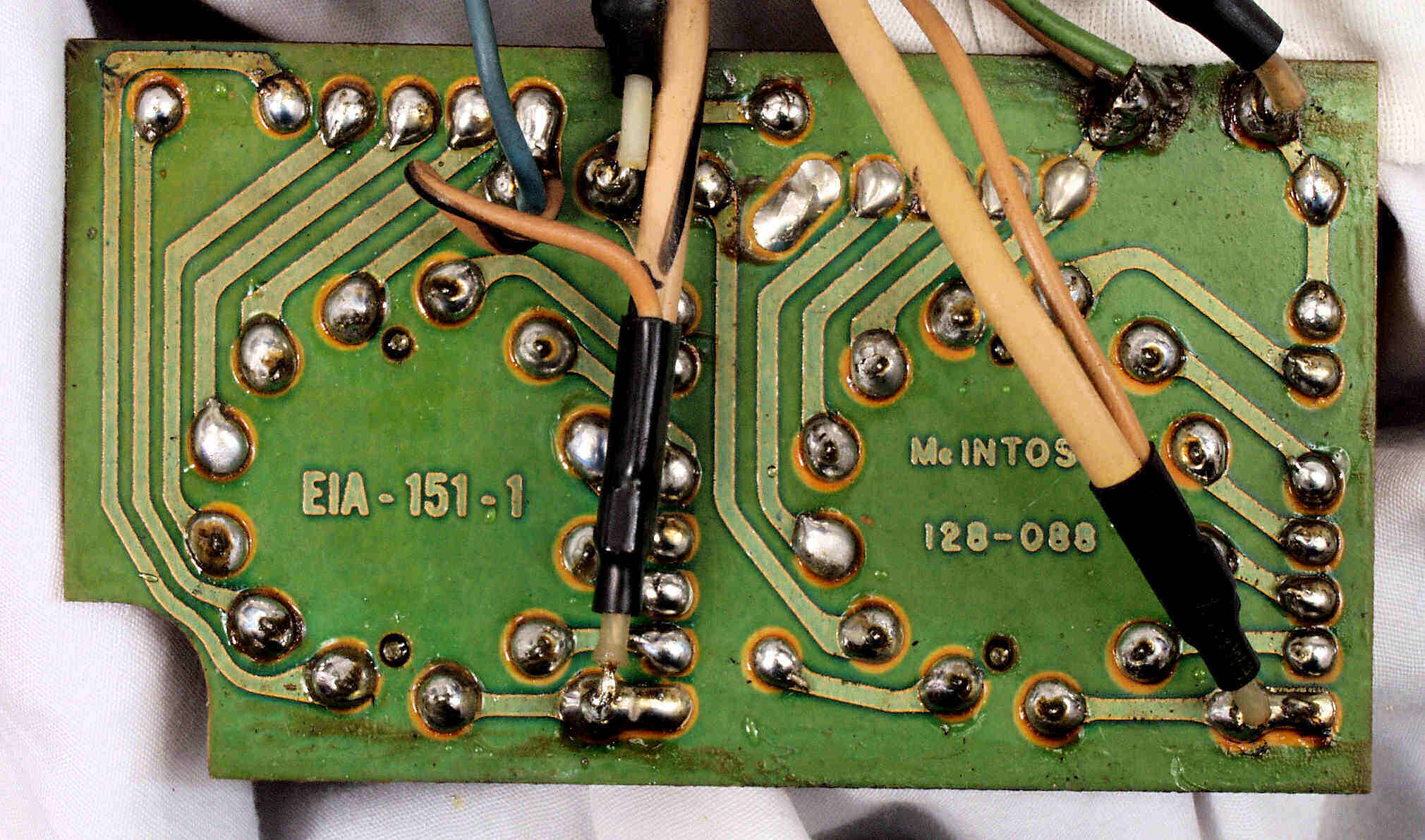

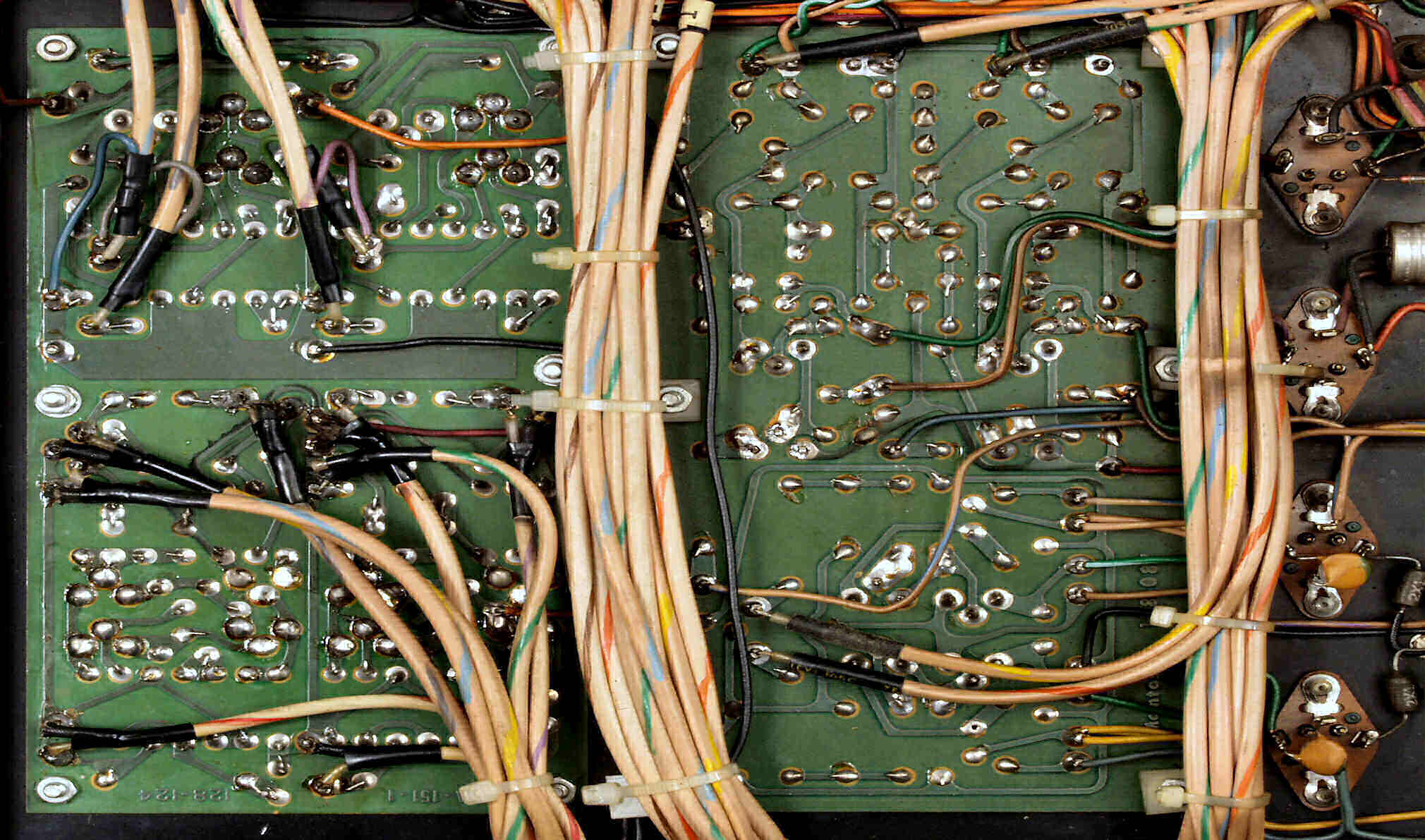

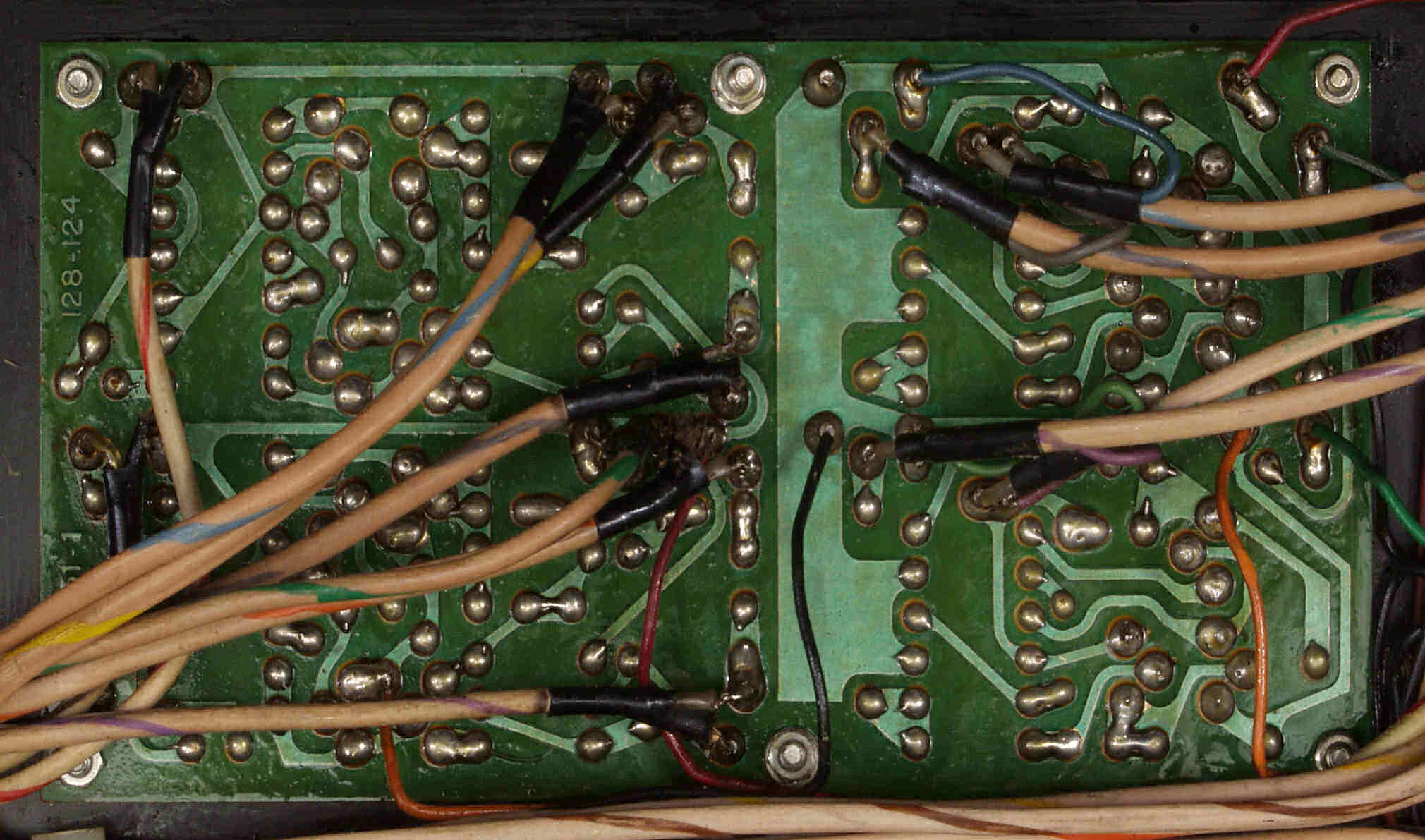

Ｃ１３．　修理前　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏

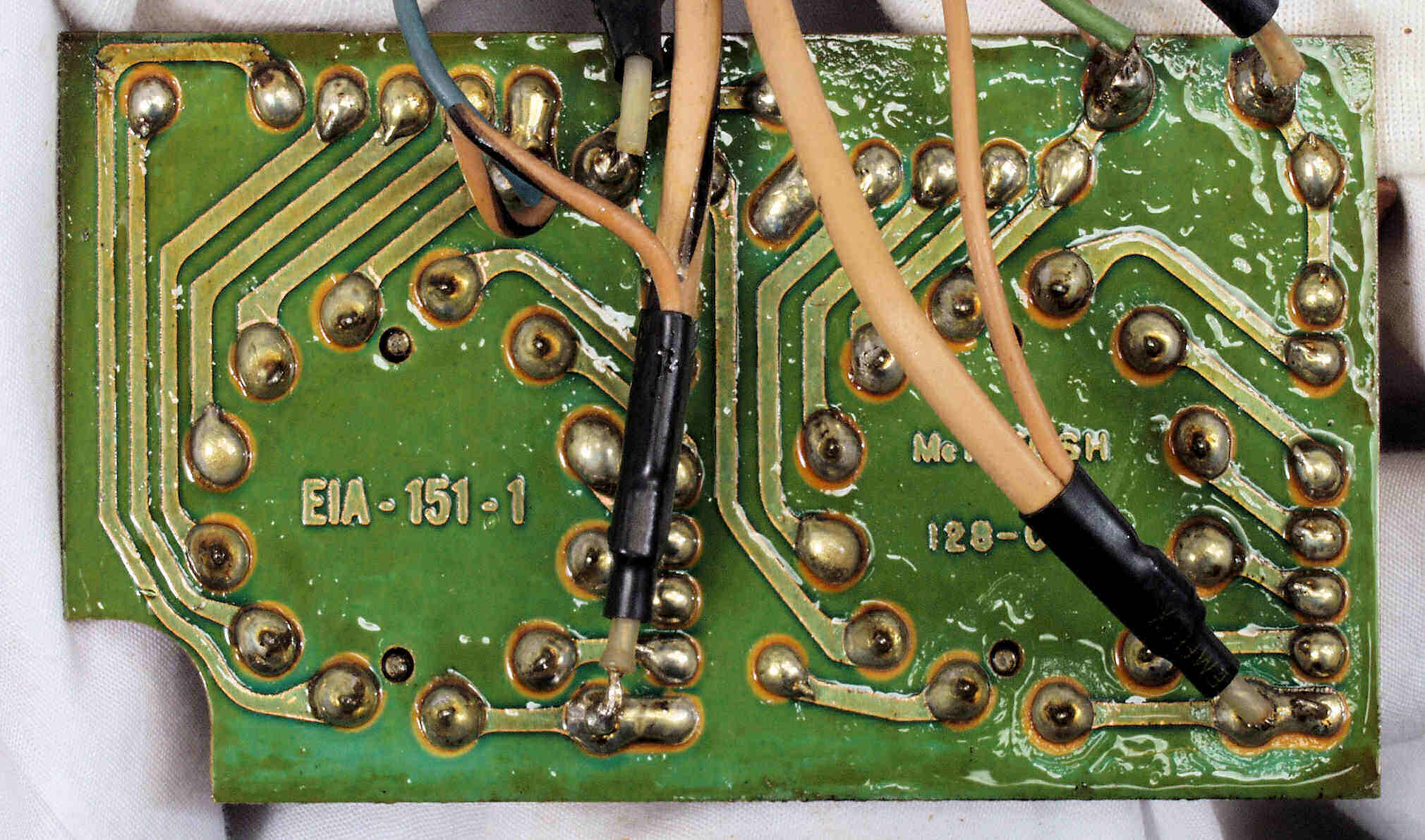

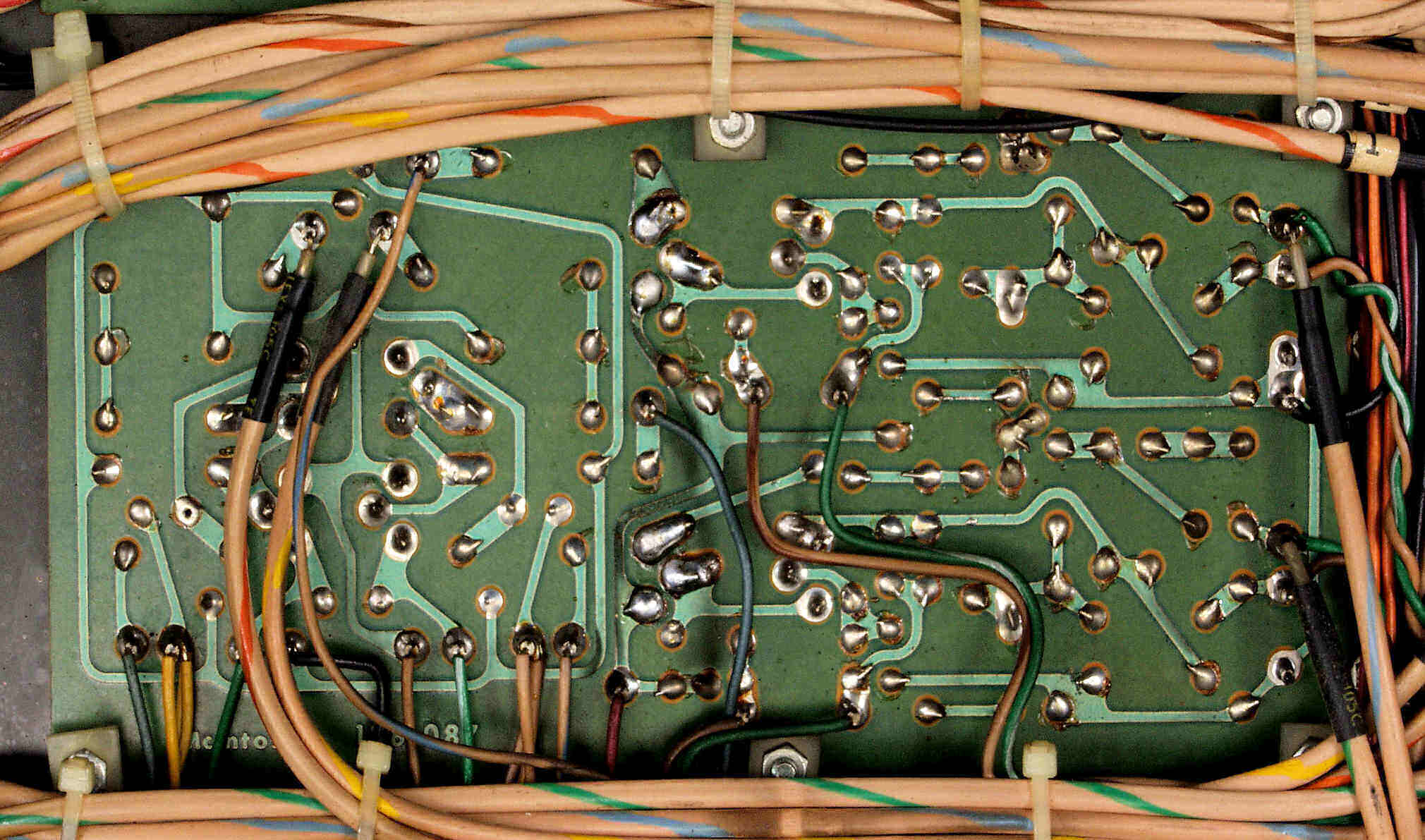

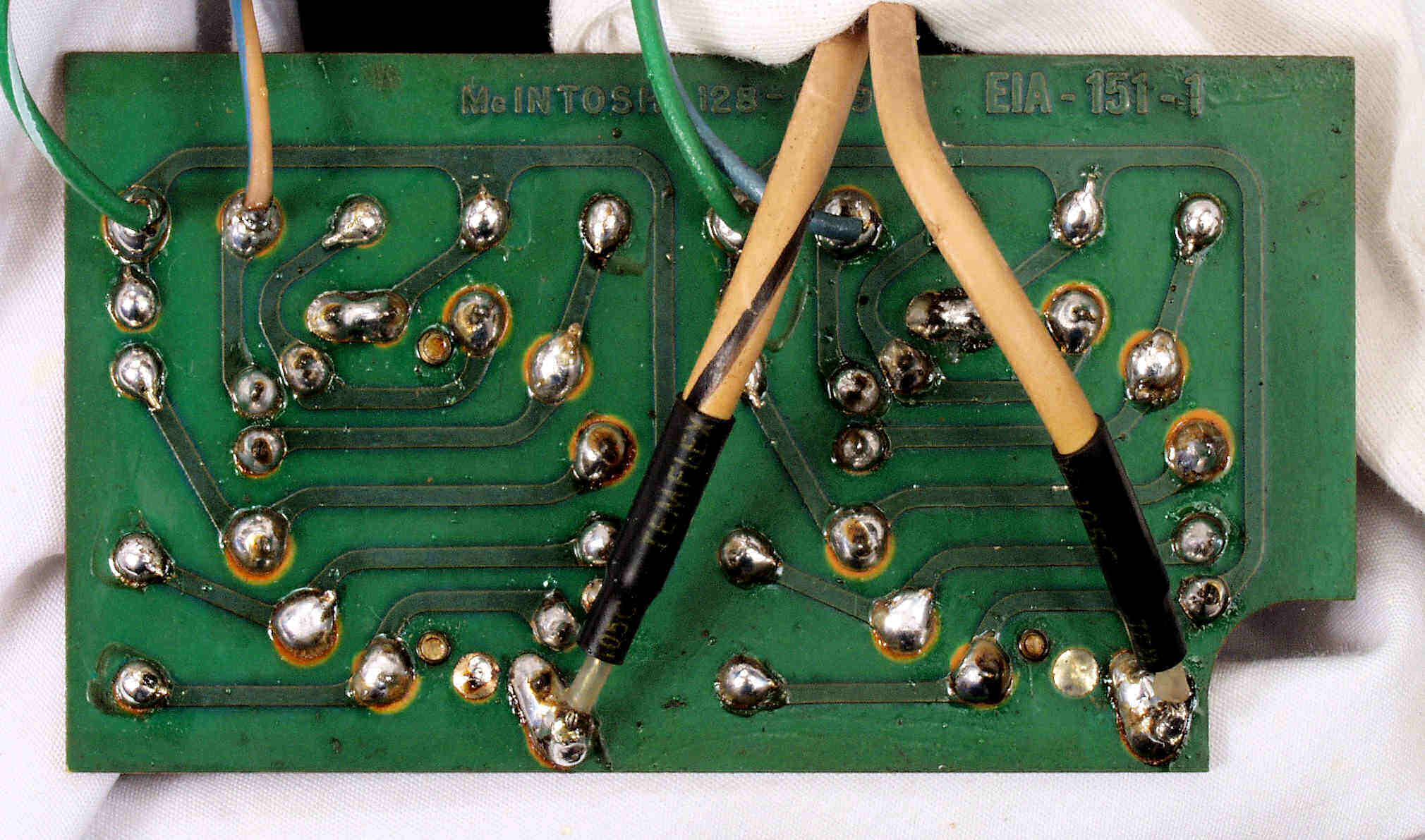

Ｃ１４．　修理（半田補正）後　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏。　半田を全部やり直す。

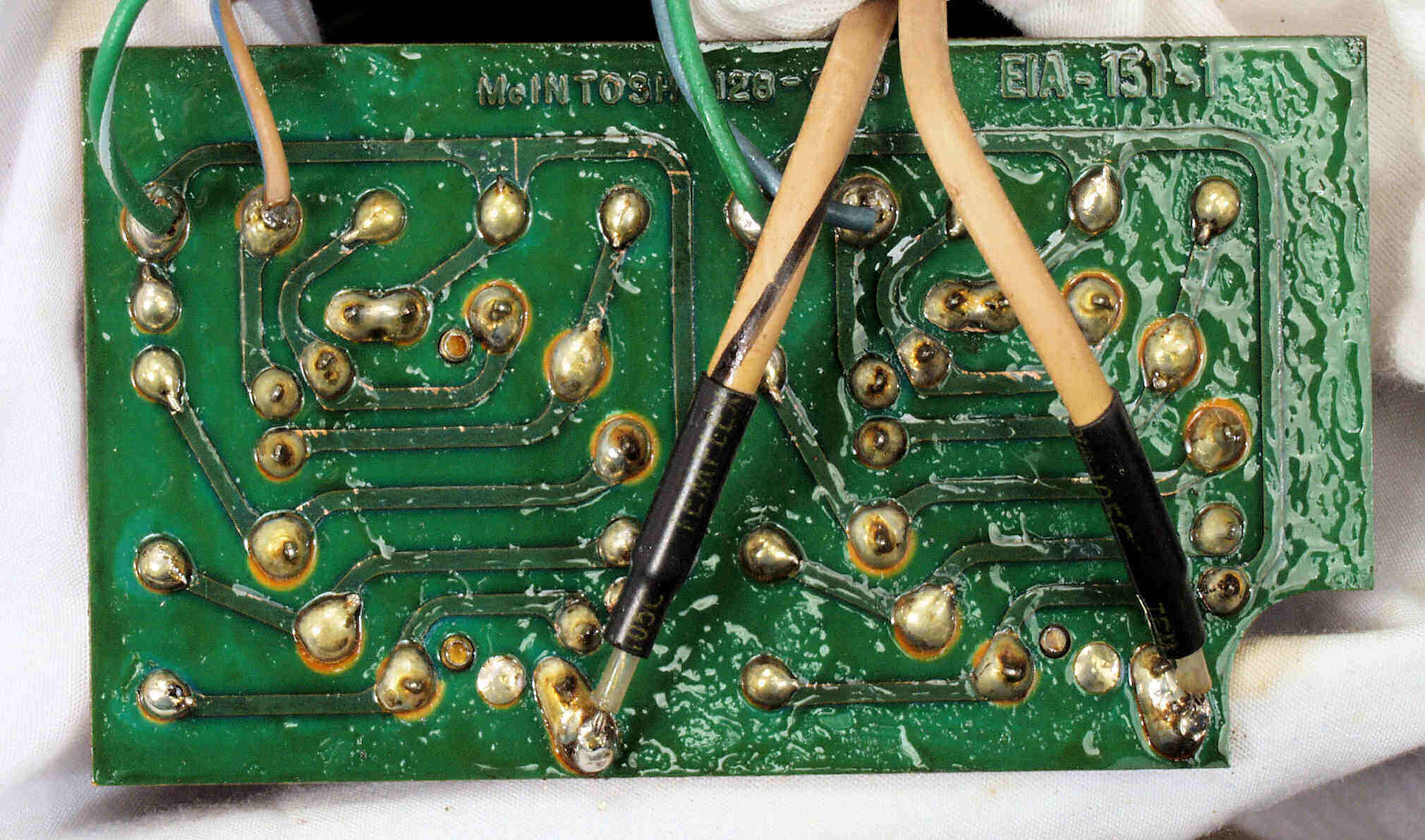

Ｃ１５．　完成Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏。　洗浄後防湿材を塗る。

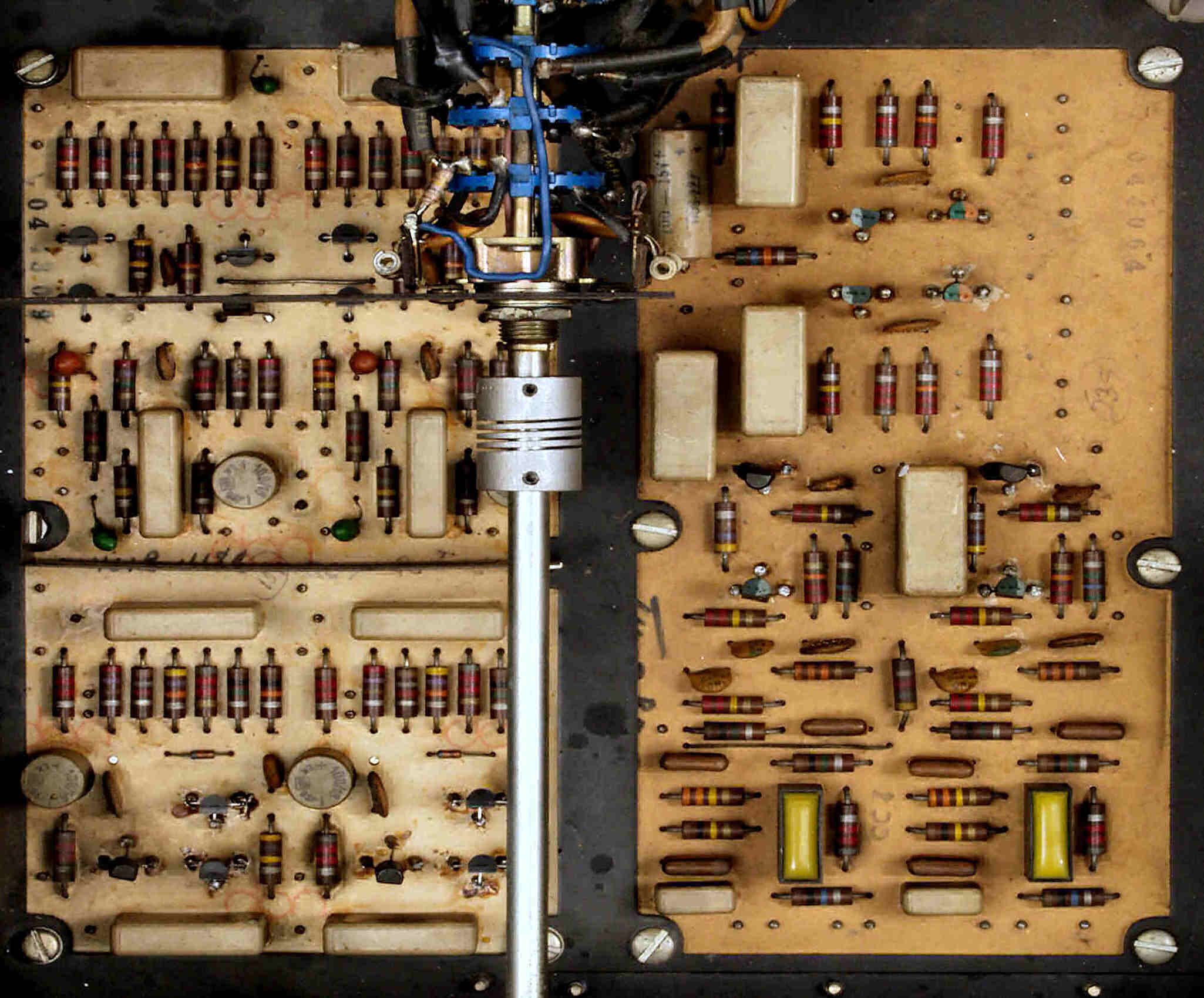

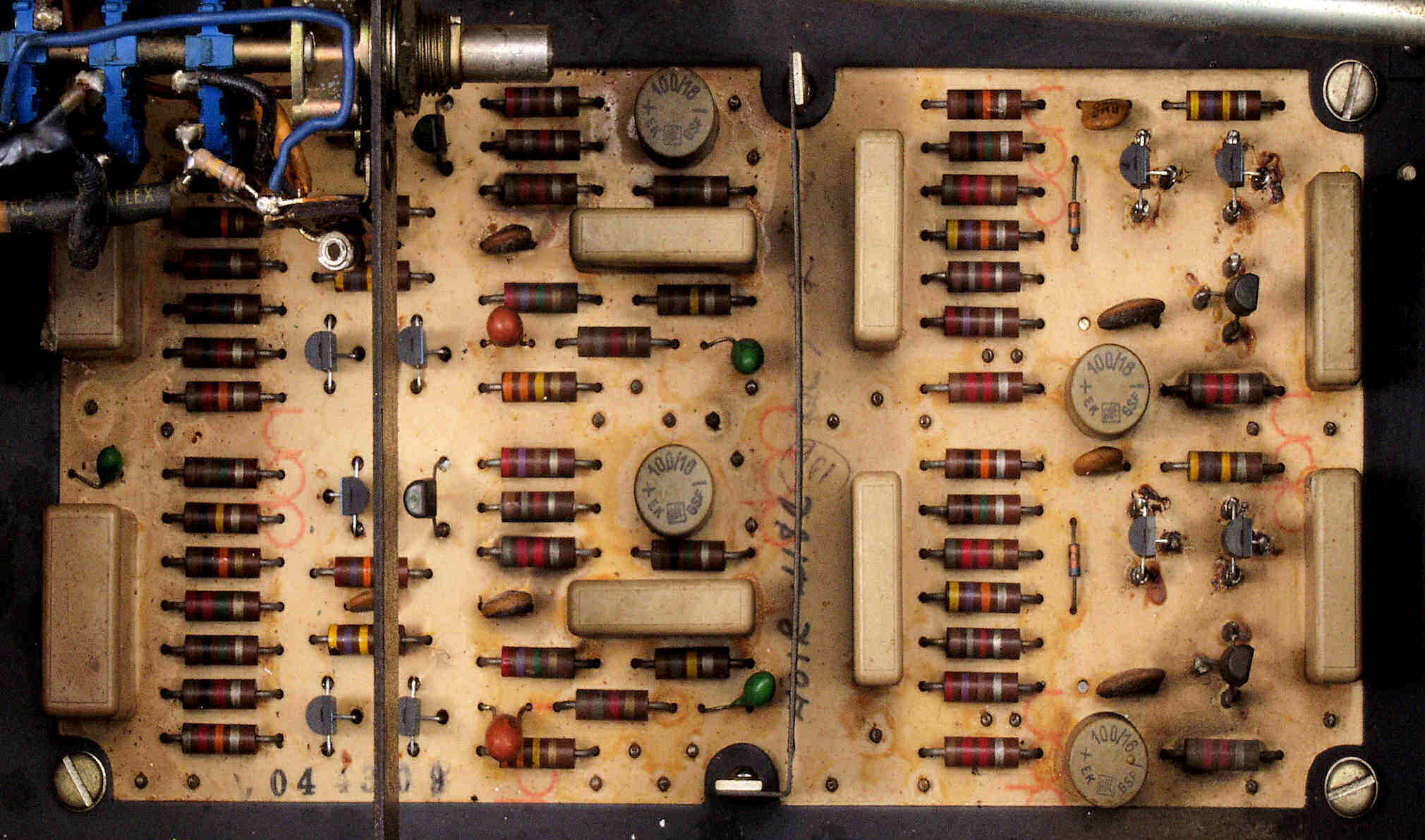

Ｃ２１．　修理前　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板

Ｃ２２．　修理後　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板　　フイルムコンデンサー８個、電解コンデンサー８個交換

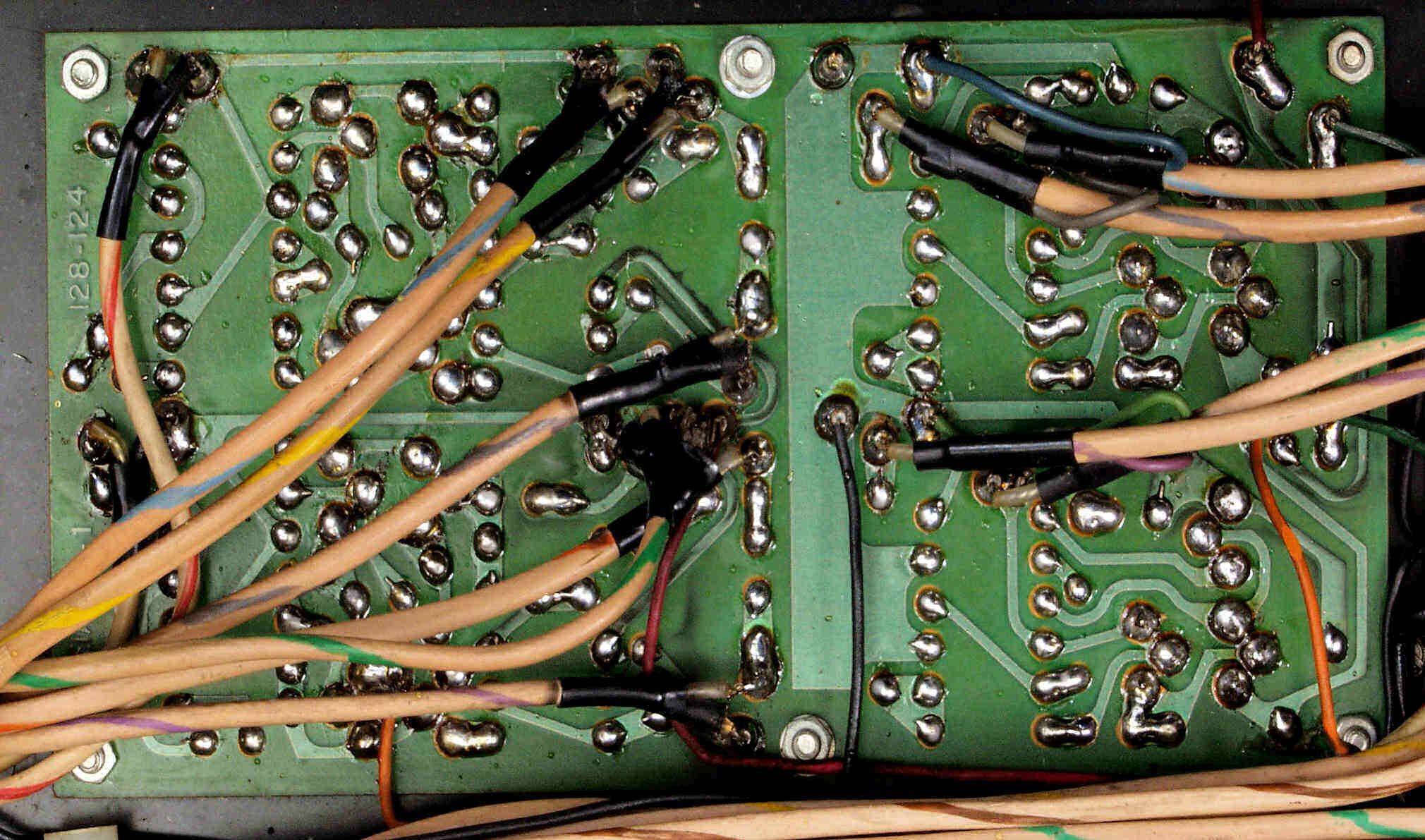

Ｃ２３．　修理前　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏

Ｃ２４．　修理（半田補正）後　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏。　半田を全部やり直す。

Ｃ２５．　完成Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏。　洗浄後防湿材を塗る。

Ｃ３１．　修理前　電源部分

Ｃ３２．　修理後　電源部分　電解コンデンサー９個増量交換、フイルムコンデンサー２個追加

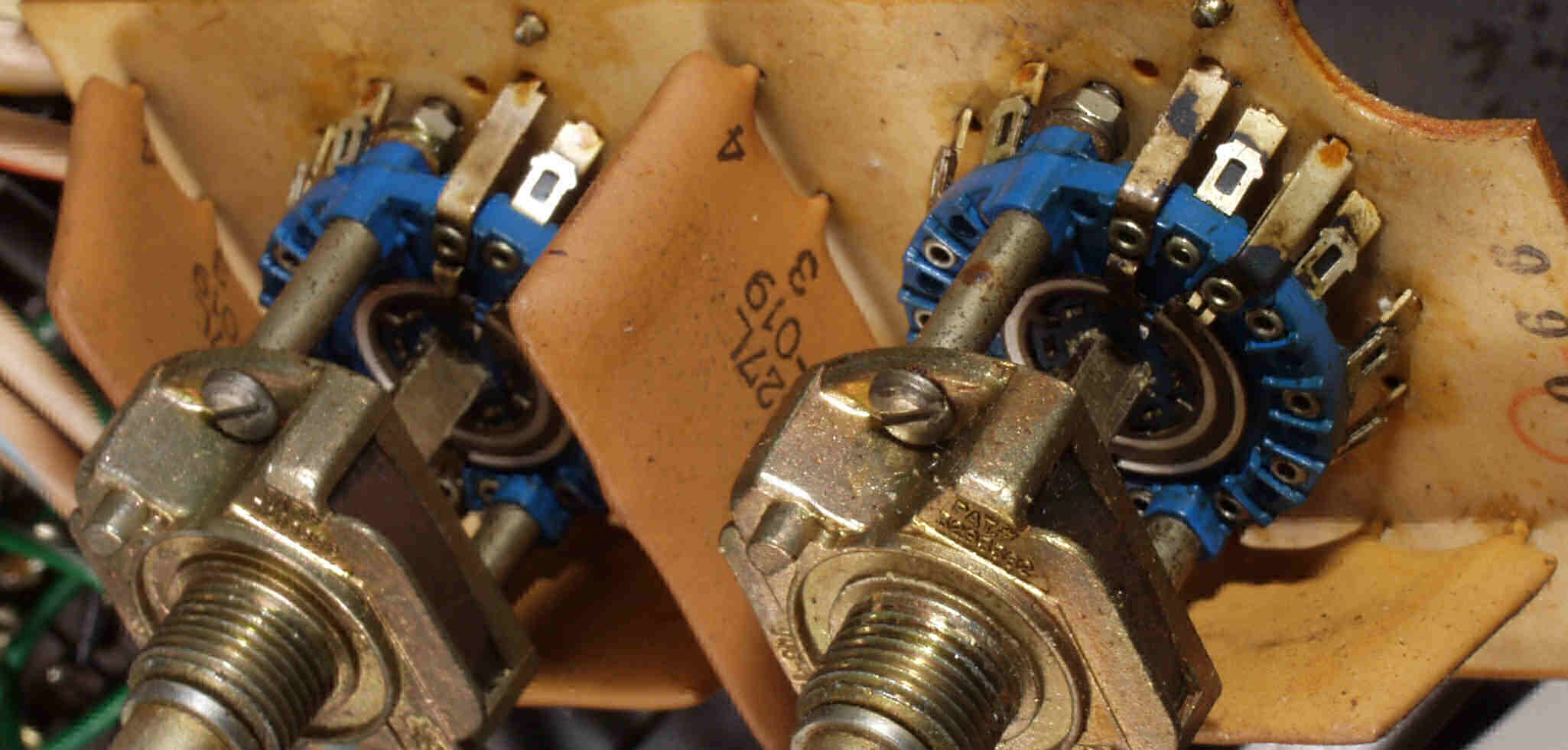

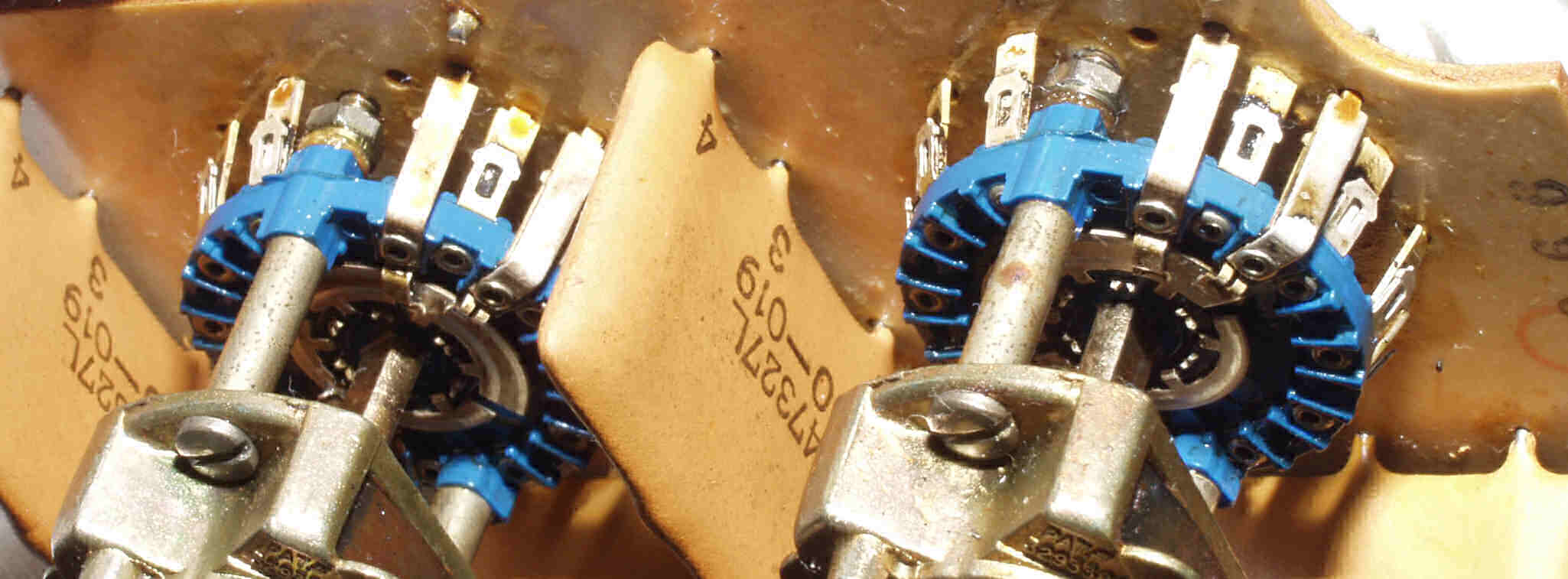

Ｃ４１．　修理前　ＢＡＳＳコントロール基盤のＳＷ接点

Ｃ４２．　修理（清掃）後　ＢＡＳＳコントロール基盤のＳＷ接点

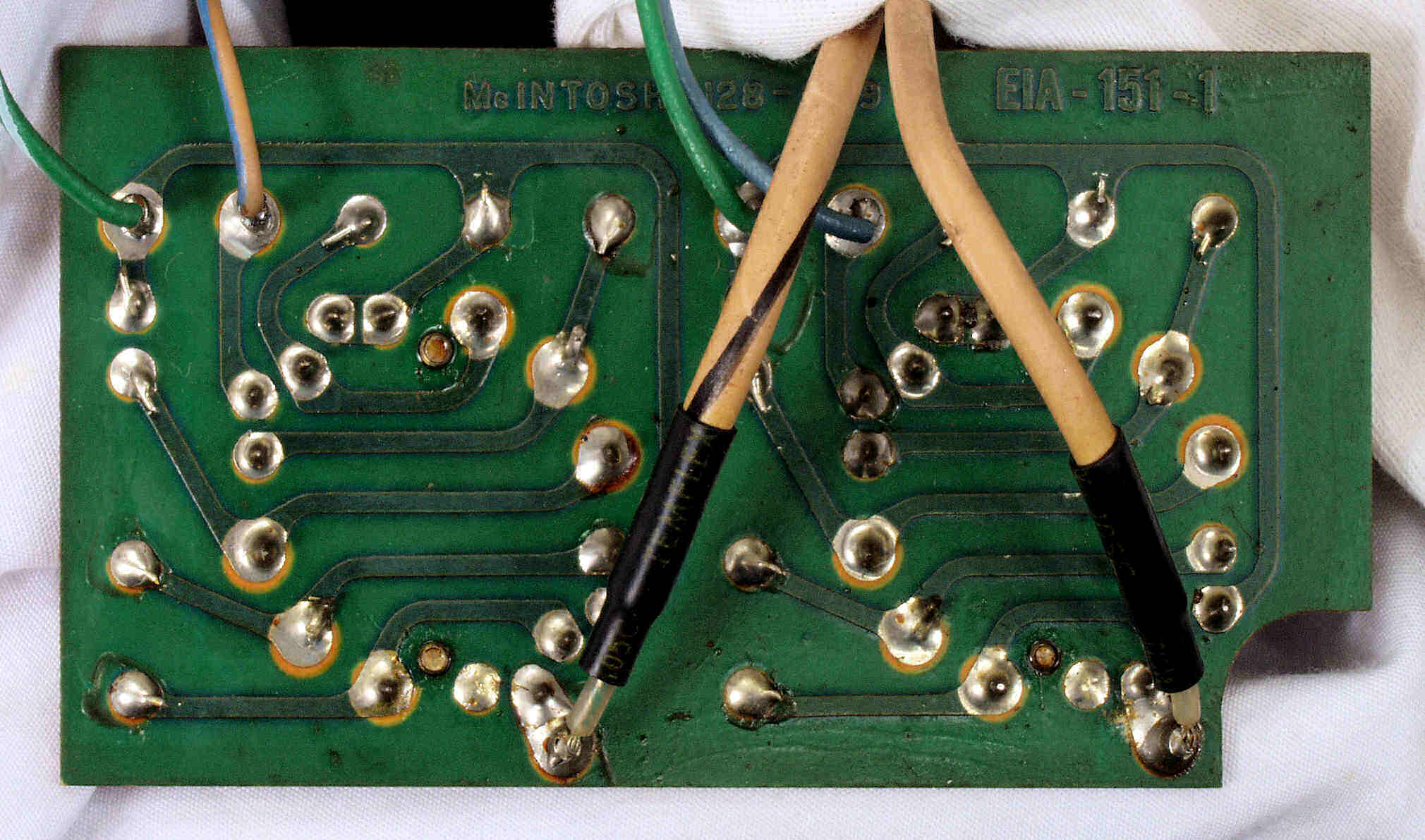

Ｃ４３．　修理中　ＢＡＳＳコントロール基盤裏

Ｃ４４．　修理（半田補正）後　ＢＡＳＳコントロール基盤裏。　半田を全部やり直す。

Ｃ４５．　完成ＢＡＳＳコントロール基盤裏。　洗浄後防湿材を塗る。

Ｃ５１．　修理前　ＴＲＥＢＬコントロール基盤のＳＷ接点

Ｃ５２．　修理（清掃）後　ＴＲＥＢＬコントロール基盤のＳＷ接点

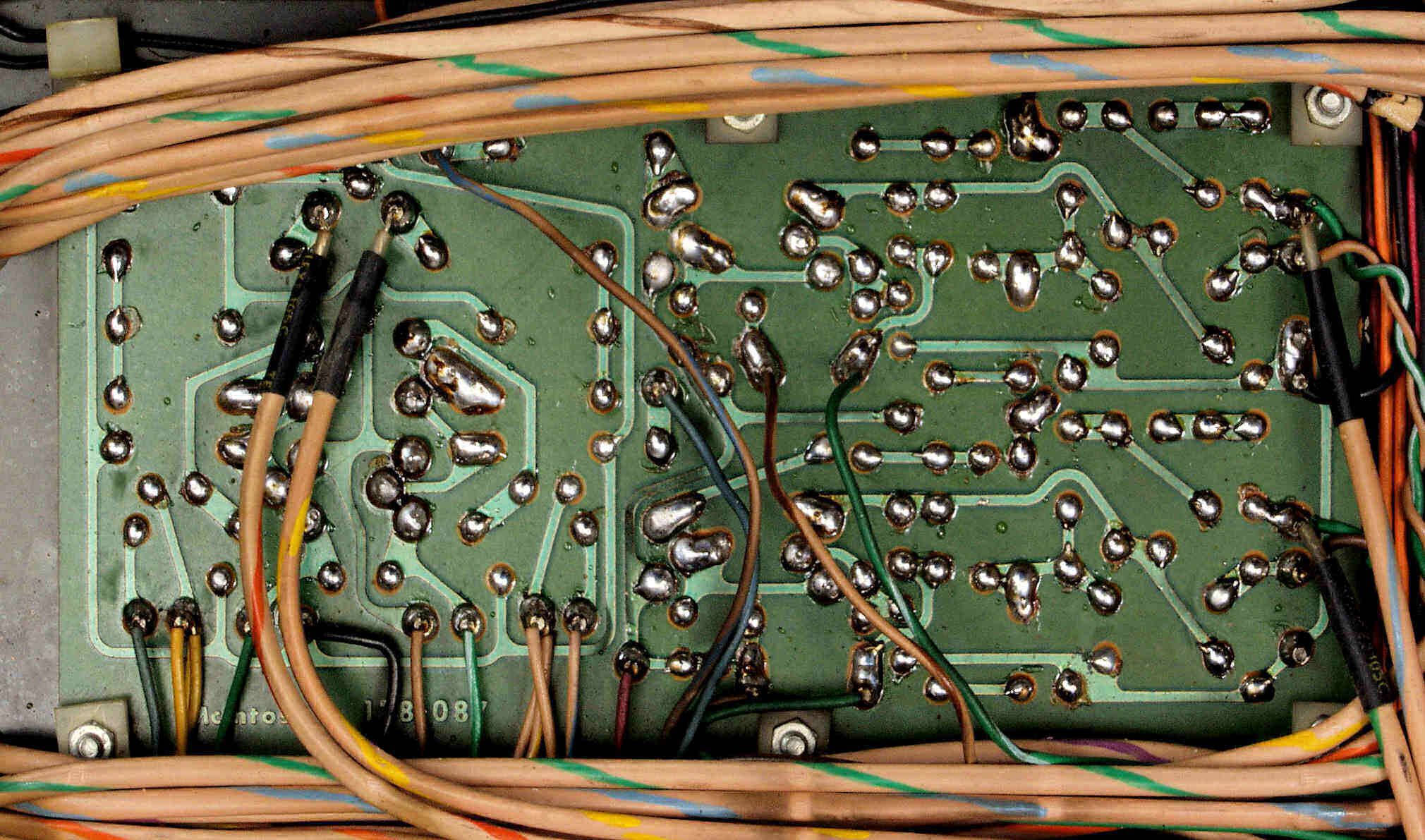

Ｃ５３．　修理前　ＴＲＥＢＬコントロール基盤裏

Ｃ５４．　修理（半田補正）後　ＴＲＥＢＬコントロール基盤裏。　半田を全部やり直す。

Ｃ５５．　完成ＴＲＥＢＬコントロール基盤裏。　洗浄後防湿材を塗る。

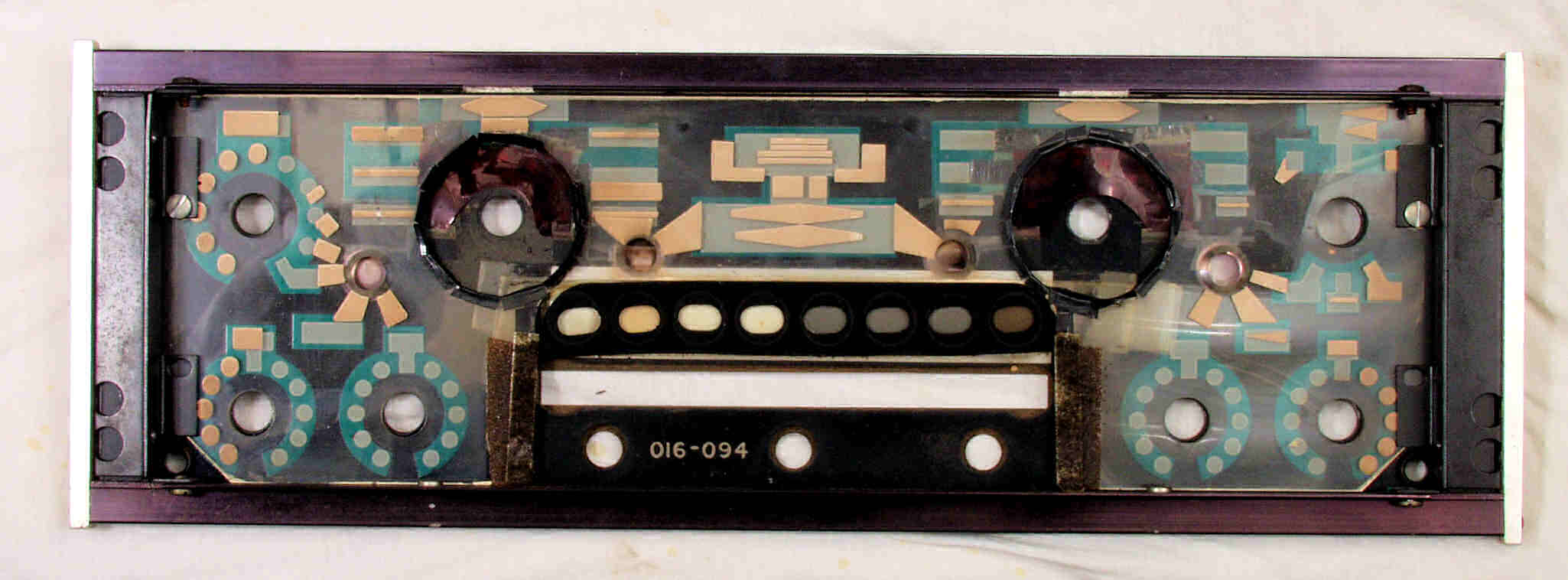

Ｃ６．　パネル裏清掃

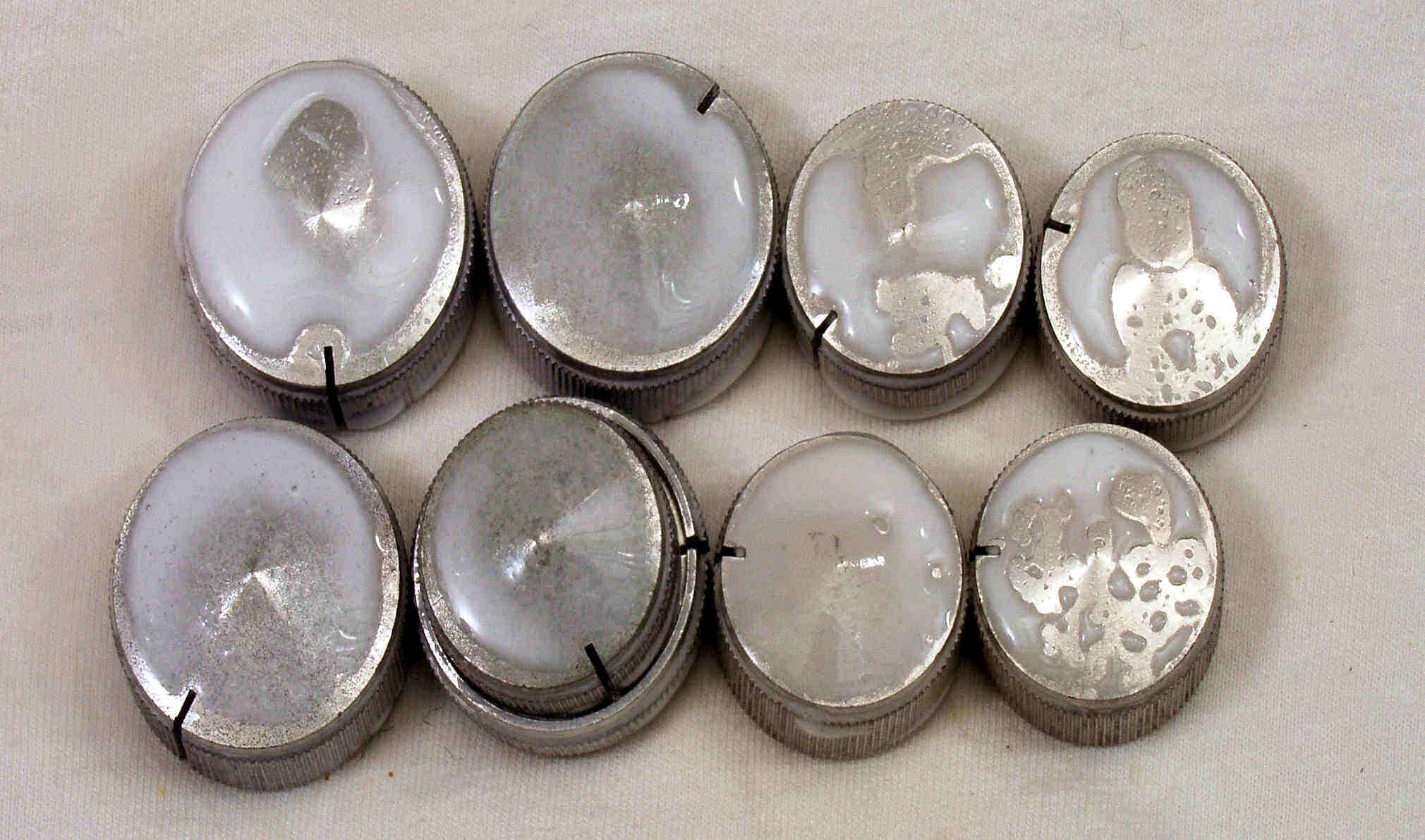

Ｃ７．　ツマミ清掃

Ｃ８．　パネル表示ランプ点検・修理

Ｃ９１．　修理（交換）前　後パネルＲＣＡ端子群

Ｃ９２．　修理（交換）後　後パネルＲＣＡ端子群

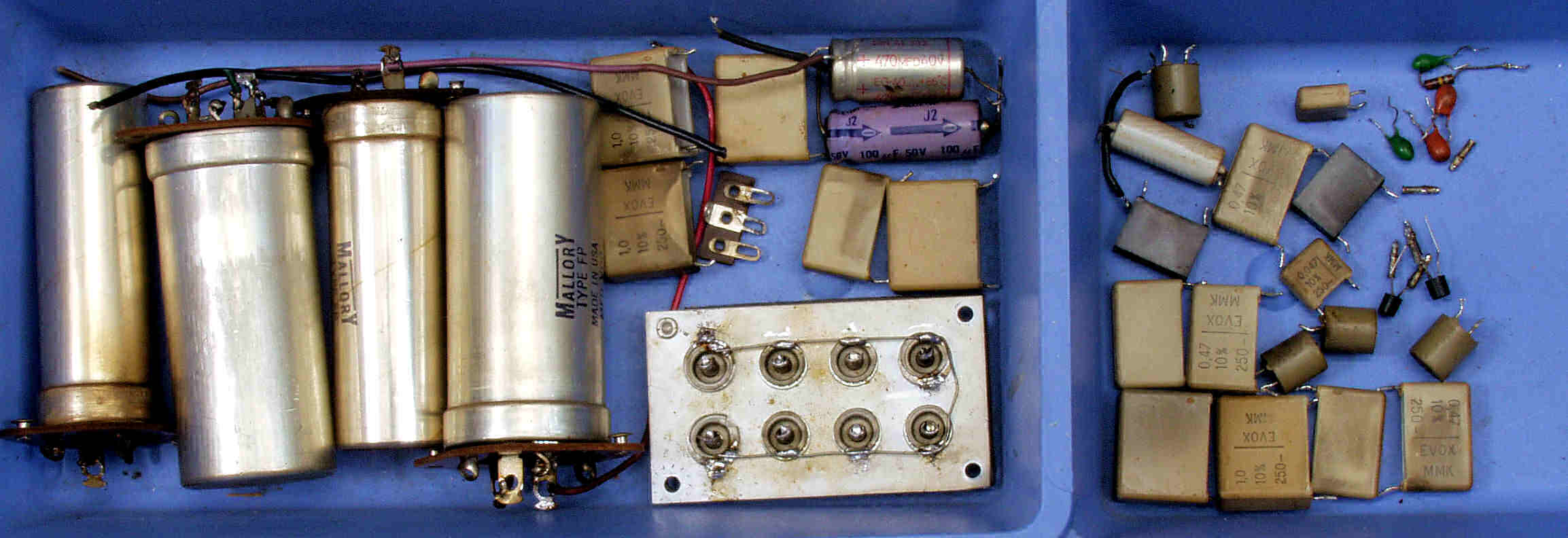

ＣＡ．　交換した部品

ＣＢ１．　修理前　下から見る

ＣＢ２．　修理後　下から見る

ＣＢ３．　修理前　上から見る

ＣＢ４．　修理後　上から見る

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整

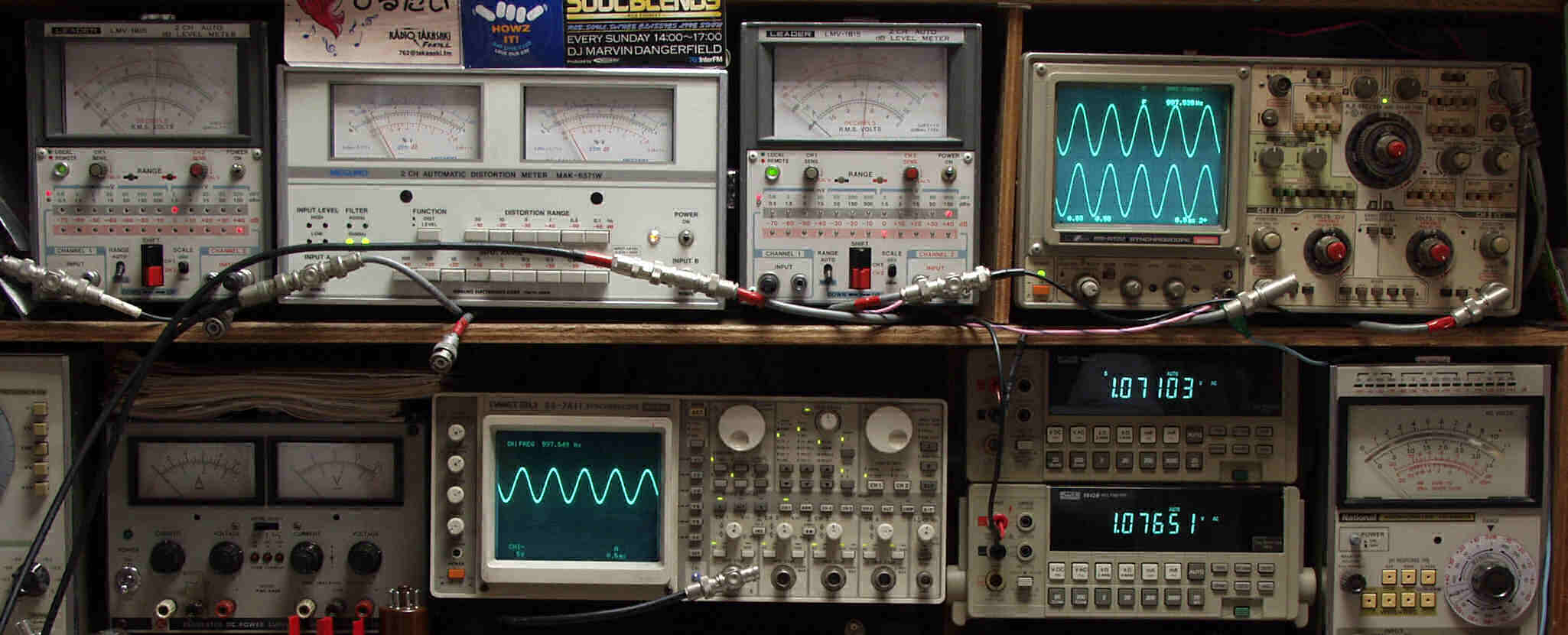

Ｅ２１．　出力＝１Ｖ。　０．０２％歪み率　ＡＵＸ入力　１０００ＨＺ

Ｅ２２．　出力＝１Ｖ。　０．０２％歪み率　ＡＵＸ入力　４００ＨＺ

Ｅ３１．　出力＝１Ｖ。　０．０３％歪み率　ＭＭ入力　１０００ＨＺ

Ｅ３２．　出力＝１Ｖ。　０．０３％歪み率　ＭＭ入力　４００ＨＺ

Ｅ４１．　出力＝１Ｖ。　０．０３％歪み率　ＭＩＣ入力　１０００ＨＺ

Ｅ４２．　出力＝１Ｖ。　０．０３％歪み率　ＭＩＣ入力　４００ＨＺ

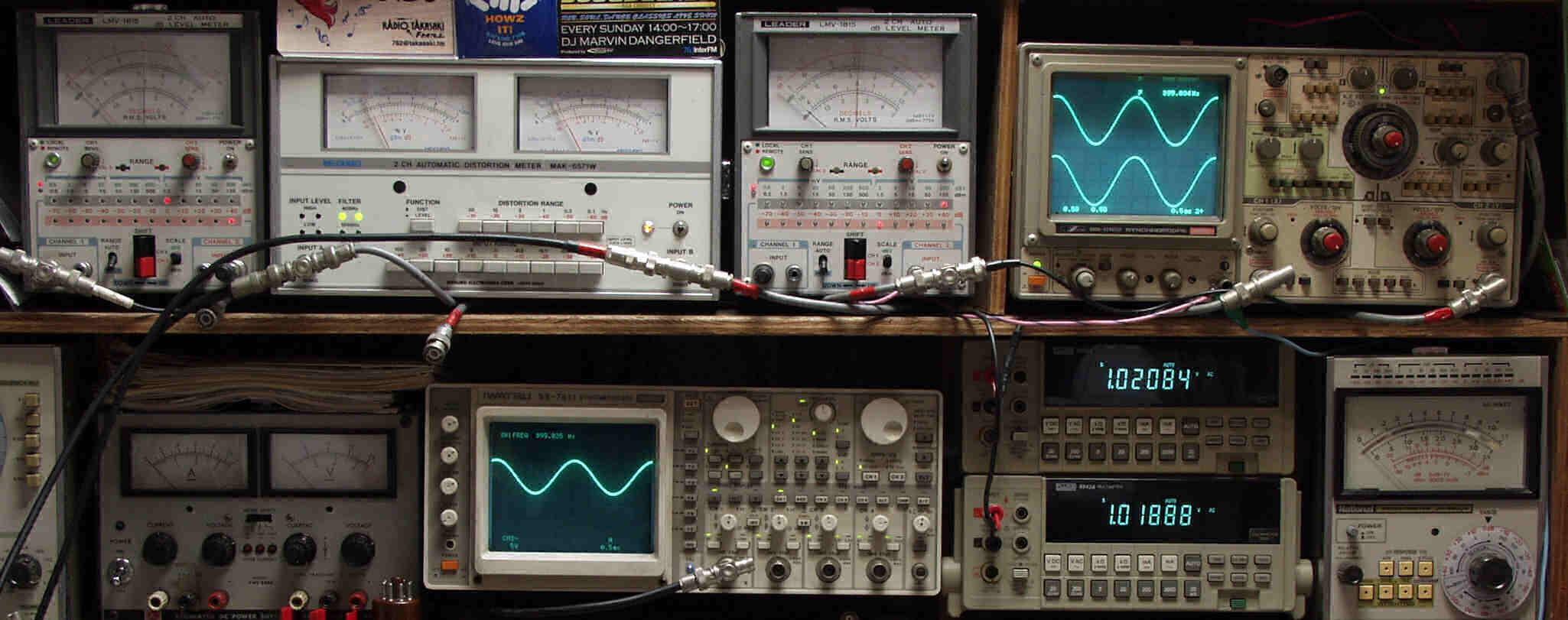

Ｅ５１．　出力＝１２Ｖ。　０．０３％歪み率　ＡＵＸ入力　１０００ＨＺ

Ｅ５２．　出力＝１２Ｖ。　０．０３％歪み率　ＡＵＸ入力　４００ＨＺ

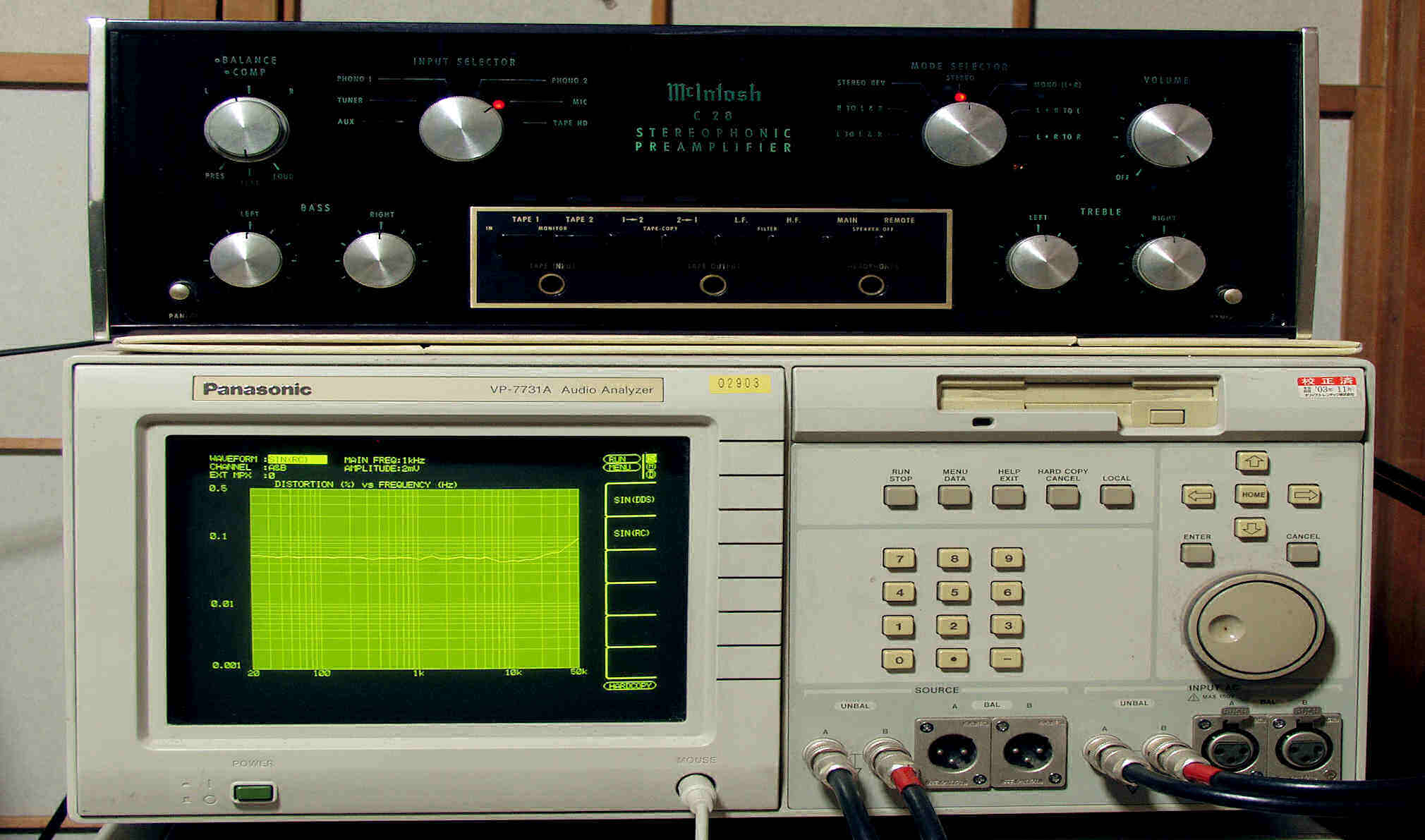

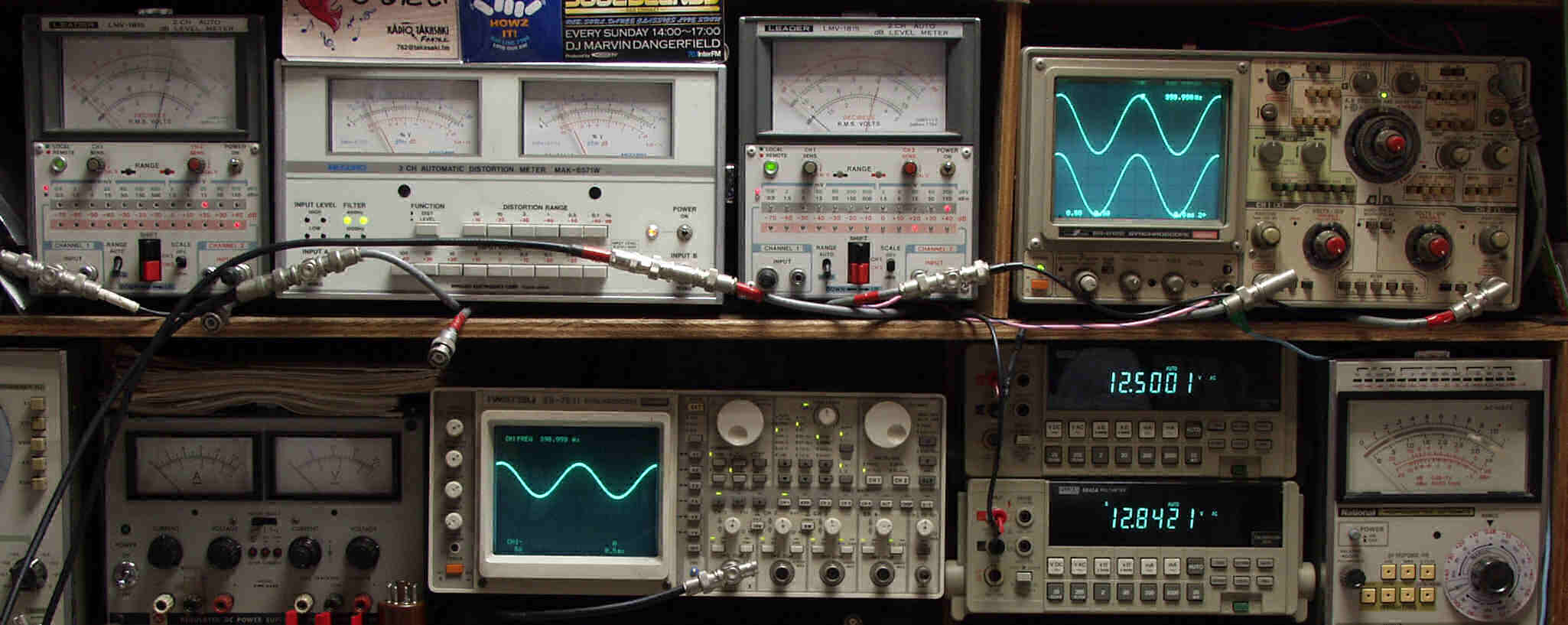

Ｆ．　上位測定器による調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

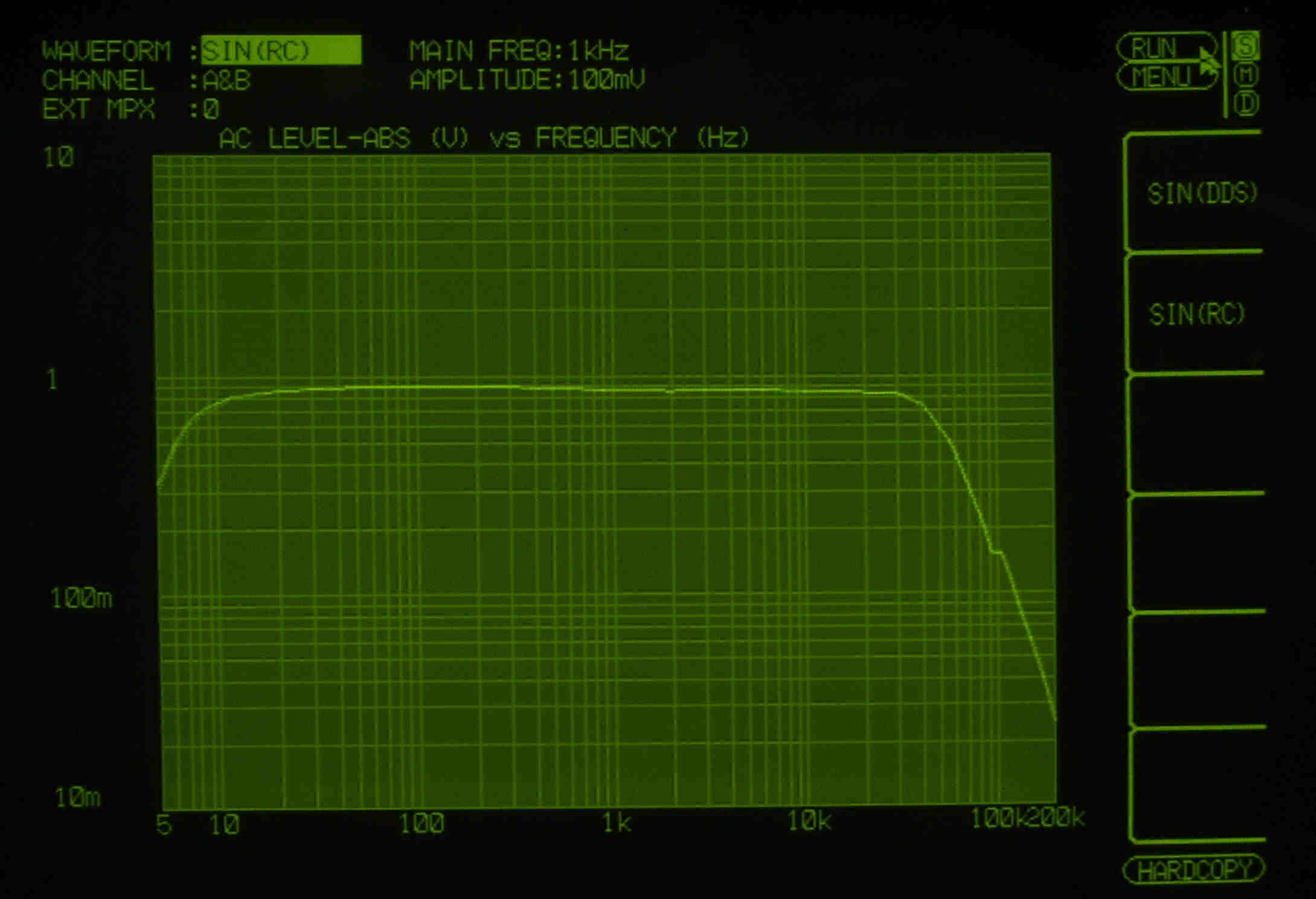

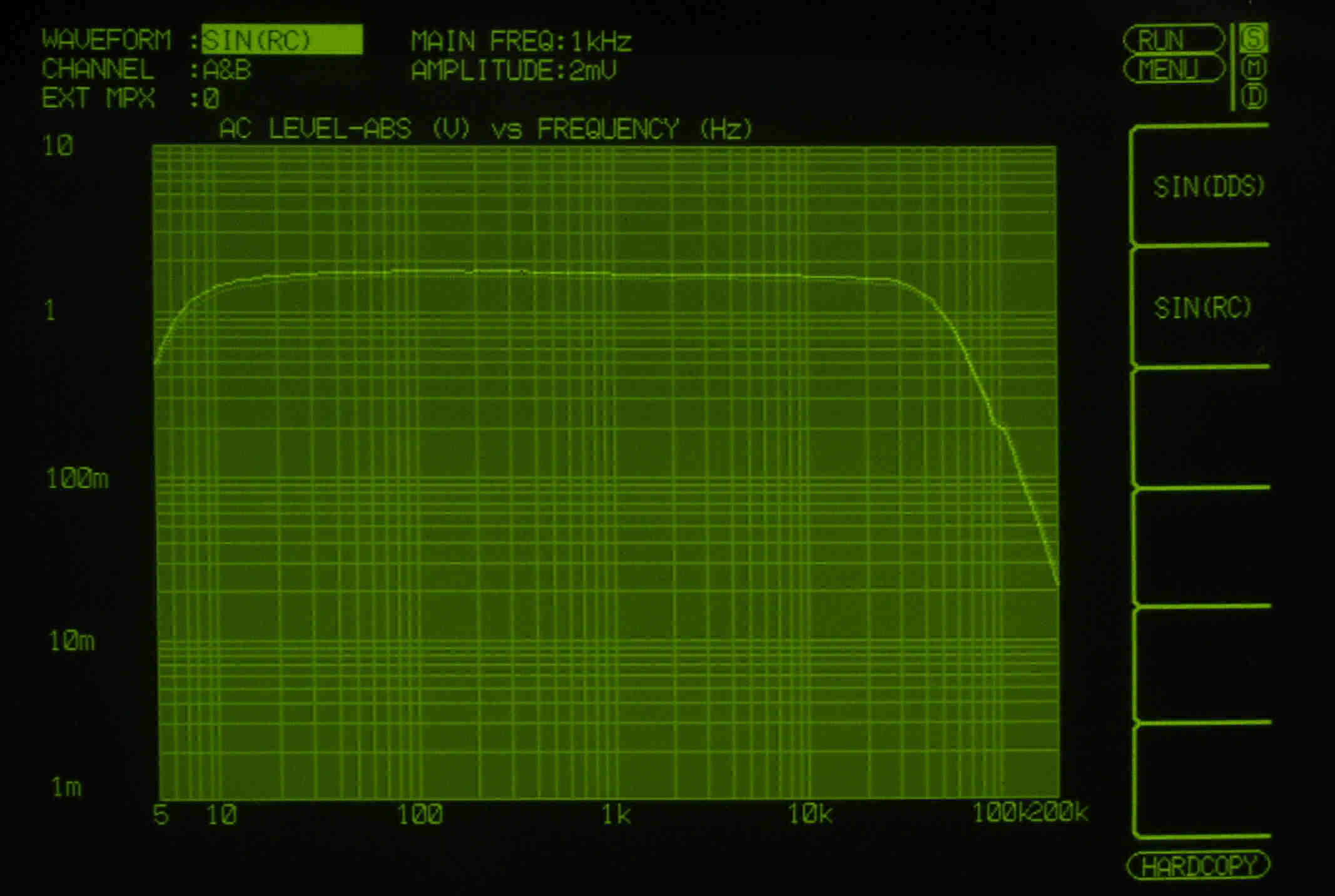

Ｆ２１．　入出力特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

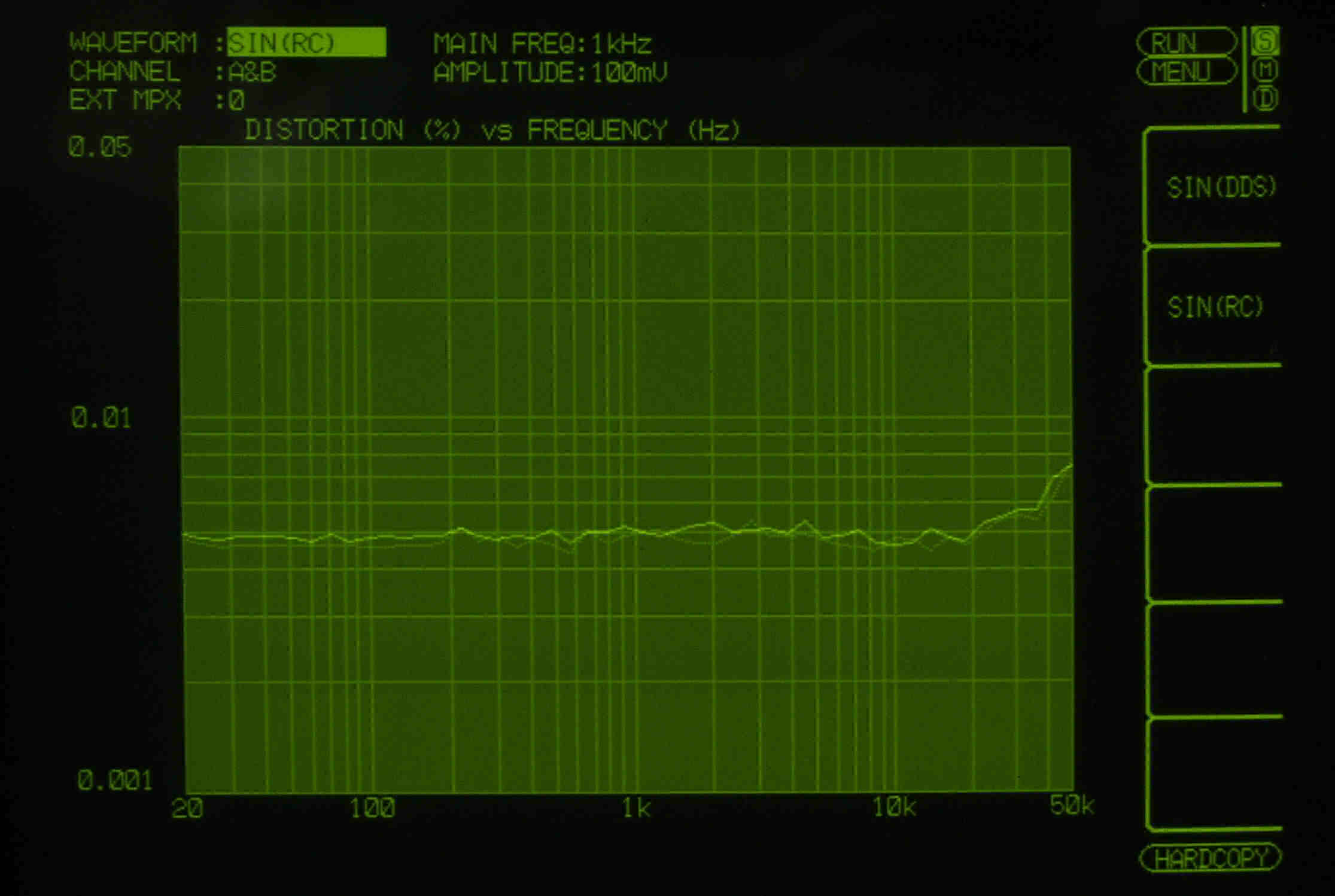

Ｆ２２．　歪み率特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

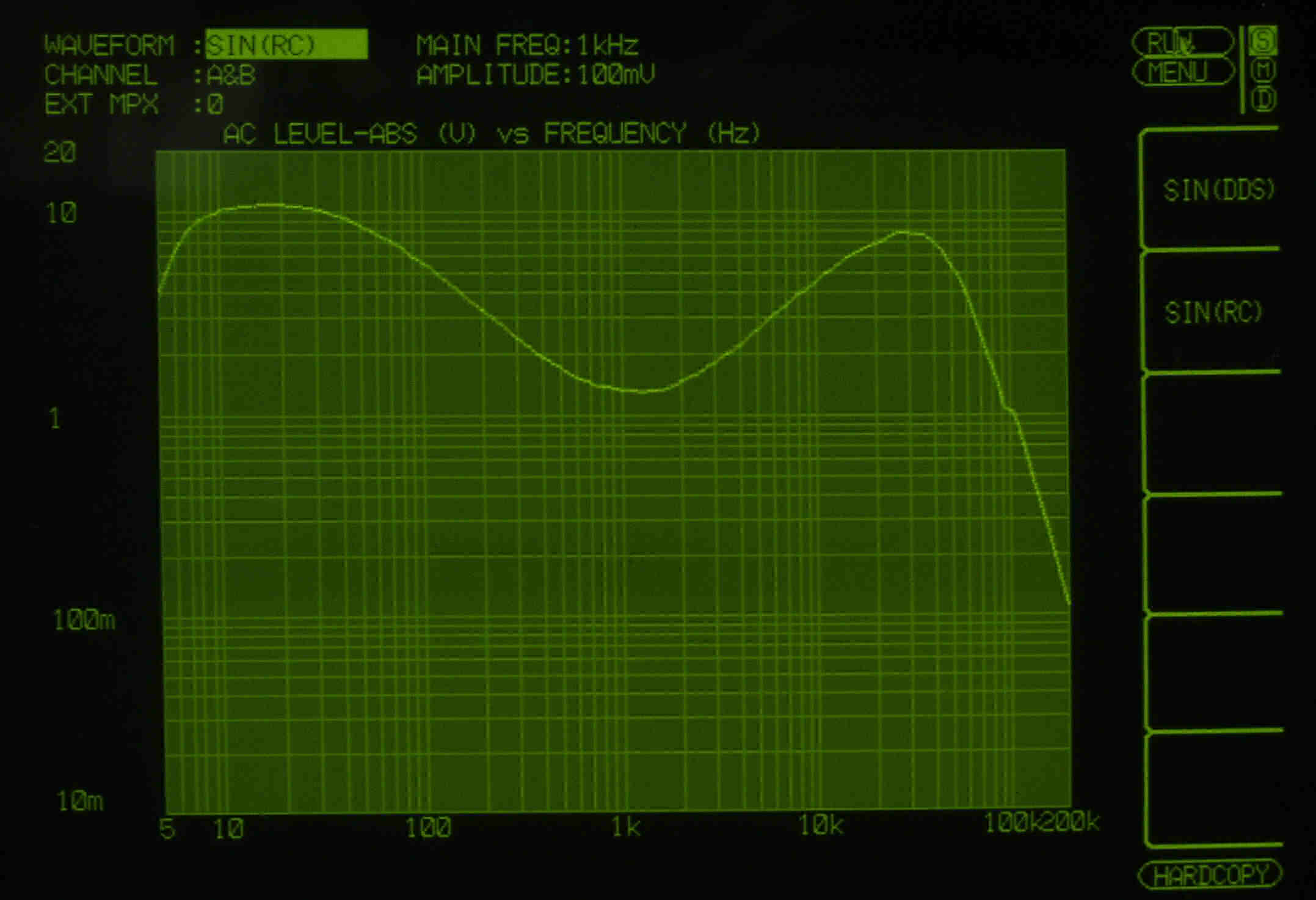

Ｆ２３．　入出力特性　ＡＵＸ入力１００ｍＶ。ＢＡＳＳ＝Ｍａｘ、ＴＲＥＢＬＥ＝Ｍａｘ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ２４．　入出力特性　ＡＵＸ入力１００ｍＶ。ＢＡＳＳ＝Ｍｉｎ、ＴＲＥＢＬＥ＝Ｍｉｎ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ２５．　入出力特性　ＡＵＸ入力１００ｍＶ。Ｌ．Ｆ・　＆Ｈ．Ｆ．＝ＯＮ。　薄色＝Ｌ。　濃い色＝Ｒ。

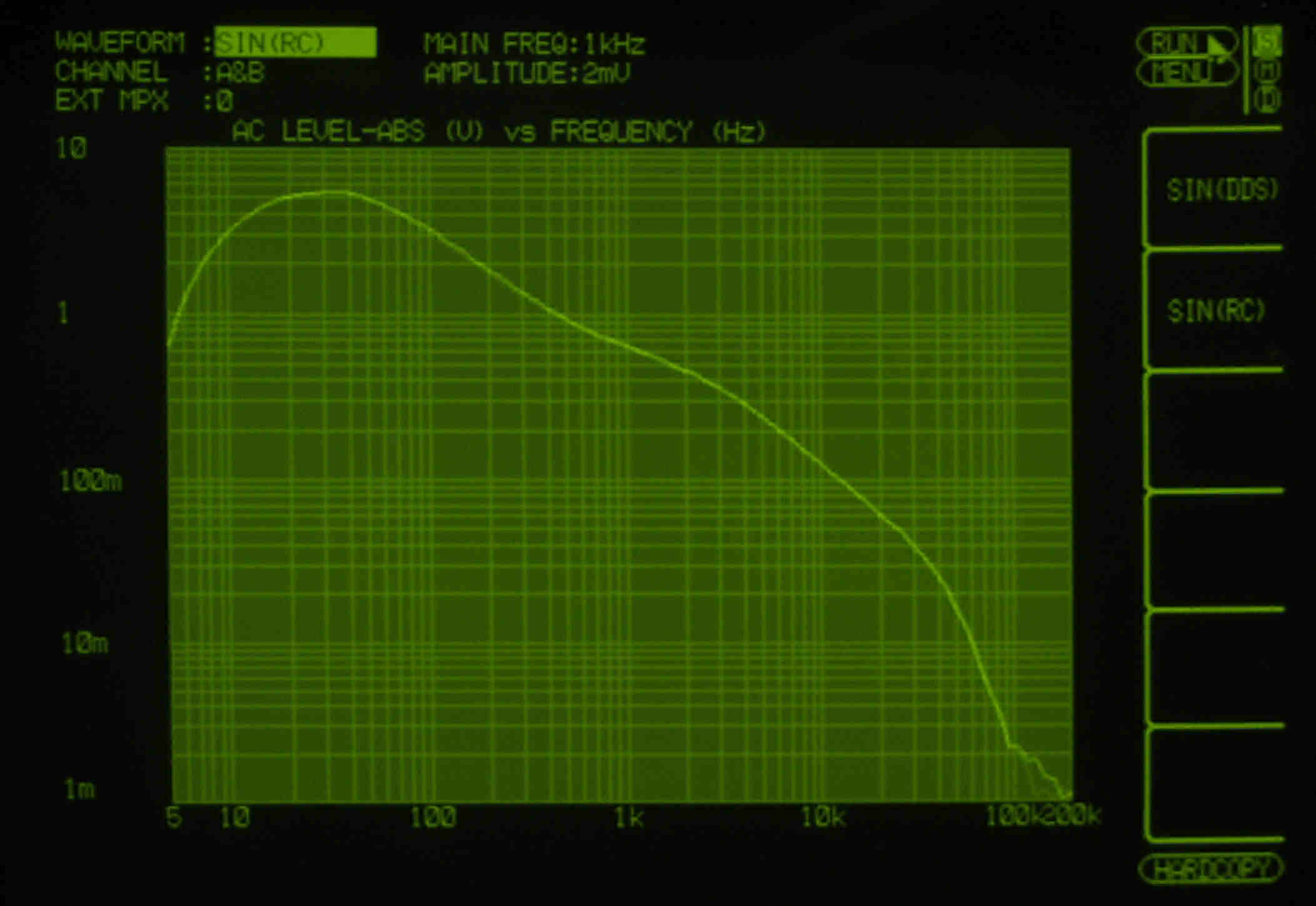

Ｆ３．　入出力特性　ＭＭ入力２ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ４１．　入出力特性　ＭＩＣ入力５ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ４２．　歪み率特性　ＭＩＣ入力５ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

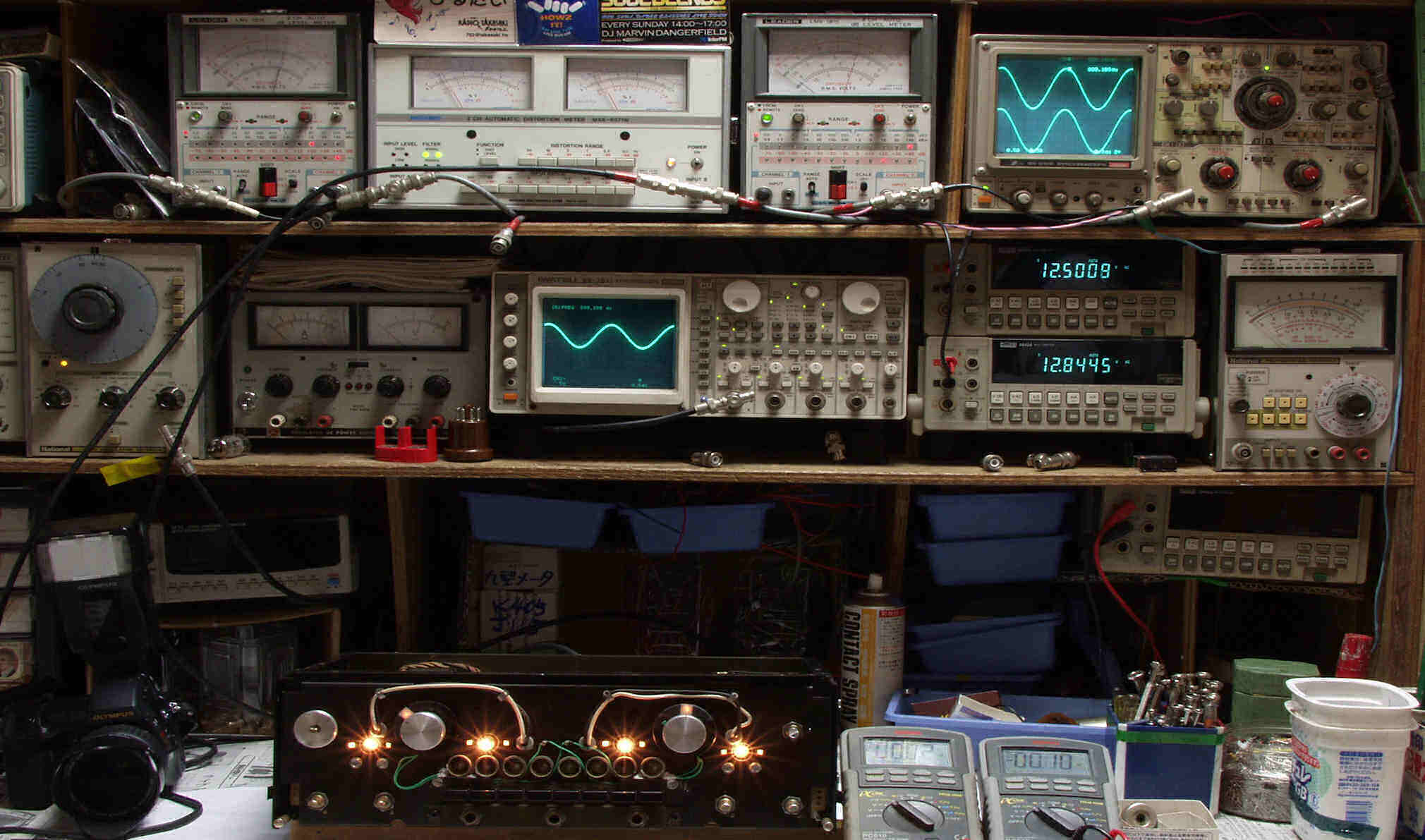

Ｆ５．　完成２４時間エージング

Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２８ の仕様（マニアル・カタログより）

型式 ステレオプリアンプ　Ｃ−２８ 周波数特性 20Hz〜20kHz +0 -0.5dB 歪率 0.1％以下（20Hz〜20kHz、定格出力時） 入力感度/インピーダンス Phono1、2=2mV（1kHz）/47kΩ（65pF） AUX、Tuner、Tape1、2=0.25V/250kΩ MIC=2.5mV/500kΩ ハム及びノイズ AUX、Tuner、Tape1、2=90dB（聴感補正無し） Phono1、2=78dB（10mV入力時） 出力レベル/インピーダンス Main出力=2.5V/47kΩ（定格入力時） Tape出力=0.25V/47kΩ（定格入力時） Headphone、Line出力=0.75V（8Ω）、2.5V/600Ω CenterChannel=1.25V/47kΩ（定格入力時） Low Filter(Rumble Filter) 50Hz（12dB/oct）、20Hz（18dB/oct） Hight Filter(Scratch Filter) 7000Hz（12dB/oct）、20kHz（18dB/oct） 電圧増幅度（dB） 入力 Main Tape Headphone、Line AUX、Tuner、Tape1、2 20dB 0dB 30dB Phono1、2 62dB 42dB 72dB MIC 60dB 40dB 70dB TapeHead at 500Hz 64dB 44dB 74dB 使用半導体 トランジスタ=26個 シリコンダイオード=4個 ダイオードブリッジ=2個 Bassコントロール +20dB〜-20dB（20Hz）、11段切換 Trebleコントロール +18dB〜-18dB（20kHz）、11段切換 Volumeコントロール 0dB〜-65dB、連続可変 Ｉｎｐｕｔ　Ｓｅｌｅｃｔｅｒ AUX、Tuner、Phono1、Phono2、MIC、TapeHead　6ポジション Ｍｏｄｅ　Ｓｅｌｅｃｔｅｒ ＬｅｆｔOnly、RightOnly、Stereo、StereoReverse、MonoL+R、MonoL-R　7ポジション 電源 AC120V、50Hz/60Hz 消費電力 45W 外形寸法 本体=幅381×高さ127×奥行330mm（パンロック含む） 前面パネル=幅406×高さ138mm 重量 11.34kg（梱包時=16.78kg）
