ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ　１Ｍ　修理記録

平成１４年２月２２日到着　　　３月３日完成

修理前の状況 　電源コードが見苦しいので、できれば、交換を、お願いします。 　一応、シールド付きのパワーコードを１．６ｍ位同梱しました。コンセントプラグは、ＵＬ規格のものを付けています。 　シールドは一応、アースに落とし、白はＮ（ニュートラル）、赤は、Ｌ（ライン）に結線してあります。 原因 修理状況 電源コード取り替え。 テープ・モニター切り替えＳＷの軸にガタが有るので修理。 メータ照明が暗いので、シャント抵抗を減らす。 基板半田補正。 使用部品 電源、プラグコード（支給）。 コードプロテクター。 修理費　　　２０，０００円　　　通常修理

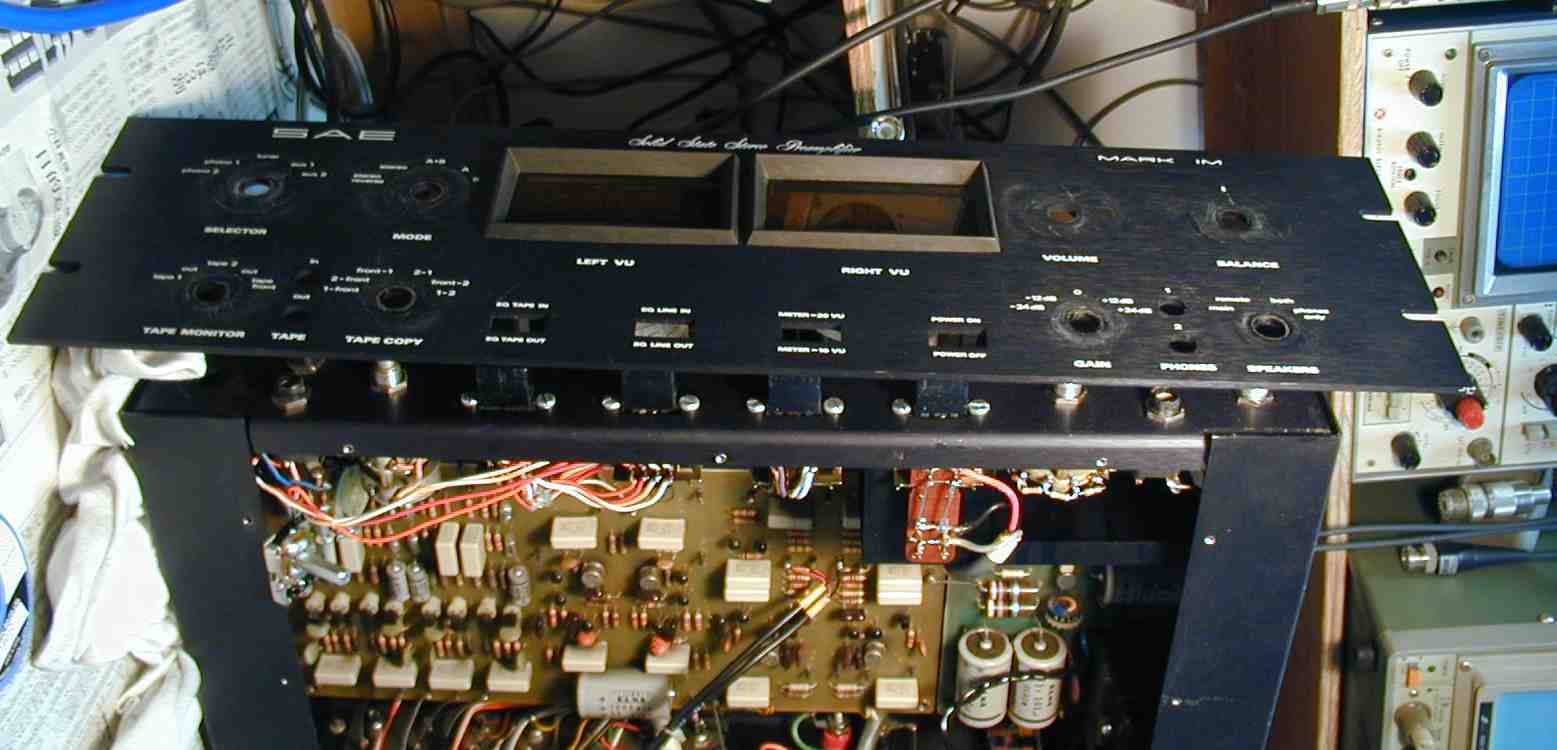

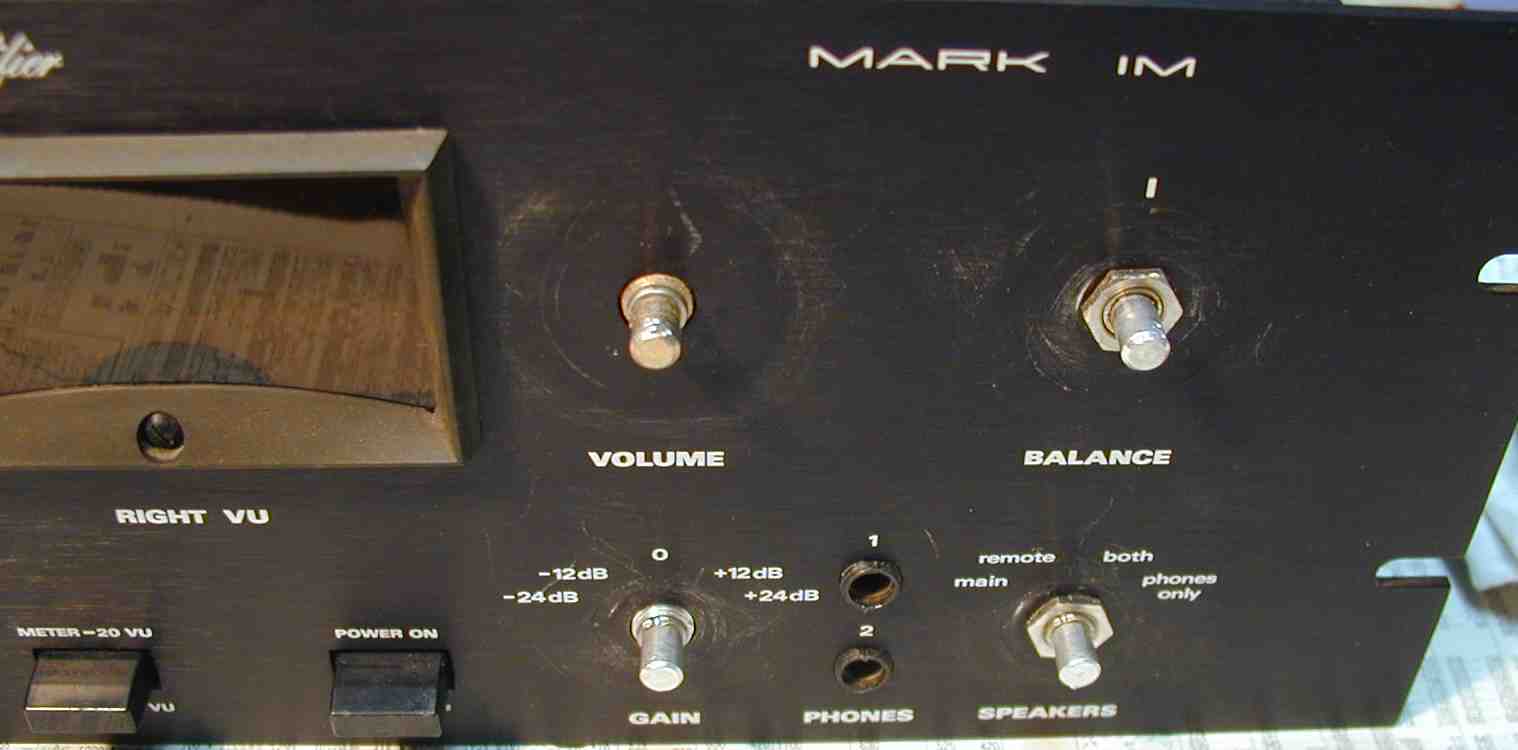

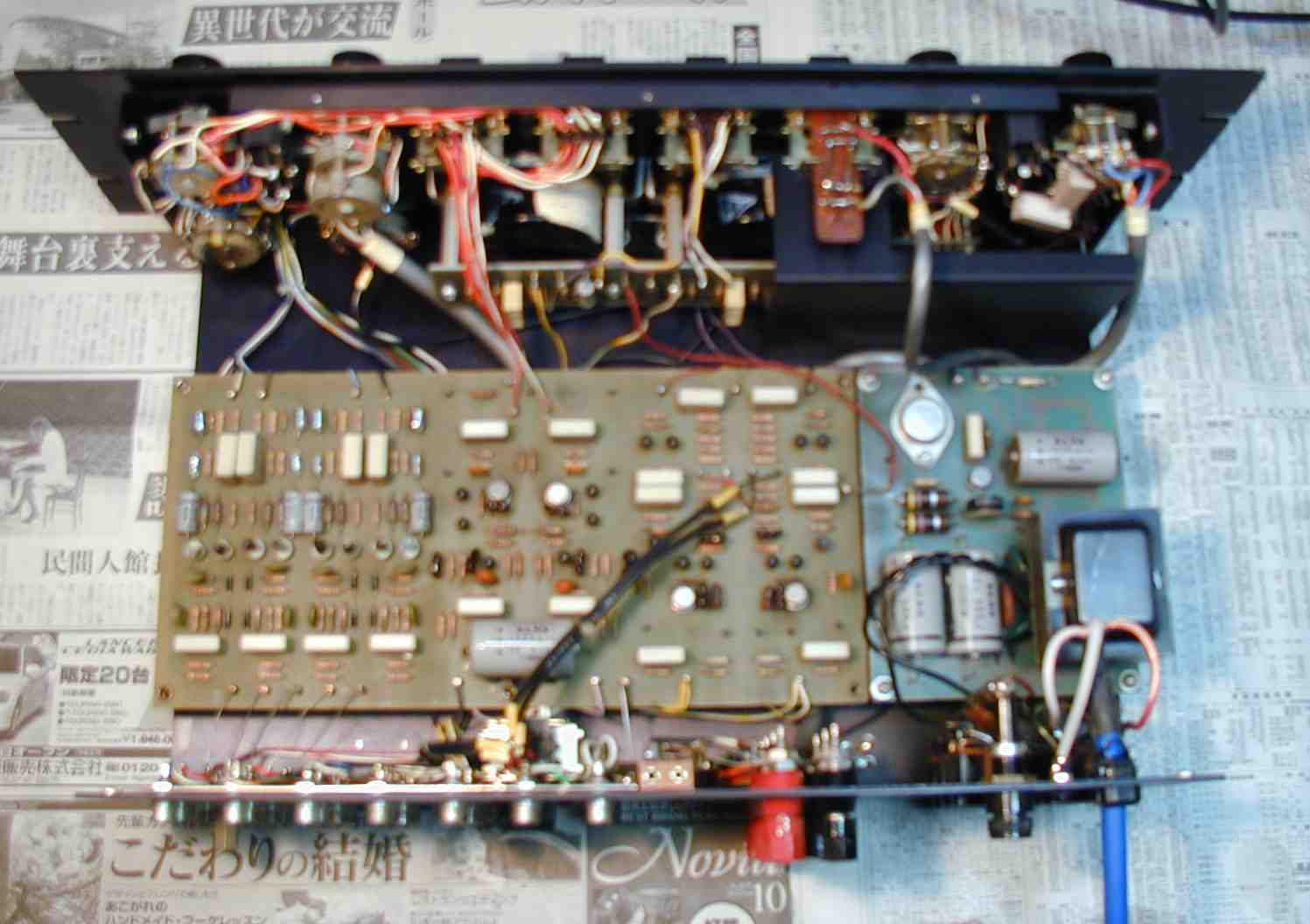

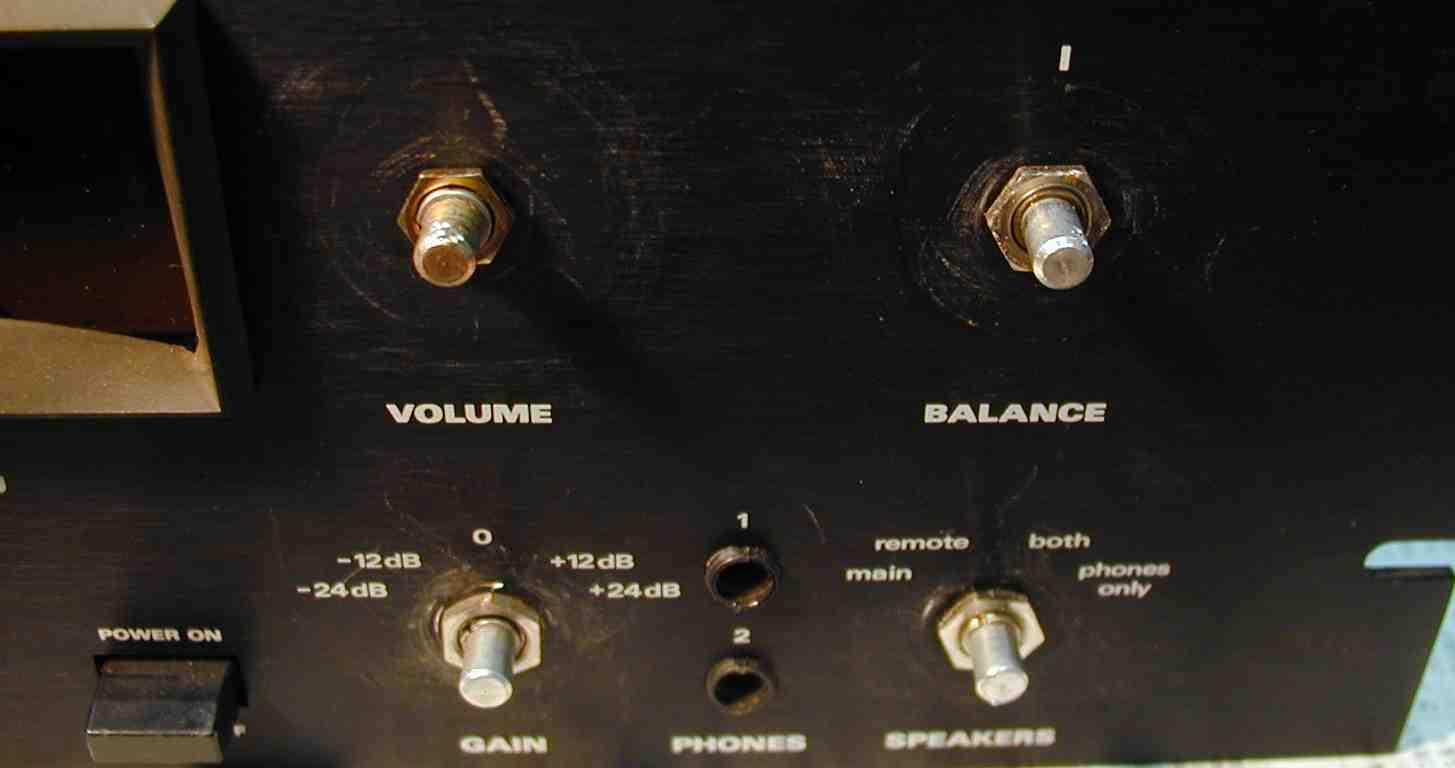

１．　パネルを取る

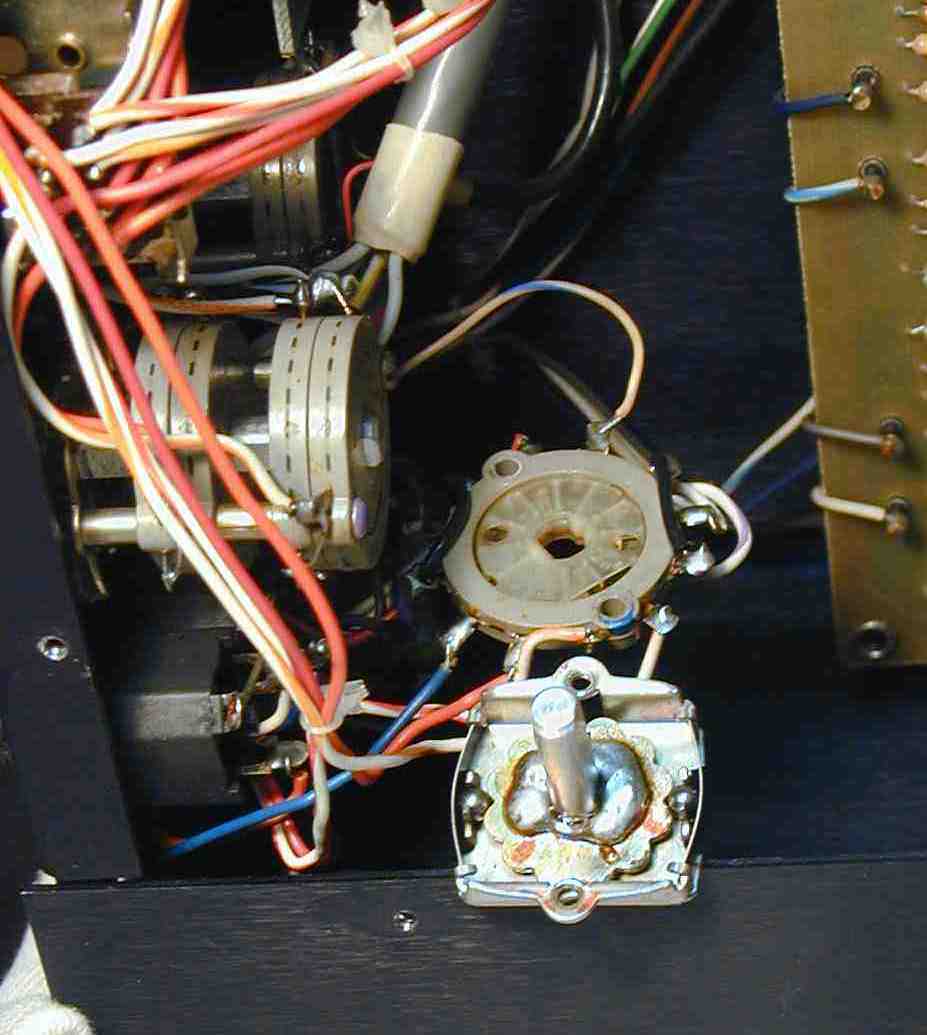

２．　テープモニタ−切り替えＳＷの軸にガタが有るので修理 　　　ＳＷをばらし、軸を加締め、更に隙間を半田で埋める。

３．　修理のとき、忙しいのか、取り付けネジが２個無し。

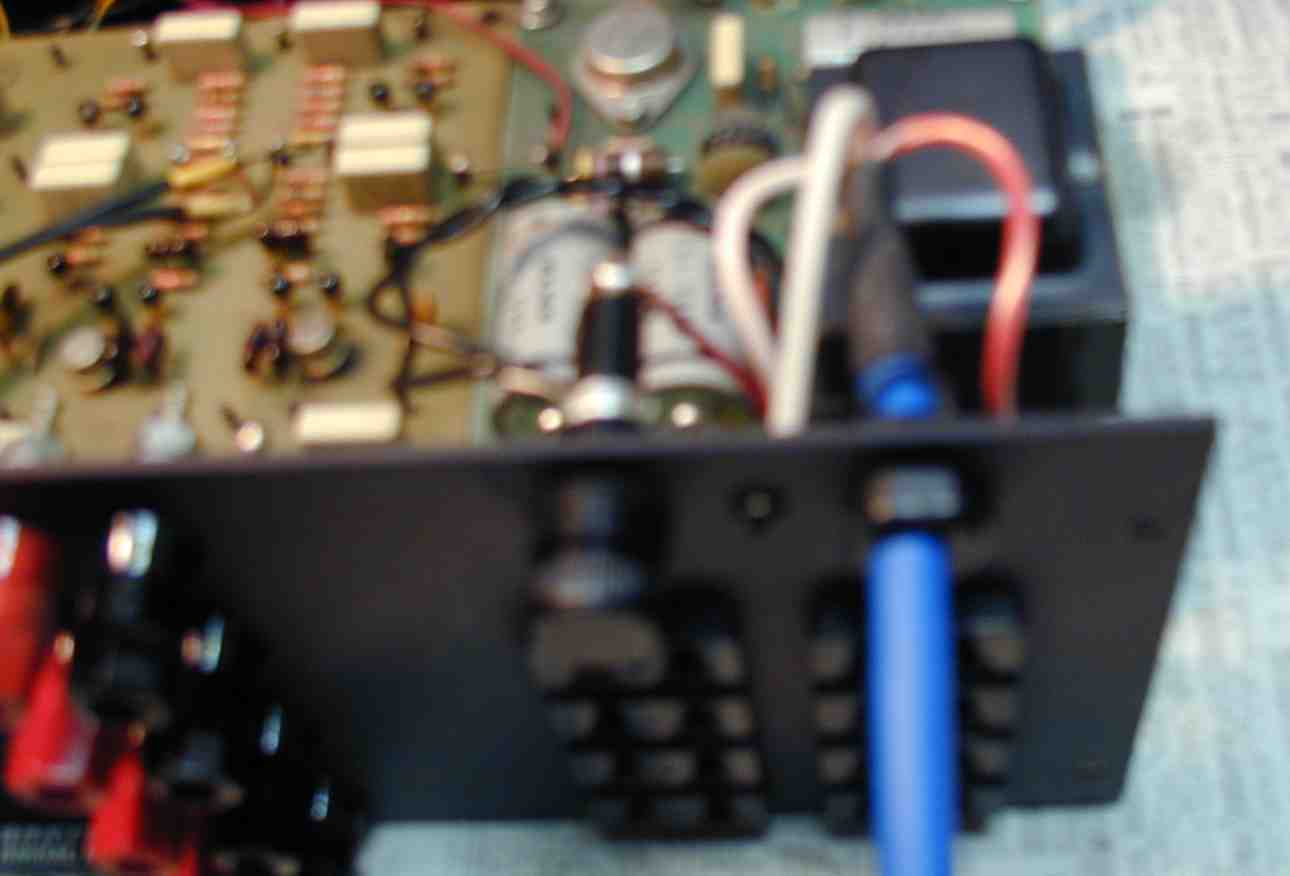

４．　全部取り付ける。

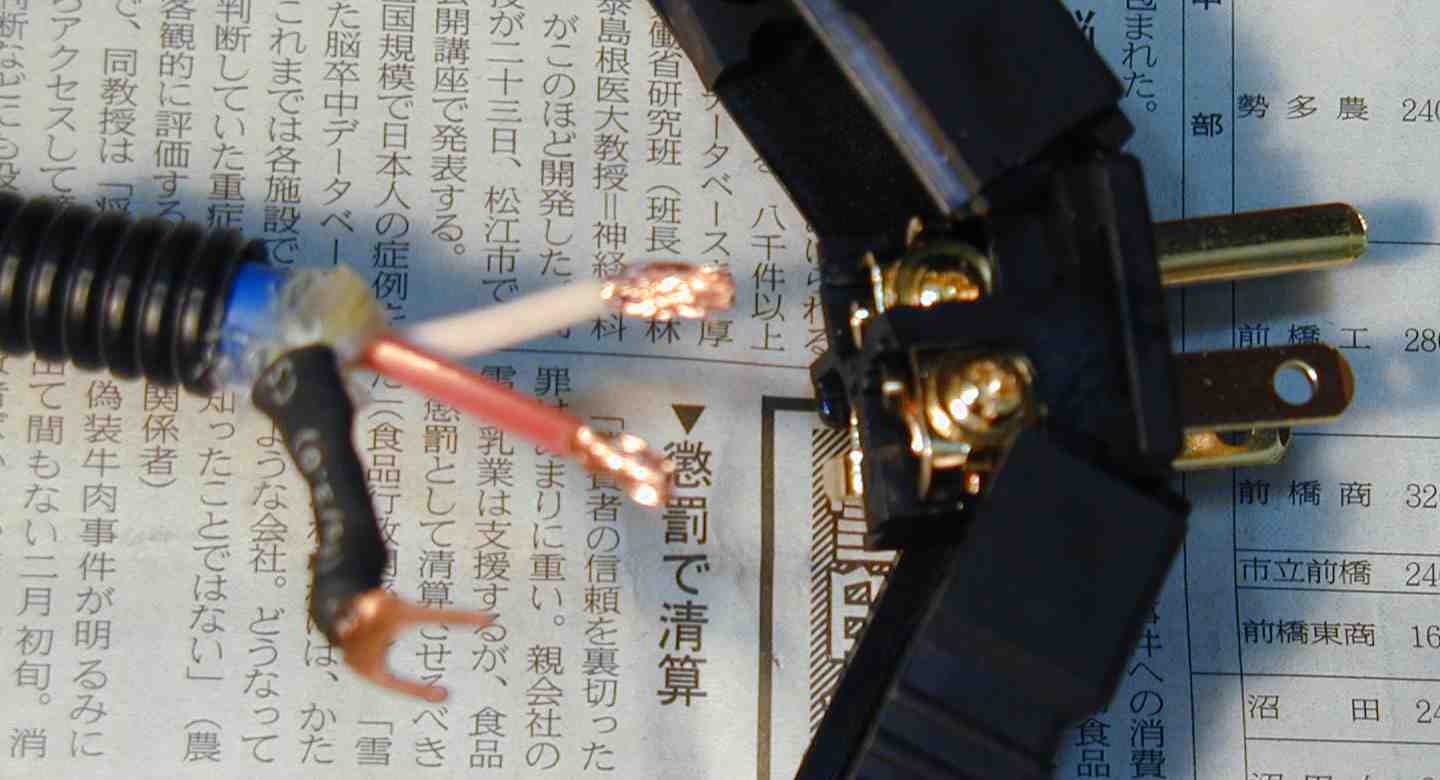

５．　プラグとの取り付け、撚り線なので緩む。

６．　半田揚げをする。

７．　奥までしっかりと入れ、十分締め付ける。

８．　コードを固定する。これ以後ピンぼけです。

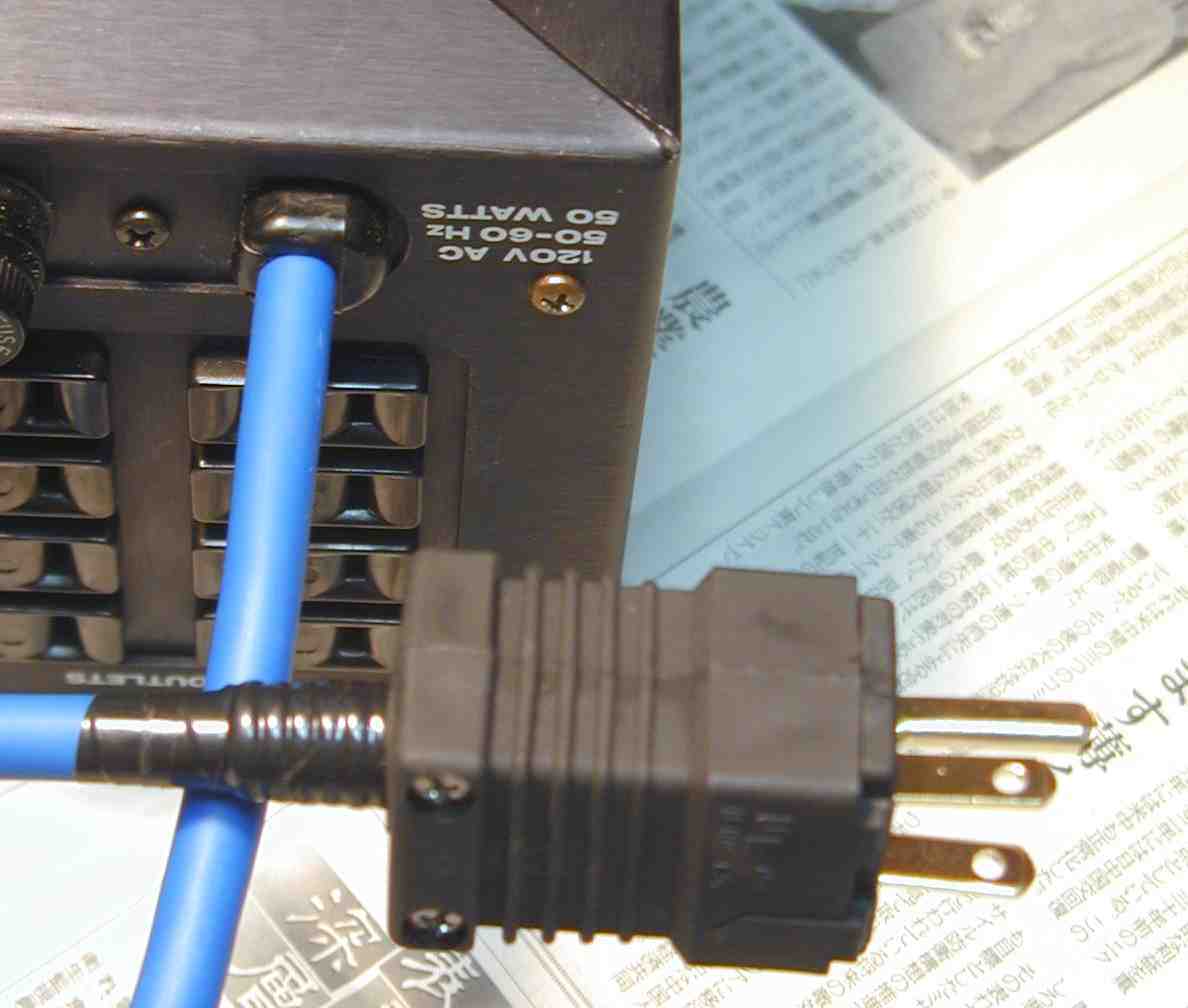

９．　コード交換完了。

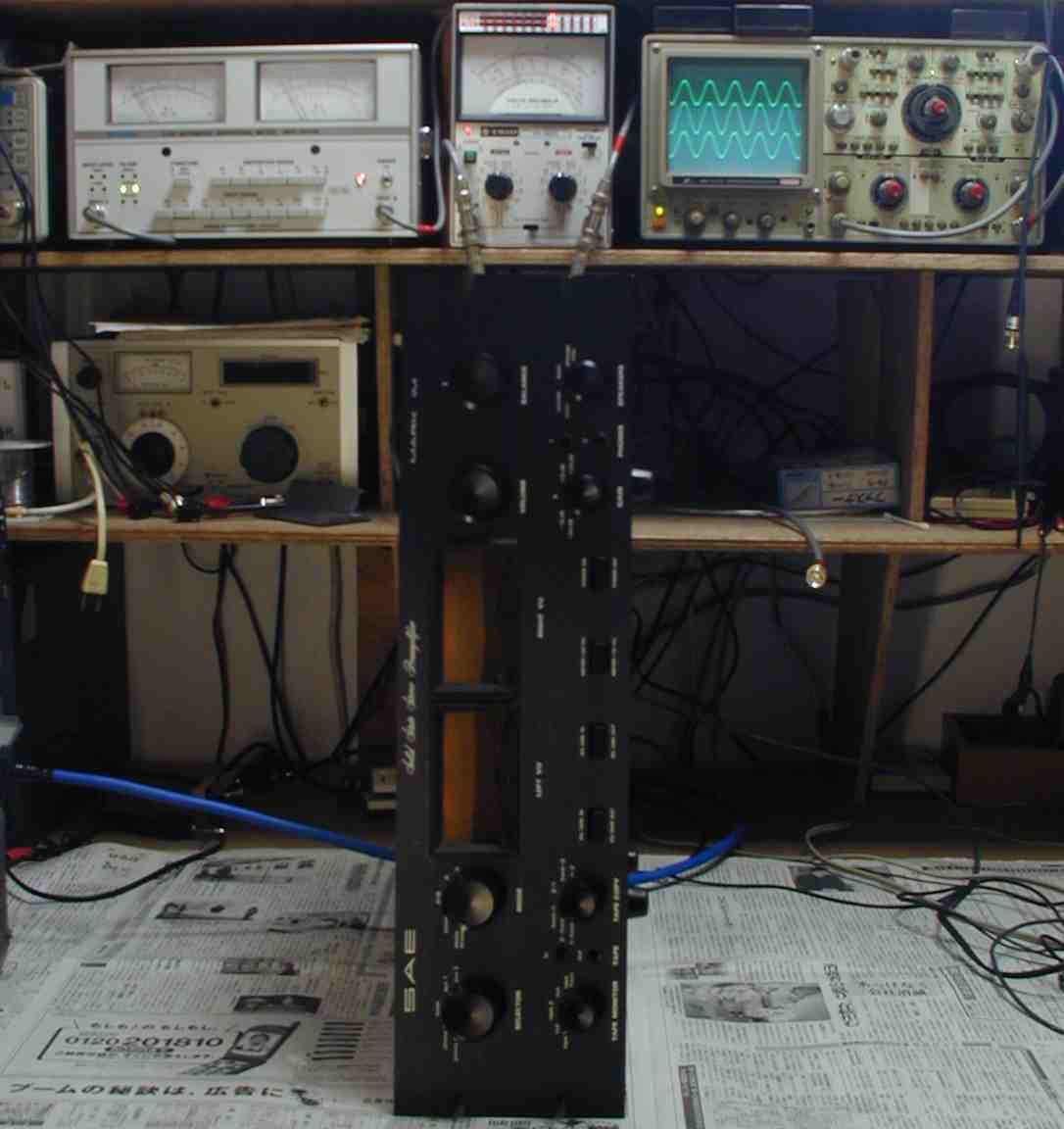

１０．　出力／歪み率測定。

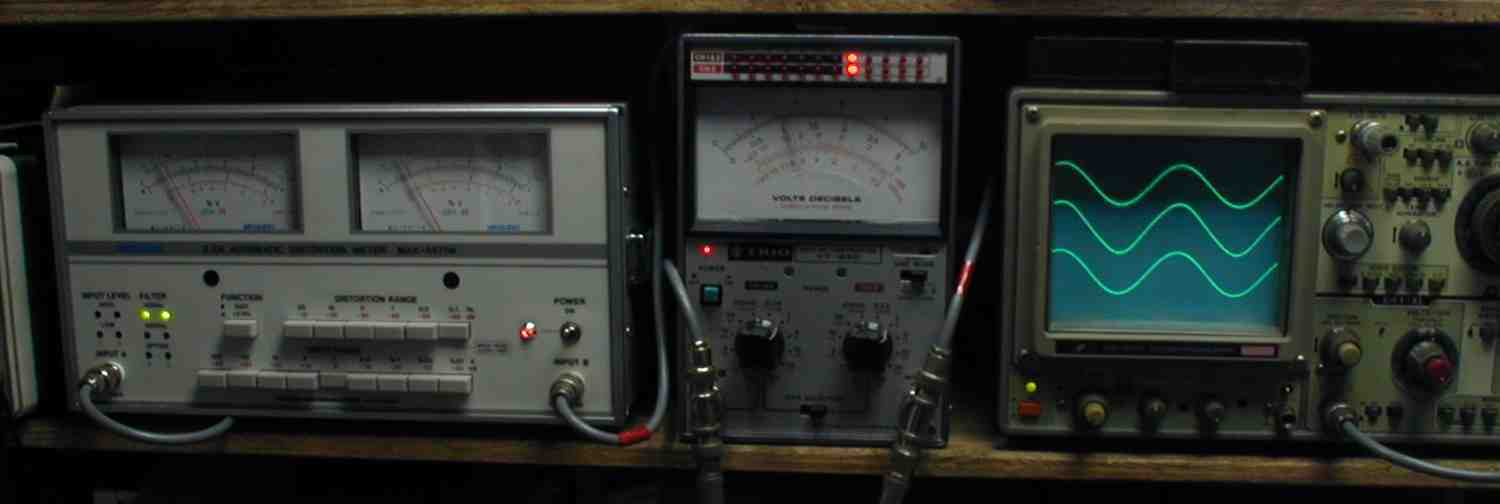

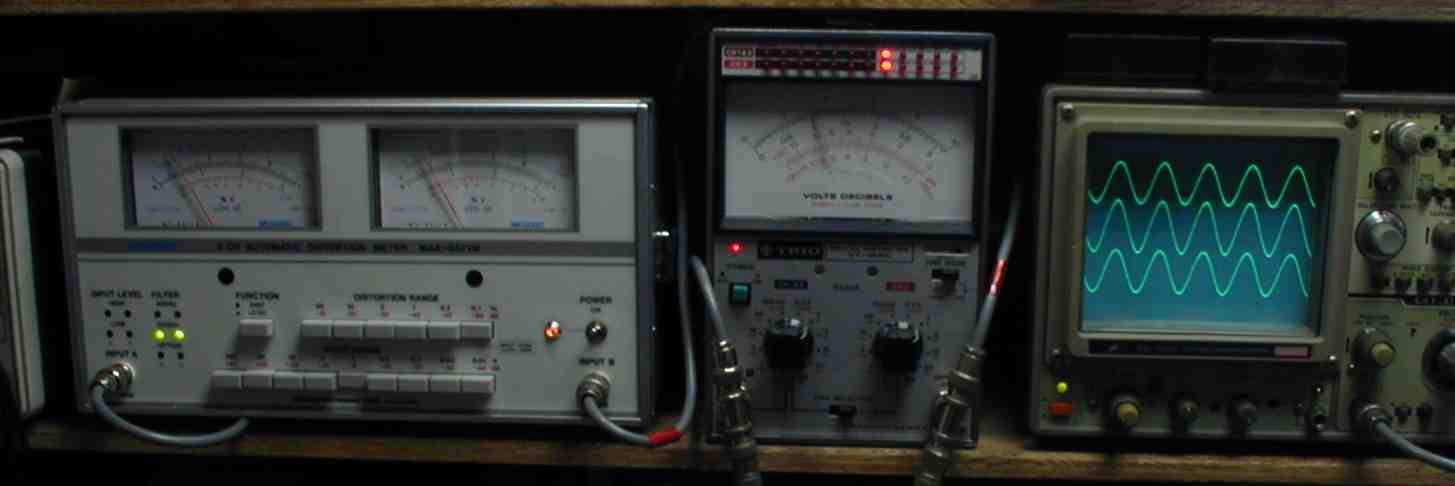

１１．　１Ｖ出力　０．０２％歪み　１０００ＨＺ、 　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右のオシロの真ん中が入力＝０．１Ｖ

１２．　１Ｖ出力　０．０２％歪み　４０００ＨＺ、 　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右のオシロの真ん中が入力＝０．１Ｖ

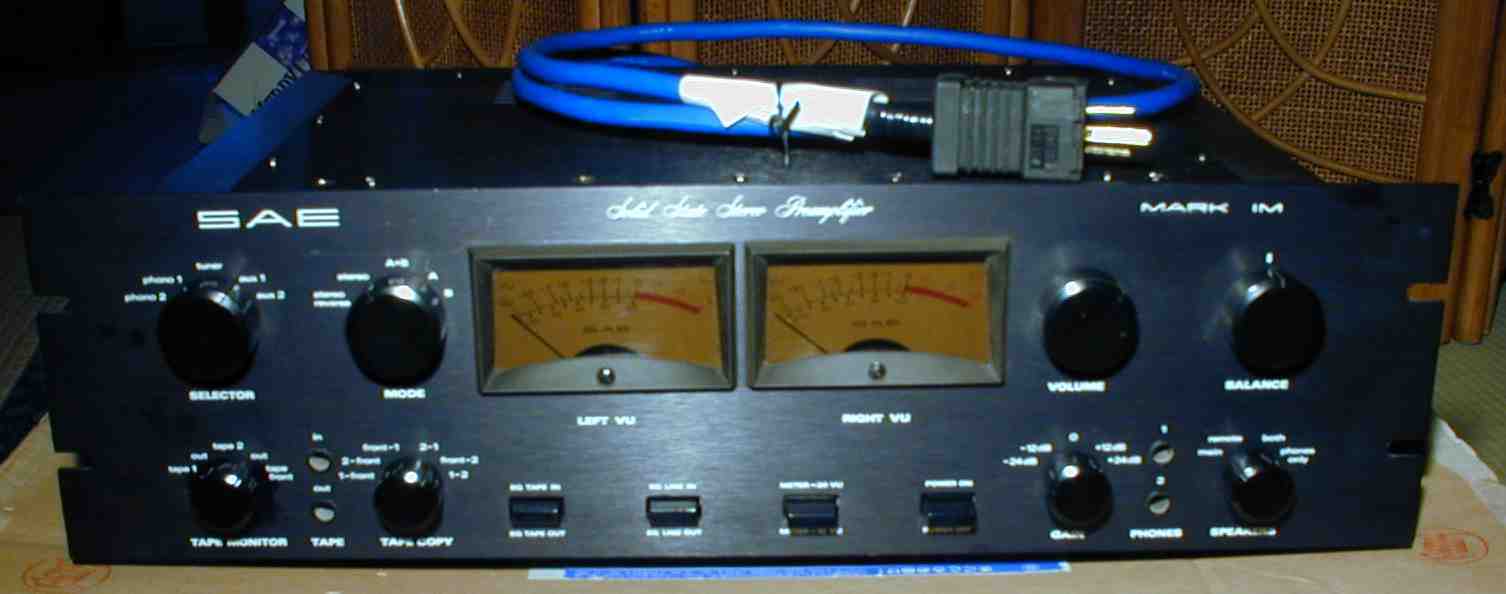

１３．　完成、上から見る。

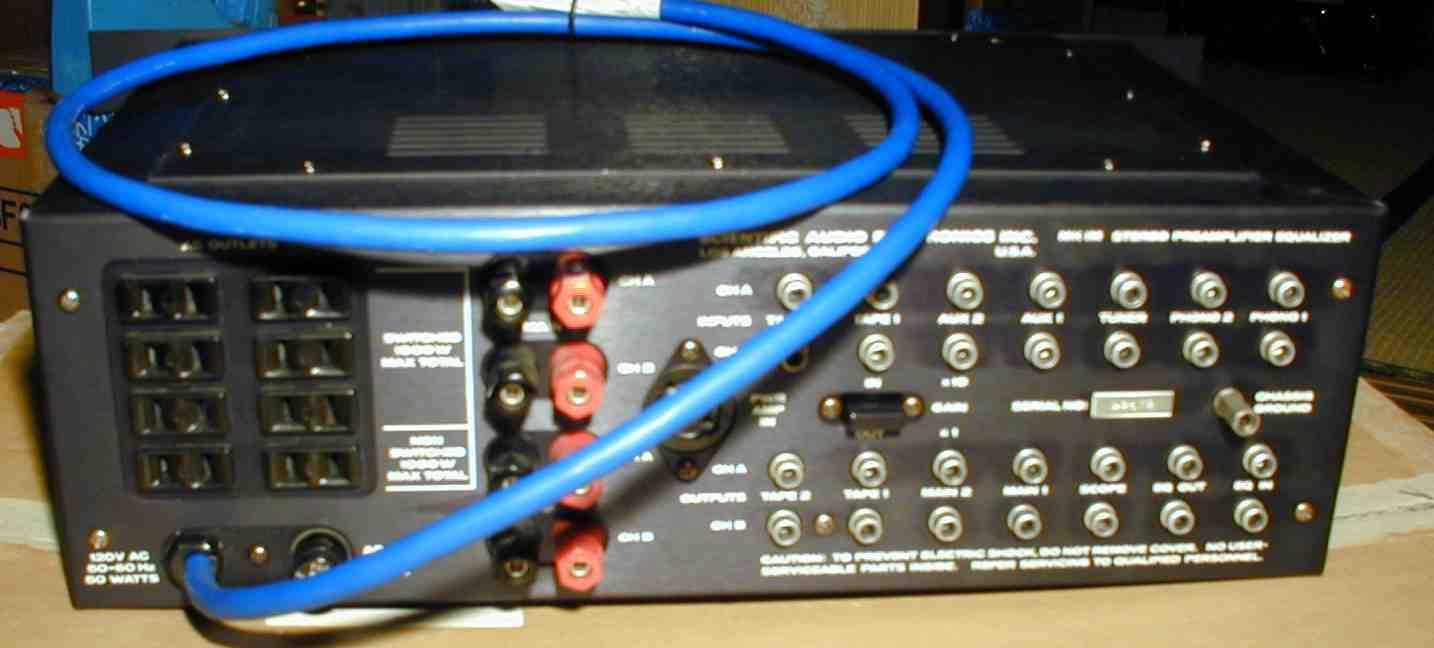

１４．　完成、後ろから見る。
