| ＨＭＡ−８５００ 修理記録 |
| 平成１５年1１月９日到着 12月26日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ８５，０００円 |

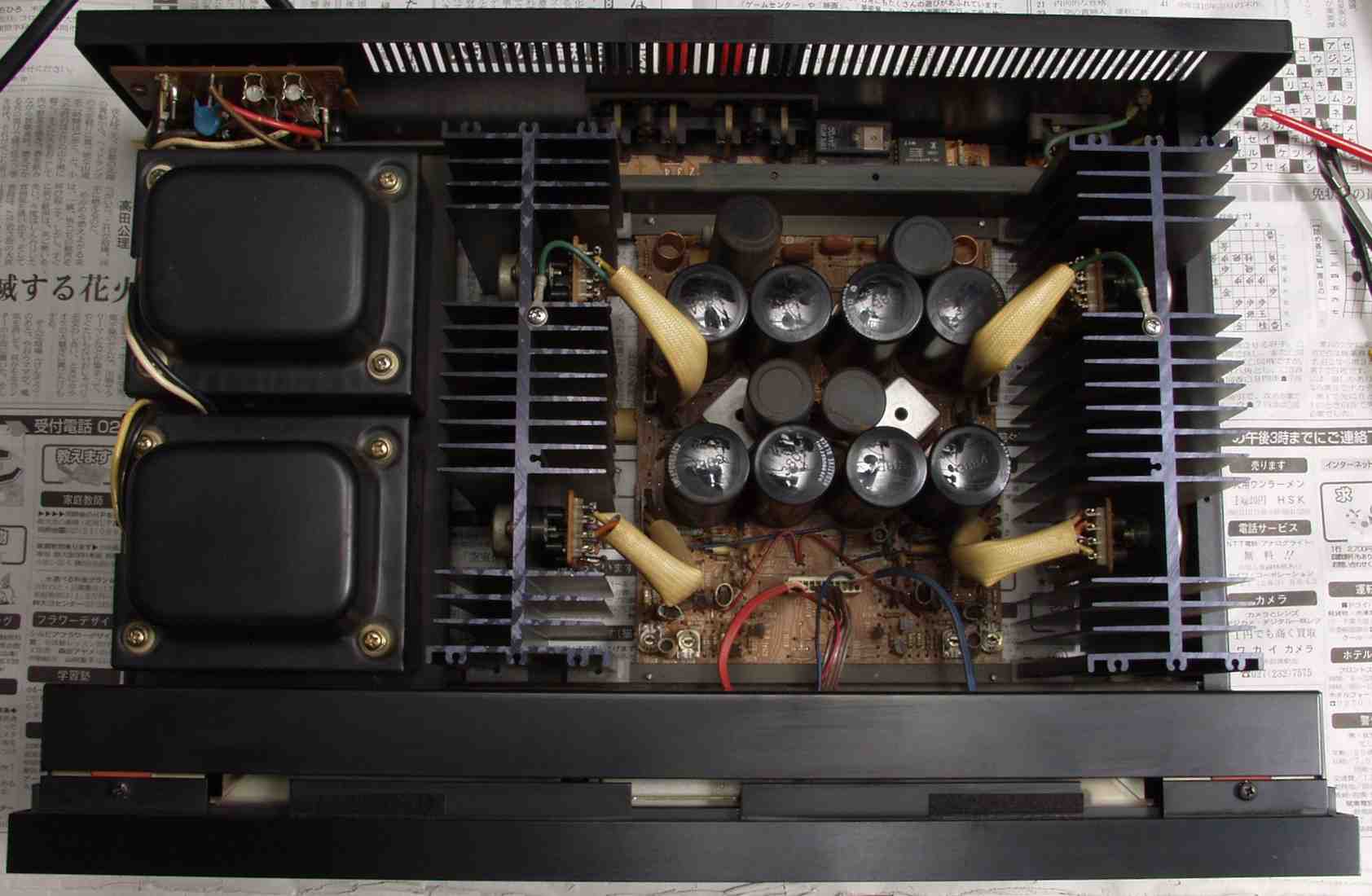

| Ａ． 修理前の状況 Ａ１． 修理前 上から見る |
 |
| Ａ２． 修理前 下から見る |
 |
| Ａ３． 修理前 プリAMP・ＶＵ−ＡＭＰ・電源基盤 電解コンデンサーの頭のビニールが大分後退している |
 |
| Ａ４． 修理前 SP接続リレー＆ＳＰ端子部 |
 |
| Ａ５． 修理前 整流部 |
 |
| Ｃ． 修理状況 Ｃ１１． 修理前 Ｒ終段ＦＥＴ |
 |
| Ｃ１２． 修理後 Ｒ終段ＦＥＴ |
 |
| Ｃ１３． 修理前 Ｒ終段ＦＥＴ 裏 |
 |

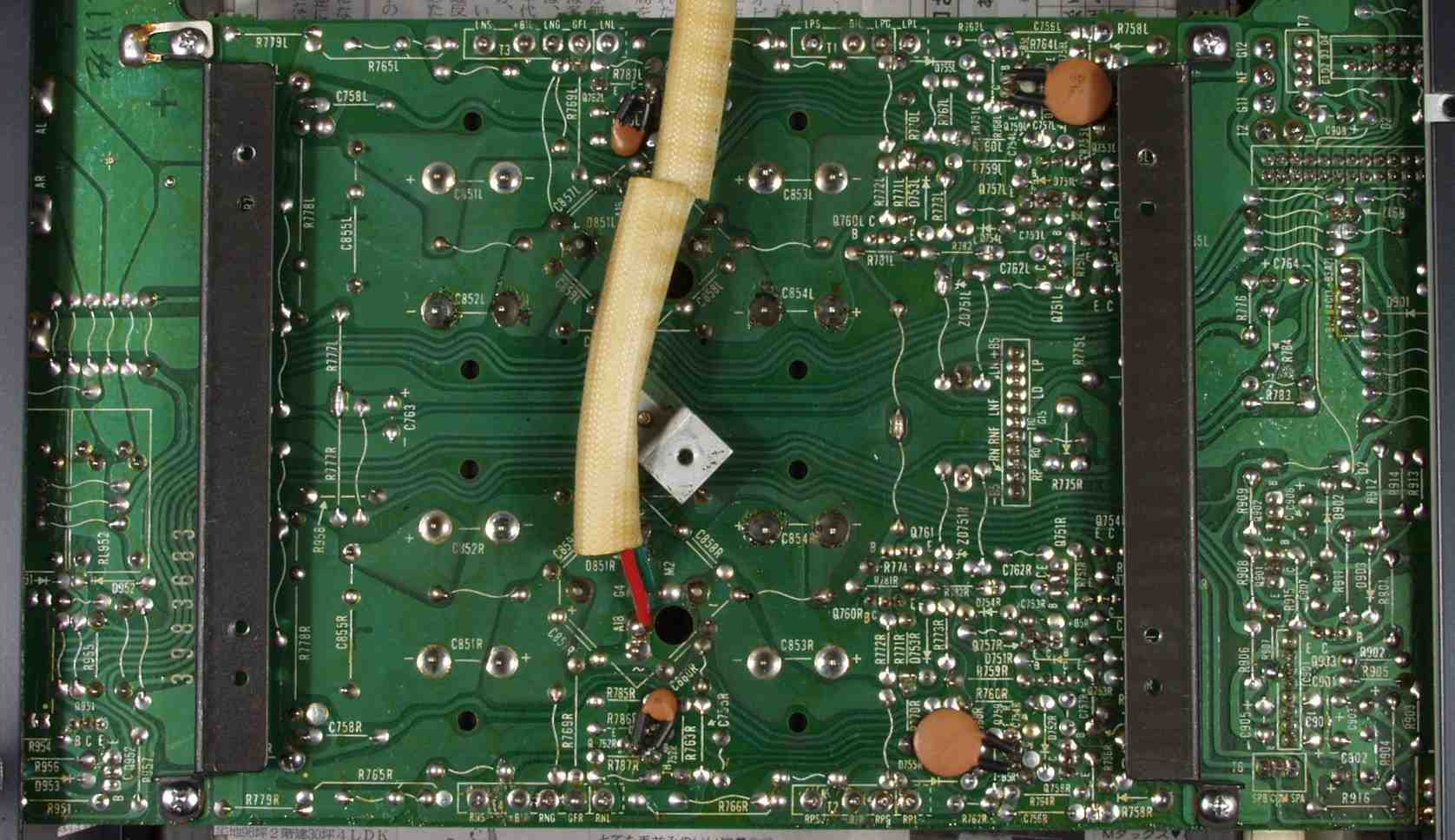

| Ｃ１４． 修理前 Ｒ終段ＦＥＴ基盤 裏 |
 |

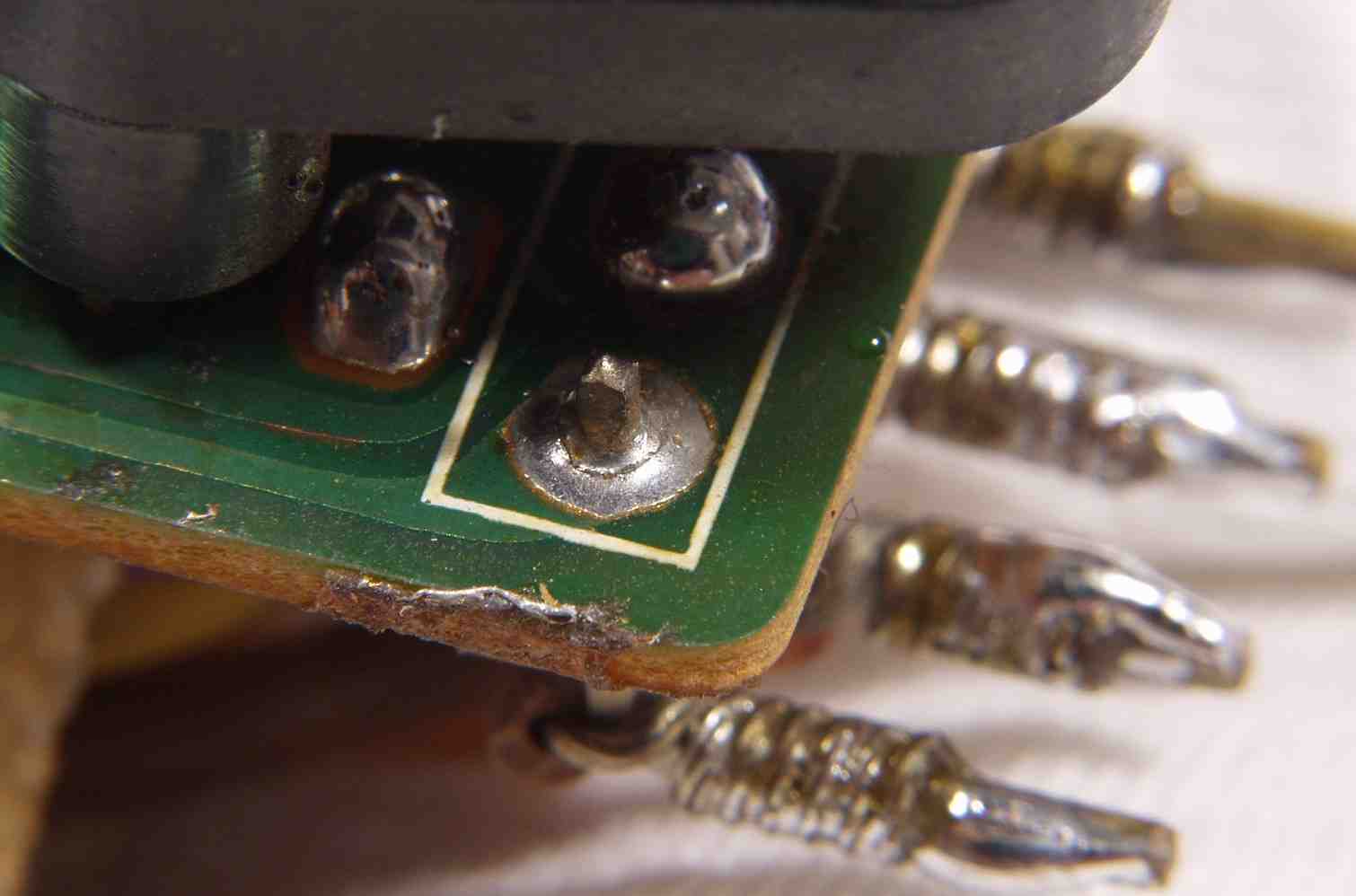

| Ｃ１５． 修理（半田補正）後 Ｒ終段ＦＥＴ基盤 裏 ラッピングの所はハンダを染みこます |
 |
| Ｃ１６． 修理前 Ｒ終段ＦＥＴ基盤 |
 |
| Ｃ１７． 修理（半田補正）後 Ｒ終段ＦＥＴ基盤 |
 |
| Ｃ１８． 修理（半田補正）後 Ｒ終段ＦＥＴ 裏 フューズ抵抗８個交換 |
 |
| Ｃ２１． 修理前 Ｌ終段ＦＥＴドライブ基板 |
 |
| Ｃ２２． 修理後 Ｌ終段ＦＥＴドライブ基板 |
 |
| Ｃ２３． 修理前 Ｌ終段ＦＥＴドライブ基板 裏 |
 |
| Ｃ２４． 修理前 L終段ＦＥＴ基盤 |
 |
| Ｃ２５． 修理後 L終段ＦＥＴ基盤 ラッピングの所はハンダを染みこます |
 |
| Ｃ２６． 修理前 L終段ＦＥＴ基盤 |
 |
| Ｃ２７． 修理前 L終段ＦＥＴ基盤 ハンダ不良ヶ所 他の所は補正済み |
 |
| Ｃ２８． 修理（半田補正）後 L終段ＦＥＴ基盤 |
 |
| Ｃ２９． 修理（半田補正）後 Ｌ終段ＦＥＴドライブ基板 裏 フューズ抵抗８個交換 |
 |

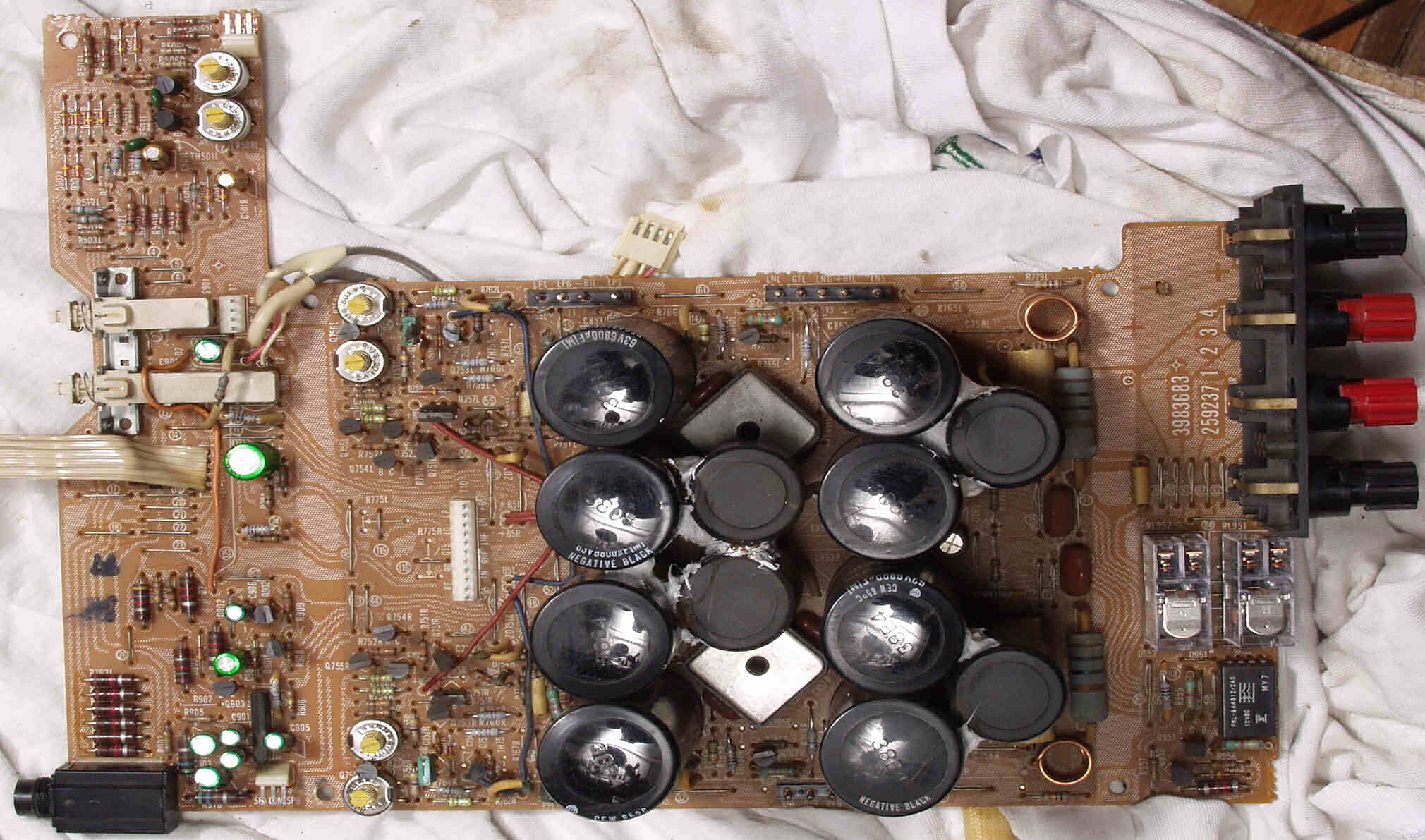

| Ｃ３１． 修理前 メイン基盤 |
 |
| Ｃ３２． 修理後 メイン基盤 半固定ＶＲ４個、フューズ抵抗１０個、電解コンデンサー１１個、ＳＰ接続リレー２個交換 |
 |
| Ｃ３３． 修理後 ＳＰ接続リレー |
 |
| Ｃ３４． 修理前 ドライブＡＭＰ基盤裏 |
 |
| Ｃ３５． 修理（半田補正）後 メイン基盤裏 半田を全部やり直す |
 |
| Ｃ４１． 修理前 プリAMP・ＶＵ−ＡＭＰ・電源基盤 |
 |
| Ｃ４２． 修理後 プリAMP・ＶＵ−ＡＭＰ・電源基盤 フューズ抵抗６個、電解コンデンサー１４個交換 |
 |
| Ｃ４３． 修理前 プリAMP・ＶＵ−ＡＭＰ・電源基盤裏 |
 |

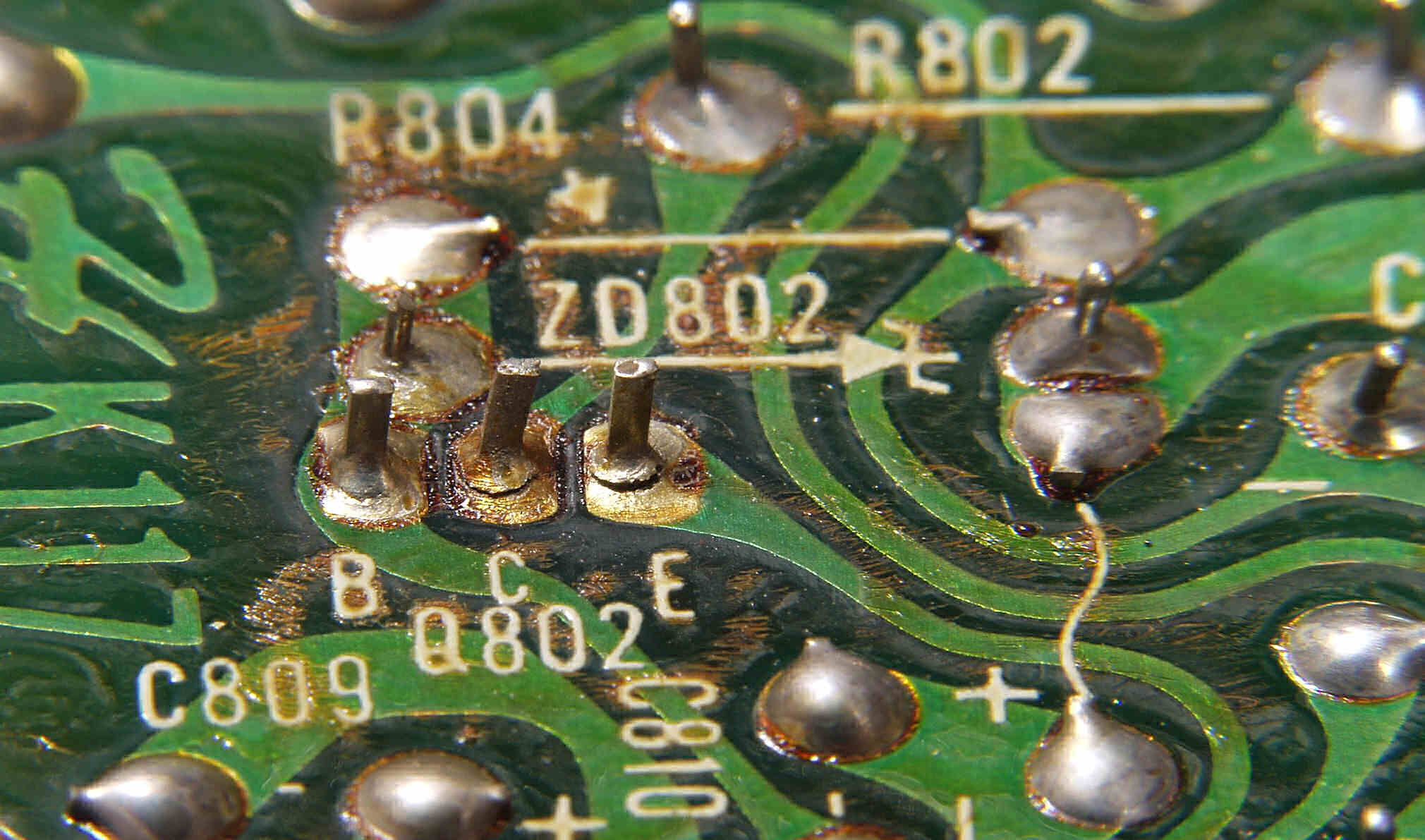

| Ｃ４３１． 修理前 プリAMP・ＶＵ−ＡＭＰ・電源基盤裏 ハンダ不良ヶ所 |
 |
| Ｃ４３２． 修理前 プリAMP・ＶＵ−ＡＭＰ・電源基盤裏 ハンダ不良ヶ所 |
 |
| Ｃ４４． 修理（半田補正）後 プリAMP・ＶＵ−ＡＭＰ・電源基盤 裏 半田を全部やり直す |
 |
| Ｃ５１． 修理前 入力ＲＣＡ端子基盤 |
 |
| Ｃ５２． 修理後 ＲＣＡ端子 |
 |
| Ｃ５３． 修理後 入力ＲＣＡ端子基盤 |
 |
| Ｃ５４． 修理前 入力ＲＣＡ端子基盤裏 |
 |
| Ｃ５５． 修理後 入力ＲＣＡ端子基盤裏 |
 |
| Ｃ７． 交換した部品 |
 |
| Ｃ８１． 修理前 下から見る |
|
| Ｃ８２． 修理後 下から見る |
 |
| Ｃ８３． 修理前 上から見る |
|
| Ｃ８４． 修理後 上から見る |
 |
| Ｅ． 調整・測定 Ｅ１． 出力／歪み率測定・調整 |
 |
| Ｅ２１． Ｌ側SP出力、２８Ｖ＝９８Ｗ ０．０２％歪み １０００ＨＺ |
 |
| Ｅ２２． Ｌ側SP出力、２８Ｖ＝９８Ｗ ０．０１％歪み ４００ＨＺ |
 |
| Ｅ２３． Ｒ側SP出力、２８Ｖ＝９８Ｗ ０．０２％歪み １０００ＨＺ |
 |
| Ｅ２４． Ｒ側SP出力、２８Ｖ＝９８Ｗ出力 ０．０２％歪み ４００ＨＺ |
 |

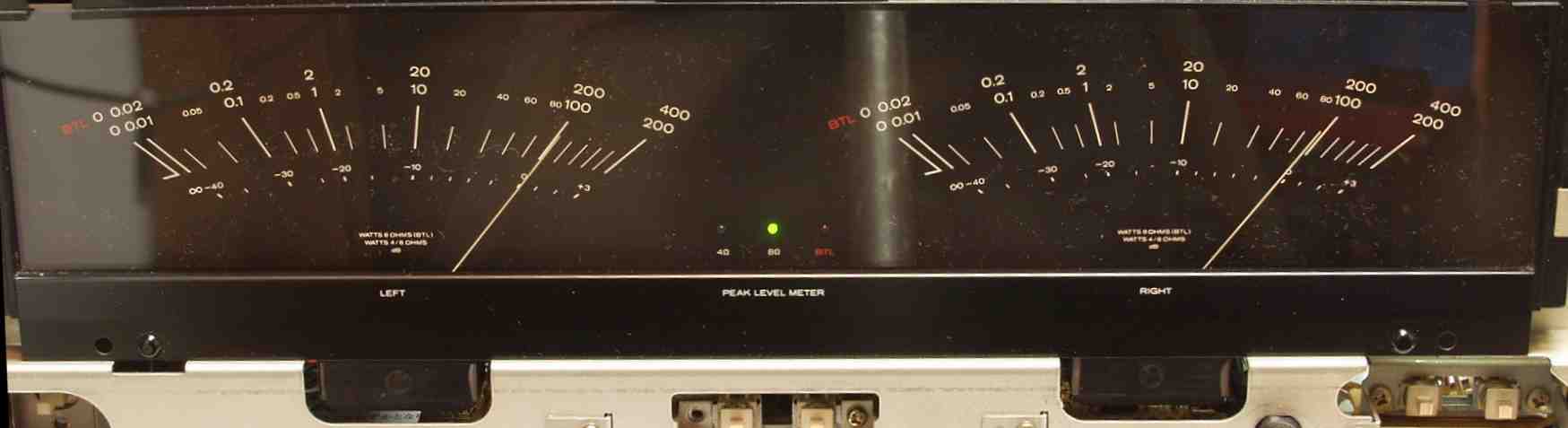

| Ｅ２５． その時のＶＵメーター |
 |

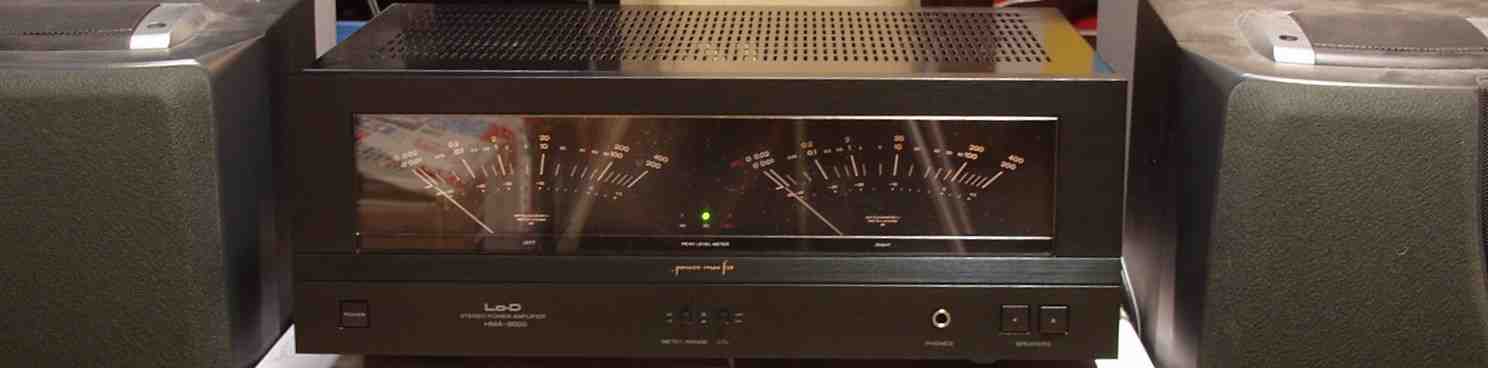

| Ｅ３． 完成 ２４時間エージング |
 |

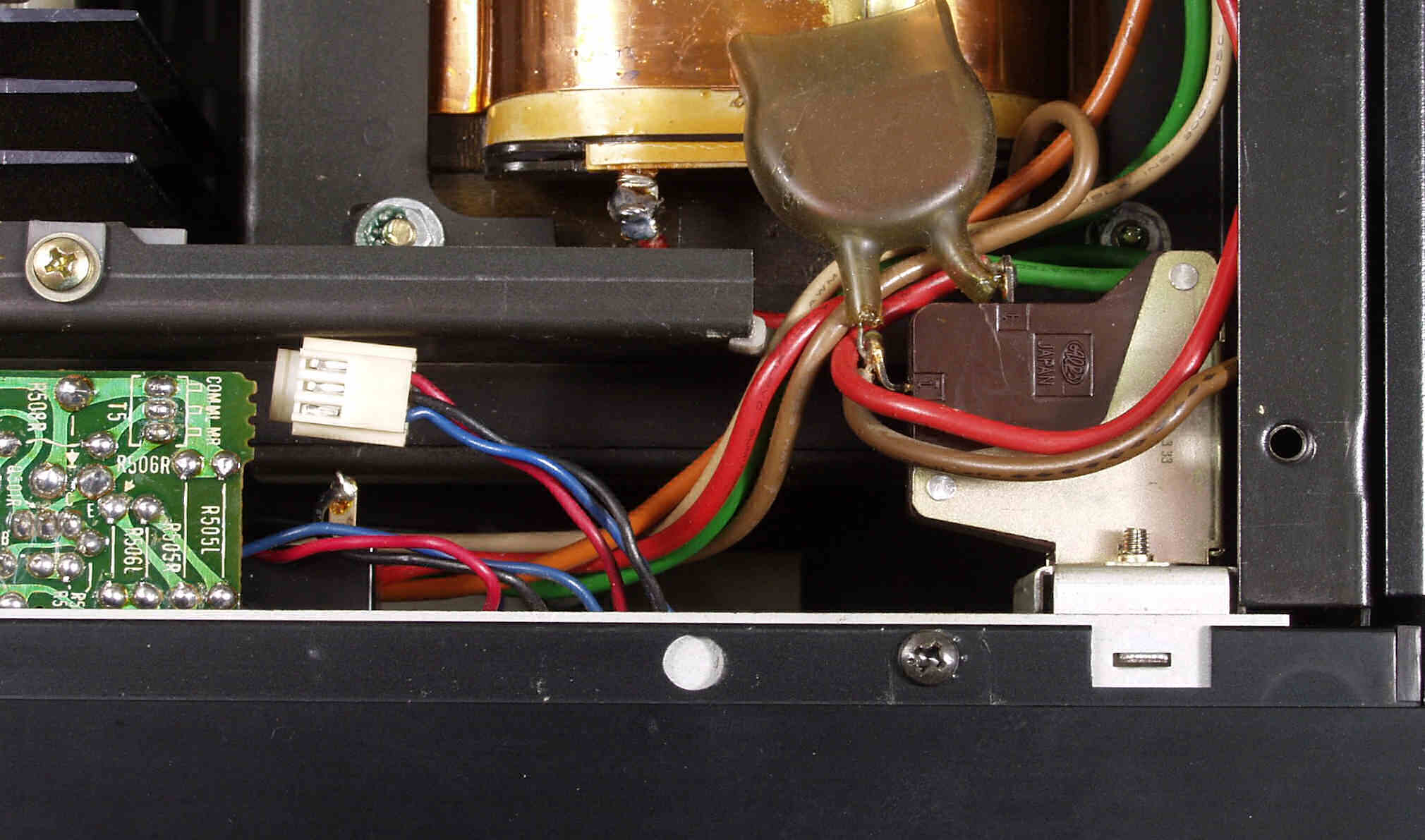

| Ｅ４． 外したＶＵメータのコネクター |
 |
