Ａ－１０－typeⅢ　修理記録

平成１４年月日到着　月日完了　

Ａ．修理前の状況

　　
　　
Ｂ．原因
　　経年変化による劣化
　　
Ｃ．修理状況
　　初段ＦＥＴ／ＴＲ交換
　　半固定ＶＲ　交換
　　フイルムコンデンサ－　１部交換
　　電解コンデンサ－　交換
　　出力リレー　交換
　　電源リレー　交換
　　配線手直し、補強
　　経年劣化による各部ハンダ補正
　　　
Ｄ．使用部品
　　半固定ＶＲ
　　フイルムコンデンサ－　
　　電解コンデンサ－（オ－デオコンデンサ－ミュ－ズ使用）
　　出力リレー　
　　電源リレー
　　ＦＥＴ（電解トランジスタ－）
　　ＴＲ（トランジスタ－）
Ｅ．調整・測定
Ｆ．修理費　１２０，０００円　　　オーバーホール修理。
Ｓ．　ＮＥＣ　Ａ－１０－ｔｙｐｅⅢ　の仕様（マニアルより）

Ａ．修理前の状況
Ａ－１．修理前　パネル見る　Ａ－１０－typeⅢ

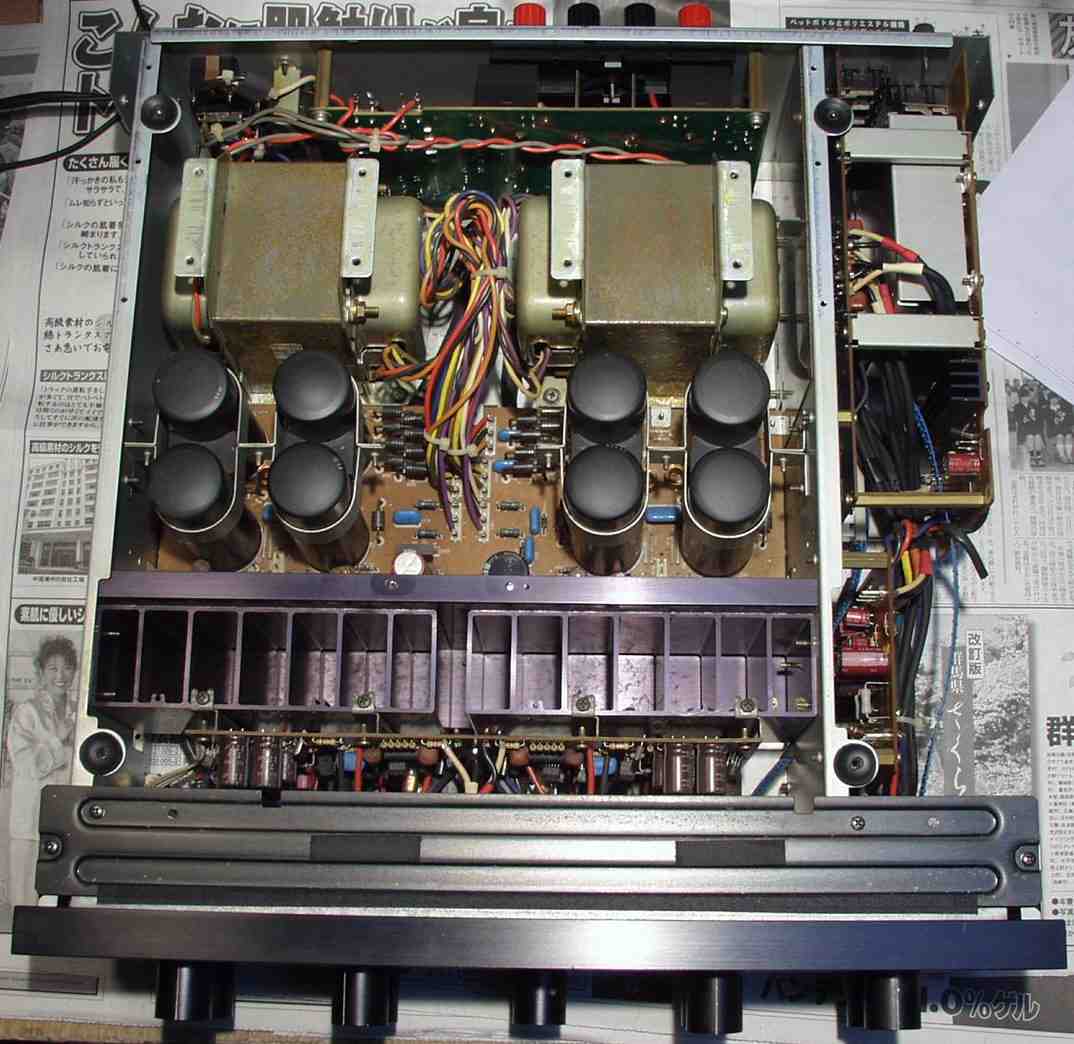

Ａ－２．修理前　上から見る
　　　　　　　　　　大分改良されている
　　　　　　　　　　トランスはＥＩ型に変更　カットコアの方が良いは、同容量設計の場合
　　　　　　　　　　購入金額が同じ場合、１００Ｗのカットコアが２００ＷのＥＩ型にかなうかな？

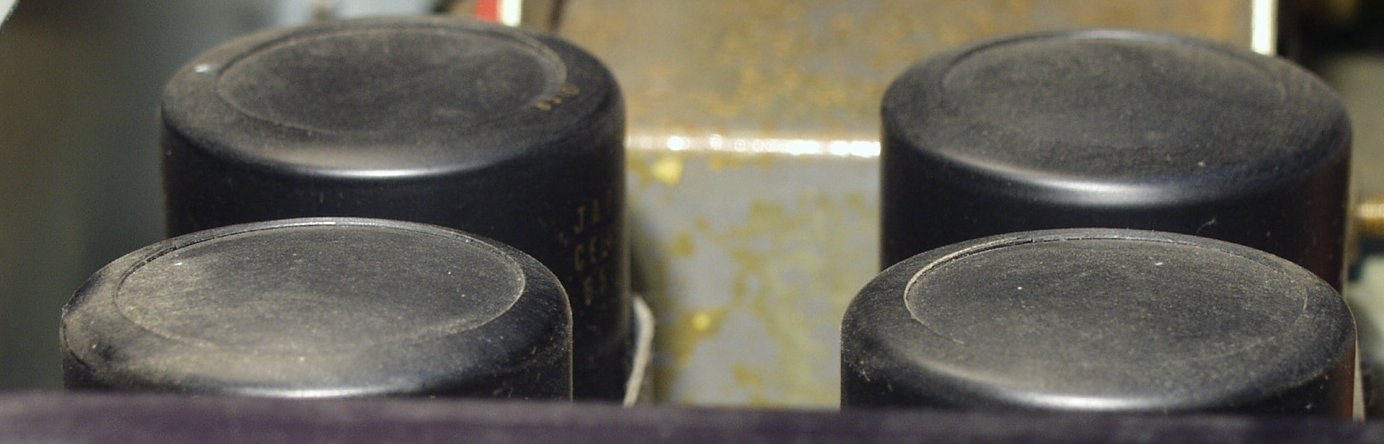

Ａ－３．修理前　熱で頭が膨れた　左電解コンデンサー

Ａ－４．修理前　熱で頭が膨れた　右電解コンデンサー

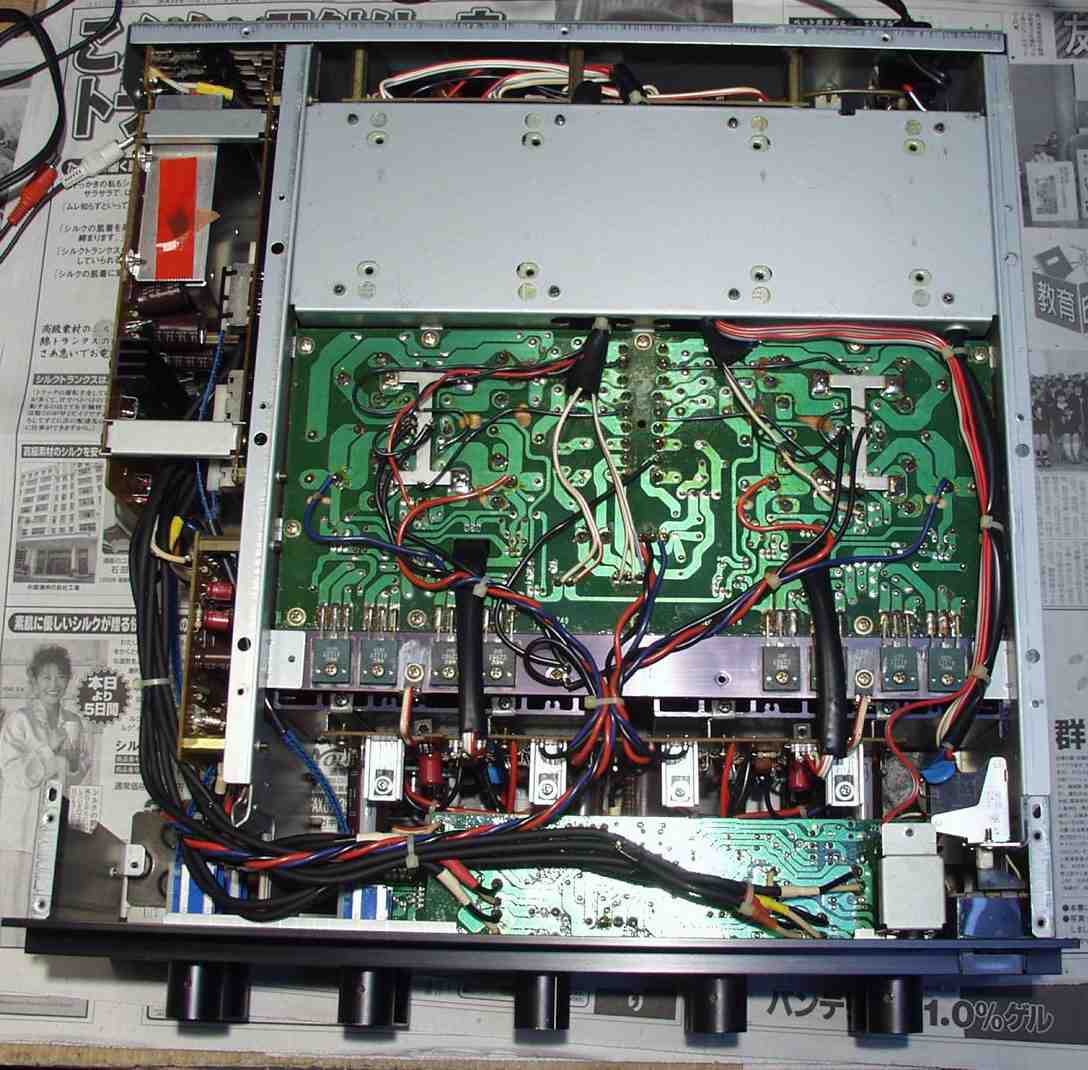

Ａ－５．修理前　下から見る
　　　　　　　　　　下からは手が入る様になっている、大分進歩している
　　　　　　　　　　「継続は力なり」と言う通り、努力こそが、天才に追い付き、追い越す道

Ａ－６．修理前　横にＥＱ－ＡＭＰをもってきた

Ｃ．修理状況

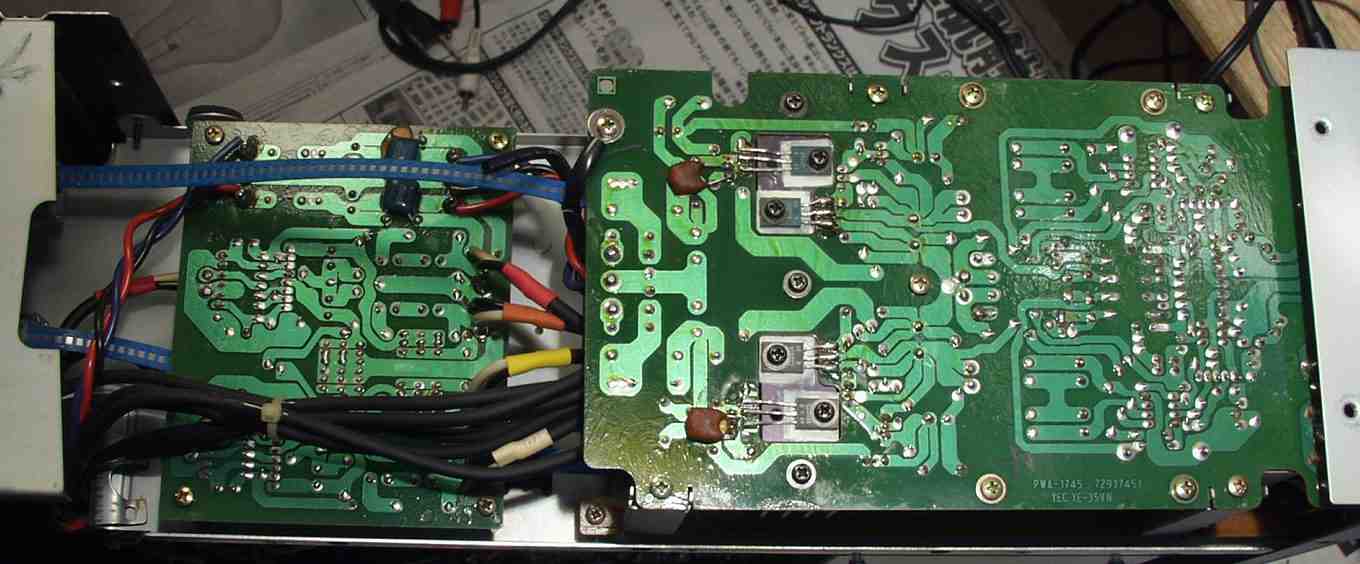

Ｃ－１．修理中

Ｓ．　ＮＥＣ　Ａ－１０ｔｙｐｅⅢ　の仕様（カタログ・マニアルより）

型式	ハイクオリティインテグレーテッドアンプ
パワーアンプ部
回路方式	全段ダイレクトDCサーボ回路
実効出力(両ch駆動、正弦波入力、20Hz～20kHz)	120W+120W(4Ω) 60W+60W(8Ω)
全高調波歪率(実効出力時)	0.004%以下
混変調歪率(実効出力時)	0.004%以下
周波数特性	5Hz～300kHz
入力感度/インピーダンス	1.23V/20kΩ
プリアンプ部
回路方式	High Gm FETダイレクト入力DCサーボEQアンプ回路
入力感度/インピーダンス	Phono MM:2.5mV/47kΩ CD、Tuner、AUX、Tape1、2:150mV/20kΩ
出力レベル/インピーダンス	Rec出力:150mV プリアンプ出力:1.23V/600Ω
SN比	Phono:90dB(-142dBV) CD、Tuner、AUX、Tape1、2:110dB(-126dBV)
RIAA偏差	±0.2dB以内
Phono最大許容入力	150mV
サブソニックフィルター	15Hz:-3dB、6dB/oct フォノイコライザーに組込み (Phono Direct時はノンフィルター)
入出力位相	同相但しプリアウトのみ正極性、逆極性の両出力あり
総合
回路方式	シャントレギュレータ方式+リザーブ電源
消費電力	230W
外形寸法	幅430x高さ165x奥行き485mm
重量	25kg
価格	￥118,000　　1986年3月21日発売
