Ｐｉｏｎｅｅｒ　Ｍ−５．　２台修理記録

平成１４年４月２３日到着　　　５月１１日完成

修理前の状況 オーバーホール修理 点検で終段電流出力ＴＲが「チンチン」と成る 　原因 半固定ＶＲの接触不良 　修理状況 終段ＴＲ関係半固定ＶＲ交換 バイアス／バランス／ＶＵメーター調整。 １部配線手直し＝改良 　使用部品／２台分 半固定ＶＲ　　　　　　　　　　　　　　　１０個 抵抗　　　　　　　　　　　　　　　　　　　４個 FET（電界トランジスター）　　　　　　　２個 コンデンサー　　　　　　　　　　　　　　２個 　　　　 　修理費　　　６０，０００円／２台分　通常修理。 　　 　Ｐｉｏｎｅｅｒ　Ｍ−５　の仕様（マニアル・カタログより）

１．　Ｍ−５の終段電流出力回路配線図、バイアス回路に経年変化への配慮無し 　　バイアス回路は　Ｒ４６（＝２２０Ω）＋ＶＲ４（＝１ＫΩ）　で決まる、即ち２２０Ω〜１２２０Ωである 　　ＶＲ４（＝１ＫΩ）が接触不良になると１２２０Ωとなり終段ＴＲは「チンチン」と成る

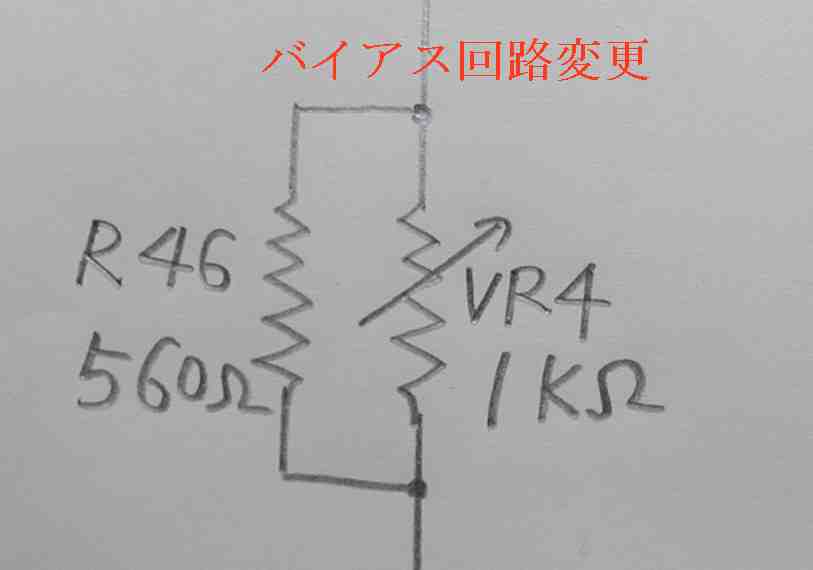

２．　変更バイアス回路 　　ＶＲ４　１ＫΩが接触不良に成も３５８Ω

３．　熱のため割れたコンデンサー

４．　終段電流出力基板修理完了、 　　半固定ＶＲ５個、フイルムコンデンサー、抵抗交換

５．　終段電流出力基板の半田不良寸前の所、終段ＴＲ（トランジスター）のエミッター

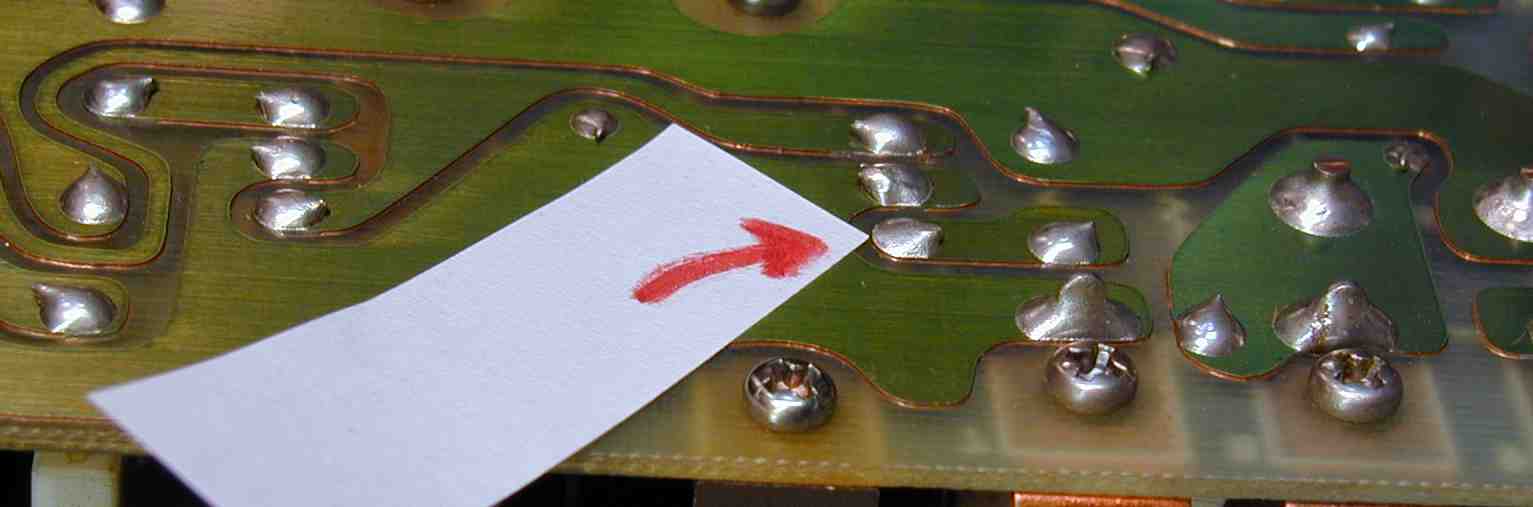

６．　終段電流出力基板の半田不良寸前の所、拡大

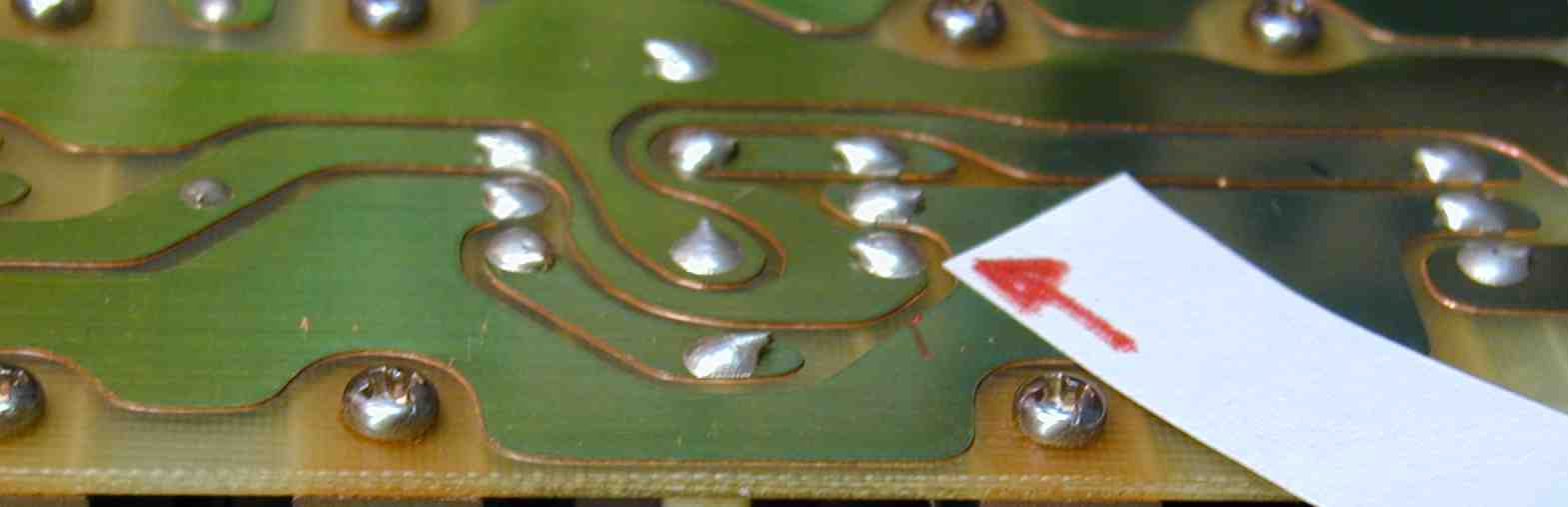

７．　終段電流出力基板の半田不良寸前の所、拡大

８．　終段電流出力基板の半田補正完成

９．　下＝終段電圧出力基板、 　　　上＝フラットＡＭＰの半田補正完成

１０．　圧着端子の半田流し込み、左２個＝未処理

１１．　圧着端子の半田流し込み

１２．　出力／歪み率測定・調整

１３．　ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０６％歪み　１０００ＨＺ。

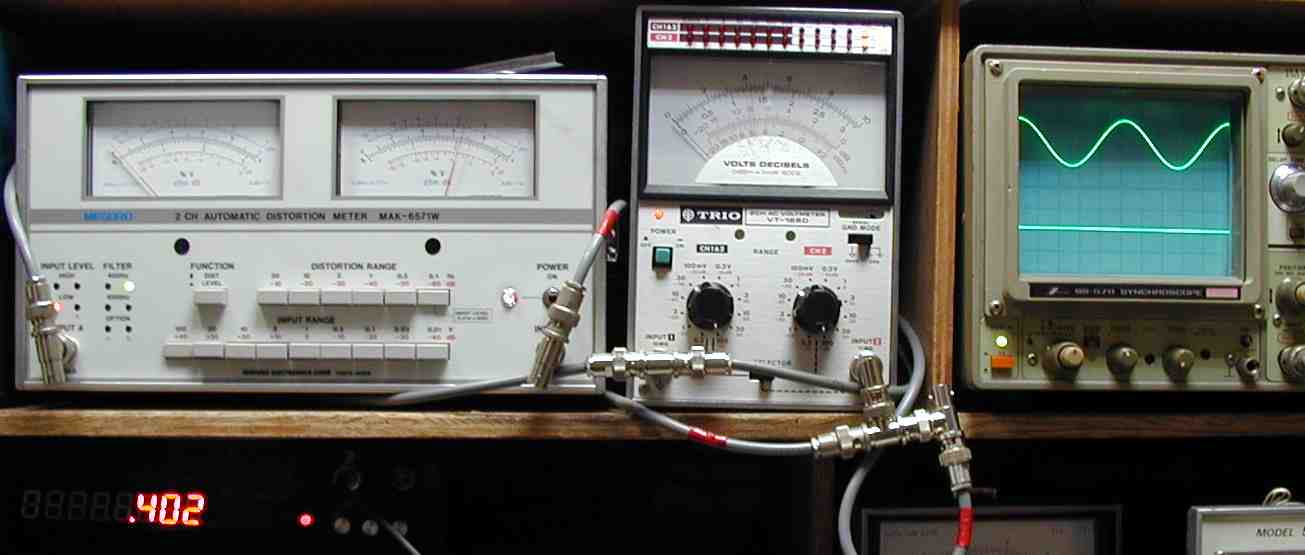

１４．　ＳＰ出力電圧＝４０Ｖ＝２００Ｗ出力　０．０６％歪み　４００ＨＺ。

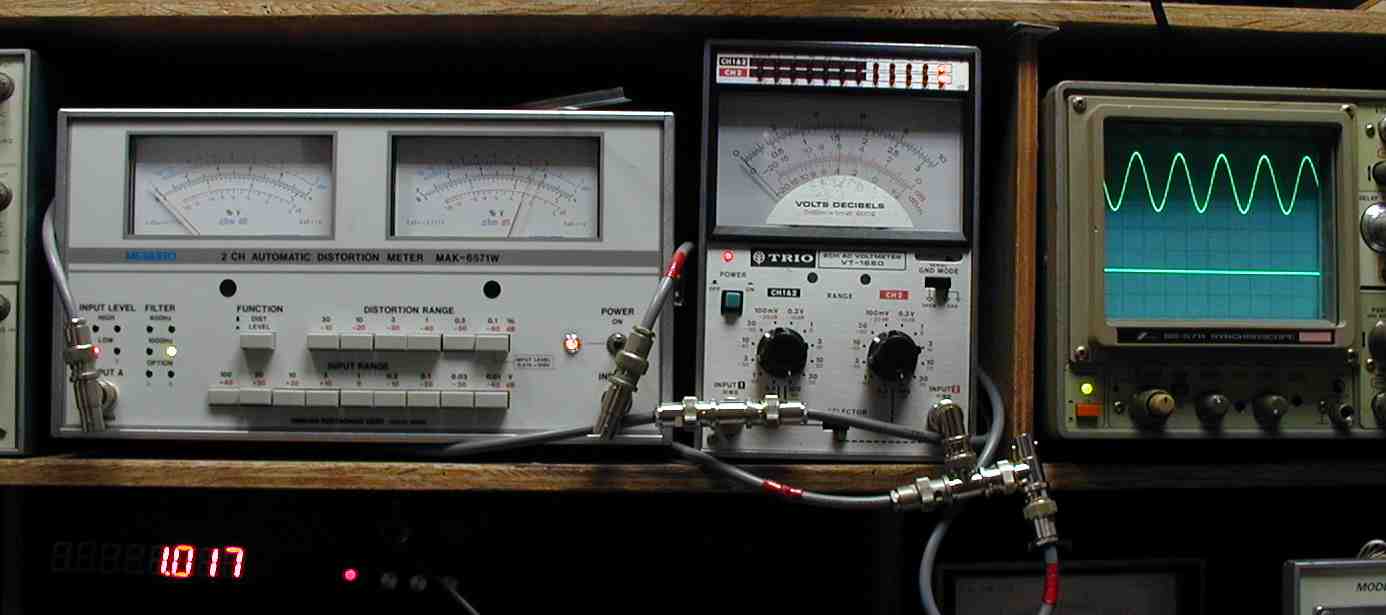

１５．　ＳＰ出力電圧＝５０Ｖ＝３００Ｗ出力　０．２％歪み　１０００ＨＺ。

１６．　ＳＰ出力電圧＝５０Ｖ＝３００Ｗ出力　０．２％歪み　４００ＨＺ。

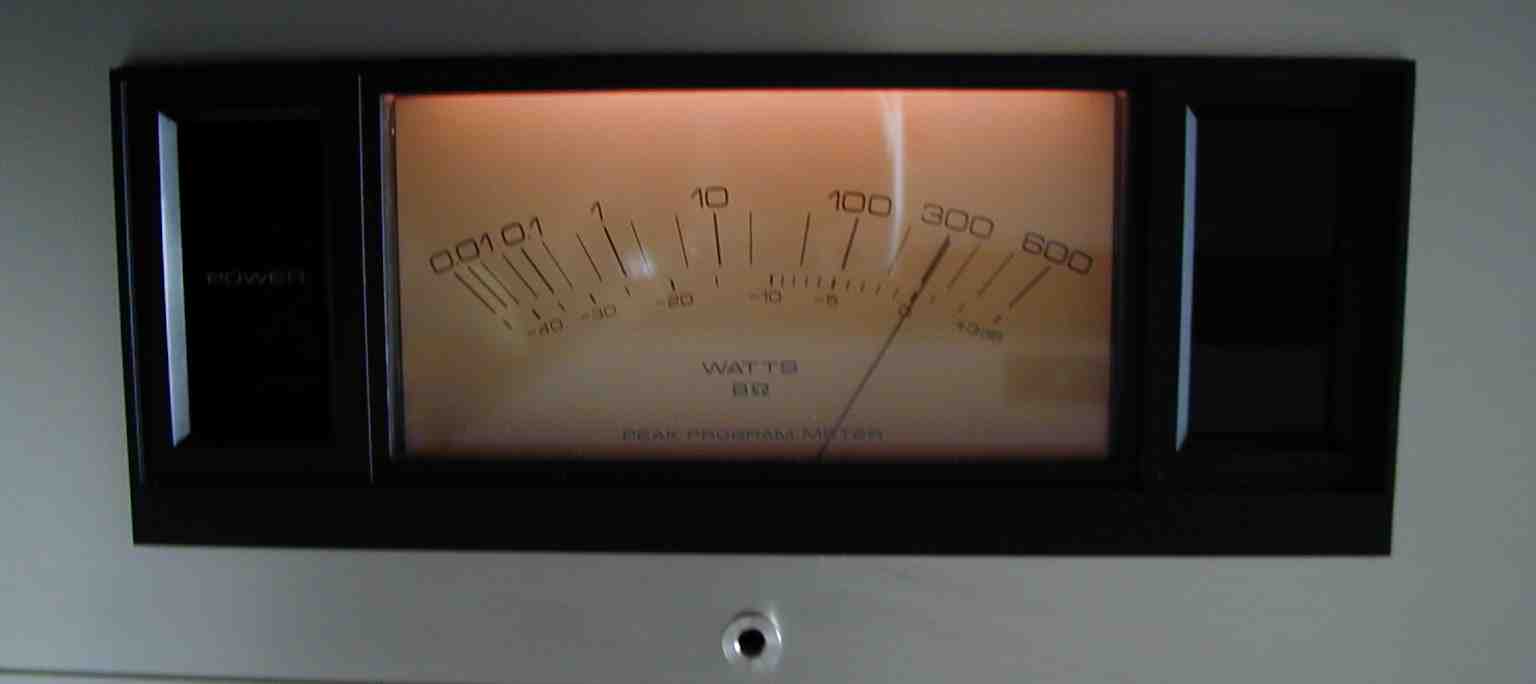

１７．　本体ＶＵメーター調整、３００Ｗ

１８．　完成、上から見る。

１９．　　　完成、下から見る。

２０．　デコラを接着している所

２１．　２４時間エージング

Ｓ．Ｐｉｏｎｅｅｒ　Ｍ−５　の仕様（マニアル・カタログより）

型式 モノラルパワーアンプ　Ｍ−５ 実効出力 ３００Ｗ（２０Ｈｚ〜２０ｋＨｚ，８Ω，ＴＨＤ０．０５％） 入力感度 １Ｖ 入力インピーダンス ５０ｋΩ パワー表示 ピークレベルメーター 外形寸法 ４６８Ｗ×２０３Ｈ×４１０Ｄmm 重量 ２５．６ｋｇ 消費電力 ２５０Ｗ（電気用品取締法による） 回路方式 差動2段、PPドライブ、2段ダーリントン、クォドルプルPP 純コンプリメンタリーOCL（A級動作） 価格 ￥430,000(1982年頃)

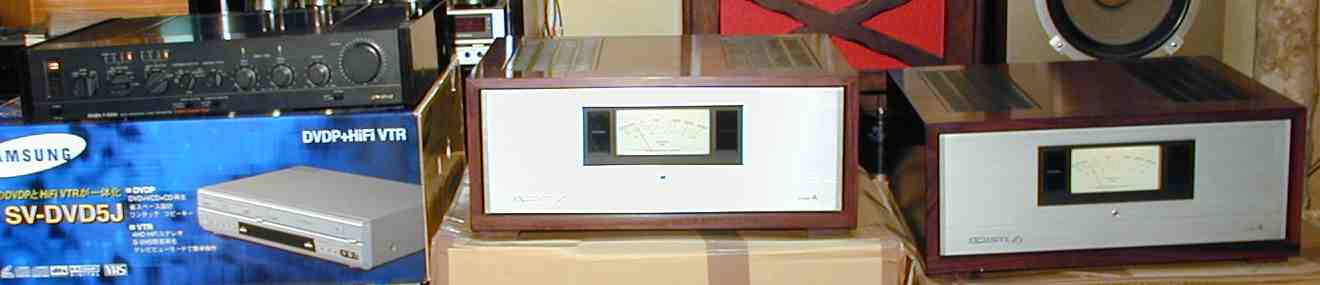

b5-l
