Ｔｅｃｈｎｉｃｓ　ＳＥ−９６００．　３台目修理記録

平成１５年月到着　　　月日完成

寸評　終段ＴＲ（トランジスタ−）の供給電圧まで安定化した理想的なＡＭＰです。 　　　　途中で基盤改造がありますので、未対策器は修理した方が良いです（対作品は「２ａ」のシールが添付） 　　　　高域の発振対策を施し、安全の為、フューズを挿入した

Ａ．　修理前の状況 　プロテクト作動したまま 　 B．　原因 経年変化による、プロテクト回路不良 Ｃ．　修理状況 プロテクトリレー交換。 初段ＴＲ（トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 大型を除く全電解コンデンサー交換（オーデオコンデンサー使用）。 Ｄ．使用部品 プロテクトリレー交換　　　　　　　　　　　個。 初段ＴＲ（トランジスター）　　　　　　　　　個。 バイアス／バランス半固定ＶＲ　　　　　個。 電解コンデンサー　　　　　　　　　　　　　個。 Ｅ．　調整・測定 Ｆ．　修理費（販売価格）　　　１９８，０００円 Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＥ−９６００　の仕様（カタログ・マニアルより）

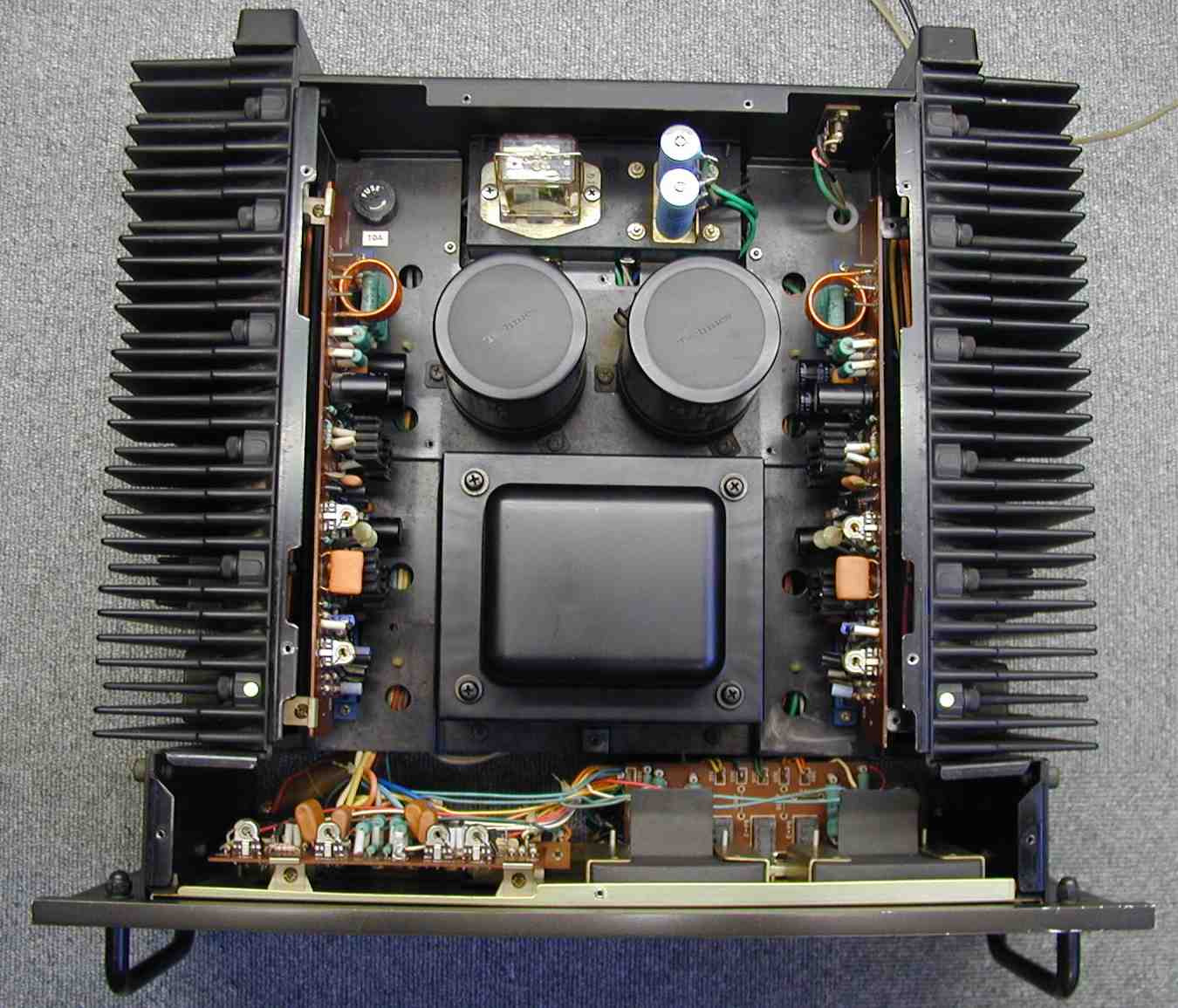

Ａ１Ａ．　修理前　上から見る

Ａ１Ｂ．　修理前　下から見る

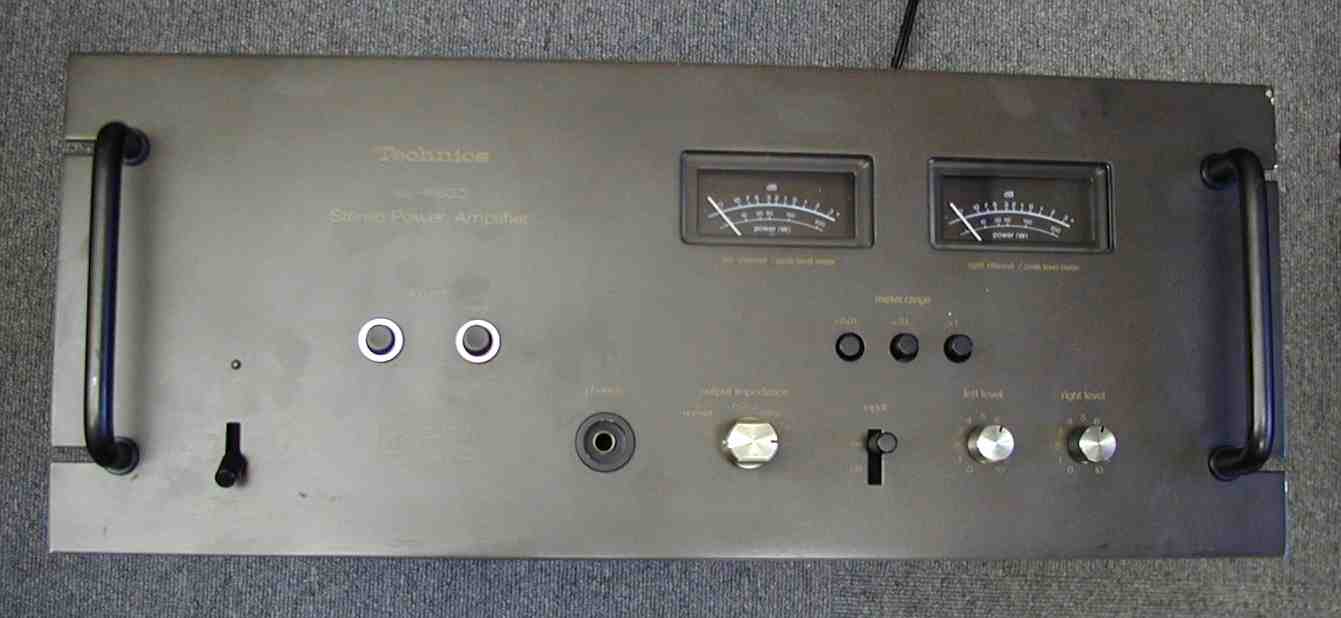

Ａ２Ａ．　修理前　前から見る

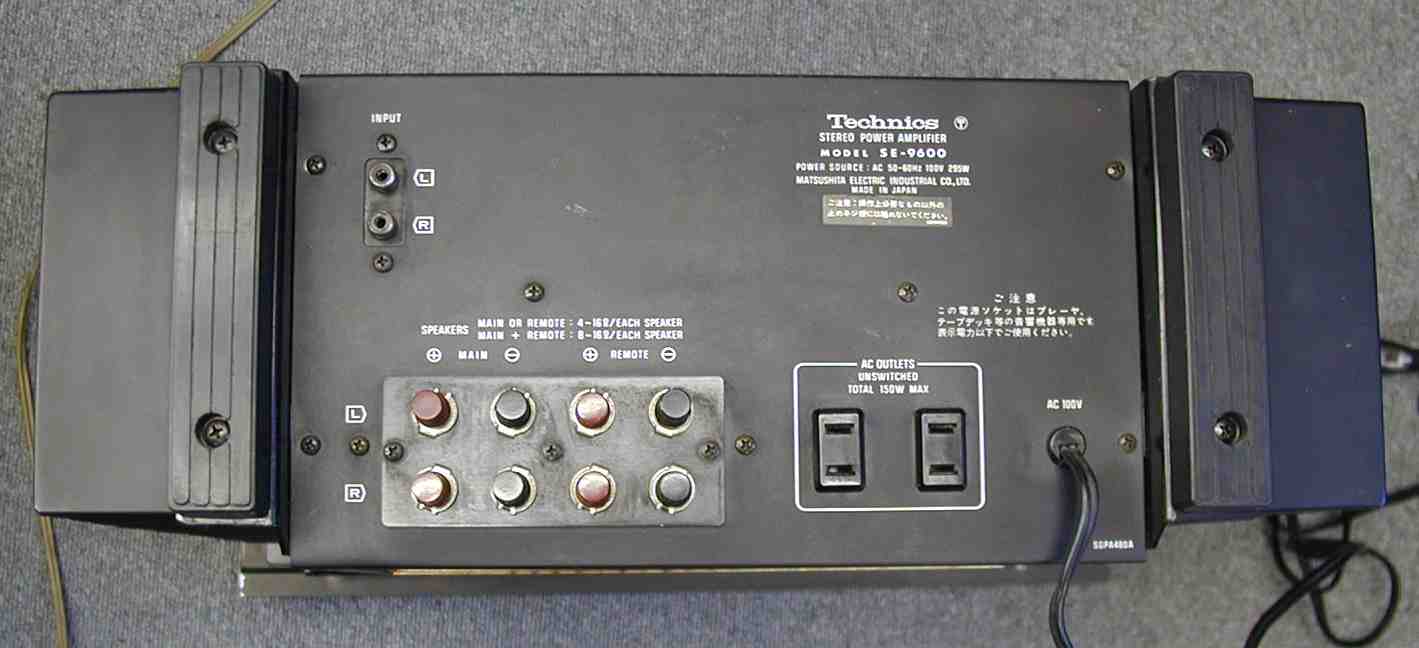

Ａ２Ｂ．　修理前　後から見る

Ａ３Ａ．　修理前　横から見る

Ａ３Ｂ．　修理前　横から見る

Ａ４．　ＳＰ接続リレー比較　　左＝新しい物　　右＝古い物

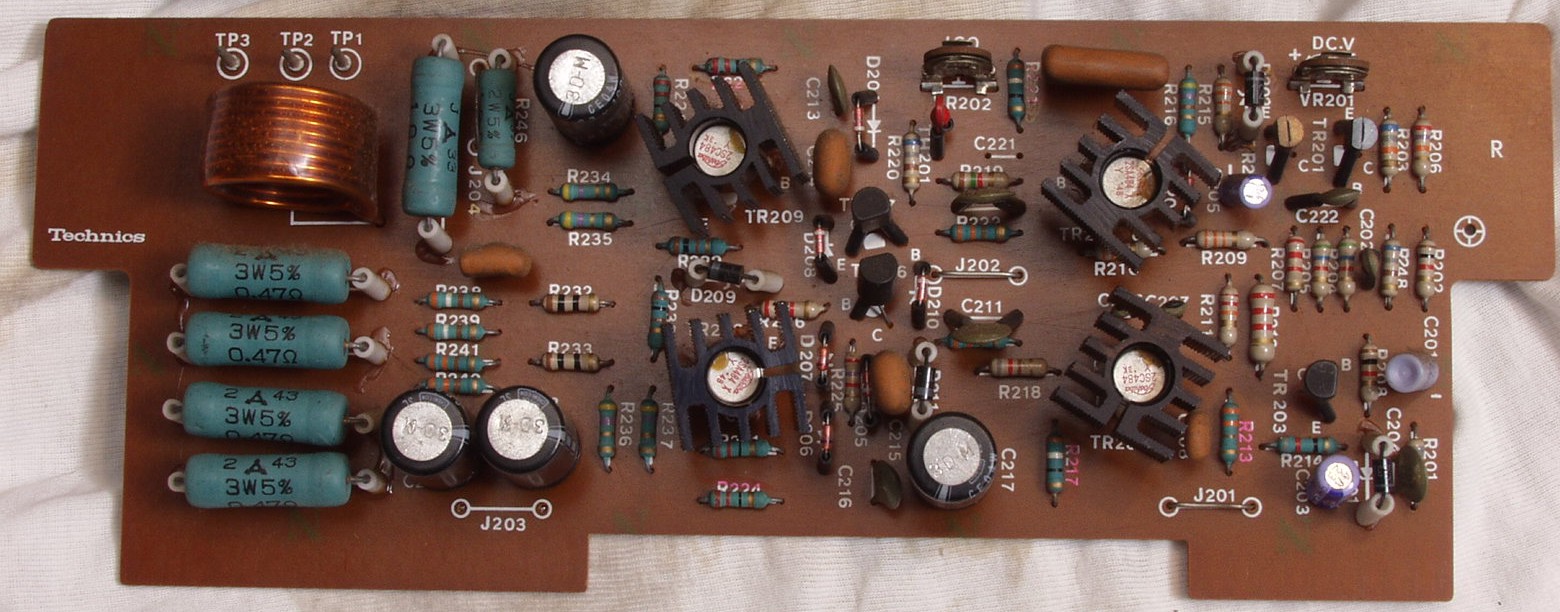

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒドライブ基板

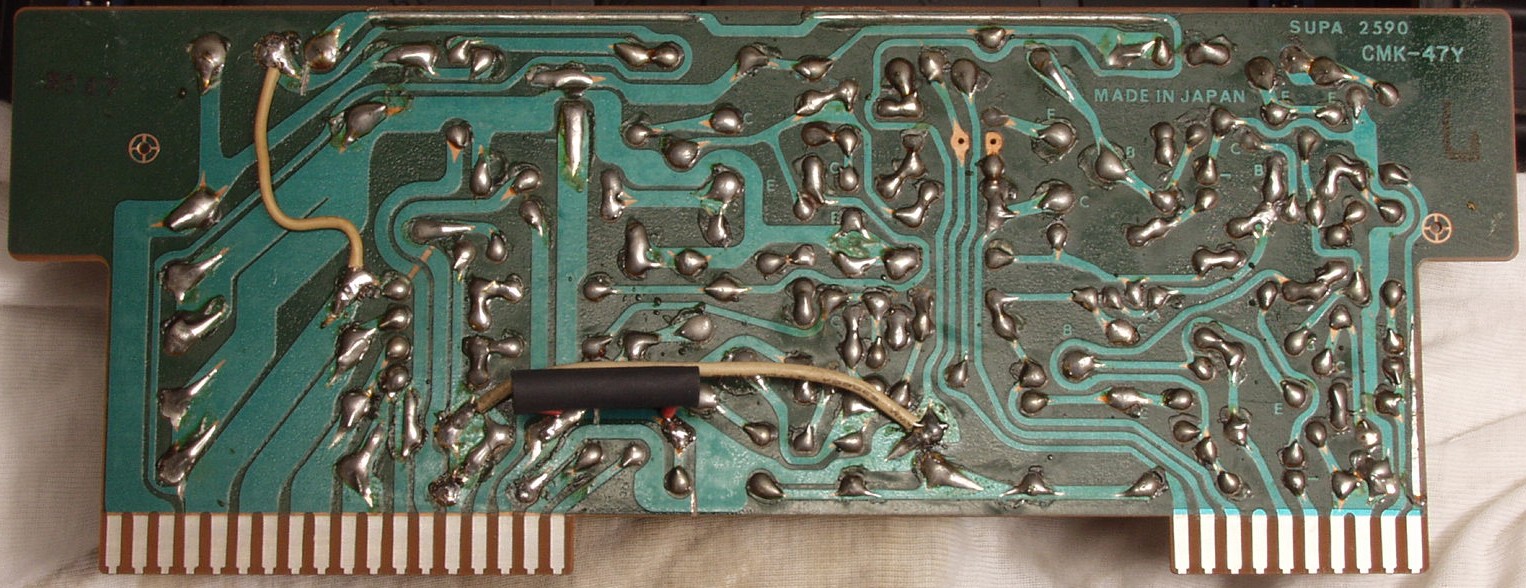

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

Ｃ１Ｄ．　修理後　Ｒドライブ基板裏　メーカーの基盤変更及びフューズの増設

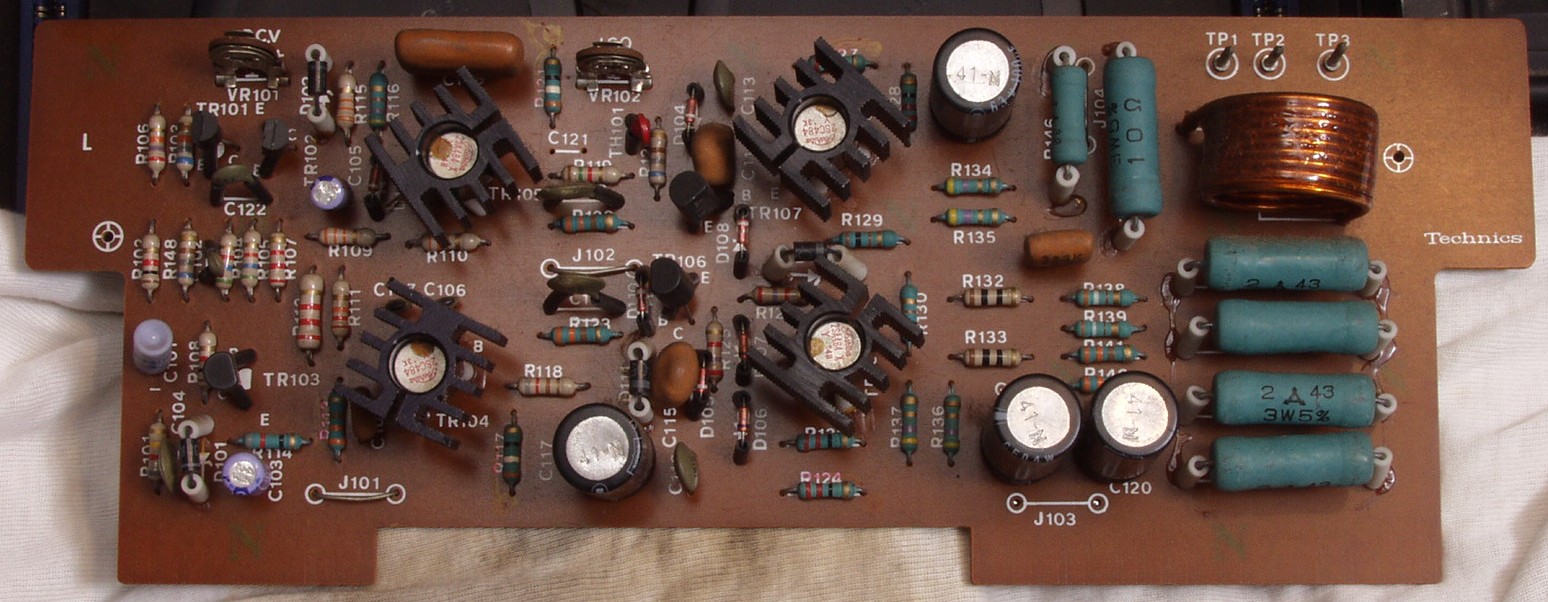

Ｃ２Ａ．　修理前　Ｌドライブ基板

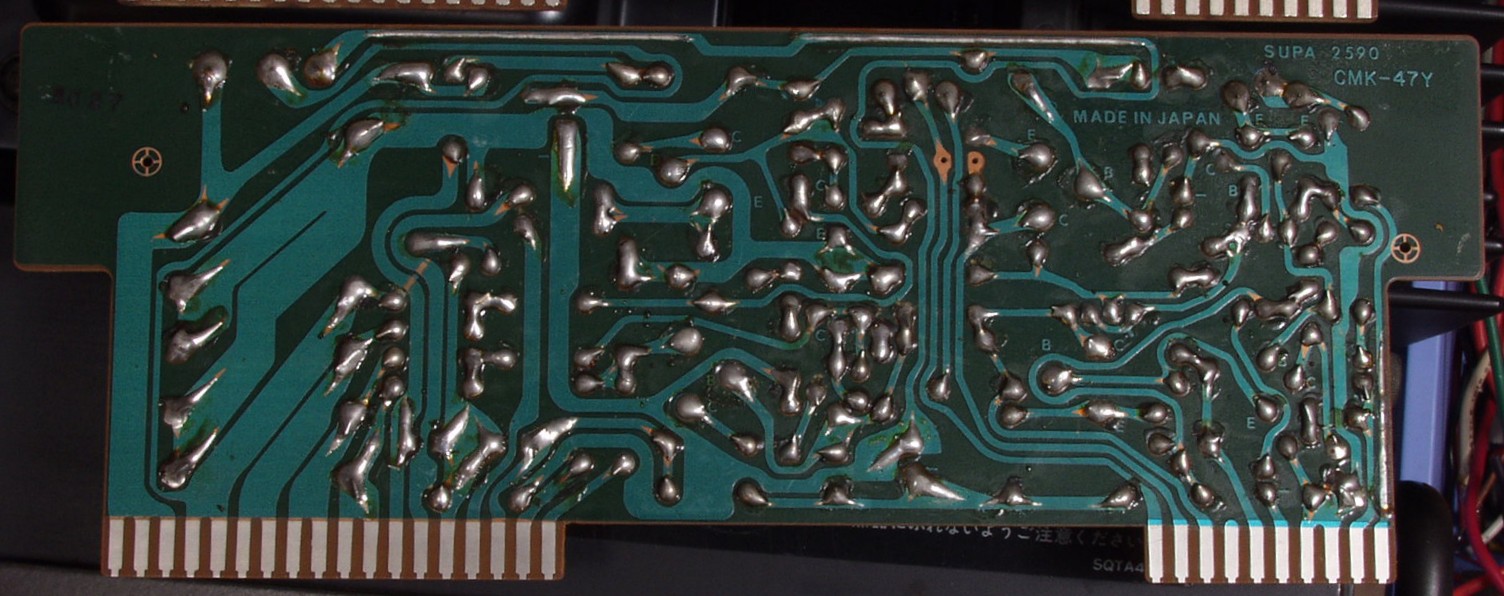

Ｃ２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ２Ｄ．　修理後　Ｌドライブ基板裏　　メーカーの基盤変更及びフューズの増設

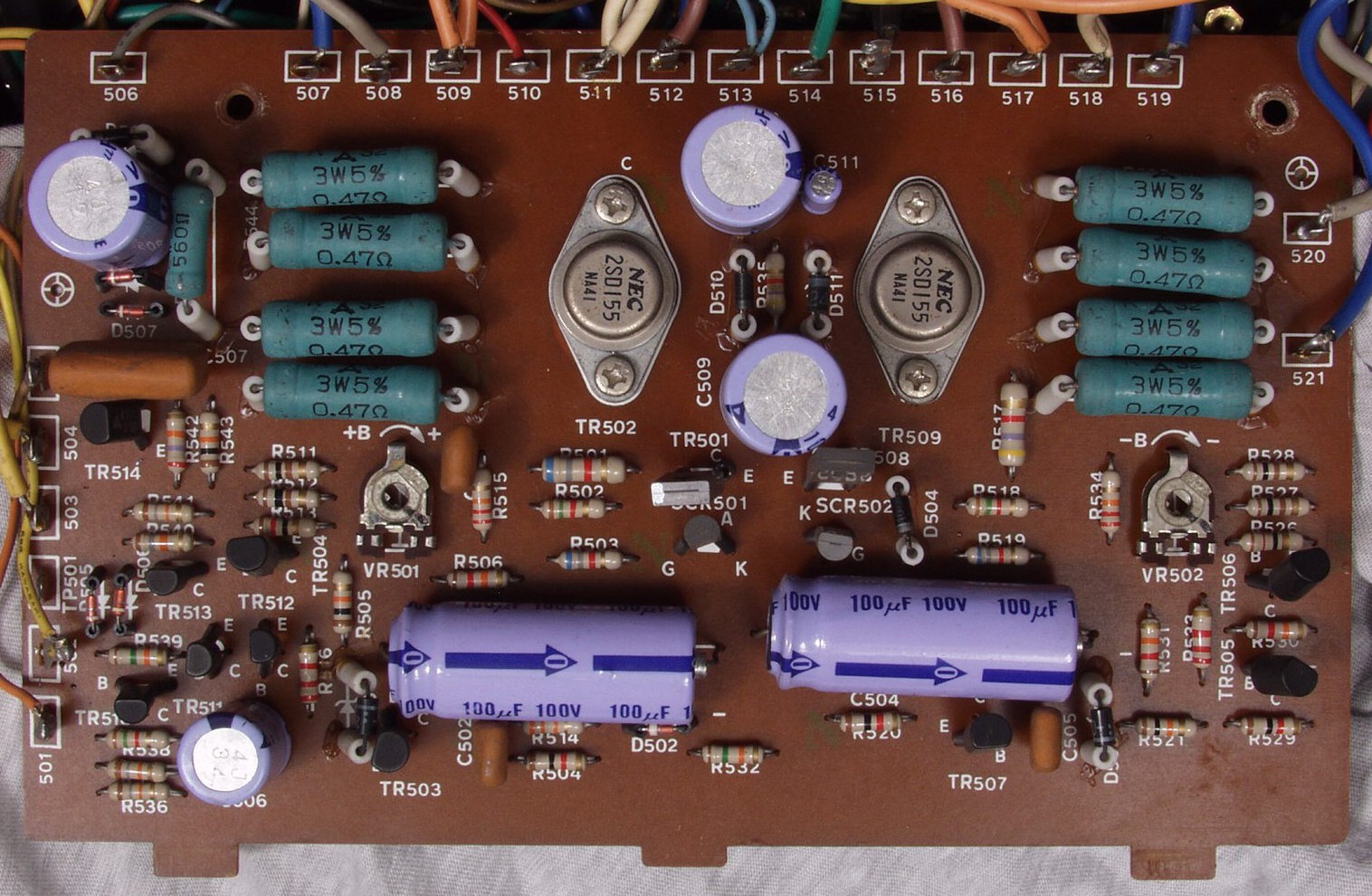

Ｃ３Ａ．　修理前　定電圧電源基盤

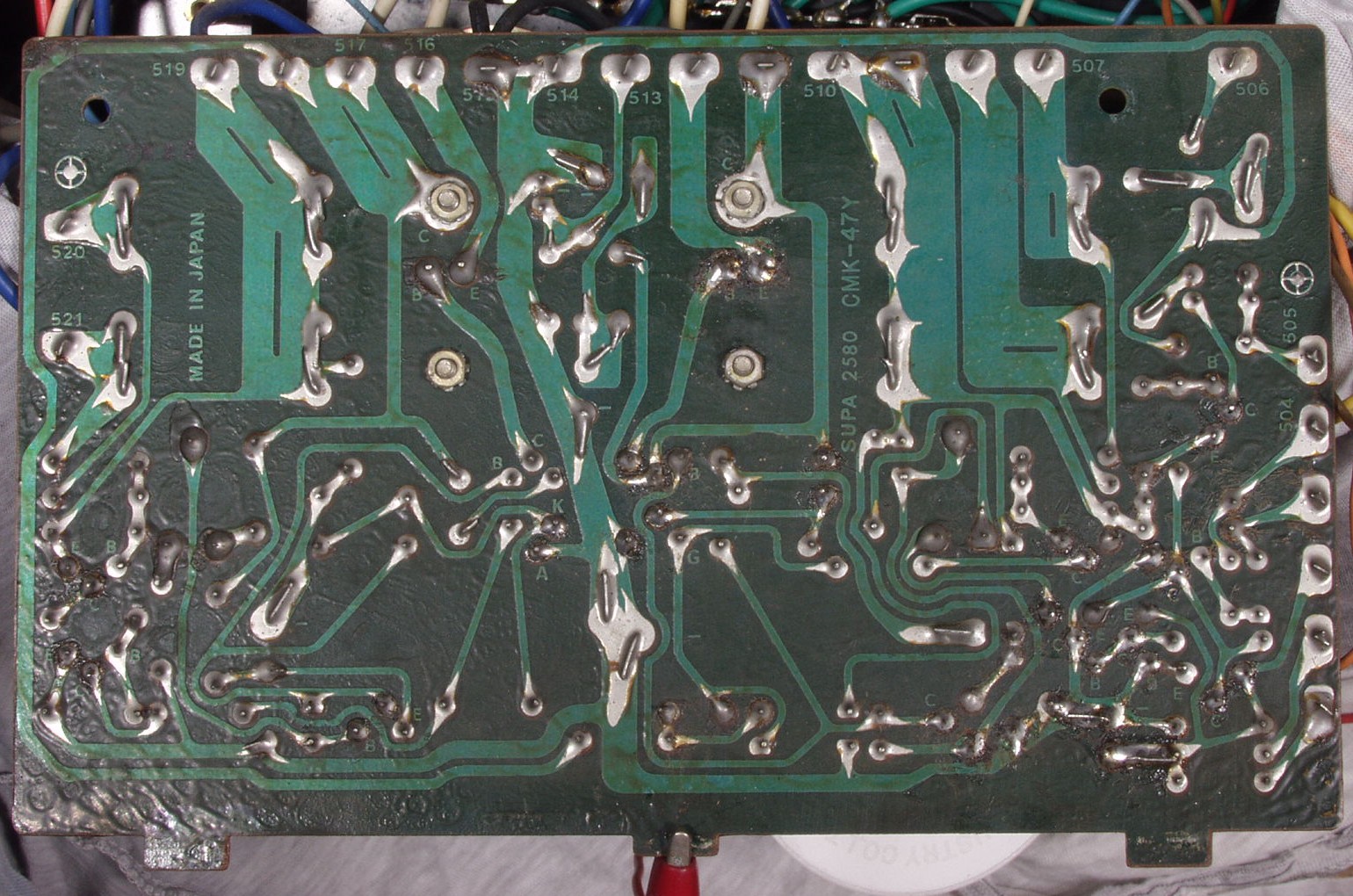

Ｃ３Ｃ．　修理前　定電圧電源基盤裏

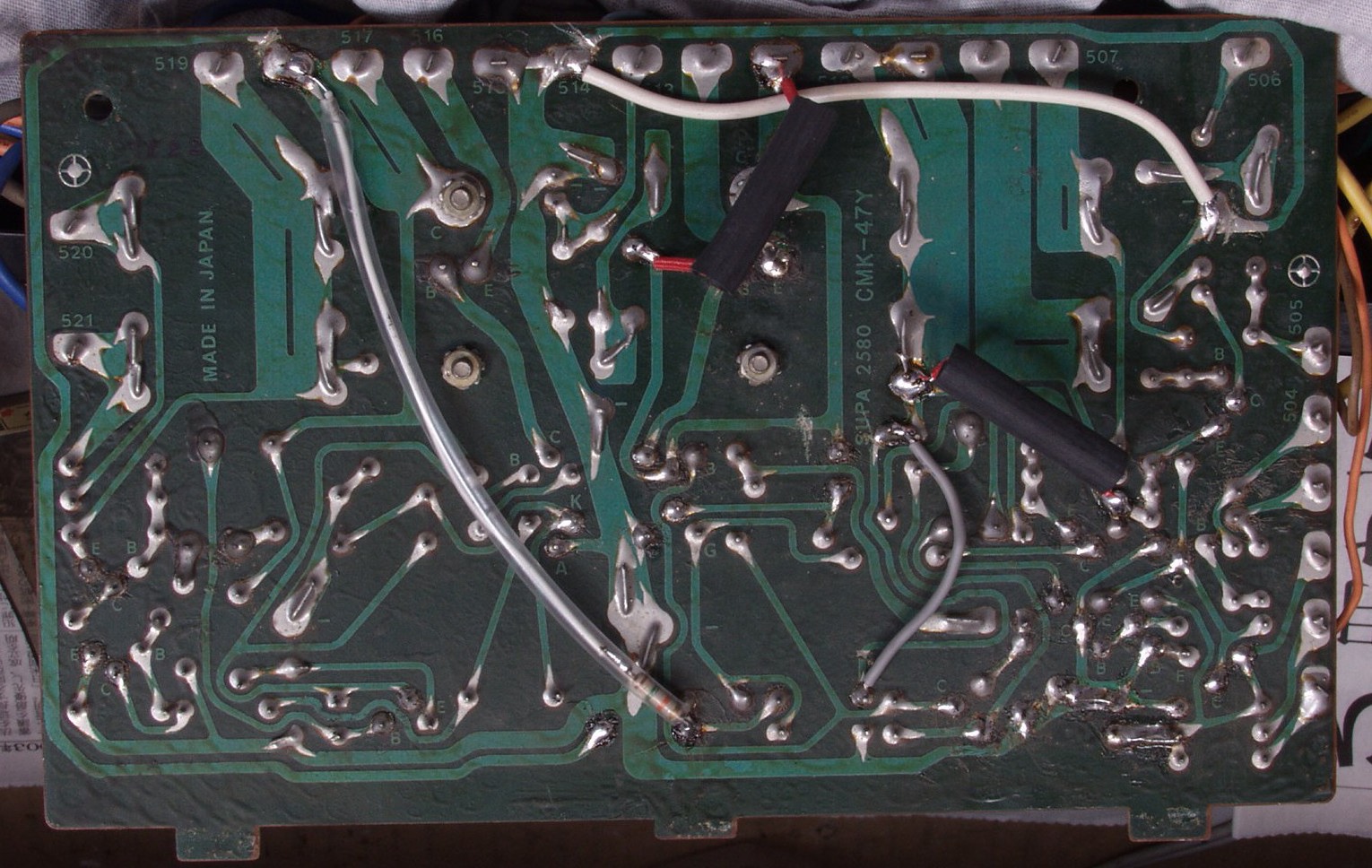

Ｃ３Ｄ．　修理後　定電圧電源基盤裏 　メーカーの基盤変更及びフューズの増設

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＥ−９６００　の仕様（カタログ・マニアルより）

型式 ステレオパワーアンプ 実効出力(1kHz、両ch駆動) 165W+165W(4Ω) 110W+110W(8Ω) 高調波歪率 0.08% 混変調歪率 0.08% 出力帯域幅(8Ω) 5Hz〜60kHz -3dB SN比 110dB 残留ノイズ 0.3mV 出力インピーダンス 0.08Ω(Normal)、0.8Ω、2.7Ω、8Ω 入力感度/インピーダンス 1V/40kΩ 外形寸法 幅450x高さ193x奥行426mm 重量 23.6kg 価格 ￥225,000(1975年頃)
