YAMAHA B-I

ＹＡＭＡＨＡ　Ｂ－１　修理記録

平成１５年１月５到着　　３月１７日完成

寸評

ヤマハがＯＥＭで作らせたＶ－ＦＥＴが使用されております（写真Ｃ８１～Ｃ９６）。
これの代替えは大変です、２～３個パラにしないと損失が足りませんし、物理的に大変です。
放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
プロテクト回路に、未熟な所が有り、「４台目Ｂ－１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
温度感知して作動（多分８０度Ｃ）しても、ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
改造方法は修理の中にヒント有り。
長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

Ａ．　修理前の状況。

電源入らず。

Ｂ．　原因・現状。

経年変化による劣化。
コンデンサーの劣化により、１００Ｗ出力時付近に高域の発振がある。
メーターの指針が多めです。
全体に歪みが多いい（０．５％前後）

Ｃ．　修理状況

全電解コンデンサー交換。
ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
半固定ＶＲ交換。
初段FET(Field Effect Transistor)交換。
リレ－交換。

D．　使用部品

オ－ディオ用電解コンデンサー　　　　　４２個（ニチコン・ミューズ使用）。
フイルム・コンデンサー　　　　　　　　　２４個。
半固定ＶＲ　　　　　　　　　　　　　　　　１２個。
リレー　　　　　　　　　　　　　　　　　　　　６個。

Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　９５，０００円

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

Ａ．　修理前の状況
Ａ１．　修理前　上からみる

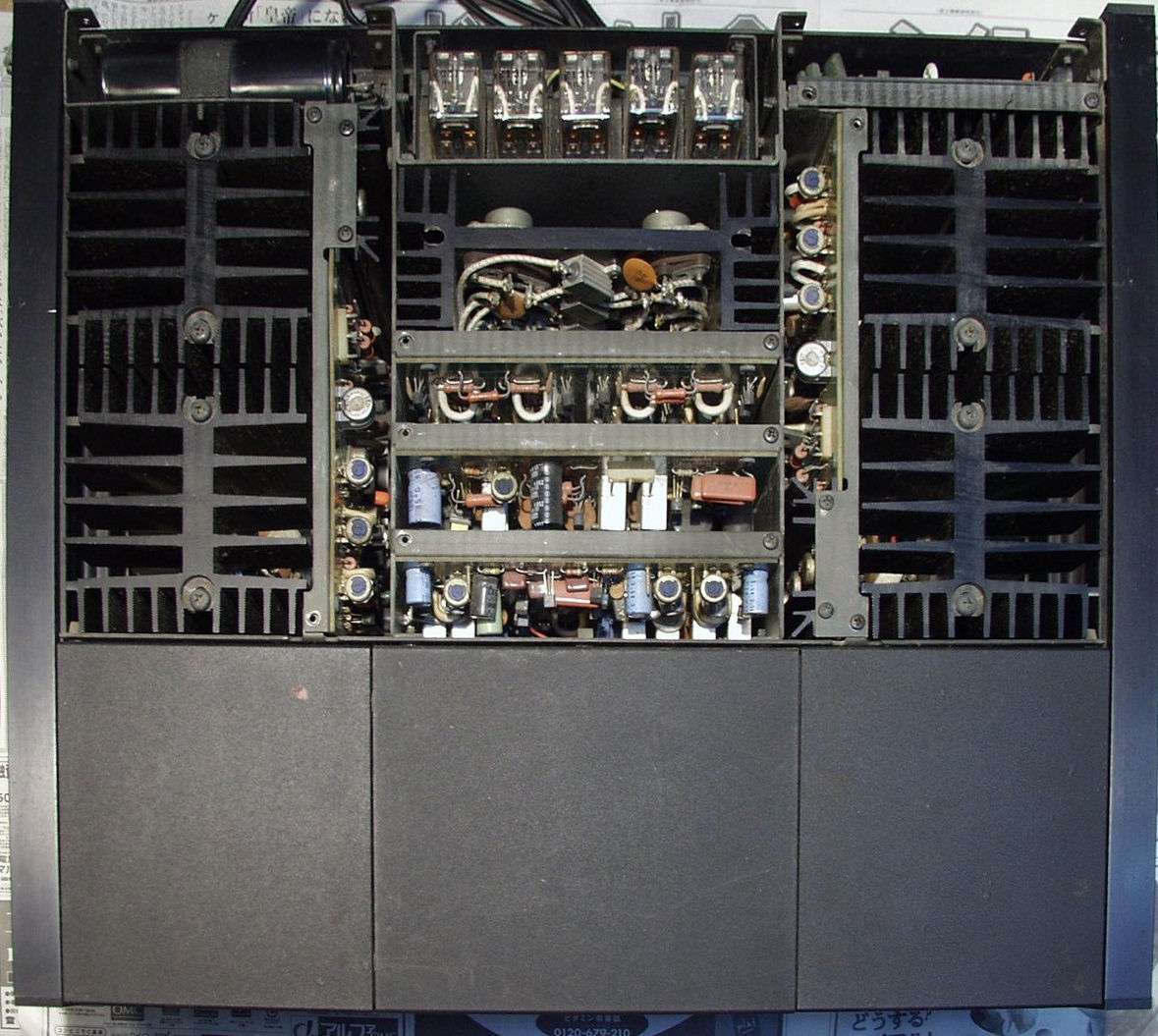

Ａ２．　修理前　下からみる

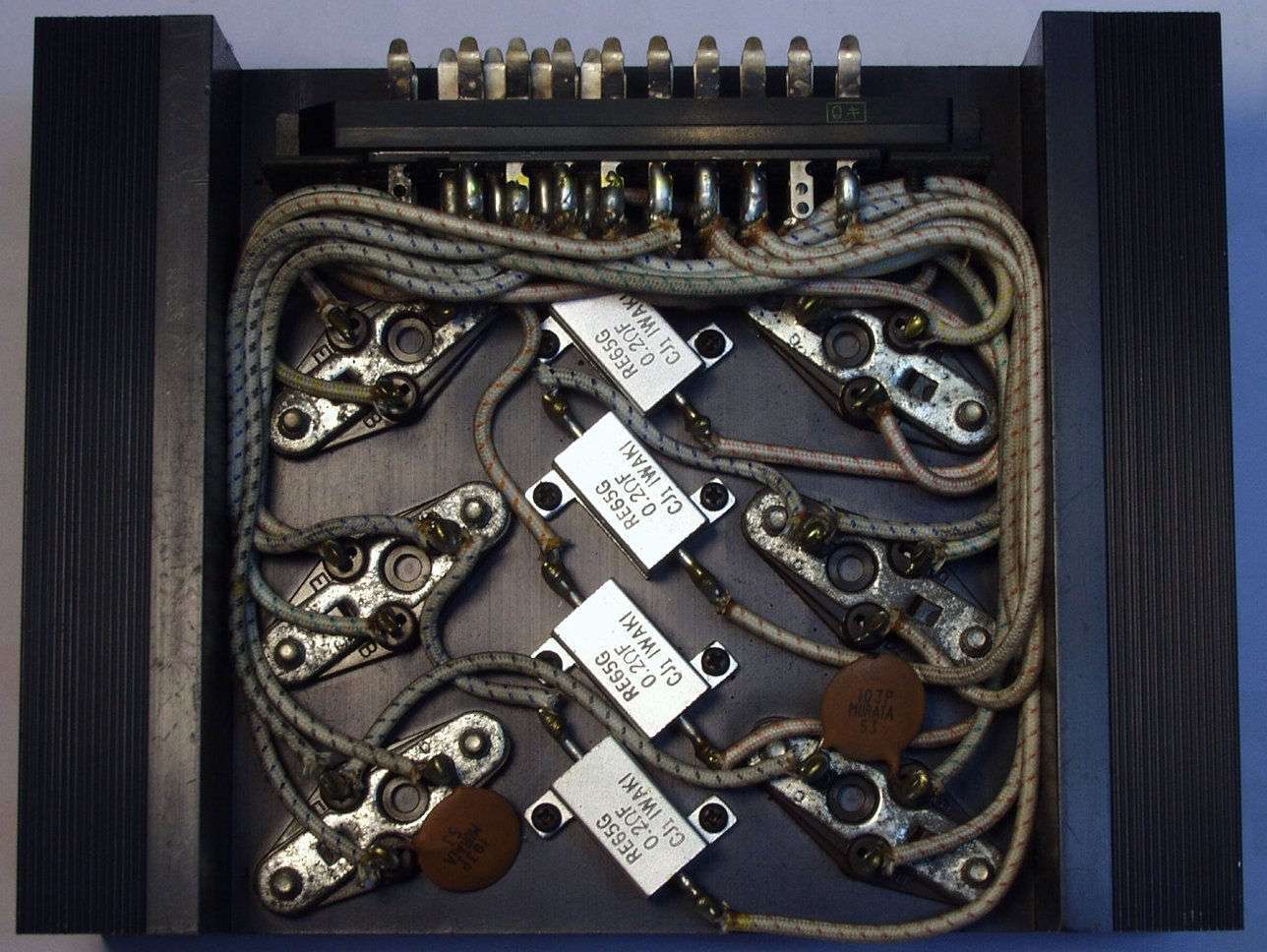

Ａ３．　修理前　終段ＦＥＴ

Ａ４．　修理前　ＵＣ－１　裏

Ｃ．　修理状況

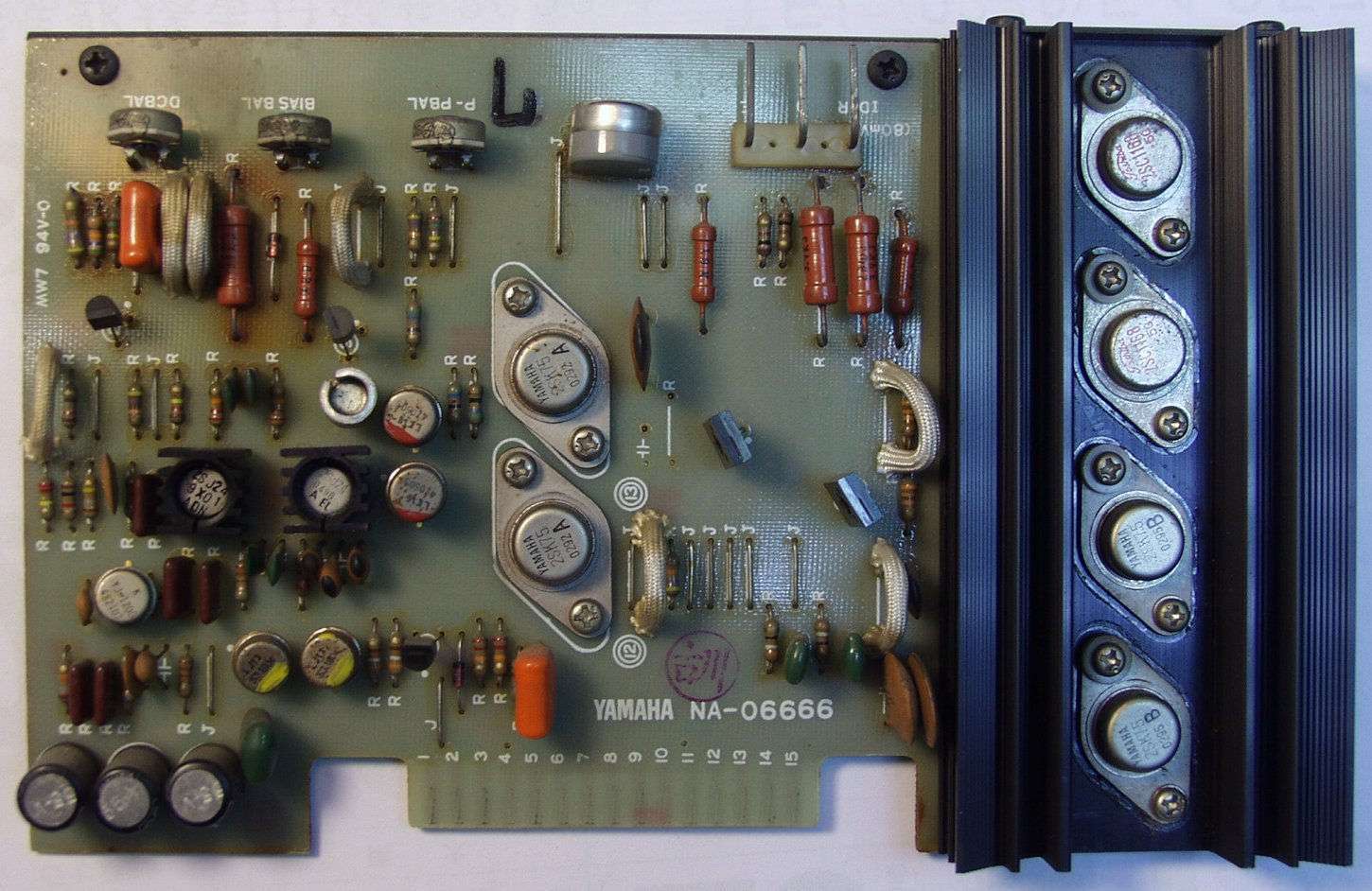

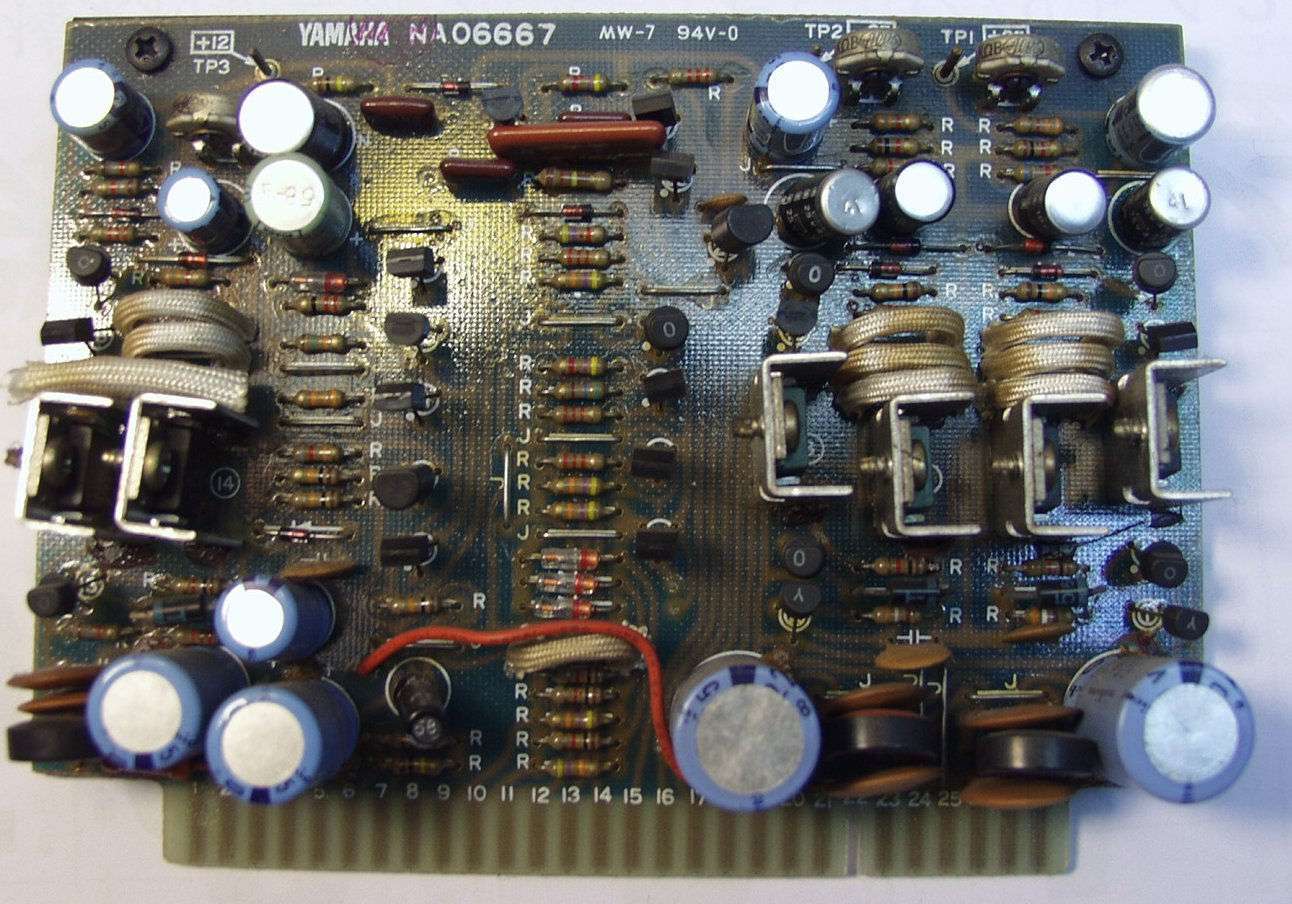

Ｃ１Ａ．　修理前　Ｌ側ドライブ基盤

Ｃ１Ｂ．　修理後　Ｌ側ドライブ基盤　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換

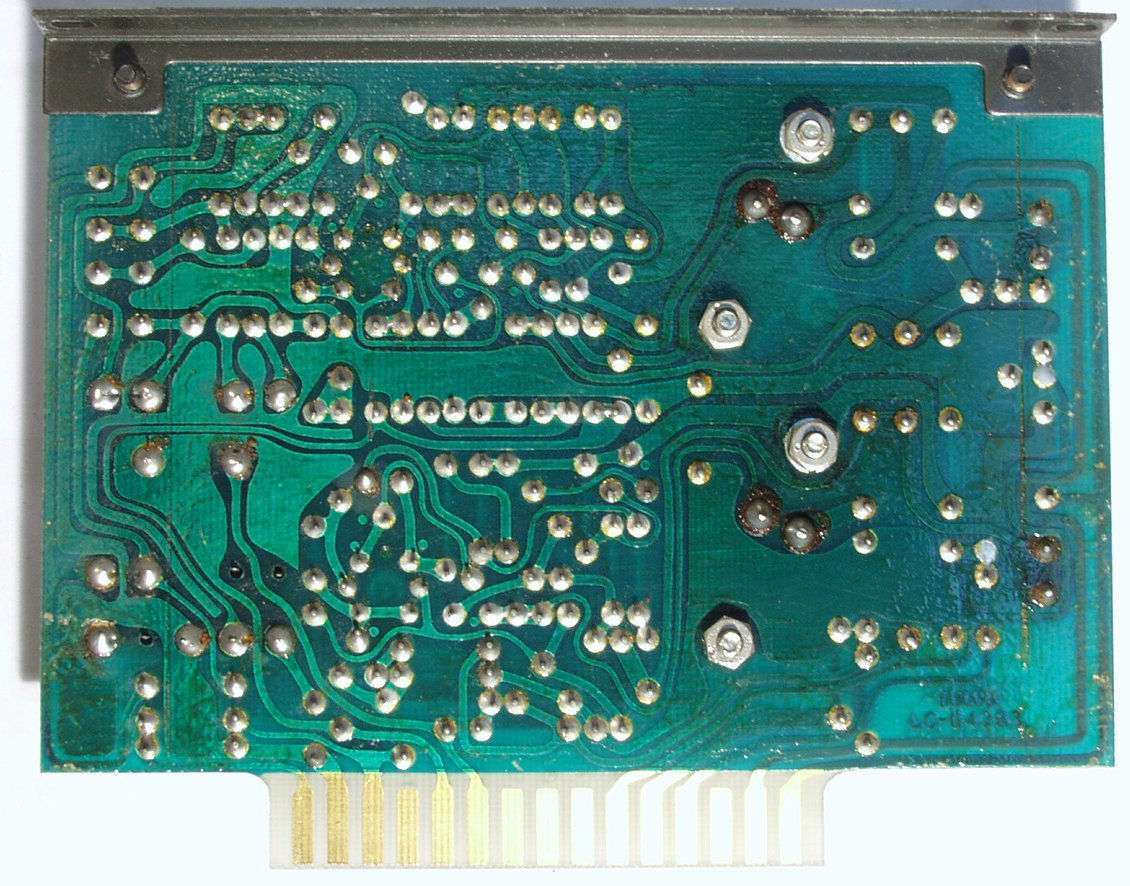

Ｃ１Ｃ．　修理前　Ｌ側ドライブ基盤裏

Ｃ１Ｄ．　修理（半田補正）後　Ｌ側ドライブ基盤裏。　全ての半田をやり修す。

Ｃ２Ａ．　修理前　Ｒ側ドライブ基盤

Ｃ２Ｂ．　修理後　Ｒ側ドライブ基盤　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換

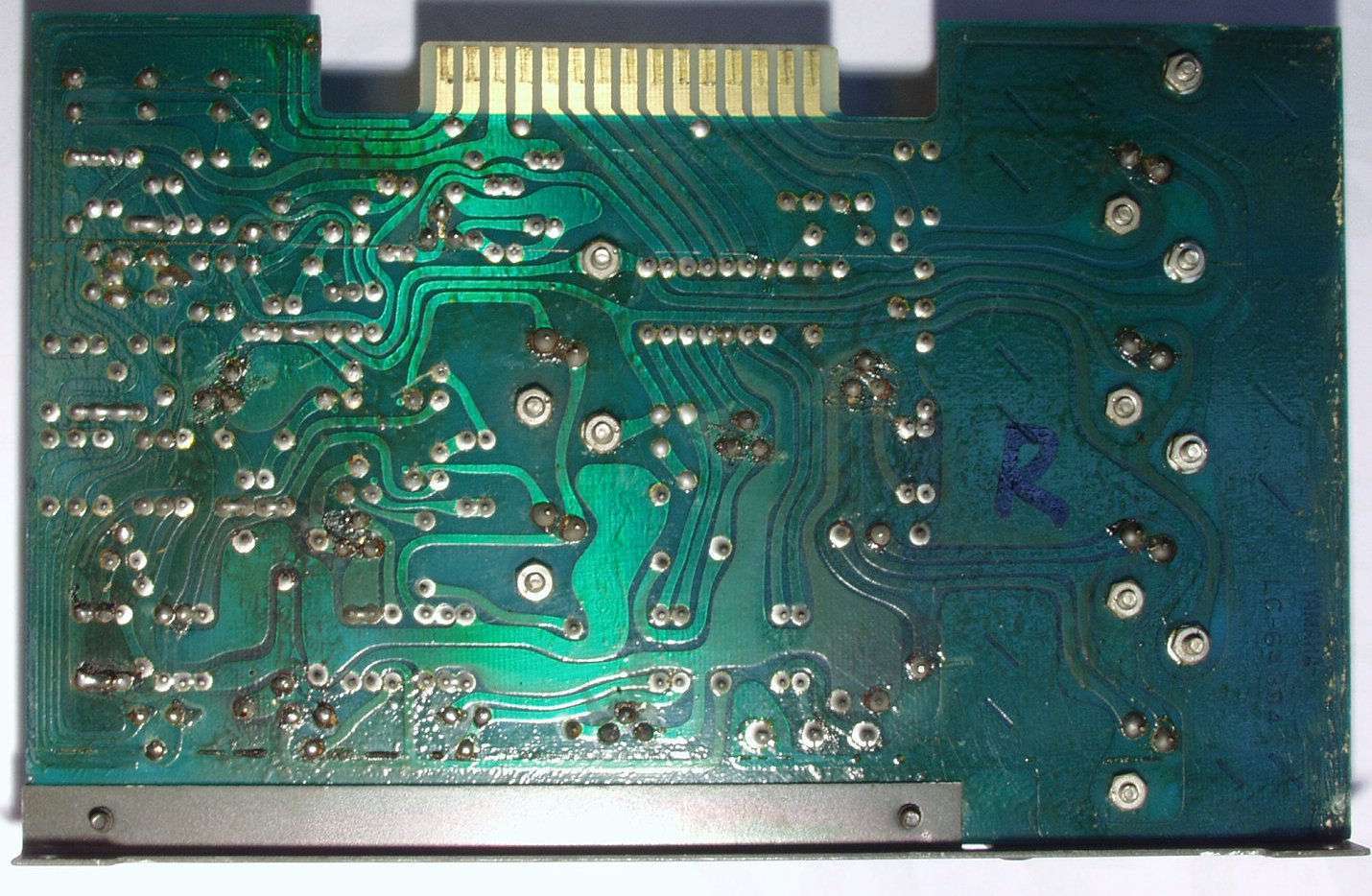

Ｃ２Ｃ．　修理前　Ｒ側ドライブ基盤裏

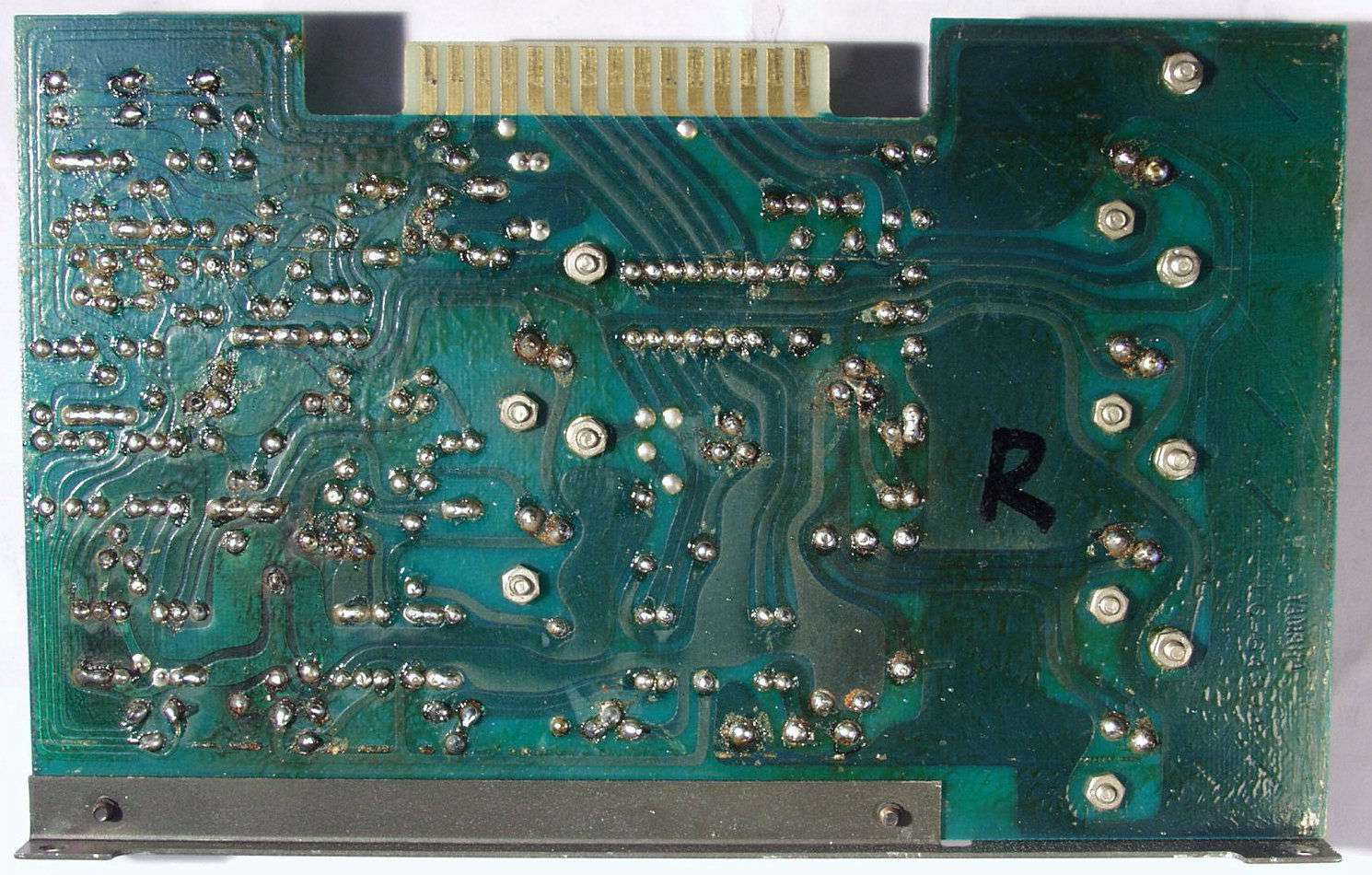

Ｃ２Ｄ．　修理（半田補正）後　Ｒ側ドライブ基盤裏。　全ての半田をやり修す。

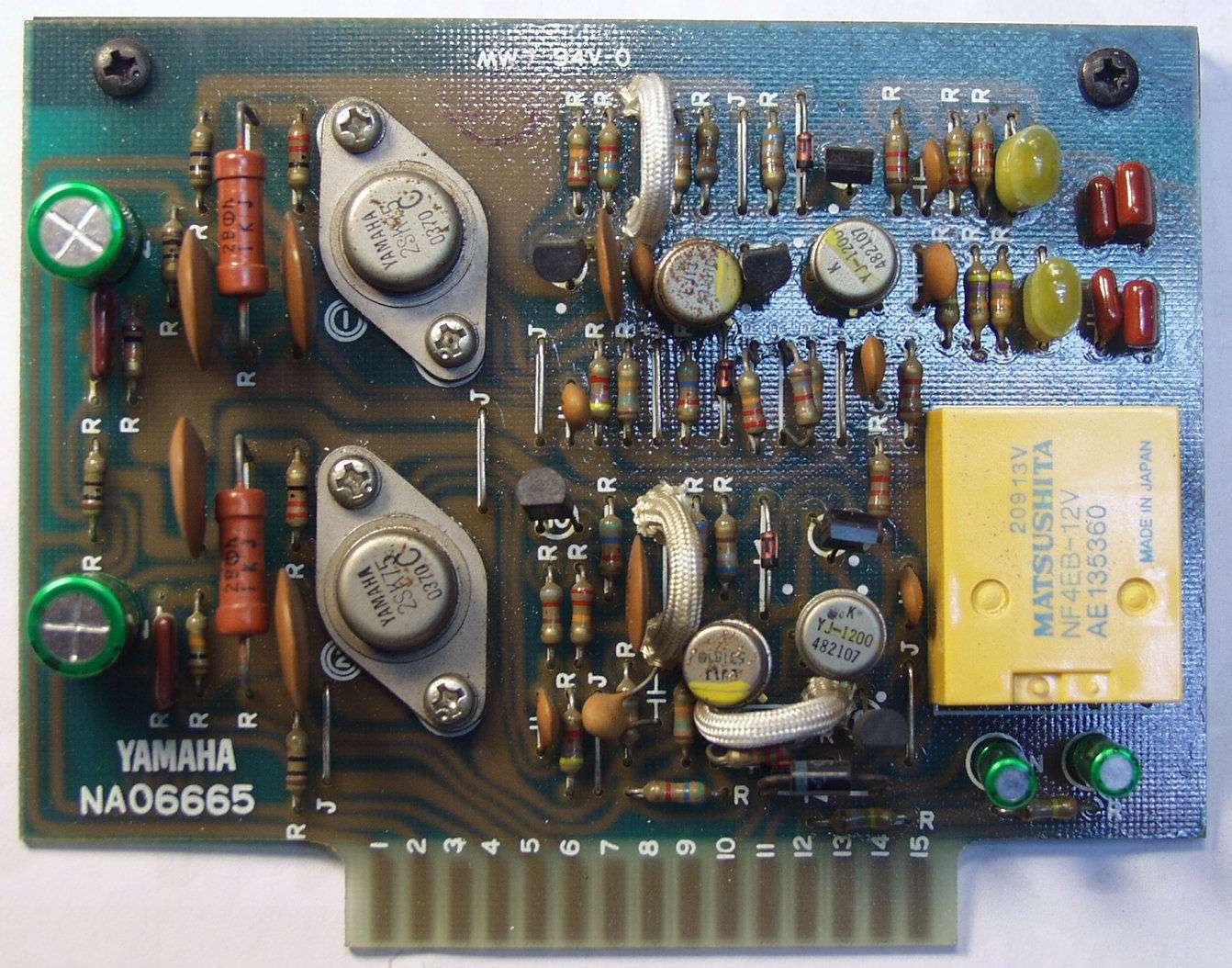

Ｃ３Ａ．　修理前　Ｆｉｌｔｅｒ基板

Ｃ３Ｂ．　修理後　Ｆｉｌｔｅｒ基板　　　リレー、電解コンデンサー４個、フィルムコンデンサー６個交換

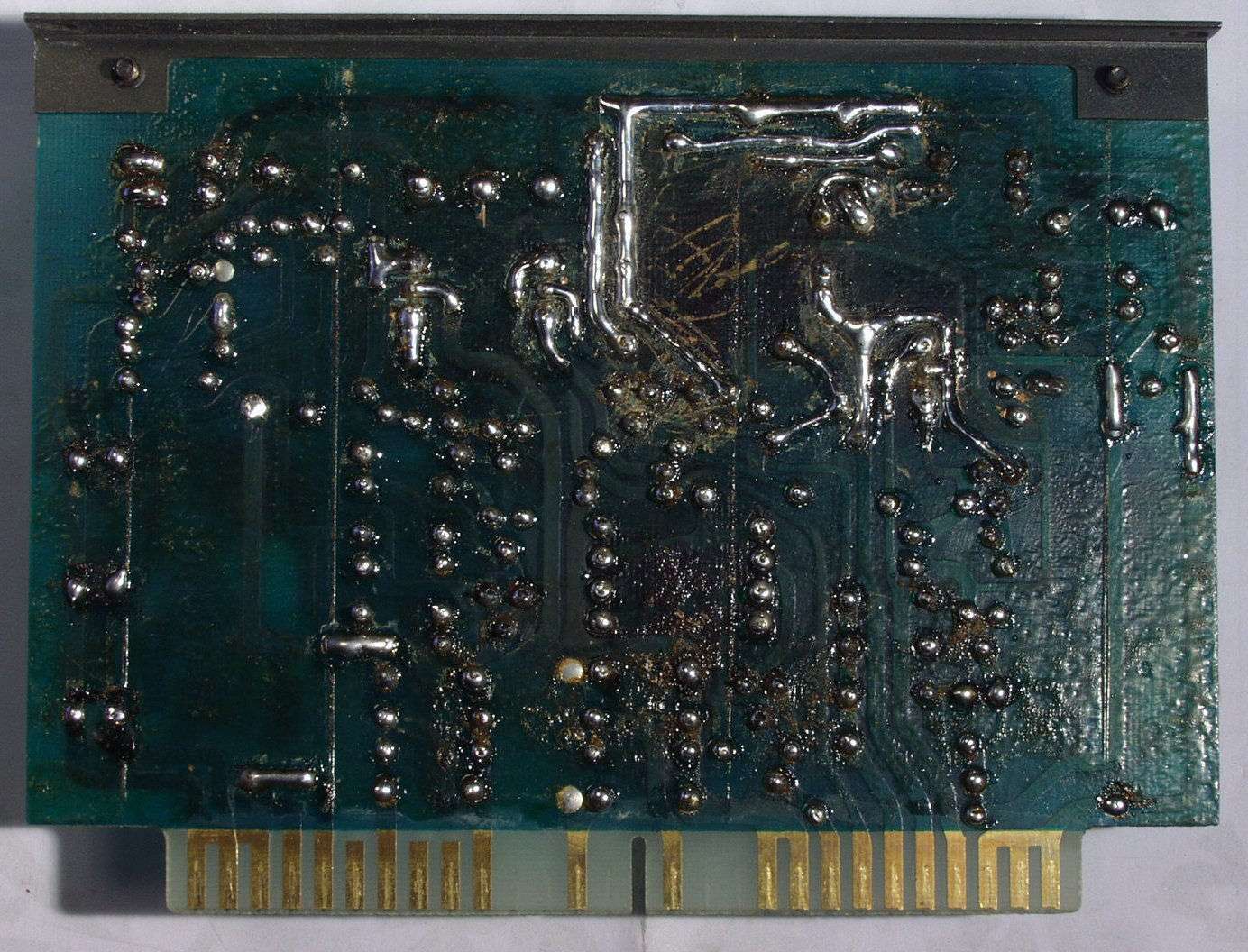

Ｃ３Ｃ．　修理前　Ｆｉｌｔｅｒ基板裏

Ｃ３Ｄ．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏。　全ての半田をやり修す。

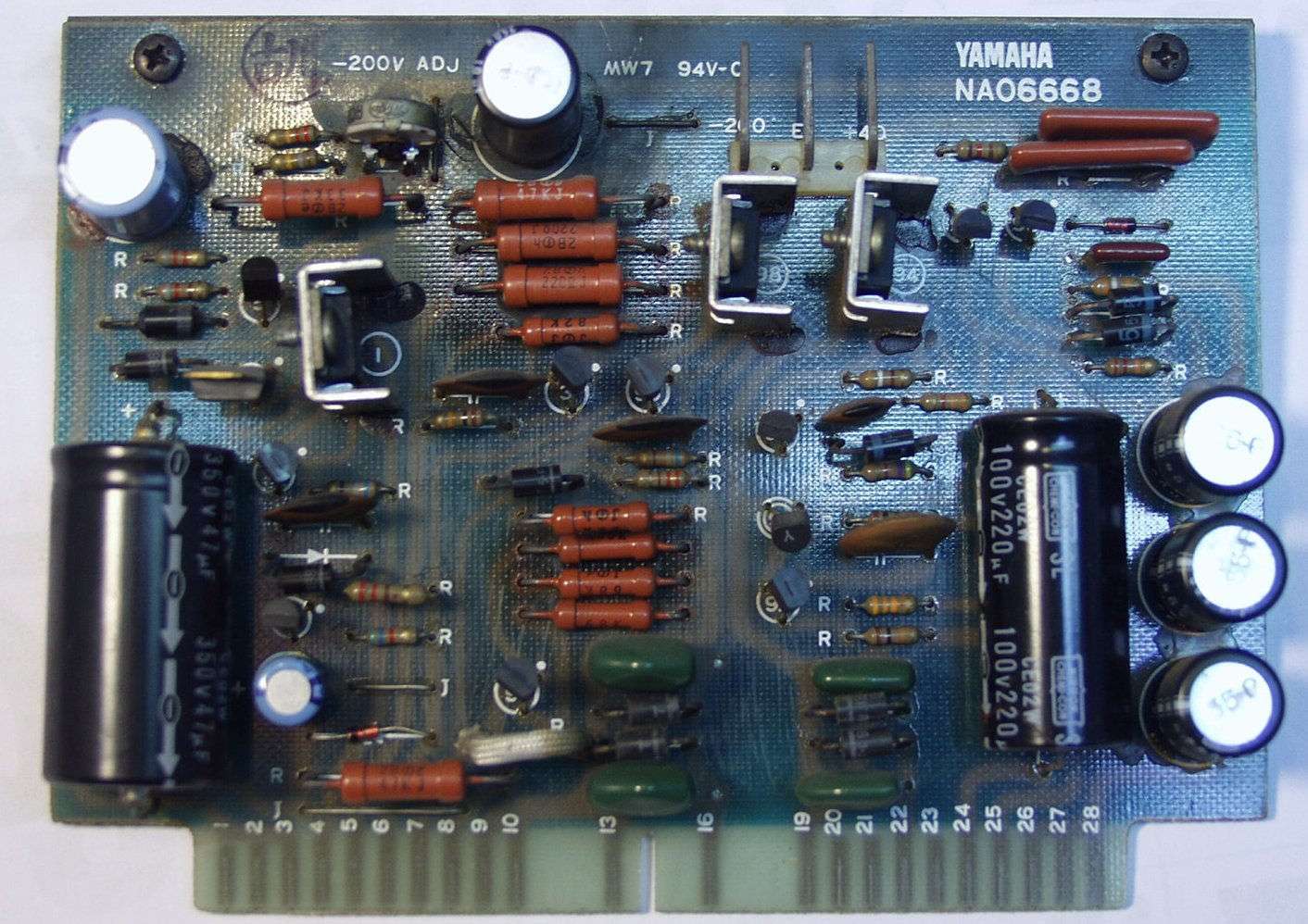

Ｃ４Ａ．　修理前　電源１基盤

Ｃ４Ｂ．　修理後　電源１基盤　　半固定ＶＲ１、電解コンデンサー８個交換

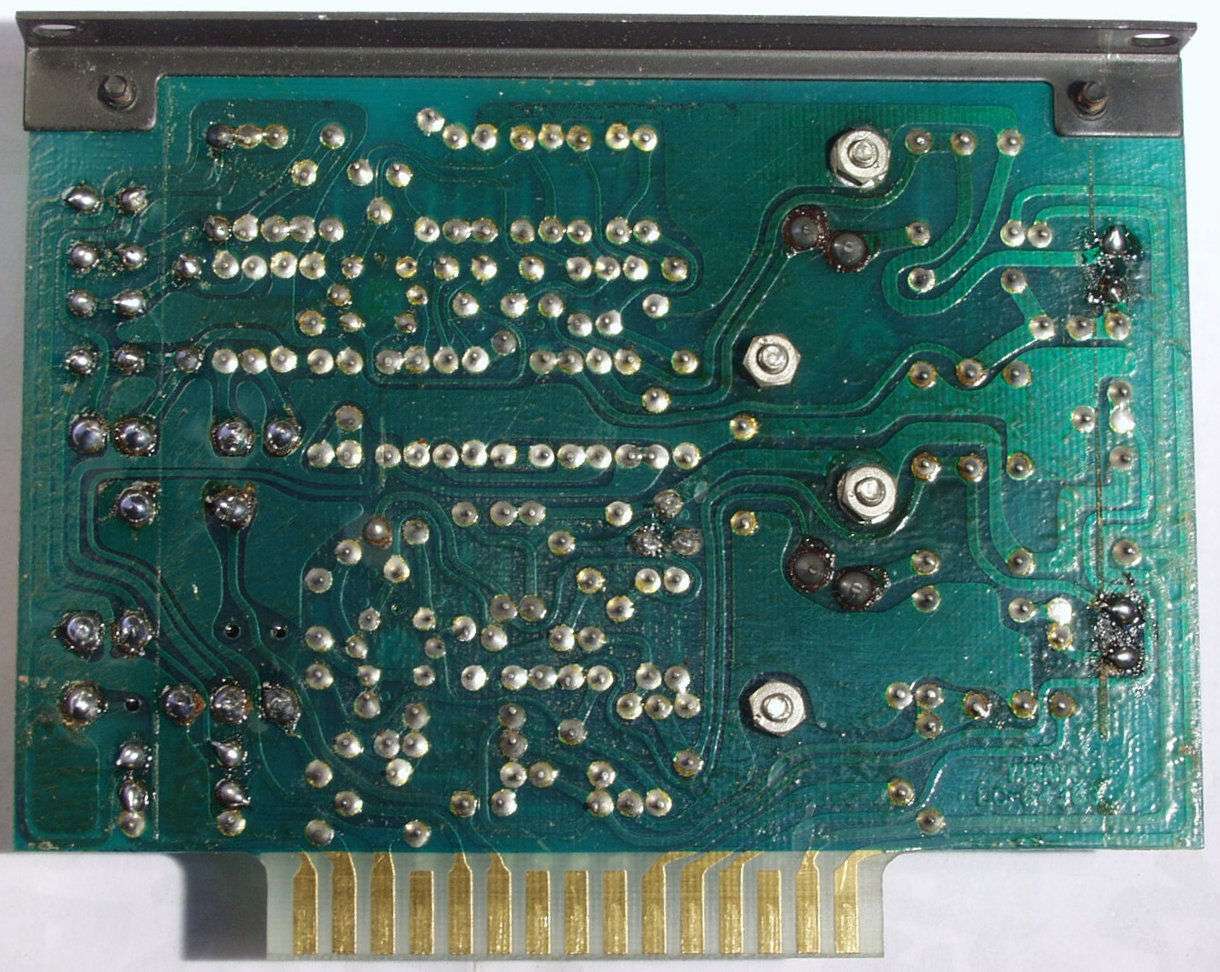

Ｃ４Ｃ．　修理前　電源１基盤裏　半田不良沢山あり

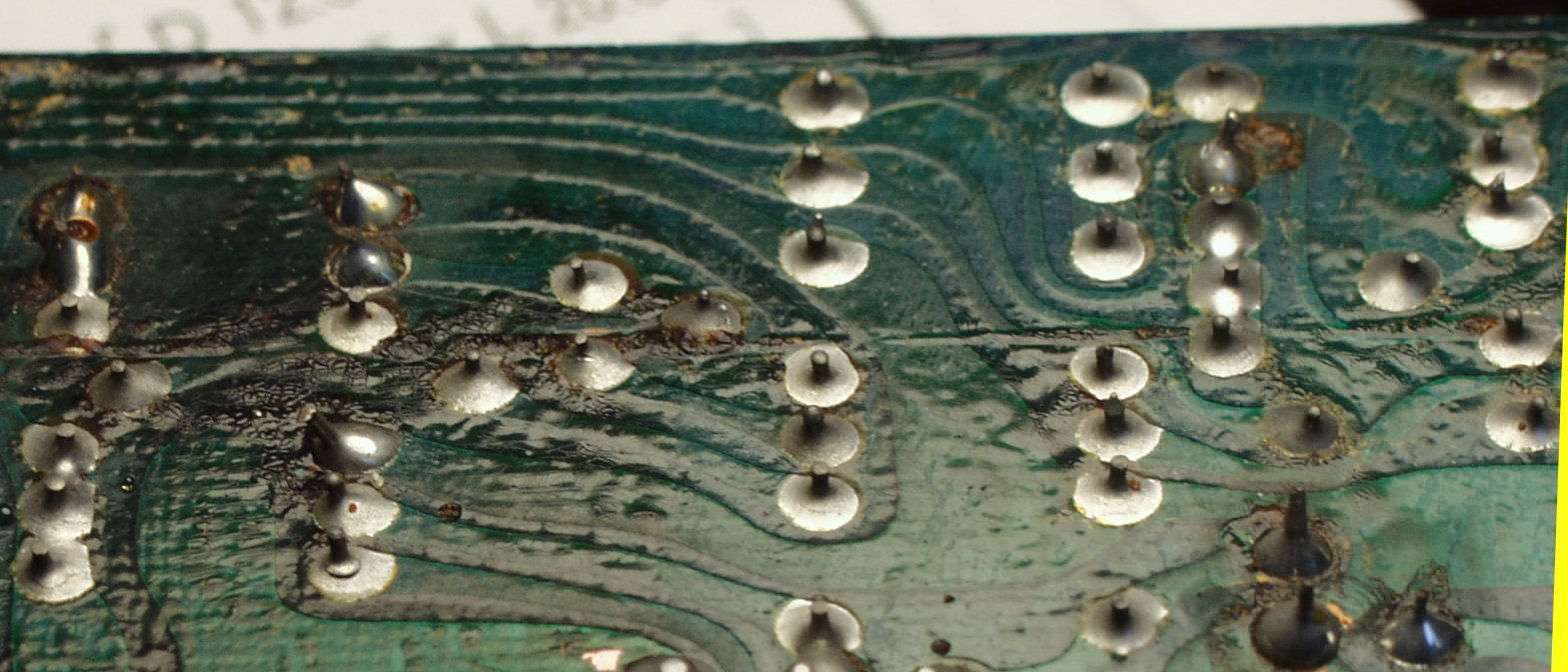

Ｃ４Ｃ１．　修理前　電源１基盤裏　半田不良拡大部分１　熱でボロボロ

Ｃ４Ｃ２．　修理前　電源１基盤裏　半田不良拡大部分２　熱でボロボロ

　　↑＝不良　　　　　　　　　↑＝完全不良　　　　　　　　　　　　　　↑＝不良

Ｃ４Ｃ３．　修理前　電源１基盤裏　半田不良拡大部分２の再拡大

　　　　　　　　↑＝不良　　　　　　　　　　　　　　　　　　　　　↑＝完全不良　　

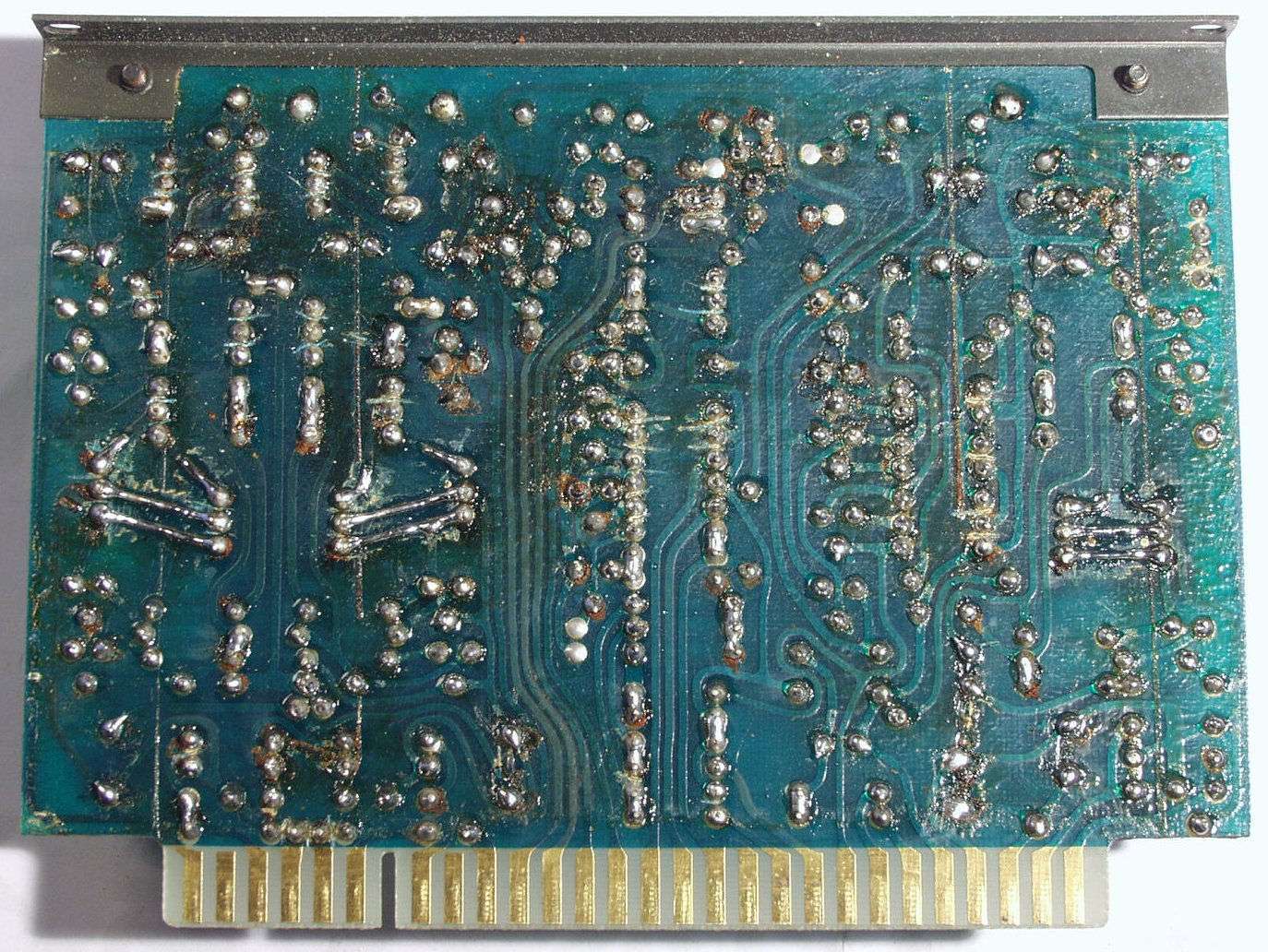

Ｃ４Ｄ．　修理（半田補正）後　電源１基盤裏。　全ての半田をやり修す。

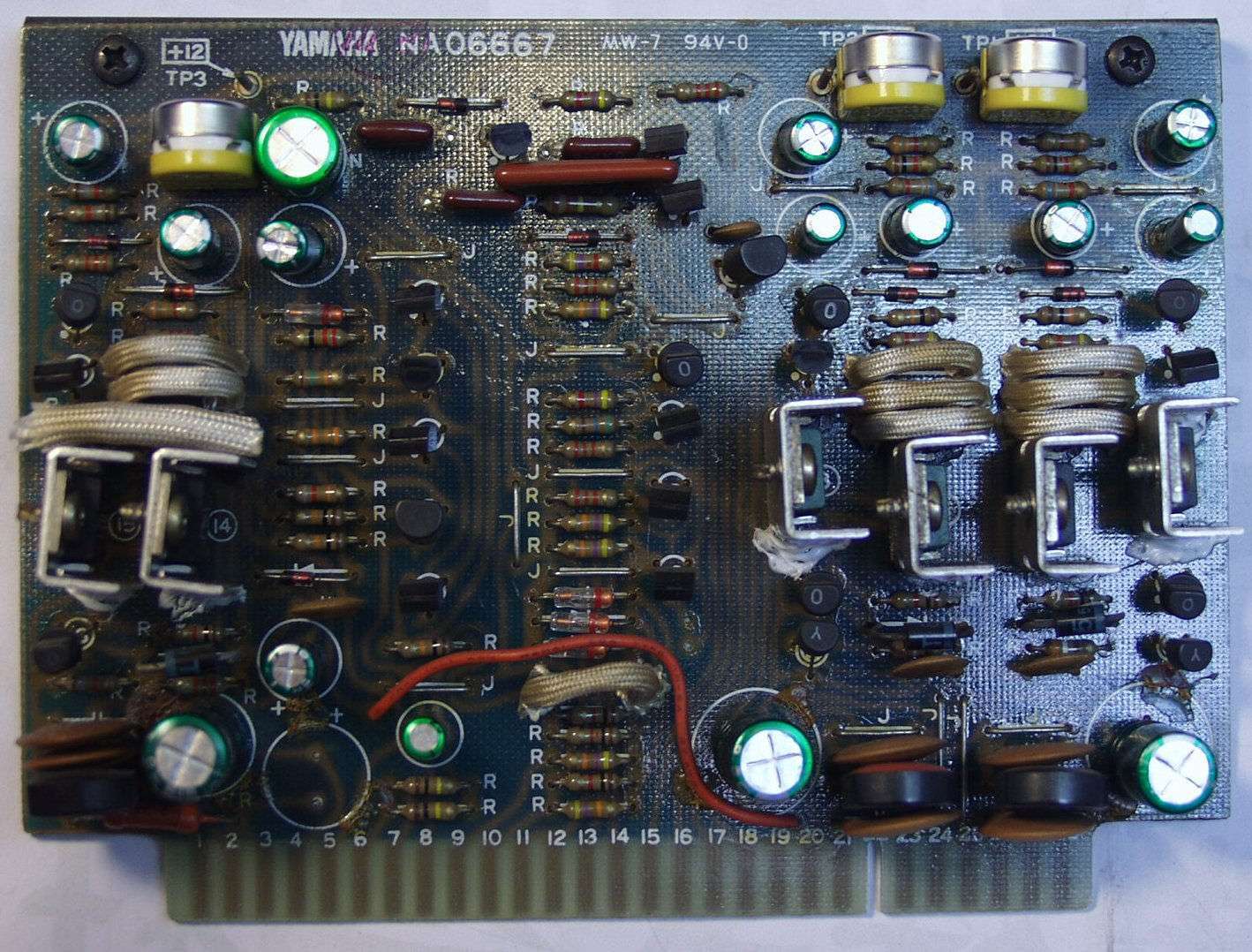

Ｃ５Ａ．　修理前　電源２基盤

Ｃ５Ｂ．　修理後　電源２基盤　　半固定ＶＲ３、電解コンデンサー１６個交換

Ｃ５Ｃ．　修理前　電源２基盤裏

Ｃ５Ｄ．　修理（半田補正）後　電源２基盤裏。　全ての半田をやり修す。

Ｃ６Ａ．　修理前　電源３基盤

Ｃ６Ｂ．　修理後　電源３基盤　　フィルムコンデンサー４個交換

Ｃ６Ｃ．　修理前　電源３基盤裏

Ｃ６Ｄ．　修理（半田補正）後　電源３基盤裏。　全ての半田をやり修す。

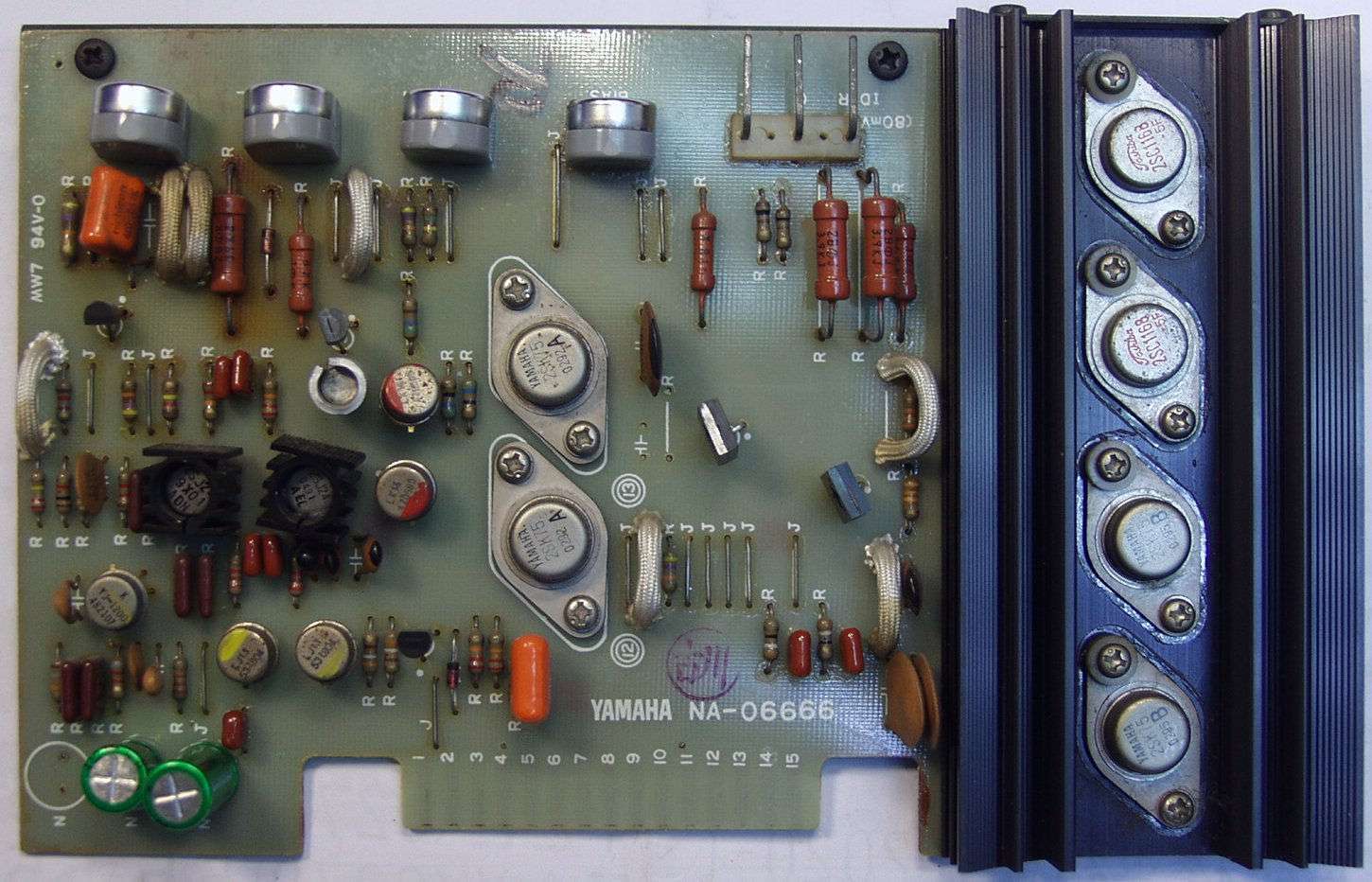

Ｃ７Ａ．　修理前　電源出力ＴＲ基盤　２個交換の後あり　増締めしておく

Ｃ７Ｂ．　修理前　電源出力ＴＲ基盤裏

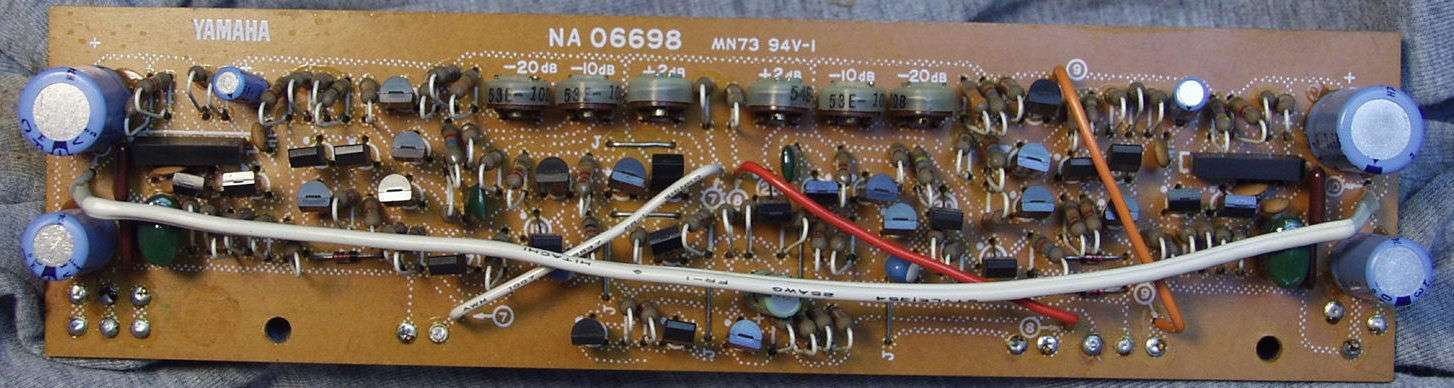

C８Ａ．　修理前　　ＵＣ－１、ＶＵメーターAMP基盤

C８Ｂ．　修理後　　ＵＣ－１、ＶＵメーターAMP基盤　　電解コンデンサー７個交換

C８Ｃ．　修理前　　ＵＣ－１、ＶＵメーターAMP基盤裏

C８Ｄ．　修理（ハンダ補正後）後　　ＵＣ－１、ＶＵメーターAMP基盤裏。　全ての半田をやり修す。

C９．　修理後　　電源投入SW回路　電解コンデンサー２個交換

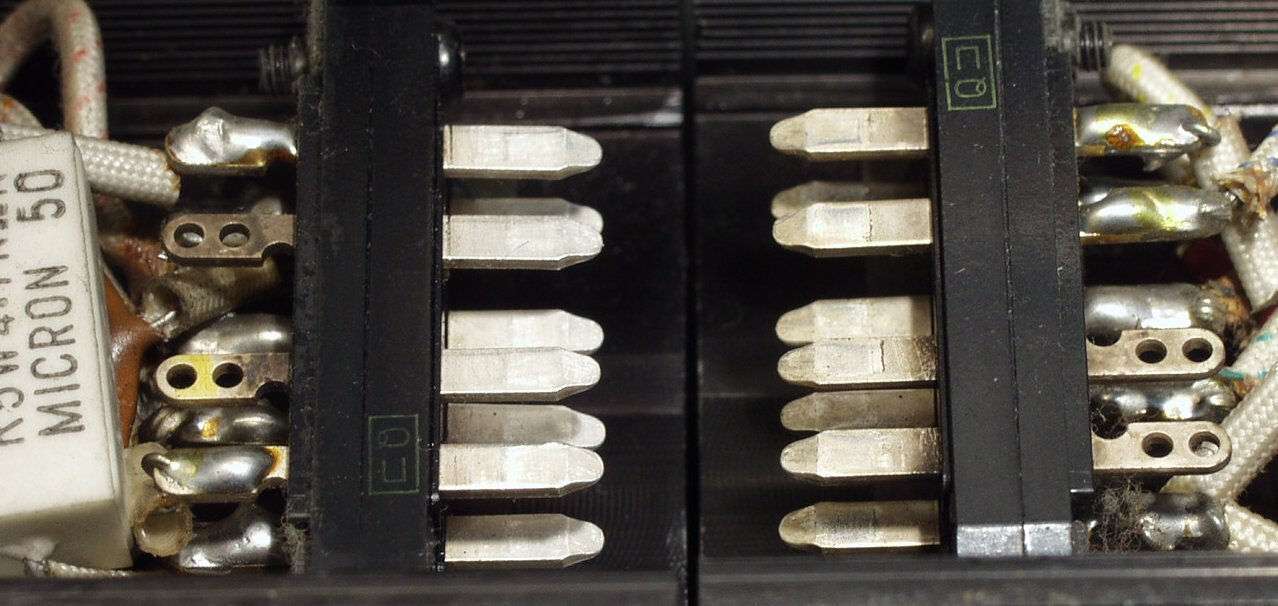

C１０．　基盤のピンを磨く　左＝清掃後　　　右＝清掃前

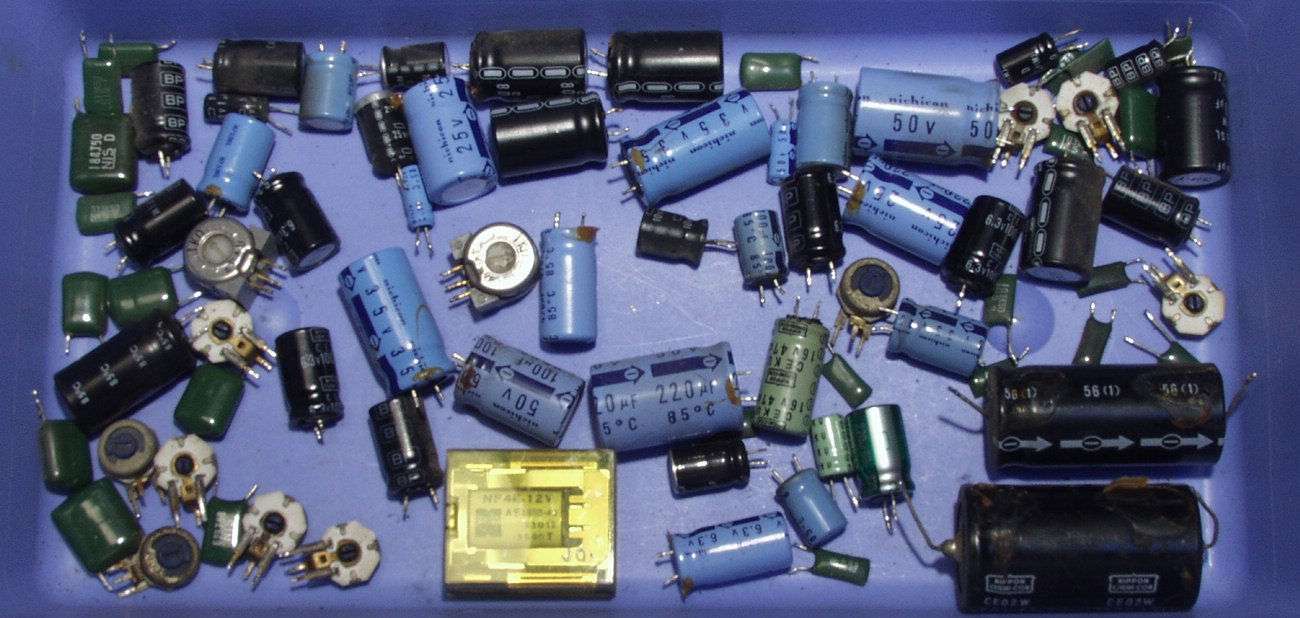

C１１．　交換部品　ＳＰ出力リレー５個は除く（注文中）

Ｅ．　調整・測定

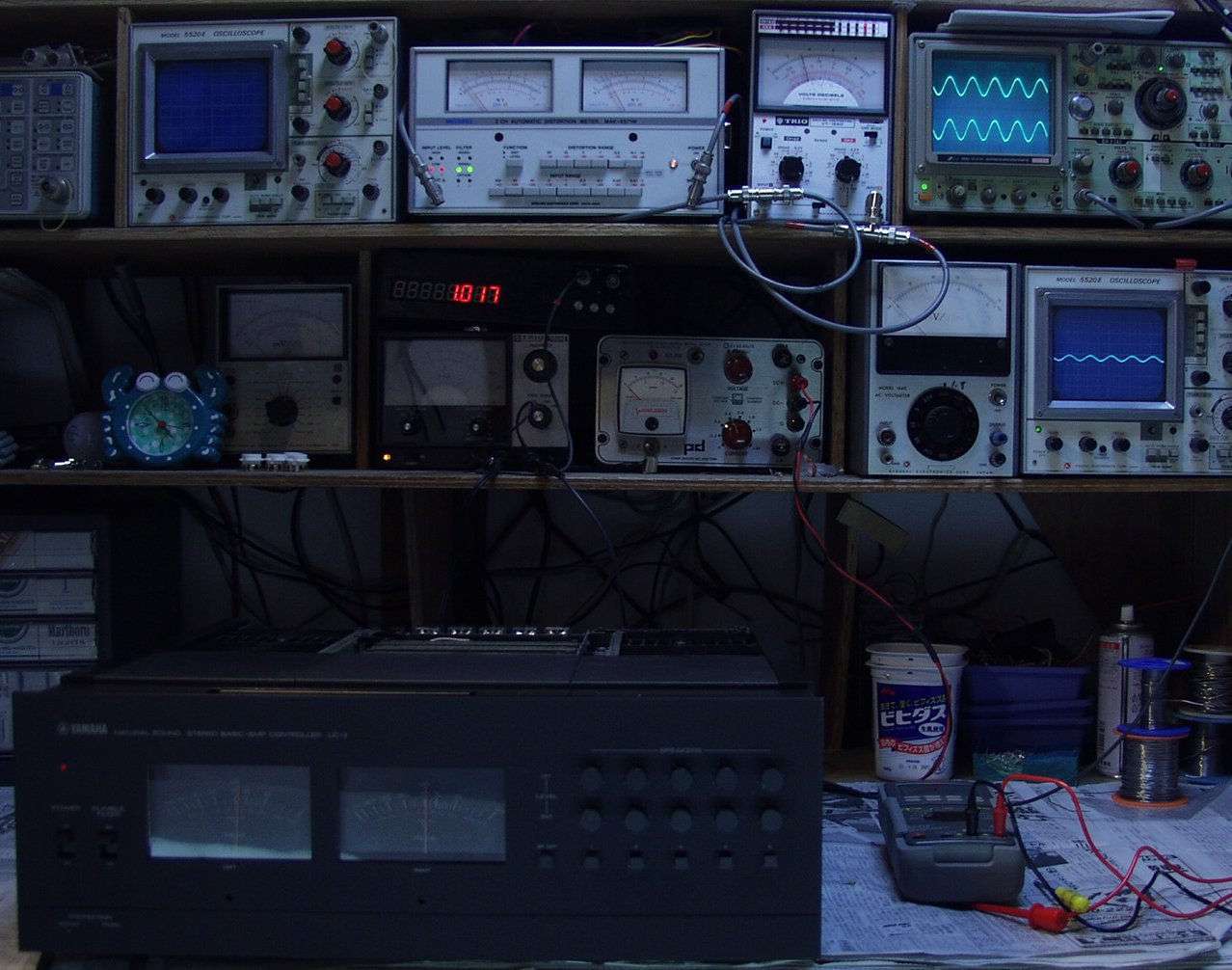

Ｅ１Ａ．　出力／歪み率測定

Ｅ１Ｂ．　ＳＰ出力電圧４０Ｖ＝２００Ｗ　歪み率＝１％出力電圧１Ｖ　歪み率＝０．１６％　１０００ＨＺ　

Ｅ１Ｃ．　ＳＰ出力電圧４０Ｖ＝２００Ｗ　歪み率＝１％出力電圧１Ｖ　歪み率＝０．１６％　４００ＨＺ

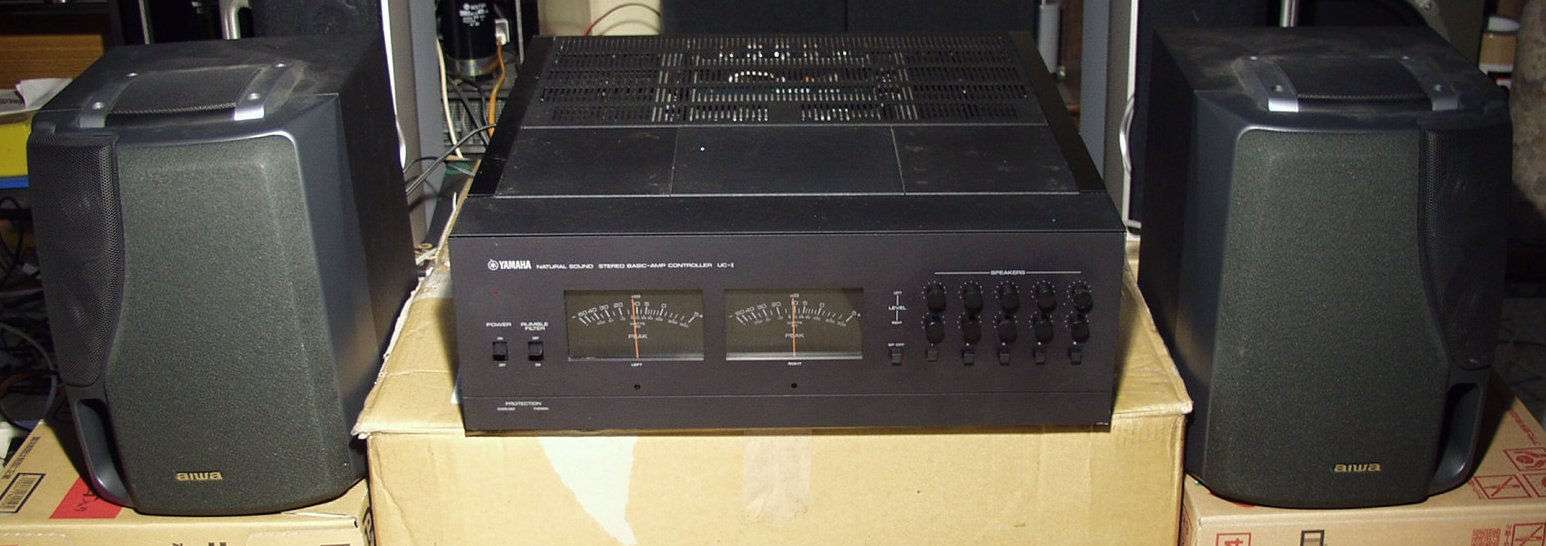

Ｅ２．　完成上から見る

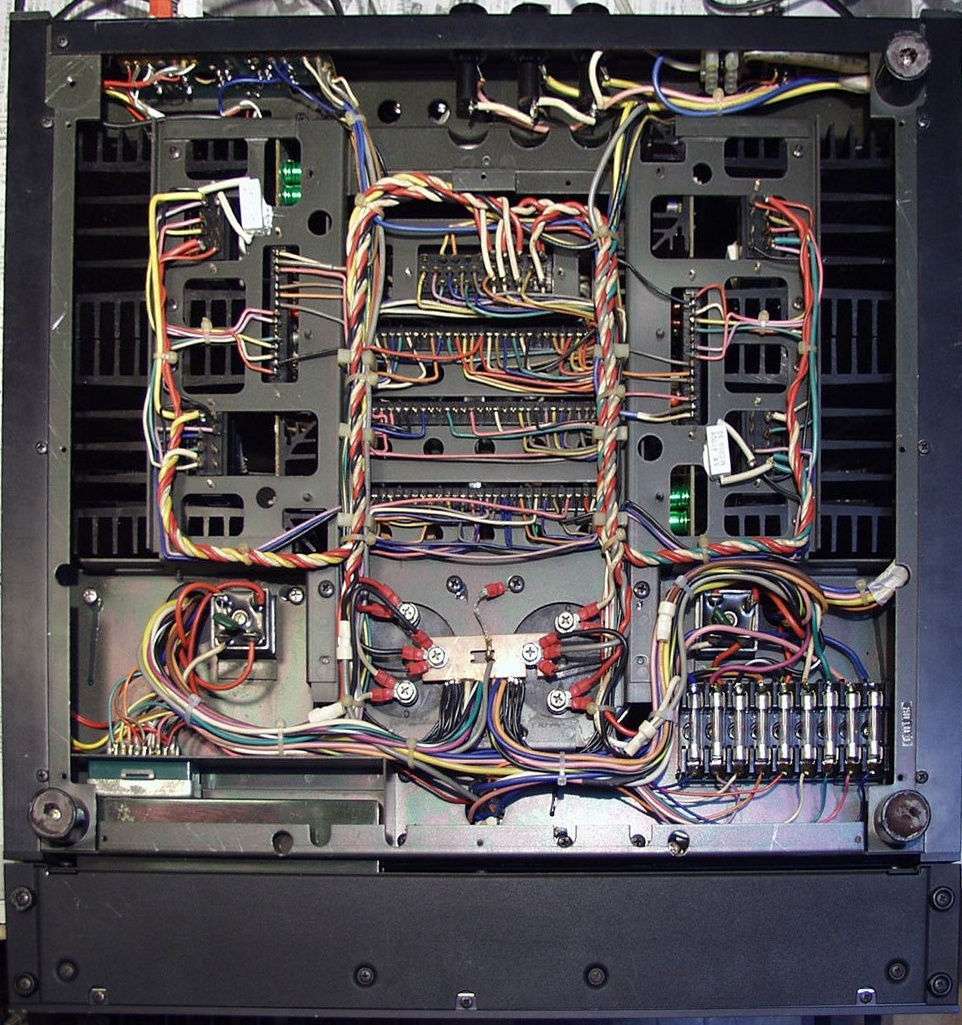

Ｅ３．　完成下から見る

Ｅ４．　２４時間エージング　５個のＳＰとＶＲを切り替えるのは非常に便利です。
　　　　ＳＰの能率が異なるので、レベルを調整して比較するには最適です。但し、リレーには良くありません。　　　　

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　

型式	ステレオ・パワーアンプ　B-1
回路方式	シングルプッシュプルOCL、SEPP回路
パワー段用電源	Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー	３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力	１５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅	５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター	８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率	０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率	０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性	５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス	１００ｋΩ
入力感度	７７５ｍＶ
レベル可変幅	１８dB（７７５ｍＶ～６Ｖ）
残留雑音	０．３ｍＶ
ＳＮ比	１００dB
ランブルフィルターｆｃ	１０Ｈｚ，－１２dB／ｏｃｔ
入力端子	ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子	１-２-３-４-５（ＵＣ－１使用時）（Ｂ-１単体の場合は１のみ）
付属回路	オーバーロード・インジケーターパワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）スピーカー保護回路（電圧検出リレー駆動方式）サーマルインジケーター（温度上昇検出保護回路）ランブルフィルタースイッチ
主な使用半導体	FET(Field Effect Transistor)=39個ＴＲ（トランジスター）=113個、 LED=3個、ツェナーダイオード=7個、ダイオード=64個
電源	AC100V、50Hz/60Hz
定格消費電力	440W（電気用品取締法による表示）
寸法	４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量	３７ｋｇ
別売品	専用アダプター　ＵＣ-1
価格	３３５，０００円（１９７４年当時）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

ピークメーター部	－５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部	５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他	パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続	直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ	ブラックアルマイト，梨地仕上げ
寸法	４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量	５．５ｋｇ
別売品	専用コネクターコード
価格	５万円（１９７４年当時）
