ＹＡＭＡＨＡ　ＨＡ−１　修理記録

平成１４年４月２５日到着　　　５月２７日完成

修理前の状況 経年劣化のためか音質が良くないようです。 コンデンサーや内部配線を見直し調整を行うことで新品以上の音に改造できないかと考えました。 原因 修理状況 全電解コンデンサーをＢＧに交換する ＡＣケーブル交換 配線手直し、補強、半田補正（銀入り使用） 使用部品 ＢＧ（ブラック・ゲート）製電解コンデンサー ＡＣケ−ブル交換 修理費　　　３４，１００円　　　通常修理。 　　　　　　　　　　　　　　　　　　コンセント付ＡＣケーブルベット支給。 ＹＡＭＡＨＡ　ＨＡ−1　の仕様（カタログ・マニアルより）

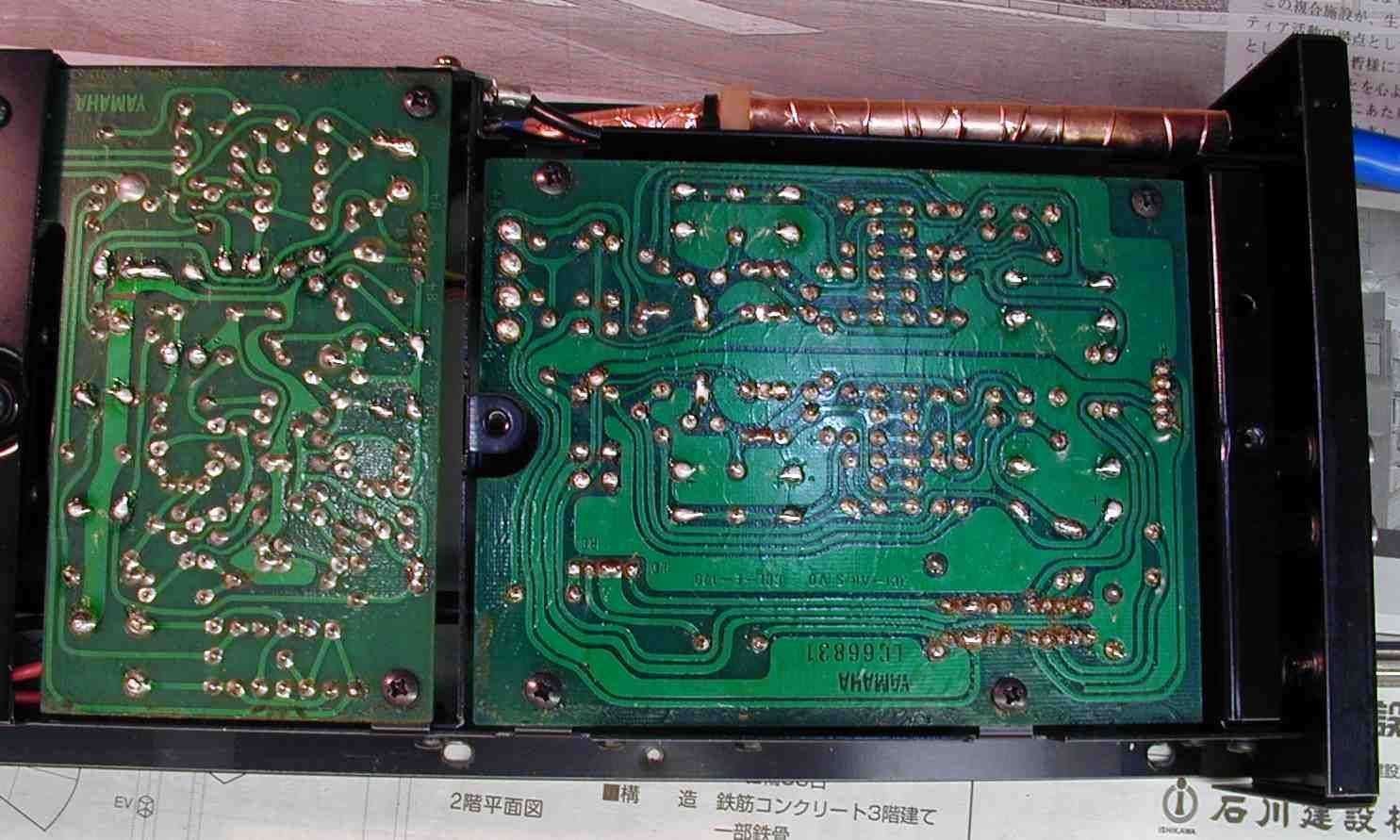

１．　半田補正後の基板

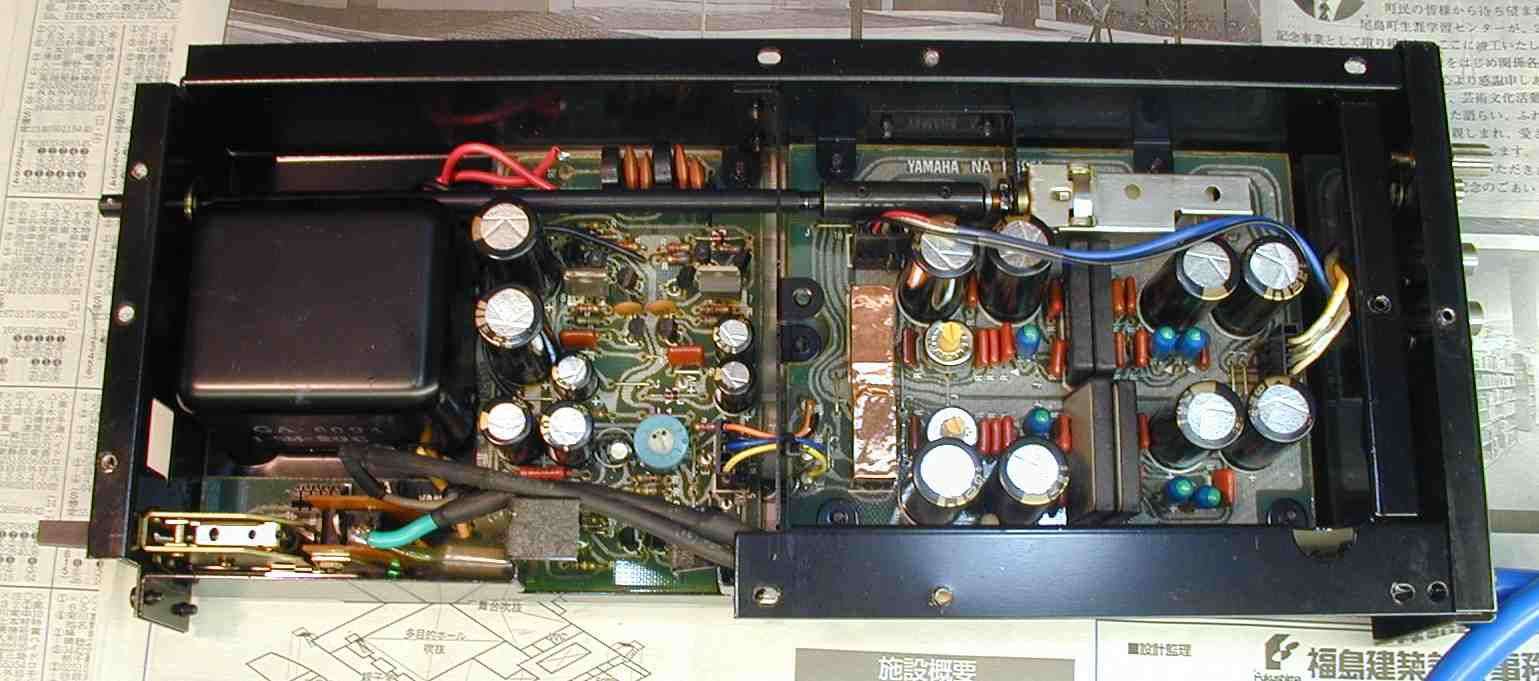

２．　修理完了後、上から見る、リレーもシ−ルドする

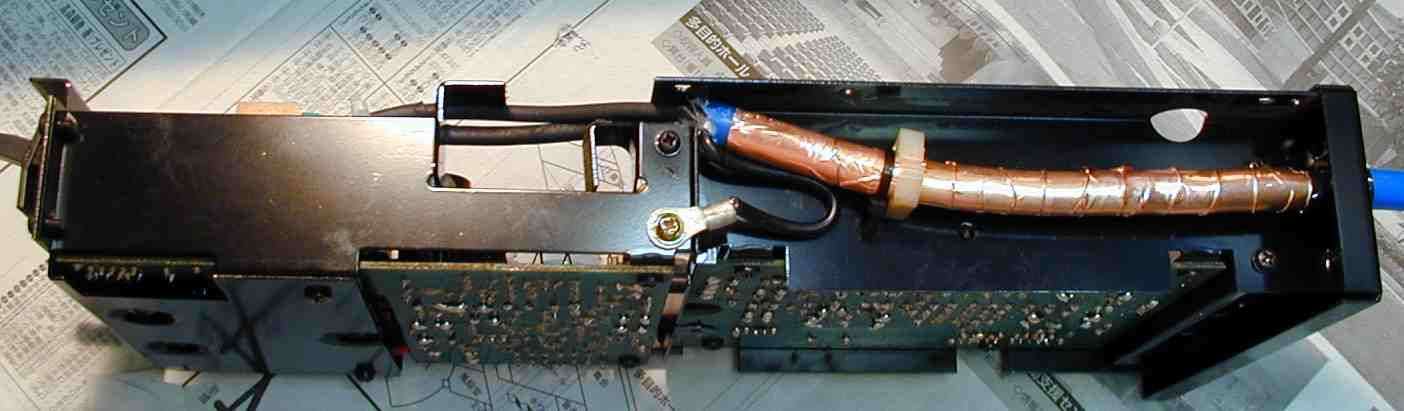

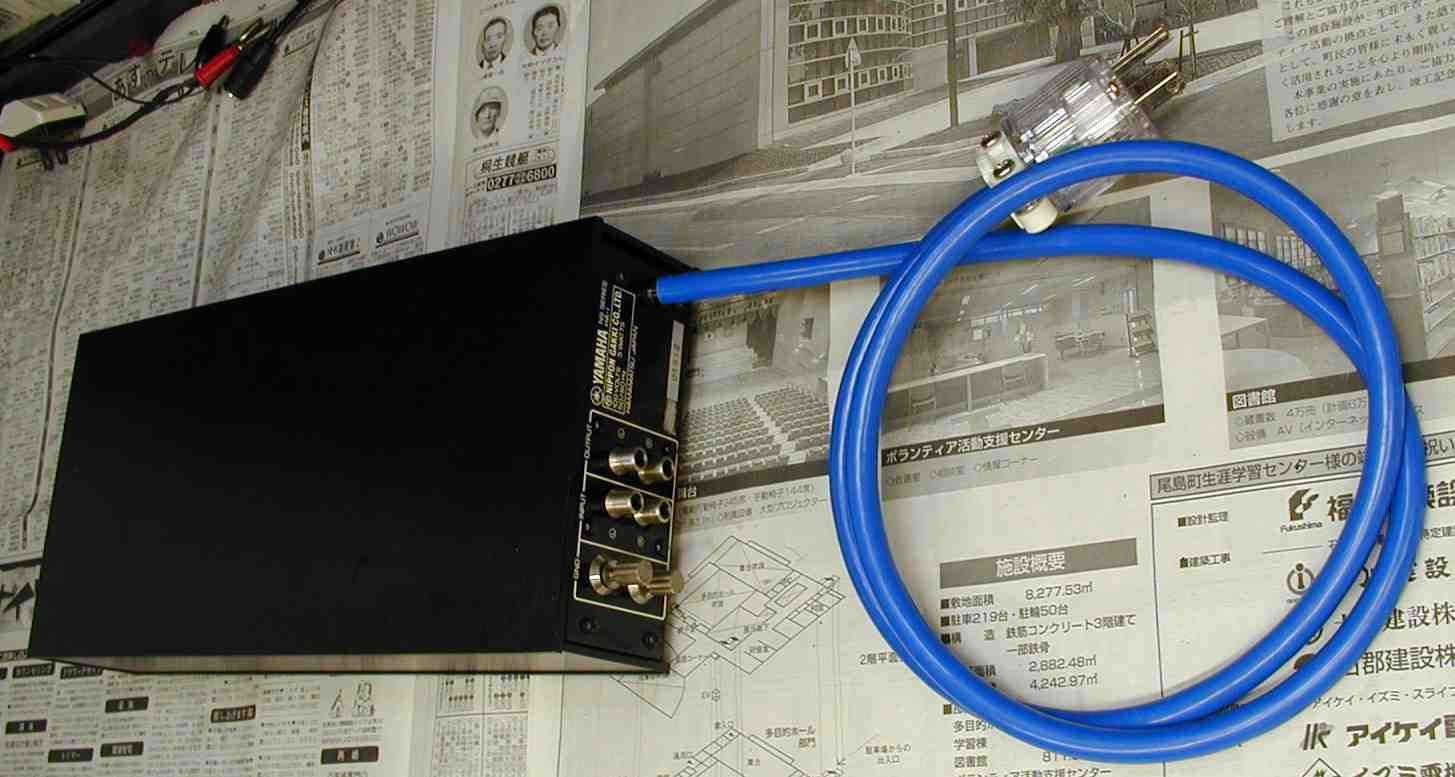

３．　電源ケーブル取り付け、銅テ−プでシールドする

４．　ソケットは例の独製ホスピタル仕様

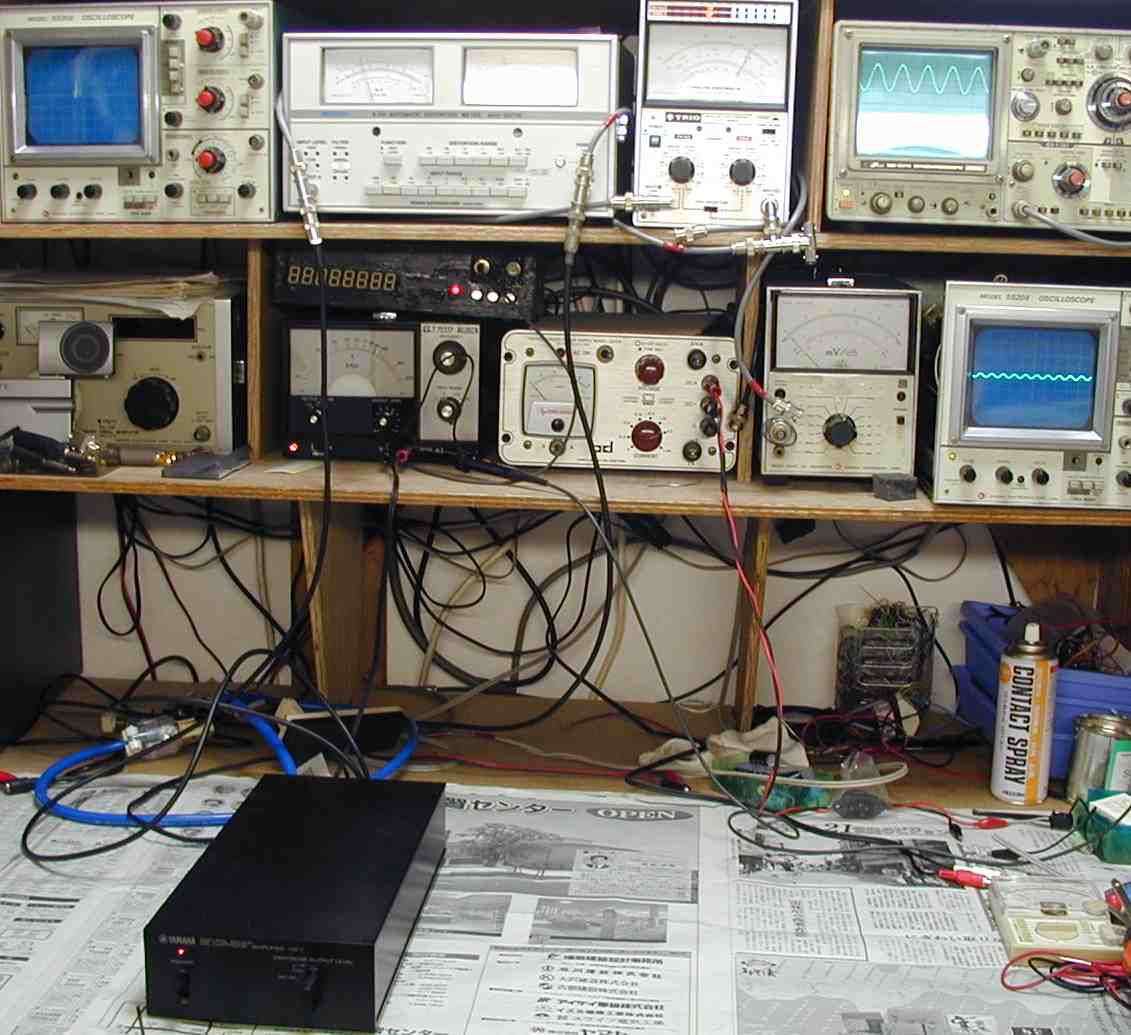

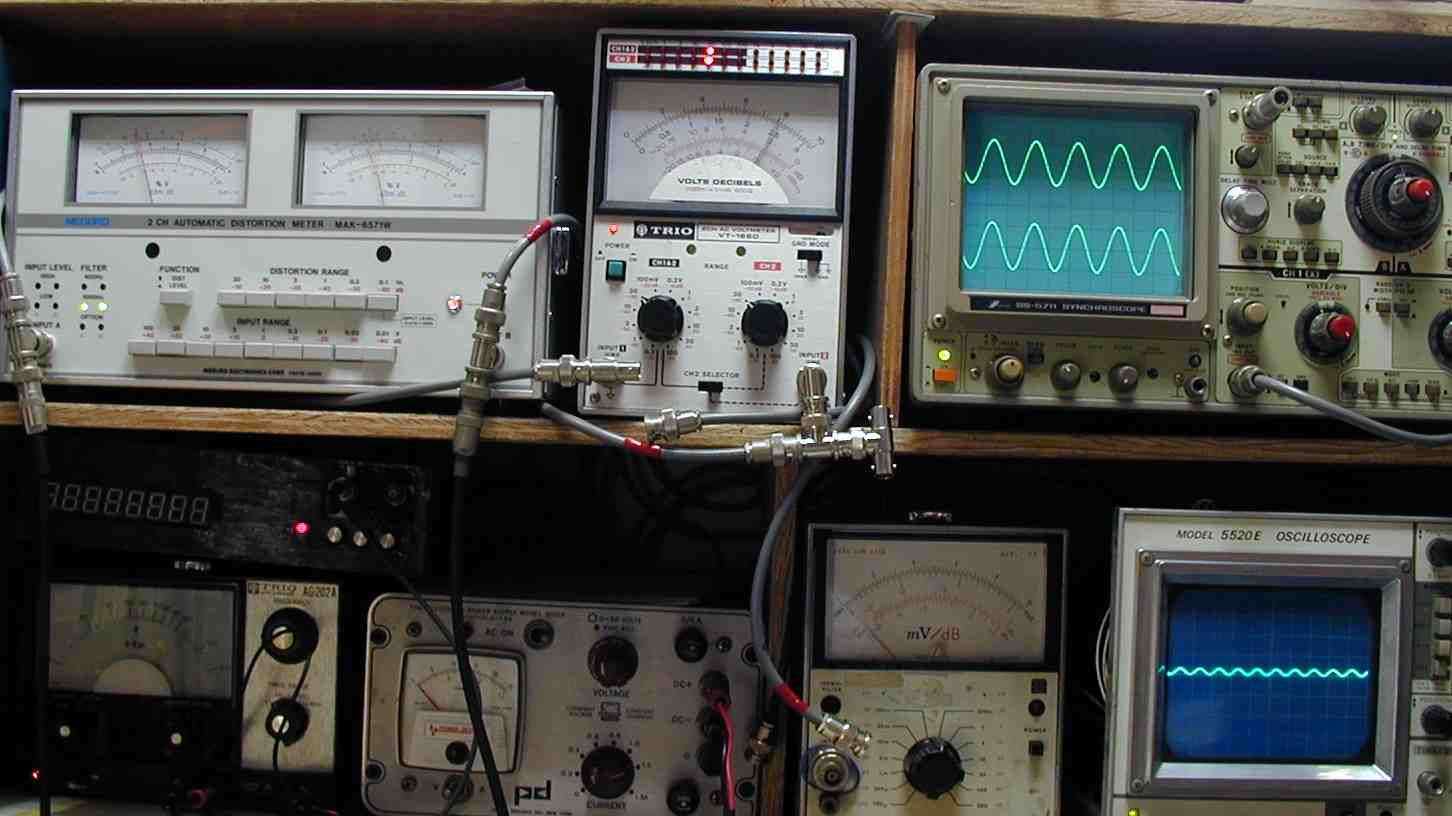

５．　出力・歪率測定

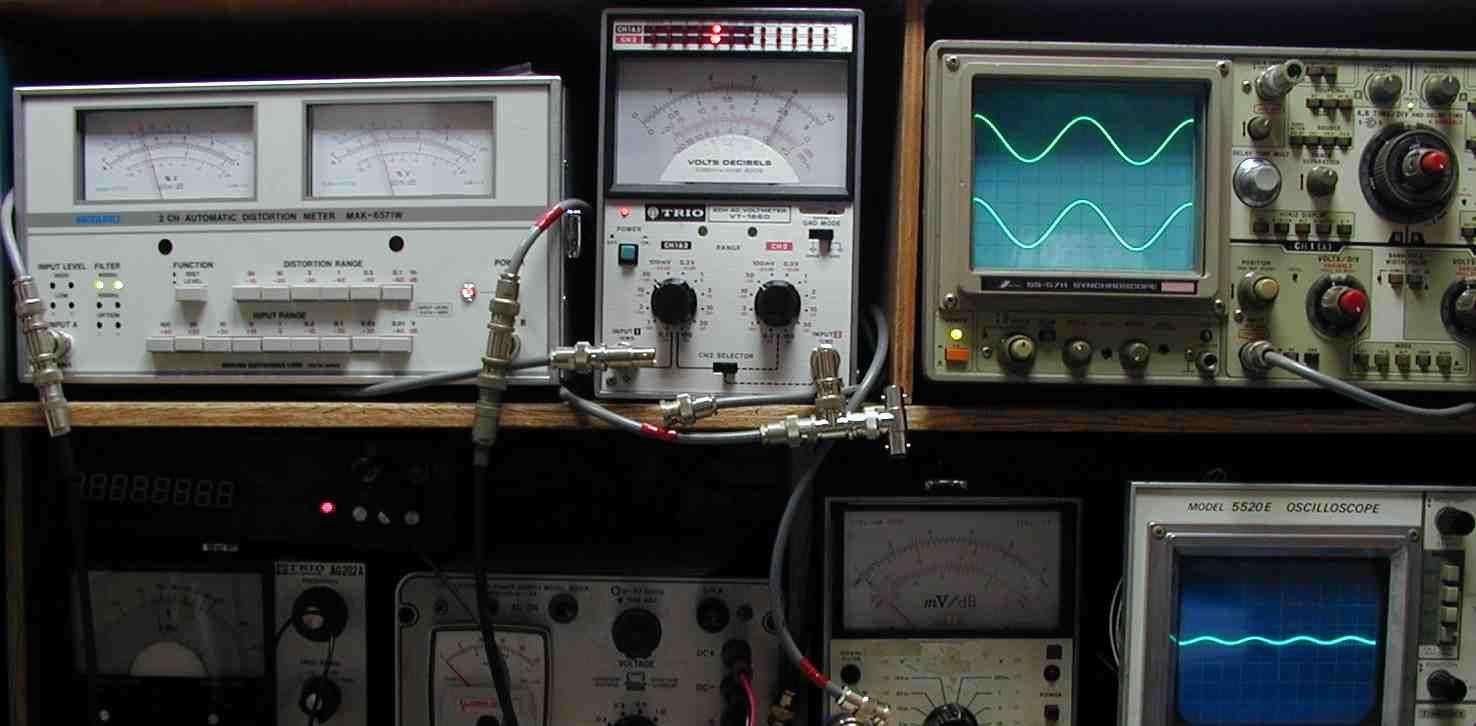

６．　出力２０ｍＶ　歪率＝０．０３％　１０００ＨＺ

７．　出力２０ｍＶ　歪率＝０．０３％　４００ＨＺ

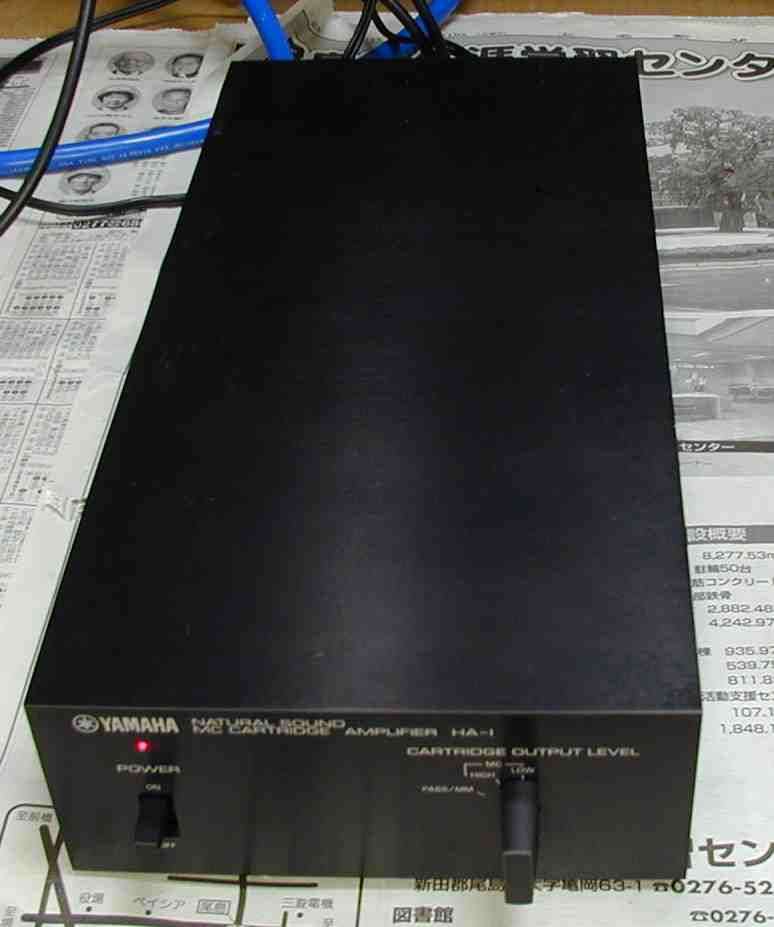

８．　２４時間エージング

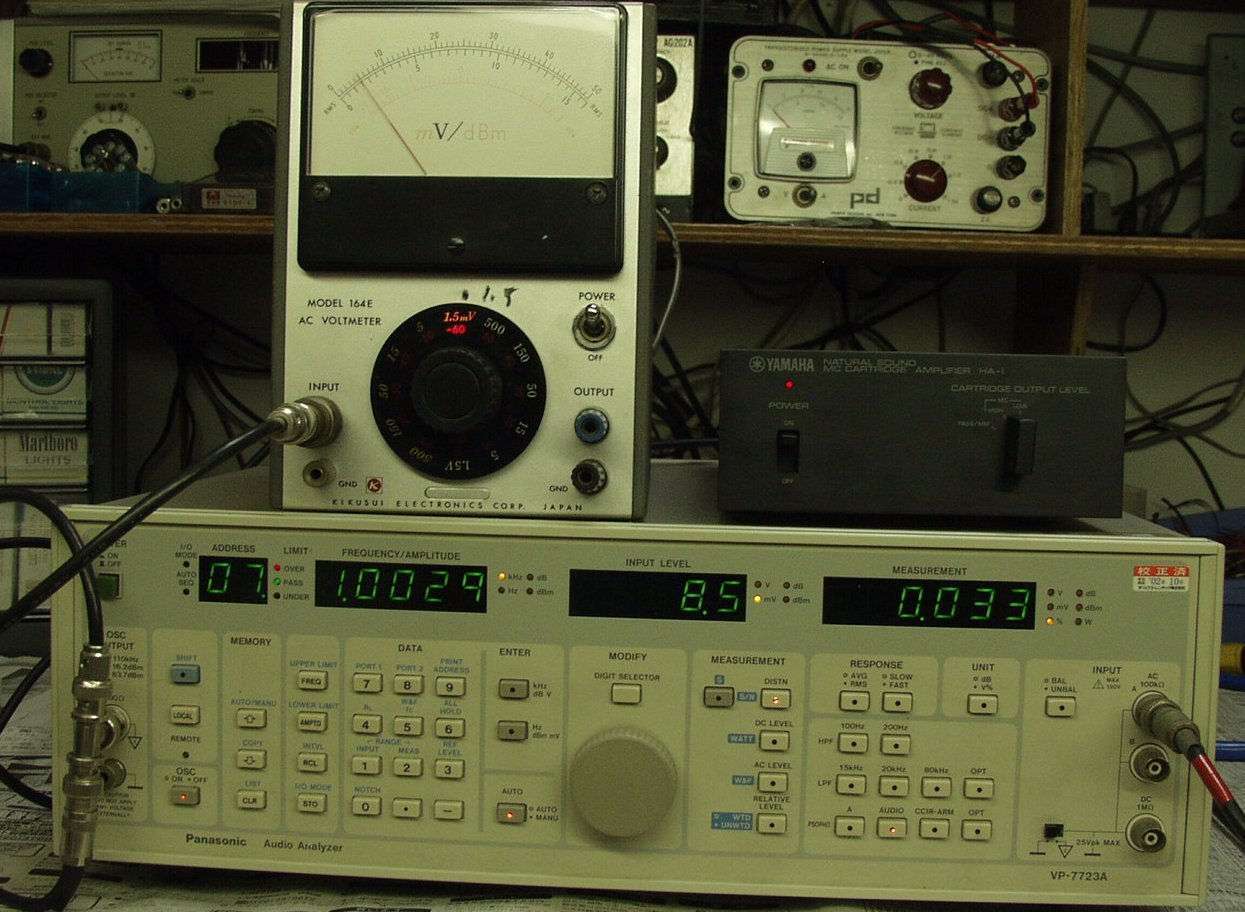

Ａ．　Ｒ出力／歪み率測定・調整 　　出力＝８．５ｍＶ　歪み率＝０．０３３％　ａｔ＝１０００ＨＺ　低ＭＣ端子入力＝０．１５ｍＶ

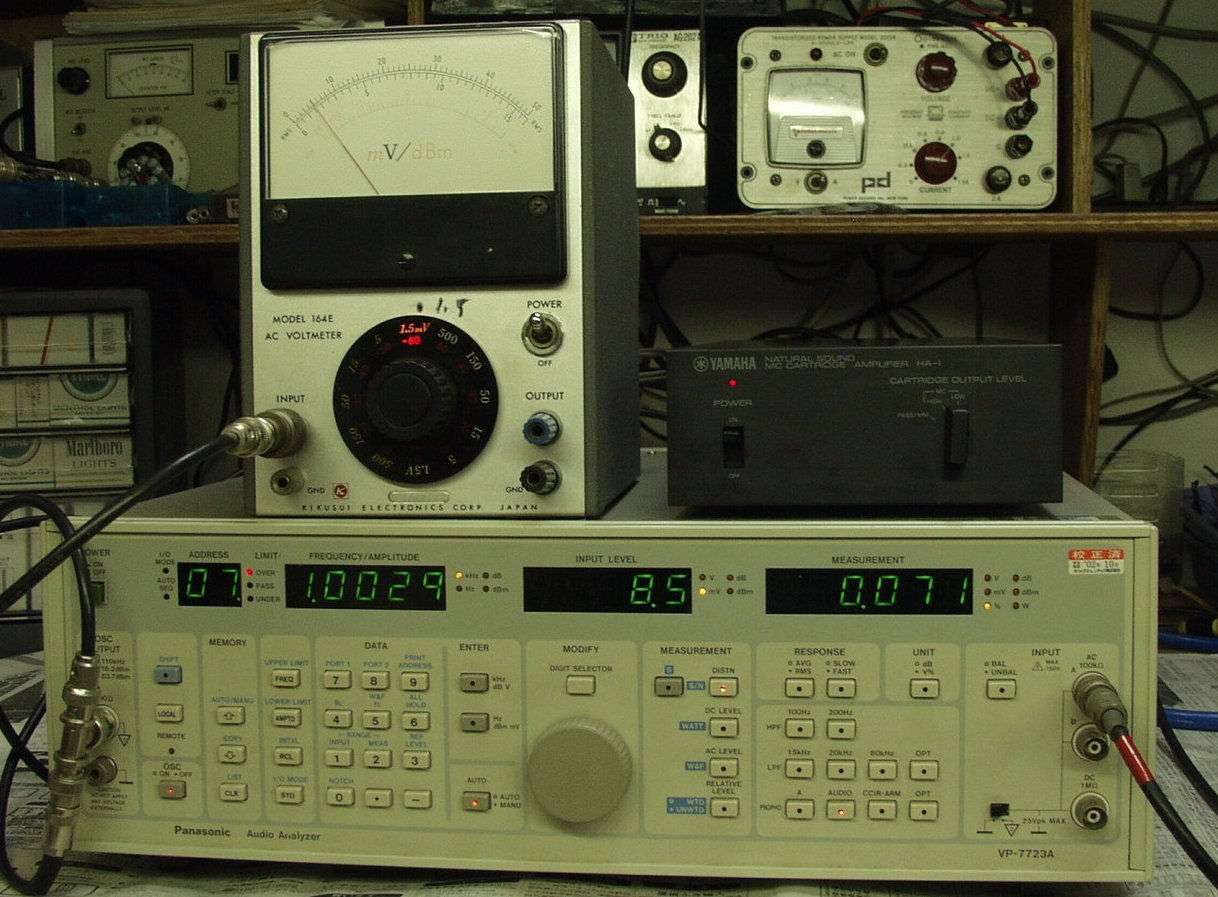

Ｂ．　Ｌ出力／歪み率測定・調整 　　出力＝８．５ｍＶ　歪み率＝０．０７１％　ａｔ＝１０００ＨＺ　低ＭＣ端子入力＝０．１５ｍＶ

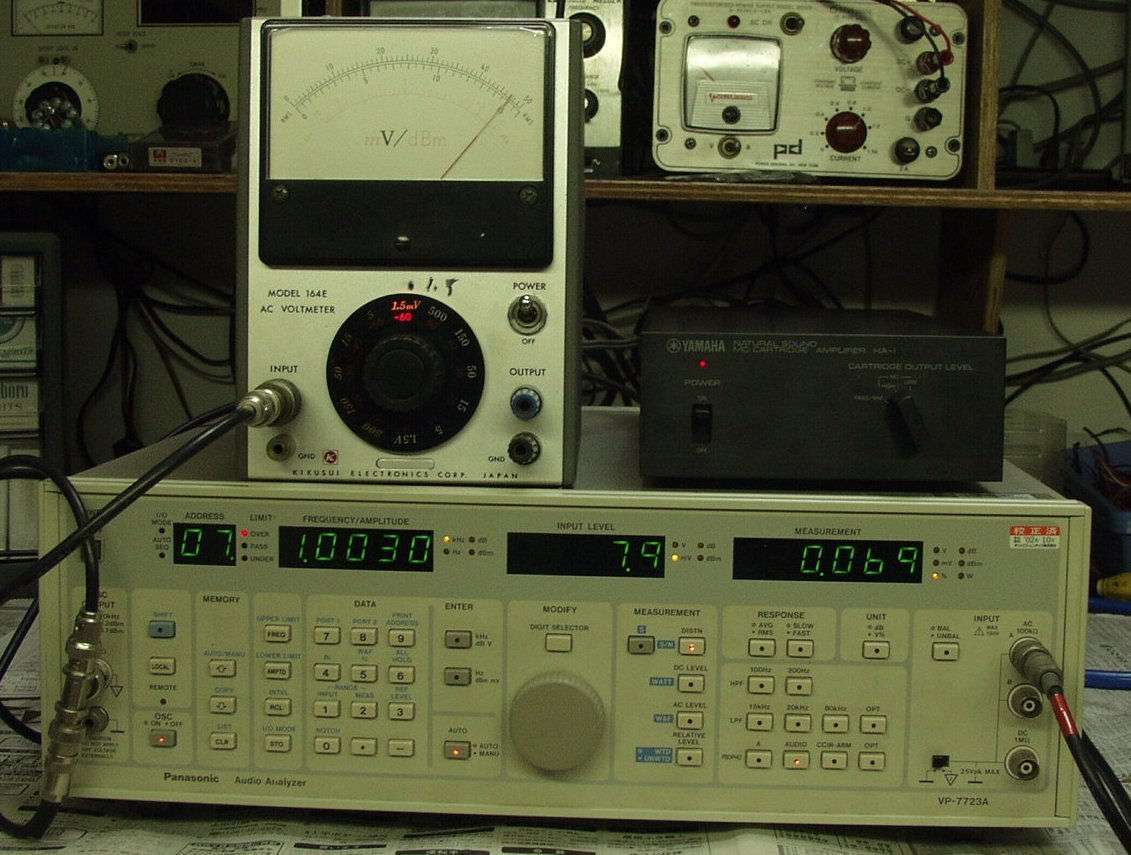

Ｃ．　Ｒ出力／歪み率測定・調整 　　出力＝７．９ｍＶ　歪み率＝０．０６９％　ａｔ＝１０００ＨＺ　高ＭＣ端子入力＝１．５ｍＶ

Ｄ．　Ｒ出力／歪み率測定・調整 　　出力＝８ｍＶ　歪み率＝０．０４９％　ａｔ＝１０００ＨＺ　高ＭＣ端子入力＝１．５ｍＶ

Ｓ．　ＹＡＭＡＨＡ　ＨＡ−1　の仕様（カタログ・マニアルより）

MCカートリッジ用ヘッドアンプ　ＨＡ−１ 型式 ＭＣ型カートリッジ用ヘッドアンプ 入力インピーダンス LOW 10Ω / HIGH 100Ω 利得（ゲイン） 34dB (10Ω時) / 14dB (100Ω時) 最大許容入力 30mV (LOW) / 300mV (HIGH) 周波数帯域 10Hz 〜 50,000Hz（+0dB, -1dB） 高調波歪率 0.05%（5mV入力時） 出力インピーダンス 100Ω 寸法 W15.0×H6.75×D35.2cm 電源 AC100V 50/60Hz 消費電力 5W 重量 3.2kg 発売 1977年2月、販売終了1983年頃 価格 当時の価格: 60,000円
