| ＹＡＱＩＮ ＭＣ−１０Ｌ 修理記録 |
| 平成２０年５月１０購入 |
A． 修理前の状況
ＣＥ． TubeTester ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｄ． 中国「雅琴社」。 ＭＣ−１０Ｌ 仕様 |

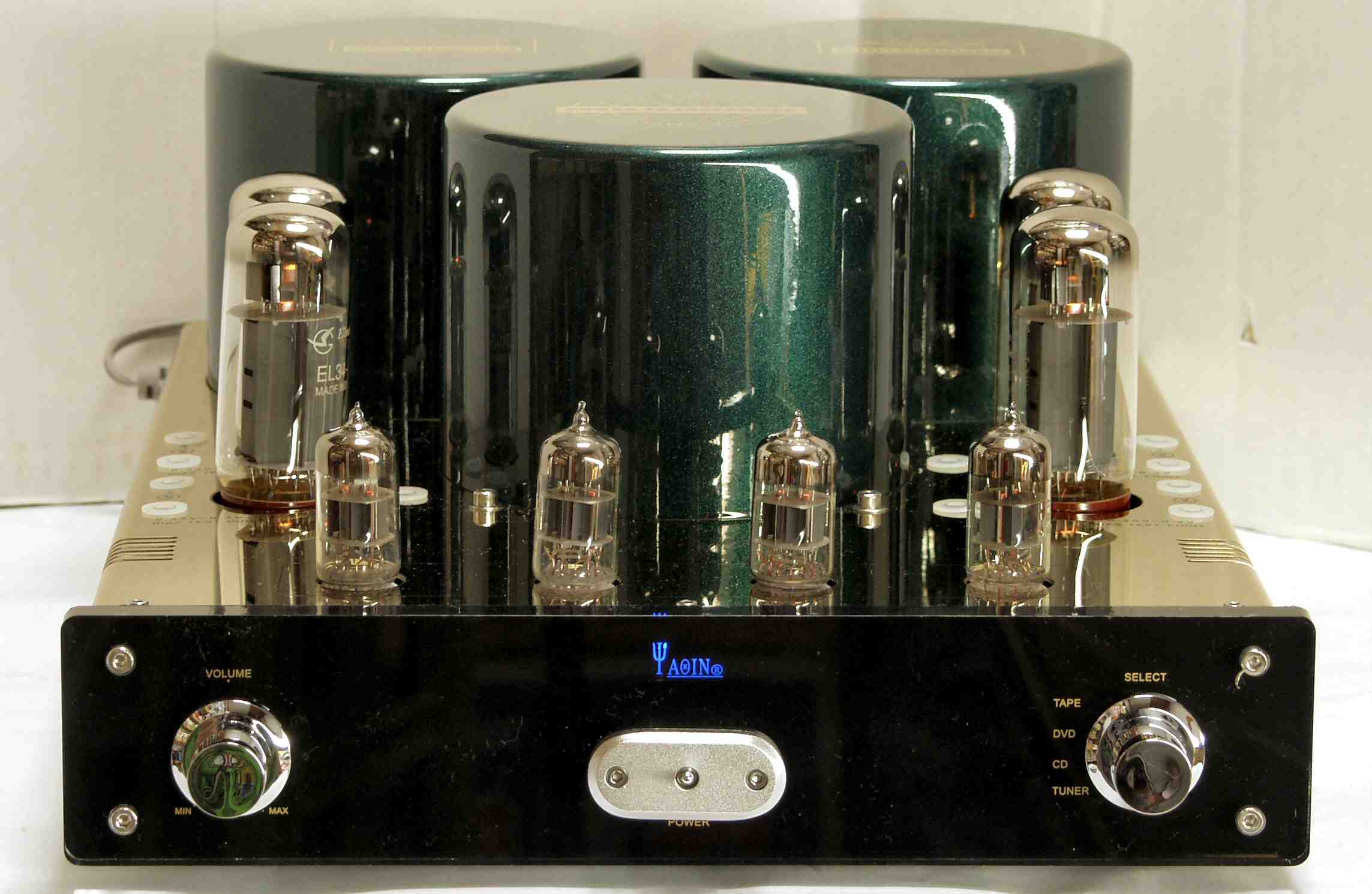

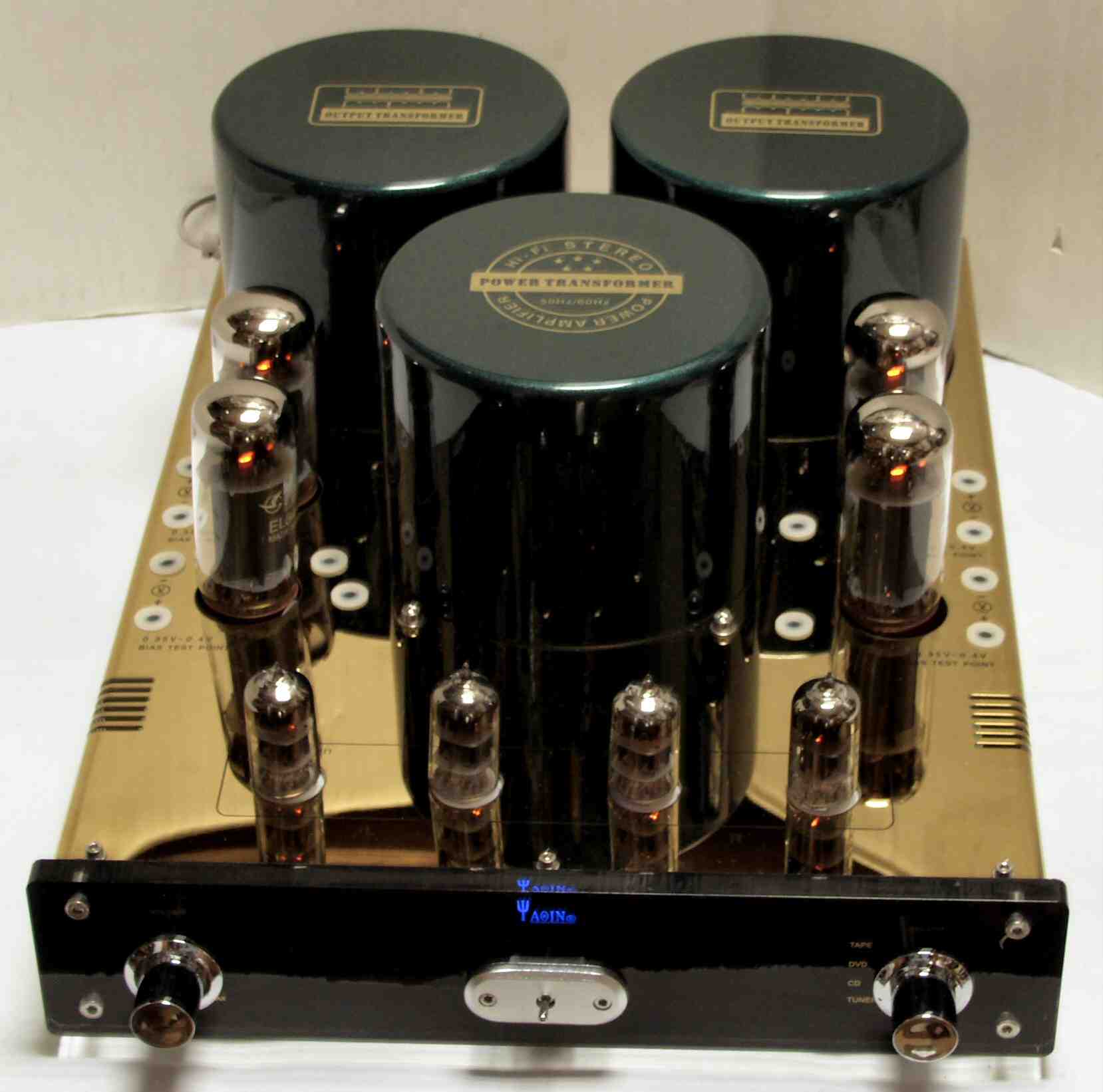

| Ａ． 点検中 Ａ１． 点検中 前から見る |
 |
| Ａ２． 点検中 前上から見る |
 |

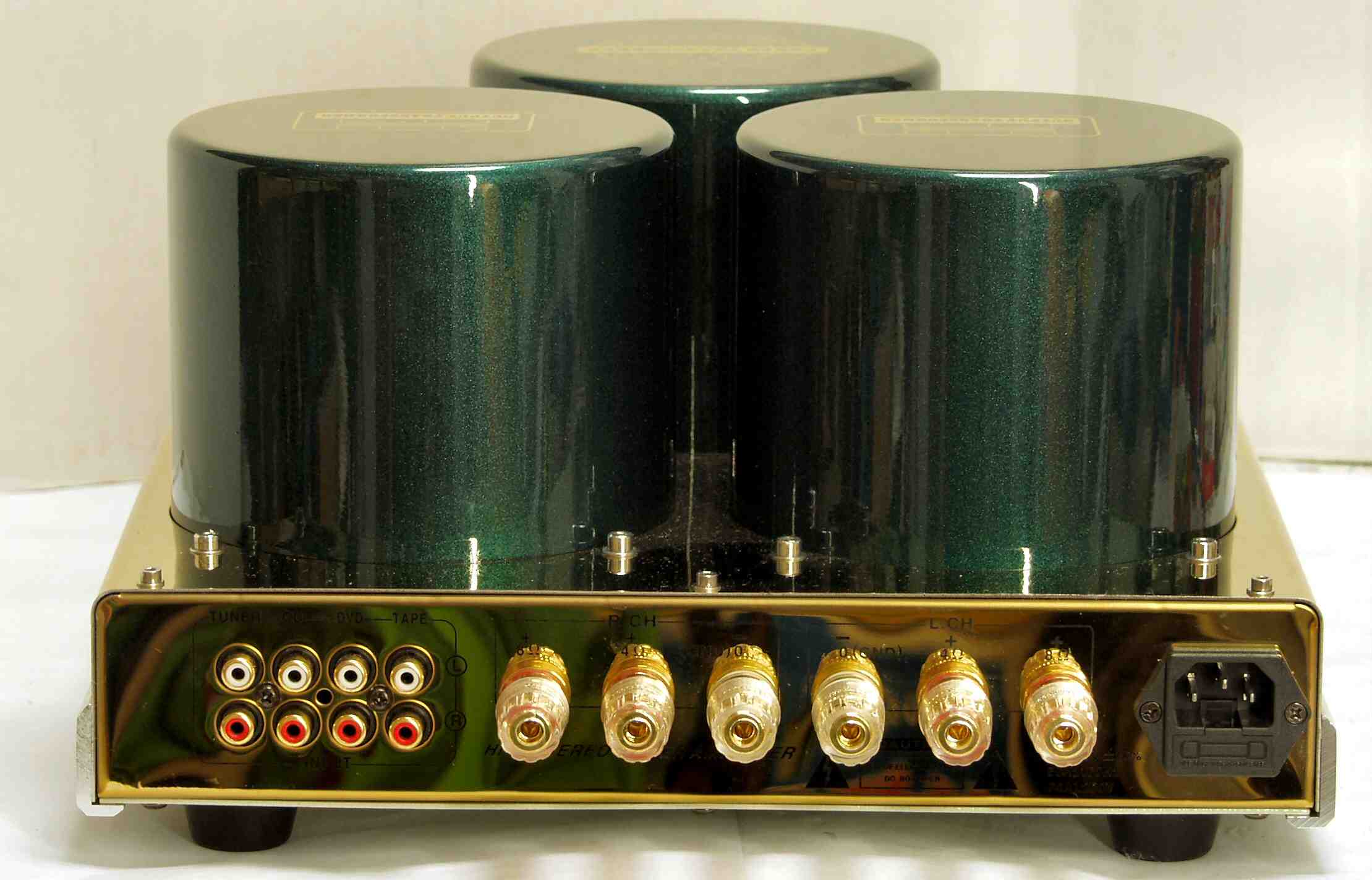

| Ａ３． 点検中 後から見る |
 |

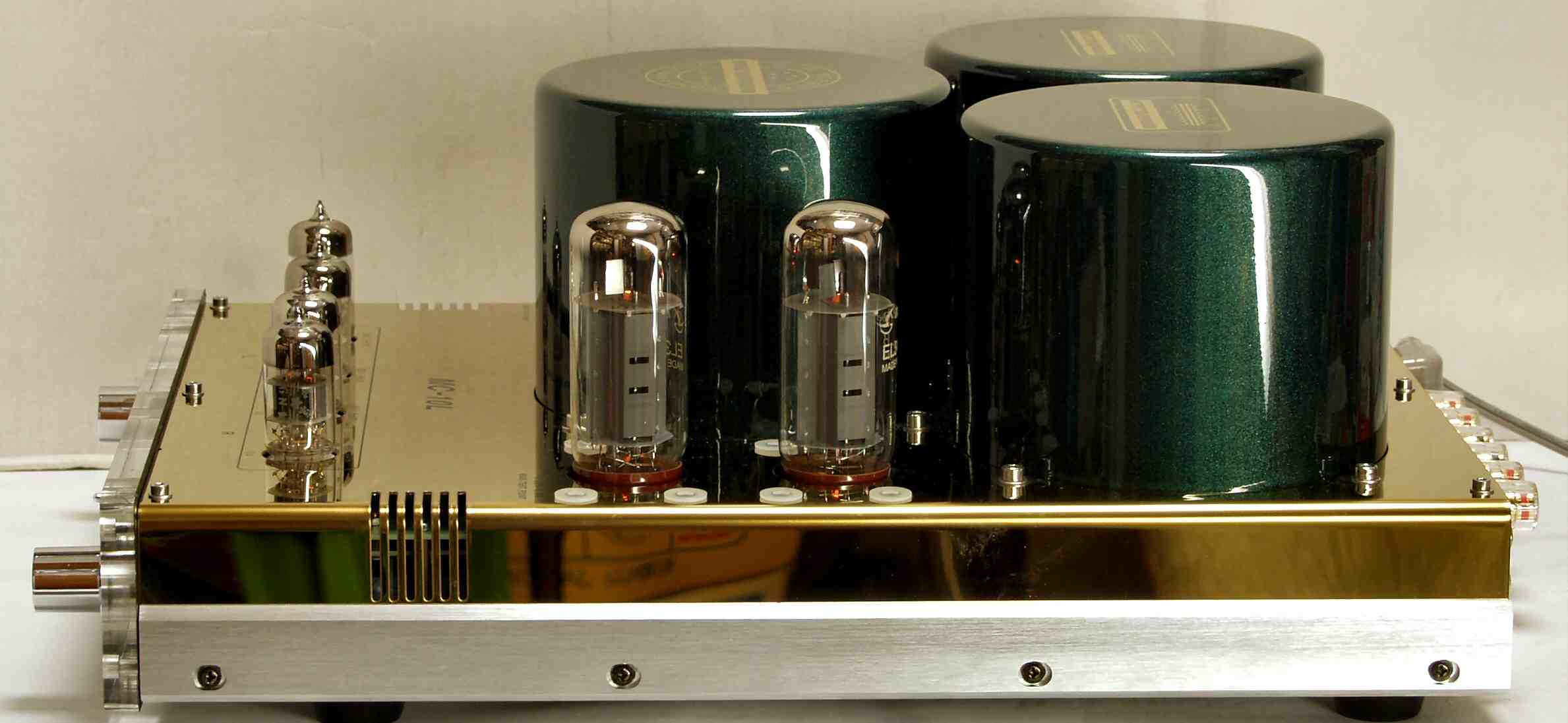

| Ａ４． 点検中 横から見る |
 |
| Ａ５． 点検中 横上から見る |
 |

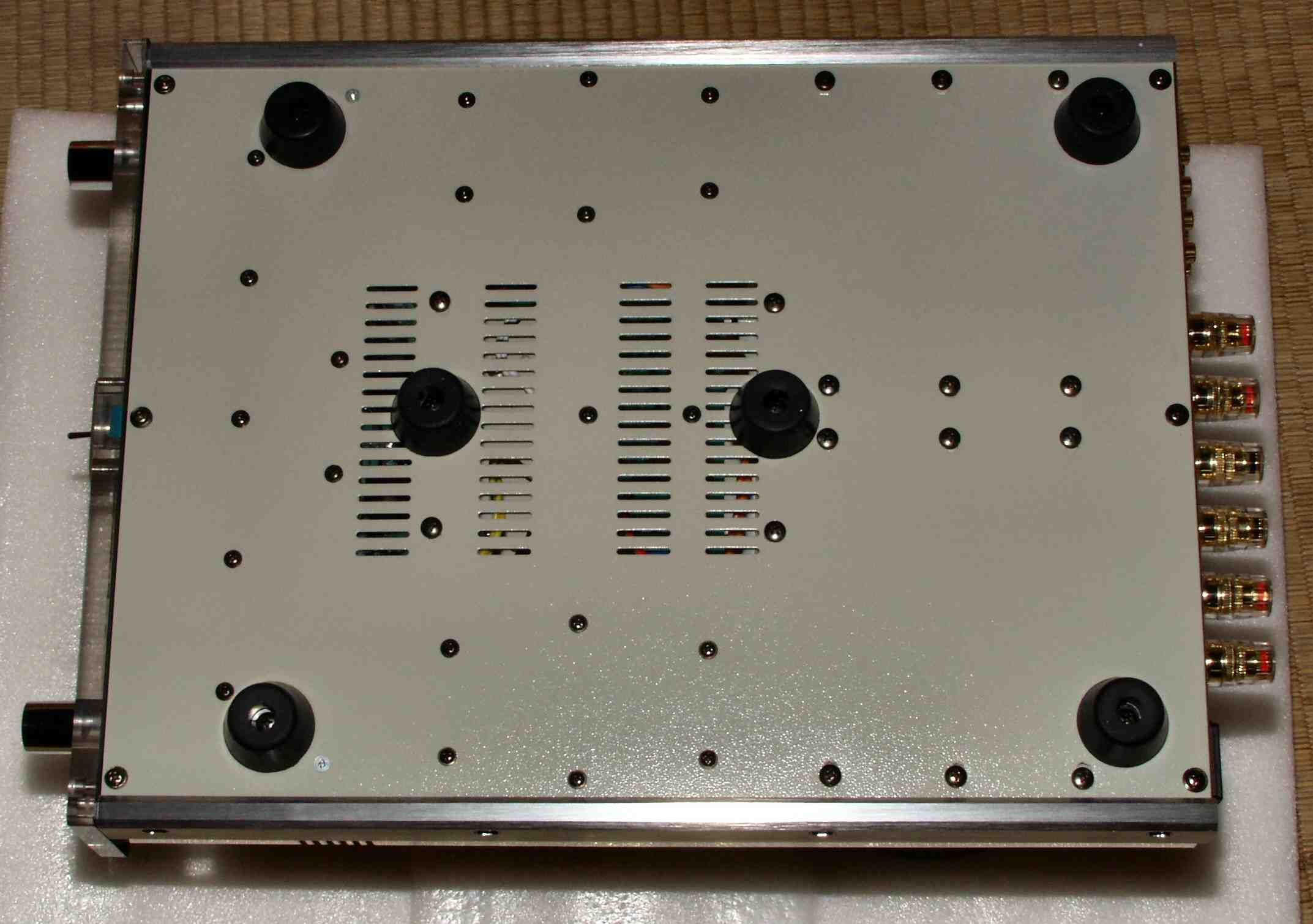

| Ａ６Ａ． 点検中 下から見る |
 |

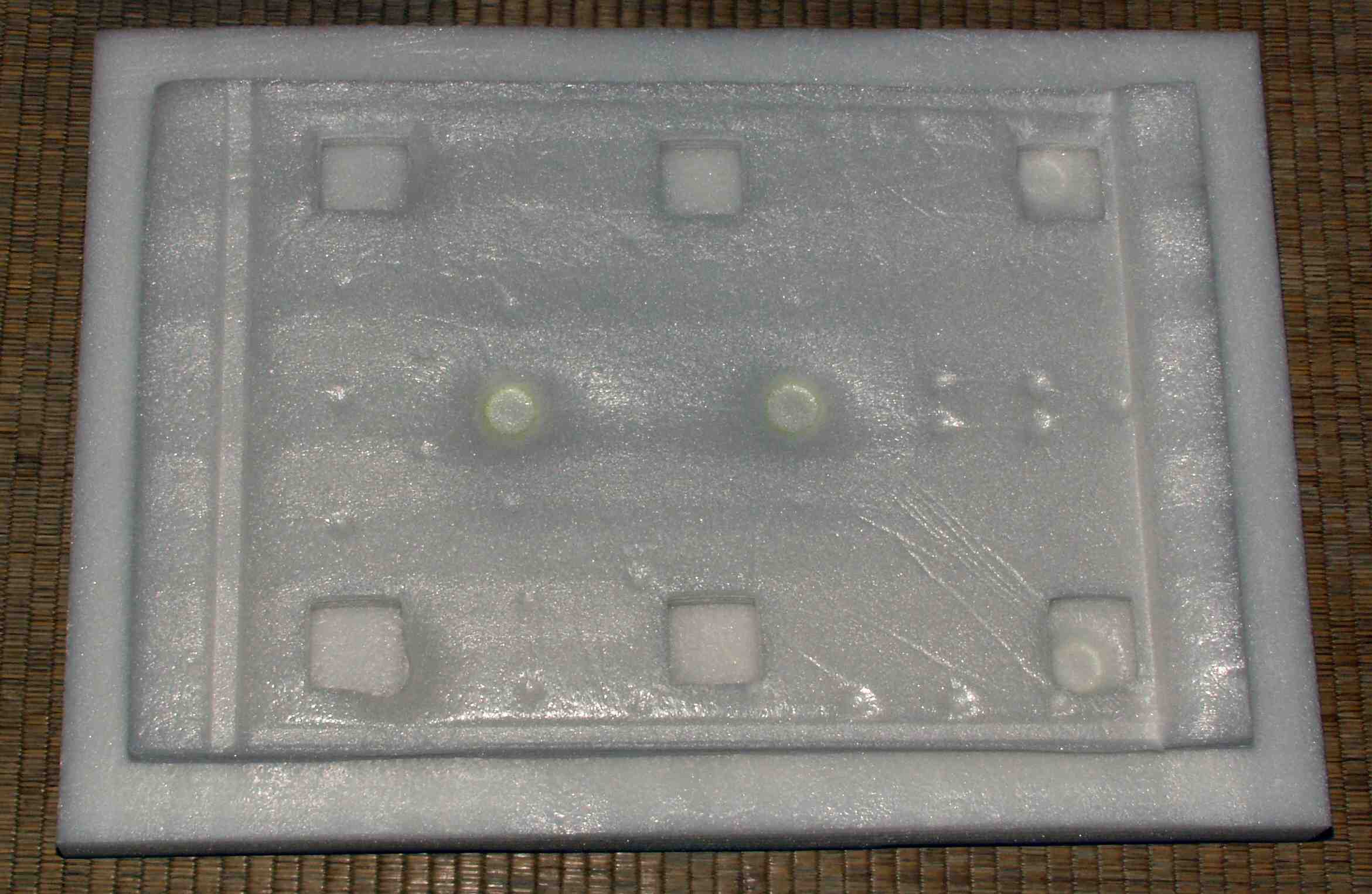

| Ａ６Ｂ． 点検中 本体を支える下クションの穴が中の２個足らない |
 |
| Ａ７Ａ． 点検中 下クションの下に電源コードが収納されている |
 |
| Ａ７Ｂ． 点検中 入れ方が悪い |
 |

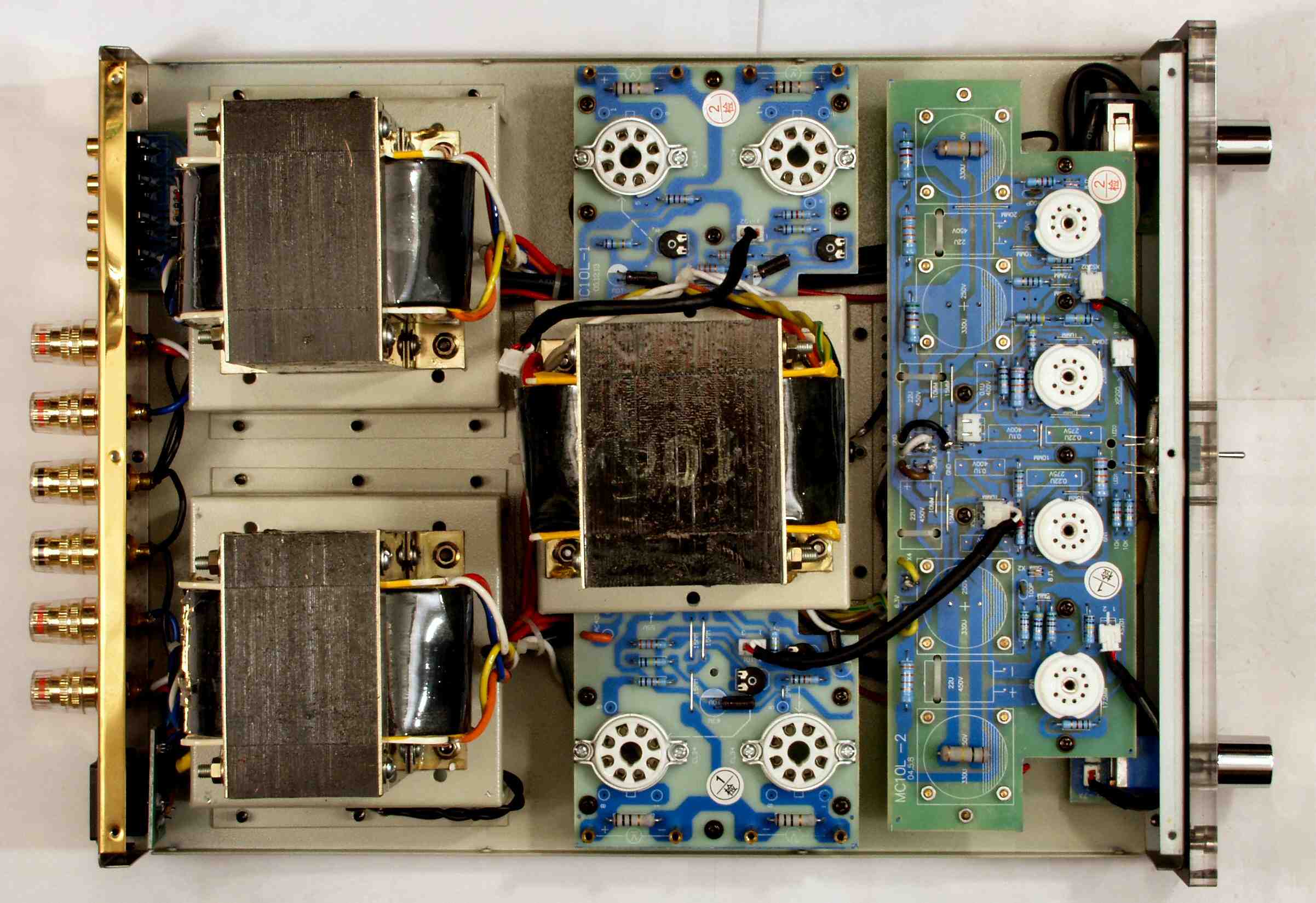

| Ａ８． 点検中 カバーを取り上から見る |
 |

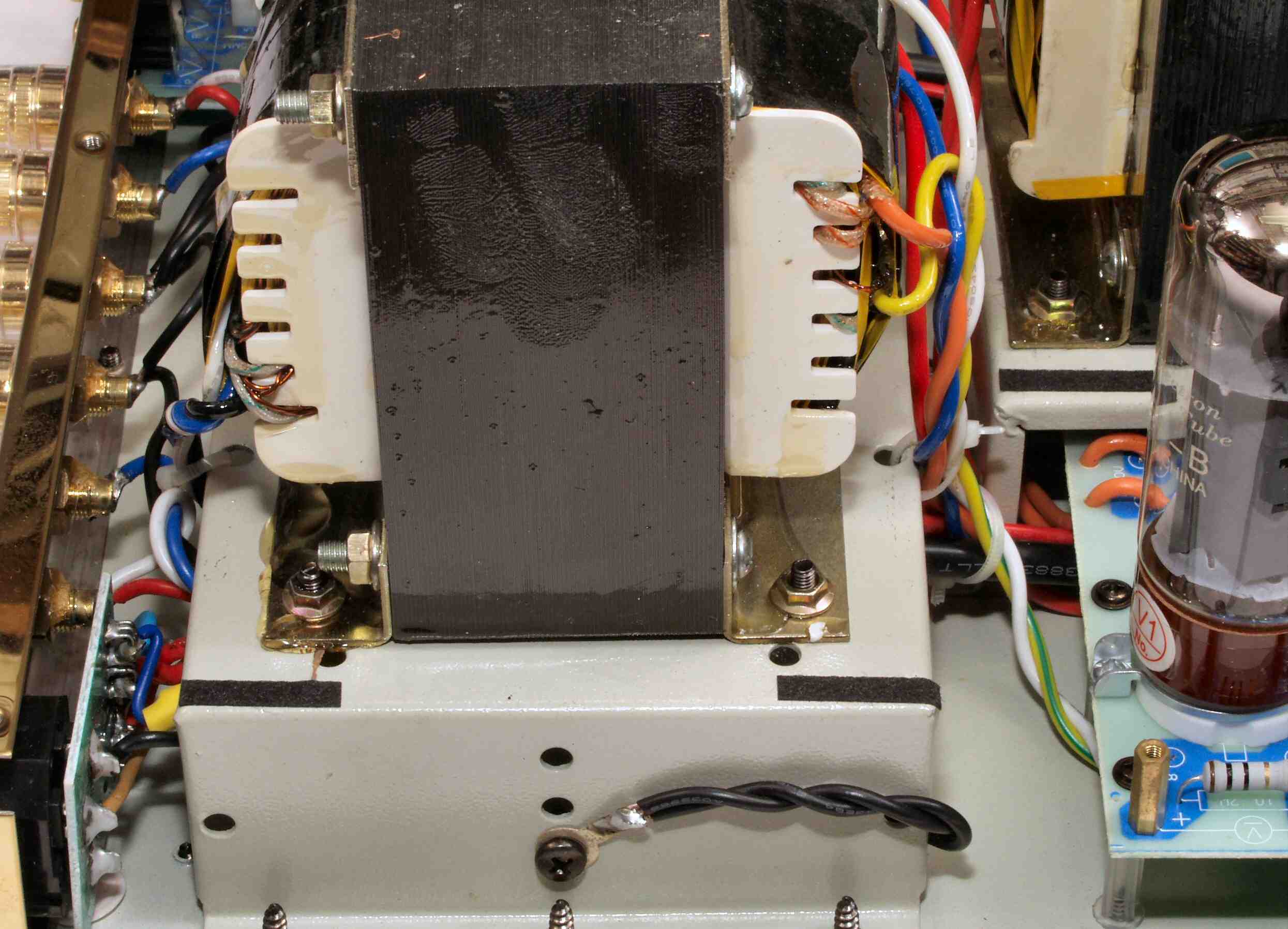

| Ａ９． 点検中 出力トランス、セクション巻きに成っている、２次巻き線が２パラから２セクション？？ |
 |

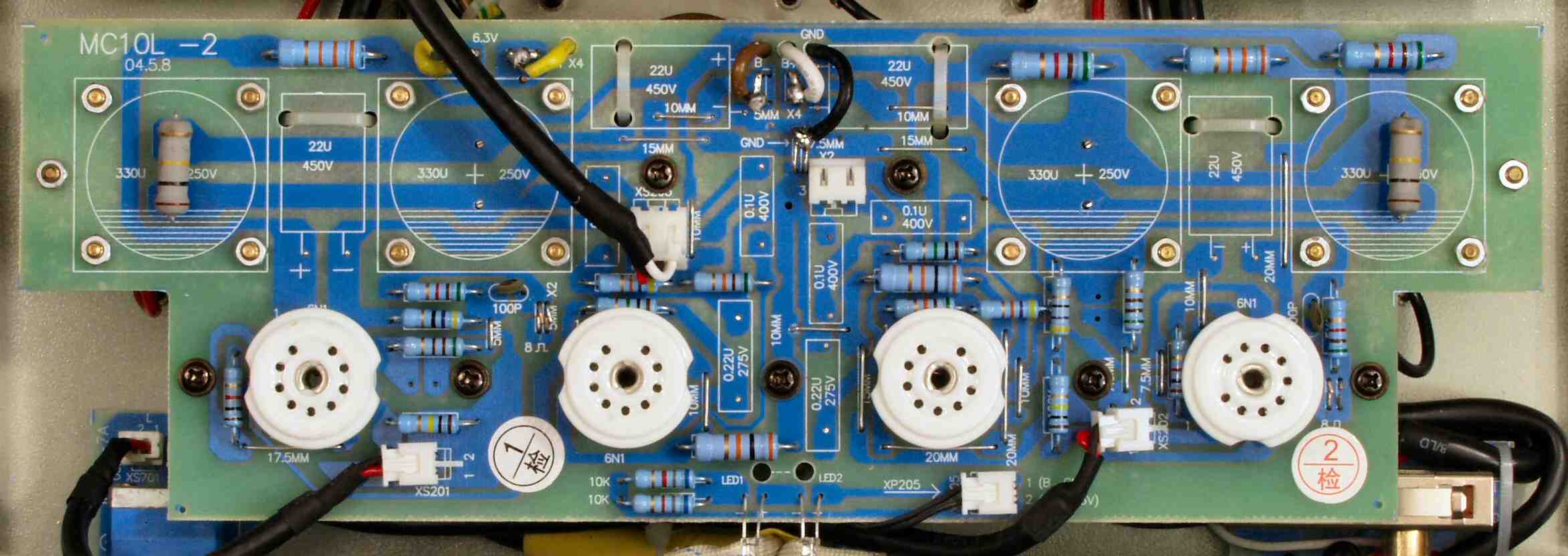

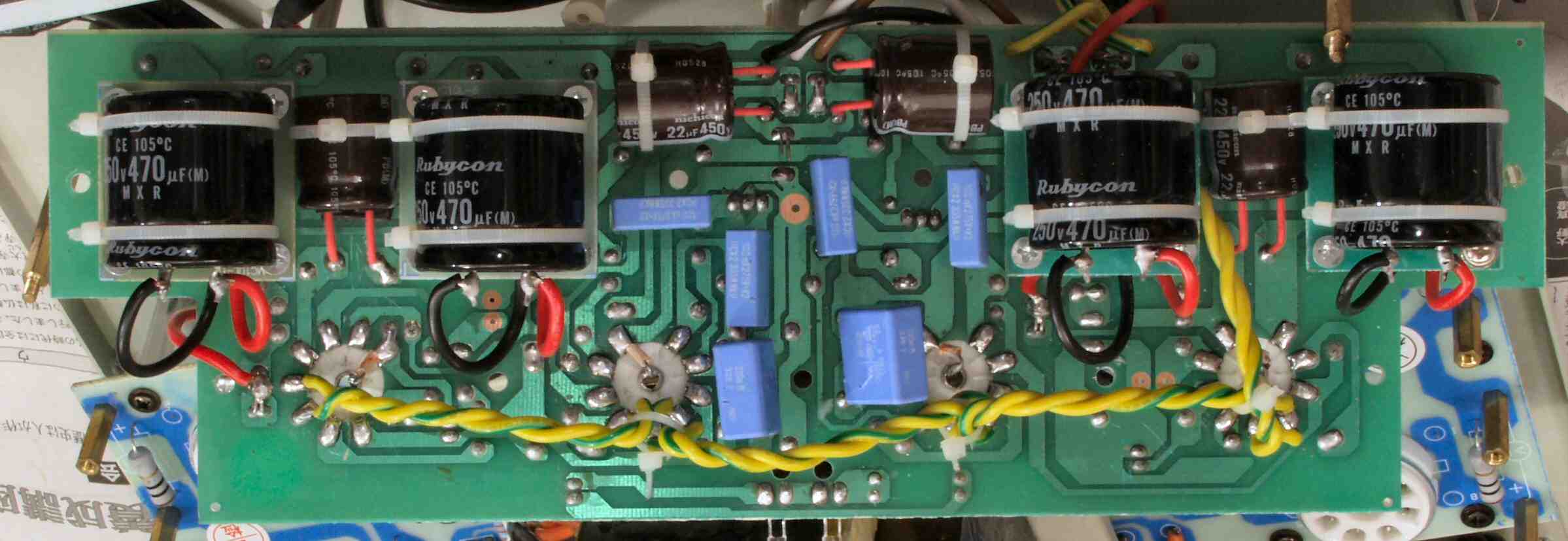

| Ｃ．修理状況。 Ｃ１Ａ． 修理前 ＡＭＰ基板 |
 |

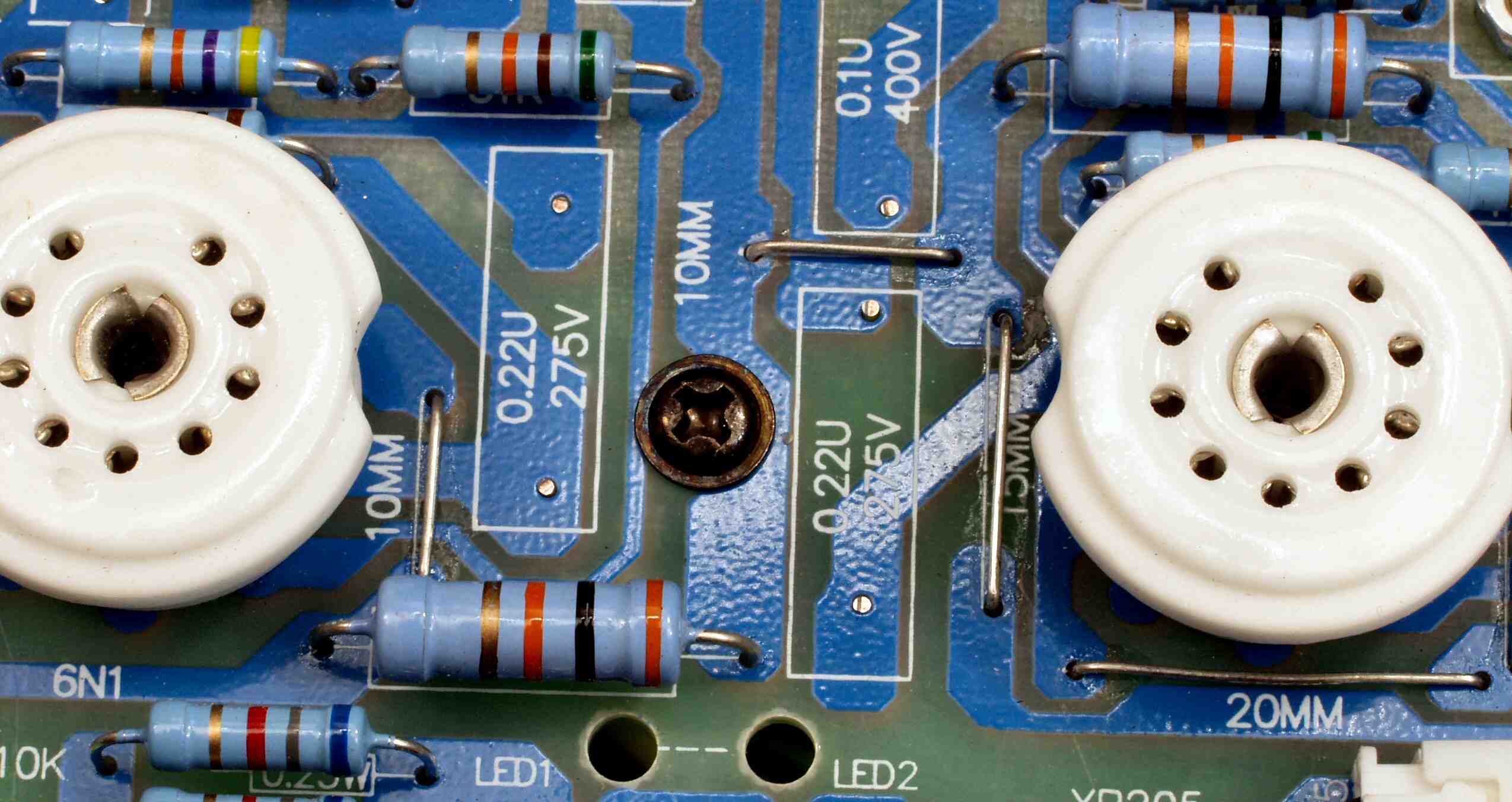

| Ｃ１Ｂ． 修理中 ＡＭＰ基板 基板止めネジが短絡事故を起こします！ 絶縁ワッシャを使用した。 |
 |
| Ｃ１Ｃ． 修理中 ＡＭＰ基板 基板止めネジが短絡事故を起こします！ 絶縁ワッシャを使用した。 |
 |

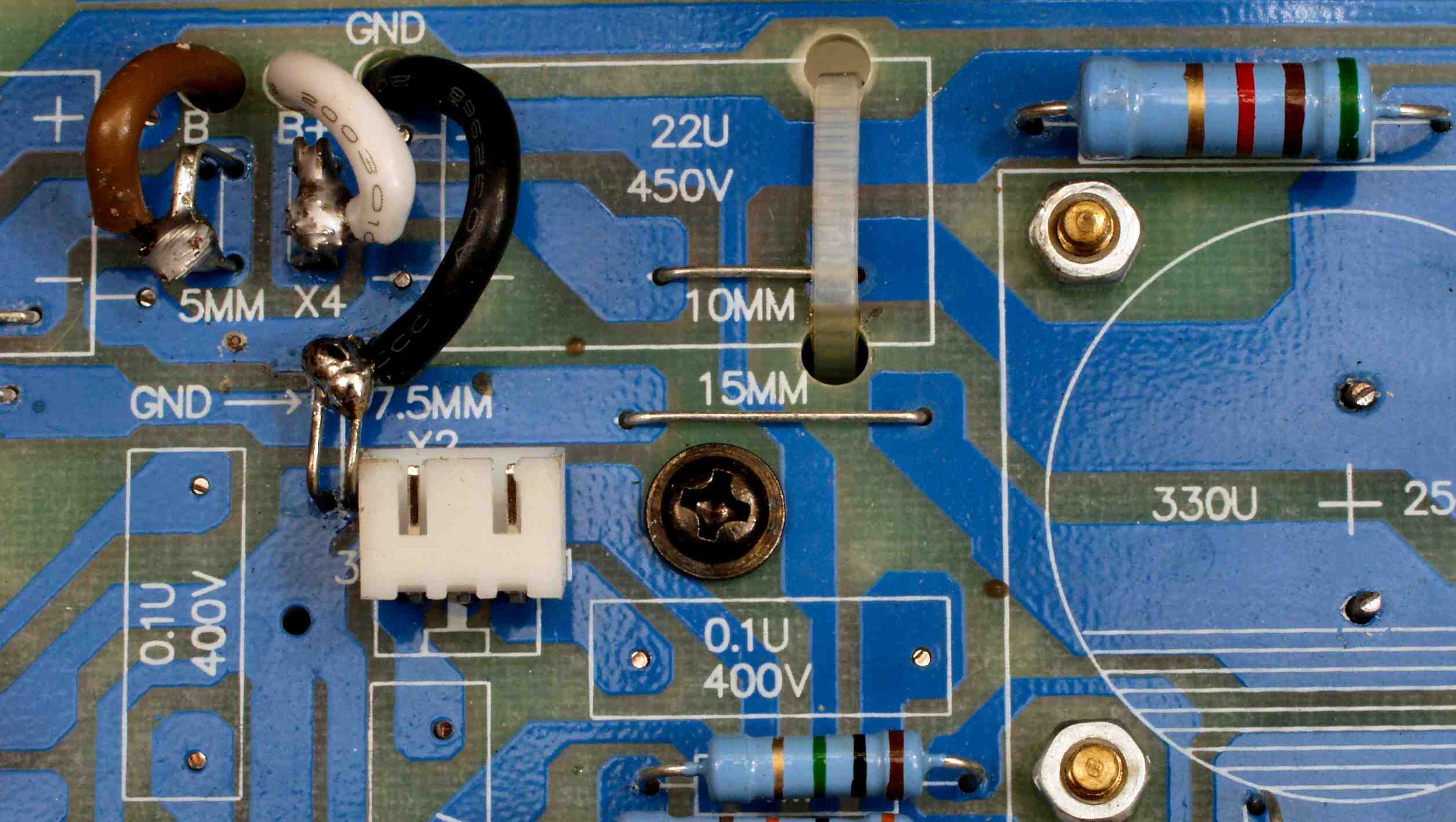

| Ｃ２Ａ．修理前 ＡＭＰ基板 半田不良ｹ所 「ＧＮＤ→」のライン と上ラインは２００Ｖの電圧差！ |
 |

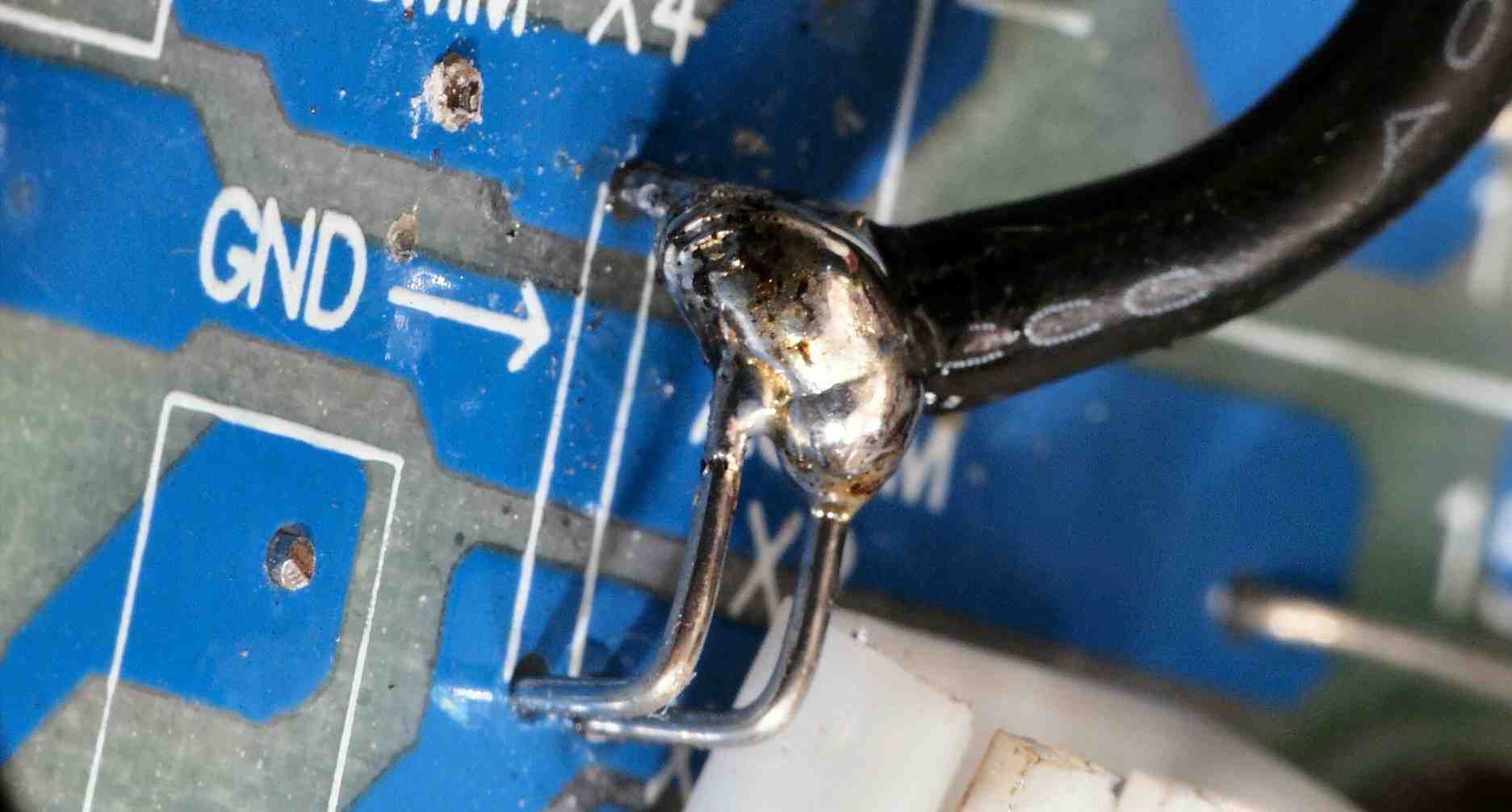

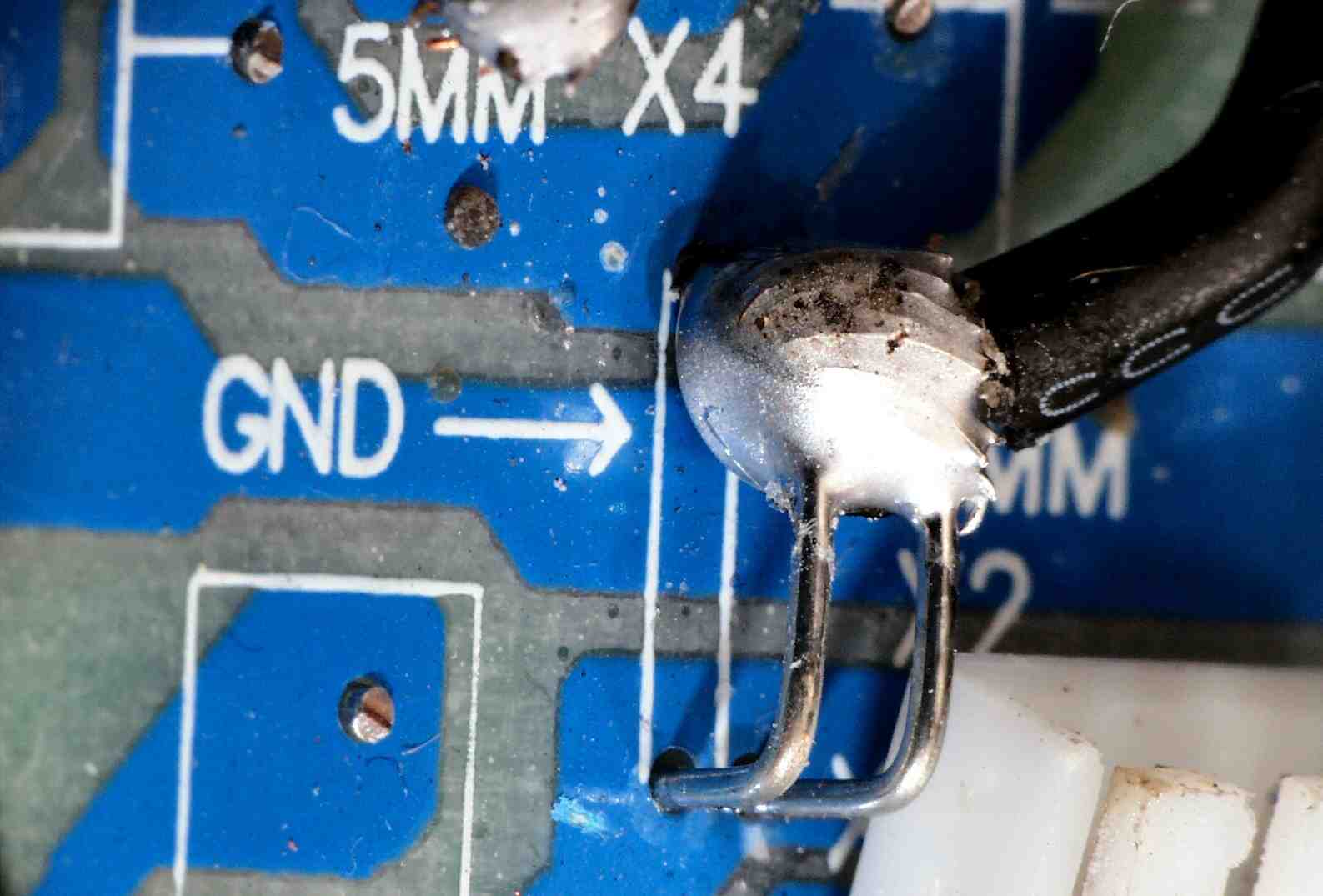

| Ｃ２Ｂ． 修理前 ＡＭＰ基板 半田不良ｹ所の拡大 |
 |

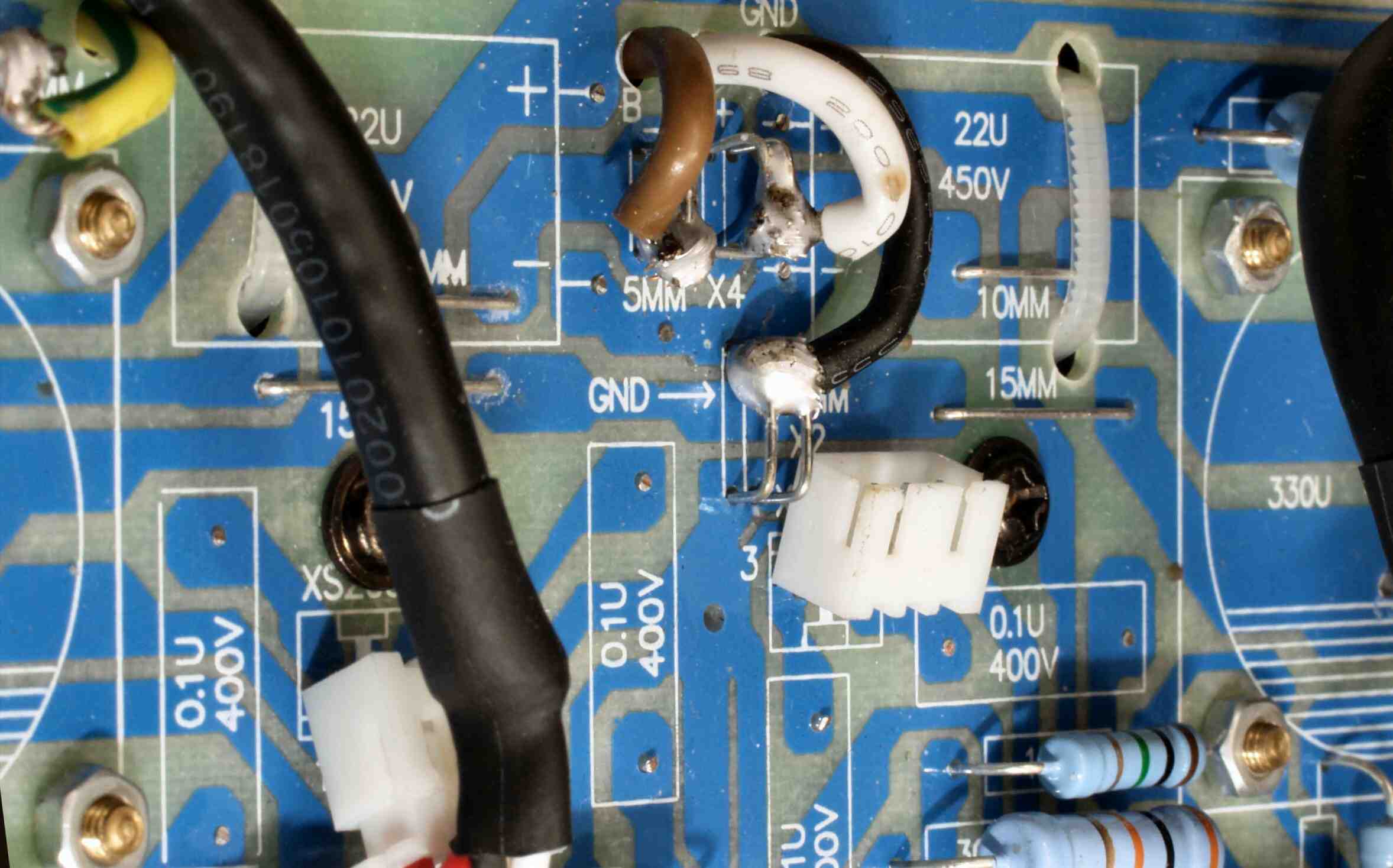

| Ｃ２Ｃ． 修理後 ＡＭＰ基板、「ＧＮＤ」ラインから浮かす。 |
 |
| Ｃ２Ｄ． 修理中 ＡＭＰ基板裏 |
 |

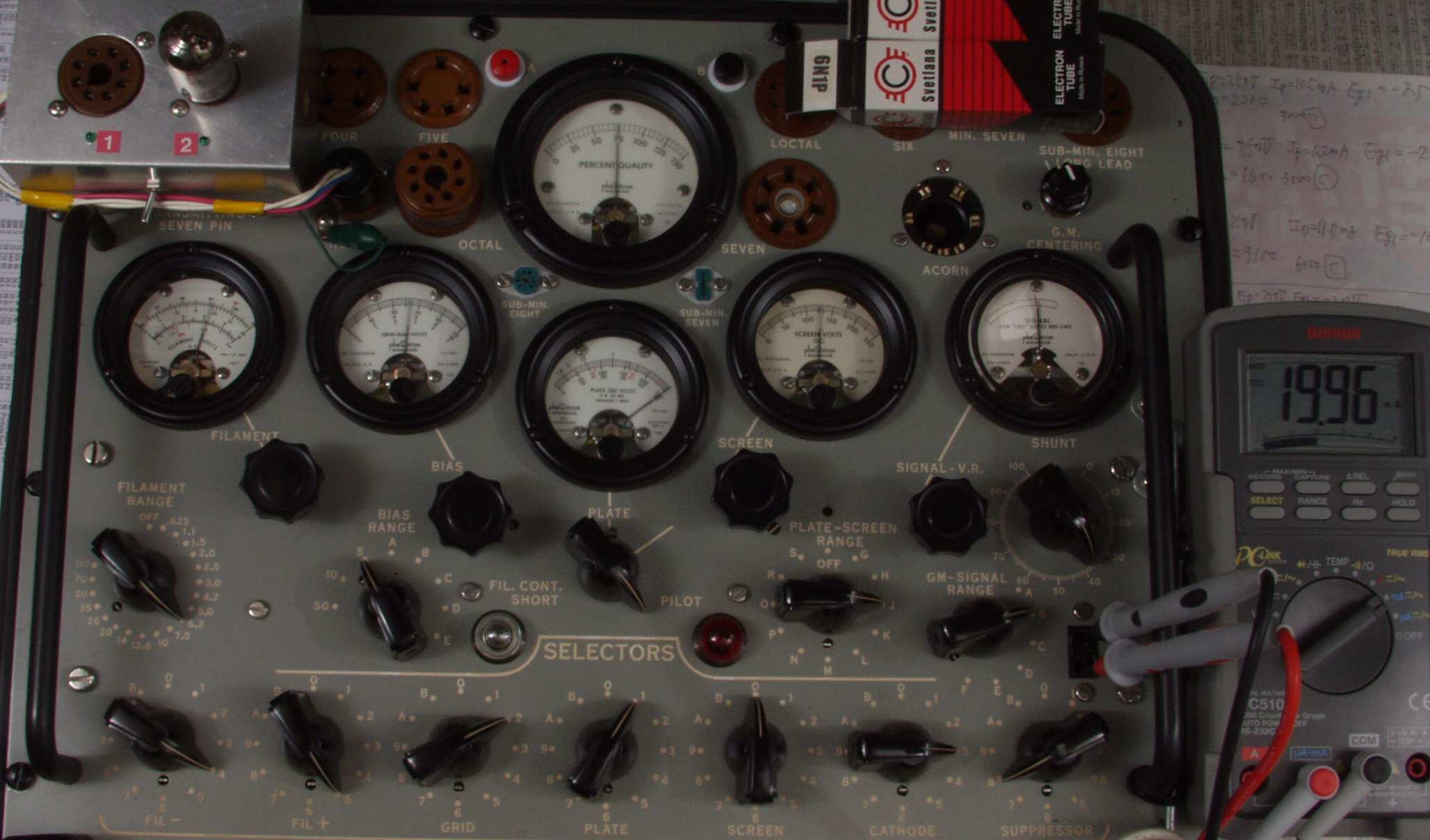

| ＣＥ． TubeTester ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 。 ＣＥ１． 付属出力真空管 ＥＬ３４−Ｂ。 相互コンダクタンス＝１１０００μmho。 「Ｅｐ＝２６５Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７０ｍＡ」（１９６０／１９６２ナショナル真空管ハンドブックより） |
 |

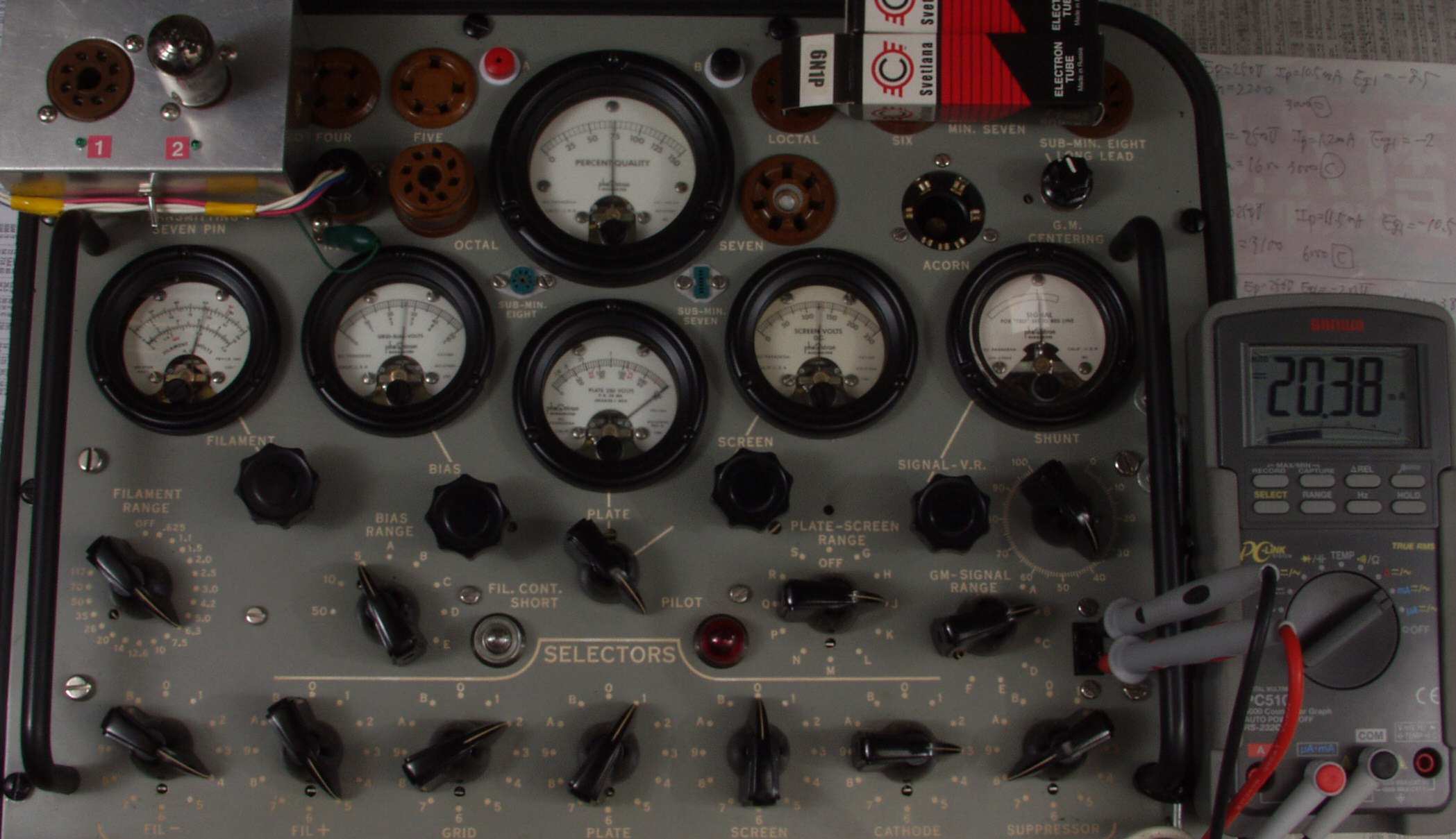

| ＣＥ１Ａ． 付属１本目ＥＬ３４−Ｂ測定。 Ｇｍ＝１１５００μmho、ＩＰ＝６６．５ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」 |
 |
| ＣＥ１Ｂ． 付属２本目ＥＬ３４−Ｂ測定。 Ｇｍ＝１０５００μmho、ＩＰ＝５７．９ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」 |
 |
| ＣＥ１Ｃ． 付属３本目ＥＬ３４−Ｂ測定。 Ｇｍ＝１１０００μmho、ＩＰ＝６２．１ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」 |
 |
| ＣＥ１Ｄ． 付属４本目ＥＬ３４−Ｂ測定。 Ｇｍ＝１１４００μmho、ＩＰ＝６０．８ｍＡ １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」 |
 |

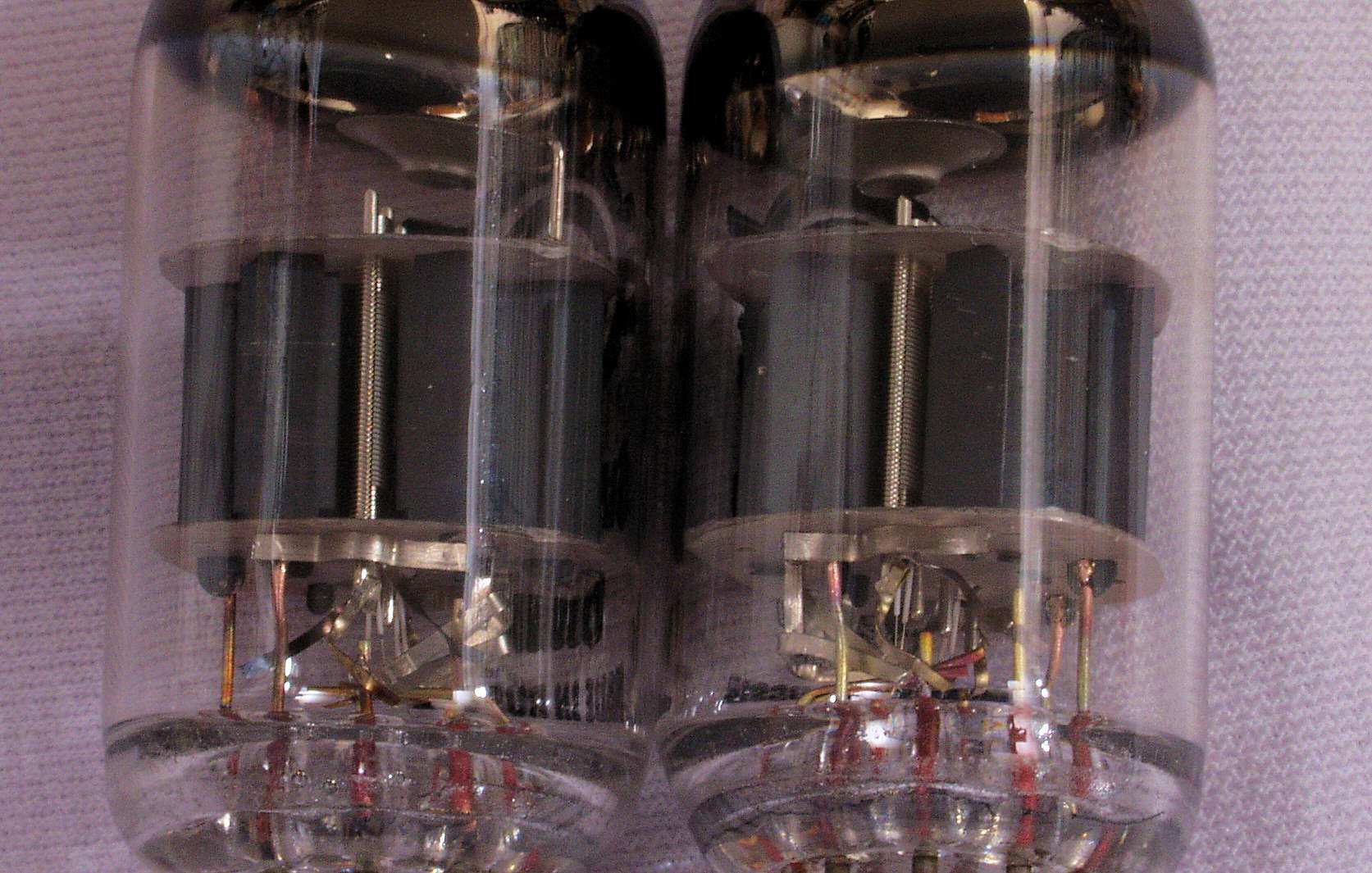

| ＣＥ２． 付属前段増幅真空管測定。 ６Ｎ１「ＥＣＣ８５、６ＡＱ８」、フレームグリッド構造双三極管。 相互コンダクタンス＝６１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ、Ｉｐ＝１０ｍＡ」（Ｐｈｉｌｉｐｓ） |
 |

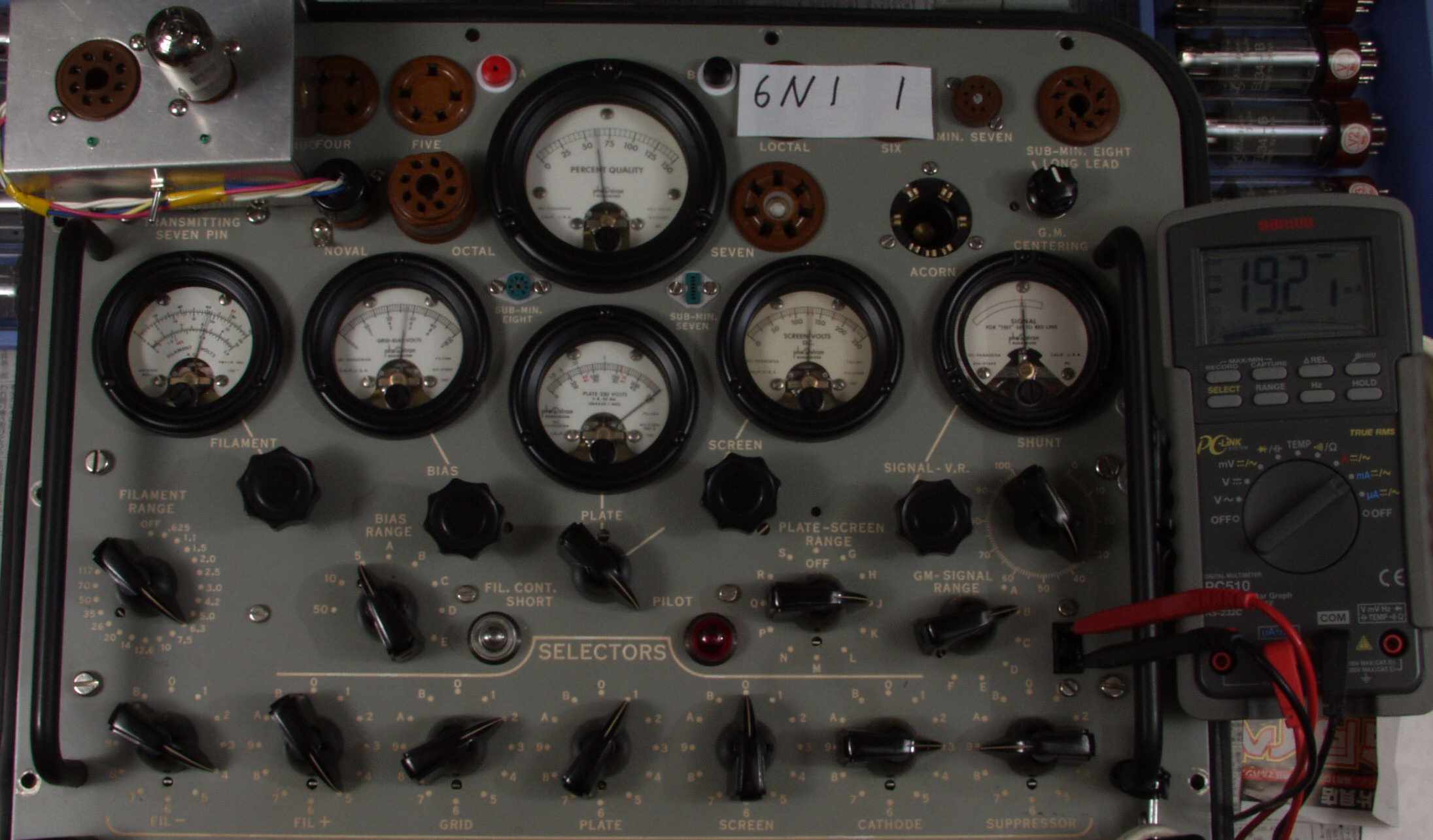

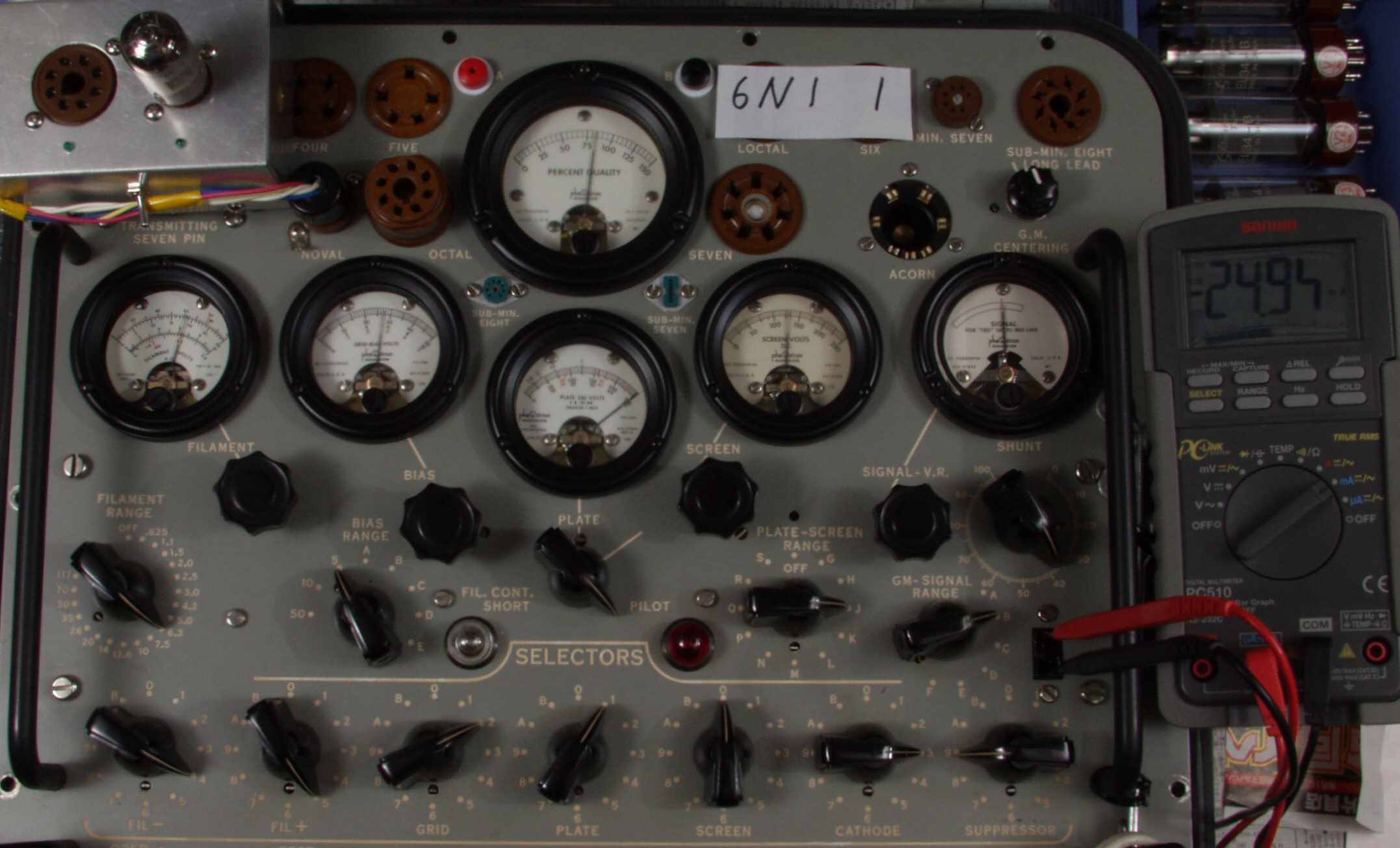

| ＣＥ２Ａ． ６Ｎ１付属１本目ユニット１測定。 Ｇｍ＝６２００μmho、ＩＰ＝１９．２ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |

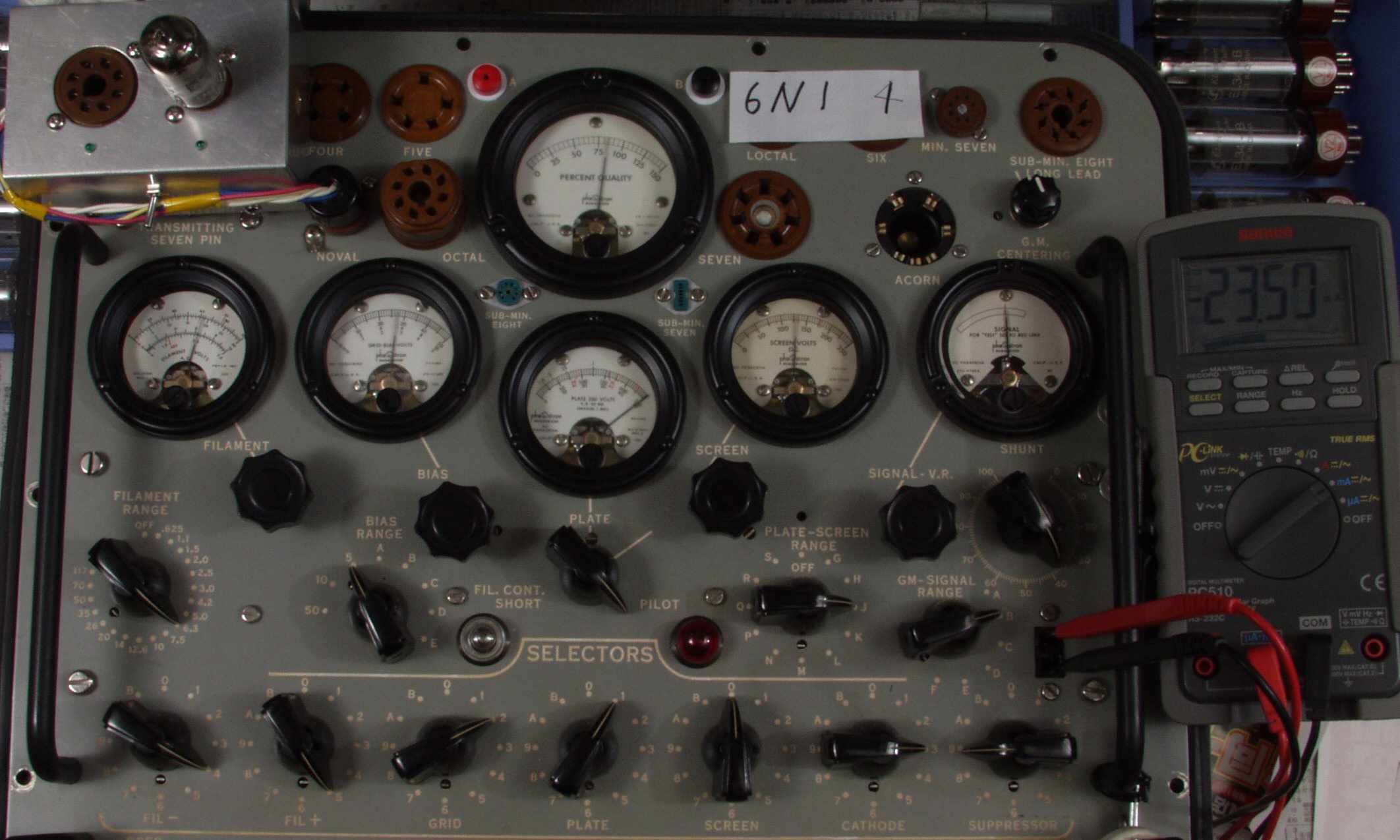

| ＣＥ２Ｂ． ６Ｎ１付属１本目ユニット２測定。 Ｇｍ＝８３００μmho、ＩＰ＝２４．９ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |

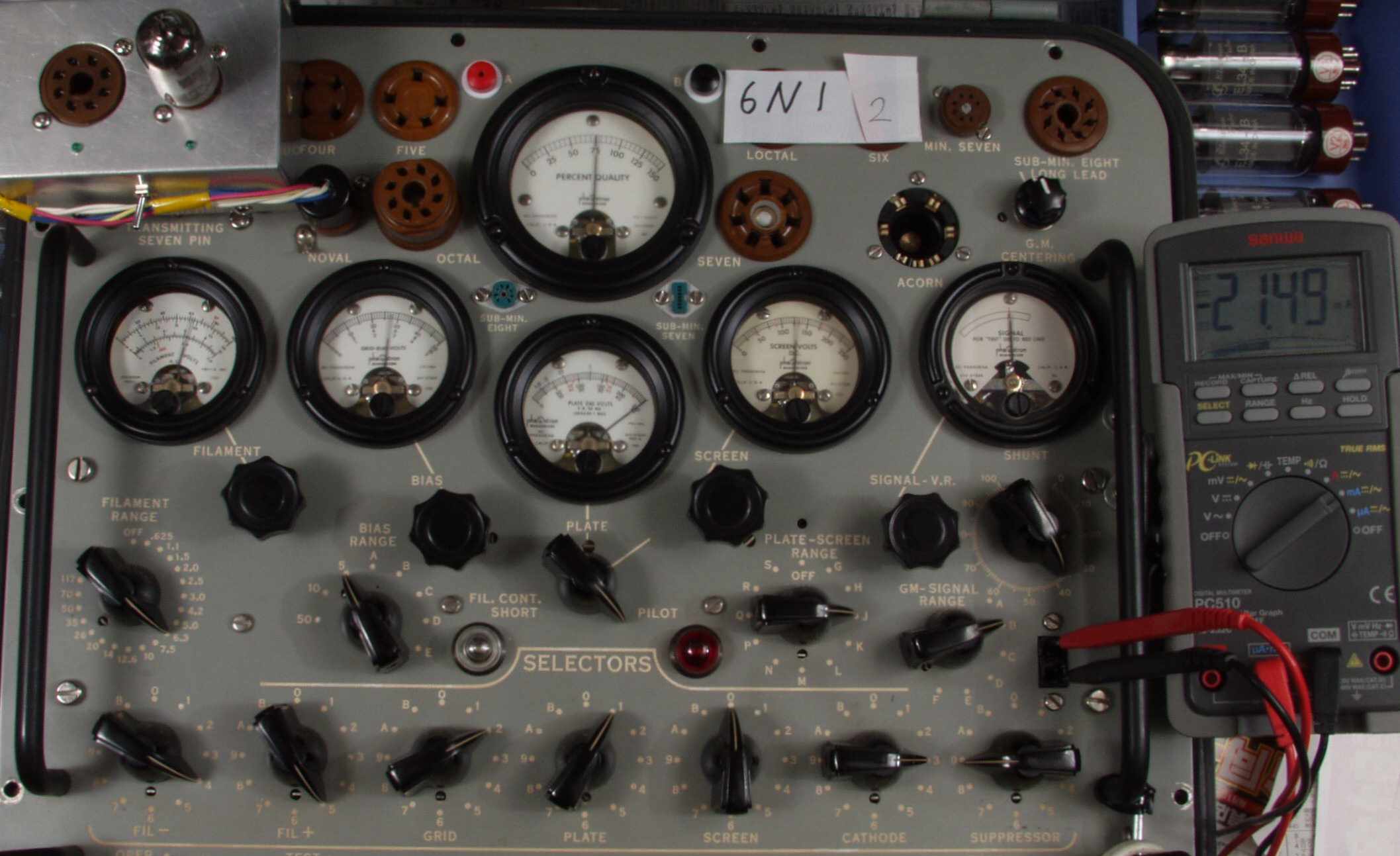

| ＣＥ３Ａ． ６Ｎ１付属２本目ユニット１測定。 Ｇｍ＝７５００μmho、ＩＰ＝２１．５ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |
| ＣＥ３Ｂ． ６Ｎ１付属２本目ユニット２測定。 Ｇｍ＝７５００μmho、ＩＰ＝２０．４ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |

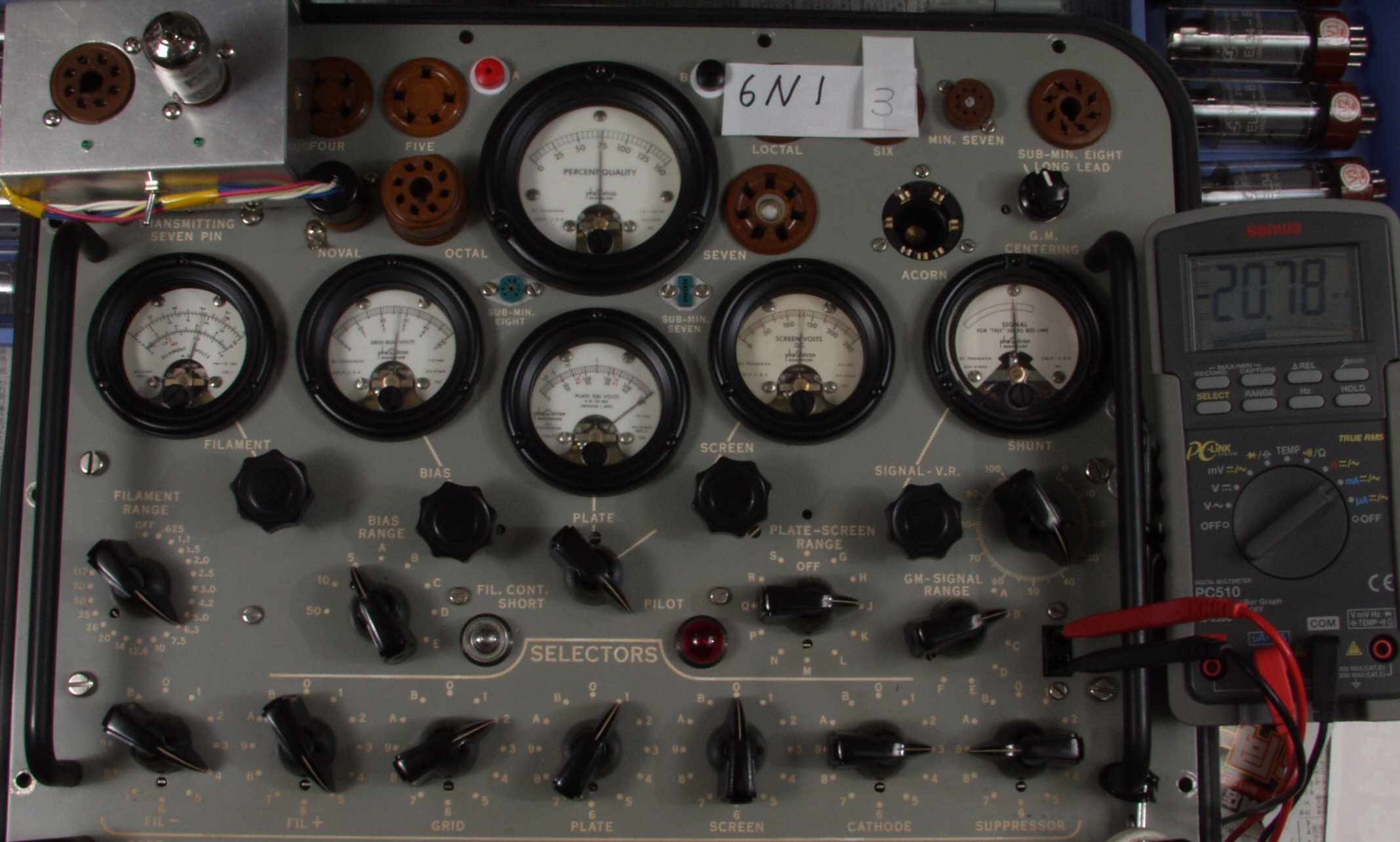

| ＣＥ４Ａ． ６Ｎ１付属３本目ユニット１測定。 Ｇｍ＝７２００μmho、ＩＰ＝２０．８ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |
| ＣＥ４Ｂ． ６Ｎ１付属３本目ユニット２測定。 Ｇｍ＝７５００μmho、ＩＰ＝２１．３ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |
| ＣＥ５Ａ． ６Ｎ１付属４本目ユニット１測定。 Ｇｍ＝８１００μmho、ＩＰ＝２３．５ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |
| ＣＥ５Ｂ． ６Ｎ１付属４本目ユニット２測定。 Ｇｍ＝８４００μmho、ＩＰ＝２３．４ｍＡ。 １５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」 |
 |
| Ｄ． 中国「雅琴社」。 ＭＣ−１０Ｌ 仕様 |
| ＭＣ−１０Ｌ OUTPOWER ５２W。 出力インピーダンス ４Ω ８Ω。 FREQUENCY RESPONSE ２０Hｚ-６０Hz 、Distortion ２％。 input Impedance ２０ｋΩ、input sensivity 300mV、S/N Ratio ８５ｄB。 入力端子 TAPE,DVD,CD,Tuner。 Vacuum Tube ６Ｎ１×４ ,EL３４Ｂ×４。 dimension 460×314×175。 Weight 16.9kgs。 Power-supply voltage １００V。 |
