ＬＵＸ　ＫＭＱ−８０　修理記録
平成１４年１１月１４日到着　１月３１日完成
寸評 　　　このＡＭＰは終段「６３３６」と「１２ＢＨ７Ａ」が直結になっています。 　　　１２ＢＨ７が不良になると終段「６３３６」のバイアス異常が起き終段「６３３６」が死にます、 　　　よって、「１２ＢＨ７Ａ」への配慮も十分して下さい。
A．　修理前の状況 　 当該機種は中古品にて購入し２年程順調に動作していましたが、本年２月頃より 　電源ランプの片側が灯らなくなり作動しません。「B」電源用リレー回路の不調に 　よると思われますが御判断お願い致したく。 上記修理以外に最小限お願いしたいのは「入／出力端子」の交換、電解コンの 　劣化が有れば交換を希望いたします B．　症状、原因 　　　プロテクト回路の時限電解コンデンサーの絶縁不良 　　　 結合コンデンサー容量抜け Ｃ．　修理状況 　　　プロテクト回路修理 Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　　　　　　４個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　１個 　　　接続リレー　　　　　　　　　　　　　　　　　　　　１個 Ｆ．　修理費　　　２０，０００円　　　　＜＜通常修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　＜＜真空管別途＞＞ Ｇ．　ＥＴＣ（滅多に無い事） Ｓ．　ＬＵＸ　ＫＭＱ　８０　の仕様（マニアルより）
Ａ．　修理前の状況

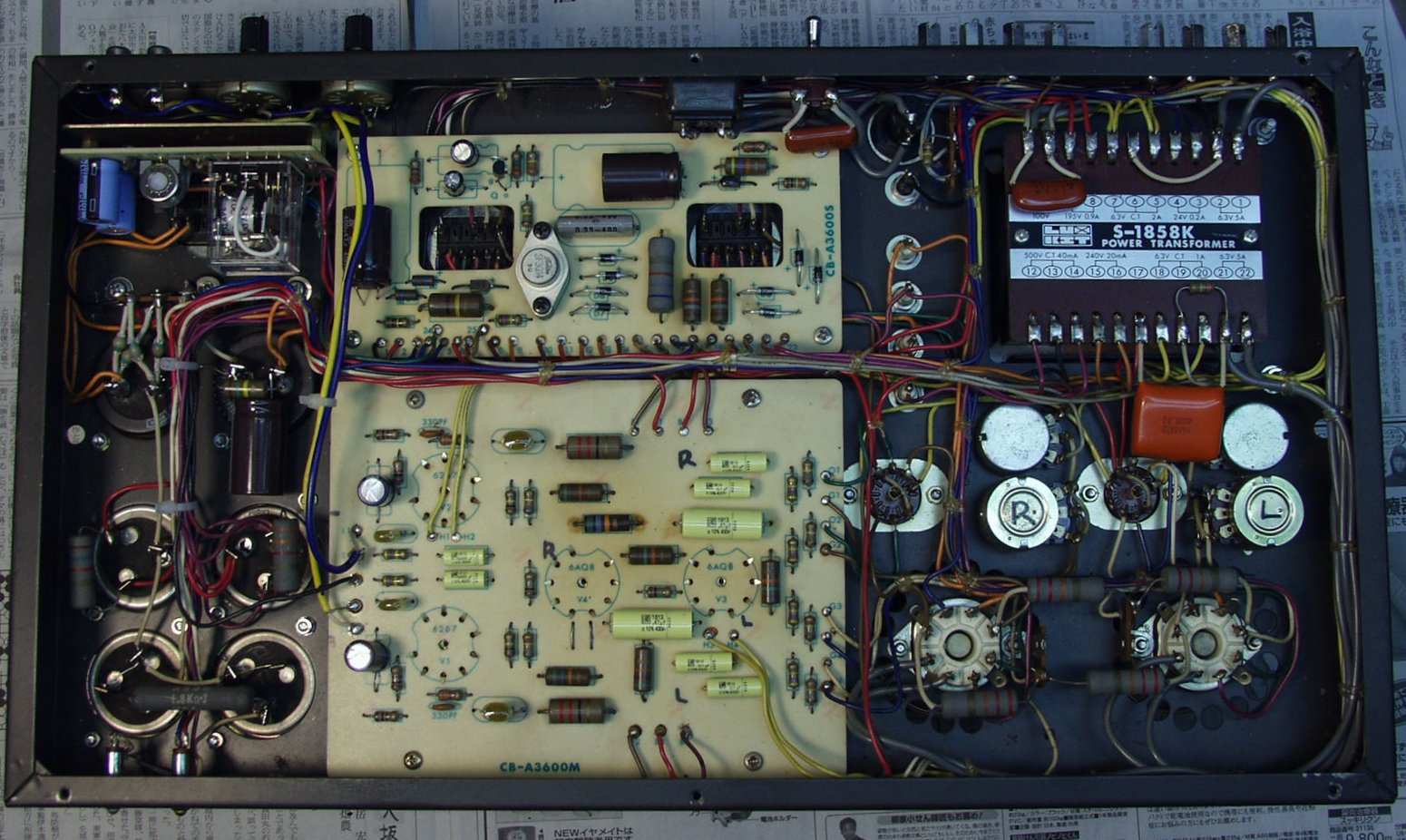

Ａ−１．　修理前　下から見る
Ａ−２．　修理前　古いフィルムコンデンサーが並ぶ　左＝初・中段基板　左基板＝電源＆プロテクト基板
Ａ−３．　修理前　電源＆プロテクト基板

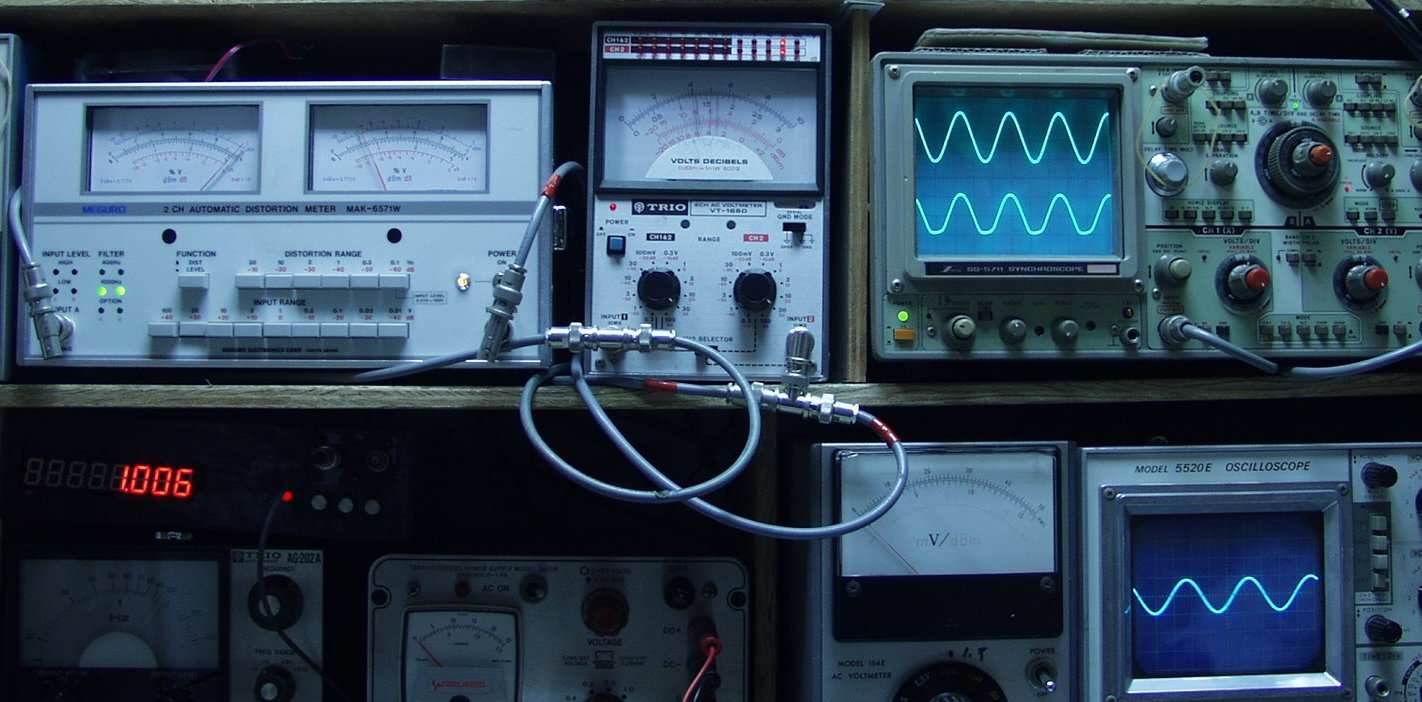

Ａ−６．　バラック修理での測定　Ｌ出力出力＝１２Ｖ＝１８Ｗ　歪み率＝１０％　真空管を取り替えても同じ
Ｃ．　修理の様子
Ｃ−７．　修理前　プロテクトリレー基板	Ｃ−７．　修理前　プロテクトリレー基板裏

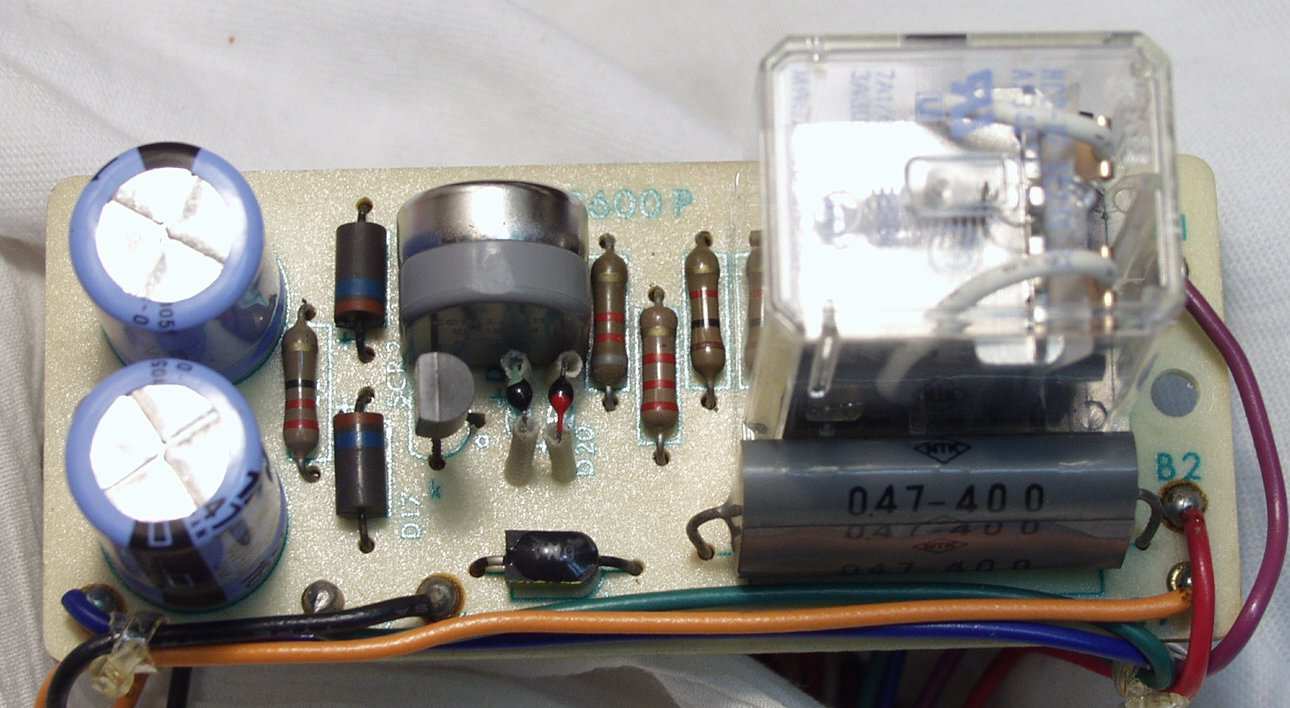

Ｃ−７．　修理後　プロテクトリレー基板
Ｃ−７．　修理（半田補正）後　プロテクトリレー基板裏
Ｃ−８．　前から見る
Ｃ−８．　上から見る
Ｇ．　ＥＴＣ（滅多に無い事）　当方の、連絡手違いで、以下の修理を確認前におこなった、 　　　　　　　　　　　　　　　　　　　元に戻す手間の方が高い為、サービス修理 Ｇ−１Ａ．　修理前　前段基板裏

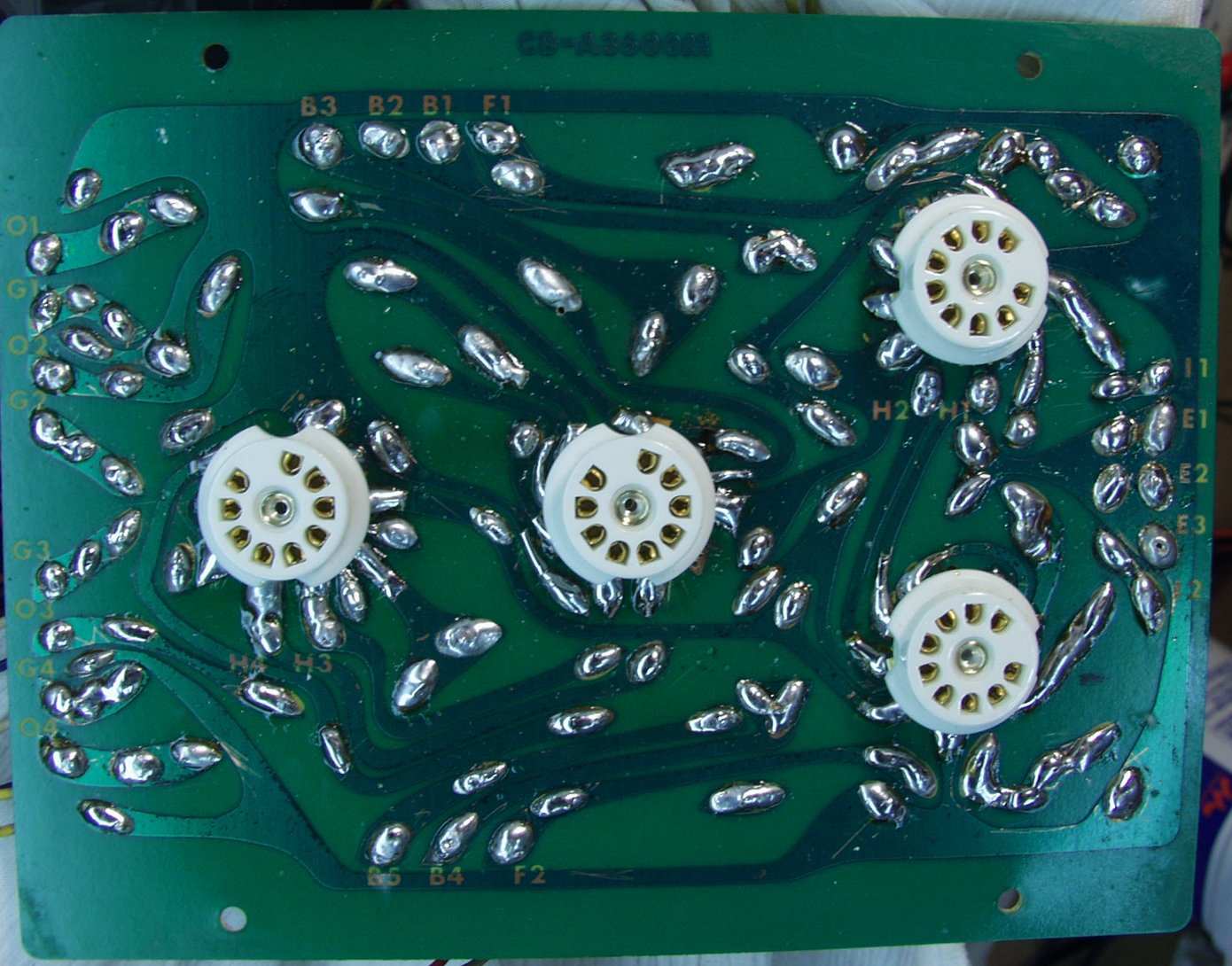

Ｇ−１Ａ．　修理後　前段基板裏
Ｇ−１Ｃ．　修理前　前段基板

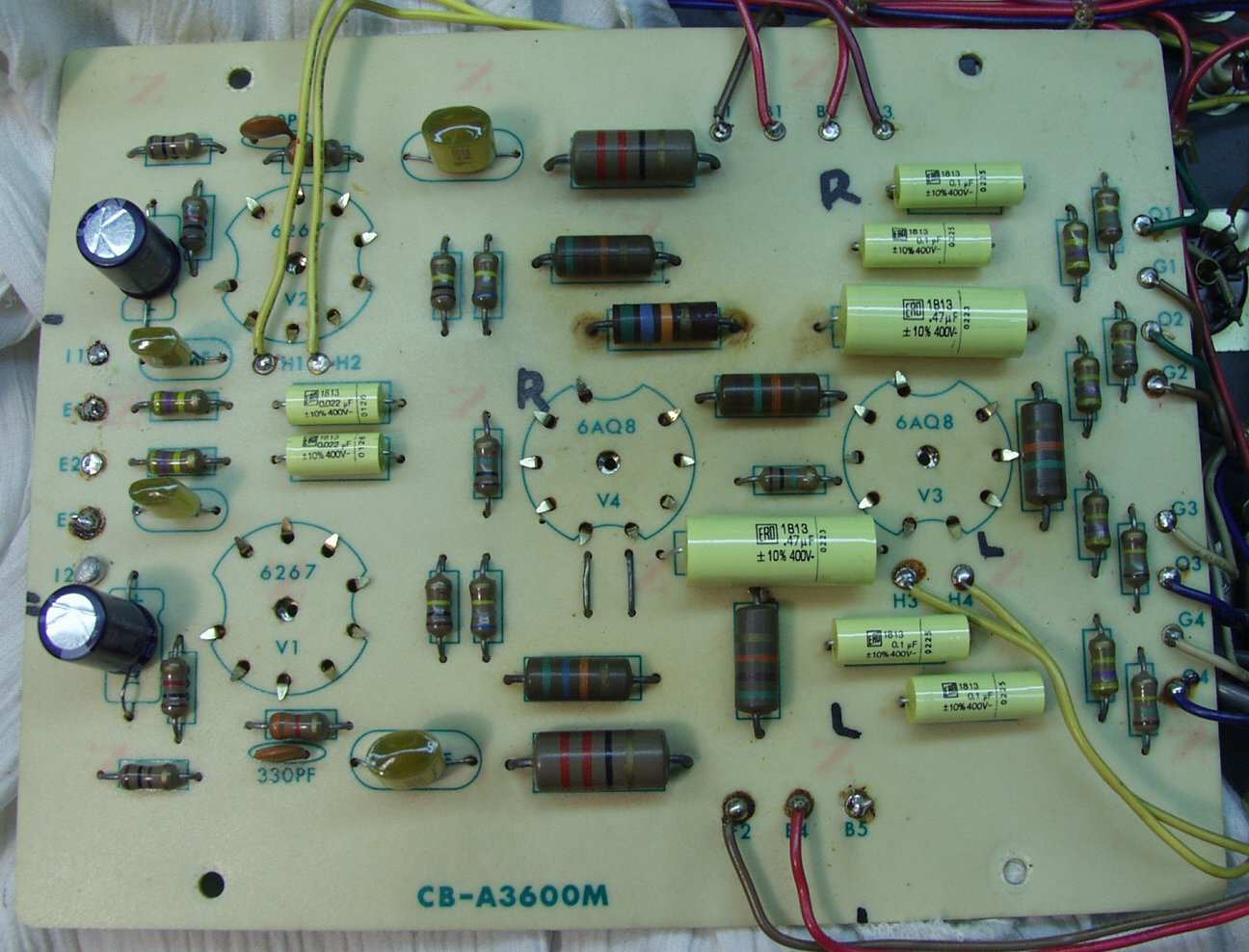

Ｇ−１Ｄ．　修理後　前段基板
G−２Ａ．　修理前　下から見る
Ｇ−２Ｂ．　修理後　下から見る
Ｓ．ＬＵＸ　ＫＭＱ　８０　の仕様（マニアルより）
型式 管球式パワーアンプキット 回路方式 クロスシャントPP回路 連続実効出力 40W/40W 全高調波歪率 1％以下（40W/40W、1kHz）、　0.5％以下（30W/30W、1kHz） 周波数特性 10Hz〜50kHz -1dB以内 入力感度 約800mV 入力インピーダンス 約82kΩ 残留雑音 1mV以下 ダンピングファクター 15（8Ω負荷） 負荷インピーダンス 4Ω、8Ω、16Ω 付属装置 動作チェック用チップジャック、　入力レベルセット 使用真空管 終段出力真空管＝6336A×2 12BH7A×2、　6AQ8×2、　6267×2 使用半導体 S3G80Z×4、　RA1B×11、　S1R60×4、　N13T1×1、　SF3G14×1、　2SF658×1、　KB169×1、　KB265×1 消費電力 250W（最大出力時350W） 外形寸法 幅435×高さ165×奥行260mm 重量 17kg 別売 ボンネット B-80（\6,000）、　アッセンブリマニュアル（\2,500）
