Mａｒａｎｔｚ　８Ｂ　修理記録

平成１９年１月１０日到着　　　１月２４日完成

Ａ．　修理前の状況 　　　 ＃１のＥＬ−３４が赤熱する。 Ｂ．　原因 　　　メーター指示不良 Ｃ．　修理状況 　　　調整のみ Ｄ．　使用部品 Ｅ．　調整・測定 Ｆ．　修理費　　　１６，０００円　　　　　＜＜測定・調整＞＞

Ａ．　修理前の状況 Ａ−１．　点検中　前から見る

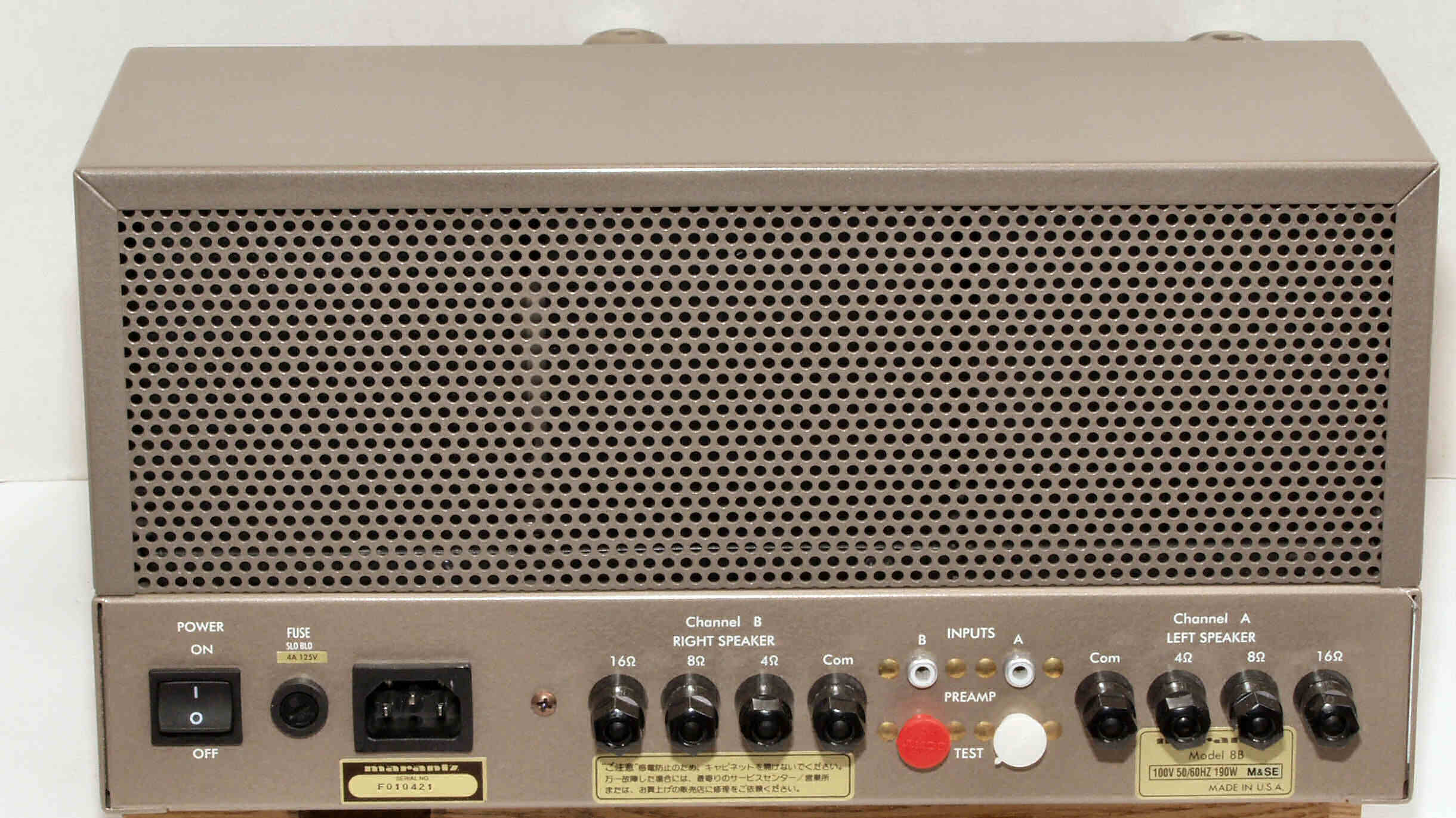

Ａ−２．　点検中　後から見る

Ａ−３．　点検中　上から見る

Ｃ−４．　修理前　　下から見る

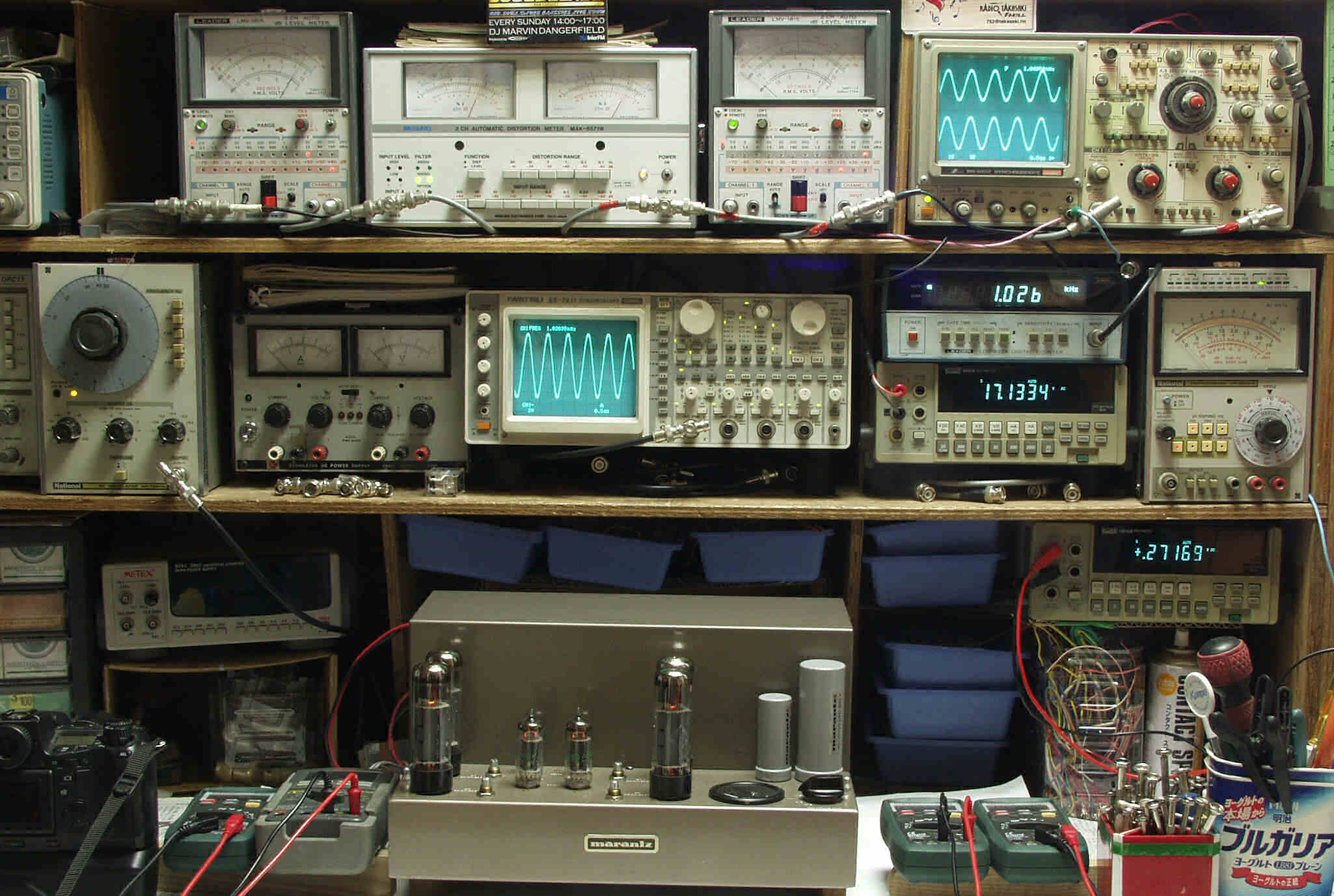

Ｅ．　測定・調整 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーデオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーデオ発振器のＴＴＬレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

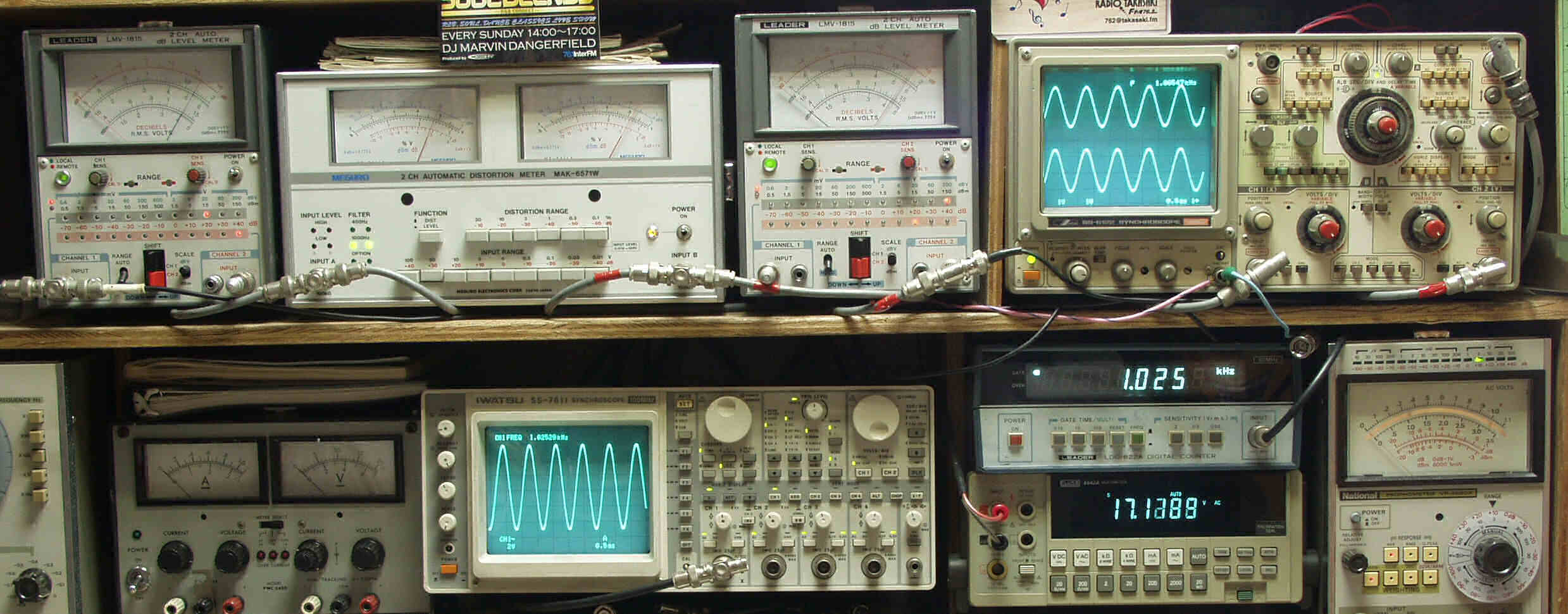

Ｅ−２Ａ．　ＳＰ出力１７Ｖ＝３６Ｗ出力　０．８％歪み　１０００ＨＺ

Ｅ−２Ｂ．　ＳＰ出力１７Ｖ＝３６Ｗ出力　０．８％歪み　４００ＨＺ

Ｅ−３．　完成　　前から見る
