| Ｍｃｉｎｔｏｓｈ Ｃ２２ レプリカ２台目修理記録 |
| 同時修理機器 ＭＣ６０． ３台目 ＭＣ６０． ４台目 平成１９年８月２７日持込 １１月２２日返却 |
|

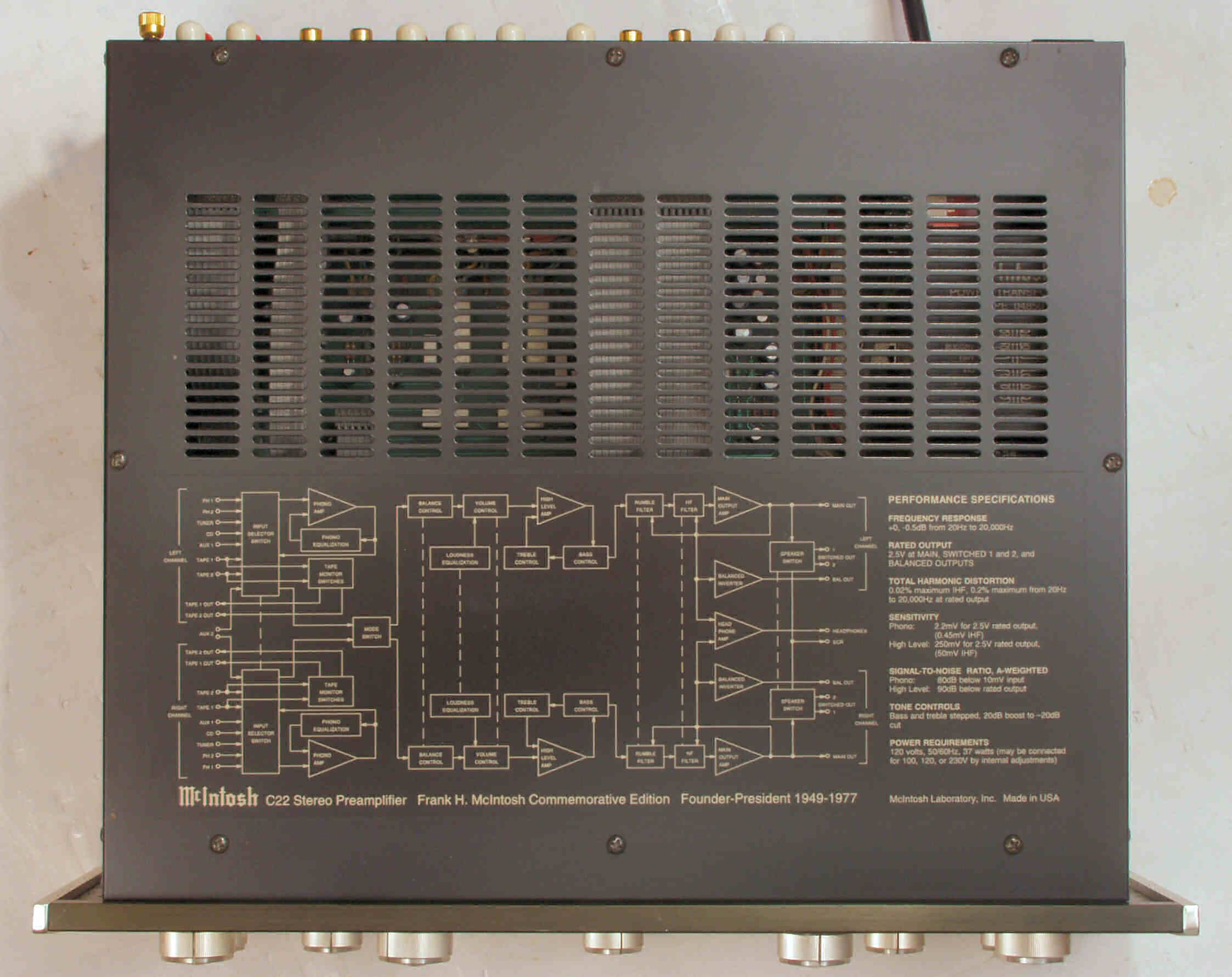

| Ａ． 修理前の状況 Ａ１Ａ． 点検中 外観上から見る |
 |

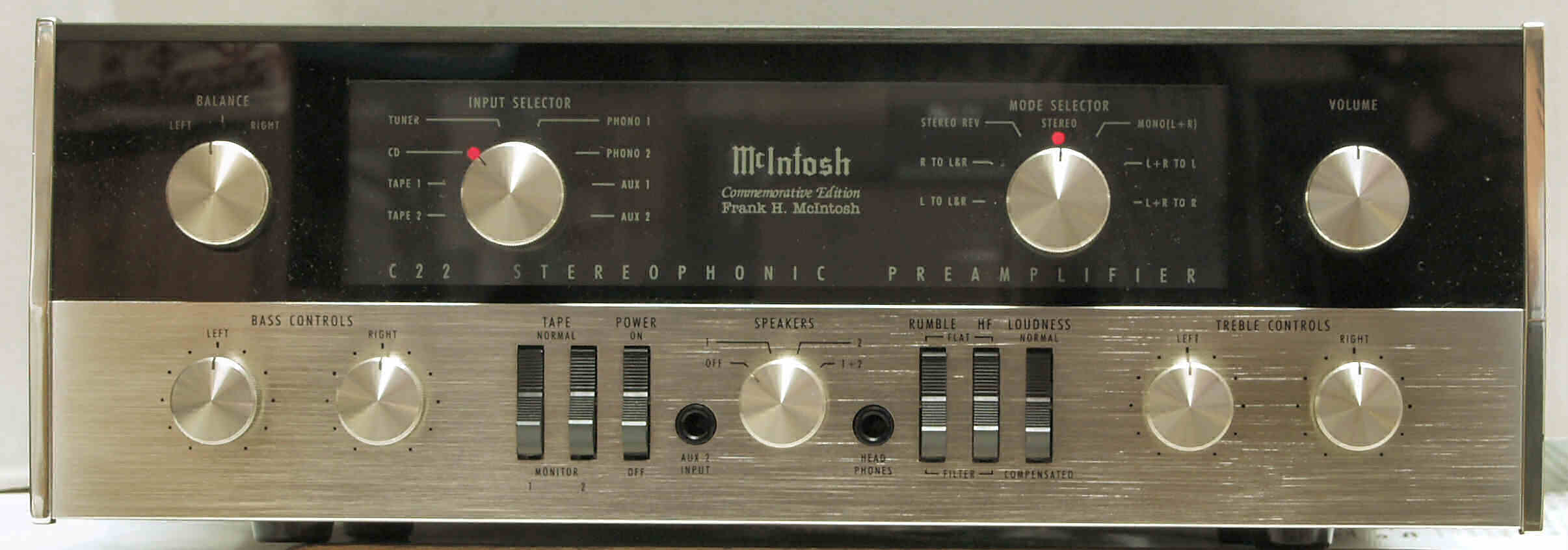

| Ａ１Ｂ． 点検中 外観前から見る |
 |

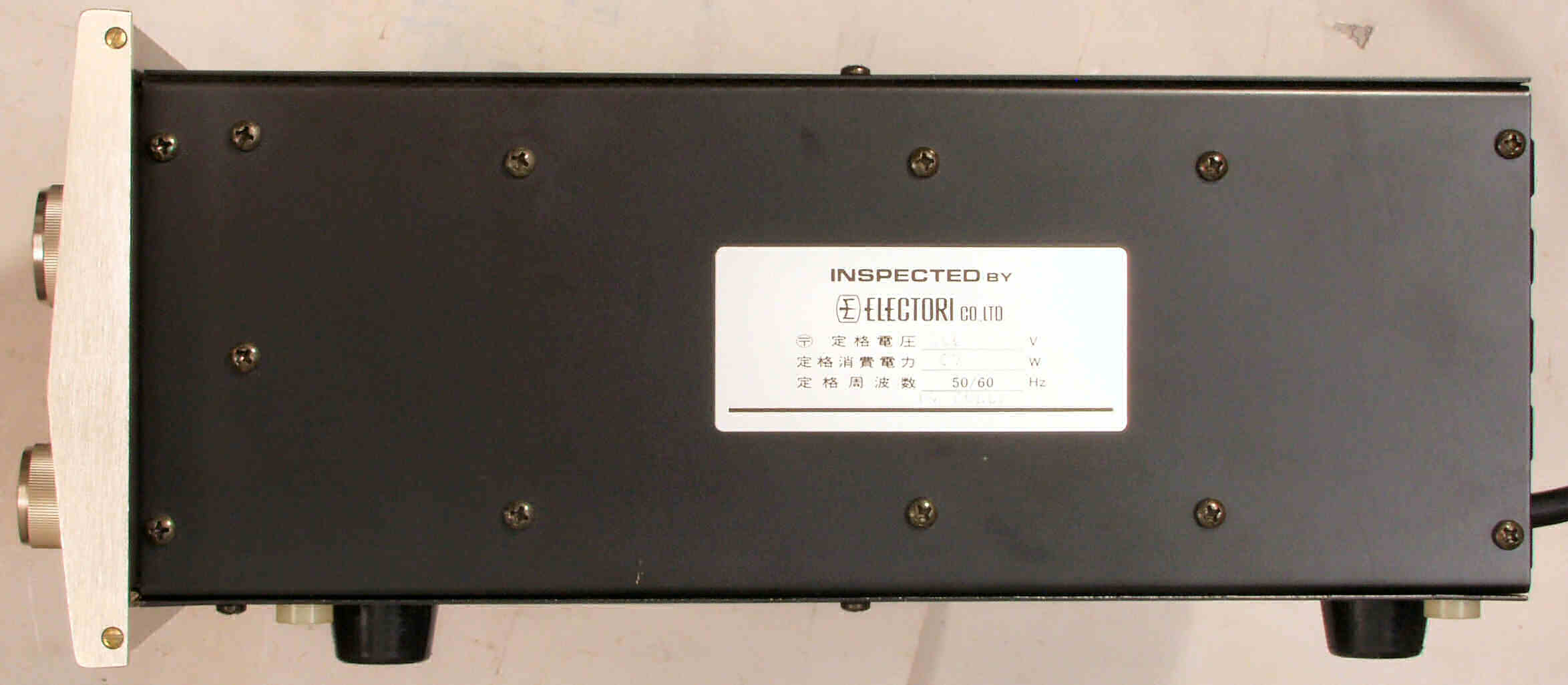

| Ａ１Ｃ． 点検中 外観横から見る |
 |

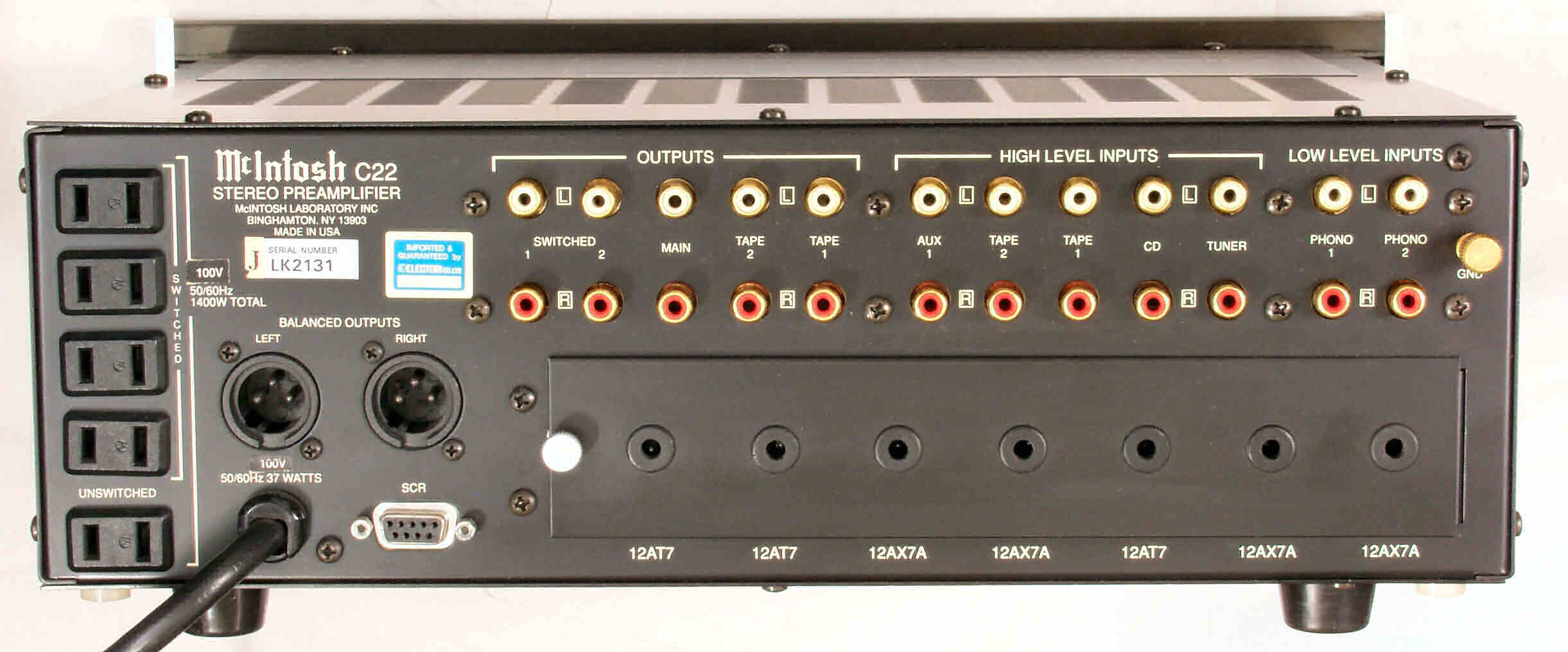

| Ａ１Ｄ． 点検中 外観後から見る |
 |

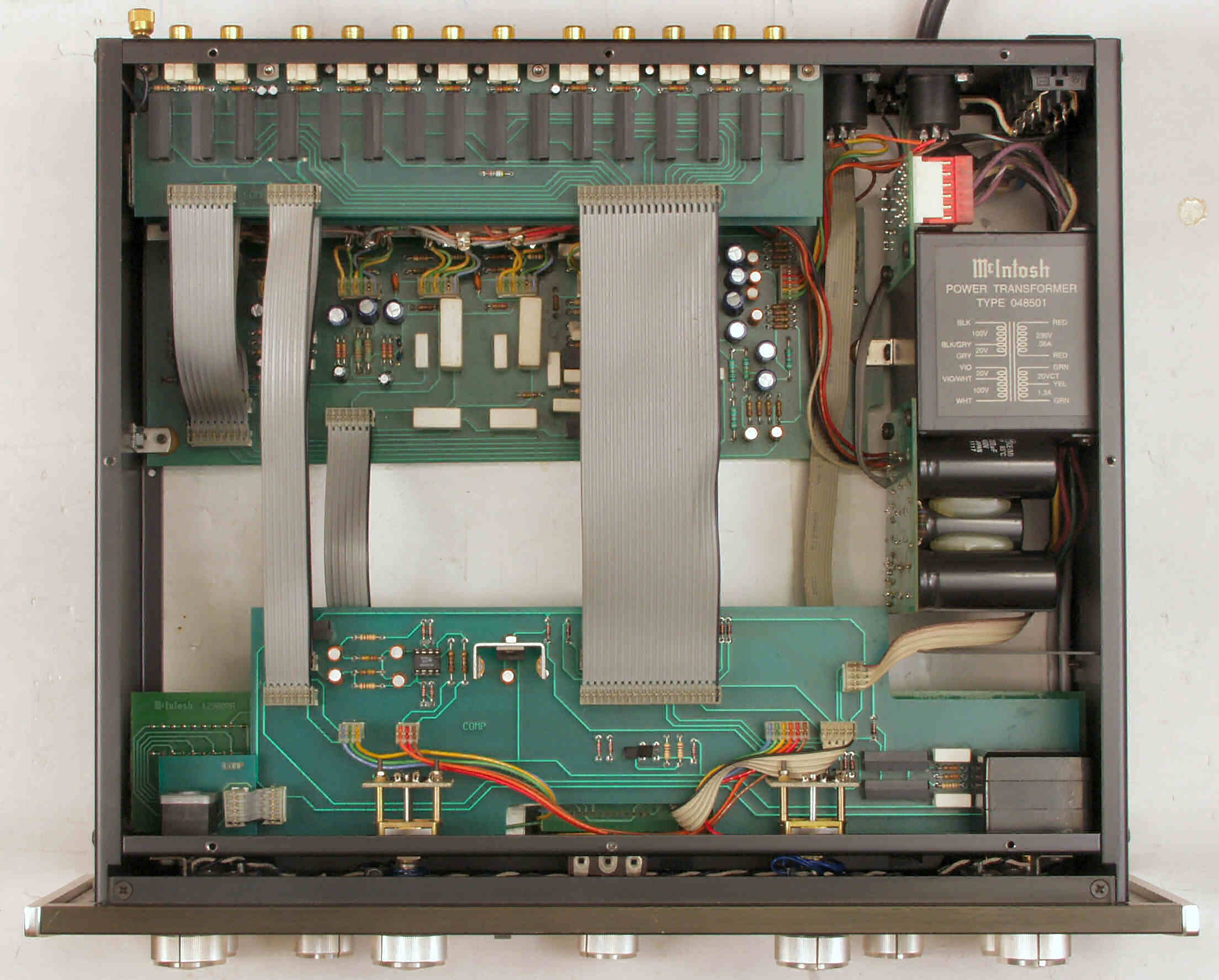

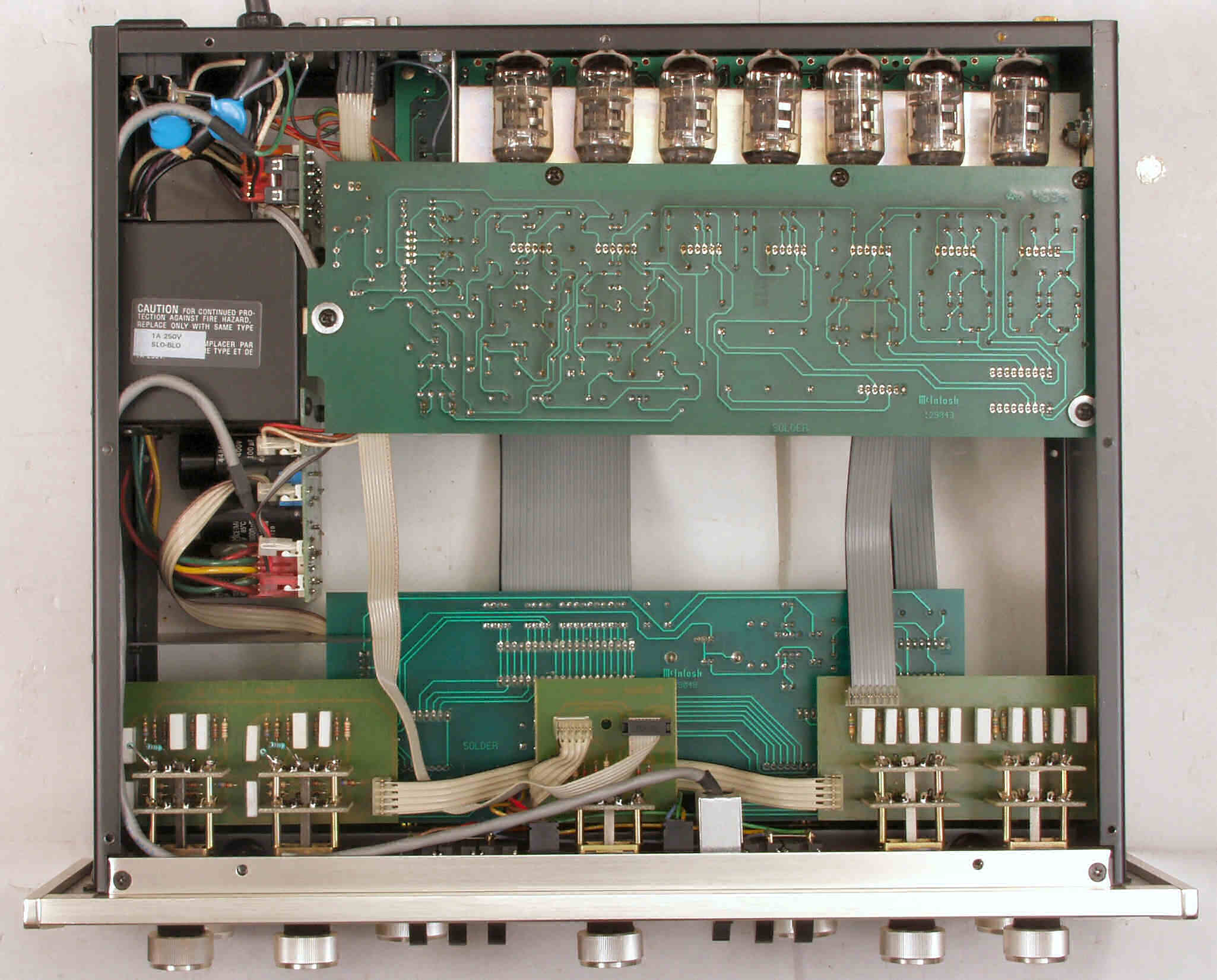

| Ａ２Ａ． 点検中 上から |
 |
| Ａ２Ｂ． 点検中 下から |
 |
| Ａ２Ｃ． 点検中 電源トランス、１００Ｖ、１２０Ｖ、２００Ｖ、２２０Ｖ、２４０Ｖの対応出来る |
 |
| Ａ３Ａ． 点検中 真空管 |
 |

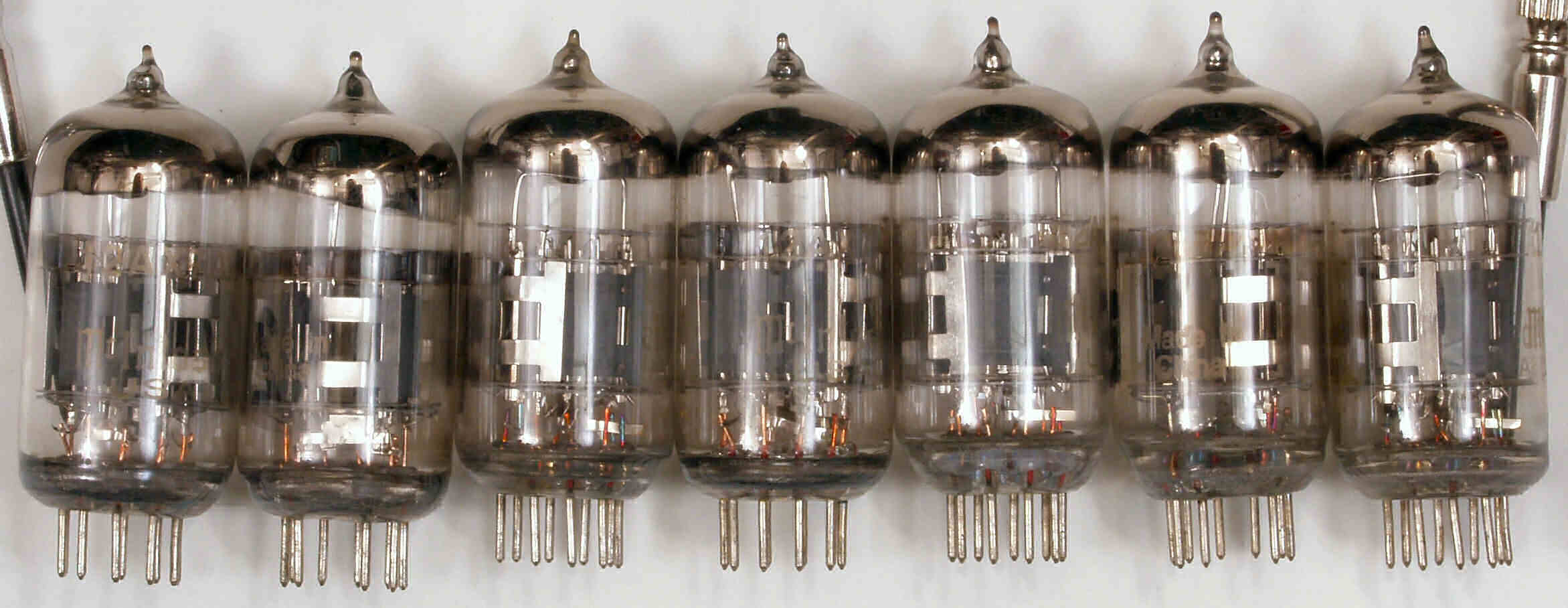

| Ａ３Ｂ． 点検中 外した真空管 |
 |

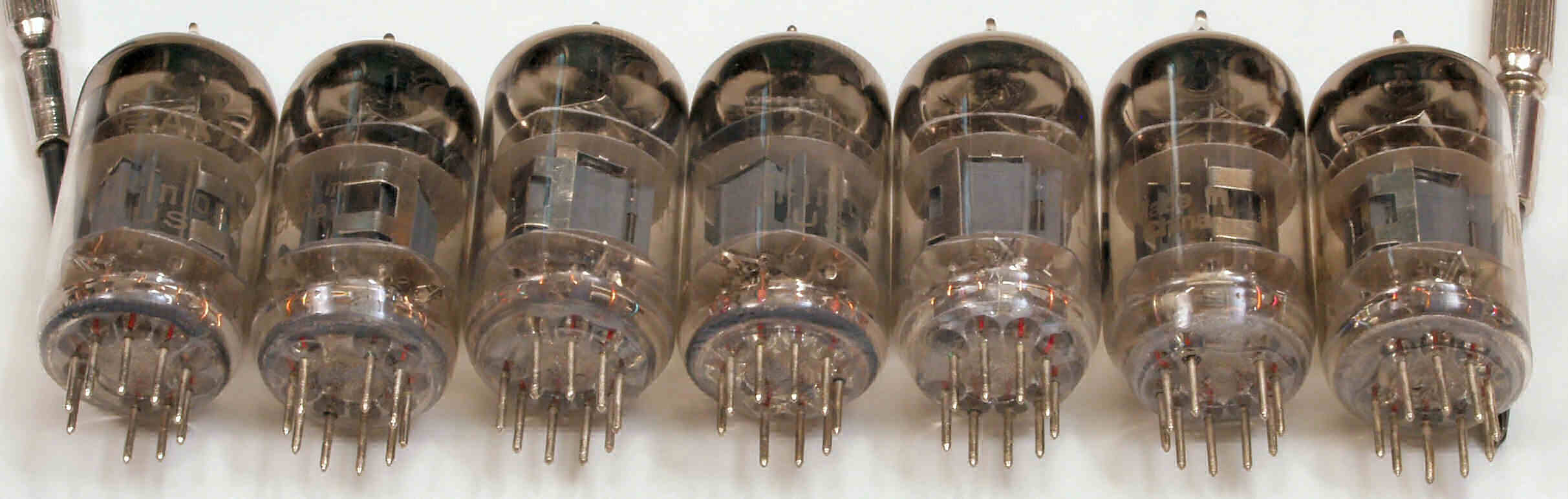

| Ａ３Ｃ． 点検中 真空管の足を見る |
 |

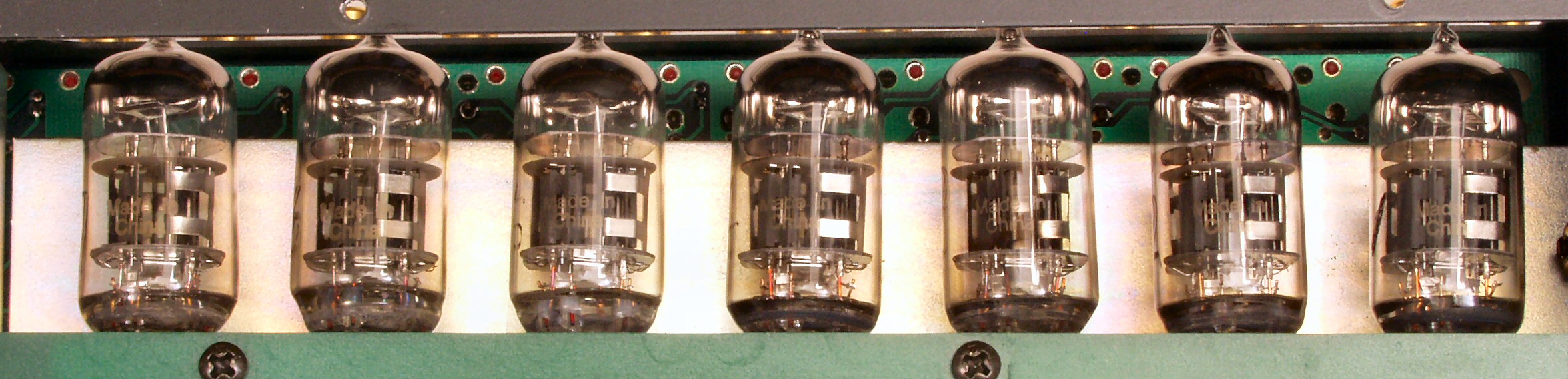

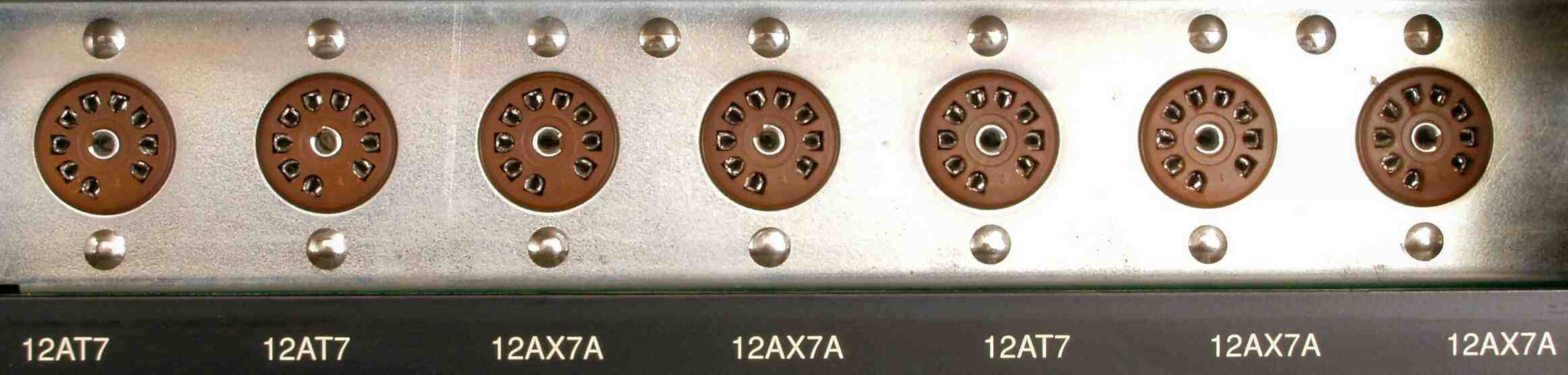

| Ａ４． 点検中 真空管ソケット |
 |

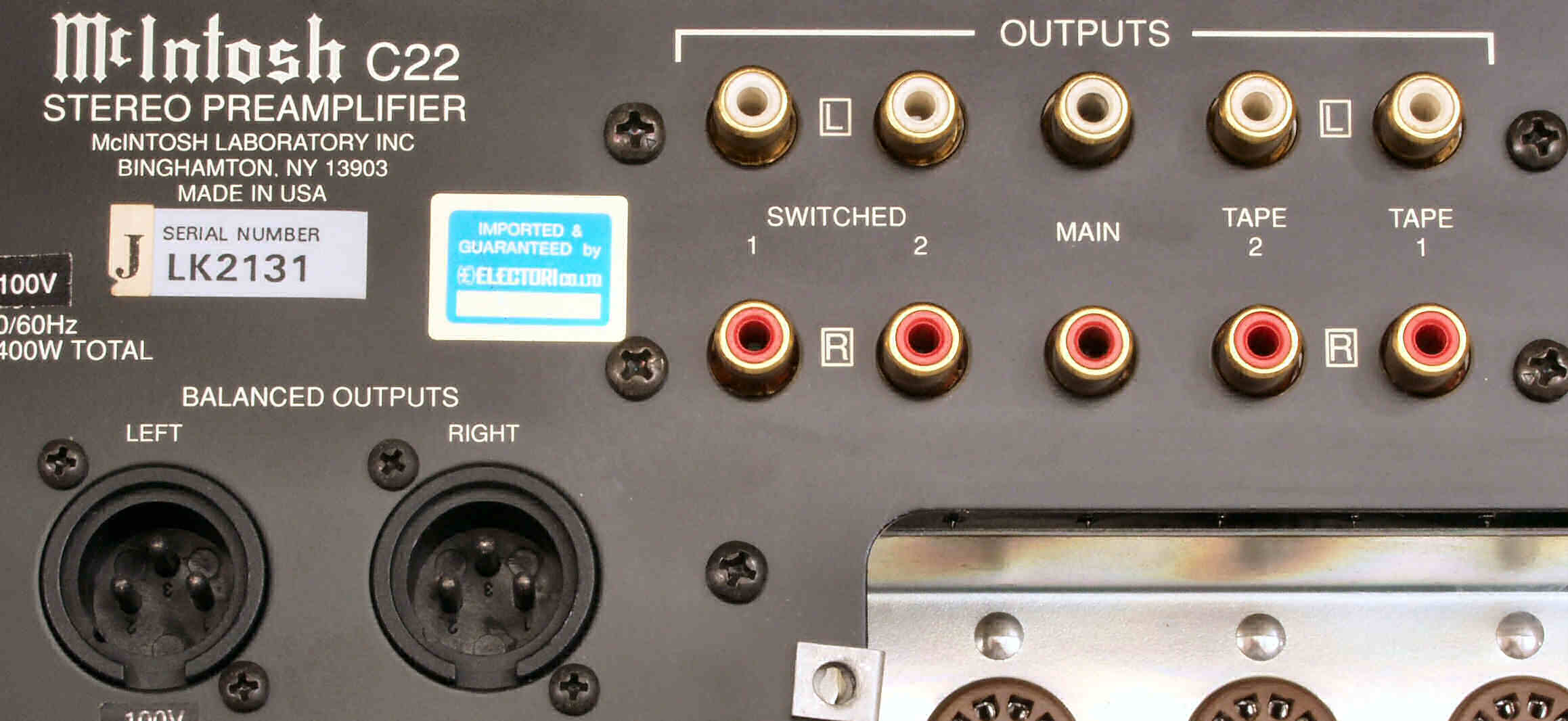

| Ａ５Ａ． 点検中 出力端子郡 |
 |
| Ａ５Ｂ． 点検中 入力端子郡 |
 |

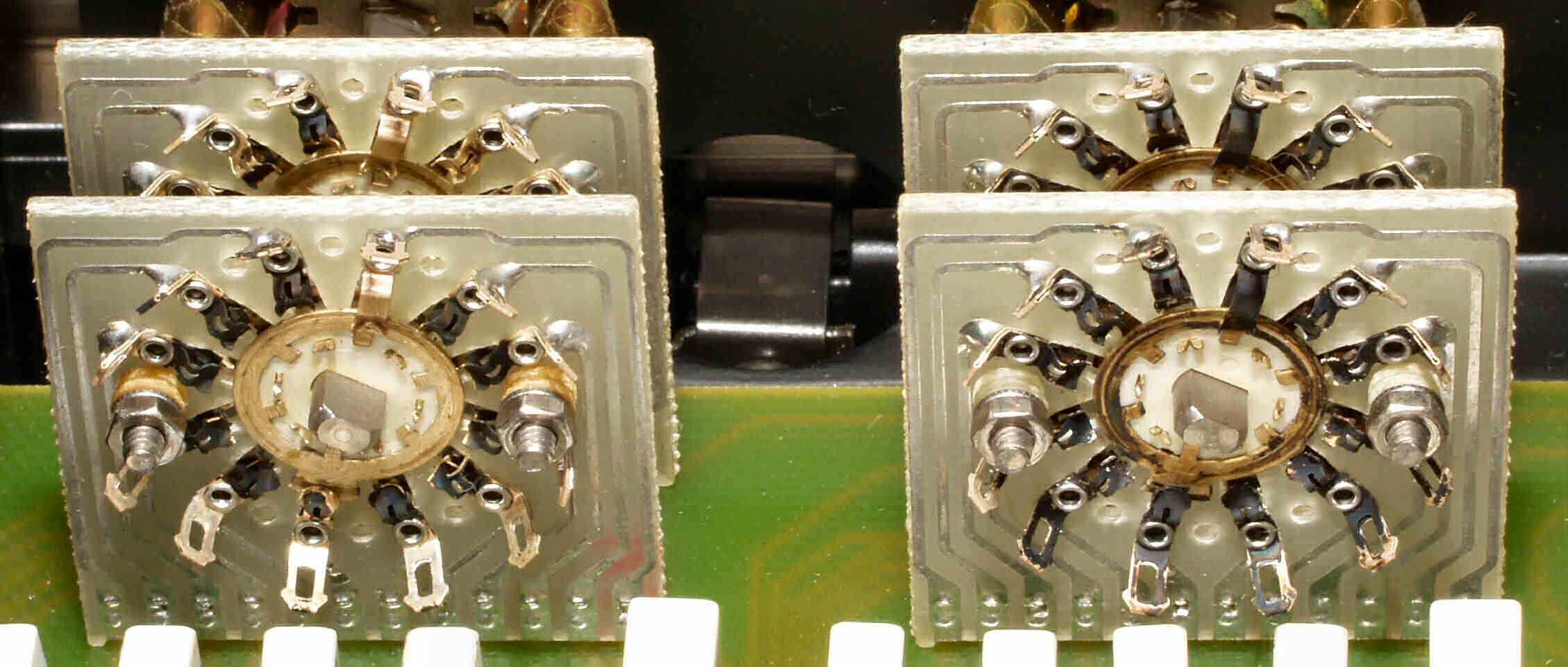

| Ａ６Ａ． 点検中 Ｂｓｓ Ｃｎｔｒｏｌｓ ＳＷ |
 |

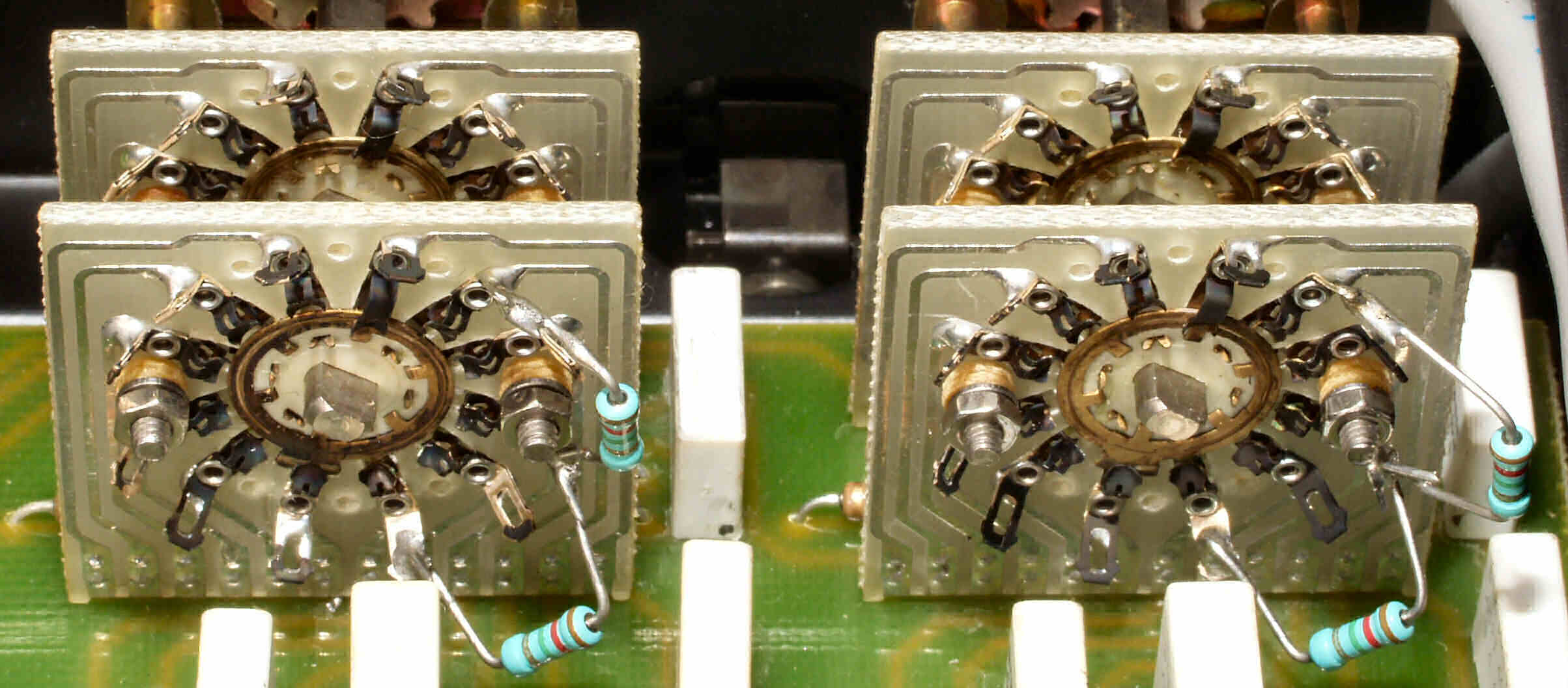

| Ａ６Ｂ． 点検中 Treble Ｃｎｔｒｏｌｓ ＳＷ |
 |

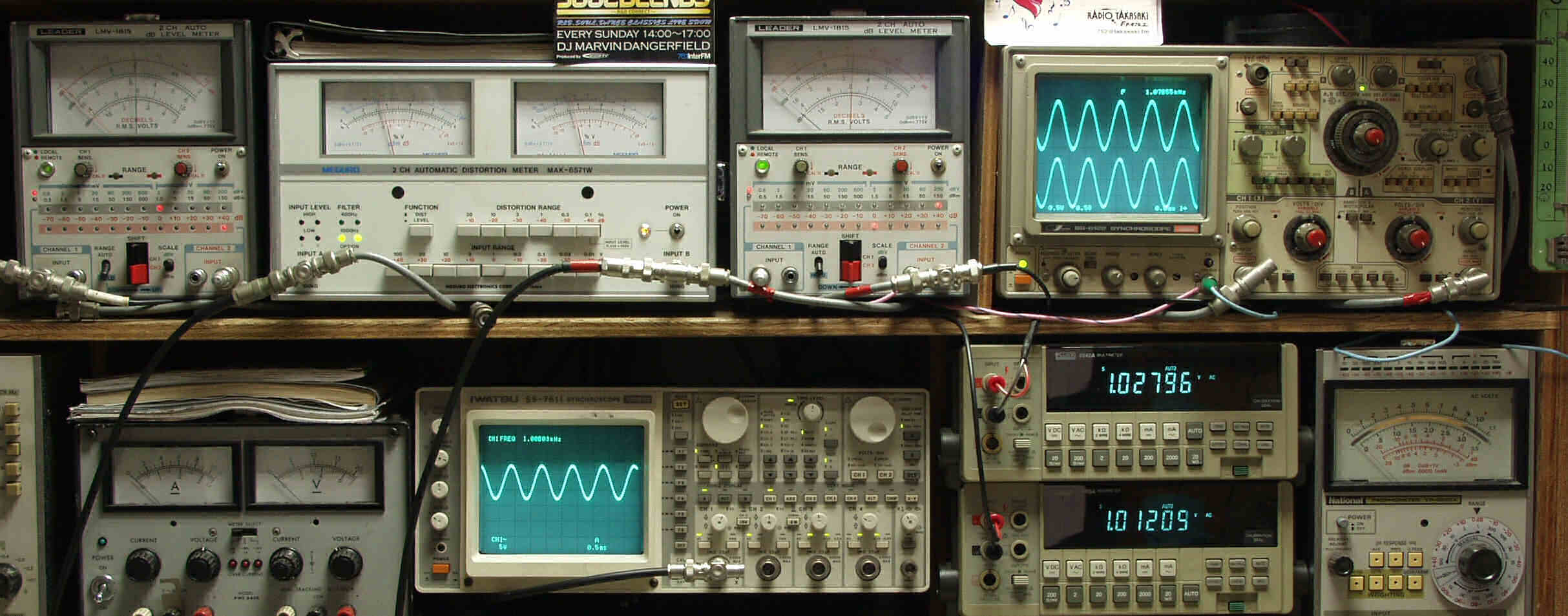

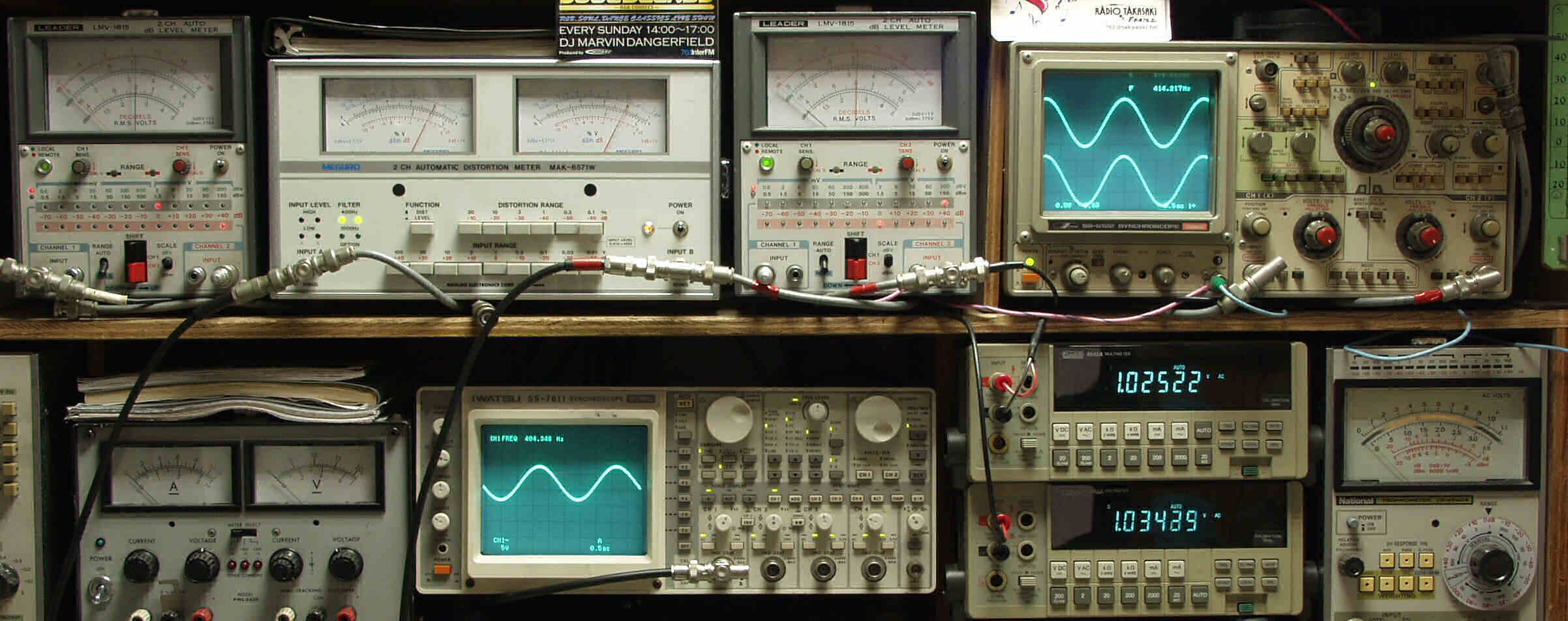

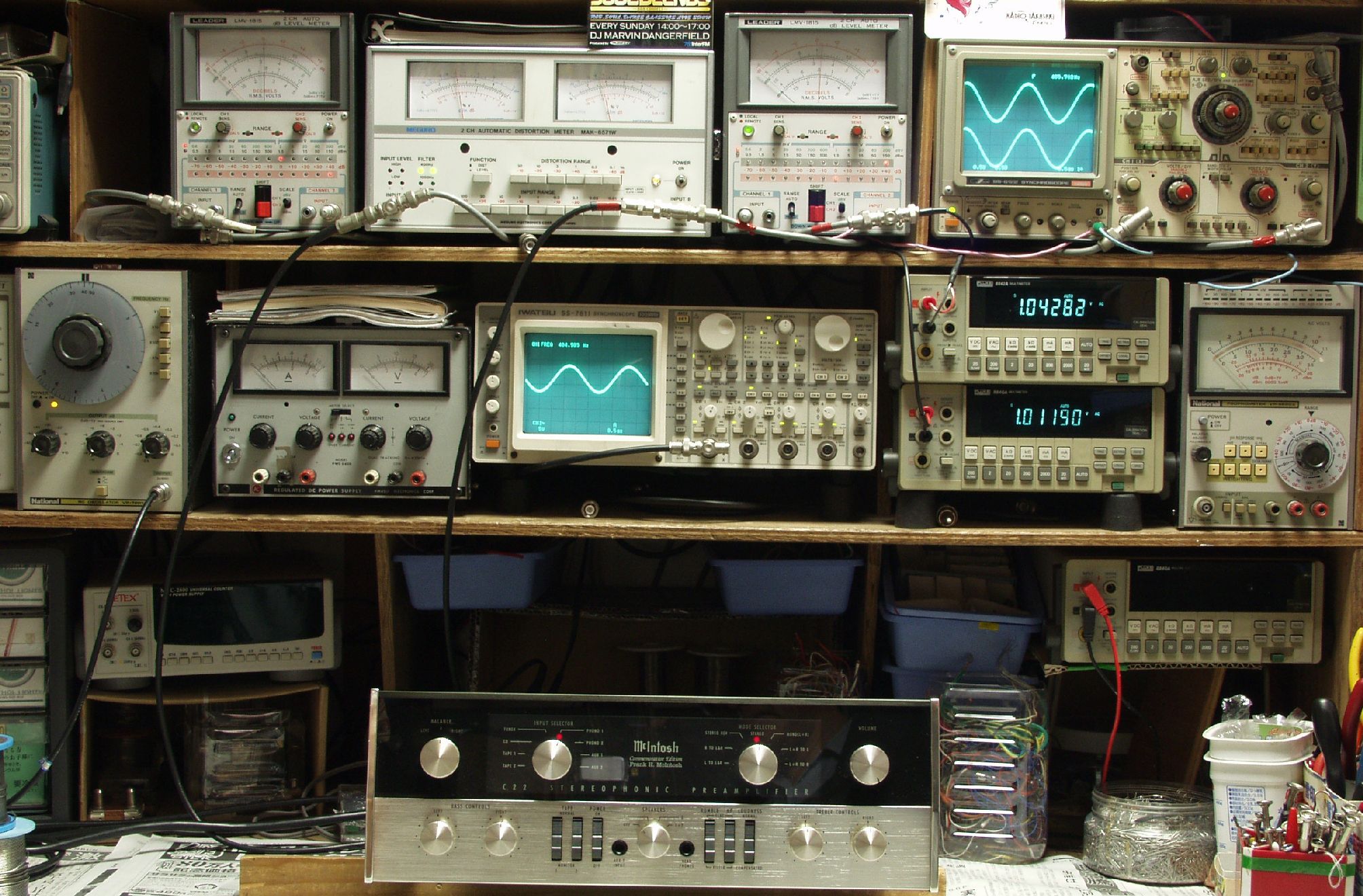

| Ｔ． 修理前の測定 Ｔ１． 出力・歪み率測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |

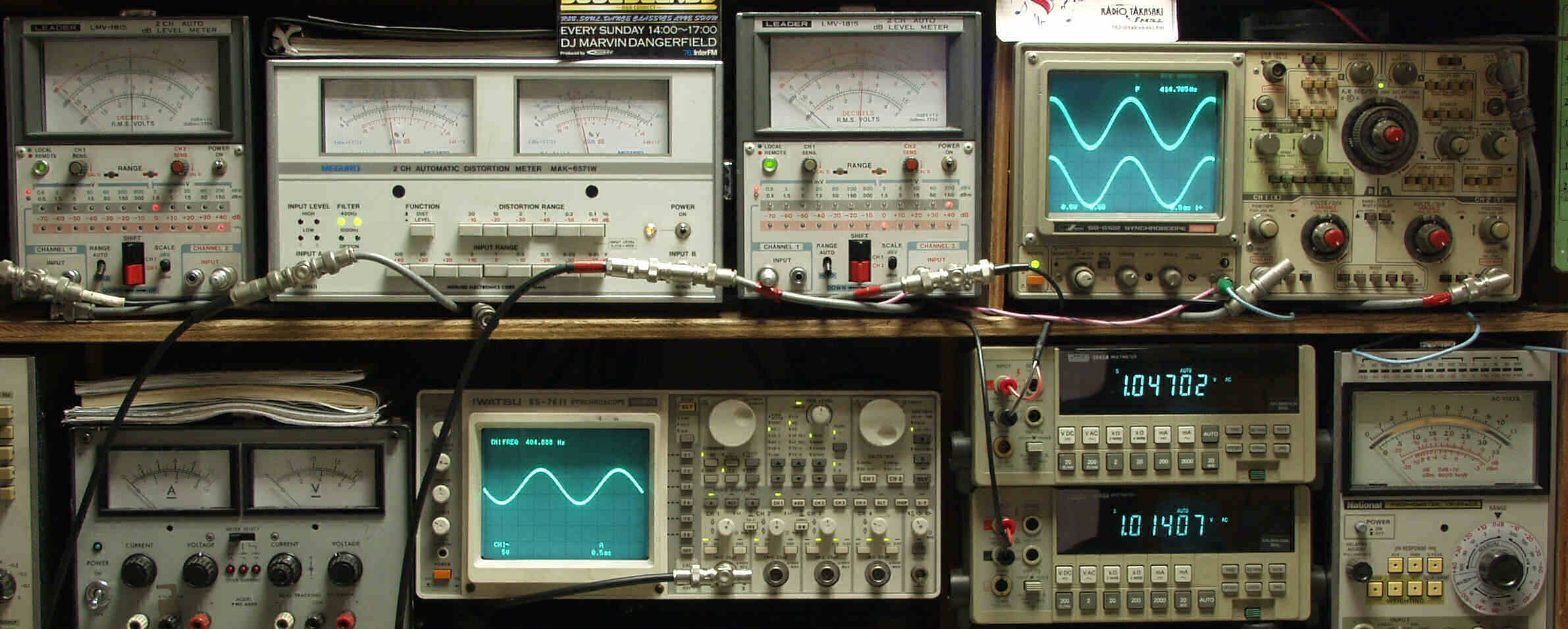

| Ｔ２Ａ． 出力電圧１Ｖ 歪み率 ０．２５％ ＡＵＸ入力 ａｔ＝１０００ＨＺ |
 |
| Ｔ２Ｂ． 出力電圧１Ｖ 歪み率 ０．２５％ ＡＵＸ入力 ａｔ＝４００ＨＺ |
 |

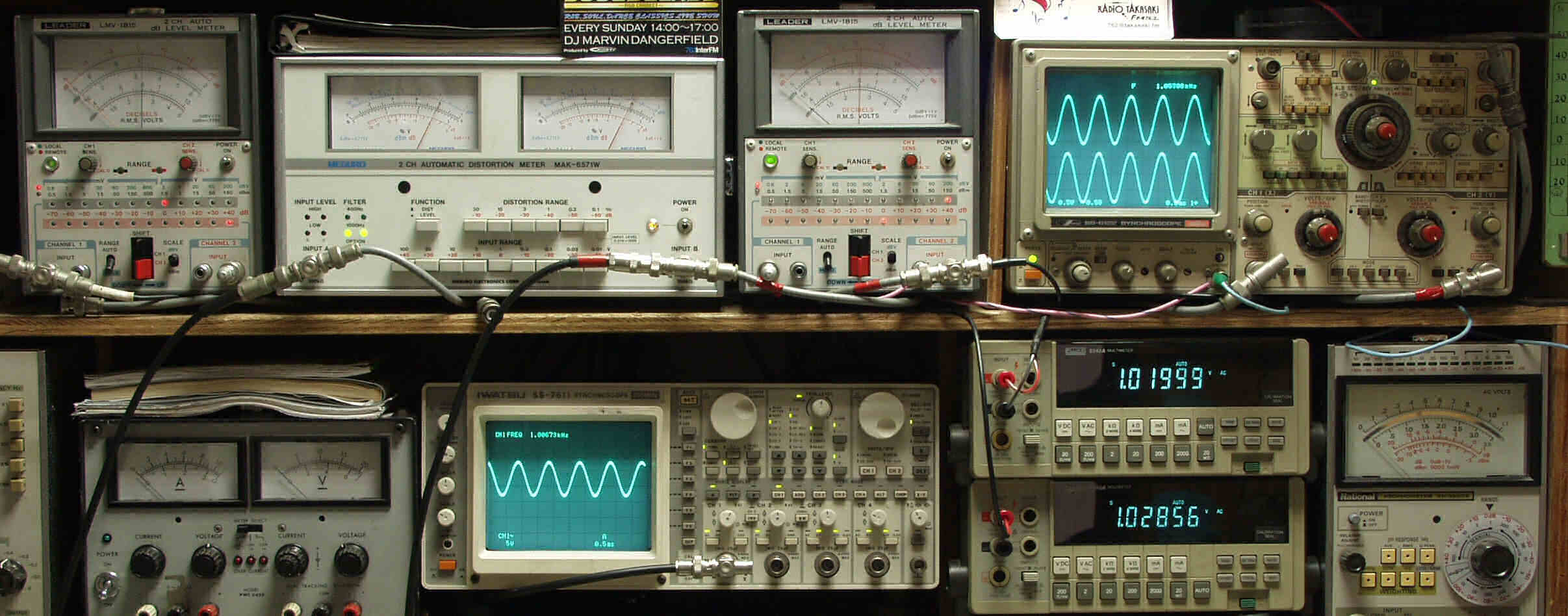

| Ｔ３Ａ． 出力電圧１Ｖ 歪み率 ３．５％ ＭＭ入力 ａｔ＝１０００ＨＺ |
 |
| Ｔ３Ｂ． 出力電圧１Ｖ 歪み率 ４．％ ＭＭ入力 ａｔ＝４００ＨＺ |
 |
