Musical Fidelity A-1000

Musical Fidelity A-1000．２台目修理記録

平成１５年６月９日到着　　７月１９日完成

このＡＭＰはＳＰ接続リレーが装備されておりません。
電源入／切り時にＳＰに直流が流れます、ネットワークを装備していないＳＰを接続する時は、十分注意してください。

Ａ．　修理前の状況。

11年前（1994年10月）、ロンドン駐在時に購入しましたMusical Fidelity A1000を7年前に持ち帰りました。
現地使用の２４０V対応のものを購入し、帰国前に輸出使用の１１０V対応へメーカーで部品交換してもらい。
日本では、変圧器なしで使用しております。
数年前より右側の音が出なくなりました。ボリュームを上げてしばらくＣＤを聞いていると急に音が出るのですが安定しません。

Ｂ．　原因。

各部劣化。

Ｃ．　修理状況。

電源基板修理。
メインAMPの修理。
プリAMPの修理。
ＷＢＴ　ＳＰ端子に交換。
プリ出力リレー交換。
電解コンデンサー交換。
電源ＳＷ入切改造、リレーによる電源入り切り、およびラッシュカーレント抑制回路新設。
配線手直し、補強。
経年劣化による各部ハンダ補正。

Ｄ．　使用部品。

ラッシュカーレント抑制回路。
電解コンデンサ－　　　　　　　　　　　　　４６個。
リレー新設　　　　　　　　　　　　　　　　　　２個。
プリ出力リレー　　　　　　　　　　　　　　　　１個。
ブロック電解コンデンサー　　　　　　　　８個。
ＷＢＴ　ＳＰ端子　ＷＢＴ－０７３０ＰＬ　　　１組（定価で工賃込み）。

Ｅ．　調整・測定。

Ｆ．　修理費。　　１４９，０００円　　　＜＜オーバーホール修理＞＞

Ａ．　修理前の状況。

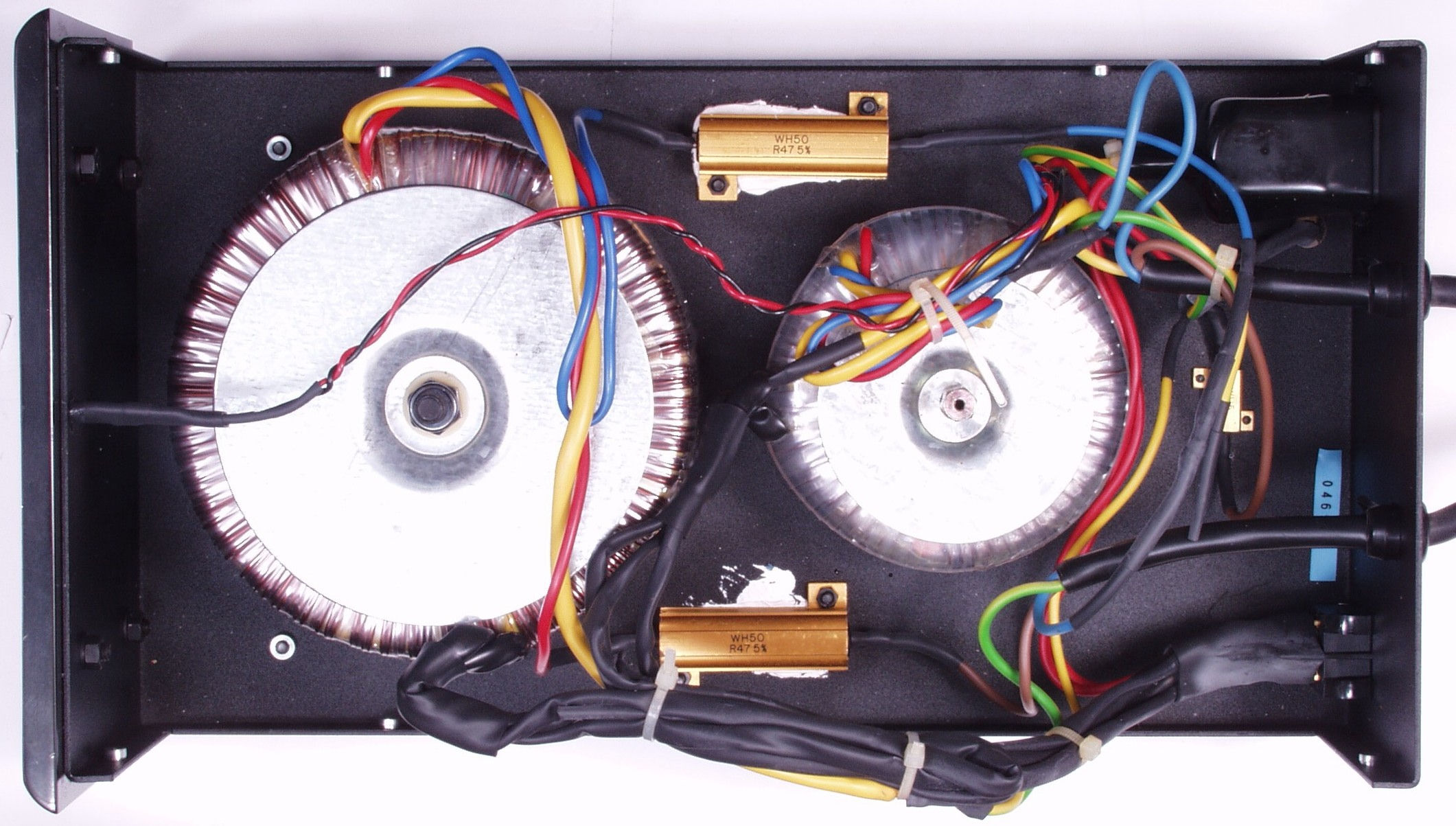

Ａ－１．　点検中　電源部を上から見る。
　　　　　　　　　　せっかく価格が高く、性能の良い「トロイダルトランス」を使用しているのに、２次巻き線ラッシュカーレント防止抵抗
　　　　　　　　　　（４８×２＝９６オーム）が入れてある。　これでは、ＥＩコアーのトランスで十二分！　しかも巻き線はＲＬ共通。

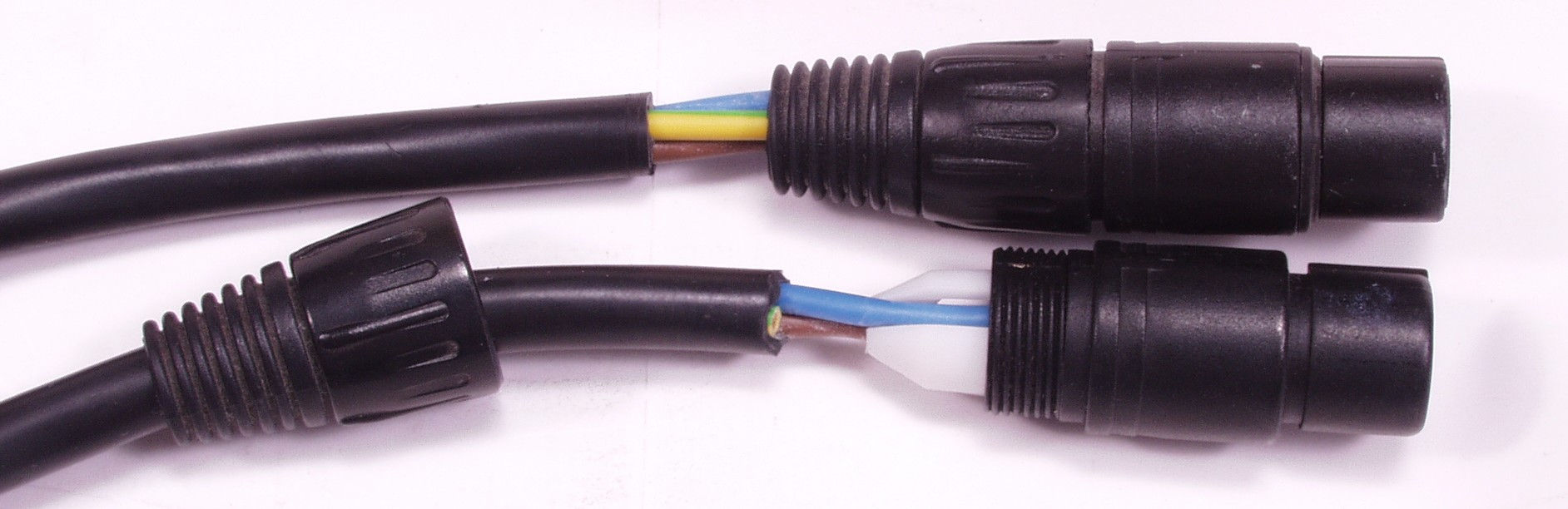

Ａ－２．　点検中　電源供給コネクター、外皮が後退している

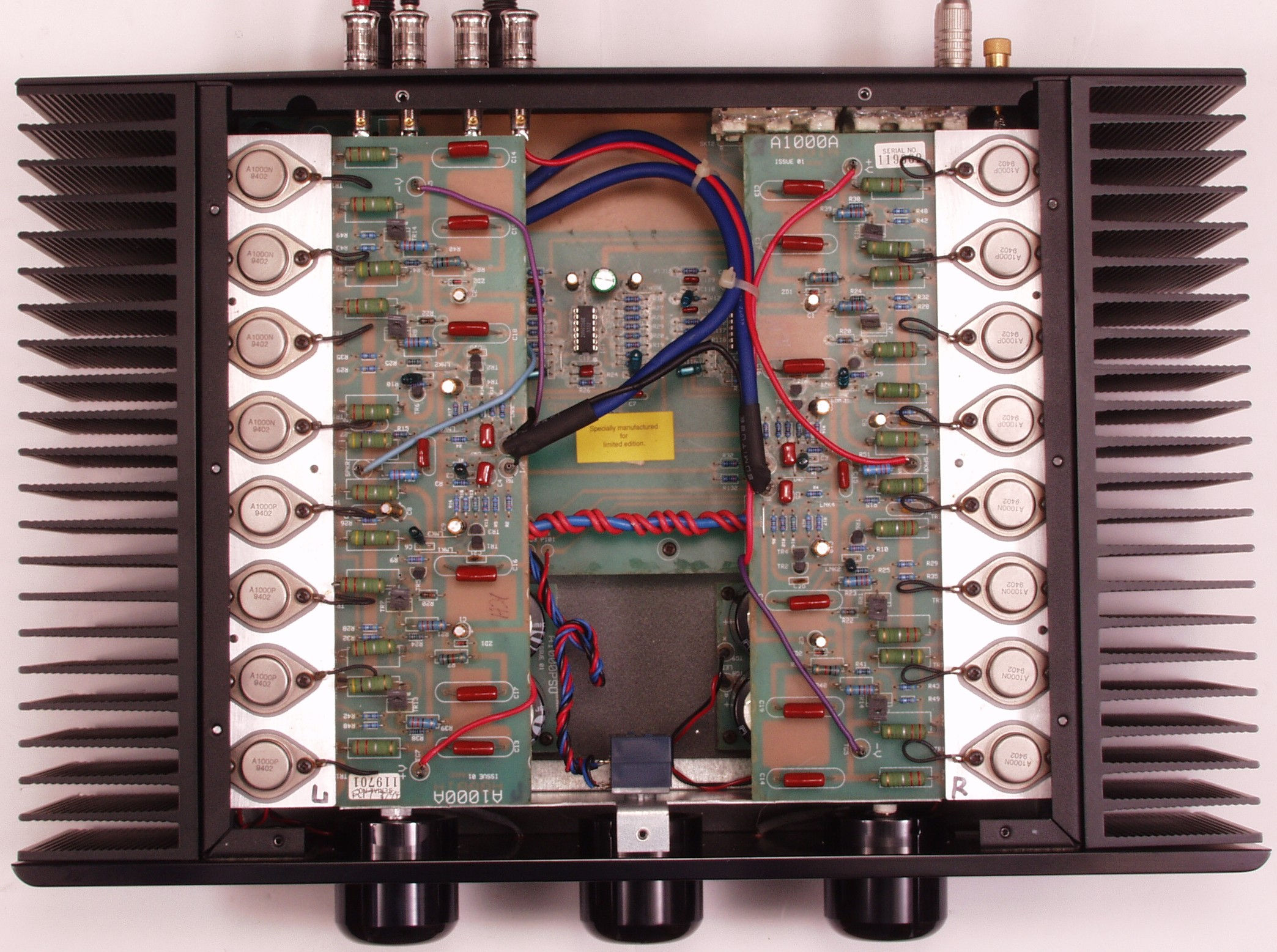

Ａ－３．　点検中　上から見る

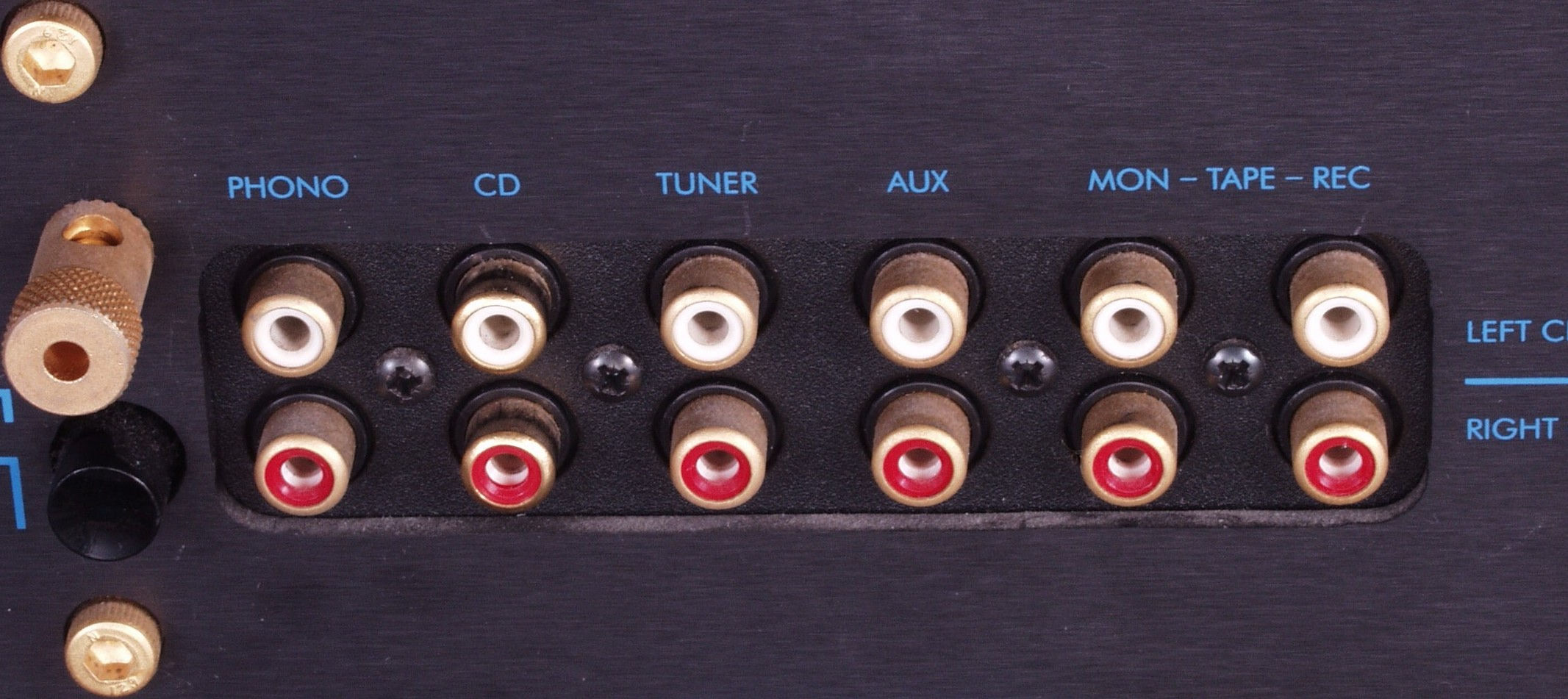

Ａ－４．　点検中　ＲＣＡ端子

Ａ－５．　点検中　この隙間から、アース端子に半田する＝職人芸

Ａ－６．　点検中　ＳＰ端子

Ｃ．　修理状況
Ｃ－１Ａ．　修理前　電源部を上から見る

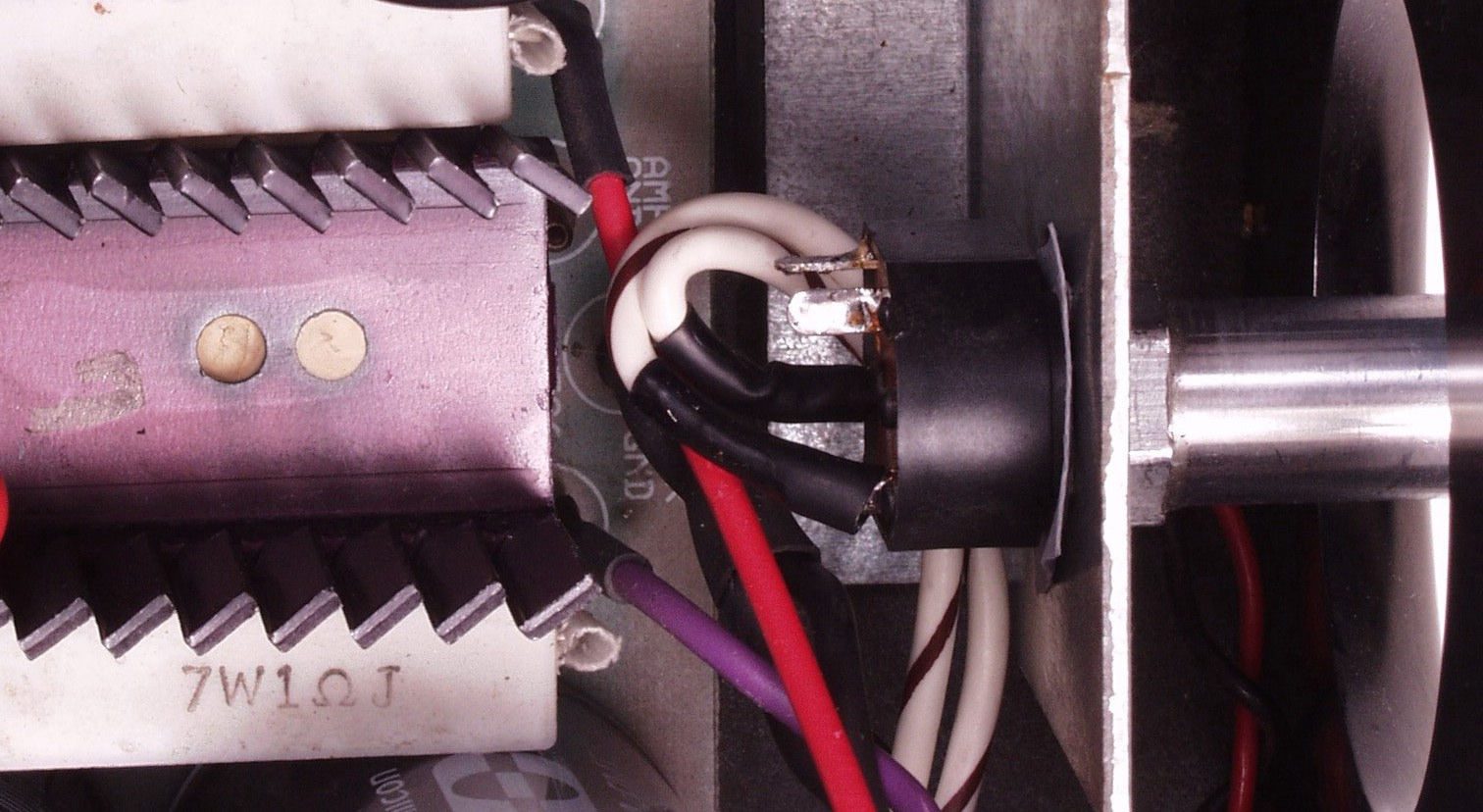

Ｃ－１Ａ－１．　修理中　電源部電源ＳＷ　雑音防止コンデンサー焼損している
　　　　　　　　　　　　　　　　　　　　　　　　　上の写真（Ｃ－１Ａ）の様に絶縁チューブの中にあり、取り付け方法も良くない

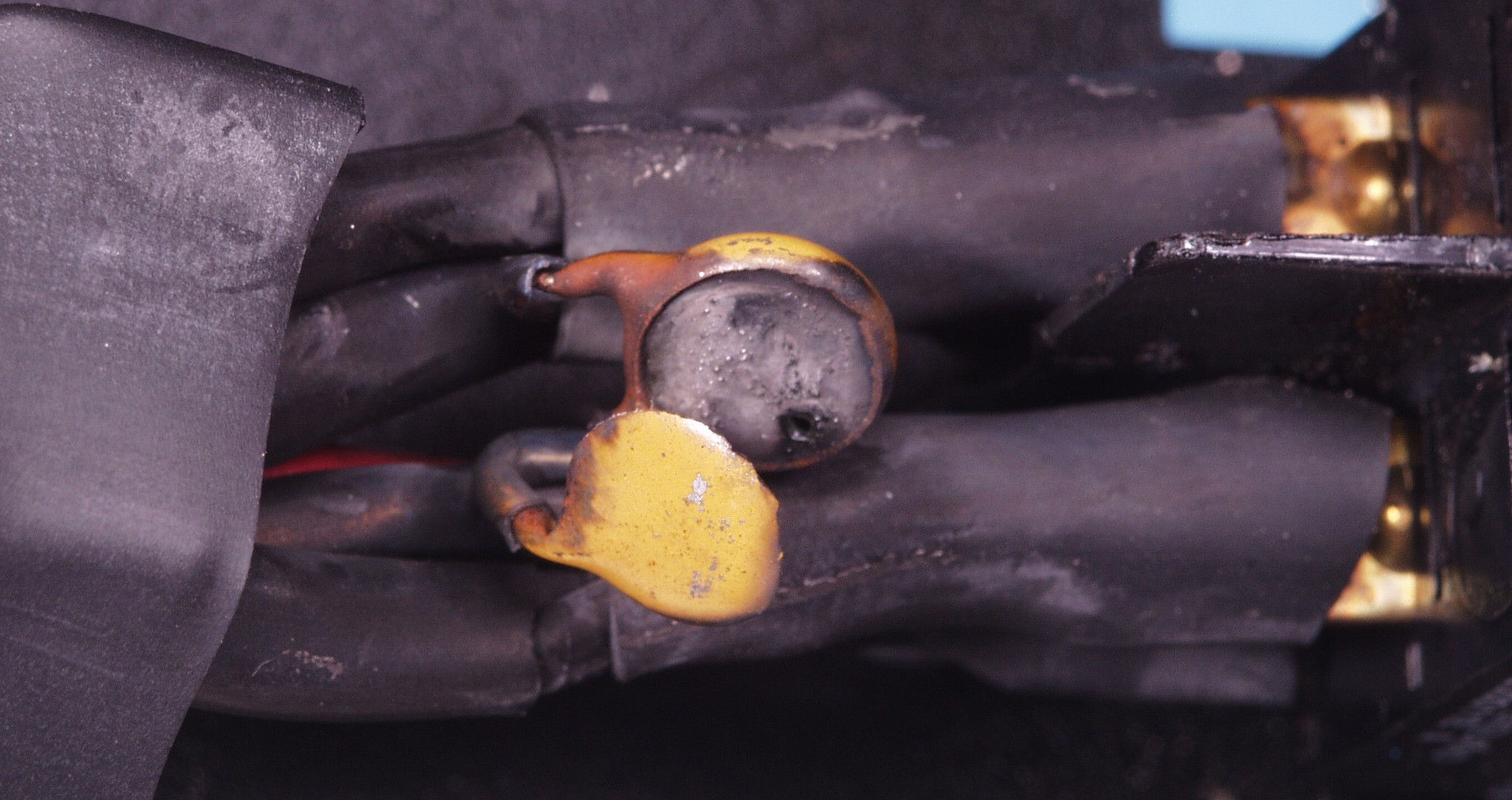

Ｃ－１Ａ－２．　修理中　電源部電源ＳＷ　焼損雑音防止コンデンサーの拡大

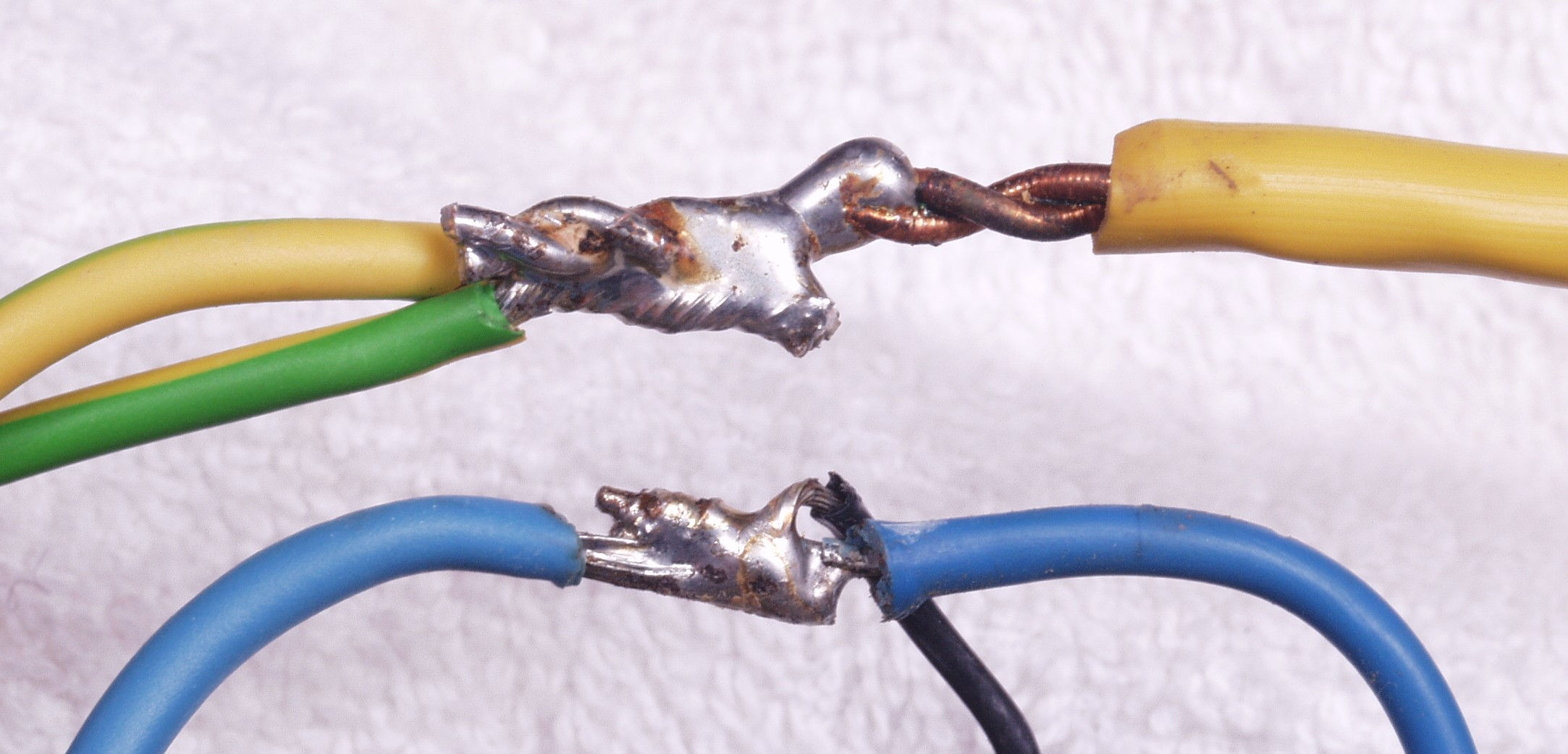

Ｃ－１Ａ－３．　修理中　電源部内部の電線接続

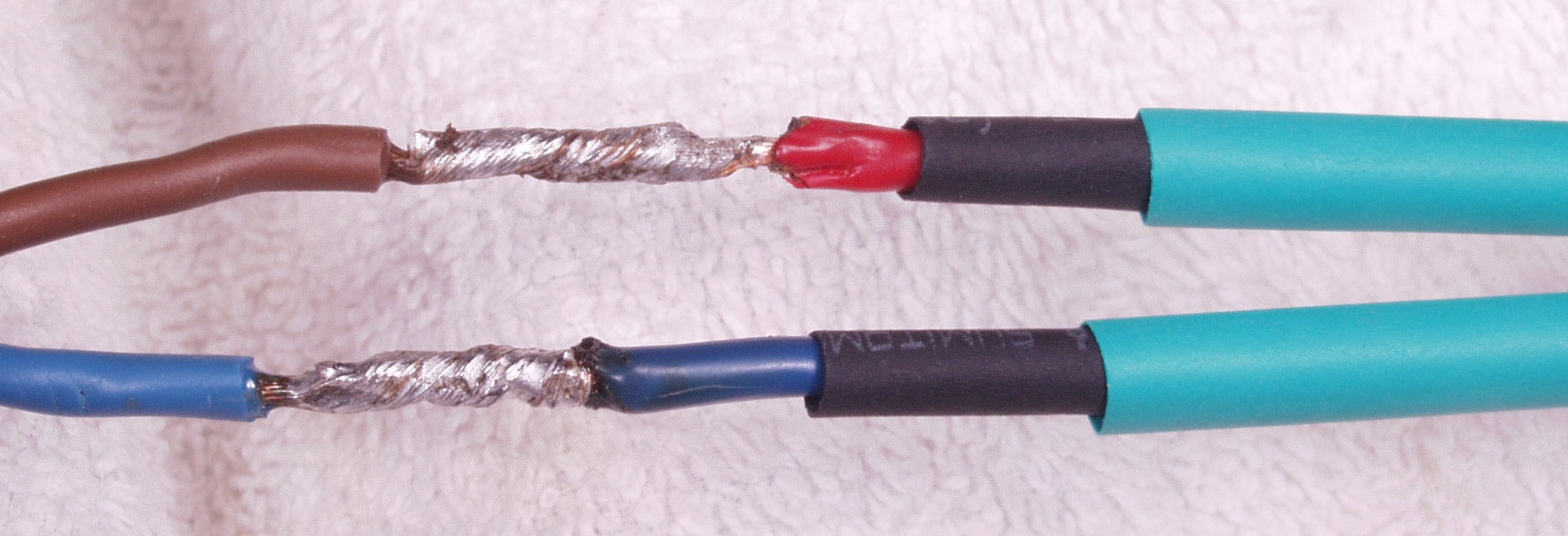

Ｃ－１Ａ－４．　修理後　電源部内部の電線接続　十分に絡め半田を流し込む

Ｃ－１Ｂ．　修理・改造後。　電源部上から見る、リレーによる電源入り切り、およびラッシュカーレント抑制回路新設。
　　　　　　　　　　　　　　　　電源部にリレーを２個新設＝真ん中下に見える物。
　　　　　　　　　　　　　　　　トロイダル・トランスを使用しているので、「２段階（steps）」に電源を投入する。
　　　　　　　　　　　　　　　　右端＝ラッシュ・カーレント（突入電流）防止用セメント抵抗。

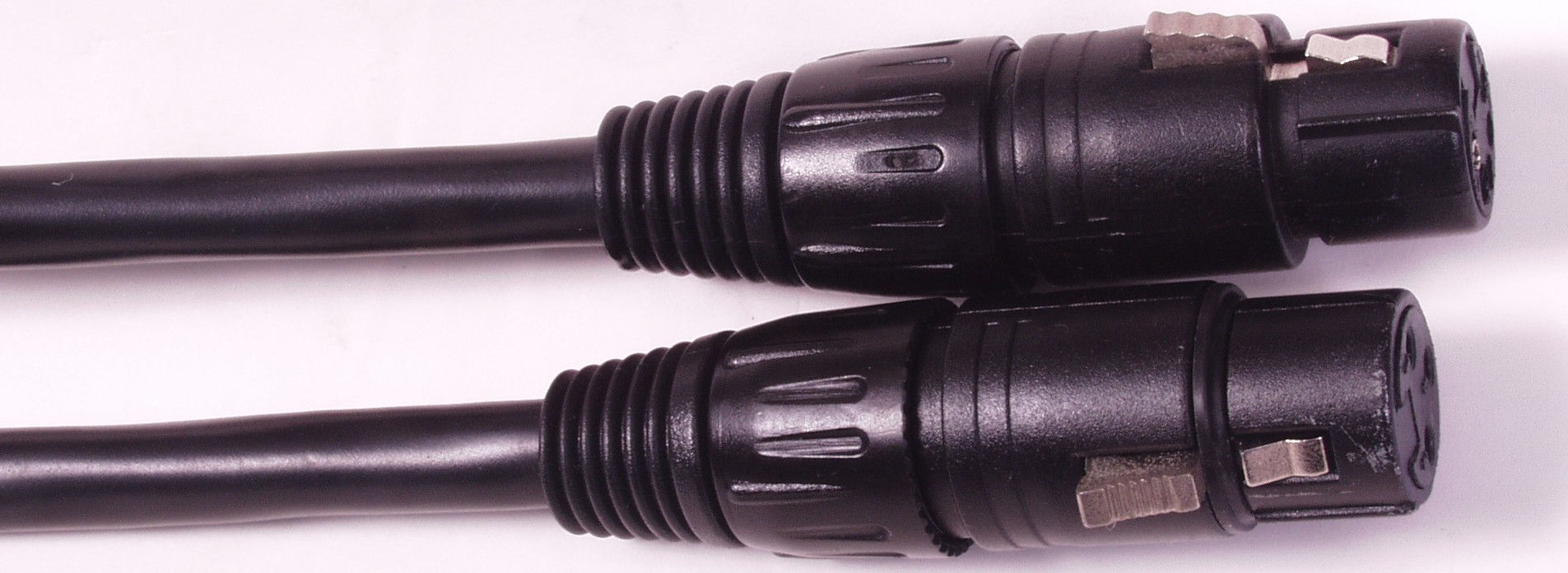

Ｃ－２Ａ．　修理前　電源供給コネクター、外皮が後退している

Ｃ－２Ｂ．　修理中　電源供給コネクター、クランプは外皮に噛ませる

Ｃ－２Ｃ．　修理後　電源供給コネクター

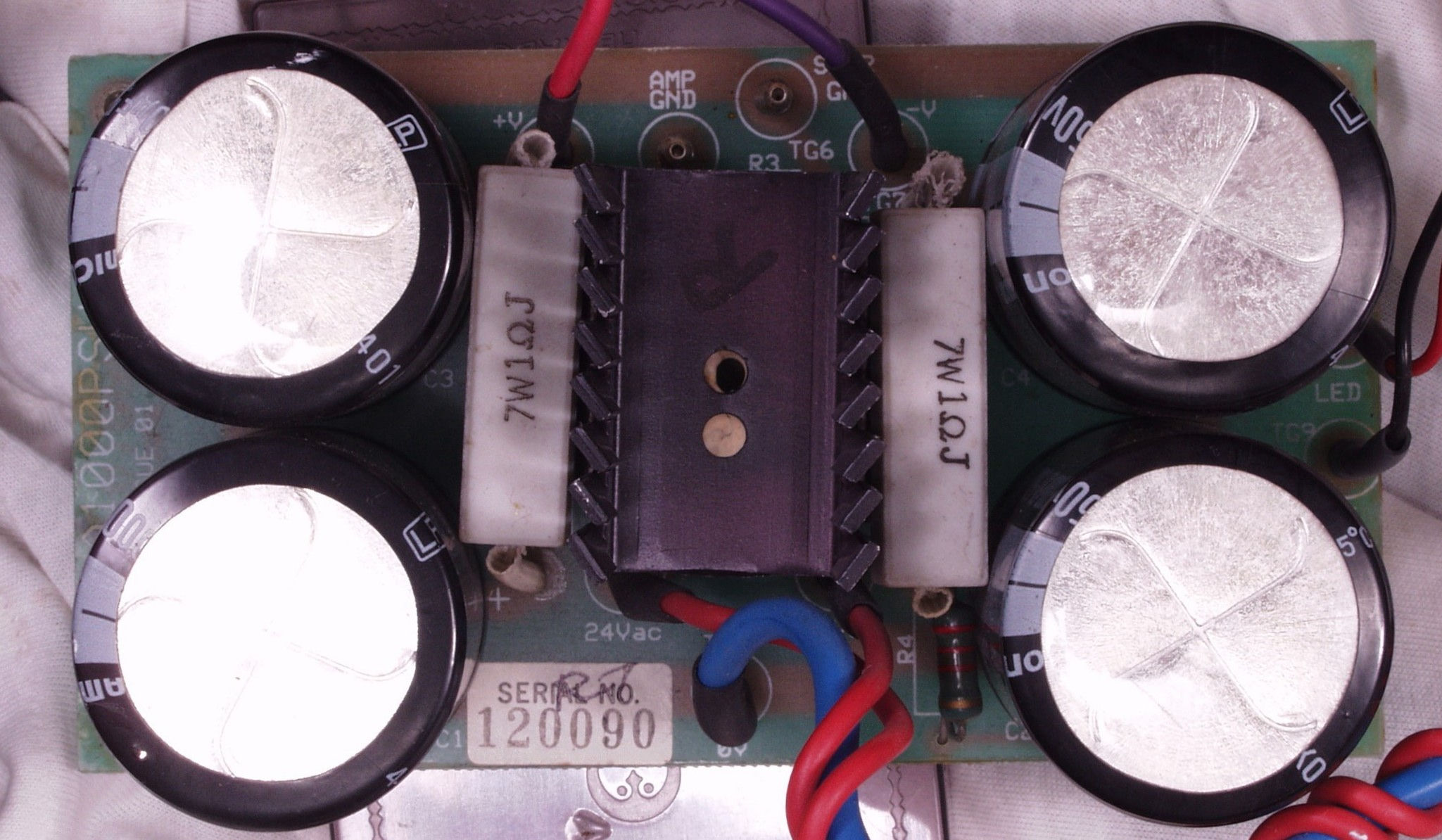

Ｃ－３Ａ．　修理前　Ｒ整流基板

Ｃ－３Ｂ．　修理後　Ｒ整流基板　電解コンデンサー４個交換

Ｃ－３Ｃ．　修理前　Ｒ整流基板裏

Ｃ－３Ｄ．　修理（半田補正）後　Ｒ整流基板裏

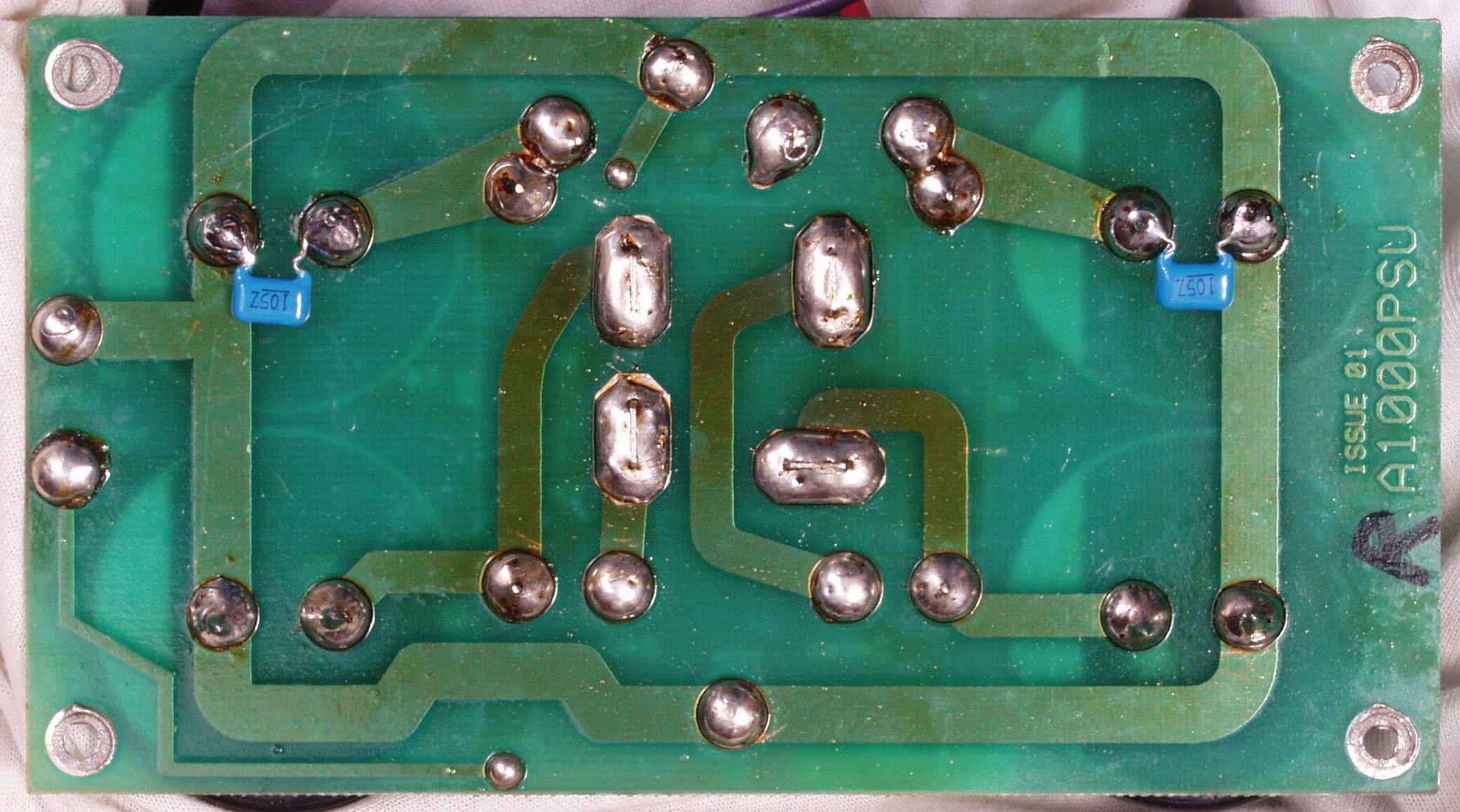

Ｃ－３Ｅ．　完成Ｒ整流基板裏　洗浄後

Ｃ－４Ａ．　修理前　Ｌ整流基板

Ｃ－４Ｂ．　修理後　Ｌ整流基板　電解コンデンサー４個交換

Ｃ－４Ｃ．　修理前　Ｌ整流基板　裏

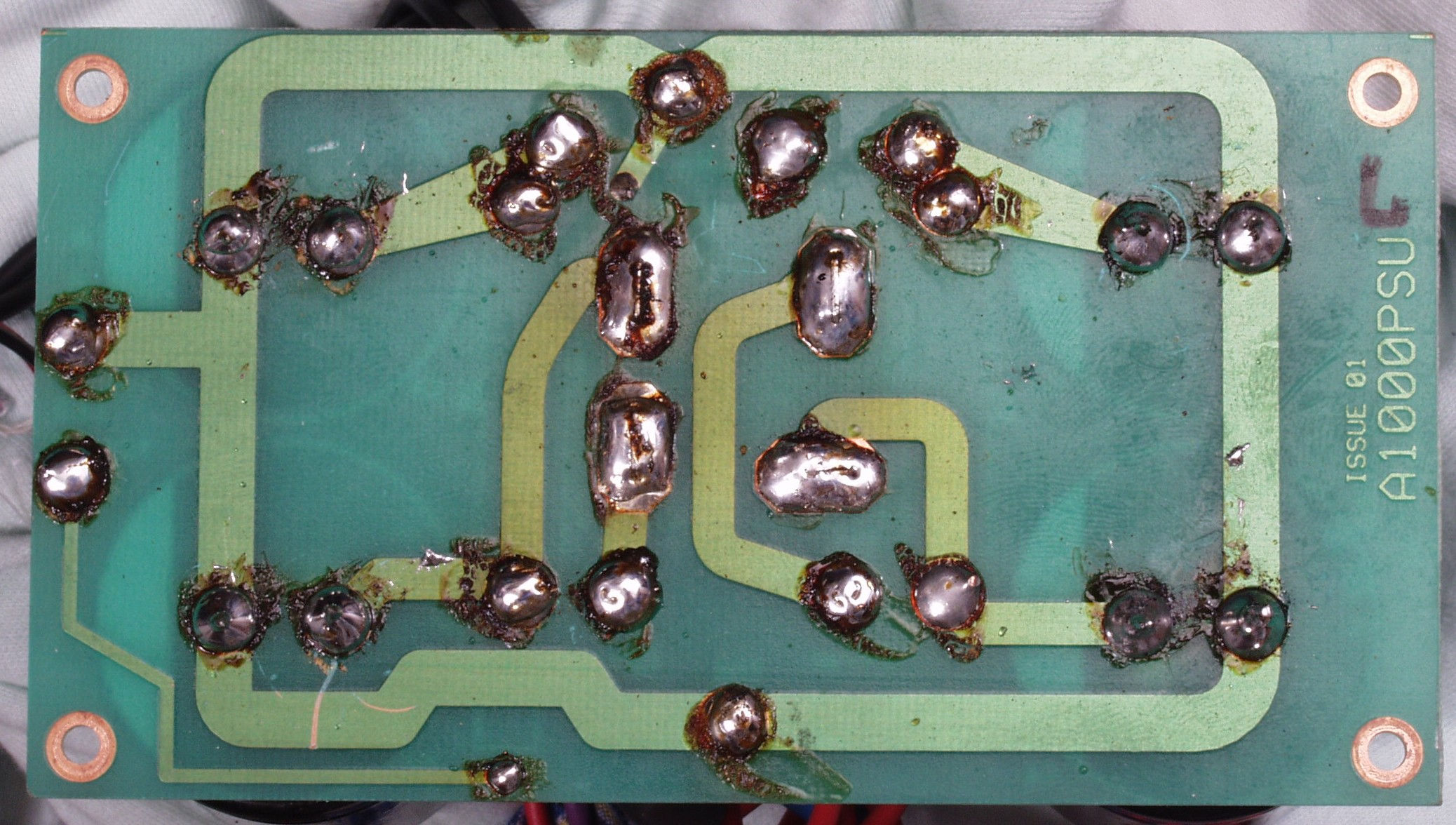

Ｃ－４Ｄ．　修理（半田補正）後　Ｌ整流基板裏

Ｃ－４Ｅ．　完成Ｌ整流基板裏　洗浄後

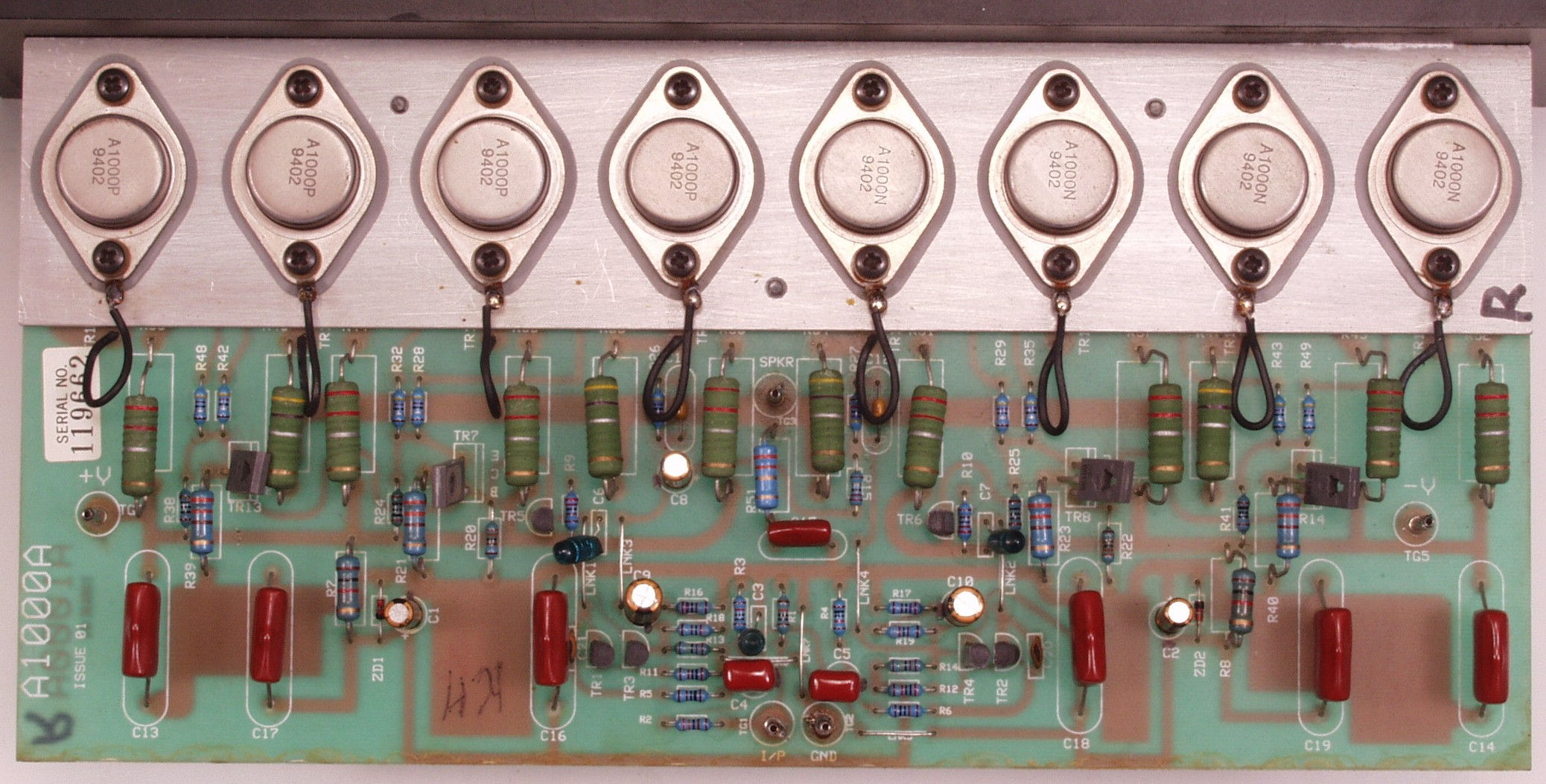

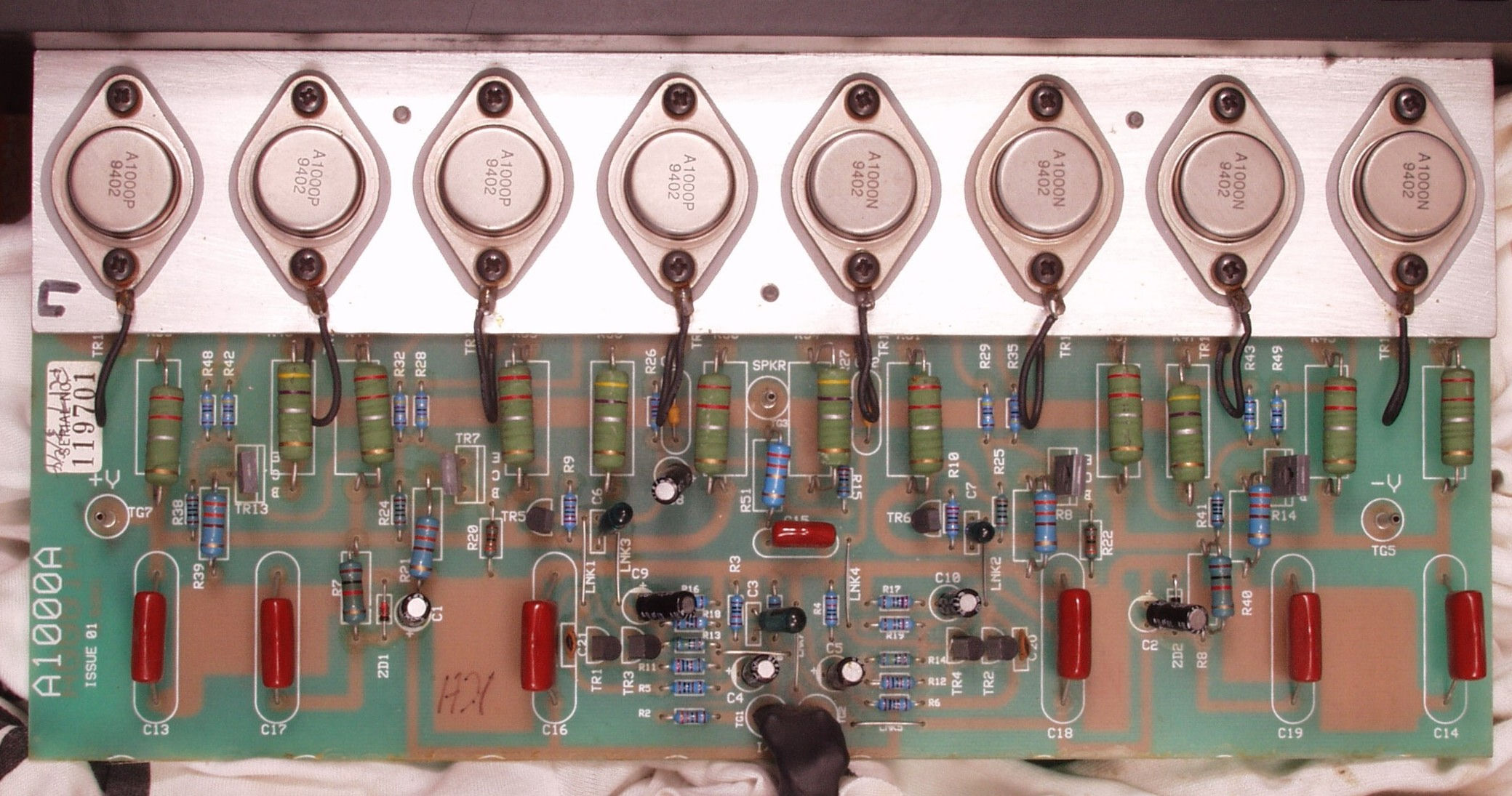

Ｃ－５Ａ．　修理前　Ｒ側メインＡＭＰ基板

Ｃ－５Ｂ．　修理後　ＲメインＡＭＰ基板　　電解コンデンサー７個、フイルムコンデンサー２個交換

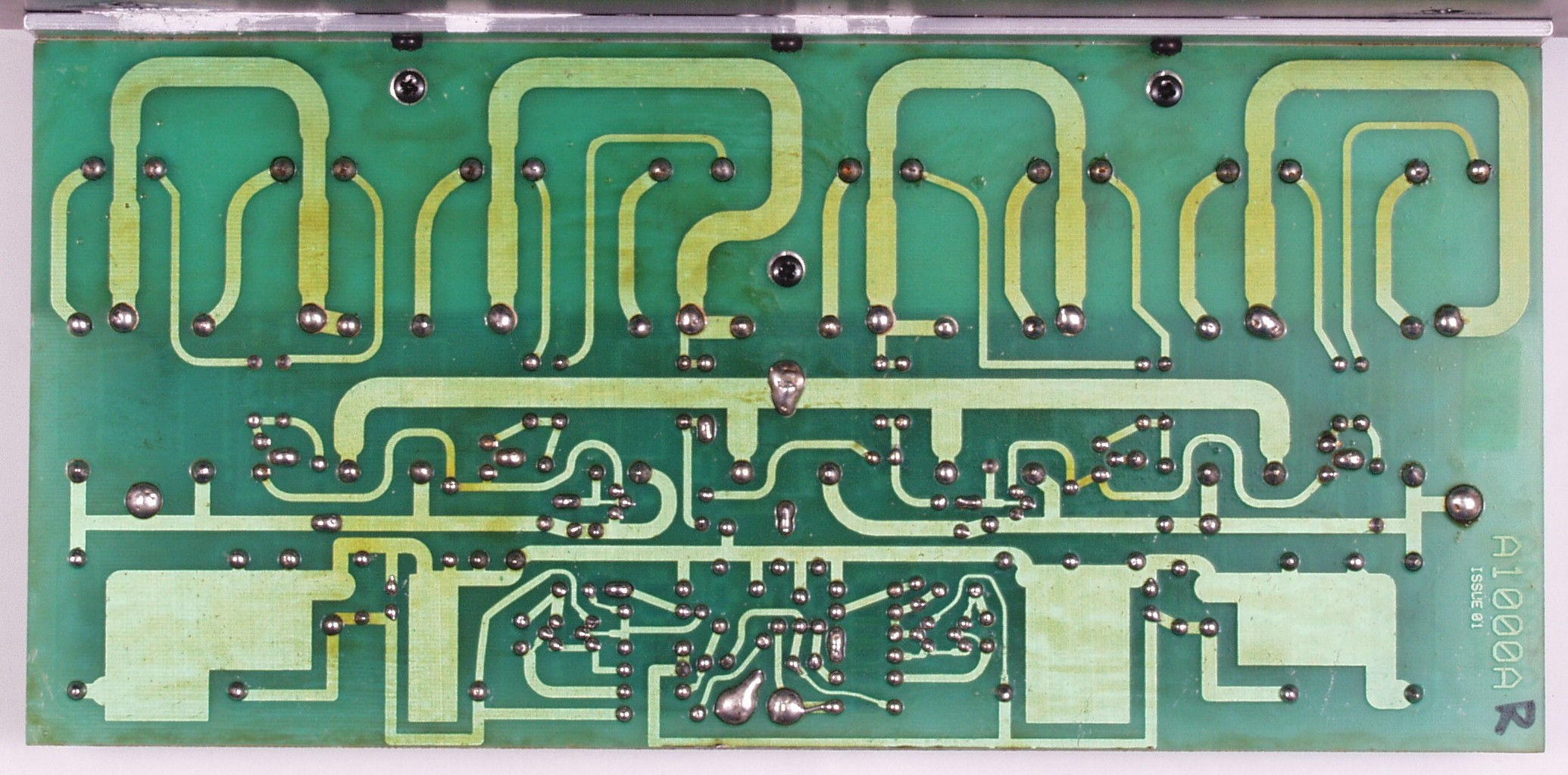

Ｃ－５Ｃ．　修理前　ＲメインＡＭＰ基板裏

Ｃ－５Ｄ．　修理（半田補正）後　ＲメインＡＭＰ基板裏　全ての半田をやり直す

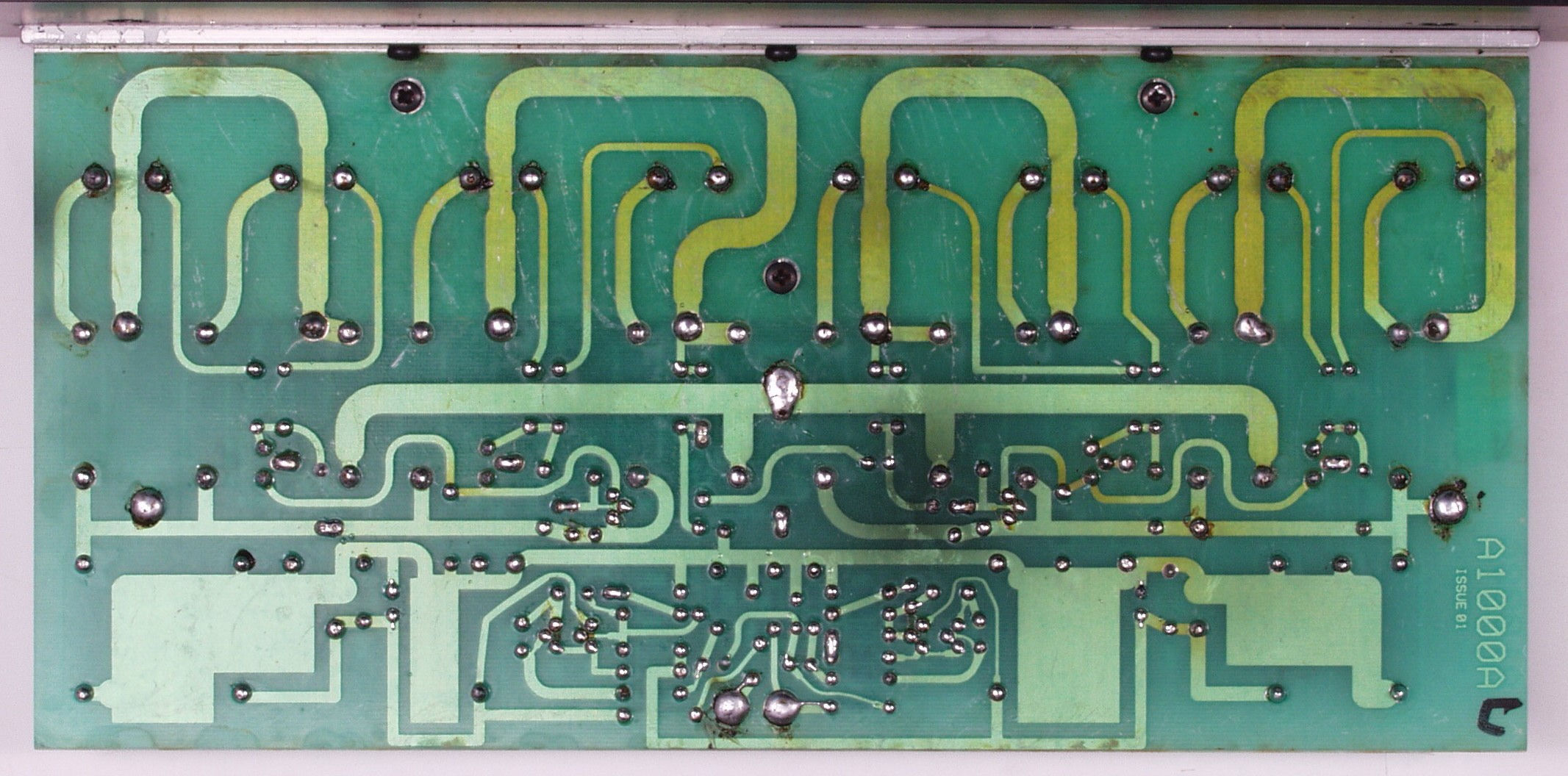

Ｃ－５Ｅ．　完成ＲメインＡＭＰ基板裏　洗浄後

Ｃ－６Ａ．　修理前　ＬメインＡＭＰ基板

Ｃ－６Ｂ．　修理後　ＬメインＡＭＰ基板　電解コンデンサー７個、フイルムコンデンサー２個交換

Ｃ－６Ｃ．　修理前　ＬメインＡＭＰ基板裏

Ｃ－６Ｄ．　修理（半田補正）後　ＬメインＡＭＰ基板裏　全ての半田をやり直す

Ｃ－６Ｅ．　完成ＬメインＡＭＰ基板　洗浄後

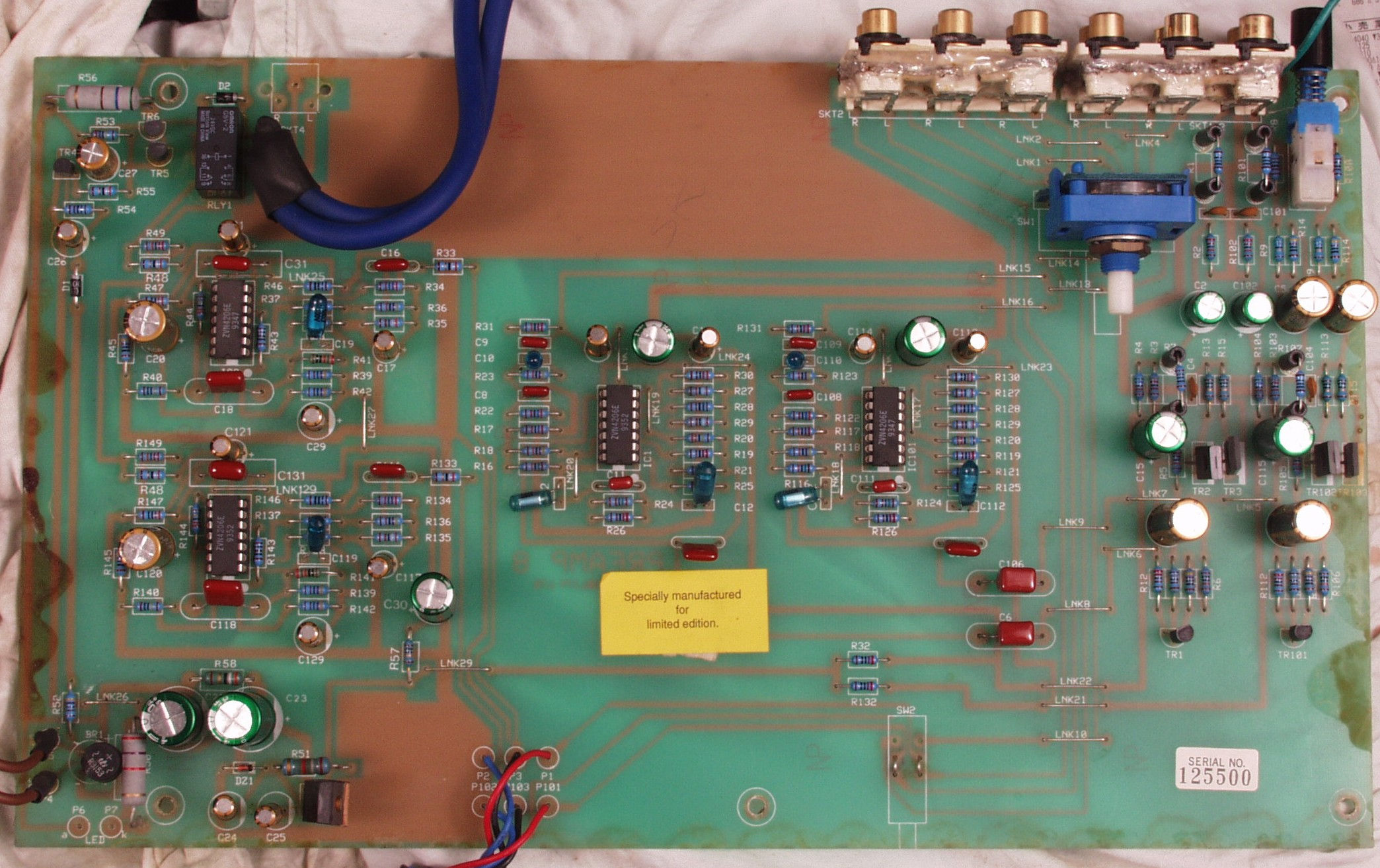

Ｃ－７Ａ．　修理前　プリ基板

Ｃ－７Ｂ．　修理後　プリ基板　　電解コンデンサー２９個、リレー、フイルムコンデンサー１６個交換

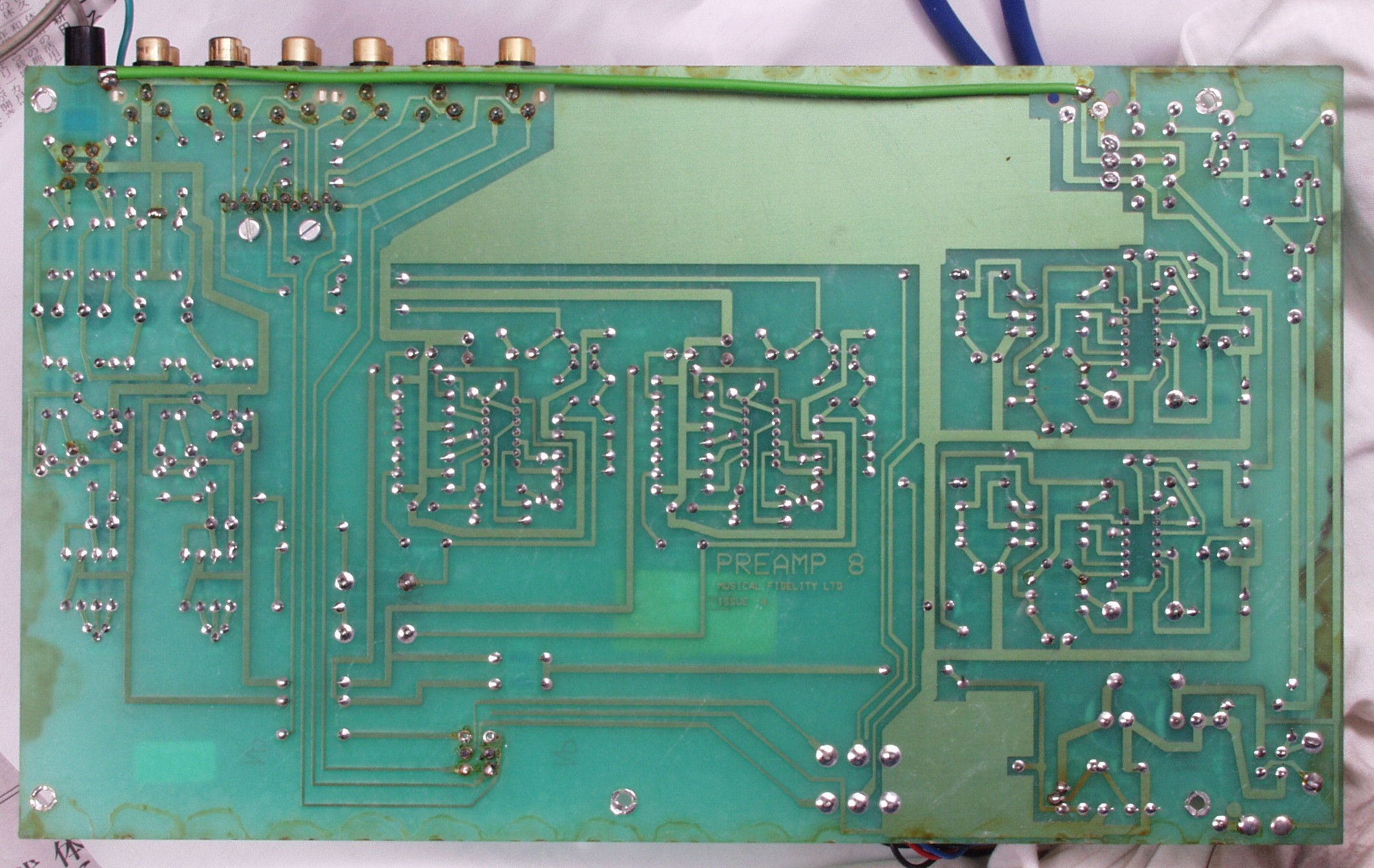

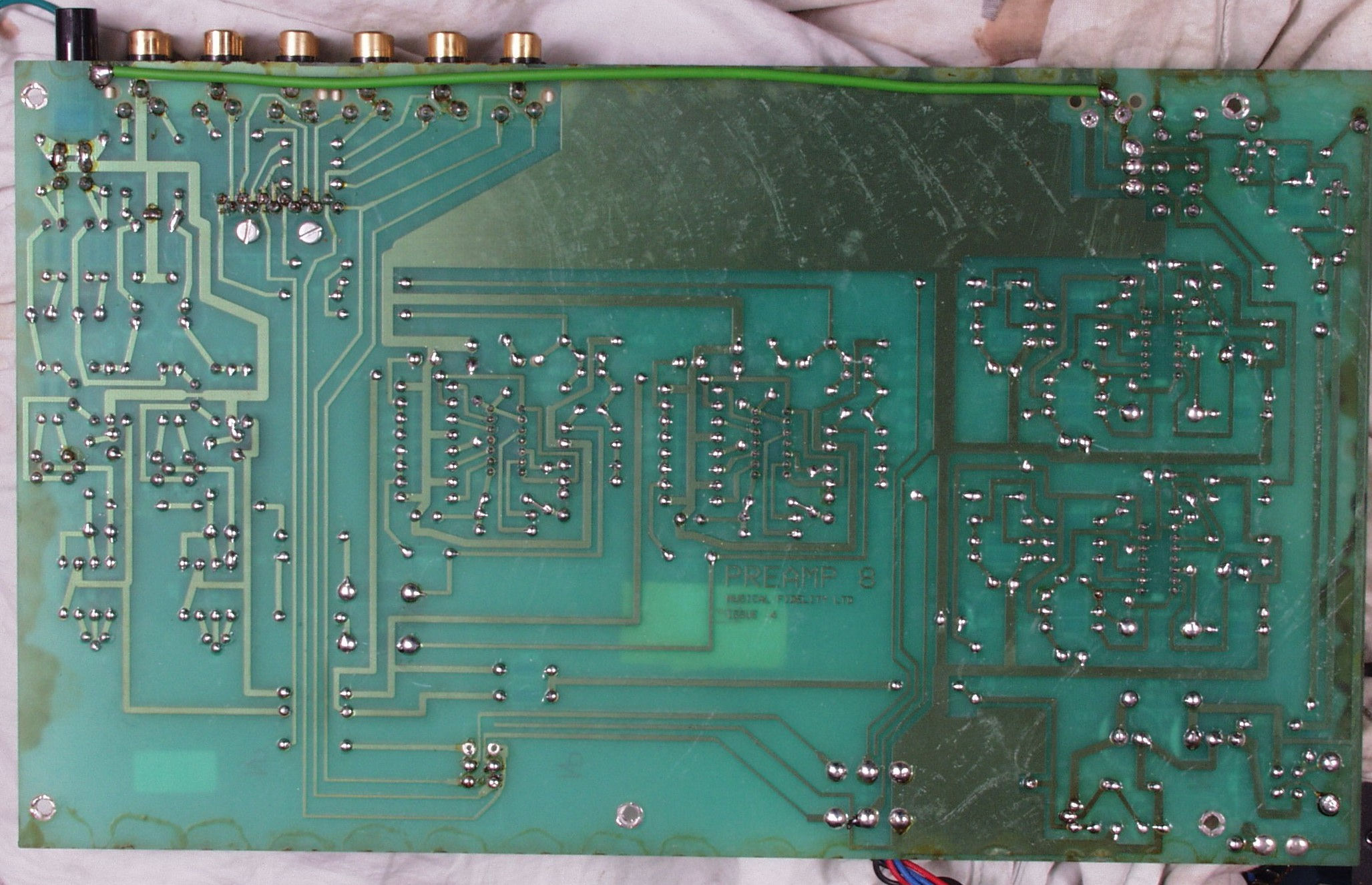

Ｃ－７Ｃ．　修理前　プリ基板裏

Ｃ－７Ｄ．　修理（半田補正）後　プリ基板裏　　全ての半田をやり直す

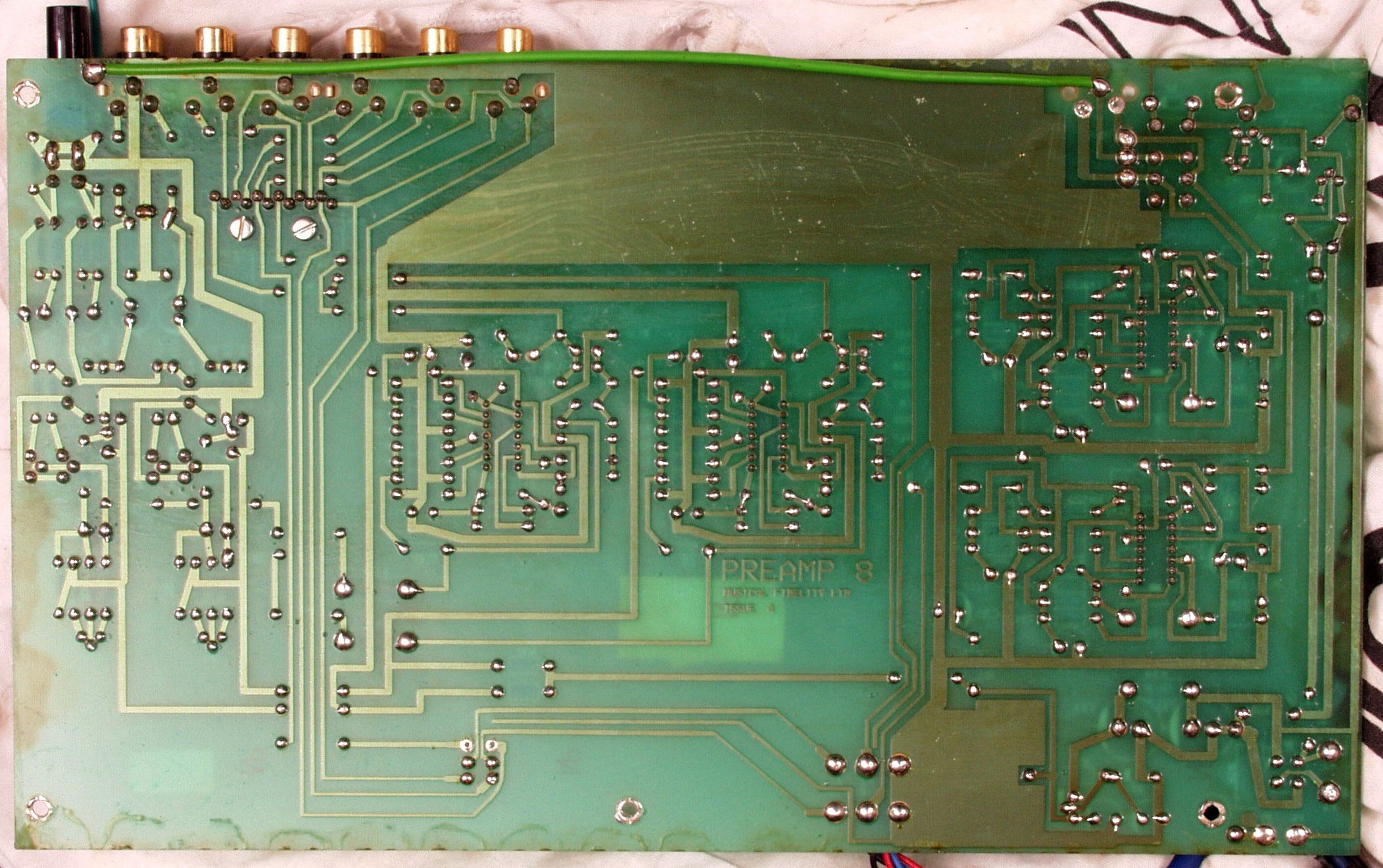

Ｃ－７Ｅ．　完成プリ基板裏　洗浄後

Ｃ－８Ａ．　修理前　入力・出力ＲＣＡ端子

Ｃ－８Ｂ．　修理中　入力・出力ＲＣＡ端子　半田吸い取り線で補強

Ｃ－８Ｃ．　修理後　入力・出力ＲＣＡ端子　半田吸い取り線で補強＋さらにホットボンドで補強

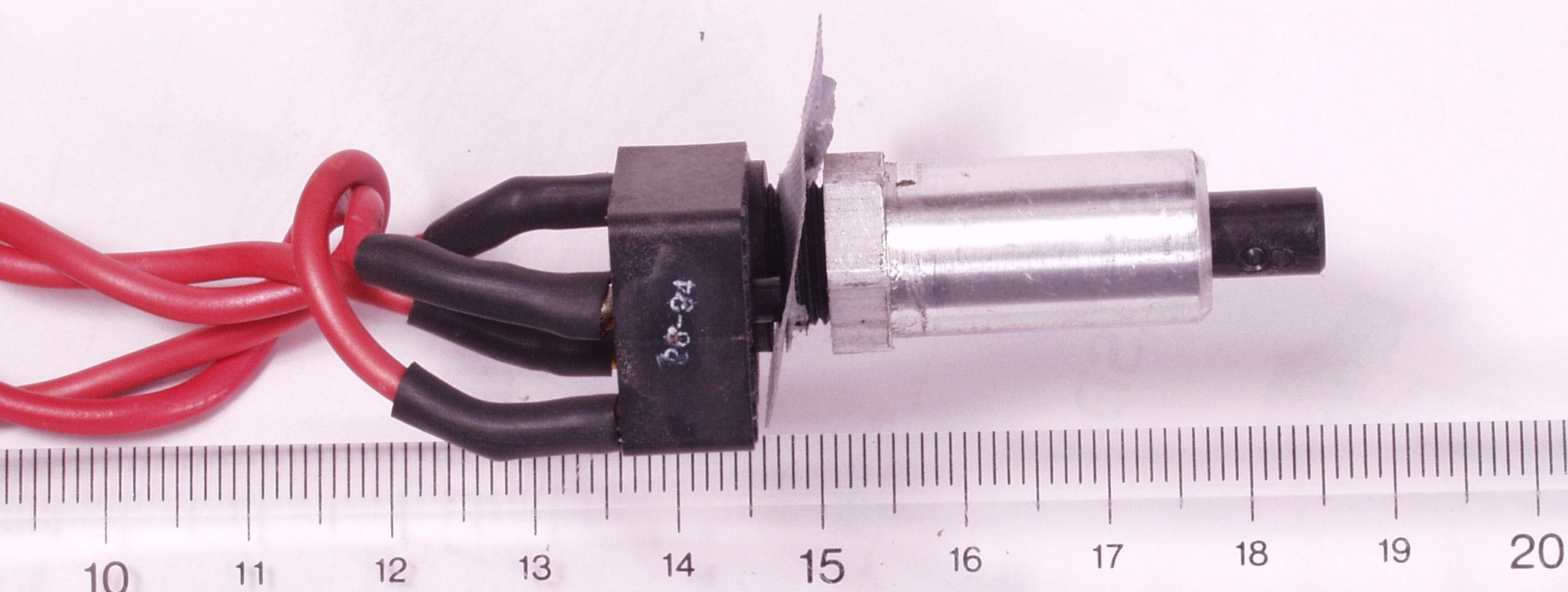

Ｃ－９Ａ．　修理前　電源ＳＷ
　　　　　　　　　　　何とメインＡＭＰの供給電圧を入切している、プリＡＭＰの電源は入りっぱなし！
　　　　　　　　　　　改造後、このＳＷはリレーの入り切りのみ

Ｃ－９Ｂ．　修理後　電源ＳＷ周り配線

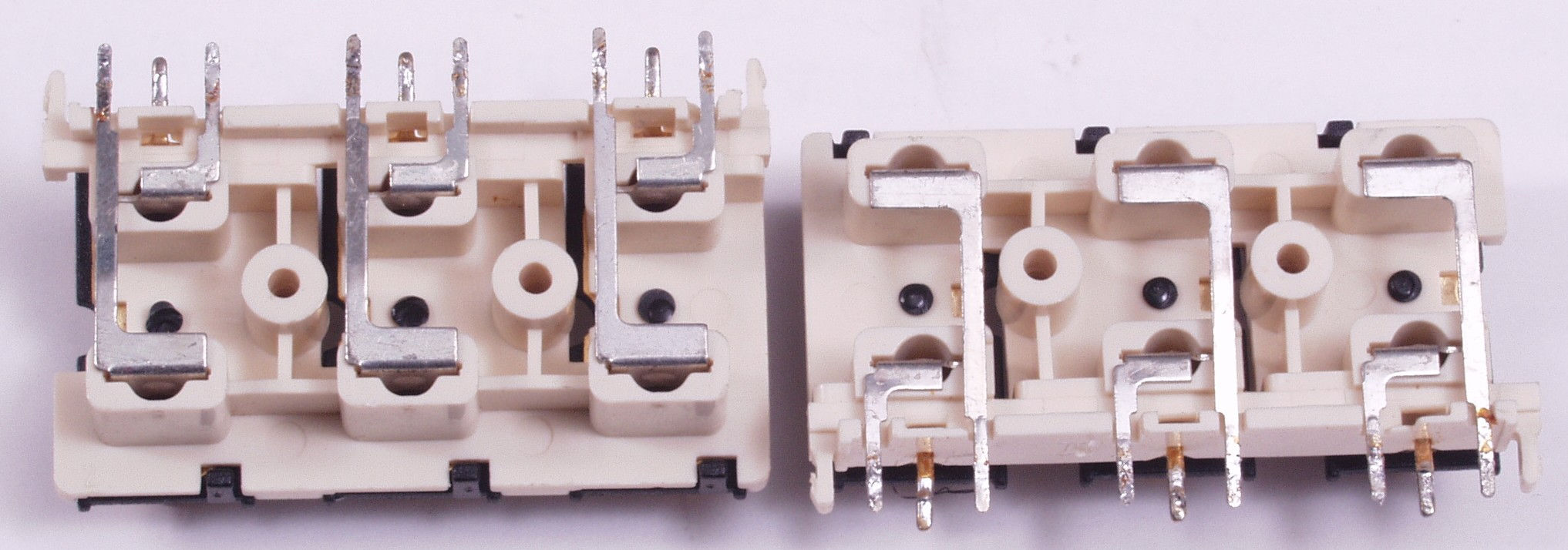

Ｃ－ＡＡ．　修理前　ＳＰ接続端子　普通は内側をアース端子にするのですが！

Ｃ－ＡＢ．　修理前　ＳＰ接続端子　

Ｃ－Ｂ．　交換部品

Ｃ－ＣＡ．　修理前　上から見る

Ｃ－ＣＢ．　修理後　上から見る

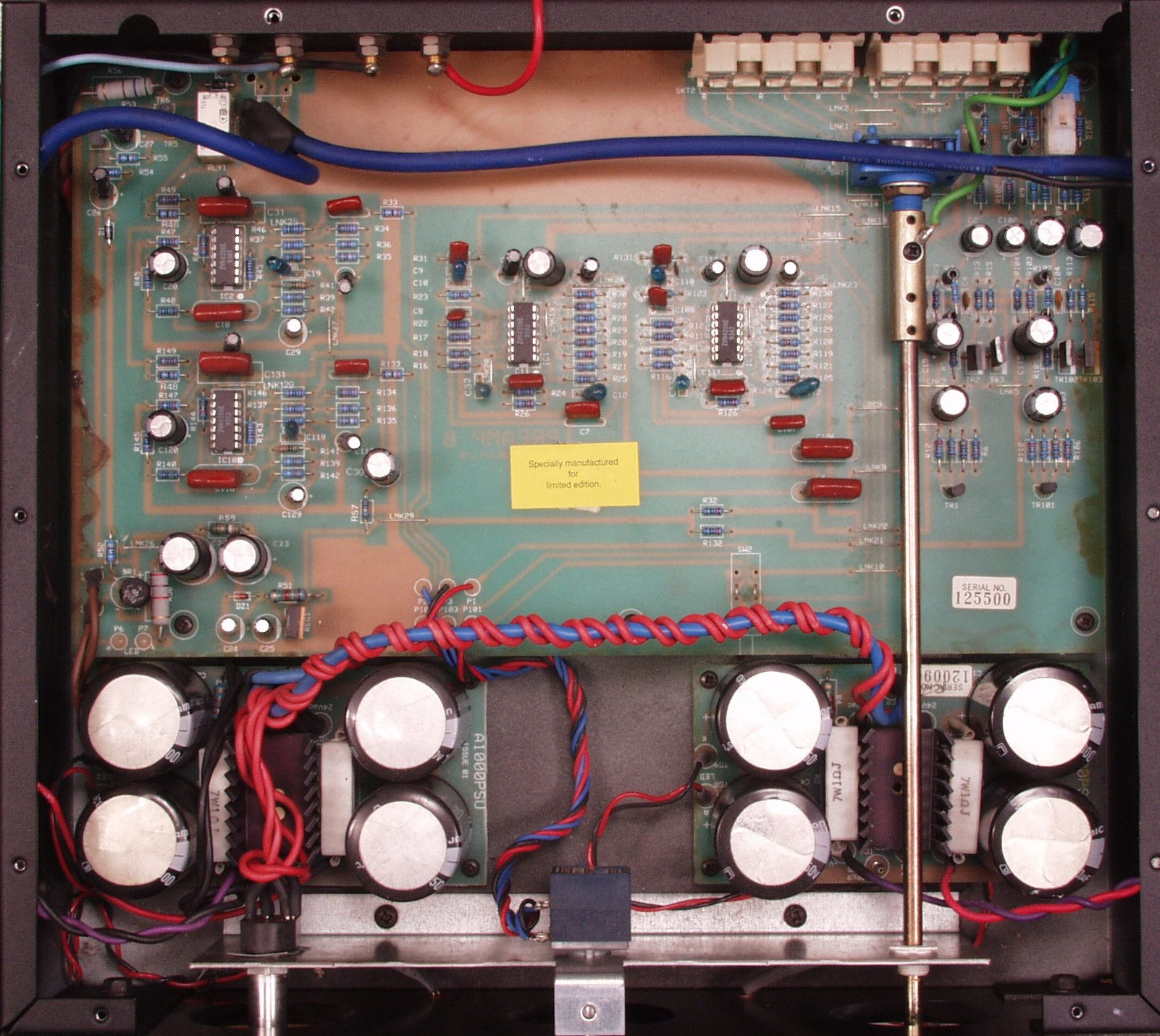

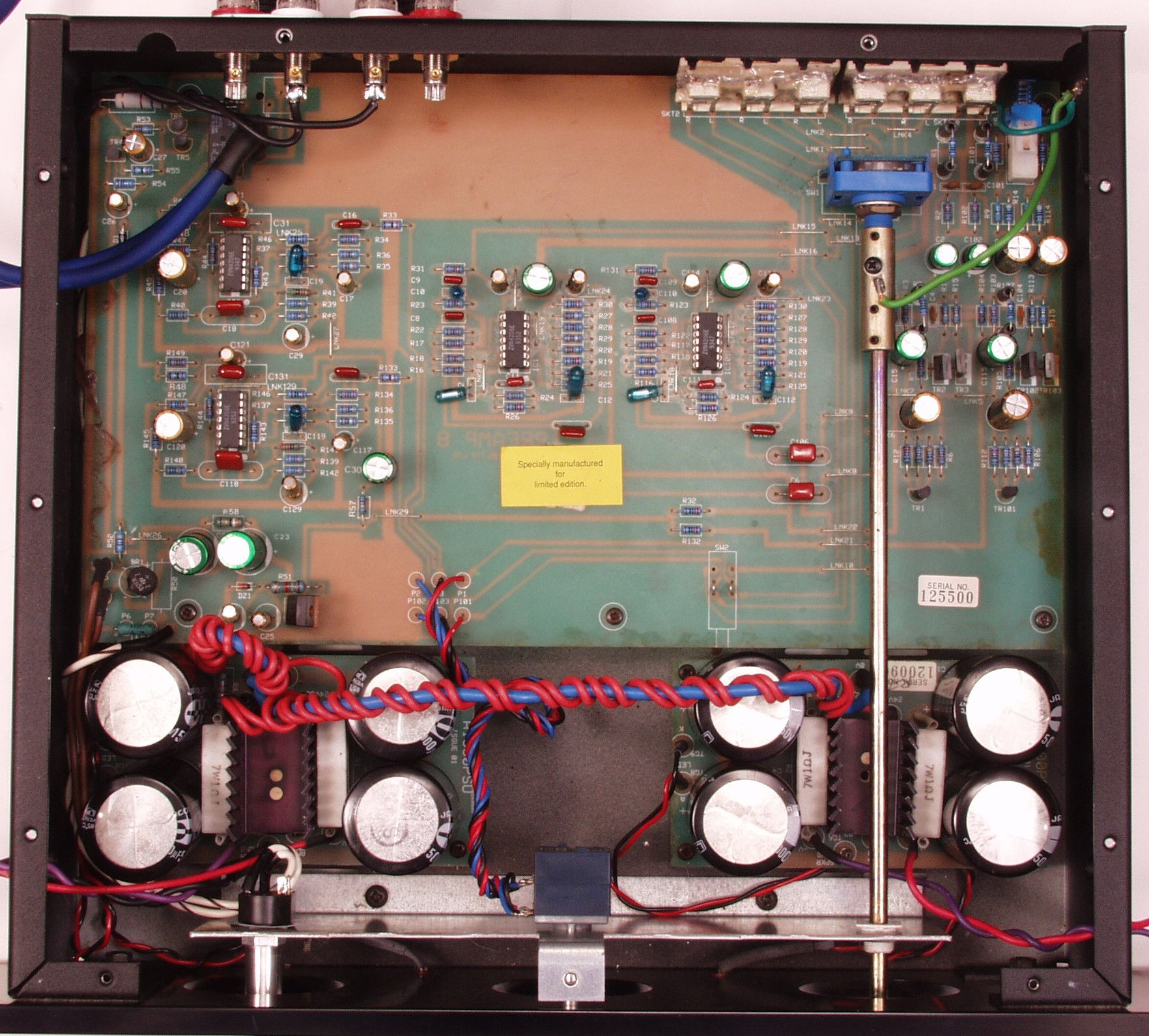

Ｃ－ＣＣ．　修理前　メイン基板を取り上から見る

Ｃ－ＣＤ．　修理後　メイン基板を取り上から見る

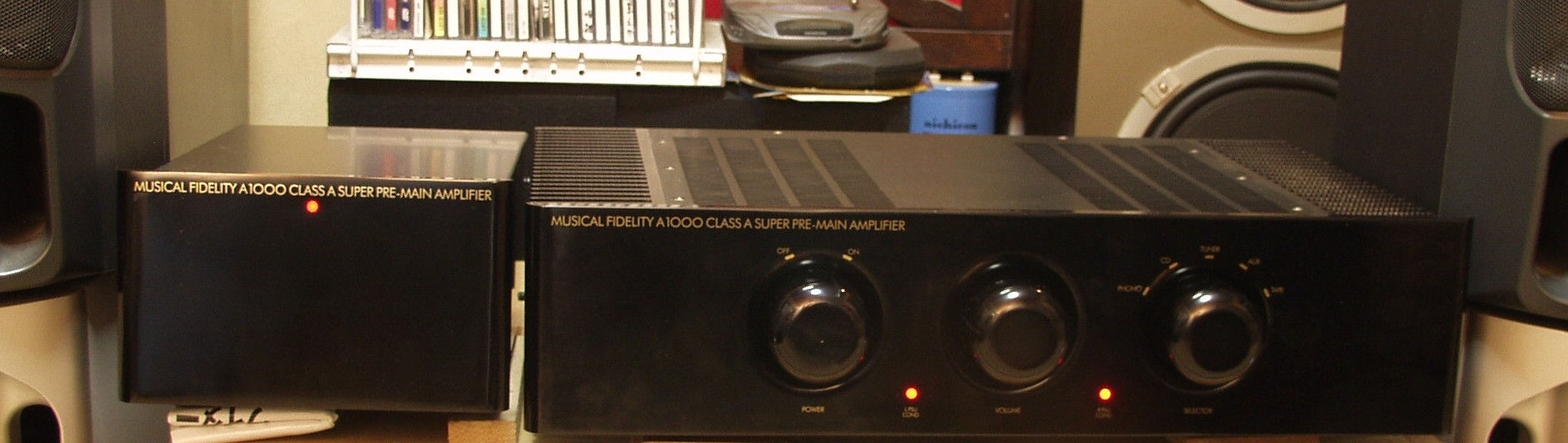

Ｃ－ＤＡ．　完成　前から見る

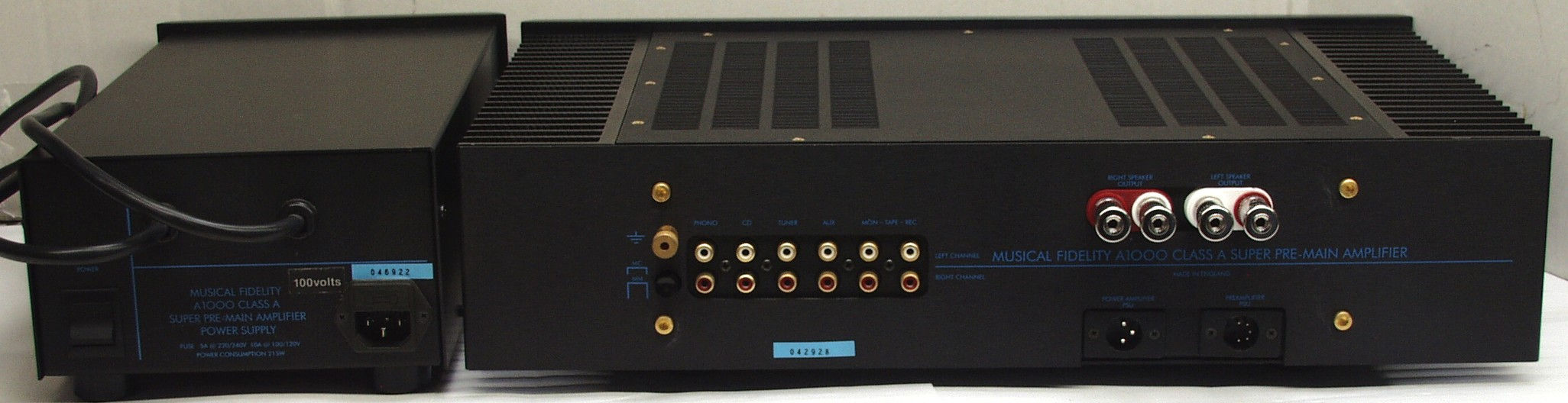

Ｃ－ＤＢ．　完成　後から見る

Ｅ．　調整・測定。

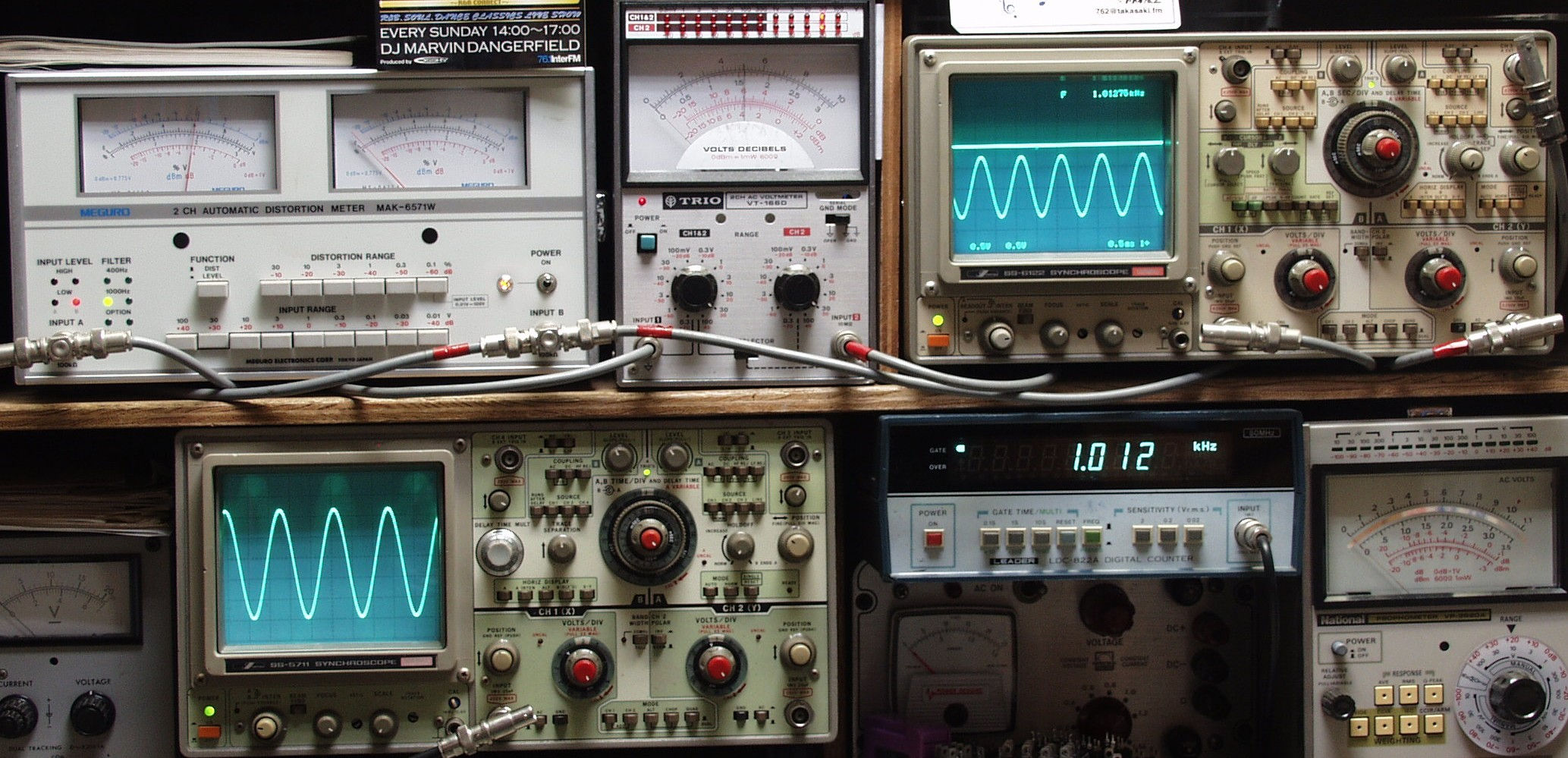

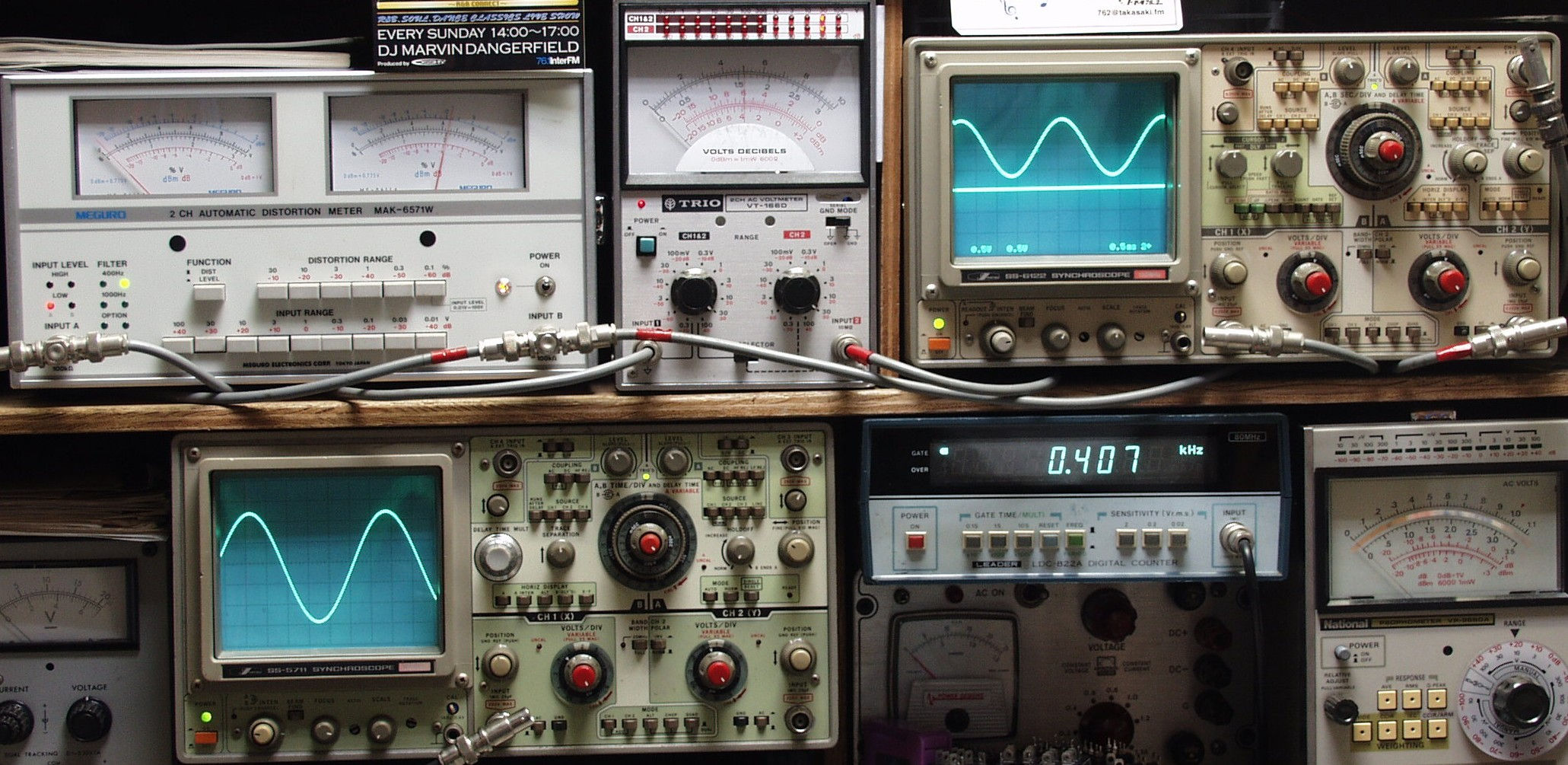

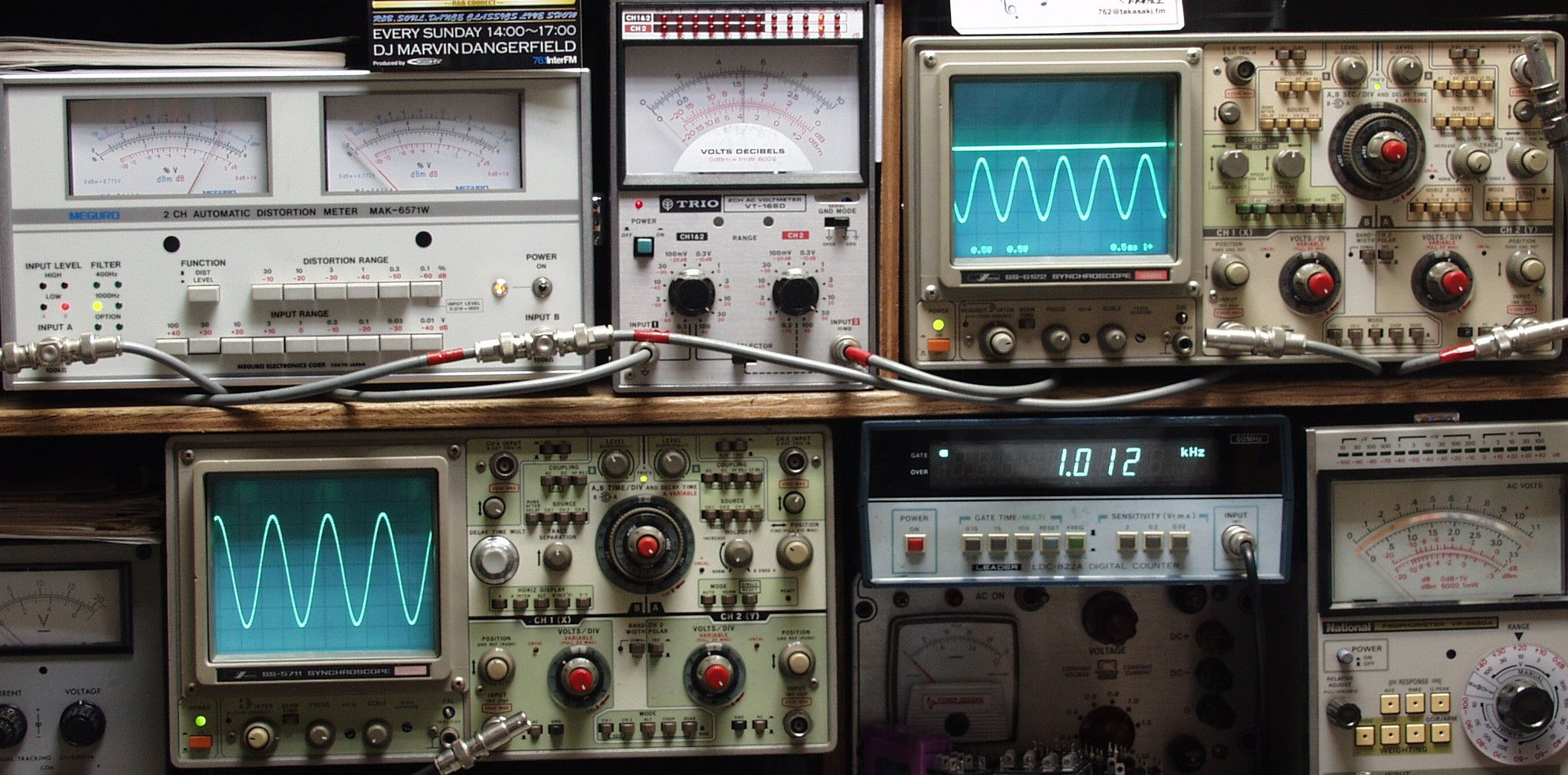

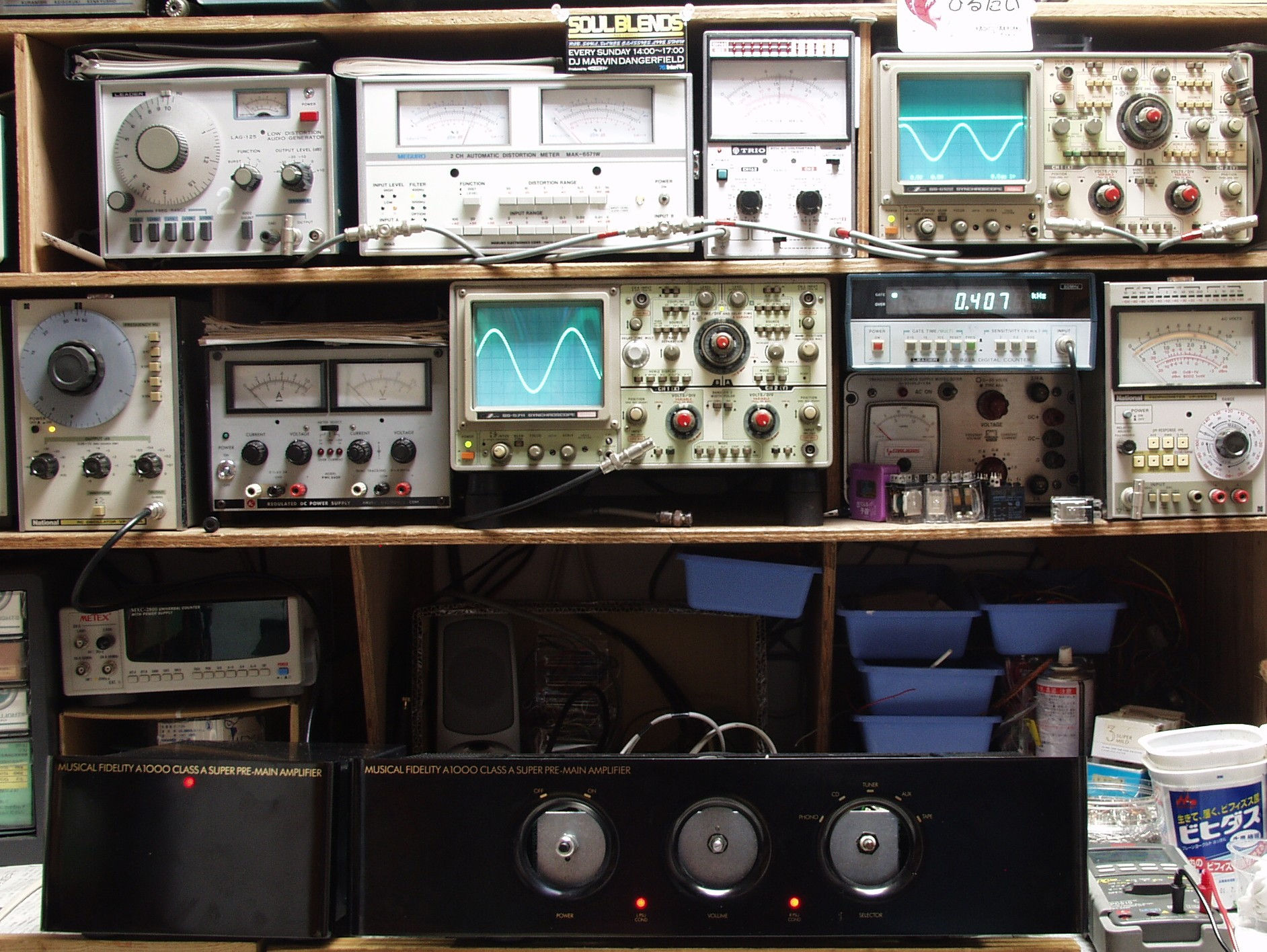

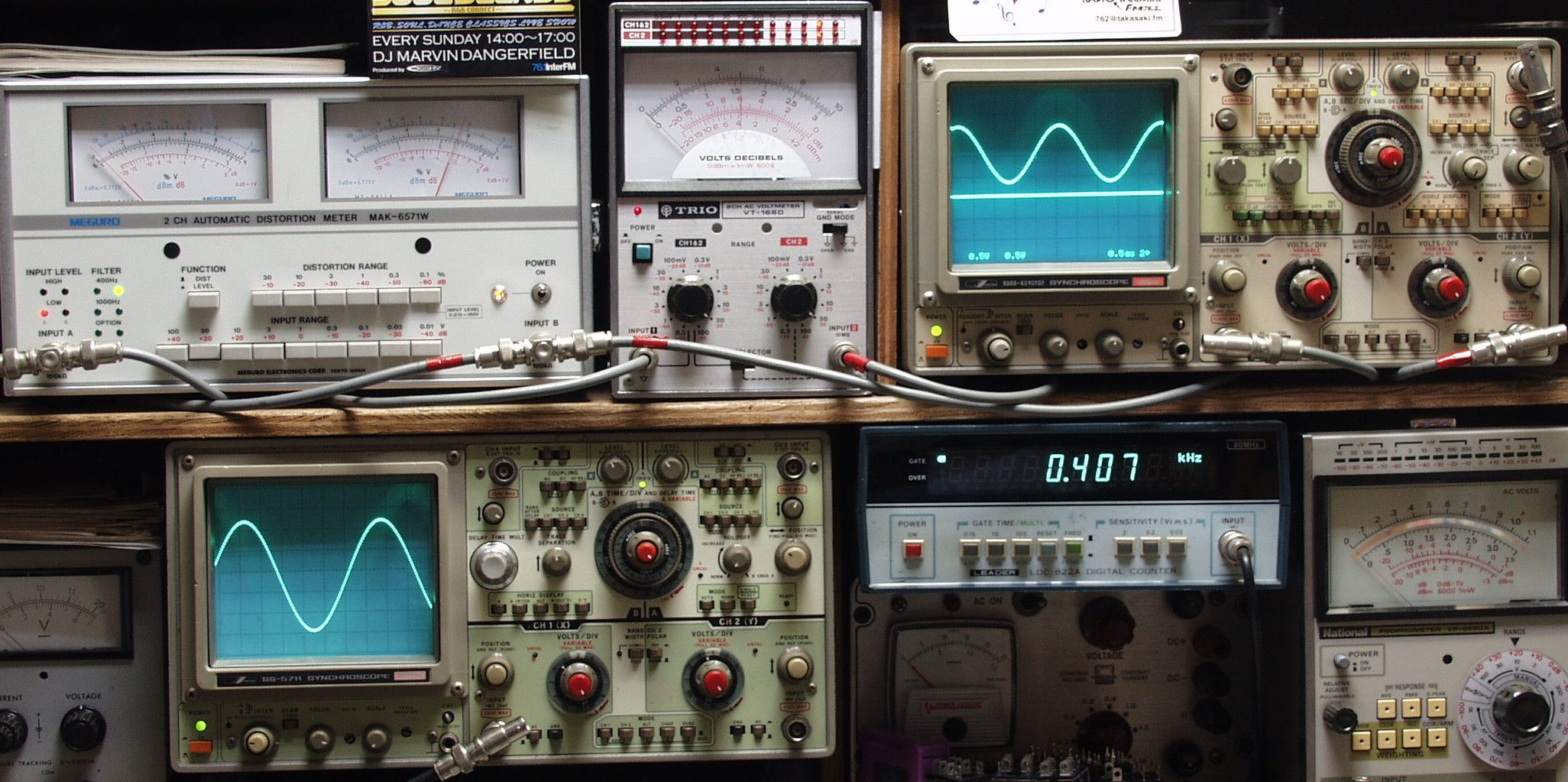

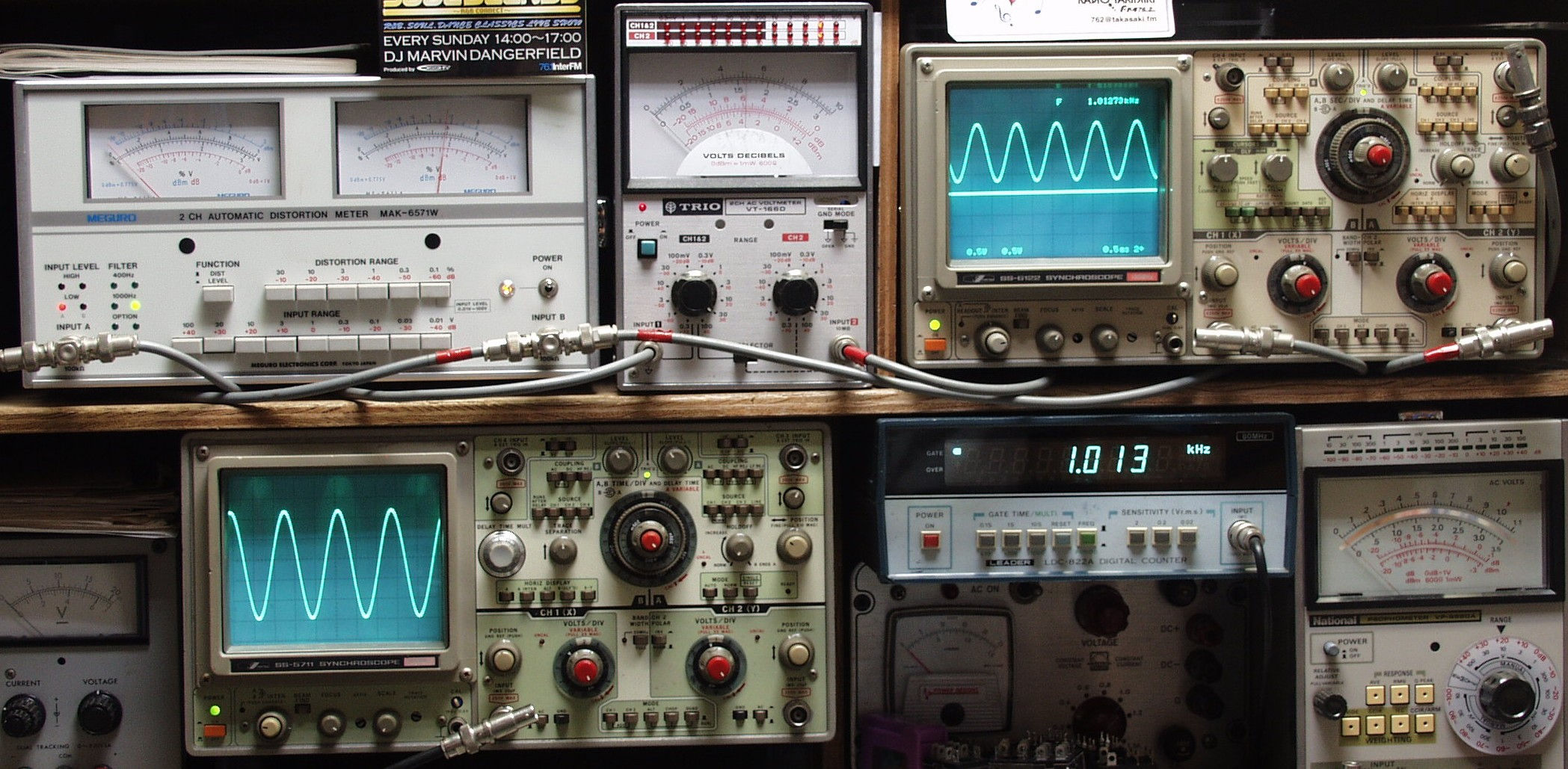

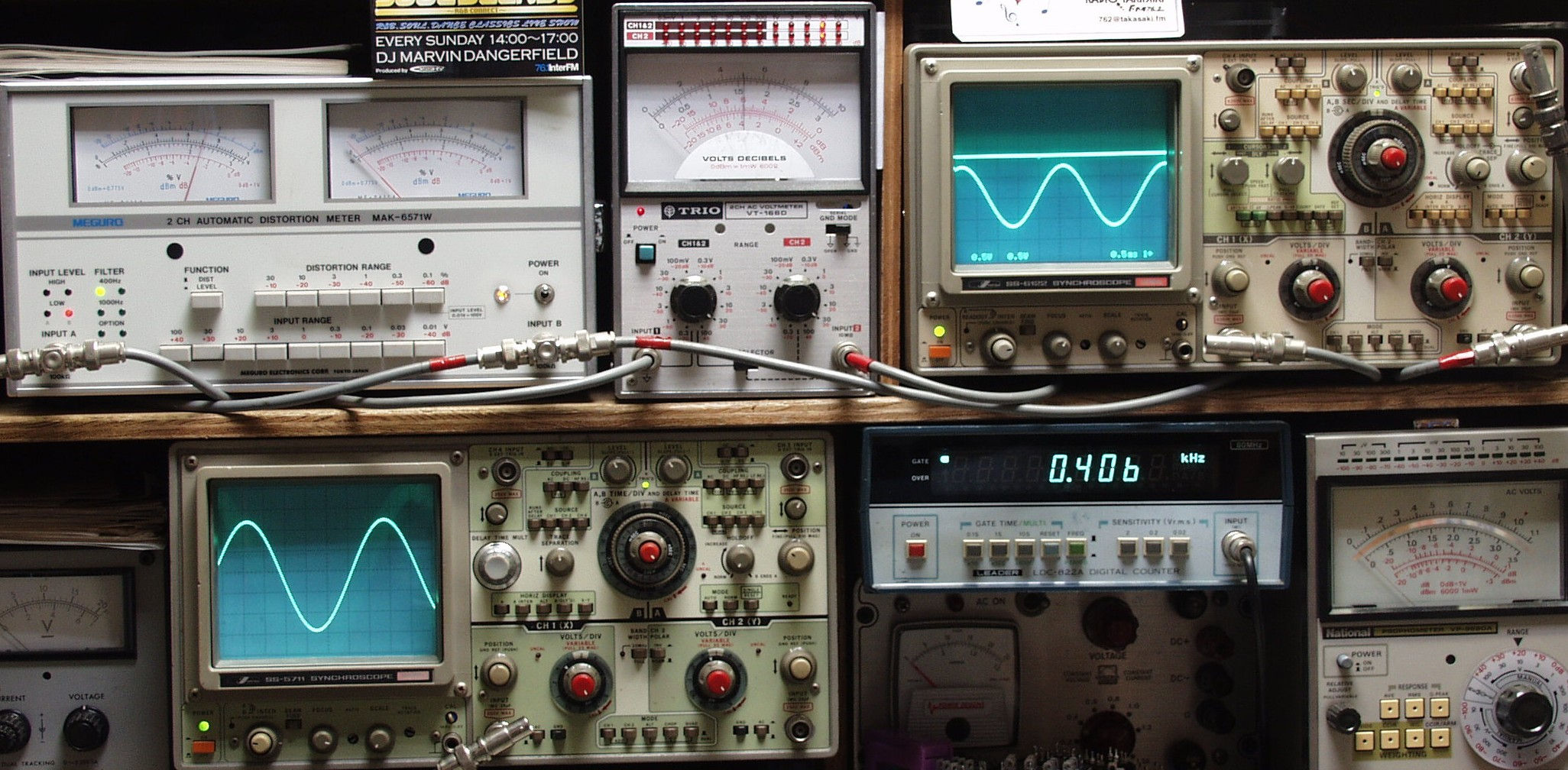

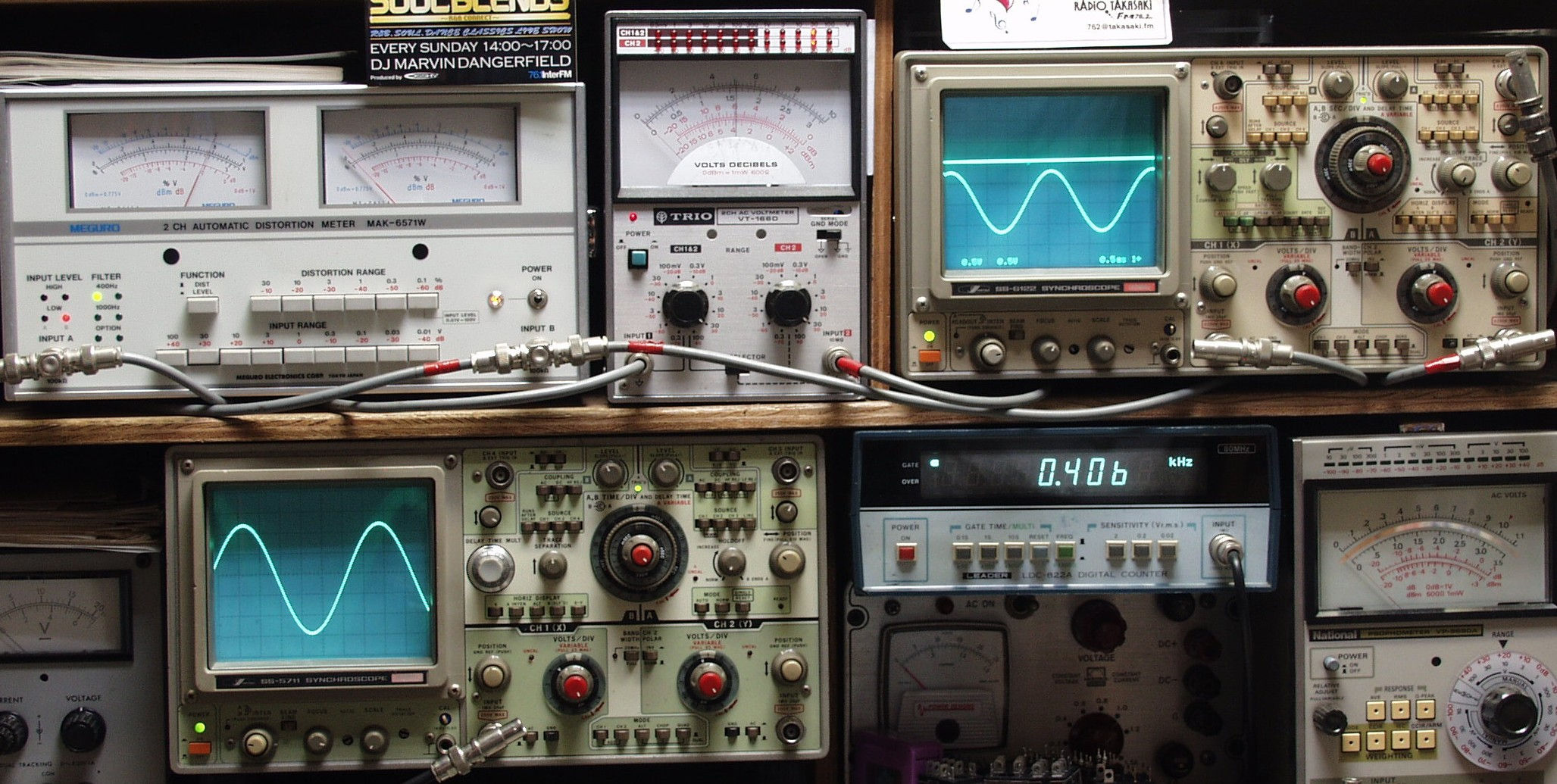

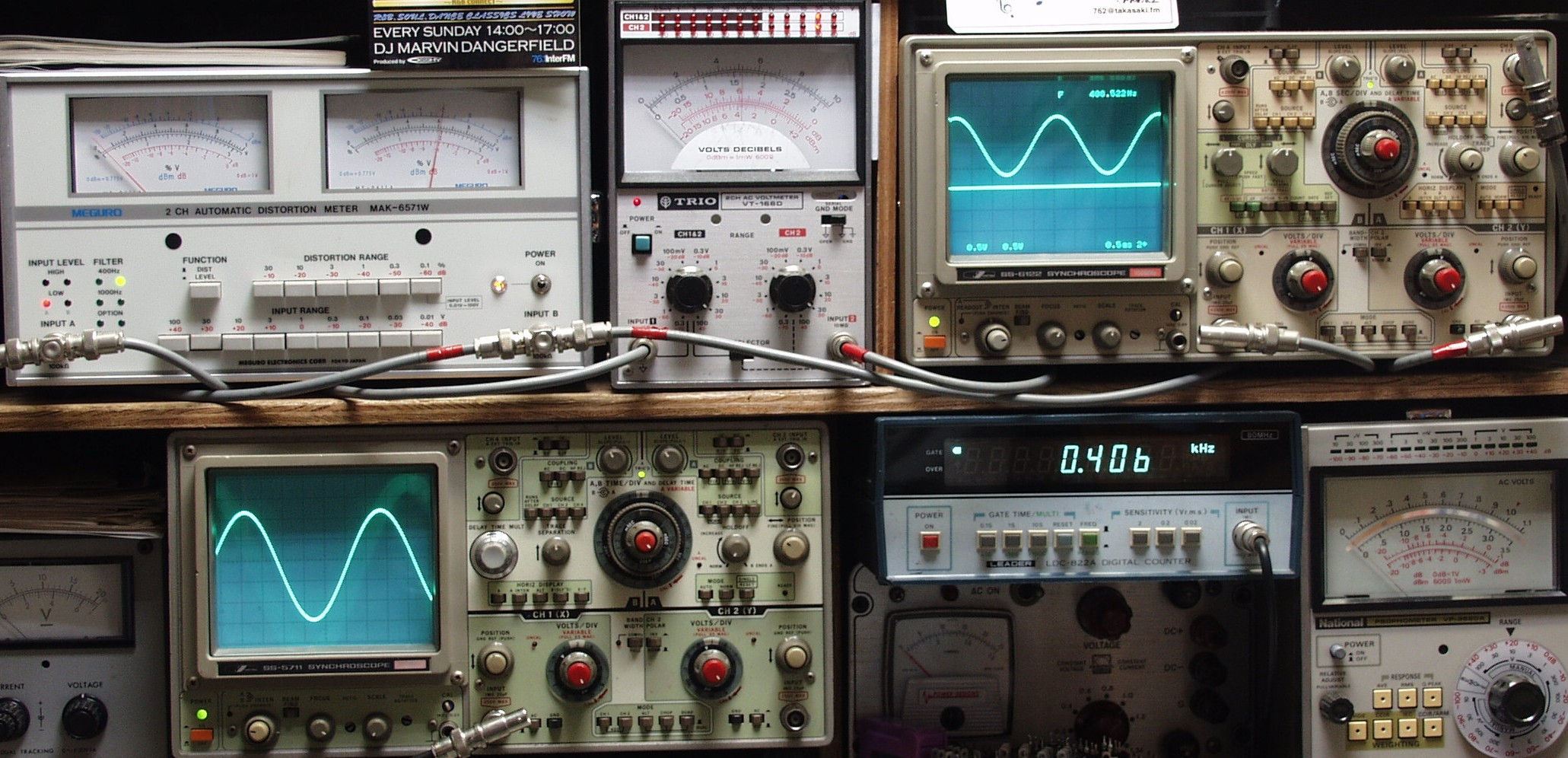

Ｅ－１．　出力／歪み率測定・調整。
　　　　＜見方＞
　　　　　下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出す（歪み率＝約０．００３％）。
　　　　　下中＝入力波形（オーディオ発振器のＴＴＬレベル）。
　　　　　下右＝周波数計。
　　　　　上左＝ＳＰ出力の歪み率測定、　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力。
　　　　　上右＝ＳＰ出力波形オシロ、　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）。
