MusicalFidelity A−100 修理記録
平成14年10月28日到着 11月20日返却
  • A. 修理前の状況
     ヤフーオークションにてMUSICAL FEDILTYの A−100を入手したの ですが・・ ボリュームを12時ぐらいまで開いたところいきなりボッと小さな音が鳴って プロテクトリレーが働き、その後は電源を入れても3秒ぐらいでプロテクトが働くよ うに なってしまいました。 出品者が販売店に確認したところメーカが修理をしていないとの事で正規の修理は もはや難しい。
    注=このAMPにプロテクトリレーは有りません。
  • B. 原因
       終段FETの断線、短絡。

  • C. 修理状況
       終段FET4個交換。
       メインAMPのバランス、バイアス半固定VR交換。
       電解コンデンサー交換。
       抵抗交換。
       配線手直し、補強。
       経年劣化による各部ハンダ補正。


  • D. 使用部品。
       終段FET             4個 東芝製150W損失。
       半固定VR交換。
       電解コンデンサー       20個。
       抵抗交換             6個。

  • E. 調整・測定。

  • F. 修理費  62,000円。
              修理費合わずユーザーの希望で返却。

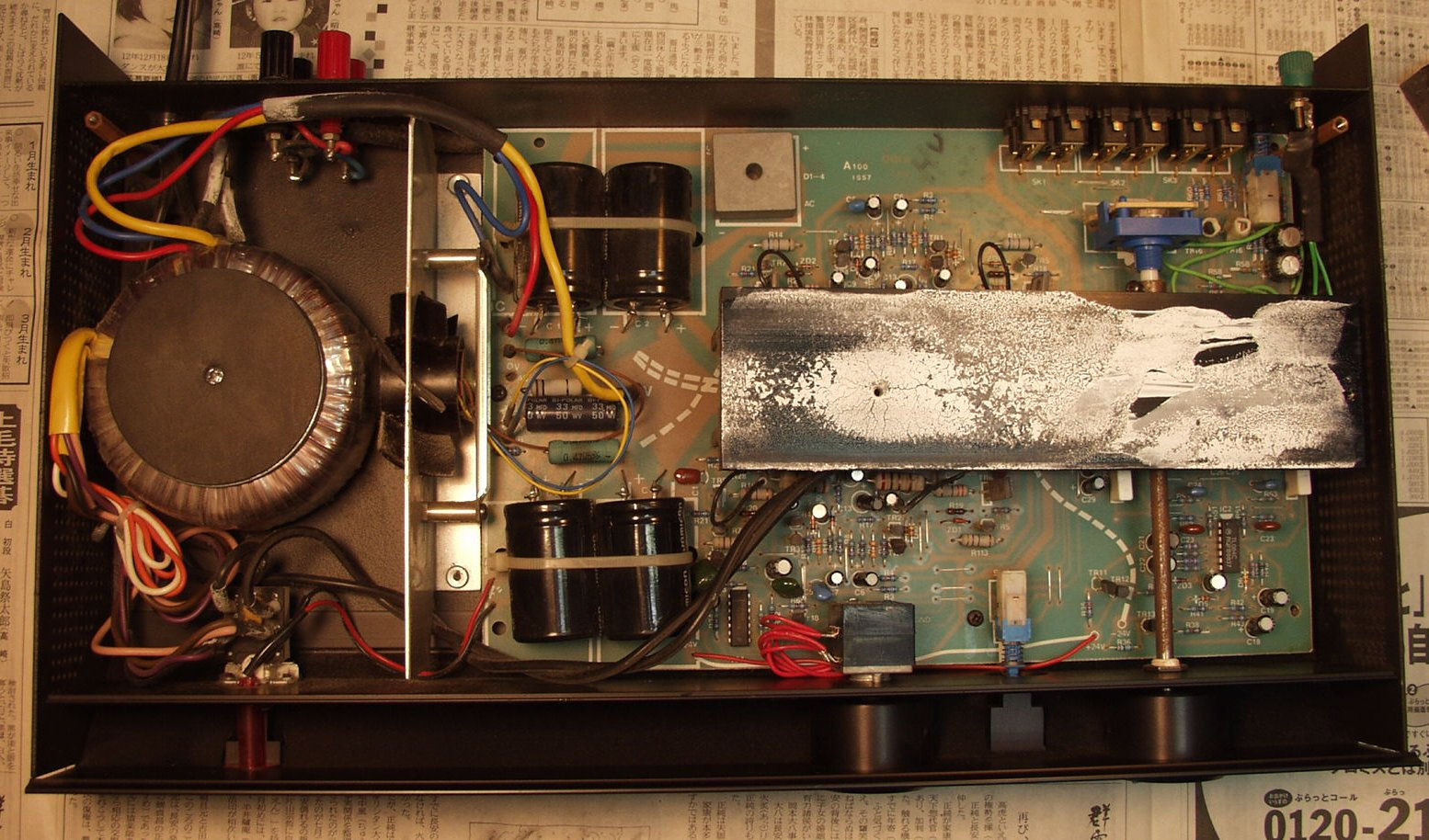

A1. 点検中 上から見る

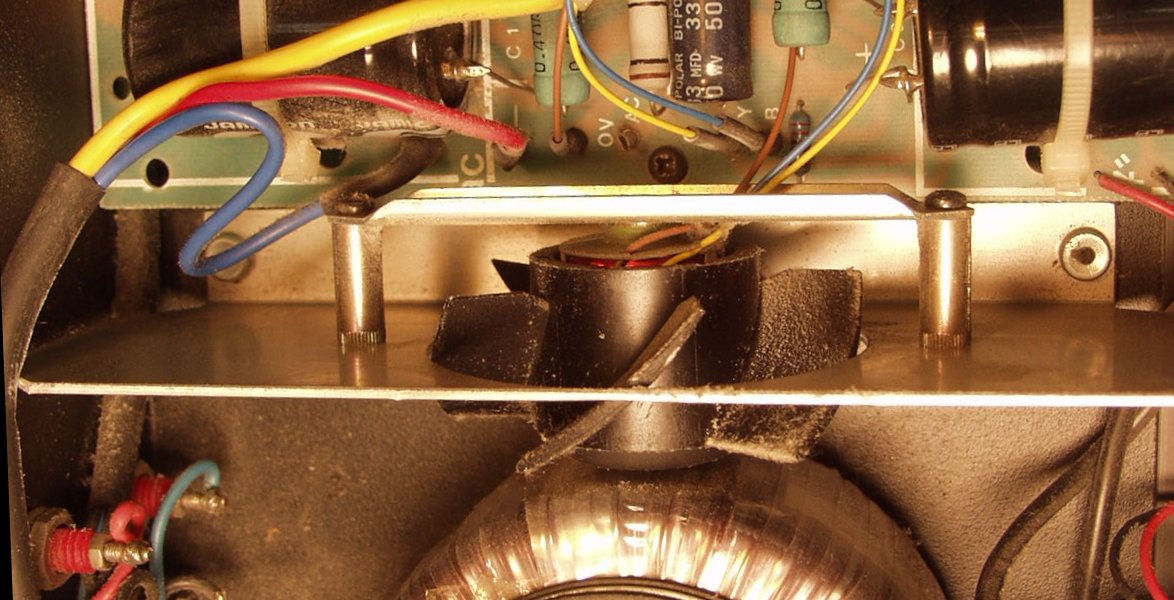

A2. 点検中 埃まみれのフアン

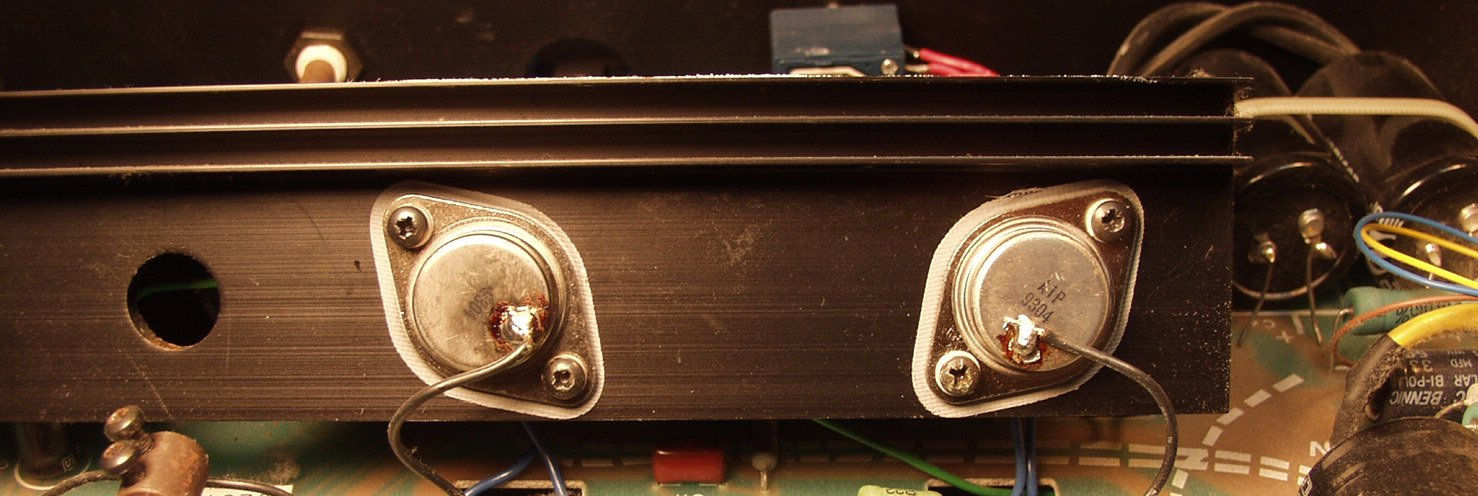

A3. 点検中 死んでいるFET、左右で4個
        使用するのは損失150WのFET、下=死んだ損失100WのFET、形状が異なるので、加工が必要です

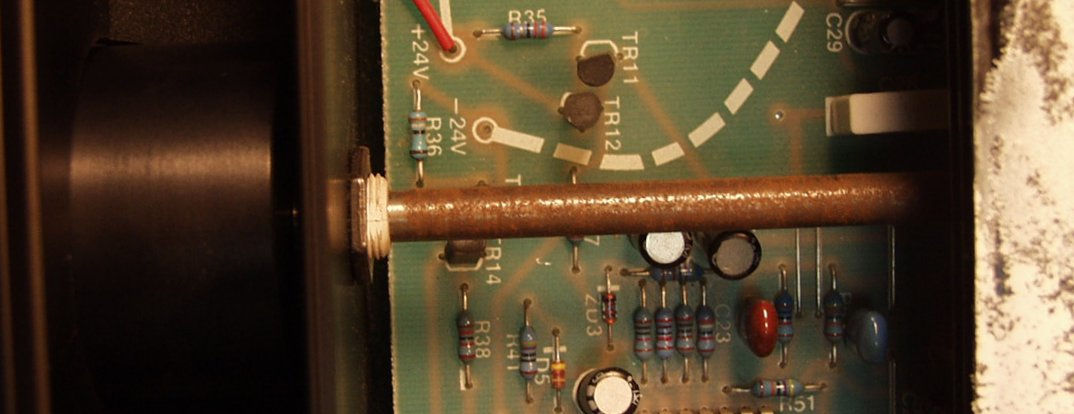

A3. 点検中 湿気が入りさびたVR軸
