ＹＡＭＡＨＡ　Ｂ−１用　Ｖ−ＦＥＴ在庫一覧

２０２４／４／２５．現在

２ＳＫ７７　２個在庫。 ２ＳＫ１８０Ｄ　６個在庫。 ＴＨＦ５１s　　製造メーカ選別品４個ペア１組を３セット、 当方で測定選別した物４個ペア３セット。

*２ＳＫ７７。 ２ＳＫ７７／ＢＭ　左４個＝１４台目の物、　２ＳＫ７７／ＢＫ　２個＋２ＳＫ７７／ＣＬ　２個。

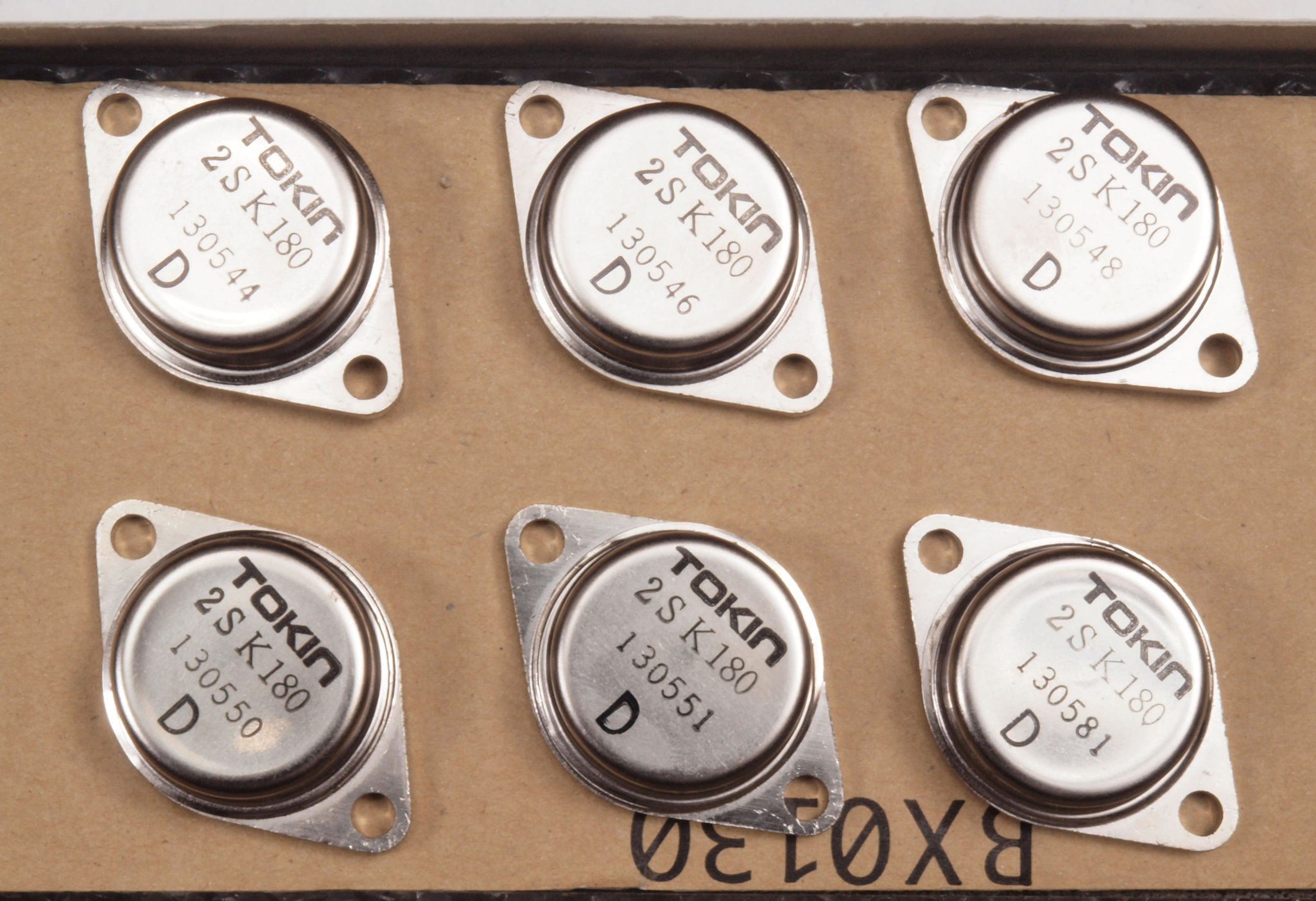

*２ＳＫ１８０Ｄ ２ＳＫ１８０／Ｄ　６個在庫。

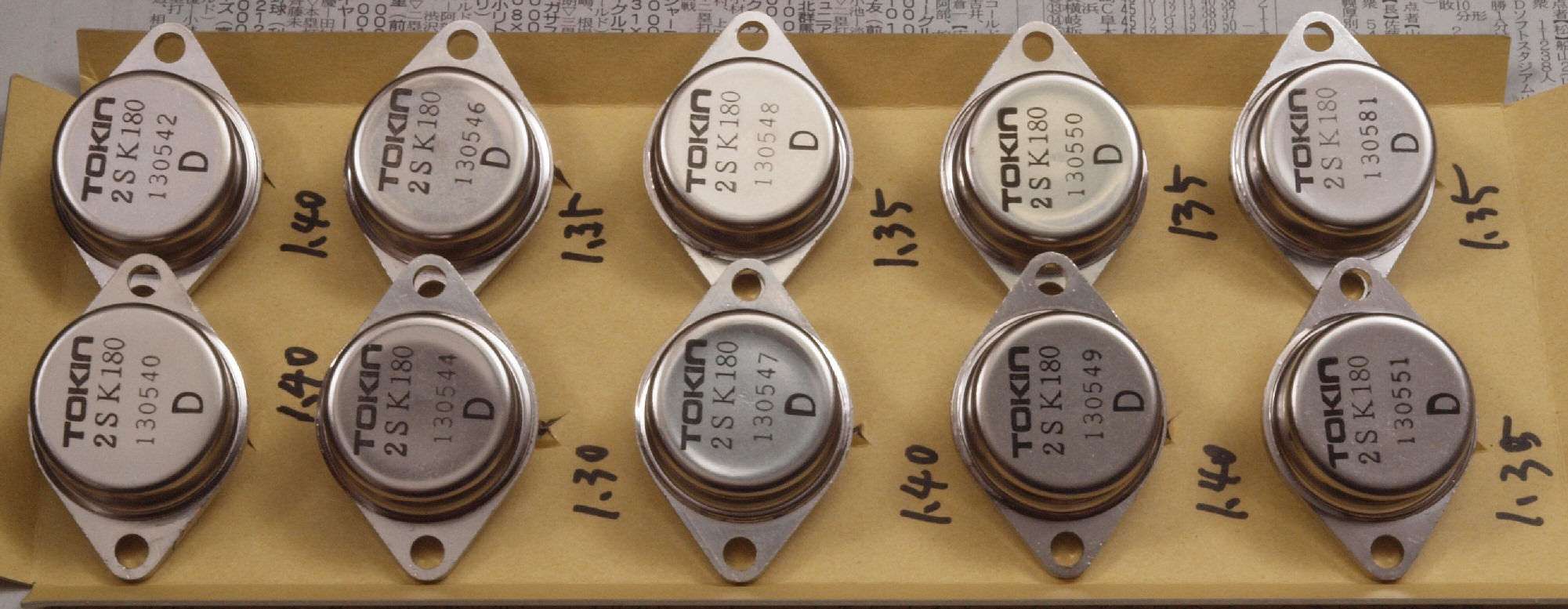

Ａ１．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示のＩＤＳＳ測定。 　　　　カタログでは　ドレイン電流IDSS＝８Ａ（VDS=10V、VGS=0V）とあるが測定結果１．３５〜１．４０Aで２ＳＫ７７の半分！

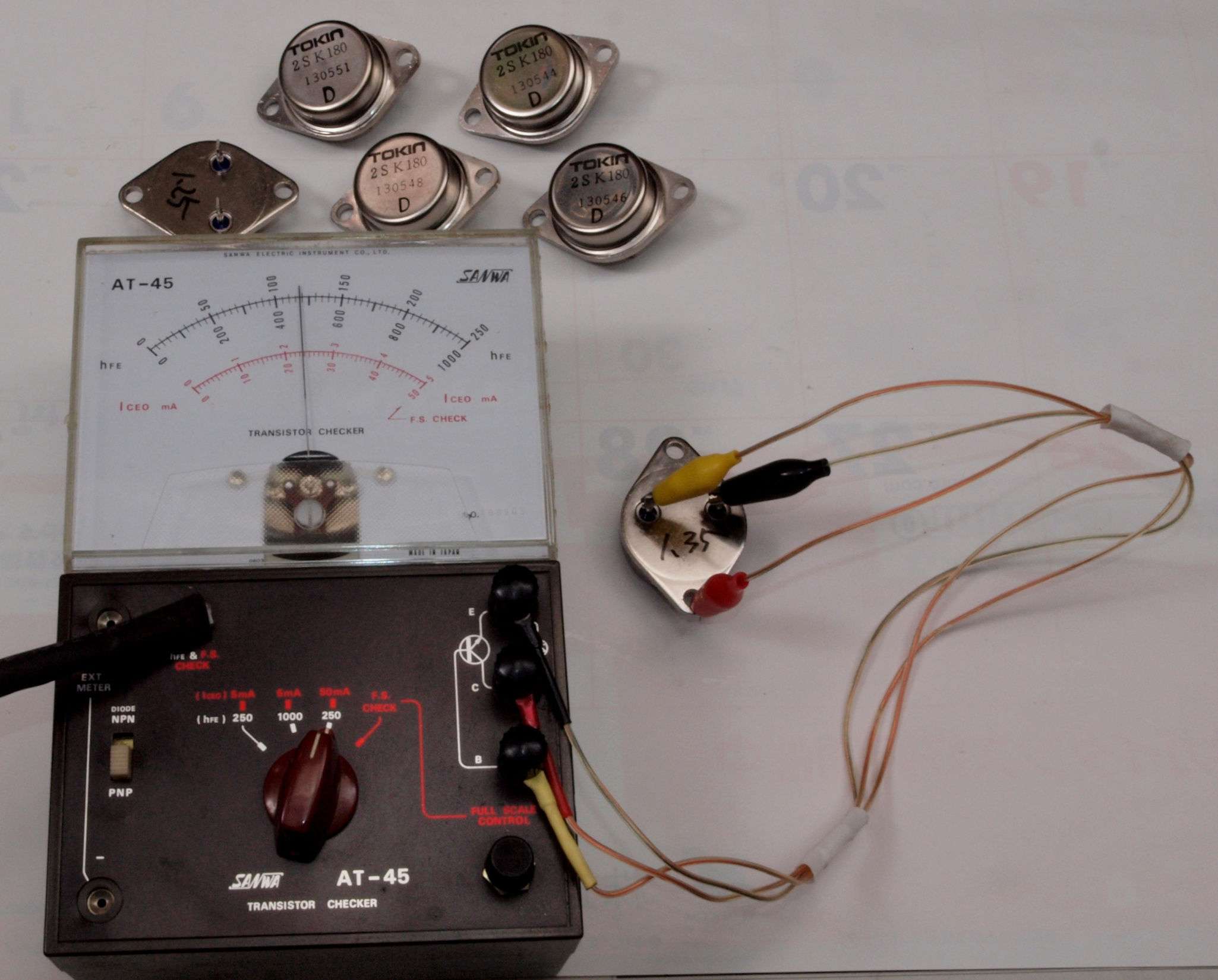

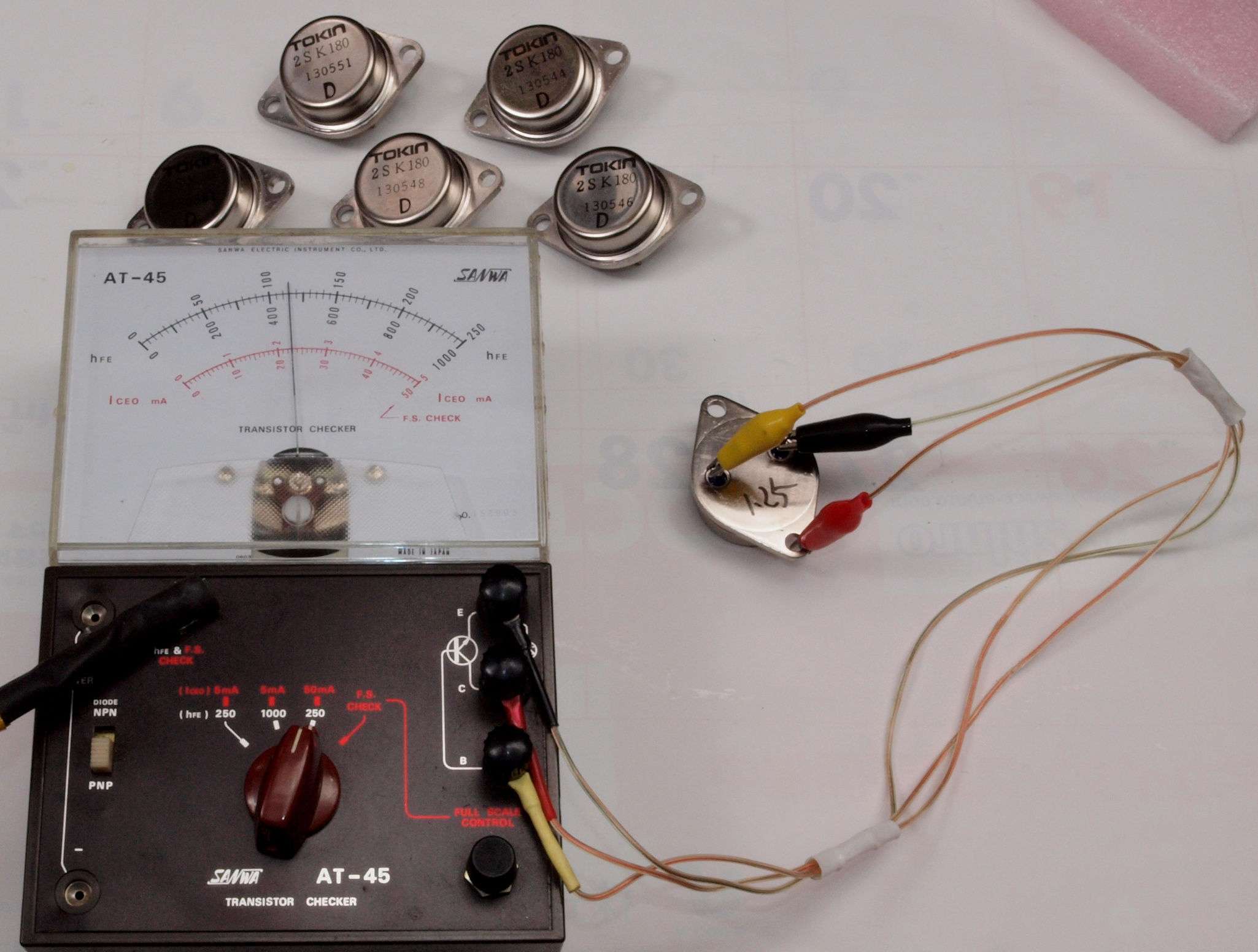

Ａ２．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示の電圧増幅率=μ測定。 　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。 　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１１５（VGS=-6V､VDS=0.05A）。 　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

Ａ３．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示の電圧増幅率=μ測定、２個目。 　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。 　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１２０（VGS=-6V､VDS=0.05A）。 　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

Ａ４．　ＳＩＴ（静電誘導型トランジスター）２ＳＫ１８０_Ｄランク表示の電圧増幅率=μ測定、３個目。 　　　　　　カタログでは　電圧増幅率μ＝１０（VGS=-20V､VDS=0.1A）。 　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１１５（VGS=-6V､VDS=0.05A）。 　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

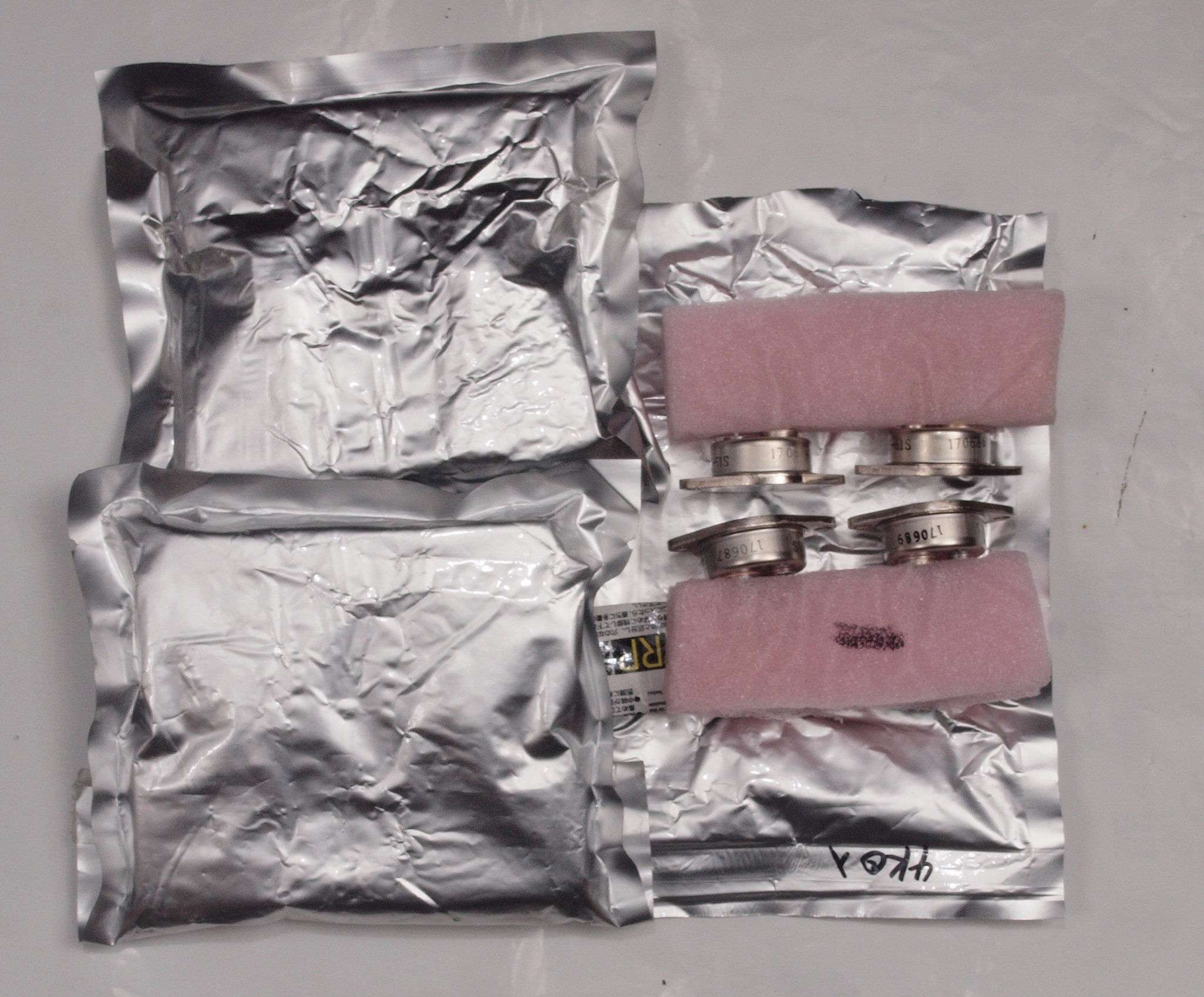

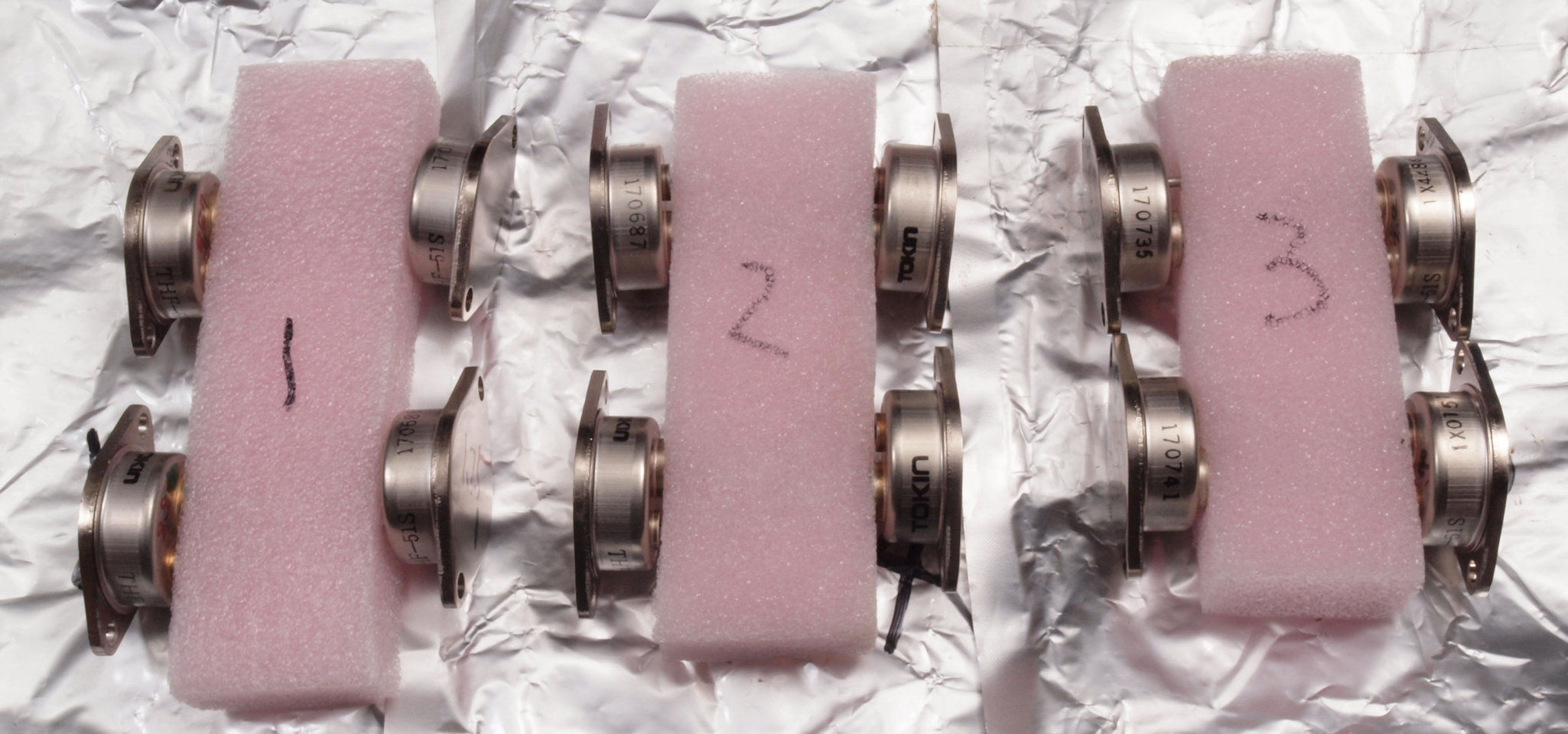

*ＴＨＦ５１s 　　　　製造メーカー４本パックの　４個１組３セット。

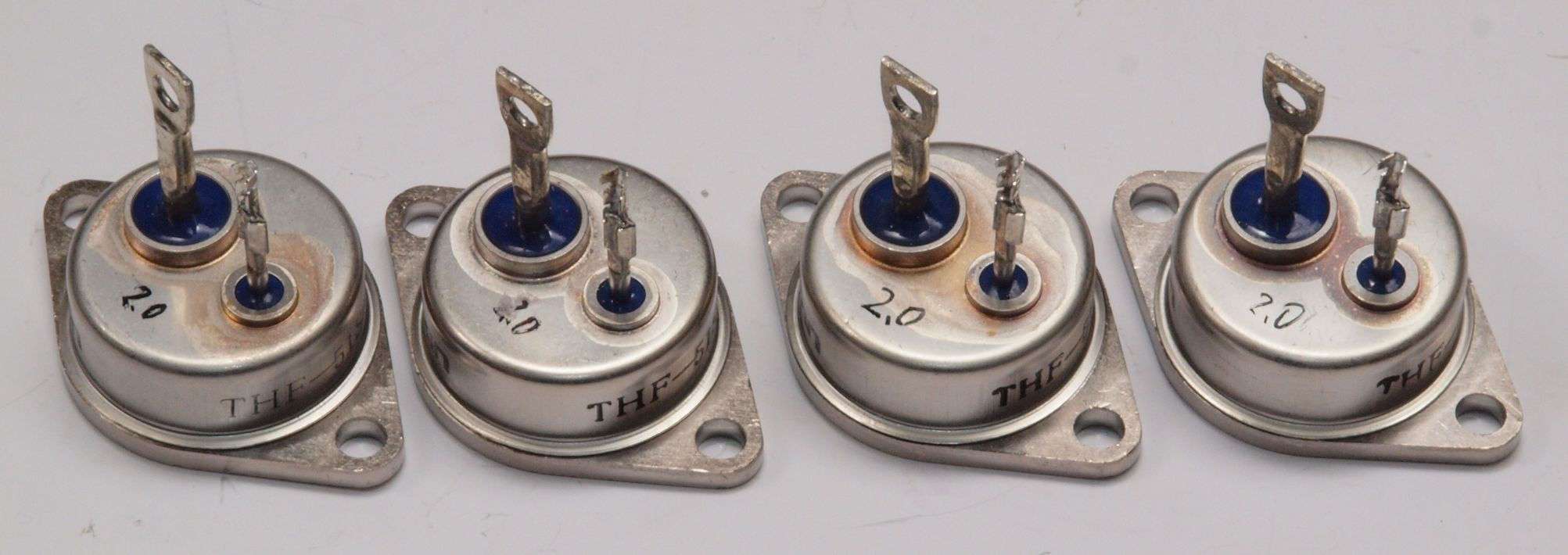

Ｂ１．　ＳＩＴ（静電誘導型トランジスター）　ＴＨＦ−５１ｓ　のＩＤＳＳ測定。　メーカ出荷の４本パックなので殆ど同じ。 　　　　　　カタログでは　ドレイン電流IDSS＝３０Ａ（VDS=10V、VGS=0V）とあるが、 　　　　　　測定結果IDSS＝２．０A　で２ＳＫ７７　に近いが形状が異なる！

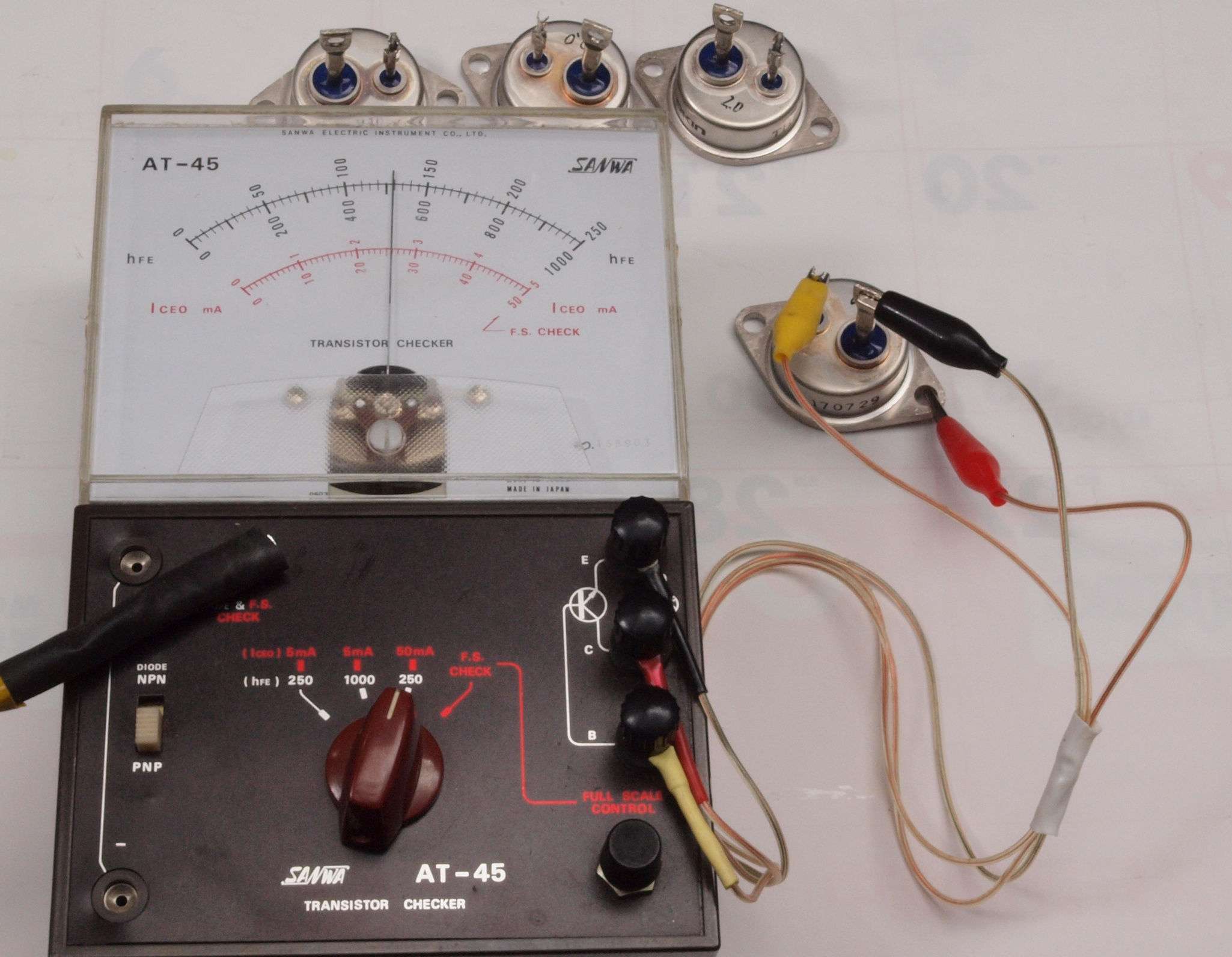

Ｂ２．　ＳＩＴ（静電誘導型トランジスター）ＴＨＦ−５１ｓ　の電圧増幅率=μ測定。 　　　　　　カタログでは　電圧増幅率μ＝２０（VGS=-20V､VDS=0.1A）。 　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１３０（VGS=-6V､VDS=0.05A）。 　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

Ｂ３．　ＳＩＴ（静電誘導型トランジスター）ＴＨＦ−５１ｓ　の電圧増幅率=μ測定、２個目。 　　　　　　カタログでは　電圧増幅率μ＝２０（VGS=-20V､VDS=0.1A）。 　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１２５（VGS=-6V､VDS=0.05A）。 　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

Ｂ４．　ＳＩＴ（静電誘導型トランジスター）ＴＨＦ−５１ｓ　の電圧増幅率=μ測定、３個目。 　　　　　　カタログでは　μ＝２０（VGS=-20V､VDS=0.1A）。 　　　　　　測定条件・方法が異なるが　電圧増幅率μ＝１２５（VGS=-6V､VDS=0.05A）。 　　　　　　ＴＲ（トランジスター）の測定器なので、正確では無いが違いのみ測定？

*当方で測定選別したＴＨＦ５１s 　　　　　　　４個１組３セット

残りＴＨＦ５１s

Ｃ１．　ＴＨＦ５１s、Ｖp電圧測定（Ｖds＝８０V時）。 　　　　　　　　　　　　　左＝Ｖｇｓ電源、右＝Ｖｄｓ電源＝８０Ｖ固定、Ｖｇｓ電圧を調節し、Ｉｄｓ＝０の時を測定する。

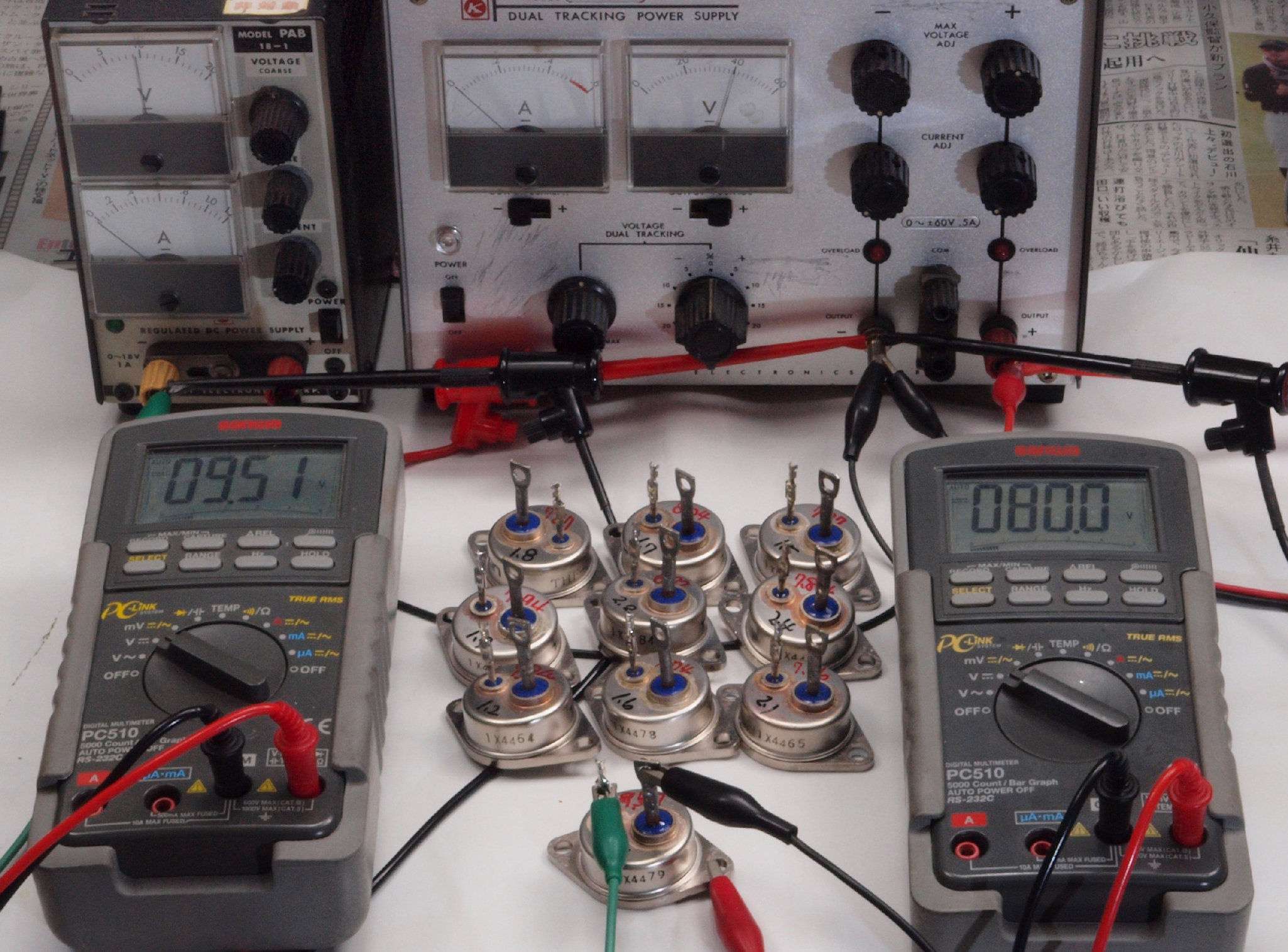

Ｃ２．　ＴＨＦ５１s、Ｉｄ電流測定（Ｖds＝８０V、Ｖｇｓ＝−５．６Ｖ時） 　　　　　　　　　左＝Ｖｇｓ電源＝−５．６〜５．６ＶＶ固定、右＝Ｖｄｓ電源、Ｖｄｓ電圧＝８０Ｖ固定、Ｉｄｓを測定する。

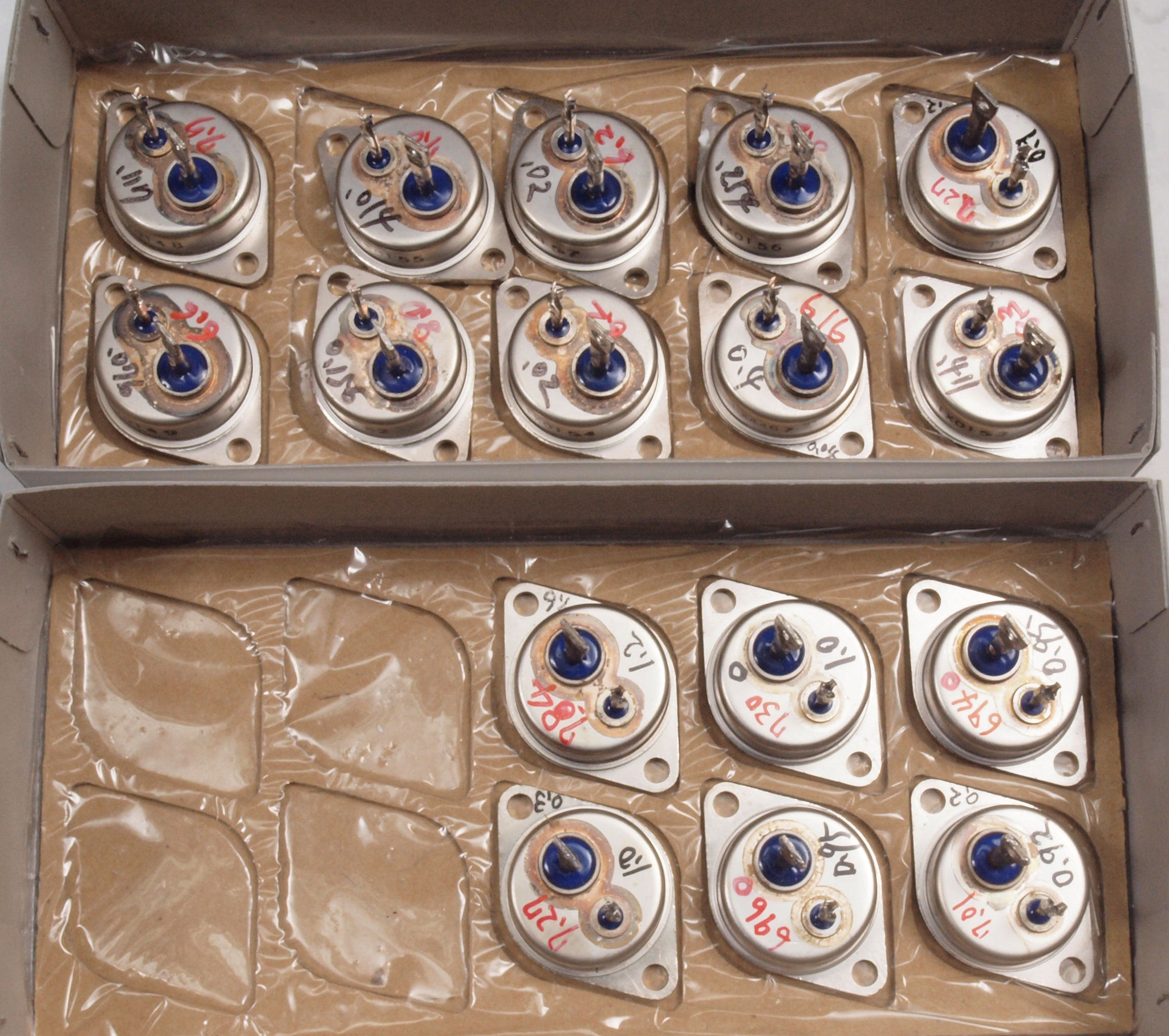

Ｃ３．　ＴＨＦ５１s測定結果。赤い数字＝Ｖp電圧（Ｖds＝８０V時）、 　　　　　　　　　大きい�Kい数字＝Ｉd電流（Ｖds＝１５V、Ｖｇｓ＝−２Ｖ時）。 　　　　　　　　　小さい�Kい数字＝Ｉd電流（Ｖds＝８０V、Ｖｇｓ＝−６．７〜５．６Ｖ時）、左端４個はＶｇｓ＝−６．７Ｖで測定。

Ｃ４．　オークションで購入ＴＨＦ５１s測定。赤い数字＝Ｖp電圧（Ｖds＝８０V）、�Kい数字＝Ｉd（Ｖds＝１５V、Ｖｇｓ＝−２Ｖ）。 　　　　　　　　　　　　　　　オークションで購入品、ペア取りに苦労する。

Ｃ５．　オークションで３回目の購入ＴＨＦ５１s測定。赤い数字＝Ｖp電圧（Ｖds＝８０V）、 　　　　　　　　　　　　　　�Kい数字＝Ｉd（Ｖds＝８０V、Ｖｇｓ＝−６．７Ｖ）。 　　　　　　　　　　　　　　YAMAHA　B-1　２SK77の簡単な置き換へは絶望的！

Ｖ．　ＳＩＴ（Ｖ−ＦＥＴ）　２ＳＫ１８０，２ＳＫ７７，ＴＨＦ−５１ｓ　の規格（マニアル・カタログより）

絶対最大定格（Ta=25℃） ２ＳＫ１８０ ２SK７７ THF-51s ２ＳＫ１８０ES ゲート　ソース間耐圧＝ＶＧＳＯ 70V 45V 50V 70V ドレイン耐圧=ＶＧＤＯ 600V 200V 600V 600V ゲート電流　VGS＝1V 0.5A 0.1A 0.5A ドレイン電流=ＩＤ 20A 20A 30A 60A ドレイン損失=ＰＴ ta=25℃ 300W 200W/300W*1 400W 500W 電気的特性（Ta=25℃） ２ＳＫ１８０ ２SK７７ THF-51s ２ＳＫ１８０ES ゲート　ソース間降伏電圧　IG＝0.1mA 70V min 45V min 70V min 50V min ゲート漏れ電流　VGS＝-40V 100μA max 100μA max 100μA max オフ時ドレイン漏れ電流　VGS＝-50V 100μA max 100μA max 100μA max ゲート　 ソース間オフ電圧VDS＝300V,ID＝1mA 30V 30V 30V ゲート　 ドレイン間降伏電圧 ID＝0.1mA 600V min 600V min 600V min 電圧増幅率=μ/VGS=-20V､VDS=0.1A 10 ５*2、7.5*3 20 20 入力容量=Cis/V=10V,f=1MHz 2500pF 3000pF 5000pF 2500pF ドレイン電流=IDSS/VDS=10V、VGS=0V ８A（Typ） 10.5A（Min） 20A（Typ） 18A（Typ） ドレイン　ソース間オン抵抗、VGS=0, ID=2A 1.5Ω max 0.2Ω max 0.3Ω max ドレイン　ソース間オフ抵抗 GS=-50V,VDS=300V 1MΩ　max 1MΩ　max 1MΩ　max 遮断周波数、VGS=20V, ID=2A 10MHz min 50MHz min 10MHz min ターンオン時間IGS=1.5A 200ns 250ns 50ns ターンオフ時間VGS=50V 250ns 300ns 50ns *1＝B1説明書より。　*2＝B1説明書より/VDS=40V､Id=2A、　*3＝VDS=30V､Id=2A　f=1kHz

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

型式 ステレオ・パワーアンプ　B-1 回路方式 シングルプッシュプルOCL、SEPP回路 パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％） 実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％） １６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％） パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％） ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω） 全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω） ０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω） 混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω） 周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω） 入力インピーダンス １００ｋΩ 入力感度 ７７５ｍＶ レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ） 残留雑音 ０．３ｍＶ ＳＮ比 １００dB ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ 入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換） 出力端子 １-２-３-４-５（ＵＣ−１使用時） （Ｂ-１単体の場合は１のみ） 付属回路 オーバーロード・インジケーター パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路） スピーカー保護回路（電圧検出リレー駆動方式） サーマルインジケーター（温度上昇検出保護回路） ランブルフィルタースイッチ 主な使用半導体 FET(Field Effect Transistor)=39個 ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個 電源 AC100V、50Hz/60Hz 定格消費電力 440W（電気用品取締法による表示） 寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm 重量 ３７ｋｇ 別売品 専用アダプター　ＵＣ-1 価格 ３３５，０００円（１９７４年当時）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）

ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路 スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用 仕上げ ブラックアルマイト，梨地仕上げ 寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm 重量 ５．５ｋｇ 別売品 専用コネクターコード 価格 ５万円（１９７４年当時）
