YAMAHA B−1. 6台目 UC−1修理記録
平成23年6月1日到着  9月15日返却
A. 修理前の状況

C. 修理状況

D. 使用部品
  • 電解コンデンサー       個(ニチコン・ミューズ使用)。
    フイルム・コンデンサー           個。

S. YAMAHA B−1 の仕様(マニアルより)

U. YAMAHA UC−1 の仕様(マニアルより)

A. 修理前の状況
A11. 点検中、前から見る。

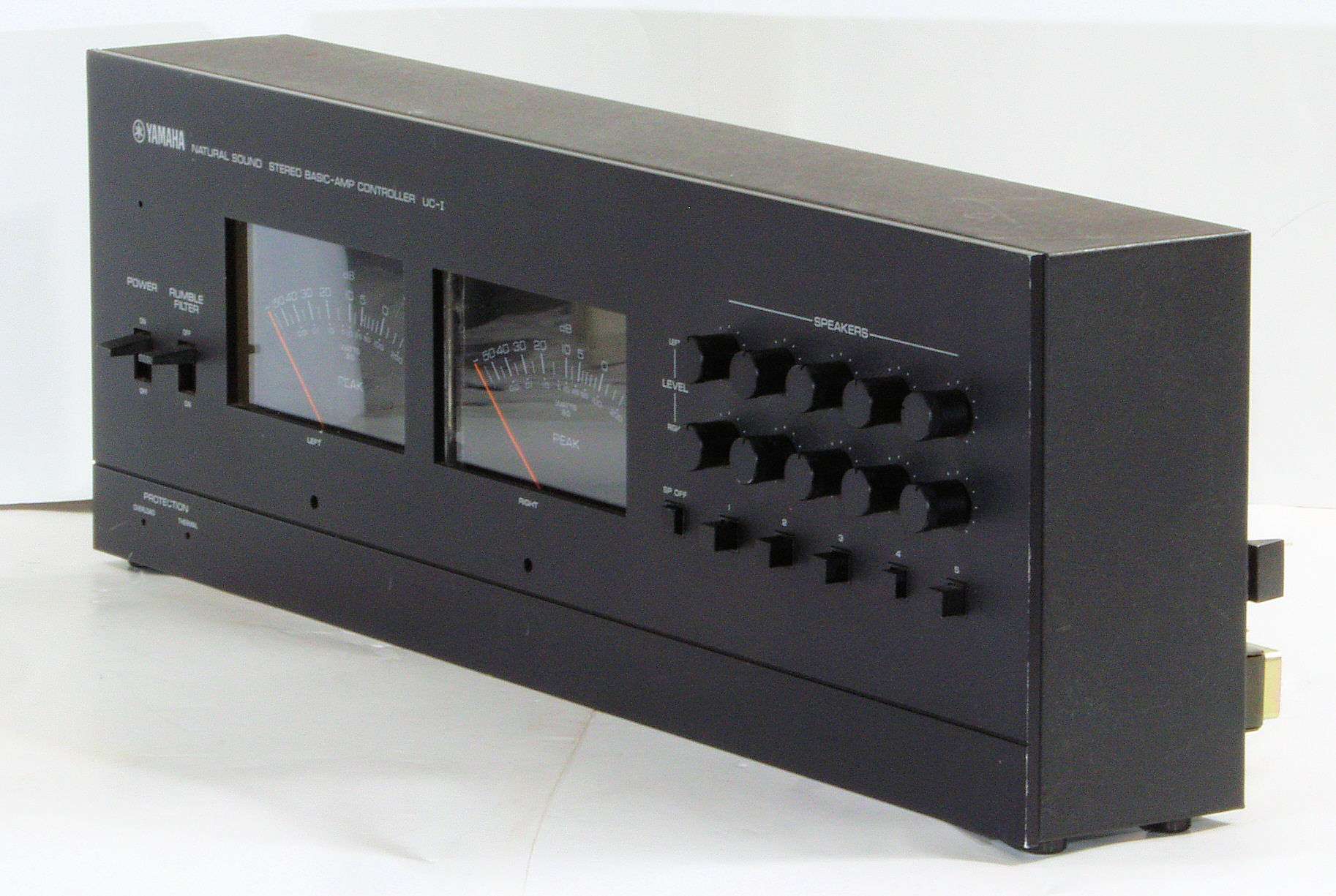

A12. 点検中、前左から見る。

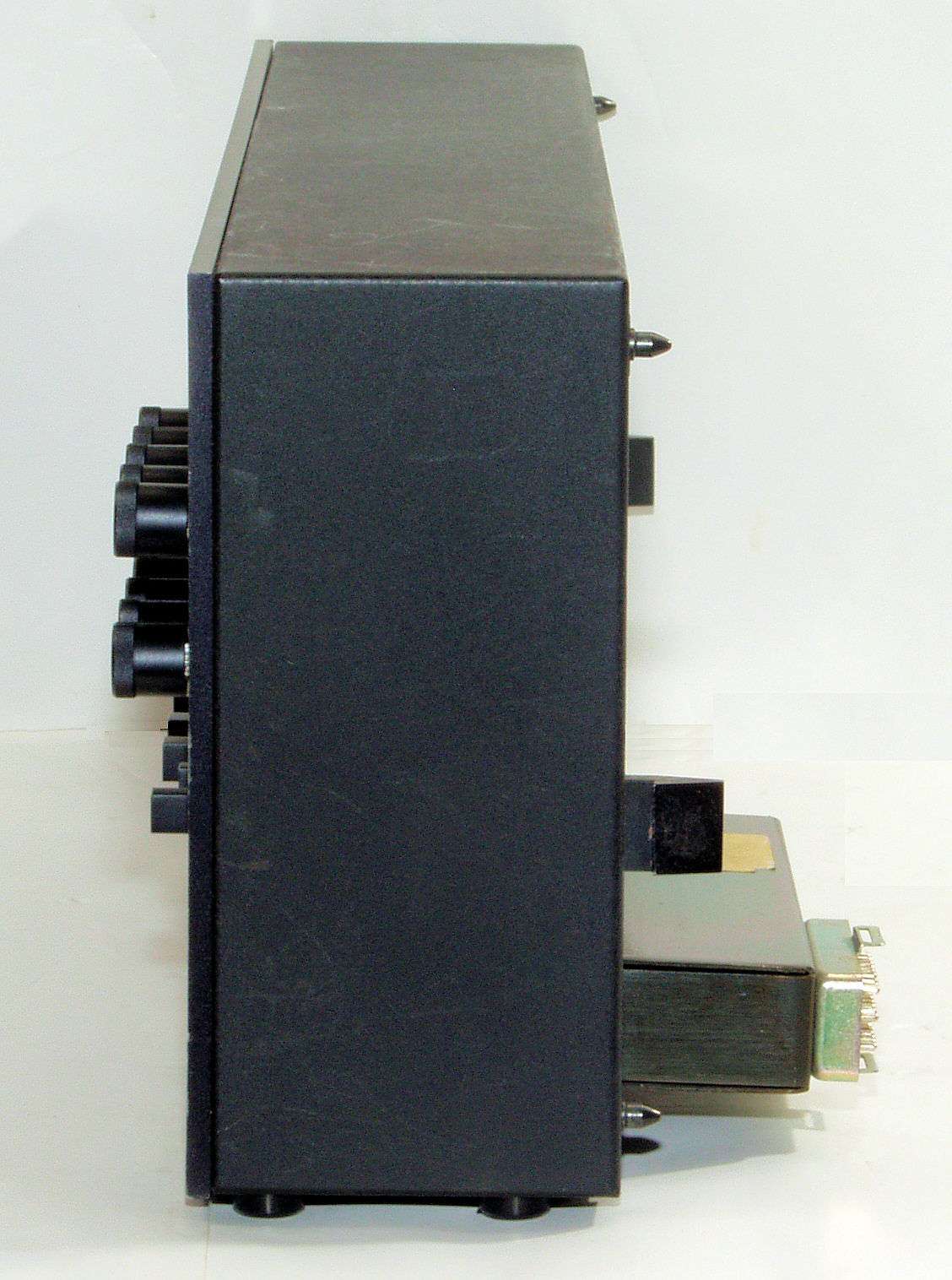

A13. 点検中、左&右から見る。
A14. 点検中、後から見る。
A15. 点検中、後右から見る。

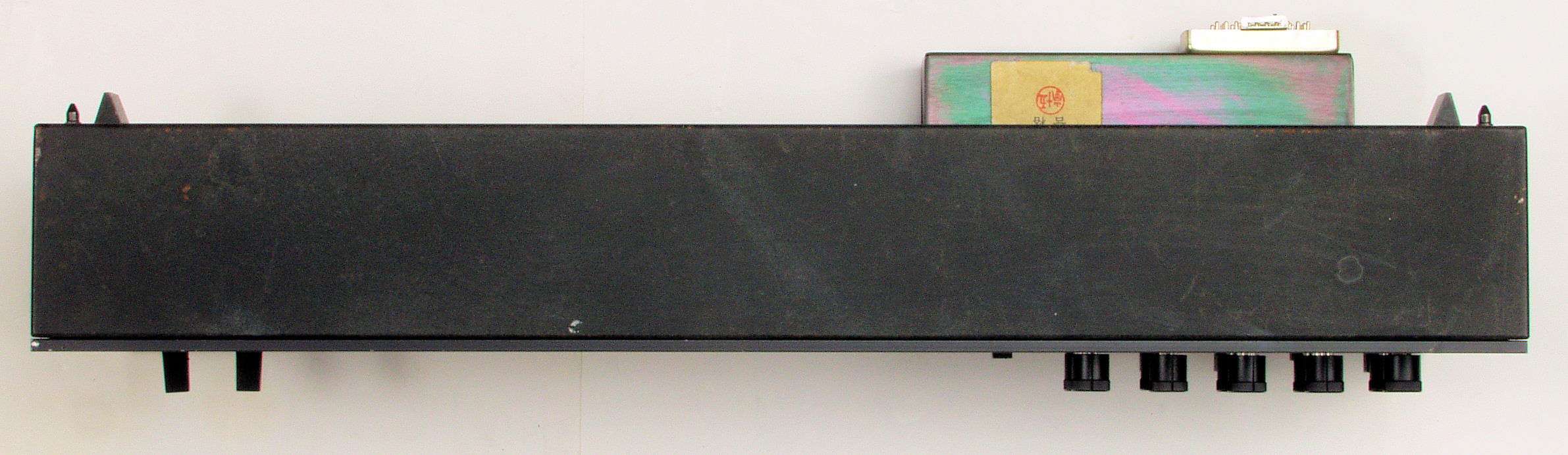

A21. 点検中、上から見る
A31. 点検中、下から見る。
A41. 点検中、ケースを取り、前から見る。
A412. 点検中、ケースを取り、前から見る。 VUメーターに修理歴あり。

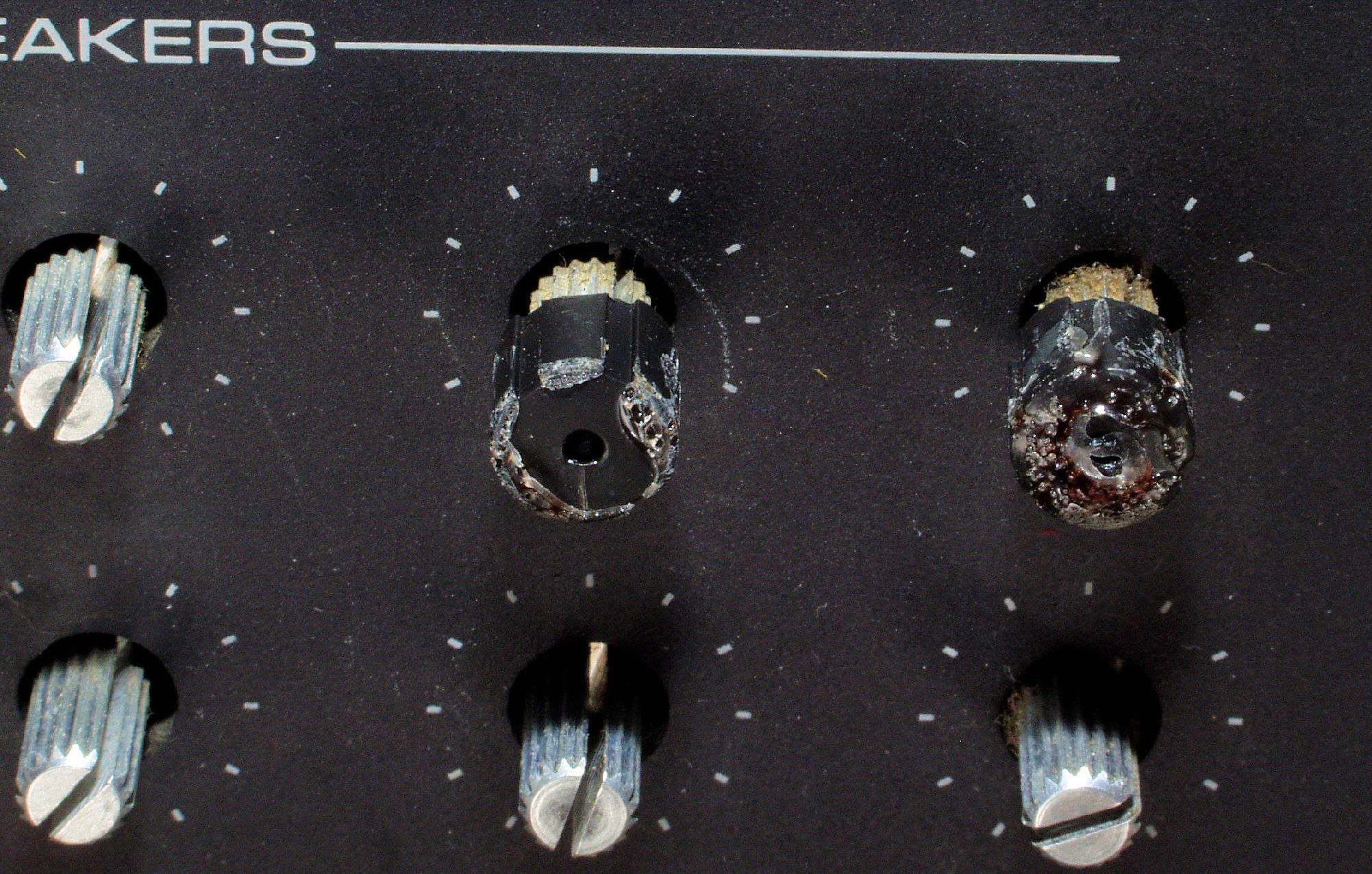

A413. 点検中、ケースを取り、前から見る。 ツマミの接着材も劣化。
A42. 点検中、ケースを取り、前から見る、スポンジはボロボロ。

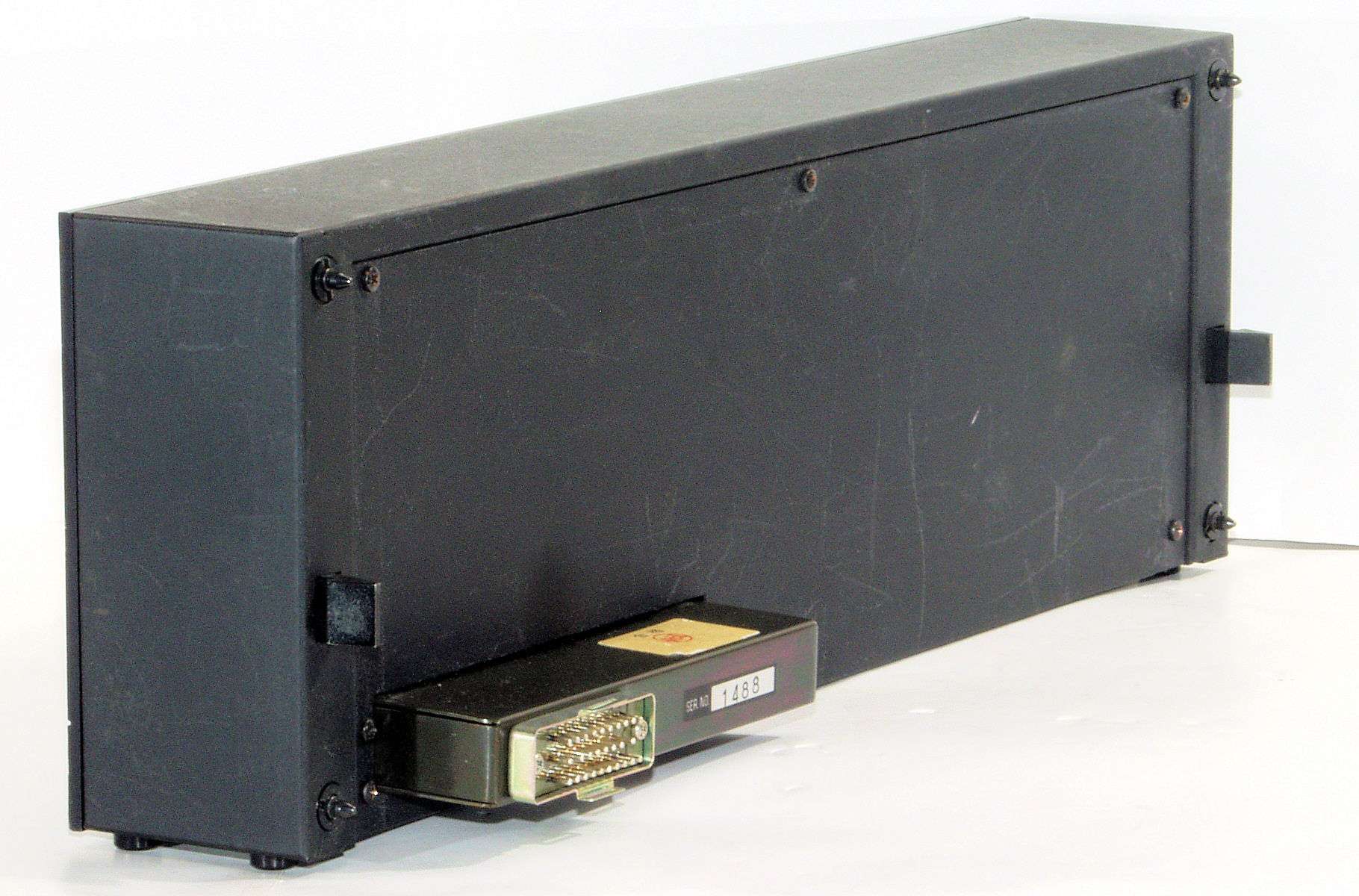

A43. 点検中、、ケースを取り、後から見る。
C. 修理状況
C11. 修理前 VUアンプ基板

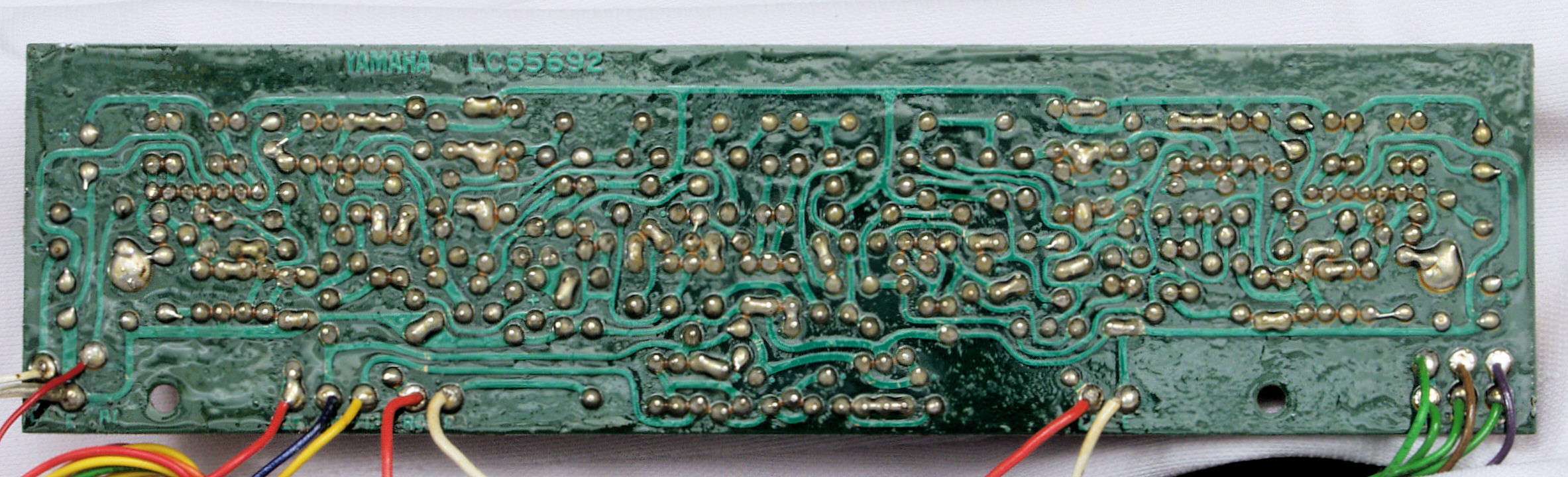

C13. 修理前 VUアンプ基板裏
C15. 完成VUアンプ基板裏 洗浄後防湿材を塗る

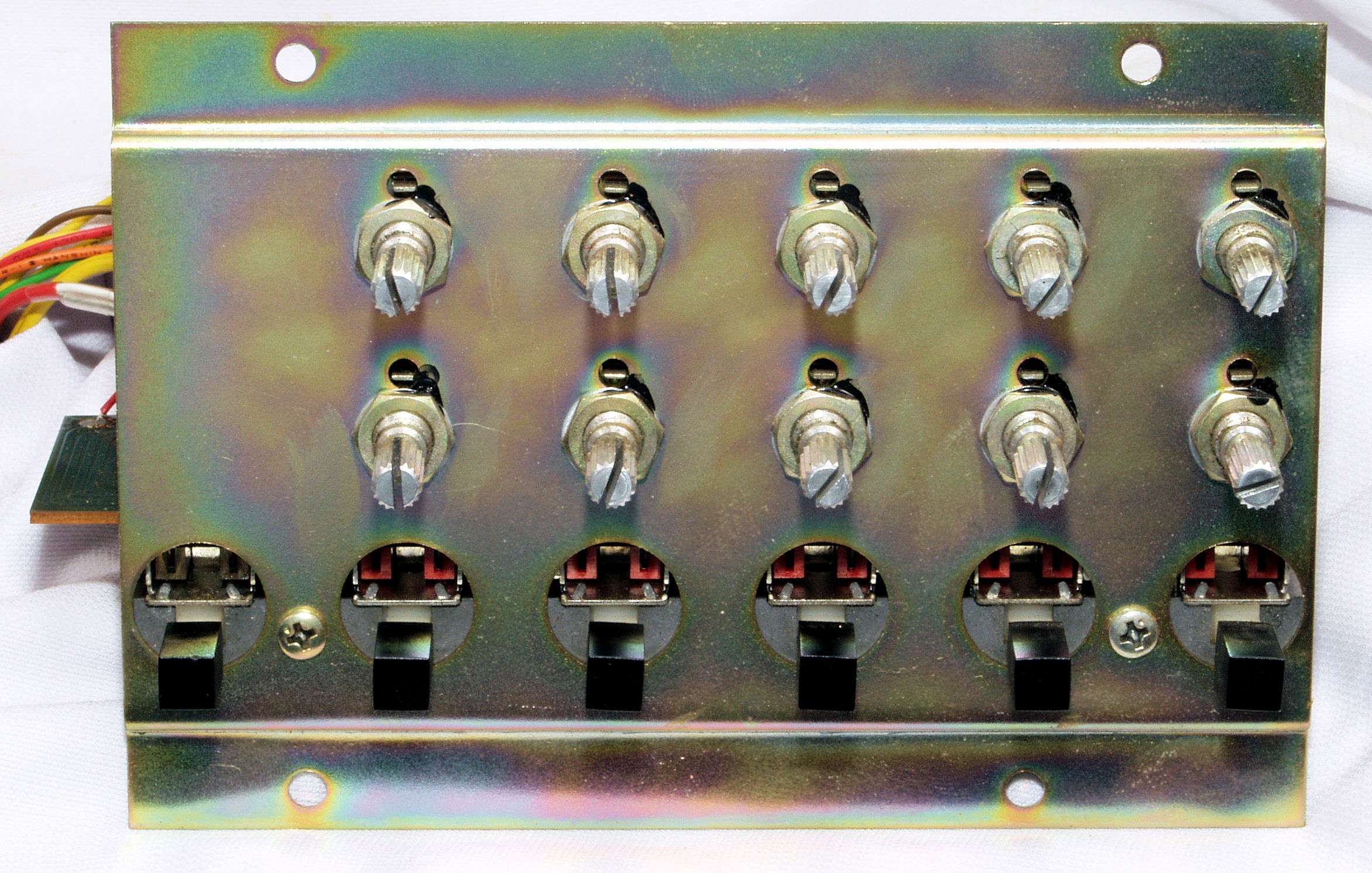

C21. 修理中 SP接続切替、VR切替ブロック
C22. 修理中 SP接続切替、VR切替ブロック後

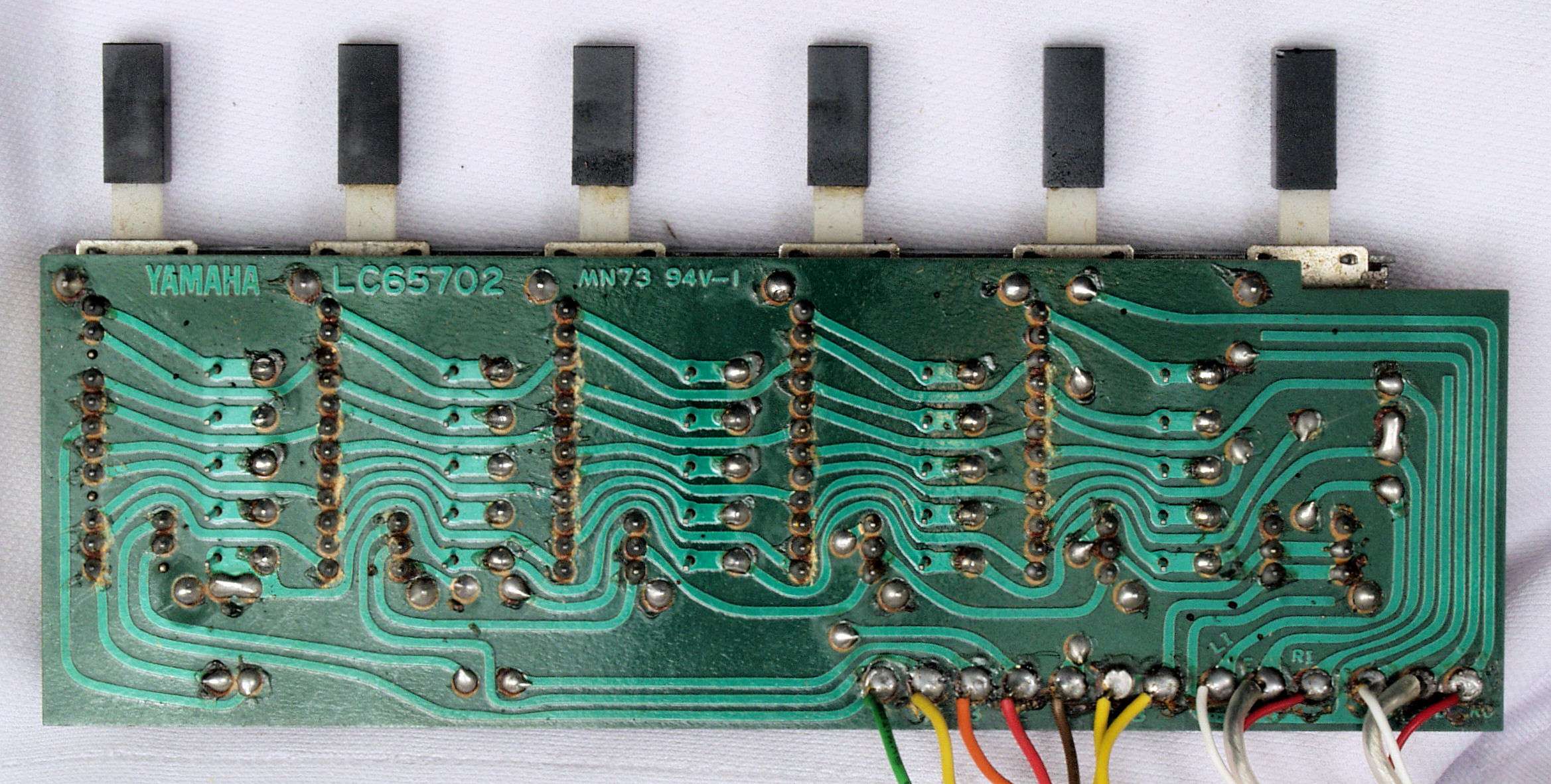

C31. 修理前 SP接続切替SW基板裏

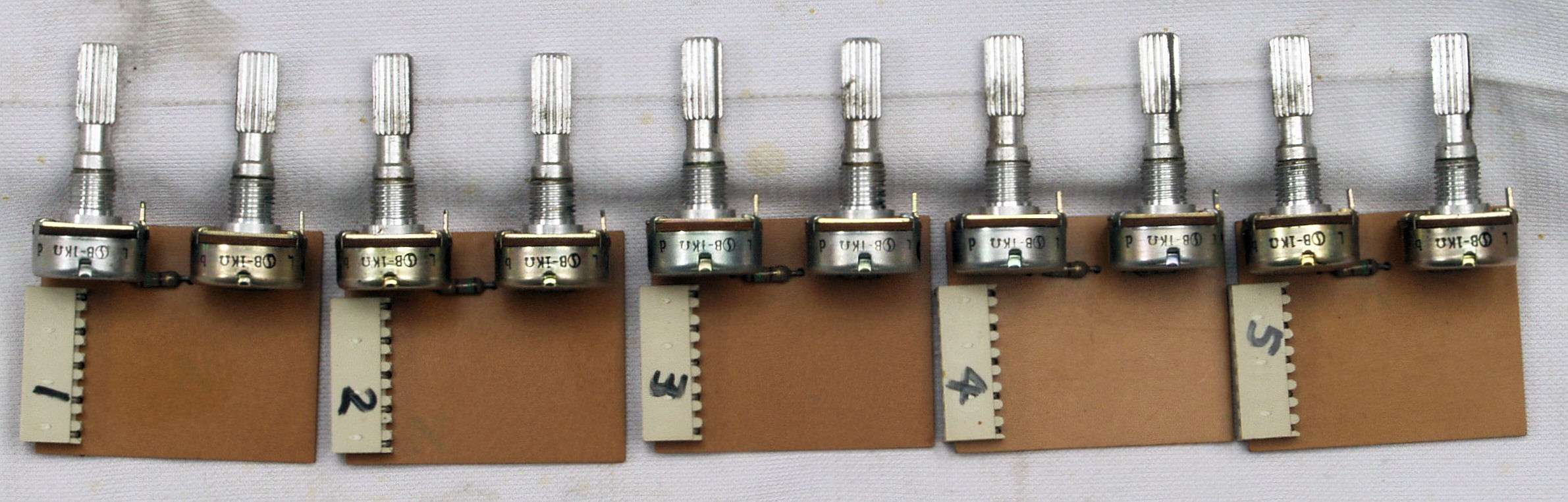

C41. 修理前 VR基板1〜5

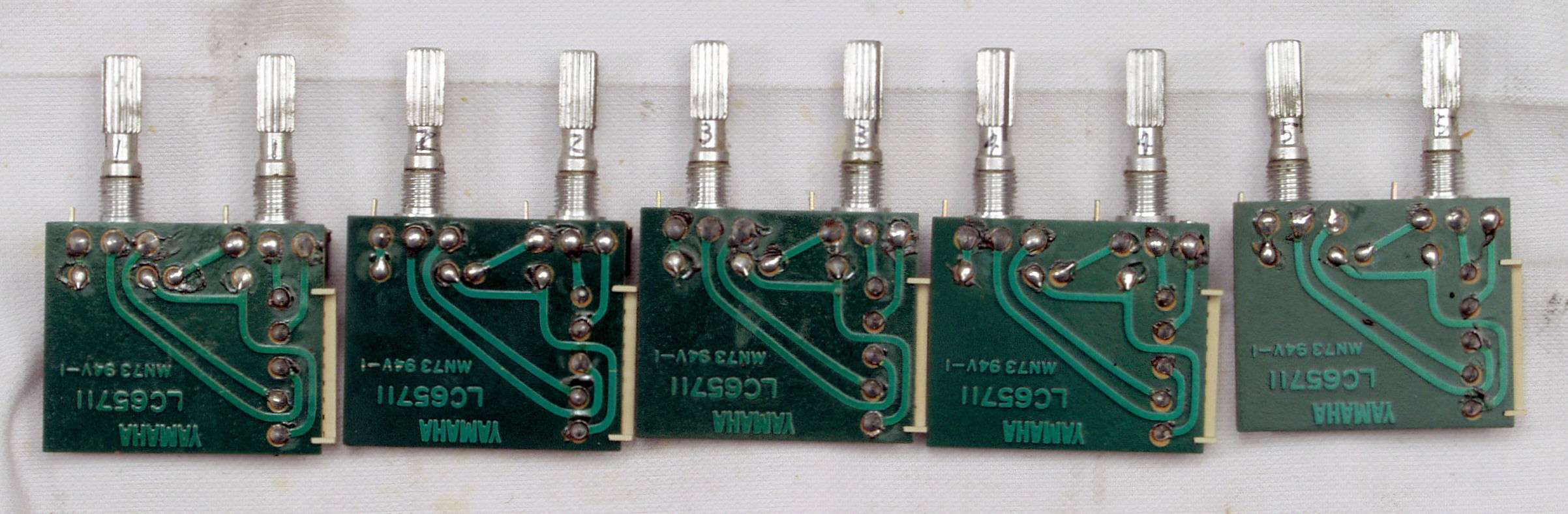

C43. 修理前 VR基板裏1〜5

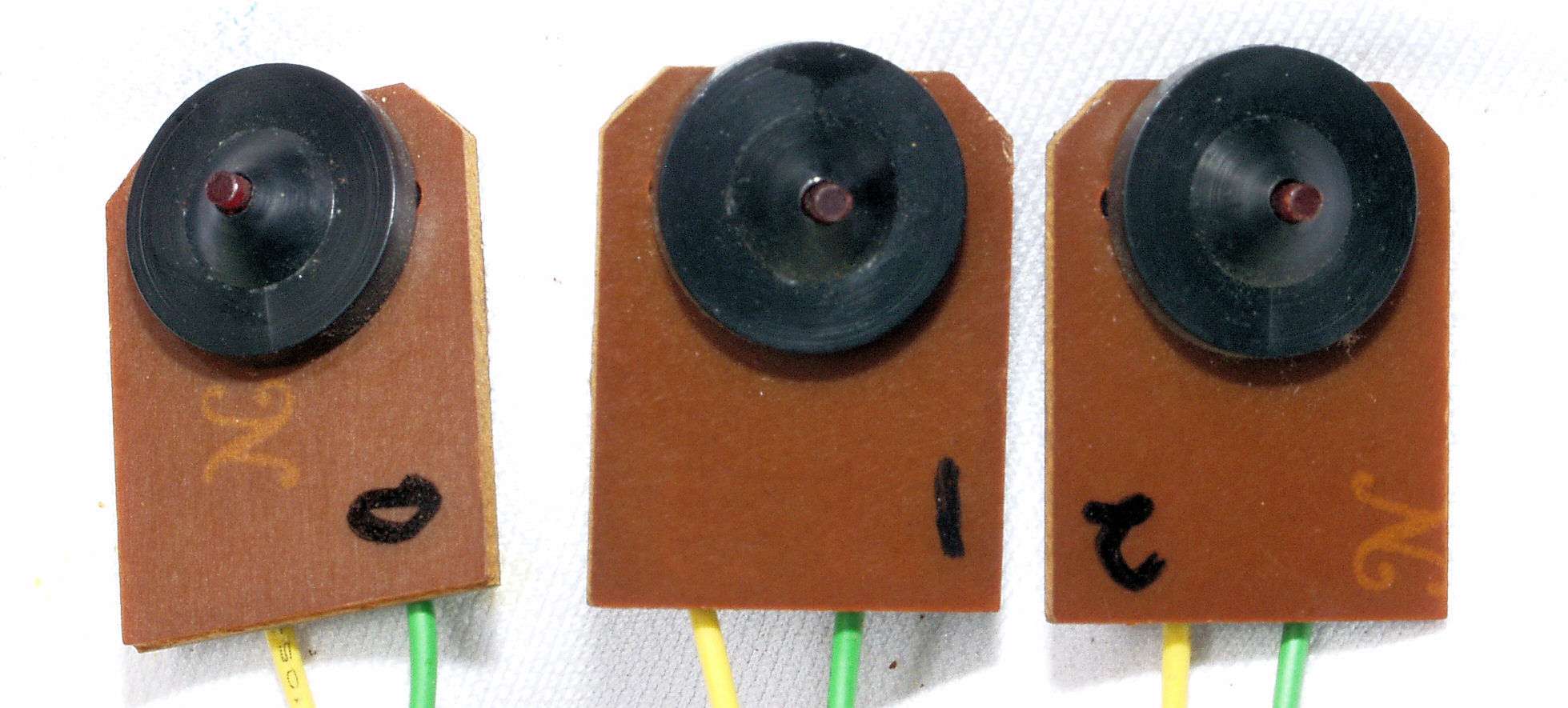

C51. 修理前 メータ照明ランプ基板
C53. 修理前 メータ照明ランプ基板裏
C61. 修理前 LED表示基板
C63. 修理前 LED表示基板裏

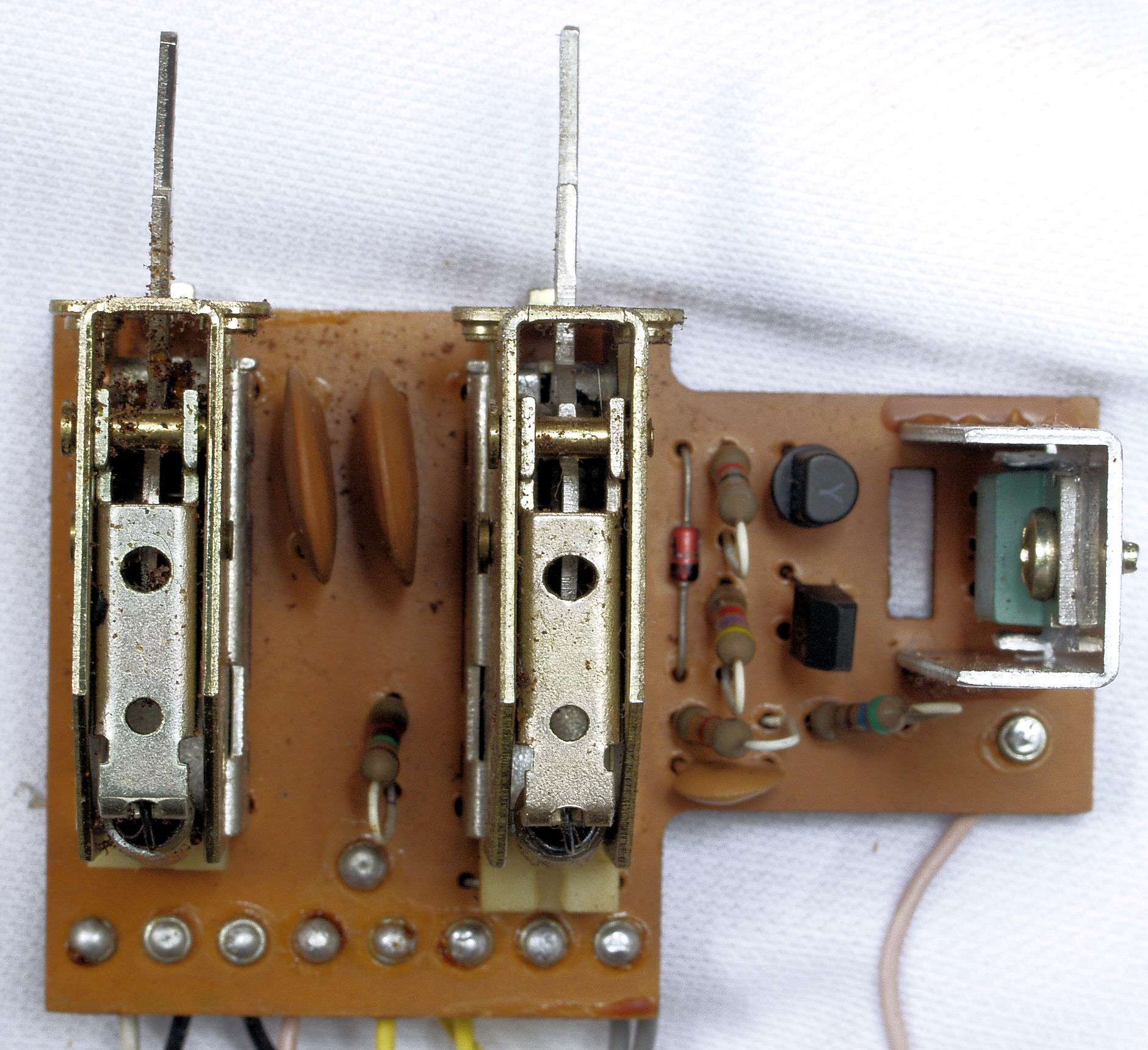

C71. 修理前 電源SW基板

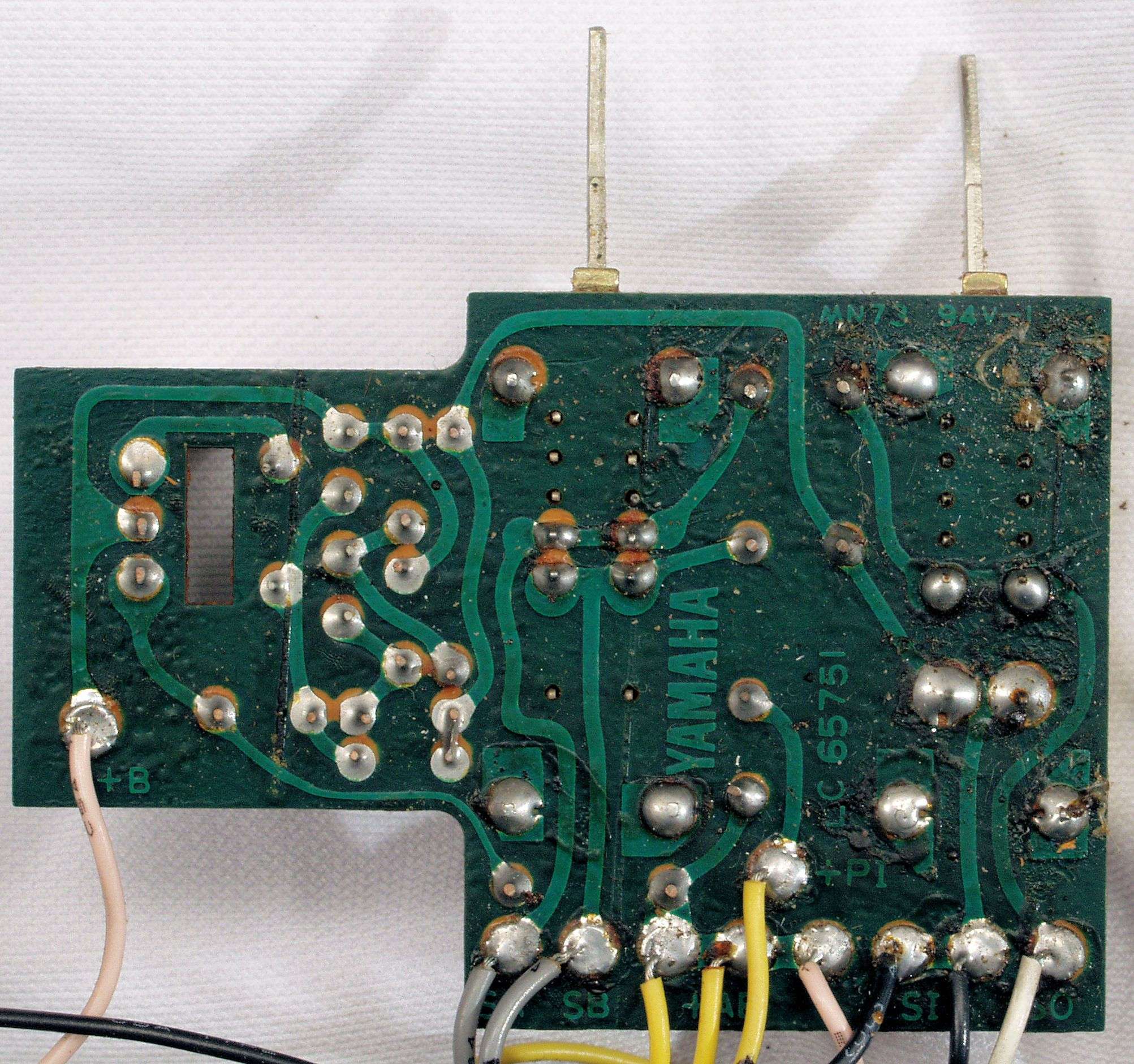

C73. 修理前 電源SW基板裏
S. YAMAHA B−1 の仕様(マニアルより)
型式 ステレオ・パワーアンプ B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 L・R独立のトランス及びケミコン(15,000μF×2)×両ch
ダイナミックパワー 360W(8Ω)、(1kHz,歪0.1%)
実効出力 150W+150W(8Ω/4Ω共)、(両ch,20〜20,000Hz,歪み0.1%)
160W+160W(8Ω/4Ω共)、(両ch,1kHz,歪み0.1%)
パワーバンド幅 5Hz〜50kHz(8Ω)、(IHF,歪み0.5%)
ダンピングファクター 80(8Ω)、(両ch,100W時,8Ω)
全高調波歪率 0.02%(1kHz),0.06%(20kHz)、(両ch,100W時,8Ω)
0.02%(1kHz),0.03%(20kHz)、(両ch,1W時,8Ω)
混変調歪率 0.04%、(70Hz:7kHz=4:1,100W,8Ω)
周波数特性 5Hz〜100kHz(+0,−1dB)、(1W,8Ω)
入力インピーダンス 100kΩ
入力感度 775mV
レベル可変幅 18dB(775mV〜6V)
残留雑音 0.3mV
SN比 100dB
ランブルフィルターfc 10Hz,−12dB/oct
入力端子 NORMAL-DIRECT(SW切換)
出力端子 1-2-3-4-5(UC−1使用時)
(B-1単体の場合は1のみ)
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路(自動復帰・純電子式過電流保護回路)
スピーカー保護回路(電圧検出リレー駆動方式)
サーマルインジケーター(温度上昇検出保護回路)
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
TR(トランジスター)=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W(電気用品取締法による表示)
寸法 460W×150H×390Dmm
重量 37kg
別売品 専用アダプター UC-1
価格 335,000円(1974年当時)
U. YAMAHA UC−1 の仕様(マニアルより)
ピークメーター部 −50dB〜+5dBまで表示するピークVUメーターとメータードライブ回路
スピーカー切換部 5組のスピーカー切換SWと左右独立レベルコントロールボリューム
その他 パワーインジケーター,オーバーロードインジケーター,サーマルインジケーター
B-1との接続 直接B-1前面に実装,または,別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト,梨地仕上げ
寸法 460W×150(+5)H×83(+50)Dmm
重量 5.5kg
別売品 専用コネクターコード
価格 5万円(1974年当時)
