自作6CA7シングルステレオAMP修理記録
平成13年12月
A.修理前の状況
  お父さんの遺作品とのことで倅さんが持参。
  6CA7が赤くなる。

B.原因
  バイアス回路不良

C.修理状況
  バイアス回路修理
  配線手直し、補強
  各部ハンダ補正

D.使用部品
  バイアス調整用VR   2個
  整流はダイオ−ド    4本
  抵抗            4本
  電解コンデンサ−    4個

E.修理費 18,000円    通常修理
                   但し、真空管は別途です。

1.上から見る

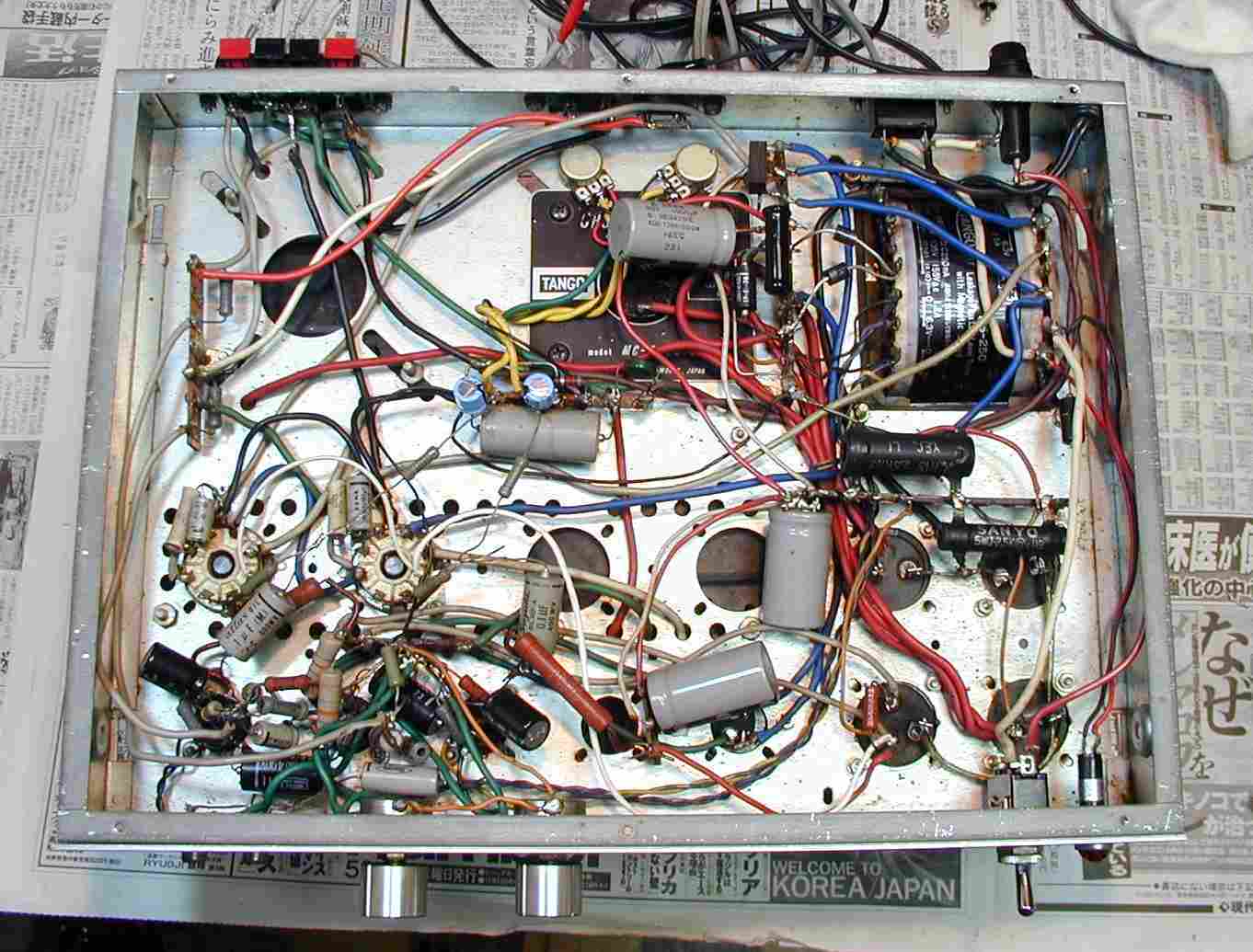

2.シャシ下配線。

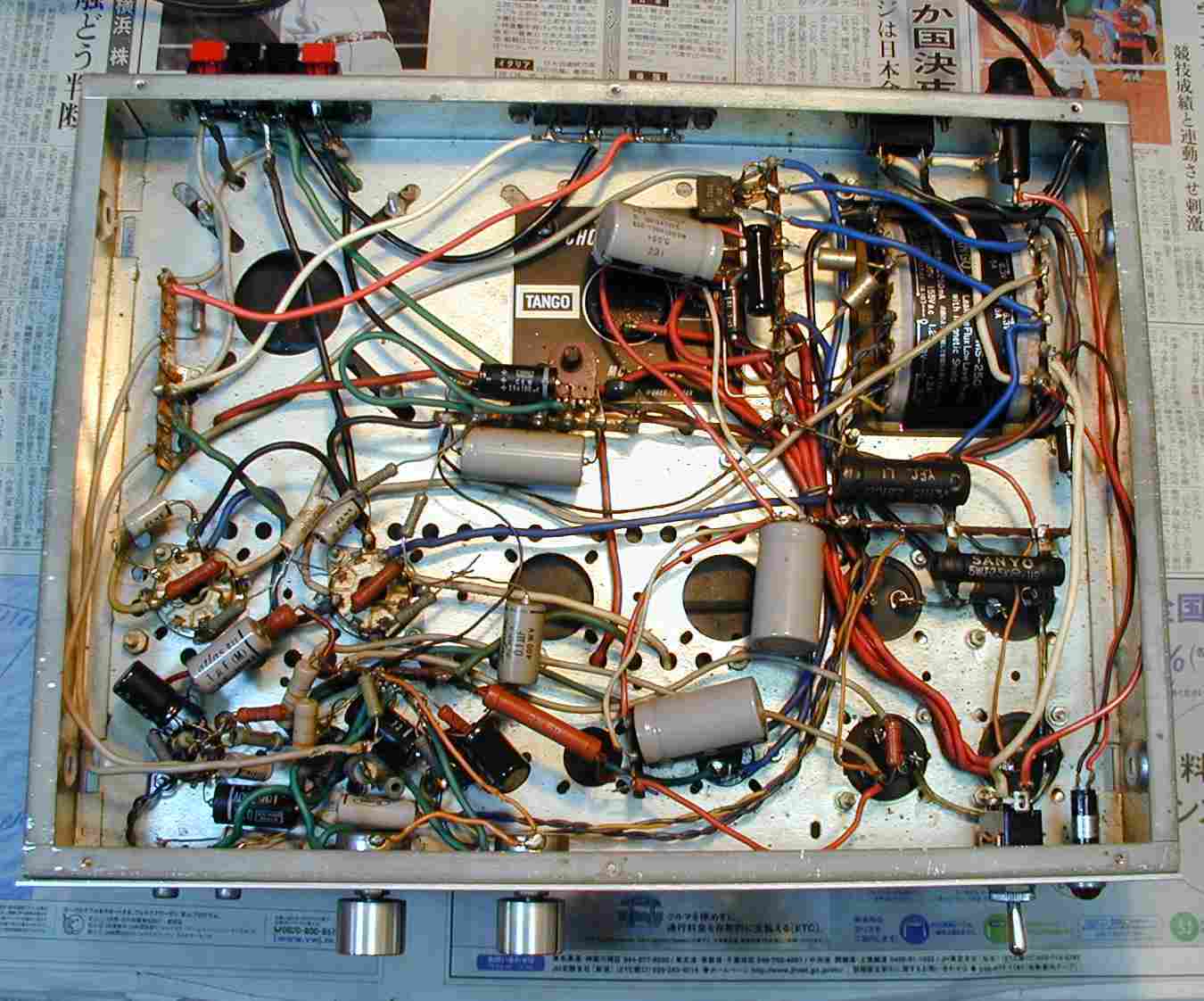

3.チュウブら配線多数、修理方法思案中

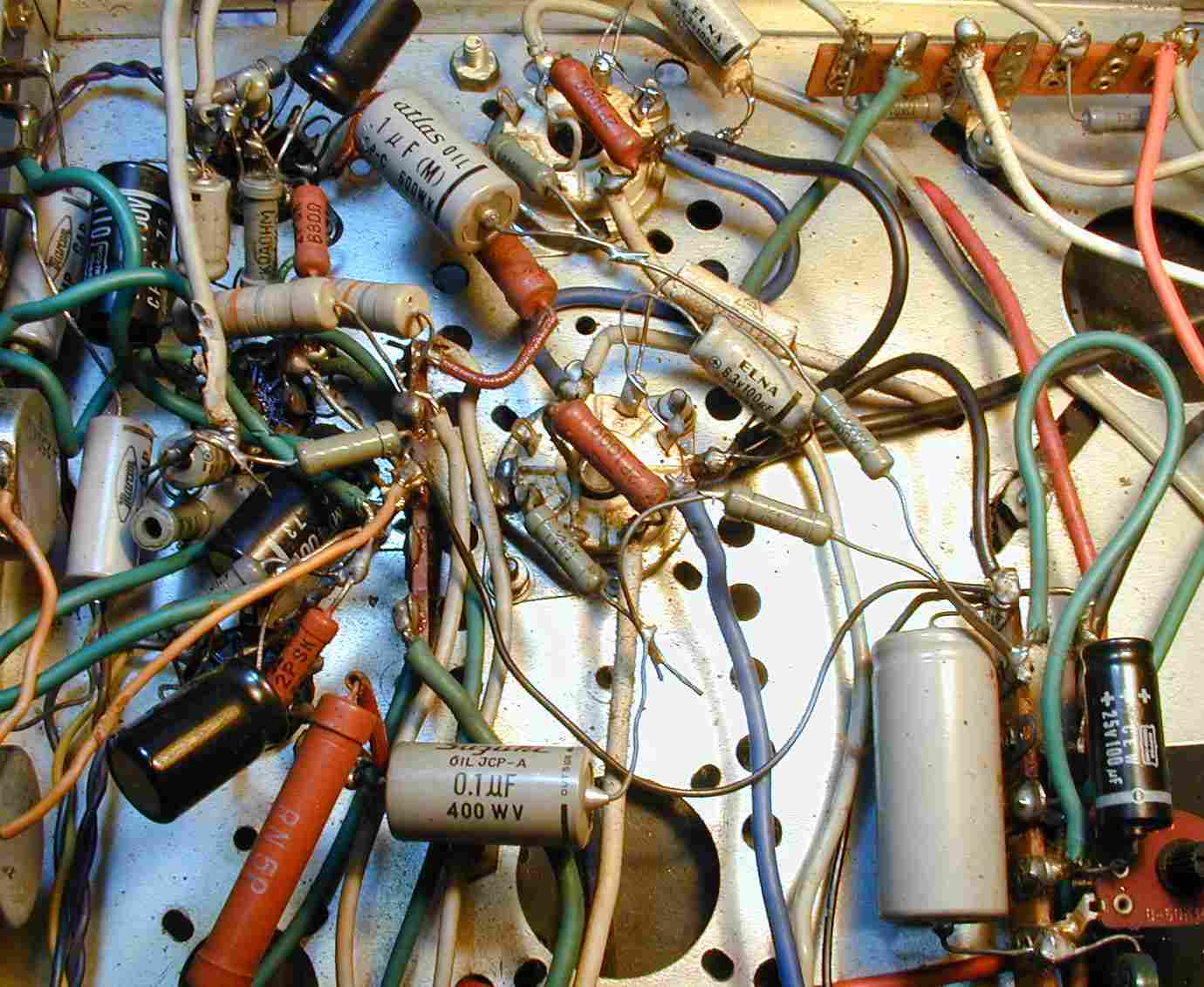

4.修理は最低限の手直しにした。

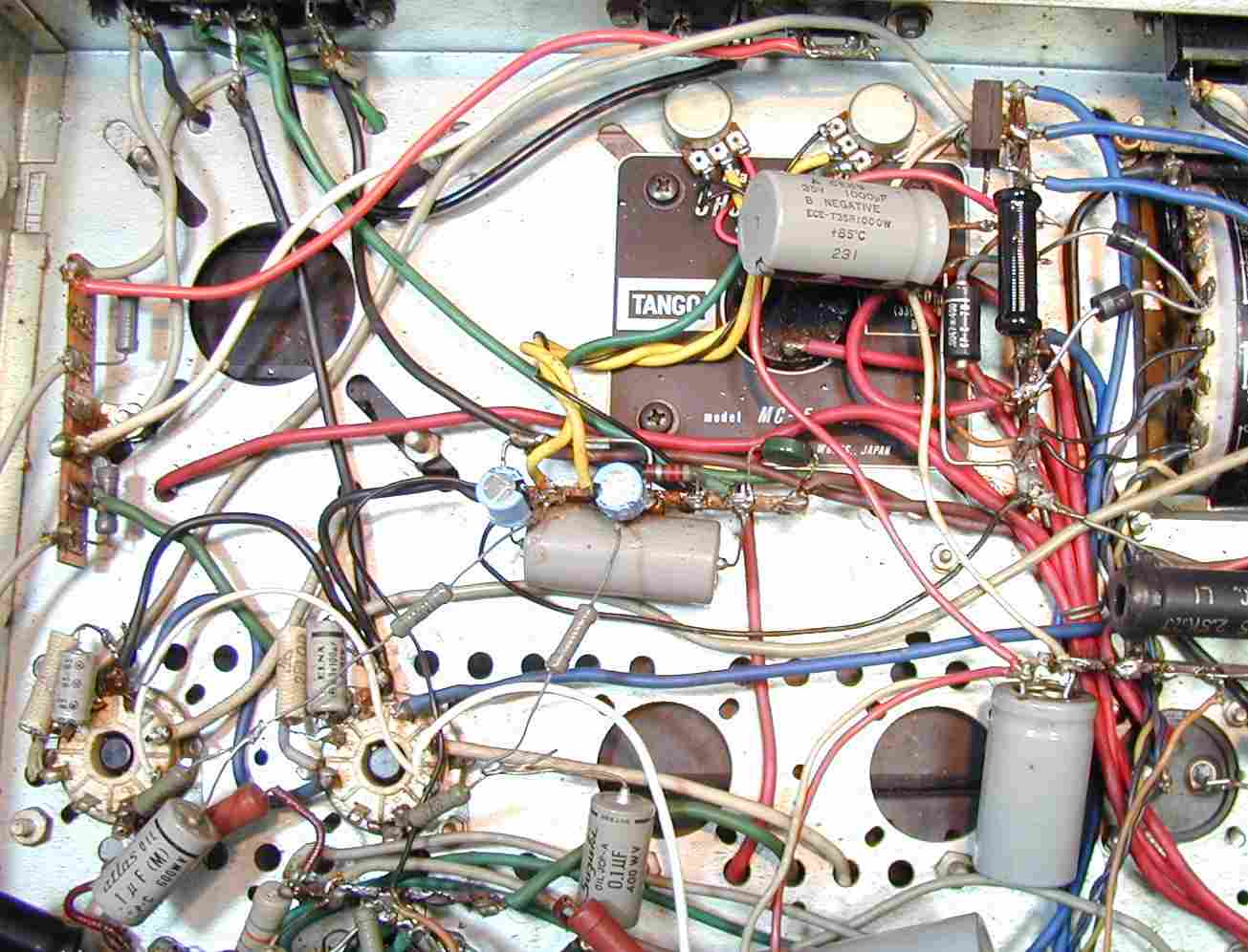

5.バイアス回路改良、RL独立に調整。

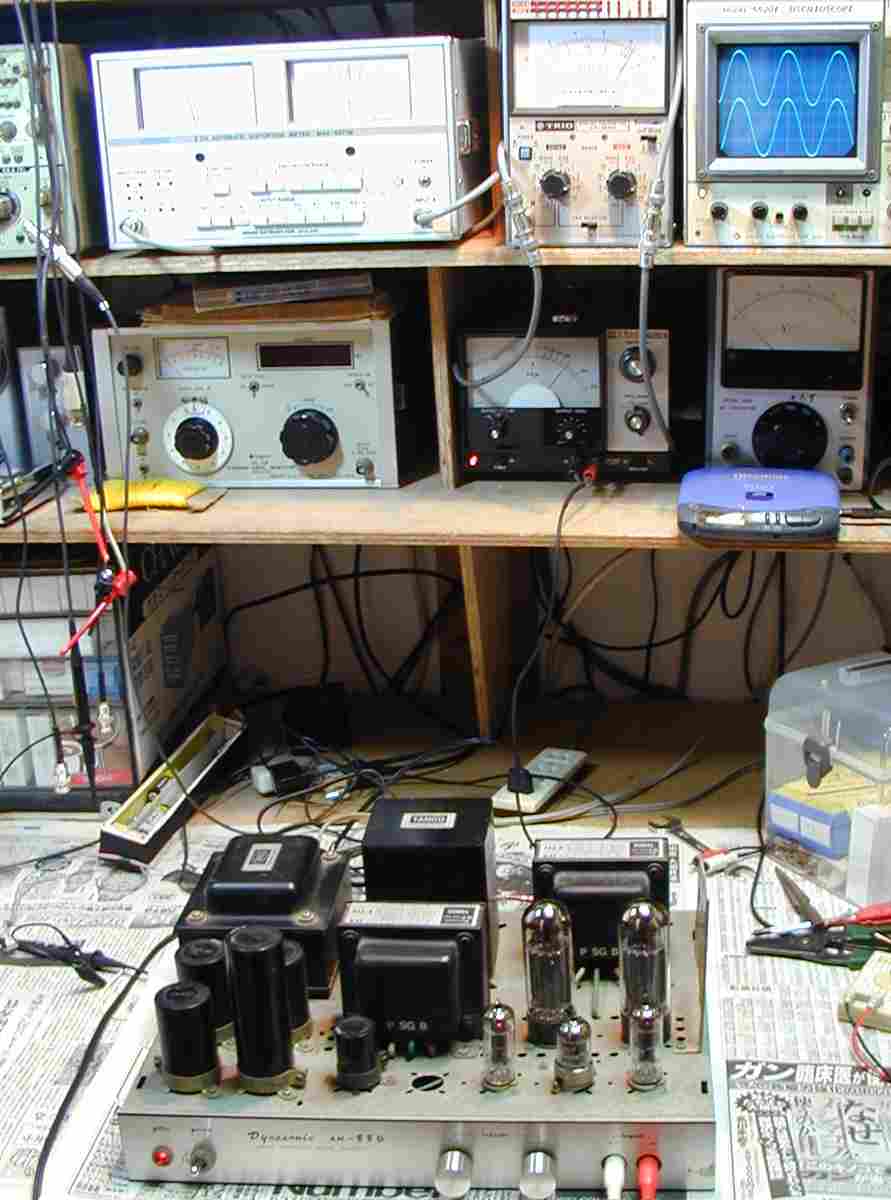

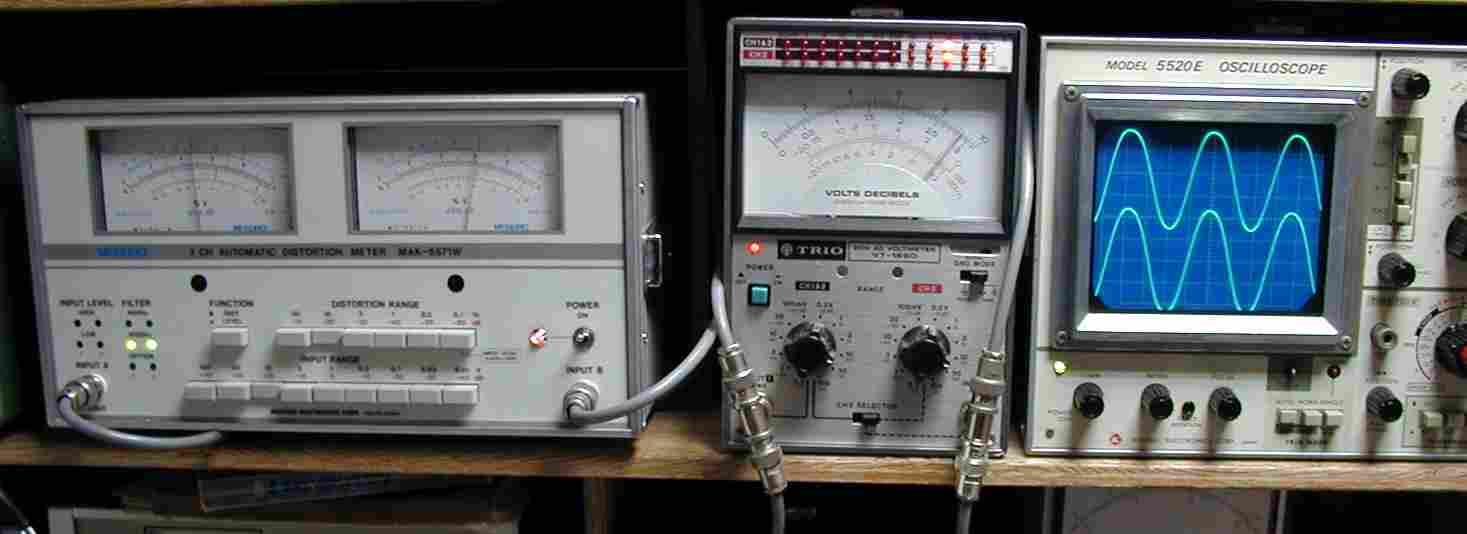

6.出力/歪み調整・確認
7. 9.8V=12W 8%歪み率。 規格以上の出来映え。

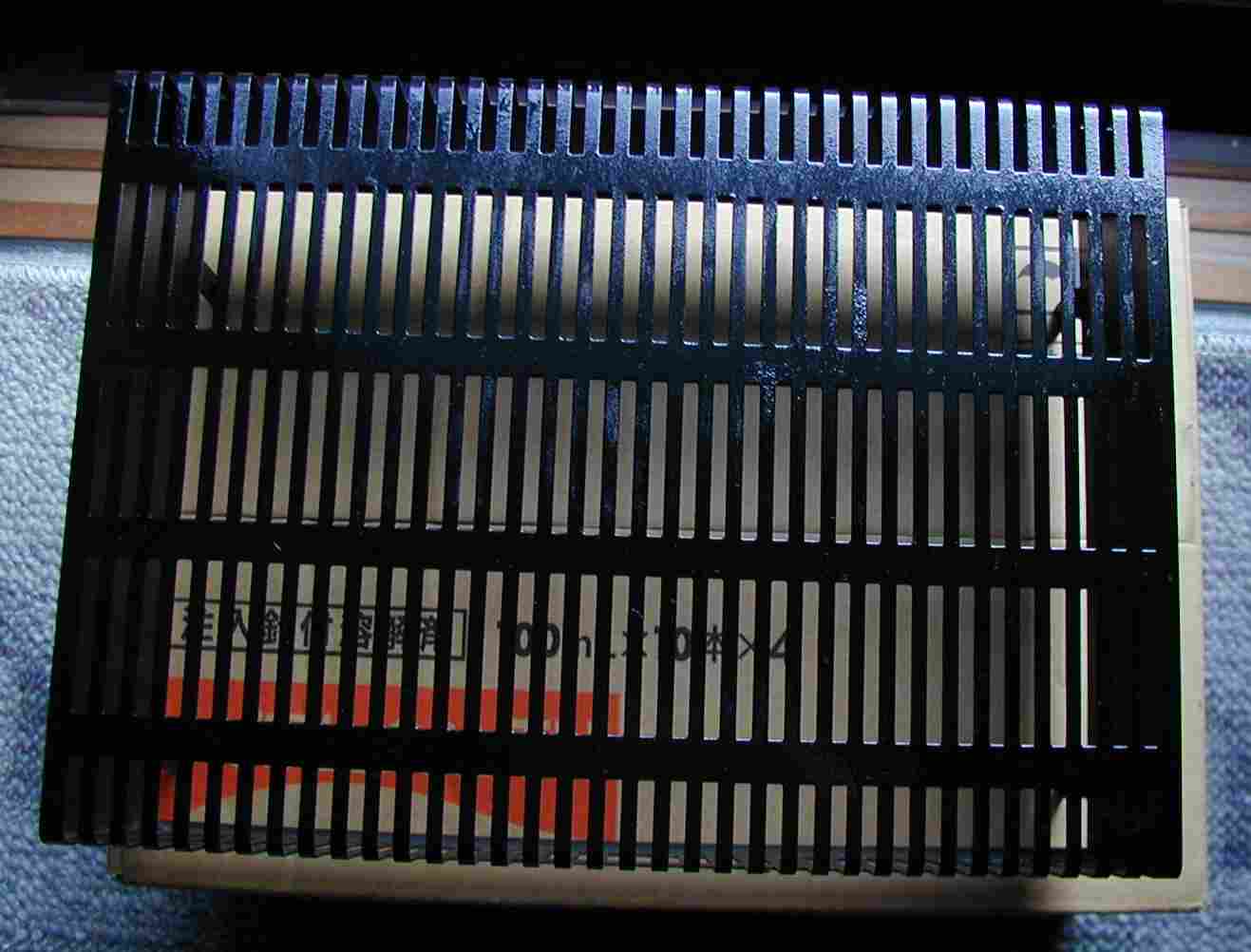

8.ボンネットにサビが有るので、軽く塗装する。

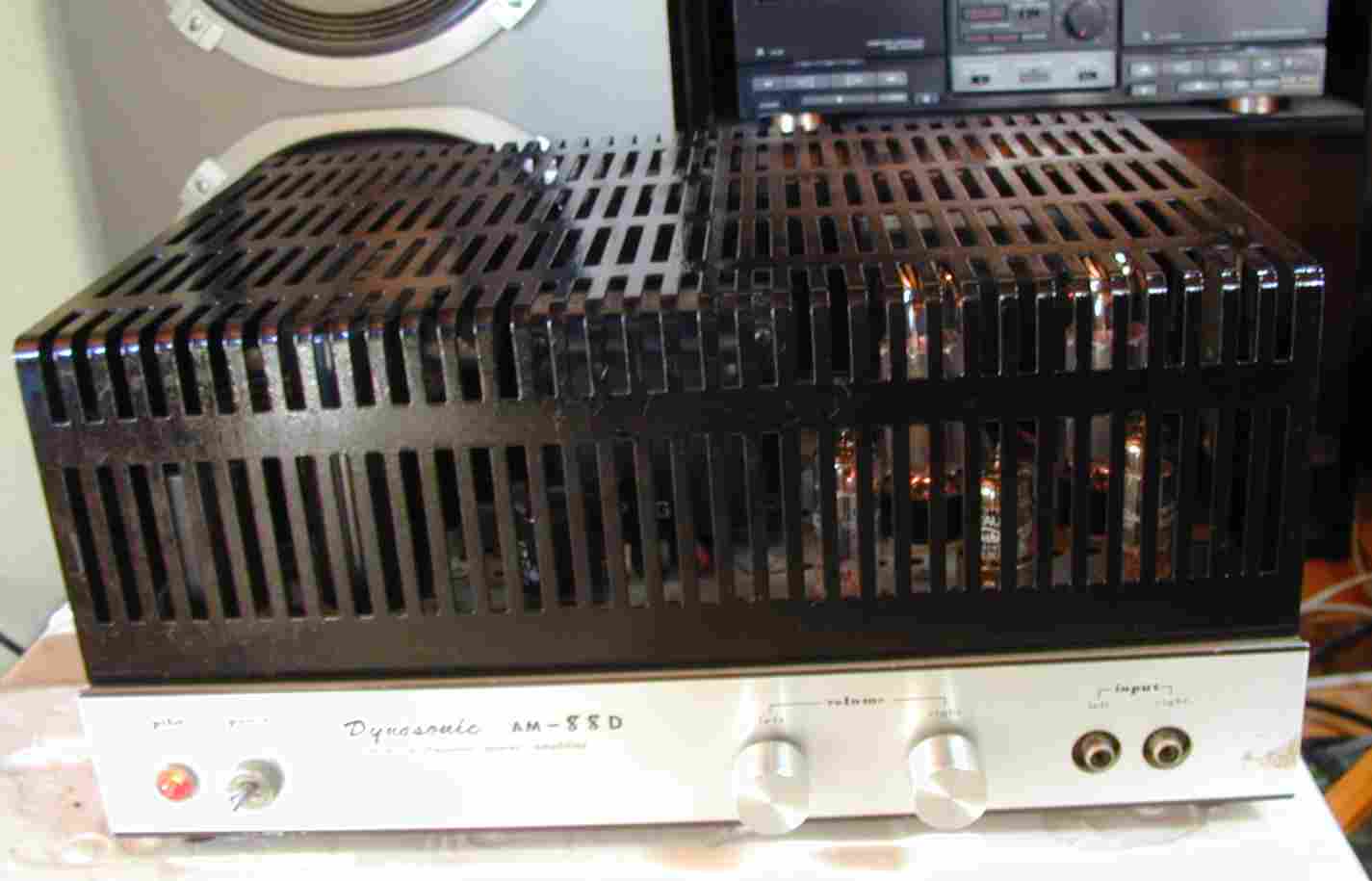

9 24時間エ−ジング。
